Конвекторные радиаторы водяного отопления: Радиаторы конвекторного типа

Радиаторы конвекторного типа

Решить проблему с отоплением у нас в России можно совершенно разными способами. Когда наступает суровая и холодная зима, чтобы создать в помещении комфортный микроклимат, организовывают комплексные мероприятия. Достаточно важное место в решении такой проблемы выполняют конвекторные радиаторы.

Эти приборы являются отопительными элементами, которые оборудованы тонкими стальными пластинами. Между ними происходит циркуляция воздушного потока. Когда конвектор начинает работать, воздух сильно нагревается и устремляется вверх, его место занимает поток холодного воздуха. В результате, благодаря такой постоянной циркуляции помещение быстро прогревается. На этом основан принцип работы радиаторов конвекторного типа.

В состав этих приборов входит несколько элементов:

• Металлические пластины или трубки;
• Нагреватель.

Классификация конвекторов находится в прямой зависимости от вида циркуляции воздушного потока между пластинами.

Они могут иметь:

• Естественную циркуляцию;
• Принудительную циркуляцию. В этом случае нагретый воздух подается в помещение при помощи вентилятора. Помещение прогревается намного быстрее.

Безусловно, чтобы радиатор конвекторного типа правильно функционировал, его необходимо подключить к определенному виду теплоносителя. Для отопительных систем применяются конвекторы самых разных видов:

• Конвектор для водяного отопления. Нагретая вода поступает в жерло конвектора и нагревает стальные пластины;
• Прибор подключен к газовому отоплению. Он не совсем подходит для использования в жилых помещениях. Для работы нужно придерживаться повышенных мер техники безопасности;
• Электрические конвекторы подключаются к электросети. Они легко транспортируются и устанавливаются в любом месте, где имеется необходимость.

Истинным назначением радиаторов конвекторного типа является обогрев единственного помещения. Каждый такой прибор должен отвечать особым требованиям:

• Невысокой стоимостью;
• Санитарным нормам;
• Высокой прочностью;
• Надежностью;
• Безопасной эксплуатацией.

подробная классификация, преимущества и недостатки разных моделей

Проблема отопления жилья в нашей стране может быть решена по-разному. В дни суровой зимы чаще всего используется комплексный подход к организации комфортного микроклимата. И не последнюю роль здесь играют конвекторные радиаторы.

Как они работают, и какие существуют виды подобных отопительных приборов?

Что такое конвектор, как работает конвекторное отопление?

Конвекторный радиатор

С технической точки зрения конвектор — это обычная труба, к которой прикреплено большое количество пластин. В трубу поступает теплоноситель, нагревающий попутно и пластины. Между ними курсирует воздух, который, нагреваясь, поднимается вверх к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. Именно постоянная циркуляция и позволяет организовать довольно эффективное отопление.

Конструкция конвектора такова. Корпус — это стальная или медная труба. Она способна выдержать давление воды, равное 25 атмосферам. К трубе методом сварки присоединяются пластины, для изготовления которых чаще всего применяется низкоуглеродистая сталь.

Размер пластин и габариты установки рассчитываются с учетом площади конкретного помещения. Иногда для увеличения эффективности конвектора используется отражательный экран. Он закрывает лишь часть установки, но и этого хватает, чтобы увеличить КПД устройства.

В зависимости от того, каким образом обеспечивается циркуляция воздуха в помещении, конвекторы делятся на модели с естественной и принудительной циркуляцией. Во втором случае установка доукомплектовывается небольшим вентилятором. Главное преимущество подобного выбора — высокая скорость нагрева помещения.

Классификация конвекторов

Конверторный обогрев опирается на обязательное использование какого-либо теплоносителя. В зависимости от того, что применяется в качестве него, различают 3 типа отопительных систем:

1. Водяное отопление.
2. Газовое.
3. Электрическое.

Водяные конвекторы

В использовании водяных вариантов есть как преимущества, так и недостатки. Настенные, напольные и встраиваемые модели позволяют организовать отопление любого помещения большой и малой площади. Для создания подобных отопительных приборов используется нержавеющая сталь, отличающаяся высокой стойкостью к коррозии, хорошими противопожарными характеристиками и простотой монтажа.

Приятный внешний вид, небольшой вес изделий, компактность установок и бесшумность работы — все это можно зачислить в список весомых достоинств водяных конвекторов.

Но справедливости ради необходимо перечислить и их недостатки:

• При циркуляции воздуха к потолку всегда поднимается пыль, делая жизнь аллергиков невыносимой.
• Использовать водяные конвекторы там, где потолки выше трех метров, нет смысла. Они не будут успевать прогревать помещение. Большая часть тепла будет скапливаться наверху, а пол будет оставаться холодным. Человек подобный дискомфорт воспринимает плохо.
• Движение воздушных масс — это всегда сквозняки. А если в доме растут маленькие дети, или живут пожилые люди со слабым иммунитетом, то там надолго поселятся простудные заболевания.
• Водяные конвекторы нельзя использовать совместно с вентиляционными установками. В этом случае весь нагретый воздух будет выводиться наружу, и эффект отопления сведется к нулю.

Обратите внимание! Несмотря на столь существенные недочеты конвекторы водяного типа составляют достойную альтернативу обычным радиаторам.

Конвекторы газового типа

Газовый воздухонагреватель

Газовый конвектор — это автономный отопительный прибор, принцип работы которого предельно прост. Он схож с работой рекуператорного теплообменника. Газ нагревает металлические пластины, которые отдают свое тепло в помещение. Продукты сгорания газа выводятся наружу при помощи дымохода благодаря наличию естественной или принудительной тяги.

К положительным моментам можно отнести простоту установки и универсальность устройства. Монтировать прибор можно в любом помещении. В продаже есть модели самого разного дизайна, габаритов и цветов. Поэтому легко подобрать отопительный прибор, который идеально впишется в концепцию интерьера.

При монтаже не нужно учитывать расположение отопительной разводки и ее уклон, а также выстраивать сложные схемы подключения. Газовый конвектор выставляется в любом удобном месте и используется в качестве основного или дополнительного источника обогрева. КПД подобной установки несколько выше КПД газового котла самого последнего поколения. И это главное преимущество выбора.

Несмотря на такое большое количество положительных моментов, есть у газовых конвекторов и недостатки.

Минусы газовых конвекторов

• Главный минус заключается в том, что один прибор способен отапливать только одно помещение или отдельно взятую комнату. Чтобы отопить весь дом, придется покупать несколько газовых конвекторов, а это не дешевое удовольствие.
• Подобное устройство нельзя использовать для организации подачи горячей воды. И этим газовые конвекторы проигрывают двухконтурным газовым котлам, часто применяемым для организации водяного отопления.
• Производительность установки ограничена ее размерами. Чем меньше прибор, тем меньше он производит тепла.
• Иногда необходимо замаскировать прибор отопления. В случае с газовым конвектором сделать это будет невозможно. Прикрывать прибор ничем нельзя.
• Для установки газовых конвекторов необходимо разрешение. Проводить монтаж могут только фирмы и компании, имеющие лицензию на работы подобного типа.

Обратите внимание! Каждый газовый конвектор обладает разной мощностью, а внутри может быть использован чугунный или стальной теплообменник. Чугунный теплообменник более надежен и долговечен.

Электрические модели

Электрические конвекторы серии Beta

Обычные электрические конвекторы тоже имеют довольно простую конструкцию. Их центральный элемент — тэн, который помещен в стальной корпус. В верхней и нижней части последнего есть щелевые отверстия, через которые беспрепятственно циркулируют воздушные массы.

Все существующие модели делятся на две большие группы — напольные и настенные. Напольные конвекторы мобильны, и их можно устанавливать в любом удобном для себя месте. Настенные крепятся там же, где и обычные водяные радиаторы, то есть под подоконником у окна. Они играют роль завесы от холода.

На какие эксплуатационные преимущества можно рассчитывать, выбирая электрические конвекторы?

• Монтаж установки предельно прост — купил, принес домой, поставил или повесил в выбранное место, подключил вилку к розетке, и можно пользоваться прибором. Он обеспечивает мгновенный нагрев воздуха.
• Электрические конвекторы дешевле водяных и газовых моделей. Надежная автоматика, которой оснащены практически все современные электрические радиаторы, защищает прибор от перегрева, обеспечивая безопасность использования. Она же контролирует температуру нагрева, так что можно самостоятельно регулировать ее при помощи интуитивно понятного управления.
• Внутри корпуса нет никаких движущихся технических узлов, поэтому установки работают совершенно бесшумно.
• КПД подобных установок очень высокий и составляет 95%.

Недостаток у радиаторов электрического типа один — для их работы необходимо электричество. На сегодня это самый дорогой вид топлива.

Обобщение по теме

Обогревательные конвекторы предназначены для обогрева одного помещения. К ним применяются особые требования. Практически все конвекторные радиаторы должны обладать ценовой доступностью, отвечать санитарно-гигиеническим требованиям, отличаться высокой механической прочностью и демонстрировать надежность и безопасность эксплуатации.

Стальные конвекторные радиаторы отопления: электрические, газовые и водяные

С наступлением зимы и холодов важней всего становится тепло в доме. Без тепла практически невозможно создать уютную и комфортную атмосферу для проживания. Тепло дома, как и тепло души, призвано согревать, защищать и радовать.

Заблаговременно, до начала отопительного сезона, владельцы домов и квартир, строящихся коттеджей и загородных комплексов начинают озадачиваться вопросами выбора системы отопления, которая бы соответствовала их запросам. Главный момент заключается в том, чтобы из многочисленных вариантов радиаторов, представленных на рынке отопительных приборов, выбрать единственно правильный тип радиатора, который бы подходил к выбранной системе и не противоречил конкретным условиям эксплуатации.

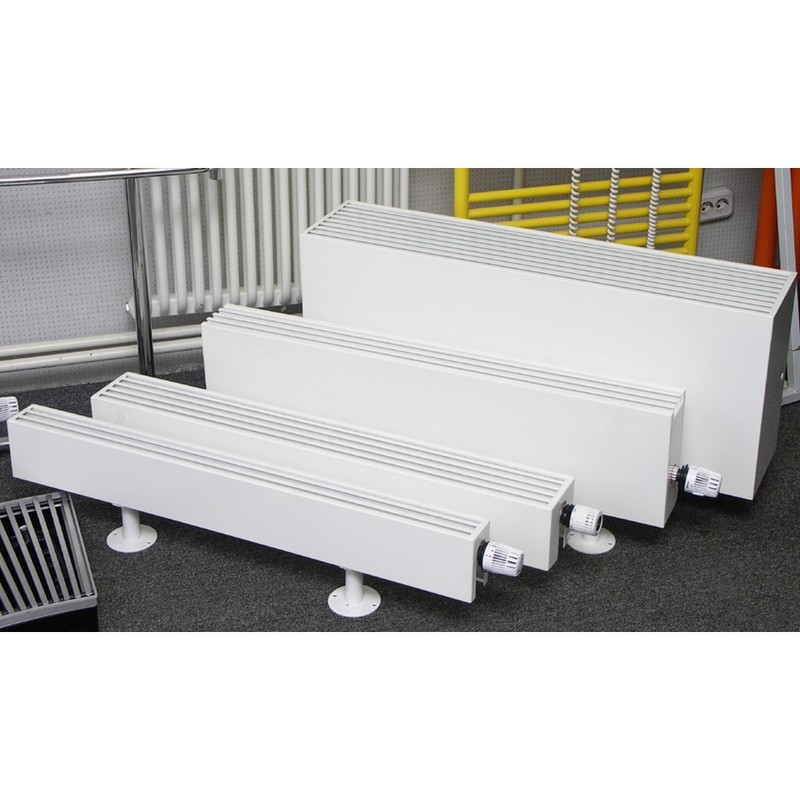

Внешний вид конвекторных радиаторов из стали.

Способы обогрева

Существует два способа обогревания: конвективный и радиационный (инфракрасный). Конвекция — это движение воздуха, а радиация — обогревание посредством инфракрасного излучения. Практически все радиаторы используют оба способа обогревания, но в разной степени. Поэтому условно большинство нагревательных приборов можно разделить на стальные радиаторы отопления и стальные конвекторы отопления или батареи отопления и конвекторы отопления, или конвекторные радиаторы.

Общеизвестно, что радиаторы конвекторного типа, или конвекторы, отличаются по цене, размеру, весу, материалу изготовления, мощности и дизайну.

Принципы работы конвекторных батарей

Наиболее популярные на сегодня радиаторы отопления — это стальные конвекторы отопления (или стальные батареи конвекторного типа).

Принцип работы конвекторной системы.

Среди приборов отопления конвектор — лидер по общему количеству преимуществ и минимальному количеству недостатков. Сделать выбор в его пользу — лучший способ позаботиться о теплом комфорте дома.

Когда в помещении работают радиаторы отопления конвекторного типа, горячие воздушные массы перемешиваются с холодными, а воздух равномерно и быстро нагревается. Все стальные радиаторы и конвекторы автоматически отключаются при сильном нагревании и оснащены функцией автономного контроля температуры. Конвекторы безопасносны в эксплуатации, потому что у них есть специальные защитные панели, которые не нагреваются до такой температуры, чтобы в случае прикосновения к ним вызвать ожег. Возможность попадания влаги внутрь практически исключена, поэтому конвекторы устойчивы к процессам коррозии.

Типы конвекторов: их описание

Конвекторы бывают электрическими, газовыми и водяными.

Электрические конвекторные батареи просты в монтаже и использовании. Их можно подключать везде, где есть электричество. Широкую популярность получили настенные и плинтусные электрические конвекторы, потому что они, как правило, имеют встроенную систему контроля и программирования уровня подачи тепла. Это значит, что днем подачу можно усиливать, а ночью — уменьшать, тем самым экономя электроэнергию.

В офисных зданиях, производственных помещениях, квартирах и загородных домах используются газовые радиаторы отопления, которые могут работать на природном или сжиженном газе. Газовые конвекторы, как и их собратья — электрические батареи отопления, просты в установке и использовании. Чаще всего газовая батарея устанавливается под подоконником. Это удобно и эстетично, поскольку люди привыкли именно к такому расположению элементов отопления в доме. Чтобы с улицы подвести трубу для подачи газа, делаются одно отверстие в стене и, соответственно, второе для вывода продуктов сгорания.

Устройство электрического конвектора.

Конечно, сама процедура подведения и подключения газа затратна по времени и финансам. Ведь сначала нужно получить разрешение в соответствующих органах, затем выбрать организацию (желательно с лицензией) на проведение установочных работ и заключить с ней договор. Но если все делать заблаговременно, т. е. с правильным расчетом времени, то газовые конвекторы могут стать идеальным выбором для обогрева помещения.

Газовые конвекторы безопасны. Они автоматизированы, могут работать автономно в случае перебоев с электроэнергией. Камеры сгорания и вывода продуктов распада надежно закрыты, т. е. исключают возможность утечки газа. Кроме того, газовые конвекторные батареи устойчивы к морозу. К единственному явному недостатку можно причислить их большую толщину.

Водяные конвекторы применяются для обогрева жилых и нежилых помещений. Они производятся из нержавеющей стали высокого качества, что позволяет увеличить их эксплуатационный срок и обеспечить устойчивость к процессам коррозии. Современные водные конвекторы компактны, легковесны, имеют привлекательный дизайн, просты в монтаже и использовании. Наличие системы, защищающей от перегрева, говорит о безопасности их использования в помещении. Однако в помещении с высокими потолками тепло не всегда равномерно распределяется в пространстве комнаты. Это, пожалуй, единственный недостаток водяных конвекторов, который нужно иметь в виду при выборе приборов отопления.

Оцените статью: Поделитесь с друзьями!

Водяные конвекторы

Магазин RadiatorSPB  рад предложить декоративные решетки из дерева, изготавливаемые по индивидуальному заказу, для внутрипольных конвекторов. ..

Без НДС: 0.00 р. По запросу

Конвекторы Lindab — это шведский бренд и полностью европейское производство. На складе в России поддерживается постоянный остаток: Конвекторы с …

Без НДС: 0.00 р. По запросу

Внутрипольные конвекторы San Galli — это конвекторы премиум-класса от российского производителя. Они являются отличным вариантом для тех, кто хочет пр…

Без НДС: 0.00 р. По запросу

Конвекторы Varmann — отопительные приборы для внутрипольного монтажа, обладающие наилучшим соотношением цена/качество на рынке. На выбор покупателю мо…

Без НДС: 0.00 р. По запросу

Производственная площадка компании Warmes Haus расположена в городе Пскове. Производство основано в 2011 году и уже более 5 лет специализируется на пр…

Без НДС: 0.00 р. По запросу

Внутрипольные конвекторы Heatmann без вентилятора серии «LINE» — это устройства, работающие на основе физического явления под названием “естественная . ..

Без НДС: 0.00 р. По запросу

Компания Heatmann, разрабатывающая эффективные конвекторные отопительные приборы и внедряющая новые технологии, представляет серию внутрипольных конве…

Без НДС: 0.00 р. По запросу

Отопительный прибор Mini Canal JagaRus является полным аналогом оригинального бельгийского конвектора Mini Canal. Это встраиваемый в пол прибор ото…

Без НДС: 22446.00 р. 22446.00 р.

Напольные конвекторы IMP Klima являются современными приборами, предназначенными для первичного отопления, однако можно употреблять их и для вторичног…

Без НДС: 0.00 р. По запросу

Компания Kampmann является общепринятым лидером в сфере производства внутрипольных конвекторов. Ее продукцию отличают высокое качество изготовления, б…

Без НДС: 0.00 р. По запросу

Встраиваемые внутрипольные конвекторы серии Ascotherm компании Kermi – это новаторское решение, гармоничное сочетание претенциозной эстетики и великол. ..

Без НДС: 0.00 р. По запросу

В нашем магазине вы можете приобрести все модели конвекторов, выпускаемых компанией MIniB: Настенные конвекторы Дизайнерские конвекторы отопле…

Без НДС: 0.00 р. По запросу

Экономичные и надежные системные конвекторы Mohlenhoff (Моленхофф) применяются в помещения со значительным остеклением. Для жилых помещениях, офисных,…

Без НДС: 0.00 р. По запросу

Классический радиатор из ребристой трубы. Обеспечивает высокую тепловую мощность при относительно небольших размерах. Простая функциональная форма дел…

Без НДС: 0.00 р. По запросу

Данный радиатор является отличной альтернативой конвекторам и привычным радиаторам отопления. Они идеально подойдут для обогрева помещений с высокими …

Без НДС: 0.00 р. По запросу

Компактные конвекторы Kermi отличает простота и удобство их монтажа в сочетании с очень малым весом. Небольшой объем воды в конвекторах обеспечивает и…

Без НДС: 0.00 р. По запросу

Конвекторы Zehnder Radiavector отличаются высокой производительностью и компактностью. Они могут быть установлены по фронту окон, в зимнем саду, а так…

Без НДС: 0.00 р. По запросу

Гладкая передняя часть, боковой экран и декоративное покрытие позволяют гармонично интегрировать радиаторы Kermi Plan в интерьер любого помещения, что…

Без НДС: 0.00 р. По запросу

Zehnder Nova — радиатор из плоских труб, образующих сплошную отопительную панель из стали. В горизонтальных моделях плоские трубы, проводящие воду, ра…

Без НДС: 0.00 р. По запросу

Батареи, конвекторы и радиаторы отопления – в чем разница? О радиации, российских конвекторах, отопительных приборах вообще и проблемах терминологии / Статьи / Конвекторы водяного отопления Minib (Миниб). Конвектор Minib

Конвекторы MINIB / Статьи / Батареи, конвекторы и радиаторы отопления – в чем разница? О радиации, российских конвекторах, отопительных приборах вообще и проблемах терминологии

На самом деле существует три понятия, которые в обиходе часто являются взаимозаменяемыми – батареи, конвекторы и радиаторы. Разница между ними нередко объясняется самым удивительным образом. Доходило до того, что «специалист» на одном из форумов объяснил разницу страной-производителем – якобы российские конвекторы называют батареями, а все прочие – конвекторами, как и положено.

Для того чтобы разобраться в терминологии, предлагаю вспомнить уроки физики.

Существует три механизма передачи тепла – теплопроводность, излучение (оно же радиация – не та, что в игре «Сталкер», а лучи инфракрасного спектра) и конвекция (передача тепла за счет перемешивания холодного и теплого газа или жидкости).

Теплопроводность мы получим, если вплотную прижмемся к батарее или конвектору. Поскольку такой способ обогрева помещения невозможен, этот механизм передачи тепла в отопительных системах практически не используется.

Радиаторы – это отопительные приборы, которые передают тепло преимущественно посредством инфракрасного излучения. Конвекторы радиаторами отопления являются лишь в малой степени.

Конвекторы – это отопительные приборы, в которых используется преимущественно конвективная передача тепла. В российских конвекторах тоже (обратите внимание – мы продаем чешские, а не российские конвекторы).

Батареями можно называть любые отопительные приборы — конвекторы и радиаторы. Это, по большому счету, народное название.

Пластинчатые радиаторы: варианты радиаторов «гармошка»



Вступление

Пластинчатый радиатор представляет собой гнутую или прямую водопроводную трубу, с нанизанными на нее стальными пластинами. По трубе двигается теплоноситель, а пластины значительно усиливают конвекцию воздуха. Простота конструкции определяет их невысокую цену. Для эстетики конвектора закрывают симпатичными коробами из тонкой стали, окрашенной в белый цвет.

Стальные пластинчатые радиаторы — общие сведения

Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.

Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.

Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.

Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.

Пластинчатые радиаторы образуют достаточно мощную тепловую завесу. Это свойство конвекторов позволяет использовать их в системах обогрева в полу. Правда, конструкция тепловых конвекторов для установки в пол отличается от настенных конвекторов, но принцип обогрева одинаков.

Недостатки пластинчатых радиаторов (конвекторов)

• Конвективный тип радиаторов не позволяет равномерно прогреть помещение. У радиаторов теплее, чем у противоположенной стены помещения.
• Пластины конвектора отличный сборщик пыли. Чистить их трудно. Со временем пыль уменьшает их теплоотдачу.
• Внешний вид пластинчатых радиаторов не радует, хотя есть симпатичные модели.

Вариации пластинчатых радиаторов

Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.

Подключение конвекторов

Продаются два типа конвекторов по подключению. На это нужно обращать внимание при покупке. Первый тип, это конвектора с боковым подключением. Второй тип это конвектора с нижним подключением0. Он укомплектовывается клапанным вкладышем.

Тепловая мощность пластинчатых радиаторов

Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.

 Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.

Расчет радиатора производится по стандартной схеме расчета секций радиаторов, с учетом всех поправочных коэффициентов. Напомню, как это делается. ( читать статью: Упрощенный расчет системы отопления)

• На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
• На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
• Два окна к=1,8: 1600×1,8=2880Вт;
• Угловая комната к=1,8: 2880×1,8=5184Вт;
• Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
• Пластиковое окно к=0,8: 4547Вт×3637 Вт.

Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!

©Obotoplenii.ru

Другие статьи раздела: Радиаторы







Радиаторы водяного отопления

Всем знакомо ощущение уюта и комфорта теплого дома, когда за окном мороз и метель. В настоящее время основным источником тепла в домах являются водяные радиаторы отопления. Представленные на рынке радиаторы можно условно разделить по группам, учитывающим конструктивные особенности.

Существует три основных группы радиаторов: классические секционные, новые панельные и трубчатые.

Трубчатые радиаторы

Трубчатые радиаторы представляют собой набор стальных труб с различной геометрией изгиба. У всех труб есть две общих точки – в начале радиатора (подача теплоносителя) и в конце. Протекающий через трубы теплоноситель отдает тепло металлу, а от него воздуху.

Следует отметить огромное разнообразие форм подобных радиаторов, что позволяет реализовать практически любые дизайнерские задумки.

В то же время, так как площадь каждой трубы относительно невелика, то приходится увеличивать длину труб или их количество, удорожая конструкцию.

Секционные радиаторы

Секционные радиаторы или, по-простому, батареи, известны всем. Это те самые чугунные «гармошки», не так давно находившиеся в каждом доме. Свое название они получили благодаря конструкции, представляющей собой набор соединенных между собой излучающих тепло элементов-секций. Благодаря особой форме каждой секции удается получить большую излучающую площадь (намного больше, чем у простой трубы) и частично реализовать конвекционный принцип передачи тепла. Конвекцию проверить очень просто – достаточно поместить руку над горячим радиатором, чтобы ощутить поток теплого воздуха.

Современный рынок предлагает несколько разновидностей таких радиаторов: чугунные, стальные, алюминиевые и биметаллические.

Чугунные радиаторы обладают самой высокой устойчивостью к коррозии и тепловой инерционностью. Чугун очень неохотно взаимодействует с водой, а также благодаря своей массивности практически не подвержен воздействию механических примесей в теплоносителе. Следует отметить высокую теплоемкость, что означает относительно медленный нагрев и долгое остывание. Фактически, система отопления на чугунных секционных радиаторах медленно реагирует на изменение температуры теплоносителя.

Срок эксплуатации качественных чугунных батарей превышает 50 лет. Большинство предназначено для установки в системах с давлением теплоносителя не выше 8 атм. Из-за громоздкого внешнего вида активно вытесняются более новыми современными моделями. Стальные секционные радиаторы внешне напоминают своих чугунных собратьев, однако менее инерционны.

Более технологичными являются алюминиевые секционные радиаторы. Привлекательный внешний вид, малый вес, легкость монтажа и наращивания количества секций. Алюминий очень быстро нагревается, благодаря чему нагревает помещение при минимальных затратах энергии. При наличии управляемого термодатчиком котла, позволяет гибко регулировать температуру в помещении. Несмотря на все положительные стороны, при выборе алюминиевых радиаторов следует учитывать ряд особенностей:

• алюминий быстро остывает;
• если в качестве теплоносителя выбрана вода, то в результате ее взаимодействие с алюминием образуется газ водород, который необходимо удалять из системы с помощью воздухоотводчиков;
• кислотность теплоносителя должна находиться в пределах 6-8 рН;
• теплоноситель должен быть без механических примесей. Частички соли, образующиеся при нагреве жесткой воды, а также ржавчина и другие примеси постепенно повреждают стенки секций, так как алюминий — мягкий металл;
• давление в системе обычно не должно превышать 3 атм;
• следует избегать использования медных элементов системы совместно с алюминиевыми радиаторами. Теплообменник современных котлов чаще всего выполнен именно из меди.

Как видно, несмотря на несомненные преимущества алюминиевых батарей, следует учитывать множество нюансов, что реализуемо только для домов с автономной системой отопления.

Для решения вопросов, возникающих с алюминиевыми радиаторами, был предложен компромиссный вариант – биметалл. Внешне это те же алюминиевые секции, но внутри них расположена стальная труба, по которой циркулирует теплоноситель. Это позволило объединить преимущества алюминиевых батарей и надежность стальных. Стоимость таких моделей выше.

При выборе любой модели секционного радиатора следует избегать слишком дешевых предложений от малоизвестных производителей – это залог долгой и безотказной работы. Иногда, межсекционные соединения начинают протекать (особенно при некачественной сборке), поэтому при установке полезно предусмотреть запирающую арматуру перед каждым радиатором.

Панельные радиаторы

Привлекательные панельные радиаторы завоевывают все большую популярность, что неудивительно, если учесть их эксплуатационные характеристики и современный внешний вид. В основе их устройства два стальных листа с выдавленными на этапе производства пустотами, по которым циркулирует теплоноситель. Таких блоков может быть 2 и даже 3, в зависимости от тепловой мощности батареи, соединенные пластинами для улучшения теплоотдачи. Как правило, вся конструкция сверху закрывается решеткой. Благодаря большой площади подобные радиаторы достаточно эффективно отдают тепло.

конвекторов для горячей воды, конвекторы для горячей воды Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:

 Пришло время приобрести одни из самых эффективных и удобных.  конвекторные нагреватели горячей воды  на Alibaba.com для эффективного обогрева вашего дома и других мест. Эти мощные устройства и машины очень прочны для использования в различных местах и ​​очень популярны среди клиентов благодаря своей превосходной эффективности. Эти.  Водонагреватели  имеют модный дизайн, который отлично впишется в ваши дома и другие коммерческие помещения.И наоборот, вы можете получить более крупные варианты продуктов, которые идеально подходят для промышленного использования, особенно с маслом. Их могут вам предложить ведущие поставщики и производители на сайте. Конвекторные водонагреватели   по самым выгодным ценам и невероятным скидкам.
 Гениальный и эффективный.  Конвекторные обогреватели , представленные на объекте, изготовлены из очень прочных материалов, благодаря которым эти изделия могут прослужить долгие годы при сохранении их эффективности. Эти блестящие устройства доступны во всех типах настенных или отдельно стоящих версий в соответствии с вашими индивидуальными требованиями.Файл.  Конвекторные обогреватели  на объекте оснащены новейшими функциями, такими как освещение, защита от перегрева и светодиодный дисплей для удобства использования. Вы также можете выбрать из.  конвекторные обогреватели  портативные и миниатюрные, а также изделия, которые можно прикрепить даже к вашим рабочим столам.

 Alibaba.com предлагает уникальные категории.  конвекторные нагреватели  различных размеров, цветов, форм, дизайнов, характеристик и качества в зависимости от ваших предпочтений.Эти. Водонагревательные конвекторы   оснащены энергосберегающими режимами, инфракрасным типом нагрева, регулируемым термостатом, водонепроницаемостью, защитой от опрокидывания и многим другим в зависимости от моделей. Купите это.  конвекторные обогреватели  для обогрева офиса, ресторана, квартиры, дома и других коммерческих зданий за короткое время и с большей эффективностью.

 Ознакомьтесь с широким ассортиментом.  конвекторные обогреватели с горячей водой  на Alibaba.com и приобретите эти продукты в рамках своего бюджета и требований.Эти продукты сертифицированы и отличаются простотой установки. Вы также можете выбрать услуги послепродажного обслуживания.


ДОМАШНЯЯ КЛИНИКА; КАК РАДИАТОРЫ РАБОТАЮТ, И ПОЧЕМУ ОНИ ИНОГДА НЕ НУЖНЫ

Для проверки поместите уровень на верхнюю часть радиатора, чтобы проверить, не наклонен ли он неправильно. Если это так, вы можете подсунуть под конец тонкий кусок дерева, чтобы немного приподнять его, как показано на рисунке.

Удар в паровых радиаторах или трубах также может быть вызван провисанием труб или неправильным уклоном, что часто является проблемой после структурных изменений или вызвано провисанием элементов конструкции.Подобно тому, как радиаторы должны легко сливаться, трубы в паровой системе также должны иметь небольшой наклон, чтобы все они были наклонены вниз к котлу. В противном случае вода может застрять в низких местах (там, где труба провисла). Это может не только вызывать стук или стук каждый раз, когда выходит пар, но и предотвращает нагрев радиаторов до должного уровня.

В системе горячего водоснабжения воздух, попавший в радиатор, может препятствовать тому, чтобы горячая вода заполнила радиатор, поэтому он не будет горячим на всем протяжении.Чтобы исправить это, в радиаторах обычно есть небольшие вентиляционные клапаны, установленные в верхней части (обычно на конце, противоположном впускному клапану), которые позволяют выпустить захваченный воздух. Для этого вы открываете этот клапан при включенном обогреве и циркуляции горячей воды (некоторым нужен специальный ключ, который можно купить в хозяйственных магазинах; другие можно открыть с помощью отвертки). Оставьте клапан открытым, пока не выйдет весь воздух и вода не начнет свободно течь сплошной струей, затем плотно закройте его.

Хотя большинство систем горячего водоснабжения имеют отдельный выпускной клапан для каждого радиатора, в некоторых системах плинтуса будет только один выпускной клапан для всего этажа или для каждой комнаты.Открытие этого отверстия для выхода захваченного воздуха должно удалить воздух из всех радиаторов на этой линии или на этом участке. Если вы сомневаетесь, где находится этот выпускной клапан, обратитесь к подрядчику по отоплению или сантехнику.

Паровые радиаторы также имеют выпускные клапаны в верхней части (на конце, противоположном впускному клапану), но они должны быть самовентилирующимися, то есть они позволяют легко выходить холодному воздуху, но не позволяют выходить пар . Заподозрите этот клапан, если радиатор не нагревается на всем протяжении от одного конца до другого.

Для уверенности подождите, пока поднимется пар, затем открутите этот воздушный клапан и вытащите его из резьбового отверстия. Если это причина проблемы, то вы услышите короткий выброс воздуха, затем начнет выходить пар. Лучше всего заменить выпускной клапан (они продаются во многих хозяйственных магазинах, а также в большинстве точек водоснабжения). Ответ на письмо

В. У нас есть крыша из белой асфальтовой черепицы, которая находится в хорошем состоянии, за исключением того, что случилось с цветом.Местами белый цвет обесцветился, в основном из-за больших тенистых деревьев (клен и дуб), которые растут возле дома. Есть ли способ очистить всю крышу или стоит подумать о ее покраске? — S.K., Neshanic Station, N.J.

Как ухаживать за паровыми радиаторами и радиаторами горячей воды

Важно знать, что вы всегда должны консультироваться со специалистом, прежде чем пытаться ремонтировать или обслуживать любые старые радиаторы, обнаруженные в вашем доме.

Причина для работы с профессионалом в том, что вам нужно знать, есть ли в вашем доме паровые или водяные радиаторы.

Как определить пар из водяных радиаторов?

Вообще говоря, способ узнать, есть ли у вас паровые или водяные радиаторы, — это посмотреть, сколько труб выходит из вашего радиатора. Если вы видите только одну трубу, скорее всего, это паровой радиатор. Если вы видите две трубы, возможно, в вашем доме есть паровая система или система горячего водоснабжения. Вторая труба обычно используется для холодной или конденсированной воды, поэтому она возвращается обратно в котел.

Автор фото: Unsplash

Уход за радиаторами в вашем доме

Радиаторы горячей воды

Профессиональные подрядчики HVAC понимают, как водяные радиаторы используют конвекцию для распределения тепла по всему дому.В системах водяного отопления, в которых нет циркуляционных насосов, вода течет под действием силы тяжести и конвекции там, где горячая вода поднимается, передает тепло в вашу комнату, а затем холодная вода падает и возвращается в водонагреватель.

Обслуживание этих систем может быть сложным, так как необходимо учитывать множество переменных, например:

• Используется ли циркуляционный насос?
• Сколько этажей в доме?
• Какой напор воды с улицы?
• Есть ли в системе клапан давления?
• Установлены ли отверстия для создания сопротивления?

При поиске и устранении неисправностей важно знать, как сбалансировать систему.Поэтому невероятно важно не устранять неполадки и не модифицировать вашу систему водяного отопления без консультации со специалистом, который учтет все эти переменные.

Что я могу сделать для ухода за радиаторами горячей воды?

Вы можете отрегулировать выпускной клапан.

На радиаторе с горячей водой, если он не отапливает комнату должным образом, возможно, внутри может остаться воздух. Для решения этой проблемы сделайте следующее:

• Выключите термостат, чтобы уменьшить расход воды
• Найдите выпускной клапан на радиаторе
• Держите чашку или ткань под спускным клапаном для сбора воды
• Откройте его ключом для прокачки, плоскогубцами или отверткой
• Вода может плескаться или шипеть при выходе воздуха
• Как только вода потечет устойчивой струей, затяните клапан

Паровые радиаторы

Паровые радиаторы будут иметь одну или две трубы.Паровые радиаторы под действием силы тяжести возвращают сконденсированный пар (конденсат) обратно в котел. В отличие от систем водяного отопления, паровые системы используют гораздо более низкое давление. Профессиональные подрядчики HVAC понимают, что при слишком большом давлении вентиляционные отверстия не откроются и не выпустят воздух. Это приводит к тому, что пар не может попасть внутрь, а конденсат может вернуться.

Как я могу обслуживать паровые радиаторы?

Вы можете выпустить воздух, используя клапан сбоку парового радиатора.

• Найдите вентиляционное отверстие сбоку парового радиатора
• Убедитесь, что в вентиляционном отверстии есть открытое отверстие для воздуха, воткнув кусок проволоки или небольшую иглу.
• Закрашенные вентиляционные отверстия забивают вентиляционное отверстие и создают проблемы

Обеспечивает лучший воздушный поток.

• Соблюдайте осторожность, чтобы обеспечить надлежащий воздушный поток снизу и за радиатором
• Убрать мебель и другие предметы с дороги
• Используйте алюминиевую или отражающую изоляцию позади радиатора для направления тепла в комнату.

Заключение

Системы водяного и парового отопления — отличный способ обогреть ваш дом зимой.Чтобы они оставались эффективными, их нужно поддерживать.

Обращайтесь, если у вас есть вопросы о том, как обслуживать вашу систему отопления.

При отоплении часто путают излучение и конвекцию

Средства массовой информации часто не понимают физику и технологии. Недавно по телевидению шла передача об отоплении. Плинтусы водяного отопления ведущая назвала радиаторами. Это простая ошибка, но от плинтуса от излучения отходит очень мало тепла.Эти нагревательные элементы передают тепло в комнату за счет конвекции. Конвекция — это движение тепла за счет подъема теплого воздуха и опускания холодного воздуха.

Если вы заглянете внутрь обогревателя плинтуса, вы увидите алюминиевые ребра, прижатые к медной трубе. Горячая вода, протекающая по трубе, нагревает ребра. Пространство между ребрами позволяет воздуху в этом пространстве нагреваться. По мере того, как нагретый воздух поднимается, он выходит из корпуса плинтуса и нагревает комнату.

Весь этот нагрев основан на том факте, что ребра чистые, а пространство наверху и внизу корпуса, которое удерживает ребра, открыто и очищено от мусора.

Обогреватели плинтуса следует чистить один раз в год. Крышки можно просто снять, и пылесос быстро справится с этой задачей. Большинство людей никогда этого не делают. Это необходимо для обеспечения должного комфорта в помещении и эффективности системы отопления.

Еще один маленький секрет обогревателей для плинтусов заключается в том, что на верхнем конце корпуса есть решетка. Ее можно повернуть, чтобы обеспечить больший или меньший поток тепла от плинтуса. Вы можете точно настроить комнатную температуру, если несколько комнат находятся в одном контуре отопления, отрегулировав эти жалюзи.

Если вы хотите полностью перекрыть поток тепла, а жалюзи отсутствуют, плинтус можно накрыть одеялом или заклеить лентой. Большинство людей непреднамеренно делают это с грязной одеждой или блокируют плинтус, складывая вещи прямо напротив плинтуса. Хорошая новость заключается в том, что когда это делается с плинтусом с горячей водой, это не создает опасности возгорания. Если вы сделаете это с помощью обычного электрического обогревателя, вы подожжете свой дом.

Радиаторы горячей воды и пара работают примерно одинаково.Они действительно излучают тепло в комнату. Лучистое тепло — это тепло, которое вы ощущаете от дровяной печи или когда на вас светит солнце.

Радиаторы

доставляют тепло в комнату за счет излучения, но большинство из них также доставляют разумное количество тепла в комнату за счет конвекции. Если вы посмотрите на радиатор, вы увидите, что у них есть открытые участки между секциями чугуна, которые прижаты друг к другу. Между секциями воздух нагревается, и тепло будет подниматься от них.Большинство радиаторов в старых домах будут работать как в день их установки. Многие домовладельцы и люди, занимающиеся отоплением, предпочитают комфортное тепло, которое они могут доставить.

Обычно они требуют небольшого обновления. Регулирующие клапаны, которые есть на старых радиаторах, обычно остаются открытыми — надеюсь! — или их очень трудно повернуть. Их можно легко заменить новыми клапанами. Новые радиаторные клапаны могут быть оснащены простыми термостатическими головками, которые могут управлять каждым радиатором как отдельной зоной нагрева.Они полностью пассивны и могут повысить эффективность работы радиатора. Лучшая эффективность достигается за счет того, что помещение не будет перегреваться из-за открытого клапана.

Радиаторы также следует чистить пару раз в год. С ними легче справиться из-за больших открытых пространств и того факта, что вы можете видеть грязь между большими секциями.

На протяжении многих лет большие старые чугунные радиаторы закрывали кожухами, маскирующими их под обогреватели.К сожалению, многие из этих домов — архитектурные сокровища, которые действительно могут стать прекрасным акцентом в винтажном доме.

Старые радиаторы можно снимать, подвергать пескоструйной обработке и перекрашивать с автомобильной отделкой. Я слишком ленив, чтобы снимать радиатор весом в несколько сотен фунтов и ремонтировать его. Обычно это делалось на месте в доме.

В последнем доме, который мы сделали, было 17 радиаторов, и перспектива профессионального ремонта 17 радиаторов не уравновешивала радость от их перемещения.

Вопросы для Tom Gocze следует отправлять по адресу The Home Page, Bangor Daily News, P.O. Box 1329, Bangor 04402-1329.

Чугунные радиаторы (система горячего водоснабжения / пара) и система отопления, вентиляции и кондиционирования воздуха — зона нагрева

Чугун — удобнее, чище, тише

HVAC, тем не менее, быстрее, может быть дешевле и иногда менее сложен в настройке (поскольку у большинства людей уже есть центральная система кондиционирования воздуха)

Итак, что выбрать? Ты должен кое-что вспомнить.Чугун существует примерно с 1800-х годов, и не зря.

Потому что вот в чем дело, когда мы говорим о принудительном воздухе. Уже установленный центральный кондиционер значительно удешевляет использование воздуха, просто добавляя печь к воздушной системе. Однако, если вы сделаете это, вы можете проснуться посреди ночи и почувствовать эффект старой сухости в горле.

Даже модулирующая печь не сравнится с правильно установленной системой горячего водоснабжения.Водяные радиаторы нагреваются двумя способами: во-первых, они производят нагретый воздух за счет конвекции, затем лучистые тепловые лучи распространяются во всех направлениях, нагревая поверхности (включая ваше тело), ​​таким образом, они производят гораздо более равномерное и комфортное тепло.

Чугунные радиаторы = конвекционное отопление = равномерное и комфортное тепло.

Печь только нагревает воздух, который, в свою очередь, должен нагревать предметы. Это прямо противоположно тому, как это должно быть сделано. Вот почему это «вынужденная ошибка».

При переезде в новый дом одна из самых важных вещей, которые необходимо проверить, — это то, как тепло от центрального блока передается в комнаты.Есть два способа передачи тепла: воздух и вода. Воздух нагревается в центральных блоках, называемых печами, и направляется по воздуховодам в комнатные регистры. Вода нагревается в бойлере и по трубопроводам подается к радиаторам, которые нагревают воздух в помещении.

Обе системы требуют устройства для приведения в движение горячего воздуха или воды, и это устройство обычно электрическое. В радиаторных системах используются водяные насосы, в то время как в сетях воздуховодов для горячего воздуха используется вентилятор для циркуляции воздуха.

В очень старых домах вертикальные радиаторы, как и трубы, сделаны из чугуна.Это старомодно, но эффективно.

В системах горячего или принудительного воздуха используется воздух, который нагревается напрямую и направляется прямо в комнаты. С такой системой быстро согреется. С другой стороны, тепло пропадает, если сразу его выключить. Системы горячего воздуха можно модернизировать, установив кондиционер, чтобы они могли охлаждать ваши комнаты летом. С радиаторным отоплением нужно решать проблемы летнего тепла с помощью отдельных кондиционеров. Системы горячего воздуха позволяют полностью контролировать состояние воздуха в доме, и нет необходимости в том, чтобы вентилятор работал постоянно.Однако влажность может исчезнуть быстрее, чем в радиаторной системе, поэтому с этим нужно быть осторожным. Другая проблема может заключаться в том, что, когда система горячего воздуха не работает, регистры становятся сквозняками, и если ваш дом недостаточно герметичен, они могут фактически охладить ваш дом зимой, и единственный способ избежать этого — позволить ему работать больше всего. или все время. Самый большой недостаток этой системы — пыль, которая может скапливаться внутри пыли и вызывать дискомфорт и, возможно, угрозу для здоровья.

Заключение: и радиаторная, и принудительная система горячего воздуха имеют свои плюсы и минусы, но со стороны радиатора преимуществ немного больше.

Плинтус и радиатор отопления — Fine Homebuilding

Q:

Мы превращаем подвал в жилое помещение, и нам нужно добавить тепла. У нас есть множество чугунных радиаторов различных размеров, которые мы можем подключить к существующей системе гидронных плинтусов. Чугунные радиаторы эффективнее медных плинтусов? Можно ли использовать радиаторы в одной системе?

Isaac Pap, New Haven, CT

А:

Марк Эзертон, подрядчик по сантехнике и отоплению из Денвера, штат Колорадо, отвечает: И радиаторы, и конвекторы на плинтусе зависят от горячей воды в качестве источника тепла.На этом сходство заканчивается. Как следует из названия, радиаторы излучают тепло в виде лучистой энергии. Другими словами, энергия радиатора распространяется по воздуху, не нагревая воздух, пока не ударяется о твердый объект. Объект нагревается, что, в свою очередь, нагревает окружающий воздух. Основная функция радиатора — влиять на среднюю температуру излучения или среднюю температуру поверхностей, окружающих ваше тело.

Вертикальные чугунные радиаторы старого образца обычно массивные, большинство из них весят пару сотен фунтов.По своей природе они склонны излучать энергию еще долгое время после отключения тепла. В некоторых случаях они могут вызвать превышение комнатной температуры на несколько градусов, но их общий комфорт превосходит комфорт их собратьев, конвекторов на плинтусе. Радиаторы обладают некоторой конвективной мощностью, но она минимальна по сравнению с их общим выходным потенциалом.

Плинтусные конвекторы, как следует из их названия, передают тепло от горячей воды к воздуху посредством конвекции. Их основная функция — создавать завесу из теплого восходящего воздуха между вами и более холодной поверхностью окна или внешней стены.Небольшой процент их продукции является сияющей, но обычно это менее 10% их чистой продукции. Их суммарное влияние на среднюю лучистую температуру в комнате практически равно нулю.

Водонагревательные конвекторы были представлены на американском рынке вскоре после Второй мировой войны, когда стали доступны материалы, необходимые для их производства (медь, алюминий и олово). Их первичным рынком были недовольные домовладельцы, которые привыкли уступать много места наличию массивных чугунных радиаторов.Плинтусы с горячей водой проникали в комнату всего на несколько дюймов, и их можно было легко разложить по периметру комнаты, обычно под окном, где ощущался самый холодный воздух.

В системах, где один и тот же термостат управляет чугунными радиаторами и конвекторами плинтусов, потребители обычно недовольны комфортом плинтусов по сравнению с радиаторами, в основном из-за разницы в их влиянии на среднюю температуру излучения. Когда ваше тело находится в комнате со средней температурой излучения ближе к поверхности вашей кожи, вам становится теплее.Когда вы выходите из этой комнаты и попадаете в комнату с более низкой средней температурой излучения, ваше тело немедленно регистрирует разницу. Термометры в обеих комнатах могут показывать температуру воздуха 70 ° F, но если средняя лучистая температура в одной из комнат существенно ниже, ваше тело ощущает эту разницу, и ваша кожа ощущается прохладной.

Два метода отопления могут сосуществовать с модификациями трубопроводов около котла, которые позволяют двум системам работать отдельно. Эти изменения трубопроводов должны выполняться лицензированным специалистом, поскольку они требуют выбора и размещения определенных компонентов, чтобы гарантировать, что работа одной зоны не влияет на работу другой.Для повышения эффективности попросите профессионального бойлера установить контроллер сброса наружной установки, чтобы повысить комфорт, избежать ненужного перерегулирования и повысить общую тепловую эффективность.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Смешивание пассивных и активных нагревателей может привести к проблемам

Опубликовано: 17 июня 2014 г. — Дэн Холохан

Категории: Горячая вода

Иногда нужно думать как воздух.

Дом стоял на этой старой улице Коннектикута более 100 лет. Дети, выросшие и давно ушедшие, когда-то прыгали по широкой лужайке и с удивлением смотрели, как мимо проносятся новые машины. Взрослые сидели в тени решетчатой ​​веранды и махали бумажными веерами от летней жары. Если вы закроете глаза, вы все равно сможете их там увидеть.

Зимой они сидели в доме у богато украшенных чугунных радиаторов отопления, окружавших комнату теплом. Внизу, в подвале, гигантский угольный котел нагревает воду.Нагретая вода стала плавучей и поднималась вверх к батареям отопления. Он вытеснил более плотную холодную воду в радиаторах и отправил ее вниз по большим трубам в котел, где она тоже должна была нагреваться.

Подобные системы зависят от естественной конвекции. Поднимается горячая вода; падает холодная вода. Это простой принцип, но для того, чтобы система работала хорошо и равномерно нагревалась без циркуляторов или регуляторов, «Мертвецы» должны были очень четко выполнять свою работу. Они должны были точно так подобрать размер и угол трубы.Если бы они ошиблись, конвективных течений не было бы, и в доме было бы холодно.

Более 100 зим система самотечного водяного отопления в этом старом доме согревала семьи, жившие в нем, потому что Мертвецы проделали отличную работу. Но теперь новый хозяин дома что-то менял. Он оставлял старые радиаторы с поднятыми металлоконструкциями; они были слишком красивы, чтобы их снимать. Большая часть старых трубопроводов тоже останется.

Конечно, будет новый котел.Также будут циркуляционные и зональные клапаны и регуляторы. Новый котел будет иметь байпасную линию для защиты от конденсированных дымовых газов. Также был бы воздушный сепаратор.

У нового котла также будет дополнительная зона, потому что владельцы решили расширить старый дом, чтобы у них была большая кухня. Их архитектор хорошо поработал над пристройкой к первоначальному дому. Теперь инженеру-теплотехнику нужно было выяснить, как лучше всего обогреть это новое пространство.

После долгих размышлений инженер решил установить два встраиваемых внутрипольных конвектора перед широкими окнами кухни. Он также использовал бы обогреватель под раковиной на другой стороне кухни. Он очень тщательно рассчитал теплопотери новой кухни и очень точно рассчитал конвекторы и обогреватель.

Архитектору понравился выбор инженеров обогревателей, потому что встраиваемые в пол конвекторы имели привлекательные латунные решетки, которые хорошо вписывались в викторианский характер дома.Кик-обогреватель, ну он бы под шкафом практически незаметен.

Подрядчик установил новый котел, внес изменения в систему и подключил новую зону. Генеральный подрядчик закончил работы по дому, и все ждали прихода зимы.

И прибыло. В ту первую зиму было намного холоднее, чем обычно, и погода практически сразу стала испытанием для новой кухонной зоны.

Не сработало.

Домовладельцы обратились с жалобой к подрядчику по отоплению.Температура колебалась около 62 градусов, хотя термостат был установлен на 72 градуса. Подрядчик выехал на работу и все проверил. Казалось, что все работает нормально, за исключением того, что на кухне было слишком холодно. Он позвонил инженеру.

Инженер прибыл на работу и рассмотрел механические аспекты системы. Он не мог найти вины. Он проверил свои расчеты теплопотерь, и они казались нормальными. Он повернулся к подрядчику и сказал: «Что ты собираешься делать?» Это сбило с толку подрядчика, потому что он думал, что главный инженер.

«Что ты имеешь в виду, что я собираюсь делать?» — спросил подрядчик.

«Что ты имеешь в виду, что я имею в виду?» — сказал инженер. «Вы явно сделали что-то не так. Мои расчеты верны. Обогреватели имеют правильный размер. Должно быть, что-то не так с вашей установкой».

«Но ведь вы спроектировали установку!» подрядчик возразил.

«Я знаю, что знал», — парировал инженер. «И это хороший дизайн. Вы, должно быть, ошиблись при установке.«

«Где? Вы видите здесь что-нибудь, что отклоняется от ваших планов и спецификаций?» — разочарованно спросил подрядчик.

«Должно быть, что-то застряло в трубах», — сказал инженер. «Вы промыли систему? Вы проверили скорость потока? Система работает так, как будто она не получает достаточного потока. Вам следует проверить свою работу. Моя конструкция верна». На этом инженер ушел.

Домовладелец хотел знать, почему на его новой кухне все еще холодно, и, когда инженер ушел, подрядчик остался с сумкой.Он решил, что инженер мог быть прав в том, что что-то застряло в трубах. Такие вещи случаются. Поэтому он промыл систему и установил расходомеры. Расходомеры показали, что расход такой, каким должен был быть. Подрядчик позвонил инженеру, и после еще более неприятного разговора они оба начали думать о движении воздуха, а не о движении воды. По трубам можно было подавать горячую воду к встраиваемым конвекторам и обогревателю для кик-спейса, но если воздух не может удалить БТЕ с этих горячих поверхностей, кухня останется холодной.В конце концов они собрались вместе и использовали свое воображение, чтобы увидеть, как будет двигаться воздух в комнате, обслуживаемой такими обогревателями.

Вот что они рассудили:

Встраиваемые внутрипольные конвекторы работают за счет конвекции. Эти устройства нагревают воздух над своими элементами и заставляют его подниматься. Затем более холодный воздух, идущий вдоль пола, будет попадать в желоб конвектора и нагреваться. Он, в свою очередь, поднимется и создаст конвективное движение воздуха в помещении. Движение воздуха будет очень похоже на движение воды в древней гравитационной системе горячего водоснабжения, которая столько лет служила старому дому.Принцип был тот же.

Теперь кик-космический обогреватель тоже работал на конвекцию, но у него был вентилятор. Он использовал этот вентилятор, чтобы втягивать воздух у пола. Он нагрел воздух, а затем отбросил его обратно в комнату — прямо на уровне пола. Нагретый воздух поднимался к потолку и поднимал остальной воздух в комнате вторым конвективным потоком.

И тогда подрядчик и инженер начали задумываться о том, что происходит с встраиваемыми внутрипольными конвекторами, когда обогреватель кик-спейса выпускает горячий воздух по полу? Как теплый воздух может выходить из встроенного конвектора, если его нет более прохладного?

Подрядчику и инженеру пришло в голову, что эти два типа обогревателей никогда не будут работать в одной зоне.
