Конструкция пылесоса: схема, принцип работы разных видов

схема, принцип работы разных видов

Устройство пылесоса с момента его изобретения (60-е гг XIX века) осталось в основном прежним. При этом в процессе совершенствования пылесос изменился до неузнаваемости. Это касается и внешнего вида, и многочисленных функциональных возможностей, и конструктивных особенностей прибора.

Современные пылесосы настолько разнообразны по устройству, что классификация по одному признаку останется неполной и недостаточной.

Основные составляющие части пылесосов

Вне зависимости от типа пылесосы состоят из трех основных частей:

1. Устройства сбора. В качестве устройства сбора мусора и пыли выступают многочисленные насадки.
2. Устройства транспортировки собранного мусора. Представляют собой трубы и шланги либо встроенные каналы.
3. Корпуса, в которых размещается силовой агрегат, пылесборник и система фильтрации.

Для расширения сферы применения пылесоса используются различные насадки, предназначенные для сбора мусора.

Так, универсальная насадка может использоваться для ухода за коврами и ковровыми покрытиями, для сбора мусора и пыли с пола, подоконников, верхних крышек шкафов и других плоских поверхностей. Универсальные насадки оснащаются переключателем режима для уборки гладких и ворсистых поверхностей, роликами, повышающими маневренность при работе, щетками с разной степенью жесткости и длины щетинок.

Для уборки с ковровых покрытий и других мягких поверхностей шерсти домашних животных и волокнистого мусора применяется турбощетка.

Моющие пылесосы оснащаются вакуумными насадками. Такие насадки обеспечивают подачу воды и моющих средств к поверхности уборки, а также удаляют загрязненную смесь.

Щетки для паркета позволяют бережно ухаживать за напольными покрытиями — линолеумом, ламинатом, паркетом. Конструкция щелевых насадок разных размеров и конфигураций помогает при уборке мусора и пыли из труднодоступных мест: стыков плинтуса с полом, из-под установленной мебели.

Для сбора металлического мусора и пыли в насадки интегрируются электромагнитные вставки. Электромагниты притягивают металлические загрязнения и удерживают их до отключения питания. По окончании уборки электромагниты отключаются, и собранный мусор втягивается в сборник воздушным потоком.

Мусор и пыль транспортируются в пылесборник по всасывающим трубам, соединенным с корпусом гибким гофрированным шлангом. При вертикальной компоновке пылесоса из системы транспортирования исключается шланг. В ручных аппаратах и пылесосах-щетках транспортной системой служат каналы внутри корпуса. Устройства транспортировки мусора и пыли встраиваемых пылесосов дополняются проложенными в стенах дома или квартиры каналами, к которым гибкими шлангами необходимой длины присоединяются всасывающие трубы.

Корпуса пылесосов изготавливаются из высокопрочных пластиков.

Внутрь корпуса интегрируются: воздушный вакуумный компрессор, электродвигатель, устройство сбора мусора, комплекс фильтров, блоки управления и сигнализации.

Схема домашнего пылесоса

Разновидности конструкций пылесосов

В магазинах представлена уборочная техника разных конструкций и функциональных возможностей. Потенциальному покупателю важно понимать, как работает пылесос того или иного вида. Ведь от принципа работы, особенностей эксплуатации зависят потребительские качества уборочного аппарата, возможности применения в различных условиях.

Пылесос с мешком или контейнером

Вариант конструкции самый простой и доступный по цене. Работает такой пылесос по следующей схеме: через насадку и шланг внутрь вместе с воздухом втягиваются соринки и пыль. В мешке или контейнере основной мусор и пыль задерживаются. Воздух, продвигаясь дальше, проходит через систему фильтров и выпускается наружу.

Пылесос с мешком или контейнером для сбора пыли является самым простым в использовании агрегатом. Все обслуживание сводится к регулярной замене одноразового мешка/ очистке тканевого или пластикового пылесборника. К уборке можно приступить в любой момент, включив пылесос. Но следует учитывать, что интенсивность всасывания агрегата по мере заполнения пылесборника снижается.

Недостатки моделей с одноразовыми мешками — периодические затраты на покупку новых расходников. Тканевые многоразовые мешки и пластиковые контейнеры вытряхивать и очищать от пыли — занятие не из приятных.

Циклонные пылесосы

Захватываемый внутрь пылесоса загрязненный воздух подвергается мощному вихревому воздействию. Мусор и пыль под действием центробежной силы отбрасываются и оседают на стенах пластикового контейнера особой конструкции, состоящего из двух отсеков. Причем крупные соринки попадают в нижнюю часть циклонного пылесборника. Агрегаты также оснащаются дополнительными фильтрами, очищающими воздух от мельчайших субстанций.

Схема устройства циклонного пылесоса

Интенсивность всасывания у циклонных пылесосов не зависит от степени заполнения контейнера. Мусоросборник легко высвобождается и моется. Однако пух, мелкие пылинки, волосы и другой легкий мусор на дно контейнера оседают плохо, постепенно засоряют дополнительные фильтры. Работают циклонные модели довольно шумно.

Читайте также: плюсы и минусы циклонных фильтров.

Модели с водным пылесборником

Пылесос с водным фильтром удобен для пользователя минимизированным контактом с пылью и сором. Техника подходит для аллергиков, поскольку максимально задерживает внутри себя содержащиеся в воздухе мелкодисперсные частицы и аллергены. В конструкции агрегата предусмотрен наполняемый водой контейнер, куда и попадают собранные с поверхности пыль и соринки. Также модели оснащаются другими дополнительными фильтрами.

Схема аквафильтра

После каждой уборки от пользователя требуется разборка с выемкой резервуара. Грязная вода выливается, емкость тщательно моется и высушивается. Так что пользователю нужно освоить разборку и сборку аппарата для проведения обслуживания. Если должный уход не выполняется, то агрегат станет рассадником плесени и грибков. Пылесос с аквафильтром габаритный и менее маневренный.

Техника с сепараторным пылесборником

Модели с сепараторным способом сбора пыли отличаются усовершенствованным аквафильтром. Задумка разработчиков заключается в том, чтобы пылевые частицы и мусор закручивались и оседали в резервуаре с водой под воздействием мощного вихревого потока. Воздушный вихрь генерируется турбиной или сепаратором, вращающимся внутри колбы. В таких моделях дополнительные фильтры за исключением защиты двигателя от воды и грязи отсутствуют за ненадобностью.

Принцип работы пылесоса с сепараторным фильтром

Агрегат с сепараторным пылесборником также требует промывки и просушки аквафильтра после каждой уборки.

Пылесосы-швабры

Форм-фактор модели отличается от привычного исполнения с гибким шлангом. В таком аппарате, внешне напоминающем швабру, шланг встроен в вертикальный корпус, там же размещены двигатель, мусорный контейнер и фильтрующие элементы. Составные части вертикальной модели — щетка снизу и корпус с ручкой и электрическим шнуром сверху. Сегодня в продаже все чаще встречаются аппараты, работающие от аккумулятора.

Пылесосы-швабры в технической реализации могут быть с мешковым или водным пылесборником, а также циклонного типа. В зависимости от технической составляющей осуществляется уход. Пылесосы-швабры компактны, немного весят, мобильны и универсальны в использовании. К недостаткам пользователи относят малую мощность.

Варианты конструкций вертикальных пылесосов

Роботизированные модели

Роботы-уборщики — техника, способная по заданной программе самостоятельно производить уборку помещения. При этом роботизированные модели эффективны для уборки как гладких, так и ковролиновых поверхностей. Малогабаритный пылесос, подбираясь в труднодоступные места помещения, при помощи щеток выметает и всасывает пыль и соринки под шкафами и мягкой мебелью. Программное управление девайсом настраивается при помощи панели управления на корпусе или посредством пульта ДУ. Некоторые продвинутые модели можно настраивать удаленно через смартфон.

Читайте также: виды роботов-пылесосов.

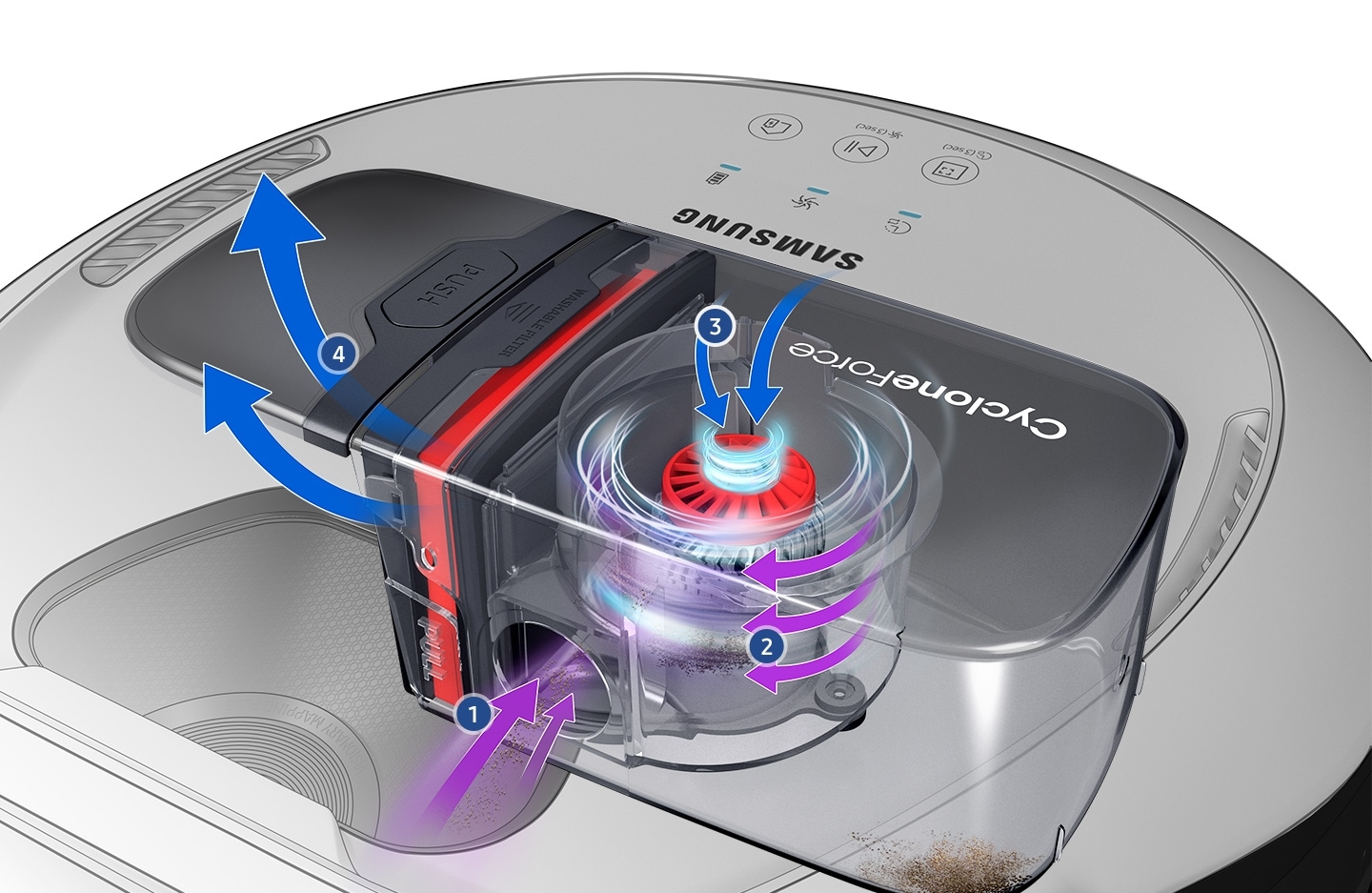

Схема основных элементов робота-пылесоса

Устройство оснащено системой датчиков, отслеживающих траекторию его движения. Мотор, пылесборник и другие конструктивные элементы робота помещаются внутри корпуса, а щетки прикреплены снаружи. Моноблок может быть выполнен в круглой и квадратной форме. Работает робот-пылесос на аккумуляторе, подзарядка осуществляется от базовой станции. Некоторые модели могут самостоятельно отслеживать уровень заряда батареи, прерывать уборку, становясь на подзарядку.

Встраиваемые пылесосы

Встраиваемый пылесос — редко встречающийся пока тип. Он представляет собой систему каналов, проложенных в стенах и перегородках дома. Шланг с всасывающей трубой подключается к выведенным на поверхность штуцерам, силовая установка и емкость для сбора мусора монтируются в подсобных помещениях. Необходимость использования шлангов большой длины накладывает значительные ограничения на возможность комплексной уборки помещений. Из-за особенностей конструкции встраиваемые пылесосы не получили широкого применения в быту.

Важные мелочи в устройстве пылесосов

Качественная работа пылесоса обуславливается в первую очередь функционированием основных узлов. Но в конструкции агрегатов для уборки присутствует большое количество не очень важных на первый взгляд деталей, от состояния которых зависит срок службы пылесоса, мощность всасывания и степень очистки воздуха. К ним относятся:

• фильтры;
• уплотнения;
• втулки и подшипники.

Изготовленные из современных тканых и нетканых материалов фильтры помогают получить максимально очищенную от пылевых и биологических загрязнений исходящую струю воздуха. Использование для герметизации стыков фторполимеров обеспечивает герметичность различных функциональных зон пылесоса. Полиамидные и фторопластовые втулки и подшипники продляют срок безотказной работы подвижных и вращающихся деталей.

Конструкция пылесоса или как устроен пылесос

Все мы конечно знаем что такое уборка, более того многие из нас всеми правдами и неправдами стараются избавить себя от этого рутинного и ненавистного занятия. А уж если выпала нелегкая участь уборки, то желательно чтобы делал это за Вас пылесос и кажется, что так было всегда. Но задумывался ли кто-нибудь из Вас в чем особенность уборочного оборудования под названием пылесос и какой была жизнь до его изобретения? Наверняка никто сегодня об этом не думает. А ведь были времена когда пылесос был размером с автомобиль и сама уборка происходила не внутри помещения с перерывами на чай и просмотр телевизионных программ, а снаружи да под такой вой агрегата, что создавалось полное ощущение урагана надвигающегося на город.

Сегодня, безусловно, все изменилось. Пылесосы стали компактнее, работают куда тише, убирают лучше, а служат дольше. Но вот почему же приборы, созданные казалось бы для одной и той же цели, так сильно отличаются друг от друга? Почему имеют различные формы, размеры и принципы работы? В этом нам с Вами сегодня и предстоит разобраться. Если же постараться упростить нашу тему и сделать ее более понятной, то в целом беседа сегодня будет посвящена рассуждениям на тему «как устроен пылесос». И пусть даже сейчас этот вопрос в свете остальных не кажется нам таким актуальным, ведь по сути какая разница где и как расположен пылесборник, сколько в пылесосе колес и из чего сделаны шланги. Поверьте, в процессе использования Вы обратите внимание на каждую деталь и только тогда поймете, что все они играют свою не второстепенную роль, как и строение пылесоса в целом.

В этом исследовании нас будет интересовать конструкция каждого определенного пылесоса в зависимости от его функциональных возможностей и типов пылесборника:

1. Конструкция горизонтального пылесоса с мешком или контейнером;
2. Устройство аппарата с аквафильтром;
3. Конструкция вертикального пылесоса;
4. Конструктивные особенности сепараторного пылесоса;
5. Устройство встроенного пылесоса.

Конструкция пылесоса с мешком или контейнером

Начнем мы с самого известного простому обывателю агрегата — пылесоса с мешком. Наша задача узнать как сконструирован подобный аппарат, в чем его особенности, а также плюсы и минусы. Не безынтересно также узнать о том, каким образом конструкция пылесоса может влиять на продуктивность его работы и качественные характеристики, которые тот способен выдавать. Что главное в пылесосе? То есть, что нужно чтобы пылесос с мешком или контейнером работал?

• Начало всему шланг и насадка, именно через них воздух наполнены пылью, грязью и прочими нечистотами попадает во внутренний мир вашего уборочного помощника. О качестве и желательных особенностях шлангов и аксессуаров мы поговори немного позднее;
• Далее весь этот мусор отправляется в пылесборник, в нашем случае это тряпичный или бумажный мешок или пластиковый контейнер. Вопросы о том какой пылесборник лучше мы оставим на Ваш суд. В любом случае, это продуктивнее обсуждать тогда, когда мы точно понимаем из чего можно выбирать;
• Часть нечистот остается в недрах самого пылесборника, причем насколько большая эта часть от самого пылесборника и зависит. Остальной воздух, прорвавшийся через поры или вихревые потоки накопителя, отправляются далее по внутреннему лабиринту уборочного аппарата;
• И тут возникает опасность — пыль приближается к мотору. По понятным причинам подобное соседство да еще и на постоянной основе может сыграть с пылесосом злую шутку, а значит двигатель во что бы то ни стало следует защитить. Для этого в моделях, подобных тем, что мы рассматриваем, используются фильтра грубой очистки. Другой название этого пылепоглотителя — фильтр мотора. Он призван защищать двигатель уборочного агрегата от частиц пыли, песка и других опасных загрязнений, которые могут привести к скорой его поломке;
• Таким образом, все что прошло через поры фильтра грубой очистки продолжает свое путешествие и в результате направляется на выход из пылесоса. Очевидно, что в этом случае тоже необходимы превентивные меры по задержанию излишней гадости. И тут, как нам кажется на помощь, приходят фильтра тонкой очистки — печально известные HEPA, изначально призванные бороться с мелкой пылью, той что влечет за собой наибольшую опасность для здоровья. Но вместо этого, всю крупную пыль, фильтра просто превращают в мелкую, иначе у нее нет никакой надежды пройти через поры пылепоглотителя. Таким образом вместо помощи, мы получаем бомбу замедленного действия и это прискорбно.

Строение пылесоса с аквафильтром

Устройство аппарата с аквафильтром тоже сложно назвать уникальным. Все дело в том, что внутренняя конструкция всех уборочных агрегатов, за редким исключением, особым разнообразием не отличается,а потому простите за некоторую тавтологию. По своей сути все они мало отличаются друг от друга, выделяясь на фоне остальных разве что типами пылесборников. Так и в случае с аквафильтром, который тоже часть пылесоса, но не с мешком,а уже с водой. Из чего состоит этот агрегата?

• Как и в первом варианте никак не обойтись без шланга и насадки. Без них нет никакой надежды заставить пыль отправиться внутрь пылесоса. При этом шланг должен быть должного диаметра, чтобы постоянно не засоряться и не создавать проблем пользователям. А еще важно чтобы шланги были достаточно длинными и прочными в противном случае уборка превратиться в мучение. Слишком короткий шланг лишить Вас удовольствия уборки высокой мебели или потолков, а вот ломкий приведет к образованию трещин и резко потере силы всасывания. Так что пусть шланг не кажется Вам пустяком, от него порой многое зависит;
• Пылесборник, как в первом случае, становится героем нашего второго подраздела. То есть прямиком в него направляется наш мусор после шланга. В случае с пылесосами обрадованными аквафильтрами, под пылесборником подразумевается резервуар с водой. Именно в воде утонет крупная и тяжелая пыль, песок, частицы предметов и т.д. И такой пылесборник бесспорно имеет ряд плюсов в сравнении с обычными сухими аналогами. Приятно уже то, что в процессе опустошения контейнера Вам не придется дышать пылью летящей из пылесборника прямо в лицо — вода превратит эту процедуру в чистую формальность. Все пройдет гладко и почти незаметно. С другой стороны, контакт воды и грязи может стать причиной других неприятностей, о которых далее.
• Фильтр мотора, он тоже никуда не девается, а значит надо позаботиться не только том чтобы в двигатель не попала пыль, но и обезопасить его от влаги. Нужны другие материалы, которые будут эффективнее работать и при этом дороже стоить. Расходы увеличиваются — факт на лицо. С другой стороны, мотор в безопасности, по крайне мере при правильной и своевременной замене расходных материалов;
• Ну и наконец то, без чего работа обычного пылесоса по сути невозможна, или лучше сказать бесполезна — фильтр HEPA. Наш помощник и губитель одновременно. Фильтра предназначенные для тонкой очистки суть своей работы таят уже в названии. Но при эксплуатации аппарата с водой фильтр имеет дело не только с остаточной пылью, но и с влагой, которая неминуемо остается в воздухе прошедшем через пылесборник. Таким образом на фильтре скапливается грязь, которая намокает под действием воды, создавая рай для размножения вирусов, бактерий и других опасных микроорганизмов. Открещиваться от этого нельзя, подобная халатность может обойтись очень дорого, ведь о причинах возникновения аллергии и астмы всем и давно хорошо известно.

Кстати, если Вам интересно как устроен моющий пылесос, можете ознакомится внимательно с разделом об аппаратах с аквафильтром с поправкой на подсоединение к самому агрегату второго резервуара, который будет отвечать за подачу чистой воды на поверхность при выполнении влажных процедур.

Схема вертикальных пылесосов

Вертикальный пылесос и его конструкция — это не менее интересный повод для изучении, тем более что такие агрегаты в последнее время приобретают все большую популярность на фоне простоты ухода и эксплуатации. Такой пылесос всегда готов к работе, а часто даже не требует подключения к сети, ведь есть модели на аккумуляторах или комбинированной системе питания. Так что востребованность гаджета понятна и даже обоснована. Но так ли он хорош и в чем фишка конструкции мы сейчас узнаем.

• Первое для нас потрясение — это отсутствие шланга, а если он и есть, то только подключаемый и для отдельных манипуляция останавливаться на которых нет смысла тем более что при подключении шланга можно ознакомится с конструкцией мешкового агрегата — они идентичны. Роль поглотителя пыли из вне в вертикальном пылесосе выполняет основная щетка, находящаяся в основании самого пылесоса. Как правило, это большая турбо насадка, но бывает ее роль принадлежит и электрической щетке-выбивалке. По крайне мере в некоторых аппаратах премиум класса это именно так;
• Из насадки воздух с пылью и грязью направляется в мешок, который тут размещен на ручке пылесоса. Мешки, в зависимости от цены и модели аппарата могут быть разными и состоять из различных слоев и материалов, но суть мешка всегда одна — он негерметичный пылесборник и это факт неоспоримый. Интересно в таком пылесосе и то, что двигатель, как и пылесборник расположен в самой трубе, то есть в корпусе пылесоса. Основная задача двигателя тут не создать мощную силу всасывания, а вращать вал щетки, тем самым как бы подметая пыл и грязь внутрь пылесборника. Есть тут и всасывающий модуль, но его функция вступает в дело главным образом при преобразовании пылесоса стационарного в ручной вариант.
• С другой стороны, мотор в таком аппарате подвержен опасности остаточной пыли не меньше чем в любом другом,а потому конструкторы используют все знакомые схемы защиты двигателя, которые мы рассматривали ранее на примере других агрегатов.
• Фильтр HEPA тут тоже присутствуют и в основном моющего типа. Эффект от их работы ничем не отличается от любого другого фильтра с той лишь разницей, что их, с точи зрения производителя, можно использовать неограниченное количество раз. Мы же советуем не попадаться на уговоры и мыслить рационально. Плесень нельзя вымыть, она никуда не девается после обычных мыльных процедур, так что не стоит надеяться на то, что от обычного мытья HEPA станет снова пригодным для использования в домашних условиях.

Конструктивные особенности сепараторного пылесоса

Все дело в том, что в настоящем безфильтровом аппарате подобного типа используется несколько другой подход к системе очистки, отсюда и особенности строения. Давайте разбираться:

• Прежде всего как обычно насадка и шланг, которые должны отвечать требованиям описанным нами выше по тексту. При условии что они достаточно длинные, широкие и прочные мы можем быть уверены в том, что максимальное количество пыли попадет в пылесборник. Кстати, некоторые производители тут даже придумывают собственные фишки связанные с особым строением шланга в форме конуса. Есть мнение, что подобная конструкция позволяет увеличить силу всасывания. Мелочь, как говорится, а приятно;
• Затем пылесборник, который в сепараторном пылесосе представлен в виде колбы с водой. По задумке инженеров цель потопить в воде весь мусор и грязь, создавая вихрь — за это отвечает следующий этап;
• Турбина или сепаратор — видимая часть мотора, которая вращается внутри колбы и инициирует мощный вихрь, закручивая пыль и создавая высокое давление. Благодаря этому давлению пыль независимо от ее размера попадает в воду и не имеет шанса оттуда выбраться. Важно чтобы форма и скорость вращения турбины были достаточными для качественной уборки ведь в противном случае воздух очиститься не должным образом и производителю придется дополнительно использовать фильтра, а это дорого и не эффективно. Кроме того, ставит под удар всю прелесть безфильтровой очистки. Но те чьи технологии не совершенны к сожалению используют фильтр при наличии сепаратора до сих пор. Главным образом это касается более дешевых и менее качественных моделей срок гарантии которых 4 года и менее.
• После резервуара с водой воздух отправляется к мотору, чтобы затем уже оттуда попасть в воздух. Надо сказать, что у многих производителей до сих ор не получилось избавится от фильтра мотора, а ведь он в союзе с водой тоже мощный накопитель грязи, бактерий и плесени. Однако, есть и удачные примеры решения проблемы. Немецкие инженеры, например, оборудовали свои аппараты капсулой из нержавеющей стали. В результате такие пылесосы стали не только идеальными в очистке, но и безопасными в использовании — через мотор не пройдет не только пыль, но и вода даже при переворачивании агрегата. Это бесспорно шаг вперед, причем, этот опыт в последствии может стать полезным для разных уборочных машин.

Устройство встроенных пылесосов не менее экзотично

Такие агрегаты нельзя назвать новинкой, но и пережитками прошлого они бесспорно тоже не являются. Хочется отметить, что подобные аппараты это большой шаг инженерной мысли вперед на пути к упрощению домашней работы. Уже из названия становится понятно, что такое устройство не является переносным и должно быть вмонтировано внутрь чего-то. Сейчас разберемся.

• Насадки и шланг никуда не делись, как и ранее они нам понадобятся. Разница в том, что в любом другом пылесосе эти аксессуары подключаются непосредственно во всасывающее отверстие на корпусе аппарата, а во встроенном подсоединяются к пневмо розеткам, которые расположены в стенах по всему дому. По сути всасывание происходит через эти самые стенные разъемы;
• Далее по разветвленной системе воздуховодов вмонтированных в стенах помещения пыль и грязь направляются к основному пылесборнику расположенному в подсобном помещении или непосредственно в канализацию, зависит о модели. Видов пылесборников тут много, как и в обычных пылесосах, однако, в свете того, что в помещении они не находятся в результате мало нас волнуют.
• В самом агрегате существуют и фильтра, и двигатель, а пыль приносимая воздухом так или иначе с ними контактирует. Однако, нас в этом случае сам фильтр интересует исключительно с точки зрения стоимости ведь никакого вреда или дискомфорта, находясь с подвале он нам не причинит.

Таким образом в этом обзоре мы рассмотрели разные пылесосы, обозначили типы их пылесборников и разграничили по конструкции. С помощью несложных манипуляций теперь, по результатам исследования, можно выделить те особенность, которые в конструкции пылесоса являются важными и непосредственно влияют на его работу:

1. Форма, размер, прочность и надежность насадок и шлангов. Важно чтобы эти на первый взгляд не принципиальные части были действительно эффективными, в противном случае Вы рискуете потерять покой во врем уборки. Насадка должны быть из качественного пластика и предназначена именно для того вида уборки, который Вы проводите. Шланг должен быть большого диаметра, примерно 5 см, достойной длины — не менее 2,5м и выполнен из качественного материала.
2. Желательно чтобы пылесборник не был одноразовым, в противном случаем Вы рискуете стать рабом расходных материалов;
3. По возможности выбирайте модели вообще не снабженные фильтрами — это сэкономит деньги и даст хорошие результаты в уборке.

В общем и целом основные правила очень даже понятны, а вот захотите ли Вы к ним прислушиваться порой в ущерб своему кошельку это вопрос. Но советуем научиться считать впрок и понимать, что то, на чем Вы сэкономили сегодня, завтра может обойтись куда дороже. А порой эффект уже не обратим и Вы не просто переплачиваете, а платите в разы дороже. Так что ищите, решайте и выбирайте сами. Всем взвешенных решений и приятных покупок.

Как работает пылесос: его устройство и принцип работы | Пылесосы | Блог

На протяжении тысячелетий человечество справлялось с пылью и грязью в своих жилищах с помощью простого ручного инструмента — метлы. Но во времена промышленной революции просторные дома с выходом во двор заменили многоэтажки, а за порогом, куда обычно выбрасывали сор из избы, теперь была соседская дверь. Нужен был новый инструмент. Им стал привычный нам пылесос. Посмотрим, как работают все типы современных пылесосов, а заодно и оценим, насколько сильно изменилась конструкция.

Общий принцип работы пылесоса

В основе любого бытового пылесоса лежит единый принцип работы: создание зоны низкого давления — вакуума. Стартер крутит ротор, который передает тягу на вентилятор, вытягивающий воздух из пылесоса. Во внутренней камере образуется пустота, которая тут же заполняется воздухом согласно законам физики. Таким образом на кончике щетки появляется тяга.

1. Воздух вместе с пылью заходит через гибкий шланг или штангу.
2. Попадает в мешок или контейнер с водой.
3. Проходит через сепаратор и выходит наружу через фильтр.

Чем более узкое входное отверстие щетки, тем больше будет сила всасывания. Поэтому насадки с узким наконечником сильнее и громче вбирают в себя воздух.

Фильтры

Для создания надежного барьера для частиц разного размера необходимо — как минимум — три фильтра. Лучшие модели фильтров изготовлены по стандарту HEPA и задерживают пыль размером до 0,3 микрон. Технология была разработана по заказу правительства США еще в 1956 году, чтобы фильтровать воздух от радиоактивной пыли на предприятиях ядерной промышленности.

Для людей с астмой рекомендовано использовать фильтры HEPA h22, выпускающие обратно в среду только 500 частиц на 1 литр воздуха и HEPA 14 — 5 частиц размером 0,1-0,3 микрона на тот же объем.

Как работает пылесос с мешком или контейнером

Перед тем, как осесть в контейнере, пыль проходит через фильтр, в котором застареет крупный мусор. Самые первые модели пылесосов требовали очень частой очистки мешка, что как минимум неприятно. А сами мешки задерживали только крупные фракции, покрываясь мелкой пылью внутри и снаружи. Вот как они работали:

Современные же модели, даже бюджетные, поставляются с качественными фильтрами для очистки выходного потока. Сами мешки стали прочнее. Но, в целом, принцип не изменился.

1. Пыль и мусор попадают через шланг в мешок.
2. Поток воздуха проходит сквозь ткань и фильтр защиты двигателя.
3. Вывод воздуха наружу через фильтр НЕРА.

Недостатки: собираются только крупные частицы, необходимо вытряхивать многоразовые или постоянно покупать новые одноразовые мешки.

Преимущества: низкая стоимость, компактность, небольшой вес, вмещают до 10 литров пыли, не нуждаются в дополнительной очистке.

Моющие пылесосы с водяной фильтрацией

Поток воздуха с мусором летит по трубе, пока не встретится с водной преградой. Песок и другие тяжелые элементы сразу оседают на дно контейнера. Пыль, ударяясь о водную стену, собирается комками на поверхности.

Тут в дело вступают лопасти, смешивающие пыль и воду. Частички набухают, тяжелеют и опускаются на дно вместе с симпатичными пылевыми монстрами. Тем временем легкий воздух продолжает свое движение по системе через трубки, на выходе проходя через угольный или композитный фильтр.

Преимущества: вода задерживает мелкие частицы и лучше очищает потоки воздуха. Не нужно вытряхивать и менять мешки. Воздух увлажняется.

Недостатки: стоят дороже, контейнер с водой надо очищать от плесени и грязи. Вес пылесоса за счет воды становится больше. Не задерживают самые мелкие частицы.

Центробежные пылесосы «Тайфун»

Контейнеры для пыли, даже водные, не особо эффективны в борьбе с мельчайшими частицами пыли. К тому же, человек всегда стремится к оптимизации трудозатрат. В 1959 году инженеры Amway решали, что в борьбе с пылью может помочь сама природа, точнее ее сила G — ускорение.

Все модели, работающие по принципу «Тайфун» с водной капсулой-аквафильтром устроены одинаково.

1. Центробежные и вихревые пылесосы подают воздух на турбину, создающую внутреннее давление.
2. Крупные частицы остаются на поддоне.
3. Мелкие поднимаются вверх и с огромной силой прижимаются к краям контейнера.
4. Совсем маленькие пылинки проходят через сепаратор.
5. Очищенный воздух выходит наружу.

Преимущества: центробежная сила придавливает к стенкам частички в несколько микрон, с остальными должен справится фильтр НЕРА.

Недостатки: стоит дорого, шумит, больше подходит для промышленного использования.

Вакуумные пылесосы Дайсона

Возможно, вы удивитесь, но пылесос циклонной системы Dyson G-Force был создан еще в 1983 году. Уже тогда он мог фильтровать частицы размером 0,1 микрона, в то время как остальные пылесосы с лучшими фильтрами способны удержать только 0,3-0,6 микрона. Особенность конструкции пылесосов Dyson заключается в отсутствии мешка и аквафильтра, в нем есть только мощная турбина и специальный конус, помогающий отделять грязь от пыли. Принцип Root Cyclone используется во всех моделях.

1. Входящий поток по спирали движется к «циклону».
2. Крупные частички отсеиваются фильтрующим экраном.
3. Центробежная сила маленьких циклонов сепарирует мелкую пыль и пыльцу.
4. В комнату возвращается воздух, очищенный на 99,95 %.

Последнее изобретение компании больше похоже на космический корабль пришельцев. Сила, генерируемая двигателем, составляет 79 000 g. Четырнадцать циклонов разгоняют воздух с 72 до 193 км/ч, — все это упаковано в формат пылесоса-швабры.

Преимущества: максимально очищает воздух, не нужно менять фильтры.

Недостатки: цена выше, чем у других пылесосов. Со временем сила всасывания падает — внешне это незаметно, но мелкие частички ускользают из контейнера вместе с потоком воздуха.

За полтора века с момента получения первого патента, устройство пылесосов существенно не изменилось. Моющие, с аквафильтром, сепаратные, вакуумные — все они работают по тому же принципу, что и «Фырчащий Билли». Воздух всасывается за счет создания зоны низкого давления внутри аппарат. Инновации касаются только способа фильтрации и внедрения датчиков: движения, силы тяги, отслеживания наполняемости контейнера.

Блог электрика: бытовая техника: Пылесос: виды.

устройство.

В 1860 году, американец Даниэл Хесс получил патент на устройство, которое называлось «Подметатель ковров».
Конструкция имела систему мехов для создания вакуума и вращающуюся щётку.
Для очистки от пыли воздух проходил через воду, в движение механизм приводился с помощью физической силы самого чистильщика.
Как следствие «Подметатель ковров» распространение не получил.

Пылесос который производился серийно, изобрёл Айвз Макгаффния в 1869 году, назывался «Whirlwind», имел небольшой вес и приемлемые габариты, но так же был механическим.

В 1899 Джон Тормен сконструировал пылесос с бензиновым двигателем, он  был шумным, громоздким а наличие выхлопных газов исключало применение их в помещениях.

Пылесос Хьюберта Бута.

Патент на пылесос с электродвигателем  в 1901 году получил  Хьюберт Бут, первоначально пылесос имел бензиновый двигатель, позднее бензиновый  был заменён на электродвигатель.
Пылесос не отличался компактностью, для перемещения использовалась конная тяга, а шланг для сбора пыли был длинною 30 метров. Пылесос оставался на улице а шланг подавался в помещение, несмотря на неудобства, в начале 20-го века в Англии появилась мода чистить помещение с помощью пылесоса.
В 1907 году страдающий от приступов астмы Джеймс Спенглер, сконструировал устройство из вентилятора,  палки от швабры,  вращающейся щётки,  в качестве пылесборника использовалась наволочка от подушки.

Конструкция  Спандлера стала базовой моделью для всех последующих моделей  пылесосов. Спандлер был небогатым человеком, не имея возможности производить пылесосы, продал патент Уильяму Гуверу.   Компания «Hoover» на десятилетия определила вектор развития в этой отрасли, да сегодня является одним из лидеров производства пылесосов.

Конструкция пылесосов  оставалась неизменной (изменялся дизайн, стали применять бумажные пакеты, появились различные системы всасывания пыли, и возможность изменять мощность всасывания пылесоса).

В 90-х годах приобрели популярность пылесосы использующие  циклонный принцип (центробежная сила) отделения пыли.
Пылесос — циклон «CMS — 100» (без мешка для мусора) запатентован фирмой «Amway» в 1959 году,  хотя были компании выпускавшие такие пылесосы с 1928 года.

Напольный пылесос.

Виды пылесосов:



— напольный пылесос
— ручной пылесос.
— пылесос щётка (вертикальный).
— встраиваемый пылесос

— робот пылесос

Напольный пылесос:

Наиболее распространённая  конструкция пылесосов.
Напольный пылесос предназначен для уборки большинства помещений, может иметь
разнообразные формы.

Воздухоочиститель (пылесборник) и электродвигатель (насос) располагаются в одном корпусе и могут иметь различные конструкции пылесборника (см ниже).
Различаются по типу уборки.
Корпус пылесоса соединяется с щёткой при помощи шланга  и трубы всасывания.

Ручной (автомобильный) пылесос.

Ручной пылесос (автомобильный):

Ручной (автомобильный) вид пылесоса предназначен для уборки небольших помещений, имеет небольшую мощность всасывания, не большой объём пылесборника и не большие размеры.
Пылесос работает как от встроенного аккумулятора так и от прикуривателя в автомобиле. Зарядка аккумулятора производится  как от сети 220 В так и от прикуривателя.



Вертикальный.

 Пылесос щётка (вертикальный):

Имеет аналогичную схему работы с напольным пылесосом, но имеет конструктивные отличия.

В таких пылесосах двигатель (насос) интегрирован внутри щётки, пылесборник как правило закреплён на ручке.
Вертикальная конструкция пылесосов имеет большой объём пылесборника,  удобно перемещается  но имеет сложность доступа в труднодоступные места,  для чего дополнительно  комплектуются  шлангами и насадками.
Удобны для хранения (занимают мало места) но создают повышенный уровень шума.

Встраиваемый пылесос (централизованный):

Сам пылесос устанавливают  в подсобном помещении, по зданию разводят воздуховоды к которым подсоединяют шланги, а воздух после пылесборника выводят на улицу. Устанавливают в больших зданиях, в квартирах не применяют.

Робот пылесос:

Имеет округлый корпус (диаметр около 40 см)  и не большую высоту,  такая конструкция  позволяет ему не застревать под мебелью.

Робот пылесос.

В корпусе пылесоса  размещён аккумулятор и пластиковый пылесборник (контейнер), комплектуются зарядной станцией (некоторые модели после уборки сами встают на подзарядку).

Уборку производит без участия человека: по команде, по расписанию, а некоторые по звонку телефона. Движение осуществляется по заданной поверхности, встроенные сенсоры позволяют ориентироваться в помещении не натыкаясь на предметы и возвращаться к базовой станции.



Пылесосы различаются по конструкции пылесборника.

В зависимости от модели ёмкость  пылесборника может быть от 0,1 до 22 литров, по конструкции пылесборника, разделяются на три основных вида.

Пылесос  с мешком-пылесборником.

В таких пылесосах пыль и другие мелкие частицы задерживаются в мешке, который располагается внутри корпуса (напольный пылесос) или крепится на ручке (вертикальный).

Мешки могут изготавливаться из ткани (матерчатый) или бумаги.

-матерчатый мешок для пыли: является многоразовым, но не задерживают мелкие частицы пыли, процедура чистки и стирки матерчатого мешка тоже малоприятна.

-бумажный мешок:  (сменный) при заполнении меняется на новый, такой мешок способен задерживать мелкие частицы пыли (до 0,3 микрон), подходят для людей с астмой ( класс фильтрации НЕРА12 и выше).

Пылесос с мешком пылесборником.

Преимущества пылесосов с мешком является простота конструкции, так же возможность подобрать мешок как матерчатый так и бумажный однослойный,  двухслойный или трёхслойный в зависимости от нужного класса фильтрации.

Так же для таких пылесосов выпускаются прочные
синтетические мешки (1-, 2-, 3-слойные).

К недостаткам относят сложность ориентации в большом количестве производителей, моделей и материалов мешков.

Бумажные мешки могут порваться от острых предметов попавших в мешок или попавшей влаги.
При наполнении мешка теряется мощность всасывания пылесоса.

Максимальная мощность пылесоса с мешком — пылесборником  в зависимости от модели пылесоса от 1000 Вт до 2400 Ватт.

Мощность в  пылесосах с мешком может изменяться потребителем пошагово,  в зависимости от типа уборки:

Например пылесос имеющий максимальную мощность 1400 Ватт имеет:
— минимальную мощность 350 Вт
— экономичный режим — мощность 650 Вт
— режим для чистки ковров — мощность 800 Вт



Устройство пылесоса c мешком пылесборником.





— пылесос состоит из корпуса

в котором размещены:

Устройство пылесоса с мешком пылесборником

1 — Выпускной фильтр (фильтр тонкой очистки)
2 — Кнопка переключения мощности пылесоса
3 — Выпускная решётка
4 — Устройство сматывания шнура
5 — Электродвигатель (приводит в движение воздушный насос)
6 — Кнопка включения/выкл пылесоса
7 — Фильтр пылезащиты электродвигателя (моторный фильтр)
8 — Корпус воздушного насаса (воздушный насос необходим для создания разряжения » вакуума»)
9 — Мешок для сбора пыли (пылесборник)
10 — Горловина шланга
11 — Корпус пылесоса  (со съёмной  крышкой)
12 — Индикатор заполнения мешка

Контейнерный (циклонный) пылесос.
Изобретение циклонного пылесоса, принадлежит английскому изобретателю и индустриальному дизайнеру Джеймсу Дайсону.
Джеймса Дайсона называют Стивом Джобсом в бытовой технике.
Над созданием пылесоса циклонного типа Джеймс Дайсон начал работать с 1978 года и в 1983 году  циклонный пылесос был создан.

Патент на изобретение пылесоса циклонного типа Дайсон продал японцам и первые пылесосы циклонного типа появились в Японии в конце восьмидесятых годов.
На деньги полученные от продажи патента, Дайсон открыл исследовательский центр и небольшой завод в Англии, так появилась компания «Dyson».

Циклонный пылесос «Dyson».

В последующие годы компанией «Dyson» были разработаны:  электродвигатель с цифровым управлением,  безлопастной вентилятор (см), сушилка для рук которая высушивает руки за десять секунд и цилиндрический пылесос с корпусом в виде шара.

В начале двадцать первого века производство «Dyson» перенесено в Малазию, сейчас компания выпускает напольные, вертикальные и портативные виды циклонных пылесосов.

Из всех производителей контейнерных пылесосов, циклонные пылесосы компании «Dyson» имеют более высокое качество уборки и высокое качество фильтрации пыли.

Пылесосы «Dyson» отличаются от других марок пылесосов оригинальным дизайном.

Гарантия на пылесосы компании «Dyson»  5 лет, чем не могут похвастаться другие производители пылесосов.

В последние годы контейнерные (циклонные) пылесосы наиболее востребованные,  благодаря удобству и простоте обслуживания.
В таких пылесосах  для очистки воздуха от пыли и грязи, используются центробежные силы, отделившаяся пыль скапливается в пластиковом контейнере, который после уборки достаточно вытряхнуть или промыть.

Пылесос контейнерного типа.

Контейнерный (циклонный) пылесос не требуют замены мешков (их нет),  как преподносят производители — «независимо от заполнения контейнера в пылесосе поддерживается постоянная мощность всасывания«.

На самом деле мощность всасывания теряется при заполнении контейнера или загрязнении фильтра пылесборника,  это ощутимо при включении пылесоса и  о чём  должен сигнализировать индикатор заполнения (1).

В зависимости от модели, максимально потребляемая мощность пылесоса  с контейнером  от 1400 Вт до 2200 Ватт, в среднем мощность контейнерных пылесосов несколько выше в сравнении с пылесосами с мешком пылесборником.

У пылесосов с контейнером не регулируется мощность, это конструктивная особенность таких видов пылесосов, для обеспечения непрерывности потока воздуха.

Некоторые производители контейнерных пылесосов в последнее время устанавливают регулятор мощности,  хотя нет никакой необходимости иметь регулятор мощности в контейнерных пылесосах.

При снижении (срыве) скорости потока пылесос менее качественно производит очистку воздуха от пыли, мелкая пыль оседает на фильтре грубой очистки, и частично на моторном фильтре и фильтре тонкой очистки.

В целом  контейнерным пылесосом  удобно собирать крупные частицы (песчинки) но менее эффективно отделяется мелкая пыль, поэтому некоторые производители в своих моделях предусматривают дополнительную возможность использовать мешки пылесборники.

Устройство пылесоса контейнерного (циклонного) типа.

Контейнерный  (циклонный) пылесос состоит из корпуса в котором размещены:
— электродвигатель приводящий в движение воздушный насос
— воздушный насос для создания разряжения (вакуума)



На корпусе пылесоса расположены:

Устройство пылесоса контейнерного (циклонного) типа.

1 — индикатор заполнения контейнера для пыли или фильтра пылесборника

2 — кнопка включения/выключения пылесоса

3 — контейнер для пыли

4 — горловина для гибкого шланга

5 — гибкий шланг

6 — телескопическая трубка для регулировки  длинны, длинна трубки регулируется с помощью кнопки, расположенной  в центре трубки.



Очистка контейнера и пылесборника.

Если в процессе чистки  мощность всасывания заметно снизилась  или сработал индикатор заполнения, необходимо проверить состояние контейнера и фильтра пылесборника.

  При необходимости очистить контейнер и фильтр:

— контейнер с крышкой (1) извлекается из корпуса пылесоса нажатием кнопки.

—  далее из пылесоса извлекается пылесборник (2).

Из пылесборника извлекается губка с фильтром.

Губка с фильтром  промываются водой и сушатся в течении 12 часов.

Перед очисткой контейнера, снимается крышка и скопившийся в контейнере мусор и пыль  удаляются, при необходимости контейнер можно промывать холодной водой.

После очистки контейнера и фильтра, чистый фильтр вставляется в пылесборник и собранный пылесборник помещается в корпус пылесоса.

Контейнер закрывается крышкой и вставляется в корпус пылесоса до щелчка, после чего пылесос готов к работе.

На задней части корпуса пылесоса расположена фиксирующая рамка выпускного фильтра (фильтр тонкой очистки). Что бы извлечь фильтр тонкой очистки (выпускной фильтр) для замены, следует нажать на  фиксирующую рамку.
Выпускной фильтр снимается вместе с рамкой, а потом извлекается из самой рамки.

Загрязнённый выпускной фильтр подлежит замене, его не чистят.

Приобретается новый выпускной фильтр по мере загрязнения старого.





Пылесос с  водяным фильтром (аквафильтром).

Аквафильтр.

В таких моделях пылесосов пыль поступает в ёмкость с водой, где вода впитывается в пыль, грязная вода сливается после уборки.

Мощность всасывания пылесоса постоянная, пылесос не только чистит поверхность но и увлажняет.

Пылесосы с аквафильтром имеют сравнительно  большие габариты, после каждой  уборки необходимо чистить и просушивать резервуар с водой, в некоторых моделях также предусмотрена возможность применять мешок пылесборник или циклонный фильтр.

Пылесос комплектуется:

— гибким шлангом (в зависимости от модели)

— удлинительной трубой (может не быть в вертикальных  пылесосах).

— насадками разных видов и функций.



В зависимости от конструкции пылесоса, модели  пылесосов могут иметь те или иные особенности и дополнительные функции.



Удлинительная труба

цельная — не позволяет изменять длину трубы, что неудобно, сегодня почти не выпускаются.

составная — состоит из двух реже трёх трубок соединяющихся между собой, позволят регулировать длину.

телескопическая — состоит из двух трубок (разного диаметра) одна внутри другой, при необходимости  можно увеличивать (уменьшать) длину на удобное расстояние.

 Основные насадки для пылесоса:



1 Щётка для пола — обычно имеет переключатель пол/ковёр



2 Комби — для чистки углов, щелей, мебели .

3 Щелевая щётка — для чистки углов щелей.

4 Насадка — для чистки мягкой мебели.

5 Насадка — для матрацев подушек.

6 Насадка — для шкафов, оконных рам.

Сегодня производители выпускают огромное количество насадок,  наиболее распространённые:

Турбощётка — насадка с вращающейся  от потока воздуха встроенной щёткой. Эффективна при уборке ковров, хорошо собирает шерсть животных.

Турбощётки могут оснащаться собственным электромоторчиком  иногда аккумулятором, провод тянется по удлинительной трубе.

Так же выпускаются насадки с вращающимися (как у турбощётки) подушечками из микрофибры. Существует оригинальная конструкция насадки в виде ромба, ромб может фиксироваться в 4 положениях  поворачиваясь на 360 градусов, каждое положение имеет способность лучше чистить ту или иную поверхность.

Дополнительные насадки:

-насадка в форме бумеранга
-поворачивающаяся насадка
-набор насадок  «микро» удобные для чистки клавиатуры компьютера
-наборы насадок для автомобиля
-наборы насадок  для уборки шерсти домашних животных и  т д.

Мощность пылесоса.


Потребляемая мощность пылесоса  от 20 до 3000 Ватт, в зависимости от модели.

Мощность всасывания пылесоса — состоит из силы всасывания (давление)  и скорости забора воздуха



Моющий пылесос.

Универсальное устройство способное очищать воздух, поверхность а также увлажнять.
Имея комплект насадок можно мыть полы, окна, мебель,плитку и собрать разлившуюся воду.

Моющий пылесос.

Перед началом работы в резервуар заливается специальный моющий раствор, который под давлением подаётся на загрязнённую поверхность, где раствор растворяет грязь и смешивается с грязью,  далее грязный раствор всасывается  в резервуар для грязной воды.

Вода позволяет собрать большое количество пыли, так как пыль не разлетается.

Выпускаются модели моющих пылесосов которые можно использовать для сухой чистки, как со сменным мешком пылесборником  так и циклонного (контейнерного) типа.

Моющий пылесос отличается большими размерами.
Доставляют неудобства подготовка к уборке (заливать раствор) а после уборки следует разборка и промывка пылесоса.
На сегодняшний день моющие пылесосы обеспечивают самую эффективную уборку.

Последними достижениями в области производства пылесосов — пылесос с пароувлажнением.

Профессиональные пылесосы — конструкция, характеристики и особенности выбора

Клининговые услуги — это относительно новый и динамичный бизнес. Само понятие происходит от английского слова clean — чистота. В нашей стране это стало обозначением профессиональных услуг по уборке и поддержанию чистоты. В своей работе клининговые компании используют профессиональную технику, предназначенную для выполнения особо сложных задач и способную выдерживать интенсивную работу длительное время. Кроме того, при оказании услуг используется специальные моющие и чистящие средства, которые позволяют справится с самыми сложными задачами.

Среди профессиональной техники для уборки особое место занимают профессиональные пылесосы. Это самое распространенное уборочное оборудование, которое широко используется не только среди профессионалов, но и в быту. Именно благодаря своей популярности и востребованности, пылесосы выпускаются многими производителями, а модельная линейка их необычайно широка. Разобраться в технических особенностях и характеристиках очень сложно, так как производители предлагают все новые конструкции и системы. Однако все ли так запутанно, как может показаться на первый взгляд? Давайте разберемся.

Конструкция и принцип работы пылесоса

Принцип работы пылесоса достаточно прост. В баке пылесоса создается разряжение, которое через насадки и шланги поднимает пыль и всасывает ее внутрь корпуса пылесоса, где она задерживается фильтрующим элементом, в классическом варианте — это мешок из многослойной бумаги или ткани для сбора пыли. Разряжение создается крыльчатками турбины, приводимой в действие электрическим двигателем (исключение составляют некоторые модели садовых пылесосов, оснащенные бензиновым двигателем). Общепринятое название этого узла: всасывающая турбина или вакуум-мотор.

Современные модели отличаются системой фильтрации и сбора пыли. Кроме привычного всем мешка, существуют также системы, где пыль задерживается в специальном баке, а так же в емкости с водой. Производители постоянно разрабатывают новые системы фильтрации, и в магазинах можно встретить различные системы. Все они имеют свои сильные и слабые стороны. Профессиональные пылесосы, как правило, имеют достаточно простую систему фильтрации и сбора пыли, близкую к классической. Они могут быть оснащены дополнительными фильтрами, для более качественной очистки воздуха.

Особое значение для пылесосов имеют двигатели и турбины. Именно этот узел позволяет добиться высоких показателей и характеристик. Поэтому в профессиональных моделях ему уделяется главное значение. Электрические двигатели имеют повышенный ресурс, позволяющий выдерживать высокую нагрузку и работу в интенсивном режиме длительное время. Конструкция турбин разрабатывается для максимального увеличения КПД, и изготавливается из износостойких материалов. Некоторые модели пылесосов имеют две и более турбин.

Характеристики и параметры профессионального пылесоса

Разряжение и поток воздуха

От чего зависит эффективность работы пылесоса? Если представить себе принцип работы, то можно догадаться, что эффективность обеспечивается разрежением на конце чистящего инструмента и потока воздуха, который пылесос способен «втянуть» в себя. Чем выше разряжение, тем легче пылесосу «оторвать» более тяжелые частицы пыли и грязи от поверхности. Чем больше поток воздуха, тем больший объем воздуха в единицу времени пылесос пропускает через себя, задерживая пыль и грязь фильтрующей системой, и тем более крупные сухие частицы он способен втянуть. Разряжение, как правило, указывается в мБар и может доходить до 300 мБар. Поток воздуха — в литрах в секунду. У профессиональных моделей этот параметр может достигать 200 л/сек.

В настоящее время многие производители стали указывать такой параметр, как сила всасывания. Он складывается из разряжения и потока воздуха. Это не совсем корректно, так как нет каких-то способов рассчитать силу всасывания. Сравнивать модели по этому параметру не имеет никакого смысла. Все это маркетинговый ход и не более.

Мощность двигателя

Совершенно очевидно, что более мощный двигатель не только имеет больший ресурс, но и способен выполнить большую работу. Профессиональные пылесосы имеют высокие показатели этого параметра, но не стоит сравнивать модели по мощности двигателя. Этот параметр, безусловно, имеет значение при выборе, так как это определяет потребление электроэнергии и возможности электросети. Однако, производительность пылесоса определяется еще и скоростью вращения двигателя, конструкцией турбины и системы фильтрации, а так же другими конструктивными особенностями. Поэтому этот показатель не всегда означает высокую эффективность.

Тут следует добавить, что электродвигатель определяет и параметры сети. Некоторые модели оснащаются трехфазными двигателями. Мощность так же должна позволять подключить пылесос к сети, не вызвав перегрузки.

Объем контейнера

При выборе пылесоса безусловно стоит обратить внимание на емкость контейнера для сбора пыли и грязи. От этого зависит насколько часто будет необходимость освобождать контейнер от собранной пыли, а значит останавливать работу на обслуживание. Однако не стоит гнаться за большими значениями, так как от этого напрямую зависят габариты. Не всегда удобно перемещать громоздкий пылесос только ради того, чтобы пореже его чистить. Объем контейнера нужно подирать исходя из оптимального сочетания габаритов и объема пыли, который будет собираться во время работы.

Диаметр принадлежностей

Этот параметр Вы можете встретить в описании многих моделей. От него зависит, какими аксессуарами Вы сможете оснастить приобретенный пылесос. Если это редкий размер, то Вы будете ограничены в возможностях, и может придется переплачивать за аксессуары. Лучше выбрать диаметр наиболее распространенный, так как это позволит приобрести принадлежности для любых задач и легко заменять пришедшие в негодность.

Длина электрокабеля

Длина кабеля определяет, насколько свободно Вы сможете перемещать пылесос не переключая его между розетками. Этот параметр тоже следует выбирать оптимально, потому что слишком длинный кабель будет путаться, а короткий придется часто переключать. Удобно ли будет перемещаться по помещению с длинным кабелем, не будет ли мешать мебель или оборудование?

Габариты и вес

Профессиональные модели, как правило, имеют относительно большой вес и крупные габариты. Определяется это конструктивными особенностями и используемыми материалами. В изготовлении профессиональных пылесосов большое значение имеет износостойкость деталей и повышенная эффективность. Компактность и легкость имеют второстепенное значение, в отличие от бытовых моделей. Все это и определяет высокий вес и крупные габариты. Не стоит сравнивать их с бытовыми пылесосами, а помнить, что это профессиональное оборудование.

Типы профессиональных пылесосов

Профессиональные пылесосы можно разделить на три типа: пылесосы, пылеводососы и моющие пылесосы. Главное отличие — это какой тип грязи способен убрать пылесос.

Пылесосы предназначены для сбора сухой пыли и грязи. Эти модели предназначены для уборки, например, офисов, квартир, внутренних помещений без влажной грязи.

Пылеводососы — это агрегаты способные убирать как сухую, так и влажную грязь и даже собирать воду. Конструкция их такова, что собранная влага не позволяет причинить вред электрическим частям пылесоса и забить систему фильтрации. Если есть необходимость уборки влажной грязи, то необходимо обратить внимание именно на эти модели. Обычный пылесос быстро выйдет из строя. Такие модели широко применяются на автомойках, в помещениях, где есть высокая проходимость посетителей с улицы, промышленных помещениях и так далее.

Моющие пылесосы — это совершенно особенный тип, имеющий другой принцип работы. Правильнее вообще выделить их в отдельную группу. У моющих пылесосов имеется емкость с моющим средством, которое с помощью специального насоса подается к форсунке чистящей щетки. Моющее средство распыляется под давлением на поверхность, что позволяет легче удалять загрязнения. Дальше, растворенные загрязнения, с помощью моющей щетки собирается по принципу обычного пылесоса за счет разряжения и потока воздуха. Моющие пылесосы занимают свою отдельную нишу и предназначены для решения специальных задач по очистке поверхностей с применением химических средств. Поэтому их часто называют химчистками и редко сравнивают с простыми пылесосами.

Аксессуары и принадлежности для пылесосов

В настоящее время производители предлагают очень широкий выбор аксессуаров для пылесосов, позволяющих решать самые различные задачи. Это может быть уборка поверхностей с высоким ворсом, уборка в труднодоступных и узких местах, чистка мебели и батарей отопления. Вряд ли найдется задача, для которой производители не предусмотрели подходящий аксессуар. Так же Вы сможете подобрать и шланг с оптимальной длиной.

Следует помнить, что аксессуары выходят из строя и изнашиваются. Скорее всего, Вам придется не раз заменить принадлежности, а пылесос даже ни разу не будет в ремонте. Это расходные материалы, которые являются главными рабочими инструментами и наиболее подвержены износу.

Фильтры и мешки для сбора пыли

В зависимости от модели, пылесосы могут быть оснащены различными системами для сбора собранной пыли и грязи. В профессиональных пылесосах распространена функция сбора мусора и грязи непосредственно в бак пылесоса Некоторые модели, в основном пылесосы для сбора сухой грязи, имеют мешки для сбора пыли. Зачастую, в отличие от бытовых моделей, это одноразовые мешки, которые выбрасываются вместе с грязью сразу после использования. Поэтому при приобретении пылесоса Вам следует обратить внимание, нужны ли мешки и какова их стоимость.

Кроме того, профессиональные пылесосы могут оснащаться фильтрами для очистки воздуха на выходе. По мере того, как фильтр забивается грязью, снижается производительность пылесоса, так как снижается поток воздуха, который способен пропустить пылесос. Фильтры необходимо заменять. Но существуют фильтры из так называемого нетканого материала, которые можно мыть и чистить. Это существенно снижает стоимость обслуживания пылесоса.

Профессиональная консультация

Профессиональные пылесосы — это дорогостоящее оборудование. При приобретение такой техники следует позаботиться об оптимальном выборе, чтобы не переплатить за повышенные параметры или не приобрести модель, не способную справиться с поставленными задачами. Так же следует сразу позаботиться об оснащении пылесоса необходимыми принадлежностями и аксессуарами.

Наша компания имеет большой опыт на рынке клинингового оборудования. За время работы нами накоплен большой опыт, который позволяет предлагать нам только проверенное оборудование, оптимально отвечающее требованиям наших клиентов. Мы сможем подобрать оптимальную модель исходя из Ваших возможностей и задач. Так же наши менеджеры помогут Вам в подборе необходимых аксессуаров и задач для максимально эффективного ввода в работу приобретенного пылесоса.

Обратитесь в наш отдел продаж, наши менеджеры ответят на все интересующие Вас вопросы, помогут в выборе, примут заявку и договорятся о доставке.

192019, Санкт-Петербург, ул. Хрустальная 31, корпус Н

(812) 336-42-09

[email protected]

Использование материалов возможно только с разрешения правообладателя!

Как работает робот-пылесос и что у него внутри: 4 навигации

Когда в 1956 году Роберт Хайнлайн в своем романе «Дверь в лето» описал робота, выполняющего уйму домашних забот, такая идея казалась непостижимым вымыслом. Но что можно увидеть сейчас? Робот-пылесос самостоятельно перемещается, легко избегает любые препятствия на пути, чистит и даже моет полы. Инновационная техника распознает перепады высоты и поэтому не падает со ступенек.

Тот же Philips SmartPro Active особо не требует вмешательства человека. Он без посторонней помощи двигается по заданной настройками траектории и по завершению уборки возвращается к зарядному устройству. Но как работает робот-пылесос и что у него внутри? Давайте попробуем разобраться.

Читайте также: Пылесос или робот-пылесос: что лучше выбрать – сравнение техники по 4 пунктам

Принцип работы робота-пылесоса

Начать стоит с конструкции смышленого гаджета. Разработчики изрядно потрудились над тем, чтобы прибор был уместен в любой квартире, не занимал много места и свободно проходил под стульями, столами и диванами.

Роботизированный пылесос вроде iLife V55 похож на плоскую шайбу круглой формы (но бывают и другие варианты). Диаметр устройства может варьироваться от 25 до 30-35 см. Высота прибора составляет 9-13 см. В компактности роботы-пылесосы зачастую выигрывают у обычных моделей.

Щетки

Наблюдая, как по полу движется робот-пылесос, хочеться узнать, как работает маленький гаджет и каков принцип работы у главных чистящих элементов ㄧ щеток. В зависимости от разновидности и типа модели, устройство может иметь от 1 до 3 щеток.

Чаще всего робот-пылесос оснащен такими разновидностями щеток:

• с ворсовым покрытием ㄧ нужна для борьбы с пылью, шерстью животных и небольшими загрязнениями;
• с резиновым покрытием ㄧ справляется с крупным мусором, песком и грязью с улицы.

Эти элементы подвержены высокой степени износа и периодически требуют замены.
Все щетки можно разделить по типам на боковые и основные.

Щетка ー неотъемлемая часть конструкции любого робота-пылесоса. Она входит в основу чистящего модуля, который разработан для универсальной уборки разных поверхностей.

Колеса

Видео, как работает робот-пылесос, видел каждый, кто хоть немного знаком с бытовым прибором. Конечно, все обращают внимание на то, как бесшумно и уверенно гаджет двигается по квартире.

Маневренность пылесосу обеспечивают небольшие колеса. Прибор оснащен сразу тремя или четырьмя колесами. Два боковых задают движение, а переднее и/или заднее являются вспомогательными и более точно направляют пылесос.

Важный момент заключается в том, что колесам не нужно вращаться вокруг горизонтальной оси. Смена направления происходит за счет передачи крутящего момента боковому колесу. А это отражается на ловкости перемещения «‎умного»‎ робота.

Моторы

Инновационная техника вроде Samsung VR10M7030WW/EV работает от аккумулятора. Батареи хватает обычно на несколько часов работы. Для того, чтобы робот-пылесос долго функционировал, моторы девайса должны быть небольшой мощности (примерно до 100 Вт).

Как правило, прибор оснащен парой моторов для работы щеток, управления и движения колес.

В тему: 4 основных критерия выбора пылесоса для дома

Кондиционер и резервуары

Все бытовые роботы для уборки могут похвастать функцией кондиционирования воздуха. Очистка происходит благодаря задержке пыли посредством фильтров. Они тоже со временем изнашиваются и требуют замены.

Условно все фильтры можно разделить на 3 типа:

1. Сетчатые ー превосходный вариант для задержки крупных частиц мусора. Не устраняют полностью пыль в воздухе.
2. HEPA-фильтры ー самые высокоэффективные из всех разновидностей. Удерживают до 95% процентов даже самых мелких частиц. Такие многослойные фильтры используют для пылесосов, а также в системах вентиляции и кондиционирования.
3. Антибактериальные ー специальная пропитка фильтров не просто очищает помещение, а устраняет все вредоносные бактерии. Используется в сегменте дорогостоящих приборов.

Разновидностей данного очищающего элемента достаточно много. Поэтому сменить фильтр на подходящий по характеристикам обычно не составляет труда.

Важно: 4 причины, почему пылесос не всасывает пыль — что делать, как решить проблему?

А как работает принцип сбора мусора у робота-пылесоса? Где хранится вся собранная грязь (и вода у девайсов с функцией мойки полов)? Ответ прост: аппарат оснащен встроенным отсеком для мусора. У моющих моделей, кроме него, есть еще резервуар для воды и очищающих средств.

Емкость для сбора пыли и грязи подбирается с учетом площади помещения:

• до 50 м2 ー объем около 0,3 литра;
• до 70-80 м2 ー около 0,5 литра;
• 80 и больше м2 ー от 0,5 до 1 литра.

От размера резервуара зависят габариты прибора и продолжительность его работы. Так, робот-пылесос, разработанный для уборки небольших квартир, может не успеть убрать помещение в 100 м2 до полного наполнения мусорного резервуара. Поэтому важно реально оценивать площадь, на которой придется трудиться роботизированному помощнику.

Как работает робот-пылесос: навигация

Наверное, самое интересное, что есть в роботе-пылесосе – это его система навигации. От качества навигации зависит, насколько быстро бытовой робот будет ориентироваться в пространстве и как хорошо исполнять свои обязанности.

Наблюдение вживую и видеоподсказки уже говорят о том, как работает робот-пылесос, раскрывая основные принципы движения девайса (например, модели SmartPro Easy FC8794/01).

Вся работа приспособления зависит от 4 типов навигации:

• внешние датчики;
• лазерная навигация;
• видеонаблюдение;
• датчики для уборки.

Бюджетные модели могут быть оснащены несколькими самыми необходимыми сенсорами. Продвинутые агрегаты имеют сканер приближения и многие другие. Что же помогает роботам-пылесосам фиксировать загрязнения и избегать препятствий на пути?

Познавательно: Вертикальный пылесос или обычный – что лучше: 4 подсказки в помощь покупателям

Внешние датчики

Внешние датчики нужны, чтобы сканировать пространство, избегать помех и выстраивать оптимальный маршрут для передвижения.

Внешние датчики позволяют сохранить робота в целостности и уберечь его от столкновений с мебелью.

Лазерная навигация

Самый продвинутый тип ориентирования в пространстве, предполагает возможность построения карты помещения. Специальные лазерные дальномеры фиксируют расстояние до стен, мебели и сохраняют данные в памяти устройства.

Еще они помогают выстраивать виртуальные стены. Виртуальная стена ー это способ разделения пространства на зоны, где нужна уборка и территории, где помощь робота не требуется. Таким образом девайс убирает дом по определенному алгоритму и очищает все комнаты поочередно.

Видеокамеры

Если говорить о том, насколько эффективно работает робот-пылесос, то отзывы пользователей отмечают немалую роль видеокамер для проведения качественной уборки.

Камера устанавливается в верхней, самой высокой точке панели и сканирует информацию со стен, пола, потолка и мебели. Двигается такой прибор по прямым линиям и поочередно переходит от комнаты к комнате.

Уборка мусора

Основная задача роботизированного пылесоса ー очистка поверхностей. Как это обычно выглядит? Боковые щетки сметают собранную грязь к центральной щетке, которая собирает внутрь робота весь скопившейся мусор. С главной щетки мусор всасывается при помощи воздуха и отправляется в сторону специального резервуара. Наружу выходит уже отфильтрованный, очищенный от пыли воздух.

Это полезно узнать: Неприятный запах из пылесоса: 6 решений, как избавиться

Чтобы робот-пылесос действительно приносил пользу, нужно знать, какими принципами девайс руководствуется в работе. Даже такая технологичная новинка, как робота-пылесоса iLife A4S все же требует минимального участия человека. Замену фильтров, чистку резервуара для мусора и наполнение емкости для воды производит владелец. Главное, что такой помощник помогает сэкономить личное время и поддерживает дом в чистоте.

TEFAL Беспроводной пылесос AIR FORCE 360 FLEX TY9471 TY9471WO

Техническая поддержка

Устройство прекращает работу и индикаторы очень быстро мигают.

Возможно, ваше устройство перегрелось.
Остановите устройство и подождите минимум 1 час, пока оно остынет.
Если проблема не устранена, обратитесь в сервисную службу.

Зарядка подключена, но устройство не заряжается.

Зарядка подключена не до конца или не верно.
Проверьте, что зарядка правильно подключена или обратитесь в авторизованный сервисный центра, чтобы поменять зарядку.

Устройство перестало работать после того, как замигал индикатор зарядки.

Устройство разряжено, перезарядите его.

Зарядка нагревается.

Это абсолютно нормально. Пылесос может оставаться полностью подключенным к зарядке безопасно.

Щетка останавливается во время использования пылесоса.

Сработал механизм тепловой защиты.
Остановите пылесос. Проверьте, чтобы ничего не попало во вращающуюся щетку. В противном случае извлеките то, что в нее попало, очистите щетку и включите пылесос.

У пылесоса уменьшилась мощность всасывания, он периодически или он издает свистящий звук.

• Трубка или шланг частично заблокированы: разблокируйте их.
• Пылесборник полон: опустошите и вымойте его.
• Пылесборник установлен неправильно: переустановите его правильно.
• Всасывающая насадка загрязнена: выньте щетку и очистите ее.
• Поролоновый фильтр для защиты двигателя полон: очистите его.

Щетка не работает должным образом или издает шум.

• Вращающаяся щетка или шланг засорены: остановите пылесос и очистите детали.
• Щетка износилась: обратитесь в авторизованный сервисный центр, чтобы заменить щетку.
• Ремень износился: обратитесь в авторизованный сервисный центр, чтобы заменить ремень.

При зарядке пылесоса индикаторы очень быстро мигают.

Используется неверная зарядка или зарядка неисправна.
Обратитесь в авторизованный сервисный центр, чтобы заменить зарядку.

Что делать в случае неисправности устройства?

После ознакомления с инструкциями по запуску прибора в руководстве пользователя убедитесь, что электрическая розетка находится в рабочем состоянии, подключив к ней другое устройство. Если прибор не заработал, не пытайтесь разобрать или отремонтировать его. Отнесите прибор в авторизованный центр технического обслуживания.

Что делать, если кабель питания прибора поврежден?

Не пользуйтесь устройством. Во избежание опасности, замените кабель в центре технического обслуживания.

Почему производительность моего пылесоса падает?

Проверьте фильтр. Если он загрязнен, замените его.
Опустошите контейнер для сбора пыли.
Проверьте щетку, отремонтируйте или поменяйте ее при необходимости.

Почему время автономной работы моего пылесоса уменьшается?

Проверьте, полностью ли заряжен аккумулятор после полного цикла зарядки.
Если аккумулятор неисправен, замените его.

Разное

Как можно утилизировать этот прибор по окончании срока его службы?

В Вашем приборе содержатся ценные материалы, которые могут быть подвергнуты вторичной переработке. Отнесите его на городской пункт сбора отходов.

Где я могу приобрести аксессуары, расходные материалы или запасные части к моему устройству?

Пожалуйста, перейдите в раздел «Аксессуары» веб-сайта, чтобы легко найти то, что вам нужно для вашего продукта.

Каковы условия гарантии на мой прибор?

Дополнительные сведения содержатся в разделе «Гарантия» этого веб-сайта.

Типы и конструкции пылесосов

Клиенты, которые ищут пылесос, могут выбирать из множества различных типов. Они по-разному выглядят, по-разному работают, имеют разную эффективность и используются для разных целей.

• Варианты стойки иметь чистящую головку (основание, ручку и мешок, прикрепленные к основанию, а также вращающийся щеточный валик или колотушку перед основанием, которое разрыхляет пыль, чтобы ее можно было всосать.Этот вариант имеет два подварианта: грязный воздух / прямой вентилятор и чистый воздух / байпас вентилятора. У первого большой вентилятор установлен рядом с всасывающим отверстием и мешком после вентилятора, чтобы пыль проходила через вентилятор. У второго вентилятор после сумки.
• Варианты с канистрой или баллоном имеют двигатель и пылесборник в отдельном блоке, а пылесос выполняется с помощью шланга, который имеет насадку на конце. Они могут иметь сумку или быть без мешка и популярны в Европе.Они более гибкие, чем вертикальные варианты, потому что в них используются разные насадки, а также потому, что они могут достигать труднодоступных мест, таких как под кроватями или вакуумными лестницами и вертикальными поверхностями.

• Барабанные пылесосы являются мощными промышленными версиями канистр-пылесосов. Эти пылесосы имеют большой вертикально расположенный барабан, который может иметь короткие «ножки» или стоять. на колесах. Они рассчитаны на большие объемы и могут переносить большое количество пыли без опорожнения. Меньшие версии используются в гаражах или небольших мастерские и работы на электричестве, в то время как более крупные, подключены к воздушному компрессору, роль которого заключается в создании эффекта Вентури, результатом которого является частичный вакуум.
• Пылесосы влажной / сухой представляют собой подвариант барабанных пылесосов, которые сконструированы таким образом, чтобы пылесосить жидкости без повреждений. Вы можете использовать их на открытом воздухе и в помещении. условия без проблем, и их воздушный поток можно даже изменить.

• Пылесос пневматический представляет собой промышленный подвариант влажного / сухого подварианта, который подключается к воздушному компрессору и может также откачивать жидкости, но в больших количествах. Они могут также удалите грязь пылесосом.
• Средства для чистки рюкзаков представляют собой небольшие канистры-пылесосы, которые носятся на спине и позволяют оператору быстро перемещаться во время уборки без необходимости тянуть машину позади. Они используются для коммерческой уборки.
• Пылесосы ручные представляют собой небольшие устройства, которые впервые появились в 1979 году и используются для очистки небольшого количества грязи. Они могут питаться от сети или батареями. Некоторые могут даже пылесосить жидкости (влажный / сухой варианты).
• Робот-пылесос — это домашние пылесосы с определенным уровнем искусственного интеллекта, который дает им определенную автономию.Впервые они появились в конце 90-х. и с тех пор они значительно улучшились. Некоторые из них заряжаются сами по себе, а некоторые могут даже очищать собранную ими грязь. Некоторые из известных модели: Electrolux Trilobite, Roomba, Koolvac, Neato XV-11 и Dustbot.
• Циклонные пылесосы не используйте фильтры, а отделяйте грязь циклонной сепарацией. Когда воздух с пылью попадает в очиститель, он ударяется о стенку цилиндра и остается там. создавая вихрь.Пыль покидает цилиндр под действием центробежной силы и силы тяжести.

• Центральные пылесосы (или встроенные) являются частью строительной инсталляции. Главная вакуумная машина — канистра / баллон, стационарная и размещается где-то в здании. в стенах которого проложены трубы, ведущие в каждую комнату здания. Очистка производится путем подсоединения шланга к насадке в комнате, которая убирается.
• Созвездие (судно на воздушной подушке) было моделью вакуума 1960-х годов.У него не было колес или саней, как у других пылесосов, но он плавал на выхлопе, как корабль на воздушной подушке. Это было позже снята с производства, но переиздана в 2006 году и снова снята с производства в 2009 году.

Как это сделать | The New Yorker

«Ну, это дорого, но почувствуйте, как выходит воздух. Гораздо плавнее. Вы ведь не слышите того раздражающего толчка, который создают лопасти вентилятора, не так ли? »

«Ну да…» — с сомнением сказала женщина.

«И его легче чистить.

«Ну, за лишние двести пятьдесят долларов я могу почистить другие. У вас есть что-нибудь менее чем за пятьдесят долларов? »

«О, я не работаю здесь, мадам. Я изобрел вентилятор. Это мое.»

«О, да? Вы сами во всем этом разобрались? Вы, должно быть, гений ».

«Я инженер».

«Что вы изучали в школе?»

«Классика».

«Ой, классика! Что ж!» На этом женщина остановила проходившего мимо продавца и попросила показать ей самый дешевый веер.Дайсон направился к эскалатору. Хотя он и не совершил продажу, он выглядел удовлетворенным. Он знал, с чем ему предстоит столкнуться, и это то место, которое ему нравится.

В Великобритании, несколькими неделями ранее, первые жаркие дни английского лета подняли спрос на Air Multiplier на триста процентов, и положение Дайсона в его собственной стране таково, что эта новость была отмечена в нескольких национальных газетах. Дайсон — не только самый знаменитый британский инженер своего времени, но и неофициальный технологический царь нового консервативного правительства. Дэвид Кэмерон пригласил Дайсона выступить на конференции Консервативной партии в 2009 году (это был только второй раз, когда сотрудники Дайсона видели его в костюме, во втором случае он был посвящен в рыцари за «заслуги перед бизнесом» в 2006 году) и попросил его разработать стратегию возрождения великой традиции британского инженерного дела и изобретательства, которая процветала во время промышленной революции и резко упала после окончания Второй мировой войны. Когда в докладе Дайсона на эту тему «Гениальная Британия: создание U.К. Ведущий экспортер высоких технологий в Европе ». В марте Кэмерон посетил штаб-квартиру Dyson в Малмсбери, недалеко от дома Дайсона, чтобы продвигать ее.

Всего несколько лет назад Лондон часто называли финансовой столицей мира. Но после краха британские долги и медленное восстановление привели к разговорам о «перебалансировке» британской экономики — меньше полагаясь на финансовый сектор и недвижимость, и больше на производство и экспорт. Путь вперед, как утверждает Дайсон в своем отчете, — это возвращение Великобритании к проектированию, проектированию и производству вещей. Он представляет себе экономику, состоящую из множества высокотехнологичных инженеров-предпринимателей, подобных ему, которые совершат вторую промышленную революцию. «Девятнадцать ведущих мировых компаний делают вещи», — сказал он мне, когда я увидел его в Лондоне. «И старая экономика растет быстрее, чем новая экономика, и она более прибыльна, в ней больше доходов от экспорта, и в ней работает больше людей. Чтобы быть богатой страной, вам нужен экспорт ». Британский экспорт, как правило, представляет собой культурную продукцию, такую ​​как искусство, театр, музыку, архитектуру, рекламу и телевидение, произведенную так называемыми «творческими индустриями», а не промышленными товарами.Дайсон возражает против словосочетания «творческие индустрии» по двум причинам. «Во-первых, это означает, что традиционная промышленность не является творческой», — сказал он. «И, во-вторых, это говорит о том, что искусство, телевидение и тому подобное — это индустрия. Это не обязательно отрасли, потому что они ничего не производят ».

Почему Британия пришла в упадок как промышленная держава? В классическом анализе этого вопроса «Английская культура и упадок промышленного духа, 1850-1980» Мартин Винер утверждает, что, поскольку промышленная революция не привела к фундаментальной социальной революции, ценности и предрассудки старых земельная аристократия была оставлена ​​на месте.Сюда входил снобизм по отношению ко всему, что связано с торговлей или промышленностью. Поэтому дети недавно разбогатевших промышленников ценили искусство, досуг и инвестиции выше работы и производства, и упадок промышленного духа (и подъем творческих индустрий) был неизбежен. Я говорил об анализе Винера с Дайсоном, и он согласился с ним. «Наша культура всегда строилась сверху вниз», — сказал он. «Идеалом было не работать руками, не попадать в грязь и грязь — образование рассматривалось как выход из этого мира, и в значительной степени так и остается.Эти темные сатанинские мельницы — вот от чего люди хотели убежать. Мои учителя говорили мне: «Если ты не успеешь учиться в школе, ты попадешь на завод». Ну, я не ошибся в школе и все равно оказался на заводе. К счастью для меня ».

В США, как и в Великобритании, процент граждан, которые становятся инженерами, падает в течение многих лет, так как процент выпускников колледжей, которые занимаются маркетингом и финансовыми услугами, вырос. Китай производит в пять раз больше инженеров, чем США.S. Среди американцев, получивших диплом инженера, почти половина перестает практиковать к 30 годам. DARPA , исследовательское агентство министерства обороны, назвало сокращение числа выпускников колледжей в США, получивших степени по так называемым предметам STEM (наука, технология, инженерия и математика), проблемой «государственной важности» и тем, что « влияет на нашу способность поддерживать технологическое лидерство в критических навыках и дисциплинах »в мире.Происходит ли это снижение по причинам, аналогичным упадку инженерной мысли в Британии — неизбежным результатом постиндустриальной культуры? Аллен Сойстер, директор по инженерному образованию в Национальном научном фонде, сказал мне, что он не думал, что класс играет здесь ту же роль, что и в Великобритании — он считал, что потенциал заработка на рабочих местах, например, в финансовом секторе, является одним из основные причины снижения привлекательности инженерного дела, но статус был фактором. «Медицина и финансы считаются профессиями более высокого статуса, чем инженерное дело», — сказал он.«Я пытался сделать своих детей инженерами. Один работает практикующей медсестрой, а другой работает на Уолл-стрит ». Он добавил: «Все это немного отрезвляет».

«Гениальная Британия» призывает к радикальным культурным изменениям в Британии под руководством правительства, чтобы предметы STEM были желательны для молодежи. Консервативное правительство поддерживает одно из предложений Дайсона, которое заключается в предоставлении налоговых льгот для технологических стартапов, но, поскольку правительство проводит самые резкие урезания бюджета за последнее поколение, чтобы сократить национальный дефицит, на новые программы не так много денег. сейчас.Фонд Джеймса Дайсона, благотворительная организация Дайсона, тем временем делает все возможное, чтобы «вдохновлять и воспитывать инженеров-проектировщиков будущего» посредством образовательных программ, грантов и стипендий. Фонд помог создать Школу инновационного дизайна Дайсона в Бате. Он также учредил премию Джеймса Дайсона — приз в пятнадцать тысяч долларов, ежегодно присуждаемый студентам-дизайнерам из одной из восемнадцати стран, включая США, чей дизайн «решает проблему».

«Подумайте о том, что произошло во время Второй мировой войны, — сказал мне Дайсон, — когда правительство сосредоточило внимание на изобретениях и инженерных разработках как части военных усилий.«В годы войны британские инженеры и ученые изобрели реактивный двигатель, разработали радарную технологию и внесли значительный вклад в создание атомной бомбы. «Потому что правительство хотело делать эти вещи — им приходилось делать это, чтобы выжить», — сказал Дайсон. «Но после войны мы отвернулись от промышленности. Франция этого не сделала. Франция сосредоточилась на строительстве атомных электростанций, а теперь экспортирует электроэнергию в Европу. Франция также сосредоточилась на строительстве высокоскоростной железной дороги. Великобритания перестала делать поезда, перестала делать самолеты, не поощряла своих ученых-ядерщиков и почти прекратила производство автомобилей. И в результате у нас большие проблемы ».

Дайсон родился и вырос в Норфолке, примерно в ста милях к северо-востоку от Лондона. Его отец был учителем классики в школе-интернате для мальчиков Грешема; он умер, когда Джеймсу было девять лет. Ожидалось, что Джеймс тоже станет классиком, как его старший брат, или каким-нибудь академиком, но Джеймс — упорный и быстро бросающий вызов авторитету — восстал против мертвой учености и ложных разделений между искусством и наукой, с которыми он столкнулся там. .Он изучал латынь и греческий и был заинтересован в изготовлении вещей, поэтому его учителя посоветовали ему заниматься искусством. Искусство оказалось академическим изучением искусства, а не созданием картин и скульптур. Изделия из дерева, или «магазин», как его называют в США, были местом, где студенты производили вещи. «В те дни нужно было выбирать между искусством и изделиями из дерева, просто чтобы гарантировать, что никто, хотя бы наполовину интересующийся эстетикой, не получит в свои руки инструменты для воспроизведения этого энтузиазма в трех измерениях», — пишет Дайсон в своих мемуарах 2003 года: «Против. шансы », написано с Джайлзом Кореном.Он остро осознавал снобизм, с которым относились к ручному труду учителя живописи и классики — изделия из дерева «были чем-то, что делают тупицы в сарае», — и это еще больше оттолкнуло его от школьных властей.

В девятнадцать лет Дайсон решил, что хочет учиться в Лондоне. Его приняли в художественную школу Байама Шоу, где он познакомился со своей будущей женой Дейрдрой и открыл для себя дизайн интерьера. Через год он сдал экзамен, чтобы продолжить обучение по программе дизайна мебели в Королевском колледже искусств.Шел 1967 год, витал дух оптимизма, и Дэвид Хокни, Джеральд Скарф и Осси Кларк были среди группы молодых британских художников, связанных с R.C.A. Дайсон посещал занятия по проектированию конструкций, которые проводил Энтони Хант, проектировщик станции Ватерлоо, который много лет спустя работал инженером на заводе Дайсона в Малмсбери. Он также открыл для себя работы Бакминстера Фуллера. Он больше интересовался дизайном потребительских товаров, чем промышленным дизайном, отчасти из-за возможности работать с пластиком, материалом, который его очаровал. Но и здесь Дайсон столкнулся с «раздражающим традиционализмом: отчаянно пытаясь работать с пластиком и нержавеющей сталью, меня отвели в сторону и прочитали лекцию о важности дерева».

«Просто вода?»

Еще будучи студентом RCA, Дайсон начал работать на британского предпринимателя по имени Джереми Фрай, и именно с Фраем он узнал большую часть того, что он знает о технике. Он помог Фраю построить небольшой высокоскоростной десантный корабль с гладким корпусом из стекловолокна, который они назвали «Морской грузовик».Дайсон использовал этот дизайн в качестве дипломного проекта, и в 1970 году, получив степень в области дизайна интерьера, он был нанят, чтобы возглавить отдел, который производил и продавал морские грузовики. Среди его клиентов были шотландские лорды, которые использовали свои ремесла для перевозки овец и других товаров с одного острова на другой. Поскольку морские грузовики стояли так низко в воде, они имели военную привлекательность; Египет задействовал пять из них в войне 1973 года с Израилем. Позже Дайсон и Фрай основали собственную компанию. Они разработали инвалидные коляски с полным приводом и начали искать пылесосы.

В 1971 году Дайсон и его жена купили трехсотлетний фермерский дом в Котсуолдсе, и в процессе ремонта он обнаружил, что много времени проводит с тачкой. «Я обнаружил, что это за жалкое оборудование», — пишет он. Он был неустойчивым, резиновое колесо провалилось в мокрую землю и оставляло колеи на лужайке. Широкая, неглубокая металлическая корыто выскакивала из своего содержимого и врезалась в дверные проемы, а цемент прилипал к ее стенкам. Решение Дайсона состояло в том, чтобы сконструировать глубокий пластиковый желоб и заменить колесо пластиковым шаром.Ballbarrow, как он его называл, стал хитом в Британии. Дайсон пишет, что в течение года он получил пятьдесят процентов рынка тачек и продавал около сорока пяти тысяч тачков в год. Но, согласно его мемуарам, прежде чем он смог выйти на гораздо более крупный рынок США, его идея была украдена сотрудником и доставлена ​​производителю пластмасс в Чикаго, который выпустил на рынок подделку Боллбарроу. Некоторое время он был доступен в Sears, но вскоре был прекращен.

Другие изобретатели могли быть раздавлены этим несчастьем или стать постоянными участниками судебного процесса.Дайсон перешел к своей следующей идее: пылесос без мешка.

Создавая свой пылесос, Дайсон следовал методу проб и ошибок, разработанному Томасом Эдисоном на его фабрике изобретений в Менло-Парке. Он создавал прототип, тестировал его, анализировал, почему он не удался, вносил одно изменение и строил другой прототип. Дайсон построил 5271 такой прототип за четыре года, пока не получил машину, которая его удовлетворила. Он использовал не один, а два циклона для отделения грязи от воздуха. Он продемонстрировал Dual Cyclone, как он назвал свое изобретение, десяткам европейцев и американцев.С. производителей пылесосов в надежде передать лицензию на свою технологию одному из них. Но почти никто не был заинтересован, а несколько компаний получили абсурдно обременительные условия. В автобиографии он говорит, что Hoover UK, давний лидер рынка в Великобритании (который не имеет отношения к американской компании), даже не разговаривал бы с ним, если бы он сначала не подписал соглашение, подразумевающее, что все, что возникнет в результате их диалога, будет принадлежать к Гуверу. В своей книге Дайсон сравнивает эту договоренность с «грабителем, который пишет вам, чтобы сообщить вам, что он будет ограбить ваш дом, и полагает, что, предупредив вас, он сделал кражу приемлемой с моральной точки зрения».Он говорит, что Electrolux сказал ему, что ему никогда не удастся продать пылесос без сумки. (Сумки — это большой бизнес сам по себе, и, как мне заметил один дилер, они являются важным звеном между продавцами и покупателями пылесосов: когда у вас заканчиваются сумки, вы должны вернуться в магазин пылесосов, где Продавцы получают еще один удар.) Как вспоминает Дайсон, Amway, компания по производству потребительских товаров из Мичигана, согласилась на лицензию, а затем отказалась от соглашения, заявив, что машина не была готова к продаже.Чуть позже Amway выпустила собственный двухциклонный пылесос. Дайсон подал в суд на Амвей по различным статьям, включая нарушение патентных прав. Amway отрицает какие-либо правонарушения и предъявляет встречные иски о возмещении ущерба. В конце концов, обе компании отклонили иски.

Microsoft Word — 17R-116-

% PDF-1.4 % 1 0 объект >>>] / ON [115 0 R] / Order [] / RBGroups [] >> / OCGs [115 0 R 190 0 R] >> / OpenAction [4 0 R / Fit] / Pages 3 0 R / Type / Каталог >> эндобдж 189 0 объект > / Шрифт >>> / Поля 194 0 R >> эндобдж 114 0 объект > поток application / pdf

Пользователь

Microsoft Word — 17R-116-

2017-07-15T23: 48: 59 + 07: 002017-07-29T22: 44: 03 + 02: 002017-07-29T22: 44: 03 + 02: 007-PDF Принтер / http: // www.7-pdf.de / CP / Personal Edition (не зарегистрировано) uuid: 52f02dca-3adc-40ac-bc2c-8c1778d4c15buuid: 9f44a747-03c1-48f4-8092-e35665eeac6b конечный поток эндобдж 3 0 obj > эндобдж 4 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 26 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 35 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 46 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 57 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 68 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 77 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 90 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 273 0 объект > поток HWmo7_oD. lv7Zx5qpLdg (IdY2Sa + 0h4YZ0ld, l9 / * nf | = _ WQ.TC2R79oo; BD [e! ˲Pev2; ͫls

Новое определение пылесоса — Samsung Global Newsroom

Пылесос — это повседневный инструмент, который тесно связан с нашей повседневной жизнью, и инструмент, который иногда требует силы или чувствительности в зависимости от предпочтений и потребностей пользователя. Беспроводной пылесос Samsung POWERstick PRO обеспечивает расширенные возможности как во время уборки, так и при повседневном использовании, переопределяя общую концепцию пылесоса.

Инновации, такие как эргономичная ручка и щетка двойного действия, повышают комфорт и удобство очистки, а изысканная красно-алюминиевая эстетика POWERstick PRO легко интегрируется в широкий спектр интерьеров. Давайте подробнее рассмотрим, как компания Samsung Electronics оптимизировала конструкцию пылесоса, чтобы изменить определение комплексного решения для уборки.

Эргономичная конструкция сустава

Определенные движения, которые вы делаете во время чистки, например наклоны вперед или скручивание запястья, могут вызвать боль и усталость. Гибкая ручка POWERstick PRO была разработана для решения этих проблем, избавляя пользователей от необходимости скручивать и сгибаться для уборки в ограниченном пространстве, делая сам пылесос гибким. Гибкая ручка складывается на 50 градусов одним нажатием кнопки, что упрощает маневрирование пылесосом и позволяет пользователям сохранять правильную осанку при уборке дома.

Тщательно продуманная ручка

Удерживая пылесос, пользователи обнаружат, что кривизна ручки обеспечивает естественный и плотный захват, а ее вес распределяется равномерно, что упрощает использование и обеспечивает оптимальную стабильность.Кнопка контроля всасывания расположена непосредственно под положением указательного пальца, а на левой стороне ручки есть кнопка Flex Unlock, поэтому пользователи могут удобно управлять изделием одной рукой.

Стабильный автономный

Дополнительные аксессуары к пылесосу, включая насадку для труб, также были разработаны с учетом устойчивости. Поскольку труба в отсоединенном состоянии может стоять сама по себе, пользователям не нужно наклоняться при замене принадлежностей.

Видимая сила кисти двойного действия

Обычная проблема с обычными пылесосами заключается в том, что, поскольку их щетки вращаются только вперед, когда пользователь тянет к ним пылесос, обратное движение щетки приводит к смахиванию грязи. Samsung POWERstick PRO оснащен двумя щетками, которые вращаются в противоположных направлениях, что устраняет эту проблему и одновременно повышает производительность пылесоса.

Аккумулятор для эффективного использования

Срок службы батареи имеет решающее значение для беспроводных пылесосов. POWERstick PRO оснащен аккумулятором большой емкости 32,4 В, который обеспечивает мощность всасывания 150 Вт в течение максимальной продолжительности 80 минут *. Учитывая возможность отсоединения и замены разряженных батарей, продукт спроектирован таким образом, что батарейный отсек помещается в ручку, чтобы пользователи могли наслаждаться мощными возможностями продукта без каких-либо ограничений по времени.

POWERstick PRO — это результат обширных усилий Samsung по поиску и разработке инновационных решений для устранения распространенных неудобств, связанных с уборкой. Устанавливая новые стандарты с точки зрения дизайна, мощности и простоты использования, Samsung надеется, что процесс очистки превратится из обременительной работы в приятное занятие, которое принесет свежесть и комфорт в ваше пространство.

* С двумя батареями, работающими в нормальном режиме

Человек за пылесосом

Когда клиент Dyson и домовладелец Кэрин Соломон из Лагранжвилля, штат Нью-Йорк, впервые протестировала пылесос Dyson серии DC, она поразилась его способности перемещаться по столам и стульям.«Я сразу поняла, что у меня должен быть один из этих пылесосов», — говорит она.

То, что продавало Соломона на машине, — это The Ball, решение Дайсона, позволяющее решить проблему ограниченного движения вперед и назад обычного вертикального пылесоса. Вместо четырех фиксированных колес Dyson едет на шарике из армированного стекловолокном полипропилена, что обеспечивает более легкое управление и улучшенную маневренность. Мало кто станет утверждать, что технология Dyson’s Ball — одна из самых инновационных продуктов, появившихся на потребительском рынке за последние несколько лет.

За пылесосом Dyson стоит человек и компания, которые ставят инженерные разработки и инновации во главу угла своей корпоративной миссии. Для Джеймса Дайсона, родившегося в Великобритании, инновации — это конечный продукт мышления, тестирования, экспериментов, исследований, а также старомодного доброго усердия и настойчивости. При разработке всасывающей способности пылесоса серии DC компания Dyson за пять лет разработала в общей сложности 5127 патентов, прежде чем придумать технологию Root Cyclone, которая выталкивает грязь из воздуха, а не полагается на мешки и фильтры для улавливания мусора.

Изображение любезно предоставлено Дайсоном.

Лаборатория инноваций

В штаб-квартире Dyson в Уилтшире, Великобритания, 600 инженеров каждый день заняты разработкой новых идей и технологий. Инженеры разбирают и собирают пылесосы и другие продукты Dyson, тестируют компоненты и выполняют другие задачи в поисках постоянного улучшения. Помимо пылесосов, компания производит стиральные машины, вентиляторы, обогреватели и сушилки для рук. Сушилка для рук AB01 — это еще одна технологическая инновация, в которой используется двигатель с цифровым управлением, который производит высокоскоростной поток холодного воздуха, который сушит руки за двенадцать секунд, при этом потребляя меньше энергии, чем обычные системы горячего воздуха.

Чтобы стимулировать инновации, Дайсон объединяет своих инженеров в одно пространство, объединяя дизайнеров продуктов и технических специалистов, создавая рабочее пространство, которое способствует общению и свободному потоку концепций и идей. Джеймс Дайсон встроил принятие риска в ДНК компании, полагая, что риск является важным строительным блоком для инноваций и изобретений. «Чтобы конкурировать, страны должны рисковать», — сказал недавно Дайсон. «Не рискуя, вы не создадите долгосрочного богатства».

Еще одно нововведение — вентилятор Дайсона.

Промышленное искусство

Джеймс Дайсон родился в 1947 году в Кромере, Норфолк, Великобритания. В 1966 году он поступил в престижный Королевский художественный колледж в Лондоне, где Дайсон сначала изучал архитектуру и дизайн интерьера, а затем перешел в инженерное дело. Во время учебы в Королевском колледже искусств он разработал несколько продуктов и систем для морской индустрии, в том числе высокоскоростной десантный корабль и спусковое устройство для лодки. Позже Дайсон разработал инновационную тачку с большим пневматическим шаром, обеспечивающим маневренность в грязи и мокром песке.

Для Дайсона инженерия — это изобретение. За четыре года обучения и стажировки в Королевском колледже искусств, а также на профессиональной практике он проявил острую страсть к тому, чтобы понять, как все работает — и как определенные вещи могут работать лучше. Врожденный решатель проблем, Дайсон разработал базовую концепцию технологии Root Cyclone в своих пылесосах во время посещения лесопилки. Там он увидел большой циклон на крыше мельницы, вытягивающий опилки из воздуха и собирающий их в камере, и начал думать об адаптации этого процесса для пылесосов.Пылесосы серии DC имеют три ступени циклонной сепарации и мощные центробежные силы и скорость воздуха для улавливания мельчайших частиц пыли.

Общая миссия с ASME

Развивая успешную глобальную компанию и накопив личное состояние в 1 миллиард долларов, Джеймс Дайсон стал неутомимым сторонником экономического развития, основанного на технологиях. Он считает, что правительства играют важную роль в стимулировании инноваций, и в США., он призвал к финансируемым государством инвестициям в технологические проекты, особенно в инфраструктуру и энергетику.

Дайсон также считает, что для ускорения экономического роста не хватает инженеров. «Если мы хотим иметь экономику с большим количеством технократических мощностей, то необходимо увеличить количество молодых людей, которые нацелены на то, чтобы стать инженерами», — сказал он.

Чтобы изменить ситуацию в этой области, Дайсон в 2002 году учредил Фонд Джеймса Дайсона, цель которого — вдохновить молодых людей изучать инженерное дело и работать в качестве инженеров.Хотя основное внимание фонда уделяется поддержке образования в Великобритании, учреждение расширило свое присутствие на международном уровне и становится активным в США. В июле 2011 года фонд провел семинар по дизайну для учащихся средней школы в Академии сэра Майлза Дэвиса в Чикаго. , IL, сайт штаб-квартиры компании в США. В рамках программы инженеры-наставники продемонстрировали процессы, связанные с трехмерной печатью и проектированием робототехники, а также представили Dyson Engineering Box, обучающий инструмент, который заставляет молодых людей разбирать и собирать механические устройства.

Как и ASME, Джеймс Дайсон стремится к просветительской работе — вселяет семена творчества и изобретательности в молодые умы, чтобы вырастить следующее поколение инженеров и новаторов. Сегодня бытовой пылесос, который не похож ни на один другой… завтра, кто знает?

Чтобы конкурировать, страны должны рисковать. Не рискуя, вы не создадите долгосрочного богатства. Джеймс Дайсон

Пылесос — DDL Wiki

Из DDL Wiki

Во время анализа продукта Dirt Devil Swift Stick мы натолкнулись на несколько примечательных наблюдений.По мере того, как мы разбирались с использованием продукта и использовали его для его основной функции, возникло несколько основных проблем. Эти проблемы варьировались от мелких неприятностей до серьезных опасностей. Это заставило нас глубже изучить потребности клиентов и посмотреть, как их можно решить с помощью этого продукта. Пылесос — это обычный бытовой прибор, предназначенный для уборки. Может быть легко спроектировать пылесос для одного из множества применений, для которых покупатель покупает пылесос, но спроектировать пылесос, который может покрыть все применения, является сложной задачей. Нашим клиентам нужно больше, чем просто пылесос, который собирает мусор с ковра, они также хотят иметь возможность убрать пролитое вещество с твердого пола или с легкостью пропылесосить ступени. Это некоторые из проблем, которые мы решим при изменении дизайна нашего продукта. После того, как использование продукта и потребности клиентов были полностью задокументированы, продукт был проанализирован, и все части были проанализированы и подробно задокументированы. Это дало нам более полное представление о том, как этот продукт был изготовлен и собран. Рассечение дало нам основу для дальнейшего анализа.Этот дальнейший анализ включал DFMA, FMEA, DFE и количественный механический анализ. DFMA для этого продукта был хорошо продуман, и его практически невозможно улучшить. Конструкция винтовой застежки позволяет сделать вакуум прочным и способным удерживать его при любых ударах или вибрациях вакуума, даже если это производство займет больше времени. Также было много раз во время нашего вскрытия, где мы отмечали места, где пластик был отформован таким образом, что части нельзя было соединить неправильно. Только один раз мы заметили, что можно улучшить место, где электрический шнур соединяется с корпусом двигателя. В ходе дальнейшего анализа режимов отказа мы обнаружили, что кроме розетки, в продукте не было ничего опасного, что не могло быть легко обнаружено пользователем. Большинство проблем, таких как засорение, отказ двигателя, отказ переключателя, можно было легко обнаружить, поэтому их замена была очень низкой. Проведя анализ воздействия на окружающую среду, сектор энергоснабжения оказался наиболее эффективным как во время производственного процесса, так и в течение срока службы.Анализ цилиндра с истекшим сроком службы показал, что производство электроэнергии для работы вакуума оказалось еще более эффективным, если учесть стоимость его срока службы, который оценивается примерно в три года. Подход к экологически чистому дизайну будет направлен на повышение энергоэффективности вакуума. На основе этого анализа можно было принять решения по улучшению любых областей производства, которые могли отсутствовать или оказывать вредное воздействие на окружающую среду. Эти проблемы являются заключением и обсуждаются в тексте отчета.

Во время оценки продукта наша группа использовала пылесос в повседневной жизни. Мы отметили вещи, которые работали хорошо, а также внешние проблемы, возникающие при повседневном использовании.

Функция

Пылесос — это обычный бытовой прибор, используемый для уборки. Пылесос очищает, создавая всасывание. Насос создает перепад давления внутри устройства, заставляя атмосферный воздух выталкиваться вверх через систему трубопроводов. В большинстве пылесосов на входе используется вращающаяся щетка, которая помогает «сметать» пыль и грязь на всасывающем пути.В конце концов, пылесосные частицы помещаются в какой-то сборный контейнер, который можно либо удалить, либо опорожнить после использования.

Основные предприятия Стандартный пылесос состоит из шести основных компонентов:
— Впускное отверстие, которое может включать в себя такие насадки, как щетка
— выпускное отверстие
— Электродвигатель
— Вентилятор
— Мешок или контейнер для полных материалов
— Корпус

Схема найдена на сайте HowStuffWorks. com HowStuffWorks

Как это работает Вакуум работает, создавая зону низкого давления внутри машины, заставляя воздух при атмосферном давлении принудительно или «засасываться» в систему.Двигатель, подключенный к источнику питания, использует разность потенциалов в качестве энергии для своей работы. Чаще всего в моторе используется вентилятор; вращение вентилятора вызывает область низкого давления и, следовательно, всасывание. Вращающаяся щетка часто используется для удаления пыли, грязи или других частиц в воздушный поток. Частицы проходят через впускное отверстие и попадают в какой-либо контейнер. Воздух вытесняется через выпускное отверстие, обеспечивая непрерывный поток воздуха. Наконец, грязь и пыль удаляются путем удаления пористого мешка или опорожнения съемного контейнера.Общая схема представлена ​​выше.
Информация собрана с сайта HowStuffWorks HowStuffWorks

Использование продукта

Для обычного использования пылесоса:

— Размотайте шнур питания и подключите устройство к домашней розетке
— Включите устройство
— Переместите устройство взад и вперед, покрывая желаемую область вакуума
— Выключите устройство
— Намотайте шнур питания и храните

Нормальное использование бытовой пылесос можно увидеть на схеме ниже.

Традиционные потребности пользователей в пылесосе:
-Возможность всасывания
-Эффективная очистка ковров, твердых пород дерева и любых других бытовых поверхностей
-Удобное использование, когда оператор стоит
-Возможность легко транспортировать (вес и объем )
— Простое удаление грязи / контейнера / мешка для пыли
— Долговечность
— Простота хранения
— Справедливая стоимость
— Тихий и плавный ход

Обширный перечень запчастей в вакууме.Информация включает названия деталей, количество, вес, назначение, процесс производства и материал, из которого изготовлены детали.

Подробный анализ отдельных частей и функций пылесоса. Это позволило продолжить обсуждение возможных улучшений существующего продукта. Улучшения были обнаружены в областях производства, отказов и окружающей среды.

Дизайн для изготовления и сборки

Дизайн для производства и сборки (DFMA) — это набор инструментов и методов для анализа производственного процесса с целью разработки упрощенного процесса с меньшими затратами.

Текущий DFMA

Текущий продукт, скорее всего, прошел обширный процесс улучшения. Почти все части пылесоса подходят только для одной посадки, поэтому нет никакой возможности для путаницы или ошибок. Еще лучше сделать дизайн — это наличие выемок между пригоночными деталями. Добавление пазов позволяет правильным деталям легко сдвигаться в правильное положение.

Есть несколько областей, которые можно улучшить.

Рекомендуемые улучшения

Текущая конструкция требует использования большого количества винтов для сборки.Этот процесс можно улучшить, изменив конструкцию с помощью защелок для крепления продукта. Защелки сделают сборку проще и быстрее, но при этом сделают ее более надежной. Вакуум во время работы испытывает множество вибраций. Эти колебания могут привести к потере винта. Использование защелок устранит возможность возникновения этой проблемы.

Еще одна проблема нынешней конструкции — это процесс подключения шнура питания. В текущем дизайне предусмотрено несколько неоднозначных положений для размещения шнура. Это та часть, где это происходит. Этот процесс можно легко упростить, просто добавив цветовой код или исключив несколько вариантов.

Наконец, при сборке использовалось несколько разных винтов. Между разными типами не было существенной разницы, которая могла бы привести к некоторым ошибкам или путанице при принятии решения, какой компонент использовать. Если вы сделаете типы винтов более узнаваемыми при правильном положении, это может еще больше облегчить сборку. Устранение винтовых элементов также решило бы эту проблему.

Анализ эффектов режима отказа

Несмотря на то, что этот продукт был разработан для сведения к минимуму отказов, все же существует множество возможных причин, по которым этот пылесос может выйти из строя. Большинство из этих режимов отказа влияют на работу вакуума, но, как правило, не причиняют никакого вреда пользователю. Единственная ситуация, когда может произойти повреждение, — это когда вилка не подходит к розетке должным образом. Поскольку мощность вакуума все равно будет включена, даже если вилка частично вытащена из розетки, пользователь не сможет узнать, что возникает опасная ситуация. Любой, кто соприкоснется с оголенным металлом, может обжечься и получить удар электрическим током. Как правило, все виды отказов, связанные с этим вакуумом, возникают редко и также очень очевидны для пользователя. Из-за этого каждому режиму отказа присваивается относительно низкий приоритет для изменения.

В таблице ниже показаны возможные отказы и их влияние на общую производительность вакуума.

Предпринятые действия

Элемент и функция	Отказ Режим	Последствия отказа	S	Причина отказа	O	Элементы управления дизайном	D	RPN	Срок действия	S	O	D	RPN
Vaccum Channel * Создает канал для потока вакуума	Засорения / засорения	Нет воздушного потока	4	Предметы застряли на входе	5	Тестирование продукта в нормальных условиях	3	60	Изучите другие варианты конструкции входа		N / A	N / A	N / A	N / A	N / A	N / A	/ А	4	5	3	3
Колесо * Позволяет вакууму катиться	Заклинило / останавливает вращение	Вакуум больше не катится	4	Повреждение акселя	2	Проверка контроля качества	1	8	Не принимать меры	N / A	4	2	1	8
Двигатель / вентилятор * Обеспечивает воздушный поток	Воздуходувка перестает вращаться	Не производит всасывание	6	Отсутствие фильтра / отверстия в фильтре приводит к повреждению мотора / нагнетателя мусором	2	Испытание при повреждении фильтра	2	24	Возврат нет Действие	НЕТ	НЕТ	6	2	2	24
Электрический шнур * Обеспечивает питание двигателя	Не входит в электрическую розетку. другие варианты конструкции кабеля / розетки	НЕТ	НЕТ	8	5	1	40
Активатор переключателя * Обеспечивает подключение цепи для включения двигателя	Не подключается	Вакуум не включается	4	Вал не совмещается из-за износа	1	Проверка качества нажатием кнопки Проверка продленного срока службы	3	12	Подробнее прочные материалы	НЕТ	НЕТ	4	1	3	12

Дизайн для окружающей среды

Дизайн для окружающей среды (DFE) — это метод анализа воздействия продукта на окружающую среду.DFE рассматривает производственные процессы продукта, а также его использование на протяжении всего жизненного цикла продукта.

Воздействие продукта на окружающую среду можно определить с помощью процесса, называемого EIO-LCA. Этот процесс учитывает все секторы экономики, на которые влияет производство и распространение указанного продукта. Программное обеспечение EIOLCA определяет влияние экономической деятельности, использования энергии, выбросов парниковых газов, занятости и т. Д.

В ходе нашего анализа мы обнаружили, что производство электроэнергии и энергоснабжение являются отраслями, оказывающими наибольшее воздействие на окружающую среду.На производство и поставку электроэнергии приходилось примерно 30% от общего объема выбросов парниковых газов и почти 75% от общего объема выбросов загрязняющих веществ в атмосферу. Мы также обнаружили, что источник питания для производства оказывает наибольшее влияние на среду, в которой находятся пылесосы на различных ступенях. На стадии производства также произошло более половины выбросов токсичных веществ в окружающую среду. Круговые диаграммы показаны ниже.

Таблица для загрязнителей воздуха
Таблица для токсичных выбросов
Таблица для основных газов

Для нашего продукта мы оценили экономическое воздействие, а также потребление энергии для продуктов в конце жизненного цикла. С помощью программного обеспечения мы оценили экономический эффект от производства бытовых пылесосов на экономическую деятельность в размере 1 миллиона долларов. Было определено, что для производства необходимо 2,3 миллиона долларов. Используя цену одного пылесоса (30 долларов США), мы определили, что цена за единицу продукции составляет 69 долларов США. Итоговая таблица представлена ​​ниже. .

Экономическая деятельность

	Сектор	Всего экономических, млн. Долл.	Добавленная стоимость, млн. Долл.	Прямая экономическая, млн. Долл.	Прямая%
	Итого по всем секторам	2.30	0,987	1,62	70,4
335212	Производство бытовых пылесосов	1,00	0,375	1,00	100,0
420000	Оптовая торговля	0,096	0,064	0,050	52,4
550000	Управление компаниями и предприятиями	0,072	0,051	0. 039	53,9
325211	Производство пластмасс и смол	0,063	0,015	0,041	64,6
32619A	Сантехника из пластмассы и все прочие изделия из пластмассы	0,056	0,023	0,051	91,8

После нашего анализа становится ясно, что производство электроэнергии и снабжение производственным процессом имеет наибольшее влияние.В наших данных, безусловно, есть некоторая неопределенность. Мы могли бы извлечь пользу из дальнейшего анализа воздействия продукта на окружающую среду в конце его жизненного цикла. Тем не менее, даже несмотря на нашу неопределенность, сектор производства и снабжения электроэнергии настолько превосходит все остальные, что мы можем с большой уверенностью прийти к нашим выводам.

В дополнение к оценке влияния производства мы оценили влияние использования электроэнергии. Мы оценили использование нашего блока в 100 часов в год. Это значение учитывает использование в домашних условиях, а также использование специалистами по уборке. С учетом номинального вакуума и стоимости кВт-ч, установленной нашим поставщиком электроэнергии, стоимость годовой эксплуатации составляет 117 долларов США в год. Основываясь на программном обеспечении EIOLCA, мы определили, что ежегодно источник электропитания фактически производит немного большее количество парниковых газов, чем производственный процесс. Что касается загрязнителей воздуха, производство вакуума и производство источников питания обеспечивают одинаковое количество загрязнителей.Для нашего продукта мы можем предположить, что вакуум будет происходить реже, чем раз в год (вакуум не будет покупать каждый год). Учитывая это, влияние производства электроэнергии на окружающую среду становится очень важным.

Для экологичного проекта проблема питания является главным приоритетом; Хотя источник питания на этапе производства явно является проблемой, мы были бы наиболее эффективными в конструкции, которая учитывала бы потребление энергии продуктами во время использования. Энергия для работы оказывает наибольшее воздействие на окружающую среду в течение всего срока службы изделия.Решение этой проблемы принесет пользу как конечному пользователю, поскольку ему придется платить меньше эксплуатационных расходов, так и производителю, создав более привлекательный продукт для рынка для потребителя.

Количественный механический анализ

Воздух течет в вакууме от воздуходувки к выпускному отверстию для вакуума. Между ними воздух проходит через части вакуумного узла с разной площадью поперечного сечения. Путь воздуха следующий:
1.) Воздух втягивается через начальный вакуумный канал (стрелка) (Рис.A, Часть # A-006)
2.) Воздух проходит через канал с прямоугольным поперечным сечением.
3.) Воздух проходит через круглый поворотный соединитель (Рис. B, Деталь № A-004).
4.) От разъема воздух проходит через корзину для мусора.
5.) Воздух вытягивается из корзины для мусора через фильтр (Рис. C, Деталь № W-003).
6. ) Воздух втягивается во впускное отверстие нагнетателя.
7.) Воздух проходит через крыльчатку и выходит через вентиляционное отверстие на корпусе двигателя.

Воздушный поток Q ни в какой точке не изменяется через вакуум.Воздушный поток для любого данного пневматического контура зависит только от мощности жидкости двигателя / нагнетателя в сборе. Однако скорость действительно изменяется в разных точках каналов потока. По мере увеличения площади поперечного сечения скорость воздуха уменьшается. По мере уменьшения площади поперечного сечения скорость увеличивается. Всасывание на выходе основано на динамическом давлении в этой точке. Динамическое давление прямо пропорционально квадрату скорости.

Расход воздуха Q изменится при разрыве цепи, например при открытии нового отверстия или утечке.В соединении с поворотным соединителем (рис. B) есть место для утечки. Когда вакуумная ручка опущена близко к полу, утечка наибольшая. В вертикальном положении утечка сведена к минимуму. Давление всасывания можно оценить по формулам Q = VA, где A — площадь поперечного сечения, V — скорость воздуха, а q = 1/2 rho * V ² , где rho — плотность жидкости, а q — динамический давление. Если воздух просачивается через поворотный соединитель, меньший воздушный поток будет поступать в канал начального вакуума.При меньшем расходе воздуха и той же площади поперечного сечения на выходе скорость будет меньше. Поскольку всасывание (динамическое давление) прямо пропорционально скорости воздуха, более низкая скорость будет означать меньшее всасывание. Это показывает, что утечка внутри воздушных каналов приведет к снижению всасывания и, следовательно, к снижению производительности.

Этот пылесос, предназначенный для небольших помещений, разделен на 4 части для экономии места для хранения!

H5 — это многофункциональный пылесос, предназначенный для небольших помещений, который может быть разделен на четыре части, которые помещаются в компактный зарядный отсек для удобного хранения.

В то время как жить в крошечных условиях сейчас в моде, требуется определенное умение, чтобы поддерживать чистоту в маленьких городах. Пылесос становится повседневной рутиной, особенно если вы живете в старом многоквартирном доме или с домашними животными. В то время как уборка небольших помещений проходит быстро, хранение громоздкого пылесоса так же быстро становится неприятностью. Чтобы содержать в чистоте небольшие помещения, не беспокоясь о хранении больших уборочных машин, промышленный дизайнер Ипенг Чжу придумал компактный многофункциональный пылесос под названием H5, который сжимается почти до своей высоты.

H5 сохраняет тонкую конструкцию в собранном и разобранном виде, поэтому не занимает много места при хранении. В разобранном виде H5 распадается на четыре части и помещается в один зарядный футляр, который легко ускользнет за любой стол или в шкаф, чтобы освободить место на полу.

Когда пользователи хотят использовать пылесос, собрать H5 так же легко, как собрать любой другой пылесос. Основная труба соединяется телескопической трубкой, к которой также легко присоединяется вакуумная головка.Оборудованный модульными деталями, H5 поставляется с тремя различными вакуумными головками, которые можно отключать для различных нужд уборки.

Цилиндрическая щетка идеально подходит для удаления шаров пыли и стойких пятен с ковра. В то время как две другие прямоугольные головки бывают двух разных размеров, чтобы поместиться в узких углах и за дверьми. Даже шланг и трубка H5 имеют узкую цилиндрическую конструкцию, чтобы они могли поместиться под кроватью и даже под холодильником, чтобы собирать пыль, до которой труднее добраться с помощью традиционных громоздких пылесосов.

Надежный набор электрических чистящих устройств необходим для крошечных жилых помещений, особенно если вы живете в большом городе. Однако большинство электроприборов предназначены для больших домов, где мелкие технические детали важнее универсальности и портативности.

H5 — это пылесос, который может спрятаться в самых маленьких пространствах (или буквально везде, где есть комната), когда он не используется, и чей небольшой собранный размер позволяет ему добраться до самых труднодоступных углов вашей квартиры во время уборки.
