Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

stroicod.ru

Устройство крыши частного дома схема

Крыша частного дома — виды, формы, конструкции

• Какую крышу выбрать для дома.
• Как и почему крыша распирает стены и разрушает дом.
• Чтобы крышу с дома не сдуло ветром

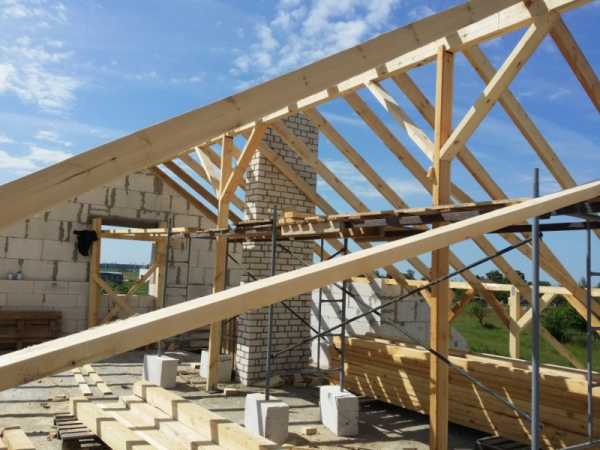

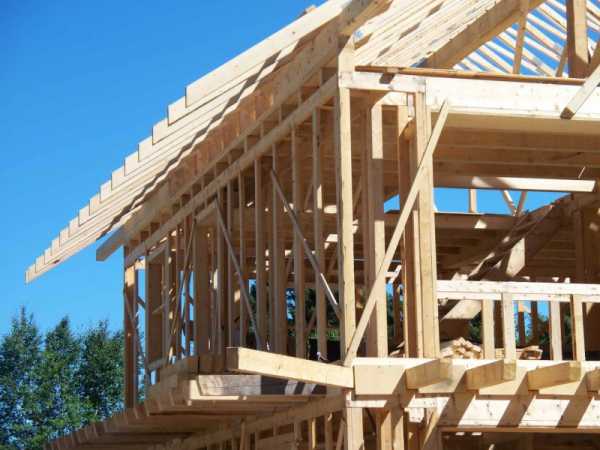

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах.

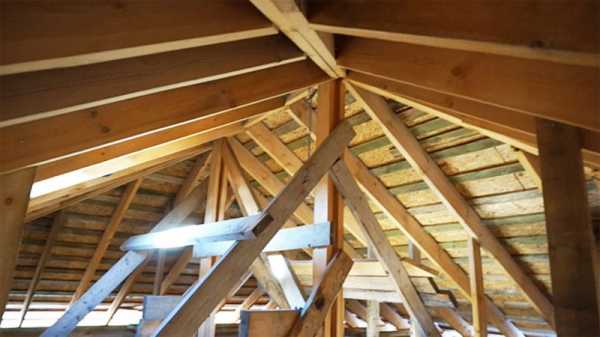

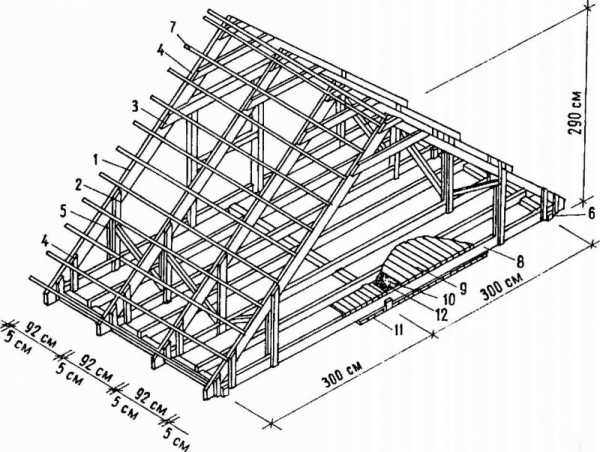

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

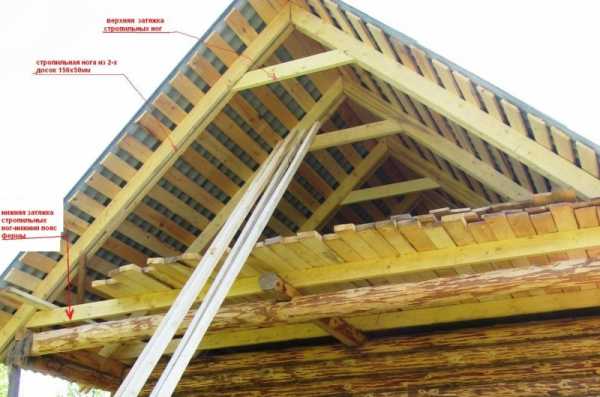

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

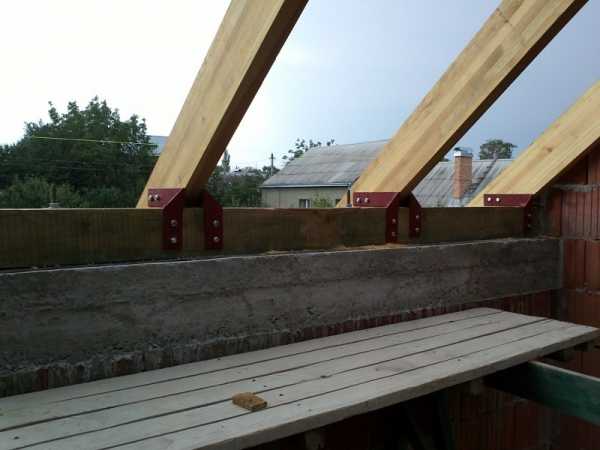

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

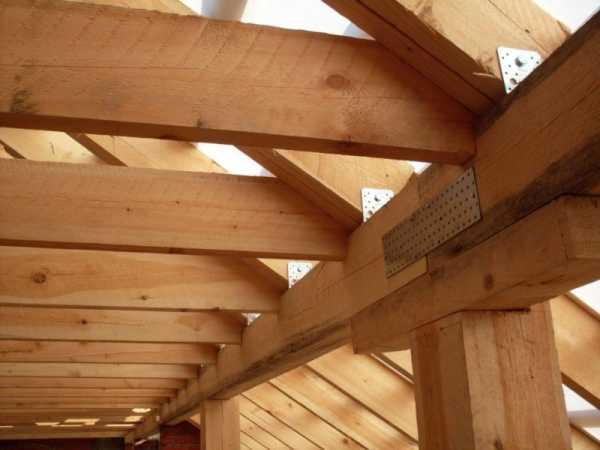

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

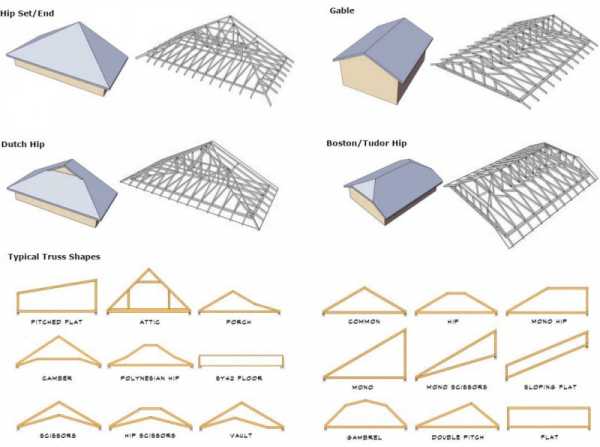

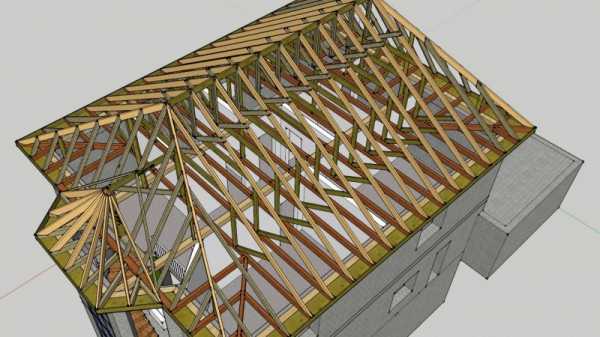

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

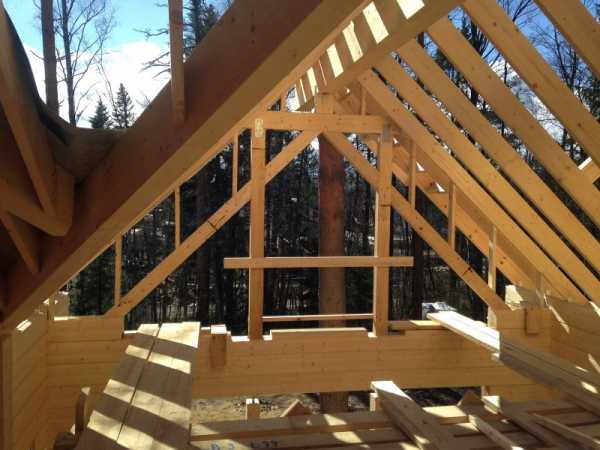

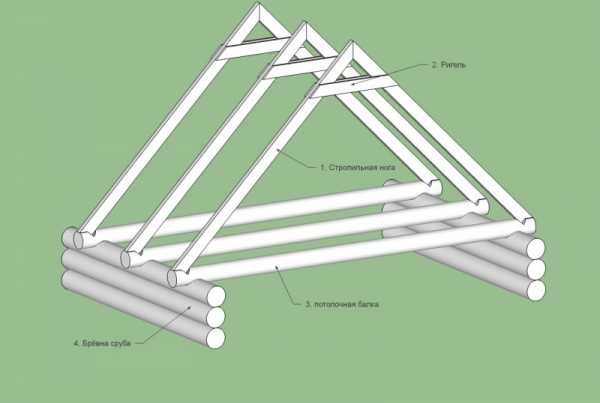

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

• Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
• Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

• Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
• Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
• Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
• В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

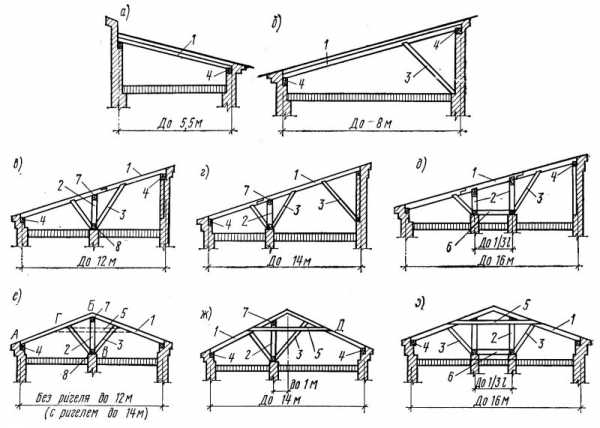

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон. который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м.

• Универсальность — пригодна для устройства крыш с пролетом до 16м. для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
• Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
• Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.

• Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

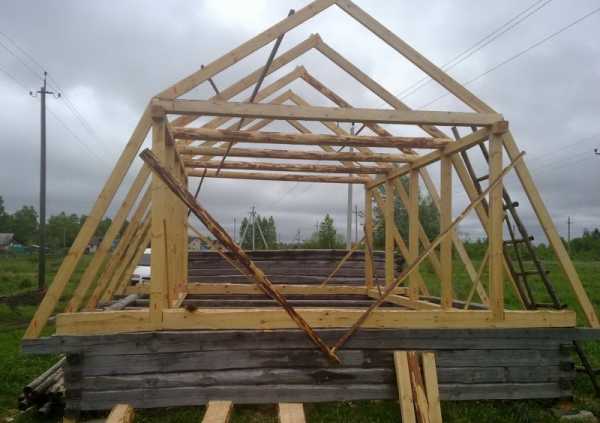

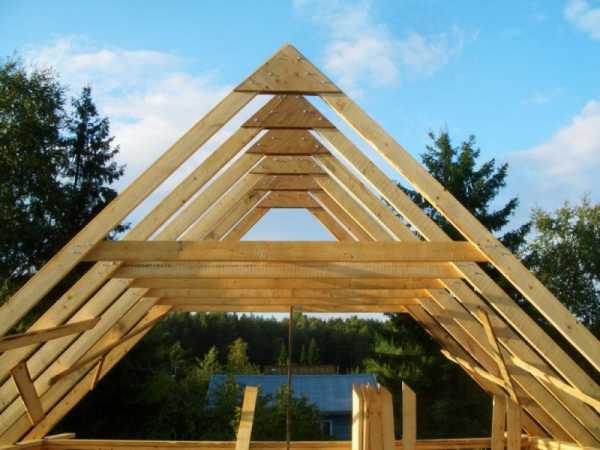

Стропильная система для устройства мансарды

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют

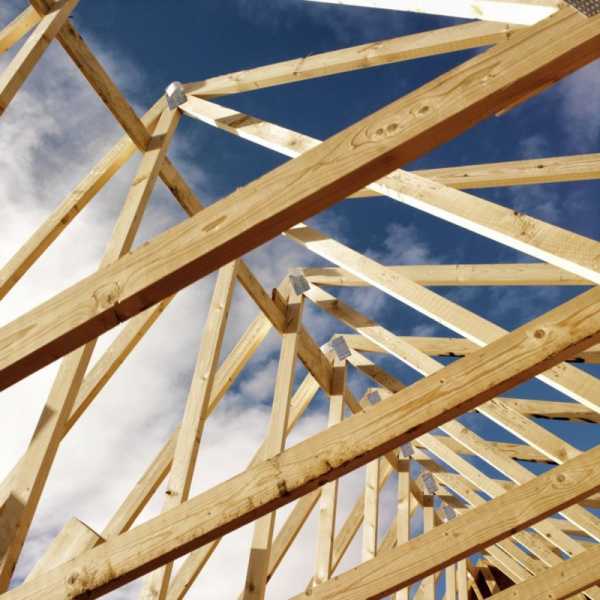

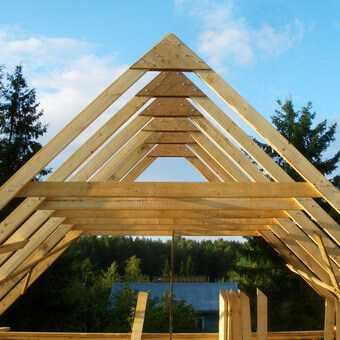

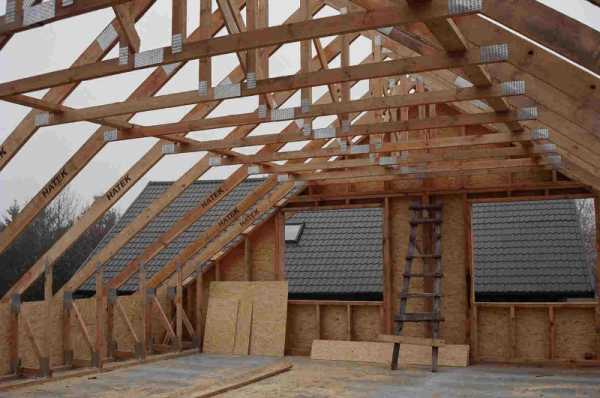

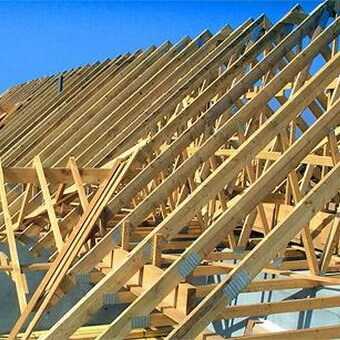

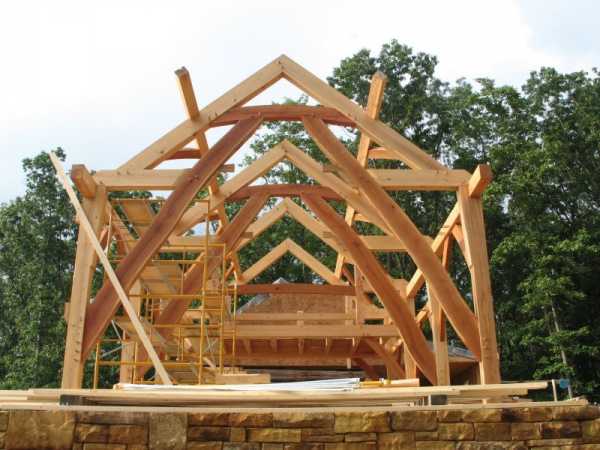

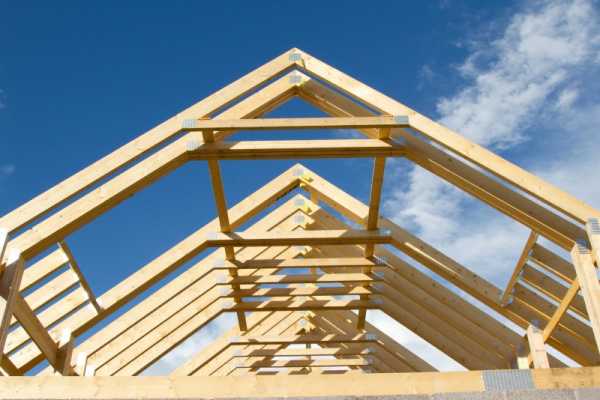

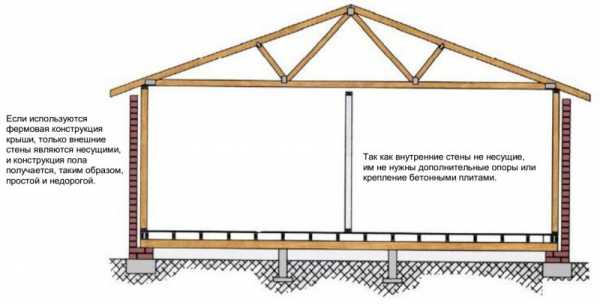

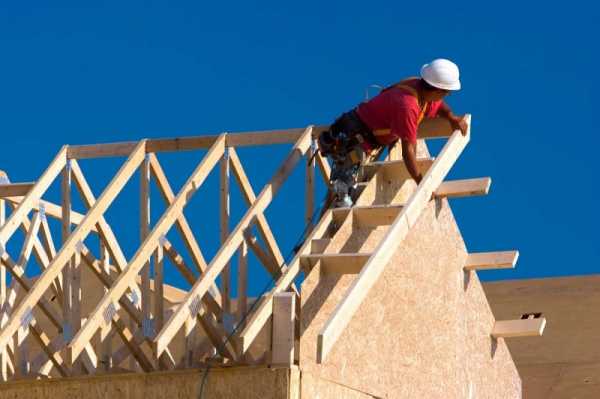

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор

Недостаток стропильной фермы один — это высокая стоимость изделия.

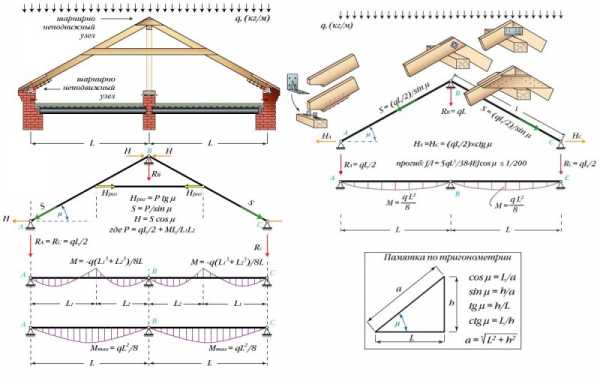

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

• Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
• Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
• Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
• Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей,

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

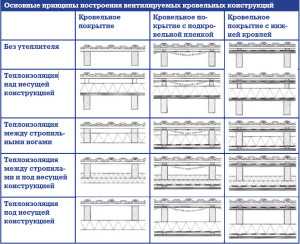

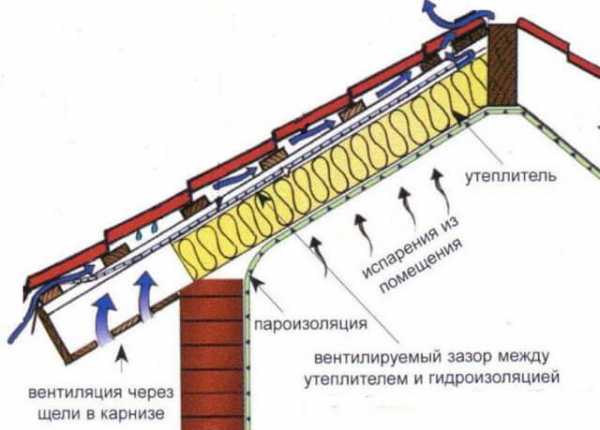

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

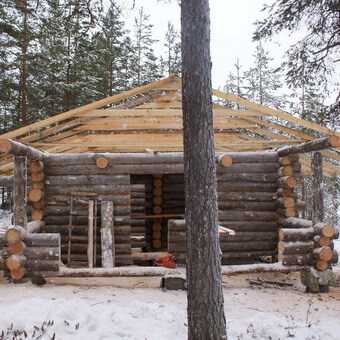

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы. например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Продолжение на следующей странице 2:

Читать страницу: Страница 1. Страница 2

Схема крыши дома — особенности

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

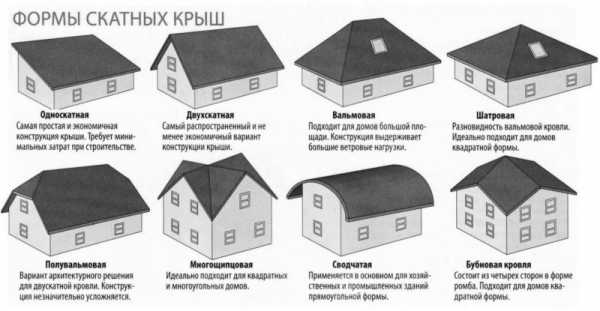

Виды крыш для частного дома

Когда возводится частный дом, обычно строят скатную крышу, которая может быть односкатной или многоскатной конструкцией. Односкатную кровлю дома обычно обустраивают на постройках хозяйственного использования.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

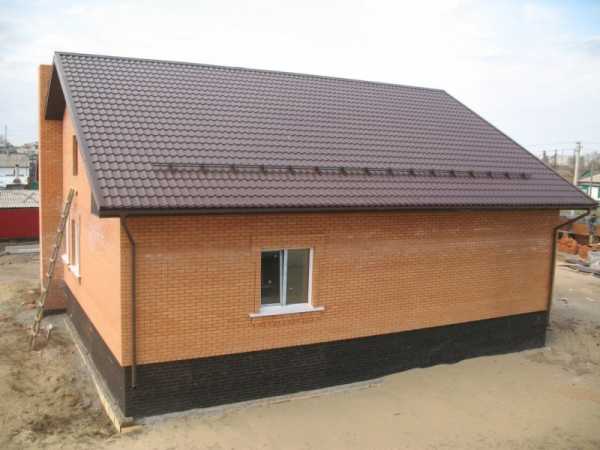

Двускатные крыши . Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши . Представляют собой 4 поверхности, пересекающиеся под тупым углом.

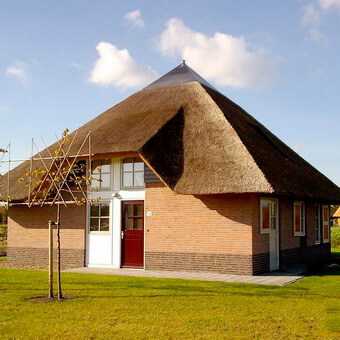

Шатровые крыши . Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

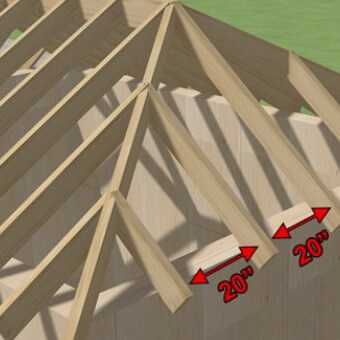

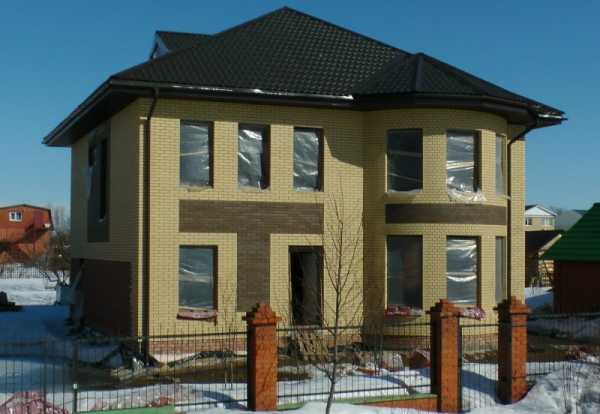

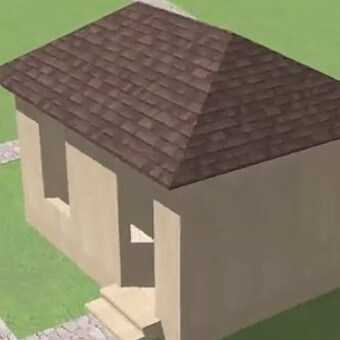

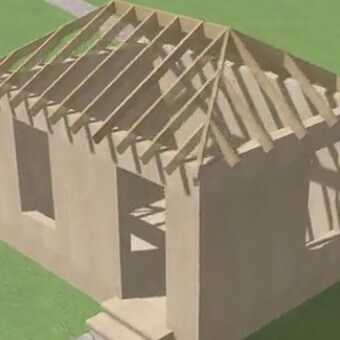

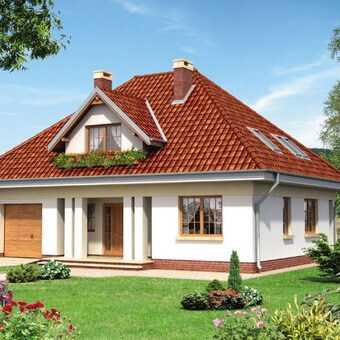

Вальмовые крыши . Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника (прочитайте также: «Стропильная система вальмовой крыши: схема «). Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы «).

Полувальмовые крыши . Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

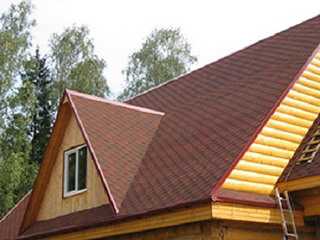

Многощипцовые крыши . План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие «).

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра (детальнее: «Конструкция односкатной крыши «).

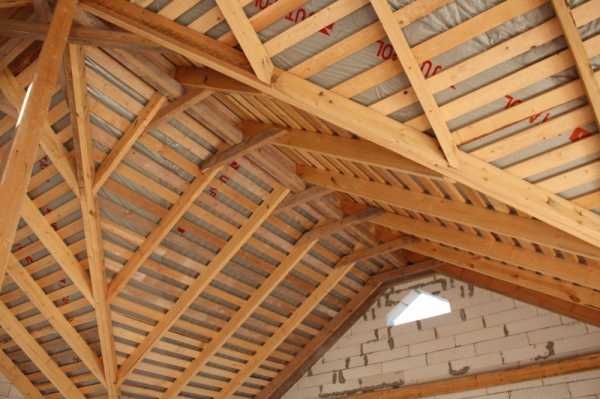

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

• стропильные ноги;
• мауэрлат;
• коньковый брус;
• подкосы;
• стойки;
• обрешетка;
• крепежные металлические изделия;
• материал для покрытия поверхности крыши;
• внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально.

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Во все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

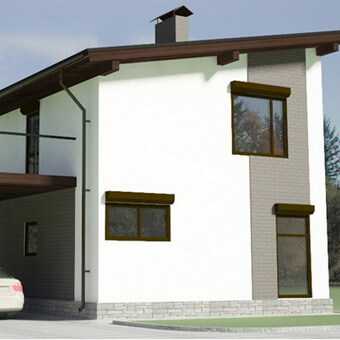

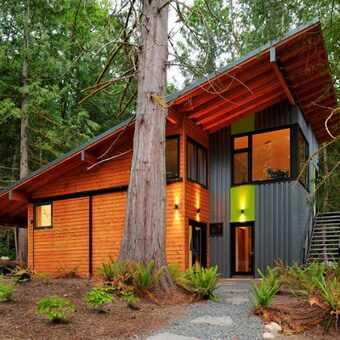

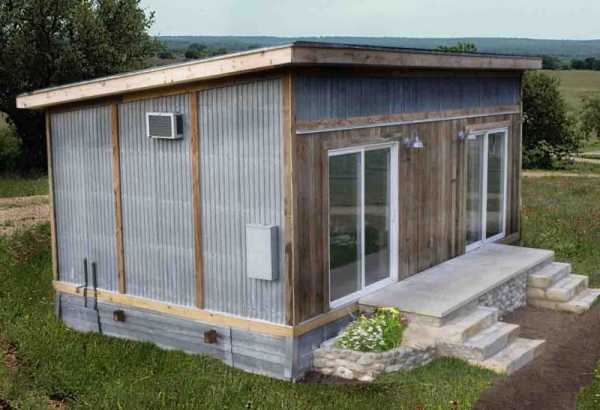

• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

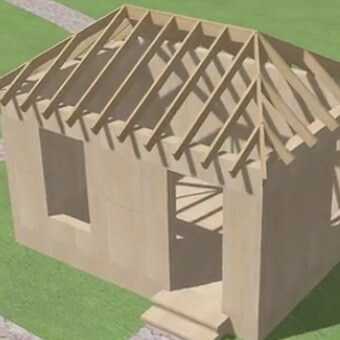

• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

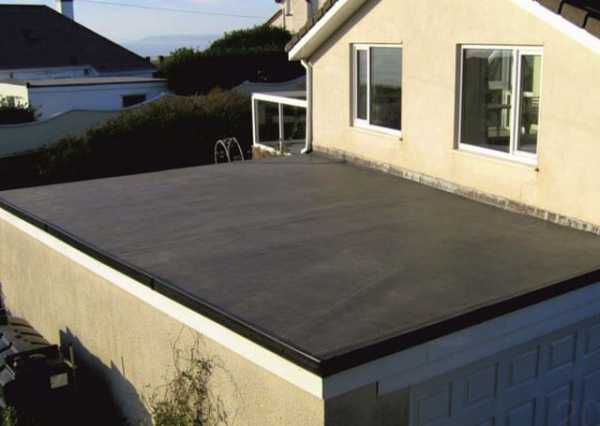

• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

Формы крыш частных домов

Этапы и моменты конструкции крыш

Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов. Сегодня конструкции крыши частного дома разделяются на деревянные, металлодеревянные, железобетонные и стальные. Сам по себе процесс строительства крыши состоит из нескольких этапов:

• • укладка мауэлрата;
• • общая сборка системы стропов;
• • укрепление стропил на «коньке»;
• • монтаж горизонтальных стяжек и гидроизоляции;
• • установка обрешеток;
• • обработка лицевой части поверхности.

Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.

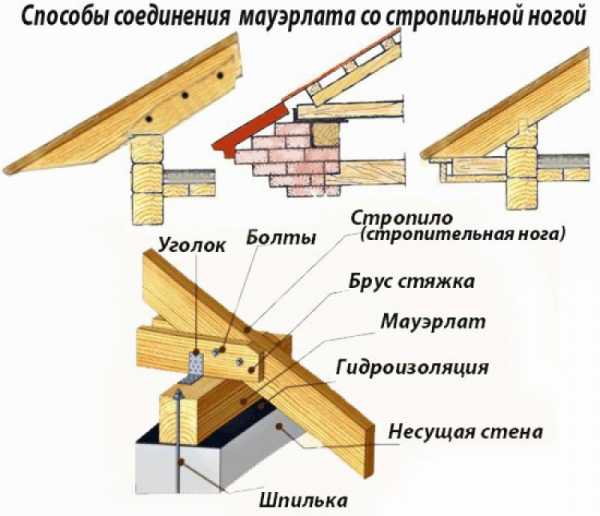

Укладка мауэлрата

Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.

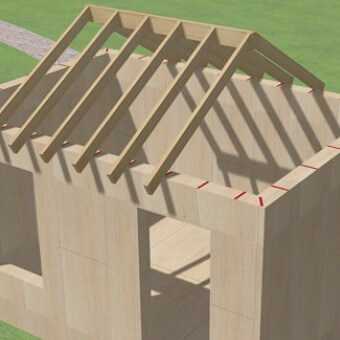

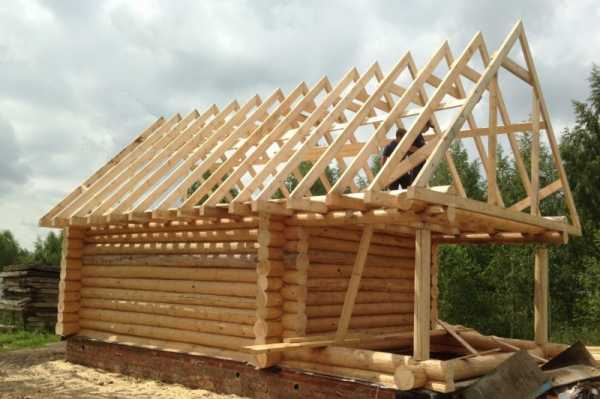

Общая конструктивная композиция стропов

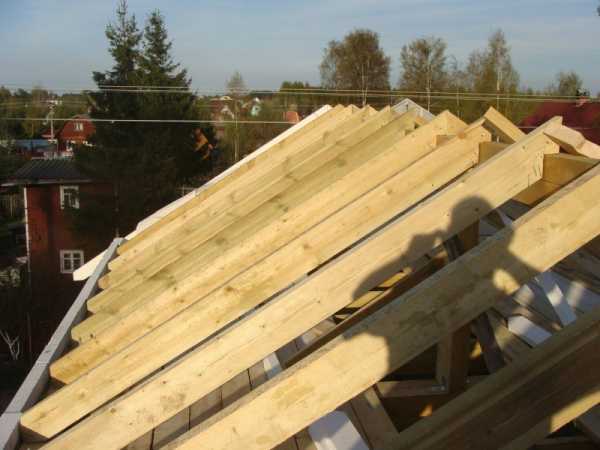

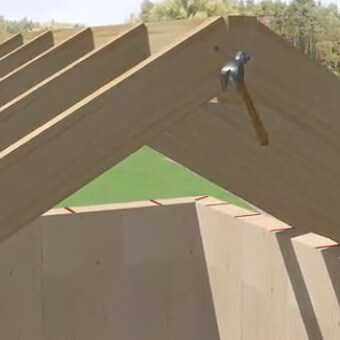

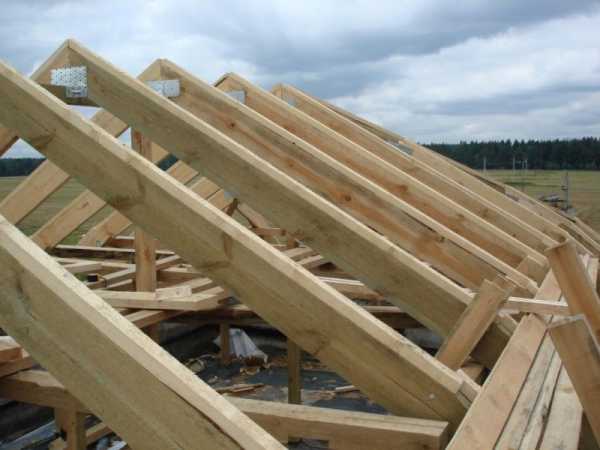

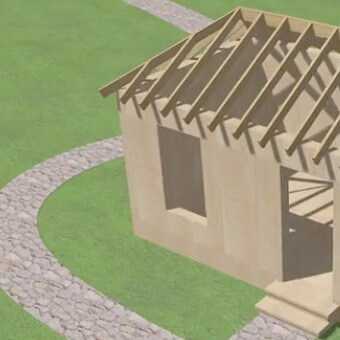

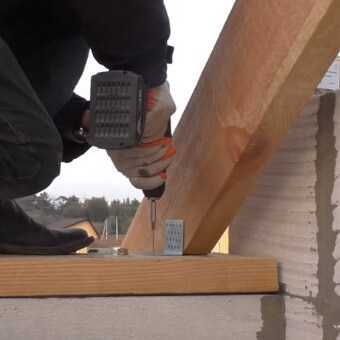

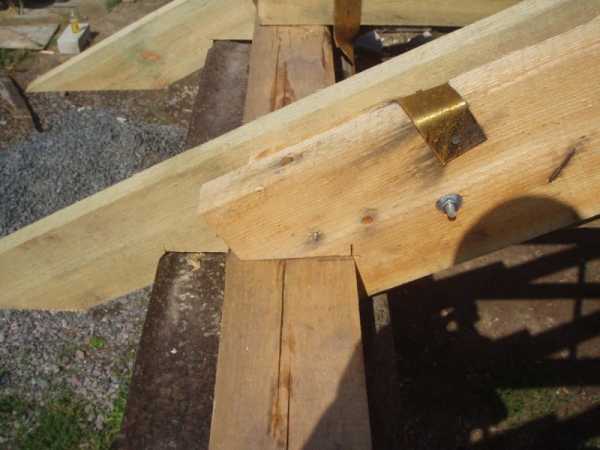

Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.

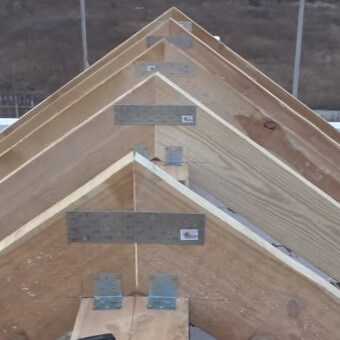

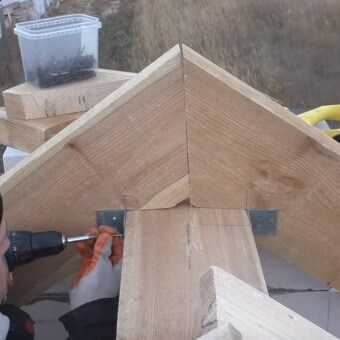

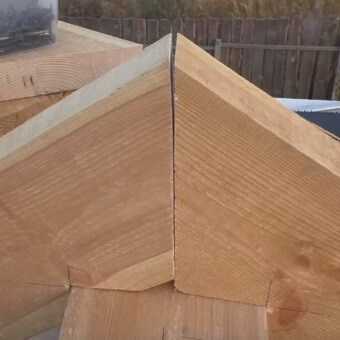

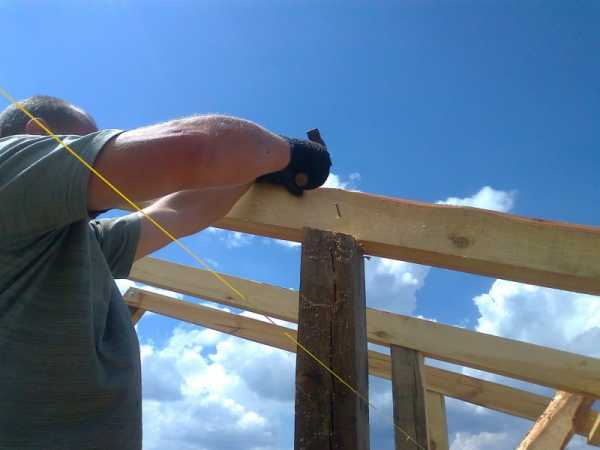

Укрепление стропил на «коньке»

Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:

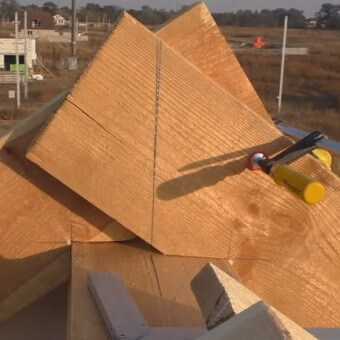

• встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
• на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
• «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.

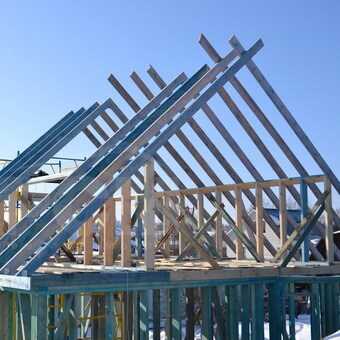

Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.

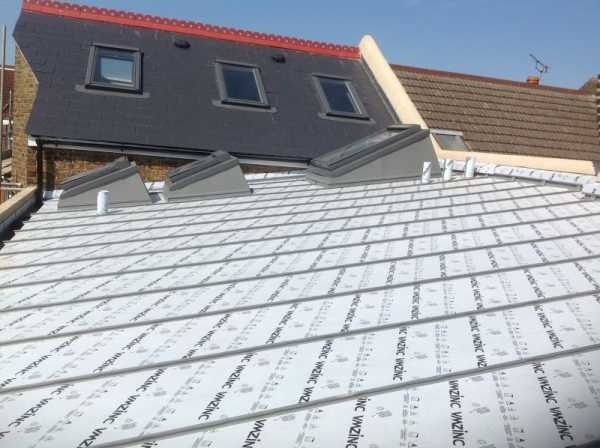

Монтаж горизонтальных стяжек и гидроизоляции

Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.

Подробная система стяжек и наложения гидроизоляции

Установка обрешеток

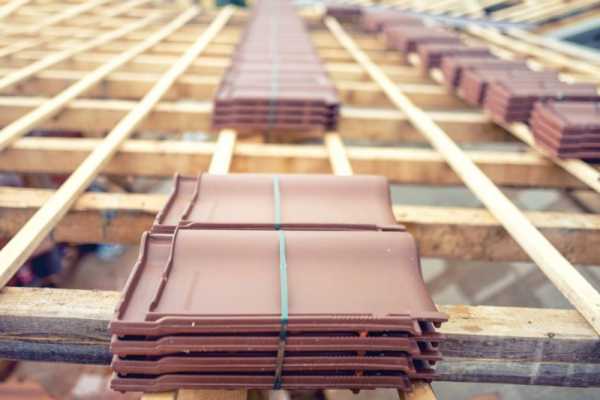

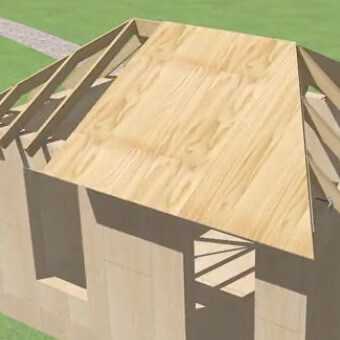

Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.

Схема видов обрешетки кровли

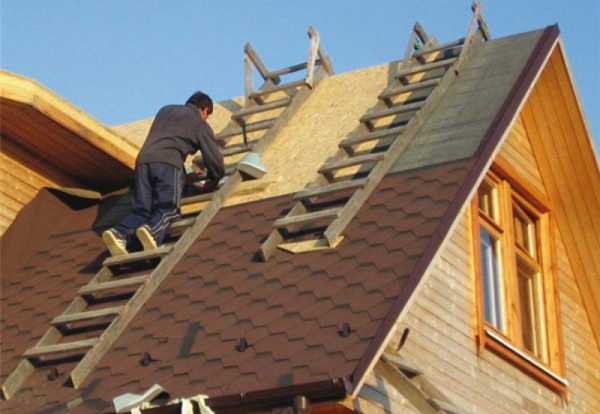

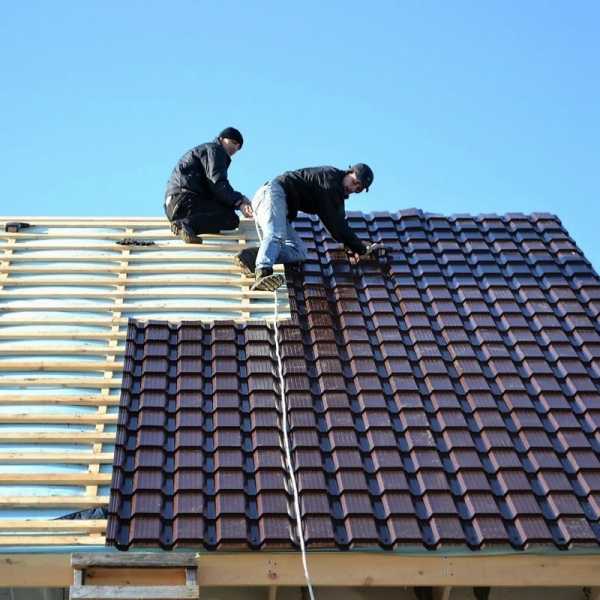

Обработка лицевой части поверхности крыши

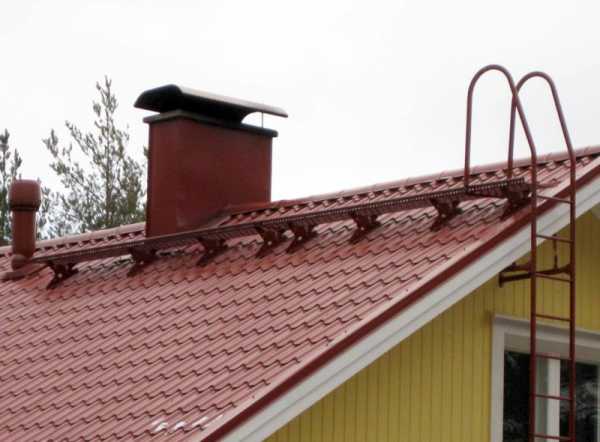

Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.

Виды материалов для наружной отделки крыши

Таким образом, конструкция крыши частного дома. ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.

Видео конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Виды крыш домов

Формы крыш частных домов

Подробная система стяжек и наложения гидроизоляции

Схема видов обрешетки кровли

Виды материалов для наружной отделки крыши

Источники: http://domekonom.su/vidy-formy-konstrukcija-kryshi-doma.html, http://kryshadoma.com/montazh-i-remont-krovli/skhema-kryshi-doma-osobennosti.html, http://fundamentt.com/konstrukciya-kryshi-chastnogo-doma/

krovlya-mp.ru

115 фото базовых элементов и их разновидности

Крыша является важным элементом дома, поскольку именно она является основной защитой здания от воздействия различных атмосферных явлений. Именно поэтому обустройство крыши необходимо проводить не спеша, учитывая все мелочи и обдумывая каждое действия. Правильно выбранный материал, угол наклона, сложность конструкции, качество кровли – все это в дальнейшем окажет непосредственное влияние на срок службы здания в целом.

Все эти вопросы нужно решить еще до начала сооружения крыши, чтобы определиться было проще, можно рассмотреть различные схемы устройства крыш, поинтересоваться их преимуществами и недостатками.

Какую конструкцию выбрать?

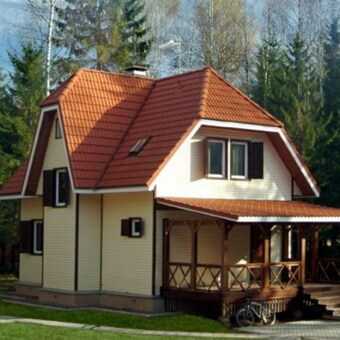

Конструкция крыши напрямую зависит от того, какое здание возводится – промышленное или жилое. Для зданий производственного назначения часто выбирают плоскую или односкатную крышу, а вот при возведении жилых домов наибольшей популярностью пользуется двухскатная и вальмовая формы.

Такие крыши имеют не очень сложную конструкцию, их легко можно сделать самостоятельно. По финансовым затратам эти формы крыш также весьма экономичны.

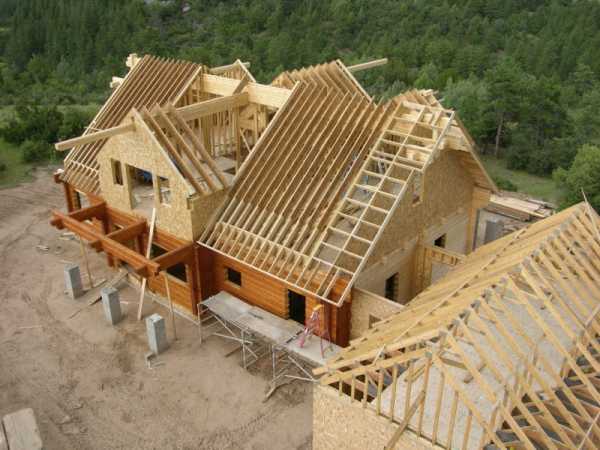

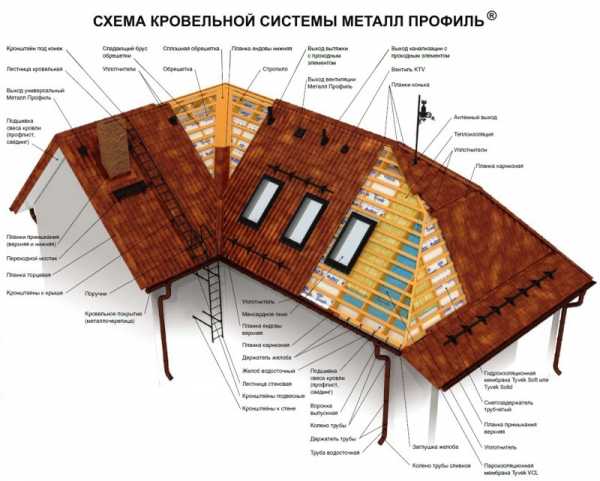

Двухскатная крыша состоит из следующих элементов:

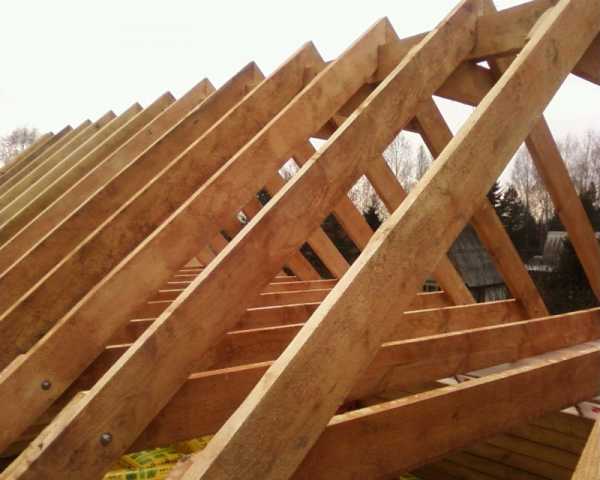

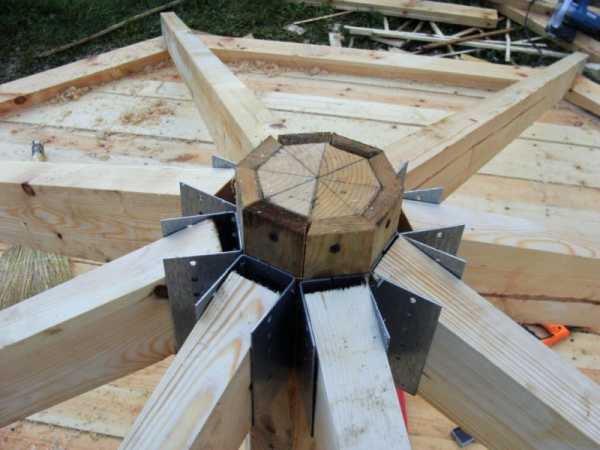

• стропильная система – стропильные ноги, которые попарно опираются друг на друга и расположены на стенах возводимого здания.

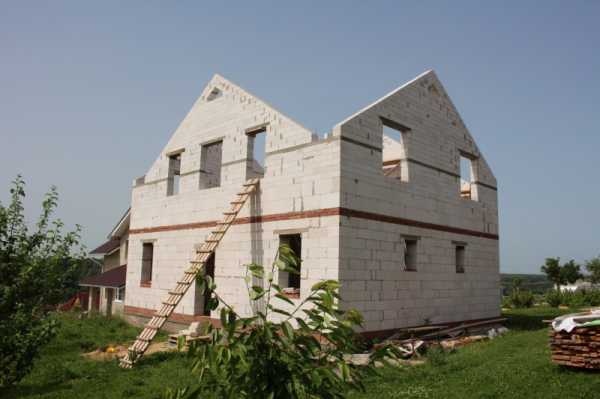

• две зашитые стены или фронтона;

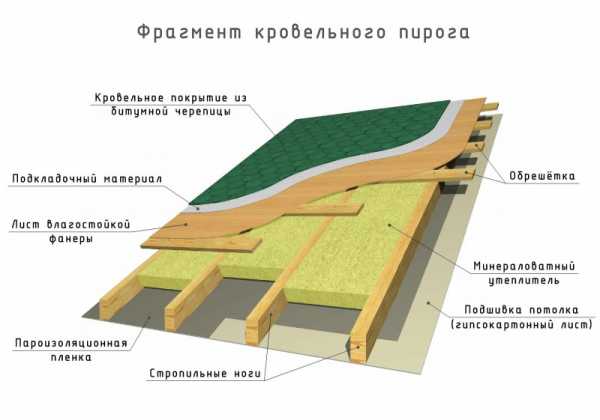

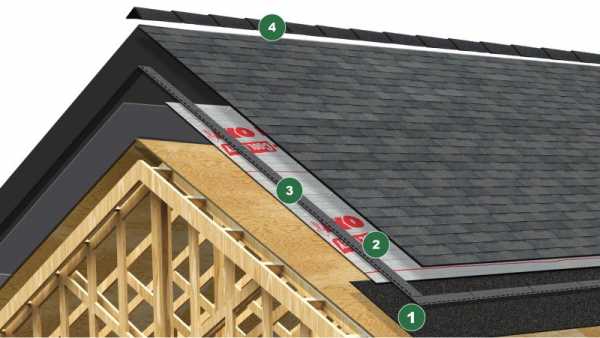

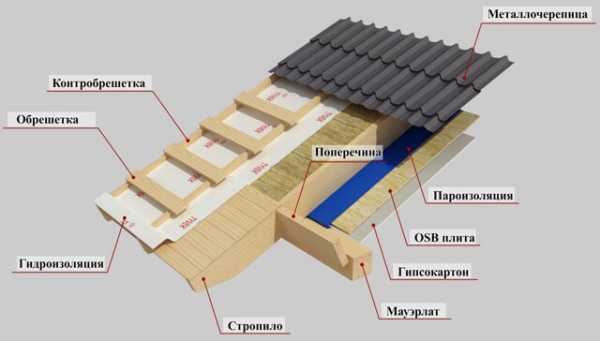

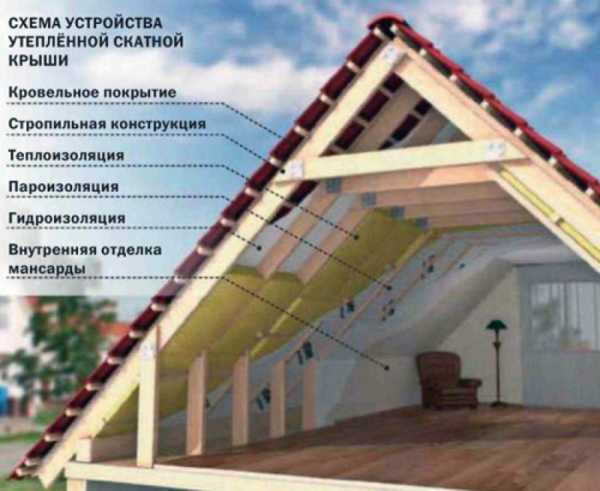

• кровельный пирог, включающий в себя обрешетку, гидро- и пароизоляцию, кровлю, утеплитель и внутреннюю отделку;

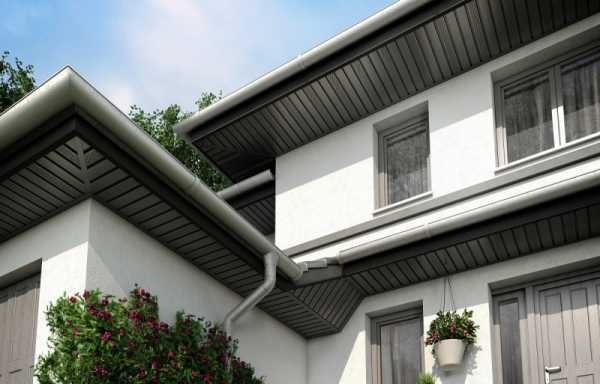

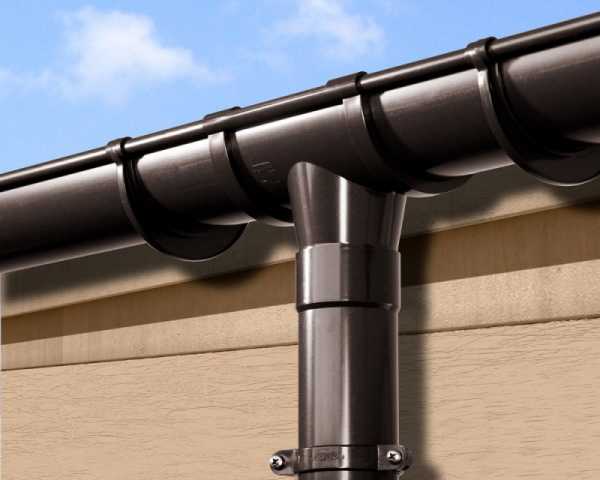

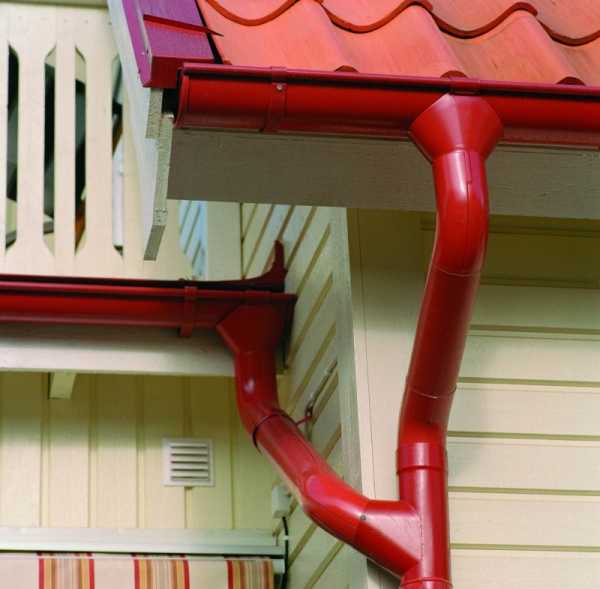

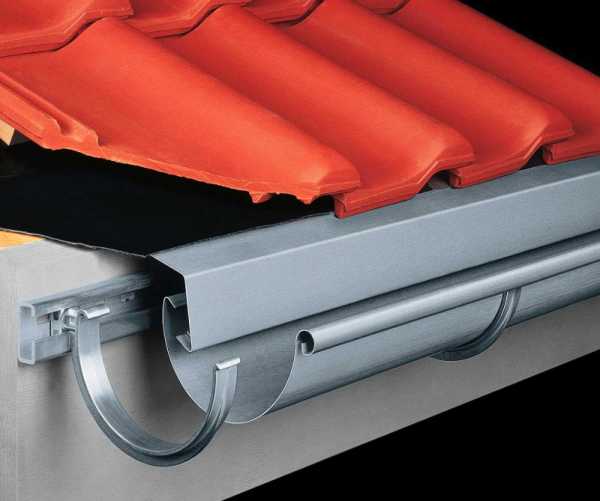

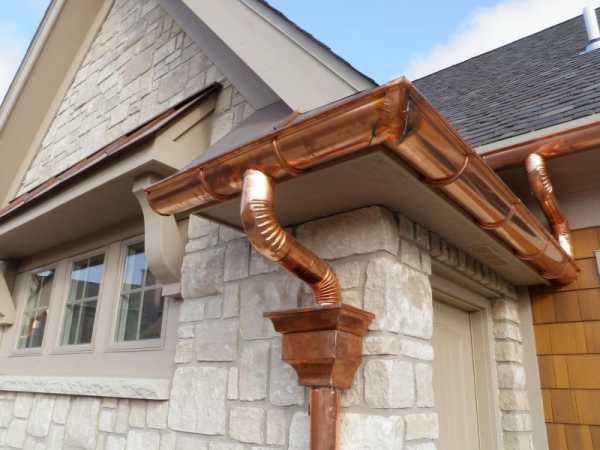

• система стока воды;
• другие элементы, такие как чердачная дверь или окно в крыше (в зависимости от индивидуальных предпочтений).

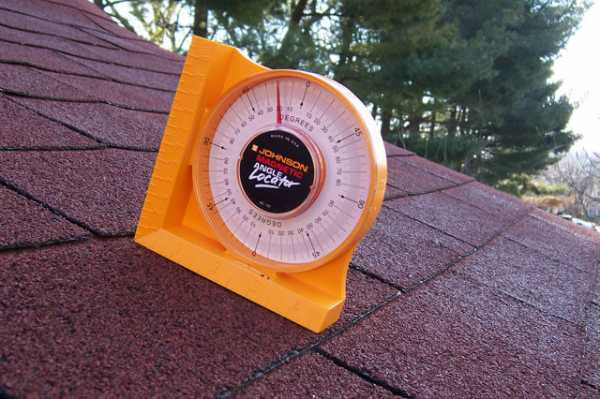

Размер крыши и угол наклона определяются для каждого здания отдельно, в зависимости от конструктивных особенностей и предназначения здания.

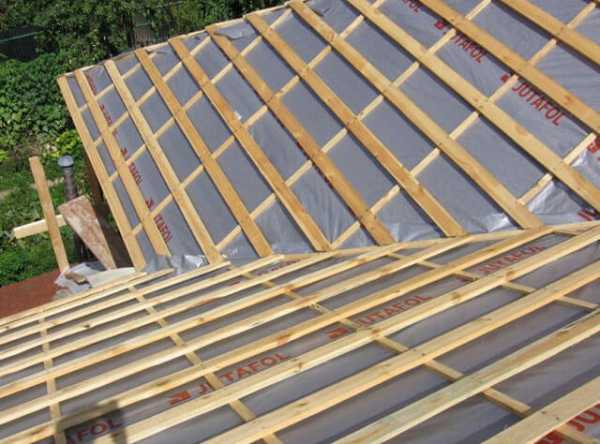

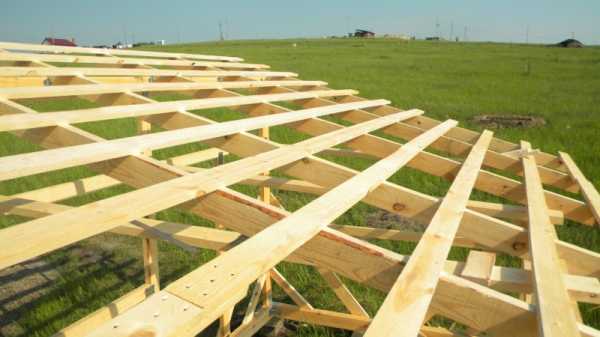

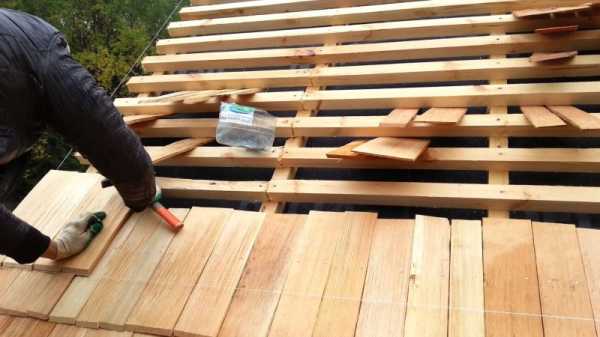

Обустройство обрешетки

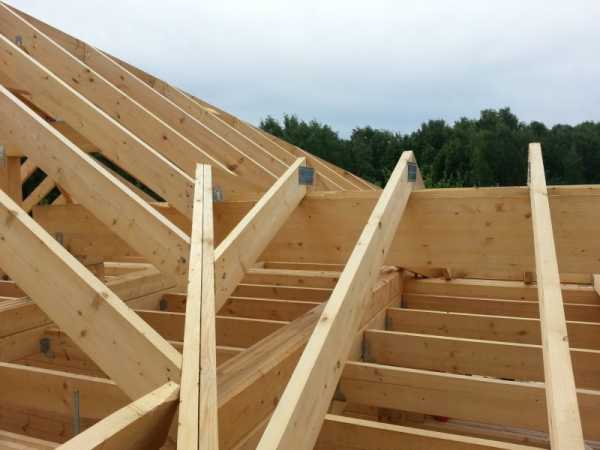

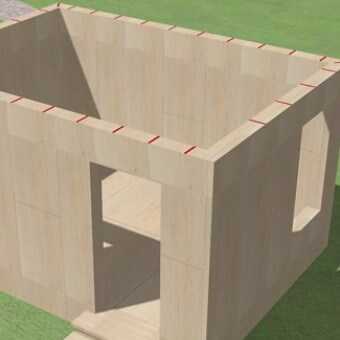

После того, как стропила установлены, специалисты настоятельно рекомендуют позаботиться о сооружении контробрешетки. Монтируется она параллельно стропилам. Это позволит усилить конструкцию крыши, что актуально в случае, когда кровельный материал имеет значительный вес. Устройство крыши из профнастила может обойтись и без контробрешетки, поскольку материал сам по себе легкий.

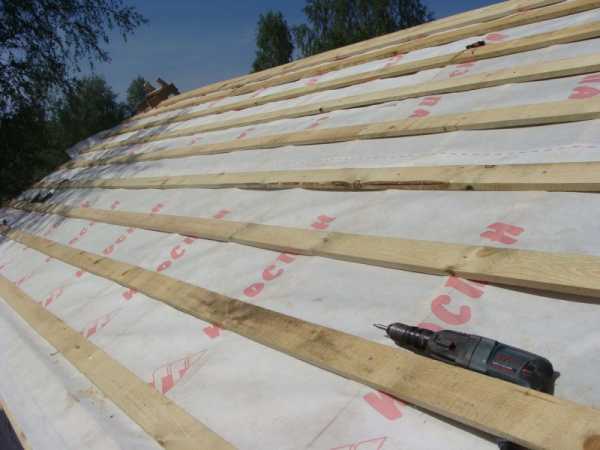

Далее следует сооружение обрешетки, которая крепится перпендикулярно стропилам. Для этого используют доски или брусья, которые должны быть сухими и ровными.

Ширина между досками определяется индивидуально, в зависимости от выбора кровельного материала. Так, устройство крыши из шифера предполагает меньшее расстояние между досками, нежели крыши из того же профнастила. При устройстве обрешетки следует учитывать не только вес кровельного материала, но и его жесткость.

Гидро- и теплоизоляция крыши

Чаще всего при обустройстве крыши в качестве гидроизоляционного барьера используют специальный битумно-полимерный материал (рулонный). Его можно крепить при помощи мастики или же строительным степлером.

Гидроизоляционный слой нужно крепить не внатяжку, а с незначительным попуском (около 20 мм). Кровельный материал нужно укладывать таким образом, чтобы между ним и гидроизоляционным слоем был зазор в 3-5 см.

Для теплоизоляции крыши чаще всего используют материалы, изготовленные на основе минеральной ваты. Они экологичны, долговечны, огнеупорны и со временем не дают усадки.

Между теплоизоляционным материалом и гидроизоляцией следует уложить диффузионную мембрану (паропроницаемую пленку) – это позволит утеплителю «дышать», при этом влага будет беспрепятственно испаряться.

Независимо от того, осуществляется устройство крыши из металлочерепицы или любого другого материала, нужно обязательно позаботиться о вентиляции чердака.

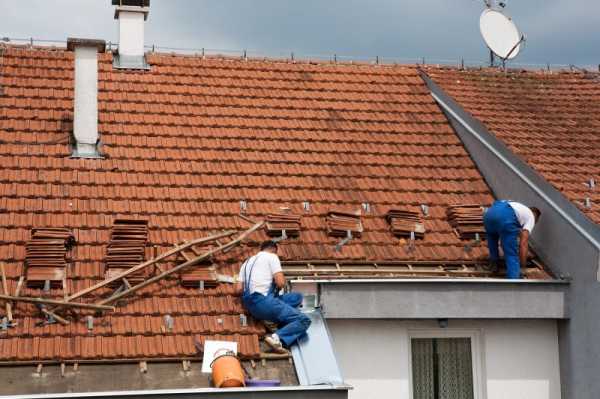

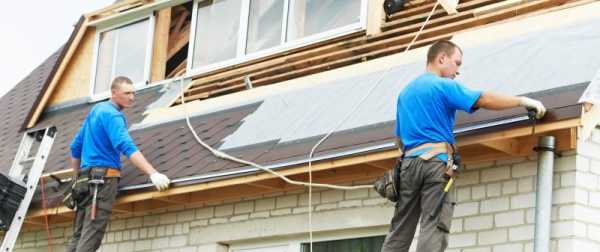

Обустройство кровли – последовательность действий

Независимо от того, планируется устройство мягкой крыши или из черепицы, процесс осуществляется в следующей последовательности:

• Первым делом нужно рассчитать количество материалов, необходимых для кровли.

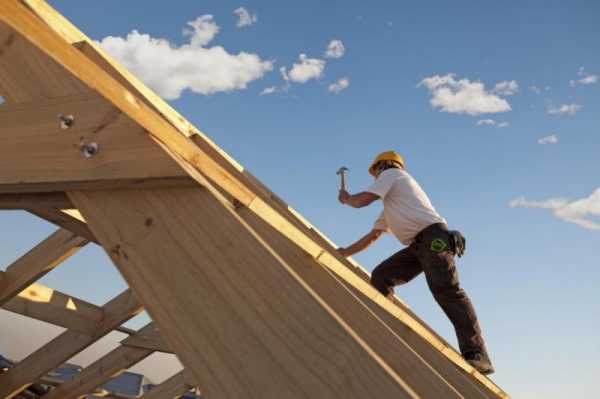

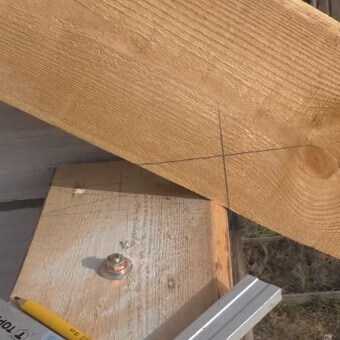

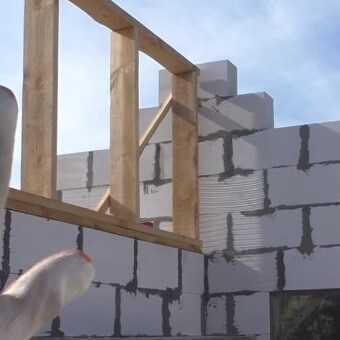

• Возведение стропильной системы с четким соблюдением ее прямоугольности, а также горизонтальности конька.

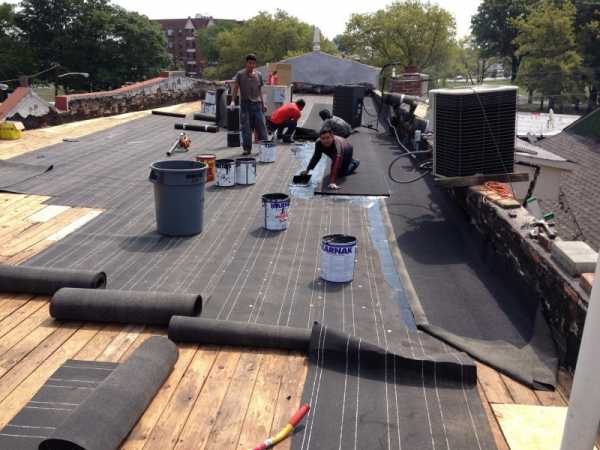

• Укладка и закрепление гидроизоляционного материала.
• Установка обрешетки.
• Установка специальных защитных «фартуков» вдоль конька, около дымохода и т.д.
• Укладка кровельного материала.

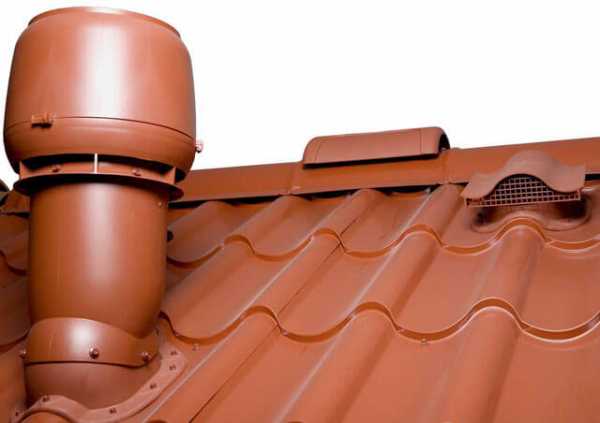

• Укладка доборных изделий, таких как коньковые планки, вентиляционные выходы, верхние ендовы и других.
• Монтаж водосточной системы.
• Укладка утеплителя в пространство между стропилами.
• Установка и закрепление пароизоляционного материала.
• Удаление строительного мусора, устранение мелких дефектов.

В целом, обустройство кровли занятие не такое сложное, как может показаться на первый взгляд. Главное произвести правильные расчеты и не прогадать с конструкцией крыши. И тогда устройство мягкой крыши или крыши из профнастила (и любого другого материала) будет в радость.

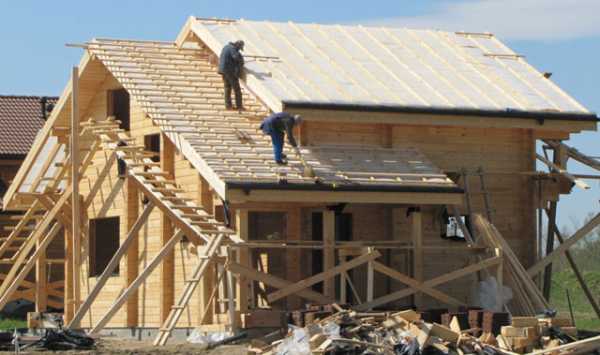

Фото устройства крыши

Также рекомендуем посетить:

mojdominfo.ru

Кровельные конструкции — Журнал Кровли

На рынке кровельных материалов России уже несколько лет как прижилось выражение «кровельный пирог». Однако многие либо не понимают, что за этим стоит, либо знают лишь основные варианты конструкций «пирога» без их разновидностей. Попробуем раскрыть эту тему несколько шире, обратившись к стандартам, принятым в Европе.

Использование и требования

Элементарная функция любой кровельной конструкции – защита от осадков в виде дождя, снега, талой воды и льда. Несущая конструкция кровли должна также выдерживать ветровые и снеговые нагрузки, а кроме того, и эксплуатационную нагрузку, возникающую при передвижении по ней людей во время проведения ремонтных работ. К задачам кровли относится и защита от огня. Простое использование чердачного пространства требует защиты от проникающего через кровлю снега и грязи. При более требовательном использовании должна быть также обеспечена защита от жары и холода и шумового воздействия. В случае использования помещения в качестве жилого, необходимо решать задачу теплоизоляции и сохранения комфортной влажности внутри помещения. И, наконец, ко всему вышеперечисленному добавляются актуальные задачи пассивной выработки электроэнергии и соблюдения экологических требований. Таким образом, помимо климатических условий, выбор конструкции в большой степени определяется характером ее использования.

Конструктивные принципы

Сегодня существуют технические возможности для того, чтобы реагировать на самые разнообразные требования, предъявляемые к кровле, целым комплексом конструктивных решений, которые можно точно согласовать между собой. Конструктивные принципы заключаются в том, чтобы реализовать выполняемые кровлей задачи в каждом слое конструкции.
Современное состояние кровельной техники может быть определено следующей градацией:

• Однослойные конструкции, которые отводят поступающую влагу и сырость только через один слой кровельного покрытия
• Двухслойные конструкции, которые подразумевают создание дополнительного защитного слоя с помощью подкровельной мембраны или нижней защитной кровли.
• Конструкции из трех и более слоев, в которых различные изоляционные слои разделены вентиляционными слоями.
• Кровельные сэндвич-панели / модульные конструкции, которые интегрируют в одном элементе все строительно-физические требования.

Этот подход – реагировать на разнообразные требования с помощью создания различных слоев – кажется логичным и целесообразным, но он связан с определенными дополнительными затратами при монтаже. Большее количество слоев увеличивает количество необходимых примыканий и, тем самым, количество источников возможных дефектов. Принцип модульной конструкции помогает решению этих проблем. Рассмотрим проблематику вентилируемых и невентилируемых конструкций.

Термины и определения

Вентилируемые крыши – вентилируемая теплоизоляция (крыши с двухслойной вентиляцией)

Под вентилируемыми кровлями понимаются вентиляционные воздушные слои, которые расположены непосредственно над изоляцией. Более точно можно обозначить эти конструкции как «вентилируемая теплоизоляция».

Невентилируемые кровли – невентилируемая теплоизоляция (крыши с однослойной вентиляцией)

Непосредственно над теплоизоляцией вентилируемый воздушный слой отсутствует. Это означает, что на поверхность утеплителя уложена диффузионная мембрана или сплошной деревянный настил с диффузионной мембраной.

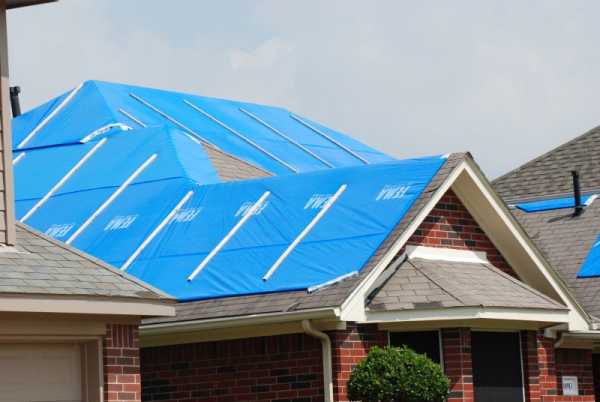

Временная кровля

Временная кровля (гидроизоляционный слой) монтируется перед укладкой кровельного материала и может продолжительное время защищать здание от атмосферных осадков до момента покрытия кровли. После этого она образует с кровельным материалом один конструкционный элемент.

Нижняя кровля

Под нижней кровлей понимается самостоятельный гидроизоляционный слой, который и без верхнего кровельного покрытия представляет собой водонепроницаемую кровлю.

Покрытие и изоляция

Под покрытием понимается укладка элементов со свободным нахлестом, под изоляцией – водонепроницаемое склеивание или сварка полотен. Таким образом, в контексте временной и нижней кровли можно еще более точно разграничить понятия «временной кровли» и «временной изоляции», так же как и понятия «нижнего настила» и «нижней изоляции».

Вентилируемые – невентилируемые

Правила Немецкого союза кровельщиков рекомендуют выполнять мансардные помещения как «вентилируемые конструкции», т.е. с вентилируемой (сверху) теплоизоляцией. Однако замечено, что в кровельных пространствах, подверженных различным климатическим воздействиям, теплый влажный воздух перемещается от нагретой части кровли в более холодные области кровельной конструкции, находящиеся не с солнечной стороны, и там отдает влагу (до 100 г/м2 за 24 ч). Это особенно проявляется в тех случаях, когда гидроизоляционный слой над воздушной прослойкой способен впитать лишь небольшое количество влаги (например, гладкие подкровельные пленки), так что накопленная конденсационная вода пропитывает находящуюся ниже теплоизоляцию.

Вентилируемая изоляция

С того времени как был установлен описанный выше факт, проверенная временем вентилируемая конструкция оценивается более критично.

Вентилируемая изоляция по-прежнему имеет право на существование благодаря следующим безусловным преимуществам:

• Летняя теплоизоляция может быть улучшена благодаря отведению нагретых воздушных масс по нижнему вентилируемому каналу.
• Поступающая влага, будь то просачивающаяся по причине обильных осадков вода, конденсат, возникающий при резком падении температуры на нижней части настила, или же просочившаяся сквозь пароизоляцию и изоляционный слой влага, из внутреннего простран-ства конструкции может быть отведена за счет конвективного движения воздуха в нижнем зазоре
• Вентилируемые конструкции вносят свой вклад в снижение негативных последствий ошибок и различного рода происшествий при проведении работ, особенно при укладке пароизоляции и выполнении ее примыканий.
• Дощатый настил, который зачастую размещается над воздушным слоем, улучшает шумоизоляцию крыши.

Однако следует назвать и недостатки вентилируемой изоляции:

• Большая потеря тепла из-за потока воздуха над минеральным утеплителем с открытыми порами, что требует большую толщину теплоизоляционного материала.
• В случае межстропильной изоляции зависимость высоты стропил от суммы высот изоляционного материала и воздушного слоя может привести к чрезмерному увеличению размера стропил.
• Воздушный зазор можно считать «влажным» из-за попадания в него влажного внешнего воздуха, особенно в летний период. Кроме этого, через открытый нижний зазор в конструкцию могут проникать вредные насекомые, поэтому необходимо применение химической защиты дерева.
• Обеспечение достаточной вентиляции над крупными проходными элементами (окна, трубы, дормеры), а также в области хребта и ендовы связано с большими трудозатратами.
• Необходимые для поддержания вентиляции нижнего зазора входные и выходные отверстия также предполагают большие трудозатраты.
• При интенсивной вентиляции нижнего зазора увеличивается риск конвективного проникновения теплого и, следовательно, влажного воздуха из внутреннего помещения в утеплитель, что может привести к повышенной конденсации пара.
• Через нижний вентиляционный зазор происходит постепенное засорение утеплителя пыльцой, копотью и пылью, что может способствовать повышенному влагонакоплению в теплоизоляционном слое.

Холодные (чердачные) крыши

Конструкции без теплоизоляции применяют в чердачных помещениях или строениях, не предназначенных для проживания (например, склады). Подкровельная пленка или подкровельный слой могут задерживать ветер, грязь и задуваемый снег. Нижняя кровля еще более функциональна, нежели подкровельная пленка. При ее использовании допустимо немного отклониться в меньшую сторону от нормативных показателей наклона кровли. В зимнем домостроении нижняя кровля выполняет ценную функцию, когда из-за погодных условий основное кровельное покрытие еще не может быть уложено. В некоторых климатических зонах гидроизоляционныхсвойств деревянного настила вместе с лежащим на нем гидроизоляционным полотном уже достаточно. С помощью такой конструкции можно также удовлетворить требования в отношении простой звукоизоляции.

Изоляция над несущей конструкцией (утепление над стропилами)

У этой конструкции много преимуществ. Несущая конструкция видна из внутреннего помещения, она подвержена лишь небольшим колебаниям температуры и влажности. Теплоизоляционный слой проходит без прерываний по всей площади стропил, а толщина его может выбираться независимо от несущей конструкции. Еще одно преимущество этой конструкции состоит в том, что пароизоляция может быть уложена на одном уровне и непрерывно. Вентиляционное пространство создается контробрешеткой необходимой толщины. Однако при использовании минеральной ваты, как правило, требуется монтаж опорной конструкции для контробрешетки. Эти прогоны прерывают теплоизоляцию, и должны поэтому быть изготовлены из слабо проводящего тепло материала. Создание дополнительного прогонного слоя, выполняемого обычно из дерева, связано с определенными материальными затратами. При такой конструкции оптимально применение прочного утеплителя из полиуретана или пенополистирола. Общая высота конструкции крыши с утеплением над стропилами является наибольшей из всех существующих. Особые требования предъявляются к пароизоляционному слою: он обязательно должен быть нескользкими выдерживать высокие сосредоточенные механические нагрузки, связанные с перемещением кровельщиков по пленке в ходе работ. Поэтому ведущие производители создают специальные продукты для таких крыш.

Изоляция между несущими элементами (утепление между стропилами)

Несмотря на то, что высота всей конструкции в этом случае может быть сокращена, полностью функциональной конструкция будет только тогда, когда высота стропильных ног будет значительно выше, чем необходимая толщина теплоизоляции. Это связано с тем, что стропильные ноги потенциально являются мостиками холода. Чем больше сечение стропил и меньше шаг их установки, тем выше тепловая неоднородность конструкции и больше потери тепла. При использовании двухслойной схемы вентиляции высота стропильных ног должна выбираться с учетом необходимой высоты вентиляционного зазора между утеплителем и гидроизоляционной пленкой. Необходимо также учитывать особенности укладки пленки – с провисом или натягом. Данная конструкция остается наиболее распространенной, она подходит и для нового строительства, и для реконструкций. Недостаток ее заключается в том, что изоляционный слой полностью прерывается стропильными ногами, а также велик риск конвективного переноса влажного воздуха из мансарды в конструкцию крыши. Чем интенсивнее вентиляция в нижнем зазоре, тем выше риск увлажнения теплоизоляции проникающей из теплого помещения парообразной влагой.

Изоляция между и под несущей конструкцией

Эта конструкция весьма надежна и проста в устройстве. Как правило, она применяется при новом строительстве, когда высота стропильной конструкции недостаточна, а требуемая высота всей конструкции крыши должна быть как можно меньшей. Для крепления пароизоляции и внутреннего отделочного слоя необходима дополнительная подконструкция. Внутренний слой утеплителя обычно укладывается между каркасными брусками / профилями внутренней отделки, перекрывая стропильные ноги и значительно снижая риск образования мостиков холода. Если в качестве внутреннего слоя применяются плиты из базальтовой ваты, то они служат также дополнительной пожаробезопасной изоляцией несущей стропильной конструкции.

Изоляция под несущей конструкцией

Если высота имеющейся несущей конструкции слишком мала, теплоизоляция должна быть расположена под несущей конструкцией. Утеплитель должен быть достаточно прочным и подходить для крепления пароизоляции и внутренней отделки, иначе он будет прерываться каркасной подконструкцией под отделку. Необходимо также принимать во внимание потерю объема внутреннего помещения, так как вся конструкция довольно высока. Одним из существенных недостатков такой конструкции является расположение всех несущих элементов во внешней среде с переменной температурой и влажностью. Новые требования к вентиляционному сечению для вентилируемых кровельных конструкций (не требующих подтверждения расчетами) содержатся в новой норме DIN 4108, так же как и указание на максимальное сопротивление теплопередаче внутреннего слоя в 20% от всей конструкции (утеплителя, расположенного перед пароизоляционным слоем со стороны теплого помещения).

Невентилируемая изоляция (полная теплоизоляция стропил / однослойная схема вентиляции)

Недостатки вентилируемых конструкций соответствуют преимуществам невентилируемых утепленных конструкций:

• Отсутствует конвективный перенос тепла воздушным потоком над изоляционным слоем, являющийся причиной потери тепла.
• В случае применения межстропильной изоляции вся высота стропил может быть использована для теплоизоляционного слоя (т.е. увеличения его толщины, а значит, снижения затрат на эксплуатацию дома в целом).
• Так как теплоизоляция, покрытая диффузионной мембраной, не подвергается воздействию влаги извне, от химической защиты дерева можно отказаться.
• Отсутствуют конструктивные преграды для нормальной вентиляции крыш слож-ной формы с ендовами, примыканиями, слуховыми и мансардными окнами.
• Oтпадает необходимость в трудозатратах на создание входных и выходных (вентиляционных) отверстий вдоль ендов и примыканий.

Однако необходимо организовать один вентиляционный воздушный слой под кровельным покрытием. Этот слой служит для отведения тепла, талой воды, а также влаги, просачивающейся через штучный кровельный материал в случае выпадения чрезмерно обильных осадков. Кроме того, он способствует высушиванию увлажненных элементов крыши (утеплителя, стропил, настила и обрешетки). Водоотводящий слой над изоляцией должен быть диффузионно открытым с максимальным показателем эквивалентной толщины сопротивления диффузии водяного пара Sd <= 0,2 м, чтобы влага, которая может находиться в теплоизоляции и деревянных элементах крыши, могла быть свободно выведена за счет диффузии.

Однако у невентилируемых изоляционных слоев есть и недостатки:

• Как правило, отсутствует сплошной деревянный настил, что приводит к снижению защиты от внешнего шума.
• Нельзя исключать, что диффузионная проницаемость гидроизоляционной мембраны, находящейся над теплоизоляцией, со временем понизится из-за ее загрязнения (данное предположение не подтверждено для многослойных мембран с микропористой закрытой структурой, но вполне возможно при использовании однослойных мембран). Талая вода и слои льда, временно скопившиеся на поверхности мембраны, также повышают сопротивление диффузии. Если же пароизоляция под утеплителем имеет дефекты или повреждения, это может привести к типичному увлажнению теплоизоляции и повреждению всей конструкции.
• Высокая остаточная влажность утеплителя и стропил также может привести к временному образованию конденсата в толще конструкции, однако он будет выведен из крыши после первых и продолжительных оттепелей весной.
• Наконец, невентилируемая изоляция не может обойтись без пароизоляции с эквивалентной толщиной сопротивления диффузии воздушного слоя Sd >= 100 м. Это означает, что все стыки и примыкания должны быть выполнены без погрешностей. При реализации ручным способом в случае межстропильной изоляции на наклонной кровле этого можно добиться только при чрезвычайно тщательном исполнении и использовании системных аксессуаров – клеев, лент и уплотнительных паст. Как правило, конструкции с утеплителем между несущей конструкцией с одним вентиляционным зазором выглядят следующим образом:

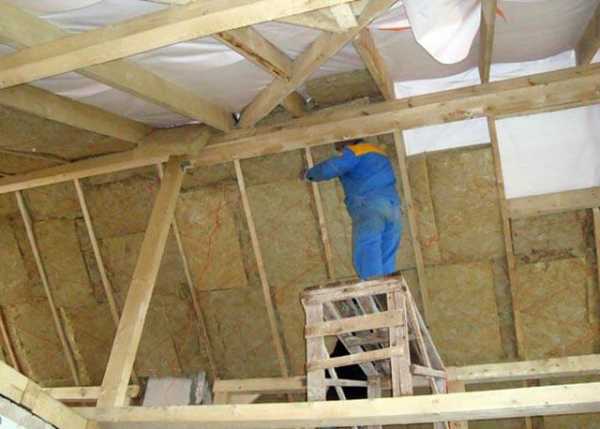

Теплоизоляция между стропильной конструкцией

Создание и реализация слоев ручным способом обладает в случае межстропильной изоляции с невентилируемым теплоизоляционным слоем всеми перечисленными выше преимуществами и недостатками. В условиях труда, при которых приходится работать над головой и под наклонной поверхностью, легко допустить ошибки. К этому добавляется и та проблема, что герметичные стыки с имеющимися конструктивными элементами зачастую выполняются специалистами из других отраслей. Поэтому новая норма DIN 4108 требует определенного соотношения показателя эквивалентной диффузионной толщины воздушного слоя Sd для слоев вне и внутри теплоизоляции. Для определенных конструкций (например, невентилируемая кровля) норма предписывает показатель Sd >= 100 м для внутреннего слоя. Чтобы предотвратить потерю изолирующего эффекта в случае намокания утеплителя, можно рекомендовать выбор теплоизолирующего материала с водоотталкивающими свойствами. Непременными составными частями такой конструкции являются вентилируемый зазор и высокая диффузионная открытость уложенной на утеплитель ветрозащитной мембраны. В отношении теплосопротивления под пароизоляционным слоем новая норма DIN предписывает максимальный показатель в 20% от значения всей конструкции.

Утепление над несущей конструкцией

Перечисленные выше проблемы говорят в пользу конструкции, в которой слой утеплителя расположен над несущей конструкцией. Конструкция с утеплителем поверх стропильных ног с одним вентиляционным зазором выглядит следующим образом: Этот вариант конструкции способствует оптимальной укладке пароизоляции и снижает риски ошибок при ее реализации. Кроме того, здесь действуют преимущества, перечисленные для вентилируемых изоляционных слоев. Остаются, однако, трудозатраты на закрепление основания настила и повышенная высота конструкции, которая, тем не менее, лишь в редких случаях накладывает какие-либо ограничения.

www.krovlirussia.ru

стропильные системы, устройство несущей и ограждающей конструкций крыши

Крыша – необходимый элемент конструкции здания. Эти покрытия могут быть чердачными и бесчердачными, односкатными, двускатными и четырехскатными, полувальмовыми или полущипцовыми. Вне зависимости от выбора конструкции крыши дома этот элемент должен эффективно выполнять свои главные функции: защищать здание от ветра, солнца, дождя и снега, служить надежным теплоизолятором.

Крыши и кровли: элементы конструкции (с фото)

Конструкция крыши имеет несущую и ограждающую части. Несущая часть конструкции крыши состоит из деревянных или железобетонных стропил, деревянных, стальных строительных ферм или железобетонных панелей. Устройство несущей конструкции крыши передает нагрузку от снега, ветра и собственного веса крыши на стены и отдельные опоры. Ограждающая часть конструкции крыши состоит из следующих элементов: кровли — верхней водонепроницаемой оболочки крыши, и основания под кровлю в виде обрешетки из деревянных брусков, дощатого настила или цементного слоя по железобетонной основе.

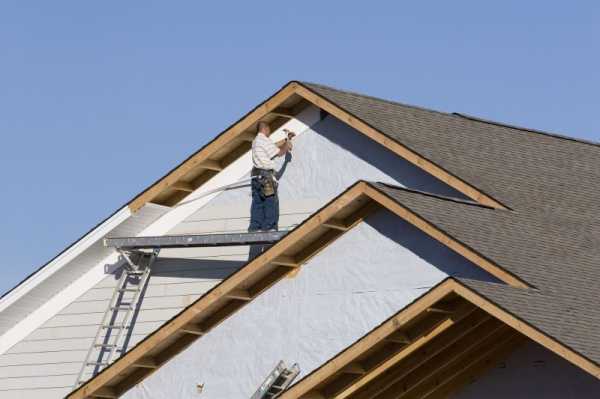

Посмотрите на фото крыш дома, как выглядят несущая и ограждающая конструкции:

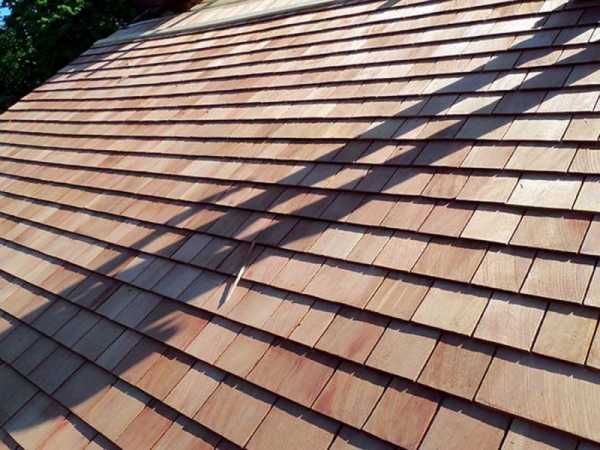

Кровли в зависимости от материала устанавливают деревянные, из глиняной черепицы, металлочерепицы, кровельной листовой стали. Конструкции кровель крыш из волнистых асбестоцементных листов (шифера), плоских асбестоцементных плиток, рулонных материалов — тол и рубероида в настоящее время применяются редко.

Несущая конструкция скатной крыши должна обладать необходимой прочностью и устойчивостью, ограждающая часть — легкостью, устойчивостью к химическим и атмосферным воздействиям, водонепроницаемостью, малой теплопроводностью.

По конструкции виды крыш могут быть бесчердачными и чердачными. Для проветривания и освещения чердака в крыше устраивают чердачные окна.

При устройстве бесчердачной крыши элементы чердачного покрытия и крыши совмещают в одной конструкции — покрытии, предохраняющем здание от охлаждения в зимнее время и атмосферных осадков.

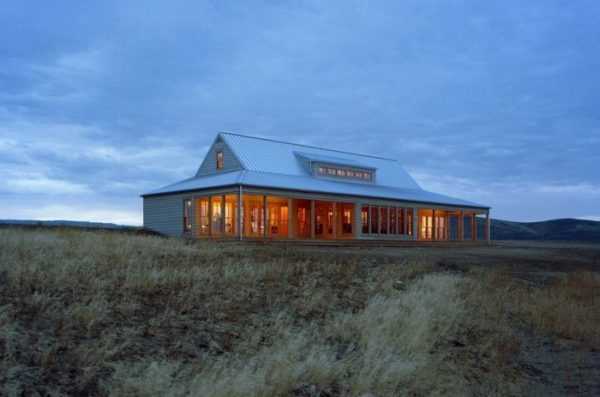

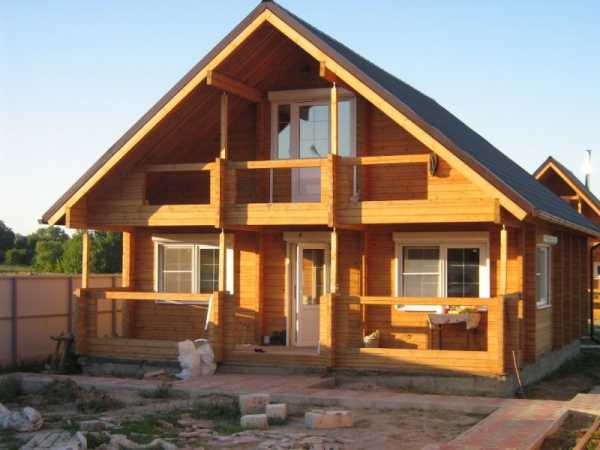

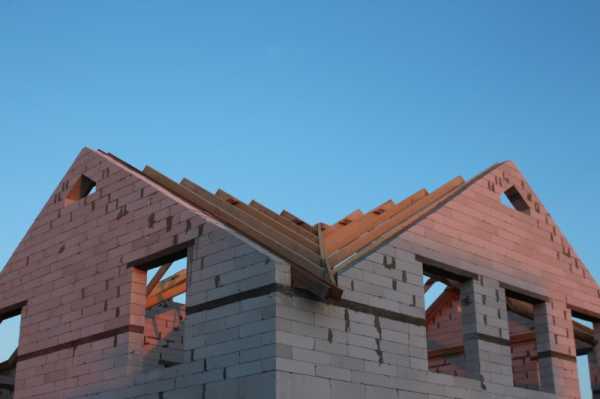

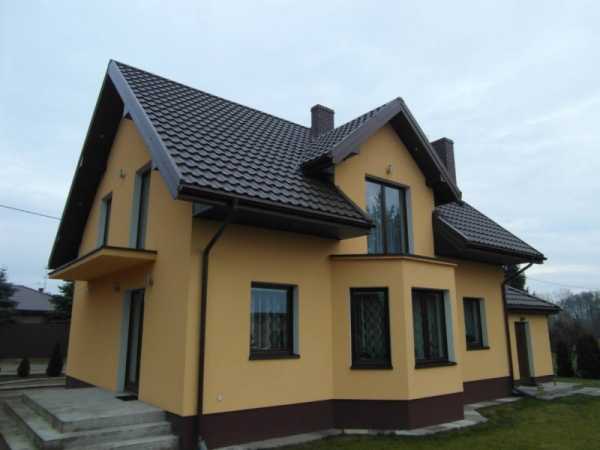

На этих фото представлены конструкции крыш дома различных видов:

Какой градус уклона должен быть у крыши?

Для обеспечения стока атмосферной воды поверхность из разных материалов должна иметь соответствующий уклон, который выражается отношением высоты подъема h к половине перекрываемого пролета L или в градусах угла наклона крыши к горизонту L. Например, при L=27 отношение H:L=1:2. При пологих крышах уклон иногда выражают в процентах, для этого отношения H:L умножают на 100.

В зависимости от уклона крыши бывают плоские и скатные. Плоские крыши имеют градус уклона не более 3%. Скатные крыши представляют собой системы пересекающихся наклонных плоскостей — скатов. Пересечения скатов крыши образуют двухгранные углы, из которых обращенные кверху называются ребрами, а обращенные книзу — разжелобками или ендовами. Верхнее горизонтальное ребро пересечения скатов крыши называется коньком.

Уклон скатных крыш принимают в зависимости от вида кровли, например, для глиняной черепицы уклон крыши составляет 1:1—1:2, для кровельной листовой стали 1:3,5 (L=16).

В зависимости от того, какой у крыши уклон, их называют пологими или крутыми. Скатные крыши с уклоном до 15% являются пологими, с уклоном более 15% — крутыми.

Какой уклон должен быть у крыши в идеале? При выборе формы крыши следует обратить особое внимание на возможность быстрого и полного стекания дождевой и талой воды. Для уменьшения снеговых нагрузок (в Подмосковье нормативная снеговая нагрузка составляет более 100 кг/м2) следует проектировать крыши с крутыми скатами, имеющими уклон более 30°. Как показала практика, наибольшее количество снега скапливается на заветренных скатах крыш, имеющих уклон 30°, так как с наветренного ската снег сдувается ветром, переносится через конек и отлагается на заветренном скате. Однако ознакомление с проектами коттеджных домов показывает, что во многих случаях крыши, к сожалению, имеют уклон именно 30° (возможно, так проще чертить по угольнику). На крышах, уклоны которых значительно больше или меньше 30°, количество снега будет меньше, так как при крутом уклоне, например 45°, снег легко сползает с крыши, а при малом — сдувается ветром. Следует также учитывать, что если близко к коттеджу растут высокие деревья, защищающие его от ветра, то на крыше образуются значительные снегоотложения.

Форма крыш: односкатная, двускатная и четырехскатная конструкции

В строительстве применяют разнообразные формы крыши, которые выбирают с учетом общей конфигурации здания в плане, возможного направления отвода воды, а также индивидуальных архитектурных возможностей.

Конструкции односкатных крыш в настоящее время применяются редко, их устраивают над зданиями сравнительно небольшой ширины и в случаях, когда отвод воды можно организовать только к одной из продольных стен.

Конструкции двускатных (щипцовых) крыш состоят из двух скатов, направленных в противоположенные стороны. Образующиеся треугольники в верхней части торцовых стен называют щипцами или фронтонами.

Вальмовая четырехскатная конструкция крыши имеет скаты на четыре стороны. Скаты, направленные к торцовым стенам, называются вальмами, отсюда название крыш — вальмовые. Щипцовые стены в конструкции четырехскатных крыш отсутствуют.

Вариантом конструкции вальмовой крыши является полувальмовая или полущипцовая крыша. Боковые скаты срезают только часть щипца и имеют вследствие этого по линии уклона меньшую, чем основные скаты, длину. Полувальма, расположенная вверху, имеет форму треугольника.

Выбор материала и типа конструкции крыши зависит от расположения в здании внутренних опор, величины перекрываемых пролетов, уклона кровли и требований, предъявляемых к крыше: огнестойкости, теплотехнических свойств и долговечности.

Несущие конструкции скатных крыш

Простейшим типом несущей конструкции скатных крыш являются наклонные деревянные стропила. Наклонные стропила двускатной крыши опирают нижними концами на подстропильные брусья — мауэрлаты, а верхними — на горизонтальный брус, называемый верхним коньковым прогоном. Верхний прогон поддерживается стойками, установленными на внутренние опоры. Расстояние между стойками, несущими коньковые прогоны, принимают от 3 до 5 м.

Для увеличения продольной жесткости конструкции стропил и уменьшения сечения коньковых прогонов укрепляют парные продольные подкосы, расположенные у каждой стойки или через одну при небольших пролетах. Для уменьшения свободного пролета стропильных ног устанавливают поперечные подкосы, опираемые на лежень внизу и подпирающие стропильные ноги вверху. В случае смещения внутренней опоры от центральной оси здания не более чем на 1 м, стойку, поддерживающую прогон, устанавливают наклонно.

При имеющихся в здании двух капитальных продольных стен или двух рядов внутренних столбцов укладывают два верхних прогона. Ноги стропильной конструкции крыши в этом случае по длине могут быть составными. Для увеличения жесткости конструкции необходимо устанавливать ригели.

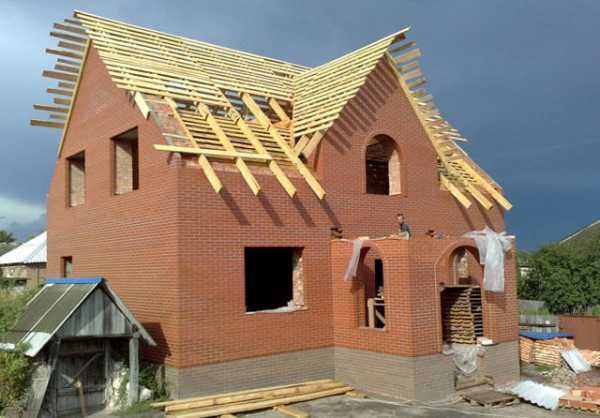

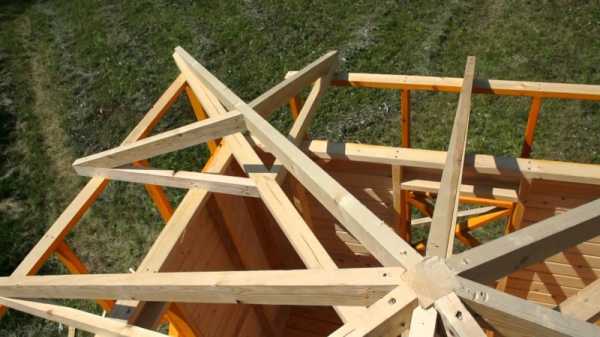

Конструкция стропильной системы четырехскатной вальмовой крыши

В четырехскатных вальмовых крышах в местах пересечения скатов необходимо располагать диагональные накосные стропильные ноги, в некоторые врубают укороченные стропильные ноги — нарожники.

Диагональные стропильные ноги в стропильной конструкции вальмовой крыши имеют большую длину и несут значительную нагрузку. Поэтому их поддерживают в пролете промежуточной опорой в виде подкоса или поставленной в углу здания шпренгельной конструкцией. При конструкции стропильной системы вальмовой крыши нижним концом диагональную стропильную ногу опирают на подстропильные брусья в углу, в месте их сопряжения или на балку, уложенную наискось на подстропильные брусья на некотором расстоянии от угла. При наличии одного прогона верхний конец диагональной ноги опирается на его консоль, а при двух прогонах — на пробоины, прикрепленные гвоздями к концам стропильных ног. Консоли прогонов используют как промежуточные опоры на косых ногах. В местах сопряжения стропилы усиливают металлическими креплениями: гвоздями, болтами, скобами.

В зданиях, не имеющих внутренних опор, невозможно устраивать наклонные стропила. Поэтому в качестве несущих конструкций крыши применяют строительные фермы, к которым подвешивается чердачное перекрытие.

Расположенные по верхнему контуру фермы, стержни образуют верхний пояс строительной фермы, по нижнему контуру — нижний пояс. Стойки — вертикальные стержни и раскосы — наклонные стержни, расположенные между верхним и нижним поясами, образуют решетку фермы. Стропильные фермы изготовляют деревянные, стальные и железобетонные. В продольном направлении фермы устанавливают на расстоянии 4—6 м друг от друга. Простейшим видом деревянной строительной фермы являются шпренгельные фермы. Фермы состоят из стропильных ног, затяжки, воспринимающей распор, вертикальной подвески — бабки, к которой подвешена затяжка, и подкосов.

Ввиду большой ширины здания при установке шпренгельных и строительных ферм чердачное перекрытие недопустимо перекрывать балками, опирающимися на стены. Конструкцию чердачного перекрытия подвешивают на стальных хомутах к затяжке стропил или к нижнему поясу фермы, образуя подвесные перекрытия.

При наличии подвесного чердачного перекрытия подвески или бабки висячих стропил, работающие на растяжение, иногда выполняют из стальных тяжей. К затяжке деревянных висячих стропил подвешены в перпендикулярном к ней направлении на хомутах из полосовой стали деревянные прогоны. Перпендикулярно к прогонам подвешены деревянные балки, между которыми уложено облегченное межбалочное заполнение. Для уменьшения нагрузки при монтаже конструкции крыши на висячие стропила или стропильную ферму следует выбирать конструкцию для подвесного перекрытия, имеющую небольшой собственный вес.

В стальных фермах подвесное чердачное перекрытие изготовливают несгораемым по стальным балкам. Между балками укладывают сборные железобетонные плиты, по ним — легкий утеплитель и армопенобетонные или армопеносиликатные плиты. При устройстве утепления подвесного чердачного перекрытия необходимо предусмотреть защиту стальных балок от охлаждения, поскольку вследствие конденсации водяных паров будет происходить ржавление нижней полки балок, и возможно образование нежелательных желтых полос. В целях повышения огнестойкости и долговечности несущие конструкции скатных крыш целесообразно выполнять из железобетона, а железобетонные несущие конструкции скатных крыш рекомендуется выполнять бесстропильными из крупноразмерных панелей заводского изготовления.

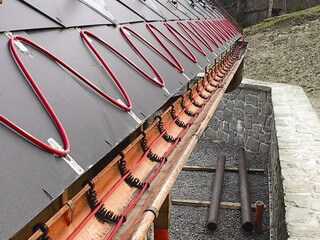

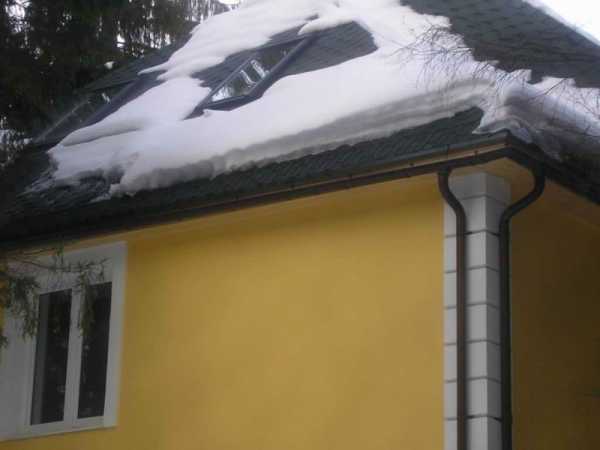

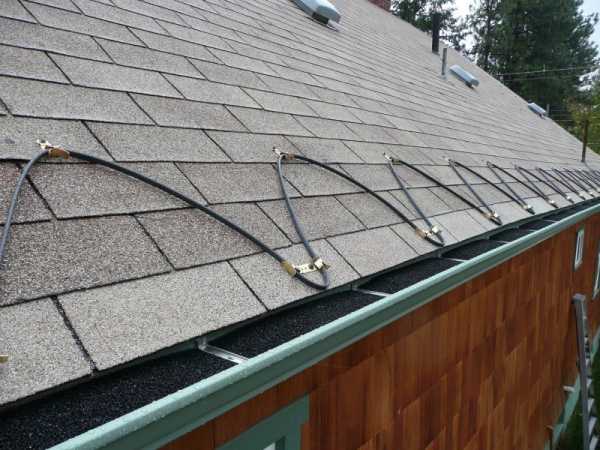

Кабельная система против обледенения крыш

Кабельная система против обледенения крыш заключается в том, что по периметру крыши протягивают электрический кабель, который работает при температурном режиме воздуха от 0°С до -15 ?С и при наличие воды или льда на крыше. Система снабжена температурным и влажностным датчиками, которые устанавливают по краю крыши с южной стороны. С помощью датчиков регулируют включение и отключение кабельной системы.

Более дорогие системы управления позволяют не только включать и отключать нагрев, но и задавать время работы в зависимости от температуры: крыша прогревается тем дольше, чем сильнее мороз.

Перед установкой системы следует обратить внимание на качество кабеля. Кабель должен иметь мощную внутреннюю оплетку и надежный слой изоляции из стойкого материала для обеспечения механической прочности кабеля и электробезопасности системы.

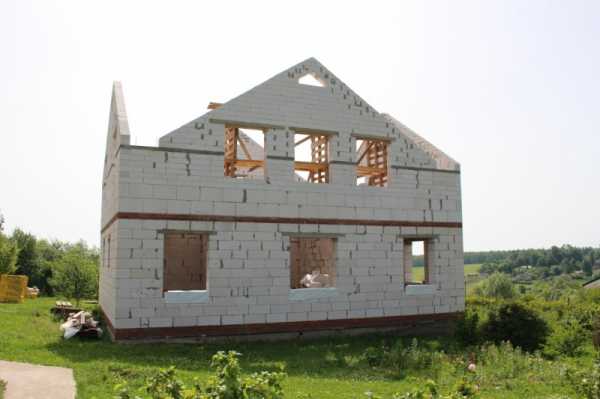

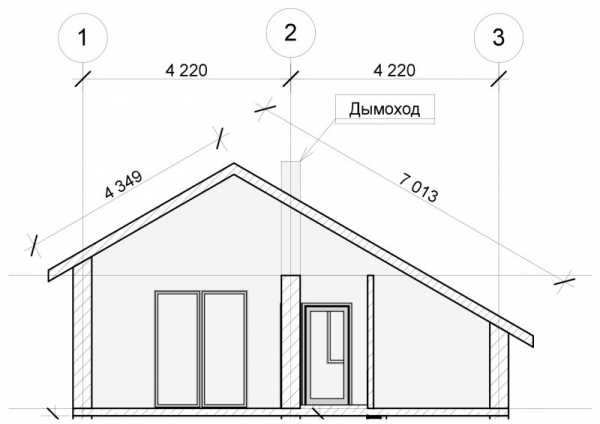

Торец двускатной крыши и высота чердачного перекрытия

В большинстве проектов форма крыши коттеджа — двускатная. Торец крыши дома может заканчиваться вертикальной кирпичной стенкой треугольного очертания с карнизом по верхней кромке и пояском по нижней части, то есть решаться в виде фронтона. Конечно, не классического, как например над колоннами Большого театра в Москве или храма Парфенон в Афинах, но весьма выразительного, с хорошими пропорциями, возможно, с окном и декоративными деталями. Такой торец двускатной крыши позволяет дать хорошее естественное освещение и проветривание в помещениях, размещенных на чердаке, а также делает конструкции стропил единообразными, хотя и получается некоторое увеличение объема кирпичной кладки.

Другой вариант образования крыши у торцевой стены — вальмовое решение, то есть с наклонными треугольными скатами. Такая крыша не увеличивает объем кирпичной кладки чердака, но при этом усложняется конструкция стропил. Иногда, например, по замыслу архитектора, торцевой скат срезает не весь торец двускатной крыши, а только верхнюю или нижнюю ее часть. В этом случае неполный торцевой скат называют полувальмой, а крышу — полувальмовой. Для образования вальм широких домов устанавливают диагональные стропильные ноги, а по ним — укороченные стропилины (нарожники). Сопряжение элементов в деревянных стропилах производится скобами, гвоздями или болтами.

Высота чердачной крыши определяется шириной дома, уклоном, конструкцией крыши и необходимостью обеспечить свободный противопожарный проход высотой не менее 1,6 м вдоль всего помещения. Важно проследить, чтобы в самых низких местах, у наружных стен было не менее 0,4 м от верха засыпки чердачного перекрытия до мауэрлата. Это необходимое требование для периодического осмотра и ремонта нижних частей стропил, наиболее подвергающихся продуванию, промерзанию, увлажнению, а также для обеспечения противопожарной безопасности. Заметим, что высокие крыши не только меньше задерживают снег, но позволяют эффективнее использовать чердачное пространство.

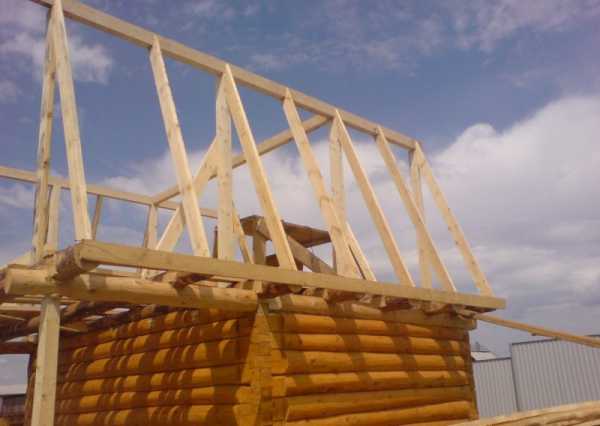

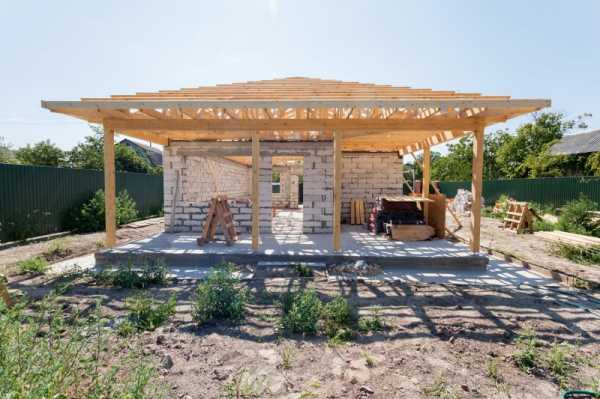

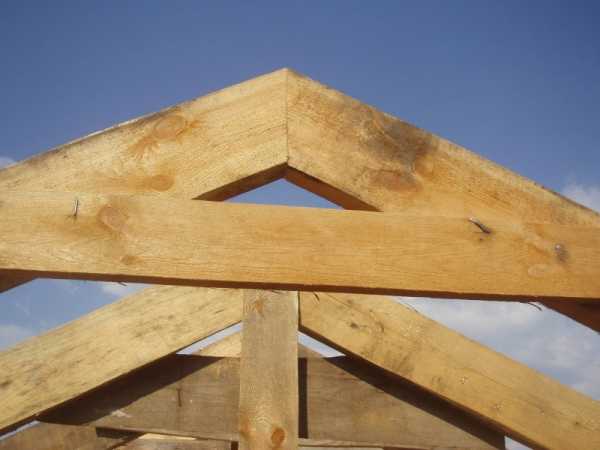

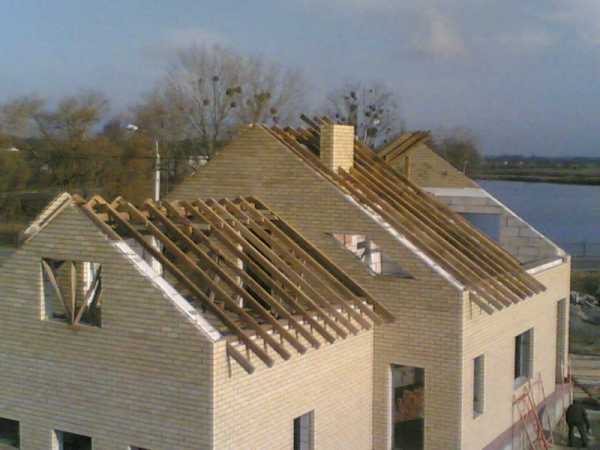

Установка стропил двухскатной крыши (с видео)

Несущая часть крыши чаще всего образуется системой наклонных деревянных стропил. Обычное их название — стропильные ноги. Они устанавливаются под углом, равным углу наклона ската кровли, и опираются нижними концами на наружные кирпичные или блочные стены через подкладку в виде продольного бруса (мауэрлата), прикрепленного к стене для равномерного распределения нагрузки.

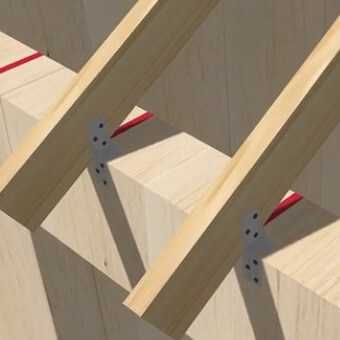

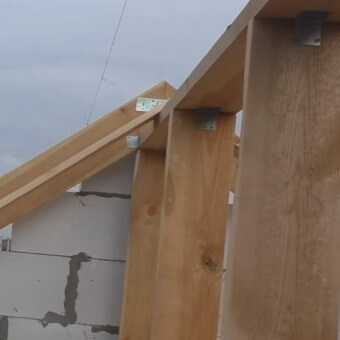

При установке стропил двухскатной крыши между стеной и мауэрлатом прокладывается два слоя рубероида. Верхние концы стропил опираются на подконьковый брус или на промежуточные прогоны, передающие нагрузку на внутренние несущие стены через систему стоек. Общая устойчивость стропильной системы обеспечивается раскосами, подкосами и диагональными связями.

Стропильные ноги располагаются через каждые 0,8—2,0 м в зависимости от их сечения, материала кровли и других условий. Нижние концы стропильных ног через одну следует крепить к стене скрутками из проволоки, чтобы предохранить крышу от возможного срыва при сильном ветре. Скрутку закрепляют за костыль или ерш, забитый в шов кладки на 250-300 мм ниже мауэрлата.

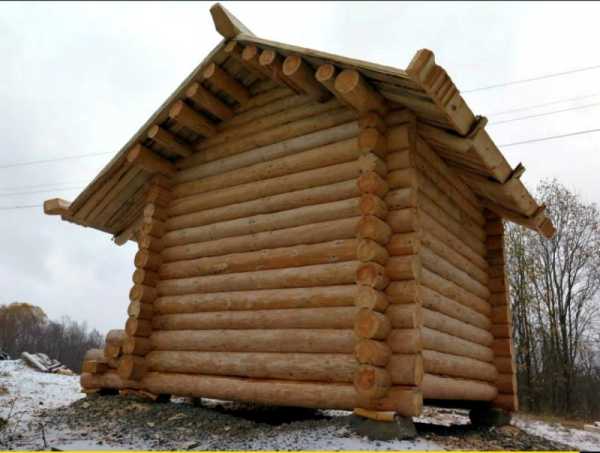

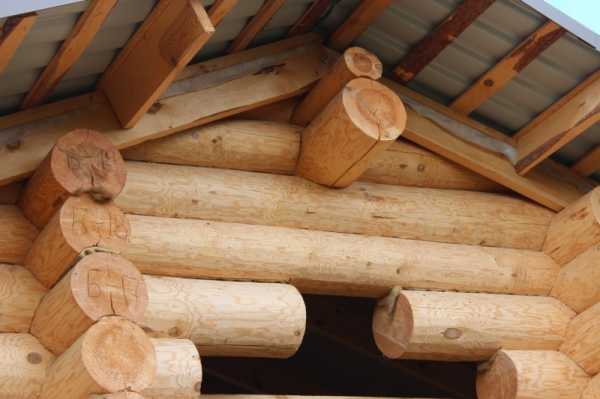

В домах с бревенчатыми или брусчатыми стенами стропила соединяются скобами со вторым верхним венцом. В целях доступности мауэрлатов и нижних концов стропильных ног для осмотра и ремонта их располагают на расстоянии 35-40 см от перекрытия.

В тех случаях, когда при установке стропил на крышу они опираются только на две наружные стены (если нет промежуточных опор), они называются висячими и представляют собой простейший тип стропильных ферм, к которым подвешивают (если оно есть) чердачное перекрытие. В висячих стропилах при пролетах более 6 м между верхними концами стропильных ног зажимают подвесную бабку (вертикальный брус). Во избежание провисания конструкции к нижнему концу бабки подвешивают с помощью хомутов из полосовой стали горизонтальную затяжку и прогон для опирания балок чердачного перекрытия. При пролетах до 12 м в конструкцию стропил вводят подкосы, уменьшающие расчетную длину стропильных ног.

Через какой промежуток устанавливают стойки под прогоны и стропила?

Стойки под прогоны устанавливаются на внутренние стены через каждые 3-4 м, при этом под стойки укладывают доски (лежни) и прокладки из рубероида или толи.

Критерии усложнения стропильной системы связаны с конструктивными ограничениями или дополнительными требованиями, предъявляемыми к крыше некоторыми типами кровли. Например, 1 м2 обычной черепицы весит около 50 кг, поэтому при использовании этого материала стропильная система должна быть рассчитана на максимальную нагрузку. Расход пиломатериалов, а следовательно, и стоимость крыши в данном случае возрастут на 15-20%. Мягкая черепица легче керамической в пять раз, но зато для нее необходимы сплошная обрешетка из досок или фанеры, применение подкладочных ковров при малых уклонах, а это делает экономию мнимой.

Посмотрите видео «Установка стропил крыши», чтобы лучше представить технологию процесса:

При устройстве свесов кровель и карнизов, в целях экономии бруса крупного размера, нижний конец стропильной ноги наращивают короткими досками — кобылками (40 х 120, 50 х 100 мм), которые к тому же легче пропустить через кирпичную кладку.

Конструкции крыш коттеджа: самые распространенные вопросы

Выбирая форму и конструкцию крыши, у неопытных строителей возникает ряд вопросов: самые распространенные и ответы на них даны ниже.

На какие виды специалисты подразделяют конструкции крыш?

Конструкции, ограждающие здания сверху, бывают в основном двух видов: скатные или чердачные; плоские или бесчердачные, в которых крыша и чердачное перекрытие совмещены (так называемые совмещенные покрытия). Последние состоят из несущей конструкции (например, балок или железобетонных плит, одновременно выполняющих функцию потолка. Для отвода атмосферных осадков крыши всегда делают с уклоном. В зависимости от потребностей в конструкцию покрытия включают еще пароизоляционный и теплозащитный слой. Плоские бесчердачные покрытия широко применяются в строительстве жилых многоэтажных и общественных зданий, в зданиях производственного и сельскохозяйственного назначения. В домах коттеджного типа в отечественной практике они встречаются крайне редко. Бывают бесчердачные крыши и криволинейной, арочной формы, например в бассейнах, спортзалах и выставочных павильонах.

Какие конструкции крыш коттеджа предпочтительнее?

Для домов коттеджного типа, как правило, применяют чердачные или скатные крыши. Они состоят из верхней части (оболочки), называемой кровлей, основания (обрешетки или сплошного настила), которое непосредственно поддерживает кровлю, и несущей конструкции — стропил, опирающихся на наружные и внутренние стены. Крыши больше, чем другие элементы дома, подвергаются атмосферным воздействиям. Расходы по их содержанию и ремонту значительно отражаются на стоимости эксплуатации всего дома. Поэтому конструкции крыш должны обладать прочностью и долговечностью, соответствующим классу здания. Крыша выявляет силуэт коттеджного дома, как бы венчает его, придает законченный вид и выразительность его архитектурному решению. Она, как элегантная шляпа, завершающая и нередко определяющая образ модно одетого человека.

Не усложняют ли лишние конструктивные красоты функции, которые должна выполнять крыша?

При разработке проекта коттеджа форме крыши следует уделить немалое внимание, в том числе ее внешней привлекательности. Вместе с тем не следует допускать и излишне сложных очертаний, которые, не прибавляя красоты дому, усложняют конструктивное решение, делают дороже строительство, эксплуатацию и ремонт. К тому же это может привести к образованию на крышах больших снеговых мешков и как следствие — протечек. Уклон крыш указывают в градусах по отношению к горизонтальной поверхности, например 45°, или процентах.

Какие нагрузки должна выдерживать кровля в средней полосе России?

Нормативная нагрузка колеблется от 70 до 200 кг/м2 горизонтальной проекции покрытия. Кроме постоянной нагрузки от собственного веса, конструкция крыши должна выдерживать временные нагрузки (снеговой покров, давление ветра с наветренной стороны и разрежения с подветренной стороны), а также нагрузки, возникающие при эксплуатации (ремонте, очистке от снега и другие).

Какие случаются деформации в кровельных несущих конструкциях?

Деформации и другие недостатки в кровельных несущих конструкциях, встречаются в процессе эксплуатации. В деревянных: нарушения соединений между элементами, разрушение гидроизоляции мауэрлатом, загнивание и прогиб стропильных ног, обрешетки и других элементов; в железобетонных: разрушение защитного слоя бетона, коррозия арматуры, прогибы, трещины и др.; в кровлях из листовой стали: ослабление гребней и фальцев, коррозия, пробоины и свищи, разрушение окрасочного или защитного слоя; в кровлях из асбестоцементных плиток черепицы и других штучных материалов: повреждения и смещения отдельных конструкций, недостаточный напуск друг на друга и ослабление крепления элементов кровель к обрешетке. Все они устраняются по мере выявления, не допуская их дальнейшего развития.

www.udec.ru

Строительство кровли крыши своими руками: технология скатной крыши, устройство

Содержание:

Строительство кровли завершает строительный процесс по взведению здания. Чтобы она была прочной и долговечной, необходимо максимально правильно соорудить стропильную конструкцию. Что касается материалов для покрытия, то чаще всего для этих целей применяют металлическую и битумную черепицу.

Какие бывают крыши

Благодаря крыше дом приобретает свою неповторимость и уникальность. Существует довольно внушительный перечень разновидностей данной конструкции, особенно для кровли крыши своими руками. В общем все крыши делятся на плоские и скатные.

Плоские
