Конструкции кровли – Виды и схемы стропильных систем

18.11.2019 автор alexxlab

Содержание

варианты обустройства веранды, дома из бруса, пристройки, как сделать теплую кровлю, подробно на фото и видео

Размер любой крыши сугубо индивидуален. Но в нашем случае как таковых ограничений не имеется. По сути, размеры полностью связаны с габаритами самого загородного дома. Размеры внутреннего пространства определяются в соответствии с углом расположения стропильных ног по отношению к стенам. При большом угле – мансарда будет иметь высокий потолок. Меньший угол позволит создать мансарду с менее высоким потолком. Однако жилое помещение будет достаточно широким. Но в данном случае нет никаких ограничений. Вы можете обустроить комнату со стенами – скатами. При этом они будут представлять наклонные опоры. Таким образом, можно сказать, что многое зависит от предпочтений владельца дома или строителя.

Сам процесс монтажа крыши дома состоит из нескольких этапов:

Отметим, что это основные этапы. Также существуют и другие виды работ на кровле. К примеру, при обустройстве обрешетки, параллельно крепятся элементы водосточной системы. Завершение подобных работ – не раньше окончания кровельных.

Устройство теплой крыши подразумевает использование следующих инструментов:

Первый этап – установка стропильной системы. До проведения работ проводятся все расчеты. Все они связаны с нужным уклоном крыши, а также с нагрузкой на нее. В соответствии с результатами расчетов, определяется толщина бруса, вид обрешетки и другие элементы кровли.

При наличии мансарды или другого жилого внутреннего помещения, не забудьте установить дополнительные стойки. В их функции входит формирование будущих стен чердачного помещения.

На стены по всему контуру устанавливаются брусы. Они должны располагаться на ребре. Для крепления их к стенам, используют гвозди или скобы. При наличии деревянных стен дома, крепление должно проводиться к последнему венцу сруба. В данном случае, брусы при устройстве крыши деревянного дома призваны защитить внутреннее пространство от задувания ветра и проникновения осадков. При отсутствии деревянных стен, производится укладка бревен или же брусьев по всему периметру. Затем, все стропила надежно фиксируются на них. В строительной практике подобная обвязка именуется мауэрлатом.

Обустройство крыши предполагает крепеж стропильных ног парами. Скрепление стропил между собой рекомендуется выполнять на ровной поверхности земли. При этом угол наклона должен быть строго 45 градусов. Учитывая, что крепеж стропил будет производиться в парах – общий угол в итоге составит 90 градусов.

Процесс скрепления

Конец стропила является местом соединения. Здесь же делается замер участка крепления. Обычно это квадрат, со стороной равной ширине бруса. Например, при ширине в 100 см, вниз должно быть отложено 10 см. По аналогии проводятся замеру второго бруса. Далее, на обоих участках делают высечку половины толщины бруса. Такая процедура необходима для состыковки брусов между собой. Место стыка по толщине должно равняться толщине используемого бруса.

Для крепления брусьев используют гвозди. Не следует забывать и о жесткости стропильной пары. Для этого снизу используются специальные распорки. Они, в свою очередь, закрепляются на балки и стропила.

Оптимальный вариант – одинаковый шаг балок и стропильных ног.

По такой последовательности, устанавливаются первая и последняя стропильные пары. Затем их выравнивают между собой при помощи, так называемого, уровня. Основная задача выравнивания – создание ровных стропильных пар и двух соответствующих стропильных ног в единой плоскости.

Далее, между двумя парами протягивается веревка, которая и послужит ориентиром для последующих пар стропил. Процедура точь–в–точь похожа на описанную выше установку.

Параллельно с установкой стропильных пар, сооружается каркас для стен помещения. Балки устанавливают вертикально в заранее намеченных местах (прочитайте также: «Крыша каркасного дома своими руками»).

При этом нужно придерживаться следующих правил:

при установке балок ближе к стенам дома, комната будет иметь низкий потолок, но в размерах окажется шире обычного;
при установке балок дальше от стен сооружения, в комнате будет более высокий потолок. Сама же она будет узкая.

Как мы видим, правила связаны с формой крыши. Другими словами, чем дальше от стен – тем больше высота. Это обусловлено тем, что стропила располагаются под углом. Отметим, что самая большая высота будет в центре помещения.

Обустройство крыши дома предполагает использование вертикальных балок. Они прибиваются к балкам перекрытия и стропилам с помощью гвоздей и скоб. Зачастую можно встретить вертикальные стойки на брусе, который располагается на балках. Таким образом, получается обычная нижняя обвязка.

Установив две вертикальные стойки, можно переходить к обустройству горизонтальной перемычки. При этом важно выдержать равномерное расстояние – с каждой стороны от стен.

Такое условие нужно учитывать для всех стропильных пар. Если вы устанавливаете сразу 2 или 3 пары, то сбейте их между собой для увеличения жесткости.

Соблюдение таких принципов требует и устройство земляной крыши загородного дома.

При работе со стропильной системой важно помнить, что стропила должны находиться ниже, чем стены. Это называется карнизом. Оптимальная длина карниза – от 30 до 40 см. Но в любом случае, величина полностью связана с высотой стен дома.

Каркас крыши своими руками, смотрите на видео:

Устройство крыши дома из бруса: обрешетка

После завершения работ со стропильной системой и каркасом будущей мансарды, можно обустраивать обрешетку. В зависимости от вида кровельного материала, обрешетка может быть двух видов. Так или иначе, обрешетка – это основание, выполненное через доску. Бывают случаи, когда нужно установить основание в виде сплошного настила (прочитайте: «Устройство кровли своими руками: виды покрытий»).

Обрешетка в обязательном порядке устанавливается для металлической или гибкой черепицы, а также шифера. Во всех этих случаях, не рационально создавать сплошной настил. В первую очередь, из-за финансовых соображений.

Устройство крыши веранды предполагает учет некоторых особенностей. Так, первая рейка, относящаяся к карнизу, должна иметь свою толщину. По стандарту эта толщина превышает минимум на 1 см остальные рейки. Следующая стадия – установка нижней обрешетки.

Шаг крепления досок обрешетки выбирается в соответствии с длиной одного кровельного элемента. Очень важно следить за тем, чтобы каждый край элемента кровли располагался именно на доске обрешетки.

Шаг обрешетки не влияет на конек. Возле самого конька крепятся доски по всей длине ската. Сплошной настил по стандарту должен располагаться и вокруг смотровых окон и выходящих дымоходов. Все эти элементы крыши также нуждаются в обустройстве (прочитайте также: «Какие элементы крыши дома используются в конструкции кровли»).

Для фиксирования досок к стропилам, используют гвозди. Их длина не должна быть меньше 70 мм, в то время как толщина доски не должна превышать 3 см. При наличии досок от 30 до 50 мм, используются гвозди в 90 мм. Специалисты не рекомендуют использовать доски, толщина которых превышает 4 см. В данном случае для обрешетки они не подойдут. Это, опять же, связано с финансовыми затратами на лишний материал.

Параллельно с обрешеткой, проводится работа для установки водостока своими руками. Так, нужно надежно закрепить кронштейны под желоба водостока. Крепеж следует производить к первой планке карниза. Альтернативный вариант – закрепление кронштейнов к стропильным ногам через одну. После этого сверху прибивается карнизная планка. В данном случае нужно отталкиваться от конструкции кронштейна.

Завершив установку обрешетки, поверх нее настилается слой гидроизоляции. Мы рассматриваем частный случай утепления крыши дома. Значит, поверх гидроизоляционного материала и обрешетки нужно устроить контробрешетку. Принцип работы с ней – аналогичный работе с обрешеткой. Для экономии и удобства, рекомендуется использовать обычные рейки. В функции обрешетки входит создание вентиляционных каналов для циркуляции воздуха рядом с утеплителем. Это благоприятно сказывается на внутреннем пространстве кровли.

kryshadoma.com

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

металлические сложно изменить, но этот материал долговечен;
деревянные просты в использовании и изменении, но требуют дополнительной обработки;
деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

1-3 сорта. Без сколов, сучков и трещин.
Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
Свес. Защищает основные конструкции здания от различных природных осадков.
Конек. Место, в котором закрепляются скаты.
Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

Любая конструкционная часть такой системы не должна быть толще 5 см.
Поверхности элементов должны быть максимально гладкими и обработанными.
Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
Симметрии нужно придерживаться и при монтаже подкосов со стойками.
Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

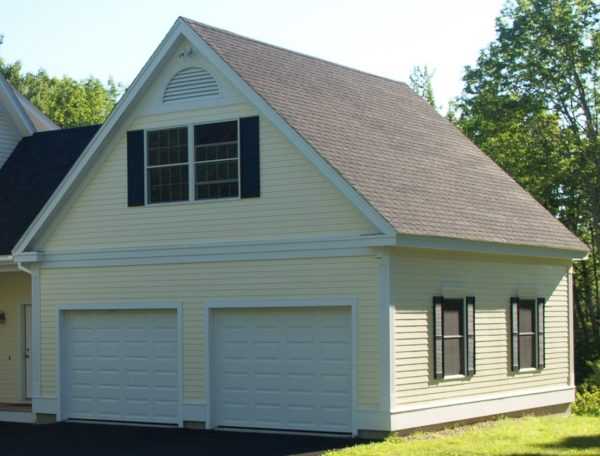

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

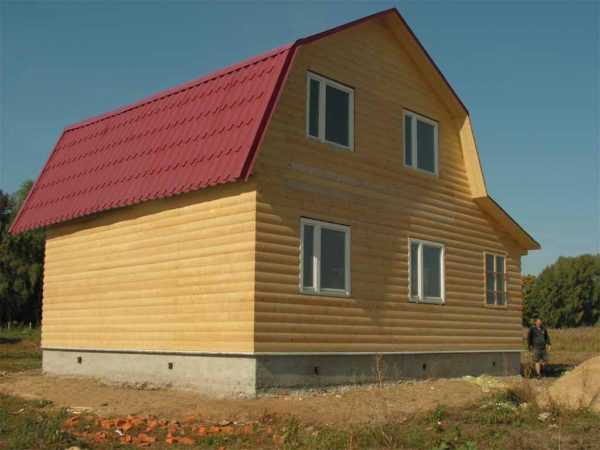

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

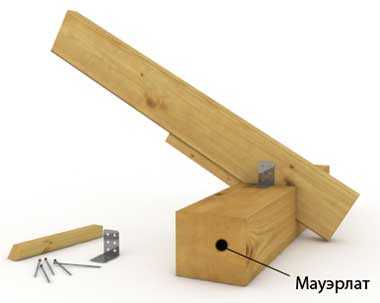

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

Небольшой расход на одну единицу древесины.
Простота монтажа.
Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

krovportal.ru

Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

обычные висячие стропила
двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных и заканчивая сейсмическими.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Устройство крыши частного дома

До начала кровельных работ должен быть закончен весь комплекс мероприятий, включая монтаж по устройству стен. В первую очередь монтируются мауэрлат и конструкции стропил.

Технология устройства кровли

Основную балку укладывают на подготовленную верхнюю поверхность наружной стены и закрепляют с помощью анкерных болтов или строительных скоб. Перед его монтажом необходимо проверить, соблюдены ли проектные отметки наружных стен.

Вертикальность наружных стен проверяют отвесом или уровнем, горизонтальность — гидроуровнем. Проектную отметку высот элементов несущих стен рекомендуется выполнять с использованием нивелира. Допустимые отклонения в горизонтальной и вертикальной плоскостях должны составлять не более 5 мм.

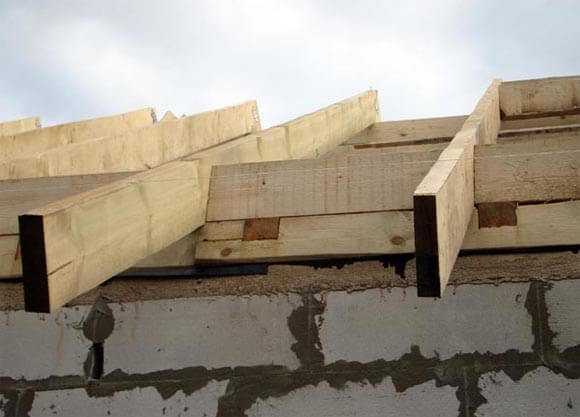

После монтажа мауэрлата устанавливают балки стропил. Выверяют их шаг — расстояние между соседними, вертикальность и уклоны элементов стропильной системы. На готовую стропильную систему крепят обрешетку, монтируют утеплитель, пароизоляционную пленку, затем — кровельный материал. На следующем этапе укладывают покрытие карнизных свесов, устанавливают желоба, покрытие разжелобков. До монтажа кровельного покрытия необходимо проверить правильность проектных уклонов скатов, устройства обрешетки, а также сортировку кровельного материала. Из общего объема работ по возведению дома примерно половину составляют монтажные, выполняемые непосредственно на кровле, то есть в наиболее сложных условиях.

Сегодня самыми распространенными кровельными материалами являются профилированный лист и металлочерепица, поэтому рассмотрим схему их монтажа. Они представляют собой металлически листы с покрытием, предотвращающим коррозию и значительно продлевающим срок их службы. Для крепления используют кровельные шурупы толщиной 3,5–4 мм, длиной 40–50 мм с крупной шляпкой и уплотнителем или, если покрытие устанавливают на карнизных свесах, применяется специальное крепежное приспособление — кляммер. Обрешетку для монтажа профилированного листа и металлочерепицы выполняют из брусков, которые располагают на расстоянии 300–500 мм друг от друга. Она должна быть ровной, прочной, жесткой, без выступов и углублений.

Выравнивание карнизных свесов кровли

При любой конструкции обрешетки карнизный свес выполняют в виде сплошного настила шириной в три-четыре доски, которые должны быть ровными, иметь одинаковый свес по всей длине.

Свесы кровли выпускают шириной 350–700 мм. Вдоль конька укладывают две сходящиеся кромками доски — они поддерживают коньковый стык. Фронтонный свес должен выступать над обрешеткой на 40–50 мм.

Конструкция кровли:

а — карнизного свеса;
б — конькового узла,
где 1 — наружная стена из пеноблока; 2 — монолитный ростверк; 3 — подложка; 4 — мауэрлат; 5 — подшивка из гипсокартона; 6 — пароизоляционная пленка; 7 — стропильная нога; 8 — брусок обрешетки; 9 — утеплитель.

Крепление свеса выполняют концевыми кляммерами, устанавливаемыми через 200–400 мм. Чтобы обеспечить лучший отвод воды в местах примыкания труб, с верхней стороны делают треугольную разделку.

Стропильная система

Основная конструкция кровли — стропильная система, образующаяся из наслонных или висячих стропил, подкосов, раскосов и диагональных связей, затяжек.

Наслонные стропила выполняются из отдельных элементов — стропильных балок, или ног, и устанавливаются в зданиях со средней несущей стеной или столбчатыми про межуточными опорами.

Конструкция наслонных стропил при размере кровли:

а — до 5 м;
б — до 8 м;
в — до 10 м,
где 1 — несущая стена; 2 — мауэрлат.

Висячие стропила выполняются в виде стропильных ферм, увязанных в единую систему. Они опираются лишь на две крайние опоры.

Конструкция висячих стропил при размере кровли:

а — до 5 м;
б — до 8 м;
в — до 10 м,
где 1 — несущая стена, 2 — мауэрлат.

План стропильной системы индивидуального жилого дома приведен ниже.

План стропильной системы

Выбор материала кровли

На конструкцию кровли оказывает значительное влияние материал покрытия. Перечислим наиболее популярные его виды.

Рубероид и гидростеклоизол представляют собой рулонное покрытие, пропитанное битумом, используются для плоских кровель и кровель временных зданий. При относительно низкой себестоимости срок службы этих материалов составляет 7–10 лет.

Рубероид — популярный материал для устройства крыш многоэтажек

Мягкая черепица — покрытие, аналогичное рубероиду, широко используется в индивидуальном строительстве для покрытия скатных кровель. Оно наклеивается на предварительно обшитую фанерой поверхность кровли. При огромном выборе цветов, простоте монтажа и низкой себестоимости материала его недостатком является непродолжительный срок службы — 10–15 лет.

Этапы по устройству кровли из мягкой черепицы:

а — укладка основания из фанеры;
б — монтаж мягкой черепицы.

Битумные листы из картона — покрытие, аналогичное рубероиду, имеющее более твердую структуру. Материал крепится саморезами или гвоздями на сплошную обрешетку кровли. Главные его достоинства — огромный выбор цветов и низкая себестоимость, его недостаток — непродолжительный срок службы (10–15 лет).

Крепление битумных листов к сплошной обрешетке

Асбестоцементные листы, или шифер, — традиционный материал для покрытия кровли, имеющий срок службы 50–60 лет, но достаточно хрупкий и тяжелый. Сегодня асбестоцемент считается недостаточно экологичным из-за возможного отслаивания волокон асбеста.

Кровля из шифера

Профнастил — профилированный стальной лист, окрашенный, оцинкованный или с полимерным покрытием. Это легкий и прочный материал с достаточно продолжительным сроком службы (30–35 лет). Его минус — низкий уровень звукоизоляции: во время дождя удары капель по крыше разносятся по всему дому.

Кровля из профнастила

Металлочерепица — профилированный стальной лист, имитирующий керамическую черепицу, но не утяжеляющий конструкцию. Материал имеет довольно продолжительный срок службы (30–35 лет).

Кровля из металлочерепицы

Керамическая черепица — достаточно дорогостоящий материал с практически неограниченным сроком службы. Нагреваясь днем на солнце, такое покрытие медленно и долго отдает накопленное тепло, создавая под кровлей воздушный поток, проветривающий и просушивающий конструкцию крыши. Ее недостаток — собственный вес, требующий устройства мощной стропильной системы. Более дешевый аналог — цементно-песчаная и полимерная черепица.

Укладка кровли из керамической черепицы

Медная кровля устойчива к воздействиям окружающей среды. На меди образуется оксидная пленка, которая защищает металл от коррозии. Недостаток подобного покрытия — высокая себестоимость.

Сегодня медная кровля — большая роскошь

К выбору кровельного материала стоит подходить со всей серьезностью, поскольку от этого зависит прочность крыши в целом. В таблице ниже приведены сравнительные характеристики описанных материалов.

Сравнительные характеристики кровельных материалов

Следуя вышеуказанным рекомендациям по технологии устройства крыши частного дома, выбору применяемых материалов, вы сможете сделать правильный выбор материала и конструкции в целом. А учитывая все имеющиеся различия и особенности — без проблем сможете соорудить надежную кровлю.

poctroyka.ru

Устройство крыши: что нужно знать

Крыша является одним из важнейших элементов архитектурного дизайна именно поэтому устройство крыши во многом определяет общее восприятие здания. Поэтому архитекторы придумывают все новые варианты конструкций и стараются использовать новейшие материалы.

Тем не менее, самым распространенным вариантом до сих пор остается двухскатная крыша на основе деревянного каркаса. Рассмотрим основные элементы такой конструкции, тем более что и устройство крыши более сложной конфигурации (многоскатной или мансардной) или вальмовой кровли подразумевает использование тех же элементов.

Итак, любая скатная крыша состоит из мауэрлата, стропильных ферм, обрешетки и кровли.

Рисунок 1. Устройство крыши и ее основные компаненты

Мауэрлат – это опорная элементы в конструкции устройства кровли для стропильных ферм, изготавливаемая из деревянного бруса или бревна, стесанного с одной стороны. Он воспринимает на себя все силовые нагрузки крыши и передает их на стены. По этой причине в случае, если стены выполнены из облегченных материалов, типа пенобетонных или газобетонных блоков, следует использовать мауэрлат в виде жесткой рамы, уложенной по периметру внешних стен. В случае монолитных стен допускается использовать в качестве мауэрлата отдельные куски бруса длиной не менее 0,5 м под каждую стропильную ногу. В рубленых деревянных домах в качестве мауэрлата используется верхний венец сруба, а в каркасных – верхний обвязочный брус.

Мауэрлат укладывается вдоль внутренней поверхности стены и крепится к ней с помощью анкеров или закладных шпилек. С внешней стороны стена должна иметь бортик, не допускающий соскальзывание мауэрлата наружу. Необходимо обеспечить надежную гидроизоляцию древесины от материала стен.

Стропила – это главный силовой элемент несущей конструкции крыши, поэтому для их изготовления нужно использовать только высококачественную древесину хвойных пород без дефектов, с уровнем влажности не более 18-22%. Требуемое сечение определяется расчетом, при этом учитываются величина пролета, угол наклона, шаг стропил, вес кровли, ветровая и снеговая нагрузка.

Рисунок 2. Возможные виды стропил – висячие и наслонные

Существует два типа стропил – висячие и наслонные. Наслонные стропила в двухскатных крышах используются, когда помимо внешних несущих стен имеется и промежуточная опорная конструкция – внутренняя несущая стена или колонны. При этом оба конца стропильной ноги лежат на опорах. Такие конструкции используются для перекрытия небольших, до 6 м, пролетов.

Висячие стропила опираются только на мауэрлат, закрепленный на внешних несущих стенах. В этом случае при устройстве крыши, для придания жесткости конструкции и разгрузки стен, от горизонтальных нагрузок используются дополнительные элементы, такие как затяжки, стойки, подкосы, которые совместно со стропильными ногами образуют стропильную ферму. Затяжки не дают стропильным ногам разъезжаться и воспринимают на себя горизонтальные нагрузки. Стойки распределяют вертикальные составляющие нагрузки, а подкосы разгружают стропила и уменьшают их изгиб. В целом получается геометрическая форма, составленная из треугольников, которая обеспечивает максимальную жесткость.

Рисунок 3. Варианты крепления основания стропил на мауэрлат при устройстве крыши

В устройстве крыши очень важно правильно выбрать конструкцию соединительных узлов. Особенно это касается узлов стропильных ферм, которые воспринимают весьма значительные нагрузки и при этом обеспечивают устойчивость всей крыши в целом. Приходится применять сложные соединения с использованием шипов, одинарных и двойных зубов, дополнительно усиливая их хомутами или стяжными болтами. В последнее время широко используются для усиления соединений стальные перфорированные накладки и уголки, закрепляемые с помощью саморезов.

Рисунок 4. Варианты крепления конькового прогона

Нижние углы стропильной фермы закрепляются на мауэрлате, а верхние на коньковом прогоне. Такое устройство крыши считается очень надежным. Для устойчивости конструкции в направлении перпендикулярном плоскости стропильных ферм необходимо обеспечить диагональные связи между соседними стропилами. Для этого используют доски, соединяющие низ одной стропильной ноги с серединой следующей.

Рисунок 5. Варианты сплошной обрешетки при устройстве крыши

После установки стропильных конструкций приступают к изготовлению обрешетки. В зависимости от типа кровельного материала делают сплошные или разреженные обрешетки. Но во всех случаях рекомендуется делать двухслойную обрешетку. Непосредственно на стропилах закрепляется гидробарьерный материал. Лучше всего использовать в этом качестве диффузионную мембранную пленку, которая не пропускает воду внутрь чердака, но пропускает водяные пары изнутри наружу. Поверх этой пленки вдоль стропил набиваются бруски, образующие так называемую контробрешетку. И уже на ней монтируется собственно обрешетка. Такая конструкция обеспечивает гидроизоляцию нижележащего слоя утеплителя, а зазор, образуемый контробрешеткой, позволяет свободно вентилироваться пространству между утеплителем и кровлей.

Рисунок 6. Варианты разреженной обрешетки при устройстве крыши

При устройстве крыши обрешетка изготавливается из брусьев или досок, укладываемых перпендикулярно стропилам с шагом, определяемым в зависимости от применяемого кровельного материала. В случае использования мягких рулонных материалов применяется сплошная обрешетка. В последнее время для изготовления сплошной обрешетки чаще используют не доски, а влагостойкую фанеру или ориентированно-стружечную плиту (ОСП).

Следует помнить, что обрешетка служит не только основанием для укладки кровельного материала, но она еще и придает дополнительную устойчивость стропильным конструкциям, поэтому ее крепление к стропилам должно быть надежным. Прибивать ее следуют гвоздями, длина которых втрое превышает ее толщину.

Рисунок 7. Схема «кровельного пирога» при утепления кровли в процессе ее устройства

По статистике в среднем 25% тепловых потерь в доме приходится на крышу. Чтобы уменьшить эти потери устройство крыши должно предусматривать соответствующую теплоизоляцию. Но дело не только в экономии тепла. Неправильный температурный режим приводит к тому, что в холодное время года деревянные конструкции крыши подвергаются активному воздействию конденсата, что отрицательно сказывается на их долговечности.

Теплоизоляция крыши обеспечивается установкой матов из теплоизоляционного материала изнутри между стропилами. Самым распространенным, и одним из самых лучших теплоизоляционных материалов для этой цели является минеральная базальтовая вата. Она не впитывает влагу, а сделанные из нее маты отлично держат форму.

Рисунок 8. Пример монтажа обрешетки и гидроизоляции

Благодаря использованию двухслойной обрешетки и мембранной пленки мы уже обеспечили необходимые условия вентиляции и гидроизоляции утеплителя с внешней стороны. Теперь необходимо еще организовать пароизоляцию изнутри. Для этого всю внутреннюю поверхность нужно покрыть пароизоляционной пленкой, закрепив ее степлером к стропилам. Швы закрепляются специальной герметизирующей лентой. В случае, если чердак не жилой, пароизоляцию можно делать на перекрытии под полом чердака, перекрывая доступ паров влаги из жилого помещения.

Ну и наконец, для завершения темы «Устройства крыши» нам осталось разобраться с кровельным материалов и способом его укладки. У каждого кровельного материала своя технология укладки, поэтому просто рассмотрим, какие их виды сейчас пользуются наибольшей популярностью.

Еще недавно самыми популярными кровельными материалами были асбоцементный шифер и листовая оцинкованная сталь, но сейчас оба этих материала сдают свои позиции. Асбоцемент перестают применять, потому что это экологически грязный материал. А листовая оцинкованная сталь, не смотря на массу своих преимуществ, теряет популярность из-за того, что изготовление кровли из этого материала требует много квалифицированного ручного труда и потому обходится недешево.

Сейчас из кровельных материалов наиболее популярны металлочерепица и профнастил. Металлочерепица изготавливается из оцинкованной стали с многослойным полимерным покрытием. Она легкая, проста в монтаже, выпускается в самых разнообразных цветах. Срок службы – 25-50 лет. Профнастил выпускается как из обычной оцинкованной стали, так и из стали с покрытием как у металлочерепицы и, соответственно, имеет такие же характеристики.

Популярны и их неметаллические аналоги – мягкая черепица и ондулин или еврошифер. И тот и другой материал изготавливаются на битумной основе, гарантийный срок эксплуатации – 15 лет.

krovlya-krysha.ru

Виды крыш по конструкции + фото

При строительстве зданий используется много типов конструкций крыш, каждый из которых имеет свои преимущества и недостатки. Различные виды отличаются функциональностью и внешней привлекательностью, которая обеспечивает особый взгляд на стиль строения.

Все конструкции можно разделить на два типа:

плоские;
скатные.

Виды конструкций

Плоский тип

Плоские крыши, имеют преимущество в сравнительной дешевизне их постройки. Часто для их создания используется обычный бетон, который наделяет конструкцию повышенной прочностью. Но в плане архитектурной привлекательности сильно проигрывают постройкам со скатным типом. К тому же у них отсутствует чердак, который просто незаменим для владельцев частного дома, поскольку на нем можно хранить множество вещей.

Плоская крыша имеет небольшой наклон в 3 градуса для стекания осадков. Это позволяет не собираться на ее поверхности дождевым лужам, но вот в зимнее время при больших снегопадах талая вода постоянно на ней задерживается. Как следствие влага сможет просачиваться внутрь помещения, особенно если при строительстве были допущены ошибки. Плоский тип позволяет соорудить на крыше палисадник, бассейн или террасу. Такое решение устраняет проблему недостатка пространства во дворе.

Скатный тип

Скатная крыша является самым распространенным типом перекрытия. Ее стороны имеют большой уклон, в результате чего на ней не задерживаются осадки. Но главное ее преимущество − это увеличение полезной площади, поскольку пространство под ней можно оборудовать как чердак или мансарду.

Стоимость сооружения выше, чем у плоской крыши, ведь требуется много строительных материалов, таких как: доски, балки, утеплитель и кровля. Если пространство под ней использовать только как чердак, то процесс постройки обойдется значительно дешевле, чем при выборе мансарды.

При строительстве чердачного типа можно отказаться от утеплителя и не использовать материалы для внутренней обшивки. Таким образом, изнутри будет видно обрешетку и кровлю. Главным теплоизолятором для помещения с такой крышей выступит потолок. Доступ на чердак можно организовать как изнутри дома, так и снаружи, оборудовав небольшую дверцу и приставив к ней лестницу.

Мансардный тип позволяет увеличить жилую площадь помещения, и использовать пространство под крышей как дополнительную комнату.

В этом случае с помощью обшивки необходимо скрыть кровельный материал и обрешетку, а между ними нужно поместить утеплитель. Дополнительно требуется удобная ступенчатая лестница для выхода на мансарду. Также к потолку ставятся повышенные требования по прочности, ведь он должен легко удерживать тяжелую мебель. Потребуется установка окон, чтобы полученная комната не походила на подвальное помещение.

Скатный тип крыш имеет отличие еще и по геометрической форме. Именно это является главной чертой, которая заметна снаружи здания и придает ему архитектурную ценность. По геометрии конструкции можно выделить такие основные виды:

односкатная конструкция;
двускатная конструкция;
вальмовая конструкция;
полувальмовая конструкция;
шатровая конструкция;
многощипцовая конструкция;
ломаная конструкция;
купольная конструкция;
коническая конструкция;
бабочка;
bonnet;
комбинированная конструкция.

Односкатный вид

Этот вид еще называют навесом или моноскатом. Главное преимущество в дешевизне и простоте строительства. На возведение требуется минимум времени и сил. Чаще всего применяют при строительстве сараев, гаражей и других хозяйственных построек. Иногда встречается на жилых домах.

Хорошо справляется с осадками, по кровле легко ходить, что весьма удобно при необходимости провести ремонт или убрать упавшие с деревьев листья. Недостаток заключается в том, что в связи с уклоном образуется разное расстояние от пола до потолка, это хорошо видно на фото.

Полученную неровность можно скрыть, выровняв потолок изнутри здания по его нижнему уровню. Но полученный чердак совершенно непрактичен, поскольку передвигаться неудобно по причине его небольшой высоты. Иногда это подкровельное пространство в самом большом месте не достигает и полуметра, что делает его отличным жилищем для грызунов и других вредителей. Поэтому приходится мириться с неровными потолками, чтобы не создавать условий для нежелательных гостей.

Двускатный вид

Этот самый распространенный вид, который издавна используется в строительстве. Как видно на фото крыша имеет два ската, их большой уклон не позволяет осадкам задерживаться на поверхности кровли.

Ее достаточно легко перекрывать любыми кровельными материалами, поскольку она представляет собой две прямоугольные плоскости. Это позволяет уложить листы шифера, металлочерепицы или любого другого кровельного материала целиком, не разрезая их на куски или сложные геометрические фигуры.

Двускатное перекрытие, позволяет создать аккуратный чердак или мансарду. К тому же ее боковые стенки, которые называются фронтонами, можно строить из того же материала что и стены здания. Для ее возведения очень важно подобрать длинную и ровную древесину, которая обеспечит необходимую жесткость всей конструкции.

Вальмовая конструкция

Подобна двускатной крыше, но вместо прямых фронтонов имеет два дополнительных ската треугольной формы, которые начинаются от боковой стены здания и идут до начала конька. Вальмовый вид крыши можно увидеть на фото.

Таким образом, получается 4 части, которые обеспечивают отличное распределение осадков по сточным трубам. Данная конструкция более сложная в возведении, и несет ряд трудностей, вызванных необходимостью срезать под углом листы кровельного материала. К тому же нужна высокая точность, поскольку зазоры на соединение скатов должны быть минимальными, чтобы их можно было перекрыть.

В случае желания обустроить мансарду, такой тип перекрытия будет неудобным, так как высота потолка у полученной комнаты уменьшается со всех четырех сторон. Использование подкровельного пространства в качестве чердака вполне себя оправдывает, и несет намного меньше неудобств.

Полувальмовая конструкция

Еще ее называют голландской. Напоминает что-то среднее между двускатной и вальмовой. Внешне достаточно привлекательная, поэтому встречается повсеместно. Как видно на фото ее фронтоны построены как продолжение боковых стен здания и имеют форму трапеции.

Поскольку фронтон не доходит до начала кровли, то это пространство заполняет небольшой треугольный полувальм.

Такое конструктивное решение позволяет сохранить полезное пространство под крышей, и при этом придать ей необычную форму. Фронтон может оснащаться полноразмерным окном, что обеспечит хорошее освещение чердака или мансарды.

Шатровая конструкция

Вид крыши с четырьмя и более скатами треугольной формы, которые сходятся в центре, образуя форму шатра или пирамиды. Эту конструкцию применяют для зданий, основание которых имеет форму квадрата или правильного многоугольника. Отсутствие конька на вершине крыши достаточно редкое архитектурное явление для частных домов, но нельзя отрицать внешнюю привлекательность такого решения.

Стоит обратить внимание, что размеры каждого ската совершенно ровные. Поэтому правильная форма основания здания, является главным требованием, чтобы соблюсти все пропорции. Пирамидальная модель позволяет эффективно противодействовать сильному ветру, поскольку площадь поверхности, которая подпадает под его воздействие минимальная. Дом с шатровым перекрытием, изображенный на фото, оснащен большим количеством окон, что позволяет обеспечить хорошее освещение чердака.

Многощипцовый вид

Конструкция с большим количеством коньков. Применяется только для зданий необычной формы, что позволяет объединить их и придать целостность. Это очень популярный способ кровли для таунхаусов, что видно на фото, поскольку позволяет создать много отдельных мансард или чердаков. Ее строительство подразумевает использование сложной геометрии стропил, что требует длительных вычислений и огромной точности. Такая крыша имеет много скатов соединенных с соседними под углом, который называется ребром.

В системе обрешетки образуется множество соединений, что требует установку дополнительных элементов жесткости, утяжеляющих конструкцию. В ребро также устанавливается специальная часть под названием ендова, по которому осадки стекают к сточной трубе. Ошибки при проектировании и некачественном исполнении могут привести к протеканию. Проводить ремонт многощипцовой конструкции достаточно трудно, поскольку сложно осуществить доступ к некоторым частям кровли.

Ломаный вид конструкции

Самый удобный вид для строительства мансарды. На фото видно, что внешне она напоминает двускатную крышу, которая имеет дополнительные изломы.

Это позволяет поменять угол уклона перекрытия, делая его нижнюю часть приближенной к вертикальному положению. Ее внешний вид позволяет прибавить зданию габаритов, делая его больше не только визуально, но и фактически. Такая мансарда вполне может считаться еще одним этажом, поскольку имеет площадь почти равную основанию постройки, что прекрасно видно на фото.

Купольная и коническая конструкция

Такие крыши представляют собой купол или конус. Встречаются очень редко в связи со сложностью из возведения и некоторыми техническими особенностями. Коническая используется для маленьких или декоративных зданий, а ее форма позволяет применять только гибкий кровельный материал или черепицу. Такое перекрытие чаще всего можно встретить на башнях замков. На фото изображено удачное применение конической конструкции для кровли части загородного особняка.

Купольная система встречается в странах с сухим климатом, и для наших широт является неудачной, поскольку традиционно крыша строится из кирпича в виде полусферы, которая сверху покрывается штукатуркой. При строительстве каркаса можно использовать и дерево, но не так много кровельщиков способных создать правильную форму купола. Для ее адаптации под климат с большим количеством осадков необходимо использовать кровельные материалы, а не штукатурку. Как видно на фото, купольный тип отлично смотрится на круглых постройках.

Бабочка

Еще один интересный вариант, имеющий достаточно простую конструкцию. Она представляет собой двускатную крышу вогнутую внутрь, напоминая крылья птицы или бабочки. Необычное исполнение делает ее привлекательным решением, на фото можно увидеть, что в ней отсутствует подкрышное пространство, поэтому о чердаке или мансарде можно забыть.

Осадки, которые попадают на ее поверхность, скатываются в центр строения после чего попадают в водосточные трубы. Такое технологическое решение совершенно неприемлемо для климатической зоны с большими снегопадами. Небольшой уклон внутрь только поспособствует накоплению большого количества снега, которые сможет провалить перекрытие. Поэтому стоит отказаться от такого варианта, или подготовится к необходимости счищать снег вручную.

Bonnet

Очень необычная крыша, распространенная на Западе, чаще всего ее можно встретить на фото чем в реальной жизни, ведь у нас она практически не применяется. Представляет собой ломаную двускатную или вальмовую крышу, нижняя часть которой лежит под небольшим углом. Это позволяет органично накрыть веранду, и вынести ее пределы далеко вперед от стен строения.

В летнее время она обеспечивает затенение и скрывает от дождя очень большое пространство. Для поддержания ее за пределами строения устанавливается целая серия опорных столбов. Конструкцию bonnet используют для перекрытия одноэтажных домов любой площади.

Комбинированный вид

Эта конструкция собирает в себе элементы из нескольких видов. Она позволяет придать зданию величие, особенно хорошо смотрится на строениях с большой площадью. Сложность ее возведения заключается не только в проектировании, но и в обеспечении плавного перехода и соединения участков с разной формой и углом наклона. Не каждый кровельный материал сможет это обеспечить и к нему выдвигаются особенные требования.

Внешне такая крыша очень высокая, но в большинстве случаев это не несет полезного применения. Фактически является просто красивым и дорогим решением. Если не брать в расчет функциональность, то комбинированный тип по праву можно назвать самым привлекательным. И не всегда полезное применение можно считать главным, поэтому такой вид имеет право на существование.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Конструкции виды и устройство кровли (фото и чертежи) | Своими руками

Конечно монтаж кровли производится практически в самом конце строительства, но вот ее роль в планировании и самом возведении дома далеко не последняя.

Комплекс работ по установке кровельной системы – ответственный этап в строительстве частного дома порой он оказывается настолько сложным, что требует разработки отдельного проекта. В то же время именно от него зависит, насколько удачной в эксплуатационном и эстетическом плане окажется ваша загородная резиденция. Сделать правильный выбор поможет структурированный анализ элементов и разновидностей современной кровли.

Говоря о собственном доме, мы нередко вспоминаем распространенное выражение «крыша над головой». Это не случайно, ведь крыша, в особенности ее внешняя оболочка (кровля), является важнейшим элементом здания, выполняющим функцию терморегулирования и защищающим его обитателей от негативного воздействия различных атмосферных явлений, будь то дождь, снег, ветер или палящее солнце.

Именно поэтому при устройстве кровли жилища нужно строго придерживаться ряда основополагающих правил, прописанных в строительных нормах. Например, помимо собственного веса она должна выдерживать еще и временные нагрузки (осадки, ветер), а это диктует необходимость выбирать легкие материалы, обладающие достаточной степенью прочности, и обеспечивать их надежное соединение. Кроме того, кровля должна обладать такими характеристиками, как тепло- и влагоустройчивость, паропроницаемость, износостойкость. Этими требованиями обусловлена многослойная структура кровли, каждый элемент которой выступает в роли своеобразного барьера для определенного вида негативных воздействий окружающей среды (теплоизоляционный слой, утеплитель и т. д.).

Не стоит забывать также, что кровлю нередко называют пятым фасадом дома, поскольку она представляет собой выразительный элемент общей архитектурной концепции, индивидуализирующий здание и наделяющий его неповторимым обликом.

Кровельная геометрия

В списке важнейших характеристик кровли далеко не последнее место занимает форма. Ее выбор определяет технологию монтажа, общую стоимость и сроки возведения, а также оказывает решающее воздействие на эстетику внешнего вида жилища и его функциональные качества. Достаточно беглого взгляда на любой из существующих коттеджных поселков, чтобы убедиться в том, насколько велико разнообразие кровель современных особняков. Порой встречаются настолько сложные многоуровневые конструкции, что кажется, будто сразу несколько неоднородных по высоте построек слились в единое целое.

Однако, несмотря на обилие всевозможных форм и разнообразие используемых материалов, кровли подавляющего большинства загородных домов имеют одну общую черту – их поверхности расположены под наклоном к земле.

Здесь необходимо сделать оговорку и отметить, что концептуально все существующие на данный момент типы крыш можно разделить на две разновидности – плоскую и скатную. Традиционная плоская кровля состоит из несущего основания (железобетонная плита, металлический про-флист), на которое укладывается слой пароизоляции, а также тепло- и гидроизоляционные материалы. Создание этого вида кровли – технически менее сложный процесс, поэтому обходится он значительно дешевле. Однако в загородном малоэтажном строительстве плоские кровли актуальны лишь на территориях с исключительно мягким климатом, которых в нашей стране немного. Причина в том, что в зимнее время года на плоской кровле скапливается значительное количество осадков, а это требует регулярной уборки и увеличивает общую нагрузку на всю конструкцию в целом, снижая срок ее эксплуатации.

В отличие от плоских крыш, скатная форма кровли прекрасно подходит для возведения загородных домов. Как следует из названия, она характеризуется наличием скатов – наклонных поверхностей, естественным образом препятствующих скоплению осадков. Кроме того, устройство скатной кровли снижает расходы тепла, что делает выбор в ее пользу очевидным, если речь идет о строительстве частного дома в наших широтах.

«Подсчет углов»

Сложность возведения и некоторые эксплуатационные характеристики скатной кровли напрямую зависят от того, какая ее разновидность будет выбрана. Существует общепринятая градация: в зависимости от количества и наклона плоскостей выделяются несколько подвидов скатной кровли.

Расчет стоимости работ по сооружению кровли для загородного дома -вещь сугубо индивидуальная. Она зависит от множества факторов, таких, как размеры дома, форма и конструкция кровли, тип используемого кровельного покрытия, наличие дополнительных элементов (мансардных окон, системы снегозадержания и т. п.).

Односкатная кровля имеет лишь одну плоскость (скат) и использует в качестве опоры несущие стены здания, которые отличаются друг от друга по высоте. Это простейшая конструкция, применяется в основном для строительства сараев, гаражей и других хозяйственных построек, а также беседок, террас и т. д. При обустройстве кровли данного типа стараются придерживаться законов аэродинамики и обращать скат в наиболее ветреную сторону для того, чтобы снизить уровень нагрузки на кровлю.

Двускатная кровля имеет две плоскости, которые опираются на одинаковые по высоте стены. Это наиболее распространенный вариант для обустройства верхнего перекрытия загородного дона. В этой случае фронтальный и задний фасады здания визуально получают продолжение в виде равнобедренного треугольника, именуемого фронтоном. Соединение плоскостей в верхней точке крыши образует ребро, которое называется коньком.

Кстати, плоскости некоторых двускатных крыш нередко могут иметь преломления. Такая форма используется в случае, когда планируется создание мансарды для того, чтобы увеличить объем внутреннего пространства этого помещения.

Шатровая кровля имеет пирамидальную форму. В ее основании находится прямоугольник, она имеет четыре наклонные плоскости треугольной формы, вершины которых сходятся в одной точке. Дома с таким типом крыш не имеют фронтонов, что дает возможность сэкономить на стеновых материалах. В то же время кровля такого типа требует создания более сложной несущей конструкции, чем в случае с двускатным аналогом.

Вальмовая кровля.

Это модернизированный вариант двускатной крыши. Ее особенность в наличии дополнительных торцовых скатов, образуемых специальными вальмовыми стропилами, крепящимися к основной стропильной системе. В результате получается четыре ската крыши – по одному на каждую сторону дома.

При создании кровли такого типа следует обратить внимание на укрепление крайних стропил, так как нагрузка на них несколько больше. Также важно согласовать с проектировщиком соотношение параметров двускатной и вальмовой частей.

Существуют и конструкции, в которых торцовые скаты намеренно делаются короче основных плоскостей, такая разновидность кровли именуется пол увал ь новой. Ее монтаж позволяет организовать в образовывающихся выступах небольшие окна, служащие для естественного освещения мансардного пространства. В случае, когда стропила стыкуются не с коньком, а с крайними элементами каркаса основной двускатной крыши, образуется еще одна разновидность вальмы – датская кровля.

Кровли вальмового типа завоевывают все большую популярность при возведении загородных домов, во многом благодаря тому, что придают строению впечатляющий облик.

Читайте также: Устройство кровельной системы – стропил и обрешетки

В процессе монтажа такой кровли стоит уделить особое внимание созданию стропильной системы, поскольку это значительно более сложная конструкция, нежели стропила двускатной кровли. В частности, она требует установки специальных наклонных элементов (стропильных ног), которые значительно превышают по длине стропила скатов (нарожники). Наклонные стропила располагаются по диагонали и несут большую (приблизительно в 1,5 раза) нагрузку. Это означает, что для возведения стропильной системы следует подбирать древесину высокой прочности, пропитанную качественным антисептиком.

Стоит отметить, что перечисленные виды кровельных конструкций могут быть скомбинированы, образуя многоуровневую кровлю. В этом случае стоимость ее монтажа будет увеличиваться пропорционально количеству угловых соединений. Количество кровельного материала для крыши скатного типа можно рассчитать, суммировав площадь всех ее плоскостей.

Читайте подробную статью: Вальмовая крыша своими руками

Конструкция кровли

Стоит помнить, что скатная кровля является целой системой, требующей немалых усилий как на стадии создания проекта, так и в процессе монтажа, в то же время, будучи правильно рассчитанной и смонтированной, она будет функционировать десятилетиями, не требуя дополнительного обслуживания или ремонта.

Основным элементом скатной кровли является несущая конструкция или стропильная система. Если коротко, стропила – это каркас, который принимает на себя всю нагрузку. Он может быть деревянным, металлическим либо комбинированным (дерево/металл). В некоторых случаях выбор материала стропил может быть конструктивной необходимостью. К примеру, при больших пролетах и ограничениях по высоте внутреннего пространства можно использовать только металлическую конструкцию, так как деревянные стропила не смогут обеспечить достаточной степени надежности.

По типу стропила делятся на наслонные и распорные. Распорные конструкции опираются только на внешние стены дома, наслонные же имеют дополнительные точки опоры – прогоны и коньковые элементы.

Односкатная кровля. Самый распространенный вариант конструкции. Для ее возведения не требуется сложного проекта и уходит меньше стройматериалов. Угол наклона подобных крыш не бывает выше 60′.

Двускатная кровля надежна в эксплуатации, финансово наименее затратна, для ее устройства подходят все кровельные материалы.

Вальмовая кровля. Особенностью данной крыши является наличие дополнительных скатов, благодаря которым вода относительно легко стекает с крыш, а снег не лежит на ней долго.

Рисунок 1: Устройство скатной крыши

На схеме:

Кронштейн под конек, лестница кровельная, выход универсальный, подшивка свеса кровли (профлист, сайдинг), планки примыкания (верхняя и нижняя), переходный мостик, планка торцевая, кронштейны к крыш, спадающий брус обрешетки, уплотнители, поручни, кровельное покрытие, сплошная обрешетка, обрешетка, планка ендовы нижняя, стропило, уплотнитель, мансардное окно, планка ендовы верхняя, планка карнизная, держатель желоба, желоб водосточный, лестница стеновая, кронштейны подвесные, кронштейны к стене, выход вытяжки с проходным элементом, выход вентиляции, подшивка свеса кровли, воронка, колено трубы , держатель трубы, труба водосточная, выход канализации с проходным элементом, вентиль, планки конька, заглушка желоба, колено трубы сливное, антенный выход, теплоизоляция, уплотнители, планка карнизная, гидроизоляционная мембрана, снегозадержатель трубчатый, планка примыкания верхняя, уплотнитель.

Кровельный пирог.

Этот элемент получил такое аппетитное название благодаря своей структуре. Он состоит из слоев утеплителя, паро- и гидроизоляции, уложенных в строго определенной последовательности.

Гидроизоляционный слой защищает кровельный пирог от осадков и конденсата, образующегося на внутренней поверхности кровельного материала (черепица, металлический лист). Для этого используется либо диффузионная ветрозащитная мембрана, либо гидроизоляционная пленка с микроперфорацией. Рекомендуется применять мембрану, поскольку она устойчива к ветру, что минимизирует неминуемые теплопотери с поверхности утеплителя в ненастную погоду.

Теплоизоляция необходима в кровельной конструкции для создания оптимального микроклимата в помещениях: летом она сохраняет прохладу, а зимой предотвращает теплопотери. Кроме того, утеплитель обладает звукоизолирующими свойствами. Для создания этого слоя традиционно ис пользуются такие материалы, как минеральная вата или стекловолокно. Минимальная толщина слоя утеплителя – 150 мм.

Пароизоляция защищает теплоизоляционный слой от испарений из внутренней части дома. Этот слой представляет собой пленку, размещаемую внахлест с внутренней стороны утеплителя. Согласно строительным нормам, наложение пленки должно быть не менее 10 см по вертикали и горизонтали. По краям кровельного пирога пленка проклеивается соединительной лентой.

Конструкция кровли должна предусматривать и систему вентиляции, для этого используется контробрешетка – деревянные рейки, которые укладываются поверх кровельного пирога. Они образуют необходимый зазор для циркуляции воздуха, который удаляет скопившуюся внутри влагу. Приток воздуха обеспечивается в зоне карнизного свеса, а его удаление производится либо через точечные отверстия (аэраторы), либо через вентиляционный конек.

РАЗНОВИДНОСТИ КРОВЕЛЬНЫХ МАТЕРИАЛОВ
материал	Приблизительный срок службы
сланец	150-200 лет
фальц	50 лет
профнастил	50 лет
битумные волокнистые листы	20 лет
кровельная сталь	50 лет
натуральная черепица	100-150 лет
мягкая черепица	40 лет
металлочерепица	40 лет

Элементы скатной кровли:

Стропильная система
Кровельный пирог
Кровельное покрытие (сан кровельный материал)
Система вентиляции кровли
Система водостоков
Подшивка фронтонов и карнизов
Мансардные окна
Молниезащита
Система снегозадержания

Для самостоятельного расчета стоимости работ по сооружению кровли для загородного дока сайты многих крупных строительных организаций оборудованы специальной программой-калькулятором с дружелюбным к пользователю интерфейсом. Она позволяет производить точные вычисления параметров стропильной системы и определять необходимое количество кровельного материала.

На заметку:

Двускатная кровля – самый распространенный тип кровли, применяемый при строительстве жилых малоэтажных зданий. По сравнению с другими видами скатных крыш он относительно прост в монтаже, а значит, является наименее затратным в финансовом плане.

Важно: О роли материала стен

В зависимости от того, какой материал использовался при строительстве стен дома, выбирается способ крепления к ним кровельной конструкции. Так, в домах из дерева стропила могут крепиться к верхнему ряду бруса или бревна, а в кирпичных или панельных домах необходима установка специального основания – мауэрлата. Как правило, его изготавливают из бруса (100×100 мм, 100×150 мм и 150×150 мм), который монтируется по периметру наружных стен на уровне карниза. Сами стропила крепятся к мауэрлату тремя способами: при помощи стальных скоб, с применением саморезов и монтажных уголков, а также благодаря специальным скользящим креплениям. Последний способ рекомендуется использовать в деревянном доме, для того, чтобы предотвратить деформацию всей конструкции во время его усадки. Нижняя часть стропильной системы в этом случае буквально скользит, подстраиваясь под изменение высоты стен.

Дополнительно:

Легкая кровля: варианты и плюсы и минусы…

Определяющим фактором при выборе кровельного покрытия для загородного дома часто является вес материала. Каркасные и каркас-но-щитовые дома лучше не нагружать тяжелой крышей. Иначе усиление конструкций обойдется в копеечку.

Каркасным домам сегодня частные застройщики отдают предпочтение в половине случаев. Во-первых, потому что жилище «под ключ» можно получить за один сезон (на стройку уходит от 2 недель до 2 месяцев в зависимости от фундамента и принципов организации работ). Во-вторых, зачастую это еще и возможность сэкономить. При оптимальном подборе материалов и грамотно выполненном проекте каркасный дом может оказаться существенно дешевле аналогичного бревенчатого, и уж точно будет дешевле мелкоблочного или кирпичного. Чтобы выгода была ощутимой, стараются излишне не нагружать несущий каркас. Отсюда и стремление выбрать кровельный материал полегче. Наименьшим весом обладают: еврошифер, гибкая черепица, металлочерепица.

Для экономии бюджета

В ситуации, когда бюджет ограничен, а решать с крышей что-то надо, евро-шифер (ондулин) — разумный выбор. Это битумно-волокнистые листы на основе целлюлозного волокна или стекловолокна. Прогнозируемый срок службы материала составляет порядка 30 лет. Листы марки «Компакт» (1 х 0,76 м) вмещаются в багажники легковых автомобилей, позволяя выгодно купить и практически бесплатно транспортировать материал. А «умный» замок ондулина «Смарт» фиксирует листы так, что идеально ровный край получается, даже если мастер впервые кроет крышу. Кроме того, на каждом листе уже есть метки, упрощающие забивание гвоздей, которыми еврошифер крепят к обрешетке.

На разные случаи жизни

Легкий, но вполне жесткий волнистый лист еврошифера монтируется не на сплошную, а на реечную обрешетку, что также работает на уменьшение веса конструкции. Вес кровли, покрытой ондулином марки «Смарт» получится наименьшим за счет возможности снижения ширины нахлестааждо 12 см. Разница в размерах листов разных

марок предусматривает не только удобство транспортировки, но и возможность выбрать материал с учетом особенностей кровли. Так, лист еврошифера DIY (2 х 0,75 м) разработан для случаев с требованием повышенной стойкости к нагрузкам, например для пологих участков крыши с учетом возрастающей снеговой нагрузки. Благодаря более частым нахлестам создается дополнительная жесткость конструкции кровли. Кроме того, за счет гибкости листы любого ондулина позволительно монтировать на слегка выпуклых или вогнутых поверхностях.

На гребне волны

Стальная и медная кровли, конечно, очень хороши своей легкостью и надежностью (срок службы медного фальцевого покрытия около 100 лет). Однако, скорее всего, окажутся не адекватны по цене каркасной постройке. Другое дело металлочерепица — готовые к монтажу защищенные оцинковкой и цветным полимерным покрытием профилированные листы. Ну или кровельный профнастил — похожий материал, но не имитирующий рисунок черепицы, волны только продольные. Профнастил может выйти дешевле металлочерепицы.

В отличие от нее допустим на крышах с небольшим уклоном, более жесткий (меньше риск перегнуть поперек), его легче монтировать (без подгонки рисунка рельефа). В то же время он тяжелее, имеет меньше защитных слоев, да и выглядит проще. Листы металлочерепицы крепят к контробрешетке. Крайне важно не забыть про гидро- и пароизоляцию. Эффективный отвод конденсата, образующегося под стальными листами, необходим, в противном случае влага за несколько лет разрушит несущие стропильные конструкции.

Кровельные доборы
Использование фирменных «аксессуаров», таких как конек, ендова (защищает от влаги и пыли вогнутый перегиб кровли) и т. п. для кровли из еврошифера или гибкой черепицы, также облегчает вес конструкции. Производители предлагают гвозди с легкими широкими шляпками-колпачками, защищающими отверстия от осадков, и герметизирующие ленты для оформления стыков кровли с печной трубой, мансардным окном и прочими выходами на крыше.

Как выбрать металлочерепицу

Производители предлагают металлочерепицу в широком ассортименте. Листы различаются по толщине, типу полимерного покрытия, по цвету и по рисунку рельефа. Чем толще стальной лист, тем лучше он противостоит коррозии и механическим воздействиям (например, при ремонте крыши). Однако толстый и весит больше. Стоит обратить внимание на тип цветной защиты. Вкратце расклад такой: покрытие из полиэстера дешевле, из пластизола наиболее стойко к царапи нам, а пурал практически не выцветает под воздействием солнечных лучей. Акриловый лак годится только для «тыльной» стороны. Металлочерепица с полной акриловой окраской — очень временное решение. Материал с ярко выраженной волной предпочтителен для масштабных скатов. На крышах скромной площади лучше смотрится «слабая» волна универсального типа и даже совершенно плоские листы (такие тоже имеются, например Classic от Ruukki).

Яркая красавица

В основе мягкой черепицы (другие названия — гибкая черепица, битумная черепица) стеклохолст, пропитанный битумом. Большая часть коллекций имеет декоративно-защитную посыпку цветной каменной крошкой, сланцевыми чашуйками или их смеси. Снизу может быть нанесен клейкий слой. В отличие от еврошифера и металлочерепицы, битумная черепица не листовой материал. Его гонты не более 1 м в ширину и 40 см в высоту, плоские, с фигурной кромкой, напоминающей лепестки или зубцы.

Компактность и гибкость элементов позволяют использовать материал на крышах сложной конфигурации практически без отходов. Фигурный край и цветная посыпка придают покрытию невероятно эффектный вид. Продукция надежных производителей не «выгорает» на солнце весь гарантийный срок. За сочность цветов отвечает метод высокотемпературной термохимической окраски, согласно которому частицы сначала подвергаются пропитке специальными пигментами, а затем проходят термическую обработку, закрепляющую цвет.

Цвет крыши должен гармонировать с цветом фасада. Стоит отметить, что кроме 5-8 базовых цветов металлочерепицы, которые обычно всегда доступны покупателю, в ряде случаев можно заказать материал уникального оттенка. Однако заказ придется ждать порядка месяца.

Плюсы гибкой черепицы

Битумная черепица тяжелее еврошифера и металлочерепицы, но большинство ее коллекций также относятся к «легким» кровлям (удельный вес до 17кг/кв. м).

Дороже, зато и выглядит богаче.

К тому же она очень технологична. Ее легко монтировать (укладка производится на сплошное основание), легко реставрировать — все это безусловные «плюсы». А еще такую кровлю не сорвет ветром (под солнцем гонты со временем образуют единый ковер). А еще под ней хорошо спится, и даже «барабанная дробь» сильного ливня не разбудит, поскольку гибкая черепица дает звукоизолирующий эффект. Но самое главное — ведущие производители мягкой черепицы предоставляют продолжительную гарантию: 25 лет уже не предел, есть обязательства на 35 и даже 60 лет. Кстати говоря, не стоит опасаться, что каменная крошка сдуется ветрами, сойдет со снегом. Для обеспечения долговечности покрытия пред усматривается посыпка с так называемым технологическим запасом.

Особенности монтажа гибкой черепицы

Благодаря небольшим размерам гибкая черепица не требует раскроя. Гонты фиксируются гвоздями к сплошной обрешетке (влагостойкая фанера, 05В или настил из шпунтованной доски). Часто с изнанки материал имеет клейкий слой или клейкую полосу для дополнительной фиксации. Все просто, однако существуют некоторые тонкости, которые стоит учитывать при укладке.

Листы обрешетки монтируют с зазором 3-4 мм для возможности их линейного расширения.

Для фиксации гибкой черепицы используют кровельные гвозди с широкой шляпкой. Крепление скобами степлера не рекомендуется.

совет специалиста
Поверх кровель на основе битума часто поселяется лишайник или мох. Это не влияет на эксплуатационные свойства кровельного материала. Другое дело, что такие наросты не всех устраивают внешне. При необходимости их можно удалить, например средством «К-10» («Катепал»). После нанесения препарата кровлю надо очистить щеткой и промыть водой под давлением — сверху вниз, обязательно по направлению нахлеста.

Между сплошной обрешеткой и утеплителем, если кровля утеплена, обязательно оставляется вентиляционный зазор. Его отсутствие из-за резких перепадов влажности и температуры может вызвать деформацию сплошного деревянного основания и, как следствие, повреждение битумной черепицы.

Второй этаж

Пространство под самой крышей часто используют как жилое, увеличивая, таким образом, полезную площадь дома практически вдвое. Для создания мансардного этажа легкую кровлю требуется теплоизолировать. Теплоизоляция спасет и от зимнего холода, и от летней жары. В качестве утеплителя рекомендуется использовать современные материалы на основе минерального сырья — стекловолокна, каменной ваты. Кроме обычных окон, которые устанавливают во фронтонах, для улучшения инсоляции можно использовать мансардные — специально предназначенные для монтажа в наклонной плоскости. Их конструкция надежно противостоит внешним воздействиям. Мансардное окно даже сумеет автоматически закрываться в случае дождя, стоит лишь оснастить его специальным датчиком и приводом. Проще всего мансардные окна монтировать в случае плоского кровельного покрытия, то есть битумной черепицы или плоского металлического листа.

УДЕЛЬНЫЙ ВЕС (ВЕС 1 КВ. М) ОСНОВНЫХ КРОВЕЛЬНЫХ МАТЕРИАЛОВ
Кровельное покрытие	Вес (кг/м²)
Еврошифер	3-3,5
Металлочерепица и рулонная сталь	3,5-5
Битумная (мягкая, гибкая) черепица	6-25,4
Шифер (асбестоцементные листы)	10-14
Цементно-песчаная черепица	20-30
Натуральная (керамическая) черепица	40-60
Сланцевая кровля	45-65

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса…

Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для…

Скамейка для бани своими руками – фото Лавочка для бани – как…

Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады…

Как своими руками приготовить средства от вредителей сада и огорода – народные средства Настои и отвары от вредителей…

Современные источники света вместо лампочек Чем осветить дом вместо лампочек…

Условные обозначения: напольные покрытия, ламинат, керамическая плитка Ламинат и плитка – условные…

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

kak-svoimi-rukami.com
