Кобылка кровли: назначение и способы крепления

Крыша дома обязательно оборудуется свесом, который защищает стены строения и отмостки от атмосферных осадков, падающих с кровли в виде воды. При этом карниз защищает проём между кровельной конструкцией и стенами от ветра. Но иногда случается так, что крыша дома была в своё время собрана неправильно. Или длины стропил не хватило, чтобы создать оптимальную ширину свеса, которая должна быть не менее 40 см. Для удлинения ног используют элемент, носящий название в стропильной системе.

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Обусловлено это следующим:

• так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
• монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;
• при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
• если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Основные виды крыш по конструктивному исполнению

Перед установкой нужно выбрать оптимально подходящую стропильную систему для кровли. Наибольшим спросом среди частных застройщиков пользуются скатные конструкции следующих видов по форме:

Рисунок 1. Основные виды крыш по конфигурации

Наиболее простыми по конструкции являются односкатные кровельные системы. При этом они требуют минимум финансовых и трудовых вложений на устройство. Однако учитывайте, что в здании с такой крышей невозможно обустроить полноценный чердак или, тем более, мансардный этаж.

Одни из самых популярных на сегодня крыш – двускатные и мансардные. Это обусловлено возможностью обустроить просторный чердак или большую мансарду. На такие конструкции расходуется меньше кровельного покрытия, однако требуется возведение фронтонов по торцевым сторонам дома. Также привлекает минимальная сложность монтажа.

Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Что такое кобылка: кровля, фотопримеры и видео Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А»

Рисунок 3. Внешний вид двускатной (сверху) и мансардной крыши (снизу)

Шатровые кровли, как правило, имеют 4 ската в виде равнобедренных треугольников, сходящихся в одной точке сверху. Гармонично смотрятся на одноэтажных домах в классическом стиле. Характеризуются сложной стропильной системой, но повышенной устойчивость к ветровым нагрузкам.

Вальмовые и полувальмовые кровли тоже отличаются сложностью устройства, большим количеством конструктивных элементов в стропильной системе. Требует профессионального подхода к монтажу, без наличия определенных навыков самостоятельно построить качественную и надежную конструкцию будет очень сложно.

Рисунок 6. Полувальмовая крыша

Монтаж

Необходимость в удлинении стропила выявляется на стадии проектирования крыши. При достаточных размерах стропило, целесообразно применять целую деталь, – это обеспечит более надёжную прочность конструкции, нежели из нескольких отдельных деталей. Монтаж на кровле кобылки мера скорее вынужденная, чем экономически необходимая.

Любой свес над вертикальной конструкцией – это парусность. Вследствие этого, особенно при сильных ветрах, возникают значительные усилия. С такими нагрузками лучше справляется цельная деталь, чем узел, собранный из отдельных элементов.

Для образования карниза кобылка крепится к стропильной ноге двумя способами:

1. Диагональный. Нижняя плоскость карниза образуется подшивкой досок (фанеры, пластика и т.п.) непосредственно к открытой части кобылки.
2. Прямой. Устраивается короб в виде треугольника. Горизонтальная часть воспринимает нагрузку со стороны кобылки, – распор в стену. Обшивается нижняя часть короба.

Для обоих способов необходимо предусмотреть вентиляционные каналы.

С целью ускорения процесса монтажа и снижения ошибок целесообразно заготовить всё количество кобылок. Далее, последовательность работ выглядит:

• Производится установка кобылок на крайние стропило.
• Натягивается шнур по выступающим частям досок.
• Промежуточные деревянные изделия выставляют по шнуру-маркеру.
• Формируют кровельную обрешётку.

Отделку карниза производят по окончании устройства кровли.

• Стекломаст
• Чем стеклоизол отличается от унифлекса

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

1. Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
2. Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок. Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки. Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Видео материал

Взаимосвязь угла наклона и кровельного материала

Угол наклона односкатной крыши для гаража, бани, жилого дома или хозяйственной постройки зависит не только от силы и направления ветра, но также и от типа кровельного материала, который вы решили использовать. Современные строительные нормы рекомендуют придерживаться следующих параметров:

• для шифера, металлочерепицы, профнастила или ондулина угол наклона должен быть более 12°. Допускается угол в 6-12°, но тогда вам придется позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативным образом скажется на сроке службы всей конструкции, а также уровне ее гидро- и теплоизоляции;
• угол наклона для черепицы должен быть не меньше 10°, для цементно-песчаной или керамической, и не меньше 12° – для битумной. Если же вы делаете своими руками односкатную крышу гаража из стальных листов, то угол должен быть не меньше 17°;

Установка кобылок стропил. Кобылка кровли: понятие + правила и особенности монтажа Кобылка кровли – устройство, размеры и монтаж (видео, фото) Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Кобылка кровли – устройство, размеры и монтаж (видео, фото) Кобылки, незаменимая часть крыши – YouTube Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А»

Хозяйственная постройка на участке с односкатной металлической крышей

• для сланца или асбестоцемента оптимальным углом наклона является тот, который превышает 27°;
• для всех остальных кровельных материалов данное значение варьируется в пределах от 20 до 30 градусов.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

1. материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
2. переувлажнение способствует быстрому разрушению материала стен.
3. аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Расчет двухскатной крыши

Как сделать крышу двухскатную своими руками

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши

Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши

Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системыНаличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Пошаговая инструкция по монтажу крыши

С терминологией разобрались, теперь поговорим о том, как правильно сделать крышу своими руками. Любителю лучше остановиться на самых простых конструкциях – это односкатная, двускатная или мансардная крыша. Техника сборки у них схожая, различия в основном касаются схемы установки стропил, но начинать нужно с расчетов.

Расчет крыши

Профессиональный расчет крыши дело сложное, но к счастью для этих целей сейчас есть онлайн калькуляторы. В правом верхнем углу моего сайта, под логотипом есть раздел под названием «калькуляторы», там вы найдете, онлайн калькуляторы для расчета односкатной, двухскатной, мансардной и вальмовой крыши.

Вам лишь нужно задать расстояние между несущими стенами, желаемый кровельный материал и еще несколько общедоступных характеристик, после чего вы мгновенно узнаете, сколько должен составлять угол наклона, вес конструкции, сечение стропил и балок, объем леса и т. д.

Плюс там же есть климатический онлайн-калькулятор, с помощью которого вы сможете узнать скорость ветра, количество осадков и еще много важных характеристик, которые вам могут пригодиться при возведении крыши в вашем регионе.

Установка мауэрлата

В деревянных домах в качестве мауэрлата выступает верхняя обвязка из бруса или бревна. В блочных, кирпичных и наливных домах под мауэрлат необходимо монтировать армированный железобетонный пояс.

Минимальные габариты такого пояса составляют 250×250 мм, но проще сделать опалубку на толщину стены и залить внутри армированный пояс высотой 250 – 300 мм. Шпильки для крепления бруса монтируются до заливки бетона в опалубку.

Как сделать скатную крышу своими руками – схема установки мауэрлата

После обустройства армопояса и монтажа крепежных шпилек поверх конструкции укладывается гидроизоляция, зачастую используется рубероид.

Установка стропил

Для любителя правильная установка стропильных ног считается едва ли не самым важным этапом. В одиночку этим заниматься сложно, поэтому лучше привлечь помощника.

Установка конькового прогона

Коньковый брус можно устанавливать, как между стропильными ногами, так и под них, второй вариант считается более простым, поэтому я рекомендую его.

Обустройство карнизного свеса

По правилам вылет карнизного свеса должен составлять от 50 см. Если стропила длинные, то вы просто натягиваете шнур на всю длину свеса и обрезаете их по размеру. В случае, когда длины стропильных ног не хватает, к ним прибиваются так называемые кобылки. Делаются кобылки из бруса сечением 50×100 мм.

Важно! Размер соприкосновения кобылки со стропильной ногой должен быт не менее полуметра.

Схема крепления кобылок к стропилам крыши

Важно! В деревянных домах стропильные ноги нельзя жестко фиксировать на мауэрлате, иначе при усадке их вырвет или перекосит. Для крепления здесь используется так называемый, плавающий замок.

Стропила в деревянных домах крепятся при помощи плавающих замков

Устройство карнизного свеса ↑

Как уже было отмечено подшив карнизного вылета крыши с использованием дополнительного горизонтального элемента, кобылки, более сложный и трудоемкий вариант. В общих чертах монтажные работы проходят следующим образом.

• В качестве конструктивного элемента используют доски с сечением в 100 или 150 на 30. Их можно заменить обрезками брусьев под стропила.
• При наращивании стропильных ног широкая плоскость элемента должна лечь горизонтально, то есть под прямым углом к поверхности стены. При этом обычно ориентируются на кирпичную кладку либо на показания строительного уровня.
• Следующим шагом на кобылки крепят подшивные доски. Учитывая вышесказанное, нижняя плоскость полученного короба расположится горизонтально.
• Остается отделать или украсить короб. Здесь уже нет готовых рецептов – все будет зависеть от стилистики дома, а также личных предпочтений хозяев.
• При устройстве карниза важно обратить внимание на то, что он не должен мешать кровле «дышать», то есть ничто не должно препятствовать попаданию и прохождению воздуха через подкарнизную часть в подкровельное пространство, а затем через покрытие кровли наружу. Это залог эффективной вентиляции, благодаря которой все элементы кровельной конструкции остаются сухими, и крыша служит значительно дольше.

Важно

karnizy-s-kobylkami-1

karnizy-s-kobylkami-2

11.49 МОНТАЖ СТРОПИЛ + КОБЫЛКИ ч5 – YouTube Кобылка кровля: размеры, особенности проведения работ Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Крепление кобылки к стропильной ноге, кирпичный карнизный свес Кобылки на крыше фото: что такое, размеры, устройство, фото – Что такое кобылка: кровля, фотопримеры и видео — Мини гостиница «Отель А» Как сделать кобылки на крыше, наращивание стропил по длине, строительство крыши своими руками – YouTube

Подшивные карнизы с использованием кобылок бывают разного вида. Разберем более детально устройство самого простого из них – обычного треугольного.

На заметку

Выносной карниз этого типа не только прост, но имеет еще одно важное преимущество – в отличие от других вариантов он не гудит, создавая неприятный шум, когда на дворе бушует зимняя вьюга.

Монтаж проводят, следуя следующим несложным правилам.

• Стропила обрезают вровень с уровнем наружных стен, причем выносной карниз не должен при этом нависать над стеной. Для случаев, когда он все-таки свешивается на стык, образованный на месте соединения стен со стропилами, прибивается карнизная доска, по которой будет проходить водосток.
• Вынос карниза обеспечивают кобылки, которые прибиты непосредственно к стропильным ногам. Стропила таким образом удлиняются. Этот способ довольно востребован и вот почему. Среди множества преимуществ такого подхода прежде всего отметим полноценную защиту пространства, образованного под карнизом – дождевая вода туда гарантированно не попадет даже при сильном ветре. Однако через зазор, образованный кобылками, в подкровельное пространство проникнет достаточный объем воздуха, чтобы обеспечить вентиляцию кровли.
• Снизу карнизный вылет можно оставить открытым либо закрыть, используя прифугованные или просто оструганные равные по ширине подшивные доски. Максимальная толщина их составляет 25 мм. Доски устанавливают перпендикулярно к стене, сохранив между ними вентиляционный зазор.
• Если карнизный вынос превышает расстояние для установки деревянной кобылки, то его крепят на консоли, которые заделаны в стену с помощью металлических анкеров. На этих участках конструктивные элементы заделываются на одной линии с консолью.
• Свесы на стенах, возведенных из камня, верхний край которых выложен кирпичом, также выполняют из кирпича. Следует учесть, что свес по ширине не может превышать 50% толщины стены. При устройстве свеса ряды шаг за шагом припускают не более, чем на треть от длины кирпича, однако не более 8 см.

Вред, наносимый кобылками сельскому хозяйству

Многие считают, что кобылки вполне безобидны. Ведь они, хотя и относятся к саранчовым, являются одиночными насекомыми. Однако в 1939 году старшим научным сотрудником Челябинского опорного пункта Всесоюзного института защиты растений К. Н. Филатовым был составлен отчёт по изучению динамики нестадных саранчовых, то есть кобылок.

Его исследования доказали, насколько кобылка может быть опасна для сельского хозяйства. По документальным данным, в 1883-1892 годах эти прожорливые насекомые регулярно уничтожали посевы на огромных площадях в Курганском уезде. Это было настоящим бедствием для крестьян. И только в 1892 году народ всем скопом вышел на ручную охоту. С помощью специальных пологов им удалось отловить 155 951 пуд кобылок!

Краеведы рассказывают, что в 1894 году, когда было зарыто в землю последнее насекомое, хозяин паточного завода Балакшин в честь этого события на собственные средства воздвиг памятник. К сожалению, до наших дней он не сохранился.

Основные преимущества применения кобылок при организации карнизной части кровли ↑

Применение кобылок при монтаже кровельного карниза позволяет:

• уменьшить нагрузку на конструкцию;
• значительно сэкономить на древесине, которая используется для производства стропил;
• облегчить процесс организации карнизного свеса за счет упрощения выведения его линии;
• выполнить качественно и надежно подшивку карнизной части кровли, сделать ее соответствующей собственным вкусам и запросам. Кобылки могут производиться с использованием резьбы, что дает возможность придать строению оригинальный вид и украсить его;
• продлить срок службы конструкции дома за счет организации надежного свеса кровли, который предотвратит стекание по стенам воды.

Если кобылки в ходе эксплуатации строения сгниют или повредятся, их можно легко заменить без проведения разборки всей кровли.

Срок службы кровли во многом зависит от качества выполнения карнизного свеса, при монтаже которого довольно существенную роль играют кобылки

Функции карниза кровли

Карниз представляет собой нижнюю часть ската крыши, которая находится за пределами плоскости стены. Каркасом карниза являются стропильные ноги или их продолжение (кобылки), снизу пространство между краем крыши и стеной можно зашить досками, обычным сайдингом или специальными софитами ради эстетики и для того, чтобы защитить пространство под крышей от проникновения птиц.

В список функций карниза входит:

В климатических условиях средней полосы России рекомендуемая минимальная ширина карнизного свеса составляет 40–50 см, если не предусмотрено обустройство водосточной системы крыши – в этом случае конструкция будет защищать отмостку от осадков и талых вод, стекающих по скатам кровли.

Кобылки изготавливают из доски сечением 30×100 или 30×150 мм. Древесина должна быть высушенной, не иметь повреждений, гнили, сучков. Перед монтажом нарезанные в размер элементы обрабатывают средствами огнебиозащиты. Длина кобылки рассчитывается следующим образом: к запроектированной ширине свеса кровли прибавляют 50 см на крепление элемента к стропильной ноге.

Варианты проектов домов с вальмовой крышей

Здание со сложной стропильной конструкцией невозможно представить без профессионального проектирования с использованием программного обеспечения, которое тем не менее нуждается в проверке по месту и корректировке стыковочных плоскостей. Это обусловлено несовершенной геометрией конкретного здания, поэтому участок распиловки и шаблонирования необходимо разместить по соседству с местом монтажа стропильных конструкций.

Проект вальмовой крыши включает в себя конструкцию стропильной системы, а также способ, порядок монтажа и стыковки всех элементов

Профессиональное проектирование не заменяет подгонки расчётных данных к конкретным условиям, поскольку сложные вальмовые крыши зачастую нуждаются в дополнительных крепёжных элементах, не предусмотренных проектными расчётами. Предлагаем вашему вниманию ряд готовых проектов вальмовых крыш, которые послужат основой для создания собственного облика вашего дома.

Фотогалерея: примеры проектов домов с вальмовой крышей

Крыши основного здания, гаражной пристройки, козырька и бокового входа имеют вальмовую конструкцию Конструкция симметричной вальмовой крыши в этом проекте осложнена выступом над входной группой Вальмовая крыша этой одноэтажной постройки отличается разными углами наклона вальм

Разнообразие вариантов использования вальмовых крыш открывает широкие просторы для создания собственного жилого пространства в рамках уже построенного дома, при этом важно сделать целесообразный выбор в пользу наиболее удачного с эстетической и конструктивной точек зрения решения.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Как уложить изоспан на кровле

Не менее важно знать, как уложить изоспан на кровле. Накладывать материал нужно от карниза крыши, располагая его на стропилах горизонтальными полотнищами. При этом нижний край первого ряда требуется опустить на капельник водостока и зафиксировать специальной лентой.

Затем изоспан раскатывают по длине ендовы и фиксируют. Полотна располагают особым образом, чтобы добиться полной герметичности. Делать это самостоятельно не рекомендуется, только при помощи мастера. Все излишки обрезают. Фиксацию допускается делать при помощи строительного степлера. Затем приступают к укладке остального кровельного «пирога».

Кобылка кровли: назначение и способы крепления

Крыша дома обязательно оборудуется свесом, который защищает стены строения и отмостки от атмосферных осадков, падающих с кровли в виде воды. При этом карниз защищает проём между кровельной конструкцией и стенами от ветра. Но иногда случается так, что крыша дома была в своё время собрана неправильно. Или длины стропил не хватило, чтобы создать оптимальную ширину свеса, которая должна быть не менее 40 см. Для удлинения ног используют элемент, носящий название в стропильной системе.

Что такое кобылка

По сути, это кусок доски, который удлиняет стропила. Он просто крепится к ним любыми средствами и способами, создавая карниз крыши. При этом можно использовать для кобылок доски меньшего сечения. Главное здесь – выставить их в одной плоскости со стропилами, чтобы верхний торец первых составлял продолжение вторых.

Необходимо отметить, что, кроме выше обозначенных преимуществ есть у этого элемента и другим положительные моменты:

1. Упрощается ремонт свеса, если один из элементов вышел из строя или потерял несущую способность. Надо просто заменить кобылку с изъяном на новую. С вышедшей из строя стропильной ногой ремонт потребовал бы больших вложений сил и средств. К тому же он был бы довольно трудным и трудоёмким.
2. Упрощается процесс выравнивания линии свеса. Даже при больших перепадах его можно исправить, заменив одну или несколько кобылок другими.
3. Снижается давление на стены дома и его фундамент.
4. Чем короче стропила, тем они дешевле.
5. Кобылка кровли может служить и декоративным элементом кровельной конструкции. Надо придать ей необычный внешний вид, к примеру, при помощи резьбы по дереву.

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

1. Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
2. Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок. Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки. Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Видео материал

Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Кобылка в кровле: понятие, назначение, монтаж

Проектируя крышу, необходимо обратить внимание на расстояние между краем карнизного свеса и стеной дома. Если этот промежуток составляет менее 40 см, вода, стекающая с кровли, будет попадать на стену и отмостку, а в пространство под крышей станет задувать ветер. Чтобы обустроить свес требуемой длины очень часто в стропильной системе используется кобылка.

Устройство карнизного свеса

Что такое кобылка

Кобылка это элемент каркаса кровли, ее назначение заключается в удлинении стропильной ноги, опирающейся на мауэрлат постройки из кирпича или блоков либо на верхнюю обвязку дома из бревна или бруса, для формирования карнизного свеса требуемой ширины.

Понятие кобылки в стропильной системе

Применение кобылки позволяет упростить возведение и ремонт каркаса крыши, уменьшить нагрузку на стены и фундамент, удешевить строительство. Это связано с тем, что:

1. Используются стропильные ноги меньшей длины, поэтому не требуется предусматривать их вылет за плоскость стен на 40–100 см для обустройства свеса. Следовательно, они дешевле, легче и короче, их проще поднять наверх.
2. Кобылки монтируются из доски меньшей толщины по сравнению с пиломатериалом для стропил, что снижает общий вес каркаса крыши.
3. Проще выровнять линию свеса. Допущенную погрешность легко устранить, заменив кобылку.
4. Если в процессе эксплуатации влага вызовет гниение опор карнизного свеса, то значительно проще поменять поврежденные кобылки, чем ремонтировать стропила.

Кобылки могут служить и декоративными элементами, если путем резьбы по дереву придать концам элементов декоративную форму.

Придание декоративной формы концам элементов

Функции карниза кровли

Карниз представляет собой нижнюю часть ската крыши, которая находится за пределами плоскости стены. Каркасом карниза являются стропильные ноги или их продолжение (кобылки), снизу пространство между краем крыши и стеной можно зашить досками, обычным сайдингом или специальными софитами ради эстетики и для того, чтобы защитить пространство под крышей от проникновения птиц.

В список функций карниза входит:

1. Защита стеновых конструкций и их отделки от попадания влаги во время дождей, снегопадов, оттепелей. Внешний вид стен дольше сохраняет привлекательный вид, конструктивные элементы из дерева не отсыревают и не портятся.
2. Защита отмостки от стекающей с крыши воды. Это предотвращает проникновение влаги к фундаменту, продлевает срок службы отмостки.
3. Предотвращение проникновения влаги внутрь каркаса крыши – подшивка карниза защищает стропильную систему от попадания брызг воды во время косых дождей с порывистым ветром.
4. Защита окон от прямых солнечных лучей. Это позволяет в летние жаркие дни поддерживать в помещениях комфортные условия проживания.
5. Эстетическое завершение кровельной конструкции. Подшивка карниза скрывает «изнанку» стропильной системы, добавляет привлекательности дому.

Подшивка карнизы крыши софитами

В климатических условиях средней полосы России рекомендуемая минимальная ширина карнизного свеса составляет 40–50 см, если не предусмотрено обустройство водосточной системы крыши – в этом случае конструкция будет защищать отмостку от осадков и талых вод, стекающих по скатам кровли.

Кобылки изготавливают из доски сечением 30×100 или 30×150 мм. Древесина должна быть высушенной, не иметь повреждений, гнили, сучков. Перед монтажом нарезанные в размер элементы обрабатывают средствами огнебиозащиты. Длина кобылки рассчитывается следующим образом: к запроектированной ширине свеса кровли прибавляют 50 см на крепление элемента к стропильной ноге.

Устройство карнизного свеса

Карнизный вынос шириной до 90–100 см можно сформировать, просто закрепив кобылки на стропилах, установленных на мауэрлат или верхнюю обвязку и срезанных заподлицо со стеной.

Кобылки являются продолжением стропил, поэтому обрешетка, гидроизоляция и кровельное покрытие на них укладывается в ходе обустройства всего ската крыши. Перед монтажом настила по краю свеса набивается карнизная доска, монтируется капельник.

Элементы карнизного свеса кровли

После обустройства кровли карнизный свес рекомендуется зашить, используя специальные элементы – софиты либо обычные фугованные доски. Их располагают перпендикулярно стене и крепят с небольшим зазором между элементами, чтобы не нарушить вентиляцию пространства под крышей. Циркуляция воздуха позволяет выводить влагу, которая может вызвать гниение элементов стропильной системы.

Если запланирован монтаж кровельного свеса шириной более метра, кобылки будут испытывать повышенные нагрузки – вес самой кровли, скапливающийся снег.

Чтобы избежать риска обрушения крыши, эти элементы стропильной системы следует опереть на консоли, которые представляют собой систему из вертикальной балки, закрепленной на стене постройки, горизонтальной балки (на нее опирается кобылка) и раскоса, который придает конструкции жесткость.

Консоли могут быть отдельными, не связанными между собой либо скрепленными горизонтальной связью вдоль всего ската – в этом случае кобылки опираются на этот мауэрлат консолей. Выбор конструкции зависит от ширины карнизного выноса – использование консолей с мауэрлатом рекомендуется при длине кобылки кровли более 1,5 м. Карнизный свес с консолями также подшивается снизу.

Опирание элементов стропильной системы на консоли

Процесс установки

Строительство каркаса крыши, в котором планируется использовать кобылки для удлинения стропильных ног, ведется по стандартной технологии. После установки стропил на мауэрлат, необходимо подготовить кобылки – их количество должно соответствовать количеству стропильных ног.

Размер кобылки зависит от проекта кровли – длина выбирается в соответствии с запланированной шириной свеса, и к ней прибавляется 30–50 см на крепеж. Чем длиннее кобылка, тем больше должен быть запас на крепление, чтобы обеспечить жесткость конструкции и исключить проседание края крыши под нагрузкой. Для их изготовления используют доску подходящего сечения или обрезки бруса, оставшиеся от монтажа стропил.Кобылки монтируют на завершающем этапе возведения каркаса кровли:

1. Готовят шаблон кобылки, по которому вырезают необходимое количество элементов. Каждый из них обрабатывают огнебиозащитным составом.
2. Монтируют кобылки на стропильные ноги с нахлестом в 30–50 см, выровняв верхние торцы элементов. Крепиться они могут с помощью ершенных либо обычных гвоздей.
   Важно обеспечить качественное сцепление для чего используется по четыре гвоздя на каждый узел. Вбиваются они по два с каждой стороны. Концы гвоздей следует загнуть, чтобы крепеж со временем не ослаб. Для крепления также применяют болты.
   Пример использования болтов для крепления кобылок со стропилами
3. В первую очередь крепят крайние кобылки на скате, тщательно измерив размеры нахлестов. Затем между этими элементами натягивают шнур и по нему монтируют остальные. Метод подходит для скатов относительно небольшой длины, на которой шнур не будет провисать.
4. Если конструкция свеса предполагает использование консолей, конец кобылки крепится заподлицо с горизонтальной балкой.
5. Чтобы усилить кровельный свес, поверх кобылок монтируют учащенную или сплошную обрешетку, что добавляет жесткость конструкции.
6. После завершения устройства кровельного покрытия, карниз подшивают.

Правильно подшитый софитом, сайдингом или досками карниз эстетично выглядит, не позволяет влаге попадать на стропильную систему и не мешает свободной вентиляции крыши. Существует два варианта подшивки карнизного свеса:

1. диагональные планки монтируют непосредственно по кобылкам;
2. предварительно устанавливают на стене постройки горизонтальные опорные бруски для создания короба и крепят элементы подшивки перпендикулярно стене.

Диагональная подшивка свеса кровли

На завершающем этапе зашивают торцевую часть карнизного короба, устанавливают ветровой уголок вдоль ската – эти элементы защищают каркас крыши от капель во время косых дождей, не позволяют сильному ветру с шумом продувать конструкции и придают завершенный вид облику крыши.

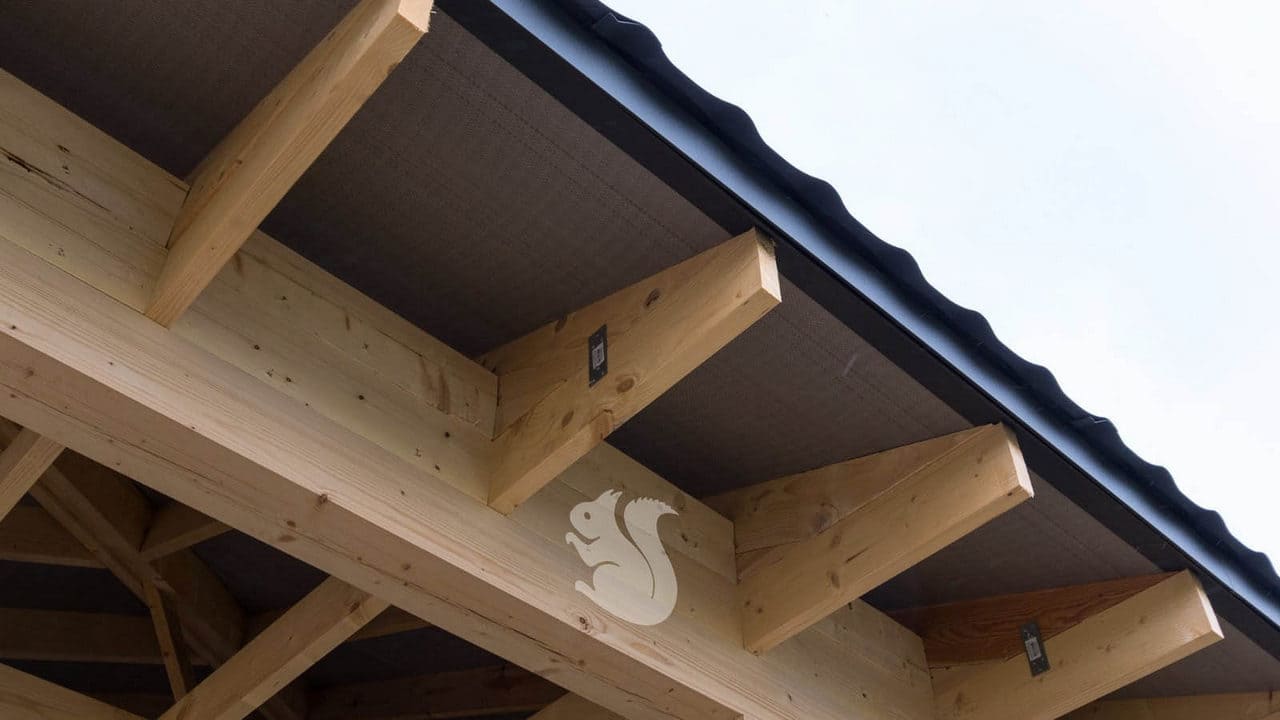

Кобылки на карнизный свес крыши

Большинство мотивов для визуального обогащения внешнего вида современных частных жилых домов позаимствовано из архитектуры античных времен. Сложнее разнообразить фасады из такого консервативного материала, как массив дерева. Конструктивные элементы нельзя гнуть, стандартные сложно удлинить. Однако доски можно вырезать, склеивать, монтировать как декор. Например, отделать «кобылками» карниз.

Использование кобылок позволяет придать карнизному свесу крыши массивность и масштаб. Интересный внешний вид. Не увеличивая сам карниз.

Деревянный дом уникальный сам по себе. Данный декоративный прием дистанцирует от деревенского стиля строящееся индивидуальное загородное жилье. Эксплуатирует принцип расчленения и тиражирования конструктивных элементов, вместе составляющих симпатичный архитектурный стиль.

Разнообразная форма, совмещение со стропилами, конструкция кобылок сказываются на стоимости реализации. Поэтому их не предлагают по умолчанию абсолютно всем. Большой загородный дом — сложный для проектирования объект. Иногда для красоты проще сделать с резными балясинами дополнительный балкон.

Полноценный вариант (клееный брус и рубленое бревно на фото) в реализации самый дорогой: стропила с резными концами, консольные выпуски из стены + поддерживающая кобылки дополнительная консоль.

По затратам это еще не всё. Оплачивается 2 ряда стропил. Нижний ряд — декоративный. На стропильных кобылках сплошной настил из доски (здесь часто используется европол, внутри дома он является потолком). Выше будет второй ряд стропил с утеплителем между ними. Сверху двойную стропильную систему накрывает кровельный материал.

Встречается простой технический вариант, аналогичный кобылкам (левое фото, строительный брус) под последующую обшивку доской.

Самое большое распространение, ввиду ценовой доступности и простоты реализации получили фальш-стропила в виде смонтированных снизу впоследствии (после подшива свесов крыши) обрезков доски. Ввиду применения сухих материалов последний вариант не входит в перечень регламентных работ по обслуживанию деревянного дома.

Кобылка в стропильной системе: как делать, чертеж, размеры

Необходима ли кобылка в стропильной системе? Для чего применяются кобылки при устройстве кровли и как их сделать самостоятельно можно узнать, прочитав эту статью.

Стоит заметить, что использование кобылок является не обязательной, а скорее, вынужденной мерой. Функция кобылки заключается в увеличении длины стропила.

Монтаж стропильной системы

Использование кобылок целесообразно в том случае, если длина бруса для стропил недостаточная.

Дело в том, что крыша не заканчивается достижением стены – стропила должны выходить за ее пределы, представляя собой основания для стрехи. Стреха (свес) – участок крыши,  выходящий за уровень стены.

Стреха выполняет следующие функции:

• предупреждает попадание осадочных вод под свод крыши;
• обеспечивает защиту карниза и стены здания от сырости и плесени;
• препятствует подмыву фундамента дождевыми водами путем отведения ливневых потоков в сторону от цоколя строения;
• вкупе с выступающим карнизом перенаправляет потоки ветра, предохраняя от срывов кровли.

Свес должен выступать за пределы стены на расстояние 0,5 – 1 м. Лучше всего если стреха будет оборудована фартуком свеса и системой водостока.

Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения.

Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение.

А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения. Вместо деревянных реек можно использовать сайдинг или профнастил.

Для монтажа стропильной системы самый оптимальный вариант – это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

После установки каркаса крыши выполняется его обрешетка и покрытие кровельными материалами.

В этом случае кровля представляет собой цельную надежную конструкцию. Такой подход обеспечивает прочность крыши.

Особенно это актуально в регионах:

• с повышенной сейсмической активностью;
• с обильными снегопадами;
• на открытых ветрам пространствах.

Видео:

Однако длина бруса, предназначенного для каркаса кровли, не всегда позволяет использовать цельные стропила.

Иногда длины может не хватать, и в этом случае производится удлинение стропил за счет кобылок.

 Удлинение стропил

Кобылки в стропильной системе могут использоваться не только в тех случаях, когда длины подготовленного пиломатериала не хватает.

Применение доборов позволяет сэкономить некоторую сумму денег, так как для кобылок используется более тонкая и дешевая доска, чем для самих стропил.

Так как размер и вес доборных досок сравнительно меньше, то подъем материала на кровлю и его монтаж будет легче осуществить своими руками.

Несколько дешевле при использовании кобылок обойдется и замена отслуживших деталей свеса.

Хотя разбирать для ремонта придется всю кровлю, как и в случае замены всего каркаса.

Тем не менее основным преимуществом использования кобылок является совсем не экономия. Главный плюс добора – возможность изменить линию свода крыши.

С применением кобылок проще сделать фигурную кровлю, так как стреха может располагаться под любым удобным углом к плоскости крыши.

Помимо этого, нижняя часть кобылок часто украшается резьбой, что само по себе делает строение более изящным.

Технология выполнения подготовительных и кровельных работ с применением кобылок несколько сложнее, чем при устройстве цельного каркаса.

При удлинении стропил при помощи кобылок важно уделить должное внимание креплению самих стропил к опорному брусу или мауэрлату.

Каркас должен иметь хороший упор. Для его обеспечения брус может иметь спил под необходимым углом.

Крепление кобылок производится непосредственно к самим стропилам. Для монтажа используются кровельные гвозди, которые забиваются насквозь с противоположных сторон.

Вышедшие концы необходимо загнуть. Даже пара гвоздей может обеспечить прочное крепление, но для усиления мощности конструкции рекомендуется использовать четыре гвоздя.

Их необходимо забивать в шахматном порядке с расстоянием в 15 см. Такое крепление необходимо для того, чтобы вся конструкция не рухнула под тяжестью скопившегося на кровле снега и льда в зимнее время года.

После монтажа кобылок кровельные работы производятся обычным образом.

Элементы конструкции не герметизируются, так как для обеспечения вентиляции ветровой короб должен быть воздухопроницаем.

Видео:

Это защитит стреху крыши и карниз от плесени и грибка. Благодаря вентиляционным отверстиям, микроклимат чердачного помещения также будет здоровым.

Особенности проведения работ

В случае применения кобылок стропила обрезаются вровень со стеной. Длина доски для обустройства свеса зависит от желаемой длины стрехи.

К длине свеса необходимо добавить 30 — 50 см на нахлест. Это обеспечит надежное скрепление между каркасом и свесом крыши.

Рекомендуемыми породами древесины являются:

• лиственница;
• сосна;
• кедр и другие хвойные породы.

Срок эксплуатации стрехи крыши напрямую зависит от качества материалов и соблюдения технологии работ. Доска должна быть ровной, желательно без сучков. Использование горбыля не допустимо.

Для того чтобы продлить срок эксплуатации свеса, рекомендуется обработать пиломатериал специальными антисептическими средствами.

После того как доски отобраны и обрезаны под нужный размер, можно приступать к монтажу.

Каркас свеса формируется отдельно по каждой стороне крыши. Для начала размечают и закрепляют первую и последнюю опорные доски.

Затем между ними натягивается шнур, по которому равняются остальные кобылки. Если планируемая длина свеса больше 70 см от уровня стены, то рекомендуется соединить их сплошной деревянной рейкой — это увеличит жесткость конструкции.

После монтажа каркаса свеса выполняется его обрешетка аналогично тому, как проделывалась обрешетка стропильного каркаса свеса.

Когда обрешетка сделана, можно приступать к укладке кровельных материалов.

Видео:

С фронтонной стороны строения выступ обуславливается обрешеткой. Фронтонный выступ должен выходить за плоскость стены не менее чем на 30 см.

По карнизу фронтона целесообразно пристроить козырек с капельником и водосточным желобом.

На самом деле выполнение кровельных работ не является таким сложным процессом, как может показаться на первый взгляд.

При желании построить каркас и покрыть крышу сможет любой человек, имеющий достаточно свободного времени.

Однако людям, не имеющим никакого опыта в строительстве и работе с деревом, не стоит браться за возведение кровли самостоятельно. Лучше нанять бригаду опытных кровельщиков.

Видео:

Если в силу каких-то причин все работы решено проводить своими руками, то можно взять опытного помощника или руководствоваться советами профессионала.

Если удастся избежать ошибок, то в дальнейшем крыша не принесет никаких проблем.

Успешного строительства и проведения кровельных работ!

Кобылка: кровля своими руками. Монтаж карнизных свесов с использованием кобылок и без

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

• Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
• Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
• Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
• Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
• Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
• Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
• Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

Это тоже важно знать: Стропила для двухскатной крыши своими руками

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

1. Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
2. Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Это тоже важно знать: Схема стропильной системы вальмовой крыши

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок. Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки. Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Видео материал

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

1. материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;

2. переувлажнение способствует быстрому разрушению материала стен.
3. аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Кобылка – кровля со стропилами, удлиненными кобылками

Крыша жилого дома имеет технически сложное устройство, в котором каждый элемент конструкции выполняет ему отведенную роль и функцию. От соблюдения технологии монтажа кровли зависит ее надежность, срок службы и несущая способность. Даже такие незначительные по размеру элементы как карниз оказывают влияние на функциональность конструкции.

В нашей местности, которая славится высокой снеговой нагрузкой зимний период, широкий карниз крыши – насущная необходимость, обеспечивающая безопасную эксплуатацию дома. Однако, длина стропил не всегда позволяет сформировать широкий свес, поэтому для его устройства используют кобылки. В этой статье мы расскажем о конструкции и функциях этих элементов.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Карниз кровли и его функции

Карнизом крыши называют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения. Он формируется за счет увеличения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и остальная поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом или досками. Карниз в конструкции крыши выполняет следующие функции:

Обратите внимание, что в средней полосе России опытные строители рекомендуют возводить крыши с карнизами шириной не менее 40-50 см, чтобы защитить отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнили.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Источник

Кобылка в кровле: понятие, назначение, монтаж

Проектируя крышу, необходимо обратить внимание на расстояние между краем карнизного свеса и стеной дома. Если этот промежуток составляет менее 40 см, вода, стекающая с кровли, будет попадать на стену и отмостку, а в пространство под крышей станет задувать ветер. Чтобы обустроить свес требуемой длины очень часто в стропильной системе используется кобылка.

Устройство карнизного свеса

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

Для подшивки карниза снизу существует два метода – диагональный и прямой. При диагональной технологии монтажа обшивка приколачивается снизу прямо ко кобылкам. Для прямой зашивки с помощью брусков монтируется короб, который пол прямым углом соединяется с наружной стеной дома.

Как формируется карниз?

Широкий карниз крыши – залог безопасной эксплуатации и более удобного обслуживания здания. Он формируется за счет увеличения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

Важно! Профессиональные кровельные мастера рекомендуют использовать для формирования карниза кобылки, так как зачастую это дешевле. Кроме того, это удобнее в плане монтажа, так как не приходится поднимать и перемещать по крыше стропила большого веса и длины.

Поговорим про «кобылки» | Прораб Бывалый

В этой статье решил написать про «кобылки». Не про тех которые бродят по полям, а про те которые на крыше.

Этим словом называют один из элементов кровли. Причем достаточно важный.

Что такое «кобылки»? Это отрезок доски, который крепится к стропильной ноге и служит её продолжением. Обычно для кобылок используется доска меньшей ширины чем доска стропильной ноги. Кобылка крепится сбоку стропила.

Для чего нужна кобылка?

В основном она используется в тех случаях, когда длина стропильной ноги недостаточна. Что я имею в виду? Во время дождей с кровли стекает вода и при этом может попадать на стену. Поэтому крайне желательно что бы свес крыши выступал от края стены на 60 см. Если, например длина ската равна семи метрам, то возникает необходимость удлинения стропильной ноги так как стандартная длина пиломатериалов равна примерно шести метрам.

В этом случае лучше применить кобылку чем делать доски для стропил под заказ.

Но даже если длина ската равна пяти метрам всё равно можно использовать кобылку для облегчения стропильной части кровли.

Кстати сказать что в случае ураганного ветра кобылка может спасти вашу крышу, потому что именно свес кровли принимает на себя основной удар. В случае применения кобылок есть вероятность что они просто сломаются, и остальная крыша останется на месте.

Нам постоянно показывают, как ураганы уносят кровлю со зданий начиная поднимать её с одного края. Если бы там были кобылки то, возможно, ветру не удалось бы поднять всю крышу.

Ещё одним плюсом применения кобылок можно считать простоту замены этого элемента кровли. Для чего это надо?

В процессе эксплуатации свес крыши подвергается наибольшему воздействию влаги с нижней части. Поэтому вполне вероятен момент гниения досок на свесе. Если у вас применяется цельная доска на стропильную ногу, то придётся либо менять её полностью, либо выпиливать. В любом случае это приведет к серьезным затратам по ремонту крыши.

Замена кобылок гораздо проще и менее дорогостоящая работа.

Так же можно делать декоративные кобылки что, несомненно, украсит ваш дом.

Как я уже писал кобылки крепятся сбоку стропильной ноги с запасом примерно 70 сантиметров. На сегодня, пожалуй, наилучший способ — это закрепление на болты предварительно просверлив отверстия.

Считаю, что применение кобылок на кровле оправдано и несомненно даёт одни плюсы как по финансовым затратам, так и по практическим соображениям.

Надеюсь, эта статья будет полезной для вас.

Подписывайтесь на мой блог и загляните на мой канал Ютуб, будет ещё много интересной информации)

Сожаление: кобылка, которая сделала дерби

Мартин Дж. «Мэтт» Винн редко принимал ответ «нет».

В 1902 году ипподром «Черчилль Даунс» испытывал серьезные финансовые затруднения и находился под угрозой закрытия. Винн собрал группу местных инвесторов, купил трассу и право называться Kentucky Derby.

Позже он изменил систему ставок с букмекерских контор на систему ставок с одинаковой ставкой. В 1911 году он навсегда изменил гонку, введя минимальную ставку в 2 доллара: в прошлом минимальная ставка равнялась 5 долларам, что было недоступно для большинства работающих людей.

Величайший переворот импресарио Черчилля Дауна, возможно, произошел, когда он убедил владельца манхэттенского магната Гарри Пейна Уитни принять участие в гонке за розами в 1915 году. Мускулистый каштан вел от старта до финиша и пришел домой победителем в двух длинах. Сожаление стало первой кобылкой, победившей в Дерби.

Как и предполагал Винн, победа Сожаления вызвала лавину газетного освещения в гонке за подписью Черчилля Даунса. Ее победа над мужчинами стала поворотным моментом в повышении популярности гонки по всей стране, и с тех пор Кентукки Дерби пользуется престижем, равным любому спортивному мероприятию в мире.

Годы спустя Уинн размышляла об этом дне: «Гонке нужна была только победа Сожаления, чтобы создать еще больше рекламы от побережья до побережья, чтобы действительно положить конец. Она не подвела нас. Сожаление сделало Дерби в Кентукки американским институтом. »

Весной 1912 года недалеко от городка Ред-Банк, штат Нью-Джерси, на ферме Гарри Пейна Уитни в Брукдейле родился жеребенок. Клянусь могучим жеребцом Брумстиком из огромной кобылы Джерси Лайтнинг, она была хорошенькой кобылкой с широким белым пламенем. И все же Пейн был немного разочарован, так как надеялся на жеребенка.Он назвал ее Сожаление, импульсивное неправильное название, если оно вообще было.

Он был сыном финансиста и политического лидера Нью-Йорка Уильяма К. Уитни. В 1896 году «Пейн», как его называли, женился на Гертруде Вандербильт, старшей дочери Корнелиуса Вандербильта, объединив две семьи, богатые и престижные. Он получил значительное наследство от своего отца, а также от своего дяди, полковника Оливера Хазарда Пейна. Уитни имел крупные холдинги в банковской сфере, табачной промышленности, железных дорогах, горнодобывающей промышленности, нефти и могущественную конюшню чистокровных лошадей среди множества своих вложений.

Уитни восемь раз признавали ведущим американским владельцем, и на протяжении всей своей жизни он был заводчиком почти 200 победителей ставок. Его тренер, легендарный Джим Роу, подготовил Коня года Колина 1908 года.

Сожаление сломило ее девушку с первого взгляда в Саратога-Спешл 1914 года. Она победила лучшего жеребца Пебблса, который стал главным соперником, выиграв в длину с «запасом скорости» согласно Daily Racing Form .

Секретарь скачек назначил Сожалению сбор в 127 фунтов, когда она вернулась на исторический ипподром Саратога неделю спустя для мемориала Сэнфорда.Без проблем. Под жесткой хваткой жокея Джо Ноттера Регрет обогнал 11 жеребцов и одержал победу на 1 1/2 длины. Семь дней спустя она вернулась к этому, пробираясь через тяжелую грязь в Саратоге, чтобы выиграть Hopeful Stakes, при этом набрав 13 фунтов, заняв второе место.

Regret стал первой лошадью — жеребенком или кобылкой — покорившей трио характерных для молодых скачек Саратоги. Только три других — Campfire (1916), Dehere (1993) и City Zip (2000) — с тех пор совершили этот подвиг.

Заработав 17 390 долларов за 14 дней, Уитни отправил ценную кобылу обратно на свою ферму в Северном Джерси.За свой доминирующий сезон Регрет была награждена титулом чемпиона двухлетней кобылки. Ее трехлетняя кампания стартовала в 41-м дерби в Кентукки, хотя Роу не совсем согласилась с этой идеей. Кобылка не бегала 259 дней.

«Мы с тренером Роу всю неделю спали в конюшне, я никогда не забуду этот опыт, — сказал Ноттер много лет спустя. — Крыша протекла, и когда в течение шести дней, которые мы там провели, шел дождь, я промок. В Луисвилле у нее пропало сожаление.В Нью-Джерси она работала достаточно хорошо, но поездка на поезде ее расстроила. В Черчилль-Даунс она сначала проработала дистанцию ​​Дерби за 2: 14⅗, а затем за три дня до гонки повторила свою работу, пройдя дистанцию ​​за 2: 08⅗. Мистер Роу подумал, стоит ли ему управлять ею ».

Полковник Винн в конце концов убедил Роу создать царственную, непобедимую каштановую кобылу. Она привлекала толпы людей в паре общественных бризов, сопоставимых с полной длиной Дерби в 1 1/4 мили.

С заявленной толпой в 49 000 человек, Regret стал фаворитом 5: 2, а среди 16 — кобылка-одиночка.Когда флаг упал, она выстрелила, как пуля, чтобы схватить поводок. Пебблз, ее главный юный соперник, сидела в стороне и все время отслеживала Сожаление. С Ноттером в кулаке, Регрет легко отбил позднюю атаку Пебблса и оторвался на две длины в исторической победе.

Великолепная кобылка сбрила на две секунды след Old Rosebud и поставила рекорд, выиграв 2:05 2/5. Роу отпраздновал свой второй результат в Дерби через 34 года после победы над Индусом в 1881 году. До «Сожаления» 29 кобылок, по сообщениям, соревновались в Дерби без побед.

«Разве она не самая красивая кобылка, которую вы когда-либо видели? Вы знаете, это величайшая гонка в Америке в настоящее время, и меня не волнует, стартует ли она когда-нибудь снова, — сказала Уитни после гонки. «Слава о победе в этом мероприятии достаточно велика. Сожаление теперь может уйти на пенсию на ферме в Нью-Джерси ».

Сожаление продолжало гонку, вернувшись в Саратогу в августе на Саранак Стейкс, где она сразилась с Финном, победителем гандикапов Бельмона, Уизерса и Манхэттена. Ей никогда не бросали вызов, она выиграла в ручном заезде на 1 1/2 длины.Сожаление было названо Лошадью года.

Кобылка впервые потерпела поражение в 4 года, а затем снова в 5, хотя последнее было одним из ее самых выдающихся достижений. Бруклинский гандикап 1917 года, возможно, стал одним из величайших полей, когда-либо собранных на американских ипподромах. В состав вошли три победителя Кентукки Дерби — Сожаление, Старый бутон розы и Омар Хайям, будущий призывник Зала славы Роумер, будущий ведущий отец Чикл и звезды с гандикапом Borrow, Stromboli и Boots.

Regret сразу же захватил лидерство, выдерживая испытание за испытанием на протяжении первых 1 1/16 мили. Затем Борроу с ревом спустился вниз в последних шагах, отчаянно перебив кобылку отчаянным носом, установив новый американский рекорд 1:49 2/5 на 1 1/8 мили. Сожаление заметил победителя в пяти фунтах.

Финальным соревнованием

Regret была гонка с гандикапом 25 сентября 1917 года в Акведуке, в которой участвовал только один соперник. Она весила 127 фунтов, в то время как ее единственный соперник нес всего 109.Несмотря на уверенность Ноттера, Регрет установил рекорд трассы в 7 стадий — 1:24 1/5, выиграв при этом с разницей в три длины.

Regret был отправлен в отставку в 1917 году, на его счету девять побед и одна секунда за 11 стартов и заработок в размере 35 093 доллара. Ожидания Сожаления как кобылы были огромны. К сожалению, на трассе ей не хватило мастерства. Лишь один из ее 10 жеребят, Месть, выиграл ставки, в то время как ставки сделали Кающийся. Сожаление умерло 14 апреля 1934 года в возрасте 22 лет. Ее могила находится на тихом склоне холма фермы Уитни, ныне известной как ферма Гейнсуэй, недалеко от Лексингтона, штат Кентукки.

Наследие

Regret ярко сияет в анналах американских гонок. Прошло 65 лет, прежде чем другая кобылка, Genuine Risk, выиграла розы в 1980 году, и с тех пор только победительница Derby в 1988 году Winning Colours вошла в этот эксклюзивный клуб.

Regret был занесен в Зал гоночной славы в 1957 году.

6362 Filly Circle Indianapolis, IN 46260

Архитектура

Спальни: 3

Ванные комнаты: 2

Год постройки: 2021

Рассказов: Один

Стиль: Ранчо

Стройматериалы: Кирпич, Цементный сайдинг

Гараж пл.Фут .: 420

Этап строительства: Фундамент в

Статус строительства: Новое строительство

Фундамент: Плита

Имя застройщика: D.R. Horton

Нет Подвал: Да

Места в гараже: 2

Тип гаража: Пристроено

Характеристики гаража: Устройство открывания двери гаража , готовый гараж, вход без ключа

Особенности / удобства

Внутренние элементы: Поднятые потолки, Гардеробная, Экраны в комплекте, Тепловые окна для окон, Винил для окон

Приборы: Посудомоечная машина, Утилизация, Микроволновая печь, Газовая печь, Холодильник

Оборудование: Детектор дыма

Внутреннее пространство (а): Прачечная, главный уровень

Зона (а) приема пищи: Зал для завтрака, парадная столовая

Характеристики кухни: Центральный остров, кладовая

Внешние элементы: Подъездная дорожка Бетон

Крыльцо / Патио: Открытый дворик, Крыльцо открытое

Внешние характеристики: Кирпич, цементный сайдинг

Охлаждение: Центральная вентиляция

Отопление: Принудительный воздух

Топливо: Газ

Водонагреватель: Электрический

Всего номеров: 6

Характеристики объекта

Размер лота: 0. 16 соток

Размеры лота: 7091

Канализация: Канализация подключена

Вода: Общественная

Параметры инженерных сетей: Кабель подключен, подключен газ, доступен высокоскоростной Интернет

Маршрут: I-465 на юг по US-31 / Meridian St до W 64th St, South / Left Springmill Rd. Сразу направо, чтобы отправиться на запад по W 64th St. Сообщество будет слева от вас, за Hoover Rd.

Общая пл. Ft .: 1802

Main Level Sq. Ft .: 1802

Abv. Grnd. Кв. Ft .: 1802

Налоговая и финансовая информация

Год налогообложения: 2021

Непредвиденные обстоятельства: Закон без непредвиденных обстоятельств

Полугодовой налог на имущество: 0

Раскрытие информации: Не применимо

Владение: Комиссия за закрытие сделки

: 175 долларов (оплачивается ежемесячно)

Взнос ассоциации включает: Уход за газоном, управление, вывоз снега

Обязательный сбор ТСЖ: 175

15969 Filly Ave, Паркер, Колорадо 80134 | MLS # 5561039

Внутренние элементы

• Конвекционная печь, посудомоечная машина, слив, газовый водонагреватель, микроволновая печь, сливной насос
• Имеет подвал
• Незаконченный
• Камины Всего: 1
• Винил 9025at Гранитные стойки, кухонный остров, мастер-люкс, открытая планировка
• Окна с двойным остеклением, оконные покрытия, отделка окон

Парковка / гараж, информация о многоквартирных домах, налоги / сборы, подробности о местонахождении

• Утеплен, дверь умного гаража
• Места под навесом: 0
• Пристроенный гараж: Да
• Места в гараже: 2
• Места на улице: 0
• Общая парковка: 2
• Места для автофургона: 0
• Зарезервированные места: 0

Направления: юг на I-25 S. Используйте 2 полосы направо, чтобы свернуть на съезд 192 на RidgeGate Parkway. Используйте 3 полосы слева, чтобы держаться левой стороны на развилке и следуйте указателям на Ridgegate Pkwy. Используйте 2 полосы слева, чтобы повернуть налево на Ridgegate Pkwy. Держитесь левее, продолжая движение по Ridgegate Pkwy. Продолжайте движение по Mainstreet. Поверните налево на бульвар Newlin Gulch Blvd. Поверните направо на Filly Ave. Пункт назначения будет слева.

• Название подразделения: Carousel Farms

Внешние элементы

• Игровая площадка, частный двор
• Полный
• Крытый, Патио
• Состав

Ассоциация домовладельцев

Ассоциация домовладельцев

Ассоциация домовладельцев

Имеется, электричество подключено, доступ в Интернет (проводной), телефон доступен

Вода включена: вода включена

общественная

• Бытовая техника, строительство, двери, навес / тень, HVAC, изоляция, освещение, крыша, термостат, вода Обогреватель, окна

Описание объекта / лота

• Угловой участок, ландшафтный дизайн, открытое пространство, спринклеры спереди
• Размер участка Квадратные футы: 5009. 00
• Номер участка: R0494414
• Зонирование: SFR

Разное. Информация, документы и раскрытие информации, информация о сообществе

Информация о листинге

Информация об агенте и офисе

• Да
• Исключения: личное имущество продавцов, стиральная машина / сушилка, холодильник (кухня)
• Количество жилых строений: 0
• REcolorado
• Количество парковок: 1
• Ограничения на коммерческие автомобили, мобильные / промышленные дома запрещены
• Да
• Нет

Информация о собственности предоставлена ​​REColorado при последнем включении в список в 2021 году.Эти данные могут не совпадать с общедоступными записями. Выучить больше.

301 Filly Road Abilene, TX 79606

Архитектура

Спальни: 5

Ванные комнаты: 5 полный / 1 тайм

Год постройки: 2016

Сообщений: 2

Стиль: Современный / Современный

Строительные материалы: Камень / Камень, Штукатурка

Крыша: Металл

Детали фундамента: Плита

Характеристики парковки: Двустворчатые двери на 2 автомобиля, круговой привод, открывалка для гаражных ворот, с раковиной в Гараже, Негабаритный

Парковочных мест Навес: 4

Парковочных мест Гараж: 7

Особенности / удобства

Характеристики интерьера: Встроенный холодильник для вина, кабельное телевидение, сухой бар, высокоскоростной Интернет, фильтр для воды, бар для влажной уборки

Пол: ковер, керамическая плитка, бетон

Характеристики камина: газовый стартер , Masonry Box

Характеристики бассейна: Система очистки , В грунтовом гуните, Характеристики воды

Оборудование: Встроенный ледогенератор, Встроенная микроволновая печь, Встроенный холодильник / морозильник, Диапазон товарных классов, Вентиляционное отверстие товарного класса, Конвекционная печь, варочная панель — газ, посудомоечная машина, утилизация, двойная духовка, водопровод к холодильнику

Внешние характеристики: Крытые веранды, открытый камин / яма, открытый жилой центр, спринклерная система

Отопление: Центральное кондиционирование -Elec, Central Heat-Elec

Функции энергосбережения: 16+ SEER AC, потолочные вентиляторы, изоляция из пеноматериала

Всего номеров: 6

Характеристики объекта

Размер лота: 1. 92 соток

Размеры участка: от 1 акр до 2,99 акра

Характеристики лота: Ландшафтный

Набережная: №

Тип почвы: Неизвестно

Номер лота: 12

Коммунальные услуги: Кооперативная вода, септик, подземные коммуникации

Ограждение: Камень / камень, дерево

Направление: 8384 На юг, в Mountain Shadows.На запад к Фили, затем поверните налево. Дом будет справа от вас.

4345 Wild Filly Ct Ellicott City, MD 21042

Архитектура

Спальни: 4

Ванные комнаты: 2 полный / 1 тайм

Год постройки: 1981

Сообщений: 4

Стиль: Колониальный, двухуровневый

Конструкция: Кирпичный фасад, виниловый сайдинг

Крыша: Гонт

Фундамент: Бетонный периметр, пространство для ползания

Тип подвала: Задний вход, соединительная лестница, отстойник, полный, полностью законченный, выход Уровень

Особенности / удобства

Элементы интерьера: Кухня — стол, столовая, зона для завтрака, кухня — для гурманов, кухня — для приема пищи, основная ванна (и), встроенные элементы, перила для стульев, отделка окон, модернизированные столешницы, солнечная трубка (и) ), Дровяная печь, деревянные полы, встроенное освещение, план этажа — открытый

Бытовые приборы: Посудомоечная машина, утилизация, сушилка — фронтальная загрузка, энергоэффективные устройства, вытяжной вентилятор, увлажнитель, генератор льда, микроволновая печь, духовка / плита — электрическая, холодильник , Шайба — фронтальная загрузка

Пол: твердая древесина, с подогревом, керамическая плитка, ковер

Камин: вставка

Внешний вид: тротуары

Патио и веранда: Палуба (и)

Безопасность Система: Система безопасности

Типы подструктур: Выше уровня, ниже класса

Гараж: Устройство открывания двери гаража, гараж — передний вход

Места в гараже: 2

90 002 Охлаждение: Центральный кондиционер

Охлаждающее топливо: Электрический

Отопление: Тепловой насос (-ы)

Топливо для отопления: Электрический, имеется природный газ

Горячая вода: Электрический

Характеристики объекта

Размер лота: 0. 41 соток

Описание лота: Спинки к деревьям, ландшафтный дизайн, Cul-de-sac

Парковка включена в прейскурантную цену: №

TV / Cable / Com: Кабельное телевидение доступно

Канализация: Общественная канализация

Водоснабжение: Общественное

Зонирование: ЖИЛОЙ

Маршрут: север на Колумбия-роуд в поисках Дорси. Мимо продуктового / торгового центра Giant.Сразу за общественным бассейном Дорси-холла налево на Gray Rock Dr. First направо Wild Filly Ct.

Налоговая и финансовая информация

Общие налоги: 8295 долларов (выплачиваются ежегодно)

Налоговый год: 2021

Новое финансирование: Обычное

Тип собственности: Простой сбор

Ассоциация домовладельцев: Да

Допускается Финансирование: наличными, обычное, FHA, VA, USDA

Сбор ассоциации: 130 долларов. 00

Комиссия ТСЖ: 130,00 долларов США (в месяц)

3327 Wild Filly Ln North Las Vegas, NV 89032

{{if distance.length> 0}} Прибл. $ {distance} миль отсюда {{else}} {{/ if}}

{{if bed.count> 0 || bed.isStudio || bed.isLoft}}

{{если bed.count> 0}} $ {Bed.count} {{if bed.isLoft}} + Лофт {{/ if}} {{еще}} {{если кровати.isStudio}} Студия {{if bed.isLoft}} + Лофт {{/ if}} {{еще}} {{если bed.isLoft}} Лофт {{еще}} Нет данных {{/если}} {{/если}} {{/если}}

Кровати

{{/если}} {{если Baths.count> 0}}

{{если ванны. threeQuarter> 0 || Baths.half> 0}} {{if Baths.full> 0}} $ {Baths.full} F {{/ if}} {{if Baths.threeQuarter> 0}} $ {Baths.threeQuarter} 3/4 {{/ if }} {{if Baths.half> 0}} $ {Baths.half} 1/2 {{/ if}} {{еще}} {{if Baths.full> 0}} $ {Baths.full} {{еще}} $ {Baths.count} {{/если}} {{/если}}

Ванны

{{/если}} {{if sqft> 0 || площадь> 0 || lotSizeSqFt> 0}}

{{if sqft> 0}} $ {_ siUtils.formatNumber (sqft)} {{else}} {{if lotSizeSqFt> 0}} $ {_ siUtils.formatNumber (lotSizeSqFt)} {{else}} {{if acreage> 0}} $ {acreage} {{else}} N / A {{/ if}} {{/ if}} {{/ if}}

{{if sqft> 0}} Sq.Ft. {{else}} {{if lotSizeSqFt> 0}} Sq. Ft. Участок {{else}} {{if acreage> 0}} Acres {{else}} Sq.Ft. {{/ If}} {{/ if}} {{/ if}}

{{/если}} {{if isClientListing === true && 1 === 1}} {{еще}} {{/если}}

Неправильный путь — 04 | кобыла

Ой! Это изображение не соответствует нашим правилам в отношении содержания.Чтобы продолжить публикацию, пожалуйста, удалите его или загрузите другое изображение.

Это было именно так плохо.

София с сомнением посмотрела в окно машины. Она не знала, чего ожидала, покидая аэропорт Калгари, но это определенно не было трехчасовым посещением полей, тюков сена и зерновых башен. Все это становилось все более частым по мере приближения к Башоу.

По крайней мере, София заметила несколько вышек сотовой связи.

Цивилизация все еще существовала.

Она взглянула на свой телефон. Один пропущенный звонок от ее матери, два сообщения от Офелии и голосовое сообщение от Келли, напоминающее ей, что она хочет довольствоваться этим до этих выходных. «Что-то полезное с нашими духами Estrella, — размышляла Калли, — с органическими элементами. Подумайте о цветах и ​​залитых солнцем двориках».

О, и короткий текст от Кита.

София, он написал. Просто хотел еще раз извиниться за вечеринку, посвященную запуску. Сегодня собираюсь объявить о нашем расколе в соцсетях.

София вздохнула, кладя телефон в карман. Вчера вечером она ходила к Китаю; он стоял на стуле в своей квартире, одетый в серые спортивные штаны, и делал снимки для похода в спортзал. У Кита было три футболки, прежде чем он, казалось, понял, что София с ним расстается.

«А , почему ?» Он казался действительно сбитым с толку.«Нам хорошо вместе, детка. Наши последователи любят нас».

Это был гвоздь в гроб.

София собрала свои вещи (зубную щетку, увлажняющий крем, утренний чай для очищения кишечника), отвезла Uber к себе на квартиру и собрала вещи для Башоу. И вот она здесь. В грузовике Табби, от которого слабо пахло сеном и жидкостью для снятия лака.

«Итак,» весело сказала Табби. «Я видел фото».

София рванулась к рулю на крыше, а Табби беспорядочно объехала выбоину.С другой стороны, подумала София иронично, все в Табби было хаотичным: ее вождение, колючие светлые волосы и даже ее лак для ногтей, который менялся чаще, чем погода. Сегодня его покрасили ярким хайлайтером желтого цвета.

Она была в точности такой, какой ее запомнила София.

«Это действительно было не так уж плохо», — добавила Табби совершенно неубедительно. «Ваши волосы выглядели великолепно».

«Спасибо».

«В любом случае, — сказала Табби, резким движением объезжая медленно движущийся трактор с мигающими аварийными огнями. — Я уверен, что никто этого не заметил.«

София вздохнула. «Просто вся Северная Америка».

«Ты даже не можешь сказать, что это ты».

«Ага, ну, — насмешливо сказала София, — я всегда хотела быть в People . Так что, думаю, мои мечты наконец сбылись».

К ее удивлению, Табби усмехнулась. «Помните, тем летом мы сделали целую фотосессию, а затем отправили фотографии в журнал?»

«Очевидно.
