Профиль — основа сухого строительства

Напротяжении многих лет, компания КНАУФ внедряет и развивает строительные и ремонтные работы с использованием минимума мокрых процессов (оштукатуривания, крепления с помощью цемента, на основе растворов и др.). Такой вид отделки получил название сухое строительство, массовое применение которого в нашей стране началось в начале 90-х гг. Именно в это время на российский рынок пришел немецкий производитель строительных материалов – фирма КНАУФ.

Основным направлением сухого строительства является устройство каркасно-обшивных конструкций – стен, перегородок, потолков, конструкций сложных форм. Основой таких конструкций является металлический (реже деревянный) каркас, прикрепленный к ограждающим конструкциям. Каркас обшивается листовыми материалами – гипсокартонными листами или гипсоволокнистыми плитами, например КНАУФ-Лист или КНАУФ-Суперлист (гипсоволокнистые листы ГВЛ), и при необходимости заполняется прослойкой изолятора (тепло-, звуко- и т.

д.) в зависимости от требований предъявляемых к помещению. Фирма КНАУФ широко известна как производитель гипсокартона, сухих строительных смесей, однако общий перечень выпускаемой продукции будет неполным без упоминания КНАУФ-Профиля, изготавливаемого предприятиями группы из высококачественного стального оцинкованного листа.

На строительный рынок, качественный профиль для систем сухого строительства фирма КНАУФ производит на своих предприятиях и поставляет его под своей торговой маркой. Качество КНАУФ-Профиля постоянно контролируется в процессе его производства на предприятиях группы, ведь от качества сборки каркаса зависит прочность, долговечность и устойчивость готовой конструкции, а значит, и репутация производителя всех материалов.

Что отличает качественный профиль?

Стремясь выпускать только лучшую продукцию, на предприятиях фирмы КНАУФ выработали собственные требования к идеальному профилю для систем сухого строительства КНАУФ.



Во-первых, профиль должен быть изготовлен из стального листа оптимальной толщины. Толщина стали имеет непосредственное влияние на жесткость профиля и всей конструкции. Толщина стали также влияет на прочность удержания шурупа в профиле – этот параметр обеспечивает надежное крепление обшивки к каркасу. Опытным путем установлено, что оптимальная толщина стального профиля составляет 0,55–0,6 мм. По стандарту КНАУФ шуруп должен удерживаться в профиле при выдергивающем усилии не менее 45 кг. Профиль толщиной 0,6 мм обеспечивает это условие с запасом. Если же толщина стали менее 0,55 мм, требование не выполняется.

 Вторым важным показателем качества является коррозионная стойкость профиля – от этого зависит долговечность конструкции. Это свойство обеспечивается применением для изготовления качественной оцинкованной стали 2-го класса цинкового покрытия по ГОСТ 14918. Цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Для профилей КНАУФ применяется только такая сталь.

Третьим важным параметром качества профиля является конфигурация и размеры его поперечного сечения. Фирма КНАУФ выпускает несколько видов профилей, которые отличаются друг от друга геометрической формой сечения.

Металлические КНАУФ-Профили изготавливаются в соответствии с 1121-012-04001508-2011 и представляют собой длинномерные элементы, выполненные методом холодной прокатки стальной ленты на современном профилегибочном оборудовании.

Стоечные профили (ПС-профили) имеют С-образную форму и служат в качестве вертикальных стоек каркасов перегородок и облицовок стен, применяются в паре с соответствующим направляющим ПН-профилем, выпускаются с размером стенки 50, 75 и 100 мм. Стенка ПС-профиля имеет два продольных гофра (ребра жесткости), предназначенных для обеспечения жесткости. Отсутствие гофр уменьшает жесткость. На стенке ПС-профиля имеются три пары отверстий, которые позволяют произвести монтаж электропроводки внутри каркаса.

Направляющие профили (ПН-профили) имеют П-образную форму и служат в качестве направляющих для ПС-профилей, а также в качестве перемычек между стойками каркаса перегородок и облицовок. Монтируются в паре с соответствующими по размеру ПС-профилями. Выпускается профиль с размером стенки 50, 75 и 100 мм, размеры стенки которого немного меньше, что обеспечивает надежную стыковку с ПС-профилем. Стенка ПН-профиля имеет два продольных гофра.

Потолочные профили (ПП-профили) имеют С-образную форму и предназначены для устройства каркасов подвесных потолков и облицовок стен. Еще одним важным фактором является совместимость подвесов и соединителей с профилем, т. е. формы пазов должны соответствовать опорным загибам. Так, при испытаниях подвес с зажимом и тягой, вставленный в ПП-профиль, должен выдерживать нагрузку в 25 кг. При этом загибы на полках профиля не должны разгибаться. Некачественное соединение непроверенных элементов может быть одним из факторов обрушения конструкций подвесных потолков.

Комплектные системы КНАУФ

Профили КНАУФ можно использовать во всех категориях зданий – жилых, общественных, производственных. Они являются одной из главных составляющих комплектных систем сухой отделки. Конструкции на основе комплектных систем имеют рассчитанные и подтвержденные испытаниями характеристики (максимальная высота, огнестойкость, звукоизоляция и др.). При этом обязательным условием достижения данных параметров конструкции является применение высококачественных материалов со строго определенными характеристиками. Создавая документацию на применение комплектных систем, фирма КНАУФ четко прописывает требования к каждому изделию системы.



Различают три основных вида комплектных систем с использованием металлических профилей: потолочные системы, перегородки и облицовки.

Для выравнивания потолков использую подвесные потолки с использованием КНАУФ-Листов. Следует отметить, что кроме исправления геометрии и придания декоративных отличий отделки потолка (многоуровневые, сложной формы), подвесные потолки системы КНАУФ предназначены для повышения предела огнестойкости несущих конструкций перекрытий, улучшения тепло- и звукоизоляции, скрытия электропроводки и инженерного оборудования.

Несущая конструкция подвесного потолка состоит из металлического каркаса. Его элементами являются профиль потолочный и профиль направляющий. В качестве облицовочного материала используется КНАУФ-Лист.

Перегородки поэлементной сборки с обшивкой КНАУФ-листами предназначены для применения в жилых, общественных и производственных зданиях. Использование перегородок из КНАУФ-Листов в большинстве случаев оказывается более выгодным по сравнению с известными конструкциями (кирпич, бетон), так как скорость их монтажа выше, а масса меньше. Важное преимущество межкомнатных перегородок из КНАУФ-Листов – возможность их быстрого демонтажа с приданием помещению первоначального вида и монтажа по индивидуальной планировке. Перегородки состоят из несущего каркаса, обшитого с обеих сторон одним и более слоями КНАУФ-Листов. Элементы металлического каркаса в комплектных системах перегородок – профиль стоечный (ПС) и профиль направляющий (ПН).

Гипсокартонные облицовки КНАУФ применяются для отделки стен, а также для повышения их звукоизоляционных и теплоизоляционных свойств в помещениях с сухим, нормальным и влажным режимом; с высотами помещений до 10 м; с неагрессивной средой. Представляют собой конструкцию из каркаса, обшитого с одной стороны гипсокартонными листами в один или два слоя.

Сегодня компания КНАУФ предлагает различные виды профиля. Вместе с традиционно применяемыми профилями ПН, ПС, ПП на производстве КНАУФ выпускается арочный профиль (ПА) для устройства каркасов криволинейных потолков, арочных и купольных конструкций на основе КНАУФ-листа (ГКЛ, ГКЛВ, ГКЛО, ГКЛВО) и других листовых материалов КНАУФ. Кроме того, в линейки металлических профилей КНАУФ имеются маячковые профили (ПМ) и профили углозащитные ПУ.

Гипсокартон от Кнауф, размеры листов и технология монтажа. Профиль Knauf для ГКЛ

Компания «Knauf» — это старый и надежный бренд, который завоевал свою популярность на производстве строительных материалов из гипса. Их знаменитый гипсокартон стал воплощением новаторства в строительных технологиях. Именно с его помощью строители во многих случаях перестали использовать мокрые выравнивающие технологии, связанные с нанесением штукатурных и шпаклевочных растворов. Но самое интересное, что гипсокартон Кнауф – это не просто выравнивающий материал. С его помощью можно сооружать очень интересные конструкции:

• Подвесные потолки разных уровней.
• Перегородки.
• Ниши и шкафы.
• Полки и фальш-камины.

Но, как оказывается, Кнауф-гипсокартон – это не однородная модельная линейка. Здесь большое разнообразие различных материалов, имеются в виду именно гипсокартонные листы. Чтобы во всем этом разобраться, необходимо рассмотреть каждую модель по отдельности.

Разновидности листов

К содержанию↑

Лист ГСП-А

Это классический лист ГКЛ от Кнауф, состоящий из двух картонных листов, между которыми уложен гипсовый слой с армирующими добавками. В этом материале используется гипс Г-4. Обратите внимание на кромки панели. Они зафальцованы лицевым картоном. При этом сама кромка представляет собой полукруглый край, который чисто технологически обеспечивает наилучший стык в плане его надежности после заполнения шпаклевочным раствором. Производства этой марки основано на требованиях ГОСТа 32614-2012.

Что касается картонной оболочки, то она скрепляется с гипсом при помощи специальных клеевых составов. Картон спокойно выдерживает влажностные нагрузки, если лист отделать штукатуркой, шпаклевкой или кафелем.

Обратите внимание, что все надписи на этой марке наносятся синим цветом.

К содержанию↑

Лист ГСП-Н2 (влагостойкий)

Специально был изобретен для работ в помещениях с повышенной влажностью. По сути, это все тот же материал, что и предыдущая модель, просто в гипсовое наполнение добавляются специальные добавки, с помощью которых снижается коэффициент водопоглощения.

Отличительная особенность листов – это их цвет. Он зеленоватый, так что отличить от серого стандартного материала будет несложно. Надписи наносятся синим цветом.

К содержанию↑

Лист ГСП-DF (пожаростойкий)

Это опять-таки все тот же гипсокартонный лист, но только с повышенными огнестойкими характеристиками. Получаются они за счет того, что в гипсовое тесто добавляются специальные армирующие добавки. Отличительная внешняя черта огнестойкого гипсокартонного листа Кнауф – розовый, при этом маркировка наносится красным цветом.

К содержанию↑

Файерборд

Этот плитный материал предназначается для отделки поверхностей в помещениях, которые по нормам пожарной безопасности требуют особого подхода к защите от огня. То есть, если все три вышеописанных материала относятся к классу Г1, то есть это горючие материалы. То гипсокартон Файерборд относится к классу негорючих – НГ.

К содержанию↑

Размерные показатели ГКЛ от КНАУФ

У всех модификаций гипсокартона Кнауф размеры листов одинаковые:

• длина 2,0-4,0 м, чаще всего 2,5 м;
• ширина или 0,6 м, или 1,2 м;
• толщина разнообразнее: 6,5; 8; 9,5; 12,5; 14; 16 мм.

Единственное, от всех отличаются плиты Файерборд. У них длина равна 2500 мм, ширина 600, толщина 12,5 мм (20 можно заказать).

К содержанию↑

Разновидности профилей

Существует два способа установки гипсокартона: на каркас и с помощью клея. Чаще всего мастера выбирают именно первый вариант, для чего используются металлические профили. Их несколько видов, и все они изготавливаются методом холодного прокатывания.

Направляющий ПН

Этот профиль имеет П-образную форму, он чаще всего используется в качестве направляющего элемента для стоечного или потолочного элемента. Толщина металлического листа, который используется для его изготовления – 0,6 мм. В этом профиле для гипсокартона от Knauf уже просверлены монтажные отверстия диаметром 8 мм.

Длина изделия 3 м, на заказ делают 6м. Сечение: 100х40, 75х40 и 50х40 мм.

Стоечный ПС

Это С-образный элемент, который используется для сооружения перегородок из гипсокартона Knauf, облицовки стен, а также различных конструкций. Используется как вертикальная стойка.

Длина 3; 3,5; 4 м, 6 м на заказ. Сечение: 100х50, 75х50, 50х50 мм.

Потолочный ПП

Это тоже С-образный элемент. Он используется для сооружения подвесных потолков Кнауф и других различных конструкций, а также для облицовки стен.

Потолочный профиль Кнауф имеет длину 3 м, сечение 60х27.

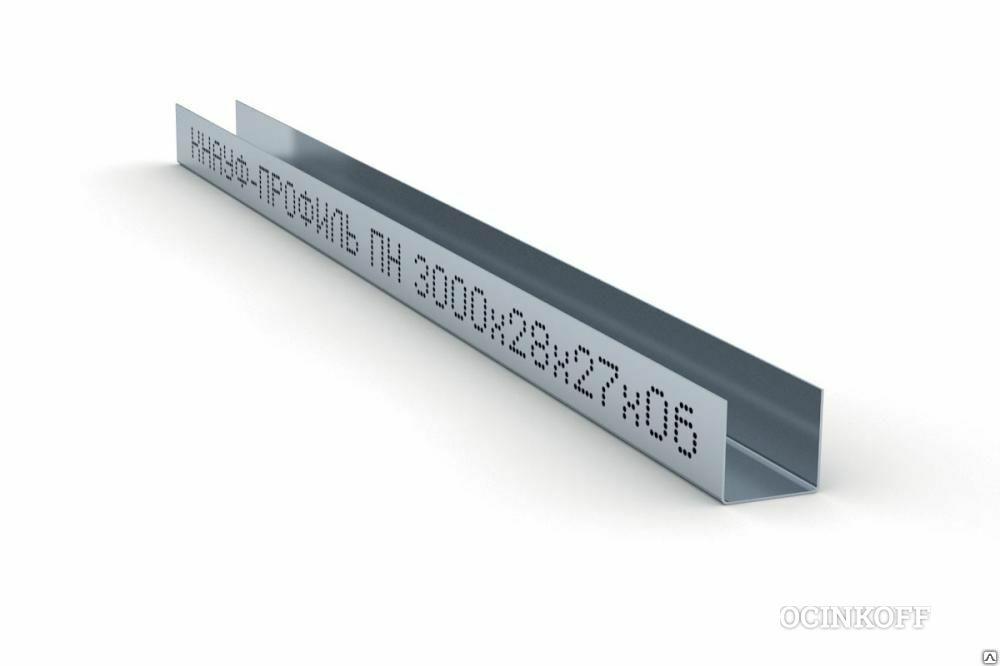

Направляющий ПН (потолочный)

Это П-образный элемент, который используется для сооружения подвесных конструкций. Чаще всего его используют в паре с ПП. И если последний применяется для отделки стен или для сооружения каких-либо конструкций из ГКЛ, то применяют именно этот профиль ПН. У них полная совместимость по размерам.

Длина 3 м, сечение 28х27.

Это основные профили, которые используются для работ с гипсокартоном. Конечно, компания выпускает и другие модели: угловой элемент, арочный, маячковый, усиленный. Но эти виды используются в гипсокартонных работах реже.

К содержанию↑

Этапы установки гипсокартона

Выше уже говорилось о том, что как и увсех производителей, так и у Кнауф технология монтажа гипсокартона делится на два способа.

С помощью клея

Все будет зависеть от того, каков перепад обрабатываемой плоскости. Если этот показатель варьируется в пределах 2-5 мм, то сами ГКЛ листы прямо наклеиваются на поверхность. Для этого используется клеевой состав Перфликс. Его просто небольшими горками наносят на заднюю поверхность панели по всему периметру и посередине вдоль листа через каждые 30-50 см.

После чего лист прикладывают к стене и прижимают руками. Несколько минут его можно перемещать, чтобы выровнять в плоскости стены.

Если перепад большой, то на стене из полос гипсокартона шириною 10 см делается каркас, который выравнивается в плоскости стены, закрывая собой перепад. Именно на этот каркас и приклеиваются уже сами ГКЛ листы.

С помощью профилей

Этот вариант применяется при любом перепаде. Это более сложный процесс, особенно когда дело касается технологии установки гипсокартона Кнауф на потолок. Алгоритм действий таков (говорим о потолке):

• определяется уровень, по которому будет сооружаться потолочная конструкция. Для чего используется лазерный уровень.
• По нему (по периметру комнаты) устанавливается направляющий потолочный профиль Кнауф.
• Делается разбивка на самом потолке, где определяются места установки элементов каркаса. Обычно это линии через каждые 60 см.
• По ним через каждые 50 или 60 см устанавливаются к потолку прямые подвесы.
• К подвесам крепятся потолочные профили ПП, края которых вставляются в направляющие.
• Производится выравнивание всех ПП в одной горизонтальной плоскости и крепление к подвесам саморезами.
• Через каждые 40 или50, или 60 см устанавливаются поперечины, вырезанные из ПП. Они крепятся к полным профилям ПП или саморезами, или специальными деталями, которые мастера называют крабы.
• Каркас готов, можно переходить к монтажу гипсокартона.

К содержанию↑

Монтаж перегородок

Еще одна важная конструкция, которую можно изготовить из изделий немецкой компании, это перегородки. Их также можно соорудить двумя способами: с помощью каркаса или пазогребневыми блоками системы Knauf. С блоками все гораздо проще. Их просто устанавливают друг на друга по типу паз-шип, где торцы обязательно обрабатывают клеящим составом.

С помощью каркаса

Для этого вам потребуется два вида профилей: направляющий и стоечный. Их сечение подбирается друг под друга. К примеру, если ПС будет сечением 75х50, то ПН 75х40. Обратите внимание, что у обоих вариантом присутствует размер 75. Именно это является взаимосвязью.

Инструкция по монтажу гипсокартона Кнауф в перегородках очень похожа на то, что было описано и для потолков. Все начинается с установки каркаса. На полу и потолке устанавливаются ПН в одной плоскости, что проверяется отвесом. Затем устанавливаются по стенам две крайние стойки ПС, между которыми натягиваются три-четыре прочные нити, определяющие контур будущей перегородки.

Теперь начиная от первой стойки, откладываются отметки через каждые 60 см. Это места установки промежуточных стоек. Их между собой можно скрепить поперечинами из ПС профиля. Они устанавливаются горизонтально между стойками через каждые полметра или 40 см. Чем их больше, тем жестче конструкция.

Если в перегородке запланирована дверь, то ее необходимо обозначить двумя усиленными стойками. Если каркас готов, его просто с двух сторон облицовывают листами ГКЛ.

Как видите, известный немецкий производитель предлагает достаточно широкий ассортимент стройматериалов. Но это всего лишь его часть. Если у кого-то из вас возникли вопросы по информации, которая представлена в этой статье, мы готовы их обсудить.

Автор статьи

37 лет

мастер отделочных работ. Опыт работы 10 лет

Поделись статьей с друзьями:

Профили для гипсокартона Knauf, цена

Металлический профиль для гипсокартона Knauf используется для создания конструкций, которые в дальнейшем обшиваются ГКЛ. Этот профиль пользуется большим спросом среди покупателей, поскольку отличается высокой прочностью, надежностью и долговечностью. Металл защищен от воздействия влаги благодаря оцинковке, а потому средний срок службы профилей – не менее 15 лет. Приобрести гипсокартон Knauf и необходимый профиль для его монтажа вы всегда можете в нашем интернет-магазине.

Профиль для ГКЛ Knauf: виды и преимущества

Профили Knauf в нашем каталоге представлены несколькими основными видами, такими как:

Все они производятся методом холодного проката на новейшем листогибочном оборудовании. Для их производства используется сталь толщиной не менее 0,5 мм, что обуславливает прочность изделий. Каждый профиль для ГКЛ Knauf, в зависимости от типа, обладает своими особенностями. Так, ПН применяется как опорный направляющий элемент для установки стоечных профилей и создания перемычек между ними в каркасах перегородок.

В свою очередь, С-образный потолочный профиль – основа каркаса навесных потолков. Он также может использоваться при облицовке стен, поскольку является своеобразным аналогом ПС. Стоечные профили марки Knauf применяются для обшивки стен гипсокартонными листами, а их важное преимущество – в наличии продольных канавок на полках. Они обеспечивают дополнительную жесткость изделия. При этом на каждом конце стенки ПС имеются небольшие отверстия (около 33 мм), используемые для монтажа инженерных коммуникаций внутри перегородок или обшивки стен. Немаловажное преимущество, которым обладает профиль Knauf, – цена. Она максимально доступна, при том что качество профилей этой немецкой марки не подлежит сомнению.

Монтаж профилей для гипсокартона Knauf

Профили бренда Knauf не требуют дополнительной защиты от коррозии в местах разрезов. В полках направляющих профилей предусмотрены специальные отверстия для дюбелей, значительно сокращающие время монтажа. Создавать дополнительные отверстия рекомендуется с помощью дрели. Используя профили, можно закрепить не только ГКЛ, но и гипсоволокнистый лист Knauf.

Монтируются направляющие профили вместе с соответствующими по размерам ПС и ПП. Их монтаж значительно облегчается за счет увеличенных размеров полок (40 мм – для направляющих профилей, 50 мм – для стоечных профилей). Вероятность попадания шурупа мимо полки при обшивке гипсокартонными листами практически исключена, даже при монтаже двух слоев обшивки.

Для того чтобы произвести качественную и надежную обшивку стен и потолка с использованием ГКЛ, необходимо лишь правильно подобрать профили. Их длина стандартна: 3, 3,5 или 4 м (длина выбирается, исходя из размера гипсокартонных листов, высоты стен или ширины комнаты). Их глубина также стандартна: 50, 65, 75 или 100. Все профили марки Knauf снабжаются комплектами соединителей, что позволяет производить быстрый и простой монтаж.

Unterkonstruktion | Knauf

1. Zuschnitt der Profile

Knauf Profile mit Blechschere maßgerecht zuschneiden und Knauf Dichtungsband auf Profile aufkleben.

2. Анбринген дер Профиль

Einbauhöhe umlaufend an der Wand markieren und zugeschnittene Knauf UD-Wandanschlussprofile entlang der Markierung mit Knauf Drehstiftdübeln befestigen.

3. Abhänger befestigen (mit Knauf System-Anker-Fix)

Knauf Draht mit Öse im Abstand von max.90 см бефестиген. Bei Holzbalken Flachkopfschrauben, bei Stahlbetondecke Knauf Deckennagel verwenden und umknicken. Knauf Ankerfix-Schnellabhänger в Draht mit Öse einfädeln. In das Knauf CD-Profil eindrehen und über das Knauf UD-Wandprofil fluchtgerecht ausrichten. Anschließend den Splint einklicken.

4. Abhänger befestigen (mit Knauf System-Nonius)

Knauf Nonius-Hänger-Oberteil im Abstand von max.90 см бефестиген. Bei Holzbalken Flachkopfschrauben, bei Stahlbetondecke Knauf Deckennagel verwenden und umknicken. Knauf Nonius-Hänger-Unterteil в entsprechender Länge в Nonius-Hänger-Oberteil einfädeln. In das Knauf CD-Profil eindrehen und über das Knauf UD-Wandprofil fluchtgerecht ausrichten. Anschließend mit Nonius-Splint oder Nonius-Klammer verbinden.

5. Abhänger befestigen (mit Knauf Direktabhänger)

Knauf Direktabhänger im Abstand von max.90 см бефестиген. Bei Holzbalken Flachkopfschrauben, bei Stahlbetondecke Knauf Deckennagel verwenden und umknicken. Knauf CD-Profil в Knauf Direktabhänger einschieben und mit Knauf Blechschraube и Knauf CD-Profil befestigen. Gegebenenfalls die überstehenden Laschen zu Decke hin umbiegen, so dass nichts über das Profil (nach unten) übersteht.

6. Deckenprofil mit Grundprofil verbinden

Knauf CD-Deckenprofile (Tragprofil) рукавицы Knauf Kreuzverbindern mit Grundprofilen verbinden (siehe Achsabstand!)

Технология крепления перегородок

по технологии Knauf, видеоуроки

Гипсокартон — самый популярный материал для возведения стен, декоративных конструкций, ниш в стенах, проемов, арок и многого другого.Но все это требует надежной структуры поддержки. Их можно изготовить как из дерева, так и из профиля. Сегодня очень популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдаются всевозможные нюансы, которые могут нанести вред целостности и надежности комбинезона.

схема секционирования

Что такое технология Knauf?

Технология гипсокартона Knauf — это прежде всего применение качественных и прочных материалов:

К достоинствам Knauf Profile можно отнести то, что при стыковке с направляющей рейкой не образуется никаких неровностей и выступов на поверхности стены. Это преимущество, поскольку позволяет сэкономить на декоративных смесях.

Техника монтажа гипсокартона Кнауф

предполагает использование брендовых влагостойких листов. Материалы этого производителя также обладают более высокими показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте данного вида продукции представлены листы 5 размеров, что значительно ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора используется исключительно минеральная вата.

Тепло- и звукоизоляция Knauf

Крепеж и метизы Knauf изготавливаются из прочных видов пластмасс, а металлические изделия проходят антикоррозионную обработку.

Компания выпускает большое количество наименований продукции, поэтому практически все необходимо использовать именно под этой торговой маркой.

В чем преимущества технологии Knauf?

Главное отличие продукции Knauf — это высокая прочность и отличное качество. Поэтому техника монтажа гипсокартона Кнауф должна выполняться на соответствующем уровне. Технология не допускает халатности и некачественной работы. Приступая к возведению перегородки по этой технологии, необходимо придерживаться всех ее принципов:

1. Перед прикручиванием гипсокартона необходимо наклеить наружную часть ленточного теплоизоляционного профиля.Это предотвращает образование влаги на поверхности стены в случае промерзания профиля.
2. Ступенька направляющей и монтажный монтажный профиль стойки не должны превышать 60 см. Если стена не подвергается никаким нагрузкам. Если в стене навесная мебель или техника, то количество стоек и шаг монтажа должны быть соучастными.

   усиленная перегородка

Технология крепления перегородок
3. от Knauf Drywall предусматривает создание стен с максимальной прочностью, поэтому для усиления отдельных частей конструкции необходимо использовать двойной профиль (вкладывать один в другой с нахлестом в 10% от его ширины).
4. Док-станция длинной вытяжки профилей должна быть выполнена вразбежку или в шахматном порядке. Это необходимо для того, чтобы исключить возможность вибрации и деформации готовой конструкции. При этом перекрытие должно быть не менее 10 его размеров по ширине.
5. Для соединения профилей между технологией, наносимой на контур Prosekatel или винтами Knauf.
6. При реализации в зонах перекрытия монтажных профилей следует использовать: просекатели, заклепки или шурупы специального типа LN9.

   Конструкция стыковки с компенсацией расширения ГКЛ

7. Стыковать гипсокартон над дверным или оконным проемом посередине категорически запрещено. Делать это нужно вплотную к краю. Такие меры предназначены для того, чтобы снизить вероятность повреждения перегородки вибрацией, создаваемой открыванием дверей, и ее веса.
8. Оконные и дверные коробки необходимо закрепить на дополнительных стоечных профилях, которые следует установить рядом с зазором 30-40 мм. На него следует поставить алюминиевый профиль с меньшими резиновыми прокладками.Так же должен быть промежуток между листами гипсокартона, который необходимо замостить специальным составом Knauf.

Если будет полностью соблюдена инструкция по монтажу гипсокартона Knauf, перегородка получится надежной и долговечной.

Типы перегородок, Кнауф

По конструктивному устройству перегородка Кнауф может быть нескольких видов, в зависимости от количества кожухов:

однослойный

• с однослойным покрытием;
• с двухслойной обшивкой;
• с трехслойной обшивкой;
• однослойная вагонка Кнауф суперлистов влагостойкими листами на едином каркасе;
• совмещенный с одной стороной и двухслойный с другой;
• трехслойная водостойкая футеровка из листов и промежуточных стальных листов.

Также по технологии Knauf выполняются стены с каналами для коммуникации и вентиляции. К ним относятся штампы дизайна 386.1 и C 386.2.

Тип устанавливаемой перегородки зависит от предназначения помещения и степени звукоизоляции.

Перегородки Кнауф также делятся по каркасному типу:

Одинарная конструкция применяется в местах, не требующих тщательной звукоизоляции, и на стены не прилагается дополнительная нагрузка. Двойной используется для создания прочной и надежной стены, на которую можно повесить тяжелую мебель и некоторые бытовые приборы.

Дизайн перегородки Knauf

Рассмотрим гипсокартон Knauf, выполненный по технологии:

Одинарный каркас и один слой GOLS

1. C-361 — перегородка, выполненная на едином каркасе и облицовочном слое из водостойкого гипсокартона Knauf. С двух сторон используется фирменный водостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Основным элементом в таких конструкциях являются листы с двусторонней обработкой гидрофобизатором. Масса 1 м. ² готовой конструкции из смеси без отделки порядка 18 кг. Это свидетельствует о достаточном освещении и всей перегородке в целом.

   Двойная рама с двухслойной обшивкой

2. С-365 — перегородка, выполненная на двойном каркасе и облицованная с двух сторон листами водостойкого гипсокартона в два слоя. Для улучшения теплоизоляции стойки обклеены с внутренней стороны специальной звукоизоляционной лентой. Наполнитель также действует в 2-3 слоя минеральной ваты. Такая конструкция обеспечивает жесткость перегородки и высокие звукоизоляционные характеристики. Узнать, сколько материала вам потребуется, поможет калькулятор расчета стен.

Видео:

Видео:

Видео:

Видео:

Видео:

Почему важно соблюдать технологию и типичные ошибки

Видео:
