Монтируем карниз частного дома

Путешествуя по России, вы можете убедиться, что везде карнизы у домов разные. Например, в Кулунде (Телеутской степи), что в Алтайском крае, крыши деревенских дома принято строить практически без карниза. Через 400 километров, в пригороде Новосибирска вы увидите совсем другую картину. Здесь крыши сельских домов как шляпы у грибов — настолько длинные у них карнизные отвесы. Вообще-то строительная наука отрицательно относится к крышам без карнизов. С читается, что карнизы должны защищать верхнюю часть стен от осадков. Если свесы короткие или их вообще нет, то стены постепенно разрушаются, как кирпичные, так и деревянные. А если деформируются верхние ряды кирпичной кладки или верхних венцов, то меняется и геометрия всей кровли. Возможно ее обрушение. С другой стороны длинный свес при снежной зиме может обрушиться, если накопит кучу наледи. Таким образом, чем снежнее ваша зима, тем короче должен быть свес карниза вашего дома.

Либо отвес должен быть усилен таким образом, чтобы карниз выдержал любую тяжесть льда и снега.

Об этом и статья, с которой вам стоит ознакомиться, прежде чем решить, каким должен быть карниз у вашего дома?

Монтаж карнизных свесов кровельного покрытия

Карнизный свес являет собой элемент кровельной конструкции, который выступает за границы стен здания. Он предназначается для обеспечения защиты от различных атмосферных осадков загородного дома либо дачи и всего пространства, которое прилегает к фундаменту.

Виды свесов крыши и принципиальная схема подшивки.

Список инструментов и материалов, которые понадобятся для того, чтобы произвести монтаж карнизных свесов кровельного покрытия:

специальные кронштейны-шаблоны из профилей;
доски, просмоленные либо обработанные антисептиком;

декоративная сквозная резьба;
тес;
доски;
декоративная штукатурка;
металлический каркас;
сетка;
шаблоны профильной доски с двойной оковкой;
гранитная либо мраморная крошка, размельченное стекло, кварцевый песок, слюда;
шпунтованная доска либо виниловый сайдинг;
листы оцинкованной стали;
дрель;
листовой алюминий;
древесина хвойных пород.

Вернуться к оглавлению

Общая информация об устройстве свесов крыши

В домах, которые выполнены из дерева, обустройство свесов происходит путем прибивания либо врезки специальных кронштейнов-шаблонов из профилей по периметру всех четырех фасадов при условии отсутствия пристройки в виде подворья с северного фасада.

Пример устройства свеса крыши с вентиляцией.

К таким кронштейнам закрепляются просмоленные либо обработанные антисептиком доски. Первая доска может быть шире остальных на 3-5 см, потому как является заменой капельника. Здесь все будет зависеть от ширины полосы карниза.

Для того чтобы украсить доски, можно использовать декоративную сквозную резьбу.

Есть и более простой способ, с помощью которого можно выполнить монтаж свесов. Он заключается в обшивании тесом концов балок. В случае, если стропила не будут выступать за границы стен, понадобится произвести наращивание их длины с помощью прибивания к концам балок кусков доски.

Важно учитывать и то, что при создании различных карнизных архитектурных профилей на кирпичных стенах толщина намета штукатурки должна быть не более 50 мм.

С учетом данного условия по необходимости понадобится нанести раствор на одну из следующих поверхностей:

дощатые конструкции;
металлический каркас, который должен быть обтянут сеткой;
выносы кладки, которые специально обустраиваются.

Для того чтобы выполнить профили штукатурных свесов, понадобится применить шаблоны профильной доски с двойной оковкой. Вторая оковка используется для того, чтобы вытянуть профиль по грунту, после чего снимается. Далее накрывка чистого профиля производится с помощью первой оковки.

В случае, если выполняется отделка свесов крыши, которые обладают значительным поперечным сечением, вместо полозка следует применять ролики, которые способны облегчить перемещение тяжеловесного шаблона. При этом необходимо тщательно следить за соблюдением правил.

Что нужно знать, выполняя монтаж свесов крыши?

Карнизные свесы кровли можно украсить деревянными наличниками.

Карнизы, которые находятся во входящих углах, профилируются с помощью специальных шаблонов.

Стоит знать, что для того чтобы можно было обеспечить благополучное достижение профильной доской шаблона вершины угла, понадобится расположить ее под углом относительно стены, который составляет 45 градусов.

Прямоугольный треугольник, вдоль биссектрисы прямого угла которого крепится профильная доска, которая изготавливается из пары досок с предварительным снятием фасок с них, может использоваться в качестве салазок для шаблона.

Основа, которая изготавливается из металлического профиля, закрепляется между досками таким образом, чтобы фаски были обращены наружу.

Чтобы украсить различные профили свесов, следует применять декоративную штукатурку, заполнителем для которой может быть гранитная или мраморная крошка, размельченное стекло, кварцевый песок, слюда и так далее.

Чаще всего наносится 3 слоя штукатурки:

Первый слой, который называется обрызгом, предназначается для того, чтобы сцепить намет штукатурки с основанием. Такой слой выполняется при помощи раствора жидкой консистенции. Толщина его выбирается от 5 до 9 мм, в соответствии с материалом основания.
Второй слой (грунт) изготавливают из раствора консистенции по обрызгу, которую необходимо задать заранее. Этот раствор должен уже схватиться при этом. Толщину слоя следует выбирать от 5 до 12 мм.
Третий слой (лицевой) наносится внакрывку. Толщина его не должна превышать 2 мм.

После того как будет нанесена штукатурка, следует приступать к лепным работам, которые включают профильные тяги непосредственно свеса.

На сегодняшний день различают два основных типа карнизного свеса кровли:

Фронтальный, который предназначается для обеспечения защиты фасада дома либо дачи. Выполняется в виде выступающих краев скатов кровли за границы стены фронтона. Они устанавливаются под наклоном.
Боковой. Изготавливается в виде свесов кровли, расположенных по бокам здания.

Ширина свеса крыши напрямую будет зависеть от его расположения. Для боковых свесов чаще всего может быть достаточно выпуска конструкций на 40-50 см за границы стен здания, в то время как для фронтальных свесов такое расстояние может быть увеличено вплоть до 1 м.

Обустройство фронтального свеса двухскатной стандартной крыши необходимо производить путем выпускания доски конька на расстояние, которое должно быть определено заранее, за границы фасада. Далее таким же образом происходит выпускание несущих кровельных перекладин, которые закреплены на стропилах.

Далее необходимо производить монтаж карнизной доски с помощью закрепления ее к торцевым сторонам конька кровли и несущих брусьев. Необязательной является подшивка нижней части фронтального свеса карниза, однако достаточно часто ее все же выполняют для того, чтобы улучшить внешний вид строения.

Чтобы обеспечить наибольшую надежность фронтального свеса карниза, понадобится выбирать одинаковые значения сечений конструкций стропил и горизонтального бруса.

Устройство фронтального свеса крыши.

В процессе изготовления бокового свеса карниза понадобится выпустить балки кровли за пределы внешней плоскости стенки на расстояние, которое определяется шириной отмостки фундамента и высотой здания, которое строится.

После того как будет произведен монтаж материала покрытия кровли, понадобится произвести крепление торцов балок при помощи дощатой обвязки, которая будет выполнять функцию карниза, скрывающего черновую подложку настила кровли, ее край.

Пространство свеса, которое останется в результате открытым, нужно будет подшить специальным материалом с помощью паза, который нужно оборудовать в нижней части карнизной доски. Наиболее часто для подшивки применяют шпунтованную доску или виниловый сайдинг.

Подобные материалы необходимо закреплять к дому под углом 90 градусов.

Монтаж вентиляции карнизного свеса

Независимо от того, какой будет выбран тип свеса и его размеры, обязательно понадобится произвести монтаж вентиляции, особенно в случае, если планируется оборудовать мансарду в чердачном помещении.

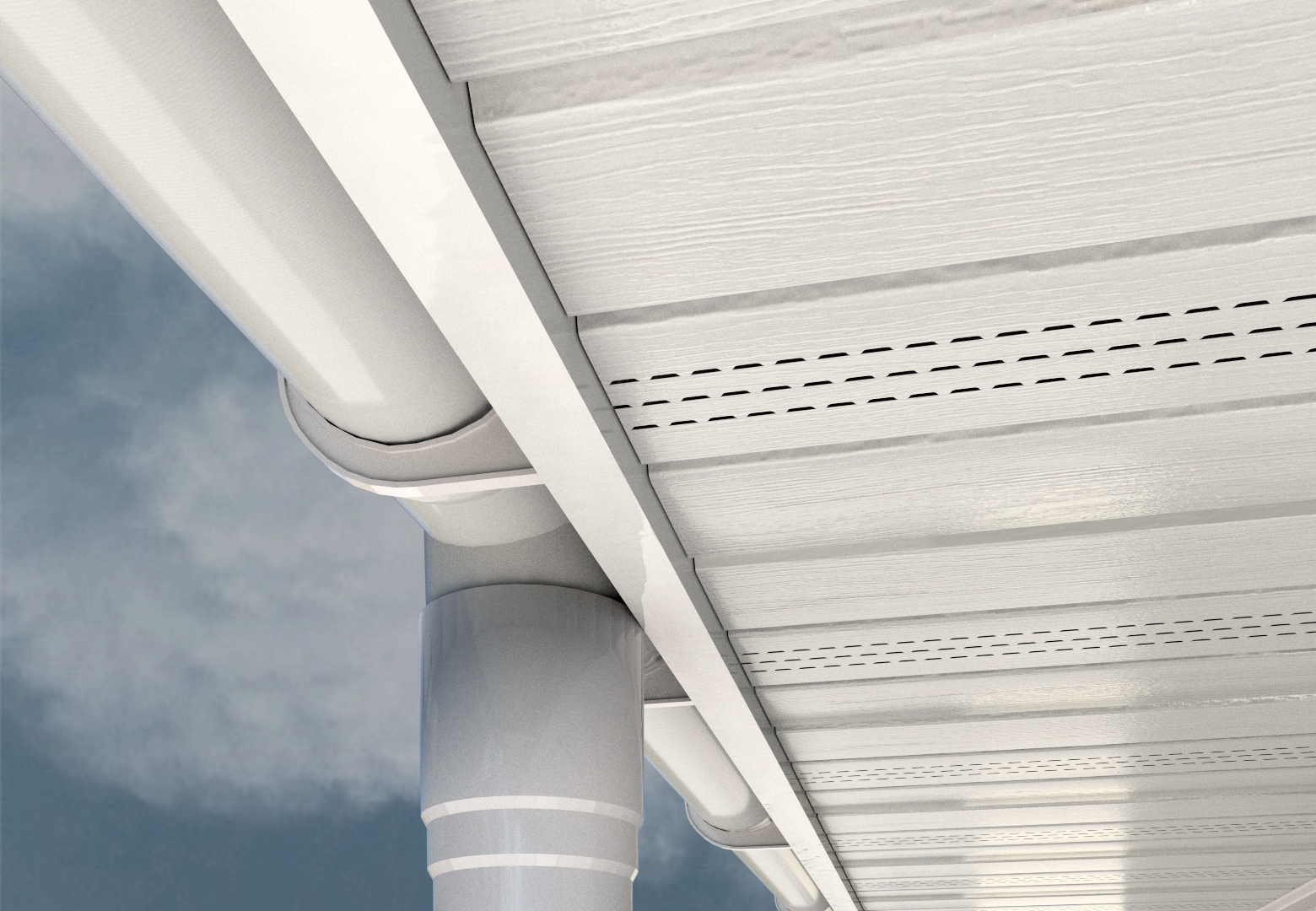

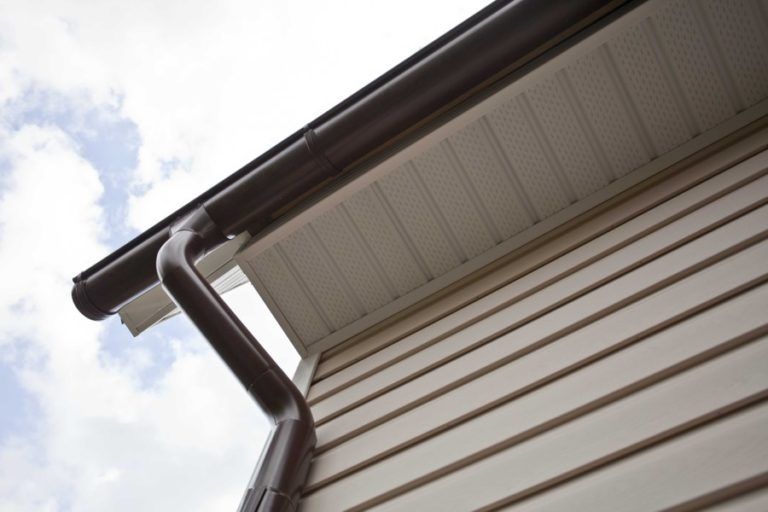

Виды софитов для подшивки свесов: с вентиляцией (перфорацией) и без нее.

Суммарная площадь вентиляционных отверстий должна быть в диапазоне от 1/600 до 1/400 полной площади здания, для которого планируется устроить вентиляцию.

В подшивке свеса карниза нужно изготовить зазоры, которые будут пропускать свежий воздух во внутреннее помещение. После этого воздух выводится оттуда через специальные отверстия, которые имеются в коньке крыши.

Важно заметить, что вентиляционные отверстия понадобится обязательно закрывать сеткой для того, чтобы избежать проникновения мелких птиц и насекомых в помещение.

Далее понадобится позаботиться о выборе материала для карнизного свеса.

Для того чтобы обшить карнизы, чаще всего используется доска любой длины и ширины. Ее толщина в обязательном порядке должна будет составлять от 17 до 22 мм.

Закреплять доски, которые имеют небольшую длину, можно только на концах. При этом доски, которые имеют длину более 6 м, закреплять нужно на каждом метре их длины.

Самым подходящим материалом для того, чтобы создать свес такой конструкции, как четырехскатная вальмовая крыша, является древесина разных хвойных пород (ель, сосна, лиственница и так далее). Для того чтобы изготовить доски, следует использовать сухой материал, не способный вызвать линейную деформацию после усушки, которая может привести к появлению зазоров, которые испортят внешний вид подшивки.

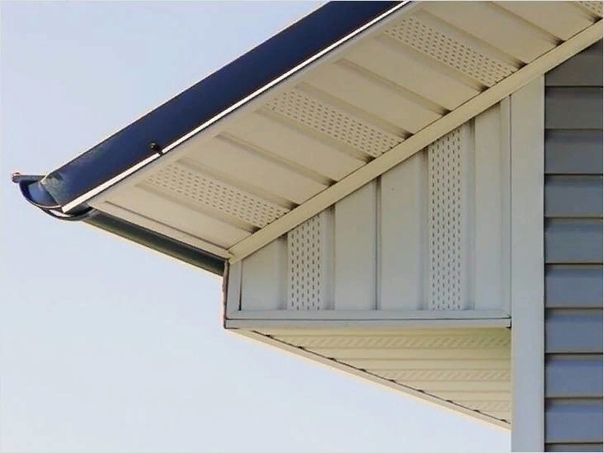

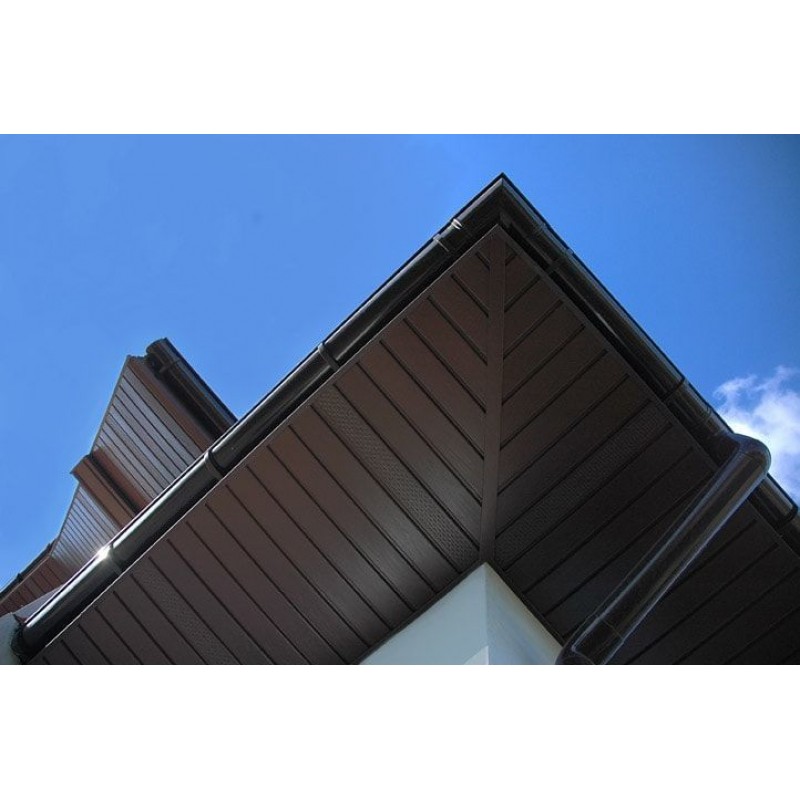

Виды софитов для подшивки свесов.

Помимо использования досок, можно применять листы оцинкованной стали, толщина которых 0,6-0,8 миллиметров. Помимо того, можно использовать различные перфорированные листовые материалы, при их использовании длина волны не может превышать 20 мм.

Чтобы работать с подобными материалами, понадобятся специальные навыки и оборудование, помимо того, нужно будет покрыть обработанные фрагменты защитным слоем краски после подгонки.

Другим материалом, который может быть использован для подшивки свесов, является листовой алюминий, покрытый защитным слоем напыления. Его ширину нужно выбирать исходя из параметров карнизного свеса. При этом стоит знать, что наиболее распространенной является толщина, которая равняется 0,6 мм.

Длина листов при этом должна быть максимум 6 м, потому как крепление обшивки будет производиться при помощи специальных защелок. В результате этого листы, которые имеют слишком большую длину, могут начать провисать.

На сегодняшний день во многих специализированных магазинах предлагается достаточно широкий ассортимент декоративных изделий, которые предназначаются для того, чтобы улучшить внешний вид карнизных свесов.

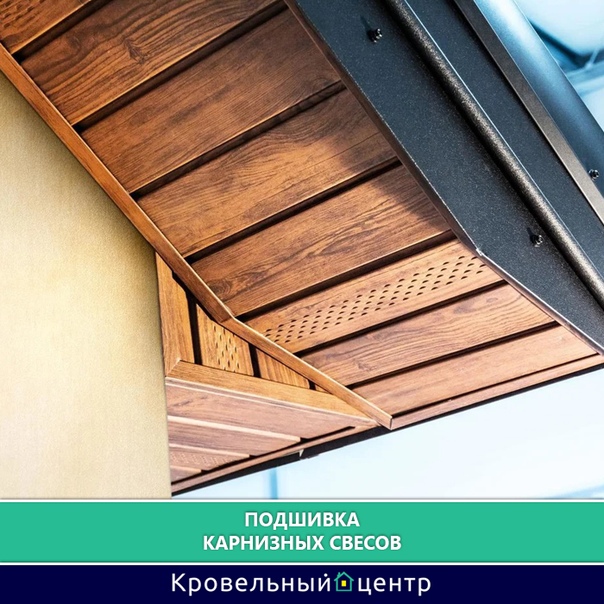

Процесс обшивки карнизных свесов

В зимний период времени на кровельном свесе достаточно часто скапливается масса снега. Стоит понимать, что это может привести к разрушению сперва непосредственно самого свеса, а затем стен и карниза.

В случае, если имеется минимальный свес кровли вальмовой крыши, некачественное изготовление либо отсутствие карнизного свеса способно вызывать разрушение кладки и наружной поверхности стенок. Это вызывает сперва гниение верхних бревен венцов сруба, а потом и нижних в деревянных домах.

Если бревна регулярно намокают и высыхают, будет происходить их растрескивание, расшиваются швы и выпадает конопатка.

Помимо того, обшивка сруба, которая покрывается масляной краской, может портиться в случае отсутствия гидроизоляции либо плохой чеканки стыков обшивочных досок.

В связи с этими и многими другими причинами для свесов кровли небольших размеров (приблизительно от 15 до 25 см) понадобится подумать над изготовлением карнизов, которые позволят:

Придать фасаду здания законченный вид и обеспечить дополнительной защиты поверхностей стен загородного дома либо дачи.
Надежно заделать линию, которая соединяет верхнюю часть несущей стенки и внутреннюю конструкцию кровельного ската.

Совершенно любая крыша имеет карнизы. Даже плоская, которая выполняется из рулонных материалов, обязательно оснащается карнизом. Исключением могут быть крыши, на которых оборудуются парапеты. Правильно выполненная подшивка карнизного свеса крыши способна обеспечить более длительный срок ее службы.

Подшивка карнизных свесов выполняется после того, как будет завершен монтаж конструкции стропил, однако перед тем, как будет происходить оборудование обрешетки покрытия кровли.

Перед тем как производить подшивку свесов крыши, понадобится утеплить стенки здания снаружи. Такая необходимость связана с тем, что должно произойти утепление всей стены. В случае, если сперва выполнить подшивание, верхняя часть может остаться неутепленной.

Если монтаж подшивки произвести неправильно, свес может через несколько лет привести к возникновению грибка.

Источник: http://1metallocherepica.ru/elementy-krovli/montazh-karnizov-kryshi.html

Кровля начинается с карниза. Устройсво карнизного свеса

Театр начинается с вешалки, поезд с паровоза, рыба с головы, нет – это уже о другом. С чего должен начинаться монтаж кровельного пирога и покрытия скатной кровли? – С КАРНИЗА!

Карниз отводит воду от дома;
карниз обеспечивает заход воздуха в подкровельное пространство;
карниз является важным архитектурным элементом здания.

Поэтому очень часто качество и долговечность всей кровли закладывается конструкцией карниза.

Почти все кровельные покрытия на скатных кровлях с большой вероятностью могут допускать проникновение влаги в виде снега или воды внутрь дома. Гарантия кровельной системы от протечек достигается путем применения подкровельных гидроизоляционных пленок, смонтированных системно: проклейка нахлестов, применение уплотнительных лент под контр обрешетку, герметичная проклейка примыканий и т.д.

На многолетнем собственном опыте обследования кровель не раз убеждался, что для многих кровельщиков сложным вопросом является: «А как заканчивается гидроизоляция в карнизе?». После продолжительной паузы можно услышать целый спектр возможных ответов: над стеной, у лобовой доски, на лобовой, в водосточном желобе, где-то в подшивке, и т.д.

Разбирать каждый из представленных вариантов нет большого желания, но хотелось бы отметить общее для них: почти все авторы представленных вариантов, с большой вероятностью, обеспечили себе гарантированные выезды на эти объекты по рекламациям от заказчиков. С 99% вероятностью можно утверждать, что почти на всех представленных кровлях рано или поздно из подшивки карниза вырастут сосульки. Это самое меньшее зло, которое грозит заказчикам, а значит, и строителям – авторам «произведения». Но есть шанс получить рекламацию и на отделку фасада. А если еще подсчитать и замену намокшего фасадного утеплителя, то и Новый Год уже не радует.

Только применение полной системы подкровельной гидроизоляции может застраховать от описанных проблем.

Одним из элементов этой системы является «капельник конденсата». Название условное. Главное – на нем заканчивается гидроизоляция, точнее, к нему приклеивается. А значит, вода, которая течет по пленке, с помощью капельника гарантированно отводится не только от стен дома, но и от подшивки карнизных свесов. В этом случае даже выросшая на краю капельника сосулька не сильно расстроит самого взыскательного заказчика.

Конструкция карниза с карнизной планкой и капельником конденсата, представленная на этой схеме:

Кровельное покрытие;
Контробрешетка;
Обрешетка;
Гидроизоляция;
Капельник конденсата;
Водосточный крюк;
Водосточный желоб;

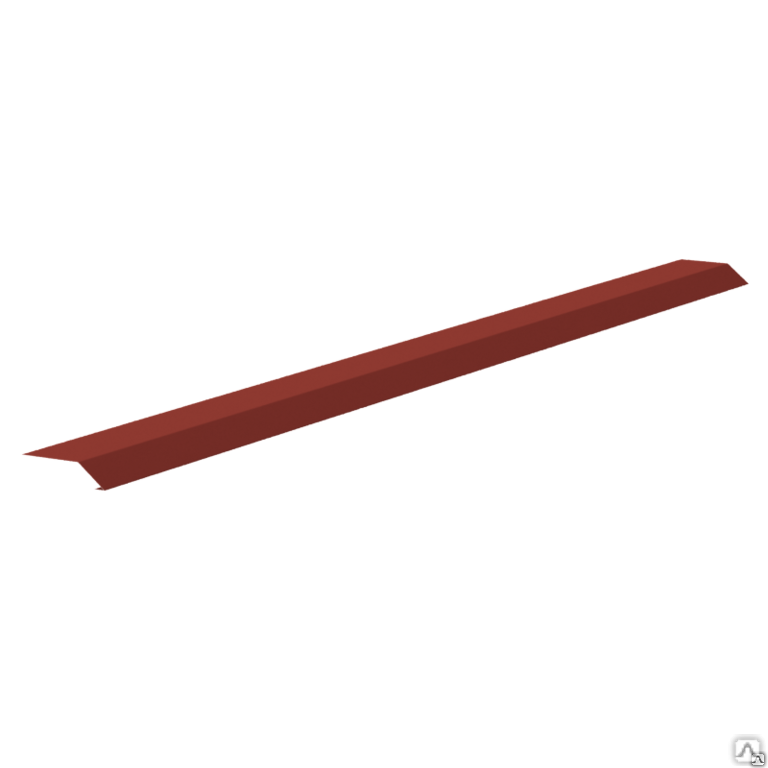

Карнизная планка;
Аэроэлемент свеса;
Вентиляционная лента;
Двухсторонний скотч.

Невооруженным глазом видно, что данная конструкция не только отводит воду от здания и карниза, но и обеспечивает заход воздуха в вентилируемый зазор подкровельного пространства круглогодично в любом снежном регионе. А это значит: сделал карниз по этой схеме, где бы ты ни построил этот дом: в г. Сочи или в Тверской обл., спи спокойно – ибо уверен, что проблемы с вентиляцией подкровельного пространства этой кровле не грозят из-за сугроба снега на карнизе.

Я был бы неправ, если не упомянул бы о «финском» варианте устройства гидроизоляции в карнизе: гидроизоляция обрезается, не доходя до лобовой доски сантиметров 10, а подшивка карниза монтируется обрезной доской с зазором не менее 1см. Причем, именно в таком сочетании. Нельзя обрезать пленку в карнизе и подшивать вагонкой или софитом.

Только обрезная доска с достаточным (более 1см) зазором для беспрепятственного стекания воды через подшивку. Этот способ обеспечивает и гарантированный заход воздуха в вентилируемый зазор.

Но из опыта многих практикующих строителей получается, что на российской земле этот вариант имеет ограниченное применение. Так как с трудом удается убедить нашего русского заказчика в отличии от финского, что нет ничего страшного, если на его коттедже из карниза иногда будет капать водичка.

Фирма УНИКМА в 2007 приняла представленный выше узел карниза, как собственный стандарт и активно продвигает его на рынке. За 5 лет многие наши клиенты положительно восприняли его. Но у меня остается полное непонимание, почему все же некоторые строители, иногда даже воинственно, отвергают его, продолжая «бросать гидроизоляцию» в карнизе. При этом, я не слышал ни одного содержательного аргумента.

Фирма УНИКМА многие годы настойчиво продвигает в строительное сообщество скатных кровель технические новации и рассчитывает на их профессиональную критику или содержательный диалог.
Специалисты УНИКМА к нему открыты.

Владимир Селезнев, январь 2013

Мнение экспертов

Валерий Нестеров
Генеральный директор ООО «ДЁРКЕН»

Конструкция карнизного свеса крайне важна как с точки зрения обеспечения вентиляции крыши, так и в отношении надёжной работы утеплённой крыши в целом. Если вентиляционные зазоры на карнизе не будут защищены от скопления снега или льда, то крыша наверняка будет испытывать проблемы даже в случае, когда остальные элементы крыши выполнены безупречно.
Поэтому в условиях нашего климата водосточные желоба следует монтировать выше вентиляционного зазора, который формирует контробрешётка.
Другой вариант вентиляции крыши (т.н. «финский»), когда подкровельная плёнка не доводится до карниза и обрывается в области вентилируемой подшивки, тоже имеет право на жизнь. Такой вариант будет обеспечивать вентиляцию крыши, но менее эффективно из-за достаточно большого воздушного объёма на входе через подшивку. Возможно, этот вариант выглядит более эстетично, но только до момента появления из подшивки сосулек и наледи после первых оттепелей.
Вообще говоря, мы в своей работе используем более 20 конструктивных решений карнизного свеса, которые отличаются деталями, но все их объединяет одно — беспрепятственное проветривание крыши при любых погодных условиях.

Спицын Алексей, к.т.н.
Руководитель по развитию бизнеса строительной продукции DuPont в Восточной Европе

Здравствуйте Владимир,
Прочитал Вашу статью.
Как специалист по подкровельным мембранам, я считаю ее очень полезной и интересной для специалистов кровельной тематики и владельцев домов, которые строят и реконструируют свою кровлю.
Как владелец дома (строил кровлю в 2011 г.) я закупал все кровельные материалы в компании «Уникма» (за исключением древесины). При закупке материалов мне было предложено выполнить монтаж карнизного свеса, как было показано на макете в торговом зале, исходя из чего менеджерами компании «Уникма» был профессионально подобран полный набор комплектующих. При этом я сфотографировал макет в вашем торговом зале и взял распечатанный листок с вашей рекомендацию по монтажу карнизного свеса. Монтаж был выполнен строго по ней «специалистами» из средней Азии под моим личным жестким контролем. Ни каких малейших нареканий к работе кровли не имею! В качестве подкровельной мембраны я применил Tyvek® Solid (по моему мнению являющейся лучшей подкровленой мембраной для применения в России) в комплексе с правильным монтажом по технологии компании «Уникма» был достигнут наилучший результат.

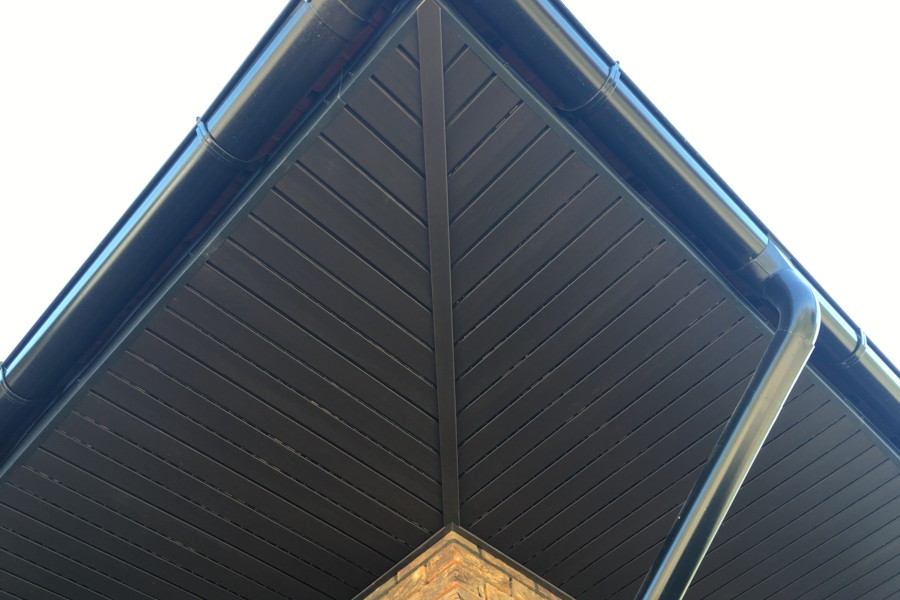

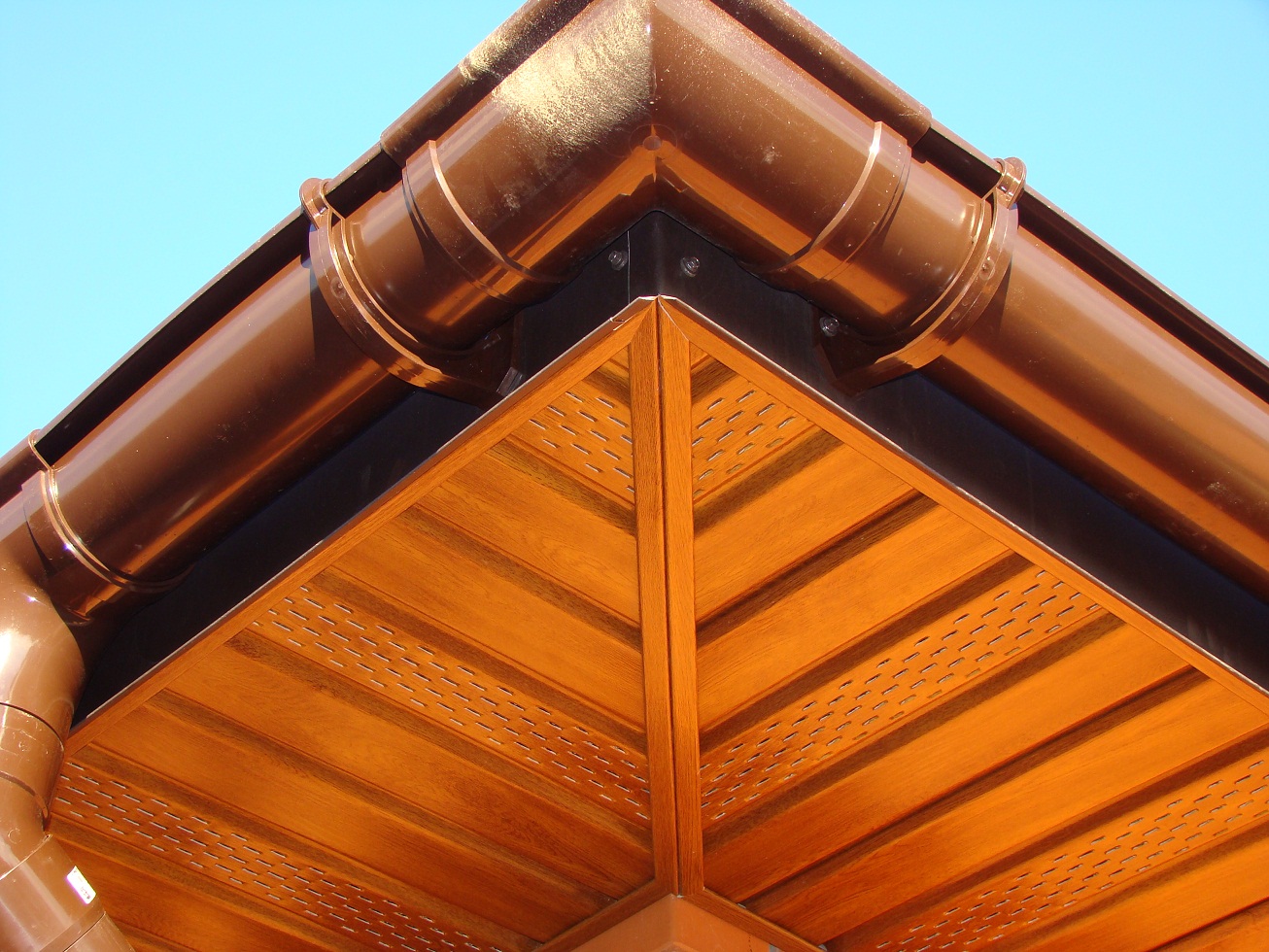

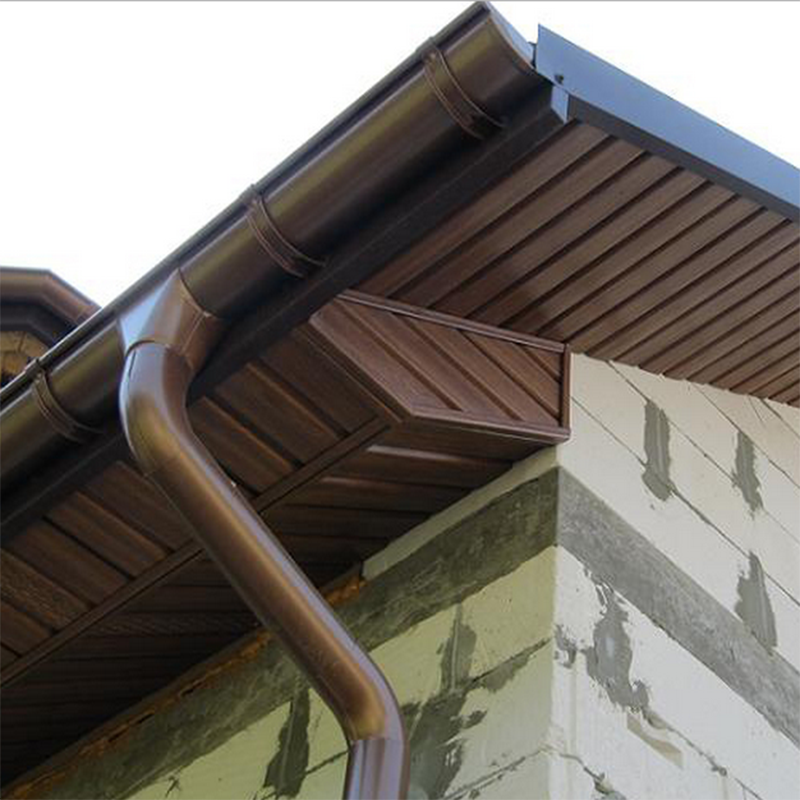

Подшивка карниза крыши софитом, сайдингом в Пензе

Услуги подшивки карнизов и ветровых свесов крыши в Пензе

Карнизы, софиты — эти слова и понятия, касающиеся строительной терминологии, в Пензе вносят путаницу в головы и рассуждения людей, заказывающих кровельные и фасадные работы необходимые частному дому, дачному домику, нежилому зданию. Иногда невозможно мгновенно понять, что именно требуется человеку, звонящему по телефону в компанию Каркас-58, хотя специалисты имеют огромнейший опыт общения и организации строек разного масштаба. Конструкция крыши рассчитывается и возводится таким образом, что под защитой от осадков оказываются не только комнаты и внутренние помещения, но и наружные несущие стены. Кровля выступает за периметр дома и образуются свесы, ширина которых обуславливается множеством факторов, в том числе и архитектурными. Многообразие типов крыш, наличие фронтонов, балконных навесов формируют свесы в различных плоскостях — горизонтальных и наклонных. Карнизы необходимы для организации вентиляции чердака и подкровельного пространства, иначе на деревянных конструкциях в обязательном порядке заведётся плесень, в связи с чем карнизные свесы не заделывают плотно. Для подшивки принято использовать специальные материалы — софиты с перфорацией. Фронтонную часть свесов наоборот делают максимально герметичной — ветер во время дождя способен загнать влагу внутрь. Подшив кровли крыши следует производить тщательно соблюдая технологические требования, а не исключительно ради красоты и законченности архитектурного образа дома. Отделку можно производить в процессе выполнения кровельных и фасадных работ, но благоразумнее заказать строительство дома или дачи под ключ и не забивать голову терминологией, изучением особенностей строительных материалов. Грамотный проект вообще настольная книга, путеводитель для строителей и пособие для контроля для заказчиков стройки в Пензе.

Кровельщики и фасадчики компании Каркас-58 готовы выполнить отделку карнизов крыши софитами и подшивку ветровых свесов кровли в любое время года, используя накопленный многогодовой опыт, собственные строительные леса, оборудование и профессиональные инструменты. У нас Вы найдёте грамотных мастеров для строительства дома, дачного домика, пристройки, забора, мансардного этажа, специалистов по благоустройству. Если Вас интересует конкретно карнизы, подумайте об установке водосточной системы — самое время произвести её монтаж — обойдётся дешевле. Одновременно с подшивкой ветровых свесов обычно производят отделку фронтонов. Наберите номер нашего телефона, получите бесплатную консультацию, разъяснение деталей строительных технологий, узнайте подробности о расчётах стоимости, условиях получения скидок. Обращаем внимание потребителей строительных услуг: отделку карнизов и свесов крыши при отсутствии прочих фасадных и кровельных работ мы выполняем только в Пензе и ближайшем пригороде. Ввиду небольшого объёма выезд мастеров за сотни километров обернётся высокими накладными расходами. Мы не отказываемся, но произойдёт значительное, неизбежное повышение цены на строительные работы и конечной стоимости.

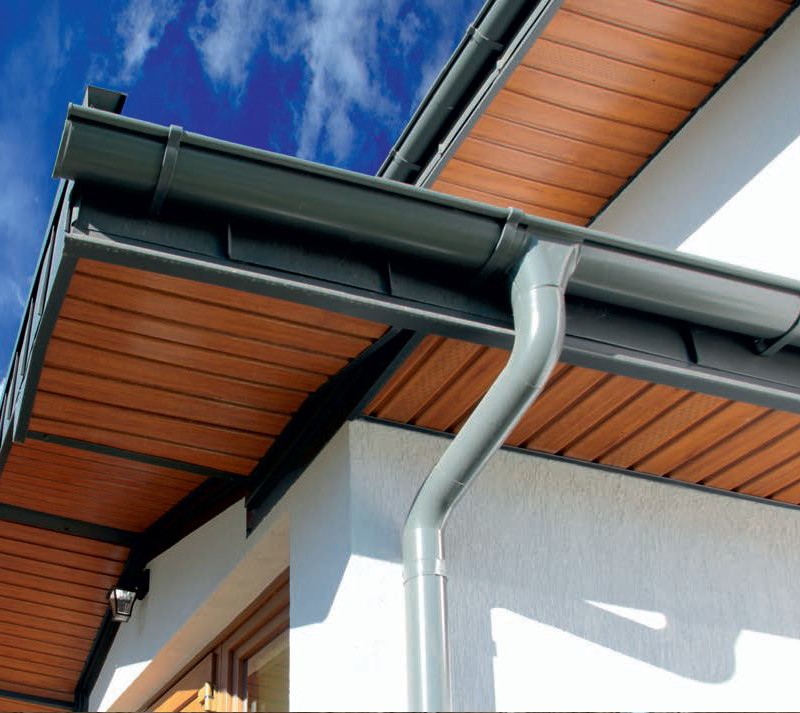

Софиты, металлосайдинг, профлист для карнизов

Подшивку карнизов и ветровых свесов крыши необходимо производить специальными материалами, которые обеспечат надёжную защиту стропильной системы и в конечном итоге не испортят внешний вид кровельной конструкции. Жить в доме, имеющем крышу с неотделанными карнизами, по крайней мере неразумно. Если дом построен с мансардой, то карнизы играют активную роль в вентиляции кровельного пирога и в частности утеплителя. Карнизные свесы необходимо подшивать софитом — перфорированным материалом с отверстиями, обеспечивающими прохождение воздуха от карниза до конька. Если подшивка осуществляется досками, то оставляются зазоры, это относится и к применению сайдинга, вагонки. С фронтонными свесами ситуация противоположная — их зашивают плотно и герметично. Карнизные свесы подшиваются либо непосредственно по стропилам, либо предварительно собирается «короб» из брусьев. Фронтонные выпуски крыши всегда отделываются по обрешётке.

Для отделки карнизов и свесов в Пензе применяются различные материалы. Можно использовать строганную или обрезную доску, которую обрабатывают антисептиком, покрывают лаком или окрашивают. В отдельных случаях используется готовая деревянная вагонка. Как эконом вариант подходит виниловый сайдинг в комплекте с решётками. Подороже обойдётся профнастил (профлист) с невысоким профилем. Специальные алюминиевые или пластиковые софитные карнизные элементы изготавливаются многими производителями и их несложно найти в кровельных центрах и на строительных рынках Пензы. Планки бывают двойные и одинарные. Для карнизных свесов — перфорированные, для ветровых фронтонных — сплошные. Кровельщики и отделочники фасадов компании Каркас-58 готовы выполнить подшивку карнизов, отделку свесов крыши в любое время года. Использование строительных лесов, профессионализм позволят серьёзно сэкономить на общей сметной стоимости кровельных работ, которые выполняются с гарантией опытными мастерами.

Не пытайтесь выполнить кровельные работы своими руками, даже начитавшись инструкций в интернете — не имея навыков, испортите материалы и собственные нервы. Любое нарушение технологии даже в нюансах приведёт к печальным последствиям — на стройке «мелочей» не бывает, строить нужно правильно или вообще не затевать строительство, если нет денег и их «очень жалко». Изучая картинки, фотографии, схемы кровельного монтажа, Вы не можете даже представить, с чем столкнётесь на деле, стоя на подмостях. Покупка необходимых инструментов превысит стоимость безукоризненно выполненных работ. Нельзя в одночасье трансформироваться в кровельщика — процесс обучения и становления мастера длится годами.

Кровля начинается с карниза

— Карниз отводит воду от дома;
— карниз обеспечивает заход воздуха в подкровельное пространство;
— карниз является важным архитектурным элементом здания.

Поэтому очень часто качество и долговечность всей кровли закладывается конструкцией карниза.

Только применение полной системы подкровельной гидроизоляции может застраховать от описанных проблем.

Конструкция карниза с карнизной планкой и капельником конденсата, представленная на этой схеме:

Автор: Владимир Селезнев
23.01.2013

Мнение эксперта

Валерий Нестеров
Генеральный директор ООО «ДЁРКЕН»

Спицын Алексей, к.т.н.
Руководитель по развитию бизнеса строительной продукции DuPont в Восточной Европе

Комментарии к статье:

Евгений [22-03-2013 20:43]
Владимир доброго времени суток.
Я так и не понял, чем плох вариант от ruukki. Для заказчика вопрос так и останется почему сосулька,а уж с какой она стороны на
лобовой или в карнизном свесе. Ответьте пожалуйста.
Буду ждать. Евгений.

Владимир [26-03-2013 09:43]
Евгений, здравствуйте!
Я в своем тексте описываю финский вариант, по-вашему — от RUUKKI, как правильный. При этом подчеркиваю, что подшивка в этом случае
должна выполняться только обрезной доской с достаточным зазором между досками. Советую строителям заранее согласовать такое решение
с заказчиком. Капли или сосульки на капельнике, гарантировано отведенные от стен дома и от карниза, это не одно и тоже, что капель или сосулька из
подшивки карниза.
Я лично был не один раз свидетелем, когда подрядчику приходилось переделывать все карнизы из-за сосульки из подшивки карниза. Непродуманная строителем конструкция карниза может привести к плачевному результату.
Разница между сосулькой с капельника и сосулькой из карниза состоит в том, что сосулька из подшивки карниза может сопровождаться такой картиной изнутри:

Фото сделано в феврале 2013 года.

Илья [29-12-2014 16:10]
Добрый день.
Я очень долго искал подтверждение тому, что узел карнизного свеса, в котором мембрана обрезается по стене дома, не самый удачный. Мне очень много говорили, что если есть качественная подкровельная вентиляция и что если крыша утеплена хорошо, то конденсата не будет. Самый пик выпадения конденсата — это не зима, как многие считают. Хотя он выпадает и зимой, как не утепляй. Самый пик — это лето и межсезонье. Сам видел картину, когда летним утром из водосточной системы течет вода. Вот столько конденсата образуется на пленке. Узел с выводом мембраны на капельник я ни разу не видел в живую. Только на фото. Визуально смотрится не самым лучшим образом, да и не все комплектующие водосточных систем подойдут для такого узла. Некоторые кронштейны должны крепится в лобовую доску. Т.е. узел хороший, но не универсальный. Меня в вашей статье очень заинтересовала последняя фотография. Картина ужасающая. Подскажите, пожалуйста, что за кровельный материал использовался, куда заводилась мембрана и отчего в карнизном свесе столько воды? Буду признателен за ваш ответ.

Владимир [26-01-2015 14:16]
Здравствуйте, Илья!
Постараюсь ответить на все важные моменты Вашего письма.
На мой взгляд, обрезать гидроизоляционную пленку над наружной стеной дома – одна из самых больших ошибок при монтаже гидроизоляции. Цена ремонта фасада дома может в разы превышать цену всей кровли. Гидроизоляционная пленка на скатных кровлях не только и не столько защищает от конденсата, как от воды и снега, которые попадают на нее через кровельное покрытие. Как известно, абсолютно герметичных покрытий нет, именно поэтому под любое кровельное покрытие требуется гидроизоляционная пленка (я встречался с протечками и на кровлях из гибкой черепицы, и из фальца с углами наклона скатов более 30 градусов). При правильно смонтированных кровлях конденсат, конечно, бывает, но только под металлическими покрытиями (профнастил, фальц, композитная черепица и др.) и, как правильно Вы заметили, в определенную погоду. Но протечки встречаются на любых кровлях. Применение кровельных вентиляторов, вентиляционных коньков только увеличивает вероятность попадания внешних осадков под кровельное покрытие. Именно гидроизоляция решает вопрос надежной защиты подкровельной конструкции. Воды на гидроизоляционной пленке может быть много, поэтому отвод ее от конструкции, в том числе и от подшивки карнизов, является важной задачей.
Правильно смонтированный карнизный узел с капельником конденсата является не только корректно работающей конструкцией, но и красивой! Что касается монтажа водосточной системы, то опыт фирмы УНИКМА в строительстве скатных крыш говорит, что крюки водосточных желобов нужно крепить на шаговой обрешетке. Крепление на лобовую доску в большинстве случаях применяют как ремонтный вариант или в малоснежных регионах, чтобы снег в желобах не препятствовал заходу воздуха в вентилируемый контур. Фотография, которая Вас заинтересовала, мною была сделана на одном из обследуемых объектов в Подмосковье. Кровля из цементно-песчаной черепицы. В карнизе гидроизоляционная пленка вплотную подведена к лобовой доске. Вода с пленки стекала в подшивку карниза.
Илья [28-01-2015 12:15]
Владимир, большое спасибо вам за ответ! Очень интересная информация. Я еще общался со спецами фирмы «Деркен». Очень серьезно подкованы в вопросах скатных крыш.
У меня есть свой вариант формирования карнизного узла. Очень напоминает систему с двойным капельником, но посложнее. Если вам будет интересно, то можете мне написать и я вышлю вам схемы своего узла. Будет интересно ваше мнение. Моя почта: [email protected] На всякий случай, мой номер телефона: 8 918 310 41 58. Буду рад пообщаться.
P.S. Отдельное спасибо за фото! Люди должны знать, как в практике работают те или иные узлы!

Kerik67 [11-12-2015 00:56]
Столкнувшись с проблемой безграмотности кровельщиков на Смоленщине: данная публикация пришлась как раз к стати! Хотелось бы выразить огромную благодарность авторам статьи за легкость восприятия,чертежи,фото,а также за беспристрастность написанного! С глубочайшим уважением: Г.К.Г.

Дмитрий [08-09-2016 08:39]
Добрый день.
Брал в Уникме металчерепицу в 2010 году. Монтировали крышу по данной схеме. Возникла проблема. При оборудовании трубы проходящей через металчерепицу Вами предлагается схема, когда часть стока воды отправляется под металчерепицу на гидроизоляцию. И по данной схеме вода не попадает в желоб, а льется в дождь с капельника конденсата — это мне не нравится. Явная непродуманность конструкции. Есть варианты, когда вода с капельника конденсата направляется в желоб. Для этого желоб опускается ниже, кронштейны его крепят на или под контробрешетку, и капельник конденсата заводят в желоб. Советую продумать эту тему и сделать решение. С уважением, Дмитрий.

Владимир [17-06-2019 09:24]
УНИКМА последние два десятилетия претворяет в жизнь и советует тем, кто к ней прислушивается, что при выполнении обхода трубы нужно всю воду, собравшуюся на скате выше трубы, довести до карниза поверх кровельного покрытия, а не под кровельным покрытием! Если вы сделали именно так, то гидроизоляция будет выполнять страховочную функцию и место на капельнике конденсата под трубой ничем не будет отличаться от других мест. Нам известно, что некоторые производители металлочерепицы рекомендуют вырезать в кровле отверстие и пустить всю воду, собранную над трубой, под кровельное покрытие на «специальные лотки» или на гидроизоляцию, а отверстие в кровле задекорировать пристенными планками. Не надо так делать! Вся вода, собранная на скате, должна отводиться поверх кровельного покрытия, а гидроизоляция должна выполнять только страховочную функцию.

Отделка карнизов на фасаде сайдингом, софитом, профлистом ?

Фасадный карниз – это важный элемент здания. Он нависает над стеной в виде продолжения крыши или разделяет стены по границам межэтажных перекрытий.

Основная функция карниза отбрасывать дождевую воду от стен, предотвращая их намокание. Это актуально как для одноэтажных зданий, где карниз на фасаде выполнен в виде свеса крыши, так и для многоэтажных, где он выступает за плоскость стены с шагом в несколько этажей.

Фасадный декор без карниза будет незакончен. Внешний облик здания сильно страдает, если уличный карниз для фасада находится в неудовлетворительном техническом состоянии или отсутствует.

Не встречая препятствий на своем пути, дождевая вода будет стекать по стенам. От этого страдает фасадная облицовка и основание задания.

Какие бывают фасадные карнизы

В строительстве и архитектуре под термином карниз подразумевается два фасадных элемента:

Кровельный свес;
Карниз между этажами.

Кровельный свес

Используется для устройства односкатных и многоскатных крыш. Кровельные свесы различаются по месту установки, способу монтажа и используемому отделочному материалу.

По месту монтажа:

Фронтонный свес. Он устанавливается со стороны фронтона дома. Его основная задача визуальное разделение вертикальных и горизонтальных элементов фасада, а также для создания закрытого узла перехода фронтона в стропильную систему. Свес – это простой архитектурный элемент. В малоэтажном строительстве для устройства фронтонного свеса используются торцевая часть стропильных ног и лобовая доска или панель из другого атмосферостойкого материала.
Карнизный свес. Это важный технический элемент кровли. Он начинается от границы пересечения кровли и несущей стены. Его длина зависит от высоты дома и ширины отмостки. Главное правило, чем длиннее карнизный свес, тем дальше отбрасывается дождевая вода от подошвы фундамента. Также удлиненный карниз должен быть укреплен. В противном случае его могут деформировать сильный ветер или ледяные наросты.

Для устройства карнизного свеса часто применяются сборные навесные конструкции из дерева или металла.

По технологии устройства:

Карнизный свес в одной плоскости со стеной. Простой способ устройства удаления воды. Стропильные ноги обрезаются по границе несущей стены. Свес изготавливается из доски или металлического карниза из профилированного листа. Затем он монтируется в горизонтальной плоскости продолжения кровли, а к нему крепится сток для дождевой воды;

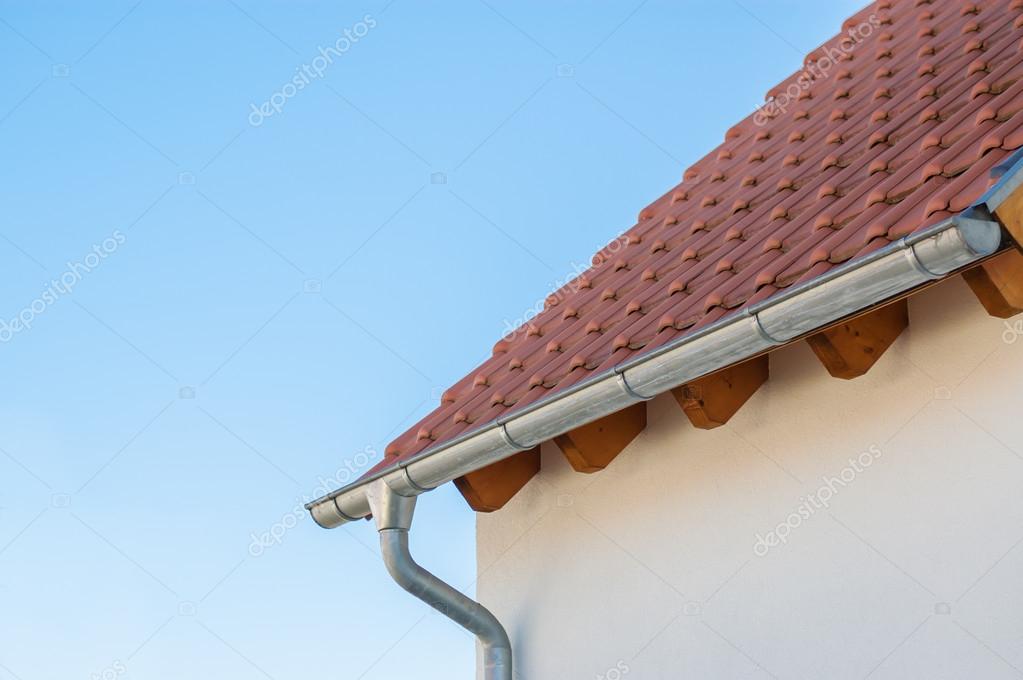

Открытый карнизный свес. Стропильные ноги выдвигаются за плоскость стены. На них монтируется водосток;
Закрытый карнизный свес. Стропильные ноги выдвигаются за плоскость стены. Нижняя часть навесной стропильной системы подшивается доской, сайдингом или софитами. Водосточный жёлоб устанавливается поверх готовой конструкции карниза;
Декоративный карниз из полиуретана. Отливается в специальных формах. Служит для пошивки и декорирования. С его помощью маскируются сложные системы по отводу дождевой воды с крыши.

Карниз между этажами

Конструктивный фасадный элемент, который устанавливается по периметру здания, визуально разделяя фасад на зоны. Вода как по ступеням стекает с кровельного навеса, попадет на карниз между этажами. От нег она отбрасывается за пределы зоны промокания стен и фундамента.

Такие элементы выполняют не только функциональные задачи по отводу воды, но и украшают фасад. Их строят из камня или из бетона, вместе со зданием. Для отделки используется штукатурка и краска.

Декоративные карнизы или лепнина изготавливаются из пенопласта или из пенополистирола. Затем они оштукатуриваются и закрываются оцинкованным отливом.

Для декорирования окон округлой формы часто применяются арочные карнизы. Такой небольшой карниз над проемом окна на фасаде точечно защищает и украшает стеклянную часть фасада.

Варианты отделки карнизов крыши

Декоративная отделка карнизов должна соответствовать двум требованиям:

Прочность и надежность. Внешняя отделка должна защищать кровельную конструкцию или кровельный пирог от разрушения атмосферными осадами.
Декоративным. Внешняя отделка должная украшать фасада и закрывать инженерные коммуникации.

Выбор материала для устройства карнизного свеса зависит от предпочтений заказчика и его финансовых возможностей:

Сайдинг

Простой и надежный способ устройства карнизов – это отделка сайдингом. С его помощью можно имитировать облицовку дома дорогими натуральным деревом или камнем. Есть металлический и пластиковый сайдинг.

Отделка сайдингом актуальна, если им обшивается весь дом. Тогда фасад буде в одном цветовом и архитектурном стиле.

Профнастил

Удобный материал для устройства карнизного свеса. Профнастил прочный, не коррозирует. Не разрушается под действием атмосферных осадков и ультрафиолетовых лучей.

Если кровля обшивается профлистом, то карниз лучше смонтировать из него. В результате получается дом в едином стиле, а кровельная система будет надежно защищена от продувания ветром и промокания.

ПВХ панели

Один из самых дешевых материалов. Панели не пропускают влагу, их легко монтировать. Карниз из ПВХ элементов может быть разрушен от механического воздействия.

Например, кусок льда может повредить панель. Также неблагоприятное воздействие на них оказывает ультрафиолетовое излучение. Панели тускнеют и трескаются.

Доски

Несколько десятилетий назад карнизы в большинстве домов отделывались с помощью деревянных досок. Сейчас этот отделочный материал потерял популярность ввиду появления более качественных и дешевых аналогов. Дерево гниёт, чернеет. Перед установкой доски обрабатываются антисептиком.

Штукатурка карнизов

Если карнизные свесы выполнены из кирпича или бетона, то их необходимо оштукатурить. Также оштукатуриваются все карнизы между этажами. Для отделки используется фасадная штукатурная смесь или цементно-песчаный раствор.

Декоративная отделка каменных карнизов сухими смесями позволяет получить фасад в стиле 19 века оригинальными навесными элементами.

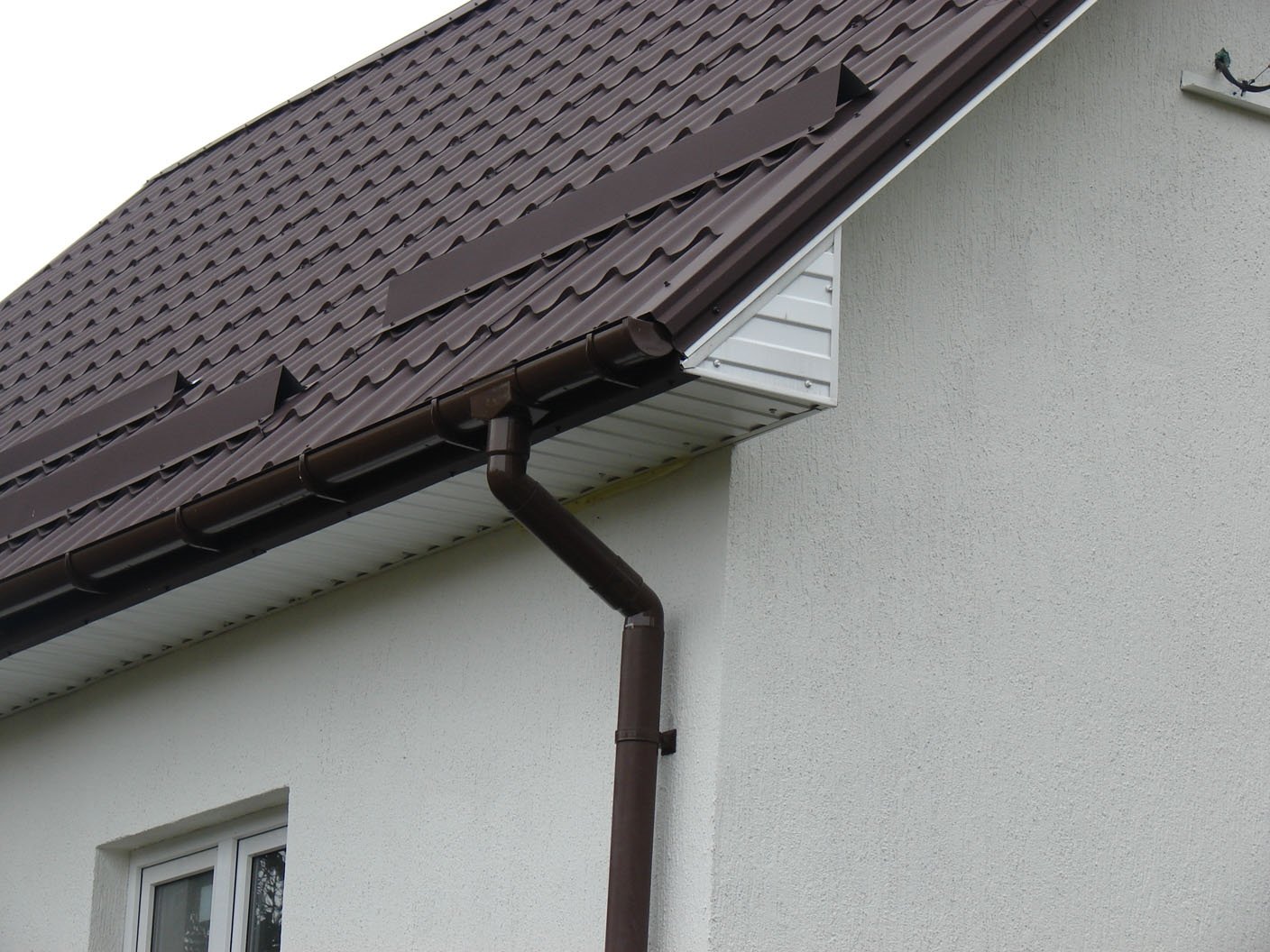

Софиты

Это специализированные отделочные панели для установки на карнизные и фасадные свесы. Они могут быть выполнены из металла или пластика.

Система облицовки карниза софитами состоит из двух видов профилей – лобовой (планка в форме буквы L) и пазовый (планка в форме буквы J), а также софита.

Монтаж

В настоящее время многие владельцы частных домов выбирают софиты, как основной материал для устройства карниза. С их помощью можно отделывать карнизы односкатной крыши или сложной, многоскатной кровли.

Главное правило – монтаж декоративного карниза на фасад можно начинать только после завершения всех общестроительных и отделочных работ. Это один из завершающих этапов возведения жилого дома.

Порядок работ

На край стропильных ног устанавливается брус квадратного сечения 30-30 или 40-40 мм. Предварительно он пропитывается антисептиком против плесени, грибка и гниения. Для крепежа используются гвозди или саморезы по дереву.
Узел примыканий карниза к фасаду выполняется из деревянного бруска 30-30 мм. Он закрепляется при помощи гвоздей или саморезов к стене. Надо следить, чтобы оба направляющих бруска шли строго параллельно, в одной плоскости.
На брус, который расположен у стены устанавливается пазовый профиль (планка в форме буквы J). Он закрепляется при помощи саморезов. Это направляющая для монтажа софитов.
Металлические панели нарезаются в соответствии с проектными размерами. Ширина зависит от расстояния между внутренним и внешним краями свеса крыши.
Панель вставляется в J-образный профиль. Другая сторона закрепляется на внешнем брусе при помощи оцинкованных саморезов. Использование незащищенных метизов может привести к подтекам ржавчины на фасаде.
После завершения монтажа софитов торцевая часть карнизного свеса закрывается с помощью лобового профиля (L-образная планка).

На этом отделка карнизов и фронтонов частного дома с помощью металлических софитов завершается.

Ремонт карнизов

Часто возникает необходимость ремонта карниза на фасаде. Основная проблема – это образование деформационных трещин. Чаше всего они появляются на оштукатуренных фасадах. Разберемся, чем заделывать трещины на карнизе фасада.

Ремонт не составит особого труда. Если трещины небольшие, не сквозные, то достаточно развести фасадной штукатурки и заделать локальные разрушения.

Если трещины сквозные, то их надо расшить. Затем заделать фасадной или цементной штукатуркой. После высыхания поверхность рекомендуется окрасить.

Отделка карниза крыши дома, будь он из бревна, камня или пеноблока осуществляется по одним и тем же правилам, только после завершения общестроительных работ и монтажа утеплителя.

Все работы можно выполнить своими руками. Главное следовать правилам и инструкциям производителей отделочных материалов. Это залог успешного выполнения любых работ.

Комплектующие — ТЕХНОНИКОЛЬ SHINGLAS

Коньково-карнизная черепица
Коньково-карнизная черепица
Коньки-карнизы SHINGLAS Зеленый экстра
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Серый экстра
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Коричневый экстра
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Красный экстра
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Терракота
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Шельф
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Бархан
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Финик
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Граунд
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Песок
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Личи
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Авокадо
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Галька
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Осенний
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Мадейра
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Тенерифе
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Яшма
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Янтарь
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Тополь
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Коньки-карнизы SHINGLAS Сицилия
Закрыть
Эстетичное оформление коньков, облегчение монтажа карнизов, защита от максимальных ветровых, снеговых и дождевых нагрузок. Черепица состоит из трех равных сегментов, каждый сегмент крепится на 4 гвоздя. На карниз гонт используется целиком, на конек и ребро, гонт делится на три сегмента.
Подробнее
611 ₽/кв. м
Комплектующие
Вне зависимости от того, какой материал используется при строительстве кровельной конструкции, в ней будут проблемные узлы и детали, на которые нужно обратить особое внимание. Не является исключением и мягкая кровля. В связи с этим раньше приходилось выходить из положения, применяя усиленный кровельный ковёр, самодельные детали из подручных материалов.
Но сегодня всё немного проще: производители этого вида строительных материалов выпускают специальные детали, устройства для аэрации, стоков воды, для отдельных проблемных участков.
Такие комплектующие для мягкой кровли выполняются из ПВХ, ЕПДМ или полиэтилена, в связи с этим и технология монтажа таких элементов имеет существенные отличия. К примеру, элементы, выполненные и ЕПДМ или полиэтилена, применяются совместно с битумно-полимерными кровлями с использованием газовых горелок, а комплектующие из ПВХ монтируются наплавлением или же с помощью аппарата горячего воздуха.
Самостоятельный подход к устройству карнизного свеса
Строительство крыши – кропотливый процесс, состоящий из нескольких этапов, каждый из которых требует к себе пристального внимания. После завершения основных работ наступает черед менее масштабных, но не менее важных конструктивных элементов: устройства и подшивки карнизов. Для начала разберем, что такое карниз крыши, из чего он состоит и так ли необходим на самом деле.
В архитектуре карнизом именуется деталь конструкции, выступающая за границы стен здания и оберегающая их от воздействия снега, дождя, проникновения сырости в подкровельное пространство. Помимо защитной функции карниз также придает крыше особую эстетическую индивидуальность, закрывая внутренние составные элементы стропильной системы.
Карнизы: классификация и основные виды
Строительство домов ведет свою историю на протяжении многих веков, при этом каждый старается привнести какое-то новое и более современное дополнение, способное улучшить и облегчить процесс возведения жилища. Среди огромного многообразия свесов наиболее частое применение нашли следующие разновидности:
подшитые, применяемые при устройстве двускатных и вальмовых крыш;
неподшитые свесы – наиболее распространенный вариант, используемый для вальмовой и скатной кровли дома;
коробчатые карнизы – применяются при возведении ломаной и односкатной кровли;
укороченные свесы – универсальный вариант для любого типа конструкции.
Карниз кровли – это своего рода продолжение кровельного покрытия, а значит, тип свеса необходимо правильно подобрать, принимая во внимание состав кровельного «пирога» и климатические особенности той местности, в которой осуществляется строительство дома.
Устройство карниза крыши весьма разнообразно и подразделяется на следующие основные категории:
Карнизный свес, выполненный заподлицо. В этом случае стропила не выводятся за границы стен, а по их краю крепится горизонтальная сливная доска, к которой впоследствии монтируются водосточные желоба. Недостаток данных свесов в отсутствии защиты верхних элементов стены от влаги.
Свес открытого типа – широко применяется в частном строительстве. Водосточная система крепится к верхним кромкам стропил или по их нижнему краю.
Свес закрытого типа. Выступающие концы стропил закрываются карнизом, имеющим специальный паз для крепления софита с внутренней стороны. При наличии утепленного чердака такой карниз должен обладать вентиляционными отверстиями.
Фронтонный свес. Устройство карниза кровли в этом случае полностью зависит от фантазии дизайнера и может, как выступать за границы стен, так и устраиваться заподлицо. Выступающая область кровли подлежит обязательной подшивке, ширина которой должна быть не менее 50 см.
Длина карнизных свесов различна для каждого типа постройки и погодных особенностей региона. Так, для деревянных домов она берется от 55 см, для панельных и кирпичных – до 55 см. Минимальной величиной считается 40 см, максимальная может достигать 120 см.
Характеристика карнизных свесов
Работа по сооружению карниза крыши является не самой сложной задачей и ее вполне можно выполнить самостоятельно. Главное – понять и разобраться с основными видами конструкции карнизных свесов, среди которых выделяют два варианта:
фронтальный, представляющий собой выступающие наклонные края скатов крыши, которые служат защитой фронтона здания от атмосферных осадков. Их длина может достигать одного метра;
боковой – это свесы длиной до 60 см, расположенные по бокам строения.
На величину карнизного свеса оказывает влияние ширина отмостки фундамента и высота здания. Чем выше строение, тем соответственно длиннее должен быть карниз.
При отсутствии у стропильной системы выступов, выходящих за пределы стен дома, стропильные ноги дополнительно наращивают обрезками бруса, после чего к ним прикрепляют карнизную доску. Необходимо помнить, что устройство карнизов крыши направлено на обеспечение защиты и долговечности фронтона дома, вот почему так важно правильно рассчитать необходимую ширину свеса. Во избежание попадания влаги, а также для придания крыше эстетичного вида нижние края свесов обшиваются досками или другим материалом.
Делаем карнизный свес своими руками
Правильно смонтировать карниз кровли – задача, выполнение которой возможно при наличии технических навыков строительства, необходимого инструмента и соблюдения требований техники безопасности. Следует помнить, что обшивка карнизного свеса скатной кровли базируется на использовании стропил, а порядок работ зависит от выбранного отделочного материала и способе его крепления.
Фронтальные карнизы образуются путем выпуска конькового бруса на нужную длину. На коньке и нижней выступающей доске закрепляется натянутый шнур, по которому обрезаются выступающие концы досок. Далее к поперечным доскам и выступающему торцу конькового бруса прибивается карнизная доска, называемая ветровой. Укладка кровельного материала производится на полученную длину свеса одновременно с общим настилом на кровлю. Аналогичным образом параллельно стене здания обрезаются выступающие за стены края стропил.
Следующий этап – установка карниза крыши из металлических профилей или обрезной доски. В зависимости от того, чем планируется делать подшивку свеса, соответственно выбирается и сам материал для карниза. Так, сайдинг подшивается на виниловые или металлические профили, а деревянная вагонка – на древесный каркас.
Перед тем как сделать карниз крыши, следует определиться с видом карнизной коробки, которая может быть:
вертикальной – в этом случае обшивка производится по стропилам, выступающим за грань стены. Данный метод используется лишь в случае небольшого уклона кровли;
горизонтальной – короба одним краем крепятся к доске, расположенной в стыке стены дома и стропильных ног, другим к нижней точке стропил.
Подшивка карнизного свеса производится под прямым углом к стене здания и выполняется из таких материалов, как древесина, сайдинг, вагонка, софит.
Выбор подшивочного материала: на что обратить внимание?
Правильно подшитый карниз обладает не только привлекательным внешним видом, но также надежно защищает подкровельное пространство от проникновения ветров, холода и влаги. Вот почему к выбору материала для подшивки следует подходить с особой тщательностью. Итак, сегодня наиболее востребованными являются:
Древесина хвойных пород: лиственница, сосна, ель. Толщина досок должна находиться в пределах 17-22 мм. Во избежание возможной деформации доски должны иметь оптимальную влажность, вот почему перед началом работ их хранят на улице. Перед подшивкой древесина подвергается антисептической обработке для предотвращения возгорания и гниения. Короткие доски, укладываемые перпендикулярно стене, крепятся по краям, в то время как длинные закрепляются к коробке параллельно стене с шагом в метр. Между подшивочными досками следует делать зазор в 1-2 см для создания вентиляции.
Сайдинг – более прочная разновидность пластиковой вагонки. Виниловый сайдинг – бюджетный вариант, не обладающий достаточной практичностью в эксплуатации. Металлический сайдинг более прочен и стоит гораздо дороже, однако из-за склонности к коррозии срок его службы относительно недолог.
Вагонка ПВХ – доступный материал, который имеет больше недостатков, чем достоинств. Под воздействием дождя, снега и солнца она быстро тускнеет и теряет нарядный вид; отсутствие отверстий для вентиляции оказывает негативное влияние на проветривание подкровельного пространства.
Софиты – модный вариант подшивки карниза крыши, в конструкцию которого уже заложены перфорированные вентиляционные отверстия. В отличие от сайдинга софиты экологически безопасны и обладают повышенной устойчивостью к механическим воздействиям. Достоинствами данного материала являются долговечность, эстетичный внешний вид и простота монтажа, благодаря чему его установку можно легко делать своими руками.
Подшитые древесиной карнизные свесы необходимо обрабатывать каждые 3-5 лет специальными защитными составами. Это позволит надолго сохранить эксплуатационные свойства и первозданный вид подшивки.
Правильное и надежное устройство карниза крыши поможет избежать деформации конструкции даже под негативным воздействием тяжелых снежных покровов. Широкой популярностью в последнее время пользуются системы антиобледенения карнизов и водостоков крыши, суть которых состоит в прокладывании греющих кабелей через водостоки и перед карнизом. Благодаря этим манипуляциям в зимнее время на свесах не скапливается лед, оказывающий значительную нагрузку на кровлю.
Продлить «жизнь» кровельной конструкции поможет грамотно смонтированная вентиляция. К основным элементам вентиляции относятся врезанные в подшивку свесов решетки, зазоры и щели между подшивочным материалом и несущими стенами.
Домовладелец должен знать о своих карнизах крыши
Крыша вашего жилого дома состоит не только из черепицы, покрывающей поверхность или подстилку. Края крыши, обычно называемые карнизами, — это больше, чем просто конец вашей крыши. Карниз состоит из двух основных компонентов — потолка и облицовки — которые работают вместе, чтобы создать торцевую крышку на крыше, которая защищает от влаги и вредителей, регулируя поток воздуха через чердак.
Прочтите ниже, чтобы узнать больше об этих двух важных аспектах вашей крыши.
Софиты
Софит — это часть вашей крыши, которая находится под карнизом, другими словами, это нижняя часть крыши, где она видна по периметру вашего дома. Софиты обычно делают из дерева или алюминия.
Гниль
Гниль может быть серьезной проблемой, когда дело касается деревянных перекрытий. Конденсат может скапливаться на нижней стороне крыши, что приводит к гниению. Сухая гниль также возможна в пустынном климате, особенно на той стороне дома, где больше всего прямых солнечных лучей.
Гнилое дерево на ощупь мягкое и легко поддается давлению, если на него надавить отверткой или ногтем. Краска, покрытая пузырями или шелушащимися, является еще одним признаком того, что происходит гниение из-за влаги. Гнилые потолки могут мешать вентиляции в слоях крыши, а также создавать точки доступа для различных вредителей.
Отверстия и повреждения
Отверстия или трещины в потолочных перекрытиях чаще всего встречаются в деревянных версиях, но на металлических потолках могут образоваться трещины при разделении шва.Эти отверстия могут стать удобным местом для гнездования ос или входом для птиц или других животных-вредителей.
Если в остальном потолки в хорошем состоянии, трещины и небольшие отверстия можно заполнить деревянным шпатлевкой или герметиком. Вашему кровельщику может потребоваться замена потолков, если они сильно повреждены или если доски начали гнить.
Вентиляционные отверстия
Вентиляционные отверстия на потолке жизненно важны для правильной циркуляции воздуха на чердаке, что, в свою очередь, помогает поддерживать прохладу на чердаке и в доме.Прохладный воздух втягивается через дефлекторы потолка. Затем он проходит через вашу крышу и чердак. Затем нагретый воздух выходит через вентиляционное отверстие в верхней части крыши.
Отверстия в потолке могут быть заблокированы, если птицы вытаскивают сетки и строят в них гнезда. В этом случае необходимо удалить мусор, чтобы можно было установить новые вентиляционные решетки. Если в ваших потолках нет вентиляционных отверстий, их установка поможет сохранить прохладу в доме.
Фасция
Фасция — это облицовочные доски на краю вашей крыши — той части крыши, которая обращена наружу. Лицевая панель не только служит точкой крепления водосточных желобов, закрывая крышу, но и является частью эстетической ценности вашего дома. Как и перекрытия, облицовка может быть деревянной или алюминиевой. Также часто встречается виниловая фасция.
Проблемы с желобом
Крепления для желоба обычно прикрепляются к лицевой панели. Если водостоки натягивают из дома, то возможно повреждение произошло на месте монтажа. Деревянную и алюминиевую облицовку обычно можно залатать, если монтажное оборудование повреждено, а винил может треснуть и потребовать замены.
Другая проблема связана с плохо выровненными желобами и деревянной облицовкой. Если дождь вытечет из желоба со стороны фасции, продолжительное пребывание может привести к гниению.
Гниль
Как и в случае софитов, на деревянной облицовке может возникать сухая гниль или гниль от влаги. Краска помогает предотвратить оба типа гниения, поэтому постарайтесь как можно скорее отремонтировать поврежденную краску. Вы также можете нанести атмосферостойкий герметик, чтобы предотвратить гниение от влаги, или нанести УФ-покрытие, чтобы противодействовать эффектам сухой гнили.
Обратитесь в SUNVEK, если у вас есть опасения по поводу карниза или любого другого компонента вашей крыши.
Обрамление карнизов и граблей | JLC Онлайн
Чтобы помочь измерить и визуализировать компоненты карниза, сделан чертеж в натуральную величину. На этом чертеже указаны размеры и расстояния для всех деталей. При раскладке помогает стропильный кондуктор, показанный на следующем фото.
Карнизы и грабли, нависающие над боковыми стенами здания, имеют решающее значение для жизни здания.Удаление дождевой воды с сайдинга и отделки — особенно с дверей и подоконников — может значительно уменьшить гниение, плесень и множество других проблем, которые могут быть вызваны струей воды по фасаду здания. Помимо практических соображений, хорошо продуманные выступающие карнизы и грабли также могут быть привлекательным элементом дизайна.
Есть много способов обрамления карнизов и граблей. Моя система проста и обеспечивает надежное крепление выступающих элементов к зданию, а также надежное крепление отделочных материалов гвоздями.Недавно я построил небольшой флигель с крышей 6 на 12 скатов, которая является прекрасным примером для демонстрации процесса, который я использую для строительства карнизов и граблей.
Начать со стропил
Основным компонентом любой детали карниза является хвостовик стропила — часть стропила, выходящая за пределы внешней стены. Чтобы точно определить, как будет выглядеть стропильный хвост, я всегда делаю на куске фанеры полноразмерный чертеж всех элементов карниза, включая материалы каркаса и отделки (см. Иллюстрацию выше).
Первое, что я определяю на чертеже, это общую ширину карниза. Для этого проекта это было 10 дюймов от внешней стороны фризовой доски до внешней стороны готовой облицовки. После рисования каркаса стены, обшивки и фриза толщиной 1 дюйм я построил квадратную линию с внешней стороны фриза и отметил 10 дюймов от нее. Выровняв край моего приспособления по метке, я провел отвес, который представлял внешнюю поверхность фасции. По этой ссылке я провел еще одну отвесную линию на 3/4 дюйма для толщины фасции и на 1 1/2 дюйма от нее для 2-х дюймовой подфасции.Это определило место, где мне нужно было сделать вертикальный разрез для хвоста стропила, который оказался на расстоянии 8 3/4 дюйма от стены, обшитой ножнами.
Разметить детали карниза поможет простой шаблон для стропил. Треугольник имеет отвес на одной ноге и линию уровня на другой, поэтому он также удобен для рисования линий пореза. Информация, такая как число градусов и длина гипотенузы в треугольнике с основанием, также включена для справки.
Чтобы помочь с чертежом и разметкой стропил, я использовал простой стропильный кондуктор, который я построил на месте из куска фанеры с заводским углом.Из этого угла я вырезал прямоугольный треугольник на скате крыши, удвоив размеры подъема и спуска, чтобы приспособление можно было использовать для резки полноразмерных стропил. Для этой крыши 6 дюймов 12 я сделал одну ножку 12 дюймов, а другую 24 дюйма. После отрезания уголка прикрепил по гипотенузе с обеих сторон полоски 1х2. Я также пометил приспособление с шагом и углом; Я сохраняю все свои приспособления и складываю их, чтобы в следующий раз мне пришлось разрезать крышу с таким же уклоном.
Чтобы использовать приспособление, я просто прикрепляю 1х2 к верхнему краю стропильного полотна, и у меня сразу появляются кромки отвеса и уровня, по которым можно разметать.
Стропилам можно придать форму на земле с помощью стропильного кондуктора, чтобы быстро и точно выложить образец стропила. Но я предпочитаю вырезать и устанавливать стропила только с вырезом гребня и «птичьим ртом», оставляя хвосты длинными, чтобы их можно было разрезать на месте. Итак, после того, как стропила были прибиты, я отмерил расстояние от обшивки — 8 3/4 дюйма — я определил для свеса и пометил первые и последние стропила. Я провел вертикальные линии от этих отметок, а затем провел меловой линией от одного конца крыши до другого по верхним краям стропил. Использование этой отрезанной линии в качестве ориентира приведет к тому, что хвосты стропил выстроятся по прямой линии.
Стропильные хвосты устанавливаются длинными. Затем измеряется отвес и размечается первый и последний стропила. Меловая линия, проведенная между этими отметками, идеально выравнивает отвес на хвостах. Обрезка стропильных ног сверху заставляет пропил естественным образом открываться во время резки, и это позволяет отходам безвредно отпадать.
На каждом стропиле я проложил вертикальную линию вниз от меловой линии, используя Hanson Pivot Square, установленный с шагом 6 из 12 (я также мог бы использовать свою приспособление на этом этапе; просто должно быть достаточно места, чтобы выровнять его на хвостах). Pivot Square также обеспечивает угол, который для шага 6 из 12 составляет 26,5 градусов. Затем, стоя на стене, я срезал каждый отвес циркулярной пилой.
Мне нравится обрезать хвосты сверху, потому что пропил открывается по мере того, как рез приближается к завершению, позволяя отходам безвредно падать вниз и в сторону от пилы.
Отрезы отвеса для этих стропил слишком длинные для фасции, поэтому высота (взятая с полноразмерного чертежа) измеряется и отмечается на конце каждого хвоста. Затем выровняется линия для среза уровня.
Отвесы на этих хвостах стропил были более 6 дюймов в длину — слишком длинные для фасции 1×6, которую я намеревался использовать. Чтобы укоротить отвес, потребовался горизонтальный надрез по низу каждого хвоста. Я вернулся к своему полноразмерному рисунку и совместил верхний внешний край фасции 1×6 с верхом стропила.Затем я нарисовал нижнюю готовую поверхность софита на 1 дюйм вверх от нижней части фасции. (Это количество произвольно, но мне всегда казалось правильным перекрытие в 1 дюйм). Затем последовала толщина материала потолка 3/8 дюйма. Эта линия также указывала на нижнюю часть подфасции.
Верх подфасции 2×6 был скошен, чтобы продолжить линию ската крыши 6-в-12. Чтобы убедиться, что ровный срез хвостовиков стропил не мешает установке потолка, я сделал разрез на 5 1/4 дюйма от короткой точки отвеса, чтобы обеспечить достаточный зазор.После измерения этого расстояния на отвесе каждого стропила, я сделал отметку под прямым углом к отвесу и сделал пропил с помощью циркулярной пилы.
После того, как подфасция установлена, к обшивке выстраивается линия, чтобы определить местонахождение ригеля для крепления потолка. Бухгалтерская книга остается длинной и будет обрезана до нужной длины, когда будут построены отчеты.Пазы под стропилами позволяют балке с торцами иметь полный размер, чтобы лучше поддерживать обратный каркас.
Завершить каркас карниза
После распила верхней части подфасции с помощью циркулярной пилы, установленной под углом 26,5 градусов, я выровнял верхний оторванный край с верхней частью отвеса на стропилах и прикрутил подфасции к хвостовикам стропил. На обоих концах крыши я позволил подфассу выйти за пределы предполагаемой ширины граблей. Эта хорошо закрепленная консоль будет надежно поддерживать нижний конец балки баржи, а также поддерживать обратную дорогу.
После того, как были прикреплены подфасции, я развернул квадрат от нижней части доски и отметил уровень линии на обшивке стены с обоих концов стены. Я отрезал меловую леску, а затем прикрепил двухметровую гроссбуху к стене нижним краем на линии. В этом проекте я сделал надрез в реестре, чтобы он подходил под стропила, чтобы концы, к которым будет прикреплен обратный каркас, имели полный размер запаса. Как и в случае с подфасцией, я провел бухгалтерскую книгу дальше ожидаемой ширины граблей на обоих концах здания.Консольная секция бухгалтерской книги будет поддерживать возврат рейка.
Блоки, изготовленные из 2×4, прикрепляются к подфасции и к ригелю, чтобы поддерживать материал потолка и вентиляционное отверстие.
Поскольку я планировал использовать в этом проекте сплошной карниз, я добавил поперечные блоки для поддержки внутренних краев материала потолка, а также самого вентиляционного отверстия. Я вырезал поперечные блоки по размеру и установил их рядом с хвостами стропил. Установка блоков до готовой фасции позволяет мне прибить подфасцию к концам поперечных блоков.Эти блоки могут быть установлены в любой момент после установки подфасции и ригеля; в этом проекте я их установил после того, как были установлены стропила баржи.
Щелкните для увеличения.
Треугольная часть двускатной стены возводится после установки стропил. Диагональные пластины располагаются на 3 1/2 дюйма ниже вершин стропил, чтобы поддерживать смотровые площадки 2×4 для обрамления граблей. После того, как конечные точки пластин расположены, длина определяется с помощью треугольника с основанием 1 для шага 6 из 12, где гипотенуза равна 1.В 118 раз больше длины основания. После того, как фронтон обрамлен, смотровые площадки выходят из первого стропила внутри фронтона стены над плитами, чтобы поддержать нависающие стропила баржи.
Обрамление обвалившейся фронтальной стены
Один из ключей к обрамлению граблей с помощью моей системы — это строительство «обвисшей» стены с двускатным концом, вершина которой находится на 3 1/2 дюйма ниже вершин стропил. Затем, после того, как стена будет построена, я устанавливаю «смотровые площадки» 2х4 — блоки, которые простираются от первого стропила внутрь от конца здания, над опущенным фронтоном и до стропил баржи, чтобы сформировать нависающий гребень (см. Стена поддерживает нависающие грабли, см. Выше).
Чтобы найти длинные точки для нижней пластины опущенного фронтона, установите квадрат на 5 дюймов (3 1/2 дюйма для смотровых площадок и 1 1/2 дюйма для верхней пластины). Сдвиньте квадрат вниз по стропилам и отметьте, где он соприкасается с верхом стены. Измерьте и отметьте это расстояние в конце стены. Эта отметка — место, где приземлится нижняя длинная точка фронтальной плиты.
Чтобы сэкономить время, я добавил треугольную «двускатную» часть стены после того, как были построены и подняты нижние стены. Я обрамил опускающийся фронтон двойной верхней пластиной и начал с определения конечных положений нижней верхней пластины. Верхний край этой плиты находился на 5 дюймов ниже вершин стропил. Поэтому я установил свой комбинированный квадрат на 5 дюймов и сдвинул забор по стропилам, пока лезвие не коснулось верхней части настенной пластины. Я отметил эту точку, а затем измерил расстояние от нее до внешней стороны стены (2 5/8 дюйма).В конце боковой стены я измерил 2 5/8 дюйма, что обозначило нижнюю длинную точку нижней пластины для опущенного фронтона.
Вверху стропила сдвиньте угольник вверх к гребню и отметьте место касания лезвия. Отметьте это расстояние от вершины гребня. Здесь приземлится верхняя длинная точка фронтальной плиты.
Чтобы найти верхнюю длинную точку этой пластины, я сдвинул комбинированный угольник вверх по стропиле, пока лезвие не коснулось гребня. Отметив и измерив эту точку (5 1/8 дюйма от вершины гребня), я отметил это расстояние вдоль гребня над торцевой стенкой. Этой линией отмечена длинная верхняя точка нижней плиты фронтона.
Перед постройкой фронтона я разметил и вырезал часть конька, которая выступает для дополнительной поддержки на вершине выступающей грабли, что, вероятно, было излишним, учитывая, что все наблюдатели держат стропила баржи.Чтобы отрезать конек, я поднялся по вертикали от стены внизу, затем отмерил 10 1/2 дюймов для выступа плюс обшивка и отметил вертикальный разрез. Для горизонтального реза я установил свой комбинированный квадрат на 3 1/2 дюйма (ширина стропила баржи) и сдвинул его вверх по одному из стропил к гребню. Как и раньше, я отметил, где лезвие квадрата касается гребня, и измерил расстояние от вершины гребня до этой отметки. На нависающей части гребня я обозначил и вырезал горизонтальную линию на этом расстоянии минус 1/2 дюйма, чтобы позволить уклону стропила баржи идти к вершине.
Для постройки фронтона я установил отвес от верхней пластины торцевой стены до конька. Я подтвердил расположение фронтона, измерив столб до точки разметки пластины, отмеченной на гребне, а затем от стойки до точки разметки на пластине торцевой стены. Поскольку при компоновке «6 из 12» подъем должен составлять половину пробега, эти измерения подтвердили правильность компоновки.
Следующим шагом является определение длины нижней плиты фронтона, от длинного до длинного.Для этого я взял число, написанное на моем стропильном приспособлении, для гипотенузы треугольника с основанием 1.
Этот номер легко найти, используя старинный квадрат для обрамления. Под цифрой 6 на квадрате стоит число 13,42, или длина стропила на фут пробега. Я разделил 13,42 на 12 дюймов, чтобы получить 1,118, когда длина основания равна 1. Затем я просто умножил длину основания (72 5/8 или 72,625 дюйма) на 1,118, что равнялось 81,195 (или 81 3). / 16) дюймов, или длина нижней щипцовой пластины, от длинного до длинного.
Для нижней длинной точки на плите фронтона отметьте угол наклона на одном конце с помощью стропильного приспособления. Выровняйте ложу и отметьте оба края. Чтобы отрезать острый угол, сделайте надрез с обеих сторон пластинчатого ложа. По окончании резки разгладьте поверхность среза ленточной шлифовальной машиной. Отмерьте и отрежьте тарелку до нужной длины, сделав простой вертикальный надрез сверху.
На обоих краях 2×4 я выложил соответствующие пропилы под 63,5 градуса (дополнительный угол шага 6 из 12), используя ровный край моего стропильного приспособления. Этот острый угол образовывал длинную точку на нижнем конце фронтальной плиты. После резки по обеим этим линиям циркулярной пилой я зачистил пропил ленточной шлифовальной машиной. Затем я вытащил размер пластины (81 3/16 дюйма) от длинной точки этого разреза, чтобы отметить длинную точку отвеса, который я сделал на торцовочной пиле.
Вставив шпильки опущенного фронтона, вырежьте и установите вторую пластину.
Я совместил концы этой пластины с метками на гребне и пластине торцевой стенки, а затем закрепил пластину на месте с обоих концов. Убедившись, что плита прямая, я разложил и установил стойки, совместив их со стойками стены внизу. Я сделал угловые пропилы для вершины каждой стойки с помощью торцовочной пилы, установленной на 26,5 градусов, и прибил гвоздями через пластину, чтобы прикрепить их к вершинам.Чтобы закончить обрамление опущенного фронтона, я вырезал и установил вторую верхнюю пластину поверх нижней.
Смотровые площадки 2х4 сидят на вершине опущенного фронтона с длинными левыми концами. Они прибивают к первым стропилам, а затем к консолям, чтобы поддерживать стропила баржи. Линия с защелкой на концах смотровых площадок гарантирует, что стропила баржи будет идеально ровной.
Строим грабли
После измерения и разметки консольной части подфасции на расстоянии 8 1/2 дюймов от фронтальной стены, я вырезал ее на месте с помощью циркулярной пилы.На фронтальной плите я разложил расположение смотровых площадок 2х4 на расстоянии 16 дюймов от центра. Я вырезал и установил смотровые площадки немного длиннее, а затем провел линию по их верхним краям на расстоянии 8 1/2 дюймов от стены. Опять же, эта отрезанная линия ставила концы наблюдателей на совершенно прямую линию. Выровняв отметки, я вырезал смотровые площадки циркулярной пилой.
После обрезки концов смотровых площадок устанавливается стропила баржи и конец обрезается заподлицо с подфасцией.
С помощью моего стропильного приспособления я разложил и отпилил верх стропила баржи, оставив пока нижнюю часть неразрезанной. Чтобы установить стропило баржи, я плотно прижал верхний конец к гребню и пропустил его через концы смотровых площадок и подфасции. Прибив стропила баржи во всех этих точках, я обрезал нижний конец заподлицо с внешней стороной подфасции.
Обрамление возвращения
Бухгалтерская книга, оставшаяся за граблями, служила опорой для обратной рамки.Чтобы разрезать его даже с помощью стропила баржи, я спустился с лицевой стороны стропила небольшим уровнем и наметил отвес на балке.
Перед тем, как обрамлять обратную дорогу, отвесите вниз от стропила баржи и отметьте, где конец ригеля будет обрезан. Прикрутите 2-х метровую колодку к задней части стропила баржи и к ригелю. Блок обеспечивает крепление для треугольной детали, заполняющей конец возврата.Забой остается на одной плоскости со стропилами баржи, а нижний край совпадает с перекрытием перекрытия.
После того, как я отрезал гроссбух до нужной длины, я построил возврат из обрывков материала размером 2 на. Я не стал терять время, пытаясь соединить материалы от края до края. Вместо этого я построил возврат, используя блоки nailer. Я начал с резки куска 2×6 с углом наклона 26,5 градусов на одном конце. Я держал эту деталь вертикально, так, чтобы угол наклона совпал с верхним внутренним краем стропила баржи, а один край упирался в ригель, и я отметил нижний край.Отрезав блок до нужной длины, я прикрутил его к внутренней стороне стропила баржи. С помощью моего стропильного приспособления я разложил и вырезал треугольную деталь, которая подходила под стропило и стыковалась с боковой стенкой. Эта деталь привинчивается к блоку 2×6 и выстраивает поверхность возврата в плоскости стропила баржи.
Перед установкой обшивки крыши открытый каркас обеспечивает легкий доступ для крепления возвратной блокировки и гвоздей к потолочному перекрытию граблей.
Последними деталями, которые нужно было вставить, были гвоздями блоки над ригелем для обратной стороны возврата и у нижнего края потолка для крепления граблей (20).Поскольку на крыше не было обшивки, имелся свободный доступ для легкой установки сверху и позади возвратной трубы.
Фото Джона Кэрролла
Что такое софит и почему он важен для вашего дома?
Сделайте какие-либо работы с внешней стороны вашего дома, от крыши до сайдинга, и вы, вероятно, столкнетесь с термином «софит». Софиты являются неотъемлемой частью стропил вашей крыши и выполняют несколько важных функций, начиная от эстетики и заканчивая контролем за коммунальными платежами. Если вы живете в своем доме, вы можете подумать о приобретении нового потолка в тон.
Что такое софит?
Ваша крыша по необходимости часто выступает за стены вашего дома. Этот свес может иметь несколько названий, например, карниз дома или стропил вашей крыши. Нижняя сторона этого свеса в завершенном виде известна как soffit , что означает «что-то закрепленное внизу».
Софит — это в основном любой отделочный материал, такой как дерево или фиброцемент, который устанавливается для покрытия нижней стороны свеса крыши.
Зачем он нужен
Первой и основной причиной установки потолка в доме является вентиляция. Ваш потолок покрывает нижнюю часть вашей крыши и, следовательно, часть вашего чердака. Со временем внутри чердаков накапливается тепло как из-за падающего на дом солнца, так и из-за энергии, поднимающейся внутри.
Если это тепло не проходит надлежащую вентиляцию или воздушный поток, это может привести к перегреву вашей крыши. Это, в свою очередь, может привести к более быстрому разрушению черепицы и образованию ледяных дамб зимой, что может вызвать протечки воды.Перегретый чердак также приводит к увеличению счетов за электроэнергию в жилых помещениях. Вентиляция также важна для поддержания низкого уровня влажности на чердаке. Без надлежащей вентиляции через потолок может возникнуть влажность, вызывая такие проблемы, как плесень, грибок и гниль древесины.
Эстетика вторична, но тоже важна. Софиты придают вашему экстерьеру законченный вид; без них вы бы смотрели на стропила, составляющие нижнюю часть свеса крыши.Диваны бывают разных цветов и материалов, а также нескольких стилей, включая гладкую отделку и отделку под дерево. Принято вкладывать средства в софит, который сочетается с остальной частью вашего внешнего вида или сочетается с ним, чтобы придать вашему дому целостный и изысканный вид.
Таким образом, если вы устанавливали фиброцементный сайдинг с древесной текстурой в остальной части вашего дома, вы можете подумать о фиброцементном софите с древесной текстурой. Софиты могут быть любого цвета, но многие люди выбирают белый или цвет, соответствующий их отделке, для лучшего внешнего вида.
Следующая причина, по которой вы хотите установить потолок, более практична; Софиты помогают защитить нижнюю часть крыши и настил крыши от непогоды. В то время как ваш потолок может быть сделан из любого материала и может быть окрашен или отделан, чтобы защитить этот материал, ваша кровля — нет. Софиты помогают предотвратить вредную влажность и деятельность насекомых в этой важной области, помогая предотвратить гниение древесины, плесень и другие проблемы, которые могут со временем привести к разрушению вашей крыши.
Наконец, потолочные перекрытия также помогают обеспечить необходимую вентиляцию на чердаке и в зоне под крышей.Вентиляция чердака — один из ключевых факторов, позволяющих контролировать ваши счета за коммунальные услуги в жаркую погоду и предотвращать такие проблемы, как рост плесени и образование ледяной плотины зимой.
Софиты могут иметь перфорацию или вентиляцию, чтобы воздух циркулировал через чердак. Когда воздух циркулирует, это помогает предотвратить перегрев помещения. Это означает, что ваш дом будет оставаться более комфортным в жаркие летние месяцы, что позволит вам отрегулировать термостат в сторону понижения.В зимние месяцы поддержание прохлады на чердаке помогает предотвратить конденсацию, которая может привести к росту плесени, и помогает предотвратить таяние снега на вашей крыше, его бег к краю и накопление там, где он может образовать ледяную плотину. Ледяные плотины — одна из основных причин протекания крыши, которая, в свою очередь, наносит еще больший ущерб, поэтому наличие правильно вентилируемого потолка может помочь защитить ваш дом от повреждений круглый год.
Выбор материала для перекрытия
У вас есть множество вариантов, какой материал использовать при установке нового потолка.В то время как иногда домовладельцы будут ждать и установить софит, соответствующий их сайдингу, в других случаях может быть полезно установить новый софит сам по себе, например, когда вам ставят новую крышу или если старый потолок каким-то образом повредится. .
Из-за того, насколько важна эта область для внешнего вида и функциональности вашего дома, выбранный вами тип софита должен иметь не меньшее значение. Хотя дерево и винил являются двумя наиболее часто используемыми материалами, у обоих есть несколько недостатков.
Древесина требует частой очистки и покраски, а также периодической замены гниющих или покоробленных панелей.Винил может легко обесцветиться в этой области, а также покоробиться в жаркую погоду. В обоих случаях вы можете обнаружить, что потолок требует гораздо большего ухода, чем вы, возможно, пожелаете.
Использование фиброцементного перекрытия может помочь вам сохранить эстетику вашего дома без обслуживания или других проблем. Софиты из фиброцемента бывают как с гладкой, так и с деревянной отделкой, вентилируемые и невентилируемые, поэтому вы можете выбрать, какой вариант лучше всего подходит для вашего дома. Они также представлены в широком диапазоне цветов, поэтому вы можете легко согласовать их с сайдингом и отделкой, чтобы получить цельный вид, который дополнит вашу привлекательность.
Инвестируйте в качественный софит
Софит может быть небольшой частью экстерьера вашего дома, но это также очень важная часть. Убедитесь, что вы обращаетесь с этой областью с должной осторожностью, и инвестируйте в качественный фиброцементный потолок, чтобы завершить внешний вид.
Карнизы и свесы крыш | Кровля Golden Spike
Написано Golden Spike 26 июля 2019 г. . Размещено в блоге.
Нижний край вашей крыши подвержен нескольким проблемам и некоторым видам повреждений, которые могут не быть проблемой для других участков крыши.Ветер может легко сдуть дождь под эту область, и это также одно из наиболее уязвимых мест во время урагана.
Вот некоторые общие проблемы, которые могут возникнуть с карнизами и свесами крыши, что может потребовать ремонта крыши или технического обслуживания.
Отсутствует мигание кромки капель
Если у вашей крыши нет капельного блеска вдоль карниза, она остается уязвимой для нескольких типов повреждений. Первый тип повреждений, от которых защищает гидрозатвор, — это повреждение водой из-за просачивания и сильного дождя.Он также может защитить от вторжения вредителей и образования ледяной плотины.
Проблема в том, что некоторые кровельные работы не включают в себя отливку кромок. Иногда это происходит потому, что работа выполняется своими руками или мастером, который не разбирается во всех типах кровли, которые необходимы. Иногда, однако, кровельный подрядчик говорит домовладельцу, что этот тип окладов не является обязательным.
Чего домовладелец может не знать, так это того, сколько повреждений может быть нанесено облицовочной доске, настилу крыши и даже внутренней части дома, если проникновение воды или проникновение вредителей не будет отражено светом на кромке капель.К счастью, если у вас нет гидроизоляции, квалифицированный кровельщик может добавить ее за вас.
Неадекватная прокладка кромки капель
Как и другие типы гидроизоляции, гидроизоляционный лист должен быть правильно выбран, обработан, перекрыт и закреплен, чтобы он выполнял свою работу. Некоторые потенциальные проблемы с установкой планки отлива по краю:
Установка оттока непосредственно напротив лицевой панели
Отсутствие перекрытия водосливной кромки, правильное перекрытие подстилки и желобов
Повторное использование той же водосливной планки с новой крышей
Когда вы выбираете подрядчика по кровельным работам для новой крыши, проверьте, включает ли его ориентировочная цена покупку полностью новой кровли.Это включает в себя капельницу, дымоход и вентиляционные трубы.
Отсутствие защиты от льда и воды
Строительные нормы и правила могли измениться, и ваш дом может больше не соответствовать нормам, проверьте местные строительные нормы и правила, чтобы узнать, изменились ли ваши местные нормы.
Слишком большой свес
Свесы крыши важны, так как они защищают ваши стены от дождя. Но если вы живете в ветреной местности, большой свес крыши может стать серьезной опасностью.Это потому, что дополнительные дюймы свеса могут обеспечить дополнительную ветровую нагрузку, что позволит ветру захватить вашу крышу и с большей легкостью повредить ее или оторвать.
Если у вашего настила крыши есть большой выступ, поговорите со своим подрядчиком по кровельным работам о том, может ли это стать материальной ответственностью в случае урагана, торнадо или другого ветра. Вы можете изменить свес или закрепить его так, чтобы он с меньшей вероятностью представлял идеальную цель для ветра.
Смещение желоба и карниза
Если свес не доходит до водосточных желобов, из-за небольшого дождя капли будут падать прямо вниз или, возможно, даже ударить по сайдингу, вместо того, чтобы уноситься в водосточную трубу.Или, если свес выходит слишком далеко, сильный дождь может привести к тому, что вода выльется каскадом через желоб и начнет собираться у вашей фундаментной стены.
Если карниз не совпадает с желобом правильно, это может быть связано с неправильной его установкой. Или могло случиться так, что водосточный край не был правильно выровнен с существующими желобами при замене крыши. В любом случае, хороший подрядчик по кровельным работам сможет помочь вам выровнять желоба и водосток.
Эти распространенные проблемы могут повредить вашу крышу и ваш дом, способствуя проникновению влаги и другим проблемам, таким как заражение вредителями.Если вы подозреваете, что что-то не так с вашей крышей, карнизами, мерцанием кромки капель или величиной выступа на нижнем крае крыши, свяжитесь с Golden Spike Roofing сегодня для бесплатной проверки или оценки.
софитов крупным планом — Extreme How To
Софиты — это Родни Дэнджерфилд в строительстве домов: они в основном невидимы и часто являются последней деталью, привлекающей внимание. Они просто безглазные. Однако они чрезвычайно важны для долговечности и комфорта вашего дома.
Карниз дома может быть открытым без софитов, обычным для новостроек или закрытым софитами. последнее обычно представляет собой рутинную работу по ремонту.
Софиты на самом деле являются частью карниза или карниза, точки, где встречаются выступ крыши и боковые стены здания. Вальмовые крыши имеют сплошной карниз, полностью огибающий здание.Двускатная крыша имеет по боковым стенкам карниз, образованный на концах стропил. Большинство двускатных крыш также имеют гребенчатый карниз или гребень на концах фронтона. Это создается за счет удлинения стропил за торцы здания. Карниз не только улучшает внешний вид дома, но и помогает защитить здание от солнца, дождя и снега. В большинстве случаев карниз или карниз современных домов завершается софитом — покрытием на нижней стороне свеса. В старых домах часто есть открытый карниз, а стропила дополняют декор. Эти дома можно оставить как есть, а можно добавить потолки.
Некоторые старые дома имеют открытые карнизы. Их можно отремонтировать или установить перекрытия, чтобы создать закрытый карниз.
Закрытый карниз может быть широким или узким, в зависимости от конструкции крыши. На узких карнизах концы стропил служат для крепления софита и фасции. К стене крепится пластина для крепления потолка в этом месте. Широкие карнизы требуют дополнительных опор для гвоздей, идущих от стропильных ног / облицовочной доски и обратно к стене дома.Это так называемые смотровые площадки. Чертежи в этой статье иллюстрируют различные типы конструкции карниза и потолка.
Софиты должны быть правильно спроектированы и установлены. Один из важнейших факторов — правильная вентиляция. Если софиты не вентилируются, они могут вызвать образование ледяных завалов на карнизе. По мере того как чердак нагревается от тепла дома, поверхность крыши растапливает снег или лед, которые затем стекают на более холодные поверхности карнизов и снова замерзают. Это создает ледяную дамбу, которая позволяет воде проникать обратно в стены и потолки дома. Вентиляция как чердака с помощью карнизов, так и потолка с помощью вентиляционных систем увеличивает циркуляцию воздуха и предотвращает эту проблему. Вентиляция не только предотвращает образование ледяных завалов, но и помогает снизить накопление тепла летом.
Монтаж софита довольно прост даже для новичка.
Варианты материалов
Для софитов используются самые разные материалы.Изначально было выбрано дерево и изделия из дерева, такие как закаленный ДВП. Если вы переделываете старый дом и хотите сохранить традиции, это может быть лучшим выбором. Металлические вентиляционные экраны доступны для деревянных перекрытий. Металлические софиты также были обычным явлением. Однако одним из самых популярных материалов для софитов является винил. И металл, и винил доступны в различных цветах, чтобы соответствовать металлическому и виниловому сайдингу дома. Преимущество этих материалов в том, что они не требуют покраски или отделки и требуют минимального ухода.Эти потолочные панели бывают заранее отформованной длины, которые нарезаются, чтобы соответствовать соответствующим предварительно сформированным приемным каналам, чтобы удерживать потолки на месте (так же, как при установке металлического или винилового сайдинга). Монтаж или замена софита из этих материалов проста даже для новичка. Металлические или виниловые потолки также бывают сплошными или перфорированными для вентиляции.
Материалом для софита может быть винил, металл или дерево. Вентилируемые материалы для потолков могут помочь предотвратить образование ледяных завалов зимой и сохранить прохладу в доме в летние месяцы.
Тип установки потолка зависит от материала и конструкции карниза. Вы также должны проверить местные строительные нормы и правила, чтобы узнать количество вентиляции, требуемой в вашем районе, а также требуемые или предлагаемые методы применения. Это также может зависеть от ветровой нагрузки в некоторых районах. Одним из факторов является максимально допустимый пролет материала перекрытия. Софиты обычно имеют ширину от 16 до 24 дюймов. Например, потолки CertainTeed Ironmax могут иметь ширину 24 дюйма без дополнительных полос для крепления гвоздей, если это разрешено правилами кодекса.
Винил — один из самых популярных материалов для софитов. Он доступен в широком диапазоне цветов и не требует значительного ухода. (Фото любезно предоставлено CertainTeed)
Монтаж также зависит от того, открыта или закрыта конструкция карниза. Открытая конструкция карниза, где стропила или стропила открыты, является обычным явлением в новом строительстве. Закрытый карниз, где стоит существующий потолок, типичен для проектов реконструкции.Перед установкой новых виниловых потолков необходимо удалить гнилые или испорченные деревянные перекрытия.
Укладка винила зависит от типа конструкции, открытого или закрытого карниза, а также от того, нужно ли накладывать накладку.
Вы также можете установить виниловую накладку на облицовку, которая закрывает переднюю часть карниза. В этом случае сначала необходимо установить крышку облицовки или балку змеевика, так как она поддерживает внешний край потолка.
Первый шаг — применить приемный канал или каналы, в зависимости от типа необходимой установки.
Установка
Первый шаг — определить количество необходимого материала. Чтобы определить необходимое количество квадратов потолка, измерьте площади под карнизом и умножьте длину на ширину для каждого выступа. Сложите сумму всех выступов и разделите полученную сумму на 100, чтобы определить количество квадратов.Затем измерьте общую длину погонных футов компонентов установки, включая: F-образный, J-образный, H-образный профиль, облицовку под порогом и облицовку. Добавьте 10 процентов к сумме потерь и просчетов.
Прикрепите приемный канал к стене дома или к планке гвоздями.
Подготовьте участок, прибив все незакрепленные доски и надежно подрезав их на месте. Удалите все водосточные трубы или осветительные приборы, которые мешают. Привяжите деревья и кусты, чтобы у вас был легкий доступ к карнизу.
Учитывать расширение и сжатие при забивании гвоздями. Не забивайте гвозди.
Монтаж винилового софита на открытом карнизе начинается с установки соответствующих приемных каналов. Можно использовать F-канал или J-канал. J-канал может быть изменен для создания F-канала. Просто прорежьте прорези в области фланца гвоздя, где он будет прибит к стене. Отрезав фланец гвоздя, загните его назад и прибейте к стене.
Используйте деревянный брусок и уровень, чтобы определить расположение приемного канала на стене дома с каждого конца участка. Затем нарисуйте мелом линию.
Однако перед установкой необходимо сначала определить положение канала на стене. Вырежьте деревянный брусок, который поместится между задней или нижней частью облицовки, в зависимости от установки, и стеной дома. Установите блок на место и используйте короткий уровень, чтобы отметить линию уровня на каждом конце карниза.Затем проведите мелом линию между ними. Установите приемные каналы, забивая каждые 16 дюймов гвоздем по центру отверстия для гвоздей. Не прибивайте плотно, но допускайте расширение и сжатие. В некоторых случаях пролетов более 16 дюймов может потребоваться установка планок для гвоздей, а затем закрепление каналов на планках для гвоздей. На каждом углу вырежьте и установите канал так, чтобы на каждой из прилегающих стен было расширение на 1/4 дюйма.
Измерьте и отметьте панель потолка, чтобы она соответствовала приемным каналам, за исключением зазора 1/4 дюйма для расширения (зазор 3/8 дюйма в морозную погоду).Разрежьте панели с помощью пары ножниц для тяжелых условий эксплуатации или переносной циркулярной пилы с лезвием с мелкими зубьями, повернутым назад. Обязательно используйте защитные очки и защитные перчатки.
Измерьте расстояние между приемными каналами, а затем вычтите 1/2 дюйма, чтобы учесть расширение. Сделайте это измерение на потолочной панели, используя квадрат в обрамлении, чтобы отметить квадратный вырез. Вы можете разрезать панель поперечно с помощью циркулярной пилы с обратным мелкозубчатым полотном. Фактически, таким образом можно одновременно разрезать две панели.
Вставьте конец панели в приемный канал стены, затем вставьте его в канал фасции или прибейте к фасции. Продолжайте вырезать и устанавливать панели, фиксируя их вместе по ходу движения
.
После того, как панели будут вырезаны, поместите вырезанную панель в канал на стене, а затем в канал на облицовочной доске. Возможно, вам придется немного согнуть панель, чтобы она встала на место.Убедитесь, что панель расположена перпендикулярно стене, а не «наклонена». Панель удерживается на месте гвоздями с маленькими головками, вбитыми в облицовочную доску или планку для гвоздей. Если гвоздь забивается в облицовочную доску, забейте гвоздь через фланец гвоздя и V-образную канавку. Это один из немногих случаев, когда допустима забивка облицовочного материала софита. После прибивки потолок может расширяться только в направлении приемного канала, поэтому убедитесь, что вы оставили достаточно места для расширения в приемном канале. Продолжите установку панели, зафиксируйте и прибейте потолок гвоздями.Убедитесь, что все панели надежно зафиксированы на месте по всей длине перекрытия.
Металлический потолок устанавливается примерно так же.
Чтобы повернуть угол, измерьте расстояние от канала в углу стены до канала в углу облицовки, вычтите 1/4 дюйма для расширения. Установить двухканальный линейный потолок или H-образную балку. Могут потребоваться полоски для гвоздей. Подгоните под углом панели потолка, чтобы они вписались в H-образную балку или прямой канал.
В большинстве случаев вы захотите закрыть карниз какой-нибудь карниз.
В основном установка над закрытым карнизом выполняется примерно так же. Сначала удалите гнилые или поврежденные деревянные перекрытия. При установке поверх существующего софита и в нем нет вентиляционных отверстий, вырежьте в нем отверстия перед установкой винилового софита на место. В большинстве случаев вы закроете торцевую панель фронтона карнизом или заглушкой.
Углы образуются с помощью H-образной балки и среза панелей в балку.
Установка деревянного потолка во многом аналогична, за исключением того, что сначала на место крепятся планки гвоздями. Затем к деревянным опорным планкам прибивают материалы софита.
В случае реставрации старого дома или для создания «индивидуального» вида можно использовать деревянные потолочные перекрытия. В этом случае для дома был применен сайдинг Western Red Cedar Siding, а потолочные перекрытия были восстановлены с использованием соответствующего
.
сайдинга штук.
Установка потолка на самом деле довольно проста, но требует некоторой работы с лестницей, поэтому убедитесь, что вы соблюдаете все правила безопасности лестницы. Надевайте защитные очки при резке виниловых или алюминиевых потолочных материалов. Вам также следует надеть кожаные или защитные рабочие перчатки.
Рекомендуемые статьи
Вы когда-нибудь задумывались, в чем разница между карнизом и двускатной крышей дома?
Вы когда-нибудь задумывались, в чем разница между карнизом и двускатной крышей дома?
В моих последних блогах мы обсуждали разные темы о крышах.Но я еще не обсуждал разницу между карнизом и двускатной крышей дома. В чем смысл каждого из них и чем они отличаются? Что ж, давайте сначала поговорим об определении каждого из них.
Определение: Карниз определяется как край крыши, выступающий за грань стены. Это часть крыши, которая выступает за пределы стены дома или здания. В отличие от этого, фронтон (или грабли) — это выступ здания, который находится на стороне, увенчанной двускатной крышей.(См. Мой блог Architectural Roof Types .)
Функция: Теперь, когда мы понимаем, где на здании встречаются и карнизный, и фронтальный свес, зачем они нам? Что ж, они являются важными элементами здания и действительно служат определенной цели. Основная функция карниза — отводить дождевую воду (или тающий снег) на стену дома. Он предотвращает попадание воды в дом в месте соединения крыши со стеной. Фронтальные (или грабельные) выступы в значительной степени обеспечивают такую же защиту, но на торцевой стене дома.
Карнизы карнизов могут использоваться и для предотвращения эрозии фундамента под домом за счет отвода воды от края здания. Они также помогают уменьшить брызги воды при падении на землю.
В некоторых домах глубокие карнизы и фронтоны крыш могут служить для защиты дома от солнечного излучения. Они также могут быть спроектированы так, чтобы позволять солнечным лучам проникать под важные углы, чтобы обогревать дом зимой, а летом не пропускать жаркое солнце.
История: В истории карнизы служили не только для защиты здания. Они также были местом украшения и орнамента, определяющего определенные архитектурные стили. Например, дом в стиле ремесленника можно разделить на категории по его большим карнизу и фронтону, которые содержат декоративные кронштейны. Кроме того, еще во времена римской и греческой архитектуры в зданиях были карнизы с декоративной лепкой, служившие карнизами.Кроме того, в китайской архитектуре использовались системы кронштейнов доугун, которые являются уникальными конструктивными элементами взаимосвязанных деревянных кронштейнов.
Детали: Карниз может заканчиваться облицовкой , которая представляет собой доску, проходящую по всей длине карниза, для защиты концов стропил крыши. Нижняя сторона карниза может содержать горизонтальный потолок , прикрепленный под прямым углом к стене, чтобы закрыть зазор между стропилами от погодных условий.
Я надеюсь, что обсуждение карнизов и фронтонов (или граблей) поможет вам лучше понять их различия и зачем они нам нужны.Представляете, как без них мог бы выглядеть ваш дом?
Что такое карниз дома?
Вы когда-нибудь слышали о карнизах на доме и задавались вопросом, что это такое? Что ж, карнизы находятся на крыше дома, и они свешиваются над краем крыши и над стенами для некоторых целей.
Обеспечивая тень для дома, они сохраняют в нем прохладу или тепло. Это приводит к снижению счета за электроэнергию с учетом угла их установки.Дополнительно домовладельцы используют их в декоративных целях.
Слово «карниз» происходит от древнеанглийского слова efes , что означает «край» или «граница». Давайте посмотрим, что такое карнизы в доме, а также почему они важны, что они предоставляют, типы и как их поддерживать.
Малоизвестный факт про карниз на доме
Карнизы очень важны, поскольку они позволяют воде просто стекать из дома. До этого вода стекала по сторонам и образовывала лужу и вмятину во дворе.
Это углубление было названо «подслушиванием». Если кто-то стоял в «подслушивании», его можно было назвать «подслушивателем», поскольку он мог слышать все, что происходит в доме.
Что такое карниз дома?
Как упоминалось выше, они являются частью крыши, которая свешивается за борт, защищая дом от погодных условий, проблем с фундаментом и наводнений.
Карниз изготавливается из фасада и софита. Облицовка проходит под карнизом, огибает здание по горизонтали и закрывает стропила крыш.Софит — это вагонка, которая находится под карнизом и заполняет щель между стропилами от непогоды.
Почему нужно устанавливать карниз в доме
Карнизы — важная часть дома. Помимо защиты дома, они защищают фундамент и сайдинг дома или здания. Они не способствуют образованию луж и не разрушают нижние колонтитулы или фундамент. Они также поддерживают сухость подвалов в домах, в которых они есть, так как они расположены на стыке крыши и стены.
Что предусматривают карниз для дома
Как упоминалось выше, они защищают дом от дождя и тающего снега и удерживают воду подальше от дома. Они могут обеспечить тепло дому зимой в зависимости от угла наклона.
В более жарком климате карнизы создают тень, потому что размещение их возле окон позволит сохранить прохладу в доме летом. Кроме того, они бывают разной ширины в зависимости от уклона крыши.
Приятной особенностью является то, что они вентилируют кровельное пространство и предохраняют дом от перегрева в летние месяцы.В настоящее время они есть у некоторых людей, чтобы они могли установить камеру наблюдения в доме.
Виды карнизов дома
Они служат не только для защиты дома, но и для стиля и украшения.
Карнизы декоративные
Декоративные карнизы имеют итальянское или испанское влияние и имеют скатную крышу. Чтобы создать вид, они свисают не более чем на 2 фута. Часто для создания такого внешнего вида к архитектуре добавляют скобки или кронштейны.
Глубокий карниз
Глубокие карнизы широкие, имеют кронштейны и популярны в домах в стиле бунгало или ранчо.
Свес свес
Свесные карнизы пользуются популярностью у многих архитекторов, желающих воссоздать стиль Дома Фрэнка Ллойда Райта в прерии.
Несколько карнизов
Азиатские пагоды и японские замки используют несколько карнизов для создания своего уникального стиля.
Уход за карнизом дома
Важно проверять и обслуживать крышу, карнизы и желоба.Карниз может протекать там, где они прикреплены к дому, поэтому очень важно следить за этим местом. Совет: вы можете определить, протекает ли ваш карниз, по пятнам на потолке. Обычно они ржавого или желтого цвета.
Софиты, которые находятся под карнизом и закрывают зазор между стропилами, служат для защиты от нежелательных вредителей, таких как пчелы, летучие мыши, белки и птицы. Однако они могут пробраться внутрь.
Отличный совет по уходу — содержать карниз в чистоте и регулярно проверять их на наличие дыр.Важно запечатать отверстия, когда вы их видите. Кроме того, вы можете использовать сетки, липкие материалы и провода, чтобы помочь с ремонтом.
Если у вас есть желоба, важно содержать их в чистоте. Если они отступят, вода может попасть в дом и подвал.
Гидравлический отлив и желоба
Установите водоотводящую планку по краям крыши, чтобы она контролировала воду. Он удерживает воду от фасции и защищает находящиеся под ней участки и опоясывающий лишай от повреждений.Он также герметизирует любые зазоры, которые могут быть, а также помогает удерживать животных, например, карнизы.
Добавьте водосточные желоба к карнизу, чтобы вода не попадала в дом. К сожалению, воду и грязь можно подбросить и бросить на стены дома. Желоба могут помочь отвести его от крыши и защитить землю от эрозии.
Заключение
Карнизы важны для того, чтобы элементы не попадали в дом, а также для украшения. Они действительно требуют ухода, чтобы держать животных подальше.
No related posts.
