Калибровка лазерного уровня своими руками: проверка на точность, настройка, регулировка

проверка на точность, настройка, регулировка

Калибровка лазерного уровня помогает провести точную настройку приспособления и свести к минимуму возможные погрешности. Выполнить ее своими силами не так сложно, хотя это требует определенного времени.

Подготовка лазерного уровня к работе

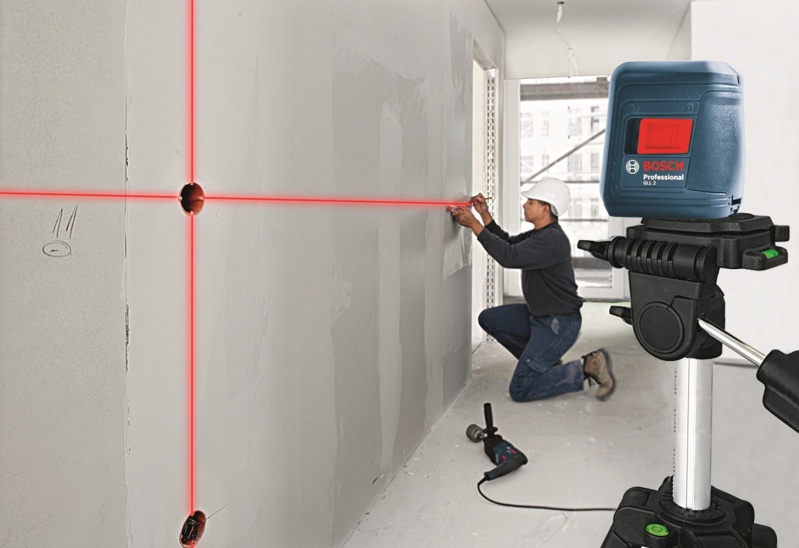

Лазерный уровень позволяет провести измерения и нанести разметку в пространстве с максимальной точностью. Кроме того, он работает очень быстро, от включения прибора до получения результатов проходит всего пара минут.

Пользоваться лазерным нивелиром несложно. Но еще до калибровки и настройки приспособления необходимо выполнить несколько предварительных требований:

1. Лазерный уровень должен стоять максимально ровно. Обычно его располагают на штативе или специальном держателе, но можно пристроить прибор также на стол или на пол. Главное, чтобы под приспособлением не было резких перепадов высоты, а поверхность бы не шаталась и не вибрировала.
2. Расстояние от лазерного уровня до нужного объекта или точки в пространстве не должно превышать максимально разрешенного. Перед использованием нивелира стоит прочитать инструкцию, обычно в ней указана нужная информация, а также советы по калибровке и настройке. Если уровень окажется от плоскости дальше, чем нужно, то лазерная линия может не отразиться на поверхности, либо прибор покажет большую погрешность.
3. Ставить нивелир нужно так, чтобы на пути луча не находилось препятствий. Исключение составляют ситуации, когда лазер нужен именно для того, чтобы выставить по нему маяки. В остальных случаях линия должна свободно проходить через пространство до определенной точки или плоскости.
4. При использовании уровня желательно еще до его калибровки и настройки удалить из помещения всех посторонних — и людей, и животных.

Внимание! Многие лазерные нивелиры комплектуются дополнительными приемниками лучей, увеличивающими дальность действия прибора.

Некоторые модели лазерных уровней сообщают о своем неровном положении звуковым сигналом

Перед включением агрегата нужно провести его первичную настройку и калибровку. Для этого прибор ставят на выбранную поверхность и оценивают показания пузырькового уровня на корпусе. Если капелька в капсуле расположена неровно, нивелир необходимо поправить в пространстве.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Совет! Поворачивать лазерный блок в гнезде вручную нужно очень осторожно, чтобы не сорвать его с места. По окончании калибровки рекомендуется аккуратно закрепить излучатель свежим клеем.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Как проверить лазерный нивелир на точность

Поскольку лазерные уровни могут предоставлять ошибочные показания и после падений, и без видимых причин, перед использованием в строительстве и ремонте для них рекомендуется проводить проверку. Она не занимает много времени и фактически выполняется теми же способами, что и при настройке приспособления.

Проверка на точность горизонтального луча

Проверку уровня на точность по горизонтали проводят способом последовательного поворота. Схема выглядит так:

1. Прибор ставят на небольшом расстоянии от стены и отмечают точку на середине проекции горизонтального луча.
2. Уровень поворачивают, пока край световой линии не достигнет поставленной метки.
3. Оценивают совпадение луча и точки — если есть отклонение вверх или вниз, нужно провести калибровку горизонтали.

Предупреждение! В обязательном порядке проверку на точность нужно выполнять даже для новых нивелиров, еще ни разу не находившихся в использовании.

Проверка на точность вертикального луча

Проверить уровень на вертикальную точность можно двумя способами. Один из них обычно применяют при настройке лазера — тестируют погрешность по отвесу. Если луч, направленный на нитку с грузом, подсвечивает ее по всей длине, строительный уровень работает хорошо, а если только частично — требует калибровки.

Второй метод связан с определенными затратами сил, но отличается высокой точностью.

1. Лазер устанавливают в начале длинной комнаты, включают в работу и проецируют вертикальную линию.
2. Вдоль черты делают по две метки на полу и на потолке с минимальным расстоянием между ними по 1,5-2 м.
3. Уровень переносят в противоположный конец комнаты и направляют луч в обратную сторону.

Дальше проверяют, проходит ли новая лазерная проекция через метки, выставленные ранее. Если отклонений нет, то калибровку можно не проводить.

Если вертикаль в обратной проекции не проходит через начальные точки, прибор требует настройки

Заключение

Калибровка лазерного уровня позволяет свести к минимуму его погрешность. Хотя оборудование считается по умолчанию довольно точным, на самом деле проверки и настройки требуют даже совершенно новые нивелиры из магазина.

Настройка лазерного уровня

Главная

Настройка лазерных уровней

Калибровка лазерного уровня Firecore 3D 93T

Юстировка лазерного нивелира с конусными призмами 3-360 модель Firecore 93T, подходит также для конфигурации Green.

Настройка лазерного уровня KaiTian 3D

Регулировка лазерного нивелира с тремя плоскостями 360 градусов, на примере уровня Kaitian 3D

Регулировка погрешности ADA CUBE 2-360

Существует расхожее мнение, что уровни с новыми конусными призмами практически не юстируются, от части с этим можно согласится, но . ..

Настройка китайского 3D лазерного уровня Heng Chang

Юстировка 3D лазерного нивелира из Китая с оптической схемой 3-360

Разборка и настройка Bosch PCL 20

После выкручивания болтиков, Bosch PCL 20 раскладывается на две половинки, и тут выясняется первый недостаток, а заключается он в том, что при разборе уровня …

Как разобрать и настроить ADA ARMO 3D

Настройка лазерного уровня выполняется различными юстировочными винтами, количество затрагиваемых винтов зависит исключительно от того на сколько «врёт» лазерный уровень.

Настройка 3D лазерного нивелира LAISAI LS666-120

У лазерного уровня Laisai LS666 есть отличная возможность подкорректировать положение лазерных линий не вскрывая корпус в пределах ± 3мм

Настройка лазерного уровня FIRECORE F190R

Самостоятельная юстировка комбинированного лазерного уровня более чем реальна, смотрите и всё получится

Варианты настройки лазерного уровня SHIJING 3D GREEN

Как разобрать и отрегулировать лазерный нивелир ShiJing 3D Laser с зелёным лазерным лучом

Настройка точности китайского лазерного уровня XEAST

Предлагаем посмотреть достаточно подробную регулировку 3D лазерного построителя плоскостей из Китая XEAST

Настройка точности у лазерного уровня Aculine AK 435

Настроить такой лазерный уровень как ACUANGLE A8826D или Aculine AK 435 очень просто, так как в регулировке точности участвую всего лишь два юстировочных болта. ..

Настройка лазерного уровня Firecore F112R

Подробный разбор юстировочных болтов. Какие винты крутить при различных ситуациях.

Регулировка лазерного уровня ADA 2D Basic Level

Как правило после череды механических воздействий на прибор со временем появляется погрешность больше заявленной, к счастью сделать настройку можно своими руками.

Со временем, каждому лазерному уровню требуется настройка или регулировка, так как на строительных объектах они могут падать или подвергаться продолжительным вибрациям при транспортировке. Конечно, это происходит нечасто, но всё же имеет место быть.

По большому счёту, принцип настройки лазерного уровня применим ко всем моделям различных производителей, но есть и исключения, например, регулировка лазерного нивелира с электронным компенсатором сильно отличается от настройки лазерного уровня с обычным магнитно-маятниковым компенсатором.

Последние в свою очередь, регулируются не все, так бытовые уровни зачастую не поддаются такому ремонту.

Загрузка навигации

Вступайте в наш Telegram канал и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как откалибровать лазерный уровень — 3 метода

Лазерный уровень — очень удобный инструмент, который всегда под рукой. Особенно, если вы делаете такие вещи, как развешивание большого количества картин, укладка плитки, вешание шкафов или обрамление стен. Его работа состоит в том, чтобы освещать стену ровной прямой линией, чтобы вы знали, что то, что вы вешаете, не криво. Поэтому очень важно откалибровать ваш лазерный уровень, чтобы он был идеально ровным.

Несмотря на то, что ваш лазерный уровень может быть помечен как «самонивелирующийся», вам все равно необходимо время от времени проверять его точность и корректировать. Если вы обнаружите, что ваш уровень неточен, вы можете откалибровать уровень самостоятельно, чтобы он работал правильно.

Мы искали самые лучшие и простые способы, которые помогут вам откалибровать собственный лазерный уровень. Читайте дальше, чтобы узнать, зачем вам это нужно, как это делать и как часто вы должны это делать.

Что означает калибровка лазерного уровня?

Калибровка лазерного уровня означает настройку прибора, чтобы убедиться, что он точен и выдает абсолютно ровную линию. Это можно сделать, открыв устройство и отрегулировав маятник внутри, откуда светит лазерная линия. Некоторые лазерные уровни имеют кнопки самокалибровки, с помощью которых вы настраиваете линию лазера, нажимая кнопки вверх и вниз.

Каждый лазерный уровень имеет рейтинг точности, который для большинства моделей составляет около 1/16 дюйма. Ниже мы рассмотрим, как проверить эту точность.

Зачем нужна калибровка

Причина, по которой ваш лазер необходимо время от времени калибровать, заключается в том, чтобы вы знали, что ваш лазер каждый раз дает идеально ровную линию.

Все лазерные нивелиры оснащены механизмом блокировки, когда инструмент не используется. Это удерживает внутренний маятник на месте. Если вы не зафиксируете маятник и не будете осторожны с лазерным уровнем (например, он подпрыгивает в кузове вашего грузовика во время движения), маятник будет подпрыгивать внутри устройства и его отбросит. Поэтому обязательно всегда блокируйте лазерный уровень, прежде чем вообще его перемещать.

Имейте также в виду, что более дешевый лазерный уровень, вероятно, потребует более повторной калибровки, чем более дорогой. Таким образом, если вы решите приобрести менее дорогой, вы можете потратить некоторое время на калибровку уровня в большем количестве случаев.

Можно ли самому откалибровать лазерный уровень?

Да, калибровку лазерного уровня можно выполнить самостоятельно. Если ваш уровень самокалибрующийся, вам понадобится только скотч, возможно, ручка и бумага (в зависимости от ваших предпочтений). Если он не самокалибрующийся, вам понадобится отвертка достаточно маленькая, чтобы отвинтить крошечные винты внутри лазерного уровня.

Как откалибровать лазерный уровень

1. Сначала проверьте точность

Сначала вам нужно убедиться, что ваш лазер действительно неточен. Это можно сделать тремя различными способами. Выберите тот, который наиболее удобен и соответствует вашим потребностям в точности.

Первый метод

Начните с установки лазерного уровня на штатив. Первый метод заключается в том, чтобы направить лазерные лучи на какую-нибудь настенную плитку, если вы уверены, что плитка изначально уложена ровно. Это, вероятно, самый быстрый способ проверки, так как вы можете проверить как ось Y, так и ось X, но также есть дополнительные переменные, которые могут сделать ваши выводы неточными.

Второй метод

Другой метод заключается в том, чтобы направить лазерную линию на стену и отметить две отдельные точки скотчем. Обязательно поместите ленту прямо под линией и убедитесь, что лазерная линия касается линии ленты. Теперь переместите лазерный уровень в другую часть комнаты, поднимите его на штатив и как можно точнее выровняйте лазерную линию на втором куске ленты. Наконец, проверьте первую маркировку и убедитесь, что линия вообще отключена.

Третий метод

Это может быть хорошим способом проверки точности, если вы делаете это в ограниченном пространстве и у вас нет места для перемещения лазерного уровня. Начните, как и раньше, с лазерным уровнем, обращенным к стене на расстоянии не менее 20 футов. Прикрепите лист бумаги к стене и отметьте, где светится линия. Линейка или линейка могут быть полезны, чтобы сделать его абсолютно прямым.

Затем поверните лазерный уровень на 180 градусов и посветите на то же место. Если ваш лазер имеет ось Y, вы можете отметить дополнительную линию на 90 градусов вращения. Обратите внимание на различия между строками.

Если линия отклоняется от отметки больше, чем диапазон точности, указанный в руководстве, пора откалибровать уровень. Например, если ваш лазерный уровень говорит, что он имеет точность 1/16 дюйма, это означает, что линии должны быть на расстоянии более 1/16 дюйма друг от друга, чтобы возникла необходимость калибровки лазерного уровня.

Для моделей с автоматической калибровкой просто нажмите кнопки вверх и вниз в соответствии с инструкциями по эксплуатации вашего лазерного уровня и выполните калибровку лазерного уровня.

2. При ручной калибровке откройте уровень и проверьте провода.

Извлеките батареи и откройте корпус уровня, удалив все винты. Аккуратно потяните за провода отверткой, чтобы убедиться, что они никак не мешают маятнику. В противном случае это определенно отбросит вашу линию уровня.

3. Отрегулируйте винты внутри корпуса для калибровки

Для этого шага вам понадобится очень маленькая отвертка. Если ваш лазерный уровень имеет оси X и Y, за положение маятника будут отвечать два винта.

Верните лазерный уровень на штатив и вставьте батарейки, так как вам нужно, чтобы лазер включился сейчас. Убедитесь, что маятник зафиксирован, и отвинтите один из винтов, удерживающих маятник на месте. Разблокируйте и переместите маятник вперед и назад несколько раз, затем оставьте его в покое. Следите за тем, чтобы линия была абсолютно прямой с вашими измерениями уровня на стене. Зафиксируйте его обратно, вставьте винт обратно и разблокируйте, чтобы проверить, выровнено ли оно сейчас.

Выполните эти действия и для другой оси.

4. Проверить и перепроверить

Во время этого процесса вам потребуется несколько раз проверить ровность, пока тело уровня открыто, и после того, как вы соберете все обратно. Используйте линии, которые вы ранее сделали, проверяя точность. Для дополнительной проверки точности повторите этот процесс с шага 1, отмечая новые линии там, где светит ваша линия лазерного уровня.

5. Успехов! Или предоставьте это профессионалам

Надеюсь, вы правильно откалибровали свой уровень, и он снова в отличном состоянии. Если же нет, не теряйте надежды. Есть квалифицированные специалисты, которые могут откалибровать ваш уровень для вас с более точными измерениями. Этих специалистов легко найти в Интернете.

Как часто нужно калибровать лазерный уровень?

Это зависит от того, насколько аккуратно вы обращаетесь с лазерным уровнем. Если вы не запираете маятник, не храните его в месте, где его могут ударить, или если вы часто его роняете, вам необходимо будет проверять точность уровня не реже одного раза в 6 месяцев.

С другой стороны, если вы будете обращаться с ним бережно, вы сможете сохранить его точность до года. Не забывайте всегда фиксировать маятник, плавно перемещая его (без резких движений и толчков).

Заключение

Не позволяйте неточному лазерному уровню замедлить вас. Теперь у вас есть навыки, необходимые для того, чтобы снова начать работать со сверхточным уровнем, который вы сами откалибровали. Если нет, вы приложили все усилия и отправили его профессионалу, который улучшит его для вас. В любом случае, поздравляем вас с тем, что вы узнали больше об обслуживании вашего лазерного уровня для многих других проектов.

Проверка калибровки лазерного уровня

Ниже приводится руководство по проверке калибровки лазерного уровня. Обзор лазерного уровня подготовил ряд руководств по калибровке различных моделей лазерного уровня. Тем не менее, мы никогда не рассказывали, как проверить ваш лазер на предмет калибровки. В следующем руководстве мы рассмотрим, как проверить горизонтальную калибровку вашего вращающегося или 360-градусного линейного лазера. Вертикаль, отвес и квадрат — это отдельная тема, о которой будет в следующем посте.

Методы проверки калибровки

Вы можете грубо сравнить результаты нивелирования вашего лазера с другим лазерным уровнем. Но это часто может вызвать больше проблем, чем решить. Лучший способ — проверить свой лазер против самого себя, очень похоже на проверку спиртовым уровнем.

С помощью спиртового уровня вы кладете уровень на поверхность и смотрите на положение пузырька, допустим, что пузырек касается левой линии и имеет зазор 2 мм до правой линии. Теперь поверните уровень на 180° на той же поверхности в том же месте и снова посмотрите на пузырь. Если пузырек снова находится в том же положении, касаясь новой левой линии и на расстоянии 2 мм от новой правой линии, спиртовой уровень откалиброван и работает нормально. Если пузырек находится в другом положении, значит уровень отсутствует, обратите внимание, что поверхность не обязательно должна быть идеально ровной для этого метода.

Для проверки калибровки лазерного уровня вам понадобится не слишком ярко освещенное помещение. Для этого потребуется устойчивая и достаточно ровная поверхность, такая как стол или штатив, установленный на расстоянии 5–10 м от стены.

Ось

Лазер имеет две оси, расположенные под углом 90° друг к другу, необходимо проверить обе оси, чтобы определить, находится ли лазер в пределах калибровки. Многие ротационные лазеры имеют на своих корпусах обозначения двух осей, которые часто обозначаются буквами «X» и «Y». На лазере, который не имеет этих маркировок, вам нужно будет выбрать оси «X» и «Y».

Поместите лазер на поверхность/штатив и наведите ось «X» на стену, включите лазер и убедитесь, что вы видите лазерный луч. Поместите лист бумаги на стену и отметьте высоту лазера. Затем поверните корпус лазера на 180° и снова отметьте высоту лазера на бумаге. Если две сделанные вами метки имеют одинаковую высоту, то калибровка оси «X» выполнена правильно. Обратите внимание, что чем дальше от стены находится лазер, тем точнее будет проверка калибровки. Теперь нам нужно проверить вторую ось «Y». Итак, теперь поверните ось «Y» к стене, отметьте высоту, поверните корпус лазера на 180° и снова отметьте высоту. Как и в случае с осью «X», две высоты должны быть одинаковыми.

Допуски

Все лазерные нивелиры имеют допуск, указанный производителями в своих спецификациях, например +/- 2 мм на 20 м. Если в приведенном выше примере лазер находится в 10 м от стены, а разница между двумя метками по одной из осей составляет 2 мм. Тогда точка уровня будет на полпути между двумя отметками. Таким образом, лазер находится в пределах +/- 1 мм на 10 м (+/- 2 мм на 20 м) и в данном случае находится в пределах допусков производителя.

Вместо того, чтобы создавать множество диаграмм для этого метода, я нашел следующее видео от RedBack Lasers.
