Лазерный уровень требует к себе бережного отношения, иначе верных показаний от него ждать не стоит.

Нередко в результате небрежного отношения или досадной случайности он выходит из строя. Несмотря на довольно широкое распространение этого измерительного прибора, немногие ремонтные мастерские берутся за его ремонт, а уж тем более настройку. При этом выставленный ценник ввергает в полное уныние. В сегодняшней статье разберем типичные неисправности и рассмотрим, как отремонтировать лазерный уровень своими руками

Блок: 1/8 | Кол-во символов: 522
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami
1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ

Самый распространенный недуг у лазерных уровней. Бытует мнение, что этот дефект возникает исключительно при падении устройства. Данное утверждение в корне неверно, поскольку и у новых приборов может быть существенное расхождение между положением линий лучей. А уж если аппарат совершит кульбит пусть и с небольшой высоты, то это 100% кандидат на юстировку

Проверить точность аппарата довольно просто:

Регулировка лазерного уровня проводится посредством винтов крепления диода к маятниковой конструкции. В некоторых устройствах на маятнике имеются противовесы, но в большинстве случаев они подходят для начальной балансировки, а не точной настройки в нули. И тем более ее не стоит использовать в моделях 2V/1H, 4V/1H, 2D и 3D

В настоящее время в лазерном уровне применяются:

1) диоды в металлическом корпусе;

2) лазерная диода трубка

Соответственно, расположение винтов у них будет различаться, следовательно, они и принципы настройки также разные

Следует отметить, что если в обычных лазерных построителях плоскостей (см. фото №1) любого производителя расположение и количество винтов крепление будет одно и то же, то в 3D-уровнях оно может быть различным. Можно легко убедиться, пройдя по следующим ссылкам:

Лазерный уровень Fukuda 3D: как разобрать и настроить?

Настройка лазерного уровня HC Kira 3D-12

Принципы настройки лазерных уровней 1-го типа можете посмотреть в этом видео:

Блок: 2/8 | Кол-во символов: 1434
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami
Разборка корпуса нивелира
Разобрать прибор проще простого, надо только выкрутить болтики идущие по кругу над школой с миллиметровой разметкой.
Надо отметит, что лазерный построитель плоскостей ADA 2D Basic Level очень удобен для корректировки лазерных линий и маятника в целом, а всё потому, что вся система висит на своеобразной металлической раме.
Благодаря такому каркасу настраивать механизм можно оперативно без постоянной сборки и разборки нивелира, как к примеру при ремонте уровня Bosch PCL 20.
Блок: 2/8 | Кол-во символов: 530
Источник: https://www.laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/
2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ

Еще одна из наиболее часто встречающихся проблем.

Есть 2 причины ее возникновения:

1) оборван один или несколько тонких медных проводков, идущих от схемы на маятнике к плате управления

Провести ремонт лазерного уровня, имеющего такую поломку, не составит труда при наличии паяльника и минимального навыка его использования. Единственная трудность может возникнуть с поиском проволоки нужного диаметра, который должен быть не более 0,1мм. Иначе она будет мешать маятнику нормально устаканиваться. Как это делается, показано в этом видео:

2) выгорел лазерный диод. Это уже посерьезней, т.к. вариантов кроме как заменить больше не остается. При этом данный элемент в свободной продаже найти практически не реально — либо использовать донора, либо заказывать в Поднебесной

Также нужно иметь ввиду, что замена лазерного диода автоматически ведет к последующей настройке лазерного уровня. Как менять излучатель можно почитать в следующих статьях:

Ремонт лазерного уровня.

Замена диода

Замена диода в лазерном уровне HC Kira 2D

Или посмотреть в этом видео:

Блок: 3/8 | Кол-во символов: 1091
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami
Проверка лазерного отвеса
При настройке этого нивелира нужно учитывать такую особенность, как лазерную точку отвеса вниз, которой оснащён прибор. Поэтому помимо предварительной оценки положения плоскостей нужно учесть и отклонение точки отвеса от нормы.

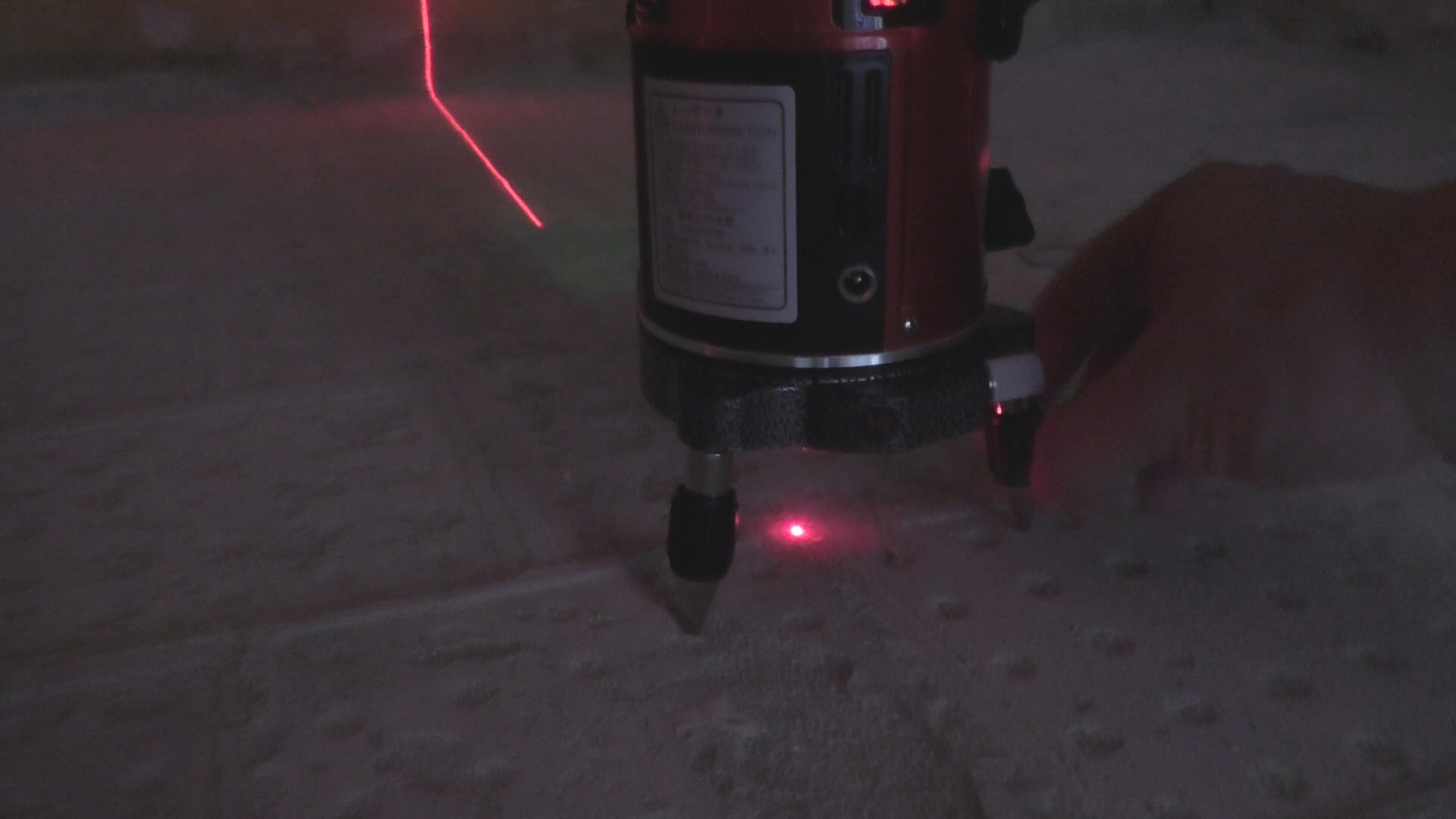

Проверить точность отвеса очень просто, для этого установите лазерный уровень на высоту от 1,5 до 3 метров, к примеру на штатив, и отметьте точку на полу. Потом поверните корпус нивелира на 180 градусов и отметьте 2 точку.
В идеале точка не должна сместиться, допустимая погрешность смещения от центра не более 1 мм.

Блок: 3/8 | Кол-во символов: 593
Источник: https://www. laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/
3.КОЛЕБАНИЯ ЛУЧА

Симптомы проявляются в том, что линия не останавливается. Ее пробежки могут составлять от доли до пары миллиметров. В этом случае проблема кроется в магнитах, расположенных под маятником

Причиной этому дефекту является:

1) посторонний предмет, попавший на магниты;

2) один из магнитов отклеился

В любом случае придется полностью разбирать уровень, при этом часто требуется убрать маятниковую конструкцию. Для некоторых моделей (например, Fukuda 3D green (new model)) придется выпаять провода

Блок: 4/8 | Кол-во символов: 518
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami
Коррекция маятника: двух плоскостей одновременно
Часто возникает такая ситуация при которой смещены все плоскости и отвес в одну сторону и на одинаковое расстояние.
Если у вас именно такой сбой, то вам повезло, потому что отремонтировать это очень просто.
Для того, чтобы вернуть плоскости в исходное положение, надо покрутить большой поперечный юстировочный винт.

Смещение центра тяжести в маятнике должно происходить относительно того, куда наклонены плоскости, то есть если плоскости завалены влево, то винт надо выкручивать, а если вправо соответственно закручивать.
Примерно такой же винт есть с задней стороны маятника, его трогаем если только есть «кивок» горизонтальной плоскости вверх или вниз относительно искомой плоскости.
Опять же касаемо бэйсика при такой настройке горизонта, надо сначала учесть положение отвеса, по определению если плоскость смотрит вниз, то и отвес должен иметь отклонение в противоположную сторону.
Блок: 4/8 | Кол-во символов: 993
Источник: https://www.laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/
4. ЗАЛИПАНИЕ КНОПОК

Хотя лазерные уровни и имеет практически полностью герметичный корпус, препятствующий попаданию внутрь пыли и грязи, но защита эта не идеальная. Поэтому со временем эти нежелательные гости все же оседают во внутренностях прибора, постепенно увеличивая свое присутствие вплоть до критического. Наиболее пагубным образом это сказывается не на подшипниках (они или закрытого типа, или сверху запломбированы специальной шайбой), а на панели управления. Во многих моделях лазерных уровней в независимости от формы она представляет собой пластиковую вставку с резиновыми мембранами в местах, на которые необходимо нажимать

Пыль забивается между мембраной и накладкой на кнопке. При наличии такой поломки ремонт лазерного уровня заключается в том, что нужно разобрать прибор, снять панель управления и почистить ее от грязи

Блок: 5/8 | Кол-во символов: 852
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami

Регулировка вертикали и горизонтали по отдельности
Рассмотрим вариант, когда при проверке лазерного уровня обнаружен сбой только одной вертикальной или горизонтальной линии. В таком случае трогать общие винты настройки компенсатора (на фото зелёная стрелка) не стоит, так как это не даст должного результата.
Вы конечно можете ими выровнять вертикаль, но тогда собьётся горизонт.
Тут требуется регулировка конкретного модуля с излучателем, у АДА 2Д Бэйсик Лэвэл фиксируется он тремя маленькими болтиками с внутренним шестигранником, поэтому для ремонта понадобятся маленькие ключики.
Для начала мы отдаём красный болтик, так как он фиксирует модуль в гнезде маятника, затем двумя жёлтыми болтиками подстраиваем положение излучателя в зависимости от проекции плоскости относительно искомой.
Когда нашли нужное положение фиксируем красным болтиком и зажимаем жёлтые.

ВНИМАНИЕ! Крутить жёлтые шпильки нужно ОЧЕНЬ осторожно и по мизерному расстоянию, так как любое минимальное движение сразу же сказывается на погрешности!
Блок: 5/8 | Кол-во символов: 1066
Источник: https://www.laser-level. ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/
5.МАЯТНИК НЕ БЛОКИРУЕТСЯ ПРИ ВЫКЛЮЧЕНИИ УРОВНЯ

Заблокированный после выключение прибора маятник — это гарантии долгой и плодотворной работы уровня в течение долгого времени. Если после деактивации устройства фиксация маятника не происходит, то в скором времени точность аппарата заметно снизится. Эта небольшая неисправность приводит к серьезным последствиям, поэтому ее как можно скорее нужно устранить

Большинство проблем с этой частью конструкции связана с подклиниванием, поэтому необходимо определить и устранить причину этого явления

Блок: 6/8 | Кол-во символов: 545
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami
Юстировка смайлов
Самое сложное и проблематичное в регулировке лазерного уровня, это исправления так называемых смайлов, это когда лазерная линия идёт дугой.
Сразу хочу сказать, если у вас нивелир с большим количеством плоскостей, от 3 и выше, и вы обнаружили дугу, то не пытайтесь исправить его самостоятельно, даю 99%, что ни чего хорошего из этого не выйдет.

Дело в том, что без специального оборудования, выяснить на какой именно плоскости смайлик практически невозможно, отсюда выходит, что можно крутить не то что нужно и окончательно запутаться и сбить прибор.
У нашего Бэйсика к счастью или сожалению всего две плоскости, поэтому обнаружив смайл на какой-нибудь из них, можно попытаться убрать его своими руками не обращаясь в сервисный центр.
И так, перед правкой нужно включить воображение и понять, в какую сторону у нас наклонена призма через которую проходит лазерный луч, так как дуга возникает именно из-за того, что призма стоит не строго перпендикулярно лучу.
На рисунке концы лазерной линии смотрят вниз, это говорит о том, что цилиндр призмы стоит не ровно, и имеет отклонение от вертикального положения с наклоном назад. Если бы хвосты смотрели вверх, то призма наоборот была бы наклонена вперёд.

Как вы поняли такая коррекция делается винтиками, которые фиксируют именно саму цилиндрическую призму. (смотрите фото ниже)
Подкручивая именно эти болтики нужно установить призму строго перпендикулярно по отношению к лазерному лучу, тогда дуга исчезнет.
ВНИМАНИЕ! Крутить надо крайне осторожно и запоминать куда и что крутили!
Блок: 6/8 | Кол-во символов: 1617
Источник: https://www.laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/
6.ОЧЕНЬ ШИРОКАЯ ЛИНИЯ

Толщина линии растет пропорционально увеличению расстояния до поверхности, на которую падает луч. Стандартные показания для лазерных уровней с красными лучами состоит 1,5мм на 2 метрах, плюс 0,5мм на каждые последующие 5 метров. Если уже изначально толщина линии >3мм, то это крайне печально, т.к. нарушена фокусировка лазера. А еще печальней осознание факта, что это никак не лечится. Поэтому проводится действия п.2.2 с последующим перетеканием в п.1

Блок: 7/8 | Кол-во символов: 492
Источник: https://mylaserlevel. ru/article/remont-lazernogo-urovnya-svoimi-rukami
Проблемные места ADA 2D Basic Level
Эта модель лазерного уровня претерпела несколько модификаций, стала очень популярной и заслужила признание у большого количества строителей.
Но у всей техники в том числе и очень дорогостоящей есть свои «детские болезни», похоже и у Бэйсика она тоже есть.
А проявляется она в том, что при частом и резком повороте тумблера включения нивелира ломается одна деталь блокирующего механизма.
К сожалению лечится эта болезнь только заменой этой детальки на новую. Надеюсь, что разработчики обратят внимание на это проблему и будут делать эти детали из более прочного материала.
В целом прибор выше всех похвал, и при должном обращении эта маленькая неприятность с вашим Бэйсиком не произойдёт.
Блок: 7/8 | Кол-во символов: 766
Источник: https://www.laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/
7. УРОВЕНЬ НЕ ВКЛЮЧАЕТСЯ

Для начала необходимо убедиться, что проблема именно в устройстве, а не в выдохшемся источнике (источниках) питания. Меняем элемент энергоснабжения на новый, смотрим результат замены. Или замеряем вольтаж старого мультиметром, показания должны быть не менее 1,1-1,2В. Если батарея в порядок, то проблема в самом уровне. Следовательно, нужно попытаться ее найти. Для этого:

внимательно осматриваем электронную составляющую прибора на предмет отсутствия обрывов/повреждений проводов;
проверяем исправность конденсаторов — они не должны быть вздутыми;
исследуем дорожки электрических плат;
мультиметром и тестером прозвонить основные элементы микросхем

После обнаружения вышедшего из строя элемента потребуется его замена

Как видно из вышеописанного списка неисправностей, ремонт лазерного уровня вполне можно провести своими руками. При этом не требуется наличие какого-либо специфического оборудования и знаний.

Достаточно иметь отвертку, шестигранник, паяльник и уметь ими пользоваться

Блок: 8/8 | Кол-во символов: 1009
Источник: https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami

Общие принципы регулировки лазерного уровня

Рекомендуемые обзоры и статьи

Вступайте в наш канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Блок: 8/8 | Кол-во символов: 294
Источник: https://www.laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/

Кол-во блоков: 18 | Общее кол-во символов: 19106
Количество использованных доноров: 3
Информация по каждому донору:

https://mylaserlevel.ru/article/remont-lazernogo-urovnya-svoimi-rukami: использовано 8 блоков из 8, кол-во символов 6463 (34%)
https://geostart. ru/post/341: использовано 3 блоков из 4, кол-во символов 6784 (36%)
https://www.laser-level.ru/justirovka-lazernyh-nivelirov/regulirovka-ada-2d-basic-level/: использовано 7 блоков из 8, кол-во символов 5859 (31%)

Ремонт лазерных уровней с выездом

Ремонт лазерных уровней — что нужно знать?

Строительные и отделочные работы сопровождаются применением большого количества инструментов. Одним из них является уровень. Сейчас предпочтительнее использовать лазерный вариант. Лазерный уровень помогает разметить стены, пол и потолок, подготовив их тем самым к последующим работам.

Современные версии инструмента имеют улучшенные характеристики защиты от пыли и влаги, у них крепче корпус и больше запас прочности. Но даже при этом лазерный уровень может сломаться. Не торопитесь нести нивелир на мусорку и присматривать новый. Большую часть неисправностей можно устранить, вызвав квалифицированного мастера. Его вы сможете найти на YouDo. Такой подход к решению проблемы сэкономит вам деньги и время.

Хотим предостеречь вас от самостоятельного ремонта лазерного нивелира. Пускай его конструкция кажется простой, на деле это сложный механизм, состоящий из механических и электронных элементов. Поэтому его ремонт — это сложный процесс, который лучше доверить мастеру. Вообще, профессионал может не только починить уровень, но и провести профилактические работы, настройку и юстировку.

Помните, что у лазерного уровня, как и у любого прибора, есть гарантийный срок. Самостоятельная починка аннулирует гарантию на обслуживание. Зачем так рисковать, если можно обратиться к специалисту и получить обратно работающий прибор.

неровности при проецировании горизонтальных меток;
пропадают участки линии;
нивелир демонстрирует показания, не соответствующие реальности;
нарушена работа платы;
западают кнопки и переключатели;
световая линия не появляется при включенном приборе.

Чтобы не испытывать все эти трудности и не тратить время и деньги зря, найдите специалиста на YouDo. Анкет много, стоимость работы устанавливаете вы, поэтому обязательно найдете исполнителя, который вам поможет.

Как отрегулировать уровень строительный пузырьковый

Разновидности строительных уровней
Плюсы и минусы пузырькового уровня
Как проверить точность
Как сделать выбор в магазине
Как настроить уровень

Большинство монтажно-строительных работ можно выполнить только тогда, когда под рукой есть строительный уровень. Это дает право говорить о том, что строительный уровень – инструмент незаменимый. Ведь именно он может показать, насколько ровная поверхность в помещении, будь она горизонтальная или вертикальная. Применять уровень можно не только в самом начале работы, например, когда закладывают фундамент, но и тогда, когда оштукатуривают стены. Однако не всем известно, как можно проверить строительный уровень в домашних условиях.

Уровень – инструмент, который появился сравнительно недавно, чего не скажешь про большинство других строительных инструментов. Спиртовую капсулу в уровне изобрел Мельхиседек Тевено. Это известный французский путешественник, картограф и ученый.

В начале семнадцатого века он впервые использовал свое изобретение, когда отправился в экспедицию на Мадагаскар. С тех пор прибор во многом изменился. Сегодня его используют очень часто. Приобрести его не проблема. Тем более, что стоит он недорого.

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Применение и конструкция уровней

Различные типы уровней применяются во всех сферах деятельности, где необходимо обеспечить максимально точное расположение относительно горизонтали или вертикали того или иного объекта. В первую очередь это строительство, где уровни часто используются плотниками, каменщиками, отделочниками и другими специалистами для выверки поверхности. Не менее востребован данный инструмент при сборке, ремонте и монтаже оборудования – установке станков, ремонте автомобилей на СТО и т. д. Используется уровень как перед началом монтажа оборудования или укладки материала, так и по завершении – для оценки качества работ.

Конструкция уровня достаточно проста. Рабочим элементом является герметично запаянная колба с измерительными рисками. Колба заполнена жидкостью с содержанием технического спирта и пузырьком воздуха. Наличие спирта обеспечивает возможность работы при отрицательных температурах и уменьшает вязкость жидкости для более быстрого движения пузырька. Во многих моделях в жидкость добавляют люминесцентные красители для удобства работы в темноте.

Перечислим наиболее распространенные виды уровней:

С одним вертикальным глазком – наиболее недорогой вариант, не используется для профессиональных работ.
С вертикальным и горизонтальным глазком – позволяет определить положение сразу двух поверхностей.
С тремя колбами. В вертикальной и горизонтальной колбе добавляются глазок расположенный под углом 45°. Позволяет определять соответствие поверхности 45° от горизонтали.

Профессиональные модели оснащены большим количеством колб дублирующих основные шкалы для максимально точного измерения.

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
Модели с линейкой на корпусе функциональнее.
Чем длиннее уровень, тем точнее измерения.
Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
Прорезиненные ручки делают работу удобнее.
Дорогие противоударные модели служат дольше.
Ответственные производители всегда поставляют защитный чехол для уровня строительного.
Магниты облегчают крепление при работе с металлом.

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Как прикладывать инструмент

Пузырьковый уровень имеет рабочую поверхность. Обычно она не окрашена, а обработана так, как будто её отпилили циркулярной пилой. Во время работы инструмент прикладывается к проверяемой поверхности этой стороной. Если не правильно пользоваться уровнем, возможно появление погрешности. Для точных работ это играет большую роль.

После прикладывания обращают внимание на расположение пузырьков внутри колбы. Они должны находиться в центральной части колбы. Для точности измерений используется разметка, нанесенная во внутренней части глазка. Пузырек должен располагаться в центре глазка.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

справа в месте расхождения отметок по центру между линиями ставится отметка;
к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
положение фиксируется;
ампулу нужно отрегулировать в соответствии с требуемым положением.

Электронный уровень

Электронный уровень является усовершенствованной версией пузырькового. У него есть три привычные колбы для проверки горизонта по вертикали, горизонтали, под углом 45 градусов. В дополнение, у приспособления есть цифровой дисплей, на котором согласно показаниям датчиков положения отображаются значения угла поворота.

Черновую проверку при покупке в магазине делают так же, как в случае с пузырьковым уровнем. То есть ставят приспособление на ровную поверхность и поворачивают на 180 градусов. Если показания на дисплее не меняются, значит, все в порядке. Но так бывает редко.

Калибровка электронного уровня предусматривается производителем в обязательном порядке. Согласно рекомендациям, она делается:

перед началом ответственных измерений;
перед первым использованием;
после падения приспособления на твердую поверхность;
после действия ударов или вибраций при транспортировке;
после перепада температуры, перехода из холодной зоны в теплую.

Процедура калибровки подробно описывается в инструкции по эксплуатации инструмента. В общем случае, одна из кнопок дисплея называется CAL. Чтобы откалибровать уровень, нужно:

установить его на ровную поверхность;
выжать 10 секунд;
нажать кнопку калибровки, на дисплее при этом отображается 0;
выждать еще 10 секунд и снова нажать кнопку;
после появления на дисплее единицы, повернуть уровень на 180 градусов;
подождать 10 секунд;
нажать кнопку калибровки и убрать прибор с поверхности.

Важно! Чтобы калибровка прошла верно, необходимо выбрать гарантированно горизонтальную плоскость. В условиях стройки это может быть лист пенопласта, плавающий в наполненном водой корыте. Другие поверхности могут быть не горизонтальны, и калибровка в этом случае вызовет неверные показания электронного уровня.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Характеристика устройства

Прибор помогает формировать ровные линии в любой плоскости, контролировать нужный наклон или углы. Существует определенный принцип выбора устройства, его эксплуатации и проверки.

Описание и критерии выбора

Строительные уровни используют во время домашнего ремонта и при капитальном возведении зданий. Поэтому они бывают различных размеров и типов. Ватерпасы незаменимы при прокладке труб и разнообразных поверхностей, требовательных к углу наклона. Их используют во время монтажа вибрирующей и прихотливой к ровной поверхности технике. Надежными являются рейки с металлическим корпусом, защищающим прибор во время падений и от других повреждений на строительной площадке. Металлические рейки выполняются из специального сплава, не поддающегося коррозии. Пластмассовые устройства менее прочные, но более дешевые.

Устройство выбирают с возможностью регулировки капсулы. Определяют правильность и точность показателей. Для этого в магазине на горизонтальной поверхности размещают уровень, отметив маркером край окончания планки.

Пузырь не всегда пребывает в центре ампулы, а на 1-2 мм заходит, например, за левую линейку. Показания запоминают и переворачивают планку на 180 градусов.
Если капсула выражает аналогичный показатель — уровень исправен. Такую же проверку проходит вторая капсула, отвечающая за вертикальную плоскость. В этом случае прибор прислоняют к отвесной стойке. Проверяются показания с одной стороны, а затем — с противоположной.

Строительные уровни бывают разной длины: от 20 см до 4 м, каждый из них предназначен для отдельных видов работ. Оптимальным вариантом применения в бытовых условиях прибора является длина 50-60 см. Короткие устройства подходят для установки розеток и выключателей. Другие — по 40 см и 1 м — удобны для укладывания плитки. Большие размеры используют при масштабных строительно-ремонтных работах. Чем длиннее уровень, тем правильнее его показания.

Технология изготовления строительного уровня несложна, но требует точности и применения качественных материалов, чтобы устройство работало исправно. Торговые марки, характеризующие себя, как ответственные производители уровней: Капро, Штабило, Ермак, Bosch, Gross Laser, Шарк и Лидер.

Виды строительного инструмента

Сегодня представлен большой выбор уровней в зависимости от модификации, формы, размера и стоимости. Прибор должен быть приобретен в специализированном строительном магазине, соответствовать сертификатам качества. Это обеспечит правильное завершение намеченных работ.

Типы уровней:

Пузырьковый.
Водяной.
Лазерный.

Для выравнивания вертикальных и горизонтальных линий применяется каждый тип прибора. Перед тем как пользоваться пузырьковым уровнем, внимательно изучают его строение. Устройство на вид представляет собой длинные размеченные планки, в которых имеется по 1-3 указателя уровня («глазка»). Каждый индикатор похож на капсулу, внутри которой находится технический спирт и пузырь воздуха. При нарушении целостности этой части весь прибор считается непригодным для дальнейшего использования. Шарик перемещается в капсуле за счет гравитации. Правильное его расположение — по центру.

Основа планки изготавливается из дерева, пластика или алюминия. Чем тяжелее устройство, тем оно точнее и функциональнее. Первый «глазок» называется визиром и располагается в центре корпуса уровня. Он отвечает за точное и правильное расположение по отношению к горизонтальной плоскости. Второй ориентир развернут на 90 градусов и, в отличие от визиря, регулирует вертикальные величины. Следующая капсула размещена под углом 45 градусов к первому «глазку» и используется при выравнивании углов.

Водяной уровень (ватерпас) применяется для горизонтального выравнивания поверхности. Им удобно вымерять удаленные точки на поверхности, например, в дальних комнатах. Простую конструкцию составляют две трубки с делениями и шланг, соединяющий их, величиной от 3 до 25 м.

В этом случае работает закон Паскаля о сообщающихся сосудах. Принцип действия заключается в том, что в бесцветный шланг с колбами на концах набирают воду, а по закону сообщающихся сосудов в двух емкостях он будет одинаковым. Постепенно перемещают инструмент на стены и прочие поверхности. Соединив метки, получают ровную горизонтальную линию.

Дорогостоящий и технологичный лазерный уровень используется в профильном строительстве и планировании. Лазерный луч, который выпускает прибор, проходит в три плоскости, позволяя регулировать размещение материалов. Узкие специалисты еще выделяют цифровой уровень, но он не вызывает доверия из-за специального прибора, встроенного в смартфон.

Некоторые модели оснащены для удобства пользования увеличительным стеклом или флуоресцентной жидкостью. Благодаря линзе увеличивается размер пузырька, а последний фактор обеспечивает подсветку в вечернее время. Некоторые изготовители объединяют несколько инструментов в одном, например, наносят деления для измерения параметров на узкую часть планки. Такое устройство используется как строительная линейка.

Продается круглый пузырьковый уровень с аналогичным принципом действия. Закупоренная капсула с пузырьком воздуха, показывающая отклонение, расположена в круглом небольшом корпусе, оснащенном с нижней стороны клейкой основой. Такое приспособление используется на промышленных предприятиях, где важна строгая горизонтальная плоскость станков или прочего оборудования. По истечении времени любое здание дает усадку. Уровень замечает происходящие изменения и не допускает нарушения технологии производства.

Популярными стали противоударные модели. В процессе работ часто случаются падения, встряски, механические повреждения, выводящие из строя устройство. Чаще ломаются длинные приспособления, так как их параметры повышают вероятность падения и усиливают удар.

Прибор из подручных материалов

Простой пузырьковый инструмент изготавливают с помощью пластиковой бутылки с выпуклыми стенками. В нее набирают разноцветную воду так, чтобы шарик воздуха был диаметром 0,5-1 см. На горизонтальной плоскости устанавливают бутылку и обозначают маркером расположение пузырька. Получается отметка горизонтальной поверхности.

Другой способ — это применение небольшого шарика. На гладкой поверхности он будет легко перемещаться в сторону максимального наклона. Вертикальную плоскость проверяют с помощью отвеса. Это медный грузик, подвешенный на длинной веревке. Устройство закрепляют вдоль стены, получая четкую вертикаль. Для сохранения ровного расположения нити в процессе ремонта вдоль нее прикрепляют шурупы.

Практические рекомендации

Общая настройка связана с регулировкой вертикального направления лазерного луча, которая проводится по отвесу. Когда обнаруживается дугообразность линии, нужно открыть формирователи луча, затем при помощи винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки все деталей, касающихся сделанной регулировки.

Затем необходимо проверить горизонт.

Если веревку отвеса натянуть по краям линии, можно увидеть дугообразность свечения.

Ее исправляют в первую очередь. Конечно, если предыдущие настройки позволили получить идеальный горизонт, значит, все работы были выполнены отлично. Если же горизонт получился с отклонением, требуется провести дополнительные настройки, однако при этом запрещается задействовать регулировочные винты маятника, так как может сбиться отрегулированная вертикаль.

Горизонтальность можно регулировать только маленькими движениями блока, содержащего лазер. Сначала нужно слегка вывернуть фиксирующие винты и сдвигать блок тонким предметом, используя его в виде рычага. После достижения требуемого результата все крутящиеся части необходимо посадить на клей. При этом фиксирующие винты задействовать не нужно, так как во время затягивания появится скользящее давление на блок. В результате проведенная настройка может оказаться сбитой. Однако в любом случае фиксирующие винты должны быть хорошо закручены.

Следующим шагом является регулирование горизонта вдаль. Выставьте встречные замеры. Они должны быть видны одновременно в двух углах. Между ними должно быть расстояние, не превышающее 5 м. Чтобы получить такие метки, можно воспользоваться гидроуровнем.

Лазерный уровень

Лазерные уровни и нивелиры — очень сложные приборы. Каждый их блоков излучателей имеет две степени свободы регулирования. Одна из них отвечает за наклон горизонта (для построителей плоскостей и ротационных устройств), другая за угол атаки лазера (высоту конечной точки луча). Как и любой прибор, в ходе эксплуатации лазерный уровень испытывает тряску, легкие удары, перепады температуры. Поэтому его точность снижается. Это означает, что даже при минимальной погрешности луча можно получить в большом помещении отклонение, например, шва в 6-10 мм.

Фото пузырькового уровня

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Содержание

Устройство.
Выбор.
Как пользоваться.

Уровень лазера

«Уровень лазера» наделен ярким и приятным дизайном, имитирующим работу с настоящим строительным инструментом. Программа функционирует аналогично профессиональному пузырьковому уровню, измеряя поверхность под разными углами. В приложении встроен точный клинометр, определяющий вертикальные углы и углы наклона.

Программа предоставляет данные в разных единицах. Также здесь можно отрегулировать точность измерения и заблокировать ориентацию. «Уровень лазера» оснащен цифровыми и аналоговыми индикаторами, с помощью которых работать с уровнем становится еще удобнее.

Приложение фиксирует и ближние, и дальние объекты. Уровень лазера определяет угол наклона крыш, зданий, гор и просто висящего на стене телевизора. Таким образом, приложение подойдет для строительных и отделочных работ в качестве цифрового и лазерного измерителя.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне. Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.

На что важно обращать внимание

Перед тем как купить инструмент, нужно внимательно его осмотреть. Для начала можно сравнить между собой несколько уровней, чтобы убедиться в точности инструмента. Так же можно проверить уровень, рассматривая все его части.

Корпус

Корпус инструмента имеет огромное значение при выборе. Его делают толщиной не менее чем в 2 миллиметра. Рекомендуется выбирать все-таки литый корпус. Часто инструменты имеют вставки с торцевых концов, что не позволяет рассмотреть толщину стенок корпуса. Насколько качественный корпус можно определить по весу уровня. Тот инструмент, корпус которого тонки, будет намного легче, чем толстостенное устройство.

Важно помнить, что от исправности корпуса зависит точность показателей, которые ожидает мастер от инструмента. Поэтому важно переносить уровень в специальном чехле, но ни в коем случае не класть его с общую сумку, где находятся другие инструменты. Они могут повредить корпус устройства.

Хороший инструмент должен быть укомплектован резиновыми вставками и отверстиями для блоков розеток. При этом для домашнего использования уровень можно брать не больше 60 сантиметров. При желании можно приобрести несколько устройств разных параметров, которые будут использоваться для разных целей.

Колба

Колба имеет не меньшее значение в инструменте чем корпус. Она должна быть достаточных размеров, а ее риски должны иметь расстояние не менее миллиметра. Пузырек внутри колбы тоже должен быть как можно больше. Благодаря этим параметрам инструмент будет показывать максимально точно.

Если выбирается дешевая модель, то в ней пузырек скорее всего маленький, что очень неудобно при измерении. В этом случае настройка уровня делается своими руками. Для этого пользователь изымает колбу из корпуса и с помощью инсулинового шприца изымает небольшое количество жидкости чтобы увеличить пузырь.

Для того, чтобы проверить строительный уровень на точность в домашних условиях рекомендуется в качестве жидкости для колбы использовать этанол. Тогда вещество не будет замерзать при сильных морозах и пузырь будет быстро двигаться в процессе проверки. Дырочку, через которую откачивали вещество нужно заклеить с помощью термоклея.

Колбочка на уровне может крепиться с помощью клея или винтами, с помощью которых ее можно регулировать.

Количество колб на уровне

На уровне может быть одна или несколько колб. Строители чаще всего используют всего две – горизонтальную и вертикальную. Но есть еще одна колбочка, которая показывает угол в 45 градусов. Она редко когда используется.

Погрешность

Прежде чем покупать уровень, нужно учитывать с какой погрешностью он показывает. Дешевые инструменты чаще всего «врут» на 5 миллиметров по длине в один метр. Если же выбирать дорогие устройства, то их погрешность составляет всего лишь одну сотую миллиметра на прогонный метр. К сожалению параметры нельзя самостоятельно настроить на точный показатель.

Выбор

Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.

А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.

При покупке прибора нужно придерживаться следующих критериев:

Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
Воздух в колбах должен быть четко виден.
Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым. После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.

Как проверить уровень строительный на точность?

Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов. Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:

Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
Идеальную линию для калибровки можно отбить лазерным нивелиром.
Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.

Как настроить уровень

Когда уровень показывает неточные сведения, то его нужно настроить. Сделать это можно без особого труда. Первым делом находим самую ровную вертикальную поверхность.

ВАЖНО! Одной стороной прикладываем прибор к поверхности и измеряем вертикаль. Там, где он показывает «ровность», нужно прочертить линию. Нужно поменять расположение, перевернуть прибор и опять измерить показания. Прочерчиваем линию. В итоге получится равнобедренный треугольник.

Измеряем расстояние между парой сторон в этом треугольнике. И делим его на два. Центр третьей линии — это горизонт. Он правильно показывает показатель ровности. Остается только приложить инструмент к данному горизонту и произвести регулировку ампулы с пузырьком.

Как пользоваться

Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Калибровка лазерного уровня

Чтобы настроить лазерный уровень, придется вскрыть его корпус. В зависимости от модели, это делается разными способами. Перед началом работы рекомендуется поискать наглядные материалы от людей, которые уже делали демонтаж того или иного изделия. Есть несколько полезных советов.

Шурупы корпуса нужно выкручивать осторожно, плавным усилием.
Для снятия уплотнительных колец не стоит применять клещи. Элементы можно разблокировать, наматывая капроновую нить в щель на стыке деталей.
Корпус на защелках не стоит разбирать отверткой или приложением усилий. Фиксирующие элементы стоит найти тонким ножом, проводя им по щели между частями конструкции. Защелки последовательно отжимаются без излишних усилий.

После разборки корпуса взгляду открывается основная силовая конструкция лазерного прибора. Это металлическая деталь, внутри которой закреплены горизонтальный и вертикальный излучатели. На ней есть фиксирующие винты для каждого из лазеров, а также регулировки светового фронта. Более мелкий винт сбоку меняет наклон в вертикальной плоскости, передний крупный — угол атаки относительно горизонтали.

Регулировка лазерного уровня по углу атаки производится по уже описанному выше методу.

Прибор устанавливается на 1 м от стены, делается отметка на ней и противоположной.
Прибор устанавливается к противоположной, регулируется штатив до попадания луча в метку.
Луч направляется на противоположную.
Поворачивается винт регулировки для понимания, в какую сторону смещается луч.

Проверка делается многократно. Метки наносятся при каждом новом тестировании.

Совет! Желательно для такой юстировки выбрать комнату, в которой залиты ровные полы. Если этого сделать не получается, для прибора стоит соорудить установочные площадки, поверхность которых подстраивается на выверенный при помощи водяного уровня горизонт.

Аналогично выше описанному методу регулируются наклон лазерной плоскости или линии. Делается отметка на стене, прибор вращается, с одновременной подстройкой соответствующим винтом. Сложнее всего калибровать лазерный уровень по вертикали. Для этого понадобится отвес. Линию лазера направляют четко вдоль нити. Если она освещается не по всей длине, нужно сделать следующее:

ослабить винты, фиксирующие вертикальный излучатель;
прилагая некоторые усилия, повернуть блок лазера в клеевом слое гнезда;
зажать винты;
повторить проверку.

Большой точности достичь таким методом не получится. Однако при некотором терпении, вертикаль луча будет практически идеальной. По завершении юстировки, нужно аккуратно залить клеем области в гнезде, которые были деформированы при повороте блока излучателя вручную.

Что такое строительный уровень?

Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Важно! В уровнях с поворотными колбами, на которых нанесены риски определения погрешности, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве по эксплуатации того или иного приспособления.

Самодельный строительный уровень.

Собираем лазерный уровень из подручных материалов Уровень из подручных средств

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

призменные;
ротационные;
точечные.

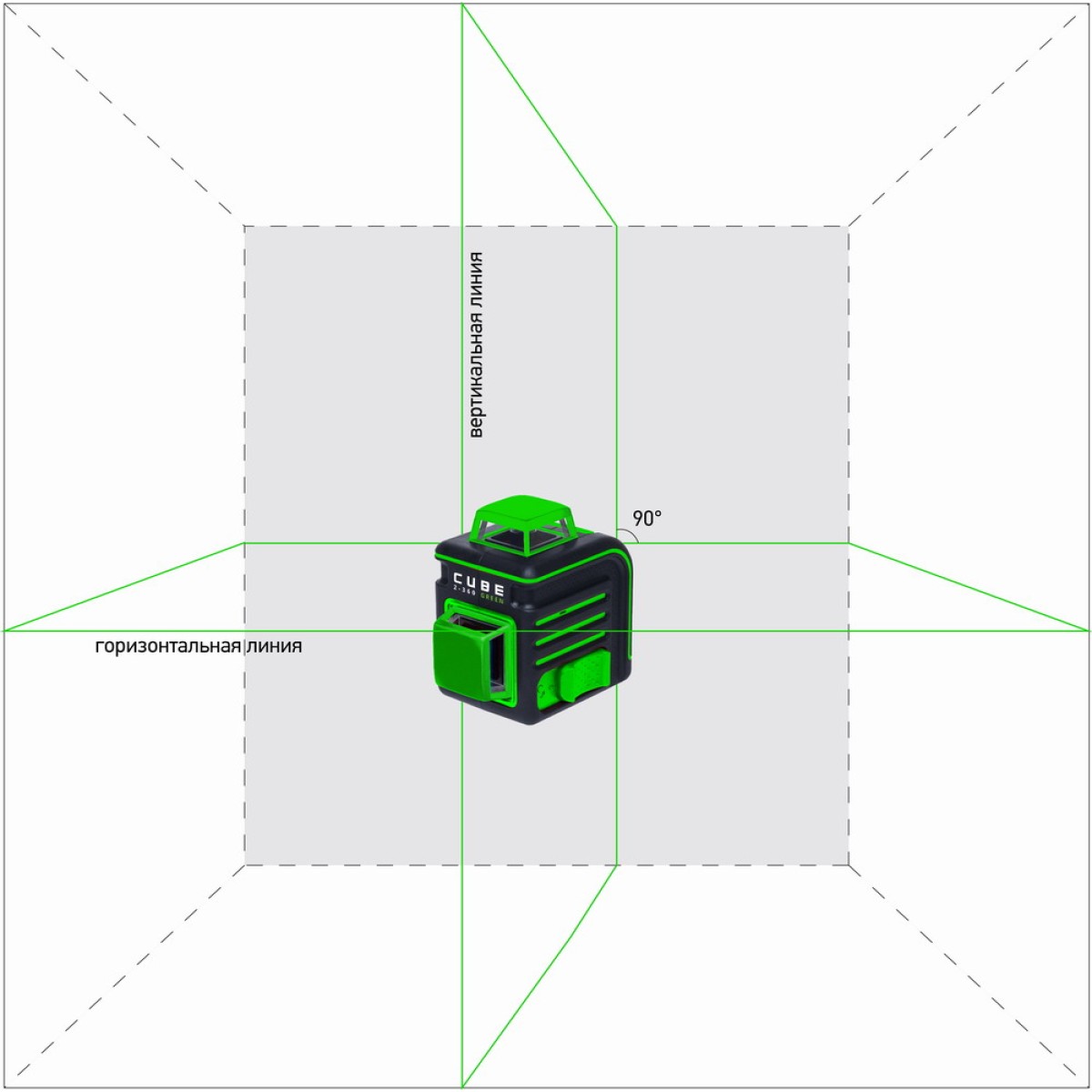

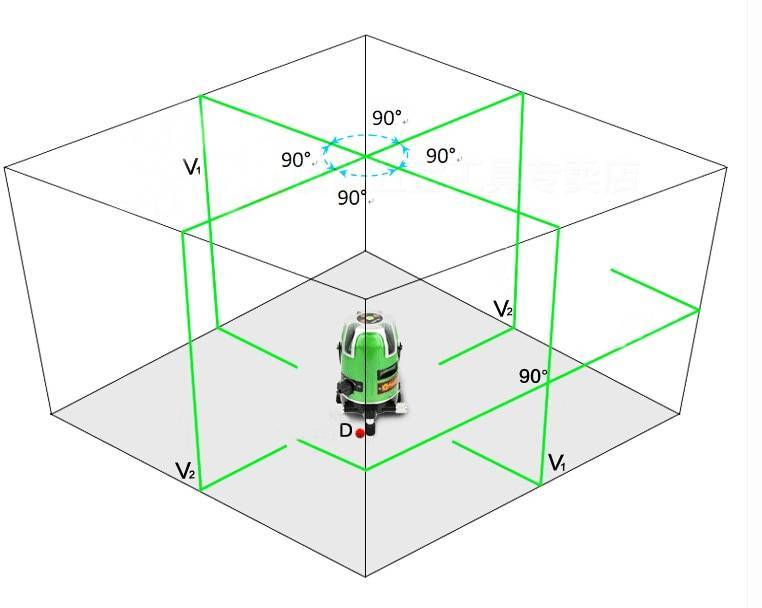

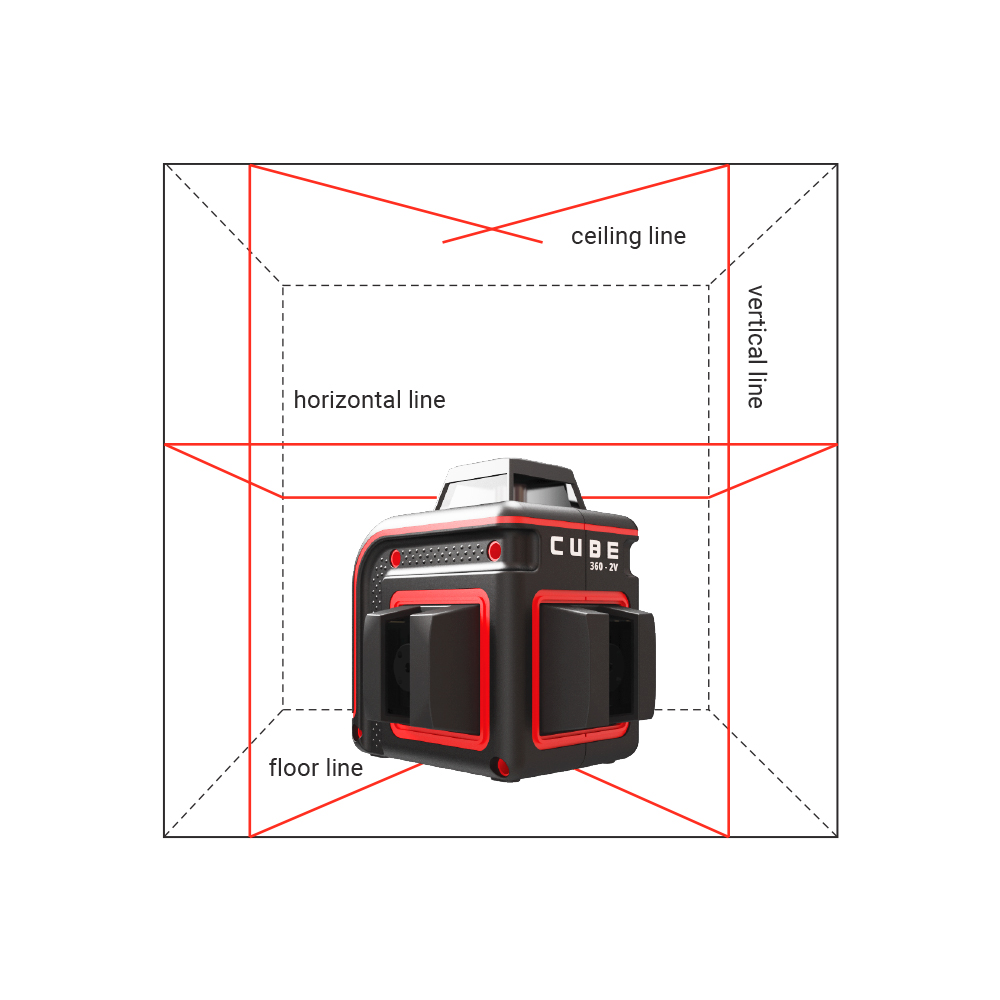

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
разметка и определение направления;
поверхностное выравнивание пола, стен и потолка;
обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
проведение коммуникационных магистралей;
установка переборок и подвесных аксессуаров;
монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

клей;
пилки по металлу;
лобзик;
кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.
Лазерная указка излучает точку
Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.
Если пропустить луч указки через рефлёный пластик, получится линия
Приклеиваем пластиковый круг на наконечник указки.
Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
Прибор поворачивается на противоположную стену, ставится отметка.
Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

при поломках диода;
при залипании или отказе кнопок и переключателей;
при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень — залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Разновидности строительных уровней

Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

Водяной уровень.
Пузырьковый уровень.
Лазерный уровень.
Трубный уровень.
Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

Легкость и удобство в эксплуатации.
Большая длина шланга.
Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
Прибор предназначен для работы исключительно с горизонтальными поверхностями.
Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул — 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул — спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

Высокую точность.
Удобство в использовании.
Приемлемая цена.
Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант — вмонтированные наглухо колбы.
Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие — наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней — небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант — складные трубные уровни. Основная сфера использования — работа с профилем и трубами.

С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

Магнитами.
Перфорированной лентой.
Шнуром.
