Какой профлист использовать для кровли: Какой профнастил использовать для крыши

Профнастил для крыши: как выбрать

При выборе профнастила, как и других кровельных материалов, собственник сталкивается с рядом нюансов. В этой статье расскажем о том, что нужно учесть при выборе профнастила.

Во-первых, каждый хочет сэкономить на строительстве (ремонте), поэтому стремится приобретать такую продукцию, которую можно монтировать самостоятельно. Во-вторых, желательно, чтобы она была универсальной в применении и одинаково хорошо подходила как для жилого дома, так и для других построек. В-третьих, размеры, вес и другие характеристики образцов должны обеспечить максимально длительный безремонтный период эксплуатации.

Даже этот, далеко не полный перечень требований, предъявляемых к изделиям для «финишной» отделки крыш, свидетельствует о том, что купить именно то, что нужно для конкретного здания, далеко не так просто. В этом случае один из оптимальных вариантов — использовать профнастил в качестве кровельного материала. Если раньше его в основном применяли в промышленном строительстве, то появление на рынке листов разных размеров (в том числе, и с отличием по высоте и ширине «волны») и окраски сделало данную продукцию востребованной и среди индивидуальных застройщиков.

Особенности кровельного профнастила

• Небольшой вес. Использование материала позволяет сэкономить на стропильной системе и не думать об усилении фундамента.
• Простота раскроя и укладки. Работа с профнастилом не требует профессиональной подготовки.
• Хорошая ремонтопригодность. Одна из главных привлекательных черт этого кровельного покрытия.
• Разнообразие оттенков и размеров. Это значительно упрощает выбор оптимального варианта отделки крыши.
• Длительный срок службы. Если монтаж профнастила произведен правильно, то такая кровля прослужит не менее 15—20 лет.

Профнастил для крыши: как выбрать

Ассортимент продукции достаточно внушительный, и характеристики имеющихся в продаже образцов во многом схожи. Но это не означает, что любой лист подходит для отделки кровли. В данном случае такой показатель, как цена, не должен быть доминирующим. По отзывам тех, кто уже работал с профнастилом, примите во внимание следующие его параметры:

Толщина листов профнастила

Руководствовуйтесь правилом «золотой середины». Почему?

• Крутизна скатов. Специфика нашего климата такова, что в зимний период на крыше скапливается снег. Понятно, что каждый день ни один хозяин не станет заниматься тем, чтобы скидывать его с кровли. Вывод — для относительно пологих скатов нужно покупать более толстый профнастил.
• Обрешетка. Массивные листы имеют значительный вес, следовательно, понадобится и более прочный несущий каркас. Как правило, его усиление делается за счет уменьшения интервала между досками, вплоть до того, что настил монтируется сплошным. А это, во-первых, увеличение нагрузки на систему стропил (и на фундамент), во-вторых, повышение расхода древесины. В результате — удорожание цены / стоимости строительства.
• Специфика обустройства крыши. На многих частных домах стало привычным монтировать на кровле различные инженерно-технические устройства — антенны, трубы фановые. Любое оборудование требует регулярного технического обслуживания. Получится ли у хозяина свободно перемещаться по крыше, если он купил слишком тонкие листы?

Один из видов кровельного профнастила

Вид профнастила

При покупке профнастила кровельного смотрите на его маркировку. Существует 2 основных обозначения — «С» (для стен) и «Н» (для кровли). Однако в частном секторе более востребованы листы профнастила с аббревиатурой «НС». Они универсальны в применении и могут быть использованы для обустройства как крыши, так и различного вида перегородок и ограждений.

Размер листов профнастила

Во-первых, необходимо учитывать, что монтаж предполагает их укладку с «перехлестом». Это нужно учитывать при расчете требуемого количества изделий.

Во-вторых, выбирая габариты, следует ориентироваться на конструктивные особенности строения и самой крыши. На большую высоту крупные листы поднимать (и работать с ними) сложнее. Для кровель со сложной конфигурацией придется заниматься раскройкой образцов. По отзывам людей опытных, при покупке профнастила габариты изделий следует выбирать так, чтобы минимизировать количество отходов.

При определении оптимальных размеров кровельного оцинкованного профнастила следует обратить внимание и на такую немаловажную характеристику, как высота «волны». Эти «перепады» играют роль ребер жесткости. Чем больше «амплитуда», тем больший вес сможет выдержать кровля.

Покрытие профнастила

Срок службы кровельного профнастила во многом определяется материалом, который был использован в качестве защитного слоя.

Цинк

При изготовлении всех листов используется металл оцинкованный. Но вот какова толщина этого слоя, вопрос другой. Эти данные есть в сертификате на продукцию и выражаются в «г/м

2». Для образцов класса «Премиум» этот показатель от 275 и более, но и цена за лист превышает стоимость более «простых» аналогов. Например, для самого дешевого вида продукции — «Бизнес» — от 125 до 220.

Лакокрасочные составы

Окрашивание производится способом напыления порошковой массы. При всех достоинствах такого покрытия профнастила оно имеет существенный «минус» — со временем листы «тускнеют», и приходится всю кровлю перекрашивать.

Полимерный слой

По отзывам собственников строений, такой профнастил является самым долговечным. Несмотря на то, что цена продукции несколько выше, затраты вполне окупаются тем, что о ремонте подобной кровли можно надолго забыть. При покупке таких листов профнастила необходимо уточнить, какой вид полимера был использован в качестве защитного покрытия.

Пластизол, полиэстр — наиболее распространенные, и их эксплуатационные характеристики примерно одинаковы. Если специфика расположения строения предполагает повышенное термическое воздействие на кровлю или большие суточные перепады температур, то стоит обратить внимание на пурал. Специалисты утверждают, что покрытие из смеси ПВДФ можно отнести к категории «вечных».

Необходимую информацию о профнастиле можно найти не только в сертификате, но и в самой маркировке. Например, обозначение «НС-21–900» говорит о том, что это продукция универсального назначения, а числа отражают величину высоты волны и ширину образца в «мм».

Если при выборе профнастила у вас возникают вопросы, вы всегда можете получить бесплатную консультацию специалистов нашей компании любым удобным для вас способом.

Звоните: 8 800 551 3525 (звонок по России бесплатный)
Пишите:

+7 932 337-2820
Почта: [email protected]
Доставка в любой город России, Белоруссии, Казахстана, Кыргызстана.

рейтинг лучшего профлиста на кровлю по цене/качеству, какой выбрать для кровли дома

Кровля из профилированного стального листа – это надежное и относительно недорогое решение. Внешний вид такой крыши проще, чем из металлочерепицы или сегментированной мягкой кровли, но свои функции она выполняет на отлично.

На рынке предлагается несколько типов профнастила, отличающихся формой профиля, размерами листа, защитным покрытием. Эти параметры определяют цену квадратного метра. Долговечность кровли зависит от соблюдения технологии монтажа.

Кровельный профнастил: назначение, особенности, плюсы и минусы

Кровельный профилированный стальной лист предназначен для покрытия односкатных и двускатных крыш любого размера.

Главная его особенность — это чередующиеся продольные выступы и впадины, тянущиеся вдоль всего листа. Они служат ребрами жесткости, многократно повышая прочность покрытия по сравнению с исходным листовым прокатом.

Преимущества:

• высокая прочность на изгиб;
• устойчивость к снеговым и ветровым нагрузкам;
• долговечность;
• доступная цена;
• простота монтажа.

Недостатки:

• скучный, производственный внешний вид;
• высокая шумность, профиль выступает в роли резонатора.

Обычно профнастил используют для кровли производственных и складских сооружений. Но он прекрасно выступает и в роли бюджетного кровельного материала для частного дома.

Технические характеристики различных видов профнастила

Как выбрать профнастил для крыши? Чтобы правильно выбрать профнастил, следует разобраться в его разновидностях и условных обозначениях.

Классы

Профнастил, марка которого начинается с буквы С (стеновой), изначально предназначен для обшивки стен и строительства заборов и ограждений. У него невысокие ребра (их высота в миллиметрах — это вторая часть обозначения, и он не может нести высокую поперечную нагрузку.

С8 и С10 мало подходят в качестве кровельного материала.

С18, С20 и С21 применимы в качестве бюджетного решения для малоснежных регионов. Для того, чтобы использовать его на крыше, придется сделать частую или даже сплошную обрешетку.

Листы, марка которых начинается с Н (нагрузочный), имеют более мощный профиль, они предназначены для перекрытия больших пролетов и способны выдерживать большую снеговую нагрузку. Они могут служить в качестве несущих конструкций и требует редкой обрешетки. Самые мощные Н-144 могут и вовсе обходиться без нее.

Нагрузочно-стеновые профили класса НС имеют дополнительные ребра жесткости, отштампованные посредине впадин и выступов. Это повышает прочность изделия, но увеличивает и его вес. Они годятся и на кровлю, и для прочных ограждений. Такой профиль лидирует в рейтингах потребительских симпатий.

Ширина листа

Ширина листа зависит от высоты профиля и меняется от 120 см для С8 до 60 см для Н144. Это объясняется тем, что профиль прокатывается из исходного плоского листа шириной 120 см.

Толщина

Толщина кровельного профнастила варьируется от 0,4 мм до 1,0 мм. Сверхбюджетные предложения с толщиной 0,35 мм как правило исходят от малоизвестных компаний и имеют короткий срок службы.

Тип волны

Наиболее распространены два типа. Симметричный имеет равную ширину выступов и впадин. Он пригоден для использования в качестве кровельного.

Ассиметричный, например, С16, имеет впадины в два раза шире, чем выступы. Это дает определенную экономию металла, снижает цену изделия, но одновременно уменьшает его прочность.

Высота волны

От высоты волны напрямую зависит прочность листа и его способность противостоять снеговой нагрузке. Он меняется от 8 мм для стенового листа С8 до 144 мм для нагрузочного профиля Н144

Наличие дополнительного желобка для стока воды

Некоторые производители продвигают модели профилей с дополнительным желобком для стока воды. Его влияние на качество и скорость стока не доказано, очевидно лишь, что он приводит к удорожанию продукции.

Наличие дополнительных ребер жесткости

Дополнительные ребра жесткости, прокатанные в центре выступов и впадин, существенно повышают жесткость профлиста и его устойчивость к нагрузке, в том числе скручивающей. Ими оснащаются нагрузочные профили.

Виды покрытия

Сталь, из которой сделан профлист, подвержена коррозии на открытом воздухе. Для ее предотвращения и продления срока службы настила производители используют различные защитные покрытия.

Оцинкованный

Горячее цинкование осуществляется на металлургическом заводе в ходе прокатки плоского листа. Тонкий слой цинка защищает поверхность от ржавчины. Это самая недорогая, но и наименее надежная защита.

С дополнительным защитным покрытием

Поверх оцинковки наносится грунтовка, акриловая краска и полимерное защитное покрытие из нескольких слоев. Под такой защитой лист может служить долгие годы. Она увеличивает стоимость на 30-60%.

Варианты окраски

Используются следующие варианты окраски:

Односторонняя

Профлист красят только с наружной стороны. Тыльная лишь грунтуется. Это позволяет сэкономить до 20% цены. Такой вариант применим в жилых домах и зданиях с обычной влажностью.

Двухсторонняя

Лист окрашивается с двух сторон. Такой профлист используют на производствах, в бассейнах и других зданиях с повышенной влажностью.

Из чего складывается ценовая политика профнастила

Бывает так, что два листа одного типа и размера отличаются по цене чуть не вдвое. На стоимость изделия влияют следующие факторы:

Наличие цвета

Окраска увеличивает цену. Какой выбрать цвет – дело владельца. Главное, чтобы он гармонично вписывался в общее стилевое решение.

Наличие цинкового покрытия

В настоящее время профлист без оцинковки предлагают только самые сомнительные поставщики.

Длина и ширина листа

При стандартной ширине на более длинный лист уходит больше металла и краски. Он стоит дороже.

Толщина листа

Толщина листа напрямую связана с количеством металла, пошедшего на его изготовление.

Высота гофры

Высота профиля также не берется из воздуха. На стенки волны уходит металл. За него приходится платить.

Наличие защитной покраски

Многослойное защитное покрытие увеличивает срок службы изделия до нескольких десятков лет и увеличивает цену на 20-60%.

Назначение профнастила

Стеновой профнастил с низким профилем требует меньше металла и обходится дешевле нагрузочного и кровельного.

Технологии изготовления

При изготовлении листа применяют различные составы защитного покрытия.

Прокат с алюмокремниевым покрытием

На лист наносится слой из соединения алюминия и кремния. Такое покрытие обладает повышенной прочностью и химической стойкостью и лидирует по сроку службы и по качеству.

Тонколистовой прокат с алюмоцинковым покрытием

Профлист покрывается сплавом цинка и алюминия. Сплав обладает высокой эластичностью и не уменьшает своей толщины при деформациях, связанных с обработкой профиля.

Тонколистовой алюминированный прокат

Используется для самых ответственных и высококачественных конструкций. Отличается высокой ценой.

Тонколистовой прокат с цинковым покрытием

Это традиционный способ защиты черного металла от коррозии.

Его преимущество в дешевизне материалов и технологии.

Недостаток же, следующий: при прокатке из такого листа сложных профилей покрытие на сгибах становится тоньше. В этом месте защита листа снижается.

Порядок монтажа кровельного профнастила

От соблюдения технологии монтажа во многом зависит герметичность и долговечность кровли

Монтаж обрешетки

При монтаже обрешетки важно соблюдать расчетный шаг. Увеличенный шаг может привести к провисанию профиля и выходу из строя стропильной системы под снеговой нагрузкой.

Не менее важно следить за плоскостью установки. Перекосы приведут к неэстетичному внешнему виду и образованию зазоров и щелей.

Гидроизоляция

Гидроизоляция призвана защитить стропильную систему от избыточной влажности. Для ее нормальной работы потребуется обеспечить вентиляцию подкровельного пространства для отвода водяных паров.

Утеплитель

Утеплитель следует закладывать между стропил без щелей и зазоров. От качественного утепления напрямую зависит микроклимат в доме и в подкровельном пространстве.

Монтаж листов профнастила

Преимущество профнастила в том, что листы можно вырезать точно под длину ската. Это снижает количество стыков и повышает общую герметичность кровли.

Монтаж листов профнастила проводят с помощью кровельных саморезов, заканчивающихся одноразовым сверлом. Они обязательно должны иметь резиновую или пластиковую шайбу под шляпкой.

Саморезы закручиваются во впадинах. Не стоит их чрезмерно затягивать — это может привести к деформации доски обрешетки и самого листа.

Выводы: какой профнастил выбрать для крыши

Какой профнастил выбрать для крыши? При выборе надо исходить из конструкции крыши, длины ската и снеговой нагрузки, типичной для региона строительства.

Для дачного домика или небольшого частного дома в малоснежном районе допустимо использовать стеновой лист толщиной от 0,45 мм по сплошной обрешетке.

А для более крупного здания в районе с большим количеством осадков лучше выбрать нагрузочно-стеновой профиль НС-35 с дополнительными ребрами жесткости и полимерным покрытием.

Профнастил для крыши какой выбрать по толщине

Содержание:

Покрытие профнастила
Маркировка профнастила
Толщина профлиста
Профиль кровельного профнастила
Класс цинкования
Размеры профлиста
Цвет профнастила

Когда идет речь о монтаже на кровле металлического покрытия, то, как правило, имеют ввиду металлочерепицу или профилированный лист. Оба этих материала для крыши входят в тройку самых популярных в частном домостроении.

Безусловным плюсом данных стройматериалов является возможность выбора профиля, покрытия, цвета и толщины металла. Именно эти параметры, в конечном итоге, определят внешний вид кровли и её стоимость.

Сегодня рассмотрим в качестве кровельного покрытия – профлист или профнастил, как его чаще называют.

Профнастил имеет ряд особенностей, что делает его весьма привлекательным для владельцев домов и коттеджей, использующих его в качестве кровельного материала. К основным преимуществам можно отнести:

• Пожаробезопасность покрытия.  Как известно, сама сталь не горит, а современные покрытия (грунтовки и краски) при высоких температурах не выделяют вредных веществ.

• Возможность нарезки профлиста нужной длины, то есть производитель в заводских условиях изготавливает листы, равные длине ската кровли заказчика. Максимально возможная двенадцатиметровая длина листов позволит накрыть практически любую кровлю без горизонтальных стыков.

• Разнообразная цветовая гамма позволяет оформить крышу в соответствии со всем экстерьером здания. Цветовая палитра очень общирна и включает десятки различных цветов и оттенков.

• Высокий класс цинкования и качественное полимерное покрытие значительно увеличивают срок службы профнастила на крыше, который может составить 45-50 лет.

• Практичность данного стройматериала заключается в легком монтаже, с которым под силу справиться непрофессиональному строителю и простом уходе уже готовой кровли.

• Доступная цена профнастила при ощутимых достоинствах часто является определяющим фактором при выборе.

Начнем с самого определения профлиста. Это профилированный (гофрированный) стальной лист, изготовленный способом холодной прокатки на профилегибочных станах. Тип гофры и высота ребер жесткости зависит от стана прокатки. Именно высота гофры объясняет повышенную поперечную жесткость и высокую несущую способность материала. Все профилированные листы изготавливают в соответствии с ГОСТ 24045-94. Однако, они могут различаться по своему назначению, размерам, в том числе, толщине, качеству исходного материала и многим другим параметрам.

Покрытие профнастила

Для начала определимся с внешним видом материала. Профлист может быть: просто оцинкованным без полимерного покрытия или с полимерным покрытием.

В обоих случаях стальной лист покрывают составом цинка, защищающим материал от коррозии. Это реализуют горячим способом, когда листы погружают в расплав цинка, либо электролитическим, когда в процессе электролиза цинковый порошок оседает на поверхности стали.

Надо ли говорить, что обычная оцинковка без полимерного покрытия будет самым дешевым вариантом для использования. Для кровли жилого дома такой лист не подойдет, а вот использование на крыше гаража, подсобки или другого вспомогательного строения вполне оправданно. Срок службы у такого профнастила 10-12 лет и производители редко дают гарантию на свой прокат более 2-х лет.

Гораздо дольше на крыше прослужит профнастил с полимерным покрытием. Для этого дополнительными этапами производства будет грунтовка с обеих сторон профилированного оцинкованного листа и последующее напыление полимерного покрытия с одной или двух сторон. Полимерное покрытие, в свою очередь, может быть глянцевым (самое бюджетное решение- полиэстер) или матовым (более дорогие покрытия на основе поливинилхлорида).

Маркировка профнастила

Нормативные документы и ГОСТы обязывают производителей маркировать свой продукт. В зависимости от маркировки профиль может быть:

• Стеновым. В этом случае он маркируется буквой «С». Такой профиль предлагается использовать на вертикальных поверхностях, поскольку высота профиля не высока (от 8 мм до 44 мм), а толщина начинается от 0,35 мм и не превышает 0,6 мм. Однако, несущая способность стенового профнастила допускает его использование для покрытия крыши с большим углом наклона при условии монтажа надежной стропильной системы или даже сплошной обрешетки.

• Несущим. Для кровли рекомендуется профлист, маркируемый литерой «Н». Высота профиля значительно выше, чем у стенового (до 114 мм), соответственно ребра жесткости обеспечивают большую несущую способность.  Этот материал изготавливается из стали толщиной до 0,9 мм, поэтому выдерживает значительные весовые нагрузки. Применение такого профнастила возможно даже на плоских кровлях.

• Универсальным. Характеристики такого профиля позволяют использовать его для всех видов строительных работ. Профнастил универсального типа с маркировкой «НС» обладает средними характеристиками высоты профиля и толщины листа. Такой профиль подойдет и для забора, и для кровли с любым уклоном.

Надо отметить, что та или иная маркировка не обязывает потребителя использовать профнастил только в соответствии с ней. При выборе материала следует учитывать много факторов, например, назначение постройки, угол наклона и длину ската, особенности стропильной системы и так далее. Чем меньше уклон кровли и реже шаг обрешетки, тем выше профиль необходим.

Толщина профлиста

Какая толщина профнастила подойдет лучше подходит для крыши?

Производители предлагают потребителю листы от 0, 37 до 1, 2 мм. Для кровли жилого дома оптимально использовать толщины в диапазоне от 0, 45 до 0, 55 мм. Чем толще материал, тем дороже он обойдется и конечная стоимость будет уже сравнима с ценой на металлочерепицу, к примеру, которая, все -таки, выигрывает по характеристикам при прочих равных условиях.

Профиль кровельного профнастила

Какая же марка или тип профнастила больше подойдет для крыши? Самыми востребованными являются профили с высотой гофры от 8 до 21 мм. Высота волны (гофры) отвечает за несущую способность, прочность и надежность готовой кровли.

Профиль с маркировкой С8 по нормативам считается стеновым, однако, нередко такой профнастил используют на крыше хозяйственных построек, что вполне допустимо. Но угол наклона ската должен быть при этом от 45 градусов и больше, крайне желательна сплошная обрешетка, а в местах выхода вентиляции или дымовых труб необходимо устройство дополнительной обрешетки. Толщина металла в этом случае должна быть не меньше 0, 45 мм и даже она не дает гарантии, что при передвижении по такой кровле, в случае необходимости, металл не продавится.  Перехлест листов при монтаже лучше увеличить на две волны во избежание протечек во время дождя или при таянии снега.

Профнастил С20 чаще применяют на кровле. Высота волны у него 18 или 20 мм (зависит от производителя), что увеличивает несущую способность. Оптимальная толщина выбирается 0, 45 или 0, 5 мм. Еще раз отметим, что прочность кровельного покрытия и возможность выдерживать значительные нагрузки, будь то снеговые или вес человек, обслуживающего кровлю, зависят от толщины металла и высоты профиля. Чем толще и выше профиль, тем лучше.

Несмотря на то, что этот профнастил маркируется буквой «С» и предназначен для вертикальных поверхностей, некоторые производители предлагают данный профиль с маркировкой «R», что означает- кровельный. А все потому, что от обычного профиля С20 он отличается наличием капиллярной канавки. Это специальное углубление- небольшой желобок, продавленный вдоль крайней волны. При монтаже, она закроется верхним листом. Задача капиллярной канавки — не дать попасть влаге в подкровельное пространство.

Профиль С21 похож внешне на С20, но имеет высоту гофры 21 мм, ширина волны равна шагу волны и составляет 35 мм, что визуально делает такой профнастил более привлекательным.

Профиль НС35 – начальная марка полноценного кровельного профнастила. Волны трапецевидной формы высотой 35 мм делают его особо прочным. Если мы посмотрим на рисунок профиля, то увидим полукруглые желобки- канавки в каждой нижней и верхней волне, они играют роль дополнительных ребер жесткости. В краевой зоне профнастила идет капиллярная канавка для стока образующегося конденсата. Чаще всего НС35 монтируют на крышу нежилых конструкций, гаражей или навесов.

Профиль Н60 производится из стали достаточно высокого качества, толщина которой от 0,7 мм, как правило. Высота волны 60 мм и дополнительные ребра жесткости делают его настолько прочным, что срок службы такого покрытия для кровли составит 50 лет и более. Вдоль рабочего края листа также идет канавка для отвода конденсата. Такой высокий и прочный профиль, и как следствие, более дорогой, целесообразно применять в регионах с сильной снеговой и ветровой нагрузками.

Стоит отметить, что несмотря на то, что высокие профили НС35, Н60 и так далее имеют значительный запас прочности , применение их на кровле частного дома экономически не выгодно , так как ввиду значительной высоты волны и используемых толщин стального листа под такой профнастил необходима усиленная обрешетка, что увеличивает стоимость работ , да и сам металл будет стоит значительно дороже, нежели более низкие профили. Крыша дома, покрытая Н60 с бюджетным покрытием полиэстер по стоимости сопоставима с металлочерепичной кровлей в дорогом, более качественном покрытии Quarzit или Velur. И выглядеть такая кровля будет гораздо эстетичнее и привлекательнее.

Класс цинкования

Еще один немаловажный момент, на который стоит обратить внимание при покупке любой профилированной продукции- количество нанесенного на прокат цинка. Именно от него зависит степень подверженности металла коррозии. К сожалению, визуально покупатель не сможет оценить этот параметр, однако, ответственный производитель обязательно предоставит нормативные документы и сертификаты соответствия на металл, в котором будет указан класс цинкования. Различают 3 класса, содержание цинка при которых указано ниже:

Металл со вторым классом цинкования наиболее доступен по цене и чаще предлагается покупателям, приобретающим недорогой профнастил на кровлю.

Металл с первым и повышенным(П) классом рекомендован к использованию в регионах с повышенными атмосферными нагрузками или на ответственных промышленных объектах нашего региона.

Размеры профлиста

Ширина у каждой марки профиля стандартная, например, С8 имеет полную ширину 1200мм, а профлист С20 -1150 мм. Длина металлопроката возможна любая до 12 метров. Это весьма практично при необходимости крыть длинные скаты от 4-х метров, поскольку позволяет избежать горизонтальных состыковок, что положительно сказывается на герметичности крыши. Однако, при длине скатов 6…8 и более метров не рекомендуется заказывать профлист (тем более с низким профилем С20 или С21), поскольку такая длина усложнит подъем металла на крышу и есть риск деформации гофры ввиду большой массы листов. Да и транспортировка длинномеров обойдется значительно дороже, так как будет задействован крупногабаритный транспорт.

Цвет профнастила

Еще один параметр, с которым необходимо определиться при покупке профлиста на кровлю — это цвет полимерного покрытия. Выбор цвета для крыши дома, гаража, бани или любой другой постройки каждый владелец делает сам, основываясь на личных предпочтениях и желании сохранить единство стиля всех строений на своей территории.

 Существуют несколько базовых палитр, которые используют производители. Основные – это цвета с кодировкой RR и кодировкой RAL.  Палитра RR не так разнообразна и расшифровывается двух- или трехзначным числом.

Самые популярные цвета у производителей металлопроката – цвета немецкого стандарта RAL. Палитра насчитывает более тысячи цветов и оттенков, каждый из которых имеет четырехзначную кодировку.

В заключении обратим внимание на основные моменты, которые следует учесть при выборе кровельного профнастила:

• Тип профиля должен соответствовать углу наклона кровли, типу стропильной системы и шагу обрешетки.

• Профиль должен быть изготовлен из оцинкованной стали с полимерным покрытием.

• Толщина металла не меньше 0, 45 мм без учета полимерного покрытия.

• Класс цинкования должен быть прописан в сопроводительных документах к вашему заказу.

• Металл должен иметь сертификаты от завода – изготовителя и гарантию на прокат от продавца- производителя.

Как выбрать профнастил для крыши

Главные критерии выбора

Для того чтобы понять, какой профнастил лучше для крыши дома, следует принять во внимание:

• нагрузки, которым будет подвергаться будущая кровля;
• конфигурацию крыши;
• климатические особенности региона;
• тип строения, архитектурный стиль здания.

И пусть вас не пугает внушительность данного списка: самостоятельно оценить ситуацию и сделать выбор достаточно несложно.

Механические воздействия

Крыша здания традиционно испытывает следующие виды нагрузок:

• давление снежного покрова, наледи;
• вес перемещающихся по кровле людей;
• ветровую нагрузку.

Среднюю высоту снежного покрова в регионе можно определить по специальным таблицам. Особенно актуален данный параметр для плоских кровель в связи с отсутствием возможности самопроизвольного схода снега.

Возможность обслуживания кровли появляется в том случае, когда кровельный материал способен с запасом выдержать вес взрослого человека. Альтернативный вариант, часто применяемый на кровлях с крутыми скатами, — использование переходных мостиков. Они монтируются на доски обрешетки и распределяют вес на стропильную систему. Но для полноценного обслуживания масштабных кровель придется проложить целые трассы, что не всегда экономически оправданно.

Устойчивость стального листа к порывам ветра зависит скорее от качества его крепления. Но в районах, где шквалистые ветры не редкость, выигрывает профлист, который лучше справляется с деформациями изгиба, кручения. Какой профнастил нужен для крыши дома, находящегося регионе с высоким ветровым давлением? Обладающий одним или несколькими из нижеследующих параметров:

• более толстой стальной основой;
• высокой гофрой;
• элементами усиления в виде ребер и канавок, дополняющих трапециевидный профиль.

Для того чтобы узнать, какая толщина профнастила лучше для кровли, помимо нагрузок, следует взять в расчет конфигурацию подкровельной конструкции.

Конфигурация крыши

Способность профилированного стального листа выдерживать нагрузки зависит от его длины, толщины и количества несущих элементов стропильной системы, на которые он опирается. Таким образом, если существует необходимость перекрыть значительный по длине пролет одним листом без стыков, можно:

• приобрести материал большей толщины;
• усилить стропильную систему и использовать многопролетную схему укладки.

Однако следует понимать, что вес профлистов одного и того же типа, но различной толщины, может отличаться в полтора-два раза. Учитывайте это при оценке запаса прочности подкровельной конструкции и всего строения в целом.

Влияние климата на выбор профнастила

Уложенный на кровле профнастил подвергается различным воздействиям природного и антропогенного характера:

• контакту с атмосферными осадками, которые тоже могут содержать агрессивные по отношению к металлу соединения;
• воздействию ультрафиолета.

Поверхностный слой цинка — минимальная защита, которой производители стали наделяют профилированный лист. И подобный вариант часто встречается в качестве кровельного материала хозяйственных построек, бытовок, временных строений.

Жилым домам, коммерческим объектам и другим строениям с продолжительным сроком эксплуатации требуется защита посерьезнее. И эту роль успешно исполняет полимерное покрытие. Узнаем, какой бывает профнастил для крыши в зависимости от типа лицевого покрытия. Его оценка проводится по следующим критериям:

• коррозионная стойкость;
• допустимая категория агрессивности окружающей среды;
• максимальная температура эксплуатации;
• сопротивление воздействию ультрафиолета.

Умеренный климат, среднее количество солнечных дней в году, значительное удаление от промышленных предприятий, своевременное устранение дефектов — в подобной обстановке полиэстер успешно справится с защитой от коррозии и надолго сохранит свой оттенок.

Если же существует вероятность оказания на кровлю активных воздействий (механического характера, химических соединений, агрессивного ультрафиолета), следует обратить внимание на усовершенствованные покрытия. Для улучшения характеристик разработчики увеличивают общий слой полимера, а также модернизируют его состав с целью повышения механической устойчивости (к царапанию, истиранию, растрескиванию), прочности на изгибе, адгезии, стойкости к ударным нагрузкам и т. д.

Выбираем декор для крыши

Стоимость усовершенствованных покрытий — это не только плата за защитные характеристики, но и дополнительные возможности по декорированию кровли. Расширенная палитра оттенков, выбор степени блеска, актуальные фактуры — прекрасная возможность усилить, сгладить или дополнить декоративный эффект от избранного профиля материала.

Чтобы сэкономить на покупке кровельного материала, нужно всего лишь выбрать ответственного производителя. И уже специалисты Компании Металл Профиль подскажут, какой профнастил лучше для крыши дома: качественный, долговечный, недорогой, тот, который подходит именно вам.

Как правильно выбрать профнастил для крыши от нашей компании

Профнастил — универсальный материал, широко применяющийся для укладки кровли. Этот материал популярен благодаря высоким эксплуатационным и эстетическим характеристикам. Как же правильно выбрать профнастил для крыши?

---

Металлический профлист изготавливается разной толщины, маркировки и с различным полимерным покрытием в зависимости от предпочтений заказчика. Раскроем некоторые нюансы при выборе профнастила.

ГОСТ: требования к металлу

Чтобы купить качественный профнастил нужно изучить стандарты качества. Металлопрофильный материал должен быть изготовлен и транспортирован согласно ГОСТу 24045-94. В этом же документе содержится информация об использовании различных видов профнастила в зависимости от маркировки:

• «С». Так обозначается профлист для стеновых поверхностей. Цифровое значение имеет от 8 до 21 (высота волны). Рекомендован для регионов с умеренным климатом.
• «Н». Металлпрофиль с повышенной несущей способностью.
• «НС». Универсальный вид профнастила. Подходит для изготовления заборов, ворот, беседок, а также используется как кровельное покрытие.

Виды профнастила для крыши

Центр Металлокровли производит 7 видов профнастила и каждый из них может подойти для укладки на кровлю. Но стоит учитывать, что крыша — это та часть здания, которая первой принимает на себя удары природных стихий. Поэтому крайне важно выбрать более прочный и надёжный материал чем, например, для обшивки стен. В качестве кровельного покрытия мы рекомендуем использовать любой из семи видов профлиста, главное чтобы его толщина была от 0,45 мм.

Толщина металла — не единственный показатель, на который нужно обращать внимание при выборе кровельного металлопрофиля. Рассмотрим другие.

Высота волны

Высота гребня профильного листа отвечает за жёсткость и пропускную способность кровли. Чем выше этот показатель, тем дороже обойдётся кровельное покрытие из профнастила и тем дольше оно прослужит.

Металлопрофиль С-44 с высотой волны 44 мм

Размеры профлиста

Профильный материал изготавливается по размерам заказчика с учётом следующих нюансов:

• Размеры профнастила напрямую зависят от площади кровли. Для того чтобы не ошибиться, лучше составить чертёж и обозначить поставщику необходимый размер листов. Также стоит учитывать особенности кровли. Для крыш с большим углом наклона требуется больший нахлёст. А значит большее количество материала.
• Ширина листа стандартная — от 1040 до 1190 мм.
• А вот в длину профнастил изготавливается любой величины, обычно от 3 до 6 метров. Можно и больше, здесь всё зависит от назначения использования.

Если же вы не знаете точный метраж кровли по обрешетке, то придётся покупать профнастил с запасом в среднем 10-15%.

Угол наклона крыши: нужно ли учитывать?

Крутизну кровельного ската нужно учитывать обязательно! От этого параметра зависит сколько кровельного металлопрофиля вам понадобится:

• При угле наклона менее 15 градусов профнастил кладут с нахлёстом 20 см.
• Уклон от 15 до 30 градусов предусматривает нахлёст от 15 до 20 см.
• Угол наклона кровли более 30 градусов — нахлёст от 10 до 15 см.

На некрутых крышах с небольшим уклоном профнастил укладывают с нахлёстом в два ребра.

Антикоррозийное покрытие

Первой линией обороны от неблагоприятных внешних факторов служит полимерное покрытие, оно же выполняет и эстетическую функцию. Центр Металлокровли производит профнастил со следующими покрытиями:

• Полиэстер.
• Стальной бархат (матовое) .
• High Gloss Matt (матовое, имитирует текстуру крупного песка).
• Printech (имитирует цвет и текстуру дерева, камня).

Все четыре покрытия содержат достаточную массу цинка и полимерного слоя, которые защищают изделие от коррозии.

Показатели качества профнастила

Вот ещё несколько рекомендаций, соблюдая которые вы снижаете риски купить некачественный профильный лист:

• Осмотрите внешний вид материала. Листы должны быть без сколов и отслоений.
• На краях не должно быть неровностей и зазубрин — это обеспечит отсутствие ржавчины.
• Герметичность упаковки материала. Чтобы не повредить профильные листы во время погрузки и транспортировки.

Добросовестные производители предоставляют сертификаты соответствия и обязательно выдают гарантию на товар.

Остались вопросы? Задавайте в комментариях!
Или свяжитесь с нами и получите консультацию квалифицированного специалиста! Звоните: 8 (800) 551-35-25(звонок бесплатный)
Пишите: [email protected]

Профлист для крыши — какой профнастил лучше для кровли дома

Маркировка профнастила позволяет получить вам информацию не только о размерах листа, но и егообласть назначения. Маркировка записывается с помощью букв и цифр. Изначально указывается область применения профнастила — стеновой (С), кровельный или несущий (Н), универсальный (НС). После чего следуют цифры обозначающие — высота гофры, толщина листовой стали из которой изготовлен профнастил, ширина и длина листа. Все размеры указывают в миллиметрах. Соответственно маркировка выглядит так Н75-0,9-750-12000. Из которой нам становится понятно, что данный профнастил лучше использовать как кровельный материал. При его производстве использовалась сталь толщиной 0,9 мм. А монтажная ширина листа равна 750 мм, именно этот размер используется при расчете необходимого количества листов. Длина листа равна 12 м.

Важно: профлист для кровли должен иметь высоту волны не менее 20 мм, только в этом случае материал может использоваться на крышах с углом ската меньше 25 градусов.

Чтобы быть уверенными в том, что профлист для крыши прослужит вам долго, следует обратить на внешний вид материала. Следует сразу отменить покупку профнастила, который имеет трещины или сколы полимерного покрытия. В этих местах в первую очередь начнется процесс коррозии. Также не должно быть вмятин и всевозможных других дефектов — заусенец, неровность края и тому подобное. Хорошо еще проверить профлист на изгиб, качественный материал после незначительного сгибания вернется в изначальное положение без каких-либо видимых изменений.

Цена профнастила зависит в первую очередь от толщины листа, который использовался при производстве. Также влияет отсутствие или наличие полимерного покрытия, назначение профлиста. Если вам нужны большие объемы, то лучше всего обращаться непосредственно к производителю. Это гарантирует хорошее качество материала. Дополнительно вам изготовят все дополнительные материалы для крыши — ендовы, коньки, снегодержатели, водостоки, которые будут окрашены в тот же цвет что и основной материал.

Профнастил могут реализовывать покрытый полимерным покрытием и без него. Какой именно подходит вам, зависит от условий эксплуатации. Изначально весь профнастил имеет оцинкованное покрытие, которое само по себе защищает металл от коррозии. Тогда готовый материал имеет серый цвет. Толщина защитного слоя зависит от назначения и области применения. Также выпускают профнастил для крыши, на оцинкованное покрытие которого наносят дополнительно слой полимера, который не только защищает, но и придает окончательный внешний вид. Чаще всего полимерный слой изготавливают из полиэстера, пурала или пластизоля. Широкий выбор цветовой гаммы удовлетворит потребности даже самого избирательного покупателя. В последнее время также появился окрас профлиста имитирующий внешний вид древесины, керамики. Гарантий срок службы таких листов 15 лет, но реальный срок службы их находится в пределах 50 лет. Полимерное покрытие стойкое не только к действию ультрафиолета, но и не меняет своего внешнего вида при перепадах температур.

Важно: при покупке профлиста следует обратить внимание на сертификат качества, это гарантирует вам, что были соблюдены все условия при производстве и материал прослужит долго.

Оцинкованный профнастил без полимерного покрытия лучше всего использовать при возведении сооружений хозяйственного назначения, заборов и заграждений. Для крыши дома лучше всего выбрать профнастил с полимерным покрытием.

Размеры профнастила для крыши

Наиболее чаще при строительстве крыши выбирают следующие марки профнастила — Н75, Н60, Н57, НС44, НС35. Какой будет внешний вид крыши дома можно судить по типу профиля. Так марка профнастила Н57 имеет волну в виде трапеции. На скатных крышах используют универсальный профнастил НС35 или НС44. Такой материал способен выдерживать значительные нагрузки. Кроме того, НС44 оснащен дополнительными ребрами жесткости для большей прочности. К выбору профнастила для дома надо отнестись со всей ответственность, ведь от этого зависит долговечность всей постройки.

Особенности монтажа

Теперь вы можете с уверенностью ответить на вопрос какой профнастил необходим для крыши. Но следует также помнить, что качество кровли из профнастила зависит не только от самого материала, но и правильности проведения монтажных работ. И здесь необходимо обратить внимание на некоторые нюансы. Высота волны профлиста не должна быть меньше 20 мм. Для большей надежности материал должен обладать ребрами жесткости. Обрешетка крыши для укладки профнастила может быть выполнена из дерева или металлопрофиля. В качестве крепежа используют саморезы, которые устанавливают между волнами и крепят непосредственно через резиновую шайбу к обрешетке.

Важно: необходимо изначально наметить места крепления, чтобы не приходилось заклеивать лишние отверстия на профнастиле.

Чтобы рассчитать какое количество саморезов необходимо. Для этого пользуются пропорцией, в которой на один квадратный метр идет в среднем 5-7 саморезов в зависимости от конфигурации волны. Укладка листов на крыше осуществляется горизонтально внахлест. Для обустройства коньков и ендовы используются специальные доборные элементы, которые изготавливают из того же материала, что и профнастил.

Важно: все щели необходимо дополнительно заделать герметиками, для предотвращения возможного попадания влаги в межкровельное пространство крыши.

ВИДЕО

какой выбрать для кровли дома, виды и особенности монтажа, поставщики

Надёжная защита здания от солнечного излучения, осадков, выбросов вредных веществ и других воздействий внешней среды — основное предназначение любой кровли. Два фактора являются ключевыми, и чтобы успешно решить эту задачу, нужно выбрать материал для устройства кровли и выполнить правильный монтаж. На рынке строительных материалов популярностью пользуется новое кровельное покрытие — профнастил для крыши.

Характеристика кровельного профлиста

Материал профнастил кровельный характеризуется долговечностью, повышенной прочностью и декоративностью. Его применяют для покрытия крыш построек различного назначения. Изготавливается он из листовой стали толщиной от 0,5 мм до 1,2 мм с применением технологии холодного профилирования.

Стройматериал имеет многослойную структуру. На сталь наносится цинковое, алюцинковое покрытие или защитная плёнка из пурала, полиэстера или пластизола, что обеспечивает высокую коррозийную устойчивость.

По сравнению с другими видами кровельных материалов профлист имеет незначительный вес, но вместе с этим высокую несущую способность, которая позволяет выдерживать большие снеговые нагрузки.

Производители выпускают профилированные листы разных параметров. Они должны соответствовать нормативам ГОСТа 24045 94. Длина листа может варьироваться от 1 м до 12 м, ширина чаще всего 1,25 м, а количество волн от 5 до 8. Для обустройства крыш лучше применять материал с 7 или 8 волнами.

Для профилированного материала характерна универсальность монтажа. Профнастил укладывают на кровли с уклоном. Угол наклона может быть от 3º до 6º. С наклоном от 3º величина нахлёста увеличивается, а образующиеся стыки обрабатываются герметиком. При монтаже профнастил нарезается холодным методом. Нельзя применять сварочные аппараты, абразивные инструменты или болгарки, так как под высокими температурами материал теряет цвет.

Цвет покрытия может быть любой: чисто-белый, угольно-чёрный, с эффектом «металлик» и др. Эксплуатационный срок службы листов — до 50 лет, гарантийный срок, предоставляемый поставщиками, — от 10 лет до 15 лет. Производитель гарантирует покупателю сохранение качества фактуры и яркости окраски.

Виды покрытий

Покрытие профилированных листов классифицируется на защитное и декоративное. После прокатного стана листовая сталь подлежит защитной обработке гальваническим способом. Она бывает двух видов:

1. Цинковая. Рабочим веществом в качестве покрытия выступают соли цинка. Металлический цинк в результате электролиза оседает на материал сплошным слоем. Цинк плохо взаимодействует с кислородом, поэтому чем его больше, тем выше защита профлиста от коррозии.
2. Алюминиево-цинковая. Технология покрытия аналогична первому варианту, только к солям цинка добавляются соли алюминия. Такое покрытие бюджетное, но степень защиты материала невысокая.

Чтобы увеличить защиту, делается декоративное покрытие из красителей и полимерных материалов. Оно бывает нескольких видов:

1. Глянцевый полиэстер. Это одно из самых распространённых покрытий, основой которого является полиэфир. Его толщина небольшая (от 25 до 28 мкм), из-за этого покрытие легко может быть нарушено при транспортировке, погрузке, укладке. Применять такую защиту лучше на крышах с большим углом наклона.
2. Матовый полиэстер. Такое покрытие более надёжное и устойчивое к механическим воздействиям. В своём составе оно содержит тефлон-политетрафторэтилен толщиной 30−35 мкм, что даёт возможность дольше сохранять цвет.
3. Пурал. Покрытие имеет толщину 50 мкм, высокую надёжность и невосприимчивость к ультрафиолетовым лучам и любым температурам воздуха. Покрытый таким полимером профнастил можно фальцевать и профилировать без ущерба для материала.
4. Пластизол. Эта самая надёжная защита. Толщина поливинилхлоридного слоя с добавлением пластификаторов — 200 мкм. Характеризуется большим уровнем прочности, гарантирует устойчивость к механическим повреждениям, стойко переносит любые погодные явления.

Покрытия наносятся на слой краски. Какой профнастил лучше для крыши дома, каждый потребитель выбирает исходя из своих цветовых предпочтений.

Преимущества и недостатки

Гарантией качества профлиста являются добросовестность производителя и соблюдение им правильного режима обработки. Профлист всё чаще выбирают в качестве кровельного материала, так как он имеет ряд преимуществ:

• применение для различных типов крыш;
• экологическая чистота;
• пожарная безопасность;
• простота в монтаже;
• разнообразие цветовой палитры;
• доступность в выборе защитного покрытия;
• выгодная цена;
• не боится температурных перепадов и ультрафиолетового излучения;
• длина листа минимизирует количество горизонтальных стыковок;
• долговечность и простота в уходе;
• эстетичный внешний вид.

Несмотря на такое количество достоинств, этот материал имеет и ряд недостатков. К ним можно отнести:

• слабую защиту от шума;
• на поверхности скапливается конденсат;
• требуется заземление, так как материал накапливает статическое электричество;
• может появляться ржавчина в местах резки или сверления материала.

Преимущества профильного листа неоспоримы, это позволит ему не сдавать свои позиции на строительном рынке материалов.

Выбор профильного листа

Если уложить некачественный материал, это может привести к скорой замене профнастила для крыши. В выборе кровельного материала поможет изучение технических стандартов. Так, в ГОСТе приведены нормы для качества сырья, из которого изготавливается металлопрофильный материал, принципы маркировки, геометрия профилей, правила транспортировки и особенности тестирования.

Для крыши подойдёт профиль с маркировкой «Н» или «НС». Маркировка «Н» применяется к листам с повышенной несущей способностью, а «НС» — универсальная маркировка, такие листы, кроме кровельных работ, применяются для организации ворот, заборов. Цифры за буквами — это показатели высоты листа, толщины стали, монтажной ширины профиля и предельной длины листа. Данные приводятся в миллиметрах.

Кроме маркировки, нужно обращать внимание на следующие параметры:

1. Размеры профнастила по ГОСТу. Соответствие ширины, толщины и длины данным технической документации говорит о качестве материала.
2. Отсутствие на профильных листах сколов, потёков краски, отслоений.
3. Качество краёв металлического профиля. Они должны быть ровные и без зазубрин, это в будущем является гарантией отсутствия на них ржавчины.
4. Пропорции волны профильного листа, тогда при монтаже материала с нахлёстом не возникнет проблем.
5. Правильность упаковки профнастила, чтобы во время транспортировки материал не повредился.
6. Наличие от поставщика гарантии на товар.
7. Предоставление сертификата качества от производителя на профильный лист.

Выбрать металлопрофильный лист для кровельных работ можно не обладая определёнными навыками. Самый дешёвый, но и недолговечный профлист — из оцинковки. Как правило, его применяют для временных сооружений.

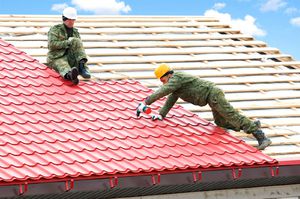

Особенности монтажа

Для того чтобы осуществить монтаж профнастила, понадобится ряд ручных и электрических инструментов, таких как: молоток, длинная рейка, шуруповёрт, маркер, рулетка, пистолет для силикона и шнур. Резать профилированные листы можно ножницами по металлу, ножовкой с мелкими зубьями, электрическими высеченными ножницами. Для оцинкованных листов подойдёт дисковая пила, но только с твердосплавными зубьями, или электрический лобзик.

Перед процессом укладки необходимо правильно рассчитать количество материала. Укладка профлиста осуществляется по следующей схеме:

1. Древесину, которая применялась для устройства крыши, обрабатывают антисептическим составом.
2. На древесину настилается гидроизоляционная плёнка, которую закрепляют рейками контробрешётки.
3. Внутри чердачного помещения монтируется утеплитель, он устанавливается враспор между стропилами.
4. Поверх теплоизоляции к стропилам степлером крепится плёнка, которая создаёт пароизоляционный слой. Нахлёсты проклеиваются клейкой лентой.
5. Перпендикулярно рейкам контробрешётки укладывается обрешётка, шаг которой находится в прямой зависимости от уклона ската.
6. Перед монтажом проверяются диагонали ската.
7. Монтаж профнастила начинается от торцевой нижней части крыши. Укладку осуществляют справа налево или наоборот. В первом случае материал накладывают друг на друга, а во втором профлисты подсовывают один под другой.
8. Первый лист изначально капитально не крепится, чтобы точно сравнять его с обрезом карниза и со вторым листом по волне.
9. После монтажа внахлёст второго листа на первый, их капитально между собой скрепляют с шагом от 350 мм до 400 мм.
10. Чтобы профлист не деформировать, винты вкручивают слабо.
11. На закреплённый профильный лист лучше не наступать, чтобы его не повредить.

Для качественной и безопасной укладки профнастила обязательно нужно заручиться поддержкой помощника.

Рынок производителей

Профнастил для крыши — один из самых популярных строительных материалов, который сочетает в себе хорошие технические характеристики, невысокую стоимость и простоту укладки.

Российский рынок представлен отечественными предприятиями. Лист производят как крупные, так и небольшие компании:

1. ООО «Квин». С 2005 года компания выпускает шесть видов популярных марок профильного листа. Несмотря на недолгий опыт работы, продукция пермского завода находится в сотне лучших российских товаров.
2. ООО «Королёвский завод профнастила». На двух производственных линиях компания изготавливает восемь видов продукции. Применение порошковой декоративной краски, выполняющей защитную функцию, в технологическом процессе увеличивает качественные характеристики материала.
3. ЧСЗ «Профнастил». Это специализированный завод по производству металлопрофильных листов. В технологическом цикле задействовано современное голландское, финское и итальянское оборудование. На готовую продукцию наносится декоративное покрытие производства инженеров из Англии.
4. ООО «Климовский Профнастил». Продукция этого предприятия хорошо известна потребителям. Она изготавливается на недавно обновлённом европейском оборудовании из холодной стали Череповецкого и Новолипецкого комбинатов.

Это минимальный перечень российских производителей качественного профильного листа, на которых можно ориентироваться при покупке. Иностранные производители слабо представлены на этом рынке. Импорт такой продукции практически отсутствует, а экспорт минимальный.

Как кровельные панели из ондулина используются в качестве альтернативы традиционному кровельному войлоку

Войлочная кровля стоит недорого. Это самый дешевый способ накрыть односкатную крышу, но, как вы, возможно, уже выяснили, быстро изнашивается. Примерно через пять лет он начинает трескаться, рваться и пропускать воду.

Вскоре вы понимаете, что дешевизна войлочной кровли стоит денег и времени

Если вам нужен быстрый и дешевый способ сохранить содержимое сарая сухим, он может стоить учитывая кровельные листы Ондулин.

Что такое ондулин?

Ондулин изготовлен из целлюлозных волокон, пропитанных битум. Затем эту смесь прессуют в картон толщиной 3 мм, которому придают гофру. так что это похоже на те старые листы крыши из гофрированного железа. Однако хорошо то, что 2 м x 0,95 м Широкая панель Onduline весит всего чуть более 6 кг, поэтому поднять ее на место очень легко.

Кровельные листы

Onduline были впервые разработаны около 60 лет назад, поэтому они хорошо зарекомендовали себя.Производители настолько уверены, что имеют 15-летнюю гарантию гидроизоляции со страховкой.

Звучит неплохо, но подходит ли он для моего сарая?

Кровля из ондулина на простой двускатной крыше

Может быть. Кровля Onduline выпускается в нескольких различных профилях. Классический профиль имеет 38 мм. гофры и, вероятно, больше подходят для больших зданий. Меньший «мини-профиль» имеет Гофра 24 мм и больше подходит для крыш навесов, мастерских, дач и гаражей.Я бы посмотрел на них бок о бок, прежде чем вы решите, какой из них лучше всего подходит для перекрытия вашего сарая.

Как установить Onduline на односкатную крышу?

Перед тем, как приступить к монтажу, нужно померить односкатную крышу и решить, сколько листов вам нужно покрыть ту область, которая у вас есть. Когда вы рассчитываете количество листов для заказа, помните, что листы должны нахлестываться минимум на 170 мм в направлении гофров и одна гофра по бокам для крыш с уклоном 15 градусов и более.Эти нахлесты нужно увеличить до 300 мм и 2 гофры для крыши. смолы 5-10 градусов.

Кровельные листы крепятся к существующей крыше с помощью гвоздей, которые поставляются вместе с листами. Эти гвозди представляют собой гвозди с круглым хвостовиком, которые обладают более высоким сопротивлением «выдергиванию», чем простые круглые гвозди. Гвозди также имеют форму головки, чтобы проливать воду и гарантировать, что ничто не протечет в отверстие для гвоздя.

Гвозди должны иметь минимальное проникновение в кровельную основу на 25 мм и т. Д. вам нужно будет убедиться, что вы можете добиться этого на рассматриваемой крыше.Если ваш крыша не толщиной 25мм, что вполне вероятно для типичного садового сарая, тогда потребуется прикрутить некоторые деревянные рейки 25×38 мм до крыши с минимальным расстоянием между центрами 450 мм. Кровельные листы могут затем закрепите на этих планках.

С чего начать крепление листов?

Начните закреплять листы с карниза и продвигайтесь вдоль края строение, чтобы завершить строку, прежде чем перейти к следующему листу. Следующий ряд нужно начинать с половинки листа.Это создает эффект «кирпичной кладки» при размещении листов на крыше. Но больше что важно, это означает, что вы избежите толщины четырех слоев материалов, где угол четырех листов совпадают.

Продолжайте переходить к следующему ряду, снова чередуя половину листа, пока не дойдете до гребня.

Что произойдет, когда я доберусь до гребня?

В вашем плане вы должны определить, сколько листов вам нужно, чтобы добраться до гребня. Великий Особенность Ондулина по сравнению с металлическим листом в том, что его так легко разрезать.Если вы режете лист под прямым углом к ​​гофрам, тогда вы можете использовать ручную пилу, циркулярную пилу или лобзик. Если вы режете параллельно гофре, вы можете просто надрезать лист ножом Стэнли. а затем согните лист пару раз, чтобы защелкнуть его по линиям надреза.

Установка кровельных листов Onduline звучит достаточно просто, но как насчет сложных деталей?

На этом рисунке показано, что кровля Onduline
может справиться с большинством ситуации.
Вот и конек, кромка, карниз,
долина и даже плафон!

Если под сложными битами вы имеете в виду конек, карниз и край, не волнуйтесь, они имеют все продумано.

Для покрытия крыши на коньке имеется специальный конек. Эти части крыши должно быть притерто на 12,5 см. Когда вы думаете, с какого конца начать, выработайте направление преобладающего ветра, а затем «черепицей» части гребня, чтобы они проливали воду таким же образом как черепичная крыша.

На грани у вас есть несколько вариантов: изысканный и законченный или «быстрый и грязный». Усовершенствованный вариант — использовать специально изготовленный кромочный блок, имеющий форму прямого угла и обеспечивающий край здания — четкая линия. «Быстрый и грязный» вариант — починить доску баржи. выровнять с нижней стороной листа ондулина и загнуть край листа поверх этой доски а затем прибейте его на место.

У карниза будет зазор между листами и настилом крыши.Если оставить это открытым образует пространство для гнездовий птиц и насекомых, что может вызвать проблемы в будущем. я буду Рекомендуем использовать специальный «заполнитель гофры», чтобы закрыть этот зазор. Вы можете использовать фирменные карнизы полоса вентилятора, которая будет защищать от попадания более крупных предметов, но если вы хотите защитить себя от пыли и более мелких предметов частицы наполнитель гофры — это то, что нужно.

Хорошо, хорошо … Кровельные листы Onduline звучат великолепно, но разве они не стоят дорого?

Кровля

Onduline обычно продается по цене около 5 фунтов стерлингов.5 / кв.м, что примерно в два раза больше, чем у традиционных войлочная система. Но если учесть это, вы будете выполнять третью замену кровли из традиционного войлока. к тому времени, когда истекает гарантия на Onduline, он начинает выглядеть еще лучше.

---

Похожие сообщения:

---

.

толщина, размеры листа, виды, назначение

Прочный, легкий и недорогой гофрокартон, который до сих пор назывался профлист, сегодня нашел широкое распространение и завоевал популярность у многих потребителей. Из этого материала можно построить гараж, склад или киоск. У профнастила много разновидностей, с помощью одной из них всегда можно обшить стеной, возвести перегородку или забор, легко построить крышу.

Однако высокая прочность и декоративность — не единственные качества, ради которых стоило бы выбрать этот материал.Ведь его еще довольно легко транспортировать, а по прибытии на место вы сможете укрепить лист с помощью саморезов в течение нескольких часов.

Основные виды

Профнастил, толщина которого может быть разной, имеет общую черту, присущую всем типам профиля. Это покрытие может быть простым или полимерным. Под простым покрытием следует понимать слой оцинковки.

Даже в процессе производства на материал может быть нанесено прочное декоративное полимерное покрытие.Рассматривая разновидности профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что дает возможность использовать профлист в сфере строительства.

Стоит помнить, что профнастил, толщина и размеры которого будут указаны ниже, каждый производитель изготавливает по своим стандартам. Это говорит о том, что приведенные выше характеристики могут отличаться.

Назначение профилей C8

Такой лист имеет волнистую поверхность и обладает меньшей прочностью по сравнению с профилями, перечисленными ниже.Ткань может иметь оцинкованное или полимерное покрытие. В продаже такие картины чаще всего бывают коричневого, вишневого, белого, синего или темно-зеленого цвета.

Если у крыши достаточно большой уклон, то из этого материала можно устроить крышу. Применяется в роли облицовки стен и ограждений. Профнастил С8 можно использовать для кровли, если он имеет сплошную обрешетку. Материал может быть использован как конструктивный элемент при возведении временных сооружений и построек, имеющих технологию быстрого строительства.

Этот настил может лечь в основу кровли, если имеет гальванический слой. Купив профнастил, можно уложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем можно использовать для возведения ограждающих и панельных конструкций. Дополнительные области применения:

• стальные заборы;
• облицовка стеновых конструкций;
• защитное покрытие стен;
• элементы сборных сэндвич-панелей;
• элементы композитных сэндвич-конструкций стен, перегородок, полов, имеющие огнезащитные характеристики.

Если речь идет о заборах, то стоит покупать профнастил С8 с гальваническим покрытием, защищенным полимером.

Размеры и характеристики профнастила C8

Профнастил, толщина которого может варьироваться в пределах от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она варьируется от 0,5 до 12 м. Рабочая ширина листа 1150 мм, высота профиля 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м. ^{2 листа} 4.5 кг. Это верно, если толщина составляет 0,5 мм. При толщине 0,7 мм вес 1 м ² составит 6,17 кг.

Назначение профиля C10

Профнастил, толщина которого будет указана ниже, может иметь обозначение C10. В данном случае это гофрированный лист, имеющий пониженную прочность. Гофра имеет форму трапеции, а расцветка и покрытие листа будут такими же, как в описанном выше случае.

Этот вид профилированного листа применяется для машинных помещений с большим углом наклона.Материал можно использовать для возведения заборов, он также подходит для создания сборных конструкций, хозяйственных построек и для облицовки построек. Профилированный лист используется для изготовления несущих частей, перегородок из сэндвич-панелей, защищающих здания от пожара.

Минимальная толщина профнастила S10 составляет 0,4 мм. Этот материал используют при устройстве крыш, на которые обрешетка укладывается с шагом 0,8 м. Вы также можете рассматривать C10 как структурный элемент при строительстве стальных конструкций различного назначения.

Размеры и характеристики профнастила C10

Профнастил оцинкованный, толщина 0,5 мм, среднее значение. Максимальный параметр толщины 0,8 мм. Что касается длины листа, то она варьируется от 0,5 до 12 м, общая и рабочая ширина листа составляет 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

C18 Назначение профиля

Этот гофрированный картон, толщина которого будет описана в статье, имеет вид волнистого или ребристого материала. Он имеет небольшую толщину, что позволяет довольно просто резать и сверлить. Типы и цвета полимерных покрытий аналогичны описанным выше. Декорируемость довольно высокая, поэтому С18 распространен при обустройстве заборов и заборов. Подойдет профнастил для кровли, на который предварительно уложена обрешетка с шагом 40 см и меньше.Дополнительные области использования:

• облицовка потолков;
• Отделка стен;
• возведение панельных конструкций;
• Строительство перегородок.

При использовании профлиста для кровли скат должен быть равен 25 ° или меньше.

Размеры и характеристики профиля C18

Этот кровельный профнастил, длина которого составляет от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм. Общая и рабочая ширина листа 1023 и 1000 мм соответственно.Высота профиля 18 мм. При расчете нагрузки на крышу может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа 0,5; 0,6; 0,7; 0,8, тогда вес одного квадратного метра будет 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Назначение профиля C21

Толщина кровельного профнастила S21 остается такой же, как и в описанном выше случае. Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму.Полотно защищено от коррозии:

• призма;
• полиэстер;
• полиуретан;
• пурал.

Я нашел свой вариант C21 для покрытия крыш обрешеткой, элементы которой удалены на 80 см или меньше. Если сравнивать с предыдущими профилями, профлист С21 используется для облицовки и строительства заборов, зданий, хозяйственных построек и сооружений. Материал отличается высокой прочностью, а также универсальностью, что верно по сравнению с предыдущими профилями.

Области применения:

• каркасное строительство;
• ограждения и панельные конструкции;
• конструкции стеновые строительные;
• наружные стены малых строений по типу торговых павильонов, подсобных помещений и гаражей;
• элементов сборных сэндвич-панелей.

Размеры профильного листа C21

Толщина листа указана выше, длина остаётся и варьируется от 0,5 до 12 м. Общая и рабочая ширина листа 1051 и 1000 мм соответственно.Высота профиля составляет 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм, вес одного квадратного метра 5,14; 7,13; 8,11 кг соответственно.

Разновидности гофрокартона 2 мм по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2 мм изготавливается по одной из двух технологий:

• холодная прокатка;
• горячая прокатка.

В первом случае ГОСТ Р 52146-2003, а во втором — Р 52246-2004.Вы также можете классифицировать этот материал по высоте профиля. Этот параметр изменится, определяющий марку, и достигнет предела от 10 до 114 мм. Погрешность, допускаемая при производстве, составляет от 1 до 2,5 мм.

Если вы купите лист с более высоким рифлением, то вы получите материал с высокой жесткостью, около

.

Испытание на целостность кровельных и гидроизоляционных мембран | WBDG

Введение

Проверка целостности — это «святой Грааль» строительных работ. Обеспечить уверенность в том, что части здания, которые могут намокнуть из-за погодных условий, находятся в состоянии, предотвращающем проникновение воды внутрь, является целью каждого подрядчика, а также каждого владельца. В результате была создана целая индустрия испытательных лабораторий. Поиск методов тестирования, обеспечивающих эту уверенность, развивался на протяжении десятилетий, и каждое новое достижение в тестировании предоставляло либо более точные результаты, либо результаты за меньшее время, либо и то, и другое.Этот документ предоставит информацию как об исторических, так и о современных методах тестирования. В этой статье не обсуждаются полевые испытания оконных проемов, жалюзи или дверей.

Исторически существовало пять широко используемых методов тестирования горизонтальных мембран: испытание распылением, испытание наводнением, испытание емкости (импеданса), ядерные измерения и инфракрасное (ИК) тепловидение. За последние два десятилетия два новых метода тестирования произвели революцию в области обнаружения утечек и тестирования целостности.Эти методы используют электричество и простую электрическую схему для обнаружения и определения проблемных условий в кровельных и гидроизоляционных системах. Обычно они называются «испытание электрической проводимости низкого напряжения» и «испытание искрой высокого напряжения». Для объяснения или рассмотрения всех принципов и тонкостей того, как следует применять каждый метод тестирования для получения точных результатов, потребуется больше времени и места, чем разрешено. В этом документе основное внимание уделяется методологиям тестирования, научным принципам, а также их преимуществам и ограничениям.Особое внимание будет уделено ограничениям. Это в значительной степени связано с тем, что внимание автора было обращено на то, что возможности методов высокого и низкого напряжения часто преувеличиваются, что приводит к не оправданным ожиданиям со стороны владельцев и подрядчиков, что вызывает скептицизм и возможно, плохая репутация новой технологии.

Как и в случае с большинством инструментов расследования, выбранный метод тестирования зависит от опыта человека, использованного для проведения теста.Знание всех вариантов методов тестирования — это только первый шаг. Знание преимуществ и, что более важно, ограничений каждой системы поможет знающему человеку быстро и с минимальными затратами найти и устранить все нарушения в мембране.

Описание

На этой странице ресурсов обсуждаются следующие методы проверки целостности и обнаружения влаги:

Проверка целостности :

1. Испытания низкого напряжения
2. Испытания высокого напряжения
3. Испытание на наводнение
4. Испытания на распыление

Обнаружение влажности :

1. Тестирование емкости
2. Инфракрасная термография
3. Счетчик ядер

Испытания низкого напряжения

Низковольтное тестирование — это окончательный тест, так как после исключения ложных срабатываний тестирование позволяет определить точные места пробоин в тестируемой мембране.Оборудование показывает, где ток следует за водой через мембрану к нижнему субстрату.

Низкое напряжение — это жизнеспособный вариант тестирования, когда непроводящая мембрана установлена ​​над сборкой токопроводящей палубы. Эта конфигурация дает простую электрическую цепь, в которой мембрана является электрическим изолятором, и любое нарушение в мембране закрывает путь цепи и позволяет току течь. (см. Диаграмму 1)

Схема 1. Электрическая цепь низкого напряжения

Электрическая цепь создается с помощью токопроводящего настила, такого как бетон или сталь, к которому присоединен заземляющий провод от испытательного оборудования.Затем оголенный металлический провод помещается в круг / петлю на мембране и присоединяется к положительной стороне испытательного оборудования. Затем вся площадь крыши смачивается водой, что создает электрическую пластину на всей верхней стороне мембраны при зарядке испытательной установкой. В этой электрической цепи мембрана действует как изолятор между положительно заряженной электрической пластиной на поверхности мембраны и проводящей площадкой, которая считается землей. Если есть разрыв в мембране, цепь замыкается, и ток будет течь к разрыву и в конечном итоге на землю / палубу.Чувствительный измеритель, подключенный к двум датчикам, может определять направление потока тока, направляя тестирующего оператора к точному месту нарушения. (См. Фото 1 и 2). После обнаружения нарушения его необходимо электрически изолировать от испытательной зоны, поместив вокруг него круговую петлю со скрученным проводом, соединенным с петлей, которая эффективно удаляет эту область из области, которая проходит тестирование.

Фото 1 и 2. Низковольтное испытательное оборудование

Новое доступное низковольтное испытательное оборудование не требует отдельного контура и испытательного щупа.Конфигурация тестирования, аналогичная описанной выше, только в миниатюре создается платформой сканирования размером приблизительно 18 x 24 дюйма. (см. Диаграмму 2 и фото 3) Эта платформа содержит петлю по периметру, состоящую из металлических цепей, свисающих с краев платформы сканирования, и дополнительную линию цепей в центре, которые оба подключены к источнику питания. Счетчики прикреплены к двум цепям, и когда нарушение находится в пределах платформы, существует разность потенциалов между двумя цепями, которая создает ток, который активирует звуковой сигнал, чтобы предупредить специалиста по тестированию.

Диаграмма 2. Низковольтная испытательная платформа
Фотография любезно предоставлена ​​компанией Detec Systems, LLC

Фото 3. Низковольтная платформа в действии
Фото любезно предоставлено компанией Detec Systems, LLC

Как и все методы тестирования, есть ограничения. Самая важная часть этого и любого протокола тестирования — специалист по тестированию. Многолетний опыт работы не гарантирует наличия квалифицированного специалиста, и, к сожалению, для этого типа тестирования нет курсов или сертификатов.Испытательное оборудование «немое», предоставляя технику звуковые сигналы и числовые или измерительные показания. Задача техника — расшифровать эти показания и действовать соответствующим образом. Если технический специалист не понимает принципов процедуры тестирования, он не сможет понять показания в случае уникальных полевых условий или в маловероятном случае неисправности оборудования.

Другие ограничения включают:

• Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны с фольгированным покрытием, не могут быть испытаны.

• Если пролом находится ниже большого количества покрывающей породы / почвы, сигнал, считываемый измерителем, будет слабым, и его легко пропустить.

• Если в случае мембраны, покрытой покрывающим слоем, между мембраной и покрывающей поверхностью имеются электроизоляционные материалы (например, пенопластовая изоляция, пластиковые дренажные маты, полимерные листы для физической защиты или корневые барьеры и т. Д.), Точность испытаний будет ограничиваться половиной наименьшего размера барьера, вокруг которого должен проходить ток.

• Если вода не попала из бреши на палубу, например, если брешь новая и / или не подвергалась воздействию погодных условий, цепь не будет замкнута и брешь не будет идентифицирована.

• Если под мембраной присутствует замедлитель парообразования, и через него не проникают механические крепления, настил электрически изолирован, и никаких разрывов в открытой кровельной мембране обнаружено не будет.

• Если несколько проникновений существуют в непосредственной близости друг от друга, может стать физически невозможно изолировать известные нарушения и повторно протестировать области, непосредственно прилегающие к нарушениям.

• Некоторый скопившийся мусор, особенно на крышах с гравийным покрытием, эффективно отталкивает воду и не создает непрерывную электрически заряженную пластину на поверхности мембраны. Любая не влажная поверхность не может проводить ток и поэтому не проверяется.

• Вертикальные обшивки чрезвычайно трудно поддерживать во влажном состоянии, и поэтому их трудно проверять.

Испытания высокого напряжения

Концепция испытания высокого напряжения аналогична концепции испытания низкого напряжения и изображена на схеме 3.При испытании высоким напряжением для создания разности электрических потенциалов используется заряженная металлическая метла над мембраной, а не электрическая пластина из воды. (См. Фото 4 и 5) Источник питания снова заземлен на токопроводящую платформу и создает высокую разность потенциалов с очень малым током. Когда металлическая головка метлы проходит через брешь на поверхности электроизоляционной мембраны, цепь замыкается, позволяя течь току. Этот поток тока обнаруживается испытательным устройством, которое отключает питание щетки и издает звуковой сигнал, чтобы предупредить оператора испытания.Затем область, где находилась головка метлы, когда был слышен тон, затем снова осторожно перемещается под углом девяноста градусов к первоначальному направлению движения, чтобы определить точное местоположение бреши. Этот процесс продолжается до тех пор, пока не будут испытаны все участки мембраны, включая вертикальные отложения основания и отводы с проникновением.

Схема 3. Электрическая цепь высокого напряжения

Фото 4 и 5. Испытательное оборудование высокого напряжения

Отсутствие воды, а также относительная скорость и простота испытания высокого напряжения делают его предпочтительнее, чем низкое напряжение в большинстве условий.При очень высоких температурах поддерживать влажность мембраны для испытаний при низком напряжении часто невозможно. При очень низких температурах работа с водой может быть опасной, а иногда и невозможной. Испытания под высоким напряжением позволят определить точное местоположение разрывов в мембране и, поскольку вода не используется, позволяют немедленно устранить их и повторно проверить.

Уникальное преимущество этой процедуры испытания заключается в том, что для мембран, наносимых жидкостью, она может обнаруживать места, где толщина мембраны не соответствует минимальным требованиям.Если известны электрические изоляционные свойства мембраны (то есть диэлектрическая постоянная), оборудование может быть настроено на правильное напряжение, при котором ток будет течь через мембрану и активировать звуковой сигнал, если не присутствует заранее определенная минимальная толщина материала. Такая точность обычно не требуется для проектов ограждающих конструкций; однако это оборудование обычно используется на трубопроводах, где проверяются внутренние покрытия и их толщина.

Опять же, метод тестирования имеет ограничения.Поскольку это относительно новая технология, необходимо соблюдать те же меры предосторожности в отношении квалифицированных технических специалистов. Другие ограничения включают:

• Мембрана должна быть сухой, что может отложить тестирование на несколько часов, если накануне вечером выпала роса.
• Мембрана должна быть открыта (нельзя проводить испытания через перекрывающую нагрузку).
• Из-за более высокого напряжения больше? Ложных срабатываний? возможны, поэтому важны навыки тестировщиков.
• Можно сжечь очень тонкую мембрану, нанесенную жидкостью, если испытательное напряжение установлено слишком высоким.
• Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны с фольгированным покрытием, не могут быть испытаны.

Испытание на наводнение

Фото 6. Испытания на наводнение в процессе

Flood-тестирование — это самый простой и базовый из доступных методов тестирования. Он также может быть одним из самых эффективных. Глубокие знания и понимание структурных систем и их безопасной несущей способности являются обязательными перед рассмотрением или применением этого метода.Дренажная система временно закрыта или заблокирована, а рассматриваемая область покрыта водой, как правило, на период времени от 12 до 48 часов. Одновременно в течение этого периода исследуется нижняя часть испытательной площадки на наличие признаков проникновения воды. Глубина воды может варьироваться, однако обычно не менее 2 дюймов, чтобы обеспечить достаточный гидравлический напор, чтобы заставить воду проникать в любые небольшие бреши, которые могут произойти во время испытания. (См. Фото 6)

Трудности с тестированием наводнения — это время, необходимое для заполнения, тестирования и последующего слива иногда десятков тысяч галлонов воды, необходимых для правильного тестирования области.Когда тестируемая область имеет уклон более 1/4 дюйма на фут, глубина воды, необходимая для тестирования этой области, резко увеличивается. Иногда требуемая глубина воды может превышать допустимую допустимую нагрузку конструкции. каркас или палуба и может потребовать, чтобы территория была разбита на несколько меньших секций путем строительства водозадерживающих дамб. После завершения испытания воду необходимо безопасно удалить из мембраны. Если глубина воды достаточна и стоки просто полностью открыть, чтобы осушить зону, катастрофические результаты, такие как выдувание колен в дренажном трубопроводе, могут привести к тому, что вся тестовая вода попадет внутрь здания, что приведет к значительным повреждениям.Еще одно серьезное ограничение этого типа тестирования заключается в том, что при возникновении утечки с помощью тестирования ее необходимо обнаружить в верхней части либо визуальным осмотром, либо одним из других методов, описанных в этой статье.

Испытание распылением

Испытание на разбрызгивание — это использование контролируемого потока воды, осаждаемого на компоненты здания способом, имитирующим нормальные и суровые погодные условия. Методы испытаний ASTM E1105 и AAMA 501.2 являются хорошими общими методами, обычно используемыми для испытания внешних стен, наклонного остекления и неглубоких скатных крыш для выявления источников утечки.В этой процедуре тестирования ASTM используется откалиброванная распылительная стойка с определенным давлением воды, форсунками и расстояниями для смачивания стены водой со скоростью пять галлонов на квадратный фут в час. Между внутренней и внешней частью здания создается перепад давления, имитирующий ветер, и внутренняя часть проверяется на наличие утечек. Тестирование AAMA включает калиброванную форсунку, которая подает воду с известной скоростью и давлением в очень ограниченные и определенные области.

Менее формальные испытания шлангов могут проводиться на горизонтальных и вертикальных участках с аналогичными результатами при условии, что распыление воды контролируется таким образом, чтобы смачивать только участки, предназначенные для испытаний.Испытание на распыление начинается с самой низкой отметки ниже зоны предполагаемой утечки. Путь отвода тестовой воды на нижних участках крыши или стен необходимо проверить, чтобы убедиться, что они не содержат места утечки. Если тестируется более высокая возвышенность, а более низкие промывочные зоны не проверяются, чтобы убедиться, что они водонепроницаемы, невозможно определить, куда поступала вода. После тестирования самых нижних областей, распыление направляется на все более высокие компоненты здания, при этом промывочная вода течет по компонентам на более низкой высоте, которые уже были протестированы.С помощью этой методики можно точно определить место входа в воду. После нахождения места утечки рекомендуется несколько раз начать и остановить утечку, изолировав и опрыскивая только предполагаемое нарушение, при этом по стене или крыше не стекает небольшая промывочная вода. Это снижает вероятность того, что нижние компоненты здания содержат брешь, которая позволяет проникнуть воде, и если задержка в обнаружении утечки может ошибочно показаться, что указывает на то, что компонент, находящийся выше на высоте, который проверяется несколькими минутами позже в процессе испытания, позволяет воде течь. войти.

Этот тип тестирования может быть особенно эффективным, когда тестирование любым из других методов затруднено из-за ограничений доступа или состава сборки. Это может быть, когда залив воды для испытания на наводнение нецелесообразен или наличие нескольких металлических проникновений затрудняет электрические испытания. (См. Фото 7 и 8) Кроме того, испытание распылением идеально подходит для получения быстрых и простых результатов, поскольку материалы и методы довольно просты и могут быть освоены довольно быстро.

Фото 7 и 8. Зоны, подходящие для испытаний на распыление

Наиболее серьезным ограничением испытаний на распыление является то, что утечка может за несколько часов смочить весь путь, прежде чем она будет обнаружена внутри. Кроме того, активация утечки может привести к большему повреждению внутренних компонентов / отделки, что может быть неприемлемо для владельца здания. Другие ограничения испытаний на опрыскивание заключаются в том, что в период холодной погоды использование воды может быть непрактичным, а испытания на опрыскивание могут не воспроизводить все условия, т.е.е. направление, перепад давления и т. д., необходимые для повторного создания утечки.

Тестирование емкости

При испытании емкости используется электрическое поле для определения относительной влажности мембранного узла. Создается электрическое поле, и датчик затем считывает напряженность электрического поля, когда измеритель помещается над мембраной. Напряженность поля и чувствительность датчика могут быть изменены в зависимости от тестируемой подложки, чтобы получить показания, обеспечивающие наибольшие отклонения, оставаясь в пределах аналогового считывания или цифрового дисплея.Этот тип калибровки расходомера на каждой строительной площадке обеспечивает наиболее точное обследование, которое может позволить оборудование.

Фото 9 и 10. Измерители емкости Tramex

Показания обычно снимаются в виде сетки с помощью портативного устройства и записываются, хотя можно снимать непрерывные показания с помощью некоторых измерителей, установленных на колесах. (см. Фото 9 и 10)

Этот метод тестирования является интерпретирующим, а не окончательным, поскольку он не определяет конкретно место прорыва мембраны, а скорее определяет области с повышенным содержанием влаги, что в большинстве случаев можно предположить, чтобы указать на наличие нарушения.Однако это нарушение уже могло быть исправлено или отремонтировано, или это могло быть попадание воды в систему во время строительства. Оборудование не указывает на наличие утечки и не определяет ее местонахождение. Это просто указывает на то, что вода находится под мембраной. После того, как измерение исследуемой зоны будет завершено, образцы для испытаний должны быть взяты в местах с высоким и низким показаниями, а их влажность точно установлена ​​путем лабораторных измерений после контролируемой сушки. Этот метод обеспечит корреляцию между показаниями счетчика и абсолютным содержанием влаги в сборке.Удаление дополнительных образцов в местах промежуточных показаний счетчика обеспечит более точную корреляцию между показаниями счетчика и фактическим содержанием влаги.

Подготовка и калибровка, необходимые для описанного выше испытания, могут показаться длительными и обременительными, поскольку результаты обследования не доступны до тех пор, пока не будут предоставлены результаты лабораторного определения влажности. Однако квалифицированный техник может быстро откалибровать электрическое поле и датчик, чтобы получить относительные показания, которые предоставляют информацию, позволяющую нанести на карту участки с повышенным содержанием влаги, прежде чем покинуть место проведения испытания.Знание участков с повышенным содержанием влаги позволяет определить участки, которые следует осмотреть с целью обнаружения бреши в мембране.

Могут быть случаи, в которых испытание емкости даст повышенные показания, которые не связаны с утечкой. Конденсация в системе изоляции крыши является типичным примером, в котором показания емкостного измерителя будут повышены без связанной утечки через крышу как причины завышенных показаний.

Этот метод испытаний требует, чтобы испытательная мембрана была сухой, сборка была однородной по материалам и толщине, а в системе присутствовала вода для обеспечения дифференциальных показаний в относительно сухих и влажных областях.

Инфракрасная термография (IR)

Инфракрасная термография — это метод интерпретирующего тестирования, основанный на том принципе, что влажные и сухие компоненты здания имеют разную степень теплоотдачи и удержания тепла. Влажные материалы имеют значительно большую массу и медленную теплопередачу, что означает, что они набирают и теряют тепло медленнее, чем сухой образец того же материала. Эта физическая характеристика используется таким же образом, как и в описанном ранее испытании емкости, для количественной оценки местоположения влажных компонентов здания.Используемое испытательное оборудование, как правило, представляет собой ручную ИК-камеру с возможностью подключения записывающих устройств или содержащихся в устройстве, чтобы информация могла быть сохранена и представлена ​​в более позднее время в отчете. (см. Фото 11 и 12)

Фото 11 и 12. ИК-камера FLIR ThermaCAM ES и ИК-фото

Чаще всего инфракрасное изображение используется в вечерние часы после солнечного дня, когда внешняя часть здания, подвергающаяся воздействию солнца, становится теплее, чем температура окружающего воздуха из-за солнечного излучения.Величина этой разницы температур имеет прямое отношение к цвету и отражательной способности поверхности: чем темнее и меньше отражающая поверхность, тем больше разница температур; или чем светлее цвет и выше отражательная способность поверхности, тем меньше будет разница температур. Как описано выше, скорость теплового увеличения при первоначальном воздействии солнца и скорость тепловых потерь при заходе солнца будет варьироваться между двумя участками одного и того же материала, которые имеют разное содержание влаги.Если инфракрасное изображение проводится после захода солнца, открытые участки крыши и стен с повышенным содержанием влаги сохранят значительно больше тепла, чем окружающие сухие участки. Эту разницу температур можно легко обнаружить с помощью ИК-сканирования. Предполагается, что участки с повышенной температурой внутри однородной конструкции крыши и стены связаны с присутствием влаги. Лабораторная сушка пробных разрезов, снятых с участков с низкой, средней и высокой температурой, позволит калибровать ИК-изображение по абсолютной влажности строительных материалов.

Как и в случае емкостного сканирования, опытный исследователь может использовать области повышенной температуры, обнаруженные ИК-оборудованием, предположить, что это связано с повышенным содержанием влаги, и, таким образом, сконцентрировать подробные визуальные осмотры в этих областях, чтобы изолировать источник утечки.

Как и в случае с измерителем емкости, ИК-сканирование выявит участки влажной изоляции, которые могут быть вызваны конденсацией или другими проблемами, кроме повреждения мембраны крыши.

Препятствия к использованию ИК-излучения при обнаружении утечек заключаются в том, что сканирование обычно проводится в сумерках или ранним вечером и должно выполняться при благоприятных погодных условиях.После выявления участков с подозрением на повышенную влажность необходимо провести визуальный осмотр на предмет повреждения мембраны на следующий день в светлое время суток. Кроме того, должны быть сделаны допущения относительно таких элементов, как однородность материалов, толщина и внутренняя температура здания на сканируемых областях. Как и при тестировании емкости, ИК-оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто предполагает, что разница температур вызвана присутствием воды под мембраной.

Ядерный счетчик

Тестирование ядерных счетчиков

— это также метод интерпретирующего тестирования, в котором используются относительные показания, которые интерпретируются для обнаружения участков идентичных материалов подложки с различным содержанием влаги.

Ядерный счетчик испускает поток высокоскоростных нейтронов, которые сталкиваются с атомами водорода и отдают некоторую энергию, а затем отскакивают к измерительному устройству с меньшей скоростью. Следует помнить, что каждая молекула воды состоит из двух атомов водорода и одного атома кислорода.Затем измеритель регистрирует эти более медленные нейтроны и выдает цифровые показания по предварительно установленной калиброванной шкале. Считывание обычно занимает от семи до шестидесяти секунд каждое и выполняется в виде сетки, которая варьируется от трех футов до десяти футов в центре. (см. Фото 13 и 14)

Фото 13 и 14. Ядерный счетчик (желтый) и сетка на крыше

Как и другие методы интерпретирующего тестирования, испытательное оборудование должно быть откалибровано на каждой отдельной рабочей площадке, а также для различных сборок крыши и толщины в пределах одной площадки для получения точных результатов.Относительные показания снова могут быть использованы квалифицированным исследователем для обнаружения участков с предположительно влажными материалами, чтобы ограничить границы подробного визуального осмотра для определения источника утечки.

В отличие от метода инфракрасного сканирования, ядерные испытания могут проводиться в дневное время, чтобы обеспечить немедленную проверку, идентификацию и ремонт предполагаемых источников утечки.

Трудности с этой методикой испытаний заключаются в том, что транспортировка радиоактивных материалов, содержащихся в счетчике, стала намного более сложной и интенсивной с 11 сентября 2001 года, а использование измерительного устройства, содержащего радиоактивный материал, может быть проблемным из-за предполагаемой опасности на часть населения и жителей здания.Как и в случае ИК и емкостных испытаний, источник или источники утечки должны быть визуально обнаружены в пределах области, которая определена как содержащая повышенные показания после завершения ядерных испытаний.

Опять же, оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто выделяет места неоднородностей в количестве атомов водорода в определенных местах, которые предполагается или интерпретируются как вода.

Приложение

Методы испытаний, описанные выше, лучше всего подходят для проверки целостности или испытаний, которые должны проводиться сразу после установки кровельных или гидроизоляционных мембран.Эти методы испытаний также можно использовать для поиска утечек. Однако в случае гидроизоляции, покрытой перекрывающим слоем, процесс становится менее точным и трудным, а значит, более дорогим.

, описанный выше. Они включают, но не ограничиваются:

Дополнительные ресурсы

WBDG

Руководства и спецификации

Руководство по проектированию ограждающих конструкций здания

Публикации

.

Осмотр крыши: проникновение в крышу, часть 3

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ВЕНТС: Часть 1

Самыми распространенными типами проходов через крышу являются различные типы вентиляционных отверстий. Они есть в каждом доме. Термин «вентиляция» — это сокращение от «вентилятор». Вентиляционные отверстия пропускают какой-то газ. Это может быть откачка влажного воздуха из ванной или прачечной, или это могут быть побочные продукты сгорания из печи или водонагревателя.

Эти вентиляционные отверстия выполняют разные функции и могут по-разному влиять на крышу. Узнав, как определять типы вентиляции, вы иногда будете иметь представление о том, какие дефекты вы можете обнаружить, еще до того, как заберетесь на крышу.

ИДЕНТИФИКАЦИЯ ВЕНТИЛЯТОРА

Пример 1

Несмотря на то, что вы видите здесь девять вентиляционных отверстий, на самом деле существует только пять различных типов.

1. Номер 1 — вентиляционная труба водопровода. Каждая водосточная труба в доме подсоединяется к вытяжной трубе. Они помогают обеспечить надлежащий дренаж, предотвращая образование сифонов. Отверстия из стека могут выделять канализационный газ, поэтому их не следует располагать ближе 3 футов от работающего окна.

2.Номер 2 — это отверстие для вытяжного вентилятора, такого как в ванных комнатах и ​​прачечных. Они выводят влажный воздух наружу.

3. Номер 3 — это отверстие на чердаке, называемое «вентиляционным отверстием на крыше» или «вентиляционным отверстием для черепах». Они выпускают горячий воздух с чердака.

4. Номер 4 — это отверстие для горения такого устройства, как печь, бойлер, водонагреватель или камин, сжигающий топливо. Они выводят токсичные побочные продукты сгорания наружу. Взъерошенный штормовой воротник указывает на то, что это вентиляционное отверстие с двойными стенками.Газы сгорания могут содержать большое количество паров влаги, поэтому металлические вентиляционные отверстия могут создавать коррозию.

5. Число 5 может служить нескольким целям, и вы не сможете определить, для чего оно служит, взглянув на него на крыше. Штормовой воротник с гладкой кромкой указывает на то, что это одностенная вентиляция.

Пример 2

Вот крыша с разными вентиляционными отверстиями.

1. Номера 1 и 2 представляют собой вентиляционные отверстия трубы водопровода. Вентиляционное отверстие, которое обслуживает больше сантехники, должно быть больше.

2. Хотя номера 3 и 4 выглядят одинаково, номер 3 представляет собой вентиляционное отверстие осушителя. Он имеет финишное покрытие, которое помогает противостоять коррозии. На этой фотографии показан один из них в действии.

3. Номер 5 — отверстие для сгорания.

4. Номера 6 и 7 служат для высокопроизводительной печи. Высокоэффективные печи извлекают большую часть тепла из выхлопных газов, поэтому трубы из ПВХ используются, не беспокоясь о том, что они плавятся. Номер 6 — воздухозаборник для топки. Он повернут вниз, чтобы избежать попадания влаги из осадков в камеру сгорания.Номер 7 — выхлоп печи. Любая влага, попадающая в эту трубу, будет отводиться до того, как достигнет печи, с помощью компонентов, предназначенных для отвода конденсата, поэтому ее не нужно защищать.

Вентиляционные отверстия для горения

Все эти вентиляционные отверстия из оцинкованной стали были установлены одновременно, но только вентиляционное отверстие для горения загрязняет крышу. Белые отложения на отверстиях для горения или на крыше под ними свидетельствуют о чрезмерном образовании конденсата.Это может быть вызвано тем, что вентиляционное отверстие:

• слишком длинное;
• имеет слишком много изгибов; или
• имеет участки с плохим уклоном, которые замедляют поток выхлопных газов.

Если вы видите это состояние на крыше, вам следует поискать аналогичные белые отложения на топке, обслуживаемой вентиляционным отверстием. Плохая вентиляция может вызвать коррозию, которая может сократить срок службы этого устройства.

Если вы видите проблемы, порекомендуйте, чтобы оценка и любые необходимые исправления были сделаны квалифицированным подрядчиком HVAC.

Для эффективной работы вытяжное отверстие должно иметь достаточный приток. Термин «вытяжка» относится к естественным процессам, при которых горячие выхлопные газы перемещаются вверх и из выхлопной трубы. Другой способ сказать, что это должен быть хороший «сквозняк». На эффективность тяги влияет несколько факторов.

Эти факторы включают:

• тепловая плавучесть, которая представляет собой тенденцию к подъему горячего воздуха. Чем горячее газ, тем быстрее он поднимется;
• неограниченный поток газов сгорания, это означает, что выхлопной дымоход не может быть слишком маленьким или иметь слишком много изгибов, поскольку эти две вещи замедляют поток; и
• правильной длины.Если дымоход слишком длинный, газы остынут и образуется конденсат. Конденсат может вызвать коррозию дымохода из листового металла и компонентов печи.

Что касается высоты оконечных отверстий вентиляционного отверстия, рекомендации производителей имеют приоритет над местными строительными нормами, но большинство инспекторов не знают, каковы рекомендации этих производителей. Лучше всего иметь общий отказ от ответственности в вашем контракте и в вашем отчете, отказываясь от соблюдения каких-либо рекомендаций производителя по установке.

Это часто (но не всегда) означает, что вентиляция должна соответствовать «Правилу 2-10», требуемому строительными нормами и правилами для окончаний дымохода.

Правило 2-10 гласит, что вентиляционные отверстия должны заканчиваться на высоте не менее 2 футов над любой частью крыши в пределах 10 футов.

Рекомендации производителей обычно имеют приоритет над местными строительными нормативами, но вы не знаете наверняка, какие из них имеют приоритет или каковы рекомендации этих производителей.Итак, если вы видите вентиляционное отверстие, которое не соответствует правилу 2-10, вам следует порекомендовать его оценку квалифицированному подрядчику HVAC.

.
