Какие сечения проводов бывают: Стандартные сечения проводов и кабелей
Стандартные сечения проводов и кабелей
Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв.
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм2. Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.
д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Напоследок рекомендуем просмотреть полезное видео по теме:
Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!
Будет полезно прочитать:
фото и видео инструкция как определить площадь сечения, зная диаметр, и наоборот, таблица
Автор Aluarius На чтение 5 мин. Просмотров 374 Опубликовано
Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:
S=3,14d²/4=0,785d².
Поэтому и приходится в первую очередь определить диаметр жилы.
Способ №1
Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.
Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.
Способ №2
Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:
- Снимается изоляция в длину сантиметров двадцать-тридцать.
- Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
- Считается количество витков.
- Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
- Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.
Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля.
Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.
Способ №3
Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.
Способ №4
Это так называемый табличный способ, то есть, для определения площади кабеля вам потребуется таблица, где указаны основные параметры изделия. Такая таблица есть и в интернете, так что проблем найти ее у вас возникнуть не должно. Можно обратиться к таблицам ПУЭ, где также расписаны параметры и показатели электрических кабелей.
Для чего необходимо знать сечение провода
Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.
Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.
Но тут есть один очень тонкий момент, который должен знать покупатель.
Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.
Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².
Как узнать, по каким стандартам изготавливался провод?
- Во-первых, это обязательно указывается в сертификате качества изделия.
- Во-вторых, можно проверить изоляцию.
Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ. - В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.
Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.Заключение по теме
Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.
по мощности, току, с учетом длины
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать.
Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Содержание статьи
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику.
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

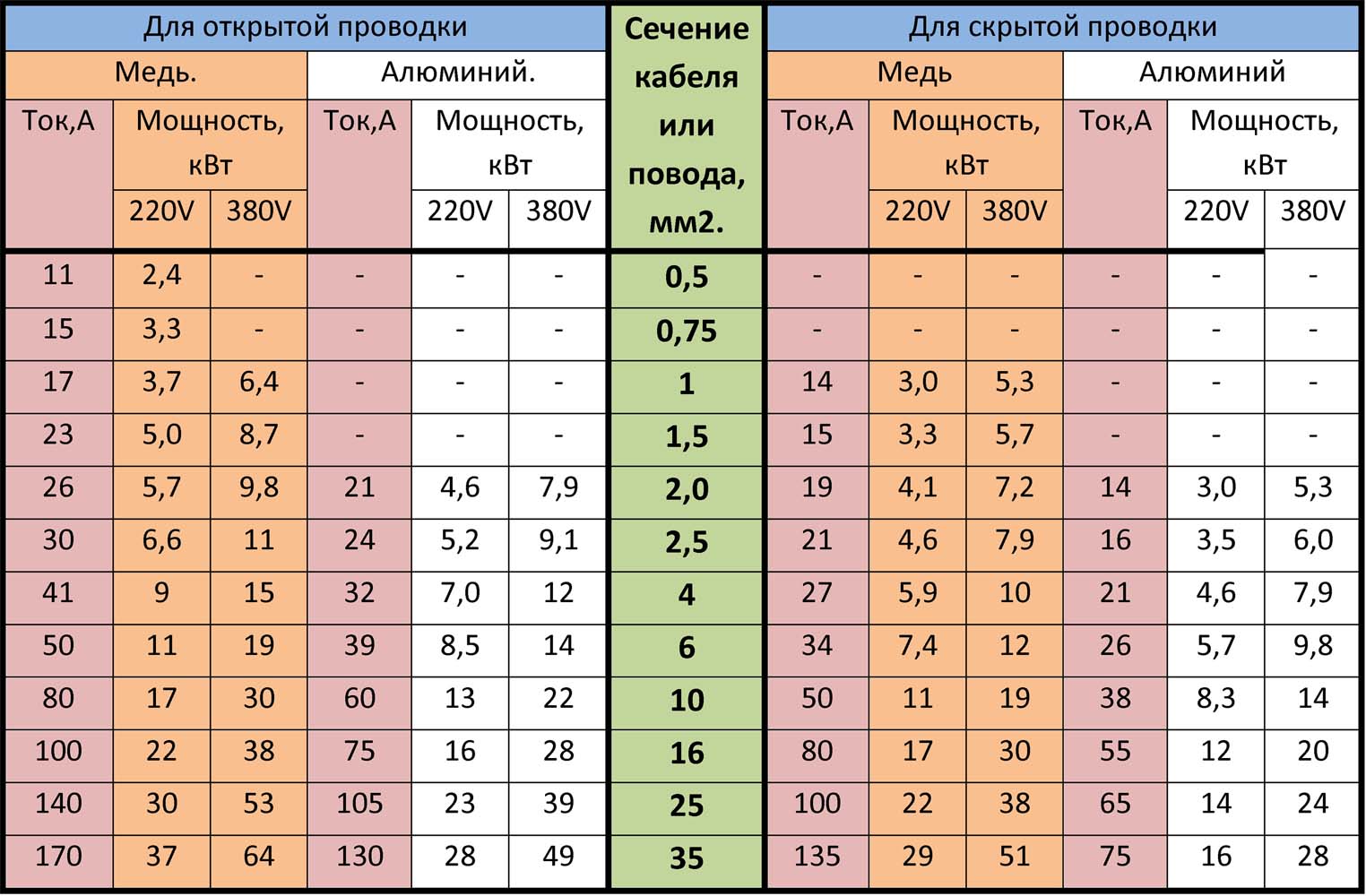

| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности.
Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току.
В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция.
Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

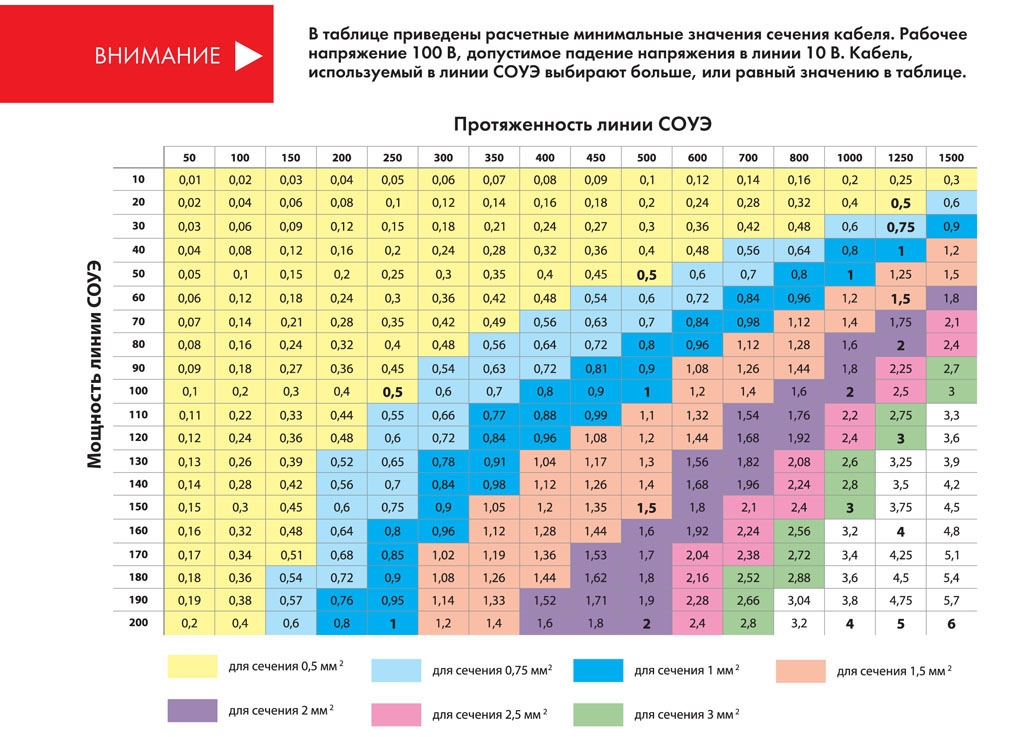

Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов.
Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху.
При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Площадь поперечного сечения в диаметре пересечение круга пересечение диаметр поперечного сечения электрический кабель формула проводника диаметр провода и расчетное сечение проводки и расчетное сечение AGW American Wire Gauge Толщина площади сплошного провода формула удельное сопротивление многожильный провод литц длина ток
Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула удельное сопротивление многожильный провод длина литца ток — sengpielaudio Sengpiel BerlinПреобразование и расчет — поперечное сечение <> диаметр
● Диаметр кабеля по окружности площадь поперечного сечения и наоборот
электрический кабель , провод , провод , шнур , строка , проводка и веревка
Поперечное сечение — это просто двухмерный вид среза через объект. Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ? Почему значение диаметра больше, чем значение площади? Потому что это не то же самое. Сопротивление обратно пропорционально площади поперечного сечения провода. Требуемое поперечное сечение электрической линии зависит от следующих факторов: 1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS)) 2) Предохранитель — резервный восходящий поток = Максимально допустимый ток (А) 3) По графику передаваемая мощность (кВА) 4) Длина кабеля в метрах (м) 5) Допустимое падение напряжения (% от номинального напряжения) 6) Материал линии. Медь (Cu) или алюминий (Al) |
| Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция работать не будет.  |
«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если за площадь взять квадрат этой меры.
Литц-провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению со сплошным проводом.
| Площадь поперечного сечения не диаметр. |
| Поперечное сечение — это площадь. Диаметр — это линейная мера. Это не может быть то же самое. Диаметр кабеля в миллиметрах — это не поперечное сечение кабеля в квадратных миллиметрах. |
Поперечное сечение или площадь поперечного сечения — это площадь такого разреза. Это не обязательно должен быть круг. Имеющийся в продаже размер провода (кабеля) как площадь поперечного сечения: 0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 . |
r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , вход в сечение A :
Жила (электрокабель)
| Есть четыре фактора, которые влияют на сопротивление проводника: 1) площадь поперечного сечения проводника A , рассчитанная по диаметру d 2) длина проводника 3) температура в проводнике 4) материал, составляющий проводник |
Нет точной формулы для минимального сечения провода из максимального тока . Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или даже для трехфазного тока, отпускается ли кабель свободно или находится под землей . Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения , а также от наличия одножильного или гибкого провода. И всегда есть хороший, но неудовлетворительный совет использовать по соображениям безопасности более толстый и, следовательно, более дорогой кабель .Общие вопросы касаются падения напряжения на проводах. |
Падение напряжения Δ В
Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):
I = Ток в амперах l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод) ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное удельное сопротивление) меди = 0.  01724 Ом × мм 2 / м (также Ом × м) (Ом для l = длина 1 м и A = 1 мм 2 площадь поперечного сечения провода) ρ = 1/ σ A = Площадь поперечного сечения в мм 2 σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм 2 |
|
Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от
прозрачный Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/ σ
Разница между удельным сопротивлением и электропроводностью
| Проводимость в сименсах обратно пропорциональна сопротивлению в омах. |
| Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях знака ↔ . |
| Значение электропроводности (проводимости) и удельного электрического сопротивления (удельное сопротивление) зависит от температуры материала постоянной.  Чаще всего его дают при 20 или 25 ° C. |
Сопротивление = удельное сопротивление x длина / площадь
| Удельное сопротивление проводников изменяется с температурой. В ограниченном диапазоне температур это примерно линейно: , где α — температурный коэффициент, T — температура и T 0 — любая температура, , например T 0 = 293,15 K = 20 ° C, при котором известно удельное электрическое сопротивление ρ ( T 0 ). |
Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]
Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях знака ↔ . |
1 миллисименс = 0,001 МО = 1000 Ом
| Математически проводимость является обратной или обратной величине сопротивления: Символ проводимости — заглавная буква «G», а единица измерения — мхо, что означает «ом», записанное наоборот. Позже блок mho был заменен блоком на блок Siemens — сокращенно буквой «S». |
Калькулятор: закон Ома
Таблица типовых кабелей для громкоговорителей
| Диаметр кабеля d | 0.798 мм | 0,977 мм | 1,128 мм | 1,382 мм | 1.784 мм | 2,257 мм | 2.764 мм | 3.568 мм |
| Номинальное сечение кабеля A | 0,5 мм 2 | 0,75 мм 2 | 1,0 мм 2 | 1,5 мм 2 | 2,5 мм 2 | 4,0 мм 2 | 6,0 мм 2 | 10. 0 мм 2 |
| Максимальный электрический ток | 3 А | 7,6 А | 10,4 А | 13,5 А | 18,3 А | 25 А | 32 А | – |
Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине кабеля
, но также и с меньшим сопротивлением. Вот таблица, в которой указаны возможные потери мощности.
| Длина кабеля в м | Сечение в мм 2 | Сопротивление Ом | Потеря мощности при | Коэффициент демпфирования при | ||
| Импеданс 8 Ом | Импеданс 4 Ом | Импеданс 8 Ом | Импеданс 4 Ом | |||
| 1 | 0. 75 | 0,042 | 0,53% | 1,05% | 98 | 49 |
| 1,50 | 0,021 | 0,31% | 0,63% | 123 | 62 | |
| 2,50 | 0,013 | 0,16% | 0,33% | 151 | 75 | |
| 4,00 | 0,008 | 0,10% | 0,20% | 167 | 83 | |
| 2 | 0.75 | 0,084 | 1,06% | 2,10% | 65 | 33 |
| 1,50 | 0,042 | 0,62% | 1,26% | 85 | 43 | |
| 2,50 | 0,026 | 0,32% | 0,66% | 113 | 56 | |
| 4,00 | 0,016 | 0,20% | 0,40% | 133 | 66 | |
| 5 | 0. 75 | 0,210 | 2,63% | 5,25% | 32 | 16 |
| 1,50 | 0,125 | 1,56% | 3,13% | 48 | 24 | |
| 2,50 | 0,065 | 0,81% | 1,63% | 76 | 38 | |
| 4,00 | 0,040 | 0,50% | 1,00% | 100 | 50 | |
| 10 | 0.75 | 0,420 | 5,25% | 10,50% | 17 | 9 |
| 1,50 | 0,250 | 3,13% | 6,25% | 28 | 14 | |
| 2,50 | 0,130 | 1,63% | 3,25% | 47 | 24 | |
| 4,00 | 0,080 | 1,00% | 2,00% | 67 | 33 | |
| 20 | 0. 75 | 0,840 | 10,50% | 21,00% | 9 | 5 |
| 1,50 | 0,500 | 6,25% | 12,50% | 15 | 7 | |
| 2,50 | 0,260 | 3,25% | 6,50% | 27 | 13 | |
| 4,00 | 0,160 | 2,00% | 4,00% | 40 | 20 | |
Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge
Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д. Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число. AWG означает American Wire Gauge и относится к прочности проводов. Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода. Они используются только в США. Иногда номера AWG можно найти также в каталогах и технических данных в Европе. |
Американский калибр проводов — диаграмма AWG
| AWG номер | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 34 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр дюйм | 0.0016 | 0,0018 | 0,0020 | 0,0022 | 0,0024 | 0,0027 | 0,0031 | 0,0035 | 0,0040 | 0,0045 | 0,0050 | 0,0056 | 0,0063 |
| Диаметр (Ø) в мм | 0,04 | 0,05 | 0,05 | 0,06 | 0,06 | 0,07 | 0,08 | 0,09 | 0,10 | 0,11 | 0. 13 | 0,14 | 0,16 |
| Поперечное сечение в мм 2 | 0,0013 | 0,0016 | 0,0020 | 0,0025 | 0,0029 | 0,0037 | 0,0049 | 0,0062 | 0,0081 | 0,010 | 0,013 | 0,016 | 0,020 |
| | |||||||||||||
| AWG номер | 33 | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 |
| Диаметр дюйм | 0.0071 | 0,0079 | 0,0089 | 0,0100 | 0,0113 | 0,0126 | 0,0142 | 0,0159 | 0,0179 | 0,0201 | 0,0226 | 0,0253 | 0,0285 |
| Диаметр (Ø) в мм | 0,18 | 0,20 | 0,23 | 0,25 | 0,29 | 0,32 | 0,36 | 0,40 | 0,45 | 0,51 | 0. 57 | 0,64 | 0,72 |
| Поперечное сечение в мм 2 | 0,026 | 0,032 | 0,040 | 0,051 | 0,065 | 0,080 | 0,10 | 0,13 | 0,16 | 0,20 | 0,26 | 0,32 | 0,41 |
| | |||||||||||||
| AWG номер | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 |
| Диаметр дюйм | 0.0319 | 0,0359 | 0,0403 | 0,0453 | 0,0508 | 0,0571 | 0,0641 | 0,0719 | 0,0808 | 0,0907 | 0,1019 | 0,1144 | 0,1285 |
| Диаметр (Ø) в мм | 0,81 | 0,91 | 1. 02 | 1,15 | 1,29 | 1,45 | 1,63 | 1,83 | 2,05 | 2.30 | 2.59 | 2,91 | 3,26 |
| Поперечное сечение в мм 2 | 0,52 | 0,65 | 0,82 | 1,0 | 1,3 | 1,7 | 2,1 | 2,6 | 3,3 | 4,2 | 5,3 | 6,6 | 8,4 |
| | |||||||||||||
| AWG номер | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 (1/0) (0) | 00 (2/0) (-1) | 000 (3/0) (-2) | 0000 (4/0) (-3) | 00000 (5/0) (-4) | 000000 (6/0) (-5) |
| Диаметр дюйм | 0.1443 | 0,1620 | 0,1819 | 0,2043 | 0,2294 | 0,2576 | 0,2893 | 0,3249 | 0,3648 | 0,4096 | 0,4600 | 0,5165 | 0,5800 |
| Диаметр (Ø) в мм | 3,67 | 4,11 | 4,62 | 5,19 | 5,83 | 6. 54 | 7,35 | 8,25 | 9,27 | 10,40 | 11.68 | 13,13 | 14,73 |
| Поперечное сечение в мм 2 | 10,6 | 13,3 | 16,8 | 21,1 | 26,7 | 33,6 | 42,4 | 53,5 | 67,4 | 85,0 | 107,2 | 135,2 | 170,5 |
Как высокие частоты демпфируются длиной кабеля?
Призмы с примерами
Перейти к площади или объему поверхности.
Призма — это твердый объект с:
- одинаковые концы
- плоские грани
- и тот же сечение по всей длине!
Поперечное сечение — это форма, полученная прямым разрезом объекта.
Поперечное сечение этого объекта треугольник …
.. имеет одинаковое поперечное сечение по всей длине.
..
… значит, это треугольная призма .
Тогда представьте, что он выходит из листа бумаги … |
Никаких кривых!
Призма — это многогранник, а это значит, что все грани плоские!
Например, цилиндр не является призмой , потому что у него изогнутые стороны.
Базы
Концы призмы параллельны
, и каждый называется базой.
Стороны
Боковые грани призмы — параллелограммы
(4-сторонние формы с параллельными противоположными сторонами)
Это все призмы:
и более!
Пример: гексагональный кристалл льда.
Похоже на шестиугольник, но из-за некоторой толщины на самом деле это шестиугольная призма!
Фотография НАСА / Алексей Клятов.
Обычная и неправильная призмы
Все предыдущие примеры — это призмы Regular , потому что поперечное сечение является правильным (другими словами, это форма с равными длинами кромок и равными углами).
Вот пример неправильной призмы :
| Неправильная пятиугольная призма: | ||
| | ||
| Поперечное сечение | ||
| Это «нерегулярно», потому что
Поперечное сечение не «правильной» формы. | ||
Правая и наклонная призма
Когда два конца идеально выровнены, это правая призма, в противном случае — наклонная призма:
Площадь призмы
Площадь поверхности = 2 × Площадь основания
+ Периметр основания × Длина
Пример: какова площадь поверхности призмы, у которой площадь основания 25 м 2 , периметр основания 24 м, а длина 12 м:
Площадь поверхности = 2 × Площадь основания + Периметр основания × Длина
= 2 × 25 м 2 + 24 м × 12 м
= 50 м 2 + 288 м 2
= 338 м 2
(Примечание: у нас есть инструмент для расчета площади)
Объем призмы
Объем призмы — это площадь одного конца, умноженная на длину призмы.
Объем = Площадь основания × Длина
Пример: Каков объем призмы с площадью основания 25 м 2 и длиной 12 м:
Объем = Площадь × Длина
= 25 м 2 × 12 м
= 300 м 3
Поиграй с этим здесь. Формула также работает, когда он «наклоняется» (, наклон ), но помните, что высота находится под прямым углом к основанию:
И вот почему:
Стек может наклоняться, но имеет тот же объем
Подробнее о боковых гранях
Боковые грани призмы — параллелограммы (четырехсторонняя форма с параллельными противоположными сторонами)
Призма может наклоняться в одну сторону, что делает ее наклонной призмой , но два конца по-прежнему параллельны, а боковые поверхности
Что такое электрический проводник? Определение и типы электрических проводников
Определение: Проводник — это тип металла, который позволяет электрическому току проходить через него.
Электрический проводник обычно состоит из металлов, таких как медь, алюминий и их сплавы. В электрическом проводнике электрические заряды перемещаются от атома к атому, когда к ним прикладывается разность потенциалов. Электрические проводники используются в виде проволоки. Выбор проводника можно принять во внимание, учитывая различные факторы, такие как прочность на разрыв, усталостная прочность, потери на коронный разряд, местные условия и стоимость.
Электрический провод, который используется для передачи энергии, обычно многожильный.Многожильные проводники обладают большой гибкостью и механической прочностью по сравнению с одиночным проводом того же сечения. В многожильном проводе обычно центральный провод окружен последовательными слоями проводов, содержащих 6, 12, 18, 24,… проводов.
Размер проводника определяется эквивалентной площадью поперечного сечения меди и количеством жил с диаметром каждой жилы. Эквивалентное поперечное сечение многожильного проводника — это площадь поперечного сечения одножильного проводника из того же материала и той же длины, что и многопроволочный проводник.
А также проводник, имеющий такое же сопротивление при той же температуре.
Типы электрических проводников
Жестко вытянутые медные, твердотянутые алюминиевые проводники и алюминиевые проводники со стальным сердечником чаще всего используются в энергетике. Некоторые из важных типов проводников подробно описаны ниже.
Жестко вытянутый медный проводник
Такой тип проводов обеспечивает высокую прочность на разрыв. Он обладает высокой электропроводностью, долгим сроком службы и высокой стоимостью лома.Он наиболее подходит для распределительных работ, когда пролеты и отводы больше.
Медный проводник с кадмием
Предел прочности на разрыв меди увеличивается примерно на 50 процентов за счет добавления в нее примерно 0,7–1,0 процента кадмия, но их проводимость снижается примерно на 15–17 процентов. Свойство более высокой прочности на разрыв позволяет возводить проводник на более длинные пролеты с таким же прогибом. Этот проводник обладает такими преимуществами, как простота соединения, большая устойчивость к атмосферным условиям, лучшая износостойкость, легкость обработки и т.
Д.
Температура, при которой медь отжигается и размягчается, также повышается, а влияние температуры на напряжения меньше. Изменение провисания из-за изменений нагрузки и температуры сведено к минимуму.
Медный проводник со стальным сердечником (SCC)
В медном проводнике со стальным сердечником один или два слоя медных жил окружают медные проводники со стальным сердечником. Стальной сердечник увеличивает прочность на разрыв.
Медный сварной провод
В проводниках такого типа однородные слои меди привариваются к стальной проволоке.Электропроводность медного сварного проводника варьируется от 30 до 60 процентов по сравнению со сплошным медным проводником того же диаметра. Такие типы проводов можно использовать на более длительных участках, например, при переходе через реку.
Жестко вытянутый алюминиевый проводник или полностью алюминиевый проводник
Стоимость медного проводника очень высока, поэтому его заменяют алюминиевым проводом.
Обработка, транспортировка и монтаж алюминиевых проводов становятся очень экономичными. Он используется в распределительных линиях в городской местности и коротких линиях электропередачи с более низким напряжением.
Алюминиевый проводник, армированный сталью
Все алюминиевые жилы не обладают достаточной механической прочностью для строительства длиннопролетных линий. Этот недостаток прочности можно компенсировать, добавив к проводнику стальной сердечник. Такой проводник называется алюминиевым проводником со стальным сердечником (SCA) или алюминиевым проводником, армированным сталью (ACSR).
Провод ACSR имеет семь стальных жил, образующих центральную жилу, вокруг которой расположены два слоя из 30 алюминиевых жил.Скрутка проводов определяется как 30 Al / 7 St. Проводники ACSR обладают высокой прочностью на разрыв и легким весом, поэтому они используются для небольшого прогиба.
Гладкий провод ACSR
Такой тип проводника еще называют уплотненным ACSR.
Обычный провод ACSR продавливают через матрицы для придания алюминиевым жилам сегментарной формы. Межпрядное пространство заполняется, а диаметр проводника уменьшается, не влияя на его электрические и механические свойства.Этот проводник может быть изготовлен с различным соотношением алюминия к стали. На рисунке ниже показан проводник с соотношением 6 Al / 1 St.
Расширенный проводник ACSR
Для уменьшения потерь на коронный разряд и радиопомех при высоком напряжении между нитями залиты волокнистый или пластиковый материал. Диаметр проводника увеличивается из-за наполнителя, поэтому его называют расширенным проводником. Эти проводники состоят из бумажного материала, который отделяет внутренние алюминиевые жилы от внешних стальных.
Проводник из алюминиевого сплава
Проводники такого типа чаще всего используются в городских условиях. Этот проводник имеет хорошее сочетание проводимости и прочности на разрыв. Одним из сплавов, которые используются для изготовления такого проводника, является Silmalec.
Этот сплав содержит 0,5% кремния, 0,5% магния и остальное алюминий. Эти сплавы очень дороги, так как подвергаются термообработке.
Проводник ACAR
Армированный алюминиевый проводникимеет центральную сердцевину из алюминиевого сплава, окруженную слоями проводящего алюминия.Такой проводник дает лучшую проводимость при удельном весе, равном конструкции ACSR того же диаметра.
Проводник из алюмосварки
Алюминиевый порошок приваривается к высокопрочной стальной проволоке. Около 75% площади проводника покрыто алюминием. Это дороже, чем кремниевый провод с сердечником. Для изготовления жил SCA проводов использовался заземляющий провод.
Проводник из фосфорной бронзы
Фосфорная бронза используется в качестве проводящего материала на очень длинных участках, например при переправе через реки.Он прочнее медного проводника, но имеет низкую проводимость. Этот проводник превосходит проводник из алюминиевой бронзы для сред, содержащих вредные газы, такие как аммиак.
Жила из оцинкованной стали
Трос из оцинкованной стали имеет высокую прочность на разрыв. Они используются в очень длинных пролетах и в сельской местности, где нагрузка невелика. В таких случаях стальные проводники могут быть заменены проводником со стальным сердечником, чтобы справиться с дополнительной нагрузкой в будущем. Этот проводник имеет большое сопротивление, индуктивность и падение напряжения.Но у него небольшой срок службы по сравнению с другими проводниками.
электрических линий и их КПД —
Провода используются для передачи электроэнергии и для соединения различных компонентов электроустановок. Проводники, используемые для электр |
Ответьте на эти вопросы:
1. Почему алюминий широко используется в наши дни?
2. Его стоимость очень низкая или сравнительно низкая?
Я
-64-
1796 — 6S —
3. Какое сечение у медных проводников?
4. Можно ли игнорировать потерю мощности в коротком проводе? Почему?
5. От чего зависит эффективность линии?
6. Для чего используются предохранители?
7. Когда линия становится неэффективной?
Придумайте три вопроса об этом отрывке и задайте их своему товарищу по группе.
коншумер -; отношение —
Когда электрическая энергия вырабатывается на электростанции, она должна передаваться потребителю по электрическим проводам. Проволочные жилы обладают сопротивлением току; чем длиннее провод, тем больше его сопротивление току.Соответственно, чем выше предлагаемое сопротивление, тем больше тепловые потери в проводе. |
| а) Закройте правый столбец и прочтите английские слова. Переведите их на русский язык и проверьте свой перевод. б) Закройте левую колонку и переведите русские слова обратно на английский. |
площадь
расстояние
сеть
поддержка
шнур
автобус
предприятие
к сроку
разделить
для поддержки
раздать
соответственно
до
междугородняя связь
протяженность ЛЭП
потребляемая мощность
распределительный центр
Citv Площадь
.
‘Еанай,
,
[‘entapraiz]
,
,
…; …!
2. Запишите русский за:
взаимозависимых городских территорий
взаимодействующих линий метро _____________________________
ВЛ между собой _________________________________
передающие линии электропередачи
линий передачи и распределения _______________
ВЛ
понижающий трансформатор
внутренних линий
линий метрополитена __________________________________________
Линии трансмиссии
Энергосистема — это соединение электростанций высоковольтными линиями электропередачи.В настоящее время электричество передается на большие расстояния, и длина передающих линий электропередачи варьируется от области к области.
Система проводов называется линией электропередачи, если она не имеет параллельных ветвей, и сетью электропитания, если она имеет параллельные ветви.
Линии электропередачи и сети по своему назначению подразделяются на линии передачи и распределения.
Линии передачи служат для доставки энергии от станции к распределительным центрам.Линии распределения поставляют мощность от распределительных центров к нагрузкам.
Линии также делятся на: 1) накладные; 2) закрытый; 3) кабель (под землей).
Воздушные линии включают линейные провода, изоляторы и опоры. Проводники присоединяются к изоляторам, а они — к опорам. Чем больше сопротивление, тем выше тепловые потери в проводящих проводах. Для уменьшения потерь можно использовать понижающий трансформатор.
Внутренние линии включают провода, шнуры и автобусы.Проводник может включать один провод или комбинацию проводов, не изолированных друг от друга. Они поставляют электрический ток потребителям.
Что касается линий метро, то они используются в городских районах. Соответственно, они используются в городах и поселках, а также на территориях промышленных предприятий.
3 * Дополните эти предложения правильным вариантом.
1. Электроэнергия передается а) по электрическим линиям.
б) по электросетям.
-66
5 *
-61-
2.Линии разбиты на
3. ВЛ включает
4. Изоляторы соединены
5. Проводников состоит из
6. Используются линии метро
а) надземные и подземные.
б) надземные, внутренние и подземные.
а) проводники и опоры.
б) проводники, изоляторы и опоры.
а) в автобусы.
б) к опорам.
а) неизолированный провод.
б) изолированный провод.
а) в городах.
б) в областях предприятий.
в) в сельскохозяйственных угодьях.
| опасность | I’demdja] | ||
| прочность | [strerj9] | ||
| земля | [: 0] | , г. ras] | |
| сильный | , () | ||
| сохранить | |||
| исчезнуть | |||
| появиться | |||
| вживую | львов] | ||
| 4 | |||
| мокрый | , г. |
4.Завершите предложения, используя , а или относительно. Следуйте модели на странице
13.
1. Система называется линией электропередачи , если она не имеет параллельных ветвей
2. Линии передачи доставляют электроэнергию от станции к распределительным центрам ….
3. Низкое текущих результатов в уменьшилось тепловых потерь .
