Современные лазерные уровни позволят без труда выполнить в первую очередь такое мероприятие, как разметку. Ими пользуются как новички, так и профессионалы в строительной области.

Однако немногие начинающие знают, как пользоваться лазерным уровнем. В данной мы рассмотрим, какие разновидности уровней существуют и как правильно пользоваться лазерным уровнем.

Виды лазерных уровней

Перед тем, как переходить непосредственно к работе, понадобится определить, с каким типом инструмента вы имеете дело. Лазерные уровни, использующиеся зачастую для выравнивания стен, делятся на:

статические. Их еще называют кросслайнер или мультипризменный прибор:
ротационные. Также называется нивелир или многопризменный уровень;
указатель или точечный лазер.

К каждому прибору в комплекте идет инструкция, в которой подробно описывается процедура использования и необходимые подготовительные процессы. Существует несколько нюансов, которые понадобится учитывать перед использованием этого инструмента:

Если используется аккумуляторный инструмент, не забудьте предварительно его зарядить.
Если уровень работает от батареек, вставьте их в отсек для питания.
Перед процедурами обязательно проверьте работоспособность инструмента. После этого можно производить монтаж прибора.

Как выставить лазерный уровень

Лазер не должны загромождать предметы

Расположение инструмента крайне важный фактор. Именно от него зависит качество разметки. Имеются определенные правила, которые понадобится учитывать при монтаже прибора:

Учитывайте, что на пути лазера не должно находиться посторонних предметов. В противном случае спроецированная линия прервется, и результаты будут неточными.
Устанавливать инструмент нужно на определенном расстоянии от объекта. Максимальное расстояние указывается в инструкции. Учитывайте, что чем меньше интервал, тем меньше вероятность погрешности.
Во время использования прибор должен размещаться на ровной поверхности. Можно использовать штатив или держатель. Инструмент понадобится надежно зафиксировать. Сотрясения или резкие перемещения во время замеров недопустимы.
Перед использованием выровняйте уровень по всем плоскостям
Перед использованием необходимо выровнять уровень по горизонтали. В этих целях применяется пузырьковый уровень, который встроен в инструмент. В некоторых моделях используется функция самовыравнивания. При неровном размещении она подает соответствующий сигнал.
Предупредите рядом находящихся людей о планирующихся процедурах. Также спрячьте домашних питомцев, чтобы лазер им не навредил.

Если все эти советы были выполнены, можно приступать к замерам.

Настройка лазерного уровня

Настройка по вертикали и горизонтали

Зачастую в инструкциях подробно описывается, как правильно произвести настройку. Процедура довольно легкая и одинаковая практически для всех моделей.

У простых приборов имеется несколько пузырьковых уровней, по которым и осуществляется настройка. Она производится с помощью подкручивания винта.

Иногда инструмент оснащается функцией самовыравнивания, но это не означает, что он выровняет себя самостоятельно. Такое возможно лишь при небольшом отклонении около 15 градусов. Если же покрытие неровное, придется подкручивать винты самостоятельно.

Призменный уровень

Призменный тип уровня при работе создает два лазера: вертикальный и горизонтальный.

При желании они могут излучаться одновременно или по одному.

Ротационный прибор, в свою очередь, имеет также дополнительные настройки.

Ими являются угол сканирования и скорость вращения.

Рекомендуется использоваться лишь необходимые в данный момент функции, чтобы не запутаться.

Так, при замере вертикального проема лучше отключить горизонтальный луч. При этом вы также сэкономите заряд аккумулятора прибора.

Дополнительные приспособления для лазерного уровня

Если расстояние между прибором и поверхностью больше, используйте мишень

Помимо основного прибора профессионалы нередко используют дополнительные вспомогательные инструменты. К ним можно отнести:

Приемник лазерного излучения. Он может сильно помочь, если замеры производятся вне дома. С помощью него луч будет хорошо виден даже на солнце. Помимо этого дальность лазера увеличится в 2 раза. Приобретайте приборы одного бренда, чтобы обеспечить их совместимость.
Мишень. Этот прибор идет в комплекте практически со всеми лазерными уровнями. На вид она похожа на мишень, которая выставляется в тире. Рекомендуется использовать, если расстояние между уровнем и объектом большое. Иногда в комплекте также поставляется специальный прибор, так называемый оптический прицел. Он устанавливается на корпус уровня и позволяет дотянуть даже до далеко размещенных стен.
Рейка. Используется при необходимости проведения параллельных линий, при этом расстояние между ними должно быть одинаковое. Также с помощью нее можно изменить высоту прибора, когда он установлен на штатив. Подробнее о том, как настроить лазерный уровень, смотрите в этом видео:

Использование лазерного уровня на практике

Лазерный уровень поможет установить неровности вертикальных поверхностей

Использовать такой прибор можно для многих целей и не только в строительном ремесле, главное знать, как пользоваться лазерным уровнем. Давайте более подробно рассмотрим некоторые варианты применения:

Выравнивание стен или других поверхностей. Именно эта область использования демонстрирует все преимущества лазерных уровней перед старыми инструментами. Чтобы определить ровность поверхности, будет достаточно лишь направить вдоль лазерный луч. При этом вы определите отклонение от вертикали на каждом участке, и с помощью этих данных сможете подобрать толщину выравнивающего слоя.
Отделка кафельной плиткой. В этой области понадобится использовать вертикальный и горизонтальный лучи. При пересечении они образуют крест на поверхности. Цент креста совмещается со швами у плитки, а по линиям луча производится выравнивание кафеля.
Поклейка обоев или декоративных элементов. Здесь также можно найти применение этому прибору. С помощью луча вы без труда сможете произвести выравнивание вертикальной кромки материала. Горизонтальный луч поможет в создании идеально ровного бордюра.
Уровень поможет выстроить ровные прямые перегородки
Монтаж мебели и бытовой техники. Неровно размещенная мебель может испортить весь интерьер комнаты. Использование линейки или обычного уровня отнимет куда больше времени и сил, но с помощью лазерного прибора вы без труда ровно разместите любую мебель технику, а также повесите карниз.
Установка перегородок и планировка здания. С помощью лазерного уровня вы сможете переделать планировку. Проекция лазерного луча поможет ровно произвести монтаж перегородки.
Для измерений. С помощью лазерного уровня произвести замеры не получится. Однако его использование позволит существенно ускорить и облегчить эту процедуру. Лазерный уровень может спроецировать линию отвеса, по которой и будут произведены замеры.

Варианты применения можно подробно увидеть на следующей схеме.

При использовании этого прибора не стоит забывать о безопасности. Помните, что мощность луча достаточно большая, поэтому нельзя, чтобы он попал в глаза человеку или животному.

Во время работы всегда пользуйтесь специальными защитными очками.

В последнее время стало популярно применение лазерного уровня. Прибор подойдет для выполнения большого количества работ, и не только в строительном ремесле, поэтому его приобретение станет крайне полезным и позволит значительно облегчить и ускорить многие процессы.

Источник: DekorMyHome.ru

Это интересно: Бьет током от воды из крана — причины, что делать?

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
По той же методике можно проверить вертикальность углов.

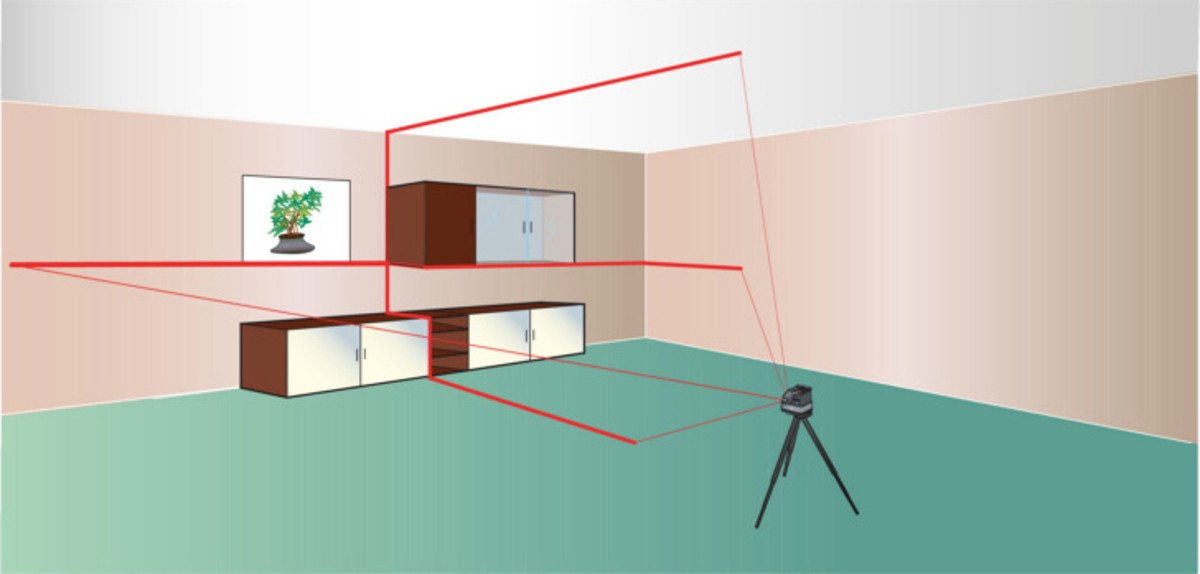

Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т. д.
Получить перекрестие для укладки плитки на стену.
Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
Проверить вертикальность откосов на окнах или дверях.
Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Лазерный уровень: как привести его в рабочее положение?

Настройка лазерного уровня является важным моментом, поскольку от этого во многом будет зависеть качество разметочных работ. Поэтому нельзя закрывать глаза на такие моменты, как месторасположение прибора и его правильную фиксацию. Для полноценной работы устройства необходимо соблюдать следующие указания:

На пути распространения лазерного потока не должно быть никаких преград и помех, в противном случае из-за эффекта преломления произойдёт прерывание проекционных линий.
Расстояние между лазерным уровнем и объектом должно быть оптимальным. Узнать, насколько далеко прибор может находиться от объекта, можно в инструкции. Чем меньше расстояние, тем ниже погрешность. Для уменьшения коэффициента погрешности следует располагать устройство как можно ближе. Увеличение допустимого максимума возможно при установке дополнительного приёмника лучей. К такой мере прибегают, когда объект находится вне радиуса действия уровня.
Работающий нивелир необходимо располагать на ровных поверхностях. Если нет штатива и специального держателя, то можно воспользоваться поверхностью стола. Главное в этом деле — надёжная фиксация. Только статичное положение устройства гарантирует качественную работу. Недопустимо сотрясение и перемещение прибора.
Перед началом работы лазерный уровень выравнивают по линии горизонта. Эта задача решаема при помощи вмонтированного в прибор пузырькового уровня. Более дорогие модели оснащены функцией автоматического выравнивания. Понять, что прибор расположен неровно можно по соответствующему звуковому сигналу, который означает присутствие незначительных перекосов. Прекращение сигнала говорит о стабилизации положения. Устройство не имеет искусственного интеллекта, поэтому может справиться лишь с незначительными отклонениями до 15 градусов, а большая погрешность должна корректироваться самостоятельно.
Находящиеся рядом люди должны быть оповещены о будущих работах с лазерным уровнем. Животные также должны быть изолированы с окружающей территории. Эта мера необходима, чтобы лазерный луч нечаянно не попал в глаза и не травмировал их.

Лазерный уровень для пола: правила работы с прибором

Перед началом заливки необходимо сделать такие установки. Прибор устанавливается посредине помещения и включается уровень построения горизонтальных плоскостей. Сразу на стене будет отображаться линия, указывая будущую разметку.

Перед использованием лазерного уровня следует тщательно изучить инструкцию

Луч лазера также будет отражаться на любом предмете, поставленном на его пути.

С помощью линейки можно легко найти наиболее выступающую или утопающую часть помещения. Эти данные используются для определения уровня стяжки на полу. Зная требуемую высоту, производится установка маяков. Далее после окончания работы, можно с помощью прибора посмотреть правильно ли сделана стяжка и нет ли на ней неровностей, а если есть, то выровнять.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Нивелир, рэпер и балтийская система высот

Примеры использования лазерного уровня

источник: //gipsokarton-blog.ru/instrument-i-materialy/kak-polzovatsya-lazernym-urovnem.html

Покупая пузырчатый уровень в магазине, нельзя быть на 100%!у(MISSING)веренным в том, что он будет показывать точно.Погрешности могут быть в любом строительном инструменте, даже в самом дорогом. Поэтому необходимо знать, как проверить строительный уровень в магазине и дома.

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
По той же методике можно проверить вертикальность углов.
Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
Получить перекрестие для укладки плитки на стену.
Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
Проверить вертикальность откосов на окнах или дверях.
Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Источник: stroychik.ru

Подготовка к работе

Содержание статьи

1 Подготовка к работе2 Как работать с нивелиром2.1 Использование при работах на полу2.2 Что может делать на стенах2.3 Видео-уроки по работе с лазерным нивелиром (уровнем)3 Как проверить лазерный уровень на точность

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Классификация лазерных уровней

В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:

Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд.
Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам.
Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома.
Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.

Если вдруг Вы еще не знали, то советуем прочитать о том, как пользоваться вольтметром.

Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

Прибор позволит проверить такие параметры для выравнивания стен. Уровень кривизны стенки – нужно параллельно к стене установить прибор, затем с помощью измерительного инструмента проверить расстояние от пола до линии на протяжении всей длины луча. Подобным образом проверяется вертикальность углов. Можно определить линию для крепления настенных декоративных предметов – картин, мебели, потолка из гипсокартона. Посмотреть и получить вертикальную линию, указывающую место для наклеивания обоев. Увидеть нужную линию для прокладывания электропроводки.

Лазерный уровень используют как профессионалы, так и любители

Если прибор имеет самовыравнивающую функцию, то его легко установить на поверхности, без приложения усилий, также с подобным уровнем легко работать.

При отклонении от нормы, зачастую подается сигнал, что свидетельствует о необходимости в повторной установке. Устройство с ручной функцией выравнивания имеет два пузырьковых уровня на своей поверхности, позволяющих точно установить его для получения правильных данных.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Рекомендую:  Как просверлить кафельную плитку на стене?

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Подборка фото процесса проверки строительного уровня

источник: //gipsokarton-blog.ru/instrument-i-materialy/kak-proverit-stroitelnyy-uroven.html

Источники:

• https://derevyannie-doma.com/materialy/kak-pol-zovat-sya-lazernym-urovnem-sovety-mastera.html
• https://stroychik.ru/tools/kak-polzovatsya-lazernym-urovnem
• https://instrument.guru/izmeritelnye/pravilnoe-ispolzovanie-lazernogo-urovnya-videourok.html
• https://kitchenremont.ru/remont/poly/lazernyj-uroven-kak-polzovatsya-video
• https://srbu. ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html
• https://chonemuzhik.ru/kak-rabotat-nivelirom.html
• https://whitestrip.ru/pravilnoe-pr-p557/

Как пользоваться лазерным нивелиром — выбираем устройство и находим применение

Блок: 1/6 | Кол-во символов: 151
Источник: https://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

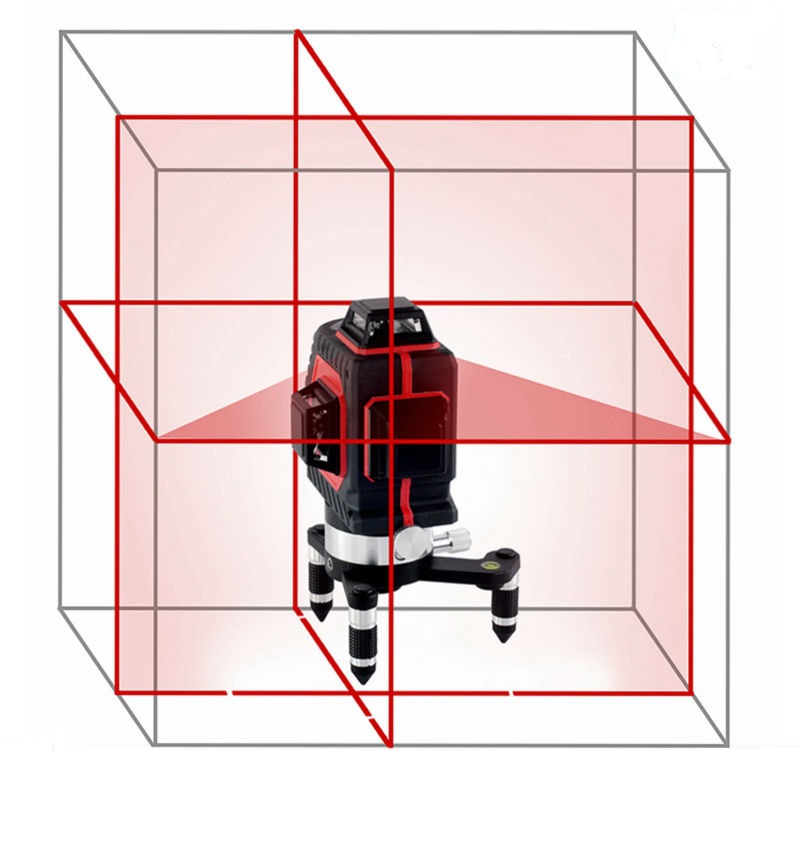

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Блок: 2/7 | Кол-во символов: 1091
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Виды лазерных уровней

Лазерные уровни (нивелиры) можно разделить на три типа:

• точечные;
• призменные построители плоскостей;
• ротационные нивелиры.

Начнем с самых универсальных, сравнительно недорогих и популярных моделей с призменной разверткой луча.

Блок: 2/7 | Кол-во символов: 249
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

• построение горизонтальных линий;
• проецирование вертикальных линий;
• режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
• режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

• ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
• крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Блок: 3/6 | Кол-во символов: 2248
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Лазерный уровень: батарейки или аккумулятор?

Как только вы определитесь с выбором той или иной конструкции, подумайте над тем, какая именно модель вам нужна – на батарейках или на аккумуляторе.  Здесь все зависит от личных предпочтений. Но учитывайте, что на батарейках данное устройство будет работать несколько дней подряд, тогда как аккумулятор вам нужно будет заряжать. С другой стороны, спустя некоторое время вам придется покупать новые батарейки в отличие от аккумулятора.

Блок: 3/7 | Кол-во символов: 481
Источник: https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

• Высокоточные — допускают погрешность не более миллиметра
• Точные — их средняя ошибка составляет уже два миллиметра
• Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2.

 Установка

Поэтапная подготовка инструмента к эксплуатации

• Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
• Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
• Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
• Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Блок: 3/6 | Кол-во символов: 3931
Источник: https://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Блок: 4/7 | Кол-во символов: 1758
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Блок: 4/7 | Кол-во символов: 849
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

• Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
• Развернуть прибор к противоположной стене и сделать отметку на ней.
• Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
• Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

• установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
• навести на тестовый объект правый край лазерного сектора, и сделать отметку;
• повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

• d – абсолютная погрешность, полученная при измерениях;
• l – расстояние от дальномера (вершины сектора) до объекта;
• ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

• Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
• Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
• Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
• Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Блок: 6/7 | Кол-во символов: 2912
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Блок: 5/5 | Кол-во символов: 3122
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Блок: 5/7 | Кол-во символов: 552
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Вспомогательные опции лазерных уровней

Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:

1. Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины

2. Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров

3. Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
4. Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу


Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению  пользования лазерными нивелирами.

Блок: 6/13 | Кол-во символов: 2664
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

Блок: 6/6 | Кол-во символов: 721
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Использование лазерного уровня: разные типы проекции

Проекция горизонта

Благодаря такому режиму можно нанести четкую горизонтальную линию. При этом для большинства моделей свойственно то, что горизонтальную линию из-за высоты треноги невозможно нанести на высоту более чем полтора метра. Однако, используя обычную рулетку, у вас будет возможность перенести на необходимую высоту горизонтальную линию. Для начала на одной стене устанавливают отметки, потом расстояние от нее до проекции измеряют, а дальше при помощи рулетки переносят на другую стену. После этого останется нанести линию. Для этих целей можно использовать отбивочный шнур.

Как пользоваться лазерным уровнем для выравнивания стен: вертикальная проекция

Такой режим необходим при создании перегородок, опор и стоек. В таком случае, используя рулетку, можно выставить только метки, в то время как саму линию можно отметить при помощи нивелира. Такой вариант по сравнению с выставлением горизонтальной линии является более простым и быстрым.

Проекция креста

Такой способ используется в ситуации, когда есть необходимость в нанесении осей симметрии. С помощью одного нажатия кнопки вы получите крест, который наносить можно и на потолок, и на стену. Такой способ весьма удобный при создании перегородок, сложных конструкций. При этом важно помнить: проблем при проектировании проекции на потолок не возникает, тогда как при проектировании на стену имеется ограничение по высоте. Вывод соответствующий: наносить вертикальную и горизонтальную линии лучше отдельно или же использовать специальные подставки под штатив, выставляя с их помощью не нужную высоту нивелир.

Проекция точки

Используя такой режим, можно переносить практически любые фигуры с одной на другую плоскость. В некоторых случаях мастера рисуют на полу сложные рисунки, а потом, используя функционал лазерного уровня, переносят их на потолок.

Блок: 6/7 | Кол-во символов: 1870
Источник: https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Блок: 7/7 | Кол-во символов: 372
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Повышение точности

Данные, полученные описанными выше способами, можно использовать для повышения точности разметки. Для этого нужно знать относительную погрешность и вводить при работе соответствующие поправки.

Этот прием можно применять только в том случае, если несколько одинаковых проверок дали близкие результаты, без сильного разброса. Чтобы учесть разброс показаний, для расчета поправок следует использовать усредненные данные (среднюю погрешность).

Блок: 7/7 | Кол-во символов: 467
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.

Блок: 8/13 | Кол-во символов: 1023
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Блок: 9/13 | Кол-во символов: 1484
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

Блок: 10/13 | Кол-во символов: 1090
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

Блок: 11/13 | Кол-во символов: 904
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Блок: 12/13 | Кол-во символов: 875
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Кол-во блоков: 31 | Общее кол-во символов: 41591
Количество использованных доноров: 8
Информация по каждому донору:

1. https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html: использовано 3 блоков из 7, кол-во символов 3221 (8%)
2. https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html: использовано 3 блоков из 6, кол-во символов 5428 (13%)
3. https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html: использовано 8 блоков из 13, кол-во символов 10319 (25%)
4. https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 5, кол-во символов 3122 (8%)
5. https://www. ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801: использовано 4 блоков из 6, кол-во символов 5070 (12%)
6. https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem: использовано 5 блоков из 7, кол-во символов 5029 (12%)
7. https://stroychik.ru/tools/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 4, кол-во символов 3893 (9%)
8. https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/: использовано 5 блоков из 7, кол-во символов 5509 (13%)

Источник: m-strana.ru

Правила пользования лазерным нивелиром

Сегодня мы подготовили статью на тему: «правила пользования лазерным нивелиром», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т. д.

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Что может лазерный уровень — хитрости правильной работы

Ни одна стройка и ни один ремонт не обходятся без использования такого инструмента как уровень. С древних времен человек использовал уровень для разметки поверхностей. Шли столетия, и конструкция уровня претерпевала постоянные изменения. Инструмент становился все более точным и удобным в использовании.

В настоящее время технологии широко используют свойства лазерного луча, вот и уровень тоже стал лазерным. В основе работы такого прибора лежит создание лазерного луча и проецирование его на заданную поверхность под определенным углом. Световой луч создают специальные светодиоды, размещенные в корпусе прибора.

Для удобства выполнения различных видов работ было создано три типа уровней:

• Точечный, называемый еще построителем осей статического типа. Прибор в состоянии проецировать только одну точку плоскости.
  Это простейший вид лазерных уровней, который чаще всего используется в быту, когда объем работ по разметке невысок. С его помощью можно производить следующие операции: размечать точки для размещения креплений полочек или картин, для поклейки обоев. Дальность отображения проекции такого прибора относительно велика – около 30 м.
• Линейный статический уровень (мультипризменный построитель или кросслайнер). Прибор проецирует пересекающиеся линии, а также может выделять особые точки – зенит, отвес.
  Этот тип лазерных уровней нашел наибольшее применение в частном домостроении средних и малых объемов. Прибор используется для построения прямых линий. В нем реализована возможность отключения лишних линий.
• Ротационный построитель (построитель плоскостей) является многопризменным устройством. Такой уровень обозначает вертикальную и горизонтальную плоскости. Прибор дает возможность выстраивать линии по всем поверхностям помещения и используется в основном при более масштабном строительстве, чем в первых двух случаях. Его часто используют на открытой местности при создании ландшафтных проектов, а также при производстве монтажных работ.

Известно, что любой оптический прибор перед началом работ нуждается в правильной настройке. Касается это и лазерных уровней. По способу настройки все приборы делятся на два вида: самовыравнивающиеся и не имеющие такой опции и нуждающиеся в ручной настройке.

• Приборы с ручной настройкой обычно оснащены двумя водяными уровнями пузырькового типа, которые помогают правильно выставить прибор вручную. Правильным считается то положение уровня, когда пузырьки в обеих уровнях совпадут со специальными метками.
• Самовыравнивающиеся приборы оснащены электронным или маятниковым механизмом регулирования, которые автоматически придают уровню необходимое для работы положение. Правда при слишком больших углах наклона (10 – 15 градусов), прибор не может самостоятельно принять правильное положение и подает звуковой сигнал. Тогда придется произвести первоначальное выравнивание уровня вручную.

Пред тем, как начать разметочные работы, прибор необходимо установить на ровной и твердой поверхности – это может быть пол, стол или специальный штатив и произвести его выравнивание. Это главное правило, но не единственное. Есть еще целый ряд важных нюансов, которые должны строго выполняться для достижения максимальной точности разметки:

Использование лазерного луча позволяет производить целый комплекс работ, без которых не обойтись ни на стройке, ни при производстве ремонтных работ.

• Работы по выравниванию поверхностей. Обычно они необходимы на начальном этапе отделочных работ. Для этого луч, испускаемый уровнем, направляют вдоль проверяемой плоскости, которую предстоит выравнивать. Контрольные точки помечают метками, указывающими на отклонение поверхности от прямой. Учитывая величины отклонений, можно довольно точно вычислить необходимый объем материалов для проведения работ.
• Отделка стен обоями. Здесь понадобятся два луча: вертикальный и горизонтальный. В соответствии с ними выравнивают полотнища обоев. Также можно отбить точную линию для наклейки декоративных бордюров.
• Отделка поверхностей плиткой. В этом случае лучше использовать статический линейный уровень, который позволяет создать идеально ровные перекрестия, которыми обычно обозначают центральные швы ряда. Для работы по облицовке полов используют плоскостные уровни, отображающие как вертикальные, таки горизонтальные линии.

• Перепланировка помещений и установка внутренних перегородок. Здесь понадобится плоскостной уровень, позволяющий создать ровные и точные линии по всему периметру помещения. Эти линии позволяют точно разметить линии крепления перегородок и служат ориентирами во время их монтажа.
• Разметка креплений различного назначения на стенах и уровней установки встроенной техники. Четкие пересекающиеся линии совершенно точно обозначат места крепления и позволят идеально выровнять верхние плоскости бытовых приборов.

• Разметка наклонных плоскостей. Не стоит думать, что нивелировать можно только вертикальные и горизонтальные плоскости и линии. С помощью лазерного уровня можно разметить наклонные линии установки лестничных маршей, кровельных стропил, мансардных помещений. Для выполнения этих работ необходимо отключить систему автовыравнивания уровня и установит прибор на наклонном штативе или создать другую опорную поверхность, обеспечивающую необходимый угол.
• Использование уровня для замеров. Нередко приборы используют для замеров помещений с криволинейными стенами. Для этого используется свойство прибора проецировать на поверхность отвесную линию, измерив которую можно получить точные данные.

Полезные устройства для более полного использования уровня

Некоторые модели уровней имеют в комплекте дополнительные аксессуары, делающие работу более простой и комфортной. К ним относятся:

• Защитные очки – для защиты глаз от случайного поражения лазерным лучом.
• Нивелирная рейка – телескопическое устройство, снабженное несколькими шкалами. Рейки используются для вычисления превышения отдельных точек над другими и для измерения плоскостей, подлежащих выравниванию.
• Детектор лазерный лучей (уловитель) – способен принимать лазерные лучи на большом расстоянии, особенно эффективен на открытой местности, когда луч трудно уловить взглядом. Комплектуется специальным кронштейном и должен быть совместим с моделью лазерного уровня.
• Крепления и штативы – необходимы для установки и фиксации уровня в рабочем положении.
• Магнитная мишень – служит для определения отклонения линий и точек от заданного уровня. С ее помощью можно «поймать» точку лазерного уровня и откорректировать угол его наклона.

Как пользоваться лазерным уровнем: общие принципы и способы применения

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия – кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия – многопризменный построитель, нивелир).

Статические построители осей (другие названия – указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 – 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей – увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень – нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой – крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

• проецирование лазерной линии или точки должно происходить без препятствий. Луч не должен прерываться;
• прочитайте в инструкции информацию о максимальном расстоянии от нивелира до объекта. Превышать его не рекомендуется без специального приёмника. С уменьшением расстояния снижается погрешность разметки;

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

1. Установите прибор на ровной плоскости или закрепите на штативе.
2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
5. Настройте величину угла и скорость вращения луча, если эти функции есть.
6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

Включите прибор. Красная линия покажет нулевой уровень будущего пола.

Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

Установите лаги по лазерным линиям.

После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Установка лаг для пола с помощью лазерного нивелира

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Для работы на стенах у нивелира ещё больше возможностей:

выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

Перед работой нужно проверять нивелир на точность.

1. Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
2. Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
3. Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

1. Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

Проверка лазерного уровня на точность разными способами

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.4 проголосовавших: 14

на полу работать, отбить выравнивание стен, правильная стяжка и принцип. Работа с лазерным уровнем на стройке

Многие, наверное, задавались вопросом: Как положить ровно керамическую плитку в ванне либо в туалете, или как, например выставить стиральную машину по уровню, не имея того самого строительного уровня…

Да, задача не из легких. Но это только на первый взгляд. Имеется два способа определения уровня без известного строительного прибора. Нет, конечно, есть масса способов. Один из них – это с помощью нивелира. Способ очень точный, но где взять тот самый нивелир? Хорошо если он есть у знакомых, а если нет? Итак, способы, которые я мог бы предложить.

1-й способ.

Не очень точный, но намного точнее, чем человеческий глазомер. Он заключается в изготовлении подобия и основан на земном притяжении. Можно его изготовить из обычной пластиковой бутылки (можно стекло).

Берется бутылка, желательно с ровными стенками, без всяких искривлений, чем ровнее, тем лучше. В нее наливается вода, практически под завязку, чуть-чуть ниже горлышка. Вода должна быть комнатной температуры. А еще лучше, если это будет спирт. Его можно использовать при любой температуре.

Когда налили искомую жидкость, закручиваем по плотнее пробку и уровень готов. Ложем тару на бок и смотрим, какой величины пузырек, который плавает в ней. Если он слишком большой, подливаем воду. Находим примерно середину боковой стенки бутылки (можно линейкой измерить). И все, готов. Ложем его на любую поверхность и смотрим отклонение пузырька от середины бутылки, в соответствии с этим делаем вывод о ровности поверхности. И, если возможно, выравниваем.

2-й способ.

Почти полное подобие первому. Вместо бутылки можно использовать банку, объемом один или три литра. Для точности можно положить на нее доску или крышку от чего-нибудь. Главное чтобы эта крышка перекрывала горло банки. Берем линейку и замеряем от доски ко дну по вертикали расстояние, любое, на Ваш вкус. Например, сантиметров пять. Замеряем в нескольких местах по окружности банки. Чем чаще, тем лучше. После каждого замера ставим отметку на банке. Затем можно использовать нить, которую натягиваем вокруг банки, главное, чтобы она проходила через все помеченные места. Можно ее там и оставить, но надо крепко ее закрепить там. А можно обвести по нити маркером линию.

Теперь наливаем в банку воду примерно по намеченную линию. Уровень готов. Ставим на поверхность и смотрим, какую сторону надо приподнять либо опустить. В итоге так называемая кромка воды должна совпасть с намеченной линией, тогда будьте уверены –

А как быть, если получилась такая ситуация, что необходимо две точки, находящиеся на расстоянии, скажем, метрах в пяти друг от друга, расположить на одном уровне? Эта ситуация возникает, когда надо обложить, например кухню плиткой.

3-й способ.

Вот тут пригодиться третий способ. Он основан также на физическом законе. А точнее на законе сообщающихся сосудов.

Для этого берется прозрачный резиновый шланг. Диаметром не очень большим, до сантиметра. Длина выбирается исходя из того самого расстояния на котором находятся заветные точки плюс запас. Запас зависит от расстояния. Чем больше расстояние, тем больше запас.

Итак. В шланг заливается все та же вода. Предварительно надо один конец шланга закрыть пальцем. Заливается жидкость не до конца, а лучше оставить сантиметров пятнадцать. Все. Уровень готов.

Затыкаете оба конца шланга пальцами, прилаживаете один конец шланга тем местом, где находиться кромка воды к исходной точке. Второй конец прилаживаете к тому месту, где должна быть вторая точка. Главное, чтобы второй конец был выше исходной точки. Важно, чтобы шланг свободно лежал между точками на земле и ни в коем случае не провисал в воздухе. Для этого и нужен запас. Где будет находиться кромка воды во втором конце шланга там и будет вторая точка. Вот так.

А если необходимо ровная линия между этими точками, то можно использовать нить, измазанную в угле. Натянуть ее между точками и оттягивая, затем отпуская углем отметить линию.

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты , надёжен и удобен в работе.

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света , образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

• призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
• ротационные , луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности . Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

• построение горизонтальных линий;
• проецирование вертикальных линий;
• режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
• режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

• ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
• крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками . Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально , будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново !

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения . Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения . Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки , избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

• тип питания , аккумуляторный или от сменных батареек;
• наличие пульта дистанционного управления, переключающего режимы издалека;
• механизм самовыравнивания ;
• угол рассеивания луча , возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической .

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов . Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для , установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий , как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

• производят разметку точек установки светильников по полу;
• переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей , выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

• штатив или ровное прочное основание для установки инструмента;
• помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов , фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов .

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора . На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм .

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: ), выполняют работу быстро и с большой точностью.

Лазерный уровень позволяет сделать ровными стены и пол Лазерный уровень является отличным помощником в ремонтных работах любой сложности, но чтобы правильно определить необходимую точку, нужно знать, как им пользоваться. Покупка подобного инструмента поможет как начинающему специалисту, так и профессионалу, а простота в использовании делает его достаточно популярным среди строителей.

Лазерный уровень для пола: правила работы с прибором

Перед началом заливки необходимо сделать такие установки. Прибор устанавливается посредине помещения и включается уровень построения горизонтальных плоскостей. Сразу на стене будет отображаться линия, указывая будущую разметку.

Перед использованием лазерного уровня следует тщательно изучить инструкцию

Луч лазера также будет отражаться на любом предмете, поставленном на его пути.

С помощью линейки можно легко найти наиболее выступающую или утопающую часть помещения. Эти данные используются для определения уровня стяжки на полу. Зная требуемую высоту, производится установка маяков. Далее после окончания работы, можно с помощью прибора посмотреть правильно ли сделана стяжка и нет ли на ней неровностей, а если есть, то выровнять.

Как работать с лазерным уровнем: видео и типы

Существует несколько видов уровней, и работа с каждым немного отличается. Статические строительные уровни – кросслайнеры или мультипризменные построители – наиболее распространенный вид прибора, он используется для работ небольшого или среднего объема, и способен спроецировать как пересекающиеся линии, так и выделить определенные точки – отвес или зенит.

К плюсам относят высокую точность и широкий угол захвата, а к минусам – невысокую дальность и плохую видимость линии на солнечном свете.

Ротационные построители линий – нивелир или многопризменные приборы. Принцип работы – они показывают, как горизонтальную, так и вертикальную плоскость, поэтому может обозначать линии согласно всего периметра помещения. Это наиболее дорогостоящий прибор, и он используется для строительства крупных масштабов, а также создания ландшафтного дизайна. Плюсы – возможность проецирования на 360 градусов, продолжительная дальность луча, функция самовыравнивания, низкая погрешность. Минусов в современных моделях практически не существует, единственное – с ним нужно работать осторожно, в специальных защитных очках и смотреть, чтобы луч не попал в глаза животных или людей.

Лазерные уровни могут отличаться по функционалу, форме и цене

Статические построители осей – точечные лазеры или указатели – это наиболее простой вариант прибора, он способен спроецировать только одну точку на любой плоскости, используют его чаще всего в бытовых целях – для оклейки обоев, размещения полок или картин. Плюсом этого инструмента является его высокая дальность луча – до 30 метров. Среди минусов – если необходимо сделать большое количество работы и измерять много поверхностей, то его нужно будет постоянно поворачивать в требуемую сторону, также возможен высокий процент погрешности – даже незначительное отклонение способно сделать неправильные параметры и вся разметка будет проведена с ошибкой.

К каждому прибору должна прилагаться подробная инструкция, в которой указаны этапы сборки инструмента, что входит в его комплектацию и как приводить его в рабочее положение. Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая.

Если прибор имеет аккумулятор, его нужно правильно и полностью зарядить, если батарейки – установить. Затем нужно проверить исправность уровня, включив его – появление луча свидетельствует о его нормальной работе.

Специалисты дают ряд советов, помогающих не допускать ошибки в работе с лазерным уровнем :

1. На преграде луча после установки не должно быть никаких посторонних предметов, иначе будет искривление линии.
2. Расстояние нужно применять наиболее оптимальное, для каждого вида приборов оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить расстояние, то показатель будет более точный, а для работы на дальнем расстоянии необходимо использовать специальный приемник лучей, идущий в комплекте или покупая его отдельно.
3. При работе с уровнем, его обязательно устанавливают на ровную поверхность или штатив. Нельзя чтобы лазер колебался, ведь тогда получатся неточные данные, и их нужно будет заново выставить.
4. Для точного выравнивания прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с помощью которого он устанавливается, а в более дорогих лазерных уровнях – подается сигнал, если он прекращается, тогда произошла точная проверка и установка, он готов к использованию.
5. Во время работы с прибором необходимо предупредить людей и убрать животных с места проведения ремонта, ведь луч лазера, попадая в глаза способен нанести травму сетчатке.

Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

Прибор позволит проверить такие параметры для выравнивания стен. Уровень кривизны стенки – нужно параллельно к стене установить прибор, затем с помощью измерительного инструмента проверить расстояние от пола до линии на протяжении всей длины луча. Подобным образом проверяется вертикальность углов. Можно определить линию для крепления настенных декоративных предметов – картин, мебели, потолка из гипсокартона. Посмотреть и получить вертикальную линию, указывающую место для наклеивания обоев. Увидеть нужную линию для прокладывания электропроводки.

Лазерный уровень используют как профессионалы, так и любители

Если прибор имеет самовыравнивающую функцию, то его легко установить на поверхности, без приложения усилий, также с подобным уровнем легко работать.

При отклонении от нормы, зачастую подается сигнал, что свидетельствует о необходимости в повторной установке. Устройство с ручной функцией выравнивания имеет два пузырьковых уровня на своей поверхности, позволяющих точно установить его для получения правильных данных.

Иногда могут случаться и ошибочные показатели в приборе случающихся при использовании его для пола.

Происходит это по нескольким причинам :

• Если во время замера на пути прибора стало какое-то препятствие – окно или любой другой предмет;
• На окошко излучения попала пыль или капля воды, тогда отбить луч может в любую сторону;
• Смена резкая температуры – уровень вынесли с теплого помещения в холодное и наоборот;
• Прибор был поломан в результате падения или удара.

Лазерный уровень следует устанавливать на ровную поверхность

При подобных проблемах необходимо обращаться в сервисный центр, который обязательно указан в прилагающихся документах за получением ремонта. Можно приобрести курс или уроки, где найти обучение, правильное использование прибора, проверить, как проводится разметка и горизонт. Работая с нивелиром при укладке плитки на полу, можно получить перекрестные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая процесс работы.

Чтобы правильно подобрать себе уровень, нужно ориентироваться на такие нюансы :

• Если уровень требуется для обычного бытового использования, небольших ремонтных работ, включающих оклейку обоев или установку шкафчика, то можно обойтись и призменным лазером, его применение подойдет;
• Для наиболее простых работ, нуждающихся только в получении точечных отметок пригодится дешевый лазерный уровень.
• Если предстоит большой объем работы, и нужно будет проецировать лучи как в помещении, так и на улице – не обойтись без ротационного нивелира.

Лазерный уровень: как пользоваться (видео)

Много фирм известных брендов представляют свою продукцию, каждый из них все равно имеет плюсы и минусы, но выбор предстоит только за покупателем. Можно приобрести и наиболее простые варианты – гидравлический шланговый или пузырьковый, имеющие наиболее низкую стоимость. Напольный шнуровой обойдется значительно дороже.

Похожие материалы

Любое здание должно быть надежным, устойчивым, обладать конструкцией, противодействующей разрушениям, и в то же время выглядеть красиво, эффектно.

Выполнить эти требования помогает знание основных физических законов, связанных с действующими нагрузками и контролем распределения сил гравитации.

Они постоянно действуют на строительные элементы, направлены к центру тяжести Земли. Под их влиянием любое тело, лишенное опоры, падает с высоты вниз, движется по кратчайшей прямой — вертикали, совпадающей с направлением силовых линий притяжения.

Этот закон определяет работу двух основных строительных приборов:

1. отвеса, указывающего вертикаль;
2. уровня, определяющего горизонталь.

Они встраиваются в различные современные измерительные инструменты и позволяют качественно выполнять разметку и оценку состояния поверхностей.

Принципы работы отвеса и уровня

Когда проверяется геометрия строящегося здания и создается его дизайн, то возникает необходимость контроля ориентации горизонтальных плоскостей, точность выставления вертикальных несущих элементов. С древних времен для этого люди пользуются отвесом и уровнем.

Прибор использует утяжеленный металлический грузик в форме сбалансированного цилиндра с наконечником острого конуса, который привязывают к концу тонкого и прочного шпагата.

Если приподнять мотовильце, то грузик повиснет на шнуре, вытянув его в прямую линию, указывающую направление к центру земли — вертикали. Останется только оценить по ней ориентацию стены или провести ее разметку.

Если около натянутого по вертикали шнура разместить проградуированную в угловых единицах шкалу, то по ней можно снимать величину отклонения строительных элементов от номинальных параметров.

Что такое уровень

Принцип работы этого прибора основан на свойстве текучести жидкостей под воздействием сил гравитации. В спокойном состоянии молекулы жидкого вещества равномерно заполняют все полости объема, в котором они расположены, а на внешней поверхности создают строгую и ровную плоскость, называемую зеркалом.

Она всегда располагается в плоскости, перпендикулярной вертикали и называется горизонтом, а линия, проведенная на ней — горизонталь.

Если в чашку налить воду, то она образует зеркало в плоскости горизонта. Когда будем наклонять наш сосуд под различными углами, то зеркало воды будет стабильно сохранять свою перпендикулярность к вертикали.

Это свойство используется в строительных уровнях. Их сосуд изготавливают из прозрачного стекла в виде цилиндра и заливают внутрь жидкость, оставляя немного воздуха. Герметично закрывают входное отверстие, а затем кладут боком на контролируемую плоскость и сравнивают параллельность поверхности залитой воды по горизонтали со стенкой сосуда.

Иногда в жизненной ситуации из всего инструмента у дизайнера может оказаться в наличии только бутылка водки. С ее помощью несложно проверить горизонталь поверхности или устойчивость на ней. Но, лучше воспользоваться приборами со шкалой в угловых градусах.

Ее наносят на корпусе равномерными делениями, по которым за счет перемещения пузырька воздуха определяют угол отклонения строительной поверхности от уровня горизонта.

По этому принципу работают многочисленные приборы, называемые строительными уровнями.

Отвес с уровнем позволяют сравнивать правильность возведения строительных конструкций и вычерчивать на их поверхностях линии горизонтали и вертикали по конечным точкам.

Инструменты для вычерчивания точных линий

С помощью отвеса можно по верхней точке определить положение нижней, расположенной на той же вертикали. Но чтобы между ними провести прямую линию, потребуется прикладывать линейку, а по ней чертить карандашом.

Однако существует ряд устройств, значительно облегчающих подобную работу.

Строительный шнур с пропиткой красящим составом

Этот прибор продают намотанным на мотовильце или помещенным в специальный корпус, исключающий посторонние загрязнения. Гель, жидкость или порошок в специальном футляре быстро окрашивают нить для перенесения цвета на строительную конструкцию.

Потребуется закрепить один конец шнура в начальной точке линии (можно просто привлечь помощника на пару минут), а затем отвести мотовильце в ее конец и натянуть нить. Далее следует ее отвести, как тетиву у лука и резко отпустить. Шнур отобьет четко видимый и совершенно прямой отрезок.

Таким способом можно быстро выполнять большое количество линий по горизонтали, вертикали или наклонной плоскости.

Лазерные уровнемеры

Приборы вычерчивания уровней на основе использования лазера сейчас широко распространены. Самые простые конструкции обладают источником лазерного луча, который включается от подачи питания со встроенной батарейкой.

Они имеют на корпусе пузырьковые уровни с делениями, по которым корпус указателя ориентируется в пространстве, после чего включается лазерный луч, прорисовывающий линию на плоскости.

Даже с помощью простой лазерной указки можно точно провести линию горизонтали на стене. Для этого потребуется на табуретку или стол поставить тазик с водой и поместить на нее плавающий предмет, например, кусок плоского пенопласта.

Останется только положить сверху обычную лазерную указку и навести ее на одну из точек линии. Потом пенопласт поворачивается, а световой сигнал перемещается по единому уровню горизонтали.

Недостаток этого способа — сложность регулирования уровня высоты самодельного прибора по вертикали.

Более сложные конструкции, называемые построителями плоскостей, лазерными или ротационными нивелирами либо уровнями имеют механизм развертки оптического луча в одной или более плоскостях, расположенных под различными углами. Профессиональные дорогие приборы, используемые для , могут одновременно вычерчивать до пяти плоскостей, обладают различными сложными техническими настройками.

Наибольшей популярностью пользуются нивелиры, создающие всего две перпендикулярные плоскости, которые можно наклонять под различными углами относительно горизонтали за счет регулирования крепления корпуса на штативе.

Они сразу прорисовывают линии для выкладывания плитки, создания параллельных ступенек и перил на наклонных лестницах, выполнения других дизайнерских задумок.

Описанные в статье устройства не являются единственными. Производители измерительного оборудования для строительных работ выпускают их расширенным ассортиментом с различными характеристиками и техническими возможностями определения горизонтали и вертикали.

Например, принцип работы практичных лазерных нивелиров фирмы Bosch предлагаем посмотреть на видеоролике, расположенным ниже. Это общий прибор для аналогичных моделей других фирм.

Напишите в своих комментариях о тех приборах, которыми вы пользуетесь чаще.

Инструкция

Для проверки ровности стены можно использовать различные методы. Также существует несколько видов строительных уровней, которые помогут определить ровность вертикальной поверхности. Самый простой метод заключается в том, что ровность стены определяется идеально прямой рейкой (правилом), размером с высоту комнаты. Рейку прикладывают к углам стен, параллельно полу внизу, потолку вверху, между полом и потолком. Максимальный зазор и определит ровность или кривизну стены .

Ровность стены легко определяется отвесом. Отвес (веревочный ) представляет собой шнурок с грузом. В стену под потолком забейте гвоздик, на него намотайте шнурок и визуально определите, параллельна ли стена . Это делается на расстоянии около 1,5 метра.

Пузырьковый строительный уровень так же помогает определить ровность стены . Внутри него находится одна, две или три (ампулы) с жидкостью и пузырьком воздуха. Для определения горизонтального уровня нужен прибор с двумя или тремя колбами. Если стена ровная, воздушный пузырек, внутри ампулы будет находиться строго между рисками.

Также существует методика проверки на ровность с помощью лазерного линейного (). Его работа заключается в том, что он проецирует на стену лазерную линию. Между стеной и нивелиром появляется лазерная плоскость (вертикальная или горизонтальная в зависимости от модели нивелира). Для определения ровности стены используется вертикальная плоскость.

Обратите внимание

Лазерный нивелир является самым точным современным и удобным в использовании. Размеры его весьма компактны, но дальность проецирования луча может составлять до 100 метров.

Полезный совет

Не расстраивайтесь, если замеры покажут отклонение до 3-х мм на 1 м длины, это соответствует строительным нормам.

Связанная статья

Источники:

Если вы решили заняться ремонтом, то обязательно стоит задуматься о покупке строительного уровня. Стоит отметить, часто встречается некачественный инструмент. Уровень является чрезвычайно ответственным инструментом, так как с его помощью производится разметка. Именно от неё выполняются дальнейшие действия по ремонту.

Инструкция

На данный момент есть несколько видом строительных : лазерный нивелир уровень, электронный уклономер и пузырьковый уровень. Чаще всего применяется последний перечисленный инструмент. Для начала определитесь, какой длины вам необходим инструмент. Если вам нужно сделать разметку под наклейку обоев, то 120 — 200 сантиметров самое то. Если же будет производиться стяжка и выравнивание стен, то необходимо иметь уровень длиной 150-300 сантиметров. После того, как вы определились с размером, можно идти в магазин и выбирать.

Обратите внимание на стеклянные части. В них находится жидкость с пузырьком воздуха. Также на стекле обязательно должны быть черные линии. Проверьте, не болтаются ли стеклянные части. Если есть возможность, то приобретите тот уровень, у которого стекла вмонтированы в уровень наглухо, то есть их невозможно снять, открутить или что-то в этом роде.

Далее посмотрите на то, хорошо ли виден пузырек воздуха. Вы должны с легкостью определять, когда он находится на середине между черными полосками. Если они будут сильно удалены друг от друга, то возникнут проблемы с определением пузырька точно по центру

Затем проверьте, правильно ли уровень определяет вертикальное и горизонтальное положение. В специализированном магазине существует стенд, на котором вы можете испытать данный инструмент. Положите уровень на горизонтальный стенд и обратите внимание на положение пузырька. Он должен находиться точно посередине между линиями. Поверните инструмент на 180 градусов. Аналогично проверьте вторую часть. Если всё в порядке, то горизонталь уровень показывает верно. Теперь переходите к проверке вертикали. Приложите инструмент к стенду таким образом, чтобы стеклышко было в верхней части инструмента. Пузырек также должен находиться четко посередине. Проверьте вторую сторону.

Видео по теме

Обратите внимание

Раз вам понадобился строительный уровень (далее У или уровень) значит, вы вероятнее всего решили затеять ремонт и причем хороший. А без инструмента далеко не «уедешь». Но и инструмент бывает такой, что лучше б его совсем не было, иными словами — некачественный.

Полезный совет

Прежде чем купить строительный уровень, какой бы дорогой он не был, необходимо сделать элементарную проверку. Для этого его необходимо приложить к горизонтальной поверхности, потом повернуть на 180 градусов и приложить к той же поверхности.

Источники:

• какой уровень выбрать в 2019

Относительно недавно лазерные уровни стоили очень дорого и использовались немногими. Сегодня эти приборы стали намного доступнее и широко применяются при проведении строительных работ. При этом дешевые приборы не всегда отличаются точностью. Как их проверить?

Важность точного измерительного инструмента

При проведении работ по ремонту, строительству и отделке очень большую роль играет точность измерений. Стены должны быть строго вертикальными, а полы и потолки — горизонтальными. Этого невозможно достичь без точного измерительного инструмента. Еще десять лет назад на службе у большинства отделочников и строителей были простейшие инструменты для выставления горизонтали и вертикали. Это отвес и два вида уровней — пузырьковый и водный, так называемый гидроуровень. Эти приборы надежны, точны, но не всегда удобны в использовании.

Гораздо удобнее лазерные уровни. Они используют мощные светодиоды, которые при помощи специальной оптики выстраивают проекцию лучей в виде горизонтальных и вертикальных линий. Большинство таких аппаратов самовыравнивающиеся. Рабочий модуль оснащается тяжелым маятником-отвесом, за счет которого прибор способен показывать точный результат даже на неровной поверхности.

К сожалению, лазерные уровни, особенно дешевые, могут быть настроены неправильно. Многие владельцы таких приборов имеют твердую уверенность в абсолютной точности любых лазерных уровней и не проверяют их. Это приводит к печальным последствиям: стяжки, залитые с уклоном, «заваленные» перегородки, неровно наклеенные обои. Впрочем, даже высококачественные нивелиры могут сбиваться при падении, что нередко случается на строительной площадке.

Проверка лазерного уровня

Чтобы иметь уверенность в измерительном инструменте, его обязательно нужно проверять. Если при этом вы обнаружите какие-либо отклонения, прибор следует отрегулировать, выставив правильную горизонталь и вертикаль.

Оптимальный вариант для проверки лазерного уровня — использование правильно настроенного нивелира. Нужно включить прибор, выступающий в качестве эталона и освободить фиксаторы лазера. Дождитесь остановки маятника и стабилизации линий. Теперь можно проделать эти же операции с проверяемым уровнем. Сведите лини, излучаемые двумя приборами, на максимально близкое расстояние и проверьте их параллельность.

Если у вас нет надежного прибора, проверка лазерного нивелира может производиться при помощи традиционного строительного инструмента. Для проверки вертикали нужно использовать отвес. Можно подвесить его к потолку и спроецировать линию на шнур — в случае отклонения вертикали вы сразу это увидите. Другой вариант — с помощью отвеса сделать метки на стене и провести линию, на которую и спроецировать луч. Если прибор точен — расхождений не будет.

Для проверки горизонтали можно применить гидроуровень. Он представляет собой прозрачный шланг, заполняемый водой. На его концах могут быть колбы с нанесенными метками. Работает он по принципу сообщающихся сосудов. Концы шланга разносятся на некоторое расстояние друг от друга и прикладываются к стене. Когда уровень воды стабилизируется, на стене делаются метки. Проведя проекцию луча между такими метками, можно определить точность лазерного уровня.

Иногда лазерные нивелиры проверяют пузырьковыми уровнями. Конечно, это делать удобнее и быстрее, чем пользоваться отвесом и гидроуровнем. Но уровни такого типа не всегда точны и сами нуждаются в проверке. Пользоваться ими как эталонами можно только при полной уверенности в их точности.

Что делать, если лазерный уровень оказался сбит? Его можно отрегулировать. Для этого корпус прибора нужно разобрать. Раскрутите крепежные винты и снимите кожух. Вы увидите блок лазеров и маятник. Регулировка осуществляется вращением двух винтов, один из которых отвечает за горизонталь, а другой за вертикаль. Поочередно вращая их, добейтесь совпадения лучей с эталонными линиями, после чего соберите прибор в обратном порядке.

Шарик

При возникновении сомнений в ровности пола можно воспользоваться простым металлическим или гипсовым шариком. Его необходимо поставить на тот участок пола, который визуально вызывает сомнения, и проследить за его передвижением. Если шарик останется на месте – участок идеально ровный. В том же случае, если шарик начинает стремительно закатываться в угол или двигаться в разных направлениях – пол нуждается в выравнивании.

К такому способу можно прибегнуть еще при покупке квартиры, чтобы удостовериться в том, что установка напольного покрытия не потребует объема дополнительных работ.

Рейка

Для проверки ровности пола можно воспользоваться прямой ровной рейкой (ее также называют «правило»). Она должна быть достаточно длинной, чтобы выявить не только мелкие неровности, но и общий наклон поверхности.

Рейка устанавливается на вызывающий подозрения участок и отмечается метками на стене. Лучше устанавливать уровень вдвоем. Пустоты, образующиеся между рейкой и поверхностью пола, замеряются рулеткой и отмечаются метками на прилегающей стене.

Спецприспособления

Более точный способ – гидро- или лазерный уровень. Эти специальные приспособления позволяют точно определить все неровности пола. Причем, лазерный уровень обладает большей точностью.

Гидроуровень представляет собой шланг с двумя прозрачными емкостями для воды на концах. Уровень воды позволяет определить наклон поверхности при соприкосновении с полом. В свою очередь, лазерный уровень автоматизирует этот процесс, позволяя устанавливать его на любом отрезке пола и отмечать лазерным лучом точку на стене, которую нужно только проставить строительным карандашом. Несколько контрольных точек в разных участках пола позволяют определить проблемные плоскости, которые требуют дополнительных работ.

Видео по теме

Как проверить пол лазерным уровнем. Как пользоваться лазерным уровнем? Как выставить уровень пола лазерным уровнем? Монтаж перегородок и планировка помещений

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.

Устройство позволяет получать на стенах, полах и потолках линии:

• по вертикали;
• по горизонтали;
• крестообразные;
• сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

• призменные;
• ротационные.

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

• горизонтально;
• вертикально;
• под наклоном.

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90° , то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

• На пол, стол, подставку и любую прочную и стабильную плоскость
• На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
• На распорную штангу.
• На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

• угол сканирования;
• скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

• Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
• Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
• Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
• Развернуть устройство на 90° и повторить операцию для всех стен.

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

От автора: здравствуйте, уважаемые посетители нашего строительного портала. Еще не так давно при производстве ремонтных работ все мы были вынуждены применять различные сложные и не слишком точные методы для разного вида измерений.

К счастью, прогресс не стоит на месте. В современных магазинах появляется все больше инструментов, которые значительно облегчают жизнь и берегут нам массу времени и нервов. И сегодня мы поговорим об одном из них.

Во время ремонта весьма важной процедурой является проверка ровности стен. Особенно это актуально в старых домах, где этому вопросу при постройке уделялось не так уж много внимания. Кривые стены, наличие на них бугров и вмятин и прочие недочеты способы напрочь испортить впечатление от самого шикарного ремонта.

Вот потому-то и необходимо тщательно измерять их ровность. И в этом нам нынче помогает лазерный уровень, который также называют нивелиром. Сегодня мы поговорим о том, как лазерным уровнем проверить ровность стены, как пользоваться им на всех этапах работ — при определении, насколько кривая черновая поверхность и сколько штукатурки на нее понадобится, при проверке уже готовой на предмет того, как качественно строители ее оштукатурили, да и во время самого оштукатуривания.

Что такое нивелир?

Лазерный уровень (нивелир) — прибор, который позволяет строить вертикальные и горизонтальные плоскости. Это незаменимый помощник при постройке дома и во время внутренней отделки.

Нивелир состоит из светодиодов и призм, которые создают видимые вертикальные и горизонтальные линии. С его помощью можно как возвести ровные стены, так и выставить по уровню маяки, потолок и все остальные поверхности, быстро и ровно уложить плитку, ламинат и сделать еще много других работ.

Оценка кривизны черновой стены

Эта процедура необходима для определения количества работ и примерного будущего расхода материалов. Производится построением с помощью нивелира виртуальной вертикальной плоскости, параллельной стене, и измерением расстояния от этой плоскости до заранее отмеченных точек. Работа происходит в следующем порядке.

1. На уровне выбирается режим построения вертикальной плоскости, так как стена располагается вертикально (для подобных работ на полу отбивается горизонтальная плоскость).
2. Прибор придвигается максимально близко к стене так, чтобы плоскость была параллельна стене, и луч нигде ее не касался.
3. Берется линейка (не рулетка!) и прикладывается в разных точках на стене, след от лазера на линейке укажет на расстояние от стены до мнимой плоскости.
4. Через каждые полметра или чаще на разных уровнях от пола до потолка делаются замеры и заносятся в таблицу.

Так можно найти самую вогнутую и самую выпуклую точку, прикинуть общую неровность в сравнении с базовой вертикалью и определить количество штукатурных работ.

Оштукатуривание с помощью маяков и нивелира

Это один из самых быстрых и точных современных способов отделки, который позволяет получить идеальную поверхность в сжатые сроки.

1. Предварительно нужно подготовить и загрунтовать поверхность. На ней разметить вертикальные линии, где будут стоять маяки, отступая 10 см от углов, расстояние между соседними должно быть на 15–20 см меньше длины правила.
2. Включить на лазерном нивелире режим построения вертикальной плоскости. Отметить на смежных стенах, примыкающих к ремонтируемой, метки на расстоянии 5 см от углов. Выставить плоскость нивелира по меткам. На правиле сделать метки на расстоянии 4 см от края. Выставив правило вертикально по меткам с помощью нивелира, получим зазор между ним и стеной около 1 см плюс-минус в зависимости от неровности.
3. Теперь в этот зазор устанавливаем маяки. Нужно убедиться, что они в любом месте установки будут проходить в него, при необходимости придвинуть или отодвинуть лазерную вертикальную плоскость. После окончательной разметки и убеждения, что все сможет встать на место, замешиваем штукатурку и наносим небольшое количество на стену по разметке через каждые 0,5 м.
4. Приставляем маяк к стене и обмазываем штукатуркой. Прижимаем правило к маяку и подбиваем в необходимых местах, чтобы метки на правиле совместились с лазерным лучом. Если это делать не правилом, а руками, можно согнуть маяки. Снимаем излишки штукатурки с маяка и правила. Проверяем еще раз вертикальность маяка и оставляем застывать, переходя к следующему маяку. Время высыхания зависит от количества штукатурки и материала поверхности.
5. После высыхания всех маяков размешиваем штукатурную смесь и наносим ее между двумя маяками. Правило прижимаем к маякам и разглаживаем штукатурку движениями снизу вверх, пошатывая инструмент влево-вправо. Убираем излишки смеси с правила. Заполняем щели в стене шпателем или мастерком. Затем правилом делаем финишный проход. Переходим к следующей паре маяков. После работы получается практически идеальная поверхность, готовая под финишную отделку.

Для построения угла в 90 градусов на кухне или в ванной для установки крупногабаритной мебели тоже можно использовать нивелир. В этом случае требуется прибор, который может строить перпендикулярные вертикальные плоскости, а этот режим доступен практически в любой сегодняшней модели.

Нужно выставить уровень относительно уже готовой вертикальной стены по меткам, которые делались при ее выравнивании. Или поставить новые метки, проверить, что лазерная плоскость идеально параллельна стене, и отбить угол 90 градусов. Затем разметить смежную стену, так же отбить, выставить маяки, следуя указаниям, которые приводились выше, и оштукатурить стену. В итоге получится прямой угол между плоскостями.

Оценка ровности стены с помощью нивелира

Для проверки ровности стены после без лазерного уровня можно использовать правило. Прикладываем его к стене и смотрим, есть ли просвет между ней и правилом. Линейкой измеряем величину зазора. Но, как правило, неровность готовой стены измеряется в нескольких миллиметрах, и таким методом сложно определить ее величину.

Для более точного измерения используем лазерный нивелир. Если нужно определить ровность по вертикали — включаем построение вертикальной оси. Если по горизонтали — то горизонтальной оси. Для удобства можно нарисовать соответствующую линию на стене. Затем нивелир нужно расположить под углом 45° к стене.

Получившаяся лазерная линия будет прямой только на идеально ровной стене. Если на поверхности имеется пузырь, то в этом месте луч отклонится в сторону к нивелиру. Если вогнутость, то линия отклонится от вертикальной оси в сторону от нивелира. При установке прибора под углом 45° расстояние от нарисованной линии до отогнутого луча будет равно размеру неровности.

Нивелир можно использовать и для проверки ровности углов, наводя луч на стык стен и проверяя его вертикальность. Если угол ровный, то луч будет четко лежать в нем. Если завален в какую-нибудь сторону — это будет точно видно.

Думаем, теперь вы поняли, насколько это удобный инструмент. Конечно, можно обойтись и без него, ведь раньше как-то обходились своими силами, используя дедовские способы. Но нивелир намного облегчает процесс ремонта, экономит силы и время, так стоит ли отказываться от современных технологий во имя экономии средств?

Впрочем, решение остается за вами. Мы постарались дать всю нужную информацию по использованию лазерного уровня. Если хотите дополнительно закрепить ее, то советуем посмотреть видео по теме. Удачи вам на поприще ремонтных работ!

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.

Какие инструменты существуют для отбивки уровня?

Для того, чтобы отбить уровень пола, можно воспользоваться:

• гидроуровнем;
• лазерным уровнем;
• нивелиром.

Последний вариант, то есть нивелир, сложен в работе и требует знаний, поэтому применяется для этих целей редко.

Использование водяного уровня для разметки

Наиболее любим строителями гидроуровень (водяной уровень) – прозрачная гибкая трубка (наподобие капельницы, но с большим диаметром) на обоих концах которого расположены две контрольные колбы с цифровой разметкой. Они облегчают задачу отбивки уровня для новичков, а вот для опытных строителей практически бесполезны. Часто эти колбы даже снимают за ненадобностью. Так что, по сути, гидроуровнем может считаться любой прозрачный шланг длиной 3 — 25 м. Точность отбивки уровня при этом не пострадает.

Гидроуровень состоит из шланга и двух прозрачных колб, которые при использовании должны быть плотно закрыты крышками

Принцип работы гидроуровня основан на свойствах сообщающихся сосудов, в которых любая однородная жидкость (например, вода) всегда устанавливается четко на одном уровне. Если гидроуровень заполнить водой, а затем приподнять оба его конца вертикально вверх, то у нас получатся именно такие сообщающиеся сосуды. И поверхности водяных столбов в обеих частях шланга обязательно совпадут.

Принцип работы гидроуровня: вода в сообщающихся сосудах устанавливается на одном уровне

Как отбить горизонтальный уровень с помощью гидроуровня?

Работа с гидроуровнем предусматривает участие двоих человек, поэтому, если вы проводите ремонт самостоятельно, то на процессе отбивки уровня вам придется пригласить помощника.

Этапы работы по отбивке уровня такие:

1. Наполнение гидроуровня водой, поднятие концов шланга вверх и сведение их вместе. При правильной работе инструмента вода в обеих частях должна совместиться. Если этого не произошло, то, скорее всего, в воде находятся пузырьки воздуха. Их нужно выгнать путем встряхивания шланга, поколачивания по его стенкам. Это позволит жидкости стать однородной, тогда и гидроуровень будет работать правильно. По причине нежелания возиться с пузырьками, некоторые строители предпочитают наливать в трубку кипяченую воду. Но не на всех объектах это возможно и удобно.

Другой причиной, из-за которой гидроуровень может отказаться работать, является пережим и заломы шланга. Нужно следить, чтобы центральная часть шланга, которая остается лежать на полу при измерениях, не была зажата ни в одной точке. Именно поэтому на гидроуровень нельзя наступать ни во время измерений, ни после (могут появиться заломы).

2. На краю стены (обычно возле самого угла) первый человек из бригады прикладывает один конец гидроуровня.

3. На другом краю стены второй человек на любом расстоянии от пола наносит метку (обычно на уровне взгляда) и прикладывает к ней второй конец гидроуровня. Основная задача на этом этапе такая: совместить уровень воды в своей трубке с нанесенной на стене меткой. Это можно сделать, двигая трубку вверх и вниз, естественно, без резких движений, осторожно. После того, как уровень воды совпал с меткой на стене, такой же уровень должен установиться и в первом конце шланга, который, как мы помним, находится неподвижно в руках у первого человека из бригады.

4. Примерно через 20 секунд первый человек чертит на стене метку на уровне воды в своей трубке.

5. Перенос этой же метки точно таким же образом осуществляется на все стены помещения.

6. Отбивка (нанесение) горизонтальных линий по обозначенным меткам при помощи отбивочного шнура (продается в строительных магазинах, напоминает рулетку).

Посредством таких несложных действий вы сможете сделать отбивку уровня во всей квартире.

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Этапы отбивки горизонтального уровня лазерным нивелиром

1. Установка лазерного уровня на полу или на штативе.

2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).

3. Включение прибора и получение на плоскости идеально горизонтальной линии.

Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ

4. Прочерчивание этой линии отбивочным шнуром.

5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.

При проведении строительных работ в большинстве случаев очень важно добиться идеальной горизонтальности или вертикальности разного рода поверхностей. До недавнего времени достичь этого можно было лишь с помощью не слишком удобного в использовании Сегодня для выравнивания конструктивных элементов зданий, а также при производстве ремонтных работ все чаще используется гораздо более точный лазерный нивелир.

Что представляет собой это устройство?

Лазерный уровень (или нивелир) — небольшая конструкция, излучающая лазерный луч. Источником света являются расположенные внутри прибора диоды. Корпус нивелира выполнен из прочной прорезиненной пластмассы. Во время работы установлен прибор может быть либо на любую ровную поверхность, либо на специальный штатив.

Сфера использования

Прежде чем говорить о том, посмотрим, в каких областях может быть применен этот замечательный прибор. Идеально подходит нивелир для выравнивания, например, фундаментов и стен домов, как по вертикали, так и по горизонтали. При проведении ремонта помещений без него также обойтись достаточно сложно. Наклеивание обоев, выполнение стяжки пола, монтаж плитки — вот неполный перечень работ, при производстве которых может быть использован уровень этого типа.

Основные разновидности

Существуют две основные разновидности лазерных уровней:

• с ручной регулировкой;
• с самовыравниванием луча.

Далее поговорим о том, как работать лазерным уровнем обоих типов. В первом случае перед началом выравнивания необходимо выставить устройство по специальному встроенному водяному уровню. Начинать выполнение работ можно только после того, как пузырек воздуха примет определенное положение. Выравнивание луча в конструкциях второго типа происходит автоматически. Такие уровни, в свою очередь, делятся на электронные и маятниковые.

Статичные и ротационные уровни

Как пользоваться лазерным уровнем, рассмотрим немного ниже. Сейчас же поговорим о том, каким типом прибора лучше всего пользоваться в том или ином случае. Сегодня выпускается всего два типа конструкции нивелиров — статичные и ротационные. Первые проецируют две постоянно видимые плоскости, пересекающиеся под прямым углом. Эти приборы считаются идеально подходящими для выполнения не слишком сложных ремонтных работ. В отличие от статичных, ротационные нивелиры могут проецировать линию по всей площади помещения.

Лазерный уровень. Как выбрать и пользоваться?

При выборе нивелира следует руководствоваться целым рядом критериев:

1. Типом работ. На улице обычно используют ротационные, более сложные и функциональные модели. Ремонт же внутри помещения чаще всего производится с использованием более дешевых и менее функциональных статичных конструкций.
2. Дальностью действия светового луча.
3. Степенью погрешности прибора.

Далее рассмотрим вопрос о том, как пользоваться лазерным уровнем. Принцип его работы предельно прост и заключается в проецировании лазерного луча на ту поверхность, которую необходимо выровнять. Прибор устанавливается пол или закрепляется на штативе и включается. Хотя использование последнего и не считается обязательным, его наличие гарантирует полную неподвижность нивелира, а следовательно, максимально высокую точность при проведении работ. При необходимости с помощью лазерного уровня можно выполнять монтаж конструктивных элементов не только строго вертикально или горизонтально, но и под определенным заданным углом.

Лучшие марки лазерных нивелиров

Самой востребованной маркой лазерных уровней сегодня считается BOSCH. Эта компания выпускает множество самых разных моделей, для использования как в быту, так и в промышленности. Еще одна популярная марка — Matrix. Профессионалы используют такие устройства достаточно редко, однако в быту они могут очень пригодиться. Можно также присмотреться к лазерным уровням марки Robotoolz RT. Отзывы об этих приборах более чем положительны.

Использование лазерного уровня для выравнивания пола

Теперь посмотрим, как выставить уровень пола лазерным уровнем. Процедура это совершенно не сложная. Самое важное — это идеально горизонтально и на одинаковом уровне установить маяки. Чтобы этого добиться, необходимо сделать отметки на стенах по всему периметру помещения, ориентируясь на толщину будущей стяжки и нулевую линию. Вот тут-то и пригодится лазерный уровень. Чем чаще будут отметки, тем лучше. Все найденные точки соединяются сплошной линией. На них и ориентируются, монтируя маяки.

Определение нулевого уровня

Вопрос о том, как пользоваться лазерным уровнем, может быть актуальным при определении нулевого уровня пола. Процедура эта выполняется в первую очередь. Делается это в несколько этапов:

1. На расстоянии одного метра от пола проставляют начальную точку. Далее через нее, используя нивелир, проводят горизонтальную линию по всему периметру помещения.
2. От нее вниз отмеряют расстояние в нескольких местах до плиты основания. Разница высот при этом может быть более чем значительной.
3. Отмечают самую высокую точку, на которую и ориентируются впоследствии при проведении нулевой линии.

Установка маяков

Толщина обычно составляет 3 см. Чтобы будущий пол был идеально горизонтальным, в нужных местах под маяки подкладывают деревянные бруски. Это обеспечит горизонтальность поверхности готовой стяжки. Устанавливают маяки параллельно друг другу. Направление при этом лучше всего выбрать от входной двери к противоположной стене. Чем чаще они будут расположены, тем лучше. В любом случае в этом плане ориентироваться нужно прежде всего на длину правила. Крайние маяки выставляются на расстоянии примерно 30-40 см от стены.

Тем, кто хочет выполнять строительные и ремонтные работы с высоким уровнем качества конечного результата, безусловно, стоит подумать о приобретении такого устройства, как строительный лазерный уровень. Как выбрать этот прибор, мы подробно рассмотрели выше. При покупке стоит ориентироваться как на тип выполняемых работ, так и на марку, а также разновидность самого нивелира.

Ещё совсем недавно — всего 10–15 лет назад — строители пользовались исключительно водяными механическими приборами для определения горизонтальных и вертикальных поверхностей. Вначале это был водяной шланг со стеклянными градуированными колбами на концах (гидроуровень). Потом — пузырьковый ватерпас. Сегодня о том и другом начинают в буквальном смысле слова забывать, потому что на смену им пришёл лазерный многоцелевой строительный нивелир.

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

Видео: принцип работы лазерного уровня

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.

Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.

Питание светодиода осуществляется от батареек или аккумуляторов. При недостаточной зарядке прибор может работать неправильно, поэтому за состоянием питающих элементов нужно следить. Некоторые модели оснащены индикатором зарядки аккумулятора, что облегчает контроль их состояния.

Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов

Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.

Как работать с нивелиром

Так как лазерный нивелир для многих до сих пор является незнакомым инструментом, производитель прилагает к каждому изделию подробное руководство по эксплуатации. В нём указаны условия, в которых можно эксплуатировать прибор, его технические характеристики, дальность действия, погрешность и т. д. Там же можно найти и подробное описание порядка работы с нивелиром.

Как бы прост и интуитивно понятен ни был прибор в управлении, с инструкциями нужно внимательно знакомиться, потому что каждая модель имеет свои особенности конструкции и эксплуатации, а их незнание может привести к преждевременной поломке или неполноценному использованию инструмента.

Как настроить нивелир

Настройка лазерного уровня происходит непосредственно в момент его использования. Заключается она в задании необходимого режима работы в конкретной ситуации. Связано это в первую очередь с экономией заряда питающего элемента. Так как все строительные уровни являются портативными приборами и работа их зависит от состояния батареи или аккумуляторов, нужно всегда выбирать самый экономный режим работы.

К примеру, в маятниковом лазере при включении загораются сразу все лучи. На стене появляются горизонтальная и вертикальная линии, лазерный отвес обозначает точки сверху и снизу инструмента. Но чаще всего пользователю нужен только один из этих визуальных ориентиров — вертикаль или горизонталь. В таких случаях все остальные лучи рекомендуется отключить — это сэкономит заряд батареи вдвое.

Для увеличения времени функционирования лазерного нивелира от одного комплекта батареек рекомендуется отключать все ненужные в данный момент режимы его работы

В нивелире ротационной конструкции кроме отключения незадействованных лучей настраивается частота вращения луча или угол сканирования.

То же относится и к длительности измерений. Чем меньше прибор будет включён по времени, тем дольше он прослужит. Поэтому опытные пользователи включают лазер лишь на тот промежуток времени, который необходим для разметки. Показания лучей дублируется карандашом или маркером, после чего питание нивелира отключается. Кроме экономии энергии питательных элементов это снижает ещё и риск повреждения глаз, так как постоянное свечение лазерного луча может неблаготворно отражаться на зрении.

Лазерный нивелир включают только на время нанесения разметки на поверхность стен

Настройка режима работы осуществляется при помощи кнопок, расположенных на корпусе прибора. Нельзя нажимать на кнопки острыми предметами, все переключения нужно производить руками.

Так как строительный лазерный уровень предназначен для эксплуатации в «суровых» условиях строительной площадки, при выборе и покупке прибора следует обращать внимание на индекс IP (ай-пи), который отражает характеристики защищённости корпуса инструмента от пыли и влаги. Первая цифра показывает уровень пылезащиты, вторая — степень влагонепроницаемости по шестибальной системе. Например, при внутренних ремонтных работах достаточно уровня IP52 или любого другого с первой цифрой не менее 5. Но если прибор эксплуатируется на открытой местности, желательно чтобы его индекс IP был максимальным, то есть 66.

Подводя итог, можно сформулировать основные правила пользования инструментом.

1. Между прибором и размечаемой поверхностью не должно быть посторонних предметов, мешающих прохождению лучей.
2. Расстояние от нивелира до стены, пола или потолка должно соответствовать техническим характеристикам прибора, нельзя его превышать. В противном случае погрешность измерения может превышать допустимые нормы. Приемлемой считается погрешность до 0,2 мм на 1 погонный метр измеряемой поверхности.
3. Недопустимы сотрясения или перемещения прибора во время работы. Инструмент должен быть соответствующим образом закреплён в устойчивом положении. Особую опасность представляют падения нивелира с высоты.
4. В зоне распространения лучей необходимо обеспечить отсутствие посторонних людей и животных (из соображений безопасности).

Для удобства пользователей разработаны дополнительные аксессуары, при помощи которых легче производить разметку. К ним относятся:

Иногда эти дополнительные приспособления входят в комплект лазерного уровня. В противном случае их можно приобрести отдельно.

Использование лазерного уровня при работах на полу

При выравнивании пола, так же как и потолка, используется функция построения горизонтальной плоскости при помощи лазерного нивелира. Можно сказать, что это один из наиболее распространённых способов применения прибора.

Контроль горизонтальности плоскости пола является одной из наиболее популярных задач, решаемых с помощью лазерного уровня

Порядок действий при этом достаточно простой. Необходимо включить прибор и спроецировать луч вдоль измеряемой поверхности. При помощи рулетки или линейки произвести замеры в нескольких местах. На ровной поверхности все результаты будут практически одинаковыми. Если же плоскость пола (или потолка) искривлена, то в серии измерений будут прослеживаться заметные расхождения.

Кроме того, лазерный нивелир может помочь при наклейке керамической плитки на полу или декоративных плит на потолке. Для этого нужно аккуратно наклонить прибор, не выключая питания. Маятник зафиксируется в неподвижном состоянии. Лучи, в зависимости от необходимости, можно комбинировать. Самой применяемой комбинацией на практике является пересечение двух лучей под прямым углом. Их можно проецировать куда угодно, получая таким образом прекрасную возможность разметить любую поверхность по своему усмотрению с соблюдением геометрических пропорций. Различные зажимы на штативе позволят закрепить прибор в любом нужном положении.

Лазерный уровень позволяет проверить перпендикулярность любых поверхностей при проведении строительных работ

Несмотря на то, что маятниковый нивелир является очень надёжным и ломается редко, пользоваться им нужно с осторожностью. Дело в том, что от батареи к маятнику подходят тончайшие нити проводов питания. При резком сотрясении или ударе они могут просто порваться.

Что можно делать на стенах

Без преувеличения можно сказать, что лазерные уровни в полном объёме решают все вопросы разметки на стенах. С их помощью сегодня производится выравнивание стен при оштукатуривании, наклейка обоев, бордюров, разметка для установки и навешивания мебели. Кроме того, лазерный нивелир очень удобен для монтажа керамической плитки на стену, при построении наклонных плоскостей и т. д.

Рассмотрим лишь некоторые основные возможности, которые не только облегчают труд строителю, но и делают комфортным домашний ремонт своими руками.

1. Контроль вертикальности стены. Его можно производить прямым или косвенным измерением:

2. Наклейка керамической плитки на стену. При выполнении этой работы включают одновременно два луча — горизонтальный и вертикальный. Их пересечение направляется на нужный участок стены и закрепляется при помощи зажимов на штативе. Как правило, по нивелиру выкладывается первый ряд плитки, остальные ложатся автоматически благодаря своей правильной форме и промежуточным пластмассовым крестикам.
   При использовании лазерного нивелира укладка керамической плитки будет произведена идеально ровно
3. Поклейка обоев. Прибор используется аналогично, только включается один луч — вертикальный. Он выводится на стену в нужном месте и по его линии наклеивается первый лист. Кромку обоев нужно наклеить в точности по линии нивелира, тогда все последующие листы лягут на стену ровно, подчиняясь правилу параллельного переноса. Впрочем, с таким же успехом можно клеить и горизонтальные элементы декора.

   При поклейке обоев в лазерном нивелире включают только один луч в зависимости от расположения рулона

4. Установка мебели и навес шкафов на стены. Эти работы также значительно облегчаются, когда есть возможность точно определить местоположение необходимых предметов в пространстве. Криво висящая картина или полка способны испортить всё впечатление об интерьере.
   С помощью лазерного нивелира можно ровно повесить книжную полку, картину или ковёр

Видео: как пользоваться лазерным уровнем — видеоинструкция

Как проверить лазерный уровень на точность

Несмотря на то, что лазерная техника отличается очень высокой надёжностью, бывают случаи, когда приборы нуждаются в ремонте и регулировке (юстировке).

1. Появление загибов на концах горизонтальных линий вверх или вниз (строители называют это мрачной улыбкой). Линия из прямой становится дугообразной.
2. Искривление вертикальной линии. Появление загибов на концах линий.
3. Заклинивание подвесной системы маятника. Поведение лучей становится неуправляемым, они застывают в различных положениях.
4. Неисправность электронной платы. Такая неисправность иногда возникает в нивелирах с электронным выравниванием. В результате значительно искажаются результаты измерений. Прибор начинает «врать», если повреждена микросхема, управляющая серводвигателями.
5. Нарушение нормальной работы кнопок управления лазером. Они заедают или западают.
6. Механические повреждения корпуса лазерного нивелира. Обычно такое происходит после падения инструмента на пол. Нарушается герметичность кожуха, внутрь попадает пыль и влага. В результате очень скоро инструмент приходит в негодность.

Для уточнения диагноза лазерный уровень проверяют на заранее подготовленных эталонных поверхностях. Самый простой способ — проверить точность показания при помощи пузырькового уровня (ватерпаса). Лучше всего, если длина уровня будет около 2 м, тогда погрешность будет хорошо видна. Можно использовать и более короткий уровень, но совместно со строительным правилом. С их помощью можно начертить на стене ровную длинную линию. На эту линию наводится лазерный луч и анализируется степень его соответствия.

Видео: как проверить лазерный уровень и откалибровать его

Самостоятельный ремонт лазерного нивелира

Крайне нежелательно пытаться самостоятельно ремонтировать лазерный уровень, не имея соответствующей квалификации. Чинить можно только механические повреждения. Электронику и оптику лучше оставить для специалистов.

Видео: лазерный нивелир, его разборка и калибровка в домашних условиях

Луч лазера — это направленный поток световых частиц, сфокусировано двигающийся в одном направлении. Попадая на сетчатку глаза, он может причинить тяжёлые повреждения тканям и нейронным окончаниям глазного яблока. Поэтому работа с лазерным нивелиром должна в обязательном порядке сопровождаться соблюдением мер личной безопасности.

на полу работать, отбить выравнивание стен, правильная стяжка и принцип

Лазерный уровень позволяет сделать ровными стены и пол

Лазерный уровень является отличным помощником в ремонтных работах любой сложности, но чтобы правильно определить необходимую точку, нужно знать, как им пользоваться. Покупка подобного инструмента поможет как начинающему специалисту, так и профессионалу, а простота в использовании делает его достаточно популярным среди строителей.

Содержание материала:

Лазерный уровень для пола: правила работы с прибором

Перед началом заливки необходимо сделать такие установки. Прибор устанавливается посредине помещения и включается уровень построения горизонтальных плоскостей. Сразу на стене будет отображаться линия, указывая будущую разметку.

Перед использованием лазерного уровня следует тщательно изучить инструкцию

Луч лазера также будет отражаться на любом предмете, поставленном на его пути.

С помощью линейки можно легко найти наиболее выступающую или утопающую часть помещения. Эти данные используются для определения уровня стяжки на полу. Зная требуемую высоту, производится установка маяков. Далее после окончания работы, можно с помощью прибора посмотреть правильно ли сделана стяжка и нет ли на ней неровностей, а если есть, то выровнять.

Как работать с лазерным уровнем: видео и типы

Существует несколько видов уровней, и работа с каждым немного отличается. Статические строительные уровни – кросслайнеры или мультипризменные построители – наиболее распространенный вид прибора, он используется для работ небольшого или среднего объема, и способен спроецировать как пересекающиеся линии, так и выделить определенные точки – отвес или зенит.

К плюсам относят высокую точность и широкий угол захвата, а к минусам – невысокую дальность и плохую видимость линии на солнечном свете.

Ротационные построители линий – нивелир или многопризменные приборы. Принцип работы – они показывают, как горизонтальную, так и вертикальную плоскость, поэтому может обозначать линии согласно всего периметра помещения. Это наиболее дорогостоящий прибор, и он используется для строительства крупных масштабов, а также создания ландшафтного дизайна. Плюсы – возможность проецирования на 360 градусов, продолжительная дальность луча, функция самовыравнивания, низкая погрешность. Минусов в современных моделях практически не существует, единственное – с ним нужно работать осторожно, в специальных защитных очках и смотреть, чтобы луч не попал в глаза животных или людей.

Лазерные уровни могут отличаться по функционалу, форме и цене

Статические построители осей – точечные лазеры или указатели – это наиболее простой вариант прибора, он способен спроецировать только одну точку на любой плоскости, используют его чаще всего в бытовых целях – для оклейки обоев, размещения полок или картин. Плюсом этого инструмента является его высокая дальность луча – до 30 метров. Среди минусов – если необходимо сделать большое количество работы и измерять много поверхностей, то его нужно будет постоянно поворачивать в требуемую сторону, также возможен высокий процент погрешности – даже незначительное отклонение способно сделать неправильные параметры и вся разметка будет проведена с ошибкой.

К каждому прибору должна прилагаться подробная инструкция, в которой указаны этапы сборки инструмента, что входит в его комплектацию и как приводить его в рабочее положение. Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая.

Если прибор имеет аккумулятор, его нужно правильно и полностью зарядить, если батарейки – установить. Затем нужно проверить исправность уровня, включив его – появление луча свидетельствует о его нормальной работе.

Специалисты дают ряд советов, помогающих не допускать ошибки в работе с лазерным уровнем:

1. На преграде луча после установки не должно быть никаких посторонних предметов, иначе будет искривление линии.
2. Расстояние нужно применять наиболее оптимальное, для каждого вида приборов оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить расстояние, то показатель будет более точный, а для работы на дальнем расстоянии необходимо использовать специальный приемник лучей, идущий в комплекте или покупая его отдельно.
3. При работе с уровнем, его обязательно устанавливают на ровную поверхность или штатив. Нельзя чтобы лазер колебался, ведь тогда получатся неточные данные, и их нужно будет заново выставить.
4. Для точного выравнивания прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с помощью которого он устанавливается, а в более дорогих лазерных уровнях – подается сигнал, если он прекращается, тогда произошла точная проверка и установка, он готов к использованию.
5. Во время работы с прибором необходимо предупредить людей и убрать животных с места проведения ремонта, ведь луч лазера, попадая в глаза способен нанести травму сетчатке.

При соблюдении всех рекомендаций, можно пользоваться прибором, данные будут точные и позволят значительно облегчить все строительные работы.

Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

Прибор позволит проверить такие параметры для выравнивания стен. Уровень кривизны стенки – нужно параллельно к стене установить прибор, затем с помощью измерительного инструмента проверить расстояние от пола до линии на протяжении всей длины луча. Подобным образом проверяется вертикальность углов. Можно определить линию для крепления настенных декоративных предметов – картин, мебели, потолка из гипсокартона. Посмотреть и получить вертикальную линию, указывающую место для наклеивания обоев. Увидеть нужную линию для прокладывания электропроводки.

Лазерный уровень используют как профессионалы, так и любители

Если прибор имеет самовыравнивающую функцию, то его легко установить на поверхности, без приложения усилий, также с подобным уровнем легко работать.

При отклонении от нормы, зачастую подается сигнал, что свидетельствует о необходимости в повторной установке. Устройство с ручной функцией выравнивания имеет два пузырьковых уровня на своей поверхности, позволяющих точно установить его для получения правильных данных.

Ошибки и советы в работе: как отбить уровень пола

Иногда могут случаться и ошибочные показатели в приборе случающихся при использовании его для пола.

Происходит это по нескольким причинам:

• Если во время замера на пути прибора стало какое-то препятствие – окно или любой другой предмет;
• На окошко излучения попала пыль или капля воды, тогда отбить луч может в любую сторону;
• Смена резкая температуры – уровень вынесли с теплого помещения в холодное и наоборот;
• Прибор был поломан в результате падения или удара.

Лазерный уровень следует устанавливать на ровную поверхность

При подобных проблемах необходимо обращаться в сервисный центр, который обязательно указан в прилагающихся документах за получением ремонта. Можно приобрести курс или уроки, где найти обучение, правильное использование прибора, проверить, как проводится разметка и горизонт. Работая с нивелиром при укладке плитки на полу, можно получить перекрестные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая процесс работы.

Чтобы правильно подобрать себе уровень, нужно ориентироваться на такие нюансы:

• Если уровень требуется для обычного бытового использования, небольших ремонтных работ, включающих оклейку обоев или установку шкафчика, то можно обойтись и призменным лазером, его применение подойдет;
• Для наиболее простых работ, нуждающихся только в получении точечных отметок пригодится дешевый лазерный уровень.
• Если предстоит большой объем работы, и нужно будет проецировать лучи как в помещении, так и на улице – не обойтись без ротационного нивелира.

Лазерный уровень: как пользоваться (видео)

Много фирм известных брендов представляют свою продукцию, каждый из них все равно имеет плюсы и минусы, но выбор предстоит только за покупателем. Можно приобрести и наиболее простые варианты – гидравлический шланговый или пузырьковый, имеющие наиболее низкую стоимость. Напольный шнуровой обойдется значительно дороже.

этапы выравнивая пола своими руками Как выровнять лазерный уровень

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты , надёжен и удобен в работе.

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света , образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

• призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
• ротационные , луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности . Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

• построение горизонтальных линий;
• проецирование вертикальных линий;
• режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
• режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

• ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
• крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками . Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально , будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново !

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения . Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения . Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки , избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

• тип питания , аккумуляторный или от сменных батареек;
• наличие пульта дистанционного управления, переключающего режимы издалека;
• механизм самовыравнивания ;
• угол рассеивания луча , возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической .

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов . Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для , установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий , как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

• производят разметку точек установки светильников по полу;
• переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей , выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

• штатив или ровное прочное основание для установки инструмента;
• помещение с расстоянием между двумя стенами напротив около 5 метров.

Ещё совсем недавно — всего 10–15 лет назад — строители пользовались исключительно водяными механическими приборами для определения горизонтальных и вертикальных поверхностей. Вначале это был водяной шланг со стеклянными градуированными колбами на концах (гидроуровень). Потом — пузырьковый ватерпас. Сегодня о том и другом начинают в буквальном смысле слова забывать, потому что на смену им пришёл лазерный многоцелевой строительный нивелир.

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

Видео: принцип работы лазерного уровня

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.

Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.

Питание светодиода осуществляется от батареек или аккумуляторов. При недостаточной зарядке прибор может работать неправильно, поэтому за состоянием питающих элементов нужно следить. Некоторые модели оснащены индикатором зарядки аккумулятора, что облегчает контроль их состояния.

Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов

Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.

Как работать с нивелиром

Так как лазерный нивелир для многих до сих пор является незнакомым инструментом, производитель прилагает к каждому изделию подробное руководство по эксплуатации. В нём указаны условия, в которых можно эксплуатировать прибор, его технические характеристики, дальность действия, погрешность и т. д. Там же можно найти и подробное описание порядка работы с нивелиром.

Как бы прост и интуитивно понятен ни был прибор в управлении, с инструкциями нужно внимательно знакомиться, потому что каждая модель имеет свои особенности конструкции и эксплуатации, а их незнание может привести к преждевременной поломке или неполноценному использованию инструмента.

Как настроить нивелир

Настройка лазерного уровня происходит непосредственно в момент его использования. Заключается она в задании необходимого режима работы в конкретной ситуации. Связано это в первую очередь с экономией заряда питающего элемента. Так как все строительные уровни являются портативными приборами и работа их зависит от состояния батареи или аккумуляторов, нужно всегда выбирать самый экономный режим работы.

К примеру, в маятниковом лазере при включении загораются сразу все лучи. На стене появляются горизонтальная и вертикальная линии, лазерный отвес обозначает точки сверху и снизу инструмента. Но чаще всего пользователю нужен только один из этих визуальных ориентиров — вертикаль или горизонталь. В таких случаях все остальные лучи рекомендуется отключить — это сэкономит заряд батареи вдвое.

Для увеличения времени функционирования лазерного нивелира от одного комплекта батареек рекомендуется отключать все ненужные в данный момент режимы его работы

В нивелире ротационной конструкции кроме отключения незадействованных лучей настраивается частота вращения луча или угол сканирования.

То же относится и к длительности измерений. Чем меньше прибор будет включён по времени, тем дольше он прослужит. Поэтому опытные пользователи включают лазер лишь на тот промежуток времени, который необходим для разметки. Показания лучей дублируется карандашом или маркером, после чего питание нивелира отключается. Кроме экономии энергии питательных элементов это снижает ещё и риск повреждения глаз, так как постоянное свечение лазерного луча может неблаготворно отражаться на зрении.

Лазерный нивелир включают только на время нанесения разметки на поверхность стен

Настройка режима работы осуществляется при помощи кнопок, расположенных на корпусе прибора. Нельзя нажимать на кнопки острыми предметами, все переключения нужно производить руками.

Так как строительный лазерный уровень предназначен для эксплуатации в «суровых» условиях строительной площадки, при выборе и покупке прибора следует обращать внимание на индекс IP (ай-пи), который отражает характеристики защищённости корпуса инструмента от пыли и влаги. Первая цифра показывает уровень пылезащиты, вторая — степень влагонепроницаемости по шестибальной системе. Например, при внутренних ремонтных работах достаточно уровня IP52 или любого другого с первой цифрой не менее 5. Но если прибор эксплуатируется на открытой местности, желательно чтобы его индекс IP был максимальным, то есть 66.

Подводя итог, можно сформулировать основные правила пользования инструментом.

1. Между прибором и размечаемой поверхностью не должно быть посторонних предметов, мешающих прохождению лучей.
2. Расстояние от нивелира до стены, пола или потолка должно соответствовать техническим характеристикам прибора, нельзя его превышать. В противном случае погрешность измерения может превышать допустимые нормы. Приемлемой считается погрешность до 0,2 мм на 1 погонный метр измеряемой поверхности.
3. Недопустимы сотрясения или перемещения прибора во время работы. Инструмент должен быть соответствующим образом закреплён в устойчивом положении. Особую опасность представляют падения нивелира с высоты.
4. В зоне распространения лучей необходимо обеспечить отсутствие посторонних людей и животных (из соображений безопасности).

Для удобства пользователей разработаны дополнительные аксессуары, при помощи которых легче производить разметку. К ним относятся:

Иногда эти дополнительные приспособления входят в комплект лазерного уровня. В противном случае их можно приобрести отдельно.

Использование лазерного уровня при работах на полу

При выравнивании пола, так же как и потолка, используется функция построения горизонтальной плоскости при помощи лазерного нивелира. Можно сказать, что это один из наиболее распространённых способов применения прибора.

Контроль горизонтальности плоскости пола является одной из наиболее популярных задач, решаемых с помощью лазерного уровня

Порядок действий при этом достаточно простой. Необходимо включить прибор и спроецировать луч вдоль измеряемой поверхности. При помощи рулетки или линейки произвести замеры в нескольких местах. На ровной поверхности все результаты будут практически одинаковыми. Если же плоскость пола (или потолка) искривлена, то в серии измерений будут прослеживаться заметные расхождения.

Кроме того, лазерный нивелир может помочь при наклейке керамической плитки на полу или декоративных плит на потолке. Для этого нужно аккуратно наклонить прибор, не выключая питания. Маятник зафиксируется в неподвижном состоянии. Лучи, в зависимости от необходимости, можно комбинировать. Самой применяемой комбинацией на практике является пересечение двух лучей под прямым углом. Их можно проецировать куда угодно, получая таким образом прекрасную возможность разметить любую поверхность по своему усмотрению с соблюдением геометрических пропорций. Различные зажимы на штативе позволят закрепить прибор в любом нужном положении.

Лазерный уровень позволяет проверить перпендикулярность любых поверхностей при проведении строительных работ

Несмотря на то, что маятниковый нивелир является очень надёжным и ломается редко, пользоваться им нужно с осторожностью. Дело в том, что от батареи к маятнику подходят тончайшие нити проводов питания. При резком сотрясении или ударе они могут просто порваться.

Что можно делать на стенах

Без преувеличения можно сказать, что лазерные уровни в полном объёме решают все вопросы разметки на стенах. С их помощью сегодня производится выравнивание стен при оштукатуривании, наклейка обоев, бордюров, разметка для установки и навешивания мебели. Кроме того, лазерный нивелир очень удобен для монтажа керамической плитки на стену, при построении наклонных плоскостей и т. д.

Рассмотрим лишь некоторые основные возможности, которые не только облегчают труд строителю, но и делают комфортным домашний ремонт своими руками.

1. Контроль вертикальности стены. Его можно производить прямым или косвенным измерением:

2. Наклейка керамической плитки на стену. При выполнении этой работы включают одновременно два луча — горизонтальный и вертикальный. Их пересечение направляется на нужный участок стены и закрепляется при помощи зажимов на штативе. Как правило, по нивелиру выкладывается первый ряд плитки, остальные ложатся автоматически благодаря своей правильной форме и промежуточным пластмассовым крестикам.
   При использовании лазерного нивелира укладка керамической плитки будет произведена идеально ровно
3. Поклейка обоев. Прибор используется аналогично, только включается один луч — вертикальный. Он выводится на стену в нужном месте и по его линии наклеивается первый лист. Кромку обоев нужно наклеить в точности по линии нивелира, тогда все последующие листы лягут на стену ровно, подчиняясь правилу параллельного переноса. Впрочем, с таким же успехом можно клеить и горизонтальные элементы декора.

   При поклейке обоев в лазерном нивелире включают только один луч в зависимости от расположения рулона

4. Установка мебели и навес шкафов на стены. Эти работы также значительно облегчаются, когда есть возможность точно определить местоположение необходимых предметов в пространстве. Криво висящая картина или полка способны испортить всё впечатление об интерьере.
   С помощью лазерного нивелира можно ровно повесить книжную полку, картину или ковёр

Видео: как пользоваться лазерным уровнем — видеоинструкция

Как проверить лазерный уровень на точность

Несмотря на то, что лазерная техника отличается очень высокой надёжностью, бывают случаи, когда приборы нуждаются в ремонте и регулировке (юстировке).

1. Появление загибов на концах горизонтальных линий вверх или вниз (строители называют это мрачной улыбкой). Линия из прямой становится дугообразной.
2. Искривление вертикальной линии. Появление загибов на концах линий.
3. Заклинивание подвесной системы маятника. Поведение лучей становится неуправляемым, они застывают в различных положениях.
4. Неисправность электронной платы. Такая неисправность иногда возникает в нивелирах с электронным выравниванием. В результате значительно искажаются результаты измерений. Прибор начинает «врать», если повреждена микросхема, управляющая серводвигателями.
5. Нарушение нормальной работы кнопок управления лазером. Они заедают или западают.
6. Механические повреждения корпуса лазерного нивелира. Обычно такое происходит после падения инструмента на пол. Нарушается герметичность кожуха, внутрь попадает пыль и влага. В результате очень скоро инструмент приходит в негодность.

Для уточнения диагноза лазерный уровень проверяют на заранее подготовленных эталонных поверхностях. Самый простой способ — проверить точность показания при помощи пузырькового уровня (ватерпаса). Лучше всего, если длина уровня будет около 2 м, тогда погрешность будет хорошо видна. Можно использовать и более короткий уровень, но совместно со строительным правилом. С их помощью можно начертить на стене ровную длинную линию. На эту линию наводится лазерный луч и анализируется степень его соответствия.

Видео: как проверить лазерный уровень и откалибровать его

Самостоятельный ремонт лазерного нивелира

Крайне нежелательно пытаться самостоятельно ремонтировать лазерный уровень, не имея соответствующей квалификации. Чинить можно только механические повреждения. Электронику и оптику лучше оставить для специалистов.

Видео: лазерный нивелир, его разборка и калибровка в домашних условиях

Луч лазера — это направленный поток световых частиц, сфокусировано двигающийся в одном направлении. Попадая на сетчатку глаза, он может причинить тяжёлые повреждения тканям и нейронным окончаниям глазного яблока. Поэтому работа с лазерным нивелиром должна в обязательном порядке сопровождаться соблюдением мер личной безопасности.

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность или дверях.
• Отметить линию для прокладки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Каждый строитель знает, что качество работ во многом зависит от правильно выставленных отметок. При выравнивании поверхностей используют прибор с направленным световым лучом. Как пользоваться лазерным уровнем для разметки плоскостей

Что собой представляет лазерный уровень

Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:

1. Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
2. Второй вид — приборы, которые самовыравниваются в плоскости.

Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.

Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.

Самовыравнивающиеся нивелиры

Лазерные нивелиры этого типа используют в профессиональном строительстве. Большая часть оборудования комплектуется штативом, для их фиксации. На улице, особенно днем, и в солнечную погоду, луч светодиода плохо видно, поэтому в комплект входят специальные очки. Для бесперебойной работы приборы комплектуются запасными батарейками. Самовыравнивающийся вид лазерных нивелиров разделяют на три типа.

Существуют еще точечные лазеры, углы, линейки, более простые устройства для различного использования.

Видео-инструкция: как пользоваться лазерным уровнем

Различия лазерных устройств, правила пользования

Линейка измерителей, основанная на принципе направленного лазерного луча, достаточно широка. Основные правила, как правильно пользоваться лазерным уровнем.

Сначала нужно определиться, для каких строительных работ будет использован нивелир: для пола, измерения перепадов, осуществляться укладка плитки или установка гипсокартона.

Для данных видов работ вполне подойдет маятниковый выравниватель осей. Он показывает вертикаль, горизонталь, угол. Для проведения наружных монтажных работ, более детальной разметки используют электронные, ротационные приборы.

Основные отличительные характеристики лазерных нивелиров:

• в количестве выставляемых плоскостей;
• их можно использовать для линейной разметки либо по всей поверхности периметра, включая наклонные плоскости;
• отличаются протяженностью лазерной разметки.

Линия разметки у более простых построителей осей берет до 10 метров. У сложных приборов, при использовании экранов отражателей, луч отражается на 100, 200 м, в отдельных случаях до 500-м.

Когда пользуетесь ручной настройкой, сначала установите его в вертикальном положении, выровняйте по пузырьковому нивелиру. В штативе для этих целей используют фиксаторы ножек.

Затем нужно снять блокировку маятника и включить нужный режим. Помните, что на пути луча не должно быть видимых преград. Если ранее строители пользовались обычным гидроуровнем, то сразу заметят разницу, если начнут работать с лазерным прибором. Данные устройства не только упрощают разметку поверхностей, но и значительно экономят время. При этом возможность ошибок сведена к минимуму.

Наиболее популярные марки производителей

Самую широкую линейку лазерных измерителей представляет немецкая компания Вosch (Бош). Если вы пользуетесь инструментами этой фирмы, то наверняка отметили, что качество товаров вполне оправдывает цену оборудования Вosch.

Пользуются популярностью и хорошо зарекомендовали себя китайские компании Мatrix (Матрикс) и Сondtrol (Кондтролем). Их товары — это оптимальное сочетание невысокой цены и неплохого качества. Ассортимент лазерных измерительных инструментов довольно широк.

Видео-отзывы

Знакомый строитель с большим опытом утверждает: «Пользуюсь лазерными уровнями Мatrix разной сложности уже более 12 лет, ни разу не подвели». Многие отмечают, что некоторое предубеждение к качественным характеристикам китайских товаров не оправдано в отношении этой фирмы.

Второе распространенное мнение высказал бригадир строительной бригады из Москвы: «Если вы хотите под рукой иметь инструмент, который вас не подведет, пользуетесь Вosch, то не следует искать производителей дешевле. К тому же фирма гарантирует качественное обслуживание и ремонт». Какой лазерный уровень нужен для строительных работ, каждый решает индивидуально, отталкиваясь от конкретных задач и сложности работ. Но то, что эти приборы оптимизируют процесс работы, признают все профессионалы.

Какое бы напольное покрытие ни рассматривалось , практически в любой инструкции по его укладке первый раздел всегда посвящен предварительной подготовке основания. А в нем одним из ключевых пунктов, помимо целостности поверхности, обязательно присутствуют ее ровность и соответствие горизонтальному уровню. Достичь требуемых параметров можно, только используя маяки для выравнивания пола.

Важность их правильного выставления трудно переоценить. От этого напрямую зависят и декоративность создаваемого интерьера, в которой пол всегда имеет ключевое значение, и эксплуатационные качества покрытия, в том числе – долговечность его использования.

На подобный вопрос существует лишь один категоричный ответ – НЕТ . При устройстве стяжки любого вида, деревянных покрытий и даже некоторых наливных полов, которые, казалось бы, имеют свойство самовыравнивания, без системы маяков качественно выполнить работу не представляется возможным. Судите сами:

• Как бы точно ни работали строители при установке перекрытий, добиться идеальной их горизонтальности попросту невозможно – всегда или сразу получаются определенные перепады по уровню, либо они возникают в процессе усадки здания.
• Железобетонные конструкции (плиты перекрытия) в большинстве случаев по своей внешней фактуре также могут не иметь абсолютно гладкой поверхности, которая требуется для застила многих финишных покрытий.
• Очень часто полы требуют обязательной гидро -, звуко — и термоизоляции, устройства подогрева («теплый пол»), которые также по многим технологиям должны закрываться стяжкой.

Полагаться на собственный глазомер, выводя и нужную толщину, и уровень стяжки – по меньшей мере наивно. Работа лишь тогда будет выполнена качественно, если будет установлена система маяков. Мало того, она, в большинстве случаев, одновременно сыграет две важнейшие роли:

• станет визуальным ориентиром и требуемых объемов работ, и выводимого уровня пола;
• существенно облегчит трудоёмкую работу по заливке или засыпке пола просто с технологической точки зрения.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м ), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

• Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых , такую, чтобы было удобнее работать – например, 1.5 м .

• С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом , чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
• Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м .Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

• Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
• Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
• Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Линейные параметры создаваемой системы маяков

Каких правил следует придерживаться при размещении системы маяков на поверхности пола:

• Прежде всего – направление. Как правило, всегда (за редким исключением) направление линий маяков или устанавливаемых направляющих – параллельно длинной стороне комнаты, т.е . именно так, как будет проводиться ее заливка. Если конфигурация комнаты потребует изменений направления заливки на завершающем ее этапе, то и система маяков может повторять эту схему.
• Расстояние от крайней направляющей до параллельной стены не должно превышать 250 ÷ 300 мм. Если это не соблюсти, при заливке вдоль стены могут появиться участки с пониженным уровнем – провалы, которые придется подливать дополнительно.

• Расстояние между соседними линиями маяков – в принципе, произвольные. Они примерно равномерно распределяются по ширине помещения, но с таким учетом , чтобы правило, которым будет проводиться разравнивание стяжки, выступало с обеих сторон от линий маяков на 150 ÷ 200 мм.

Существуют в этом вопросе, конечно, и исключения. Так, например, для укладки сухой стяжки может потребоваться и 6 ÷ 7 опорных направляющих на 3 метра ширины комнаты, независимо от длины имеющегося правила.

Из чего и как устанавливаются маяки

Способов устройства системы маяков для выравнивания пола немало, например вот статья про . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.

Рассмотрим самые распространенные методики:

Деревянные лаги

Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст тр ебуемую ровность и горизонтальность финишного покрытия.

Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом , конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.

Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль , а поперек вытянутого в длину помещения.

Деревянные маяки для устройства стяжки

Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.

• Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
• Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс пр иведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
• В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.

Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.

Использование металлических профилей

На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п .

Какие металлические профили могут для этого применяться:

• Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.

• При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости , при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.

• При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.

Выставление маяков-направляющих по нулевому уровню

Способов проведения этой операции – немало. Самая простейшая методика – просто натянуть прочный шнур между линиями на стене и по нему вставлять маяки. Однако подобная простота чревата серьезными ошибками – шнур или леска достаточно сильно провисают, не давая требуемой точности.

Стоит рассмотреть один из самых, наверное, простых, и вместе с тем – точных технологических приемов . Используются для этой цели длинные саморезы.

• Предполагается, что на полу уже нанесена предварительная разметка линий будущих направляющих.
• В самом удаленном углу на лини разметки, в отступом по 250 ÷ 300 мм от каждой стены, в пол ввертывается саморез. Для этого, если основание бетонное, придется предварительно предусмотреть отверстие с вставленным в него полимерным дюбелем либо деревянным чопом .
• Верхний срез шляпки самореза вставляется вровень с нулевой отметкой на стене – это контролируется с помощью строительного уровня. Регулировать высоту очень просто – ввинчивая или, наоборот, выкручивая саморез отвёрткой.

• Подобная же операция проводится и на противоположном конце этой линии.
• Теперь саморезы соединяются прочной нитью (леской) в натяг, без провиса, так, чтобы она проходила по срезу их шляпок.
• На расстоянии 300 ÷ 400 мм друг от друга по этой линии вворачиваются такие же саморезы, и так же регулируется их высота над поверхностью пола.
• Теперь нить можно убрать и тщательно проконтролировать единый горизонтальный уровень шляпок линии саморезов с помощью уровня или правила. При необходимости можно откорректировать их, слегка проворачивая отверткой .
• Точно так же поступают и со следующими рядами, проводя одновременно скрупулезный контроль во всех направлениях – вдоль и поперек комнаты, по диагонали.
• В итоге все помещение должно быть покрыто подобной «сетью» маяков-саморезов. Можно переходить к установке направляющих.
• Около вкрученных саморезов вкладываются небольшие горки бетонного раствора. П-образный профиль надевается сверху на ряд саморезов, прижимается вниз до упора в шляпки и одновременно вдавливается в раствор. Главное – избежать перекоса верхней плоскости профиля, так, чтобы он сел равномерно с обеих сторон маяка.

• После надежного схватывания раствора система маяков готова к заливке стяжки. Иногда для ускорения процесса в качестве фиксирующего направляющие раствора применяют, например, плиточный клей – об значительно быстрее застывает.

Методика может быть и иной, но эта отличается и простотой, и точностью, она опробована мастерами и заслужила только положительные отзывы.

Особенности устройства маяков на некоторых видах полов

1. Если устраивается «плавающая стяжка», то есть заливаемая поверх утеплительного слоя, то установка маяков будет иметь свою особенность.

Особенности маячков для «плавающей» стяжки

• Саморезы вкручиваются и выставляются по нулевому уровню до укладки плит или матов термоизолирующего материала.
• В утеплителе в нужных местах делаются отверстия, через которые маяки «выглянут» наружу.
• Далее – все так же, как было описано выше.

2. Способ с саморезами не подойдет для сухой стяжки. Она требует обязательного гидроизоляционного пленочного слоя снизу, и нарушать его целостность нельзя.

• В этом случае чаще прибегают в тем же профилям (лучше всего – широким, 60 × 27 мм), но переворачивают их полой частью вверх и заполняют засыпной смесью.Они приобретают нужную тяжесть для хорошей фиксации по месту.
• Высоту профилей над уровнем пола регулируют подкладыванием под них фрагментов ненужной керамической плитки, кирпича или же деревянными прокладками.

3. Некоторые мастера предпочитают обходиться вовсе без каких бы то ни было направляющих, попросту «изготавливая» их из цементного раствора. Если профилей приобрести не удалось, то можно прибегнуть и к такому подходу.

• Выставленные штыревые маяки (саморезы) связываются между собой тонкой проволокой, создавая некое подобие армированной вдоль линий структуры.
• Вдоль всего ряда создается горка, скорее даже – стенка из раствора, так чтобы она была несколько выше нулевого уровня.Раствор должен быть достаточно плотным – ему предстоит в застывшем виде сыграть роль направляющей.
• Как только начнется схватывание бетона, начинается формирование верхнего уровня такого маяка. Это делается с помощью правила – вершина стенки разравнивается и заглаживается до уровня шляпок.

• Когда раствор приобретет требуемую прочность, можно переходить в заливке основной стяжки – созданные «стенки» отлично справятся с ролью направляющих и органично войдут в общую структуру пола.

4. Существуют специальные маяки и для заливных, саморазравнивающихся полов. Они носят название реперов, и имеют совершенно иной принцип действия.

• Представляют они собой треногу, в центре которой имеется регулируемый винтовым соединением по высоте штырь. Реперы предварительно расставляются по по мещению, обычно – в шахматном порядке, с интервалом около метра. Ориентиром для заливки в этом случае служат нижние срезы штырей, которые заранее точно выставлены на нулевом уровне.

• После заливки состава, прокатки его игольчатым валиком, реперы можно убрать, надев для этих целей на ноги краскоходы . Небольшие следы от их ножек затянутся нивелирующимся составом.

И в завершение, небольшой видео-урок по некоторым способам установки маяков:

Видео — как установить маяки для выравнивания пола

Как пользоваться лазерным уровнем

Как квадратные настенные нижние пластины (со стрелкой 5)

Прелесть 5-точечного лазерного уровня в том, что его можно использовать как гигантский квадратный вид сверху. И используется для разметки положения всех нижних пластин перед кадрированием.

1. Начните с создания линии «из набора» на любом конце существующей стены или от линии, которую можно использовать для создания всех отметок для набора на вашей новой стене.
2. Отметьте отметкой на этой линии мелом.Синяя меловая линия предназначена для временной отметки. Красная меловая линия оставляет стойкий след, который нелегко стереть.
3. Теперь установите лазер в любую точку на этой линии, совместив точку отвеса с выбранным вами положением вдоль меловой линии. Затем вы хотите выровнять вторую лазерную точку на обоих концах меловой линии. Чем дальше вы продвигаетесь, тем выше будет ваша точность; вам нужно будет выровнять меловую линию по стене, чтобы достичь той же высоты лазера.
4. Теперь, когда вы выровняли лазер с каждым концом прямой линии, вертикальная линия будет снимать и отображать идеально прямую и квадратную линию.
5. Назовите эти две линии «линиями сетки». Используйте эти две важные опорные квадратные линии, чтобы измерить и расположить все стены в здании.

Как правильно выровнять стену

Перекрестная линия, 2X360 или указатель 5 могут быстро определить выпуклости и перевернутые области стены.

Проведите 8-дюймовую «смещенную» линию на обоих концах стены, используя меловую линию.

Затем совместите вертикальную точку с этой «смещенной» линией на одном конце.

Затем выровняйте вертикальную линию, чтобы полностью пересечь это 8-дюймовое «смещение» вниз по линии на земле.

Теперь вы можете поместить линейку в любую точку стены, считать ее «смещение» и сравнить его с 8-дюймовым ориентиром, который вы должны измерить, если стена прямая.

Затем вы можете упаковать стену по мере необходимости или выровнять стену по мере необходимости с помощью беспроводного рубанка.

Как перенести высоту

Использование опции перекрестной линии, доступной с лазером перекрестной линии или 5 указателем, означает, что вы можете быстро переносить высоту уровня вокруг комнаты или здания.

Правильно расположите лазер, выберите либо снимать вертикальную линию точно по точке, либо по «смещению».

Иногда может потребоваться «смещение», например проверка пола.

Например, при проверке уровня существующего пола сначала выберите точку пола и установите лазерный уровень с точностью до 8 дюймов.

Затем измерьте в точках, которые вы хотите проверить, любое смещение больше или меньше 8 дюймов — это разница в уровне, которую необходимо исправить.

Устройство для точного позиционирования и юстировки комнатных лазеров, чтобы уменьшить их вклад в ошибки настройки пациента

J Appl Clin Med Phys.2007 осень; 8 (4): 45–53.

¹ и ¹

Брезович Иван Александрович

¹ Отделение радиационной онкологии, Университет Алабамы в Бирмингеме, Бирмингем, Алабама, СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.,

Стивен Джордан

¹ Отделение радиационной онкологии, Университет Алабамы в Бирмингеме, Бирмингем, Алабама, СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.,

¹ Отделение радиационной онкологии, Университет Алабамы в Бирмингеме, Бирмингем, Алабама, U.S.A.,

Автор, ответственный за переписку. ^* Автор, ответственный за переписку: Иван А. Брезович, Отделение радиационной онкологии, Университет Алабамы в Бирмингеме, 1824 South 6th Avenue, Birmingham, AL 35294 U.S.A .; телефон: 205‐934‐4763; факс: 205-975-6161; электронная почта: ude.cmbau@hcivozerbi

Поступила в редакцию 23 октября 2006 г .; Принято 25 июня 2007 г.

Это статья в открытом доступе в соответствии с условиями лицензии Creative Commons Attribution License, которая разрешает использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.Эта статья цитировалась в других статьях в PMC.

Abstract

В этом отчете представлен анализ ошибок настройки пациента, вызванных неточно установленными настенными лазерами. Это предполагает, что лазерные лучи должны согласовываться с осями станка, которые они очерчивают, в пределах 0,2 градуса или лучше. Для типичных тренажерных залов и процедурных кабинетов, имеющих расстояние от стены до изоцентра 3 м, это требование выполняется, когда отверстие для излучения пучка устанавливается в пределах примерно 1,0 см от пересечения соответствующей оси машины со стеной.Для достижения требуемой точности мы разработали и клинически протестировали простой и недорогой инструмент Laser Placer (LP). Важным компонентом LP является куб с зеркальными поверхностями, который совмещен с осями станка с помощью встроенных спиртовых уровней, светового поля и перекрестия коллиматора. Настенные, потолочные и сагиттальные лазеры устанавливаются и выравниваются в соответствии с отражениями их лучей кубом и опорными линиями, предоставленными LP. Измерения показали, что даже в новых ускорительных установках, выполняемых высококвалифицированными специалистами, настенные лазеры часто отклоняются от цели более чем на 1 мкс.5 см. Такие неточности могут вносить систематические ошибки в 2 мм или более в случайные ошибки настройки, связанные с межфракционным перемещением в анатомии пациента. Чтобы свести к минимуму ошибки настройки, медицинские физики должны проверять ортогональность пучка в дополнение к конгруэнтности пучка в изоцентре, как рекомендовано протоколом обеспечения качества TG-40 Американской ассоциации физиков в медицине.

Номер PACS: 87.53. ‐ j

Ключевые слова: лучевая терапия, комнатные лазеры, юстировка, позиционирование пациента

I.ВВЕДЕНИЕ

Светильники для позиционирования, устанавливаемые в помещении, являются ценными помощниками при настройке пациентов, проходящих лучевую терапию. Эти источники света используются во время моделирования обычной или компьютерной томографии для нанесения меток на коже пациентов или на их устройствах иммобилизации, чтобы геометрия моделирования могла быть воспроизведена в процедурном кабинете.

Первые позиционирующие лампы были похожи на слайд-проекторы: в них использовались лампы накаливания для проецирования перекрестия на пациента.Лазерные указки вскоре заменили оригинальные проекторы, потому что полученные в результате ярко-красные точки были видны даже при естественном освещении. ⁽¹⁾ Бойер ⁽²⁾ описал достоинства светоделителя и цилиндрических линз для генерации двух веерных лазерных лучей, которые пересекаются вдоль осей машины, тем самым формируя перекрестие, которое легче совмещать со следами кожи, чем одиночная лазерная точка. Коммерческие устройства теперь используют этот метод или предоставляют два отдельных диодных лазера и линзы для создания веерных лучей.

Относительно точности лазеров, Отчет Рабочей группы 40 по лучевой терапии Американской ассоциации физиков в медицине (AAPM) ⁽³⁾ рекомендует проводить испытания лазеров ежедневно с допуском в 2 мм, подразумевая, что лазерные лучи должны приближаться к изоцентру на этом расстоянии. Хорвиц и Форсейт ⁽⁴⁾ указал, что могут возникнуть серьезные неточности в позиционировании пациента, если лазерные лучи проходят через изоцентр без учета ортогональности осям станка.Однако эти авторы не предоставили оценок ошибок установки пациента, связанных с отклонениями от строгой ортогональности или приемлемых допусков.

Для получения ортогональности Гойтейн предложил установить стеклянную пластину перед апертурой лазера. ⁽⁵⁾ Вращая пластину, луч можно смещать с небольшими приращениями параллельно самому себе, пока он не совпадет с соответствующей осью ускорителя. Современные лазеры оснащены механическими средствами для точного перемещения по двум ортогональным осям, и, таким образом, они предлагают некоторую свободу действий при утомительной первоначальной установке корпусов лазера.Эти вспомогательные средства позиционирования предоставляются в дополнение к обычной точной регулировке наклона и поворота лучей вокруг их основных осей.

Несмотря на сложность современных лазеров, установка и регулировка часто выполняются с использованием универсальных инструментов, таких как отвес, падающий с потолка, длинные спиртовые уровни и шланги с водой. Такие инструменты могут быть приемлемы для первоначальной установки, но они громоздки для рутинных проверок качества или быстрой замены неисправного лазера в загруженном отделении.

Инструмент, разработанный специально для лазерных установок в кабинетах лучевой терапии, был предложен Хорвицем и Форсейтом. ⁽⁴⁾ Он состоит из куба с зеркалами по бокам и маломощного телескопа для совмещения с осью портала. Однако, будучи спроектированным до появления веерных и сагиттальных лазеров, устройство не обеспечивает руководство для вращения веерных линий, а также для установки и юстировки сагиттальных лазеров. В продаже имеется сложное устройство, включающее в себя несколько потенциально хрупких приводов микрометров, Radac ‐ 2100 (Medtec, Orange City, IA).

В данной статье мы исследуем ошибки настройки пациента, возникающие из-за неточной установки настенных лазеров, и предлагаем допуски для их расположения. Мы также описываем очень простое, относительно прочное устройство собственной разработки, Laser Placer (LP), которое помогает в установке и юстировке лазеров, и сообщаем о его клинических характеристиках. Устройство стоит менее 1000 долларов в производстве и может быть продублировано в любом хорошем механическом цехе.

II. МАТЕРИАЛЫ И МЕТОДЫ

A.Оценка ошибок настройки

иллюстрирует потенциальную ошибку настройки пациента, вызванную неточно установленным настенным лазером. Мы предполагаем, что изоцентр ускорителя (или имитатора) находится на расстоянии 3 м от стены, и что апертура лазера установлена ​​на расстоянии 25 мм от желаемого положения на пересечении поперечной оси машины со стеной. Результирующее отклонение от ортогональности к оси гентри составляет tan ^-1 (25/3000) = 0,477 градуса. Если облучается опухоль, расположенная в 10 см слева от пациента, а ширина пациента 40 см, кожная метка на правой боковой границе пациента находится в 30 см от изоцентра.Используя аналогичные треугольники, пациент, который был настроен в соответствии с точно нарисованной отметкой на коже, будет явно облучен на 2,5 мм выше запланированного положения, если для настройки используется только этот один лазер. Даже в более вероятном сценарии, когда опухоль расположена в центре, следы на коже расположены в 20 см от изоцентра, что приводит к ошибке 1,66 мм.

Лазер, неправильно установленный на стене, вызывает ошибку в установке пациента, даже если луч направлен точно в изоцентр (рисунок не в масштабе).

Если также используется лазер на противоположной стене, в зависимости от конкретной ситуации могут возникнуть ошибки вращения и смещения. Например, если второй лазер идеально расположен, ошибка сдвига в изоцентре будет 0,8 мм, а ошибка вращения — 0,36 градуса. Чтобы гарантировать, что ошибки настройки, связанные с лазером, составляют не более 1 мм и что ошибки вращения исключены, лазерные лучи должны согласовываться с осями ускорителя в пределах 0,19 градуса, что соответствует смещению апертуры, равному 1.0 см или меньше в типичном процедурном кабинете с расстоянием от стены до изоцентра 3 м.

B. Принцип действия

LP состоит из точно обработанного стального куба, центрированного на горизонтальной опорной плите (). На верхней поверхности опорной пластины и на кубе выгравированы линии, обозначающие их соответствующие центры. Зеркала крепятся к боковым поверхностям и к верхней поверхности куба. ЛП размещается на лечебной кушетке так, чтобы опорная пластина была горизонтальной, центр куба совпадал с изоцентром станка, а зеркала были перпендикулярны соответствующим осям пучка.Лучи правильно установленных настенных и потолочных лазеров пересекают куб на контрольных линиях, обозначающих изоцентр, и отражаются сами в себя (). Отраженный свет от неправильно установленного лазера не попадает в апертуру из-за удвоенной ошибки позиционирования, указывая на то, что апертура лазера должна быть сдвинута на полпути между ее исходным положением и положением отраженного луча. Хотя зеркала с поверхностным покрытием были бы предпочтительнее, недостатки обычных зеркал незначительны.Преломление в стекле толщиной 3 мм вызывает лишь небольшое смещение положения отраженного луча и не влияет на угол отражения. Для точно установленной лазерной апертуры луч перпендикулярен поверхности зеркала, и поэтому угол и положение отраженного луча не зависят от преломления.

Принцип работы разработанного и протестированного в компании Laser Placer. Луч правильно установленного лазера отражается обратно в себя. Правильное положение апертуры неточно установленного лазера находится на полпути между его исходным положением и точкой пересечения отраженного луча со стеной.

Разработанный и протестированный в компании Laser Placer с переносным зеркалом на месте для настройки сагиттального лазера. Треугольная пластиковая линейка обеспечивает вертикальные и горизонтальные контрольные линии для проверки и регулировки вращения лазерных лучей.

Пластина держится на трех заостренных ножках. Одна неподвижная ножка расположена под центром куба, а две регулируемые винтом ножки расположены по диагоналям опорной плиты рядом с соседними углами. По каждой из этих (ортогональных) диагоналей установлен спиртовой уровень для выравнивания по горизонтали.В нижней части тарелки имеется выемка напротив регулируемых ножек. В результате неравномерного снижения веса центр тяжести смещается в треугольник, образованный тремя опорами, обеспечивая устойчивую стойку для LP. Кроме того, поскольку большая часть веса приходится на центральную опору, LP может вращаться вокруг своей вертикальной оси, не нарушая положения центра куба.

Чтобы оценить точность, с которой должен быть изготовлен LP, отметим, что погрешность, вызванная неточностью измерительного инструмента, должна быть небольшой по сравнению с допуском погрешности измеряемого объекта.Это означает, что грани куба должны быть ортогональны друг другу в пределах существенно меньше 0,19 градуса, скажем, 0,02 градуса. Такой точности легко добиться в хорошей механической мастерской. Этому требованию также соответствует чувствительность спиртовых уровней, указанная производителем (L.S. Starrett Company, Athol, MA) как одно деление отклонения пузырька на угол наклона 0,017 градуса.

Для угловой юстировки лазерных линий предусмотрена переносная пластиковая пластина с точно выгравированными линиями ().При правильном размещении на опорной плите он образует горизонтальные и вертикальные контрольные линии, с которыми совпадают лазерные линии. Линии, выгравированные на опорной плите, служат руководством для регулировки угла поворота потолочного лазера. Для установки и тестирования сагиттального лазера предусмотрено переносное зеркало. Это зеркало помещается на опорную пластину и опирается на точно обработанный верхний передний край куба. Затем его угол наклона регулируется так, чтобы отраженный луч был направлен в сторону лазерной апертуры ().Узкая полоска ленты, прикрепленная к центру нижнего края зеркала, действует как шарнир, вокруг которого зеркало может свободно вращаться, тем самым гарантируя, что его задняя поверхность поддерживает контакт вдоль края куба. Опять же, точность устанавливается, когда луч, направленный в изоцентр, отражается в себя и совпадает с вертикальной линией на пластиковой пластине.

Вид сбоку на разработанную и протестированную компанией Laser Placer. Переносное зеркало наклонено так, что сагиттальный луч отражается обратно к лазерной апертуре.

C. Использование LP

LP помещается на лечебную кушетку, выравнивается и позиционируется в изоцентре с помощью линейных движений кушетки и оптических и механических индикаторов расстояния коллиматора. Когда гентри повернут в горизонтальное положение, челюсти установлены примерно на 3 см на 3 см и включен полевой свет, LP вращается вокруг своей фиксированной ножки до тех пор, пока отраженное изображение перекрестия коллиматора не совпадет с его передней проекцией. Отверстие, состоящее из листа картона с прорезью посередине, прижимается к лицевой стороне коллиматора, чтобы облегчить эту задачу ().Затем портал поворачивается в противоположное боковое положение, и испытание повторяется. Если ускоритель не является абсолютно жестким и идеально выровненным, будет замечено небольшое расхождение между исходным и отраженным изображениями перекрестия. Затем LP поворачивается, чтобы сократить рассогласование вдвое («разделить разницу»). Точное совмещение вращения достигается, когда изображения в обоих положениях гентри идентичны. LP не требует дополнительной регулировки, пока все лазеры не будут установлены и выровнены.

Разработанный и испытанный в компании Laser Placer точно выровнен с осями ускорителя. Отраженное изображение перекрестия, видимое в ярком световом кольце вокруг выреза, соответствует прямой проекции перекрестия (видно внутри выреза).

III. РЕЗУЛЬТАТЫ

A. Прецизионность и тесты точности

Для оценки точности и воспроизводимости мы использовали LP для изменения положения и юстировки лазеров в одном из наших процедурных кабинетов. Поскольку нас в первую очередь интересовали характеристики LP, мы не отслеживали ошибки положения лазера, за исключением сагиттального лазера.Сагиттальный лазер находился на расстоянии около 3 см от цели и был перемещен (как мы смогли позже сделать вывод из положения исходных монтажных отверстий на стене). После процедуры юстировки все лазерные лучи пересекались точно в изоцентре. Соответствующие линии оставались совпадающими с точностью более 1 мм до расстояний более 1 м от изоцентра. Вертикальные линии, создаваемые настенными лазерами, одинаково хорошо согласовывались друг с другом и с поперечной линией потолочного лазера. Линия, создаваемая сагиттальным лазером, согласовывалась с продольной линией потолочного лазера с точностью более 1 мм по всей длине поверхности кушетки.Лучи двух настенных лазеров перекрывали отверстия своих аналогов на противоположной стене в пределах 2 мм.

Испытания были повторены с LP, повернутым на 180 градусов вокруг своей вертикальной оси. Обоснованием этой процедуры было то, что любые производственные дефекты LP (особенно угловые неточности граней куба) будут проявляться как ошибочное указание на плохую юстировку лазера. Таких ошибочных показаний замечено не было, и все лазеры, как и прежде, выглядели точно выверенными.

Для проверки воспроизводимости LP была снята с кушетки, а поверхность стола и гентри были перемещены произвольно. Когда LP был заменен на кушетку и отрегулирован, были записаны положения отраженных лазерных лучей на стенах по отношению к контрольным меткам, размещенным во время первоначальной процедуры выравнивания. Эксперимент повторяли по 10 раз каждым из двух наблюдателей. Во всех экспериментах отраженная лазерная линия шириной 3 мм перекрывала карандашные отметки, что указывает на воспроизводимость в пределах ± 1.5 мм. (Ширина отраженной линии была результатом требования фокусировать лазеры вблизи изоцентра; размытие вне фокуса происходило на больших расстояниях.)

B. Клинические характеристики

Клиническая практичность LP была проверена при его использовании для размещения и юстировки запасных лазеров в тренажерном зале. Используя устройство и оригинальные лазеры, было найдено подходящее место для новых лазеров. Беглый осмотр показал, что настенные и потолочные лазеры располагались в пределах 1.5 см от цели, но ошибка сагиттального лазера была более 3 см. После установки новых лазеров была произведена точная регулировка положения, вращения и наклона с помощью внутренних червячных винтов, предоставленных производителем (LAP Laser Applications L.C., Бока-Ратон, Флорида). Вся процедура заняла менее 90 минут, не считая времени, необходимого для крепления лазеров к стенам.

Затем LP был использован для проверки лазеров в наших двух оставшихся процедурных кабинетах. Хотя все лазерные лучи согласовывались с изоцентром лучше 1 мм, типичные ошибки положения апертуры составляли около 1 см.Однако в одной из комнат апертура настенного лазера, которая давала вертикальную линию справа от пациента (голова впереди, положение лежа), была ошибкой 2,8 см в каудальном направлении. Расстояние от центра до стены составляло 2,5 м. Лазер на противоположной стене, который находился на расстоянии 4,3 м от изоцентра, находился на расстоянии 2,5 см от цели в том же направлении. Сагиттальный лазер, установленный на расстоянии 3,6 м от изоцентра, отклонялся на 3,2 см.

Поскольку позиционные ошибки этих трех лазеров превышали диапазон внутренних механизмов регулировки, лазеры пришлось снять с соответствующих стенок и снова установить.Апертуры потолочных лазеров, дающие поперечные и параллельные линии, отклонялись от цели на 2,0 и 1,5 см соответственно. Лазерные линии обычно требовали вращения на 0,5 градуса, что эквивалентно расхождению примерно в 1 мм на расстоянии 10 см от изоцентра. Используя аналогичные треугольники, можно показать, что пациент шириной 40 см с точно смоделированной опухолью в центре будет расположен на 1,7 мм каудально относительно запланированного положения и повернут на 0,16 градуса, если он установлен путем сопоставления боковых отметок на коже. с двумя (неточно расположенными) настенными лазерами.Отсутствие таких больших ошибок в другом процедурном кабинете, вероятно, было результатом предыдущей лазерной юстировки с использованием более ранней версии LP.

После того, как все лазеры в отделении были тщательно выровнены, терапевты сообщили о существенном снижении количества неудовлетворительных настроек пациента, определяемых как несоответствие анатомии кости на 5 мм или более между симулятором и контрольной пленкой. Улучшение было наиболее заметным в процедурной комнате, в которой лазеры были смещены более чем на 2 см.Терапевты сообщили, что до того, как было выполнено выравнивание, примерно половина настроек первого дня лечения потребовала сдвига для соответствия ± 5 мм совпадению с пленками симулятора и перерисовки следов на коже. Некоторые из опытных терапевтов намеренно смещали пациентов во время первоначальной настройки на ширину одной линии (около 2 мм), надеясь, что последующая коррекция приведет к более быстрому сопоставлению с пленкой на симуляторе. После совмещения всех лазеров с LP, точная настройка в процедурной комнате в соответствии с отметками на коже, нанесенными во время моделирования, привела к приемлемым проверочным пленкам у более чем 80% пациентов.

суммирует позиционные ошибки лазерных апертур, измеренные с помощью LP в близлежащем общинном онкологическом центре, оборудованном симулятором и двумя ускорителями. Большинство лазеров было точно позиционировано. Однако некоторые из устройств, особенно потолочный лазер в процедурном кабинете 1, не соответствовали точности, предлагаемой нашим анализом. В другом тесте медицинский физик использовал LP во время приемочных испытаний и ввода в эксплуатацию нового онкологического центра. Он нашел устройство очень практичным и простым в использовании, и отметил, что ему не было известно о каком-либо другом устройстве, которое обеспечивало бы точное руководство, предлагаемое LP для позиционирования сагиттальных лазеров (Rice JR, личное сообщение).

Таблица 1

Отклонение лазерных апертур от их правильного положения на стене

ОБСУЖДЕНИЕ

Неуклонные улучшения в лучевой медицине, особенно в конформном лечении и лечении с модуляцией интенсивности, предъявляют все более жесткие требования к точной настройке пациента. Промышленность отреагировала разработкой более совершенных устройств для иммобилизации, таких как специальные люльки и формы для рта, которые значительно сокращают количество ошибок, совершаемых пациентом.Поскольку основной источник ошибок значительно сокращен, потребность в сокращении других источников ошибок возросла.

Авторы протокола обеспечения качества AAPM TG-40, очевидно, признали сложность поддержания лазерных лучей, нацеленных точно на изоцентр, и допустили довольно большой допуск в 2 мм. Смещение лазерной линии в результате изменений температуры, вибраций и других факторов сделало бы непрактичным соблюдение более жестких допусков, особенно для газовых лазеров. Тем не менее, ошибка 2 мм в процедурном кабинете плюс аналогичная ошибка в тренажерном зале могут почти исчерпать жесткий запас прочности между опухолью и ближайшей критической структурой.

Как показал этот анализ, неточно размещенные лазерные апертуры могут вносить дополнительные 2 мм или более в общую ошибку. С такими проблемами можно столкнуться даже на новых машинах, установленных опытными специалистами. Однако они могут быть практически устранены добросовестным медицинским физиком, имеющим ЛП. Поскольку положение лазера не меняется, пока он не будет снят со стены для замены, не будет установлен другой лечебный аппарат или не будет проведен капитальный ремонт комнаты, позиционирование является разовым.Поэтому мы рекомендуем поддерживать влияние позиционирования лазера на ошибку пациента на уровне 0,5 мм или ниже, что соответствует угловому смещению луча на 0,1 градуса или меньше или неточности положения лазера 0,5 см в типовой процедурной комнате с изоцентром 3 м. Расстояние до стены.

LP также показал, что лазерные линии часто неточно выровнены вокруг своих главных осей. Хотя вращательные смещения такого типа не влияют на способность очерчивать оси станка, они могут привести к ошибкам, если линии используются вне центрального луча.Необходимость использования лазерных лучей на расстоянии от их пересечений может возникнуть, если пересечение находится на болюсе или на другой нестабильной поверхности. Кроме того, лазерные лучи в сагиттальной плоскости часто используются в качестве ориентира во время начальной настройки для позиционирования всего пациента или устройства иммобилизации. Опять же, LP оказался практичным для выравнивания вращения всех лазерных линий так, чтобы они точно согласовывались с соответствующими основными плоскостями по всей длине и ширине кушетки. Небольшое количество неудовлетворительных снимков порта, о которых сообщили наши терапевты после лазерного совмещения с LP, было долгожданным преимуществом.Учитывая, что ни одна из ошибок, связанных с неточным размещением отдельных лазеров, не могла вызвать большое количество плохих пленок для первоначальной проверки, вполне вероятно, что до того, как все лазеры были перемещены и точно выровнены, совокупная ошибка, вызванная ошибками лазера в обоих имитаторах. кабинета и лечебного кабинета частые нарушения порога ± 5 мм. Мы признаем, что это наблюдение было анекдотическим и что только рандомизированное проспективное исследование могло однозначно установить причинно-следственную связь.

Клинические физики в других учреждениях, вероятно, изобрели более простые и дешевые методы и устройства для проверки центровки лазера, включая кубы с ортогональной маркировкой и длинные спиртовые уровни для проверки горизонтальных лазерных линий. Однако, хотя такие устройства могут быть одинаково полезны для проверки правильности установки и юстировки лазеров, они могут быть не такими практичными, как LP для поиска правильных положений установки.

V. ЗАКЛЮЧЕНИЕ

Неточная установка лазеров может существенно повлиять на общую ошибку настройки пациентов.Точность не может считаться само собой разумеющейся даже при установке, выполняемой опытными специалистами. С помощью устройства, описанного в настоящей статье, ошибки позиционирования и юстировки лазеров легко обнаруживаются и, при необходимости, исправляются. Потенциальное улучшение точности настройки — это высокая отдача от разовых вложений в усилия по исправлению позиционных ошибок. LP одинаково ценен для рутинной регулировки наклона и вращения лазерных лучей.

БЛАГОДАРНОСТИ

Авторы выражают благодарность г.Джерри Сьюэллу за создание Laser Placer (LP) и доктору Дж. Робину Райсу за независимое тестирование LP и критический обзор рукописи.

РАСКРЫТИЕ ИНФОРМАЦИИ

Эта работа была представлена ​​на 18-м ежегодном собрании Американского колледжа медицинской физики, Херши, штат Пенсильвания, 2-7 июня 2001 г.

Вспомогательная информация

Файлы дополнительных материалов

ССЫЛКИ

1. Галкин Б. М., Фогель Х. Б., МакАрдл Г. Х., Бауст Г. Ф., Бун Р., О’Доннелл В. Лазерная модификация рентгеновского коллиматора: помощь в позиционировании пациентов для нейрохирургических и рентгенологических процедур.Med Phys. 1975. 2 (2): 79–81. [PubMed] [Google Scholar] 2. Бойер А.Л. Лазерный «перекрестие» габаритного света. Med Phys. 1978; 5 (1): 58–60. [PubMed] [Google Scholar] 3. Катчер Г.Дж., Койа Л., Гиллин М. и др. Комплексное обеспечение качества для радиационной онкологии: отчет рабочей группы 40 комитета по лучевой терапии AAPM. Med Phys. 1994. 21 (4): 581–618. [PubMed] [Google Scholar] 4. Хорвиц Н.Х., Форсейт А.Л. Инструмент для юстировки лазеров для позиционирования пациента. Med Phys. 1978. 5 (2): 164–166. [PubMed] [Google Scholar] 5. Гойтейн М. Механизм для облегчения точной регулировки габаритных огней.Med Phys. 1975. 2 (4): 219–220. [PubMed] [Google Scholar]

Learn the Difference, Plus Square & True

Прямые линии и прямые углы необходимы для любого строительного проекта, будь то стена, дверь, окно или весь каркас. Но «прямолинейность» заходит так далеко — у вас может быть совершенно прямая линия (то есть без изгиба или изгиба), но если она ориентирована неправильно, это все равно может привести к наклонным стенам или наклонному полу.

Вот где важны уровень и отвес — оба измеряют прямолинейность, но с разным отношением к горизонту.«Уровень» относится к прямолинейности из стороны в сторону (по горизонтали), тогда как по отвесу измеряется прямолинейность вверх и вниз (по вертикали).

Но что все это означает на практике? Читайте дальше, чтобы узнать об определениях уровней, отвесов, квадратов и истинных, чем они отличаются и как их измерить.

Что означает «уровень»?

«Уровень» — это то, что вы называете идеально горизонтальной линией. Горизонтально означает из стороны в сторону. Быть на одном уровне с миром — значит быть параллельно горизонту.

«Уровень» — это также название инструмента, который вы используете, чтобы определить, является ли что-то горизонтально прямым.

Что такое спиртовой или пузырьковый уровень?

Спиртовой уровень, иногда называемый пузырьковым уровнем, плотницким уровнем или уровнем торпеды (в зависимости от размера и формы) — это инструмент, который использует силу тяжести для измерения уровня предметов.

У этих уровней есть пузырек с жидкостью с воздушным пузырем внутри, который проходит параллельно корпусу инструмента. Когда инструмент находится на уровне земли, пузырек находится точно в середине флакона, часто отмеченный линией.Если инструмент (и измеряемая им поверхность) наклонен или наклонен в одном направлении, пузырек всплывает в более высокую сторону.

Как использовать спиртовой или пузырьковый уровень

Спиртовой уровень — лишь один из основных инструментов, которые вам понадобятся на строительной площадке. Узнайте больше о наиболее важных строительных инструментах и ​​о том, как их безопасно использовать, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Совет: когда вы держите уровень, убедитесь, что он находится на ровной поверхности или напротив нее, например стены или плоских прямых досок, для обеспечения точности.

Вы также можете использовать спиртовые уровни, чтобы проверить, что что-то вертикально, поскольку эти инструменты измеряют как уровень, так и отвес. (Подробнее об этом ниже.)

Уровни прочие

• Уровни воды используют пластиковые трубки и цилиндры с водой для измерения уровня на больших расстояниях, чем можно было бы достичь с помощью простого пузырькового уровня.
• Лазерные нивелиры используют лазерный луч света для проверки выравнивания. Если вам нужно измерить несколько линий, лазерный уровень упростит задачу, чем установка спиртового уровня на каждую отдельную линию. Лазерные уровни работают во всех направлениях, поэтому вы можете использовать их для измерения уровня и отвеса, указывая на то, что вы проверяете.

Что означает «отвес»?

«Отвес» — это то, что вы называете идеально вертикальной линией. Вертикальный означает вверх и вниз.Что-то «вертикальное» проходит перпендикулярно горизонту — это означает, что, когда оно пересекает горизонт, оно образует прямой (90 градусов) угол.

Вы можете измерить отвес, используя отвес, спиртовой или лазерный уровень.

Как пользоваться отвесом

Отвес использует силу тяжести, чтобы помочь вам правильно выровнять предметы. Этот инструмент состоит из груза (обычно с заостренным дном), который прикреплен к веревке (также известной как отвес). С помощью груза струна следует по пути силы тяжести и спускается прямо вниз с вершины того, что вы измеряете.Эта линия будет идеально перпендикулярна горизонту или «отвесу».

Вы также можете использовать спиртовые уровни, чтобы проверить, что что-то вертикально, поскольку эти инструменты измеряют как уровень, так и отвес.

Что означает «квадрат»?

«Квадрат» означает идеальные углы. Углы должны быть ровно под углом 90 градусов, что означает, что они состоят из двух перпендикулярных линий: одной прямой горизонтальной (горизонтальной) линии и одной прямой вертикальной (отвесной) линии. Перпендикулярные линии пересекаются, образуя прямой угол, который должен быть у вас на каждом углу.

Чтобы угол получился квадратным, можно использовать инструмент, известный как стальной угольник, столярный угольник или каркасный угольник. Этот инструмент помогает вам измерять и отмечать идеальные углы в 90 градусов, также известные как прямые углы.

Что означает «истина»?

В строительстве «истина» означает, что все выстроено правильно. Ваши линии должны быть идеально вертикальными (отвес) и горизонтальными (ровными), а углы должны быть ровно 90 градусов (квадрат).

Это означает, что все, над чем вы работаете, никоим образом не будет наклонено или наклонено.

Каждый элемент вашей ориентации должен быть точным. Ничто не должно наклоняться ни в какую сторону. Если хотя бы один угол или одна линия того, что вы строите, не прямая, то то, что вы делаете, не будет правдой.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Ваш дом не прямой. Вот как с этим бороться!

Нам нравятся старые дома, но вам будет сложно найти где-нибудь чистый угол в 90 градусов. Сегодня мы разберем некоторые из наших любимых уловок, как заставить вещи выглядеть ровно и ровно, даже если это не так!

ваза с фруктами | крем-тостер | блок для измельчения | faucet

Вот (не очень?) забавный факт: независимо от того, когда был построен ваш дом, он несовершенен! Полы не совсем ровные.Стены не совсем отвесные. Углы не совсем квадратные. Но знаете что? Независимо от того, вешаете ли вы карниз, устанавливаете кухонные шкафы или заменяете туалетный столик в ванной, эти недостатки, как правило, не так уж и важны, , если вы знаете, как с ними бороться.

Наша в разработке Две квартиры столовая + кухня

Но прежде чем мы перейдем к тому, как можно обойти тот факт, что ваш дом

не идеален, давайте определимся с некоторыми терминами.

Отвес | Точно вертикально или истинно .В доме это относится к вертикальным поверхностям, таким как стены, дверные косяки и фасады шкафов. Это можно проверить на точность с помощью отвеса, уровня или лазерного уровня.

Уровень | Не имеющий части выше другой . В доме это относится к горизонтальным поверхностям, таким как полы или столешницы. Это тоже обычно проверяют с помощью уровня или лазерного уровня.

Квадрат | Образующий прямой угол . В доме это относится к месту встречи двух перпендикулярных поверхностей, таких как две стены, или стыка стены и пола.Это можно проверить с помощью квадрата скорости или кадрирующего квадрата.

Многие факторы могут повлиять на то, что конструкция находится вне отвеса, уровня или квадрата. Возраст, заселенность здания, человеческие ошибки и неточные измерительные инструменты — все это может способствовать этому типу очарования старого дома, как мы его называем. Независимо от возраста вашего дома или того, как он заработал очарование — хм — , существует бесчисленное множество способов обойти его! Это наши фавориты.

Измеряем лазером

Самовыравнивающиеся лазерные уровни абсолютно незаменимы для старых домов! Мы использовали наши любимые устройства Bosch для всего, от установки кухонных шкафов до подвешивания произведений искусства и стен галереи.Возможно, нашим любимым применением было создание ровной линии краски на высоте двух третей от стены нашей спальни:

наш любимый лазерный уровень итоговый результат! источников: шторы | бра | постельное белье | vanity

Начните с одной точки, а затем обведите комнату лазерным лучом, чтобы добиться единообразия, — это так же просто, как кажется! Просто убедитесь, что ваш лазер не двигается в течение всего процесса и все готово. Часто я размечаю малярной лентой пол там, где мне нужно держать лазерный уровень.Ниже мы использовали его, чтобы разметить линию уровня, чтобы установить монтажные рейки IKEA для кухни Two Flat’s Unit 2!

Смотрите также: Как мы обманули наш путь к прямому потолку!

Мы герметизируем (почти) все!

Мы любим шутить, что герметик — это клей, который скрепляет старый дом! Настолько, что мы даже написали об этом целый пост. Очевидно, что дело обстоит не так, но заполнение швов различной степени несовершенства гладким валиком подкрашиваемого герметика — отличный и недорогой способ устранить визуальное отвлечение неровных швов и стыков.

конопатка швов на бортик ванной окончательный результат! источников: раковина | смесители | плитка | бра | аптечка

Например, потолки в нашей прачечной очень неровные. Когда мы приступили к установке наполнителей в верхней части шкафов, мы сделали все возможное, чтобы очертить наши разрезы, но мы заполнили последние дефекты (много) герметиком. После высыхания герметика все было окрашено, и в результате выглядел как — идеальный стык. Совет: для очень больших зазоров попробуйте использовать опорный стержень! Это дает герметику что-то, к чему можно прилипнуть, вместо того, чтобы опорожнять целую трубку в пропасть.

См. Также: Как получить идеальную линию герметика + наши любимые герметики.

Делаем ставку на филенки + обшивку

Установка филенчатых панелей устраняет большие неприглядные зазоры между поверхностями. Они также являются неотъемлемой частью заполнения зазоров между шкафами и стенами. Очень редко, если когда-либо , стена, на которой встречается шкаф, будет такой же идеально квадратной, как и сам шкаф.Вот где вступают в игру панели-заглушки. По сути, панель-заглушка — это отрезок отделочной доски, который заполняет в пространстве, где шкаф не соприкасается со стеной или , где шкафы встречаются друг с другом.

ремонт кухни нашей квартиры с садом

Когда стены действительно по отвесу, панели-заполнители можно нацарапать или вырезать намеренно из квадрата . Использование зажимов для разметки поверхностей — удобный способ убедиться, что панели совпадают со сторонами шкафа, которые они должны скрывать.

итоговый результат! источников: шкафы | кран | оборудование | бра

См. также: Как установить филенки на кухне и почему так важны филенки.

Мы согласны с «визуальным выравниванием» и разделением разницы

Наконец, когда все остальное не помогает и никакие математические вычисления или тщательная резка не могут сделать поверхность идеально ровной, возможно, пришло время довольствоваться визуально ровной. Визуальный уровень — это именно то, на что похоже.Это признание того факта, что для того, чтобы что-то сделать идеальным, потребуется непропорционально много усилий. Например, полное удаление декоративной лепнины всего окна только для того, чтобы придать прилегающей поверхности вид ровной поверхности, может быть глупым занятием, и я не касаюсь этого десятифутовой стойкой!

Этот трюк особенно удобен, когда мы вешаем высокие карнизы. В нашем доме в Чикаго наши потолки, как правило, не соответствуют уровню идеального уровня , но разделение разницы между неровным потолком и ровной оконной облицовкой может отвлечь их внимание от внимания.В таком случае, почти идеальный может закончиться тем, что покажется идеальным, если вы используете свои глаза как уровень, а не как настоящий уровень. Иногда это единственный выход!

карниз для штор | стол | credenza (аналогичный) | диван | карманы для растений

Что нам не хватает? Есть ли у вас какой-нибудь трюк, когда предметы неровные, неровные или квадратные? Мы будем рады услышать ваши советы, потому что у нас еще есть две кухни с наполнителем и отделочными панелями, которые нужно установить в нашей 130-летней квартире Two Flat. Любители старого дома, объединяйтесь!

6 хаков для поиска прямых, квадратных, отвесных и

уровней

Чтобы избежать проблем, правильно запустив

Вот вы стоите, разочарованный и разочарованный, посреди своего незавершенного подвала.Семейный номер вашей мечты превратился в кошмар. Красивые дубовые двери приклеиваются и переплетаются; последний ряд напольной плитки сужается с 4 дюймов на одном конце до 1 дюйма на другом; ни один гипсокартон не подходит совершенно правильно; и теперь, стоя по щиколотку в растрепанной дубовой отделке, удивляешься, где же ты ошибся.

Что ж, скорее всего, это было в самом начале, с бревнами, которые не были прямыми, углами, которые не были квадратными, и полом, который не был ровным.

Преимущества

Начало работы прямо, под прямым углом, ровно и по отвесу (вертикально) — самый важный шаг в обеспечении того, чтобы ваши проекты выглядели великолепно.Небольшое дополнительное время, потраченное заранее, окупится на протяжении всего пути с меньшими потерями материала, меньшим количеством часов, потраченных на работу, и намного меньшим разочарованием.

Вот подробные инструкции, как это сделать.

Прямо?

Древесина демонстрирует удивительные искажения при высыхании, поэтому будьте разборчивы при покупке пиломатериалов. Если он слишком изогнут, ничего из него, на нем или рядом с ним ничего не поместится.

Мои пиломатериалы прямые?

Выбор высококачественного материала — первый шаг к прямому и правдивому проекту.Посмотрите по краям, чтобы проверить. Всегда можно починить фуганком и рубанком.

Невооруженный глаз — такой же хороший инструмент, как и любой другой, когда дело доходит до оценки кривых и прямых. Вы можете обнаружить горб или «макушку». как это называют плотники, прицеливаясь по длине доски (фото). Небольшая корона почти неизбежна, но следует отказываться от досок там, где она очень заметна.

При строительстве стены располагайте все коронки на одной стороне, чтобы у готовой стены не было волнистой поверхности.Для балок перекрытия действительно желательна небольшая корона — просто убедитесь, что вы всегда располагаете ее вверх. Балка с балкой 1/2 дюйма. направленная вверх корона будет закручиваться прямо, если центр сядет на 1/2 дюйма. Балка с 1/2 дюйма. заводная головка, направленная вниз, намотается на полную 1-дюйм. провисание после того же количества оседания.

Как проверить, прямая ли стена?

Натяните веревку между блоками на каждом конце стены. Измерьте зазор между тестовым блоком и струной.

Натянутая струна — хороший способ проверить прямолинейность.Например, чтобы проверить, прямая ли стена, прикрепите два распорных блока одинаковой толщины на концах стены и натяните веревку между ними (фото 6). Измеряя расстояние между струной и стеной в промежуточных точках, вы можете определить, насколько далеко продвинуть стену внутрь или наружу, чтобы выпрямить ее. Это отличный способ выровнять забор и столбы настила, проверить пол на провисание или выровнять решетку для подвесного потолка.

Привязка линии

Если вам нужно обозначить длинную прямую линию на стене, потолке или полу, используйте линию мелом (см. Фото 3).Закрепите конец крючка; размотать веревку и натянуть ее; затем поднимите струну прямо вверх и отпустите.

Tajima Chalk-Rite CR301JF — удобная коробка для мела с защелками. Линия привязки выделена особо жирным шрифтом. У линейного извлечения есть 5 передач, чтобы сэкономить ваше время на рабочем месте. Корпус из АБС-пластика легкий и прорезиненный для лучшего захвата. Большая заливная горловина делает загрузку легкой и беспроблемной. Щелкните здесь, чтобы просмотреть отзывы клиентов Amazon.

Это квадрат?

Мой шкаф квадратный?

Проверьте диагональные размеры и отрегулируйте свою работу, пока они не станут равными.Тогда шкаф будет квадратным.

Сравнивая размеры по диагонали (Фото 1) и корректируя их соответствующим образом, человек может выровнять стену, дверь шкафа, окно — точнее, любой прямоугольник или квадрат. Размеры по диагонали будут равны, когда углы будут квадратными.

Stanley FatMax 33-725 очень устойчив к падению. Первые 3 фута рулетки усилены для большей прочности; весь клинок покрыт полиэфирной пленкой. У него есть 16 дюймов и 19 дюймов.2-дюймовая разметка центра стойки для упрощения любых работ по обрамлению. Пружина подвергается термообработке для увеличения срока службы и плавной отдачи. Stanley также дает ограниченную пожизненную гарантию. Щелкните здесь, чтобы просмотреть отзывы клиентов Amazon.

Мои стены квадратные?

Сделайте отметки 3 фута вдоль одной стены и 4 фута вдоль другой; затем отрегулируйте, пока размер диагонали не составит 5 футов.

Строите ли вы скворечник или небоскреб, вы можете проверить, являются ли углы квадратными, используя правило 3-4-5: треугольник со сторонами 3, 4 и 5 образует угол в 90 градусов.Не имеет значения, в дюймах, футах или световых годах. или кратно 6, 8, 10 или 30, 40, 50 — угол всегда будет ровно 90 градусов. Техника 3-4-5 особенно полезна для больших конструкций, таких как стены (фото 2), обрамление террасы или углы ограды.

В чем разница между уровнем и отвесом?

«Уровень» просто означает параллельность поверхности земли; «Отвес» означает перпендикулярно этому или прямо вверх и вниз.

Мой пол ровный?

Используйте длинную прямую доску, чтобы увеличить рабочую длину уровней и перекрыть небольшие провалы и неровности.

Большинство уровней содержат три стеклянных пузырька: по одному на каждом конце с указанием отвеса и по одному посередине с указанием уровня. Когда пузырек находится точно по центру между двумя линиями на флаконе. вы работаете по отвесу или по уровню — при условии, что ваш уровень точный.

Чтобы проверить точность уровня, поместите его на плоскую поверхность и отметьте, где находится пузырек по отношению к центрирующим линиям.Переверните конец уровня за концом и проверьте, сохраняет ли пузырек точно такое же положение. Некоторые уровни металла можно регулировать. Флаконы в деревянных уровнях можно снимать и проверять, но это искусство — проконсультируйтесь с производителем уровня.

Корончатая или изогнутая древесина даст вашему уровню ложные показания, поэтому при проверке угла стены или дверного проема на предмет отвеса. снимите два или три измерения по длине шпильки, чтобы получить среднее значение.

Stabila 37424 — строительный уровень с немецкой точностью.Рама широкая и прочная. Заглушки изготовлены из резины и снимаются для измерения заподлицо. Сверху и внизу есть показания. Щелкните здесь, чтобы прочитать обзоры Amazon.

Направлена ​​ли моя труба на правильный наклон?

Определите правильный 1/4 дюйма. падение на фут, поместив 1 дюйм блокировки под конец 4-футовой. уровень.

Использование отвеса

Отвес, веревка с заостренным грузом на одном конце, является еще одним способом установления истинной вертикали.

Уровень удобнее использовать при выравнивании стен, но отвес сияет, когда дело доходит до переноса отметок с более высокой точки на более низкую — например, для центрирования дровяной печи непосредственно под дымоходом или для размещения потолочных ребер или светильников. .

Единственная трудность при использовании отвеса — это дождаться, когда он перестанет вращаться и раскачиваться, прежде чем вы сможете перенести вашу отметку.

Tajima Plumb-Rite PZB-400GP имеет быстро стабилизирующийся боб (менее 6 секунд).Вы можете прикрепить его к дереву и гипсокартону с помощью булавки, к стали с помощью магнита или к гвоздям и шпилькам с помощью крючка. Леска автоматически убирается для удобства хранения. Щелкните здесь, чтобы прочитать отзывы клиентов Amazon.

Большинство ящиков для меловой лески с их конусообразными корпусами и центральными отверстиями для струн могут выполнять двойную функцию в качестве отвесов (Фото 3).

Мое местоположение находится прямо над головой? Как проверить, ровная ли стена?

Используйте ящик для меловой линии или отвес, чтобы переместить точки (например, эту дымоходную трубу) вверх или вниз.

Чтобы избежать проблем, правильно запустив

Вот вы стоите, разочарованный и разочарованный, посреди своего незавершенного подвала. Семейный номер вашей мечты превратился в кошмар. Красивые дубовые двери приклеиваются и переплетаются; последний ряд напольной плитки сужается с 4 дюймов на одном конце до 1 дюйма на другом; ни один гипсокартон не подходит совершенно правильно; и теперь, стоя по щиколотку в растрепанной дубовой отделке, удивляешься, где же ты ошибся.

Что ж, скорее всего, это было в самом начале, с бревнами, которые не были прямыми, углами, которые не были квадратными, и полом, который не был ровным.

Преимущества

Начало работы прямо, под прямым углом, ровно и по отвесу (вертикально) — самый важный шаг в обеспечении того, чтобы ваши проекты выглядели великолепно. Небольшое дополнительное время, потраченное заранее, окупится на протяжении всего пути с меньшими потерями материала, меньшим количеством часов, потраченных на работу, и намного меньшим разочарованием.

Вот подробные инструкции, как это сделать.

Прямо?

Древесина демонстрирует удивительные искажения при высыхании, поэтому будьте разборчивы при покупке пиломатериалов.Если он слишком изогнут, ничего из него, на нем или рядом с ним ничего не поместится.

Мои пиломатериалы прямые?

Выбор высококачественного материала — первый шаг к прямому и правдивому проекту. Посмотрите по краям, чтобы проверить. Всегда можно починить фуганком и рубанком.

Невооруженный глаз — такой же хороший инструмент, как и любой другой, когда дело доходит до оценки кривых и прямых. Вы можете обнаружить горб или «макушку». как это называют плотники, прицеливаясь по длине доски (фото).Небольшая корона почти неизбежна, но следует отказываться от досок там, где она очень заметна.

При строительстве стены располагайте все коронки на одной стороне, чтобы у готовой стены не было волнистой поверхности. Для балок перекрытия действительно желательна небольшая корона — просто убедитесь, что вы всегда располагаете ее вверх. Балка с балкой 1/2 дюйма. направленная вверх корона будет закручиваться прямо, если центр сядет на 1/2 дюйма. Балка с 1/2 дюйма. заводная головка, направленная вниз, намотается на полную 1-дюйм. провисание после того же количества оседания.

Как проверить, прямая ли стена?

Натяните веревку между блоками на каждом конце стены. Измерьте зазор между тестовым блоком и струной.

Натянутая струна — хороший способ проверить прямолинейность. Например, чтобы проверить, прямая ли стена, прикрепите два распорных блока одинаковой толщины на концах стены и натяните веревку между ними (фото 6). Измеряя расстояние между струной и стеной в промежуточных точках, вы можете определить, насколько далеко продвинуть стену внутрь или наружу, чтобы выпрямить ее.Это отличный способ выровнять забор и столбы настила, проверить пол на провисание или выровнять решетку для подвесного потолка.

Привязка линии

Если вам нужно обозначить длинную прямую линию на стене, потолке или полу, используйте линию мелом (см. Фото 3). Закрепите конец крючка; размотать веревку и натянуть ее; затем поднимите струну прямо вверх и отпустите.

Tajima Chalk-Rite CR301JF — удобная коробка для мела с защелками. Линия привязки выделена особо жирным шрифтом. У линейного извлечения есть 5 передач, чтобы сэкономить ваше время на рабочем месте.Корпус из АБС-пластика легкий и прорезиненный для лучшего захвата. Большая заливная горловина делает загрузку легкой и беспроблемной. Щелкните здесь, чтобы просмотреть отзывы клиентов Amazon.

Это квадрат?

Мой шкаф квадратный?

Проверьте диагональные размеры и отрегулируйте свою работу, пока они не станут равными. Тогда шкаф будет квадратным.

Сравнивая размеры по диагонали (Фото 1) и корректируя их соответствующим образом, человек может выровнять стену, дверь шкафа, окно — точнее, любой прямоугольник или квадрат.Размеры по диагонали будут равны, когда углы будут квадратными.

Stanley FatMax 33-725 очень устойчив к падению. Первые 3 фута рулетки усилены для большей прочности; весь клинок покрыт полиэфирной пленкой. Он имеет 16-дюймовую и 19,2-дюймовую маркировку центра шипов для упрощения любых работ по кадрированию. Пружина подвергается термообработке для увеличения срока службы и плавной отдачи. Stanley также дает ограниченную пожизненную гарантию. Щелкните здесь, чтобы просмотреть отзывы клиентов Amazon.

Мои стены квадратные?

Сделайте отметки 3 фута.вдоль одной стены, 4 фута вдоль другой; затем отрегулируйте, пока размер диагонали не составит 5 футов.

Строите ли вы скворечник или небоскреб, вы можете проверить, являются ли углы квадратными, используя правило 3-4-5: треугольник со сторонами 3, 4 и 5 образует угол в 90 градусов. Не имеет значения, в дюймах, футах или световых годах. или кратно 6, 8, 10 или 30, 40, 50 — угол всегда будет ровно 90 градусов. Техника 3-4-5 особенно полезна для больших конструкций, таких как стены (фото 2), обрамление террасы или углы ограды.

В чем разница между уровнем и отвесом?

«Уровень» просто означает параллельность поверхности земли; «Отвес» означает перпендикулярно этому или прямо вверх и вниз.

Мой пол ровный?

Используйте длинную прямую доску, чтобы увеличить рабочую длину уровней и перекрыть небольшие провалы и неровности.

Большинство уровней содержат три стеклянных пузырька: по одному на каждом конце с указанием отвеса и по одному посередине с указанием уровня.Когда пузырек находится точно по центру между двумя линиями на флаконе. вы работаете по отвесу или по уровню — при условии, что ваш уровень точный.

Чтобы проверить точность уровня, поместите его на плоскую поверхность и отметьте, где находится пузырек по отношению к центрирующим линиям. Переверните конец уровня за концом и проверьте, сохраняет ли пузырек точно такое же положение. Некоторые уровни металла можно регулировать. Флаконы в деревянных уровнях можно снимать и проверять, но это искусство — проконсультируйтесь с производителем уровня.

Корончатая или изогнутая древесина даст вашему уровню ложные показания, поэтому при проверке угла стены или дверного проема на предмет отвеса.снимите два или три измерения по длине шпильки, чтобы получить среднее значение.

Stabila 37424 — строительный уровень с немецкой точностью. Рама широкая и прочная. Заглушки изготовлены из резины и снимаются для измерения заподлицо. Сверху и внизу есть показания. Щелкните здесь, чтобы прочитать обзоры Amazon.

Направлена ​​ли моя труба на правильный наклон?

Определите правильный 1/4 дюйма. падение на фут, поместив 1 дюйм блокировки под конец 4-футовой.уровень.

Использование отвеса

Отвес, веревка с заостренным грузом на одном конце, является еще одним способом установления истинной вертикали.

Уровень удобнее использовать при выравнивании стен, но отвес сияет, когда дело доходит до переноса отметок с более высокой точки на более низкую — например, для центрирования дровяной печи непосредственно под дымоходом или для размещения потолочных ребер или светильников. .

Единственная трудность при использовании отвеса — это дождаться, когда он перестанет вращаться и раскачиваться, прежде чем вы сможете перенести вашу отметку.

Tajima Plumb-Rite PZB-400GP имеет быстро стабилизирующийся боб (менее 6 секунд). Вы можете прикрепить его к дереву и гипсокартону с помощью булавки, к стали с помощью магнита или к гвоздям и шпилькам с помощью крючка. Леска автоматически убирается для удобства хранения. Щелкните здесь, чтобы прочитать отзывы клиентов Amazon.

Большинство ящиков для меловой лески с их конусообразными корпусами и центральными отверстиями для струн могут выполнять двойную функцию в качестве отвесов (Фото 3).

Мое местоположение находится прямо над головой? Как проверить, ровная ли стена?

Используйте ящик для меловой линии или отвес, чтобы переместить точки (например, эту дымоходную трубу) вверх или вниз.

Как насчет руководства по покупке лазерного уровня?

Лазерные нивелиры — всегда долгожданный инструмент в вашей мастерской или на стройплощадке, даже если это просто потому, что у них невероятный диапазон. Качественный лазерный нивелир может установить уровень всей комнаты за один раз, гарантируя, что пол и потолок будут идеально ровными и ровными.

Лазерные нивелиры буквально сияют даже на небольших работах. Есть множество применений, в которых лазерные уровни идеальны и превосходят стандартные уровни.Вот взгляд на то, что есть в настоящее время и как отсеять выбор …

Лазерные нивелиры для мастерских / помещений и строительные / наружные лазерные нивелиры

Чтобы убедиться, что столы ровные, а шкафы квадратные, большинство подрядчиков могут получить с помощью обычного пузырькового уровня или спиртового уровня — с крошечными пластиковыми или стеклянными пузырьками, в которых пузырьки выстраиваются между центральными отметками, когда все плоское и квадратное.

Для тех из нас, кто хочет тщательной работы, портативные лазерные нивелиры, которые испускают один или два луча, обычно являются инструментом: go to «и делают выравнивание вещей намного проще и быстрее.

Основное преимущество внутренних лазерных уровней в проектах DIY заключается в том, что они проводят четкую линию через стену, что упрощает выравнивание шкафов, розеток и выключателей и устраняет множество более сложных «технических аспектов» использования ручных инструментов .

Строительные лазеры, с другой стороны, используются при планировке целых комнат или даже целых открытых площадок. Лазерные нивелиры, используемые для строительства, часто поставляются с лазерными приемниками, установленными на геодезических штативах. Их диапазон делает их полезными не только для определения ровности и уровня, но также и для точных оценок.

Какой тип лазерного уровня выбрать?

Как и в случае с большинством инструментов, ответ зависит от того, какую работу вы собираетесь выполнять и собираетесь ли вы делать что-нибудь еще в ближайшем будущем, поэтому «частота использования» действительно является окончательным вопросом.

Более простые линейные лазеры для внутренних помещений предназначены для разметки стен и потолков в небольших закрытых помещениях. Наружные лазеры, такие как ротационные лазеры и лазеры для обнаружения импульсов, предназначены для работы на больших расстояниях по неровной местности и имеют возможность охватывать хороший диапазон — обычно на открытом воздухе.

Также важно отметить, что невозможно выполнить правильное выравнивание вне помещений с помощью линейного лазера для помещений, а на противоположном конце установка геодезических постов и лазерных приемников только для выравнивания столешницы — это немного излишне. Поэтому не менее важно знать, какой лазерный уровень лучше всего подходит для работы.

Внутренние точечные лазерные уровни

Простые точечные лазерные уровни обычно встроены в комбинированные инструменты, такие как пузырьковые или спиртовые уровни, отвесы или гвоздики. В большинстве из них используется лазер класса II, который может точно проецировать лазерную линию на расстояние до 30 футов или около того, что более чем достаточно для небольшой замкнутой комнаты или открытой жилой зоны.

Особенности, которые нужно искать в точечных лазерных уровнях

• Многоразовые клеи позволяют приклеивать лазерный линейный уровень к поверхности, позволяя использовать уровень не только на плоской горизонтальной поверхности, но также на стенах и потолках.
• Line и Cross Line режимы позволяют лазерному уровню излучать короткие прямые или перпендикулярные поперечные линии, что делает их идеальными для выкладки плитки, выключателей и розеток через короткие промежутки времени.
• Встроенные инструменты делают большинство точечных лазерных уровней настоящими комбинированными инструментами.Некоторые интересные комбинации добавляют спиртовые уровни, магнитные гвоздики и отвесы в одном удобном пакете.

Большинство лазерных нивелиров меньшего размера удобны не только для установки светильников и шкафов, но и для подвешивания праздничных украшений, выпрямления баннеров и настенных рам и даже для наклеивания новых обоев.

Стоимость: Это действительно самые недорогие типы лазерных уровней, их можно найти менее чем за 20 долларов за простую модель.

Внутренние / Наружные линейные лазерные уровни

Линейные лазерные уровни проецируют сплошные линии на желаемую поверхность, и по сравнению с точечными лазерными уровнями, которые могут делать только короткие лазерные линии, эти лазерные уровни могут излучать световой диапазон, который может покрыть хороший участок комнаты.Это делает их идеальными для применений, где вам нужно точно устанавливать предметы на более длинные пролеты — подумайте об установке настенной керамической плитки, обоев или настенных перил для стульев.

В то время как любитель DIY может рассчитывать использовать лазерный уровень только для крупных ремонтных работ, подрядчики, которые специализируются на отделке помещений, найдут внутренний линейный лазерный уровень удобным для более широкого круга работ. Подрядчики используют эти лазеры для точного строительства подвесных потолков, установки гипсокартона, установки спринклеров и выравнивания вентиляционных отверстий HVAC.Они также используются для выравнивания декоративных потолочных балок и стропил, чтобы назвать несколько вещей.

Плотники по отделке оценят линейный лазер для помещений не только для того, чтобы убедиться, что шкафы и полки в шкафах красивые и квадратные, они также используют эти инструменты для выравнивания потолков, отделки, декоративных панелей и при отделке панелей.

Особенности, которые следует искать в линейных лазерных уровнях

• Системы самовыравнивания могут настроить лучи на автоматическое выравнивание с помощью гравитационной системы, гарантируя, что у вас будут линии уровня независимо от состояния пола.Более умные функции самонивелирования могут предупредить вас, если у лазера также возникают проблемы с самовыравниванием.
• Режимы ручного выравнивания позволяют фиксировать линии для выравнивания по другим углам, что полезно для творческой плитки и декоративной росписи стен.
• Монтажные устройства, такие как штативы и зажимы, позволяют установить линейный лазерный уровень так, чтобы он свободно стоял на земле или прикрепил его к поверхности.
• Режимы «Линия» и «Перекрестие» позволяют установить уровень излучения одной вертикальной или горизонтальной линии или обеих.
• Пылезащищенные и водонепроницаемые лазерные нивелиры позволяют использовать устройство на открытом воздухе или даже в суровых условиях рабочей площадки.
Зеленые лазеры
• позволяют видеть пересекающиеся линии даже на улице или на ярко освещенных рабочих площадках в помещении.

Ротационные лазерные уровни

Ротационные лазерные уровни — это универсальные инструменты для выравнивания, которые обычно используются при строительстве, планировке и земляных работах на открытом воздухе. Как следует из их названия, они излучают направляющий лазерный свет под углом 360 градусов, что означает, что они по-прежнему полезны, даже если на рабочем месте нет стен, чтобы «ловить» лазерный луч.В этом случае один или несколько лазерных датчиков, установленных на измерительных стержнях, используются для получения показаний на лазере.

Практически все ротационные лазерные нивелиры имеют автоматический нивелир. С другой стороны, датчики необходимо позиционировать вручную, и это обычно делается путем перемещения детектора вверх и вниз по исследовательскому столбу или измерительной рейке до тех пор, пока вы не услышите звуковой сигнал.

Чтобы помочь вам в этом процессе, вы можете использовать пару тонированных очков или защитных очков, которые идут в комплекте с лазерным нивелиром, чтобы видеть лазерный луч даже на открытом воздухе.

Особенности, которые нужно искать в ротационных лазерных уровнях

• Водонепроницаемая и пыленепроницаемая защита лазерного уровня позволяет использовать инструмент даже в суровых строительных условиях на открытом воздухе, на солнце или под дождем.
• Электронное самонивелирование позволяет настроить лазер и заставить его самостоятельно определять уровень, что может сэкономить время и устранить некоторые технические аспекты.
• Несколько лучей позволяют использовать ротационный лазерный уровень как для горизонтального нивелирования, так и в вертикальном режиме.
• Дополнительный диапазон некоторых больших ротационных лазерных нивелиров никогда не повредит, особенно если вы занимаетесь земляными работами с большим объемом.
• Ручные режимы уклона позволяют подбирать существующие уклоны для их удлинения, что делает их идеальными для земляных работ.
• Водонепроницаемые и пыленепроницаемые лазерные приемники позволяют использовать их на открытом воздухе в течение продолжительных периодов времени.
• Автоматическое отключение лазерных приемников — еще один плюс для некоторых людей.
• Различные настройки точности лазерных приемников делают их идеальными для грубых измерений на больших расстояниях или для более точных измерений, если они находятся в пределах эффективного диапазона ротационного лазерного уровня.

Большой диапазон ротационных лазерных нивелиров делает их идеальным выбором для общих строительных работ и работ по планировке.

Несколько ротационных лазерных нивелиров могут покрыть всю строительную площадку, что делает их идеальными для общего нивелирования, укладки труб, подвалов, земляных работ и компоновки каркаса (в некоторых случаях). Благодаря правильному уклону они также могут быть невероятно полезны для проектирования надлежащего дренажа, сельскохозяйственных полей, наклонных площадок и насыпей.

Выбор подходящего лазерного уровня

Лазерные уровни полезны не только для внутренних работ, но и для крупномасштабных строительных проектов.В зависимости от ваших потребностей различные функции и характеристики, необходимые для вашего лазерного уровня, могут отличаться. Найдите время, чтобы сравнить похожие модели, чтобы выбрать лучший инструмент для ваших нужд и тот, который соответствует вашему бюджету.

Диапазон
В зависимости от выполняемой работы дальность действия лазерного уровня может быть, а может и не быть для вас главным приоритетом. Для большинства небольших лазерных нивелиров с комбинированным инструментом ожидайте эффективный диапазон 30 футов или около того. С другой стороны, ротационные лазерные нивелиры могут излучать точные лучи на невероятно большие расстояния — эффективные диапазоны 2500 футов и более довольно распространены для более крупных моделей.

Как всегда, вам решать, нужен ли вам невероятный диапазон, который обеспечат вам большие лазерные нивелиры, или вам лучше подойдет портативность меньших внутренних лазерных уровней.

Точность
Несмотря на то, что на всех лазерных уровнях используется лазер, точность может варьироваться в зависимости от компонентов инструмента. Нередко внутренние лазеры менее точны, чем лазеры большего размера. Например, типичный маленький внутренний лазерный уровень может иметь точность плюс-минус 1/8 дюйма на 30 футов, в то время как ротационный лазер может быть более точным, чем этот (в пределах 1/16 дюйма) на расстоянии более 100 футов.

Скорость вращения
Скорость вращения, конечно же, в основном относится к ротационным лазерным уровням. Чем выше скорость, тем меньше мерцание линии вызывает глаз, хотя это не оказывает большого влияния на точность лазерного уровня в целом.

Типичные ротационные лазерные нивелиры вращаются с большой скоростью по сравнению с большинством электроинструментов — для ротационных лазерных нивелиров строительного класса скорость должна составлять 600 оборотов в минуту или около того, и не намного больше.

Функции выравнивания
Чем больше функций выравнивания у вас есть, тем лучше, но по большей части наличие точной функции самовыравнивания удовлетворит большинство ваших потребностей.В отличие от лазеров с ручным нивелированием, для которых требуется регулировка луча вручную с помощью встроенных пузырьковых уровней и винтов, вы можете приблизиться к указанной точности устройства, если у вас есть самонивелирующийся лазерный уровень.

Системы ручного нивелирования могут быть бесполезными или невероятно удобными в зависимости от выполняемой работы, но наличие их на вашем устройстве в любом случае является преимуществом. Ручное выравнивание имеет решающее значение для ротационных лазерных нивелиров для укладки откосов. Для внутренних лазерных уровней ручное выравнивание позволяет вам следовать по склонам и уклонам, которые обычно встречаются на лестничных пролетах или пандусах.

Цвета лазерного излучения
Большинство внутренних и наружных лазерных нивелиров излучают красный лазерный свет, который трудно разглядеть на открытом воздухе или в условиях ярко освещенной рабочей площадки. Чтобы решить эту проблему, производители лазерных уровней прибегли к более ярким зеленым лазерам, которые легко обнаружить даже под солнцем.

Некоторые модели также поставляются с очками, которые упрощают просмотр лазера, и если они не входят в комплект, вы можете купить их отдельно.

Классификация мощности и безопасности лазера

Большинство производителей лазерных уровней все еще используют старую систему классификации лазерной системы классификации безопасности, поскольку она все еще широко используется сегодня.В этой системе мощность лазера классифицируется как один из классов I, II, III или IV, в зависимости от мощности и опасности, которую они представляют.

В большинстве внутренних лазерных уровней используются лазеры класса II с выходной мощностью не более 1 мВт. Большинство лазерных указателей также относятся к этой категории, и хотя существует риск повреждения глаз при использовании лазеров класса II, повреждение глаз обычно происходит только тогда, когда человек смотрит на луч в течение длительного периода времени.

Для лазеров класса IIa длительность непрерывной экспозиции 1000 секунд или более вызовет ожог сетчатки.С другой стороны, лазеры класса III, используемые в ротационных лазерах, должны иметь предупреждающие таблички. Хотя их выходная мощность обычно не превышает 5 мВт, эти лазеры потенциально могут вызвать повреждение глаз, если луч попадает в глаз напрямую.

% PDF-1.3 % 141 0 объект > эндобдж xref 141 108 0000000016 00000 н. 0000002884 00000 н. 0000003055 00000 н. 0000003082 00000 н. 0000003135 00000 п. 0000003193 00000 п. 0000003386 00000 н. 0000003967 00000 н. 0000004070 00000 н. 0000004172 00000 н. 0000027725 00000 п. 0000051936 00000 п. 0000077085 00000 п. 0000077549 00000 п. 0000078158 00000 п. 0000078276 00000 п. 0000078411 00000 п. 0000078527 00000 п. 0000078781 00000 п. 0000079029 00000 п. 0000105992 00000 н. 0000106110 00000 п. 0000128920 00000 н. 0000153155 00000 н. 0000153309 00000 н. 0000177965 00000 н. 0000203157 00000 н. 0000225438 00000 н. 0000253817 00000 н. 0000255384 00000 н. 0000255597 00000 н. 0000255807 00000 н. 0000274844 00000 н. 0000275141 00000 п. 0000275349 00000 н. 0000275649 00000 н. 0000280359 00000 н. 0000280571 00000 н. 0000280795 00000 н. 0000283322 00000 н. 0000283559 00000 н. 0000283768 00000 н. 0000296457 00000 н. 0000296721 00000 н. 0000297013 00000 н. 0000297349 00000 н. 0000342687 00000 н. 0000342726 00000 н. 0000343274 00000 н. 0000343411 00000 п. 0000375249 00000 н. 0000375288 00000 н. 0000375838 00000 н. 0000375977 00000 н. 0000417800 00000 н. 0000417839 00000 н. 0000418390 00000 н. 0000418529 00000 н. 0000438534 00000 п. 0000438573 00000 н. 0000439121 00000 п. 0000439258 00000 н. 0000495899 00000 н. 0000495938 00000 н. 0000496495 00000 н. 0000496627 00000 н. 0000497176 00000 н. 0000497313 00000 н. 0000546302 00000 н. 0000546341 00000 п. 0000546890 00000 н. 0000547027 00000 н. 0000589290 00000 н. 0000589329 00000 н. 0000589878 00000 н.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Комната	Тип лазера	Местоположение	Расстояние от стены до изоцентра (м)	Отклонение (см) Параллельно а	Поперечный б
Симулятор	He – Ne газ	Левая стенка	2,5	0,5	0,1
		Правая стенка	2.5	0,1	0,1
		Потолок	3,0	Н / Д c	НЕТ c
		Сагиттал	4,0	0,1	Н / Д
Ускоритель 1	He – Ne газ						0198	0198			2,6		Правая стенка	2.6	0,6	1,0
		Потолочный	3,0	1,75	3,0
		Sagittal6			Sagittal			2	Твердотельный	Левая стенка	3,6	1,5	0,5
		Правая стенка	3,6	1.0	0,15
		Потолок	3,0	0,15	0,15
		Сагиттал
