Как вставить пилку в электролобзик: инструкции по замене

Важно не только знать, как правильно вставлять пилку в электролобзик, но и научиться выбирать ее для своего инструмента. Ведь для каждого материала необходимо подбирать свой вариант.

При работе с различными материалами требуется частая замена пилок. Не существует универсальной модели, которая одинаково эффективно будет работать и с металлом, и с древесиной.

Советы по выбору пил

При замене пилки важно знать, что и на что вы собираетесь менять. Даже если вы работаете только с древесиной, то замена пильного полотна может понадобиться из-за износа старого или смены толщины бруса.

Все пилы имеют свои обозначения. Те, что используются для работ по дереву, маркируются аббревиатурой HCS, а те, что по металлу имеют маркер HSS.

Выбирая пилу для работы лобзиком, стоит знать, какой материал будет ею обрабатываться. Для мягких материалов подойдут инструменты из высокоуглеродистой стали.
Если вам нужно получить прямой спил, то следует выбрать прямую пилу с широкими зубьями.
Для спилов по форме применяются тонкие модели.
Ламинат рекомендуется резать специальными приборами, которые имеют обратный наклон.
А вот инструменты по металлу, как правило, не бывают прямыми, их зубцы имеют разный размер.
Для стали рекомендуется применять инструмент в форме волны.
Для керамики подойдут пилки, которые совсем не имеют зубцов (с карбидным напылением), а вот для пластика необходимы средние зубцы.
Не выбирайте короткие модели. По правилам, пила должна выходить из распильного материала.
Не используйте инструмент со слишком крупными зубцами, это может повредить материал.

Пилы, изготовленные из биметаллического материала, являются самыми качественными и долговечными. В замене они нуждаются реже других моделей.

Пилка для электролобзика из биметаллического материала

Инструкция по замене пилы

Как заменить пилку в электролобзике? Универсального способа не существует – инструкция будет различаться в зависимости от типа крепления. Рассмотрим инструкцию для каждого вида.

Электролобзики с быстрозажимной системой:

Такой инструмент оснащен специальным рычагом, освобождающим пилку, поэтому снимать защитный кожух необязательно.
Потяните за рычаг, этим вы раскроете замок, подав шток вперед.
Вставьте хвостовик пилки в лобзик и отпустите рычаг.
При помощи регулировочного винта зафиксируйте ее в правильном положении.

Электролобзики с замочным креплением:

Откройте защитный панцирь инструмента.
Проверните рычаг на штоке для установки пилки.
Отпустив рычаг, придвиньте пилку к зажиму.

Электролобзики с винтовой системой:

Снимите защиту (кожух).
При помощи специального шестигранного ключа ослабьте винт.
Вставьте полотно в специальное отверстие зубьями вперед.
Затяните крепление.
Установите защиту.

Детально разберитесь с тем, как установить пилку правильно. Не следует зажимать ее слишком сильно, иначе срез получится неровным.

Советы

Для того чтобы электролобзик прослужил вам долгое время, необходимо соблюдать несколько рекомендаций:

Не забывайте проверять настройки инструмента перед работой.
Для того чтобы избежать обламывания материала в процессе работы, используйте специальные вкладыши.
При замене пильного полотна проявите внимательность и осторожность. Не перетягивайте крепления, но и не оставляете их слишком свободными.

Пилок для электролобзика существует великое множество. Они могут различаться по длине, толщине и форме зубьев. Заменить пилку самому не сложно, главное знать, как правильно это сделать.

Как заменить пилку в лобзике?

Лобзик – инструмент, знакомый многим мужчинам с детства, со школьных уроков труда. Его электрический вариант в настоящее время – один из популярнейших ручных инструментов, значительно облегчивших труд домашних мастеров. В отличие от ручной пилы, этот электрический прибор нуждается в более пристальном внимании, особенно наиболее важный его элемент – подвижный узел со съемной пилкой.

Каким может быть пилкодержатель?

К подвижному штоку лобзика пилка присоединяется посредством пилкодержателя – одной из самых уязвимых деталей агрегата. Именно держатель для лезвия испытывает наибольшие нагрузки в процессе работы прибора, особенно страдает это приспособление при использовании полотна с затупившимися зубьями, что иногда допускают неопытные мастера.

Материал для этой детали предполагается самый качественный, однако далеко не все производители думают так же. Часто именно пилкодержатель первым требует ремонта или замены. Современные производители электроинструментов постоянно работают над улучшением этого узла.

Это привело к большому разнообразию применяемых для электролобзиков пилкодержателей.

Наиболее ранняя конструкция – зажим-колодка на болтах. Хотя многие фирмы давно ушли от такого варианта, модели, где использовано это архаичное крепление еще встречаются. Болтов на такой колодке два. Один зажимает полотно, а второй позволяет отрегулировать его положение.

При монтаже или демонтаже пильного полотна откручивать или закручивать нужно оба болта. Головки их изготовлены под плоскую отвертку или под шестигранный ключ. Для таких колодок часто не имеет значения форма и толщина хвостовика пилки. Есть модели и с одним болтом. Регулировать такой фиксатор не нужно, пилка просто зажимается путем заворачивания болта.

Быстрозажимное крепление установлено на большинстве современных моделей электролобзиков. Нажатие специальной клавиши отпускает прижим, и полотно легко выходит из крепления. Та же манипуляция позволит легко вставить пилку в прорезь. Такое устройство не нужно регулировать, оно лишено болтов. Этот тип креплений делится на два подтипа, по положению механизма подвижной клавиши: боковой и фронтальный.

Радиальный зажим – разновидность быстрозажимного крепления. В агрегаты, снабженные таким узлом, вставить пилку еще проще. Устройство нужно повернуть на 90 градусов, вставить пилку в прорезь и отпустить, под действием пружины прижим вернется в начальное положение и автоматически зафиксирует хвостовик полотна.

Все быстрозажимные крепления имеют строгое ограничение по толщине полотна и форме его хвостовика.

Некоторые умельцы предпочитают сделать этот узел своими руками, пытаясь, таким образом, увеличить время его работы. Действительно, купить деталь того же качества удается не всегда. Изготовить пилкодержатель-колодку можно из стального бруска с длиной грани не более 2 см. Для работы нужны следующие инструменты: дрель, ножовка по металлу, болгарка, тиски, точная рулетка, штангенциркуль.

Если все же решили делать самостоятельно, наберитесь терпения и на всякий случай приготовьте еще пару заготовок.

При замене пилки в электролобзике следует обращать внимание на состояние узла крепления – наиболее уязвимой детали всего инструмента. Со временем могут появиться люфты, биение полотна, смещение пропила с разметки.

Все эти признаки свидетельствуют о назревающей проблеме с креплением и лучше выяснить их причину на раннем этапе.

Как вставить пилку в электролобзик?

Электрический лобзик – инструмент не такой уж и старый, ему около 30 лет.

Мало изменившись конструктивно, он довольно далеко ушел от прототипа в плане удобства работы и мощности. Наибольшим модернизациям подверглось удерживающее полотно крепление. Колодочное крапление – узел достаточно простой и вставить в него пилку обычно не составляет труда, тем более что форма ее хвостовика и толщина для такого крепления абсолютно не имеют значения.

Чтобы поставить пилку в колодку, нужно слегка ослабить против часовой стрелки оба монтажных болта. Полотно вставляется зубцами вперед, затем поочередно, равномерно затягиваются болты. Нужно следить, чтобы не было перекоса полотна. Затягивать нужно достаточно сильно.

Если на пилкодержателе один винт, то поменять пилки также будет несложно, подтягивать нужно всего один болт. Чтобы правильно установить полотно, нужно время от времени проверять его положение, слегка корректируя рукой. Затягивать до отказа не рекомендуется, это создает излишнюю вибрацию и может сказаться на качестве распила.

В быстрозажимных устройствах заменить пилку еще проще: отжав и удерживая клавишу, вставить хвостовик соответствующей пилки, отпустить клавишу. Если будет слышен щелчок, то хвостовик зафиксировался пилкодержателем.
Радиальное крепление не менее просто в обращении. Если электролобзик имеет такой вариант фиксации, то при установке пильного полотна очень важно не перепутать форму хвостовика. В настоящее время промышленность выпускает пилки с двумя типами хвостовиков: Т-образный и U-образный. Первый вариант пилок в настоящее время наиболее распространен. U-образный хвостовик имеет дополнительное отверстие для фиксации полотна.

Полотна для электролобзика делятся на несколько основных типов, который можно определить по форме и размеру зубцов, а также при помощи маркировки. Различные пилки позволяют успешно справляться с резкой древесины (доски), фанеры, ДСП, пластика, металла, кафельной плитки, гипсокартона, стекла.

Деревянные заготовки пилят с помощью длинной пилки с величиной зубьев от 3 до 5 мм, с заметным разводом. На таких пилках бывает маркировка HCS, а также дополнительная – T101D, указывающая на большой размер зубцов.
Металл можно пилить более короткой пилкой с зубцами 1-1.5 мм и волнообразной разводкой, в выборе пилки также поможет маркировка HSS и индекс T118A.
Для ламината разработаны полотна с обратным наклоном.

В маркировке такой пилки будет индекс T101BR, последняя буква указывает на обратное положение зубьев.

Пластик пилят полотнами со средней величиной зубцов (до 3 мм), имеющих небольшую разводку.
Специальные полотна для керамики вообще не имеют зубьев, на них нанесено карбидное напыление.
Есть универсальные пилки, режущие основные материалы, но, конечно, такие изделия подойдут не для всякой работы.
Модели для фигурного реза имеют небольшую ширину и индекс T119BO.

При эксплуатации пильного полотна нельзя забывать, что это расходный материал и тратить время на то, чтобы наточить затупившиеся зубцы не имеет никакого смысла. Пришедшую в негодность пилку необходимо заменить.

Как вставлять в ручной лобзик?

Ручной лобзик – инструмент, давно освоенный столярами, его конструкция отточена годами эксплуатации и стала максимально простой. Проблем с его использованием и, соответственно, заменой пилок значительно меньше, нежели с электрическим тезкой. Пильное полотно для этого инструмента, так же как и для электролобзика, является расходным материалом. Его не ремонтируют и не затачивают.

Наиболее проблемное место – это, конечно, крепление пилки. Она должна быть установлена без перекоса. При закреплении полотна должно быть обеспечено плотное сцепление с зажимной планкой. Зубья пильного полотна при установке должны быть направлены к ручке инструмента. Замена или установка полотна в ручном лобзике требуется довольно часто.

Для того чтобы установить пилку в держатели лобзика, необходимо закрепить край пилки на одном из концов рукоятки. Затем, слегка сжав края рукоятки (иногда приходится налегать на них весом своего тела), вставить второй край пилки.
Пилка вставляется одной рукой, другой одновременно нужно завинчивать барашек. Для более прочного соединения, если не хватает мускульной силы, приходится применять плоскогубцы, в этом случае главное – не сорвать резьбу.
Менять пилку нужно в обратном порядке. Если полотно сломалось, зажимать края рукоятки, конечно, не нужно. Ослабив барашковые крепления, надо поочередно вытащить обломки полотна.

Иногда после долгой эксплуатации приходится заменять крепление. Снять этот узел с лобзика несложно – отворачивается все тот же барашек.

Бывают ручные лобзики не с плоской, а с трубчатой рукояткой. Достать пилку из такого инструмента ненамного сложнее. Для таких лобзиков придумано простое приспособление. В поверхности верстака или выпиловочного столика просверливаются два отверстия.

Края рукоятки вставляются в них, и пилка затягивается прижимными планками.

Установка в лобзиковый станок

Стационарные лобзики (лобзиковые станки) – результат естественного развития электрических ручных инструментов. При работе с таким агрегатом обе руки мастера могут осуществлять манипуляции с материалом, что значительно повышает производительность и облегчает работу с габаритными заготовками.

Для таких электроприборов используются специальные полотна, хотя умельцы иногда приспосабливают полотна ручного лобзика. Штифтовые пилки имеют специальный штифт на конце, что делает более надежным крепление. Бесштифтовые, соответственно, специального устройства не имеют и остаются плоскими. Полотна могут быть с разводом зубьев и без него.

Установить пилку в станок на самом деле совсем несложно.

Пильное полотно фиксируется в специальных пазах, сначала в нижнем, а затем – в верхнем. Зубья полотна направляются вниз и в сторону пильщика. Затягивать полотно нужно рычагом, натянутая пилка должна звенеть от удара.
Бесштифтовые пилки нужно затягивать особенно тщательно, они имеют склонность к выскакиванию из зажимающего устройства, однако, остаются популярными, благодаря широким возможностям использования для выпиливания сложных по форме изделий.

Возможные проблемы

Электролобзик – достаточно надежный электрический прибор, все его узлы при нормальной эксплуатации могут довольно долго работать без каких бы то ни было перебоев или помех. Но держатель пилок даже при самом осторожном обращении обречен на поломки и в конечном итоге замену, не говоря уже о пилках, замена которых – естественное и необходимое мероприятие.

Одной из проблем остается определение степени затягивания креплений полотен. Его нельзя перетягивать – это может стать причиной поломки полотна, но и недотянуть тоже нельзя, в таком случае полотно болтается, и произвести точный пропил с его помощью невозможно, может оно и вылететь во время работы из пилкодержателя.
Со временем, при интенсивной работе болты крепления пилки приходится заменять, стираются грани и их становится трудно заворачивать, реже встречается срыв резьбы болта или в самой колодке, в последнем случае устройство придется заменить.
Невнимание к состоянию пилки может стать причиной перегрева двигателя или выхода из строя штока лобзика. Полотна с тупыми зубьями лучше выбрасывать сразу, а не откладывать «на черный день», качественная работа инструмента с ними невозможна.

Если пилка окажется погнутой, надеяться на качественную работу также не стоит, пропил будет уводить в сторону.

Пытаться выпрямить пилку бесполезно, лучше заменить ее на новую.

Работа с тупой или погнутой пилкой может вызвать обугливание древесины, это также один из признаков перегрузки прибора.
В лобзиках устанавливается направляющий ролик, если его вовремя не смазать, это может привести к заеданию узла и, как следствие, перегрузке двигателя электролобзика. В особо запущенных случаях ролик приходится заменять.

Чтобы лобзик работал исправно и долго выполнял свои функции, надо соблюдать несколько несложных правил:

следить за положением электрического шнура;
следить за чистотой воздухозаборных отверстий, подающих воздух для охлаждения электродвигателя;
периодически охлаждать агрегат, например, погоняв его некоторое время вхолостую;
не производить пиление с излишним усилием, это может стать причиной зажима пилки, выхода из строя штока или зажимного устройства.

О том, как вставить пилку в лобзик, смотрите в следующем видео.

Как правильно вставить и закрепить пилку в электролобзике

Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать самые разнообразные строительные материалы – древесину, металл, керамику, ламинат, стекло, гипсокартон, кафель, пластик и многие другие. Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая подбирается определенная пилка или полотно.

Как правильно закрепить пилку

Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.

Наиболее простой способ крепежа – задействование замков, закрепить которые можно с помощью ключа. Оптимальным вариантом для такого крепления является электролобзик, имеющий сбоку один винт. Это надежный способ для фиксации полотен любой толщины и типа.

На данный момент в продаже есть множество моделей, привлекающих своей доступной стоимостью, разве что пилка у них прижимается особой колодкой с прорезью. Для затягивания такой колодки предусматриваются два винта с фронтальным расположением.

Однако во время установки полотна могут возникнуть определенные сложности. К примеру, режущая деталь в лобзик может быть вставлена правильно, но зажата она будет неравномерно – в результате во время работы будет заметен перекос. Вторая ситуация – замок может заклинить при извлечении полотна. Еще одна возможная проблема – срыв резьбы винтов или разлом передней колодки (случается, если неправильно закрепить пилку, которая во время работы будет биться об обрабатываемый материал).

Наиболее удобный тот лобзик, в котором система крепления – быстрозажимная. Но в этом случае отмечается определенный недостаток, заключающийся в том, что толщина зажимаемых полотен строго ограничена.

Особенность быстрозажимного крепления полотна

Для реализации такого зажима существует много способов. Разница с «классическими патронами» в том, что нет универсальности. То есть пилка должна иметь одинаковый хвостовик. Кроме того, будет люфт. Как правило, это не особо важно, так как можно подобрать оптимальное полотно. Если закрепить пилку между осями электрического лобзика, люфт никак не будет мешать эффективной работе, так как он обычно продольной формы.

Сама пилка вставляется очень просто. Необходимо заметить, что электролобзик с нешироким полотном может делать довольно сложные варианты изгибов. Достигается это следующими способами:

В процессе пиления лучше поворачивать инструмент или доску в ту же сторону.
Некоторые электролобзики оборудованы скроллером – специальным приспособлением, которое позволяет поворачивать пилу в процессе работы (положение самого инструмента здесь не играет роли).

Скроллер на электролобзике выглядит как ручка, расположенная сверху корпуса. Лезвие может быть вставлено в инструмент в четырех позициях. Когда лезвие поворачивается, необходимо обратить внимание на один нюанс – давление на полотно должно оказываться лишь на заднюю кромку, в особенности в процессе поворота. Если не учитывать этот момент, пилка спустя время может искажаться и деформироваться, что в конечном итоге приведет к ее порче.

Одним словом, пилку довольно просто поставить в лобзик, и с заменой способен справиться даже начинающий работник. Однако существует несколько способов установить пилку в электрический лобзик, что зависит от самого инструмента, с которым предстоит работать.

Как Поменять Пилку В Электролобзике Bosch

0.03 0.03=c0.00+p0.02

Как Снять Пилку Из Лобзика Bosch Как Настроить Электролобзик Как Собрать Электрический Лобзик Как Вытащить Сломанную Пилку Из Лобзика Как Зафиксировать Лобзик Ключ Для Лобзика Лобзик Лезвие Bosch Pst 650 Замена Пилки

2:03 Электролобзик Bosch PST 58 PE замена пилки ↗

1:32 Как установить, заменить пилку в лобзике ↗

0:50 Как вставить пилку в лобзик (4 вида креплений) ↗

1:10 Лобзик BOSCH PST 650 ↗

Как вставить пилку в электролобзик: инструкции по замене ↗

Как правильно вставить пилку в электролобзик. Инструкция по установке в зависимости от крепления и несколько советов для новичков.

Как поменять пилку на электролобзике видео ↗

Однако для правильного функционирования этого прибора важно знать, как правильно вставить пилку в электролобзик. Для каждого конкретного случая …

Как заменить пилку в электролобзике видео ↗електролобзик купити Статья рассказывает, как вставить в электролобзик пилку. Как правильно поменять, поставить и установить полотно? Как менять, вставлять и … Первопроходцы – конструкторы немецкой фирмы Bosch. По форме …

Как вставить пилку в электролобзик ↗

Способы крепления пилки в электролобзике. Виды хвостовиков … Первопроходцы – конструкторы немецкой фирмы Bosch. По форме …

Как правильно вставить и закрепить пилку в электролобзике ↗

Электролобзик – универсальный инструмент. Он способен заменить ножовку, болгарку, фрезер и даже циркулярную пилу. Им можно обрабатывать …

Как вставить пилку в лобзик (электрический, ручной и … ↗

Начнем с электрических моделей. Как вставить пилку в электролобзик. Более чем за 30 лет активного …

устройство и особенности эксплуатации. Как вставить пилку в ручной лобзик

Каким может быть пилкодержатель?

Это привело к большому разнообразию применяемых для электролобзиков пилкодержателей.

Используя старую деталь, нужно постараться ее скопировать, изготовив из бруска самодельную. Если навыка в такой работе нет, лучше не тратить время, а старый пилкодержатель и заготовку показать опытному мастеру. Если все же решили делать самостоятельно, наберитесь терпения и на всякий случай приготовьте еще пару заготовок.

Все эти признаки свидетельствуют о назревающей проблеме с креплением и лучше выяснить их причину на раннем этапе.

Как вставить пилку в электролобзик?

Электрический лобзик – инструмент не такой уж и старый, ему около 30 лет. Мало изменившись конструктивно, он довольно далеко ушел от прототипа в плане удобства работы и мощности. Наибольшим модернизациям подверглось удерживающее полотно крепление. Колодочное крапление – узел достаточно простой и вставить в него пилку обычно не составляет труда, тем более что форма ее хвостовика и толщина для такого крепления абсолютно не имеют значения.

Чтобы поставить пилку в колодку, нужно слегка ослабить против часовой стрелки оба монтажных болта. Полотно вставляется зубцами вперед, затем поочередно, равномерно затягиваются болты. Нужно следить, чтобы не было перекоса полотна. Затягивать нужно достаточно сильно.
Если на пилкодержателе один винт, то поменять пилки также будет несложно, подтягивать нужно всего один болт. Чтобы правильно установить полотно, нужно время от времени проверять его положение, слегка корректируя рукой. Затягивать до отказа не рекомендуется, это создает излишнюю вибрацию и может сказаться на качестве распила.

В быстрозажимных устройствах заменить пилку еще проще: отжав и удерживая клавишу, вставить хвостовик соответствующей пилки, отпустить клавишу. Если будет слышен щелчок, то хвостовик зафиксировался пилкодержателем.
Радиальное крепление не менее просто в обращении. Если электролобзик имеет такой вариант фиксации, то при установке пильного полотна очень важно не перепутать форму хвостовика. В настоящее время промышленность выпускает пилки с двумя типами хвостовиков: Т-образный и U-образный. Первый вариант пилок в настоящее время наиболее распространен. U-образный хвостовик имеет дополнительное отверстие для фиксации полотна.

Деревянные заготовки пилят с помощью длинной пилки с величиной зубьев от 3 до 5 мм, с заметным разводом. На таких пилках бывает маркировка HCS, а также дополнительная – T101D, указывающая на большой размер зубцов.
Металл можно пилить более короткой пилкой с зубцами 1-1.5 мм и волнообразной разводкой, в выборе пилки также поможет маркировка HSS и индекс T118A.
Для ламината разработаны полотна с обратным наклоном.

В маркировке такой пилки будет индекс T101BR, последняя буква указывает на обратное положение зубьев.

Пластик пилят полотнами со средней величиной зубцов (до 3 мм), имеющих небольшую разводку.
Специальные полотна для керамики вообще не имеют зубьев, на них нанесено карбидное напыление.
Есть универсальные пилки, режущие основные материалы, но, конечно, такие изделия подойдут не для всякой работы.
Модели для фигурного реза имеют небольшую ширину и индекс T119BO.

Как вставлять в ручной лобзик?

Для того чтобы установить пилку в держатели лобзика, необходимо закрепить край пилки на одном из концов рукоятки. Затем, слегка сжав края рукоятки (иногда приходится налегать на них весом своего тела), вставить второй край пилки.
Пилка вставляется одной рукой, другой одновременно нужно завинчивать барашек. Для более прочного соединения, если не хватает мускульной силы, приходится применять плоскогубцы, в этом случае главное – не сорвать резьбу.
Менять пилку нужно в обратном порядке. Если полотно сломалось, зажимать края рукоятки, конечно, не нужно. Ослабив барашковые крепления, надо поочередно вытащить обломки полотна.

Края рукоятки вставляются в них, и пилка затягивается прижимными планками.

Установка в лобзиковый станок

Установить пилку в станок на самом деле совсем несложно.

Пильное полотно фиксируется в специальных пазах, сначала в нижнем, а затем – в верхнем. Зубья полотна направляются вниз и в сторону пильщика. Затягивать полотно нужно рычагом, натянутая пилка должна звенеть от удара.
Бесштифтовые пилки нужно затягивать особенно тщательно, они имеют склонность к выскакиванию из зажимающего устройства, однако, остаются популярными, благодаря широким возможностям использования для выпиливания сложных по форме изделий.

Возможные проблемы

При работе с различными материалами требуется частая замена пилок. Не существует универсальной модели, которая одинаково эффективно будет работать и с металлом, и с древесиной.

Все пилы имеют свои обозначения. Те, что используются для работ по дереву, маркируются аббревиатурой HCS, а те, что по металлу имеют маркер HSS.

Выбирая пилу для работы лобзиком, стоит знать, какой материал будет ею обрабатываться. Для мягких материалов подойдут инструменты из высокоуглеродистой стали.
Если вам нужно получить прямой спил, то следует выбрать прямую пилу с широкими зубьями.
Для спилов по форме применяются тонкие модели.
Ламинат рекомендуется резать специальными приборами, которые имеют обратный наклон.
А вот инструменты по металлу, как правило, не бывают прямыми, их зубцы имеют разный размер.
Для стали рекомендуется применять инструмент в форме волны.
Для керамики подойдут пилки, которые совсем не имеют зубцов (с карбидным напылением), а вот для пластика необходимы средние зубцы.
Не выбирайте короткие модели. По правилам, пила должна выходить из распильного материала.
Не используйте инструмент со слишком крупными зубцами, это может повредить материал.

Пилы, изготовленные из биметаллического материала, являются самыми качественными и долговечными. В замене они нуждаются реже других моделей.

Пилка для электролобзика из биметаллического материала

Инструкция по замене пилы

Как заменить пилку в электролобзике? Универсального способа не существует – инструкция будет различаться в зависимости от типа крепления . Рассмотрим инструкцию для каждого вида.

Электролобзики с быстрозажимной системой:

Такой инструмент оснащен специальным рычагом, освобождающим пилку, поэтому снимать защитный кожух необязательно.
Потяните за рычаг, этим вы раскроете замок, подав шток вперед.
Вставьте хвостовик пилки в лобзик и отпустите рычаг.
При помощи регулировочного винта зафиксируйте ее в правильном положении.

Электролобзики с замочным креплением:

Откройте защитный панцирь инструмента.
Проверните рычаг на штоке для установки пилки.
Отпустив рычаг, придвиньте пилку к зажиму.

Электролобзики с винтовой системой:

Снимите защиту (кожух).
При помощи специального шестигранного ключа ослабьте винт.
Вставьте полотно в специальное отверстие зубьями вперед.
Затяните крепление.
Установите защиту.

Для того чтобы электролобзик прослужил вам долгое время, необходимо соблюдать несколько рекомендаций:

Не забывайте проверять настройки инструмента перед работой.
Для того чтобы избежать обламывания материала в процессе работы, используйте специальные вкладыши.
При замене пильного полотна проявите внимательность и осторожность. Не перетягивайте крепления, но и не оставляете их слишком свободными.

Как правильно закрепить пилку

Особенность быстрозажимного крепления полотна

В процессе пиления лучше поворачивать инструмент или доску в ту же сторону.
Некоторые электролобзики оборудованы скроллером – специальным приспособлением, которое позволяет поворачивать пилу в процессе работы (положение самого инструмента здесь не играет роли).

Эффективность работы пилящего инструмента, во многом зависит от качества его режущей части. В случае с лобзиком, на работу влияет ещё и правильность установки пильного полотна, которое, в данном устройстве, является расходным элементом, требующим периодической замены. Наиболее частые проблемы с установкой режущего элемента, возникают по неопытности у новоиспеченных владельцев инструмента. Чтобы раз и навсегда прояснить данный вопрос, было создано это короткое, но достаточно информативное руководство с наглядными видеороликами.

Разновидности лобзиков

Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.

Ручной лобзик

Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

Электрический лобзик

Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

Стационарный лобзик

Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Колодочное крепление

Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.

Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.

Винтовое крепление

Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.

Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.

Быстрозажимное крепление
Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.

Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.

Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

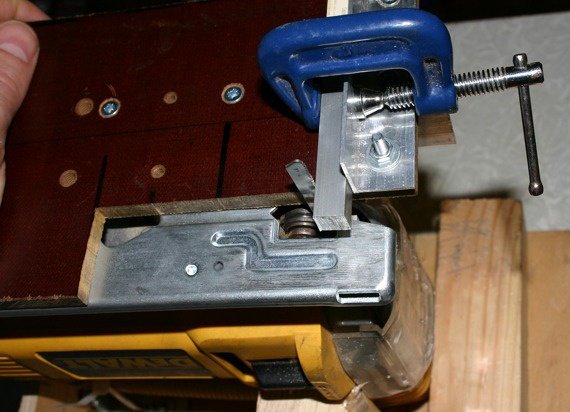

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.

При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.

Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.
Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:

Кусок стали: 18x15x15 (длина, ширина, высота)
Ножовка по металлу
Болгарка с диском по металлу (желательно алмазным)
Дрель со сверлом по металлу на 4 мм
Тиски
Линейка или штангенциркуль

Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.

Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.

Как вставить пилку в ручной лобзик

Как правило, с использованием обычного ручного лобзика, связано куда меньше проблем, чем с его более продвинутыми, электрическими аналогами. Как бы то ни было, по данному инструменту есть несколько полезных рекомендаций, часть из которых касается установки пильного полотна. Давайте проясним, как правильно вставить пилку в ручной лобзик, не осложнив при этом дальнейший процесс выпиливания.

Первое, на что следует обратить внимание – это само место расположения пилки в местах крепления. Для наилучшего сцепления, хвосты пилки должны быть зажаты не с краю или за винтом, а на 1-2 мм перед ним, как указано на изображении выше. Перед установкой, помните, что зубья полотна всегда направлены к ручке, так как пиление происходит при движении инструмента вниз.

Сначала, край пилки следует зафиксировать у рукоятки. Далее необходимо слегка сжать края дуги и затянуть другой конец полотна в противоположном креплении. Для этого можно упереть инструмент в край верстака и надавить на него грудью. При этом одной рукой вставить пилку в пазы, а другой затянуть барашковое крепление. Если размер креплений не позволяет надежно зафиксировать их рукой, можно слегка подтянуть пассатижами. Главное не перестараться, дабы не сорвать резьбу.

Для лобзиков с трубчатой дугой, существует специальное приспособление, которое, в большинстве случаев, является частью выпиловочного столика. Данное изделие представляет собой 2 круглых паза, расположенные на ребре доски. Инструмент вставляется в выемки, после чего пилка спокойно затягивается в зажимах. Узнать, как вставить пилку в ручной лобзик более подробно, можно в нижеприведенном видеоролике.

Как установить пилку в лобзиковый станок

Рассматривая способы установки пильного полотна в лобзик, мы не могли обойти вниманием самый продвинутый тип данного устройства. При работе на стационарном лобзиковом станке используют тонкие полотна со штифтами на концах, схожие с теми, что используются в ручном инструменте. В некоторых моделях предусмотрены переходники для работы с пилками без штифтов, но данная функция считается довольно редкой. Если Вы стали обладателем подобного станка недавно и ещё не знаете, как вставить лезвие в лобзик подобного типа, просто ознакомьтесь со следующим текстом.

Неоспоримым плюсом штифтовых пилок, является простота их установки, не требующая откручивания и затяжки зажимов. В любом лобзиковом станке предусмотрены специальные пазы, где размещаются и фиксируются концы полотна. В первую очередь, пилку устанавливают в нижний элемент крепления, после чего в верхний. Зубья установленного полотна должны смотреть вниз и быть направлены на оператора. Убедившись в корректности расположения режущей стороны, остается произвести затяжку при помощи специального рычага, расположенного в противоположной части устройства, сверху. Для проверки натяжения слегка щелкните по пилке ногтем, как по гитарной струне. Высокое звучание будет означать, что полотно готово к работе.

Установка пилок без штифтов, в каждом устройстве реализована по-разному, но абсолютно везде происходит через переходники. Первым делом необходимо затянуть хвосты полотна в переходник, после чего зафиксировать собранную конструкцию в крепежах станка. Чтобы более наглядно увидеть, как правильно вставить пилку в лобзик, рекомендуем ознакомиться со следующим видео.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

Электролобзик: школа мастеров

Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.

Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок. Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.

Берем подставку и вставляем в центральное отверстие ее струбцину.

Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.

Направление зубьев пилки должно быть как на рисунке «б» — это очень важно.

Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

Положение тела при выпиливании должно быть как на рисунке.

При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

Аналогично выпилите вторую деталь елочки.

Полученные детали обработайте наждачной бумагой.

Теперь мы имеем две готовые к сборке детали елочки.

Собираем их в одну конструкцию.

Теперь раскрасим елочку акварельными красками или гуашью.

Все наша елочка готова.

И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях.

Допустим нам нужно выпилить часть круга.

В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

Как правильно вставить в лобзик новую пилку — видео

Краткое описание: Многие любят выпиливать лобзиком. Эту любовь прививают в школе на уроках труда. Изделия, выпилены лобзиком, получаются очень красивыми и практичными. Иногда пилки ломаются, поэтому надо знать, как их заменять. Видео демонстрирует, как правильно вставлять новую пилку в лобзик. Надо с помощью плоскогубцев открутить с обеих сторон винтики.

Как пользоваться электролобзиком: настройка, пиление, обслуживание и техника безопасности

После этого надо расположить пилку зубцами наружу и вставить один краешек в щель между винтиком и лобзиком. Потом нужно слегка закрутить и повторить все действия для другой стороны, предварительно согнув лобзик, чтобы пилка была хорошо натянута.

Источник: YouTube.

Добавлено: 2014-05-26

Сейчас смотрят другие пользователи:

Оставляйте комментарии на русском языке, делитесь ссылкой, приводите друзей! У нас на сайте Вы можете найти бесплатно видео «Как правильно вставить в лобзик новую пилку», а также смотреть онлайн и слушать от начала и до конца. Все ютуб ролики из категории «Видео инструкции» в хорошем качестве, без вирусов. Учитесь на дому с помощью наших обучающих курсов.

Если у вас возникают проблемы с воспроизведением, то пожалуйста, воспользуйтесь этой ссылкой.

Как поставить пилку в электролобзик

Ремонт и устройство электролобзика.

04.10.2009 22:40:27

Электролобзики.

Как работает.

В конструкцию высококачественных электролобзиков входит электроника, обеспечивающая постоянную скорость работы, и идеально сбалансированные электродвигатели, дающие минимум вибрации. Этот тип лобзиков работает относительно бесшумно и аккуратно при условии использования острой пилки.

Рис. 1 Устройство электролобзика

Простейший электролобзик перемещает пилку строго вверх и вниз. Лобзики с маятниковым (или орбитальным) действием режут быстрее, перемещая пилку вперед при рабочем ходе вверх и отводя ее назад при холостом ходе вниз, что очищает пропил. Вертикальное движение достигается с помощью шарнира, эксцентрически закрепленного на шестерне, которую приводит во вращение электродвигатель. В то же время отдельный вертикально перемещающийся штифт качает опорный ролик пильного полотна, который, в свою очередь, качает полотно.

У большинства электролобзиков охлаждающий вентилятор гонит воздух по воздухопроводу для удаления опилок с линии пиления. У некоторых моделей есть функция отвода опилок: опилки из рабочей зоны удаляются с помощью подсоединенного сзади лобзика гибкого шланга бытового пылесоса.

Односкоростной лобзик пилит с постоянной скоростью, но у большинства лобзиков есть плавная регулировка скорости для оптимизации работы с разными материалами. У таких лобзиков количество циклов перемещения пилки регулируется курковым выключателем, являющимся одновременно выключателем-регулятором.

Максимальная эффективность использования лобзика

Пильные полотна следует заменять сразу, как только они затупляются, не говоря уже о поломке. Тупые пилки и пилят плохо, и дают дополнительную нагрузку на двигатель и редуктор.

Есть специальные пилки для резания различных материалов; пилки для древесины бывают с различной конфигурацией зубьев: для тонкого, ускоренного или более чистого пиления.

При выполнении работы обязательно ставьте соответствующую ей пилку.

Время от времени смазывайте опорный ролик пилки каплей светлого машинного масла.

Рис. 2 Смазывайте опорный ролик

ЧИСТКА ЭЛЕКТРОЛОБЗИКА

Кистью сметите пыль с вентиляционных отверстий и отверстия для вывода опилок и протрите весь корпус. Если некоторое время вы не будете пользоваться лобзиком, немного смажьте открытые металлические части для предупреждения коррозии. Перед использованием лобзика не забудьте протереть эти части.

Рис. 3 Чистка электролобзика

ЛОБЗИК УВОДИТ В СТОРОНУ

Тупая или погнутая пилка

Не медлите с заменой тупой или поврежденной пилки.

Рис. 4 Пилку меняйте при первой необходимости

Опорный ролик пилки требует регулировки

У некоторых моделей опорный ролик пилки можно отрегулировать, подавая вперед и назад, так, чтобы он только касался задней кромки пилки. Иногда ролик прикреплен к опорной плите лобзика, и для этого надо ослабить крепеж и произвести смещение вперед или назад. Не забудьте потом вновь затянуть весь крепеж.

Рис. 5 Отрегулируйте опорный ролик

Неправильная техника пиления

Нажим на лобзик в направлении пиления может уводить его с нужной траектории. Отведите инструмент назад и постепенно выходите на требуемую линию пиления, уменьшив толкающее усилие.

Короткую направляющую можно удлинить, привернув к ней длинную рейку из твердой древесины.

Рис. 6 Удлините направляющую

ЗАЕДАНИЕ ОПОРНОГО РОЛИКА РЕЙКИ

Если вы забыли смазать ролик, то его может заедать. Если смазка не разрешит проблему, попробуйте заменить ролик. У некоторых лобзиков это может повлечь замену всей опорной плиты. У других моделей придется разбирать корпус, чтобы снять поврежденный ролик.

Снимите пилку и положите лобзик на стол или верстак так, чтобы можно было разделить две половинки корпуса. Отметьте точное положение деталей и проводов, стараясь без нужды не трогать их.

Рис. 7 Аккуратно разберите корпус

Выдвиньте ролик из его углубления и установите новый. Затем соберите корпус, обеспечив возврат всех компонентов в первоначальное положение.

Рис. 8 Выньте ролик из его углубления

РАСЩЕПЛЕНИЕ ДРЕВЕСИНЫ

Когда полотно режет древесину во время хода вверх, оно стремится отщепить кусочки древесины по обе стороны пропила на верхней поверхности заготовки.

Переверните заготовку, с тем чтобы лицевая сторона находилась снизу, либо поместите заготовку между двумя листами ДВП высокой плотности.

Некоторые лобзики комплектуются вкладышами против расщепления, которые «окружают» пилку и удерживают древесные волокна по обе стороны пропила. У других лобзиков для выполнения той же функции есть соответствующая регулировка щели опорной плиты.

Рис. 9 Отрегулируйте щель опорной плиты

ДРЕВЕСИНА ГОРИТ

Если древесина при ее пилении начинает обугливаться и дымиться, то, возможно, пилка тупая или деформирована скручиванием. Установите новую пилку и не давите сильно на лобзик.

Увеличение маятникового хода может предупредить забивание пропила опилками — посмотрите в руководстве рекомендации по оптимальным параметрам этой функции.

Рис. 10 Попробуйте увеличить маятниковый ход

ЛОБЗИК ВНЕЗАПНО ОСТАНОВИЛСЯ

Перерезан шнур

Это вполне возможно, если шнур находится впереди лобзика или оказался под заготовкой.
Шнур питания может быть подсоединен к доступным винтовым клеммам, и тогда вы сможете заменить его самостоятельно. Если обрезанный шнур имеет достаточную длину, то зачистите его концы для подсоединения. Если нет, купите новый шнур такого же типа. Все инструменты с двойной изоляцией подсоединяются двухжильными шнурами.

Рис. 11 Замена шнура

СОВСЕМ НЕ РАБОТАЕТ

Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо УЗО.

Лобзик не включен в розетку

Убедитесь, что вилка лобзика включена в розетку и что в розетке есть электроэнергия.

Перегорел предохранитель вилки

Замените предохранитель в вилке. Если предохранитель снова перегорит при включении вилки в розетку, проверьте прибор в сервисе.

Неправильное подсоединение вилки

Если возможно, разберите вилку и проверьте правильность подсоединения вилки.

Обрыв в шнуре

Если шнур питания подсоединен к доступным винтовым (или простым зажимным) клеммам, то можно проверить шнур на обрыв и при необходимости заменить его. Электроинструменты с двойной изоляцией подсоединяются двухжильным проводом.

Если непонятно, как подсоединен шнур к клеммам, заменяйте подозрительный шнур в сервисе.

Сработала тепловая защита

Большинство электроинструментов оборудовано тепловой защитой, или термовыключателем максимального тока, для защиты электродвигателя от перегрева. Если воздухозаборные отверстия заблокированы, то может сработать тепловая защита, отключив питание.

Прочистите решетки и дайте лобзику остыть — выключатель тепловой защиты включится автоматически.

Если вы долго работали на медленной скорости, то снимите пилку и погоняйте электродвигатель на максимальной скорости примерно 3 минуты.

Неисправный выключатель

Выключатели-регуляторы имеют сложную подводку проводов и могут подсоединяться к монтажным платам. Выключатели такого типа или с паяными контактами проверяйте и при необходимости меняйте в сервисном центре.

Рис. 12 Замена выключателя

Плохой контакт

Вибрация и тяжелый режим работы могут ослабить внутренние соединения лобзика. Проверьте внутренний электромонтаж для обнаружения ослабленных контактов.

У других электроинструментов облуженные кончики проводов могут вставляться в винтовые клеммы. Такие контакты печально известны своей способностью ослабевать.

Рис. 13 Проверьте контакты

Разряжена батарея

Если аккумуляторный лобзик не включается, попробуйте зарядить аккумуляторную батарею.

Не позволяйте батарее полностью разрядиться, так как в некоторых случаях это может привести к ее полному выходу из строя. Подзаряжать батарею следует сразу при заметном снижении скорости работы лобзика.

Неисправен электродвигатель

Изношенные или залипающие щетки могут нарушить работу электродвигателя.

ГЛАВНОЕ -БЕЗОПАСНОСТЬ

Перед сменой пилки, чисткой или техобслуживанием лобзика обязательно вынимайте его вилку из розетки.
Убедитесь, что снизу заготовки нет помех пилению, и обеспечьте, чтобы шнур все время был позади лобзика.
Не держите пальцы рядом с линией пиления.
Прежде чем положить лобзик, выключите его и дождитесь остановки пилки.
При пилении древесины и искусственных древесных материалов пользуйтесь защитной маской или отводом пыли и опилок.

виды и характеристики пилок — Немного о ремонте и строительстве

Оглавление: Механика работы электрического лобзика Виды, особенности и характеристики пильных полотен Крепление пилок электролобзика Быстрозажимное крепление полотна Что такое электролобзик и каково его устройство? Данный вопрос крайне важен для начинающих мастеров.

Лобзик — это электрическая выпивала с перемещением его рабочей части поступательно-возвратного характера (рабочего полотна). В электролобзик входит лыжа, дабы направлять рабочее полотно на протяжении совершения поступательно-возвратных перемещений по обрабатываемой поверхности.

Электролобзик совершает такие перемещения при частоте до 3 тысяч колебаний в 60 секунд.

Схема устройства электролобзика.

Механика работы электрического лобзика Электролобзик оптимальнее подходит для криволинейных и ровных распилов, для резки по окружности различного диаметра (наряду с этим радиус должен быть не меньше 15 миллиметров). Он идеально подходит чтобы сделать вырезы прямоугольной и квадратной формы.

Лобзик может заниматься обработкой любого материала: дерева; камня; пластика; металлического страницы; керамической плитки. Принцип работы электролобзика основан на перемещении рабочего инструмента, которое носит поступательный темперамент (другими словами самой пилки).

Она двигается по особым направляющим. Наряду с этим яркий процесс распиливания происходит как раз в момент ее перемещения вверх, а не вниз.

Главные характеристики бытовых электролобзиков. Таковой процесс имеет ответственную изюминку: кроме того в случае если поверхность заготовки сверхчувствительная, края разреза получаются ровными, без заусениц и сколов и шероховатостей.

В современных моделях электролобзиков для лучшего направления режущей его части используется опорный ролик, что крепится к лобзику. Присутствие особого режима, так именуемого маятникового хода пилки, есть важной изюминкой одного либо другого электролобзика.

На протяжении процесса исполнения работы резец двигается по кривой линии, а не только вверх и вниз, это происходит посредством перемещения механизма, что направляет. Так материал как бы подпиливается спереди себя.

Используют таковой режим, лишь в то время, когда электролобзик делает резку строго по прямой линии, он увеличивает уровень качества отрезки многократно. Существует особый тумблер, благодаря которому регулируется амплитуда маятникового хода, он имеется в каждой модели лобзиков.

Он нужен для контролирования возможностей электролобзика при работе с материалами разнообразные. Сами же производители рекомендуют применять таковой метод, поскольку он, согласно их точке зрения, увеличивает время работы пилок.

Раньше мастера практически не применяли электрические лобзики по обстоятельству наличия склонности узких полотен изгибаться, ломаться, уходить с лини резки. Исходя из этого современные устройства имеют скоростные электронные регуляторы и точно сбалансированные двигатели с маленькой степенью вибрации.

За счет этого такие виды пилы эргономичны, они имеют низкий шумовой эффект и высокую легкость управления. С множеством проектов справятся и стандартные модели, но в случае если разрешают деньги, возможно потратиться и купить электролобзик для более опытного исполнения для того чтобы рода операций.

Возвратиться к оглавлению Виды, особенности и характеристики пильных полотен Виды пильных полотен для электролобзика. Разновидности полотен возможно условно поделить на пара подвидов: по материалу, с которым нужно будет работать; по форме зубьев; в зависимости от расстояния между зубцами; по ширине пильного полотна; в зависимости от толщины распилки.

Разглядим их более детально. Различное сопротивление при резке зависит от материала, с которым нужно будет работать. Исходя из этого направляться выбирать пилку, самая подходящую к тому либо второму материалу. Назначение — один из первых и самых ответственных параметров для поиска.

Имеется разные полотна для: металла; дерева; нержавеющей стали; ламината; керамических изделий; цемента; для пластмасс различных материалов и видов из волокон; для дерева с железными вкраплениями. От формы зубьев зависит, как скоро и совершенно верно будет происходить распил.

В случае если зубья узкие и довольно часто расположенные, процесс будет медленнее, но более аккуратным и правильным. В случае если же зубья громадные и редкие, то работа будет неотёсаннее, но значительно стремительнее.

Разработка, по которой изготовлены зубья, определяет их направление и геометрию. Не редкость четыре главных типа зубьев по формам. Полотна для лобзика подбираются в зависимости от обрабатываемого материала.

Ход — это расстояние, которое считается от одной вершины зуба к второй. В случае если дерево либо второй материал пилить поперек, лучше подойдут полотна с большим зубом, в случае если это простая столярная работа — с небольшим.

Кроме этого воздействует таковой фактор, как толщина конкретно самого материала. Чем шире полотно, тем оно прочнее. Кроме этого ширина воздействует на время и качество, за которое работа будет выполнена. да и то, как скоро вы станете трудиться как раз не с ровным распилом, а с кривым.

От ширины зависит устойчивость, что предполагает громадную скорость резки. Чем полотно шире, тем меньше угол отклонения от нужной линии. Дабы исполнение кривого распила было более качественным, направляться применять узкие пилки.

Чем оно уже, тем легче возможно будет поворачивать электролобзик на протяжении работы с кривыми линиями. Как совершенно верно вы станете вписываться в повороты при резьбе и как легче вы станете руководить наряду с этим лобзиком, это все зависит от толщины лезвия.

На то, как прочно стоит полотно для резки на протяжении распила по ровной линии, напрямую воздействует ее толщина. Принципиально важно пилить перпендикулярно к плоскости заготовки: это обеспечит меньшее количество нарывов и заусениц.

Но таковой метод не подойдет для распила весьма толстых заготовок, даже в том случае, если ширина полотна разрешает это сделать, поскольку в данной ситуации целесообразнее применять циркулярные либо дисковые пилы. Возвратиться к оглавлению Крепление пилок электролобзика Схема закрепления пилы в элекролобзик.

его производительность и Точность устройства прямым образом зависят от изюминок, каковые были перечислены выше. Но имеется и другие моменты, каковые воздействуют на то, как комфортно пользоваться лобзиком.

На протяжении применения электролобзика нужно будет столкнуться с заменой полотна пилы. Это не связано с исполнением работ различного типа, при котором полотна должны употребляться также различные.

Вид хвостовика, что видится значительно чаще, европейский, либо, как его именуют по-второму, не. Он имеет крестовую конфигурацию. Такие пилки продаются в полностью любом магазине, торгующим инструментами, в этом состоит их особенность.

В большинстве случаев, выделяют два главных метода крепления пилки, ее возможно: фронтально закрепить в электролобзик; быстрозажимно закрепить в электролобзике. Во многих недорогих моделях электролобзиков колодка, которая затягивается винтами (их два), с разрезом зажимает полотно.

Эти винты расположены фронтальным образом. Такая совокупность имеет высокую совместимость, но в остальном проигрывает.

К примеру, крепеж, что не ровно зажат, может привести к перекосу. В этом случае направляться создавать дополнительное подклинивание.

Удары пилы о заготовку торцом смогут привести к разлому передней колодки пополам либо срыву резьбы винтов — такое появляется при неаккуратном обращении инструментом. Возвратиться к оглавлению Быстрозажимное крепление полотна Громаднейшее удобство имеют электролобзики с совокупностью быстрозажимного крепления полотна.

Способов это реализовать много. Единственное значительное отличие от простых патронов в том, что не присутствует универсальность. Подойдут лишь пилки с однообразным хвостовиком, и присутствует люфт.

Значительно чаще это не играется громадной роли, поскольку полотен огромное количество. Закрепите пилку между осями электролобзика.

А люфт, со своей стороны, никак не окажет влияние на работу электролобзика, в большинстве случаев он имеет продольную форму. Единственный минус быстрозажимных замков — толщина полотен, каковые необходимо зажимать, имеет ограничение. Засунуть пилку весьма легко.

Электролобзик, что имеет неширокое полотно, способен делать сверхсложные варианты изгибов. Но для этого нужно поворачивать в направлении пиления целый инструмент либо же саму доску, с которой нужно будет работать.

Прекрасно, в то время, когда в электролобзике присутствует скроллер — особое приспособление для поворачивания пилы прямо на протяжении работы без влияния положения инструмента. Для этого существует ручка, которая находится вверху на корпусе лобзика.

Засунуть пилу в электролобзик и зафиксировать возможно в 4 позициях. На протяжении поворота пилы направляться быть внимательным к одной вещи.

Давление на пилу должно иметь направление лишь в заднюю кромку, в особенности при поворотах. В случае если это не учесть, пилка со временем поломается либо исказится, что приведет к ее деформации.

Посредством данной разработке вы осознаете, как засунуть пилку в электролобзик.

Как установить, заменить пилку в лобзике

Вы прочитали статью, но не прочитали журнал…

Полотна для электролобзика по дереву

Электролобзик можно назвать универсальным инструментом, который позволяет осуществить прямой и фигурный рез самых различных материалов – от мягкого дерева до стали и стекла. Стоит отметить, что универсален сам инструмент, но не его оснастка: распил каждого материала реализуется с применением конкретного типа полотна. Однако для того, чтобы правильно выбрать пилку нужно выяснить, какими критериями пользоваться в ходе выбора. В этой статье мы расскажем о том, что такое полотна для электролобзика, какие бывают виды пилок для электролобзиков, а также о том как вставить пилку в электролобзик.

Пилки для электролобзика виды и особенности

Если вы придете в магазин и скажете, что вам нужны пилы для электролобзика, продавец покажет вам множество различных вариантов. Они бывают различной длины, ширины и толщины, имеют различный размер зубцов и тип хвостовика.

Пилки для электролобзика, исходя их обрабатываемого материала, классифицируют на:

пилка для электролобзика по металлу. Такие полотна создают из быстрорежущей стали. Они могут резать разные виды металлов, среди которых алюминий и цветные металлы
пилка для электролобзика по дереву. Эти пилки чаще всего создают из высокоуглеродистой или хромованадиевой стали. Они предназначены для работы с мягкими сортами лесоматериалов и древесными плитами
пилки для стекла и керамики. Такие полотна изготовлены из сплава карбида с вольфрамом, который обладает высокой прочностью. Приобретать такое полотно нужно в том случае, если необходимо реализовать большой объем работ при помощи ручного лобзика, к примеру, с керамической плиткой
универсальные пилки. Их создают из быстрорежущей стали для распиловки деревянных, металлических и пластиковых материалов.

По виду реализуемых операций пилки делят на две категории:

для прямого реза. Эти полотна имеют широкую спинку, что дает возможность вести его в конкретном направлении с получением прямого пропила
для фигурного реза. У таких полотен спинка более узкая, чем хвостовик, вследствие чего их легко направлять в разные стороны. Получается плавный фигурный рез.

Если внимательно посмотреть на пилки для лобзиков, можно увидеть, что они имеют разную величину разводки зубьев и геометрию пилящей кромки. От вида разводки зависит не только чистота распила, но и то, для работы с каким материалом можно применять такую пилку. Выделяют:

фрезерованные с классической разводкой. Классическая разводка – это поочередно отогнутые в разные стороны зубья, по аналогии с ручной ножовкой. Такой тип разводки уменьшает нагрев пилки во время распила, потому что пилка практически не испытывает трения в довольно широком пропиле. Однако аккуратного реза получить не удастся, но скорость распила достигается высокая. Такими пилками режут разные сорта древесины, пластик и цветные металлы
фрезерованные с волнистой разводкой. У такой пилки зубцы направлены группами по несколько штук. Примечательно, что каждый зубец имеет разную величину отклонения от центральной оси со своими ближайшими соседями. Рабочая кромка пильного полотна напоминает волну. Применение такого полотна помогает осуществить чистый рез по дереву, ДСП или фанере, а также по цветному металлу и пластику
шлифованные с классической разводкой. Зубцы этих полотен разведены в стороны и отшлифованы. Рез такими пилками довольно широк. Такое полотна помогают быстро, и довольно чисто распилить древесину и ее производные – ДСП, ДВП
с конической шлифовкой без разводки. Полотна таких пилок не имеют развода зубьев, однако их сегменты отшлифованы, вследствие чего достигается тонкая линия реза и ровный распил. При помощи таких пилок можно аккуратно распилить древесину, ламинат, а также полимерные материалы.

Маркировка пилок для электролобзика

Наиболее значимый параметр для пилки – это марка стали, из которой она изготовлена. На пилках присутствует следующая маркировка:

hcs – высокоуглеродистая стал. Эти пилки предназначены для работы с мягкими материалами, к примеру, древесина и ее производные. Такая пилочка отличается гибкостью, поэтому в работе с широкими заготовками она не ломается
hss – высокопроизводительная быстрорежущая сталь. Такие пилки подходят для более твердых материалов, к примеру, алюминия и цветных металлов. В сравнении с hcs толщина металла у hss гораздо меньше, а уровень твёрдости намного выше
bim – эластичное, неразрывное соединение из hss и hcs, которое рассчитано на высокий профессиональный запрос. Такое оборудование применяется в тех случаях, когда имеется вероятность поломки основания или необходимы крайне эластичные, гнущиеся полотна. Такие пилки имеют намного более длительный период эксплуатации, чем hss или hcs исполнения. В зависимости от ширины пилки, bim подходит для работы по труднодоступным, узким кривым линиям реза, а также для осуществления идеально чистого реза по прямой лини
hm – твёрдый сплав. Такие пилки используются для специфических работ – распил стеклопластика, газобетона и даже керамической плитки.

Главные характеристики

Однако высокое качество стали не является гарантией того, что она пилка справится с поставленными задачами. Важную роль также играют:

габариты заготовок. Перед покупкой нужно определиться с размером распиливаемых заготовок. Для бруса сечением 50Х50мм и мебельного щита стоит использовать разные пилки. Для лесоматериалов подойдут пилки с размерами рабочей части от 51 до 126 мм. Тогда как для резки листового металла нужны короткие полотна (51мм), для распила труб более подходящими являются длинные пилки (106мм)
вид реза. Важный критерий выбора пильного полотна — геометрия распила. Полотно для прямого реза прекрасно держит направление, но создать даже небольшой радиус при помощи нее не получится, потому что оно имеет широкую спинку. Для такой работы отлично подходит особая тонкая ПИЛКА для фигурного реза
чистота реза. Качество пропила имеет очень важную роль в процессе создания мебели
форма зуба. Показатель качества распила непосредственно зависит от геометрии зуба. Чем больше шаг зубьев, то есть промежуток между соседними вершинами, тем быстрее и грубее получится линия
разводка зубьев. Для придания полотну большего «простора», его зубья нужно развести. В таком случае оно будет пилить с более высокой скоростью, но и линия реза будет не очень аккуратна
пилки progressor. Меняющийся размер зубьев с увеличением его от хвостовика к концу является признаком универсальности. С повышением толщины обрабатываемого материала, большее число крупных зубьев подключается к работе.

Виды хвостовиков

Важным параметром в выборе пилки для электролобзика можно назвать тип ее хвостовика. Существуют такие хвостовики:

Т-образный хвостовик. Мастера часто называют его «бошевским», потому что эта фирма создала полотна с таким типом хвостовика. Так как фирма BOSCH представляет собой лидера на рынке электролобзиков, то полотна с Т-образным хвостовиком сегодня наиболее популярны. Т-хвостовик подходит к большей части электрических лобзиков – Bosch, Makita, Metabo, Hitachi, Skil, AEG, DeWalt, Sparky, «Интерскол»
U-образный хвостовик. Занимает второе место по популярности. Такое полотно подходит устаревших моделей электролобзиков, к примеру, Skil, DeWalt, Wolf, Ryobi, Stayer, Black&Decker. Пилки с таким хвостовиком подойдут на все лобзики с колодочным и винтовым зажимом
хвостовик Makita. Эти полотна подходят исключительно к старым моделям лобзиков Makita
хвостовик Bosch. Его отличие от Т-образного хвостовика заключается в наличии второго упора. Такую пилку можно поставить только на старые модели Bosch.

Крепление пилок электролобзика

Точность аппарата и уровень его производительности непосредственно зависят от особенностей, перечисленных выше. Однако есть и другие факторы, от которых зависит удобство работы с лобзиком. В процессе работы электролобзиком каждый мастер сталкивается с заменой полотна пилы. Наиболее часто встречаемый тип хвостовика – европейский или “бошевский”. Он отличается крестовой конфигурацией. Такие полотна можно купить в каждом магазине, это и является их основной особенностью.

Чаще все встречаются такие методы крепления полотна:

фронтальное закрепление в электролобзик
быстрозажимное закрепление в электролобзике.

В более бюджетных вариантах колодка, затягиваемая двумя винтами, с разрезом зажимает полотно. Такие винты находятся во фронтальной плоскости. Эта система имеет высокую совместимость, однако по другим параметрам уступает. Например, криво зажатый крепеж может стать причиной перекоса. Если такое произошло нужно осуществить дополнительное подклинивание. Удары пилы о заготовку торцом становятся причиной разлома передней колодки напополам или срыва резьбы винтов. Такие проблемы могут возникнуть при неграмотном обращении с инструментом.

Самыми удобными считаются электролобзики, оснащенные системой быстрозажимного крепления полотна.

Существенным отличием от “обычных патронов” является то, что отсутствует универсальность. Подходят исключительно полотна с одинаковым хвостовиком, кроме этого имеется люфт. Однако зачастую это не играет большой роли, потому что выбор полотен просто огромен. так как полотен огромное количество. Минусом быстрозажимных замков можно назвать ограниченную толщину полотен. Вставить полотно в таких лобзиках довольно легко.

Крепление полотна в электролобзиках со способом крепления на замках подразумевает такую очередность работ:

открыть защитный экран устройства
повернуть рычаг, находящийся на штоке, для вставки полотна
после опускания рычага нужно плавно подвинуть пилку в зажим. Однако стоит учесть, что пилка должна иметь толщину, соответствующую прорези.

Для того, чтобы вставить полотно в аппарат с винтовой системой крепления, нужно сделать следующее:

снять кожух
ослабить винт при помощи шестигранного ключа
вставить пильное полотно в лобзик. Полотно вставляется в особое отверстие, расположенное около опорного ролика, зубьями вперед
затянуть крепеж. Зажим нужно осуществлять плавно при помощи обоих винтов
установите кожух на место.

Создание пользовательской головоломки — справка

Помощь в создании пользовательских головоломок

Jigsaw Explorer позволяет легко создавать собственные пазлы онлайн, которыми можно поделиться с друзьями, семьей или посетителями вашего сайта!

Без регистрации, без загрузки

Для создания собственных пазлов не требуются регистрация, логин или пароль. в Jigsaw Explorer. Просто введите веб-адрес вашего файла изображения, нажмите Create кнопку, и ваша головоломка готова.

Вам не нужно беспокоиться о загрузке фотографии на наш сайт потому что мы не храним и не копируем ваши фото. Мы также не используем, не публикуем и не распространяем изображение. ссылка или полученная головоломка. Это ваша головоломка, и только вам решать, кому она будет поделиться с.

Поделитесь своей головоломкой

Когда ваш пазл будет создан, вам будет предоставлен веб-адрес для головоломка. Веб-адрес головоломки можно легко передать семье и друзьям по электронной почте, в твитах, в Facebook и т. Д.В головоломки можно играть на ПК, Mac, планшетах и телефонах.

Адрес изображения

Для страницы пользовательского пазла требуется URL-адрес (веб-адрес) фотографии, которую вы хотите использовать в качестве головоломка. Фотография должна быть файлом изображения в формате JPG, PNG или GIF и находиться где-нибудь в Интернете. Пара примеров мест, где вы можно бесплатно хранить фотографии на Facebook.com (инструкции по получению URL-адресов фотографий в Facebook) и Imgur.com (инструкции по получению URL-адресов фотографий Imgur).Обратите внимание, что многие сайты для хранения файлов и фотографий, такие как DropBox, больше не позволяют размещать фотографии. напрямую доступны по URL-адресу, поэтому их нельзя использовать для создания пользовательских головоломок. Действительный адрес файла прямого изображения будет иметь вид .jpg , .jpeg , .png или .gif где-нибудь в адресе (обычно в конце).

Размер изображения: Хотя вы можете использовать изображение любого размера для объекта головоломки, мы рекомендуем использовать изображение длиной от 1500 до 2000 пикселей по всей длине. самая длинная сторона.Этот размер достаточно велик, чтобы хорошо выглядеть для пользователей с большими экранами, а программа-головоломка автоматически масштабирует изображение. вниз для пользователей с меньшими экранами. Изображение размером более 2000 пикселей будет загружаться дольше без каких-либо дополнительных преимуществ.

Кредитная линия

Необязательная кредитная линия может быть любым текстом по вашему желанию. Это автоматически отображается, когда головоломка завершена. Кредитную линию также можно просмотреть, перейдя в Справка> Кредит в игре «Пазл».Кредитная линия может быть максимум 120 символов в длину. Однако, если вы введете больше символов, чем явно поместится в кредит поле ввода строки, тогда кредитная линия может быть усечена при отображении в проигрывателе головоломки.

Кредитный URL

Необязательный URL-адрес кредита может быть адресом любой желаемой веб-страницы. Например, вы можете использовать адрес публикации в Facebook о фотографии. Предоставление URL-адреса кредита делает кредитную линию интерактивной, когда она отображается в проигрывателе головоломок.Щелчок по кредитной линии приведет к тому, что веб-браузер откроет веб-страницу, на которую указывает URL-адрес кредита.

Начальное количество частей головоломки

Вы можете указать начальное количество частей головоломки, на которые она должна быть разделена при загрузке. Обратите внимание, что пользователь может изменить количество частей на любое, прежде чем приступить к решению головоломки.

Примечание: Если вы планируете встроить свой пазл на свою веб-страницу, и пазл будет занимать только часть этой странице, то рекомендуется установить количество частей примерно на 60, чтобы избежать появления частей, которые изначально появляются слишком маленький.Вы же не хотите, чтобы первое впечатление посетителей о вашей головоломке было слишком сложным!

Примечание: Программа-головоломка не обязательно разделит головоломку на указанное вами точное количество частей, но это будет достаточно близко. Программа-пазл рассчитает меньшее количество частей пазла. для планшетов и телефонов из-за меньшего размера экранов на этих устройствах, но расчетное значение будет зависит от указанного вами значения.

Mystery Puzzle

Параметр «Загадочная головоломка» приводит к отключению предварительного просмотра изображения головоломки во время воспроизведения головоломки, поэтому игрок не знает, как будет выглядеть завершенная головоломка, пока не завершит головоломку.Это сделано для добавления дополнительных вызов и интерес к головоломке.

Обратите внимание, что использование этой опции также означает, что количество частей головоломки не может может быть изменен игроком. Это сделано для того, чтобы игрок не смог раскрыть загадку, просто уменьшив количество штук до шести.

Также обратите внимание, что работы в формате загадочной головоломки создают для цифровые квесты.

Начальный цвет фона

Вы можете выбрать начальный цвет фона для вашей собственной головоломки.Обратите внимание, что пользователь могут изменить цвет фона на любой желаемый после загрузки головоломки.

Удаление пазла

Ссылка на пользовательский пазл не может быть удалена. Однако вы можете удалить, переименовать или переместить файл изображения. на которую ссылается головоломка, что сделает ее непригодной для использования.

креативных вариантов использования шаблона GIMP Jigsaw

Вы ищете увлекательный способ показать свои фотографии? С помощью шаблона GIMP Jigsaw вы можете сделать свои фотографии похожими на пазл за один шаг.Но зачем останавливаться на достигнутом? Выньте несколько кусочков или сделайте из них сетку. Продолжайте читать, чтобы узнать, как использовать этот фильтр и некоторые творческие приложения для него.

Сделать пазл

Это может показаться сложной работой, но на самом деле превратить ваше изображение в головоломку очень легко. Шаблон GIMP Jigsaw Pattern — это инструмент, который позволяет вам управлять тем, как вы хотите, чтобы ваша головоломка выглядела, а затем применяет ее к вашему изображению.

Приступим.

Открыв изображение, перейдите в меню и выберите «Фильтры»> «Рендеринг»> «Узор»> «Пила».

Откроется окно, в котором вы можете выбрать количество частей, из которых будет складываться головоломка. Вы также можете выбрать, хотите ли вы, чтобы у фигур были закругленные углы или прямые линии.

Вы также увидите раздел под названием Bevel Edges с двумя ползунками. Это похоже на эффект резьбы, создающий иллюзию трехмерности.

Нет правильных или неправильных значений — это дело вкуса.

Вот сравнение, чтобы вы могли понять, как это выглядит.

Слева у меня были минимальные значения: ширина скоса: 1 и подсветка: 0,10
Справа я увеличил их до максимума, то есть 10 и 1,0 соответственно.

Вот и все.

Выберите нужные значения во всплывающем окне, а шаблон GIMP Jigsaw Pattern сделает все остальное.

А теперь давайте посмотрим, как можно разбить пазл на части.

Разделение частей пазла GIMP

Сделайте шаблон

Вынимание кусочка пазла делает изображение более динамичным — как будто вы его строите.Однако, в отличие от настоящей головоломки, мы не собираемся просто вынимать ее из созданной головоломки.

Чтобы упростить задачу, откройте новый белый документ. Здесь, на пустом холсте, вы примените шаблон GIMP Jigsaw Pattern, как вы делали в предыдущем упражнении.

Это будет служить шаблоном для беспроблемного выбора частей.

Теперь можно вставить фотографию.

Перейдите в меню и выберите «Файл»> «Открыть как слои», затем выберите файл изображения. Он будет размещен как слой поверх шаблона головоломки.

Затем скопируйте слой с шаблоном. Вы можете сделать это, перейдя в меню и выбрав Правка> Копировать. Пока он находится в буфере обмена, выберите слой изображения и создайте маску слоя. Сделайте это, нажав на кнопку внизу. Затем вставьте скопированный шаблон, выбрав «Правка»> «Вставить».

Чтобы установить его на созданную вами маску, вам просто нужно нажать на кнопку привязки.

Затем щелкните слой правой кнопкой мыши и выберите «Применить маску слоя». После этого маска и слой сольются вместе.

Я знаю, это звучит много, но на самом деле это очень просто. Таким образом, у вас есть все готово, чтобы очень быстро «вырезать» все, что вам нужно. Давай попробуем.

Вырезки по частям

Выберите кусок, который нужно вырезать, с помощью инструмента «Нечеткое выделение». Обязательно щелкните по нему, когда выбран слой-шаблон. Таким образом, вы получите его одним щелчком мыши.

Чтобы улучшить выделение, перейдите в меню «Выделение»> «Увеличить выделение» и задайте ему 1 или 2 пикселя.

Вырежьте кусок в Edit> Cut, а затем вставьте его Edit> Paste. Чтобы завершить вставку, нажмите кнопку «Новый слой», чтобы часть оставалась независимой.

С помощью инструмента «Переместить и повернуть» можно позиционировать деталь. Затем перейдите в меню Filters> Light and Shadow> Drop shadow. Вы выбираете значения в зависимости от того, хотите ли вы, чтобы он был темным и четким или размытым и более светлым. Используйте ползунки X и Y, чтобы он казался ближе или дальше.

Вы можете повторить процесс для всех частей, которые вам не нужны.Просто возвращайтесь к своему шаблону каждый раз, когда вам нужно выбрать новый.

Создание сетки мозаики

Откройте новый документ и создайте новую головоломку, как вы делали раньше. Количество частей зависит от количества изображений, которые вы хотите добавить. Я не рекомендую слишком много, потому что это может выглядеть беспорядочно. Но это полностью зависит от вас.

Добавьте все изображения, которые вы собираетесь использовать, открыв их как слои.

Затем измените их размер с помощью инструмента «Масштаб» и переместите по размеру каждой части пазла.Не волнуйтесь, если они в некоторых местах пересекаются, вы исправите это позже.

В слое шаблона щелкните нужный фрагмент с помощью инструмента Fuzzy Selection Tool. Затем перейдите к соответствующему изображению и нажмите кнопку «Добавить маску слоя». Появится всплывающее меню. Выберите в нем «Выделение» и нажмите «Добавить».

Вот и все.

Повторите то же самое для каждой комбинации частей изображения, пока не завершите головоломку.

Получайте удовольствие, находя новые творческие способы использования рисунка головоломки GIMP!

Дополнительная литература

Если вы не знакомы с GIMP, ознакомьтесь с этим кратким введением.
Если вы хотите отредактировать фотографию, прежде чем превратить ее в головоломку, узнайте здесь, как заставить их сверкать.
Если вам нравится GIMP и вы хотите взять его с собой, узнайте, как установить его на портативное устройство.

Как собрать пазл в PowerPoint

Эта статья состоит из видео и макроса. PowerPoint Jigsaw Creator работает с любым изображением. Первый шаг — разбить изображение на случайные части, а второй шаг — поместить эти части в случайное положение.Затем вы можете использовать Морфинг, чтобы создать приятный эффект, когда части головоломки автоматически вписываются и создают такой потрясающий эффект, как этот…

Посмотрите это видео, чтобы узнать, как это сделать. Кроме того, вам нужно будет загрузить и использовать этот макрос. См. Инструкции ниже.

Видео для создания головоломки PowerPoint

Показанный здесь метод не позволяет создавать традиционные стандартные формы головоломки. Он позволяет создавать множество кусочков произвольной формы. 7 мин видео.

Макрос рандомизатора формы

PowerPoint Jigsaw Creator — это двухэтапный процесс. На первом этапе мы разбиваем картинку на множество частей. Затем мы помещаем эти части в случайные места на слайде с помощью этого макроса.

Загрузите файл RSHAPES.zip, содержащий файл макроса
Распакуйте файл в папку. Это файл Randomize Shapes.pptm
Откройте файл в PowerPoint и следуйте инструкциям
Видео содержит подробную информацию о том, как использовать этот файл макроса для рандомизации фигур головоломки…

Вы можете создать лобзик из любого рисунка на ваш выбор.Просто следуйте методу, показанному на видео.

Создание случайных фигур

Сначала посмотрите видео. В видео я использовал форму кривой в PowerPoint. Если хотите, вы также можете использовать фигуру произвольной формы. Вы даже можете использовать инструмент рисования от руки и создать полностью индивидуальную коллекцию деталей.

Объединить фигуры

Мы используем функцию «Объединить фигуры» в PowerPoint для создания нескольких частей из одного изображения. Это очень мощная функция.Узнайте больше о Merge Shapes, используя эти статьи: Часть 1 и Часть 2

Наслаждайтесь. Поделитесь своим мнением о создателе головоломки PowerPoint.

Как собрать пазл из выпадающего элемента

Здесь вы увидите, как комбинировать различные техники рисования головоломки, чтобы создать фотореалистичная головоломка с выпавшим элементом. Добавляя выпадающие части одну за другой, вы можете проиллюстрировать процесс растворения.

Чтобы создать головоломку, подобную приведенной выше, выполните следующие действия:

Например:

2.Добавьте одну картинку к фигурам

2.1. Выберите все части одного пазла и сгруппируйте их. выполнив одно из следующих действий:

На вкладке Домашняя страница в группе Чертеж выберите раскрывающийся список Упорядочить , затем щелкните команду Group :
На вкладке Формат фигуры в группе Упорядочить щелкните команду Группа :
Щелкните правой кнопкой мыши один из объектов и выберите Group -> Group во всплывающем меню:

PowerPoint помещает одну рамку вокруг фигур вместо отдельной рамки вокруг каждой.

2.2. Щелкните группу правой кнопкой мыши и выберите Форматировать фигуру … во всплывающем меню:

2.3. На панели Формат фигуры на панели Параметры формы , в группе Заливка и линия , в разделе Заливка :

Выберите Рисунок или заливка текстуры ,
Нажмите на Insert … кнопку:

В диалоговом окне Вставить изображения выберите расположение изображения, выберите файл изображения, а затем нажмите Открыть или Вставить :

PowerPoint показывает изображение внутри сгруппированных фигур:

3.Отодвинуть одну деталь в сторону

Если вы попытаетесь переместить какую-либо часть, вы увидите неправильное изображение, потому что PowerPoint растягивает изображение по группе:

Чтобы создать идеальный эффект движения, выполните одно из следующих действий:

A. Первый способ — использовать смещения.

См. Как разорвать картину на шт. Этот способ следует использовать, если рисунок и формы не сложные и их легко подобрать. значения для смещений.

B. Способ использования опции Мозаичное изображение в качестве текстуры проще, потому что в этом примере используется кусок от угла.

Примечание : Этот способ можно использовать, если деталь выбрана из любого угла, из любого края или от центра головоломки.

B.1. Щелкните группу правой кнопкой мыши и выберите Форматировать фигуру … во всплывающем меню.

B.2. На панели Формат фигуры на панели Параметры формы , в группе Заливка и линия , в разделе Заливка , выберите соответствующие значения в полях Смещение :

Выберите опцию Плитка изображения как текстуры ,
Введите или выберите соответствующие смещения в полях Смещение X и Смещение Y , если надо,
Введите или выберите соответствующие значения в полях Масштаб X и Масштаб Y , если Это необходимо:
Выберите необходимое Выравнивание :

г.3. Выберите форму, которая должна выглядеть как упал, вырежьте его из группы, нажав Ctrl + X , затем вставьте в нужное место нажав Ctrl + V .

Изделие должно выглядеть идеально, сохраняет все значения смещений, масштабов и выравнивания:

C. Более сложный способ — использовать сложение формы.

См. Как чтобы добавить эффект выпадающих кусочков пазла. Этот способ следует использовать, если деталь не выделяется из угла, края или из центра головоломки.Так что подобрать любой расклад сложно.

4. Добавьте поворот для формы

На панели Формат формы на вкладке Параметры формы в группе Эффекты в В разделе 3-D Rotation выберите соответствующие значения в полях Rotation :

Внесите любые другие необходимые изменения.

Пазл-коллаж в GIMP [Бесплатный шаблон]

В этом уроке я покажу вам, как создать фотоколлаж-головоломку в GIMP.

Мы будем использовать фильтр рендеринга для создания паттерна мозаики, инструмент «Нечеткое выделение» для выбора части лобзика, команду «Сжать выделение» для создания границы, выбор по цвету для выбора части лобзика, инструмент «Масштаб» для изменения размера изображений, инструмент «Перемещение». для выравнивания изображений и маску слоя, поставляемую с GIMP.

Приступим!

Окончательный результат.

Если вам понравились мои работы, подпишитесь на мой канал на YouTube — PhotoEffect . Я действительно ценю это.

Видео: Учебное пособие Как создать коллаж-пазл в GIMP.

Посмотрите видео для получения подробных инструкций и воспользуйтесь письменными инструкциями для быстрого ознакомления.

1. Создайте новый образ.

Используйте File> New или просто нажмите Ctrl + N .

Откроется диалоговое окно «Создать новое изображение».

Во всплывающем окне вы можете установить ширину и высоту нового изображения.

Введите значение начальной ширины 3000 пикселей и высоты 3000 пикселей вручную или с помощью стрелок вверх и вниз.

Щелкните «Дополнительные параметры», выберите «Белый» для «Заполнить».

Нажмите ОК.

Создайте новый образ.

2. Примените фильтр лобзика.

Перейдите в Filters> Render> Pattern> Jigsaw .

Откроется диалоговое окно «Головоломка».

В диалоговом окне «Головоломка» задайте количество плиток (как для вертикальных, так и для горизонтальных) и желаемый стиль мозаики, квадратный или изогнутый.

Нажмите ОК.

Применить фильтр лобзик.

3.Создать выделение на лобзике.

Выберите инструмент Fuzzy Select Tool на панели инструментов или используйте Tools> Selection Tools> Fuzzy Select (U) .

Щелкните мышью по одной из частей мозаики, чтобы сделать выбор.

Теперь выбранная часть документа в виде мозаики выбрана.

Инструмент «Нечеткое выделение». Теперь выбранная часть документа в виде мозаики выбрана.

4. Создайте новый слой.

Используйте Layer> New Layer или просто нажмите Shift + Ctrl + N , чтобы создать новый слой.

Откроется окно «Новый слой».

Введите имя в текстовое поле «Имя слоя» (вы можете назвать его «Пазл 1») и выберите «Прозрачность» в раскрывающемся меню «Заливка с помощью».

Нажмите ОК.

Новый пустой слой, добавленный в стек слоев изображения, сразу над активным слоем.

Создайте новый слой.

Новый пустой слой, добавленный в стек слоев изображения, сразу над активным слоем.

5. Залейте выделение белым цветом.

Убедитесь, что цвет фона белый, нажав клавишу на клавиатуре D , затем перейдите в Edit> Fill with BG color (или с помощью сочетания клавиш Ctrl +. ).

Теперь белый цвет заполняет выделение активного слоя.

Убедитесь, что цвет фона белый.

Залейте выделение цветом фона.

6.Уменьшить выделение.

Команда «Сжать» уменьшает размер выделенной области.

Используйте Select> Shrink .

Появится диалоговое окно выбора сжатия.

Во всплывающем окне установите значение сжатия вручную или с помощью стрелок вверх и вниз.

Нажмите OK, чтобы применить.

Выбор усадки.

7. Залейте выделение серым цветом.

Щелкните поле цвета фона.

Откроется диалоговое окно «Изменить цвет фона».

Выберите серый цвет и нажмите OK.

Перейдите в меню Edit> Fill with BG color (или с помощью сочетания клавиш Ctrl +. ).

Теперь серый цвет заполняет выделение активного слоя.

Вы можете удалить выделение, перейдя в Select> None .

Выберите серый цвет для фона. Залейте выделение серым цветом.

8. Создайте слой для всей головоломки.

Повторите шаги с 3 по 7, чтобы создать отдельный слой для каждой части мозаики.

Создание слоев для всех лобзиков.

9. Вставьте изображение.

Стандартные изображения, используемые в этом руководстве по коллажам GIMP: 1870009, 1502597, 1

4, 1277002, 499970, 842020, 983953, 1149983, 1082213, 1149155, 1182735, 1782624, 1

0, 182861, 1223153, 1149716.
Вы должны разместить слой изображения над слоем Jigsaw.

Выберите слой мозаики, в который вы хотите вставить изображение.

Используйте команду Файл> Открыть как слои в верхнем меню (или просто нажмите Ctrl + Alt + O ), чтобы открыть изображение, которое вы хотите вставить.

Откроется диалоговое окно «Открыть изображение как слои».

Перемещайтесь по папкам и щелкните изображение, затем щелкните «Открыть».

Теперь вы можете редактировать изображение следующим образом:

Используйте Tools> Transform Tools> Scale command, чтобы изменить размер изображения. Щелкните в любом месте изображения. В диалоговом окне «Масштаб» щелкните значок цепочки, чтобы изображение не искажалось. Введите новые значения ширины и высоты изображения вручную или с помощью стрелок вверх и вниз.Когда закончите, нажмите кнопку Scale.
Используйте Инструменты> Инструменты преобразования> Переместить команду , чтобы переместить изображение. Щелкните и удерживайте в любом месте изображения и перетащите.
Поверните изображение с помощью инструментов > Инструменты преобразования> Повернуть , откроется диалоговое окно «Информация о повороте». Установите угол, центр X и центр Y и нажмите кнопку «Повернуть».
Нажмите Введите , когда закончите.

Выберите один слой мозаики в диалоговом окне «Слои».

Диалоговое окно «Открыть изображение как слои».

Вставить изображение.

Измените размер и положение с помощью инструментов «Перемещение» и «Масштаб».

10. Добавьте маску слоя.

Переключение видимости слоя изображения, щелкнув значок глаза слева.

Щелкните инструмент «Выбрать по цвету» или используйте Инструменты> Инструменты выбора> По цвету. Выбрать .

Выберите слой Jigsaw в диалоговом окне Layers, затем щелкните внутренний слой Jigsaw серого цвета, чтобы создать выделение.

Щелкните слой изображения.

Снова переключите видимость слоя изображения, щелкнув значок глаза слева, а затем перейдите в Слой > Добавить маску слоя , выберите «Выделение».

Нажмите кнопку «Добавить».

Снимите выделение, выбрав «Выбрать»> «Нет».

Скройте видимость слоя изображения, щелкнув значок глаза слева.

Выбрать по цвету.

Выберите слой Jigsaw в диалоговом окне Layers, затем щелкните слой Jigsaw, чтобы создать выделение.

Выберите слой изображения.

Переключение параметров видимости.

Добавьте маску слоя.

Результат применения маски слоя.

11. Вставьте другие изображения.

Повторите шаги с 9 по 10, чтобы вставить все изображения.

Вставьте другие изображения.

12. Сохраните документ.

Используйте команду File> Save в верхнем меню или просто нажмите Ctrl + S , чтобы сохранить файл проекта.

Откроется диалоговое окно «Сохранить изображение».

Перейдите в папку, в которой вы хотите сохранить файл проекта.

Введите имя в текстовое поле Имя и оставьте GIMP по умолчанию (*.XCF) формат.

XCF — это собственный формат GIMP, который полезен, потому что в нем хранится вся информация о вашем изображении, и вы сможете позже отредактировать изображение в GIMP, если вы заметите проблему.

Нажмите «Сохранить», чтобы сохранить файл проекта.

Когда вы закончите, вы, вероятно, захотите экспортировать изображение в более широко используемом формате, таком как JPEG, PNG, TIFF и т. Д.

Вот результат:

Как создать фотоколлаж-пазл в GIMP.

См. Также другие уроки по GIMP Collage:

Это руководство по PhotoEffect, и я только что показал вам, как создать коллаж Jigsaws Puzzle в GIMP.Если у вас есть какие-либо вопросы или комментарии относительно этого руководства, просто добавьте их в раздел ниже. Спасибо.

Головоломки Tarsia по математике мистера Бартона

arrow_back Вернуться к богатым задачам

Лобзики Tarsia

На этой странице вы также найдете ссылки на все мои файлы Tarsia. в качестве подсказок и советов, как извлечь максимальную пользу из этого удивительного бесплатно программное обеспечение.

Содержание

Устранение неполадок с Tarsia

keyboard_arrow_up

В начало

Пожалуйста, не пишите мне, если у Вас возникнут проблемы. с программой Tarsia Jigsaw.Я не создавал программное обеспечение, я не знаю, как это работает, я никак не связан с этим, Я просто учитель, который написал много бесплатных головоломок, используя это и хочет ими поделиться. При возникновении технических проблем обращайтесь создатели, лаборатория Hermitech, через свой веб-сайт здесь.

Вот решения некоторых из наиболее распространенных проблем:

Я получаю загрузку случайного кода, когда пытаюсь открыть лобзик

Вы действительно скачали бесплатную программу Tarsia Jigsaw? Вы можете получить его на сайте создателя здесь.

У меня есть программное обеспечение, но лобзики не открываются, когда я нажмите на них через свой сайт

Вы можете получить его на сайте создателя здесь. Попробуйте нажать на их, выбрав «Сохранить» вместо «Открыть», а затем открыв их непосредственно в самой программе Tarsia Jigsaw, перейдя в Файл > Открыть.

Это все еще не работает

Может быть, попробуйте поговорить со своими техническими специалистами на работе

Я не могу отображать пробелы между словами на мозаике

На экране ввода перейдите к «Стиль» и выберите «Текст

».

У меня на компьютере много файлов Tarsia Jigsaw, но они не открывается

Попробуйте сначала запустить программу Tarsia Jigsaw, а затем откройте лобзик из самой программы, перейдя в Файл> Открыть.

Есть ли версия Tarsia для Mac?

Не думаю, но опять же обращайтесь к создателям.

Я не могу добавлять изображения на лобзики Tarsia

Это можно сделать, но это немного сложно. Этот сообщение в блоге должно помочь

Как получить программу Tarsia Jigsaw?

keyboard_arrow_up

В начало

Что такое файлы Tarsia Jigsaw?

Tarsia — это свободно распространяемое программное обеспечение, которое позволяет учителя для создания широкого спектра головоломок, домино и следуй за мной деятельность очень легко.

Почему Тарисас такой великолепный?

Я использую лобзики Tarisa в течение последних 11 лет моего обучение, потому что:
— Вы можете легко создавать широкий спектр действий, в том числе лобзики разных форм и размеров, домино, подгонка прямоугольные карточки и карточки «следуй за мной».
— Учителю не нужно тратить время на разрезание лобзика, как программа автоматически собирает кусочки лобзика в раздел «Вывод», что позволяет учителю просто распечатать копию и вручите ее ученикам, чтобы они вырезали и собрали
— Ключевой момент: существует множество способов добавить богатства и бросить вызов деятельности по мозаике Тарсии, как я объясняю в Раздел «Твисты» ниже.

Как я могу получить программное обеспечение?

Программное обеспечение можно бесплатно загрузить с этого ссылка
Прокрутите страницу вниз до «Formulator Tarsia». Установочный пакет »
Если эта ссылка не работает, вы также можете получить установщик. здесь

Лицензия на использование вот
А вот и исчерпывающий пользователь руководство
Снимки экрана и инструкции доступны через ссылка

Стандартное использование Тарсия

keyboard_arrow_up

В начало

Выбрав, какой вид деятельности они хотят создать, учителя используют экран ввода, чтобы ввести как можно больше вопросов и отвечает как им нравится.В программу встроен редактор формул. чтобы убедиться, что все математические символы и выражения доступен и поддерживает импорт изображений. Учителя могут тогда проверьте их ответы на экране Таблицы, прежде чем распечатать беспорядочная версия для студентов. Затем они могут либо напечатать разработать решение или спроецировать его на интерактивную доску чтобы студенты могли проверить свои ответы. Готовые лобзики тоже сделайте красивые дисплеи в классе.Пожалуйста, смотрите внизу этой страницы для заметки об изображениях в Tarsia Jigsaws.

Задания Tarsia Jigsaw невероятно разнообразны, и их можно использовать по многим математическим темам и всем уровням способностей. Они продвигают групповую работу и обсуждение, и предоставить прекрасную альтернативу выполнению вопросы из учебника. Это идеальный способ пересмотреть или закрепить тему. Кроме того, их можно дифференцировать — по написав вопросы разной сложности, вы можете убедиться, что все студенты могут получить доступ к некоторым занятиям, а также предоставить удлинительный материал для самых способных.

Твисты и вариации тарсии

keyboard_arrow_up

В начало

После небольшой настройки головоломки Тарсия можно сделать еще больше. сложно, побуждая ваших учеников еще больше думать о тема в руке. Идеи включают:

• Тарсия: убеди меня — на мой взгляд, это лучший способ использовать действия Tarsia Jigsaw! Они работают так:
— Создайте тарсию (или адаптируйте исходную), чтобы она содержала (как минимум) 5 ошибок, и убедитесь, что эти ошибки выделяют общие неправильные представления учащихся об определенной теме
— Распечатайте слайд с решением и раздайте его своим ученикам (много меньше ксерокопирования и не нужны ножницы!)
— Студент должен найти (как минимум) 5 неправильно подобранных элементы, убедить вас, что каждый из них неверно объясняет сделанную ошибку, а затем решить, какой ответ должен были
— А еще лучше включить? вместо ответа и вызова студенты, чтобы заменить? при правильном ответе
— Включить ?? вместо вопроса и предложите студентам придумали много разных вопросов по замене ?? что могло дать ответ.Затем можно задать некоторые из этих вопросов. другим учащимся, чтобы использовать их в качестве богатого, интересного, созданного учениками домашнее задание.
Все это можно красиво изложить в их тетради, обеспечивая интересное, насыщенное и стоящее занятие 🙂
Нажмите вот пример активности Tarsia Convince Me на множители, кратные и простые числа

• Рабочий лист «Нет ответов» — одна из критических замечаний по поводу Тарсии заключается в том, что как только ученики завершат пазл, у них нет запись / свидетельство их работы, а также отсутствие материалов для пересмотра.Gill У Хиллитта есть решение … просто распечатайте страницу «Таблица» и вычеркните ответы. Раздайте это ученикам вместе с головоломки, и они могут заполнить здесь свои ответы по ходу дела. Когда пазл был завершен, у них есть прекрасная запись их работа. Отлично.
Верхний совет: чтобы скрыть ответы, удалите их на экране ввода, но добавьте пробел (нажмите пробел), иначе вы можете найти ответ возвращается!

• Дополнительные листы — сделайте лобзики Tarsia намного лучше универсален с дополнительными листами.Это могут быть изображения статистические диаграммы для интерпретации или даже секретные коды для раскрытия загадочное слово. В моей Тарсии есть примеры всего этого сборник головоломок.

• Дистракторы — при создании (или адаптации) предплюсны и вы находитесь на экране ввода, есть вкладки с метками «d1», «d2», и т. д. Здесь вы можете поместить «отвлекающие факторы» — т.е. вопрос, не соответствует ни одному из ответов, или ответ, который не соответствует на любой вопрос.Они всегда будут приземляться за пределами финальный, успешно завершенный лобзик, и обеспечивающий отличный дополнительный вызов для студентов.

• Отсутствующие ответы — выберите пару карточек и оставьте ответ (или даже вопрос!) пустой, поэтому студенты должны заполнить их сами за себя

• Умышленные ошибки — объявите в начале действия, в которых вы допустили две ошибки (или, что еще лучше, загадочное количество ошибок!) в головоломке и учащиеся должны собрать лобзик, выявить ошибки и исправить их

• Неуникальные решения — есть пара ответов то же самое, поэтому учащиеся должны использовать логику и навыки мышления, чтобы правильно собрать всю головоломку

• Порядок сложности — когда ученики завершили головоломки, попросите их выбрать три самые сложные части для сопоставьте и объясните, что делает их сложными

• Повторные уроки — попросите учащихся создавать головоломки Тарсия сами по сложным темам (это бесплатная программа, поэтому могут быть установлены на всех школьных компьютерах) и бросают вызов друг другу решить их

Наконечники Tarsia Top

keyboard_arrow_up

В начало

1.Оставление пробелов между текстом

Возможно, вы обнаружили, что если вы попытаетесь ввести слова в Экран ввода головоломки Tarsia (например, «Я люблю математику»), когда вы распечатайте головоломку, они появляются все вместе, без пробелов, например это: «ILoveMaths». Чтобы решить эту проблему, вам нужно перейти в Стиль в верхней панели инструментов и измените с математики на текст. Это должно решить проблема.

2. Удалить ответы

Очень полезно для создания рабочих листов, как описано выше.Просто удалить ответы на экране ввода, но добавить пробел (нажмите пробел), иначе вы можете найти ответ!

3. Обработка изображений в Тарсии и обмен ими:

Хорошие новости — в Тарсию можно вставлять изображения. Плохие новости — Тарсия не вставляет изображение, вместо этого вставляет ссылку на абсолютный адрес изображения. Это означает, что если изображения затем перемещаются лобзик потеряет контакт, и вы получите эти раздражают красные прямоугольники.

Это нормально, если вы создаете головоломку для публикации на сеть, если вы сначала поместите все изображения, которые хотите использовать где они могут быть доступны всем, с кем вы хотите поделиться. Однако, если вы хотите просто скопировать головоломку, содержащую изображения, то не только изображения должны быть скопированы в то место, где они будут доступны, но также все ссылки должны быть измененный! Увы, я не нашел способа обойти это.Вы можете найти более подробную информацию о добавлении изображений в Tarsia любезно предоставлено Аланом Кэтли, щелкнув здесь.

Однако есть альтернатива! После того, как вы разместили изображения в вашем Tarsia вы можете конвертировать выходные страницы в pdf. Этот затем сохранит все ваши изображения, что позволит вам поделиться файлом намного проще. Обратной стороной является то, что вы не сможете редактировать Тариса, поскольку он будет заблокирован в формате pdf, но это может быть идеальное решение, чтобы обойти проблему с изображением.Хороший бесплатный pdf конвертер — PrimoPdf.

Файлы мозаики Тарсии мистера Бартона

keyboard_arrow_up

В начало

Обратите внимание: Я собрал все свои лобзики Tarsia для Key Stage 3 и GCSE, поэтому они отнесены к соответствующей категории предметная область. Вы можете найти их все в разделе «Уроки» тема вы смотрите вверх.

Как всегда, если у вас есть какие-нибудь лобзики Tarsia, пожалуйста, напишите нам меня!

Дополнительные наборы пазлов Tarsia:

Тарсия Редакция GCSE

Ядро 1
Ядро 2
Ядро 3
Ядро 4

Статистика 1
Статистика 2
Статистика 3
Статистика 4
Статистика 5

Механика

Решение 1

FP1
FP2
FP3

Ключевые участники Tarsia

keyboard_arrow_up

В начало

Эти пилки для лобзиков пользуются огромной популярностью и полезно, поэтому, если у вас есть собственные файлы-головоломки, которые вы хотел бы поделиться, тогда, пожалуйста, напишите мне по адресу [электронная почта защищена].Чем больше тем лучше! Спасибо …

Большое спасибо следующим людям за их любезные пожертвования. пазлы в набор:
Питер Брукс, Колледж искусств Плант-Хилл, Манчестер
Джудит де Вильерс, Академия Фолкстон, Кент
Стив Рен, Колледж Комбертон Виллидж, Кембридж
Ниша Ганатра, средняя школа поместья Лиа, Лутон
Саманта Грин, Женский колледж Челтнема, Cheltenham
Susan Verity
John White, консультант по средней математике, Swindon
Karen Walker, Poltair School, St.Остелл
Дженни Эндрюс, Школа Ричарда Хейла, Хертфорд
Сэм Пауэлл, Общественное искусство Шелдон-Хит College, Birmingham
Nyima Drayang, Seaham School of Technology
William Leonard, Bullerswood, Bromley
Vikki Sutton, Holmesdale Technology College
Paul Tyreman
Джеймс Гатрелл, католик Сент-Джон Плессингтон Колледж
Кевин Алдерсон, Ньюкаслский колледж
Гилл Хиллитт, Колледж Джозефа Чемберлена, Бирмингем
Сара Пирсон, Тайбэйская европейская школа
Саймон Янг, школа Эрит
Стив Шерман и ученики, средняя школа Титерингтона Школа
Алан Кэтли

Мы очень ценим ваш вклад!

Как выбрать лучшее фото для пазла

Планируете ли вы создать пазл с фотографиями, чтобы подарить его кому-то или своей семье, чтобы использовать его в качестве семейного времяпрепровождения? Убедитесь, что вы выбрали правильную фотографию для своей фото-головоломки или собственной головоломки.Неправильный выбор фотографий может привести к получению головоломок низкого качества.

Хотя технически вы можете преобразовать все фотографии в фото-пазлы или индивидуальные пазлы, вам нужно будет принять во внимание ряд факторов, если вы хотите создать лучшие фото-пазлы. Вот несколько советов по выбору фотографии для пазлов с картинками. Качество — качество фотографии должно быть хорошим для создания хороших головоломок с фотографиями. Большинство компаний, занимающихся пазлами с фотографиями, попросят вас присылать фотографии в цифровом формате. Теперь, когда у большинства из нас есть цифровые камеры, это не должно быть проблемой.Однако разрешение фотографий, которые вы отправляете в компанию по созданию пазлов, должно быть высоким. Из фотографий с высоким разрешением получатся более удачные головоломки, чем из фотографий с низким разрешением. Обычно для преобразования ваших фотографий в головоломки требуется минимальный размер файла. Размер вашего файла должен быть не менее 800 КБ для создания отпечатков хорошего качества.

Как выбрать лучшее фото для темы-головоломки — Когда дело доходит до фото-пазлов, у вас есть неограниченные возможности. Вы можете выбрать любую фотографию для своей фото-головоломки, если она хорошего качества.Это тема фото-пазла, которая кому-то делает ее интересной. Когда вы заказываете фотопазл в подарок кому-то, убедитесь, что вы выбрали что-то, исходя из вкусов или интересов любимого человека. Если у вас есть ребенок, который любит автомобили, то вы можете выбрать свои фотографии на самых популярных спортивных автомобилях или его любимой спортивной машине.

Сложность — это еще один фактор, который вы должны учитывать при выборе фотографии для ваших фото-головоломок или пользовательских головоломок. Выбор фотографий портретного типа подойдет новичку, тогда как выбор ярких пейзажей, которые вы сняли во время отпуска, можно использовать для головоломки с фотографиями продвинутого уровня.Сложность фотографий, которые вы выберете, должна зависеть от возрастной группы человека, которому вы будете дарить пазл.
