Как включить индукционную варочную панель: Использование индукционной плиты: включение, выбор режима, уход

Как снять блокировку варочной панели Neff

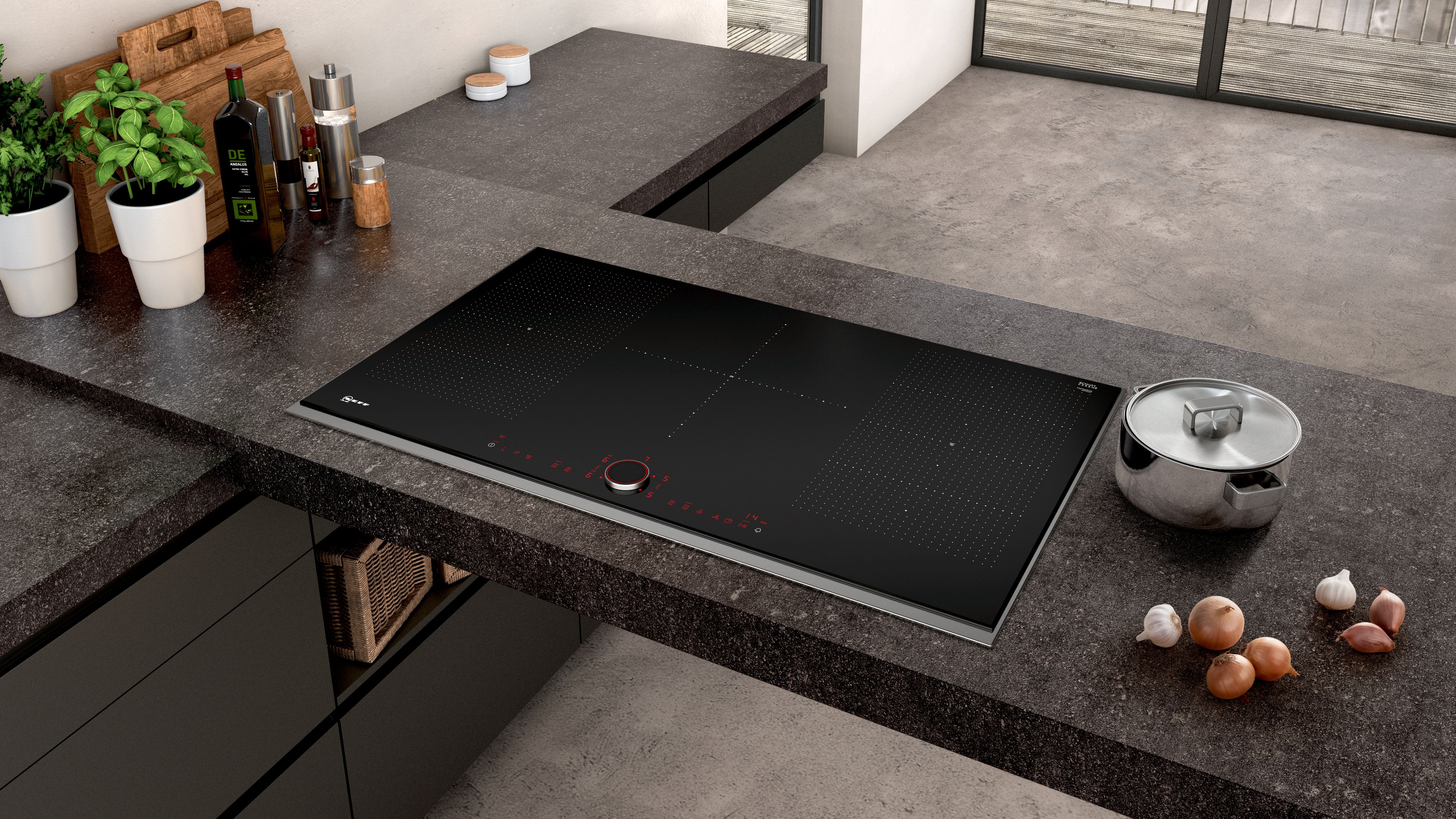

Компания Neff предлагает варочные панели на любой вкус — электрические (с обычным и индукционным нагревом) и газовые, полноразмерные и узкие модули «Домино». Помимо разнообразия размеров и дизайнерских решений, приборы также характеризуются множеством полезных функций, одна из которых — возможность блокировки варочной поверхности.

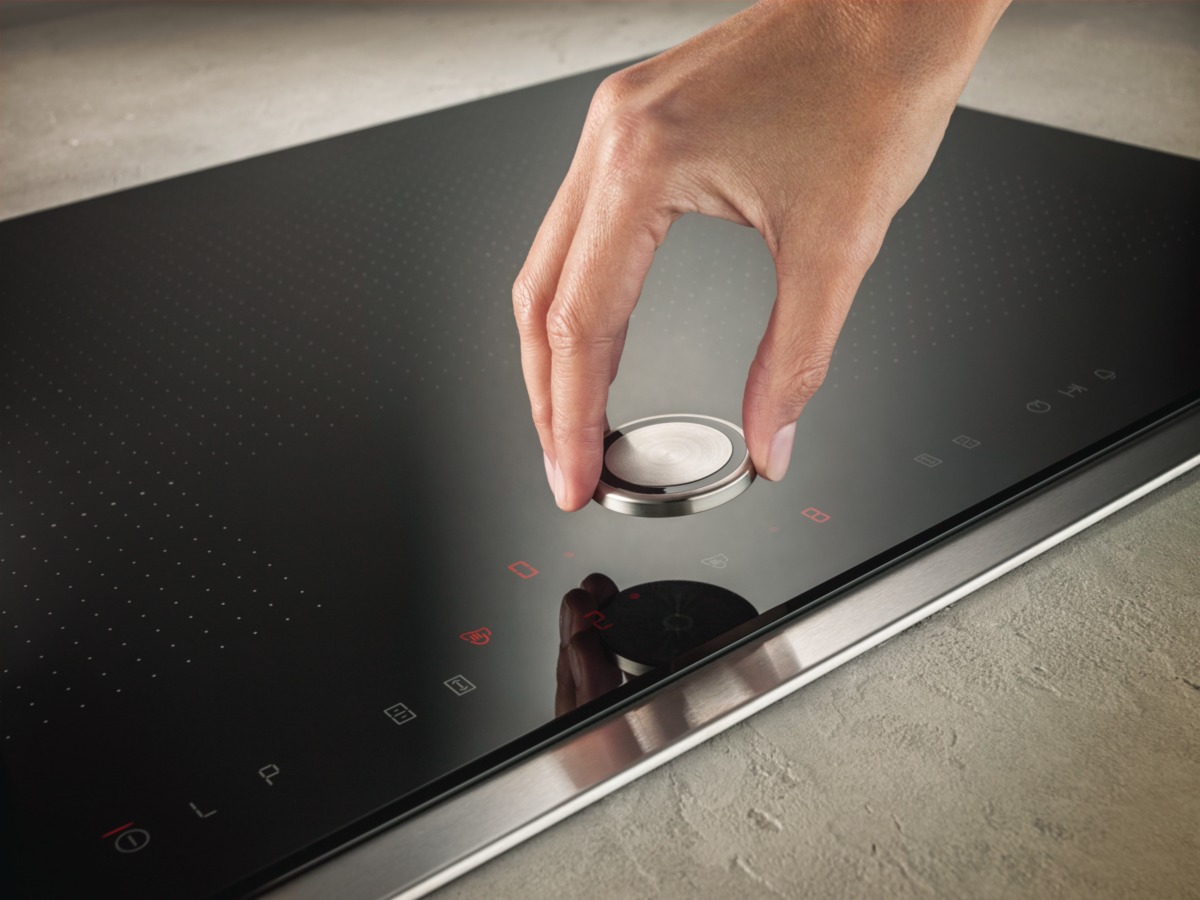

Как включить плиту neff

Способ включения зависит от типа варочной поверхности: у газовых традиционное механическое управление, соответственно, каждая конфорка включаются отдельно поворотной ручкой. У электрических и индукционных сенсорная панель, поэтому особенностей управления там значительно больше.

Например, электрическая панель Нефф T18BT16N0 с hi-light конфорками имеет главный выключатель, который активирует весь прибор. При нажатии кнопки раздастся звуковой сигнал и загорятся индикаторы (в частности, те, которые отвечают за конфорки, покажут ступень нагрева 0). После этого можно задавать требуемые режимы.

Если вас интересует, как включить индукционную плиту, то, как правило, механизм аналогичен: к примеру, панель Neff T46FD53X0 также включается и выключается при помощи главного выключателя.

В любом случае, прежде чем эксплуатировать прибор, внимательно прочитайте инструкцию, ведь у разных моделей могут быть свои конструктивные особенности.

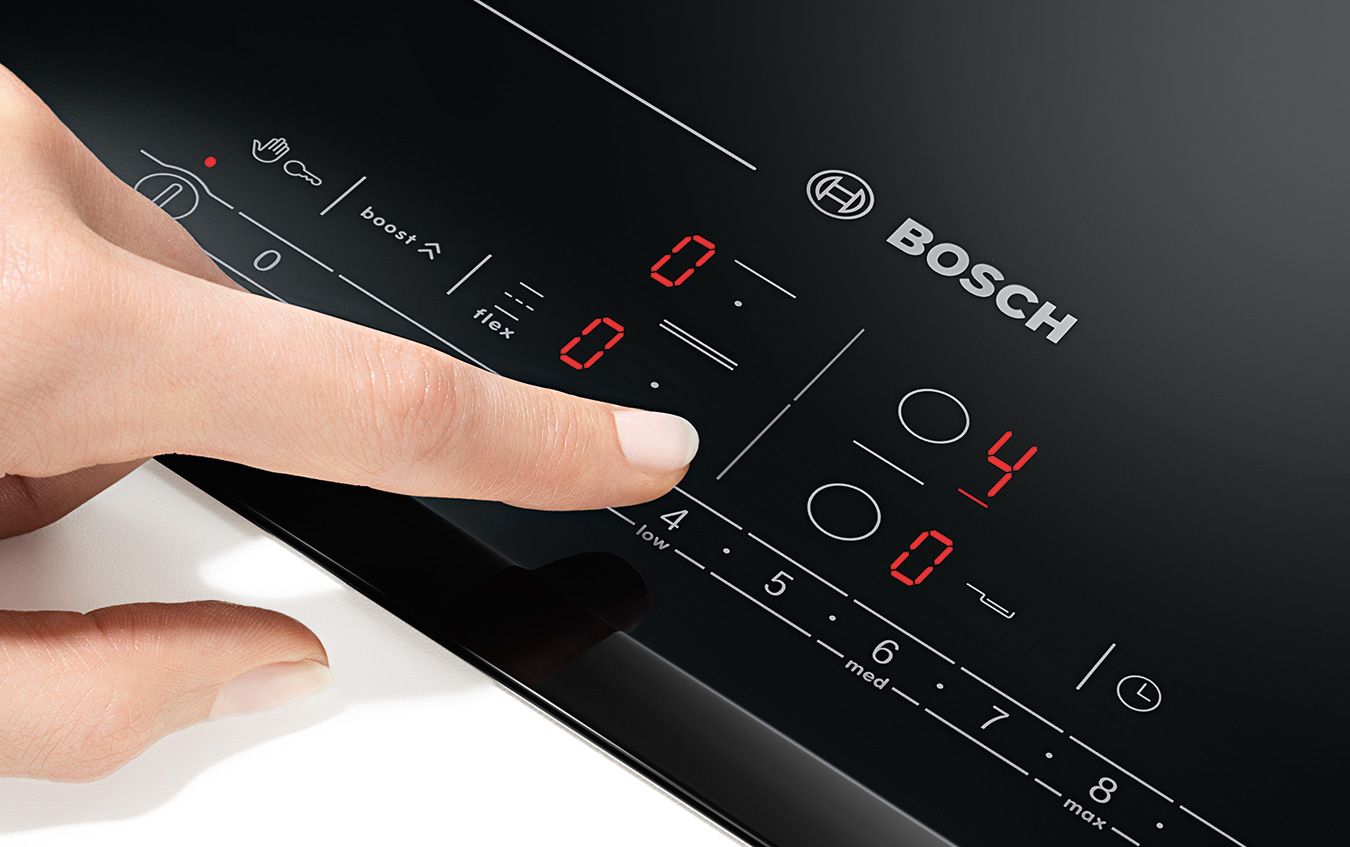

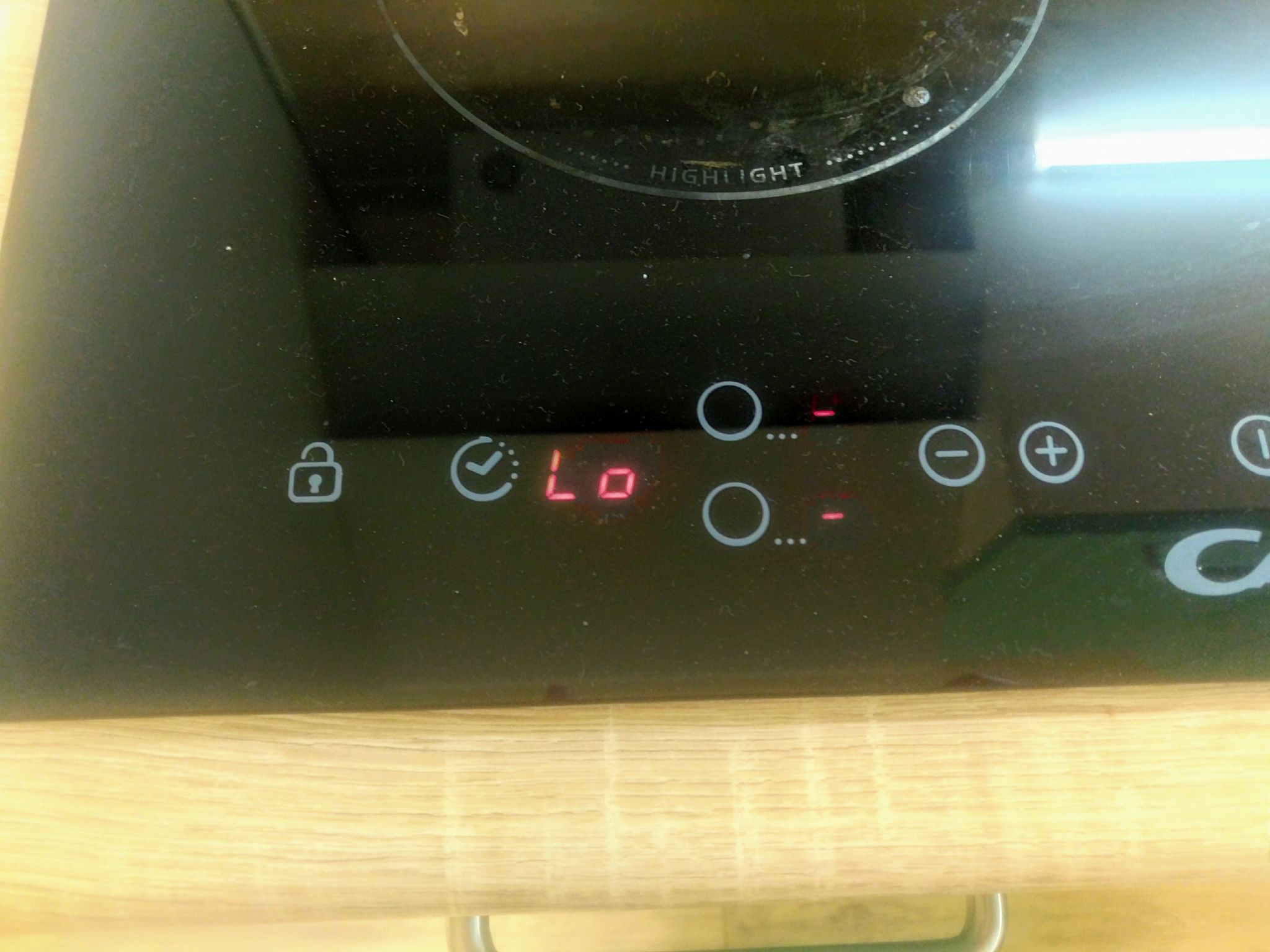

Как разблокировать варочную панель neff

Функция блокировки от детей — это очень удобное и полезное изобретение. Если ваша варочная поверхность оснащена ею, то вы можете не бояться, что малыш случайно включит нагрев и обожжется или устроит пожар.

Для активации нужно нажать на приборе определённую кнопку — например, у электрической панели Neff T11B41X2 это кнопка со значком ключика, которую нужно удерживать в течение 4-х секунд. Разблокировка происходит таким же способом. Но у разных моделей управление данной функцией может отличаться, поэтому информацию по конкретному изделию лучше уточнить в инструкции.

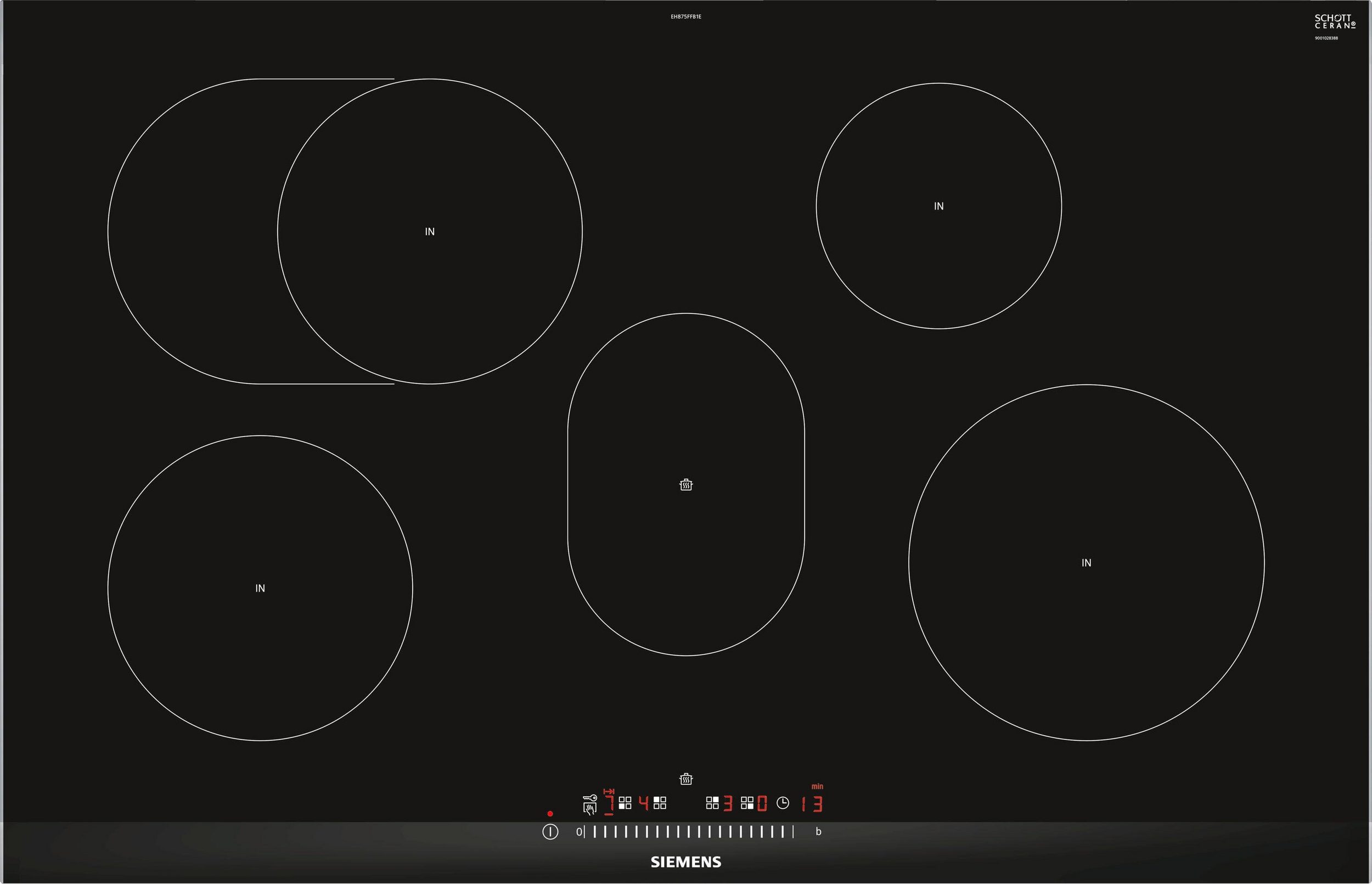

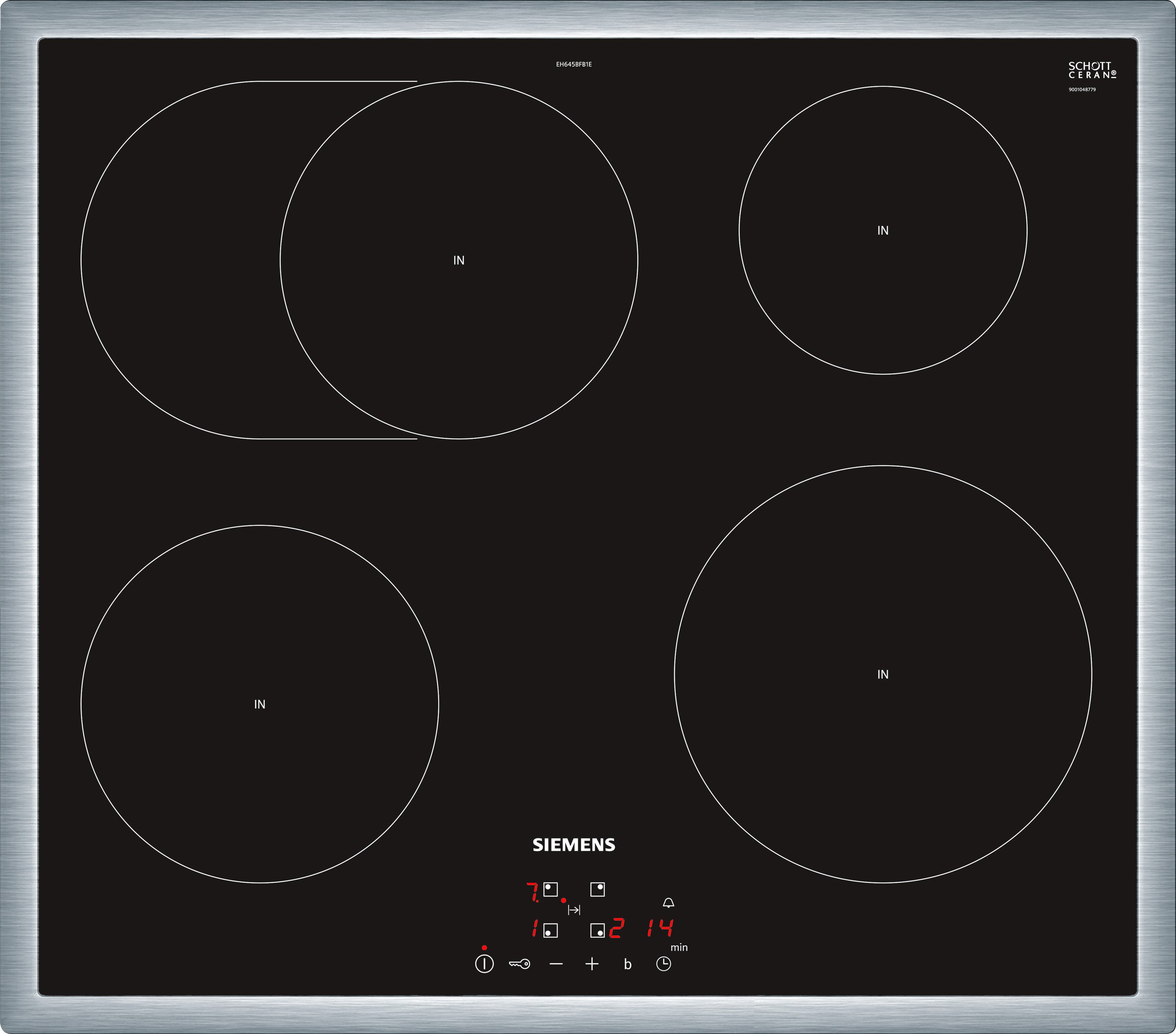

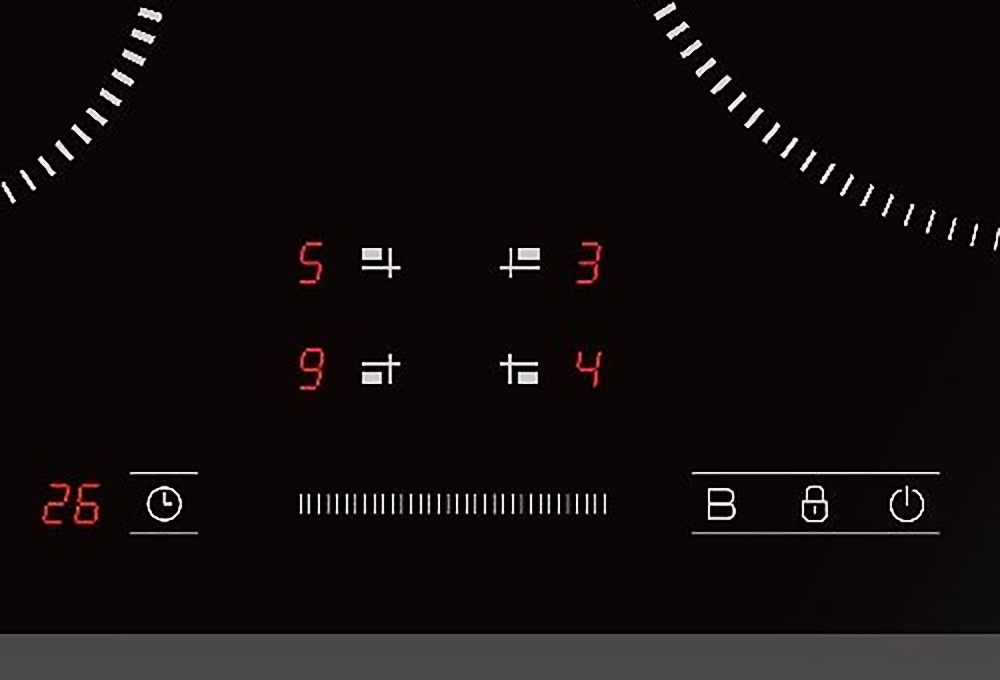

Как снять блокировку с индукционной плиты neff

Индукционные варочные панели Neff также можно блокировать от детей. Делается это примерно так же, нажатием специальной кнопки. Но, к примеру, поверхность Neff T56BD50N0, помимо обычной, имеет ещё и возможность автоматической блокировки от детей — это означает, что защитный режим будет активироваться каждый раз после отключения. Задать и отменить его можно в базовых установках.

Подключение варочной панели к электросети

Встраиваемые варочные панели вытесняют из рынка классические электрические и газовые плиты. Данный тип бытовой техники функционален, более экономичен, легкий в управлении и имеет красивый вид.

Подключают варочные панели отдельно от духового шкафа, моноблоком или в комбинированной виде (верх может быть газовый, а низ – электрика, и наоборот). Установка своими силами не представляет проблем, но есть ряд нюансов. Ниже расскажем, как правильно подключить дома варочную панель к электросети.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

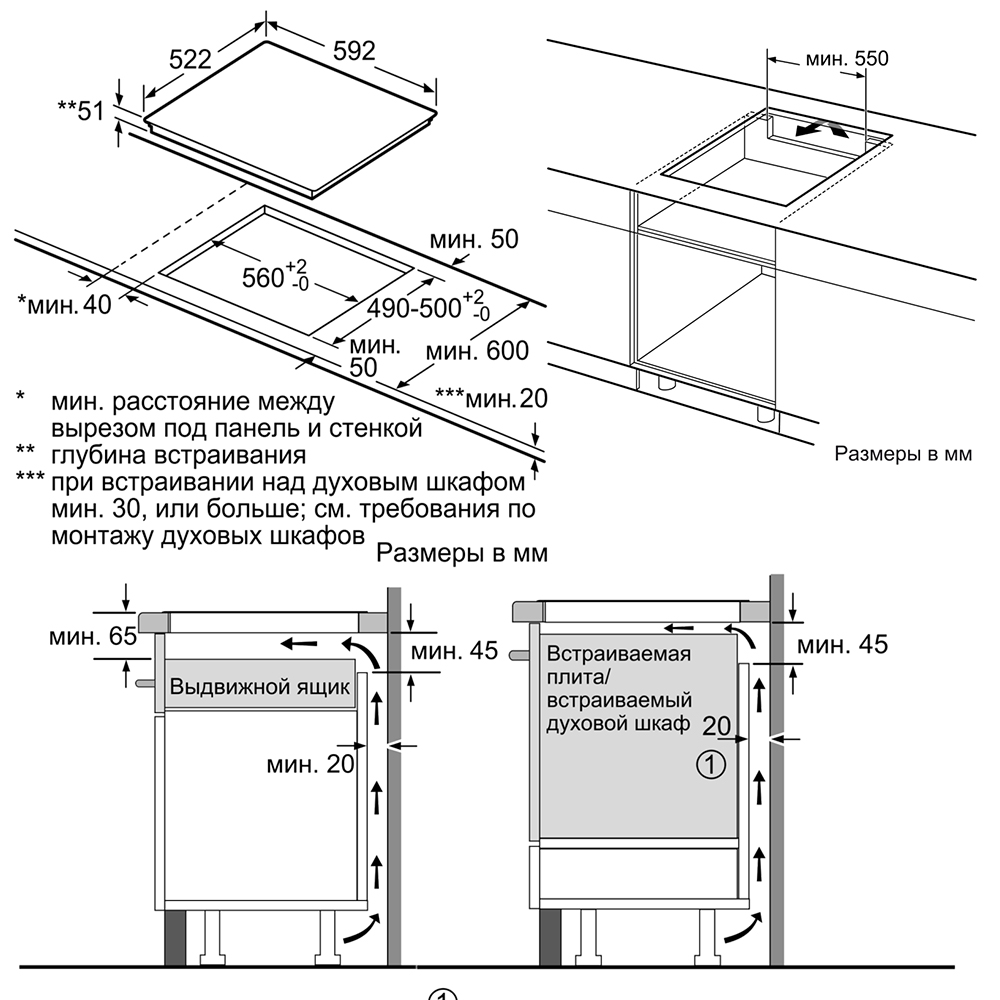

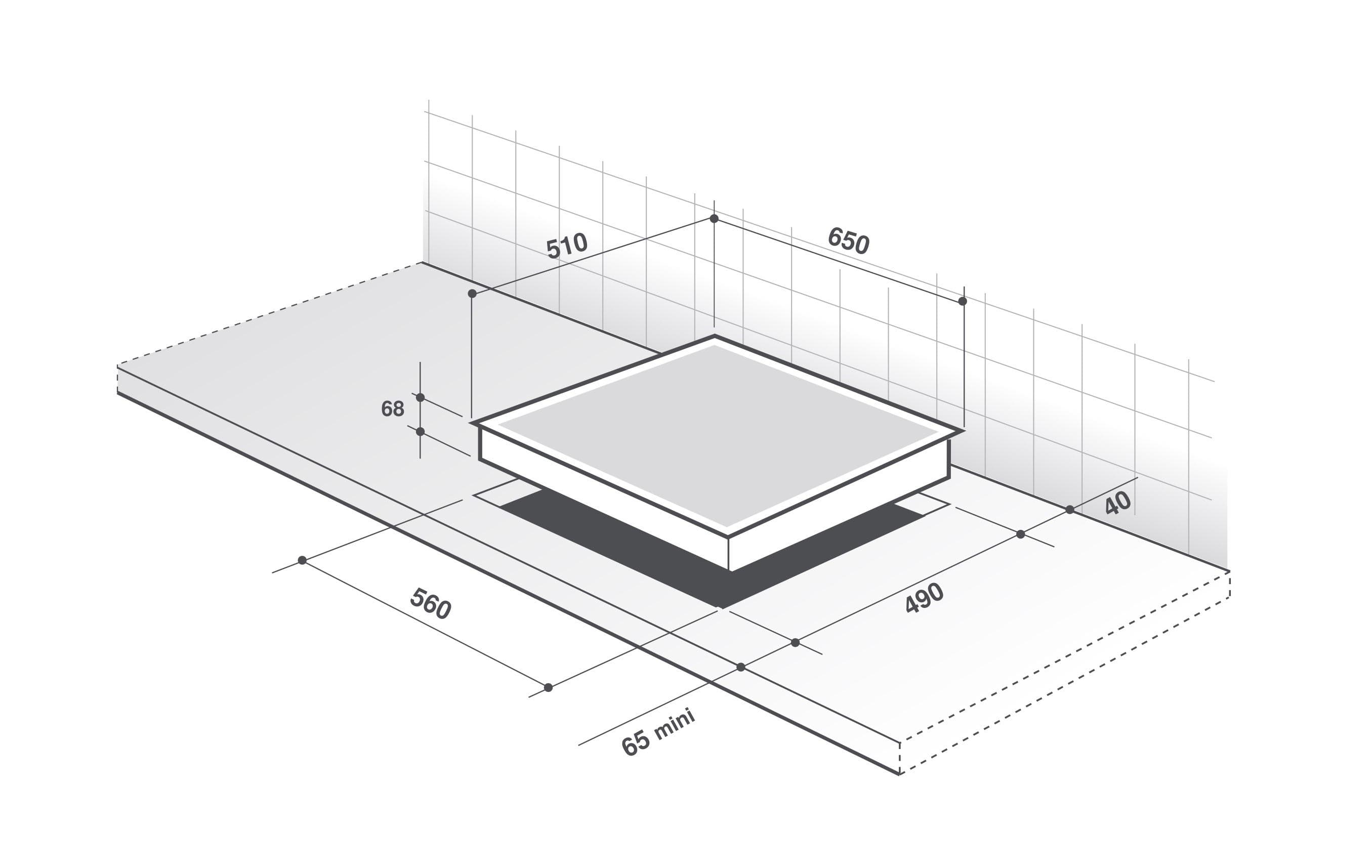

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

1. Уложить бытовую технику на столешницу и обвести карандашом.
2. Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Совет! В конце нужно выполнить гидроизоляцию. При попадании влаги на обработанную поверхность, из которой изготовлена столешница, она быстро начнет портится. Торцы смазывают силиконом.

Как поставить дома газовую плиту

При разметке основания для бытовой техники следует брать во внимание, что от прибора до стены должно быть не менее 55мм. Врезка проводится вышеуказанных способом. Подключение к газовой трубе выполняет сотрудник госслужбы, а вот с электрикой можно справиться своими силами. Если планируете соединить варочную панель к газовой трубе сами, позаботьтесь, чтобы не было утечек газа, а все гайки хорошо закручены.

Правила монтажа электроварочной панели

Выполните разметку на столешнице перед тем как подключить вилку к варочной панели. Далее выполняют подведение отдельной электрической линии с заземлением под кухонный агрегат, а после уже можно приступать к работе. Опирайтесь на инструкцию, которая идет в коробке с покупкой. Перед установкой любых электроприборов необходимо обесточить помещение с распределительного щитка.

Совет! Электрический ток – источник повышенной опасности, неаккуратный монтаж приборов приведет к нежелательным последствиям. Если сомневаетесь в своих силах, лучше пригласите на дом специалистов.

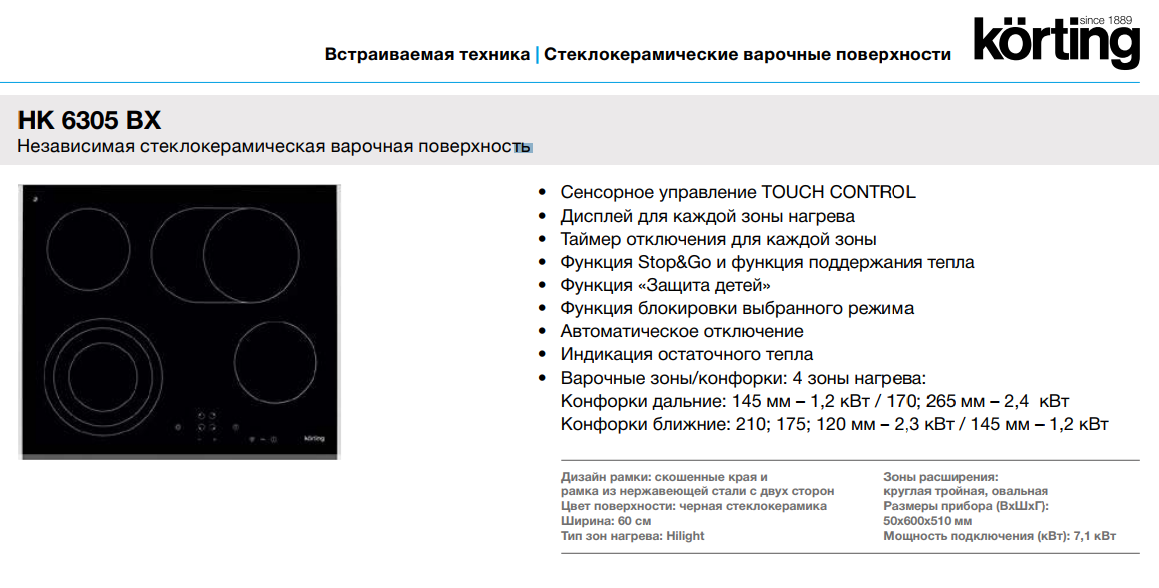

Выбираем мощность новой варочной панели

Для любой варочной техники мощность считается главным показателем. От этого критерия зависит как долго будет готовиться еда на плите, насколько удобно хозяйке будет работать с электроповерхностью. Хорошо, когда конфорка всего за пару секунд нагревается, и также быстро остывает. Но у такого удобства есть и минус – большое потребление электроэнергии.

Электрическая

Пользуется спросом варочная панель для подключения с 4-мя конфорками. Производители оснастили прибор местами нагрева разной мощности:

• 1 конф. − 0,4-1кВт.
• 2-е конф. – 1,5кВт.
• 4 конф. – до 3кВт.

В общей сумме получается 7кВт.

Совет! Есть на рынке агрегаты с дополнительными опциями, как регулировка общего уровня нагрева для каждой точки, с большим количеством точек, для посуды нестандартной формы и т. д. суммарная мощность может подрасти до 10кВт.

Индукционная

Это самый современный тип оборудования для подогрева еды на кухне. Средняя мощность такой поверхности – 7кВт. Но речь идет о консолидированной мощности техники.

Газовая

Природное топливо – не электричество, поэтому замерить потребляемое, полученное количество энергии невозможно. В расчет можно взять количество газа, прошедшего через электросчетчик. Теплотворная способность газа составляет 8-11 Вт на час/м3. Оценить качество топлива на кухне можно субъективно.

Но опираться можно на такие показатели:

• Ориентировочно мощность 1 конф. составляет 2-2,5кВт.
• На 4 конф. показатель 8-10кВт.

Пониженная мощность отдельных конф. компенсируется отдачей тепла наибольшей конфорки. Чем выше диаметр конфорки, тем больше мощность.

Варианты подключения домашней варочной панели

На территории РФ и странах СНГ производители предлагают подключение варочных панелей по 2-м стандартам. Это однофазная сеть на 220В, реже – двухфазная на 220В или 3-х фазная на 380В. Правильный выбор провода считается важным пунктом во время установки прибора, который не следует игнорировать. В расчет берутся 2 показателя – количество жил и их толщина.

Число жил в проводе зависит от количества контактов в клеммнике подсоединяемой варочной панели. Обычно прибор имеет 2 варианта подключения – к 3,4 жилам. Кабель для техники с 3-мя жилами используют в том случае, если нужно поставить дома плиту к однофазной сети 220В.

Если распредкоробке 2-3 фазы (380В), то установку делают по другим правилам. Используйте подключение по схеме, где учитывают 4 провода. Дополнительный провод позволит уменьшить напряжение на линии, увеличит эффективность.

Далее подбирают оптимальную толщину провода для плиты. В учет берется мощность устройства. Самый оптимальный вариант – 2 и 4мм2. Для маломощных приборов не подходят кабели, толщина которых 6мм2. При выборе провода можно покупать мягкие и жесткие кабели.

Оба этих варианта отлично подходят для варочной панели.

Кабель в доме может иметь разные цвета и количество проводков. Рассмотрим все варианты.

Однофазная сеть на 220В

Предусматривает 2 проводника единого цвета (характерно для старых построек). «Ноль» или «Фазу» необходимо искать при помощи измерительного прибора. В новых домах ставят цветной кабель, фаза L имеет коричневый/красный провод, ноль N – синий, голубой, а заземление PE получило желто−зеленый.

220В с двумя фазами

Встречается в новостройках. Ноль имеет синий провод, фазы – коричневый, черный, а «землю» обозначают желто-зеленым.

Трехфазная сеть на 380В

«Земля» и «ноль» имеют традиционную окраску, а фазы идут по стандарту – коричневый, черный, белый или зеленый, красный, желтый провода.

В результате таких нюансов для подключения индукционные и пр. варочные панели в продаже идут без сетевого шнура. Так что помимо выделенной линии под технику, нужно приобретать отдельно кабель для подсоединения плиты к розетке.

Розетка под варочную панель

Маломощные поверхности (с двумя конфорками) можно подсоединять через стандартную евророзетку на 16А. Но от этого она будет греться, поэтому лучше сразу подключить на кухне розетку на силу тока до 40А. Ее ставят на удобной высоте, но не выше 900мм от пола, и не на одном уровне с плитой.

Желательно выделить место слева или справа от варочной поверхности. Если планируется монтаж духового шкафа вместе с плитой, то ставьте ниже уровня короба, но не близко к полу. Это позволит избежать короткого замыкания во время возможного затопления помещения при поломке водопровода.

Совет! Вся кухонная техника должна иметь единую линию питания от щитка.

Варианты монтажа − скрытый или наружный

Выбор зависит от потребителя. Помните, что в деревянном доме выполняется обычно наружная проводка, а все приборы подсоединяют таким же образом. Это связано с техникой безопасности. Дерево – горючий материал, а провода и пр. источники возгорания прятать запрещено.

Такое правило касается кухонной мебели. Если за розеткой стоит духовой шкаф, то придется вырезать отверстие в задней стенке. Провода вешаем на стену, но не на шкаф.

Для правильного подключения дома варочной панели в случае бетонных или кирпичных стен можно использовать оба варианта установки розеток для плиты. По ТБ скрытая установка лучше всего. Когда ремонт уже выполнен в помещении, то выбирайте вариант монтажа с помощью кабель-каналов. Исключите контакт с горячими материалами, как дерево или не огнестойкий пластик.

Совет! Запрещено использовать для заземления розетку на стояки или трубы. Нельзя подсоединять на контур питания др. кухонную бытовую технику. Это опасно для жизни.

Сечение кабеля для домашней варочной панели

Для правильного подключения индукционной и др. типов варочной панели к сети используем 3-х, 4-х или 5-и жильный кабель с медными проводами. Количество жил, их сечение будет зависеть от нагрузки, напряжения сети, силы тока. Понадобятся и устройства защитного выключения.

Рекомендовано для правильного подсоединения бытовой техники выделить отдельную линию к щитку. Сечение проводов подбирают в зависимости от мощности:

• Для 1ф. сети с показателями мощности оборудования до 3,5кВт берут 3-х жильный кабель 2,5мм2.
• Для 1ф. и 2ф. сети с оборудованием мощностью от 3,5кВт нужно приобрести кабель с сечением 6мм2.
• Для 3ф сети с техникой 7кВт и выше потребуется 5-жильный кабель с сечением 2,5мм2.

Дополнительно следует поставить автомат и устройство защитного отключения. Они позволят предотвратить поломку техники в случае короткого замыкания.

Особенности подключения

Подключение варочной панели выполняется по определенной схеме. Нужное питание обеспечивается для 220В или 380В монтажом специальных перемычек. Распредкоробка на задней стенке прибора имеет изображение такой схемы. Это позволяет правильно подключить цветные жилы. Провод с черной, коричневой изоляцией – в фазу, синего цвета – в ноль, а желто-зеленого – «земля». После этого можно подключить прибор к сети.

Совет! При помощи тестера легко проверить правильность подключения на отсутствие короткого замыкания между каждым проводом кабеля, на вилке на отсутствие контакта между фазой и землей. При этом все приборы должны быть обесточены. Контроль работы варочной панели нужно проводить при различных режимах работы переключателей. Нормальные значения от 4-10 Ом при установленном режиме 10 Ом.

Колодка для подсоединения питающего провода должна содержать 6 контактных зажимов. В документах на эксплуатацию бытовой техники или на самой технике будет указана схема для подключения. При помощи нее можно будет выполнить работу своими силами, не привлекая электрика.

Обязательно наличие нужных инструментов и тестера. Для защиты кабеля в доме или квартире ставят дифференциальный автомат или выключатель-автомат на щитке. С характеристикой С и УЗО.

Заземление электроплиты

Электрическая плита в квартире ли доме нуждается в заземлении. Все работы делятся на 2 категории:

• При наличии общего заземляющего контура для помещения.
• В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация. При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя.

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Индукционная варочная панель ECG IV 18. Руководство по эксплуатации

Индукционная варочная панель ECG IV 18

ОПИСАНИЕ

1. Варочная панель
2. Кнопка управления
3. Панель управления с дисплеем
4. Отверстия для забора воздуха
5. Вентиляционные отверстия

Панель управления и дисплей

1. Кнопка включения / выключения
   Включение индукционной плиты или переключение в режим ожидания.
2. Показать
   Отображение уровня мощности, установленной температуры, таймера автоматического выключения или предупреждения. В режиме ожидания на дисплее отображается «ВЫКЛ».
3. Индикация уровня мощности
4. Кнопка меню
   С помощью кнопки «Меню» можно переключаться между настройками уровня мощности, настроек температуры и таймера автоматического выключения.
5. Отображение настройки температуры
6. Индикация таймера автоматического выключения
7. Кнопка управления (рис.1, 2)
   С помощью кнопки управления установите уровень мощности, температуру и таймер выключения.

Внимание: Не прикасайтесь к варочной панели руками, она еще горячая после приготовления и должна остыть! Остаточное тепло может вызвать ожоги из-за тепла, передаваемого от нагретого дна кастрюли к плите.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Пожалуйста, прочтите внимательно и сохраните для использования в будущем.

Внимание! Меры безопасности и инструкции, содержащиеся в этом руководстве, не включают все возможные условия и сценарии. Пользователь должен понимать, что здравый смысл, осторожность и забота — это факторы, которые нельзя интегрировать в продукт. Таким образом, пользователь несет ответственность за эти факторы при использовании и эксплуатации этого устройства. Мы не несем ответственности за любые убытки, вызванные неправильным использованием во время транспортировки, т.tagколебания, модификация или регулировка какой-либо части прибора.

Для защиты от риска возгорания или поражения электрическим током необходимо соблюдать основные меры предосторожности при использовании электроприборов, в том числе следующие:

1. Убедитесь, что объемtagе в вашей розетке соответствует объемуtagе указано на этикетке прибора и что розетка правильно заземлена. Розетка должна быть установлена ​​в соответствии с применимыми электротехническими нормами согласно EN.
2. Не используйте прибор, если шнур питания или вилка повреждены. Проверяйте регулярно! Все ремонты или регулировки, включая замену шнура, должны выполняться профессиональным сервисным центром! Не снимайте защитные крышки прибора, опасность поражения электрическим током! Перед ремонтом отключите шнур от розетки. Если снять крышки при включенном питании, технический специалист по обслуживанию может получить травму из-за поражения электрическим током!
   ПРЕДУПРЕЖДЕНИЕ: Если на поверхности видны трещины, выключите прибор, чтобы избежать поражения электрическим током.
3. Прибор следует подключать к отдельной розетке, установленной в соответствии с действующими нормативами.
4. Защищайте прибор от прямого контакта с водой и другими жидкостями, чтобы предотвратить поражение электрическим током. Никогда не используйте этот прибор рядом с водой, легковоспламеняющимися жидкостями, ваннами, душами, раковинами или другими резервуарами для воды.
5. Не используйте прибор на открытом воздухе или во влажной среде, а также не прикасайтесь к шнуру питания или прибору мокрыми руками. Опасность поражения электрическим током.
6. Будьте внимательны при использовании прибора рядом с детьми.
7. Не оставляйте включенный прибор без присмотра.
8. Убедитесь, что двойная конфорка стоит на устойчивой и надежной поверхности, чтобы предотвратить ее опрокидывание или попадание воды.
9. Во время использования прибор может нагреваться. Будьте внимательны при обращении с прибором, чтобы избежать травм, напримерampле, жжение, ожог. Во время работы прибора температура доступных поверхностей может быть выше.
10. Не используйте прибор рядом с легковоспламеняющимися предметами или под ними, напримерampле, возле штор. Температура поверхностей возле работающего прибора выше, чем обычно. Размещайте прибор в недоступном для других объектов месте, чтобы обеспечить свободную циркуляцию воздуха, необходимую для его правильной работы. Не кладите ничего на поверхность прибора (например, металлические предметы, такие как столовые приборы и т. Д.), Опасность ожога.
11. Не ставьте прибор на горячую поверхность и не используйте его рядом с источниками тепла, например, горячей плитой, плитой и т. Д.
12. Если от прибора исходит необычный запах или дым, немедленно отключите прибор от сети и отнесите в авторизованный сервисный центр.
13. Мы рекомендуем не оставлять прибор с подключенным шнуром питания без присмотра. Перед любым обслуживанием отключите шнур от электрической розетки. Не тяните шнур из розетки, дергая за шнур. Отсоедините кабель от розетки, взявшись за вилку.
14. Следите за тем, чтобы шнур питания не касался горячих поверхностей и не проводил шнуром по острым краям.
15. Не рекомендуем использовать удлинители. Они могут перегреться и вызвать пожар. Однако при необходимости расширения поперечное сечение жилы кабеля должно составлять 1,5 мм2.
16. Не прикасайтесь к индукционной зоне во время использования и после! Остаточное тепло может вызвать ожоги из-за тепла, передаваемого от нагретого дна кастрюли к плите.
17. Перед первым использованием снимите всю упаковку. Следите за тем, чтобы дети не играли с упаковочным материалом. Опасность удушья!
18. Не используйте кулинарное масло в форме спрея во время приготовления пищи, используйте кисть, смоченную в масле. Будьте предельно осторожны, так как перегретое масло и жир могут воспламениться. При нагревании консервных банок или других закрытых емкостей всегда открывайте крышку, в противном случае существует опасность взрыва из-за накопленного внутри тепла.
19. Не кладите на варочную панель металлические предметы, такие как ножи, вилки, ложки и крышки, так как они могут стать горячими. Не кладите на прибор или поблизости какие-либо металлические или магнитные предметы, например дебетовые карты, столовые приборы или другие предметы, которые могут вызвать ожоги, возгорание или поцарапать поверхность индукционной плиты.
20. Используйте только посуду, предназначенную для приготовления на индукционной плите. Используйте только аксессуары, рекомендованные производителем, иначе вы рискуете потерять гарантию.
21. Используйте прибор только в соответствии с инструкциями в данном руководстве пользователя. Этот прибор предназначен только для домашнего использования. Производитель не несет ответственности за повреждения, вызванные неправильным использованием этого устройства.
22. Устройство не предназначено для работы через внешний таймер или другие системы дистанционного управления.
23. Люди, использующие кардиостимулятор, должны использовать этот продукт только после консультации со своим врачом.
24. Прибор не предназначен для установки в кухонный гарнитур!
25. Это устройство могут использовать дети в возрасте восьми лет и старше, а также лица с физическими и умственными недостатками или лица с недостаточным опытом и знаниями, если они находятся под присмотром или обучены безопасному использованию устройства и понимают потенциальные опасности. Не разрешайте детям играть с прибором. Операции по очистке и техническому обслуживанию, выполняемые пользователем, не должны выполняться детьми, если они не старше 8 лет и находятся под присмотром. Не подпускайте детей младше 8 лет к прибору и его источникам питания.

Обратите внимание: Не используйте для чистки пароочистители.

ПОВЕРХНОСТЬ ОСТАЕТСЯ ГОРЯЧЕЙ ПОСЛЕ ИСПОЛЬЗОВАНИЯ. НЕ ПРИКАСАЙТЕСЬ.

Отмеченные таким образом поверхности во время использования нагреваются.

Внимание! Прибор может создавать помехи радиоволнам. Поэтому размещайте индукционную плиту как можно дальше от радио или телевизора.

ОПАСНО для детей: Запрещается детям играть с упаковочным материалом. Не позволяйте детям играть с полиэтиленовыми пакетами. Риск удушья. Не погружайте в воду!

Принцип и преимуществаtages индукционного нагрева
Главный плюсtagИндукционный нагрев — это устранение потерь тепла, так как он нагревает дно кастрюли напрямую. Если вы используете электрические плиты с конфорками или стеклокерамическую плиту, сначала сначала нагревается конфорка или варочная панель, а затем тепло передается на дно кастрюли. Этот переход является источником высоких тепловых потерь, особенно когда дно кастрюли и варочной панели не подходят друг к другу (между ними есть зазор или подгоревшие продукты). Напротив, индукционный нагрев нагревает дно кастрюли намного быстрее, и приготовление пищи также происходит быстрее, используя значительно меньше электроэнергии.

Посуда, подходящая для приготовления на индукционной плите
Перед использованием убедитесь, что горшок, который вы будете использовать, изготовлен из намагничиваемого проводящего материала (эмаль, чугун, нержавеющая сталь), а дно кастрюли плоское и ровное и имеет диаметр не менее 12 см.
Индукционная плита почти сразу готова к приготовлению. Никогда не ставьте пустые кастрюли / сковороды на керамическую стеклянную кухонную поверхность. Всегда ставьте кастрюлю / сковороду в центр зоны индукции, в противном случае нижняя часть сковороды нагреется неравномерно, и пища в сковороде может подгореть.

Неподходящая посуда: керамическая, стеклянная, алюминиевая, кастрюли / сковороды с закругленным / выпуклым дном или диаметром менее 12 см или более 24 см.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Поместите индукционную плиту на ровную поверхность так, чтобы отверстия для впуска и выпуска воздуха не были закрыты. Расстояние между стеной и индукционной плитой должно быть не менее 10 см.

Включение

1. После включения индукционной плиты в электрическую розетку вы услышите звуковой сигнал и на дисплее увидите «ВЫКЛ».
2. Нажмите кнопку включения / выключения, на дисплее отобразится «ON», вентилятор запустится, а индукционная плита перейдет из режима ожидания в режим нагрева.
3. Индукционная плита определяет, используете ли вы подходящую посуду. Если да, то после того, как на дисплее отобразится индикатор «ON», нажмите кнопку «Menu», и вы сможете выбрать настройку приготовления, варочная панель включится.
4. В противном случае невозможно будет выбрать настройку приготовления после нажатия кнопки «Меню». Вы услышите повторяющийся звуковой сигнал, и на дисплее отобразится предупреждающее сообщение E0. Индукционная плита перейдет в режим ожидания через 40 секунд.

Установка уровня мощности

1. Нажмите кнопку «Меню» и загорится световой индикатор питания «П».
2. После включения уровень мощности автоматически устанавливается на 1600 Вт.
3. С помощью кнопки управления мощностью вы установите необходимый уровень мощности в диапазоне от 200 до 1800 Вт (10 с.tage настройки мощности).

Установка температуры

1. Дважды нажмите кнопку «Меню» и загорится световой индикатор температуры «° C».
2. После включения температура автоматически устанавливается на 240 ° C.
3. С помощью кнопки управления установите температуру на требуемый уровень в диапазоне 60–240 ° C (10 с.tagе контроль температуры).

Установка таймера
когда установлен уровень мощности

1. Нажмите кнопку «Меню» третий раз, загорится индикатор уровня мощности и таймер управления; на дисплее отобразится «0:00».
2. С помощью кнопки управления установите необходимое время в диапазоне 0:01 — 3:00. Настройка увеличивается на 1 минуту.
3. После установки таймера подождите, пока на дисплее не отобразится заданная мощность 1600 Вт. Затем с помощью кнопки управления установите необходимый уровень мощности.

когда температура установлена

1. Нажмите кнопку «Меню» четвертый раз, загорится индикатор уровня температуры и таймер: на дисплее отобразится «0:00».
2. С помощью кнопки управления установите необходимое время в диапазоне 0:01 — 3:00. Настройка увеличивается на 1 минуту.
3. После установки таймера подождите, пока на дисплее не отобразится заданная температура 240 ° C. Затем с помощью кнопки управления установите необходимую температуру.

Выключение

1. По окончании приготовления выключите индукционную плиту, нажав кнопку включения / выключения; дисплей покажет «ВЫКЛ». Вентилятор еще некоторое время будет работать, чтобы охладить прибор.
2. Когда вентилятор остановится, отключите прибор от розетки и дайте ему полностью остыть.

ЧИСТКА И ОБСЛУЖИВАНИЕ

Перед чисткой и любым обращением с индукционной плитой отключите ее от розетки и дайте ей остыть!

Храните варочную панель в недоступном для детей месте, пока она не остынет!
После охлаждения протрите стеклокерамическую варочную панель и панель управления варочной панелью тканью, а для более загрязненных мест используйте ткань, смоченную средством для мытья посуды.
Не используйте абразивные губки или чистящий порошок. Не погружайте индукционную плиту и шнур питания в воду!

Держите верхнюю часть варочной панели в чистоте, чтобы предотвратить скопление грязи вокруг вентилятора и его возможную поломку. Вытрите пыль в области отверстий для циркуляции воздуха ватными палочками или зубной щеткой с небольшим количеством неагрессивного моющего средства и аккуратно удалите масляные пятна.
Тщательно очистите варочную панель от остатков чистящего средства с помощью d.amp ткань, иначе они могут гореть при включении варочной панели.

ПРЕДУПРЕЖДЕНИЯ:  Если на дисплее отображается предупреждающее сообщение, следуйте приведенным ниже инструкциям.

Код предупреждения	Возможная причина	Решения
EO	Неподходящая кастрюля / сковорода находится в зоне индукции или диаметр кастрюли / сковороды менее 12 см.	Поставьте на варочную панель подходящую посуду.
E1	Плохое соединение индукционной плиты / неисправная электрическая цепь.	Обратитесь в авторизованный сервисный центр.
E2	Проблема с датчиком температуры.	Обратитесь в авторизованный сервисный центр.
E3	Voltagе слишком велико.	Проверьте источник питания, включите, когда источник питания вернется в норму.
E4	Voltagе слишком низкое.	Проверьте источник питания, включите, когда источник питания вернется в норму.
E5	Защита от перегрева — варочная панель слишком горячая.	Подождите несколько минут, пока прибор остынет; проверьте кастрюлю / сковороду.
E6	Проблема с вентилятором, заблокирован забор / выпуск воздуха.	Когда прибор остынет, прочистите отверстия. После этого перезапустите прибор. Если проблема не исчезнет, ​​обратитесь в авторизованный сервисный центр.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Варочная панель из керамического стекла
Быстрый нагрев и экономия энергии
Минимальные тепловые потери
Подходит для посуды диаметром 12–24 см.
Очень большой светодиодный дисплей
10-stagКонтроль температуры (60 ° C — 240 ° C)
10-stagУровень мощности (200–1800 Вт)
Таймер от 1 до 180 минут
Сенсорное управление
Автоматическое отключение безопасности после того, как посуда будет отложена
Защита от перегрева и перенапряжения
Индикатор включения

Номинальный объемtage: 220–240 В ~ 50/60 Гц
Номинальная входная мощность: 1800 W
Уровень шума:

ИСПОЛЬЗОВАНИЕ И УТИЛИЗАЦИЯ ОТХОДОВ
Упаковочная бумага и гофрированный картон — доставить на свалку. Упаковочная пленка, полиэтиленовые пакеты, пластиковые элементы — выбросить в пластиковые контейнеры для вторичной переработки.

УТИЛИЗАЦИЯ ПРОДУКТОВ ПО КОНЕЦ СРОКА СЛУЖБЫ

Утилизация электрического и электронного оборудования (действительно в странах-членах ЕС и других европейских странах с внедренной системой утилизации)
Представленный на продукте или упаковке символ означает, что продукт нельзя утилизировать как бытовые отходы. Сдавайте продукт в указанное место для утилизации электрического и электронного оборудования. Предотвратите негативное воздействие на здоровье человека и окружающую среду за счет надлежащей утилизации продукта.
Переработка способствует сохранению природных ресурсов. Для получения дополнительной информации о переработке этого продукта обратитесь в местный орган власти, организацию по переработке бытовых отходов или в магазин, где вы приобрели продукт.
Этот продукт соответствует требованиям директивы ЕС по электромагнитной совместимости и электробезопасности.

Инструкцию по эксплуатации можно найти на webсайт www.ecg-electro. eu.
Мы оставляем за собой право на внесение изменений в текст и технические параметры.

www.ecg-electro.eu

Документы / Ресурсы

дело

Связанные руководства / ресурсы

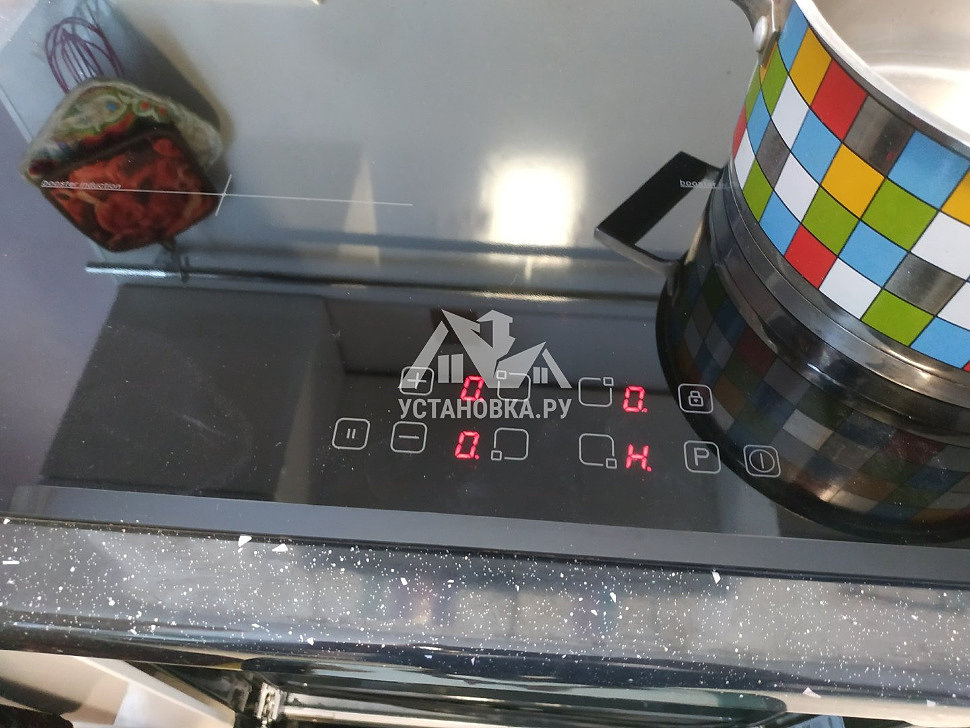

Установка индукционной варочной панели своими силами

Содержание статьи:

Вступление

Индукционная варочная панель относится к классу электрических и для её установки нужно выполнить основные правила подключения бытового прибора к электропитанию. С другой стороны, особенности работы индукционной панели создают некоторые особенности её установки, о которых нужно знать, даже если вы не собираетесь устанавливать панель своими руками.

Установка индукционной варочной панели

Индукционная варочная панель продается в упаковке, которую нужно вскрыть при получении и проверить поверхность панели на целостность.

Электропитание панели

Обычно, в комплект панели не входит электрическая вилка для подключения панели в розетку. Её нужно приобрести отдельно.

Так как варочная панель мощный бытовой прибор, для её подключения нужно провести отдельную электрическую цепь, выделив для неё отдельную электрическую группу с отдельным автоматом защиты.

Для панелей мощностью не более 5,9 кВт, в сетях 220 Вольт, кабель для питания панели должен иметь сечение медных жил 4 мм² (автомат защиты для электроцепи панели должен быть на 25 А). Для панелей мощностью до 7,4 кВт, сечение жил нужно повысить до 6 кв. мм. (номинал автомата защиты поднять 32 А).

Панель и старая проводка

Нужно учитывать, что мощность панели указанная в её паспорте, это общая мощность панели при работе всех включенных нагревательных элементов. Поэтому если у вас уже есть старая электропроводка из алюминия для электроплиты, с сечением жил 4 мм², можно подключить к ней варочную панель до 5 кВт, но не включать панель на полную мощность. По нормативам к алюминиевой проводке сечением 4 мм², можно подключать варочную панель мощностью до 4,6 кВт (220 Вольт). Источник: ПУЭ (глава 1.3, табл. 1.3.4 и 1.3.5).

Электропроводка индукционной панели

Электропроводка для панели должна быть сделана с заземлением. Подключать жилу заземления к рабочему нулю, а также металлическим трубам и арматуре на кухне или в квартире запрещено. Этим вы не создадите заземляющий контур, а лишь подвергнете себя опасности.

Если в квартире нет системы заземления, то жила заземления кабеля питания панели, соединяется с корпусом металлического электрического щита (этажного или квартирного) на отдельный зажимной винт, если в щите нет оборудованной шины заземления.

Вилка и розетка для варочной панели

Вилка и розетка для варочной панели покупается в комплекте. Они узнаваемы. На корпусе розетки написаны рабочие токи цепи, на которые они рассчитаны. По нормативам для панелей мощностью 5,9 кВт рабочий ток 27 Ампер, для панелей мощностью до 7,4 кВт это ток 34 Ампера. На корпусе розетки указаны значения меньшие на 2-3 пункта (25 и 32 А).

Важно! В целях безопасности и избегания искрения контактов в розетке, выключать панель из розетки при включенной нагрузке (работе панели) нельзя.

Общие особенности установки индукционной панели

Индукционная панель относится к типу встраиваемая бытовая техника, с применением к установке общих правил, а именно:

• Все спилы, сделанные в столешнице из дерева необходимо обработать герметиком для защиты от влаги. Столешницы из камня не требуют дополнительной защиты;
• Между панелью и поверхностью столешницы необходимо добиться герметического примыкания, чтобы влага с поверхности столешницы не повредила электрическую часть панели. Для этого используются прокладки (уплотнители), идущие в комплекте панели. Если панель устанавливается на керамическую плитку, то зазор между панелью и плиткой нужно заделать плиточным клеем.
• Использовать дополнительные жидкие герметики для герметизации зазоров между панелью и столешницей не рекомендуются, в виду осложнения её снятия.

Специальные особенности установки индукционной панели

Как я сказал, индукционная панель работает несколько отлично от обычных электрических панелей. Об этом отдельная статья Чем отличается индукционная плита от других электрических моделей.

Магнитные потоки, образуемые элементами панели, распространяются не только в сторону посуды, но и вниз и в стороны. Это создает дополнительные правила и установка индукционной варочной панели несколько меняется.

1. Во-первых, тепловые заглушки, которые стоят под элементами панели греются, а значит нужно обеспечить вентиляцию под панелью. Вентиляционные зазоры в 6-10 см, нужно сделать, как показано на рисунке. Закрывать, загораживать эти зазоры нельзя.

Установка индукционной варочной панели: вентиляционные зазоры2.  Во-вторых, несмотря на тепловые заглушки преграждающие распространение магнитных волн под панель, не рекомендуется хранить под панелью металлическую посуду. 3.  В-третьих, в конструкции индукционной панели есть вентилятор. Он стоит снизу панели и обеспечивает охлаждение тепловых ловушек (если они есть) и индукционных катушек. Этот вентилятор частично открыт и нужно чтобы в него не попадали мелкие бытовые предметы, которых на кухне масса. Поэтому, под индукционной панелью вообще ничего хранить не нужно. Только вентиляционный зазор и всё. вентилятор индукционной плиты4.  В-четвёртых, современные индукционные панели хорошо защищают окружающее пространство от токов магнитной индукции панели. Однако, нужно учесть, что при работе панели возможно негативное воздействие на мобильные телефоны, телевизионные антенны, металлическую посуду и даже болты и шурупы с ферромагнитными свойствами в зоне работы панели.

5.  Кроме этого есть и пятая и шестая и десятая, особенность, но уже эксплуатации индукционных панелей, которые кардинально отличаются от пользования простой электрической панелью. Например:

• Не включайте конфорку, если на ней не стоит посуда;
• Не готовьте с открытой крышкой;
• Диаметр посуды должен точно соответствовать диаметру конфорки;

При работе панели слышны звуки:

• потрескивание (не та посуда),
• жужжание (работа вентилятора),
• свист (включены больше двух конфорок),
• пощелкивание (переключение мощности),

И все эти звуки являются нормальными.

Выводы

Из всего сказанного можно сделать вывод. Установка индукционной варочной панели имеет отличия. Основное отличие в установке индукционной варочной панели это обеспечить свободное движение воздуха под панелью (вентиляционный зазор) и убрать от панели металлические предметы и бытовую технику.

Видео установка индукционной варочной панели

©Remont-kuxni.ru

Еще статьи

Похожее

Индукционная плита

не включается: 4 основных причины, по которым индукционные варочные панели не включаются

Индукционная плита больше не работает или возникают проблемы с ее включением? Узнайте о различных возможных причинах этой проблемы с помощью этого руководства по устранению неполадок.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Прежде чем что-либо делать с устройством, убедитесь, что вы отключили его от источника питания.
Существует опасность поражения электрическим током.
Надевайте подходящие защитные перчатки, если вам нужно что-либо разобрать.
Существует риск получить порезы или травмы.

Проблема с электрической установкой.

В первую очередь необходимо проверить источник питания: правильно ли включена / подключена ли плита к розетке? Правильно ли затянуты клеммные разъемы, если они есть? Действительно ли ток течет? Проверить розетку можно мультиметром в режиме вольтметра (AC). Поместите два щупа измерителя на клеммы розетки или разъемы клемм (если они есть).Вы должны получить показание около 230 вольт.

Клеммная колодка на варочной панели повреждена.

Клеммная колодка может быть повреждена или сожжена, что приведет к невозможности включения варочной панели. Это часто вызвано неплотно затянутым винтом или плохо подключенным заземляющим проводом (зеленым и желтым). Проверьте состояние клеммной колодки (расположенной на задней стороне варочной панели) и замените ее, если она слишком повреждена.

Неправильно подключены кабели к клеммной колодке

Если у вас есть плита и духовка работает нормально, а индукционная — нет, важно убедиться, что винты на клеммной колодке надежно затянуты.Большинство клеммных колодок имеют несколько точек подключения. Они служат для подачи электричества как на духовку, так и на плиту. Если провода не подключены должным образом или они подключены в неправильном месте, часть прибора может не работать. Та же проблема может возникнуть с индукционной варочной панелью: если часть плиты не работает, проверьте клеммную колодку.

Плата питания неисправна.

Плата управляет всеми функциями вашей варочной панели. Если вы уже выполнили все проверки, описанные выше, и ваша плита по-прежнему не включается, возможно, проблема связана с печатной платой, и в этом случае ее необходимо заменить. Поскольку это сложный и дорогостоящий шаг, если вы не уверены, что правильно диагностировали проблему, обратитесь в нашу техническую службу или обратитесь за помощью и советом к утвержденному производителем инженеру.

Индукционная варочная панель не включается — электрические и двухтопливные — Справка по продукту

Возможные решения

Сработал автоматический выключатель или перегорел предохранитель?

Проверьте основной источник питания, чтобы убедиться в его работоспособности.

Включена ли блокировка управления?

Control Lock предотвращает непреднамеренное использование поверхности для приготовления пищи.

• Если блокировка управления активирована при выключенном питании варочной панели, варочная панель блокируется, и поверхности для приготовления пищи не могут быть включены с помощью сенсорного управления варочной панели.
• Если блокировка управления активирована при включенном питании варочной панели, все клавиатуры блокируются, кроме клавиатур питания и включения / выключения.

Чтобы заблокировать варочную панель:

1. Нажмите и удерживайте кнопку CONTROL LOCK в течение 3 секунд.
2. Через 3 секунды раздастся звуковой сигнал и загорится индикатор над клавиатурой Control Lock, указывая на то, что органы управления варочной панелью находятся в положении блокировки.

Если варочная панель используется при активированной блокировке управления, приготовление пищи будет продолжаться как обычно, и любые установленные таймеры продолжат обратный отсчет.

, чтобы разблокировать варочную панель:

• Нажмите и удерживайте кнопку CONTROL LOCK в течение 3 секунд.

Правильно ли настроены органы управления?

Первое использование или после сбоя питания:
После подключения устройства к источнику питания или после сбоя питания панель управления блокируется.Индикатор над значком ключа загорится. Чтобы разблокировать панель управления, нажмите и удерживайте CONTROL LOCK в течение 3 секунд. Индикатор погаснет, и прибор будет готов к работе.

Для включения прибора:

1. Нажмите POWER.

Чтобы включить конфорку на поверхности:

1. Прикоснитесь непосредственно к области отображения той поверхности, которую вы хотите использовать.
2. Выберите ступень нагрева от 1 до 9, нажав / сдвинув ползунок мощности или кнопку «+» или «-».

Инструкции по эксплуатации органов управления см. В руководстве пользователя.

Если вы хотите загрузить или просмотреть литературу по продукту для вашего устройства, посетите нашу страницу Руководства и литературы.

Используется правильная посуда?

Число на индикаторе уровня нагрева конфорки будет мигать, если:

• сковорода не ставится на поверхность для готовки.
• Сковорода изготовлена ​​из неподходящего материала.
• сковорода не подходящего размера.

Он перестанет мигать, как только подходящая сковорода будет помещена на поверхность для приготовления пищи. Размер, материал и расположение кастрюли очень важны для достижения максимальной мощности. Идеальная посуда должна иметь плоское дно, прямые стороны и плотно прилегающую крышку, а толщина материала должна быть от средней до тяжелой. Сковорода с грубым покрытием может поцарапать варочную панель.

НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о посуде, совместимой с индукционным нагревом.

Вы сбросили питание?

Если вышеуказанное устранение неполадок не помогло, попробуйте перезагрузить устройство.

1. Электроприбор выключается выключением автоматического выключателя (-ов) на одну (1) минуту.
2. Подать питание на прибор включением автоматического выключателя (-ов).
3. Убедитесь, что прибор работает.

Заинтересованы в приобретении расширенного плана обслуживания?

Нажмите ниже, чтобы узнать больше о том, как можно сэкономить до 25% на планах расширенного обслуживания для нового устройства в течение 30 дней с момента покупки устройства.

Индукционные варочные панели Общие проблемы и решения

Использование индукционных варочных панелей — это разумный выбор в наши дни.Вы не найдете более точной температуры и устройства с меньшим риском для любой другой варочной панели, чем индукционная.

Электрические приборы на кухне, безусловно, облегчили нам жизнь, просто иногда мы могли использовать их неправильно. Вы всегда можете найти решение любого вопроса в Интернете, в Интернете полно информации о технике от таких людей, как TodaysCave.com.

Теперь вернемся к жалобам пользователей на индукционные варочные панели. Мы ответим на несколько вопросов об индукционных варочных панелях, которые их беспокоят.

Проблемы, на которые часто указывают пользователи, — это шум, вибрация, светодиоды и т. Д.

Вот некоторые из проблем и их решения:

1. Я включил выключатель, но почему нет? индукционный пуск?

Лучшее решение:

Проверьте, не заблокированы ли элементы управления. Если это так, разблокируйте элементы управления, чтобы начать работу. Если он не запускается, это может быть связано с отключением электроэнергии или даже с перегрузкой цепи.В этом случае обратитесь к профессиональному электрику.

2. Почему во время готовки отключается индукция?

Лучшее решение:

Это может произойти по следующим причинам:

a) У вас включена автоматическая функция.

Автоматическое отключение происходит, когда время приготовления превышает максимально допустимое время приготовления.

Подробную информацию см. В руководстве пользователя.

б) Сковорода неправильно установлена ​​на варочную поверхность.

Если на поверхности нет сковороды или сковорода неправильно установлена, датчик не может определить емкость для готовки и закроет ее.

Проверьте и правильно установите емкость для приготовления пищи, чтобы избежать этой проблемы.

c) Высокая внутренняя температура.

Иногда индукционная варочная панель может отключиться раньше установленного срока.

Это может произойти, если датчик температуры обнаружит слишком много тепла внутри варочной панели.

В этой ситуации проверьте и убедитесь, что вентиляционные отверстия не закрыты и не заблокированы.

3. Почему моя еда не готовится или не нагревается должным образом?

Лучшее решение:

Убедитесь, что ваш уровень нагрева идеально подходит для приготовления пищи. Если он слишком низкий, отрегулируйте его в соответствии с требованиями. Если проблема не в этом, проверьте, правильно ли размещена емкость на конфорке, чтобы обеспечить прохождение тепла.

И, пожалуйста, убедитесь, что дно вашей посуды для приготовления пищи ферромагнитное. Еще нужно помнить, что дно вашей кухонной посуды покрывает всю площадь конфорки.

Если вы используете посуду, у которой нижняя окружность меньше, чем у конфорки, сосуд не будет получать все тепло, выделяемое вашей варочной панелью.

4. Почему моя еда сгорела?

Лучшее решение:

Внимательно прочтите рекомендации по настройке необходимой температуры для приготовления и соблюдайте их. но все же ваша еда пригорает. Это почему?

Вероятно, потому что вы используете легкую посуду, которая нагревается раньше, чем ожидалось, и при этом пригорает.

Чтобы избежать подобных проблем, выбирайте лучшую посуду, легкую и совместимую с индукционной варочной панелью.

5. Что с шумом и вибрацией?

Лучшее решение:

Если вы слышите тихий гул на индукционной варочной панели, он исходит от охлаждающего вентилятора внутри. Вы не можете не прислушаться, потому что не хотите, чтобы он убирался. Если вы это сделаете, индукция перестанет работать всего через 6 месяцев после покупки.

Но если шум слишком сильный, чем тихое жужжание, это может произойти из-за чего-то еще, что совершенно не связано с вашей варочной панелью.

То же самое и с вибрацией. Сосуд с неровным дном, легкая крышка или даже плохо сидящая ручка посуды могут вызвать вибрацию.

6. Некоторые светодиодные фонари чертовски мигают мне в глазах. Я должен беспокоиться?

Лучшее решение:

Нет. Не беспокойтесь. Индикаторы мигают, потому что вы забыли выключить индукционную плиту после того, как закончите готовить. Это вариант безопасности.

Использование индукции имеет свои преимущества.И пока недостатки, о которых говорят люди, не имеют никакого значения. Так что не стесняйтесь покупать себе такой.

7. Почему моя индукционная плита не обнаруживает посуду?

Лучшее решение:

Размер вашей сковороды важен для ее работы на индукционной плите. Убедитесь, что диаметр посуды всегда соответствует диаметру индукционной варочной панели. Если диаметры не совпадают, некоторые части сковороды остаются вне посуды, что приводит к неправильному нагреву. Точно так же, когда дно слишком мало, индукционная плита не включается. Наконец, убедитесь, что вы используете индукционную посуду.

8. Почему не работает индукционная плита?

Лучшее решение:

Ваша индукционная плита может не работать по разным причинам.

• Это может быть из-за отключения плиты от электросети. Проверьте источник питания на наличие сработавшего прерывателя цепи или сгоревшего предохранителя.

• Индукционные плиты оснащены «режимами блокировки» для предотвращения несчастных случаев и экономии энергии.В режиме блокировки он не будет работать, поэтому убедитесь, что это не так.

• На дисплее могут отображаться коды ошибок, и в этом случае всегда обращайтесь к РУКОВОДСТВУ ПОЛЬЗОВАТЕЛЯ.

9. Как проверить, работает ли датчик индукционной плиты?

Лучшее решение:

Проверить, работает ли датчик температуры индукционной плиты, можно с помощью мультиметра.

10. Как сбросить индукционную плиту?

Лучшее решение:

Когда ничего не помогает, вы можете перезагрузить индукционную плиту и начать заново.Для этого возьмите автоматический выключатель и отключите выключатель, чтобы отключить питание, и дайте ему 10-20 секунд. Его перезапуск приведет к полному сбросу оборудования.

11. Экономит ли моя индукционная горелка электроэнергию?

Индукционные горелки экономят энергию благодаря своей электромагнитной эффективности. Во-первых, при снятии посуды с поверхности тепловая энергия не теряется, так как тепло не оседает снизу. Во-вторых, они используют 90% электроэнергии, преобразуемой в тепловую (газовые плиты теряют только 60%), и тепло не теряется в окружающую среду.

12. Здорово ли есть пища, приготовленная на индукционной плите?

Совершенно верно! На самом деле, приготовить его на индукционных плитах полезнее, чем на газе или электричестве.
