Как работает радиатор отопления: Устройство радиатора отопления, принцип работы секции батарей, схема

09.01.2021 автор alexxlab

Содержание

Как устроены системы отопления: котлы, радиаторы, батареи

Содержание статьи:

Современная отопительная система – это сложный комплекс, работа которого направлена на поддержание комфортного уровня температуры в доме. В зависимости от способа получения тепловой энергии и ее транспортировки различают два основных вида отопления – автономное и централизованное. Нужно ли знать простому пользователю, как устроены системы отопления: котлы, радиаторы, дома? В некоторых случаях эта информация поможет провести самостоятельный ремонт или модернизацию.

Принципы работы отопления

Циркуляция воздуха – важный фактор в работе отопления

Прежде чем рассмотреть, как устроен котел отопления или конструкцию батарей – нужно разобраться в основополагающих принципах построения любой схемы. Она должна состоять из компонентов, обеспечивающих бесперебойную работу всей системы.

Независимо от того, как устроена система отопления многоэтажного дома или частного коттеджа – следует обеспечить нагрев, транспортировку и передачу тепловой энергии в помещения.

Для этого необходимы такие составляющие элементы:

Нагрев теплоносителя. В автономных системах эту функцию выполняет котел или любой другой нагревательный прибор (электрический конвектор, ИК пленка и т.д.). Для централизованного отопления обустраиваю тепловые пункты распределения, которые поставляют нагретую воду нескольким многоэтажным домам;
Транспортные магистрали – трубопроводы. По ним осуществляется передача теплоносителя от источника его нагрева непосредственно потребителю. Как устроена система отопления многоэтажного дома и в чем ее отличие от автономной? Для первой рядовой жилец дома фактически не может влиять на степень нагрева воды в трубах. В автономной это делается с помощью регулировки мощности котла отопления;
Батареи и радиаторы
. Они предназначены для передачи тепловой энергии от горячей воды воздуху в помещении. В зависимости от того как устроена батарея отопления, она может обладать различными параметрами энергоемкости и тепловой отдачи.

Как устроить систему отопления и что в первую очередь следует выбирать для ее комплектации? Больший интерес представляет обустройство автономных схем в частных домах, так как в данном случае собственник сам выбирает источник тепловой энергии, планирует разводку трубопроводов и эксплуатационные параметры системы.

Для того, чтобы устроить систему отопления самостоятельно – нужно сначала рассчитать тепловые потери в здании. Исходя из этого можно выбрать котел определенной мощности.

Автономная система отопления

Схема автономного отопления

Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.

Следующий этап – узнать, как устроен котел для отопления, и выбрать оптимальную модель. Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома.

Устройство котла отопления

Устройство газового котла

Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей – газовых.

Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:

Система подачи воды в теплообменник;
Патрубок дымохода для отвода угарных газов;
Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т. д.;
Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
Расширительный бак и система безопасности.

При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС.

Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.

Устройство радиаторов отопления

Батарея отопления в разрезе

Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи – при ее создании всегда руководствуются проверенной схемой.

На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д. Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:

Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например – 70/55 или 90/70;
Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;

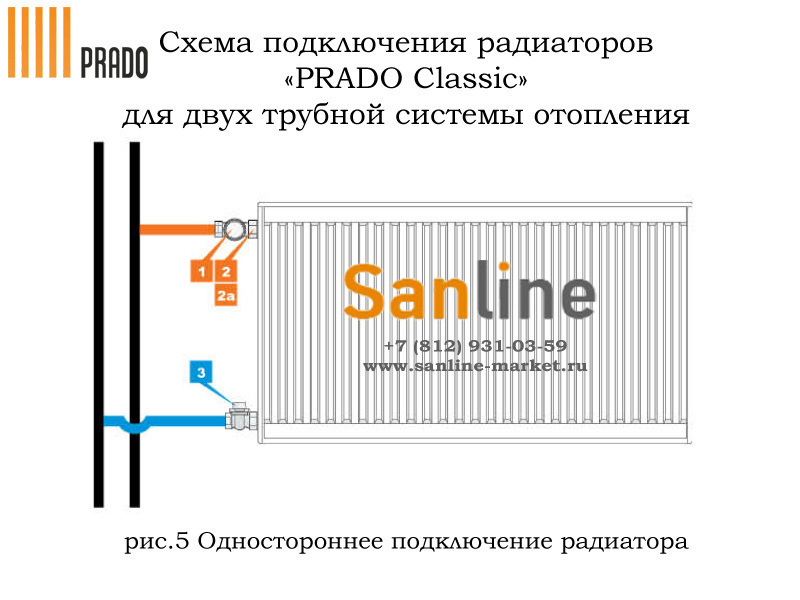

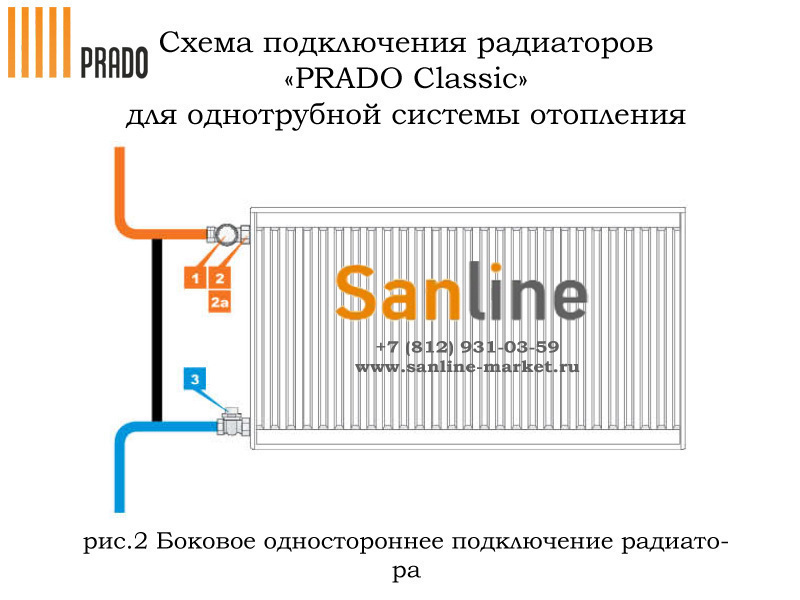

Способ подключения. Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением.

Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.

Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.

Централизованная система отопления

Схема отопления многоквартирного дома

Намного сложнее устроена система отопления многоэтажного дома. Она представляет собой сложный комплекс, состоящий из распределительного (элеваторного) узла, стояков и отопительных приборов.

Подающая теплосеть характеризуется большим давлением воды в трубах и высоко температурой. Как устроено отопление в пятиэтажном доме, и каким образом происходит стабилизация этих параметров до приемлемых величин?

Устройство элеваторного узла

Распределительный узел в доме

Он предназначен для подключения дома к тепловой магистрали и является обязательным элементом в устройстве отопления в пятиэтажном доме. В нем предусмотрены механизмы подачи воды по внутренним сетям здания, есть зона уменьшения ее температуры до требуемого значения, а также здесь происходит нормализация давления.

Правильно устроенная система отопления в многоквартирном здании должна содержать такие компоненты элеваторного узла:

Грязевики – уловители загрязняющих элементов в теплоносителе;
Манометры и термометры;
Датчик учета тепловой энергии.

После стабилизации теплоносителя до требуемых показателей он поступает во внутреннюю разводку труб для подачи в квартиры дома.

Все работы по регулировке и контролю элеваторного узла должны осуществлять представители управляющей компании.

Внутренние трубопроводы отопления

Распределение горячей воды происходит с помощью стояков. Их может быть несколько – от 2-х до 8-ми, в зависимости от схемы отопления. В домах хрущевского проекта можно встретить 2-5 стояков, проходящих через одну квартиру. Такое обустройство значительно затрудняет организацию индивидуального теплового учета.

Зачем рядовому потребителю знать, как устроены системы отопления домов: котлы, радиаторы, и т. д.? Это может пригодиться при самостоятельном планировании, ремонте и обслуживании системы. Но перед тем как выполнять тот или иной тип работ нужно внимательно изучить характеристики отопления и отдельных компонентов.

Подробнее узнать принцип работы отопления многоквартирного дома можно из видеоматериала:

Радиаторы отопления

Уютный и комфортный дом — это, прежде всего, теплый дом. Поэтому в зимний период система отопления должна функционировать без перебоев, а, значит, к выбору радиаторов при ее обустройстве следует отнестись с полной ответственностью.

Принцип работы радиаторов

Принцип работы всех видов радиаторов отопления довольно-таки простой. Теплоноситель, нагретый в котле отопления или в котельной, доставляется по трубопроводу к радиатору. Проходя через батарею, энергия в виде тепла передается металлу из которого собственно и состоит радиатор отопления.

Не у всех радиаторов отопления процент соотношения отдачи тепла конвекция-излучение одинаковый. А всё из-за разных конструктивных особенностей различных видов и типов радиаторов. Например у всем известного с детства чугунного радиатора большая часть тепла отдается в окружающую среду по средством излучения. Такую же особенность имеет и однопанельный стальной радиатор. А вот современные биметаллические и алюминиевые имеют на секциях ребра, образуя своеобразные ходы, в которых образуются конвекционные потоки при нагреве радиатора.

Такую же особенность имеют стальные панельные радиаторы с конвекционными ребрами.

Скорость нагрева помещения напрямую зависит от температуры радиатора и его вида. Так как конвекционным способом помещение прогревается быстрее, чем излучением. Поэтому современные радиаторы имеют такую конструкцию.

Температура радиатора регулируется не только температурой самого теплоносителя, но и скоростью прохождения этого теплоносителя через него. Поэтому все они при подключении к системе отопления оснащаются регулировочными вентилями, либо термоголовками или сервоприводами.

В зависимости от способа подключения батареи отопления, работать она будет по-разному, то есть в плане отдачи тепла будут наблюдаться отличия. Где-то эффективность подключения будет способствовать практически 100 % мощности, а где-то и меньше.

Виды радиаторов отопления

Самыми распространенными являются следующие типы радиаторов:

Чугунные,
Алюминиевые,
Стальные,
Биметаллические,
Масляные,
Теплоконтурные.

Чугунные

Вид чугунных радиаторов остается неизменным уже практически сто лет. Они экономичны, и основным их преимуществом является то, что батареи из чугуна могут устанавливаться в отопительных системах, в которых используется некачественный теплоноситель. К примеру, он отличается повышенной загрязненностью и содержит агрессивные добавки. Кроме этого достоинством чугунных радиаторов, несомненно, является их коррозионная устойчивость, то есть срок их эксплуатации практически бесконечен, и в реальных условиях он составляет больше 50 лет.

Но при этом чугунные радиаторы имеют множество недостатков, а именно:

Большую тепловую инертность, которая не позволяет управлять температурой в помещении;
Не очень привлекательный внешний вид большинства изделий, который трудно сочетается с какими-либо элементами интерьера;
Громоздкость и большой вес, которые создают сложности при транспортировке и монтаже.

В связи с этим многие владельцы домов и квартир отказываются от установки чугунных радиаторов при обустройстве системы отопления. На самом деле сегодня существуют современные чугунные отопительные приборы, которые по внешнему виду напоминают алюминиевые и биметаллические радиаторы, но по эксплуатационным характеристикам значительно лучше их. Существуют также дорогостоящие чугунные батареи художественного литья, которые могут по-настоящему украсить любой интерьер. Поэтому, если вы хотите поставить радиаторы, которые будет служить вам всю жизнь, следует отдать предпочтение чугунным отопительным приборам. Их не придется менять, и максимум, что может понадобится — это лет через 20-25 провести профилактическую чистку от окислов для восстановления теплоотдачи.

Алюминиевые

Алюминиевые радиаторы сегодня очень популярны и востребованы при обустройстве автономных систем отопления, они по статистике являются лидерами продаж.

Достоинства алюминиевых радиаторов:

Высокая теплоотдача, а, значит, способность быстро нагревать помещение и поддерживать в нем постоянную температуру;
Небольшой вес, что гарантирует простоту транспортировки и монтажа;
Элегантный дизайн, который идеально подходит к любому интерьеру;
Показатель цена — качество, который сбалансирован и оптимален.

Мощность алюминиевых радиаторов легко подбирается, с помощью изменения количества используемых секций. Также, учитывая большое разнообразие межосевых расстояний, имеется возможность подобрать конфигурацию под определенные архитектурные особенности помещений.

Значимым недостатком данного типа отопительных приборов является то, что они разрушаются изнутри при повышенной кислотности воды. Поэтому, устанавливать их следует только тогда , когда есть возможность контролировать химический состав теплоносителя. При его плохом качестве в них будут активно происходить процессы с выделением водорода, и в процессе эксплуатации алюминиевые радиаторы могут просто треснуть и дать течь. В любом случае следует помнить, что алюминиевые радиаторы нельзя надолго оставлять с закрытыми вентилями.

Учитывая вышесказанное относительно применения алюминиевых радиаторов, можно утверждать, что они недолговечны, и период их эксплуатации составляет не более 20 лет при хорошем качестве воды.

Стальные

Стальные радиаторы сегодня очень широко используются при обустройстве систем отопления, они бывают:

Панельными;
Трубчатыми.

Панельные стальные радиаторы используют конвекционное излучение и представляют собой панель, которая устанавливается в большинстве случаев на стену. Для повышения теплоотдачи изготавливаются отопительные батареи с несколькими панелями. Стальные радиаторы трубчатого типа по своей конструкции напоминают чугунные радиаторы, но имеют значительно меньший вес.

Батареи отопления, изготовленные из стали, вызывают большой интерес в связи с тем, что данный тип приборов отличается:

Хорошей теплопроводностью;
Большим количеством типоразмеров;
Привлекательным внешним видом и интересными дизайнерскими решениями;
Приемлемым сочетанием цены и качества.

Самым главным недостатком данных приборов является то, что сталь корродирует. И даже в случае наличия защитного внутреннего покрытия приблизительно через пять лет начинается их разрушение. Поэтому очень важно следить за качеством теплоносителя. Общий срок эксплуатации стальных радиаторов составляет около 15 лет.

Популярность стальных радиаторов объясняется также тем, что они легко устанавливаются и органически вписываются в какой-либо дизайн интерьера. Кроме этого в этих отопительных приборах может использоваться специальный термостатический вентиль с установленным терморегулятором, что позволяет поддерживать комфортную температуру в помещении.

Биметаллические

Биметаллические радиаторы — это особая группа приборов, которые представляют собой симбиоз алюминиевых и стальных трубчатых батарей. Их конструкция состоит из алюминиевой поверхностности и встроенных стальных труб, по которым циркулирует теплоноситель. Чаще всего данный вид батарей используется в системах центрального отопления. Помимо того, что биметаллические радиаторы имеют эстетичный внешний вид, они способны выдерживать большое давление. По стоимости эти радиаторы дороже алюминиевых приблизительно в полтора раза, но эта разница оправдывается более длительным сроком эксплуатации.

Наиболее долговечными среди биметаллических радиаторов, считаются приборы, в которых теплоноситель циркулирует по трубам из меди, которая не корродирует в воде. Пожалуй, единственным минусом таких радиаторов является их высокая стоимость.

Масляные

Масляный радиатор состоит из герметичного корпуса, заполненного минеральным маслом, в котором расположен электронагреватель. Тепло от последнего передаётся маслу, затем корпусу, температура которого при этом не превышает 60-70 °C, а от него — окружающему воздуху. Использование масла как теплоносителя исключает возможность появления ржавчины. В системах отопления где для теплопереноса используется вода и возможно появление процесса коррозии металлических деталей после окончания отопительного сезона производится удаление влаги продувкой сухим сжатым воздухом.

Преимущества и недостатки масляных радиаторов

Масляные электрические радиаторы отопления обладают рядом положительных качеств, среди которых:

Компактность. Такие батареи занимают немного места.
Мобильность. Большинство моделей благодаря колесикам можно легко перемещать из комнаты в комнату.
Безопасность. Металлический корпус не нагревается выше значений +60…+70°C, что исключает возможность ожогов и травм. Все нагретые до высоких температур рабочие элементы находятся внутри кожуха.
Бесшумность. Масляные батареи при работе не шумят (кроме моделей, оснащенных вентиляторами).
Не пересушивают воздух в комнате, не выжигают кислород и не выделяют неприятных запахов (по сравнению с приборами, имеющими открытые нагревательные элементы).
Демократичная цена.
Простота эксплуатации. Достаточно просто воткнуть шнур в розетку и соблюдать несложные правила.

Теплоконтурные

В основе энергоэффективной работы теплоконтурного радиатора лежит принцип парового отопления. Высокая эффективность отопления паром является общеизвестным фактом, именно паровое отопление используется уже более 100 лет. При изготовлении энергоэффективного теплоконтурного радиатора удалось сохранить все преимущества парового отопления, при этом избавившись от его недостатков. Теплоконтурный радиатор представляет собой металлическую герметичную конструкцию, принцип работы которого основан на использовании энергии фазового перехода пар — жидкость, пар с большой скоростью распространяется по всему объёму радиатора, конденсируется на внутренней поверхности, передавая свою энергию, тем самым быстро и равномерно нагревая весь радиатор.

Особое внимание следует обратить на то, что теплоконтурные радиаторы эффективны при любых температурах нагрева теплоносителя, что особенно важно для низкотемпературных систем отопления, работающих от альтернативных источников энергии, например, тепловых насосов или солнечных коллекторов. Простой пример: Теплоконтурный радиатор, «кипящий» уже при 350С равномерно и эффективно прогревает себя и как следствие помещение при температуре теплоносителя 35- 400С. В то же время любые другие традиционные приборы отопления эффективны при температуре теплоносителя не ниже 650С.

Как выбрать качественный радиатор

Без сомнений, устанавливая радиатор, необходимо в первую очередь рассчитать его теплоотдачу. В зависимости от этого следует приобретать радиаторы с оптимальным количеством секций, чтобы иметь возможность поддерживать наиболее комфортную температуру в помещении в отопительный период. При выборе батарей водяного отопления следует обязательно учитывать конкретные условия эксплуатации, качество теплоносителя и ограничения при использовании, указанные производителем. Следует помнить, что от того, насколько будут адаптированы радиаторы к конкретным условиям системы отопления, зависит срок их эксплуатации в целом. Немаловажным критерием выбора того или иного типа радиаторов является их дизайн и эстетическая привлекательность, которая позволит гармонично вписать радиатор в интерьер помещения.

Прежде, как выбрать обогреватель для квартиры, офиса или дома, обращают внимание на ряд деталей и нюансов:

Наличие серийного номера. Компании, следящие за качеством производимой ими продукции, делают это в обязательном порядке. Определенную комбинацию цифр наносят на отопительный прибор и некоторые его части.
Надежность соединения контактов. Этот момент особенно важен, поскольку обогреватель должен выдерживать высокое напряжение. Частой причиной пожаров является замыкание контактов в результате некачественно выполненного соединения.
Провода, расположенные внутри корпуса. Они должны быть сделаны из качественного невоспламеняющегося материала и тогда даже в случае возникновения аварийных ситуаций они горят не более нескольких минут.
Оригинальные нагревательные элементы. Они являются основной деталью обогревательных приборов: в конвекционном аппарате – это ТЭН, а в инфракрасном приборе – кварцевая лампа. Нагревательный элемент только тогда прослужит долго, если он произведен из оригинального материала. Существуют разные лампы для обогрева помещений, среди которых можно выбрать оптимальный вариант.
Оснащение вилкой с заземлением. Даже, если в доме устаревшая проводка, розетка с заземлением, изготовленная с применением качественного провода, защитит от перепадов напряжения в сети и пожароопасных ситуаций.
Наличие сертификатов качества. Убедиться в оригинальности нагревательного элемента или качественном соединении контактов не всегда имеется возможность. В этой ситуации в торговой сети нужно требовать сертификаты качества.
Присутствие маркировки СЕ. Означает соответствие продукции основным требованиям Евросоюза и то, что изделие не представляет опасности для здоровья людей и окружающей среды.
Правила и тонкости использования прибора.

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения. Первое, на что стоит обратить внимание, – это рабочее давление приборов.

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным. Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Очень важна и экологичность материала, используемого при изготовлении отопительных приборов. Во внутренних элементах не должно быть формальдегида, также приветствуется качественное полимерное напыление на поверхности.

Также при выборе будущей обогревательной системы необходимо обращать внимание на все мелочи, даже самые незначительные. Очень хорошо, если в агрегате имеется терморегулятор, который будет реагировать на изменение температурного режима и запускать работу котла после снижения температуры.

Как расчищать отопительный прибор для дома или квартиры

Как рассчитать нужное количество секций радиатора отопления? Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

h – высота потолка над уровнем пола.

Подбор секций по теплоотдаче

Откройте официальный сайт производителя понравившейся батареи и скачайте инструкцию по эксплуатации прибора. В ней точно указано, при каком температурном напоре DT радиатор выдает номинальное количество тепла. Ориентируйтесь на режим 70 / 50 °С.
Если инструкция отсутствует, принимайте данные изготовителя за истину и умножайте теплоотдачу на повышающий коэффициент 1.5—1.8. Сделав полуторный запас, вы точно не прогадаете.
Последние радиаторы однотрубной системы подбирайте с двойным запасом, поскольку они получают наименьшее количество тепловой энергии.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Правила эксплуатации

Какие бы радиаторы при обустройстве системы отопления не были выбраны следует помнить, что при их замене необходимо устанавливать кран Маевского для спуска воздуха. Кроме этого, чтобы иметь возможность управлять температурой воздуха в помещении рекомендуется устанавливать специальные вентили, которые частично или полностью перекрывают подачу горячей воды. Только в этом случае возможно будет создать комфортную обстановку в помещении с оптимальной температурой в отопительный сезон.

Эксплуатация радиаторов при работе отопления состоит из нескольких обязательных мероприятий. Прежде всего, при включении отопления (об этом обычно уведомляют управляющие компании) не следует сразу включать устройство в работу.

Эта рекомендация относится к системам централизованного отопления. В межсезонье теплоснабжающие организации обычно сливают воду для проведения ремонтных и профилактических работ на своих сетях.

Первая подача теплоносителя в общедомовую систему отопления несет в себе массу загрязняющих компонентов – продукты коррозии стальных труб, грязь, песок и прочее. Все это «добро», естественно, окажется в радиаторах владельцев квартир. Возникает риск сильного загрязнения радиатора и ухудшения качества его работы.

Поэтому открывать проток теплоносителя через свои радиаторы следует минимум через день, а лучше через 2 после начала нагрева стояков. При отключенном радиаторе движение теплоносителя происходит по байпасу, помимо устройства (при однотрубной схеме отопления).

Чтобы обогревательная техника прослужила долго, нужно придерживаться несложных правил использования:

Расстояние от настенного или напольного вида обогревателя до предметов в комнате должно составлять минимум 50 сантиметров.
Запрещается устанавливать аппарат под оконным проемом, чтобы не воспламенился материал, из которого пошиты шторы.
Устройство не желательно оставлять в рабочем состоянии на ночь. В том случае, когда обогреватель должен функционировать круглосуточно, на нем должен быть термостат, регулирующий его включение – отключение.
Прибор нельзя накрывать, на решетке радиатора не следует сушить вещи, поскольку перекрытие вентиляционных отверстий приводит к повышению температуры агрегата, что часто заканчивается неблагоприятными последствиями.
Необходимо соблюдать условия хранения обогревателя, прописанные в инструкции производителя.

Профилактика и предотвращение проблем с радиаторами в системе отопления

Существует простой способ предотвратить большую часть неприятностей, связанных с использованием радиаторов. Для гарантированного отключения приборов от системы следует применять запорную арматуру. Для обеспечения при этом бесперебойного отопления для соседей в однотрубных системах отопления необходимо использовать принцип обхода, байпас, представляющий собой трубу, соединяющую подвод и отвод непосредственно перед радиатором. Байпас рекомендуется оборудовать и в случаях, когда вы намерены установить в однотрубной (постояковой) системе отопления индивидуальные термостаты для управления температурой.

Для снижения нагрева радиаторов используется частичное перекрытие поступления теплоносителя. При этом, ограничивая его прохождение через радиаторы в квартире, вы, в случае отсутствия байпаса, замедляете циркуляцию теплоносителя у соседей. Чтобы избежать этого нежелательного эффекта, установите байпас до регулятора — вода пойдет в обход, и вы не заблокируете отопление в чужих квартирах.

Для уменьшения внутренней коррозии, не сливайте на летний период радиаторы более чем на 15 дней. Лучше оставить их заполненными водой, закрыв шаровые краны на подводящем трубопроводе. Но не забудьте при этом приоткрыть воздухоотводчик радиатора (кран Маевского).

Смотреть видео по теме

Похожее

как работает система обогрева с радиаторами?

В нашей стране пока не всем доступно централизованное отопление, а там, где оно есть – не всегда устраивает. Не удивительно, что все больше людей склоняются к автономному обогреву. Одним из важных элементов такого отопления являются радиаторы. О том, какие батареи лучше всего использовать для индивидуального обогрева, мы и расскажем в данной статье.

Читайте в статье:

Особенности эксплуатации автономных батарей отопления

Если сравнивать батареи с отопительными приборами для многоквартирных домов, то стоит сказать, что условия работы первых обычно более мягкие. В то время как для радиаторов централизованного отопления требуется серьезная износоустойчивость. Это связанно с такими характеристиками автономных систем отопления, как:

низкое рабочее давление в системах индивидуального обогрева;
лучший по качеству состав теплоносителя;
использование в схемах специальных фильтров для воды;
гидроаккумуляторы принимают на себя гидроудары, последние, вообще, практически исключены при автономном отоплении;
автоматика, которая плавно увеличивает напор при включении, сводит к минимуму вероятность порывов.

Разновидности радиаторов

В первую очередь, выделяют приборы, которые работают на отдачу тепла. Для таких батарей большое значение имеют характеристики материала, из которого они изготовлены. А потому именно этот критерий берется за основу их классификации. Итак, такие батареи могут быть:

Стальными – их изготавливают из низкоуглеродистой стали, обладающей стойкостью к коррозии. Готовые приборы окрашиваются в заводских условиях. Стальные радиаторы отлично подходят для автономных систем отопления с невысоким рабочим давлением. Выпускаются они нескольких видов – трубчатые, секционные и панельные. Естественно, что у таких батарей есть как свои плюсы, так и свои минусы. К первым причисляют большую теплоотдачу, небольшой объем используемого теплоносителя, возможность установки термостата для регулировки температуры, а также относительно низкую стоимость. А вот среди недостатков необходимо отметить: не слишком презентабельный внешний вид (при этом современные трубчатые конструкции, наоборот, весьма симпатичны) и уязвимость перед гидроударами и коррозией – особенно, если металл контактирует с воздухом (например, в открытых системах или при сливе воды). На сроке службы таких батарей негативно будет сказываться также отсутствие водоподготовки.
Чугунными – из этого материала уже не одно десятилетие делают батареи, и он свои позиции на рынке сдавать не собирается. Чугун все также обеспечивает качественный прогрев помещений, а современный дизайн делает новые батареи весьма привлекательными. Достоинствами радиаторов из этого материала считаются большая теплоемкость, а также способность чугуна долгое время сохранять тепло. Всем известно, что при использовании чугунных радиаторов температура в помещении не падает резко при их отключении. Они остывают постепенно и долго. Нельзя также не сказать о долговечности, высокой стойкости к повреждениям и коррозии, механической прочности. Как правило, срок службы таких приборов – около пятидесяти лет. Но есть и свои недостатки, среди которых: длительный нагрев, требуется большой объем теплоносителя, большой вес и габариты, возможен производственный брак, а на внутренней поверхности может образовываться налет. Кроме того, имеются и определённые сложности при эксплуатации – требуется периодическая промывка, смена прокладок между секциями и покраска. А из-за большого веса и хрупкости чугуна, перевозить батареи нужно с осторожностью. Есть и свои особенности эксплуатации. Так, автоматические терморегуляторы на старых моделях не работают, поскольку такой сплав железа и углерода остывает слишком долго. Однако в последних моделях эту проблему практически удалось устранить; и они также работают с тепловой автоматикой.
Алюминиевыми – такие радиаторы являются в настоящее время одними из самых востребованных. И все благодаря отличным эксплуатационным и техническим характеристиками, а также привлекательному внешнему виду. Все подобные приборы изготавливают одним из двух методов – либо литьем под давлением, либо экструзионным способом. Их преимуществами являются быстрая теплоотдача при быстром же нагреве, малый вес и легкость монтажа, современный дизайн и возможность установки тепловых регуляторов, отличная эффективность при доступной стоимости. Но и есть и свои недостатки, например, слабая устойчивость к коррозии, в системе образуется воздух, а потому требуется теплоноситель высокого качества; в резьбовых соединениях возможны протечки; срок службы не превышает пятнадцать лет, и никакие другие теплоносители, кроме воды использовать не рекомендуется. Однако даже несмотря на это алюминиевые батареи считаются очень выгодным вариантом, поскольку они позволяют хорошо экономить на энергоресурсах – до тридцати процентов при монтаже теплоклапана.
Биметалла – в данном случае трубки внутри радиатора выполняются из стали, а корпус – из алюминия. Внутренняя часть обеспечивает прочность, а внешняя – хорошую теплоотдачу. А потому такие батареи обладают целым рядом преимуществ, среди которых и устойчивость к коррозии, и высокая прочность, и долговечность, и простота монтажа, и отличная теплоотдача, и привлекательный дизайн. Кроме того, требуется небольшой объем теплоносителя, и, в том числе благодаря и этому, система с использованием биметаллических нагревателей очень быстро реагирует на команды термостатов. Среди минусов следует отметить высокую стоимость. Также, если говорить об имеющихся в продаже дешевых моделях, то из-за возможного брака они могут быстро выходить из строя – если теплоноситель контактирует с алюминиевой обшивкой.

На что обратить внимание при выборе автономных батарей отопления?

Современные радиаторы, изготовленные из указанных выше материалов, в той или иной степени, подходят для использования в автономных системах отопления. При выборе важно уделить внимание качеству теплоносителя, но и это не является серьезной проблемой, если использовать специальные фильтры.

И последнее. Для качественного обогрева всех помещений нужно правильно рассчитать и количество секций таких батарей. Например, для частного дома (где толщина стен не всегда бывает оптимальной), лучше всего ставить батареи под каждое окно так, чтобы радиатор полностью перекрывал ширину оконного проема.

В общем же случае формула расчета количества секций выглядит следующим образом. Нужно умножить площадь жилого помещения в квадратных метрах на сто, и разделить все это на мощность прибора. Последняя в Ваттах должна быть указана на приборе или на документации к нему, либо на упаковке.

Понравилась ли Вам публикация?

Возможно Вам также понравится

Newsletter
Хотите больше интересных публикаций?
Получайте свежие обзоры прямо на свой Email
Как радиатор отопления нагревает помещение
Самое забавное в радиаторах отопления, что они на самом деле не радиаторы вообще. Дело в том, что термин «радиатор» является немного неподходящим для устройства обогревающего помещение. Слово радиатор пошло от английского слова “radiate”, что переводится как излучать. Но радиаторы на самом деле не излучают тепло, они обогревают помещение за счет конвекции.
Так что же это тогда?
Вне зависимости от материала батарей отопления и их конструкции, подавляющее большинство радиаторов излучает около 80% производимого тепла при помощи конвекции, в результате на тепловое излучение остается всего 20%. Не беспокойтесь, в таком соотношении нет ничего плохого. Некоторые специалисты ошибочно считают, что это соотношение составляет 50 на 50.
Радиаторы изобрел русский бизнесмен Сан-Галли, хотя некоторые люди до сих пор оспаривают его изобретение.
Он назвал их «горячими ящиками», что является достаточно точным описанием радиатора. Теплая коробка, которая перемещает воздух вокруг себя и поднимает температуру в помещении.
В США их называют – обогреватели. Стоит отметить, что американцы используют более точный термин происходящий от слова “heaters”. Ведь именно это и делают радиаторы – обогревают и отдают тепло.
Ученый будет относиться к нагреву, как к тепловой энергии, которая может перемещаться в пространстве путем теплопроводности, конвекции или излучения. Ваш домашний алюминиевый радиатор установленный на стене под окном — нагревает холодный воздух над ним, и с помощью малейших сквозняков из окна, конвекционные потоки перемещают тепло по комнате.
Как радиатор отопления нагревает комнату?
Конвекционные потоки создаются, когда воздух над радиатором нагревается, затем охлаждается и затем снова нагревается. Этот процесс происходит непрерывно, пока у вас включено отопление. Таким образом радиаторы перемещают тепло по комнате, что делает дом теплым и уютным. Если выразиться по-научному — тепло создается за счет перехода потенциальной энергии в кинетическую.
Когда радиатор отопления нагревает воздух — это заставляет атомы вибрировать на высокой частоте. Атомы продолжают вибрировать все быстрее и быстрее в результате чего создается тепловая энергия. Этот процесс известен как конвекция.

Как ни странно, к подогреву пола термин “радиатор” подходит гораздо лучше. Поскольку эта система фактически излучает тепло по всей комнате. Более половины тепла, создаваемого системами теплого пола производится через излучение.
Возьмите от радиатора максимум
Учитывая, что радиатор работает создавая эти прекрасные конвекционные потоки, в то время как вы смотрите футбол – стоит убедиться, что тепло остается внутри дома. Это позволит сэкономить энергию, деньги и тепло. Тепловая энергия, как Гудини – любит незаметно исчезать.
Она может уходить через крышу, окна, стены и любой маломальский зазор невидимый для человеческого глаза. Ваши бедные биметаллические радиаторы (или горячие ящики ☺) работают так тяжело, а вы позволяете теплу покидать дом? Не делайте этого!
Установите чердачную изоляцию, изолируйте полости стен и убедитесь, что окна находятся в хорошем состоянии. Это позволит удержать атомы внутри помещения и не даст им вырваться на улицу унося с собой драгоценные градусы тепла.
Как радиатор отопления нагревает помещение was last modified: 10 апреля, 2017 by JenniferThompson
Радиатор отопления Распространенные проблемы и простые решения
Изображение: Хлебопечка / Shutterstock
Вместо того, чтобы пропускать нагретый воздух через систему каналов, как в обычной печи, радиатор использует пар или горячую воду для обогрева вашего дома через ряд труб. Радиаторы были изобретены в середине 1800-х годов, и они все еще есть во многих старых домах. Рентабельные и энергосберегающие радиаторы начинают возвращаться в некоторых областях. Существуют даже портативные электрические радиаторы, такие как портативный маслонаполненный радиатор Delonghi EW7707CM Safe Heat 1500 Вт ComforTemp, в которых используется специальное диатермическое масло для излучения тепла только в одну комнату.
Как и любую систему отопления, радиаторы необходимо регулярно обслуживать, и при этом могут возникать проблемы от простых до сложных. Вот несколько общих советов по обслуживанию, а также общие проблемы и способы их решения.
Общие советы по обслуживанию радиаторного отопления
Паровые радиаторы обычно требуют наибольшего обслуживания. Раз в неделю промывайте заслонку малой воды в котле. Раз в месяц при включенной и горячей системе проверяйте предохранительный клапан, чтобы убедиться, что пар может свободно выходить (будьте осторожны, так как выходящий пар будет очень горячим).
Во время ежемесячной проверки открывайте клапаны с обеих сторон указателя уровня воды. Выключите систему, дайте ей остыть, а затем добавьте воды, если уровень низкий, или приобретите автоматический водяной клапан, который будет медленно добавлять воду по мере необходимости. Часто заглядывайте на манометр; если он выходит за пределы нормального диапазона, выключите систему и немедленно вызовите специалиста.
Водяное радиаторное отопление не так сложно обслуживать, но об этом важно не забывать. Помимо периодической смазки двигателя циркуляционного насоса легким маслом, самой большой проблемой обслуживания является продувка системы (если ваша система не имеет автоматической продувки).Для этого открывайте клапаны до тех пор, пока не пойдет вода, а затем снова закройте их, чтобы выпустить воздух из системы. Затем слейте воду из бойлера согласно инструкции производителя. Делайте это осенью, незадолго до отопительного сезона и периодически в течение всего сезона.
Кроме того, следите за манометром и при необходимости выпускайте воздух, если в вашей системе нет автоматического клапана регулировки давления. Если вам не удается заставить систему поддерживать надлежащее давление, обратитесь к специалисту.
Раз в год обращайтесь к специалисту по HVAC для проверки паровых и водяных радиаторов. Включите систему один раз в отопительный сезон, если она не используется регулярно.
Электрические маслонаполненные радиаторы не требуют регулярного обслуживания. Однако следите за ними, так как у них могут возникнуть проблемы с электричеством, как и у любого другого нагревателя, или даже возникнуть утечка. Проблемы с этими радиаторами обычно требуют профессиональной помощи.
Общие проблемы с нагревом радиатора
Как паровые, так и электрические радиаторы могут иметь некоторые относительно общие проблемы, включая, помимо прочего:
Нет тепла / радиатор кажется холодным на ощупь: Это часто происходит из-за проблем с электричеством или забитый насос.Убедитесь, что вы не перегорели предохранитель или не сработали прерыватель цепи, и что термостат работает нормально. Если электричество исправно, очистите насос в соответствии с инструкциями производителя и выпустите излишки воздуха, которые могли попасть внутрь. Вы также можете выключить и снова включить переключающий клапан рядом с котлом. Если ничего из этого не работает, обратитесь к специалисту по HVAC. Замена насоса обычно стоит несколько сотен долларов в зависимости от вашего географического региона и особенностей вашей системы.
Холодный верх, теплый низ: Если кажется, что радиатор холодный вверху, но теплый внизу, возможно, необходимо «удалить воздух». Выключите насос, поставьте ведро для сбора воды и откройте вентиль радиаторным ключом. Когда вода начнет стекать в ведро, закройте вентиль.
Теплый верх, холодный низ: Радиатор, который теплый вверху, но холодный внизу, может означать многое. Попробуйте снять радиатор со стены и промыть его водой. Если это не помогло, обратитесь к профессионалу.Эти затраты на ремонт трудно предсказать, потому что они зависят от того, в чем заключается проблема, и сколько времени потребуется на диагностику и устранение.
Утечка: Утечка в радиаторе может быть сложной задачей для самоделки, когда источник неочевиден. Если у вас нет особых навыков, лучше позвонить профессионалу. Цены на ремонт сильно различаются в зависимости от того, сколько времени требуется на диагностику и можно ли отремонтировать проблемную часть или ее необходимо заменить.
Простые исправления нагрева радиатора
Для паровых и водяных радиаторов есть несколько основных шагов, которые вы можете предпринять, чтобы исправить досадные проблемы и обеспечить их максимальную работу:
Проверка наклона
Радиаторы работают лучше всего, когда они установлены под небольшим уклоном к впускной трубе.Если вам нужно его создать, добавьте под вентиляционное отверстие деревянную деталь размером 1/4 дюйма; он может значительно уменьшить стук.
Замените заблокированные вентиляционные отверстия.
Со временем краска и коррозия могут заблокировать вентиляционные отверстия радиатора, задерживая воздух внутри. Простое решение для старых радиаторов, которые не нагреваются должным образом, — это заменить вентиляционное отверстие на новое. Обычно они крепятся парой шурупов, и в большинстве магазинов бытовой техники или больших коробок продаются новые. Просто убедитесь, что вы покупаете подходящий размер.
Открытые или закрытые клапаны
Радиаторные системы имеют множество клапанов, которые иногда оказываются в частично открытом / частично закрытом положении.Если вы слышите странные шумы или замечаете неравномерный нагрев, проверьте все клапаны. Убедитесь, что те, которые должны быть открыты, полностью открыты, а те, которые должны быть закрыты, полностью закрыты.
Устранение утечек клапана
В то время как утечку в радиаторе сложно отследить и устранить, утечки клапана относительно легко. В большинстве случаев утечка в клапане происходит из-за гаек с большой крышкой на вертикальных или горизонтальных соединениях. Для затяжки этих гаек используйте два больших гаечных ключа. При необходимости вы также можете снять головку клапана и затянуть гайку сальника под ней.
Улучшение эстетики
Если у вас есть радиатор, который работает хорошо, но показывает свой возраст, подумайте о приобретении крышки радиатора. Изначально тепловые кожухи использовались для уменьшения тепловой мощности радиаторов увеличенного размера. Современные термостаты решают эту проблему, но тепловые крышки — отличный способ обновить стареющие радиаторы. Выбирайте из простых деревянных шкафов, декоративных металлических узоров или даже нестандартных развлекательных центров.
Радиаторы — это более старый, но энергоэффективный вариант отопления дома.Как и любой обогреватель, они требуют регулярного обслуживания и иногда вызывают неисправности. Но, обладая небольшим ноу-хау, вы можете самостоятельно решить многие распространенные проблемы с радиатором.
Как работает сливной бачок радиатора
Последнее обновление 2 декабря 2020 г.
Может показаться, что система охлаждения автомобиля нормально работает без дополнительного оборудования, но это не спасет Система охлаждения вашего автомобиля от любых повреждений окружающей среды, таких как ржавчина, из-за того, как работает охлаждающая жидкость и радиатор.
Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.
Ржавчина может образовываться в системе охлаждения вашего автомобиля из-за попадания воздуха в радиатор после охлаждения двигателя.
Когда охлаждающая жидкость охлаждается после выключения двигателя, она сжимается в объеме, что приводит к падению температуры и давления внутри радиатора, позволяя воздуху попадать в радиатор через крышку радиатора.
Этот воздух приведет к образованию ржавчины в системе охлаждения при контакте с металлом в системе.
Когда внутри радиатора образовалась ржавчина, у вас не останется выбора, кроме как промыть систему и заменить антифриз. Однако переливной бачок охлаждающей жидкости радиатора может предотвратить эту проблему еще до ее запуска. Это сэкономит вам деньги на частую замену охлаждающей жидкости и, возможно, на дорогостоящую замену радиатора или других компонентов системы охлаждения.
См. Также: Потеря охлаждающей жидкости, но отсутствие утечек (что делать)
Как работает сливной бачок радиатора
Переливной бачок радиатора — довольно простое устройство, но оно может сэкономить вам много денег, предотвращая появление ржавчины формируется в системе охлаждения вашего автомобиля.Когда двигатель работает с оптимальной производительностью, ему нужна охлаждающая жидкость, чтобы поддерживать его в пределах рабочих температур.
Охлаждающая жидкость двигателя поглощает тепло от двигателя. Когда охлаждающая жидкость нагревается в радиаторе, она начинает расширяться, вызывая повышение давления в системе охлаждения этого автомобиля.
Когда давление охлаждающей жидкости в радиаторе превышает расчетное давление крышки радиатора, антифриз проходит через уплотнение крышки радиатора и через переливную трубку стекает в бачок перелива охлаждающей жидкости.
При выключении двигателя охлаждающая жидкость тоже начинает остывать. По мере остывания он также сокращается в объеме. Это уменьшение объема приведет к вакууму из-за падения давления.
Из-за этого вакуума открывается вакуумный клапан в крышке радиатора, позволяя охлаждающей жидкости, которая вылилась в переливной бачок охлаждающей жидкости радиатора, обратно в радиатор.
В старых автомобилях без бачка для перелива охлаждающей жидкости в радиатор засасывается воздух, а не охлаждающая жидкость, что приводит к образованию ржавчины.Таким образом, установка сливного бачка в ваш автомобиль — это хороший способ не только поддерживать систему охлаждения вашего автомобиля, но и в долгосрочной перспективе сэкономить на ремонте и замене.
Работают ли отражатели радиатора? — TheGreenAge
Отражатели радиатора работают по очень простому принципу. Ваш радиатор излучает тепло как в комнату, так и в стену за ним. Это тепло может просто уйти наружу, особенно если у вас тонкие одинарные стенки. Отражатели устанавливаются за радиатором и помогают предотвратить потерю тепла, отражая тепло обратно в комнату.
Почему нельзя использовать фольгу для отражателей радиатора?
Есть несколько причин использовать одобренный материал, такой как Radflek. Этот одобренный материал не мнется и не мнется, как стандартная кухонная пленка, — он остается блестящим и плоским, в идеальном положении для отражения тепла. Фольга также может со временем окисляться, поскольку она подвергается воздействию окружающей среды, и это снижает ее отражательные свойства, тогда как отражатели радиаторов обрабатываются химическими веществами для предотвращения окисления. Укладывать кухонную пленку за радиатором — ложная экономия, поскольку со временем ее эффективность будет сильно ограничена этими эффектами.
Самодельные фольговые отражатели радиаторов легко мнутся и окисляются, теряя свои отражающие качества.
Какие радиаторы работают с отражателями радиатора?
Стены, где Radflek будет иметь наибольшее значение, — это открытые участки собственности, где радиатор расположен на внешней стене. Внутренние стены не являются стенами с теплоотдачей, поэтому вы не сэкономите тепло, установив там отражатели. Стены для вечеринок между домами обычно не нуждаются в отражателях, если только ваши соседи не обогревают дом или в нем никто не живет!
Тип радиатора обычно не имеет значения, поскольку отражатели будут работать практически с любым излучателем, если за ним есть место для размещения отражателя.
Насколько важны отражатели радиатора?
Недавно был отчет BRE, посвященный отражателям радиаторов Radflek. Разбивка очень интересная:
Тип имущества Экономия на радиатор в год (0,6 кв.м) Окупаемость (лет)
Изолированные стены полостей 0,80 3,7
Стены пустот после 1983 года £ 1.32 2,3
1976-82 Стенки полостей £ 1,91 1,6
Стены полостей до 1976 года £ 2,75 1,1
Неутепленные сплошные стены £ 4,02 0,7
Эти цифры взяты из исследования независимой организации, и мы видим, что экономия, хотя и небольшая, но очень хорошо складывается, если учесть низкую стоимость Radflek. На самом деле, я бы даже сказал, что установка Radflek имеет смысл практически для всех, даже если стены хорошо изолированы — установка настолько проста, а окупаемость достаточно высока, поэтому нет причин не делать этого.
Отражатели радиатора действительно окупаются!
Если у вас есть 5 радиаторов на открытых стенах вашей собственности, вы можете рассчитывать на экономию около 20 фунтов стерлингов в год, то есть окупаемость менее чем за 2 года. Даже в хорошо изолированной собственности вы сэкономите около 5 фунтов стерлингов в год, окупаясь за 6-8 лет.
Многие другие меры по повышению эффективности могут отпугнуть вас из-за внешнего вида, сложности установки или первоначальных затрат. Radflek стоит всего 21,99 фунтов стерлингов за комплект из 3 радиаторов, это простая установка самостоятельно, и после правильной установки она незаметна.Более того, читатели GreenAge могут получить эксклюзивную скидку 20%, используя код предложения TGA20 .
Думаете, мы что-то упустили? Вы другого мнения?
Комментарий ниже, чтобы ваш голос был услышан…
Как работает система охлаждения двигателя
А двигатель машины при работе выделяет много тепла, и его необходимо постоянно охлаждать, чтобы избежать двигатель повреждение.
Обычно это делается путем обращения охлаждающая жидкость жидкость обычно вода, смешанная с антифриз раствор через специальные охлаждающие каналы. Некоторые двигатели охлаждаются воздухом, проходящим через ребра. цилиндр оболочки.
Как циркулирует охлаждающая жидкость
Типичная система водяного охлаждения с вентилятором с приводом от двигателя: обратите внимание на перепускной шланг, отводящий горячую охлаждающую жидкость для нагревателя. На герметичной крышке расширительного бачка есть подпружиненный клапан, который открывается при превышении определенного давления.
Система охлаждения с водяным охлаждением
А с водяным охлаждением блокировка двигателя и крышка цилиндра имеют соединенные между собой каналы охлаждающей жидкости, проходящие через них. Вверху головки блока цилиндров все каналы сходятся к единому выходному отверстию.
А насос , приводимый шкивом и ремнем от коленчатый вал , выталкивает горячую охлаждающую жидкость из двигателя в радиатор , который является формой теплообменник .
Нежелательное тепло передается от радиатора в воздушный поток, а охлажденная жидкость затем возвращается к впускному отверстию в нижней части блока и снова течет обратно в каналы.
Обычно насос подает охлаждающую жидкость вверх через двигатель и вниз через радиатор, пользуясь тем фактом, что горячая вода расширяется, становится легче и поднимается над холодной водой при нагревании. Его естественная тенденция — течь вверх, а насос способствует циркуляции.
Радиатор соединен с двигателем резиной. шланги , и имеет верхний и нижний резервуары, соединенные стержнем из множества тонких трубок.
Трубки проходят через отверстия в стопке тонких пластин из листового металла, так что сердцевина имеет очень большую площадь поверхности и может быстро отдавать тепло более холодному воздуху, проходящему через нее.
В старых автомобилях трубки проходят вертикально, но современные автомобили с низким фасадом имеют радиаторы поперечного потока с трубками, которые проходят из стороны в сторону.
В двигателе с нормальной рабочей температурой охлаждающая жидкость лишь немного ниже нормальной точки кипения.
Риск закипания можно избежать, увеличив давление в системе, что повышает температуру кипения.
Дополнительное давление ограничивается крышкой радиатора, в которой находится давление клапан в этом. Избыточное давление открывает клапан, и охлаждающая жидкость вытекает через переливной патрубок.
в система охлаждения этого типа происходит постоянная небольшая потеря охлаждающей жидкости, если двигатель работает очень горячо. Систему необходимо время от времени пополнять.
Более поздние автомобили имеют герметичную систему, в которой любой перелив проходит в расширительный бак , из которого он всасывается обратно в двигатель при остывании оставшейся жидкости.
Как помогает вентилятор
Радиатор нуждается в постоянном потоке воздуха через его сердцевину для надлежащего охлаждения. Когда машина движется, это все равно происходит; но когда он неподвижен поклонник используется для улучшения воздушного потока.
Вентилятор может приводиться в движение двигателем, но, если двигатель не работает, он не всегда нужен во время движения автомобиля, поэтому энергия используется для вождения отходов топливо .
Чтобы преодолеть это, некоторые автомобили имеют вязкая муфта жидкость сцепление работает с помощью термочувствительного клапана, который отключает вентилятор до тех пор, пока температура охлаждающей жидкости не достигнет заданного значения.
В других автомобилях есть электровентилятор, который также включается и выключается по температуре датчик .
Для быстрого прогрева двигателя радиатор закрывается термостат , обычно размещается над насосом.Термостат имеет клапан, работающий от камеры, заполненной воском.
При прогреве двигателя воск плавится, расширяется и толкает клапан, позволяя охлаждающей жидкости течь через радиатор.
Когда двигатель останавливается и остывает, клапан снова закрывается.
Вода расширяется при замерзании, и если вода в двигателе замерзнет, она может лопнуть блок или радиатор. Так антифриз обычно этиленгликоль добавляется в воду, чтобы снизить ее Точка замерзания до безопасного уровня.
Антифриз не следует сливать каждое лето; его обычно можно оставить на два или три года.
Системы охлаждения двигателя с воздушным охлаждением
в с воздушным охлаждением Двигатель, блок и ГБЦ выполнены с глубокими ребрами снаружи.
Ребра цилиндра с воздушным охлаждением шире вверху, где выделяется больше всего тепла. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам.
Воздушное охлаждение через ребра
Ребра цилиндра с воздушным охлаждением шире вверху, где выделяется больше всего тепла. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам. Ребра цилиндра с воздушным охлаждением шире вверху, где выделяется больше всего тепла.
Водяная система отопления
В обогревателе, работающем от водяного клапана, весь воздух проходит через матрицу.Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.
Часто воздуховод проходит вокруг ребер, и вентилятор с приводом от двигателя продувает воздух через канал, чтобы отводить тепло от ребер.
Чувствительный к температуре клапан регулирует количество воздуха, нагнетаемого вентилятором, и поддерживает постоянную температуру даже в холодные дни.
Охлаждение масла
EU Круглые термостаты с подогревом полов WIFI smart для водяного клапана, электрического привода, радиатора Работает с Alexa Главная страница Google | Детали газового водонагревателя |
ЕС Круглые термостаты для теплого пола WIFI smart для водяного клапана, электрического привода, радиатора Работает с Alexa Google home
Термостат BHT6K-GA (LW) сообщает клапану водяного отопления / радиаторному клапану, когда следует включать и выключать, когда температура в доме или отдельных комнатах колеблется, и вы можете значительно сократить свои счета за отопление, установив наш программируемый термостат. Этот термостат обеспечит равномерное и комфортное регулирование температуры во всех помещениях вашего объекта. Мы объединяем технологии, мастерство и материалы высочайшего качества, чтобы предоставить вам безопасный и надежный продукт в сочетании с элегантным современным дизайном.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСТАТА:
— Датчик: NTC3950,10 кОм
— Точность: ± 0,5 ℃
— Температурная компенсация (калибровка): ± 9 ℃ (-2 ℃ по умолчанию)
— Заданная температура.Диапазон: 5 -35 ℃
— Температура дисплея. Диапазон: 5 ~ 99 ℃
— Настройка защиты от низкой температуры: 0 ~ 15 ℃ (0 ℃ по умолчанию)
— Настройка защиты от высоких температур: 10 ~ 70 ℃ (45 ℃ по умолчанию)
— Температура рабочей среды: -5 ~ 45 ℃
— Температура мертвой зоны: 1 ~ 5 ℃ (1 ℃ по умолчанию)
— Время: переключаемое 12/24 часа (по умолчанию 24 часа), ошибка синхронизации: <1%
— Материал корпуса: ПК + АБС (огнестойкий)
— Встроенный аккумулятор: литиевая батарея CR1220 3 В
— Класс защиты: IP20
— Размер: 9 * 9 * 1. 4 см, дисплей => φ5 см

— Негативный черный экран перенесет вас в тайный мир.
— Круглая область дисплея 51 мм помогает защитить ваши глаза.
— Сенсорные кнопки для упрощения работы.
— Видимая толщина над стеной всего 11 мм.
— Вращение для подключения упрощает установку.
— Подходит скрытая коробка 86 мм и европейская круглая коробка 60 мм.
— Простая установка и удобная настройка: скрытый монтаж; калибровка температуры ± 9 ° C регулируемая; гистерезис 0 ~ 5 ° C регулируемый; Время подсветки регулируется от 1 до 60 с; 12/24 часа переключаемые.
Ваш термостат подходит для установки в стандартном патронном боксе диаметром 86 мм или европейском патронном боксе диаметром 60 мм
Шаг 1. Не выключайте питание. См. Рис. 1
Шаг 2. Снимите монтажную пластину, повернув часть ЖК-дисплея. См. Рис 2.
Шаг 3. Подключите источник питания, загрузите в соответствующие клеммы. (подробности см. в разделе «Подключение термостата» и рис. 3).
Шаг 4. Закрепите монтажную пластину в стене шурупами в коробке. См. Рис 4.
Шаг 5. Закрепите корпус термостата и монтажную пластину путем вращения.См. Рис 5.
Шаг 6. Установка завершена. См. Рис. 6.
Демонстрация установки кнопки «Назад» Совет по установке: для получения точных показаний никогда не устанавливайте термостат непосредственно над нагревателем плинтуса, рядом с холодильником или другим большим прибором или там, где он будет находиться под прямыми солнечными лучами.
1 * термостат （ Панель черно-белая Необязательно, мы доставили случайным образом.
Если вам нравится черный или белый цвет, оставьте сообщение. ）
2 * крепежные винты
1 * руководство на английском языке
1 * QC пройден
Стандарт и сертификат
Продукция разработана и изготовлена в соответствии с GB16915.1-97, GB2099.1-96, GB1002-96: Все стандарты и индексы производительности соответствуют стандарту CE.
ОБРАТНАЯ СВЯЗЬ
Мы будем признательны, если вы оставите нам пять звезд, если останетесь довольны нашими продуктами и услугами. Если у вас есть какие-либо вопросы с товарами, пожалуйста, свяжитесь с нами перед обратной связью.
Полы с подогревом и радиаторы — 5 основных отличий
В этой статье обсуждаются существенные различия между напольным отоплением и радиаторами как системой отопления вашего дома. Основные различия между напольным отоплением и радиаторами можно выделить в следующих 5 пунктах:
Распределение тепла
Комфорт и качество воздуха
Экономическая эффективность
Эстетика
Зональное отопление
Центральное отопление с радиаторами было введено в 30-х годов и с тех пор использовалась в качестве стандартной системы отопления для домов в Великобритании, оставаясь более или менее неизменной в течение последних 8 десятилетий. В последнее время в домах в Великобритании в качестве предпочтительной системы отопления используются полы с подогревом, предлагающие непревзойденный комфорт и роскошь.
Ниже вы найдете сравнение этих двух систем и объяснение того, почему мы считаем, что теплые полы — лучшее решение для отопления дома.
1. Распределение тепла
Ваш выбор системы отопления определяет способ распределения тепла. Полы с подогревом создают лучистое тепло, от которого вам становится тепло.
No related posts.
