Монтаж стропильной системы двухскатной крыши своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

Двускатная крыша – популярная конструкция в частном строительстве: она надежно защищает дом от осадков и ветра, выдерживает снеговую нагрузку и не требует лишних затрат.

Двускатная крыша применяется для жилых домов, хозяйственных построек, бань, гаражей, беседок. Еще ее используют как элемент сложной комбинированной крыши.

Первое, на что стоит обратить внимание при строительстве двухскатной крыши, угол наклона. Он варьируется в пределах от 5 до 90°. Распространенный вариант — крыша с углом наклона 35-45°. Такой вариант более экономичный в плане расхода строительных материалов и равномерного распределения нагрузки по периметру здания.

«Скелет» двускатной стропильной системы

1. Мауэрлат – опорный брус. Два бруса укладывают параллельно на верхнюю часть стен строения. Он передает нагрузку от крыши на стены дома. На мауэрлат опираются стропильные ноги. Для обустройства мауэрлата выбирайте брус сечением 100х100 мм или 150х150 мм, предпочтительно лиственницы, сосны, дуба.
2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются на месте конька, образуя стропильную систему. Стропила формируют контур крыши. Шаг установки в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм хвойных пород.
3. Стойки – опора для поддержания стропильной системы. Их устанавливают вертикально в области конька, т.е. по середине. При ширине крыши более 8 метров устанавливают в промежутке между коньком и карнизом. Стойки выполняют из бруса 100х100мм или 150х150 мм.
4. Прогоны – горизонтально уложенный брус, благодаря которому стропильная система становится жесткой. Прогоны опираются на стойки, идут параллельно мауэрлату. Их количество и размер зависят от нагрузки на систему. Коньковый прогон монтируется в месте примыкания одного стропила к другому. В дальнейшем на него устанавливают конек крыши.  Материал – брус 100х100 мм или 150х150 мм.
5. Затяжка – брус, уложенный перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног. Затяжка не позволяет конструкции расходиться в стороны и придает жесткость. Сечение бруса как у мауэрлата.
6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают подкосы и стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать большие нагрузки. Установка подкоса под углом в 45° снижает риск деформации от ветровой и снеговой нагрузки. Подкосы устанавливают на затяжку или лежень. Его выполняют из доски 50х150 мм или 100х150 мм.
8. Обрешетка крыши – система из досок, бруска или фанеры, на которую укладывают кровельное покрытие. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия. Назначение обрешетки —распределение нагрузки на стропильную систему. Обязательно добавьте в схему данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Установка мауэрлата

Перед укладкой мауэрлата край стены защищают слоем гидроизоляции.

Монтаж предусматривает 2 способа крепления мауэрлата: строго по центру несущей стены и со смещением в одну из сторон. Но не ближе 5 см до наружного края стены.

По длинной стороне здания устанавливают шпильки для крепления с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Затем укладывают мауэрлат на анкерные болты.

Если длина бруса для мауэрлата недостаточна, делают наращивание методом врубки вполдерева. Запиливают брусья под углом в 90°.  Дополнительный крепеж — анкерные болты. Нельзя использовать саморезы, нагели или гвозди – они ненадежны.

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень – брус такого же сечения. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия. Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

Установка стропил

На лежень с шагом 1,5-2 метра устанавливают опоры из бруса — стойки. Их выравнивают с помощью уровня и отвеса. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.

На стойки укладывают коньковый брус (прогон). Его закрепляют на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

Прежде, чем собирать стропильные ноги, нанесите разметку. Используйте для этих целей шаблоны. Собранные по шаблону стропильные пары будут одинаковыми. Для изготовления шаблона возьмите две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

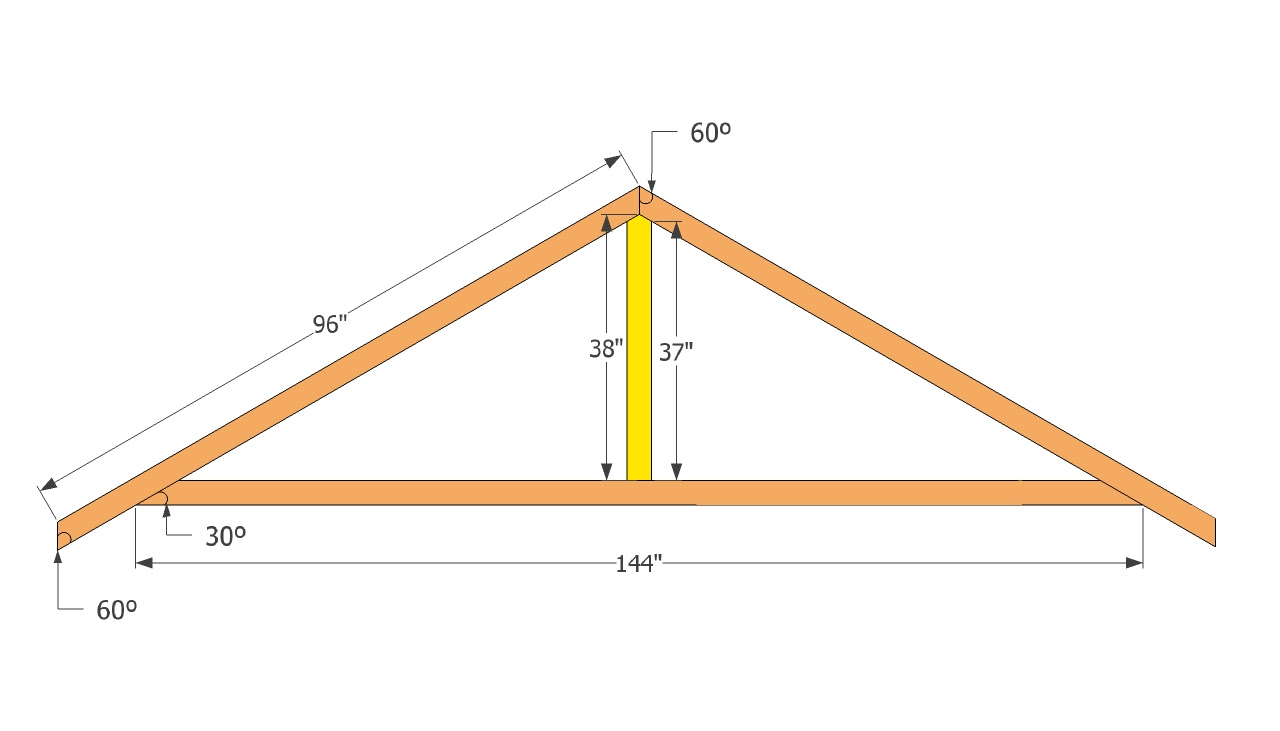

Стропильные фермы удобны тем, что их собирают на земле в готовую конструкцию и переместить на крышу. Это сократит время установки. Но модель тяжелая. Потребуется специальная подъемная техника.

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

Поскольку прорези на мауэрлате ослабят его, сделайте запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию, используйте шаблон.

Между закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар и обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Для защиты стен и фундамента дома от осадков желательно, чтобы кровля заканчивалась как можно дальше от стен. Для этого возьмите длинные стропильные ноги. Но длины 6 метров для этого не хватает. Заказывать нестандарт — дорого. Поэтому стропила доращивают, а доски, которыми это делают называются «кобылки».

После установки стропильной системы надежно закрепите все конструктивные элементы.

При ширине крыши более 8 метров установите подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

Такая крыша надежна при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

Фронтоны и обрешетка

Боковые части крыши, фронтоны, изготавливают в виде готовых щитов из досок и целиком устанавливают наверху. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон можно построить своими руками. Как правило, его снабжают окнами. Если предусмотрена двускатная крыша, фронтоны дома делают треугольной формы. Важно аккуратно запилить их под требуемым углом. Обычно фронтоны зашиваются после монтажа кровли, но это можно сделать раньше.

Обрешетка предназначена для удобного перемещения по крыше в процессе работы и для крепления кровельного материала. До установки обрешетки готовую крышу покрывают гидроизоляцией с припусками, заходящими за края стен. Затем монтируют брус. Крепить обрешетку нужно только после того, как известен окончательный вид кровельного покрытия:

• под профнастил шаг обрешеточного бруса составит 440 мм;
• металлочерепица укрепляется на обрешетку с шагом в 350 мм;
• мягкая кровля нуждается в сплошном фанерном покрытии.

Важно отметить места для прохода дымовой трубы – обрешетка не должна соприкасаться с кирпичной или металлической поверхностью. Расстояние до горячего агрегата не менее 15 см.

Расчет пиломатериала на крышу мауэрлат, стропила, контробрешетка и обрешетка

Двухскатная крыша с разными скатами

Как возводится двухскатная крыша с разными скатами

Самостоятельно возвести двускатную крышу несложно. Информация из этой статьи вам поможет. Двускатная крыша  состоит из двух наклонных плоскостей, которые объединены в коньке.

При этом уклоны могут быть неравнозначными, что позволяет не принимать во внимание разные длины скатов. Эта особенность дает возможность возводить крыши с различными параметрами скатов, что привело к их популярности

Двухскатная крыша имеет преимущество, оно заключается в защитных функциях. В независимости от погодных условий дом будет защищен от повреждений, так как дождевые осадки из-за отсутствия заломов скатов свободно стекают с поверхности крыши. А в местах, где пересекаются скаты, отсутствуют углы и вогнутая форма, что не дает накапливаться снегу в этих местах.

Из-за размеров двухскатной крыши вверху получается равнобедренный треугольник. Но можно использовать нестандартные, более сложные варианты.

Двухскатная крыша с различными скатами имеет ломаную конструкцию, что позволяет увеличить жилую площадь дома под большой чердак или мансарду.

Возможное исключение симметрии в конструкции позволит прийти к особенному и своеобразному виду, но с уменьшенными размерами чердака.

Определение угла наклона

Угол наклона двухскатных крыш колеблется в диапазоне 110-450 и более, а с разным уровнем зависит от таких факторов как:

— разновидность и качество материала

— климат

— архитектура здания.

При теплом и сухом климате в конструкции крыши не используются резкие углы, а в регионах с большим количеством осадков угол наклона должен быть более крутой.

При проектировании крыши необходимо учитывать данные нагрузки при ветрах, так как чем выше уклон, тем больше давление. В этом случае требуется усиление обрешетки, стропил с пологим уклоном.

В системе используется стропила двух видов: наклонные и висячие. К висячему виду относятся крайние опоры с распирающим горизонтальным действием от стены.

Двухскатная крыша держится на стропильной системе. Какие имеются различия между симметричной системой и системой строп с различными размерами скатов? В первой системе скаты образуют равнобедренный треугольник, а во второй – треугольник имеет разные стороны.

Обязательно нужны стяжки из дерева или металла у основания стропил. Наклонный вид используется при упоре на среднюю несущую стену или опорные промежуточные столбы с меж опорным промежутком не более 6,5 метров.

При большей ширине стропил вспомогательная опора перекрывается 12-метровыми стропилами наклонного вида и 15-метровыми при 2 опорах.

Если используется брус, то для прочности крепления основания стропил закрепляются нигелями, болтами или скобами.

Для сборки служат болты, зуб и накладки из металла. Свес карниза длиной не менее 5,5 см используется в виде защиты от погодных условий и служит верхней обвязкой.

Главное расчет. Чтобы не допустить разрушения стропил лучше обратиться за расчетами к профессионалу.

Брус размером 15х15 см, уложенный по всей длине сооружения, является нижней опорой для стропил. При меньших параметрах будет провисание. Для этого используется решетка из стоек, ригеля и подкосов.

При вычислениях площади кровли не высчитывается дымоходная труба, мансарда, отверстие для вентиляции.

От края карниза до низа конька должен вестись расчет для точности велечены установленного ската.

Необходимо учитывать брандмауэрные стены, свесы и парапеты.

Без внимания не остается материал кровли.

Примечание: если берется материал в рулонах или черепица, то размер скатов уменьшить на 70 см.

Особенности монтажа и крепления

Весь технологический процесс по устройству стропильной наслонной системы состоит из нескольких основных этапов:

подготовка пиломатериалов согласно произведённых расчётов;

при необходимости, сращивание недостающих по длине элементов посредством саморезов или гвоздей;

изготовление шаблонов стропил, стоек и подкосов;

подъём подготовленного пиломатериал на крышу;

установка стоек и прогона конькового бруса, предусмотренных конструкцией крыши и крепление стоек на несущие конструкции для предотвращения нежелательных сдвигов;

установка стропил к крепежам и закрепление их предпочтительным способом на мауэрлате;

верхние соединения стропил следует закрепить к коньковому брусу или друг к другу;

если запроектированы горизонтальные схватки, то необходимо их закрепить;

установка опорных конструкций, включая подкосы и шпренгели;

если на отвесы могут повлиять конструкционные особенности крыши и стропильные ноги, то возникает необходимость их предварительной установки;

в случае упора стропильных ног в мауэрлат посредством зуба или шипа, необходимо выполнить удлинение кобылками, которые обшиваются по всему периметру сплошным типом обрешётки.

Далее, выполненная стропильная конструкция с использованием стропил наслонного типа, обшивается обрешёткой, на которую монтируется кровельный пирог с пароизоляцией и гидроизоляцией, а далее выполняется утепление и покрытие кровли.

Подробнее о монтаже стропил смотрите в видео.

Усадка дома

Усадка дома

Стандартный коэффициент усадки сруба, высота которого составляет порядка трёх метров, равен порядка пяти процентов. Таким образом, усадка дома за один год может составлять около двадцати сантиметров, что негативно сказывается на несущих элементах крыши. Грамотные строители при проектировании составляют два варианта – первоначальный и с учётом усадки.

Таких проблем лишены висячие стропильные системы. Для наслонного типа стропил будет необходимо применить один из нескольких возможных вариантов:

дождаться окончательную усадку строения;

применить стропильную систему с скользящими опорами;

выполнить укрепление всех опорных конструкций при помощи компенсаторов, в качестве которых допускается использование винтовых домкратов.

Подводим итоги

При монтаже деревянных стропил на каменные опоры следует выполнить грамотную изоляцию при помощи двух слоёв рубероида или любого другого гидроизолирующего материала.

При использовании наслонных стропил для обустройства крыш мансардного типа необходимо устанавливать внутренний брусовый каркас под нижними стропилинами, а верхние стропильные ноги упирать в коньковый прогон, монтируемый на стойках.

Для выполнения соединения стропильной ноги с мауэрлатом рекомендуется использовать ползун или жёсткое защемление.

Для наслонного типа стропил допускается соединение встык, которое выполняется посредством металлических пластин. Для такого соединения требуется оставлять значительный торцевой угол, который в процессе схождения позволяет стропилам делать упор друг в друга.

Наслонная стропильная система может быть выполнена с соединением внакладку, что подразумевает просверливание специальных отверстий под крепёжные болты.

Выполнение расчета стропильной системы

Расчет стропильной системы.

Определение количества пиломатериала, необходимого для сооружения крыши, выполняют в таком порядке:

1. Мауэрлаты укладывают по периметру кирпичного дома, поэтому в данном случае сводится к вычислению периметра здания. Для мауэрлатов используют качественные бревна или брус минимальной толщиной 100 мм.
2. Чтобы рассчитать пиломатериал для стропил, необходимо определить их длину. Для примера возьмем двускатную крышу высотой 4 метра для дома размером 8 на 10 метров. Стропила устанавливаются поперек 10-метровой стороны. Используя теорему Пифагора, производят расчет:

• а = √(в2 + (с/2)2), где;
• а — длина стропила;
• в — высота крыши;
• с — ширина здания + выпуски под карнизы по 0,5 м;
• а = √(42 + (9/2)2) = 6,02 м.

1. Сечение стропильного бруса вычисляют, опираясь на множество факторов. Для простых конструкций используют рекомендательные таблицы. Например, при длине стропил 6 м и шаге 0,6 м их сечение должно быть не менее 50 на 200 мм, при шаге 1,1 м — 100 на 200 мм, а при шаге 1,75 м — 100 на 250 мм.
2. Далее определяют общее количество бруса для стропил. Например, если будет использоваться брус сечением 50 на 200 мм, то при длине крыши 10 м необходимо 17 пар стропил (10 / 0,6 = 16, 66), что при длине одной стропильной ноги 6,02 составит:

17 х 2 х 6,02 = 205 м

При шаге 1,1 м необходимо 9 пар брусьев, или:

9 х 2 х 6,02 = 109 м

Стропила являются основными несущими элементами конструкции, испытывающими значительные нагрузки, поэтому для них следует приобретать качественный пиломатериал из хвойных пород с минимальным количеством сучков, без трещин.

Кроме стропил, производят расчет пиломатериала для контробрешетки (в случае устройства гидроизоляции). Она укрепляется на стропилах для создания зазора между обрешеткой и гидроизоляционной мембраной. Для устройства контробрешетки используют бруски толщиной 2-5 см, общий метраж которых соответствует общей длине необходимого стропильного бруса.
Количество пиломатериала для обрешетки зависит от выбора кровельного материала. Например, для битумной черепицы или оцинкованных стальных листов устраивают сплошную обрешетку, для полимерной и керамической черепицы — частую, а для металлочерепицы и ондулина — редкую. Для сплошной обрешетки используют доски, а для обрешетки с определенным шагом — бруски толщиной не менее 5 см

К определению величины шага следует подходить с особым вниманием. Слишком большое расстояние может привести к деформации кровельного покрытия, а слишком маленькое — к необоснованному увеличению общей массы конструкции.
Кроме указанных элементов, в конструкции крыш используют стойки из бруса толщиной 100-150 мм для укрепления конструкции, затяжки, кобылки, подшивочные и лобовые доски.

Зная, как рассчитать пиломатериал, можно самостоятельно определить его примерное количество. Для полного расчета следует обратиться к квалифицированным специалистам, которые учтут все нюансы и особенности конкретного здания.

Сборка стропильных конструкций

Процесс монтажа стропил

Конечно, лучше всего покажет устройство стропильной системы видео, и выглядит этот процесс следующим образом.

Если не собирать, то уж размечать стропильные конструкции необходимо на земле – это и удобнее, и безопаснее. Есть возможность сразу подогнать под один размер все необходимые элементы.

1. Для разметки стропильных ног берется кусок бруса или ровного кругляка небольшого диаметра (последний – затесывается посредине), длина которого равна расстоянию между стенами здания. В его центре перпендикулярно набивается планка, длина которой равна высоте от уровня опирания стропил на стену до конька. Далее каждая из стропильных ног ставится на угол между краем продольного бруса и вершиной поперечной планки.

В верхней точке ставится метка строительным карандашом, на основании которой потом будет принято место разделки. В системе с висячими стропилами подобным же образом (на основании горизонтального бруска) отмеряются затяжки.

Если структура стропила достаточно сложная – с опорами, бабками, подкосами – на время разметки конструкцию можно при помощи тонких реек прихватить небольшими гвоздиками.

1. Когда все стропила измерены и размечены, а возможно – даже разделаны и собраны, их поднимают на крышу. Сборка на земле предполагает большее удобство, но не всегда прочность конструкции позволяет ее подвергать тем нагрузкам, которые возникают в процессе подъема. Независимо от того, где собирались детали — монтаж стропильной системы инструкция рекомендует вести в таком порядке. Вначале устанавливаются крайние стропила с обоих концов кровли. Сейчас крепить их окончательно еще нельзя, поскольку необходимо определить симметричность. Для упрощения процесса стропиловки крыши их можно временными креплениями соединить с мауэрлатом.

2. Далее промеряются скаты будущей кровли. Для этого бечевкой соединяют вершину каждого стропила с нижним углом противоположного – вначале по одной стороне, потом – по другой. При этом бечевки по каждому из скатов должны перекреститься точно посередине крыши, и лишь слегка касаться друг друга. Если геометрия получилась другой – необходимо откорректировать расположение или саму конструкцию стропил до достижения нужного результата.

1. Для лучшего понимания процедуры, можно посмотреть перед тем, как сделать стропила видео с наглядной демонстрацией всего хода работ. Когда крайние стропила выставлены, их вершины также соединяют бечевкой по линии, где позднее будет проходить коньковый брус. Именно по этой линии в дальнейшем следует выставлять все оставшиеся стропила. Их также до выставления всей системы лучше садить на временные крепления, поскольку, возможно, потребуются корректировки. При установке, если возникли сомнения в точности расположения конструкций, есть смысл еще один или несколько раз промерить скаты способом, описанным выше.
2. После того, как выставлены все стропила, их крепят окончательно к мауэрлату или стенам, и связывают коньковым брусом, пропускаемым под вершинами стыков стропил. После этого по внешней стороне набивается обрешетка. Если в каких-то узлах стропило опирается не на дерево, а, например, на кладку стены – под него обязательно подкладывается гидроизоляция в виде двух слоев рубероида. То же самое касается мауэрлата, подкосов и прочих деревянных элементов.

Проведение работ по обустройству стропильной системы

Для того чтобы сделать стропила правильно, в первую очередь необходимо установить мауэрлат. Этот термин обозначает элемент кровли, обычно изготавливающийся из бревна или бруса. Именно в мауэрлат устанавливается каждая деталь стропильной конструкции. Благодаря данному элементу, нагрузка от веса стропил распределяется по всей площади дома. Количество мауэрлатов полностью зависит от количества пар стропил, так как нижний конец каждого стропильного элемента закрепляется в пазе, вырезанном в мауэрлате.

Таблица выбора сечения стропильных ног.

Мауэрлаты устанавливаются на стены и строящегося здания. При этом и с одной, и с другой стороны его вынос за стены дома должен составлять от 40 до 60 см. Выносы должны иметь одинаковое значение по всей длине. Для монтажа мауэрлата могут использоваться несколько способов: фиксация скобами, примотка проволокой, крепление при помощи длинных гвоздей и т.д.

В местах крепления к мауэрлату стропильных элементов делаем пазы, которые должны полностью соответствовать шипу на конце каждого стропила. Пазы должны располагаться на одинаковом расстоянии не менее чем в 6-8 см от конца бруса или бревна.

Когда необходимое количество мауэрлатов одинаковой длины установлено на стены дома, можно заняться монтажом стропильной системы. Конструкция изготавливается с учетом шага между стропилами не более 2 м. Если толщина бруса или доски минимальна (около 40 мм), шаг можно сделать меньше.

Для того чтобы стропила для крыши были сложены под нужным углом, на основании расчетов по выше представленной формуле изготавливается шаблон из досок. По этому шаблону отмеряются все необходимые расстояния и вырезается шип, соответствующий пазу в мауэрлате. На основании подготовленного шаблона в нижней части всех стропильных элементов изготавливаются шипы.

В верхнем конце элементов под определенным углом пропиливаются пазы для крепления конькового прогона. Величина угла зависит от угла наклона крыши и размера бруса для конька. Конек можно крепить выше центра стропил или, наоборот, под ними. Использование конька увеличивает жесткость стропильной конструкции.

https://youtube.com/watch?v=fOlIW8FXVP8

Можно крепить стропила и без конькового прогона: обычно этот способ используется при строительстве небольших зданий, пролет кровли которых составляет меньше 4,5 м. В данном случае верхние концы элементов стропильной системы вырезаются под определенным углом таким образом, чтобы каждая пара имела паз и шип, которые будут надежно скрепляться друг с другом.

Подготовленные стропила поднимаются на основание крыши и монтируются в пазы на мауэрлатах. Каждая стойка может закрепляться или скобами или длинными гвоздями. В случае, когда используется коньковый прогон, под стропила желательно установить дополнительные столбики, которые исключат возможность их провисания. Столбики устанавливаются из доски, сечение которой меньше сечения стропил, и закрепляются на мауэрлате.

Когда стропила для крыши установлены, необходимо подготовить обрешетку для крепления кровли. Вид обрешетки полностью зависит от того, какая кровля будет укладываться на элементы крыши. Например, обрешетка с шагом от 10 до 50 см подойдет для крепления металлочерепицы, шифера и листовых кровельных материалов. Обрешетка, расстояние между элементами которой будет не более 1 см, потребуется для рулонных материалов, листового шифера или мягкой кровли.

При необходимости делать стропильную конструкцию собственными руками можно воспользоваться вышеописанными рекомендациями. Если работа будет произведена тщательно и аккуратно, крыша дома будет надежной и прослужит длительное время.

Этапы строительства стропильной системы

Монтаж своими руками двухскатной кровли следует начинать с обустройства мауэрлата по всему периметру стен. Для этого следует использовать качественный деревянный брус без дефектов.

Также может возникнуть необходимость в возведении специального армирующего пояса, который только придаст прочность возводимой крыши с двумя скатами.

Брус под мауэрлат укладывается на верхнее окончание стены и закрепляется при помощи предварительно зафиксированной в стенах проволоке.

Далее следует выполнить фиксацию всех стропильных ног.

Монтаж стропильных ног следует производить только из высококачественного материала, на котором полностью отсутствуют какие-либо дефекты.

Для того чтобы выполнять работу было удобней, необходимо сделать шаблон стропильной ноги, по которому будут в дальнейшем делаться все элементы.

Далее осуществляется монтаж стропил и непосредственно самих стропильных ног. Более подробно о том, как своими руками собрать стропильные ноги для крыши с двумя скатами, рассказано на видео ниже.

Видео:

При сборке стропильной конструкции для кровли с двумя скатами необходимо максимально точно выдерживать заданный шаг между всеми балками.

После того как будет полностью произведен монтаж всей стропильной системы, необходимо по верхнему краю зафиксировать конек.

Далее следует конструкцию кровли на два ската качественно раскрепить, для того чтобы придать ей максимальной жесткости. Для этого следует использовать специальные затяжки и ригеля.

В некоторых отдельных случаях может потребоваться возведение укрепительных балок. В любом случае, конструкция должна получиться не только прочной, но и жесткой.

На завершающем этапе выполняется обрешетка крыши с двумя скатами и о том, как это сделать правильно, рассказано на видео.

Обрешетка выполняется с учетом характеристик кровли, которая будет уложена поверх нее. После этого останется только сделать кровельный пирог и положить саму кровлю.

Следует помнить, что кровельный пирог обязательно должен состоять из слоя гидроизоляции, пароизоляции, а также утеплителя.

Монтаж стропильной конструкции для крыши с двумя скатами должен выполняться в соответствии с технологией и по установленным правилам.

В качестве материала следует использовать только качественную древесину, которая не содержит каких-либо дефектов.

Особое внимание следует уделить приданию прочности и жесткости всей конструкции стропильной системы. Также важным моментом является обрешетка крыши, которая должна быть произведена с учетом всех характеристик кровельного материала

Также важным моментом является обрешетка крыши, которая должна быть произведена с учетом всех характеристик кровельного материала.

Видео:

На фото в статье можно увидеть некоторые варианты конструкций стропильной системы для двухскатной крыши, которые можно возвести своими руками.

В любом случае, такой тип крыши считается наиболее популярным в частном строительстве за счет того, что она обладает хорошей устойчивостью и высокими показателями надежности.

В статье мы рассмотрели — что представляет собой стропильная система двухскатной крыши и виды таких крыш.

О том, как самостоятельно собрать стропильную конструкцию для крыши на два ската, рассказывает сопроводительное видео, которое вы можете посмотреть в нашей статье

Способы соединения стропил

Соединение стропил с помощью металлических пластин

Выбор способа крепления стропил зависит от того, из какого материала построен дом, а также от конструкции крыши.

Крепление может быть осуществлено:

• При помощи мауэрлата.
• При помощи установки подстропильных брусков и затяжки.
• Через балки, составляющие перекрытие.
• Если осуществляется крепление стропил к срубу, то стропильные ноги могут быть прикреплены к верхнему венцу стены из бревен.
• При строительстве каркасных домов, используется крепление к верхней обвязке конструкции.

Рекомендации по выполнению работы:

Примеры крепления стропильной ноги

Для того чтобы конец стропильной ноги не соскальзывал с балки и не скалывал ее, используется соединение «зубом», при этом, врубка должна быть выполнена на расстоянии 25-30 см от края.

Соединение стропильной ноги и балки «двойным зубом»

Для увеличения площади опоры стропильной ноги на балку, используют соединение «двойным зубом». При этом для первого зуба в балке выполняют упор и шип, а для второго – только упор.

Крепления стропил скобами

• Для придания соединению прочности, используют болты или скобы для стропил. Поскольку использование болтов способно несколько ослабить сечение стропильной ноги, второй вариант является предпочтительным.
• При выполнении соединения подкоса с бабкой, в последней выполняют гнездо, в подкосе вырубают «зуб».
• Если размер пролета более 4,5 метров, то крепление стропил к коньку осуществляется посредством установки конькового бруса. Брус может быть закреплен верху стропил, для этого в нем вырезаются соответствующие углы. Возможен вариант с нижним креплением бруса, для чего выполняют небольшие вырезы в самих стропильных ногах.
• При строительстве крыши с легкой кровлей и небольшими пролетами, коньковый брус можно не устанавливать. В этом случае, концы стропильных ног скрепляются между собой внахлест. Можно использовать для крепления пластины для стропил.
• Для придания большей жесткости конструкции, в составе которой нет конькового бруса, рекомендуется между стропилами дополнительно закрепить ригель, под которым выполнить стойку.
• Для того чтобы защитить стены и фундамент здания от воздействия влаги, крыша оборудуется свесом. Так, у деревянных домов и срубов величина свеса должна быть не меньше, чем 55 см. Это обстоятельство необходимо учитывать, когда производится сборка стропил.
• В том случае, если свес большой, а балка уложена по внутреннему краю стен, возможно возникновение прогиба в кровле. Чтобы избежать подобного риска, мауэрлат укладывают с некоторым отступом от внутреннего края стен, а место прогиба в конструкции выравнивают, путем укрепления доски на «ребро».

Виды стропильных систем выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Как сделать 2 скатную крышу. Как самому сделать двухскатную крышу.

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы . На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами : внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

Наиболее простым типом конструкции обладает . Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно , чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

Любая архитектурная постройка начинается с чертежа — теории . Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы .

1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20 . В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки) .
3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками . Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент — простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

• Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
• Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
• Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40 о, пребывание там человека будет весьма затруднительно.
• Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

• мауэрлат;
• стропильная система;
• кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

• затяжку;
• конек;
• вертикальные стойки;
• подкосы.

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

• вся конструкция крыши условно делится на простые геометрические фигуры;
• используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
• для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
• наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы — деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

• С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа — бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
• С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
• Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.

• Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы — важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

• Первым идет гидроизоляционный слой, предназначение которого — защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
• Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
• На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих — оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

К другим преимуществам двускатной крыши можно отнести:

• Простоту устройства и конструкции;
• Широкий ассортимент кровельных материалов, подходящих для этого типа кровли;
• Возможность устройства чердака или мансардного этажа;
• Двускатную крышу можно сделать своими руками без использования строительной техники.

Простая двускатная крыша применяется как для жилых домов, так и для хозяйственных построек, бань, беседок. Кроме того, ее часто можно встретить как элемент сложной комбинированной крыши, при этом основные приемы ее устройства остаются неизменными.

Устройство и элементы двускатной крыши

Двускатная крыша состоит из двух наклонных плоскостей, называемых скатами, соединенных в районе конька и расположенных под углом друг к другу. Этот угол называется углом наклона кровли, от него зависят функциональность, механические характеристики крыши и выбор кровельного покрытия. С торцевых сторон скаты образуют треугольники. Они называется фронтонами крыши.

«Скелет» крыши, ее остов, состоит из следующих элементов:

1. Мауэрлат – опорный брус, уложенный на верхнюю часть противоположных стен строения и передающий нагрузку от крыши на стены дома. На мауэрлат опираются балки перекрытия либо стропильные ноги – это зависит от типа крыши. Роль мауэрлата в деревянном доме обычно играет верхний венец сруба, в каменном строении мауэрлат крепят к верхнему ряду кладки с помощью анкерных болтов. Материал, применяемый для мауэрлата – брус из сухой древесины хвойных пород сечением 100х100 мм или 150х150 мм.
2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются в районе конька, образуя стропильную систему. Стропила формируют основной контур крыши, шаг их установки зависит от геометрических размеров и вида кровельного покрытия, а также от расчетной снеговой и ветровой нагрузки. Обычно он находится в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм, хвойных пород. Для увеличения прочности доску кладут на торец.
3. Стойки – опоры, предназначенные для поддержания стропильной системы. Стойки устанавливают вертикально в области конька, при ширине крыши более 8 метров устанавливают также в промежутке между коньком и карнизом. Их выполняют из бруса 100х100ммили150х150 мм.
4. Прогоны – горизонтально уложенный брус, предназначенный для поддержки стропильной системы. Прогоны опираются на стойки и идут параллельно мауэрлату. Материал – брус 100х100 мм или 150х150 мм.
5. Затяжка – брус, уложенный горизонтально перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног, затяжка не позволяет конструкции расходиться в разные стороны. Сечение бруса такое же, как у мауэрлата.
6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать значительные нагрузки. Подкосы устанавливают на затяжку или лежень и выполняют из доски 50х150 мм или 100х150 мм.
8. Обрешетка крыши – система из досок или бруска, а иногда из фанеры, на которую укладывают кровельное покрытие выбранного типа. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия.

Наличие тех или иных элементов в «скелете» крыши зависит от ее типа и геометрических размеров. Стропильная система двускатной крыши бывает двух типов: наслонная и висячая. Стропила наслонного типа опираются верхним концом на коньковый брус, или прогон, уложенный на стойку, а нижним – на мауэрлат. В деревянных строениях соединение стропил и мауэрлата выполняют скользящим, чтобы избежать деформации крыши при усадке дома. Висячие стропила опираются в верхней части друг на друга, а в нижней – на балки перекрытия или затяжку. Для придания дополнительной жесткости стропильную ферму стягивают ригелем и устанавливают подкосы.

Установка двускатной крыши с наслонными стропилами

Устройство двускатной крыши с висячими стропилами

Для небольших построек обычно выбирают крышу с висячей системой стропил – она проще в выполнении, имеет меньше элементов, следовательно, дешевле.

Надежность такой крыши весьма высока при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и .

Видео — двускатная крыша своими руками

Двускатная конструкция крыши очень удобна как в монтаже, так и в ее эксплуатации. Такая конструкция может служить не только надежным покрытием дома, но и стать дополнительной комнатой, если выбрать правильное ее внутреннее устройство и оптимальный угол скатов. Двускатная крыша дома своими руками может быть установлена в том случае, если есть навыки в работе с деревом и базовые понятия об инженерных схемах конструкции, а также при наличии помощников, готовые принять участие в этом достаточно трудоемком процессе.

Существует несколько видов конструкций двускатных крыш, и прежде чем определиться и выбрать нужную, необходимо подумать над тем, что будет располагаться под крышей — просто чердак или жилое помещение.

Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

Видео: основные элементы стропильной системы крыши

Висячая стропильная конструкция крыши

Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши.Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м . Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованыкак балки перекрытия строения.

Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

Монтаж стропильной висячей системы проводится последовательно:

• На несущие противоположные стены строения настилается гидроизоляционный материал — обычно это рубероид в несколько слоев .
• Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
• Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
• Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.
• Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
• Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов — этот способ называется креплением внахлест .

• Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
• Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.

• Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
• После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
• От одной пары к другой поверху натягивается шнур — он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — .

• Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
• Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.

• Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.

• После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.

Видео: монтаж висячей стропильной системы

Наслонная конструкция двускатной крыши

В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек . Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

Безраспорная наслоннная система может монтироваться различными способами:

• В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.

• Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату — способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.

• Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.

Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

Эту систему нельзя назвать полноценно ни висячей, ни наслонной — она является комбинированным вариантом, включающим в себя элементы одной и другой.

Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

Настил кровельного покрытия с утеплением

Оборудование кровли производится в разной последовательности, но самая распространенная и эффективная система состоит из следующих слоев :

Строение «пирога» утепленной кровли

На данном рисунке хорошо видны все материалы кровельного «пирога»:

1. Обшивка системы изнутри — это может быть фанера, доски или влагостойкий гипсокартон. Этот слой будет закрепляется в последнюю очередь.

2. Слой пароизоляционной пленки .

3. Стропило.

4. Утеплитель — обычно для этого слоя применяют один из видов минеральной ваты в матах.

5. Гидроизоляционная пленка .

6. Контррейки .

7. Шифер (или иное кровельное покрытие )

• На стропила настилается гидроизоляционный материал — это может быть одна из современных композитных мембран, которых на сегодняшний день производится большое количество, а может быть и обычная полиэтиленовая пленка высокой плотности.

Ее растягивают по по верхности крыши, укладывая внахлест на 200 ÷ 250 мм, и закрепляют скобками с помощью степплера к стропилам.

• Сверху гидроизоляции на каждое стропило набивается контррейка , имеющая толщину 30 ÷ 50 мм. Она создаст разделяющее вентиляционное пространство между гидроизоляцией и кровельным материалом.
• Далее, перпендикулярно контррейкам набивается обрешетка . Расстояние между ее соседними направляющими рассчитывается в зависимости от длины листов материала, которым будет покрываться крыша.
• Перед тем как начинать укладывать кровельный материал, на нижнюю рейку обрешетки закрепляют держатели водосточной системы в виде крючков или же карнизная планка.

• Затем можно переходить к настилу кровельного материала. Его начинают стелить от карнизной планки, то есть снизу, ряд за рядом поднимаясь к коньку. Листы кровли укладываются слева направо внахлест на одну волну и закрепляются к обрешетке специальными саморезами с эластичной насадкой, которая прикроет образовавшиеся отверстия от проникновения влаги.
• После завершения закрепления кровельного материала, сразу же устанавливается и прикручивается кровельный элемент конька. Для каждого кровельного материала изготавливается свой вариант конькового покрытия.

• Далее, утеплитель затягивают пароизоляционной пленкой , которую обязательно закрепляют скобками на обрешетке .
• Затем вся внутренняя площадь крыши чердака закрывается отделочным материалом.

Утепление двускатной крыши

Двускатная крыша в порядке утепления напоминает мансарду.

Порядок работы «снизу-вверх»

• Изнутри чердака натягивается пароизоляция и закрепляется отделочный материал, а остальные работы осуществляются снаружи.
• Между стропил укладывается утеплитель, на рисунке он показан под № 2.
• Далее, сверху утеплителя настилается ветрозащитный, гидроизоляционный материал (3). Закрепляется он контррейкой (4).
• Затем набивается обрешетка (5).
• Затем следует укладка кровельного покрытия (6).

Видео: монтаж утепленного кровельного «пирога»

Если для покрытия крыши будет использоваться мягкая кровля, то конструкция «пирога» будет выглядеть несколько иначе.

• На стропила закрепляются листы фанеры по схеме, представленной на рисунке. Такой способ крепления рассчитан на компенсационные расширения материала под влиянием температурных перепадов.

Фронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши

Любая крыша не будет смотреться завершенной , если не оформлен фронтон строения. Если дом каменный и имеет достаточно толстые стены, то фронтон тоже может быть возведен из кирпича или пеноблоков. Очень часто эту часть крыши, если она выполняется из упомянутых материалов, возводят еще до установки стропильной системы и монтажа кровли.

Деревянный же дом требует легкой фронтонной отделки, и ее чаще всего делают после окончания монтажа конструкции крыши и кровельного покрытия. необходимо смонтировать. На предлагаемой схеме хорошо видны пропорции устройства подобной обрешетки , если доски обшивки будут устанавливаться вертикально. При горизонтальной обшивке обрешетка закрепляется вертикально. В случае, когда во фронтальной части планируется установка окна или двери, в каркасной системе обрешетки обязательно учитывается это – оставляются необходимые проемы , которые обрамляются бруском.

Обшивка может быть выполнена вагонкой, изготовленной из дерева или пластика. Если обшивается фронтон чердака, в котором будет находиться жилое помещение, его, как и скаты крыши, нужно будет основательно утеплить.

При устройстве нескольких слоев утепления, придется изнутри фронтонной стенки смонтировать еще одну обрешетку , между брусков которой будет уложен утеплитель, а на сами бруски — закреплена внутренняя отделка помещения.

Если выбирается пластиковый материал для внешнего оформления фронтона, то лучше всего его устанавливать на фанеру, которую закрепляют на обрешетку саморезами. Так как пластик имеет высокую теплопроводность, его можно использовать только в качестве декоративного материала – с задачей термоизоляции справиться он не сможет.

Нельзя забывать о слое ветрозащитной и гидроизоляционной пленки . Ее закрепляют на обрешетку перед тем, как обшивать ее деревянной или пластиковой вагонкой.

Утеплитель так же, как и на скатах, внутри чердака затягивается пароизоляцией, и только на нее устанавливается внутренняя отделка. Все стыки между крышей и фронтонной частью нужно хорошо заделать. В этом может помочь монтажная пена, пакля или минеральная вата, которую до предела уплотняют в щели. Сверху щели для декоративности необходимо заделать шпаклевкой по дереву.

Видео: вариант обшивки фронтона

Постройка крыши — достаточно сложная, трудоемкая и даже опасная задача, поэтому она должна выполняться специалистами, знающими технологию монтажа и правила техники безопасности при выполнении работ. Если хозяин строящегося дома не обладает этими знаниями и опытом, то лучше будет обратиться к профессионалам.

Как правильно крепить стропила: разметка, крепление к мауэрлату, срубу и балкам, к коньку в мансардной крыше

Устройство кровли для скатной формы крыши, уклон которой превышает 5%, требует устойчивой несущей системы. Основой такой системы служат стропила. К вопросу о том, как крепить стропила, нужно подойти серьезно. Ошибки могут привести к последующему ослаблению, а затем и разрушению крыши.

На фото сложнейшая стропильная система для группы строений

Содержание статьи

Как правильно крепить стропила

Прежде чем приступить к самой установке, нужно разметить стропила на земле, чтобы избежать дальнейших несоответствий плану. Далее идет сборка стропильных ног, и сделать это можно двумя способами:

1. Собрать стропильную конструкцию прямо на земле.
2. Собрать стропила на крыше.

Важно! Первый способ очень удобен, но им не всегда можно воспользоваться: в процессе подъема конструкция может повредиться, если ее масса и тип не выдерживают подобной нагрузки без опоры, в воздухе.

Разметка стропил

Важно! Если стропила имеют сложную структуру с опорами, подкосами и бабками, то при разметке можно временно зафиксировать конструкцию гвоздями с помощью трех тонких реек. Желательно при распилке стропил оставить запас по длине, чтобы при необходимости ее можно было подогнать.

Установка стропильной системы

Смонтированная стропильная система для загородной постройки

1. Устанавливаются крайние стропильные ноги с двух сторон кровли. Окончательно крепить их еще не желательно, так как сначала нужно убедиться в симметричности. Но для удобства можно воспользоваться временным креплением к мауэрлату.
2. По обеим сторонам с помощью бечевки поочередно соединяются вершины каждого стропила с нижним концом противоположного.
3. Вершины крайних стропил соединяются бечевкой по линии будущего прохода конькового бруса.
4. По этой же линии выставляются оставшиеся стропила.
5. Их окончательно крепят к стенам или мауэрлату и связывают коньком.
6. С внешней стороны набивается обрешетка.

Крепление стропил к мауэрлату + видео

Все методы крепления стропил к мауэрлату делится на два вида:

1. Жесткое крепление. Данный метод выбирается при использовании наслонных стропил. На каждом стропиле делается врубка по шаблону, затем каждая стропильная нога упирается в мауэрлат и закрепляется гвоздями.


Процесс крепления стропильной системы к мауэрлату на видео

2. Скользящее крепление. Скользящего крепления можно добиться с помощью запила и укладки стропильной ноги на мауэрлат. Можно устанавливать с помощью двух гвоздей, вбитых по направлению друг к другу, а можно одним гвоздем, забитым вертикально вниз, в мауэрлат, через стропило.

Как крепить стропила к срубу и балкам перекрытия

1. Идет разметка расположения стропил.
2. Стропила внахлест крепятся болтами или специальными монтажными пластинами из металла.
3. Нижний конец стропила крепится в паз, который заранее подготовлен в верхнем стенном венце. Если есть необходимость, можно стропильную ногу нижней частью установить на бревно без паза.

Стропильная система, укрепленная на срубе и балках

Важно! Фронтоны из бревен или брусьев в процессе работы могут уменьшиться в высоте на 10-15 см. Конечно, это приведет к деформации формы крыши. Чтобы этого не произошло, в монтаже стропил следует применять специальные скользящие крепежи.

Крепление стропил к стене

Крепление стропильных ног напрямую к стене совершается следующими способами:

1. Установкой мауэрлата по стандартной схеме.
2. Креплением балок.
3. С помощью подстропильных брусков и затяжек.
4. Обвязкой каркасного дома.
5. Креплением к верхнему краю бревенчатых стен.

Крепление стропил к коньку

Простейший вариант закрепления стропил в коньке

Самый распространенный способ крепления стропильных ног к коньку – соединение стропил встык.

1. У каждого стропила обрезается верхний край под углом, равным углу наклона скатов.
2. Противоположные стропильные ноги скрепляются двумя гвоздями длиной от 150 мм в местах среза.
3. Гвозди забиваются под углом так, чтобы части, проникающие в следующую стропилину, были достаточно длинными для надежности крепежа.
4. Стропила укрепляются металлическими и деревянными накладками, которые крепятся гвоздями или болтами.

Как крепить стропила в мансардной крыше

На фото классический вариант стропильной системы для мансардного этажа загородного дома

• 1) Сначала устанавливается верхний брус при помощи металлических скоб, гвоздей или саморезов.
• 2) Далее идет установка мауэрлата при помощи досок и брусьев. Они крепятся также с помощью скоб или саморезов или толстой проволоки, если ее предварительно вмонтировать в стену перед установкой мауэрлата.
• 3) Последний шаг – установка самих стропил. Их расположение нужно заранее отметить на мауэрлате строительным карандашом. Сначала укладываются крайние стропила к фронту. Между ними протягивается уровень, и возводятся остальные стропильные ноги.

Видео

Бесстрашный мужик Слава Храмцов устанавливает стропильную систему для своего дома в одиночку!

Внимательно изучив план будущей крыши, следует выбрать подходящий метод ее укрепления стропилами и выполнить его согласно инструкции. В современном строительстве именно этот способ сооружения крыши пользуется наибольшей популярностью, поскольку ее практичность, надежность и экономическая выгодность очевидны.

Как установить стропила на стену дома | Home Guides

Стропила — самый важный компонент каркаса любой крыши. Они удерживают обшивку крыши и безопасно переносят вес крыши на стены здания, так что стены могут эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к конструктивно прочной крыше.

Общие стропила

В наклонной крыше общие стропила идут от вершины крыши до вершины внешних стен здания.На пике стропила прибивают к коньковой доске, а вверху стены стропила крепят к горизонтальной верхней плите каркаса стены. При обычном каркасе коньковая доска не выдерживает весовой нагрузки кровли; вся нагрузка на крышу передается вниз через стропила на верх стены, что делает соединение между стеной и стропилами критической точкой в ​​каркасе здания.

Birdsmouth

Там, где стропила встречается с верхней пластиной, над пластиной проходит выемка, называемая «птичий рот», которая обеспечивает безопасную и устойчивую поверхность, на которой может сидеть стропила.Птичья пасть состоит из горизонтального разреза, называемого посадочным вырезом, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за пастью птицы нависает над стеной и образует карниз крыши.

Стропила

Вес крыши оказывает давление на нижнюю часть стропил, заставляя их растягиваться горизонтально и выталкивать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропильными стропами, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти стяжки скрепляют стены и не дают стропилам выталкивать их наружу.

Крепежные детали

Требования к креплению стропил и потолочных балок к верхним плитам определены местными строительными нормами. Балки потолка и стропила прибивают вместе, а стропила и балки прибивают к верхней плите. Типовые требования нормативных документов определяют: от стропил до пластин с тремя гвоздями 8d, от балок с пальцами до пластин с тремя гвоздями 8d и торцевых балок с балками до стропил с тремя гвоздями 16d.

Ссылки

Writer Bio

Эван Гиллеспи вырос, работая в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Фермы с рулонной крышей — высококачественное жилищное строительство

Сводка: Опытный плотник по каркасам проведет вас через процесс установки простых двускатных ферм вручную (без использования крана).Он предлагает советы по быстрому и точному выполнению работы, а также рекомендации по закреплению ферм.

---

Кровельные фермы обладают множеством преимуществ. Они легкие (обычно изготавливаются из высушенных в печи 2х4), поэтому с ними довольно легко обращаться. Поскольку фермы спроектированы, они могут охватывать большие расстояния без необходимости опираться на внутренние несущие стены, что обеспечивает большую гибкость в размере и планировке помещения. Наконец, установить фермы на большинство домов довольно просто. Если вы хотите быстро утеплить дом, то кровельные фермы — это то, что вам нужно.Балки перекрытия и стропила устанавливаются одним выстрелом, никаких сложных пропилов или расчетов не требуется.

Проведите мелом вдоль внешней верхней пластины. Даже если стены не совсем прямые, фермы могут быть. Чтобы карниз оставался ровным, а фасады — прямыми, вы можете воспользоваться единообразием фермы.

Раскладываем скобы и пластины

Выкладка верхних плит ферм такая же, как и для стропил. По возможности я отмечаю места ферм на верхних плитах до того, как будут подняты каркасные стены, чтобы мне не приходилось выполнять разметку с лестницы или строительных лесов.Для большинства крыш фермы расположены на расстоянии 2 фута по центру (o.c.). Я просто навешиваю измерительную ленту на один конец пластины и отмечаю положения фермы через каждые 2 фута, ставя «X» на дальней стороне каждой отметки. Я также отмечаю макет на нескольких 16-футовых. 1×4, которые при установке служат в качестве распорок верхнего пояса.

Прямой переход на расстоянии одного щелчка

Не забывайте заказывать фермы заранее, когда они вам понадобятся. В Орегоне, где я работаю, обычно занимает три недели. Прежде чем попросить поставить ферму, я убеждаюсь, что все внешние и внутренние стены стоят в вертикальном положении, прибиты гвоздями и правильно закреплены.Внутренние стены помогают поддерживать прямые и вертикальные внешние стены. Кроме того, когда все стены установлены, у меня есть больше поддержки для связок ферм, когда они будут доставлены.

Даже когда стены прямые, стоит позаботиться о том, чтобы после установки ферм концы стропил точно выровнялись. Есть простой способ сделать это.

Я измеряю в 1 дюйме от внешнего края на каждом конце верхней пластины. Затем я провожу мелом по всей длине стены как прямую контрольную линию.Когда я устанавливаю каждую ферму, я измеряю от хвостовой части пояса стропила расстояние до свеса карниза плюс 1 дюйм. Я отмечаю эту точку на нижнем поясе каждой фермы и выравниваю метку по привязанной контрольной линии, сохраняя концы фермы прямые.

Я также прошиваю мелом вдоль торцевых пластин фронтона, чтобы найти и выровнять ферму фронтона. Обычно я не обшиваю двускатные фермы, если этого не требует кодекс. Ферма фронтона устанавливается заподлицо с внешней стороной обшивки стены внизу.Я щелкаю мелом вдоль плит торцевых стен фронтона на 1 дюйм снаружи. Когда ферма фронтона установлена ​​на этой линии, она нависает над нужной величиной.

Обрезка блоков для крепления гвоздей между фермами — еще один важный шаг, который необходимо выполнить перед тем, как приступить к установке ферм. В сейсмических районах и районах с сильным ветром код требует блокировки между фермами на плитах, а часто и на гребне. Я отрезал 22-1 / 2 дюйма. блоки для поддержания 24-дюймового ОК. расстояние между фермами и чтобы фермы оставались стабильными при подъеме.

от Fine Homebuilding # 168

Чтобы просмотреть всю статью, нажмите расположенную ниже кнопку Просмотреть PDF .

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Установка длинного хребта | JLC Онлайн

Когда я обрамляю здание с длинным пролетом гребня, я всегда предпочитаю установить один длинный прямой гребень, а не возиться с несколькими более короткими кусками пиломатериалов традиционным способом.Недавно мы построили дом, который имел два очень длинных неструктурных гребня: один не превышал 44 футов, а другой — почти 46 футов в длину. Я решил сделать гребень из LVL размером 1 3/4 дюйма на 11 7/8 дюйма. Нам повезло, потому что самая длинная длина LVL этого измерения, которая была доступна на месте, составляла 48 футов. (Вы можете заказать более длинные элементы, но я бы никогда не стал откладывать заказ на одну балку конька.) Я заказал длины для обоих стержней примерно на фут длиннее, чем нам нужно.

Измерьте конек

Поскольку коньк связан с фронтоном, мы сначала обрамляем и поднимаем стены с фронтона.В то время как фронтоны все еще лежат на палубе второго этажа, мы обшиваем их и прикрепляем выступы граблей, прежде чем поднимать их. На пике фронтона держим верхние пластины на половину ширины конька с каждой стороны. Это пространство позволит коньку скользить на место после того, как фронтоны будут подняты и закреплены.

Чтобы найти длину конька, автор измерил внешнюю сторону каркаса стены.

Мы находим длину конька непосредственно от настила пола, измеряя внешнюю сторону обрамления внешней стены с обоих концов.В этом проекте дизайн предполагал наличие бухты, выступающей из каждого фронтона. Я продолжил пластины для основных стен через пространство отсека, и мы смогли быстро измерить внешнюю сторону пластин, не мешая обшивке. (В проектах, которые не включают такие выступающие отсеки, я просто измеряю расстояние между внутренними краями стеновых пластин и затем добавляю удвоенную толщину стен — 11 дюймов для стен 2×6 и 7 дюймов для стен 2×4.)

Член экипажа на другом конце ленты держал ее на высоте 1 фут для измерения.Он сделал то же самое при измерении приклада гребня.

Для измерения длины гребня я использовал 100-футовую ленту. Поскольку я не доверяю точности крючка на длинных лентах, плотник на конце ленты, Джастин Клайн, «обжег ногу», когда держал ленту для измерения. Чтобы избежать путаницы, я убедился, что он держит ленту, чтобы прожечь ту же ногу, когда я измерял реальный гребень, который нужно срезать.Я не верил, что фабричные надрезы на концах LVL будут квадратными, поэтому я сделал свежий квадратный надрез на одном конце, а затем измерил и отрезал гребень до нужной длины.

Схема гребня

Следующим шагом была разбивка гребня. Мы всегда поддерживаем «стековое обрамление». Все элементы каркаса выровнены вертикально — стропила над стойками над балками пола. Итак, чтобы разложить гребень, мне нужно было найти исходную точку разметки и работать с ней.

Бригада выложила стропила набок.Затем выровнял макет по краю

Планировку этого дома я начал с северной стены первого этажа. Фронтонная стена второго этажа отступила на 7 футов от внешних стен первого этажа, поэтому, чтобы выложить гребень, я протянул ленту на 7 футов за северный конец гребня и отметил 95 1/4 дюйма. Здесь я нарисовал «X» к югу от линии. В этот момент я прибил гвоздь и вытащил 16-дюймовый макет по центру на длину гребня.Затем Клайн обозначил обе стороны стропильной конструкции на коньке с помощью 11/2-дюймового шпунта обрамляющего квадрата. Чтобы завершить макет, мы выровняли его по краю, перевернули гребень на другую сторону и отметили позиции стропил на этой стороне.

А потом перенес макет на противоположную сторону

Эта конструкция крыши должна была вентилироваться от потолка до конька. В этой части страны мы обычно держим стропила немного выше конька, чтобы обеспечить необходимое пространство для вентиляции.Для более широкого структурного гребня я обычно делаю надрез на отвесе стропила, чтобы обернуть его поверх гребня, но для такого узкого неструктурного гребня дополнительные разрезы не имели смысла. Вместо этого мы оторвали временную полосу шириной 2 дюйма и прикрепили ее к вершине конька для установки стропил. После того, как стропила были установлены, мы снимали полосу и держали обшивку крыши на дюйм или около того от кончика стропильного отвеса, чтобы обеспечить свободный проход для вентиляции на пике крыши.

Подставка и опора

Когда вы работаете с длинными и громоздкими кусками пиломатериалов, такими как этот гребень, необходима прочная рабочая платформа. Обычно мы устанавливаем пару опор из трубопровода и прокладываем между ними длинные алюминиевые доски. Но в этом проекте стропила располагались на промежуточных стенах, идущих параллельно коньку между внешними коленными стенами (внизу стропил) и коньком. Мы перекрыли эти стены алюминиевыми досками лесов перпендикулярно линии конька.Эти доски затем поддерживали более длинные алюминиевые доски, которые проходили по обеим сторонам гребня.

Бригада прикрепила к вершине конька вытяжку из 2-х балок для установки высоты стропил. Прочная алюминиевая подмостка стала хорошей рабочей площадкой для экипажа.

Поскольку этот гребень не был конструктивным, я установил временный ригель поперек стены с внутренней стороны каждого фронтона, чтобы поддерживать концы гребня до тех пор, пока все не будет соединено вместе.Если бы гребень был конструктивным, мы бы установили постоянные столбы под гребнем, чтобы поддерживать его, с переносом нагрузок на фундамент. Однако для этого гребня столбы не понадобятся. Мы бы прикрутили хомуты к стропилам, чтобы помочь им противостоять внешнему толчку под весом крыши.

Для установки высоты опорной балки автор вставил обрезок коньковой ложи в прорезь на фронтоне.Гребень будет прибит к пластинам граблей на этой высоте.

Чтобы установить высоту этого временного ригеля, я вставил короткий отрезанный кусок гребня (с вентиляционным пакером) в прорезь в верхней части каждого фронтона перед тем, как прибить ригель на место.

Перед тем, как перебросить гребень, бригада сложила стропила для задней части дома, удерживая их низко и в стороне.В передней части дома они приподняли стропила, приблизив их к окончательному положению.

В рамках подготовки к установке конька я вырезал все обычные стропила, исходя из размера граблей фронтона стен. Мы с помощью телескопического погрузчика подняли штабеля стропил на настил второго этажа. Лучший доступ для установки конька — с задней стороны дома, поэтому с этой стороны мы укладываем стропила в низкие штабели, чтобы они не мешали.С лицевой стороны дома мы наклонили стропила вверх, чтобы они были в пределах досягаемости для установки.

Подъем гребня

Бригада погрузила гребень на вилы телескопического погрузчика. Длинный LVL не был таким тяжелым, но из-за его большой длины он был гибким и сложным в обращении. Чтобы свести к минимуму этот эффект, мы свернули гребень до вертикального положения, а затем закрепили середину гребня на вилках телескопического погрузчика с помощью ремней с храповым механизмом. Джерри Бисли, мой лучший оператор телескопического погрузчика, медленно проехал по гребню к задней части дома, а затем поднес гребень как можно ближе к положению с помощью стрелы.Остальное сделаем мы.

Бригада центрировала гребень на вилках телескопического погрузчика и удерживала его на месте ремнями с храповым механизмом. Затем телескопический погрузчик медленно и осторожно поднял гребень на место. Освободив ремни, удерживающие гребень вилки телескопического погрузчика, экипаж был готов к установке гребня.

Я отцепил гребень от развилок, и мы оттащили его назад, пока северный конец не оказался внутри обрамления фронтона. Один из членов экипажа взял северный конец, поднял его на плечо и надел на гроссбух, а затем мы протолкнули гребень в щель между плитами фронтона.

Экипаж отодвинул гребень назад, чтобы один из членов экипажа мог взвалить конец гребня на гирю. Затем они вставили гребень в щель фронтона.На другом конце они должны были приподнять гребень, чтобы опустить его в щель сверху. Один из членов экипажа поставил гребень на место.

Южный фронтон был более сложной задачей. Вместо того, чтобы вставлять гребень в щель между пластинами, как мы это делали на северном конце, нам пришлось поднять его и опустить внутрь.Когда мы поднимали гребень, угол подъема немного увеличивал длину гребня, поэтому мы ослабили одну из распорок фронтона, чтобы дать нам небольшой люфт в стенах. Слегка ослабив фронтон, мы вставили гребень в южную прорезь и постучали по нему, чтобы установить на нужной высоте. Затем мы переместили фронтальную стену на место у конца конька.

Натягивание гребня

Гребень был на месте, но, как и следовало ожидать на такой большой длине, он имел огромный изгиб и прогиб из-за собственного веса.Чтобы измерить прямолинейность гребня, я протянул тугую нейлоновую веревку по нижнему краю гребня от конца до конца. Сначала я использовал тугую веревку, чтобы найти высоту центральной стойки. (С учетом вариаций, которые были возможны в двухэтажном каркасе, я подумал, что этот метод обеспечит более точное измерение). Чтобы сделать временную центральную опору, мы приложили 2х4 к веревке и отметили длину. Отрезав 2-х полосную, мы воткнули ее под гребень, чтобы удерживать на нужной высоте.

В центре этого дома не было общих стропил, поэтому бригада поддержала центр временной стойкой и укрепила ее, чтобы вынуть нос из гребня.

Центральная стойка позаботилась о провисании, но нам все равно нужно было выпрямить нос. Я обычно устанавливаю две пары стропил как можно ближе к центру конька, чтобы закрепить его прямо. Но в центре этой крыши было два пересекающихся двускатных слуховых окна, которые мы построим позже. Итак, чтобы выпрямить гребень, мы прибили временную диагональную скобу к центральной стойке и прикрепили ее к палубе второго этажа, используя тугую веревку в качестве направляющей.

Вертикальное крепление фронтонов

После того, как конек был установлен на место и в целом ровным, мы потратили время, чтобы дважды проверить стены фронтона на предмет наличия отвеса.Хотя мы сделали грубую отвесу фронтонов, когда их поднимали, установка конька и снятие носовой части может повлиять на то, насколько вертикальны фронтоны. Поэтому я предпочитаю окончательно прорезать фронтоны после того, как конек будет установлен и относительно ровным.

Для сантехнического процесса мы использовали лазерный уровень, стреляя от пола до конька. Я начал с того, что сделал отметку на полу примерно в 8 футах от внутренней стороны линии плиты и на центральной линии здания. Я отрегулировал расположение метки так, чтобы на ней не было никаких скоб, строительных лесов или досок, которые могли бы заблокировать луч лазера.Затем я отметил такое же измерение с внутренней стороны стены у основания конька. Я установил лазер на отметку на полу и посмотрел, как он соотносится с отметкой на гребне. Метки совпали идеально, что указывало на то, что фронтон был отвесным, и мы закрепили его в этом положении.

Если бы нам не повезло, я бы отрегулировал фронтон так, чтобы отметки совпадали. Я всегда проверяю оба конца фронтона таким образом, но если один фронтон был закреплен точно по вертикали, а конек был обрезан до нужной длины и правильно установлен, противоположный фронтон обычно также является вертикальным.

Установка стропил

Когда конек был в правильном положении, а фронтоны отвесны, пришло время установить стропила. С такими длинными стропилами эту задачу лучше всего выполнять с бригадой из четырех человек: два члена бригады у гребня и двое других у внешних стен — с каждой стороны здания, и у каждого есть гвоздодер. Доски на подмостках поставили гребень на удобную для меня рабочую высоту, поэтому я взял на себя обязанности по гребню вместе с другим членом экипажа, который был мне близок по высоте.Помимо фактора комфорта, хорошая рабочая высота делает установку стропил быстрее и эффективнее.

В первую очередь были закреплены невысокие концы стропил.

Как правило, у меня всегда есть бригада на нижнем конце стропил прибивающими их к внешним стенам, прежде чем мы прикрепим их к коньку. Закрепление вначале нижнего конца помогает нам выпрямить гребень, потому что мы используем вес стропила в наших интересах, чтобы подтолкнуть гребень к линии.

Крепление в этом порядке также позволяет расположить концы стропил по прямой линии, что экономит нам время при подрезке потолков позже.(Эти конкретные стропила перешли на стропила крыльца с меньшим уклоном, поэтому не было никаких стропил или потолков, с которыми нужно было иметь дело).

Затем с одной стороны был прикреплен верх стропила. Автор ударил ногой противоположную сторону, чтобы ее можно было вбить на место и выпрямить гребень.

Когда нижний конец стропила был закреплен, мой партнер у конька установил стропило на своем боку на место так, чтобы верх был заподлицо с верхом временной 2-х полосной полосы.Стоя на противоположной стороне гребня, я проткнул гребень гвоздями, чтобы закрепить стропило на месте. Прибив стропило с одной стороны, я установил противоположное стропило на его макет и проткнул ногой верх стропила, чтобы можно было вбить его на место. Мой партнер по гребню прибил его под углом с противоположной стороны.

Пары стропил расправляют и поддерживают конек. Если гребень нужно подправить в противоположном направлении, сначала идет противоположная сторона.Последние стропила заходят внутрь, оставляя гребень красивым и прямым.

По мере того, как мы продолжали спускаться по гребню, устанавливая стропила, мы меняли роли, если сторона моего партнера казалась более свободной, чем моя, и я сначала вставлял свою сторону на место. Также мы постоянно проверяли прямолинейность гребня на глаз. Если мы аккуратно подрезали стропила, крепление стропил выпрямляет гребень и удерживает его прямо.

Сверху конька автор убирает временные планки, оставляя место для вентиляции конька. Пересекающиеся мансардные окна завершают каркас крыши.

После того, как мы установили общие стропила вдоль коньковой и коленной стен, мы прибили стропила к схеме на промежуточных стенах. Затем мы удалили временные уплотнительные полосы с верхнего края гребня.В течение следующих нескольких дней мы установили каркас для двух пересекающихся фасадных слуховых окон, который включал коллекторы LVL между общими стропилами, обрамлявшими проемы. Конек пересекающихся крыш простирался от коньков до мансардных фронтонов. Тогда оставалось только залить стропила, домкраты и промежуточные стропила над перекрытиями, и мы были готовы обшить всю крышу.

Все фото Сета Стаффорда

ПОТОЛОЧНЫЕ СТЫКИ ДЛЯ КРЫШИ

Поговорка «Они не строят их так, как раньше», часто бывает верной, когда речь идет о потолочных балках.И это тоже хорошо. Я реконструировал многие старые дома, у которых были прогибы потолочные балки под тяжестью времени и тяжелая штукатурка. Если вы живете в старом доме, посмотрите на свои потолки — особенно в больших комнатах — и проверьте, не провисают ли они в центре.

После того, как стены будут отремонтированы и выровнены, потолочные балки можно прибить к вершинам стен для подготовки к установке стропил (см. Рисунок на стр. 132). В заводских стропильных фермах балки являются частью ферм (дополнительную информацию о фермах см. В Главе б).Балки прибивают к верхним плитам стен и помогают связать каркас дома. Кровельные стропила прибивают как к плитам, так и к балкам, образуя ферму, которая помогает защитить крышу от провисания при тяжелых нагрузках, таких как мокрый снег.

Выкладка балок

Выложите стены для балок так же, как вы выкладывали балки по краю пола (подробнее см. Главу 4). Прикрепите длинную ленту к концу внешней стены и отметьте 1 б дюйм.c. (или 24 дюйма o. c.) длины здания. Как и в случае с балками пола, поставьте крестик рядом с отметкой, чтобы показать, куда будет крепиться балка.

Балки крепятся к стропилам крыши, и иногда их необходимо немного подрезать, чтобы они соответствовали уклону крыши. Например, если вы используете балки 2 × 8 и стропила 2 × 6, концы балок необходимо обрезать, как показано на рисунке выше. В противном случае они будут торчать над скатом крыши. Не забудьте отметить и обрезать балки потолка короной вверх.

Используйте балку 2 × 6 для первой балки потолка, уложив ее ровно на торцевую стену. Если торцевая стена состоит из 2×4, вырежьте выемки 1V2 дюйма шириной и 20 дюймов длиной на концах 2×6
и прибейте их заподлицо с внешней стороны. Как показано на рисунке выше, выемки оставляют место для прибивания первого набора стропил к плитам. Если торцевая стенка имеет конструкцию 2 × 6, прибейте к пластине плоскую пластину размером 2 × 4 на У2 дюйма снаружи. Это оставляет место для шпилек фронтона 2 × 4, которые можно прибить под стропило.Та часть плоского полотна 2x, которая нависает над внутренним краем плиты, служит подкладкой для гипсокартона.

Установка балок

Коронной стороной вверх начните прибивать балки к краю на каждой отметке разметки с ногтями 16d с каждой стороны. Если балки перекрывают внутреннюю несущую стену, прибейте их вместе двумя гвоздями 16d и прибейте их к стене по одному гвоздю 16d с каждой стороны. Балка, проходящая через любую другую стену, прикрепляется к пластине гвоздями 16d с каждой стороны.Это помогает удерживать здание вертикально и укрепляет всю конструкцию.

Подиумы редко требуются по кодексу. Обычно это плоские гвозди размером 1 × 4 или 1 × 6, прибитые к балкам потолка в середине пролета (см. Фото на стр. 140). Они помогают сохранять балки в вертикальном положении, без перекручивания и с правильным расположением, а также делают безопаснее ходить при штабелировании стропил. Отметьте макет на расстоянии 16 дюймов o. c. или 24 дюйма c. на подиуме, прежде чем закрепить его двумя гвоздями 8d на балку.

При соединении балок для второго этажа или любого потолка, который будет покрыт гипсокартоном, необходимо прибить основу ко всем стенам, идущим параллельно балкам.Обычно это можно сделать, прибив гвоздь 2 × 6 к верхней пластине стены 2 × 4 и позволив 1 дюйм свисать с обеих сторон. Или вы можете прибить 2 × 4 сверху пластины (см. Рисунок справа). Это хорошее место, чтобы израсходовать более короткие куски двукратного инвентаря, кривые гвоздики, плохо выпуклые балки и пиломатериалы с большими сучками. Прибейте подкладку через каждые 16 дюймов гвоздями 16d прямо над стойками стены.

Обрамление потолков

Для доступа на чердак придется разрезать пару балок.Большинство кодов требуют, чтобы этот доступ был размером не менее 30 на 30 дюймов. Мне нравится размещать эти отверстия для доступа в труднодоступном месте, например, в потолке туалета.

После того, как потолок будет соединен балками, расположите отверстие для доступа прямо на балках, оставив еще 3 дюйма, чтобы оставить место для 2х верхних балок (см. Рисунок справа). Поддержите балки, которые будут разрезаны, прибив два плоских гвоздя к нескольким балкам, затем сделайте надрезы в балках потолка и прибейте приставки. Отрежьте 14 1/2 дюйма.блоки, чтобы прибить к перемычке между балками, чтобы поддержать разрезанную балку.

Как только стены и потолочные балки будут заделаны, вы готовы переключить свое внимание на крышу.

Обычный стропильный каркас | ЭТО

Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков. Казалось, что срезать и подогнать стропила легко с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно.Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию». Этот опыт побудил меня овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор — это самый быстрый способ сориентироваться в крыше.

Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

Строительные калькуляторы запрограммированы с использованием формул Пифагора для нахождения значений прямоугольных треугольников, а крыши — это все прямоугольные треугольники. Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries, а другая от BuildCalc.По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящий — если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

Использование строительного калькулятора

Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Уклон, Подъем, Шаг и Диагональ. Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька.Для простоты и во избежание ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма — 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

Я записываю это на моем шаблоне стропил как скорректированный общий пробег. Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу в калькулятор цифру 6, затем нажимаю клавишу «Дюйм», а затем нажимаю клавишу «Шаг». Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши — без этого калькулятор рассматривает введенное число как «градусы уклона» вместо соотношения подъема / спуска крыши.

Теперь в калькуляторе есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике.Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и на калькуляторе отобразится размер: 3 фута 3 13/16 дюйма. Я записываю это измерение и на стропило шаблона.

Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними.Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

Макет

Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки. В этом случае я прикрепляю калибры с шагом 6/12 — 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила.Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) — это вертикальный разрез, а корпус (более широкая сторона) — горизонтальный разрез или сиденье.

Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне будет за что зацепить рулетку, что очень удобно для длинных стропил.

Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль язычка квадрата. Эта линия представляет собой отвес на стропиле на краю здания.

Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы строите каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья.Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Я предпочитаю, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

В моей модели здесь и на большинстве моих работ с использованием стенок 2 × 4 размер сиденья с обшивкой составлял 4 дюйма. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины — это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов от вертикальных разрезов, которые я отмечал до сих пор, — таким образом, размеры ступенек будут сопоставлены с нижним краем стропила.Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную отвесную линию, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма в длину.

Для меня это самый быстрый способ нарисовать вырез сиденья.

Затем, пока у меня есть угольник, его легко сдвинуть, чтобы отметить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

Установка стропил

Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче нарисовать его — это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу разрезать исторический столб, чтобы закрепить гребень.

Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки.Я отмечаю это на посте и маркирую. В данном случае это измерение составляет 1 фут 5 13/16 дюйма

Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала — проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

Я добавляю это измерение к Подъему и маркирую его. Высота столба теперь будет на уровне верхней отметки гребня. В этом примере у моего стропила 4 дюйма. HAP.

Затем, поскольку я хочу закрепить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю расстояние от отметки линии HAP. Эта линия представляет высоту столба. Теперь я знаю, что если я его отрежу, оно подойдет.

Математически: (RISE + HAP) — глубина коньковой балки = высота стойки

В реальной жизни (не в математике) не все идеально.Я обычно вычитаю от 1/4 до 1/2 дюйма больше, чтобы позволить мне идеально закрепить гребень в нужном положении. Намного легче установить регулировочную пластину на 1/2 дюйма, чем отрезать 1/2 дюйма от после , когда гребень окажется на стойке.

Процесс довольно прост — никаких сложных диаграмм или таблиц. И, как говорит Том Брюэр, нам всем нравится, когда план слагается и действительно работает!

(рисунки SketchUp, сделанные Уильямом Тоддом Мердоком)

Установка стропил для патио | HomeTips

Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

Стропила распределяют нагрузку на кровлю патио по балкам, что позволяет использовать кровельные материалы, слишком незначительные для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания или перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части крыши придомового дворика.

Стропила можно соединять с ригелями и балками любым из нескольких способов. Правильный метод использования зависит от конструкции крыши.Информацию о правильных пролетах и ​​расстоянии между балками и стропилами крыши патио см. В разделе «Максимальные размеры балки и стропила крыши патио».

Декоративная обрезка концов стропил может придать крыше патио или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это, прежде чем поднимать и закреплять их на месте. Для изогнутых надрезов используйте сабельную пилу.

Прикрепление стропил к ригелю

При прикреплении потолка к дому стропила крепятся к дому с одного конца. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Балочные подвесы позволяют подвешивать стропила к балке, а для наклонных стропил можно сделать надрез или использовать специальные стропильные балки.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами, как если бы стропила прикреплялись к балке.

Соединение стропил

Там, где стропильные соединения не видны, стропила можно соединить встык встык с бортовыми пластинами.

Для этого соедините концы стропил вместе на опорной балке.Затем прибейте два куска пиломатериала размером 1 или 2 дюйма такой же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру с обеих сторон стыка. Или соедините элементы, используя изготовленные металлические соединительные пластины.

Если одного стропила недостаточно, два стропила можно соединить внахлест или соединить по балке. © Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила на целый дюйм находится на опорной балке. Если вам необходимо соединить несколько стропил, расположите стыки по разным балкам в шахматном порядке, чтобы предотвратить слабое основание.

Другой метод сращивания — хотя он не использует равномерный интервал — заключается в перекрытии концов стропил, поддерживаемых балками. Если требуется более одного стыка по всей длине стропила, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте к обеим сторонам каждого стыка шесть общих оцинкованных гвоздей 8d или 10d. Этот тип сращивания, как показано на рисунке справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в использовании распорок.

Наклонные стропила

Установить наклонные стропила на место новичку может быть непросто.Обычно проще всего отрезать одно стропило по размеру, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы вырезать наклонные стропила для крыши внутреннего дворика, уложите стропильную доску так, чтобы она опиралась краем на ригель и балку параллельно ригелю. Затем плотно прижмите острие стропила к стене дома. Используя брусок в качестве линейки, отметьте концы для резки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже.Вырежьте прорези для птичьего рта в местах, где стропила опираются на перекладину и балку.

Разместите стропила в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и вырежьте оставшиеся стропила, используя это стропило в качестве шаблона. Перед тем, как закрепить стропила на месте, обработайте их деревянной отделкой. Если прикрепление крыши патио к ригелю под карнизом не дает достаточно места для головы, вы можете установить стропила новой крыши патио на верхнюю плиту стены. © HomeTips.com

Крепление стропил и балок

При строительстве крыши патио может быть сложно построить стоечно-балочные конструкции, поддерживающие стропила.Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный метод крепления к верхней части балки — вбивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут иметь уклон, используйте сейсмические анкеры (также известные как стропильные стропы), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного якоря, второй может потребоваться по диагонали напротив первого в районах с сильным ветром или в сейсмических районах; проконсультируйтесь с вашим строительным отделом относительно местных стандартов.При использовании обычных анкеров необходимо сделать надрез в стропилах, чтобы они подошли, или использовать двухсторонний анкер, чтобы избежать надрезов.

Если стропила простираются на большие расстояния или расположены на большом расстоянии друг от друга, они склонны к перекручиванию или короблению, если они не закреплены блокировкой. Также следует учитывать ширину стропил; те, которые сделаны из пиломатериалов 2 на 8 или больше, требуют большей блокировки, чем те, что сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными кодами. Если пролеты стропил меньше 8 футов, коллекторы (перпендикулярные стропила), прибитые к концам стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию через стропила, где будет проходить блокировка, а затем продвигайтесь по балкам, измеряя и отмечая длину необходимой блокировки.

Самый простой способ разместить блоки — это расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не ногать их. Используйте гвозди 16d.

Для декоративного акцента и для того, чтобы скрыть металлические колпачки столбов, вы можете обрезать и подрезать ножку под углом, чтобы она соответствовала верхней части столбов.

СЛЕДУЮЩИЙ СМОТРЕТЬ:

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая. Но при небольшом понимании стилей, терминологии и конструкции крыш сделать каркас крыши вполне по силам любому плотнику на выходных.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех деталей — стропил, коньковой доски, воротниковых стяжек и потолочных балок — по одной доске за раз.Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на месте. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия.После сборки фермы поднимают и прикрепляют к вершинам стен. Строительство и установка ферм происходит быстрее и проще, чем сборка по частям, но вам понадобится помощь, чтобы поднять ферм на место.

Что такое односкатная крыша

Односкатная крыша, также известная как скиллион или односкатная крыша, — это крыша, которая наклоняется в одном направлении. Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для сараев, но теперь он стал более популярным в домах.Конструкция проста и экономична. Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

Откидная крыша

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в строительстве из всех каркасов крыши. Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Круто скатная крыша спускается в дверной проем ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы сарая на предмет точного размера и расстояния между бревнами, используемыми для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на пике и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45º, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило непосредственно над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

Gambrel Roof

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель можно обрамлять по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, потому что боковые стенки обычно слишком короткие, чтобы обеспечить достаточный запас высоты над головой.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная. Вот несколько причин, по которым нам нравятся эти двое.

Фронтон

• Обычный тип крыши
• Имеет дополнительное пространство над потолком для чердака, кладовой или высоты над потолком
• Легко проливает дождь и снег, особенно на крутых склонах
• Простая сборка для новичка

Наклон

• Недорого построить
• Стены, защищенные от дождя свесом крыши
• Дождь и снег легко соскальзывают, особенно на крутых склонах
• Большая высота стены дает место для хранения вещей на чердаке или чердаке
• Хорошее место для солнечных батарей
• Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельного основания или покрывающих плит:

• Фанера / OSB
• Минеральное волокно
• Цемент
• Древесное волокно
• Гипсоволокно
• Гипс
• Полиизо высокой плотности
• Перлит
• Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

• Уклон вашей крыши
• Снеговая нагрузка, которую может выдержать ваша крыша
• Ветер, который может затронуть сарай
• Какая будет отделка крыши
• Расстояние между стропилами — 12, 16 или 24 дюйма
• Размер вашей крыши
• Ваш кровельный бюджет

Для кровли можно использовать разные типы фанеры.

Ориентированно-стружечная плита (OSB)

Это наиболее дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе с полуслучайным рисунком и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Фанера для наружных работ (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что вам нужно.

2 × 4 и 2 × 6 стропила: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2×4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда будете готовиться к завершающей отделке крыши.

• Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
• Металл — Металлическая кровля имеет массу преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
• Кедровая дрожь — При правильном уходе кедр может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
• Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
• Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
• Доска и планка — Это кровельное и сайдинговое покрытие существует уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
• Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, может выдерживать экстремальные высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется метод факельного опускания.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

• Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатный или наклонный.
• Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
• Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно сбросить обратно на стену сарая и стечь по наружным стенам.
• Шаг 4: Немедленно отремонтируйте повреждения крыши.
• Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши продлит срок ее службы.

Как продвигается ваш дизайн односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!

---

Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельного радио-шоу Today’s Homeowner Radio . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

.
