Как подключить бензиновый генератор к дому

Главная — Полезные статьи-Как подключить бензиновый генератор к дому

Достаточно часто, удаленные от города, населенные пункты страдают от частых перебоев в сети, что существенно сказывается на комфортабельных условиях проживания. Помочь в данной ситуации может генератор, который используется как резервный источник питания. Подключить генератор к сети вполне может каждый пользователь, владеющий определенными навыками и знаниями.

Самостоятельно подключить бензогенератор можно двумя способами: через АВР или перекидной рубильник. АВР представляет собой электроблок, с помощью которого происходит перераспределение нагрузки между источниками.

Подключение через АВР

Бензиновые генераторы с автоматическим запуском стоят на порядок дороже, но имеют преимущество, так как весь процесс подачи электричества происходит автоматически. Принцип данной системы в том, что автоматика отслеживает текущее напряжение в сети, и в случае перебоя включает в работу генератор, спустя несколько секунд.

Система подключения АВР достаточно проста: в щит системы заводят и подключают кабеля по указанной в инструкции схеме. Подключение проводится через электросчетчик, кабель управления и силовой кабель генератора.

При установке автоматического управления, нужно учитывать, что система будет работать исправно только при определенных температурах +5 и выше градусов.

Подключение через рубильник

Аренда бензинового генератора весьма выгодное решение, которое позволит выбрать за доступную стоимость высокое качество, и получить подробную консультацию по подключению и эксплуатации.

Существует 2 простых и доступных вида подключения станции через рубильник:

  • С использованием трехходового реверсивного выключателя;
  • С использованием перекидного рубильника.

Для того чтобы запустить систему в работу необходимо завести генератор вручную и дать время для прогрева двигателя, а затем переключить рубильник.

После того как централизованная сеть заработала, следует переключить рубильник в исходное положение и выключить бензогенератор.

К трехходовому рубильнику следует подвести три линии:

  • От генератора;
  • К электроприборам;
  • От стационарной сети.

Данные линии имеют три вида положения: отключено все, питание от генератора, питание от сети. Система подключения проста: в электрощит с рубильником заводятся провод генератора, внешний источник сети и электроприборы. Бензостанция должна быть подключена к нижним контактам, внешняя сеть подключается к верхним, а потребители к средним.

Помните: бензиновый генератор запрещено подключать в обыкновенную розетку, которая не рассчитана на мощность генератора. Совершая такой необдуманный поступок, Вы можете создать замыкание сети и пожароопасную ситуацию.

как подключить генератор к дому

Дата публикации: 28.01.2019 16:03

Ввиду того, что электроэнергия «пропадает» частенько в сетях, то генератор является очень полезным оборудованием. Необходимо знать как правильно подключить генератор, чтобы не вывести из строя само оборудование.
Кстати, давайте поговорим о том, как не стоит выполнять подключение данного устройства.


Не раз наверное слышали советы от знакомых «проф. электриков», что мол, подключи станцию к розетке и «выруби» вводной автомат и всё у тебя будет классно. Так категорически делать запрещено. Розетка не выдержит ту мощность, которая в станции , что в итоге может привести к короткому замыканию. А теперь представьте еще такой момент, вы включили вводной автомат, а станцию оставили в сети, в итоге выход станции из строя.

Есть один вариант, это удлинитель, т.е мы будем подключать в удлинитель, те приборы, которые нам по сути нужны. Но не забывайте, что станция должна быть менее 4кВТ.

Но лучше всего, это подключить ваш генератор через рубильник, либо через систему автоматического переключения АВР. Давайте же поговорим об этих системах по подробнее.
Раз мы сперва упомянули систему подключения через рубильник, то о ней мы и поговорим.

Сперва рассмотрим, что из себя представляет схема подключения генератора по однофазной нагрузке.

Принцип работы и схема, как видно на рисунке, довольно просты. К нижним контактам подключают нагрузки, которые отходят к потребителям. Те контакты, которые сверху (парные), подходят два ввода, от резервного источника питания и от основного. Рубильник имеет три положения, если переключить в среднее положение клавишу, то цепи будут разомкнуты. Практически все серий подразумевают 3-х фазную нагрузку, что даст огромное преимущество в работе  с трёхфазной сетью.

Важно, вы должны отключить станцию только тогда, когда клавиша будет находится в верхнем положении, когда все цепи разомкнуты.

Очень важный момент, в понимание работы рубильника, он не имеет не электромагнитного расцепителя, не теплового, поэтому должен стоять коммутационный аппарат(автоматический выключатель).

Что же касается подключения автоматического (АВР)?

Тут не много по сложнее, но если подробно разобраться, то особого труда данное подключение не составит.

Обычно автоматическое подключение генератора выполняется через коммутатор.  Если у вас пропало электричество, вы заводите станцию , после чего замыкается контактор станции. при появлении основного источника питания контактор станции разомкнётся и включится контактор основной сети.

Можно также сделать некоторые добаботки, когда станция у вас будет выключаться в автомате, при появлении основного источника питания,  путём ввода дополнительного реле.

Также, существует способ в котором у вас, при включение станции, нагрузка на сеть появится через определенное время, что даст возможность станции перейти в нормальный режим, т. е прогреться. К такому способу необходимо подключить реле времени.

Если у вас в доме трёхфазная нагрузка(380в), то настоятельно вам рекомендуем подключать только одну фазу к станции. И жельтельно, чтобы на данной фазе находились только  важное для вас электрооборудование(освещение , одну из розеточных групп, например для подкллючения ноутбука).

Почему это так важно ? Все потому что при подсоединение может призоити перекос фаз, что очень негативно может повлиять на вашу электропроводку.

Здесь вы можете наглядно увидеть схему подключения АВР.

Были перечислены наиболее распространенные способы подключения генератора. Какой вариант наиболее оптимальный ? Тут всё зависит от того, насколько вам тот или иной вариант удобен. Еще один момент , при выборе перекидного рубильника , ваш выбор должен быть нацелен на трёхпозиционный.



Как подключить электростанцию к дому своими руками

В прошлый раз Я рассказывал, как правильно выбрать электрическую станцию для дома или гаража. Но после ее покупки сразу встает вопрос- как подключить генератор к сети дома. Весь процесс своими руками можно максимально упростить и даже автоматизировать. Что бы не получилось как у моего соседа по даче, который после пропадания электричества бежит в пристройку, достает оттуда и заводит генератор, затем он подключает его через удлинитель в любую розетку дома. Но главное, при этом не перегружать электропроводку и не забыть выкрутить пробки или выключить автомат.

Согласитесь, так не очень удобно. Процесс можно значительно упростить, если поставить перекидной рубильник. Все также можно автоматизировать, если купить электростанцию с АВР (автомат ввода резерва). Тогда Вам необходимо будет только лишь доливать масло и топливо, но удовольствие это не из дешевых.

Как подключить электростанцию к дому через перекидной рубильник

Помните, что генератор надо полностью разрывать с действующей электросетью, т.е. необходимо отключать не только фазу, но и ноль.

Самые простые и недорогие способы подключения своими руками генератора к дому:

  • Через перекидной рубильник (на рисунке слева).
  • Через трехходовой реверсивный рубильник
    или переключатель на три положения (на рисунке справа).

Если перекидной рубильник устанавливается отдельно, то для трехходового реверсивного рубильника предусмотрено крепление под стандартную DIN-рейку в электрощите. Для однофазной сети достаточно двух полюсного (на разрыв фазы + ноля), а для трёхфазной сети необходим четырёх полюсный (на разрыв трех фаз A-B-C и ноля).

К трехходовому переключателю или перекидному рубильнику подключаются три линии: одна от стационарной электросети, вторая от генератора, и третья- к электропотребителям. Они имеют три положения включения:

  1. Включено питание от электросети.
  2. Включено питание от генератора.
  3. Отключено все.

Конструкция перекидного рубильника или трехходового переключателя исключает возможность одновременного включения вместе стационарной электросети и генератора.

Т. е. включена либо электростанция, либо питание от стационарной электросети, либо все отключено.

Давайте рассмотрим схему подключения своими руками перекидного рубильника. Трехходовой переключатель будет подключаться аналогично по схеме на нем нанесенной или из инструкции.

Все работы необходимо проводить только после снятия напряжения, проверки его отсутствия и принятия мер по исключению его случайного включения.

К верхним губкам или контактам подключается внешняя электросеть, к нижним электростанция, а к средним электропотребители дома.

При пропадании электричества необходимо:

  1. Завести электрогенератор вручную и дать время для бензиновой в несколько секунд для прогрева.
  2. Переключить перекидной рубильник в нижнее положение как показано на схеме.

При появлении напряжения во внешней электросети переключите рубильник в предыдущее положение и после этого заглушите генератор.

Как подключить электростанцию к дому через АВР

Сегодня продаются электрогенераторы с автозапуском. Стоят они недешево. Но автозапуск стоит своих денег, потому что весь процесс автоматизируется. Вам после отключения электричества надо лишь подождать несколько секунд до появления напряжения в доме от вашей электростанции.

Принцип работы АВР. Автоматика электрогенератора постоянно «следит» за напряжением от внешней сети. В случае его пропадания отключается контактор АВР, который соединяет с стационарной сетью электропотребителей вашего дома. После этого включается стартер  и запускается двигатель электростанции. После его выхода на номинальные обороты включается контактор АВР, который подключает потребителей к электростанции.

При появлении напряжения во внешней электросети, АВР переключает на работу от нее потребителей. Двигатель генератора продолжает работать вхолостую непродолжительное время, а затем отключается.

Схема подключения к АВР. В щит системы автозапуска заводятся и подключаются кабели по схеме из инструкции или на дверце щитка. К АВР подключается внешнее электропитание через электросчетчик и силовой кабель от генератора, а так же кабель управления. С АВР заходит электропитание в электрощит мимо счетчика электроэнергии прямо на автоматы, к которым подключены электропотребители вашего дома.

Учитывайте, что в большинстве случаев автоматика системы автозапуска работает только при температурах ваше 5 градусов Cº.

P. S. Мой совет! Трехфазный ввод  в дом лучше резервируйте однофазным генератором. Как показала практика, при неправильном распределении нагрузки по фазам, с трехфазным генератором возникают проблемы из-за возникновения перекоса фаз в электросети дома. Лучшим будет вариантом, если на резервируемую одну фазу подключить наиболее важные электроприборы и места освещения в доме.

Как лучше подключить генератор к электросети? 3 ПРАВИЛЬНЫХ способа | Своими руками

Проживая за городом, тяжело обходиться без автономной электростанции: внезапное отключение электричества может произойти в любой момент. Приобрести генератор несложно. Другое дело — подключить его к домашней электросети.

Существует несколько способов подключения независимого источника питания. Рассмотрим каждый из них.

ЭКСТРЕННОЕ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА

Данный метод характеризуется низкой надёжностью и высокой степенью пожароопасности, однако бывают случаи, при которых решить проблему по-другому действительно невозможно.

Подобная ситуация возникает нередко: смонтировать отдельную схему подключения генератора ещё не успели, но потребность в автономной электроэнергии появилась уже сейчас. Что же делать?

Остаётся только одно: подсоединить электростанцию напрямую к розетке с помощью специального шнура-удлинителя. Все розетки являются составляющими электроцепи, поэтому если через одну из них пустить ток, то напряжение появится и в других.

Итак, заводите и прогреваете установку, присоединяете её к электросети и включаете в розетки только жизненно необходимые электроприборы.

Способ подходит для небольших однофазных генераторов. Если удлинитель не оснащён встроенной защитой от перегрузок по току, необходимо проконтролировать, чтобы суммарная мощность приёмников электроэнергии не превысила пропускную способность кабеля. Один квадратный миллиметр медного проводника приблизительно соответствует нагрузке 2 кВт при напряжении 220 В. Например, к удлинителю, изготовленному из соединительного провода в изоляции (ПВС) сечением1,5 мм\ допустимо присоединять приборы до 3,5 кВт. Изделие должно быть полностью размотано, иначе может перегреться, что приведёт к его оплавлению или возгоранию.

ВАЖНО!

Нельзя включать автономный источник питания в сетевую розетку, не отключив предварительно вводный автомат: всегда есть вероятность включения генераторной установки и подачи централизованного питания одновременно. Такая ошибка коммутации может стать причиной выхода из строя генератора и даже возникновения пожара.

Читайте также: Какой генератор лучше выбрать для дома и дачи

ЭКОНОМИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подобная схема отличается высокой надёжностью, поскольку при её использовании риск пожара не возникает. Но назвать её самой удобной, пожалуй, нельзя.

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете подключить генератор к сети с помощью рубильника, способного работать в одном из трёх положений (рис. 1).

В качестве такого выключателя-разъединителя можно использовать, например, переключатель IEK ВРТ-63. В зависимости от варианта исполнения он рассчитан на номинальной ток в 16, 25, 32 или 60 А. Это позволяет подключить автономные источники питания мощностью до 8,8 кВт в однофазном исполнении и около 20 кВт в трёхфазном.

Модульные трёхпозиционные переключатели могут быть одно- и двухполюсными для работы с однофазными генераторами разных типов, а также трёх- и четырёхполюсными для трёхфазных моделей электростанций.

При отключении электроэнергии сначала вам придётся запустить и прогреть на холостом ходу генератор и только потом, используя трёхпозиционный рубильник, перевести сеть потребителя на автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести переключатель в нейтральное положе ние или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Следует понимать, что аппараты типа ВРТ-63 предназначены только для коммутации. Предохранять электросеть от перегрузок и короткого замыкания должны устройства дифференциальной защиты и автоматические выключатели.

ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА К ЧАСТНОМУ ДОМУ – ВИДЕО

Читайте также: Выбираем генератор и подключаем его своими руками – ликбез

АВТОМАТИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подключение именно этого типа настоятельно рекомендуют специалисты, поскольку оно не только очень надёжно, но и обеспечивает необходимый комфорт.

Для тех, кто знает электротехнику на профессиональном уровне, такой способ подойдёт лучше всех остальных. Он подразумевает монтаж и использование щита автоматического ввода резерва (АВР). Как только отключается централизованное электроснабжение, контроллер или реле блока АВР без вмешательства человека запустит автономный источник и через некоторое время переведёт нагрузку на него (рис. 2).

Если же вы понимаете, что ваша квалификация недостаточно высока, то стоит ограничиться этапом подключения блока АВР, а к сборке этого щита привлечь профильную организацию. Это позволит обезопасить дом от неверных схемных решений. Например, отсутствие механической блокировки одновременного включения у пары контакторов может привести к параллельной работе генератора и сети, последствия чего будут плачевными как для техники, так и для здания.

Возможность присоединения через АВР есть у мини-электростанций, оснащённых электростартёром, который, получив сигнал от АВР, запустит генератор. Если же приобретённая модель автономного источника рассчитана только на ручной режим запуска, то АВР. конечно, переключит цепь потребителя на автономный источник и обратно при возобновлении централизованного электроснабжения. Но включать и выключать генератор придётся вручную. В данной ситуации целесообразнее ограничиться подключением генератора через трёхпозиционный выключатель-разъединитель.

ВАЖНО!

При обращении к сторонним исполнителям и при самостоятельном подключении следует строго соблюдать рекомендации производителя по установке и эксплуатации генератора, в том числе требования к наличию защитного заземления. Только технически верное присоединение с использованием надёжных коммутационных и защитных устройств гарантирует длительную и безаварийную службу всей внутридомовой электросети.

СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

При подготовке к установке источника резервного питания надо определиться с выбором генератора по трём параметрам. Рассмотрим их по порядку.

БЕНЗИНОВЫЙ ИЛИ ДИЗЕЛЬНЫЙ?

Бензиновые генераторы дешевле своих дизельных собратьев и более распространены. Дизельные генераторы более дорогие в обслуживании, и в случае поломки их ремонт станет в копеечку. Если речь идёт о нечастом включении генератора, то выбор исключительно за бензиновым. Экономический эффект от применения дизельных источников топлива тоже весьма неоднозначен, так как дизельное топливо стоит дороже, чем бензин АИ-92.

ОДНО – ИЛИ ТРЁХФАЗНЫЙ?

Если жилище имеет однофазное питание (220 В), то вопрос не возникает. Если же дом имеет трёхфазное питание и по площади не превышает 200-300 м2, то в этом случае тоже можно применить однофазный источник питания. Если же площадь дома превышает 300 м2, то в таком варианте надо устанавливать только трёхфазный генератор.

МОЩНОСТЬ ГЕНЕРАТОРА

Очень важный параметр. При заниженной мощности генератора использовать выработанную электроэнергию можно весьма ограниченно, а сам агрегат будет работать на предельных нагрузках. При завышенной же мощности потраченные на прибор деньги «застынут» в самом генераторе. Исходить надо из того, что этот источник питания – резервный. Так, если подведённая мощность к жилищу составляет 7 кВт, то вовсе не обязательно приобретать генератор такой же мощности. Практически не бывает ситуаций, когда в доме одновременно включены все потребители.

При разрешённой мощности в 7 кВт надо приобретать генератор мощностью 3,5…4,0 кВт; при 5кВт -2,5…3,0 кВт. Этого будет достаточно для ваших нужд в аварийной ситуации.

Если питание трёхфазное и разрешённая мощность составляет 15 кВт (по 5 кВт на фазу), то можно приобрести однофазный генератор на 5,0…7,0 кВт, а при больших площадях строения – трёхфазный на 3,0…3,5 кВт. Помним, что чем больше фаз и чем выше мощность, тем выше стоимость  генератора. Надёжные бренды большой мощности стоят далеко недёшево.

СХЕМА ПОДКЛЮЧЕНИЯ

Первоочередная задача – выбрать место для генератора. Это может быть гараж, хозпостройка либо иное подсобное помещение. В месте установки источника резервного питания необходимо предусмотреть вентиляционный канал для выхода отработанных газов.

От места подключения генератора до вводного щита дома необходимо проложить кабель. Для однофазного генератора это будет кабель ВВГ 3×4 мм2, а для трёхфазного – ВВГ 5×4 мм2. В первом случае это фаза, ноль, земля, во втором-три фазы, ноль, земля. Кабель ВВГ можно заменить кабелем марки NYM или ПВС.

Заземляющий провод подсоединяем к станине генератора и подключаем к общей защитной шине во вводном щите. В щите после счётчка устанавливаем трёхпозиционный выключатс -разъединитель (переключатель). В случае применения однофазного генератора это может быть ВРТ-63 2Р 32А фирмы IEK; в трёхфазном варианте – ВРТ ЗР(4Р) 32 А.

Кабель для однофазного подключения. Жёлто-зелёным цветом обозначен заземляющий провод.

Центральные контакты переключателя подсоединяют к линии жилища, а две другие группы – к вводной линии электроснабжения и линии генератора. Заметим, что провод заземления всегда подключён к шине в щитке и коммутации не подлежит. Если рычажок выключателя-разъединителя находится в среднем положении, то электрическое соединение отсутствует. При нахождении рычажка в крайнем верхнем или крайнем нижнем положении линия электроснабжения дома подключается либо к централизованной системе электроснабжения, либо к резервному источнику питания (рис. 1).

Возможен вариант установки щитка рядом с генератором.

Фазировка линий – обозначение буквами L и N контактов – позволяет правильно подключать сеть, что необходимо для корректной работы устройств защитного отключения (УЗО), установленных в водном и этажных щитах дома. Если нет физической возможности установить переключатель режимов электроснабжения в щите по причине плотного модульного монтажа, то генератор подключают по иной схеме (рис. 2).

Собственно, схема та же – изменяется исполнение подключения. От места подключения генератора до вводного щита прокладывают не один, а пару кабелей того же сечения и с тем же количеством жил. Переключатель режимов устанавливают в дополнительном щитке, который находится рядом с резервным источником питания.

Этот вариант более дорогой, чем основной, первый, но в данном случае он единственно возможный. При присоединении однофазного генератора к трёхфазной сети фазные контакты переключателя со стороны генератора соединяем вместе (рис. 3).

ПОДКЛЮЧАЕМ ГЕНЕРАТОР

Погас свет, техника обесточена. Темно и тихо! Берём фонарик и идём к вводному щиту (или к щитку генератора). Запускаем генератор и переводим переключатель на линию генератора. Переключение с резервного питания на основное происходит аналогично, за исключением того, что при восстановлении основного электроснабжения можно сразу перейти на основное электроснабжение, и только потом отключить генератор.

Переключать лучше всего при небольшом количестве подключённых электроприёмников (линий потребления), а ещё лучше при их полном отключении.

Это исключит появление дуговых разрядов на контактах.

ЕСЛИ В ДОМЕ ЕСТЬ ГАЗОВЫЙ КОТЁЛ

При смене режимов электроснабжения важны нюансы. Если в доме есть газовый котёл, то перед включением генератора или перед переходом к основному питанию его надо выключить и включить только после подключения электричества. Это необходимо, чтобы уберечь чувствительную электронику управления котла от скачков напряжения.

ИНДИКАТОРЫ

В щите после вводного автомата для удобства желательно установить ин дикаторную лампу типа ЛСИ-47 ИЭК (для однофазного питания) или ИФС-47 ИЭК (для трёхфазного). Она покажет наличие напряжения на основной линии. Иначе придётся смотреть на чужие окна: не дали ли свет? А днём и окна не помогут.

Нелишне установить такой же индикатор со стороны генератора, показывающий, что дом питается от резервного источника и что электроэнергия, вырабатываемая генератором, доходит до щита распределения электроэнергии. Может случиться, что генератор работает, а электроэнергия не поступает – или контакта нет, или динамо вышло из строя.

На кухне и у вводного щита в определённом месте держите фонарик (лучше налобный, которым часто пользуются туристы в походах) — в нештатной ситуации не придётся впопыхах искать телефон или спички со свечками.

Да и генератор может не запуститься с полоборота, тогда тоже хорошо иметь рядом лампу с автономным питанием либо налобный светильник: с фонариком в руке возиться с запуском генератора неудобно.

Следите, чтобы топливный бак был заправлен, а рядом с генератором держите две-три 20-литровые канистры с топливом. Всегда!

Не забывайте про обслуживание генератора: через каждые 100 часов наработки необходимо менять масло.

© Автор: В. Борзов

 СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

схема подключения генераторасхема подключения генератора

Читайте также: Домик для генератора своими руками – строим генераторную

СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ДЛЯ ДОМА НА 2 ПУСКАТЕЛЯХ. ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как подключить генератор к дому: схема, видео своими руками

Источники бесперебойного питания на дачах и в загородных домах не роскошь, а вполне оправданный инструмент создания комфортных условий проживания. Покупателям предлагается широкий выбор различных моделей и модификаций портативных электростанций для дачи, загородного дома, выездов на природу. Скорее всего, если вы заинтересовались темой этой статьи, то потратили немало времени на поиски информации, какой генератор лучше приобрести и выбрали достойного представителя мини-электростанций, заплатив за него адекватную сумму.

Схема подключения генератора

Не спешите радостно везти покупку на дачу и включать агрегат. Даже если супруга уже три раза звонила и жаловалась, что свет опять отключили и холодильник уже потек. Чтобы новое устройство стало действительно незаменимым помощником в ситуациях аварийного отключения электроэнергии на долгое время, генератор необходимо правильно подключить к дому. Возможно, эта статья ответит на некоторые вопросы относительно подключения.

Описанное ниже носит рекомендательно-ознакомительный характер. Если вы не до конца понимаете, как своими руками подключить генератор к дому, возможно, стоит потратить еще некоторую сумму на оплату работы специалиста, чтобы оградить себя от неприятностей: выхода из строя нового генератора, сгоревшей проводки в доме, обесточенного дачного поселка или нанесения ущерба здоровью.

Как работает генератор тока

Генератор – устройство, преобразующее энергию (механическую, внутреннюю, световую, и пр.) в электрический ток. Чаще всего в быту применяются бензиновые и дизельные модификации. Они представляют собой сочетание двигателя внутреннего сгорания и электрической машины. Двигатель внутреннего сгорания движет ротор, получаемый электрический ток снимается при помощи угольных щеток. Технические особенности агрегата накладывают определенные требования на установку и подключение его к электрической сети дома.

Домашняя электростанция – как установить?

Хотя современные генераторы, предлагаемые для использования в частном доме, относятся к классу бытовых приборов и имеют компактные размеры и удобную конструкцию, существует ряд ограничений при установке и использовании устройства.

  1. В помещении или на улице? В первую очередь необходимо продумать место размещения мини-электростанции. Хотя станция может работать и на открытом воздухе, для обеспечения защиты от воздействия атмосферных явлений агрегат лучше разместить в помещении. Как и любой двигатель внутреннего сгорания, двигатель генератора сложно запустить при отрицательных температурах.
  2. Шумоизоляция. Все генераторы при работе шумят – уровень шума зависит от модели, но абсолютно бесшумных вариантов не существует. Чтобы получаемый комфорт от возможности пользования привычными электроприборами не перекрывался дискомфортом от постоянного шума и натянутыми отношениями с соседями, позаботьтесь о дополнительной звукоизоляции помещения генераторной.
  3. Вентиляция. Работа двигателя внутреннего сгорания сопровождается выхлопными газами. Топливо для двигателя пожароопасно, поэтому место установки должно быть оборудовано согласно требованиям. Для правильной работы устройства и удаления продуктов сгорания топлива и паров бензина необходима система вентиляции – приточная и вытяжная.
  4. Безопасность детей. Ну и, конечно же, помещение должно быть надежно защищено от проникновения детей и домашних животных.

Учитывая все вышесказанное, для установки электростанции следует оборудовать отдельное помещение. Для удобства использования в продаже имеются специальные контейнеры для размещения генератора. Кроме того, что это металлические ящики с дверцей и замком, они оборудованы вентилятором для нагнетания воздуха, патрубками для отвода газов, обогревателем, подогревающим двигатель, для запуска зимой. В таком контейнере станцию можно устанавливать на улице.

Как подключить электростанцию к электрической системе дома

Самое главное правило подключения генератора к дому – разделить сферы влияния. Напряжение, подаваемое от источника бесперебойного питания никогда не должно пересекаться с поступающим по магистральной сети. Самая простая схема, удовлетворяющая этому условию – наличие обыкновенного рубильника или переключателя, который переключает поток энергии, вводимый в дом, с одного поставщика (магистральная электрическая сеть) на другого (домашняя электростанция).

С точки зрения техники, это самый надежный способ. Но существует параметр, имеющий огромное влияние – человеческий фактор. По статистике, 90% всех техногенных аварий случается по вине человека, который был невнимателен, забывчив, нарушал правила техники безопасности. Если при работающем генераторе будет восстановлено энергоснабжение, то в электрическую сеть дома пойдет напряжение, превышающее расчётное, что чревато выходом из строя приборов, электропроводки. Если нет рубильника, отключающего магистральное электричество, то напряжение может пойти в подающую электроэнергию сеть, где в это время работает бригада электриков, уверенных, что сеть обесточена.

Для удаления влияния забывчивости и безалаберности стоит подключать источник бесперебойного питания через АВР — автоматическое включение резервного питания – АВР. Автоматика ввода резерва может иметь простейшее устройство, исключающее возможность для пользователя запустить генератор, если не отключена подача напряжения из сети. Простейшее устройство ввода резерва состоит из переключателя и электромеханической защиты.

На фото ниже приведена схема АВР, позволяющая подключить станцию своими руками. Можно усовершенствовать подключение через АВР, добавив в схему таймер, дающий время на прогрев двигателя электростанции и контроллер напряжения, исключающий возможность включения генератора, если в сети присутствует напряжение. Реле напряжения – основа автоматического устройства включения. Если нет желания собирать самодельные схемы подключения, то можно купить готовые АВР.

Как подключить генератор к дому можно подробнее посмотреть на видео.

Домашняя электростанция – это не только генератор

Система бесперебойного энергоснабжения включает в себя, помимо самого устройства, производящего электрический ток, инвертер и аккумуляторные батареи. В такой связке «генератор – инвертер – АКБ» снабжение электроэнергией загородного дома происходит в наиболее комфортной как для устройства, так и для пользователя форме.

  1. Экономия топлива. Мини-электростанция вырабатывает электроэнергию непрерывно, пока включена. А потребление электричества не постоянно. Если вы не включили электрический прибор, генератор работает вхолостую, но при этом расходует топливо и изнашивается. При устройстве системы с накопителем энергии, электрические приборы в доме питаются неот электростанции напрямую, а от аккумуляторов, потребляя энергию только тогда, когда необходимо. А генератор работает лишь для зарядки аккумуляторов. Экономия топлива значительная: почти в три раза ниже с использованием инвертера и аккумуляторов.
  2. Увеличение срока эксплуатации оборудования. Станция меньше работает, значит, меньше изнашивается.
  3. Меньше шума. Работа от аккумулятора бесшумна, электростанция включается периодически, только для зарядки АКБ.
  4. Встроенная система АВР. Инвертер имеет собственную автоматику, включающую при необходимости, генератор. Существуют модели, позволяющие подключить к дому не только магистральное электричество и источник бесперебойного питания, но и альтернативный источник энергии, к примеру, солнечные батареи или ветрогенератор.
  5. Повышение качества входящего тока. Использование инвертера дает возможность подключать генератор не через стабилизатор, и при этом иметь выровненное напряжение, позволяющее использовать точную электронику.
  6. Мощность генератора. В случае применения АКБ нет необходимости в мощной электростанции, способной обеспечить потребности всех приборов.


Устройство, вырабатывающее электрический ток, можно напрямую подключить к потребителям. Но более правильно создать систему энергоснабжения дома. Особенно это актуально, если генератор используется как автономный источник питания.

Схема подключения генератора на ВАЗ 2107


Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от  генератора.  В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412. 3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

  1. Контакт регулятора напряжения с маркировкой «В».
  2. Регулятор напряжения.
  3. Контакт с маркировкой «30».
  4. Контакт с маркировкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

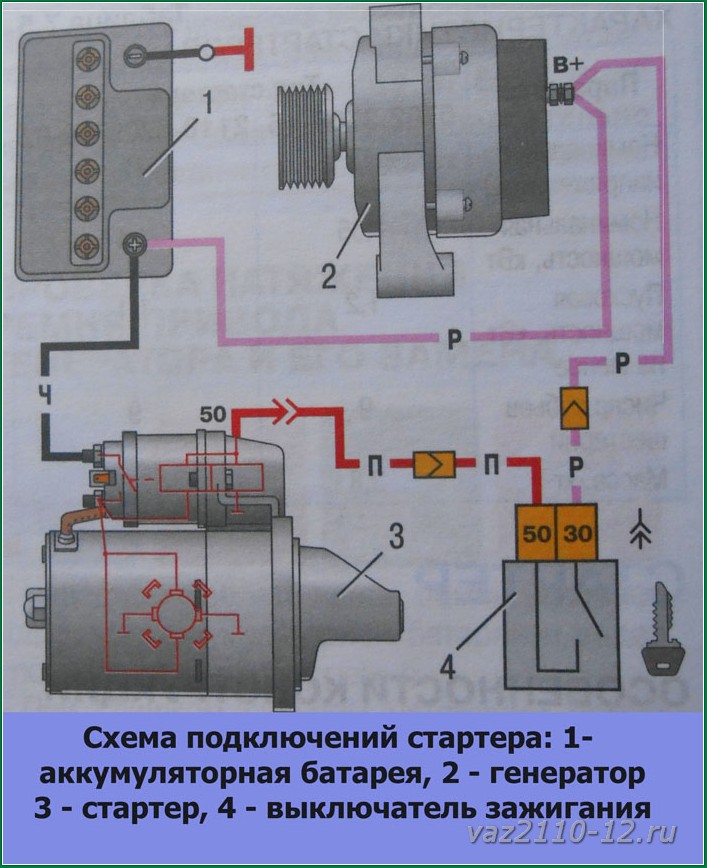

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Монтажный блок с реле и предохранителями.
  4. Замок зажигания.
  5. Измерительный прибор для контроля напряжения (вольтметр).
  6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

Как подключить генератор к дому без переключателя — простой способ

Главная »Блог» Как подключить генератор к дому без переключателя? — Какой метод мне использовать?

Безобрывный переключатель генератора — это автоматический безобрывный переключатель, который используется для автоматического и беспрепятственного переключения питания от энергокомпании на генератор. Это гарантирует, что питание никогда не прерывается и прибор не будет поврежден при запуске и выключении.GTS требуется Национальным электротехническим кодексом (NEC).

Передаточный переключатель — это устройство безопасности, необходимое для работы генератора. Это тип автоматического выключателя, который обычно находится в электрической панели с главной сервисной панелью (той, которая обеспечивает питание в доме). Обычно в электрической панели имеется один главный автоматический выключатель, который питает главную электрическую сеть вашего дома.

Передаточный переключатель расположен на той же панели управления, что и генератор.Устройство обычно представляет собой двухполюсный выключатель, что означает, что он имеет два положения. Обычно он находится в положении ВКЛ или ВЫКЛ.

Передаточный переключатель установлен так, что основное питание дома отключается, когда генератор готов к работе.

5 способов подключения генератора к дому без выключателя

Есть несколько способов подключить генератор к дому. Вы можете обратиться к приведенным ниже пунктам для получения более подробной информации.

1.Электропроводка через блок выключателя

Один из лучших способов подключить генератор к дому — это подключить его к коробке выключателя. Итак, как подключить генератор к автоматическому выключателю? Вы можете подключить генератор к коробке выключателя, используя отдельный выключатель с проводом. Главный выключатель прерывает подачу питания на генератор, когда это необходимо. Это самый дешевый способ подключить генератор к дому.

2. Подключение напрямую к главной электрической панели

Другой способ подключить генератор к дому без переключателя — подключить его напрямую к главной электрической панели.Не рекомендуется подключать генератор к панели, потому что это очень опасный метод. Однако вы можете подключить генератор непосредственно к главной электрической панели с помощью дополнительной панели.

3. Подключение к безобрывному переключателю

Также можно использовать безобрывный переключатель. Это устройство, которое соединяет генератор с главной электрической панелью. Автоматический переключатель прерывает подачу электроэнергии от прибора к дому, когда это необходимо, и передает его на главную панель.

Вы можете подключить генератор к своему дому с помощью передаточного переключателя, а также использовать передаточный переключатель для отключения генератора от дома.

4. Проводка через реле

Вы также можете подключить генератор к дому с помощью реле. Реле — это устройство, которое прерывает подачу электроэнергии от прибора к дому, когда это необходимо. Вы можете подключить генератор к главной электрической панели с помощью реле.

Подключив реле к генератору и домашней нагрузке, вы можете включить и выключить устройство автоматически.

5. Подключение к дому через инвертор питания

Инвертор мощности — это самый простой и самый эффективный способ подключить бытовую электроприбору к дому.Инвертор мощности — это устройство, которое преобразует мощность постоянного тока от генератора в мощность переменного тока, которая может использоваться вашей бытовой техникой.

У этого инвертора есть «передаточный переключатель», который необходимо установить для его работы. Когда питание отключается, вы просто устанавливаете передаточный переключатель на генератор и запускаете устройство, а инвертор мощности начинает преобразовывать мощность вашего генератора в переменный ток, который вы можете использовать.

Преимущество инвертора мощности в том, что он автоматически отключается от генератора после возобновления подачи электроэнергии из сети.Тем не менее, вы должны не забыть вернуть переключатель в положение «Авто» или «Нормальный», как только питание будет восстановлено, иначе вы потратите впустую топливо своего генератора, запустив его без причины.

Как подключить генератор к дому без автоматического переключателя?

Чтобы подключить генератор к дому без переключателя, выполните следующие действия.

  • Шаг 1 : Сначала отключите главный выключатель в доме. Это позволит вам безопасно работать с генератором, не подвергая себя риску поражения электрическим током. Вы также можете отключить питание от основного источника в вашем доме.
  • Шаг 2 : Найдите магистраль от вашего дома до опоры электросети. Обычно он стоит сбоку от вашего дома. К магистрали обычно прикреплен большой металлический ящик. Внутри этого ящика находится главный выключатель, который нужно выключить.
  • Шаг 3 : Найдите главный выключатель в коробке выключателя. Должен быть отключен большой «ГЛАВНЫЙ» выключатель. Его можно обозначить как главный выключатель.Если вы его не видите, главный выключатель может быть расположен в отдельной коробке «Главный выключатель». Если внутри коробки есть выключатели, с которыми вы не знакомы, отключите их все на всякий случай, а затем переходите к следующему шагу.
  • Шаг 4 : Найдите магистраль, входящую в ваш дом. В вашу коробку должен входить большой медный провод. Первым делом отсоедините провод от коробки выключателя. Сделать это можно, открутив зажим для проволоки сбоку от проволоки. Это позволит вытащить провод из коробки.
  • Шаг 5 : Затем вам нужно найти квадратный металлический разъем, который прикреплен к проводу. Отвинтить разъем можно простой отверткой с плоским жалом.
  • Шаг 6 : Возьмите провод от магистрали и подключите его к черному проводу, идущему от генератора. Для работы безобрывного переключателя устройство должно быть запитано.
  • Шаг 7 : Затем возьмите белый провод от магистрали и подключите его к белому проводу, идущему от генератора.
  • Шаг 8 : Возьмите провод заземления от основной линии и подключите его к проводу заземления, идущему от устройства.
  • Шаг 9 : Затем возьмите красный провод, идущий от генератора, и подключите его к главному выключателю. Оставьте главный прерыватель выключенным.
  • Шаг 10 : Готово! Теперь устройство подключено к вашему дому. Теперь вы можете включить главный выключатель и запустить генератор. Обязательно всегда следуйте инструкциям производителя при работе над любым электрическим проектом.Будьте осторожны и получайте удовольствие!
  • Шаг 11 : Теперь включите главный выключатель. Электричество должно проходить в дом. Если у вас в доме горит свет, то все готово! Если у вас не горит свет, обязательно проверьте генератор и убедитесь, что он работает. Возможно, у вас где-то оборвалась проволока.

Как подключить генератор к дому с помощью безобрывного переключателя

Генератор обычно запускается и останавливается в ответ на потребность в мощности. Вот почему так важно установить безобрывный переключатель в главном центре нагрузки дома.Назначение автоматического переключателя — позволить генератору подавать электроэнергию в дом, в то же время обеспечивая необходимую защиту дома и энергосистемы.

Итак, вот как подключить генератор к дому с помощью безобрывного переключателя.

  • Шаг 1 : Начните с отключения электроэнергии в доме с помощью главного выключателя.
  • Шаг 2 : Откройте крышку коробки главного выключателя.
  • Шаг 3 : Найдите нейтральный и заземляющий провода в коробке главного выключателя.
  • Шаг 4 : После того, как вы обнаружите нейтральный и заземляющий провода, снимите крышку коробки панели, в которой находятся провода.
  • Шаг 5 : Обратите внимание на цвет проводов и открутите гайки, которые соединяют генератор с блоком главного выключателя.
  • Шаг 6 : Отсоедините генератор.
  • Шаг 7 : Выкрутите винты из коробки главного выключателя.
  • Шаг 8 : Вытащите выключатель из коробки главного выключателя и вставьте новый.
  • Шаг 9 : Подключите генератор к коробке главного выключателя с помощью проволочных гаек.
  • Шаг 10 : Откройте крышку коробки главного выключателя и снова включите ее.
  • Шаг 11 : Установите крышку на коробку главного выключателя.
  • Шаг 12 : Включите питание в доме с помощью главного автоматического выключателя и проверьте, чтобы убедиться, что в дом подается питание.
  • Шаг 13 : Проверьте коробку панели, чтобы убедиться, что генератор не получает питание от коробки главного выключателя.
  • Шаг 14 : Проверьте коробку главного выключателя, чтобы убедиться, что генератор не получает питание от главного выключателя.
  • Шаг 15 : Если все прошло успешно, значит, все готово.

Часто задаваемые вопросы

Остались вопросы? Прочтите этот раздел, чтобы узнать больше о переключателях резерва и способах их подключения.

Мне действительно нужен передаточный переключатель генератора?

Передаточный переключатель генератора — это устройство, которое позволяет безопасно передавать электроэнергию от генератора в дом.Устройство требуется по коду во всех регионах страны. Однако большинство из нас не знает об этом.

GTS — это предохранительное устройство, которое предотвращает обратное включение вашего генератора в сеть. Если у вас нет этого устройства, вы нарушаете код NEC.

Могу ли я сам установить безобрывный переключатель генератора?

Да, можно. Фактически, на рынке доступны наборы для самостоятельного изготовления. Однако для установки желательно нанять лицензированного электрика.

Если у вас есть возможность, вы можете установить безобрывный переключатель самостоятельно.Но не пытайтесь это сделать, если вы не знаете, что делаете и не имеете подходящих инструментов. Это не работа для слабонервных.

Какой переключатель или блокировка лучше?

Блокировка используется для изоляции цепи от остальной электрической системы в случае короткого замыкания или неисправности. Это в основном используется из соображений безопасности и во избежание дугового разряда. Выключатель блокировки чаще встречается в домашнем хозяйстве. Передаточный переключатель используется в больших зданиях, где несколько цепей работают от одного переключателя.

У обоих есть свои плюсы и минусы. Передаточные переключатели ДЕЙСТВИТЕЛЬНО очень хороши, и они необходимы, если у вас есть генераторная установка. Но они дорогие и крупнее блокировки.

Блокировка — хорошая альтернатива, но она не так хороша, как автоматический переключатель. Это дешевле, но не так надежно.

В чем разница между ручным и автоматическим переключателем передачи?

Ручной переключатель резерва устанавливается для ручного подключения генератора к дому и используется в приложениях, где потери мощности редки.Автоматический переключатель резерва (АВР) устанавливается для автоматического подключения генератора к дому и используется в приложениях, где ожидается потеря мощности.

Автоматические переключатели резерва полагаются на резервный генератор, чтобы начать переключение с электросети на мощность генератора. Это достигается за счет ряда датчиков, которые обмениваются данными с устройством.

Ручной переключатель передачи полагается на оператора, чтобы начать переключение с электросети на мощность генератора. Это достигается путем ручного запуска процесса передачи.

Могу ли я подключить генератор к розетке?

№. Генераторы предназначены для использования только с удлинителями. Если вы подключите устройство к розетке, вы рискуете перегрузить генератор, что может привести к его отключению, перегреву или даже возгоранию.

Требуется ли разрешение на установку безобрывного переключателя генератора?

У вас должно быть разрешение на установку автоматического выключателя генератора на первичной сервисной панели. Установщики должны соблюдать местные строительные нормы и правила Национального электротехнического кодекса (NEC).

Итог

Передаточный переключатель генератора — важная часть всей вашей электростанции. Подключение генератора без автоматического переключателя может быть рискованным и даже привести к пожару. Но если вы чувствуете, что вам не нужно тратить много денег на переключение передач, вы всегда можете поискать альтернативный и более дешевый вариант.
Итак, мы надеемся, что эта статья оказалась для вас полезной. Если у вас есть какие-либо вопросы, предложения или замечания, не стесняйтесь поделиться ими с нами.

Как подключить генератор через розетку осушителя — модернизированный дом

Генератор может быть спасением при отключении электроэнергии, и их легко установить, даже если вы делаете это через розетку осушителя.Вы можете подключить генератор через розетку сушилки, если вы соблюдаете меры безопасности и отключите главный выключатель питания. Мы рассмотрим, как безопасно подключить генератор к розетке осушителя.

Есть много причин, по которым человек может захотеть подключить генератор к своему дому через розетку сушилки. Независимо от того, живут ли они в районе, где часто случаются перебои в подаче электроэнергии из-за погодных условий или просто из-за нестабильной электросети, потребность в электроэнергии одинакова для всех.

Если вы столкнулись с перебоями в подаче электроэнергии, вы, вероятно, ищете способ «подпитки» домашней проводки с помощью шнура с вилками на обоих концах — один конец подключен к генератору, а другой — к разъему 240- выход осушителя вольт. Хотя повторное кормление может быть выполнено, это опасно и часто незаконно. Хотя подключение генератора через розетку сушилки — это самый простой способ подать электричество в ваш дом при отключении электричества, но некоторые вещи следует учесть перед тем, как это делать.

Обратное питание с помощью генератора может быть отличным способом восстановить электроэнергию в вашем доме в случае отключения электроэнергии.Однако, чтобы это было «безопасно», это нужно делать правильно. В противном случае вы рискуете получить серьезные травмы и возможное уголовное преследование в случае травмы или даже смерти обслуживающего персонала.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое обратная подача?

Электричество поступает в ваш дом через инженерные сети.Перед входом трансформатор преобразует мощность в 240 вольт и проходит через автоматический выключатель, который распределяется между вашими розетками, освещением и приборами. Обратное питание относится к практике подачи электроэнергии в дом с помощью портативного генератора во время отключения электроэнергии путем подключения его к электрической розетке или розетке.

Те, кто подает обратное питание в свой дом, подключают генератор к розетке с помощью самодельного шнура с двумя вилками на обоих концах. С этим шнуром обратного питания генератора, также называемым шнуром самоубийства, электричество поступает в главную панель через прерыватель цепи ответвления розетки.

Панель — это то, что распределяет мощность по всему дому через другие автоматические выключатели ответвления. Он также распределяет мощность от главного автоматического выключателя к трансформатору, преобразует ее обратно в тысячи вольт и пытается обеспечить питание всех линий электроснабжения по соседству. Электропитание дома таким способом опасно и может быть незаконным в некоторых юрисдикциях.

Почему опасно обратное кормление?

Обратная подача питания — опасный, а иногда и незаконный способ обеспечить электроэнергией ваш дом путем подключения портативного генератора к розетке электроприбора (например, к розетке сушилки).Этот процесс позволяет электричеству течь в обратном направлении, и, если главный выключатель не отключен, энергия будет подаваться обратно в электрические сети, окружающие ваш дом.

Рабочие по обслуживанию, пытающиеся восстановить электричество в районе, могут непредсказуемо столкнуться с высоким напряжением в линиях и получить травмы или даже смертельный удар. В таких ситуациях вы несете ответственность за травму или смерть и можете быть привлечены к уголовной ответственности.

Хотя отключение главного выключателя снижает эту опасность, нет гарантии, что кто-то другой может снова включить его и подать напряжение на провода. Он просто не защищает от случайного возникновения высокого напряжения на линиях электроснабжения или даже возникновения опасности поражения электрическим током в доме.

Меры безопасности

Когда вы говорите о подключении генератора к дому через розетку сушилки, вы получите самые разные ответы. Хотя обратное питание является эффективным способом подачи электроэнергии в ваш дом во время отключения электричества, вам следует серьезно подумать о безопасности и юридических последствиях, если что-то пойдет не так.

Вот некоторые вещи, которые вы должны знать, прежде чем пытаться подключить генератор к розетке осушителя:

1.Удар током на линии

Большинство людей подавали бы электроэнергию от своего генератора в домашнюю сеть в случае аварии или отключения электроэнергии. В это время линейные монтажники, которым поручено работать на линиях электропередачи, считают, что линии электропередач лишены электричества.

Если в домохозяйстве есть генератор, подающий электроэнергию обратно в сеть, электричество может легко пройти по линиям и убить всех работающих на линиях электрическим током. Чтобы решить эту проблему, главный выключатель можно замкнуть перед подачей мощности.Не забывайте об этом, так как в худшем случае вы можете стать прямой причиной смерти обслуживающего работника.

2. Отсутствие фазы питания

Другая проблема, которая может возникнуть, когда главный выключатель не выключен, заключается в том, что мощность, вырабатываемая генератором, часто не совпадает по фазе с другими источниками питания. Когда источники питания не в фазе сталкиваются друг с другом, возникает конкуренция. Результатом обычно является повреждение оборудования и пожар.

3. Случайный доступ к опасным уровням электроэнергии

В нормальном состоянии питание на приборы подается от внешнего источника.Это означает, что когда мы подключаемся к розетке, мы контактируем с этим источником питания до тех пор, пока устройство подключено к розетке. Когда мы отключаемся от розетки, подключение к источнику питания прерывается, и вилка больше не представляет опасности.

Этого не происходит при подаче питания от генератора. При подаче электроэнергии в ваш дом вилка, идущая от вашего генератора в ваш дом, имеет достаточную мощность, проходящую через нее, чтобы нанести серьезный ущерб любому, кто находится в пределах досягаемости. Если его отключить во время работы, это может привести к серьезным травмам.

Как подключить генератор к дому

Теперь, когда соображения безопасности не решены, пора подключить генератор к дому через розетку сушилки.

Шаг первый — Настройка генератора

Найдите безопасное место за пределами вашего дома и запустите генератор. Если ваш генератор простаивает в течение длительного времени, ему может потребоваться некоторое время для разогрева, поэтому обязательно прочитайте документацию, прилагаемую к вашему генератору, чтобы узнать, относится ли это к вашей модели.Как только генератор прогреется, его можно снова выключить.

Записка по вентиляции

Большинство портативных генераторов работают от 7 до 10 часов при полном баке топлива. Благодаря этому они отлично подходят для кратковременных отключений электроэнергии, поскольку они могут поддерживать работу вашего дома, пока вы ждете, пока не включится основной источник питания.

Важно помнить, что генераторы сжигают топливо для работы, и в результате этого процесса образуется окись углерода. По этой причине вы всегда должны использовать газовый генератор на открытом воздухе или в хорошо вентилируемом помещении.

Шаг второй — Выключите главный выключатель питания

Очень важно отключить главный выключатель питания перед подключением генератора к розетке осушителя. Как упоминалось выше, невыполнение этого может привести к серьезной травме. Также важно помнить, что главный выключатель должен оставаться выключенным все время, пока генератор подключен к выходу осушителя.

Шаг третий — Подключите генератор к выходному отверстию сушилки

Выключив генератор и главный выключатель, можно подключить генератор к розетке осушителя.Заглушки для обоих концов будут соответствовать как розетке осушителя, так и розетке на генераторе, поэтому не нужно беспокоиться, какой конец для какого предназначен.

Примечание о наличии вилки

Подключение генератора к розетке осушителя запрещено в некоторых юрисдикциях. В результате может быть сложно найти правильный провод для подключения генератора к розетке осушителя. Если вы не можете найти кабель, простой и недорогой вариант — изготовить его самостоятельно, так как детали всегда доступны.

Шаг четвертый — Активируйте НЕКОТОРЫЕ выключатели

После подключения к выходу осушителя вернитесь к блоку выключателя. Убедившись, что главный выключатель все еще находится в выключенном положении, включите выключатели, которые подключены к приборам и комнатам, в которые вы хотите подавать питание. Также в этот момент вы должны включить выключатель сушилки.

Step Five — Power Your Home

Последний шаг — запитать ваш дом, включив генератор.Как всегда, при работе с электричеством убедитесь, что вы выполнили все шаги и в правильном порядке, чтобы убедиться, что вы можете использовать простой источник питания самым безопасным способом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Требуется ли на моем генераторе автоматический переключатель?

Подключение генератора к дому через безобрывный переключатель — самый безопасный способ подключить генератор к дому.Подключение генератора к дому через розетку сушилки сопряжено с некоторыми рисками. Использование безобрывного переключателя снижает большинство этих рисков, в то же время упрощая процесс подключения.

Например, при установке безобрывных переключателей обычно также устанавливается внешняя розетка, позволяющая подключить генератор к дому извне.

Можно ли запустить сушилку на генераторе?

С правильным генератором вы можете без проблем запустить сушилку.Сушилки и другая крупная бытовая техника потребляют до 6500 Вт для работы. Если мощность вашего генератора равна или превышает 6500 Вт, этого должно быть достаточно для питания вашей сушилки.

Однако перед подключением осушителя к генератору всегда проверяйте номинальную мощность и импульсную нагрузку осушителя и генератора. Если рейтинг генератора выше в обеих категориях, проблем не возникнет.

Связанные руководства

Бенджамин Райт

Бенджамин — гордый домовладелец, который любит писать о проектах DIY и проектах по благоустройству дома.Путешествовать, улучшать свой дом и проводить время с семьей — это лишь некоторые из многих вещей, которые вдохновляют его.

Недавно опубликованные

ссылка на Black and Decker Charger мигает красным светом? (Возможные причины и способы устранения) ссылка на 4 ведущих итальянских бренда кофемашин?

Каковы 4 ведущих итальянских бренда кофемашин?

Единственное, что не менее важно при заваривании хорошей чашки Джо, чем качественный кофе, — это наличие хорошей кофемашины.Вот почему так важно найти лучшие итальянские бренды кофемашин. В …

Как подключить генератор к вашему дому

Если вы когда-либо сталкивались с отключением электроэнергии в своем доме, вы знаете, что это не только неудобно, но и может быть опасно. Однако, если погода очень жаркая или холодная или вы используете электричество для медицинского устройства, отсутствие электричества — ужасная новость.

К счастью, простым решением проблемы перебоев в подаче электроэнергии является установка генератора.Конечно, было бы полезно иметь такой, если вы часто испытываете перебои в подаче электроэнергии. Но как подключить генератор?

Как подключить генератор

Вы можете привести дом в действие генератором двумя способами. Во-первых, вы можете подключить свои приборы напрямую к генератору. Во-вторых, вы можете подключить генератор к домашней электросети.

Подключение устройств к генератору

Вы не сможете зажечь свой дом, напрямую подключив генератор к приборам.Тем не менее, вы можете использовать удлинитель для подключения таких вещей, как холодильник или морозильная камера. Так по крайней мере ваша еда не испортится.

Подключите генератор к электросети

Когда вы пойдете по этому маршруту, вы сможете пользоваться всеми розетками, светом и бытовой техникой как обычно. Однако это не так просто, как подключить портативный генератор к розетке. Это называется обратной подачей и может повредить вашу электрическую систему и вызвать возгорание.

Это еще и опасная идея, потому что, если техник работает с электрическими линиями, он может вернуть в них энергию и убить рабочих.Поэтому логично, что этот метод также является незаконным.

Так как же безопасно подключить генератор?

Для безопасного использования генератора дома необходимо установить безобрывный переключатель. Это устройство находится рядом с вашим домашним автоматическим выключателем и отключает домашнее электричество от электросети к генератору.

Переключатель резерва также позволяет вам контролировать, какие комнаты, розетки или приборы вы хотите запитать.

Для установки безобрывного переключателя вам понадобится опытный электрик, так как это потребует доступа к проводам на плате автоматического выключателя.Однако, если вы все же решите попробовать это самостоятельно, вы должны внимательно следовать инструкциям по установке.

После установки безобрывного переключателя вам понадобится специальный шнур для подключения генератора к нему. Шнур будет вставлен в розетку вашего генератора и вход на передаточном переключателе.

Запуск генератора

По возможности или при частом отключении электроэнергии оставьте генератор подключенным к безобрывному переключателю, а шнур храните поблизости.

  1. Начните с включения главного выключателя на безобрывном переключателе.
  2. Выключите все прерыватели на переключателе, если вы используете ручной переключатель.
  3. Разместите генератор в хорошо вентилируемом месте и запустите его.
  4. Поочередно включайте автоматические выключатели на безобрывном переключателе.
  5. Обратный процесс после восстановления электросети.

Безопасная установка генератора

В случае сомнений лучше всего нанять профессионала, чтобы убедиться, что вы правильно подключили генератор.Никогда не рискуйте и не гадайте при работе с электричеством.

Профессионалы Midwest Generator Solutions могут помочь с установкой и обслуживанием вашего генератора, чтобы его было легко и безопасно использовать в следующий раз, когда он вам понадобится. Позвоните нам сегодня, чтобы узнать больше!

Как безопасно работать с резервным генератором

Резервные генераторы

могут обеспечивать аварийный источник питания, позволяя поддерживать работу важного оборудования во время отключения электроэнергии. Важно убедиться, что генераторы установлены и эксплуатируются надлежащим образом, чтобы предотвратить риски для здоровья и безопасности вас и наших бригад.

Перед установкой или эксплуатацией генератора просмотрите следующие разделы для получения важной информации по безопасности:

Безопасная установка генератора

Перед установкой резервного генератора, выполните все инструкции в письменной документации производителя, такой как руководство по эксплуатации, и все местные строительные нормы и правила , особенно в отношении размещения устройства и безопасных электрических соединений. Несоблюдение этих мер предосторожности может привести к опасным условиям, включая возможность отравления угарным газом или поражения электрическим током.

Кроме того, никогда не подключайте генератор напрямую к электрической системе вашего дома без надлежащего изолирующего устройства, — это выключатель, который отключает ваш дом от наших линий электропередач, пока ваш генератор работает, и наоборот. Это касается как переносных генераторов, так и стационарных агрегатов.

Для установки изолирующего устройства обратитесь к квалифицированному электрику. Если наши линии надежно не изолированы от вашего дома, работа генератора, подключенного к вашей домашней электропроводке, может вызвать пожар и / или привести к поражению электрическим током члена обслуживающей бригады, работающего над восстановлением вашей энергии.

Как правильно эксплуатировать генератор

Выхлопные газы резервных генераторов, переносных и стационарных, содержат высокий уровень окиси углерода (CO), который может быть опасным или даже смертельным при вдыхании. Выполните следующие действия и просмотрите схемы ниже, чтобы убедиться, что вы правильно эксплуатируете генератор и избегаете контакта со смертельным CO:

.
  • Внимательно прочтите руководство оператора и следуйте ему, прежде чем приступить к работе с генератором.
  • Разместите генератор вне дома, подальше от окон, дверей и вентиляционных отверстий. НИКОГДА НЕ УСТАНАВЛИВАЙТЕ ГЕНЕРАТОР ВНУТРИ ДОМА.
  • Прямой выхлоп в сторону от окон, дверей и вентиляционных отверстий.
  • Не используйте генератор в частично закрытых помещениях, даже если используете вентиляторы или открываете двери и окна для вентиляции.
  • Установите детекторы / сигнализаторы CO по всему дому, чтобы быть в курсе присутствия газа CO. Вы не видите, не чувствуете запаха или вкуса CO.

Прямой выхлоп генератора вдали от дома:


Не используйте генератор в любом из следующих мест:


Электрические и пожарные опасности при эксплуатации генератора

Резервные генераторы могут представлять опасность поражения электрическим током, особенно если они работают во влажных условиях.Поскольку генераторы должны эксплуатироваться на открытом воздухе, важно уделять особое внимание погодным условиям и условиям окружающей среды, чтобы предотвратить несчастные случаи, связанные с электричеством.

При работе с резервным генератором всегда соблюдайте следующие важные советы по электробезопасности:

  • Эксплуатируйте генератор на сухой поверхности, где вода не может до него добраться, а также в лужу или слив под ним.
  • Вытрите влажные руки, прежде чем прикасаться к генератору.
  • Если вам необходимо использовать генератор во влажных условиях, защищайте генератор от влаги (как описано в руководстве пользователя), чтобы избежать поражения электрическим током или поражения электрическим током.Это следует делать без включения генератора в помещении или рядом с проемами любого здания, которое может быть занято, чтобы избежать опасности CO.
  • НИКОГДА не пытайтесь запитать домашнюю проводку, подключив генератор к сетевой розетке, практика, известная как «обратное питание». Это чрезвычайно опасно и представляет риск поражения электрическим током для коммунальных служб и соседей, обслуживаемых одной цепью. Он также позволяет обойти некоторые встроенные устройства защиты бытовых цепей.

При подключении приборов к генератору с помощью удлинителя выполните следующие действия:

  • Используйте удлинители для тяжелых условий эксплуатации, специально предназначенные для использования вне помещений.
  • Убедитесь, что номинальная мощность каждого шнура превышает общую мощность всех подключенных к нему устройств.
  • Используйте удлинители достаточной длины, чтобы можно было разместить генератор на открытом воздухе, вдали от окон, дверей и вентиляционных отверстий в доме или других конструкциях, которые могут быть заняты.
  • Убедитесь, что по всей длине каждого шнура нет порезов и разрывов, а вилка имеет все три (или четыре) контакта.
  • Защищайте шнур от защемления или раздавливания и соблюдайте все предупреждающие надписи на шнуре, включая любые ограничения по длине шнура.

Кроме того, будьте осторожны при обращении с топливом для генератора и его хранении, чтобы избежать потенциальных опасностей пожара:

  • Никогда не храните топливо для генератора в доме. Бензин, пропан, керосин и другие легковоспламеняющиеся жидкости следует хранить за пределами жилых помещений в безопасных контейнерах без стекла, маркированных надлежащим образом. Не храните какие-либо из этих веществ рядом с устройствами для сжигания топлива, такими как водонагреватель, работающий на природном газе, в гараже.
  • Перед заправкой генератора выключите его и дайте ему остыть не менее двух минут, прежде чем снимать крышку топливного бака.Бензин, пролитый на горячие детали двигателя, может воспламениться. Никогда не заправляйте работающий переносной генератор.

Предупреждающие знаки отравления угарным газом

Использование резервного генератора представляет риск отравления угарным газом или даже смерти. Поскольку вы не видите, не чувствуете запаха или вкуса CO, важно помнить о симптомах отравления CO.

Симптомы отравления углекислым газом низкого уровня могут быть аналогичны симптомам обычных болезней, таких как простуда, грипп или пищевое отравление. К ним относятся:

  • Головная боль
  • Головокружение
  • Тошнота
  • Обморок
  • Одышка
  • Слабость

Если у вас возникнут какие-либо из этих симптомов, немедленно выйдите на свежий воздух и позвоните по номеру 911 для оказания неотложной медицинской помощи.Очень высокие уровни CO могут привести к тому, что жертвы быстро потеряют сознание, прежде чем они смогут спастись. НЕ пытайтесь выключить генератор перед выходом на свежий воздух. Вход в замкнутое пространство, где работает или работал генератор, может подвергнуть вас большему риску отравления угарным газом.

Все еще нужна помощь? Свяжитесь с нами, если у вас возникнут вопросы.

Некоторая информация и изображения выше были получены от Ассоциации производителей портативных генераторов.*

* Щелкнув эту ссылку, вы покидаете веб-сайт FirstEnergy и переходите на веб-сайт, поддерживаемый третьей стороной. Третья сторона несет полную ответственность за содержание своего веб-сайта.

Генераторы

могут быть смертельными при неправильном использовании — вот как обезопасить себя | The Weather Channel — Статьи The Weather Channel

Чарльз Оксендин устанавливает свой генератор возле своего дома во время урагана Флоренс, обрушившегося на местность 14 сентября 2018 года в Пембруке, Северная Каролина.

(RJ Sangosti / The Denver Post через Getty Images)

Когда какое-либо крупное погодное явление угрожает области, портативные генераторы становятся популярным товаром в ближайших магазинах. Но важно знать, как их использовать, потому что неправильное использование может стать смертельной ошибкой.

По данным NPR, в 2020 году более половины всех смертей, виновных в урагане «Лаура», были вызваны неправильным использованием генератора. Сообщалось также о случаях смерти от угарного газа из-за неправильно используемых генераторов во время холодного взрыва в Техасе в феврале 2021 года и других недавних тропических бедствий.

Среди основных угроз для жизни и безопасности от неправильного использования генератора — отравление угарным газом, поражение электрическим током и пожар. На Energy.gov есть контрольный список советов по безопасности, которые следует помнить при использовании портативного генератора, который может спасти вашу жизнь в следующий раз, когда суровые погодные условия:

— Разместите генераторы на открытом воздухе и вдали от любых строений . Запуск генератора внутри любой закрытой или частично закрытой конструкции может привести к опасным и часто смертельным уровням окиси углерода.Держите генераторы снаружи и на расстоянии не менее 15 футов от открытых окон, чтобы выхлоп не попадал в ваш дом / офис или в соседний дом / бизнес.

— Держите генератор сухим . Эксплуатируйте генератор на сухой поверхности под открытым навесом и убедитесь, что ваши руки сухие, прежде чем прикасаться к генератору. Не используйте генератор в дождливую или влажную погоду.

— Отключите электропитание вашего дома / офиса . Перед использованием генератора отключите обычный источник питания.В противном случае энергия от вашего генератора может быть отправлена ​​обратно в линии коммунальной компании, создавая опасную ситуацию для коммунальных работников.

— Убедитесь, что ваш генератор правильно заземлен . Генераторы с заземлением могут помочь предотвратить поражение электрическим током. Требования к заземлению портативных генераторов см. В рекомендациях OSHA.

— Подключите оборудование непосредственно к генератору . Используйте прочные удлинители для наружного применения, которые находятся в хорошем рабочем состоянии и имеют сечение провода, способное выдерживать электрическую нагрузку любых подключенных устройств.

— ЗАПРЕЩАЕТСЯ включать генератор в розетку . НИКОГДА не пытайтесь подать электричество в свой дом / бизнес, подключив генератор к розетке или к главной электрической панели. Только лицензированный электрик должен подключать генератор к главной электрической панели, установив надлежащее оборудование в соответствии с местными электротехническими нормами. Убедитесь, что электрик установил утвержденный автоматический переключатель резерва, чтобы вы могли отключить домашнюю проводку от электросети перед использованием генератора.

— Обеспечить достаточный запас топлива . Знайте, как ваш генератор расходует топливо при различных уровнях выходной мощности. Тщательно продумайте, сколько топлива вы можете безопасно хранить и как долго. Бензин и дизельное топливо, хранящиеся в течение длительного времени, могут нуждаться в добавлении химикатов, чтобы их было безопасно использовать. За рекомендациями обращайтесь к своему поставщику. Храните все виды топлива в специально разработанных контейнерах в прохладном, сухом, хорошо вентилируемом месте, вдали от всех потенциальных источников тепла.

— Выключите генератор и дайте ему остыть перед заправкой топливом .Используйте тип топлива, рекомендованный производителем.

— Регулярно проверяйте и обслуживайте генератор . Регулярно проверяйте наземные резервуары для хранения, трубы и клапаны на предмет трещин и утечек и немедленно заменяйте поврежденные материалы. Для цистерн может потребоваться разрешение или они должны соответствовать другим нормативным требованиям. Приобретите контракт на техническое обслуживание и запланируйте хотя бы одно техническое обслуживание в год, например, в начале каждого сезона ураганов. Храните свежее топливо в баке и периодически запускайте генератор, чтобы убедиться, что он будет готов, когда вам это понадобится.

Заявление об отказе от ответственности : Поскольку каждая чрезвычайная ситуация индивидуальна и для вашей безопасности, следуйте указаниям государственных и местных органов управления чрезвычайными ситуациями и местных коммунальных предприятий. Информация, представленная на веб-сайте Министерства энергетики США, предназначена для общей информации, а не для одобрения какого-либо конкретного материала или услуги. Прежде чем заниматься деятельностью, которая может повлиять на коммунальные услуги, например электричеством или природным газом, обратитесь в местную коммунальную компанию, чтобы убедиться, что ваши действия выполняются безопасно.

Основная журналистская миссия Weather Company — сообщать о последних погодных новостях, окружающей среде и важности науки для нашей жизни. Эта история не обязательно отражает позицию нашей материнской компании, IBM.

Как установить генератор с существующими солнечными панелями

Эта статья предназначена для наших коллег, которые устанавливают генераторы для дома в Юго-Западной Флориде. Лицензированные электрики часто не осознают, что создают опасную ситуацию, которая может серьезно повредить оборудование.Гарантии на генераторы или солнечные инверторы могут быть аннулированы, если не принять во внимание важные факторы. Мы видели это снова и снова, поэтому мы хотели указать правильный способ интеграции сетевой интерактивной солнечной энергетической системы с новым генератором для дома.

Если вы устанавливаете новый резервный генератор для всего дома с солнечными панелями или добавляете солнечные панели в дом с резервным генератором, эта статья может применяться. Существует слишком много сценариев, чтобы объяснить каждый из них, но это самый распространенный вопрос, с которым мы сталкиваемся.

Суть в том, что нельзя позволять солнечным батареям и генератору работать параллельно. Они должны быть всегда электрически изолированы. Если солнечные инверторы «видят» напряжение от генератора, они будут пытаться синхронизироваться с генератором и подавать на него энергию. Каждый раз, когда производство солнечной энергии превышает нагрузку в здании, солнечные инверторы пытаются отправить энергию в энергосистему. Как своего рода огромная «батарея», сеть может справиться с этим небольшим количеством обратной подачи. Обычные бытовые резервные генераторы не могут.

Пожалуйста, посмотрите это видео для получения дополнительной информации:

Важно отметить, что солнечные панели нельзя использовать при отключении электроэнергии без батарей. Солнечные панели также не могут работать параллельно с генератором, чтобы сократить расход топлива. Это два распространенных заблуждения потребителей, о которых вам нужно знать, когда вы сталкиваетесь с клиентом, у которого есть существующие солнечные батареи. Вокруг много дезинформации, теневые подрядчики по солнечной энергии и отсутствие просвещения потребителей в области солнечной энергии.

Если вы находитесь в нашей зоне обслуживания, мы будем рады помочь вам повторно интегрировать соединение солнечных панелей с вашей генераторной установкой. Если вам нужен совет перед подачей заявки или установкой резервного генератора или генератора критической нагрузки, не стесняйтесь обращаться к нам. Мы сотрудничаем с электриками, чтобы обеспечить бесперебойное обслуживание клиентов. В конечном счете, в наших интересах работать вместе, чтобы обеспечить безопасность домовладельцев и надлежащую работу оборудования.

Свяжитесь с нами сегодня, чтобы обсудить, чем мы можем помочь.

Безопасность генератора

| Советы по безопасности генератора

Безопасность генератора | Советы по безопасности генератора | красный Крест
