Как сделать стропила для двухскатной крыши своими руками

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
- надежно фиксирует нижние концы стропил к балкам;
- выступает в качестве балок для пола мансардных помещений;
- служит основой для потолка нижнего этажа дома.
Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.
Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 – стойки; 6 – подкос; 7 – прогон.
Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м² поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

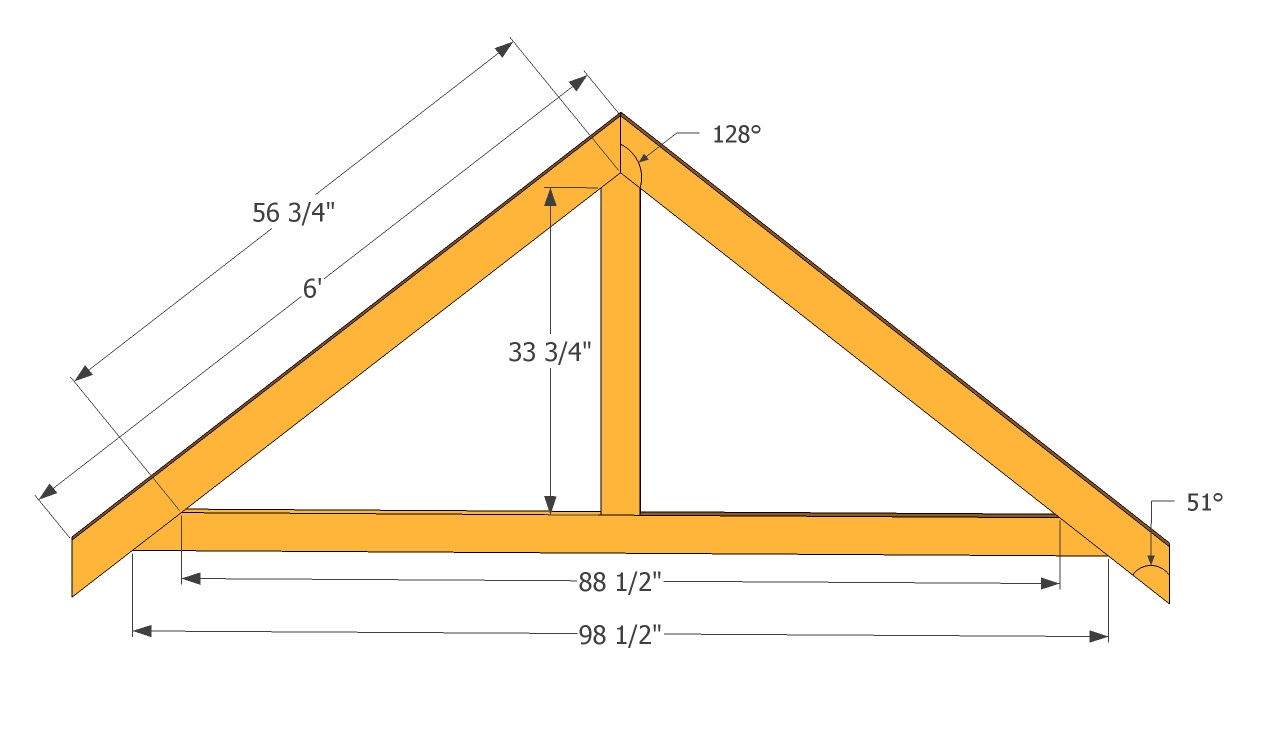

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
Из предыдущих двух параметров можно узнать длину стропил.
Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

Как правильно делать вырезы в стропилах каркасного дома?

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.

При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Переходим к измерениям

(я покажу, как все подсчитать вручную, без калькулятора –

прим. переводчика).

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Подробнее смотрите на видео:

(для тех же, кто понимает по-английски – прим. переводчика)

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)

Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ:
Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».
19,1406 + 4,7851 = Диагональ(«2)
Диагональ = квадратный корень из 23,9257
Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:

Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.

Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Считаем «подъем» в реальности.

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается 2,35 м.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.

Находим полную длину стропил.

После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.

Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т.е. 0,4 метров.

Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см

Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.

Маленький бонус к тексту.
Угольник Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся им и решил купить, обязательно иметь под рукой перевод книги, которая идет с ним в продаже на англ. языке.

Лично мне он очень помог при постройке моего каркасника.

Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.

Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.

Установка стропил двухскатной крыши своими руками

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Установка стропил двухскатной крыши своими руками

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Общее устройство двускатной крыши

Основные понятия

Принцип устройства двускатной крыши понятен уже из названия. Ее характеризует наличие двух скатов кровли, в подавляющем числе случаев являющихся симметричными относительно линии конька. С обеих торцевых сторон расположены треугольные фронтоны.

Две симметричных стороны с равной крутизной уклона кровли – это «классическая» компоновка двускатной крыши

Именно эта схема отличается относительной простотой расчета и монтажа. Она чрезвычайно надежна (при правильном строительстве), обеспечивает равномерное распределение нагрузок на стены здания, обладая при этом отменным эксплуатационным запасом прочности. Вместе с тем, смотрится такая крыша, даже безо всяких изысков, очень симпатично, подходит для практически всех типов кровельного покрытия, а ее скатам могут придаваться любые углы крутизны (естественно, в разумных пределах).

Видимым недостатком такой крыши является наличие «глухих» зон в чердачном помещении, в нижней части скатов.

Иногда архитекторы стараются внести некоторое разнообразие в конструкцию двускатных крыш. Так, например, одним из приемов является создание подчеркнутой асимметрии скатов, причём, как по их крутизне, так и по длине от конька до карнизного свеса.

Цены на крепления для стропил

~~крепления для стропил~~

Оригинальное решение – скаты крыши различаются и по углу наклона к горизонту, и по длине

Подобный подход открывает дополнительные возможности полезного использования чердачного помещения. Правда, самостоятельно правильно спроектировать и смонтировать такую двускатную крышу для неподготовленного человека – задача из разряда практически невыполнимых, поэтому в нашей статье такая конструкция рассматриваться далее не будет.

С определённой долей условности к двускатным относят крыши с ломаными плоскостями скатов.

Ломаная форма скатов крыши обычно делается в угоду полезному использованию чердачного пространства

Впрочем, и такие конструкции имеют особенности в проектировании и проведении монтажа. Стропильные системы подобного типа заслуживают отдельного подробного рассмотрения.

Мансардная ломаная крыша – отличное решение для жилого чердака
Чтобы соорудить надежную стропильную систему такого типа, необходимо будет провести ряд расчетов, тщательно изучить последовательность проведения работ, используемые технологические приемы. Обо всем этом подробно – в специальной публикации нашего портала «Мансардная крыша своими руками».

Элементы конструкции стропильной системы двускатной крыши

Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем, но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы. Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Некоторые различия висячей и наслонной системы двускатной крыши

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Наслонная система стропил

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Конструкция крыши с наслонными стропилами

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

Различные варианты конструкции системы с наслонными стропилами

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Система с висячими стропилами

Графически эту схему крыши можно изобразить примерно так:

Конструкция крыши с висячими стропилами

Сразу бросается в глаза, что стропила опираются только на мауэрлат в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Варианты системы крыши с висячими стропилами

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Расчет базовых параметров стропильной системы двускатной крыши

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.

Схема для наглядного отображения рассчитываемых параметров двускатной крыши

Итак, в процессе расчета нам потребуется определиться со следующими величинами.

Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

Предстоит рассчитать:

Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.

Цены на бензопилу

~~бензопила~~

Рассчитываем крутизну ската и высоту конька

Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.

Наглядная демонстрация зависимости простора «жизненного пространства» в чердачном помещении от угла уклона двускатной крыши

Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

Далее – просто пользуемся формулой:

Н = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.

Калькулятор зависимости высоты конька крыши от крутизны ската

Перейти к расчётам

Кстати, калькулятор позволит решить и прямую, и обратную задачи. Например, если необходимо отталкиваться от планируемой высоты кровли в коньке, можно, введя один раз для начала длину основания треугольника f, затем изменять угол наклона ската кровли (градация изменения в калькуляторе – в 1 градус), чтобы быстро прийти к нужному значению. Это займет буквально несколько секунд.

Рассчитываем длину стропильной ноги

Чтобы рассчитать длину стропильной ноги, которая в данном случае является гипотенузой прямоугольного треугольника (с катетами f и H), проще всего применить всем известную теорему Пифагора.

L = √ (f ²+ Н²)

Калькулятор расчета рабочей длины стропильной ноги двускатной крыши

Данный результат дал нам «рабочую» длину стропильной ноги. Если планируется еще за счет стропила сразу сформировать карнизный свес, то необходимо сделать прибавку к длине – l. По законам тригонометрии такой «довесок» будет равен:

l = K / cos a

К – панируемая ширина карнизного свеса, от стены дома до края (по горизонтали).

а – угол крутизна ската кровли.

Если даже карнизный свес будет формироваться за счет «кобылок», то расчет поможет определиться с необходимой рабочей длиной этих деталей конструкции. Расчет проще провести с помощью нашего калькулятора:

Калькулятор расчета удлинения стропильной ноги для формирования карнизного свеса.

На небольших углах уклона кровли такое удлинение будет весьма незначительно отличаться от планируемой ширины карнизного свеса. Однако, по мере роста крутизны, удлинение стропила начинает быстро увеличиваться, так что игнорировать эту величину – нельзя.

Останется только просуммировать полученные значения и получить общую длину заготовки для изготовления стропила. Безусловно, она берется с небольшим запасом, примерно 200÷250 мм – на точную подрезку уже после установки и закрепления стропильной ноги на место.

Можно сразу же оценить – имеются ли в продаже заготовки (пиломатериал) необходимой длины. На крышах большого размера иногда приходится прибегать к сращиванию стропил по длине.

Расчет нагрузок на стропильную систему, определение сечения стропил и шага их установки

Переходим к самому сложному этапу расчетов. Необходимо оценить, какие суммарные нагрузки будут выпадать на конструкцию крыши, как их оптимально распределить по длине несущих элементов, варьируя шаг установки стропильных ног. Исходя из этого, можно будет подобрать необходимый материал, который обеспечит стабильность конструкции, без переломов или деформаций, определиться с деталями усиления, то есть расставить на схеме дополнительные точки опоры, уменьшающие свободный пролет стропильной ноги.

На стропильную систему в целом будут прилагаться следующие основные типы нагрузок:

Вес самой стропильной системы и кровельного покрытия, а если предусматривается термоизоляция – то еще и «утеплительного пирога».
Нагрузки, вызываемые снежными наносами на поверхность кровли.
Ветровые нагрузки.

Существуют, безусловно, и иные типы нагрузок, причем, многие из которых заранее сложно предугадать – техногенные или стихийные катаклизмы, сейсмические толчки и другое. Но чтобы снизить вероятность разрушения конструкции от подобных явлений «непреодолимой силы», в нее заранее закладывается определенный эксплуатационный запас прочности.

Теперь – рассмотрим нагрузки по порядку.

Любое кровельное покрытие обладает собственной удельной массой, требует той или иной обрешетки или определенных особенностей конструкции крыши. В калькулятор расчёта, который будет предложен читателям ниже, уже занесены средние значения удельной весовой нагрузки от наиболее часто применяемых типов кровельных покрытий. На всякий случай, в этот показатель включено и утепление скатов кровли.
Снеговая нагрузка зависит от двух величин. Во-первых, это рассчитанная по итогам многолетних наблюдений удельная масса снежного покрова, характерная для конкретной местности. По этому параметру всю территорию России можно условно разделить на несколько зон, которые обозначены на расположенной ниже карте-схеме:

Разделение территории РФ на зоны по уровню снеговой нагрузки

Второй параметр, оказывающий влияние на снеговую нагрузку – это крутизна ската кровли. Чем больше угол, тем меньшее давление будут оказывать снежные массы, а на скатах круче 60 градусов – снег и вовсе не станет задерживаться.

Цены на металлочерепицу

~~металлочерепица~~

Ветровая нагрузка. С ней несколько сложнее, так как приходится принимать в расчет больше исходных параметров. Для упрощённого алгоритма вычислений, реализованном в калькуляторе, необходимо знать:

— Угол уклона скатов кровли (чем он больше, тем выше «парусность» крыши).

— Среднюю величину ветрового давления, аналогично определенную по результатам многолетних метеорологических наблюдений для данного региона. Определить свою зону по этому параметру можно также по соответствующей карте-схеме.

Зонирование территории России по уровню ветрового давления

— Имеет важное значение высота строящегося здания, от поверхности земли до уровня конька.

— Оценивается наличие и удаленность естественных и искусственных преград для ветра. Критерии такой оценки хорошо показаны и описаны в соответствующем поле калькулятора.

Правда, здесь важно учесть еще одно правило: преграды могут приниматься в расчет, если их удаление от рассчитываемого здания не превышает величины 30×Н, где Н в данном случае – это высота дома от земли до конька. Например, для здания высотой в 8 метров принимаемые в расчет преграды должны находиться в пределах круга радиусом 240 метров. Если они расположены дальше, то это уже будет считаться «голой» местностью.

Принимаются в расчет только те препятствия для ветра, которые расположены от дома в пределах определенного радиуса

Программа калькулятора учтет все указанные пользователем данные, внесет соответствующие поправки, просчитает нагрузки и заложит необходимый эксплуатационный запас прочности.

Но если просто просуммировать нагрузки, то эта величина не слишком удобна для дальнейших действий, поэтому лучше оперировать показателем распределённой нагрузки. Она рассчитывается на погонный метр стропильной ноги, и напрямую зависит уже от шага установки стропил.

Таким образом, варьируя значение шага установки стропильных ног, можно пронаблюдать, как меняется распределённая нагрузка, и остановиться на оптимальном значении. А уже эта величина позволит войти в таблицу, чтобы определиться с сечением доски, бруса или кругляка, и с допустимой величиной свободного пролета между точками опоры.

Калькулятор расчета распределённой нагрузки на стропильные ноги

Перейти к расчётам

С полученным значением входим в таблицу и определяем сечение доски для изготовления стропила.

Расчетная величина распределенной нагрузки (килограмм на погонный метр стропильной ноги)					Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	доска или брус					кругляк
					толщина доски (бруса), мм					диаметр, мм
					40	50	60	80	100
Планируемый пролет стропила между точками опоры, м					высота доски (бруса), мм
4	3.5	3	2.5	2	160	150	140	130	120
4.5	4	3.5	3	2.5	180	170	160	140	120	120
5	4.5	4	3.5	3	200	190	180	160	140	140
5.5	5	4.5	4	3.5	—	210	200	180	160	160
6	5.5	5	4.5	4	—	—	220	200	180	180
6.5	6	5.5	5	4.5	—	—	—	220	200	200
—	6.5	6	5.5	5	—	—	—	240	220	220

Например, выданное калькулятором значение равно 92 килограмм на погонный метр. Ближайшее в большую сторону значение в таблице – 100 кг, значит, работаем с этим столбиком.

Планируется устанавливать стропила так, что их пролет между точками опоры будет доходить до 4,5 метров. Находим в выбранном столбце пересечение с этим значением.

А теперь можно выписывать из правой части таблицы все размеры допустимого пиломатериала, который гарантировано выдержит такую нагрузку. В данном примере это доска 40×200; 50×190; 60×180; 80×160; 100×140, а также бревно диаметром 120 мм.

Можно в режиме планирования попробовать изменять величину свободного пролета, пока еще виртуально устанавливая дополнительные точки опоры (подкосы или бабки), чтобы посмотреть, какой материал будет более выгодным.

На этом раздел статьи, посвящённый проведению самостоятельных расчетов, будем заканчивать – пора переходить к рассмотрению практического примера создания стропильной системы двускатной крыши. Но все же — несколько слов напоследок.

Алгоритмы расчета и проектирования стропильной системы, безусловно, упрощены, и их допустимо применять при не слишком масштабном строительстве. Если же возводится полноценный жилой особняк, то никак не обойтись без профессионального архитектурного проектирования как самого здания, так и конструкции его крыши в частности.

Узнайте, как провести расчеты параметров стропильной системы односкатной крыши, в специальной статье нашего портала.

Пример установки стропил двускатной крыши — пошагово

Работа над конструкцией крыши всегда – достаточно трудоемкая и сложная, так как большинство операций приходится проводить в весьма неудобных условиях на высоте. Как правило, она требует привлечения помощников. Но тем и интересен рассматриваемый ниже пример, что мастер, используя определенные технологические приемы, всю работу проводит полностью самостоятельно.

Для начала – проект будущей стропильной системы, составленный после проведения необходимых расчетов. Он выполнен с использованием доступного приложения «SketchUp», найти которое и освоить несложно даже начинающему.

Будет монтироваться такая стропильная система – наслонного типа

Дом с полумансардой, то есть второй этаж более чем наполовину выведен из стеновых газосиликатных блоков, и лишь верхнюю треть боковых стен и потолок будет замещать конструкция крыши. Фронтоны – полностью выкладываются из газосиликатных блоков. По центру помещения второго мансардного этажа расположена капитальная перегородка, делящая его надвое, причем эта перегородка на три ряда блочной кладки выше боковых стен. Такое решение позволяет получить вместительную мансарду даже при относительно небольшой крутизне скатов кровли.

А наличие центральной капитальной перегородки дает возможность применить более простую в монтаже схему наслоннных стропил.

Таблица — иллюстрированная инструкция по монтажу стропил двускатной крыши

Все картинки в таблице-инструкции – кликабельные, то есть увеличиваются при клике мышкой.

Иллюстрация	Краткое описание выполняемой операции
	Завезены и разгружены необходимые для работы пиломатериалы. Первым делом следует заняться именно ими – сложить в аккуратные штабеля, чтобы не допустить деформации древесины, провести необходимую обработку.
	Обработка будет заключаться в нанесении специальной пропитки, которая обладает антисептическими свойствами – придает древесине устойчивость с биологическому поражению разложению и поражению грибком, плесенью или насекомыми. Кроме того, многие из подобных составов повышают устойчивость древесины к возгоранию.
	Антисептическая грунтовка может быть готовой к применению или в виде концентрата. В рассматриваемом примере она потребовала разведения водой в соответствии с прилагаемой инструкцией.
	Чтобы повысить качество обработки, поверхности досок и бруса рекомендуется перед нанесением состава тщательно обмести – удалить пыль и мелкие опилки.
	Антисептическая пропитка обильно наносится с помощью валика, со всех сторон доски, для чего ее по ходу обработки последовательно переворачивают. Для узких торцевых сторон удобнее использовать кисть.
	После обработки доски оставляются в штабеле до полного впитывания и просыхания грунтовки. В это время можно заняться подготовкой основания для укладки мауэрлата.
	Верхний торец боковой газосиликатной стены, на которую будет укладываться и крепиться мауэрлат – доска 50×200 мм. Чтобы доска прилегала к стене всей своей плоскостью, поверхность основания в данном случае необходимо несколько подровнять.
	Для этого мастер развёл строительный клей, который использовался для кладки газосиликатных блоков. Затем с помощью широкого шпателя был нанесен тонкий выравнивающий слой.
	Аналогичная операция была произведена и на противоположной стене…
	…а затем – и на центральной стене-перегородке, на которую будет укладываться лежень.
	Доски после обработки полностью просохли, выравнивающий слой на торце стены застыл – можно приходить к дальнейшим действиям. Прежде всего, по торцу стены укладывается слой гидроизоляции. В рассматриваемом случае для этого используется нарезанный лентой полимер-битумный рулонный рубероид. Укладку можно осуществить «на сухую», как на иллюстрации, или с применением соответствующей мастики – качество гидроизоляции от этого только выиграет.
	После этого на слой гидроизоляции укладывается обрезанная по необходимой длине доска мауэрлата. Ее ширина в настоящем случае точно соответствует ширине стены – 200 мм.
	Доска мауэрлата тщательно выравнивается по линии стены.
	Для крепления доски мауэрлата к стене будут применяться вот такие анкерные болты, длиной 150 и диаметром 12 мм. Для большей надежности крепления на анкеры установлены еще и толстые шайбы диаметром 25 мм.
	Чтобы точки установки анкеров не попадали на места будущего монтажа стропильных ног, имеет смысл сразу провести соответствующую разметку.
	Шаг установки стропил просчитан заранее, толщина доски также известна (50 мм). На доске мауэрлата намечаются точные места расположения стропильных ног – они выделены двумя границами с перекрещенной областью между ними. А крепежные элементы мауэрлата можно расположить между стропилами. Рекомендуемый шаг между анкерами – от 600 до 800 мм.
	Начинается процесс крепления мауэрлата. Для начала в намеченных точках просверливают в доске сквозные отверстия сверлом-пером 12 мм. Опилки сразу сметают, чтобы они не попадали в просверленные каналы.
	Затем с помощью перфоратора с буром на 12 мм прямо через отверстия пробуриваются в стене каналы для установки анкеров. Эти каналы максимально очищаются от образовавшейся в результате сверления пыли.
	Устанавливаются анкеры. Каждый анкер сначала аккуратно забивается в канал молотком дол упора шайбы в дерево…
	…а затем заворачивается торцевым ключом, до полной фиксации.
	Установка мауэрлата на одной стене закончена. Аналогичная череда операций проводится на противоположной стене.
	Далее, необходимо установить лежень на центральной стене-перегородке. Вначале, так же, как и ранее, укладывается слой гидроизоляционного материала.
	Затем укладываются доски – такие же, 50×200 мм. Правда, для лежня длины стандартной доски оказалось недостаточно, и его приходится выкладывать из двух. Кроме того, учитывая то, что в такой конструкции кровельной системы именно по центру на лежень выпадают наиболее высокие нагрузки, его решено сделать усиленным, в два слоя досок, то есть с общей толщиной в 100 мм.
	Но для начала стелется и крепится на анкерные крепления первый слой досок – все точно так же, как и при установке мауэрлата на боковых стенках здания.
	Нижняя доска лежня закреплена, но выступающие части анкерных деталей будут мешать укладке верхнего слоя. Значит, в верхней доске необходимо вырезать «гнезда», в которые спрячутся верхушки анкеров.
	Чтобы провести точную разметку под эти «гнезда» верхнюю доску укладывают на место, где она должна лежать, и тщательно выравнивают. Затем в местах расположения анкеров сверху по доске пристукивают молотком.
	Выступающая часть анкера оставит на верхней доске хорошо заметную отметину, по которой и будет проводиться сверление.
	Для высверливания гнезд применяется перьевое сверло диаметром 25 ÷ 27 мм, так, чтобы в отверстие могла поместиться шайба анкерного крепления.
	Сквозного отверстия не понадобится – достаточно глубины этого «гнезда» в 25÷30 мм.
	Укладывается верхний ряд досок, на заранее примеренные места. Если всё было сделано точно и аккуратно, верхняя доска отлично приляжет к нижней и сразу получит определенную фиксацию за счет выступающих частей анкеров – случайного смещения можно уже не опасаться.
	Соединение двух ярусов досок между собой производится с помощью универсальных оцинкованных саморезов 6×90 мм. Их вкручивают в шахматном порядке с шагом в 250 ÷ 300 мм.
	Всё, лежень полностью готов к дальнейшим монтажным работам.
	Следующим шагом мастер предпочел выложить блочные стенки фронтонов, посчитав, что именно на этом этапе ему это будет сделать удобнее всего. Кладка фронтонов не входит в план рассмотрения нашей публикации, и этот шаг мы пропустим – сразу покажем то, что получилось в итоге. Впоследствии выступающие края фронтона будут срезаны по уровню крыши, неровности – сглажены.
	Что же касается именно стропильной системы, то следующим этапом станет монтаж стоек по лежню и установка конькового прогона. Первыми будут устанавливаться крайние стойки. Для изготовления стоек пойдут те же доски, что и для мауэрлата с лежнем – 200×50 мм. Они сразу нарезаются в нужном количестве точно в размер.
	Количество стоек и их расположение в точности совпадает с количеством и размещением стропильных пар. На лежне производится точная разметка – по аналогии с разметкой мауэрлата.
	Устанавливается первая стойка. На ней уже заранее с обеих концов жёлтыми оцинкованными саморезами 6×40 прикручены стальные перфорированные уголки (50×50×2 мм).
	Установленная стойка сразу наживляется через уголок саморезом к лежню.
	Очень важно добиться вертикальности этих стартовых стоек, пока они еще окончательно не зафиксированы. Причем, эта проверка должна быть произведена в двух плоскостях. Вначале проверяется вертикальность в поперечной (относительно оси лежня) плоскости – по строительному ровню выставляется идеально по вертикали.
	В рассматриваемом примере для обеспечения такого положения пришлось прибегнуть к использованию небольшого деревянного клина.
	Теперь необходимо добиться вертикальности в перпендикулярной плоскости. Чтобы зафиксировать нужное положение лучше всего использовать временный подкос из обрезка доски (рейки). Один конец такой подпорки крепится черным саморезом к боковой грани лежня.
	Затем по строительному уровню стойка точно выставляется по вертикали…
	…и фиксируется в этом положении временным подкосом с помощью второго самореза. Теперь стойка уже никуда не сместится.
	Точно такая же операция проделывается со стойкой и на противоположном конце лежня. Крайние стойки с временными подпорками и станут основанием для укладки доски конькового прогона.
	Как уже отмечалось, для укладки и крепления прогона на крайних стойках уже заранее были прикручены монтажные стальные уголки.
	Доска конькового прогона поднимается наверх, укладывается на выставленные крайние стойки, тщательно выравнивается. Доска применяется всё та же — 200×50 мм.
	Затем с помощью шуруповерта коньковый прогон фиксируется к уголкам стоек. Пока окончательно затягивать несколькими саморезами не стоит – возможно, придется вносить небольшие коррективы. Достаточно по одному саморезу с каждой стороны (6×40 мм).
	Всё, доска конькового прогона заняла своё место. Можно переходить к установке промежуточных стоек.
	На нарезанные точно по размерам стойки прикручиваются стальные уголки, с одной…
	…а затем и с другой стороны.
	Стойка выставляется точно по разметке, и ее края выравниваются с лежнем и коньковым прогоном. Нижний уголок крепится к лежню пока что одним саморезом.
	Затем с помощью строительного уровня выверяется вертикальное положение стойки…
	… и она крепится через уголок к коньковому прогону, также пока одним саморезом.
	Пока так и оставляется – по одному саморезу. Окончательная фиксация будет производиться после установки стропильных ног, так как бывает, что необходимо вносить небольшие коррективы.
	С обратной стороны стойки уголка тоже пока нет – он будет ставиться обязательно, но позднее.
	Все стойки установлены. Если всё сделано правильно, а стойки имеют равную высоту, то коньковый прогон занимает горизонтальное положение.
	Следующий этап – это установка самих стропил. Но прежде чем переходить к нему, необходимо проверить и сравнить длину получающихся скатов. По идее, она должна быть равной, но дерево остается деревом, и иногда набегают небольшие ошибки. Проверить несложно — с помощью рулетки замеряются расстояния от угла конькового прогона до угла мауэрлата. То же самое делается и на противоположной от прогона стороне.
	Если набегает небольшая ошибка, в пределах 25-30 мм, то можно в нужном месте выкрутить те самые одиночные саморезы, внести необходимые коррективы, и закрутить их вновь. А для того чтобы это положение при установке стропил оставалось неизменным, между мауэрлатом и коньковым прогоном устанавливают временные подкосы из тонкой прочной доски.
	Крепление этих вспомогательных временных элементов осуществляют с помощью обычных черных саморезов.
	Естественно, расположение временных подпорок выбирают таким, чтобы оно не мешало установке стропильных ног. Аналогичную пару подкосов устанавливают и на противоположном конце конькового пролета.
	Вот теперь можно переходить к установке стропильных ног. Рекомендуется при монтаже каждой очередной пары устанавливать вот такой временный опорный брусок, точно по линии разметки. Он не даст стропильной ноге сдвигаться при установке, а кроме того, к нему можно временно крепить тяжелую доску струбциной или теми же саморезами, чтобы она до окончательной фиксации не скатывалась вниз. Брус крепится парой черных саморезов, и его несложно демонтировать по минованию надобности, переставляя на очередной узел крепления.
	Доска для стропильной ноги поднимается наверх и устанавливается на место, по линиям нанесенной ранее разметки. Ее длина обычно делается на 50÷80 мм больше в каждую из сторон – для последующей точной прирезки.
	Пока что доска опирается на углы конькового прогона и мауэрлата. Ее временно можно закрепить от соскальзывания струбциной к вспомогательному брусу.
	Теперь необходимо выполнить разметку для врезки стропильной ноги в коньковый прогон и мауэрлат. Удобнее всего будет поступить так. По плоскости прогона к стропильной ноге прикладывается хорошо обработанный брусок 50×50 мм (как показано на иллюстрации)…
	…и по его верхнему краю карандашом прочерчивается горизонтальная линия.
	Затем к торцу прогона прикладывается угольник, и прочерчивается вертикальная линия, до пересечения с горизонтальной.
	В результате очертился треугольник, который необходимо будет вырезать.
	Точно такая же разметка проведена и в месте пересечения стропильной ноги с мауэрлатом.
	Далее, убирается струбцина, доска снимается, и на ней ручной ножовкой или электрическим лобзиком делаются прорези по выполненной разметке – удаляются два треугольных фрагмента.
	Стропильная нога вновь устанавливается на место, и при этом она должна «как влитая» соединиться и с коньковым прогоном…
	…и с мауэрлатом.
	Далее, таким же образом подгоняется и вторая, парная стропильная нога. Пришло время подогнать их друг к другу. Поначалу мастер использовал метод одновременной прирезки двух стропильных ног. Одна доска установлена точно по разметке, вторая – внахлест на нее, и между собой они стянуты струбциной. Точно по центру конькового прогона прочерчена линия…
	…а затем она же с помощью строительного уровня вертикально переносится на стропильные доски. Эта линия станет направлением резки одновременно обеих стропильных ног с помощью ручной ножовки.
	Рез произведен, но оказалось, что такой подход не слишком удобен. Использовать для подобной прирезки электрический инструмент – не получается, а вручную, тем более в неудобных условиях на высоте, ровно пропилить сразу две 50-миллиметровых доски – задача не из легких.
	Кроме того, взаимное наложение досок при резке неизбежно дает небольшую, но все же погрешность. Со следующей стропильной пары будет применяться иной подход.
	Но пока что необходимо окончательно зафиксировать стропильные ноги на месте, связать их с коньковым прогоном, мауэрлатом и между собой. Для этого будут использоваться металлические соединительные детали: перфорированные уголки 50×50×2 для прогона, 80×60×2 – для мауэрлата, и пластины 60×200×2 – для взаимного скрепления.
	С помощью уголков и оцинкованных саморезов 6×40 мм стропильная нога крепится к мауэрлату…
	…затем к коньковом прогону.
	После того как обе стропильные ноги установлены, они скрепляются между собой с помощью перфорированной пластины и саморезов.
	После установки первой пары стропильных ног, монтируют следующую – на противоположном конце крыши. Затем между крайними стропилами по каждому скату протягиваются шнуры – поверху, понизу и примерно посередине. Эти шнуры помогут ориентироваться при установке остальных, промежуточных стропильных пар.
	Кстати, как уже говорилось, к прирезке последующих стропильных пар был применен другой подход. Угол размечается так же, как и ранее, а потом наносится вертикальная линия…
	… которая проецируется от центра конькового прогона с помощью строительного уровня. После этого доска снимается, а резка и уголков, и верха стропильной ноги по линии проводится в удобном для такой операции положении, причем для этого уже вполне можно использовать электрическую ручную циркулярку.
	Такая же операция проводится и со второй стропильной ногой, а результат – показан на иллюстрации: все совпало идеально точно.
	В таком же порядке работа продолжается и далее, пока не будет выставлена и закреплена вся «анфилада» стропильных пар.
	Вот теперь необходимо вооружиться шуруповертом, хорошим запасом саморезов, перфорированных уголков и пластин, и провести окончательное закрепление стоек и стропил к мауэрлату, лежню и коньковому прогону. Уголки и пластины теперь устанавливаются уже с обеих сторон каждой закрепляемой детали, и фиксируются необходимым количеством саморезов: для уголка 50×50 – минимум по три на каждую сторону, для уголка 80÷60 – по четыре,
	…а для пластины – по пять-шесть на каждую половину. После этого можно убрать все ранее установленные временные подкосы – они свою роль уже сыграли и больше не нужны.
	Следующий этап – установка нижнего ряда затяжек. Эти затяжки буду служить еще и основой для подшивки потолка мансардного помещения, то есть они должны быть установлены на определенной высоте – в данном случае это 2500 мм от уровня пола второго этажа. Чтобы облегчить себе задачу, можно подготовить из доски шаблон – центр затяжки сразу по нему примет необходимое положение по высоте. Шаблон можно временно крепить к стойке с помощью одного самореза, и переставлять по мере установки очередных затяжек.
	Доска для затяжки (применяется 150×50 мм) установлена на подставку-шаблон и наживлена одним саморезом по центру. Как видно, до горизонтальности ей еще далеко – требуется выравнивание. Для этого сначала демонтируется подставка-шаблон.
	Затем, слегка проворачивая доску относительно оси-самореза, добиваются ее точной горизонтальности…
	…и фиксируют это положение одним саморезом на любой из стропильных ног.
	Стягиваться затяжки со стропильными ногами будут не только саморезами, но и болтами М12×120.
	Для сверления отверстие под болт используется перьевое сверло на 12.
	На участке пересечения доски затяжки со стропильной ногой, примерно по центру, сверлится сквозное отверстие. В него устанавливается болт с широкой шайбой, такая же шайба нанизывается с другой стороны, затем наживляется и окончательно закручивается с помощью ключа гайка. В итоге узел соединения нижней затяжки со стропилом выглядит так – болт и три самореза 6×90 мм.
	В узле пересечения затяжки и центральной стойки достаточно будет пяти саморезов.
	Затем прочерчиваются линии – по внешнему краю стропильных ног…
	…и с помощью ручной циркулярки затяжка с обеих сторон обрезается вровень с плоскостью, задаваемой стропилами.
	Так устанавливается весь ряд нижних затяжек.
	Для максимальной прочности создаваемой системы, и для окончательного «защемления» конькового прогона, снизу него устанавливаются верхние затяжки. С ними – все просто. Особого выравнивания по строительному здесь не требуется – отрезок доски (50×100) плотно прижимается снизу к коньковому прогону и закрепляется саморезами к стойке и обеим стропильным ногам, как показано на иллюстрации. Затем точно так же, как и с нижними затяжками, размечаются и подрезаются выступающие наружу края доски, вровень с плоскостью стропил. Такая затяжка ставится на каждой стойке и стропильной паре с одной из сторон – этого достаточно.
	Конструкция получилась прочной, но чтобы исключить даже малейший ее люфт вдоль оси крыши, есть смысл добавить пару диагональных подкосов между первой и второй стойками (стропильными парами). Здесь можно применить доску 50×100 мм, заранее измерив и вырезав заготовки необходимой длины. Для крепления таких подкосов достаточно саморезов. Аналогичная пара устанавливается и на другой стороне крыши, между последней и предпоследней стойками.
	На этом монтаж стропил можно считать почти законченным.
	Правда, внешние края стропил, выходящие за периметр дома и необходимые для формирования аккуратного карнизного свеса, еще не подрезаны – как мы помним, они были оставлены с небольшим запасом.
	Для работы в данном случае потребовалось сооружение лесов. Чтобы наметить вертикальную линию подрезки, можно изготовить брусок-шаблон, задающий ширину карнизного свеса от уровня стены. Затем по намеченной риске с помощью уровня прочерчивается вертикальная линия.
	Для подшивки стропильных ног с торца будет использоваться лобовая доска шириной 100 мм. Значит, сверху по рулетке на намеченной линии откладывается это расстояние.
	Затем через эту точку проводится с помощью уровня горизонтальная линия. Край стропила намечен.
	Теперь необходимо на каждом стропиле вырезать паз, в который будет укладываться обвязочная доска, становящаяся основанием для дальнейшей установки профиля-капельника. Это доска должна встать вровень с поверхностью стропильных ног. Так как будет использоваться доска 100×20 мм, то и паз должен быть таким же (считая от намеченного края стопила).
	После нанесения разметки на все стропильные ноги, с помощью ручной электрической циркулярки производят обрезку.
	В итоге выступающий наружу край каждого стропила приобретает вот такую форму.
	Завершить работу со стропилами можно установкой и закреплением обвязочной и лобовой досок.
	Вот теперь можно переходить к этапам настила гидроизоляционной мембраны, создания кровельного утеплительного «пирога», к монтажу контробрешетки и обрешетки под выбранное кровельное покрытие и к другим работам, завершающим создание надежной двускатной крыши для дома. Все эти вопросы – подробно освещены по отдельности на страницах нашего портала.

Надеемся, что после изучения этой подробной пошаговой инструкции у читателей сложились ответы на многие стоящие перед неопытным строителем вопросы. Безусловно, такой способ установки стропил – всего лишь один из множества, но он выглядит достаточно простым для самостоятельного исполнения. Ну а для расширения объема полученной информации, предлагаем просмотреть еще несколько видео сюжетов на эту тему.

Видео: Монтаж стропильной двухскатной системы под металлочерепичную кровлю

Видео: Несколько полезных технологических рекомендация по точной установке стропильных ног

Резка обычных стропил | JLC Онлайн

Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для обучения профессиям. Мы сосредоточимся на некоторых навыках, которые разносторонний плотник должен приобрести в течение первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также освежить информацию для ветеранов и инструмент, который руководители бизнеса могут использовать при обучении сотрудников.Мы расскажем как о каркасе, так и об отделке, от раскладки и резки обычных элементов каркаса до подвесных дверей и беговой отделки. Мы поговорим о технических аспектах каждого компонента и затронем базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

В этой первой части мы начнем с каркаса крыши:

Цель: Продемонстрировать основы расчета, разметки и резки обычных стропил для полной двускатной крыши или односкатной крыши на крыльце или небольшое дополнение.

Необходимые навыки:

Умение читать рулетку / линейку.
Знакомство с использованием Speed Square.
Умение безопасно работать с циркулярной пилой.

Инструменты: Есть несколько подходов к выкладке стропил. Я расскажу о наиболее эффективном из найденных мною методах, в котором используется калькулятор Construction Master * и квадрат макета. Единственные другие инструменты, необходимые для разметки, — рулетка и острый карандаш.

Чтобы распилить стропило, вам понадобятся:

Циркулярная пила
Ручная пила или лобзик
Защитные очки

* Для обзора калькулятора Construction Master посмотрите видео здесь.

Материалы
° 2×6 (или больше) стропила

Термины для стропил
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:

Отвес , обычно называемый ребристым вырезом , в верхнем конце стропила.
Birdsmouth , который состоит из двух разрезов — горизонтального разреза сиденья и вертикального разреза плеча .
Хвост , который может быть отрезан вертикально или под прямым углом, в зависимости от детализации карниза.

Найдите эти стропильные элементы на иллюстрации ниже:

Схема расположения стропил
Чтобы выложить стропило, необходимо знать уклон крыши и рассчитать пролет стропил :

Уклон крыши — это уклон крыши, выраженный как отношение количества дюймы подъема (вертикальное перемещение) на каждый фут пробега (горизонтальное перемещение).В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут пробега. На строительных калькуляторах уклон часто называют «шагом».

Прогон стропил — это горизонтальное расстояние, которое проходит стропила. На сплошной двускатной крыше это равно половине ширины здания минус половина толщины конька.

Расчет длины стропил

Последовательность расчетов для определения длины стропила в Construction Master показана ниже. Обратите внимание, что длина стропила измеряется от кончика отвеса на верхнем конце стропила (гребня) до строительной линии (показанной красной пунктирной линией в разрезе / фасаде ниже).Длина стропил не включает свес стропил.

Для подробного объяснения того, как запустить этот тип вычислений в Construction Master, посмотрите видео здесь.

На односкатной крыше стропильный проход — это расстояние от ригеля в главном здании до внешней стороны дополнительной стены или несущей балки крыльца. Нам нужно скорректировать общий пробег (73 дюйма в нашем примере), вычтя 1 1/2 дюйма, полную толщину бухгалтерской книги (скорректированный пробег = 71 1/2 дюйма).

Следующая страница : Схема расположения стропил и последовательность резки.

Подрезать стропила точно

Подрезать стропила несложно, трудность заключается в том, чтобы найти правильную длину стропила и выложите их аккуратно. Хорошие плотные пропилы стропил — ключ к прочному хорошо построенная крыша. На этой веб-странице я расскажу об используемых методах для резки обычных стропил.

Я использую только три основных метода для резки и разметки стропил.Я вызываю их по одному, помечаю все сразу и режу группой.

Поочередная резка — это самый простой способ научиться стричь обычные стропила. Я бы порекомендовал это техника для всех домовладельцев, начинающих плотников или всех, кто строит небольшой сарай или другое простое сооружение. Этот метод требует наименьшего количества инструментов и столярного опыта для выполнения поставленной задачи.

Одновременная разметка стропил — способ увеличить скорость по одному за раз, но требует больше времени для настройки.Это хорошо работает на больших стропилах, особенно если есть несколько стропил. быть вырезанным. Для этого не требуются специальные инструменты, его следует использовать только высококвалифицированным специалистам. квалифицированные плотники.

Для стропил требуются специальные инструменты, которые очень дороги, более 1000 долларов. Если у вас нет полного кармана денег или грузовика стропил, которые нужно распилить, лучше оставить этот метод профессионалам.

Резка стропил по одному

По одному — лучший способ отрезать несколько стропил для небольшого сарай, мансардное окно или даже гараж размером 24 на 24 фута.Включенные шаги справедливо простой и после того, как был изготовлен шаблон стропила, можно выполнить любой, кто достаточно опытен с циркулярной пилой.

Класть вырежьте и вырежьте стропило в натуральную величину, которое будет использоваться в качестве шаблона для все остальные. Если вам нужна помощь в этом шаге, посетите страницы, посвященные основному обрамлению крыши и квадратному обрамлению.

Кому облегчить использование стропильного рисунка, вырезать два куска фанеры или аналогичный материал на 12 «X 3». Прикрепите фанерные полосы к верхнему краю. стропила, оставляя 3/4 дюйма, свисать с каждой стороны стропила.Одна полоса вверху, а другая — на высоте над пластиной, отметьте только над пастью птицы.

Поместите стропильную балку на стропильных лошадей так, чтобы коронка была обращена от вас, и оставьте зазор 2 дюйма или около того между каждой из них, чтобы шаблонные заборы поместились между пиломатериалами.

Место стропильный шаблон поверх бруса с ближайшим низом стропила ты. Плотно подтяните забор к разметке стропил и продолжайте тщательно разметить все разрезы. Чтобы сэкономить время, у вас может быть помощник отметьте один конец, а также поможет вам перемещать шаблон с доски на доску. Только

разметьте и вырежьте еще два стропила в это время, нам нужно проверить их на соответствие прежде чем разрезать все остальное. Вам, вероятно, простят за то, что вы режете три стропила неправильные, но сорок неправильные, вы можете найти столярные изделия навыки на другом сайте вакансий.

Чтобы проверить стропила на подгонку, вы можете прибить блок 2 X 4 к верхнему отвесу. разрез одного из общих стропил для временного обозначения конька доска. Убедитесь, что тыльная сторона рта птицы плотно прилегает к внешней стороне. стены и позвольте вершинам соединиться, чтобы проверить соответствие.Если они открыты сверху они слишком длинные.

Пришло время внести любые исправления, если это необходимо. Как только вы Довольные стропила, сделайте разметку и обрежьте остальные.

Когда вы начинаете стричь стропила, сделайте сначала верхний или отвесный надрез, а затем переходите к хвостовым надрезам, сохраняя пасть птицы напоследок.

Не отказывайтесь от выкройки стропил, пока не услышите слова «Мне нужен еще один».

Разметка стропил сразу

С помощью некоторых простых инструментов, построенных на месте, можно отметить сразу все стропила.После того, как они размечены по длине, верхний отвес, можно отметить порезы рта и хвоста птиц. Стропильный шаблон меньшего размера может должны быть сделаны с правильными разрезами, избавляя от необходимости перемещаться по полному размер шаблона, стропила 22 ‘X 2 X 8 не редкость, они тяжелые и неудобно обращаться.

Набор для резки тяжелых На территории можно построить лошадей, чтобы удерживать стропила. Все вы действительно необходимо четыре 30-дюймовых 2 X 6, два 16-футовых 2 X 10 или 8 и двенадцать треугольных фасонные блоки. Для них хорошо подходят вырезы от косоуров. блоки.Когда лошади будут построены, их можно будет легко переместить на другие рабочие места.

Стройте разделочных лошадей на ровной площадке рядом с грудой пиломатериалов, так что вам не придется перемещать тяжелые стропила дальше, чем необходимо.

Поместите стропильную балку в верхнюю часть коня так, чтобы с обоих концов свешивалась примерно фут.

Промыть то, что будет верхним отвесом срез стропил с одного конца. Хороший способ сделать это — использовать 2 X 4 держаться за край против конца и постукивать стропилами вперед и назад пока все они не выстроятся в квадратную линию.

Использование треугольные блоки, чтобы плотно прижать стропила. я предпочитаю используйте винты, чтобы закрепить блоки, потому что их легче удалить и не будет двигать стропила, как вбивать гвозди.

Вкл. верхний край одной стороны стойки измерьте / отметьте длину птичий рот и хвост отрезаны. Сделайте то же самое на другой стороне стойки и наметьте мелом линию, чтобы отметить стропила между ними.

После опорные линии отмечены правильно, после этого можно снимать стропила из стойки и положили на бок так, чтобы заводная головка была обращена от ты.

Используя меньший шаблон для стропил, отметьте вертикальный разрез и двигайтесь вниз, а отметку HAP с помощью метки на стропильном балке и отметьте разрезы рта и хвоста птицы.

Как и прежде, вы всегда должны проверять два стропила перед тем, как начать всерьез резать стропила.

Стропила для распиловки бригад

Если вы планируете использовать эту технику, то вы уже должны умеют раскладывать и распиливать стропила. Есть дорогие инструменты связаны с разделением групп, но сэкономленное время очень велико, если вы знаете, что ты делаешь.Эта процедура гарантирует, что все стропила будут одинаковыми. так что имейте в виду, что если они ошибаются, то все будут неправы.

Поместите стропила в стойку для резки коронками вниз.

• Выровняйте и закрепите стропила с помощью блоков и ремней или чего-то еще, чтобы они достаточно хорошо выровнялись.

ï »¿Отметьте и закрепите линии для разрезов отвеса, рта и хвоста птицы.

ï »¿С помощью пилы с червячным приводом и ножа Prazi Beam Cutter установите пилу под правильным углом и сделайте верхний и хвостовой пропилы.

• »¿С помощью 14-дюймовой циркулярной пилы Big Foot Big Boy 15 A с червячным приводом установите правильный угол и сделайте надрезы для рта птицы за два отдельных прохода.

Стропила для стропил лучше оставить профессионалам

Справочный материал для стропильных работ

Библия каркасов крыш, 2-е издание

Секреты кровельщика по обрамлению индивидуального дома

Ссылки на соответствующие страницы Carpentry Pro Framer

Разметка обычного стропила

Прокладка шатровых стропил , стропил и требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, — это обычные стропила, основной строительный блок каркаса крыши.

Чтобы выложить обычное стропило , необходим уклон крыши, выраженный в единицах подъема на фут пробега. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 из 12 поднимается на 6 дюймов на каждый фут пробега. Прогон — это расстояние по горизонтали, которое покрывает стропила. Для двускатной крыши пробег измеряется от средней линии коньковой доски до внешнего края верха стены.

Когда вы знаете шаг и общий пролет , вы можете разложить пропилы стропил несколькими способами.Самый простой способ — «отступить» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Сойти со стропила

Шаг 1: Начните с гребня. Прикрепите калибр для ступенек к квадрату обрамления , чтобы выровнять размеры подъема и спуска с верхней кромкой стропила. Отметьте первую отвесную линию рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первые 1 фут. приращение пробега. Теперь вы можете «спуститься» по стропилам, чтобы завершить общий проход.

Шаг 2: Отрезы отвесом и сиденьем завершают пасть птицы. Прямоугольная выемка, которая проходит поверх стены, называется пастью птицы. Отмеряя от отвеса, сделайте ровный вырез, равный толщине стеновой конструкции.

Шаг 3: Отразите квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять хвосты длинными, затем закреплять леску и обрезать их на месте.Но простой стропильный хвост с отвесом — это несложная задача, которую нужно выложить заранее: переверните квадрат на 180 ° (язычок направлен вниз) и отойдите на желаемое расстояние от линии отвеса птичьего рта до конца стропильного хвоста.

Шаг 4: Обрежьте отвес, чтобы учесть коньковую доску. Если стропило должно быть прикреплено к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем наметьте линию отреза.

Шагомер снижает вероятность ошибки

Самые полезные аксессуары для укладки стропил — это пара крошечных зажимных приспособлений, называемых ступенями (General Tools; 212-431-6100; www.generaltools.com). Каждый калибр представляет собой небольшую шестигранную гайку с прорезью посередине и винт с накатанной головкой для крепления к квадрату. Прикрепленные к ножкам каркаса квадрата в точках подъема и спуска, ступенчатые калибры действуют как упоры, чтобы гарантировать, что настройки подъема и спуска остаются неизменными на протяжении всего процесса компоновки.Как следует из названия, эти маленькие приспособления также удобны для установки косоуров.

Первое стропило выкройка для остальных

Шаг 5: Отрежьте первую с особой осторожностью. Это стропило послужит образцом для всех остальных, поэтому важно делать точные пропилы. Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Завершите птичий рот ножовкой. Вам понадобится пила, чтобы прорезать угол с обеих сторон.

Шаг 7: Держите коронки вверх при прорисовке узора. Пиломатериалы для обрамления не могут быть равномерно прямыми и точными, поэтому рекомендуется ориентировать стропила так, чтобы их венцы были обращены вверх при установке. Поместите выкройку поверх каждой новой части стропильной балки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать стропило на месте.

Фото: Том О’Брайен; чертеж: Дэн Торнтон

Подробнее о стропилах:

Стропила Perfect Roof — Сосредоточьте свои усилия на стропилах с узором, и остальная часть крыши легко встанет на место.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Каркас крыши 101 — Extreme How To

EHT исследует некоторые базовые методы создания каркаса крыши, от макета до установки.

Обрамление крыш — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил.Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены.Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют этому треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов.Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12).Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили высоту подъема, пролета, пролета, длины линии и уклона, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона с высотой совпадала с отвесом, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил вырез птицы и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез по ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Как распилить стропильное соединение «Птичий рот»

Когда дело доходит до укладки стропил, важно понимать основные строительные блоки каркаса.Среди важнейших отдельных компонентов — сустав «Птичий рот».

Этот тип разреза, также известный как «птичий рот» или иногда «птичий клюв», обычно используется для надежного соединения стропила с верхней частью опорной стены с помощью стеновой пластины.

Если вы пытаетесь построить односкатную крышу, простой фронтон или другую конструкцию стропил, то вам нужно знать, как вырезать стропильную пасть.

Хотя поначалу это может показаться устрашающим, выполнение такой резки на самом деле довольно простое занятие и не требует большого количества инструментов.

Мы уверены, что к концу этого руководства у вас появится уверенность, необходимая для выполнения этой важной резки.

Что вам понадобится

Есть несколько способов разрезать «птичий рот» на стропиле.

Для наших целей сегодня мы покажем вам метод, который требует наименьшего количества инструментов:

Шаг I: Рассмотрите общий план

Прежде чем вы погрузитесь в одиночный разрез, важно сделать шаг назад и рассмотреть общий план. план кадрирования.

Взгляните на план крыши в частности, отметив количество используемых стропил и угол наклона крыши.

Пока вы оцениваете ситуацию, начинайте делать предварительные измерения.

Сюда входит расстояние от верха стены до верхней коньковой пластины крыши, а также расстояние от одной внешней стены до другой.

Шаг 2. Произведите вычисления

Следующий шаг на самом деле один из самых сложных.

Пришло время сделать три важных расчета, которые будут иметь жизненно важное значение для обрезки каждого стропила до нужной длины и правильного надреза «птичьего рта».

Первый — умножить расстояние от вершины стены до вершины конька на себя.

Второй — вычесть расстояние от верха стены до верха конькового участка из расстояния от одной стены до другой стены. Разделите это число на два, а затем умножьте полученное число на себя.

Следующее вычисление — это сложение двух чисел, чтобы найти их квадратный корень.

Квадратный корень из этих двух чисел — это число, которое вы будете использовать для большинства дополнительных измерений при вырезании «птичьего рта».

Шаг III: сначала обрежьте верхний конец

Сделайте перерыв в измерении, сначала обрезав верхний конец стропила. Это гарантирует, что вы сделаете вырез в стропиле нужной длины.

Шаг IV: Измерьте и отметьте вертикальный разрез

Используйте квадратный корень для измерения вдоль верхней части стропила. Сделайте отметку вдоль верхнего края стропила, где заканчивается это измерение.

Повторите этот шаг по нижней части стропила. Сделайте отметку по нижнему краю стропила, где заканчивается измерение.

Проведите прямую линию между этими двумя отметками, используя столярный угольник или аналогичный инструмент.

Помните, что эта линия предназначена для отвеса птичьего рта. Он всегда должен быть параллелен пропилу, который вы только что сделали на другом конце, вершине стропила.

Шаг V: Измерьте и отметьте горизонтальный разрез

Используйте новые линии, обозначающие вертикальные разрезы, чтобы разметить линии для горизонтальных разрезов.

Горизонтальные пропилы будут под прямым углом к отвесам, поэтому сделайте эти отметки с помощью столярного угольника.

Шаг VI: Сделайте пропил

Используйте циркулярную пилу, чтобы пропилить обе новые отметки, которые вы только что сделали.

Работайте медленно и осторожно, чтобы точно обрезать линии измерения.

Скорее всего, циркулярная пила не прорежет весь рот. Остается еще небольшая часть, которую нужно отрезать.

Хотя вы можете использовать лобзик или аналогичный инструмент для этой последней части резки, я считаю, что проще всего использовать простую ручную пилу.

Шаг VII: Используйте как образец

Теперь у вас должен получиться идеальный разрез «птичий рот» на первом стропиле.

Поскольку для каркаса крыши требуется много стропил, это ускоряет процесс, если вы используете первое стропило в качестве образца или шаблона для других стропил.

Используйте его, чтобы сделать правильные измерения, отметки и надрезы на каждом стропиле.

Последние мысли

Прорезание «птичьего рта» — это классический способ подготовить стропило для двускатной или односкатной крыши, сделанного вручную.

Поначалу это может показаться слишком сложным для новичка, но научиться резать стропильную пасть под силу почти каждому.

Просто не забудьте перед тем, как делать какие-либо пропилы, убедитесь, что план стропил и, в частности, настенная плита, которую вы используете, действительно требует соединения «птичий рот».

Последний гид, который вам когда-либо понадобится

За прошедшие годы у меня была возможность построить довольно много односкатных крыш, и нет двух одинаковых. Я сделал простые фронтоны, наклонные крыши и несколько навесов — и, вероятно, еще несколько штук, которые я не могу вспомнить.И, конечно же, каждый раз, когда я строю новую крышу, я всегда учусь делать разные типы стропил для сараев.

Я подумал, что пришло время изложить эти знания о стропилах в статье, чтобы поделиться с вами. Хочу поделиться с вами, как легко построить стропила для своего сарая. Мы рассмотрим двускатную крышу, но вы сможете применить метод стропил, описанный ниже, к большинству типов односкатных крыш.

Ниже мы шаг за шагом рассмотрим, что нужно для изготовления стропил для сарая.Мы также рассмотрим материалы и инструменты, которые вам понадобятся для работы.

Что такое стропила?

Стропила — это каркас вашей крыши. В частности, это луч, идущий от пика вашей крыши до кануна. Он опирается на каркас стены и, если все сделано правильно, служит для удержания стен сарая на месте, поддерживая крышу.

Разница между стропилами и фермами

Стропила обычно используют большие деревянные балки и не имеют никакого каркаса, кроме самих балок.Стропильная балка обычно больше, чем 2 × 4 — большие дома могут иметь стропила 2 × 12 и более!

Ферма, с другой стороны, состоит только из 2х4 элементов и часто предварительно изготавливается на заводе. Фермы используют «перемычки» 2х4 внутри ферменной конструкции для поддержки крыши. Фермы скрепляются стальными косынками и являются основным элементом жилищного строительства.

Типы стропил

Стропила для сараев бывают разных конструкций, в зависимости от конструкции сарая и односкатной крыши.Мы рассмотрим некоторые из наиболее распространенных типов стропил для навесов и рассмотрим, почему вы можете или не можете рассмотреть их в своем следующем проекте.

Обычные стропила

Обычное стропило состоит из двух балок, которые идут вверх от верхней плиты с каждой стороны стены сарая. Каждая балка имеет выемку внизу, называемую «птичьим ртом», так что она плотно прилегает к каждой стене.

В верхней части, где стропила встречаются, они либо наклонены, чтобы встретиться в одной точке, либо прикреплены к горизонтальной балке конька.Коньковая балка проходит по длине односкатной крыши, соединяя каждую пару стропил.

Некоторые стропила не имеют коньковых балок либо из-за небольшого размера, либо из-за отсутствия технических ноу-хау. Однако в наши инструкции входит изготовление стропил сарая с коньковой балкой.

Когда использовать обычные стропила? Вы можете использовать обычные стропила на любой односкатной крыше, но они имеют наибольший смысл при строительстве двускатной крыши или односкатной односкатной крыши, где они могут сидеть или прикрепляться к верхним плитам стены.Затем стропила соединяются с балочной доской у стены другого сарая или дома.

Стропила бедра

Вальмовые стропила работают в тандеме с обычными стропилами, но при использовании они создают более визуально привлекательную линию крыши, но при этом создают меньше внутреннего пространства.

Набедренные стропила — это балки, которые располагаются на двух или всех четырех углах стены сарая и проходят вверх, чтобы встретиться с балкой конька. Они проходят по диагонали, так что один или оба конца прямоугольной односкатной крыши наклонены перпендикулярно двускатной крыше в средней части навеса.

Эти стропила требуют дополнительных измерений для правильного прилегания фронтона бедра к балке конька. Они также немного затрудняют обшивку и добавление кровельного материала из-за дополнительных углов на вашей крыше.

King Rafter

Также известный как «король обыкновенный», он представляет собой центральное стропило между двумя тазобедренными стропилами. Он проходит от края коньковой балки вниз к центру стены, делая его перпендикулярным общим стропилам. У королевского стропила вальмовые стропила выступают с обеих сторон от того места, где они встречаются с балкой конька.

В традиционной вальмовой крыше длина королевских стропил должна быть такой же, как у обычных стропил, которые вы используете. Однако, поскольку навесы бывают всех форм и размеров, вы не должны воспринимать это правило как твердое.

Когда использовать королевские стропила? Вы будете использовать королевские стропила каждый раз, когда будете строить односкатную односкатную крышу.

Домкраты

Хип-стропила — это более короткие стропила, которые соединяются с тазобедренными стропилами. Поскольку бедра соединяются диагонально с коньковой доской, стропила, закрывающие края стен по обе стороны от вальмовых стропил, будут короче.Их называют стропилами вальмового домкрата.

Пиломатериалы какого размера следует использовать для стропил?

Вы не можете просто использовать древесину любого размера для стропил — обратитесь к таблицам пролета стропил, чтобы узнать, какой размер древесины вы можете использовать.

Как видите, размер древесины зависит от пролета вашего сарая. Теперь ваше стропило будет немного длиннее, чем половина пролета вашего сарая, так как оно находится под углом. Наклон и пролет вашей крыши будут определять, какая длина стропил вам понадобится — воспользуйтесь калькулятором максимального пролета, чтобы определить размер стропил.

Если вы посмотрите на таблицу пролетов стропил, вы заметите, что 2х4 можно использовать для стропил на пролетах до 11 ½ ”. Все, что выходит за рамки этого, вы планируете использовать для большинства навесов 2×6.

Инструменты и материалы, необходимые для строительства стропил

Инструменты

Материалы

2x4s — без давления
2 × 6 — достаточно длинный, чтобы охватить всю длину сарая
⅝ ”фанера
Винты оцинкованные 8d 1 ½ ”
Палубные винты 1 5/8 дюйма
Строительный клей
Simpson RR Разъемы и ураганные стяжки

Как построить стропила для сарая

Давайте приступим к делу и построим стропила.Теперь, когда у вас есть хорошее представление о том, насколько большими будут ваши стропила, мы шаг за шагом рассмотрим, как их построить.

В качестве примера мы будем использовать сарай размером 10 × 8 футов с пролетом 8 футов. Процесс, как правило, будет таким же для сарая любого среднего размера, но обязательно используйте калькулятор размеров стропил выше, чтобы найти правильную длину и размер стропил для вашего проекта стропил сарая.

В этом проекте мы будем использовать коньковую балку, поэтому каждый набор стропил будет встречаться с горизонтальным 2 × 6 на вершине, который будет проходить по всей длине сарая и соединяться со всеми стропилами.

Помните, что для стропил всегда используйте коньковый брус на размер больше. Итак, в нашем случае 2 × 6. Если для стропил вы используете брус 2 × 6, то ваша коньковая балка будет 2 × 8.

Определите шаг стропил

Сначала вам нужно определить шаг стропил, который поможет вам определить длину стропил. Воспользуйтесь этим калькулятором, чтобы определить длину стропил.

Многие традиционные кровельные материалы, такие как черепица, требуют уклона не менее 2:12.Более того, они обычно заявляют, что 4:12 — это самое низкое значение, которое вы можете пройти без какой-либо специальной подкладки. Наша крыша, которую мы будем строить, будет 4:12.

Рассчитайте длину стропил

Мы будем строить крышу с уклоном 4:12, пролетом 8 футов и свесом 1 фут. С этим набором спецификаций мы рассматриваем стропила длиной 5 футов 3 ½ дюйма. Этот общий пролет находится в пределах допустимой нагрузки стропил 2 × 4, но как далеко мы можем разнести стропила?

Если вы посмотрите на нашу таблицу расстояний между стропилами, вы заметите, что 2×4 могут перекрывать 8-дюймовый зазор на крыше 4:12.Однако вы также заметите, что это касается только высушенной в печи древесины №1, которая может быть недоступна для большинства из нас. На самом деле, 2х4 класса №2 кажутся более распространенными.

Если предположить, что мы используем балки № 2 2х4, нам нужно будет разместить наши стропила на расстоянии 16 дюймов по центру. Это дает нам надежную опору для нашей крыши, не беспокоясь о том, что снег или другой мусор обрушат нашу односкатную крышу.

Сделайте первые надрезы хвоста и гребня стропила

Самым удобным инструментом в вашем ящике для этой работы будет квадратик скорости.Вы заметите, что у вашего квадрата скорости есть правильные измерения с одной стороны и градусов с другой. Вы также увидите, что на конце со степенями прямо над ним находится набор чисел от 1 до 24.

Эти отдельные числа соответствуют уклону крыши. Так как мы используем уклон крыши 4:12, мы будем использовать число 4 в этом ряду, чтобы облегчить выполнение косых надрезов.

Для начала, я уже знаю, что длина моих стропил будет 5 футов 3 ½ дюйма. Я буду использовать свой скоростной угольник, чтобы измерить свой первый разрез на одном конце стропила 2 × 4.Я использую угол квадрата скорости на одном краю 2 × 4, где написано «поворот». Затем я поверну квадрат на стержне, пока 4 не совпадет с внешним краем стропила.

Я проведу линию по краю квадрата скорости. Это дает мне точное сокращение 4:12. Теперь я мог бы сделать несколько вычислений и знать, что 4:12 — это примерно 18,5 градусов, но квадрат скорости настолько быстр, что мне не нужно этого делать.

Если вы хотите использовать торцовочную пилу, вы можете просто повернуть торцовочную пилу на 18.5 градусов и отрежьте.

Обрезая другой конец, убедитесь, что оба пропила параллельны! Если длина разреза 5 футов 3 ½ дюйма, то вы будете измерять только с одной стороны от конца до конца. Используя торцовочную пилу, просто проденьте дерево после того, как сделаете первый пропил. Это обеспечит параллельность резов.

Затем с помощью рулетки измерьте расстояние от самой дальней верхней точки первого разреза. Сделайте отметку и используйте квадратик скорости, как в первый раз.

Cut the Birdsmouth Joint

Соединение «Птичий пасть» может оказаться непростым делом, но если вы воспользуетесь незаконченным полом сарая в качестве шаблона, он пройдет гораздо быстрее.Положите на пол несколько стропил и выровняйте их так, чтобы они располагались на стенах (если бы стены уже были на месте). Вам нужно будет уложить планку 2 × 4 на край на вершине двух стропил, чтобы она служила коньковой доской — для расстояния между ними.

Достаньте лом 2х4 штуки. Отрежьте четыре из них на пару футов или около того. Прикрутите каждую деталь так, чтобы сверху и снизу каждого стропила было по одной. Делайте это аккуратно, чтобы стропила не лишились места. Теперь вы можете снять стропила и вставить другую пару — вы создали приспособление, чтобы отрезать суставы «птичий рот».

Вставьте стропила в шаблон и обведите карандашом разрез в любом из стропил. Поскольку оба стропила свисают с краев сарая, вы просто наметите углы сарая на 2х4. Вы будете обрисовывать контур под каждым стропилом, но вы будете использовать край пола сарая в качестве ориентира, поэтому вам не нужно будет видеть, что вы делаете, потому что края пола — ваш ориентир.

После того, как вы наметили стропила, переверните их. У вас будет треугольник. Однако это не совсем тот надрез, который вам нужно сделать.Вам все равно нужно взять квадрат скорости и продлить начерченную вами вертикальную линию до нижней части нижней стороны стропила.

Теперь — последнее измерение. Помните, что ваши стропила располагаются на верхней плите стен сарая. Но вертикальный разрез на вашей пасти не будет плотно прилегать к верхней пластине. Почему? Стены вашего сарая по-прежнему нуждаются в обшивке, и она подойдет и под ваши прорези для птичьего рта, поэтому вам нужно удлинить горизонтальный прорез, нависающий над стенами сарая, по крайней мере, на ½ дюйма или ⅝ дюйма, чтобы учесть обшивку стены.

Нарисуйте еще одну вертикальную линию на расстоянии ½ дюйма или ⅝ дюйма от исходной вертикали на стропиле — она должна быть ближе к внешней стороне стропила. Затем вытяните горизонтальную линию от первоначального разреза, чтобы она совпала с этой новой линией.

Эта новая вертикаль и горизонтальная линия, которые вы нарисовали, идущие внутрь вашего сарая, представляют собой надрезы, которые вы сделаете — треугольник.

Я использую лобзик, чтобы сделать этот пропил, хотя ножовка или циркулярная пила тоже подойдут. Если вы используете циркулярную пилу, вы можете сделать пропилы, перевернуть древесину, вырезать с другой стороны, а затем использовать чистовую ручную пилу, чтобы удалить остатки.Или вы можете просто использовать ручную пилу и медленно резать.

См. Крупный план разреза «Птичья пасть», внизу:

Разметить и разрезать другие стропила

Используйте первые стропила поверх новых в качестве ориентира для надрезов «птичьего рта».

После того, как вы разрежете все стропила, выровняйте их бок о бок, чтобы проверить точность. Вы можете подумать, что, поскольку вы использовали исходную пару в качестве шаблона, никаких расхождений не возникнет, но вы удивитесь, насколько сильно могут возникнуть вариации!

Дополнительные ступеньки для крыш без коньковой балки

Если вы не используете коньковую балку, вам нужно использовать фанерные косынки для усиления соединения на вершине каждого набора стропил.Для сарая 8 × 10 достаточно одного листа фанеры ⅝ дюйма.

Вы собираетесь вырезать треугольники, которые будут закрывать вершины каждого набора стропил. Основное правило гласит, что косынка должна быть в два раза шире древесины, которую вы используете для стропил. Так что примерно 7-8 дюймов для 2 × 4.

Каждая сторона косынки будет 8 дюймов в длину, но только 8 дюймов в высоту. Разложите лист фанеры на козлах. Лицом к длинной стороне материала измерьте расстояние от верхнего края на 8 дюймов. Затем проведите линию по ширине фанеры от этой отметки.Для разреза воспользуйтесь циркулярной пилой или лобзиком.

Теперь у вас есть кусок фанеры размером 8 x 48 дюймов. Используйте этот кусок, чтобы разметить остальную часть фанеры. Теперь вам нужно разрезать меньший кусок на три треугольника. Начиная с одного длинного края, отметьте точки каждые 8 дюймов. Теперь сделайте то же самое с другой длинной стороной. Соедините точки так, чтобы у вас получилось три треугольника, каждый 8 дюймов в высоту и 16 дюймов в длину.

Вырежьте их циркулярной пилой. Используйте готовые косынки в качестве шаблонов, чтобы разметить остальную часть дерева и вырезать соответственно.

Для крепления косынок требуются шурупы для дерева диаметром 1 ”и строительный клей — я использую строительный клей Gorilla Heavy Duty, и он отлично работает. Обязательно используйте перчатки при работе. Помните, что у ваших наборов стропил с обоих концов будет только косынка, обращенная внутрь сарая. Все внутренние стропила будут иметь косынки с обеих сторон.

Какое стандартное расстояние между стропилами односкатной крыши?

Стандартные расстояния между стропилами односкатной крыши см. В таблице пролета стропил.

Стандартного интервала нет — это зависит от того, какой размер стропил вы хотите использовать, и от пролета вашего сарая.Например, 2х4 класса №2 при 16 дюймах по центру будет охватывать чуть более 9 футов. Если вы получаете высококачественные пиломатериалы, высушенные в печи, то вы можете перекрыть 10,5 футов с таким же размером пиломатериалов и расстоянием между стропилами.

Когда приходит время устанавливать стропила, подумайте о размере стропил, их стоимости и особенно о безопасности. Убедитесь, что расстояние между пиломатериалами и стропилами соответствует таблице нагрузок.

Наконец, если вы живете в месте с сильным, влажным и обычным снегом, подумайте о своей нагрузке. Обратитесь к таблице тяжелых нагрузок, в которой указаны различные значения размеров пиломатериалов, пролетов и расстояния между стропилами.

Как установить стропила на сарае

Установка стропил с коньковой балкой может быть сложной задачей, особенно если вы делаете это в одиночку. Взгляните ниже, чтобы увидеть, как вы можете сделать все это самостоятельно, не сломав себе спину!

Измерение укладки стропил

Отметьте место, где вы собираетесь поставить стропила. Если вы делаете 16 дюймов OC, то начните на ¾ дюйма от переднего края вашей верхней пластины, где будет находиться ваше первое стропило. Оттуда измерьте 16 дюймов по верхней пластине.Сделайте еще одну отметку. Идите, пока не дойдете до конца.

Ваши последние стропила не будут находиться точно на расстоянии 16 дюймов, поэтому ваши последние два, вероятно, будут ближе, чем другие, и это нормально. После того, как вы отметили, где будет идти каждое стропило, пора установить верхнюю пластину на соединительные элементы стропильных ног. Обязательно разместите их так, чтобы выемка находилась заподлицо с верхней пластиной стен. Их устанавливают так, чтобы они были прибиты к внутренним сторонам верхних плит.

Установите их так, чтобы отметка, сделанная на верхних пластинах, находилась в центре выемки разъема.Для этих соединителей требуется 10 конструкционных винтов SDS. С этими соединителями нельзя использовать старые шурупы для дерева.

Для стропил с обеих сторон используйте что-то вроде углового соединителя. Убедитесь, что эти кронштейны установлены на расстоянии 1 ½ дюйма от внешних краев стены на верхних плитах. Убедитесь, что они находятся рядом с боковым краем верхних пластин, чтобы они точно совпадали с срезом «птичьего рта». Это даст соединителю полностью деревянную поверхность на стропиле, в которую можно вставить гвоздь.

Наконец, вы захотите разметить выступ конька в тех же местах, где вы отметили свою верхнюю пластину.Я беру коньковую балку и кладу ее на верхнюю пластину одной стороны стены, затем отмечаю край коньковой балки именно там, где я отметил верхнюю пластину. Убедитесь, что верхняя пластина и коньковая балка точно выровнены.

Затем я подношу коньковый луч к другой стене, чтобы проверить выравнивание — если отметки не совпадают, то я знаю, что мне нужно еще раз проверить свои измерения. Как только я узнаю, что размеры верны, я использую эти соединители для коньковых стропил для соединения стропил с коньковой доской для всех стропил, кроме пар с обоих концов.

Установите эти соединители там, где вы сделали отметки — это избавит вас от лишних хлопот позже, когда вы соберете всю сборку.

Пока не устанавливайте коньковую доску в стропильные соединения на концах коньковой балки — сделаете это в конце.

Сделайте распорку коньковой балки

Перед установкой первых стропил и коньковой балки мне нужны распорки для моей коньковой балки на вершине обоих концов стен сарая. Я начну с поиска центра моего пролета на передней и задней стенках и сделаю отметку.

Используйте этот калькулятор, чтобы определить длину от коньковой балки до верхней плиты одной стены. Отрежьте одну 2 × 4 точно такой длины, затем отрежьте еще две примерно на четыре дюйма длиннее, чем первая.

Вставьте короткие 2 × 4 между более длинными. Соедините их вместе. Короткая деталь будет располагаться точно в центре одной стены, прямо над верхней пластиной. Вы можете закрепить его парой шурупов — он не постоянный, поэтому ему просто нужно удерживать коньковую доску.

Сделайте то же самое с противоположной стеной.Когда закончите, возьмите коньковую доску и проденьте ее через скобы. Он должен идеально подходить без выступов. Если нет, то еще раз проверьте свои измерения.

Присоедините средние стропила

Прикрепление остальных стропил требует, чтобы вы просто выровняли стропила в уже установленных соединителях. Если вы измерили правильно, это самая простая часть. Предлагаю установить стропила попарно. Если вы сделаете только одну сторону, полностью вниз, то коньковая доска может отсоединиться или деформироваться из-за всех ударов молотком в одном и том же направлении.

Прикрепите концевые стропила

Удалите скобы, которые вы сделали для коньковой доски. Выйдя из пути, вы можете установить разъемы на коньковой доске. Вы будете использовать тот же тип соединителей, что и на других стропилах, за исключением того, что вы отрежете одно крыло — то, которое находится на внешней стороне навеса.

Установите соединитель с помощью конструкционных винтов Simpson № 9 размером 1-1 / 2 дюйма. Теперь можно устанавливать стропила в соединители. Он должен быть заподлицо с внешним краем верхней пластины.

Повторить с противоположной стороны. Сделанный!

Заключение

Я надеюсь, что вы смогли почерпнуть полезную информацию из этой статьи относительно , как построить стропила для сарая и как их установить. Помните, что есть много разных способов делать эти проекты, и я попытался дать вам способ сделать это дешево, но безопасно, при этом оставаясь в рамках бюджета.

Как всегда, если у вас есть какие-либо вопросы или предложения, напишите мне или оставьте отзыв ниже.Желаю удачи в следующем проекте постройки стропил сарая!

Вам также может понравиться:

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Обычный стропильный каркас | ЭТО

Как молодой плотник (или, лучше сказать, «помощник») я всегда поражался мастерству кровельщиков.Казалось, что срезать и подогнать стропила легко с помощью только квадратного каркаса. Весь процесс меня озадачил. В те ранние годы я несколько раз пробовал делать это сам, но безуспешно. Со временем старый плотник по имени Рич Мерфи поднял меня на крышу и помог разложить и вырезать обратный фронтон, используя рамный квадрат и карманный справочник его кровельщика или «библию». Этот опыт подтолкнул меня к стремлению овладеть искусством резки кровли. Не могу сказать, что когда-либо справлялся с этим, но я прошел долгий путь с тех пор, как Рич любезно нашел время, чтобы помочь мне понять, что происходит.

Конечно, это было несколько десятилетий назад. Сегодня я использую калькулятор, чтобы определить длину и углы стропил. Без сомнения, строительный калькулятор — это самый быстрый способ сориентироваться на крыше.

Рядом: Construction Master Pro (слева) и приложение BuildCalc на iPhone (справа) (Примечание: щелкните любое изображение, чтобы увеличить)

Строительные калькуляторы запрограммированы с использованием формул Пифагора для нахождения значений прямоугольных треугольников, а крыши — это все прямоугольные треугольники.Эти калькуляторы устраняют часть запоминания и все диаграммы. Они помещают всю информацию в красивый, чистый, легкий для понимания интерфейс.

Есть также две похвальные версии программного обеспечения, доступные в виде приложений для смартфонов: одна от Calculated Industries и одна от BuildCalc. По сути, они делают то же самое, что и настоящий строительный калькулятор, но я предпочитаю настоящие — если я собираюсь уронить калькулятор в грязь, я бы предпочел, чтобы это не был мой дорогой смартфон!

Использование строительного калькулятора

Значения на калькуляторе, который мы используем для обычного каркаса крыши, следующие: Уклон, Подъем, Шаг и Диагональ.Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

В большинстве случаев у меня есть два значения: пробег здания и указанный шаг, поэтому я использовал эти значения для примера в этом онлайн-руководстве:

Глядя на нашу модель крыши, мне нужно найти два элемента, которые дадут мне всю информацию, необходимую для каркаса крыши.

Ширина здания в этом примере составляет 6 футов 3/4 дюйма, включая обшивку.

Каждое стропило перекрывает только половину ширины здания и начинается с лицевой стороны балки конька. Для простоты и предотвращения ошибок первое, что я делаю, это вычитаю полную ширину коньковой балки из ширины здания: в этом примере 6 футов 3/4 дюйма — 1 ½ дюйма = 5 футов 11 1 / 4 дюйма

Я записываю это на моем шаблоне стропила как скорректированный общий пробег.Затем я делю это на 2, чтобы получить фактический пробег каждого стропила. Результат на моем калькуляторе Construction Master составляет 2 фута 11 5/8 дюйма. Затем я нажимаю клавишу Run, давая калькулятору указание использовать этот размер в качестве «бега», который является первым элементом прямоугольного треугольника, над которым я работаю. с участием.

Мне нужен еще один элемент, и в этом случае я знаю уклон крыши, который составляет 6/12. Поэтому я ввожу число 6 в калькулятор, затем нажимаю клавишу «Дюйм», а затем нажимаю клавишу «Шаг».Примечание. Важно не забывать нажимать кнопку «Дюйм» при вводе уклона крыши — без этого калькулятор рассматривает введенное число как «градусы уклона» вместо соотношения подъема / спуска крыши.

Теперь у калькулятора есть все необходимые детали, и он может предоставить мне каждую бит информации об этом треугольнике. Например, я также хотел бы знать размер диагонали, который поможет мне спланировать разрез сиденья. Все, что мне нужно сделать, это нажать кнопку Diag, и калькулятор отобразит размер: 3 фута.3 13/16 дюйма. Я записываю это измерение и на шаблон стропила.

Затем я нажимаю клавишу Rise и записываю это число: 1 фут 5 13/16 дюйма

Обязательно выполните все вычисления несколько раз, очищая калькулятор между ними. Если все результаты совпадают, вы можете исключить любые ошибки нажатия клавиш.

Макет

Следующим этапом является разметка и распил стропила. Сначала я прикрепляю набор ступенек к своему обрамляющему квадрату, чтобы делать точные повторяющиеся отметки.В этом случае я прикрепляю калибры с шагом 6/12 — 6 дюймов на язычке квадрата и 12 дюймов на корпусе квадрата. Я тщательно выравниваю эти размеры по краю стропильного материала, а затем устанавливаю калибры.

Укладывая угольник поверх стропильного материала, я начинаю с разметки отвеса на вершине стропила. Имейте в виду, что для большинства работ по обрамлению язычок (тонкая сторона) — это вертикальный разрез, а корпус (более широкая сторона) — горизонтальный разрез или сиденье.

Я делаю этот вертикальный надрез на пике пилой, прежде чем отмечать свой вырез сиденья (или «птичий рот», на некотором просторечии). Таким образом, мне есть за что зацепить рулетку, что очень удобно для длинных стропил.

Измеряя расстояние от кончика стропила, я отмечаю диагональный размер вдоль верхнего края стропила.

Затем, используя свой квадрат для обрамления (некоторые плотники предпочитают использовать квадрат скорости, но квадраты скорости не так точны, особенно на дробных шагах), я провожу параллельную отвесную линию поперек стропила, проводя разметку вдоль языка квадрата.Эта линия представляет собой отвес на стропиле на краю здания.

Отрезок сиденья (или «птичья пасть») отсчитывается от этой строки. Если вы создаете каркас с нуля и не подбираете высоту стропил (что будет рассмотрено в следующей статье), вам нужно будет решить, какого размера должен быть вырез сиденья. Для большинства норм требуется как минимум 1 ½ дюйма посадочного места на верхней пластине. Я предпочитаю, чтобы ширина сиденья была такой же, как у стены, включая обшивку.

В моей модели здесь и на большинстве моих работ с использованием стен 2 × 4 размер сиденья 4 дюйма.с обшивкой. С более широкими пластинами вы не можете прорезать стропило более чем на треть его общей ширины — это слишком ослабит конструкцию. Я обычно использую 4 дюйма, и он хорошо работает с большинством крыш.

Чтобы сделать 4-дюйм. срез сиденья, я поворачиваю квадрат на 180 градусов относительно разрезов отвеса, которые я отмечал до сих пор, — таким образом, размеры ступенек будут сопоставлены с нижним краем стропила. Затем я перемещаю квадрат по нижнему краю, пока отметка 8 дюймов на корпусе не пересечет параллельную линию отвеса, которую я провел ранее; вы увидите, что линия, которую я провожу, будет ровно 4 дюйма.длинный.

Для меня это самый быстрый способ нарисовать вырез сиденья.

Затем, пока у меня есть угольник, его легко сдвинуть, чтобы отметить выступ стропила (если у меня вылет меньше 12 дюймов). В моем случае это 6 дюймов, и я провожу еще один отвес, чтобы начать резку стропила.

Установка стропил

Прежде чем устанавливать стропила, я предпочитаю сначала установить конек. Вот почему я записал размер подъема нашего стропила.

Я мог бы рассчитать это на своем строительном калькуляторе, но, честно говоря, мне легче его нарисовать — это намного безопаснее, поскольку рисование позволяет легче отслеживать числа. Вычерчивая его на исторической опоре, я нахожу высоту столба, а затем могу вырезать историческую опору, чтобы закрепить гребень.

Для этого я начинаю с расчетного подъема стропила и измеряю это расстояние от нижней части стойки. Я отмечаю это на посте и маркирую. В данном случае это измерение составляет 1 фут.5 13/16 дюйма

Чтобы добраться до вершины конька, мне нужно измерить HAP стропил или «высоту над пластиной». Глядя на иллюстрацию (ниже), вы можете увидеть треугольник, который рассчитал наш строительный калькулятор. Калькулятор не имеет представления о глубине пропила сиденья или размере стропильного материала — проще всего измерить расстояние от среза сиденья до верхнего края стропила, которую я вырезал, и это HAP.

Я добавляю это измерение к Подъему и маркирую его.Высота столба теперь будет на уровне верхней отметки гребня. В этом примере у моего стропила 4 дюйма. HAP.

Затем, поскольку я хочу разместить гребень, я измеряю глубину балки гребня (в моем примере 5 ½ дюйма) и измеряю вниз от отметки линии HAP.

Крыша Дома

Крыша Дома

Крыша Дома

Как сделать стропила для двухскатной крыши своими руками

Особенности конструкции

Устройство крыши: знакомимся с главными элементами

Виды стропильных систем: выбираем подходящую

Параметры крыши

Подготовка и обработка пиломатериала для каркаса

Сборка стропильных ферм

Как ставить стропила на двухскатную крышу и правильно их закрепить

Вначале расчеты

Какие элементы еще понадобятся

Способы крепления стропильных балок

Подготовка к монтажу

Процесс работы

Посмотрите еще статьи:

Как правильно делать вырезы в стропилах каркасного дома?

Стропильная система

Переходим к измерениям

(я покажу, как все подсчитать вручную, без калькулятора –

Считаем «подъем» в реальности.

Находим полную длину стропил.

Установка стропил двухскатной крыши своими руками

Цены на крепления для стропил

Цены на бензопилу

Цены на металлочерепицу

Резка обычных стропил | JLC Онлайн

Расчет длины стропил

Подрезать стропила точно

Резка стропил по одному

Разметка стропил сразу

Стропила для распиловки бригад

Стропила для стропил лучше оставить профессионалам

Справочный материал для стропильных работ

Ссылки на соответствующие страницы Carpentry Pro Framer

Разметка обычного стропила

Сойти со стропила

Шагомер снижает вероятность ошибки

Первое стропило выкройка для остальных

Каркас крыши 101 — Extreme How To

Рекомендуемые статьи

Как распилить стропильное соединение «Птичий рот»

Что вам понадобится

Шаг I: Рассмотрите общий план

Шаг 2. Произведите вычисления

Шаг III: сначала обрежьте верхний конец

Шаг IV: Измерьте и отметьте вертикальный разрез

Шаг V: Измерьте и отметьте горизонтальный разрез

Шаг VI: Сделайте пропил

Шаг VII: Используйте как образец

Последние мысли

Последний гид, который вам когда-либо понадобится

Что такое стропила?

Разница между стропилами и фермами

Типы стропил

Обычные стропила

Стропила бедра

King Rafter

Домкраты

Пиломатериалы какого размера следует использовать для стропил?

Инструменты и материалы, необходимые для строительства стропил

Инструменты

Материалы

Как построить стропила для сарая

Определите шаг стропил

Рассчитайте длину стропил

Сделайте первые надрезы хвоста и гребня стропила

Cut the Birdsmouth Joint

Разметить и разрезать другие стропила

Дополнительные ступеньки для крыш без коньковой балки

Какое стандартное расстояние между стропилами односкатной крыши?

Как установить стропила на сарае

Измерение укладки стропил

Сделайте распорку коньковой балки

Присоедините средние стропила

Прикрепите концевые стропила

Заключение

Обычный стропильный каркас | ЭТО

Использование строительного калькулятора
