Штекер для подключения антенного кабеля к телевизору, как подключить

 Сегодня наши телевизоры уже мало похожи на телевизионные приемники прошлого века, которые всего-то и умели что показывать, при этом принимали исключительно аналоговый сигнал. А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с интернета и даже в некоторых случаях играть в игры и работать с приложениями из него же. В общем, не зря некоторые из них носят гордую приставку к своему наименованию – SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехе буржуазных компаний, за коими нам еще гнаться и гнаться, а о том, что даже самые современные телевизоры, имея в своем арсенале Wi-fi, Bluetooth, все же еще нуждаются в проводах. И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель.

Именно с помощью этого кабеля осуществляется передача аналогового и цифрового сигнала, то есть сигнала с несущей частотой телевизионных каналов, которые мы смотрим. И здесь самыми актуальными процедурами по подключению кабеля к телевизору будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.

Выбор телевизионного кабеля к телевизору и его маркировка

Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля. Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин эффекта, когда сигнал распространяется по поверхности проводника.

Но это тема объемная и отдельная, поэтому достойна отдельной статьи, сейчас же не об этом.
 Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили.
 Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивления на рабочее частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора могут применяться кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марок кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.
 Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.

Как подсоединить антенный штекер к кабелю

Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста.

Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку.
 Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.
 Разделать кабель можно двумя способами, а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки приведены на фото ниже ниже.

Без загибания оплетки…

Теперь тоже самое, но на наглядном примере и с загибанием оплетки.
 Разрезаем оплетку по вдоль острым ножом. Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в ряде случае покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе срезаем.

Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.



Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.

Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применяется для индивидуальной и удобной к применению вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.

При этом в эксплуатационных качествах вы ничего не потеряете.



Возможные варианты штекеров для подключения к кабелю и телевизору

Здесь необходимо сказать о том, что в природе существует великое множество вариаций штекеров.

В том числе в СССР были штекеры которые необходимо было припаивать к кабелю. А есть и умельцы которые пытаются запихнуть, по-другому не сказать, кабель в гнездо телевизора и вовсе без штекера. Но все это уже можно назвать рудиментами, пережитками, анахронизмом. В общем, не стоит это все вашего внимания. Тем более что разломать гнездо дорогого телевизора легко, а вот заменить его будет уже сложнее.
 В связи с чем будут рекомендации применять лишь специализированные и современные штекеры.

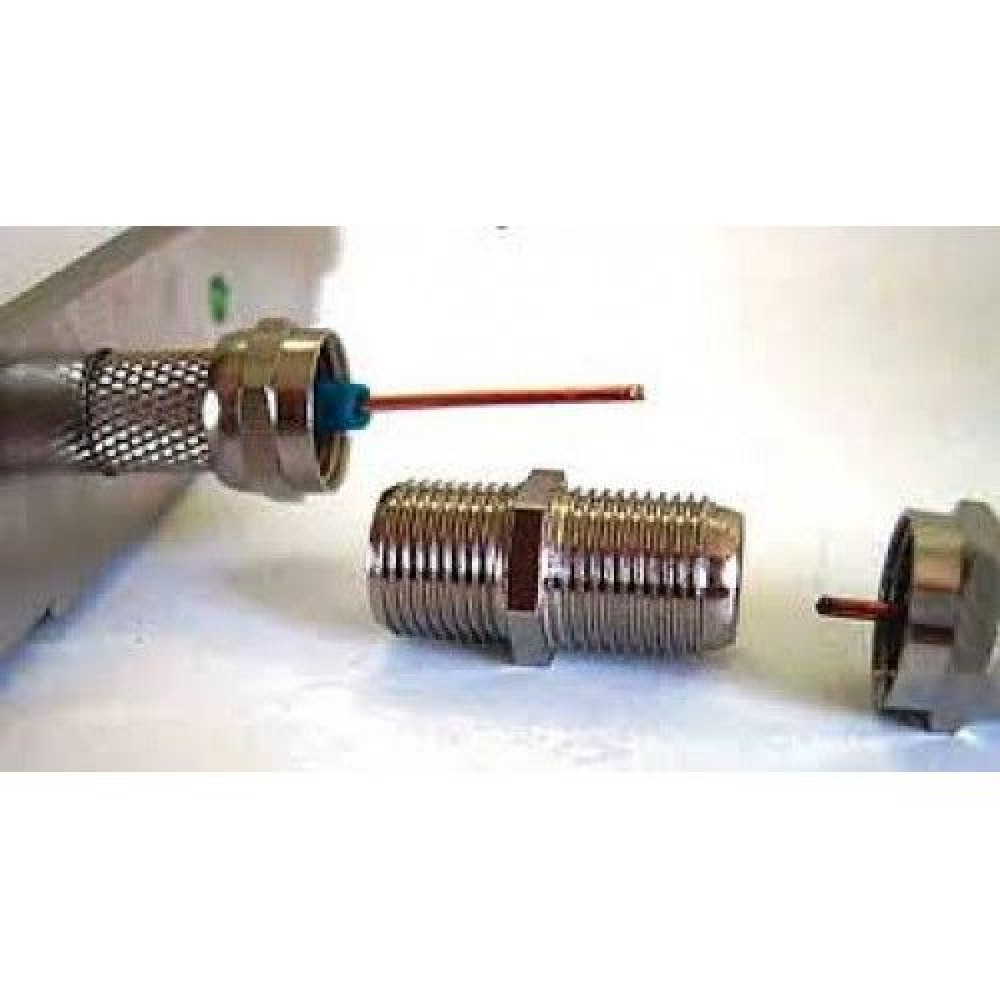

Как удлинить телевизионный кабель

Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым вариантом. Зачищаем два конца кабеля и накручиваем хвостовик с накидной гайкой. Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.

 Также существуют еще и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше выделить в материал другой нашей статьи.
 Еще один способ удлинения кабеля. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса. Первый, вам не придется тратиться на расходники в виде штекеров. Во-вторых, сигнал при таком соединении практически не теряется. Можно сделать с десяток соединений без каких-либо потерь сигнала. Итак алгоритм соединения кабеля следующий.

 Какие-либо комментарии оставлять излишне, так как фотографии подписаны с исчерпывающими комментариями, а понимающий радиолюбитель поймет, что это соединение действительно не повлияет на качество сигнала, если его сделать аккуратно. Единственное замечание, так это то, что надо уметь паять и работать руками. Что на счет рук, это мы вам не поможем, а вот по поводу того как научиться паять, можно посмотреть статью «Как паять паяльником».

Какой штекер лучше выбрать для установки на кабель и подключения к телевизору

 Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение. А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткий и при этом обеспечивает оптимальную передачу сигнала. На лицо все плюсы.
 В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.  Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

  • на внешней оболочке обязательно должны присутствовать все обозначения;
  • значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
  • внешний диаметр должен составлять свыше менее 6 мм;
  • главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги.  Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M
ОбозначениеРасшифровка
CABLETECHНаименование компании-производителя
RG 6UМарка кабеля
HIGH QUALITY COAXIL CABLEКоаксиальный кабель высокого качества
75 OHMСопротивление 75 Ом
0,55МОтметка протяженности кабеля
Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

  • с загибом оплетки;
  • без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

  • алюминиевая фольга;
  • медная оплетка;
  • алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

  • выбор места размещения сплиттера и закрепление его в нем;
  • снятие заглушек с использующихся разъемов;
  • разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Типичные ошибки при подключении

  • Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
  • Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

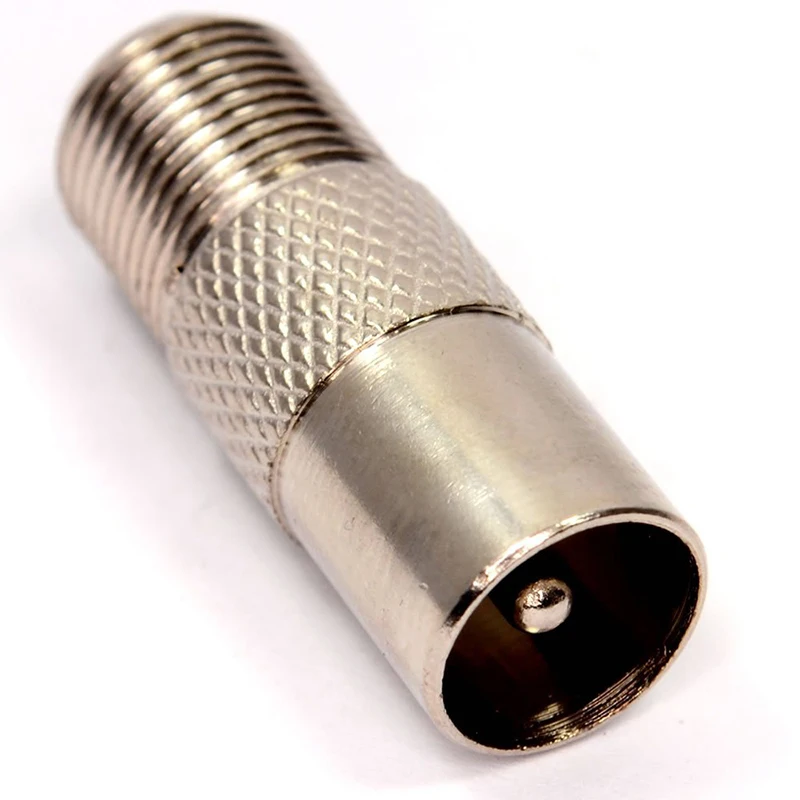

как подключить переходник к телевизионному кабелю? Виды антенных разъемов

Подключение современного телевизора к источнику внешнего сигнала будет совсем простым и легким, если познакомиться с особенностями строения и использования штекера. Именно при помощи этого приспособления телевизионный кабель соединяется с гнездом приемника и передает высокочастотный ток по направлению от щитка на лестнице площадки либо антенны на крыше непосредственно в жилое помещение. Очень важно корректно подобрать технико-эксплуатационные параметры проводника и соотношение рабочих диаметров, а также правильно разделать конец провода и накрутить его. Об этом мы и поговорим в нашем обзоре.

Что это такое?

В прежние годы для присоединения антенного кабеля к ТВ-штекеру мастера прибегали к пайке либо подбирали специальную периферию с разъемом подходящего размера. В наши дни всё намного проще — каждый пользователь в любой момент может собрать всю необходимую конструкцию, не имея технических навыков, при помощи самых простых подручных средств.

Изготовители комплектующих для телевизионной аппаратуры выпускают разъемы в соответствии с принятым международным F-стандартом – они называются штекер.

Он имеет вид втулки, накрученной на антенный кабель.

К числу достоинств такого элемента относят.

  • Присутствие экранирующей оплетки возле основной жилы, она необходима для того, чтобы обеспечить однородность волнового сопротивления и предотвратить потерю качества входящего телевизионного сигнала.
  • Возможность совмещения с любым видом телевизионного сигнала. Подобный штекер в равной степени хорошо соединяется как с кабельным телевидением, так и цифровой антенной.
  • Легкость монтажа и подключения штекера. С этой работой может справиться любой пользователь, даже тот, кто очень далёк от мира техники и электроники.
  • Поскольку для установки антенных штекеров предыдущих поколений необходимо приложить много специализированных усилий, то в нашем обзоре мы будем рассматривать только современные F-штекеры, применение которых считается более оправданным и целесообразным.

Обзор видов

Остановимся чуть подробнее на обзоре основных разновидностей телевизионных штекеров.

Накрутные

Эта модель с усилителем в виде напрессованной гайки получила довольно широкое применение среди современных пользователей. Популярность ее объясняется очень легко — подключить такой штекер очень просто. В то же время у разъемов такого типа имеются и свои недостатки:

  • недостаточная толщина обжимного кольца зачастую вызывает повреждение штекера в процессе монтажа;
  • укороченная внутренняя резьба, которая не позволяет зафиксировать провод в разъеме плотно;
  • в ходе накручивания разъема на кабель часто происходит обрыв проводников оплетки и скручивание защитного слоя.

Обжимные

Обжимной F-штекер для телевизора характеризуется упрощенным методом крепления. Для этого необходимо в соответствии с базовыми правилами подготовить кабель, после чего вставить главный провод в узкое отверстие конвектора, хорошенько прорезать фольгу и обмотку и зафиксировать к наружной стенке при помощи обжимной подвижной втулки. Обращаем особое внимание на то, что перед зажимом необходимо как можно более равномерно распределить отогнутый слой по всей окружности провода.

Компрессионные

Эти антенные разъёмы для телевизионной техники считаются самыми надежными в данном ряду. Однако их монтаж требует профессиональных инструментов, а также специфики понимания особенностей крепления. Дело в том, что подготовленный кабель здесь вставляется в компрессионный коннектор при помощи специальных щипцов для зажима, при этом сама обжимная гильза тянется по направлению к функциональному торцу.

Как подсоединить к кабелю?

Прежде чем вставить F-штекер, следует приготовить антенный провод к дальнейшему подключению. Для этого с провода снимают старый штекер, после этого необходимо разрезать наружную изоляцию по окружности так, чтобы при снятии защитного покрытия не повредить оплетку. Длина разреза должна составлять 1,5- 2 см.

Далее изоляцию загибают так, чтобы телевизионный кабель полностью сохранил свои технико-экранирующие характеристики, то есть часть металлизированных волосков изоляционного слоя должна быть открыта, а не приглажена непосредственно к телу кабеля.

Имейте в виду, что податливость изоляционного слоя напрямую зависит от физической силы пользователя и особенностей производителей периферического устройства.

Обращаем ваше внимание на то, что в магазинах F-штекер представлен в трех размерах, поэтому перед приобретением и монтажом соединительного элемента очень важно убедиться в том, что разъем и антенный кабель смогут совмещаться друг с другом. Вне зависимости от их величины, всякий разъем может поддерживать спутниковые, аналоговые, а также цифровые сигналы.

Подсоединить F-штекер на кабель можно несколькими основными методами: один предполагает заворот оплетки экрана, а другой — срезание наружной оболочки в зоне периферических контактов. Первый способ считается более практичным и надежным, но в то же время от пользователя он будет требовать больших физических усилий и предельной аккуратности. Если по каким-либо причинам вы не можете справиться с заворотом оплётки, то необходимо выполнить следующие действия.

Разрежьте небольшую часть телевизионного провода: вам понадобится прорезать несколько сантиметров наружной оболочки так, чтобы рабочая часть оплетки не испортилась. Для этой операции можно взять острый нож либо скальпель, при этом прикладывать особых физических усилий не нужно. Осторожно отогните защитный слой, когда вы увидите, что провод оголился — нужно снять всю ненужную часть защитной оболочки.

После этого нужно выполнить снятие дополнительного защитного слоя провода. В зависимости от разновидности кабеля_ на этой стадии пользователю придется удалять либо медную оплетку либо покрытие из алюминия. Необходимо отметить, что некоторые элементы защищаются алюминиевым слоем в сочетании с медным.

Затем нужно вернуть на место участок ранее завернутого участка фольги.

Некоторые производители для того, чтобы усилить конструкцию, на металлизированную фольгу дополнительно наносят тонкий слой полиэтилена — счистить его ножом практически нереально. После того как кабель будет присоединен, остатки пластмассы будут создавать помехи и, таким образом, препятствовать поступлению точного сигнала. Для того чтобы свести к нулю возможные потери качества картинки и звукового ряда, пользователю нужно приделать всю токопроводящую часть кабеля снаружи.

Затем необходимо уравнять параметры соединяемых штекера и антенного кабеля. Бывает так, что отверстия внутреннего резьбового элемента разъёма имеют чуть больший диаметр в сравнении с оголенным концом провода. Для того чтобы устранить эту разницу, на кабель надо намотать пару-тройку слоев изоленты. Следует иметь в виду, что после того, как вы выполните эти действия, фрагмент самодельной изоляции придётся удалить из главного проводника кабеля.

Далее выполняют накручивание металлического участка штекера на кабель телевизионной антенны. Для того чтобы при этом резьба соединяемых деталей не сорвалась, установку лучше выполнять ручным способом без помощи инструментов. Затем нужно осторожно откусить главную жилу провода. Если все действия вы выполнили правильно, то проводник начнет выбиваться на 2-3 мм.

Далее головку штекера закручивают на собранную конструкцию, после этого пользователь может приступить к непосредственному подведению антенны к подходящему телевизионному гнезду. Если в результате подключения F-штекера вам понадобится загнуть антенный кабель под углом свыше 70 градусов, то для того, чтобы исключить перетирание провода, специалисты советуют взять угловой штекер — от обычного он отличается только своим внешним видом, его технические параметры и особенности монтажа полностью идентичны прямому.

Если вы намереваетесь соединить кабель с ТВ при помощи штекера старого образца, то при соединении этих элементов вам придется перенести со штекера на кабель накладку из пластика. Чтобы установить соединение с проводом какого-либо несертифицированного разъёма, скорее всего, понадобится пайка.

Как удлинить провод с помощью переходника?

Поводов для того, чтобы удлинить провод телевизора, бывает много. Чаще всего это установка телевизора на другое место либо необходимость поменять какой-то участок проводки вследствие его механического повреждения.

Даже самый простой вариант такого удлинения в любом случае потребует F-переходников или штекеров с гнёздами.

Чтобы воспользоваться этим способом, нужно выполнить следующую последовательность действий.

  • С длины телевизионного провода снимите около 3 см наружной части изоляции.
  • Заверните открывшуюся оплетку в обратную сторону, из-за того, что изоляция покрыта фольгой — часть экрана придётся отогнуть обратно.
  • Чтобы центральная жила не контактировала с диэлектриком, её следует зачистить примерно на 1 см, делать это надо осторожно, чтобы не повредить.
  • После этого на фольгу накручивают переходник, при этом основная жила должна выступать на полсантиметра. Оставшийся ненужный остаток срезают.
  • Все эти действия нужно повторить с другого конца, поставить штекер в гнездо и наслаждаться просмотром любимых фильмов.

Как подсоединить штекер антенны для телевизора, смотрите далее.

Как накрутить F-штекер на антенный кабель — Подключение аппаратуры

В этой теме покажем и расскажем, как правильно накручивать универсальный коннектор на кабель.

Познакомимся , это — антенный кабель, с волновым сопротивлением 75-ом, диаметр 7 мм. Прошу не путать волновое и активное сопротивление: волновое нельзя замерить простым тестером, но оно очень важно для качественной передачи сигнала по кабелю. Если кабель старый или окисленный, затухание сигнала, проходящего по кабелю, может быть настолько сильным, что от красивой картинки на входе, на выходе — ни останется и следа, одна рябь с мурашками

Как видим, он состоит из толстой центральной жилой, экрана и изолятора. Хочу сразу же предупредить, что закорачивать центральную жилу с экраном, не желательно, а то у вас ничего не получиться. Почти все знают, что происходит, если закоротить сетевой провод. По этому, проявим к антенному кабелю тоже уважение.

Коннектор — это цилиндр с внутренней резьбой , прикреплённой вращающейся гайкой, снаружи — шестигранник, под ключ, а внутри так же резьба.

Из инструментов, для работы, понадобятся: нож, кусачки и плоскогубцы.   Надеюсь у вас с этими предметами проблем нет. Удобно усядемся, всех лишних людей из комнаты выгоним, чтоб не мешали и начнём работу. Первая операция, это снятие верхней изоляции, где-то 10 мм. Как делается? Очень просто. Берёте нож и на глаз, у кого глазомер страдает, можно линейкой отмерить, обрезаем верхнюю изоляцию. Силу большую не применяем, иначе пострадает последующий слой — экран. Когда надрез сделали, стягиваем верхнюю изоляцию.

Надеюсь не устали, а то работы ещё много. Подцепляем экран, который хотелось то же надрезать, и заворачиваем на верхний слой изоляции, сильно не разглаживать, а то наколетесь и работать дальше не захочется.

Теперь вдоль завёрнутого экрана, надрезаем нижний изолятор, не боимся, так как толстую централку сложно обрезать, но утверждать не буду, у каждого свои способности. Не забываем, что нижний обрезанный изолятор кабеля, тоже надо снять.

Предварительную зачистку закончили, можно сходить перекурить, так как предстоит тяжёлая работа. Отдохнувши, берём коннектор и со стороны цилиндра, накручиваем на зачищенный конец кабеля. Что бы не сбить пальцы, так как мы на кабеле будем продавливать резьбу, берём в помощь плоскогубцы или пассатижи. И крутим, пока не увидим изолятор возле начала второй гайки.

Если в самом начале, слишком много зачистили кабеля, то вам придётся лишнее обрезать, вот и кусачки пригодились. Отгрызать надо под углом 45 градусов, потом в дальнейшем будет проще проталкивать централку в зажимы.

Теперь поговорим, для чего это всё мы делали:

Это F-штекера, папки — мамки, угловые, всё для подключения кабеля в телевизор и антенную розетку в стене.

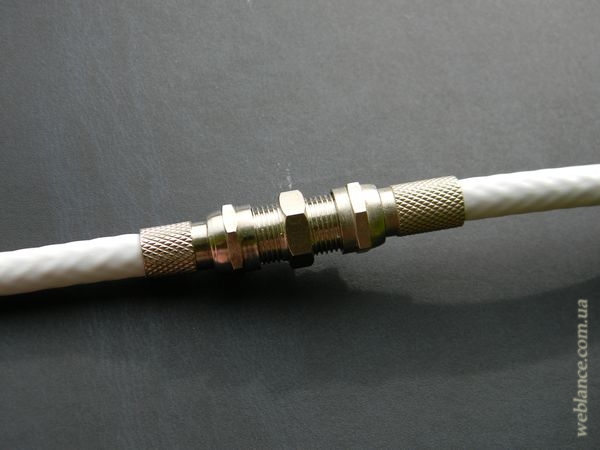

Если вам надо удлинить кабель, тогда на помощь приходит такой вот переходник:

Почему не сделать простую обычную скрутку? Во первых потому, что такие скрутки часто обрываются, кроме того, имеет не очень эстетичный вид, плохо герметизируются, если соединение — наружное и уж точно имеют процент потерь выше в несколько раз, чем готовый специальный переходник

А вдруг вы выиграли в лотерею или просто купили телевизор и вам захотелось его смотреть в другой комнате, то для этого поможет splitter (по простому распределитель). Он имеет один вход и два, три, четыре и более выходов, всё зависит от того, на столько телевизоров вам необходимо сделать разводку кабеля

Обратите внимание, что у качественного распределителя коэффициент (или процент) потерь должен быть минимальным, если, после установки распределителя, сигнал стал гораздо хуже, чем был, а вы уже точно знаете, что всё накрутили и подключили правильно, значит сплиттер бракованный

Основные потребности я рассказал, а если увидите похожее, что здесь показал, то уже сориентируетесь Если Вам удобнее изучать процесс накручивания штекера на антенный кабель по видео — прошу, специально для вас небольшой видеоурок.

Всё больше и больше наблюдаю вот такую накрутку коннектора. Причём фото из рекламы, ну… устал переделывать такие соединения  . Такое ощущение, что рекламодатель, такие вещи сам в руках не держал.

То есть, по его рекламе, достаточно полвитка коннектора, что бы удержать соединение, то есть качественное соединение. Я решил сам сделать так же, смотрите, что у меня вышло:

Ну что, понравилось Теперь совсем, ну как бы сами прочувствовали, как F-штекер или F-разъём, соединение накручивать Извините меня за такие пошлые название — это они, буржуи придумали такие названия, а нам нужно правильно накрутить штекер Главное правильно подбирайте размер коннектора под кабель, бывают разные размеры

Подсоединение штекера к телевизионному кабелю. Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками

Хотите избавиться от кабеля, но при этом вам нравится смотреть местные телеканалы? Широковещательные станции передают свои программы в МВ и ДМВ диапазонах как в старой аналоговой форме, так и в новой — в виде цифрового и HDTV сигнала. Чтобы поймать этот сигнал, вам понадобится антенна. Мы покажем вам, как ее подключить. Читайте!

Шаги

Выбор антенны

Подключение антенны

    Определите способ подключения антенну к вашему телевизору. Вероятно, это будет так называемый F разъем или круглый с резьбой и небольшим отверстием на конце. Есть и более старые типы разъемов, например разъем Belling Lee или плоские разъемы, но для цифрового сигнала лучше всего использовать F разъем.

  • Обратите внимание: Если у вас разъем старого типа, отправляйтесь в магазин радиодеталей или магазин, продающий телевизоры, и купите соответствующий адаптер. У цифровых телевизоров есть специальный вход для приема цифрового сигнала, обычно с надписью «DTV» или «DTT». К ним не получится напрямую подсоединить разъемы старых типов.
  • Подсоедините антенну к вашему телевизору с использованием коаксиального RF кабеля (также известного как «F» кабель). Есть два основных типа: с винтовым и обычным штекером. Оба варианта хороши, но винтовое соединение все же надежнее.

  • Настройте телевизор. Используя меню настроек вашего телевизора (о конкретных действиях прочитайте в инструкции по эксплуатации), установите прием сигнала в значение «От антенны» или «По воздуху. »

    • У некоторых телевизоров несколько входов: убедитесь, что во время настройки вы используете правильный вход. Если у вас есть кабельное телевидение и несколько входов, вы можете использовать один из них для кабеля, а другой для антенны.
  • Отрегулируйте антенну. Просканируйте все каналы телевизора, чтобы увидеть, какие каналы находятся в принимаемом диапазоне. Если вы видите нечеткую картинку, поверните антенну так, чтобы сигнал стал четким.

    • Обратите внимание: некоторые антенны снабжены электроприводом, что избавит вас от необходимости подниматься на крышу для регулировки антенны.
    • В цифровых телевизорах могут быть специальные опции меню для полного сканирования и ручного сканирования. Чтобы оптимизировать положение антенны, вам следует производить полное сканирование каждый раз, когда вы меняете ее положение. Каждый раз записывайте все настройки, делайте полное сканирование и подсчитывайте количество найденных каналов.
  • Определите все источники вещания. Найдите источник вещания каждого канала (расстояние и угол) с помощью соответствующей карты вашего района. Если все каналы передаются с одного направления (в пределах 20 градусов), то лучше использовать направленную антенну.

    • Если для приема разных сигналов вам нужны разные настройки, то запишите не только количество принятых каналов после сканирования, но и какие именно каналы.
    • Определите основные нужные параметры и запишите их.
    • Чтобы добавить все каналы в меню вашего телевизора, делайте ручное сканирование после каждой настройки и направляйте антенну соответствующим образом для каждого канала, который вы смотрите.
    • Некоторые телевизоры запоминают каналы, которые принимаются достаточно хорошо для четкой картинки. Вы можете использовать это, когда будете искать источники вещания.
    • Вы можете купить антенну получше, которая устанавливается на улице. Вы также можете приобрести управляемый двигатель, который будет поворачивать антенну в оптимальное положение для приема каждого канала.
    • Если вам нужно провести кабель, убедитесь, что вы используете коаксиальный кабель с двойным экраном, с двумя слоями фольги и двумя слоями оплетки вокруг диэлектрика (это части кабеля). Это даст вам сигнал лучшего качества и уменьшит интерференцию — что означает хорошую принимаемую картинку!
    • Кабельные телекомпании для передачи своих каналов тоже используют RF кабель. Вы можете купить простой переключатель, чтобы одновременно подключить кабельное телевидение и антенну к одному входу.
    • В США на сайте FCC можно найти карты приема сигналов станций для большинства американских городов а также диапазон сигналов.
    • У видеомагнитофона тоже сзади есть RF разъем, обычно даже два. Если вы хотите, чтобы у вас был плдключен видеомагнитофон, подключите антенну RF к разъему Вход видеомагнитофона, чтобы передавать сигнал напрямую в видеомагнитофон.
      • В видеомагнитофоне тоже есть встроенный тюнер для выбора каналов и мини-передатчик, называемый модулятором. Он выдает на выход видеомагнитофона радиосигнал малой мощности.
      • Вы можете настроить этот модулятор для передачи различных каналов. Сигнал будет идти через RF кабель, подключенный к разъему Выход и поступать на тюнер вашего телевизора.
      • Настройтесь на тот канал, который вы выбрали для передачи в модуляторе. Оставьте ваш телевизор настроенным на этот канал и используйте пульт управления видеомагнитофона для выбора каналов.
    • Лучше место для покупки антенны — это места оптовых продаж электротехники. Там вы сможете купить те же антенны, что используют установщики. Кроме того, вы можете побольше узнать о методах наведения антенны.

    Предупреждения

    • Имейте в виду, что в большинстве стран аналоговые передатчики отключены в пользу использования цифрового сигнала. Поэтому вам придется купить цифровой тюнер для приема телесигнала с помощью антенны.
    • Остерегайтесь любых антенн, имеющих форму спутниковой тарелки, про которую говорят, что она принимает сотни каналов без необходимости платить за кабельное телевидение и использует «RF технологии». Это всего лишь обманный способ описать любую антенну. Вы сможете принимать только широковещательные каналы в пределах диапазона.

    Подключение ТВ кабеля выполняется от лестничной клетки в квартиру, с дальнейшей разводкой к телевизорам. Для правильной прокладки телевизионного кабеля необходимо соблюдать определенные правила, особенности и специфику проведения этого вида работ.

    Особенности прокладки кабеля ТВ
    • Кабель рекомендуется размещать вдали от электрической проводки.
    • Телевизионный кабель обычно размещают в кабель-канале совместно с телефонным проводом, кабелем интернета и т.д.
    • Кабель в квартире желательно протягивать цельными частями, без соединений.
    • Не рекомендуется допускать пересечение кабеля ТВ с силовыми сетями. Если нет другого выхода, то пересечение должно быть под прямым углом.
    • Для разводки ТВ кабеля целесообразно применять разветвители сигнала промышленного изготовления, для обеспечения качественного контакта и экранирования сигнала. Скрутки кабеля не допускаются.
    • Кабельные линии допускается прокладывать только специально предназначенным для этого кабелем.
    • Не допускается подключения кабеля в бухте, или с резкими изгибами, так как это приводит к ухудшению качества изображения в телевизоре.
    • Первый участок кабеля от лестничной коробки до квартирного разветвителя целесообразно разместить в более широком кабель-канале, так как в будущем возможно придется протягивать телефонную линию или сигнализацию.
    • Если подключение ТВ кабеля в распределительной коробке предполагается выполнять пайкой, то длина неэкранированных участков кабеля должна быть наименьшей, так как это значительно влияет на качество сигнала.
    • Разветвители кабеля ТВ рекомендуется размещать в доступных местах или в распределительных щитах, для легкого доступа при обслуживании.
    • При прокладке кабеля ТВ вместе с электрическим кабелем, необходимо применять кабель с центральной жилой диаметром не менее 1 мм, с двойным экраном.
    Подключение ТВ кабеля
    Выбор кабеля

    Качественный телевизор и штекеры на кабеле не обеспечат нормальное качество изображения, если применяется неправильно выбранный кабель. Ток высокой частоты ТВ сигнала протекает не так, как ток в бытовой сети. Чем выше частота тока, тем ближе к наружной поверхности токопроводящей жилы он протекает. В антенных кабелях, используемых для космического и военного оборудования, жилы покрывают слоем серебра или золота, для снижения потерь телесигнала.

    Маркировка

    Наибольшую популярность получили коаксиальные кабели с сопротивлением 75 Ом различных марок. Наиболее применяемой маркой стал кабель RG 6U китайского производства. Обозначение кабеля изображается на его оболочке по всей длине с цифровыми метками через каждый метр длины.

    Маркировка расшифровывается:

    • CABLETECH – фирма-изготовитель.
    • RG 6U / 48 – марка.
    • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
    • 75 OHM – сопротивление 75 Ом.
    • 055М – метка длины кабеля.
    Выбор

    На оболочке кабеля должна иметься маркировка. Сопротивление кабеля должно быть равно 75 Ом, так как на него рассчитаны все телевизоры. Наружный диаметр кабеля не должен быть меньше 6 мм. Экранирующая оплетка и центральная жила должны быть медными. В китайском кабеле RG 6U экран выполнен из алюминиевой фольги, оплетка из медного сплава, а центральная жила стальная с медным гальваническим покрытием. Это сделано для удешевления продукции.

    Установка штекера на кабель

    Работу по установку штекера на кабель можно выполнить самостоятельно. Напряжение телевизионного сигнала в кабеле очень мало, поэтому оно не опасно для человека. Подключенный кабель можно разделывать, не опасаясь удара током. Замыкание между оплеткой и центральной жилой также не представляет опасности.

    В продаже имеются различные штекеры для разных типоразмеров кабелей. Поэтому при покупке следует смотреть на диаметр штекера. Наиболее распространенной маркой является F-штекер.

    Кабель разделывается 2-мя методами:

    1. С заворотом оплетки.
    2. Без заворота оплетки.

    Более надежным вариантом считается с заворотом оплетки, если накрутить штекер на завернутую оплетку не получается, то применяют второй метод.

    Для разделки кабеля ножом необходимо прорезать внешнюю оболочку вдоль кабеля, не повреждая экран.


    После разреза изоляцию отгибают в сторону и отрезают.


    Медную оплетку и фольгу заворачивают. В телевизионных кабелях бывает три вида экранирования:

    1. Медная оплетка.
    2. Алюминиевая фольга с медной оплеткой.
    3. Алюминиевая фольга.


    Для упрочнения алюминиевой фольги ее покрывают полиэтиленовой пленкой с внутренней стороны. Зачистить это полиэтиленовое покрытие без повреждения фольги не получится. Поэтому, чтобы был хороший контакт накрученного штекера с фольгой, необходимо отвернутую часть фольги частично завернуть обратно, тогда неизолированная сторона фольги будет обращена наружу.

    В случае маленького диаметра кабеля, его обматывают изолентой, чтобы увеличить диаметр.

    С центральной жилы изоляция снимается обычным способом, как с электрических проводов, не повреждая саму жилу.


    Теперь на фольгу можно накрутить F-штекер.


    Центральную жилу нужно откусить, оставив выступающую часть 3 мм.


    Вторую половину штекера накручивают до упора, после этого штекер можно использовать для работы.


    В случаях необходимости изгибания кабеля под прямым углом, применяют специальное F-гнездо. Это своеобразный угловой штекер.


    Эти рассмотренные штекеры отличаются только по форме. Установка на кабель углового штекера точно такая же.

    Установка штекера старого образца

    До сих пор еще встречаются штекеры старой конструкции, не требующие пайки при подключении к кабелю.

    Перед установкой на кабель необходимо открутить пластмассовую часть и одеть ее на кабель. Далее, кабель готовим к монтажу. Ножом необходимо разрезать оболочку кабеля на длине 1 см, и снять ее. Затем оплетку необходимо подрезать на длине 0,5 см и удалить изоляцию жилы. После этого кабель считается подготовленным к установке штекера.


    При монтаже штекера на кабель нельзя допускать касание оплетки с жилой. Лепестки нужно обжать на оплетке, не прилагая больших усилий, и обеспечивая хороший контакт. Винт фиксации жилы затягивается до упора, без чрезмерных усилий, во избежание срыва резьбы.


    Последним этапом является накрутка пластикового корпуса. После этого штекер готов к работе.

    Установка штекера пайкой

    Припаянные штекеры еще встречаются в старых телевизорах. При замене кабеля приходится их перепаивать.

    Места для пайки нужно зачистить до блеска. Затем необходимо подготовить и разделать кабель для пайки. Далее пластиковая часть надевается на кабель. Разделка кабеля производится по аналогии с предыдущими вариантами. Экранирующую оплетку расплетают и делят на две части. Выступающую часть центральной жилы оставляют длиной 2 мм.

    Перед заделкой кабеля в штекер центральная жила делается короче, для облегчения заправки частей раздвоенной оплетки. Контактные лепестки отгибают в стороны. Экранирующие проводники вставляются через отверстия в лепестках до упора. Жила продевается в средний контакт штекера. Контактные лепестки прижимают к кабелю.


    Теперь остается надеть пластмассовую часть штекера до щелчка.

    Подключение ТВ кабеля к телевизору

    После установки штекера кабель можно присоединять к телевизору. Гнездо для кабеля находится на задней стенке телевизора с обозначением «ANT». Подключение ТВ кабеля к телевизору производится путем вставки штекера в антенное гнездо.

    Подключение нескольких телевизоров

    К одной антенне можно подключить сразу несколько телевизоров. Для такой задачи используют специальные разветвители ТВ сигнала, называемые «крабами», «сплиттерами» или «делителями».

    В сплиттере имеется разъем для сигнала от антенны в подъезде, и несколько гнезд для телевизоров. Для нормальной работы такого разветвителя не должно оставаться свободных разъемов.

    Устройство разветвителя состоит из металлического корпуса с разъемами для штекеров. В корпусе расположена делительная схема на основе трансформатора, выполненного в виде ферритового кольца с одним витком провода. Корпус герметично закрыт крышкой. Для его фиксации на стене имеются проушины. На корпусе есть винт для подключения заземления. Обычно разветвитель не заземляют, так как по близости не оказывается заземляющего провода.

    Телевизионные розетки

    При выполнении ремонта в квартире планируется дизайн помещений. Важным вопросом является не только размещение предметов интерьера и мебели, но и оптимальной разводки электрической проводки, установки розеток, как электрических, так и телевизионных.

    ТВ розетки можно разделить на три группы по использованию и назначению:

    1. Одиночные ТВ розетки имеют простое устройство, поэтому они широко распространены. Они используются для подключения к антенне одного телевизора.
    2. Проходные розетки для телевизора служат для их установки в середине длины кабеля. Устройство таких розеток предусматривает подключение ТВ кабеля с двух сторон. С одной стороны вставляется входящий кабель от предыдущего устройства, а с другой стороны вставляется исходящий кабель, который идет на следующую розетку.
    3. Оконечные ТВ розетки устанавливаются в конце последовательной цепи розеток.
    Устройство ТВ розетки

    Основными элементами устройства телевизионной розетки являются:

    • Корпус, служащий для подключения ТВ кабеля. В одинарной розетке корпус не включает в себя электронной начинки, и обеспечивает только надежный контакт со штекером.
    • Лицевая панель выполняет защитную и декоративную функцию. Она выбирается по соответствию интерьеру комнаты.

    Суппорт предназначен для фиксации всех элементов устройства между собой, а также для крепления розетки в монтажной коробке.

    У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это , читаем очень полезно. А также обзор . Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

    Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.

    Что нам понадобиться?

    Изначально чтобы сделать цифровое телевидение, нам нужно:

    • Антенный кабель
    • F – разъем, для подключения.
    • Также иногда нужен разъем папа – мама, для установки в саму приставку.


    Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.

    Антенный кабель

    Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

    • Центральный медный провод, первый проводник, самый важный
    • Плотная изоляция.
    • Алюминиевая фольга, это второй проводник
    • Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
    • Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.


    Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

    Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

    Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

    Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!


    Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

    С антенной проводкой разобрались, переходим к разъемам.

    F-разъем и папа – мама (антенный штекер)

    Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.



    Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.




    Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

    В общем, выглядит он вот так.



    С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

    Теперь мы полностью готовы, приступаем к обжиму – подключению.

    Инструкция по обжатию – подключению своими руками

    ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

    • Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!


    • Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.



    • Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.


    • Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.


    • По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

    Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.

    ВИДЕО

    Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

    Читайте наш строительный сайт, будет еще много чего полезного.

    Как подключить штекер к кабелю


    Штекер — это достаточно сложное устройство, позволяющее подключить кабель к гнезду. Установить эту часть может далеко не каждый пользователь, поэтому в продаже часто можно увидеть кабельную продукцию с обжатыми концами. Вы сможете легко изготовить изделие собственными руками, если придерживаться простейших правил. К выбору штекера и кабеля также необходимо подходить тщательно хотя бы потому, что от целостности проводящих частей напрямую зависит качество сигнала. Фирменное изделие также сможет выдержать намного больше рабочих циклов, будет защищено от окисления и электрохимической коррозии. Ведь известные производители учитывают даже такие нюансы.

    Вопрос совместимости

    Кабель и штекер должны совпадать по количеству жил и прочих проводящих частей, включая экраны. Например, телевизионные коннекторы обладают специальной резьбой, накручиваемой на экранированную часть. Иногда внутри корпуса может иметься зажим для особо чувствительных жил. В данный момент существует множество частных случаев от производителей, изобретающих новые способы сопряжения информационных и электрических сетей. Обычно всё продаётся комплектом, включая розетку и штекер. Но здесь нужно быть осторожным, потому что при поломке отдельно купить какую-то часть просто не получится.


    Общая инструкция по сопряжению

    Для того чтобы проделать эту нехитрую операцию, необходимо обладать элементарными знаниями и навыками. Попробуем описать последовательность действий для новичков:

    • Кабель изначально нужно зачистить. Аккуратно посмотрите на его срез, чтобы понять расположение основных элементов. По глубине штекера и зажимов посмотрите, сколько именно вам необходимо зачистить. Проще всего очистить большую длину, а потом её обкусить. Поэтому провод нужно покупать с запасом, особенно если не имеете опыта.
    • Штекер внутри также необходимо подготовить. По резьбе нужно скрутить наружную контактную часть, открыв функциональный сердечник. Аккуратно разожмите зажимы и места для пайки, но не нужно раскрывать их слишком сильно. Иначе потом будет трудно зажать в исходное положение.
    • Рассредоточьте жилы кабеля, чтобы они не соприкасались между собой. При помощи пассатижей обкусите ненужные концы, предварительно примерив части. Затем вставьте всё аккуратно на посадочные места. Используйте зажимы или паяльник для закрепления проводящих сигнал или ток жил. Они должны прочно сидеть, попробуйте осторожно вытащить проводник в обратном направлении. Если есть люфт, то прижмите плотнее. Проверьте качество точек пайки. Лучше налить больше олова, чем потом производить все операции повторно.

    • Если на штекере имеется общее зажимное кольцо или прижимная пластина на шурупах, не забудьте закрепить кабель за оплётку. Это позволит обезопасить систему при случайном выдергивании из гнезда. В данный момент есть также специальные штекеры с захватами, но некоторые специалисты не рекомендуют использовать эту продукцию. Например, если зацепить ногой или шваброй кабель, ведущий к телевизору, можно вырвать гнездо из пластика, а это чревато дорогостоящим ремонтом. В отдельных случаях возможен даже полный выход из строя.

    Штекеры для передачи тока

    Их имеется множество, особенно в различных управляющих и низковольтных сетях. Там возможны различные варианты сопряжения с кабельной продукцией. Рассмотрим наиболее распространенные виды:

    • Быстрый крепеж. Это прищепка с пружиной, прочно зажимающая оголенный металл. Она даже немного врезается в поверхность для улучшенного контакта.
    • Клеммы. Нужно сначала присоединить их к жилам, а потом завести внутрь коннектора. Это достаточно удобная схема, потому что если контакты ломаются, можно быстро присоединить другое изделие. Особенно это актуально в различных коммутационных компаниях.
    • Зажим со скруткой. Он чем-то напоминает цангу. После поворота до щелчка всё плотно обжимается, а при этом создаётся надежное соединение.

    Вариантов монтажа и сопряжения очень много, но лучшие образцы по соотношению цены и качества представлены в ассортименте компании «ПрофЭлектро». Все модели обладают качественным исполнением и лучшим соотношением стоимости и качества. Доставка возможна в любую точку России.

    Как подключить антенный кабель к телевизору

    class=»eliadunit»>

    Соединение F-штекера к тв кабелю от эфирной антенны или кабельного тв

    Чтобы аккуратно разделать телевизионный кабель, необходимо прорезать несколько сантиметров наружной оболочки. Прорез делается вдоль кабеля, легким и плавным нажатием ножа. Такая аккуратность исключает вероятность повреждения экранирующей оплетки.

    Выполнив подрез, нужно отогнуть и срезать оболочку (с самого начала подреза).

    Далее отгибаются фольга из алюминия и оплетка из меди. Существует три варианта экранов, используемых в кабелях. Первый вариант — медная оплетка, второй — алюминиевая фольга, третий — фольга из алюминия, покрытая медной оплеткой (рассматриваемый вариант).

    Чтобы обеспечить более высокую прочность, изнутри фольга покрыта специальным полиэтиленом. Этот факт известен далеко не всем. При этом зачистка пластика — задача непосильная. Поэтому, при накрутке штекера на фольгу изнутри, контакт очень некачественный либо вообще отсутствует. Во избежание такого эффекта, необходимо часть фольги вывернуть наизнанку. Это позволит расположить токопроводящую часть на наружной стороне. В случае если величина внутренней резьбы F штекера превышает диаметр самого кабеля, перед загибом фольги на кабель необходимо намотать изоленту. Это позволит придать телевизионному кабелю требуемый диаметр. Последующие действия нужно выполнять согласно приведенным рекомендациям. Как правильно снять изоляцию с центральной жилы, подробно изложено в статье «Подготовка проводов к монтажу».

    Далее осуществляется «накрутка на кабель», т.е. F штекер насаживается на фольгу.

    Центральную жилу нужно отрезать так, чтобы пара-тройка миллиметров кабеля еще выступала.

    Затем навинчивается вторая часть F-штекера, после чего последний полностью готов к эксплуатации.

    Иногда при установке штекера в гнездо возникает необходимость в чрезмерном изгибании телевизионного кабеля, поскольку он мешает поставить или подвесить  телевизор впритык к стене. Отличным решением данной проблемы выступает использование  F-штекера  углового типа.

    Главная особенность такого рода конструкции заключается исключительно в форме. Процессы установки традиционного прямого и углового штекера полностью идентичны.

    Соединение тв кабеля к пластиковому штекеру старой конструкции без пайки

    Предшественниками современных F-штекеров являются немного другие устройства, устанавливаемые без пайки. Они имеют свои особенности установки.

    Перед установкой такого штекера, потребуется выкрутить пластиковый корпус. Для этого кабель нужно держать за металлическую часть, а вращение должно производиться против хода часовой стрелки. Затем корпус надевается на кабель, что позволит не забыть про него.

    Далее следует подготовка кабеля к монтажу. Она заключается в выполнении прореза наружной оболочки. Величина прореза составляет порядка 1 см. Затем оболочка снимается, экранирующая оплетка подрезается приблизительно на полсантиметра, столько же нужно удалить и изоляции центральной жилы. После выполнения таких действий кабель может заделываться в штекер.

    Основной этап — заделка телевизионного кабеля. Очень важно исключить касание проводников оплетки с крепежными элементами основной жилы. Лепестки штекера вокруг экранирующей обмотки обжимаются плоскогубцами. Важно не переусердствовать — не стоит прилагать слишком большую силу, вполне достаточно несильного нажатия, которое обеспечит хороший контакт.

    Закручивание крепежного винта. Завинчивание ведется до упора.

    Финишный этап – навинчивание пластиковой части на металлическую штекерную часть, после чего устройство готово к всовыванию в телевизионное гнездо.

    Пайка тв кабеля к антенному штекеру времен СССР

    Сегодня штекеры времен СССР утратили свою актуальность и практически не встречаются, однако большое множество телевизионных приемников адаптированы именно к ним. Бывают ситуации, когда требуется перепайка штекера.

    Лудили такого рода штекера по ГОСТу. Требования данного документа предполагают, что залуженные контакты могут подвергаться пайке минимум полгода, что достаточно мало. В большинстве случаев, через год-полтора припаяться к выводам очень тяжело. Попытки завершаются скатыванием материала и почернением самого штекера. Чтобы обеспечить хороший результат необходимо часть, которую подлежит пайке, хорошенько «зашкурить» до образования латунного блеска. Сделать это можно в два этапа: торец центрального контакта зачищается плоским надфилем, а само отверстие контакта обрабатывается кончиком надфиля (с максимально возможным проворотом). На следующем этапе зачищаются клеммы для припаивания кабельного экрана, что можно осуществлять наждачкой либо тем же надфилем. Далее клеммы нужно  залудить.

    Затем нужно подготовить концы кабеля. Вначале надевается часть штекера, изготовленная из пластмассы. После этого потребуется разрезать и снять наружную оболочку (2-3 см). Как это сделать уже говорилось. Экранирующая оплетка расплетается, а потом делится надвое, проводники – свиваются.  Снимается изоляция с жилы, при этом нельзя забывать, что оставаться должно 2-3 мм.

    Заправке кабеля в штекер должно предшествовать укорачивание его центральной жилы на пару-тройку миллиметров, что облегчит заправку экранирующих проводников. Лепестки чуть-чуть отгибаются по бокам, после чего экранирующие провода до упора продеваются в отверстия контактных лепестков, центральная жила соответственно продевается в центральный штекерный контакт. В конце лепестки обжимаются вокруг кабеля.

    В местах прохождения сквозь отверстия лепестков экранирующие провода развиваются, осуществляется пайка. Слой напаянного материала должен быть маленьким, иначе могут возникнуть серьезные проблемы с надеванием пластиковой штекерной гильзы. В случае, когда слой припоя очень велик, его можно удалить надфилем либо наждачкой. Лишнюю оплетку можно не откусывать.

    Чтобы убрать большую нагрузку на основную жилу в ситуации, когда кабель достается из телевизора не за штекер, а непосредственно за кабель, нужно произвести следующее действие. Перед пайкой центральной жилы необходимо сильно потянуть за кабель, при этом штекер нужно держать за металлическую часть. Затем жила паяется снаружи, после чего откусывается. Если образовался «висящий» припой, его в обязательном порядке нужно удалить ножом. Если нож бессилен, используется надфиль.

    На последнем этапе проверяется насколько хорошо отогнут фиксирующий элемент. Если достаточно, то на металлическую часть штекера антенны одевается пластиковый патрон (пока фиксатор полностью не защелкнется).

    Подсоединение тв кабеля без штекера к телевизору

    Довольно распространены случаи, когда требуется быстро подсоединить антенный кабель к телевизионному приемнику, а паяльника либо необходимого штекера нет. Но, не все знают, что на время кабель можно подсоединить даже без штекера. Вначале снимается порядка 5 сантиметров наружной оболочки, отворачивается и развивается оплетка. Далее снимается изоляция с центральной жилы, а последняя заворачивается в петлю. Ширина петли должна превышать диаметр отверстия, которое находится в центре гнезда.

    Для изображенного на фотографии разъема, на центральный контакт необходимо надеть изолирующую трубку. Потом петля устанавливается в центральный контакт, экранирующая оплетка заводится в разъем острием отвертки. Важно исключить касание оплетки и центральной жилы. Оплетку из алюминия можно вставлять в разъем, при этом оставшееся место можно заполнить мелкими медными проволочками. Для их фиксации в разъеме рекомендуется заостренными спичками или просто зубочистками. Подобные нехитрый способ крепления отличается своей высокой эффективностью и долговечностью.

    Подключение антенного кабеля без штекера к делителю

    В данном случае процесс подготовки антенного кабеля полностью идентичен процессу подготовки в случае использования F-штекера. Сначала основная жила вставляется в F-разъем краба. Экранирующие элементы надеваются на часть разъема краба, которая выступает. Фиксация осуществляется посредством специального хомута либо простой проволоки. Также, можно использовать вариант фиксации при помощи изолирующей ленты. Такой вариант менее предпочтителен,  однако его работоспособность также доказана годами.

    При применении хомутов, оснащенных устройством обжатия винтового типа, показатели соединения очень высоки и не проигрывают F-разъему.

    Какой тв штекер лучше и надежнее

    Здесь можно смело утверждать, что оптимальным среди 3-х выше рассмотренных штекеров под коаксиальный кабель выступает F-штекер. К такому выводу можно прийти, проанализировав вышеприведенные фото. Причем для этого не нужно иметь большого опыта в данной сфере.

    Здесь видно, что устаревшие и «советские» штекеры предполагают малый участок центральной жилы, который не защищен оплеткой. Данная особенность не гарантирует однородность волнового сопротивления, а это может стать причиной небольших потерь сигнала.

    F-штекер таких участков не имеет. Кроме того, бесспорным достоинством данного устройства является легкость установки. Его можно произвести без опыта, особых знаний и используя небольшое количества обычного инструмента. Этот процесс под силу каждому.

    Как врезаться в магистраль тв сигнала кабельного или эфирного тв в подъезде дома

    Чаще всего кабель прокладывается по кровле здания, далее он с целью повышения уровня сигнала комплектуется специальным усилителем, после чего разводится по подъездам. Поскольку существует несколько пакетов телеканалов, при входе кабель специально разветвляется посредством фильтра — краба, оснащенного двумя выходами (с одного выходит неизмененный сигнал, с другого – обрезанный по высокой частоте). Этот принцип позволяет не дать возможность просматривать определенные телеканалы абонентам, которые не оплатили конкретный пакет. Об этом свидетельствует два идентичных кабеля, идущих по подъезду.

    Кроме того, жильцы могут видеть в подъезде специальную металлическую коробку. Из нее к каждой квартире выходят провода. Сегодня в новых многоквартирных зданиях такого рода конструкции не используются. Провода располагаются в шкафах, расположенных в стенах. Именно здесь находятся абонентские разветвители. При открывании дверок шкафа можно наблюдать подобную картину. Слева на фотографии разветвитель для жильцов — владельцев расширенного пакета телепрограмм, справа – для жильцов — владельцев простого (урезанного) пакета.

    Согласно требованиям разветвители обязаны быть надежно зафиксированными и заземленными, однако часто работники телевизионных компаний пренебрегают этим правилом. При этом такое отношение, как ни странно, может быть более предпочтительным. Поскольку некачественное заземление часто становится причиной появления помех.

    Конструкция разветвителей в коммутационных коробках идентична традиционным крабам, которые используется при подключении двух или трех телевизоров в одной квартире, однако их принцип действия имеет ряд особенностей. Один F разъем предназначен для подсоединения кабеля, который идет от магистрали IN (Вход). Другой OUT (Выход) передает сигнал к последующему ответвителю, который смонтирован на нижнем этаже. Другие F разъемы TAP (ОТВОД), количество которых варьируется в пределах 1-5, нужны для подключения абонентских кабелей, которые идут в каждую квартиру.

    Основное правило — отсутствие неподключенных разъемов. При отключении абонент (например, при отсутствии оплаты за услуги), разрешается использование в качестве заглушки F разъема с нагрузкой 75 Ом. При необходимости подключения нового абонента, двухразъемный ответвитель, как в рассматриваемом примере, нужно заменить трехразъемным.

    Поэтому, для подключения телевизора хватит куска кабеля требуемой длины, на концах которого есть F разъемы. F разъем кабеля подсоединяется к абонентскому разветвителю, второй – непосредственно к телевизору.

    Краб и ответвитель тв сигнала — отличия

    Мощность полученного сигнала в крабе часто поровну разделяется по подключенным телевизионным приемникам. Ситуация с ответвителем обстоит немного по-иному. В данном устройстве отводится лишь малая часть поступающей мощности (порядка 6 дБ). Чтобы гарантировать требуемый уровень сигнала, который отдается пользователю, сигнал на вход передается с использованием усилителя. Мощность последнего определяется числом абонентов. В результате используемые в подъезде разветвители – это обычный краб, который имеет множество ответвлений.

    Установка усилителя тв сигнала

    При неудовлетворительном качестве сигнала, необходимо применять специальный усилитель, который монтируется перед крабом. Его устройство аналогично обычному крабу, разница заключается в наличии специальных активных модулей (микросхема либо транзисторы), которые способны качественно улучшать сигнал. При работе с усилителем для телевизора обязательна подача сетевого напряжения. Данный нюанс необходимо учесть во время определения места монтажа устройства. Усилитель рекомендуется монтировать как можно ближе к источнику, поскольку это устройство помимо самого сигнала усиливает и сторонние шумы.

    На фото изображен усилитель TERRA HA123, который используется в домашних телекоммуникационных сетях. Он располагает одним выходом и допускает регулирование величины усиления в пределах 8 — 28 дБ. Самым оптимальным вариантом считается расположение усилителя прямо в коробке ответвителя.

    При небольшом расстоянии между приемником и усилителем, рекомендуется монтировать устройство с несколькими выходами, а не усилитель с крабом. К примеру, испанский усилитель-ответвитель Televes 5523 с 5-ю выходами и коэффициентом усиления 16 дБ может обслуживать сразу  5 телевизионных приемников а при установке проходных тв розеток намного больше.

    Для случая, когда сигнал идет с индивидуальной антенны, есть ряд усилителей, используемых специально для монтажа прямо на антенне. Здесь они заменяют согласующую петлю. Такие устройства для усиления телесигнала гарантируют высокое качество приема при расстоянии до антенны не более 100 километров.На фото такого рода устройство SWA-555/LUX может иметь различный диапазон регулировки 10 — 15 дБ (метровый диапазон), 34 — 43 дБ (дециметровый диапазон). Чтобы разобраться в нюансах подключения блока питания к кабелю с целью подачи на усилитель напряжения, можно прочитать статью «Как антенный телевизионный усилитель подключить к блоку питания».

    Коэффициент усиления напрямую зависит от качества исходного сигнала и определяется в индивидуальном порядке. Напряжение для данных устройств подводится по коаксиальному кабелю.

    Установка ферритового кольца на антенный кабель для устранения помех

    Нередки случаи, когда при подключении к кабельному ТВ (посредством краба) двух и более телевизионных приемников на определенных каналах образовываются помехи. Данные помехи могут быть представлены черно-белыми  элементами, от маленьких точек до больших волн. Причина подобных явлений — высокочастотный сигнал помехи от гетеродина, параллельно подключенных приемников и пр. Как вариант, причиной помех могут быть приемники соседей. Помехи могут резко снижать качество картинки. Решать эту проблему рекомендуется посредством  монтажа ферритового кольца.

    Результат от применения такого кольца прямо пропорционально зависит от его площади поперечного сечения. Надетое кольцо образовывает дроссель, а совместно с погонной емкостью создает П-образный высокочастотный фильтр. Наиболее эффективное исключение помех гарантирует монтаж пары колец на концах кабеля.

    Ферритовые фильтры можно легко купить в специальных торговых объектах. Здесь они предлагаются в двух исполнениях: цельной конструкций и конструкции из двух половин. Во втором случае половины запрессовываются в корпус, оснащенный защелкой и выполненный из пластика. Необоснованных затрат на покупку легко избежать. Утолщения цилиндрических кабелей, которые идут от компьютерного системного блока к разнообразному периферийному оборудованию, являются самыми обыкновенными ферритовыми фильтрами.

    Если внимательно поискать, обязательно в каждом доме найдется заброшенные и забытые интерфейсные кабели. Чтобы использовать их, необходимо просто ножиком надрезать пластик, достать ферритовое кольцо. После этого его можно ставить на антенный кабель. Это позволит напрочь забыть о всевозможных помехах.

    Покупать кабеля, разветвлители, усилители и прочие вышеописанные принадлежности необходимо в спецмагазинах. Здесь профессиональные консультанты предоставят требуемую информацию и  помогут подобрать именно то, что нужно. Однако чтобы на равных общаться со специалистами, нужно хотя бы немного разбираться в данной сфере, а получить необходимые знания можно легко из вышеизложенной информации.

    class=»eliadunit»>

    Как подключить штекер удлинительного шнура с 3 штырями

    Штыри на вилках удлинителя легко сгибаются и легко выпрямляются плоскогубцами. Но после нескольких таких повторных правок металл может устать и отслоиться. Когда срок службы вилки закончился, это не значит, что вам нужно покупать новый шнур.

    Как подключить вилку удлинителя?

    Примерно за пять баксов можно прикрепить новую вилку. Таким образом, вам не нужно выбрасывать этот старый удлинитель, даже если один из его контактов сломан.

    Шаги по замене и подключению вилки:

    Шаг 1. Отрежьте старую заглушку и надрежьте куртку

    Шаг 1
    • Сначала отрежьте поврежденную вилку.
    • Затем используйте канцелярский нож, чтобы разрезать куртку примерно на 3/4 дюйма от конца шнура. Будьте осторожны, чтобы не порезать три провода внутри.
    • С помощью инструмента для зачистки проводов, как показано на рисунке, снимите 1/2 дюйма изоляции с конца каждого провода.

    Шаг 2: Присоедините провода к клеммным винтам

    Шаг 2
    • Откройте новую заглушку, чтобы достать до винтов клемм внутри.
    • Присоедините каждую секцию оголенной меди к соответствующему клеммному винту: зеленый провод к зеленому винту заземления, белый (нейтраль) к серебряному винту и черный («горячий») к латунному винту.
    • Оберните провод по часовой стрелке вокруг клеммы и надежно затяните каждый винт.

    Шаг 3: Соберите заглушку Замена

    Шаг 3
    • Установите новую вилку и затяните винты, крепящие ее к шнуру.

    Шаг 4. Проверьте шнур

    • Чтобы проверить, правильно ли работает шнур, вставьте его в трехконтактную розетку.
    • Затем установите съемный тестер цепей на другой конец шнура. Индикаторы тестера укажут, правильно ли подключены провода и заземлен ли шнур.

    Нужна помощь с ремонтом дома? Вот все, что вам следует знать о домашних гарантиях.

    Как подключить вилку (Учебное пособие + видео)

    Узнайте, как подключить вилку! Я покажу вам шаг за шагом, как подключить двухконтактную вилку и как подключить трехконтактную вилку. Подключить вилку просто. Ты можешь сделать это!

    Как подключить вилку

    Подключить вилку просто! Недавно я заметил, что в вилке с 3 штырями на моей настольной пиле не хватает одного штыря.Я покажу вам шаг за шагом, как я это исправил. Кроме того, мы рассмотрим подключение двухконтактной вилки, какой провод куда идет, с какой стороны вилки находится черный провод и многое другое!

    Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

    Прежде чем мы перейдем к , как подключить вилку , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , наполненный полезными трюками с карманами , экономия места мастерская идеи , умные Советы своими руками и многое другое!


    Могу ли я самостоятельно подключить вилку?

    Да, конечно! Подключить вилку — это простой проект, сделанный своими руками.Как я уже упоминал, я недавно заметил, что в вилке моей настольной пилы отсутствует один из зубцов. Я заменил сломанную вилку на новую менее чем за 15 минут.

    Я знаю, что работа с электричеством может быть устрашающей. Но не волнуйтесь. Я проведу вас через каждый шаг, и вы увидите, что подключить вилку очень просто.

    Вернуться к содержанию


    Какой провод идет к вилке?

    Если вы когда-либо использовали какой-либо электроприбор, вы, несомненно, замечали, что существует два типа вилок.Есть 2 вилки и 3 вилки. Ниже мы рассмотрим основы того, какой провод идет к этим двум типам вилок. Позже я покажу вам , шаг за шагом, , как подключить двухконтактную вилку и как подключить трехконтактную вилку.

    Вернуться к содержанию


    Подключение штекера: основные сведения о штекере с 2 штырями

    Двухштырьковые вилки имеют вилку с двумя металлическими штырями. Когда мы посмотрим на двухконтактную вилку, в большинстве случаев мы заметим, что одна вилка немного шире другой.

    Вилка подключается к шнуру питания. Внутри шнура два провода. Когда мы посмотрим на шнур, мы заметим, что одна сторона шнура имеет выступы, а другая гладкая.

    Эти различия помогают нам узнать, как подключить вилку. Сторона шнура с выступами соединяется с более широким зубцом. Гладкая сторона шнура соединяется с более узким зубцом.

    Двухштырьковые вилки обычно используются в небольших приборах, таких как лампы, тостеры и т. Д.

    Перейти к: Как подключить двухконтактную вилку

    Вернуться к содержанию


    Подключение штекера: основные сведения о штекере с 3 штырями Штекеры

    с 3 штырями имеют штепсель с тремя металлическими штырями.Когда мы посмотрим на вилку с 3 штырьками, мы заметим, что один штырь немного шире другого, а также есть третий штырек. Заглянув внутрь вилки, мы увидим серебряный винт, зеленый винт и золотой винт.

    Какого цвета провода в вилке?

    Трехконтактная вилка подключается к шнуру питания. Внутри шнура три провода. Когда мы заглянем внутрь шнура питания, мы увидим черный провод, белый провод и зеленый провод. Зеленый провод подключаем к зеленому винту.

    Какая сторона вилки — белый провод?

    Белый провод подключается к серебряному или светлому винту.

    Какая сторона вилки — черный провод?

    Черный провод подключается к золотому или темному винту.

    Трехконтактные заглушки обычно используются на более крупных устройствах, таких как настольные пилы, торцовочные пилы и т. Д.

    Перейти к: Как подключить вилку с 3 штырями

    Вернуться к содержанию


    Какие инструменты мне нужны для подключения вилки?
    • Нож универсальный
    • Инструмент для зачистки проводов
    • Отвертка

    Вернуться к содержанию


    Как подключить двухконтактную вилку
    Принадлежности
    Инструменты

    Шаг 1.Отсоединить штекер

    Первое, что нам нужно сделать, это вынуть вилку из розетки.

    Шаг 2. Удалите старую заглушку

    Отрежьте сломанную вилку шнура питания с помощью канцелярского ножа или инструмента для зачистки проводов.

    Шаг 3. Зачистите провода

    Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. Сначала сделаем разрез в изоляции, чтобы можно было разделить провода.

    На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить.

    Затем мы воспользуемся инструментом для зачистки проводов, чтобы удалить изоляцию. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул инструмент для зачистки проводов от провода, чтобы удалить изоляцию.

    Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.

    Я немного скрутил провода, чтобы было легче наматывать их на винты в вилке.

    Шаг 4.Подключение двухконтактной вилки

    На одной стороне шнура питания есть выступы.

    А обратная сторона шнура гладкая.

    Сторона шнура с выступами соединяется с более широким штырем серебряным винтом. Гладкая сторона шнура соединяется с более узким зубцом с помощью золотого винта. Оберните проволоку вокруг винта и затяните винт.

    Закройте крышку и затяните винты. Это оно. Вилка готова к использованию!

    Вернуться к содержанию


    ВИДЕО: Как подключить вилку с 3 штырями

    Посмотрите, как я подключаю вилку к моей настольной пиле в этом коротком видео!


    Как подключить штекер с 3 штырями
    Принадлежности
    Инструменты

    Шаг 1.Отсоединить штекер

    Первое, что нам нужно сделать, это вынуть вилку из розетки.

    Шаг 2. Удалите старую заглушку

    Я использовал канцелярский нож, чтобы отрезать сломанную вилку шнура питания.

    Шаг 3. Удаление изоляции

    Затем снимите изоляцию с шнура питания. Делая этот разрез, нужно быть осторожным. Если мы зайдем слишком глубоко, мы можем порезать изоляцию на проводах. Разрез изоляции проводов может вызвать короткое замыкание, которое может быть опасным.

    Шаг 4. Зачистите провода

    Нам нужно зачистить провода, чтобы мы могли вставить их в вилку. На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить. Я использовал датчик, чтобы отметить, где зачищать провода.

    Для снятия изоляции воспользуемся инструментами для зачистки проводов. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул приспособления для снятия изоляции с провода, чтобы удалить изоляцию.

    Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.

    Я немного скрутил все провода, чтобы их было легче вставить в штекер

    Шаг 5. Подключение трехконтактной вилки

    Пробка имеет серебряный винт, зеленый винт и золотой винт. У шнура питания есть белый провод, зеленый провод и черный провод.

    Белый провод подсоединяется к серебряному или светлому винту, зеленый провод подсоединяется к зеленому винту, а черный провод подсоединяется к золотому или темному винту.

    После того, как все соединения были выполнены, я осторожно потянул провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрутим винты.

    Вот и все. Вилка готова к использованию!

    Вернуться к содержанию


    Последние мысли

    Теперь вы знаете, как подключить вилку. И я уверен, вы согласитесь, что подключить вилку просто!

    Сначала отключим вилку от розетки. Затем мы отрежем от шнура старую вилку и с помощью инструментов для зачистки проводов удалим изоляцию с проводов.Затем мы подключим провода к правильным клеммам вилки и осторожно потянем за провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрепим винтами.

    Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

    Электрические вилки: 6 ступеней

    Теперь о приключениях со шнуром и вилкой SVT!

    Отмерьте и отметьте 1 1/8 дюйма от конца шнура напротив гнезда, затем оберните кусок ленты вокруг шнура по отметке.Как и в случае подключения к розетке, это предотвращает истирание тканевого покрытия при подключении вилки.

    Теперь мы собираемся повторить те же шаги для подготовки шнура, что и для подключения розетки.

    1. Снимите тканевое покрытие и изоляцию с конца 1 1/8 дюйма с помощью ножа для коробок.
    2. Отрежьте волокна изоляции и зеленый заземляющий провод (если используется шнур 18/3) с помощью кусачков.
    3. Снимите ленту и приклейте самый конец тканевого покрытия к концу внешней изоляции.Отложите, чтобы высохнуть.

    Затем открутите два винта на заглушке и вытащите внутреннюю часть штыря. (Положите винты в безопасное и очевидное место.)

    Этот шаг СУПЕР важен!

    Вставьте конец шнура в небольшое отверстие корпуса штекера и сдвиньте его на прибл. 1 фут вниз. Если вы забудете это сделать и подключите штыревую вставку … вам придется отменить соединения и начать заново. Так сделай это! Сделай это.

    Зачистите 5/8 дюйма изоляции концов проводов.Разверните, скрутите и согните концы проволоки в форме подковы слева направо или по часовой стрелке.

    Начиная с нейтрального провода, поместите согнутый конец провода вокруг резьбы серебряной винтовой клеммы, соответствующей широкому штырю. Используйте небольшую отвертку с плоской головкой, чтобы аккуратно заправить провод за головку винта. Как и в случае подключения металлического колпачка и гнезда корпуса, удерживайте его на месте не доминирующей рукой, а затем затяните винт своей доминирующей рукой.

    Мне также нравится использовать для этого мою небольшую отвертку с плоской головкой, чтобы при затягивании я мог заправлять отходящие жилы проволоки на место. Повторите то же самое для горячего провода / штыря. Для надежности завершите затяжку обеих клемм отверткой с крестообразным шлицем. Помните, аккуратные проводные соединения — это безопасные соединения!

    Сдвиньте корпус вилки вверх по шнуру и по внутренней части штыря, ориентируя язычок на внутренней стороне в прорезь на корпусе.

    Установите и затяните винты.Тогда полюбуйтесь своей работой. 😉

    Как подключить провод динамика и определить типы разъемов

    Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию. Учить больше Обновлено: 22 февраля 2021 г.

    Если вам интересно, как подключить провод динамика к стереосистеме или домашнему кинотеатру, то вы попали в нужное место.

    Это не самая захватывающая часть настройки вашего оборудования — но без провода динамика вы ничего не услышите!

    Прежде чем вы начнете, это может показаться непростым делом.Но если подумать, все довольно просто.

    Во-первых, вам необходимо понять различные типы подключения, которые могут быть у вашего оборудования.

    Тогда вы можете подумать о том, как лучше всего подключить провод.

    Как подключить динамики с помощью провода динамика?

    Провод динамика состоит из двух отдельных кабелей, которые необходимо подключить к положительным и отрицательным разъемам усилителя и динамика.

    Неважно, в какую сторону вы подключаете провода — даже если провод отмечен плюсом и минусом.

    Просто убедитесь, что один и тот же кусок провода соединяет положительную и отрицательную клеммы усилителя и динамика.

    Ниже вы можете увидеть зажимы на задней панели AV-ресивера.

    Для каждого динамика по два поста. Они четко обозначены как положительные и отрицательные. По соглашению положительная сторона окрашивается в красный цвет, а отрицательная — в черный. Но они не всегда могут иметь цветовую маркировку.

    Один провод, подобный изображенному выше, подключается к положительной и отрицательной клемме для выхода одного динамика.Другой конец провода подключится к динамику.

    Крепежные штыри на задней панели AV-ресивера

    Помните, что положительный вывод на усилителе должен быть соединен с положительным выводом на динамике. То же и с отрицательными подключениями.

    Что произойдет, если перевернуть провод динамика?

    Во-первых, это зависит от того, что вы подразумеваете под реверсом. Есть несколько способов сделать это.

    1. Подключите стереодинамики к неправильным каналам

    Если вы подключите левый динамик к клеммам, обозначенным справа на усилителе, а правый динамик — к клеммам, отмеченным слева на усилителе.

    Что бы случилось?

    Ничего. Только звукорежиссер, который микшировал альбом, был бы раздражен.

    Потому что ударная установка будет «неправильной». Все, что предназначено для того, чтобы слышать слева, появится справа — и наоборот.

    Никого не волнует, кроме художника, который полгода делал все как надо.

    2. Подключите отрицательный к положительным клеммам


    Если для одного канала громкоговорителя вы подключаете отрицательную клемму усилителя к положительной клемме на громкоговорителе, а положительную клемму усилителя — к отрицательной клемме на громкоговорителе.Что случилось бы?

    Для одного динамика ничего бы не случилось. Это сработало бы нормально.

    Если бы у вас было два динамика, и они оба были подключены одинаково — опять же, все было бы хорошо.

    Если было два динамика, и они были подключены по-разному, то это называется разводкой динамиков не в фазе.

    Диафрагма в одном динамике выдвигается, а в другом динамике — внутрь.

    Сложно объяснить, как это звучит.Но это звучит просто странно. Он будет казаться худым и лишенным тела.

    Происходит то, что некоторые из более низких частот будут нейтрализовать друг друга, когда звуковые волны удаляются от динамика.

    Итак, вы ничего не сломаете, но это просто не будет звучать правильно. Вы, вероятно, заметите это, если сделаете это. Но всегда полезно перепроверить проводку.

    Некоторые AV-ресиверы будут пытаться обнаружить любые динамики, подключенные не в фазе, когда вы запускаете автоматическую настройку помещения.Хотя они не всегда понимают это правильно.

    Если вам интересно, это отличное видео, демонстрирующее, почему вам нужно подключать динамики по фазе:

    Какие существуют типы подключения проводов громкоговорителей?

    Первое, что вам нужно сделать, это проверить соединения на ваших динамиках и усилителе. Это определит способ подключения провода динамика.

    Есть два основных типа соединений, с которыми вы можете столкнуться.

    Просто имейте в виду, что у вас может быть один тип усилителя, а другой — динамик.

    1. Стойки для переплета

    Штыри для крепления можно найти на всех типах усилителей и динамиков — от бюджетных моделей до высококлассной техники. Это самый распространенный тип, с которым вы столкнетесь.

    Левая и правая крепежные клеммы окружающего звука на AV-ресивере

    Часто к ним можно подключить провод динамика двумя способами:

    1. Отвинтите красный или черный колпачок — вставьте оголенный провод динамика в отверстие в стойке (или вставьте лопаточный соединитель вокруг стойки) — снова затяните колпачок.
    2. Вставьте провод в отверстие на конце каждой стойки.Для этого вам нужно будет прикрепить банановые заглушки (см. Ниже). Некоторые приемники имеют пластиковый колпачок на конце, который необходимо сначала снять (как на картинке).

    Итак, для этого типа подключения вы можете использовать оголенный провод — или подключить лопатки или банановые вилки к концу провода динамика.

    Громкоговорители с фиксирующими штырями могут не иметь на конце отверстия для вставки банановой вилки. Некоторые делают, но это чаще встречается в усилителях.

    Связующий столб на спикере часто выглядит так:

    Значит, с его подключением можно либо вставить в отверстие оголенный провод — а потом закрутить винт.

    Или используйте лопаточное соединение и поместите его вокруг стойки, прежде чем затягивать.

    2. Пружинные зажимы

    Пружинные зажимы чаще встречаются в бюджетных усилителях и динамиках, а также в моноблоках. Хотя их можно встретить во всех типах техники.

    Подключение провода динамика к разъему с пружинным зажимом

    Все, что вам нужно сделать, это нажать на нижнюю часть зажима и вставить провод динамика в отверстие выше.

    С этим типом подключения можно использовать неизолированные провода или штыревые разъемы.

    Типы заделки проводов динамика

    Теперь, когда вы знаете, какие типы соединений у вас есть для провода динамика; вы можете сделать окончательный выбор, как кончить концы.

    Между прочим, взгляните на мой провод 101 динамика, если вы хотите выяснить, какой провод динамика лучше всего подходит для вашей системы.

    Присоединение разъема к концу провода динамика называется заделкой провода.

    Однако для первого варианта разъем вообще не требуется.

    Подключение динамиков неизолированным проводом

    Для всех типов подключения можно использовать неизолированный провод динамика. Это самый простой способ, так как вам не понадобятся дополнительные аксессуары.

    Все, что вам нужно сделать, это:

    1. Разъедините положительный и отрицательный провода примерно на 1 или 2 дюйма, чтобы у вас было некоторое разделение для работы. Вам может понадобиться острый нож, чтобы разрезать центральную изоляцию — или он просто разорвется, если вы приложите достаточное усилие. Только убедитесь, что вы не врезаете изоляцию и не оставляете оголенный провод дальше по кабелю.Вам просто нужен оголенный провод на конце.
    2. Удалите примерно ½ дюйма изоляции с каждого провода. Это можно сделать с помощью острого ножа или специального приспособления для зачистки проводов.
    3. Скрутите оголенные жилы вместе так, чтобы не было свободных нитей меди.
    4. Вставьте медный провод в разъемы динамика / усилителя — еще раз, убедившись, что нет торчащих нитей меди.
    5. Осторожно потяните за провод, чтобы сделать убедитесь, что он надежно удерживается разъемом

    Если использование неизолированного провода является для вас самым простым способом достижения цели, тогда воспользуйтесь им.Я бы не потерял из-за этого сон. Однако присоединение разъемов может иметь преимущества.

    Оконечный провод динамика с банановыми заглушками

    Банановые штекеры — мой любимый способ подключения акустических проводов. Вам нужно будет купить их как отдельный аксессуар к вашей проволоке.

    Вам понадобится четыре банановых штекера на каждый провод — по два на каждый конец кабеля.

    Конечно, предполагается, что вы будете использовать банановые штекеры как для усилителя, так и для динамика.Возможно, вы не захотите — или сможете.

    Банановые вилки могут прикрепляться к кабелю по-разному.

    Многие из них поставляются с резьбовыми соединениями, которые нужно просто закрепить на кабеле с помощью небольшой отвертки. Это один из самых простых способов.

    Некоторые из них являются самозажимными, что означает, что они зажимают кабель, когда вы затягиваете колпачок вилки.

    Остальным может потребоваться пайка. Поэтому выбирайте этот тип, только если вы готовы сломать паяльник.

    Общая процедура подключения банановых штекеров с винтовыми зажимами к проводу динамика:

    1. Зачистите примерно ½ дюйма изоляции с конца каждого провода и плотно скрутите, чтобы удалить свободные жилы.
    2. Отвинтите колпачок от каждой банановой вилки и навинтите ее на провод
    3. Вставьте оголенный провод в отверстие в вилке. и затяните винт, чтобы зафиксировать
    4. Закрутите колпачок на

    Затем каждую заглушку можно вставить в конец каждого переплетного стержня.

    Я часто забываю навинтить колпачок на кабель перед тем, как прикрепить вилку к проводу. А это значит, что мне нужно снова все это исправить!

    Я знаю, что ты не такой дурак, как я.

    Вы можете найти несколько банановых вилок, которые подключаются к проводу несколько иначе. Но общая идея та же.

    Вы не поймете, насколько проще работать с банановыми вилками, пока не ползете по задней части усилителя, пытаясь прикрепить оголенный провод к зажиму.

    Позолоченные банановые вилки Mediabridge 24K
    Изображение предоставлено: Mediabridge Проверить цену

    Некоторым людям нравится припаять провод к вилке, чтобы создать более надежное соединение, даже если это ввинчиваемая модель. Вы можете, если хотите, но не обязаны.

    Банановые заглушки с резьбовыми соединениями отлично работают без пайки, если вы будете осторожны при их соединении.

    Однако есть вероятность, что они могут со временем ослабнуть, поэтому вам может потребоваться проверить соединение, если вы подключаете их регулярно.

    Многие банановые вилки имеют гнездо на нижнем конце — как на изображении выше. Это позволяет вам подключить к нему еще один банановый штекер.

    Это полезно, если вам нужно подключить несколько динамиков к одному и тому же разъему. Вам не нужно часто это делать, но иногда это может быть полезно.

    Например, если вам нужно подать сигнал на вход сабвуфера высокого уровня через терминалы передних левого и правого громкоговорителей.

    Штифты для банановых заглушек имеют стандартный диаметр 4 мм, что идеально подходит для того, чтобы войти в конец зажима.

    Использование лопаточных разъемов с проводом динамика

    Лопаты — альтернативный способ заделки провода динамика.

    Как и в случае с банановыми вилками, если вы используете лопаты на обоих концах, вам понадобится четыре лопаточных разъема для каждого провода.

    Лопаточный соединитель может быть угловым или прямым. Неважно, какой именно вы покупаете. Но в некоторых случаях одно может быть легче подобрать, чем другое.

    Обычно они подключаются к проводу динамика путем обжима, пайки или винтового соединения, например, с помощью банановых штекеров.

    Обжим — это когда вы с помощью инструмента сгибаете конец разъема так, чтобы он плотно прилегал к проводу. Это может быть хорошим решением, если вы не хотите ввязываться в пайку провода.

    Для соединения всегда лучше использовать подходящий обжимной инструмент. Хотя заманчиво просто схватить плоскогубцы, такого же прочного соединения у вас не получится.

    При правильном исполнении соединение, обжатое лопаткой, не требует пайки.

    После того, как вы прикрепите лопаты к проволоке, вам нужно открутить каждый стержень для связывания и вставить их на место.Когда вы снова закроете колпачок, они будут надежно закреплены.

    Это предпочтительнее использовать неизолированный провод, так как вы можете быть уверены в плотном и надежном соединении.

    Лопаточные заглушки UCEC 45 ° для провода динамика
    Изображение предоставлено: UCEC Проверить цену Разъемы

    Spade могут быть идеальными, когда вы подключаете провод к динамикам, установленным очень близко к стене. В этом случае у вас может не хватить места для банановых пробок.

    Итак, если вы не хотите использовать оголенный провод, лопаточные разъемы будут подключаться под углом 45 или 90 градусов, позволяя проводу падать прямо вниз.

    Оконечный провод динамика с контактными разъемами

    Разъемы

    Pin похожи на уменьшенную версию банановой вилки. Фактически, в некоторых случаях вы можете увидеть, что они называются банановыми пробками.

    Они поставляются со штифтами, как правило, диаметром около 2 мм. Штифт либо прямой, либо вы можете получить их с угловыми штифтами.

    Подобно лопаткам и банановым заглушкам, вам нужно снять с провода изоляцию и прикрепить штыри к оголенному проводу.

    Для их соединения с проводом часто используется обжим или пайка.Однако, как и штыревые разъемы на картинке выше, они могут иметь резьбовое соединение.

    Просто ослабьте немного винт, вставьте оголенный провод и снова затяните винт. Убедитесь, что у вас надежное соединение, осторожно потянув за провод динамика.

    Этот тип заделки проводов динамика обычно используется для пружинных зажимов. Просто нажмите на зажим и вставьте штифт в отверстие.

    Заглушки с гибкими штифтами Sewell Deadbolt для подпружиненных терминалов динамиков
    Изображение предоставлено: Sewell Проверить цену

    Вы также можете использовать их для связывания столбов, вставив их через центральное отверстие в стойке, а затем затянув колпачок.Но это не обычный способ использования разъемов такого типа.

    Использование штыревых соединителей — более чистый метод, чем использование неизолированного провода, и увеличивает шансы на надежное соединение.

    Подключение проводов к усилителю и динамикам

    Когда у вас готовы заделки кабеля динамика, вам просто нужно подключить провода к усилителю и динамикам.

    Стереоусилитель и динамики подключаются следующим образом:

    Подключение усилителя и колонок проводом

    Просто убедитесь, что вы подключили выход усилителя с маркировкой «динамик слева» к левому динамику, а выход с маркировкой «динамик справа» — к правому динамику.

    Также один и тот же конец провода должен подключаться к положительной клемме усилителя и динамика. То же и с отрицательными клеммами.

    Провод динамика обычно имеет какую-то маркировку, чтобы вы знали, какой на каждом конце один и тот же провод.

    Многоканальный AV-ресивер немного сложнее, поскольку у него больше клемм для динамиков. Однако схема подключения домашнего кинотеатра такая же, как и для стереоусилителя.

    Вам просто нужно убедиться, что вы подключаете каждую выходную клемму к правильному динамику.

    Итак:

    • Выходной разъем переднего левого к переднему левому динамику
    • Выходной разъем правого переднего динамика к переднему правому динамику
    • Выходной разъем центрального динамика к центральному динамику
    • Выходной разъем левого переднего канала к левому динамику объемного звучания
    • Выходной разъем правого объемного звука к правый динамик объемного звучания

    Если у вас расположение динамиков 7.1 или вы используете динамики Dolby Atmos, у вас будет еще больше динамиков для подключения.

    Но это та же процедура. Просто не торопитесь и убедитесь, что у вас все получилось правильно с первого раза.

    Когда вы запускаете автоматическую конфигурацию помещения на своем AV-ресивере, он посылает тестовый сигнал на каждую колонку. Итак, вы скоро узнаете, правильно ли вы подключили динамики к задней части усилителя.

    Если нет, без проблем, просто отключите усилитель от сети и попробуйте еще раз.

    Заключение

    Вас смутила мысль о подключении провода динамика к усилителю и динамикам?

    Если да, то я надеюсь, что вы нашли ответы на свои вопросы.

    Это не так уж сложно, если вдаваться в подробности. Но это может показаться запутанным, пока вы не поймете различные варианты, которые у вас есть.

    Подключения усилителя и громкоговорителей — это первое, что нужно учитывать.

    Зная это, вы сможете сделать лучший выбор для заделки провода динамика.

    Вы можете выбрать простой путь и просто использовать неизолированный провод — или прикрепить банановые заглушки, лопаты или булавки.

    Нет неправильного пути.Просто используйте то, что кажется разумным для вашей системы.

    Приколи меня!


    Руководство по домашнему кинотеатру

    Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии. Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования Hi-Fi и домашнего кинотеатра.


    В начало

    Как использовать банановые вилки с проводом динамика — Sewell Direct

    Почему банановые пробки

    Использование банановых вилок с проводом динамика дает много преимуществ. Они не только помогают вашей установке выглядеть чище, но и обеспечивают постоянное и высококачественное соединение.

    Часто подключение неизолированных проводов громкоговорителей ненадежно. Со временем провода, как правило, выдергиваются или вьются, что может повлиять на качество звука.С банановыми пробками вы гарантируете, что этого никогда не произойдет. Еще одно преимущество появляется, когда вы выполняете установку за стеной и используете настенные пластины (а не просто оставляете в стене большое отверстие). На этих настенных панелях обычно есть гнездо для банановой вилки.

    Штекеры типа «банан»

    также улучшат внешний вид задней части динамиков и ресивера и уменьшат спутанность всех проводов.

    1. Перережьте проволоку

    Первое, что вам нужно сделать, это отрезать провод до нужной длины.Если вы прокладываете провод за стеной, сделайте это перед тем, как вставлять банановые вилки. Когда у вас будет провод нужной длины, оторвите один конец, чтобы дать себе место для работы.

    2. Отдельные провода

    Вам необходимо уметь работать с каждым отдельным проводом в паре. Чтобы упростить задачу, вытяните провода друг от друга, чтобы у вас остался один или два дюйма кабеля.

    3. Работа с отдельными проводами

    Вам необходимо уметь работать с каждым отдельным проводом в паре.Чтобы упростить задачу, вытяните провода друг от друга, чтобы у вас остался один или два дюйма кабеля.

    4. Снимите куртку

    Поместите режущую кромку инструмента для зачистки проводов на расстоянии примерно 1/2 дюйма от конца кабеля. Позвольте усилию руки на стриппере оказывать давление на кабель, пока вы вращаете стриппер вокруг кабеля, чтобы снять оболочку.

    5. Откройте оголенный провод

    Снимите обрезанную оболочку с оголенного провода и удалите инструмент для зачистки кабеля.Это обнажит оголенный провод, и вы сможете прикрепить банановый штекер.

    6. Повторите действия для другого провода

    Повторите описанный выше процесс с другим проводом, используя инструмент для зачистки проводов, чтобы разрезать оболочку примерно на 1/2 дюйма от конца кабеля.

    7. Присоедините банановые заглушки

    После снятия изоляции с обоих кабелей вы можете присоединять банановые штекеры. Инструмент для зачистки проводов больше не понадобится.

    8. Скрутите медные нити

    Чтобы легко вставить проволоку в банановые заглушки, вам нужно скрутить все медные жилы вместе.Поместите один из наборов проволоки между пальцем и большим пальцем, затем проведите пальцем по верхней части, чтобы провода скрутились друг вокруг друга.

    9. Присоедините банановые заглушки

    После того, как вы скрутите жилы вместе, вы готовы прикрепить банановые заглушки Strike. Каждая пара кабелей будет использовать банановый штекер с красной полосой и банановый штекер с черной полосой. Банановый штекер с красной полосой присоединяется к серому кабелю с напечатанной на нем красной полосой. Другой банановый штекер подключается к черному кабелю.

    10. Протяните провод динамика

    Возьмите банановый штекер с красной полосой, отвинтите нижнюю часть примерно наполовину и вставьте провод динамика в нижнюю часть бананового штекера.

    11. Вставьте кабель в банановый штекер

    Продолжайте вдавливать кабель в банановый штекер до тех пор, пока вы не сможете протолкнуть его дальше. В передней части штекера имеется конус, который раздвигает провода в кабеле динамика, чтобы обеспечить хорошее соединение. Если вы не протолкните его достаточно далеко, у вас не будет столь же безопасного соединения.

    12. Отвинтите заглушку-банан для фиксации

    После того, как вы полностью вставили кабель, снова закрутите заднюю часть бананового штекера. Это приведет к тому, что провод будет дальше закручиваться в вилку, обеспечивая прочное соединение. Если вы правильно заправили достаточно проволоки в банановый штекер, она должна затянуть проволоку и не дать ей выпасть.

    13. Повторите действия для второй банановой пробки

    Повторите этот процесс для другого бананового штекера, вставив кабель как можно глубже, чтобы обеспечить надежное соединение.

    14. Подсоедините банановые вилки к динамику

    Вставив оба кабеля динамика и закрепив их в банановых штекерах, просто вставьте штекеры в заднюю часть динамика или ресивера.

    Магазин банановых пробок


    Как настроить новый компьютер

    Обновлено: 31.08.2020, Computer Hope

    Если вы приобрели новый компьютер и хотите узнать, как все настроить и соединить вместе, просмотрите разделы ниже.

    Распаковать

    Сначала достаньте монитор, компьютер и все остальные детали из коробок. Убедитесь, что вы отложили все руководства или документацию, включенную в коробки. Возможно, вам понадобится обратиться к этой документации позже. После распаковки компьютера у вас будут шнуры питания, монитор или устройство отображения, мышь и клавиатура.

    Позиционируйте компьютер

    Установите компьютерный монитор на стол и поставьте компьютер на стол или рядом с ним. Чаще всего компьютер стоит на полу или на полке рядом со столом или столом.Однако некоторые компьютерные столы предлагают небольшой шкаф для компьютера. Поместите мышь и клавиатуру, поставляемые с компьютером, на стол или стол перед монитором.

    Подключите все кабели

    Монитор

    Кабель для передачи данных монитора подключается к компьютеру только в одном месте. Большинство мониторов используют разъем DVI, VGA или HDMI и подключаются к соответствующему порту на задней панели компьютера. Если ваш монитор имеет только разъем VGA, а ваш компьютер имеет только соединение DVI, или наоборот, вам понадобится видео конвертер для подключения монитора.

    После подключения кабеля для передачи данных к компьютеру вставьте вилку кабеля питания от монитора к сетевому фильтру.

    Клавиатура и мышь

    Клавиатура и мышь обычно подключаются к компьютеру с помощью разъема PS / 2 или USB. Эти разъемы обычно находятся на задней панели компьютера.

    Кабель питания компьютера

    Для компьютера найдите шнур питания и подключите один конец к задней части компьютера (подходит только один конец). Другой конец шнура питания вставьте в розетку или сетевой фильтр.

    Мы настоятельно рекомендуем подключать и компьютер, и монитор к сетевому фильтру, чтобы защитить его от скачков напряжения. Если в вашем доме частые перебои в работе или отключение электричества, подумайте об использовании ИБП (источника бесперебойного питания), чтобы защитить свой компьютер.

    Динамики

    Если у вас есть компьютерные динамики, их также можно подключить к задней части компьютера. Динамики подключаются к линейному выходу или порту звукового выхода (обычно зеленого цвета) на задней панели компьютера.Если ваши динамики являются активными динамиками, шнур питания также должен быть подключен к сетевому фильтру.

    Интернет

    Наконец, если вы используете проводное подключение к Интернету, подключите кабель Ethernet категории 5 к задней панели компьютера. Если вы планируете использовать Wi-Fi для подключения к Интернету, только маршрутизатор Wi-Fi должен находиться в зоне действия компьютера.

    Включите компьютер

    Теперь вы можете включить компьютер и позволить ему загрузиться в Windows.После загрузки компьютера вам будет предложено несколько вопросов, таких как ваше имя, местоположение и сетевые настройки, которые помогут завершить настройку.

    Подключите принтер и другие периферийные устройства

    Если вы также приобрели принтер или другое периферийное оборудование компьютера, начните установку драйверов для каждого из устройств после того, как компьютер заработает правильно.

    Установите важное программное обеспечение

    Компьютер поставляется с предустановленным программным обеспечением. Однако, чтобы использовать компьютер помимо предустановленного, вам потребуется установить программное обеспечение (например,ж., программы и игры), которые вас интересуют.

    Изготовление 10-метрового удлинительного кабеля, Электрика, Сделай сам, Crafty Corner, craftycorner.co.za

    Меньше на африкаанс

    Пошаговая инструкция, показывающая, как сделать 10-метровый удлинитель, представлена ​​Crafty Corner

    По любым вопросам свяжитесь с нами по электронной почте

    Что нужно для удлинителя 10 м:

    • 3-х уровневый кабель длиной 10 м
    • 3-х контактный штекер
    • Двух- или односторонний трехконтактный адаптер
    • Отвертка крестовая (звездчатая)
    • Отвертка с плоской головкой
    • Инструмент для зачистки проводов
    • Плотницкий нож, если у вас нет устройства для зачистки проводов

    Примечания:

    Все это можно купить в местном хозяйственном магазине.При покупке кабеля убедитесь, что внутри него заключены 3 провода, и уточните в хозяйственном магазине, покупаете ли вы кабель нужной толщины.

    Шаг 1

    Для подключения 3-контактного разъема вам сначала нужно удалить около 2 см оболочки провода с помощью столярного ножа. Теперь, когда вы это сделаете, не нажимайте слишком сильно лезвием, иначе вы в конечном итоге порежете пластиковые проволочные оболочки внутри кабеля, и вам придется снова снять большую часть оболочки кабеля.Осторожно проведите лезвием по кожуху кабеля, пока не увидите, что вы сделали чистый разрез. Согните внешний кожух, чтобы открыть проводку внутри, и осторожно потяните за кожух, чтобы обнажить 3 цветных провода внутри.

    Шаг 2

    Теперь используйте инструмент для зачистки проводов, чтобы удалить примерно 1 см пластикового покрытия каждого провода, чтобы обнажить проводку внутри.

    Примечание. Эту процедуру необходимо выполнить на обоих концах нового удлинительного кабеля.

    Шаг 3

    Теперь вы можете подключить трехконтактный штекер к одному концу удлинительного кабеля.Прочтите, как подключить 3-контактный штекер. К другому концу удлинительного кабеля вы теперь подключите входной адаптер с 3 контактами. Для этого упражнения я использовал двусторонний адаптер.

    Шаг 4

    Адаптер обычно имеет 4 маленьких винта с плоской головкой, которые удерживают его закрытым. Ослабьте эти 4 винта с помощью отвертки с плоской головкой, снимите крышку, стараясь не перевернуть крышку, чтобы не потерять винты, но удерживайте их в отверстиях и отложите крышку в сторону.Теперь вы увидите внутреннюю часть адаптера.

    Шаг 5

    У вас также будет резиновый элемент, называемый протектором. Наденьте его на конец удлинительного кабеля. Позже, когда вы снова соберете весь адаптер вместе, этот резиновый протектор будет перемещен в корпус, чтобы защитить отверстие, в котором находятся провода, и убедиться, что провод не будет легко выдергивать.

    Шаг 6

    Внимательно посмотрите на точки подключения проводов на внутренней стороне адаптера.Черная соединительная часть съемная. Достаньте его из скорлупы и внимательно посмотрите. Вы увидите, что здесь есть 3 точки подключения, к которым вам нужно будет подключить проводку. Посмотрите внимательно, и вы увидите, что каждое соединение имеет винт, который вы можете ослабить. Ослабьте винты, но не снимайте их. Ослабив винты, вы увидите небольшую пластину, которая теперь болтается

    .

    Шаг 7

    Подключить к этому провода довольно просто. Вы всегда будете подключать ЗЕЛЕНЫЙ провод или ЗЕЛЕНЫЙ ЖЕЛТЫЙ полосатый провод к центральному разъему.Это ваша ЗЕМЛЯ.

    Шаг 8

    Поместите проволоку между маленькой незакрепленной пластиной и неподвижной пластиной, оберните проволоку вокруг винта и затем затяните винт, чтобы проволока оставалась на месте. Теперь вы можете подключить СИНИЙ и КОРИЧНЕВЫЙ провод к любой стороне соединения. На этом этапе не имеет значения, с какой стороны вы подключаете синий или коричневый провод.

    Шаг 9

    После того, как вы подсоединили провода, вы можете снова поместить электрический адаптер в его крышку, но, прежде чем делать это, теперь вам нужно разместить его правильным образом.На внутренней стороне обложки вы увидите 3 отметки. Маркировка центра — E для ЗЕМЛИ. Об этом вам не нужно беспокоиться, поскольку вы центрируете провод, который вы подключили к электрической точке, и является вашим заземляющим проводом. Однако, вставляя электрическую точку в обшивку, необходимо проверить маркировку слева и справа от крышки адаптера с внутренней стороны. На левой стороне будет N для нейтрали, а на правой стороне будет L для LIVE. Убедитесь, что СИНИЙ провод находится СЛЕВА, а КОРИЧНЕВЫЙ провод — СПРАВА.

    Всегда помните следующее:
    • L, под напряжением, коричневый провод
    • N, нейтраль, синий провод
    • E, Земля, зеленый или зеленый с желтой полосой Провод

    NB: если вы перепутаете их, ваш прибор не будет работать и может вызвать короткое замыкание и взорвать прибор или вызвать пожар.

    No related posts.

    Навигация по записям

    Предыдущая запись:

    Пеллетрон роял 30 отзывы: Купить пеллетный котел Пеллетрон 30 кВт в Краснодаре 🔥 Котел на пеллетах Pelletron ROYAL

    Следующая запись:

    Pushe диван: диваны, мягкая мебель производителя фабрики PUSHE купить в Москве

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Рубрики

    • Дизайн
    • Дом
    • Интерьер
    • Кухня
    • Стиль
    • Эко
    • Разное
    Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
