Как подобрать биту под саморез: Как и какую подобрать биту под саморезы? | строймаркет

Размер биты для саморезов

В настоящее время все реже можно встретить в строительном деле использование гвоздей. Шурупы и саморезы гораздо проще вогнать в дерево или металл с помощью шуруповерта. Его используют как в масштабном строительстве, так и для бытовых нужд.

Чтобы надежно скрепить элементы с помощью саморезов, необходимо правильно подобрать биту для шуруповерта. Какие они бывают и как правильно их подобрать? Ответы на эти вопросы даются в этой статье.

Что такое бита для шуруповерта?

Бита — это специальная насадка на шуруповерт, дрель, которая помогает закручивать саморезы, болты и другие крепежи. С одной стороны (которая вставляется в патрон шуруповерта) она имеет форму шестигранника. Их классификация осуществляется по тому, как выглядит обратная сторона насадки, из какого материала она сделана, а также где используется.

Классификация

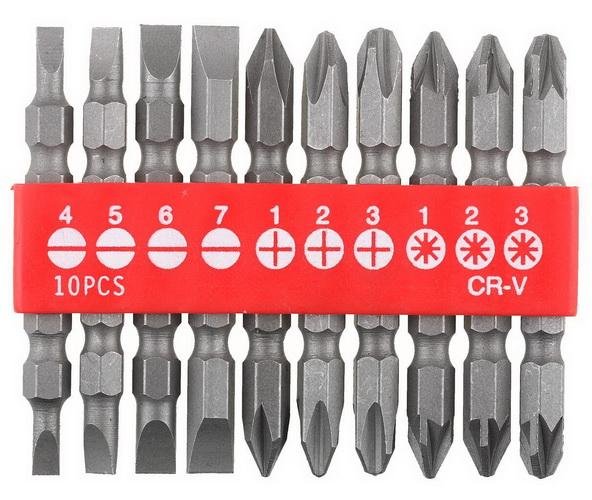

Существует несколько основных типов бит:

• Плоские или шлицевые. Их используют при закручивании винтов или шурупов с надрезом для плоской отвертки. Ширина наконечника может быть разной, она измеряется в миллиметрах и указана на хвостике. Глубина пропила бит бывает разной. Такая насадка обозначается буквой S, рядом с которой размещена цифра, обозначающая ширину жала.
• Крестообразные. Они имеют четыре крупных лучевых диагональных ребра. Существуют Ph- и Pz-биты, они имеют разный угол в основании. Использовать их можно только по назначению, ведь вставив неправильную биту, можно повредить насечки на саморезах, вследствие чего они не закрутятся, а будут соскальзывать. Перепутав насадку, можно повредить и ее саму.

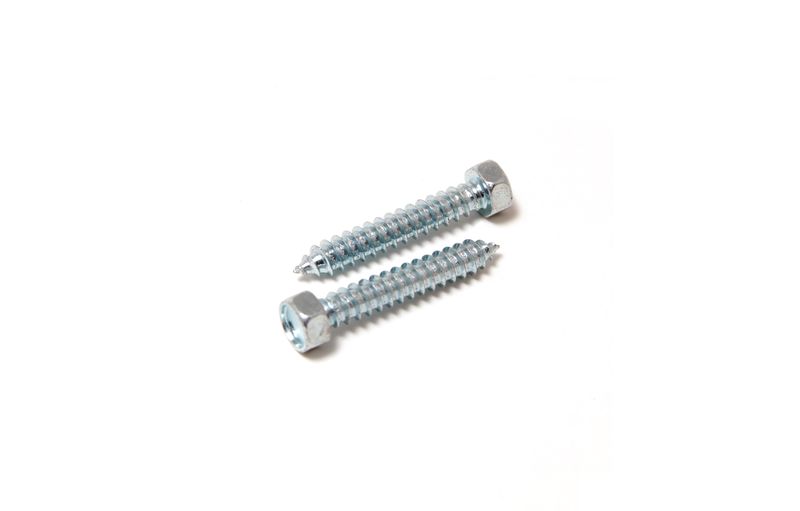

• Шестигранные. Они предназначены для закручивания винтов, имеющих внутри шестигранник. Например, они применяются при сборке мебели, так как именно там используются конфирманты.

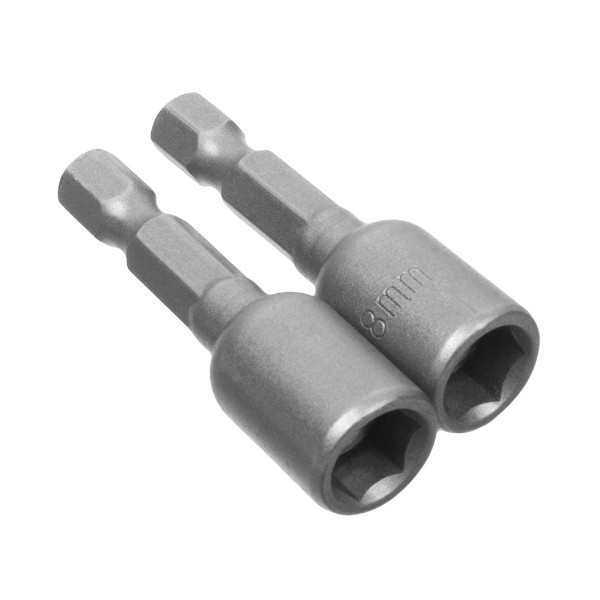

• Биты для гаек. Их используют при завинчивании метизов с внешним шестигранником.
• Звездочки. Они предназначены для крепежей бытовой техники, а также в автомобильном деле.

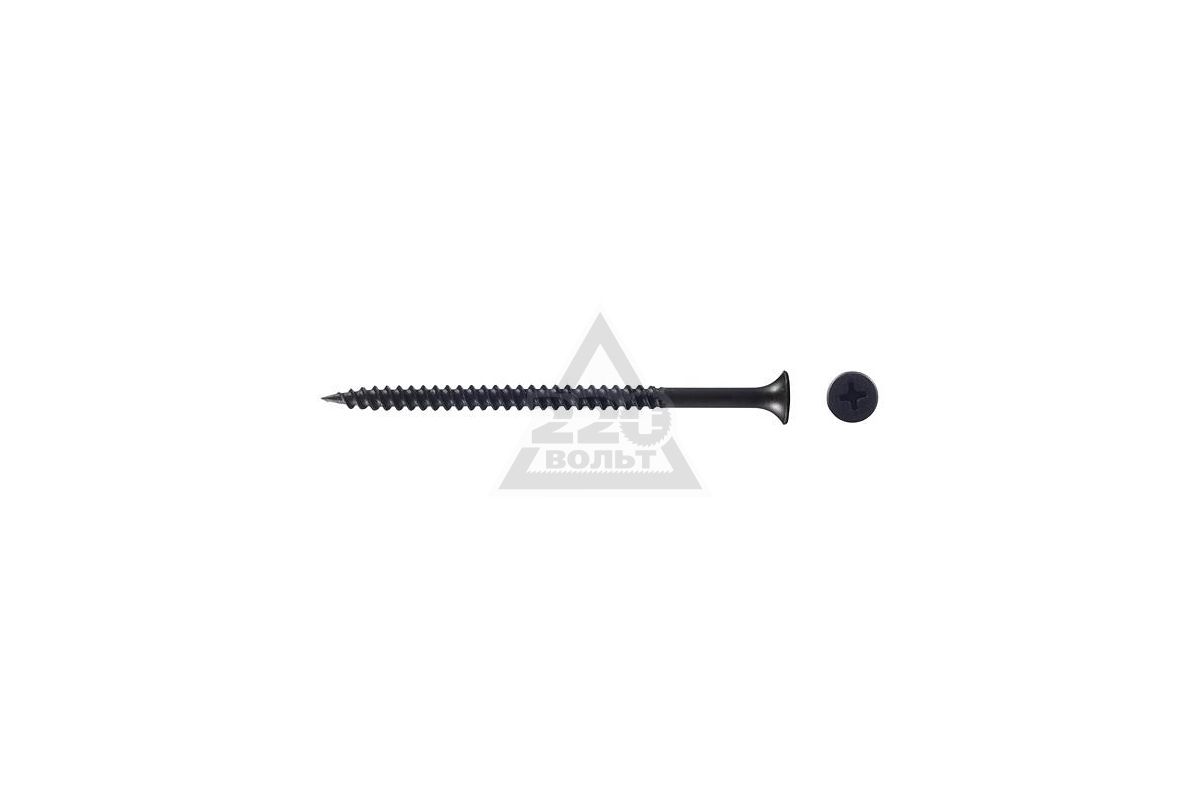

Бита для гипсокартона на шуруповерт

Такие насадки отличаются наличием ограничителя, который не позволяет закручивать саморез глубже, чем необходимо. При закручивании крепежа в стену, ограничитель упрется в гипсокартон, что позволит вкрутить саморез на нужную глубину в лист. Благодаря этому, существенно увеличивается скорость монтажа гипсокартона.

Бита крестовая для шуруповерта

Существует два их вида:

• Ph (крепеж со шлицем Phillips). Простой шлиц, предназначенный для закручивания саморезов, не имеющих дополнительных насечек.
• Pz (крепеж со шлицем Poz >Важно! Если присмотреться к этому типу крепежа, можно легко определить, какая бита нужна. Если же при завинчивании насадка то и дело соскальзывает или начинает стираться, это сигнал того, что используется неправильная бита, и ее нужно заменить, чтобы избежать поломки шуруповерта и быстрой разрядки аккумулятора.

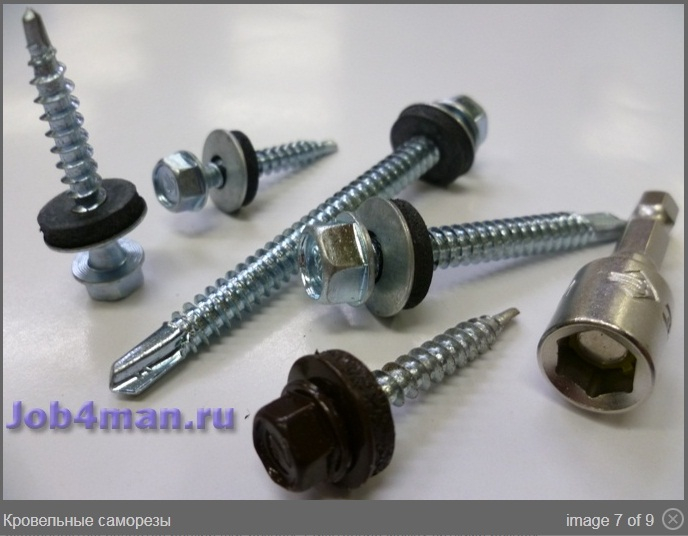

Насадка для шуруповерта под саморезы

Для монтажа болтов или саморезов в труднодоступных местах используются удлиненные биты. Их длина может составлять 300 мм. Такие удлинители гибкой формы позволяют облегчить монтаж в сложных местах.

Магнитная бита для шуруповерта

По способу крепления в патроне различают:

• Магнитные биты. Они крепятся к патрону под воздействием магнитного поля стакана удлинителя.
• Пружинные. Они жестко фиксируются в патроне.

Удобство магнитных бит состоит в том, что их замена осуществляется очень просто. Однако это не сказывается на работе — в процессе эксплуатации они не соскальзывают и не выпадают из патрона, если правильно в него вставлены.

Биты для шуруповерта ударные

Существуют также ударные шуруповерты. В них необходимо вставлять специальные биты, так как обычные не выдержат ударной нагрузки. Они должны быть прочными и износостойкими. Если необходимо будет интенсивно использовать ударную биту, лучше всего выбрать насадку с алмазным напылением. Такая бита будет отличаться повышенной прочностью, а также хорошим сцеплением, поэтому не будет соскальзывать и не сточится в работе.

Размер биты для шуруповерта

Ширина шлица у них может колебаться от 2 до 9 мм. Толщина — от 0,3 до 1,6 мм. Длина стандартной биты составляет от 25 до 90 мм. Однако существуют и более длинные насадки для закручивания крепежей в труднодоступных местах. Их длина может составлять 110 мм, 125 мм или 150 мм.

На бите всегда написана ее ширина, однако иногда вторым параметром может указываться ее толщина. Эти значения часто пропорциональны.

Маркировка бит для шуруповертов

Как уже отмечалось существуют две часто используемые разновидности бит — Ph и Pz. Первая разновидность является универсальной. Угол при вершине составляет 55°. Наиболее часто используемая бита — Ph3.

Pz насадка является более удобной, однако ее можно использовать только для саморезов с насечками. Она, помимо четырех основных диагональных ребер, имеет четыре меньших ребра, увеличивающих площадь сцепления с саморезом. Угол при вершине у таких насадок составляет 50°.

Существуют биты, заменяющие плоские отвертки. Они маркируются как S или Sl. Для монтажа звездочного сечения используются Т-биты.

Самые крепкие биты для шуруповерта

Для того чтобы выбрать наиболее крепкие биты, необходимо обратить внимание на материал, из которого они изготовлены. Если насадка выполнена из сплава молибдена и хрома, ванадия и хрома или молибдена и ванадия, она прослужит долго. Долговечностью отличаются кремниево–магниевые насадки.

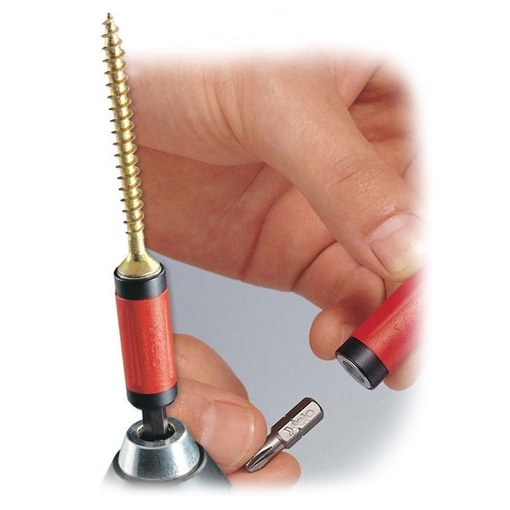

Адаптер для шуруповерта

Адаптеры используются для максимально быстрой замены бит, особенно если они имеют разные хвостики. Особой популярностью пользуются адаптеры с держателем, а также другие специальные: удлиненные, угловые, шарнирные или гибкие.

Правильно выбрав биту для своего шуруповерта, саморезов, гаек или других крепежей, можно использовать ее долго и не менять сразу после начала работы.

Современный электроинструмент значительно облегчает ремонт, сборку и демонтаж крепежных элементов. Однако он может и разочаровать, когда работник не обладает достаточными знаниями, совершает непоправимые ошибки.

Дрель домашнего мастера и шуроповерт способны подвести в самый неподходящий момент по причине плохо работающей насадки.

Хотите быть в безопасности, уверенно работать ими? Узнайте, как выбрать биты для шуруповерта и перестаньте беспокоиться за конечный результат.

Как должна работать насадка на шуруповерт

Любые завинчиваемые крепежные элементы имеют особенность: они создаются исключительно под стандартный размер приспособленной к ним насадки. Она должна плотно, без люфтов входить в его пазы и выступы, надежно передавать крутящий момент.

Производители шурупов, саморезов и винтов выпускают не только широкий ассортимент своей продукции, но и отвертки под них, насадки под шуроповерт — биты. Вся эта продукция строго стандартизирована, что и следует учитывать при выборе.

Биты могут продаваться отдельно или входить в комплект инструмента производителя.

Проверить качество соответствия биты головке самореза или шурупа просто: надо плотно зафиксировать крепежный элемент, например, в тисках и вставить в него биту с шуроповертом, но не включать последний.

Если создан плотный контакт сопряженных поверхностей и отсутствуют люфты, то все нормально: можно работать. В противном случае пострадают сразу две детали:

1. саморез, который нельзя будет использовать повторно или до конца;
2. насадка из-за повреждения граней бьющим усилием крутящего момента.

Поврежденная бита имеет характерный вид — стертые грани рабочих кромок.

В отдельных случаях бывает проще ввернуть один или два самореза вручную, чем использовать шуруповерт. Для этих целей служит специальная рукоятка.

ТОП-4 стандарта, влияющих на выбор биты

Обращайте внимание на:

• форму насадки;
• ее размер;
• материал изготовления;
• приспособленность к тангенциальным нагрузкам.

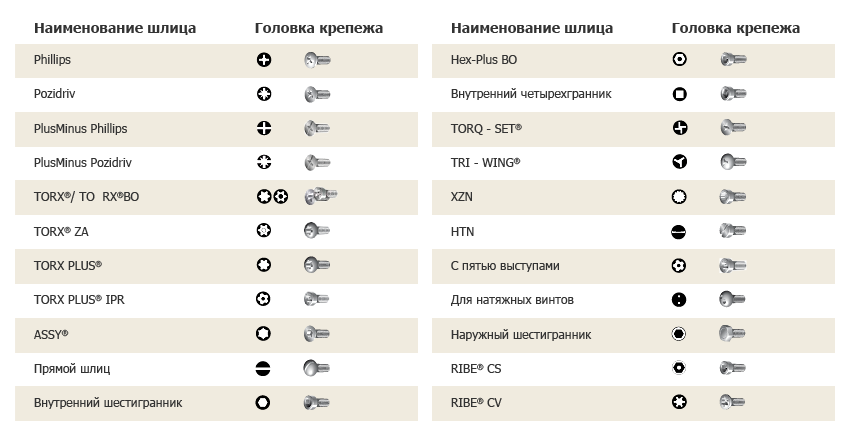

Форма насадки

• плоский шлиц;
• крестообразный наконечник;
• усиленный крест;
• звездочка;
• шестигранник;
• специальные формы.

Биты Slotted — прямой шлиц

Это самая распространенная отвертка, работающая еще с XVI века. Обозначается сокращенно «S» от английских слов шлиц, щель.

Она выпускается с соблюдением соотношения ширины и толщины шлица.

В обозначении маркировки указывается буква S и величина ширины в мм, а толщину в большинстве случаев не пишут.

Продажа предоставляет типовые артикулы насадок:

• 020.0 — классическая с прямым шлицем;
• 191.0 — с прямым шлицем SL;
• 122.0 с прямым шлицем и TIN покрытием.

Биты Phillips — под крест

Насадка изобретена в начале XX века, массово стала внедряться в автомобильном производстве Европы после второй мировой войны. В обозначении используются:

1. буквы РН;
2. цифра номера биты, которая строго привязана к наружной резьбе крепежного элемента.

Для домашних работ подходит размер №2. Он хорошо справляется с креплением металлов и древесины.

В продаже встречаются артикулы:

• 000.0 — PH классическая;
• 160.0 — обычная крестовая;
• 701. 0 — геометрия Exaform с карбид-титановым покрытием;
• 706.0 — с карбид-титановым покрытием;
• 101.0 — крестообразный шлиц с TIN покрытием;
• 201.0 — крестовая PH.

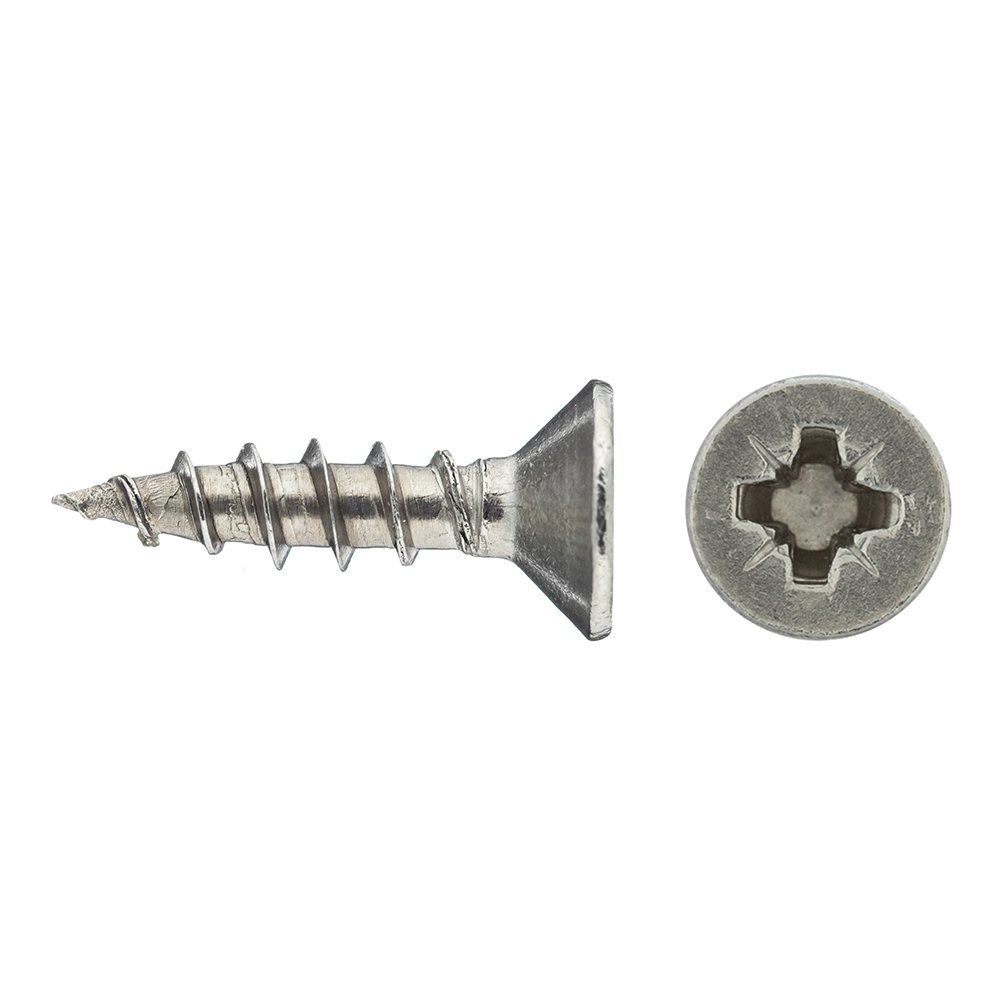

Биты Pozidriv — усовершенствованные крестообразные

Патент выдан в 1996 г. Между насадкой и головкой самореза создается контакт повышенной плотности за счет дополнительных кромок рельефа шлицев — насечек.

Эта бита предназначена для работы с плотной древесиной неоднородной структуры, например, креплений в плитах ДСП.

Обозначается в маркировке буквами PZ и цифрой размера шлица: PZ1, PZ2 или PZ3. Для специализированных задач существуют модификации форм дополнительных кромок.

• 011.0 — PZ классическая;
• 711.0 и 2.716.0 — крестообразный шлиц с насечками и карбид титановым покрытием;
• 211.0 крестообразный шлиц с насечками и TIN покрытием;
• 211.0— PZ классическая.

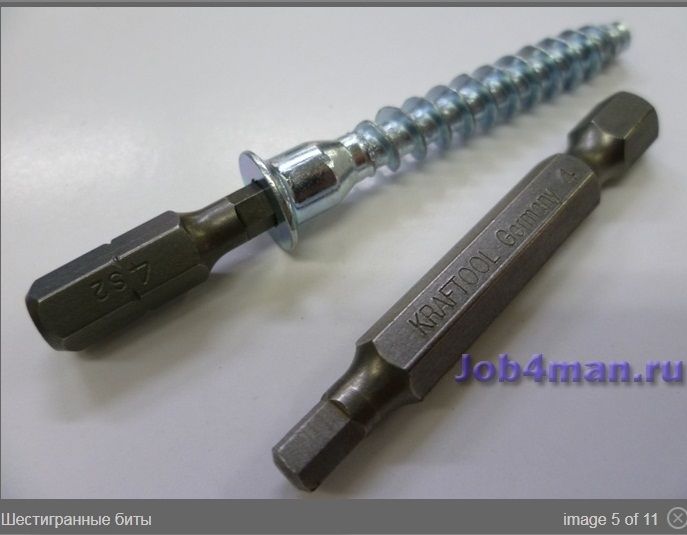

Биты Nex — шестигранные

Такие насадки используют для крепежа с большими нагрузками, например, в производстве мебели, машиностроении. Они обладают увеличенной площадью соприкосновения граней, встречаются разными модификациями. Одна из них приведена на картинке.

Разновидностью является бита с внутренним отверстием, которое облегчает установку, фиксирует от проскальзывания при работе.

• 540.0 — шестигранная;
• 260.0 — шестигранная;
• 263.0 — шестигранная;
• 520.0 — шестигранная с центральным отверстием.

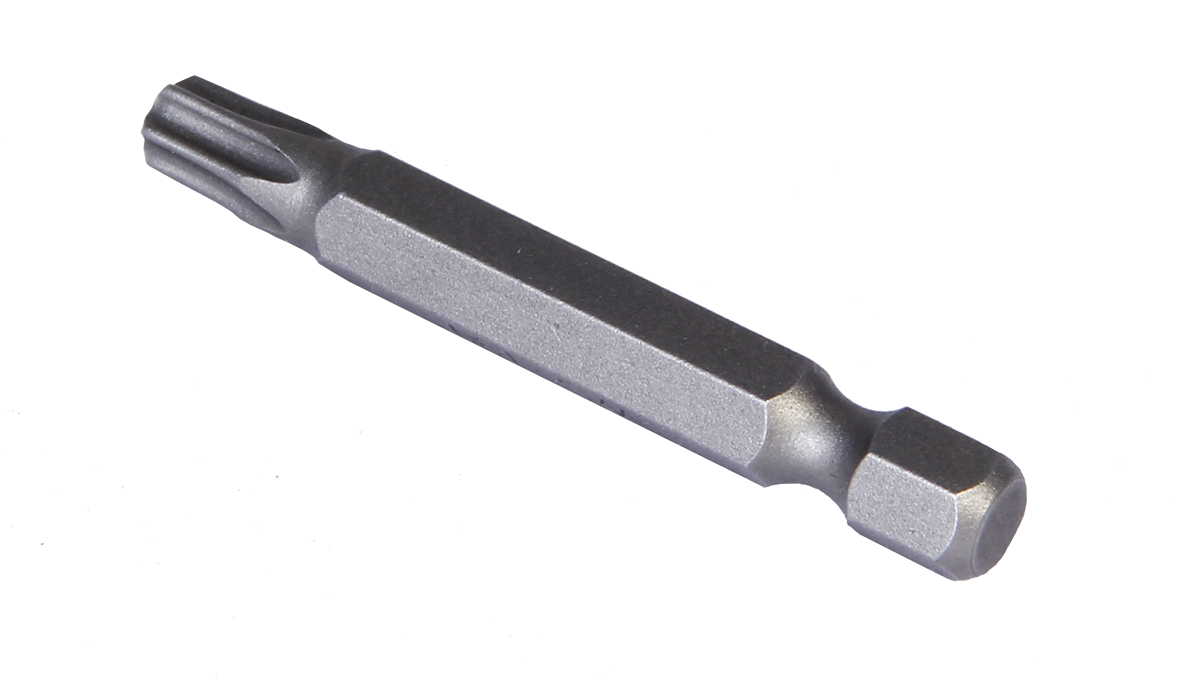

Биты Torx — звездочка

Сейчас это наиболее популярная насадка в странах запада. В работе участвуют все шесть граней, улучшается их сцепление, уменьшается износ, вероятность выскальзывания.

Используется в строительстве и машиностроении.

• 078.0 — классическая;
• 254.0 — Torx Plus классическая;
• 734.0 — звездочка с покрытием титаном;
• 764.0 — звезда Torx классическая;
• 164.0 — звёздочка;
• 244.0 — звёздочка Torx Plus покрытие Hi CROM;
• 234.0 — звёздочка TIN покрытие;
• 280.0 — звёздочка Torx;
• 280. 0 — звёздочка;
• 584.0 — звёздочка с внутренним отверстием;
• 184.0 — звёздочка с внутренним отверстием.

К специальным видам относятся насадки:

• вилка Snake-eye и классическая;
• четырехгранная;
• трехкрылая;
• четырехкрылая;

Размер

Габариты насадки стандартизированы под размер диаметра крепежного элемента: винта, шурупа, самореза. Они учитываются в спецификации.

Длина биты для обычного монтажа составляет 25 мм, но в отдельных случаях немного увеличена.

Для работ в ограниченных местах служат удлиненные насадки. Их размер составляет от 50 до 150 мм.

Прочность материала

Основным металлом для бит используются стальные сплавы. С учетом прилагаемых нагрузок они изготавливаются с разной жесткостью.

Для усиления прочности в них добавляют сплавы других металлов:

• хрома с молибденом;
• хрома с ванадием;
• вольфрама с молибденом.

Внешняя поверхность инструмента для повышения прочности подвергается термической обработке. Она может дополнительно усиливаться PVD покрытием пленкой титана, никеля в среде вакуума или иметь алмазную вставку.

Обработанные нитридом титана в ходе химических процессов биты обладают повышенной износоустойчивостью, имеют золотисто-бронзовый оттенок.

Знание необходимой формы, размера, прочностных характеристик металла и его защитное покрытие позволяет понимать, как выбрать биты для шуруповерта.

Приспособленность к тангенциальным нагрузкам

Если заворачивать обычным шуруповертом длинный саморез в плотную древесину неоднородного состава, то на руки оператора воздействуют большие крутящие моменты. Для их снижения используют специальный инструмент с дополнительным тангенциальным ударом.

Ударный шуруповерт нельзя путать с ударной дрелью. У него другой принцип работы: нанесение серии высокочастотных ударов в плоскости закручивания, проходящей перпендикулярно оси движения самореза. За счет этого им работают без сильного надавливания и часто называют гайковертом.

При этом нагрузка на инструмент и саморез возрастает. Чтобы ее снизить и защитить шлиц от повреждения применяют специальную насадку удлиненной формы с торсионной зоной.

Она гасит импульс энергии, возникающий при большом крутящем моменте пиковых нагрузок благодаря повышенной прочности инструмента на скручивание.

Торсионная бита при работе обладает повышенным ресурсом, точностью и прочностью. Ее геометрия надежно обеспечивает плотный захват головки крепежного элемента.

Торсионные насадки предназначены для использования с ударным шуроповертом. Нагрузки вращения от обычного инструмента они передают, как и простые насадки, а стоят дороже. Приобретать их для использования в простой дрели смысла нет.

Маркировка торсионных бит выполняется нанесением цветного кольца прямо на поверхность насадки.

Интересный эксперимент провели корреспонденты журнала «Потребитель». Они испытали на прочность в одинаковых условиях торсионные биты от всех известных производителей, опубликовали видеоролик. Его результаты должны вас заинтересовать.

Парадокс: цена, количество и качество

При рассмотрении вопроса стоимости бит важно понимать, что при покупке дешевой продукции даже в специализированных магазинах можно не сэкономить деньги, а потерять их.

Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей. Приобретать такую продукцию — значит просто потерять свои деньги.

Выпуск высококачественных насадок сопряжен с материальными затратами, которые должны окупиться у производителя и покупателя. Цена на них назначается с учетом оптимальных сочетаний этих требований.

Производитель получает прибыль за счет быстрых и массовых продаж продукции, а покупатель — благодаря длительной и надежной эксплуатации приобретенных бит для шуруповерта, которые экономят рабочее время, значительно облегчают монтаж крепежных элементов.

Поэтому, покупать качественные биты — это значит правильно вкладывать деньги, беречь свои нервы.

Качественная бита стоит порядка 1,5 доллара. На ней выбито клеймо производителя с указанием типа формы и размера. Обработка PVD покрытием обойдется чуть дороже.

Мастер, который регулярно пользуется шуроповертом, выполняя им различные действия, может сэкономить на приобретении бит. Для этого их покупают большое количество, но по оптовой цене. За счет этого стоимость единичного изделия снижается.

Еще раз обращаю внимание: каждая бита выбирается под определённый крепеж с конкретными характеристиками. Хороший инструмент стоить дешево не может, но оправдывает свое приобретение в процессе работы.

Считаю полезным по излагаемой теме порекомендовать просмотр видеоролика владельца autom «Почему портятся отвертки».

Возможно, что у вас еще остались вопросы по выбору бит или есть разногласия с предоставленным материалом. Воспользуйтесь комментариями, а я отвечу на них.

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения – slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 – 0,4	0,4	0,5	0,5 – 0,6	0,6 – 0,8	0,6	0,8	0,8 – 1,0	1,0 – 1,2	1,2 – 1,6	1,4 – 1,6

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты		1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 – 3,0	3,1 – 5,0	5,1 – 7,0	более 7,1

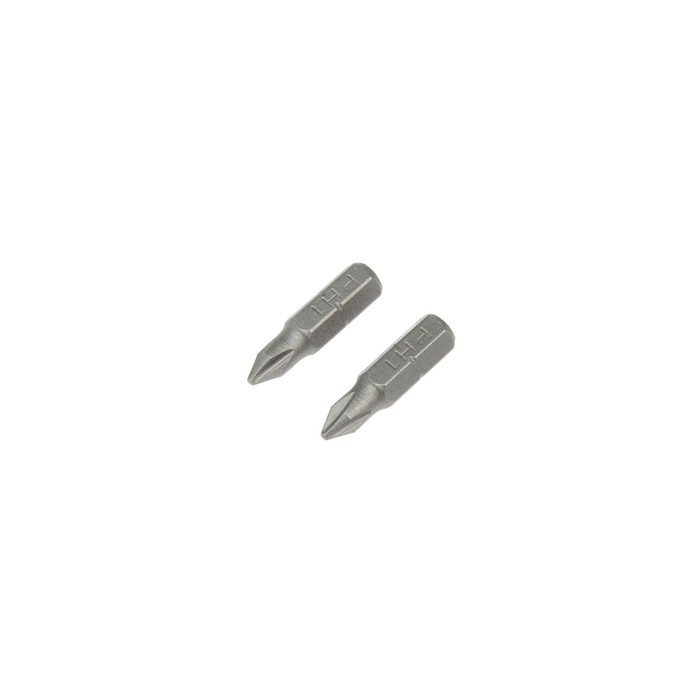

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

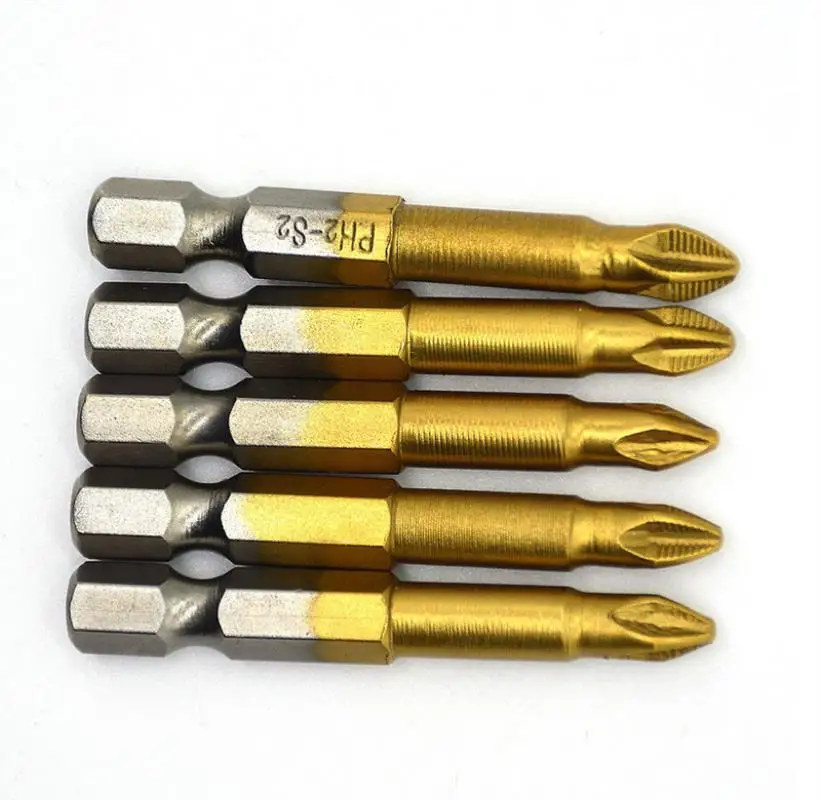

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

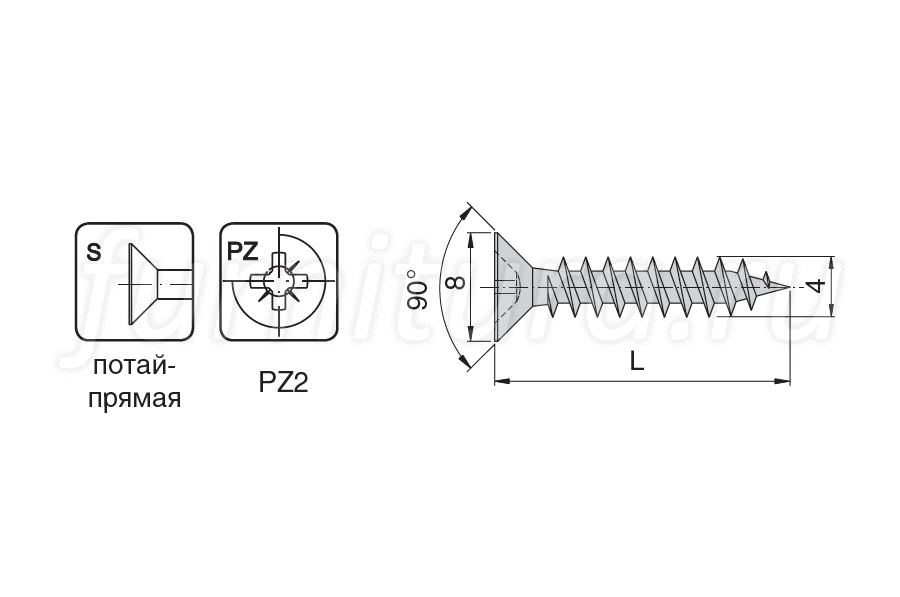

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Биты для шуруповёрта разновидности

Современный электроинструмент значительно облегчает ремонт, сборку и демонтаж крепежных элементов. Однако он может и разочаровать, когда работник не обладает достаточными знаниями, совершает непоправимые ошибки.

Дрель домашнего мастера и шуроповерт способны подвести в самый неподходящий момент по причине плохо работающей насадки.

Хотите быть в безопасности, уверенно работать ими? Узнайте, как выбрать биты для шуруповерта и перестаньте беспокоиться за конечный результат.

Как должна работать насадка на шуруповерт

Любые завинчиваемые крепежные элементы имеют особенность: они создаются исключительно под стандартный размер приспособленной к ним насадки. Она должна плотно, без люфтов входить в его пазы и выступы, надежно передавать крутящий момент.

Производители шурупов, саморезов и винтов выпускают не только широкий ассортимент своей продукции, но и отвертки под них, насадки под шуроповерт — биты. Вся эта продукция строго стандартизирована, что и следует учитывать при выборе.

Биты могут продаваться отдельно или входить в комплект инструмента производителя.

Проверить качество соответствия биты головке самореза или шурупа просто: надо плотно зафиксировать крепежный элемент, например, в тисках и вставить в него биту с шуроповертом, но не включать последний.

Если создан плотный контакт сопряженных поверхностей и отсутствуют люфты, то все нормально: можно работать. В противном случае пострадают сразу две детали:

1. саморез, который нельзя будет использовать повторно или до конца;
2. насадка из-за повреждения граней бьющим усилием крутящего момента.

Поврежденная бита имеет характерный вид — стертые грани рабочих кромок.

В отдельных случаях бывает проще ввернуть один или два самореза вручную, чем использовать шуруповерт. Для этих целей служит специальная рукоятка.

ТОП-4 стандарта, влияющих на выбор биты

Обращайте внимание на:

• форму насадки;
• ее размер;
• материал изготовления;
• приспособленность к тангенциальным нагрузкам.

Форма насадки

• плоский шлиц;
• крестообразный наконечник;
• усиленный крест;
• звездочка;
• шестигранник;
• специальные формы.

Биты Slotted — прямой шлиц

Это самая распространенная отвертка, работающая еще с XVI века. Обозначается сокращенно «S» от английских слов шлиц, щель.

Она выпускается с соблюдением соотношения ширины и толщины шлица.

В обозначении маркировки указывается буква S и величина ширины в мм, а толщину в большинстве случаев не пишут.

Продажа предоставляет типовые артикулы насадок:

• 020.0 — классическая с прямым шлицем;
• 191.0 — с прямым шлицем SL;
• 122.0 с прямым шлицем и TIN покрытием.

Биты Phillips — под крест

Насадка изобретена в начале XX века, массово стала внедряться в автомобильном производстве Европы после второй мировой войны. В обозначении используются:

1. буквы РН;
2. цифра номера биты, которая строго привязана к наружной резьбе крепежного элемента.

Для домашних работ подходит размер №2. Он хорошо справляется с креплением металлов и древесины.

В продаже встречаются артикулы:

• 000.0 — PH классическая;
• 160.0 — обычная крестовая;
• 701.0 — геометрия Exaform с карбид-титановым покрытием;
• 706.0 — с карбид-титановым покрытием;
• 101.0 — крестообразный шлиц с TIN покрытием;
• 201.0 — крестовая PH.

Биты Pozidriv — усовершенствованные крестообразные

Патент выдан в 1996 г. Между насадкой и головкой самореза создается контакт повышенной плотности за счет дополнительных кромок рельефа шлицев — насечек.

Эта бита предназначена для работы с плотной древесиной неоднородной структуры, например, креплений в плитах ДСП.

Обозначается в маркировке буквами PZ и цифрой размера шлица: PZ1, PZ2 или PZ3. Для специализированных задач существуют модификации форм дополнительных кромок.

• 011.0 — PZ классическая;
• 711.0 и 2. 716.0 — крестообразный шлиц с насечками и карбид титановым покрытием;
• 211.0 крестообразный шлиц с насечками и TIN покрытием;
• 211.0— PZ классическая.

Биты Nex — шестигранные

Такие насадки используют для крепежа с большими нагрузками, например, в производстве мебели, машиностроении. Они обладают увеличенной площадью соприкосновения граней, встречаются разными модификациями. Одна из них приведена на картинке.

Разновидностью является бита с внутренним отверстием, которое облегчает установку, фиксирует от проскальзывания при работе.

• 540.0 — шестигранная;
• 260.0 — шестигранная;
• 263.0 — шестигранная;
• 520.0 — шестигранная с центральным отверстием.

Биты Torx — звездочка

Сейчас это наиболее популярная насадка в странах запада. В работе участвуют все шесть граней, улучшается их сцепление, уменьшается износ, вероятность выскальзывания.

Используется в строительстве и машиностроении.

• 078.0 — классическая;
• 254.0 — Torx Plus классическая;
• 734.0 — звездочка с покрытием титаном;
• 764.0 — звезда Torx классическая;
• 164.0 — звёздочка;
• 244.0 — звёздочка Torx Plus покрытие Hi CROM;
• 234.0 — звёздочка TIN покрытие;
• 280.0 — звёздочка Torx;
• 280.0 — звёздочка;
• 584.0 — звёздочка с внутренним отверстием;
• 184.0 — звёздочка с внутренним отверстием.

К специальным видам относятся насадки:

• вилка Snake-eye и классическая;
• четырехгранная;
• трехкрылая;
• четырехкрылая;

Размер

Габариты насадки стандартизированы под размер диаметра крепежного элемента: винта, шурупа, самореза. Они учитываются в спецификации.

Длина биты для обычного монтажа составляет 25 мм, но в отдельных случаях немного увеличена.

Для работ в ограниченных местах служат удлиненные насадки. Их размер составляет от 50 до 150 мм.

Прочность материала

Основным металлом для бит используются стальные сплавы. С учетом прилагаемых нагрузок они изготавливаются с разной жесткостью.

Для усиления прочности в них добавляют сплавы других металлов:

• хрома с молибденом;
• хрома с ванадием;
• вольфрама с молибденом.

Внешняя поверхность инструмента для повышения прочности подвергается термической обработке. Она может дополнительно усиливаться PVD покрытием пленкой титана, никеля в среде вакуума или иметь алмазную вставку.

Обработанные нитридом титана в ходе химических процессов биты обладают повышенной износоустойчивостью, имеют золотисто-бронзовый оттенок.

Знание необходимой формы, размера, прочностных характеристик металла и его защитное покрытие позволяет понимать, как выбрать биты для шуруповерта.

Приспособленность к тангенциальным нагрузкам

Если заворачивать обычным шуруповертом длинный саморез в плотную древесину неоднородного состава, то на руки оператора воздействуют большие крутящие моменты. Для их снижения используют специальный инструмент с дополнительным тангенциальным ударом.

Ударный шуруповерт нельзя путать с ударной дрелью. У него другой принцип работы: нанесение серии высокочастотных ударов в плоскости закручивания, проходящей перпендикулярно оси движения самореза. За счет этого им работают без сильного надавливания и часто называют гайковертом.

При этом нагрузка на инструмент и саморез возрастает. Чтобы ее снизить и защитить шлиц от повреждения применяют специальную насадку удлиненной формы с торсионной зоной.

Она гасит импульс энергии, возникающий при большом крутящем моменте пиковых нагрузок благодаря повышенной прочности инструмента на скручивание.

Торсионная бита при работе обладает повышенным ресурсом, точностью и прочностью. Ее геометрия надежно обеспечивает плотный захват головки крепежного элемента.

Торсионные насадки предназначены для использования с ударным шуроповертом. Нагрузки вращения от обычного инструмента они передают, как и простые насадки, а стоят дороже. Приобретать их для использования в простой дрели смысла нет.

Маркировка торсионных бит выполняется нанесением цветного кольца прямо на поверхность насадки.

Интересный эксперимент провели корреспонденты журнала «Потребитель». Они испытали на прочность в одинаковых условиях торсионные биты от всех известных производителей, опубликовали видеоролик. Его результаты должны вас заинтересовать.

Парадокс: цена, количество и качество

При рассмотрении вопроса стоимости бит важно понимать, что при покупке дешевой продукции даже в специализированных магазинах можно не сэкономить деньги, а потерять их.

Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей. Приобретать такую продукцию — значит просто потерять свои деньги.

Выпуск высококачественных насадок сопряжен с материальными затратами, которые должны окупиться у производителя и покупателя. Цена на них назначается с учетом оптимальных сочетаний этих требований.

Производитель получает прибыль за счет быстрых и массовых продаж продукции, а покупатель — благодаря длительной и надежной эксплуатации приобретенных бит для шуруповерта, которые экономят рабочее время, значительно облегчают монтаж крепежных элементов.

Поэтому, покупать качественные биты — это значит правильно вкладывать деньги, беречь свои нервы.

Качественная бита стоит порядка 1,5 доллара. На ней выбито клеймо производителя с указанием типа формы и размера. Обработка PVD покрытием обойдется чуть дороже.

Мастер, который регулярно пользуется шуроповертом, выполняя им различные действия, может сэкономить на приобретении бит. Для этого их покупают большое количество, но по оптовой цене. За счет этого стоимость единичного изделия снижается.

Еще раз обращаю внимание: каждая бита выбирается под определённый крепеж с конкретными характеристиками. Хороший инструмент стоить дешево не может, но оправдывает свое приобретение в процессе работы.

Считаю полезным по излагаемой теме порекомендовать просмотр видеоролика владельца autom «Почему портятся отвертки».

Возможно, что у вас еще остались вопросы по выбору бит или есть разногласия с предоставленным материалом. Воспользуйтесь комментариями, а я отвечу на них.

Сменные насадки, вкручивающие и выкручивающие крепежные детали, частично дублируют инструменты, которые есть в доме, другие же используются в быту редко. Поэтому специалисты рекомендуют приобретать изделия по отдельности, и не покупать дорогой комплект с определенным (производителем) набором для шуруповерта. Чтобы не ошибиться с выбором, нужно иметь сведения о классификации элементов. Но и при этом могут быть проблемы с соскальзыванием крепежа с головки, скорым разрядом АКБ электроинструмента и прочие неприятности.

Сетевой шуруповерт — весьма полезный инструмент в хозяйстве, который позволяет без серьезных физических усилий и за короткое время выкрутить и вкрутить болты, шурупы и подобные им детали. Главнейшим элементом шуруповерта является бита — шестигранник, вкручивающийся в инструмент одной стороной и рабочей стороной зацепляющий необходимый крепеж.

Маркировка бит для шуруповерта

Итак, битой называют специальную насадку с шестигранным хвостовиком, позволяющую «сцепиться» с особым винтовым соединением. Покупая изделия, рекомендуется иметь при себе образец крепежа, чтобы проверять соответствие ему бит. Строительные магазины представляют широкий ассортимент бит для разного крепежа, и запутаться во всем этом многообразии легко. Внимание нужно обращать и на надежность фиксации в инструменте. От этого напрямую будет зависеть качество работ, и увеличится срок эксплуатации изделия и инструмента.

Выделяют такие марки:

• Стандарт PH. У изделий крестовой шлиц с углом вершины 55°. Все 4 шлица имеют расширение к хвостовику. Маркировка P. H. включает числовые индексы, указывающие на размеры шлица. Изделиям с наименьшим размером шлица присвоено наименование PH 0, а битам с наибольшим диаметром — PH 3. Обозначение P. H. 2 встречается весьма часто, так как биты с ним используются для крепежа саморезных клопов. PH 2 — универсальный стандарт, который подходит практически любому саморезу.
• Стандарт PZ. Усовершенствованный модернизированный предыдущий стандарт. По сути, это крестовый шлиц с равной толщиной у всех ребер.
• Стандарт SL. Прямой шлиц с разной шириной. В маркировке ширина в миллиметрах указывается после названия стандарта.
• Torx, 6-гранная звезда. Шлиц напоминает шестигранную звездочку, отличия лишь в диаметре звезды. Диаметр шлица, как правило, указывается в миллиметрах, а маркируется следующим образом: Torx 7, где 7 — диаметр в мм. Главным образом используются изделия там, где требуется большое усилие для затягивания крепежа.

Классификация бит

Описываемые изделия бывают трех– и шестигранными, плоскими, для болтов, для гипсокартона.

• Плоскими закручиваются винты и шурупы. Размеры — 3−7 мм.
• Шестигранными закручиваются шурупы с внутренним 6-гранным отверстием. Главным образом применяются в мебельном производстве.
• Биты для болтов применяют в строительстве, и крепят с их помощью черепицу или профнастил. Размеры — 6−13 мм.
• Изделия для гипсокартона имеют встроенный ограничитель, не дающий заходить саморезу далеко в материал.
• Трехгранники напоминают крестовой вариант, но имеют лишь три грани, что видно из названия.

Основные стандарты

• Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
• Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
• Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
• Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
• Биты-звездочки. Применяются для крепежа в автомобильной технике.

Соответствие биты инструменту

Очень важно, из какого материала изготовлено изделие и имеет ли покрытие, а если покрытие есть, как долго выдерживает воздействия внешней среды.

Больше остальных распространены изделия с маркировкой Cr-v, из сплавов ванадия и хрома. Изделия с никелевым покрытием популярны тоже — прочные и долговечные, особенно хороши, если поверх никеля нанесен вольфрам — нет ржавчины на протяжении долгих лет.

Основные правила выбора

• Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
• Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы. Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
• Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

• Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
• Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
• Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

Биты для шуруповерта практически всегда необходимы для ремонта и стройки.

Сложно себе представить ремонтные работы без вкручивания саморезов, шурупов и других подобных деталей.

Когда количество крепежных элементов большое используют специальный электрический инструмент, но его функциональность во многом зависит от того, правильно ли подобраны биты для шуруповерта.

Биты для шуруповерта

Биты отличаются размерами, формой, материалом и наличием защитного покрытия.

Они представляет собой продолговатый металлический шестигранник, который имеет две стороны.

Одна сторона является рабочей, и предназначена для вкручивания метизов, второй стороной бита вставляется в шуруповерт.

• плоскими — для закручивания винтов и шурупов;
• шестигранными — для мебельного производства;
• для болтов — предназначенные для крепежа черепицы или профнастила;
• для гипсокартона, которые имеют встроенный ограничитель;
• трехгранными и др.

Также биты делятся на:

1. Основные
Имеют рабочий элемент в виде креста, обеспечивают надежную фиксацию с головками шурупов.

Использовать биты можно в любых сферах деятельности.

2. Комбинированные

Характеризуются двойной рабочей частью, при этом каждая из них может отличаться размером и видом.

Во время работы ее закрепляют в патроне шуруповерта ненужной половиной, а работу выполняют оставшейся частью.

3. Специальные

Являются узкоспециализированными изделиями.

Специальные биты редко используют в работе, поэтому продаются они только поштучно.

Стандартная оснастка

Различают несколько основных видов бит:

Шлицевые — классические, универсального назначения, для головок винтов или шурупов, их разрез подходит под плоскую отвертку, могут отличаться шириной наконечника и глубиной пропила.

Чаще всего применяются изделия стандартного размера.

Крестовые — состоят из четырех ребер.

Шестигранные — используются для винтов с внутренним шестигранником.

Биты для болтов и гаек — подходят для крепежных элементов с внешним шестигранником с высокой несущей способностью.

Звездообразные — чаще всего выбираются для работы с автомобильной техникой.

Виды бит и их предназначение

Биты для шуруповерта отличаются формой рабочей части, от которой и зависит их предназначение.

Все разновидности изделий можно приобрести в комплекте, что гораздо дешевле, чем покупать их по отдельности.

Но перед этим нужно убедиться в качестве бит.

Чтобы сделать правильный выбор нужно знать виды, размеры, бит, их основные отличия и материал, их которого они изготовлены.

Биты для гаек и болтов

Такие биты имеют нестандартные форму.

Их особенность заключается в том, что они имеют не выпуклую рабочую часть, а с отверстием, при этом есть большое количество типоразмеров.

Нужно помнить, что для закручивания гаек и болтов с большим диаметром шляпки нужно использовать шуруповерт с большой мощностью.

С антивандальным шлицем

Биту с антивандальным шлицем мастера называют “змеиный глаз”, т.к. она имеет головку, предназначенную под вилочный ключ.

Профессиональные биты

Профессиональные варианты отличаются повышенной надежностью, прочностью и сроком эксплуатации.

Такие изделия способны ввинтить большее количество шурупов.

В большинстве случаев они рассчитаны для ввинчивания около 400 шурупов, по истечении этого срока работоспособность биты не должна быть нарушена.

Они имеют защитное покрытие, и изготовлены из качественного металла.

В набор профессиональных насадок входит и торсионная бита.

Она предназначена для ударного шуруповерта.

Отличить торсионную биту от простой можно и по внешнему виду.

Она имеет узкую часть между шлицем и хвостиком.

Ее особенность в том, что в своей конструкции она имеет специальную гибкую вставку в виде пружины, которая работает на скручивание.

Поэтому они популярны при работе с особо твердыми материалами при использовании самосверлящего крепежа.

Торсионная насадка позволяет утопить в металле саморез прямо со шляпкой.

Биты для гипсокартона

Бита для гипсокартона с ограничителем используется при работе только с ГКЛ.

Это связано с тем, что при креплении листов нельзя сильно нажимать на саморез, а как только ограничитель достигнет поверхности материала, нужно обязательно прекратить работу.

Если этого не сделать, то шлицы со шляпки шурупа будут срезаны.

Это может привести к износу биты для гипсокартона и забиванию насечек металлическими опилками.

Биты «вилка»

Она является подвидом антивандального шлица.

Для изготовления используется только качественная сталь, что позволяет ей быть прочной и долго служить.

Внешне она напоминает плоскую шлицевую биту, которая посредине имеет прорезь.

Может быть с увеличенной длиной и отличаться повышенной прочностью.

Биты со шлицем tri-wing — трехлопастные

Бита со шлицем tri-wing является трехлопастной, при этом лопасти расположены под углом (в отличие от ребер в крестообразной насадке).

Используется при сборке бытовой техники и электроники.

Пружинные и магнитные

Биты с пружинным фиксатором или магнитным наконечником предназначены для работ на потолке или других труднодоступных местах.

Фиксаторы предназначены для удержания бит в адапторе.

Магнитный наконечник позволяет надежно зафиксировать биту в насечках шурупа.

Еще он способен предотвратить соскальзывание насадки шуруповерта во время работы и позволяет закручивать саморез глубже, чем простая насадка.

Пружинная насадка относится к специальным.

Она позволяет работать с крепежными элементами, которые находятся под разными углами и в труднодоступных местах.

Чаще всего представляет собой шлиц и основу, которые соединены гибкой пружиной для закрепления: закрепить шлиц такой насадки нужно вручную, вставить в насечки на саморезы, при этом пружину можно гнуть под любым углом, даже более 90°.

Адаптер для бит

Адаптеры для бит используются для упрощения строительных работ.

Они оснащены специальными магнитными держателями, есть модели с внутренним фиксатором в виде двух изогнутых лапок.

Такой адаптер позволяет использовать стандартные насадки и не приобретать комплект при каждой смене шуруповерта.

Классификация бит по материалу и покрытию

Биты для шуруповерта производят из различных металлов, как мягких, так и твердых.

Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны.

Наиболее качественными считаются следующие сплавы:

• молибден и хром;
• ванадий и хром;
• молибден и ванадий;
• кремниево-огневый спек.

В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются.

Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.

Еще они могут раскрошиться при столкновении с твердой породой минерального характера.

Увеличить прочность стальных насадок может титановое покрытие.

Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.

Вольфрам отвечает за высокую прочность, а никель защищает изделие от коррозии.

Размеры

Различные варианты отличаются по трем параметрам:

Длина

Стандартной считается длина в 25, 30, 50, 70, 90 мм.

Ширина шлица

Можно приобрести изделия с шириной в 2, 3,5, 4, 5,5, 6,5, 7, 8, 9 мм.

Толщина шлица

Доступные параметры — 0,3, 0,5, 0,6, 0,8, 1, 1,2, 1,4, 1,6 мм.

Подбирать размеры бит нужно в соответствии с размерами шурупов или болтов.

Также на выбор оказывает влияние то, в каких условиях нужно будет крутить метизы.

Так например, может что-либо мешать при использовании коротких бит, а длинные позволят комфортно произвести необходимые работы.

Формы

1 — биты под прямой шлиц

Они больше всего похожи на простую отвертку.

В конце у них находится шлиц, который может иметь разную ширину.

Это позволяет подобрать оптимальный размер для достижения поставленных целей.

Измеряется ширина в миллиметрах.

Данный параметр указан на рабочей части.

На строительном рынке можно приобрести изделия под прямой шлиц шириной от 0 до 7 см.

Отличаются они и длиной.

Некоторые изделия оснащены специальными ограничителями, что позволяет регулировать глубину вкручивания шурупа.

Чаще всего этот тип используется для работы с гипсокартонными конструкциями и мебелью.

2 — крестообразные биты

Классическая крестообразная насадка имеет 4 ребра.

Позволяет работать с металлическими и деревянными изделиями.

Насадки крестообразные с крестовым элементом в виде плоского наконечника можно считать универсальными, поскольку они позволяют работать с потайными шурупами, крепежами со средним шагом и с креплениями типа Pozi.

Рабочая часть представляет собой двойной крест, имеющий 4 основных и 4 дополнительных ребра.

Размеры саморезов, с которыми можно работать, варьируются в диапазоне от 2,5 до 4 мм, при этом наличие ржавчины или повреждений на них не имеет значения.

Еще крестообразные насадки можно использовать для вкручивания и выкручивания шурупов и болтов, которые находятся под разными углами.

3 — шестигранные биты

Шестигранные биты используются при сборке мебели.

Предназначены для работы с крепежными элементами с внутренним шестигранником.

Есть модели с шестигранным отверстием, благодаря которому приспособление не соскальзывает с шурупа.

Размер насадки может колебаться от 1,5 до 6 мм.

Есть изделия с увеличенной длиной.

Используются крайне редко, хотя и характеризуются практичностью и удобством.

Длина насадки может варьироваться от 50 до 100 мм.

4 — звездообразные биты

Шлиц напоминает шестигранную звезду, при этом есть возможность выбора разного диаметра.

Измеряется данный параметр в миллиметрах.

Звездообразные модели чаще всего используются при работе с автомобильной техникой или там, где нужно применять большие усилия для затяжки крепежа.

Преимущества такого изделия в том, что не нужно прилагать больших усилий для создания крутящего момента, а также риск соскальзывания приспособления сведен к минимуму из-за того, что вся нагрузка распределяется на шесть точек.

Это позволяет уменьшить их износ.

Есть модели с отверстием внутри.

Чаще всего они применяются на сборочных производствах.

Процесс закручивания с ее помощью характеризуется повышенной надежностью и не требует особых усилий.

5 — нестандартные формы бит (специальные)

Они могут иметь и нестандартные формы вставок, например, квадратную рабочую половину, четыре лопасти и др.

Такие изделия являются узкоспециализированными, поэтому практически не пользуются популярностью.

Как оценить качество бит для шуруповерта

Чтобы в процессе работы не возникло каких-либо сложностей к выбору расходных материалов следует подходить ответственно.

Поэтому рекомендуется заранее знать, как оценить качество бит перед покупкой.

Основные критерии

Нужно четко понимать, с каким материалом вы будете работать, поскольку биты для вкручивания саморезов в дерево и монтажа металлоконструкций должны быть рассчитаны на соответствующие нагрузки.

1. Материал изготовления

Он влияет на крепость изделия и срок его службы.

Для изделий, не предназначенных для интенсивных нагрузок, используется сталь R-7 — R-12.

Этот материал отличается повышенной стойкостью при работе с металлом.

Такие изделия имеют защитное покрытие из хрома и ванадия.

Более надежными считаются изделия с титаннитриумным покрытием золотистого оттенка.

2. Технология обработки

При фрезеровке для придания рабочей области необходимой формы верхняя поверхность удаляется.

При ковке материалу придается нужная форма после разогрева металла, при этом он не нарушается.

Поэтому кованые изделия более надежные.

3. Твердость материалов

Мягкие насадки быстрее изнашиваются, но они более стойкие к повреждениям, поэтому их можно использовать для жестких креплений.

Твердые насадки более хрупкие.

Рекомендуется приобретать биты с твердостью 58-60 HRC.

4. Особенности конструкции.

Некоторые модели оснащены магнитом, но их использование ограничено.

Не всегда его наличие является показателем качества.

Например, такие насадки не подойдут для ударного шуруповерта.

Маркировка бит

Зная маркировку вы уже не ошибетесь с выбором биты для шуруповерта.

Простая шлицевая имеет маркировку в виде буквы S.

О наличии покрытия можно узнать по значению TIN.

Все параметры чаще всего указаны на рабочей части, например:

• S5.5х0.8 — обозначение стандартной биты;
• Slot (Sl) — имеется на самой простой модели с плоским шлицем, популярными являются изделия размером от 3 до 7 мм, может быть удлиненной и иметь ограничитель;
• PH (филипс) — маркировка крестообразной насадки, при этом возле букв присутствует номер от 0 до 4, который обозначает диаметр резьбы, изделие является универсальным, для бытового использования рекомендуется выбирать модель с маркировкой Ph3;
• PZ — бита, предназначенная для работы с деревом и металлом, имеет дополнительные ребра, предназначена для крестовых креплений и креплений с большой площадью;
• Н — маркировка шестигранной биты, цифры от 1,5 до 10 ставятся в соответствии с размерами;
• R — маркировка, указывающая на квадратный шлиц;
• Т — обозначение для звездообразной насадки;
• SP — указывает на наличие антивандального шлица;
• Gr — трехлопастная насадка.

Как выбрать биты для шуруповерта

Чтобы было легко и удобно работать с шуруповертом, нужно просто правильно подобрать биты.

При этом выбирать желательно изделия высокого качества, даже если их стоимость может быть немного завышенной.

Перед покупкой стоит изучить рекомендации по выбору бит от специалистов.

Рекомендации

При выборе штучных изделий необходимо обращать внимание на:

1. Материал

Лучше не приобретать стальные изделия, поскольку этот материал может не выдержать повышенных нагрузок.

2. Цельность рабочей части

Бита должна быть цельной, а не состоять из нескольких частей.

Иначе при интенсивной работе может просто развалиться.

3. Наличие защитного покрытия

Это наиболее важный критерий для выбора бит.

Чтобы изделие прослужило как можно дольше, рекомендуется выбирать его с титановым покрытием.

Такая бита сможет ввинтить большое количество шурупов и не выйдет из строя после первого использования.

Также хорошими считаются изделия с покрытием из алмаза, никеля или сплава никеля с ванадием.

Насадки без защитного слоя могут покрыться ржавчиной.

Покупать подобные изделия рекомендуется исключительно в специализированных магазинах, хотя на различных блошиных рынках можно приобрести их по низкой цене.

Но такой риск оправдан лишь в случае, когда выполнить работы нужно максимально быстро (например, в воскресенье срочно нужно подкрутить шурупы, а все магазины уже закрыты) и длиться они будут недолго.

Для постоянного использования они не подходят.

Комплекты бит

Особой популярностью пользуются комплекты бит, поскольку есть возможность приобрести изделия, которые подойдут на все случаи жизни.

Если вы хотите быть наилучшим, наборы бит всегда вас выручат.

При выборе необходимо ориентироваться на:

1. Виды бит, находящиеся в комплекте

Их можно разделить на 5 основных видов, каждый из которых должен присутствовать в наборе.

Некоторые комплекты могут содержать и узкоспециализированные насадки, например звездообразные или с антивандальным шлицем.

2. Металл, из которого биты сделаны

Он должен быть качественным.

Приветствуется наличие защитного покрытия на каждой бите.

Это позволит использовать изделие длительное время.

Особенно это важно для комплектов профессиональных насадок.

3. Репутацию бренда

Приобретать изделия лучше в специализированных магазинах.

При этом помните, что хороший комплект никогда не стоит слишком дешево.

Использование качественных бит для электрического шуруповерта может стать гарантией успешного выполнения строительных и ремонтных работ.

Правильный выбор биты для шуруповерта должен основываться на виде необходимых работ.

Рейтинг бит для шуруповерта

При выборе стоит обращать внимание и на имя компании, ведь производитель, который следит за качеством своей продукции, обязательно вызовет доверие специалистов.

Значит, эта фирма зарекомендовала себя лучше всего в строительных и ремонтных сферах деятельности.

В рейтинге наиболее популярными и надежными считаются следующие марки:

1. WhirlPower

Является производителем бюджетной продукции. Выпускает биты длиной от 25 до 250 мм.

2. DeWALT

Бренд характеризуется высоким уровнем ударопрочности и отсутствием механических дефектов на рабочей половине, при этом характеристики сохраняются на протяжении всего срока эксплуатации.

3. Magna

Компания предлагает качественный товар за небольшие деньги, поэтому изделия этого бренда выбирают экономные хозяева.

4. Bosch

Бренд с мировым именем, который производит продукцию с высокими эксплуатационными характеристиками.

На строительном рынке представлены изделия и компании Metabo, но, судя по отзывам пользователей, их надежность вызывает сомнения.

Чаще всего претензии предъявляются к прочности ребер, которая является недостаточной.

Даже при небольшом усилии во время вкручивания самореза (иногда без этого никак не обойтись) головка крепежа практически сразу деформируется, а шлиц срезается.

Разновидности бит для шуруповерта

Иногда при использовании шуруповерта бит (или шлиц, если речь идет о насадке прямого типа) слишком быстро выходит из строя, начинает прокручиваться, стираются его грани. Это не всегда объясняется некачественным материалом. Чаще проблема связана с тем, что просто неправильно подобраны биты для саморезов. Чтобы избежать таких проблем, стоит изучить несколько полезных советов по подбору инструмента.

Основные виды бит

Самые распространенные саморезы можно условно разделить на две категории крестообразных изделий.

Биты Phillips (PH)

На саморезе и самой насадке не видно дополнительных насечек, конструкция более простая. В зависимости от размера такого крестообразного шлица бывают биты PH0, Ph2, Ph3, Ph4 и Ph5. При работе с деревянными и металлическими изделиями чаще всего применяются крестовины под номером 2. Насадки Ph4-4 используются преимущественно для более габаритных предметов или при ремонте автотехники.

Крестовые и другие насадки могут немного отличаться друг от друга не только по размеру, но и по форме или покрытию. Чтобы не запутаться, нужно обращать внимание не только на маркировку PH, но и на артикул. Если на изделии указано 000.0, то перед вами классический крестовой PH бит. Под номером 160.0 также выпускаются обычные крестовые насадки, а символы 701.0 свидетельствуют о геометрии под названием Exaform и наличие карбид-титанового напыления. Модели 706.0 просто обладают более прочным покрытием при стандартной форме насадки. Если бит покрыт Tin покрытием (нитридом титана), то артикул стоит выбирать 101.0.

Полезно! Наличие напыления Tin легко определить по золотистому цвету насадки. Подобные биты отличаются повышенной прочностью, износостойкостью и ценой. Изделия бывают разной длины от 25 до 250 мм.

Как правило, изделия с дополнительным усиленным покрытием стоят дороже и выпускаются в ограниченной размерности.

Биты Pozidriv (PZ)

Биты этого типа считаются усовершенствованными, так как помимо стандартной крестовой формы они отличаются дополнительными гранями с промежуточными насечками. Соответственно для самореза с дополнительными насечками и маркировкой 2 нужно подбирать бит PZ2. Насадки PZ преимущественно применяются для оцинкованных саморезов. Биты типа Pozidriv выпускаются трех размеров -1, 2 и 3.

Насадки этого типа также отличаются по артикулу:

• 0 указывает на то, что перед вами классический бит Pozidriv;
• 0, а также 2.716.0 ставится на насадках с Tin покрытием;

Полезно! Чтобы определить, что бита правильно подобрана для самореза, достаточно соединить оба элемента. Если изделия подходят, то крепежный элемент не будет спадать.

Если отдать предпочтение биту Ph3 для самореза PZ2, то очень быстро начнут срываться грани шлица. Соответственно важна не только размерность, но и тип бита и самого самореза.

Полезно! Саморезы с прессшайбой для соединения мягких изделий (например, используются при строительстве теплиц) также бывают с головкой под PH и PZ.

Биты бывают обычными и удлиненными. Последние применимы в том случае, если требуется закрутить шуруп в труднодоступном месте, куда не проходит сам шуруповерт. Длина изделий такого типа обычно доходит до 150 мм, то есть бит можно держать в руке, как обычную отвертку. Как правило, удлиненные модели также выпускаются не во всех размерах, а только в самых популярных, то есть №1, 2 и 3.

Другие разновидности бит

Рассмотрим другие распространенные маркировки бит и то, для чего они используются:

• SL (Slotted). Это стандартный прямой шлиц, который использовался начиная с 18 века. Ширина шлица составляет от 2 до 9 мм. Плоский крепеж сегодня используется крайне редко, поэтому такие биты могут понадобиться, например, при работе со старой мебелью. Данный тип насадки выпускается в трех вариациях: классическая с прямым шлицем, с прямым шлицем и с Tin покрытием. Отличить эти модели можно по номерам 020.0, 191.0 и 122.0 соответственно.

• H (Hex). Это шестигранные биты. Они отличаются в зависимости от расстояния от одной грани до другой. Самой распространенным битом является модель h5, так как именно такого вида крепежи применяются для мебели. Шестигранники обычно легко отличить по артикулам. Номера 540.0, 260.0 и 263.0 соответствуют стандартным шестигранным насадкам. Если в центре бита есть дополнительное отверстие, то такие изделие продаются под артикулом 520.0.

• TX (Torx, также их называют звездочками). Как и шестигранные биты они отличаются большой площадью соприкосновения с крепежным элементом, благодаря чему можно обеспечить более плотное соединение деталей. Крепеж данного типа используется производителями автомобилей и бытовой техники. Torx считается очень перспективным видом крепления, считается, что очень скоро такие биты будут популярнее распространенных сегодня PH и PZ. Насадки «Звездочки» выпускаются самых разных размеров. Наиболее часто используемыми считаются насадки Т8 и Т40. Если говорить об артикулах насадок этого типа, то классические биты продаются под номером 078. 0, 164.0, 280.0 и 764.0. Цифры 254.0, а также 244.0 свидетельствуют о том, что перед вами модель «Звездочка+». Насадки с титановым напылением продаются с артикулом 734.0 и 234.0. если в центре насадки есть отверстие, то, как правило, ставится артикул 584.0 или 184.0.

• Tri-Wing (TW). Это довольно редкие трехлопастные насадки, которые мало кому требуются в домашних условиях. Из названия очевидно, что такие изделия оснащены тремя лепестками (лопастями). Преимущественно крепежи используются при производстве бытовой техники или электроники, в авиакосмической промышленности. Размеры этих бит могут быть от 1 до 6 с маркировкой Gr.
• Torq-Set. Эти биты отличаются от Tri-Wing только количеством лопастей, которых в этом случае 4. Также изделия этого типа выпускаются в размерах от 4 до 10 с таким же буквенным обозначением Gr.

Еще реже встречаются шлицы и биты Polydrive, Spline и One-Way.

На что обратить внимание при выборе

Многие относятся к битам, как к расходным материалам, считая нормой то, что они быстро выходят из строя и начинают проворачиваться. Однако значительно продлит срок службы насадок можно не только при правильном их подборе для саморезов, но и в том случае, если обратить внимание на материал изготовления насадки.

Не стоит скупиться на более дорогие шлицы с титановым напылением, так как они в конечном счете выходят дешевле нескольких стандартных насадок из более мягких материалов. Классические изделия изготавливаются из стальных сплавов, но и они могут отличаться по показателям жесткости.

Помимо насадок с титановым напылением неплохими характеристиками обладают биты их хрома и молибдена или вольфрама. Также стоит отдавать предпочтение тем насадкам, которые прошли термическую обработку. Помимо титана для обработки насадок может быть использован никель, которым изделия покрываются в специальной вакуумной среде, полностью исключающей попадание под покрытия любых частиц. Также есть биты усиленные алмазными вставками.

Влияет ли цвет самореза на выбор бита

Конечно, намного важнее подобрать правильный размер насадки, чем цвет. Однако и эту характеристику стоит учитывать для использования оптимальных битов:

• Биты PH рекомендуется выбирать для саморезов по дереву или металлу черного цвета.

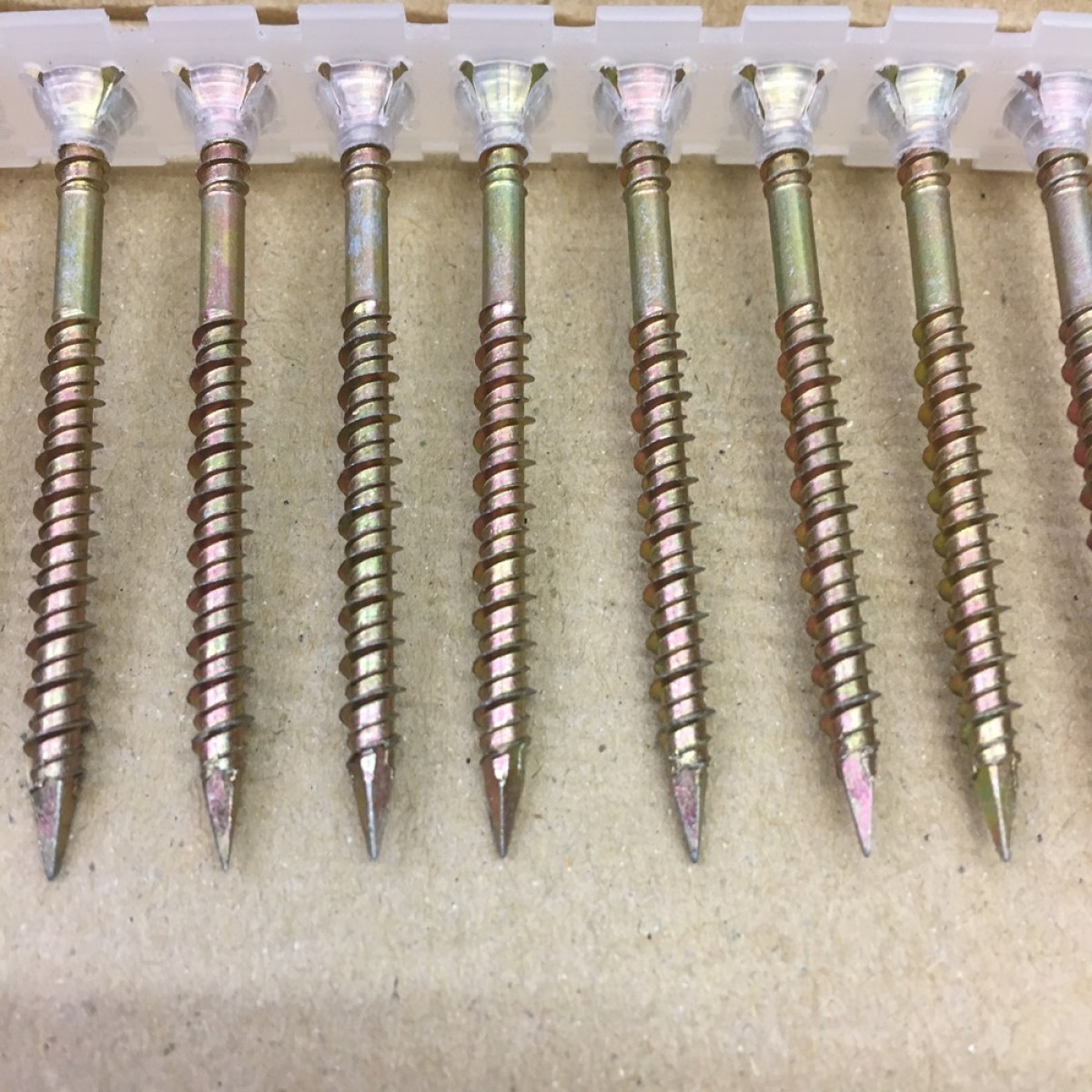

• Насадки PZ больше предназначены для желтых саморезов. В этом случае осуществляется более надежное соприкосновение.

Если говорить о соотношении размеров самих шурупов или саморезов, то насадки стоит выбирать по следующей системе:

• Ph2 подходит для самых мелких крепежных изделий (в простонародье семечки) размером от 2,5 до 3 мм.
• Ph3 желательно использовать для изделий длиной от 3 до 5 мм.
• Ph4 подойдет для более крупных саморезов на 6 мм.
• Ph5 практически не используется, так как крепежи длиной более 6 мм редко можно закрутить при помощи шуруповерта.
• PZ1 применяются для саморезов до 3 мм.
• PZ2 использую при работе с крепежными элементами длиной от 3,5 до 4 мм.
• PZ3 подходит для фиксации более длинных саморезов от 4,5 до 5 мм.

Выбор сверла для самореза

Если речь идет о стандартных сверлах, а не битах для шуруповертов, то выбор правильной насадки для дрели осуществить намного проще. В этом случае нужно сначала определиться с типом самих саморезов. Они могут быть для деревянного или металлического основания. В первом случае крепежные элементы отличаются очень маленьким расстоянием межу витками на ножке. Благодаря этому фиксация отличается надежность. Как правило, диаметр крепежа составляет 3,5 см, что не требует предварительного засверливания отверстия.

Для тонкой жести обычно требуется больше подготовительных работ и создание предварительного отверстия. Его размер зависит от того, какой толщины металл используется. Зная этот параметр можно подобрать оптимальное сверло:

• При толщине металла 0,7 мм стоит использовать сверло на 3,3 мм.
• Сверло диаметром 3,4 мм (распространенный тип) оптимально подходит для листов толщиной 1,0 мм.
• Для металла на 1,5 мм подойдет сверло на 3,5 мм (самая ходовая насадка).
• Если толщина листа составляет 2,0 мм, то можно использовать более крупное сверло на 3,6 мм.
• Для металла на 3,0 мм подойдет насадка 3,6 мм.
• При использовании толстых листов рекомендуется работать более мощным сверлом на 3,8 мм.

В заключении

Разумеется, прямой шлиц не подойдет для крестовой головки самореза. Поэтому при работе достаточно посмотреть на маркировку и изделий и использовать только соответствующие биты и крепежные элементы. В этом случае инструмент прослужит намного дольше.

Как подобрать биту для шуруповерта

Очень часто при использовании шуруповерта быстро выходит из строя бита. Что характерно прокручиваниями и стиранием граней. Виной тому не всегда является некачественный материал. Очень часто проблема заключается в неправильном подборе биты. Чтобы не допустить подобных проблем, рекомендуется ознакомиться с полезными советами по выбору инструмента на станице https://building-plot.ru/instrumenty/raznovidnosti-bit-dlya-shurupoverta.html.

На что обращать внимание?

Многие мастера считают биты расходным материалам. Потому не особо расстраиваются, когда они выходят из строя и проворачиваться. Есть возможность продлить срок службы таких насадок. Для чего нужно осуществить их правильный подбор, обращая внимание на материал изготовления.

Не стоит экономить на шлицах с титановым напылением, потому что оно в итоге выйдет дешевле изношенных стандартных насадок, изготовленных из мягких материалов. Биты изготавливают из стальных сплавов, которые могут иметь отличия посвоей жесткости.

Кроме изделий с титановым напылением хорошими параметрами обладают биты, изготовленные на основе твердых металлов, например, хрома или вольфрама. Предпочтение стоит отдавать и таким насадкам, которые подвергались термообработке. Кроме титана может использоваться никель. Покрытие обычно осуществляется в вакуумной среде, что исключает попадание различных частиц. Существуют насадки с алмазными вставками.

Биты Pozidriv (PZ)

Такие насадки PZ больше подходят для желтых оцинкованных саморезов, обеспечивая надежное взаимодействие. Биты данного типа можно считать усовершенствованными. Потому что вместо крестовой формы имеют дополнительные грани с насечками.

Биты Phillips (PH)

На саморезе и насадке отсутствуют дополнительные насечки. Такие биты отличаются упрощенной конструкцией. В зависимости от размера шлица существуют насадки от PH0 до Ph5. Для изделий из древесины или металла обычно применяются биты Ph3. Насадки 3-4 подходят для габаритных предметов, например, при ремонте автомобильной техники.Биты PH обычно выбираются для черных саморезов по дереву или металлу.

18+

На правах рекламы

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter

Оценка текста

читайте также

Биты для саморезов как подобрать

Биты для шуруповерта практически всегда необходимы для ремонта и стройки.

Сложно себе представить ремонтные работы без вкручивания саморезов, шурупов и других подобных деталей.

Когда количество крепежных элементов большое используют специальный электрический инструмент, но его функциональность во многом зависит от того, правильно ли подобраны биты для шуруповерта.

Биты для шуруповерта

Биты отличаются размерами, формой, материалом и наличием защитного покрытия.

Они представляет собой продолговатый металлический шестигранник, который имеет две стороны.

Одна сторона является рабочей, и предназначена для вкручивания метизов, второй стороной бита вставляется в шуруповерт.

• плоскими — для закручивания винтов и шурупов;
• шестигранными — для мебельного производства;
• для болтов — предназначенные для крепежа черепицы или профнастила;
• для гипсокартона, которые имеют встроенный ограничитель;
• трехгранными и др.

Также биты делятся на:

1. Основные
Имеют рабочий элемент в виде креста, обеспечивают надежную фиксацию с головками шурупов.

Использовать биты можно в любых сферах деятельности.

2. Комбинированные

Характеризуются двойной рабочей частью, при этом каждая из них может отличаться размером и видом.

Во время работы ее закрепляют в патроне шуруповерта ненужной половиной, а работу выполняют оставшейся частью.

3. Специальные

Являются узкоспециализированными изделиями.

Специальные биты редко используют в работе, поэтому продаются они только поштучно.

Стандартная оснастка

Различают несколько основных видов бит:

Шлицевые — классические, универсального назначения, для головок винтов или шурупов, их разрез подходит под плоскую отвертку, могут отличаться шириной наконечника и глубиной пропила.

Чаще всего применяются изделия стандартного размера.

Крестовые — состоят из четырех ребер.

Шестигранные — используются для винтов с внутренним шестигранником.

Биты для болтов и гаек — подходят для крепежных элементов с внешним шестигранником с высокой несущей способностью.

Звездообразные — чаще всего выбираются для работы с автомобильной техникой.

Виды бит и их предназначение

Биты для шуруповерта отличаются формой рабочей части, от которой и зависит их предназначение.

Все разновидности изделий можно приобрести в комплекте, что гораздо дешевле, чем покупать их по отдельности.

Но перед этим нужно убедиться в качестве бит.

Чтобы сделать правильный выбор нужно знать виды, размеры, бит, их основные отличия и материал, их которого они изготовлены.

Биты для гаек и болтов

Такие биты имеют нестандартные форму.

Их особенность заключается в том, что они имеют не выпуклую рабочую часть, а с отверстием, при этом есть большое количество типоразмеров.

Нужно помнить, что для закручивания гаек и болтов с большим диаметром шляпки нужно использовать шуруповерт с большой мощностью.

С антивандальным шлицем

Биту с антивандальным шлицем мастера называют “змеиный глаз”, т.к. она имеет головку, предназначенную под вилочный ключ.

Профессиональные биты

Профессиональные варианты отличаются повышенной надежностью, прочностью и сроком эксплуатации.

Такие изделия способны ввинтить большее количество шурупов.

В большинстве случаев они рассчитаны для ввинчивания около 400 шурупов, по истечении этого срока работоспособность биты не должна быть нарушена.

Они имеют защитное покрытие, и изготовлены из качественного металла.

В набор профессиональных насадок входит и торсионная бита.

Она предназначена для ударного шуруповерта.

Отличить торсионную биту от простой можно и по внешнему виду.

Она имеет узкую часть между шлицем и хвостиком.

Ее особенность в том, что в своей конструкции она имеет специальную гибкую вставку в виде пружины, которая работает на скручивание.

Поэтому они популярны при работе с особо твердыми материалами при использовании самосверлящего крепежа.

Торсионная насадка позволяет утопить в металле саморез прямо со шляпкой.

Биты для гипсокартона

Бита для гипсокартона с ограничителем используется при работе только с ГКЛ.

Это связано с тем, что при креплении листов нельзя сильно нажимать на саморез, а как только ограничитель достигнет поверхности материала, нужно обязательно прекратить работу.

Если этого не сделать, то шлицы со шляпки шурупа будут срезаны.

Это может привести к износу биты для гипсокартона и забиванию насечек металлическими опилками.

Биты «вилка»

Она является подвидом антивандального шлица.

Для изготовления используется только качественная сталь, что позволяет ей быть прочной и долго служить.

Внешне она напоминает плоскую шлицевую биту, которая посредине имеет прорезь.

Может быть с увеличенной длиной и отличаться повышенной прочностью.

Биты со шлицем tri-wing — трехлопастные

Бита со шлицем tri-wing является трехлопастной, при этом лопасти расположены под углом (в отличие от ребер в крестообразной насадке).

Используется при сборке бытовой техники и электроники.

Пружинные и магнитные

Биты с пружинным фиксатором или магнитным наконечником предназначены для работ на потолке или других труднодоступных местах.

Фиксаторы предназначены для удержания бит в адапторе.

Магнитный наконечник позволяет надежно зафиксировать биту в насечках шурупа.

Еще он способен предотвратить соскальзывание насадки шуруповерта во время работы и позволяет закручивать саморез глубже, чем простая насадка.

Пружинная насадка относится к специальным.

Она позволяет работать с крепежными элементами, которые находятся под разными углами и в труднодоступных местах.

Чаще всего представляет собой шлиц и основу, которые соединены гибкой пружиной для закрепления: закрепить шлиц такой насадки нужно вручную, вставить в насечки на саморезы, при этом пружину можно гнуть под любым углом, даже более 90°.

Адаптер для бит

Адаптеры для бит используются для упрощения строительных работ.

Они оснащены специальными магнитными держателями, есть модели с внутренним фиксатором в виде двух изогнутых лапок.

Такой адаптер позволяет использовать стандартные насадки и не приобретать комплект при каждой смене шуруповерта.

Классификация бит по материалу и покрытию

Биты для шуруповерта производят из различных металлов, как мягких, так и твердых.

Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны.

Наиболее качественными считаются следующие сплавы:

• молибден и хром;
• ванадий и хром;
• молибден и ванадий;
• кремниево-огневый спек.

В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются.

Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.

Еще они могут раскрошиться при столкновении с твердой породой минерального характера.

Увеличить прочность стальных насадок может титановое покрытие.

Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.

Вольфрам отвечает за высокую прочность, а никель защищает изделие от коррозии.

Размеры

Различные варианты отличаются по трем параметрам:

Длина

Стандартной считается длина в 25, 30, 50, 70, 90 мм.

Ширина шлица

Можно приобрести изделия с шириной в 2, 3,5, 4, 5,5, 6,5, 7, 8, 9 мм.

Толщина шлица

Доступные параметры — 0,3, 0,5, 0,6, 0,8, 1, 1,2, 1,4, 1,6 мм.

Подбирать размеры бит нужно в соответствии с размерами шурупов или болтов.

Также на выбор оказывает влияние то, в каких условиях нужно будет крутить метизы.

Так например, может что-либо мешать при использовании коротких бит, а длинные позволят комфортно произвести необходимые работы.

Формы

1 — биты под прямой шлиц

Они больше всего похожи на простую отвертку.

В конце у них находится шлиц, который может иметь разную ширину.

Это позволяет подобрать оптимальный размер для достижения поставленных целей.

Измеряется ширина в миллиметрах.

Данный параметр указан на рабочей части.

На строительном рынке можно приобрести изделия под прямой шлиц шириной от 0 до 7 см.

Отличаются они и длиной.

Некоторые изделия оснащены специальными ограничителями, что позволяет регулировать глубину вкручивания шурупа.

Чаще всего этот тип используется для работы с гипсокартонными конструкциями и мебелью.

2 — крестообразные биты

Классическая крестообразная насадка имеет 4 ребра.

Позволяет работать с металлическими и деревянными изделиями.

Насадки крестообразные с крестовым элементом в виде плоского наконечника можно считать универсальными, поскольку они позволяют работать с потайными шурупами, крепежами со средним шагом и с креплениями типа Pozi.

Рабочая часть представляет собой двойной крест, имеющий 4 основных и 4 дополнительных ребра.

Размеры саморезов, с которыми можно работать, варьируются в диапазоне от 2,5 до 4 мм, при этом наличие ржавчины или повреждений на них не имеет значения.

Еще крестообразные насадки можно использовать для вкручивания и выкручивания шурупов и болтов, которые находятся под разными углами.

3 — шестигранные биты

Шестигранные биты используются при сборке мебели.

Предназначены для работы с крепежными элементами с внутренним шестигранником.

Есть модели с шестигранным отверстием, благодаря которому приспособление не соскальзывает с шурупа.

Размер насадки может колебаться от 1,5 до 6 мм.

Есть изделия с увеличенной длиной.

Используются крайне редко, хотя и характеризуются практичностью и удобством.

Длина насадки может варьироваться от 50 до 100 мм.

4 — звездообразные биты

Шлиц напоминает шестигранную звезду, при этом есть возможность выбора разного диаметра.

Измеряется данный параметр в миллиметрах.

Звездообразные модели чаще всего используются при работе с автомобильной техникой или там, где нужно применять большие усилия для затяжки крепежа.

Преимущества такого изделия в том, что не нужно прилагать больших усилий для создания крутящего момента, а также риск соскальзывания приспособления сведен к минимуму из-за того, что вся нагрузка распределяется на шесть точек.

Это позволяет уменьшить их износ.

Есть модели с отверстием внутри.

Чаще всего они применяются на сборочных производствах.

Процесс закручивания с ее помощью характеризуется повышенной надежностью и не требует особых усилий.

5 — нестандартные формы бит (специальные)

Они могут иметь и нестандартные формы вставок, например, квадратную рабочую половину, четыре лопасти и др.

Такие изделия являются узкоспециализированными, поэтому практически не пользуются популярностью.

Как оценить качество бит для шуруповерта

Чтобы в процессе работы не возникло каких-либо сложностей к выбору расходных материалов следует подходить ответственно.

Поэтому рекомендуется заранее знать, как оценить качество бит перед покупкой.

Основные критерии

Нужно четко понимать, с каким материалом вы будете работать, поскольку биты для вкручивания саморезов в дерево и монтажа металлоконструкций должны быть рассчитаны на соответствующие нагрузки.

1. Материал изготовления

Он влияет на крепость изделия и срок его службы.

Для изделий, не предназначенных для интенсивных нагрузок, используется сталь R-7 — R-12.

Этот материал отличается повышенной стойкостью при работе с металлом.

Такие изделия имеют защитное покрытие из хрома и ванадия.

Более надежными считаются изделия с титаннитриумным покрытием золотистого оттенка.

2. Технология обработки

При фрезеровке для придания рабочей области необходимой формы верхняя поверхность удаляется.

При ковке материалу придается нужная форма после разогрева металла, при этом он не нарушается.

Поэтому кованые изделия более надежные.

3. Твердость материалов

Мягкие насадки быстрее изнашиваются, но они более стойкие к повреждениям, поэтому их можно использовать для жестких креплений.

Твердые насадки более хрупкие.

Рекомендуется приобретать биты с твердостью 58-60 HRC.

4. Особенности конструкции.

Некоторые модели оснащены магнитом, но их использование ограничено.

Не всегда его наличие является показателем качества.

Например, такие насадки не подойдут для ударного шуруповерта.

Маркировка бит

Зная маркировку вы уже не ошибетесь с выбором биты для шуруповерта.

Простая шлицевая имеет маркировку в виде буквы S.

О наличии покрытия можно узнать по значению TIN.

Все параметры чаще всего указаны на рабочей части, например:

• S5.5х0.8 — обозначение стандартной биты;
• Slot (Sl) — имеется на самой простой модели с плоским шлицем, популярными являются изделия размером от 3 до 7 мм, может быть удлиненной и иметь ограничитель;
• PH (филипс) — маркировка крестообразной насадки, при этом возле букв присутствует номер от 0 до 4, который обозначает диаметр резьбы, изделие является универсальным, для бытового использования рекомендуется выбирать модель с маркировкой Ph3;
• PZ — бита, предназначенная для работы с деревом и металлом, имеет дополнительные ребра, предназначена для крестовых креплений и креплений с большой площадью;
• Н — маркировка шестигранной биты, цифры от 1,5 до 10 ставятся в соответствии с размерами;
• R — маркировка, указывающая на квадратный шлиц;
• Т — обозначение для звездообразной насадки;
• SP — указывает на наличие антивандального шлица;
• Gr — трехлопастная насадка.

Как выбрать биты для шуруповерта

Чтобы было легко и удобно работать с шуруповертом, нужно просто правильно подобрать биты.

При этом выбирать желательно изделия высокого качества, даже если их стоимость может быть немного завышенной.

Перед покупкой стоит изучить рекомендации по выбору бит от специалистов.

Рекомендации

При выборе штучных изделий необходимо обращать внимание на:

1. Материал

Лучше не приобретать стальные изделия, поскольку этот материал может не выдержать повышенных нагрузок.

2. Цельность рабочей части

Бита должна быть цельной, а не состоять из нескольких частей.

Иначе при интенсивной работе может просто развалиться.

3. Наличие защитного покрытия

Это наиболее важный критерий для выбора бит.

Чтобы изделие прослужило как можно дольше, рекомендуется выбирать его с титановым покрытием.

Такая бита сможет ввинтить большое количество шурупов и не выйдет из строя после первого использования.

Также хорошими считаются изделия с покрытием из алмаза, никеля или сплава никеля с ванадием.

Насадки без защитного слоя могут покрыться ржавчиной.

Покупать подобные изделия рекомендуется исключительно в специализированных магазинах, хотя на различных блошиных рынках можно приобрести их по низкой цене.

Но такой риск оправдан лишь в случае, когда выполнить работы нужно максимально быстро (например, в воскресенье срочно нужно подкрутить шурупы, а все магазины уже закрыты) и длиться они будут недолго.

Для постоянного использования они не подходят.

Комплекты бит

Особой популярностью пользуются комплекты бит, поскольку есть возможность приобрести изделия, которые подойдут на все случаи жизни.

Если вы хотите быть наилучшим, наборы бит всегда вас выручат.

При выборе необходимо ориентироваться на:

1. Виды бит, находящиеся в комплекте

Их можно разделить на 5 основных видов, каждый из которых должен присутствовать в наборе.

Некоторые комплекты могут содержать и узкоспециализированные насадки, например звездообразные или с антивандальным шлицем.

2. Металл, из которого биты сделаны

Он должен быть качественным.

Приветствуется наличие защитного покрытия на каждой бите.

Это позволит использовать изделие длительное время.

Особенно это важно для комплектов профессиональных насадок.

3. Репутацию бренда

Приобретать изделия лучше в специализированных магазинах.

При этом помните, что хороший комплект никогда не стоит слишком дешево.

Использование качественных бит для электрического шуруповерта может стать гарантией успешного выполнения строительных и ремонтных работ.

Правильный выбор биты для шуруповерта должен основываться на виде необходимых работ.

Рейтинг бит для шуруповерта

При выборе стоит обращать внимание и на имя компании, ведь производитель, который следит за качеством своей продукции, обязательно вызовет доверие специалистов.

Значит, эта фирма зарекомендовала себя лучше всего в строительных и ремонтных сферах деятельности.

В рейтинге наиболее популярными и надежными считаются следующие марки:

1. WhirlPower

Является производителем бюджетной продукции. Выпускает биты длиной от 25 до 250 мм.

2. DeWALT

Бренд характеризуется высоким уровнем ударопрочности и отсутствием механических дефектов на рабочей половине, при этом характеристики сохраняются на протяжении всего срока эксплуатации.

3. Magna

Компания предлагает качественный товар за небольшие деньги, поэтому изделия этого бренда выбирают экономные хозяева.

4. Bosch

Бренд с мировым именем, который производит продукцию с высокими эксплуатационными характеристиками.

На строительном рынке представлены изделия и компании Metabo, но, судя по отзывам пользователей, их надежность вызывает сомнения.

Чаще всего претензии предъявляются к прочности ребер, которая является недостаточной.

Даже при небольшом усилии во время вкручивания самореза (иногда без этого никак не обойтись) головка крепежа практически сразу деформируется, а шлиц срезается.

Современный электроинструмент значительно облегчает ремонт, сборку и демонтаж крепежных элементов. Однако он может и разочаровать, когда работник не обладает достаточными знаниями, совершает непоправимые ошибки.

Дрель домашнего мастера и шуроповерт способны подвести в самый неподходящий момент по причине плохо работающей насадки.

Хотите быть в безопасности, уверенно работать ими? Узнайте, как выбрать биты для шуруповерта и перестаньте беспокоиться за конечный результат.

Как должна работать насадка на шуруповерт

Любые завинчиваемые крепежные элементы имеют особенность: они создаются исключительно под стандартный размер приспособленной к ним насадки. Она должна плотно, без люфтов входить в его пазы и выступы, надежно передавать крутящий момент.

Производители шурупов, саморезов и винтов выпускают не только широкий ассортимент своей продукции, но и отвертки под них, насадки под шуроповерт — биты. Вся эта продукция строго стандартизирована, что и следует учитывать при выборе.

Биты могут продаваться отдельно или входить в комплект инструмента производителя.

Проверить качество соответствия биты головке самореза или шурупа просто: надо плотно зафиксировать крепежный элемент, например, в тисках и вставить в него биту с шуроповертом, но не включать последний.

Если создан плотный контакт сопряженных поверхностей и отсутствуют люфты, то все нормально: можно работать. В противном случае пострадают сразу две детали:

1. саморез, который нельзя будет использовать повторно или до конца;
2. насадка из-за повреждения граней бьющим усилием крутящего момента.

Поврежденная бита имеет характерный вид — стертые грани рабочих кромок.

В отдельных случаях бывает проще ввернуть один или два самореза вручную, чем использовать шуруповерт. Для этих целей служит специальная рукоятка.

ТОП-4 стандарта, влияющих на выбор биты

Обращайте внимание на:

• форму насадки;
• ее размер;
• материал изготовления;
• приспособленность к тангенциальным нагрузкам.

Форма насадки

• плоский шлиц;
• крестообразный наконечник;
• усиленный крест;
• звездочка;
• шестигранник;
• специальные формы.

Биты Slotted — прямой шлиц

Это самая распространенная отвертка, работающая еще с XVI века. Обозначается сокращенно «S» от английских слов шлиц, щель.

Она выпускается с соблюдением соотношения ширины и толщины шлица.

В обозначении маркировки указывается буква S и величина ширины в мм, а толщину в большинстве случаев не пишут.

Продажа предоставляет типовые артикулы насадок:

• 020.0 — классическая с прямым шлицем;
• 191.0 — с прямым шлицем SL;
• 122.0 с прямым шлицем и TIN покрытием.

Биты Phillips — под крест

Насадка изобретена в начале XX века, массово стала внедряться в автомобильном производстве Европы после второй мировой войны. В обозначении используются:

1. буквы РН;
2. цифра номера биты, которая строго привязана к наружной резьбе крепежного элемента.

Для домашних работ подходит размер №2. Он хорошо справляется с креплением металлов и древесины.

В продаже встречаются артикулы:

• 000.0 — PH классическая;
• 160.0 — обычная крестовая;
• 701.0 — геометрия Exaform с карбид-титановым покрытием;
• 706.0 — с карбид-титановым покрытием;
• 101.0 — крестообразный шлиц с TIN покрытием;
• 201.0 — крестовая PH.

Биты Pozidriv — усовершенствованные крестообразные

Патент выдан в 1996 г. Между насадкой и головкой самореза создается контакт повышенной плотности за счет дополнительных кромок рельефа шлицев — насечек.

Эта бита предназначена для работы с плотной древесиной неоднородной структуры, например, креплений в плитах ДСП.

Обозначается в маркировке буквами PZ и цифрой размера шлица: PZ1, PZ2 или PZ3. Для специализированных задач существуют модификации форм дополнительных кромок.

• 011.0 — PZ классическая;
• 711.0 и 2. 716.0 — крестообразный шлиц с насечками и карбид титановым покрытием;
• 211.0 крестообразный шлиц с насечками и TIN покрытием;
• 211.0— PZ классическая.

Биты Nex — шестигранные

Такие насадки используют для крепежа с большими нагрузками, например, в производстве мебели, машиностроении. Они обладают увеличенной площадью соприкосновения граней, встречаются разными модификациями. Одна из них приведена на картинке.

Разновидностью является бита с внутренним отверстием, которое облегчает установку, фиксирует от проскальзывания при работе.

• 540.0 — шестигранная;
• 260.0 — шестигранная;
• 263.0 — шестигранная;
• 520.0 — шестигранная с центральным отверстием.

Биты Torx — звездочка

Сейчас это наиболее популярная насадка в странах запада. В работе участвуют все шесть граней, улучшается их сцепление, уменьшается износ, вероятность выскальзывания.

Используется в строительстве и машиностроении.

• 078.0 — классическая;
• 254.0 — Torx Plus классическая;
• 734.0 — звездочка с покрытием титаном;
• 764.0 — звезда Torx классическая;
• 164.0 — звёздочка;
• 244.0 — звёздочка Torx Plus покрытие Hi CROM;
• 234.0 — звёздочка TIN покрытие;
• 280.0 — звёздочка Torx;
• 280.0 — звёздочка;
• 584.0 — звёздочка с внутренним отверстием;
• 184.0 — звёздочка с внутренним отверстием.

К специальным видам относятся насадки:

• вилка Snake-eye и классическая;
• четырехгранная;
• трехкрылая;
• четырехкрылая;

Размер

Габариты насадки стандартизированы под размер диаметра крепежного элемента: винта, шурупа, самореза. Они учитываются в спецификации.

Длина биты для обычного монтажа составляет 25 мм, но в отдельных случаях немного увеличена.

Для работ в ограниченных местах служат удлиненные насадки. Их размер составляет от 50 до 150 мм.

Прочность материала

Основным металлом для бит используются стальные сплавы. С учетом прилагаемых нагрузок они изготавливаются с разной жесткостью.

Для усиления прочности в них добавляют сплавы других металлов:

• хрома с молибденом;
• хрома с ванадием;
• вольфрама с молибденом.

Внешняя поверхность инструмента для повышения прочности подвергается термической обработке. Она может дополнительно усиливаться PVD покрытием пленкой титана, никеля в среде вакуума или иметь алмазную вставку.

Обработанные нитридом титана в ходе химических процессов биты обладают повышенной износоустойчивостью, имеют золотисто-бронзовый оттенок.

Знание необходимой формы, размера, прочностных характеристик металла и его защитное покрытие позволяет понимать, как выбрать биты для шуруповерта.

Приспособленность к тангенциальным нагрузкам

Если заворачивать обычным шуруповертом длинный саморез в плотную древесину неоднородного состава, то на руки оператора воздействуют большие крутящие моменты. Для их снижения используют специальный инструмент с дополнительным тангенциальным ударом.

Ударный шуруповерт нельзя путать с ударной дрелью. У него другой принцип работы: нанесение серии высокочастотных ударов в плоскости закручивания, проходящей перпендикулярно оси движения самореза. За счет этого им работают без сильного надавливания и часто называют гайковертом.

При этом нагрузка на инструмент и саморез возрастает. Чтобы ее снизить и защитить шлиц от повреждения применяют специальную насадку удлиненной формы с торсионной зоной.

Она гасит импульс энергии, возникающий при большом крутящем моменте пиковых нагрузок благодаря повышенной прочности инструмента на скручивание.

Торсионная бита при работе обладает повышенным ресурсом, точностью и прочностью. Ее геометрия надежно обеспечивает плотный захват головки крепежного элемента.

Торсионные насадки предназначены для использования с ударным шуроповертом. Нагрузки вращения от обычного инструмента они передают, как и простые насадки, а стоят дороже. Приобретать их для использования в простой дрели смысла нет.

Маркировка торсионных бит выполняется нанесением цветного кольца прямо на поверхность насадки.

Интересный эксперимент провели корреспонденты журнала «Потребитель». Они испытали на прочность в одинаковых условиях торсионные биты от всех известных производителей, опубликовали видеоролик. Его результаты должны вас заинтересовать.

Парадокс: цена, количество и качество

При рассмотрении вопроса стоимости бит важно понимать, что при покупке дешевой продукции даже в специализированных магазинах можно не сэкономить деньги, а потерять их.

Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей. Приобретать такую продукцию — значит просто потерять свои деньги.

Выпуск высококачественных насадок сопряжен с материальными затратами, которые должны окупиться у производителя и покупателя. Цена на них назначается с учетом оптимальных сочетаний этих требований.

Производитель получает прибыль за счет быстрых и массовых продаж продукции, а покупатель — благодаря длительной и надежной эксплуатации приобретенных бит для шуруповерта, которые экономят рабочее время, значительно облегчают монтаж крепежных элементов.

Поэтому, покупать качественные биты — это значит правильно вкладывать деньги, беречь свои нервы.

Качественная бита стоит порядка 1,5 доллара. На ней выбито клеймо производителя с указанием типа формы и размера. Обработка PVD покрытием обойдется чуть дороже.

Мастер, который регулярно пользуется шуроповертом, выполняя им различные действия, может сэкономить на приобретении бит. Для этого их покупают большое количество, но по оптовой цене. За счет этого стоимость единичного изделия снижается.

Еще раз обращаю внимание: каждая бита выбирается под определённый крепеж с конкретными характеристиками. Хороший инструмент стоить дешево не может, но оправдывает свое приобретение в процессе работы.

Считаю полезным по излагаемой теме порекомендовать просмотр видеоролика владельца autom «Почему портятся отвертки».

Возможно, что у вас еще остались вопросы по выбору бит или есть разногласия с предоставленным материалом. Воспользуйтесь комментариями, а я отвечу на них.

Правильный выбор биты для шуруповерта или дрели — значительно ускоряет работу, например протягивая половицы дощатого пола используют длинные саморезы (80-100мм) которые отверткой вкручивать просто нереально, «рука отсохнет» — тут хорошему шуруповерту или электродрели самое место! Но без качественной биты работа может превратиться в пытку, срываются шлицы шурупов, ломаются перекаленные саморезы. А для разбора ноутбука или посудомоечной машины нужны специальные, фигурные биты — другими просто не раскрутить. Вроде бы мелочь, но надо разобраться в вопросе, какие биты для чего использовать и какие лучше выбрать.

набор бит для шуруповерта BOSCHE. Слева верхний — переходник с цанговой фиксацией бит

Как выбрать биты для шуруповерта — их классификация и разновидности

Биты – основная оснастка шуруповерта, оконечное устройство с помощью которого можно открутить или сломать, если головка подобрана неправильно. Стальной шестигранник длинной от 15 до 150 мм одним концом фиксируется в шуруповерте или патроне электродрели, второй конец биты фигурный, является рабочей частью. Сами биты делают из качественной высоко углеродистой стали с примесью хрома, ванадия. Рабочую кромку шлицов бит закаливают как традиционным способом, так и с использованием азотирования. Как правило процесс изготовления качественных бит, производители скрывают. Для поверхностного покрытия бит используют хромирование, оксид титана (имитация золота — маркируются Tin), алмазное напыление и просто чернят в процессе закалки.

Самые ходовые биты для шуруповерта с маркировкой PH и PZ считаются основными, отличие их незначительно. Размер головок от 0 до 4, самый ходовой — №2 и №3.

PZ (Pozidrive), модификация PH биты с крестообразными шлицами. Кроме основных крупных ребер, снабжены четырьмя дополнительных конусными ребрами меньшего размера. Считается, что площадь сцепления PZ бит больше, чем у PH-бит.

Для ремонта бытовой техники и автомобилей не обойтись без Т-бит (от Torx hole), с помощью которых можно открутить и закрутить винты со звездчатым отверстием на шляпке. Плоские, или шлицевые, биты подходят для работы с крепежами в мягком материале, при не слишком высокой нагрузке. Маркируются такие биты SL, от Slot. Они выпускаются с 0 по 7 размер. Шестигранные биты применяются для откручивания и закручивания винтов с шестигранником на шляпке, например, мебельных. Наиболее популярный размер для шестигранных бит – 4 мм. Для работы с болтами и гайками используют биты с рабочей частью в виде гаечного ключа. Применять их можно только с достаточно мощными шуруповертами. Размеры этих битов от 6 до 13 мм, но покупая их, стоит помнить, что это размер самого бита, а не болта или гайки. Так, для саморезов с диаметром головки 4,8 мм подойдет бита размером 8 мм.

Специальные и комбинированные биты

специальные биты шестигранники

Специальные биты применяют для работы со специализированным крепежом, например ремонте бытовой техники, автомобилей, промышленного оборудования. Отдельно рассмотрим трехгранные биты, они похожи на РН, но с тремя гранями. И биты double pin, с двумя выступами в форме рогов. Из специальных бит в быту могут пригодиться биты для работы с гипсокартоном. Ограничитель не позволяет вкрутить саморез излишне сильно и испортить поверхность. К специализированным относятся биты с пружинными фиксаторами, позволяющие закручивать винты или саморезы под углом до 30 градусов, что очень удобно при работе в узких, труднодоступных местах.

Двухсторонние биты

набор комбинированных бит

Комбинированные биты имеют 2 рабочих части разного типа или размера с обоих концов, например шлицевую и крестовую. Как правило, они более длинные, чем обычные биты. Для комфортной и быстрой работы важно правильно подобрать соответствующую крепежу биту. Сделать это проще всего опытным путем, поэтому при покупке бит необходимо иметь образец крепежа с собой.

1) Точное соответствие головки шурупа и биты.
У любого мастера есль любимая бита, та что живет в шуруповерте долго, покупая метизы, постарайтесь выбирать саморезы или шурупы под неё. Конфигураций головок, развелось множество, иногда с такой хренью приходится работать, на этот случай держите под рукой недорогой набор бит, можно даже Китайского производства.

2) Не забывайте о трещётке.
Вкручивая дюбель гвозди на «рывок», на всякий случай все же установите ограничение трещетки чуть больше максимального усилия. Если
саморез упрется в бетон это не даст сорвать шлицы. при работе с гипсокартоном и металлическим профилем, трещетка защитит поверхность листа ГКЛ от разрывов при излишнем погружении головки самореза.

3) Смазка для резьбы самореза или шурупа.
Перед вкручиванием смажьте рабочую поверхность, это значительно снизит усилие и как следствие разгрузит шуруповерт и бита проживет значительно дольше. Если вы вкручиваете саморез «навсегда» как например протягивая половицы деревянного пола, смазать лучше водой, такой саморез потом очень трудно выкрутить. Но если, предполагается в последствии выкрутить шуруп, тогда можно смазать мылом, керосином или WD-40. Такая смазка быстро высохнет и на качестве крепления никак не скажется, но вкручиваться будет как нож в масло.

4) Держите угол!
Банальный совет, но чаще всего срываются шлицы именно по причине «нетвердой руки» или спешки. Бита должна входить в головку «тютелька в тютельку», без люфта. Если возможно используйте биты с пружинным фиксатором, это замедляет работу, но только вначале, со временем Ваши руки сами будут делать все правильно и быстро.

5) Заведите коробку для старых бит

После завершения больших объемов работ, остаются биты «подуставшие», немного люфтят или сносились. Такие можно сложить впрок и в последствии эта коробочка вас не раз выручит. Эти биты еще пригодятся для выкручивания. У меня в этой коробке лежит мощный магнит, кроме того что им можно намагнитить любую биту, часто выручает в труднодоступных местах. Если меня спросят, какой бит самый любимый — это бита для шуруповерта ph3x50 graff от филлипс.

Дополнительные насадки для бит шуруповерта

Шуруповертом без насадки не везде доберешься, в работе мастера встречаются такие места, куда и заглянуть не удается. На этот случай в продаже есть несколько насадок, облегчающих использование шуруповерта или электродрели в трудно доступных местах. Переходник для бит так же можно отнести к этой категории. Далеко не все адаптеры для шуруповерта выпускаются должного качества, встречается откровенное барахло, вот с него и начнем:

Гибкий вал для бит

Или как его еще называют «гибкий бит», предназначен для работы в трудно доступных местах. Выпускается как с магнитной головкой для бит, так и без нее. Теоретически такой адаптер удлинитель справляется с своими функциями, а на практике, усилие далеко не каждый шуруповерт провернет гибкий вал согнутый под нужным углом. Сколько я пробовал приспособиться работать с этим мегаустройством, так и не нашел ему применения. При вкручивании самореза 6×60 в дерево — гибкий вал ощутимо нагревается и мой не слабый шурик урчит на пределе возможностей.

Магнитный адаптер — фиксатор бит

Очень полезный и удобный инструмент, ускоряет работу с шуруповертом, там где нужна частая смена бит. Автомеханик или мастер по ремонту бытовой техники оценят по достоинству такой адаптер, на смену биты уходит полсекунды, в отличии от пружинного фиксатора.

Адаптер для шуруповерта для головок торцевых ключей

Необходим каждому мастеру, им удобно откручивать гайки с помощью торцевых головок. Например, что бы разобрать и собрать головку ДВС, трещетка на шуруповерте поможет затянуть гайки с нужным усилием, не срывая шпильки.

Угловой адаптер бит

Позволяет закручивать саморезы, шурупы, гайки, винты под прямым углом, в тех местах куда и рукой не всегда можно добраться. Пользуюсь им редко, но всякий раз после использования, углового адаптера, понимаю без него бы тут не справился.

Биты pz2 и ph3 разница

Это простой, но в то же время важный вопрос. Большинство домашних мастеров не знают как подобрать биту к саморезу. И часто не могут купить саморезы, под биту, которая у них уже есть.

Это ведет к тому, что люди жалуются на биты или отвертки. Мол сыромятина и крутить невозможно.

Саморезы под PH и PZ

Чем саморезы PH отличаются от PZ нужно знать каждому мастеру, который мастерит по дому. Не говоря уже о монтажниках, которые занимаются обшивками балконов.

Большинство саморезов, имеют головку под крест. Существует два типа крестовых отверстий в саморезе PH и PZ.

Как понять какому саморезу какая бита нужна?

Саморез может быть маленький или большой, с потайной шляпкой или внешней. На шляпке любого самореза есть предписание.

Если на головке обычный крест, значит, нужна бита Ph.

Если на кресте есть характерные четыре засечки под 45°, значит, этому саморезу нужна бита Pz.

Два вида крестовых бит

PH – расшифровывается как Phillips. Имеет форму в виде обычного креста. Хорошая задумка. Практически нет минусов. Впервые была разработана инженерами компании Phillips.

PZ – расшифровывается как Pozidrive. Имеет форму в виде креста с характерными насечками между граней.

Бита Ph более универсальна. Ей можно закрутить и Ph саморез и Pz. Единственное, что в саморезе Pz она болтается. Потому как имеет меньшую полноту.

Битой Pz можно крутить только Pz, в Ph она не лезет и срывает грани.

Маркировка бит

На каждой бите есть маркировка. Либо наклеена наклейка, либо пробито прессом значение для какого самореза она подходит. То есть тот самый Ph или Pz и его размерность 1, 2, 3. Про размеры чуть ниже.

Величина бит

Длина бит бывает 25 мм, 50 мм, 70 мм, 90 мм, 120 мм, 160 мм, 200 мм.

Но кроме, длины, они отличаются еще и номерами. Биты Ph маркируются, как Ph 1, Ph 2, Ph 3. Бита Pz бывает : Pz 1, Pz 2, Pz 3.

Как правило, размеры меньше, чем Ph 1 и Pz 1 не применяются. Саморезов под них нет.

Они могут использоваться где-нибудь в радиотехнике, электронике. Также нет бит больше Ph 3 и Pz 3. Более крупные саморезы имеют другие виды бит, например, звезду либо шестигранник.

Зачем саморезу своя бита?

Бита или отвертка должны подходить под саморез. Кстати, на отвертках последнее время тоже указывается под какие саморезы она подходит.

Почему же так важно подобрать правильную биту?

Во-первых, используя неподходящий инструмент, вы постоянно срываете крестовое отверстие в саморезе. Что в дальнейшем затрудняет выкручивание крепежа.

Во-вторых, вы вытираете грани на самой бите. Тем самым быстро приводя ее в негодность.

Чтобы закрутить в деталь шуруп или саморез нужны биты, об этом знают все. Но, если показать несведущему человеку биты для шуруповертов с маркировкой pz2 и ph3, мало кто сможет найти отличия. Прочитав статью, вы узнаете не только разницу бит PZ2 и Ph3, но и получите представление о том, в каких случаях их использовать.

Биты Ph3: описание, предназначение

До 1933 года в производстве использовались отвертки с прямым срезом (плоские), которыми можно было легко повредить детали, да и к механическому закручиванию винтов они оказались непригодны. Революционным стало изобретение винтов с крестообразным шлицем и такими же битами. Патент выкупил Генри Филлипс, биты стали называться его именем – PH или филлипс. В зависимости от размеров, к маркировке добавляется цифра от 0 до 3. В быту используются биты Ph3, особенностями которых являются:

• шлиц в виде креста с углом скоса 550;
• возможность вкручивать шурупы в мягкий или тонкий материал;
• при работе шуруповертом, по окончании закручивания, жало биты выталкивается наружу.

Несмотря на видимое удобство, быстро обнаружился основной недостаток: отсутствие прочного сцепления с поверхностью, в результате чего грани биты и шурупов «слизываются».

Биты PZ2: применение и описание

В 1966 году компания Филипс получила патент на шурупы и биты с усовершенствованным шлицем – PZ (позидрив). Разница между PH и PZ заключается в добавлении дополнительных граней, расположенных между основными четырьмя. Своего рода «крест в кресте». К буквенной маркировке PZ дописывают цифры от 0 до 4, означающие размер биты. Для бытового применения чаще всего используют PZ2.

Благодаря дополнительным граням такие биты дают более надежное сцепление с шлицем шурупа, поэтому детали не повреждаются. Работать можно под любым углом наклона относительно самого шурупа, с любым крутящим моментом. Большинство современных метизов, применяемых в быту, именно с маркировкой PZ2.

Выводы

Обобщим, в чем разница бит Ph3 и PZ2. Первые предназначены для вкручивания шурупов в мягкий материал и имеют только 4 грани. Вторые же имеют 8 граней и используются, чтобы закрутить саморез в труднодоступном месте или в плотный материал.

Понять, какую биту выбрать для конкретного метиза просто: присмотритесь к шляпке. Если паз для биты имеет насечки-лучики, направленные от центра к краям – пользуйтесь битой позидрив. В противном случае используйте филлипс.

Продолжу тему отверток! ))

Все знают крестовую отвертку, многие знают что они бывают разного размера, и если крутить большой винт маленькой отверткой, она сорвется а винт не выкрутится, а если маленький винт крутить большой отверткой, то можно и сам винт сорвать.

Но не все знают, есть 2 вида крестовых отверток:

— Phillips (сокращенно PH)

— Pozidriv (сокращенно PZ)

Phillips — обычная крестовая отвертка, очень старый стандарт, его постепенно вытесняет более новый Pozidriv — он имеет дополнительные насечки и измененные углы скоса жала (кончика отвертки) и шлица (то углубление в винте, куда вставляется жало отвертки), чтобы отвертка гораздо лучше держалась в винте, чем в старом варианте от Philips.

Многие их не отличают, и заворачивают что придется и чем придется! )

Конечно можно так делать, но в винтах и шурупах PH отвертка PZ (как и отвертка PH в шурупах PZ из-за разных углов скоса жала и шлица) сидит неплотно, есть люфт, возрастает вероятность срыва, биты (насадки) портятся быстрее — качество и скорость работы падают из-за применения неправильного инструмента.

Можно легко почувствовать, насколько жало PZ плотнее сидит в шлице PZ, чем в PH (и наоборот).

Поэтому желательно, конечно, использовать правильный инструмент.

Отличить винты и шурупы PH от PZ очень легко — в PZ в кресте есть дополнительные насечки, в PH их нет:

Отвертки и биты (насадки) отличать еще проще — помимо очевидного различая во внешнем виде, на них всегда есть маркировка PZ или PH.

В данном примере отвертки и биты размера «1».

На отвертках всегда пишется тип и размер: в данном случае PZ1x80mm значит что это отвертка под шлиц Pozidriv размера «1» (1 и 2 — самые популярные размеры дома), длина рабочей части отвертки — 80 милиметров (бывают укороченные и удлиненные отвертки).

На конкретно этих отвертках еще и наглядный рисунок, который помогает мастеру гораздо легче выбрать нужную отвертку:

Заворачивайте винты и шурупы PZ отвертками PZ, а PH — отвертками PH! ))

3 отличия бит Pz от Ph

Разница крестообразного профиля отверток и бит для них, появилась еще в 60-х годах прошлого века. Но к большому удивлению, знают об этом далеко не все.

Многие до сих пор считают, что жало отвертки может быть только двух видов:

В народе именуемой как «минус» — плоской.

Само понятие шлиц (schlitz) переводится с немецкого как паз или прорезь.

• крестообразной

Причем как считают некоторые, отличаются они между собой только размерами (ширина и толщина жала), либо диаметром.

На самом деле значительную роль играет еще и форма крестообразного профиля.

Причем и сам «крест» появился гораздо позже шлица. В связи с массовым внедрением шуруповертов, использовать прямой шлиц с данными девайсами стало не совсем удобно.

Поэтому постепенно и перешли на крестообразную форму. Она лучше центрируется и работать с ней гораздо проще.

Профиль отвертки Ph

Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.

патент Г.Филлипса на профиль Ph

В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.

Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.

На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?

Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.

Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.

Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.

В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.

С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.

Профиль Pz — главные отличия

В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).

Его отличительной особенностью является:

1Дополнительная грань расположенная в четвертях шлица.

Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.

При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.

2Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг другу, а не под углом на сужение.

У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.

Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.

3У бит и отверток Ph немного другой угол заточки — 50 градусов.

Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.

Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.

Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»

Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph2.

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Как выбрать хорошую биту и саморез

Как отличить правильную биту и крепеж под нее?

Очень просто. Достаточно вставить шуруп в тот самый профиль на весу. И если они подходят друг для друга, то шуруп или саморез будут держать как влитые, не пытаясь никуда выпасть.

Отвертка электрика для автоматов

Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.

А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.

Как открутить сорванный шуруп или саморез — 3 способа

А что делать, если шлицы уже слизаны и испорчены, а выкрутить шуруп или саморез все равно нужно? Обычные биты и отвертки здесь уже будут бессильны.

Выкручивать такие проблемные элементы крепежа советуют при помощи специального экстрактора. Он вгрызается своими скошенными гранями в то место, где когда-то были шлицы.

Но такие специфичные вещи обычно имеют только профессионалы. И если у вас таких экстракторов нет, то можете воспользоваться давно проверенными народными способами.

При этом методы выкручивания при помощи кусочка кожи или резинки не всегда помогают.

Так же как и нагревание головки утюгом или паяльником.

Все здесь будет зависеть от плотности материала. Но есть способы, которые действительно работают.

Первый из них — берете старую шлицевую отвертку и прорубаете с ее помощью паз в шляпке.

Зубило в этом деле лучше не использовать, так как у него не тот угол заточки. При достаточной глубине паза, крепеж легко выкручивается прямой шлицевой битой.

Такой способ хорошо подходит для шурупов, но не помогает с саморезами. Сталь в них более твердая.

Что же делать в этом случае? Обрабатываете головку самореза паяльной кислотой.

Далее капаете в разбитое отверстие немного твердого припоя и прогреваете это дело.

Затем тут же втыкаете туда биту и даете время припою остыть.

После этого все выкручивается на ура.

Еще один способ — прорезание паза маленьким отрезным диском от дремеля.

Далее следует привычное выкручивание обычной шлицевой битой.

Чтобы не сталкиваться с подобными проблемами, под определенный крепеж всегда подбирайте правильную биту, с правильным номером. Ознакомившись с вышеизложенной информацией, постарайтесь отныне не портить свой инструмент, и всегда работайте правильно и качественно.

Статьи по теме

Как выбрать подходящие самосверлящие и самонарезающие винты? — Ресурсный блог Tanner

Самосверлящие винты

работают по тем же принципам, что и сверла и другие режущие инструменты. Это означает, что способ использования этих винтов влияет на их производительность в той же мере, в какой они сконструированы.

Два важных фактора, которые следует учитывать при выборе самосверлящего винта, — это толщина материала и типы соединяемых материалов.

Пригодность винта

Оптимальные параметры резания в зависимости от размера винта

Основные конструктивные особенности, которые следует учитывать при выборе подходящего самосверлящего крепежа

• Сверло с канавкой

  • Длина канавки для сверления определяет толщину просверливаемого металла.Сверлильные канавки позволяют просверленному материалу выходить из отверстия. Если буровая канавка полностью погружается в материал, стружка забивает канавку и прекращает резание. В этом случае тепло от сверлильной стружки может привести к перегреву острия сверла и выходу из строя.

• Длина вершины

  • Точка сверления — это отрезок без резьбы от точки сверления до первой резьбы.Эта длина должна быть достаточной, чтобы полностью просверлить материал до зацепления резьбы. Если нити зацепятся слишком рано, они могут привести к заеданию и разрыву застежки.

• Крылья винта

  • При креплении дерева толщиной более ½ дюйма к металлу необходимо использовать крепеж с крыльями. Крылья расширят отверстие с зазором и предотвратят слишком раннее зацепление резьбы. Если резьба зацепится слишком рано, это может вызвать отделение скрепляемого материала от основного материала (домкрат).Как только крылья ударяются о металлический материал, они отламываются, позволяя нити войти в зацепление.

Саморезы могут врезаться в собственное отверстие при вбивании в него. Они могут иметь острый колющий кончик или плоский тупой кончик. Саморезы с острым концом предназначены для сверления собственных отверстий в мягких материалах. Перед установкой саморезов с плоским наконечником необходимо просверлить пилотное отверстие. Некоторые саморезы также являются саморезами. Эти винты имеют наконечник канавки в виде сверла, который выглядит как наконечник центрального сверла, вместе с канавкой в ​​виде метчика на ведущей резьбе. Эти винты очень эффективны при работе с твердыми подложками.

Как создается способность самонарезания

В чем разница между саморезом и самонарезанием?

Самонарезающие и самосверлящие винты — это два типа винтов, которые используются в строительстве и строительстве по металлу, а также во многих других областях и отраслях промышленности.Вопреки распространенному мнению, эти два термина , а не взаимозаменяемы. Часто наши клиенты просят саморезы, когда им действительно нужны саморезы, или наоборот. Давайте рассмотрим сходства, различия и узнаем, какой тип винта использовать.

Саморезы

Как следует из названия, саморезы — это винты, которые могут врезать резьбу в материал. Саморезы используются для всех материалов, включая дерево, металл и кирпич.Эти винты не могут просверливать металл и требуют предварительного просверливания пилотного отверстия перед установкой. Пилотное отверстие создается с помощью сверла, которое немного меньше, чем винт, и резьба винта постукивает по металлу или дереву во время установки винта. Это постукивающее действие удерживает материал скрепленным. Саморез может иметь множество различных типов острия, которые помогают нарезать резьбу на различных подложках.

Саморезы

Самосверлящие винты иногда известны под торговой маркой Tek® Screws.Эти винты можно идентифицировать по острию винта, имеющему форму сверла, и они предназначены для различных применений, таких как крепление металла к металлу и металла к дереву. Самосверлящие винты не требуют пилотного отверстия, что сокращает время установки и снижает стоимость и потребность в дополнительных сверлах. Эта дополнительная функциональность и экономия средств делают самосверлящие винты очевидным выбором для строительства металлических зданий. Точки сверления имеют номера от №1 до №5, и количество стали, через которую они могут просверлить, увеличивается по мере увеличения пронумерованной точки. Как правило, самосверлящие винты используются в устройствах с малым калибром, но точка сверления №5 может просверлить и закрепить 1/2 дюйма стали. Во время установки самосверлящие винты также будут в определенной степени нарезать резьбу.

Итог

Короче, и в этом-то и заключается путаница, все саморезы тоже саморезы, но все саморезы а не саморезы . Самосверлящие винты устраняют необходимость в пилотном отверстии, но могут также и нарезать резьбу. Саморезы нарезают собственную резьбу, но не могут просверлить металл и требуют пилотного отверстия.Эти винты не взаимозаменяемы, и их смешение может вызвать много головных болей или возможных поломок в полевых условиях.

***

Свяжитесь с нашими экспертами по металлическому строительству, чтобы узнать больше о том, как Birmingham Fastener может помочь вам в вашем проекте! Позвоните прямо сейчас или получите предложение онлайн.

Как использовать саморезы

Последнее обновление 1 июля 2020 г. компанией Marsh Fasteners

• Что такое саморез?

Саморез образует собственное отверстие и нарезает свою резьбу, когда он врезается в различные материалы.Саморезы доступны практически со всеми типами головки винта, доступными на рынке. Чаще всего используется головка с крестообразным шлицем или головка с прорезью. Наконечники и резьба саморезов бывают самых разнообразных рисунков, в зависимости от требуемого применения.

Саморезы идеальны для применений, где элемент требует регулярного обслуживания и постоянной разборки и повторной сборки.

• Как использовать самонарезающие винты

Во-первых, выберите правильный тип винта для закрепляемой подложки.Отметьте точное место, где будет использоваться винт, и убедитесь, что у вас достаточно места для использования отвертки или дрели.

Обычно помогает, но не всегда необходимо просверлить пилотное отверстие, диаметр которого немного меньше фактического размера винта. Это позволяет корпусу винта заполнять просверленную полость, а резьба врезаться в материал по мере ввинчивания. Будьте осторожны, используйте сверло немного меньшего размера, чем саморез, иначе на резьбе ничего не будет. кусаться, когда он поворачивается.

Расположите винт прямо на одной линии с отверстием и заверните его на один или два оборота рукой. Это позволяет оставить винт в отверстии, когда вы берете отвертку или дрель. Сильными короткими движениями вкрутите саморез с помощью крестовой отвертки, отвертки с плоским шлицем или сверла. Убедитесь, что саморез вошел прямо, и не затягивайте его слишком сильно, так как это может привести к срыву головки.

• Нарезание резьбы по сравнению с самонарезающими винтами

Два различных класса саморезов можно определить по действию, которое происходит при их повороте:

• Саморезы с резьбой

Эти саморезы перемещают материал (обычно дерево, мягкий пластик или более тонкий листовой металл), не снимая его.

• Самонарезающие винты

Винты для нарезания резьбы имеют режущие кромки в виде одной или нескольких канавок, врезанных в его резьбу. Это позволяет снимать ввинчиваемый материал при заворачивании винта.

Сэкономьте время и труд, используя подходящий саморез для выполнения требуемой работы. Самосверлящие винты с острым концом используются при креплении мягких материалов, поскольку для них не требуется просверливание пилотного отверстия.Самосверлящие саморезы идеально подходят для толстых металлов, поскольку их можно просверлить и закрепить за один прием.

Нужны крепежи из нержавеющей стали? Тогда свяжитесь с Marsh Fasteners сегодня!

Что такое самонарезающие винты — Fastener Mart

---

Технические данные крепежа | Общие сведения о серии Введение

Иногда невозможно зарезать отверстие, потому что материал слишком тонкий (например, листовой металл) или у вас нет доступа с тыльной стороны для установки гайки. Но вам может потребоваться разобрать устройство позже, поэтому глухие заклепки не подойдут.Это тот случай, когда саморезы идеальны.

Саморезы считаются крепежными изделиями с внешней резьбой, которые «нарезают» собственную сопрягаемую резьбу в металлических и неметаллических (например, пластиковых) материалах. Для некоторых винтов требуется отверстие (часто важен точный размер отверстия), в то время как другие просверливают собственное отверстие («самосверление»). Каждый тип идентифицируется обозначением, которое описывает его резьбу и острие (наконечник). Резьба будет либо разнесенной, как у шурупов по дереву, либо у машинных шурупов.Стили острия включают «стандартный», острый (более длинный «стандартный» наконечник), тупой (например, крепежный винт) и сверло (примерно как сверло).

Саморезы, особенно типа A, называются «винтами для листового металла», потому что одно из первых их применений было в вентиляционных каналах, сделанных из листового металла. Однако со временем эволюционировали разные типы. Мы рассмотрим общие группы: нарезание резьбы, нарезание резьбы, накатка резьбы и самосверление. Комбинация типа острия и резьбы определяет, к какой группе принадлежит винт.

Как правило, если в обозначении винта используется буква «B», например, типа AB или B, у него есть разнесенная резьба. Если буква «B» отсутствует, как в типе F, винт имеет внутреннюю резьбу. Есть два исключения: хотя он считается устаревшим, но все еще доступен сегодня, тип A имеет разнесенные потоки. А металлические приводные винты, обозначенные как тип U, имеют разнесенную спиральную резьбу.

Размер отверстия важен для всех саморезов, кроме самосверлящих, в том числе для винтов с острым концом.Если отверстие слишком велико, винт будет ослаблен, отверстие может отслоиться во время сборки (вы не можете правильно затянуть винт) или винт может вылететь из-за натяжения. Если отверстие слишком маленькое, потребуется более высокая движущая сила, что может привести к поломке винта или к растрескиванию или расколу материала. Следовательно, важно всегда просверливать или пробивать отверстие правильного размера.

Винты для формирования резьбы имеют крупную резьбу и предназначены для использования в тонких пластичных материалах; требуется отверстие подходящего размера.По мере установки крепежа отверстие увеличивается за счет простого выталкивания материала наружу. Следовательно, заусенцы — обычное дело. Типы A и AB, которые имеют стандартное острие, и тип затупления B, являются обычными винтами для листового металла; Типы A и AB обычно считаются взаимозаменяемыми. Размеры обычно варьируются от # 2 до 3/8.

Если металл толще и тверже, используются винты для нарезания резьбы. Режущие канавки на концах этих винтов действуют как метчик, создавая резьбу сопряжения в материале по мере их установки.Как и для метчиков, требуется отверстие правильного размера. И, как и метчики, создаются чипы. При установке в глухом отверстии (отверстие не проходит сквозь материал) стружка будет собираться на дне отверстия, поэтому убедитесь, что его глубина достаточна. Если винт вставить в сквозное отверстие, стружка будет оседать на выходной стороне. Будьте осторожны, чтобы металлическая стружка не создавала коротких замыканий, не загрязняла смазочные материалы и не препятствовала механической работе. Тип F — очень популярный винт для нарезания резьбы.Поскольку эти винты по сути представляют собой крепежные винты, их резьба расположена ближе друг к другу, чем винты для листового металла. После того, как отверстие будет нарезано резьбонарезным винтом, его можно заменить крепежным винтом того же размера (диаметр и количество витков резьбы на дюйм). Обычны размеры от 4-40 до 3 / 8-16.

Самосверлящие шурупы, также называемые Teks®, имеют наконечник, напоминающий сверло, и часто имеют разнесенную резьбу, как у шурупов для листового металла. Эти шурупы просверливают, нарезают и затягивают за одну операцию, позволяющую сэкономить время.Не используйте саморезы в глухих отверстиях (отверстиях, которые не проходят сквозь материал). Кроме того, острие сверла должно полностью просверлить материал до того, как первая резьба начнет врезаться в материал. Это обеспечивает правильное крепление, поскольку материал будет полностью зацеплен нитками. Образуются стружки, которые влияют на электрическое и механическое оборудование. Доступны четыре разных стиля точек — №2, №3, №4 и №5. Вообще говоря, точка №2 используется для материалов легкой толщины, точка №3 — для материалов средней толщины, а точки №4 и №5 — для материалов большой толщины.

Металлические приводные винты

типа U имеют разнесенную спиральную резьбу и затупление. Эти винты вдавливаются в материал под давлением. Приводные винты считаются постоянными, тогда как другие саморезы можно легко удалить.

Если вы работаете с материалами с низкой плотностью, такими как пластик, ДСП, Masonite® и дерево, подумайте об использовании крепежа с резьбой High-Low. «Высокая» нить довольно острая, в то время как «низкая» нить более традиционна и составляет примерно 1/2 высоты «высокой» нити.Эти винты проще в установке (требуется меньший крутящий момент), уменьшается зачистка резьбы, увеличивается сила выдергивания и уменьшается вероятность раскола или растрескивания материала.

Еще одна очень распространенная последняя конструкция — шурупы для гипсокартона. Доступный в вариантах с острым концом и самосверлящем, острие используется с деревянными и легкими стальными шпильками, а самосверлящий стиль разработан для толстых стальных шпилек. Уникальная головка стекляруса зенковывается, сопротивляется разрыву поверхности гипсокартона и, как утверждается, не повреждает гипсовую сердцевину.

Вы также можете найти эти справочные таблицы полезными…

Fastener Mart специализируется на самонарезающих винтах. Обязательно поищите в нашем магазине все актуальные предложения.

Технические данные крепежа | Общие сведения о серии Введение

США: TPPNGSCRWS v2.2

Саморезы: факты об этом продуманном компоненте | Центр знаний

Что такое застежка-саморез и как она может улучшить вашу работу? Этот продуманно разработанный компонент может пробивать собственное отверстие по мере того, как он забивается в материал, будь то дерево, пластик или металл.

Зачем может понадобиться саморез? В некоторых случаях, например, при использовании листового металла, невозможно пробить отверстие, так как материал может быть слишком тонким. Вам также могут потребоваться саморезы, если у вас нет доступа с задней стороны для установки гайки. В обоих случаях саморезы гарантируют, что работа будет выполняться плавно и эффективно.

Существует также огромное количество различных типов саморезов, каждая из которых может быть выделена обозначением, описывающим ее острие (наконечник) и резьбу.Вот наиболее распространенные саморезы, а также их применение:

Винт для листового металла

Также называемый винтом «Тип А», разновидность листового металла впервые была использована в вентиляционных каналах из листового металла. Однако со временем возникли различные типы, в том числе резьбонарезные, резьбонарезные и резьбонакатные.

Как определить, на каком месте винт? Все дело в сочетании стиля острия и резьбы.

Если буква «B» в обозначении винта — например, тип AB или B — имеет разнесенную резьбу, а если буква «B» отсутствует (например, тип F), резьба машинного винта присутствует. При этом есть два исключения: тип A с разнесенной резьбой и тип U (металлические приводные винты) с разнесенной спиральной резьбой. Стоит знать, что, хотя тип А все еще доступен, найти его может быть труднее.

Очень важно учитывать размер отверстия, так как если он слишком большой, винт будет ослаблен, а отверстие может отслоиться во время сборки. Винт также мог вылететь из-за натяжения. С другой стороны, если отверстие слишком маленькое, винт может сломаться из-за необходимости использовать более высокую движущую силу.

Разработанные и изготовленные для использования в тонком пластичном материале, винты для нарезания резьбы имеют грубую резьбу. Следовательно, требуется отверстие надлежащего размера, поскольку в точке установки крепежа отверстие будет увеличиваться, когда материал выталкивается наружу. Самыми распространенными винтами для листового металла являются типы A и AB, оба со стандартным острием, а также тип B с тупым острием.

Саморез

Самосверлящие винты и саморезы — это не одно и то же. В то время как саморезы пробивают отверстие в мягком материале, саморезы способны просверлить отверстие во всем, от металла до дерева.

Это ключевое отличие заключается в том, что самосверлящие винты имеют наконечник, напоминающий сверло, поэтому для них не требуется пилотное отверстие. Тот факт, что они могут просверливать и пробивать собственное отверстие в более твердых материалах, избавляет вас от необходимости использовать два инструмента, когда один компонент будет выполнять обе работы.

При использовании саморезов острие сверла должно полностью просверливать материал до того момента, когда в него начнется врезание первой резьбы.Имея несколько типов наконечников, наконечник №2 обычно используется для материалов небольшого калибра, наконечник №3 — для материалов среднего калибра, а самосверлящий винт №4 и №5 идеально подходит для более тяжелых материалов.

Металлические приводные винты типа U, запрессованные под давлением в материал, который вы используете, имеют разнесенную спиральную резьбу и тупой наконечник — и хотя этот тип винта считается постоянным, другие легко снимаются.

Крылатый саморез

Крылатый саморез с тонкими крыльями, шире резьбы, образующейся за самосверлящей головкой, прорезает отверстие с зазором в мягких материалах, таких как дерево или пластик.Однако имейте в виду, что они могут быть разрушены более прочными материалами, такими как металл.

Винт для гипсокартона

Давайте посмотрим на еще один последний вариант быстрого самореза: саморез для гипсокартона. Это обычная разновидность винта, она доступна в вариантах с острым концом и самосверлящем, причем последний разработан для стальных шпилек и толстых шпилек.

Зенковка, уникальная головка стекляруса предотвращает разрыв поверхности гипсокартона, а также предотвращает повреждение гипсового сердечника.

Теперь несколько часто задаваемых вопросов, касающихся саморезов и / или саморезов:

Есть ли разница между саморезом и саморезом?

Это сложный вопрос, на который многие могут и действительно озадачивают. Саморезы нарезают собственную резьбу, а это значит, что для них требуется пилотное отверстие, которое немного меньше диаметра винта. Они работают на той предпосылке, что если вы просверлите пилотное отверстие в мягком материале, таком как дерево, при вбивании самореза его резьба обеспечит надежность материала, вонзив в него путь.

Идеально подходят для обработки различных материалов, включая металл, дерево и кирпич. Саморезы могут иметь небольшие насечки на резьбе. Это помогает обрезать резьбу, но не все саморезы имеют заостренный наконечник. Напротив, некоторые из них плоские или тупые.

Самосверлящие винты, напротив, работают и как крепеж, и как сверло. По этой причине для них не требуется пилотное отверстие из-за конца сверла, и они были разработаны для скрепления тонких металлических частей вместе. Они идеально подходят, например, для завершения каркасных работ на автомобиле, а также могут помочь вам при прикреплении листового металла к металлическому каркасу.

Можно ли повторно использовать саморез в том же отверстии?

Часто резьбонарезные винты используются при работе с деревом или металлом, и одним из недостатков использования резьбонарезных винтов является то, что резьба может сорваться при разборке изделия. Это может помешать вам повторно использовать застежку в будущем проекте.

Нужно ли просверлить пилотное отверстие под саморез?

Разработанные для сверления собственных отверстий в более мягких материалах, таких как пластик и дерево, винты с острым концом не требуют пилотного отверстия.Если вы используете более толстый материал, вам может потребоваться несколько шурупов, чтобы просверлить поверхность, но вы можете использовать самосверлящие или саморезные винты, затратив те же трудозатраты и время.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Бесплатные САПР доступны для большинства решений, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Что такое самонарезающий винт

При поиске крепежных решений одним из распространенных решений, которые можно использовать для изделий, которые регулярно обслуживаются, являются саморезы. Что такое саморез? Саморезы — это крепежные детали, которые предназначены для сверления собственных отверстий при ввинчивании в дерево, пластик или металл. С помощью отвертки и саморезов создается точно подогнанная резьба.Саморезы идеально подходят для предметов, которые требуют регулярного обслуживания и хорошо работают при работе с двумя разными видами материалов, скрепляемых вместе.

Эти винты бывают с тупым, плоским, острым или острым наконечником. Саморезы с острым концом просверливают отверстия в более мягкой древесине и пластике. Однако при работе с более твердым материалом полезно просверлить пилотное отверстие. При сверлении пилотного отверстия обязательно используйте сверло меньшего размера, чем винт, чтобы оно могло служить своей цели.

Какой материал используется, может помочь определить, какой тип самореза подойдет лучше всего. Бывают двух видов: резьбонарезные и резьбонарезные. При работе с пластиками обычно используются резьбонарезные винты. Винты с резьбой предназначены для плотного закрепления, но чрезмерная затяжка винта может привести к разрушению материалов под слишком большим давлением. Саморезы используются в основном при работе с металлом и деревом. Одним из недостатков использования резьбонарезных винтов является то, что резьба может сорваться, если приложение будет разобрано.Это предотвращает повторное использование крепежа и требует нового самонарезающего винта немного большего размера, когда пришло время повторной сборки.

Тем не менее, есть решение для предотвращения снятия изоляции. С самого начала может быть установлена ​​металлическая вставка, которая позволит регулярно завинчивать и откручивать стандартный винт. Эти металлические вставки также помогают минимизировать напряжение и расширяться при вкручивании крепежа.

Как и другие типы крепежа, саморезы доступны во всех формах и размерах, а также доступны с множеством различных типов головок. При выборе подходящего самореза для любого конкретного случая важно учитывать длину наконечника винта. Чтобы винты служили своему назначению и работали должным образом, винт должен быть полностью просверлен в материале, прежде чем можно будет начинать нарезание резьбы.

Хотя саморезы обычно дороже, они помогают сократить время и трудозатраты и объединить этапы сверления и закрепления.

Чтобы узнать больше о том, как использовать саморезы, свяжитесь с нами по адресу ProvenProductivity @ bossard.com.

Чтобы узнать о других вариантах покупок, нажмите здесь.

Как работают саморезы | Симпсон Strong-Tie

Особенности конструкции

При выборе самосверлящего шурупа учитывайте толщину материала и типы соединяемых материалов. Ниже приведены некоторые ключевые особенности конструкции, на которые следует обратить внимание при выборе подходящих креплений.

Сверлильные канавки позволяют просверленному материалу выходить из отверстия. Полностью встроенные канавки больше не могут удалять стружку, которая содержит примерно 80% тепла, выделяемого в процессе сверления.Скопление этого материала может вызвать перегрев наконечника и выход из строя.

Длина острия определяет толщину материала, через которую винт может надежно проникнуть. Ненарезанная часть острия (пилотная часть) должна иметь возможность полностью просверлить материал до того, как резьба войдет в зацепление. Если резьба зацепится до завершения сверления, крепеж может заедать и ломаться.

Point Wings используются на некоторых шурупах, которыми крепятся более толстые материалы, такие как дерево, к металлу.Крылья увеличивают отверстие в застегиваемом материале, позволяя нитям проходить сквозь закрепляемый материал. Этот дополнительный зазор предотвращает отделение закрепляемого материала от основного металла (известное как «домкрат»). Крылья отломятся при контакте с металлом до того, как резьба войдет в контакт с металлом.

Особые соображения

Материал сверла обычно представляет собой простую углеродистую сталь, которая менее стабильна при высоких температурах, чем эквивалентные сверла из быстрорежущей стали (HSS).Чтобы уменьшить износ наконечника сверла, используйте электродвигатель для сверления, а не ударную отвертку или перфоратор.

Стабильность при высоких температурах влияет на скорость выхода из строя острия сверла из-за тепла, выделяемого во время операции сверления. Обратитесь к руководству по поиску и устранению неисправностей в конце этого раздела за некоторыми наглядными примерами.

Температура сверления прямо пропорциональна частоте вращения двигателя, приложенной силе и твердости рабочего материала. По мере увеличения каждого значения увеличивается и количество тепла, выделяемого при сверлении.

Снижение приложенной силы может увеличить долговечность и позволить наконечнику сверла проникать в более толстые материалы (т.

No related posts.
