Как подключить выключатель с заземлением: Схема подключения выключателя света подробная пошаговая инструкция

На первый взгляд нет никакой разницы обе схемы работают одинаково, ведь и при разрыве нуля выключателем, свет так же погаснет, как и при разрыве фазы.

Чтобы лучше разобраться в этом, давайте, для наглядности, рассмотрим схему подключения выключателя, в которой к нему подведен нулевой проводник (ноль).

Как вы видите, при такой схеме подключения выключателя, на светильнике всегда есть напряжение, это и есть тот главный недостаток, который может вызывать серьезные проблемы и неудобства в работе и обслуживании источников света.

В первую очередь, главная опасность такого способа подключения состоит в том, что вас может “ударить током”, например, при замене ламп, когда вы случайно коснётесь токопроводящих контактов.

Кроме того, при нарушении изоляции питающего кабеля или повреждении электрического соединения внутри светильника, фазный проводник может замкнуть на корпус. И тогда, при простом касании люстры или бра, вы сами станете проводником, частью электрической сети, ощутите серьезный электрический разряд, при этом, в определенных условиях, поражение электрическим током может быть даже смертельным.

Это становится особенно актуально потому, что для групп освещения, в том же ПУЭ, разрешено не устанавливать дифференциальную защиту, например, УЗО, поэтому вы узнаете о напряжении на корпусе, лишь когда почувствуете разряд, при этом светильник может быть даже не включен.

Еще одна не такая опасная, но не менее неприятная проблема – это мерцание ламп при выключенном свете. Современные энергоэффективные лампы – энергосберегающие (люминесцентные) или светодиодные, могут реагировать даже на незначительные колебания в электрической сети, даже сверхнизкие токи могут запускать их. Поэтому, даже при выключенном выключателе света может наблюдаться мерцание таких ламп, а это уменьшает как ресурс ламп, так и просто многих раздражает.

Поэтому, чтобы избежать этих и некоторых других проблем, правильно делать так, чтобы выключатель разрывал именно фазу, а не ноль.

К сожалению, чаще всего, люди задаются вопросом фаза или ноль должна быть в выключателе в случае, когда уже столкнулись с неправильной разводкой проводов, имея ноль в выключателе и все вышеописанные проблемы. Что же делать в таком случае?

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа.

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

Для этого:

– Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2. 2.+ 4.2

– Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

– Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

Советую прочитать нашу статью, в которой описаны все разрешенные способы соединения проводов в распределительных коробках и выбрать самый удобный для вас при выполнении такого. На мой взгляд, в бытовых условиях, без использования специализированного инструмента и особых навыков, для соединения проводов групп освещения, удобно применять клеммники WAGO.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Если же у вас остались вопросы, на тему фаза или ноль должны подходить к выключателю, обязательно оставляйте их в комментариях. Кроме того, как всегда приветствуется здоровая критика, личный опыт и любые другие полезные мнения.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Установка розетки с заземлением

Автор Alexey На чтение 6 мин. Просмотров 70 Опубликовано 21.01.2016 Обновлено 22.01.2016

Детальный ответ на вопрос, как подключить розетку с заземлением, или даже обычную, может привести человека без опыта в лёгкое замешательство.

Уверенно решить данную задачу поможет наведённое ниже пошаговое описание всего процесса подключения, будет дано объяснение, почему так важна розетка с заземлением. Независимо от количества контактов, выбор розетки следует осуществлять под девизом: качество от надёжного производителя, иначе бракованная сердцевина может треснуть в момент затяжки болта на клемме.

Учитывая, что количество потребителей электроэнергии в квартире постоянно возрастает, меняя старую розетку на новую, лучше, чтобы она была двойная. Для дополнительной безопасности желательно, чтобы розетка была снабжена защитными шторками. Из инструментов понадобятся:

• индикатор фазного напряжения;
• крестообразная и плоская отвертка;
• кусачки, или плоскогубцы со встроенными кусачками;
• небольшой нож.

Что такое заземление розетки?

Дальше нужно определиться, какой тип установки будет производиться – наружная (накладные розетки), или скрытая (розетки устанавливаются в подрозетник внутри стены).

Для ответа на вопрос о том, как подключить розетку с заземлением, нужно убедиться в наличии этого заземления – третьего провода PE (protection Earth), что в переводе на язык электрика означает: защитный проводник для обеспечения электробезопасности, имеющий электрическое соединение с заземляющим устройством.

О важности провода PE речь пойдёт ниже. Если к месту монтажа приходят два провода, то проводник PE отсутствует, и розетка будет без заземления. Правила устройств электроустановок (ПУЭ) требуют наличия провода PE в домашней электросети, но придётся временно отстрочить выполнение этого правила, если на данный момент замена проводки не представляется возможной.

Зачем нужно заземление в розетке?

При попадании фазного напряжения на металлический корпус не заземлённого электроприбора велика вероятность поражения электрическим током при случайном касании.

В случае заземления, потенциал на корпусе будет значительно меньше фазного напряжения, а если сопротивление заземления небольшое, то есть, оно хорошее, стационарное, сделанное по всем правилам, то должен сработать автомат защиты.

Если на вводе установлено устройство защитного отключения (УЗО), то оно выключит питание сразу в момент утечки. Описание систем заземления выходит за рамки данной статьи. Всё что нужно знать на этом этапе – проводник PE является самой важной частью проводки.

Последствия неполадок провода PE и как заземлить розетку.

Допустим, розетка с заземленим установлена повсеместно в доме, УЗО отсутствует, на вводе или где-то в квартире образовался разрыв проводника PE. При попадании фазного напряжения на корпус одного электроприбора, под напряжением окажутся все металлические поверхности остальных электроприборов, подключённых к сети – таких как бойлер, холодильник, стиральная машина.

Это смертельно опасно! Если в многоквартирном доме имеется некачественное заземление PE шины или вовсе отсутствует (халатность монтажа, или отрезали на металлолом), то под опасным напряжением могут оказаться все жильцы многоквартирного дома.

Стоит побеспокоиться о собственной безопасности, и сообща пригласить специалиста с соответствующим оборудованием, чтобы измерить сопротивление заземления. В случае с частным домом, заземление каждой розетки зависит от качества заземляющего устройства, и его монтаж лучше доверить специалистам.

Таким образом, будет решён вопрос о том, как заземлить розетку в глобальном плане.

Изучение розетки

Разобравшись с наличием провода PE в квартире, узнав его защитные свойства, и поняв, почему так опасна розетка без надлежащего заземления, идём в магазин. В любом случае, пусть будет выбрана розетка с заземлением – рано или поздно придётся менять всю домашнюю сеть, и даже, если дизайн будущих розеток будет другим, на руках останется запасная.

Независимо от типа – двойная или ординарная, с заземлением или без, открытой или скрытой установки, монтаж розетки начинают с того, что откручивают лицевую панель, для чего нужна соответствующая отвёртка.

Нужно внимательно изучить сердцевину – в зависимости от модели, способ подключения проводов может быть разным. Как правило, имеются две симметричные клеммы фазного и нулевого проводника и контакт PE.

В некоторых изделиях клеммы спрятаны внутри сердцевины, для проводов имеются пары отверстий, которые фиксируются болтами или зажимающими соединениями. В магазине нужно проконсультироваться, как подключить розетку с заземлением, ведь у каждой модели способ установки и подсоединение проводов имеет свои технические нюансы.

Установка и подключение розетки

Допустим, подрозетник надёжно сидит в стене, или, в случае открытой (наружной) установки – дюбели на своём месте, и можно начинать непосредственно монтаж сердцевины. Дальше нужно чётко следовать приведённому алгоритму действий.

Выключить напряжение, проверить индикатором. Осторожно зачистить провода, и выяснить, где какой провод находится. Проводник PE, к которому подключается заземляющий контакт розетки, имеет жёлтый цвет с зелёной полосой.

Если все три провода одинакового цвета, то нужно смастерить самодельный измерительный инструмент, состоящий и обычного патрона, лампочки и двух подключенных к нему проводов. Найти подключение PE проводника в щитке на общей шине, и временно его отсоединить, предварительно отключив все электроприборы в квартире.

Найти заземление и выполнить подключение

Включить напряжение. Найти фазный провод индикатором, между ним и одним из двух остальных подключить лампочку. Если она загорелась – значит это фаза и ноль, а оставшийся – заземление. Снова выключить питание.

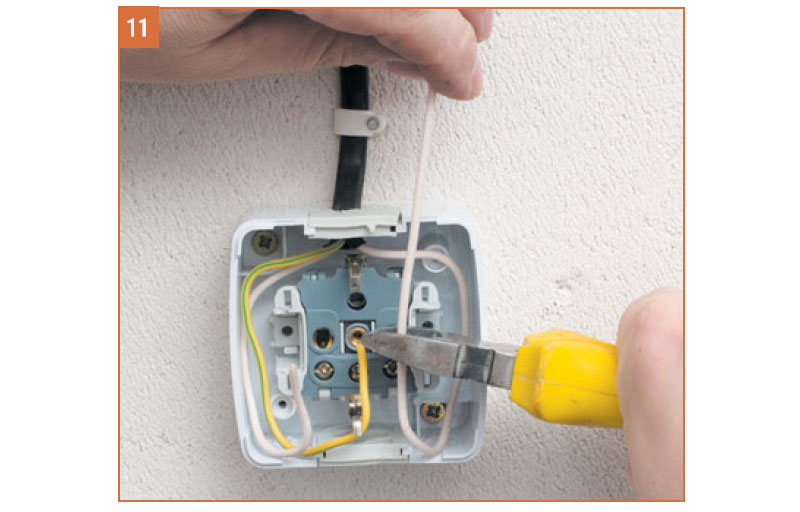

Подключить провода к соответствующим клеммам, если они выступают из подрозетника не более чем на 10 см., — иначе не уместятся. Принято фазный провод подключать справа. Крепко затянуть болты, проверить надёжность крепления проводов. Осторожно вставить подключенную сердцевину в подрозетник, следить за тем, чтобы провода нигде не зажимались, и не попали под скобы.

Закручивая шурупы, прижать рамку розетки к подрозетнику. Зажать болты, которые разжимают фиксирующие скобы. Ещё раз проверить затяжку клемм, убедиться, что провода на своём месте. Установить лицевую панель.

Подсоединить обратно PE проводник на щитке. Включить напряжение. Если есть УЗО, проверить заземление подключенной розетки можно замкнув изолированным проводом нулевой и PE контакт. УЗО должно сработать. Включить УЗО, подключить любой электроприбор для окончательной проверки.

Как сделать розетку от выключателя

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

• одна жила на входной контакт;
• две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

1. Обесточьте рабочее место (отключите вводной автомат).
2. Вытяните из подрозетника двухклавишный выключатель.
3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
4. Между двумя отверстиями проложите в штробе двухжильный провод.
5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Важно помнить! Такая коммутация – это временный, по каким-то причинам необходимый вариант. Постарайтесь как можно быстрее перейти на нормальную электрическую схему.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

• Не браться двумя руками за оголенные провода.
• Работать специнструментом из набора электрика с изолированными ручками.
• Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

  Проверка индикатором фазы

• Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

• Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

  Если на выключатель заведен «ноль» — надо переделывать

• Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

— Как заземлить сетевой коммутатор?

Заземление для безопасности (по сравнению с заземлением для целостности сигнала, что является совершенно другим вопросом, см. Ниже) в первую очередь касается оборудования в металлическом корпусе. Если есть неисправность проводки внутри устройства (изношенный провод замыкается на металл внутри), то внешняя оболочка устройства может быть электрифицирована. Угадайте, что происходит, когда вы дотрагиваетесь до него? Ой! Имея путь заземления, вы передаете электрический ток куда-то еще (вместо того, чтобы проходить через ваше тело, когда вы касаетесь устройства).

Вы заметите, что большинство устройств в металлическом корпусе будет иметь трехконтактный вход питания (если питание подключается напрямую без блока питания переменного / постоянного тока), а также винт заземления корпуса.

Если вы заземлены через шнур питания, средний контакт должен быть подключен к проводке здания, а затем к заземляющему стержню, при условии, что ваше здание было правильно подключено с использованием современных строительных норм. Есть недорогие тестеры, которые могут проверить правильность подключения вашей розетки.

Если вы используете винт заземления корпуса, вы обычно подключаете его к заземляющей шине, установленной на стене, которая затем подключается к заземлению. Если у вас нет шины в вашей установке, вы можете «обмануть», подключив ее к заземляющему штырю или центральному винту электрической розетки. (Это не идеально и, вероятно, не пройдет проверку кода, но это лучше, чем ничего.)

В соответствии с вашими местными правилами безопасности может потребоваться подключение того или другого, либо того и другого.Это также может зависеть от того, является ли это временным элементом (например, 5-портовый коммутатор на чьем-то столе) или постоянной установкой (что-то, прикрепленное к стене). Проверьте свои местные коды.

Устройства, устанавливаемые в стойку, обычно заземляются на металлический каркас стойки, привинчиваясь к нему. Затем обычно имеется заземляющее соединение между металлическим каркасом стойки и шиной, которая, в свою очередь, заземляет все устройства, установленные в стойке. Это в дополнение к заземлению через шнуры питания.Кабельные каналы, лестницы, двери стоек также должны быть заземлены (любой оголенный металл). Страница 3 этого PDF-файла представляет собой полезную иллюстрацию.

Для настольного коммутатора потребительского уровня в пластиковом корпусе, подобном упомянутым вами: Обычно нет возможности для заземления, потому что это не требуется, поскольку нет открытого металла. Единственное, что вам следует сделать, это убедиться, что ваши розетки правильно подключены (с помощью вышеупомянутого тестера) и использовать ограничитель перенапряжения (удлинитель или ИБП).

Заземление для целостности сигнала: Другая причина, по которой вам может потребоваться обратить внимание на заземление, — это проблема с целостностью сигнала (повреждение данных). Это может быть задействовано двумя способами:

1. В электронной системе заземление является точкой отсчета для «нуля вольт». Земля не везде одинакова, поэтому две физически отдельные системы могут расходиться во мнениях относительно того, что такое «1» или «0». Это может привести к всевозможным «интересным» проблемам общения.Распространенный способ, которым вы можете столкнуться с этим, — это если один из компьютеров, подключенных к коммутатору, находится в отдельной системе электроснабжения (например, два здания, соединенные подземным кабелем). В этом случае рекомендуется использовать оптоволоконный Ethernet (не коммутатор потребительского уровня).

2. Электронные помехи и «шумы». Кабели питания проложены рядом с кабелями передачи данных. EMI из-за большого электрического компрессора рядом с вашим коммутационным шкафом. Подобные проблемы можно решить с помощью заземленных кабелепроводов и других форм экранирования (или просто используя оптоволокно).

Вообще говоря, Ethernet гораздо более снисходительно, чем RS-232, когда дело касается заземления, потому что передача сигналов является дифференциальной и использует изолирующий трансформатор. Таким образом, вам обычно не нужно беспокоиться о заземлении целостности сигнала в типичной офисной среде. Тем не менее, проблемы могут возникать в «суровых» условиях, например, в заводских цехах. Если у вас есть управляемый коммутатор более высокого уровня, он может предоставить вам статистику ошибок связи на уровне 1-2, что даст вам некоторое представление о том, есть ли физические проблемы с вашей проводкой, которые необходимо решить.

electric — Требуется ли заземление при замене старого однополюсного переключателя на одно положение?

Поскольку вы заменяете коммутатор, а не устанавливаете новый коммутатор, вы можете обойтись без заземления. Однако вам следует установить непроводящую, негорючую лицевую панель.

NEC 2008
404,9 (B) Исключение. Если в корпусе переключателя нет средств для подключения к заземлению оборудования проводник или если метод подключения не включает или не обеспечивает заземляющий провод оборудования, мгновенный выключатель без подключения к допускается замена заземляющего проводника оборудования только для целей.Переключатель мгновенного действия, подключенный в соответствии с положениями настоящего исключение и находится в пределах досягаемости земли, земли, проводящих полов, или другие проводящие поверхности должны быть снабжены лицевой панелью из непроводящий, негорючий материал или должен быть защищен прерыватель цепи замыкания на землю.

Если вы устанавливаете новый выключатель, вам потребуется обеспечить заземляющий провод оборудования на розетке. И выключатель должен быть должным образом заземлен в соответствии с Национальным электротехническим кодексом (NEC).

Было время, когда заземляющий провод оборудования не требовался на каждой розетке, поэтому довольно часто возникала такая ситуация (особенно при работе в старых домах). Вы часто будете видеть исключения, подобные этому, записанные в коды, чтобы не требовать полной перепрограммирования только для замены переключателя.

Если вы заменяете коммутатор , заземление не требуется, как указано выше. Однако, если вы устанавливаете переключатель; замену или иным образом в заземленную металлическую коробку.Коммутатор будет заземлен через вилку устройства и крепежные винты. Таким образом, если металлический ящик заземлен, выключатель также заземлен.

Если коробка неметаллическая и в том же корпусе есть другие заземленные устройства. Вы можете заземлить новый коммутатор с помощью перемычки между винтом заземления переключателя и винтом заземления других устройств. Только имейте в виду, что вы не можете подключить два провода под одной винтовой клеммой. Поэтому, если вы это сделаете, вам придется использовать косички для соединения между устройствами.

23 — Понимание 2-проводных и 3-проводных систем освещения — Vesternet

Вы часто будете видеть, что мы говорим о 2-проводных и 3-проводных системах освещения. Это важный момент, поскольку многие продукты, такие как реле, не могут работать, если они установлены в 2-проводной системе.

Это примечание по применению объясняет разницу между 2-проводными и 3-проводными системами освещения и помогает понять, какая версия у вас установлена.

Во-первых, что мы подразумеваем под 2-проводными и 3-проводными системами.Простое объяснение состоит в том, что 2-проводная система не включает нейтральный провод на переключателе света, а 3-проводная система включает нейтраль на переключателе.

Двухпроводные системы освещения

Это самая распространенная система освещения в Европе, ее используют почти все дома, особенно в Великобритании и странах Северной Европы.

Термин немного сбивает с толку, поскольку система фактически включает три провода. Однако третий провод, который обычно имеет желто-зеленый рукав, является заземляющим проводом.Земля — ​​очень важная часть электрической системы, и все выключатели, приборы и освещение должны быть правильно заземлены. Но для простоты мы игнорируем заземляющий провод при объяснении проводки, поскольку он не играет активной роли в повседневной работе ваших световых цепей.

Двухпроводная система включает два провода — под напряжением и под напряжением.

Рисунок 1 : Стандартная 2-проводная система освещения.

Стандартная двухпроводная схема освещения показана на рисунке 1.Коричневый провод находится под напряжением (также известен как постоянный ток), он подводит питание к коммутатору. Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда он и получил свое название).
Примечание — коммутируемый ток имеет коричневую гильзу, это подчеркивает, что провод на самом деле является проводом под напряжением, хотя он синий, это гарантирует, что его не перепутают с нейтральным проводом. Если у вас двухконтактный или трехклапанный переключатель, у вас могут быть черные и серые провода, однако на них будет коричневая гильза, так как они также являются проводами под напряжением.

3-проводные системы освещения

3-проводная система менее распространена, чем 2-проводная система, она включает нейтраль на коммутаторе, а также провода под напряжением и коммутируемые провода под напряжением.

Рисунок 2 : Один пример 3-проводной системы освещения.

Пример 3-проводной схемы освещения показан на рис. 2. Один кабель «2-жильный + земля» подводит напряжение и нейтраль к задней панели переключателя, второй кабель подводит нейтраль и выключатель к свету.
Примечание — нейтраль не подключена к фактическому переключателю, две нейтрали соединены вместе с помощью соединительной колодки.

Как мне узнать, какая у меня система?

Поскольку 2-проводная система является наиболее распространенной, вероятно, лучше всего начать с предположения, что у вас есть 2-проводная система, особенно если вы находитесь в Великобритании или вашему дому более 3-5 лет.

Вы можете проверить следующие пункты:

• Все ли провода подключены к переключателю?
• На всех проводах есть коричневая гильза?
• Если ответ ДА ​​на любой из этих пунктов, у вас двухпроводная система.
• Есть ли у вас два синих, черных или серых провода, идущих к блоку разъемов? В таком случае у вас МОЖЕТ быть 3-проводная система, но вы должны подтвердить это с помощью вольтметра или проконсультироваться с квалифицированным электриком.

Как мне узнать, какие продукты будут работать с моей системой?

Итак, вы знаете, какая у вас система, как узнать, какие продукты будут с ней работать?

Мы постарались сделать это как можно проще.

У каждого продукта, который можно использовать в системе освещения, есть значок, чтобы вы могли быстро увидеть, в какой системе он предназначен для работы.

Связанная информация

Заземление и соединение | Электробезопасность прежде всего

Почему нужно проверять заземление и соединение?

Если вы вносите дополнительные изменения в вашу электрическую установку, ваш электрик должен проверить (а также другие вещи), что имеющиеся у вас устройства заземления и соединения соответствуют требуемым стандартам.

Это связано с тем, что безопасность любой новой работы, которую вы выполняете (даже небольшой), будет зависеть от схем заземления и соединения.

Что такое заземление?

Если в вашей электрической установке есть неисправность, вы можете получить удар электрическим током, если дотронетесь до металлической детали, находящейся под напряжением. Это потому, что электричество может использовать ваше тело как путь от токоведущей части к земной.

Заземление используется для защиты от поражения электрическим током. Это достигается за счет обеспечения пути (защитного проводника) для тока короткого замыкания, протекающего на землю.Это также приводит к тому, что защитное устройство (автоматический выключатель или предохранитель) отключает электрический ток в цепи, в которой возникла неисправность.

Например, если в плите произошел сбой, ток короткого замыкания течет на землю через защитные (заземляющие) проводники. Защитное устройство (предохранитель или автоматический выключатель) в потребительском блоке отключает электропитание плиты. Теперь плита защищена от поражения электрическим током любого, кто к ней прикоснется.

Что такое склеивание?

Склеивание используется для снижения риска поражения электрическим током любого, кто может прикоснуться к двум отдельным металлическим частям, когда есть неисправность в электропитании электроустановки.Соединяя соединительные проводники между отдельными частями, он снижает возможное напряжение.

Обычно используются следующие типы склеивания: основное и дополнительное склеивание.

Дополнительные советы

Электрик даст вам совет, если ваше заземление или соединение необходимо улучшить по соображениям безопасности.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в утвержденной правительством схеме, для выполнения любых необходимых вам электромонтажных работ.

Чтобы узнать, как найти зарегистрированного электрика, щелкните здесь.

Определения

Склеивание — Способ снижения риска поражения электрическим током.

Проводники — Провода, по которым проходит электричество.

Consumer Unit — Блок предохранителей, который используется для управления и подачи электричества в доме. Обычно он содержит главный выключатель, предохранители или автоматические выключатели и одно или несколько устройств защитного отключения (УЗО).

Текущее — Текущее электричество.

Земля — ​​ Соединение с землей.

Заземление — Способ предотвращения поражения электрическим током.

Электромонтаж — стационарная электропроводка.

Live — Активный (есть электричество).

Основное соединение — Зеленые и желтые провода, соединяющие металлические трубы (газ, вода или масло) внутри здания с главной клеммой заземления электроустановки.Основные соединительные соединения также могут быть выполнены за пределами здания, например, если снаружи установлен полузакрытый газовый счетчик, и невозможно установить соединение с трубопроводом газовой установки в помещении.

Главный зажим заземления — Где заземляющий и соединительный проводники соединены вместе.

Устройства защитного отключения (УЗО) — Чувствительное переключающее устройство, отключающее цепь при обнаружении замыкания на землю.

Дополнительное соединение — Зеленые и желтые проводники, которые соединяют доступные металлические части электрического оборудования (например, полотенцесушитель) с доступными металлическими частями предметов электрического оборудования и / или доступными металлическими частями предметов, которые не являются электрическими (например, трубы).Эти соединения выполнены для предотвращения опасного напряжения между двумя доступными металлическими частями в случае неисправности. Вам может потребоваться дополнительное соединение для комнат, в которых есть ванна или душ, за исключением случаев, когда все цепи в комнате защищены УЗО, а основное соединение соответствует требуемому стандарту.

Напряжение — Сила электричества.

Как подключить заземленную розетку лампы | Руководства по дому

Заземление электропроводки означает прикрепление неизолированного или зеленого изолированного провода к винту или зажиму в лампе.Заземляющий провод гарантирует, что паразитное электричество не покидает провод и не попадает в металлические части лампы, что может привести к физическим травмам, если к ней кто-то прикоснется. Для розеток с заземлением используются трехжильные шнуры и трехконтактная электрическая вилка.

Отключите лампу от сети. Снимите лампочку и абажур. Снимите арфу абажура.

Снимите верхнюю половину крышки патрона лампы, нажав большим пальцем на область, обозначенную «нажмите», или вставив отвертку с плоским лезвием в паз сбоку и поддев ее.

Снимите изоляционную крышку гнезда. Вытяните основание розетки из нижней крышки. Если он не снимается легко, возможно, вам придется ослабить установочный винт на нижней крышке, чтобы вытащить его.

Ослабьте винты клемм на основании розетки и отсоедините провода. Если зеленый изолированный или неизолированный медный заземляющий провод находится в зажиме на основании розетки, а не в зеленом винте заземления, вставьте отвертку с плоским лезвием в прорезь зажима и вытолкните провод.

Отрежьте штекерный конец старого трехжильного электрического шнура лампы кусачками.Развяжите узел страховщика, чтобы провод, прикрепленный к клеммным винтам, был завязан. Вытяните старый шнур из лампы из нижней части цоколя лампы.

Вставьте конец новой трехжильной вилки шнура в основание лампы. Проденьте шнур через цоколь лампы.

Зачистите 3/8 дюйма изоляционной оболочки с проводов шнура с помощью приспособлений для зачистки проводов.

Обрежьте провода в месте их пересечения с помощью канцелярского ножа и разведите их на 2 дюйма.

Свяжите черный и белый провода или два черных провода на конце шнура страховочным узлом.Держите проволоку концами вверх. Проденьте конец левого провода за шнур и удерживайте его с другой стороны. Проденьте конец правой проволоки под левым концом и через переднюю часть шнура. Вставьте правый конец проволоки в петлю, образованную левой проволокой. Потяните за концы проволоки, чтобы сформировать андеррайтерский узел в форме кренделя.

Осмотрите три провода на конце шнура. У вас будет провод под напряжением, нейтральный провод и заземляющий провод. Заземляющий провод может иметь зеленую изоляционную оболочку или быть голым медным проводом.Горячий провод будет черным, белый — нейтральным. Если они не имеют цветовой кодировки, изоляционная оболочка нейтрального провода будет иметь ребристую или ребристую поверхность или белую полосу на ней, а изоляционная оболочка для горячего провода будет иметь гладкую поверхность.

Оберните конец горячего провода против часовой стрелки вокруг латунного винта на патроне новой лампы. Затяните винт.

Оберните конец нейтрального провода против часовой стрелки вокруг серебряного винта и затяните его отверткой.

Оберните зеленый изолированный провод заземления или конец неизолированного медного провода против часовой стрелки вокруг зеленого винта заземления на патроне лампы и затяните винт.Для патронов с заземляющими зажимами вставьте конец неизолированного медного провода или зеленого изолированного заземляющего провода в зажим заземления.

Вкрутить лампочку. Подключите шнур лампы и проверьте лампу, чтобы убедиться, что она работает. Прикрепите ламповую арфу и абажур.

Ссылки

Автор биографии

Алексис Рохлин — профессиональный писатель для различных веб-сайтов. Она работала над издательством Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Рохлин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

практика установки. Схема подключения переключателя двухкнопочного

С развитием человечество изобрело незаменимую вещь: электричество, без которого сложно представить современную жизнь. Благодаря этому в каждой комнате помимо розеток всегда устанавливаются выключатели на свет. Выключатель — это конструкция, которая механически замыкает / размыкает электрическую цепь, что позволяет лампочке включаться или выключаться.

Деление выключателей на типы

Прежде чем раскрыть тему подключения коммутатора, рассмотрим, какие варианты предусмотрены производителями. Бытовые выключатели делятся на несколько типов:

С одной кнопкой вкл / выкл

Этот тип переключателя более примитивен по структуре. Он содержит действующий модуль с набором контактов; застежки в виде металлических усиков; тело; подвижный силовой ключ.

Основные компоненты обычно изготавливаются из металла для улучшения контакта.Иногда встречаются керамические корпуса переключателей. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус переключателя делают из пластика. Такое сырье дешевле керамики, но нагрузка на него должна быть ниже (не более 16 А).

Этот тип переключателя выбирается, если осветительный прибор рассчитан на одну лампу. С помощью одной клавиши можно выделить подтип переключателей: переключатели с подсветкой. В корпусе находится светодиодная лампочка, которая помогает обнаружить выключатель в полностью темном помещении.

Когда используются переключатели? Если источники света в комнате не требуют подключения напрямую к сети с помощью шнура, то в нем устанавливается настенный выключатель. Предусмотрены для люстр на потолке или светильников на стене

Перед тем, как выбрать выключатель, нужно учесть влажность в помещении. Для помещений с повышенной влажностью стоит выбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими ключами (обычно не более трех)

В целом конструкция таких переключателей аналогична устройству одноклавишных переключателей.Основное отличие в том, что индивидуальный ключ закрывает / открывает свой индивидуальный осветительный прибор. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить по фотографиям в специальной литературе или в Интернете.

Настенные выключатели

Такие выключатели хорошо видны и используются, если электропроводка проходит через стену.

Настенные переключатели

Выключатель данного типа устанавливается в современных квартирах, где электропроводка скрыта в стене.Эти переключатели гармонично вписываются в интерьер и не привлекают к себе внимания.

Переключатель — пульт дистанционного управления — также получил широкое распространение. Освещение современной бытовой техники сочетается с пультами дистанционного управления. Они позволяют регулировать желаемый поток и оттенок света.

Консоли предоставляют функции для включения всех ламп осветительного устройства или наоборот, для создания приглушенной атмосферы путем выключения некоторых ламп.

Как выбрать расположение переключателя

Перед тем, как приступить к установке коммутатора, следует определиться с его расположением.Необходимо взвесить все «за» и «против» его расположения. Чаще всего выключатели располагаются возле двери. Это удобно, когда вы можете управлять освещением во всем помещении при выходе или входе. Возможны и другие варианты. Например, переключатели расположены в изголовье кровати.

Перед тем, как приступить к установке коммутатора, необходимо разобраться в схеме подключения. Следует учитывать правила установки: выключатель не должен располагаться ближе шестидесяти см от душевой кабины и не менее чем на полметра от газового патрубка.

По их словам, также нужно отступать от дверей примерно на 10 см и почти в метре от пола. В помещениях с повышенной влажностью и большими перепадами температур следует избегать установки выключателей.

Инструкция по подключению внутреннего выключателя

Перед началом монтажных работ необходимо изучить инструкцию по подключению выключателей и подготовить все необходимое оборудование: нож, плоскогубцы, отвертку, индикатор напряжения, перчатки и очки.После того, как инструменты подготовлены, можно приступать к монтажным работам.

Самое первое, что нужно сделать, это обесточить квартиру. В этом случае нужно обесточить всю квартиру, а не только комнату, в которой планируется установка выключателя.

Теперь стоит воспользоваться индикатором напряжения и осмотреть всю проводку, чтобы убедиться в ее безопасности и не получить ток разряда.

Второй этап установки выключателя — это непосредственная подготовка места, где он будет располагаться.Это место следует тщательно очистить от красочного слоя, удалить пыль и грязь. Они не позволят правильно расположить или выровнять автоматический выключатель.

Если выключатель после покупки, его нужно сначала открутить отверткой. Необходимо освободить коробку от внутренних компонентов. Это облегчит процесс подключения электрических проводов к замыкающим контактам выключателя.

Переходим непосредственно к подключению проводки к коммутатору.С помощью плоскогубцев следует удалить ненужные провода, оставив не более пятнадцати см. Такого размера проводов достаточно, чтобы было удобно монтировать выключатель. Если длина проводки превышает указанную длину, она не скроется внутри коробки выключателя.

После удаления ненужных проводов можно приступать к выполнению довольно важного шага. Благодаря плоскогубцам нужно зачистить около двух см проводки, сняв внешнюю изоляцию.

Если зазор очищенных проводов увеличить, во время работы переключателя возможно короткое замыкание.Для удобства подключения проводов к контактам их лучше загнуть.

Прямое подключение переключателя

О том, как правильно подключить выключатель, можно узнать из различных литературных источников. Стоит отметить, что внутри разводки есть провода разного цвета. Обычно это коричневый провод, отвечающий за фазу. И желто-зеленый провод, отвечающий за заземление. При подключении проводов к контактам важно не перепутать их.

Можно выделить разницу при установке переключателей с одним или несколькими ключами. Практическое правило: подсоедините коричневый провод к разъединителю с маркировкой L.

.

Проложенные провода необходимо закрепить винтами, которые идут в комплекте с каждым переключателем. Обязательно проверьте надежность закрепленных проводов. Если концы проводки недостаточно затянуты, контакт будет прерван, и переключатель не будет работать.

Разрыв подключенной проводки должен быть загнут так, чтобы они вошли в распределительную коробку.Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Прикрепив корпус переключателя, его можно немного закрепить винтами. Их не нужно затягивать до конца; Во-первых, необходимо выровнять переключатель.

Вы можете выровнять переключатель, используя заранее подготовленный уровень. После того, как переключатель выровнен, не забудьте немного сильнее затянуть винты. Главное, не обрезать резьбу на головке самореза, при необходимости это предотвратит его демонтаж.

Завершающим этапом является процесс установки корпуса и кнопки переключения. Выполняют эту процедуру вручную, слегка прижимая эти детали к тем местам, где они были в самом начале.

Если после включения электричества в квартире с помощью установленного выключателя в комнате включается свет, значит подключение прошло успешно.

Благодаря подробной статье вы можете убедиться, что установка выключателя своими руками вполне возможна.Главное, все подготовить и внимательно следовать инструкции.

Фото — инструкция, как подключить выключатель своими руками

В этой статье пойдет речь о подключении выключателя света в квартире при подключенной одной лампе.Раньше это было самое простое — два провода, включаем тумблер в разрыв и все такое. Но времена хрущевок и панелей с простейшими электросетями прошли и в современных домах все несколько сложнее. На самом деле, для человека, более или менее разбирающегося в технологиях, это простое дело, требующее всего: базовых знаний об электричестве и работе выключателя, плоской отвертки и крестообразной отвертки, индикатора напряжения (опционально).

Статья разделена на два этапа:

1. Первый этап — теория, или как выглядит схема подключения выключателя с лампой.
2. Второй этап — практика. Давайте возьмем инструменты и приступим к работе.

Принципиальная схема соединений

Выключатель света на схеме выглядит так:

это самая простая схема … Для включения штатной лампы 220 В необходимо подключить два провода: фазу (L) и нейтраль (N).

Когда электрическая цепь не прерывается и в фазном проводе возникает электрический потенциал, через лампу течет ток, и лампа загорается.Выключатель света выполняет задачу замыкания или размыкания электрической цепи, чтобы зажечь или погасить лампу. Кроме того, к защитному выводу лампы должен быть подключен защитный (заземляющий) провод, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Такая защита от поражения электрическим током нужна, например, при прикосновении к корпусу поврежденной лампочки.

Следующая диаграмма ближе к современности:

Это то место, где 3-проводной силовой кабель вводится в электрическую коробку.

• бронзовая проволока — фаза
• синий провод — нейтраль
• желто-зеленый — защитный провод

От электрической коробки до лампы проходит дополнительный кабель. Как мы уже определили, выключатель света выполняет задачу прерывания цепи только в одном месте, и это место является фазным проводом.

Внимание! Если вы ошиблись и вместо фазного провода подключили к выключателю нейтраль (а фазные провода пойдут прямо к потребителю), все заработает — при нажатии лампа загорится или погаснет.Однако возникнет проблема, заключающаяся в том, что, несмотря на то, что свет выключен, электрический потенциал будет приложен к самой лампе. Это создает дополнительный риск поражения электрическим током, если вы хотите заменить лампу при выключенном свете — фаза по-прежнему будет присутствовать на проводах и на лампе. В результате при любых работах по замене перегоревшей лампы придется отключать напряжение в бытовом распределительном устройстве (размыкать цепь автоматическими выключателями). В общем, лучше делать так, как ожидалось.

Для приведенной выше схемы в рассмотренном примере мы добавим еще два элемента, которые нельзя использовать в случае автоматического выключателя, но о них все равно стоит упомянуть.Этими элементами являются:

• Трехжильный шнур питания проложен к следующему коммутатору.
• Четвертый провод (черный) в кабеле между коробкой (это отверстие в стене для выключателя) и лампой.

Этот еще неподключенный проводник может пригодиться в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы выборочно включать свет с разными уровнями яркости.

Как выглядит переключатель?

Вот, например, классический тёмно-серый переключатель.

Здесь много дыр, но нас интересуют только 4, расположенные в красном прямоугольнике. Они эквивалентны клеммам 1 и 2 на схемах выше. Остальные отверстия в переключателе не работают. Кроме того, в верхней и нижней части есть серые пластиковые элементы для защелкивания корпуса.

Возвращаясь к передней части переключателя, после извлечения ключа (обычно пальцами, слегка нажимая на себя) мы видим пластиковый элемент, который используется для крепления ключа и переключателя.При сборке он не нужен, поэтому слегка поддеваем плоской отверткой и снимаем.

Установка переключателя однокнопочного

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель подключен к лампе, а 3-проводный кабель справа — к следующему переключателю. (у вас его, вероятно, не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть немного другая компоновка:

• Трехжильный кабель для подключения к другой лампе может отсутствовать.
• Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, то нейтральный и защитный проводники подключаются в другом месте, например, в коробке под потолком.

Чтобы убедиться, что питание отключено, используйте тестер напряжения (щуп), чтобы проверить наличие потенциала 220 В на проводах шнура питания.

Следующим шагом является снятие изоляции с концов кабеля. Эту операцию лучше проводить с помощью съемника изоляции.Если его нет (скорее всего, нет) — возьмите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции соедините нейтральный провод с электрическим разъемом.

В четырехжильном кабеле лампы не было синего провода. Мы будем использовать серый как нейтральный. Во избежание путаницы в будущем желательно обернуть не тот цвет кабеля изолентой.

Аналогично подключаем защитные провода.

Соединительный нейтральный и защитный провода скрыты внутри коробки. В этом случае осталось три фазных провода, которые необходимо подключить к переключателю.

С одной стороны переключателя вставляем фазный провод, ведущий к выключателю.

С другой стороны переключателя находится фазовый провод, ведущий к лампе.

Собираем выключатель. Слегка поочередно затягивайте винты, чтобы выключатель можно было ровно выровнять в стене.В зависимости от производителя способ крепления и подключения проводов может быть разным.

Вставьте ключ в механизм.

Иногда сначала надевается пластиковая декоративная крышка, а в самом конце — ключ.

Вы можете самостоятельно провести электромонтажные работы по подключению таких выключателей, для чего следует учесть все особенности устройства, схемы подключения и другие нюансы.

Конструкция современных выключателей проста, но в то же время довольно хрупка.

Часто представлен следующими элементами:

1. Ключ — элемент, который сминается при использовании выключателя. Следует отметить, что снять его довольно просто, так как он крепится к заглушкам. Небольшой удар позволит вынуть сам ключ из сиденья.
2. После того, как ключ был удален , вы можете увидеть винты, которыми переключатель крепится. Они удерживают тело на месте.
3. Также в корпусе есть винты, предназначенные для крепления электрического кабеля.Они также проводят электричество, когда их откручивают или скручивают, когда цепь обесточена.

При рассмотрении конструкции стоит отключить подачу электричества и проверить наличие напряжения по индикатору. Пластиковые части конструкции не проводят электричество, но внутри находятся токоведущие элементы.

Схема подключения

Для правильного подключения переключателя следует обратить внимание на схему подключения.

Часто состоит из следующих элементов:

1. Станок , который может располагаться в квартире или на эластичной подушке. Срабатывает при коротком замыкании или сильном скачке напряжения, позволяет обесточить одно или несколько помещений сразу, в зависимости от того, какой тип силовой цепи был использован.
2. , в котором часто выполняется подключение электрического кабеля или его разветвления.
3. Переключатель.
4. Потребитель электроэнергии.

Подробная схема подключения выглядит следующим образом:

1. От квартирной панели или автомата подводятся 2 кабеля: одна фаза и «ноль».
2. Ноль сразу идет к потребителю электроэнергии.
3. Фаза переходит на одноклавишный переключатель.
4. Замкнут цепь разомкнута, фаза обрывается на переключателе.
5. Вторая часть выключателя проходит через коробку к потребителю энергии.
6. При включении цепочка подключена.

Аналогичным образом подключается общий потребитель энергии. Схема простая, и для ее создания не нужно обладать специальными навыками или знаниями.

Особенностью подключения переключателя с 1 ключом является подача всего 1 провода с фазой на переключатель и его вывод, например, на лампу. Для того чтобы осуществить срабатывание автоматического выключателя, следует также вывести «ноль» на потребителя электроэнергии.

Необходимые инструменты и материалы

Для самостоятельного проведения работ необходимо иметь следующие инструменты:

1. Индикатор — специальный прибор, позволяющий определить наличие тока в проводнике. Без этого инструмента никакие работы с электричеством не проводятся. Стоимость индикатора невысока.
2. Отвертка нужна для того, чтобы разобрать выключатель и зажать кабель в розетках.При выборе стоит учесть, что производители часто используют фигурные болты. Отвертка должна иметь ручку из изоляционного материала. Чем длиннее хвостовик, тем выше защита отвертки.
3. Плоскогубцы понадобятся для того, чтобы очистить кабель и отрегулировать его, чтобы он соответствовал розеткам. Также необходимо использовать плоскогубцы с ручками из изоляционного материала.

Также не забывайте, что розетка корпуса должна быть точно подогнана под определенные размеры.В зависимости от того, из какого материала изготовлено основание, вы можете использовать перфоратор или другие инструменты для создания выемки.

В процессе работы вам могут потребоваться следующие материалы:

1. Трос , который подбирается с учетом возникающей нагрузки.
2. Изоляционный материал , который представлен изолентой.
3. Распределительная коробка.
4. Сам переключатель.

Имея в наличии указанные выше материалы и инструменты, вы можете приступить к работе.

Пошаговая инструкция по установке

Монтажные работы по рассматриваемой схеме подключения выполняются в несколько этапов.

При этом следует предварительно продумать расположение всех элементов, учесть их особенности:

1. Первым делом установите распределительную коробку. При выборе места его расположения необходимо учитывать следующее:
   • Должен быть удален от воды и влаги.
   • По возможности, распределительная коробка утоплена в стену. Создаем для нее нишу.
   • При выборе места нужно учитывать расположение всех элементов схемы и выбирать кратчайший способ их соединения. После того, как место выбрано, устанавливаем распределительную коробку.
2. Следующим шагом можно назвать создание канавки для кабеля или защитной коробки, если ее углубление не будет проводиться. Кабель прокладывается и проходит через распределительную коробку.Оставьте запас при обрезке кабеля у источника питания, потребителя и выключателя. Подключение к источнику питания выполняется в последнюю очередь.
3. Третий этап можно назвать созданием посадочной ниши под распределительную коробку. Выбирается наиболее подходящее место и формируется отверстие, точно подогнанное под размеры корпуса. Если монтаж сверху будет производиться, мы просто намечаем место. После этого выполняем следующие работы:
   • Вставляем коробку в нишу и прикручиваем саморезами, которые надо закрутить до упора.
   • Концы кабеля, которые предварительно были зачищены, необходимо укоротить до необходимой длины, вставить в гнезда и затянуть винтами. Длинные концы оставлять не нужно, так как они могут соприкоснуться, и произойдет короткое замыкание. Однако очень короткие концы также являются проблемой: если кабель со временем перегорел, его необходимо зачистить, и его длины может оказаться недостаточно. Эти нюансы следует учитывать при проведении работ.
   • Не оставляйте оголенный кабель внутри корпуса.Мы проводим их изоляцию и разделяем в разные стороны.
   • Подключаем кабель к потребителю.
   • Подключаем кабель к источнику питания, который необходимо обесточить.
   • Изолируем все соединения, которые есть.
   • Установите ключ на место.
   • Включаем питание. Если есть пулемет, он будет ошибочно выбит. Когда вы включаете его в первый раз, вы должны какое-то время находиться рядом с машиной, чтобы быть готовыми к быстрому обесточиванию цепи.Аналогичным образом организована простая схема с механическим выключателем.

Техника безопасности

Особое внимание следует уделять безопасности при работе с электричеством.

При его рассмотрении можно отметить следующие нюансы:

1. Все работы выполняются только с обесточенной цепью. Не надейтесь на свою аккуратность и внимательность.
2. После обесточивания цепи убедитесь, что никто не включил ее случайно.Для этого можно закрыть заслонку ключом, поставить рядом с ней человека, который будет стоять.
3. Несмотря на , что автомат был выключен, стоит проверить отсутствие тока в цепи. Это может быть связано с тем, что машина неисправна, или что при создании цепи были ответвления, которые не прошли через машину. Это обычное явление в старых домах.
4. Несмотря на обесточенную цепь , контакт с подключенным проводом к силовой цепи можно производить только отверткой.
5. Работа может выполняться только при нормальной влажности в помещении.
6. Кабель нельзя прокладывать в сырых стенах.

Вы можете выполнить указанную выше работу самостоятельно в течение одного или нескольких часов. Выполняя работу, не торопитесь, так как вы можете ошибиться. Обратите особое внимание на кабельные соединения и постарайтесь сделать их как можно меньше. Это связано с тем, что именно стыки считаются основной уязвимостью цепи.

В каждом доме более четырех выключателей.Они исправно работают, но часто выходят из строя в самый неподходящий момент, или вы просто решили сделать ремонт дома и заменить их на новые модели, а потом вам придется их менять. Если вы решили все делать своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишных и двухклавишных переключателей, различные рекомендации и подсказки по этому вопросу.

Схема подключения однокнопочного переключателя

Во-первых, давайте посмотрим на схему подключения однокнопочного переключателя, так как он более простой и распространенный.Помните, что для того, чтобы собрать схему подключения светильника, помимо выключателя и проводов нам понадобится еще и распределительная коробка, в которой будут подключаться провода. Их можно соединять по-разному, но здесь мы рассмотрим простые повороты. На фото ниже показаны все необходимые элементы: распределительная коробка, патрон и выключатель (уже в разобранном виде) …

Теперь прокладываем все необходимые провода:

1. Провод от панели к распределительной коробке.
2. Провод от распределительной коробки к выключателю.
3. Провод от распределительной коробки к патрону лампы.

Далее обрезаем все концы проводов и зачищаем жилки. В распределительной коробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе необходимо зачистить 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону лампы (клеммной колодке). В переключателе полярность особой роли не играет.В патроне фазный провод необходимо подключить к центральному контакту, а нейтральный провод — сбоку. Если в лампе снимается клеммник со светильника, то на нем уже указано, где запускать фазу, ноль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим лампу на место …

Теперь нужно скрутить провода в распределительной коробке и ничего не перепутать. Здесь у вас должно получиться три скрутки:

1. Скручиваем нулевой провод, выходящий из экрана, с нулевым проводом, выходящим из лампы.
2. Скручиваем фазный провод, выходящий из экрана, фазным проводом, выходящим из переключателя.
3. Другой провод, идущий от переключателя (он будет фазным, когда вы нажмете кнопку переключателя) скручен с фазным проводом, идущим к лампе.

Теперь для лучшего контакта и длительного срока службы соединения необходимо пропаивать все скрутки. Затем изолируем их изолентой или трубами ПВХ и аккуратно помещаем в распределительную коробку, желательно, чтобы они не соприкасались друг с другом.

На фото скрутки не паял и не изолировал. Извините меня.

Закрываем коробку и включаем свет!

Это еще не все …

В большинстве случаев бывает, что от данной распределительной коробки необходимо подключить следующую коробку, а от нее уже необходимо организовать свет в другом помещении. Ниже я подробно покажу вам, как это можно сделать.

Необходимо вставить провод в существующую распределительную коробку и провести его к следующей коробке.

Для подключения следующей распределительной коробки (шлейфа) необходимо скрутить идущий к ней фазовый провод с фазным проводом, выходящим из экрана, а нулевой провод отходящего провода скрутить с нулевым проводом, выходящим из экрана. . На фото ниже все это прекрасно видно. Провод №1 — это входящий провод от панели, а провод №2 — это исходящий провод к следующей распределительной коробке.

Схема подключения двухкнопочного переключателя

Ниже предлагаю разобрать схему подключения двухкнопочного переключателя.Здесь нет ничего сложного и во всем можно разобраться, главное просто не перепутать провода. Здесь уже надо подвести 3-х жильные провода к выключателю и в люстру.

Перед подключением проводов к двухпозиционному переключателю обязательно посмотрите на маркировку контактов. Обозначение «L» означает, что фазный провод, идущий от распределительной коробки, должен быть подключен к этому контакту. Обозначения «1» и «2» означают, что на них необходимо подключить фазовые провода, идущие к разным группам ламп в люстре или к разным лампам №.1 и № 2.

На моем выключателе, который изображен на фото, все три контакта выведены наверх. У вас может все быть по-другому. Это зависит от производителя и модели переключателя. Они разные, но обозначения на них обычно одинаковые.

Теперь скручиваем проволоку. Здесь главное ничего не перепутать. На фото ниже все подробно расписано и там все хорошо видно. Внимательно прочтите и подключите провода.У вас должно получиться четыре поворота. Я схематично показал, как подключить провод к люстре или к разным светильникам. Если что-то непонятно, пишите в комментариях, вместе разберемся. Также обратите внимание, что фаза будет течь по проводу от переключателя к коробке через все проводники, и поэтому здесь невозможно будет соблюдать цветовую кодировку.

Все скрутки запаиваем, изолируем и аккуратно помещаем в распределительную коробку.

Собираем выключатель и пробуем включить свет, тем самым проверяя правильность собранной схемы подключения выключателя.

Давайте улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Нееее поймите …
Хватает рукой провод, дергается от электрошока:
— Все! Понятно! Понятно!

Выключатели появились в тот момент, когда человеку пришла в голову идея осветить комнаты, в которых он находится. Несмотря на огромное разнообразие их видов, конструкций, размеров и «наворотов», они выполняют две основные задачи — включают и выключают свет.В основе этой работы лежит простой принцип, о котором и пойдет речь в этой статье.

На нем основана инструкция по установке освещения своими руками — от выключателя до лампочки. Переключатель может управлять любым типом освещения и любым его количеством, главное понять принцип его работы и учесть все технические нюансы, чтобы правильно установить освещение в квартире и соединить все вместе без посторонней помощи. электрика.

Какие они?

• Классический и самый распространенный вариант — это обычный однокнопочный выключатель света. Он предназначен для управления одной группой осветительных элементов — люстрой, светильником или ночником. Устанавливается там, где актуален такой контроль. Плюсы — простота установки однокнопочного переключателя, невысокая цена. Минусы — невозможность подключить к выключателю света несколько независимых групп осветительных приборов одним ключом. Схема однокнопочного переключателя будет представлена ​​ниже.

• Более продвинутый вариант — две кнопки. Это дает относительно большую свободу в организации и планировании системы освещения помещения. Здесь можно подключить две группы лампочек. Обычно по такой схеме различают основное и дополнительное освещение в жилых комнатах и ​​кухнях. Одна кнопка включает основное освещение, а вторая — дополнительное освещение над рабочими зонами. Этот вариант намного экономичнее и аккуратнее, чем размещение двух вариантов с одной кнопкой рядом.

• Очень редкий, но все еще используемый в быту вариант выключателя лампочки — с тремя кнопками. Он снова используется, чтобы различать различные осветительные приборы по проводам. Нашла применение в спальнях и гостиных, где обычно устанавливают огромные люстры с несколькими уровнями лампочек. Иногда его используют для организации уличного освещения — растягивая провода, можно одним выключателем включить свет в разных местах. Выглядит он очень компактно и аккуратно, недостатков у него всего два: он дороже предыдущих аналогов, да и клавиши на нем относительно тонкие — можно размазать, включив не тот свет.Схема подключения лампы даже с ним очень проста.

• Помимо включения и выключения света, они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы проходящего через них тока. Такие модели называются «диммерами», они выполнены в виде регуляторов разного рода … В выключенном состоянии через них не проходит ток, осветительные приборы не светят.По мере того, как вы постепенно поворачиваете ручку, диммер начинает пропускать больше тока до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно это подходит для светодиодных лент). Избегайте подачи питания на лампы накаливания и люминесцентные лампы через диммер — это может привести к их повреждению и возгоранию.

• Один из способов сделать это — добавить к кнопке небольшой элемент подсветки. Он загорается в выключенном состоянии, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или, наоборот, тесных помещениях.Однако с переключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных ламп — мигание при выключении. Решается эта проблема настолько просто, что отказываться от столь удобной вещи — это абсолютно не повод. Причем маленькие лампочки устанавливаются абсолютно на все вышеперечисленные типы, ограничений нет.

• В заключение классификации отметим, что характеристики моделей на современном рынке настолько разнообразны, что их можно подобрать буквально к любому дизайну, цвету и назначению.Несмотря на то, что они будут казаться совершенно разными, принцип действия у них одинаковый — о нем поговорим дальше.

Принцип работы

Почему горит лампочка? Потому что к нему подведено электричество. Он не светится, потому что не подается электричество. Именно это и делает выключатель — он механически размыкает цепь с помощью лампочки, по которой течет ток из общей сети … Чтобы понять, как он это делает, нужно заглянуть внутрь.

Мы видим, что белые кнопки, которые мы нажимаем при повседневном использовании, являются лишь декоративными элементами. Они прикрепляются к специальным зажимам в корпусе и приводят в движение керамический ходунок, который управляет электрической цепью. Работа такого механизма и то, как подключить однокнопочный выключатель, будет наглядно показано далее в статье.

В выключенном состоянии обрывает фазу, в результате лампочки не светят. Масса и ноль ламп, грубо говоря, общие, идут в обход выключателя.Фазу придется подавать на каждую кнопку отдельно для разделения цепей.

Как подключиться самостоятельно?

Все типы подключаются абсолютно одинаково, отличаются только количеством проводов, которое напрямую зависит от клавиш в переключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена ​​с расчетом, что кабель питания уже проложен под выключателем, и он торчит из стены в том месте, куда мы его будем ставить.Обязательно соблюдайте технику безопасности при работе с электричеством — обесточьте всю систему общим выключателем, тщательно изолируйте все соединения и надежно затяните контакты. Начнем с того, как подключить однокнопочный выключатель.

• Как подключить выключатель света? Подключить проще всего. Для этого требуется всего три провода — земля, ноль, фаза. Подключение светильника будет осуществляться через распределительную коробку, через которую заземление и рабочий ноль подключаются напрямую, подключаясь к лампочкам.Рабочая фаза — провод, дающий электрическую нагрузку, сначала вставляется в распределительную коробку, а затем подключается к выключателю. От него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампе обрывается на контактах переключателя. Контакт подключен при включении, нагрузка приложена к фазе, лампа горит. Ниже представлена ​​схема подключения однокнопочного переключателя.

• Есть некоторые отличия в подключении двухкнопочного переключателя. Как в этом случае подключить лампочку через выключатель? Здесь в коробку вставляют заземляющий провод и фазу, каждый из них делится на две части для подключения к лампам. Провод рабочей фазы также вводится в выключатель через коробку, где он подключается к каждому автоматическому выключателю отдельно. От них два провода выводятся в коробку, от которой подключаются к лампочкам. Схема подключения переключателя света аналогичная, всего две кнопки.

Здесь стоит обратить внимание на сам переключатель. На обратной стороне у него будет три контакта. Там, где он один, фаза подключается от сети. Там, где их две, на лампы уже выводятся две фазы. Если вы последуете этому маленькому совету, электропроводка будет проложена правильно, вы никогда не перепутаете стороны подключения и подключения.

• Для трехклавишного переключателя история такая же. Из коробки земля и ноль увеличиваются втрое для каждой группы лампочек, а из переключателя выходят три фазы, которые подключены соответственно.

Вот схема подключения лампочки без заземления. В некоторых сетях не предусмотрено подключение заземления, поэтому можно полностью обойтись без нее, просто не запустив параллельно с нулем.

Монтаж конструкции

Чуть выше мы уже говорили, что в стене нужно просверливать специальные отверстия — розеточные коробки, куда на специальных зажимах будет устанавливаться металлический каркас с уже запитанной сетью.

По бокам этой рамы будут прямоугольные зубцы, которые будут удерживать ее в стене.Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него кладется декоративная поверхность, с которой мы контактируем каждый день после подключения выключателя света одним ключом.

Заключение

Выключатель — незаменимый элемент любой световой схемы; без него он просто не будет работать. Современное разнообразие механизмов позволяет подключать к нему светильники в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично впишется в общий интерьер комнаты.

Подключить лампочку к выключателю можно вручную. Обязательно используйте безопасный способ работы с электричеством, проверьте исправность проводов и качество соединения контактов перед подключением к сети.

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электрических проводов или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним переключателем) и 3-х контактной розетки с переключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и выключателю штепсельной розетки. Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к заземляющему полюсу розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки. Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые электрические компоненты распределительной коробки

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную обычной трехконтактной розетке с переключателем.Но в отличие от обычной разводки электрических розеток, электрические розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение от соседних фазных, нейтральных и заземляющих полюсов. Иногда для таких соединений используются трехжильные провода. Но в проводке точки питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что обычно точки питания используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для коробки розеток. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цветов проводов можно придерживаться стандартного цветового кода.

В таблице ниже приведен общий стандартный цветовой код проводов, используемых для подключения вилки питания.

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения источника питания к различному оборудованию.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-контактные — без заземляющей проводки.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такие двухконтактные вилки подходят как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление в целях безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и вилка Клеммное соединение

Схема подключения вилки и розетки идентична друг другу. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; в соответствии с видом розетки спереди (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий как в вилке, так и в розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​удлинительную коробку, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

Это тот же случай, даже если устройство подключено непосредственно к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

При подключении следуйте стандартному цветовому коду. Общие цвета проводов, используемых для фазных, нейтральных и заземляющих линий — КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провода для фазы, зелено-желтый провод для земли и т. Д. Также используются для проводки.

Общий метод выбора кода цвета провода, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.
