Для большинства людей вопрос о монтаже переключателя света кажется слишком банальным, однако есть определенное количество, которые с этим не согласятся. В первую очередь это касается новичков, которые только начинают осваивать азы домашних дел, при обустройстве своего жилища. Им хочется не только выполнить все самостоятельно, но и сделать это качественно. Тем более в процессе работы вариант столкновения с рядом проблем, особенно при возможных модификациях присоединения, которые бывают как простыми, так и довольно сложными.
Подключение выключателя освещения
Сегодня на рынке представлен широкий выбор подобных приспособлений. Выключатели по внешним параметрам сильно отличаются друг от друга, также изделия различаются и с технической стороны. Однако весь ассортимент, который производят известные производители, имеют схожий набор по принципу соединения контактов. В статье будут подробно рассмотрены разные типы коммутаторов: как подключить выключатель, где и когда.
Виды устройств
Перед тем как приступить к рассмотрению чертежей подсоединения к электросети, рекомендуется усвоить основные вопросы касательно непосредственно электроприборов переключения освещения.
Что представляют собой выключатели и где устанавливаются
Переключатель света – это электротехническое коммутационное приспособление, отвечающее за управление замыкания и размыкания цепи питания, которое идет на светильники и люстры. Помимо прочего с его помощью подключаются и другие электроприборы, используемые в быту, к примеру, вентилятор.
Существует одно главное правило подключения выключателя, которое гласит о том, что он всегда монтируется на месте разрыва фазы. Цепью питания также управляют и через разрыв на нулевом проводнике. Целый ряд группы «мастеров», которые не придерживаются этим правилом, считая, что разницы здесь нет никакой.
Дело в том, что во время разрыва цепи на коммутаторе, на приборе, который был подключен через него, не должно быть фазного напряжения, ведь это опасно для жизни человека. К примеру, во время замены перегоревшей лампочки можно получить удар током и не слабый. Таким образом, если пренебрегать простым правилам монтажа электрических приспособлений, высок риск получения серьезных повреждений.
Каков шанс быть пораженным электрическим током?
В этой ситуации ответ очевиден – вероятность велика. Сеть, проложенная в жилых зданиях, в 220 вольт, может нанести электротравмы тяжелой степени, даже такие которые приводят к смертельному исходу. В том случае если вы это не осознаете, тогда не стоит браться за это дело. Если присутствует понимание серьезности возможных последствий, тогда для начала внимательно познакомьтесь с информацией, изложенной в этой статье.
Классификация выключателей по степени исполнения
На время не будем обращать внимание на внешние данные. Просто каждый производитель находит собственные ухищрения, чтобы привлечь к своей продукции внимание покупателей. И это, конечно же, хорошо, так как каждый пользователь получает шанс подобрать для себя то, что ему нужно. Рассмотрим лучше более основательно принципиальные вопросы.
Встраиваемые и накладные виды выключателей
Сегодня в современных квартирах часто встречаются именно эти модели. Особенность их применения заключается в том, что проводка у них целиком скрыта. Установка выключателя осуществляется в предварительно подготовленное углубление, в которое вставлен каркас диаметром в шестьдесят восемь миллиметров. К нему уже заложена проводка, которая предварительно была скрыта в стене.
Ясно одно, что установка такой разновидности источников света требует дополнительной подготовки. Стоит отметить, что о прокладке электропровода необходимо задумываться заранее, еще на начальном этапе строительства или ремонта.
Планируем электропроводку и выполняем электромонтаж
Планировка является важной и первоочередной задачей, к которой следует отнестись серьезно. Во время этих масштабных работ следует строго придерживаться правил и технологических рекомендаций.
Накладные выключателеи крепятся непосредственно на саму поверхность стены. Такая установка, конечно же, проводиться намного легче, да и использовать их можно как с открытой, так и закрытой проводкой. Однако изделия не всегда будут смотреться уместно в дизайне интерьера, так как они будут сильно выступать от стены. На это можно будет закрыть глаза в тех случаях, где это маловажно.
Чаще всего такой тип механизмов встречается в подсобных или хозяйственных помещениях. Также данный вид имеет повышенный класс защиты корпуса. И именно поэтому они устанавливаются как на улице, так и в зданиях, где наблюдается высокий уровень влажности.
Однако некоторые устанавливают переключатели в комнатах, так как они прекрасно вписываются под стиль интерьера, к примеру, в ретро-стиле. Для подобного направления специально выпускается отдельная линейка.
Подключение клавишного выключателя
Это отличие заметно сразу же. Кнопок может быть одна, две, три, а иногда и больше. Ясно, что они используются для управления не одним источником света, либо же в люстре находится несколько групп лампочек.
Чаще всего используются двухклавишные переключатели, которые монтируются при входе в ванную и туалет. Если же здесь нужно еще подключить коридор, тогда в этой ситуации используется трехклавишный образец. Кроме этого коммутатор применяется в осветительном приборе с большим количеством лампочек при раздельном переключении.
Помимо этого они повышают удобство манипуляций со светильником и упрощают непосредственно их монтаж. Ведь тогда не надо будет устанавливать два подрозетника в углубления, можно ограничиться всего одним.
Кроме этого функционал выключателей не останавливается на количестве кнопок, так как существуют еще и проходные или перекрестные приспособления. Они также имеют либо одну, либо две, либо три клавиши. Об этом пойдет речь чуть позже.
Уровень защиты корпуса устройства
Также их можно разделить по степени защиты от попадания на внутренние детали не только пыли и других твердых предметов, но и влаги. На это уделяют особое внимание при выборе, так как все зависит от условий, в которых изделия будут эксплуатироваться.
Различить их можно благодаря буквенному обозначению IP за которым идет двузначное число. Первая цифра здесь обозначает степень защищенности от твердых веществ. Для этого применяются числа от ноля до шести, вторая же указывает на защиту от влаги и здесь их больше – от ноля до девяти. Чем больше будет цифра, тем выше защищенность на данном виде коммутатора.
В тех зданиях, где низкий уровень влажности, да и пыли по минимуму можно использовать механизмы с классом защищенности IP20. Конечно, здесь используются и переключатели с более высокой защитой, но зачем переплачивать.
Для кухни лучше использовать продукцию с обозначением IP44, так как в подобном помещении уровень влажности выше, да и капли влаги могут также на них попасть. Накладной подвид с классом IP55 прикрепляется не только в комнатах, но и на улице или в сыром подвале.
Однако он должен быть еще выше, если выключатель будет устанавливаться в бане, душе или сыром помещении без отопления. Здесь лучше использовать устройство с классом как минимум IP45. Для уличных моделей класс защищенности должен быть – IP55, 56 или 66.
Отличия по типу клемм
Чаще всего это винтовые зажимы. В такой ситуации один зачищенный провод вводится в отверстие, после чего его прикручивают винтом с помощью отвертки. Это создает надежный прижим в гнезде. Помимо этого электропровода с большим числом жил можно затягивать в них напрямую. Только перед этим они зачищаются. Хотя можно и вовсе надеть на них клеммный наконечник и обжать.
Сегодня при подключение выключателя освещения больше стали использовать пружинные зажимы. На них нет винтов, здесь все происходит автоматически, как только шнур вводится в электроклемму до упора, она зажимается. Такое присоединение выполнять удобно и быстро. Однако есть ряд электриков, которые скептически относятся к такому соединению, так как не считают его долговечным и надежным.
Наличие световой индикации
Такая функция полезна, так как позволяет быстро найти панель в темноте. Стоимость таких изделий не сильно высока, по отношению с обычными подвидами. Именно поэтому сегодня они стали все больше и больше устанавливаться в квартирах.
Также индикатор на некоторых образцах светится в тот момент, когда цепь замкнута. Это обстоятельство удобно на удаленном размещении люстры или светильника, так как вы сможете издалека увидеть выключено ли освещение или нет.
Классификация по управлению
В этой группе есть также большое количество разнообразных изделий. Каждый сможет выбрать для себя именно то, что ему нравится и подходит.
- Клавишные. Данная подгруппа наиболее распространена среди потребителей. В ней имеется качающийся механизм с фиксацией на одном из двух положений (верхний, нижний). По конструкции подключение клавишного выключателя разнообразно:
с шариком и коромыслом;
с пружинами – плоскими или круглыми;
с другой разновидностью деталей, которые обеспечивают заданное положение клавиш.
Они очень удобны тем, что привычны во время эксплуатации. Ценовой диапазон не очень высокий. Да и отличаются они надежностью и долговечностью. - Кнопочные. Они крепятся в утопленном состоянии. Этот подвид механизма не имеет высокой популярности среди пользователей. По долговечности уступают предыдущему, так как при длительной эксплуатации они очень быстро изнашиваются. Они бывают как с фиксацией, так и без нее. Только вот в таком случае в систему подключается еще и реле, отвечающее за процесс замыкания цепи.
Их довольно трудно установить самостоятельно.
- Поворотные
- Со шнурком. У этой категории есть своя категория почитателей. Они чаще всего размещаются в местах отдыха или же в спальной комнате над кроватью. То, что у данного изделия всего лишь один шнурок не значит, что их функционал ограничен. К примеру, совершенно по-разному реагируют на силу натяжения шнура. Таким образом, они являются аналогом обычных изделий.
- Сенсорные. Такая разновидность механизмов – это ноу-хау, чтобы переключать освещение, достаточно простого прикосновения пальца. При тактильном контакте идет восприятие электронной схемой, которая расположена непосредственно в приспособлении. Это удобно, так как не надо прилагать никаких усилий. Да и привыкаешь к таким устройствам достаточно быстро. После того как раз попробовал больше не захочешь переходить на предыдущую версию конструкции. Однако у них есть свои минусы и главный из них это цена, она довольно высока. Хоть ввиду того, что наблюдается тенденция удешевления, возможно в скором времени они станут широко популярны среди потребителей.

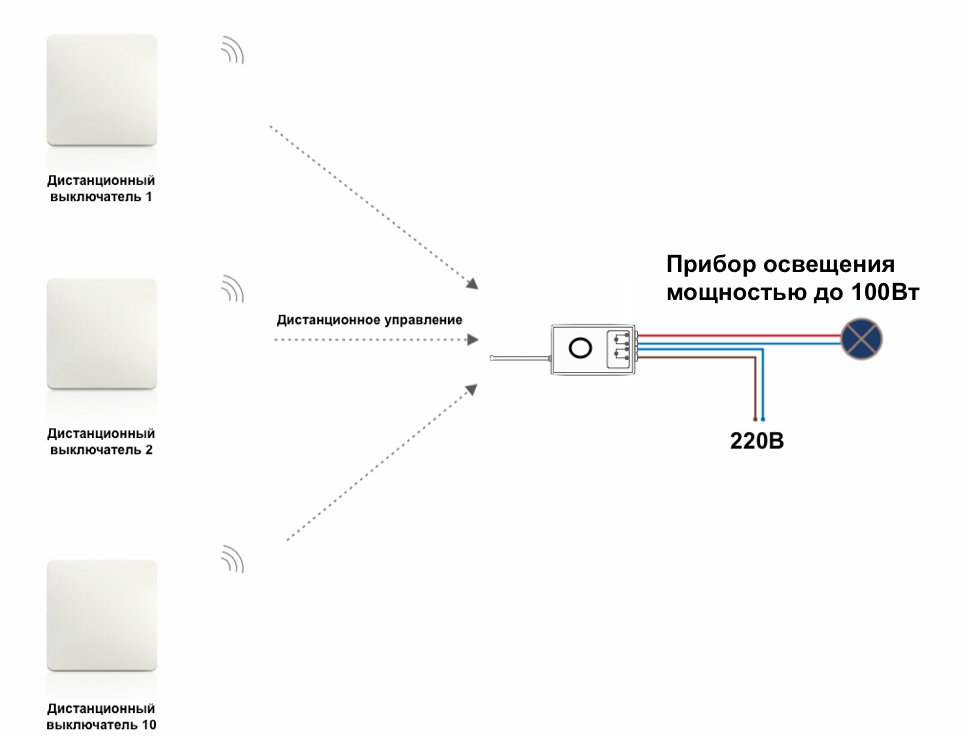

С дистанционным управлением. Очень удобно включать и выключать свет, не вставая с места. Скорей всего за этим видом, будущее светотехники. Они, так же как и предыдущие примеры довольно дороги.

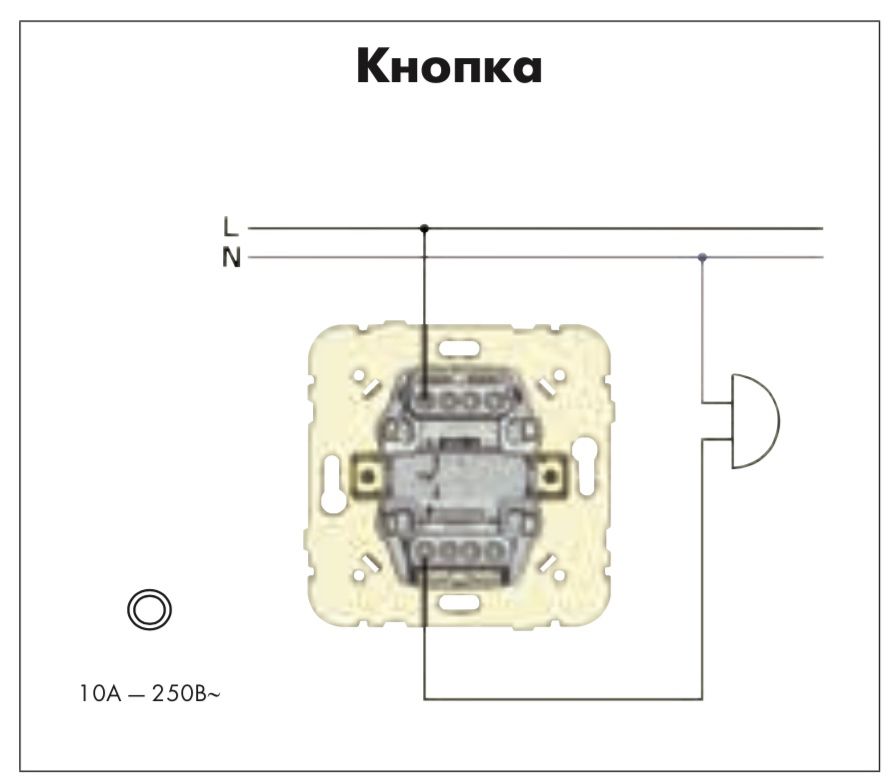

Помимо перечисленных моделей есть и другие, которые реже всего применяются в быту, а также у них более узконаправленное предназначение. К ним можно отнести:
- с электромеханическим регулятором свечения;
- с электронным диммером;
- с встроенным датчиком освещения/движения;
- с таймером и так далее.
Напомним, что, несмотря на разные подвиды, схема подключения выключателей схожа. Рассмотрим их чертежи более подробно.
Для начала стоит рассмотреть простые схемы подключения выключателя, а позже перейти к более сложным.

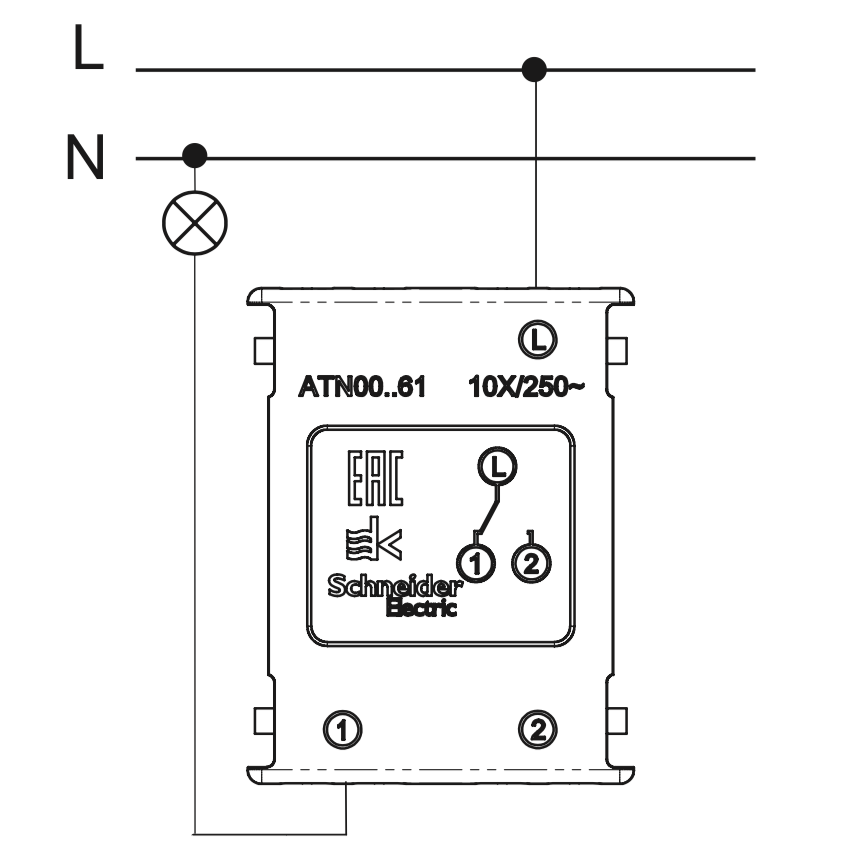

Подключаем коммутатор с одной клавишей
Самый простой ответ на вопрос о том как подключить выключатель к лампочке при подсоединение одноклавишного механизма, считается одним из самых распостраненных чертежей, который в ответе за один осветительный прибор. Здесь находится всего лишь два контакта при входе и при выходе. Следовательно, здесь всего две позиции – замкнутая и разомкнутая.
Схема подключения выключателя к электросети
Такой вариант является незамысловатым. Однако все же хочется кое-что пояснить, и это будет касаться не только данной электросхемы, но и последующих в ходе рассмотрения.
- линия питания, которая идет от распределительного щитка. Чаще всего у силового кабеля три провода, где – синий это ноль, зеленовато-желтый – это заземление, а фаза же может быть различного цвета, только не таким, как заземление и ноль, чтобы их можно было не перепутать. На этом чертеже фаза изображена в коричневом цвете.
- распределительная коробка. В ней осуществляется присоединение всех электрокабелей и проводков.
- места скрепления электропроводов. Они бывают различными. Стандартный вид скрутка, пайка, изолирование. Также они бывают и без пайки, так как после скрутки надеваются колпачки. Помимо этого широко применяются зажимы разных разновидностей, к примеру, широко используются электриками ваговские клеммы. Они помогают при необходимости разъединять их без возможного облома. Каждый мастер сам выбирает соединение, которое для него приемлемо. Стоит лишь помнить, что ни в коем случае нельзя использовать скрутку медь с алюминием.
- одноклавишное изделие.
- место для люстры.
- металлический корпус светильника. Здесь рекомендуется использовать заземление, чтобы минимизировать возможные травмы при пробое фазного кабеля. Из схемы видно, что данное заземление не играет никакой роли на цепь управления, а также питание осветительного прибора, как в прочем и на его работоспособность. Кроме этого он не задействуется, если корпус электросветильника выполнен из диэлектрических материалов.
Напоминаем, что он устанавливается только на разрыв фазы. Ноль из распределительной коробки идет непосредственно на источник электопотока.
Как именно работает такое подключение можно посмотреть на чертеже, приведенном ниже.
Все элементарно, когда они переключаются, происходит замыкание цепи – ноль в осветительном приборе, через коммутатор пришла фаза, и лампочка загорелась.
Рассмотрим, как подключить люстру к выключателю через скрытую проводку. Алгоритм будет следующим:
- Вешается распределительный щиток с автоматами (поз.
1).
- Проводятся штрабы, где прокладывается силовой электрокабель (поз.2).
- От монтажного ящика вниз идет провод0 (поз.3) к подрозетнику. Здесь будет установлен переключатель (поз.4).
- Вверх от монтажной коробки к ней идет канавка, от которой пойдет кабель к светильнику (поз.5).
- От шкафа распределения прокладываем трехжильный электропровод. Это может быть ВВГПнг 3х1,5 мм2. Он заводится в него с некоторым запасом (около 10-20 см). Это нужно для проведения дальнейшего присоединения.
- Фазный же (на рисунке он серого цвета) подключается к автомату, который отвечает за линию освещения. В этом ситуации автомат должен быть десятиамперным.
- Синий – подключается к шине нуля, а зеленовато-желтый – к заземлению.
- С них снимается изоляция (около одного сантиметра). Стоит уже на этом этапе сделать маркировку на кусочках пластыря, где будет указано буквенное обозначение.
- В штрабе, идущей вертикально от коробки к подрозетнику, закладывается двухжильный кабель – ВВГ 2х1,5.
Здесь также рекомендуется оставить запас шнура. После этого концы провода также зачищаются и маркируются.
- По аналогии выполняются действия на другом конце электропровода, который был заведен в подрозетник.
- Перед штукатурными работами он заклеивается бумажным скотчем, чтобы в него не попала штукатурка.
- После этого прокладываем проводку от монтажного ящика до люстры. Здесь можно взять ВВГ 3х1,5, в том случае если необходимо заземление.
- Осуществляем монтаж люстры. В корпус заводится электрокабель, после чего он зачищается и маркируется.
- Концы проводки с помощью зажимов подключаются к электроприбору.
- Провод, который был заведен в монтажную коробку, также зачищается и маркируется.
- Теперь можно распределить их по группам согласно маркировке. Первая – фаза силового кабеля и электропровода (оба под маркировкой L). Вторая – два синих нулевых. Третья – зеленовато-желтые провода. Четвертая – кабеля под маркировкой L1, которые идут от коммутатора до светильника.
- После этого пары можно соединить скруткой, но в нашей ситуации оно осуществляется при помощи ваговских клемм.
- После того как соединения сделаны закрываем крышку.
- Теперь можно приступать к отделке помещения.
- Как только отделка будет закончена, приступаем к монтированию устройства. На входе и выходе они монтируются электроклеммами.
- После установки в подрозетник он закрывается крышкой и устанавливается клавиша.
- Вкручиваются лампы, устанавливается плафон.
- В распределительном шкафу записывается линия на автомате, и проверяется работоспособность системы включением и выключением кнопок.
Монтаж панели переключения имеющей два положения
При подключении клавишного выключателя с двумя кнопками можно будет управлять группой осветительных приборов, либо выполнять раздельное включение ламп, к примеру, в люстре с несколькими рожками.
Двухклавишные выключатели имеют ряд различий. Чаще всего используется модель, где имеется один вход фазы и два отдельных для выхода. Чертеж выглядит следующим образом.
Понятно, что каждая из них отвечает за свою собственную часть, управляет определенной группой светильников. Например, их установка осуществляется непосредственно перед туалетом и ванной комнатой. С помощью него происходит включение света в каждой комнате по отдельности, либо в обеих одновременно. Также он может устанавливаться и в зале, где висит многорожковая люстра. Одна будет отвечать за 1 или 2 лампочки, другая за остальные. Здесь также можно включать каждую по отдельности, но если необходимо более яркое освещение, тогда будут включаться обе кнопки.
В предложенной ниже схеме становится понятно, как происходит непосредственно само подключение.
Из распределительной коробки идут нулевые провода. Фаза подсоединяется к входу, из каждого выхода идет отдельный проводник. Где каждый будет идти на свой электроприбор.
Ясно, что из нее на коммутатор должен идти трехжильный кабель. Не стоит забывать про их маркировку, чтобы не получилась путаница. Ведь изоляция электропроводов в некоторых ситуациях совпадает и у новичка произойдет путаница.
Аналогичным способом происходит подключение трехклавишной панели. В данной ситуации просто будет увеличено число отводящих проводов.
Стоит быть внимательным при приобретении двухклавишного подвида, так как изредка можно встретить устройство, где имеется раздельный вход фаз. Это видно на рисунке предложенном ниже.
В том случае если все-таки случилась такая оплошность не стоит расстраиваться, так как решить эту проблему можно при помощи перемычки, которая замыкает оба контакта на входе.
Помимо прочего его можно применить в усложненных схемах управления светильником. Например, нужно выполнить соединение таким образом, чтобы включение одной группы ламп зависело от того, включена ли в этот момент другая группа. Здесь рекомендуется установить перемычку, которая будет располагаться межу выходами одного и другого канала. На фото она располагается между L1 и L2. Из чертежа видно, что этим можно достичь.
Работа правой кнопки зависит от того в каком положении находится левая. Перемычка здесь показана зеленым цветом. Она соединяет выход левой со входом правой. Именно к ней подведена фаза, которая полностью независима. Таким образом, в это время как раз и происходит включение приборов, которые соединены именно этой линией. При ее нажатии вторая кнопка не работает, так как цепь разомкнута. Но если будет включена первая, тогда вторая может работать.
Монтаж проходного изделия
Владелец квартиры, вернувшись домой включает свет, раздевается и ему необходимо его погасить, перед тем как идти дальше. Только вот так неудобно двигаться на ощупь до очередного источника освещения. Было бы не плохо, если бы погасить его можно было бы в конце коридора.
Схожих примеров довольно много и решить их можно как раз при помощи проходного включателя. Хотя их можно назвать просто переключателями. На первый взгляд они напоминают обычные одноклавишные устройства. На них довольно часто имеется маркировка, которая позволяет догадаться о том, что это проходной подвид. Этим знаком являются стрелки, которые направлены в разные стороны.
Только вот схема подключения выключателя освещения в подобной ситуации будет другой по сравнению с описанной выше. Выглядеть она будет уже следующим образом. Обе клавиши будут соответствовать двум вариантам присоединения – на оба выхода. В системе они всегда применяются в паре. Рисунок будет таковым.
Итак, давайте разберемся. Ноль остается неизменным, а вот фаза из коробки идет на вход из коммутатора. Из второго протянут провод, который отправляется на люстру. В нашем случае оба кабеля коричневые.
Второй выход из первого приспособления соединяется через распределительный ящик при помощи провода из второго. На рисунке это место выделено фиолетовым фломастером. Следовательно, третий из первого гнезда со вторым в другом переключателе. Значит, что для каждого такого проходного механизма должен использоваться трехжильный электрокабель.
Из электросхемы, предложенной ниже, видно, что осветительный прибор не работает. Однако будет достаточно щелкнуть одной кнопкой, как он заработает, так как цепь замкнется и соответственно наоборот, чтобы ее снова разомкнуть, нужно снова нажать на любой на осветительной панели.
Помимо этого такое соединение выходных электропроводов не является единственным. Просто благодаря этому чертежу если клавиши будут находиться в одном положении, то цепочка будет разорвана. Если они будут находиться в разном положении, тогда она будет сомкнута. Можно, конечно же, выполнить его между собой одноименных контактов, тогда включение и выключение будет осуществляться от другого положения кнопок. Все сугубо индивидуально.
Проходной может быть как с двумя, так и с тремя кнопками, а это означает, что благодаря подобному устройству можно будет управлять как 2-мя, так и 3-мя светильниками. Схема здесь ничем не отличается от предыдущей, так что ее рассматривать не будем.
Монтаж перекрестного переключателя
В том случае если есть желание иметь три или больше точек управления, то в этой ситуации придет на помощь перекрестный или промежуточный механизм. Например, у изголовья кровати и при входе в помещении.
Такой коммутатор бывает как с одно-, так и двухклавишным. Здесь чаще всего применяется маркировка из стрелок, которые направлены в разные горизонтальные стороны или решетка.
Рассмотрим, как подключить выключатель света на примере одноклавишного приспособления. Электросхема соединения будет следующей.
Так как в нем имеются четыре зажима, то к нему идут такое же количество проводов из монтажной коробки, которые являются проводниками, соединяющие выходные клеммы проходных механизмов. Таким образом, промежуточный устанавливается на разрыве этой пары электропроводов. На предложенном образце это хорошо показано.
Вариантов монтажа довольно много, но можно сказать главное, что как бы ни располагалась клавиша во время неработающей системы, при смене ее положения сразу же произойдет включение света и соответственно наоборот. Таким образом, управление электропотоком происходит из любой точки.
Таким образом, мы рассмотрели основные случаи подключения, которые чаще всего используются в наше время. Изучив внимательно предложенный материал, станет понятно, как осуществляется монтаж выключателя. Самое главное, что нельзя забывать – это необходимость соблюдения правил безопасности. Ведь от правильно и грамотно проделанной работы будет зависеть не только, какой срок прослужат выключатели, но и ваша безопасность.
Мы постарались раскрыть основные моменты электромонтажных работ, которые должны знать все домашние мастера, в помощь вам помимо советов будут иллюстрации каждого этапа работ. А подсказкой к приобретению технологичных электроустановончых изделий для подключения выключателя света будет каталог выключателей света.
