Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране.

Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

• индикатор напряжения;
• плоскогубцы;
• отвертка;
• нож;
• уровень;
• защитные перчатки и очки.

Советы:

• перед началом работ отключите электропитание в вашей квартире;
• прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
• если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи.

Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.


Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.


Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Установленный выключатель.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



1. Виды выключателей света
2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели.

Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

• разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
• снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
• прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
• при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
• ставим на место подрозетник и прикручиваем его к стене;
• осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

• закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.



• закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

• в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



• провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
• теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

• закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
• теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
• подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

• зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

схемы и полная пошаговая инструкция.

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Устройство двойного выключателя света

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.



Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

Как подключить выключатель света? — виды, последовательность подключения!

Часто случается так, особенно после ремонта, что хозяину приходится самому делать проводку по дому. Самый частый случай — установка выключателей света. Многие в такой ситуации пугаются и считают, что без электрика ничего сделать невозможно. Однако на самом деле это не так сложно. В этой статье мы расскажем и покажем Вам, как самому подключить переключатели.

Итак, существует всего несколько видов переключателей:

• Одноклавишные;
• Двухклавишные;
• Трехклавишные;
• Сенсорные;
• Дистанционные.

Расскажем о каждом из них.

ТЕОРИЯ.

Содержание статьи

Одноклавишные переключатели — самый просто по конструкции вид коммутатора. На выключателе есть два контакта: подводящий, который служит дляподключения провода с фазой, и исходящий, где поводится контакт, идущий на светильник.

Для начала сделайте отверстие-нишу в стене, где будут выведены концы проводов и установлен выключатель. Затем в нее вставляется крышка-корпус. Чем плотнее она входит в стенную нишу, тем лучше.

Двухклавишный переключатель — по сути то же самое, что и предыдущий тип, но как Вы наверное догадались, у него уже 2 кнопки 🙂 Обычно используется для управления светом на люстрах. С помощью двухклавишного выключателя можно управлять освещением только двух групп. То есть одна клавиша регулирует одну группу светильников, другая — другую.

Сенсорный выключатель света работает по той же схеме ,что и предыдущие коммутаторы, только в его устройство включены сенсорные датчики. Внешне представляет из себя обычную сенсорную панель с разметками.

ПОДГОТОВКА.

Если Вы все же решили самостоятельно делать проводку света, то вам нужно следовать действовать примерно по такому плану:

• 1. Продумайте, где бы Вы хотели видеть ваши осветительные приборы и из каких мест Вам было бы удобнее этим светом управлять.
• 2. Составьте схему проводки электричества, подобную представленным ниже — это нужно, чтобы не запутаться в проводах.
• 3. Помимо самих осветительных приборов (ламп, люстр) купите в магазине все необходимое оборудование.

Метод подключения обеих видов переключателей особо не отличается. Кроме самого коммутатора, лампы и, пожалуй, отвертки Вам для начала работы больше ничего не понадобится. Все дополнительные крепление обычно идут в комплекте с переключателем, но чаще всего таковые отсутствуют.

Провода обычно соединяются в распределительной коробке

Также нельзя забывать об одном важном правиле: подключение фазного провода к светильнику должно осуществляться через выключатель. это означает, что фаза всегда должна подключаться на разрыв. Это обеспечит вам дополнительную безопасность. Если вы подключаете одноклавишный переключатель к нескольким лампочкам, то они должны быть соединены параллельно.

Если вы закончили с подготовкой, то можете приступить непосредственно к подключению.

ПОДКЛЮЧЕНИЕ. ОДНОКЛАВИШНЫЙ.

К распределительной коробке требуется подвести двухпроводный кабель (один — фаза и один — ноль). Помимо него к распределительной коробке подключается кабель от вашего светильника и кабель от выключателя. Фазный провод от расп. щита подключается к фазному проводу, идущему к выключателю.

Второй (нулевой) провод от выключателя надо подключить к тому фазному проводу, который подключен к источнику света (светильнику, лампе). При нажатии кнопки (клавиши) выключателя замыкается цепь, фаза от электрощита подается на светильник, вследствие чего его лампочка начинает светить. Чтобы лучше понять, посмотрите на представленный ниже рисунок.

ПОДКЛЮЧЕНИЕ. ДВУХКЛАВИШНЫЙ.

Как уже было сказано выше, подключение двухклавишного переключателя не сильно отличается. К осветительным приборам подключают трёхжильный кабель с фазой и рабочим нулём. Иногда используется еще один кабель — заземлитель. Как и в предыдущем пункте, Вы можете посмотреть на приведенную ниже схему ,чтобы иметь представление о подключении.

ПОДКЛЮЧЕНИЕ.

ПРОХОДНОЙ.

Итак, проходной выключатель — вид коммутатора, предоставляющий возможность управлять светом из разных мест. Это особенно удобно в больших помещениях. Проходные переключатели бывают как одноклавишные, так и двух- трехклавишные. И опять же, внизу представлена наглядная схема подключения.

ИТОГИ.

Здесь мы рассмотрели все основные виды переключателей света и методы их подключения. Надеемся, эти сведения помогут Вам грамотно продумать освещение в своей квартире.

Похожие статьи

Узнаем как подключить выключатель света? Схема

Выключателем света может быть простое электротехническое устройство, а также сложный коммутационный аппарат. Они предназначены для разных схем управления приборами освещения. При монтаже проводки важно правильно подключить выключатель света. Схема подключения в классическом варианте — это применение простейшего устройства с одной клавишей.

Его контакты размыкаются при отключении освещения и замыкаются при включении. При этом фаза проходит через выключатель, а ноль подключен к лампе. Путать порядок подключения нельзя, иначе на лампе постоянно будет напряжение.

Подключение одноклавишного выключателя

Устройства выполняются для внутренней и открытой установки. Схема подключения выключателя света с одной клавишей обеспечивает коммутацию светильника или группы.

Если ламп больше, основные соединения также производятся через распределительную коробку.

Особенности применения нескольких клавиш

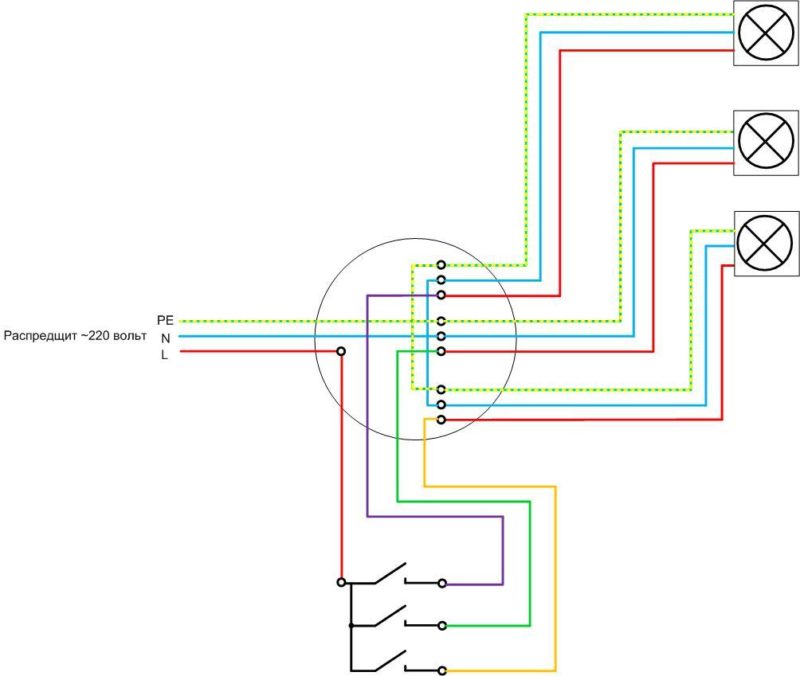

Схема двойного выключателя света позволяет управлять тем же количеством светильников. Здесь производится раздельное переключение ламп через одно коммутирующее устройство, в зависимости от того, какая из двух клавиш будет нажата. Способ распространен для включения люстры. Реже применяются трехклавишные модели.

Сложность замены на устройство с большим количеством переключений заключается в необходимости прокладки дополнительных проводов фазы к светильникам и выключателю. Схемы подключений обозначены на его задней стороне (три вывода для двухклавишного устройства).

По существу, выключатель представляет два простейших прибора, объединенных в одном корпусе. При включении одной из клавиш фаза подается на соответствующий светильник. Напряжение поступает на входную клемму (зажим). К ней подключены две контактные группы, для каждой из которых предназначена своя клавиша. На выходные клеммы подключаются лампы.

Аналогичным образом работает трехклавишный выключатель света. Принцип действия заключается в коммутации проводов, соединенных с отдельными лампами или их группами.

Подключение системы освещения в квартире или доме

В домах и квартирах силовые и осветительные цепи разделены между собой и защищены отдельными автоматами. При выходе из строя первой из них свет все равно продолжает гореть, что облегчает поиск и устранение неисправности. Если отключится вторая цепь, ее можно ремонтировать, подключив переноску к любой из розеток.

От коротких замыканий и превышения длительно допустимого тока система освещения защищается автоматическим выключателем с номиналом, определяемым суммарной мощностью всех ламп.

Устройство выключателя

Производятся следующие типы бытовых выключателей:

• внутренние;
• наружные;
• с защитой от влаги;
• модули.

При монтаже в стене применяются модели для скрытой проводки. Сначала в бетоне бурится выемка, в которую вставляется подрозетник и прокладываются провода. В итоге устройство вставляется в стену и располагается на уровне ее поверхности.

Выключатель и подрозетник продаются отдельно. Они должны подходить друг к другу, а также к условиям монтажа в стене или в тонкой перегородке.

Наружные выключатели используются для открытой проводки, которая проходит по трубам или кабель-каналам. Под них устанавливается деревянная или пластиковая площадка, прикрепленная к стене саморезами или дюбелями.

Модули монтируются на специальных кабель-каналах и применяются в офисных помещениях или на предприятиях.

Устройства с защитой от влаги устанавливают в ванных комнатах, банях, в других сырых помещениях или в местах, где на них могут попасть капли воды.

Как подключить выключатель света: схема

В качестве элементов, к которым подключается проводка, служат клеммники — механизмы с самозажимными контактами. Для подключения конец жилы зачищают и вставляют в отверстие, где она зажимается подпружиненными контактами.

Вместо клемм в выключателе могут устанавливаться винтовые зажимы. В них вставляется конец зачищенной жилы и производится затяжка путем закручивания болта.

Механизм переключения содержит подвижный контакт, занимающий 2 фиксированных положения: «включено» и «выключено». В зависимости от того, в каком из них находится клавиша, электрическая цепь будет замкнута или разомкнута.

Выбор выключателя

Прибор покупают в специализированном магазине, где можно выбрать наиболее подходящий по внешнему виду и параметрам. Выключатель должен соответствовать по мощности светильникам. От этого зависит его цена. Например, контакты, изготовленные из металлокерамики, содержащей серебро, рассчитаны на электрический ток 4 А.

При многообразии конструкций выключатели следует выбирать с конкретной целью. Они могут быть клавишными, кнопочными, настенными, потолочными, поворотными, перекидными, проходными и т. д. Особое внимание обращается на то, для наружной или внутренней проводки предназначен выключатель света. Схема его подключения также важна, поскольку она выполняет определенную функцию.

Важно проверить качество сборки устройства и как четко переключаются клавиши.

Сенсорные выключатели света

Наружная панель представляет собой стеклянную декоративную пластину с разметкой. Под ней расположен чувствительный элемент, реагирующий на легкое прикосновение или приближение пальцев. При этом возникает сигнал, преобразуемый полупроводниковой схемой в электрический, воспринимаемый коммутационной частью. В зависимости от места или продолжительности прикосновения происходит замыкание или размыкание электрической цепи, а также плавное регулирование яркости светильников.

Для большего удобства применяются дистанционные пульты управления, связанные с несколькими однотипными выключателями.

Количество функций у разных моделей отличается и зависит от цены. Устройства снабжаются датчиками движения, температуры, освещенности и т. д. К ним может подключаться электрокамин, кондиционер, фонари и охранная система освещения по периметру дома.

Принцип работы сенсорного выключателя

Электронных схем существует множество. Ниже приведена простая схема сенсорного выключателя света, которую можно собрать своими руками.

Когда человек прикасается к чувствительному элементу E1, незначительный потенциал от тела передается двухкаскадному усилителю через конденсатор C1. К выходу транзистора VT2 подключено реле К1, срабатывающее или отключающееся при очередном прикосновении. Его силовые контакты соединены с цепью питания лампы (на схеме не показано). Конденсатор C2 является фильтром, сглаживающим пульсации напряжения, а диод VD1 защищает транзистор VT2 от скачков напряжения.

Данная схема выключателя света содержит реле, ток срабатывания которого составляет 15-20 мА. Для его настройки подключается переменный резистор R1 и изменяется сопротивление, пока контакты не начнут надежно переключаться. Затем подбирается подходящий номинал.

Сенсорную пластинку изготавливают из фольгированного текстолита или медной пластинки, покрытой лаком от коррозии. Подводящий провод экранируют.

Элементом питания может служить батарейка на 9 В или зарядное устройство от телефона.

Проходные выключатели

Устройства предназначены для удобного регулирования освещением в длинных коридорах, на лестницах, проходных комнатах или на спусках в подвал. Несколько выключателей, расположенных в разных местах, удобно использовать для одной лампы. Управление освещением при этом становится более комфортным и экономичным.

Схемы проходных выключателей света

Устройства содержат по 3 контакта на каждом из них (1 общий входной и 2 перекидных выходных). Из двух выключателей, расположенных на расстоянии друг от друга, можно собрать самую простую и наиболее распространенную схему управления лампой.

При нажатии на клавишу один из перекидных контактов размыкает одну цепь, замыкая при этом другую (или наоборот). В первом выключателе клемма входа 1 подключается к фазе, а во втором — к светильнику. Выходные контакты 2 и 3 одного аппарата соединяются с соответствующими другого.

При правильном подключении лампа должна последовательно загораться и гаснуть, когда один из выключателей переключается. При разрыве одной цепи обе линии подготовлены к последующему включению. Здесь каждая клавиша не имеет фиксированного положения «включено» и «выключено».

Ниже изображено, как включается свет с двумя выключателями. Схема собирается в основном через распределительную коробку. В ней производятся все основные соединения. Чтобы не ошибиться при подключениях, провода следует маркировать.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Заключение

Для конкретных условий управления освещением применяется определенный выключатель света. Схема его подключения напрямую связана с конструктивными особенностями. Наиболее распространены простые модели, обеспечивающие размыкание или замыкание электрической цепи. Схема усложняется за счет применения двух и трех клавиш, с помощью которых можно переключать столько же светильников или управлять яркостью люстры. В дополнение к ним появились проходные выключатели, позволяющие регулировать освещение из разных мест. Затем стали выпускаться системы дистанционного и сенсорного управления, за счет которых значительно увеличилась функциональность системы освещения. Несмотря на высокие цены, такие выключатели находят все более широкое применение, благодаря созданию комфортных условий и экономии электроэнергии.

Как подключить выключатель к источнику света

Когда все работы по разведению электрики закончены, и все выключатели уже обрели свои места, следующим этапом становится подключение этих выключателей к источнику света.

Чтобы понять, как подключить выключатель Gira к лампочке, поможет ряд схем выключатель лампочка, соответствующие вашей конкретной ситуации. Как выполнить это правильно помогут наши рекомендации.

Перед работами по подключению нужно предпринять ряд мер безопасности. В частности отключить электропитание помещения, в котором будут проводиться работы. Проверить отсутствие тока можно с помощью такого прибора, как отвертка-индикатор. Для, того чтобы в будущем не возникло проблем и подключение было выполнено по всем правилам, рекомендуем осуществлять соединение медных проводов пайкой, сваркой или с помощью клеммных зажимов. Так проводка прослужит долго и приятным бонусом станет экономия на покупке нового выключателя, проводов и т.д. Также обязательным условием является соблюдение маркировки проводов цветом: красным или коричневым цветом обозначается провод «фаза», синим – «ноль».

Общий принцип подключения выключателя к осветительному прибору следующий:

1. Подготавливаем отверстия в стенах и фиксируем в них монтажные коробки для будущего механизма выключателя.
2. Проводим питающий кабель и подключаем его к защитному устройству. Лучше всего для этого использовать трехжильный провод (они более надежны и могут использоваться для заземления светильника). Способ монтажа кабеля может быть скрытым или открытым в зависимости от стадии ремонта.
3. От защитного устройства к распределительной коробке проводим кабель, который далее ведем до места расположения выключателя. Обязательно нужно оставить небольшой запас провода примерно в 10 см. Чтобы подключить электричество от вводного щита пробрасывается фаза и ноль на распределительную коробку.
4. Концы проводов необходимо аккуратно очистить от верхнего слоя изоляции, дабы освободить место контакта.
5. Из распределительной коробки ноль нужно подать на источник света.
6. Сначала фазу подключаем к нижнему контакту, а затем с верхнего контакта провод идет на источник света. Обязательно проверьте, чтобы на выключатель попал именно провод фазы. Если вы случайно присоедините ноль, то источник света окажется постоянно под напряжением, что будет грозить поражением током, например, при осуществлении замены лампочки.
7. Далее провода с очищенной изоляцией подводим к распределительному щиту и соединяем согласно их оттенкам. Соединять заземление не обязательно.
8. Все подключения должны соответствовать схемам, проверьте это! После этого можно приступить к подсоединению проводов к контактам выключателя (на обратной стороне также сверьтесь со схемой!).

Вот и весь алгоритм действий. Правильно подключить выключатель к лампочке в каждом из конкретных случаев, вам помогут ниже приведенные схемы. В каждом из случаев используйте выключатели только проверенного производителя, такого как Gira. Выключатели Gira – это гарантия высокого качества, а также огромный выбор материалов и цветов рамок и накладок!

Схема подключения выключателя к лампочке выглядит следующим образом:

Как подключить две лампочки к одному выключателю:

Как подключить двойной выключатель на две лампочки:

Одной из самых популярных моделей выкючателя среди наших покупателей является одноклавишный выключатель. Он особенен тем, что может быть подключен и как проходной, и как обычный выключатель, что делает его применение универсальным.

Фаза на выключатель или ноль: что подключить на разрыв

В современных домах невозможно обойтись без электрического освещения и для каждого светильника необходимо установить выключатель. Это устройство разрывает один из проводов, идущих к источнику света.

Для работы выключателя и лампы не имеет значения, какой из проводов будет отключаться, однако все грамотные электромонтёры подводят к нему только фазный провод. В этой статье рассказывается, какое имеет значение, на выключатель идет ноль или фаза.

Почему выключенная люстра может ударить током

Пользуются электрическим освещением все, большинство людей меняют лампы самостоятельно, но не все знают, что даже выключенный светильник может ударить электрическим током. Это происходит из-за неправильного подключения при монтаже электропроводки, замене вводного кабеля и электросчётчика или после ремонта соединений в переходной коробке.

Следствием этих действий является подвод к выключателю нейтрального (нулевого) провода, при этом происходит следующее:

• Во включенном положении выключателя на одном из проводов, подходящих к лампе, индикатор напряжения укажет на фазу. Второй провод будет нейтральным.
• В отключенном состоянии на обоих проводах присутствует фаза. Лампа при этом гореть не будет, на всех проводах в светильнике будет напряжение.

Такая ситуация опасна для здоровья или жизни человека — в случае нарушения изоляции или прикосновения к оголённым проводам, лампе или внутренним частям патрона можно получить удар электрическим током. Поэтому важно, что подаётся на выключатель — фаза или ноль.

При подаче на выключатель фазы ситуация меняется на противоположную. В отключенном состоянии на обоих проводах светильника фаза отсутствует, лампа гореть не будет. Процесс ремонта или замены лампочки при этом является более безопасным.

На выключатель фаза или ноль: правила ПУЭ

О том, фаза или ноль на выключатель что правильно указывает не только здравый смысл и логика, но и Правила Устройств Электроустановок в последнем 7 издании. Подключение к выключателю нулевого провода противоречит нормам этого документа, указанным в п.6.6.28.

Согласно этим правилам однополюсный выключатель света должен разрывать фазный провод, нейтраль отключается только при установке двухполюсного выключателя. Монтаж вместо одного двухполюсного выключателя двух однополюсных так же запрещён из-за возможного отключения только одного нейтрального проводника.

Почему выключатель должен разрывать фазу, а не ноль

Кроме требований ПУЭ есть ещё несколько причин для подключения к выключателю фазного провода.

Безопасность во время замены ламп

Основной причиной для подачи фазы на выключатель является повышение безопасности людей. Если через коммутационный прибор проходит нулевой провод, то даже в выключенном положении светильник остаётся под напряжением и при его ремонте возможны следующие ситуации:

• Во время выкручивания лопнула колба лампы накаливания или газоразрядная трубка в энергосберегающей. В этом случае есть опасность прикосновения к остаткам нитей накала, при неправильном подключении остающимися под напряжением.
• Нарушена изоляция между проводами внутри светильника и металлическим корпусом. До тех пор, пока к прибору никто не дотрагивается, не имеет значения, выключатель разрывает фазу или ноль, особенно если это потолочная люстра. К этим источникам света человек прикасается только в выключенном состоянии для замены лампы или вытирания пыли. Если через выключатель проходит нулевой провод и нарушена изоляция, то человек, выполняющий эти работы, оказывается под напряжением. Это опасно для здоровья или даже жизни, особенно при отсутствии в схеме УЗО или дифавтомата.

Важно! Если неизвестно, какой провод подходит к выключателю, все работы по замене ламп и ремонту светильников следует производить с отключением автоматического выключателя.

Мигание (свечение) ламп

Если для ламп накаливания существует только два состояния — включено и выключено, то для энергосберегающих и светодиодных источников света есть третье — периодические вспышки при отключенном выключателе. Одна из причин этого явления связана с особенностями конструкции таких ламп.

Питание этих приборов осуществляется при помощи встроенной электронной платы, на которой кроме других элементов находится диодный мост и фильтрующий конденсатор.

Если выключатель разрывает нейтральный проводник, то из-за того, что один из проводов, питающих лампу, находится под напряжением, возможен следующий процесс:

1. 1. через второй провод из-за нарушения изоляции или большой длины протекает ток утечки;
2. 2. этого тока не хватит для работы светильника, но достаточно для постепенного, в течение нескольких секунд, заряда конденсатора;
3. 3. после заряда ёмкости до напряжения, необходимого для работы электронной схемы, лампа кратковременно включается;
4. 4. происходит разряд конденсатора и процесс начинается заново.

Как определить, ноль или фаза на выключателе

При ремонте электропроводки и в некоторых других случаях необходимо проверить, на выключатель идет ноль или фаза. Это делается в следующей последовательности:

1. 1. Отключить питание линии. Открыть крышку выключателя или извлечь его из монтажной коробки так, чтобы была возможность измерить напряжение на контактах.
2. 2. Подать питание в сеть. Отключить выключатель.
3. 3. Проверить наличие напряжения на обоих выводах устройства. Фаза должна быть только на одном из контактов.
4. 4. Включить выключатель и проверить наличие фазы на выводах. На обоих контактах индикатор должен показывать одинаковый результат.



Если индикатор показывает фазу, то выключатель подключен правильно, при её отсутствии и горящей лампе к выключателю подходит нейтральный провод.

Важно! Проверка должна производиться при наличии в патроне исправной лампы.

Причины неправильного подключения

Если монтаж электропроводки и подключение её к сети были выполнены правильно, то ко всем выключателям будет подведена фаза. Наличие нуля указывает на ошибки при выполнении электромонтажных работ:

• Неправильное соединение проводов в монтажной коробке. Встречается при несоблюдении цветовой маркировки проводов или в проводке, выполненной в советское время алюминиевым проводом (лапшой).
• Перепутанные провода после замены электросчётчика или вводного кабеля. Подключение прибора учёта должно производиться с учётом нулевого и фазного проводов. После работ на клеммнике устройства инспектор электрокомпании проверяет соответствие подключения и может потребовать изменить полярность.

Что делать, если подключение неправильное

При неправильном подключении ошибку необходимо исправить. Сделать это можно двумя способами — в распределительной коробке и на подключении к электросчётчику.

Как изменить полярность на вводе в квартиру или частный дом

До производства этого переключения необходимо проверить все выключатели, что они размыкают — фазу или ноль.

Если неправильно подключены все выключатели, то проще всего изменить подключение после прибора учёта. Есть несколько вариантов выполнения этой работы:

• Изменение полярности подключения кабеля на клеммнике электросчётчика. Из-за того, что при этом будет нарушена пломба, выполнять такую работу допускается только по согласованию с электрокомпанией. Это целесообразно делать при наличии электрощитка старого типа с пробочными предохранителями.
• Переключение полярности проводов, отходящих от вводного автомата, расположенного после прибора учёта. Удобно выполнять в современных щитках с модульными автоматами.

Совет! Изменение полярности ДО ввода в дом или квартиру не производится. Это нарушает правильность подключения электросчётчика.

Как поменять местами ноль и фазу в выключателе

Если неправильно подключён только один выключатель, то переключение необходимо производить в переходной (распаечной) коробке. Чаще всего она находится на расстоянии 10-20см от потолка, непосредственно над одним из выключателей или розеток, установленных в данном помещении.

В санузлах блочных или панельных домов, в которых выключатели света находятся на перегородках между ванной и туалетом, коробка находится на противоположной стене или в коридоре.

Важно! Все работы по изменению схемы соединения проводов производятся после отключения питания и проверки отсутствия напряжения.

В самом простом случае в распределительную коробку приходят четыре двухжильных провода:

• подходящая линия;
• отходящая линия;
• подключение выключателя;
• питание светильника.

Они соединены между собой при помощи трёх скруток или клемм:

• Фаза (3 провода в скрутке). Подходящая линия, отходящая линия, подключение выключателя.
• Нейтраль или ноль (3 провода в скрутке). Подходящая линия, отходящая линия, питание светильника.
• Скрутка из 2 проводов. Соединение выключателя и светильника.

При необходимости изменить подключение выключателя, нужно поменять местами провода, отходящие к выключателю и лампе от нулевого и фазных проводов. Скрутка из двух проводов, соединяющая выключатель и светильник, остаётся без изменений вне зависимости от того, на выключатель идет ноль или фаза.

После повторного соединения проводов их следует заизолировать, закрыть крышку коробки, подать питание в сеть и проверить работу освещения и подвод к выключателю фазного провода.

Переключение проводов в коробке, в которой подключен двухклавишный выключатель или розетки производится аналогичным образом. Основная сложность при этом — определить, какие именно провода соответствуют необходимым электроприборам.

Для этого необходимо учесть количество проводов в скрутке, направление, в котором кабель выходит из коробки, а в сложных случаях придётся использовать пробник или тестер.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Стандартная проводка однополюсного переключателя света

Самый простой и наиболее распространенный переключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный переключатель света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включая свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи.Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, которое течет по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же … белые провода цепи обходят выключатель, ЕСЛИ … белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места. Leviton

При подключении переключателей этот тип кабеля может использоваться в качестве ножки переключателя — там, где вам нужны два черных провода, чтобы перейти от переключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические коды могут отличаться в зависимости от этой практики. Схема соединений стандартного однополюсного переключателя

Схемы подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный световой сигнал, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этом рисунке вы можете видеть, как раскаленные докрасна «свинцовые» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу осветительной арматуры, который в данном случае , представляет собой белый провод, обмотанный черной изолентой.Переключатель диммера прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателей этого типа см. Раздел «Как подключать трехпозиционные переключатели». Трехпозиционный переключатель GE

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий для Сансет Букс, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем , как подключить переключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (однополюсный однополюсный) для управления лампой / лампочкой из одного места.

Прежде чем переходить к деталям, мы должны показать основную конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего SPST (однополюсного однополюсного) переключателя

Ниже приведен простой пошаговое руководство со схемой и схемой подключения, в которой показано, как подключить выключатель света для управления лампой / лампой из одного места с помощью одностороннего или одностороннего переключателя?

Требования:

• Однопозиционный переключатель (SPST = однополюсный, сквозной) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабелей x 3 Нет


Процедура :

Это похоже на последовательную схему i.е. все компоненты соединены последовательно. Просто подключите нейтральный провод непосредственно к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите токоведущий провод к переключателю, как показано на рисунке ниже. На приведенном ниже рисунке показано базовое подключение переключателя света и его положение, т.е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, выключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и накалить лампочку.

Подключение переключателя света

На рисунке ниже показаны принципиальные схемы и схемы подключения переключателей света, которые показывают , как подключать переключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут отличаться в зависимости от области. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к переключателям и электроприборам от заземления в распределительном щите, чтобы снизить риск поражения электрическим током и опасности), который не показан на рисунках выше.

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением).
• Последовательное соединение переключателей не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• При таком подключении проводов требуется меньше проводов и кабелей.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
• Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке электропроводки:

Как подключить светодиодные лампы к выключателю

Если вам интересно, как подключить светодиодные лампы к переключателю.Эта статья поможет вам пошагово с картинками и схемами различных способов электромонтажа.

Подключить светодиодные фонари к выключателю относительно просто. Соблюдайте местные электротехнические нормы и правила и перед подключением проконсультируйтесь с местным электриком. Убедитесь, что вы подключили белый провод через распределительную коробку в соответствии с электрическими правилами 2018.

Как подключить светодиодные фонари к переключателю

Подключить светодиодные светильники к выключателю очень просто.Вам понадобится кусок провода nmd 90 люмекс. Провод будет заканчиваться от вашей панели питания. Затем он попадет в вашу настенную электрическую коробку.

В этом блоке будет расположен переключатель. Ящик должен быть надежно закреплен в стене. Вам просто нужно положить в коробку кусок провода 14/2 лм. Вам нужно будет оставить около 8 дюймов проволоки для работы. Затем возьмите еще один кусок провода и бегите к светодиодной лампочке.

Внутри распределительной коробки оголенные провода проходят под клеммами на задней стороне коробки.Это называется заземляющим проводом. Белый провод тогда сразу попадет, почему гайки. Черные провода просто подключатся к клеммам переключателя.

Это отключит питание света, выключит и снова включит его. Убедитесь, что вы используете подходящий разъем при подключении провода к распределительной коробке фонаря.

Внутри распределительной коробки фонаря вы увидите белый провод, провод заземления и черный провод. Вы просто подберете цвет по цвету. На схеме выше показано, как делать разводку.

Можно ли подключить светодиодные ленты к выключателю?

У большинства светодиодных лент есть вставной трансформатор. В сочетании с блоком управления это упрощает установку светодиодных лент. Вы просто подключаете настенный трансформатор к розетке, а затем подключаете его к блоку управления.

Блок управления — это фактический приемник для пульта дистанционного управления, который идет в комплекте со светодиодной подсветкой. Настенный пульт, с помощью которого можно включать и выключать свет. Это упрощает установку.

Сама светодиодная лента обычно имеет двусторонний скотч для удобства монтажа.Это позволяет устанавливать их на любую сухую чистую поверхность. Обычно светодиодные ленты используются для освещения бара. Их также можно использовать для контровочного освещения.

Если вы хотите управлять освещением светодиодной ленты с помощью стационарного настенного выключателя, просто следуйте приведенной выше схеме. Вместо того, чтобы подключать светильник, вы подключаете вилку. Убедитесь, что вы предварительно установили желаемые настройки освещения, медовый светодиодный светильник. Когда вы управляете ими с помощью настенного переключателя, они должны использовать предыдущие настройки.

Нужен ли мне специальный выключатель для светодиодных фонарей?

Как правило, для установки светодиодного освещения не требуется специальный выключатель. Обычный однополюсный или трехполюсный переключатель на 15 ампер подойдет. При этом будьте очень осторожны, если вы постоянно устанавливаете светодиодный светильник и планируете использовать диммер.

Диммер должен быть рассчитан на управление светодиодным освещением. В основном все, что обычно продается на рынке сегодня, рассчитаны на обычные светильники, а также на светодиодные светильники.

Если вы установите диммер, не рассчитанный на светодиодное освещение, он приведет к мерцанию светодиодных ламп.

Как подключить несколько светодиодных ламп к переключателю

Подключение нескольких светодиодных осветительных приборов к одному выключателю — это тот же метод, что и подключение одного светильника к выключателю.

К цепи можно подключить гирлянду светодиодных светильников мощностью до 1500 Вт. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много осветительных приборов.

Мы подключаем светильники так называемым параллельным способом. Некоторые люди также называют этот метод последовательным подключением. Вы бы бегали от одного светильника к другому, соединяя всех белых и всех черных.

Различаются ли провода для освещения под встречным светом?

Если вы подключаете обычные светодиодные светильники, вам следует использовать кабель типа nmd или кабель lumex, рассчитанный на 90 градусов. Этот тип провода используется в стандартной домашней электропроводке.Он используется в разных отраслях промышленности в течение многих лет.

Если вы используете светильник для светодиодной ленты низкого напряжения, то, скорее всего, он будет поставляться с собственной проводкой. Этот тип соединительных головок с напряжением 5 В или меньше создает очень небольшую опасность поражения электрическим током.

Нужно ли отключать светодиодные лампы в коробке?

Может всегда стоит пробовать использовать коробку при выполнении концевой заделки с проводкой. Фактически обязательно, чтобы все сетевое напряжение или освещение на 120 вольт имели какую-либо форму распределительной коробки.

Сказав, что низковольтный тип освещения встречной полосы, который содержит только 5 Вольт, может быть просто причиной того, что провода скручены вместе. Трансформатор, входящий в комплект, будет иметь встроенный предохранитель.

Сколько светодиодных ламп можно запустить с одного выключателя?

К одному выключателю можно подключить множество светодиодных светильников. Проверьте мощность светодиодных светильников и добавляйте их, пока не наберете 1500 Вт мощности.

Некоторые стили светодиодных диммеров изначально рассчитывались на мощность светодиода от 600 до 800 Вт.Помните об этом, когда будете складывать светильники.

Как подключить 3 способа подключения к светодиодной подсветке?

Для подключения I набор светодиодных осветительных приборов. К набору из 3-х или иногда называемых 2-мя способами, вам сначала потребуется подать питание на выключатель. Для этого потребуется отрезок провода 14/2 nmd 90 от коробки панели до первого переключателя.

Между двумя переключателями вы проложите кусок провода 14/3 nmd 90. От последнего блока переключателей вам нужно будет протянуть еще один кусок провода 14/2 нм к блоку светодиодных светильников.

После подключения всех оголенных проводов заземления к задней части распределительных коробок. Затем вы подключите белый провод прямо через обе коробки переключателей и подключите его к светодиодному светильнику. Это обеспечивает постоянное нейтральное соединение с осветительной арматурой. Это также оставляет нейтральное соединение в каждой коробке, если вы хотите установить интеллектуальный переключатель.

Хорошо, послушайте, это важная часть. Черный провод на участке 14/2 от панели к первой распределительной коробке заканчивается на черном общем винте до первого трехпозиционного переключателя, как на схеме.

Двигаясь ко второй распределительной коробке, вы подключите черный провод к общему проводу второго трехпозиционного переключателя, который идет к светодиодной осветительной арматуре.

Между двумя переключателями останется 2 провода. Их называют путешественниками. Они будут заканчиваться на каждый из медных винтов на каждом наборе из 3 путей. См. Схему, как показано.

Нужен ли предохранитель меньшего размера для светодиодных фонарей?

Основная цепь светодиодных светильников защищена предохранителем на 15 ампер или автоматическим выключателем на 15 ампер.Этого достаточно для защиты цепи. В некоторых случаях некоторые комплекты светодиодного освещения поставляются с дополнительным встроенным предохранителем.

Этот линейный предохранитель предназначен только для защиты цепи светодиодного освещения. В большинстве случаев линейные предохранители встроены прямо в трансформатор, питающий светодиодный свет, например, под встречным светом.

Как уменьшить яркость светодиодных фонарей?

Некоторые комплекты светодиодных фонарей имеют функцию затемнения прямо на пульте дистанционного управления, который входит в комплект.Другой светодиодный свет должен быть приглушен настенным выключателем.

Сегодня на рынке доступно множество светодиодных диммеров. Перед покупкой диммера мы всегда рекомендуем покупать тот стиль освещения, в котором вы хотите установить. Проверьте мощность светильников, которые вы планировали установить. Затем убедитесь, что диммер совпадает.

Где я могу купить светодиодные фонари?

Вы можете приобрести светодиодный диммер в любом местном крупном магазине. В наши дни они очень распространены.Если вы хотите увидеть больше доступных продуктов с 4 светодиодами. Кликните сюда.

Светодиодные лампы нагреваются?

Хотите верьте, хотите нет, светодиодные светильники могут нагреваться. Особенно в замкнутом пространстве. Всегда полезно убедиться, что светильник рассчитан на применение, в котором вы пытаетесь его установить.

Некоторыми примерами нагрева светодиодного светильника может быть его установка внутри закрытого светильника с абажуром. Это характерно для закругленного стиля, закрытого в светильник, который вы видите в своем местном хозяйственном магазине.

Как долго служат светодиодные фонари?

Срок службы

светодиодных светильников и светодиодных ламп составляет до 25 лет. При этом многие светильники со встроенными светодиодными лампами не служат так долго.

Старая поговорка гласит, что вы получаете то, за что платите, поэтому, когда вы покупаете светодиодные лампы со скидкой, они, скорее всего, не будут последними. Немного больше денег на светодиодную лампу продлит срок службы и сэкономит вам на обслуживании.

Подключение к панели электрического выключателя

При подключении цепи освещения к электрической панели необходимо отключить питание, чтобы не допустить поражения электрическим током.Сначала вам нужно будет подключить кусок провода 14/2 к электрической панели с помощью подходящего разъема.

Внутри электрического щитка вам нужно будет подключить провода в соответствии с цветами. Оголенный медный провод заземления будет проходить под клеммой вместе со всеми другими заземлениями.

Белый провод будет соединяться под нейтральной шиной со всеми остальными белыми проводами. У вас должен остаться черный провод, который является проводом под напряжением. Этот провод подключается под выключателем.

Прерыватель, который вы устанавливаете, защелкивается на месте и должен быть рассчитан на 15 ампер для обычного использования в жилых помещениях.Это все, что необходимо выполнить, когда вы планируете подключить светодиодные фонари к выключателю.

Подробнее о переключателях, которые мы рекомендуем ……… ..

Электропроводка переключателя света — электрическая 101

Типичное подключение провода заземления

Все провода заземления и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе.Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема подключения обычного выключателя света

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка переключателя (в калифорнийском стиле)

При альтернативной проводке переключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод передает линию, черный провод — коммутируемую линию. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки может входить и выходить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

Розетки и переключатели | Традиционные, современные и индивидуальные розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойКоммутаторная розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монет на винтах, делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Розетки и переключатели квадратные безвинтовые

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных среди доступных на рынке розеток и выключателей. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь в современной и традиционной отделке

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

• Выберите из более чем 80000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов пластин на выбор
• Изготовлено в соответствии с высшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для длительной защиты
• Каждый продукт собран вручную и упакован в индивидуальную коробку
• Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей.Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете.Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, то мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с питанием от батареи или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа. В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может потребоваться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой.На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Amazon.com: выключатель света Wemo F7C030fc, Wi-Fi включен, работает с Alexa и Google Assistant: инструменты и обустройство дома

5,0 из 5 звезд Купил одну, и она мне так понравилась, что я продолжал покупать больше.
Автор Альдебаран, 26 сентября, 2016

Этот выключатель света и другая вилка типа розетки надежно проработали более 3 лет.Были бы случайные сбои, такие как перебои в питании, которые вызывают перезапуск переключателей, но они никогда не выходили из строя. Однако вы зависите от своего интернет-соединения, и если вы окажетесь в отъезде во время сбоя сети, вы не сможете связаться с коммутаторами. В любом случае ежедневные программы будут продолжать работать.

Для правильной настройки требуются некоторые знания в области сетевых технологий и способы правильной реализации безопасности. Коммутаторы работают как в скрытых, так и в транслируемых сетях SSID Wifi.Половина моих коммутаторов работает со скрытым SSID, а другая половина подключена к транслируемому SSID. Они действительно поддерживают ключи безопасности с паролем, но если вам нужен дополнительный уровень защиты, включите контроль MAC-адреса вашего маршрутизатора / базовой станции, чтобы разрешить доступ к вашей беспроводной сети только распознанным и авторизованным устройствам.
Я назначил этим коммутаторам статический IP-адрес в виде их MAC-адресов, чтобы избежать конфликта IP-адресов при отключении и выключении питания моего маршрутизатора. Это общее правило для всех моих домашних устройств.

Обновление 2017 г.
Мой одиннадцатый коммутатор прибудет завтра. Первый выключатель, который я купил в 2013 году, работает по сей день. Все переключатели по-прежнему надежно работают.
Прекрасно работает с термостатом NEST, Amazon Echo и IFTTT.

Обновление, декабрь 2017 г.
1. Приложение WEMO сначала позволяет присвоить имя каждому коммутатору, а затем позволяет настроить «Правила» для автоматического включения / выключения коммутатора или группы коммутаторов. Чтобы переключатель или группа переключателей включались / выключались в запланированное время.
2. Приложение Amazon Alexa позволяет сначала создавать интеллектуальные именованные «Группы» переключателей, такие как «Внешнее освещение», «Внутреннее освещение», «Освещение в гостиной», чтобы вы могли использовать голосовое управление для их значимого способ. «Алекса, выключи свет в гостиной» или «Алекса, выключи все освещение».
3. IFTTT объединит все функции ваших интеллектуальных устройств с WEMO и ALEXA (NEST и другие). то есть GPS в смартфоне можно использовать для создания невидимого забора, который может включать / выключать переключатели WEMO, когда вы входите / выходите из его периметра.Когда я примерно в полумиле от дома, загорается свет в гостиной и наружное освещение. NEST также может почувствовать, что я прихожу домой, и начать охлаждение / обогрев дома. Существуют тысячи готовых к употреблению «рецептов».

Вместе с этими тремя приложениями есть тысячи возможностей для автоматизации вашего дома, если вы готовы поэкспериментировать. Это лишь некоторые из способов, которыми я использую свой.

Обновление

, март 2018 г.
1. Недавно была приобретена интеллектуальная розетка Wemo Mini Smart Plug, чтобы сделать подсветку в кухонных шкафах умной.Настроить было легко, но мне сначала пришлось добавить MAC-адрес коммутатора к моей базовой станции, прежде чем подключаться к одному из моих домашних SSID.
2. Получается двенадцать переключателей, и все они активны и функционируют, как вы можете видеть.
3. Приложение Wemo очень тормозит, но, к счастью, с голосовой активацией я редко запускаю приложение, кроме как делать снимки экрана. Вместо этого я использую распознавание голоса Alexa.

No related posts.
