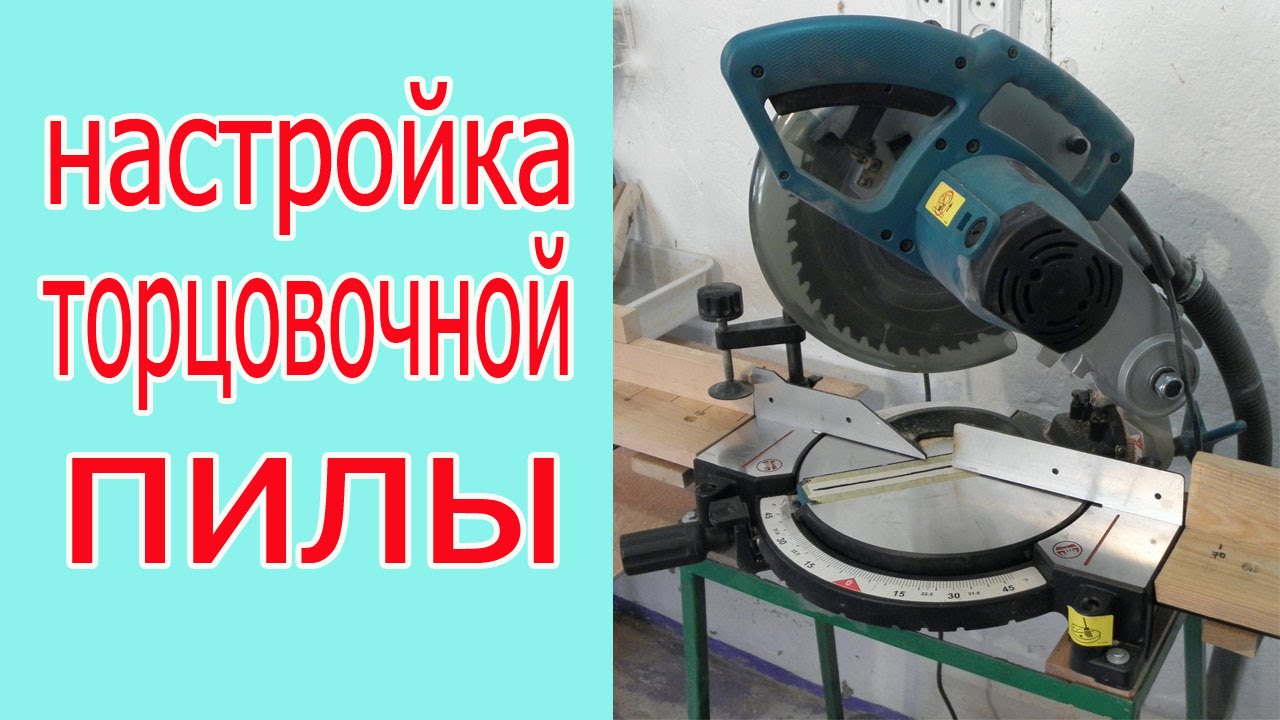

Как настроить торцовочную пилу: Регулировка торцовочной пилы

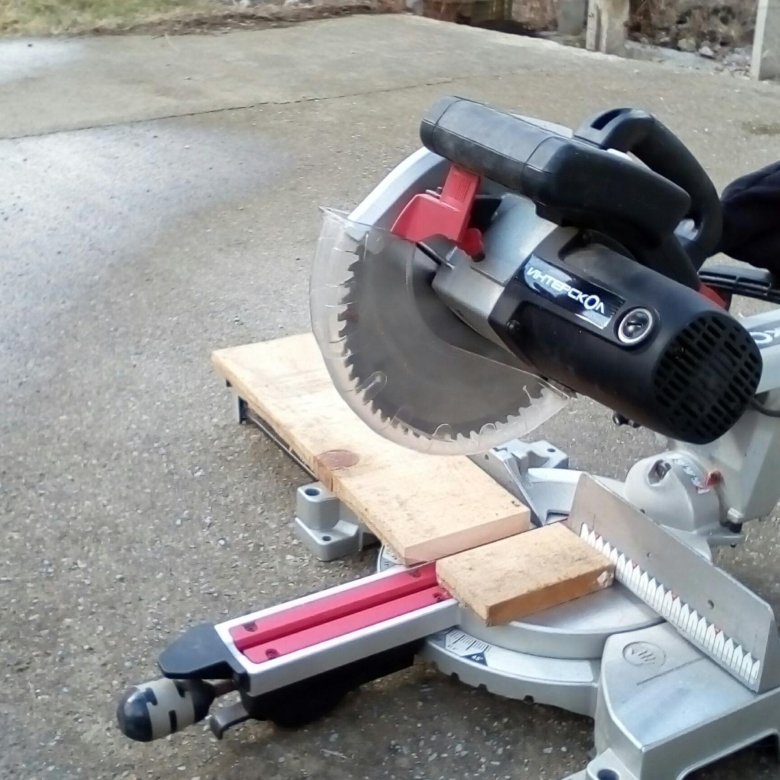

Во-первых, мы будем использовать торцовочную пилу, чтобы выровнять один конец доски.

От края доски, которую мы только что выровняли, отмеряем нужную нам длину заготовки и делаем отметку карандашом.

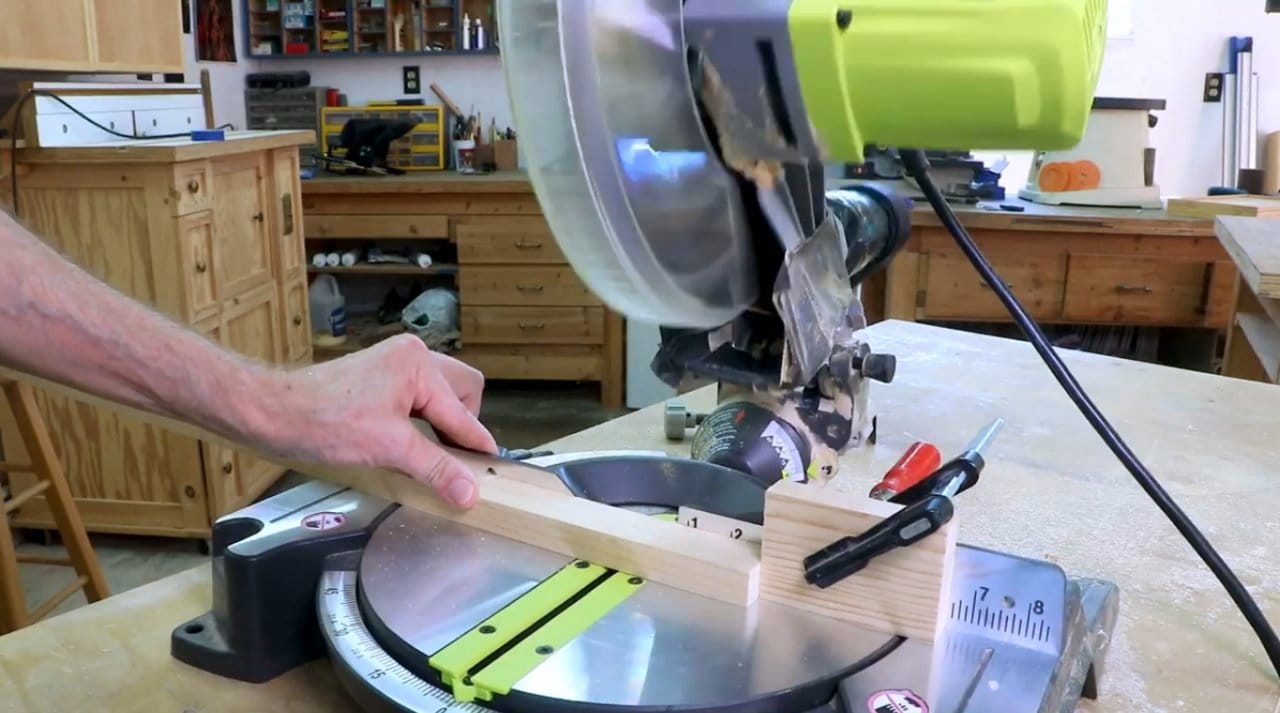

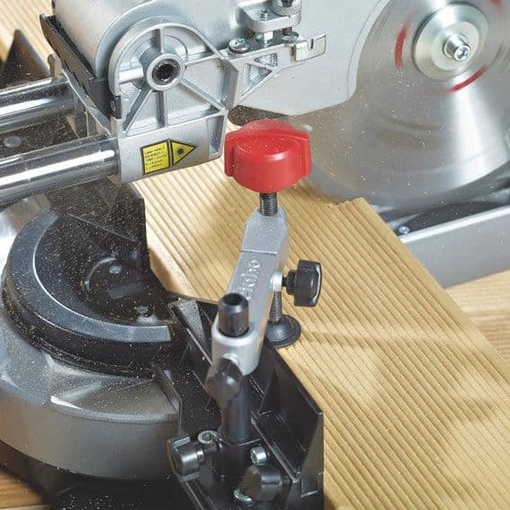

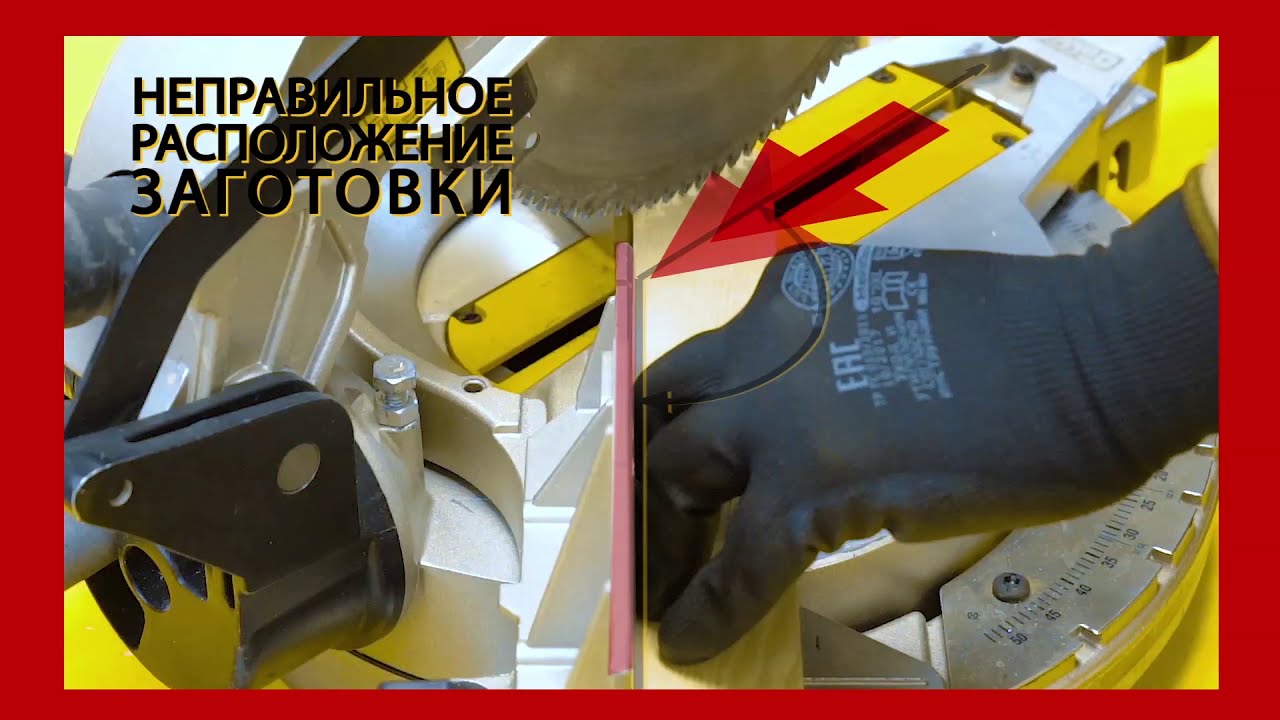

Далее мы поместим нашу заготовку так, чтобы мы оставили линию карандаша, когда будем делать разрез.

Много раз я делаю повторяющиеся разрезы для своих проектов, поэтому я устанавливаю остановку в конце заготовки.Нам не нужно устанавливать упор, если мы режем только одну заготовку.

Теперь мы можем сделать наш разрез.

Измерим заготовку. Мы готовы к работе, если заготовка соответствует нужным нам размерам. Мы перейдем к шагу 4, если заготовка слишком длинная.

Шаг 4. Используйте пильное полотно для идеальных разрезов

Если наша заготовка слишком длинная, мы можем использовать лезвие, чтобы сделать микрорегулировку и отрезать заготовку до нужной нам длины.

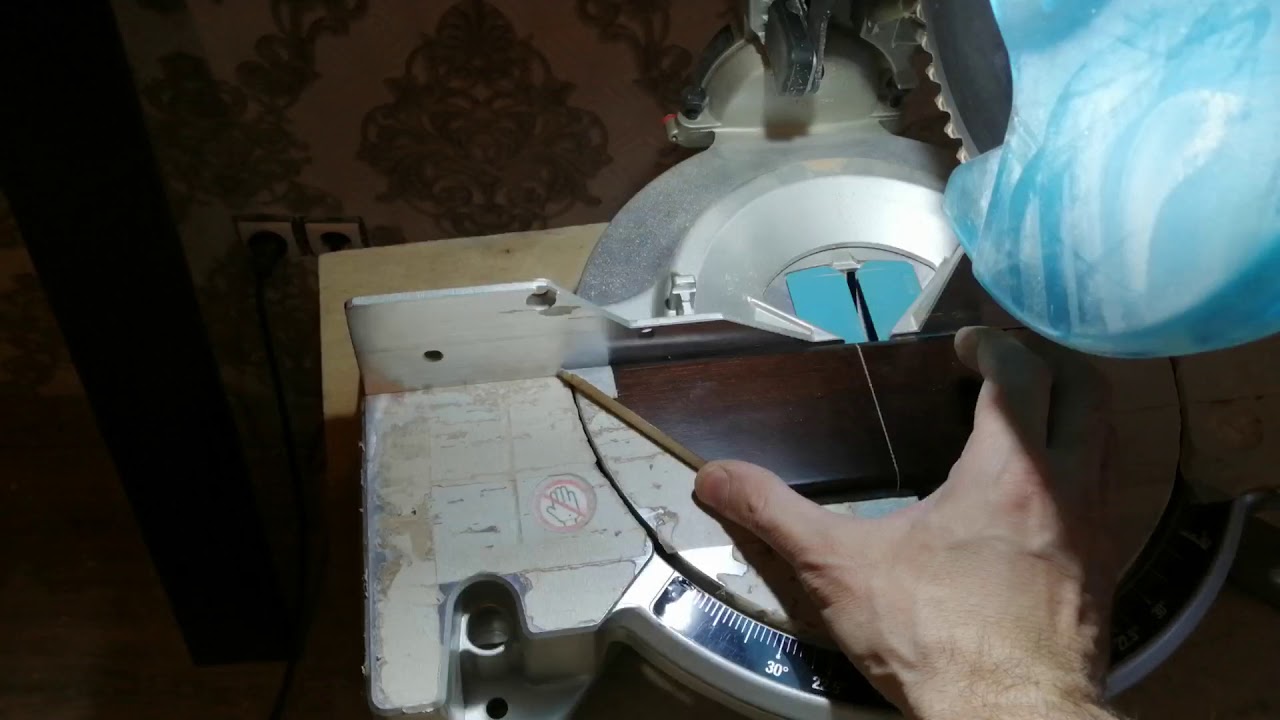

При выключенной пиле опустите полотно до упора в стол и аккуратно двигайте заготовку, пока она не коснется края полотна.

Держите доску на месте и поднимите лезвие. Переместите упор (если мы его используем), чтобы он касался конца заготовки. Если мы опустим диск (при выключенной пиле), мы заметим, что зубья едва касаются конца нашей заготовки.

Снова поднимите диск, запустите пилу и опустите, чтобы сделать разрез. Лезвие срежет небольшой кусок доски.

Теперь еще раз измерим заготовку. Мы готовы к работе, если заготовка соответствует нужным нам размерам. Мы повторим шаг 4, если кусок все еще слишком длинный.

Иногда мне может понадобиться выполнить шаг 4 два или три раза, но использование этой техники позволяет мне отрезать доску до нужной длины. Пожалуйста, попробуйте. Ваши заготовки всегда будут именно той длины, которая вам нужна для ваших проектов!

Вернуться к оглавлению

Если вы сделаете разрез торцовочной пилой, а затем перевернете доску, будет ли разрез гладким и четким или грубым и неровным?

Если вы сказали грубый и зазубренный конек, перейдите к разделу «Предотвратить отрыв торцовочной пилы», и я поделюсь с вами , как я использую кусок дерева, чтобы уменьшить отрыв и сделать более аккуратные пропилы торцовочной пилой!

Улучшите свою торцовочную пилу с помощью этого БЕСПЛАТНОГО 18-страничного электронного руководства по работе с торцовочной пилой ! eGuide включает такие насадки для торцовочных пил, как:

• Почему нужно «оставлять карандашную линию».
• Почему лезвие должно полностью остановиться.
• Как использовать диск, чтобы сделать точные торцовочные пилы лазером!

Плюс 3 бонусных раздела:

• Как отрегулировать торцовочную пилу
• Как заменить лезвие на торцовочной пиле
• Как очистить пильные полотна

Нажмите на ссылку ниже, и я перейду к вам с вашим БЕСПЛАТНЫМ электронным руководством по работе с торцовочной пилой ПРЯМО СЕЙЧАС!

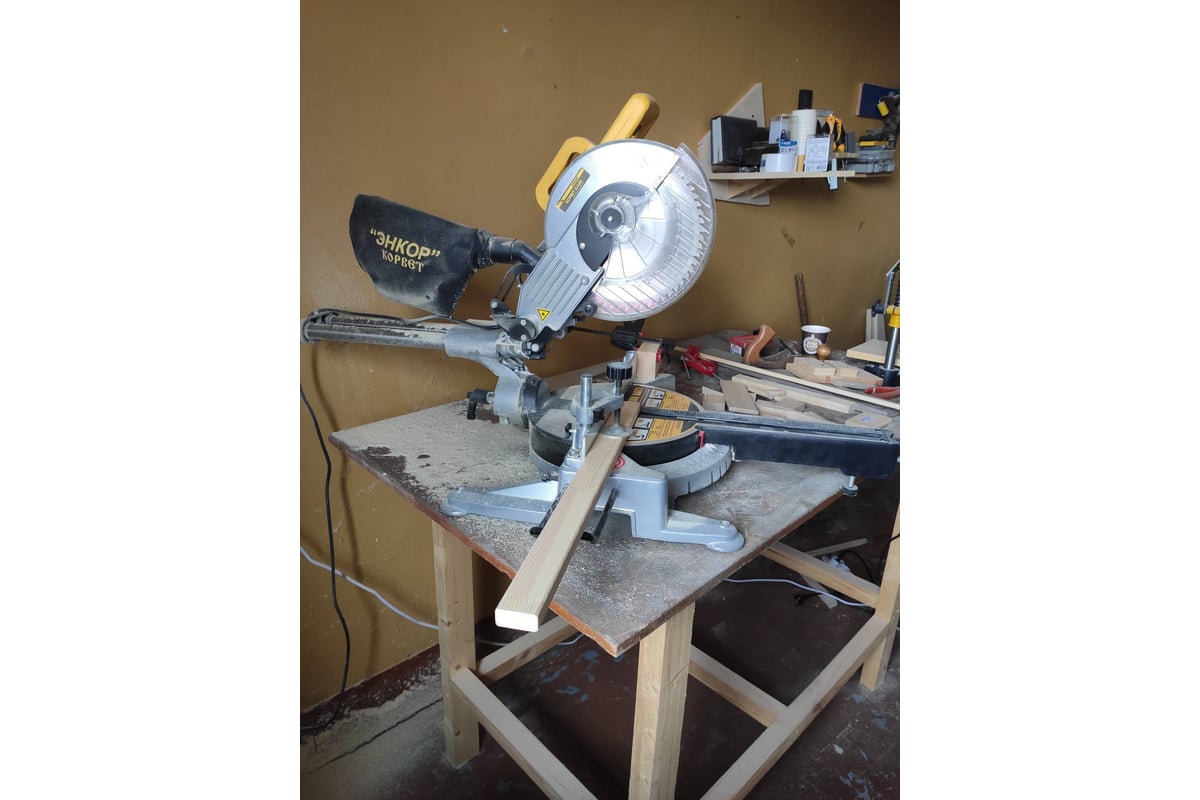

Зачем нужна специальная подставка для торцовочной пилы? Поскольку вы знаете, что виноваты в этом… вы кладете торцовочную пилу на верстак, чтобы сделать несколько надрезов, затем опускаете торцовочную пилу на пол, чтобы собрать свой проект.Затем вы понимаете, что обрезали одну из частей слишком коротко, но ваш проект зажат на вашем рабочем столе, так что теперь вы наклоняетесь, чтобы резать на полу. Да, мы все это сделали.

После того, как у вас появится верстак, я бы сказал, что следующим обновлением для вашей мастерской станет специальный стенд для торцовочной пилы. Независимо от того, есть ли у вас специальная мастерская или место, которое вы можете использовать только временно для проектов «сделай сам», я думаю, что одна из этих компактных и простых в изготовлении стоек для торцовочных пил своими руками станет отличным дополнением к вашему магазину.

Спасибо, что заглянули и ознакомились с моими 7 трюками с торцовочной пилой, которые должен знать каждый домашний мастер. У вас есть трюк с торцовочной пилой? Поделитесь со мной в комментариях! О, и если вы нашли это полезным, не могли бы вы воспользоваться моментом и прикрепить его к Pinterest?

| ЭТОСтолярная мастерская

Если ваши митры уже не так туги, как раньше, вот как заставить вашу пилу снова петь на поле!

Каждый плотник должен знать, что когда вы покупаете новую стамеску или ручной рубанок, она не бритвенно острая из коробки — перед использованием ее необходимо заточить. Ну, то же самое верно и для торцовочных пил. Они не приходят с завода в идеальном состоянии.

Кроме того, после того, как вы несколько десятков раз затащили пилу в грузовик и вытащили ее из грузовика, или прижали тяжелым прикладом к ограждению, или, может быть, даже сорвали ее с задней части стойки пилы или с задней двери, все эти точные корректировки могут серьезно выйти из строя. Если вы заметили, что в последнее время суставы не совсем закрываются, возможно, пришло время настроить вашу пилу. Вот несколько приемов, чтобы получить эти большие инвестиции в самый раз.

Рекомендации по отвалу

Правильная настройка пилы невозможна, если полотно затупилось или погнулось. Разберитесь с этим в первую очередь. Если у вас нет свежего лезвия, купите новое и установите его, прежде чем двигаться дальше. Но какое лезвие купить?

Не используйте в торцовочной пиле то же полотно, что и в настольной пиле . Диски для продольной и поперечной резки имеют разную заточку. Для торцовочной пилы я предпочитаю торцовочное полотно с тонким пропилом и 60 или менее зубьями. Этот тип полотна часто устанавливается на новые пилы.Мои причины для этого предпочтения:

1. Они производят меньше трения и требуют меньшей мощности двигателя.
2. Эти лезвия режут так же прямо и плоско, как хакаборд с 500 зубьями. (Прямая и плоская поверхность — самые важные требования при чистовой обработке. Мне редко требуется стекловидное гладкое торцевое зерно, которое может дать диск с 90 зубьями.)

Далее, я часто использую как отрезную, так и скользящую пилу для резки волокон, и эти полотна справляются с этой задачей лучше всего. И наконец, когда эти лезвия острые, они не колеблются при погружном резе больше, чем на 1/8 дюйма.толстое лезвие со 100 зубьями. Однако многие плотники выбирают более толстые торцовочные пилы с максимальным количеством зубьев, 80 или более для 10-дюймового или 12-дюймового полотна.

Производители, которые, кажется, доминируют в области изготовления лезвий, — это Forrest, Tenryu, Freud, Amana и Ridge, и это лишь некоторые из них. Кроме того, почти все производители пил предлагают свои собственные марки модернизированных промышленных дисков. После того, как вы наденете хорошее полотно на пилу, сделайте несколько основных проверок, прежде чем врезаться в эту полку каминной полки из грецкого ореха.

Проверьте таблицу

(Примечание: щелкните любое изображение, чтобы увидеть увеличенную версию.Нажмите кнопку «Назад», чтобы вернуться к статье.)

Механический цех проверяет поверхность на прямолинейность и плоскость с помощью поверочной линейки или поверочной плиты, и эти инструменты могут быть дорогими. Тем не менее, хорошего угольника вполне достаточно для проверки стола и упора торцовочной пилы. Положите квадратный край обрамления на стол пилы, чтобы убедиться, что он плоский. Вы можете использовать различные типы бумаги для измерения неровностей. Каталожная карточка имеет толщину восемь тысячных (0,008) дюйма; тетрадь бумага.004 дюйма толщиной; а бумага из телефонной книги имеет толщину 0,002 дюйма.

Должен отметить, что маловероятно, что ваш пильный стол перекошен, потому что современные пилы хорошо поддерживаются по центру. Но если полоска тетрадной бумаги может скользить под обрамляющим квадратным лезвием, вам может потребоваться внести некоторые коррективы, чтобы позже можно было идеально набрать вертикальные разрезы. Если под лезвие подойдёт кусок картона, то настроить головку пилы так, чтобы пилить под прямым углом с любой стороны стола, будет невозможно.

Существует два возможных способа выровнять раскачивающийся стол. Вы либо соскребаете его, либо переворачиваете пилу на параллели и выпрямляете стол на прессе. Шпаклевание – это работа, требующая специальных инструментов и навыков. Нажатие для выравнивания стола пилы должно выполняться очень маленькими шагами и с большой осторожностью. Литой алюминий сломается. Если пространство под поверочной линейкой больше 0,010 дюйма (толще каталожной карточки), вы можете просто отнести пилу в ремонтную мастерскую и попросить их выпрямить ее.

Выпрямить забор дальше

Убедившись, что стол пилы ровный, проверьте направляющую. Изогнутый забор является наиболее распространенной причиной того, что торцовочная пила не делает точные пропилы.

Используя угольник и лист бумаги телефонной книги в качестве щупа, прижмите бумагу угольником к ограждению. У вас не должно быть возможности перетянуть бумагу с одной стороны на другую (см. видео ниже). Если есть зазор, нужно отрегулировать ограждение. С этой операцией я снимаю идеально.

Чтобы выпрямить двухсекционный забор, ослабьте винт, ближайший к зазору, и слегка постучите или подденьте упор по направлению к квадрату каркаса. Остановитесь, когда две стороны ограждения выровняются, и плотно закрутите винт. Снова проверьте все ограждение, как и раньше, а затем плотно затяните винт.

Чтобы выпрямить цельный забор, ослабьте винты, ближайшие к щели, и используйте монтировку, чтобы выпрямить забор. Сохраняйте напряжение на монтировке, когда затягиваете винты. Дополнительный человек — большая помощь в этой процедуре.Самостоятельно вы должны удерживать стержень на месте, бросить поверочную линейку, взять гаечный ключ и затянуть винт. Это может быть настоящим жонглированием, и вам, возможно, придется сделать это два или три раза, чтобы все получилось правильно.

Несколько слов о суппортах

очень недороги в наши дни, как с циферблатным, так и с цифровым управлением. Независимо от того, работаете ли вы с металлом или деревом, штангенциркуль поможет вам сделать очень хорошую работу. Когда вы измеряете глубину и ширину пазов и канавок, ничто не работает так хорошо, как штангенциркуль.Некоторым плотникам работа с «тысячными долями дюйма» может показаться забавной, но в долгосрочной перспективе это может сэкономить много времени и нервов. Кроме того, большинство фрезеров имеют ручки микроточной настройки, которые работают в этих допусках. Для настройки торцовочной пилы штангенциркули могут точно сказать вам, сколько настроек вам нужно сделать. Вам не нужно иметь штангенциркуль для регулировки торцовочной пилы — если только вы не хотите, чтобы она была предельно точной.

Калибровка углового упора

Многие плотники зарабатывают на жизнь торцовочными пилами, которые режут неточно.Хотя метод «продолжайте резать, пока не подойдет» может сработать, он может привести к потере большого количества времени и образованию большого количества опилок. Если пила идеально отрегулирована, время сборки сокращается, а удовольствие от своего дела и гордость за него увеличиваются. Большинство из нас выбрали профессию столяра-отделочника из-за удовольствия плотно подогнанных деталей друг к другу, чтобы украсить и завершить жилое пространство. Работа с инструментами, которые не работают точно, может сорвать этот процесс. Чтобы настроить торцовочную пилу для получения точных углов, начните с того, что подровняйте лезвие к упору.

Быстрая проверка

Чтобы проверить, пилит ли ваша пила перпендикулярно забору, начните с самого широкого куска заготовки, который вы можете разрезать пилой. Чем длиннее разрез, тем выше точность измерения. Для этого теста отлично подойдет фанера или МДФ.

Для быстрой грубой проверки прижмите деталь к упору с одной стороны пилы и немного обрежьте (см. фото слева). Затем, тем же краем к забору, переверните кусок на противоположную сторону так, чтобы нижняя часть была обращена вверх.Заблокируйте головку пилы так, чтобы зубья находились ниже основания пилы. Вам, вероятно, придется использовать банджи-шнур, чтобы опустить пилу достаточно далеко. Затем сдвиньте обрезанный край доски вверх к лезвию. Он должен касаться лезвия по всей его длине .

Если в передней или задней части пропила есть зазор, то регулировка, которую необходимо выполнить, чтобы выровнять пилу, составляет только половину этого зазора. Так что будьте консервативны, когда делаете корректировку. То, что может показаться крошечной корректировкой, может привести к тому, что разрез будет проходить мимо квадрата в противоположном направлении.

Пристальный осмотр

Чтобы точно узнать, насколько отклонилась пила, необходимо использовать штангенциркуль. Начните с того же начального разреза, который описан выше, но когда вы перевернете заготовку на противоположную сторону, отрежьте кусок шириной около 1/2 дюйма.

Мой DeWalt изготовил деталь, которая была отклонена на 0,010 дюйма, а это означает, что каждый срез будет неквадратным на 0,005 дюйма в полноразмерном разрезе. Пять тысячных дюйма могут показаться не такими уж большими, но зазор такого размера в скошенном стыке обсадной колонны виден с расстояния в четыре фута.

Четырехкратный расчет

Для тех из вас, кому нужны еще более подробные сведения, Festool описывает метод расчета с четырьмя резами в учебном PDF-файле для проверки точности своей пилы Kapex.Вместо двух надрезов, использованных выше, на заготовке делают четыре надреза.

Измеряется окончательная отсечка, и разница делится на 4 вместо 2, что гипотетически увеличивает точность измерения в четыре раза. У Festool также есть математическая формула в онлайн-руководстве по эксплуатации. Вы можете ввести измерения из вашего окончательного разреза, нажать кнопку «Рассчитать» , чтобы точно узнать, насколько нужно отрегулировать угол и в каком направлении.Но вот немного иронии: все эти тщательные измерения и формулы определяют только величину погрешности пилы. Регулировка пилы (даже дорогой Festool) гораздо менее точна, чем эти методы проверки!

Настройка методом проб и ошибок

Теперь, когда вы точно знаете, в какой степени нужно отрегулировать пилу, пришло время проб и ошибок — насколько многое зависит от вашего представления о совершенстве. Как я уже говорил ранее: метод тестирования намного точнее, чем система настройки.Еще ни один производитель не представил метод с механическим управлением для регулировки косого реза на своей пиле. Другими словами, мы можем измерять допуски в течение всего дня, но ни одна пила, которую я когда-либо видел, не имеет ручки или винта микроточной регулировки для установки этих допусков. Регулировки с жесткими допусками просто непросты.

Что касается регулировки углового упора на пиле, я знаю только два типа торцовочных пил: те, у которых есть подвижные направляющие, и те, у которых есть подвижные торцовочные шкалы — двигайте шкалу, и вы перемещаете головку пилы относительно изгородь.

Регулировка подвижной направляющей

Угломер на торцовочной пиле Bosch не двигается — он залит в основание пилы вместе с фиксаторами (см. фото справа). Чтобы откалибровать угол, вы должны переместить забор. Хороший квадрат машиниста может облегчить регулировку упора. На самом деле, некоторые производители пил, такие как Milwaukee, говорят, что квадрат делает пилу настолько точной, насколько это необходимо. Тем не менее, квадрат слесаря ​​может подойти достаточно близко для выполнения начальных пробных разрезов.

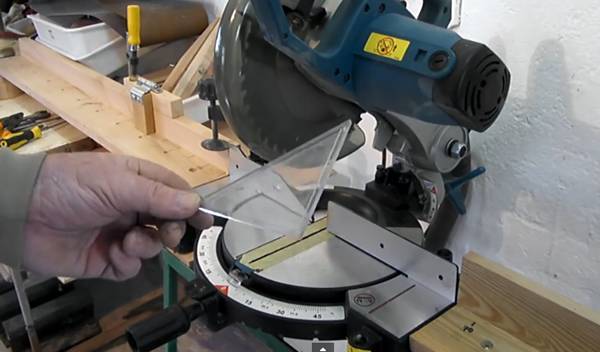

Во-первых, убедитесь, что пила зафиксирована в положении 90°, затем зафиксируйте головку так, чтобы зубья на лезвии находились под основанием пилы. Если транспортное положение недостаточно низкое, используйте эластичный шнур, чтобы опустить головку пилы (см. фото слева).

Рис. 10 (Нажмите, чтобы увеличить)

Слегка ослабьте винты, крепящие ограждение, но оставьте их плотно, чтобы ограждение не двигалось пальцами. Плотно прижмите угольник к упору и поместите щуп (кусок бумаги из телефонной книжки) между задней стороной лезвия и угольником (см. 10).

Рис. 11 (Нажмите, чтобы увеличить)

Не двигая квадрат, проверьте лицевую сторону. Отрегулируйте направляющую, слегка постукивая по ней резиновым молотком, чтобы щуп одинаково касался передней и задней сторон лезвия (см. рис. 11). Когда вы подровняете лезвие к упору, поднимите головку пилы и убедитесь, что упор не прогнулся в процессе подгонки. Если это так, снова выпрямите упор и снова отрегулируйте угол скоса. Повторяйте процесс до тех пор, пока забор не станет прямым и квадратным по отношению к лезвию пилы.

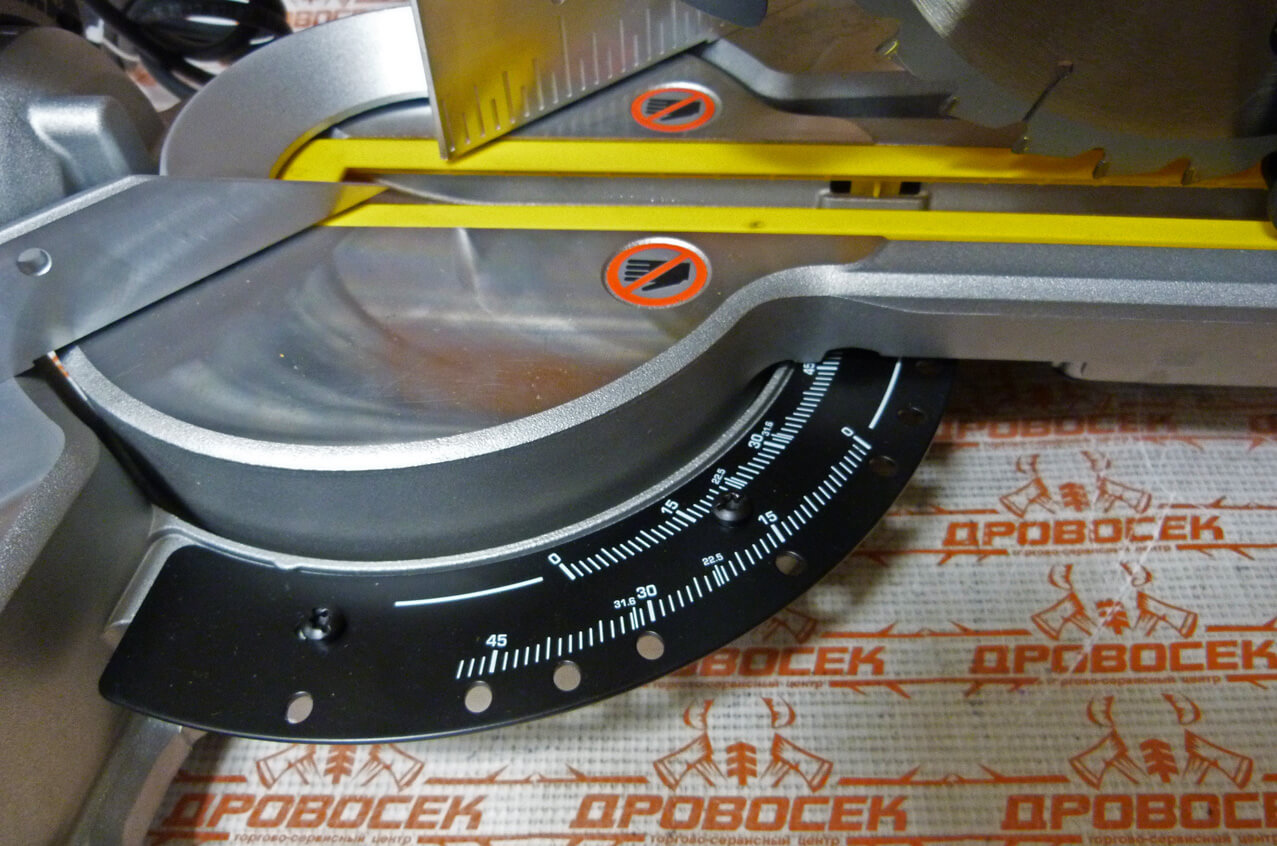

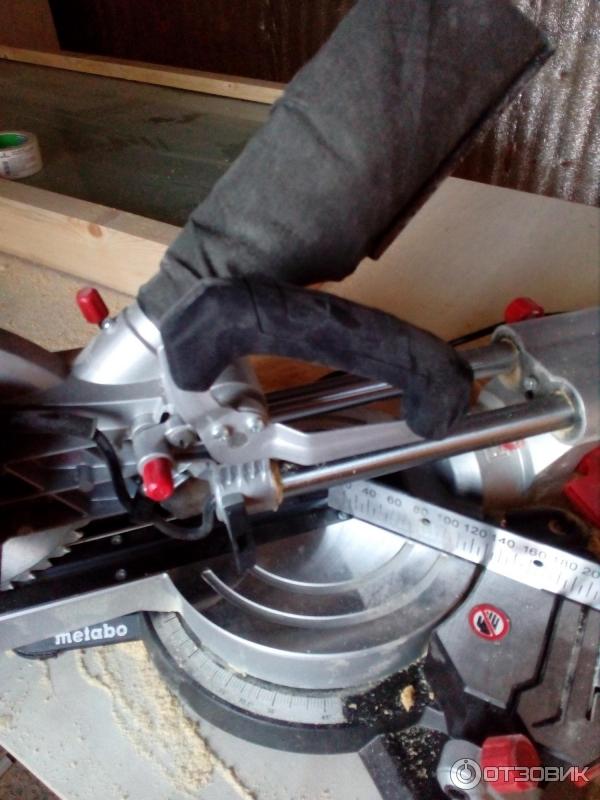

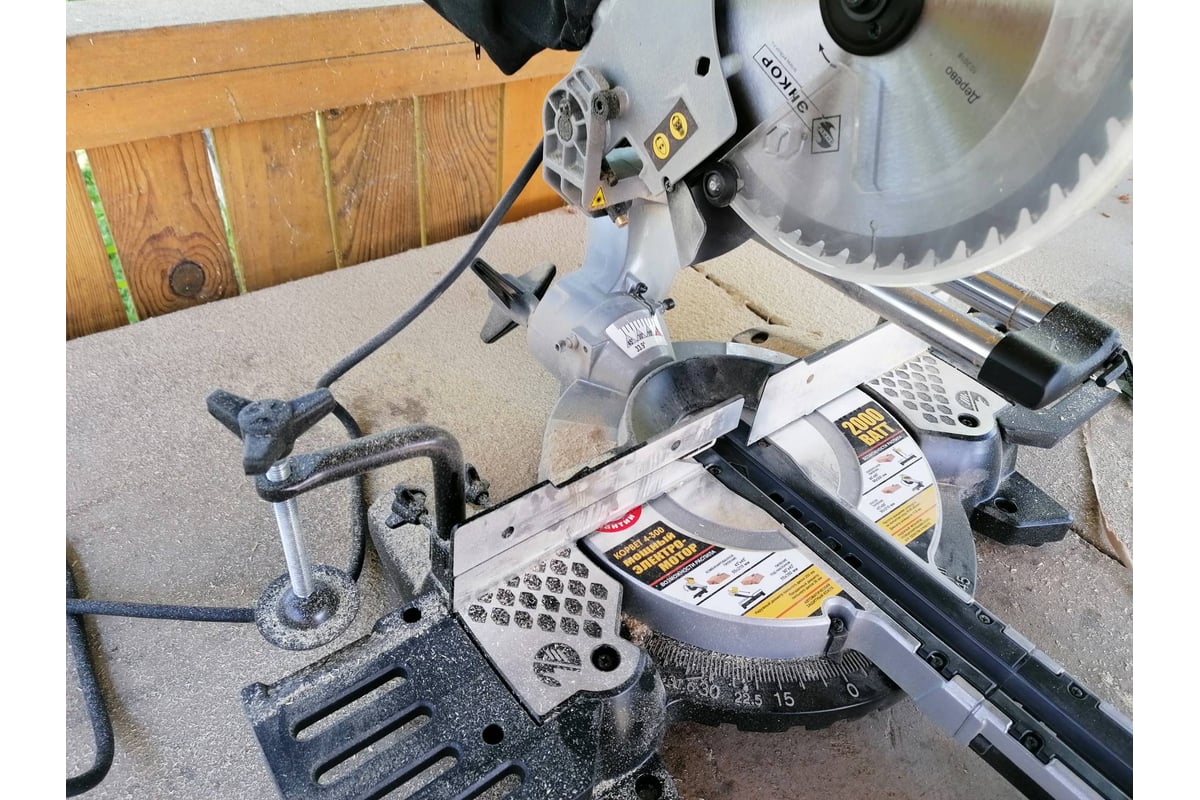

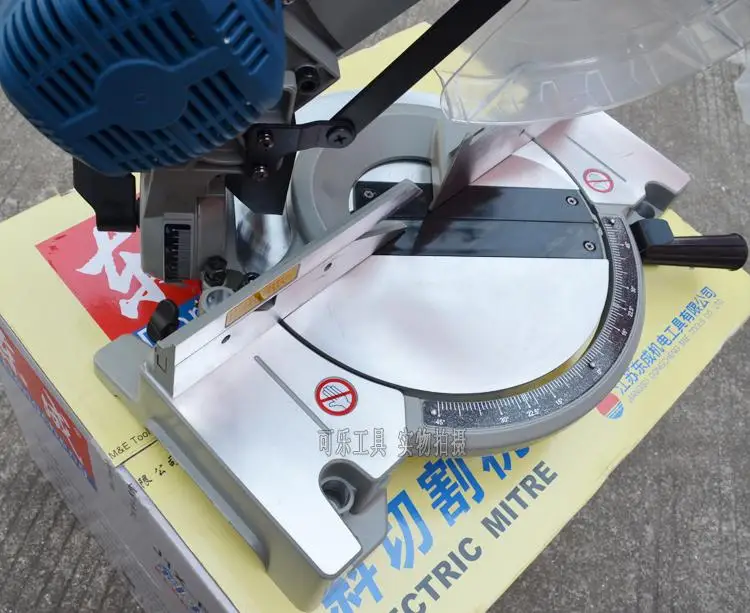

Регулировка угловой шкалы

Для пилы с подвижной угловой шкалой поверните головку пилы, пока она не защелкнется в фиксаторе 90°. Но не блокируйте ручку, иначе весы могут не двигаться. В системе этого типа фактические весы имеют фиксаторы, которые удерживают головку пилы в нужном положении. Таким образом, перемещение шкалы перемещает головку пилы относительно упора.

Любое перемещение угловой шкалы должно быть пошаговым и контролируемым. Прорези для винтов, которыми крепится угловая шкала, имеют удлиненную форму, что позволяет выполнять большую регулировку параллельно упору.Но со многими пилами имеется достаточный зазор, чтобы шкала также перемещалась перпендикулярно упору. Не нужно много движений, чтобы сбросить угол 45°, даже если угол 90° установлен правильно.

С помощью торцовочной пилы DeWalt я ослабил пластину шкалы ровно настолько, чтобы поддеть ее отверткой (см. ниже).

Затем я сделал еще один пробный разрез методом двух разрезов. Мне потребовалось 6 попыток, прежде чем я смог снизить ошибку до разницы в 0,004 дюйма, что почти идеально для 8-дюймового. распил в древесине. Это означало, что каждый разрез был непрямоугольным всего на 0,002 дюйма на 8 дюймов или на 0,001 дюйма на 4 дюйма — точнее, чем квадратная рамка.

Угол скоса 45°

После регулировки пластины весов всегда проверяйте, чтобы пила пилила идеально под углом 45°.Чтобы проверить идеальные 45-е годы, оторвите кусок фанеры или МДФ толщиной 1/4. Вы можете использовать более толстый материал, но он будет оказывать большее сопротивление при резке. Разрез должен быть идеально прямым и настолько широким, насколько это возможно.

Зафиксируйте скос под углом 45° вправо и отрежьте четыре детали достаточной длины, чтобы обеспечить левосторонний скос. Установите пилу под углом 45° влево, затем сложите и обрежьте детали в том же порядке, что и левосторонние скосы. Когда детали собраны, у вас не должно быть зазоров.

Если у вас есть зазоры в скосах, и если ваша пила имеет регулируемую угловую шкалу, ослабьте внешние крепежные винты и сдвиньте или потяните шкалу в направлении или от упора, чтобы отрегулировать скос под углом 45°, не нарушая пропил под углом 90°. .Если на пластине недостаточно места для маневра, вы можете подпилить паз для винта, но лично мне это не нужно.

Если ваша пила не имеет регулируемой шкалы, вам, возможно, придется регулировать угол наклона каждый раз, когда вы будете резать. Это имеет значение только тогда, когда вы делаете широкие скосы, такие как большие наличники, ступени или любые другие широкие детали, скошенные на плоской поверхности.

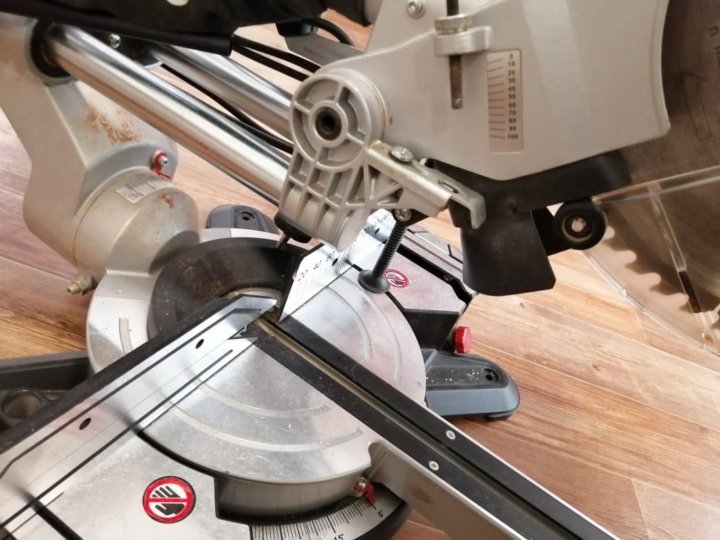

Калибровка фаски

Регулировка угла скоса может быть немного сложной на некоторых пилах, в то время как на других это на самом деле проще, чем калибровка угла наклона.Как и при регулировке под углом, я начинаю с выравнивания фаски по столу. Для некоторых плотников и некоторых производителей, таких как Milwaukee, этого совершенства достаточно. Но для других это только начало. Методы контроля с двумя и четырьмя надрезами работают так же хорошо в вертикальном направлении для проверки скоса, как и на плоскости для скоса.

Сначала зафиксируйте головку пилы так, чтобы зубья диска оказались под основанием пилы. Затем приложите хороший угольник к столу пилы, слегка касаясь лезвия, чтобы оно не отклонялось.(Помните, что стол должен быть плоским.) Используйте лист бумаги телефонной книги в качестве щупа, чтобы убедиться, что лезвие параллельно квадрату, и при необходимости отрегулируйте скос.

Каждая пила имеет несколько иной механизм калибровки фаски. Вот некоторые из них, но вы должны проверить руководство, прилагаемое к вашей пиле, для получения точных инструкций. Если вы выбросили руководство, большинство производителей инструментов предоставляют руководства, которые вы можете загрузить с их веб-сайтов.

ДЭУОЛТ

Рис.15

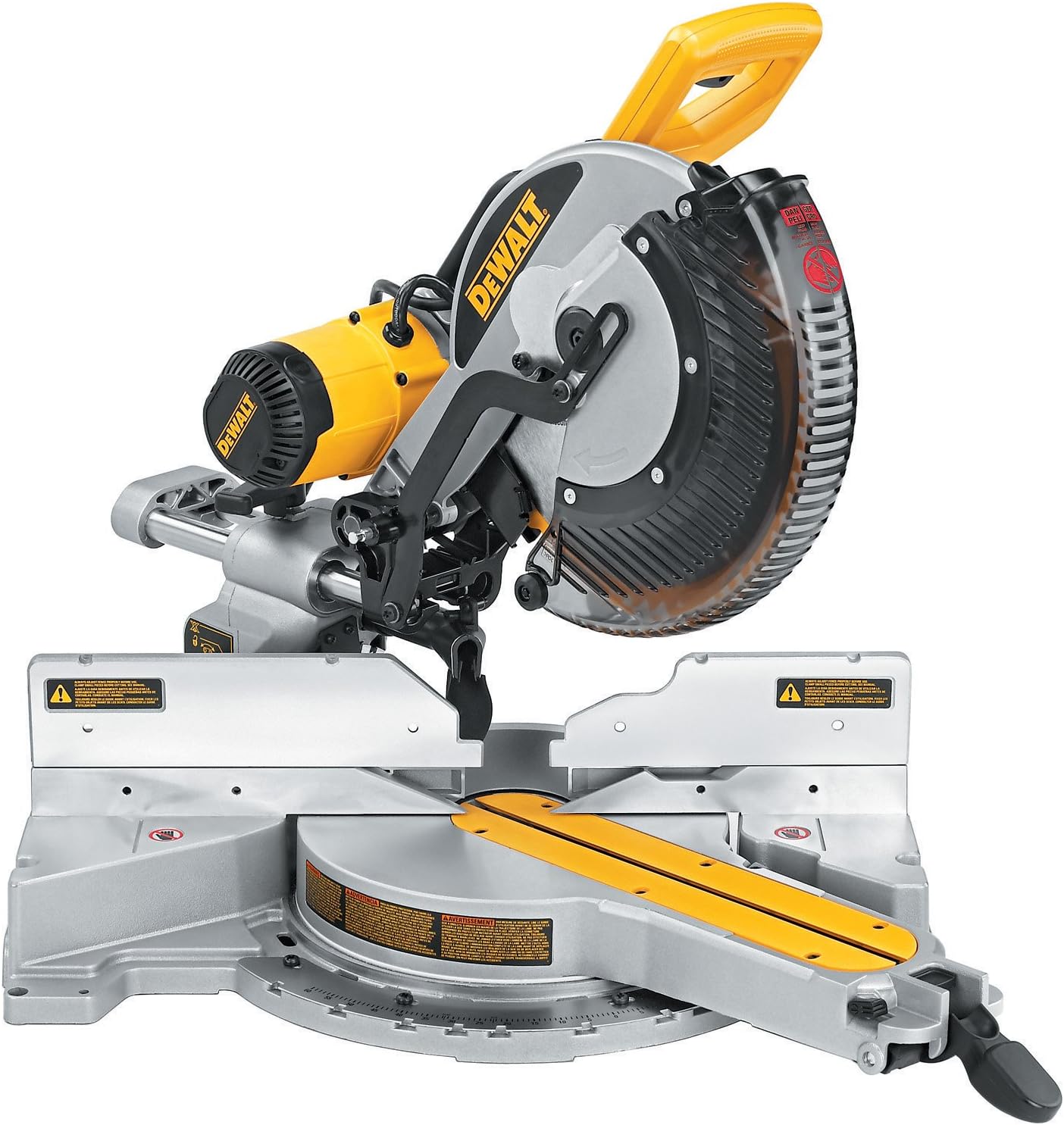

Из всех торцовочных пил, которыми я пользовался, у DeWalt самые практичные и интуитивно понятные функции регулировки. Чтобы отрегулировать скос на пиле DeWalt модели 706 в этой статье, я работал с тремя отдельными болтами: один для упора на 90° и по одному для каждого из упоров на 45° с каждой стороны пилы. Болты очень легко доступны, и процесс прост.

Регулировочный болт 90° расположен в верхней части конической втулки. Просто поверните этот болт по часовой стрелке, и кончики лезвий повернутся влево; поверните этот болт против часовой стрелки, и кончики лезвий повернутся вправо (см.15). Чтобы отрегулировать упоры под углом 45°, просто выверните стопорные болты или ввинтите их глубже.

МИЛУОКИ

На пиле Milwaukee сначала снимите пылесборник.

Вот что следует учитывать: если винт имеет 20 витков резьбы на дюйм, он продвигается вперед на 0,012 дюйма на каждую четверть оборота. Так что немного проходит долгий путь с этими корректировками.

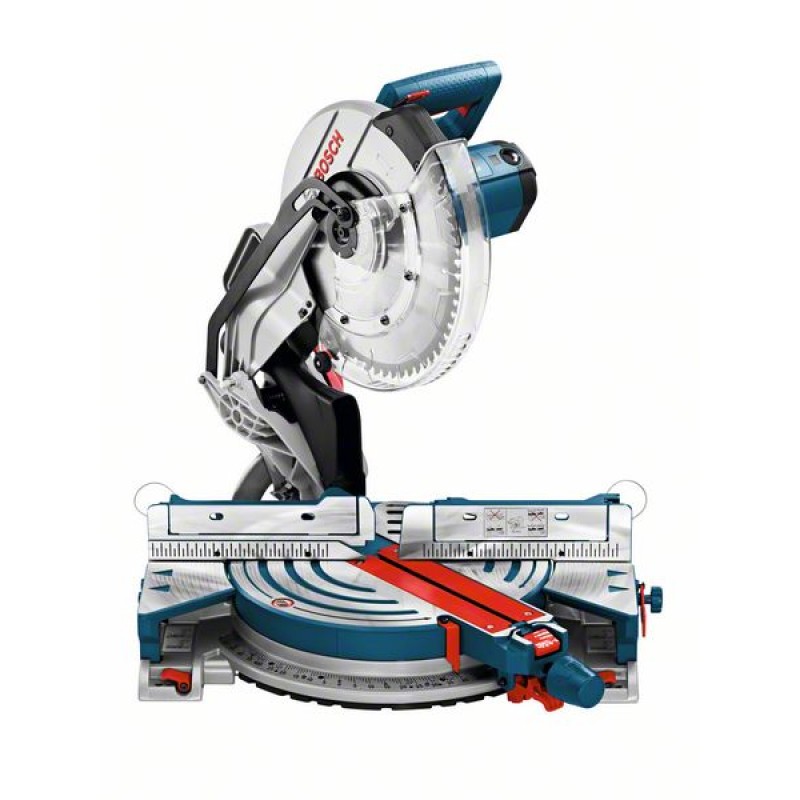

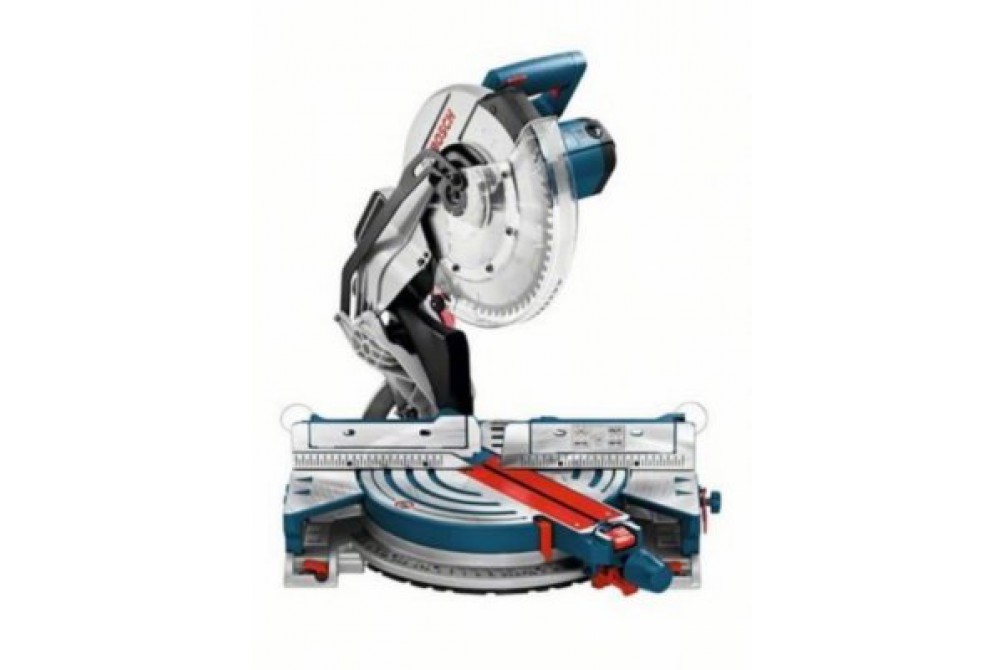

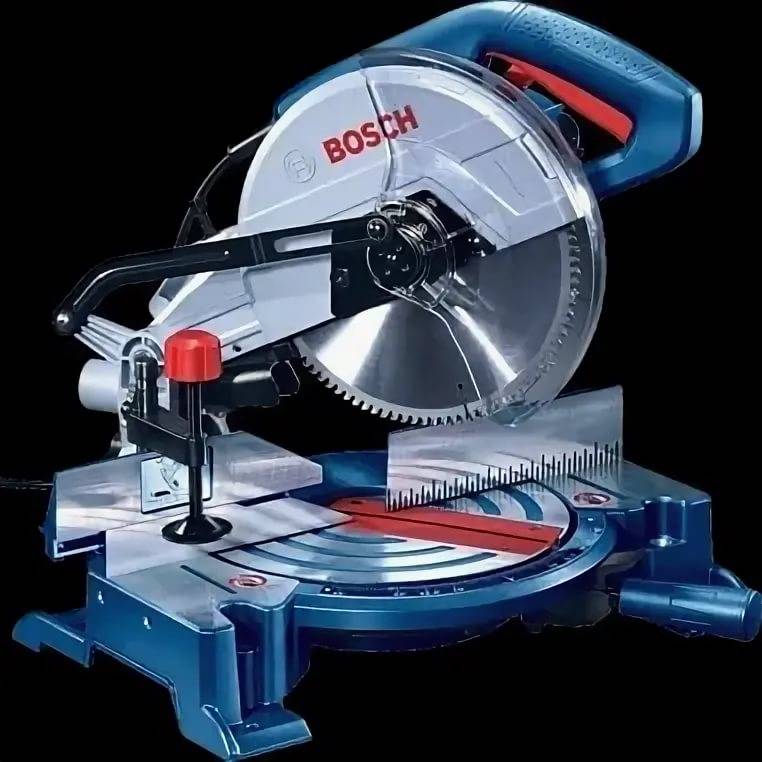

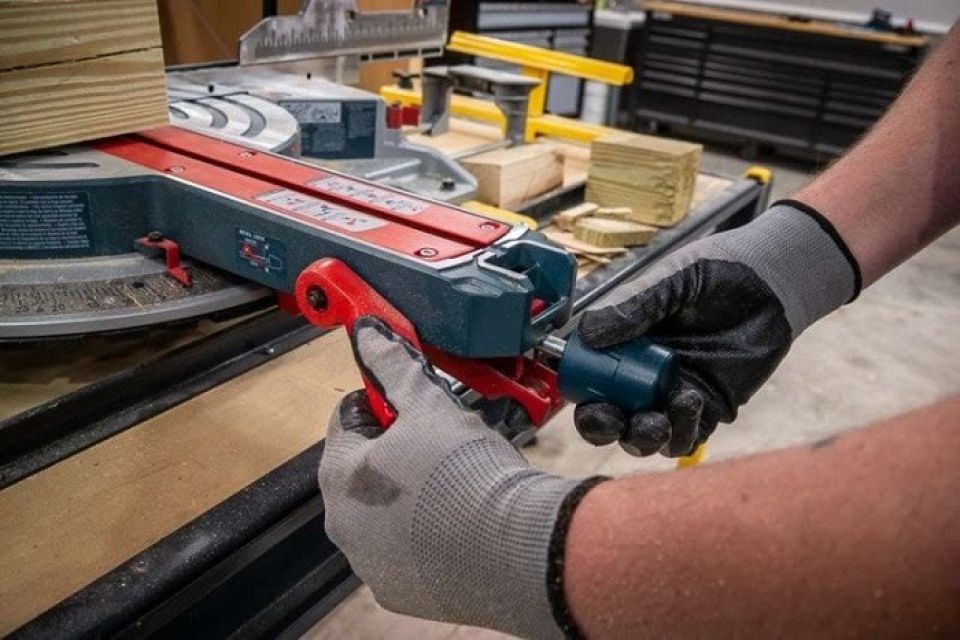

БОСКХ

Регулировка пилы Bosch аналогична первым двум. Прежде чем начать, выкрутите основной ограничительный винт глубины, чтобы лезвие могло опуститься ниже защиты горла, затем снимите заднюю крышку, чтобы увидеть все регулировочные болты и инструменты регулировки.

Прежде чем прикасаться к любому из регулировочных болтов, поднимите рычаг блокировки наклона и установите пилу в положение фиксации 90°. Теперь ослабьте болты, обозначенные A и B на фотографии ниже.

Гаечный ключ, поставляемый с пилой, работает, но с головкой на 10 проще.

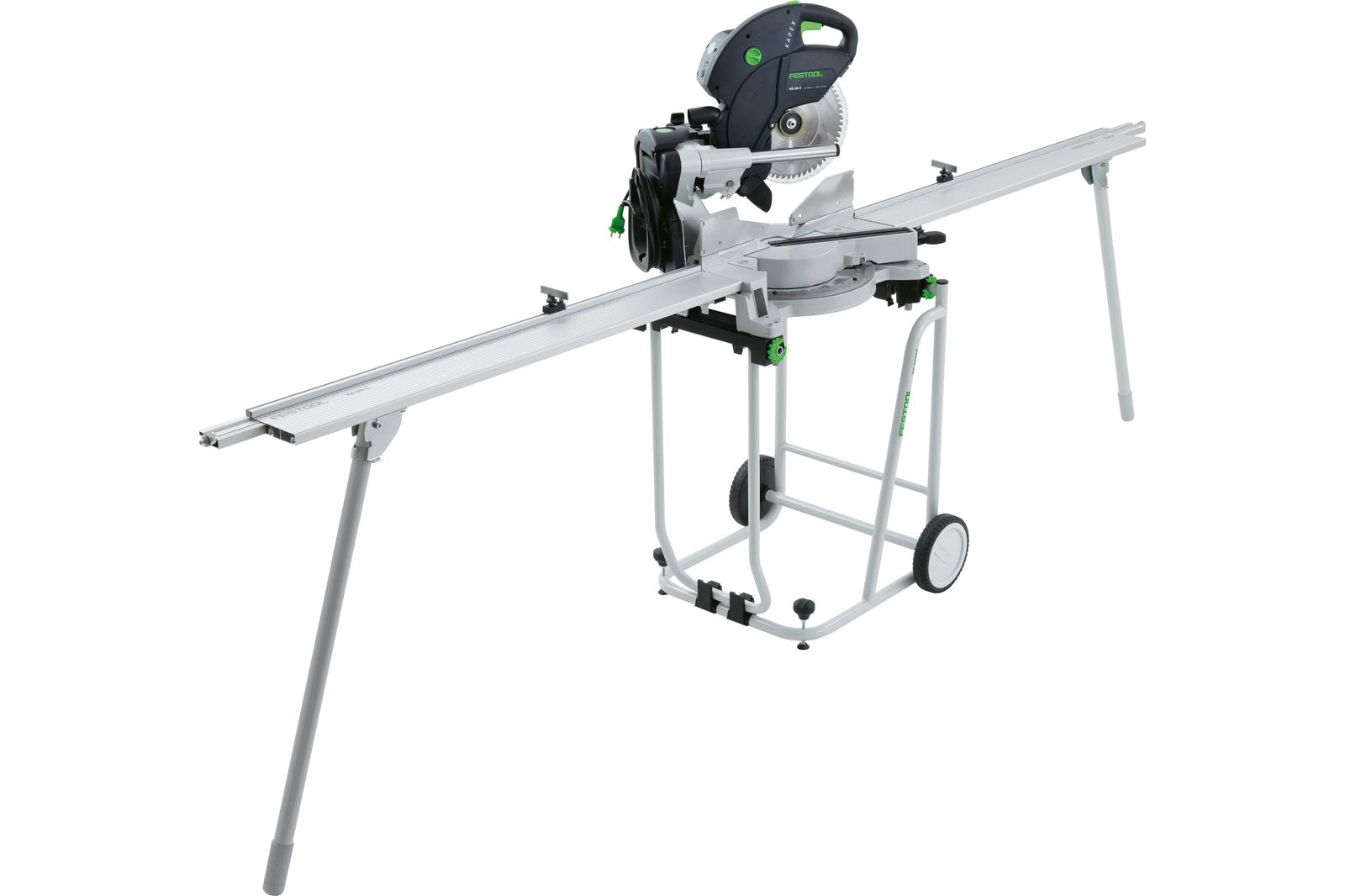

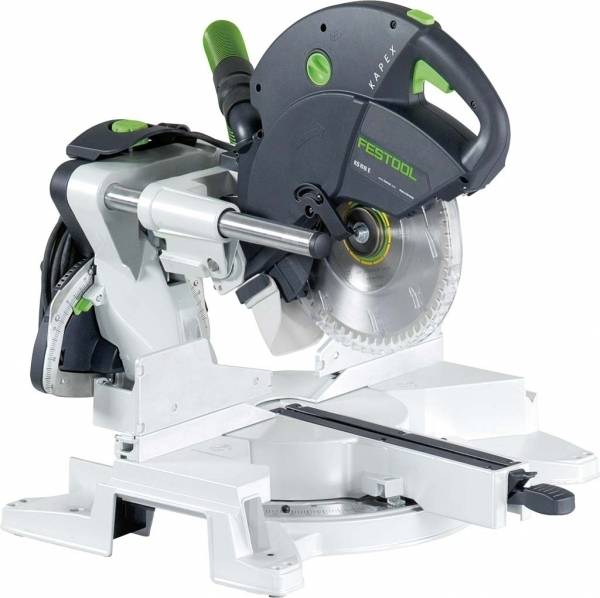

FESTOOL KAPEX

Регулировка пилы Festool Kapex немного отличается.Kapex не оснащен болтом или винтом для тонкой регулировки угла наклона, а это означает, что настройка инструмента не так точна, как предлагаемый калибровочный тест с 4 проходами. Но есть обходной путь.

Начните с фиксации фаски в положении 90°. Затем ослабьте два регулировочных винта на задней части двигателя. Мне показалось проще снять катушку со шнуром. Вы даже можете использовать ключ, прилагаемый к пиле (см. фото слева). Festool предлагает два способа регулировки пилы: можно перемещать всю головку или только скошенную пластину. Чтобы переместить всю головку, держите скос зафиксированным в положении 90°. Чтобы переместить только пластину, отпустите рычаг блокировки наклона.

Поскольку на этой пиле нет болта микроточной регулировки, головка и пластина двигаются свободно, что затрудняет точную настройку. Но вот решение: прежде чем ослабить два регулировочных винта, отрежьте два идеально квадратных куска ложи. Если вы сначала отрегулировали угол скоса, вы можете разрезать эти блоки на плоскости.

Прижмите один блок к упору торцовочной пилы, плотно прижав его к полотну.Подготовьте другой блок и зажим для противоположной стороны. Затем ослабьте два регулировочных винта. Слегка покачивайте головку пилы, пока лезвие не прижмется к первому блоку. Теперь прижмите второй блок к противоположной стороне лезвия, осторожно постукивая по нему, чтобы зажать лезвие между блоками. Когда лезвие зафиксировано в идеально прямоугольном положении, затяните два регулировочных винта, затем снова проверьте резы, используя метод проверки с двумя или четырьмя разрезами. Опять же, метод проб и ошибок — единственный способ улучшить настройки.Набравшись терпения, вы можете набрать угол скоса еще ближе.

Знай свою пилу

Когда дело доходит до торцовочных пил, лучший совет, который я могу дать любому плотнику: «Знай свою пилу». Когда пила делает идеально ровный скос, но углы не идеальны, вам, возможно, придется регулировать угол наклона каждый раз, когда вы используете пилу. Знать свою пилу означает практиковать и совершенствовать процедуру настройки торцовочной пилы.

Еще одна проблема, с которой вы можете столкнуться при работе с торцовочной пилой, особенно со скользящей пилой, — это смещение лезвия.Пильный диск должен быть идеально параллелен стержням. В противном случае задняя кромка пильного диска будет резать немного больше древесины, проходя через пропил. Такая же проблема может возникнуть при выполнении высоких погружных пропилов стандартной торцовочной пилой. Если пластина пилы трется и прожигает древесину в верхней части пропила, значит, лезвие не находится в одной плоскости с дугой головки пилы. Но профессиональные пилы обрабатываются на оборудовании с ЧПУ, которое выдерживает допуски в пределах 0,0005 (пять десятитысячных!) дюйма.Если ваша пила не работает идеально, вероятно, что-то случилось с пилой после того, как вы ее купили. Ось лезвия может немного выйти из строя из-за несчастного случая при пилении. Голова может даже быть согнута. Или, может быть, вы не видели, как он выпал из грузовика, пока ваш помощник не засунул его туда очень быстро.

Нет корректировок для проблем с отслеживанием лезвия. Приходится либо менять детали, либо покупать новую пилу. Но прежде чем отправить свою пилу на свалку, учтите следующее:

Когда мой Hitachi был совершенно новым, крепление поручня выскользнуло из зажима и скрутило лезвие, когда оно врезалось между ограждениями.Головка была согнута так сильно, что лезвие было не перпендикулярно шарнирному штифту на 1/8 дюйма в диаметре. Эта совершенно новая пила год пролежала в моем гараже, прежде чем я решил, что должен придумать, как ее починить.

Я зажал головку в тиски, зажал брусок возле оправки лезвия и подпрыгнул на бруске — значит, всем своим весом — ну очень весомым. Он издал громкий хлопающий звук. Я перепроверил соотношение между лезвием и штифтом и обнаружил, что ошибка составляет всего 0,010 дюйма по радиусу лезвия.Думаю, мне повезло подобраться так близко. Я пользуюсь этой пилой уже шесть лет, и я ею доволен. У меня никогда не было натирания пластины лезвия о свежий срез, хотя я уверен, что в отливке должны быть трещины. Алюминиевые отливки вообще нельзя сильно гнуть. Конечно, правильным способом решения этой проблемы была бы покупка нового литья головы. Но покупка новой пилы не стоила бы намного дороже!

Надеюсь, эти бредни были полезны. Я был рад возможности написать эту статью, потому что она подтолкнула меня к настройке собственных пил.Эти современные торцовочные пилы удивительны. Но так же, как та маленькая девочка из пословицы, у которой был маленький локон: Когда они хороши, они очень, очень хороши; но когда они плохие, они ужасны! Неточные разрезы редко происходят по вине пилы, и чаще всего их можно исправить, приложив немного внимания.

Прочтите эту статью в оригинальном формате на TiC Issue 2!

. . .

. . .

БИО АВТОРА

Дэвид Коллинз всю свою жизнь мастерил вещи. В семь лет он вырезал мечи, каноэ и другие вещи своими карманными ножами. В восемь лет он сделал заборы из палочек от мороженого, чтобы окружить рождественскую елку, и покрасил их в серебристый цвет. Первой предпринимательской попыткой Дэвида была попытка продать эти серебряные заборы. Его 81-летняя мать до сих пор хранит некоторые из этих вещей в своем кедровом сундуке.

Первая строительная работа Дэвида пришлась на лето, когда ему было 14 и 15 лет, когда он работал кровельщиком.

Дэвид всегда разбирал вещи, чтобы заглянуть внутрь и «сделать улучшения». Он разбирал мини-байки, старые части мотоциклов и Викторию Бергмайстер, которую купил в 15 лет. Его самым амбициозным подростковым проектом было восстановление Форда 57-го года, выпускавшегося его родителями, хотя ему действительно много помогали в этом. После выпуска Дэвид и пара его друзей поехали на этой машине в Калифорнию, чтобы посмотреть, что такое «Высота Эшбери» — так и не разобрались, но это определенно было интересно.

Хотя Дэвид возился со всеми этими вещами, он также был захвачен музыкой. Его мать рано распознала талант Дэвида и его братьев и сестер и добросовестно возила их на еженедельные уроки игры на фортепиано. Он не любил практиковаться, но угроза того, что мамин блинчик треснет его задницу, не давала ему покоя. Он благодарит ее за эту дисциплину сегодня.

В свои 20 лет Дэвид работал рамщиком и вскоре решил, что ему понадобится высшее образование. Но музыка была его первой любовью, поэтому он записался на музыкальную программу ОГУ. Он не мог вынести многого — какое-то время он ходил в школу, а потом какое-то время работал. Спустя семь лет Дэвид, наконец, получил диплом бакалавра гуманитарных наук. из Столичного университета.

В 1973 году Дэвид женился на Кэтрин Хартли. Она выдержала примерно половину обучения Дэвида и многое другое с тех пор. После выпуска церковь, где он был пианистом, наняла его преподавать хоровую музыку в их школе. Никогда не задумываясь о финансовых последствиях музыкального образования, 70-е и начало 80-х оказались неурожайными годами.Строительные работы летом доставали их. Он работал на великого Дэйва Портера из Колумбуса каждое лето в течение 80-х, занимаясь отделкой элитных домов. Работа всегда была интересной и приятной.

В 1983 и 1986 годах Кэти и Дэвид усыновили Ханну и Эмили. В 1989 году Дэвид разочаровался в преподавании. Студенты делают то, что хотят, а кусок дерева делает то, что хочет он. Дэвид подал заявление об увольнении в школе и полностью посвятил себя столярному делу, о чем он никогда не жалел.

Несколько лет спустя Дэвид бегал где-то на 8 дюймов. корона на большой работе. Он не смог справиться с этой лепниной с помощью копировальной пилы и немного отчаялся. Он всегда использовал сабельную пилу с обратной стороны (правой стороной вверх) и начал выяснять, как справиться с этим большим молдингом без ударов по его лицевой стороне. Ему нужно было пилить от руки без ограничений плоского основания. Дэвид выковал основания из листового металла, и после 6 или 8 попыток он изготовил то, что сейчас называется копинг-стопом Коллинза.Эта штука сработала так хорошо, что он решил, что каждый захочет такую. Дэвид потратил много заемных денег на юристов и производителей инструментов и штампов и основал компанию Collins Tool Company.

Дэвид не занимался плотницкими работами по найму с 2006 года. Раннее утро он проводит с «Хорошей книгой» и пишет музыку на своем музыкальном рабочем месте. Остаток дня уходит на производство инструментов и подготовку нового продукта под названием Mitertite.

Как построить торцовочную пилу для своего магазина!

Улучшите свою игру по торцовочной пиле с помощью мобильной станции торцовочной пилы Infinity, Project-007.Простая конструкция и достаточно места для хранения облегчают организацию и повышают точность и удобство вашей торцовочной пилы.

Станция для торцовочной пилы может иметь множество различных форм и размеров в зависимости от ваших потребностей и размера вашего магазина. Наша старая торцовочная пила представляла собой не что иное, как несколько скрепленных вместе 2 x 4 фанеры. Несмотря на то, что он был прочным, ему не хватало многих очень полезных функций. В нашем подробном обзоре нашей новой мобильной торцовочной пилы мы покажем вам, как она была построена, и ее основные функции.У нас есть полный набор планов, доступных для скачивания (Project-007), так что вы можете построить один для своего магазина. Итак, приступим!

Первым шагом, который мы предприняли при проектировании нашей станции торцовочной пилы, было определение того, сколько места у нас есть для нее. Хотя нам повезло иметь достаточно большой магазин, мы все же хотели дизайн, который не был бы слишком огромным. Затем мы рассмотрели тип работы, для которой мы используем торцовочную пилу. Одна из самых больших работ, для которых мы используем станцию ​​для резки, — это раскрой пиломатериалов на грубую длину перед фрезерованием.Нередко через магазин проходят пиломатериалы длиной 12 футов, поэтому мы знали, что хотим иметь приличное количество места на столе как справа, так и слева от лезвия. Затем мы рассмотрели материалы, которые могли бы использовать для строительства станции, и стало очевидно, что наиболее целесообразно сделать поверхность из 8-футовой фанеры. Мы также решили, что сделать станцию ​​мобильной было бы выгодно. Наконец, мы выбрали высоту 36 дюймов, потому что это соответствует некоторым другим поверхностям столов в нашем магазине и позволяет использовать очень длинные доски для поддержки других областей.

Построить станок для торцовочной пилы, подобный нашему, несложно, и это отличный способ улучшить свои навыки изготовления шкафов. Имея в руках комплект наших планов станков для торцовочной пилы (Проект-007), вы обязательно добьетесь успеха.

Установка как можно большего количества поверхностей в вашем магазине на одинаковую высоту всегда является хорошей идеей. Это может заставить небольшой магазин чувствовать себя больше, чем предполагает его площадь. Это также значительно упрощает работу с длинными или крупными заготовками, поскольку их можно обрабатывать с минимальным вмешательством.

Поскольку мы хотели, чтобы станция была мобильной, нам нужно было застраховать пару деталей. Во-первых, нам понадобились ролики, поэтому мы решили использовать комплект роликов Infinity Heavy-Duty с двойным замком, 4 предмета. (HDC-001). Это те же ролики, которые мы используем для регулируемой стойки для инструментов Infinity Heavy Duty (HDTS-001) и комплекта профессионального фрезерного стола (RTP-103). Во-вторых, нам нужно было, чтобы этот длинный стол был жестким и мог охватывать 8-футовую длину без провисания. Хотя мы могли бы использовать более 4 роликов, это в конечном итоге вызвало бы эффект качания на неровных полах.Мы использовали фанеру толщиной 3/4 дюйма, потому что это позволило нам сделать очень прочный стол, который снижает вероятность провисания.

Используя простые методы конструирования, мы смогли создать очень прочную конструкцию с большим количеством места для хранения. Карманные винты скрепляют все вместе, и нет необходимости прикреплять эту станцию ​​торцовочной пилы к стене для поддержки.

Последним элементом, который мы хотели для станции, было хранилище, на самом деле незапыленное хранилище. Наша конструкция включает двери, потому что торцовочные пилы неизбежно производят много мелких частиц, которые трудно уловить.Поскольку станция не прикреплена к стене постоянно, мы решили использовать стандартные регулируемые полки, а не выдвижные лотки. Вероятность опрокидывания увеличилась бы с выдвижными подносами, поэтому традиционные полки были бы логичным выбором.

Вторым преимуществом мобильной станции является возможность гибкого использования различных типов торцовочных пил. В настоящее время у нас есть стандартная 12-дюймовая нескользящая торцовочная пила, но, поскольку этот стол можно отодвинуть от стены, в будущем мы можем легко добавить скользящую пилу.Это также дает нам возможность экспериментировать с различными типами корпусов для сбора пыли.

Методы строительства просты и понятны; Станция торцовочной пилы состоит из одного длинного шкафа с использованием столярных изделий Kreg с карманными винтами. Многие детали в этой сборке шкафа слишком велики, чтобы их можно было безопасно обрабатывать на нашей станции карманных отверстий Kreg K5. Поэтому нам понадобилось приспособление, которое могло бы перемещаться по заготовке, и приспособление для карманных отверстий Kreg R3 идеально подходит для этого. Для более удобных деталей я по-прежнему использую Kreg K5.На самом деле, в процессе строительства мы использовали гораздо больше продуктов Kreg. Вот краткий список для вас; Угловой зажим Kreg (116-102), приспособление для потайной петли Kreg (116-016) и приспособление для штифта Kreg Shelf Pin (116-265). См. полный список ниже.

Если вы потратите дополнительное время на шлифовку и чистовую отделку станка для торцовочной пилы, это действительно выведет его на новый уровень и даст вам возможность отточить свои навыки отделки. Краска General Finishes Tuscan Red Milk Paint выглядит великолепно!

Когда дело доходит до изготовления мебели для магазина, вы всегда должны делать все возможное, чтобы не срезать углы (без каламбура).Вместо этого подумайте об этом как о практике для вашего следующего проекта изысканной мебели. Это означает, что нужно потратить время, чтобы отшлифовать все детали и убедиться, что все ровно и ровно. Такой подход помогает нам найти ошибки в процессе сборки. Например, мы забыли отшлифовать все части этого шкафа перед сборкой, поэтому нам пришлось гораздо сложнее отшлифовать все части вместе со шкафом. К счастью, в нашем магазине есть беспыльная шлифовальная система Mirka Deros (102-522). Он оправдал свое название и проделал большую работу, всосав почти всю пыль в этой сборке, что сделало ее гораздо более приятной.

Вы не закончили, пока не закончите! Поэтому мы сделали все возможное и покрасили нашу торцовочную пилу краской General Finishes Tuscan Red Milk Paint (117-212). Мы нанесли 3 слоя на каждую часть этого проекта за один день, включая каркас шкафа, дверцы и полки. Хорошо, что молочная краска General Finishes на водной основе так быстро сохнет! Но если вы когда-либо распыляли лак на водной основе, вы знаете, что он имеет свойство поднимать шероховатость фанеры. Сначала шлифовка до зернистости 180 или 220 действительно помогает предотвратить подъем зерна.При нанесении отделки с помощью HVLP мы рекомендуем малярные пирамиды VersaSpin (100–220) и поворотный стол VersaSpin 360° (100–222). Эти помощники проекта на вес золота.

Система упоров для торцовочной пилы Infinity 48″ Pro (100-349) завершает эту сборку. Она поставляется со всеми деталями, необходимыми для создания потрясающей станции торцовочной пилы. Вы даже можете установить жертвенные упоры для максимально чистых пропилов.

Обязательно посмотрите видео и продолжайте прокручивать полный список инструментов, которые мы использовали в этой сборке.Если вы хотите сделать версию нашей мобильной торцовочной пилы для себя, у нас есть полный набор чертежей (Project-007), доступный для скачивания. Вы получите подробные габаритные чертежи, которые облегчат ваш проект.

Хорошая мебель заставляет нас чувствовать гордость каждый раз, когда мы заходим в наш магазин, и, несомненно, она будет делать то же самое для вас. Независимо от того, следуете ли вы нашим планам или придумываете свой собственный дизайн, обязательно приобретите одну из наших 48-дюймовых систем профессиональных торцовочных пил (100-349), чтобы придать ей завершающий штрих.Удачи!

Инструменты и аксессуары, используемые для создания этого проекта;
Передвижная станция торцовочной пилы Чертежи: PROJECT-007
Чертежи разгрузочного стола настольной пилы: PROJECT-006
Трековая пила Triton: 116-279
Направляющие для настольной пилы Jessem: TSF-SG1
Пильный диск Infinity 10” Super General: 010-044
SawStop Zero Зазорная пластина: 100-356
Фреза Infinity 1/8”r Roundover: 38-190
Комплект стола для профессионального фрезера Infinity: RTP-103
Kreg K5: 116-002
Kreg R3: 116-008
Угловой зажим Kreg : 116-102
Шлицевая фреза Infinty ¼”: 23-140A
Плоское полотно Infinity ¼” с плоским верхом: 080-250
Полотно для торцовочной пилы Infinity 12”: 012-190
Вставки для лобзика с нулевым зазором:
Оригинальный клей для дерева Titebond :
Молоток Narex Premium Deadblow: 101-752
Шлифовальная система Mirka Deros:
Шлифовальные диски Mirka Abranet:
Параллельные зажимы Irwin:
Скрытое шарнирное приспособление Kreg: 116-016
Narex, 7 шт. Набор отверток: 101-746
Шлифовальный станок с осциллирующим шпинделем Triton: 116-275
General Finishes Milk Paint, Tuscan Red:
Earlex 5500 Распылительная станция: 101-302
VersaSpin Painters пирамиды: 100-220
VersaSpin 360 Finishing Поворотный стол: 100-22
Дверные бамперы с плавным закрыванием: 101-286
Пильный диск Track Master: 007-005
Защитные очки Turbo: 115-505
ISOTunes Pro, наушники с шумоизоляцией Blutooth: 115-544 : 100-124
Шестеренчатые лампы Bessey: 100-760
Винты Kreg с гнездом: 116-206
Набор роликов с двойной блокировкой для тяжелых условий эксплуатации, 4 шт.: HDC-001
Приспособление для шпилек Kreg со сверлом ¼”: 116-265
7 шт.Набор зенкеров краснодеревщика: 101-042
Отрезное полотно для настольной пилы размером 10 дюймов: 010-024
Пылезащитный колпак Big Gulp: 115-351
Система ограждения для профессиональной торцовочной пилы размером 48 дюймов: 100-349
Комплект респираторов 3M Half-Face: 115-521

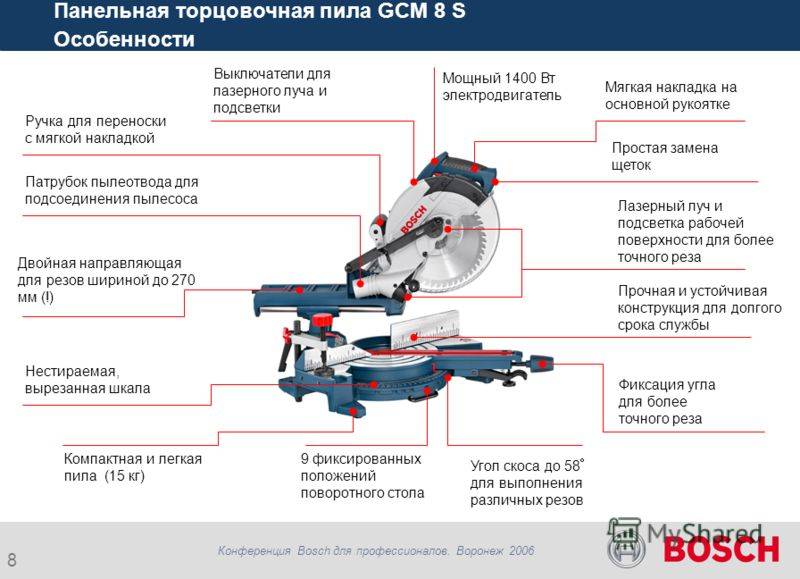

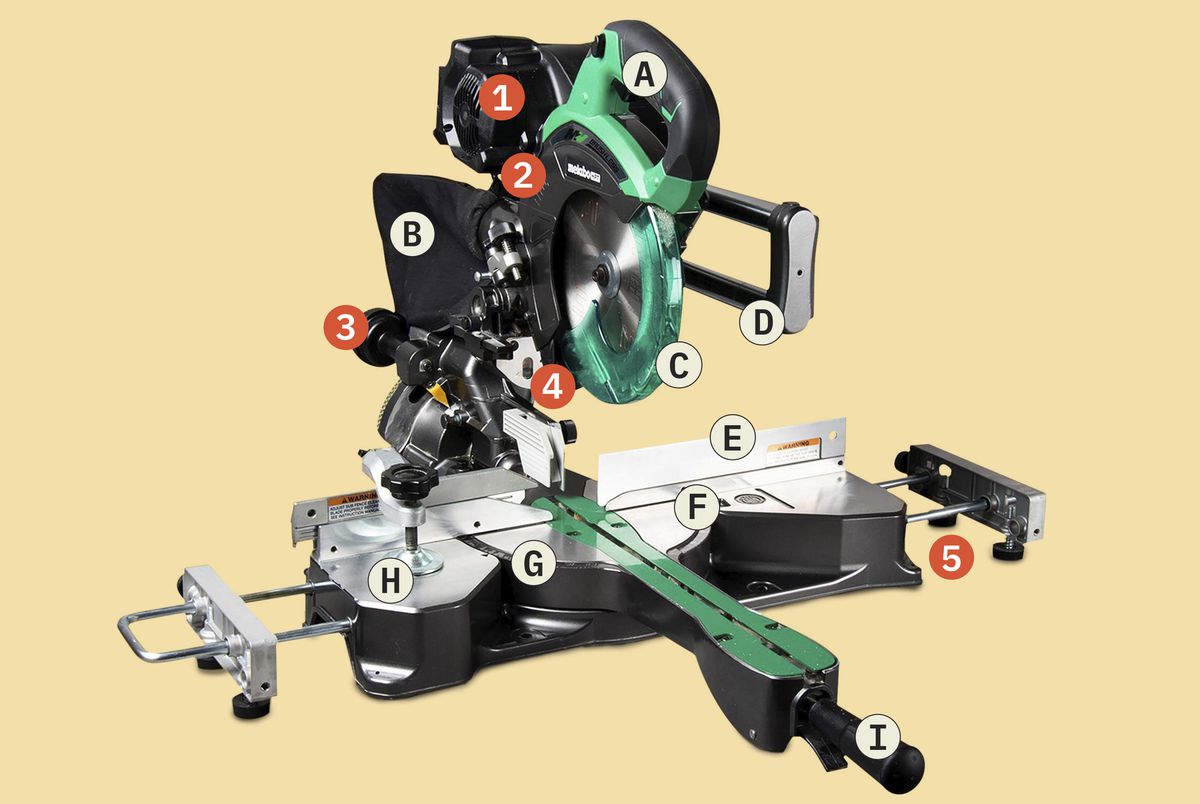

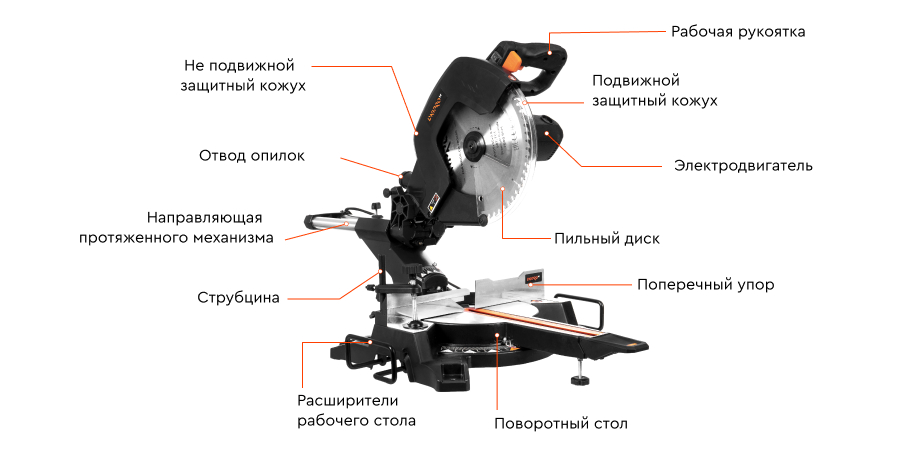

Особенности конструкции торцовочной пилы

В этой статье рассматривается широкий спектр идей о торцовочной пиле. Как вы, наверное, знаете, торцовочная пила — это электроинструмент, который делает точные поперечные пропилы в доске под определенным углом.Он обычно используется для резки лицевых рамок, юбок, распорок, а также молдингов или отделки. Доска упирается в упор, что обеспечивает точное соотношение между ней и лезвием. Угол среза по умолчанию составляет 90 градусов.

Помнишь, когда? Может быть, вы достаточно взрослые, чтобы использовать «оригинальное» стусло с его коренастой ручной пилой. Они изготавливались в виде деревянных или пластиковых трехсторонних ящиков. Передняя доска служила для удержания доски и имеет прорези под 90 и 45 градусов.Прорези направлялись ручной или задней пилой, чтобы разрезать доску на две части.

В 1970-х годах был достигнут прогресс в области торцовочной резки с появлением торцовочной пилы. В дополнение к мощности пилы важным улучшением стал указатель угла наклона. Указатель позволяет изменять угол лезвия относительно упора, удерживающего доску. В наши дни торцовочные пилы позволяют точно изменять угловой индекс с шагом в один градус. Они также обеспечивают заданные разрезы, которые позволяют привязывать угловой индекс к обычным углам.

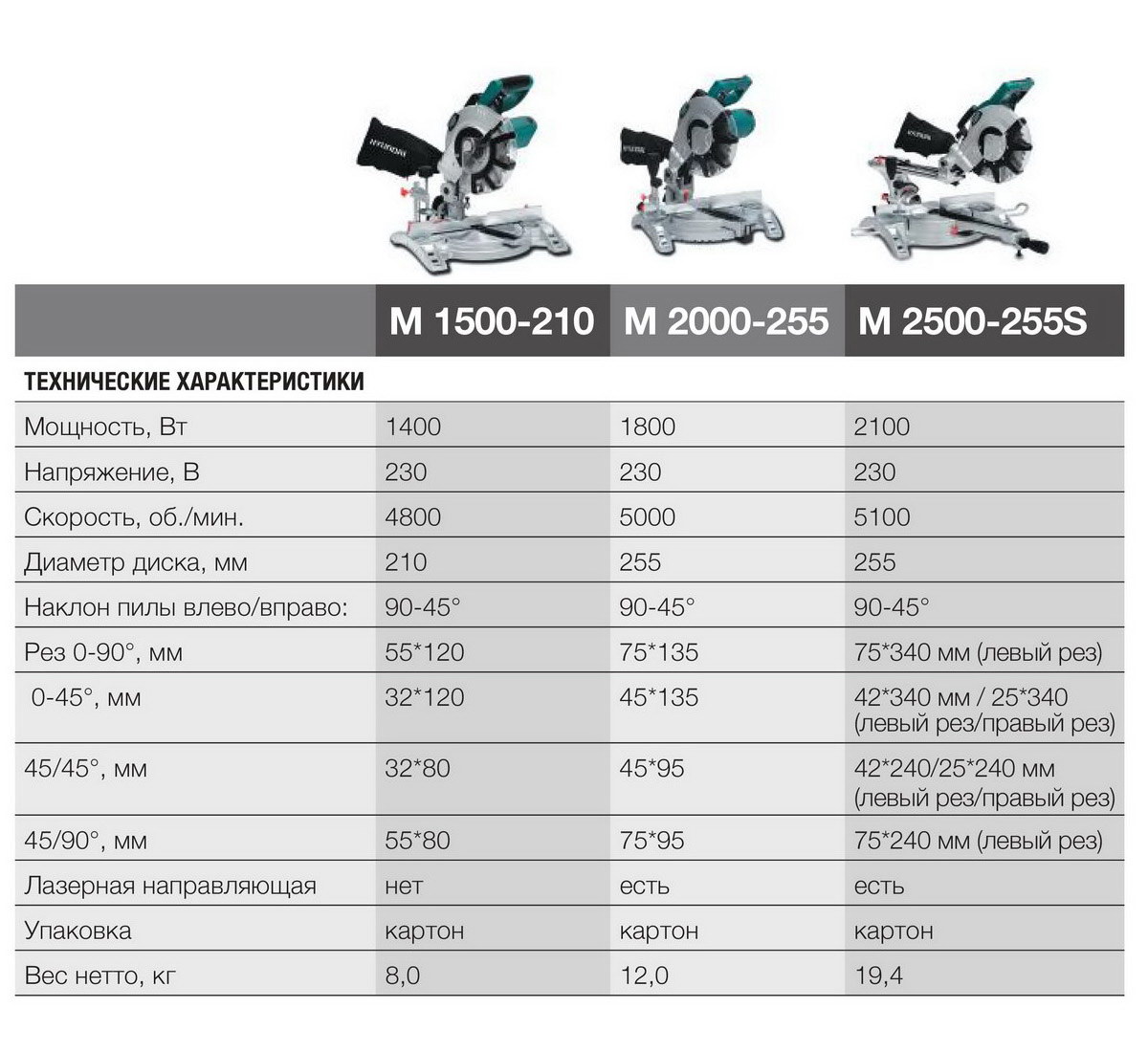

Типы торцовочных пил

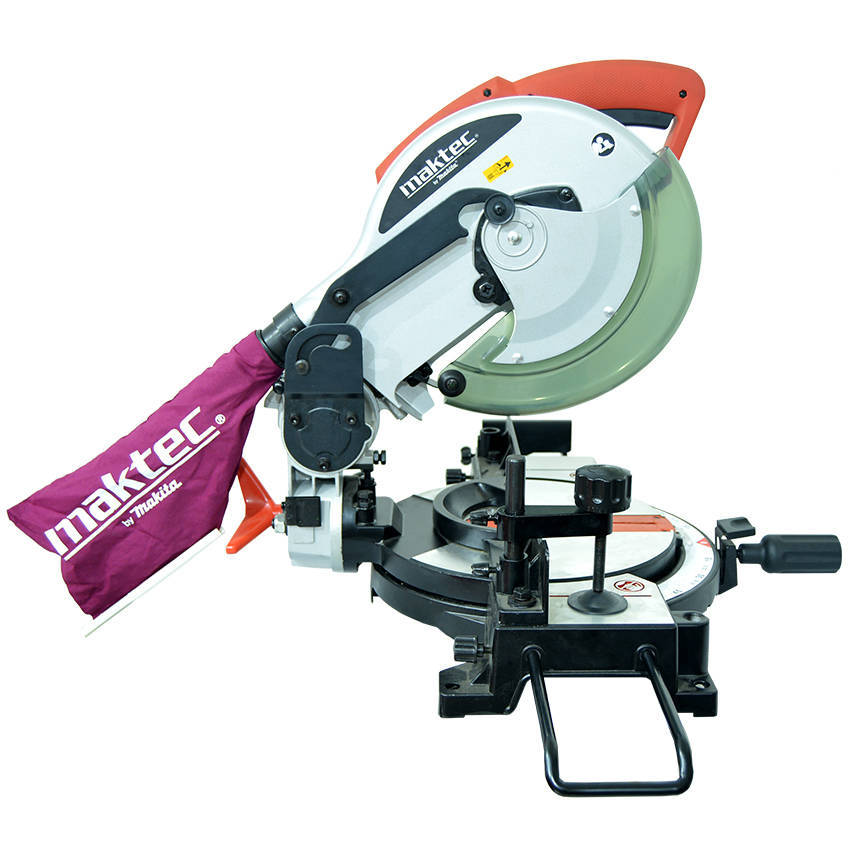

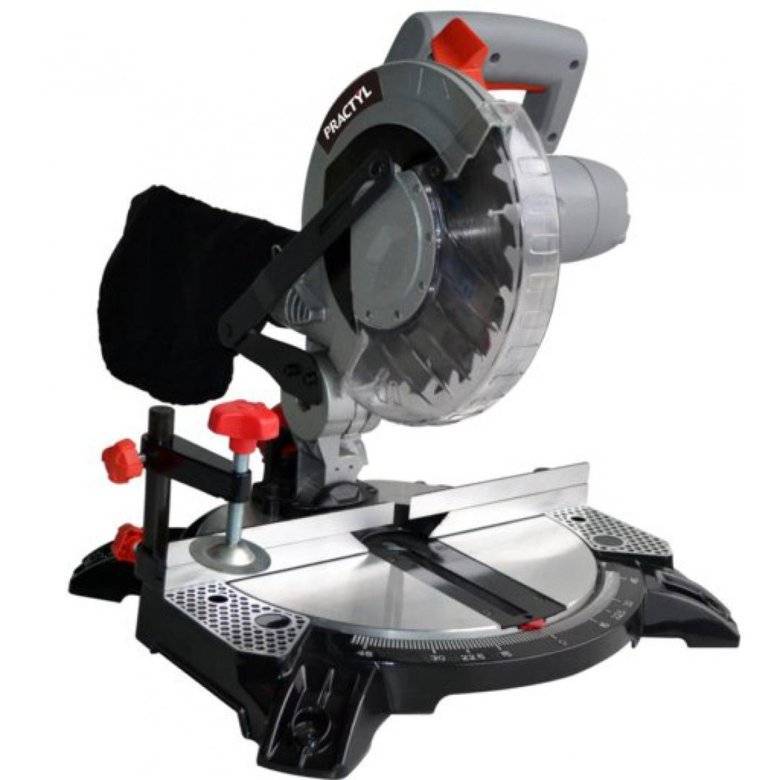

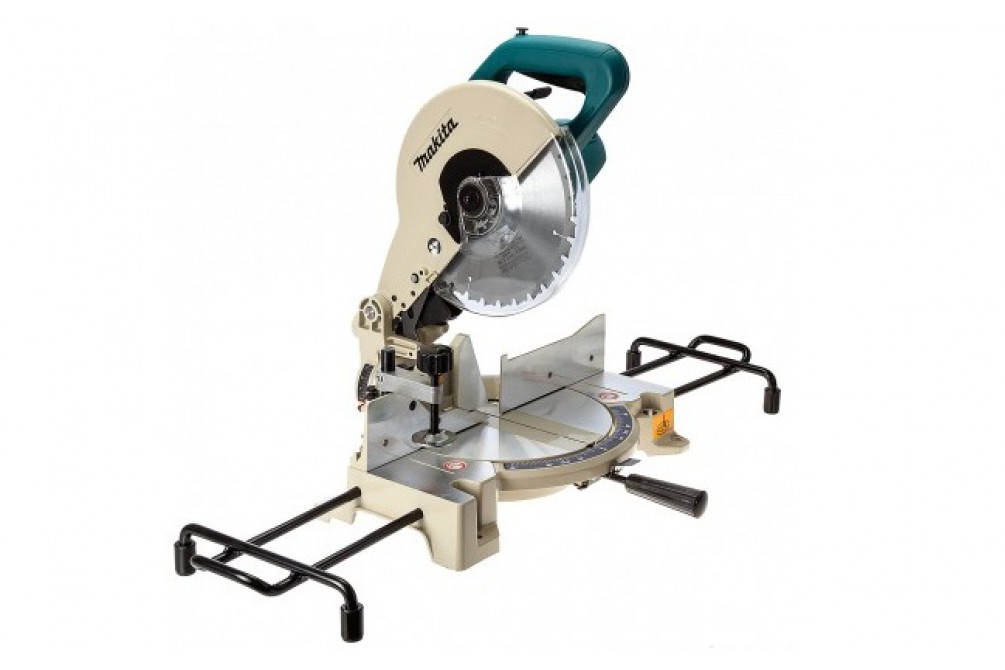

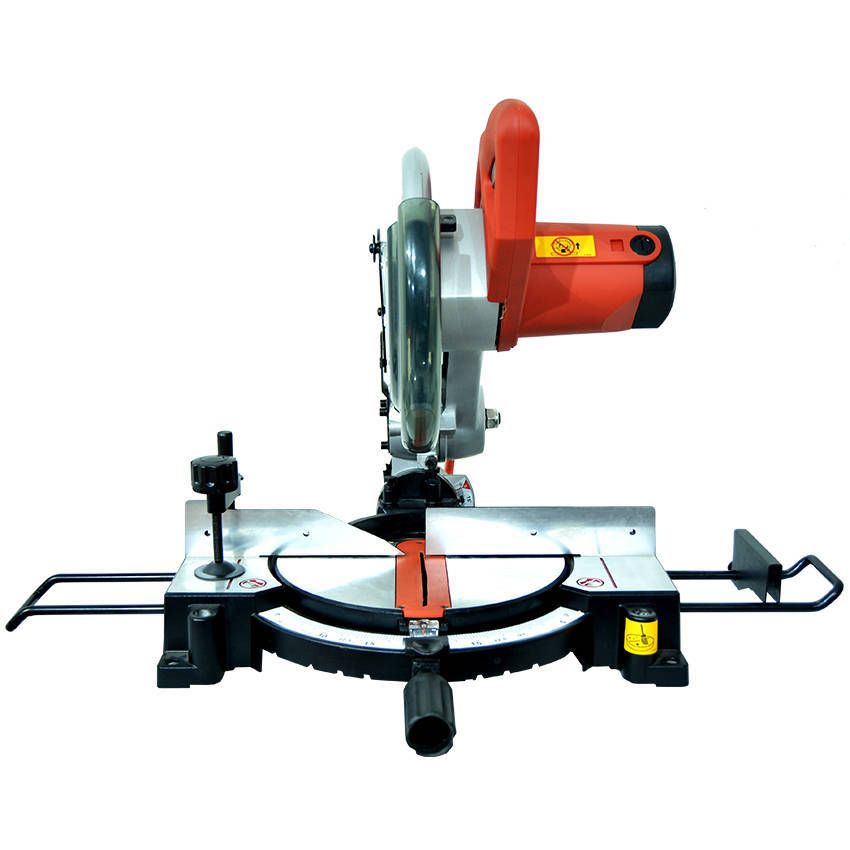

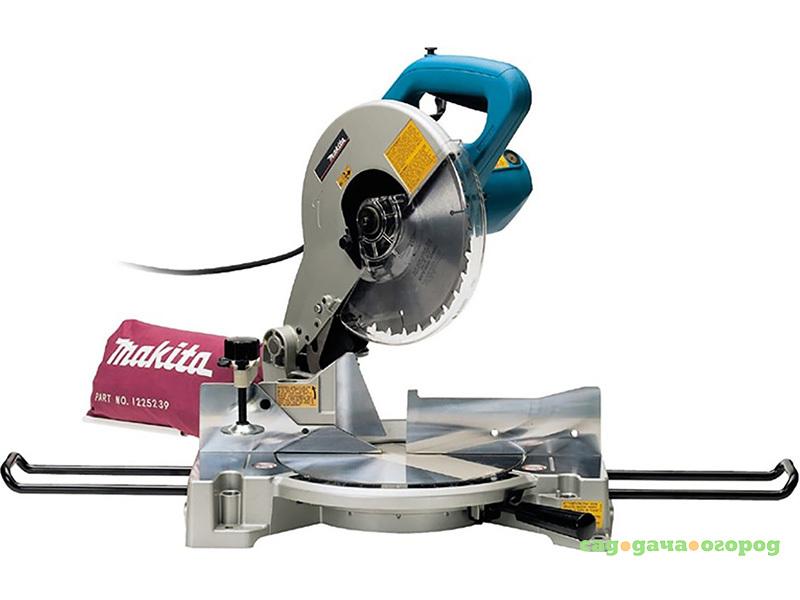

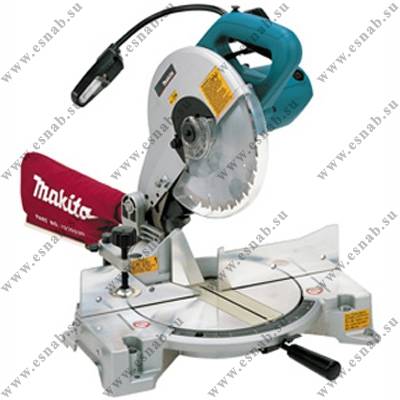

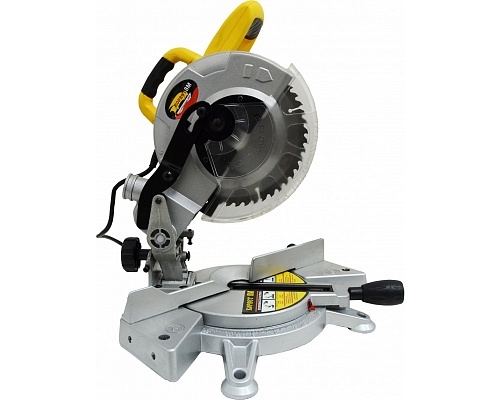

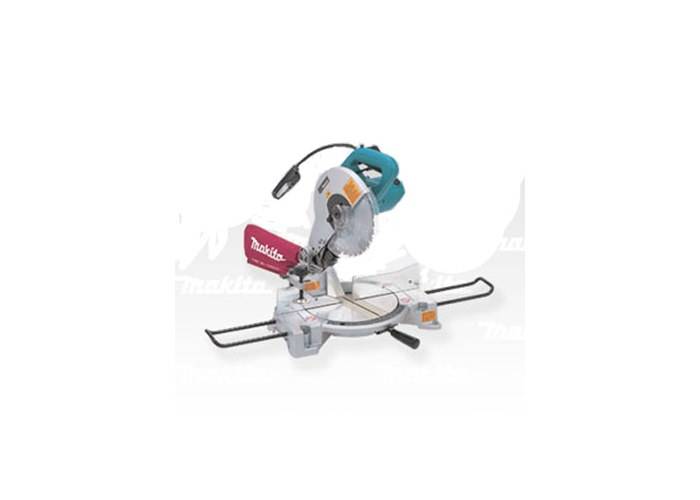

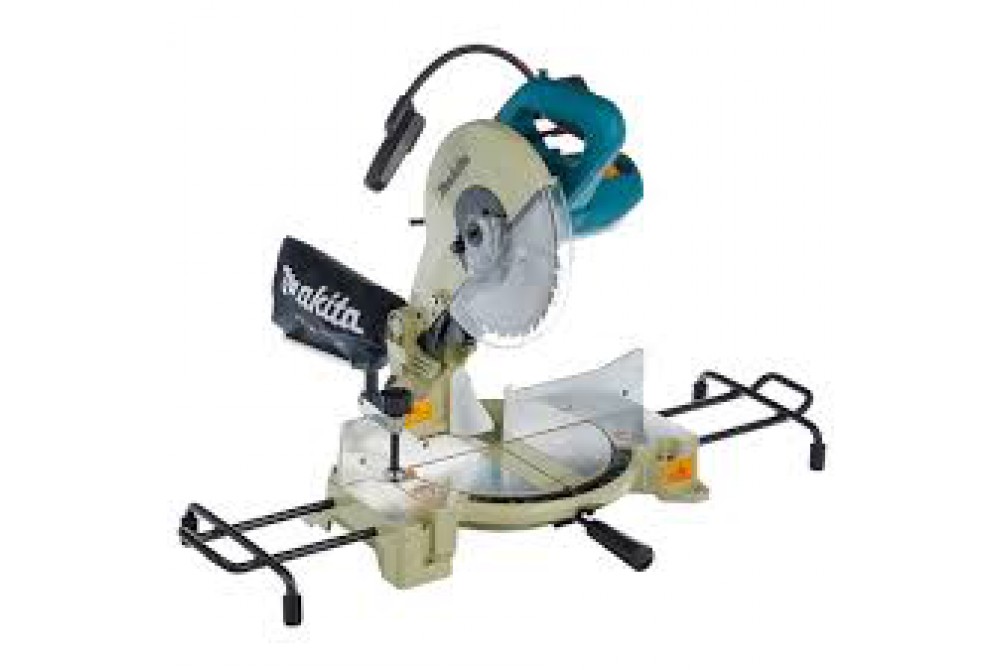

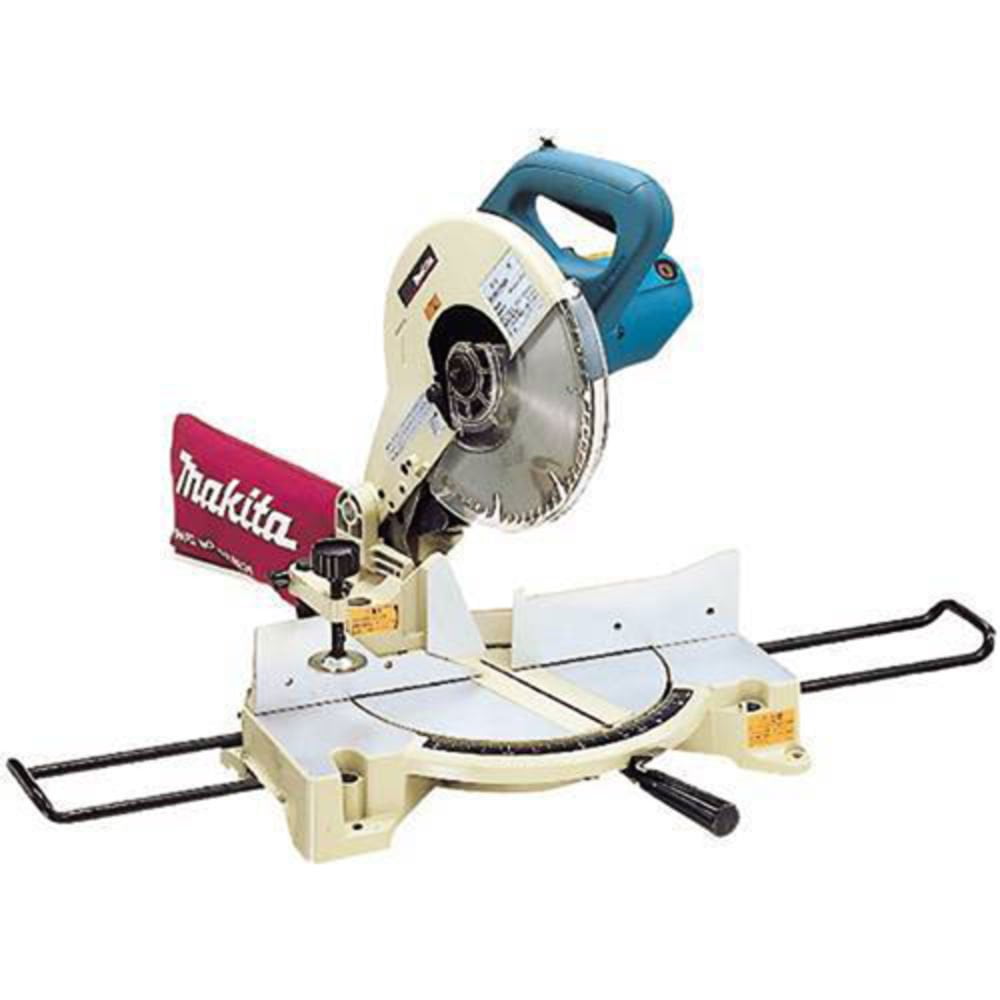

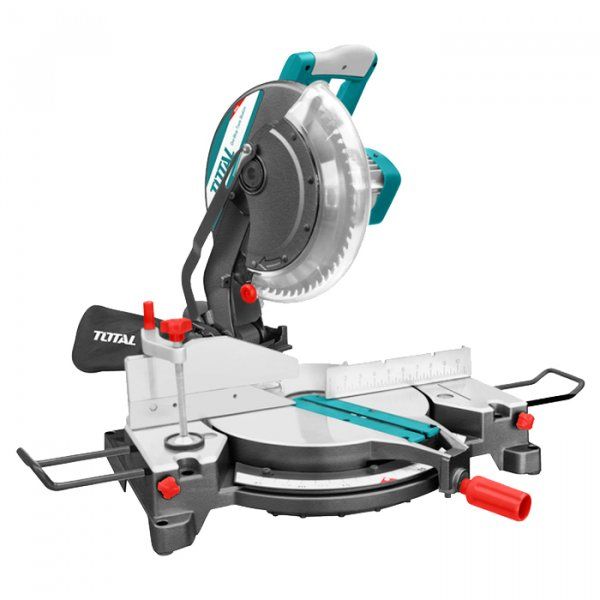

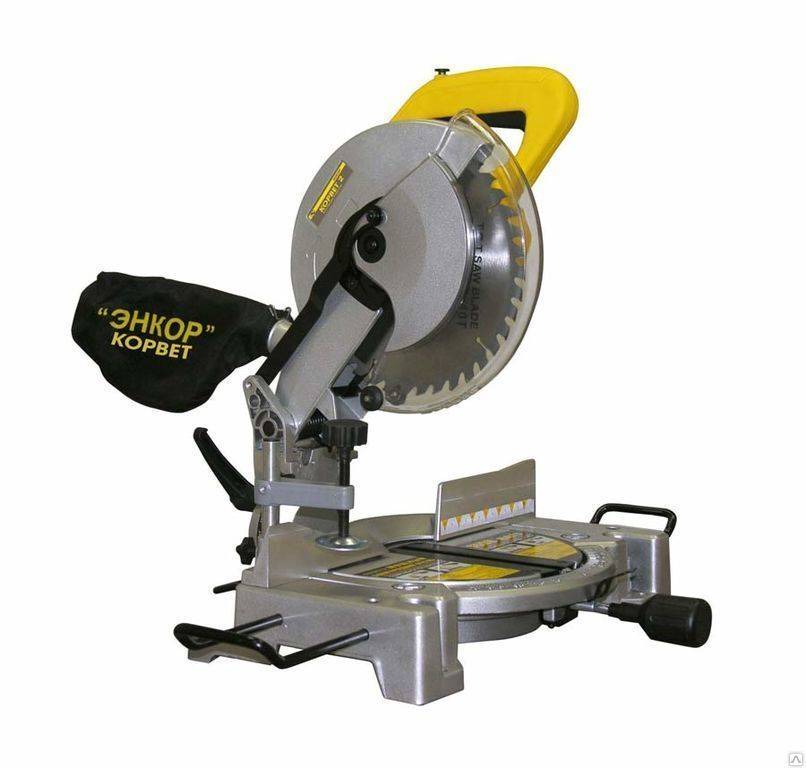

1. Стандартная торцовочная пила – версия с электроприводом, предназначенная, как правило, для выполнения поперечных пропилов на заготовке под разными углами.

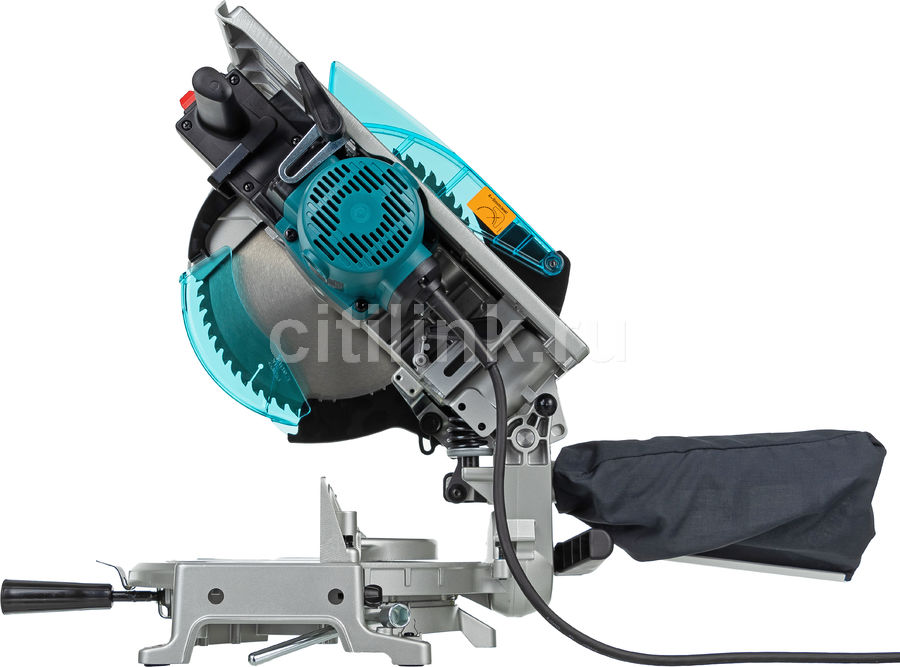

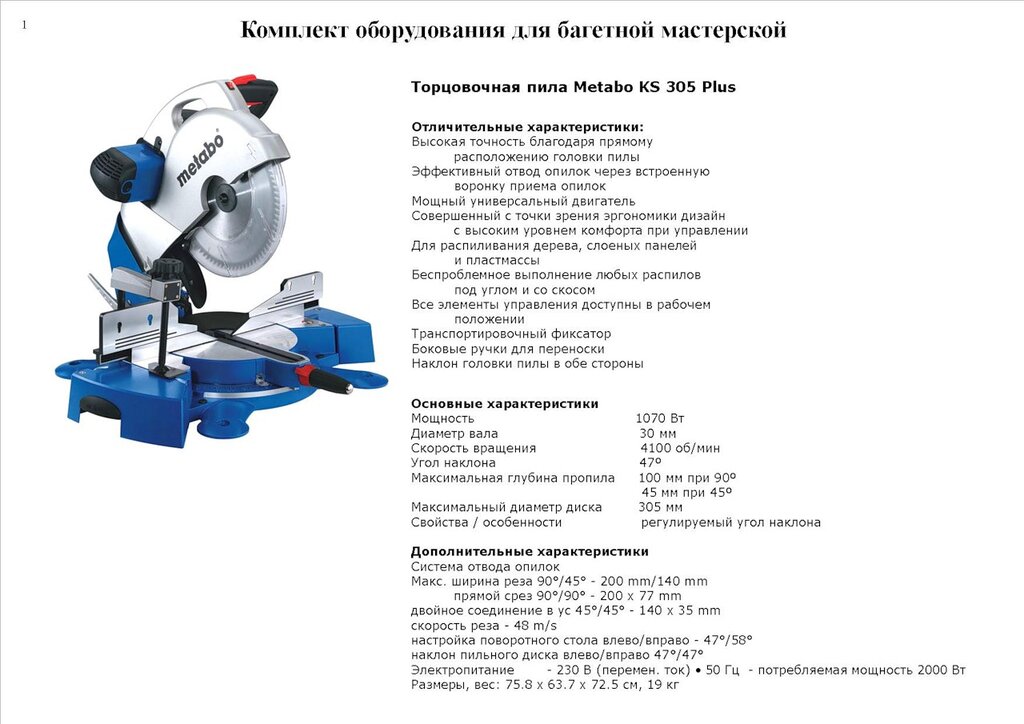

2. Составная торцовочная пила или одинарная торцовочная пила. Помимо вращения для изменения угла реза, пилу можно наклонять в одну сторону, чтобы пилить, по сути, два угла на доске.
3. Двойная торцовочная пила – Двойные или двойные пилы позволяют головке вращаться в обе стороны.

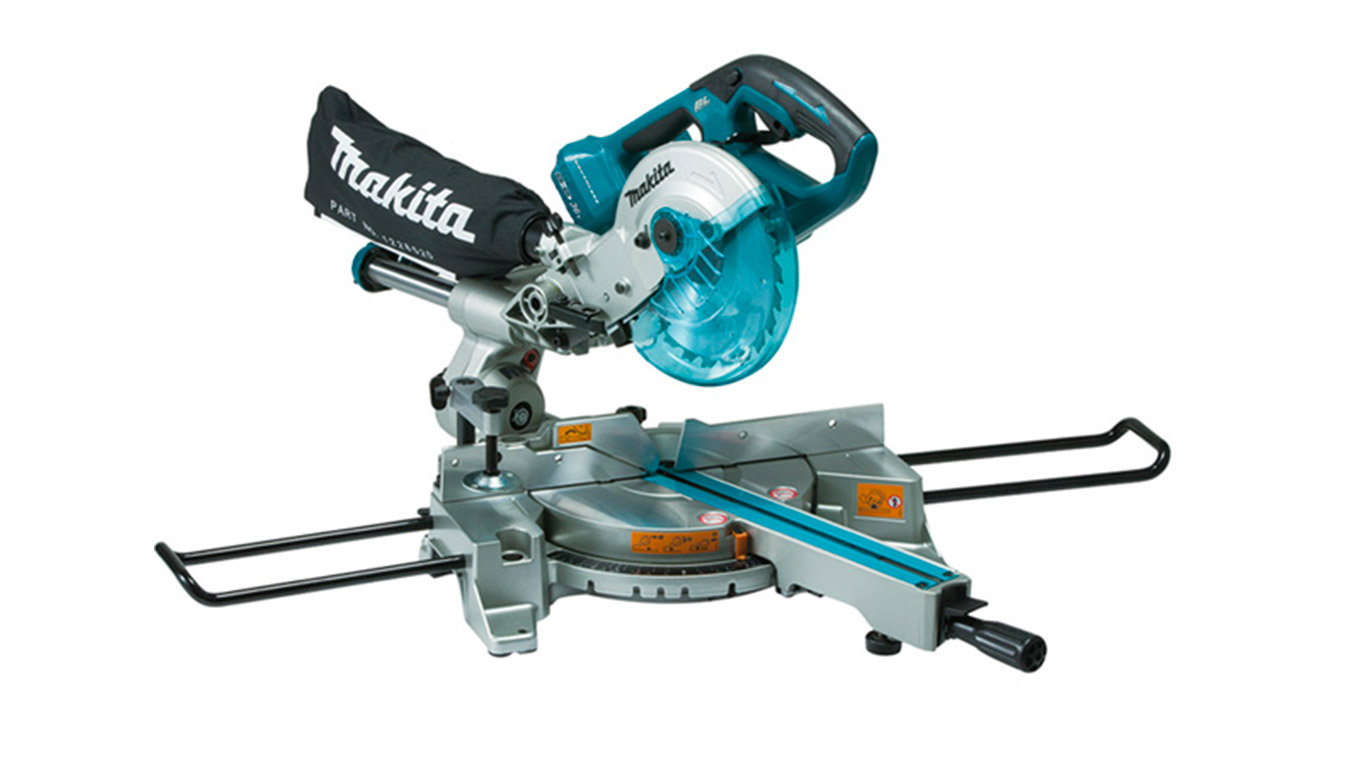

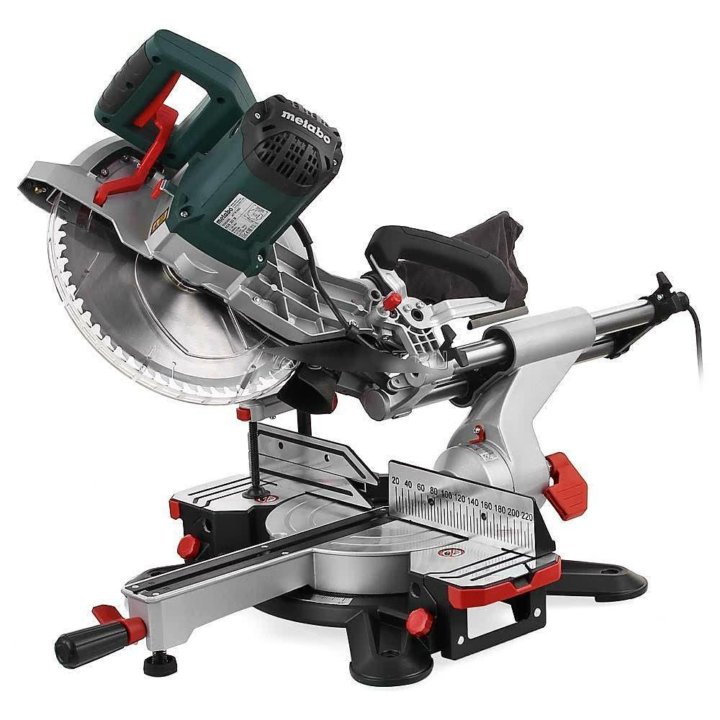

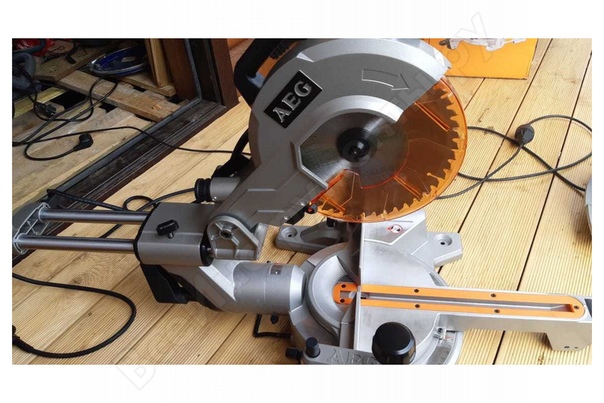

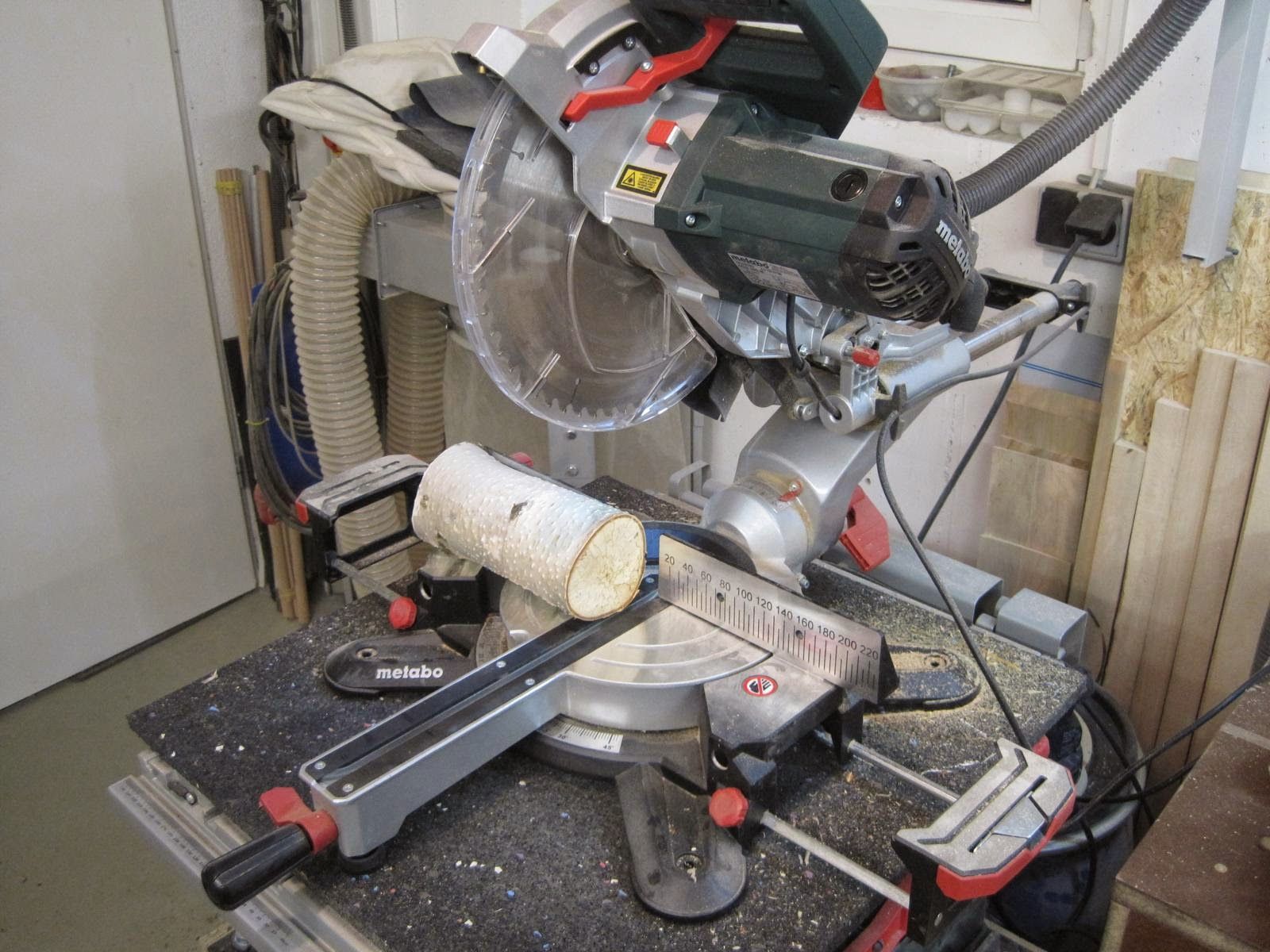

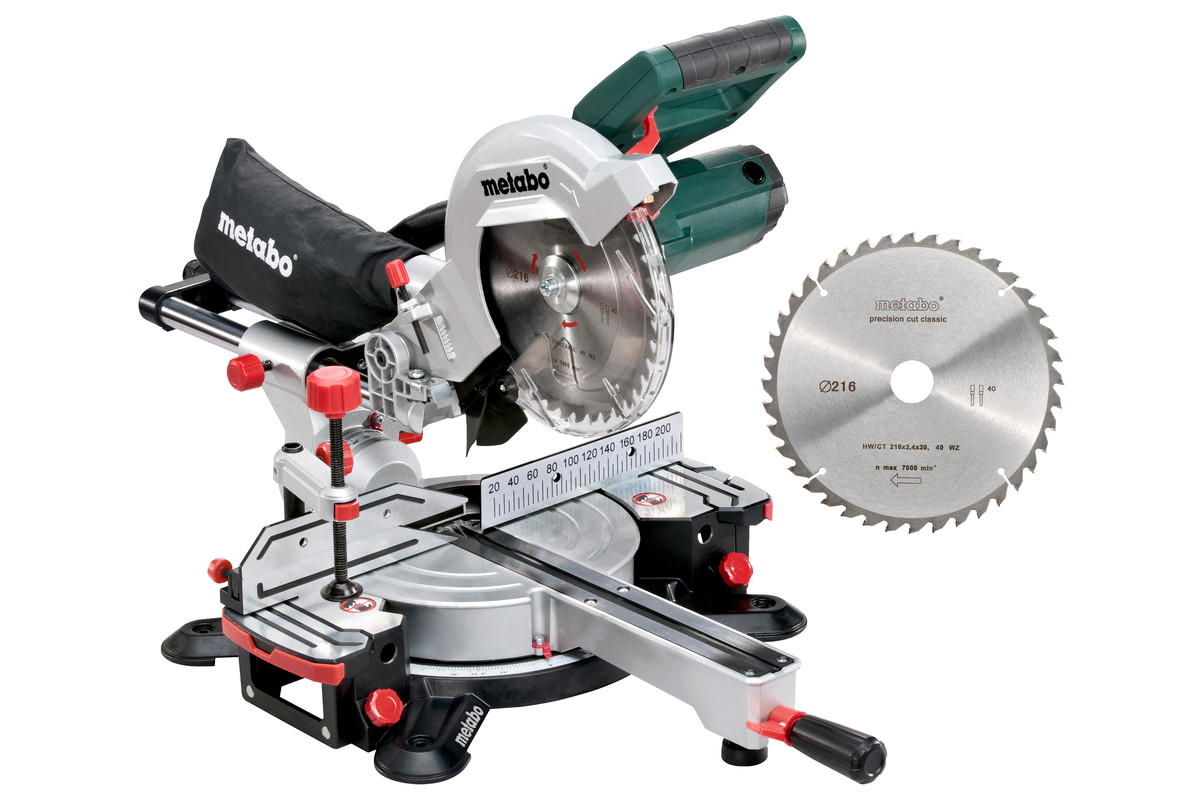

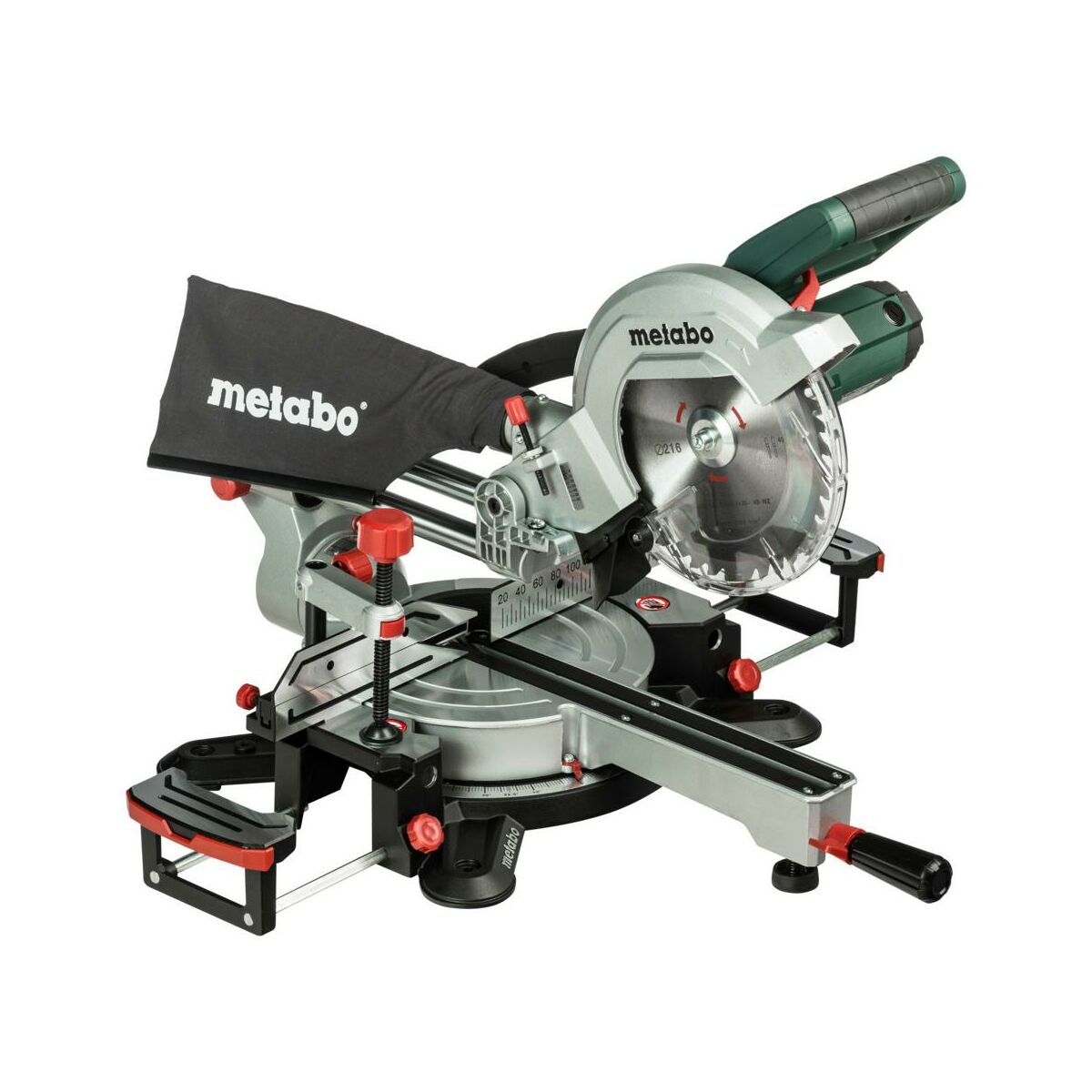

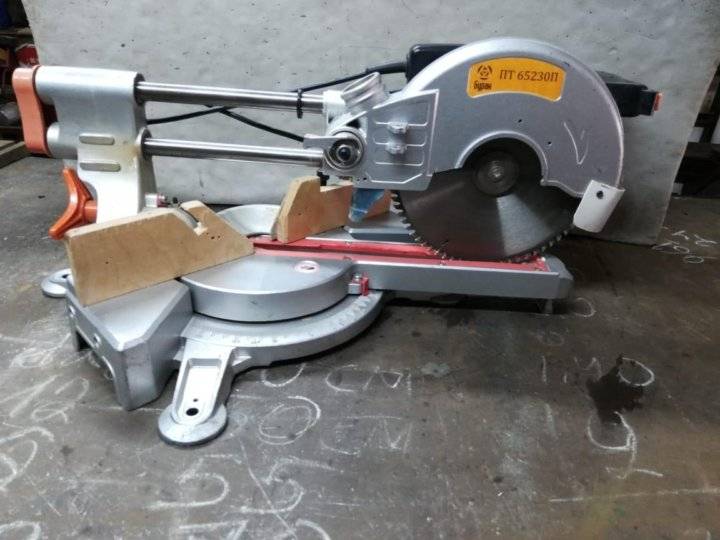

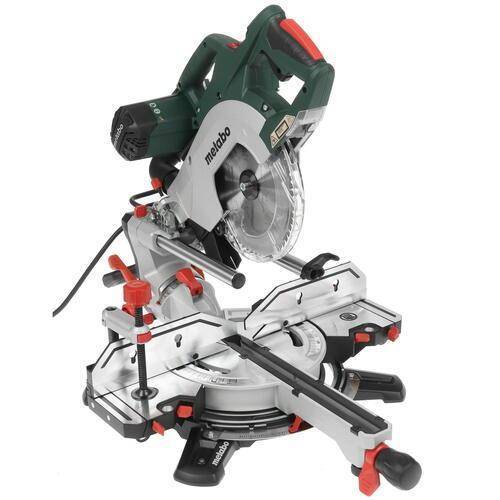

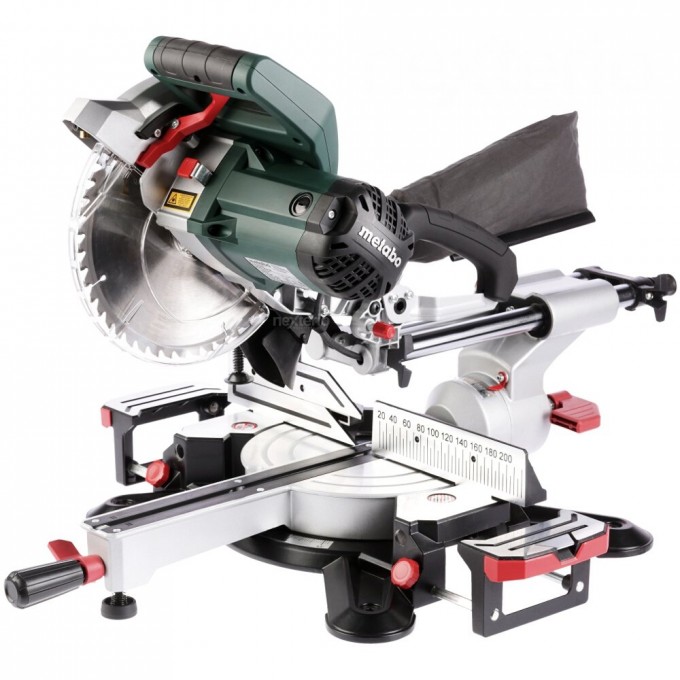

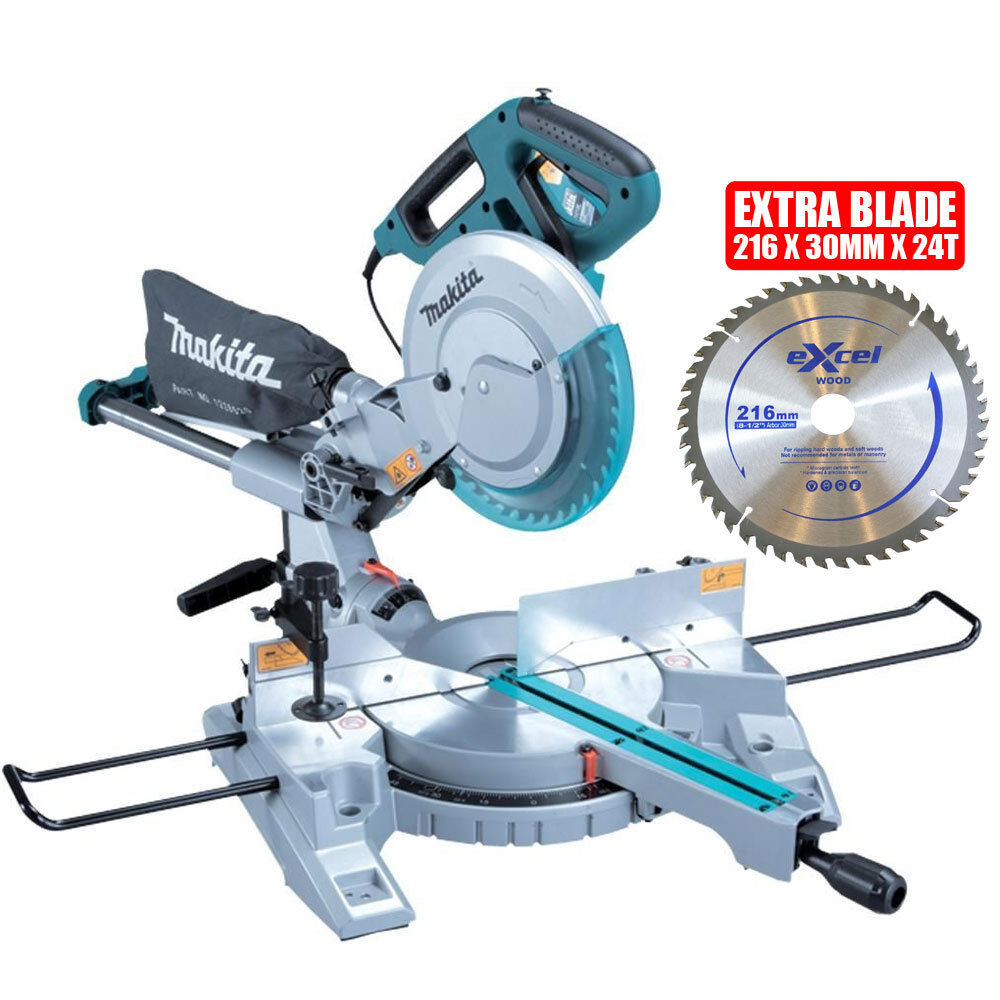

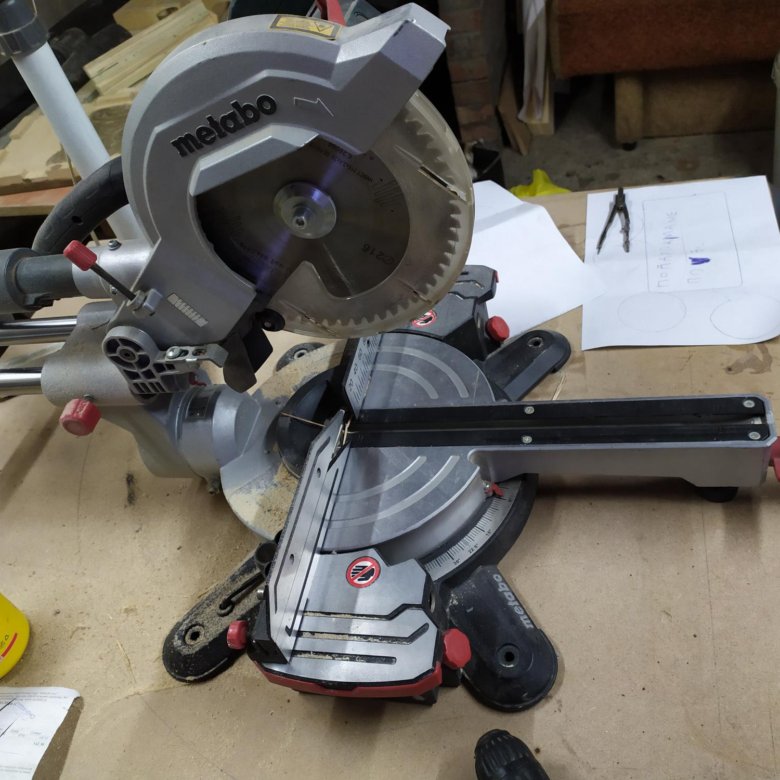

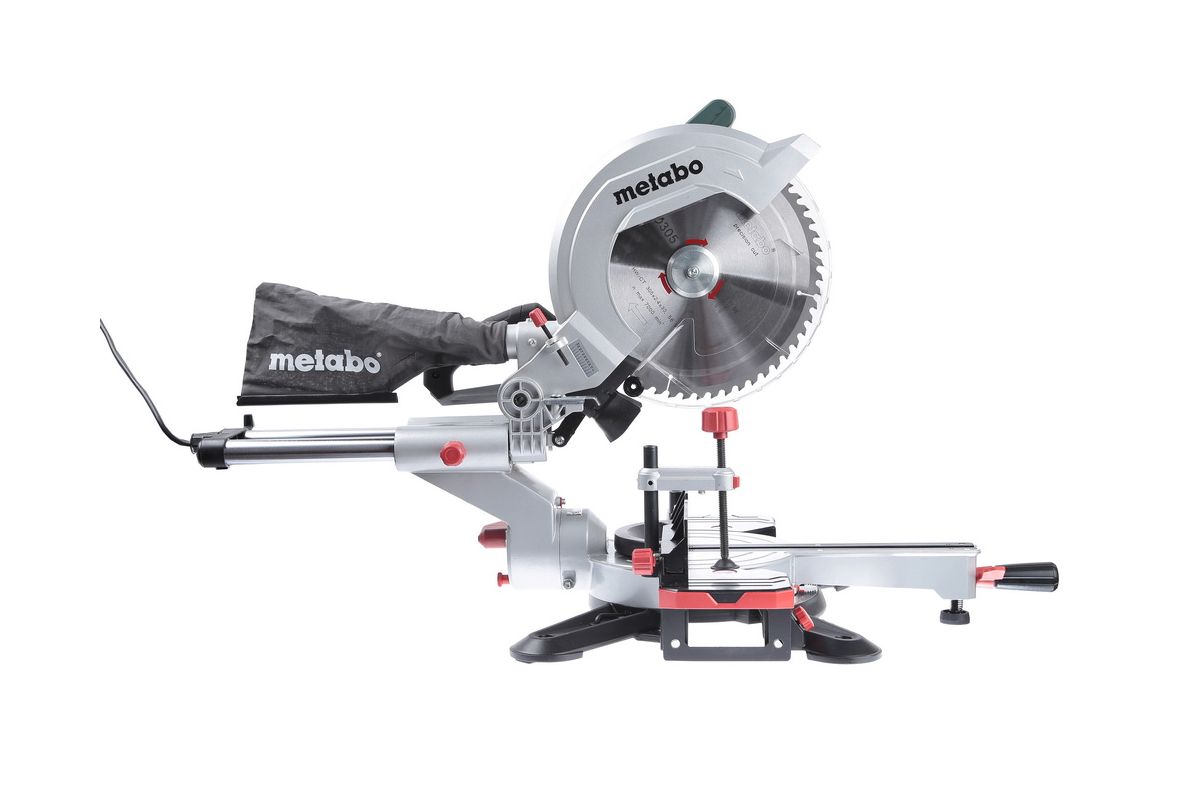

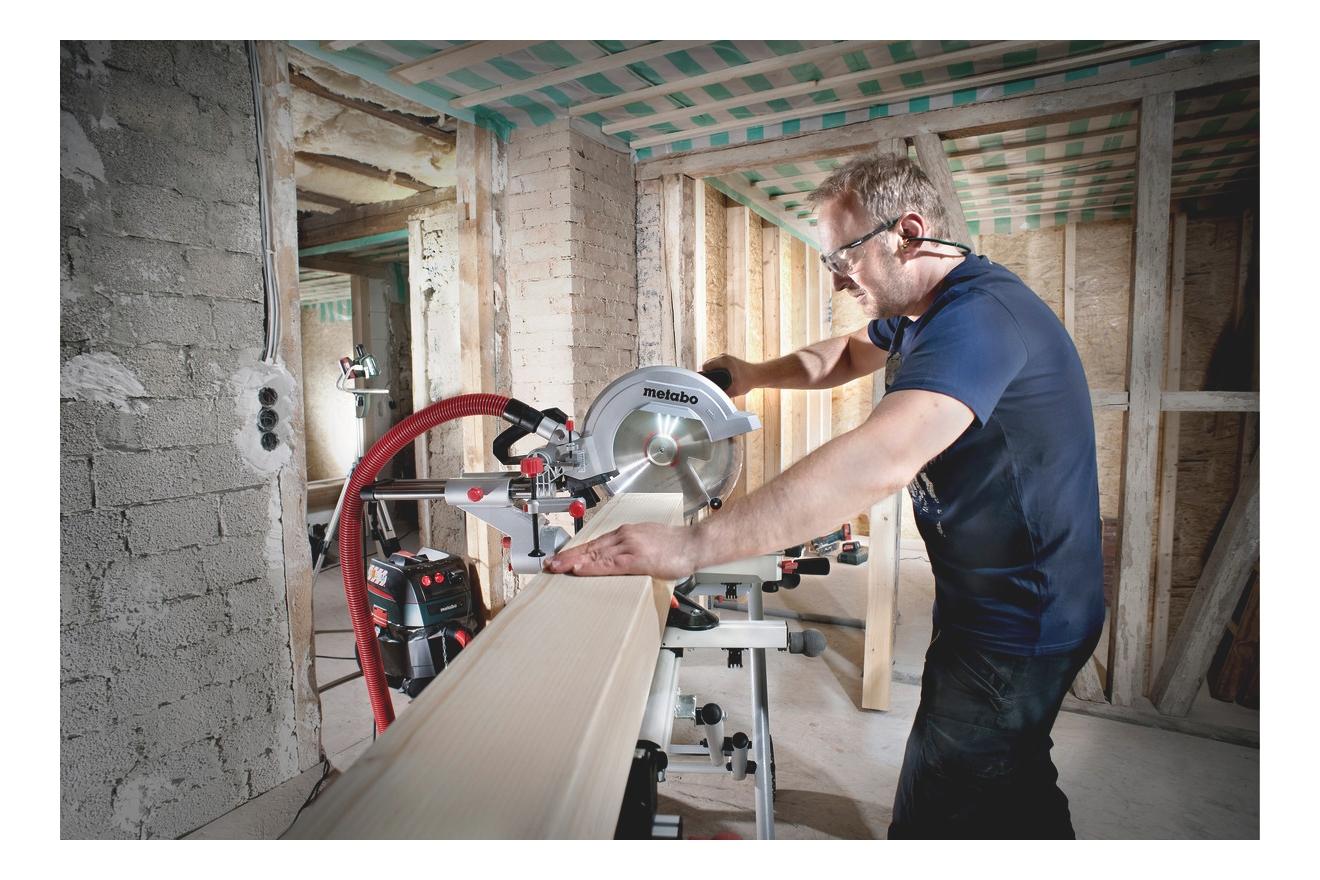

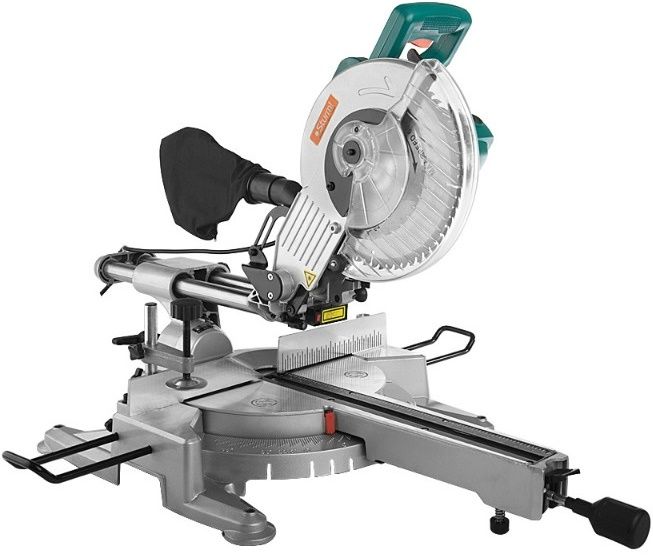

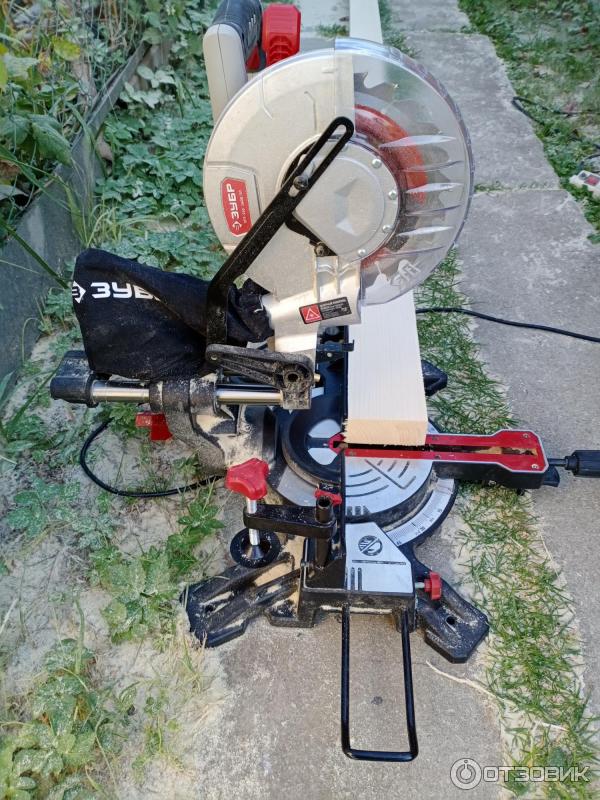

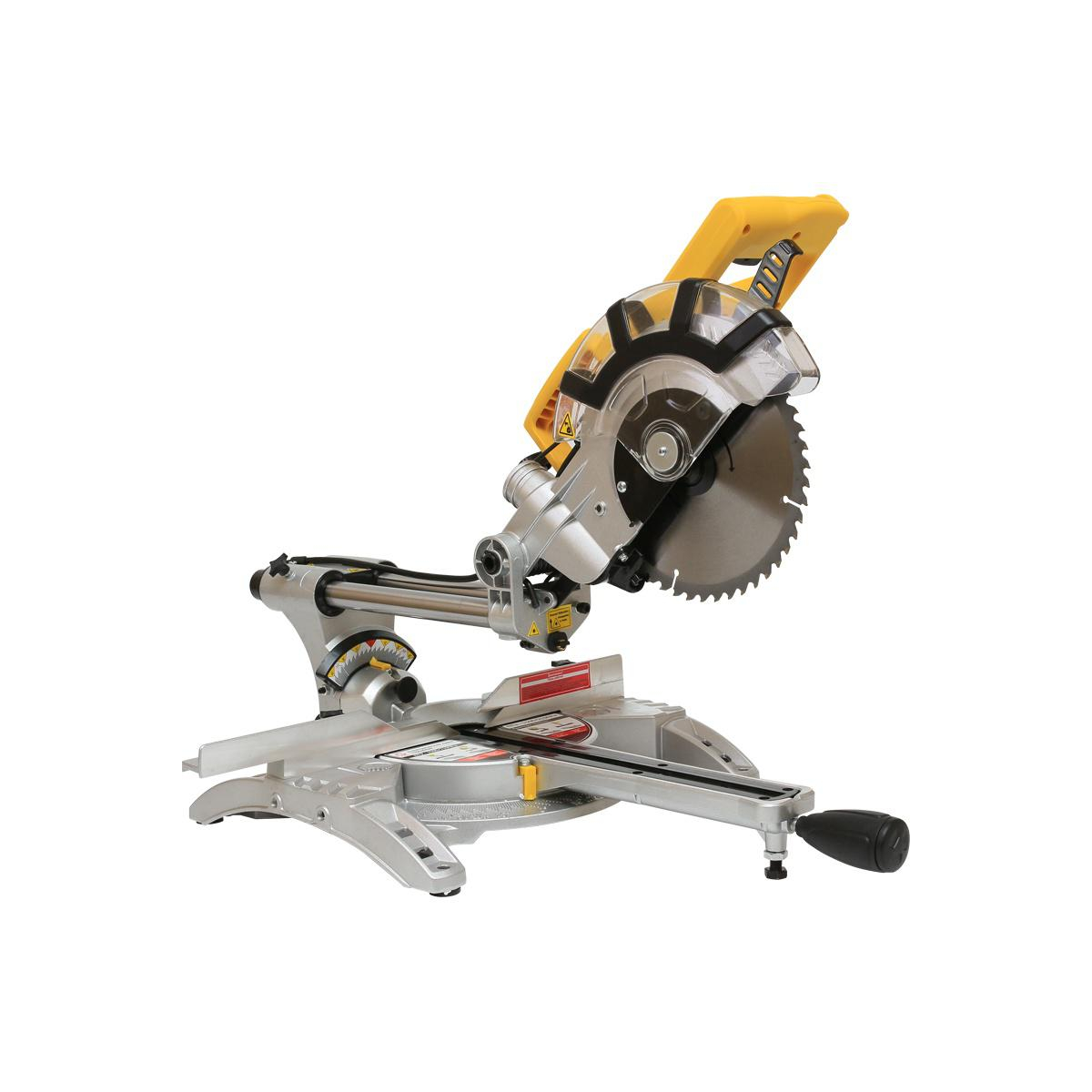

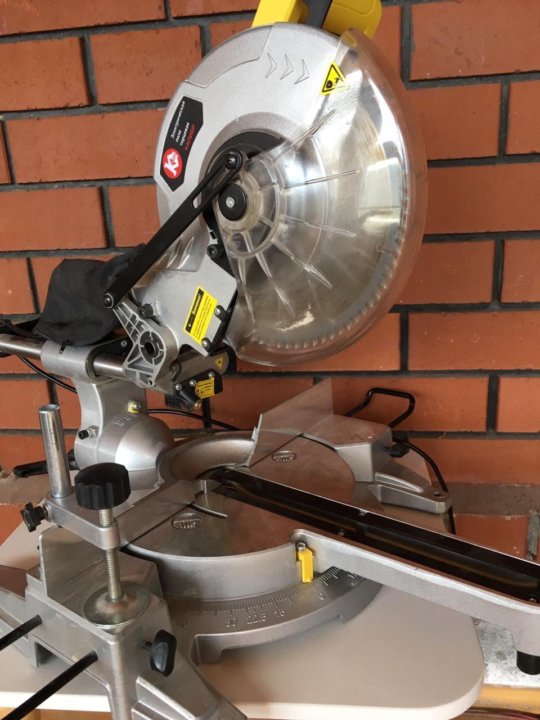

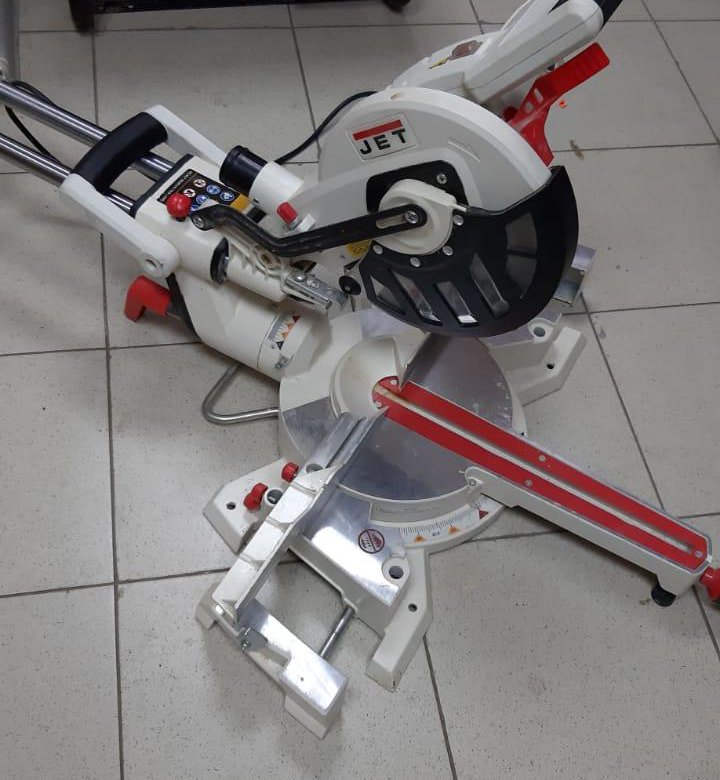

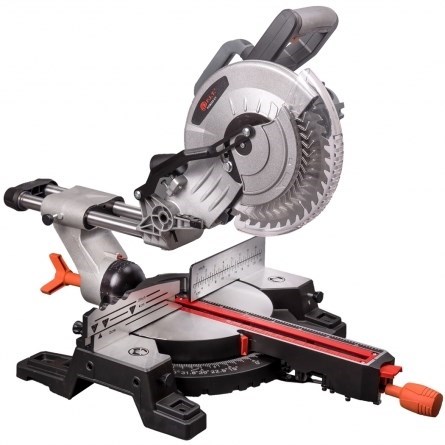

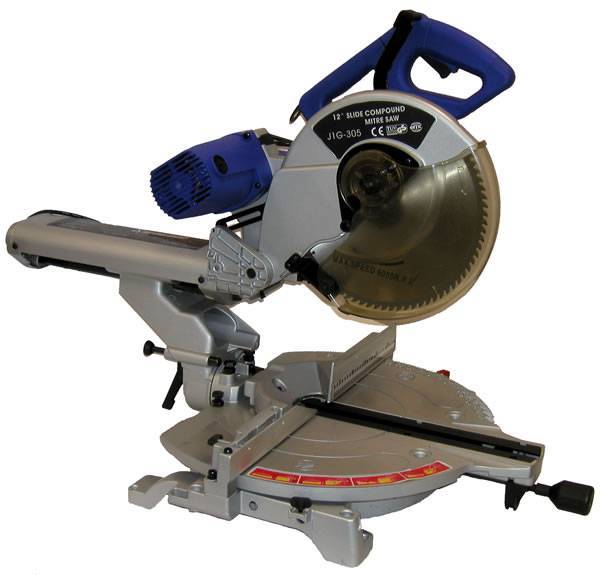

4. Торцовочная пила с подвижным составом – торцовочные пилы с подвижным механизмом обеспечивают более длинный пропил за счет перемещения пилы вперед и назад по направляющей.

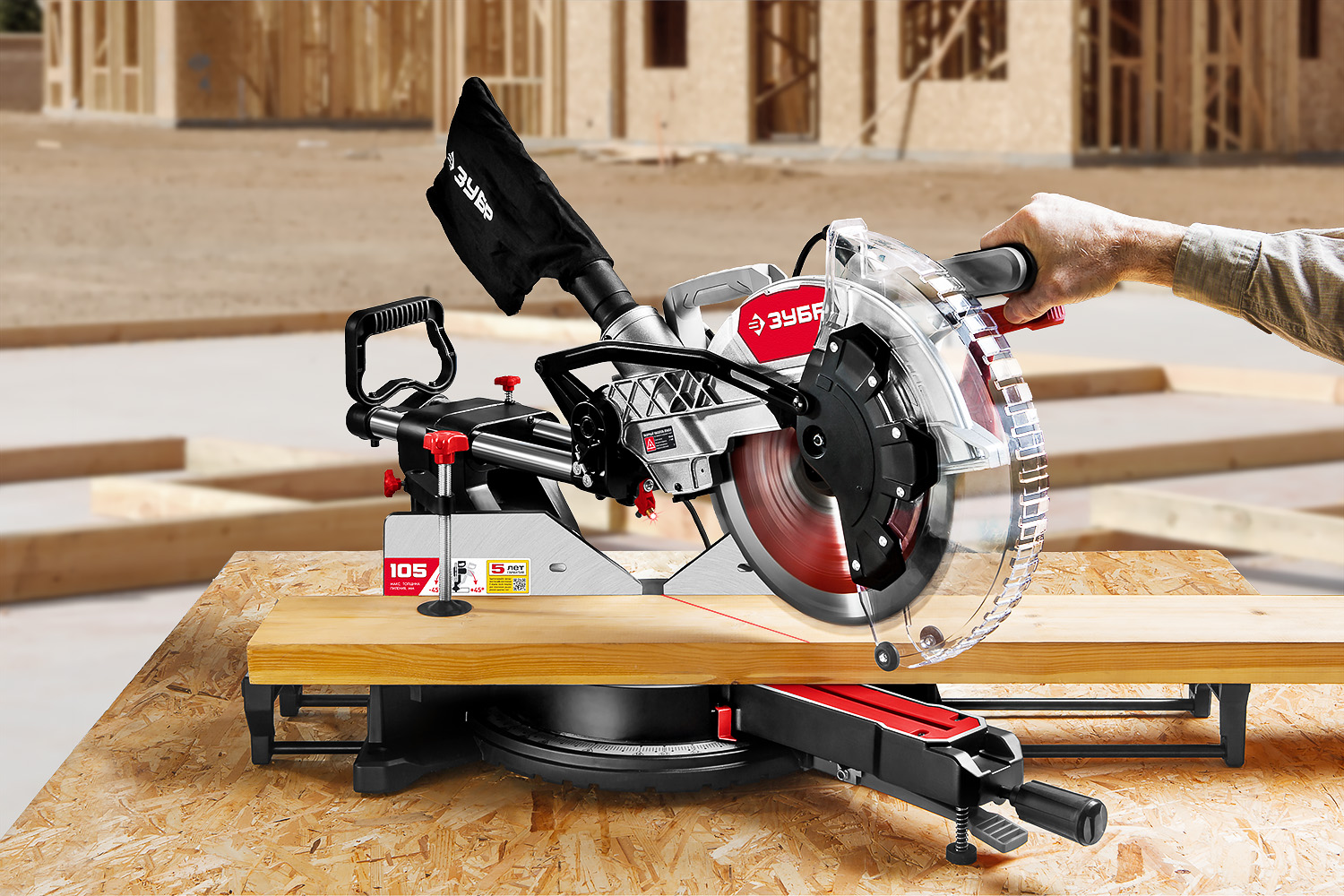

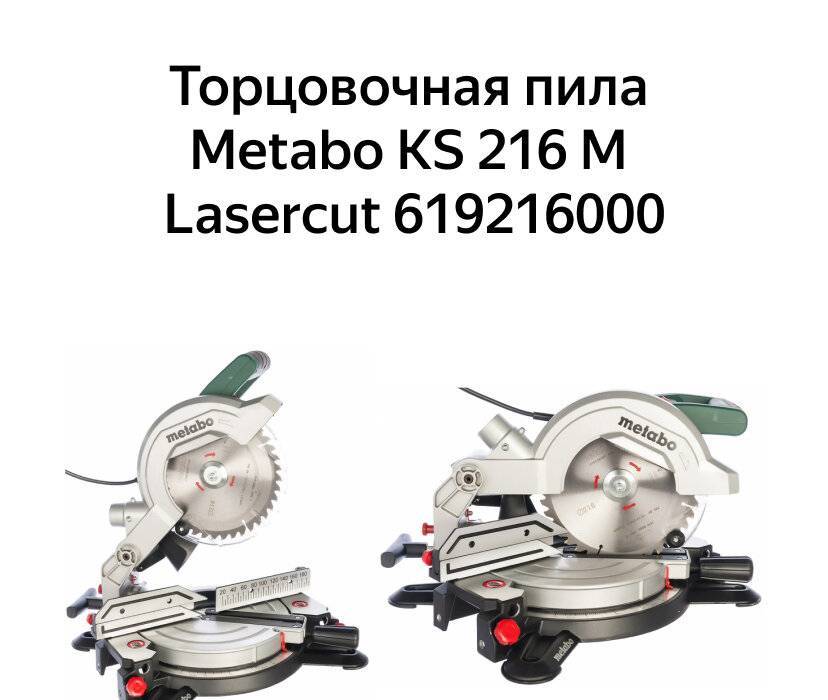

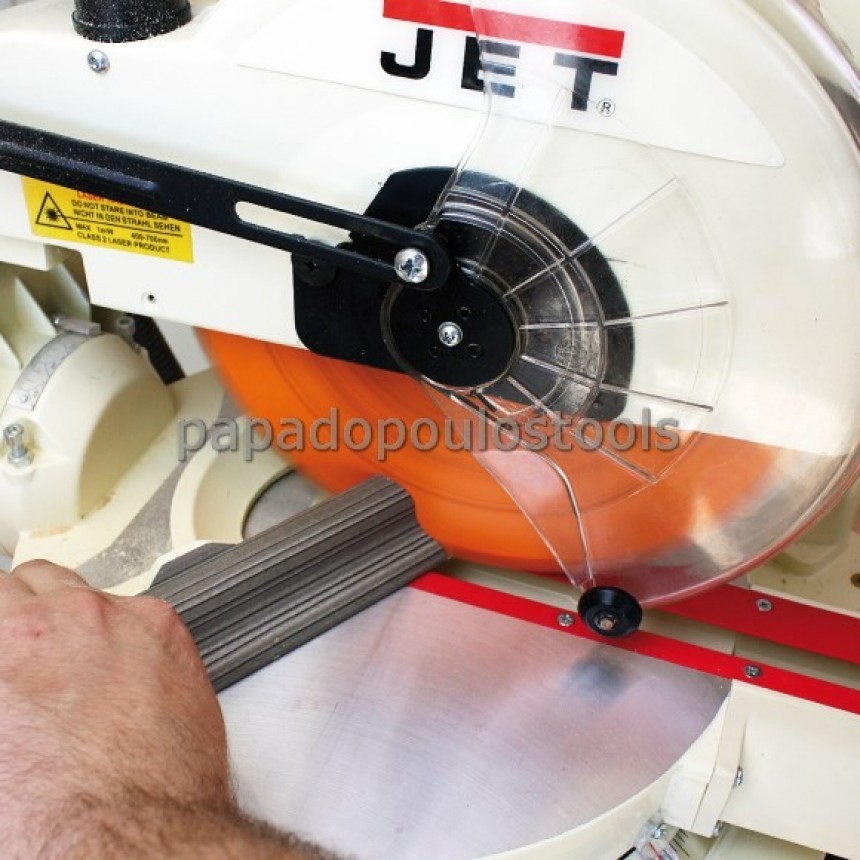

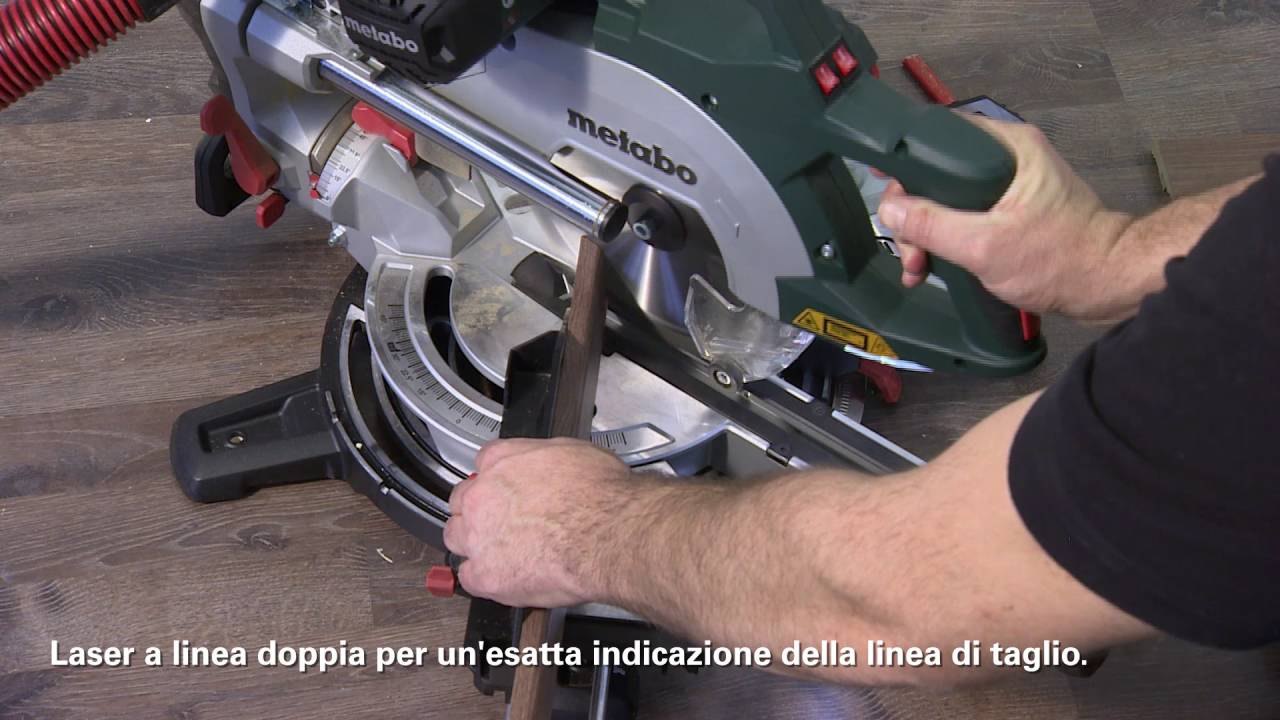

5. Торцовочные пилы с лазерным наведением. Некоторые торцовочные пилы проецируют на древесину лазерную линию, показывающую, где будет сделан разрез. У меня есть этот тип, и я считаю, что он отлично подходит для более точной резки.

Ограждения

Ограждение Часть пилы, на которую опирается доска. Ограничитель фиксируется, а пилу можно вращать, чтобы создать угол среза.Он служит для удержания доски. Часто при строительстве торцовочной пилы ограждение расширяют вправо и влево, чтобы удерживать более длинные доски.

Фото выше есть в интересной статье про вторичные упоры для торцовочной пилы. По сути, это жертвенная изгородь, позволяющая лучше контролировать обрезку. Особенно это касается мелких кусочков. Он также предотвращает разрывы и обеспечивает большую поддержку.

Как сделать максимально эффективную изгородь для торцовочной пилы

С другой стороны, некоторые выступают за то, чтобы на вашем рабочем месте не было изгороди, а использовался только упор для пилы.

«Во-первых, это не революционная концепция, которую я изобрел, но я долго и упорно думал об этом и стал уверенным в своем выборе за годы использования торцовочной пилы только с упором. В конце концов, я думаю, что забор приносит больше вреда, чем пользы».

В то время как другие предлагают три преимущества использования расширенного забора.

1. Дополнительный упор делает рез более точным. Он возражает, что смещенные заборы и дуги на досках сводят на нет это преимущество.
2.  Для остановки требуется забор. Спагнуоло и другие мастера по дереву предлагают использовать Т-образную направляющую, расположенную на поверхности стола, в качестве упора.
3. И мой любимый. Ограждение предотвращает складывание вещей на скамейке. По сути, реальный ответ заключается в том, чтобы быть более организованным. Удачи с этим.

Прочтите статью, чтобы понять, имеет ли она для вас смысл.

No Fence Miter Station

Ограничитель упора — это блок, который позволяет многократно выполнять пропилы одинаковой длины.

Некоторые люди группируют свои фигуры и пытаются сделать один разрез для всех досок сразу. Это никогда не было для меня последовательным. Части перемещаются и иногда режут под углом, отличным от других.

Конечно, лучший ход — стоп-блок. Теперь блок можно прикрепить к забору или установить в Т-образную направляющую на столе пилорамы. Идея состоит в том, что конец доски упирается в блок. И вы можете видеть, что это позволяет достичь воспроизводимого размера разреза.

Коммерческие складные торцовочные пилы часто имеют регулируемые упоры, встроенные в крылья.И есть продукты, которые могут автоматически устанавливать упоры и сдвигать материалы снова на упор для быстрого и точного реза. Как всегда — время — деньги, и их варианты требуют от вас их потратить.

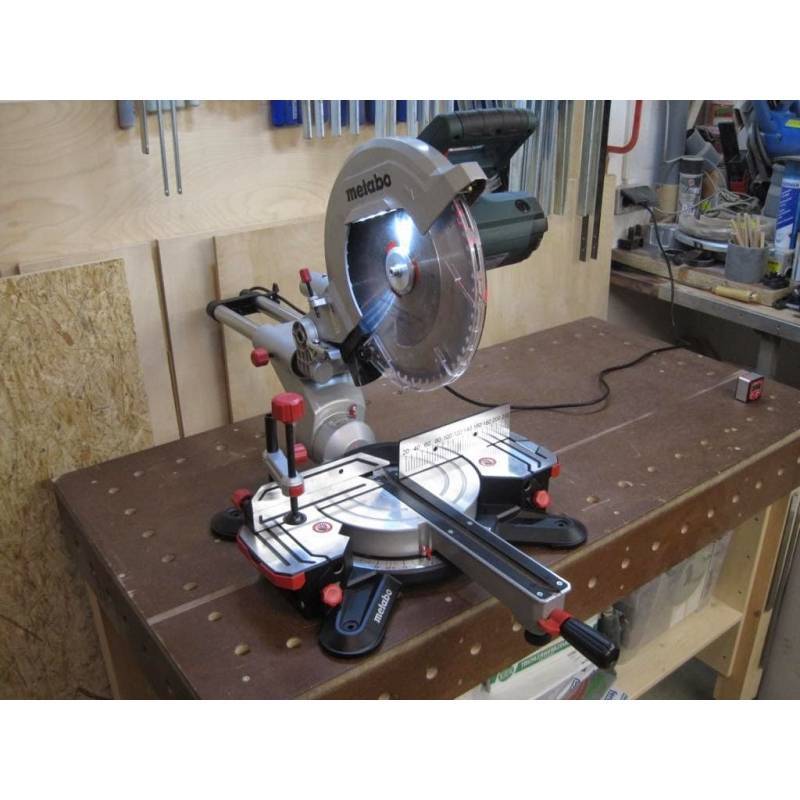

Если вы один из тех счастливчиков, у которых неограниченные площади в магазине, пропустите этот раздел. Если вы невнимательно читали.

Конечно, мнения о размере, необходимом для установки торцовочной пилы, сильно разнятся.Единственным важным фактором является размер пилы, и даже он варьируется.

Обязательно подумайте об этом, когда будете проектировать свой станок для торцовочной пилы. Каков радиус поворотного рычага торцовочной пилы, какова высота стола? Если рычаг пилы

выходит за пределы основания пилы, убедитесь, что у вас есть место для полного поворота вправо и влево. Третье соображение — величина наклона лезвия при резке составных резов. Положите пилу на стол или верстак и раскачайте ее до упора. При этом измерьте самые высокие, самые глубокие и самые широкие размеры, необходимые для размещения этой пилы.Измерьте высоту от основания стола пилы до поверхности стола или верстака.

В значительной степени эти размеры не подлежат обсуждению в конструкции вашей скамьи.

• Глубина — при выборе глубины подумайте, как вы будете бороться с пылью. Есть люди, которые предполагают, что глубина стола для торцовочной пилы может составлять всего 14 дюймов. Кроме того, есть те, кто настаивает на том, что 30 дюймов — это правильное количество. Я слышал людей, которые крепят скамейки к стене, чтобы она не опрокинулась.Улыбнитесь, но не забывайте, что вы планируете иметь много ящиков или выдвижных ящиков. Вес нескольких маршрутизаторов, выдвинутых на 24 дюйма от центра, может стать переломным моментом!
• Высота – мой друг сильно переживает из-за отсутствия фиксированной высоты в его лавках. Ну, это точно, но в целом он считает, что высота скамейки зависит от роста пользователя. При 6 футах 6 дюймов это должно отличаться от 5 футов 3 дюймов. Все, что я читал, кажется, укладывается в 36 дюймов или около того.Но все же, когда у вас есть пила, чтобы сделать замеры — попробуйте разные высоты, чтобы увидеть, где пила вам удобна. И помните, высота стола пилы от пола будет высотой скамьи.
• Ширина – здесь все сильно различается. Конечно, ширина зависит от того, сколько у вас места и какую работу вы выполняете больше всего. Кому-то, кто делает небольшую мебель или шкатулки для драгоценностей, нужно меньше, чем тому, кто работает с длинными молдингами.

Как говорится, все дело в компромиссе.Если 90% вашей работы — назовите это — меньше — настройтесь на это. Когда вам нужно больше места, вы можете перемещать вещи. Позже будет больше информации о гибкости.

Один из способов решить проблему ширины — сложить крылья или удлинители. Вы даже можете прикрепить один сегмент фиксирующих крыльев к одной секции сгиба вниз. Ограничение, конечно, размер складывания ограничен высотой скамейки.

Существует бесчисленное множество комбинаций конфигураций ширины.Но ты получил идею.

Есть и другие подходы. Создаются передвижные шкафы или столы на колесах. Пока они имеют ту же высоту [включая колеса], что и стол для торцовочной пилы, вы можете перемещать их по мере необходимости.

  Некоторые владельцы небольших магазинов решают проблемы с пространством, размещая несколько машин на скамье или столе. Я видел комбинации настольных и торцовочных пил на одной и той же рабочей поверхности.И вы, наверное, знаете, что в некоторых случаях настольная пила и фрезер устанавливаются на одной и той же поверхности.

Я не большой поклонник комбинаций настольной и торцовочной пилы, потому что торцовочная пила торчит над поверхностью стола и мешает. Есть планы по использованию торцовочной/настольной пилы, при которой торцовочная пила не будет мешать. Мне это кажется неловким.

Тем не менее, я вижу, что я чувствую, инструменты, которые практически линейны в своих задачах резки, установлены на одном столе. Например, торцовочная пила и фрезер.Или даже торцовочную пилу и сверлильный/врезной станок.

И это касается реальных проблем с пространством в магазине. Где хранить вещи? Как их скрыть? Есть кто за организацию?

Если вы просматриваете в Интернете планы распиловочных станков, вы увидите что угодно, от самых простых конструкций из палочек с полками до шкафов с дверцами и ящиками. Вау, некоторые из них похожи на мою кухню!

Не вдаваясь в подробности, существует три варианта хранения.

1. Открытые стеллажи – подходят для более длинных вещей, таких как пиломатериалы.
2. Ящики — мой фаворит, потому что я скорее выдвину их, чем наклонюсь, чтобы достать что-то. Остерегайтесь опрокидывания потенциала.
3. Двери – удобно прятать вещи. Некоторые считают, что двери в той части чертежа рабочего стола, на которой стоит торцовочная пила, должны иметь дверцы для защиты от пыли и стружки.

Конечно, размер варьируется как по горизонтали, так и по вертикали. Общая подставка для торцовочной пилы является пределом размера хранилища.Однако не забывайте, что за упором для пилы можно установить дополнительные шкафы или полки. И они могут быть на скамейке или прикреплены к стене. Для гибкости подвесных шкафов вы можете использовать французские зажимы.

Многие чертежи стоек для торцовочных пил своими руками, найденные в Интернете, состоят из 2 на 4 и скреплены винтами. Фанера или МДФ используются для столешниц и, если есть полки, стеллажи.

Очень грубый дизайн для этого может выглядеть так. В конструкции пока нет выреза для торцовочной пилы в центре. Требуемый материал – 2 Х 4 Х 96 около 10 штук и лист 4 х 8 – 2 штуки. Общая стоимость? Зависит от того, что вы платите в вашем регионе.

Опять же, расходуемый верх можно заменить после износа. Не забудьте закруглить углы краев на всем протяжении.

С другой стороны, можно использовать более привлекательные и дорогие материалы.

Питание и защита от пыли

Пыль от торцовочных пил разлетается во все стороны, что затрудняет ее сбор. Пылесборники на большинстве торцовочных пил работают не так хорошо. Даже при подключении к вакуумной системе происходит беспорядок.

Если хотите, загляните на этот веб-сайт, чтобы найти полезную информацию.

«Существует так много разных способов улавливания торцовочных опилок с разными результатами. Некоторые работают только с пилами без скользящего механизма для резки этих широких досок, так что проверьте глубину своей перед тем, как начать строить!»

7 Genius Ways to Improve Miter Saw Dust Collection

Для питания существует множество вариантов. Основным требованием является мощность пилы. Возможно, вы захотите добавить розетку для пылесоса. И считайте мощность для света.

SketchList 3D позволяет создать план рабочего места за очень короткое время и с минимальными усилиями. Конечно, спроектировать подставку для торцовочной пилы на экране компьютера проще и дешевле с точки зрения материала, чем создание прототипа.

Почему и как можно использовать SketchList 3D?

• Рассмотрите и изучите варианты — с помощью SketchList 3D создайте план своего распиловочного станка, чтобы попробовать неограниченное количество конфигураций. С помощью компьютера можно легко изменить высоту, ширину и глубину скамейки. На этом раннем этапе проектирования вы можете попробовать объединить различные инструменты на одном стенде. Помните предложение о размещении маршрутизатора в той же конструкции, что и торцовочная пила. С помощью SketchList 3D вы даже можете «загружать» доски разных размеров на столешницу торцовочной пилы, чтобы посмотреть, каково будет с ними обращаться.
• Ознакомьтесь с деталями. Я нашел одну конструкцию, в которой настольная пила подрядчика и торцовочная пила встроены в одну и ту же рабочую поверхность. Задача состояла в том, чтобы создать способ вращения или поворота торцовочной пилы, чтобы она не мешала резке больших листов при использовании настольной пилы. Спроектируйте сложные детали, такие как конструкция опор, блоков и осей, таких как трубы, вокруг которых происходит вращение, в программном обеспечении. Гораздо лучше создать этот дизайн в SketchList 3D и настроить его по мере необходимости.
• Разместите его в своем магазине — вы можете смоделировать весь свой магазин в SketchList 3D.Лично я считаю вполне приемлемым создание трехмерных блоков для имитации ваших станков. Все, что им нужно, это правильный размер. Еще одна подсказка для вас по этому поводу — положить доску под станок на пол. Что-то вроде коврика. Если вы подберете размер этой доски для размещения зазоров, необходимых при использовании инструмента, это даст вам лучшую компоновку.

  План торцовочной пилы — это интересный проект для вашей мастерской.Процесс изложения требований, ваших пожеланий к заготовке и соображений пространства/размера приведет вас к отличному рабочему распиловочному станку. Вы можете создать самый простой план скамейки из пиломатериалов или даже из переработанных материалов. Или вы можете побаловать себя и создать рабочий предмет с дверцами, ящиками и полками и сделать его похожим на мебель.

Создайте несколько различных вариантов и распечатайте их в виде рабочих чертежей с размерами. И создайте несколько красивых трехмерных изображений, чтобы дать вам ощущение пространства и массы.После того, как вы завершите свой дизайн, создайте список вырезов и, возможно, схему компоновки листовых материалов. Затем отнесите его на лесопилку вместе с кредитной картой.

Следующая остановка — магазин, где все это строится. Наслаждайся.

Самая простая мобильная подставка для торцовочной пилы своими руками

Бесплатные чертежи и руководство по сборке мобильной стойки для торцовочной пилы своими руками для вашей мастерской.

Перейдите на мой новый канал YouTube, чтобы посмотреть полное видео о том, как я собирал эту мобильную подставку для торцовочной пилы своими руками.И не забудьте ПОДПИСАТЬСЯ, пока вы там, чтобы увидеть много других видео с практическими рекомендациями.

Этот пост содержит партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ. Это помогает сохранить учебные пособия и планы бесплатными здесь, в Bitterroot DIY. Спасибо за Вашу поддержку! См. мое полное раскрытие здесь .

Итак, самое безумное произошло несколько недель назад. Один из моих друзей в Instagram набрал 100 тысяч подписчиков и устроил САМЫЙ КРУТОЙ розыгрыш.Я до сих пор не могу в это поверить, но он объединился с Delta, чтобы отдать одну из их 10-дюймовых раздвижных торцовочных пил Delta Cruzer, и я выиграл… типа, ЧТО?! Что это за жизнь??? я даже не знаю.

Это был совершенно случайный розыгрыш, и я думаю, что не забыл сделать все правильно, чтобы войти и БАМ. Мы здесь.

Таким образом, эта новая подставка для торцовочной пилы своими руками подходит к новой пиле — вы настоящий MVP магазина!

Прошлым летом я построил стационарный станок для торцовочной пилы своими руками для своей первой пилы — хорошо подержанного DeWalt со старого Craigslist.И когда я говорю хорошо использованный, я имею в виду, что купил эту штуку у подрядчика после 10 лет работы в полевых условиях. Я надеялся обновиться этим летом, так что эта раздача была действительно невероятной. Большая торцовочная пила — это здорово, но мой ЛЮБИМЫЙ ЛЮБИМЫЙ верстак — это передвижной верстак, который я построил для настольной пилы. Я работаю вне гаража, поэтому моя цель состоит в том, чтобы сдвинуть все к центру для работы, а затем отодвинуть в стороны, чтобы мы могли въехать в машину. Большой верстак прекрасно работает вдоль задней стены, но я Хотел также попробовать мобильную подставку для торцовочной пилы, просто чтобы посмотреть, как она помогает в рабочем процессе.

Ну вот, мобильная стойка для торцовочной пилы своими руками со складными крыльями.

Наслаждайтесь планами!

Списки пиломатериалов и раскроя доступны для покупки. Ваша покупка также включает загружаемый PDF-файл с планами. Если вы предпочитаете, планы доступны в посте ниже — вам просто нужно рассчитать пиломатериалы и списки раскроя самостоятельно. Спасибо за Вашу поддержку.

** ПРИМЕЧАНИЕ. Я построил этот верстак таким образом, чтобы крылья находились на стандартной высоте кухонной столешницы (36 дюймов).Если вы высокий, вы можете отрегулировать ножки, чтобы сделать его немного выше.

Шаг 1.

Соберите рамы для центра мобильной стойки для торцовочной пилы. Убедитесь, что рама квадратная, и используйте два самореза 2 1/2″ на каждом конце 2×4, чтобы соединить их вместе.

Соберите две рамы – одну для полки для торцовочной пилы и одну для нижней полки.

Шаг 2.

Повторите тот же процесс, чтобы построить две рамы для крыльев, как показано ниже.Снова используйте два самореза 2 1/2″ на каждом конце 2x4s.

Шаг 3.

Затем прикрепите ножки к центральной раме. Выровняйте ножки так, чтобы они были на одном уровне с краями и нижней частью первой рамы. Используйте 2 1/2 ″ саморезы, чтобы закрепить их.

Я использовал по три шурупа на каждую ножку – два через боковые 2х4 и один через центр концов передней и задней 2х4.

Повторите для второго центрального кадра.

Шаг 4.

Теперь пришло время прикрепить складные кронштейны.

К скобкам прилагалось НИКАКИХ инструкций, но они довольно просты. Я не использовал прилагаемые винты, так как они были огромными и выглядели так, как будто они расколют и разрушят 2×4. Вместо этого я решил использовать саморезы 1 1/4 и шайбы.

Совместите кронштейн с внешней стороной ножки, выровняйте его и выровняйте вверху, чтобы крыло удерживалось на одном уровне с верхней частью стола торцовочной пилы и направляющей. Столешница моей торцовочной пилы находится на высоте 3 5/8″, поэтому я установил кронштейны так, чтобы крылья складывались точно на этом уровне.

С помощью длинного 6-дюймового сверла достаньте кронштейн и прикрепите его к ножкам.

Я закончил тем, что удалил одиночные винты 2 1/2″, которые я вкрутил в конец каждой из этих центральных рам 2×4, чтобы я мог установить кронштейны в правильном месте. Я вынул винт, выровнял кронштейн там, где он должен быть, а затем использовал шайбу и тот же самый винт 2 1/2″, чтобы закрепить самый верх каждого кронштейна. Таким образом, винт и соединение все те же — они просто удерживают скобу.

Вы можете оставить эти винты до тех пор, пока не будете прикреплять кронштейны, или просто выкручивать их один за другим, когда будете прикреплять кронштейны, как это сделал я.

Я использовал винты 1 1/4″ и шайбы, чтобы закрепить остальную часть кронштейна.

Шаг 5.

После того, как кронштейны прикреплены к ножкам, установите крылья и прикрепите к ним кронштейны.

Кронштейны должны располагаться по центру нижней части крыла 2х4.

Убедитесь, что все ровно – может потребоваться немного подвигать и покрутить – чтобы кронштейны скользили плавно.

Шаг 6.

Переверните все это и прикрепите фиксирующие ролики к нижней части.Я полагаю, вы могли бы сделать это до того, как прикрепите крылья, но я сделал это после — полностью на ваше усмотрение!

Я использовал винты 1 1/4″ и шайбы, чтобы закрепить ролики. Отверстия для крепления роликов больше, чем головки винтов, поэтому шайбы.

Шаг 7.

Наконец, добавьте столешницы.

Я прикрепил столешницы к рамам с помощью саморезов 1 1/4″ в каждом углу.

Раззенкуйте шурупы, чтобы столешница и полки были идеально ровными.

Вот и все — самая простая мобильная подставка для торцовочной пилы своими руками!

Давайте просто проигнорируем все случайные шнуры, свисающие с потолка и отформованные задние углы гипсокартона… сосредоточимся на красивом верстаке, ха-ха!

Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы, и я свяжусь с вами как можно скорее.

Спасибо, что заглянули!

Чтобы найти больше идей для проектов, вы можете найти меня на Pinterest. А чтобы быть в курсе последних махинаций, подписывайтесь на меня в Instagram.

Как настроить торцовочную пилу для идеального реза

Если вы покупаете торцовочную пилу или используете ее впервые, важно правильно настроить ее, чтобы она работала эффективно и результативно. Один важный факт, который вы должны иметь в виду, заключается в том, что вы получите точный разрез под углом 90 градусов, только если правильно настроите свою торцовочную пилу в соответствии с этой спецификацией.

У разных столяров есть свои способы настройки пилы, чтобы обеспечить точный рез, хотя многие предпочитают помещать квадрат между упором и диском при настройке пилы.Также можно проверить настройку торцовочной пилы, сделав разрез.

Эти столяры хотят знать, насколько точна торцовочная пила при распиловке древесины, и их не обязательно заботит, установлена ​​ли торцовочная пила под углом 90 градусов или нет, когда она стоит на месте. Здесь мы будем согласовываться с последним.

Способ 1 настройки торцовочной пилы

Принесите две доски, каждая из которых имеет идеальный прямой край. Соединение края является лучшим средством обеспечения этого.Для лучшего результата доска должна быть широкой, а не узкой. Ширина досок должна быть близка к максимальной ширине режущей способности вашей торцовочной пилы, если вы хотите провести более точный тест.

Убедитесь, что соединенные края прилегают к упору. Обрежьте доски. Вы можете резать две доски одновременно. Наилучший результат будет достигнут, если рез будет организован таким образом, чтобы материал находился с обеих сторон лезвия, а не срезал торцевые волокна. Лезвие с гораздо большей вероятностью отклонится, если вы просто снимите кожу с торца, и это может повлиять на рез, который вы сделаете.Наоборот, никакого отклонения не будет, если лезвие будет иметь материалы с двух сторон. Таким образом, у вас получится ровный срез.

Следующее, что вам нужно сделать, это проверить разрез, который вы сделали. Принесите плоскую поверхность и положите на нее соединенные края, а затем приложите обрезанные концы друг к другу. Проверьте, есть ли пробелы. Если в верхней части разреза есть зазор, это указывает на то, что торцовочная пила не режет под углом 90 градусов.

Зазор усиливает ошибку, так как обе доски разрезаны вместе.Размер зазора должен быть вдвое больше, чем ваша пила выключена. Одна хорошая вещь в этом методе заключается в том, что он увеличивает небольшую ошибку, позволяя вам действительно настроить точность с большей точностью. Принесите руководство пользователя торцовочной пилы и ознакомьтесь с советами по настройке, чтобы вы могли внести необходимые корректировки.

Сделайте такой же разрез еще раз после внесения корректировок. Вы правильно настроили торцовочную пилу, если обрезанные края равномерно соприкасаются по ширине доски.

Для составной торцовочной пилы важно, чтобы пила делала идеальный пропил под углом 90 градусов, перпендикулярный столу.Если вы используете комбинированную торцовочную пилу, вы также должны проверить скос. Возьмите две доски, положите состыкованные края на стол и обрежьте их вместе. Как упоминалось выше, размер досок должен быть близок к максимальной режущей способности вашего торцовочного станка. Проверьте концы разреза, как вы это делали в предыдущих шагах, а затем внесите необходимые коррективы в угол скоса, пока он не станет точным.

Второй способ установки торцовочной пилы

Второй способ аналогичен первому, за исключением того, что вам потребуется угольник.Установите пилу под углом 45 градусов, поместите два соединенных края двух досок на упор и обрежьте их вместе.

Держите торцовочную пилу рядом и поместите угольник во внутренний угол. Проверьте края квадрата, чтобы увидеть, поддерживает ли он полный контакт с материалом. Если он имеет полный контакт с материалом, все в порядке. Если он оставляет некоторые пробелы с краем квадрата, вы не в порядке. Вы должны установить правильный угол среза.

Включите направляющую для линии пропила, чтобы вам было легче точно разместить материал на пиле. Это включает в себя жертвенный забор, который вы обычно прикрепляете к забору торцовочной пилы.

В заборе для пилы есть отверстия, которые вы можете использовать, чтобы привинтить жертвенный забор. Под ограждением имеется небольшой зазор, обеспечиваемый линейкой между жертвенным ограждением и столом пилы. Этот зазор позволяет опилкам падать на землю, а не накапливаться в углу.

Разрежьте забор после его привинчивания.

Возьмите кусок тестового материала.Расположите линию раскладки близко к краю, отметьте свой материал. Поместите линию на пропил, который вы сделали на заборе. Край пропила точно показывает разрез пильного стола.

Любой из этих методов поможет вам настроить торцовочную пилу для идеального реза. Если вы часто пользуетесь пилой, вам следует делать это регулярно, чтобы всегда получать наилучшие результаты от этого инструмента. Неважно, какой метод вы используете, если вы получаете желаемые результаты, которые помогут вам правильно работать с торцовочной пилой!
