Как перенести розетку в другое место: инструктаж по переносу

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.

Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

Содержание статьи:

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами важно обеспечить максимальный уровень безопасности.

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм².
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей , либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять . Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

Использование гнезда бывшей розетки

Устройство распаечной коробки

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

• Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
• Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно , а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

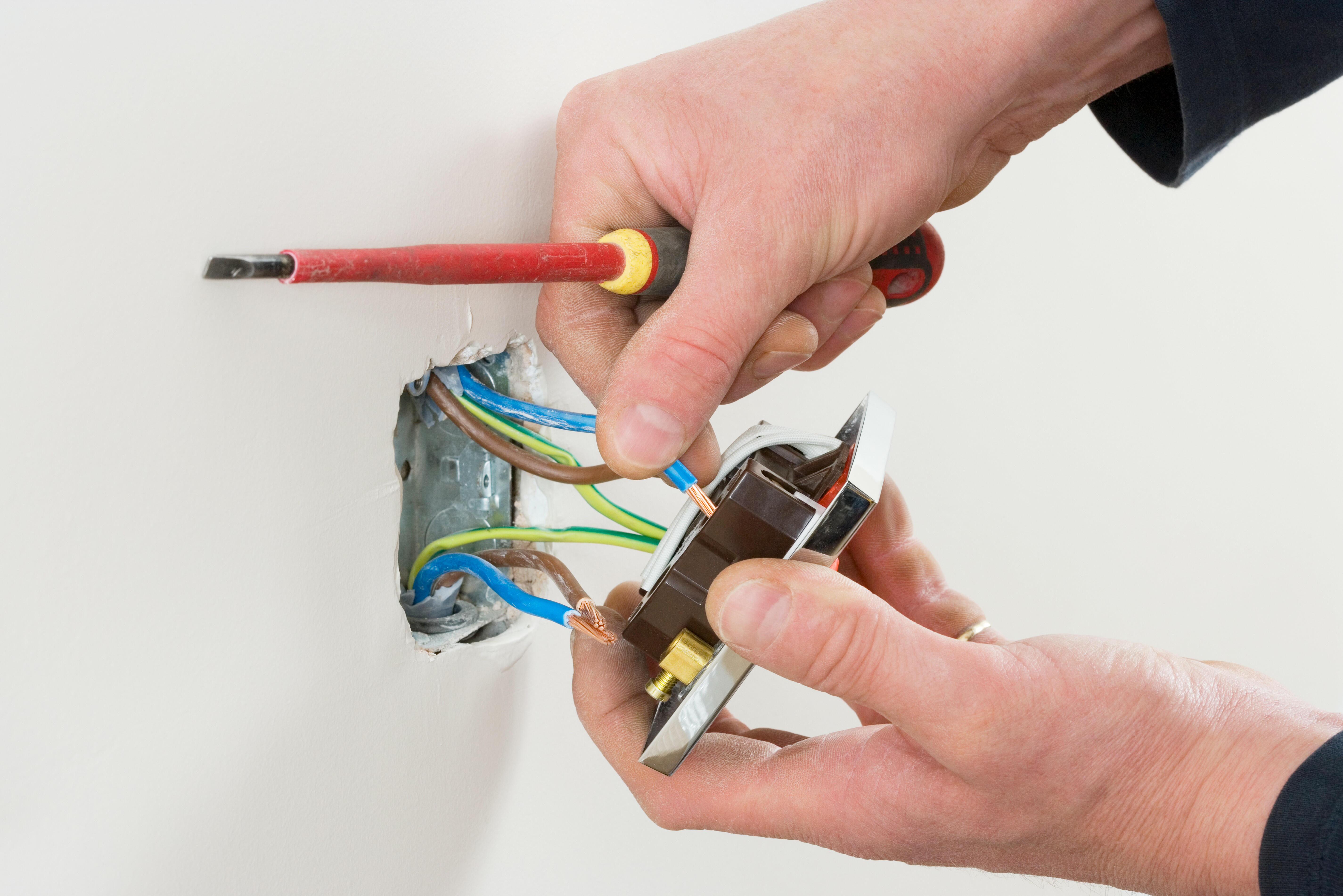

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм² с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
4. С помощью простого карандаша намечают линию прокладки штробы.
5. По намеченной линии перфоратором или болгаркой проделывают штробу.
6. Посредством коронки выдалбливают отверстие под установку подрозетника.
7. Путем соединения проводов удлиняют линию.
8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
9. В проделанном отверстии устанавливают подрозетник.
10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
11. Подключенный розеточный блок заглубляют в «стакан».
12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.

Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.

Как добавить розетку в квартире самостоятельно

Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате, становится недостаточно для использования всех необходимых электроприборов. Приходится использовать удлинители, что создаёт определённые неудобства. Или включать приборы в сеть поочерёдно. Это приводит к большим затратам времени. Неудивительно, что многие люди задаются вопросом: как добавить дополнительную розетку в квартире?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то желательно заменить её целиком. Для этого прокладывают новую проводку уже с необходимым для удобного использования количеством электрических розеток. Данный вариант целесообразно совмещать с проведением капитального ремонта квартиры или частного дома. Поскольку полная замена проводки влечёт за собой нарушение целостности стен, и, соответственно, дальнейшее их восстановление.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.
Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Вариантов проложить проводку множество – все зависит от конкретных условий в квартире. Окончательный выбор, как всегда, за Вами.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Видео: Как подключить бытовую розетку

Выбор кабеля

Во избежание перегрева проводки и последующего её выхода из строя необходимо соблюдать некоторые требования при выборе кабеля. Для монтажа в квартире используют двухжильный, либо трёхжильный провод. Двухжильный провод состоит из двух жил – нуля и фазы, заземление в этом случае не используется. Трёхжильный провод позволяет выполнить заземление. Выполнение заземления повышает безопасность использования электропроводки, а также снижает риски удара током. Использовать заземление при добавлении розетки в квартире можно только в том случае, когда жила заземления есть на участке, от которого планируется подключение нового участка кабеля.

Двухжильный провод состоит из двух жил – нуля и фазы

Материал и диаметр сечения кабеля

Также при выборе кабеля необходимо учитывать диаметр его сечения и материал их которого он изготовлен. В квартирах и жилых домах по требованиям пожарной безопасности желательно применять медный кабель. Медь по сравнению с алюминием меньше перегревается и выдерживает большие нагрузки. Диаметр кабеля используемого в квартирах может быть от 1,5 до 3 квадратных миллиметров, однако по таблице длительно допустимых токовых нагрузок для электробытовых приборов суммарной мощностью от 2 до 4 кВт целесообразно использовать кабель сечением 2,5 квадратных миллиметра.

Подключение от уже имеющейся розетки

Рассмотрим один из самых простых способов добавить розетку в квартире – подключиться к уже имеющейся розетке. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от другой розетки, уже находящейся в комнате. Такой способ допустимо применять при подключении новой розетки только в случае, когда не планируется использовать электроприборы большой мощности. Как правило, в данном случае подводится кабель сечением 1,5-2 кв. мм, подходящий для использования бытовых электроприборов, мощностью не превышающих 2 кВт. Использование более мощных электроприборов может привести к перегреванию контактов, выходу из строя кабеля и ухудшению качества соединения.

Расчет суммарной нагрузки

В данном случае нагрузку нужно рассчитать таким образом, чтобы в сумме с нагрузкой уже имеющейся розетки, суммарная нагрузка не превышала допустимую для кабеля и других элементов электропроводки, проложенной к данной розетке. То есть данным способом можно подключить одну розетку от другой в случае если суммарная нагрузка обеих розеток не превышает максимальную для данного участка кабеля. Кроме того, в данном случае обязательно нужно помнить о том, что при подключении новой розетки от уже имеющейся, по контактным зажимам первой розетки будет протекать ток равный суммарной нагрузке обеих розеток. Вот почему нельзя допускать, чтобы суммарная нагрузка обеих розеток превышала допустимую величину для одной (первой) розетки.

Допустим, например, что суммарная нагрузка двух розеток равна 20 А, тогда для кабеля сечением 2,5 кв. мм, данная нагрузка будет ниже номинальной. Однако для розетки от которой выполняется подключение, допустимый ток не более 16 А, следовательно данная нагрузка будет чрезмерна и высока вероятность того, что розетка быстро выйдет из строя при одновременном использовании обеих розеток.

Подключение от распределительной коробки

Ещё один способ подключения – подключение дополнительной розетки от ближайшей распределительной коробки. Прежде чем подключать дополнительную розетку от уже имеющейся распределительной коробки нужно убедиться, что участок электрического кабеля, питающий данную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Пример расчета суммарной нагрузки

Например, нам нужно подключить розетку рассчитанную на нагрузку 10 А. К выбранной распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, ведущий от распределительного щитка к выбранной нами распределительной коробке имеет сечение 4 мм кв. Автоматический выключатель, установленный для защиты данного участка сети рассчитан на номинальный ток 16 А.

Если добавить дополнительную розетку, то суммарная нагрузка трех розеток будет равна 24 А. Для провода, по которому поступает питание к данной распределительной коробке от щитка, такая нагрузка допустимая. То есть данный вариант подключения розетки допустим. Однако, нужно понимать, что автоматический выключатель установленный для защиты данного участка сети при повышении нагрузки на данном участке электропроводки необходимо будет заменить с 16 А на 25 А. При этом автоматический выключатель защитит от перегрузки участок проводки. Однако, розетки не защищаются в полной мере, так как номинальный ток для каждой из розеток равен 16 А, а номинальный ток для автоматического выключателя равен 25 А.

Применение светодиодных лент в квартире и доме

Прямое подключение от главного распределительного щитка

Следующий способ предусматривает подключение новой розетки от главного распределительного щитка квартиры. Этот способ актуально использовать для подключения электроприборов высокой мощности. А также, если нагрузочная способность участка электропроводки или всей проводки в квартире в целом не позволяет подключить дополнительную розетку одним из способов предложенных выше.

Преимущества подключения от главного распределительного щитка

Очевидным преимуществом подключения дополнительной розетки от распределительного щитка является высокая надежность. Это обусловлено, в первую очередь, отсутствием промежуточных контактных соединений. Кроме того, данный способ характеризуется высокой степенью защиты. Поскольку для защиты данного участка устанавливается индивидуальный автоматический выключатель, подобранный с учетом всех допустимых параметров для всех элементов данной сети.

Как добавить розетку в квартире понятно. Однако во всех этих случаях нужно соблюдать необходимое сечение кабеля для новой точки. Обычно для питания розеток в квартире выбирается кабель сечением 2,5 мм. кв. Однако, если у Вас в планах есть использование электроприборов высокой мощности (прямым подключением от щитка), то сечения в 2,5 мм.кв. может быть недостаточно. Тогда имеет смысл подобрать кабель большего сечения.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Что делать, если человека ударило током. Первая необходимая помощь пострадавшему человеку

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Розетки удобнее всего размещать на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса. Наиболее актуально размещать по одной розетке на каждые 6 – 8 квадратных метров жилья.

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
2. Демонтировать крышку с розетки.
3. Извлечь прибор, освободив удерживающие контакты.
4. Подключить проводку к новой розетке.
5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
6. Установить новую розетку на место.
7. Выполнить отверстие в крышке для кабеля.
8. Прикрутить крышку на место.
9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

перенести без штробления, добавить во время и после ремонта

Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

С чего начать?

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.



Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
3. Проверяется качество контакта.
4. Излишки провода помещаются внутрь «подрозетника».
5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

• Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

• Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
• Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.

Понравилась статья? Расскажите о ней друзьям:

Как добавить розетку в квартире. Дополнительная розетка в квартире и частном доме

• местом установки;
• количеством подключений и потребляемой мощностью;
• подводом кабеля;
• способом подключения.

Подключение и монтаж розеток в квартире

Также необходимо определиться с местами установки стационарных бытовых электроприборов: холодильника, телевизора, стиральной машины, компьютера.

Правила

Предполагается монтаж блоков розеток от 2 до 5 шт., подключенных между собой шлейфом. Правильно выбирается их расстояние от пола, которое должно быть не менее 25 см, что позволит предотвратить попадание влаги при мытье пола. Соединение шлейфом по возможности делать не надо, несмотря на то, что из коробки потребуется вести больше проводов. В комнате для детей электрические розетки располагаются на высоте 150-170 см.

С целью снижения перегрузки отдельных участков домашней сети целесообразно установить дополнительные розетки. Они очень пригодятся в дальнейшем, когда появятся новые электроприборы. При правильной проводке в помещении не должно быть никаких тройников и удлинителей.

Следует предусмотреть подключение временных приборов: утюга, ноутбука, пылесоса, зарядных устройств для телефонов или планшетов. В помещениях с повышенной влажностью розетку установить можно только с защитой от влаги не менее IP 44. Если в ванной комнате размещаются стиральная машина и бойлер, к их розеткам подключают УЗО для защиты от поражения электрическим током.

Устройство розеток

В отношении розеток будет правильно выдерживать один стандарт, чтобы избежать проблем с подключениями. В России ранее применялись устройства типа С5, а сейчас преобладает евророзетка С6. Она предназначена для тока до 16 А. Механизм состоит из двух латунных контактов, закрепленных на пластмассовом или керамическом основании с помощью железных пластин, которые являются клеммами для подключения проводов. Еще лучше устройство из контакта и клеммы, представляющее один общий элемент. Тогда винтами к ним будут крепиться только провода.

Устройство розетки

Розетка может иметь плоские контакты для подключения провода заземления.

Плотно подсоединить вилку к розетке можно, если обеспечить надежный контакт с ее штифтами, входящими в приемные гнезда. Тогда в месте разъема не будет выделяться тепло. Лучшие конструкции допускают 5 тыс. циклов, что равноценно 6 годам эксплуатации розетки.

Надежно подсоединить провода и гнезда к клеммам можно с помощью винтов с защитными шайбами.

Заземляющие электроды выполняются в виде двух пластинок, соединенных с третьей клеммой, связанной с отводящим проводом. Они входят в контакт с электродами вилки раньше ее штифтов, что показано на рис. б выше.

Способы крепления

Типу розетки придают большое внимание. Она может быть внутренней или наружной.

Розетка внутренняя (а) и наружная (б)

Внутренняя модель устанавливается в подрозетник, встроенный в стену, и к нему подводится скрытая электропроводка. Наружная розетка монтируется на поверхности, когда проводка открыта. Последний вариант часто применяют при прокладке кабеля в коробе. На бетонную или кирпичную стену розетки крепят через основание с помощью дюбель-гвоздей или шурупов. Под них подкладывают пластину из негорючего материала (паронит, гипсолит). Особенно это важно сделать для деревянных стен. Подрозетник для монтажа не требуется.

Отдельной группой идут внешние розетки с открытой установкой. Их применяют на садовом участке, на улице, в гараже и всех местах, где могут быть атмосферные воздействия. Высокая стойкость розеток позволяет использовать их в помещениях с повышенной влажностью и в загородных домах. Крепление производится на стену с применением подложки.

Наружная розетка сверху закрывается крышкой и имеет высокий уровень защиты – IP 55. Модели этого типа устойчивы под воздействием дождя, снега, ветра и солнечных лучей. К ним часто подключаются электроинструменты и техника при проведении работ рядом с домом.

Внутренняя установка производится в подрозетник. Под его размер в стене коронкой делается выемка, к которой штробят канавку, чтобы скрыть провода. Если используются полые перегородки, для них существуют специальные установочные коробки для гипсокартона.

Старый металлический подрозетник имеет большой диаметр. Поэтому его придется менять на новый, иначе розетка меньшего размера будет плохо держаться. Коробку аккуратно извлекают из выемки и подгоняют ее размер под новую, которую устанавливают на гипсовый раствор по плоскости стены. Лучше сделать подрозетник немного утопленным внутрь.

Перед установкой розетки, прежде всего, отключается автомат подачи электричества в помещение, где производится работа. Затем следует убедиться с помощью индикаторной отвертки, что цепь действительно обесточена. Предварительно устанавливается подрозетник, и для монтажа обеспечивается свободный доступ. Провода обрезаются на 10 см. Этого размера вполне достаточно для удобного подключения.

Розетка разбирается путем отсоединения наружной и внутренней частей. Концы жил кабеля или провода освобождаются от изоляции на 10-12 мм длины и зачищаются. Они различаются по цвету следующим образом:

• синий – ноль;
• белый – фаза;
• желто-зеленый – земля.

Эти цвета распространены, но могут быть и другие.

Ноль или фаза должны быть правильно подключены, чтобы не попасть на контакт заземления. Он располагается посередине и не имеет электрических связей со штырями вилки.

Подключение розетки с заземлением

Некоторые розетки не содержат заземляющего контакта.

Фазные контакты правильно подключают везде с одной стороны. Обычно это делают по левую руку пользователя, когда он стоит напротив розетки. Через подрозетник провод фазы проводят отдельно от нулевого и заземляющего, а к колодке подключают с другой стороны.

Определившись с правильностью соединений, провода вставляют в гнезда и затягивают винтами. Некоторые контакты являются самозажимными и дополнительное крепление не требуется. Для этого внутри встроены пружины, прижимающие провода к токонесущим клеммам. Их оголенные части не должны выступать более чем на 2-3 мм.

Неаккуратный монтаж часто приводит к ослаблению контактов и в дальнейшем в этих местах могут нарушиться электрические цепи, или проводники будут перегреваться.

На клемму можно подключать по 2 провода, но только в схеме модульного соединения. Параллельно к розетке другой прибор, например, светильник, шлейфом подключать нельзя. При большом числе розеток и выключателей в комнате от распределительной коробки протягивают проводку к модулям, внутри которых встроены клеммники. Между собой провода можно соединять скруткой только временно.

Розетка устанавливается в коробку с помощью зажимов. Провода с небольшим запасом аккуратно помещают в подрозетник. Их надо расположить так, чтобы розетка свободно входила на место установки. Способы ее крепления бывают разные. Самый легкий монтаж делается ввертыванием саморезов в подрозетник. Распорные лапки держат хуже. Их необходимо прижимать отверткой при закручивании винтов. На некоторых конструкциях предусмотрены отверстия для дополнительной фиксации, расположенные по периметру рамки из металла.

Розетка выставляется по горизонтали, после чего распорные винты затягиваются окончательно. Крышка прикладывается к внутренней части и стягивается винтом. Она плотно устанавливается к стене.

Монтаж блока розеток

Розетки можно собрать вместе для одновременного подключения к ним нескольких приборов или использовать конструкцию, представляющую собой один общий блок.

Перед установкой группы розеток следует правильно выбрать место. На кухне ее располагают над столешницей, чтобы можно было подключить электроприборы. В гостиной устройство монтируют за телевизором, спрятав все шнуры за экраном. В ванной комнате может быть подключена даже тройная розетка, но при этом ее располагают на расстоянии не менее 0,6 м от воды, а корпус подбирают с защитой от влаги.

Становятся популярными выдвижные блоки, встраиваемые в столешницу. Они эстетично выглядят и экономят место.

Выдвижная розетка четверная для компьютерного стола

Между собой розетки соединяются параллельно шлейфом и с одной линией питания. Недостатком является большая вероятность нарушения контакта в цепи, после чего далее подключенные розетки окажутся без напряжения. Соединение шлейфом можно сделать через один непрерывный провод, если аккуратно зачистить его в местах контакта. Шлейфом заземление подключать нельзя, иначе на первой розетке соберутся токи со всех последующих розеток.

Подключение нейтрали и фазы шлейфом и заземляющего провода через распределительную коробку

На рисунке синим и коричневым цветом соответственно изображены провода подключения ноля и фазы, а зеленым – проводник земли.

Ноль и фаза соединены шлейфом, а земля подводится к каждой розетке отдельно с распределительной коробки (красный кружок).

Перед подачей напряжения в домашнюю сеть следует проверить правильность всех подключений.

Розетки с доп. функциями

Устройства с таймером более комфортны в использовании и повышают безопасность работы. Они дают возможность производить переключения во времени. Можно отключить насос через определенное время, включить телевизор перед началом любимой программы, обесточить электроплиту. Подключение к сети производится точно так же, как и у обычных розеток.

Наличие встроенного УЗО делает работу безопасной в помещениях с высокой влажностью, где есть опасность получить удар током. Наличие датчика внутри обеспечивает своевременное отключение прибора при утечке тока, а также защищает от короткого замыкания.

Универсальные модели позволяют подключать электроприборы с любыми типами вилок. Для этого у них сделано несколько разъемов.

Подключение. Видео

Как подключить двойную розетку, можно узнать из этого видео.

Все операции подключения розеток следует производить с поэтапным их выполнением. Все нужно делать аккуратно и без спешки, при наличии всех необходимых инструментов и материалов. Если работы много, целесообразно после каждого подключения подавать напряжение и проверять, как работает розетка.

Что делать, если в доме или квартире не хватает розеток для подключения электроприборов? Как правильно запитать энергопотребляющую бытовую технику на кухне, соблюдая правила безопасности? Самый простой способ – параллельно той, что уже имеется. Работа занимает минимум времени, и выполнить ее можно самостоятельно.

Обоснованность монтажа

Довольно часто случается, что в доме (квартире) сделан ремонт, и, казалось бы, все предусмотрено. Но при подключении бытовой техники на кухне выясняется, что катастрофически не хватает точек питания или приспособлений с заземлением для мощных приборов.

Приглашать мастера и разрушать с таким трудом проведенный капитальный ремонт нет желания (или возможности). А постоянно вынимать вилку одного прибора на кухне, чтобы подключить другой, просто неудобно. В этом случае оптимальный вариант решения проблемы – запитаться от уже существующего устройства или установить тройную розетку. Причины для установки:

• быстрый и простой монтаж;
• минимальные «разрушения»;
• дополнительная точка на кухне;
• подключение мощной техники;
• небольшие финансовые вложения.

Для работы потребуется кабель (двух- или трехжильный), собственно розетка, набор инструментов и элементарные знания монтажа электрической проводки и точек электропитания. Чтобы провести дополнительную розетку, на две вилки или тройную, необходимо выбрать подходящее место на кухне или в другой комнате для ее установки и приобрести розетку по типоразмеру вилки бытового прибора.

Варианты исполнения

Электророзетки, используемые в быту, называют силовыми. Они отличаются от коммуникационных, предназначенных для подключения интернета, телефона, радио, контактными гнездами. Силовые, в свою очередь, делятся на внутренние и наружные.

В жилых помещениях и на кухне преимущественно используют внутренние («утопленные» в стену) приспособления для скрытой проводки, в гаражах и на дачах применяют наружные устройства для открытой проводки. Если нет желания ломать бетонную или кирпичную стену, лучше взять для подключения накладную розетку. Тогда для монтажа нужно только просверлить два отверстия под крепления, вбить деревянные чопики и подсоединить один кабель.

Кроме того, розетки делятся по наличию или отсутствию заземления и по типу штепсельного соединения. Рекомендуемые ГОСТом и наиболее популярные виды:

От того, какую розетку предстоит провести, зависит выбор кабеля. Для незаземляемых приспособлений подходит двухжильный электрический провод – фаза и ноль. Для подключения заземляемого устройства необходим трехжильный провод – фаза, ноль, один – земля. Сечение кабеля зависит от нагрузки на обозначенном участке цепи.

Совершенно нецелесообразно приобретать провода, способные принимать и передавать меньше 16 ампер, чтобы не пришлось заниматься повторным монтажом в случае подключения параллельно нового прибора. Для открытой проводки можно использовать накладные розетки, закладывая провод в кабель-каналы. Если тип проводки – скрытая, стены придется штробить.

Выбор варианта подключения

Чтобы розетка через розетку работала, мало закрепить дополнительное приспособление на стене – его нужно запитать. Для этого предусмотрено только два возможных способа:

1. Стандартная схема с независимыми силовыми линиями. Электромонтажники называют ее «звезда». Если позволяет сечение кабеля, дополнительную розетку можно провести от распределительной коробки, используя один силовой луч схемы.
2. Шлейфовое параллельное подключение. Более простой вариант – использовать ближайшее устройство таким образом, чтобы электроустановочные приспособления располагались в один ряд – шлейфом, друг за другом, параллельно. Таким способом к автоматическому выключателю на 16 ампер при сечении кабеля в 3х2,5 кв. мм можно провести до восьми розеток.

Метод соединения проводов шлейфом

Приспособления без защитных шторок не рекомендуется вешать низко в целях безопасности детей. Строгих правил по высоте монтажа нет, но важно на полметра обойти газовое оборудование, отопительные приборы и отступить положенные 10 см от оконного проема.

Пошаговое руководство подключения

Все работы нужно выполнять при отключении цепи от электропитания. Поскольку самостоятельно легче всего смонтировать розетку через розетку на кухне при открытом типе проводки, инструкция приведена для распространенных накладных приспособлений с заземлением и шлейфовой схемой подключения (параллельно), как более простой. Шаги:

Таким методом можно подключать несколько электротехнических устройств, предварительно составив расчет потребляемой мощности, нагрузку в сети и необходимое сечение кабеля.

Нюансы выполнения работы

При проведении электромонтажных работ самостоятельно важно придерживаться техники безопасности и соблюдать правила и инструкции по запитыванию электроприборов. Самое главное условие – работать при отключенном питании электрической цепи. Дополнительные рекомендации:

1. выполняют с использованием защитных кабель-каналов. Они предохраняют провода от пыли, попадания влаги и механических повреждений.
2. Если дополнительная точка с заземлением, один провод будет отходить вниз от устройства параллельно кабелю, соединяющему старую розетку с землей вне зависимости от типа проводки.
3. Перед монтажом стационарного приспособления нужен расчет, выдержит ли проводка дополнительную нагрузку в одну или две розетки. Если нет в этом полной уверенности, целесообразно приобрести дополнительный удлинитель с блоком и защитой от перегрузки.
4. Выбирая розетку, нужно обратить внимание на вилку и штепсельное соединение прибора, который будет запитан в новой точке. Гнезда и штифты расположены под определенными углами, и включить вилку можно только в одном положении.
5. Розетку с заземлением конструируют так, чтобы исключить поражение электрическим током. В первую очередь происходит контакт заземляющего штифта вилки с заземляющим гнездом, а затем включаются электропитающие провода.

Выполнить монтаж через розетку самостоятельно сможет каждый. При работе важно соблюдать технику безопасности и не устанавливать устройств больше, чем может выдержать проводка.

Любые работы, связанные с проектированием и монтажом электричества, требуют профессионального решения вопроса. И установка розеток не является исключением. Кабели питания допускается проводить внутриквартирного щитка, применяя один из двух способов монтажа. Какие варианты соединения можно применить, как выполнить параллельное и последовательное подключение розеток, рассмотрим в статье.

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одному источнику подключается сразу несколько точек.

Выбор способа зависит от типа розеток: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Галерея изображений

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельный кусок кабеля, лишенный каких-либо соединений.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

С использованием специальных соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный контактный провод, подведенный от силового щитка, поступает к посадочному месту подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной соединительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельной подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Галерея изображений

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Видео-инструкции по электромонтажу

Видео-руководство по применению шлейфового способа:

Видео: один из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях. Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Инструкция

Сначала оцените, действительно ли необходима установка еще одной розетки . Во многих случаях проще и безопаснее поставить удлинитель с блоком розеток и защитой от перегрузки. Вы сможете отключать от сети несколько электроприборов – например, телевизор, DVD, ресивер и т.д, одним нажатием кнопки на удлинителе . Включение электроприборов через удлинитель можно рассматривать как самый простой и эффективный способ увеличения числа розеток.

Если вы твердо решили поставить дополнительную розетку, выберите место для ее установки. Розетки монтируются на высоте 50-100 см от пола. Надплинтусные розетки – в пределах 30 см от пола. Они имеют защитные шторки, закрывающие клеммы при вытягивании вилки. Розетки нельзя располагать ближе 50 см от труб, радиаторов отопления и других заземленных элементов квартиры.

Основная сложность может возникнуть при установке розеток на бетонные и кирпичные стены – чтобы не долбить их, выберите накладную розетку. Для ее крепления в стене необходимо высверлить два отверстия и вставить в них деревянные пробки. Проводку от одной розетки к другой будет необходимо уложить в кабель-канал.

Новая розетка установлена, теперь необходимо подключить ее к старой. Перед работой обязательно выключите в квартире электричество. Снимите с розетки корпус, открутив винт крепления. Отверткой выкрутите винты, крепящие провода к клеммам розетки .

Зачистите концы двужильного провода, которым вы будете соединять розетки , примерно на 1,5 см. Согните на них петельки под винты крепления к клемме, потом с силой сплющите плоскогубцами. Плоские провода обеспечат более надежный контакт. Точно так же сплющите и петельки на тех проводах, что подходили к розетке.

Введите пару петелек – одну от старого провода, другую от нового, в крепежное отверстие в колодке розетки , вставьте винт и прихватите его гайкой. Как только винт попал в резьбу гайки, затяните его отверткой. Тем же образом подключите вторую пару клемм. Если розетка с заземлением, используйте трехжильный провод, третью жилу подключите к «земле». После окончания работы от старой розетки будет отходить провод, подключенный к ней параллельно.

В том месте, где провод будет проходить по стене, прикрутите кабель-канал. Уложите в него провод, затем отрежьте по месту и подключите его жилы к колодке новой розетки . Установите корпус новой розетки , закройте кабель-канал. Работа завершена.

Решили сделать ремонт, выровнять стены гипсокартоном ? Правильное решение. Ведь оно позволит быстро, экономично спрятать от посторонних глаз все дефекты и неровности стен. Одно смущает – на новых стенах нет ни выключателей, ни электророзеток. Дело это поправимое: установите их сами.

Инструкция

Еще до того, как крепить на деревянную решетку листы гипсокартона , сделайте монтаж электросхемы. Для этого определитесь с местом установки выключателей и электророзеток.Электропровода уложите в гофрированный шланг и закрепите к каркасу. Кабель от распределительной коробки подведите к месту установки электророзетки. Оно должно быть расположено на высоте 250-300 мм от пола и на минимальном удалении от подключаемого электроприбора.Почему именно такое расстояние от пола? Потому что при расположении электророзетки ниже будет затруднена работа пылесоса. А при более высоком расположении на нее будет оказываться дополнительная нагрузка в виде веса электропровода подключенного электроприбора. Чем выше

Когда место установки выбрано, на стене из гипсокартона отметьте центр будущей розетки. Из центра начертите круг диаметром 68мм. Это будет установочное место для коробки под электро розетку .
Заранее позаботьтесь о приобретении установочных коробок для монтажа на гипсокартон , т.к. они отличаются от других способом крепления на стене.

По начерченному кругу вырежьте специальной насадкой к дрели отверстие в листе гипсокартона. В это отверстие установите монтажную коробку, предварительно пропустив внутрь нее электропровода.
Необходимо учесть, что высота установочной коробки стандартная и равна 45 мм. Если расстояние от основной стены до наружной поверхности листа гипсокартона будет меньше, то отверстие под установочную коробку придется углубить в основную стену.

Закрепите коробку в отверстии, для чего винтами подтяните лапки к внутренней стороне листа гипсокартона. Затем произведите затяжку так, чтобы установочная коробка не двигалась.

Подсоедините провод к розетке , предварительно вытянув его из коробки на расстояние 10-12 см. Затем с помощью винтов закрепите розетку к установочной коробке, выровняйте ее и закройте декоративной планкой.

Видео по теме

Обратите внимание

Все работы по монтажу электропроводки и установке электророзетки делайте при отключенном напряжении.

Источники:

Какими бы ни были вместительными современные жесткие диски, рано или поздно они оказываются заполненными, и тогда возникает необходимость подключить второй винт – правильнее говоря, винчестер.

Инструкция

Отключите системный блок от электропитания и снимите с корпуса боковую панель, отвернув скрепляющие винт ы. Если ваш жесткий диск подключается к материнской плате через интерфейс IDE, вы будете использовать широкий 80-контактный шлейф серого цвета с двумя или тремя разъемами . Через один разъем шлейф подключен к материнской плате, к двум другим подсоединяются жесткие диски или оптические дисководы.

На жестком диске с той стороны, куда подсоединяются разъемы интерфейсного кабеля и питания, есть специальное поле с несколькими контактами, два из которых объединены джампером (перемычкой). Замыкая разные контакты, вы даете указание BIOS (Basic In-Out System) компьютера, какая роль назначена этому винчестеру. Если вы собираетесь установить на него операционную систему и сделать его загрузочным, выставляйте перемычки в положение Master («главный»). Если это второй жесткий диск, и судьба его – стать хранилищем информации, перемычками обозначьте положение Slave («ведомый»). Возможен вариант подключения Cable Select, при котором режим работы определяется кабелем: устройства, подключенное к крайнему кабельному разъему, назначается Master, а к среднему – Slave. Для такого подключения необходим специальный шлейф с кабельной выборкой. Комбинации перемыкания контактов нарисованы на наклейке на верхней стороне винчестера.

Внимательно осмотрите разъемы интерфейсного шлейфа и винчестера – на них есть «ключи» для того, чтобы избежать неверного подсоединения: на разъеме винчестера – выемка, шлейфа – выступ. Иногда кабели маркируют дополнительно: вдоль одной из сторон наносят красную полоску. Шлейф должен подключаться так, чтобы полоска была ближе к разъему питания винчестера. К материнской плате шлейф подсоединяется так же с учетом «ключей».

Подключите к жесткому диску блок питания. Верхние части разъемов питания кабеля и винчестера закруглены, так что неправильно соединить не получится.Поставьте на место боковую крышку, подключите компьютер к электропитанию. Нажмите кнопку Power, после первоначального опроса железа зайдите в BIOS и убедитесь, что система «увидела» новый винчестер.

После загрузки операционной системы, при необходимости, разбейте новый винчестер на логические диски и отформатируйте их.

Видео по теме

Обратите внимание

Если винчестер поддерживает интерфейс SATA, устанавливать перемычки не требуется.

Розетка с заземлением в вашем доме не только защищает от возможного поражения электрическим током. Наличие заземления делает более стабильной работу сложных бытовых устройств: стиральной машины, компьютера, видео и аудиоаппаратуры.

Внешне розетка с заземлением отличается от обычной присутствием встроенных заземляющих скоб, изготовленных из металла. В мировой практике используется множество вариантов конструкций розеток с заземлением, однако в России был выбран именно этот вариант, со скобами. Выбор обусловлен конструкцией, в которой при подключении штепселя сначала входят в контакт клеммы (скобы), предназначенные для заземления, лишь потом – фазовые. Такой тип устройства носит название Shuko, или тип F (СЕЕ 7/4).

Зачем нужно заземление

Под этим термином в электротехнике подразумевают соединение токоведущих элементов электроустановок, электроприборов с землей. Главная задача заземления – защита от удара электротоком. При ее наличии электрический потенциал уходит в землю, защищая человека. Для обеспечения процесса используют несложные устройства. Чаще всего это стержень из металла, вкопанный на глубину минимум 2 метра. Иногда закапывают несколько стержней, соединенных промеж себя, — качество заземления тем выше, чем больше общая площадь контакта с почвой.

Существует и еще одно понятие – соединение с «нулем ». Здесь имеется в виду контакт корпуса электрооборудования (к примеру, распределительного щитка, электроинструмента стационарного типа) с «нулем» проводки. Подобная операция необходима для защиты от замыкания электрооборудования. В идеальном варианте «ноль», «земля» соединены.

Особенности монтажа розетки с заземлением

Устанавливается такая розетка по аналогии с традиционным устройством подключения, но с учетом наличия трех, а не двух контактов. Один из важных моментов при монтаже – расцветка проводов. Провод, изначально предназначенный для подсоединения заземления, всегда имеет желто-зеленую окраску. Провод под нулевой контакт – сине-голубой. Фазовый провод может иметь разный цвет, но в любом случае он будет отличаться от нуля и заземления. Все же рекомендуется проверять правильность подключения тестером.

При обустройстве заземления в частном (загородном) жилье сложностей обычно не возникает, но в многоэтажном доме проблемы возникнуть могут. Здесь есть 2 варианта подключения заземления. В первом случае можно провести провод к корпусу щитка на лестничной площадке (он должен быть заземлен). Второй вариант – соединение заземляющего провода и «нулевого». Такой вариант делает возможным подключение УЗО, дифференциальных автоматов.

Беспроводная розетка с пультом является новшеством на современном рынке электроприборов, однако сама технология, позволяющая использовать такую замечательную вещь в быту, достаточно стара и прозрачна для понимания.

Общая схема взаимодействия

Беспроводная розетка с пультом дистанционного управления имеет практически аналогичную схему работы, что и любой современный прибор, управляемый дистанционно, будь то телевизор или кондиционер. Розетка имеет в своем составе два элемента: пульт дистанционного управления и устройство самой розетки.

Каждая из составляющих имеет собственное питание: розетка питается за счет бытовой электросети, а пульт содержит батарейку питания. Общая схема работы таких приборов заключается в передаче сигнала от пульта к самой розетке. При этом сигнал может содержать в себе некоторую многокомпонентную информацию, что определяется уже конкретными особенностями модели устройства.

Стоит обратить внимание, что данная розетка не встраивается в стену дома, а подключается как внешняя розетка, позволяя замыкать и размыкать контакты между старой розеткой, которая встроена, и новой.

Передача сигнала

Сигнал, посылаемый от пульта к розетке, является радиочастотным сигналом инфракрасного диапазона. Данный вид сигналов наиболее часто применяется в целях дистанционного управления. Формирование сигнала происходит в пульте управления. Нажимая ту или иную кнопку на пульте, вы запускаете целую цепочку создания ИК-сигнала, каждый из которых имеет некоторую несущую определенной частоты, на которую отдельно накладывается информационный сигнал.

Информационный сигнал представляет собой радиочастотную волную, один из параметров которой изменяется согласно посылаемой информации. Таким параметром может быть амплитуда, фаза или частота волны. Подобное преобразование радиоволны называется модуляцией. В зависимости от способа передачи информации, различают амплитудную, фазовую и частотную модуляцию.

Например, если данная розетка имеет только возможность включаться или выключаться дистанционно, пульт должен уметь формировать всего два возможных информационных сигнала: розетка включена и розетка выключена. Это можно сделать, задав одному из вариантов одну конкретную амплитуду колебаний информационной радиоволны, а другому варианту – другую. Информационный сигнал смешивается с несущим, служащим лишь для распространения волны, и достигает приемника, расположенного внутри самой розетки.

Приемник сигнала устроен так, что способен различать виды сигнала и принимать соответствующее решение. В данном примере приемник декодирует или демодулирует сигнал, выделяя из него информацию о состоянии розетки. Такое состояние и передается на управляющее устройство, которое замыкает или размыкает контакт розетки с общим питанием сети.

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток , естественно, потребуются инструменты. Их набор достаточно стандартен:

1. — уровень;
2. — кусачки;
3. — отвертка;
4. — нож с карандашом;
5. — перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» — коричневого цвета, «нуля» — синего цвета и «земли» — желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом , не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно.

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Учитывайте нагрузку на розетки, которые соединены шлейфом

Выбор способа соединения розеток посредством распределительной коробки или шлейфом – это, прежде всего, возможность существенно сэкономить на электрическом кабеле. Однако необходимо учитывать, что каждый дополнительный «контакт» проводников представляет собой лишние «слабое» звено.

Номинальная ток, на который рассчитана розетка в пределах 16 А. Если к одной из розеток в блоке подключить такую нагрузку с ней ничего не произойдет. Но если включить такую нагрузку во все розетки может не выдержать питающий кабель или отключится автомат, так как по ним будет протекать суммарный ток, который выше номинального значения.

Подключение розеток шлейфом подходит для электроприемников небольшой мощности. Если речь идет о подключении не особо мощных приборов (аудиотехника, компьютер и т.д.), расположенных в одной комнате, то естественно нет особого смысла проводить отдельную линию для каждой точки. Применение шлейфового подсоединения также оправдано в случаях, когда нужно оперативно добавить одну-две дополнительных розетки.

Если же брать ситуацию в целом, то лучше затратить больше средств и усилий, но сделать каждую розетку автономной. Это намного надежней и не придется лишний раз ломать голову над тем, можно ли будет задействовать ее для того или иного прибора. Тем более, что с каждым годом количество затрачиваемой на бытовые нужды электроэнергии растет, а следовательно, будут возрастать и требования к надежности розеток.

Похожие материалы на сайте:

Установка розеток в квартире для удобства и безопасности всех жильцов

---

---

Планирование электропроводки в квартире на этапе ремонта – очень важный момент и относиться к нему нужно с большой долей ответственности. Установка розеток в квартире – как часть электропроводки – наиболее капризная и спорная часть. Давайте разберемся в тонкостях.

Какую использовать проводку

Практически все бытовые приборы в квартире рассчитаны на питание до 5 ампер, а на розетках пишут, что они выдерживают 16А. На самом деле, большинство качественных розеток выдержат гораздо большую силу тока, но не в этом суть. Проводку и автоматические выключатели для розеток следует подбирать по следующим принципам:

• Сечение кабеля 2,5 мм;
• Автомат (выключатель) – 16 ампер.

В таком случае все ваши розетки будут работать отлично со всеми электроприборами. Следует учитывать, что розетки для электрической варочной панели и электродуховки подключаются отдельным кабелем, сечением 4 мм и автоматом 25 ампер. Более подробно о том, как подключаются розетки на кухне.

Полезный совет: не пытайтесь сэкономить на проводке. Не используйте алюминиевые провода. В современном ремонте это дурной тон. Алюминий хуже проводит электричество, больше греется, хрупкий и морально устаревший.

Где располагать

---

---

Расположение розеток и выключателей

О том, как расположить розетки на кухне и в ванной мы писали в отдельных статьях, тут будем говорить о жилых, и не только, помещениях. Здесь тоже важно соблюдать некоторые принципы:

1. Розетки располагаются на высоте 10-20 см от пола
2. При планировании розеток избегайте использования двойных и уж тем более тройных розеток в один стакан. О недостатках этих приборов мы уже писали;
3. Располагайте розетки так, чтобы к ним был свободный доступ;
4. Розетка в оконном откосе ставится на высоте не менее 30 см от подоконника, чтобы вы могли спокойно ею пользоваться рядом с цветочным горшком
5. Не устанавливайте розетки в шкафах и полочках! Это небезопасно и очень непрактично. Мебель служит 5-10 лет, проводка должна служить 50!

Количество розеток на квартиру

Давайте вместе посчитаем необходимое количество розеток для вашей квартиры.

1. Розетка для пылесоса – она должна быть возле каждой двери в комнату
2. Прихожая
   • WIFI роутер;
   • телефонный аппарата;
   • сигнализация;
   • звонок;
   • +2 для прочих нужд (зарядка телефона, планшета и т.д.)
3. Туалет – даже если сейчас вы не представляете для чего там электричество, все равно поставьте одну розетку. Вдруг вы захотите туда телевизор или электрический воздухоочиститель, увлажнитель, осушитель и т.д. В общем, одна розетка в туалете не помешает
4. Ванная комната. Более подробно мы писали в статье о розетках в ванной комнате. Все зависит от техники, которая будет установлена:
   • Бойлер;
   • Стиральная машина;
   • Теплые полы;
   • Полотенцесушитель;
   • Осушитель воздуха;
   • Джакузи.

   Вся эта техника должна от чего-то питаться, часть её (бойлер, теплые полы) подключены постоянно, поэтому такие приборы как:

   • Электробритва;
   • Фен;
   • Депилятор;
   • Гидромассажная ванночка;
   • Плойка…

   Потребуют дополнительных розеток

   В целом, в ванной комнате не может быть меньше 3х розеток

5. Спальня. Каждое спальное место нужно оборудовать:
   • Лампа;
   • Розетка для подзарядки телефона;
   • Розетка для подключения планшета или ноутбука;
   • Резервная.
6. Рабочее место. Без компьютера тут не обойтись, а значит розеток должно быть много:
   • Системный блок;
   • Монитор;
   • Активные колонки;
   • Принтер;
   • Сканер;
   • Роутер;
   • Зарядка для телефона;
   • Зарядка для планшета;
   • Настольная лампа;
   • +2 дополнительные розетки;

   Поверьте, такое количество не будет избыточным. Уж лучше сделать все аккуратно на этапе планирования, чем потом добавлять сетевыми фильтрами недостающие электроточки

7. Мультимедиа. Телевизоры и аудиосистемы разные люди располагают в разных комнатах и их может быть несколько, поэтому лучше определиться заранее, где вы захотите увидеть мультимедийные системы и расположить там розетки под:
   • Телевизор;
   • Проигрыватель;
   • Усилитель;
   • Колонки;
   • Дополнительный роутер

   В одном блоке с силовыми розетками на 220 вольт обычно монтируют антенную, сетевую розетки, а также розетки под аудио системы

8. Кухня. Пожалуй самая «розеточная» комната. Тут может быть от 10 до 30 розеток в зависимости от размеров и технической оснащенности. Более подробно мы это описали в статье Размещение розеток на кухне.
9. Лоджия, балкон. Если они застеклены, то там обязательно следует установить хотя бы по одной розетке, если застекления нет и не планируется – желательно устанавливать уличные влагозащищенные розетки.

Как подключить к щитку

Несколько принципов, которые не дадут вам запутаться

1. Все розетки в одной комнате подключаются в щиток под один автоматический выключатель, номиналом в 16 ампер;
2. Под этот выключатель не попадают кондиционеры и освещение
3. Под водонагреватель, варочную панель, электродуховку выводятся отдельные розетки с отдельными автоматами на 25 ампер. Это не общие розетки!
4. Для розеток в ванной комнате следует устанавливать автомат с УЗО, чтобы вас не ударило током во время потопа у соседей сверху;
5. Розетки и выключатели на лоджии и балконе можно объединять под один автомат (отдельно лоджию, отдельно балкон). Все остальные розетки должны быть отдельно от освещения, чтобы у вас не выключился свет при коротком замыкании в розетке

Какие типы использовать

При планировании электрики в квартире следует использовать такие принципы:

1. Если в доме есть/планируются дети, то розетки, расположенные у пола должны быть защищены от проникновения посторонних предметов и детских пальчиков. Такие механизмы есть у французского Legrand и немецкого ABB;
2. Розетки в ванной должны быть с защитной шторкой, чтобы защитить от брызг (IP44). Более подробно читайте в этой статье;
3. Розетки на незастекленной лоджии или балконе устанавливаются также, как и любые уличные влагозащищенные розетки;
4. Возле спального места лучше выбрать розетку с подсветкой, тогда вам не придется искать зарядным устройством разъем;
5. Места, где планируется использование большого количества розеток, следует объединять в блоки, так вы значительно сэкономите на материалах и подводке электричества к каждой отдельной розетке;

   Розетки в блоке


6. Везде в квартире используйте розетки с заземлением. Обязательно.

Какие фирмы покупать

Доверие вызывают только европейские и американские производители электромонтажных приборов. Чтобы не сделать проводку себе дороже, не выбирайте розетки китайских фирм, таких как Makel, Viko, Lezard, а также всех Российских фирм-производителей. На самом деле в РФ они только собираются, а все комплектующие (самого низкого качества) поставляются из того же Китая.

Мы рекомендуем использовать ABB, Legrand, Schneider и других европейских производителей. При выборе розетки для квартиры, убедитесь:

1. Способ крепления провода – безвинтовой, т.е. провод туда должен просто вставляться;
2. Корпус и механизм розетки не горят или не поддерживают горение. Более подробно в статье о правилах выбора розеток и выключателей;
3. Контакты розетки выполнены из меди, бронзы или латуни — проверяется магнитом.
4. Механизм розетки надежно держит как евровилку (с толстыми шпильками контактов) так и тонкую от зарядки.

---

---

Как собрать удобный распределительный щит своими руками Как подключить проходной выключатель Lezard и какую при этом использовать схему. Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ Как правильно подобрать автомат по мощности нагрузки для квартиры

Перенос розеток в квартире – перенести и добавить розетки и выключатели в Санкт-Петербурге

Перенос розеток в квартире требуется для комфортного пользования электрическими приборами, которые плотно вошли в нашу жизнь. Телевизоры, аудио-видео техника, компьютеры, ноутбуки, телефоны, планшеты, прочая бытовая техника и электроника. Для этого потребуется добавить розетки, которых как правило не хватает и появляется паутина удлинителей.

перенос розеток под телевизор на стену перенос розеток и выключателей в комнате

Чтобы избежать этого необходимо добавлять и переносить розетки, в результате вы получаете удобство и комфорт, избавляете себя от ненужных проводов, растянутых по квартире.

Перенос выключателей

перенос выключателя ближе к двери перенос розетки и выключателя в комнате

Перенос выключателей в квартире выполняется совместно с переносом и монтажом дополнительных розеток. В большинстве домов советской постройки и современных новостройках выключатели расположены слишком высоко или далеко от входной двери. Согласитесь, приятно зайти в любую комнату и сразу включить свет, а не искать в темноте выключатель.

Перенести розетки в квартире

пример как перенести розетки в комнате пример как добавить розетки в комнате

Перед тем как перенести выключатель или добавить розетки в квартире, необходимо продумать, где вам требуются новые точки. Определите для себя месторасположение новых розеток и выключателей для удобного использования в будущем. Лучше составить план (схему) хотя бы от руки.

Дополнительные розетки

перенос розеток для телевизора на стене перенос розеток для кровати в спальне

Комнаты, коридор, спальня, гостиная и подсобные помещения квартиры… рекомендуется предусмотреть дополнительные электрические розетки для бытовой техники, электроники и современных гаджетов.

Добавить ТВ и Интернет розетки

перенести и добавить розетки в новостройке установить и подключить розетки после отделки

Не забудьте добавить розетки для ТВ (телевидения) и интернета. Все больше современной электроники требует подключение к интернету (Смарт ТВ, компьютеры, ноутбуки, телевизионные приставки интернет- провайдеров и т.д.) Не надейтесь на WI-FI, многим из них требуется подключение через компьютерный кабель (витая пара). Если вы не сделаете это в процессе ремонта квартиры, то в будущем по квартире расползутся провода для интернета и телевизоров, которые придется прокладывать наружно, портя внешний вид только что сделанного ремонта. Подробности читайте в разделе

Слаботочка в квартире

Перенос розеток и выключателей

черновой перенос розеток в квартире установка розеток после чистовой отделки

Хотите перенести существующую розетку или выключатель? Требуется добавить новые розетки в квартире? Мастера компании «Домашний электрик» предложат оптимальные варианты как перенести и добавить розетки в Санкт-Петербурге (СПб) и Ленинградской области.

Перенос розеток без пыли

как перенести и добавить розетки без пыли как перенести и добавить розетки без пыли

Перенос существующих розеток и монтаж дополнительных розеток выполняется с применением профессионального инструмента. Штроборез с промышленным пылесосом гарантирует минимальное количество пыли по сравнению с другими способами резки штроб. Узнать более подробно о беcпылевом штроблении можно в разделе

Штробление без пыли

Бесплатная консультация

Требуется консультация специалиста? Хотите перенести выключатели и добавить розетки, звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.

Гарантия на перенос розеток

Электромонтажная организация «Домашний электрик» дает официальную гарантию 18 месяцев на перенос, монтаж, установка дополнительных розеток и выключателей в новостройке или квартире советской постройки (дома 504, 606, 121, 137 серии, сталинский дом, хрущевка, корабль, панельный и кирпичный дом). Ознакомиться с полным перечнем наших услуг можно в разделе



Наши услуги

Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

• отвертка;
• плоскогубцы;
• нож;
• индикатор напряжения;
• уровень;
• защитные очки и перчатки.

Советы:

• перед началом работ отключите электропитание в квартире;
• прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
• если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как с легкостью добавить наружную розетку

В большинстве домов есть только пара наружных розеток (электрических розеток), но добавить одну может быть проще, чем вы думаете. Вместо того, чтобы устанавливать новую цепь для розетки, вы можете подключиться к внутренней розетке существующей цепи в доме. Это приемлемо, если существующая схема может удовлетворить дополнительную потребность в мощности новой розетки и является стандартной схемой розетки. Вы не можете подключаться к цепям розеток в ванной или кухне или к выделенным цепям (предназначенным для одного прибора или другого конкретного использования).

Электрический шкаф для наружной розетки должен быть водонепроницаемым и иметь крышку, подходящую для данного местоположения: если розетка защищена от прямого воздействия погодных условий, например крышей крыльца, она должна иметь «атмосферостойкое» покрытие, рассчитанное на влажных мест ; если розетка находится под прямым воздействием погодных условий и влаги, она должна иметь «используемую» крышку, рассчитанную на влажных мест. Кроме того, все наружные розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Вы можете удовлетворить это требование, просто установив новую розетку GFCI.

Примечание : Новый кабель цепи и розетка GFCI должны иметь тот же номинальный ток, что и существующая цепь. Используйте кабель 12-го калибра и розетку на 20 ампер для цепи на 20 ампер; используйте кабель калибра 14 и розетку на 15 ампер для цепи на 15 ампер.

Необходимые припасы

• Бесконтактный тестер напряжения
• Отвертки
• Молот
• Сверло
• Сверло длинное 1/4 дюйма
• сверло 3/4 дюйма
• Двухпроводной кабель NM-B (калибр 14 для цепи 15 А; калибр 12 для цепи 20 А)
• Вешалка металлическая (по необходимости)
• Кабельные зажимы
• Рыхлитель кабеля
• Инструмент для зачистки проводов
• Соединители проводов
• Атмосферостойкая электрическая коробка для установки вне помещений с соответствующей крышкой
• Силиконовый герметик или наружный герметик
• Внешние винты
• Розетка GFCI

Стоимость установки розетки на 2021 год

Содержание

1. Стоимость добавления электрической розетки
2. Факторы затрат на установку электрических розеток
3. Типы розеток и их стоимость
4. Существующая проводка против.Абсолютно новые цены на электроэнергию
5. Стоимость обновления торговой точки
6. Стоимость установки Vs. Заменить электрическую розетку
7. Как снизить затраты на электрические розетки
8. Сделай сам или нанять электрика?
9. Найдите электрика

Стоимость добавления электрической розетки

Как и в большинстве электротехнических проектов, стоимость установки новой электрической розетки в значительной степени зависит от почасовых затрат электрика. Большинство электриков берут от 75 до 150 долларов в час.Поэтому, в зависимости от сложности, установка новой электрической розетки может стоить от 100 до 800 долларов, а средняя стоимость — около 350 долларов.

Факторы затрат на установку электрических розеток

Скорее всего, ваши затраты на установку электрической розетки упадут между 100 и 800 долларами. Тем не менее, есть способы снизить цену и не переплачивать за установку розеток. Помните обо всех факторах при поиске ближайшего к вам лицензированного электрика.

1. Существующая проводка
2. Расположение выхода
3. Назначение торговой точки
4. Тип выхода
5. Электрические коробки
6. Материалы

Существующая проводка

Мы рассмотрим более подробную информацию позже, но если вы начинаете с нуля или в комнате требуется новая проводка или электрическая цепь, затраты на установку розеток возрастут.Вместо того, чтобы делать начинку для пирога, вы готовите весь пирог. Добавление электропроводки добавляет больше материалов и времени, что увеличивает общую стоимость установки розетки.

Расположение выхода

Расположение устанавливаемой розетки очень важно при составлении бюджета. В случаях, когда пристройки не имеют проводки, возможность подключения к существующей электросети значительно повлияет на стоимость. Если необходима простая розетка и есть достаточный доступ к уже существующей электрической коробке, затраты на рабочую силу резко снизятся.Тем не менее, это не всегда так.

Назначение торговой точки

Не все торговые точки были созданы равными. Как и следовало ожидать, некоторым приборам требуется больше энергии, чем другим, например, стиральной машине, а не телевизору. Точно так же одни розетки нуждаются в большей защите, чем другие. Учитывая их близость к воде, выходы на кухне и в ванных комнатах должны быть заземлены и требуют специального монтажа. Это, конечно, требует дополнительных затрат.

Тип выхода

Уже упоминалось, существует несколько различных типов розеток.Стандартные розетки или розетки на 120 В — это самые простые и дешевые розетки в установке. Обычно они используются для небольших электрических устройств или телевизоров. Сверхмощные розетки или розетки на 220–240 вольт могут стоить немного дороже, чем стандартные розетки, но чаще всего находятся в том же диапазоне. Розетки для тяжелых условий эксплуатации обычно используются для стиральных машин, сушилок и плит. Наконец, заземленные розетки, используемые вокруг раковин, обычно дороже, чем стандартные или усиленные розетки.

Электрические коробки

Если вы не используете эту розетку для очень маленького осветительного прибора, вашей новой розетке потребуется собственная электрическая коробка.Эта конструкция в стене, также называемая распределительной коробкой, помогает предотвратить возгорание и поддерживает надежные соединения, которые остаются герметичными в течение многих лет. Установить новую электрическую коробку несложно, но это добавит времени к общему проекту. Ожидайте дополнительного часа работы, если вам нужно установить распределительную коробку.

Материалы

Наконец, как и во всех электрических проектах, материалы будут влиять на стоимость добавления электрической розетки. Ранее мы упоминали местоположение как доминирующий фактор.Если есть электричество для подключения, гибкость в размещении розетки может значительно сократить расходы. Местоположение вашей новой розетки во многом повлияет на количество материалов, необходимых вашему электрику. Размещение розетки ближе к источнику электроэнергии означает меньше материальных и трудовых затрат.

Типы розеток и их стоимость

Если все провода, панели и коробки на месте, разница в цене между стандартной и заземленной розетками составляет примерно 50 долларов.Несмотря на минимальную разницу в стоимости, вы должны знать три основных типа электрических розеток и какие приборы в какие розетки входят.

Имейте в виду, что, хотя большинство бытовых приборов относится к соответствующим категориям торговых точек, есть исключения. Перед установкой любой розетки всегда проверяйте местные правила и производителя устройства. Оба должны указывать, какое напряжение или мощность требуется.

1. Стандартные розетки

Стандартные розетки имеют напряжение от 100 до 120 В.Судя по названию, это самые распространенные розетки и, к счастью, их проще всего установить. Вся проводка на месте, установка стандартной розетки не должна занимать больше 45 минут.

Типичные устройства, использующие стандартные розетки:

• Диапазоны газа
• Микроволны
• Посудомоечные машины
• Холодильники
• Осушители газа

2. Розетки для тяжелых условий эксплуатации

Другим приборам для работы требуется больше энергии.Поэтому электрики также добавляют в дома по всей Америке розетки для тяжелых условий эксплуатации. К счастью, установка такой розетки обычно стоит столько же, сколько и стандартная розетка. Однако часто домовладельцам приходится модернизировать электрическую панель перед установкой мощной розетки. Средняя стоимость обновления электрической панели составляет около 1000 долларов. Излишне говорить, что это увеличивает стоимость добавления торговой точки.

Типичные устройства, в которых используются розетки для тяжелых условий эксплуатации:

• Электрическая сушилка
• Стиральные машины
• Электрические плиты

3.Розетки с заземлением

Наконец, если эта новая розетка находится где-то рядом с водой, убедитесь, что она заземлена. Заземленные розетки или розетки GFCI защищены сетевыми фильтрами. Если вы когда-нибудь уроните плойку в раковину, GFCI сработает, что значительно снизит ваши шансы получить удар электрическим током. Учитывая их дополнительную защиту, заземленные розетки немного дороже, чем стандартные или усиленные розетки. Их установка обычно стоит на 50 долларов дороже.

Типичные устройства, требующие заземленных розеток:

Обратите внимание, что розетки в прачечной не всегда требуют заземления.Если у вас в прачечной есть только стиральная машина и сушилка, подойдут и мощные розетки. Однако, если раковина находится в пределах шести футов, вам понадобится заземленная розетка.

Существующая проводка против. Абсолютно новые цены на электроэнергию

Как вы, надеюсь, уже поняли, окончательная стоимость установки вашей розетки будет зависеть от времени. Если электрику потребуется один час на установку, вы заплатите меньше, чем если бы он или она установили его за три часа. Поэтому наличие существующей проводки скажется на чистой прибыли.

Одно из первых действий электрика — это посмотреть, нужна ли вам новая проводка. Вам может потребоваться новая проводка, если вы добавляете новую комнату, текущая проводка недостаточно мощная или если добавленная мощность от новой розетки слишком велика для одной цепи. Если какой-либо из этих сценариев присутствует, электрик должен будет установить новую проводку.

Средняя стоимость установки новой электропроводки или электрических панелей составляет примерно 1175 долларов, при этом большинство домовладельцев платят от 960 до 1395 долларов.Как только это будет установлено, электрик сможет установить новую розетку за 30 минут.

Очевидно, что существующая проводка повлияет на цену вашей новой домашней розетки.

Стоимость обновления торговой точки

Помимо стандартных, усиленных и заземленных розеток, домовладельцам требуются и другие усовершенствования розеток, когда дело касается электрических розеток. Ни одно из следующих усовершенствований не должно значительно увеличить ваши затраты на электрика, но вы должны знать обо всех возможных вариантах:

1. Защита от детей : Маленькие дети любят засовывать пальцы везде, в том числе в торговые точки.Если у вас есть маленькие дети, мы настоятельно рекомендуем попросить вашего электрика обезопасить от детей все розетки, расположенные рядом с землей. Хотя это может добавить 20 долларов за розетку, это гарантирует, что вашего маленького ребенка не ударит током.
2. Расширение розетки : Вместо того, чтобы устанавливать новую розетку, подумайте о расширении стандартной розетки до дуплексной розетки. Расширение торговой точки проще, чем добавление торговой точки, и поэтому оно более доступно.
3. Обновления розеток : Разным приборам или электротехнике требуются разные розетки.У вас есть двухконтактные розетки и трехлучевые розетки. Двухконтактные розетки подходят для зарядки телефонов, подключения вентиляторов и других подобных устройств. Однако чаще всего вам нужна трехконтактная розетка для большинства основных приборов. Поэтому, если вы не используете поблизости двухконтактную розетку, подумайте о том, чтобы заменить ее трехконтактной. Как и расширение, это обновление розетки должно стоить меньше, чем установка новой розетки.
4. Установка декоративных розеток : Вы не поверите, но вы можете установить декоративные панели переключателей.После того, как вы их купите, электрик установит их за пять минут.
5. Switch Upgrades : Пока в доме работает электрик, стоит попросить его взглянуть на другие проекты. Одним из примеров является обновление или установка коммутатора. Если он новый, средняя стоимость установки коммутатора составляет 140 долларов. Если это обновление, рассчитывайте потратить 100 долларов.

Стоимость установки Vs. Заменить электрическую розетку

Поскольку время является ключевым фактором, домовладельцы должны быть рады услышать, что стоимость замены электрических розеток может быть намного меньше, чем стоимость установки новой розетки.Как и следовало ожидать, если розетка уже установлена, необходимо установить всю проводку и цепи. Поэтому, если вы подключаете устройство, которое потребляет такое же количество энергии, не стесняйтесь заменять розетку, а не добавлять новую.

С другой стороны, если розетка не установлена ​​в желаемом месте или эта новая розетка требует намного больше энергии, вам необходимо добавить новую розетку. Если проводка на месте, рассчитывайте заплатить в среднем в верхней части этой страницы. Если требуется новая проводка, планируйте добавить еще 1000 долларов к общей стоимости розеток.

Как снизить затраты на электрические розетки

Если у вас нет друга-электрика, с учетом того факта, что установка новой розетки требует меньших усилий, вы, вероятно, не сможете установить новую розетку менее чем за 100 долларов. Однако это не означает, что вы не можете сэкономить на других, связанных электрических проектах.

Электрики берут плату за свое время, но они также могут взимать плату за вождение и бензин. Поэтому, если вы откладывали установку телевизора или обновление переключателя, сейчас идеальное время, чтобы выполнить все электрические работы.Объединение проектов гарантирует, что вы не будете платить за дополнительный бензин и время, которое электрик проводит в машине. Так же, как покупка продуктов, большинство из нас предпочитает совершить одну большую поездку, а не несколько маленьких. Это экономит время, но когда дело доходит до электричества, это также экономит ваши деньги.

Сделай сам или нанять электрика?

Если вы просто заменяете пластину переключателя на розетке, попробуйте сделать это самостоятельно. Однако для любого другого проекта вам следует нанять лицензированного электрика для выполнения любых электромонтажных работ в вашем доме.В дополнение к надлежащей страховке, лицензированный электрик по закону является единственным лицом, кроме вас, которому разрешено работать с электричеством, и на то есть веские причины. Они не только знают строительные нормы и правила, но и хорошо разбираются в схемах, которые ускорят работу и обеспечат ее правильное выполнение.

Найдите электрика

Учитывая низкую добавочную стоимость, не откладывайте установку электрической розетки больше. К счастью, через ImproveNet легко найти лицензированных профессионалов.Позвольте нам помочь вам найти надежных электриков рядом с вами уже сегодня!

Получите бесплатные оценки от местных электрических подрядчиков

Как добавить розетку для настенного телевизора

Добавить розетку за настенным телевизором — несложная работа, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором.Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер цепей
• Поиск шпилек
• Ударная пила для гипсокартона
• Отвертка с плоским жалом
• Инструмент для зачистки проводов
• Универсальный нож
• Плоскогубцы с игольчатыми наконечниками
• Рыхлитель кабеля

МАТЕРИАЛЫ

• 1-канальный старый рабочий ящик
• Кабель 14-2 или 12-2 — в пластиковой оболочке и неметаллический
• Разъемы для проводов
• Дуплексный выход
• Заглушка выходного отверстия

При выполнении этой самостоятельной задачи убедитесь, что чтобы вооружиться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к возгоранию в нарушение Национального электротехнического кодекса.

ШАГ ОДИН

Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом 12 калибра. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ШАГ ВТОРОЙ

Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но на той же стороне стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТЫРЕ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. Розетки в середине пробега имеют два черных и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШАГ ШЕСТЬ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

СТУПЕНЬ СЕМЬ

Подготовьте провода в имеющейся коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ДЕВЯТЫЙ ШАГ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. С помощью острогубцев скрутите один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью проводного соединителя. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки: белый, черный и голый, чтобы использовать их в качестве косичек. Снимите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя для проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, значит, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Планирование электрических розеток в вашем новом доме или после ремонта

Места для дополнительных электрических розеток в новостройке или при ремонте дома

Хотя люди, которые предпочитают строить свой дом вместо того, чтобы покупать тот, который уже есть на рынке, очень тесно работают с опытными строителями, подрядчиками и дизайнерами, иногда некоторые детали могут упускаться из виду.Лишь после того, как они переехали в свой новый дом, они понимают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электроэнергии в их доме. Чтобы избежать использования запутанных удлинителей и шин питания, подумайте о том, где вы хотели бы иметь легкий доступ к электричеству в своем новом доме. Вот несколько мест, которые следует учитывать:

Кухня

Электротехнический кодекс Канады, утвержденный местным правительством, устанавливает минимальное количество и общее расположение электрических розеток в вашем доме.Однако это не означает, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая коробка. Кухня, в которой находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Распланируйте розетки по всему кухонному острову, чтобы на них можно было установить миксеры, венчики и другие мелкие электрические приборы. Внимательно изучите планировку кухни и поставьте вилки с большей силой тока, куда бы вы ни переместили холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять на всю ночь.

Гостиная

Кажется, что почти у каждого есть хотя бы одно устройство, которое нуждается в частой подзарядке в наши дни, поэтому планируйте разместить множество розеток во всех углах, а также еще больше розеток в центре каждой стены. Если вы планируете повесить телевизор с плоским экраном на стене, поместите вилку прямо за ним, чтобы скрыть шнуры. Подумайте о розетках в полу в центре гостиной на случай, если вам нужен журнальный столик для хранения сувениров.Если вы занимаетесь украшением на Рождество, подумайте, куда может пойти елка, и включите выключатель в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании нового дома.

Семья / Игровая комната / Бар

Возможно, вам понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки ближе к входу, чтобы подготовиться к любым освещенным знакам бара. Если у вас есть бар, убедитесь, что на фартуке есть заглушки для работы блендера, а также несколько розеток под барной стойкой для небольшого холодильника и льдогенератора.Если у вас есть камин, поставьте несколько дополнительных розеток по обе стороны от камина на случай, если вы захотите подключить к нему освещенную скульптуру или часы.

Ванны

Ваш электрик будет знать, что следует использовать вилки только с рейтингом GFI вокруг воды, но сначала подумайте о местах. Попросите его установить вилки рядом с тем местом, где используется бытовая техника. Протягивать шнур через раковину не только очень опасно, но и очень неудобно.

Спальни

Сначала определите, где будет ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута выше плинтуса, если вы хотите скрыть шнуры.Спланируйте заранее и поместите эти вилки на трехпозиционный выключатель, чтобы один выключатель внутри двери включал свет, а еще два по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, даже не покидая своего охватывает. Не забывайте о гардеробной / гардеробной. Подумайте, где вы можете разместить свое тщеславие, и поставьте там отдушину.

Гараж

Гараж — одно из тех мест, о которых обычно забывают при планировке розеток. Наряду с розеткой в ​​центре потолка для открывателя гаражных ворот разместите множество розеток вдоль стены, где вы планируете разместить свой рабочий стол. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов вокруг основания гаража, чтобы упростить использование воздушных компрессоров, пылесосов и других подобных электроинструментов.

На открытом воздухе

Сохраняя праздничную тематику, спланируйте розетки под карнизами, чтобы можно было использовать все праздничные украшения.Подключите вилки к выключателю, чтобы было легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI располагались ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите иметь летнюю кухню в своем новом доме, воспользуйтесь этой возможностью и разместите розетки на высоте планки. Уличные фонтаны, осветительные приборы и беседки тоже нуждаются в розетках. Небольшое планирование сейчас очень важно, чтобы сэкономить деньги позже.

Домашний офис

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. Д. Установите разъемы немного выше высоты стола, чтобы облегчить эту задачу. Если вы планируете установить небольшой телевизор на стене, это также подходящее время для установки розетки в любом месте.

План на будущее

Убедитесь, что электрик предоставит вам ящик для обслуживания электрооборудования , в котором есть как минимум шесть пустых мест для будущего расширения.Пока вы занимаетесь планированием своего нового дома, попросите электрика проложить пустые трубы на чердак от служебного бокса. Это значительно ускорит процесс подключения будущих розеток. Хотя приятно верить, что вы обо всем подумаете, прежде чем приступить к строительству, всегда есть что-то, что ускользнет из трещин!

Связанное сообщение:

Модернизация электропроводки, которую следует учитывать при ремонте дома

Как управлять кабелями и шнурами в вашей квартире

Работа с кабелями может быть небольшой проблемой, если у вас в квартире несколько электронных устройств.

Никто не хочет смотреть на шнуры (или спотыкаться о них) по всему дому. Но управлять кабелями может быть сложно, если в вашей квартире мало удобных розеток или если у вас много электроники в одном месте.

С помощью Prometheus Apartments, Huffington Post и Refinery29 мы собрали советы и продукты, которые сделают прокладку кабелей в вашей квартире простым и удобным.

Советы по использованию шнуров

• Используйте цвета и зажимы.Сэкономьте время при отключении предметов, сочетая цвета шнуров и соединяя вместе кабели, идущие к сопутствующим продуктам. Создайте ключ или пометьте свои шнуры, чтобы вам не приходилось отключать несколько устройств каждый раз, когда вам нужно перезагрузить маршрутизатор или взять зарядное устройство компьютера. Зажимы для переплета — дешевое и простое решение — вы можете организовать их и наклеить на них декоративную ленту, чтобы сэкономить деньги.

Зажимы для бумаги и этикетки — недорогой способ укладывать шнуры и кабели. [Изображение: Blue i Style]

• Спрячьте шнуры в ящик или декоративную коробку.Если у вашей прикроватной тумбочки есть ящик, вы можете спрятать внутри шнур питания, чтобы подключить телефон, Kindle, iPad или другую электронику перед сном. Вы можете сделать то же самое с декоративной коробкой — просто просверлите отверстие сзади, чтобы можно было воткнуть удлинитель в стену.

[Изображение: Sweet Sanity Designs] Декоративные плинтусы — это уникальный способ скрыть видимые кабели. [Изображение: Dornob]

• Проточные шнуры по краям мебели и плинтусов скрывают их от глаз и придают вашей квартире аккуратный и стильный вид.Чтобы длинные кабели оставались на месте, используйте зажимы для командных шнуров, чтобы не повредить стены и не поставить под угрозу залог.

[Изображение: Amazon]

• Установите подставку под стол для хранения периферийной электроники, такой как модемы и жесткие диски.

Установите подставку под стол, чтобы держать электронику в порядке и вне поля зрения. [Изображение: Lifehacker] Накройте шнуры чехлами для шнуров и покрасьте их в тон ваших стен, чтобы они гармонировали. [Изображение: Home Depot]

• Не можете избежать шнуров? Сделайте настенное искусство из проволоки.

Если видимые шнуры неизбежны, приготовьте лимонад и используйте их в качестве украшения. [Изображение: Amazon]

Уникальные продукты для укладки кабелей

Несмотря на то, что вы можете выбрать недорогой путь с зажимами для стяжки и скручивающимися стяжками для управления кабелями, эти умные продукты значительно упрощают организацию кабелей.

• Hug-A-Plug — У вас ограниченное количество розеток или много электроники в одном месте? Hug-A-Plug сжимается в ограниченном пространстве и превращает одну розетку в две, причем по одной розетке с каждой стороны параллельно стене, а не торчит прямо.Помимо экономии места, Hug-A-Plug предотвращает повреждение электронных шнуров, сгибая их и прижимая к загроможденным местам.

[Изображение: The Container Store]

• Кабельные твистеры — Кабельные твистеры идеально подходят для уборки вашего стола или телевизора. Они могут удерживать вместе несколько шнуров, кабелей и проводов для экономии места. Используйте твистеры с цветовой кодировкой, чтобы упорядочить кабели, чтобы вы могли быстро отсоединить нужные шнуры, не отключая всю свою электронику.

Твистеры для кабеля доступны в большом количестве цветов, чтобы провода были организованы. [Изображение: Контейнерный магазин]

• Шнуры для шнура — Шары для шнура скрывают длинные шнуры из виду, улучшая внешний вид вашего офиса или гостиной и помогая избежать опасности споткнуться. Шарики удерживают длинные провода в небольшом пространстве, обеспечивая при этом забавный всплеск цвета.

Шарики для шнура «съедают» длинные шнуры, чтобы удерживать их. [Изображение: Amazon]

• Кабельные зажимы — Устали от того, что шнуры падают каждый раз, когда вы отключаете один из своих гаджетов? Кабельные зажимы предотвращают проскальзывание шнуров за стол и сохраняют порядок в офисе.Мини-клипсы отлично подходят для небольших предметов, таких как iPhone и iPad, а большие версии можно использовать для зарядных устройств компьютеров, жестких дисков и т. Д. Они самоклеющиеся, поэтому их можно использовать в доме и легко снимать с мебели.

[Изображение: The Container Store]

• Кто не любит LEGO? Маленькие ручки на этих забавных маленьких игрушках идеально подходят для электронных шнуров и добавляют забавной индивидуальности вашей квартире.

[Изображение: Prometheus Apartments]

Телевидение и Интернет: проектирование квартиры вокруг аутлета

Многие домовладельцы и арендаторы знают, что когда пришло время оборудовать комнату для кабельного телевидения и Интернета , расставить мебель и спланировать комнату для этих подключений легче сказать, чем сделать.Если вы беспокоитесь о предстоящем визите специалиста по кабельному телевидению, который собирается подключить ваш телевизор или широкополосное соединение, несколько полезных советов помогут вам спроектировать комнату так, чтобы она работала с вашими существующими кабельными розетками. Планирование прокладки кабеля не должно быть утомительным занятием: с небольшой стратегической перетасовкой мебели и других предметов у вас может быть хорошо спланированная установка независимо от того, где расположены ваши кабельные соединения.

Беговой кабель

Одно из наиболее очевидных исправлений в этой ситуации — просто проложить кабель туда, где вы хотите, чтобы соединение было.Это простой способ согласовать дизайн вашей комнаты с конкретными точками, где вам нужно поставить телевизор или подключение к Интернету. Однако оголенный кабель может стать настоящей помехой в комнате или пространстве. Это может быть больше проблем, чем прокладка кабеля, если только вы не узнаете, как сделать эту установку ненавязчивой и не мешающей тем, кто перемещается по комнате. Кабельные зажимы могут помочь, а в некоторых случаях прокладка кабеля под ковром или даже под полом может сделать это лучшим решением дилеммы домашнего дизайна.

Работа с дверями и окнами

Одно из главных соображений относительно вашей мебели — как избежать блокировки дверей и окон. Сделайте это приоритетом при перестановке мебели, даже если вам нужно установить предметы под углом. Блокирование дверей и окон — не очень хорошая долгосрочная стратегия для встраивания кабельных соединений в дизайн вашей комнаты, и вы захотите подумать, как использовать солнечный свет в своих интересах в этих настройках.

Консоли и развлекательные центры

Один из способов помочь приспособить плохо расположенные розетки для кабелей — это изменить размер подставки для телевизора или развлекательного центра.В более крупной установке можно разместить больше сборок кабелей, разъемов и т. Д., В то время как в меньшей установке можно разместить телевизор и кабельную аппаратуру в более разных точках комнаты.

Обеспечение достаточного количества электрических розеток

Дело в том, что ваши электрические розетки должны быть там, где есть кабельная разводка. Чтобы обойти эту проблему, купите приличную панель питания и подключите ее к ближайшей единственной электрической розетке. Это дает вам больше плагинов для DVD-плеера, игровых консолей и всего остального, что связано с местом подключения кабеля.Вы можете проверить свою схему, чтобы убедиться, что несколько ваших устройств не перегружают локальную цепь в этой части комнаты.

Все вышеперечисленное может помочь жильцам, подключенным к кабельной сети, попасть в их существующие жилые комнаты и другие внутренние помещения.

На что следует обратить внимание при установке розеток

Автор: Jae Curtis

11 декабря 2020 г. | Читать 4 мин.

Надеемся, вам понравятся рекомендуемые нами товары.Просто чтобы вы знали, Freshome может получать долю продаж по ссылкам на этой странице.

Хотя это может быть не так весело, как выбор столешницы или цвета краски, планирование электрических розеток в новом доме может повлиять на вашу повседневную жизнь больше, чем вы думаете. В конце концов, как часто вам приходится искать место для подключения зарядного устройства или установки нового светильника? Ваш архитектор приложит к вашим чертежам электрический план, поэтому проектирование розеток будет частью процесса.Не позволяйте архитектору угадывать, где вам нужны розетки. Учтите эти факторы, и у вас всегда будет необходимая мощность.

Получите промокод на электронику!

Электроника со скидкой и другие выгодные предложения — на расстоянии одного клика.

Посмотреть предложения

Вачиравут Приамфимай / EyeEm / Getty Images

За стеной

Ваш архитектор спланирует городские коды, когда дело доходит до размещения торговых точек.Ваш город или округ будет определять, как далеко должны быть расположены ваши торговые точки. Но вы все равно можете иметь информацию о том, куда они идут, или если вам нужны торговые точки в определенных местах. Очевидно, что большинство розеток будет размещено в ваших стенах, но подумайте не только о стене, чтобы действительно убедиться, что вы закрыты. Представляя, как вы будете пользоваться домом и жить своей повседневной жизнью, вы сможете представить себе лучшие места для торговых точек. Вот несколько умных мест, где можно убедиться, что у вас есть электричество:

• В кухонных ящиках и шкафах. Выдвижные ящики и шкафы — это хитрый способ увеличить мощность вашей кухни. Независимо от того, нужно ли вам зарядить телефон, включить ручной миксер или даже включить небольшую лампочку, питание, спрятанное в ящиках, обеспечивает легкий доступ, который не нарушает ваш интерьер. Вы также можете использовать розетки шкафа, чтобы осветить некоторые из более темных углов ваших шкафов.
• Под шкафчики. Подсветка под шкафом — классная функция, но она может быть дорогостоящей. Более того, вы можете заменить дорогие специальные лампочки или просто оставить их перегоревшими.Вилки под шкафами позволяют выбрать менее дорогое освещение и служат для подключения электроники и кухонных гаджетов, не занимая при этом места на стойке.
• На острове. Если у вас есть кухонный остров, подумайте о том, чтобы включить питание и подключить к нему розетку сбоку. Даже если у вас есть другое место для стойки, вы, скорее всего, будете использовать свой остров для подготовительных работ. Досадно переносить еду в другое рабочее место, чтобы подключить миксер, блендер или кухонный комбайн.Остров также является идеальным местом, чтобы подать горячие блины на электрической сковороде.
• В подъезде. Зачем добавлять розетки в подъезд? Это просто место, где можно снять пальто и обувь, верно? Ну, подумайте, сколько раз вы подключаете телефон к розетке в доме, чтобы забыть об этом? Или сколько раз у вас были гости, которым нужно зарядное устройство? Установив вилки в подъезд, вы получите удобное место для зарядки телефонов и электроники вдали от дороги, чтобы они всегда были наготове, когда вы готовы.
• Полы в жилых комнатах. Не хотите споткнуться о шнуры и вилки? Размещение розеток на полу в гостиной означает, что вы можете включать освещение именно там, где вам нужно, пряча шнуры под мебелью, вместо того, чтобы создавать постоянную опасность споткнуться.
• Санузлы. Ваш архитектор обязательно спланирует розетки в ванной, но вы можете спроектировать их размещение, чтобы они были более функциональными. Подумайте, как вы используете электронику для ванной, такую ​​как бритвы или фены.Помните, что натягивать шнур на раковину небезопасно, поэтому планируйте это соответствующим образом. Пристрастие к тихой ванне и реалити-шоу? Ваш архитектор также может помочь вам найти безопасное место для установки розетки для телевизора в ванной комнате.

Wachirawut Priamphimai / EyeEm / Getty Images

Умные розетки

Старые, устаревшие вилки могут помочь, но новые умные розетки делают жизнь намного проще. Ознакомьтесь с некоторыми из новых вариантов умных розеток, чтобы узнать, нужны ли они вам.

• USB-розетки. Зачем вообще беспокоиться о USB-конвертерах? Если вы размещаете розетки там, где, как вы знаете, хотите зарядить свой телефон, просто установите USB-розетку, и вы сможете подключать ее прямо к стене.
• Розетки Bluetooth. Сделайте свой дом дешевым умным домом, используя умные розетки и вилки для управления своей электроникой с телефона. Они используют Bluetooth для подключения к вашей электронике, поэтому вам не нужно вставать с кровати только потому, что вы забыли выключить лампу внизу.
• Wi-Fi розетка. Хотите знать, сколько энергии требуется для работы вашего дома? Розетки Wi-Fi могут отправлять информацию об использовании энергии и даже отключать определенные устройства или электронику, когда они достигают квоты. Это может сэкономить вам много денег в долгосрочной перспективе.

Они могут быть не самой заметной частью вашего дома, но вилки могут быть одними из самых важных.

No related posts.
