КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?


Кабель или провод используется для проводки в квартире?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Медный или алюминиевый кабель для проводки ?

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочный медный кабель

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Многопроволочный медный кабель

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

кабель для электропроводки ВВГнг-LS

ППГнг-HF

кабель для проводки ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Сечение кабеля

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм. кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Провода для подключения электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2. 1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Провод для заземления пв3

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Кабель и провод для проводки

Электропроводка в жилых помещениях, кабель для проводки


Сегодня на рынке в основном представлены провода и кабели с медными жилами (медная проводка, двухжильные провода), которые применяются для организации электрокоммуникаций в жилых и общественных строениях, словом кабель для внутренней проводки. В зависимости от сечения кабеля и нагрузки на него в процессе эксплуатации, определяется сфера его использования. Купить проводку для дома вы всегда можете у нас.

Кабель проводка (электропроводка, кабель для проводки) может быть многожильной (двухжильные провода) и одножильной и заключается в оболочке из ПВХ, которая не поддерживает горение, а поэтому может использоваться в помещениях с высокими требованиями к пожарной безопасности. При правильном выборе такого устройства обеспечивается безопасность в использовании и длительный срок эксплуатации.

Чтобы защитить провод для проводки от механических воздействий или ультрафиолета дополнительно, можно её помещать в гофрированные трубы или пластиковые короба. Медные или алюминиевые провода, представленные в нашем интернет-магазине, имеют различную длину, диаметр и соответствуют ГОСТам. Поставляются с гарантией. Каждое изделие имеет маркировку на поверхности, которая говорит об эксплуатационных и технических характеристиках проводника, а потому на эти параметры необходимо обращать внимание при покупке.

Купить кабель для проводки в доме


Недорого купить проводку в Киеве в нашем интернет-магазине можно по доступной цене, в удобное время и в любом ассортименте. Также электропроводка нуждается в качественном монтаже, и для этого у нас есть подобного рода услуги. Мы оперативно обработаем заказ и отправим товар в различные точки Украины.

Автор: МЕГА КАБЕЛЬ

Эту страничку еще ищут в сети по ключевым запросам: купить провода для электропроводки, провод для квартиры, электропровода для дома, кабель проводка, медный кабель для проводки, двухжильные провода.


способы, материалы, витые кабели, стили интерьера

Ретро проводка в интерьере снова входит в моду. Открытые кабели на стенах смотрятся экстравагантно и необычно. Если раньше такой метод монтажа применяли вынужденно, то сейчас намеренно преображают обстановку. Из статьи вы узнаете все подробности о смелом винтажном решении.

Что такое винтажная проводка

Ретро проводка — монтаж витых кабелей открытым способом. Провода не прячутся в стенах — они находятся на виду и прекрасно вписываются в дизайн интерьера.

Наружный монтаж кабелей — выход для владельцев новых деревянных домов. Дело в том, что некоторые типы зданий дают сезонную усадку. При этом внутренняя система проводки может пострадать, и ремонт придется переделывать. А открытую схему проще воплотить, регулируя степень натяжения кабелей.

Винтажная проводка — это не только стильно, но и безопасно. Можно сразу заметить обрывы или повреждения проводов и оперативно устранить проблемы.

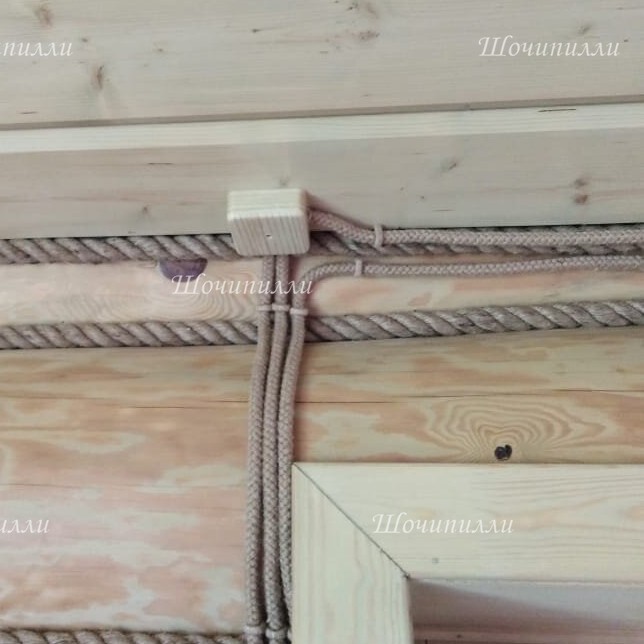

Пример ретро проводки в деревянном доме

Плюсы и минусы ретро проводки

Главное преимущество винтажной проводки — эстетическая привлекательность. Однако есть и другие причины выбрать такую схему:

  • Легкий доступ к проводке: в случае неисправности легко произвести ремонт.
  • Универсальность: решение подойдет для интерьера в любом стиле.
  • Простота монтажа: чтобы проложить провода, не нужно вскрывать обшивку стен, встраивать защитные гофры и коробы.

У открытой системы есть и минусы. Выделим три основных:

  • Высокая цена: прокладка ретро проводки во всем доме обойдется недешево. Чтобы сократить бюджет на расходы, можно провести наружные кабели только там, где они будут на виду.
  • Невозможность подключить мощные приборы: проводка «под старину» выполняет скорее декоративную функцию, поэтому обладает малым сечением жил.
  • Вероятность быстрого загрязнения: в витых кабелях скапливается пыль, что портит внешний вид проводов.

Важно понимать, что даже малейшая ошибка в организации винтажной проводки сразу бросится в глаза. Поэтому перед началом работ взвесьте за и против, подготовьте качественные материалы, составьте грамотную схему.

Винтажная проводка в интерьере дома

Совет! Лучше отказаться от монтажа наружной проводки, если в доме есть дети.

Материалы для ретро проводки

Для наружного монтажа проводов достаточно минимального комплекта материалов. Потребуются:

  • Накладные розетки и выключатели.
  • Кабели.
  • Распределительные коробки.
  • Изоляторы.

Все элементы должны быть выдержаны в едином стиле и схожей цветовой гамме. Чтобы было проще выбрать материалы, обсудим все возможные варианты.

Витые кабели

Провода для декоративной электропроводки изготавливают из меди и синтетических материалов. Важно, чтобы внешняя оболочка витых кабелей не была подвержена горению. Надежнее всего ПВХ и технический шелк, обработанный антипиреном.

Сечение

Количество жил

Цвета

0,5 мм², 0,75 мм², 1,5мм², 2,5 мм²2,3,4Коричневый, черный, слоновая кость, карамель, капучино, золотистый, белый, медный

Сечение проводов нужно выбирать, исходя из сценария освещения и количества бытовых приборов. Для дома подойдут кабели 1.5 мм² и 2.5 мм². Чтобы рассчитать точные показатели, необходимо знать суммарную мощность всех  электрических приборов.

Несколько требований к кабелям:

  • Для кухни лучше выбрать кабели с резиновой оболочкой — тканевая оплетка быстро загрязнится и будет выглядеть непрезентабельно.
  • Для наружного монтажа подойдет витой кабель из 3 жил.  Первый проводник будет выполнять функции фазы, второй — нейтрали, третий — защиты.
  • Для розеток подойдет витой провод с сечением 2,5 мм². В этом случае одной электролинии будет достаточно для 2-4 приборов суммарной мощностью до 3 кВт.

Сечение

Предельная мощность

0,5-0,75 мм²2,9 кВт
1,5 мм²4,4 кВт
2,5 мм²6 кВт

Внешний вид и оттенок кабеля остается на ваше усмотрение. В вопросах эстетики все зависит от стиля интерьера и цветовой гаммы оформления.

Чтобы вычислить метраж проводов, целесообразно использовать лазерный уровень. С его помощью легко разметить пространство от точки до точки. Нужно продумать пути прокладки кабелей и рассчитать, сколько потребуется материала.

Ретро кабель для открытой проводки

Розетки и выключатели в стиле ретро: дизайн и монтаж

Выключатели тоже должны вписываться в концепцию ретро интерьеров. Например, пластиковые устройства белого цвета будут выглядеть неуместно в винтажном оформлении. Лучше отдать предпочтение изделиям из керамики, металла, фарфора. Очень эффектно смотрятся выключатели, украшенные позолоченными узорами.

Розетки будут на виду, поэтому необходимо ответственно отнестись к выбору дизайна. Элементы должны составлять гармоничную композицию с другими предметами дизайна и одновременно играть роль акцента.

Розетки в стиле ретро чаще всего делают из пластика, фарфора. В продаже есть потрясающие модели из натурального дерева. Также производители выпускают коллекции керамических приборов с ручной росписью, узорами под мрамор.

Размер устройств тоже имеет значение. Громоздкие розетки и выключатели испортят впечатление о дизайне. Миниатюрные элементы в составе винтажной проводки выглядят гораздо интереснее.

Оригинальные устройства будут хорошо смотреться на стене только в том случае, если вы их правильно установите. Несколько рекомендаций по монтажу:

  • Идеальный уровень размещения розетки и выключателя — 90-110 см от пола.
  • Чтобы ровно установить розетки, необходимо наметить на стене точки крепления. В этих местах нужно просверлить неглубокие отверстия.
  • Перед монтажом розетки необходимо подключить к ней электрический кабель.
  • Чтобы зафиксировать изделие, нужно приложить к стене плоскую часть и закрепить зажимами. Затем следует установить наружную часть устройства и проверить целостность конструкции.

Важно! Перед установкой розеток не забудьте обесточить комнаты.

Ретро розетки для открытой проводки

Распределительные коробки

Распределительные (распаячные) коробки предназначены для коммутации кабелей. С помощью правильно подобранных установочных элементов можно оптимизировать количество проводов.

К дизайну коробок такие же требования, как к розеткам и выключателям. Главное, чтобы они вписывались в концепцию и эстетично выглядели.

Габариты элементов варьируются в зависимости от производителей и моделей. Средние показатели: высота — 35-60 мм, диаметр — 70-90 мм.

Распаячная коробка для винтажной проводки

Изоляторы

Для фиксации проводов нужны накладные элементы, отделяющие провод от стены. Чаще всего дизайнеры используют пластиковые или фарфоровые изоляторы. Первые выглядят не столь привлекательно, зато долго служат.

Фарфоровые изделия отличаются повышенной хрупкостью, но выглядят по-настоящему винтажно. Если выберете их, старайтесь соблюдать аккуратность при монтаже.

Смелый и необычный вариант — изоляторы, стилизованные под патроны. Их делают из окрашенных полимеров, алюминия, латуни или меди. Такие изделия одновременно выступают и выключателем — в конструкции предусмотрен поворотный механизм.

В продаже есть изоляторы разных цветов и размеров. Выбирайте вариант, исходя из внешнего вида и оттенка кабелей.

Материал

Форма

Высота

Диаметр

Цвет

Металл, керамика, фарфорС узкой верхней частью — для кабеля с 2 жилами, с широкой — для 3х-жильных проводов.18-24 мм18-22 ммБелый, слоновая кость, черный, коричневый и другие оттенки в ассортименте.

Керамические изоляторы для винтажной проводки

Способы наружной проводки ретро

При монтаже открытой проводки важно совместить эстетику и безопасность. Первым делом необходимо продумать, каким способом вы будете фиксировать кабели к стенам. Предлагаем три варианта:

  • Крепление скобами: самый бюджетный вариант, который подходит не для всех стилей интерьера. Кабели фиксируют на стене с помощью металлических или пластиковых элементов.
    Скобы не отличаются разнообразием дизайна, поэтому не привнесут эстетической привлекательности.

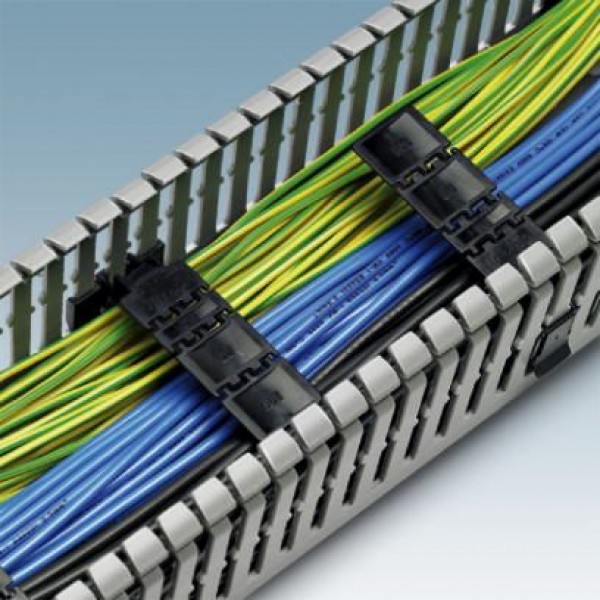

  • Прокладка в каналах: самый безопасный вариант. Кабели укладывают в узкие желобки, которые предназначены для защиты проводов от механических повреждений. Можно выбрать металлические каналы с искусственно состаренной поверхностью или детали, стилизованные под дерево.
  • Прокладка на роликах: самая эффектная технология фиксации. Линию проводов удерживают миниатюрные керамические элементы, с виду напоминающие бочонки.

Важно! Винтажные провода могут пролегать на потолке, стенах, вдоль плинтусов. В третьем случае лучше прокладывать кабели в каналах.

Если вы выбрали прокладку на роликах, продумайте, сколько элементов нужно для надежной фиксации. Рассчитайте, через какое расстояние ставить изоляторы на ретро проводку. Оптимальный шаг установки «бочонков» — 40-50 см.

Ретро кабель со скобами в открытой проводке

Ретро кабель с роликами в открытой проводке

Основные ошибки при монтаже открытой электропроводки

Электромонтажные работы всегда сопряжены с определенным риском и требуют предельной аккуратности. Рассказываем, какие ошибки могут свести на нет все усилия:

  • Экономия на материалах. Использование некачественных кабелей и розеток повышает риск возникновения пожара. Лучше приобретать изделия от проверенных производителей, которые изготавливают продукцию с учетом всех требований и стандартов безопасности.
  • Отсутствие схемы. Проводку нельзя монтировать «на глаз». Чтобы обеспечить надежную систему, необходимо тщательно продумать все нюансы.
  • Использование алюминиевых проводов. Изделия из этого металла часто перегреваются, что может привести к проблемам с проводкой. Именно поэтому специалисты рекомендуют прокладывать кабели с медной сердцевиной.
  • Неверный расчет проводки. Прибавьте 15-20% к количеству и сечению кабелей. Такой запас позволит избежать необходимости скручивать провода между собой.
  • Соединение в одной коробке кабелей разной мощности. Низковольтные и высоковольтные провода следует разделять. Если нарушить правило, неминуемо возникнут перебои в работе домашней бытовой техники.
  • Неверное расположение распределительных элементов. Коробки необходимо монтировать как минимум на 20 см ниже потолка. Если расположить их выше, возрастет риск случайного повреждения во время ремонтных работ.

Важно! Обеспечьте свободный доступ к распределительным коробкам, чтобы при необходимости быстро устранить проблемы с сетью.

Эффектная ретро проводка в интерьере дома

Как составить схему электрической ретро проводки

Создание схемы электропроводки — обязательный этап работ. На бумаге необходимо отразить систему расположения всех элементов сценария: выключателей, розеток, распределительных коробов, осветительных приборов.

На рисунке нужно отметить пути прокладки кабелей, указать места сквозных проходов. Чем подробнее будет схема, тем проще в дальнейшем осуществлять монтаж.

Некоторые используют готовые схемы из интернета. Такое руководство можно взять за основу, однако следует внести корректировки в зависимости от особенности планировки.

Общие правила и техника безопасности при организации проводки под старину

Самостоятельный монтаж проводки в стиле ретро — несложное, но кропотливое занятие. Чтобы избежать неприятностей и травм, важно ознакомиться с правилами безопасности. Советы профессионалов:

  • Делайте ответвления проводов только в распаечных коробках.
  • Располагайте провода по направлению вниз от распаечной коробки.
  • Соблюдайте интервалы между выключателями и дверными проемами. В идеале расстояние должно превышать 10 см.
  • Размещайте розетки и выключатели на расстоянии не менее 50 см от последнего изолятора.
  • Для удобства монтажа заранее разметьте поверхности, где будут проходить провода.
  • Позаботьтесь, чтобы декоративные кабели имели двойную изоляцию. Это значительно снизит риск удара током.
  • Размещайте провода так, чтобы случайно не повредить их в процессе ремонтных работ.
  • Не располагайте рядом с проводкой предметы, которые могут спровоцировать повреждение кабеля.

Важно! Изучите рекомендации производителей материалов для ретро проводки.

Как монтировать ретро проводку в доме

Перед началом монтажа проверьте состояние стен и потолка. Если на поверхностях есть какие-то выступы и острые элементы, обязательно устраните их.

При монтаже необходимо обращать внимание на материал, из которого изготовлены стены. На деревянные поверхности элементы лучше прикреплять с помощью шурупов. Для кирпичных и бетонных стен подойдут дюбеля.

Подготовьте инструменты: шуруповерт, отвертку, плоскогубцы, линейку, крепежи, карандаш для разметки стен. Не забудьте о схеме проводки — она все время должна быть перед глазами.

Пошаговый алгоритм работ по прокладке винтажной проводки:

  • Установите в отмеченных местах изоляторы. Не обязательно размещать их на одной линии — можно поменять направление под углом примерно 45 градусов.
  • Разместите выключатели, розетки и распределительные коробки. При размещении элементов строго следуйте схеме проводки.
  • Протяните провода, последовательно двигаясь по линии размещения изоляторов.
  • Натяните провода, проверьте сопротивление.
  • Проверьте, как работают выключатели.

Провода нужно монтировать только после их подключения к выключателям и розеткам. Если поступить наоборот, будет сложнее рассчитать необходимую длину кабелей и обеспечить оптимальную натяжку. В помощь начинающим электромонтажникам  — подробная видеоинструкция по монтажу винтажной проводки.

Витые провода необходимо зафиксировать стяжками на крайних изоляторах. Это поможет создать хорошую натяжку и избежать провисов.

Важно! Не скручивайте провода между собой. Для соединения кабелей используйте специальные клеммы. Альтернативный вариант — пайка.

Монтаж винтажной проводки открытым способом

Как совместить ретро проводку и сеть для мощных бытовых приборов

Вы уже знаете, что кабели для винтажной проводки имеют малое сечение. Они не подходят для подключения таких бытовый приборов, как плита, кондиционер, бойлер. Выход — организовать схему в ретро стиле, в которой предусмотрены кабели с большим сечением.

Все просто — нужно спрятать токопроводящие жилы с серьезными сечениями в металлические трубы. Такие конструкции тоже имеют винтажный дизайн и прекрасно вписываются в тенденции.

В какой интерьер подойдет ретро проводка

Мы уже выяснили, что наружный способ прокладки кабелей — оптимальное решение для деревянных домов сруба и бруса. Однако тут речь скорее о безопасности проводки. А сейчас поговорим про совместимость с разными стилями интерьера.

При желании открытую проводку можно вписать в любое направление дизайна, но в некоторых она выглядит особенно гармонично. Например:

  • Шале: уютный деревенский интерьер нуждается в смелых акцентах, которые не слишком контрастируют с обстановкой. Винтажная проводка — отличный способ проявить оригинальность.
  • Кантри: в этом стиле первостепенны практичность и удобство. Проводка «под старину» как раз отвечает этим требованиям.
  • Лофт: в минималистичном индустриальном направлении элементы ретро тоже сыграют достойную роль. Витые кабели будут интересно смотреться на фоне бетонных или кирпичных стен.
  • Скандинавский: самобытный интерьер в северных тенденциях можно дополнить открытой проводкой с лаконичными установочными элементами. Чем проще будут выглядеть розетки, выключатели и кабели, тем гармоничнее они впишутся в традиции направления.

Не утихают споры насчет совместимости винтажной проводки и таких стилей, как классика и ар-деко. Многие уверены, что в этих направлениях нет места для смелых экспериментов. Дизайнеры считают наоборот. Они активно внедряют тенденции из прошлого даже в самые роскошные интерьеры.

Чтобы ретро проводка смотрелась в интерьере еще интереснее, нужно дополнить обстановку винтажными осветительными приборами. Достойные примеры: потолочный светильник Eglo Townshend и лампа с плафоном из бука.

купитькупить

Светильник Eglo Townshend

купитькупить

Светильник с плафоном из бука

Винтажная проводка в скандинавском интерьере

Винтажная проводка в интерьере кантри

Винтажная проводка в интерьере лофт

Ретро проводка: фото в интерьере

Наглядные примеры всегда говорят лучше слов. Посмотрите фото готовых проектов и убедитесь, что винтажная проводка — изысканное украшение интерьера.

Винтажная проводка в индустриальном стиле интерьера

Винтажная проводка в минималистичном стиле интерьера

Винтажная проводка на кирпичной стене в частном доме

Провод и кабель для автомобильной проводки

Как выбрать провода для автомобильной проводки? Какие типы проводов используются в автомобилях? Как подобрать нужное сечение? Ответы на эти вопросы вы найдете в нашей статье.


Первым и самым важным требованием, предъявляемым к автомобильной проводке, является надежность. Провода в таком случае подвергаются большому числу внешних воздействий: трению, тряске, ударам, попаданию на них масла и топлива, сильным изменениям температур.

Поэтому провод для автопроводки должен иметь медные жилы и обладать достаточной гибкостью. Его изоляция — быть устойчивой как к низким, так и к высоким температурам: не затвердевать, не покрываться трещинами, не размягчаться и не распространять горение при возгорании.

ВАЖНО! Если не следовать этим требованиям, может возникнуть КЗ и случится пожар!

Типы проводов в автомобильной проводке

В автомобильном электрооборудовании применяются провода двух типов: высоковольтные и низковольтные.

  • Проводник высокого напряжения применяется в системах зажигания.

  • Низковольтный провод используется для монтажа бортовой сети.

Марки проводов для автомобиля

Наиболее распространенными являются марки российского производства, взглянем на них подробнее:

ПВА – низковольтный проводник, специально разработан для функционирования в проводке автомобиля, обладает высокой гибкостью не ниже 5 класса. Устойчив к нагреву до +105 С, а заявленный производителем период работы на предельных температурах достигает 96 часов при +135 С. Удовлетворяет всем требованиям надежности. Спецификация ПВАМ, где М – малогабаритный, различается более тонкой изоляцией и массой. Используется в легковых и грузовых автомобилях при монтаже бортовой сети.


ПГВА – еще один проводник низкого напряжения для автомобилей. Не такой гибкий как ПВА (3 класс гибкости) и менее устойчивый к высоким температурам (до +70 С). Преимущественно используется в пассажирском транспорте, грузовой и сельскохозяйственной технике. При работе в условиях электромагнитных помех используется его экранированная версия ПГВАЭ.


НВМ – универсальные проводники используемые при фиксированном монтаже. Луженая медь как материал проводника гарантирует качественную пайку, а допустимый показатель рабочей температуры достигает +105 С. Спецификации НВ и НВМ различаются лишь гибкостью.


Купить провода для автомобиля
вы можете в нашем каталоге!

В автоэлектрике так же возможно использовать провода ПВ3, ПВ4, ПуГВ. Однако нужно помнить, что они должны быть смонтированы стационарно, а их устойчивость к температурам составляет +70 С. Также они нуждаются в дополнительной защите от внешних воздействий. Чаще всего их применяют для подведения питания к автомобильной акустике.

Выбор сечения автомобильного провода

Для определения сечения проводника нам понадобятся:

  • максимальное потребление тока всего оборудования в автомобиле;

  • дистанция от монтируемого электрооборудования до аккумулятора

  • номинальное напряжение источника питания

Определив максимальную силу тока в цепи, вы можете выбрать соответствующее сечение из таблицы, но это возможно только в случаях с короткими электрическими цепями.

Сечение провода, мм2 Сила допустимого тока (А) в зависимости от температуры окружающей среды, С
20 30 50 80
0,5 17,5 16,5 14 9,5
0,75 22,5 21,5 17,5 12,5
1 26,5 25 21,5 15
1,5 33,5 32 27 19
2,5 45,5 43,5 37,5 26
4 61,5 58,5 50 35,5
6 80,5 77 66 47



Табличные данные подобраны для аккумулятора 12в (допустимые потери напряжения не более 2%).

Ток, А Сечение кабеля, мм2
1 1,5 2,5 4 6 10 16 25 35 50 75 100
1 7 10,91 17,65 28,57 42,86 70,6 109,1 176,5 244,9 - - -
2 3,53 5,45 8,82 14,29 21,4 35,3 54,5 88,2 122,4 171,4 - -
4 1,76 2,73 4,41 7,7,14 10,7 17,6 27,3 44,1 61,2 85,7 130,4 -
6 1,18 1,82 2,94 4,76 7,1 11,7 18,2 29,4 40,8 57,1 87 117,6
8 0,88 1,36 2,2 3,57 5,4 8,8 13,6 22 30,6 42,9 65,25 88,2
10 0,71 1 1,76 2,86 4,3 7,1 10,9 17,7 24,5 34,3 52,2 70,6
15 - 0,73 1,18 1,9 2,9 4,7 7,3 11,8 16,3 22,9 34,8 47,1
20 - - 0,88 1,43 2,1 3,5 5,5 8,8 12,2 17,1 26,1 35,3
25 - - - 1,14 1,7 2,8 4,4 7,1 9,8 13,7 20,9 28,2
30 - - - - 1,4 2,4 3,6 5,9 8,2 11,4 17,4 23,5
40 - - - - - 1,8 2,7 4,4 6,1 8,5 13 17,6
50 - - - - - - 2,2 3,5 4,9 6,9 10,4 14,1
100 - - - - - - - 1,7 2,4 3,4 5,2 7,1
150 - - - - - - - - - 2,3 3,5 4,7
200 - - - - - - - - - - 2,6 3,5



Для иллюстрации представим, что нам нужно подключить автомагнитолу на расстоянии 2 метров, сила тока составит 15А. Подставив в таблицу исходные значения находим требуемое сечение — 6 мм2.

Помните, что это лишь приблизительные данные и для точного расчета стоит проконсультироваться со специалистом.


Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:



Сечение, мм2Ток, А (медь)Мощность,кВт (медь)Ток, А (алюминий)Мощность, кВт (алюминий)
1153,3
1,5173,7
2,5255,5194,2
4357,7286,1
6429,2327
106013,24710,3



Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм2 достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм2 рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм2, исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т. к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».  Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:


После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Кабель для прокладки на улице по воздуху и в земле

Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

  1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
  2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
  3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
  4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

  1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
  2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
  3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

  • стойкость к УФ-лучам;
  • высокая прочность изоляции;
  • не требует дополнительных тросов для подвески.

Недостатки:

  • требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

  • гибкость;
  • стойкость к истиранию;
  • толстая изоляция;

Недостатки:

  • малый срок службы;
  • ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

  • В – виниловая изоляция жил;
  • В – виниловая оболочка;
  • Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

  • ВВГнг – не поддерживающий горения;
  • ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
  • ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

  • универсальность;
  • большой срок службы.

Недостатки:

  • требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

  • В – виниловая изоляция жил;
  • Бб – броня без подушки;
  • Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Достоинства:

  • высокая стойкость к механическим повреждениям;
  • не требует дополнительной защиты.

Недостатки:

  • большой вес;
  • неудобны в монтаже;
  • требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

  1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
  2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
  3. Без троса можно прокладывать СИП.
  4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
  5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам понадобится:

Требуется:
  • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
  • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
  • Для соединительных кабелей:
    • Модульные соединительные вилки 8P8C («RJ45»)
    • Устройство для обжима модульных разъемов («RJ45»)
  • Для фиксированной проводки:
    • Гнезда модульных разъемов 8P8C («RJ45»)
    • 110 Пробойник
Рекомендуемый:
  • Инструмент для зачистки проводов
  • Кабельный тестер

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры.Вам нужен UTP (неэкранированная витая пара) кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в патч-приложения для настольных ПК.Он более гибкий и эластичный, чем одножильный кабель Ethernet, и более прост в эксплуатации. с, но на самом деле предназначены для более коротких длин. Твердый кабель Ethernet предназначен для более длительных пробегов в фиксированном положении. Каждый раз, когда кабель проходит через пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком. этаж. Это может быть сложно или невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите закончить и исследовать.

Вот как выглядит кабель Ethernet изнутри:


Внутренняя структура кабеля и цветовое кодирование

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой. Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре однотонный или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый / Белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить подключение по стандарту. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B — это Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC. кабельная разводка для пар 1 и 2, что позволяет работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабель и только T568B для перекрестного кабеля.

О вилках и гнездах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой телефонная вилка. Доступно несколько вариантов.Основной вариант, на который нужно обратить внимание, — это то, коннектор предназначен для плетеной или сплошной проволоки. Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон. Разъем — это слабое место в кабеле Ethernet, выбрав неправильный потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. опции. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка:

Штекер модульного разъема
и вывод контактов разъема

Выводы кабеля Ethernet:

Есть два основных вывода для кабеля Ethernet.Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически отключайте кабель по мере необходимости — удобная функция.
Стандартная прямая электрическая схема (оба конца одинаковые):
Выводы прямого кабеля Ethernet для T568A Выводы прямого кабеля Ethernet для T568B Схема подключения кроссоверного кабеля
:
Выводы перекрестного кабеля Ethernet

+ Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары скрещены.

Как подключить соединительные кабели Ethernet:

  1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  2. Раскручивайте пары — не раскручивайте их за пределами того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже проблемы, с которыми вы можете столкнуться.
  3. Совместите цветные провода в соответствии со схемами подключения выше.
  4. Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставлены незащищенными от ножен.
  5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке. Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
  6. Обожмите штекер RJ45 с помощью обжимного инструмента.
  7. Убедитесь, что провода закончились в правильном порядке и что провода простираются. к передней части вилки RJ45 и обеспечьте хороший контакт с металлом контакты в штекере RJ45
  8. Отрежьте кабель Ethernet до необходимой длины — убедитесь, что этого более чем достаточно для ваших нужд.
  9. Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

  1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что оставить лишнее.
  2. На одном конце обрежьте провод до нужной длины, оставив достаточную длину для работы, но не слишком большую. избыток.
  3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
  5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
  6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, присмотритесь на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался в неправильном месте, или один из проводов не контактирует, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

При выборе кабеля Ethernet помните, что конец в конец соединение не должно превышать 100 м (~ 328 футов). Постарайтесь минимизировать длину кабеля Ethernet, чем длиннее становится кабель, тем больше это может повлиять на производительность. Это обычно заметно как постепенное снижение скорости и увеличение латентности.


Примечания:

Питание через Ethernet (PoE):
Технология Power over Ethernet была реализована во многих вариантах до стандартизации IEEE 802.3af. IEEE 802.3af определяет возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE для обеспечения до 600 мА или примерно 28,8 Вт, это часто известно как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется. обязательный. Power over Ethernet Power Delivery
Подробности протокола:
4/5 Данные Скорость = скорость передачи символов x количество бит данных на символ x количество пар на канал
Комбинация кодировки символов и кодирования данных определяет, как много битов данных на символ.
1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e. обеспечить работу 1000Base-T.
2. Несмотря на то, что они разработаны для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
4. Дальность 30м.
Информация о категории кабеля:
Протокол Стандартный Символ Кодирование Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса частот Найквиста (МГц) Минимальная категория кабеля
IEEE 802.3i Манчестер 10 Отсутствует 1 1 2 10 3
100Base-TX IEEE 802.3143 1 2 62,5 5
1000Base-T IEEE 802. 3ab 4D-PAM5 125 Нет 4 2 2 2 .5 5e (5) 1
2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65B, CR148 / 65B, CR148 / 65B, CR148 / 65B 3,125 4 4 100 5e 2
5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 , CRC8 3,125 4 4 200 6 (5e) 2
10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6) 3 3 3 25GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 4 4 4
40GBase-T IEEE 802. 3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8
Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Обычное использование
1 Нет Телефонная проводка
2 1 10 Телефонная проводка
3
4 20 Token-Ring, 10Base-T
5 100 100Base-TX, 10Base-T
5e 10014ase TX
6 250 1000Base-T, 100Base-TX
6a 500 10GBase-T
7 1 9014 600 9014 600
7a 1 1000> 10GBase-T
8 2000 25GBase-T, 40GBase-T
Возрастающие уровни категорий обратно совместимы.
Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами стандарты.
1. В проводке категории 7 / 7a не используются разъемы RJ45.

Связанные материалы для чтения

Кабели и проводка на заказ | Монро

Monroe — ведущий производитель нестандартных кабельных сборок и решений для жгутов проводов для промышленного, военного, оборонного и коммерческого применения. Наши прочные кабели и кабели предназначены для работы на высшем уровне в самых экстремальных условиях.Как и все наши продуктовые линейки, мы гордимся тем, что предоставляем высококачественные и надежные продукты, которые работают там, где другие кабели и провода постоянно выходят из строя.

Наша команда Monroe живет одним простым вопросом: «Чем мы можем помочь?». Благодаря нашим стандартным предложениям продукции и нашим индивидуальным производственным возможностям мы можем предложить реальные, комплексные решения для любого проекта. Опираясь на безупречную систему качества, наша цель — помочь вам решить вашу «повседневную проблему». Более 20 лет мы обслуживаем практически все рынки и отрасли, успешно предоставляя индивидуальные кабельные и монтажные решения, отвечающие уникальным требованиям приложений и строгим отраслевым стандартам.

Наша команда по изготовлению кабелей и проводов по индивидуальному заказу постоянно превосходит ожидания клиентов благодаря широкому спектру индивидуальных возможностей и тому вниманию, которое мы уделяем нашей методологии обслуживания клиентов. Независимо от того, находитесь ли вы на начальных этапах проектирования и создания прототипа ИЛИ готовы начать массовое производство — наша гибкая и опытная команда может вмешаться в любой момент, чтобы сотрудничать, консультироваться и выполнять поставку в соответствии с вашими требованиями.

  • Высокопроизводительные нестандартные кабельные сборки и жгуты проводов
  • Глубина знаний в области электрического, электромеханического и технологического проектирования
  • Превосходное качество, тщательные испытания и исключительная надежность

Нет документации? Без проблем! Наша преданная команда отраслевых экспертов может работать с чем угодно, от общей концепции до чертежей или физических образцов.

Wire and Cable — Basic Components and Technical Notation Видеолекция

Провод и кабель обычно используются для соединения различных компонентов в электронных системах. Провод — хороший проводник, но он не идеален, потому что имеет некоторое сопротивление. Неправильный выбор провода может снизить производительность системы и в некоторых случаях создать опасность пожара. Крайне важно использовать правильный тип проводки для данного приложения. Величина сопротивления, оказываемого проводом току, зависит от этого, и в вашем тексте есть таблица 3–3, которая относится к этой конкретной теме.Мы собираемся рассмотреть четыре элемента, которые будут влиять на сопротивление току. Мы рассмотрим тип материала, температуру, длину и площадь поперечного сечения.

Прежде всего, давайте посмотрим на тип материала. Обычные материалы для проводки — медь, серебро, золото, иногда используется алюминий, а для электромонтажа используются самые разные металлы. Разные материалы будут иметь разное сопротивление. Если вы посмотрите в эту таблицу, вы заметите, что в зависимости от типа материала сопротивление будет варьироваться.Теперь в тех же материалах сопротивление будет разным в зависимости от диаметра проволоки. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала.

Температура: Температурный коэффициент проволоки обычно можно найти в справочниках. Как правило, сопротивление прямо пропорционально повышению температуры. Если вы посмотрите на Таблицу 3-3, они показывают сопротивление при 20 градусах Цельсия и 70 градусах Цельсия. Вы увидите, что они не такие.В большинстве случаев, чем теплее провод, тем выше сопротивление. Теперь сопротивление некоторых материалов, таких как кремний и углерод, будет снижаться с повышением температуры. Обычно они не используются для проводки, но имейте в виду, что это не универсальное правило, согласно которому при повышении температуры возрастает сопротивление. Есть несколько материалов, к которым это правило неприменимо.

Величина сопротивления, оказываемого проводом току, зависит от него, и здесь есть еще два элемента. Длина: в технических паспортах часто указывается сопротивление на 100 футов.Ваш текст предусматривает 100 и 1000. Это связано с сопротивлением. Например, если у вас есть 100 футов провода и, скажем, у него сопротивление 5 Ом на 100 футов, если вы расширите это значение до 1000, оно будет 50, так что это прямо пропорциональное соотношение.

Затем площадь поперечного сечения, выраженная в круглых милах. У нас есть формула. Мы поговорим об этом немного подробнее на следующей странице. Я просто упомяну, что это не совсем правильная формула, но она близка, и ваш текст использует ее для простоты.Чем больше площадь поперечного сечения, тем меньше будет сопротивление. Если у вас два кабеля, давайте представим, что это два кабеля. Этот имеет большую площадь поперечного сечения, чем этот, поэтому этот провод с большей площадью поперечного сечения будет иметь меньшее сопротивление, чем тот же материал, только при меньшей круглой площади поперечного сечения.

Площадь поперечного сечения провода

Посмотрим. Единица измерения площади поперечного сечения проволоки — круговые милы.Приведенная ниже формула основана на диаметре проволоки. Имейте в виду, что мил представляет собой 1/1000 дюйма. Площадь круговых милов определяется квадратом D, поэтому квадрат D будет — это диаметр и квадрат, который даст нам круговые милы. На самом деле это квадратная площадь всего этого — и это не совсем точно, потому что здесь включены эти области. Фактическая формула такова. Как я уже упоминал ранее, [неразборчиво 0:04:57] информация об этой формуле для простоты, поэтому мы будем использовать эту формулу в этом курсе.

Размеры проволоки

Ток, который должен проходить через провод, обычно определяет размер используемого провода. Ток, который должен проходить через провод, обычно определяет размер используемого провода. Некоторые из них микроскопические, как провода, соединяющие микропроцессоры. У вас есть другие, у вас есть провода для передачи энергии. Часто это дюйм в диаметре. Они огромные. Термин «допустимая нагрузка на провод» — это допустимая токовая нагрузка. На проводе, который слишком мал для тока, будет падать чрезмерное напряжение из-за сопротивления провода, во многих случаях вызывая рассеивание энергии проводом.Если у вас слишком маленький провод, и вы пропускаете через него слишком большой ток, на проводе будет падать больше мощности в виде ватт из-за более высокого сопротивления провода. Это может вызвать перегрев провода. Это потенциально может вызвать пожар.

Проволока указывается по номерам калибра. Существует как минимум шесть различных отраслевых стандартов для присвоения определенного размера провода определенному номеру калибра, не все из которых одинаковы. Чаще всего используется система американского калибра проводов (AWG).У нас есть таблица 3-4 в вашем тексте, в которой показан американский калибр проводов. Он определяет следующее. Он присваивает американский номер калибра проволоки, начиная с 0000 и доходя до 30. Он определяет диаметр проволоки. Он определяет площадь поперечного сечения в круглых миллиметрах. Он также определяет сопротивление на 1000 футов отожженной медной проволоки при температуре 20 градусов по Цельсию. Процесс отжига связан с обработкой проволоки во время производства для увеличения проводимости.

Типы проводов и кабелей

Существует множество типов проводов на выбор для конкретного применения. Есть сплошной тип, а есть многожильный тип. Проволока данного сортамента многожильного провода состоит из более мелких проводов, скрученных вместе, таких как эта. Окончательный размер проволоки определяется ее общим диаметром. Например, прямо здесь. Многожильные провода менее подвержены поломкам при многократном сгибании. Если у вас есть приложение, в котором провод будет значительно или периодически или регулярно изгибаться, вам следует использовать многожильный тип.Если у вас есть такое приложение, как системы электропроводки в домашнем хозяйстве, вы, вероятно, будете использовать твердый тип, потому что, когда он находится внутри стены, он не подвергается сильному изгибу. Вероятно, это был бы выбор в данном конкретном случае.

Типы изоляции

Большинство проводов, используемых в электронике, имеют ту или иную изоляцию. В вашем учебнике таблица 3-6 содержит информацию об изоляции. Изоляция предотвращает замыкание на другие провода и вероятность ударов.Цель изоляции — предотвратить короткое замыкание на другие провода и предотвратить поражение пользователя электрическим током при прикосновении к внешней поверхности провода. В утеплении используется много разных материалов. Они различаются по следующим параметрам. Некоторые из них упомянуты в таблице 3-6.

Первый из них — материал. В утеплении используется много разных материалов. К ним относятся кайнар, неопрен, ПВХ, кремний, резина, тефлон и т. Д. Различные изоляционные материалы также будут иметь соответствующее напряжение пробоя.Это разность потенциалов, которая приведет к разрушению изоляции. Очевидно, что если вы вставляете какой-то провод для какой-то цели, вы хотите убедиться, что у вас не будет напряжения, превышающего напряжение пробоя. Потому что, если это произойдет, изоляция потеряет способность останавливать ток, поэтому ток будет проходить через изоляцию, и изолятор будет безвозвратно поврежден. Другие элементы, которые учитываются при изготовлении изоляции, — это допустимые диапазоны температур, устойчивость к воде и химическим веществам, стоимость и механическая гибкость.

Одножильный провод по сравнению с кабелем

Отдельные изолированные провода могут быть объединены в общую оболочку. Комплектная сборка называется кабелем. Внизу на нижнем рисунке вы видите кабель с отдельными проводами внутри. Обычно мы называем это кабелем. Эта картинка здесь довольно хороша, я думаю, что на самом деле это должен быть оптоволоконный кабель, но это кабель. Он содержит их — я называю их проводами, хотя я думаю, что намерение называть их волокном. Вы уловили идею.Идея кабеля заключается в том, что у вас есть отдельные провода в жгуте. Количество жил в кабеле варьируется от двух до более сотни. Многие системы Ethernet обычно включают в себя большое количество проводов витой пары в одном большом кабеле. По отдельности провода могут быть сплошными или многожильными.

Коаксиальный кабель

Коаксиальный кабель состоит из изолированного центрального проводника, окруженного экраном из плетеной проволоки. Здесь у нас центральный провод, и это экран с оплеткой.Жесткая внешняя оболочка закрывает как центральный проводник, так и экранирующую оплетку. Это внешний проводник или внешняя оболочка прямо здесь. Плетеный экран обычно подключается к нулевому потенциалу в большинстве приложений. Это обеспечивает барьер, не позволяющий полям рассеяния наводить шумовые напряжения на центральный проводник. В вашей книге об этом не говорится, но есть пара вещей, которые касаются этого влияния. Один из них — Ingress, это попадание в кабель нежелательных сигналов.Надеюсь, плетеный экран предотвратит это. Кроме того, существует выход, и это явление сигналов, которые должны оставаться внутри кабеля и выходить из него. FCC фактически контролирует выход. Коаксиальные кабели бывают разных размеров и форм, и существует множество различных применений для кабельных и магистральных линий, фидерных линий, воздушных линий, подземных кабелей и многих других приложений. Здесь, в Северном Сиэтле, есть курс под названием EET 135, который напрямую касается кабельной промышленности.В этом курсе мы рассмотрим множество различных типов кабелей и множество различных применений кабеля.

Ленточный кабель

Ленточные кабели — это многожильные кабели, в которых изолированные провода расположены рядом. Здесь у нас есть кусок холста и кабель, используемый внутри компьютера. Ленточный кабель часто используется для соединения печатных плат, жестких дисков, дисководов гибких дисков и устройств в компьютерных системах, таких как этот кусок прямо здесь. Некоторые типы имеют экранирующую оплетку, которая окружает весь кабель.У этого нет, но есть и такие. При необходимости отдельные провода можно разделить и спаять. Если бы вам было нужно, вы могли бы … На самом деле, иногда в кабелях дисковода гибких дисков они фактически перерезают один из кабелей, и именно так они обозначают кабели при выборе кабеля. Они делают это, фактически перерезая один из ленточных проводов. При необходимости отдельные провода можно разделить и спаять по отдельности. Обычно на концы кабеля наносятся обжимные соединители.

Поиск и устранение неисправностей, провод и кабель

Дефекты в проводе и кабеле обычно можно обнаружить с помощью омметра, если в системе отключено питание.Общие дефекты, которые можно определить с помощью омметра, включают: один или несколько обрывов проводов, два или более проводов, закороченных вместе, или одно или несколько прерывистых соединений. Один или несколько проводов разомкнуты, хорошо, если у вас есть конкретный провод, вы можете использовать омметр и подключить один конец. Подключите конец, и вы должны показать нулевое сопротивление на вашем омметре. Если вы читаете бесконечное сопротивление, это означает, что в этом конкретном проводе есть разрыв. Уловка старого электрика: иногда, если у вас есть розетка, и давайте представим, что по какой-либо причине напряжение не попадает в эту розетку, с этим будет связан автоматический выключатель. Обычно технический специалист подходит к выключателю и измеряет напряжение на выключателе, чтобы убедиться, что напряжение действительно есть, потому что, возможно, выключатель сработал. Эти провода пойдут на эту конкретную цепь.

Обратите внимание, здесь написано: «до тех пор, пока в системе отключено питание», и электрический трюк, который делают электрики, заключается в том, что, если они подозревают, что один из этих проводов разомкнут, они удаляют эти два провода. Сначала они отключили питание, удалили эти два провода и замкнули их вместе.Затем они приходили сюда со своим омметром, и они могли измерить эту точку и измерить эту точку. Они должны показывать ноль Ом, потому что они измеряют отсюда, через цепь, обратно к ним. Они должны увидеть нулевое сопротивление. Теперь, если они показывают бесконечное сопротивление, это означает, что в этом проводе есть разрыв и что с этим нужно что-то делать. Это только один способ; всего одно применение омметра для диагностики обрыва провода. Кстати, это не курс, посвященный тому, как быть электриком.Есть и другие курсы, которые делают это. Это просто пример, когда вы обнаружите обрыв провода, который неочевиден. В этом случае это будет внутри стены.

Тогда у вас есть ситуация, когда два или более провода закорочены вместе. Если бы это было так, если бы эти два провода были замкнуты вместе … Давайте просто нарисуем здесь другое приложение. Если эти два провода замкнуты вместе, то, если омметр вставлен в цепь, которую вы измеряете отсюда сюда, и здесь есть короткое замыкание, вы увидите полное замыкание там, где, вероятно, должен быть разрыв.

Одна из наиболее сложных проблем — одно или несколько прерывистых соединений. Прерывистые соединения всегда сложно устранить, потому что они приходят и уходят. У вас не будет проблем со стрельбой, если она не выйдет из строя. Проблема с ними в том, что вы пытаетесь устранить неполадки, и вдруг он начинает работать. Теперь измерения в норме, и вам нужно подождать, пока он не выйдет из строя, пока вы действительно не получите показания, говорящие вам о том, что что-то не так.

Хорошо, это было введением в проводку.В итоге мы занялись поиском и устранением неисправностей провода и кабеля. Мы рассмотрели ленточный кабель, коаксиальный и одножильный кабель в сравнении с кабелем. Посмотрели изоляцию. Мы немного поговорили о многожильном и одножильном. Мы посмотрели на размеры проводов, допустимую нагрузку. Мы посмотрели на cmils; круговые милы. Мы рассмотрели факторы, влияющие на сопротивление, такие как тип материала, температура, длина, площадь поперечного сечения. На этом завершается раздел 3.2 «Провод и кабель».

Видеолекции, созданные Тимом Фигенбаумом в Общественном колледже Северного Сиэтла.

Кабели и соединители для подключения солнечных батарей

Какой тип провода мне купить?

Выбор провода правильного размера имеет решающее значение для правильной работы вашей солнечной установки. Если вы выберете слишком маленький провод, аккумуляторная батарея может не зарядиться полностью или ваша система может работать некорректно. Провода, используемые в солнечных установках, рассчитаны на основе их силы тока. Чем выше ток в вашей системе, тем толще должен быть провод. Если ваша система выдает 7 ампер, вам понадобится провод на 7 ампер.На самом деле лучше подняться немного выше, чтобы убедиться, что провода выдерживают весь ток. Если ваш провод рассчитан на меньший ток, чем производит ваша система, он, скорее всего, нагреется и даже может загореться или вызвать повреждение вашей солнечной системы.

Должен ли я подключать солнечные панели последовательно, параллельно или последовательно-параллельно?

Решая, как подключить солнечные панели, следует учитывать несколько факторов. При параллельном подключении солнечных панелей сила тока складывается, но напряжение остается прежним.При последовательном подключении солнечных панелей напряжение складывается, но сила тока остается прежней.

Параллельные соединения в основном используются в небольших, более простых системах и обычно с контроллерами ШИМ. Преимущество параллельной проводки заключается в том, что если одна солнечная панель выйдет из строя, другие солнечные панели будут продолжать вырабатывать энергию. Обратной стороной параллельных систем является то, что при высоком токе трудно преодолевать большие расстояния без использования очень толстых проводов.

Соединения серии

в основном используются в небольших системах с контроллером MPPT.Контроллеры MPPT могут принимать более высокое входное напряжение, и они по-прежнему смогут заряжать ваши батареи. Контроллеры Renogy MPPT могут принимать входное напряжение 100 В. Преимущество серии в том, что ее легко передавать на большие расстояния. Последовательные соединения также обеспечивают меньшее падение напряжения во время цикла зарядки, что обычно обеспечивает наиболее эффективное время зарядки солнечной панели.

Иногда в более крупных системах нам приходится проявлять изобретательность, чтобы оставаться в пределах определенных значений силы тока и напряжения, приемлемых для контроллеров заряда, при этом производя достаточно энергии. Вот когда используются последовательно-параллельные соединения. Для этого соединения создается цепочка из 2 или более панелей, соединенных последовательно. Затем необходимо создать равную строку и соединить ее параллельно. Обратитесь к нашему руководству для получения дополнительной информации о подключении вашей солнечной установки.

Кабельные каналы, кабельные каналы, защита кабеля

Кабельные каналы: металлические, ПВХ, гибкие

Системы защиты кабелей и аксессуары для любых нужд

Ни один кабель не может соответствовать предъявляемым сегодня требованиям в отношении устойчивости к истиранию , прочности на разрыв и согласованности формы или ударопрочности без соответствующей защиты кабеля .Кабелепроводы должны соответствовать этим требованиям, а также обеспечивать защиту от грязи и влаги. или устойчивость к экстремальным температурным нагрузкам .

От отличная гибкость , до высокие огнестойкие свойства от до исключительная механическая защита , толстостенные или тонкостенные, HellermannTyton гарантирует высочайшее качество и безопасность во всех областях защиты кабелей. Везде, где требуется защита кабеля, существуют особые требования.В то время как защита кабелей в производстве машин и оборудования требует высоких уровней механической стойкости к ударам, и устойчивости к истиранию , кабелепровод или оплетка, используемая в общественных зданиях или подвижном составе, должны соответствовать высшим стандартам пожарной безопасности .

В дополнение к выдающимся свойствам материала гибких защитных трубок от HellermannTyton, заказчики также получают выгоду от системных решений .Для каждого металлического или неметаллического кабелепровода серии HelaGuard доступно принадлежностей, количество , например:

  • Контргайки
  • Заглушки
  • Зажимы
  • Шайбы уплотнительные

Конструкция или дооснащение , например, с помощью плетеных гильз, которые можно снова открывать или закрывать , теперь найдите правильное решение для защиты кабеля для вашего приложения.

Защита кабеля с учетом ваших требований!

Требования в области защиты кабеля становятся все более сложными.Кабелепроводы требуют множества функций для оптимальной защиты пучков кабелей в различных условиях, например:

  • Гибкость
  • Высокая устойчивость к коррозии
  • Высокая стойкость к УФ-излучению
  • Огнестойкий и самозатухающий

HellermannTyton — глобальный производитель, предлагающий высокопроизводительных рыночных решений , которые однозначно отвечают потребностям клиентов, независимо от того, в какой отрасли они работают.Ключевые аспекты включают решение конкретных требований, экономию затрат на установку и компоненты, а также повышение качества конечного продукта.

Ассортимент продукции включает следующие решения:

Гибкие кабелепроводы и резьбовые соединения HelaGuard

Широкий ассортимент гибких защитных шлангов из PA6, негорючего PA6-FR, PA12 и PP, а также гибкий шланг с двумя прорезями HG-DC, пригодный для дооснащения. Полный набор сальников IP66 и IP68 / IP69k самых разных форм (прямые, 90 °, 45 °, T, Y и фланцы), с фиксированной метрической резьбой и резьбой PG или, альтернативно, с внешней или внутренней поворотной латунной резьбой. Также доступны фитинги с разгрузкой от натяжения и кабельным уплотнением.

HelaGuard гибкие металлические кабельные шланги и резьбовые соединения

Гибкие трубы общего назначения (оцинкованная сталь и нержавеющая сталь SS316) с высокой прочностью на сжатие, растяжение и удар.Фитинги из никелированной латуни и нержавеющей стали (SS316) (метрические и PG) с фиксированной и внешней резьбой.

Гибкие шланги HelaGuard с пластиковым покрытием и фитингами

Гибкие металлические трубы из ПВХ, покрытия из PA6 и полиолефина (PO), очень сильные на сжатие, растяжение и ударную вязкость. Фитинги IP54 из никелированной латуни (метрические и PG), а также компрессионные фитинги IP65 (метрические и PG) с отличной прочностью на отрыв. Обе версии различной формы с фиксированной или поворотной резьбой.

Гибкие металлические защитные шланги HelaGuard для кабелей с водонепроницаемой крышкой (IP68, IP69k) и фитингами

Гибкие металлические трубы с гладкими, стойкими к ультрафиолетовому излучению оболочками из ПВХ и термопластической резины и высокой прочностью на сжатие, растяжение и удар. Обжимные фитинги из никелированной латуни IP68 / IP69 (метрические и PG) с превосходной прочностью на отрыв. Системы защитных трубопроводов подходят для использования вне помещений.

Металлические кабелепроводы HelaGuard с пластиковым покрытием и стальной оплеткой

Гибкие металлические трубы с покрытием из ПВХ и металлической оплеткой для высокой стойкости к истиранию и защиты от электромагнитных помех, а также высокой прочности на сжатие, растяжение и удар. Никелированные латунные фитинги IP54 (метрические и PG), а также компрессионные фитинги IP65 (метрические и PG) с превосходной прочностью на разрыв и высокой электрической непрерывностью с металлической оплеткой для обеспечения превосходных свойств ЭМС.

Металлические трубопроводы HelaGuard со стальной оплеткой и резьбовыми соединениями

Гибкие металлические защитные трубки с металлической оплеткой для превосходной стойкости к истиранию и защиты от электромагнитных помех, а также высокой прочности на сжатие, растяжение и удар. Фитинги из никелированной латуни IP54 (метрическая и PG) с фиксированной и поворотной резьбой.

Изготовлены спирально-армированные ПВХ трубы HelaGuard PSR и PSRSC и фитинги

Чрезвычайно гибкие трубы из ПВХ со спиральной арматурой из жесткого ПВХ с гладким внутренним отверстием (трубы PSRSC также с гладкой внешней крышкой).Фитинги включают прямые и 90 ° фитинги из PA66 (IP66 и IP67), прямые и 90 ° никелированные латунные фитинги (IP66, IP67, IP68 и IP69k) и прямые и 90 ° фитинги из нержавеющей стали (AISI 316) (IP66, IP67, IP68). и IP69k).

Принадлежности для кабелепроводов HelaGuard

Широкий ассортимент зажимов, муфт, контргаек, уплотнительных шайб, заглушек и резьбовых преобразователей для использования с защитными трубками HelaGuard.

Гибкие защитные шланги и резьбовые соединения FlexiGuard

Гибкие трубы из высококачественного ПВХ и проволоки из пружинной стали с пластиковым покрытием.Фитинги IP54 с метрической резьбой и резьбой PG или, в качестве альтернативы, с монтажным кронштейном. FlexiGuard обычно используется для защиты проводов к коммутационному оборудованию и в строительстве.

Защитные трубы для кабелей в экстремальных условиях

CTT NSA 935805 Защитные трубы из ПТФЭ с превосходной стойкостью почти ко всем химическим веществам, а также к низким и высоким температурам, очень хорошей прочностью на разрыв и очень хорошей усталостной долговечностью.Трубы CTT из PTFE защищают провода от экстремальных температур, огня, влаги, коррозии, вибрации и истирания.

Система защиты кабеля Helawrap

Система защиты кабелей Helawrap — идеальное решение для связывания и защиты кабелей и проводов. Аппликатор Helawrap позволяет пользователю быстро и легко связывать кабели. Благодаря аксессуарам Helawrap трубки Helawrap можно закрепить на столах и шкафах.

Спиральная стяжка для защиты кабеля

Защитная спиральная обвязка используется для организации и защиты проводов и шлангов. Спиральный переплет HellermannTyton доступен в широком диапазоне диаметров, цветов и материалов.

Электропроводка Воздуховоды и аксессуары для защиты кабеля в щитах переключателей и панели управления

Защитные кабельные каналы для проводов используются в коммутационных щитах и ​​коммутационных системах.HellermannTyton предлагает жесткие защитные воздуховоды из ПВХ, а также из безгалогенного ПК / АБС. Кроме того, доступны аксессуары для крепления воздуховодов и DIN-рейки.

Электромонтажные каналы и аксессуары для защиты кабеля

Жесткие кабелепроводы используются в коммутационных панелях и коммутационных системах. HellermannTyton предлагает кабельные лотки из ПВХ, а также из безгалогенного ПК / АБС. Кроме того, доступны аксессуары для крепления воздуховодов и DIN-рейки.

Плетеные рукава и тканевые трубки

Защитная оплетка кабеля из полиамида 6.6 (PA66) и полиэстера (PET, PBT), также в сочетании с луженой медью для защиты от электромагнитных помех, защищает провода от истирания. Тканевая защитная трубка Helahook с застежкой-липучкой может быть установлена ​​повторно, а также повторно открыта и закрыта. Самозакрывающаяся защитная гильза Helagaine Twist-In обеспечивает идеальную защиту от истирания даже на предварительно установленных компонентах.

Защита края

EdgeGuard Защитная полоса из ПВХ, используемая на прямых острых краях. Защитная полоса Flexiform изготовлена ​​из полиэтилена (PE), полиамида (PA) или политетрафторэтилена (PTFE) и используется для защиты кабелей, проложенных через прорези с острыми краями.

Люверсы

Втулки для защиты от изгиба, втулки для защиты кромок, втулки для разгрузки от натяжения, вставные колпачки и коленчатые втулки для большого разнообразия диаметров и назначения.

Защитная оплетка кабеля

Helagaine HEGMAN и HEGMANWO защитная оплетка для кабеля

Плетеные рукава HEGMAN и HEGMANWO изготовлены из метаарамида NOMEX® . Это , гибкие, и их с высокой степенью расширения , что позволяет легко устанавливать их даже на большие длины и соединители.

Плетеные рукава HEGMAN и HEGMANWO обеспечивают оптимальную механическую защиту привязных ремней и могут выдерживать самые суровые условия окружающей среды .Они защищают кабели и провода от истирания, высоких температур и огня.

Самозакрывающийся рукав из тканой проволоки HelaGaine Twist-In

Плетеная защитная трубка для кабеля Helagaine Twist-In представляет собой самозакрывающуюся гильзу , изготовленную из полиэфирных моноволокон. Функция самообертывания позволяет легко и быстро устанавливать и снимать гильзы даже с закрытых компонентов и проводов.

Helagaine Twist-In обеспечивает быстрый и легкий доступ к шлангам и проводам для осмотра , обслуживания и узла в любое время.Он охватывает широкий диапазон применений и диаметров с небольшим диапазоном размеров.

Twist-In часто используется в инженерных , электронике и электроустановках .

Стандартная оплетка из полиэстера HelaGaine HEGP

Плетеная оплетка

Helagaine HEGP обеспечивает гибкую защиту кабеля , высокую стойкость к истиранию и простоту применения. Плетеные рукава из хелагайна специально сотканы таким образом, чтобы расширялась при сжатии и сжималась при вытягивании .

HEGP обеспечивает высокий уровень покрытия поверхности , а также высокую скорость расширения для легкого нанесения на поверхность . Для достижения оптимальной посадки предлагается 13 различных размеров для диаметров от 1 мм до 66 мм.

Плетеная оплетка Helagaine HEGP — это , используемая в автомобильной промышленности и в машиностроении . Эти трубки также используются для небольших электроприборов , чтобы избежать очагов высокой температуры.

Защитная оплетка кабеля HelaGaine HEGEMIPV0

Изготовленные из луженых медных и полиэфирных нитей, защитные оболочки кабелей Helagaine HEGEMIP и HEGEMIPV0 с оплеткой обеспечивают электромагнитную защиту (ЭМС) , а также надежную связку кабелей .

Поддерживающая внутренняя труба облегчает ввод проводов и защищает гильзы от деформации во время транспортировки. Помимо превосходной электромагнитной защиты , они очень устойчивы к истиранию .Оба рукава соответствуют требованиям международного стандарта EMI CISPR25 (от 10 кГц до 1 ГГц).

Кабелепровод Helagaine HEGEMIPV0 используется для защиты высокочувствительной электроники в отраслях, где важна противопожарная защита, например:

  • Общественный транспорт
  • Аэрокосмическая промышленность
  • Военная промышленность

Сочетание материалов делает гильзы расширяемыми, и удобными в установке. . В отличие от чисто медных плетеных оплеток, эти рукава можно сгибать и скручивать и при этом возвращать свою первоначальную форму.В результате они особенно подходят для приложений, где есть движение .

Стандарты цветов электропроводки

| Разъемы фазы 3

Старые и новые цвета проводки в Великобритании


Когда изменились цвета проводки в Великобритании?

В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электроустановкам), в результате изменение цветовой кодировки электрических кабелей считалось одним из самых значительных изменений для электротехнической промышленности. в современной истории.В правилах электромонтажа внесены изменения, чтобы согласовать цвета проводов в Великобритании с цветами европейских кабелей для единообразия и во избежание путаницы. В старых цветовых кодах кабельных вилок не учитывалось правильное чередование фаз, поэтому большая часть Европы в настоящее время соблюдает цветовую кодировку проводов IEC (Международной электротехнической комиссии) для цепей переменного тока.

Какие старые цвета проводов в Великобритании?

В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, в котором описывается идентификация изолированных и неизолированных проводов по цвету.В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета фиксированных изоляторов проводов. В результате старые британские цвета проводки потребовали заменить красный провод под напряжением и черный нейтральный провод.

Как изменились цвета проводки в Великобритании?

Старый цвет Новый цвет
Живой Красный Живой Коричневый
Нейтральный Черный Нейтральный Синий
— Старый черный нейтральный провод для Великобритании был заменен на синий нейтральный провод.
— Старый красный цвет провода под напряжением в Великобритании был заменен коричневым проводом под напряжением.
— Провода заземления в Великобритании идентифицируются зелеными и желтыми проводами заземления.

Как изменились цвета проводки в Великобритании?

Соединенное Королевство теперь следует цветовой кодировке кабеля переменного тока стандарта BS 7671 IEC. Стандарты цвета фиксированной проводки Великобритании теперь универсальны в Европе, как и схемы проводки socapex, аналогично это будет отражено на разъемах питания с цветовой кодировкой. Электроснабжение существующих домашних сетей необходимо проверять на наличие старых проводов, так как это может представлять значительную опасность.Бытовые вилки можно подключать тремя изолированными проводами.

Цвета проводки вилки

9087
Провод Цвет
Live Коричневый
Нейтральный Желтый
Желтый 9087 9087
Европа и новая Великобритания Цвета трехфазных кабелей питания

Кабели питания в Европе и Великобритании идентифицируются по стандартной цветовой кодировке кабеля питания.

Какого цвета кабель заземления в Великобритании?

Кабель заземления в Великобритании и Европе зеленый.

Какого цвета нейтральный кабель Великобритании?

Цвет нейтрального провода для Великобритании и Европы — синий.

Какого цвета провод под напряжением?

Цвета кабеля под напряжением в Великобритании и Европе — коричневые.

В чем основное различие между проводами и кабелями?

В чем основное различие между проводами и кабелями?

Провода и кабели — это термины, которые часто используются в области электричества и связи.Но люди часто путаются в обоих терминах, поскольку они выглядят одинаково, но на самом деле совершенно разные. И в этой статье мы дадим вам краткое описание разницы между проводами и кабелями.

Перечислите некоторые основные различия между проводами и кабелями

Основное ключевое различие между проводами и кабелями состоит в том, что провод — это один проводник, а кабель — это группа проводников. Хотя эти проводники сделаны из обычного материала — меди или алюминия.Обычно провода оголены и скручены. Но некоторые провода покрыты тонким слоем ПВХ. А в случае кабелей они проходят параллельно и скручиваются или соединяются вместе, образуя единый корпус. В целях безопасности сделаны внутренняя и внешняя оболочка.

Провод

Проволока измеряется диаметром. По диаметру проволоки он будет измеряться по номеру калибра. Чем меньше номер калибра, тем толще проволока. Идеальный калибр, который используется в жилых помещениях, — 10 и 20.Но имейте в виду, что большие провода пропускают больше тока и могут повредить бытовую технику из-за сгорания предохранителя.

Кабель

Кабель содержит токопроводящий провод, нейтральный провод, замыкающий контур, а также заземляющий провод. Кабель классифицируется по общему количеству проводов, из которых он состоит, и их калибру.

Различное применение проводов и кабелей

Использование провода

Провод используется для передачи электричества, механических нагрузок, передачи телекоммуникационных сигналов, обогрева ювелирных изделий, одежды, автомобилей или любых промышленных деталей, таких как булавки, лампочки и иглы.

Использование кабеля

Кабель используется для передачи энергии, телекоммуникационных сигналов или для передачи электроэнергии.

Типы проводов и кабелей

Типы электропроводов

1. Сплошной — Сплошной провод состоит из одного жила, изолированного или неизолированного и обычно защищенного цветной оболочкой. Этот провод имеет более низкое сопротивление и его лучше всего использовать на более высоких частотах.

2.Стандарт — Стандартный провод состоит из множества скрученных вместе тонких жил. Эти провода используются там, где требуется гибкость, стандартный провод можно использовать в течение длительного периода времени. Для сравнения: стандартный провод имеет большую площадь поперечного сечения, чем сплошной.

Типы электрических кабелей

1. Кабель витой пары — Кабель витой пары включает 2 кабеля, скрученных вместе. Это скручивание позволяет избежать шума, создаваемого магнитной связью, и поэтому оно используется для передачи сигналов.Кабель витая пара обычно используется для передачи данных и телекоммуникаций.

2. Многожильный кабель — Этот кабель имеет 2 или более проводов, которые изолированы и предназначены для защиты целостности сигнала. Кабели с витой парой и многожильные кабели известны как кабели для балансных линий.

3. Коаксиальный кабель — Коаксиальный кабель имеет внутренний проводник, окруженный параллельным внешним проводником из фольги, защищенным изоляционными слоями.В кабеле 2 проводника отделены друг от друга изолирующим диэлектриком. Эти кабели обычно используются в телевизионных кабелях, поскольку их характеристики более стабильны, чем у кабелей с витой парой.

Источник изображения: estore.finolex.com

4. Волоконно-оптический кабель — Волоконно-оптический кабель передает сигналы через пучок стеклянных нитей и, сравнительно, имеет большую полосу пропускания, чем металлические проводники, и это означает, что они могут нести больше информации и данных. По этой причине вместо традиционных медных кабелей используются оптоволоконные кабели.

Различные преимущества использования проводов и кабелей

Преимущества провода

Использование одножильного провода идеально подходит для более высоких частот, оно обеспечивает низкое сопротивление и стоимость. А стандартный провод показывает высокое сопротивление металлу.

Преимущества кабеля

Кабели предназначены для тяжелых условий эксплуатации, хорошо изолированы и обладают повышенной прочностью.

Правила, применимые к обоим:

1.Поврежденные или порванные провода или кабели необходимо заменить.

2. Убедитесь, что все кабели и провода поляризованы и имеют предохранительные заглушки.

3. Храните провода и кабели в недоступном для детей месте или в целях безопасности переходите на огнестойкие кабели Finolex.

4. Избегайте размещения проводов и кабелей в местах, где они могут легко споткнуться.

No related posts.

Навигация по записям

Предыдущая запись:

Колодец в доме плюсы и минусы: Колодец или скважина — что лучше выбрать? Плюсы и минусы, сравнение

Следующая запись:

Как скомбинировать обои: Комбинирование обоев: 8 сочетаний — как красиво поклеить обои двух видов в зале и не только с фото

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Дизайн
  • Дом
  • Интерьер
  • Кухня
  • Стиль
  • Эко
  • Разное
Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
