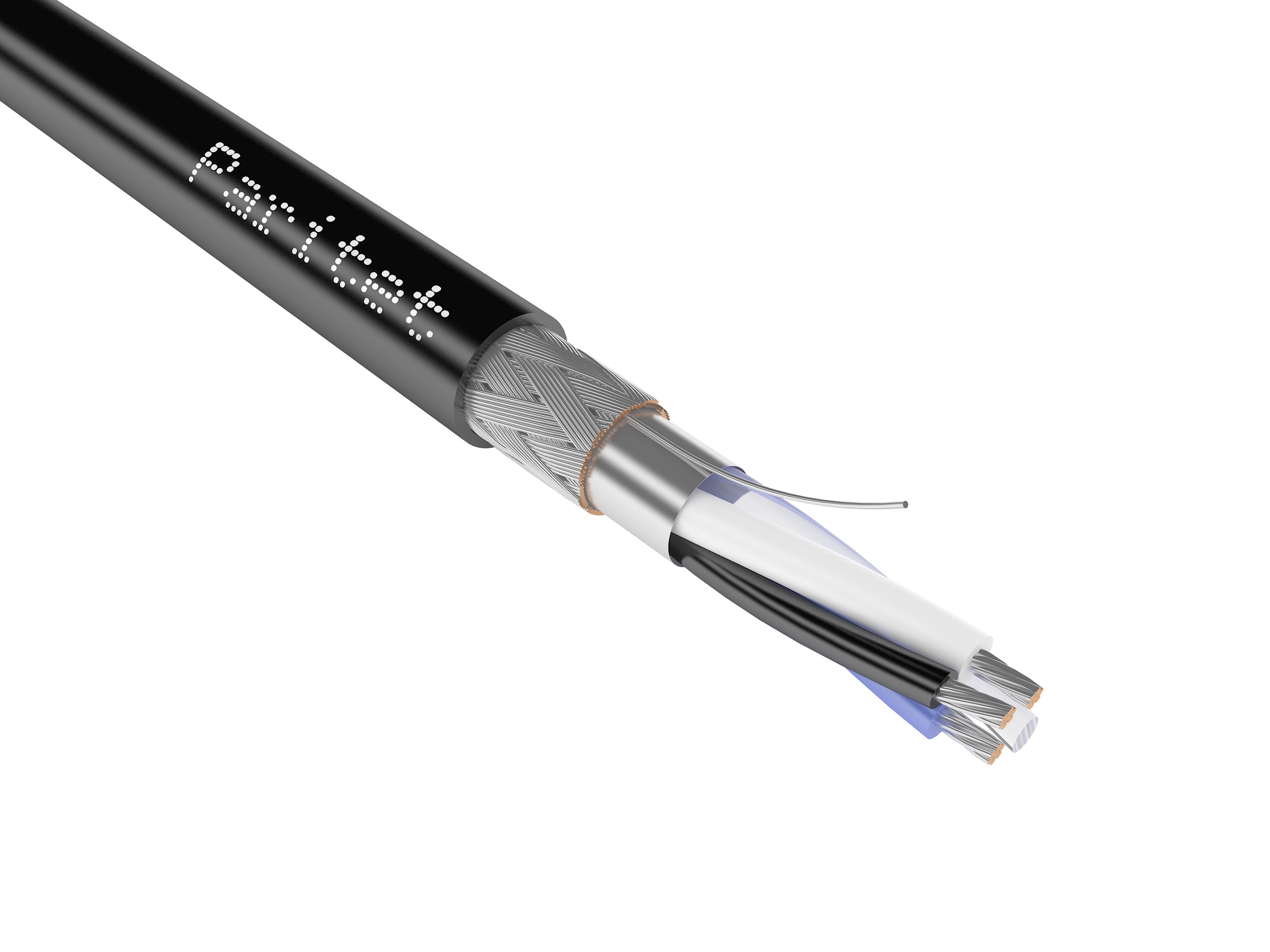

Характеристика кабелей
Кабели ведут себя в EPLAN аналогично штекерам и контакторам. Их можно обрабатывать как в навигаторе для кабелей, так и в графическом редакторе.
Функциональность кабелей основывается на соединениях. Поскольку не обновляются при черчении, то могут быть сгенерированы и обновлены только после обновления соединений. Отдельные определяются либо посредством точек определения соединений, либо при помощи Вывод кабеля в логической схеме выводов .
Источник и цель кабеля
Каждое отдельное кабельное соединение имеет источник и цель, при этом графически первым ОУ всегда будет источник. Кабель также содержит источник и цель; они определяются по определенным правилам из свойств содержащихся в кабеле кабельных соединений. Т.е. источник кабельного соединения может быть и целью кабеля.
При возникновении противоречий (напр., если два соединения кабеля ведут к разным устройствам) ‘выигрывает’ соответственно графически первое кабельное соединение.
В представлении в виде списка навигатора кабелей отображаются источник и цель кабельного соединения внутри кабеля. Напротив, в диалоговом окне Обработать кабель (для выделенного кабеля) отображаются источник и цель отдельного соединения; они могут отличаться от источника и цели соединений кабеля.
Резервные кабельные соединения
Резервные кабельные соединения (соединения, которые предусмотрены в кабеле, напр. из соображений безопасности) прокладываются автоматически на клеммы клеммника, на котором проложены и другие кабельные соединения. При отсутствии свободных клемм EPLAN выдает соответствующее сообщение.
Выбор кабеля
Для определенного в схеме соединений кабеля путем выбора изделия можно выбрать : кабель. Изделие: кабель задается в базе данных изделия. При этом информацию о кабеле можно вносить вручную или считывать при помощи различных функций импорта непосредственно от производителей (напр.
, ECAD®, ).При выборе кабеля содержащиеся в нем соединения изделия автоматически присваиваются отдельным кабельным соединениям. При этом учитывается тип вывода устройства, т. е., напр., РЕ- / PEN-жила автоматически будет соединена с РЕ- / PEN-клеммой. В качестве альтернативы возможно ручное присвоение.
Используемые в проекте изделия (кабели) сохраняются в проекте; продолжить их обработку в полном объеме можно при передаче проекта. Таким образом можно выбрать кабель еще раз. Определенные свойства (напр., указания цен) можно убрать перед передачей проекта.
Вставка кабелей в качестве устройства
Если в графическом редакторе кабель вставлен как (например, в меню Вставить > Устройство), то отдельные предлагаются для размещения в том порядке, в котором они определены в базе данных изделий. При этом на курсоре отображается символ для линии или ; при работе с кабельными соединениями отображается свойство Цвет / номер кабельного соединения.
Если изделие располагает экранированными кабельными соединениями, то экранирование определяется в базе данных изделий вместе с соответствующим кабельным соединением в общем шаблоне функции. Перед вставкой одного из таких кабельных соединений автоматически генерируется экранирование.
При размещении кабельного соединения генерируется точка определения соединения. Если для соединения имеется непустая точка определения соединения, то отображается запрос, позволяющий выбрать, останется ли точка определения соединения неизменной или будет заменена другой. При замене старая точка определения соединения уничтожается и размещается новая с данными из .
Пример:Для изделия кабеля определены следующие :
Строка | Определение функции | Цвет / № | . .. | Тип потенциала |
---|---|---|---|---|
Определение кабеля | ||||
2 | Жила / провод | 1 | Не определено | |
3 | Жила / провод | SH | SH |
В строке 3 определено экранированное кабельное соединение и (посредством типа потенциала ‘SH’) одновременно экранирование. Имя экранирования копируется из поля Цвет / номер этого кабельного соединения.
При вставке устройств в графическом редакторе последовательно предлагаются следующие объекты:
Объект | Отображение на курсоре | Свойства | |
---|---|---|---|
1. | Определение кабеля | ||
2. | Кабельное соедин | 1 | Цвет / номер: 1, |
3. | Экранирование | Имя экранирования: SH | |
4. | Кабельное соедин | SH | Цвет / номер: SH, |
Стандартный кабель
В настройках проекта можно задать стандартный кабель. Если такой кабель уже определен, при черчении линии определения кабеля происходит присваивание соединений кабельным соединениям стандартного кабеля или уже существующего кабеля. Существующие свойства соединения не изменяются.
Поиск отсеченных от линии определения кабеля соединений выполняется по ОУ кабеля. При этом следует различать два случая:
- Если ОУ кабеля не обнаружено, генерируется новое ОУ, а соединениям присваиваются кабельные соединения стандартного кабеля. Это происходит на основе идентифицирующих свойств, учитываемых также при автоматическом присвоении подходящих кабельных соединений. На соединения переносятся только свойства из шаблонов функций. В кабель не копируются ни изделие, ни тип кабеля, ни другие (неприсвоенные) шаблоны функций стандартного кабеля.
- Если кабелю принадлежит по меньшей мере одно из соединений, пересекаемых линией определения кабеля, то линия определения кабеля получает первое найденное ОУ кабеля, а новым добавляемым соединениям присваиваются свободные кабельные соединения уже имеющегося кабеля (по мере возможности).
Нумерация кабелей
Для нумерации кабелей существуют специальные возможности форматирования. Таким образом, могут быть, например, занесены данные для источника и цели в ОУ кабеля. Как вариант, кабели можно обозначить и при помощи «обычной» нумерации устройств; но возможности форматирования здесь ограничены.
См. также
Кабели
Определение кабелей
Действие экранирования
Графическое представление кабелей и экранирований
Выбрать кабель
Нумеровать кабели
Присвоить кабельные соединения автоматически
монтаж, технические характеристики, прокладка, нагрузка, подключение
Главная Статьи Кабель СИП: монтаж, технические характеристики
СИП или самонесущий изолированный кабель применяется для воздушного (надземного) монтажа линий электропередач. Это могут быть:
- силовые линии,
- осветительная проводка,
- обычный подвод электричества к дому.
Сам кабель закрепляется на линиях при помощи специальных анкеров. В свою очередь анкера устанавливаются непосредственно на опоре и удерживают жилу провода. Если речь идет о проведении такого кабеля по фасадной части здания, то применяют фасадные кронштейны. Для того чтобы на стене или опоре были хорошо зафиксированы зажимы, используют крюки.
Наибольшая часть времени уходит на приготовление трассы, раскрутку кабеля. Очень важно, чтобы в это время не была повреждена изоляция провода. Не рекомендуется менять сип на тех линиях, где опоры уже пришли в негодность или устарели.
Минимальная температура для монтажа -20 ºС, наилучшая температура для жилы провода +70 ºС — +90 ºС. В таком температурном режиме провод становится послушным и работа ладится быстро.
Технические характеристики- период эксплуатации не более 40 лет.
- гарантия выдается на 3 года с момента его подключения.
- строительная длина уточняется при заказе.
- кабель выдерживает температурный диапазон -60 ºС — +50 ºС.
- монтаж должен происходить при t не менее -20 ºС.
- нагревание жилы не должен превышать барьер в 90 при нормальных условиях и 250 в случае короткого замыкания.
- пробивное напряжение после 1 ч в воде с температурой 20 ºС должно равняться: при номинальном 20 кВ — 24 кВ, при 35 кВ — 40 кВ для переменного тока в 50 Гц.
- тип климатического применения В, категории размещения:1, 2, 3, в соответствии с гостом 15150-69.
- кабель после пребывания 10 минут в воде при t 20±10 ºС должен выдерживать испытание в 50 Гц на протяжение 5 минут при использовании всей строительной длины.
- изолированный сип — 4 кВ.
- при защите на номинальном напряжении 20 кВ = -6 кВ, для 35 кВ = -10 кВ.
Прокладка кабеля сип
Прокладкой сип принято называть разновидность изолированных подвесок, которые находятся в жгуте с несущим кабелем или без него. Прикреплены к стенам зданий арматурой.
НагрузкаДопустимая нагрузка электро током от 93 до 296 А.
Сопротивление жилы провода для постоянного тока — 1,91 — 0,254 Ом/км.
ПодключениеНа стене крепится специальный анкер для фиксации сипа. Последний натягивается благодаря анкерным зажимам. До щита прокладывают металлорукав. Переход с сипа на кабель получается с помощью прокалывающего зажима.
Кабель волоконно-оптический «Distribution». Особенности и технические характеристики провода
Материалыи оборудование
для СКС
- О компании
- оплата и доставка
- учебный центр
- контакты
- О компании
- оплата и доставка
- учебный центр
- контакты
- Шкафы и стойкиНапольные шкафы
- телекоммуникационные 19″
- однорамные
- двухрамные
- 10″
- 19″
- Решения для зонного каблирования
- Hyperline Home Solution
- аксессуары для напольных шкафов
- для открытых стоек
- для настенных шкафов
- для систем ЦОД
- полки
- ящики для документации
- вентиляторные панели
- микропроцессорные панели
- фальш-панели
- крепления для монитора
- освещение
- кабельные организаторы
- панели с DIN рейкой
- крепежные наборы
- ножки, ролики, цоколи
- профили, рейки, уголки
- двери, панели
- панели в пол, потолок, крышу
- крыши
- заземление

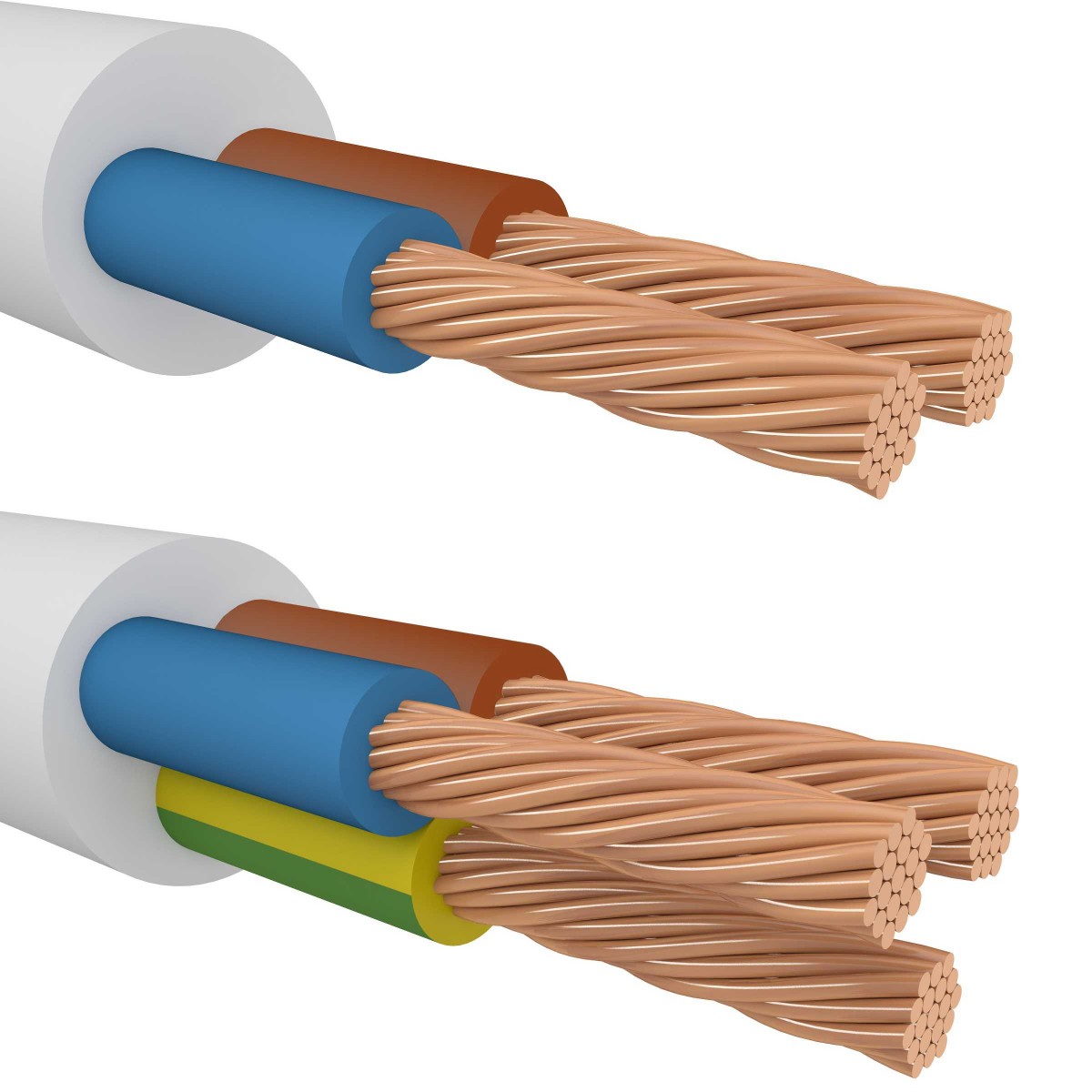

ВВГ — технические характеристики, применение
Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.
В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.
ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды. Эти рекомендации не всегда отвечали требованиям пожарной безопасности, так как кабели марки ВВГ, изготовленные с изоляцией и оболочкой из поливинилхлоридного пластиката, подвержены горению в случае попадания их в пламя пожара.
Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.
Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.
В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.
Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв. мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв. мм до 50 кв. мм. В прежнем стандарте предусматривался их выпуск с сечением 2,5 кв. мм.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.
Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв. мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.
В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.
Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)
Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16. 705-499-2010, разработанных ОАО «ВНИИКП».
В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.
Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.
Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А) напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.
В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет. Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.
Кабель силовой ВВГнг(А)-LS
Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16.К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.
В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.
Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.
Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.
Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности..
Силовой огнестойкий кабель ВВГнг(А)-FRLS
В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16.К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.
Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.
В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.
Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.
При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).
Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.
Характеристики греющего кабеля.
Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.
Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.
Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.
Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.
Для кровли:
- греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов;
- мощность 50-70 Вт / м нужна для металлических подвесных желобов;
- металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.
Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.
Для трубопроводов:
- на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы;
- на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.
Про характеристики греющего кабеля
Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).
Кабель состоит из:
- Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
- Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
- Оболочка из ПВХ от внешнего воздействия.
Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).
Какой греющий кабель лучше? Про принцип действия
Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.
Резистивный кабель:
Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение; из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.
Рекомендуем греющий резистивный кабель:
Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls
Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.
Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.
Описание и техническая документация
Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.
Основные жилы | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Нулевая жила | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
Жила заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 |
Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).
Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.
Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.
Напряжение кабеля, кв | Номинальное сечение жил, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
---|---|---|---|
0,66 | 1 — 2,5 | 0,6 | 0,44 |
4 и 6 | 0,7 | 0,53 | |
10 и 16 | 0,9 | 0,71 | |
25 и 35 | 1,1 | 0,89 | |
50 | 1,07 | ||
1-2,5 | 0,8 | 0,62 | 1,3 |
4-16 | 1,0 | 0,8 | |
25 и 35 | 1,2 | 0,98 | |
50 | 1,4 | 1,16 |
Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.
Диаметр под оболочкой, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
---|---|---|
До 6 | 1,2 | 0,92 |
6 – 15 | 1,5 | 1,18 |
15 – 20 | 1,7 | 1,35 |
20 – 30 | 1,9 | 1,52 |
30 – 40 | 2,1 | 1,69 |
Длительно-допустимый ток ВВГ
Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.
Номинальное сечение жил, мм2 | Допустимый ток нагрузки, А | ||
С двумя основными жилами | С тремя основными жилами | С четырьмя основными жилами | |
1,5 | 24 | 21 | 19 |
2,5 | 33 | 28 | 26 |
4 | 44 | 37 | 34 |
6 | 56 | 49 | 45 |
10 | 76 | 66 | 61 |
16 | 101 | 87 | 81 |
25 | 134 | 115 | 107 |
35 | 166 | 141 | 131 |
50 | 208 | 177 | 165 |
Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.
Технические характеристики силового кабеля ВВГ
Электрическое сопротивление токопроводящих жил кабеля до 50 мм2 на постоянном токе должно быть не более указанного в таблице.
Номинальное сечение,мм 2 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Сопротивление жилы, Ом/км | 12,1 | 7,41 | 4,61 | 3,08 | 1,83 | 1,15 | 0,727 | 0,524 | 0,387 |
Электрическое сопротивление изоляции на 1 км длины при температуре 20 0С составляет не менее 7 – 12 МОм в зависимости от сечения жил.
Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.
Условия хранения силового кабеля
Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.
Масса и габариты: основные параметры
Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.
Сечение кабеля | Значение наружного размера для целей упаковки и транспортировки, мм | Значение массы для целей упаковки и транспортировки, кг/км |
---|---|---|
Плоские кабели | (а х в) | |
2х1,5 | 5 х 7,5 | 70 |
2х2,5 | 5,5 х 8 | 90 |
2х4 | 6 х 9,5 | 140 |
2х6 | 7 х 10,5 | 180 |
3х1,5 | 5 х 9,5 | 95 |
3х2,5 | 5,5 х 11 | 135 |
3х4 | 6 х 13 | 200 |
Кабели со скрученными жилами | Диаметр | |
3х1,5 | 8 | 90 |
3х2,5 | 9,5 | 135 |
3х4 | 11 | 200 |
3х6 | 12 | 260 |
3х10 | 14,5 | 410 |
3х16 | 17 | 590 |
3х25 | 20,5 | 810 |
3х35 | 23 | 1300 |
3х50 | 27 | 1700 |
3х4+1х2,5 | 12 | 230 |
3х6+1х4 | 14 | 310 |
3х10+1х6 | 16 | 480 |
3х16+1х10 | 19 | 650 |
4х1,5 | 8,5 | 110 |
4х2,5 | 10 | 170 |
4х4 | 12 | 240 |
4х6 | 13 | 320 |
4х10 | 16 | 510 |
4х16 | 19 | 750 |
4х25 | 23 | 1150 |
4х35 | 26 | 1550 |
4х50 | 31 | 2200 |
5х1,5 | 9,5 | 135 |
5х2,5 | 11 | 205 |
5х4 | 13 | 300 |
5х6 | 14 | 405 |
5х10 | 17,5 | 630 |
5х16 | 21 | 950 |
5х25 | 26 | 1450 |
5х35 | 29 | 1900 |
5х50 | 35 | 2700 |
Температурный режим и условия эксплуатации
Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля. Срок службы — 30 лет.
Смотрите также:
Характеристики — Кабель Samsung USB Type-C — USB Type-C, 100 Вт, 1 м, белый
Кто может оформить рассрочку* без переплаты?
- Услуга предоставляется клиентам Сбербанка с действующей дебетовой пластиковой картой банка, подключенной к системе Сбербанк онлайн и услуге «Мобильный банк», а так же заключивших договор банковского обслуживания.
- Возраст заемщика от 21 года при условии, что срок погашения рассрочки по договору наступает до исполнения заемщику 65 лет.
- Требуется наличие постоянной или временной регистрации по месту жительства или пребывания на территории субъекта Российской Федерации.
Сколько в итоге нужно выплатить в рассрочку?
Сумма, фактически выплаченная в рассрочку, не будет превышать первоначальной стоимости товара, так как магазин предоставляет скидку на товар в размере процентов за пользование рассрочкой.
Кто предоставляет скидку: банк или магазин?
- Скидка предоставляется магазином. Банк не определяет размер скидки на товар, порядок предоставления вышеуказанной скидки, а также категории товаров, реализуемых со скидкой.
- Скидка распространяется только на товар или услугу магазина и не относится к дополнительным услугам, которые оказываются банком, включая, но не ограничиваясь, подключение к программе добровольного коллективного страхования жизни.
Указаны предварительные условия рассрочки, финальные условия рассрочки будут зафиксированы после рассмотрения заявки, в случае её одобрения.
Рассрочка предоставляется ПАО Сбербанк. Генеральная лицензия на осуществление банковских операций от 11 августа 2015 года. Регистрационный номер — 1481.
* Рассрочка – приобретение товара/услуги в кредит без увеличения затрат на приобретение товара/услуги за счет предоставления Партнером Банка (продавцом) скидки на товар/услугу. Увеличение затрат не происходит только в случае надлежащего исполнения заемщиком своих обязательств по кредитному договору.
Технические характеристики коаксиального кабеля RF— все RF
Свойства диэлектриков коаксиального кабеля (c = скорость света в вакууме) | ||
---|---|---|
Тип диэлектрика | Временная задержка (нс/фут) | Скорость распространения |
Твердый полиэтилен (PE) | 1. 54 | 0,659с |
Вспененный полиэтилен (FE) | 1,27 | 0,800с |
Пенополистирол (FS) | 1,12 | 0.910с |
Полиэтилен воздушного пространства (ASP) | 1,15-1,21 | 0,840с-0,880с |
Твердый тефлон (ST) | 1,46 | 0,694с |
Тефлон воздушного пространства (AST) | 1. 13-1.20 | 0,850с-0,900с |
Коаксиальный кабель — это тип кабеля, который используется для передачи радиочастотных/микроволновых сигналов. Эти кабели обычно состоят из внутреннего проводника, окруженного трубчатым изоляционным слоем, окруженного трубчатым проводящим экраном и внешней оболочкой.Со временем свойства стандартных кабелей коаксиального типа были стандартизированы. Стандартизация значительно упрощает выбор кабелей, так как теперь вам не нужно зависеть от какого-либо одного производителя кабелей, вы можете получить кабели для определенного стандарта от разных производителей, так как электрические свойства могут незначительно отличаться в зависимости от качества и производственных процессов. производитель.
Примечание:- RG расшифровывается как Radio Guide.
- U означает универсальный
Тип | Мил Обозначение | Полное сопротивление (Ом) | Диэлектрик | Внешний диаметр (дюймы) | Конструкция щита | Емкость (пФ/фут) | Vмакс. (среднеквадратичное значение) |
---|---|---|---|---|---|---|---|
РГ-4/У | 50 | ПЭ | 0. 226 | Оплетка | 31 | 1 900 | |
РГ-5/У | 52,5 | ПЭ | 0,332 | Оплетка | 29 | 3000 | |
РГ-5А/Б/У | 50 | ПЭ | 0.328 | Оплетка | 31 | 3000 | |
РГ-6/У | М17/2-РГ6 | 76 | ПЭ | 0,332 | Оплетка | 20 | 2 700 |
РГ-6А/У | М17/2-РГ6 | 75 | ПЭ | 0. 332 | Оплетка | 21 | 2 700 |
РГ-8/У | 52 | ПЭ | 0,405 | Оплетка | 30 | 4000 | |
9914 (РГ-8)/У | 50 | ПЭ | 0.403 | Оплетка+Фольга | 25 | 300 | |
РГ-8А/У | 52 | ПЭ | 0,405 | Оплетка | 30 | 5000 | |
RG-8X/U | 50 | ПЭ | 0. 242 | Оплетка | 26 | 2 500 | |
РГ-9/У | 51 | ПЭ | 0,420 | Оплетка | 30 | 4000 | |
РГ-9А/У | 51 | ПЭ | 0.420 | .Оплетка | 30 | 4000 | |
RG-9B / U | 50 | ПЭ | 0,420 | Оплетка | 31 | 5000 | |
RG-10 / U | 52 | ПЭ | 0. 463 | Оплетка | 30 | 4000 | |
RG-10A / U | 52 | ПЭ | 0,463 | Оплетка | 30 | 5000 | |
RG-11 / U | М17/6-РГ11 | 75 | ПЭ | 0.405 | Оплетка | 21 | 4000 |
RG-11A / U | М17/6-РГ11 | 75 | ПЭ | 0,405 | Оплетка | 21 | 5000 |
RG-12 / U | М17/6-РГ12 | 75 | ПЭ | 0. 463 | Оплетка | 21 | 4000 |
РГ-12А/У | М17/6-РГ12 | 75 | ПЭ | 0,463 | Оплетка | 21 | 5000 |
РГ-17А/У | 52 | ПЭ | 0.870 | Оплетка | 30 | 11 000 | |
РГ-22/У | М17/15-РГ22 | 95 | ПЭ | 0,405 | Оплетка | 16 | 1000 |
РГ-22А/Б/У | М17/15-РГ22 | 95 | ПЭ | 0. 405 | Оплетка | 16 | 1000 |
РГ-23/А/У | М17/16-РГ23 | 125 | ПЭ | 0,650 | Оплетка | 12 | 3000 |
РГ-24/А/У | М17/16-РГ24 | 125 | ПЭ | 0.708 | Оплетка | 12 | 3000 |
РГ-34/У | М17/24-РГ34 | 71 | ПЭ | 0,625 | Оплетка | 22 | 5 200 |
РГ-34А/У | М17/24-РГ34 | 75 | ПЭ | 0. 630 | Оплетка | 21 | 6 500 |
РГ-35/У | М17/64-РГ35 | 71 | ПЭ | 0,928 | Оплетка | 22 | 10 000 |
РГ-35А/Б/У | М17/64-РГ35 | 75 | ПЭ | 0.928 | Оплетка | 21 | 10 000 |
РГ-55Б/У | 53,5 | ПЭ | 0,200 | Оплетка | 29 | 1 900 | |
РГ-58/У | М17/28-РГ58 | 53. 5 | ПЭ | 0,195 | Оплетка | 29 | 1 900 |
РГ-58А/У | М17/28-РГ58 | 52 | ПЭ | 0.195 | Оплетка | 30 | 1 900 |
РГ-58Б/У | 53,5 | ПЭ | 0,195 | Оплетка | 28 | 1 900 | |
РГ-58С/У | М17/28-РГ58 | 50 | ПЭ | 0. 195 | Оплетка | 31 | 1 900 |
РГ-59/А/У | М17/29-РГ59 | 73 | ПЭ | 0,242 | Оплетка | 21 | 2 300 |
РГ-59Б/У | М17/29-РГ59 | 75 | ПЭ | 0.242 | Оплетка | 21 | 2 300 |
РГ-62/А/Б/У | М17/30-РГ62 | 93 | АСП | 0. 242 | Оплетка | 14 | 750 |
РГ-63/А/Б/У | М17/31-РГ63 | 125 | АСП | 0.405 | Оплетка | 10 | 1000 |
РГ-65/А/У | М17/34-РГ65 | 950 | АСП | 0.405 | Оплетка | 44 | 1000 |
РГ-71/А/Б/У | М17/90-РГ71 | 93 | АСП | 0. 245 | Оплетка | 14 | 750 |
РГ-79/А/Б/У | М17/31-РГ79 | 125 | АСП | 0.436 | Оплетка | 10 | 1000 |
РГ-83/У | 35 | ПЭ | 0,405 | Оплетка | 44 | 2000 | |
РГ-88/У | 48 | 0. 515 | Оплетка | 50 | 10 000 | ||
РГ-108/А/У | М17/45-РГ108 | 78 | ПЭ | 0.235 | Оплетка | 20 | 1000 |
РГ-111/А/У | М17/15-РГ111 | 95 | ПЭ | 0.478 | Оплетка | 16 | 1000 |
РГ-114/А/У | М17/47-РГ114 | 185 | АСП | 0. 405 | Оплетка | 7 | 1000 |
РГ-119/У | М17/52-РГ119 | 50 | СТ | 0,465 | Оплетка | 30 | 6000 |
РГ-120/У | М17/52-РГ120 | 50 | СТ | 0.523 | Оплетка | 30 | 6000 |
РГ-122/У | М17/54-РГ122 | 50 | ПЭ | 0,160 | Оплетка | 31 | 1 900 |
РГ-130/У | М17/56-РГ130 | 95 | ПЭ | 0. 625 | Оплетка | 17 | 3000 |
РГ-131/У | М17/56-РГ131 | 95 | ПЭ | 0,683 | Оплетка | 17 | 3000 |
РГ-133/А/У | М17/100-РГ133 | 95 | ПЭ | 0.405 | Оплетка | 16 | 4000 |
РГ-141/А/У | 50 | СТ | 0,190 | Оплетка | 29 | 1 900 | |
РГ-142/А/Б/У | М17/60-РГ142 | 50 | СТ | 0. 195 | Оплетка | 29 | 1 900 |
РГ-144/У | М17/62-РГ144 | 75 | СТ | 0,410 | Оплетка | 20 | 5000 |
РГ-164/У | М17/64-РГ164 | 75 | ПЭ | 0.870 | Оплетка | 21 | 10 000 |
РГ-165/У | М17/65-РГ165 | 50 | СТ | 0,410 | Оплетка | 29 | 5000 |
РГ-166/У | М17/65-РГ166 | 50 | СТ | 0. 460 | Оплетка | 29 | 5000 |
РГ-174/У | 50 | 0,110 | Оплетка | 31 | |||
РГ-177/У | М17/67-РГ177 | 50 | ПЭ | 0.895 | Оплетка | 31 | 11 000 |
РГ-178/А/Б/У | М17/93-РГ178 | 50 | СТ | 0. 072 | Оплетка | 29 | 1000 |
РГ-179/У | М17/94-РГ179 | 70 | СТ | 0,100 | Оплетка | 21 | 1 200 |
РГ-179А/Б/У | М17/94-РГ179 | 75 | СТ | 0.100 | Оплетка | 20 | 1 200 |
РГ-180/У | М17/95-РГ180 | 93 | СТ | 0,140 | Оплетка | 15 | 1 500 |
РГ-180А/Б/У | М17/95-РГ180 | 95 | СТ | 0. 140 | Оплетка | 15 | 1 500 |
РГ-210/У | М17/97-РГ210 | 93 | АСП | 0,242 | Оплетка | 14 | 750 |
РГ-211/А/У | М17/72-РГ211 | 50 | СТ | 0.730 | Оплетка | 29 | 7000 |
РГ-212/У | М17/73-РГ212 | 50 | ПЭ | 0,332 | Оплетка | 29 | 3000 |
РГ-213/У | М17/74-РГ213 | 50 | ПЭ | 0. 405 | Оплетка | 31 | 5000 |
РГ-214/У | М17/75-РГ214 | 50 | ПЭ | 0,425 | Двойная оплетка | 31 | 5000 |
РГ-215/У | М17/74-РГ215 | 50 | ПЭ | 0.463 | Оплетка | 31 | 5000 |
РГ-216/У | М17/77-РГ216 | 75 | ПЭ | 0,425 | Оплетка | 21 | 5000 |
РГ-217/У | М17/78-РГ217 | 50 | ПЭ | 0. 545 | Оплетка | 31 | 7000 |
РГ-218/У | М17/79-РГ218 | 50 | ПЭ | 0,870 | Оплетка | 31 | 11 000 |
РГ-219/У | М17/79-РГ219 | 50 | ПЭ | 0.928 | Оплетка | 31 | 11 000 |
РГ-223/У | М17/84-РГ223 | 50 | ПЭ | 0,211 | Оплетка | 12 | 1 900 |
РГ-302/У | М17/110-РГ302 | 75 | СТ | 0. 201 | Оплетка | 20 | 2 300 |
РГ-303/У | М17/111-РГ303 | 50 | СТ | 0,170 | Оплетка | 29 | 1 900 |
РГ-304/У | М17/112-РГ304 | 50 | СТ | 0.280 | Оплетка | 29 | 3000 |
РГ-307/А/У | М17/116-РГ307 | 75 | 80 | 0. 270 | Оплетка | 17 | 1000 |
РГ-316/У | М17/113-РГ316 | 50 | СТ | 0,102 | Оплетка | 19 | 1 200 |
РГ-391/У | М17/126-RG391 | 72 | 0.405 | Оплетка | 23 | 5000 | |
РГ-392/У | М17/126-РГ392 | 72 | 0,475 | Оплетка | 23 | 5000 | |
РГ-393/У | М17/127-РГ393 | 50 | СТ | 0. 390 | Оплетка | 29 | 5000 |
РГ-400/У | М17/128-РГ400 | 50 | СТ | 0,195 | Оплетка | 29 | 1 900 |
РГ-401/У | М17/129-РГ401 | 50 | СТ | 0.250 | Медь. СР | 29 | 3000 |
РГ-402/У | М17/130-РГ402 | 50 | СТ | 0. 141 | Медь. СР | 29 | 2 500 |
РГ-403/У | М17/131-РГ403 | 50 | СТ | 0.116 | Оплетка | 29 | 2 500 |
РГ-405/У | М17/133-РГ405 | 50 | СТ | 0,086 | Медь.СР | 29 | 1 500 |
| Союзный университет
Сварочный кабельпредставляет собой переносной одножильный кабель, обычно используемый в сварочных кабелях и источниках питания. Сварочный кабель имеет много преимуществ, но вы должны знать его характеристики и правильное использование, чтобы избежать непоправимого повреждения кабеля и простоев.Посмотреть
Строительство
Сварочный кабельимеет один оголенный проводник из отожженной меди, который скручен для обеспечения исключительной гибкости. Стандартный сварочный кабель обычно более гибкий, чем электрический провод или силовые кабели. Он разработан с термореактивной оболочкой для дополнительной гибкости и устойчивости к высоким температурам. Неопрен и каучук EPDM являются наиболее распространенными материалами оболочки, используемыми в сварочной проволоке.
Ежедневное промышленное использование требует более прочной конструкции, поэтому эти кабели доступны с различной степенью прочности и прочности.В то время как эти кабели обычно предлагаются в черном или красном цвете, более прочные конструкции можно узнать по оранжевой оболочке. Стандартный сварочный кабель относится к классу K по ASTM B-172 с жилами 30 AWG. Класс M, более прочная версия, имеет жилы 34 AWG. Кабели класса M имеют дополнительную медную и более прочную оболочку, что делает их более дорогими и более гибкими, чем кабели класса K. При испытании многие из этих кабелей выдерживают воздействие пламени, жира, истирания, разрывов и масла.
Магазин Сварочный кабель
Рейтинги и сертификаты
Сварочные кабели имеют стандартную максимальную температуру от +90°C до +105°C.Они также обычно имеют номинальное напряжение 600 В. Они также подходят для использования в качестве кабеля аккумуляторной батареи во многих случаях согласно UL 558 и UL 583. Сварочный кабель Allied Wire and Cable также соответствует требованиям RoHS, REACH и SAE J1127.
приложений
Сварочный кабель часто используется в сложных условиях в качестве вторичного кабеля для сварочных инструментов или в качестве силового кабеля, подсоединяемого к генераторам и промышленному оборудованию. Большинство инструментов для электродуговой сварки используют для работы два отдельных кабеля. Один кабель выступает в качестве основного источника питания для устройства, а другой обеспечивает дополнительный источник питания. Сварочная проволока может не питать генератор, но необходима для электрода.
Сварочный кабельтакже одобрен для использования в источниках питания до 600 вольт. Если вам нужен кабель с более высоким номинальным напряжением, кабель DLO или силовой кабель типа W являются приемлемой заменой. Сварочный кабель также часто используется в кабелях аккумуляторных батарей, поскольку он обеспечивает большую гибкость и прочность.
Защита кабеля
При использовании сварочных кабелей необходимо соблюдать меры безопасности для предотвращения повреждений в будущем. Вы должны регулярно проверять свои кабели на наличие дефектов и обязательно очищать их от смазки и масла. Если повреждение кабеля достигает трех футов от электрода, сварочный кабель следует заменить.
Теперь, когда вы узнали больше о сварочном кабеле и его спецификациях, вы будете лучше подготовлены к будущему использованию. Ознакомьтесь с часто задаваемыми вопросами о сварочных кабелях Allied University для получения дополнительной информации или просмотрите наш выбор сварочных кабелей прямо сейчас.
Технические характеристики— CableLabs
Загружая, копируя, распространяя и/или ссылаясь на документы, содержащиеся в настоящем документе, вы тем самым соглашаетесь в качестве условия получения разрешения на любое из вышеперечисленных действий использовать документы только в целях разработки продуктов или услуг в соответствии с такими документы и образовательная деятельность. За исключением случаев, разрешенных CableLabs по собственному усмотрению в отдельном письменном соглашении, не предоставляется никакого разрешения на изменение документов в настоящем документе (за исключением процесса технического изменения) или на загрузку, использование, копирование, изменение и/или распространение любых документов. содержащиеся в настоящем документе, для любых других целей, включая любые судебные цели.
Технические спецификации, общедоступные для поставщиков, представлены только в формате PDF. Выпущенные спецификации претерпевают изменения в рамках открытого процесса технических изменений. Когда Техническое изменение утверждается в качестве Уведомления об техническом изменении (ECN), оно публично публикуется на веб-странице конкретной версии спецификации, для которой оно было написано. Как только ECN будут включены в спецификацию и будет опубликована следующая версия спецификации, эти включенные ECN останутся на общедоступной веб-странице спецификации, а также будут заархивированы в InfoZone.Если против спецификации нет ECN, то в «Прилагаемых документах» будет пометка «Нет».
Чтобы отправить запрос на технические изменения (ECR) в соответствии со спецификацией CableLabs, заполните и отправьте соответствующую форму запроса на технические изменения CableLabs. Войдите в свою учетную запись CableLabs. Если у вас нет учетной записи CableLabs, заполните форму; в разделе «выбрать тему» выберите «Спецификации/Технические изменения», чтобы запросить форму.
ECN
Уведомления о технических изменениях(ECN) были одобрены для многих спецификаций, выпущенных CableLabs®.ECN считаются частью набора спецификаций — ECN и выпущенные спецификации необходимо изучить, чтобы полностью понять конкретные требования.
В соответствии с существующей практикой уведомления об инженерных изменениях (ECN) представляют собой незначительные изменения, считающиеся частью применимой спецификации, даже если они еще не включены в опубликованную версию этой спецификации. Таким образом, в целях проверки на соответствие CableLabs считает, что текущая версия спецификации состоит из самой последней опубликованной версии спецификации в том виде, в каком она представлена на веб-сайте CableLabs, и любых ECN, утвержденных с момента публикации спецификации, но еще не включенных в нее. в спецификацию.Обратите внимание, что ECN считаются обязательными для сертификации/квалификации в Сертификационной волне или даты вступления в силу, как указано в ECN.
IP-лицензия PacketCable
Компании-участники
IP-лицензия DOCSIS
Компании-участники
Спецификации материалов для кабельных стяжек | Продукция Нелко
Вопросы? Инженер по продажам здесь, чтобы помочь, свяжитесь с нами сегодня.
Характеристики материалов:
Продукция Nelco предлагает широкий ассортимент кабельных стяжек, предназначенных для использования в определенных условиях.Ниже перечислены несколько экологических факторов, ограничивающих долговечность некоторых материалов для кабельных стяжек, таких как УФ-излучение и химическая коррозия. Пожалуйста, внимательно прочитайте, чтобы определить, какой материал лучше всего подходит для вашего конкретного применения, или обратитесь к таблице спецификаций материалов внизу страницы. Чтобы запросить расценки на определенный тип кабельных стяжек, вернитесь к основному списку кабельных стяжек и выберите кабельную стяжку, наиболее подходящую для вашего предполагаемого применения.
Приложения общего назначения Нейлон 6/6 – общего назначения
Нейлон общего назначения 6/6 подходит для использования в большинстве практических применений при постоянной температуре до 150°F.Нейлон 6/6, сорт, наиболее часто используемый для производства кабельных стяжек, соответствует классу воспламеняемости UL 94V-2. Его рабочий диапазон температур составляет от -40°F до 185°F.
Наружное применение
Нейлон 6/6 – УФ-стабилизированный
УФ-стабилизированный нейлон 6/6 используется при постоянном или длительном воздействии уличного солнечного света. Нейлоновая кабельная стяжка устойчива к атмосферным воздействиям, выдерживает дополнительное ультрафиолетовое (УФ) излучение. Этот сорт производится путем включения стабилизаторов в нейлоновую смолу.Кабельные стяжки из УФ-стабилизированного нейлона доступны только в черном цвете.
Нейлон 6/6 – термостабилизированный
Термостабилизированный нейлон 6/6 используется при постоянном или длительном воздействии высоких температур (до 250°F). Нейлон общего назначения будет иметь снижение физических свойств и усталость в результате высоких температур. Нейлоновые кабельные стяжки, содержащие специальные термостабилизаторы, обеспечивают дополнительную термостойкость. Термостабилизированные нейлоны рассчитаны на постоянное воздействие температур выше 185°F, что соответствует стандартам UL для электрических применений.
Нейлон 12 – атмосферостойкий
Устойчивый к атмосферным воздействиям Нейлон 12 имеет рейтинг относительного теплового индекса UL 194°F (90°C).
Nylon 12 Материал устойчив к большинству солей и химикатов и рассчитан на использование вне помещений в течение 12-15 лет. Идеальное решение для солнечных батарей. Материал Nylon 12 имеет низкотемпературную ударную вязкость до -40°F (-40°C) с классом прочности по изоду с надрезом 1,3 фут-фунта/дюйм при комнатной температуре.
Химически стойкие приложения
Полипропилен – общего назначения
Полипропилен используется в средах, где химическое воздействие на нейлон представляет опасность, поскольку на него не действуют неорганические кислоты (соляная), многоатомные спирты (этиленгликоль), нейтральные соли (хлорид натрия) и основные соли. (бикарбонат натрия).Полипропилен также устойчив к ряду других химических веществ с хорошими результатами, хотя его прочность на растяжение ниже, чем у нейлона 6/6. Кроме того, этот материал обладает способностью выдерживать воздействие ультрафиолета.
Tefzel*
Хотя материал Tefzel слабее, чем нейлон общего назначения 6/6 (около 37%), он устойчив к широкому спектру химических веществ, таких как концентрированная фтористоводородная и серная кислоты. Также это материал с низким водопоглощением, поэтому влага оказывает на него минимальное воздействие.Tefzel устойчив к радиации до 100 мегарад и соответствует требованиям IEEE 333. Tefzel также выдерживает воздействие высоких температур, ультрафиолетового излучения и соответствует требованиям воспламеняемости UL 94V-0.
PEEK
Разработаны для суровых сред, где требуется, чтобы кабельная стяжка выдерживала воздействие химических веществ, высокой радиации и/или высокой рабочей температуры. Они изготовлены из непроводящего материала, отлично подходящего для применения при высоких температурах до 500°F (260°C).Они имеют рейтинг воспламеняемости V-0 с низким дымовыделением и токсичностью. Материал PEEK соответствует спецификации MIL MIL-P-46183 и одобрен для использования Министерством обороны.
Применение огнестойких материалов
Халар**
Халар похож на Тефзел по своим характеристикам. Его выдающейся характеристикой является меньшая плотность дыма при горении. Это делает Halar более предпочтительным для использования в местах, где образование дыма является проблемой, например, при связывании проводов в вентиляционных камерах.
FLEXties (кабельные стяжки с крючками и петлями)
HTH (888)
Уникальная система крепления «спина к спине», состоящая из полиэтиленового крючка, приклеенного к нейлоновой петле без использования клея.
HTH (889)
Огнестойкая версия. Этот продукт соответствует требованиям UL для рейтинга 94V-2, а также соответствует требованиям FAR 25.853 A/B. Указанные конфигурации черного HTH (889) соответствуют требованиям для использования в системах обработки воздуха в соответствии с разделом NEC 300-22 (C) и (D).
Нержавеющая сталь типа 304
Тип 304 представляет собой универсальную аустенитную низкоуглеродистую хромоникелевую нержавеющую сталь марки 18-8.Обладает хорошей коррозионной стойкостью и свариваемостью. Тип 304 является наиболее широко используемой нержавеющей сталью. Он встречается в оборудовании для химической и пищевой промышленности, оборудовании больниц и бумажных фабрик, теплообменниках и т. д.
Нержавеющая сталь типа 316
Тип 316 представляет собой аустенитную хромоникелевую нержавеющую и жаростойкую сталь с превосходной коррозионной стойкостью. Он широко используется в морской атмосфере и средах, где он подвергается воздействию различных химикатов, солей, кислот и высоких температур. Тип 316 обладает превосходными показателями ползучести при повышенных температурах.
МАТЕРИАЛ | НЕПРЕРЫВНЫЙ РАБОЧИЙ ТЕМПЕРАТУРНЫЙ | ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ ПРИ 73ºF В СУХОМ СОСТОЯНИИ ASTM-D-638 (PSI) | UL FLAME РЕЙТИНГ | КИСЛОРОД ИНДЕКС % | ГАММА ИЗЛУЧЕНИЕ СОПРОТИВЛЕНИЕ | УФ СОПРОТИВЛЕНИЕ | ВОЕННЫЙ, ФЕДЕРАЛЬНЫЙ И ASTM ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
МАКС. | МИН. | |||||||
Нейлон 6/6- Общего назначения | 185ºF 85ºC | -40ºF -40ºC | 12 000 | 94В-2 | 28 | 1×10 рад | Бедный | ASTM-D4066 PA111 FDA CFR 177.1500 |
Нейлон 6/6- Термостабилизированный | 220ºF 105ºC | -40ºF -40ºC | 12 000 | 94В-2 | 26 | 1×10 рад | Бедный | ASTM-D4066 PA121 |
Нейлон 6/6- УФ-стабилизированный | 185ºF 85ºC | -40ºF -40ºC | 12 000 | 94В-2 | нет данных | 1×10 рад | Очень хорошо | АСТМ-Д4066 ПА181 |
Нейлон 6/6-термостат. УФ-стабилизированный | 220ºF 105ºC | -40ºF -40ºC | 12 000 | 94В-2 | 25 | 1×10 рад | Очень хорошо | ASTM-D4066 PA121 |
Нейлон 6/6- Огнестойкий | 185ºF 85ºC | -40ºF -40ºC | 10 800 | 94V-0 | 34 | 1×10 рад | Бедный | С |
Нейлон 6/6 Ударопрочный Устойчивый к атмосферным воздействиям | 185ºF 85ºC | -40ºF -40ºC | 8800 | 94-НВ | 19 | 1×10 рад | Хорошо | АСТМ-Д4066 ПА171 |
Нейлон 12- УФ-стабилизированный | 176ºF 80ºC | -40ºF -40ºC | 5800 | 94-НВ | нет данных | 1×10 рад | Очень хорошо | АСТМ-Д4066 ПА411 |
Полипропилен- Общего назначения | 185ºF 85ºC | -40ºF -40ºC | 3400 | 94-НВ | нет данных | 1×10 рад | Бедный | АСТМ-D4101 |
Тефзель* | 302°F 150°C | -50ºF -46ºC | 7 500 | 94V-0 | 30 | 2×10 рад | Отлично | UL83 ASTM-D2633 ASTM-D3159 Тип I |
Халар** | 284°F 140°C | -50°F -46°C | 7000 | 94V-0 | 60 | 2×10 рад | Отлично | ASTM-D3275 ТИП II |
ПЭЭК | 500ºF 260ºC | -76°F -60°C | 15 200 | 94V-0 | 35 | 1×10 рад | Бедный | МИЛ-П-46183 |
* Tefzel является зарегистрированным товарным знаком E. I. Dupont Corporation
** Halar является зарегистрированным товарным знаком Ausimont Chemical Co.
Trilogy — База знаний по электромеханике — Электромеханическая группа
Кабели высокой гибкости серии THF были улучшены.
- Кабели соответствуют требованиям UL и имеют маркировку UR.
- Добавлен зеленый/желтый провод защитного заземления в соответствии со стандартом EN60204.
- Увеличивается внешний диаметр всех кабелей.
- Все фазные провода двигателя теперь имеют желтую полосу.Изменился цвет провода питания одного двигателя и изменены сечения некоторых проводов.
В двигателях Iforce используются разные кабели для различных вариантов подключения катушки WD. Название «THFxx» в таблицах ниже — это идентификационные номера кабелей; этот номер также напечатан на оболочке каждого кабеля:
Пример: номер катушки 210-3A-NC-WD2S-8
Катушка210 с вариантом проводки WD2: используется кабель THF08 в соответствии с таблицей выше
.
Об этих улучшениях было объявлено в бюллетене технических изменений 452 (май 2008 г.), а также по мере изменения двигателей IForce (TC 456, 458, 463, 469, 501, 506, 523, 526).Улучшения кабеля изменены в это время:
Кабель | Продукт | Дата изменения |
ТГФ05 | Р7, Р10, Р16, МЛ50 | 1 сентября 2008 г. |
410 | 4 августа 2008 г. | |
ТГФ08 | 310 | 17 декабря 2008 г. |
210 | 8 июля 2009 г. | |
110, только кабель | 19 августа 2009 г. | |
ТГФ10 | 110, 210, 310, только кабель | 19 февраля 2010 г. |
ТГФ06 | 210 ВД7, 310 ВД7, 410 ВД3, 410 ВД4 | 10 ноября 2008 г. |
ТГФ15 | MHED, Разорванный MHED | 1 апреля 2010 г. |
Новые характеристики кабеля:
Кабель | Характеристики |
ТГФ15 | Отвечает требованиям RoHS, маркировка на куртке |
Светло-зеленый изменен на светло-зеленый с белой полосой | |
Маркировка UR на куртке | |
Диаметр: .230-в | |
13 проводников 28AWG плюс 1 дренаж 28AWG, 1 пара скрученных проводников 26AWG | |
UL AWM 2586 105C, 600 В | |
ТГФ08 | Отвечает требованиям RoHS, маркировка на куртке |
Маркировка UR на куртке | |
Диаметр увеличен с 0,22 дюйма до 0,235 дюйма | |
20AWG Зеленый с добавлением желтой полосы | |
Желтая полоса добавлена к проводникам двигателя | |
6 проводников 24AWG плюс 1 20AWG, 1 пара скрученных проводников 28AWG | |
UL AWM 2586 105C, 600 В | |
ТГФ10 | Отвечает требованиям RoHS, маркировка на куртке |
Маркировка UR на куртке | |
Диаметр увеличен с . от 228 дюймов до 0,281 дюйма | |
20AWG Зеленый с добавлением желтой полосы | |
Желтая полоса добавлена к проводникам двигателя | |
7 проводников 28AWG с заземляющим проводом 24AWG, 4 проводника 20AWG | |
UL AWM 2586 105C, 600 В | |
ТГФ06 | Отвечает требованиям RoHS, маркировка на куртке |
Маркировка UR на куртке | |
Диаметр увеличен с .от 155 дюймов до 0,181 дюйма | |
6 проводников 26AWG с заземляющим проводом 26AWG | |
UL AWM 2586 105C, 600 В | |
ТГФ05 | Отвечает требованиям RoHS, маркировка на куртке |
Маркировка UR на куртке | |
Диаметр увеличен с 0,237 дюйма до 0,267 дюйма | |
18AWG Зеленый с добавленной желтой полосой | |
Желтая полоса добавлена к проводникам двигателя (красный, коричневый, оранжевый) | |
4 проводника 18AWG с заземляющим проводом 24AWG, 1 пара скрученных проводников 28AWG | |
UL AWM 2586 105C, 600 В |
Характеристики старого кабеля:
Номинальное напряжение 400 В постоянного тока, постоянный ток
Изоляция проводника FEP, номинальная температура 250 °C
Общая изоляция кабеля, номинальная ПВХ, номинальная температура 105 °C
Номинальный ток Ток определяется номинальной температурой кабеля и постоянным током двигателя
| Общее количество проводников | Диаметр | # | AWG (мм) | # | AWG (мм) |
ТГФ01 | 1 | . 095″ | 1 | 16 (1.29) | — | — |
ТГФ05 | 5 | .260″ | 3 | 18 (1,02) | 2 | 24 (0,511) |
ТГФ06 | 6 | .125″ | 6 | 26 (0.405) | — | — |
ТГФ08 | 8 | .195″ | 6 | 24 (0,511) | 2 | 28 (0,321) |
ТГФ08Е | 8 | . 175″ | 8 | 26 (0.405) | — | — |
| Общее количество проводников | Диаметр | # | AWG (мм) | # | AWG (мм) |
ТГФ10 | 10 | .200 дюймов | 3 | 24 (0,511) | 7 | 28 (0,321) |
ТГФ15 | 15 | . 200″ | 2 | 26 (0,405) | 13 | 28 (0,321) |
Стандарты кабелей категории 5, категории 5e, категории 6, категории 6a, категории 7, категории 8
Стандарты кабелей категорий 5, 5e, 6, 6a и 7
Кабель категории 5
представляет собой многопарный (обычно 4-парный) высокопроизводительный кабель, состоящий из витых пар проводников, используемый в основном для передачи данных.Базовый кабель CAT5 рассчитан на характеристики до 100 МГц. Кабель CAT5 обычно используется для сетей Ethernet со скоростью 10 или 100 Мбит/с.
Кабель категории 5e
Кабель категории 5e (CAT5e), также известный как Enhanced Category 5, предназначен для поддержки работы в полнодуплексном режиме Fast Ethernet и Gigabit Ethernet. Основные различия между CAT5 и CAT5e можно найти в спецификациях. Требования к производительности в новом стандарте немного повышены (см. сравнительную таблицу ниже).
CAT5e имеет более строгие спецификации для равноуровневых перекрестных помех на дальнем конце (PS-ELFEXT), перекрестных помех на ближнем конце (NEXT), затухания и обратных потерь (RL), чем для CAT5. Как и CAT5, CAT5e является стандартом 100 МГц, но его пропускная способность выше, чем у CAT5. Кабель CAT5 обычно используется для сетей Ethernet со скоростью 100 Мбит/с или 1 Гбит/с. Используйте надежный высокопроизводительный кабель Cablek GigaBase 350 CAT5e, 350 МГц, проверенный ETL.Простой способ определить разницу между соединительным кабелем Cat5e и Cat6
Кат6 Кат5е
Кабель категории 6
Кабель категории 6 (CAT6)обеспечивает более высокую производительность, чем CAT5e, и имеет более строгие требования к перекрестным помехам и системным шумам.
Качество передачи данных зависит от производительности компонентов канала. Для передачи в соответствии со спецификациями CAT6 разъемы, коммутационные кабели, коммутационные панели, кросс-соединения и кабели должны соответствовать стандартам CAT6. Компоненты CAT6 тестируются по отдельности, а также совместно проверяются на производительность. Кроме того, стандарт требует общей производительности системы, чтобы в канале можно было использовать компоненты CAT6 любого поставщика.
Все компоненты CAT6 должны быть обратно совместимы с CAT5e, CAT5 и CAT3.Если компоненты другой категории используются с компонентами CAT6, то канал будет достигать характеристик передачи более низкой категории. Например, если кабель CAT6 используется с разъемами CAT5e, канал будет работать на уровне CAT5e. Используйте кабель Cablek категории 6+ DATAGAIN Solid High-Performance, ETL Verified Bulk Cable.Кабель расширенной категории 6 (CAT6a)
CAT6a — это предложение 10-Gigabit Ethernet по медному кабелю в соответствии со стандартом CAT6. IEEE опубликовал проект стандарта (Std 802.3an) в октябре 2004 г. Проект предусматривает передачу данных со скоростью 10 Гбит/с по медному кабелю с витой парой из 4 пар на расстояние 100 метров по медному кабелю класса F или класса E с расширенными возможностями. Проект расширяет электрические характеристики CAT6 с 250 МГц до 500 МГц. Также предлагается новое измерение: Power-Sum Alien Crosstalk до 500 МГц. Alien Crosstalk — это связанный сигнал в паре с помехами, возникающий из-за сигнала в соседнем кабеле.
TIA работает над завершением новой спецификации, которая определит расширенные стандарты производительности для кабельных систем с неэкранированной витой парой.Проект спецификации ANSI/TIA/EIA-568-B.2-10 определяет кабельные системы, называемые «Расширенная категория 6» или чаще «Категория 6a», которые работают на частотах до 500 МГц и обеспечивают скорость до 10 Гбит/с. пропускная способность. Новая спецификация имеет ограничения на посторонние перекрестные помехи в кабельных системах.
Расширенная категория 6 определяет кабели, работающие на минимальной частоте 500 МГц, как экранированные, так и неэкранированные. Он может поддерживать будущие приложения со скоростью 10 Гбит/с на максимальном расстоянии до 100 метров на канале с 4 разъемами.
На сетевом рынке продолжается движение к ратификации расширенных кабелей категории 6, но пока не установлены четкие стандарты, настало время подождать и посмотреть. Хотя ряд компаний анонсировали продукты Cat6A, ясно, что они основаны исключительно на проприетарных системах, и на них возлагаются большие надежды. Основной движущей силой Cat6A является желание поддерживать 10 Гбит/с на рабочем столе по сравнению со стандартными 100 м. Хотя текущий стандарт Cat6 поддерживает передачу на расстоянии до 55 м, он не подходит для большинства организаций.
Категория 7/Класс F
Категория 7/Класс F (ISO/IEC 11801:2002) определяет частотный диапазон 1600 МГц на расстоянии 100 метров полностью экранированной витой пары. Он включает в себя четыре индивидуально экранированные пары внутри общего экрана, называемого экранированной/фольгированной витой парой (S/FTP) или фольгированной/фольгированной витой парой (F/FTP). Ожидается класс Fa, основанный на использовании кабеля S/FTP до 1000 МГц. Он может поддерживать передачи 10GBASE-T.
В обоих типах кабелей каждая витая пара заключена в фольгу. В кабеле S/FTP все четыре пары заключены в общую металлическую оплетку. В F/FTP четыре пары заключены в фольгу.
Кабелькатегории 7/класса F может иметь две конструкции интерфейса, указанные в IEC 6063-7-7 и IEC 61076-3-104. Одним из них является разъем GG-45, совместимый с RJ-45. Другой — более распространенный разъем TERA, выпущенный в 1999 году.
Категория 7/Класс F обратно совместима с традиционным кабелем CAT6 и CAT5, но имеет гораздо более строгие требования к перекрестным помехам и системному шуму.Полностью экранированный кабель практически исключает перекрестные помехи между парами. Кроме того, кабель устойчив к помехам, что делает системы категории 7/класса F идеальными для зон с высоким уровнем электромагнитных помех, таких как промышленные и медицинские объекты визуализации. Кабель категории 7/класса F также может повысить безопасность за счет предотвращения передачи сигналов данных от кабеля в близлежащие области.
