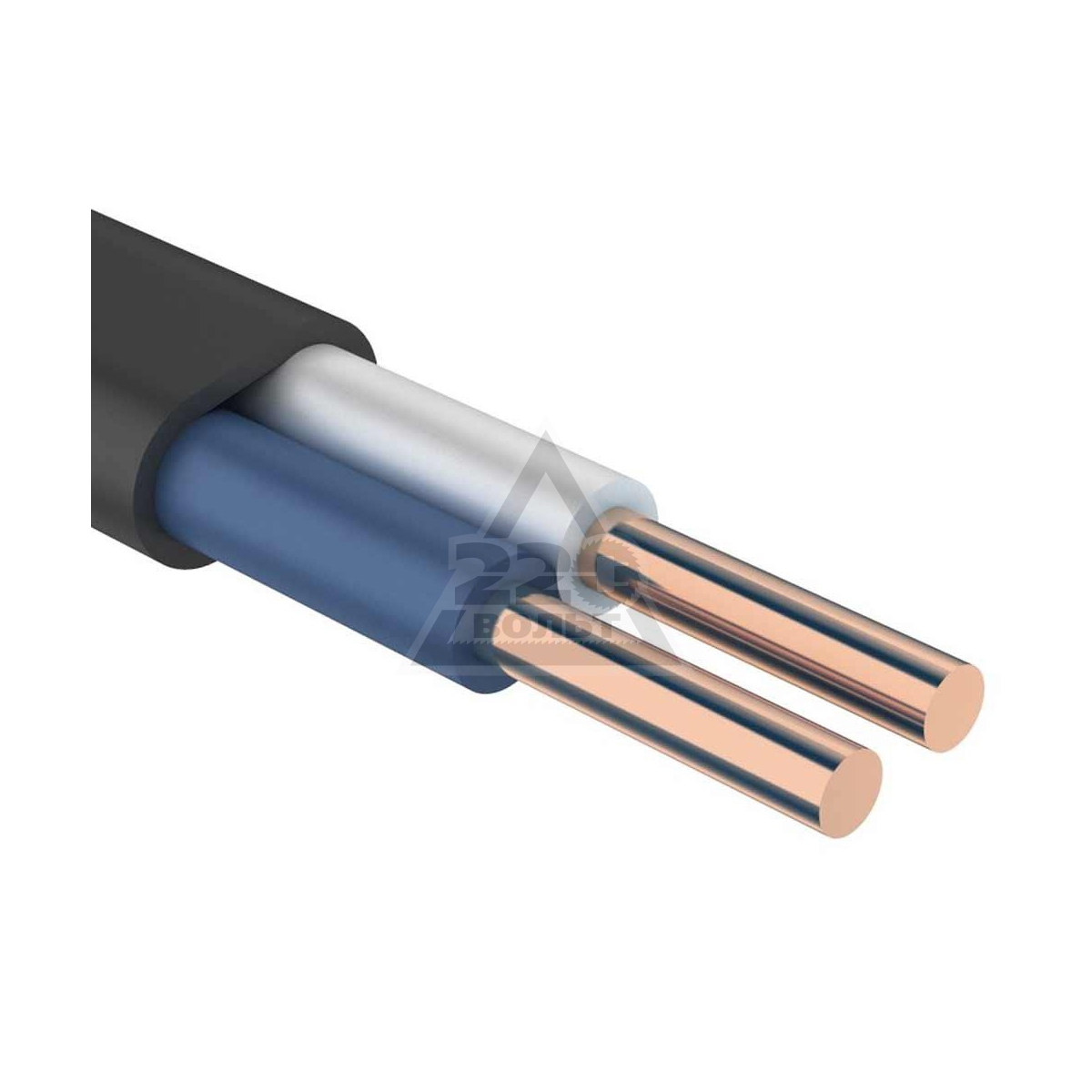

Кабель силовой

Электрический силовой кабель предназначается для передачи электрической энергии от места её производства или преобразования к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «силовой кабель» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кВ, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом.

Для более высоких напряжений используют силовой кабель с избыточным давлением масла (т. н. маслонаполненный силовой кабель). Наиболее массовое применение нашли силовые кабели на напряжение до 10 кВ, содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм².

Основная изоляция такого силового кабеля — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75-85% минерального масла и 15-25% канифоли).

Толщина изоляции жилы (фазной изоляции) силового кабеля зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кВ. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции силового кабеля методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров.

Силовой кабель на напряжение 20 и 35 кВ имеет жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

В диапазоне рабочих температур от 50°С до 80°С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки силового кабеля из-за постепенного стекания жидкой изоляции верхние участки силового кабеля могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для силовых кабелей с напряжением соответственно от 35 до 1 кВ).

Основные направления совершенствования силового кабеля — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой).

Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве силового кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (силовой кабель с изоляцией из вулканизируемого полиэтилена даже при температурах до 150°С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).



Кабели силовые с пропитанной бумажной изоляцией на низкое напряжение.

В данную группу входят силовые кабели с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 10 кВ переменного тока частотой 50Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50°С до +50°С. Кабели силовые должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции.

Марка силового кабеля	Материал жил А — алюминий М — медь	Материал оболочки А — алюминий С — свинец	Вид пропиточного состава В — вязкий Н — нестекающий	Защитный покров
ААГ	А	А	В	отсутствует
ААБл	А	А	В	Бл
ААБ2л	А	А	В	Б2л
ААБлГ	А	А	в	БлГ
ААБнлГ	А	А	в	БнлГ
ААШв	А	А	в	Шв
ААШнг	А	А	в	Шнг
АСГ	А	С	в	отсутствует
АСБ	А	С	в	Б
АСБл	А	С	в	Бл
АСБ2л	А	с	в	Б2л
АСБГ	А	с	в	БГ
АСБ2лГ	А	с	в	Б2лГ
АСКл	А	с	в	Кл
АСШв	А	с	в	Шв
АСБнлШнг	А	с	в	БнлШнг
СБ	М	с	в	Б
СГ	М	с	в	отсутствует
СБГ	М	с	в	БГ
СБл	М	с	в	Бл
СБ2л	М	с	в	Б2л
СБ2лГ	М	с	в	Б2лГ
ЦААБл	А	А	н	Бл
ЦААБ2л	А	А	н	Б2л
ЦАСБ	А	С	н	Б
ЦАСБл	А	с	н	Бл
ЦАСБнлШнг	А	с	н	БнлШнг
ЦСБ	М	с	н	Б
ЦСБл	М	с	н	Бл

Для силовых кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы «ож».



Области применения силового кабеля

Рекомендуемая область примененния	При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе)	При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностью	ААШв, ААБл, ААБ2л, АСБ, СБ, ЦААБл, ЦААБ2л, ЦАСБ, ЦСБ	АСКл
В земле со средней коррозионной активностью	ААШв, ААБ2л, АСБ, АСБл, СБ, СБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦСБ,ЦСБл	АСКл
В земле с высокой коррозионной активностью	ААШв, ААБ2л, АСБл, АСБ2л, СБл, СБ2л, ЦААБ2л, ЦАСБл, ЦСБл
В земле с высокой коррозионной активностью с наличием блуждающих токов	АСБ2л, СБ2л
В воде	—	АСКл
прокладка на воздухе
В сухих помещениях В сырых помещениях	ААГ, ААШв ААШв, АСШв	ААБлГ ААБлГ, АСБ2лГ
В пожароопасных помещениях	ААГ, ААШв, ААШнг	ААБлГ, ААБнлГ, АСБлГ, АСБнлШнг
Во взрывоопасных зонах	ААГ, ААШв, ААБлГ, АСГ, АСБГ, АСШв, СГ, СБГ	АСБГ, СБГ
На эстакадах	ААШв, ААБлГ	ААБлГ, АСБлГ, СБ2лГ
В блоках	АСГ, СГ	АСГ, СГ



Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.



Конструктивные параметры силового кабеля

Число жил в силовых кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные силовые кабели с жилами номинальным сечением до 120 мм² должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм² — одну жилу меньшего сечения.



Число и сечение жил в кабелях силового кабеля

Марка кабеля	Число жил	Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
		1	6	10
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л	1	10-800
ААГ, ААБл, ААБ2л, ААБлГ, ААБнлГ, ААШв, ААШнг, АСГ, АСБ, АСБл, АСБ2л, АСБ2лГ, СБ, СГ, СБГ, СБл,СБ2л, СБ2лГ, АСБнлШнг	3	6-240	10-240	16-240
ЦААБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦАСБнлШнг, ЦСБ, ЦСБл	3		25-185	25-185
АСКл	3	25 — 240	16-240	16-240
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л	4	16-185
АСКл	4	25- 185	—	—



Условия эксплуатации силового кабеля

Срок службы силовых кабелей составляет 30 лет.
Срок хранения силовых кабелей:
— на открытых площадках — не более 2 лет;
— под навесом — не более 5 лет;
— в закрытых помещениях — не более 10 лет.

Длительно допустимая температура жил силовых кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.



Допустимые температуры силовых кабелей

Номинальное напряжение, кВ	При длительной эксплуатации	При токе короткого замыкания
1	80	250
6	80	200
10	70	200



Кабели силовые с пропитанной бумажной изоляцией на среднее напряжение.

В данную группу входят силовые кабели с тремя алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в свинцовой оболочке с защитными покровами, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение 20 и 35 кВ переменного тока частотой 50 Гц при температуре окружающей среды от -50°С до +50°С. Кабели должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции, области применения

Марка кабеля	Материал жил	Тип защитного покрова	Область применения
АОСБ	Алюминий	Б	Прокладка в земле с низкой и средней коррозионной активностью при отсутствии растягивающих усилий
ОСБ	Медь	Б	То же
АОСБГ	Алюминий	БГ	Прокладка во взрывоопасных зонах при отсутствии опасности механических повреждений
СБГ	Медь	БГ	То же



Силовые кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку на трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15 метров. Для напряжения 35 кВ могут выпускаться силовые кабели с нестекающим пропиточным составом, которые допускают прокладку без ограничения разности уровней.

Конструктивные параметры
Кабели имеют трехжильную конструкцию с отдельной свинцовой оболочкой по каждой изолированной жиле. Силовые кабели на напряжение 20 кВ имеют сечения 25-185 мм², на напряжение 35 кВ — сечения 120 и 150 мм² Токопроводящие жилы должны быть многопроволочными круглой формы и соответствовать классу 2.

Номинальная толщина изоляции составляет:
— для силовых кабелей на напряжение 20 кВ — 7,0 мм для жил сечением от 25 до 95 мм² и 6,0 мм для жил сечением 120 мм² и выше;
— для силовых кабелей на напряжение 35 кВ — 9,0 мм.

На жилах и поверх изоляции располагается экран из электропроводящей бумаги. Изолированные жилы в оболочках скручиваются без заполнения или с заполнением жгутами из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной ткани и пропитанной кабельной бумаги. Сечение силовых кабелей может иметь форму круга или треугольника. Для исключения повреждений силовых кабелей, они должны наматываться на барабаны с диаметром шейки не менее 15 (2,15D + d) для кабелей на напряжение 20 кВ и 18 (2,15D + d) для кабелей на напряжение 35 кВ, где: D — диаметр кабеля по свинцовой оболочке; d — диаметр жилы.

Наружный диаметр силовых кабелей на напряжение 20 кВ, мм

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
25	65	63	65	63
35	67	65	67	65
50	69	67	69	67
70	73	70	73	70
95	74	72	75	73
120	76	74	76	74
150	78	75	81	79
185	84	82	84	82



Массы силовых кабелей на напряжение 20 кВ, кг/км

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
25	9000	8700	9100	8900
35	9500	9100	9600	9300
50	10500	9700	10500	10000
70	11000	10500	12000	11500
95	11500	11000	13000	12500
120	12000	11500	13500	13000
150	13000	12500	15500	15500
185	14500	14000	17500	17000



Наружный диаметр силовых кабелей на напряжение 35 кВ, мм

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
120	86	83	92	84
150	89	87	97	90



Массы кабелей на напряжение 35 кВ, кг/км

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
120	15000	14500	17000	16500
150	16000	15500	19500	19000



Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на длину 1 км при температуре 20°С, должно быть не меньше 200 Мом.
На период приемки и поставки кабели на барабанах должны выдержать в течении 10 мин испытания переменным напряжением частотой 50 Гц величиной 50 кВ для кабелей на напряжение 20 кВ и величиной 88 кВ для силовых кабелей на напряжение 35 кВ.
Значение тангенса угла диэлектрических потерь не должно превышать 0,006.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.
Длительно допустимая температура нагрева жил составляет 65°С, максимально допустимая при токе короткого замыкания 130°С. Длительно допустимые токовые нагрузки силовых кабелей приведены в таблицах.



Длительно допустимые токовые нагрузки силовых кабелей на напряжение 20 кВ, А

Номинальное сечение жил, мм2	С медными жилами в земле	С медными жилами на воздухе	С алюминиевыми жилами в земле	С алюминиевыми жилами на воздухе
25	125	120	100	95
35	150	145	115	110
50	180	175	140	135
70	220	220	170	170
95	265	265	205	205
120	300	310	235	240
150	340	350	265	270
185	380	400	300	315



Длительно допустимые токовые нагрузки силовых кабелей на напряжение 35 кВ, А

Номинальное сечение жил, мм2	С медными жилами в земле	С медными жилами на воздухе	С алюминиевыми жилами в земле	С алюминиевыми жилами на воздухе
120	285	300	225	235
150	325	340	250	265



Расшифровка маркировки силового кабеля с бумажной пропитанной изоляцией

маркировка

изоляция

материал жилы

оболочка

броня

подушка

без наруж- ного покро- ва

покров шлангового типа

бумажная пропи- танная вязким масло- кани- фольным составом

пропи- танная нестека- ющим составом марки NAPELEС фирмы «BP»

из ПВХ

медь

алю- ми- ний

алю- мини- евая

свин- цовая

без брони из сталь- ных лент

с броней из 2-х сталь- ных лент

подуш- ка под броней без обозна- чения

тип подуш- ки под броней

Ш или В

волок- нистые матери- алы, пропи- танные битумом

из ПВХ пласти- ката

из него- рючего ПВХ пласти- ката

из него- рючего ПВХ пласти- ката с низким дымо- газо- выделе- нием

б/о

Ц

В

б/о

А

А

С

б/о

Б

б/о

«2л», «нл», «л»

Г

б/о

В

нг

нг-LS

АСБ

А

С

Б

АСБл(2л)

А

С

Б

л (2л)

АСБШв

А

С

Б

Шв

АСБл(2л)Шв

А

С

Б

л(2л)

Шв

АСБГ

А

С

Б

Г

АСБ2лГ

А

С

Б

2л

Г

СШв

С

Шв

СБ

С

Б

СБл(2л)

С

Б

л (2л)

СБ2лГ

С

Б

2л

Г

СБл(2л)Шв

С

Б

л(2л)

Шв

СБГ

С

Б

Г

СБШв

С

Б

Шв

СШв

С

Шв

СГ

С

Г

ЦАСБ

Ц

А

С

Б

ЦАСБл(2л)

Ц

А

С

Б

л (2л)

ЦАСБШв

Ц

А

С

Б

Шв

ЦАСБлШв

Ц

А

С

Б

л

Шв

ЦАСШв

Ц

А

С

Шв

ЦАСБГ

Ц

А

С

Б

Г

ЦСБГ

Ц

С

Б

Г

ЦСБ

Ц

С

Б

ЦСБл(2л)

Ц

С

Б

л(2л)

ЦСБлШв

Ц

С

Б

л

Шв

ЦСШв

Ц

С

Шв

ЦСБШв

Ц

С

Б

Шв

ЦААБл(2л)

Ц

А

А

Б

л (2л)

ЦААБл(нл)Г

Ц

А

А

Б

л (нл)

Г

ЦААШв

Ц

А

А

Шв

ААБл(2л)

А

А

Б

л (2л)

ААБ2лШв

А

А

Б

2л

Шв

ААГ

А

А

Г

ААБл(нл)Г

А

А

Б

л (нл)

Г

ААШв

А

А

Шв

ААШнг

А

А

Шнг

ЦААШнг

Ц

А

А

Шнг

АСБВнг-LS

А

С

Б

Внг-LS

ЦАСБВнг-LS

Ц

А

С

Б

Внг-LS

СБВнг-LS

С

Б

Внг-LS

ЦСБВнг-LS

Ц

С

Б

Внг-LS



Расшифровка маркировки силового кабеля с пластмассовой изоляцией

маркировка

материал жилы

фазная изоляция

оболочка из полимерных материалов

броня

без наруж- ного покрова поверх брони или обо- лочки

наружный покров

медь

алю- миний

из ПВХ пласти- ката

из безгало- генной него- рючей ком- позиции

из вулка- низиро- ванного ПЭ

из ПВХ пласти- ката

из безгало- генной него- рючей ком- позиции

из 2-х стальных не оцинко- ванных или оцинко- ванных лент

покров шлангового типа

Ш или В

из ПВХ плас- тиката

из ПЭ

из него- рючего ПВХ плас- тиката

из него- рючего ПВХ плас- тиката с низким дымо- газо- выделе- нием

из безгало- генной негорю- чей ком- позиции

б/о

А

В

П

Пв

В

П

Бб

Г

в

п

нг

нг-LS

нг-HF

АВВГ

А

В

В

Г

ВВГ

В

В

Г

АПвВГ

А

Пв

В

Г

ПвВГ

Пв

В

Г

АВБбШв

А

В

Бб

Шв

ВБбШв

В

Бб

Шв

АПвБбШв

А

Пв

Бб

Шв

ПвБбШв

Пв

Бб

Шв

АПвБбШп

А

Пв

Бб

Шп

ПвБбШп

Пв

Бб

Шп

АВВГнг

А

В

В

Г

нг

ВВГнг

В

В

Г

нг

АПвВГнг

А

Пв

В

Г

нг

ПвВГнг

Пв

В

Г

нг

АВБбШнг

А

В

Бб

Шнг

ВБбШнг

В

Бб

Шнг

АПвБбШнг

А

Пв

Бб

Шнг

ПвБбШнг

Пв

Бб

Шнг

АВВГнг-LS

А

В

В

Г

нг-LS

ВВГнг-LS

В

В

Г

нг-LS

АПвВГнг-LS

А

Пв

В

Г

нг-LS

ПвВГнг-LS

Пв

В

Г

нг-LS

АВБбШвнг-LS

А

В

Бб

Швнг-LS

ВБбШвнг-LS

В

Бб

Швнг-LS

АПвБВнг-LS

А

Пв

Б

Внг-LS

ПвБВнг-LS

Пв

Б

Внг-LS

ВБВнг-LS

В

Б

Внг-LS

АВБВнг-LS

А

В

Б

Внг-LS

ППГнг-HF

П

П

Г

нг-HF

ПБбПнг-HF

П

Бб

Пнг-HF

ПвПГнг-HF

Пв

П

Г

нг-HF



Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Силовой кабель — это… Что такое Силовой кабель?

        электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).

         Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм². Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75 мм при 1 кв до 2,75 мм при 10 кв. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

         В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25 м для кабелей с напряжением соответственно от 35 до 1 кв).

         Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).

         Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.

         В. М. Третьяков.



        Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.

5 важных фактов о кабелях питания, о которых вы не знали

Силовые кабели являются основными компонентами любой электрической системы. На рынке доступны различные типы кабелей. Выбор того, какие типы кабелей следует использовать для конкретных целей, основывается на нескольких факторах, наиболее важными из которых являются технические характеристики функций.

Насколько вы знакомы с электрическими кабелями, вполне возможно, что в кабелях питания есть вещи, которые для вас новы.Вот краткое описание некоторых особенностей силовых кабелей:

1. Медь не всегда лучший проводник, чем алюминий

   Многие люди всегда считали, что медь является лучшим проводником электричества, чем алюминий. Это неточно. Когда дело доходит до вопроса о том, какой тип проводника лучше между этими двумя металлами, необходимо учитывать множество факторов.

   Наиболее важным из них является то, что проводимость по отношению к кабельным проводам не просто функция измерения удельного сопротивления, а скорее уникальное сочетание размера кабелей и используемого изоляционного материала.Следовательно, в случаях, когда сверхвысокие напряжения должны использоваться на больших расстояниях, становится более экономичным использование алюминиевых кабелей, а не медных.

2. Допустимая токовая нагрузка кабеля зависит от различных факторов и не остается стабильной

   Часто можно услышать, как люди говорят о возможности того, что их текущая пропускная способность кабеля останется стабильной навсегда. Между прочим, это распространенное заблуждение об электрических кабелях, которые люди держат в руках.

   Однако на самом деле допустимая токовая нагрузка кабеля постоянно меняется и не остается стабильной в течение всего срока службы кабелей.Эти изменения обычно вызваны такими факторами, как преобладающая температура земли или воздуха, фактический способ прокладки и глубина прокладки кабелей.

3. Новые силовые кабели служат не так долго, как люди ожидают.



   Есть несколько причин, по которым недавно проложенные силовые кабели служат так долго, как этого ожидают люди. Во-первых, поскольку существует множество производителей электрических кабелей, маловероятно, что все кабели питания, которые вы устанавливаете, прослужат определенный период времени.

   Во-вторых, существует много разных типов силовых кабелей. Конкретный тип силового кабеля определяется с точки зрения его емкости, долговечности, использования и других отраслевых характеристик.

   Третий фактор заключается в том, что длина кабеля во многом зависит от способа его установки. Плохо выполненная установка может значительно сократить срок службы кабеля.

4. Броня кабеля не используется для защиты кабеля от возможных физических воздействий

   Броня, используемая на вашем кабеле, не предназначена для защиты кабеля от любых шансов физического воздействия.Напротив, если какой-либо тип силового кабеля подвергается физическому воздействию, возможно, что повреждение кабеля, возникшее в результате удара, будет усугублено броней!

   Это связано с тем, что броня кабеля, используемая на всех типах кабелей, обычно состоит из стальной ленты или стальной проволоки. Ожидается, что эти материалы увеличат предел прочности кабелей, а не защитят кабели от физического воздействия.

5. Броня кабеля не защищает электрические кабели от влаги

   Обычно считается, что для любых типов силовых кабелей включение брони позволяет использовать кабели во влажных помещениях.Еще раз подчеркнем, что броня не предназначена для защиты кабеля от воды. Следовательно, воздействие воды на бронированные кабели может легко привести к разрушению брони и со временем обнажить сами кабели.

Последнее, что вам нужно учитывать, это безопасность. Следует помнить, что неправильная прокладка кабелей легко может привести к аварии. Поэтому перед выполнением любого проекта электромонтажа рекомендуется обратиться к местному строительному инспектору. Также лучше всего после завершения проверить проект на соответствие местным нормам и правилам.

Позвоните в D&F Liquidators Inc. сегодня и позвольте нам обсудить с вами ваши варианты.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же.На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества. Будь то внутри помещения или снаружи, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются различные типы кабелей для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации относительно типов изоляции, количества проводов и калибра проводов. Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

• 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
• 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
• 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней электропроводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводников. Вот несколько распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

• T : Термопластическая изоляция, огнестойкий материал
• H : Термостойкий; выдерживает температуру до 167 F.
• HH : Высокая термостойкость; способен выдерживать температуру до 194 F.
• W : «Мокрый» или одобрен для использования в сырых и влажных помещениях; этот провод также подходит для сухих мест
• X : Изоляция из синтетического негорючего полимера
• N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанная публикация: Типы электрического Чертежи и схемы

Жилые кабели для электропроводки

Домашняя электропроводка от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления службы:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, то есть он имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от служебного навесного оборудования к зданию. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода в неметаллической оболочке:

Провода в неметаллической оболочке или в оболочке NM используются для внутренней проводки. Он может состоять из 2-х или более чем 2-х изолированных проводов с изолированным или неизолированным заземляющим проводом. Для большей защиты имеется еще один слой пластиковой оболочки из сшитого полиэтилена.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод — самый популярный выбор для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многопроволочных. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Hardline Coaxial or Heliax Cable

Hardline Coaxial или, в основном, известный под торговой маркой Кабель Heliax — это толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, шахтах лифтов и т. Д.

Коаксиальный кабель RG-6

RG-6 является наиболее распространенным типом коаксиального кабеля, используемого для передачи сигналов. передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Двухосевой или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экраном из оплетки. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это другой тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель витой пары

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе, чтобы образовать витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, сделанный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на принимающей стороне.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без необходимости дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или кабелем NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Этот тип кабеля имеет два отдельно изолированных проводника с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется в различных калибрах для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками. Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой чаще всего называются кабелем переменного тока (армированный) или кабелем BX и кабелем MC (кабелем с металлической оболочкой). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабели с металлической оболочкой такого типа имеют защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом армированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями переменного тока и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но при условии наличия защитной внешней оболочки из ПВХ.

Кабели в металлической оболочке дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для крупногабаритных бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача — избежать беспорядочного подключения, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более чем 2 отдельных трехфазных провода, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

• Передача аудиосигнала на аудиомикшер.
• Отправка аудио и видеосигнала в игровые приставки.
• Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
• Отправка аудио и видеосигнала от камеры по одному кабелю.
• в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температуру, влажность, погодные условия, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого размера, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен, чтобы защитить изоляцию от разрыва из-за коронного разряда, а также избежать поражения электрическим током.

Однопроводной провод

Однопроводной провод или, как правило, просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для приложений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод изготовлен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократный изгиб может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям окружающей среды, в которой проводится установка. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру в зависимости от области применения.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в физически ограниченном и недоступном месте. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, в подземных горных выработках или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он предохраняет сигнал от искажения. Проводники в большинстве своем многожильные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но предпочтение отдается двухжильному кабелю из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, подобную лестнице, отсюда и название — лестница Line.

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель с сопротивлением 300 Ом, используемый для телевизоров. Они в основном используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Подземный питающий (UF) кабель:

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, например подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, например, для электроснабжения садового сарая, фонарного столба. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором для того, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Многослойная скрутка

Кабель этого типа состоит из нескольких слоев жилы. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Такой кабель проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скручивание в жгуты

Кабель этого типа получается путем оплетки проводников друг вокруг друга, так что проводники растягиваются равномерно при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи — это проводники, подвешенные к электрическим опорам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил из твердотянутого алюминиевого сплава 1350, который на 99% чист, с небольшим количеством кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности к весу.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали и окружены жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он сделан из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что вызывает потерю мощности, а также помехи в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены разделителями в равной степени.

Связанные сообщения:

Купить детали и аксессуары для электрических и промышленных кабелей в Интернете

Мы предлагаем широкий ассортимент электрических силовых и промышленных кабелей, включая специальные кабели для использования с солнечными фотоэлектрическими панелями, электронагревателями, системами безопасности и сигнализации, работающими с ведущие бренды, такие как Prysmian, Lapp и Belden, гарантируют, что у нас есть подходящий кабель для любого применения.

Что такое силовой кабель?

Электрические силовые кабели используются для передачи электроэнергии и состоят из трех основных компонентов: одного или нескольких скрученных или сплошных медных или алюминиевых проводов, изоляции и внешней оболочки, которая удерживает все вместе.Они доступны во многих различных формах, размерах и материалах, в зависимости от установки, для которой они требуются.

Как правильно выбрать тип кабеля?

При выборе силового кабеля необходимо учитывать два основных фактора:

Допустимый ток — определяется площадью поперечного сечения жилы кабеля

Рабочая среда — от этого зависит материал внешней оболочки. оболочку и изоляцию, а также следует учитывать условия, в которых будет использоваться кабель.

Сечения силовых кабелей

Американский калибр проводов (AWG) — широко известный показатель площади поперечного сечения кабеля, обозначаемый простым числом, например 20 AWG.

Площадь поперечного сечения (CSA) — это площадь поверхности проводника в мм2.

Обе единицы измерения могут использоваться для описания толщины проволоки, и полезно помнить, что по мере увеличения AWG проволока становится тоньше, а CSA уменьшается.

Какие бывают типы силовых кабелей?

• Сетевой кабель питания — идеально подходит для таких применений, как электропроводка бытовой техники и инструментов.Они доступны с внешней оболочкой из ПВХ, резины или CPE с от 1 до 5 многожильных или сплошных медных жил.
• Кабель SWA — имеет изоляцию из оцинкованной стальной проволоки вокруг жил и оплетку для дополнительной защиты и прочности. Обычно они используются для прокладки кабелей под землей и подходят для установки внутри или вне помещений. Материал оболочки — ПВХ или LSZH (Low Smoke Zero Halogen).
• Кабельный канал — действует как датчик тока внутри конструкции и размещается внутри корпуса кабелепровода.Этот кабель устанавливается в качестве меры безопасности в опасных средах, где огонь, дым, химические вещества или газ могут повредить оборудование или механизмы.
• Многожильный кабель — доступен от 2 до 20+ жил. Экранирование или плетение могут помочь уменьшить внешние помехи и сохранить сигнал высокого качества.

Информация об электрических кабелях — объединенные электронные провода и кабели

Электрический кабель состоит из двух или более проводов или проводников, которые образуют единую кабельную сборку из проводов, скрученных, скрепленных или скрученных вместе.С помощью этих кабелей скручивание проводов позволяет получить более гибкий продукт. Это когда в сборке используется скручивание или плетение. Формирование проволоки меньшего размера более гибкое, чем формирование одной проволоки такого же размера. Обычно провода сделаны из меди и либо голые, либо тонко покрыты другим металлом, таким как олово, золото или серебро, чтобы продлить срок службы провода. Гальваническое покрытие также облегчает пайку и обеспечивает смазку между прядями.

Существует довольно много типов электрических кабелей, и выбор действительно зависит от области применения, для которой он используется.Например, во многих старых домах есть электрические системы, основанные на использовании одножильных проводов, но в новых домах и других более поздних приложениях будут использоваться многожильные кабели, потому что они более удобны в использовании.

Вы найдете кабели, которые чаще всего используются в домашних условиях, а также для силовых и сигнальных цепей в электронных устройствах. В системе электропроводки в основном используются кабели для всех цепей постоянного освещения, питания и управления. В этом случае кабельная установка включает в себя сразу все жилы цепи, что экономит рабочее время и деньги по сравнению с другими вариантами проводки.Электрический кабель также может называться электронным проводом или кабелем, многожильным кабелем или одножильным кабелем, среди других названий.

Как уже упоминалось, сегодня на рынке представлено множество видов кабелей. К ним относятся общий линейный провод и кабель, гитарный или микрофонный кабель, соединительный провод, кабель локальной сети (LAN), коаксиальный / коаксиальный / вещательный кабель, кабель для передачи данных, плоский кабель, многожильный, многопарный, пленум, управление процессом, безопасность / противопожарная защита, луженая медная оплетка, динамик, переносной шнур / шнур лампы, магнитный провод, неизолированный никель-хром (BNC), медный провод / шинопровод или ленточный кабель.

Линейные провода и кабели общего назначения универсальны для таких применений, как лампы и антенные шнуры, и используются во многих отраслях промышленности. Монтажный провод, представляющий собой одиночный изолированный провод, хорошо подходит для низковольтных и слаботочных устройств, таких как бытовые приборы, внутренняя проводка компьютера и счетчики. Существует два типа сетевого кабеля: стандартный для подключения компьютера к маршрутизатору и кроссоверный для подключения двух компьютеров друг к другу. Пленум-кабель имеет изоляцию с низким уровнем дыма и пламени и необходим в любом помещении для обработки воздуха, как в офисе, использующем пространство под потолком для возврата воздуха в кондиционер.

Управление процессами так же, как и звучит — оно измеряет, контролирует или регулирует в целях автоматизации процессов и является очень гибким по своей природе. Коаксиальный кабель имеет внутренний проводник под трубчатым изолятором, который полностью обернут трубчатым проводящим экраном. У большинства также будет изолирующий внешний вид или оболочка. Они необходимы для развлекательных центров или систем объемного звучания. Ленточные типы идеально подходят для случаев, когда в приложении требуется много проводов, потому что они могут легко вместить множество проводов, оставаясь гибкими для низкого напряжения.

Сегодня на рынке представлено так много вариантов и стилей электрических кабелей, независимо от области применения, всегда найдется тот, который будет работать лучше всего. После определения необходимого количества проводов, необходимого напряжения и физической среды, в которой будут находиться кабели или провода, вы можете безошибочно определить, какой вариант будет успешным.

Кабель для панели солнечных батарей, сварочный кабель

непревзойденная цена на электрические и электронные кабели, клеммы и полиолефиновые термоусадочные трубки.

Если вы ищете немедленную поставку необходимых вам проводов и кабелей, вы обратились в нужное место со специалистами по электрическим проводам и кабелям. Мы работаем с 1994 года, и наша цель — доставить ваши продукты в течение двух-пяти рабочих дней, независимо от того, как далеко вы находитесь от наших многочисленных центров выполнения заказов.

Именно то, что вам нужно: провод, кабель и переносной шнур лучшего качества — СДЕЛАНО в США!

COAX & CATV кабели

• Номинальная пленка
• Сиамский кабель питания и управления

Медный провод здания 600 В

Кабели для электроники, безопасности и сигнализации

• Аудио и динамик
• Кабели Belden Style
• Электронный замок и контроль доступа
• Кабель пожарной сигнализации
• Звук и безопасность

Морской класс Одобрен UL

• Основной провод лодки и кабель батареи лодки
• Клеммы, разъемы, разъединители
• Усадочная полиолефиновая трубка для тяжелых условий эксплуатации
• Проушины из луженой меди для тяжелых условий эксплуатации

Переносные шнуры / кабели

• SOOW 600 В
• Кабель SJOOW 300 В

Сварочный кабель — 600 В, гибкий, премиум-класса — Черный — Красный — Синий — Желтый — Зеленый

БЕСПЛАТНАЯ доставка наших сотен электрических проводов и кабелей

Мы можем предоставить все, что вам нужно в мире электрических проводов или кабелей.Если вы не видите нужный кабель, напишите нам. Специальные кабели не перечислены на нашем сайте. Мы предлагаем шнуры и кабели различной длины, чтобы они максимально соответствовали вашим потребностям. Мы предлагаем БЕСПЛАТНУЮ наземную доставку до вашего местоположения из одного из наших семи центров выполнения заказов по всей стране с доставкой в ​​течение двух-пяти рабочих дней. Доступны услуги ускоренной доставки, и информация об отслеживании доступна после отправки вашего заказа.

Ваши строительно-монтажные проекты должны быть выполнены в срок.Мы знаем, как важно в спешке доставить вам сварочный кабель на 600 вольт, электронные системы безопасности и сигнальные кабели, кабели и разъемы, одобренные UL для морских судов, или любой другой переносной шнур или медный строительный провод, чтобы вы могли вернуться к работе.

Испытайте передовое качество в отрасли — EWCS

При таком большом количестве различных типов проводки вам нужен кто-то, кому вы можете доверять, чтобы выполнить работу и предоставить вам именно то, что вам нужно с первого раза. Триллиевый провод и кабель — ваш источник.Поскольку доступно так много разных типов кабелей, вы обязательно найдете то, что ищете.

Доступны многие длины и размеры алюминиевой строительной проволоки, алюминиевого триплекса и алюминиевого квадраплекса. Вы также можете приобрести контрольно-измерительные и электронные кабели из кабелей пожарной сигнализации, кабелей безопасности и сигнализации, аналогичных промышленных электронных кабелей и т. Д.

Trillium Wire and Cable также включает медные силовые кабели и кабели управления, судовые кабели, сварочные кабели и многое другое. Медные силовые и контрольные кабели поставляются в виде одножильных и многожильных неизолированных медных проводов, строительного провода на 600 В, гибкого силового кабеля на 2000 В, силовых кабелей G-GC и типа W и др.Судовой кабель включает в себя морской первичный провод 16-10 калибра, одобренный UL, кабель морской аккумуляторной батареи, силовые кабели, термоусадочные трубки с клеевым покрытием и многое другое.

Кабели и провода, доступные от Trillium Wire and Cable, всегда высокого качества, рассчитаны на длительный срок службы и работают. Работая с 1994 года и являясь экспертами во всем, что касается электромонтажа, мы специализируемся на том, чтобы быстро позаботиться о ваших проводах и кабелях и доставить вам нужный кабель как можно скорее с немедленной доставкой. Обычно мы выполняем заказы в течение 24 часов и отправляем в рабочие дни.Наша конечная цель — чтобы вы остались довольны своей покупкой и довольны доставкой.

Провод и кабель можно разрезать в соответствии с вашими требованиями, и мы всегда готовы принять специальные заказы или крупные заказы, когда они вам понадобятся. Просмотрите широкий выбор типов проводов и кабелей и не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть относительно продуктов или вашей покупки. Наша цель — предоставить провода и кабели по доступной цене и обеспечить качественное обслуживание клиентов, которое легко доступно, чтобы вы получали необходимую помощь и нужные вам продукты.

Отправьте нам электронное письмо по адресу [email protected] сегодня и получите максимально быстрое время ответа, чтобы доставить ваш продукт к вашему порогу в течение недели.

типов электрических кабелей | Sciencing

Электрический кабель или силовой кабель используется для передачи электроэнергии. Электрические кабели обеспечивают соединение и позволяют работать электростанциям, проводным компьютерным сетям, телевизорам, телефонам и другим устройствам, работающим от электричества. Существует множество типов электрических кабелей, различающихся по конфигурации, размеру и характеристикам.

Компоненты электрических кабелей

Все электрические кабели состоят как минимум из двух токопроводящих жил и внешней защитной оболочки. Для кабелей средней и высокой мощности, несущих высокое напряжение, токопроводящие провода во внешней защитной оболочке могут быть индивидуально заключены в изолирующие оболочки. Электрические проводники обычно делают из меди. Синтетические полимеры составляют внешнюю оболочку и защитный, изоляционный материал.

Коаксиальный кабель

Коаксиальный электрический кабель имеет медную жилу, окруженную диэлектрическим изолятором.Плетеный экран из меди окружает изолирующий слой, который, наконец, намотан наружной пластиковой оболочкой. Коаксиальные кабели различаются по размеру, характеристикам, гибкости, мощности и стоимости. Они используются для подключения домашнего аудио и видео оборудования, телевизионных сетей и компонентов локальной вычислительной сети. Жесткий кабель, излучающий кабель, RG / 6, двухосный, двухосный и полужесткий — это типы коаксиальных кабелей.

Ленточный кабель

Ленточный электрический кабель (также называемый многопроволочным плоским электрическим кабелем или плоскими сдвоенными кабелями) состоит из нескольких изолированных проводов, идущих параллельно друг другу.Эти параллельные провода позволяют одновременно передавать несколько сигналов данных. Согласно «Основы оптической связи», типичный ленточный кабель состоит из 4–12 проводов. Обычно он используется для соединения сетевых устройств. Ленточные кабели также соединяют материнскую плату с другими компонентами центрального процессора (центрального процессора) в компьютерах.

Кабель витой пары

Электрический кабель витой пары состоит из пар изолированных медных проводов (с цветовой кодировкой), скрученных друг с другом.Диаметр каждого провода составляет от 0,4 до 0,8 мм, а количество пар варьируется в разных типах кабелей витой пары. Чем больше количество пар, тем выше сопротивление кабеля внешним шумам и перекрестным помехам. Кабели витой пары просты в установке, гибки и недороги. Они используются для прокладки телефонных кабелей и локальных сетей.

Экранированный кабель

Экранированный электрический кабель состоит из одного или нескольких изолированных проводов, которые все вместе покрыты алюминиевой майларовой фольгой или плетеной оплеткой.Экранирование предохраняет кабель от внешних радиопомех и помех промышленной частоты, обеспечивая плавную передачу сигнала. Силовые кабели высокого напряжения обычно экранированы.

Электроэнергетическая кабельная промышленность — 3-е издание

Описание книги

Полностью обновленная версия Electrical Power Cable Engineering, третье издание снова концентрируется на чрезвычайно сложной конструкции, применении и методах подготовки, необходимых для заделки и сращивания кабелей.Это последнее дополнение к серии CRC Press Power Engineering охватывает передовые методы проектирования, производства, монтажа, эксплуатации и обслуживания надежных систем силовых кабелей. Он во многом основан на отзывах опытных преподавателей университетов, которые читали курсы, посвященные именно этим концепциям.

В книге особое внимание уделяется методам оптимизации жизненно важного проектирования и прокладки силовых кабелей, используемых во взаимосвязанных областях электрического, механического и, в некоторой степени, гражданского строительства.Это подробное исследование характеристик силовых кабелей и областей применения, оно иллюстрирует многие факторы, которые могут отрицательно сказаться на реальных характеристиках кабеля. Контент фокусируется на низком и среднем напряжении, учитывая, что они используются для большинства кабелей, находящихся в эксплуатации по всему миру. В этом издании также подробно описываются методы тестирования систем экранированных силовых кабелей в полевых условиях, демонстрируя, как размер и конструкция материала проводника зависят от допустимой нагрузки, регулирования напряжения и других факторов.

Этот ресурс, охватывающий все, от производства до тестирования, принесет пользу:

• Кабельные инженеры и техники (работающие на коммунальные предприятия, принадлежащие инвесторам, сельские электрические кооперативы и промышленные производители), которым необходимо улучшить свой контроль и понимание силовых кабелей
• Университеты, предлагающие курсы по электроэнергетике
• Специалисты, которым необходимо овладеть новой терминологией, инженерными характеристиками и исходной информацией, касающейся силовых кабелей, которая поможет им в принятии решений.

Автор — соратник IEEE и один из первых разработчиков отраслевых стандартов для кабелей и аксессуаров.Чтобы упростить полевые основы и методы для менее опытных читателей, его книга содержит новые, обновленные и расширенные главы и обширный глоссарий, а также полезные ссылки, таблицы, уравнения и фотографии. Более опытные инженеры оценят бесценную обновленную информацию о новых материалах, продуктах и ​​концепциях, определяющих их динамичную область.

Содержание

Историческая перспектива
Основная теория диэлектрика
Проводники
Электрические характеристики кабеля
Изоляционные материалы для кабелей
Электрические свойства материалов
Экранирование силовых кабелей
Оболочки, кожухи и броня
Стандарты и спецификации
Производство кабелей
Монтаж кабеля
Соединение, сращивание и аксессуары
Допустимая нагрузка
Соединение оболочки и заземление
Испытания кабеля в полевых условиях
Древовидная схема
Молниезащита
Характеристики кабеля
Концентрическая нейтральная коррозия
Глоссарий
Таблицы и данные

Отзывы

« Электроэнергетика, кабельная промышленность, второе издание отвечает на сложную тему в удобочитаемой форме, особенно для тех, у кого ограниченный фон и опыт… достаточно подробностей предоставлено для тех, кому больше необходимо оценивать различные кабели для конкретных приложений.»
— Кеннет Н. Матес, инженер-консультант, Скенектади, Нью-Йорк,

«… представляет интерес для инженеров и техников-кабельных инженеров, особенно из коммунальных служб, электроэнергетики и электростанций; производителей кабелей: и тех, кто заинтересован в изучении кабельной техники. Он написан так, чтобы быстро доставить полезные и полезные сведения практическая информация о кабельной технике низкого и среднего напряжения ».
—John J.

No related posts.
