Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

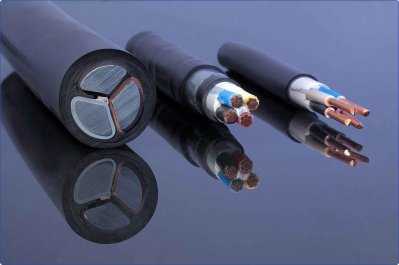

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

• одной или нескольких металлических жил, предназначенных для передачи тока;
• изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
• внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

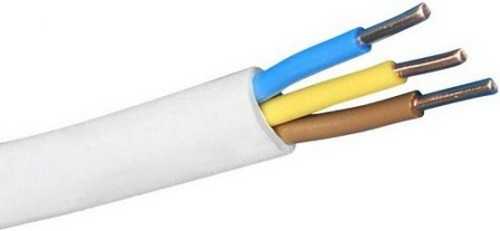

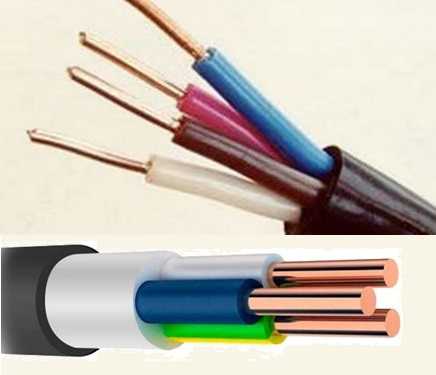

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

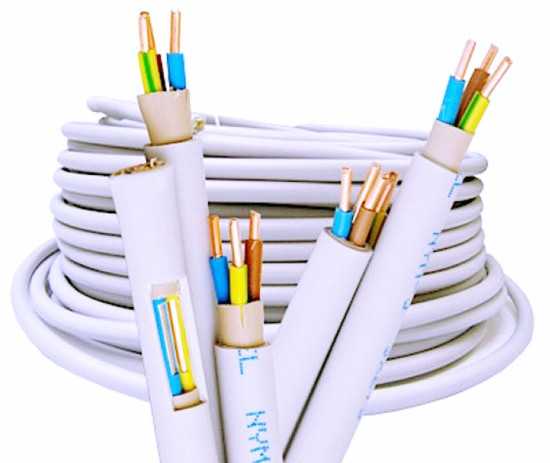

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

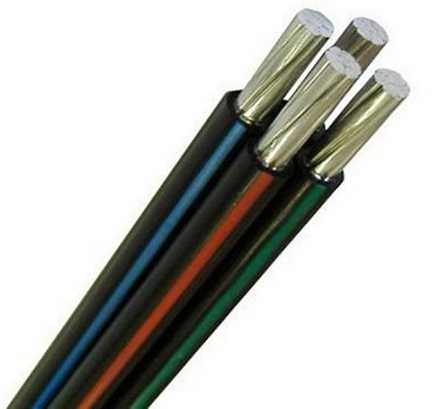

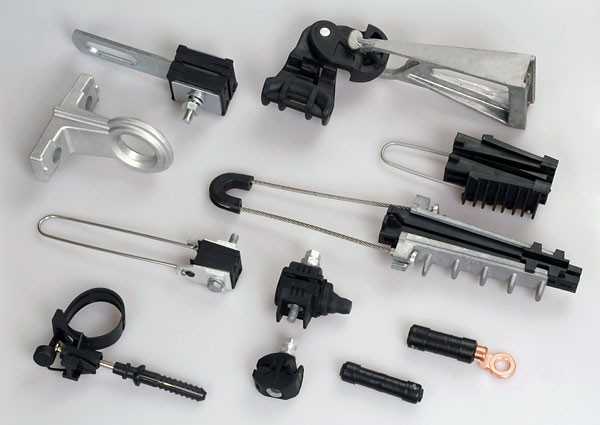

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

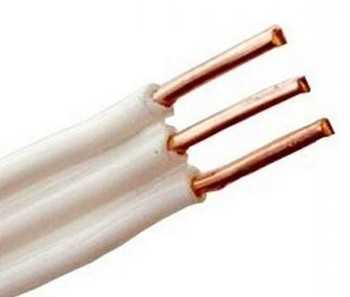

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

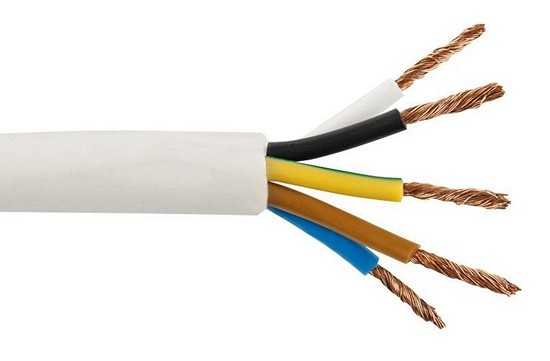

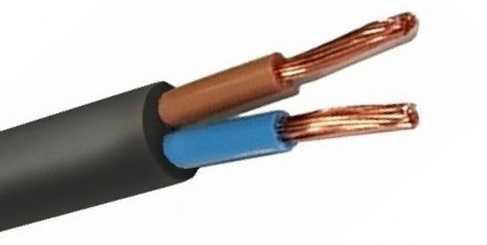

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

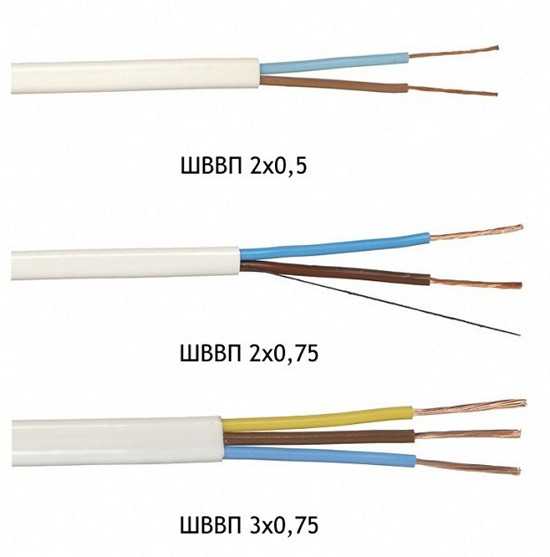

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

profazu.ru

Что такое кабель? Виды и маркировка кабелей

Человечество не смогло бы воспользоваться электрической энергией, не будь созданы длинные и гибкие токопроводящие конструкции, которые в повседневном употреблении называют проводами или кабелями. При всей внешней непритязательности они являются высокотехнологическим продуктом, производство которых требует колоссальных материальных и интеллектуальных затрат. О том, что такое кабель и какими они бывают, пойдет речь в этой статье.

Происхождение термина

Слово «кабель» имеет немецкое происхождение. Cabel – всегда нечто протяженное, этот корень часто встречается в морской терминологии.

• Кабельтов – морская мера длины, 1/10 мили, равная 185 метрам.
• Трос кабельной работы – конструкция, пряди которой имеют четырехкратное сплетение.

Поэтому академически правильно употреблять его в отношении токопроводящих частей, имеющих бесконечно малую толщину по сравнению с длиной и состоящих из трех и более изолированных друг от друга металлических проводников.

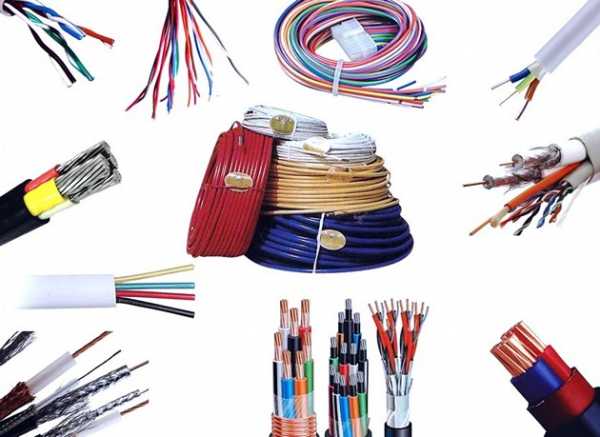

Классификация кабелей

Для предотвращения путаницы типы кабелей определяются по их функциональному предназначению:

• силовые;
• монтажные;
• сигнальные.

Силовые кабели

Ими принято называть те, по которым пущен трехфазный ток. Они прокладываются между распределительными щитами, а также используются для подключения электрических машин – генераторов или асинхронных двигателей. Для бытовых электрических сетей межфазное напряжение в них равно 380 вольт. При невозможности прокладки воздушных электрических линий используются кабели с напряжением от 1 до 35 кВ. В исключительных случаях по силовому кабелю пускается магистральный электрический ток до 220 кВ – такой используется, например, для подачи электроэнергии в Крым по дну Керченского пролива.

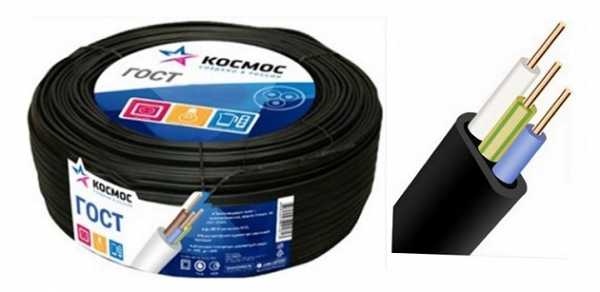

Монтажные кабели

Используются для прокладки бытовой электрической проводки, по которой течет однофазный ток напряжением в 220 вольт. Состоят из трех проводников, сечение одного из которых в два раза меньше, чем остальных – он предназначен для подключения к заземляющему контуру. Если строго следовать терминологии, то двухпроводные электрические линии, которые имеют общую защитную оболочку, не стоит называть «кабелем».

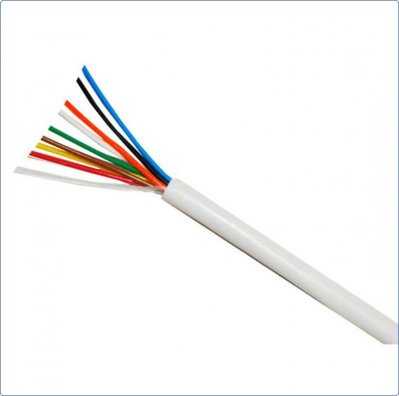

Сигнальные кабели

Используются для передачи управляющих сигналов, которые имеют электрическую природу. Они бывают трех видов:

1. Коаксиальные, в которых напряженность электрического поля распространяется по внутреннему заполнителю из полиэтилена, имеющего малое волновое сопротивление. Центральная жила и внешняя оплетка в них используется лишь в качестве отражательных элементов, уменьшающих потери. Используются в антенном хозяйстве.
2. Витые пары. Кабели из нескольких скрученных попарно проводников в изолирующей оболочке, по которым передается управляющий сигнал. Применяются для создания локальных вычислительных сетей.
3. Телефонные двухпроводные, в просторечии именуемые «лапша» за характерную плоскую форму.

В представленном списке сигнальные кабели расположены в порядке увеличения напряжения и силы тока, которые по ним проходят. Вызывной сигнал телефонной станции – это переменный ток с напряжением в 110 вольт. Поэтому некоторые недобросовестные или попросту неграмотные доморощенные электрики используют так называемую лапшу для устройства внутридомовой проводки. В малонагруженных цепях она способна безаварийно работать, но всегда является своеобразной бомбой замедленного действия.

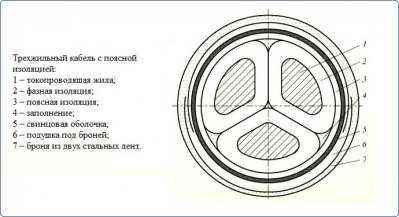

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм²) и более низкую температуру плавления (соответственно 660 и 1085 ⁰С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети. Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
2. Металлической (стальная или медная) ленты – броневая защита.
3. Покров – битумные составы или полиэтиленовый защитный шланг.

Виды изоляционных материалов

Тип используемого диэлектрика напрямую зависит от напряжения в сети.

Полимеры – полиэтилен и поливинилхлорид (ПВХ). Дешевые, легкие, гибкие. Допускают диффузное проникновение паров воды, поэтому не используются для изоляции токоведущих жил кабелей, работающих в условиях постоянной влажности. Полиэтилен поддерживает горение, а ПВХ – нет. Диэлектрические свойства сохраняют до напряжения в сети, равного 5 кВ.

Техническая резина – материал, абсолютно не пропускающий влагу. Диэлектрические свойства сохраняются до напряжения 10 кВ. Стойка ко всем видам механических нагрузок, не распространяет горения. Однако начинает разрушаться при температуре жилы более 70 ⁰С. Также склонна к старению, в результате которого кристаллизуется и становится хрупкой. Его ускоряет ультрафиолетовое излучение и озон.

Электротехническая бумага. Имеет неплохие диэлектрические качества, которые можно усиливать, увеличивая количество слоев изоляции. Кабели с бумажной изоляцией работают в сетях с напряжением до 35 кВ. Главным недостатком является гигроскопичность, для его ликвидации бумагу пропитывают техническими маслами или компаундами, а токоведущие жилы дополнительно защищают свинцовыми или алюминиевыми оболочками. Еще одной особенностью является то, что объединение токоведущих жил с бумагой воспроизводит конструкцию конденсатора переменного тока. Паразитная емкость кабеля может быть причиной ухудшения качества питающего напряжения.

Кабель с изоляцией из сшитого полиэтилена появился в конце 70-х годов прошлого века. Способен выдержать напряжение до 330 кВ. Имея меньший вес, чем традиционные бронированные кабели с бумажной изоляцией, он может иметь площадь сечения до 200 мм², хотя по особым заказам выпускаются модели сечением от 1000 мм². Их преимуществом являются высокая механическая и электрическая прочность, стойкость к нагреву жил, они не поддерживают горение и не пропускают влагу, устойчивы к агрессивным средам, в том числе и к морской воде.

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.

Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.

Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.

Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.

Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая.

Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

electriktop.ru

кабель — это… Что такое кабель?

dic.academic.ru

КАБЕЛЬ — это… Что такое КАБЕЛЬ?

dic.academic.ru

КАБЕЛЬ — это… Что такое КАБЕЛЬ?

dic.academic.ru

кабель — это… Что такое кабель?

электрический кабель
кабель
Кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.
[ГОСТ 15845-80]

кабель
1. Одна или несколько изолированных токопроводящих жил или проводников, заключённых в герметическую оболочку с верхним защитным покрытием
2. Гибкий несущий элемент висячих систем, кабель-кранов и канатных подвесных дорог
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

кабель электрический
Кабель 1. для передачи на расстояние электрической энергии либо сигналов высокого или низкого напряжений
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

кабель
Один или несколько скрученных изолированных гибких проводников, предназначенных для обматывания объектов контроля в целях их продольного или тороидного намагничивания.

кабель
Экранированный проводник, соединяющий электронный блок с преобразователем или электронные блоки между собой

кабель
—
[IEV number 151-12-38]

EN

cable
assembly of one or more conductors and/or optical fibres, with a protective covering and possibly filling, insulating and protective material
[IEV number 151-12-38]

FR

câble, m
assemblage d’un ou plusieurs conducteurs ou fibres optiques, muni d’une enveloppe protectrice et éventuellement de matériaux de remplissage, d’isolation et de protection
[IEV number 151-12-38]

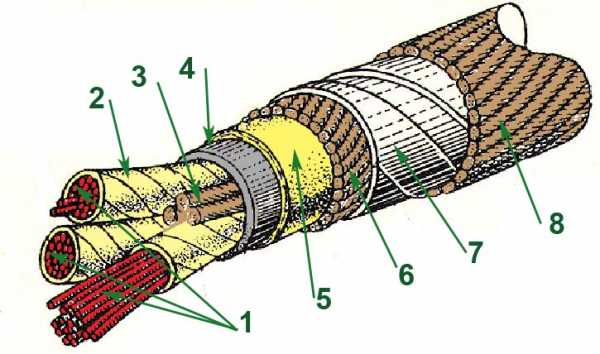

Пример конструкции кабеля:

1 — Токопроводящие жилы;
2 — Бумага, пропитанная маслом;
3 — Джутовый заполнитель;
4 — Свинцовая оболочка;
5 — Бумажная лента;
6 — Прослойка из джута;
7 — Стальная ленточная броня;
8 — Джутовый покров.


Кабели на напряжение до 1 кВ и выше …
[ГОСТ  12.2.007.14-75]

… силовые кабели с медными или алюминиевыми жилами с резиновой изоляцией, в свинцовой, поливинилхлоридной или резиновой оболочке, с защитными покровами или без них, предназначенные для неподвижной прокладки в электрических сетях напряжением 660 В переменного тока частотой 50 Гц или 1000 В постоянного тока и на напряжение 3000, 6000 и 10000 В постоянного тока.

Кабели предназначены для прокладки:
— на трассах с неограниченной разностью уровней.
— внутри помещений, в каналах, туннелях, в местах, не подверженных вибрации, в условиях отсутствия механических воздействий на кабель ..
— в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям

Строительная длина кабелей должна быть не менее 125 м. Допускаются маломерные отрезки длиной не менее 20 м в количестве не более 10 % от общей длины сдаваемой партии кабелей.
[ГОСТ 433-73]

… монтажные многожильные кабели с поливинилхлоридной изоляцией и оболочкой, предназначенные для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Требования к стойкости при механических воздействиях
— Кабели должны быть механически прочными при воздействии вибрационных нагрузок в диапазоне частот 1-5000 Гц с ускорением до 392 м/с2 (40 g).
— Кабели должны быть механически прочными при воздействии многократных ударов с ускорением 1471 м/с2 (150 g) при длительности удара 1-3 мс.
— Кабели должны быть механически прочными при воздействии одиночных ударов с ускорением 9810 м/с2(1000 g) и линейных нагрузок с ускорением до 4905 м/с2 (500 g).

Требования к стойкости при климатических воздействиях
-Кабели должны быть стойкими к воздействию повышенной температуры 343 К (70°С), при этом за повышенную температуру принимают температуру наиболее нагреваемого элемента конструкции кабеля.
— Кабели должны быть стойкими к воздействию пониженной температуры — 223 К (минус 50°С).
— Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре 308 К (35°С).
— Кабели климатического исполнения Т должны быть стойкими к воздействию плесневых грибов.
[ГОСТ 10348-80]


technical_translator_dictionary.academic.ru

Кабель — это… Что такое Кабель?

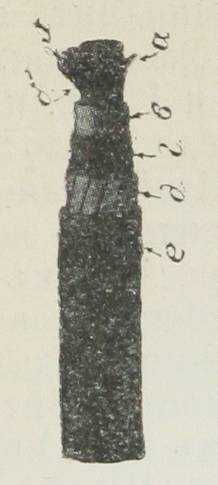

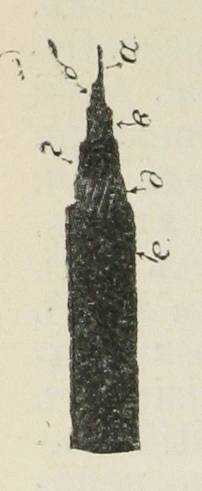

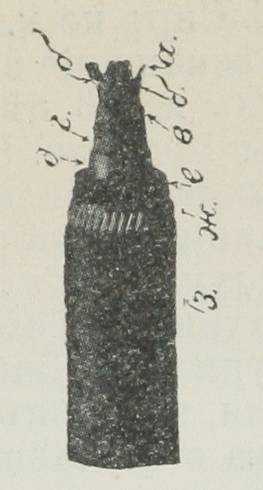

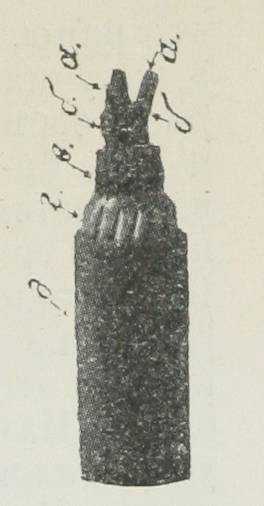

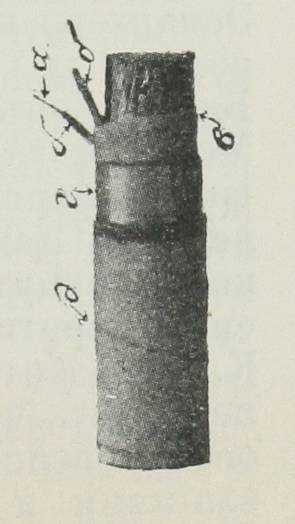

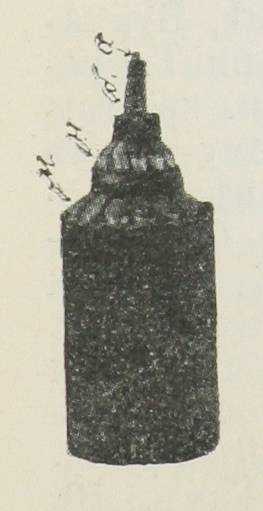

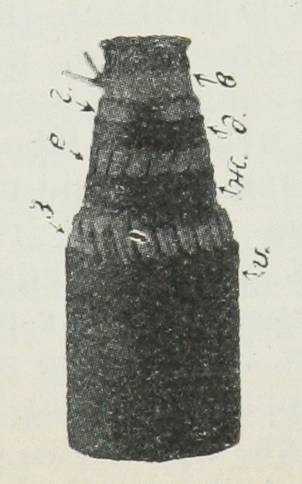

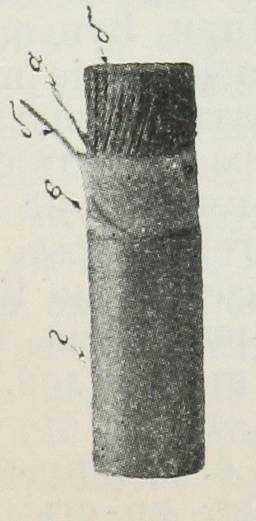

КАБЕЛЬ. I. Минный (подводный) К. въ Россіи употребляется двухъ сортовъ, состоящихъ каждый изъ жилы (мѣдн. проволоки, свитыя вмѣстѣ), изолировки (чаттертоновъ составъ, слой гуттаперчи, спирал. лента чист. каучука, продольный слой смѣшан. каучука, продол. хлопчато-бум. лента, пропитанная смолист. вещ-вами, и, наконецъ, такая же спирал. лента) и брони (или арматуры изъ жел. отожженныхъ оцинков. проволокъ, наложенныхъ спирально). Данныя этого К: а) электрич. сопр-леніе на 1 вер.: жилы — не болѣе 5,35 и 9,5 ома, изоляціи — не менѣе 400 мегомъ; б) вѣсъ 1 вер. — ок. 30 пд.; в) сопр-леніе на разрывъ — ок. 100 пд., при чемъ броня д. рваться ранѣе жилы; г) оцинковка д. удовлетворять изв. условіямъ и д) наличіе въ изолировоч. слоѣ и каучука и гуттаперчи допускаетъ какъ храненіе на воздухѣ, такъ и службу въ водѣ (см. Изолировка). Кабель наматывается обык-но на катушки, емкость к-рыхъ опредѣляется по особ. формулѣ, въ зав-сти отъ размѣра катушки и діаметра кабеля. II. Телеграфный и телефонный К. примѣняется при устр-вѣ телегр. и телеф. линій, при переходахъ черезъ водн. простр-ва, въ городахъ съ развитой телеф. сѣтью, въ кр-стяхъ для защиты линіи отъ арт. огня, при пересѣченіяхъ ж.-д. путей, при устр-вѣ сообщеній вблизи непр-ля, въ мѣс-ти, неудобной для постановки полев. воздуш. линіи и т. п. — Телеграф. К. для постоян. сообщеній различаются: подземный, — зарываемый въ землю на нѣк-рой глубинѣ или прокладываемый въ трубопроводахъ, зарытыхъ въ землѣ; подводный — при необходимости грузить его подъ воду, и воздушный, подвѣшиваемый къ столбамъ. Конструкція К. зависитъ отъ его назначенія и мѣста размѣщенія: 1) Подземный телеграф. К. въ наст. время, вслѣдствіе дороговизны гуттаперчи, примѣняется преимущ-но съ джутовой и бумажн. изоляціей. Телеграф. К. съ джутовой изоляціей состоитъ изъ одной (рис. 1) или нѣск. (рис. 2), сообразно числу телеграф. линій, жилъ (канатикъ изъ 3—5—7 мѣдн. проволокъ). Каждая жила покрыта джут. оболочкой б, пропитанной смолист. составомъ, а затѣмъ, если въ К. нѣск. жилъ, весь пучокъ покрытъ джутомъ и обернутъ холщ. лентой. Поверхъ ленты К. покрытъ свинцов. водонепрониц. трубкой в. На трубку наложенъ джутъ или пенька г и броня д изъ жел. кругл. или плоск. проволокъ или стальн. ленты, по числу жилъ въ К. Броня покрыта пеньков. оболочкой е. Этотъ типъ К. примѣняется въ почтово-телегр. вѣд-вѣ и въ кр-стяхъ. Телеграф. К. съ бумажной изоляціей (рис. 3) состоитъ изъ одной или нѣск. жилъ а, свитыхъ изъ 7 мѣдн. проволочекъ; каждая жила покрыта нѣск. плотн. оборотами б бумаги, пропитанной парафиномъ, всѣ жилы покрыты оболочкой в изъ спирально навернутой парафинир. бумажн. ленты и свинцов. трубой д. Поверхъ трубы наложенъ слой джута или пеньки е и проволоч. броня ж, обмотанная пенькой з. Этотъ типъ К., обладая малой емкостью, весьма пригоденъ для быстродѣйствующихъ аппаратовъ. Онъ примѣняется за гр-цей. Броня подземн. К., зарываемыхъ въ грунтъ, не превышаетъ 2—3 мм. При прокладкѣ телеграф. К. съ джут. и бумаж. изоляціей въ трубахъ, брони м. не быть, т. к. отъ механич. поврежденій К. защищенъ трубопроводомъ. 2) Подводные телеграфные К. въ в.-инж. вѣдомствѣ примѣняются съ гуттаперч. изоляціей, т. к. при обрывахъ въ нихъ наблюдаются лишь частич. поврежденія. Иногда, при переходахъ черезъ небол. водн. простр-ва, прокладывается К. съ джут. изоляціей. К. съ гуттаперчевой изоляціей состоитъ изъ одной или нѣск. жилъ а (рис. 4), свитыхъ изъ 3—5—7 или болѣе мѣдн. проволочекъ; каждая жила покрыта изолирующей оболочкой б изъ слоевъ гуттаперчи и чаттертонова состава. Поверхъ жилъ наложена оболочка изъ джута в, а на нее навернута проволочн. броня г, покрытая пенькой д. Броня К., прокладываемыхъ черезъ рѣки и у бер. моря, состоитъ изъ жел. проволокъ діам. 6—8 мм. К., прокладываемый въ глуб. мѣстахъ моря, снабжается болѣе тонк. броней, т. к. онъ тамъ менѣе повреждается. Въ нѣк-рыхъ мор. К., для большей прочности, дѣлается двойн. броня м и н (рис. 5). Пеньк. оболочка д (рис. 4) не всегда имѣется. Подвод. К. съ джут. изоляціей отличается отъ такого же подземнаго, двумя свинц. трубами, наложенными непосред-но одна на другую, и большей толщиной брони. — Телефонный К. примѣняется подземный, подводный и воздушный. Въ наст. время эти К. почти исключит-но двухпроводной системы, т.-е. въ нихъ для каждой линіи имѣется два провода — прямой и обратный, чѣмъ устраняется вліяніе посторон. переговоровъ. Подзем. телефон. К. употребляется преимущ-но съ бумаж.-воздуш. изоляціей. Каждая жила К. (рис. 6) состоитъ изъ мѣдн. проволоки а (0,5—0,7 мм.), изолированной непромокаемой бумагой б, при чемъ между проволокой и изолирующей оболочкой оставляется слой воздуха. Каждая пара жилъ, во избѣжаніе перепутыванія при соединеніяхъ, обмотана тонкой нитью или бумажн. лентой. Всѣ пары обернуты холщ. лентой в и покрыты свинц. оболочкой г, толщина к-рой зависитъ отъ числа жилъ. Если К. укладывается въ трубахъ, то въ немъ отсутствуетъ броня; въ против. случаѣ, подобно джут. К., на свинцов. оболочку накладывается джутъ или пенька, а поверхъ нея броня изъ кругл. или плоск. жел. проволокъ или стальн. ленты и пеньков. оболочка. Подобные К. изготовляются до 400 парныхъ жилъ и болѣе. Въ кр-стяхъ примѣняются телефон. К. съ джут. изоляціей, к-рые отличаются отъ телеграфныхъ сѣченіемъ жилы (3 мѣдн. проволоки) и толщиной изолирующей оболочки. Введены они по тѣмъ соображеніямъ, что, при перебиваніи бумажно-воздуш. К. снарядомъ, вода по воздуш. каналамъ распространяется по линіи и исправленіе изоляціи требуетъ много времени. Подводные телефонные К. устроены подобно подземнымъ съ бумажно-воздушн. изоляціей, но поверхъ свинцов. трубы наложена другая свинц. труба; затѣмъ К. покрытъ джутомъ или пенькой д (рис. 7), одной или двумя бронями е и з изъ жел. проволокъ и просмоленной или пропитанной асфальтомъ пеньк. обмоткой. Въ кр-стяхъ подвод. телефон. К. снабжены гуттаперч. изоляціей отъ подвод. телеграф. К. отличаются сѣченіемъ жилъ и толщ. изолирующей оболочки. Воздушные телефонные К. (рис. 8) — такого же устр-ва, какъ подзем. телеф. К., прокладываемый въ трубахъ, но поверхъ свинц. оболочки г покрытъ холщ. лентой д, предохраняющей свинц. трубу отъ смятія подвѣсн. крючками. 3) Полевые кабели — см. Полевыя телеграфныя линіи.

Рис. 1.

Рис. 2.

Рис. 3.

Рис. 4.

Рис. 5.

Рис. 6.

Рис. 7.

Рис. 8.

Военная энциклопедия. — СПб.: Т-во И.Д. Сытина. Под ред. В.Ф. Новицкого и др.. 1911—1915.
