Изготовление стропильной системы: Изготовление стропильной системы своими руками

видео-инструкция по монтажу своими руками, как изготовить стропильную систему Эркера, Шале, аттиковую, фото

Стропильная конструкция – основа для любой скатной крыши, ее «скелет». Она воспринимает на себя весьма серьезные нагрузки, особенно в зимнее время, и является несущей для кровли. Это значит, что защита дома от осадков и ветрового воздействия в значительной степени зависит от нее.

Поэтому в индивидуальном строительстве изготовление стропил на завершающем этапе – важная операция, которой уделяется особое внимание. Какова последовательность действий при устройстве стропильной системы, какие особенности имеют различные виды стропил – далее в статье.

Начальный этап монтажа висячих стропил

Учитывая исключительную важность стропильной системы, ее тип, материал для изготовления и прочие важные детали определяются на этапе проектирования. Стропильные фермы обычно выполняются из дерева или металла (в уникальных случаях в частном домостроении – из железобетона).

Металлические фермы обычно изготавливаются заводским способом, доставляются в готовом виде на стройку и устанавливаются при помощи крана, закрепляются сваркой.

Деревянные стропила могут:

• Также изготавливаться заводским способом (висячие стропила)
• Заводским способом могут изготавливаться отдельные элементы конструкции и собираться на стройке
• Вся стропильная система раскраивается и монтируется непосредственно на объекте

Использование заводских полуфабрикатов предполагает предельную точность в соблюдении проекта при производстве строительных работ, поскольку переделка готовых ферм или изменение размеров их деталей связаны с большими сложностями, а иногда – просто невозможны.

Но плюсом такого решения является то, что если стены выведены правильно, то установка стропильной системы равносильна сборке детского конструктора.

Элементы стропильных систем

Часто заводские изделия используют при возведении сложных кровель, например, если требуется стропильная система над эркером, и в обязательном порядке – при строительстве быстровозводимых зданий, поставляемых в комплекте.

Совет!!
Перед самостоятельным изготовлением и сборкой стропил следует изучить все термины, связанные с крышей. Путаница в понятиях может в ходе работ привести к непредсказуемым последствиям

В процессе устройства стропильной конструкции можно выделить следующие этапы:

Изготовление шаблонов, раскрой, изготовление ферм

Лекала и распиловка

Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.

Оно может быть выполнено следующими способами:

• Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил) .
  Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания.
  Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры.
  Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.

Совет!
Когда шаблон отмерен по длине, на него лучше сразу нанести все врубки, врезки, места крепления соединительных элементов.
Можно изготовить для всего этого отдельные шаблоны, и наносить их на раскроенные стропила самостоятельной операцией, однако при этом растет риск погрешностей

Стропильные фермы раскроены и собраны на земле

• Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине
  .
  Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же.
  Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
• Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами.
  Этот способ хотя и весьма прост, но считается наименее надежным.

Совет!
В шаблонах с вертикальной планкой последняя может быть сама использована в качестве шаблона для опорных элементов, если таковые предусмотрены конструкцией стропильной системы (например, стоек или бабок)

Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.

А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.

Сборка ферм

Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.

Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.

В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.

Схема промера ферм

В результате, если геометрия ската правильная, должны получиться следующие результаты:

1. В месте пересечения бечевки должны слегка касаться друг друга
2. Место их пересечения должно приходиться на середину длины крыши
3. Пересекаться они должны на половине длины противоположных стропильных ног

Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.

После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.

В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.

Технические подробности

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Совет!
В большинстве случаев при установке наслонных стропил стоит устроить шарнирное соединение хотя бы в одном из узлов: крепление к мауэрлату (специальная скользящая металлическая конструкция), связь с коньковым брусом, стык стропил (если коньковый брус отсутствует)

Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами.

Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.

Стропильная система крыши — понятие и способы изготовления

Прочность крыши зависит от основы её конструкции — несущих элементов. Традиционно ими являются стропила. Стропильная система крыши держит на себе вес всей кровельной конструкции, которая в свою очередь должна удерживать дополнительные виды нагрузок – ветровую и нагрузку накапливающегося на крыше зимой снежного покрова. Поэтому строительство крыши — это вопрос к которому требуется подойти с особой внимательностью и точностью.

Стропильная система крыши

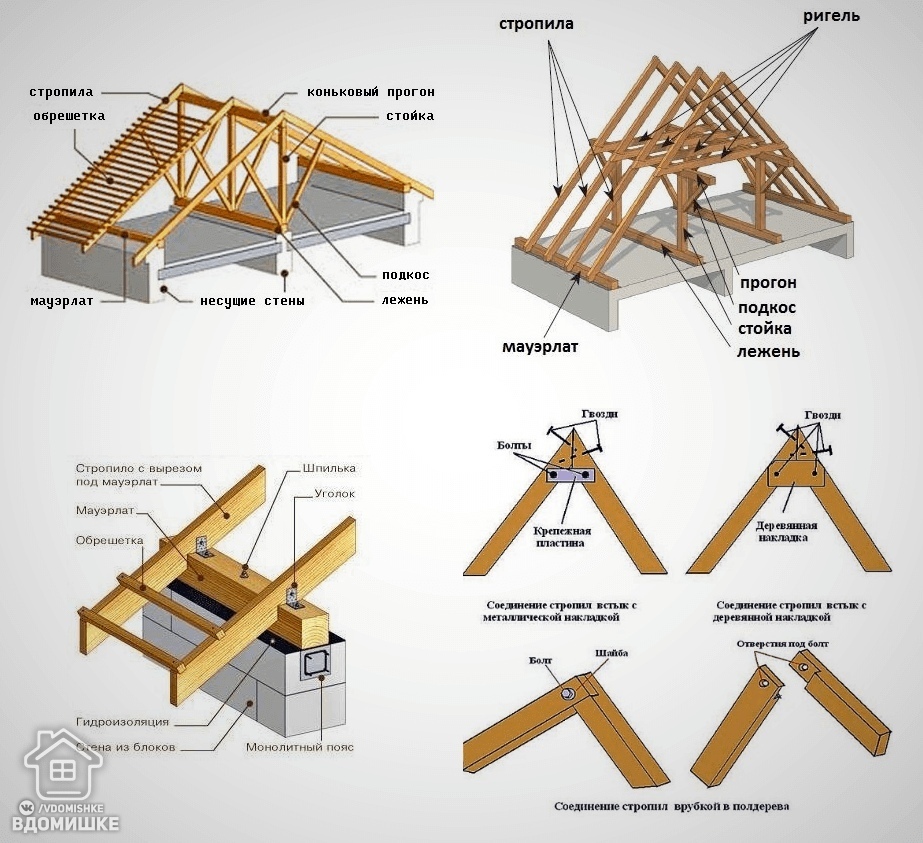

Стропильная система крыши частного дома состоит из следующих элементов:

Мауэрлат

Длинный брусок из смолистого ствола любого хвойного дерева. Его укладывают вдоль наружной несущей стенки по периметру дома, закрепив анкерами или особыми резьбовыми стержнями. Мауэрлат служит для равномерного распределения нагрузки и передачи её от стропил несущим стенам.

Стропильная нога

Деревянные брусья из которых возводиться контур скатной кровли характерной треугольной формы. Кровля должна выдерживать сильнейшее воздействие ветра, снега и прочих атмосферных аномалий.

Чтобы максимально её укрепить стропильные ноги равномерно распределяют вдоль кровли с шагом, не превышающим 1.2 метра. В зависимости от веса кровли шаг стропил может еще более снижаться.

Лежень

Брусок из дерева, подобно мауэрлату помогает перераспределять нагрузку он кровельных стоек на стены здания. Укладывается над внутренней несущей стеной дома.

Затяжка

Важнейший узел висячей стропильной системы. Брусок, уложенный таким образом, чтобы служить основой треугольника кровли. Этот элемент не позволяет скатам крыши разъезжаться под действием своего веса.

Стойки

Элемент кровли, представляющий собой вертикально установленный брусок квадратного сечения. Этот брусок принимает нагрузку от конька крыши и передает её внутренней несущей стене. Так же, как опоры могут устанавливаться и под стропильные ноги.

Подкос

Элемент, служащий для укрепления конструкции кровли. Подкосы соединяют кровельные ноги с лежнем, образуя конструкцию в форме ромба. Совокупность затяжки и подкосов с обеих сторон называется фермой. Такая конструкция способна выдержать вес кровли даже в том случае, если проем очень большой.

Обрешётка

По длине всей крыше поперек ног стропил своеобразными ступеньками закрепляются тонкие гладкие доски. Они скрепляют в единую конструкцию стропильные ноги. На обрешётку монтируется облицовка крыши – кровельное покрытие. Если предполагается покрывать крышу мягкой кровлей обрешётку нужно делать практически сплошной. Лучшим материалом для этого считаются листы фанеры.

Конек крыши

Верхняя часть треугольника кровельной конструкции. Вверху в месте соединения двух противоположных стропильных ног вдоль всей крыши крепится деревянный брус квадратного сечения. Таким образом, получается мощный узел, который не позволяет крыше разрушиться.

Свес крыши

Это нижняя часть скатной крыши, выступающая примерно на полметра от периметра здания. Это делается для того, чтобы дождевые потоки, стекающие по кровле, не попадали на внешние несущие стены и не разрушали их.

Кобылки

Эти элементы крыши применяются лишь тогда, когда длины стропильных ног не хватает для обустройства свеса. В этом случае их удлиняют, соединяя с досками меньшего сечения.

Стропильная система крыши — кобылки

Перед возведением кровли серьезные подрядчики всегда проводят анализ преобладающих показателей силы ветра в районе застройки и средней высоты снежного покрова. Такие исследования позволяют создать необходимый запас прочности для будущей крыши.Для достижения нужной прочности конструкции, необходимо надежное скрепление стропил друг с другом и фасадом здания.

Деревянные стропила, благодаря простоте изготовления и несложному монтажу, используются при постройке загородных домов малоэтажек. Поверхность таких стропил легко обрабатывается.

Это позволяет быстро и без использования сложного оборудования подогнать систему стропил под габариты уже возведенного здания, исправив небольшой брак, допущенный каменщиками при кладке стен. Подобная процедура практически невозможна при возведении крыши с использованием металлических стропил или железобетонных конструкций.

Стропильная система крыши

Для скрепления стропил применяются такие соединительные детали как хомуты и скобы. Тем не менее, наиболее часто в качестве соединения по старинке применяют гвозди. Такое соединение имеет существенный изъян. Когда спустя несколько лет древесина высыхает, оно утрачивает свою прочность.

Куда более надежным является метод болтового соединения. Но и здесь, каналы, просверливаемые для вворачивания болтов, вызывают частичное ослабление стропильной конструкции. Практика показывает, что наибольшей прочностью обладает крепеж металлическими скобами или хомутами.

Менее гибкий, но куда более надежный способ изготовления системы деревянных стропил является их промышленное производство. Отдельные стропила изготавливаются серией в условиях заводского цеха, с использованием точного оборудования и хорошо подобранной древесиной, отвечающей жестким стандартам. Изготовленные деревянные стропила соединяются стыковыми планками в крупные конструкции – фермы.


Упакованные фермы доставляют на место строительства. Затем, как в увеличенном в несколько раз детском конструкторе из отдельных ферм собирается полная кровельная система. Такая технология обеспечивает быстрое возведение стропильной системы. Дополнительными опциями при изготовлении ферм промышленным способом является пропитка ферм антисептиками и растворами, повышающими устойчивость древесины к возгоранию. Данные процедуры обеспечивают безопасность и долговечность как кровли, так и всего здания.

Стропильная система крыши — готовые фермы для крыши

Технология соединения гарантирует высокую прочность всей конструкции и невозможность смещения отдельных узлов системы стропил в процессе естественного усыхания древесины. О видах и особенностях стропильной системы вы сможете познакомиться также в этом видео:

Материалы для стропил

Любая крыша держится на специальной опорной конструкции – стропильной системе. Она может быть разной: это зависит от формы крыши, материала, применяющегося для обшивки кровли, и прочего.

Так как стропильная система одна из самых важных в общей конструкции крыши, то и материалы для стропил должны выбираться только качественные и надежные. В этой статье предлагаем узнать в целом про стропильную систему, ее виды, а также про материалы для стропил, которые рекомендуется использовать.

Общее описание стропильной системы для крыши

Для чего служит стропильная система? Отметим, что на стропила крепится обрешетка, по которой уже покрывают крышу кровельным материалом (предварительно также может быть уложена паро- или гидроизоляция, утеплитель и прочее).

Главная задача стропил – это передача нагрузки, получаемой крышей от ветра, на стены здания и внутренние опоры. Также стропила передают нагрузку, оказываемую весом крыши, сугробами снега и пр.

Что представляет собой конструкция стропильной системы? Основная геометрическая фигура, которая применяется в здесь, – это треугольник. По сути, практически любая система стропил – это сочетание разнообразных треугольников. Эта фигура была положена в основу стропильной системы из-за своей жесткой геометрии.

Отметим, что главным элементом стропильной системы являются стропильные ноги, или просто стропила. Они укладываются вдоль ската кровли, по ним строители дальше крепят обрешетку.

Виды стропил

При строительстве стропильной системы могут использоваться два вида стропил:

Висячие стропила опираются только на две опоры – это могут быть, к примеру, стены здания. Такие стропила устанавливаются без дополнительных промежуточных опор. Ноги таких стропил переносят напряжение сжатия и изгиба, а также передают стенам распирающее усилие, которое сами и создают. Для компенсации этого явления строителями обычно используются специальные затяжки горизонтальные либо наклонные, которые соединяют стропильные ноги.

Наслонные стропила обычно используются, когда между наружными стенами есть большой пролет. При их установке ноги опирают о наружные стены, а среднюю часть стропил на промежуточные опоры (это могут колоны, стены) с помощью специальных вертикальных стоек. Эти стойки могут соединяться с затяжками, что позволяет увеличить жесткость стропильной фермы.

Отметим, что часто висячие и наслонные стропила чередуются, все зависит от того, есть ли возможность установить дополнительные промежуточные опоры.

Какие материалы используются для стропил?

Основной материал, который используется для стропильных систем – это дерево. Специалисты отмечают, что деревянные стропила будут пользоваться популярностью еще долгое время.

Еще недавно для стропильной системы в основном применяли бревна и полубревна. Но этот материал требовал значительной подготовки, чтобы придать ему нужные размеры. Более простой в обработке материал – прямоугольный брус. Обычно стропила делают из хвойных пород дерева таких, как лиственница, сосна или ель. Для этих целей используют доску, которая имеет сечение 50х150 или 50х200 мм, иногда большее.

У дерева есть существенный недостаток – со временем от больших нагрузок оно деформируется. Поэтому часто применяют комбинированные стропильные системы из дерева и металла. Последний обычно используется для изготовления опор и площадок под них, разных накладок для усиления ног стропил и пр. Металл с одной стороны позволяет увеличить показатель жесткости всей стропильной системы. Но с другой стороны осложняется эксплуатация такой комбинированной системы из-за оседающего на металле конденсата, что может привести к загниванию деревянных частей, которые соприкасаются с металлом.

Для того чтобы избежать такой ситуации, необходимо проводить тщательную обработку деталей стропильной системы влагозащитными средствами. Может также применяться и пленочная изоляция, которая позволит исключить контакт дерева и металла. Также советуют оборудовать вентиляцию подстропильного пространства. Тем не менее, даже при всех этих мерах, стропила требуют постоянного контроля и ухода.

Существуют и стропильные системы, полностью выполненные из металла. Для этих целей чаще всего применяют стальной прокат, а именно тавра, швеллера, уголок, двутавра и прочее. Такая конструкция отличается большей компактностью, чем деревянные стропила. Недостатки такой системы связанны со свойствами металла – он имеет высокую теплопроводность, и очень быстро остывает и нагревается. Решение этой проблемы – тщательное утепление кровли.

Выбор материала для стропильной системы дома зависит от конструкционных особенностей здания. Оптимально, принимая решение по этому вопросу, посоветоваться с профессионалами.
