Устройство и принцип действия радиатора охлаждения двигателя

Устройство и принцип действия радиатора охлаждения двигателя

Система охлаждения играет очень важную роль, так как именно она предотвращает перегревание двигателя автомобиля, которое неизбежно в процессе работы. Важнейшим элементом охлаждающей системы выступает радиатор, обеспечивающий эффективное охлаждение жидкости.

Система охлаждения автомобиля специально предназначена для того, чтобы охлаждать детали двигателя, которые нагреваются в процессе его работы. Современные автомобили имеют системы охлаждения, которые, помимо своей основной, выполняют целый ряд других важных функций:

— нагревают воздух в системе вентиляции, отопления и кондиционирования;
— охлаждают масло в системе смазки;
— охлаждают отработанные газы в системе рециркуляции отработанных газов;
— охлаждают рабочую жидкость в автоматической коробке передач;

— охлаждают воздух в системе турбонаддува.

На сегодняшний день существует несколько систем охлаждения двигателя: воздушная, жидкостная и комбинированная. В жидкостной системе тепло от разогретых элементов двигателя отводит поток жидкости, в воздушной системе — поток воздуха. В комбинированной системе воздушная и жидкостная системы объединяются.

Большинство современных автомобилей оборудованы жидкостной системой охлаждения, среди преимуществ которой можно выделить эффективное равномерное охлаждение. Кроме этого, жидкостная система охлаждения имеет невысокий уровень шума.

Независимо от того, какой тип двигателя имеет автомобиль — бензиновый или дизельный, конструкция систем охлаждения будет подобной. В состав системы охлаждения входят следующие элементы:

— радиатор системы охлаждения;
— теплообменник отопителя;
— масляный радиатор;
— расширительный бачок;
— термостат;
— центробежный насос;
— вентилятор радиатора;
— патрубки;
— элементы управления;
— рубашка «охлаждения» двигателя.

Устройство радиатора

Важнейшим конструктивным элементом не только системы охлаждения, но и самого двигателя, является радиатор. Прообраз современного радиатора устанавливался даже на самых первых автомобилях, так как без радиатора работа двигателя не представляется возможной. Радиатор системы охлаждения выполняет такую важную функцию, как поддержание рабочей температуры двигателя и защита его от перегрева.

Как правило, автомобильный радиатор состоит из таких элементов, как верхний и нижний баки, сердцевина, детали крепления. Радиатор предназначен для того, чтобы жидкость, поступающая в него непосредственно из водяной рубашки двигателя, охлаждалась до необходимой температуры. Баки радиатора, а также сердцевина, которая к ним припаяна, как правило, изготавливаются из латуни, благодаря чему обеспечивается хорошая теплопроводность.

Сердцевина радиатора представляет собой тонкие поперечные пластины, через которые проходят плоские вертикальные трубки, припаянные к этим пластинам. Жидкость, которая проходит через сердцевину радиатора охлаждения, расходится на множество потоков. Подобное устройство сердцевины позволяет жидкости охлаждаться более интенсивно, так как значительно возрастает площадь соприкосновения жидкости со стенками трубок.

Баки радиатора соединяются с рубашкой охлаждения при помощи патрубков. Нижний бак оснащен специальным краником, предназначенным для слива жидкости из радиатора. Чтобы спускать воду из водяной рубашки, в нижней части блока также имеется краник.

В систему охлаждения жидкость заливается через горловину бака, расположенного вверху и закрываемого крышкой. Жидкостная система охлаждения двигателя отличается наличием двойного регулирования теплового режима: термостатом и шторкой.

Шторка радиатора охлаждения — это своеобразное полотно, один из концов которого закрепляется на сматывающем механизме, который, в свою очередь, монтируется в барабане. Второй конец неподвижно соединяется в нижней части автомобильного радиатора.

Некоторые двигатели внутреннего сгорания вместо шторки оснащены жалюзи створчатого типа, состоящими из пластин. Пластины шарнирно закрепляются в нижней планке, связанной тягой и системой рычагов с рукояткой управления жалюзи, которая находится в кабине. Сами створки могут быть расположены горизонтально или вертикально.

Принцип работы радиатора

Системы охлаждения, которыми оборудуются современные автомобили, учитывают множество важных параметров, среди которых температура двигателя, температура жидкости и масла, температура снаружи салона и т.д.

Принцип работы системы охлаждения следующий. Благодаря жидкостному насосу охлаждающая жидкость находится в постоянном движении, циркулируя по кругу, омывая горячие стенки головки блока и цилиндров. Таким образом удается избежать перегрева двигателя, так как от нагретых деталей отводится тепло. Далее горячая жидкость направляется в радиатор охлаждения, который обеспечивает отвод тепла в окружающую среду. На этом цикл заканчивается, а охлажденная жидкость идет по новому циклу.

Таким образом, можно сделать вывод, что радиатор представляет собой своеобразный теплообменник, который обеспечивает охлаждение жидкости. Чтобы работа радиатора была еще более эффективной, перед двигателем устанавливается специальный вентилятор радиатора, нагнетающий воздух на поверхность радиатора, благодаря чему процесс теплообмена значительно ускоряется.

Вентилятор радиатора запускается автоматически специальным термодатчиком, который срабатывает в тот момент, когда рабочая температура двигателя начинает подниматься выше допустимой нормы. Вентилятор и радиатор охлаждения устанавливают непосредственно перед двигателем.

Другие статьи

#Палец штанги реактивной

Палец штанги реактивной: прочная основа шарниров штанг

23.

06.2021 | Статьи о запасных частях

В подвесках грузовых автомобилей, автобусов и другой техники предусмотрены элементы, компенсирующие реактивный момент — реактивные штанги. Соединение штанг с балками мостов и рамой осуществляется с помощью пальцев — об этих деталях, их типах и конструкции, а также о замене пальцев читайте в статье.

#Клапан МАЗ включения привода сцепления

Клапан МАЗ включения привода сцепления

16.06.2021 | Статьи о запасных частях

Многие модели автомобилей МАЗ оснащаются приводом выключения сцепления с пневматическим усилителем, важную роль в работе которого играет клапан включения привода. Все о клапанах включения привода сцепления МАЗ, их типах и конструкции, а также о подборе, замене и ТО данной детали — узнайте из статьи.

Радиатор системы охлаждения.

Приборы и механизмы жидкостной системы охлаждения

Радиатор



Назначение и устройство радиатора

Радиатор предназначен для передачи теплоты от охлаждающей жидкости потоку воздуха, т. е. он является основным теплообменным узлом системы охлаждения двигателя.
Общее устройство радиатора жидкостной системы охлаждения двигателя представлено на рисунке 3.
Более подробно устройство радиатора показано на рисунках 1 и 2.

Верхний 9 (рис. 1,а) и нижний 15 бачки радиатора соединены с сердцевиной 12

. В верхний бачок впаяны заливная горловина 8 с пробой 7 и патрубок для подсоединения гибкого шланга, который подводит нагретую охлаждающую жидкость к радиатору.
Сбоку заливная горловина имеет отверстие для пароотводной трубки.
В нижний бачок впаян патрубок отводящего гибкого шланга 13.
К верхнему и нижнему бачкам прикреплены боковые стойки 6, соединенные пластиной, припаянной к нижнему бачку. Стойки и пластины образуют каркас радиатора.

Основным теплообменным элементом радиатора является его сердцевина, состоящая из многочисленных трубок, соединенных в соты с помощью металлических пластин или лент. Трубки радиатора могут иметь круглое, овальное или прямоугольное сечение. При этом чем меньше площадь проходного сечения и тоньше стенка трубки, тем выше ее теплообменная способность.
Для прохода охлаждающей жидкости применяют шовные или цельнотянутые трубки из латунной ленты толщиной до

0,15 мм.

Сердцевины радиаторов автомобилей могут быть трубчато-пластинчатыми или трубчато-ленточными.
В трубчато-пластинчатых радиаторах охлаждающие трубки располагаются относительно потока воздуха в шахматном порядке в ряд или под углом (рис. 2,а-г). Пластины оребрения выполняются плоскими или волнистыми. Для усиления теплоотдачи на них могут быть выполнены специальные турбулизаторы в виде отогнутых просечек, которые образуют узкие и короткие воздушные каналы, расположенные под углом к потоку воздуха (рис. 2,д).

В трубчато-ленточных радиаторах (рис. 2,е) охлаждающие трубки располагаются в ряд. Ленту для решетки изготовляют из меди толщиной 0,05…0,1 мм. Для усиления теплоотдачи создают завихрения воздушного потока путем выполнения на ленте фигурных выштамповок или отогнутых просечек (рис. 2,ж).

В последнее время получили широкое распространение радиаторы из алюминиевого сплава, которые легче латунных и дешевле, однако их надежность и долговечность уступает радиаторам из латунных сплавов. Кроме того, латунные радиаторы проще ремонтировать при помощи пайки. Детали и элементы конструкции алюминиевых радиаторов соединяются обычно завальцовкой с применением герметизирующих материалов.

Радиатор соединен с рубашкой охлаждения двигателя патрубками и гибкими шлангами, которые прикреплены к патрубкам стяжными хомутами. Такое соединение допускает относительное смещение двигателя и радиатора без нарушения герметичности системы жидкостного охлаждения.

Пробка 7, закрывающая горловину 8 радиатора, состоит из корпуса 18 (рис. 1,б), парового 22 и воздушного 25 клапанов и запирающей пружины 21.

На стойке 20, с помощью которой к корпусу прикреплена запирающая пружина, установлен паровой клапан, прижатый пружиной 19. Воздушный клапан 25 прижимается пружиной 26 к седлу 27.
Плотное прилегание клапанов к седлам достигается установкой резиновых прокладок 23 и 24. При повреждении резиновых прокладок система охлаждения становится открытой и охлаждающая жидкость закипает при температуре 100 ˚С.
При исправных клапанах давление в системе несколько больше давления окружающей среды и температура кипения охлаждающей жидкости составляет 108…119 ˚С.

В случае закипания охлаждающей жидкости в системе охлаждения давление пара в радиаторе возрастает. При давлении 145…160 кПа открывается паровой клапан 22, преодолевая сопротивление пружины 19. Система охлаждения сообщается с атмосферой, и пар выходит из радиатора через пароотводящую трубку 17.
После охлаждения жидкости пар конденсируется и в системе охлаждения создается разрежение.
При давлении 1…13 кПа открывается воздушный клапан 25 и в радиатор через отверстие 28, и клапан начинает поступать воздух из атмосферы. Паровой и воздушный клапаны предотвращают возможное повреждение радиатора вследствие высокого давления, как с внешней, так и с внутренней стороны.
В случае использования в системе охлаждения расширительного бачка, клапаны могут размещаться в его пробке.

Для регулирования потока воздуха, проходящего через сердцевину радиатора, в системе охлаждения грузовых автомобилей и автобусов, а также легковых автомобилей устаревших конструкций применяют жалюзи с приводом из кабины водителя (рис. 1,а).
Жалюзи изготовляются из набора вертикальных или горизонтальных пластин-створок из оцинкованного железа, которые объединены рамкой и шарнирным устройством, обеспечивающим одновременный (или групповой) поворот пластин вокруг оси. При перемещении рукоятки 4 вперед до отказа створки жалюзи полностью открываются, и воздух свободно проходит между трубками радиатора, отбирая у них излишки теплоты. Для регулирования температурного режима рукоятку привода жалюзи можно установить на фиксаторе 5 в любом промежуточном положении.
В некоторых автомобилях применяются жалюзи в виде брезентовых или кожаных штор, подпружиненных в специальном тубусе и оснащенных механизмом подъема и опускания.

Современные легковые автомобили, как правило, не оснащаются жалюзи для регулирования воздушного потока к радиатору – чаще применяются системы автоматического включения и выключения вентилятора системы охлаждения с помощью электрических или гидравлических устройств. Это позволяет повысить комфорт управления автомобилем.

Эффективность обдува сердцевины радиатора воздухом повышается за счет применения направляющего кожуха – диффузора 16, который крепится к рамке радиатора и охватывает по кругу вентилятор системы охлаждения. Диффузор направляет воздушный поток через сердцевину, исключая его движение мимо радиатора.

***



Особенности эксплуатации радиаторов

Поскольку радиатор изготовляют из тонкостенных трубок и пластин, он является очень нежным и хрупким устройством. Поэтому при обслуживании и ремонте необходимо бережно обращаться с радиатором, чтобы не повредить детали сердцевины, патрубки или бачки.

В летний период времени водители нередко используют в качестве охлаждающей жидкости воду – она дешевле и эффективнее участвует в процессах теплообмена благодаря физическим свойствам. Но такая экономия может привести к повреждению и даже разрушению деталей и узлов двигателя.
Не следует забывать, что антифризы уменьшают образование накипи на стенках рубашки охлаждения блока и головки блока. Кроме того, в современных автомобилях низкозамерзающие жидкости зачастую служат не только для охлаждения двигателя, но и для смазки некоторых узлов, например, подшипников жидкостного насоса системы охлаждения. Вода такие функции выполнять не может.

При использовании воды в жидкостной системе охлаждения вместо низкозамерзающих жидкостей в холодный период времени года, ее следует тщательно удалять из радиатора и рубашки охлаждения двигателя при постановке автомобиля на хранение в не отапливаемых помещениях и на открытой стоянке. В противном случае замерзшая вода (как известно, вода расширяется при замерзании) может нарушить герметичность системы, повредив стыковые соединения деталей и даже разорвать трубки сердцевины и бачки радиатора, головку блока и блок-картер двигателя.
По этой причине необходимо убедиться, что вода полностью вытекла через открытые краники на блоке и радиаторе (крышка радиатора при этом должна быть снята), а затем продуть систему несколькими оборотами коленчатого вала при помощи стартера или даже на несколько секунд запустив двигатель без охлаждающей жидкости.
Краны после слива воды из системы охлаждения лучше оставить открытыми.

Иногда вода в системе охлаждения может привести к перегреву двигателя при запуске в очень холодное время года, если в системе охлаждения предусмотрены терморегулирующие клапаны – термостаты. В период прогрева двигателя термостат закрывает допуск охлаждающей жидкости в радиатор, и направляет ее по малому кругу. В это время часть воды, находящаяся в радиаторе двигателя, патрубках и гибких шлангах, а также в радиаторе отопителя кабины, остается неподвижной и может замерзнуть, образовав ледяные пробки в различных участках большого круга, чаще всего – в трубках радиатора и патрубках.
После прогрева двигателя и открывания клапана термостата в большой круг системы охлаждения эти пробки зачастую не удается растопить из-за отсутствия циркуляции воды, и она продолжает перемещаться лишь по малому кругу, нагреваясь все сильнее. Это может привести к перегреву двигателя. В таких случаях необходимо принять меры к ликвидации ледяных пробок в системе – автомобиль срочно поставить в теплый гараж, а патрубки и трубки радиатора проливать горячей водой, пока пробки не растают. Если при этом двигатель не заглушается, следует внимательно следить за его температурой.
Избежать подобных неприятностей можно используя в системе охлаждения специальные низкозамерзающие жидкости — антифризы.

***

Устройство жидкостного насоса



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Устройство автомобильного радиатора. Как промыть радиатор

Устройство и работа радиатора

Ни один двигатель внутреннего сгорания не обходится без системы охлаждения. Она не позволяет перегреть мотор во время эксплуатации автомобиля. На современных автомобилях наибольшее распространение получила жидкостная система охлаждения. Среди ее преимуществ – эффективное и равномерное охлаждение двигателя, уменьшение шумности работы.

Автомобильный радиатор

Одним из важнейших элементов данной конструкции является радиатор. Его задача – эффективно охлаждать жидкость, отводя при этом тепло в окружающую среду. Некое подобие современного радиатора устанавливалось даже на самых ранних автомобилях с ДВС.

Радиатор охлаждения двигателя, как правило, состоит из верхнего и нижнего бачков, сердцевины, где происходит непосредственно охлаждение жидкости, и деталей крепления. Жидкость, поступающая в радиатор из водяной рубашки двигателя, охлаждается в нем до требуемой температуры, после чего снова возвращается к двигателю. Корпус бачков и сердцевина радиатора изготавливаются из легких металлов, таких как латунь или алюминий. Благодаря их хорошей теплопроводности обеспечивается эффективное охлаждение жидкости.

Сердцевину радиатора составляют плоские металлические пластины, которые вертикально пронизывают полые трубки, соединяющие верхний и нижний бачки. Таким образом, жидкость через сердцевину проходит множеством потоков, в результате чего увеличивается площадь и интенсивность охлаждения.

Схема радиатора

Патрубки радиатора соединяют бачки с водяной рубашкой двигателя. В нижнем бачке имеется краник, который предназначен для слива жидкости. Такой же краник установлен и на двигателе. Жидкость в систему охлаждения заливается через горловину, расположенную на верхнем бачке радиатора.

В системах охлаждения, которые имеют современные автомобили, учитывается множество параметров, таких как температура двигателя, масла, охлаждающей жидкости, окружающей среды и т. д.

Действие жидкостной системы охлаждения состоит в следующем. Насос постоянно и непрерывно обеспечивает циркуляцию жидкости. Благодаря этому омываются стенки цилиндров и головки блока, от них отводится тепло. Нагретая жидкость направляется по патрубкам в радиатор, где обеспечивается отвод теплоты в окружающую среду. После этого охлажденная жидкость возвращается в рубашку охлаждения двигателя и цикл повторяется.

Чтобы повысить эффективность работы всей системы охлаждения, дополнительно перед двигателем устанавливается вентилятор, который нагнетает воздух на поверхность радиатора. В результате процесс теплообмена сильно ускоряется.

В подавляющем большинстве на автомобили устанавливается вентилятор радиатора с электроприводом, который запускается автоматически благодаря управляющему датчику, когда температура охлаждающей жидкости становится слишком высокой. Вентилятор вместе с радиатором охлаждения устанавливаются перед двигателем.

Последствия перегрева двигателя

• Слабый перегрев – двигатель 5-10 минут работает при повышенной температуре. Такое может случиться из-за поломки вентилятора или водяного насоса, однако водитель своевременно замечает перегрев и останавливает двигатель. Последствия такого перегрева минимальны – могут слегка подплавиться поршни, а многие современные двигатели и вовсе этого не заметят.
• Средний перегрев – работа двигателя при повышенной температуре более 20 минут. Причиной такого перегрева может стать одна из вышеперечисленных или любая другая. Чаще всего при средней степени перегрева начинает «вести» головку блока цилиндров (искривляются посадочные поверхности, образуются трещины), пробивает прокладку головки блока, сальники начинают пропускать масло, могут разрушаться поршни.
• Сильный перегрев – крайняя степень перегрева, чреватая самыми тяжелыми последствиями, вплоть до заклинивания и разрушения двигателя. При сильном перегреве начинают плавиться поршни, алюминий прилипает к стенкам цилиндров, двигатель начинает подклинивать. Головка блока начинает деформироваться, вылетают клапанные седла, появляется звонкий стук в верхней части двигателя. Моторное масло при таких температурах теряет свои свойства, смазка трущихся поверхностей фактически прекращается, шатунные вкладыши проворачиваются и в результате двигатель заклинивает.

Одно из последствий перегрева двигателя — прогар поршня

Для предотвращения перегрева двигателя необходимо следить за показаниями датчика температуры, а также поддерживать систему охлаждения в чистоте и исправном состоянии.

Ещё кое-что полезное для Вас:

Радиатор охлаждения, демонтаж, снятие с авто…

Очистка и промывка радиатора автомобиля

Для промывки радиатора необходимо полностью слить охлаждающую жидкость. После этого система охлаждения заполняется чистой водой (желательно дистиллированной). При промывке радиатора воду следует лить в заливную горловину радиатора.

Чем промыть радиатор автомобиля? Очень часто в воду при промывке добавляют каустическую соду для более эффективной очистки внутренних поверхностей. Пропорция, в которой необходимо приготавливать смесь – 50 грамм соды на 1 литр чистой воды.

Теперь нужно запустить двигатель, дать ему поработать на холостом ходу порядка 10-15 минут.

Средство для промывки радиатора

Существуют также специальные химические средства для очистки радиаторов, например,  всем известный «Hi-Gear». Они также добавляются в воду, которой промывается радиатор. Благодаря своей высокой концентрации они позволяют значительно ускорить весь процесс. С их помощью радиатор промывается всего около 7 минут, однако при использовании подобных химикатов нужно четко следовать инструкции, иначе можно повредить внутренние поверхности системы охлаждения.

Для того чтобы слить воду из системы, на нижнем бачке радиатора и блоке цилиндров есть специальные краники. При сливе жидкости заливную горловину следует держать открытой. После того, как жидкость слита, заливается новая порция, и процесс промывки продолжается до тех пор, пока из радиатора не будет сливаться чистая вода.

После окончания промывки вся вода сливается, и система промывается обычной чистой водой 4-5 раз.

Зачастую причиной перегрева двигателя автомобиля являются загрязнения наружной поверхности радиатора. Это может быть пыль, гряз, пух, останки различных насекомых и т. д.

Чтобы очистить радиатор снаружи, его продувают или промывают. Чистка радиатора сжатым воздухом может осуществляться непосредственно на автомобиле, однако такой способ малоэффективен. Промывают радиатор снаружи чаще всего водой под давлением с помощью обычных мини-моек, например,  всем известный «Керхер». Однако здесь будьте аккуратны с давлением – слишком сильный напор способен повредить мягкие соты радиатора.

Водные процедуры для радиатора никогда не повредят

По завершении промывки радиатора система охлаждения заполняется свежей жидкостью. Для того чтобы избавиться от завоздушивания системы, следует открыть пробку радиатора, завести двигатель и дать ему поработать несколько минут. Лишний воздух выйдет, а вам лишь останется долить необходимое количество охлаждающей жидкости.

Системы охлаждения двигателя. Радиаторы охлаждения и интеркулеры

Системы охлаждения двигателя. Радиаторы охлаждения и интеркулеры

Радиаторы охлаждения предназначены для теплообмена охлаждающей жидкости с окружающим воздухом и поддержания оптимальной температуры двигателя. Радиатор является главным теплообменником и располагается в передней части двигателя. Он переносит тепло, вырабатываемое двигателем, в наружный воздух посредством хладагента. Основная функция радиатора заключается в перераспределении тепла, создаваемого двигателем, во избежание перегрева. Это достигается главным образом за счёт конструкции радиатора. Радиатор сложен наподобие мехов аккордеона, экономя площадь поверхности. Когда горячий хладагент поступает в радиатор, тепло, удерживаемое внутри жидкости, выходит через его стенки. После того, как радиатор охлаждает жидкость, она может вернуться обратно в двигатель.

Вся продукция сертифицирована по международной системе менеджмента качества ISO 9001 и имеет сертификаты соответствия ГОСТ-Р. Изготовление радиаторов охлаждения производится в соответствии с техническими условиями ЦИЛУ.065181.001 ТУ.

ООО «КМЗ» имеет большой опыт разработки систем управления двигателем и предлагает лучшие из возможных технологических решений для непростого вторичного рынка. Помимо полного ассортимента продуктов для охлаждения двигателя предлагает линейку интеллектуальных радиаторов. Радиаторы интеркулера (интеркулеры) обеспечивают охлаждение наддувочного воздуха с окружающей средой; тем самым повышается плотность компрессионного воздуха. Интеркулер является теплообменником, который охлаждает воздух на входе в турбокомпрессор. Усовершенствованный дизайн позволяет ещё больше экономить топливо и снижает вредные выбросы. Для обеспечения большего прироста мощности двигателя, экономного сгорания топлива и улучшения экологических показателей в плане выхлопных газов применяют интеркулер.

По типу конструкции выпускаются следующие радиаторы (теплообменники):

• алюминиевые трубчато-пластинчатые сборные. Охлаждающая сердцевина состоит из круглых трубок, нанизанных на охлаждающие пластины-«ламели»;

• алюминиевые трубчато-ленточные (паяные). Имеют охлаждающую сердцевину из трубок плоскоовального сечения и лент, сложенных в виде «гармошек», расположенных между трубок;

•  медно-латунные трубчато-ленточные (паяные). Отличие – используется медь, а не алюминий. Материал бачков – латунь.

Технология их производства включает в себя этапы сборки сердцевины, флюсования и нанесения припоя, предварительного нагрева, пайки в азотной среде и мгновенного остужения. В результате обработки пакет из плоскоовальных трубок и гофрированной ленты превращается в прочную цельнометаллическую сердцевину; последний этап производства радиатора – соединение сердцевины с бачками.

Радиаторы охлаждения медно-латунной трубчато-ленточной несборной конструкции. Такие радиаторы состоят из сердцевины, собранной из медных плоскоовальных трубок и медной ленты, спаянной с латунными доньями. Следующим этапом полученный пакет соединяется методом пайки с латунными бачками. Все компоненты должны сохранять достаточную холодопроизводительность для поддержания оптимальной производительности двигателя. Он поставляет охлаждающую жидкость к вспомогательным устройствам, таким как масляный радиатор и охладитель всасываемого воздуха. Он поддерживает уровень давления и вакуумирования хладагента и обеспечивает водонепроницаемость под давлением теплопередающего контура. Радиатор сконструирован с учётом выдерживания вибраций, кручений, пульсаций давления, создаваемых двигателем, а также коррозии, вызываемой внешними условиями или сработавшегося хладагента.

После производства 100% радиаторов проходят выходной контроль на герметичность под избыточным давлением. Все изделия полностью соответствуют требованиям заводов-изготовителей:

• по тепло-динамическим свойствам – теплоотдача, аэродинамическое и гидравлическое сопротивление;

• по геометрическим параметрам – геометрия, размер охлаждающей сердцевины, посадочные места.

Вся продукция сертифицирована по международной системе менеджмента качества ISO 9001 и имеет сертификаты соответствия ГОСТ-Р.

Интеркулер – одновременно простое и гениальное устройство, позволяющее уменьшить температуру воздуха примерно до 50°С. Судовой дизель, в котором присутствует интеркулер, получает в свое распоряжение до 20% дополнительной мощности. Согласитесь, это внушительный показатель, особенно если учесть, что судовой дизель при этом не претерпевает никаких серьезных изменений. Конструкция промежуточного охладителя, как иначе называют интеркулер, относительно несложная: больше всего он напоминает радиатор с множеством длинных патрубков и ходов, выполненных из меди или алюминия. Выбор именно этих металлов продиктован их прекрасной теплоотдачей. Особенности строения интеркулера определяют и его «слабое место». Воздушный поток, проходя через многочисленные элементы интеркулера, частично теряет давление. Кроме того, он утяжеляет судовой дизель как минимум на несколько килограммов. Именно поэтому реальный показатель эффективности работы промежуточного охладителя оценивается в 70%, хотя в идеальном случае предполагается достижение всех 100%. Учитывая темпы развития современного машиностроения, можно предположить, что в скором времени будет найден путь для минимизации потери давления.

Интеркулер на дизель типа М50 размерности ЧН18/20 (серия ТМ-600)

Существует два вида интеркулеров:

• с воздушным охлаждением: они обладают наиболее простой конструкцией, однако уступают второму типу в эффективности;

• с водяным охлаждением: наиболее продуктивный вид интеркулеров, но, за счёт сложности установки и эксплуатации, встречается реже.

Можно с уверенностью заявить, что судовой дизель с турбонаддувом в сочетании с интеркулером даст внушительный прирост мощности.

Производственный участок предприятия

Благодаря индивидуальному подходу к изготовлению радиаторов и интеркулеров мы имеем возможность применять материалы, использование которых нецелесообразно при крупносерийном производстве.  Вы можете самостоятельно выбрать материал (алюминий, латунь, всевозможные сплавы) для изготовления вашего радиатора.

Мы предлагаем услуги по изготовлению радиаторов охлаждения, интеркулеров, по образцу (примеры работ вы можете посмотреть в нашей фотогалерее). Нет возможности предоставить нам чертежи? Специалисты ООО «КМЗ» самостоятельно выполнят все замеры и  расчёты. Производственная база предприятия позволяет изготавливать оборудование любых размеров под любые требования заказчика. ООО «КМЗ» предлагает вам услуги по изготовлению радиаторов на заказ в кратчайшие сроки.

ТАПСО ШААЗ Радиаторы. Системы охлаждения двигателя.

РАДИАТОРЫ ПОД ЗАКАЗ в медно-латунном и алюминиевом исполнении





что делать, как найти течь и как устранить

Радиатор охлаждения является основным элементом системы охлаждения двигателя.

Работа радиатора охлаждения — это активная передача тепла в атмосферу от разогретой охлаждающей жидкости. Этот процесс важен для эффективной работы двигателя, т.к. охлаждающая жидкость, прежде чем отдать тепло в радиаторе, это тепло забирает от разогретых узлов и деталей двигателя. Так изначально задумано конструкторами, но жизнь вносит свои коррективы в эксплуатацию автомобиля на дороге.

Ситуация, когда стрелка на приборке начинает предательски ползти вверх, и, к сожалению, эта стрелка не показатель уровня топлива, а показатель температуры охлаждающей жидкости, скромно указывая на начинающийся перегрев автомобиля.  Валит пар из под капота, а на асфальте медленно, но уверенно расползается жидкое пятно из охлаждающей жидкости. Радиатор потек, что делать?

Причины течи радиатора системы охлаждения автомобиля

Прежде чем что-то делать, нужно разобраться, что привело к такому результату. Это может быть внешнее повреждение в результате попадания камней, или же пластиковые элементы радиатора могут потрескаться в результате удара при мелком ДТП. Такие мелкие повреждения, как правило, сразу идентифицировать не удается, и проявляются от них проблемы с течением времени. А пока, водитель продолжает эксплуатацию автомобиля, постепенно, по капелькам теряя охлаждающую жидкость из системы.

Чем опасна утечка антифриза из системы охлаждения авто

С понижением уровня охлаждающей жидкости возрастает риск перегрева двигателя, в свою очередь, это может привести к следующим проблемам:

·         Деформация плоскости блока цилиндров или головки блока цилиндров

·         Заклинивание двигателя

·         Деформация прокладки головки блока цилиндров

·         Изменение конфигурации системы охлаждения и попутный выход из строя компонентов системы

Все перечисленные случаи приведут к дорогостоящему ремонту.

 Что делать если подтекает радиатор охлаждения

Первое правило при таком случае, это следить за уровнем охлаждающей жидкости. На самом деле, периодическая проверка технических жидкостей автомобиля перед поездкой хорошее правило, это поможет своевременно заметить зарождающуюся проблему и устранить ее.

Даже если течь радиатора охлаждения небольшая, не стоит недооценивать масштаб сложившейся ситуации. Со временем течь радиатора увеличится, а этот момент можно упустить из внимания. Итог водителю не понравится.

Поэтому при возникновении такой ситуации необходимо иметь запас охлаждающей жидкости или дистиллированной воды. Да, если потеря охлаждающей жидкости небольшая, то на первое время можно использовать дистиллированную воду, но нужно учитывать, что чем больше дистиллированной воды попадет в систему, тем больше мы повысим температуру замерзания охлаждающей жидкости. Поэтому если за бортом зима, дистиллированной водой увлекаться не стоит, а доливать охлаждающую жидкость.

Что делать при большом повреждении и течи системы охлаждения

При серьезных повреждениях системы охлаждения двигателя ремонт неизбежен, эксплуатация автомобиля в таком случае крайне нежелательна. И чтобы не попасть еще и на ремонт двигателя, следует автомобиль переместить в техцентр посредством эвакуатора, в крайнем случае, на тросу.

Как заклеить пластиковые детали системы охлаждения с течью

Если конструкция радиатора позволяет, то можно воспользоваться термостойким герметиком-клеем, более известным как холодная сварка. В некоторых случаях понадобится снятие радиатора с автомобиля.

Холодная сварка – специальный двухкомпонентный герметик, в составе которого может присутствовать металлическая стружка. Такие герметики позволяют быстро восстановить пластиковые или металлические детали.

Сам процесс заклейки не сложен:

·         Перед нанесением герметика поверхность необходимо подготовить, зачистить и обезжирить.

·         Подготовить герметик к работе посредством смешения двух компонентов. Компоненты необходимо тщательно перемешать, чтобы получилась однородная масса.

·         Герметик наносится на деталь.

Состав схватится через 3-5 минут, но до полного затвердевания потребуется от часа до суток, в зависимости от состава.

Можно ли запаивать алюминиевые радиаторы и как правильно

Если течь радиатора образовалась на алюминиевой части, то возможна запайка. Процесс сложен, и мы бы рекомендовали доверить его профессионалам, т.к. при неудачной попытке придется все переделывать заново.

·         Понадобится мощный паяльник и перед работой эго необходимо хорошо прогреть.

·         Стенки радиатора также понадобится тщательно прогреть.

·         Поверхность перед пайкой тщательно зачистить.

·         Для обеспечения хорошего качества пайки необходимо использовать припой с большим содержанием олова.

Данный способ потребует снятия радиатора с автомобиля, а значит при установке радиатора после ремонта обратно, желательно, полностью заменить охлаждающую жидкость.

Устранение утечки антифриза в системе охлаждения с помощью специального герметика

Есть еще один способ устранения течи радиатора, не требующий частичной или полной разборки системы. Это герметик который работает внутри системы охлаждения. К примеру, Liqui Moly — Герметик системы охлаждения Kuhler-Dichter. Это средство герметизирует небольшие места утечек в радиаторе, пористость металла в местах пайки, волосяные трещины. Герметизирует повреждения, которые достаточно трудно локализовать (определяются лишь по падению уровня охлаждающей жидкости). Можно использовать средство со всеми видами присадок в систему охлаждения и любыми антифризами. Подходит для всех систем охлаждения и нагрева.

Содержит водорастворимый мономер и пластиковую крошку, взвешенные в растворе моноэтиленгликоля. При перепаде давления и при доступе кислорода активируется реакция полимеризации и продукты полимеризации герметизируют места утечек охлаждающей жидкости.

Применение герметика очень простое:

·         Перед использованием встряхнуть баллончик.

·         Добавить герметик в систему охлаждения из расчета 250 мл. присадки на 10 л. охлаждающей жидкости.

·         Дать поработать двигателю на холостых оборотах или проехать на автомобиле минимум 10 минут

Герметик может находиться в системе охлаждения весь срок службы охлаждающей жидкости.

ИТОГ

Чтобы избежать крупных ремонтов, следует регулярно проверять систему охлаждения на предмет малейших неисправностей и течей, своевременно меняйте шланги и патрубки, следите за температурой антифриза в процессе эксплуатации. Так же не забывайте своевременно менять охлаждающую жидкость, так как со временем он теряет свои свойства, что может привести к неполадкам в работе всей системы.

Системы охлаждения двигателя — Denso

Инновационный дизайн. Максимально эффективные рабочие характеристики. Оригинальное качество. Таких стандартов придерживается компания DENSO при производстве компонентов системы охлаждения двигателя, делая доступными на вторичном рынке автозапчастей технологии высочайшего уровня.

Компания DENSO, один из крупнейших в мире поставщиков автокомпонентов, является лидером в сфере разработки и производства систем охлаждения двигателя и их отдельных компонентов.

Теперь инновационные разработки расширенного ассортимента системы охлаждения двигателя DENSO оригинального качества доступны и на вторичном рынке, включая радиаторы, охлаждающие вентиляторы, радиаторы отопителя, промежуточные охладители, масляные радиаторы и конденсаторы.

Эффективность работы теплообменников в значительной степени зависит от используемых технологий. Именно поэтому при производстве современных теплообменников DENSO используются методы пайки и механической деформации, что позволяет разработать идеальное решение для каждого автомобиля. Пайка обеспечивает плотное прилегание ребра к трубке и более эффективную теплопередачу. При использовании технологии механической деформации трубы прижимаются к оребрению чуть менее плотно, однако стоимость детали при этом существенно снижается. Каждый радиатор DENSO специально разрабатывается для конкретной модели автомобиля и двигателя и подвергается жесткому тестированию, что гарантирует его эффективную работу. Радиатор DENSO с площадью фронтальной поверхности 0,2 кв. м, например, имеет площадь охлаждающей поверхности свыше 6 кв. м.

Если в вашем автомобиле необходимо заменить компоненты системы охлаждения двигателя, есть только один бренд — DENSO.

Контролируя нагрев

При работе двигателя, как дизельного, так и бензинового, не вся энергия, образующаяся при сгорании топлива, преобразуется в мощность. В зависимости от количества оборотов двигателя и условий его эксплуатации около 30% энергии топлива рассеивается в виде тепла, образующегося при сгорании. Если этот процесс не контролировать, возрастающая температура может привести к выходу двигателя из строя.

За решение данной проблемы отвечает система охлаждения двигателя автомобиля, основное назначение которой состоит в поддержании его температуры в заданных пределах, что гарантирует надежность и неизменность рабочих характеристик.

К основным компонентам системы охлаждения двигателя относятся теплообменники, включая радиаторы, охлаждающие вентиляторы, радиаторы отопителя, промежуточные охладители, масляные радиаторы и конденсоры. Они поглощают энергию топлива, которая не была преобразована в мощность, и отдают ее в атмосферу. Автомобильные теплообменники представляют собой пучок трубок, внутри которых находится горячая охлаждающая жидкость, подвергающаяся охлаждению. Тонкие металлические ребра, расположенные на трубках, «вытягивают» тепло из трубок благодаря высокой теплопроводности и отдают его окружающей среде за счет конвекции. Трубки и ребра автомобильных теплообменников изготавливаются из металлов, обладающих высокой теплопроводностью, имеющих малый вес и позволяющих обрабатывать даже тонкие пластины.

Радиаторы охлаждения ДВС, отопителя, кондиционера ВАЗ в Челябинске

Радиаторы, конденсаторы, кондиционеры, компрессоры и сопутствующие запасные части систем охлаждения, кондиционирования и отопления на автомобили Лада (ВАЗ) всех типов и модификаций  – в каталоге «Навигатор»

   Важнейшим конструктивным элементом не только системе охлаждения, но и самого двигателя, является радиатор. Как правило, автомобильный радиатор состоит из таких элементов, как верхний и нижний баки, сердцевина, детали крепления. Радиатор предназначен для того, чтобы жидкость, поступающая в него непосредственно из водяной рубашки двигателя, охлаждалась до необходимой температуры. Для максимальной эффективности воздушного обдува радиатор установлен в передней части кузова и закрыт от механических повреждений декоративной решёткой.

   По назначению различают следующие типы радиаторов:

• Радиаторы охлаждения – предназначены для теплообмена охлаждающей жидкости с окружающим воздухом и, тем самым, для поддержания оптимальной температуры двигателя автомобиля.
• Радиаторы отопления автомобиля – предназначены для теплообмена охлаждающей жидкости с воздухом внутри салона автомобиля и для поддержания комфортной температуры в салоне автомобиля.
• Радиаторы кондиционера (конденсеры) – обеспечивают теплообмен жидкости кондиционера (хладагента) с окружающей средой, предназначены для подачи охлажденного воздуха в салон транспортного средства.

   В данном разделе интернет-магазина «Навигатор» Вы сможете заказать и приобрести любой радиатор на автомобили семейства Лада (ВАЗ) всех типов и модификаций, включая  Лада Гранта, Приора, Калина, Калина-2, Нива-Шевроле, Нива URBAN, Ларгус, Веста, XRAY и Datsun on-Do. Основные производители радиаторов для автомобилей семейства ВАЗ это компании: ДААЗ, PEKAR, Delphi, Luzar, «Прамо».

Купить радиаторы для автомобилей ВАЗ с доставкой по России, Вы можете в нашем магазине «Навигатор».

   Свяжитесь с менеджером интернет-магазина «Навигатор» по телефону или оставьте заявку онлайн. Сотрудник проконсультирует Вас и поможет подобрать подходящие для Вашего автомобиля товары, согласует сроки и способ доставки из Челябинска в любой город России.

Что делает ваш радиатор

Посмотрим правде в глаза. Большинство из нас не знают, как устроена наша машина. Мы знаем, что там двигатель … и, возможно, топливный бак … но это все. Итак, Fiix выпускает серию статей, в которых мы рассказываем вам о вашем автомобиле по частям, начиная с радиатора.

Ваш радиатор

Двигатели выделяют много тепла в своей работе — они работают от миниатюрной взрывчатки! Чтобы предотвратить перегрев двигателя, ваш автомобиль прокачивает охлаждающую жидкость через двигатель — жидкость, которая получает тепло и уносит его от блока цилиндров.Охлаждающая жидкость забирает тепло, выделяемое вашим двигателем, и перемещает его к радиатору, который продувает воздух через жидкость, охлаждая ее и обмениваясь теплом с воздухом за пределами вашего автомобиля.

Радиатор работает, пропуская охлаждающую жидкость через тонкие металлические ребра, которые позволяют теплу легче поступать в воздух за пределами вашего автомобиля. Иногда есть вентилятор, который продувает воздух через радиатор, чтобы вывести горячий воздух из вашего автомобиля. Радиаторы бывают разных форм, размеров и конструкций, но их основная функция остается неизменной.

По сути — радиатор охлаждает охлаждающую жидкость, которая затем охлаждает ваш двигатель.

Детали радиатора

Ядро: Ядро является самой большой частью радиатора и выполняет его основную функцию. Он состоит из большого металлического блока с небольшими металлическими ребрами, которые позволяют охлаждающей жидкости отводить тепло в воздух, окружающий радиатор (этот воздух выходит через решетку в передней части автомобиля). Существует много типов сердечников, например, одноядерные, двухжильные или даже трехжильные радиаторы.

Герметичная крышка: Система охлаждающей жидкости вашего автомобиля постоянно находится под давлением. Это потому, что это позволяет охлаждающей жидкости становиться намного горячее без кипения, чем обычно, что позволяет системе быть намного более эффективной. Колпачок давления создает это давление с помощью пружины для создания давления до 20 фунтов на квадратный дюйм. Важно не снимать герметичную крышку, пока охлаждающая жидкость горячая, иначе вы можете вызвать серьезные ожоги.

Выпускной и впускной баки: Впускной и выпускной бачки помогают радиатору перемещать охлаждающую жидкость от горячих частей двигателя к радиатору.

Охладитель трансмиссии: Вероятно, в вашем автомобиле используется та же охлаждающая жидкость, что и в двигателе для охлаждения трансмиссии. Трансмиссионная жидкость проходит через двигатель по стальным трубам, окруженным охлаждающей жидкостью, отводящей от них тепло. Этот хладагент также охлаждается внутри радиатора; так как сильное тепло вырабатывается автоматической коробкой передач. Иногда существует отдельный радиатор для охлаждения трансмиссионной жидкости, если трансмиссия создает серьезную нагрузку, но гораздо чаще используется один радиатор для обеих этих функций.

Почему ваш радиатор важен?

Радиатор важен, потому что это главный способ отвода тепла от двигателя во время работы. Неисправный радиатор может привести к значительному повреждению двигателя из-за перегрева — большинство автомобилей, которые вы видите клубами дыма на обочине дороги, на самом деле вызваны неисправными радиаторами! Наиболее частой причиной неисправности радиатора является физическое повреждение, которое требует замены одного или всех его компонентов. Функционирование радиатора может быть нарушено из-за просроченной охлаждающей жидкости или ее недостаточного уровня, что можно исправить с помощью промывки охлаждающей жидкости.

Fiix выполняет замену радиатора, и мы можем долить охлаждающую жидкость во время других ремонтов. Получите предложение сегодня!

Что делает автомобильный радиатор

Независимо от температуры наружного воздуха ваш двигатель работает в очень жарких условиях. Поддержание достаточно холодного двигателя для нормальной работы и в то же время достаточно горячего для преобразования тепла в энергию может быть сложной задачей. Вот здесь и вступает в дело радиатор, циркулирующий по двигателю и обратно охлаждающей жидкости.

Радиатор является важным элементом системы охлаждения двигателя.Этот механизм предназначен для поддержания температуры двигателя на оптимальном уровне, установленном производителем транспортного средства. Сделанные в основном из алюминия, радиаторы передают тепло от горячей охлаждающей жидкости по трубкам, а затем, когда воздух проходит через ребра, он охлаждает жидкость.

Как работает радиатор

Система охлаждения представляет собой систему под давлением, состоящую из нескольких компонентов, работающих вместе для охлаждения двигателя. Охлаждающая жидкость используется для охлаждения двигателя путем циркуляции охлаждающей жидкости через радиатор, двигатель и головки цилиндров двигателя для поглощения тепла.Термостат , расположенный между двигателем и радиатором, регулирует поток охлаждающей жидкости и поддерживает температуру двигателя. Если охлаждающая жидкость падает ниже указанной температуры, например, когда двигатель холодный, термостат ограничивает поток охлаждающей жидкости. По мере того, как двигатель нагревается, он постепенно открывается по мере необходимости, позволяя жидкости течь через радиатор через шланги радиатора .

Шланги радиатора подсоединяются как к радиатору, так и к двигателю, чтобы направлять поток охлаждающей жидкости, поэтому он может охлаждаться, а затем возвращается к двигателю для поддержания заданной температуры, что помогает предотвратить перегрев.Чтобы охлаждающая жидкость не закипала, система спроектирована с возможностью значительного повышения температуры кипения, как в скороварке. К сожалению, слишком высокое давление может повредить шланги и другие детали в системе охлаждения; в какой-то момент необходимо сбросить давление, за что отвечает крышка радиатора . Крышка радиатора настроена на сброс давления, когда оно достигает определенного давления, на которое рассчитана система. После охлаждения охлаждающая жидкость возвращается в радиатор.

Примечание. Во избежание серьезных травм НИКОГДА не прикасайтесь к крышке радиатора и не пытайтесь снять крышку на работающем автомобиле. Подождите, пока автомобиль полностью не остынет.

Причины перегрева двигателя

Чаще всего автомобили перегреваются в очень жаркую погоду, однако это может случиться в любой момент, особенно если уровень охлаждающей жидкости в радиаторе низкий или есть утечка в системе охлаждения. Утечки могут быть особенно опасными, поскольку утечки охлаждающей жидкости выпускного радиатора, оставляющие радиатор низко, что наверняка вызовет перегрев.В случае выхода из строя радиатора двигатель перегреется, что приведет к серьезным повреждениям, что приведет к дорогостоящему и обширному ремонту. Другие возможные причины перегрева могут быть связаны с неисправным термостатом, протекающими шлангами или крышкой радиатора. Если крышка радиатора неисправна, она не может удерживать давление и позволяет охлаждающей жидкости переполнять сливной бачок, что может вызвать перегрев двигателя.

Профилактическое обслуживание — ключ к успеху

Хотя практически невозможно предсказать, когда выйдет из строя термостат или крышка радиатора, есть определенные меры, которые вы можете предпринять, чтобы предотвратить разрушительное воздействие перегрева двигателя.Заменять шланги радиатора каждые 3 года или 36 000 миль, но не более 50 000 миль — это разумно. Поскольку шланги изготовлены из резины, со временем химические реакции, сухой воздух и высокие температуры вызывают их разрушение. Охлаждающая жидкость — это кровь радиатора — не забывайте часто проверять уровень охлаждающей жидкости. Уровень ниже нормы может указывать на утечку в системе. Промывка охлаждающей жидкостью каждые 30 000 миль помогает удалить любые загрязнения, накопившиеся в системе, а также кондиционирует и смазывает систему, чтобы предотвратить образование ржавчины и отложений жесткой воды.Промывка охлаждающей жидкостью вашего автомобиля помогает поддерживать работу радиатора с максимальным потенциалом и предотвращает неудобства, связанные с перегревом двигателя.

Нет ничего более неприятного или неудобного, чем оказаться на обочине дороги с перегретым двигателем. Это не только сложно для водителей, но и многократный перегрев автомобиля может иметь пагубные последствия для двигателя. Sun Devil Auto является экспертом во всем, что касается автомобильной промышленности, особенно в области профилактического обслуживания, такого как промывка системы охлаждения и замена шлангов.Наши сертифицированные специалисты ASE позаботятся о том, чтобы вы и ваш двигатель оставались прохладными в любое время года. Назначьте встречу в одном из наших многочисленных удобных офисов для следующего обслуживания системы охлаждения.

Радиатор

: определение, функции, детали, схема, работа

Поскольку двигатели выделяют тепло, для поддержания нормальной рабочей температуры используется система охлаждения, состоящая из радиатора. Радиаторы — это теплообменники, используемые для охлаждения двигателей внутреннего сгорания, обычно в автомобилях.Другие двигатели, такие как поршневые авиационные двигатели, железнодорожные локомотивы, мотоциклы, стационарные генераторы, а также некоторые другие подобные двигатели.

Радиаторы — это обычные теплообменники, предназначенные для передачи тепла от горячего хладагента в атмосферу. Это достигается с помощью вентилятора охлаждающей жидкости, который всасывает тепло радиатора через продуваемый воздух в атмосферу.

Сегодня мы рассмотрим определение, функции, детали, схему, типы и принцип работы радиатора, используемого в автомобильных двигателях.

Подробнее: 11 различных типов сварочного процесса с помощью диаграммы

Определение радиатора

Обычно радиатор — это теплообменник, который используется для передачи тепловой энергии от одной среды к другой для охлаждения и нагрева. Радиаторы состоят из большой площади охлаждающей поверхности и используют поток воздуха для отвода окружающего тепла. благодаря легкому доступу к теплу охлаждающей жидкости достигается эффективное охлаждение.

В современных автомобилях используются алюминиевые радиаторы, но обычно они изготавливаются из меди и латуни.Это из-за их высокой теплопроводности. их различные секции соединяются пайкой.

Очевидно, что радиатор важен в автомобильных двигателях. Одна из его основных функций — отвод тепла от охлаждающей жидкости. Он также функционирует как резервуар для охлаждающей жидкости перед подачей в двигатель. вот почему неисправность компонента приведет к значительному повреждению двигателя из-за перегрева.

Радиатор также используется для охлаждения охлаждающей жидкости системы трансмиссии двигателя.

Еще одна замечательная функция некоторых типов радиаторов — это отделение горячей охлаждающей жидкости от холодной. Холодная охлаждающая жидкость остается в нижней части радиатора, а горячая течет вверх. Таким образом, при перемещении в нижнюю часть тепло уже поглощается воздухом охлаждающего вентилятора.

Подробнее: Общие сведения о системе охлаждения двигателей внутреннего сгорания

Детали радиаторов

Ниже представлены основные части радиаторов и их функции:

Ядро:

Сердечник — это основная часть радиатора, которая служит своему основному назначению.Это металлический блок с небольшими металлическими ребрами, через которые тепло охлаждающей жидкости выводится в воздух, окружающий радиатор. Сердечники используются для классифицированных радиаторов, например, одно-, двухжильных или даже трехжильных радиаторов.

Герметичный колпачок:

Так как охлаждающая жидкость в радиаторе всегда находится под давлением, что помогает поддерживать более высокую температуру охлаждающей жидкости без закипания. Это позволяет системе быть намного более эффективной. Функция герметичного колпачка заключается в отводе горячей охлаждающей жидкости, поскольку она в какой-то момент поднимается.Горячая охлаждающая жидкость может вызвать повреждение деталей охлаждающей жидкости, если герметичная крышка не работает должным образом.

Выпускной и впускной бак:

Выходная и входная часть радиатора — это места, где потоки входят и выходят из радиатора. Он расположен в головке радиатора, которая сделана из металла или пластика. От двигателя горячая охлаждающая жидкость течет через впускную часть к радиатору и от внешней части к двигателю. Шланг используется для соединения.

Кулер:

В некоторых автомобилях используется тот же охладитель, что и охладитель двигателя и трансмиссии.В системе трансмиссии жидкость проходит по стальной трубе для обеспечения циркуляции охлаждающей жидкости. Охлаждающая жидкость также охлаждается внутри радиатора, поскольку тепло также выделяется автоматической коробкой передач. Хотя некоторые двигатели имеют отдельный радиатор для трансмиссии.

Схема радиатора:

Подробнее: Детали двигателя внутреннего сгорания

Типы радиаторов

Различные типы радиаторов классифицируются в зависимости от их сердцевины.Ниже приведены типы радиаторов, используемых в автомобильных двигателях:

Тип трубчатого сердечника:

В этих типах радиаторов верхний и нижний баки соединены серией трубок, по которым вода проходит внутри радиатора. Вокруг трубы расположены ребра для эффективного теплообмена. Он поглощает тепло от охлаждающей жидкости через вентиляторы в атмосферу. Поскольку в радиаторах этого типа вода проходит через всю трубку, дефект одной трубки повлияет на процесс охлаждения.

Тип ядра сотовой связи:

В радиаторах ячеистого типа охлаждающая жидкость протекает через промежутки между трубками. Сердечник состоит из большого количества отдельных воздушных ячеек, окруженных теплоносителем. Воздух проходит по трубкам, а охлаждающая жидкость течет в промежутках между ними. Радиатор с сотовым сердечником также известен как сотовый радиатор из-за его внешнего вида. В отличие от трубчатого типа, засорение трубки влияет на небольшую часть общей охлаждающей поверхности.

Принцип работы

С помощью приведенного выше объяснения мы пришли к пониманию важности радиатора в системе охлаждения автомобильного двигателя.Что ж, работа менее сложна и понятна. В радиаторе с каждой стороны по бачку, а внутри находится охладитель трансмиссии. Имеются впускной и выпускной патрубки, через которые охлаждающая жидкость из впускного патрубка поступает в трубы, где они подвергаются охлаждению. Трубки расположены параллельно, где они соприкасаются с охлаждающими ребрами, чтобы отводить тепло от сердечника.

По мере того, как горячая вода поступает через входное отверстие в трубы, охлаждающий вентилятор за радиатором охлаждает горячую воду в трубках.Затем охлаждающая жидкость проходит через выпускное отверстие обратно в двигатель, чтобы снова охладить горячую часть

Посмотрите видео, чтобы узнать больше о том, как работает радиатор:

Подробнее: Что нужно знать об охладителе моторного масла

В заключение мы рассмотрели определение, функции, работу, части и типы радиаторов.

Надеюсь, вам понравилось чтение. Если да, то прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей.Спасибо!

Типы радиаторов

и принцип их работы

Радиатор

и типы радиаторов

Сегодня мы обсудим систему охлаждения вашего автомобиля и то, как она работает. , система охлаждения вашего автомобиля состоит из водяного насоса, радиатора и системы охлаждения. вентиляторы, а также термостат. В этой статье мы обсудим радиаторы , типы радиаторов и работу радиатора.

Что такое радиатор?

Радиаторы — это теплообменники , используемые для передачи тепловой энергии от одной среды к другой с целью охлаждения и нагрева.

Радиатор — это устройство, состоящее из большой площади охлаждающей поверхности, которая содержит большое количество воздуха, так что он распространяется через воду для эффективного охлаждения.

Радиатор находит широкое применение в автомобильной промышленности, в основном используется для охлаждения двигателя внутреннего сгорания в автомобиле. Они также используются в самолетах с поршневыми двигателями, железных дорогах, локомотивах, мотоциклах, стационарных электростанциях и других местах, где используются такие двигатели.

Радиаторы классифицируются по направлению потока воды через них.В некоторых водах течет сверху вниз по радиатору проточного типа. В другом случае вода течет горизонтально из входного бака с одной стороны в другой бак с другой стороны радиатора поперечного потока.

Радиаторы обычно изготавливаются из меди и латуни из-за их высокой теплопроводности. Различные части радиаторов практически полностью соединены пайкой.

Типы радиаторов

Есть два основных типа радиаторов

1. Трубчатый тип
2. Ячеистый тип

Трубчатый сердечник

В трубчатом сердечнике верхний и нижний баки соединены серией трубок, через которые вода проходит.Для улучшения теплопередачи вокруг трубок размещены ребра. Воздух проходит снаружи трубок между ребрами, попутно поглощая тепло воды.

В трубчатом радиаторе, поскольку вода проходит через все трубки, если одна трубка забивается, охлаждающий эффект всей трубки теряется. В сотовом. радиатора, засорение любого прохода приводит к потере лишь небольшой части общей охлаждающей поверхности.

Сердечник сотового типа

В сердечнике сотового типа воздух проходит через трубки, а вода течет в промежутках между ними.

Ядро состоит из большого количества отдельных воздушных ячеек, окруженных водой. Из-за своего внешнего вида сотовый тип обычно известен как сотовый радиатор , особенно когда ячейки спереди имеют шестиугольную форму .

В моб. радиатора, засорение любого прохода приводит к потере лишь небольшой части общей охлаждающей поверхности.

Читайте также: Типы систем охлаждения в двигателе.

Конструкция радиатора

Он состоит из верхнего бака и нижнего бака и между ними сердечника .

• Верхний бак соединен с выходом воды или выходами рубашки двигателя с помощью шланга, а
• Нижний бак соединен с входом рубашки через водяной насос.
• Сердечник — излучающий элемент, охлаждающий воду.

Принцип работы радиатора

Принцип работы радиатора:

Радиатор — довольно простое устройство. В настоящее время в самых современных автомобилях используется алюминиевый радиатор. У радиаторов обычно есть резервуары с каждой стороны, а внутри резервуара находится охладитель трансмиссии.

В радиаторах этого типа будет алюминиевая сетка. В этом алюминиевом устройстве он состоит из двух входных и выходных портов. Внутри радиатора расположены трубки, установленные параллельно. И ко всем трубкам прикреплены алюминиевые ребра.

Радиатор работает очень просто. В радиаторе охлаждающая жидкость течет от входа к выходу через множество трубок, установленных параллельно.

Горячая вода поступает в радиатор через входной порт . За радиатором установлен вентилятор для охлаждения горячей воды в трубках. Вентилятор обдувает воздух и охлаждает воду. Таким образом, вода будет выходить холоднее, чем поступала раньше, а затем вернется в двигатель.

Теперь, как это происходит, через это будет проходить воздух.

Алюминиевые ребра прикреплены к трубкам, это называется тубулятором . Теперь трубки заполнены горячей охлаждающей жидкостью, идущей от двигателя.Таким образом, они будут отдавать тепло этому алюминиевому покрытию, пропуская воздух через вентилятор, он охлаждает алюминиевое покрытие. Если бы жидкость текла по трубкам очень плавно, только жидкость, реально соприкасающаяся с трубками, охлаждалась бы напрямую. Теперь его отправят в кулер, а затем вернутся к двигателю.

Система охлаждения в двигателе

Вот как она настроена в вашем автомобиле. Сначала у вас есть радиатор в передней части автомобиля. Далее идет двигатель, водяной насос и термостат.

Итак, что происходит, когда вы заводите свой автомобиль, охлаждающая жидкость начинает проходить через двигатель . По мере того, как двигатель нагревается, охлаждающая жидкость начинает нагреваться, и горячая охлаждающая жидкость направляет ее в радиатор для охлаждения. После охлаждения охлаждающая жидкость возвращается в двигатель.

Вентилятор

Вентилятор установлен за радиатором на валу водяного насоса. Когда двигатель работает на малых оборотах, этого явно недостаточно для получения желаемого естественного охлаждения.Здесь вентилятор служит своей цели.

Термостат

Теперь, что делает термостат , когда охлаждающая жидкость проходит через двигатель, он смотрит на ее температуру. Как только температура станет слишком высокой и ваш двигатель прогреется, термостат обнаружит и пропустит охлаждающую жидкость обратно через радиатор, а затем охлаждающая жидкость пройдет через радиатор.

Водяной насос

Водяной насос используется для увеличения скорости циркулирующей воды.Когда низкотемпературная охлаждающая жидкость проходит через водяной насос, она перекачивает охлаждающую жидкость обратно в двигатель.

Можно ли водить машину без радиатора?

Да, заводить машину без радиатора можно, но это рискованно. Вы не нанесете никакого ущерба, пока двигатель не перегреется . Если вы не поработаете достаточно долго, чтобы двигатель стал слишком горячим, это не проблема. Если ваша машина перегревается, вы должны выключить машину и дать ей остыть с помощью конвекции.

Теоретически радиаторы двигателя не являются обязательными.Двигатели с воздушным охлаждением существуют очень давно. Эти радиаторы имеют охлаждающие ребра, которые отводят тепло и отводят его в воздух.

Но,

Однако, если в вашем автомобиле был разработан радиатор, он вам действительно нужен. Нет никакой пользы от его удаления.

Вызывает перегрев двигателя?

Перегрев вызван недостаточным количеством воды в системе охлаждения. Это также вызвано засорением радиатора и водяных каналов, проскальзыванием ремня, срабатыванием термостата, поздним опережением зажигания, неправильными фазами газораспределения, предварительным зажиганием, слишком тугим подшипником, слишком низким уровнем моторного масла, засорением выхлопной системы и т. Д.

Что является признаком неисправного радиатора?

1. Тепло возникает, когда охлаждающая жидкость не может попасть туда, где она должна быть для охлаждения двигателя.
2. Шланги могут быть забиты или уровень охлаждающей жидкости слишком низкий.
3. На приборной панели может гореть сигнальная лампа или указатель температуры покажет слишком высокую температуру.
4. Если есть сломанный шланг или радиатор проржавел ржавчиной, вы можете заметить запах антифриза или контрольную лужу на полу гаража
5. Если дым идет из-под капота, охлаждающая жидкость может быть протекла на двигатель, и он горит.
6. Однако, если вы видите дым, идущий из глушителя, это может означать, что прокладка головки блока цилиндров повреждена из-за тепла двигателя.

Загрузите эту статью в формате PDF.

---

Если вам понравилась наша статья о «Радиатор и типы радиаторов» , дайте мне знать в разделе комментариев ниже. Если вам понравилась наша статья, поделитесь ею с друзьями на Facebook.

Читать дальше:

Сохранение вашего автомобиля в прохладе: объяснение деталей радиатора

Самым большим компонентом системы охлаждения вашего автомобиля является радиатор, но знаете ли вы, что радиатор также подключен к вашей трансмиссии и в некоторых случаях к системе смазки двигателя тоже? Внутри радиатора находятся меньшие детали радиатора, которые также помогают охлаждать трансмиссионную жидкость и моторное масло.

Основные части радиатора состоят из двух баков с набором трубок, соединенных тонкими ребрами, которые излучают тепло от трубок. Когда воздух проходит через ребра, тепло уносится, снижая температуру жидкости, протекающей по трубкам. В современных автомобилях используются алюминиевые радиаторы, в большинстве своем с пластиковыми боковыми баками, но есть также медные и латунные радиаторы. Алюминий используется, потому что он легкий, а трубки можно сделать тоньше, что позволяет радиатору иметь больше сердечников (наборов трубок), чем сопоставимый медный радиатор.Это то, что делает алюминиевый радиатор более эффективным, медь на самом деле проводит тепло лучше, чем алюминий, но дополнительный сердечник увеличивает охлаждающую способность. Алюминий также дешевле в производстве.

Резервуары для воспоминаний

По обе стороны от охлаждающего ядра находятся два резервуара. Некоторые из них пластиковые, некоторые из алюминия или латуни. К сердечнику привариваются алюминиевые или латунные резервуары, а пластиковые резервуары крепятся язычками и уплотнением. Баки вмещают теплоноситель, один — сторона всасывания, другой — выпуск.Большинство современных радиаторов имеют поперечный поток, то есть охлаждающая жидкость течет с одной стороны на другую. В некоторых агрегатах используется двухступенчатый поперечный поток, когда баки разделены пополам, заставляя охлаждающую жидкость проходить через радиатор дважды, увеличивая охлаждающую способность радиатора. Многие старые автомобили, выпущенные до 1970-х годов, используют радиаторы с вертикальным потоком, в которых охлаждающая жидкость попадает в верхнюю часть радиатора и стекает в нижний бак. Это менее эффективно и мало использовалось с конца 1960-х годов.

Медные и латунные радиаторы имеют металлические баки, спаянные вместе.Некоторые алюминиевые радиаторы также имеют сварные баки.

Большинство современных радиаторов имеют пластиковые баки, удерживаемые металлическими язычками. Вы можете снять резервуары для обслуживания, но это НЕ проект DIY.

Компоненты сердечника

Сам сердечник состоит из плоских трубок, соединенных сеткой из тонких ребер. Воздух проталкивается или вытягивается через ребра, отводя тепло от трубок. Каждый набор трубок и ребер называется рядом или сердечником. Большинство алюминиевых радиаторов имеют четыре сердечника, тогда как медные / латунные радиаторы обычно имеют два сердечника.Медно-латунные сердечники почти вдвое толще алюминия, и хотя медь и латунь являются лучшими проводниками тепла, возможность добавления большего количества сердечников с алюминием делает алюминиевые сердечники более эффективными при штабелировании.

Ядро — это комплект охлаждающих трубок и ребер. Этот однорядный алюминиевый сердечник имеет изрядное количество песка, этот радиатор нужно было чаще промывать. Овальные отверстия — это места, где охлаждающая жидкость попадает в трубки.

Cooler Than Nothing

В наши дни почти каждый современный автомобиль имеет автоматическую коробку передач.Для нормальной работы трансмиссионная жидкость должна быть охлаждена. Если трансмиссия работает без охладителя, она быстро нагреется до 300 градусов, что приведет к разрушению жидкости, а затем и трансмиссии. Вы можете использовать автономный охладитель трансмиссии, но трансмиссия вашего автомобиля на самом деле работает лучше при температуре около 160-200 градусов, чем в холодном состоянии. Поместив охладитель жидкости внутри радиатора, охлаждающая жидкость двигателя помогает быстрее разогреть трансмиссию и поддерживает постоянную температуру лучше, чем автономная.Однако, если вы буксируете, дополнительный охладитель, используемый в дополнение к радиаторному охладителю трансмиссии, поможет предохранить трансмиссию от перегрева. Охлаждающие трубки охладителя трансмиссии обычно располагаются внутри одного из баков.

На боковой стороне бака у большинства автомобилей есть отверстия для трансмиссионной жидкости. Они выглядят так, и для удержания лески на месте используются зажимы для проволоки.

Сменный радиатор, который мы установили на этот автомобиль, поставлялся с инструментами для снятия пластиковых проводов, они позволяют легко вытащить провода, и они многоразовые.

Это зажим для проволоки, не потеряйте его. Если вы воспользуетесь пластиковым инструментом, зажим останется в фитинге, так что не беспокойтесь о том, чтобы их неправильно вставить.

Масляный раствор

Как и охладитель трансмиссии, некоторые автомобили имеют охладитель масла, установленный в баках. Это чаще всего используется для грузовиков и высокопроизводительных транспортных средств, но не исключительно. Охлаждение моторного масла увеличивает производительность двигателя, его долговечность и позволяет увеличить интервалы замены масла. Когда масло нагревается, оно начинает разрушаться.Там, где трансмиссионная жидкость может достигать 300 градусов перед разрушением, моторное масло начинает этот процесс уже при 240 градусах, что очень близко к рабочим температурам 200-220 градусов для современных двигателей. Снижение температуры масла имеет решающее значение, особенно для двигателей с высокими нагрузками, таких как грузовики и высокопроизводительные автомобили. Эти охлаждающие трубки также обычно находятся в одном из резервуаров с охлаждающей жидкостью.

Внутри бака вспомогательные охладители масла и трансмиссионной жидкости выглядят так. Внутри радиатора не так уж много места.В местах соединения фурнитуры обычно появляются трещины.

В резерве

Практически в каждом современном автомобиле используется резервный бак, который служит переливным бачком и точкой заправки радиатора. До этих баков был переливной бачок, который удерживал лишнюю воду в случае продувки из крышки радиатора, но охлаждающая жидкость не возвращалась в радиатор, поэтому охлаждающая жидкость оставалась низкой. Со временем это превратилось в стратегию, при которой резервуар-накопитель забирает излишек охлаждающей жидкости, когда вода расширяется при нагревании, и возвращает ее обратно в систему охлаждения по мере охлаждения охлаждающей жидкости.Это предотвращает старую проблему потери охлаждающей жидкости.

Резервуар удерживает охлаждающую жидкость, поскольку охлаждающая жидкость расширяется и сжимается в течение всего цикла охлаждения.

Если вам нужно заменить стандартный радиатор или обновить его, чтобы увеличить охлаждающую способность, для вашего автомобиля доступен радиатор подходящего размера. Просто убедитесь, что вход и выход находятся в нужном месте и имеют правильный размер. Радиаторы с прямой заменой практически для каждого автомобиля можно приобрести в местном магазине NAPA AUTO PARTS.

Ознакомьтесь со всеми продуктами для обогрева и охлаждения , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о деталях радиатора, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как работает автомобильный радиатор? Что это делает?

Что такое автомобильный радиатор и как он работает?

Радиатор является неотъемлемой частью автомобиля или грузовика. система охлаждения.Это позволяет избавиться от огромного тепла, выделяемого вашим двигателем. легче рассеивается в воздухе, поддерживая оптимальную работу двигателя. температура. Проблема с радиатором может стать большой проблемой для всей функционирование вашего автомобиля, грузовика или внедорожника. Хотя принципы работы для автомобильный радиатор довольно прост, там много штрафа подробности, которые вы, возможно, захотите узнать, если у вас возникнут проблемы с радиатор.

Прежде чем перейти к чему-либо более сложному, давайте начнем с основы.Радиатор находится в передней части моторного отсека вашего автомобиля или грузовика, за решеткой. Он крепится к большой металлической раме, называемой опорой сердечника радиатора. Это, в свою очередь, связано с рамой автомобиля. Радиатор есть обычно крепится парой кронштейнов вверху и опирается на набор из резины втулки внизу.

Сам радиатор состоит из ряда трубок, проходящих через какой теплоноситель течет. Трубки находятся между двумя резервуарами, в которых хладагент находится на вход и выход.К этим трубкам в сердечнике радиатора прикреплены ребра, которые излучают тепло в воздух (отсюда и название). Их можно сделать из разные типы проводящих металлов с разным количеством охлаждения области или сердечники, и имеют разные схемы потока теплоносителя со своими собственными конкретные достоинства и недостатки (но не будем забегать вперед).

Процесс охлаждения начинается, когда водяной насос подает охлаждающую жидкость к двигателю. Охлаждающая жидкость проходит по цилиндрам и собирает часть тепло, выделяемое при сгорании и трении в двигателе.Затем нагретая охлаждающая жидкость попадает в радиатор через верхний шланг радиатора и проходит через радиаторные трубки, берущие тепло. Затем тепло отводится от трубки в ребра, которые рассеивают тепло в воздух. Воздух уносится радиатор через решетку по мере движения автомобиля, но электрический вентилятор ускоряет этот процесс. Наконец, охлажденная охлаждающая жидкость возвращается в двигатель, чтобы повторить свое путешествие.

Из чего сделаны автомобильные радиаторы?

Радиаторы могут быть изготовлены из ряда различных материалы.У каждой из этих конструкций есть свои достоинства и недостатки. Чаще всего используются медь или латунь, алюминий и пластик.

Радиаторы медные и латунные

Старые радиаторы в основном изготавливались из меди и латуни. Этот потому что медь — второй лучший металл по теплопроводности. Почему бы не использовать лучший проводник тепла? Потому что это будет серебро и целый радиатор сделанное из серебра было бы ужасно дорого, и никто бы этого не увидел.Тем не менее, из меди будет трудно превращаться в резервуары, поэтому они обычно делались из латуни (которая, кстати, пятая по качеству проводник среди металлов). Латунные резервуары будут соединены с медными трубками с помощью свинцовый припой.

Медные баки охлаждались эффективно, но довольно тяжелые. Медь также разъедает (подумайте о любых зеленых монетках, с которыми вы столкнулись, или о Статуе Свобода в этом отношении). Однако это можно решить, покрасив радиатор.Незначительные проблемы с этими новыми радиаторами можно было устранить с помощью пайки. Этот облегчили их ремонт по сравнению с более новыми.

Радиаторы алюминиевые

Многие автопроизводители переходят на алюминиевые радиаторы. в последние годы, хотя алюминий не проводит тепло так же хорошо, как медь. Почему сделают ли они радиаторы из материала, который хуже переносит тепло? Что ж, алюминий намного легче меди и латуни.Более легкий радиатор означает более быстрый или более экономичный автомобиль или грузовик (в зависимости от использования). В добавление к это преимущество, он также неплохо передает тепло. Алюминий — четвертый самый проводящий металл после серебра, меди и золота (который не используется в радиаторах почти по той же причине, что и серебро). Алюминиевый радиатор представляет собой компромисс уменьшенного веса, но также немного уменьшенного (но все же эффективная) теплопередача. Это оказывается компромиссом, который многие автопроизводители готовы делать.

Пластиковые радиаторы

Многие автопроизводители используют пластик в своих радиаторах, но для обозначения для них как «пластиковые радиаторы», что может немного сбивать с толку. В трубки и ребра по-прежнему сделаны из металла, либо из меди, либо из алюминия, но баки изготовлены из пластика. Пластик очень легкий, но мало нагревается. передача. Материал сердечника, будь то медь или алюминий, дает преимущества. и недостатки, присущие этому металлу.

Одна проблема с пластиком в том, что он не реагирует на тепло. а также металл. Поскольку он расширяется и сжимается при нагревании и охлаждении, он может появляются трещины, которые со временем могут привести к утечкам. Избыточное тепло может даже заставляют резервуары плавиться и деформироваться. С другой стороны, металл может подвергаться коррозии там, где пластик нет.

Означают ли большее количество ядер радиатора лучшее охлаждение?

Каждый слой трубок и ребер в радиаторе известен как ряд или сердцевина.Возможно, вы слышали о некоторых радиаторах с двумя, тремя или даже четырьмя ядра. Возможно, вы слышали, что чем больше ядер, тем лучше охлаждение. Это правда? В принципе, да, чем больше сердечников, тем больше площадь поверхности для отвода тепла. от, а в свою очередь лучшего охлаждения. При этом, как и в случае с вопросом о какой материал использовать, это становится немного сложнее, если посмотреть на деталь. Фактически, строительный материал может сыграть роль в этих расчетах.

Как упоминалось ранее, чем больше ядер, тем больше площадь поверхности для тепло рассеивается в более прохладный воздух.Воздух достигает четвертого ядра, скажем, не так круто, как воздух, который проходит через другие, и не может выдержать столько тепла. Это потому, что жилы расположены слоями спереди назад. К тому времени, когда воздух достигает четвертого ряда, он уже уже грелся от приора тройки.

Алюминиевые радиаторы могут иметь увеличенную площадь поверхности. не слишком увеличивая их толщину. Это потому, что алюминий прочнее меди.Эта повышенная прочность позволяет изготавливать алюминиевые трубы. шире, не утолщая их стенки, и чтобы трубы поддерживали больше ребер на дюйм. Благодаря этим преимуществам двухрядный алюминиевый радиатор иногда может охлаждать лучше четырехрядного медного радиатора. Конечно, каждая дополнительная строка добавляет больший вес, что увеличивает преимущество алюминия по весу над медью вдвое.

Радиаторы с поперечным потоком Vs. Радиаторы с нисходящим потоком

В зависимости от того, как охлаждающая жидкость протекает через радиатор.В радиаторе с нисходящим потоком наверху находятся баки. и дно, и охлаждающая жидкость течет вниз по трубкам под действием силы тяжести. В поперечный радиатор, бачки слева и справа, а охлаждающая жидкость течет через трубки через радиатор с помощью водяного насоса. Охлаждающая жидкость движется более эффективно через радиатор с нисходящим потоком. Это хорошо, правда? Не так быстро. Для охлаждающей жидкости, чтобы отдавать тепло, вы хотите, чтобы он провел немного больше времени в радиатор. Радиаторы с поперечным потоком чаще встречаются на более новых автомобилях для эта причина.Более широкие и короткие радиаторы с поперечным потоком также лучше вписываются в более гладкие современный дизайн, чем более высокие радиаторы с нисходящим потоком. Установка поперечного радиатора в приложение, которое изначально использовало радиатор с нисходящим потоком, потребует некоторых изготовление. В конечном итоге, какой дизайн потока вы будете использовать, будет определяться вашим марка и модель автомобиля.

Какие другие детали связаны с радиатором?

Радиатор работает как часть общей системы охлаждения и для правильного функционирования полагается на ряд других частей.Некоторые из более соответствующие части верхний и нижний шланги радиатора, крышка радиатора и в бачок перелива радиатора, иногда называемый бачком перелива охлаждающей жидкости, расширительный бачок, или бачок охлаждающей жидкости.

Шланги радиатора

Шланги радиатора самые простые из них. Это пара резиновых шлангов, которые позволяют охлаждающей жидкости течь между радиатором и двигатель. Они удерживаются на месте металлическими зажимами. Верхний шланг несет охлаждающей жидкости к радиатору, а нижний шланг возвращает охлаждающую жидкость обратно в двигатель.Эти шланги могут быть сформованы под конкретный автомобиль или гибкие шланги. которые установщик должен придать форму.

Крышка радиатора

Крышка радиатора сложнее, чем может показаться на Первый взгляд. Может показаться, что он просто закрывает радиатор, позволяя вам при необходимости долить охлаждающую жидкость. Он также поддерживает надлежащее давление радиатор, правда. Внутри крышки находится подпружиненный поршень, который управляет давление внутри радиатора.Поддержание высокого давления внутри радиатора фактически увеличивает температуру кипения теплоносителя. Если давление становится слишком высоким, плунжер перемещается и пропускает охлаждающую жидкость в переливной бак. Когда охлаждающая жидкость охлаждается, она конденсируется, создавая вакуум, который всасывает охлаждающую жидкость обратно из бачка перелива.

Могу ли я заменить радиатор самостоятельно?

Если вы испытываете утечку охлаждающей жидкости или перегреваетесь, это Возможно, пришло время заменить радиатор.Тем не менее, было бы разумно проверить, что Во-первых, исправны остальные элементы системы охлаждения. Утечки и Потеря охлаждающей жидкости может быть связана с неисправностью шлангов, крышки или переливного бачка. Эти детали заменить легче, чем сам радиатор. Радиатор крышка — самое простое решение — просто открутите старую и накрутите новую.

Конечно, можно снять радиатор и самостоятельно. Это может быть трудная и трудоемкая задача.Также потребуется использование линейного ключа для отключения охлаждения трансмиссии. линий. Обязательно отключите аккумулятор автомобиля перед началом работы, чтобы охлаждающие вентиляторы не включаются, пока вы работаете. Также слейте и заменить охлаждающую жидкость. Держите под рукой поддон или ведро для сбора охлаждающей жидкости, так как это может быть опасно для домашних животных и маленьких детей.

Нужен радиатор на замену для вашего автомобиля или грузовика?

Если вам нужна замена радиатора, вы пришли в нужное место.1A Auto знает не только об автомобилестроении радиаторы, но у нас также есть самые качественные и надежные радиаторы на вторичном рынке. У нас есть радиаторы, изготовленные из разных материалов и с разными номерами. сердечников для многих легковых и грузовых автомобилей, фургонов и внедорожников по отличным ценам!

В 1A Auto мы здесь, чтобы помочь вам получить замена правого радиатора для вашего автомобиля. Вы можете просмотреть наш большой выбор из автомобильные радиаторы и магазин послепродажного обслуживания прямо здесь, на 1AAuto.com.

Что такое радиатор в автомобиле?

Хотя большинство людей слышали о радиаторах, они могут не осознавать его назначение или важность. Проще говоря, радиатор — это центральный компонент системы охлаждения автомобиля. Его основная функция — контролировать и регулировать температуру двигателя автомобиля и предотвращать его перегрев.

Как работает радиатор ?

Двигатель транспортного средства дает ему необходимую мощность за счет сжигания топлива и создания энергии из множества его движущихся частей.Эта мощность и движение могут генерировать огромное количество тепла по всему двигателю. Очень важно отводить это тепло от двигателя во время работы, чтобы избежать перегрева, который может привести к серьезным повреждениям.

Радиатор помогает отводить излишки тепла от двигателя. Он является частью системы охлаждения двигателя, которая также включает в себя охлаждающую жидкость, шланги для циркуляции охлаждающей жидкости, вентилятор и термостат, который контролирует температуру охлаждающей жидкости. Охлаждающая жидкость проходит по шлангам от радиатора через двигатель, чтобы поглотить избыточное тепло двигателя, и обратно к радиатору.

Когда он возвращается в радиатор, тонкие металлические ребра отдают тепло от охлаждающей жидкости наружному воздуху, когда горячая жидкость проходит через него. Холодный воздух поступает в радиатор через решетку автомобиля, чтобы помочь в этом процессе, и когда автомобиль не движется, например, когда вы находитесь на холостом ходу в пробке, вентилятор системы подает воздух, чтобы помочь снизить температуру нагретой охлаждающей жидкости и дуть. горячий воздух выходит из машины.

После прохождения охлаждающей жидкости через радиатор она рециркулирует через двигатель.Этот цикл теплообмена является непрерывным для поддержания оптимальной рабочей температуры и предотвращения перегрева двигателя.

Компоненты радиатора

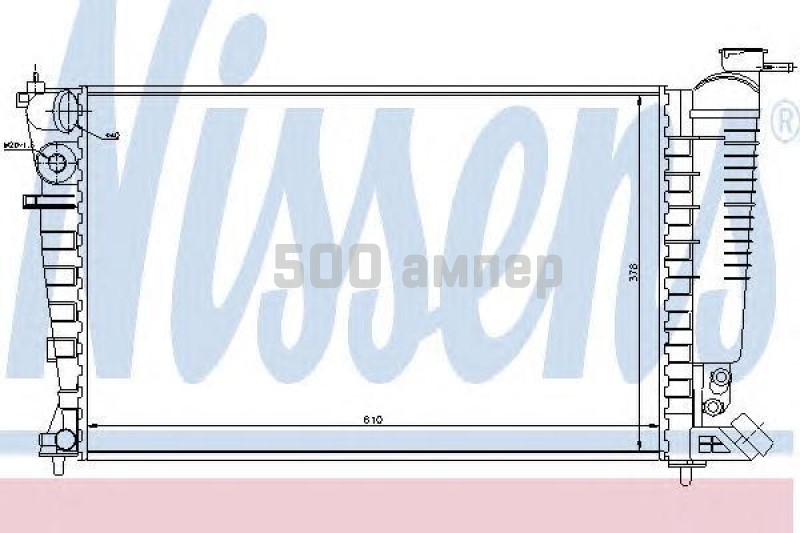

Радиатор состоит из трех основных частей: сердечника, герметичной крышки, а также выпускного и впускного баков.

Фото: Christian Wardlaw

Ядро — это основная часть, определяемая большим металлическим блоком с рядами узких металлических ребер. Здесь горячая охлаждающая жидкость, прошедшая через двигатель, выделяет тепло, а радиатор охлаждает его для следующего обхода теплообменного контура.

Герметичная крышка закрывает систему охлаждения и обеспечивает поддержание давления в ней. Это давление необходимо для эффективной работы радиатора, поскольку оно не дает охлаждающей жидкости закипать и перетекать. /P>

Из выпускного и впускного бачков охлаждающая жидкость направляется к радиатору после того, как она циркулирует через двигатель. Эти резервуары управляют жидкостью, когда она очень горячая.

Другой основной компонент радиатора — это охлаждающая жидкость. Несмотря на то, что это не механизированная деталь, это критически важный компонент, который отводит тепло от двигателя и позволяет радиатору выполнять свою работу.

Неисправность радиатора

Двигатель может перегреться при работе в жаркую погоду. Но риск перегрева значительно возрастает, если в радиаторе мало охлаждающей жидкости или есть утечка в одном из его шлангов. Другие возможные отказы радиатора включают неисправный термостат, механическую проблему с вентилятором или неисправную герметичную крышку, которая не может создать давление в системе, что приводит к переполнению охлаждающей жидкости. В любом из этих случаев двигатель может перегреться, что приведет к серьезным повреждениям.

Во избежание дорогостоящего ремонта автовладельцам следует помнить о признаках выхода из строя радиатора. Симптомы включают:

• Необычный рост и падение показаний датчика температуры комбинации приборов
• Вид или запах дыма, исходящий из-под капота автомобиля
• Любое количество зеленой жидкости (охлаждающей жидкости или антифриза), скапливающейся под автомобилем
• Визуальные признаки ржавчины на компонентах системы охлаждения

Профессиональный механик должен осмотреть систему охлаждения и радиатор, если какой-либо из этих симптомов станет очевидным.

Профилактическое обслуживание

Как и любой другой компонент автомобиля, радиатор требует специального обслуживания, чтобы гарантировать его долговечность и правильную работу:

1. Заменяйте шланги радиатора каждые три года или 36 000 миль. Поскольку шланги прорезинены и со временем могут высохнуть и сломаться, они никогда не должны превышать 50 000 миль.

2. Регулярно проверяйте уровни охлаждающей жидкости. Если уровень жидкости между проверками заметно падает, возможно, в системе охлаждения есть утечка.Важно уделять пристальное внимание, поскольку медленные утечки трудно обнаружить.

3. Промывайте охлаждающую жидкость каждые 25 000 миль, чтобы удалить любые загрязнения из радиатора и его шлангов. Эта услуга также кондиционирует систему охлаждения, чтобы предотвратить ржавление компонентов и позволяет радиатору работать с максимальной производительностью в течение всего срока службы.

Краткое описание

Нахождение на обочине дороги с перегретым двигателем — обстоятельство, которого каждый водитель хочет избежать.
