Из чего состоит крыша дома

Содержание статьи:

Крыша – один из самых важнейших элементов любого здания. Без крыши невозможно себе представить любое жилое строение.

Тем не менее, собираясь самостоятельно возводить, этот самый важный элемент строения, своими руками, нужно знать из чего состоит крыша дома, её основные элементы и конструктивные особенности.

Так что же собой представляет собой крыша?

Из чего состоит крыша дома-элементы

Конструкция и основные элементы крыши это:

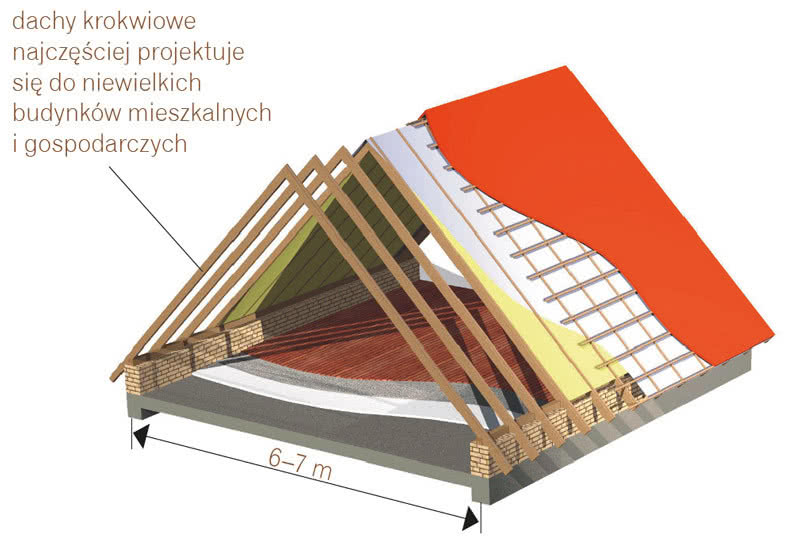

Стропила – конструкции, выдерживающие весь груз кровли, нападавшего снега, пролившегося дождя. В основном, делаются из балок большого сечения, сделанных из качественного дерева, без дефектов.

Основание – выглядит, как обрешетка из дерева, а иногда и представляет собой сплошную конструкцию, в зависимости от используемого материала. Именно на основание далее крепится кровля.

Кровля – часть крыши, расположенная в самом верху и защищающая здание или сооружение от осадков. Она же состоит из множества следующих элементов:

•  Скаты – предназначены для стекания накопившихся осадков с крыши;
•  Коньки – закрывают щели там, где стыкуются два ската;
•  Наклонные ребра – представляют собой выпирающие углы в тех местах, где соединяются скаты;
•  Ендова или специальные желобки – это, внутренние углы, которые получаются между двумя скатами;
•  Свес карниза – часть ската, лежащая в горизонтальной плоскости, которая выходит за границу здания;
•  Фронтальный свес – наклонённая часть ската, выступающая за стены;
•  Капельник – элемент ската в виде планки, защищающий стены здания от влаги;
•  Желоба для накопления и отвода осадков – как правило, сюда входят водосточные трубы и специальные воронки.

Виды крыш

Сегодня в малоэтажном строительстве наибольшей популярностью пользуются односкатные и двускатные крыши.

Конструкция таких крыш достаточно проста для возведения собственными руками, не требует привлечение спецтехники для работы.

О том, как построить двухскатную крышу, было написано ранее.

Материалы для покрытия крыши тоже могут быть разными:

Рулонные — отличаются довольно низкой ценой и лёгким, без особых премудростей монтажом. К недостаткам можно отнести быстрое разрушение от действия осадков.

Листовые – это металлочерепица, картонно-битумные листы и шифер.

Покрытия из мембраны – относятся к новинкам. Их состав включает в себя соединения полимеров и каучука. Такие материалы «не боятся» воды, огня, пропускают пар и долго служат.

Сэндвич-панели – состоят из стальных листов с утеплителем между ними. Очень хорошо переносят температурные перепады, имеют долгий срок эксплуатации. Очень часто используются в качестве кровельных материалов различных складов, офисных зданий и т.

д.
Вот такое устройство имеет крыша и ее элементы.

Оценить статью и поделиться ссылкой:

из чего состоит. Устройство кровли крыши.

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

• Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
• Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

• Пологоскатные;
• Скатные;
• Односкатные;
• Двускатные;
• Мансардные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Многощипцовые;
• Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

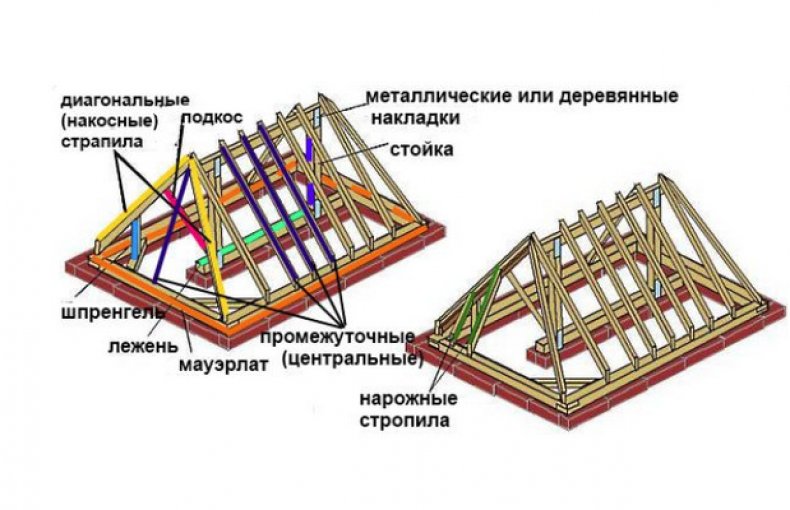

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Процесс возведения

Возведение плоской крыши над домом, сараем, беседкой либо над зданием предприятия не требует особых навыков и опыта.

Процесс возведения плоской крыши для дома с наличием системы отопления разделяется на несколько этапов:

1. На уложенные балки устанавливается настил из досок, который сверху покрывается рубероидом либо толью с большим нахлестом.
2. Над рубероидом укладывается слой утеплителя, в основу которого входит шлак либо керамзит. При засыпке утеплителя нужно придерживаться определённого уклона, в соотношении со сбросом с крыши дождевой воды либо растаявшего снега.
3. На утеплитель крепится специальная стяжка на основе раствора цемента с общей толщиной до двух сантиметров. После её схватывания проводится обработка материала с помощью грунтовки на основе битума. В дополнение на рулонный ковёр наклеивается стяжка.

Специалисты советуют создавать плоскую поверхность с минимальными пролётами, именно так можно снизить трудности по теплоизоляции и гидроизоляции. Крыши, показатель ширины которых больше 600 сантиметров, нужно возводить лишь с оказанием помощи строителей. Неправильный расчёт и распределение всех нагрузок на балочную систему может привести к ужасным последствиям: неправильному распределению общей нагрузки, уменьшению времени использования кровли.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Видео по устройству плоской эксплуатируемой кровли

Для повышения жесткости теплоизоляционного слоя поверх материала выполняется бетонная стяжка. Основные требования к теплоизоляционному материалу:

• Высокий показатель теплоизоляции. Именно от этого показателя зависит микроклимат внутри помещения.
• Пожаробезопасность.
• Устойчивость к возникновению плесени и развитию различных микроорганизмов.

Гидроизоляционный слой

Завершающим слоем в кровельном пироге является гидроизоляция. Ни одну эксплуатируемую плоскую кровлю невозможно представить без материала, который способен защитить конструкцию от проникновения и воздействия влаги в виде атмосферных осадков. Современный строительный рынок предлагает широкий выбор материалов, которые способны защитить конструкцию от воздействия влаги. Наиболее популярными являются следующие материалы: жидкая резина, мембранные материалы из поливинилхлорида, еврорубероид. При выборе гидроизоляционного материала следует помнить, что единственным бесшовным вариантом является жидкая резина. При устройстве остальных вариантов следует предусмотреть склейку и сваривание образовавшихся швов.

Основные требования к гидроизоляционным материалам:

• Высокая степень устойчивости к влаге.
• Высокая прочность.
• Эластичность.

Вентиляция

Несомненно, вентиляция не является частью кровельного пирога, однако она играет очень важную роль. И в том случае, если отказаться от устройства вентиляции, в скором времени кровельный пирог придет в непригодность. Ведь в таком случае водяные пары не будут выводиться из подкровельного пространства, и утеплитель начнет впитывать влагу. Это приведет к тому, что теплоизоляционный материал не будет выполнять основные функции, металлические элементы поржавеют, а деревянные – сгниют. Также внутри помещения начнут появляться плесень и грибок.

Для устройства вентиляции используются трубы, изготовленные из нержавеющего или оцинкованного металла. Верхняя часть трубы должна быть оснащена колпаком. Вентиляционные трубы устанавливаются в местах соединения теплоизоляционного материала. Вывод водяного пара осуществляется благодаря разнице давления внутри здания и снаружи, которая образовывается благодаря потокам воздуха.

Несомненно, большую роль играет качество материалов, которые используются для создания кровельного пирога. Но стоит помнить, что при установке современных материалов вам удастся получить надежную и качественную конструкцию. Самым важным является соблюдение технологии устройства кровельного пирога, который является одной из основных частей эксплуатируемой плоской крыши.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

Правила эксплуатации

При эксплуатации деревянной кровли обычно никаких сложностей не возникает. Если правильно за ней ухаживать, покрытие будет служить на протяжении 40–50 лет и более.

Основные правила эксплуатации деревянной кровли:

• при скоплении снега его можно сметать веником или метлой, при этом надо двигаться от конька к карнизу;
• надо периодически осматривать нижний ряд кровельного материала, так как он со временем может сместиться;
• следует регулярно чистить такое покрытие от листьев. Обычно они сдуваются ветром или смываются дождём, но если остаются, то не только ухудшают внешний вид крыши, но и уменьшают срок службы кровельного материала;
• необходимо периодически осматривать крышу, чтобы вовремя выявить появления мха и проросших растений, которые также надо обязательно удалять;
• водостоки должны быть чистыми, чтобы по ним стекала не только вода, но и смола, оставшаяся в кровельном материале.

Как продлить срок службы деревянной кровли

Для того чтобы деревянная кровля всегда выглядела красиво и радовала вас на протяжении многих лет, за ней необходимо правильно ухаживать. Для натуральной древесины опасно высушивание, которое происходит в результате действия ветра и солнца. Потеря влаги негативно влияет как на внешний вид деревянной кровли, так и на её эксплуатационные характеристики. В процессе пересыхания древесины на покрытии могут появляться трещины, а это приводит к нарушению его герметичности.

Лишняя влага также негативно влияет на состояние деревянной кровли. Этот недочёт может возникать из-за нарушения вентиляции крыши и приводить к разбуханию элементов и появлению дефектов укладки.

Чтобы устранить негативные воздействия на деревянную кровлю, надо использовать специальные составы. С их помощью можно предотвратить как пересыхание древесины, так и её гниение:

• полупрозрачные проникающие масла. Они используются для пропитки верхних слоёв кровельного материала. Такие составы закрывают текстуру дерева и надёжно его защищают. Чтобы получить максимальный результат, масло надо наносить на шероховатую поверхность;
• водоотталкивающие консерванты. Они выпускаются в виде прозрачных пропиток, в основе которых акриловые смолы или воск, а также консерванты. Такое решение позволяет сохранять внешний вид деревянной кровли, но срок действия пропитки меньше чем у масла, поэтому применять её надо чаще. До укладки деревянных элементов их лучше всего полностью окунуть в пропитку. Когда покрытие уже на крыше, его покрывают такими составами при помощи кисточки или распылителя;
• лаки или краски. Отношение специалистов к этому способу защиты натуральной древесины неоднозначное. Дерево очень чутко реагирует на изменения влажности и температуры, а наличие на нём плёнкообразных составов в виде краски или лака может привести к растрескиванию внешнего слоя, так как будет сужаться-расширяться основание. В полученные трещины начнёт попадать вода, которая не сможет нормально испаряться, что создаст условия для развития грибка и плесени.

Как и из чего сделана крыша для частного дома: виды и типы крыш; названия основных, декоративных и конструктивных элементов конструкции крыши, детали

Крыша — важнейший элемент дома, защищающий ваше жилье от всех наружных воздействий. С хорошей крышей не страшен ни дождь, ни снег, ни ветер. И чтобы так было всегда, нужно точно знать все детали своей крыши.

Скатные крыши представляют собой крыши с углом наклона кровли больше 2,5 градусов. Чем больше осадков (снег, дождь) в течение года выпадает в регионе, где стоит дом, тем больше должен быть угол наклона скатов крыши.

Основные типы крыш

Перед тем как рассмотреть конструктивные элементы, необходимо вспомнить об основных типах крыш. Наиболее часто встречаются односкатные, двускатные, шатровые, вальмовые, и многощипцовые крыши. Существуют еще сводчатые, купольные и конические крыши, однако, в жилых домах они практически не используются.

• Односкатная крыша (самая простая) представляет собой один наклоненный скат, который закреплен на стенах разной высоты. Такая крыша чаще всего применяется в нежилых подсобных помещениях или как один из элементов сложной многоуровневой конструкции.
• Двускатную (щипцовую) крышу образуют две наклонные плоскости, в стыке вверху соединенные коньком. Такая «классическая» крыша надежна в эксплуатации и проста при возведении.
• Мансардная крыша предназначена для того, чтобы увеличить объем чердачного пространства и оборудовать там еще одну комнату или хозяйственное помещение. Эта крыша представляет собой один из вариантов двускатной крыши. Основные элементы (сверху вниз): конек, два пологих ската, два нижних крутых ската.
• Шатровая крыша имеет пирамидальную форму. Наиболее распространена крыша с 4 одинаковыми скатами (равнобедренные треугольники), которые сходятся наверху в одну точку. Стоит заметить, что граней у шатровой крыши может быть и больше, например 8.
• Вальмовые крыши хорошо подходят для прямоугольных зданий и для защиты фронтона от внешних воздействий. Вальма — это скат крыши полностью или частично заменяющий собой щипец (фронтон). Таким образом, поверхность крыши образуют четыре ската: два основных больших по бокам и два поменьше (вальмы), на верху расположен конек.
• Многощипцовая крыша сложна при монтаже и уходе, но имеет оригинальный привлекательный внешний вид. Состоит из нескольких «составных блоков» двускатной крыши.

Дополнительную информацию о типах крыш вы можете почерпнуть здесь.

Внешние элементы крыши

Для начала мы расскажем о внешних элементах скатных крыш.

• Конек — верхнее горизонтальное ребро, образующееся на стыке скатов крыши.
• Ребро — пересечение скатов кровли, образующие выступающие углы.
• Щипец (фронтон) — треугольные торцевые части стены, которые получаются при устройстве двускатных и многощипцовых крыш.
• Ендовы — пересечения скатов, образующие внутренние углы. Уклоны ендов значительно меньше, чем уклоны скатов, но по ендовам стекает наибольшее количество осадков (важно следить за герметичностью этих элементов).
• Свесы — выступающие элементы крыши; кровля свешивается вниз для того, чтобы осадки попадали не на стены, а стекали сразу на землю.

Коньки, ребра, ендовы и свесы выполняют и защитные, и декоративные функции. Различные сочетания этих элементов позволяют создавать интересные архитектурные решения. Потому что, если угол ската во многом определяется климатическими и эксплуатационными требованиями, то внешний вид, форма и количество скатов зависят исключительно от вкуса хозяев.

Конструктивные элементы крыши

Внутреннее устройство крыши также отличается большим количеством необходимых конструктивных элементов. Рассмотрим каждый из них.

• Стропила — несущие элементы крыши, представляют собой наклонные брусья, опирающиеся на мауэрлат.
• Стропильная нога -одна составных из частей стропил, одна «стропилина».
• Обрешетка — дощатый настил, который крепится к стропилам и является основой для настила кровли. Необходимо, чтобы все элементы настила были плотно закреплены на несущих конструкциях, а стыки над стропилами располагались вразбежку.
• Мауэрлат — горизонтальный брус, служащий опорой для стропил, нужен для равномерного распределения нагрузки от крыши на наружные стены. В небольших бревенчатых домах функцию мауэрлата может выполнять верхнее бревно стены.
• Затяжка — горизонтальная балка (брус), служит для придания устойчивости конструкции крыши, скрепляет стропильные ноги между собой.
• Стойка (бабка) — вертикальный опорный элемент, который необходим для придания устойчивости всей конструкции. Применяется для укрепления стропил. Нижней частью опирается на затяжку, верхней — поддерживает стропила
• Подкос — дополнительный наклонный элемент (брус), применяется при перекрытии больших пролетов (от 5 метров). Укрепляет стойки и стропила.

Стропила по своей конструкции бывают наклонными и висячими. Наклонные стропила устанавливаются в односкатных крышах (со стенами разной высоты). При этом пролет между этими двумя опорами может достигать 4,5 м. При пролете от 5 до 6 м под стропила дополнительно устанавливают подкосы (наклонный брус, опирающийся на одну стену и поддерживающий стропила).

При еще большем пролете между стенами и стропилами устанавливается шпренгель. Шпренгель — механизм придания устойчивости наслонным стропилам односкатной крыши. Состоит из горизонтальной балки, закрепленной между стен, на которой сверху находится стойка (держит стропила). Устойчивость стойке дают подкосы.

Висячие стропила хорошо устанавливать в больших пролетах. При этом нижние их концы опираются на стены (мауэрлат), а верхние сходятся друг с другом (например, в коньке).

из чего состоит оригинальная, датская или конусная

Вы знаете, наверное, ни одна конструктивная часть, кроме крыши, не может похвастаться разнообразием форм. Стены должны быть вертикальными (мы не берем во внимание экстравагантные задумки архитекторов и откровенный брак в работе), перекрытия горизонтальными. А вот крыш все эти правила не касаются, неважно, какой формы они будут, главное, чтобы они выдерживали все нагрузки и защищали все здание от атмосферных воздействий.

Давайте посмотрим, какие бывают крыши домов, но не привычные дву- или односкатные, а что-нибудь оригинальней.

Устройство крыши

Для начала, вкратце, вспомним конструктивные элементы крыши:

• Несущая система — включает в себя мауэрлат (или элемент его замещающий), стропила с системой стоек и подкосов.
• Обрешетка — является основанием непосредственно для кровельного покрытия.
• Система утепления — сегодня уже практически не встретишь кровлю без утеплителя, хотя до сих пор, зачастую, оно выполняется абы как, а потом не выполняет свои функции, но хозяин доволен, у него на крыше есть утеплитель.
• Кровельное покрытие — выполняющее основную функцию крыши, защита от атмосферных осадков.
• Водосточная система.

Основные элементы крыши

Вот, в принципе, и все, из чего состоит крыша. Для начала рассмотрим конструкции, которые не отличаются основными элементами, но имеют необычную форму.

Датская крыша

У нас такая крыша называется полувальмовой, но в честь страны, в которой она наиболее популярна уже несколько столетий,  получила свое второе название. Кстати, у нас такая конструкция тоже достаточно распространена.

Ее отличие от простой вальмовой крыши заключается в том, что стропила вальмы не доходят до коньковой части основных скатов, они заканчиваются на опорной доске, укрепленной между крайними стропильными ногами основных скатов.

Таким способом удается сформировать небольшой фронтон в коньковой части крыши, в который обычно встраивается слуховое окно.

Смотрится такая крыша просто замечательно, особенно, если в качестве кровельного покрытия применяются соответствующие материалы.

Но стоит заметить, что датская крыша является не одним из вариантов вальмовой конструкции, достойной внимания, есть еще, например, шатровая кровля. Обычное ее основание имеет квадратный периметр, а конек отсутствует вообще, все четыре ската сходятся в одну точку.

Коническая крыша

Если же изменить основание шатровой крыши с квадрата на круг, получим еще один нестандартный вариант — так называемая конусная крыша (коническая).

Посмотрите на шпили старинных замков, именно такие конструкции служат им кровлей. В наше время они будут особо эффектно смотреться при применении в качестве покрытия черепицы. Благодаря ее небольшим размерам можно получить идеальный конус.

В случае применения других материалов, например, кровельного железа, добиться идеальных окружностей, конечно, не получится, получается набор из множества скатов, но смотрится тоже потрясающе.

И ведь это еще не все варианты скатных конструкций — крыша коническая может достойно пополнять ряд таких кровель, как пагоды, своды, купола.

Но существуют и другие, совершенно нетипичные варианты, которые даже по конструктиву значительно отличаются, но это не помешало им добиться заслуженного признания и популярности.

Выбирая тот или иной вариант, вы должны оценить, как такая крыша впишется в общий архитектурный замысел здания. Иногда погоня за экстравагантностью приносит не утешительные результаты.

Эксплуатируемые кровли

Такой тип кровли более характерен для пологих, практически горизонтальных скатов крыш. Больше всего распространен в южных регионах. Это объясняется естественно климатическими условиями: снег убирать не надо, снеговую нагрузку можно не учитывать. Хотя и у нас все чаще можно встретить такие конструкции.

Эксплуатируемая кровля

Такие оригинальные крыши могут выступать в роли места для отдыха. Кстати, крыши наших многоэтажек старой постройки не стоит причислять к этой категории, хотя, при желании, можно переоборудовать и их.

При использовании соответствующих материалов крыши превращаются:

• в место для прогулок,
• уголок для занятий спортом,
• в настоящие сады с бассейнами.

При малоэтажном строительстве существуют даже автостоянки на крышах зданий, это является экономически целесообразным, даже не смотря на существенные затраты, ведь в городах участок земли стоит несравненно дороже.

Естественно, для такой интенсивной эксплуатации конструкция крыши должна быть соответствующей. Рассмотрим кровельный пирог так называемой зеленой крыши.

Он представляет собой многослойный пирог, в который входят:

• Такие необычные крыши домов лучше всего делать на бетонных перекрытиях, но и другой материал не исключен, просто бетон способен выдержать большие нагрузки, а это немало важно.

На основании создается небольшой уклон, для стока лишней влаги, лучше его делать в сторону уже готовых водоприемников

• выполняется качественная гидроизоляция, материалов для этого сейчас множество.
• Далее укладывается теплоизоляция: для этой цели лучше применять пенопласт повышенной прочности, например, экструдированный. Лучше, если его кромки позволят соединять листы в четверть или в паз, это предотвратит образование мостиков холода.
• Поверхность утеплителя лучше покрыть армирующим материалом, это обеспечит его дополнительную защиту.
• Следующим будет дренирующий слой, его можно создать при помощи гравия, а можно применять специальные профильные мембраны, они будут способствовать удалению лишней влаги.
• Поверх нее укладывается геотекстиль и слой плодородной почвы с растениями.

Кровельный пирог эксплуатируемой крыши

В зависимости от применяемых материалов возможно применение других дополнительных слоев, но это уже дело техники. Главное то, что вы получите уникальную крышу, которая будет соответствовать современным тенденциям  и бережному отношению к природе.

Крыша-теплица

Еще более усовершенствовать такую зеленую кровлю поможет крыша-теплица. Современные материалы вполне позволят создать настоящую оранжерею на крыше.

В связи со сравнительно небольшим весом покрытий, применяемых для этих целей, несущий каркас может быть выполнен из  алюминиевого профиля или других композитных материалов, что позволит создать легкую, а главное надежную конструкцию.

Для крыш такого типа самым важным фактором будет играть освещение, поэтому покрытия должны хорошо пропускать свет, но в тоже время удерживать тепло.

Выбор можно остановить на специальных энергосберегающих стеклопакетах, тем более что сейчас есть стекла повышенной прочности, и атмосферные воздействия в виде града им не страшны. Можно остановиться на поликарбонате, применение которого тоже станет отличным решением.

Перечисленные варианты — это конечно не полный ответ на вопрос, какие виды крыш бывают. Перечислить все достижения и нестандартные решения в кровельном деле в пределах статьи невозможно.

Существуют крыши в стиле эко — покрытые дерном, соломой, есть также современные панорамные решения, которые помогают создать фантастические по красоте здания. Вы должны понимать, результат будет зависеть от вашего желания сделать что-то оригинальное, но при этом не стоит забывать выполнять технический расчет несущей способности крыши, чтобы не перегрузить ее.

Как устроена крыша дома схема

Устройство крыши частного дома схема

Крыша частного дома — виды, формы, конструкции

• Какую крышу выбрать для дома.
• Как и почему крыша распирает стены и разрушает дом.
• Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

• Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
• Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

• Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
• Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
• Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
• В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон. который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м.
Стропильная система с наслонными стропилами имеет

• Универсальность — пригодна для устройства крыш с пролетом до 16м. для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
• Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
• Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.

• Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6м. а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

• Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
• Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
• Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
• Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы. например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Продолжение на следующей странице 2:

Читать страницу: Страница 1. Страница 2

Схема крыши дома — особенности

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Виды крыш для частного дома

Когда возводится частный дом, обычно строят скатную крышу, которая может быть односкатной или многоскатной конструкцией. Односкатную кровлю дома обычно обустраивают на постройках хозяйственного использования.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

Двускатные крыши . Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши . Представляют собой 4 поверхности, пересекающиеся под тупым углом.

Шатровые крыши . Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

Вальмовые крыши . Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника (прочитайте также: «Стропильная система вальмовой крыши: схема «). Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы «).

Полувальмовые крыши . Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши . План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие «).

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра (детальнее: «Конструкция односкатной крыши «).

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

• стропильные ноги;
• мауэрлат;
• коньковый брус;
• подкосы;
• стойки;
• обрешетка;
• крепежные металлические изделия;
• материал для покрытия поверхности крыши;
• внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально.

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Во все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

Формы крыш частных домов

Этапы и моменты конструкции крыш

Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов. Сегодня конструкции крыши частного дома разделяются на деревянные, металлодеревянные, железобетонные и стальные. Сам по себе процесс строительства крыши состоит из нескольких этапов:

• • укладка мауэлрата;
• • общая сборка системы стропов;
• • укрепление стропил на «коньке»;
• • монтаж горизонтальных стяжек и гидроизоляции;
• • установка обрешеток;
• • обработка лицевой части поверхности.

Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.

Укладка мауэлрата

Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.

Общая конструктивная композиция стропов

Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.

Укрепление стропил на «коньке»

Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:

• встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
• на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
• «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.

Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.

Монтаж горизонтальных стяжек и гидроизоляции

Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.

Подробная система стяжек и наложения гидроизоляции

Установка обрешеток

Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.

Схема видов обрешетки кровли

Обработка лицевой части поверхности крыши

Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.

Виды материалов для наружной отделки крыши

Таким образом, конструкция крыши частного дома. ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.

Видео конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Виды крыш домов

Формы крыш частных домов

Подробная система стяжек и наложения гидроизоляции

Схема видов обрешетки кровли

Виды материалов для наружной отделки крыши

Источники: http://domekonom.su/vidy-formy-konstrukcija-kryshi-doma.html, http://kryshadoma.com/montazh-i-remont-krovli/skhema-kryshi-doma-osobennosti.html, http://fundamentt. com/konstrukciya-kryshi-chastnogo-doma/

Функции крыши

Крыша часто является первой линией защиты дома.

Крыша — это важное покрытие домов и строений и даже таких предметов, как автомобили. В частности, для домов и зданий крыша выполняет несколько функций, каждая из которых обеспечивает защиту. Различные элементы и части крыши обеспечивают защиту внутренней и внешней части конструкции.

Защита человека

Основное назначение любой крыши — обеспечить защиту людей внутри конструкции от элементов.Эта цель необходима во всех частях света, поскольку крыша обеспечивает укрытие от чего-то столь простого, как яркий солнечный свет; добавьте к этому другие изменения погоды, такие как дождь, снег, мокрый снег, град и сильный ветер. Без крыши жители внутри строения были бы непосредственно подвержены всем этим погодным изменениям и, следовательно, также страдали бы от физических недугов, возникающих в результате этого воздействия.

Охрана собственности

Без крыши не только люди станут уязвимыми перед изменяющейся погодой, но и все остальное внутри строения. Такие вещи, как мебель, техника, ковры, произведения искусства и одежда, будут быстро испорчены, когда дождевая вода или снег вторгнутся в здание. Кроме того, основной интерьер конструкции будет поврежден погодой, от пола до дверей и стен.

Защита от воды

Внешний вид строения также обслуживается наличием определенных элементов кровли. Кровельный оклад предназначен для защиты наружных стен от повреждений водой. Гидроизоляция — это, по сути, кусок листового металла, который предотвращает попадание дождевой воды в стыки и повреждение.Вы можете заметить мигание, посмотрев на область вокруг вентиляционных труб, которые торчат через крышу или вокруг дымоходов. Если крыша имеет вертикальные стены, гидроизоляция также обеспечивает защиту на стыках между крышей и стенами. Кроме того, желоба и водосточные трубы на краю крыши служат средством отвода воды, стекающей с крыши, и отвода ее от внешних стен и основания конструкции.

Последствия

В качестве первой линии защиты сооружения, действующей как огромный зонт, принимая и отражая всю потенциально опасную погоду, которую в противном случае могло бы получить сооружение, сама крыша обычно получает повреждения. Сильный ветер может повредить или удалить черепицу с крыши. Продолжительное воздействие дождевой воды может повредить впадины на крыше. Дыры и протечки в крыше всегда вызывают серьезную озабоченность. По этой причине крышу следует проверять не реже двух раз в год и после сильных ураганов, чтобы своевременно обнаруживать любые повреждения.

.

Крыша — Как работает дом

В этом доме используется фермы для каркаса крыши. Фермы представляют собой сборные триангулированные деревянные конструкции, используемые для поддержки крыши. Альтернативой является создание каркаса крыши из 2×8 и 2×10. Фермы в наши дни довольно распространены, потому что они имеют пять больших преимуществ с точки зрения строителя:

• Фермы невероятно прочные.
• Поскольку они строятся строго из более коротких пиломатериалов 2х4, они, как правило, намного дешевле альтернативы.
• Вы можете создать практически любую форму по индивидуальному заказу, и это позволяет использовать интересные функции, такие как соборные потолки, по низкой цене.
• Ферма позволяет перекрыть большое расстояние, и ферма передает весь вес на внешние стены. Таким образом, ни одна из внутренних стен не является «несущей», поэтому они могут идти куда угодно, а позже легко перемещаются.
• Фермы быстро растут!

С точки зрения домовладельца, одним большим недостатком является то, что у вас нет чердака. C’est la vie …

Фермы бывают нескольких стандартных конфигураций:

Фермы фронтона используются на концах крыши (крайние фермы на обоих концах). Вертикальные детали имеют 16 дюймов в центре, так что сайдинг можно прибивать. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит так:

Левая сторона будет представлять собой собор над гостиной.Для парадной комнаты используются ножничные фермы, а над гаражом — М-фермы. Фронтальные фермы используются на концах трех линий крыши.

Фермы укладываются в кулак поверх стен вручную или с помощью крана.

Эти фермы поднялись примерно за четыре часа. Они расположены по центру 24 дюйма.

Фермы крепятся к стенам небольшими металлическими пластинами.

Когда фермы подняты, крыша покрывается фанерой или OSB, что придает кровле огромную жесткость.

В этом доме две небольшие нестандартные крыши: крыша над крыльцом (см. Следующий раздел) и крыша над проходом.

Обрамление кровли без ферм на самом деле довольно сложно. Углы, которые можно найти в любой крыше, кроме самой простой, становятся сложными.

.

Учите английский язык: 45 Сделайте что-нибудь

Изучите примерную ситуацию:
Крыша дома Джилл была повреждена во время шторма, поэтому она попросила кого-нибудь отремонтировать ее. Вчера пришел рабочий и делал работу. Вчера Джилл отремонтировала крышу.
Это означает: Джилл попросила кого-нибудь починить крышу. Сама она не ремонтировала.
Мы используем «сделай что-нибудь», чтобы сказать, что мы договариваемся о том, чтобы кто-то другой что-то сделал для нас.
Сравните:
* Джилл отремонтировала крышу. (= она сама его отремонтировала)
* Джилл отремонтировала крышу. (= она попросила кого-нибудь починить его)

Изучите эти предложения:
* Анна сшила платье сама или она сама его сделала?
* «Собираетесь ли вы ремонтировать машину сами?» «Нет, я его отремонтирую».

Будьте осторожны с порядком слов. Причастие прошедшего времени (отремонтировано / отрезано и т. Д.) Стоит после объекта (крыша, волосы и т. Д.):
have + объект + причастие прошедшего времени
Вчера Джилл отремонтировала крышу.
Где ты постригся?
У тебя красивые волосы. Вы его порезали?
У Юлии только что установили центральное отопление в доме.
В данный момент мы занимаемся покраской дома.
Как часто вы обслуживаете машину?
Думаю, тебе нужно скорее почистить пальто.
Мне не нравится, когда меня фотографируют.

Вы также можете сказать «сделай что-нибудь» вместо «сделай что-нибудь» (в основном на неофициальном разговорном английском):
* Когда вы собираетесь ремонтировать крышу? (= отремонтировать крышу)
* Думаю, тебе стоит постричься.

Иногда делать что-то имеет другое значение. Например:
* У Джилл и Эрика украли все деньги, пока они были в отпуске.
Конечно, это не означает, что они устроили кражу их денег. «У них украли все деньги» означает только: «У них украли все деньги».

Имея это значение, мы используем что-нибудь, чтобы сказать, что что-то происходит с кем-то или его имуществом. Обычно случается неприятное:
* Джорджу сломали нос в драке.
* У вас когда-нибудь крали паспорт?

УПРАЖНЕНИЯ
45.1 Отметьте (V) правильное предложение (a) или (b) для каждой картинки.
1. САРА
а Сара стрижет волосы.
b Сарра подстригается.
2. БИЛЛ
Билл стригется.
b Билл подстригается.
3. ДЖОН
a Джон чистит обувь.
b Джон чистит обувь.
4. ГУП
Сью делает снимок.
b Сью фотографируется.

45.2 Почему вы это сделали? Ответьте, используя «что-нибудь сделать». Используйте один из этих глаголов: clean cut repair service
1. Почему вы отнесли свою машину в гараж? _Для техобслуживания. _
2. Почему вы отнесли куртку в уборщицу? Кому —
3. Зачем вы отнесли часы к ювелиру? —
4. Почему вы пошли в парикмахерскую? —

45.3 Напишите предложения, как показано.
1. Джилл не ремонтировала крышу сама. Она починила.
2.Сама я не стриглась. I —
3. Сами дом не красили. Они —
4. Сью не шила занавески сама. —

45.4 Используйте слова в скобках для завершения предложений. Используйте структуру «сделай что-нибудь».
1. В данный момент у нас _все дом покрашен_ (дом / краска).
2. Я потерял ключ. Придется — (другой ключ / марка).
3. Когда вы в последний раз — (ваша стрижка / стрижка)?
4. Вы по-другому выглядите — (вы / ваши волосы / стрижка)?
5.— (вы / газету / доставляете) к вам домой или вы идете в магазин, чтобы купить?
6. A: Что эти рабочие делают в вашем саду?
B: О, мы — (бассейн / постройка).
7. A: Могу я посмотреть фотографии, которые вы сделали во время отпуска?
B: Боюсь, я — (еще не / пленка / проявка).
8. Это пальто грязное. Я должен — (это / очистить).
9. Если вы хотите носить серьги, почему бы вам не — (уши / проколоть)?

45.5 Теперь вы должны использовать «что-то сделать» со вторым значением.
1. Джорджу сломали нос в драке.
Что случилось с Джорджем? _У него сломали нос в драке. _
2. Сумка Сары была украдена в поезде.
Что случилось с Сарой? Она —
3. Шляпу Фреда снесло ветром.
Что случилось с Фредом? —
4. Паспорт Дианы забрала полиция.
Что случилось с Дайаной? —

45,1

1 b 2 a 3 a 4 b

45,2

2 Для очистки.

3 В ремонт.

4 Подстричься.

45,3

2 Я его порезал.

3 Покрасили.

4 Она их сделала.

45,4

2 сделали еще один ключ

3 постриглись

4 постригли ли вы

5 вам доставили газету

6 построили бассейн

7 нет Проявить пленку

8 очистить

9 проколоть уши

45.5

2 У нее украли сумку в поезде.

3 Ему снесло шляпу ветром.

4 Полиция забрала у нее паспорт.

.

Английский словарь для дома (комнаты и предметы)

Словарь — Дом (комнаты и предметы)

---

Это список словарных статей, относящихся к дому

Комнаты и места в доме

Спальня

Комната для сна.

Гостиная (Великобритания также гостиная, АВСТРАЛИЙСКИЙ АНГЛИЙСКИЙ также гостиная)

Помещение в доме или квартире, которое используется для отдыха и развлечения гостей, но обычно не для приема пищи.

Ванная

Комната с ванной и / или душем и часто туалетом.

Зал

Область внутри главного входа дома, квартиры или другого здания, которая ведет в другие комнаты и обычно к лестнице.

Подсобное помещение

Обычно только для стиральной машины, морозильной камеры и т. Д.

Сарай

Отдельное от дома строение, обычно для хранения садового инвентаря.

Лофт

Место на крыше дома обычно используется только для хранения вещей.

Чердак

Помещение в кровле дома (можно было бы проживать)

Подвал

Помещение ниже уровня земли без окон, используемое для хранения вещей.

Подвал

Помещение ниже уровня земли, с окнами, используемое для проживания и работы.

Посадка

Плоский участок наверху лестницы.

Зал

Открытая площадка при входе в дом.

Крыльцо

Крытая площадка перед входной дверью.

Кладовая или кладовая

Большой шкаф, используемый, особенно в прошлом, для хранения продуктов.

Терраса или патио

Асфальтированная площадка между домом и садом для сидения и еды и т. Д.

Исследование

Комната для чтения, письма, учебы.

Балкон

Область со стеной или решетками вокруг нее, которая присоединяется к внешней стене здания на верхнем уровне.

Типы домов / мест проживания людей

Дом

Дом, в котором живут люди, обычно одна семья.

Частный дом

Описывает дом, не связанный ни с каким другим зданием.

Парный дом

Смежный дом — это дом, который соединен с другим аналогичным домом только с одной стороны.

Квартира (UK обычно квартира)

Набор комнат для проживания, особенно на одном этаже дома.

Таунхаус

Дом, соединенный с домами по обе стороны от него общими стенами.

Коттедж

Небольшой дом, обычно в сельской местности.

Бунгало

Одноэтажный дом.

Кровать

Сдается комната, в которой есть кровать, стол, стулья и место для приготовления пищи.

Вилла

Дом обычно в сельской местности или у моря, особенно в южной Европе, и часто тот, который люди могут арендовать на время отпуска.

Таймшер

Дом для отдыха или квартира, принадлежащая нескольким людям, каждый из которых может использовать их в течение определенного периода года.

Объекты дома

Упражнение на домашнюю лексику.

.

Выбор подходящего кровельного покрытия — Andrews Roofing

Крутой склон

Следующие кровельные покрытия обычно используются для конструкций с крутым уклоном. Выбранное вами покрытие будет определять эстетику и архитектурный стиль вашей крыши. Это также повлияет на стоимость и долговечность. Оценщик Andrews Roofing Consulting Estimator (CE) поможет вам определить, какой тип кровельного покрытия лучше всего соответствует вашим потребностям.

Битумная черепица — это самый популярный тип кровельного материала для жилых домов на сегодняшний день и одно из самых экономически эффективных решений для ваших кровельных нужд.Большинство битумной черепицы состоит из стекловолокна, верхнего и нижнего слоев асфальта и минеральных гранул. Самая распространенная и экономичная черепица на рынке — это черепица с 3 язычками, которая просто укладывается в один слой. Разновидностью черепицы с 3 язычками является «архитектурная черепица», которая производится в несколько слоев. Эта кровельная черепица тяжелее, чем черепица с 3 язычками, и поэтому имеет увеличенный срок службы и производительность. Оба вида черепицы производятся во многих различных цветах.

Металл — кровля находится на переднем крае технологий с широким разнообразием отделки, дизайна и цвета. Он обеспечивает не только исключительную долговечность и эстетичный вид, но и повышенную энергоэффективность по сравнению с традиционными кровельными материалами. Металлическая кровля чрезвычайно огнестойка. Он также может выдерживать очень сильный ветер. Металлическая кровля из-за своей высокой прочности имеет низкие затраты в течение жизненного цикла. Металлическая кровля может содержать значительное количество переработанных материалов и на 100% подлежит переработке по окончании срока службы.

Синтетическая кровля Плитка (Синтетический сланец, тряпка и т. Д.) — это инновационный, высокопроизводительный кровельный продукт с очень высококлассным и традиционным внешним видом. Расчетный жизненный цикл синтетических кровельных материалов составляет от 40 до 60 лет. Производственный процесс, использование переработанных материалов, вес / расходы на транспортировку и повторное использование продукта — все это способствует устойчивости продукта, а для соответствующих проектов можно даже получить баллы LEED.Andrews Roofing является опытным установщиком многих высококачественных синтетических кровельных материалов и понимает сложности и преимущества этих кровельных систем премиум-класса.

Wood Shingles & Shakes — изготавливаются из кедра, красного дерева, южной сосны и других пород древесины. Деревянная черепица распиливается на станке. Шейки сделаны вручную и выглядят более грубыми. На что следует обратить внимание: некоторые местные строительные нормы и правила ограничивают использование деревянной черепицы и дрожжей из-за опасений по поводу огнестойкости. Многие деревянные черепицы и тряпки имеют только класс огнестойкости C или вообще не имеют оценок. Тем не менее, огнестойкость класса A доступна для некоторых изделий из деревянной черепицы, которые включают заводскую огнестойкую обработку.

Плитка (глина или бетон) — прочный рубероид. Плитка с закругленным верхом в испанском и миссионерском стиле широко используется на Юго-Западе и во Флориде, а плоские стили также доступны для создания французского и английского внешнего вида. Плитка доступна в различных цветах и ​​вариантах отделки. Плитка тяжелая. Если вы заменяете кровельную систему другого типа на черепицу, вам необходимо убедиться, что конструкция выдерживает нагрузку.

Сланец — добывается в США в Вермонте, Нью-Йорке, Пенсильвании и Вирджинии. Он доступен в разных цветах и ​​сортах, в зависимости от его происхождения. Считается практически неразрушимым, он дороже других кровельных материалов. К тому же его применение требует особых навыков и опыта. Многие старые дома, особенно на северо-востоке, до сих пор защищены этим долговечным кровельным материалом. В компании Andrews Roofing работают опытные специалисты по шиферу, которые могут установить как новые шиферные крыши, так и произвести ремонт, который позволит домовладельцам продлить срок службы этих величественных кровельных систем.

Низкий уклон (плоский)

Низкий уклон (плоская) — Плоские крыши доступны в нескольких конструктивных конфигурациях: однослойная мембранная и сборная кровля (BUR). Каждый описан ниже. Ваш консультант по оценщику кровли Andrews (CE) поможет вам сделать лучший выбор среди этих альтернатив плоской кровле.

Single Ply — кровельные материалы включают TPO, EPDM, PVC и некоторые модифицированные битумные мембранные системы.

TPO (термопластичный олефин) — быстро становится стандартом для кровель с низким уклоном в центральной части Атлантического океана.TPO — это прочная однослойная мембрана белого цвета с высокой светоотражающей способностью. Что отличает TPO, так это простота установки и сварные швы. Из-за своей отражательной способности это холодная крыша , , превышающая текущие стандарты энергоэффективности, и система кровли, присвоенная Министерством энергетики США, соответствует требованиям Energy Star.

EPDM (этилен-пропилен-диеновый мономер) — аналогичен ТПО в том, что это однослойная мембрана. Однако EPDM — это резиновая смесь, а не пластик, как TPO.EPDM имеет прочную репутацию благодаря своей долговечности. С правильно проклеенными швами и детализированной окантовкой кровля из EPDM может легко прослужить 30 лет. Однако, в отличие от ТПО, швы обработаны клеем, что делает их уязвимыми в долгосрочной перспективе и в конечном итоге потребует ухода.

ПВХ — однослойная мембрана, внешне похожая на ТПО. Способ установки ПВХ-мембраны очень похож на описанную выше крышу из ТПО. Кровельная система из ПВХ требует немного больших вложений, чем кровля из ТПО.

Модифицированный битум — , пожалуй, самая распространенная из низкоскатных однослойных кровельных систем для жилых домов. Он состоит из асфальта, в который были добавлены модификаторы для придания ему пластичных или резиноподобных свойств. Модифицированный битум укладывается в 3-дюймовые ролики, либо горелка применяется с использованием тепла пламени для плавления покрывающего листа с основным листом (ами), либо самоклеится с использованием заводских клеев на различных компонентах.

BUR (застроенная крыша) — мембран использовались в США.С. более 100 лет. Эти кровельные системы обычно называют «гудронно-гравийными» крышами. Системы BUR обычно состоят из чередующихся слоев битума и армирующей ткани, которые создают законченную мембрану. Битум, обычно используемый в кровельных системах BUR, представляет собой асфальт, каменноугольную смолу или клей холодного нанесения. Асфальт или каменноугольная смола нагревают в котле, а затем наносят шваброй или механическим разбрасывателем.

Термины кровли, которые необходимо знать

Крыша — сложная система. Состоящие из ферм, опорных балок, настила, подкладки и кровельного материала, многое нужно для того, чтобы любое здание выдерживало сопротивление всем элементам. Думаете ли вы о новой крыше или планируете построить амбар, сарай или сарай с нуля, важно понимать основные компоненты крыши, чтобы в итоге у вас был готовый проект, которым вы можете быть гордимся, и это выдержит испытание временем.

Вот некоторые из наиболее важных кровельных терминов, которые вам следует знать, включая термины, относящиеся к фермам и самой кровельной системе.

Термины стропильных ферм

Планируете ли вы самодельный проект, например сарай или гараж с использованием стропильных ферм, или хотите узнать больше о готовых конструктивных элементах, вот некоторые из основных терминов, которые нужно знать о стропильных фермах:

Ферма крыши

Прежде чем мы перейдем к компонентам фермы крыши, важно знать, что такое ферма крыши.

Ферма крыши — это предварительно изготовленный кровельный компонент — то, что вы обычно считаете стропилами крыши. Фермы производятся вне строительной площадки, а затем отправляются уже собранными на строительную площадку, чтобы сократить трудозатраты на месте и ускорить процесс строительства. Они также удобны для строительства хозяйственных построек своими руками, потому что они сделаны точно, с минимальным допуском на человеческую ошибку и гарантируют, что ваше здание получит необходимую поддержку.

Теперь, когда у нас есть четкое определение фермы крыши, каковы некоторые из ее основных компонентов? (Взгляните на это изображение, любезно предоставленное Technistrut, для лучшей визуализации каждого из этих компонентов.)

Вершина

Вершина фермы — ее самая верхняя точка. На обычных или чердачных стропильных фермах, которые имеют треугольную форму, это будет верхняя вершина крыши. На крышах с плоским верхом, таких как шатровая или плоская крыша, это верх и центральная точка фермы.

Нижний пояс

Это длинная горизонтальная балка, на которой построена остальная ферма. В некоторых случаях, когда у фермы крыши есть треугольное основание, а не плоское, есть два нижних пояса, которые образуют опору и структуру для остальной части фермы.

Свес

Насколько далеко верхний пояс нависает над опорой подшипника. Когда крыша закончена, свес — это расстояние от низа крыши до самого здания.

Purlin

Балки меньшего размера, проходящие перпендикулярно верхним поясам каждой стропильной фермы. Purlins используются для поддержки настила крыши.

Верхний аккорд

Самые верхние балки фермы крыши. В большинстве распространенных стилей крыши это две наклонные балки, которые нависают над стеной здания.

Интернет

Балки, соединяющие верхние и нижние пояса в виде треугольника. Перегородки несут напряжение растяжения и сжатия, предохраняя ферму от изгиба.

Стандартные условия кровли

Теперь, когда у вас есть много общих терминов для стропильных ферм, давайте поговорим об общих условиях кровли, которые полезно знать.

Капельная кромка

Металлическая полоса L-образной формы, устанавливаемая по краям крыши, чтобы капли воды не попадали на сайдинг, карнизы и остальную часть вашего дома.

Карниз

Горизонтальный нижний край скатной крыши. Здесь край вашей крыши выравнивается, а не наклоняется к точке.

Фасция

Плоская доска, прикрепленная к внешнему краю крыши. Желоба прикреплены к обшивке крыши.

Войлок / Подкладка

Вторичный слой защиты настила крыши. Войлок или подкладка чаще всего водонепроницаемы и иногда называются гудроновой бумагой. Его наносят поверх настила, чтобы добавить еще один барьер против воды и элементов под черепицей.

мигающий

Водонепроницаемый материал, используемый для предотвращения просачивания воды через особо уязвимые участки крыши. Чаще всего встречается вокруг дымоходов, вентиляционных труб, стыков с вертикальными стенами и впадин кровли.

OSB

Ориентированно-стружечная плита. Это материал, обычно используемый в качестве настила для крыш, сделанный из древесной стружки и клеев для ламинирования, спрессованных вместе, чтобы получился дешевый и прочный материал.

Стропила

Стропила — это выступающие балки на потолке и на пике строящегося здания.Если вы используете промышленные стропильные фермы, вам не придется строить эту деталь самостоятельно.

Ридж

Верхний край двух пересекающихся наклонных поверхностей. Обычный конек — это козырёк вашей крыши. Большинство кровельщиков накладывают на конек дополнительный слой черепицы внахлест, чтобы предотвратить просачивание воды и повреждение.

Долина крыш

Углубление между двумя пиками крыши. Например, если у крыши вашего гаража есть козырек, а у крыши дома — козырёк, впадина возникает там, где эти две крыши встречаются в нижней части склона.

Обшивка / Палуба

Обшивка, также известная как настил, — это материал, который прибивается к прогонам и составляет основу крыши. Кровельные материалы, как и битумная черепица, применяются для настила или обшивки кровли.

Гонт

Материал, наиболее часто используемый для внешней отделки крыш жилых домов. Чаще всего черепицу делают из асфальта и прибивают полосами по 3-5 штук за раз.

Уклон

Какая крутая у вас крыша.Кровельщики измеряют уклон по высоте в дюймах на каждые 12 дюймов горизонтальной длины. Например, крыша, которая поднимается на 4 дюйма на каждый фут горизонтального расстояния, имеет уклон 4 из 12.

Мы надеемся, что этот глоссарий кровельных терминов поможет вам с уверенностью взяться за свой следующий проект! Ищете ли вы новую крышу или планируете собственный проект кровли, Zeeland Lumber & Supply с радостью вам поможет.

Мы производим и отправляем собственные кровельные фермы напрямую нашим клиентам, а также поставляем ряд кровельных материалов от ведущих брендов, таких как CertainTeed.Или, если у вас просто есть вопрос о кровле или кровельных материалах, мы всегда готовы помочь вам. Позвоните нам по телефону 888-772-2119 или свяжитесь с нами через Интернет — мы готовы помочь, независимо от того, ищете ли вы продукты или ответы.

5 видов коммерческой кровли

Когда мы встречаемся с будущими клиентами, они обычно сравнивают несколько типов кровельных систем. Нас всегда спрашивают: какие виды коммерческих кровель наиболее популярны? Что лучше? Что дешевле? В этой статье мы рассмотрим 5 видов коммерческой кровли.

В West Roofing Systems на протяжении десятилетий мы помогаем клиентам выбрать правильную крышу для своего здания и своего бюджета. Мы хотим, чтобы каждый почувствовал силу, когда он начнет получать расценки от своих подрядчиков.

В этой статье мы разберем пять наиболее распространенных типов коммерческих кровель, а также их среднюю стоимость * и преимущества.

Кровельные покрытия из пенополиуретана с распылителем

Пенополиуретан

Spray Polyurethane Foam (SPF) — это экологически чистый вариант кровли для коммерческих, промышленных и производственных объектов. Пенополиуретан для распыления, более часто называемый SPF, представляет собой материал, который распыляется в виде жидкости, поэтому он может расширяться в пену, создавая твердый слой на существующей крыше.

Хотя кровля SPF не является самым известным типом кровельного материала, эта технология применяется с начала 1960-х годов для промышленных, коммерческих и жилых помещений. Кровельная система SPF может использоваться в любом климате и при правильной установке и обслуживании может прослужить более 50 лет.

В среднем 20 000 кв.Футовая коммерческая крыша, как правило, будет стоить от 4 до 7 долларов за квадратный фут * материалов и рабочей силы для установки типичной кровельной системы SPF. Это ценовой диапазон для кровли SPF средней толщины и строительной конструкции.

Преимущества кровельных покрытий из спрея

Преимущества кровельных систем SPF немало:

• Energy Efficient — SPF обеспечивает тепловые, воздушные и влагонепроницаемые барьеры, обеспечивая наивысшее значение R на дюйм.
• Durable — Пеноматериал может расширяться и сжиматься вместе со зданием, что снижает вероятность трещин и расколов.
• Бесшовная и водонепроницаемая — Сплошная твердая поверхность не требует стыков или швов, что устраняет наиболее уязвимые места для протекания.
• Избегает дорогостоящего отрыва — В большинстве случаев снятие первоначальной кровли минимально — устраняется необходимость в дорогостоящих отрывах кровли и отходах.
• Возобновляемый — По истечении срока гарантии кровли из распыляемой пены ее можно перекрашивать / продлевать на 33–50% от первоначальной укладки.Любую другую кровельную систему необходимо будет оторвать по истечении срока гарантии, что составляет 100% стоимости первоначальной установки.

Кровля однослойная мембранная

Установка для однослойной мембраны из EPDM Однослойная мембрана

— это проверенный временем вариант кровли для коммерческих, промышленных и производственных объектов. Однослойные мембраны — это листы резины и других синтетических материалов, которые можно балластировать, механически или химически прикреплять к изоляции, создавая слой защиты на вашем коммерческом объекте.

Хотя однослойная мембранная кровля является одним из наиболее известных типов коммерческого кровельного материала, существует несколько типов, которые соответствуют вашему бюджету и потребностям объекта.

Для коммерческой крыши площадью в среднем 20 000 кв. Футов она обычно будет стоить от 3,50 до 7,50 долларов за квадратный фут для EPDM и от 3,50 до 6,50 долларов за квадратный фут для TPO *, включая гарантии на материалы и работу.

Преимущества однослойной мембраны

При правильной установке и обслуживании коммерческая однослойная мембранная крыша может прослужить 30 лет.У однослойных мембранных кровельных систем немало других преимуществ:

• Proven Track Record — Кровля из EPDM использовалась для коммерческих плоских кровель на протяжении многих лет. Такое количество времени на рынке позволило проводить и отслеживать различные лабораторные и полевые исследования.
• Утеплитель по выбору заказчика — Поскольку однослойная мембранная кровля не учитывает коэффициент теплоизоляции, у вас как у клиента есть больше вариантов утепления крыши вашего объекта.
• Класс A огнестойкости — Мембраны из ТПО и EPDM могут соответствовать классу A огнестойкости Underwriters Laboratories (UL) за счет добавления огнестойких химикатов в процессе производства.
• Светоотражающий или сохраняющий — ТПО обычно белый и обладает высокой светоотражающей способностью. С другой стороны, EPDM часто называют «черной крышей» из-за естественного темного цвета мембраны.

Металлическая кровля

Metal Roofing — одна из старейших коммерческих кровельных систем на рынке.В большинстве металлических кровельных систем используется гофрированная оцинкованная сталь, хотя можно использовать и другие материалы, такие как алюминий или олово.

Поскольку металлический кровельный материал довольно легкий, его можно устанавливать прямо на существующую крышу. После установки металлической кровельной системы можно добавить покрытие для гидроизоляции, защиты от ржавчины и защиты от ультрафиолета.

Для средней коммерческой кровли установка типичной металлической кровельной системы обычно будет стоить от 5 до 10 долларов за квадратный фут * материалов и рабочей силы.Этот ценовой диапазон может меняться в зависимости от типа и стиля выбранных вами металлических панелей.

Преимущества металлических кровель

При правильной установке и обслуживании коммерческая металлическая крыша может прослужить 40 лет. У металлических кровельных систем есть еще немало других преимуществ:

• Дизайн — Выбор материала и цвета.
• Устойчивость — Способность выдерживать сильный ветер и снег.
• Energy Efficient — Листовой металл можно изготавливать из переработанного материала.
• Противопожарная защита — Металлические панели менее подвержены повреждениям от огня и не способствуют возникновению пожаров.

Кровельная черепица

Черепица в основном известна для домов и жилых домов, но черепица очень часто используется для коммерческих крыш с крутым уклоном. Битумную черепицу можно изготавливать из нескольких различных материалов, включая дерево, сланец, металл, пластик, керамику и композитные материалы, такие как асфальт. Существует два основных типа черепицы: асфальтовая и архитектурная.

Битумная черепица: наиболее распространенная и экономичная черепица на рынке, используемая для строительства. На эти кровельные системы в среднем предоставляется гарантия сроком от 15 до 30 лет.

Архитектурная черепица: многослойная и более тяжелая для повышения прочности и защиты здания от атмосферных воздействий. Часто поставляется с «пожизненной» гарантией.

Для средней коммерческой кровли установка типичной кровельной системы из гонтовой черепицы обычно будет стоить от 2,50 до 5,00 долларов за квадратный фут * материалов и рабочей силы. Этот ценовой диапазон может меняться в зависимости от типа и стиля черепицы, которую вы выбираете.

Преимущества кровельной черепицы

Некоторые преимущества коммерческой черепичной кровли включают:

• Дизайн — Широкое разнообразие цветов и дизайнов
• Durable — Некоторые типы черепицы относятся к классу IV града
• Easy Repair — Легко обнаруживать и ремонтировать небольшие участки повреждений

Застроенная кровля

Гудроно-гравийная кровля

Сборные кровельные системы использовались в США.С. более 100 лет. Эти кровельные системы обычно называют «гудронно-гравийными» крышами. Сборные системы устанавливаются путем чередования слоев асфальта или гудрона и несущих материалов непосредственно на крышу. Вы можете выбрать количество установленных слоев (или слоев). Последний слой монолитной кровельной системы состоит из камня или гравия.

Для средней коммерческой кровли установка типичной застроенной кровельной системы обычно будет стоить от 5,50 до 8,50 долларов за квадратный фут * материалов и рабочей силы. Этот ценовой диапазон может меняться в зависимости от выбранных вами материалов.

Преимущества застроенной кровли

При правильной установке и обслуживании коммерческая сборная крыша может прослужить 40 лет. Есть еще несколько преимуществ сборных кровельных систем:

• Бесшовная и водонепроницаемая — Сплошная твердая поверхность не требует стыков или швов, что позволяет удалить наиболее уязвимые места для протекания.
• UV Rays — обеспечивает защиту от ультрафиолета.
• Низкие затраты на обслуживание — После установки требуется минимальное техническое обслуживание.

Как видите, при изучении новой коммерческой крыши есть много вариантов. Каждый из 5 типов коммерческой кровли имеет свои преимущества и недостатки, выбор лучшего зависит от конкретного клиента.

Заключение

West Roofing Systems, Inc. устанавливает устойчивые и эффективные кровельные системы для коммерческих, промышленных, производственных и муниципальных зданий. За более чем 40 лет мы установили более 60 000 000 квадратных футов кровли для коммерческих целей, и наша команда экспертов готова вам помочь.

Если вы ищете услуги по техническому обслуживанию, ремонту или замене крыши вашего объекта, заполните нашу форму сметы, чтобы получить бесплатное коммерческое предложение на крышу от нашей команды экспертов.

* Указанные затраты не являются котировками, это приблизительные затраты. Пожалуйста, свяжитесь с West Roofing Systems, чтобы запросить расценки и предложения по вашей крыше.

---

Подробнее:

Глоссарий по кровлям | Термины и определения кровли

ASTM: Американское общество испытаний и материалов.Добровольная организация, занимающаяся разработкой согласованных стандартов, процедур тестирования и спецификаций.

Асфальт: Битумный гидроизоляционный агент, наносимый на кровельные материалы в процессе производства. Асфальтопластический кровельный цемент: цемент на основе асфальта, используемый для склеивания кровельных материалов. Также известен как гидроизоляционный цемент или мастика; должен соответствовать ASTM D-4586.

Основание гидроизоляции: Та часть гидроизоляции, которая прикреплена к палубе или опирается на нее, чтобы направлять поток воды на кровельное покрытие.

Волдыри: Пузыри, которые могут появиться на поверхности асфальтовой кровли после укладки.

Бренды: Горящие угли в воздухе, возникшие в результате пожара.

Перемычка: Метод повторной кровли с использованием черепицы метрического размера.

Сборная крыша: Плоская или пологая крыша, состоящая из нескольких слоев асфальта и многослойных листов.

Торцевая кромка: Нижняя кромка выступов черепицы.

Герметик: Для заполнения шва мастикой или асфальтобетонным цементом для предотвращения утечек.

Цемент: См. Кровельный цемент для асфальтопласта.

Закрытый разрез впадины: Метод обработки долины, при котором черепица с одной стороны впадины проходит через долину, а черепица с другой стороны обрезается на два дюйма от средней линии впадины. Просвет долины не обнажен.

Покрытие: Слой вязкого асфальта, нанесенный на основной материал, в который заделаны гранулы или другое покрытие.

Манжета: Предварительно сформированный фланец, размещенный над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы.Также называется вентиляционным рукавом.

Встречная планка: Та часть гидроизоляции, которая прикреплена к вертикальной поверхности для предотвращения попадания воды за основание гидроизоляции.

Поле: Ряд черепицы или рулонной кровли по всей длине крыши.

Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

Вырез: Открытые участки полосовой черепицы застревают между выступами.

Палуба: Поверхность, устанавливаемая над несущими элементами каркаса, на которые накладывается кровля.

Слуховое окно: Оконный блок в раме, выступающий через наклонную плоскость крыши.

Водосточная труба: Труба для отвода воды из водосточных желобов. Также называется лидером.

Капельная кромка: Некоррозионный, не оставляющий пятен материал, используемый вдоль карнизов и граблей, чтобы вода могла стекать с подстилающей конструкции.

Карниз: Горизонтальный нижний край скатной крыши.

Облицовка карниза: Дополнительный слой кровельного материала, нанесенный на карниз, чтобы предотвратить повреждение из-за накопления воды.

Кромочные полосы: Доски прибиты вдоль карнизов и граблей после обрезки существующей деревянной черепицы, чтобы обеспечить надежные края для повторной кровли с помощью битумной черепицы.

Планки для растушевки: Конические деревянные планки для заполнения, размещенные вдоль стыков старой деревянной черепицы для создания ровной поверхности при замене кровли поверх существующих крыш из деревянной черепицы.Также называется конскими перьями.

Войлок: Волокнистый материал, пропитанный асфальтом и используемый в качестве основы или бумаги для обшивки.

Мат из стекловолокна: Базовый кровельный материал из асфальта, изготовленный из стекловолокна.

Оклад: Куски металлической или рулонной кровли, используемые для предотвращения просачивания воды в здание вокруг любого пересечения или выступа в крыше, например, вентиляционные трубы, дымоходы, прилегающие стены, слуховые окна и впадины. Оцинкованный металлический оклад должен быть не менее 26 калибра.

Гидроизоляционный цемент: См. Кровельный цемент из асфальтопласта.

Битумная черепица: Битумная черепица, не содержащая заводских полос или пятен самоуплотняющегося клея.

Фронтон: Верхняя часть боковой стенки, которая доходит до треугольной точки на гребне скатной крыши.

Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька. На каждом конце есть фронтоны.

Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька.Нижняя плоскость имеет более крутой уклон, чем верхняя. На каждом конце есть фронтоны.

Гранулы: Цветной щебень с керамическим покрытием, который наносится на открытую поверхность асфальтовых кровельных материалов.

Желоб: Желоб, по которому вода направляется от карниза к водосточной трубе.

Бедро: Наклонный внешний угол, образованный пересечением двух плоскостей наклонной крыши. Идет от конька до карниза.

Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Без фронтонов.

Бедренная черепица: Битумная черепица, используемая для покрытия наклонного внешнего угла, образованного пересечением двух плоскостей наклонной крыши.

Конские перья: См. Полоски оперения.

Ледяная плотина: Состояние, образовавшееся у нижнего края кровли в результате таяния и повторного замерзания талого снега на свесе. Может выталкивать воду вверх и под черепицу, вызывая протечки.

Битумная черепица: Отдельная черепица, которая механически скрепляется между собой для обеспечения сопротивления ветру.

Ламинированная черепица: Разрезайте черепицу, содержащую более одного слоя выступов, для создания дополнительной толщины. Также называется трехмерной черепицей или архитектурной черепицей.

Круг: Для покрытия поверхности одной черепицы или рулонной другой черепицы.

Цемент внахлест: Цемент на основе асфальта, используемый для приклеивания перекрывающихся слоев рулонной кровли.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон.Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Без фронтонов.

Грунтовка для кирпичной кладки: Грунтовка на основе асфальта, используемая для подготовки поверхностей кладки для склеивания с другими асфальтовыми материалами.

Мастика: См. Кровельный асфальтопласт.

Минеральные стабилизаторы: Мелкоизмельченный известняк, сланец, сланец или другие инертные материалы, добавляемые к асфальтовым покрытиям для обеспечения долговечности и повышенной устойчивости к огню и атмосферным воздействиям.

Кровля с минеральным покрытием: Битумная черепица и рулонная кровля, покрытые гранулами.

Вложение: Метод повторной кровли с новой битумной черепицей поверх старой черепицы, при котором верхний край новой черепицы стыкуется с нижним краем существующего выступа черепицы.

Битумная черепица без вырезов: Битумная черепица, состоящая из одного сплошного язычка без вырезов.

Панель без шпона: Любая панель на древесной основе, не содержащая шпона и имеющая рейтинг диапазона APA, например вафельная плита или плита с ориентированной стружкой.

Открытая долина: Метод строительства долины, при котором галька с обеих сторон долины обрезается по меловой линии, проложенной с каждой стороны долины. Опоясывающий лишай не распространяется через долину. Обнажена долина.

Органический войлок: Базовый кровельный материал из асфальта, изготовленный из целлюлозных волокон.

Свес: Та часть конструкции крыши, которая выходит за пределы внешних стен здания.

Шаг: Степень наклона крыши, выраженная как отношение подъема в футах к пролету в футах.

Ply: Количество слоев кровли: т.е. однослойный, двухслойный.

Стропила: Опорный элемент каркаса непосредственно под настилом с уклоном от конька к стеновой плите.

Грабли: Наклонный край скатной крыши над стеной.

Разрывная лента: Пластиковая или бумажная полоска, которая наклеивается на обратную сторону самоуплотняющейся черепицы. Эта полоска предотвращает слипание черепицы в пучки, и ее не нужно снимать при наложении.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.

Коньковая черепица: Битумная черепица, используемая для покрытия горизонтального внешнего угла, образованного пересечением двух плоскостей наклонной крыши.

Подъем: Расстояние по вертикали от линии карниза до конька.

Рулонная кровля: Кровельные изделия из асфальта, выпускаемые в рулонном виде.

Кровельная лента: Асфальтонасыщенная лента, используемая с асфальтовыми вяжущими веществами для гидроизоляции и ямочного ремонта асфальтовых кровель.

Пробег: Горизонтальное расстояние от карниза до точки непосредственно под коньком. Одна половина пролета.

Насыщение: Асфальт, используемый для пропитки базового материала из органического войлока.

Пропитанный войлок: Пропитанный асфальтом войлок, используемый в качестве подкладки между настилом и кровельным материалом.

Самоуплотняющаяся черепица: Битумная черепица с нанесенными на заводе полосами или пятнами самоклеящегося клея.

Самоуплотняющаяся полоса или пятно: Клей, наносимый на заводе-изготовителе, который склеивает слои черепицы вместе под воздействием солнечных лучей после нанесения.

Затенение: Небольшие различия в цвете черепицы, которые могут возникнуть в результате нормальных производственных операций.

Обшивка: Доски для наружных работ, используемые в качестве материала настила крыши.

Односкатная крыша: Крыша, имеющая только одну наклонную плоскость. Не имеет бедер, гребней, впадин или фронтонов.

Наклон: Степень наклона крыши, выраженная как отношение подъема в дюймах к длине спуска в футах.

Гладкая кровля: Рулонная кровля, покрытая молотым тальком или слюдой вместо гранул (с покрытием).

Софит: Готовая нижняя сторона карниза.

Грунт: Вентиляционная труба, проходящая через крышу.

Пролет: Горизонтальное расстояние от карниза до карниза.

Площадь: Единица измерения крыши, покрывающая 100 квадратных футов. Крышу площадью 2500 квадратных футов можно было бы назвать крышей площадью 25 квадратных метров.

Стартовая планка: Кровельное покрытие из асфальта, нанесенное на карниз, которое обеспечивает защиту, заполняя пространства под вырезами и стыками первого ряда черепицы.

Ступенчатый оклад: Метод нанесения окладов используется там, где вертикальная поверхность пересекается с плоскостью покатой крыши.

Табуляция: Открытая часть полосовой черепицы обозначена вырезами.

Телеграфирование: Деформация черепицы, которая может возникнуть, когда новая крыша укладывается на неровную поверхность.

Трехмерная черепица: См. Клееную черепицу.

Верхнее перекрытие: Та часть кровли, которая покрывается последующим слоем после установки.

Подкладка: Войлок, пропитанный асфальтом, используется под кровлей для дополнительной защиты настила.

Долина: Внутренний угол, образованный пересечением двух плоскостей скатной крыши.

Замедлитель пара: Любой материал, используемый для предотвращения прохождения водяного пара.

Вентиляционное отверстие: Любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или дымовая труба. Любое устройство, установленное на крыше, фронтоне или перекрытии с целью вентиляции нижней стороны настила крыши.

Вентиляционная втулка: См. Воротник.

Тканая долина: Метод строительства долины, при котором черепица с обеих сторон долины проходит через долину и переплетается вместе путем наложения чередующихся слоев по мере их нанесения. Просвет долины не обнажен.

Основы асфальтовой кровли

от Джо Хобсона

Начав скромно с продажи рулонных кровель в 1893 году, индустрия асфальтовых кровель на протяжении многих лет неуклонно росла до такой степени, что сегодня она широко признана в качестве ведущего поставщика кровельной продукции в стране.Производство асфальтовых кровель оценивается примерно в 12 миллиардов долларов.

Большая часть асфальта в США используется для мощения (87 процентов) или крыш (11 процентов). Кровельные продукты и системы из асфальта включают черепицу и рулонную кровлю, слоистый войлок, системы сборной кровли (BUR), пропитанный войлок, используемый в качестве подложки для черепицы, и модифицированные системы.

Последовали инновации в продукции и кровельных системах. Первая самоуплотняющаяся битумная черепица была представлена ​​в 1953 году.Затем, в 1970-х годах, появилась многослойная или ламинированная черепица.

Разработка битумной черепицы на основе стекловолокна, еще одна инновация 1970-х годов, привела к появлению изделий из битумной черепицы с еще более высокой огнестойкостью. И с годами до настоящего времени битумная черепица является наиболее широко используемым кровельным покрытием для строительства и реконструкции новых домов — она ​​используется в четырех из пяти домов в США.

Марки кровельного покрытия
Основные марки кровельного асфальта:

1. Асфальт с насыщенным содержанием, неокисленный или окисленный асфальт, используемый для производства сваи из насыщенного войлока, используемой при строительстве систем BUR, органической войлочной черепицы и других кровельных материалов, таких как рулонная кровля;
2. Асфальт для покрытия, окисленный асфальт, используемый для производства кровельных материалов для различных кровельных систем, таких как битумная черепица, полимерно-битумная кровля, армирующий и подкладочный войлок, а также рулонный кровельный материал; и
3. Асфальт для швабры, окисленный асфальт, который плавится и используется в строительстве систем BUR и модифицированных битумов.

Битумная черепица
Популярная в начале 20 века, удовлетворяет потребность в экономичном огнестойком кровельном покрытии. С годами битумная черепица становится все более и более экономичным, пожаробезопасным и эстетичным продуктом, сочетающим в себе красоту, долговечность, долговечность и ценность.

«Стандартная» битумная черепица — это квадратная битумная черепица, удлиненная по форме и доступная с одним или тремя выступами. Этот продукт изготовлен из основного мата или органического материала (волокна целлюлозы) или неорганического материала (стекловолокна).Органический мат пропитывают и покрывают асфальтом, а затем покрывают непрозрачными минеральными гранулами с керамическим покрытием.

Процесс пропитывания не требуется для битумной черепицы на основе стекловолокна, для которой требуется только асфальтовое покрытие. Асфальтовое покрытие обеспечивает защиту от атмосферных воздействий. Минеральные гранулы защищают черепицу от солнечных ультрафиолетовых лучей, придают черепице цвет и дополнительную защиту от огня.

Рулонная кровля
Рулонная кровля, как следует из названия, изготавливается, упаковывается и отгружается в рулонах.Он бывает самых разных размеров и веса. Рулонные кровельные материалы производятся либо с гладкой поверхностью, либо с минеральной поверхностью, последняя содержит минеральные гранулы, встроенные в верхнюю часть листа. Рулонная кровля не только используется в качестве кровельного покрытия, но и играет важную роль в качестве гидроизоляционного материала.

Подложки
Эти продукты состоят из войлока или мата (стекловолокна или полиэстера), который может быть пропитан или покрыт асфальтом, стабилизированного асфальтового покрытия и модифицированного полимером асфальта, неасфальтового полимерного покрытия или комбинации этих материалов.В основном они используются в качестве основы для битумной черепицы, рулонной кровли и других кровельных материалов. Некоторые из этих продуктов также можно использовать в качестве обшивочной бумаги.

Сборные кровельные системы
Сборные кровельные материалы были представлены в конце 1800-х годов и остаются самой популярной кровельной системой для коммерческих и промышленных зданий на новых и модернизируемых рынках.

Застроенные кровельные мембраны состоят из слоев битума или холодного клея, которые служат в качестве погодозащитного компонента мембран.Армирующие сваи, такие как органический войлок, лист из стекловолокна и лист из полиэстера, устанавливаются в каждый слой битума или клея холодного нанесения. Битумные мембраны устанавливаются в многослойную конфигурацию с битумом или холодным клеем между слоями или слоями армирования мембран для создания «наростной» мембраны.

Производственный процесс
Производство кровельных изделий из асфальта — это непрерывный процесс, выполняемый на кровельной машине, который начинается на одном конце рулона материала сердечника и заканчивается на другом конце готовым продуктом. Эта последовательность операций создает продукт поэтапно, добавляя материалы по пути и отслеживая их операции. График ниже иллюстрирует последовательность событий.

Преимущества продуктов из асфальта
Доминирование продуктов из асфальта на протяжении многих лет возникло не случайно. Он основан на проверенных характеристиках продукта, которые выходят за рамки основных требований к кровле и обеспечивают покрытие, защищающее жителей здания от погодных условий.По характеристикам асфальтобетонных покрытий, завоевавших лидирующую позицию, можно выделить следующие:

• Атмосферостойкость. Кровельные материалы из асфальта доказали свою устойчивость к солнечному свету, жаре, холоду, воде и льду.
• Огнестойкость. Кровельные изделия из асфальта производятся в соответствии со стандартами ASTM International и / или Underwriters Laboratories (UL) по огнестойкости.
• Ветровое сопротивление. Кровельные изделия из асфальта соответствуют стандартам ветроустойчивости Underwriters Laboratories.
• Экономика. Эффективное крупносерийное производство плюс относительно низкая стоимость применения приводят к экономии, которую трудно сопоставить с конкурирующими кровельными материалами. Умеренные затраты на установку в сочетании с длительным сроком службы обеспечивают очень низкие годовые затраты или затраты в течение всего жизненного цикла на продукцию для кровли из асфальта.
• Простота применения. Кровельное покрытие из асфальта считается самым легким в применении из всех стандартных кровельных материалов.
• Адаптивность. Благодаря своей гибкости и прочности, асфальтовые кровельные материалы могут применяться на кровлях самых разных типов.
• Эстетика. Кровельное покрытие из асфальта доступно во многих привлекательных цветах, формах и размерах, которые придают крышам выразительный вид. Широкий ассортимент асфальтовых кровельных материалов, представленных в последние годы, предлагает гораздо большую гибкость в выборе внешнего вида здания, чем это доступно с большинством других типов кровельных материалов.
• Соответствие стилям. Кровля из асфальта идеально подходит для большинства архитектурных стилей, будь то современные, современные или традиционные.
• Низкие эксплуатационные расходы. Правильно подобранные и нанесенные кровельные материалы из асфальта практически не требуют ухода и легко отремонтируют в случае повреждения.

Джо Хобсон — директор по коммуникациям и обслуживанию членов Ассоциации производителей асфальтовых кровель (ARMA).

ARMA — это североамериканская торговая ассоциация, представляющая производителей и поставщиков кровельных материалов из битумной черепицы для жилых и коммерческих помещений и битумной черепицы, рулонных кровель, сборных кровельных систем и модифицированных битумных кровельных систем. Для получения дополнительной информации свяжитесь с ARMA или посетите сайт www.asphaltroofing.org.

типов плоских крыш | PA, MD, DE, VA, WV, DC

Как мы часто говорили в нашей рекламе сообщения в блоге, посвященные кровле, ваше коммерческое здание может иметь неправильный тип кровельной системы.

В зданиях с плоской крышей (в отличие от пологие или крутые конструкции) иногда может быть установлена ​​«плохая крыша». Большинство в большинстве случаев это связано с тем, что неопытные кровельные подрядчики и новички владельцы зданий не знают всех факторов, влияющих на выбор подходящая кровля из длинного списка возможных опции.

Возможно, чаще, вид бизнеса, который ведется в конкретное здание меняется на протяжении всей истории. И хотя оригинальная коммерческая крыша может идеально подходили для прежнего назначения здания, теперь оно может быть неуместно — а может быть, просто слишком стар.

Несмотря ни на что, важно понимать фундаментальные свойства того, как устроена плоская крыша вашего здания, чтобы вы могли сделать больше информированный выбор профилактических техническое обслуживание, ремонт и возможная замена в будущем. Сегодняшний пост дает вам небольшое представление о популярных кровельных материалах для плоских кровель. это может быть сейчас у вас на крыше, а также как определить, есть ли у вас лучшая крыша для вашего бизнеса.

Какой тип плоской кровли лучше всего?

Короче говоря, этот вопрос может быть трудным — может быть, даже невозможно — ответить в общих чертах.Пока есть много коммерческих здания почти идентичной конструкции, расположенные в районах с одинаковыми климатические условия, бизнес ведется внутри самого здания часто диктует, какая кровельная система лучше. (И, конечно, дополнительные такие факторы, как бюджет владельца, будут влиять на окончательное решение, тоже.)

Например, рассмотрим наш недавний проект на производственном предприятии Dawn Foods ’в Йорке, штат Пенсильвания. Пока старый балласт EPDM Крыша, которую мы заменили, не была полностью непригодной для производства продуктов питания проходящих под ним, мы тесно сотрудничали с заказчиком, чтобы выбрать различные кровельные мембраны, которые лучше подходят для их уникального бизнеса требования.

Есть множество ситуаций, в которых мы можем порекомендовать установка одного из следующих видов кровельных систем.

Строительная кровля (БУР)

Один из старейших коммерческих типов кровли, сохранивший свои достоинства. в каком-то новом сценарии установки сегодня выстраиваются кровельные работы. Системы BUR имеют непрерывную и полугибкую мембрану, изготовленную из из слоев войлока или ткани (называемых слоями). Слои чередуются слоями. других материалов на основе асфальта, таких как гудрон / битум и заполнитель, который является Причина, по которой мы иногда называем BUR крышами из гудрона и гравия.

Системы

BUR относительно просты в ремонте и чрезвычайно прочный. Однако они не обладают отражающей способностью и не так энергоэффективны. как новые, более высокотехнологичные материалы, такие как однослойные мембраны.

Термопластическая однослойная мембранная кровля (ПВХ и ТПО)

Как мы подробно говорили в нашем недавнем сообщении в блоге об однослойных мембранная кровля, ПВХ (поливинилхлорид) и ТПО (термопласт полиолефиновые) крыши обладают большими преимуществами отражательной способности. Эти крыши часто белый по цвету и обладают высокой химической стойкостью.

Если вы управляете предприятием по производству продуктов питания или рестораном, ПВХ может быть вашей идеальной кровельной системой, потому что она активно сопротивляется таким веществам, как масла и жиры, которые могут истощать вашу крышу.

Кровля из ТПО и ПВХ, как и все однослойные мембранные кровельные материалы, устанавливается путем разворачивания рулонов, в которые он входит, а затем приклеивания материала к настил крыши. В отличие от EPDM, которого мы коснемся далее, TPO и PVC являются обычно приклеиваются теплом к ​​сварным швам и делают крышу водонепроницаемой.Этот Двухэтапный процесс установки может показаться простым, но он трудоемок и требуется профессиональный опыт, чтобы получить право.

Термореактивная однослойная мембранная кровля (EPDM)

Если вам нужен плоский кровельный материал с обоими отличная устойчивость к усталости и ударам — это означает, что он может противостоять многое из того, что преподносит мать-природа — термореактивная кровля из EPDM может стать вашим коммерческое здание идеально подходит. EPDM — это этилен-пропилен-диен. Мономер, который представляет собой резиноподобный материал.На самом деле, вы можете услышать зов кровельщиков эти системы «резиновые крыши».

EPDM имеет преимущество в отрасли благодаря своей «проверенной временем» технология — она ​​используется профессионалами более 40 лет. Лучший часть? Некоторые из этих оригинальных крыш из EPDM все еще используются. Материал чрезвычайно долговечность, особенно здесь, в зоне обслуживания домов Heidler Roofing в Среднеатлантические США.

Так как EPDM черный, материал обычно не светоотражающий, но введение балласта светлого цвета может повлиять на его энергоэффективность.

Кровля из модифицированного битума (Mod Bit или MB)

Еще одна система, которую иногда называют «резиновой». кровля »- модифицированный битум. Как и БУР, МБ представляет собой плоский кровельный материал. который построен послойно, хотя вещество на нефтяной основе между слои обеспечивают прорезиненный внешний вид и свойства.

Одним из значительных преимуществ кровли MB является ее способность для обработки обычного пешеходного потока по сравнению с некоторыми однослойными мембранами, главным образом потому, что он намного толще.Его также относительно легко установить по сравнению с BUR или даже EPDM, поскольку он обычно не требует использования тепла. Вместо этого много МБ кровля состоит из самоклеящегося листового материала «холодного процесса». Его невероятно прочный, но не светоотражающий, поэтому те, кто ищет наиболее энергоэффективный плоский кровельный материал, вероятно, следует рассмотреть другие системы.

Садовые или зеленые кровельные системы

Пока устанавливается не очень часто из-за сложности и высокий фактор затрат — как на начальном этапе, так и на протяжении всего срока службы крыши — сад Кровельные системы предлагают удивительные «зеленые» преимущества, особенно в городских условиях.

Эти красивые и экологичные Сады на крышах состоят из многослойной кровельной системы, которая защищает здание под ним и поддерживает живую растительность наверху. И пока ты наверняка не увидим, что их устанавливают на многих производственных или складских площадях. объектов, они становятся все более популярными в зданиях, в которых предприятия сферы гостеприимства, такие как рестораны и развлекательные заведения.

Heidler может помочь вам установить идеальную коммерческую кровельную систему

Итак, как найти самый лучший материал для плоской кровли, который отмечает все флажки в вашем списке обязательных вещей? Самый верный ответ — работать с опытным подрядчик по кровельным работам, который внимательно прислушивается к вашим потребностям и сотрудничать с вами.

Здесь, в Heidler Roofing, мы выступаем в роли подрядчика в ведении бизнеса. клиенты любого размера по всему Среднеатлантическому региону. Мы уделяем время узнайте о своих проблемах, о том, чем занимается или производит ваш бизнес, о вашем здании строительство и, что, может быть, самое главное, ваш бюджет, чтобы дать рекомендации по кровля, которую мы с гордостью устанавливаем. Мы также предоставляем комплексные планы профилактического обслуживания для всех типов коммерческих кровельных систем, устанавливали ли мы крышу изначально или нет.

Свяжитесь с нами сегодня, чтобы запланировать бесплатное начальное осмотр кровли и узнайте, как наши опытные мастера и легендарные обслуживание имеет решающее значение для вашей крыши и вашего бизнеса.

5 КОМПОНЕНТОВ КРОВЕЛЬНОЙ СИСТЕМЫ

Пять компонентов кровельной системы

Кровельная система — самая важная часть дома или бизнеса, без нее было бы непросто.По этой причине домовладельцам важно иметь базовое представление о том, что такое кровельная система. Скорее всего, в какой-то момент мы должны решить проблемы с крышей над головой, будь то из-за небольшой утечки, старой черепицы, нуждающейся в замене, или повреждения из-за сильного шторма. В конструкции наклонной кровли есть пять основных компонентов, которые необходимо соединить вместе, чтобы крыша могла выполнять свою работу и защищать дом от непогоды. Эти пять компонентов включают кровельное покрытие, обшивку, конструкцию крыши, гидроизоляцию и водоотвод.

1. Дренаж: Относится к конструкции, форме или расположению кровельной системы, которая определяет способность крыши надлежащим образом отводить воду от дома.
2. Конструкция крыши: Конструкция крыши состоит из стропил, ферм и других опорных элементов. Конструкция крыши — это каркас или каркас, придающий крыше прочность и форму.
3. Обшивка: Обшивка, также называемая настилом, — это материалы, используемые для покрытия конструкции крыши.Раньше в качестве обшивки использовались рейки или доски размером 1 x 4, 1 x 6 дюймов или больше. Однако современные строители обычно используют фанерные ДСП, которые выпускаются в виде листов размером 8х4 дюйма, поскольку их быстрее монтировать и они обеспечивают поверхность для крепления кровельного покрытия.
4. Покрытие крыши: Покрытие крыши состоит как из подкладки, которая защищает обшивку от влаги, так и из черепицы, шифера, металла или черепицы, лежащих на подкладке, которую мы рассматриваем как завершенный проект.

   No related posts.
