Технология монтажа пластиковых окон по ГОСТ

Установка окон ПВХ с соблюдением правил приведённых в ГОСТ 30971, принятом в 2012 году, позволит вам значительно продлить срок их эксплуатации, избежать запотевания стекол и защитить оконные проёмы от сырости. Как установить пластиковое окно по ГОСТ, и какие использовать для этого материалы, вы сможете узнать, прочитав нашу статью.

Инструменты и расходные материалы

Для качественной и быстрой работы вам потребуется следующий набор инструментов:

• Перфоратор.
• Электрический лобзик.
• Дрель-шуруповёрт.
• Гвоздодёр.
• Кувалда.
• Уровень.
• Измерительная рулетка.
• Карандаш.
• «Болгарка».
• Пистолет для силикона.
• Угольник.
• Ножницы по металлу.
• Шпатель.
• Широкая стамеска.
• Резиновый молоток.
• Плоскогубцы.
• Кисточка.

В зависимости от типа оконного проёма и модели окна, вам могут понадобится дополнительные инструменты не вошедшие в список.

Кроме инструментов, для установки пластикового окна необходимо иметь следующие расходные материалы:

• • ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента. ПСУЛ имеет различную толщину и ширину и предназначается для скрытия наружного пенного шва.

• • Пароизоляционные ленты – нужны для сокрытия пенного шва внутри помещения. Ленты бывают металлизированные и на тканевой основе. Металлизированные ленты используют для «сухой» отделки оконного проёма (пластиковые откосы, гипсокартон или панели ПВХ). Пароизоляционная лента на тканевой основе, предназначена для отделочных материалов на водной основе (штукатурка, гипс и так далее).

• • Диффузионная лента – необходима в качестве подкладки под карниз окна. Данная лента обладает особенностью пропускать воздух, но не пропускать воду.

• • Подложка под подоконник – это лента на металлизированной основе, со слоем утеплителя, служит в качестве тепло и пароизолятора.

• • Анкерные пластины – крепления для окна, соединяющие раму с оконным проёмом. Анкерные пластины позволяют закрепить окно в проёме без сквозных отверстий в раме.

• • Шурупы саморезы – крепят анкерные пластины к окну.

• • Дюбель шурупы – соединяют анкерные пластины с оконным проёмом.

• • Состав для грунтования – предназначен для обработки поверхности, на месте приклеивания пароизоляционных лент.

• • Деревянные клинья – нужны для промежуточного закрепления окна в проёме и выставления уровня.

• • Подставочный профиль – крепится снизу рамы и служит подставкой под окно и креплением для карниза и подоконника.

• • Пластиковый подоконник – идёт в комплекте с окном, но по желанию, может быть заменён на подоконники из других материалов.

• • Слив – редко бывает в базовом комплекте пластикового окна, обычно заказывается отдельно.

• Монтажная пена – используется для заполнения швов и как дополнительный крепёжный элемент.

Подготовительные работы

Демонтаж

В случаи необходимости демонтажа старого окна, произведите следующие действия:

1. Снимите все створки с петель.
2. Демонтируйте штапики и вытащите стёкла из неподвижных секций окна.
3. Отсоедините наличники, слив и подоконник от рамы.
4. Удалите раствор и монтажную пену между рамой и оконным проёмом.
5. С помощью «болгарки», срежьте все крепления рамы.
6. Вытащите раму из проёма.
7. Удалите остатки монтажной пены и раствора на месте нахождения рамы.

Подготовка окна

Перед установкой пластикового окна в проём, необходимо произвести ряд подготовительных работ:

1. Снимите створки окна с петель, выбив стержни навесов при помощи молотка и отвёртки.
2. Вытащите стеклопакеты из неподвижных секций окна. Для этого нужно выбить штапики из крепёжных пазов, сделать это можно с помощью резинового молотка и широкой стамески, или шпателя.
3. Прикрепите к нижней перекладине рамы подставочный профиль. При соединении профиля и рамы, в качестве прокладки между ними, используйте – ПСУЛ.
4. Установите анкерные ленты по периметру окна. Ленты прикручиваются к раме и подставочному профилю с помощью шурупов. Для удобства установки, концы анкерных лент выводите внутрь помещения. В зависимости от размеров окна, на каждую сторону рамы устанавливаются от 2 до 4 креплений.
5. Приклейте ПСУЛ на верхнюю и боковые стойки рамы, таким образом, чтобы лента защищала внешний шов, после заполнения его монтажной пеной.
6. Наклейте диффузионную ленту на подставочный профиль с внешней стороны окна.
7. Для защиты внутренней стороны швов, приклейте к раме пароизоляционную ленту.

Монтаж окна в проёме

После всех подготовительных работ, установите раму в оконный проём:

1. Закрепите раму в проёме с помощью клиньев.
2. Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.
3. Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.
4. Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.
5. С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.
6. Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.
7. После высыхания пены, обрежьте её излишки.
8. Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.

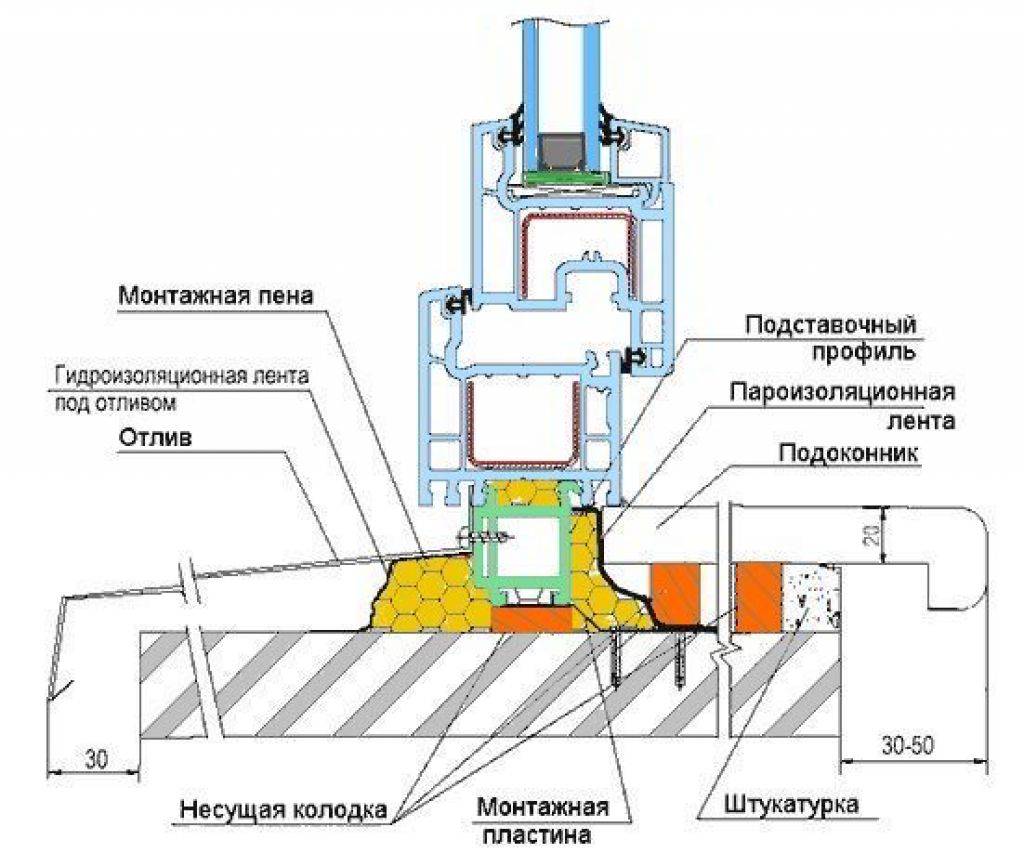

Монтаж слива и подоконника

1. Расправьте диффузионную ленту и положите на неё слив.
2. Присоедините слив к подставочному профилю, с помощью шурупов саморезов.
3. Вырежьте подоконник по форме откосов оконного проёма.
4. На место где будет располагаться подоконник, уложите металлизированную ленту с утеплителем.
5. Вставьте подоконник в подставочный профиль и закрепите его шурупами.
6. Замажьте щели между рамой, сливом и подоконником силиконовым герметиком.

Заключительные работы

1. Вставьте стеклопакеты в секции окна, закрепив из штапиками.
2. Установите створки на их места.
3. Проверьте работу ручек и механизмов окна.

Пластиковое окно установлено, осталось произвести отделку откосов проёма и после этого снять защитную плёнку.

Посмотреть подробную инструкцию по установке пластикового окна с использованием норм ГОСТ, вы также можете в видеоролике:

Монтаж окон по ГОСТ

Монтаж оконных систем предусматривает применение высококачественных профилей, стеклопакетов и других элементов, широко представленных на рынке стройматериалов. Только основанная на неукоснительном соответствии требованиям государственных стандартов технология установки пластиковых конструкций может гарантировать надежность и долговечность изделий.

Основа качественного монтажа — выполнение стандартов

Основной категорией стандартов на любую продукцию являются государственные нормы, соблюдение которых обеспечивает высокое качество изделий и конструкций, способствует унификации продукции и взаимовыгодной ценовой политике.

На профили, стеклопакеты, герметизирующие материалы и монтажные швы также существуют общие технические условия. Они регламентируют размеры, свойства материалов, допустимые отклонения и другие параметры. ГОСТы разработаны для применения при проектировании, производстве и установке пластиковых окон в Санкт-Петербурге и других населенных пунктах.

Неправильно изготовленная или поставленная конструкция приводит к образованию конденсата, сквознякам и трещинам на откосах. Впоследствии в доме могут появиться грибки и плесень. Окно, поставленное даже с малейшими перекосами, неравномерно воспринимает нагрузки, что приводит к выходу из строя механизмов. Такая система не всегда подается реставрации, а замена потребует вложения новых средств.

Если установка пластиковых конструкций выполнена профессионально, то системы исправно прослужат отведенный срок. Она предусматривает строго горизонтальное положение нижней планки рамы и подоконника. При этом обязательно устанавливается отлив, осуществляющий отвод атмосферных осадков. Специалисты знают, как нужно поставить стеклопакеты, чтобы обеспечить комфортный микроклимат в доме.

Монтажный шов при установке пластиковых окон по ГОСТу

Надежная герметизация мест примыканий блоков к стенам по периметру проема – важный этап установки. На монтажные швы при устройстве и замене пластиковых окон распространяются жесткие требования ГОСТ 30971-2002:

• к наружному слою — по гидроизоляции и паропроницаемости;
• к центральному слою — по теплоизоляции;
• к внутреннему слою – по пароизоляции;
• к подготовке поверхностей;
• к размерам монтажного зазора.

Смотреть основные этапы монтажа ПВХ окон с фотографиями…

Согласно техническим требованиям, стандартные размеры изделий и конструкции монтажных швов обеспечивают стойкость к эксплуатационным воздействиям. Атмосферные факторы, температурно-влажностные влияния со стороны помещения, усадочные деформации не должны приводить к ухудшению технических характеристик изделий.

Требования стандарта распространяются на условия заполнения монтажного шва в соответствии с выбранной технологией установки пластиковых окон. Стык выполняется без пустот, щелей, разрывов – сплошным по сечению. Применяемые материалы, совместимые между собой, с материалами стен, оконной коробки и крепежа, должны иметь санитарно-эпидемиологические заключения.

Обратившийся в нашу компанию, клиент получает эстетичные, надежные и безопасные конструкции для дома, дачной постройки или офиса.

Отличный профиль и энергосберегающий стеклопакет полностью оправдывают стоимость, так как квалификация монтажников и репутация компании соответствуют качеству изделий и требованиям заказчика.

Безукоризненная установка пластиковых окон в Санкт-Петербурге и окрестных городах на выгодных условиях выполняется быстро и аккуратно.



Галерея работОстекление балконовПластиковые окна



Подробный разбор: зачем нужен монтаж окна по ГОСТу? | СТМаркт

Хотите, чтобы пластиковые окна простояли как новые несколько десятилетий?
Выбирайте монтаж окон по ГОСТу. Установка окон по ГОСТу является залогом комфортного микроклимата и долгосрочной эксплуатации пластиковых окон.

Государственные стандарты на установку окон:

1. ГОСТ 30674-99;

2. ГОСТ 23166-99;

3. ГОСТ 24866-99;

4. ГОСТ 26602.2-99, 2602.1-99 и 26602.3-99;

5. ГОСТ 30673-99;

6. ГОСТ 52749-2007;

7. ГОСТ 30971-2012.

8. ГОСТ 30971-2002

Действующие нормы и правила призваны защитить интересы потребителей и ввести стандарты качества услуг по монтажу окон. При соблюдении стандартов вы получаете гарантии на оконные конструкции и монтажные работы, в случае необходимости — гарантийное обслуживание и ремонт конструкций.

Что включает в себя монтаж по ГОСТу?

Монтаж окон по ГОСТу определяет технологии, этапы и последовательность проведения монтажных работ. Особое внимание при монтаже по ГОСТу уделяется стандартам крепежа и 3х-слойному монтажному шву.

Трехслойный монтажный шов представляет собой многоуровневую тепло- и влагоизоляцию:
1) Основной (центральный) слой из профессиональной монтажной пены служит для тепло- и шумоизоляции.
2) Внутренний слой для защиты монтажной пены от влаги в помещении.
3) Внешний слой из ПСУЛ и диффузионной ленты защищает монтажный шов от дождя, УФ-излучения и выводит лишнюю влагу.

Стандарты крепежа окон — перечень крепежных элементов, выбор которых должен исходить из требований проектной документации, размера и веса конструкции, предполагаемых эксплуатационных нагрузок.

Монтаж окна по ГОСТу: последовательность работ

Для понимания процессов монтажа по ГОСТу мы предлагаем Вам посмотреть видео на нашем канале, где подробно показаны все особенности монтажа трехслойного шва и стандарты крепления окон.

Последовательность монтажа окон по ГОСТу: этапы работ

1. Демонтаж старого окна.
2. Подготовка поверхностей оконного проема к монтажу (удаление загрязнений, обработка праймером для лучшей фиксации герметизирующих материалов, шпатлевание).
3. Подготовка отверстий под крепеж в раме (дюбели рамные или шурупы по бетону) или установка анкерной пластины. Анкерные пластины не требуют сверления конструкции, достаточно вставить их в специальные пазы. В проеме пластины крепятся с помощью дюбель-гвоздя (2 шт. на 1 пластину). Для тяжелых конструкций и максимально жесткой фиксации используют анкеры или шурупы по бетону.
4. Монтаж ПСУЛ на раму окна с внешней стороны, если не используется герметик/мастика.
5. Монтаж двухсторонней пароизоляционной ленты на торец рамы (внутренняя защита монтажного шва), если не используется герметик/мастика.
6. Установка рамы в оконный проем по уровню и фиксирование крепежами. Выбор крепежных элементов зависит от площади и веса оконного изделия, прочности стены, эксплуатационных нагрузок, а также от проектной документации. Минимальные расстояния между крепежными элементами: 800 мм — для рам из древесины 700 мм — для рам из алюминиевых сплавов и профилей ПВХ 150-180 мм — от внутреннего угла рамы до крепежного элемента 120-180мм — от импоста до крепежного элемента Важно! В бетонную стену анкер должен войти на глубину не менее 60 мм, в кирпич или дерево — не менее 80 мм.
7. Заполнение монтажного шва пеной. Важно! Не допускается установка окон только на монтажную пену!
8. Монтаж диффузионной ленты под отлив (внешняя защита монтажного шва), если не используется герметик/ мастика.
9. Монтаж двухсторонней ленты к оконному проему (внутренняя защита монтажного шва), если не используется герметик/мастика.
10. При использовании герметика/мастики, после полной полимеризации монтажной пены в шве, удаление излишков пены и нанесение герметика/мастики на внешнюю и внутреннюю часть монтажного шва.
11. Установка подоконника, отлива и откосов. Это основные принципы Монтажа окон по ГОСТу. Важно учитывать и другие факторы: условия эксплуатации, предполагаемые нагрузки. Гарантировать качественный и правильный монтаж могут только специалисты.

В работе использовались следующие материалы:

• Профессиональная монтажная пена Penosil Premium Gunfoam 65 winter // Penosil GoldGun 65 winter

• Пароизоляционные и паропроницаемые ленты WS (Window System) // Ultim

• Предварительно сжатая уплотнительная лента WS (WINDOW SYSTEM) ПСУЛ WS 50

• Универсальный силиконовый герметик Remontix // Ultima

• Крепежные элементы WS (Window System) и др.

Качественные материалы, соответствующие требованиям ГОСТ — обязательное условие правильного монтажа.

Быть или не быть монтажу окон по ГОСТу?

За: уверенность в качественной установке окон, гарантия на работы. возможность бесплатного ремонта и обслуживания.

Против: Монтаж по ГОСТу стоит дороже обычного монтажа.

Быть или не быть монтажу по ГОСТу — решать только Вам.
Выбирая монтаж окон по ГОСТу, вы выбираете комфортный микроклимат и многолетнюю эксплуатацию окон без дополнительных расходов на ремонт.

Типичные нарушения при монтаже окон не по ГОСТу:
— отклонения и изгибы направляющих элементов оконной рамы,
— недостаточное количество крепежных элементов,
— отсутствие пароизоляционной и саморасширяющейся паропроницаемой пленки на утеплителе между коробкой и стеной.

Наиболее распространенные последствия выполнения монтажа окон не по ГОСТу:
— неплотное прилегание;
— поломки деталей фурнитуры;
— прогибы и перекосы оконной рамы;
— разрушение монтажного шва и обмерзание откосов;
— сквозняк как следствие продувания и разрушения монтажного шва;
— появление грибка и плесени;
— частичное или полное промерзание монтажного шва.

Пластиковые окна: установка по ГОСТу (видео). Установка пластикового окна

Помимо стоимости пластикового окна, компании-посредники включают в окончательную сумму услуги по установке и доставке. Чтобы не тратить тысячи рублей и сэкономить, можно установить пластиковое окно самостоятельно. В этом пошаговом мастер-классе мы научим вас правильно демонтировать старое окно и подготовить к установке новое с учетом технологии установки по ГОСТу.

Шаг №1: Демонтаж старого окна

В нашем случае мы демонтируем пластиковое окно. Старое деревянное окно вынимается из проема точно так же, поэтому проблем на этом этапе возникнуть не должно. Для демонтажа нам понадобится следующий набор инструментов: ножовка, лом или ломик, стамеска, шпатель, гвоздодёр, перфоратор, отвёртка (крестовая отвёртка).

Сначала убираем откосы. Если они собраны из панелей ПВХ, зачистите швы от герметика или клея.Возьмите зубило или плоскую отвертку и снимите декоративные панели. Если откосы оштукатурены, зубилом и молотком снимите слой штукатурки. Снять створки с петель. В пластиковых окнах снимите декоративную верхнюю накладку, прижмите шток плоскогубцами. С нижней петли снимаем только накладку, поднимаем створку вверх.

С деревянными окнами сложнее. Часто петли закрашены краской или полностью заржавели, тогда шток выбиваем вручную молотком или отрываем створку от рамы ломом, ломом.

Снимаем стекло. Берем шпатель, вставляем встык со штапиком, фиксирующим положение стеклопакета, поддеваем и снимаем. Снимаем все 4 штапика, которые держат стеклопакет. Удалите верхнюю бисеринку в последнюю очередь. Вынимаем стекло, не забыв надеть толстые перчатки, чтобы не пораниться. Чтобы безопасно снять стекло с рамы, можно использовать специальные присоски.

Проходим на подоконник. Молотком и перфоратором снимаем старый бетонный подоконник.Наш подоконник пластиковый. Так как он в хорошем состоянии, аккуратно снимаем его и счищаем старый слой поролона. Одним легким движением вверх он легко демонтируется. Снимаем отлив, отверткой или отверткой откручиваем фиксирующие винты.

Берем ножовку и инструментом срезаем старый слой монтажной пены по всему периметру окна. Снимите крепления. Откручиваем или вытаскиваем анкерные пластины или саморезы по бетону гвоздодёром.

После всех этапов демонтажа рама остается в проеме. Осторожно достаньте его, желательно с напарником. Деревянную раму удобнее снимать по частям, сначала отпилив импост (рассекатель рамы), нижнюю часть, а затем сняв боковины и верхнюю перекладину.

Шаг 2: Крепление новой оконной рамы к проему

Перед началом работ убираем пыль, мусор, куски бетона на откосах, крупные гвозди.Для лучшего сцепления монтажной пены с основанием покрываем ее грунтовкой по всей ширине. Вставляем раму в оконный проем и примеряем, предварительно сняв створки и стеклопакеты.

Под углы и импостные соединения нижнего профиля рамы ставим опорные подкладки. Следим, чтобы с обеих сторон рама выходила за четверть оконного проема. Мы используем монтажные клинья, а не куски дерева или старую оконную раму.Зазоры между рамой и откосами должны быть около 2 см по бокам и снизу и не менее 1 см сверху, чтобы заполнить пространство монтажной пеной.

Возможные отклонения по горизонтали и вертикали проверяем уровнем.

При установке металлопластикового окна по ГОСТ рекомендуем наклеить ленту ПСУЛ по внешнему периметру рамы. Он защитит монтажные швы от ультрафиолета, проникновения влаги, образования грибка и плесени, создаст надежную звукоизоляцию.На торец с внутренней стороны рамы (по бокам и сверху) приклеиваем двухсторонний пароизоляционный скотч. Выводит лишнюю влагу наружу и не дает ей проникнуть извне, обеспечивает хорошую вентиляцию. Клейкая лента должна быть шире шва внахлест.

Просверливаем отверстия в раме и стене под штифты. Отступаем от углов рамы в каждую сторону по 15–18 см и проверяем отклонения по уровню. Сложно все делать самому.Поэтому один человек работает панчером, а второй держит уровень. Расстояние между креплениями на раме не должно превышать 70 см.

В нижней части рамы отступаем по 12-18 см от разделителей (импостов) с каждой стороны и делаем отверстия под шканты. Аналогичные действия проделываем в верхней части рамки.

В отверстия вставляем дюбеля, предварительно закручиваем, не до конца. Еще раз проверяем конструкцию по уровню и окончательно закрепляем крепеж.На шляпки надеваем декоративные колпачки-заглушки.

Шаг 3: Наружная гидроизоляция и запенивание швов

Для гидроизоляции наружного монтажного шва под отлив прокладываем паропроницаемую ленту. Он защитит шов от влаги и обеспечит необходимую вентиляцию.

Ленту прокладываем по всей длине оконного проема. Снимите нижнюю основу и прикрепите ее липкой стороной к основе. Закрепляем дренаж. В нашем случае мы используем старый образец с подогнанными размерами.При установке нового отлива измеряем расстояние между четвертями. По сделанным замерам отрезаем нужную длину отлива. Отступаем по 2 см с каждой стороны и обрезаем край. Вставляем отлив в паз и закрепляем его саморезами на профиле стойки, просверлив 3-5 отверстий для фиксации.

• Дата: 04.08.2015
• просмотров: 179
• Комментарии:
• Рейтинг: 47

Современные пластиковые окна обладают достаточно большим количеством преимуществ.Их установка способна обеспечить надежную герметизацию и тепловую защиту. Чтобы немного сэкономить на установке окон, можно установить их самостоятельно. Конструкция достаточно сложная, но для ее монтажа не требуется использование каких-либо специфических инструментов. Для получения качественного результата потребуется изучить правила установки пластиковых окон, которые содержатся в ГОСТ 23166-99 и ГОСТ 30971-02.

Рисунок 1. Размеры пластикового окна.

Порядок установки пластиковых окон:

1. В первую очередь необходимо измерить проемы.
2. После этого старые окна демонтируются.
3. Проемы готовятся.
4. Устанавливаются новые окна.

Предметы, которые понадобятся:

1. Строительный уровень.
2. Отвес.
3. Долото.
4. Анкер.
5. Пена.
6. Винты.
7. Перфоратор.
8. Грунтовка.
9. Маркер.
10. Документы, которые содержат нормативы по установке пластиковых окон.

Необходимые измерения: последовательность действий

Визуально процесс измерения можно увидеть на рис.

Стандарты установки гласят, что первым шагом является измерение прямоугольного окна. Измеряется ширина проема. Для этого нужно определить расстояние между крайними точками проема. Далее измеряется высота оконного проема. Для этого нужно определить расстояние между верхним откосом и подоконником.К полученному результату необходимо будет добавить толщину подоконника.

Измерения должны производиться не менее чем в трех местах для каждого размера, в крайних точках и посередине. Гладкие отверстия встречаются довольно редко. За основу нужно выбрать меньшее из значений, которое получится.

Установка окон ПВХ: стеклопакеты, откосы, отливы, фурнитура.

С помощью отвеса со средним заостренным концом нужно проверить криволинейность проема по вертикали.С помощью уровня нужно проверить горизонтальные перекосы. Если есть отклонения, то их нужно будет указать на эскизе. Чертеж рамы представляет собой прямоугольник, который вписывается в эскиз проема по сделанным замерам. На основе эскиза необходимо будет внести коррективы в размеры рамы.

Стандарты установки включают размеры всех проемов в помещении. Ширина этих конструкций может существенно различаться, а вот высота должна быть одинаковой.

Далее определяется размещение блока окон. Монтировать конструкцию необходимо на 2/3 ширины стены изнутри. Если вы планируете обшивать стены теплоизоляционным материалом снаружи дома, то окна можно установить немного дальше.

После этого измеряется внешний отлив. Чаще всего нужно только измерить длину монтируемого отлива или прибавить к ширине проема 50 мм отгиба. Ширина отлива определяется как расстояние от монтажной плоскости до наружной части стены, запас на уступ (35-40 мм) и на изгиб.Если выполняется теплоизоляция, важно учитывать толщину слоя обшивки.

Далее измеряется подоконник. Ширина конструкции равна расстоянию от внутренней части стены до монтажной плоскости и размеру свеса. В этом случае вам нужно будет исключить из результата ширину оконной рамы. Вылет нужно рассчитывать исходя из того, что подоконник должен на треть закрывать батарею отопления.

Откосы измеряют после установки пластиковых окон, так как определить ширину конструкции достаточно сложно.

Вернуться к индексу

Как подобрать конструкцию пластиковых окон по способу крепления?

После того, как будут произведены замеры конструкции, можно приобрести окна. В процессе выбора необходимо учитывать тип системы крепления конструкции. Стандарты монтажа включают следующие способы монтажа:

1. Крепление через раму в монтажной плоскости окна.
2. Крепление с усилением, которое предварительно крепится к раме при изготовлении.

Чаще всего мы используем первый метод. При использовании этого метода потребуется полностью снять оконные конструкции с глухих створок.

Второй способ рекомендуется использовать, если производится самостоятельный монтаж пластиковых окон. В этом случае удастся исключить вероятность повреждения стеклопакетов и герметичность конструкции при разборке и сборке. Однако при установке всего оконного блока конструкция будет весить гораздо больше, поэтому самостоятельно вставить окно будет достаточно сложно.

Вернуться к индексу

Как выполнить подготовительные работы?

При заказе окон необходимо уточнить условия изготовления и доставки. До прибытия конструкции проводить какие-либо работы не рекомендуется.

В первую очередь нужно расчистить место перед окнами, а потом расставить всю мебель. Пол и радиаторы отопления рекомендуется покрыть специальной пленкой.

Вернуться к индексу

Как подготовить оконный профиль?

Если установлены старые окна, их необходимо демонтировать.Для этого нужно поддеть зубилом штапик, которым фиксируется стеклопакет, после чего слабыми ударами его нужно выщелкнуть из паза. Первым делом нужно снять штапики, которые расположены вертикально. После этого нужно демонтировать нижний и верхний. Бисер рекомендуется маркировать. При современном производстве размеры таких устройств могут различаться, поэтому при их перепутывании могут появиться небольшие зазоры.

Раму необходимо наклонить так, чтобы стеклопакет выпал из пазов.После этого его необходимо отставить к стене под небольшим наклоном.

С козырьков распашных дверей потребуется снять декоративные заглушки и открутить прижимные болты. При наличии фрамужной системы необходимо освободить верхнюю часть створки и снять крюк с нижнего навеса.

В результате должен остаться только кадр с импостами. Во внутренней части каркаса необходимо будет сделать отверстия для монтажных анкеров. Нужно сделать минимум три точки крепления по бокам и две на концах.Чтобы сделать отверстия, необходимо использовать сверла по металлу, так как внутри пластиковой конструкции для прочности имеется металлическая вставка. Окна нужно будет закрепить анкерами диаметром 9-10 мм. Сверло должно быть соответствующего размера.

Если окна крепятся за уши, то разбирать конструкцию не нужно. Вам нужно только установить крепления в раму и закрепить их с помощью шурупов.

Вернуться к индексу

Как заполнить профиль пеной и подготовить проем: нормы монтажа

Для исключения возможности возникновения мостиков холода необходимо будет заполнить все пространство внутри профиля пенополиуретаном в месте крепления профиля к раме.Делать это рекомендуется за сутки до установки окон, чтобы пена успела заполнить все основание и затвердеть.

Если нет необходимости сохранять старую раму, лучше ее демонтировать. Створки необходимо снять с навесов или вытащить вместе с крепежными винтами. Раму и оконную раму нужно подпилить в нескольких местах. С помощью лома необходимо поддеть каждую деталь и вынуть из проема. В некоторых случаях необходимо предварительно удалить гвозди, удерживающие оконную раму.

Уплотнитель и изоляция, которые находятся под коробкой, также нужно будет демонтировать. С помощью перфоратора нужно будет снять часть откосов.

Весь мусор должен быть упакован и вывезен.

Торцы отверстий необходимо выровнять и очистить от пыли. Поверхность нужно будет загрунтовать.

Если в старом деревянном здании устанавливаются окна, рекомендуется прокладывать гидроизоляционный материал по всему проему, чтобы предотвратить попадание влаги в пенопластовый слой.Если есть необходимость усилить конструкцию, можно вставить деревянный ящик.

Покупая окно, мы планируем, что оно сможет исправно служить многие десятилетия. Однако это возможно только в том случае, если окно правильно установлено. Практически у всех специалистов есть свои методики и секреты, но есть и особые закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу может дать максимально качественный результат.

Правила

Установка окон ПВХ по ГОСТу гарантирует их долгую и безотказную службу.Сегодня все виды работ, относящиеся к этой сфере, регламентируются четырьмя основными стандартами:

• ГОСТ 30674-99 . В нем содержится общая информация по вопросу и основные требования к окнам. Сам процесс установки в этом ГОСТе практически не упоминается.
• ГОСТ Р52749-2007 . Этот стандарт посвящен процессу установки окон с использованием паропроницаемой саморасширяющейся уплотнительной ленты.
• ГОСТ 30971-2012 . Этот документ содержит самую подробную информацию по этому вопросу.Также содержит точные требования к размерам окон, параметры устройства и материалы для заполнения швов, способы крепления конструкций и подобную информацию. Также описаны требования к нормативной документации, некоторые гарантийные обязательства подрядчика и общие требования к выполнению работ. Этот стандарт был введен в начале 2014 года и заменил устаревший ГОСТ 30971-2002 по монтажу окон.
• СНиП 23-02-2003 .Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установки 3-камерного стеклопакета для большинства климатических зон России и 5-камерного для Сибири.

Нормы учитывают климатическую зону, в которой будет установлено пластиковое окно.

Все вышеуказанные правила действительны, но не обязательны. Единственным исключением стали различные требования, так или иначе связанные с безопасностью. . Только соблюдение ГОСТов помогает добиться максимально качественной установки окон.

Подготовка к установке

Установка пластиковых окон по ГОСТ мало чем отличается в общих чертах от обычной установки окна ПВХ. Основные отличия заключаются в нюансах и соблюдении ряда требований. Технология установки пластиковых окон следующая:

замеры

Перед началом работ следует снять ряд замеров. Размеры окна задаются следующими: ширина окна — ширина оконного проема, из которой вычитается удвоенная ширина монтажного зазора (который будет с обеих сторон), высота аналогична. По ГОСТу минимальная ширина такого зазора составляет 2 см, а в расчетах чаще всего используется показатель 2,5-3 см.

При установке окна с четвертью замеры производятся снаружи

Если речь идет об установке окна в проем с наружной четвертью, то все замеры должны производиться снаружи.Шириной будет расстояние между четвертями, увеличенное на размер фабрики каркаса на четверть, что составляет от 2,5 до 4 см. Аналогично определяется высота.

Подготовительные работы

После того, как окна изготовлены и доставлены заказчику, не следует сразу приступать к работе. Рекомендуется предварительно подготовить помещение: расчистить пространство у окна для удобной работы, убрать лишние вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью.Створки демонтируются от рамы, полость несущего профиля заполняется теплоизоляционной пеной. Последнее рекомендуется делать за сутки до установки.

Особое внимание следует уделить самому проему – его необходимо предварительно очистить от грязи и пыли. Если есть заметные неровности, их выравнивают шпаклевкой. .

Крепление

ГОСТ предусматривает два основных вида крепления окон. Первый делается в монтажной плоскости – саморезы крепятся прямо через раму.Этот вариант используется чаще всего, но требует, чтобы дверные полотна и стеклопакеты были заранее сняты с рамы. Преимуществом этого способа является простота установки в проем.

Чаще всего для крепления используются саморезы

Второй вариант основан на использовании фурнитуры, встроенной в каркас при производстве. Можно монтировать всю конструкцию. Следует отметить, что его вес будет довольно большим, поэтому процесс потребует определенных усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо них кладут небольшие деревянные брусочки, пропитанные раствором. Они помогут в выравнивании окна.

После этого на них ставится либо отдельный каркас, либо вся конструкция целиком, что зависит от предпочтительного типа крепления. Для большей устойчивости и надежности опоры оставляют в составе конструкции, а сверху выбивают клинья для фиксации между окном и стеной.После этого аналогичным образом крепится каркас с боков. Контролируя процесс уровнем, каркас выравнивают, корректировку проводят добавлением подложек.

Крепление рамы, по ГОСТ, может осуществляться через предварительно засверленные крепежные элементы. Начинать следует снизу, постепенно продвигаясь вверх до . В довершение всего конструкция дополнительно проверяется на горизонтальность и затягиваются все саморезы и анкеры.

Установка водостока и монтаж окна

Чаще всего снаружи окна предусмотрен специальный паз, в который монтируется водосточная система.ГОСТ утверждает, что при монтаже его необходимо запенить. Если нужно создать более прочную конструкцию, дренаж дополнительно фиксируют саморезами.

Дренаж монтируется в специальный паз снаружи

По завершению требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого остается собрать окно. Процесс сборки происходит в порядке, обратном разборке: в процессе ограничители, ручки и прочая фурнитура возвращаются на свои места.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Эту процедуру практически всегда выполняют монтажной пеной на основе пенополиуретана. Этот материал проверен годами, но все же имеет ряд недостатков. Прежде всего, оставляет желать лучшего его экологическая и ультрафиолетовая стойкость. Именно поэтому стандарты ГОСТ предписывают максимальное утепление всех швов со всех сторон – это позволит избежать разрушения утеплителя, результатом чего может стать потеря герметичности, запотевание окон и проникновение холода с улицы в дом.

Порядок утепления следующий: изнутри по всему периметру наклеивается гидроизоляционная лента для окон ПВХ. Лента также должна обладать пароизоляционным свойством. В нижней части приклеивается полоска фольги, которая впоследствии окажется под подоконной доской. Точно так же они проходят и снаружи. Лента клейкая ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка способна пропускать пар.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию щелей

Оба этих материала характеризуются не только тем, что их нетрудно найти на строительном рынке.Отличаются они и доступностью, то есть конечная цена работы вырастет не так сильно, а вот качество вырастет в разы. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при установке окон ПВХ по ГОСТ полосы слегка отгибают, а поверхность смачивают изнутри. Нанесите состав с помощью пистолета. В качестве наполнителя используется поролон, предназначенный для круглогодичного использования. По ГОСТу можно использовать и обычный пенопласт, но только при температуре до 30 градусов мороза.Учитывая условия большинства регионов, такая изоляция швов в России малопригодна .

Установка подоконника

На последнем этапе работ устанавливается подоконник. Этот процесс считается достаточно простым – нужно будет только подогнать и при необходимости подрезать готовый подоконник так, чтобы он идеально подходил под раму. По ГОСТ 30971 допускается заход подоконника в стены на расстояние от 5 до 10 см. Колышки используются для выравнивания, после чего полость под доской заделывается монтажной пеной или раствором.Специалисты рекомендуют при монтаже делать уклон в 1-2 градуса в сторону помещения.

При установке подоконника необходимо правильно подогнать его по размеру

Для отделки подоконника используются пластиковые панели, которые крепятся к исходному профилю с помощью зажима. Наличник, который заводится за угол, фиксируется саморезами, а сверху закрывается декоративной пленкой. Осталось только надеть торцевые заглушки и заделать швы герметиком.

Многие строительные компании интерпретируют нормы ГОСТ и СНиП как хотят и могут их просто игнорировать, и не нужно лишний раз говорить, чем чреват неправильный монтаж.Выхода два: либо внимательно следить за процессом установки и сразу замечать нарушения, либо устанавливать окна по ГОСТу самостоятельно.

С появлением инновационных технологий у простых жителей появилась возможность обустроить свое жилье с большим комфортом, уютом и теплом. Не последнюю роль в этом процессе играют пластиковые окна. Наконец-то мы можем избавиться от деревянных окон, которые сохнут летом, пересыхают зимой, плохо сохраняют тепло и становятся источниками сквозняков.

Стеклопакет современного типа абсолютно не имеет перечисленных недостатков. Он прочен, прочен, безопасен для организма человека, имеет красивый и привлекательный внешний вид. Окна ПВХ будут долго радовать вас своей функциональностью, но только при одном условии: установка стеклопакетов должна происходить по ГОСТу и с соблюдением всех нюансов и правил технологии монтажа. Как правильно установить пластиковые окна, если вы никогда раньше этого не делали?

Пробовать установить стеклопакеты своими руками достаточно проблематично, особенно если вы живете в многоэтажном доме.Для этого потребуется навык альпиниста, которого у вас не будет. Поэтому самый простой выход – нанять специалистов. Но даже если к вам придут работники, заслужившие многочисленные хорошие отзывы и имеющие рекомендации, стоит проверить, правильно ли они установят ваше окно. А для этого вам необходимо знать основные моменты установки пластиковых окон, которые вы со своей стороны должны контролировать.

Оконная установка

Технология установки пластикового окна по ГОСТ предполагает поэтапное выполнение ряда мероприятий и мероприятий по заданным критериям, а в строгом порядке каждого этапа.

Монтаж окна ПВХ по ГОСТ начинается с демонтажа старого окна : рабочие должны полностью его снять, зачистить проем до кирпичного или бетонного основания рамы. Далее рабочие должны загрунтовать поверхность откосов , в которые будет вписываться новая рама.

Обратите внимание, что при работе монтажники используют грунтовку, а не воду. Грунтовка обеспечит хорошую адгезию материалов, которые в дальнейшем будут использоваться для заделки возникших пустот.

Как крепится специальная лента к раме из ПВХ? Уплотненная прессованная лента крепится по периметру рамы с внешней стороны. Его основное предназначение – удаление остаточной влаги, которая останется в оконном проеме. Такое устройство сдерживает проникновение влаги в обратном направлении.

Затем к оконной раме прикрепите диффузионную ленту . Как правило, белого цвета, с плотной тканевой структурой на каучуковой основе. Он хорошо сцепляется с проемами в стене, а также защищает шов от влаги.

После прикрепления всех лент монтажники закрепляют анкерные пластины к раме . Их размещают по всему периметру на расстоянии 70 см друг от друга. После этого оконный блок можно устанавливать в оконный проем.

Сейчас установка пластикового окна по ГОСТ переходит на другой этап, в том числе его крепление к окну .

Важно! Ставить стеклопакет нужно не на бетон, а на деревянные бруски, обработанные антисептическим составом.Эти башмаки помогают регулировать зазоры между рамой и бетонным откосом. По существующим нормам зазор не должен превышать 2 см.

При прикреплении анкерных пластин к проему в стене образовавшийся зазор необходимо заполнить монтажной пеной .

Пена дополнительная теплоизоляция . Он должен заполнить все зазоры и щели, чтобы предотвратить попадание лишней влаги. Кроме того, именно монтажная пена способствует снижению шума. После заделки щелей пеной изнутри швы необходимо заклеить плотной диффузной лентой .

Перед установкой подоконника рабочие должны использовать металлическую ленту , которая принимает участие в теплоизоляции нижнего шва.

Помните! Профессиональные монтажники должны прокладывать защитную ленту по внешней части окна, то есть с улицы. А монтажная пена со стороны фасада вообще не должна быть видна.

крепление подоконника

— это завершающий этап установки окон ПВХ .

На бетонное основание укладывается цементная стяжка, которая поможет обеспечить устойчивость подоконника. Только на этом решении он не провиснет и даже выдержит вес человека , который захотел сесть на удобное основание.

Внутренние уклоны применяются к исходному профилю, а каждый последующий шаг выполняется с помощью замеров строительным уровнем, что помогает отследить уровень наклона рамы . Если она даже немного превышает норму, то окно будет плохо как открываться, так и закрываться.Поэтому за строительной бригадой необходимо внимательно следить.

Установка пластиковых окон по ГОСТ 30971-2002 должна производиться в такой последовательности. И напоследок отметим, что прежде чем отпустить рабочих и подписать акт о приемке работ, контролируют окно , открывают и закрывают створки и проверяют правильность их работы во всех направлениях.

В завершение предлагаем посмотреть видео, как должна выглядеть установка пластикового окна по ГОСТу:

Если вы когда-либо устанавливали пластиковые окна, и обслуживавшие вас рабочие выполняли установку строго по инструкции и в соответствии с ГОСТ 30971-2002, оставьте свой отзыв в комментариях.

Обновлено: 04.11.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Установка пластиковых окон по ГОСТ

• Дата: 04.08.2015
• просмотров: 179.
• Комментарии:
• Рейтинг: 47.

Современные пластиковые окна обладают достаточно большим количеством преимуществ.Их установка способна обеспечить надежную герметизацию и тепловую защиту. Чтобы сэкономить определенную сумму средств на установке окон, можно произвести их монтаж своими руками. Конструкция достаточно сложная, но для ее монтажа не требуется использование каких-либо специфических инструментов. Для получения качественного результата потребуется изучить правила установки пластиковых окон, которые содержатся в ГОСТ 23166-99 и ГОСТ 30971-02.

Рисунок 1. Размеры пластикового окна.

Заказ на установку пластиковых окон:

1. В первую очередь потребуется измерить проемы.
2. После этого производится демонтаж старых окон.
3. Проемы подготовлены.
4. Выполнена установка новых окон.

Элементы, которые понадобятся:

1. Уровень строительный.
2. Отвес.
3. Долото.
4. Якорь.
5. Пена.
6. Винты.
7. Перфоратор.
8. Грунтовка.
9. Маркер.
10. Документы, содержащие стандарты установки пластиковых окон.

Необходимые измерения: последовательность действий

Визуально процесс измерения можно увидеть на рис.

Стандарты монтажа

гласят, что в первую очередь необходимо измерить прямоугольное окно. Выполняется ширина проема. Для этого необходимо определить расстояние между крайними точками проема.Далее измеряется высота оконного проема. Для этого необходимо определить расстояние между верхним откосом и подоконником. В результате нужно будет добавить толщину подоконника.

Измерения необходимо минимизировать в трех местах для каждого размера, как минимум и посередине. Гладкие отверстия встречаются довольно редко. За основу нужно выбрать меньшее из значений, которое получится.

Установка окон ПВХ: стеклопакеты, откосы, отбойники, фурнитура.

С помощью отвеса со средним концом проверьте криволинейность проема по вертикали. С помощью уровня необходимо проверить горизонтальность окон. Если есть отклонения, их нужно будет обозначить на эскизе. Чертеж рамы представляет собой прямоугольник, который вписан в эскиз проема по замерам. На основе эскиза необходимо будет внести поправку в размер рамы.

Стандарты установки подразумевают измерения для всех положений внутри помещения. Ширина этих конструкций может существенно отличаться, а вот высота должна быть одинаковой.

Далее определяется расположение оконного блока. Монтировать конструкцию нужно на 2/3 ширины стены изнутри. Если планируется выполнить обшивку стен теплоизоляционным материалом с внешней стороны дома, окна можно установить немного дальше.

После этого измеряется наружный патрубок. Чаще всего нужно только измерить длину монтируемых низких волн или к ширине проема прибавить 50 мм на изгиб.Ширина подъема определяется как расстояние от монтажной плоскости до наружной части стены, запас на выступе (35-40 мм) и на изгибе. Если выполняется теплоизоляция, важно учитывать толщину слоя обшивки.

Далее производится замер подоконника. Ширина конструкции равна расстоянию от внутренней части стены до монтажной плоскости и величине вылета. При этом необходимо будет исключить ширину оконной рамы.Вылет необходимо рассчитывать исходя из того, что подоконник должен перекрывать батарею отопления на треть ее размера.

Отстой измеряют после установки пластиковых окон, так как ширину конструкции определить достаточно сложно.

Вернуться в категорию

Как подобрать конструкцию пластиковых окон по креплениям?

После выполнения проектных замеров можно приобрести окна. В процессе выбора нужно учитывать тип строительной системы.Стандарты установки подразумевают следующие способы крепления:

1. Установка через раму в плоскости установки окна.
2. Крепление с помощью фурнитуры, которая предварительно закрепляется на раме при изготовлении.

Наиболее часто используется первый способ. При использовании этого метода потребуется полностью удалить оконные конструкции с глухими створками.

Второй способ рекомендуется применять, если производится самостоятельная установка пластиковых окон.В этом случае удастся исключить вероятность повреждения оконных стекол и герметичности конструкции при разборке узла. Однако при установке всего окна окна конструкция будет намного больше, поэтому вставить окно будет довольно сложно.

Вернуться в категорию

Как выполнить подготовительные работы?

При заказе окон необходимо уточнить условия изготовления и доставки. До обустройства конструкции производить какие-либо работы не рекомендуется.

В первую очередь вам нужно будет расчистить место перед окнами, после чего вы сохраните всю мебель. Пол и радиаторы отопления рекомендуется покрыть специальной пленкой.

Вернуться в категорию

Как подготовить профиль окон?

Если установлены старые окна, их необходимо демонтировать. Для этого вам понадобится стамеска, чтобы поддеть ход, с помощью которого фиксируется стеклопакет, после чего нам нужно вытолкать его из паза.В первую очередь нужно удалить штрихи, которые расположены вертикально. После этого необходимо демонтировать днище и верх. Штрихи рекомендуется обозначать. При современном производстве размеры таких устройств могут различаться, поэтому при их перепутывании могут появиться небольшие зазоры.

Рама должна быть наклонена так, чтобы стеклопакеты выпадали из пазов. После этого ее следует вернуть к стене под небольшим наклоном.

С навесов распашных створок потребуется снять декоративные заглушки и открутить стяжные болты.При наличии рамной системы необходимо освободить верхнюю часть створки и снять крюк с нижнего навеса.

В результате должен остаться только кадр с импоссами. Во внутренней части каркаса необходимо будет сделать отверстия для крепления анкеров. Необходимо сделать минимум три точки крепления по бокам и две на торцах. Для изготовления отверстий необходимо использовать сверла по металлу, так как внутри пластиковой конструкции есть вставка из металла для прочности.Для крепления окон понадобятся анкеры диаметром 9-10 мм. Сверло нужно подобрать подходящего размера.

Если окна крепятся за уши, то разбирать конструкцию не нужно. Нужно будет только установить в раму крепления и закрепить их с помощью шурупов.

Вернуться в категорию

Как заполнить профиль пенопластом и подготовить проем: нормы монтажа

Чтобы исключить возможность появления мостиков холода, в месте крепления профиля к раме необходимо будет заполнить пенополиуретаном все пространство внутри профиля. Это рекомендуется делать за день до установки окон, чтобы пена смогла заполнить все основание и застыла.

Если сохранять старую раму не обязательно, лучше ее демонтировать. Крепления нужно снять с навесов или вырвать вместе с крепежными винтами. Рамку и оконную коробку нужно написать в нескольких местах. С помощью лома нужно поставить каждую деталь и вынуть из проема. В некоторых случаях необходимо предварительно демонтировать гвозди, удерживающие оконную коробку.

Уплотнитель и изоляция, которые находятся под коробкой, также нужно будет демонтировать. С помощью перфоратора нужно будет снять часть откосов.

Весь мусор нужно собрать в пакеты и вывезти.

Концы Outmam необходимо пересчитать и очистить от пыли. Поверхность нужно будет проецировать.

Если в старом деревянном здании устанавливаются окна, рекомендуется проложить гидроизоляционный материал по всей длине для исключения попадания влаги в пенопластовый слой.Если есть необходимость усилить конструкцию, можно вставить коробку из дерева.

Покупая окно, мы надеемся, что оно прослужит нам долгие годы. Но со временем мы замечаем, что сначала от него начинает думать, а потом откровенно дуть. Сосочки покрываются трещинами, в углах появляется черный грибок, а зимой цветы замерзают на подоконнике.

Как правило, все дело в неправильном монтаже окна. В этой статье мы расскажем о существующей технологии установки окон ПВХ по ГОСТу.Остановимся на правильной установке окна и рассмотрим, какие материалы лучше использовать.

В первую очередь необходимо подготовить проем, очистить его от пыли и грязи. Если в проеме есть неровности, их нужно выровнять шпаклевкой.

Сначала снял створку. Это делается следующим образом. Необходимо открыть окно, вынуть штифт из верхней петли и снять створку. Затем снимается, пришивается в месте соединения с рамой с ленточными шипами и устанавливается обратно.

Подготовка балконного блока к установке по технологии аналогична подготовке окна. Стыки рамы по технологическим требованиям пробуют лентой из шипов и закрывают стыковочным профилем и снова заливают псыл. Затем нужно соединить рамы между собой с помощью стыковочного профиля.

Установка окон ПВХ по ГОСТ. Как сделать правильно

В соответствии с нормами и требованиями ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм.и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самопресса.

В рамах просверлить отверстия для соединения. В эти отверстия вставляются саморезы и рамки закручиваются. При креплении конструкции в анкерных дюбелях заранее просверливают отверстия. По ГОСТу от угла рамы должно быть 150-180 мм. Расстояние между креплениями не более 700 мм. Отверстия под шпонку надеваются с внешней стороны рамы.

Затем под раму помещаются опорные подкладки. Опорные подушки могут быть изготовлены из массива дерева или пластика. Далее конструкцию необходимо вставить в проем и закрепить каркас подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными прокладками и подушками.

После горизонтального выравнивания каркас необходимо выровнять по вертикали относительно фасада тем же уровнем и подушками. С внешней стороны необходимо отметить место, где будет наклеена лента псуль (паропроницаемая самоизолирующая уплотнительная лента).После удаления маркера.

Если планируется отделка откосов ПВХ-панелями, то на каркас необходимо защелкнуть стартовый профиль для откосов.

Со смещением 5 мм. Из нанесенных марок наклеивается на внешнюю сторону рамки лента псыл. Сначала на верхнюю часть, потом по бокам.

Приямки — Лента уплотнительная предварительно спрессованная — применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.

Изнутри для защиты монтажного шва от влаги необходимо наклеить полную бутиловую пароизоляционную внутреннюю ленту и закрепить ее в углах.Затем дизайн должен быть снова добавлен в отверстие и, наконец, выровнен с подушками и эталонными прокладками.

После этого в стене сверлятся отверстия под дюбель и вставляются вертикальные распорные прокладки по бокам рамы и окно фиксируется.

После фиксации окна можно повесить створку. Следующий этап – утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением.Перед нанесением пены нужно смочить проем пульверизатором.

Осторожно встряхните пенопластовый баллон и заполните отверстия на 70% их глубины. Швы более 5 мм заполняются монтажной пеной в несколько слоев.

Если окно устанавливается зимой, необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник укладывается металлизированная пароизоляционная лента.С внешней стороны на зумпфе установлена ​​наружная диффузионная паропроницаемая лента. Окно установлено.

Отделка пластикового окна после установки

После установки пластикового окна можно приступать к процессу его декорирования, т.е. к установке откосов и развёрток.

На предвдох надевается торцевая подкладка. Чтобы уменьшить шум от дождя, под отражение рекомендуется наклеить полнопрофильную ленту. Затем выборка крепится к каркасу с помощью саморезов.

Подоконник устанавливается следующим образом. Под окном на саморез крепятся специальные кронштейны для упрощения монтажа подоконника. Пространство под будущим подоконником немного размечают монтажной пеной, чтобы подоконник не поднимался. После этого сам подоконник вставляется между рамой и кронштейном. Опять же, с помощью уровня и реперных площадок подоконник выравнивается по горизонтали.

Примечание. При выравнивании подоконника нужно сделать уклон в 1-2 градуса в сторону комнаты.После установки подоконника можно приступать к декоксованию оконного проема. Для этого на исходный профиль с зажимом берутся специальные панели ПВХ. Наличник заводится за угол и фиксируется на стене саморезами. Сверху обшит декоративной планкой.

Не забудьте поставить заглушки на подоконник. Швы между наклонными панелями, торцы подоконника и тонировка заделываются нейтральным силиконовым герметиком.

Пластиковые окна устанавливаются как в многоэтажных домах, так и в деревянных домах.Они пользуются заслуженной популярностью, так как по сравнению с деревянными рамами имеют множество преимуществ. Они:

• прочный
• прочный
• эстетика,
• экологичный
• функциональный,
• не размывать
• не занимают много места в оконном проеме, что позволяет увеличить подоконник.

Однако некоторые преимущества, например, долговечность и герметичность, достигаются только при установке окон по ГОСТу. Не все установщики следуют этим правилам.Это не значит, что оконный блок выпадет из оконного проема. Однако после смены сезонов года могут возникнуть щели, которые станут мостиками холода. Окно может продавливаться в проеме, из-за чего возникают проблемы с закрыванием и открыванием створки.

Требования к монтажному шву

Большое значение имеет качество укладки монтажного шва. Именно он обеспечивает герметичность и защиту от влаги. Монтажный шов по действующему ГОСТ 30971-2012 должен:

• состоят минимум из трех слоев;
• быть опломбированы;
• быть изнутри плотнее, чем снаружи;
• переходят из тех материалов, срок службы которых сопоставим с расчетным сроком службы окна — не менее 20 лет условной эксплуатации.

Изоляционные материалы, используемые при установке окна

Функции слоев монтажного шва различны. Предназначены для обеспечения паро-, звуко- и теплоизоляции:

1. Основная — обеспечивает звуко- и теплоизоляцию.
2. Внешний — защищает шов от проникновения атмосферной влаги.
3. Внутренний — защищает от выхода пары из комнаты.
4. Дополнительный (устраивается в бетонных и кирпичных зданиях) — защищает шов от впитывания влаги из материала стен.

Поэтому на разных объектах используются разные виды пароизоляционных лент:

1. Псули — устанавливаются для герметизации наружных стыков. Он обладает способностью к саморазрушению, поэтому герметично прилегает к поверхностям.
2. Sun (Солнце+) — Применяется для пароизоляции внутренних откосов, устанавливаемых сухим способом, относится к гипсокартонным или пластиковым.
3. ВМ (ВМ+) — применяется при отделке внутренних откосов, которые впоследствии будут покрыты штукатуркой.
4. GPL (GPL+) — универсальная лента, способная выполнять паро-, звуко- и шумоизоляционные функции. Изготовлена ​​на основе вспененного полиэтилена, с одной стороны освещена пленкой из полиуретана.

Снаружи также применяются мембранные гидроизоляционные ленты, служащие для отвода осадков.

Для улучшения характеристик могут использоваться дополнительные элементы защиты от атмосферных явлений. Например, нащальники и накладки, а также выборка устанавливаются снизу окна.

С внутренней стороны шва штукатурка или замазка и подоконник.

Как провести измерения

Тщательно измеряются высота, ширина и глубина оконного проема. Если используется строительный уровень, то замеры проводят не менее трех раз, проверяя все показатели, т.к. отклонение по вертикали и горизонтали не должно быть более 4 мм на 1 м. Кроме того, можно использовать лазерный уровень, дополнительный способ – измерение диагоналей проема.

Если отклонение больше допустимого, оконный блок не может быть установлен. Во-первых, необходимо исправить геометрию оконного проема.

Подготовка оконного проема

Перед проведением работ подготавливается рабочее место. С окна убрана вся мебель, сняты шторы. С помощью перфоратора-пилы удаляется старый оконный блок.

При демонтаже старого блока и установке нового образуется мелкая пыль, которая будет падать на пол возле окна и на стоящую в комнате комнату.

С оконного проема снята штукатурка. При наличии раковин или нокторалей размером более 10 мм их необходимо заглубить. Относительно небольшие раковины заделывают гидроизоляционной шпаклевкой, более крупные пустоты заделывают штукатуркой, жесткими теплоизоляционными материалами или антисептиком из дерева. При использовании минеральной ваты обеспечьте ее защиту от влаги.

Обрабатывать штукатуркой только те поверхности, которые будут непосредственно влиять на качество монтажа окон: это часть четверти оконного проема шириной около 25 мм, поверхность поверхности внутреннего откоса стены, т.е.е. Непосредственно поверхности пароизоляционной лентой.

Пошаговая инструкция по установке оконного блока по ГОСТу с фото

	Место для установки коробки подготовлено, теперь приступаем к предустановленным работам, касающимся оконного блока. Для закрепления рамы в проеме технологичнее использовать специальные приспособления, они позволяют регулировать раму по высоте и ширине, не теряя жесткой фиксации рамы в проеме, в отличие от деревянных монтажных клиньев.Каркас предварительно устанавливается, с помощью регулировочных болтов выравнивается, место будущего расположения пароизоляционной ленты отмечается защитной пленкой.
	Затем в раме подготавливаются отверстия для крепления анкерных пластин путем сверления. Сверло вводится с внешнего конца профиля. Это оптимальный способ, т. к. отверстие в этом случае не пробивается. Важно сначала использовать сверла малого диаметра, а затем необходимо большего.
	На дне коробки необходимо закрепить изоляционную ленту пс. Эта лента обеспечивает герметичность после установки на короб тренерского профиля — технологического элемента. Операцию можно произвести в мастерской при сборке конструкции, но знать об этой необходимости не помешает. Герметизируя стыки ленты псил, профиль устанавливается на штатное место.
	Тренерский профиль, в свою очередь, прикрывается лентой Солнца или ВМ, какая между ними существует разница в данном случае не имеет значения.
	После приклеивания ленты к коробу прикрепляются элементы крепления. Анкерные пластины более оптимальны, так как не нарушаются герметичности. Расстояние между анкерными пластинами для окна ПВХ белого цвета и при ширине коробки не более 62 мм не должно превышать 700 мм, если ширина коробки более 62 мм, то максимально допустимое расстояние уменьшается до 600 мм. Для окон из цветного профиля в тех же условиях эти показатели составляют 600 и 500 мм соответственно.Крепления фиксируются самозапрессовкой такой длины, чтобы они закрепились в нижней планке коробки. Анкерные пластины могут иметь защелки, что может ввести в заблуждение. По сути, на защелку нельзя опираться, нельзя приварить анкерные пластины к профилю.
	При вскрытии сметается вся пыль, остатки штукатурки. Теперь необходимо создать первый слой монтажного шва по всему периметру. Для этого снаружи приклеивается лента псуль.Мастер должен ориентироваться на ранее нанесенную на пленку разметку. Но в момент наклеивания ленты псыль попутно снимает пленку с оконного блока. Если длины пси-ленты не хватает на весь периметр коробки, можно использовать еще один отрезок, но приклеивать к терапии нельзя, только домкрат.
	Теперь оконный блок установлен на постоянное место и тщательно выровнен.
	В боковых и верхних откосах просверлены отверстия для крепления анкерных пластин.По ГОСТу они должны быть зафиксированы двумя дюбель-шурупами.
	Опорные подкладки должны располагаться под вертикальными элементами окна и в местах наибольшего весового давления. Накладки могут быть деревянными или полимерными. При этом к их качеству предъявляются особые требования: твердость должна быть не менее 80 единиц. По Шору, длиной 100-120 мм.
	Между коробом и стеной, на расстоянии от углов около 200 мм, устанавливаются выносные боковые блоки.Это оптимальные показатели, учитывающие возможность температурного расширения и сжатия профиля.
	После гидроизоляционной мембраны гидроизоляционная лента, например Robiband NL. С одной стороны, он обеспечивает защиту монтажной пены от влаги с улицы, с другой – отводит влагу от пены наружу. Нужно рассчитать длину куска так, чтобы хватило не только проклеить по всей длине нижний оконный профиль, но и завести на боковые откосы снаружи.Может случиться так, что лента окажется неширокой и не перекроет монтажный шов. Затем отрезается еще один кусок ленты такой же длины и приклеивается клеем на 2-3 см по длине на первую ленту, при этом нижний срез ленты должен входить в верхний для обеспечения правильного оттока воды.
	В дальнейшем ящики крепятся к нижней части проема двумя дюбель-шурупами на каждой пластине.
	Затем на боковые вертикальные и верхние горизонтальные профили каркаса наклеиваются пароизоляционные ленты ВС или ВМ.Лента ВС предназначена для пароизоляции откосов сухого типа, ВМ – для штукатурных откосов, дополнительно дублируется нетканым материалом, что обеспечивает адгезию лент и штукатурок. Имеют самоклеящийся слой. Важно контролировать плотность приклеивания ленты.
	Следующим этапом откосы проходят грунтовку, и только потом к ним приклеивают скотч. Обработка Pricewer особенно рекомендуется, когда поверхности легко крошатся и крошятся.Имеется в виду пенобетон и газосиликамы. Применяют грунтовку ГСР и ее аналоги.
	Поющий примеряет место и вырезает под нужный размер.
	На концах устанавливаются заглушки или загибаются.
	На нижней плоскости вдоль стержней лента пс. Здесь он используется как шумоизолирующая прокладка. Затем сверлятся отверстия для крепежа. Крепления должны располагаться на расстоянии, необходимом для неподвижной фиксации.
	Тумба прикреплена к тренировочному профилю. Угол ее наклона не должен быть меньше 100 градусов относительно вертикальной плоскости.
	После сборки зазоры заделываются монтажной пеной. Важно перед этим поверхность смочить водой. В таких условиях пена оптимально расширяется, заполняет пространство и затвердевает.
	Заливку пеноизоляции рекомендуется производить послойно, с перерывами и увлажнением слоев.Наносится поверх опоры и дистанционных накладок. После заполнения швов поверхность пенопласта снова увлажняют, но те участки, где будет приклеиваться лента, оставляют сухими. Лента без провисания приклеивается к откосам. Сегменты лент, сходящиеся в углах, должны обеспечивать полную герметичность. По технологии перегрев в этих местах не менее 100 мм.
	Далее переходим к установке подоконника, размер которого определяется по месту.Для регулировки положения подоконника используйте опорные подкладки. Их необходимо подгонять так, чтобы подоконник опирался на них, но находился в горизонтальном положении. Их количество подбирается с учетом того, что подоконник должен выдерживать вертикальную нагрузку не менее 100 кг.
	Через сквозной паз на нижнем профиле коробки просверлить отверстия. Они нужны для закрепления подоконника с помощью саморезов. Сначала выполняется коронка сверла большего диаметра, затем делаются отверстия сверлом меньшего диаметра.Чипы сметают. На подоконнике закрепляют изогнутые анкерные пластины или уголки. С их помощью подоконник крепится к стене. Эта операция нужна, если подоконник достаточно широкий, а ширины больше 1/3.
	Перед установкой подоконника необходимо подготовить подушку из пенопластового утеплителя. Поверхность увлажняется. Утеплитель наносится отдельными участками, а не сплошным полотном.
	После установки подоконника зазор между ним и оконным блоком заполняется герметиком.Ширина слоя герметика должна быть не менее 3 мм. После этого подоконник притягивает саморезы. Излишки удаляются мягким шпателем. При этом пеноизоляция не утяжеляет стеклопакеты, обеспечивая дополнительную жесткость конструкции.
	Боковые балки уплотнены нанесением герметиков. Излишки удаляются с помощью шпателя.
	Затем установите створку и фурнитуру. На завершающих этапах монтажа окна рекомендуется периодически обжимать пароизоляционную ленту резиновым валиком, чтобы контролировать расширение утеплителя.

Итак, окна устанавливаются по ГОСТу. У специалиста на установку стандартного двухсердечного блока уходит 2-2,5 часа. У непрофессионала на монтаж уйдет намного больше времени, и необходимо тщательно соблюдать инструкцию на каждом этапе, что не всегда получается из-за отсутствия навыков.

В настоящее время все больше людей отдают свой выбор в пользу металлопластиковых окон. Такими стеклопакетами обустраивают и обычные квартиры, и дачи, и шикарные загородные особняки.И довольно часто люди устанавливают новые окна своими руками. В зависимости от выбранного способа установки и навыков монтажа процесс установки одного окна займет от полутора часов до полдня. Технология установки окон предельно проста и понятна. Он не требует использования каких-либо сложных инструментов. Главное придерживаться порядка монтажа и соблюдать все требования, которые диктует технология монтажа.

Необходимые замеры перед заказом пластиковых окон

Правильная установка новых окон требует выполнения точного замера оконного проема.Кроме того, важно знать особенности установки окон в проемы с четвертью. Такие оконные проемы обычно встречаются в зданиях из пенобетона. Они помогают значительно снизить теплопотери. Основное отличие — в проеме четверть, устанавливается окно длиной на 50 мм меньше длины проема. От измеренной ширины необходимо отнять 30 мм. По контуру проема оставить на марше зазоры 15 мм. В соответствии с действующими гталесами необходимо оставить 20 мм по периметру.Внизу дополнительно оставить 35 мм под подоконник.

В том случае, если установка окон из ПВХ будет производиться в оконный проем с четвертью, замерьте самое узкое место. При заказе ширины окна добавьте 30 мм. Длину менять не нужно.

Как правило, окно устанавливается не по центру проема, а на расстоянии примерно 1/3 вглубь наружной плоскости. Если установка окон ПВХ выполняется своими руками, то владелец может сместить конструкцию в любую удобную для него сторону.Заранее позаботьтесь о смещении и учитывайте этот параметр при заказе отливов и подоконников.

К определенным в соответствии с расположением окна и окон и подоконника прибавить 50 мм. При расчете ширины подоконника учитывайте добавление такого показателя, как расположение батареи.

Подоконник должен закрывать радиатор наполовину. Добавьте 20 мм на изделие изделия под цоколь окон ПВХ. Запас по длине должен быть не менее 80 мм.Но лучше не экономить и добавить 150 мм, чтобы в дальнейшем не было проблем с подрезкой подоконника. Вместе с поддоном и подоконником вам предложат боковые пластиковые заглушки. Не нужно от них отказываться.

Вернуться в категорию

Какой способ крепления рамы выбрать?

Установка окон из ПВХ не зависит ни от камеры стеклопакета, ни от количества внутренних камер в профиле. Порядок установки изделия может варьироваться только в зависимости от материала оформления стен и размера окна.Подходящее крепление и способ монтажа окон ПВХ выбирается в соответствии с вышеперечисленными параметрами. Для закрепления оконной конструкции можно использовать:

1. Дюбель или анкер, врезанные в стены с помощью существующих или предварительно подготовленных сквозных отверстий.
2. Защитные пластины. Они запрессованы в профиль. Маски крепятся к стене и фиксируются с помощью шурупов.

Практика показывает, что наиболее надежным является первый вариант. Чаще всего используется при установке тяжелых и больших окон.При сквозном креплении окно нормально выдерживает многократные ударные нагрузки, неизбежно возникающие при повороте и складывании оконной створки. Кроме того, с помощью анкеров установщик получает возможность максимально точной регулировки горизонтальности и вертикали устанавливаемого изделия.

Тех, кто устанавливает окна с глухим остеклением, т. е. без поворотно-откидных створок, больше заинтересует установка с использованием анкерных пластин. Эти изделия прячут под откосы, чтобы они не портили внешний вид.Если стены дома из кирпича или бетона, то для плит рекомендуется предварительно подготовить небольшие углубления. Они избавят от необходимости наносить выравнивающий слой на глазах у дьявола.

Иногда оба метода применяются в комплексе. Через нижний профиль и боковые части каркаса в стены вбиваются анкера, а для крепления конструкции используются пластины. В случае, если окна установлены в конструкции из дерева, от использования плит лучше отказаться, т.к. они через короткое время заваливаются.В этом случае более предпочтительны оцинкованные саморезы.

Вернуться в категорию

Что нужно знать владельцу деревянного дома?

Процесс установки окон ПВХ очень сильно зависит от материала изготовления. В случае кирпичных конструкций и пенобетона различия сводятся только к величине насестов анкеров. С проемами из бруса и реза все немного сложнее.

Если стены дома деревянные, нужно помнить ряд важных правил.Во-первых, начинать установку окон ПВХ в деревянном доме рекомендуется не ранее чем через год, а еще лучше через 2 года после завершения строительства дома. Это требование продиктовано тем, что за это время материал дает усадку. Наименьшим значением и периодом усадки характеризуется клееный брус. Во-вторых, окна не устанавливаются прямо в проем. Изделие может быть смонтировано исключительно в деревянном ящике. Он защитит окно ПВХ от деформации.Блок не должен иметь дефектов, следов поражения насекомыми, гнили и т. д. Перед началом любых работ древесину необходимо обработать антисептиком.

Через 1-2 года усадка полностью не прекращается, но уже не такая сильная. После установки окон ПВХ и отделки это тоже произойдет. Именно поэтому вверху между коробкой и проемом нужно оставить зазор в 30-70 мм. Величина этого зазора выбирается с учетом типа и влажности строительных материалов.После завершения монтажа этот зазор необходимо заполнить джутом и закрыть наличниками.

Строительные нормы

не устанавливают четких рекомендаций по материалам для подоконников и отливов. Как правило, используются стандартные потоки в комплекте с окном ПВХ. Подоконник можно сделать деревянным или полимерным. Нижний профиль можно описать непосредственно подоконником из дерева, т.е. данное изделие можно при желании установить до монтажа окна. Или можно не избавляться от старого подоконника, если он нормальный.

Опытные строители дают очень полезную рекомендацию, которой нет в нормативных документах, но она будет полезна любому человеку, решившему выполнить самостоятельную установку окон ПВХ. Древесина пропускает испарение. Если не предпринимать никаких действий по этому поводу, данные об испарении будут постепенно ухудшать свойства монтажной пены. А для предотвращения увлажнения пены ленту из полиэтиленовой фольги следует наклеить по линии ее нанесения.

Вернуться в категорию

Подготовка к открытию и установке окон

Прежде чем приступить к дальнейшим работам, подготовьте инструменты для монтажа окон ПВХ. Вам понадобится следующее:

1. Отвертка.
2. Пистолет для нанесения пены и непосредственно пены.
3. Уровень.
4. Электролзик.
5. Перфоратор.
6. Набор шестигранных ключей.
7. Карандаш.
8. Критерий.
9. Канцелярский нож.

После демонтажа старого окна очистите проем от краски и мусора. В случае, если стены вашего дома деревянные, вам придется дополнительно скомпоновать верхний слой, если новое окно монтируется в уже обслуженную коробку.Такая предварительная обработка обеспечивает более прочную пенопластовую муфту с верхним слоем.

Строители рекомендуют применять для заполнения щели пеной только в том случае, если размер щели между проемом и рамой не превышает 40 мм. В случае, если зазоры имеют больший размер, их лучше частично заполнить пенопластом, гипсокартоном и другими доступными материалами. Например, в доме из бруса можно использовать отрезки того же бруса.

Сначала нужно снять створочную раму. Для этого вытяните булавку из верхней петли. Можно аккуратно подцепить отверткой или пассатижами. После этого снимите листик с нижней петли. Если окно глухое, в нем нужно вынуть стекло. Сначала получают продольные скобы, после них – поперечные. Штрихи легко удаляются с помощью шпателя или широкого ножа. Достаточно вставить в зазор вспомогательный инструмент и начать его постепенно сдвигать. Будьте осторожны, делайте все так, чтобы не повредить стекло.

Если окно небольшое, то его можно вставить с помощью монтажных планок без необходимости предварительного снятия стеклопакета или створки.Если есть возможность не нарушать целостность заводской конструкции, то лучше этого не делать. Возьмите створку или стекло и прислоните изделие к стене под небольшим углом, поставив на ровную горизонтальную поверхность, предварительно застеленную плотным картоном или каким-нибудь мягким материалом.

Ни в коем случае не ставьте стеклопакеты и створки плахмы. Также запрещено ставить их с диском. Даже из-за самого мелкого камушка под фундаментом в изделии может появиться трещина.Снимите защитную пленку с внешней стороны рамы. Лучше сделать это сразу, т.к. в дальнейшем этот процесс потребует гораздо больших усилий.

Предусмотреть места для установки крепежа. Строители рекомендуют устанавливать крепеж с шагом 40 см. В соответствии с действующими правилами шаг не должен превышать 70 см. Стандартные отступы от импоста и углов равны 15 см. Если вы устанавливаете окно ПВХ с помощью пластин, заранее прикрепите их к раме.Для этого используются саморезы. Подготовьте отверстия для длинных шурупов или анкерных болтов. Используйте для этого сверло по металлу. Сверление с наружной стороны рамы.

В большинстве инструкций указано, что перед началом установки нужно зафиксировать с помощью защитного псыл. Однако практика показывает, что до его установки довольно неудобно. Поэтому делать это можно после завершения установки, ничего страшного не произойдет.

Установка окон ПВХ с соблюдением правил, приведенных в ГОСТ 30971, принятом в 2012 году, позволит значительно продлить срок их эксплуатации, избежать запотевания стекол и защитить окна от сырости. Как установить пластиковое окно по ГОСТу, и какие материалы для этого использовать, вы можете узнать, прочитав нашу статью.

Для качественной и быстрой работы вам потребуется следующий набор инструментов:

• Перфоратор.
• Электролобзик.
• Дрель-отвертка.
• Гвоздь.
• Кувалда.
• Уровень.
• Критерий.
• Карандаш.
• «Болгарка».
• Пистолет для силикона.
• Corolnic
• Ножницы по металлу.
• Шпатель.
• Слик.
• Резиновый молоток.
• Плоскогубцы.
• Кисточка.


В зависимости от типа оконного проема и модели окна могут понадобиться дополнительные инструменты, не вошедшие в список.

Помимо инструментов, для установки пластикового окна необходимо иметь следующие расходные материалы:

Подготовительные работы

Демонтаж

В случае демонтажа старого окна произвести следующее:

1. Снять все створки петель .
2. Удалите штрихи и вытащите окна из стационарных секций окна.
3. Отсоедините наличники, слив и подоконник от рамы.
4. Удалите раствор и монтажную пену между рамой и оконным проемом.
5. С помощью «Болгарки» срежьте все крепления рамы.
6. Вытащите раму из дня.
7. Удалите остатки монтажной пены и раствора в месте расположения рамы.

Подготовка окна

Перед установкой пластикового окна в проем необходимо произвести ряд подготовительных работ:

1. Снять оконную створку с петлями, подбивая стержни навесов с помощью молотка и отвертка.
2. Вытянуть стеклопакеты из стационарных оконных секций. Для этого нужно сбить часы с креплений, сделать это можно резиновым молотком и широкой стамеской, либо шпателем.
3. Прикрепите струнный профиль к нижней перекладине. При соединении профиля и рамы, в качестве прокладки между ними используйте — пс.
4. Установите анкерные ленты по периметру окна. Ленты прикручиваются к каркасу и тренерскому профилю саморезами. Для удобства монтажа концы анкерных лент выводят в помещение.В зависимости от размера окна, с каждой стороны рамы устанавливается от 2 до 4 креплений.
5. На верхней и боковой стойках рамы зашплинтуйте шипы, чтобы лента защищала наружный шов после заполнения его монтажной пеной.
6. Наклейте диффузионную ленту на тренерский профиль снаружи окна.
7. Для защиты внутренних швов наклейте на каркас пароизоляционную ленту.

Установка окна на открытом воздухе

После всех подготовительных работ установите раму в оконный проем:

1. Закрепите раму в проеме клиньями.
2. Проверьте правильность горизонтального и вертикального положения уровня рамы.
3. Установив раму в правильное положение, через отверстия в анкерных планках отметьте место под дюбельный винт.
4. Просверлив отверстие перфоратором, закрепите раму в оконном проеме на анкерных лентах.
5. С помощью кистей и грунтовочного состава обработать места приклеивания пароизоляционных лент и пс.
6. Заполните пространство между рамой и оконным проемом монтажной пеной с низким коэффициентом расширения.
7. После высыхания поролона обрежьте ее.
8. Прикрепите шипы и пароизоляционную ленту к оконному проему.

Установка водостока и подоконника

1. Насыпьте диффузионную ленту и наденьте на нее сливы.
2. Присоедините сливы к тренерскому профилю с помощью саморезов.
3. Вырезать подоконник по форме откосов оконного прохода.
4. В месте, где будет располагаться подоконник, наклейте металлизированную ленту с утеплителем.
5. Вставьте подоконник в профиль кузова и закрепите его винтами.
6. Заделайте щели между рамой, сливом и подоконником силиконовым герметиком.

Финишная работа

1. Вставить стеклопакеты в оконные профили, зафиксировав от штрихов.
2. Установите створку на место.
3. Проверить работу ручек и оконных механизмов.

Пластиковое окно установлено, осталось сделать разбивку наличников и затем снять защитную пленку.

Посмотреть подробную инструкцию по установке пластикового окна по нормам ГОСТ, вы также можете в видео:

Установка откосов на пластиковые окна по ГОСТ. Каковы правила установки пластиковых окон? Установка окон пвх: видео

Покупая окно, мы планируем, что оно сможет исправно функционировать многие десятилетия. Однако это возможно только в том случае, если окно правильно установлено.Практически у всех специалистов есть свои методики и секреты, но есть и особые закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Правила

Установка окон ПВХ по ГОСТу гарантирует их долгую и безотказную службу. Сегодня все виды работ, относящиеся к этой сфере, регламентируются четырьмя основными стандартами:

• ГОСТ 30674-99 . .. Содержит общую информацию по вопросу и основные требования к окнам. Сам процесс установки в этом ГОСТе практически не упоминается.
• ГОСТ Р52749-2007 … Настоящий стандарт посвящен процессу монтажа окон с использованием паропроницаемой саморасширяющейся уплотнительной ленты.
• ГОСТ 30971-2012 … В данном документе содержится наиболее подробная информация по вопросу. Также содержит точные требования к размерам окон, параметры устройства и материалы для заполнения швов, способы крепления конструкций и подобную информацию.Также описаны требования к нормативной документации, некоторые гарантийные обязательства подрядчика и общие требования к выполнению работ. Этот стандарт был введен в начале 2014 года и заменил устаревший ГОСТ 30971-2002 по монтажу окон.
• СНиП 23-02-2003 … Стандарт устанавливает параметры теплозащиты помещений. Достаточно упомянуть, что требуется установка 3-камерного стеклопакета для большинства климатических зон России и 5-камерного для Сибири.

Нормы учитывают климатическую зону, в которой будет установлено пластиковое окно

Все вышеперечисленные нормативные документы действуют, но не являются обязательными. Единственными исключениями были различные требования, так или иначе связанные с безопасностью. … Только соблюдение ГОСТов помогает добиться максимально качественной установки окон.

Подготовка к установке

Сама установка пластиковых окон по ГОСТ мало чем отличается в общих чертах от обычной установки окна ПВХ.Основные отличия заключаются в нюансах и соблюдении ряда требований. Технология установки пластиковых окон следующая:

Замеры

Перед началом работ следует снять ряд замеров. Размеры окна задаются следующим образом: ширина окна — это ширина оконного проема, из которого вычитается удвоенная ширина монтажного зазора (которая будет с обеих сторон), высота одинакова . По ГОСТу минимальная ширина такого зазора составляет 2 см, а в расчетах показатель 2.Чаще всего используется 5-3 см.

При установке окна с четвертью замеры производятся снаружи

Если речь идет об установке окна в проем с наружной четвертью, то все замеры должны производиться снаружи. Шириной будет расстояние между четвертями, увеличенное на размер заводской рамы на четверть, который колеблется от 2,5 до 4 см. Точно так же определяется высота.

Подготовительные работы

После того, как окна изготовлены и доставлены заказчику, не следует сразу приступать к работе.Рекомендуется предварительно подготовить помещение: расчистить пространство возле окна для удобной работы, убрать лишние вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки от рамы демонтируются, полость несущего профиля заполняется теплоизоляционной пеной. Последнее рекомендуется делать за сутки до установки.

Особое внимание следует уделить самому проему – его необходимо предварительно очистить от грязи и пыли.Если есть заметные неровности, их выравнивают шпаклевкой. .

Крепление

ГОСТ предусматривает два основных вида крепления окон. Первый производится в плоскости установки — саморезы крепятся прямо через раму. Этот вариант используется чаще всего, но требует, чтобы дверные створки и стеклопакеты были заранее сняты с рамы. Преимуществом этого способа является простота установки в проем.

Чаще всего для крепления используются саморезы.

Второй вариант основан на использовании встроенной в раму фурнитуры при производстве. Всю конструкцию можно монтировать. Следует отметить, что его вес будет довольно большим, поэтому процесс потребует определенных усилий и сноровки.

Монтажные работы

Монтаж пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо них кладут небольшие деревянные брусочки, пропитанные растворами.Они помогут в выравнивании окна.

После этого на них ставится либо отдельный каркас, либо вся конструкция целиком, что зависит от предпочтительного типа крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а сверху между окном и стеной выбивают клинья для ее фиксации. После этого аналогичным образом крепится каркас с боков. Контролируя процесс уровнем, каркас выравнивается, корректировка осуществляется добавлением подложек.

Крепление рамы, по ГОСТ, может осуществляться через предварительно просверленные крепежные детали. Начинать следует снизу, постепенно продвигаясь выше … В довершение всего конструкция дополнительно проверяется на горизонтальность и затягиваются все винты и анкеры.

Установка водостока и сборка окна

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водосток. ГОСТ утверждает, что он должен быть запенен при монтаже.Если нужно создать более прочную конструкцию, слив дополнительно закрепляют саморезами.

Водосток монтируется в специальный паз снаружи

По завершению требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого остается собрать окно. Процесс сборки происходит в порядке, обратном разборке: в процессе ограничители, ручки и другие аксессуары возвращаются на свои места.

Заполнение пропусков

Особое внимание в ГОСТах уделяется заполнению пропусков. Эта процедура почти всегда выполняется с помощью пенополиуретана. Этот материал проверен годами работы, но все же имеет ряд недостатков. В первую очередь оставляет желать лучшего его устойчивость к воздействиям окружающей среды и ультрафиолетовому излучению. Именно поэтому стандарты ГОСТ предписывают максимальное утепление всех швов со всех сторон – это позволит избежать разрушения утеплителя, результатом чего может стать потеря герметичности, запотевание окон и проникновение холода с улицы в дом.

Порядок утепления следующий: изнутри по всему периметру наклеивается гидроизоляционная лента для окон ПВХ. Лента также должна быть паронепроницаемой. Внизу приклеивается полоска фольги, которая впоследствии окажется под подоконной доской. Таким же образом они проходят снаружи. Клейкая лента ПСУЛ (влаго- и паронепроницаемая). Эта мембранная пленка способна пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию щелей

Оба этих материала характеризуются не только тем, что их нетрудно найти на строительном рынке.Отличаются они и доступностью, то есть конечная цена работ в результате вырастет не так сильно, а вот качество вырастет в разы. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при установке окон ПВХ по ГОСТ полосы слегка подгибают, а поверхность смачивают изнутри. Нанесите состав с помощью пистолета. В качестве наполнителя используется пенопласт, предназначенный для круглогодичного использования. По ГОСТу можно использовать и обычный пенопласт, но только при температуре до 30 градусов мороза.Учитывая условия большинства регионов, такое утепление шва в России оказывается малопригодным. .

Установка подоконника

На последнем этапе работ устанавливается подоконник. Этот процесс считается довольно простым – нужно будет только подогнать и при необходимости подрезать готовый подоконник, чтобы он идеально подходил под раму. По ГОСТ 30971 подоконник можно размещать на стенах на расстоянии от 5 до 10 см. Колышки используются для добавления уровня, после чего полость под доской заделывается монтажной пеной или раствором.Специалисты рекомендуют при монтаже делать уклон в 1-2 градуса в сторону помещения.

При установке подоконника необходимо правильно подогнать его по размеру.

Для оформления подоконника используются пластиковые панели, которые крепятся к исходному профилю с помощью клипсы. Наличник, закручивающийся за угол, фиксируется саморезами, а сверху закрывается декоративной пленкой. Остается только надеть торцевые заглушки и заделать швы герметиком.

Многие строительные компании интерпретируют нормы ГОСТ и СНиП как хотят и могут их просто игнорировать, и не нужно лишний раз говорить, чем чреват неправильный монтаж.Выхода два: либо внимательно следить за процессом установки и сразу замечать нарушения, либо устанавливать окна по ГОСТу самостоятельно.

Помимо стоимости пластикового окна, компании-посредники включают в окончательную сумму услуги по установке и доставке. Чтобы не тратить тысячи рублей и сэкономить, можно установить пластиковое окно самостоятельно. В этом пошаговом мастер-классе мы научим вас правильно демонтировать старое окно и подготовить к установке новое с учетом технологии установки по ГОСТу.

Шаг №1: Демонтаж старого окна

В нашем случае мы демонтируем пластиковое окно. Старое деревянное окно вынимается из проема точно так же, поэтому проблем на этом этапе возникнуть не должно. Для демонтажа нам понадобится следующий набор инструментов: ножовка, лом или ломик, стамеска, шпатель, гвоздодер, перфоратор, отвертка (крестовая отвертка).

Сначала убираем откосы. Если они изготовлены из ПВХ-панелей, зачистите швы от любого герметика или клея.Возьмите зубило или плоскую отвертку и снимите декоративные панели. Если откосы оштукатурены, зубилом и молотком удалите слой штукатурки. Снять створки с петель. В пластиковых окнах снимите декоративную накладку, прижмите шток плоскогубцами. Снимите только накладку с нижней петли, поднимите створку вверх.

Деревянные окна сложнее. Часто петли закрашены краской или полностью проржавели, тогда шток выбиваем вручную молотком или отрываем створку от рамы ломом или ломом.

Снимаем стеклопакет. Берем шпатель, вставляем его встык со штапиком, фиксирующим положение стеклопакета, поддеваем и снимаем. Снимаем все 4 штапика, которые держат стеклопакет. В последнюю очередь нужно снять верхний штапик. Вынимаем стакан, не забыв надеть плотные перчатки, чтобы не пораниться. Для безопасного извлечения стекла из рамы можно использовать специальные присоски.

Проходим на подоконник. Удалите старый бетонный подоконник с помощью молотка и перфоратора.Наш подоконник пластиковый. Так как он в хорошем состоянии, аккуратно вынимаем его и сдираем старый слой пенополиуретана. Легко демонтируется одним легким рывком вверх. Снимите отлив, открутите крепежные винты отверткой или отверткой.

Берем ножовку и срезаем инструментом старый слой пенополиуретана по всему периметру окна. Снимаем крепления. Откручиваем или вытаскиваем анкерные пластины или саморезы по бетону гвоздодёром.

После всех этапов демонтажа рама остается в проеме. Аккуратно вынимаем, желательно с напарником. Деревянный каркас удобнее снимать по частям, сначала отпилив импост (рамный разделитель), нижнюю часть, а затем снять боковины и верхнюю перекладину.

Шаг №2: Крепление новой оконной рамы к проему

Перед началом работ убираем пыль, мусор, куски бетона на откосах, крупные гвозди.Для лучшего сцепления пенополиуретана с основанием покройте его грунтовкой по всей ширине. Вставляем раму в оконный проем и примеряем, предварительно сняв створки и стеклопакеты.

Под углы и импостные соединения нижнего профиля рамы подкладываем опорные подкладки. Следим, чтобы с обеих сторон рама заходила на четверть оконного проема. Мы используем монтажные клинья, а не куски дерева или старые оконные рамы. Зазоры между рамой и откосами должны быть около 2 см по бокам и внизу и не менее 1 см вверху для заполнения пространства пенополиуретаном.

Возможные отклонения по горизонтали и вертикали проверяем уровнем.

При установке металлопластикового окна по ГОСТ рекомендуем наклеить ленту ПСУЛ по внешнему периметру рамы. Он защитит монтажные швы от ультрафиолета, проникновения влаги, образования плесени и грибка, создаст надежную звукоизоляцию. По торцу с внутренней стороны рамы (по бокам и сверху) приклеиваем двухсторонний пароизоляционный скотч.Он выводит лишнюю влагу наружу и не дает ей проникнуть извне, обеспечивает хорошую вентиляцию. Накладываемая лента должна быть шире, чем шов внахлест.

Просверливаем отверстия в раме и стене под штифты. Отступаем от углов рамы в каждую сторону по 15-18 см и проверяем отклонения уровня. Сложно все делать самому. Поэтому один человек работает перфоратором, а второй держит уровень. Расстояние между креплениями на раме не должно превышать 70 см.

На нижней части рамы отступаем по 12-18 см от разделителей (импостов) с каждой стороны и делаем отверстия под штыри. То же самое делаем в верхней части рамки.

В отверстия вставляем шпильки, до конца не затягиваем. Снова проверяем конструкцию по уровню и окончательно закрепляем крепления. На шляпки надеваем декоративные колпачки.

Шаг 3: наружная гидроизоляция и запенивание швов

Для гидроизоляции наружного монтажного шва под отлив прокладываем паропроницаемую ленту.Он защитит шов от влаги и обеспечит достаточную вентиляцию.

Ленту прокладываем по всей длине оконного проема. Снимите нижнюю основу и прикрепите ее липкой стороной к основе. Закрепляем дренаж. В нашем случае мы используем старый образец с измененными размерами. При установке нового отлива измеряем расстояние между четвертями. По снятым меркам отрезаем нужную длину отлива. Отступаем по 2 см с каждой стороны и обрезаем край. Вставляем отлив в паз и закрепляем его саморезами на опорном профиле, просверлив 3-5 отверстий для фиксации.

• Дата: 04.08.2015
• просмотров: 179
• Комментарии:
• Ранг: 47

Современные пластиковые окна обладают достаточно большим количеством преимуществ. Их установка способна обеспечить надежную герметизацию и тепловую защиту. Для того чтобы сэкономить определенную сумму денег на установке окон, можно заняться их установкой самостоятельно.Конструкция достаточно сложная, но для ее монтажа не требуется использование каких-либо специфических инструментов. Для получения качественного результата потребуется изучить правила установки пластиковых окон, которые содержатся в ГОСТ 23166-99 и ГОСТ 30971-02.

Рисунок 1. Размеры пластикового окна.

Порядок установки пластиковых окон:

1. В первую очередь необходимо измерить проемы.
2. После этого старые окна демонтируются.
3. Проемы готовятся.
4. Устанавливаются новые окна.

Предметы, которые понадобятся:

1. Строительный уровень.
2. Отвес.
3. Долото.
4. Якорь.
5. Пена.
6. Винты.
7. Перфоратор.
8. Грунтовка.
9. Маркер.
10. Документы, которые содержат нормативы по установке пластиковых окон.

Необходимые измерения: последовательность действий

Визуально процесс измерения можно увидеть на рис.один.

Стандарты установки

гласят, что первым шагом является измерение прямоугольного окна. Измеряется ширина проема. Для этого нужно определить расстояние между крайними точками проема. Далее измеряется высота оконного проема. Для этого нужно определить расстояние между верхним откосом и подоконником. К полученному результату нужно будет добавить толщину подоконника.

Измерения должны производиться не менее чем в трех местах для каждого размера, в крайних точках и посередине. Гладкие отверстия встречаются редко. За основу нужно выбрать меньшее из значений, которое получится.

Установка окон ПВХ: стеклопакеты, откосы, отливы, фурнитура.

С помощью отвеса со средней остротой конца нужно проверить вертикальную кривизну проема. С помощью уровня нужно проверить горизонтальные перекосы. Если есть отклонения, то их нужно будет указать на эскизе. Чертеж рамы представляет собой прямоугольник, который вписывается в эскиз проема по сделанным замерам.На основе эскиза потребуется внести коррективы в размеры рамы.

Нормы монтажа подразумевают замеры всех проемов в помещении. Ширина этих конструкций может значительно различаться, но высота должна быть одинаковой.

Далее определяется размещение оконного блока. Монтировать конструкцию необходимо на 2/3 ширины стены изнутри. Если вы планируете облицовывать стены теплоизоляционным материалом по внешней стороне дома, окна можно установить немного дальше.

После этого измеряется внешний отлив. Чаще всего нужно просто измерить длину монтируемого отлива или прибавить к ширине проема 50 мм на отвод. Ширина отлива определяется как расстояние от монтажной плоскости до наружной части стены, запас на выступ (35-40 мм) и на отгиб. Если выполняется теплоизоляция, важно учитывать толщину облицовочного слоя.

Далее измеряется подоконник.Ширина конструкции равна расстоянию от внутренней части стены до монтажной плоскости и размеру свеса. В этом случае нужно исключить из результата ширину оконной рамы. Вылет необходимо рассчитывать исходя из того, что подоконник должен перекрывать батарею отопления на треть ее размера.

Откосы измеряют после установки пластиковых окон, так как ширину конструкции определить сложно.

Вернуться к содержанию

Как выбрать конструкцию пластиковых окон по способу крепления?

После того, как произведены замеры конструкции, можно покупать окна.В процессе выбора нужно учитывать тип системы крепления конструкции. Стандарты установки включают следующие способы монтажа:

1. Установка через раму в плоскости установки окна.
2. Крепление с усилением, которое предварительно крепится к раме при изготовлении.

Чаще всего мы будем использовать первый метод. При использовании этого метода потребуется полностью снять оконные конструкции с глухих створок.

Второй способ рекомендуется использовать, если производится самостоятельный монтаж пластиковых окон. В этом случае удастся исключить вероятность повреждения стеклопакетов и герметичности конструкции в процессе разборки-сборки. Однако при установке всего оконного блока конструкция будет весить намного больше, поэтому самостоятельно вставить окно будет довольно сложно.

Вернуться к содержанию

Как сделать подготовительную работу?

При заказе окон необходимо уточнить условия изготовления и доставки.Не рекомендуется проводить какие-либо работы до прихода конструкции.

В первую очередь нужно расчистить пространство перед окнами, а потом расставить всю мебель. Пол и радиаторы отопления рекомендуется покрыть специальной пленкой.

Вернуться к содержанию

Как подготовить оконный профиль?

Если установлены старые окна, их необходимо демонтировать. Для этого необходимо стамеской поддеть штапик, с помощью которого фиксируется стеклопакет, после чего слабыми ударами его нужно вытащить из паза.Первым делом нужно снять штапики, которые расположены вертикально. После этого нужно демонтировать нижний и верхний. Бисер рекомендуется пометить. При современном производстве размеры таких устройств могут различаться, поэтому при их перепутывании могут появиться небольшие зазоры.

Раму необходимо наклонить так, чтобы стеклопакет выпал из пазов. После этого его необходимо отставить к стене под небольшим наклоном.

С козырьков распашных дверей потребуется снять декоративные заглушки и открутить прижимные болты.При наличии фрамужной системы необходимо освободить верхнюю часть створки и снять крюк с нижнего навеса.

В результате должен остаться только кадр с импостами. Во внутренней части рамы нужно будет сделать отверстия для крепежных анкеров. Нужно сделать минимум три точки крепления по бокам и две на концах. Для проделывания отверстий необходимо использовать сверла по металлу, так как внутри пластиковой конструкции имеется металлическая вставка для прочности. Крепить окна нужно будет анкерами диаметром 9-10 мм.Сверло необходимо подобрать соответствующего размера.

Если окна крепятся за уши, то разбирать конструкцию не нужно. Вам просто нужно установить крепления в раму и закрепить их с помощью винтов.

Вернуться к содержанию

Как заполнить профиль пеной и подготовить проем: нормы монтажа

Чтобы исключить возможность возникновения мостиков холода, в месте крепления профиля к раме необходимо будет заполнить все пространство внутри профиля пенополиуретаном.Делать это рекомендуется за сутки до установки окон, чтобы пена успела заполнить все основание и затвердеть.

Если вам не нужно оставлять старую раму, то лучше ее демонтировать. Створки необходимо снять с навесов или вытянуть вместе с крепежными винтами. Раму и оконную раму нужно отпилить в нескольких местах. С помощью лома необходимо поддеть каждую деталь и вынуть ее из проема. В некоторых случаях необходимо предварительно демонтировать гвозди, удерживающие оконную раму.

Прокладку и изоляцию, которые находятся под коробкой, тоже нужно будет демонтировать. С помощью перфоратора нужно будет снять часть откосов.

Весь мусор нужно собрать в мешки и вывезти.

Торцы отверстий необходимо выровнять и очистить от пыли. Поверхность нужно будет загрунтовать.

Если окна устанавливаются в старом деревянном здании, рекомендуется проложить гидроизоляционный материал по всему проему, чтобы предотвратить попадание влаги в пенопластовый слой.Если есть необходимость усилить конструкцию, можно вставить деревянный ящик.

На сегодняшний день пластиковые стеклопакеты можно назвать лучшим решением для использования в любом здании. Если вы до сих пор пользуетесь деревянными окнами, то пора менять их на более современные и забыть о ежегодных проблемах зимой. Вам не придется их красить и заделывать щели, ведь пластиковые рамы идеально ровные и совсем не требовательны в уходе. Мы расскажем, как происходит установка пластиковых окон, и покажем видео процесса установки для наглядности.

Если вас интересовали услуги фирм по установке пластиковых окон, то вы наверняка знаете, что у них обычный монтаж и монтаж по ГОСТу. дороже, но со всеми допусками лучше обычного. Подробнее о требованиях к качеству продукции и монтажных работ можно узнать в нескольких нормативных документах.

• ГОСТ 23166-99 «Блоки оконные» — общие требования к освещению помещений, вентиляции, защите от атмосферных воздействий и шумопроницаемости.
• Более конкретные требования описаны в ГОСТ 30673-99 «Профили ПВХ» и ГОСТ 30674-99 «Блоки оконные из профилей ПВХ».
• Требования к монтажу указаны в ГОСТ 30971-02 «Швы сборочных единиц для присоединения оконных блоков к стеновым проемам».
• Нормы тепло- и звукоизоляции, вентиляции и светопропускания описаны в ГОСТ 26602.1-99, ГОСТ 26602.2-99, ГОСТ 26602.3-99, ГОСТ 26602.4-99.
• Тех. условия стеклопакетов строительного назначения указаны в ГОСТ 24866-99.

Установка окон ПВХ своими руками включает в себя следующие этапы:

• замеры проема;
• демонтажные работы;
• подготовка отверстий для установки;
• установка пластикового окна.

Однако если вы решите выполнить все действия самостоятельно, то может возникнуть проблема: производители не дают гарантий, если замеры и монтаж производились не их мастерами. Если ошибиться на сантиметр, оконный блок может просто не войти, а если неправильно вставить пластиковые окна, то через пару лет они промерзнут, протекут и т.д.

С другой стороны, если подойти к работе ответственно, изучив перед работой все тонкости, можно сделать установку окон ПВХ даже лучше, чем мастера из компании, которые зачастую экономят время и деньги, не соблюдая технологический процесс.

Рассмотрим по порядку все этапы монтажных работ, и начнем с замеров оконного проема. Это самый сложный этап, потому что определить реальные размеры окна, когда оно уже установлено, сложно, особенно в старых домах.Слой штукатурки и утеплителя после демонтажа может отвалиться, а проем станет больше, чем вы предполагали, поэтому при замерах следует внимательно осматривать стены.

Сначала рассмотрим процесс замера окна в проеме без четверти. Оконная четверть представляет собой внутреннюю кирпичную раму шириной около ¼ кирпича (5-6 см), которая предотвращает выпадение окон и позволяет более жестко их фиксировать. Кроме того, на четверть прикрывает пена от солнечных лучей, что обязательно даже при ее отсутствии.При отсутствии четверти каркас крепится к анкерным пластинам, а пенопласт прячется декоративной планкой. Узнать наличие четверти очень просто: нужно сравнить ширину рамы внутри и снаружи окна; если сильно отличается, у вас есть четверти.

Размеры окон следующие:

Измеряется ширина оконного проема. Для этого нужно знать расстояние между внутренними скатами. При этом в старых домах стоит учитывать толщину штукатурки; желательно снять его для более точных измерений.

Высота оконного проема измеряется от верхнего откоса до подоконника с учетом толщины последнего. Делаем минимум 3 замера, от края и посередине, для расчетов берется минимальный результат.

• Ширина = ширине оконного проема — 2 сантиметра на монтажный зазор.
• Высота = высота проема — 2 сантиметра на монтажный зазор — высота профиля стойки.

Также необходимо проверить прямолинейность оконного проема, чтобы его стороны не были перекошены по вертикали и горизонтали.Измерения можно производить с помощью обычного спиртового уровня. Если вы любитель сверхточных измерений, то воспользуйтесь лазерным уровнем.

Если есть неровности, обязательно укажите их на чертеже, по которому будете заказывать окно. Необходимо рассчитать полезную площадь так, чтобы при монтаже углы рамы не упирались в стену из-за перекоса проема. Другими словами, необходимо выдержать равномерный монтажный зазор по периметру.

Что касается расположения оконного блока, то если смотреть сверху, то его нужно установить на 2/3 ширины изнутри. Если вы планируете внешнюю облицовку фасада, то можно переместить окно ближе к стороне улицы.

Для измерения ширины желоба обычно достаточно добавить 5 см на каждый изгиб к ширине уже установленного водостока. Его общая ширина должна быть суммой ширины от монтажного шва до внешнего угла стены + 3-4 см на выступ и + запас на загиб.Если планируется наружная отделка фасада, то учитывается толщина утеплителя и отделки, поэтому отлив рекомендуется устанавливать после отделки фасада, но прикрыть пенопласт от солнца важно в любом случае.

Размеры подоконника должны быть равны ширине от внутреннего угла стены до монтажного шва + размер отступа внутрь — ширина оконной рамы (60, 70, 86 мм). Выступ должен быть достаточно большим, чтобы покрывать верхнюю часть радиатора примерно на 1/3.

Откосы лучше замерять после установки окон, так как точную ширину определить сложно. Длина будет равна высоте оконного проема с запасом на подрезку.

Замеры окон с четвертью

Если есть четверть, то нужно учитывать ее размеры и мерить по внешней части.

• Ширина = расстояние между четвертями + 2 сантиметра на нахлест четверти на раму (2.5-4 см).
• Высота = расстояние между отливом и верхней четвертью + нахлест на верхнюю четверть (2,5-4 см).

Плоскость установки выбирается по внутренней части четверти, и от нее рассчитываются размеры подоконника и отлива.

Многие компании, производящие окна, делают замеры бесплатно. Поэтому подумайте, прежде чем браться за самостоятельные замеры, может все-таки предоставить эту работу профессионалам.

Окно заказать

После всех замеров можно связаться с производителем и определиться с комплектацией окна резервуара.Подбирается фурнитура, наличие глухих деталей и створок.

Также при выборе следует знать, что существует несколько систем крепления окон:

1. крепление через раму в монтажной плоскости;
2. крепление с опорной арматурой, которая устанавливается при производстве.

В первом случае при установке стеклопакеты вытягиваются из рамы и фиксируются, а затем вставляются обратно. Второй вариант означает, что окно крепится сразу со стеклопакетом.Обе системы имеют свои недостатки: при вытаскивании и установке стеклопакетов можно повредить их герметичность, а если этого не сделать, то вес всей конструкции будет большим, что увеличивает риск повреждения при монтаже.

Подготовительные работы

Подготовку следует начинать только после установки окна. В первую очередь, конечно, нужно освободить рабочее пространство и накрыть мебель полиэтиленом, потому что пыли будет много.

При необходимости стеклопакет выдвигается из окна и снимается с петель створки. Чтобы вытащить стеклопакет из рамы, нужно осторожно поддеть стамеской штапик и вытащить его. Сначала снимаем вертикальные штапики, затем горизонтальные. Обязательно пронумеруйте их, чтобы не перепутать, иначе потом могут появиться пропуски.

После того, как вы вытащите штапик, раму можно немного наклонить и вытащить стекло, отодвинув его в сторону.

Чтобы снять створку с рамы, нужно снять заглушки с навесов и открутить болты. После этого поверните ручку в центр, чтобы перевести окно в режим проветривания, приоткройте его и снимите с нижнего козырька.

В итоге останется только рама с импостами (перемычками для разделения створок).

Намечаются точки для анкеровки и сверлятся отверстия изнутри. Сделайте минимум 3 точки крепления по краям и 2 вверху/внизу.Для надежной фиксации подойдут анкеры 8-10 мм и соответствующее сверло по металлу.

Если стены имеют низкую плотность (например, газобетон), то крепление необходимо производить анкерными подвесами. Они прикручиваются к каркасу и крепятся к стене закаленными саморезами (по 6-8 шт. на каждую подвеску к стене).

Совет! Для исключения температурного мостика в месте опорного профиля крайне желательно за сутки до монтажа заполнить его внутреннюю полость пенополиуретаном.Так вы защитите себя от замерзания.

Старое окно лучше демонтировать в день установки нового. Некоторые владельцы предпочитают оставлять старые окна для повторного использования. Если вы хотите аккуратно разобрать окно, выполните следующие действия:

1. снимите оконные створки с петель;
2. удалить старый раствор из пространства между рамой и проемом;
3. получив доступ к оконным креплениям, демонтируйте их или срежьте болгаркой;
4. выбить рамку из проема;
5. удалить старое уплотнение и изоляцию;
6. перфоратором с насадкой-шпателем снять слой штукатурки с откосов;
7. демонтировать подоконник и удалить перфоратором излишки цемента под ним;
8. выравнивание откосов и удаление излишков раствора;
9. загрунтовать все прилегающие поверхности.

Если проем деревянный, необходимо предусмотреть слой гидроизоляции по периметру.

Если работы происходят в холодное время года, то на улице должно быть теплее -15 градусов. При этом обязательно использовать зимой морозостойкую пену.

Крепление пластикового окна

Сначала нужно закрепить окно на деревянных клиньях по периметру, чтобы можно было его выровнять, а потом только прикрепить к стене.После закрепления деревянные подложки снимать не нужно, они будут дополнительно поддерживать конструкцию.

Разрез установленного пластикового окна

Еще одним грубым нарушением ГОСТ является отсутствие несущего профиля. Он обеспечивает не только стабильное крепление, но и позволяет прикрепить к нему подоконник и отлив. При отсутствии профиля их обычно крепят непосредственно к каркасу, нарушая его герметичность. На схеме показано, как расположить подоконный профиль внизу рамы.

После этого нужно убедиться, что окно идеально ровно во всех трех плоскостях. Лучше всего это можно определить с помощью отвеса, водяного уровня или лазерного уровня. Популярные пузырьковые уровни имеют низкую точность для этих измерений.

После того, как вы установили оконный блок прямо, без перекосов и уклонов, вы можете закрепить его анкерами к стене.

Перфоратором осторожно, чтобы не повредить профиль, просверливаем стену на 60-120 мм через подготовленные заранее отверстия в окне.Сначала прикручиваем нижние анкеры, но не до конца, потом еще раз проверяем ровность и прикручиваем остальные точки. Окончательная затяжка анкеров возможна только после окончательной проверки. В этом случае не нужно переусердствовать, иначе рама перекосится. Таким же образом происходит крепление к анкерным пластинам.

Дренажная установка

С внешней стороны окна отлив крепится к опорному профилю саморезом или в специальный паз в нижней части рамы.Все стыки необходимо заделать герметиком, чтобы внутрь не проникала влага. Дополнительно можно углубить концы отлива в стену на несколько сантиметров, сделав углубление перфоратором. Перед укладкой снаружи нижний зазор закрывают во избежание промерзания. Чтобы уменьшить шум от дождя, на нижнюю часть отлива приклеиваем полосу шумоизоляции Линотерм или делаем поролоновую подушку.

Сборка окна

Когда все анкеры закреплены, можно снова вставить стеклопакет и надеть створки.Вставляем стекло в раму и прикручиваем обратно штапики, они должны защелкнуться, для этого аккуратно постучать по ним резиновым молотком.

Элементы пластиковых окон

Затем нужно проверить, чтобы створки открывались свободно и плотно прилегали при закрытии. Наконец проверяется уровень окна. Открытая створка не должна произвольно открываться или закрываться, если окно стоит ровно.

Убедившись в правильности установки, можно приступать к заделке монтажного шва.Закрываем его пенополиуретаном и делаем надежную гидроизоляцию с двух сторон, чтобы избежать примерзания и запотевания стекол.

Перед нанесением пены смочить трещины водой. Когда зазор будет заполнен, важно снова распылить его, чтобы улучшить процесс отверждения.

Совет! Будьте особенно осторожны при герметизации стыков! Важно наносить правильное количество пены (70-95% площади шва), если ее слишком мало, возможно замерзание, а если много, то окно может повести.После высыхания поролон должен выступать из швов на несколько сантиметров. Также следите за тем, чтобы он не попал на пластиковый профиль. Широкие швы более 8 см заполняйте в несколько приемов.

Внутри приклеиваем гидроизоляционную ленту для пластиковых окон по периметру, кроме дна. Внизу окна нужно приклеить гидроизоляцию с фольгированной поверхностью, которая будет скрыта подоконником. Снаружи нужно наклеить паропроницаемую мембрану, чтобы влага выходила изнутри, но не проникала внутрь.

Подрезаем подоконник так, чтобы он упирался в профиль накладки и заходил в проем. По краям он должен заходить на стены на 5-10 см. Не забудьте оставить температурный зазор в 0,5-1 см, который будет скрыт пластиковыми откосами.

Подоконник устанавливается на деревянную накладку, по уровню, с небольшим наклоном внутрь помещения. Пустое пространство под ним заполняется пеной и на торцы приклеиваются пластиковые заглушки. После этого на него нужно положить тяжелый предмет, пока пена не высохнет.Вы также можете закрепить подоконник на анкерных пластинах, прикрутив его к стене снизу.

Видео о том, как правильно замерить и установить пластиковые окна:

Теперь вы знаете, как правильно поставить пластиковое окно, и наверняка сможете сделать это самостоятельно. Через сутки после установки рекомендуется окончательно проверить работу фурнитуры, чтобы пена успела схватиться. Необходимо отрегулировать фурнитуру для плотного прилегания окна со всех сторон.

Данная инструкция по установке окон ПВХ применима и к остеклению балкона, но есть некоторые тонкости.В частности, обычно приходится укреплять парапет, дополнительно создавая перегородку из пеноблоков.

какой стеклопакет выбрать?

Устанавливать пластиковые окна, делая ремонт в своей квартире, не так уж и часто. Однако при необходимости важно не ошибиться в выборе. ..

Из-за достаточно сурового климата нашей страны теплоизоляция помещений имеет большое значение. Например, удачные строительные проекты, хорошо зарекомендовавшие себя в условиях мягкого климата Европы, зачастую для нас совершенно неприемлемы.

Однако некоторые строительные решения от старушки Европы не только оказались пригодными для России, но и быстро завоевали популярность. Самый известный пример – пластиковые окна, без которых уже невозможно представить ни один современный дом или квартиру. А установка пластикового окна по ГОСТ требует подбора подходящего стеклопакета в зависимости от окружающих условий и ваших предпочтений.

В наше время редкий ремонт квартир в новостройке требует установки стеклопакетов.Уже чуть более двадцати лет они успешно заменяют устаревшие «советские» модели оконных рам. Наиболее популярны среди них однокамерные и двухкамерные стеклопакеты. Однокамерные состоят из двух стекол, между которыми из разреженного воздуха создается вакуум. Двухкамерные окна прекрасно сохраняют тепло в помещении. Они состоят из трех стаканов. Такие стеклопакеты в нашей стране пришлись особенно «ко двору», так как способны эффективно сберегать тепло даже в суровые отечественные зимы.Кроме того, установка пластикового окна по ГОСТ требует тщательной штукатурки и выравнивания оконного проема.

Однако следует отметить бесконечное отдаление этого ГОСТа от реальных условий: штукатурка будет сохнуть не меньше недели, и все это время проем будет полностью открыт. В жилой квартире, выходящей окнами на оживленную улицу, ничего подобного не получится. Таким образом, установка пластиковых окон (цены на которые могут сильно различаться) в полевых условиях не предполагает оштукатуривания оконных проемов.

Стеклопакеты с дизайном триплекс отлично защищают квартиру от внешних звуков. Очки «триплекс» имеют специальную конструкцию, состоящую из двух стекол и прозрачной пленки между ними, поэтому при ударе осколки не разлетаются, а остаются на пленке. Тонированные окна защищают помещение от посторонних глаз и от воздействия солнечных лучей. Существует также прозрачный солнцезащитный крем, который задерживает ультрафиолет, но пропускает солнечные лучи. При этом установка пластикового окна по ГОСТу требует проверки качества таких покрытий с помощью специальных промышленных приспособлений.

Самым дешевым и оптимальным вариантом будет установка стандартных стеклопакетов. Модели с особыми свойствами будут намного дороже. Например, современная промышленность выпускает даже «зеркальные» стеклопакеты, которые не только отражают избыток инфракрасного излучения, не позволяя воздуху в помещении прогреваться выше комфортной отметки, но и надежно защищают детали личной жизни от любопытные глаза. Такое решение будет идеальным для владельцев квартир на первом этаже, а также для тех, чье жилье выходит окнами на юг.Следует отметить, что в любом случае правила установки пластиковых окон «ГОСТ» предполагают трехслойный монтажный шов, надежно предотвращающий теплопотери.

От установки стеклопакетов зависит комфорт внутри помещения. Современные технологии позволяют подобрать стеклопакеты, отвечающие всем требованиям покупателя. Новые окна позволяют значительно улучшить качество жизни, а установка пластикового окна по ГОСТ будет этому способствовать!

Монтаж по ГОСТу (видео) Правила монтажа пластиковых окон

Как установить пластиковые окна; На какие нюансы стоит обратить внимание при замерах и установке; Распространенные ошибки, а также способы их выявления – эти и другие актуальные вопросы мы рассмотрим в этой статье.

Почему так часто возникают проблемы с пластиковыми окнами?

Многие считают, что окна ПВХ хороши тем, насколько качественно они установлены. Во многом это правда. Дело в том, что изготовление пластиковых окон осуществляется с помощью автоматизированных систем, а расчеты и проектирование выполняются на компьютерах с использованием специализированного программного обеспечения. Именно поэтому брак при сборке светопрозрачных конструкций из ПВХ – дело крайне редкое, и во главе угла становится пресловутый «человеческий фактор».Следует отметить, что кроме качественного крепления очень важно грамотно подобрать оконную систему, оптимально подходящую для тех или иных условий. И все же неправильно замеренное окно просто невозможно качественно установить.

Последствия некачественной установки

Подготовка детали

Выполняя работы по установке Windows, всегда выпадает некоторое время на подготовку и восстановление работы. Эта проблема особенно актуальна при замене оконных блоков в старых зданиях из-за обширных повреждений ветхих конструкций.По-хорошему, для ее качественного решения необходимо два-три дня, что в жилых помещениях просто невозможно. На помощь приходят яростные составы на цементной основе, пенополиуретан в сочетании с листовым утеплителем.

После демонтажа старого окна проем следует освободить от движущихся, сдавливающих частиц, выступающих элементов старых внутренних откосов. Все поверхности очищаются от пыли, грязи, масляных пятен. Рыхлые участки следует зафиксировать, проклеив водостойким вяжущим составом.

Крупные пустоты, образовавшиеся при замене оконных блоков, например, между рядами кладки облицовочного и несущего кирпича, заделать плотным утеплителем, все сквозные отверстия забить.

Кроме того, необходимо удалить воспаления раствора, закрыть раковины и сколы на внутренних поверхностях четверти, превышающие высоту 10 мм. Такое внимание к этому участку Совы объясняется тем, что здесь будет размещено герметизирующее поясное уплотнение.

Установка пластиковых окон

Установка и временная фиксация оконных блоков

Окна могут быть установлены заранее подготовленным способом как в сборе, так и со снятыми створками и стеклопакетами.В любом случае оконный блок должен иметь установочный профиль, рассчитанный на монтаж подоконника и отлива.

С помощью уровня или лопатки окна выставляются с соблюдением необходимых монтажных зазоров в пределах допускаемых отклонений — до 1,5 мм на метр, но не более 3 мм на всю длину изделия. Разница между диагоналями окна не должна превышать 8 мм. Если проем не имеет четверти, ограничивающей расположение оконного блока, то установку изделия рекомендуется производить на некотором расстоянии от его наружного края — не менее 1/3 толщины несущей стены. Если стена неоднородная, с утеплением – в зоне слоя утеплителя.

С помощью пластиковых монтажных клиньев окно фиксируется в открытом положении. Такие клинья попарно устанавливаются в углах оконного блока, регулировка толщины происходит за счет перемещения их относительно друг друга в несколько сменных зубьев. Сборный пластиковый блок имеет воздушную камеру, поэтому не является мостиком холода, как самодельный деревянный брусок, к тому же не деформируется при перепадах температуры и влажности.Рекомендуемая ширина клиньев 100-120 мм. Все установочные подкладки после фиксации окон монтажными элементами снимаются, кроме нижних опорных клиньев. Они передают нагрузку на несущую основу, а не на нижний монтажный шов.

Внимание! Если окно имеет вертикальную центральную переборку — импост, то опорные клинья следует располагать и непосредственно под ним.

Монтаж окон из ПВХ

В зависимости от конструкции и плотности стеновых материалов, веса и габаритов изделия, силы ветровых нагрузок, величины монтажных зазоров выбирают оптимальный тип и количество крепежных элементов. Для крепления окон к парфюмам используются пластиковые или металлические анкерные дюбели, строительные саморезы или монтажные пластины.

Дюбели полимерные применяются для стен из малопрочных материалов — легкого бетона, пустотелого кирпича, дерева, а также во избежание контактной коррозии в агрессивных средах. Пластиковые каркасные дюбели обеспечивают хорошую теплоизоляцию соединяемых элементов.

Саморезы крепят окна к деревянным основаниям — Черный напор, закладные элементы, стойки деревянных рам.

Гибкие анкерные пластины применяются в многослойной конструкции стены, если утеплитель находится в зоне расположения оконного блока, а место крепления необходимо вынести за его пределы.

Металлические распорные дюбели обеспечивают превосходную устойчивость к режущим нагрузкам, возникающим в прочных минеральных основаниях, таких как бетон, полнотелый кирпич, природный камень.

Длина креплений подбирается таким образом, чтобы сменный элемент погружался в основание не менее чем на 40 мм. Диаметр дюбелей не должен быть меньше 8 мм.

Элементы крепления обязательно располагаются в пределах 150-180 мм от внутреннего угла оконного блока и 120-180 мм с обеих сторон наложенного.Если образцового соединения нет, то один дюбель должен располагаться по линии слива двух створок. Расстояние между креплениями не должно превышать 700 мм для белых и 600 мм — для тонированных окон, поэтому посередине бокового профиля окна почти всегда устанавливается анкер.

Предварительно в оконной коробке сверлятся сквозные отверстия, чтобы головки дюбелей и стопорных шурупов упирались в фальц откидного профиля и закрывались декоративными заглушками или заглушками.В зависимости от особенностей материалов стен в них сверлят анкерные отверстия или бурят перфоратором в смешанном режиме с ударом.

Внимание! Глубина отверстий в стенах должна быть не менее чем на 10 мм больше длины установочной части анкера.

Гибкие анкерные пластины крепятся к окнам до их установки в месте сборки. Для этого их защелкивают в пазы снаружи пластикового профиля и прикручивают к нему сверлом саморезы, диаметр которых должен быть не менее 5 мм, а длина не менее 40 мм.После закрепления окна в проеме плиты, плиты сплавляются и с помощью пластиковых распорных дюбелей диаметром 6 мм крепятся к стене.

Внимание! На каждой плите должно быть по две точки крепления.

Технология заполнения монтажных зазоров

Согласно действующей версии gta, трехслойная система монтажных швов должна применяться при установке пластиковых окон. В основе такой конструкции лежала довольно простая идея, в свое время реализованная немецкими специалистами.Основной составляющей монтажного зазора является центральный слой в виде монтажной пены, которая выполняет звуко- и теплоизоляционную функцию и для корректной работы должна оставаться сухой при любых обстоятельствах. Внутренний слой защищает утеплитель от проникновения влаги изнутри помещения, иными словами, является пароизолятором. Для этого применяют самоклеящиеся ленты или паронепроницаемые мастики-герметики. Наружный слой представляет собой предварительно спрессованную самопросачивающуюся уплотнительную ленту (псул), которая пропускает влагу из пенопластового утеплителя, но снаружи является влагонепроницаемой.

Устройство сложного шва начинают с установки псимов на четверть дня, в 3-5 миллиметрах от его лицевой стороны. Таким образом, образуется фронтальный монтажный зазор, размер которого регулируется рабочей толщиной уплотнительной ленты при сжатии минимум на 25 % — на практике он составляет примерно от 3 до 20 мм. В некоторых случаях, например, если четверть кирпича имеет развязку или другие мелкие неровности, ленту наклеивают прямо на оконный профиль.

Внимание! ГОСТ 2007 в статье 5.1.9. Он позволяет герметизировать наружный слой штукатурными составами, в то время как даже прежний стандарт запрещал это делать, разрешая применять только профильные детали: нащельники, фальшнаклады, донышки.

Учтите, что применение отлива является обязательным условием обеспечения надежной защиты монтажного шва от атмосферной влаги. Выпуклость должна на 30-40 мм выходить за пределы облицовки наружных стен, под нее может быть установлена ​​больничная облицовка.

Далее, после доработки окна в проеме анкерами или гибкими пластинами, установочный шов заполняется слоем пенопласта.Коммутация производится при полностью собранном оконном блоке. Обратите внимание, что между двойным шипом и профилем необходимо установить компенсационные прокладки.

Как мы уже говорили, центральный слой, в зависимости от габаритов и особенностей окон, может составлять от 15 до 40 миллиметров. Пенопласт необходимо наносить сплошным равномерным слоем, без образования пустот, разрывов, трещин. Именно поэтому при большой ширине оконного профиля или если ширина монтажного зазора значительно превышает стандартную, пенополиуретан наносится поэтапно, с соблюдением технологических перерывов для просушки слоев.Рекомендуется перед заполнением шва сделать пробную фокализацию небольшого участка для определения степени расширения полиуретанового уплотнителя. Пена не должна выходить за внешнюю плоскость оконного профиля.

Внимание! Срезание излишков вспененного материала делает центральный слой слишком гигроскопичным, поэтому эту операцию проводят только в крайних случаях и только с внутренней поверхности монтажного шва.

Поверх высохшего пенопласта на проем наклеивается пароизоляционная лента, либо наносится мастика.Важный этап Устройство внутреннего слоя монтажного шва может быть обработано силиконовыми или акриловыми герметиками сопряженных элементов оконной системы, таких как откос откоса, подоконник, а также места соединений отдельных оконные блоки между собой и с каретными, поворотными, распорными профилями.

По окончании монтажа окон с рам и створки необходимо снять защитную пленку.

Основные ошибки при установке пластиковых окон

Первое, на что следует обратить внимание, это отклонение деталей устанавливаемого оконного блока от вертикальных и горизонтальных линий.Напомним, что современные стандарты допускают неточности монтажа до 1,5 мм на выкройке метра или 3 мм на все изделие. Вертикальность, пожалуй, лучше всего проверять с помощью грабли-окна и закрепленной возле окна рулетки, измеряя расстояние от нити, натянутой под тяжестью конуса, до оконного профиля. При использовании этого метода размеры изделия не имеют значения, ведь у нас есть возможность измерить всю длину профиля. Горизонтальную часть деталей можно проверить, поставив на вертикальных профилях окна, в том числе импоссах, пробные отметки с помощью гидрометра и последующими измерениями расстояния от них до края изделия.Отметим, что только дорогие реечные уровни позволяют более-менее качественно исследовать отклонения, но в большинстве случаев их длины явно недостаточно для понимания общей картины.

Если есть отклонения только по вертикали или только по горизонтали, то это значит, что коробка обшита гонтом и не имеет прямых углов. Рулетку проверяют диагоналями – максимально допустимая разница может составлять 8 мм.

Далее проверьте окно на наличие деформаций. оконные профили.Для этих целей по линиям наружных кромок оконных профилей от угла к углу натягивается шнур – визуально определяются отклонения. Очень распространенная проблема – искривление середины боковых профилей в сторону окна окна. Это бывает, когда монтаж ведется на гибкие анкерные плиты, не способные сдерживать давление пенопласта, или при отсутствии выносных прокладок между стеклопакетом и профилем. Прогиб горизонтальных профилей происходит по тем же причинам.

Очень важно проверить правильность выбора и технологии применения определенного вида элементов крепления. Очень часто монтажники совершенно необоснованно предпочитают использовать анкерные пластины на все случаи жизни, так как с их помощью гораздо проще ставить изделие, кроме того, им не нужно снимать створку и вынимать стеклопакеты. Максимально серьезно следите за требованиями по количеству и расположению креплений.

Отсутствие опорных подкладок под монтажный профиль (чаще всего под вертикальный импост) или применение вместо них самодельных деревянных клиньев.Как правило, эта ошибка идет в паре с более серьезной — слишком маленьким или нулевым монтажным зазором до низа окна.

Нарушение технологии монтажных швов заключается в основном в слишком малых зазорах, прерывистости изоляционных слоев или их отсутствии. Самой распространенной ошибкой можно считать переливы пенопласта, которые влекут за собой деформацию профилей и необходимость срезать лишний уплотнитель.

Смежную проблему вызывает промывка мест стыков элементов оконной системы — подоконник, накладки откоса, соединительные, распорные, поворотные профили.Это банальное отсутствие герметизации их стыков самоклеящимися лентами или акрилом, силиконом.

Часто монтажники неправильно монтируют соединяемые оконные блоки, например на застекленных балконах. Окна расположены не в одной плоскости — «книжке». Проверить это легко просто, следует натянуть шнур перед передней линией окна, от угла к углу, и произвести замеры рулеткой.

Также шкафы размещения расположены рядом не одной горизонтальной линией или без привязки к геометрии фасада.Например, на Erker очень актуально панорамное остекление, где один сложный подоконник может применяться с несколькими оконными блоками. И снова в выручку придет уровень воды, позволяющий ставить взаимно расположенные горизонтальные метки на достаточном удалении.

Проблемы, возникающие из-за ошибок при сборке окон из ПВХ, и пути их решения мы рассмотрим в следующих статьях.

Как избежать некачественной установки пластиковых окон?

1. Воспользуйтесь услугами крупной компании, лучше если это будет производитель оконных систем, а не посредник.
2. Подробно остановимся на технологии монтажа окон из ПВХ. Не зря говорят: «знание вооружено».
3. Подготовьте место для хранения материалов. Максимально освободите место рядом с оконными проемами, накройте полиэтиленом предметы мебели и бытовую технику, остальные помещения изолируйте, оградите улицу на улице.
4. Обсудить с замерщиком все технологические нюансы, постоянно присутствовать при монтаже – не забывайте о большом количестве скрытых работ.
5. До и после установки окон контролируйте целостность профилей и стеклопакета, работоспособность фурнитуры.
6. Не подписывайте акт приема-передачи новых окон, пока не проверите качество их установки.
7. Если у Вас позже все-таки были обнаружены проблемы — дует, затирает, то смело обращайтесь к Исполнителю с требованием устранить неисправности. В подавляющем большинстве случаев все проблемы быстро решаются производителем.

Когда говорят об установке по стандарту, то обычно подразумевают установку окон ПВХ по ГОСТ 30971.А точнее — последняя его версия от 2012 года, потому что предыдущие пластиковые окна ничего знать не хотят. В рамках стандарта дается ряд рекомендаций, а также требования к исполнению тех или иных узлов. Многие слова покажутся довольно размытыми, но рисунки в приложениях вполне наглядны. Как бы то ни было, на практике никто не ведет установку окон ПВХ по ГОСТу, строго соблюдая букву закона. Но одни делают это, потому что знают, что утепленные пластиковые откосы лучше штукатурки, а другие просто экономят пароизоляционную пленку за счет Заказчика. Вот эти два и такие случаи мы должны безошибочно различать, если установщики ориентируются на наш дом.

Варианты установки окон ПВХ по ГОСТ 30971

Установка окна

Требования к шву и креплению рамы пластикового окна

В начальных главах Стандарта, наряду с некоторыми спецификациями и цифрами, даны указания, косвенно намекающие на то, что монтаж окон ПВХ предполагается производить в России.Чего только не скажешь о том, что монтажные швы изготавливаются из компаундов, не имеющих срока годности. Хорошо, да? А то мы бы сейчас взяли просроченную где-то на складах пену по бросовой цене, и на нее бы провели весь монтаж. Сами швы делятся на категории А, Б и В. По устойчивости к проникновению влаги и максимальной деформации.

Для нас актуальнее какие могут быть швы:

1. Обычный. Такие выдерживают температуру до минус 30 градусов по Цельсию.
2. Морозостойкий. Сюда входят все остальные швы, более устойчивые к холоду.

Понятно, что для большинства наших регионов первый класс установки никак не подходит. Разделение происходит снова по типу используемых материалов. То есть, когда мы берем пену, мы смотрим, чтобы она держала сорокаградусный мороз. Дальнейшие требования гораздо более конкретны. Вот некоторые из них:

По ГОСТу рама может ставиться на анкерную или плетеную, но в примерах повсеместно используются анкерные пластины.Это такие тонкие обрезки стальных плоских профилей, которые легко гнутся под форму проема и одним концом цепляются за раму, а вторым за стену. Крепление ведется с помощью саморезов и дюбель-гвоздей. Некоторые называют такой подход бутафорией. Как бы то ни было, чтобы исключить попадание влаги в шов из профиля, срезы разделяются ромом.

В тех случаях, когда крепление ведется на анкер, профиль прорывается. Здесь важно изолировать точки крепления.Потому что по ГОСТ 30971, как мы уже рассказывали выше, монтажная пена должна быть ограждена со всех сторон. Напомним, что анкерная плита идет в начальной точке параллельно профилю, поэтому под ней можно монтировать пароизоляционную мембрану, а поверх нее все прикрытые шипы. В тех же случаях, когда стальная ось уходит прямо в стену, нужно брать что-то другое. Например, всю поверхность проема вместе с проемами под анкер обработать гидроизоляцией, а отверстия в профиле пропахнуть силиконовым герметиком, а с внутренней стороны шва.То есть технология немного усложняется, а все гениальное — как известно — просто. Следовательно, предложенная нами методика не совсем верна.

Крепление Рама

В любом случае задача строителя – изоляция шва. А как он это сделает, сугубо личная проблема. ГОСТ дает только общие рекомендации по этому поводу. И еще одна животрепещущая тема — проблема монтажных зазоров. Мы уже писали в теме про деревянные дома, некоторые прокресла здесь дерутся буквально за каждый миллиметр.Дело в том, что чем больше места по периметру каркаса, тем дороже работа, т.к. стройматериалов уходит больше. Увеличение и чистка. В то же время, если дом новый, а зазор слишком маленький, окно при усадке просто разойдется. Особенно это касается деревянных стен. Так! В ГОСТе нет ни слова об усадке, степени влажности бруса, зато широко играют температурные колебания. А вот так бывает…

По ходу текста отвратительного качества придан грубый рисунок, где даны два размера.Чуть ниже есть таблица, где получается, что это зазоры в зависимости от материала и цвета профиля. В частности, для пластика это расстояние несколько больше, чем для алюминия. В приложении Б приведена вполне обычная формула, по которой строители должны проверить свои домыслы о величине монтажных зазоров по периметру каркаса. Он умножает разницу температур на коэффициент температурного расширения материала профиля (дерево, сталь, алюминий, ПВХ) и длину окна.Также введен поправочный коэффициент. Для всех материалов, кроме окрашенного ПВХ (0,5), он равен 0,4.

В результате получается некоторое значение, которое можно принять за минимальный монтажный зазор. То есть можно сесть дома, все продумано заранее, а когда установщики принесут профиль, можно их удивить (приятно или неприятно) знанием вопроса. Если зазоры завышены, то, скорее всего, цена будет кусаться, а при опущенном окне зимой может задавить.И в любом случае ГОСТ не учитывает усадку дома. Мы сосредоточимся на этом.

Процесс установки пластикового окна в проем

Обратите внимание, что в зависимости от температуры изменяются линейные размеры окна. Скорее всего, это еще одна причина использования анкерных пластин. Они служат в данном случае пружинами, не дающими деформациям принести ощутимый ущерб. Что касается анкеров, то они должны быть утоплены в раме. И поэтому.

Предположим, наша рама прорывается через точки крепления.Летом при высокой температуре пластик быстро расширяется. Его линейные размеры изменяются быстрее стенки. Следовательно, если эти два элемента что-то связать, то в профиле возникнут деформации. Обратите внимание, что об этом нельзя сказать, он держится по всему периметру, чем блокируется указанный фактор. Таким образом, если используются анкеры, они не должны быть жестко связаны с профилем.

Мы сказали об этом сейчас, потому что ГОСТ про это умалчивает, а сверлить стену нужно уже на носу.Для крепления каркаса понадобятся клинья. ГОСТ относится к распорным элементам и говорит, что они должны быть изготовлены из пластика или специального массива дерева, обработанного должным образом. В результате гораздо дешевле купить в магазине монтажные танкетки, чем пытаться плыть против течения. Перед установкой проем тщательно очищается. В ГОСТе написано, что убираются любые мешающие факторы, в том числе снег и снаружи. Православие устраняется различными композициями. Не должно быть дефектов размером более 1 см.

Периметр оконной рамы

Пока раствор сохнет, готовится рама пластикового окна. Для этого по его периметру наклеиваются две полосы пароизоляционной мембраны. По одному на каждую сторону. Если окно имеет четверть, то по его длине монтируются наличники с отступом внутрь на 1 — 2 мм. Напоминаем, что мембрана приклеивается одним краем под анкерные пластины, которые должны находиться по периметру на расстоянии не более 70 см с отступом углов 10 – 12 см.

Перед монтажом рыхлые стены грунтуют специальными смесями или укрепляют пленкой, а также соответствующим образом обрабатывают материалы с сильным водопоглощением. На подготовленный фундамент положить по бокам монтажные клинья, примерно равные расчетному зазору. Они поливают раму пластикового окна. Конструкция симметрична в проеме и горизонтальна по уровню. Начинается, в ходе которого необходимо обеспечить расчетный зазор для каждой из сторон рамы.

Клинья сами по себе не держат профиль, они нужны только на этапе установки. Понятно, что если в дальнейшем температура упадет, то эти элементы потеряют свою нагрузку. Перед переездом еще раз проверяется чистота проема, причем на месте. Поверхность увлажняется, после чего шов продувается примерно на две трети. В дальнейшем монтажная пена расширится и займет все место. Когда состав уменьшится, то к его краям бетонного основания крепится пароизоляционная мембрана.С ментами по периметру оконной четверти никаких операций не производится.

Вот и получился изолированный от улицы шов, и можно приступать к отделочным работам. В ГОСТ 30971 есть несколько эскизов, как вести и откосы. Один из вариантов, отделка вообще не производится. Что мы уже описали, работа мастера ограничена. Что касается откосов, то их предлагается делать из дерева, гипса или гипсокартона. ПВХ в этом списке пока нет, а все, что делается из сэндвич-панелей, стандартом не регламентировано.Но меньше полимеров в отделке не применяла. Потому что утепленные и красивые откосы — это здорово, но монтаж из ПВХ. Панели гораздо проще, чем процесс оглушения.

То есть весь монтаж окон ПВХ по ГОСТу, который так много плетется. О прививках ни слова. Однако порядок их установки до предела прост.

В настоящее время пластиковые окна пользуются большим спросом. Они позволяют создать уют в квартире и надежно защитить от холода.Однако, чтобы современные стеклопакеты действительно выполняли все свои функции и служили хозяевам долгие годы, их необходимо изготовить и установить с учетом всех требований и правил.

Для этого разрабатывается специальный документ — Госстандарт. Именно на него и нужно опираться при принятии решения об установке металлопластиковых или деревянных оконных систем.

Технология монтажа ГОСТ предусматривает строгое соблюдение заданных параметров. Работу лучше выполнять поэтапно.

Монтаж окон ПВХ по ГОСТ инструкция рекомендует начинать с подготовки проема. Сначала нужно демонтировать старые рамы. Их выносят и убирают весь оставшийся строительный мусор. Проем следует очищать перед бетонным или кирпичным основанием каркаса. Затем мастер обрабатывает грунтовку, чтобы можно было поставить новые оконные блоки.

Обзор подготовки к монтажу окна

Не забывайте, что правила установки не разрешают использовать для этих целей воду.Брендировать поверхность необходимо именно для обеспечения хорошего соединения материалов и герметичности.

Также по всей длине рамы снаружи закрепляем специальной прессованной лентой. Этот уплотненный материал выведет остатки влаги в оконный проем. После этого рабочие должны прикрепить плотную белую диффузионную ленту с резиновой основой. Таким образом, установочный шов окон ПВХ будет хорошо водонепроницаемым.

Следующим этапом является крепление к раме анкерных пластин.

Внешний вид зубчатой ​​анкерной пластины

Устанавливаются по периметру оконного блока. Промежутки между плитами должны быть 70 сантиметров. После закрепления плит в проеме образовавшееся пространство заливают монтажной пеной. Он обеспечивает дополнительную теплоизоляцию, а также защиту от шума. Затем фиксируется само стекло. В процессе эксплуатации оконный блок фиксируется в проеме не на бетон, а на деревянные бруски, обработанные антисептиком.Такие опоры уменьшают щели между рамой и откосами. Согласно нормативным документам зазоры не должны превышать двух сантиметров.

Перед нижний шов закрыт теплоизоляционной металлизированной лентой. Важно провести всю работу аккуратно. Лента крепится с внешней стороны изделия. Монтажная пена идеально остается скрытой.

Монтаж подоконника

Подоконник монтируется после завершения основных работ. По бетону делают цементную стяжку для большей прочности.Так подоконник не спасется и выдержит большую нагрузку. Откосы внутри помещения накладываются на исходный профиль. В процессе монтажа постоянно используйте строительный уровень, чтобы контролировать угол наклона каркаса. Даже незначительное превышение нормы может привести к тому, что окно будет с трудом открываться и закрываться.

Профили оконные вставки

Окна пластиковые, ГОСТ 30674 99, к которым требуются специальные профили из стали, должны устанавливаться с такими усилителями деталей.Для этих элементов также есть спецификация.

Профили для пластиковых окон

Стенки делают определенной толщины и с заданным сечением. По ГОСТу при изготовлении профилей и параметры усилителя указывают отдельно. Основные требования к армированию оконных систем следующие:

Если вес стеклопакета более 60 кг, то в таких конструкциях, а также в армированных оконных блоках применяют вставки под угол 450 .

Размер изделия

При установке нас также будет интересовать высота пола от пола, ГОСТ на которую предусмотрен. Как видно по параметрам, указанным в ГОСТе, окна и двери жилых домов различаются по размеру. Эти параметры можно изменить. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.

Разновидности стекла

Также используются специальные террасные рамы.

В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры Эксплуатация.

Выдержка по ГОСТ для установки окон

Их высота может быть 60, 90, 120, 135 и 180 см. Ширина проемов также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по нормам предусматривает 8-12%.

Общие параметры определяются элементами разделов и непосредственно окнами. Для примера рассмотрим типовой оконный блок, ширина которого составляет 1320 мм, при боковых сечениях 85 мм, среднее сечение 130 мм.Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны обвязка включает в себя в соответствии с требованиями стекло 7,5 мм. Видимая ширина стекла 510 мм. Размер оконного проема определяется конструкцией стены.

Окна в жилых домах

Зачастую параметры оконных блоков в одном панельном доме имеют расхождения в 10-15 см. В таких случаях при снятии мерок не обойтись без помощи профессиональных мастеров.Тем не менее, при проектировании изделий всегда опирайтесь на существующие стандарты для типовых зданий. Если вас интересует правильная установка окон по ГОСТу, как это сделать, видеомонтаж можно посмотреть на нашем сайте и избежать серьезных ошибок.

Заполнение стеклопакета

Таким образом, высота стандартного окна с двумя створками должна быть 1300, а ширина 1400. Для тройных конструкций ширина обычно равна 2050 на 2070, а высота 1400.

В пятиэтажных жилых домах старой постройки на размер стеклопакетов влияет ширина оконных проемов. Если они широкие, то параметры двустворчатых окон составляют 1450×1500, а трехрулонных -2040×1500. Для узких окон устанавливают окна размерами 1300×1350 и 2040×1350 соответственно. Таким образом, зная тип жилых домов, проще определить параметры строения.

Если вы решили установить окна ПВХ, ГОСТ 30970 2002 Типоразмеры на них предусматривают различные — в зависимости от размера проема.Поэтому необходимо точно измерить. Лучше обратиться за помощью к специалисту.

Монтаж пластиковых окон по ГОСТ 30971 2002 предполагает использование трехслойного монтажного шва. Для обеспечения надежной гидроизоляции ширина шва должна быть от 15 до 18 см от угла. Если увеличить этот параметр, крепление будет не таким прочным, а при недостаточной ширине шва окно может деформироваться под воздействием высоких температур.

Особенности установки алюминиевых окон

ГОСТ на алюминиевые окна включает несколько разделов.В первую очередь указывается общая характеристика продукции, на которую распространяется действие документации. Вторая часть — это ссылки на другие нормативные акты с требованиями по установке алюминиевых окон.

Третий раздел посвящен классификации товаров и их маркировке. Алюминиевые окна различаются по свойствам, типам и размерам.

Виды алюминиевых профилей

Каждому присвоено условное обозначение, в котором указаны параметры окон.Четвертый раздел называется «Технические требования». Он описывает качество продукции. Также в этой части ГОСТа приводят граничные параметры алюминиевых оконных систем по массе, геометрии и условия предельных отклонений от них. В этом разделе вы можете ознакомиться с требованиями к работе, конструкции и комплектации поставляемых блоков. Здесь описаны правила упаковки продукции, ее маркировка. Перечислены основные требования к установке.

Правила установки деревянных окон

Нормативный документ, определяющий требования к установке оконных систем, принятый в 2002 году.Установка деревянных окон по ГОСТу также предусматривает соблюдение определенных условий. Таким образом, оконный блок непременно следует закрепить в проеме с помощью анкерных пластин или болтов.

Снаружи монтажный шов закрыт уплотнительной лентой для надежной гидроизоляции. После этого стык заливают монтажной пеной. При этом срезать края застывшей массы не стоит. После застывания монтажной пены на ней образуется специальная пленка, защищающая окно от воздействия влаги.С внутренней стороны шов закрывают пароизоляционным самоклеящимся материалом, поверх которого можно наносить штукатурку.

Выполняя перечисленные требования к монтажу, монтажный шов можно сделать воздуховлагозащищенным со стороны помещения и одновременно вентилируемым наружу.

Следует помнить, что при последующей отделке штукатурка не должна оставаться на поверхности оконных рам. Она может повредить лакокрасочное покрытие деревянных изделий.

Деревянные окна в определенной степени обладают паропроницаемостью.В этом их несомненное достоинство.

Деревянные рамы на лоджию

Поддерживают естественный уровень влажности в помещении. Этого преимущества лишены алюминиевые и пластиковые окна. В помещениях с таким типом остекления воздух часто слишком сухой, что не лучшим образом сказывается на здоровье жильцов. Иногда владельцы систем остекления ПВХ сталкиваются с другой проблемой – чрезмерным образованием конденсата на откосах и стенах и даже появлением плесени. Чтобы избежать подобных неприятностей, следует позаботиться об утеплении окон и оборудовании их качественной приточно-вентиляционной системой.

Соблюдение условий, указанных в нормативных документах, строго требуется от производителей различных оконных систем. Монтаж стеклопакетов всегда должен производиться в определенной последовательности состояния и соблюдении необходимых требований. В этом случае окна прослужат вам долго и будут хорошо выполнять все свои функции.

.

Обзор подготовки к монтажу профиля зубчатой ​​анкерной пластины для пластикового окна

Покупая окно, мы планируем, что сможем прослужить ему многие десятилетия.Однако это возможно только при правильной установке окна. Практически у всех специалистов есть свои методики и секреты, но есть и особые закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативы

Установка окон ПВХ по ГОСТ будет гарантией их долгой и безотказной службы. Сегодня все виды работ, относящиеся к этой сфере, регламентируются четырьмя основными стандартами:

• ГОСТ 30674-99 .Он содержит общую информацию по проблеме и основные требования к Windows. Про процесс установки в этом ТУ практически не упоминается.
• ГОСТ Р52749-2007 . Этот стандарт ориентирован на процесс установки окон с использованием паропроницаемой самоизолирующей уплотнительной ленты.
• ГОСТ 30971-2012 . В этом документе содержится самая подробная информация по вопросу. Также в нем можно найти точные требования к размерам окон, параметрам устройства и материалам заполнения швов, способам крепления конструкций и подобную информацию.Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к работе. Этот стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТ 30971-2002 по установке окон.
• СНиП 23-02-2003 . Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что требуется установка 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Нормы учитывают климатический пояс, в котором будет установлено пластиковое окно

Все перечисленные выше нормативные документы действительны, но в то же время не обязательны к исполнению. Единственным исключением стали различные требования, так или иначе . Только соблюдение гтостаса помогает добиться максимально качественной установки окна.

Подготовка к установке

Установка пластиковых окон по ГОСТ мало чем отличается в общих чертах от обычной установки окна ПВХ.Основные отличия заключаются в нюансах и соблюдении ряда требований. Технология установки пластиковых окон следующая:

Меры

Прежде чем приступить к работе, следует провести ряд замеров. Размеры окна задаются следующим образом: Ширина окна — это ширина оконного проема, от которого двойная ширина монтажного зазора (который будет с обеих сторон), высота аналогична. По ГОСТу минимальная ширина подобного просвета составляет 2 см, а в расчетах чаще всего используется показатель в 2.5-3 см.

При монтаже окна с четвертью замеры проводятся снаружи

Если речь идет об установке окна в проем с наружной четвертью, то все замеры должны производиться снаружи. Шириной будет расстояние между четвертями, увеличенное на размер рамки рамки для четверти, которое колеблется от 2,5 до 4 см. Точно так же определяется высота.

Подготовительные работы

После того, как окна изготовлены и доставлены заказчику, не следует сразу приступать к работе.Рекомендуется предварительно подготовить помещение: расчистить пространство у окна для удобной работы, убрать лишние вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Рамы с каркасом демонтируются, полость подрезного профиля заполняется теплоизоляционной пеной. Последнее рекомендуется делать еще за день до редактирования.

Особое внимание следует уделить самому пути — предварительно очистить его от грязи и пыли.Если есть ощутимые неровности, их выравнивают шпаклевкой .

Крепление

ГОСТом предусмотрено два основных вида крепления окон. Первый производится в монтажной плоскости – саморезы фиксируются прямо через раму. Этот вариант применяется чаще всего, но требует, чтобы дверная створка и стеклопакеты с рамой были предварительно сняты. Плюс этого способа – простота установки в проем.

Чаще всего для крепления используется самоуплотнение

Второй вариант использования основан на использовании арматуры, вмонтированной в каркас при производстве.Монтируется конструкция целиком. Следует отметить, что его вес будет довольно большим, поэтому процесс потребует определенных усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: Рама не устанавливается на голый кирпич или подобное основание. Вместо них небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них устанавливается либо отдельный каркас, либо вся конструкция целиком, что зависит от предпочтительного типа крепления.Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной для фиксации выбивают клинья. После этого рама аналогична бортам. Контролируя процесс уровнем, раму выравнивают, корректировку проводят с хорошей подложкой.

Обрамление рамы, по ГОСТ, может осуществляться через просверленное крепление. Начните снизу, постепенно продвигаясь выше .В довершение всего конструкцию дополнительно тестируют на горизонтальность и оттягивают все саморезы и анкера.

Установка слива и сборка окна

Чаще всего с наружной частью окна имеется специальный паз, в который монтируется гидрозатвор. ГОСТ утверждает, что при его установке следует использовать именно его. Если нужно создать более прочную конструкцию, гидроизоляцию дополнительно фиксируют саморезами.

Водонепроницаемая монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность.После этого останется собрать окно. Процесс сборки проходит в порядке, обратимом: В процессе ограничители, ручки и прочая фурнитура возвращаются на свои места.

Заполнение пропусков

Особое внимание в ГОСТах уделяется заполнению пропусков. Эта процедура выполняется почти всегда на пенополиуретановой основе. Этот материал проверен годами работы, но все же имеет ряд недостатков. В первую очередь оставляет желать лучшего его устойчивость к воздействию окружающей среды и ультрафиолета.Именно поэтому ГОСТ предписывает производить максимальную изоляцию всех швов со всех сторон – это позволит избежать разрушения утеплителя, что может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Порядок утепления следующий: Изнутри по периметру наклеивается гидроизоляционная лента для окон ПВХ. Лента также должна обладать свойством защиты от воспроизведения. Внизу приклеивается нижняя часть фольги, которая потом будет под подоконной доской.Аналогично проходим снаружи. Клейкая полоса разрезов (влагостойкая и паронепроницаемая). Эта мембранная пленка способна пропускать пары.

Установка окон по ГОСТу предусматривает обязательную гидроизоляцию щелей

Оба названных материала характерны не только найти их на строительном рынке не составит труда. Также они отличаются и доступной ценой, то есть конечная цена работ в итоге сильно не вырастет, а качество вырастет в разы.Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при установке окон ПВХ по ГОСТ полосы несколько отбраковывают, а поверхность смачивают изнутри. Нанесите состав с помощью пистолета. В агрегате используется пена, предназначенная для круглогодичного использования. По ГОСТ можно использовать обычную пену, но только при температуре до 30 градусов мороза. Учитывая условия большинства регионов, такое утепление шва в России оказывается маловероятным. .

Установка подоконника

На последнем этапе работ изготавливается подоконник. Этот процесс считается достаточно простым – нужно будет только подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы он идеально вошел в раму. По ГОСТ 30971 подоконник на стенах принимают на расстоянии от 5 до 10 см. Используются подсушивающие шпунты, после чего полость под доской закрывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже делать уклон в 1-2 градуса в сторону помещения.

При монтаже подоконника необходимо правильно подогнать его по размеру

Для оформления подоконника используйте пластиковые панели, которые крепятся к исходному профилю с помощью клипс. Наличник, начинающий угол, закрепляют саморисовкой, а сверху декоративной пленкой. Останется только надеть торцевые заглушки и заделать швы герметиком.

Многие строительные компании интерпретируют ГОСТ и СНиП как хотят и могут их просто игнорировать, а чем чреват неправильный монтаж, лишний раз говорить не приходится.Выхода здесь два: либо внимательно следить за процессом установки и сразу замечать нарушения, либо производить установку окон по ГОСТу самостоятельно.

Таким образом, утеплитель должен как-то предохранять прямую влагу или водяной пар от проникновения в него, а для влаги она еще имеет возможность испаряться, чтобы утеплитель испарялся, чтобы никакие описанные проблемы монтажного шва не грозили. Для этого создаются специальные пароизоляционные и гидроизоляционные паропроницаемые материалы, которые мы производим.Первые устанавливаются изнутри помещения и препятствуют проникновению влаги, содержащейся в воздухе помещений, внутрь монтажного шва, то есть к утеплителю. Вторые устанавливаются снаружи. Эти материалы защищают утеплитель от проникновения прямой влаги (воды) с улицы. А также, что очень важно, будучи паропроницаемым, вентилируемым внутренним монтажным швом, позволяющим ему дышать. Таким образом, конденсировалась вода, или водяной пар, поступивший туда изнутри стены — (из ее конденсатной плоскости) из шва.Застойные процессы внутри утеплителя устраняются, образно говоря, он «выдыхается». Такой механизм действия специальных материалов для защиты основного элемента монтажного шва – утеплителя от пагубного воздействия влаги.

Однако влага – это еще не все, от чего может пострадать утеплитель и весь монтажный шов. Остановимся на двух, факторах, оказывающих наиболее критическое влияние после влажности.

На втором месте — ультрафиолетовое солнечное излучение.Это излучение разрушает утеплитель (пенополиуретан, он используется почти в 100% монтаже окон) за очень короткий промежуток времени. Так, в южных регионах России процесс практически полного разрушения монтажной пены может произойти за пару месяцев. В средней полосе на это уйдет год-полтора, в зависимости от стороны света, где рисуется оконная конструкция.

Вывод — изоляцию необходимо защищать от разрушительного воздействия ультрафиолета.Задачу успешно решает та же паропроницаемая гидроизоляционная лента, защищающая утеплитель от прямого воздействия воды с улицы.

На третьем месте — линейное расширение (движение) оконной конструкции из-за температурных колебаний (тепловое расширение). А такие перемещения существенны и могут достигать от 5 до 10, а в некоторых случаях и 15 процентов от ширины самого сборочного шва! При этом утеплитель не страдает, поскольку хорошо противостоит деформационным нагрузкам и, кроме того, приклеивается к стене и оконной раме.Понятно, что средства защиты должны быть устойчивы к таким колоссальным деформациям.

Представьте, если нанести штукатурку или твердый герметик — в какой момент она рухнет или оторвется от гладкой плоскости пластикового окна рамы? (ГОСТ допускает применение для защиты наружного контура отдельных видов акриловых герметиков. Это должны быть эластичные (не высыхающие до конца), паропроницаемые материалы с хорошими клеящими способностями). Здесь снова успешно решает задачу та же паропроницаемая гидроизоляционная лента, так как для нее не бывает засоров в 15 и даже 30 процентов.

ГОСТ Установка подоконников на пластиковые окна. Технология самостоятельной установки окон ПВХ. Как монтировать оконный блок

С появлением инновационных технологий рядовые жильцы получили возможность обустроить свое жилье с большим комфортом, уютом и теплом. В этом процессе пластиковые окна играют немалую роль. Наконец-то можно избавиться от деревянных окон, которые пересыхают летом, пересыхают зимой, плохо держат тепло и становятся источниками сквозняков.

Стеклопакеты современного типа абсолютно не имеют перечисленных недостатков. Он прочный, долговечный, безопасный для организма человека, имеет красивый и привлекательный вид. Окна ПВХ долгое время будут радовать вас своей функциональностью, но только при одном условии: установка стеклопакетов должна проходить по ГОСТу и с соблюдением всех нюансов и правил технологии монтажа. Как правильно установить пластиковые окна, если вы никогда раньше этим не занимались?

Попробовать выполнить установку стеклопакетов своими руками достаточно проблематично, особенно если вы живете в многоэтажном доме.Для этого нам понадобится снорклинг альпинистов, которого у вас не будет. Поэтому самый простой выход – нанять специалистов. Но в том случае, если работники, заслужившие многочисленные хорошие отзывы, имеющие рекомендации, следует проверить, правильно ли они установили ваше окно. А для этого нужно знать основные моменты установки пластиковых окон, которые со своей стороны следует проверить.

Монтажное окно

Технология установки пластикового окна по ГОСТ предполагает поэтапное выполнение ряда мероприятий и мер по заданным критериям, а с соблюдением строгой последовательности Каждый этап.

Монтаж окна ПВХ по ГОСТ начинают с демонтажа старого окна : Рабочие должны полностью его снять, зачистить проем до кирпичного или бетонного основания рамы. Далее рабочие должны защитить поверхность откосов , в которые будет вставать новый каркас.

Обратите внимание, что при работе установщика используется грунтовка, а не вода. Грунтовка обеспечит хорошую адгезию материалов, которые будут использоваться для изоляции пустот.

Как устроена специальная лента на раме из ПВХ? Спрессованная прессованная лента крепится по всему периметру Рамки снаружи. Его основное предназначение – устранение остатков влаги, которые будут оставаться в оконном проеме. Такое устройство сдерживает проникновение влаги в обратном направлении.

Затем к оконной раме прикрепите диффузионную ленту . Как правило, это белая, плотная тканевая структура на каучуковой основе. Хорошо сцепляется с проемами в стене, а также защищает шов от влаги.

После крепления всех лент монтажники пришпиливают анкерные пластины к раме . Разместите их по всему периметру с расстоянием друг от друга в 70 см. После этого оконный блок можно устанавливать в оконный проем.

Теперь установка пластикового окна по ГОСТу переходит на другой этап, который включает в себя его крепление .

Важно! Стеклопакет следует класть на бетон, но на деревянные подкладки, обработанные антисептическим составом.Эти подкладки помогают отрегулировать зазоры между рамой и бетонным откосом. По существующим нормам зазор не должен превышать 2 см.

Когда анкерные пластины прикреплены к обоям, необходимый интервал заполнить монтажной пеной .

Пена дополнительная теплоизоляция . Она должна заполнить все щели и щели, чтобы предотвратить попадание излишней влаги. Кроме того, именно монтажная пена способствует снижению шума. После подъема поролона щели с внутренней стороны швов нужно закрыть плотной диффузной лентой .

Перед установкой подоконника рабочие должны воспользоваться металлизированной лентой , которая принимает участие в теплоизоляции нижнего шва.

Помните! Профессиональные установщики должны прокладывать защитную ленту с внешней стороны окна, то есть с улицы. Монтажной пены с фасада вообще не должно быть видно.

Монтаж подоконника

— это завершающий этап установки окон ПВХ .

По основанию из бетона выкладывается цементная стяжка, которая поможет обеспечить устойчивость подоконника. Только в этом растворе его не поведет и даже выдерживает человеческий вес Хотелось сидеть на удобном основании.

Внутренние уклоны применяются к исходному профилю, а каждый последующий шаг выполняется с помощью замеров строительным уровнем, что помогает трассировать . Если она хоть немного превышает норму, окно будет плохо и открываться, и закрываться.Поэтому за строительной бригадой нужно следить внимательно.

Установка пластиковых окон по ГОСТ 30971-2002 должна производиться в такой последовательности. И напоследок отметим, что перед тем, как отпустить рабочих и подписать акт приема-передачи работ, проверить оконную операцию , открыть и закрыть створку и убедиться, что она сделана во все стороны.

В завершение предлагаем посмотреть видео, как должна выглядеть установка пластикового окна по ГОСТу:

Если вам устанавливали металлопластиковые окна, и обслуживавшие вас рабочие устанавливали строго по инструкции и по ГОСТ 30971-2002, оставляйте свои отзывы в комментариях.

• Дата: 04.08.2015
• просмотров: 179.
• Комментарии:
• Рейтинг: 47.

Современные пластиковые окна обладают достаточно большим количеством преимуществ. Их установка способна обеспечить надежную герметизацию и тепловую защиту. Чтобы сэкономить определенную сумму средств на установке окон, можно произвести их монтаж своими руками. Конструкция достаточно сложная, но для ее монтажа не требуется использование каких-либо специфических инструментов.Для получения качественного результата потребуется изучить правила установки пластиковых окон, которые содержатся в ГОСТ 23166-99 и ГОСТ 30971-02.

Рисунок 1. Размеры пластикового окна.

Заказ на установку пластиковых окон:

1. В первую очередь потребуется измерить проемы.
2. После этого производится демонтаж старых окон.
3. Проемы подготовлены.
4. Выполнена установка новых окон.

Элементы, которые понадобятся:

1. Уровень строительный.
2. Отвес.
3. Долото.
4. Якорь.
5. Пена.
6. Винты.
7. Перфоратор.
8. Грунтовка.
9. Маркер.
10. Документы, содержащие стандарты установки пластиковых окон.

Необходимые измерения: последовательность действий

Визуально процесс измерения можно увидеть на рис.

Стандарты монтажа

гласят, что в первую очередь необходимо измерить прямоугольное окно.Выполняется ширина проема. Для этого необходимо определить расстояние между крайними точками проема. Далее измеряется высота оконного проема. Для этого необходимо определить расстояние между верхним откосом и подоконником. В результате нужно будет добавить толщину подоконника.

Измерения необходимо минимизировать в трех местах для каждого размера, как минимум и посередине. Гладкие отверстия встречаются довольно редко. За основу нужно выбрать меньшее из значений, которое получится.

Установка окон ПВХ: стеклопакеты, откосы, отбойники, фурнитура.

С помощью отвеса со средним концом проверьте криволинейность проема по вертикали. С помощью уровня необходимо проверить горизонтальность окон. Если есть отклонения, их нужно будет обозначить на эскизе. Чертеж рамы представляет собой прямоугольник, который вписан в эскиз проема по замерам. На основе эскиза необходимо будет внести поправку в размер рамы.

Стандарты установки подразумевают измерения для всех положений внутри помещения. Ширина этих конструкций может существенно отличаться, а вот высота должна быть одинаковой.

Далее определяется расположение оконного блока. Монтировать конструкцию нужно на 2/3 ширины стены изнутри. Если планируется выполнить обшивку стен теплоизоляционным материалом с внешней стороны дома, окна можно установить немного дальше.

После этого измеряется наружный патрубок.Чаще всего нужно только измерить длину монтируемых низких волн или к ширине проема прибавить 50 мм на изгиб. Ширина подъема определяется как расстояние от монтажной плоскости до наружной части стены, запас на выступе (35-40 мм) и на изгибе. Если выполняется теплоизоляция, важно учитывать толщину слоя обшивки.

Далее производится замер подоконника. Ширина конструкции равна расстоянию от внутренней части стены до монтажной плоскости и величине вылета.При этом необходимо будет исключить ширину оконной рамы. Вылет необходимо рассчитывать исходя из того, что подоконник должен перекрывать батарею отопления на треть ее размера.

Отстой измеряют после установки пластиковых окон, так как ширину конструкции определить достаточно сложно.

Вернуться в категорию

Как подобрать конструкцию пластиковых окон по креплениям?

После выполнения проектных замеров можно приобрести окна.В процессе выбора нужно учитывать тип строительной системы. Стандарты установки подразумевают следующие способы крепления:

1. Установка через раму в плоскости установки окна.
2. Крепление с помощью фурнитуры, которая предварительно закрепляется на раме при изготовлении.

Наиболее часто используется первый способ. При использовании этого метода потребуется полностью удалить оконные конструкции с глухими створками.

Второй способ рекомендуется применять, если производится самостоятельная установка пластиковых окон.В этом случае удастся исключить вероятность повреждения оконных стекол и герметичности конструкции при разборке узла. Однако при установке всего окна окна конструкция будет намного больше, поэтому вставить окно будет довольно сложно.

Вернуться в категорию

Как выполнить подготовительные работы?

При заказе окон необходимо уточнить условия изготовления и доставки. До обустройства конструкции производить какие-либо работы не рекомендуется.

В первую очередь вам нужно будет расчистить место перед окнами, после чего вы сохраните всю мебель. Пол и радиаторы отопления рекомендуется покрыть специальной пленкой.

Вернуться в категорию

Как подготовить профиль окон?

Если установлены старые окна, их необходимо демонтировать. Для этого вам понадобится стамеска, чтобы поддеть ход, с помощью которого фиксируется стеклопакет, после чего нам нужно вытолкать его из паза.В первую очередь нужно удалить штрихи, которые расположены вертикально. После этого необходимо демонтировать днище и верх. Штрихи рекомендуется обозначать. При современном производстве размеры таких устройств могут различаться, поэтому при их перепутывании могут появиться небольшие зазоры.

Рама должна быть наклонена так, чтобы стеклопакеты выпадали из пазов. После этого ее следует вернуть к стене под небольшим наклоном.

С навесов распашных створок потребуется снять декоративные заглушки и открутить стяжные болты.При наличии рамной системы необходимо освободить верхнюю часть створки и снять крюк с нижнего навеса.

В результате должен остаться только кадр с импоссами. Во внутренней части каркаса необходимо будет сделать отверстия для крепления анкеров. Необходимо сделать минимум три точки крепления по бокам и две на торцах. Для изготовления отверстий необходимо использовать сверла по металлу, так как внутри пластиковой конструкции есть вставка из металла для прочности.Для крепления окон понадобятся анкеры диаметром 9-10 мм. Сверло нужно подобрать подходящего размера.

Если окна крепятся за уши, то разбирать конструкцию не нужно. Нужно будет только установить в раму крепления и закрепить их с помощью шурупов.

Вернуться в категорию

Как заполнить профиль пенопластом и подготовить проем: нормы монтажа

Чтобы исключить возможность появления мостиков холода, в месте крепления профиля к раме необходимо будет заполнить пенополиуретаном все пространство внутри профиля.Это рекомендуется делать за день до установки окон, чтобы пена смогла заполнить все основание и застыла.

Если сохранять старую раму не обязательно, лучше ее демонтировать. Крепления нужно снять с навесов или вырвать вместе с крепежными винтами. Рамку и оконную коробку нужно написать в нескольких местах. С помощью лома нужно поставить каждую деталь и вынуть из проема. В некоторых случаях необходимо предварительно демонтировать гвозди, удерживающие оконную коробку.

Уплотнитель и изоляция, которые находятся под коробкой, также нужно будет демонтировать. С помощью перфоратора нужно будет снять часть откосов.

Весь мусор нужно собрать в пакеты и вывезти.

Концы Outmam необходимо пересчитать и очистить от пыли. Поверхность нужно будет проецировать.

Если в старом деревянном здании устанавливаются окна, рекомендуется проложить гидроизоляционный материал по всей длине для исключения попадания влаги в пенопластовый слой.Если есть необходимость усилить конструкцию, можно вставить коробку из дерева.

Покупая окно, мы планируем, что сможем прослужить ему многие десятилетия. Однако это возможно только при правильной установке окна. Практически у всех специалистов есть свои методики и секреты, но есть и особые закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативы

Установка окон ПВХ по ГОСТ будет гарантией их долгой и безотказной службы.Сегодня все виды работ, относящиеся к этой сфере, регламентируются четырьмя основными стандартами:

• ГОСТ 30674-99 . Он содержит общую информацию по проблеме и основные требования к Windows. Про процесс установки в этом ТУ практически не упоминается.
• ГОСТ Р52749-2007 . Этот стандарт ориентирован на процесс установки окон с использованием паропроницаемой самоизолирующей уплотнительной ленты.
• ГОСТ 30971-2012 . В этом документе содержится самая подробная информация по вопросу.Также в нем можно найти точные требования к размерам окон, параметрам устройства и материалам заполнения швов, способам крепления конструкций и подобную информацию. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства подрядчика и общие требования к выполнению работ. Этот стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТ 30971-2002 по установке окон.
• СНиП 23-02-2003 .Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что требуется установка 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Нормы учитывают климатический пояс, в котором будет установлено пластиковое окно

Все перечисленные выше нормативные документы действительны, но в то же время не обязательны к исполнению. Единственным исключением стали различные требования, так или иначе .Только соблюдение гтостаса помогает добиться максимально качественной установки окна.

Подготовка к установке

Установка пластиковых окон по ГОСТ мало чем отличается в общих чертах от обычной установки окна ПВХ. Основные отличия заключаются в нюансах и соблюдении ряда требований. Технология установки пластиковых окон следующая:

Меры

Прежде чем приступить к работе, следует провести ряд замеров.Размеры окна задаются следующим образом: Ширина окна — это ширина оконного проема, от которого двойная ширина монтажного зазора (который будет с обеих сторон), высота аналогична. По ГОСТу минимальная ширина подобного просвета составляет 2 см, а в расчетах чаще всего используется показатель в 2,5-3 см.

При монтаже окна с четвертью замеры проводятся снаружи

Если речь идет об установке окна в проем с наружной четвертью, то все замеры должны производиться снаружи.Шириной будет расстояние между четвертями, увеличенное на размер рамки рамки для четверти, которое колеблется от 2,5 до 4 см. Точно так же определяется высота.

Подготовительные работы

После того, как окна изготовлены и доставлены заказчику, не следует сразу приступать к работе. Рекомендуется предварительно подготовить помещение: расчистить пространство у окна для удобной работы, убрать лишние вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью.Рамы с каркасом демонтируются, полость подрезного профиля заполняется теплоизоляционной пеной. Последнее рекомендуется делать еще за день до редактирования.

Особое внимание следует уделить самому пути — предварительно очистить его от грязи и пыли. Если есть ощутимые неровности, их выравнивают шпаклевкой .

Крепление

ГОСТом предусмотрено два основных вида крепления окон. Первый производится в монтажной плоскости – саморезы фиксируются прямо через раму.Этот вариант применяется чаще всего, но требует, чтобы дверная створка и стеклопакеты с рамой были предварительно сняты. Плюс этого способа – простота установки в проем.

Чаще всего для крепления используется самоуплотнение

Второй вариант использования основан на использовании арматуры, вмонтированной в каркас при производстве. Монтируется конструкция целиком. Следует отметить, что его вес будет довольно большим, поэтому процесс потребует определенных усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голый кирпич или подобное основание. Вместо них небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них устанавливается либо отдельный каркас, либо вся конструкция целиком, что зависит от предпочтительного типа крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной для фиксации выбивают клинья.После этого рама аналогична бортам. Контролируя процесс уровнем, раму выравнивают, корректировку проводят с хорошей подложкой.

Обрамление рамы, по ГОСТ, может осуществляться через просверленное крепление. Начните снизу, постепенно продвигаясь выше . В довершение всего конструкцию дополнительно тестируют на горизонтальность и оттягивают все саморезы и анкера.

Установка слива и сборка окна

Чаще всего с наружной частью окна имеется специальный паз, в который монтируется гидрозатвор.ГОСТ утверждает, что при его установке следует использовать именно его. Если нужно создать более прочную конструкцию, гидроизоляцию дополнительно фиксируют саморезами.

Водонепроницаемая монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратимом: В процессе ограничители, ручки и прочая фурнитура возвращаются на свои места.

Заполнение пропусков

Особое внимание в ГОСТах уделяется заполнению пропусков. Эта процедура выполняется почти всегда на пенополиуретановой основе. Этот материал проверен годами работы, но все же имеет ряд недостатков. В первую очередь оставляет желать лучшего его устойчивость к воздействию окружающей среды и ультрафиолета. Именно поэтому ГОСТ предписывает производить максимальную изоляцию всех швов со всех сторон – это позволит избежать разрушения утеплителя, что может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Порядок утепления следующий: Изнутри по периметру наклеивается гидроизоляционная лента для окон ПВХ. Лента также должна обладать свойством защиты от воспроизведения. Внизу приклеивается нижняя часть фольги, которая потом будет под подоконной доской. Аналогично проходим снаружи. Клейкая полоса разрезов (влагостойкая и паронепроницаемая). Эта мембранная пленка способна пропускать пары.

Установка окон по ГОСТу предусматривает обязательную гидроизоляцию щелей

Оба названных материала характерны не только найти их на строительном рынке не составит труда.Также они отличаются и доступной ценой, то есть конечная цена работ в итоге сильно не вырастет, а качество вырастет в разы. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при установке окон ПВХ по ГОСТ полосы несколько отбраковывают, а поверхность смачивают изнутри. Нанесите состав с помощью пистолета. Пена используется в качестве заполнителя для использования круглый год. По ГОСТ можно использовать обычную пену, но только при температуре до 30 градусов мороза.Учитывая условия большинства регионов, такое утепление шва в России оказывается маловероятным. .

Установка подоконника

На последнем этапе работ изготавливается подоконник. Этот процесс считается достаточно простым – нужно будет только подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы он идеально вошел в раму. По ГОСТ 30971 подоконник на стенах принимают на расстоянии от 5 до 10 см. Используются подсушивающие шпунты, после чего полость под доской закрывается монтажной пеной или раствором.Специалисты рекомендуют при монтаже делать уклон в 1-2 градуса в сторону помещения.

При монтаже подоконника необходимо правильно подогнать его по размеру

Для оформления подоконника используйте пластиковые панели, которые крепятся к исходному профилю с помощью клипс. Наличник, начинающий угол, закрепляют саморисовкой, а сверху декоративной пленкой. Останется только надеть торцевые заглушки и заделать швы герметиком.

Многие строительные компании интерпретируют ГОСТ и СНиП как хотят и могут их просто игнорировать, а чем чреват неправильный монтаж, лишний раз говорить не приходится.Выхода здесь два: либо внимательно следить за процессом установки и сразу замечать нарушения, либо производить установку окон по ГОСТу самостоятельно.

Вкладывая значительные средства в установку пластиковых окон, люди рассчитывают серьезно повысить уровень комфорта своей квартиры. Внимательно изучите модельный ряд, сравните преимущества профилей, используемых в различных конструкциях. Но все преимущества окон ПВХ могут быть перечеркнуты ошибками, допущенными при их установке.Больше всего претензий к фирмам, устанавливающим окна ПВХ, предъявляется к качеству монтажа установщиков. Пластиковые окна прослужат долго и не потеряют своих качеств, если установщики будут ориентироваться при установке на ГОСТ, а не на сугубо личные соображения.

Какой документ регламентирует процесс установки пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971-2002, обеспечивший формализацию монтажных работ. Принятие этого документа способствовало реализации государственной программы повышения энергоэффективности и энергосбережения.

Но не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971-2002, удорожают фирмы, работающие на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует низкий профессиональный уровень работников таких предприятий.

Простому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет контролировать весь процесс монтажа, а после его завершения получить подробную техническую документацию о проделанной работе и полное гарантийное обслуживание.

Какие документы оформляются при установке?

У владельца новых окон из ПВХ должны оказаться два документа, один из них — перед установкой, другой — по окончании работ по замене оконных блоков.

1. Предварительно оформляется договор, в котором должны присутствовать необходимые расчеты по тепловым свойствам устанавливаемого окна в конкретной стене. На их основе выбирается оптимальная схема монтажа, согласующаяся с заказчиком.
2. После завершения монтажа пластиковых окон Заказчику передается монтажный паспорт со схемой монтажа. Также должны быть перечислены материалы, используемые для заделки монтажных швов, и гарантия подрядчика.

Подготовка помещения

Процесс замены оконных блоков сопровождается выделением большого количества пыли. Поэтому перед началом работ необходимо освободить помещение от мебели и бытовой техники.То, что брать нельзя, а также стены и пол, нужно закрыть пленкой или газетами во избежание загрязнения.

Совет: Старое покрывало можно использовать как своеобразную ширму, натянув ее в мокром виде на расстояние двух-трех метров от оконного проема. Он возьмет на себя значительную долю пыли, а позже его можно будет просто выбросить.

Подготовка оконных проемов

Перед монтажом пластиковых окон необходимо снять старые рамы со стенного проема.Для этого монтажники используют перфоратор, электролобзик и ломик. ГОСТ 30971-2002 требует от подрядчика предварительной подготовки проемов под оконные блоки: полной очистки поверхности и устранения имеющихся дефектов. ГОСТ также требует наличия фальшполов от проемов, в которые устанавливаются пластиковые окна. Они необходимы для формирования трехслойного монтажного шва.

Справка: Четверти — выступы, предназначенные для защиты швов от внешних неблагоприятных воздействий.При их отсутствии создаются так называемые фальшчетверти, обычно изготавливаемые из металлических или пластиковых уголков.

Три слоя монтажного шва при установке окон из ПВХ

Независимо от материалов, выбранных установщиками пластиковых оконных блоков, по правилам любой монтажный шов должен состоять из трех слоев.

• Внешний слой должен защищать остальные шовные материалы от влаги. В то же время он должен пропускать воздух для вентиляции утеплителя.В большинстве случаев для формирования этого слоя используются предварительно спрессованные уплотнительные ленты (псул). Перед монтажом оконной коробки в проем ее обшивают этими лентами. В дальнейшем расширяют и закрывают все просветы между коробом и проемом стены. Шипы идеально подходят при монтажных работах в новых домах, где не нарушена геометрия стеновых проемов. Но если откосы неровные или оштукатурены, то при нанесении такого защитного материала могут возникнуть определенные проблемы. Согласно ГОСТ 30971-2002, при монтаже оконных блоков из ПВХ допускается использовать разные виды герметиков, например силиконовые.

Важно! Герметик нельзя наносить непосредственно на монтажную пену, и он должен закрывать только две стороны шва.

• Средний слой обеспечивает теплоизоляцию. Для его заполнения используйте монтажную пену, которую подбирают исходя из климата местности. Заполнять ею швы нужно таким образом, чтобы потом не пришлось обрезать лишнее с улицы: такие манипуляции облегчают попадание влаги в этот слой. Если есть необходимость нанесения нескольких слоев пенопласта, то следует выдерживать интервал времени между образованием каждого из них по правилам, определенным ГОСТом.

• Внутренний слой защищает утеплитель от влаги из помещения. Он состоит из пароизоляционных лент. Следует следовать правильному расчету нарезки такой ленты, которая должна быть не менее половины ширины материала. Также избегайте образования складок при укладке ленты. Чаще всего установщики используют ленту с нанесенным внутри защитным покрытием, но если оконные проемы оштукатурены, лучше выбрать ленту с наружным покрытием.

Как крепить оконный блок

При установке оконного блока необходимо обеспечить достаточный зазор между оконным профилем и проемом в стене. Зазор не только позволит качественно провести все работы по заполнению швов, но и компенсирует возможные изменения геометрии окна, вызванные колебаниями температуры.

Имеются правила расположения креплений:

• для коробов ПВХ белых окон, максимальное расстояние между ними не более 700 мм;
• если коробка цветная, то это расстояние уменьшается до 600 мм;
элементы крепления
• должны располагаться на расстоянии не менее 150 мм от углов и стыков;
• деревянные накладки, используемые для предварительной фиксации окна, должны быть предварительно обработаны антисептическими материалами, их высота должна быть не менее 20 мм;
• оконные коробки в большинстве случаев крепятся на дюбели и анкеры, которые заглубляются в стену на глубину 40 мм.

Важно! Все крепежные элементы должны иметь антикоррозийное покрытие, обычно это нержавеющая или хромированная сталь.

Что еще должен сделать подрядчик после установки окна

Не зная правил ГОСТ, многие заказчики считают, что обязанности подрядчика заканчиваются после завершения монтажа оконного блока. И этим пользуются фирмы, устанавливающие окна ПВХ, облегчая себе работу. Фактически Исполнитель обязан дополнительно выполнить следующие действия:

Важность правильной установки окна

Правильная установка пластикового окна позволит избежать характерных проблем, возникающих при неправильной установке.К ним относятся:

• Недостаточная теплоизоляция конструкции, образование так называемых мостиков холода.
• Появление плесени и грибка из-за плохой гидроизоляции или недостаточной паропроницаемости монтажного шва.

• Появление перекосов или коробов окон, вызванное недостаточным тепловым зазором или неправильным размещением креплений.

При соблюдении всех правил, прописанных в ГОСТ, пластиковое окно может прослужить до 20 лет, не теряя своих характеристик.

Установка по стандарту

Установка пластиковых окон предполагает соблюдение норм ГОСТ. Домовладельцы не всегда предпочитают монтировать окна по всем необходимым нормам и правилам.

Схема установки пластикового окна.

Эксперты настоятельно рекомендуют придерживаться этих правил всем жителям, особенно тем, у кого есть офисные помещения, магазины, различные общественные учреждения. Большинство покупателей уверены, что от профиля зависит качество и надежность всей конструкции.Но помимо этого ключевую роль играет сборка и, соответственно, установка. Иногда хозяева, нанимая специалистов, не задумываются, будет ли установка производиться по ГОСТу. Производитель профиля всегда указывает, что сборка должна производиться таким образом, но установщики не могут сделать это норм.

Схема установки пластиковых окон.

Установка по ГОСТ не обязательна. Это скорее рекомендация. Если собственники дома решили установить окна, руководствуясь требованиями стандарта, необходимо пригласить квалифицированных сотрудников, желательно из крупной строительной компании.Эта компания состоит из договора, который включает в себя определенный пункт, где указано, что установка будет произведена именно по ГОСТу.

При покупке продавец должен подобрать подходящий профиль, который будет соответствовать конкретным условиям. Конструкция должна быть проверена на оптимальный воздухообмен и теплоотдачу, на звукоизоляцию, проникновение пыли и так далее. Как правило, известные фирмы-поставщики имеют сертификаты о том, что оконные конструкции прошли необходимую проверку.Соответственно, приобретать товар лучше у них.

Основные требования в процессе установки

Важно учитывать тот факт, что большинство проблем с пластиковыми окнами возникает при неправильной установке. Поэтому, если вы решили установить пластиковые окна, не стоит экономить на процессе монтажа. На сегодняшний день в России действует ГОСТ 30971-2002. Правила указаны для правильной установки. В первую очередь указываются типы профилей, а также примеры и различные варианты монтажа.В процессе монтажа важно соблюдать определенные правила: Не должно быть зазоров, отверстий. Это необходимо для изоляции от холода. В местах крепления окон по вертикали и горизонтали делают три шва: внутренний, наружный и средний. Более того, чтобы правильно смонтировать окно, нужно учитывать расширение пластика при нагреве.

Схема установки окна в проем.

Также необходимо помнить, что при выборе следует руководствоваться санитарными нормами и нормами герметичности.От этого будет напрямую зависеть оптимальная температура и уровень влажности. Чтобы узнать такие нормы, необходимо учитывать требования СанПиН 21.2.1002-00, где прописаны нормы вентиляции и отопления в жилых помещениях. При несоблюдении этих правил может возникнуть риск заражения грибком или плесенью, это может произойти из-за чрезмерного уровня влажности.

Стоит отметить, что установка по ГОСТу – это гарантия вашей безопасности и благоприятного функционирования оконной конструкции.Кроме того, установка по требуемым нормам обеспечивает благоприятный микроклимат в доме.

При монтаже швы необходимо располагать на 3-х уровнях. Первый способен защитить помещение от проникновения осадков, воды. Второй (внутренний) уровень должен быть защищен от проникновения пара. Третий уровень делается с использованием строительной пены. Стандартами прописаны и типы стен, которые тоже нужно учитывать. Все правила установки нужно знать. Их удобно соблюдать как при покупке, так и в процессе монтажа.Еще раз необходимо повторить, что приобретать следует только качественную сертифицированную продукцию. Продавец должен обязательно предоставить вам документы, где прописаны все технические особенности товара.

Требования к установке

Сертификат качества должен быть присвоен не только фирме, которая занимается реализацией окон, но и той, которая отвечает за установку. Важно, чтобы за монтаж конструкции брались квалифицированные специалисты.Появление и внедрение системы сертификации позволит вывести бизнес на высокий уровень. Сегодня покупатель предъявляет повышенные требования к качеству конструкций и обслуживания в целом.

Перед установкой необходимо произвести все необходимые замеры, сравнив их. Важно знать, какие нагрузки выдерживает конструкция, определяется ветровая нагрузка. Из этого делается вывод, нужна ли дополнительная установка каркаса с металлическими пластинами.Некоторые окна могут пропускать воздух. В этом случае каркас устанавливают для нормализации теплоизоляции.

Схема установки окна.

Важно перед установкой тщательно подготовить помещение. Заранее необходимо удалить все посторонние предметы. Мебель рекомендуется накрыть широкой тканью или пленкой. Бытовая техника в помещении должна быть изолирована от пыли. Сначала вытягивают створку и аккуратно вынимают раму. Проем должен быть свободен от лишних деталей, все откосы проверяются с помощью уровня.

После того, как конструкция сдана, необходимо разделить раму и стеклопакеты. Рама вставляется в проем специальными клиньями. Затем сделайте разметку рамы и определите, как она будет располагаться в проеме. После закрепления рамы. Для этого используйте анкерные болты и винты. Стекло фиксируется с помощью штриха. Для того, чтобы исправить все замеры, вам понадобится лазерная линейка. Важно, чтобы вся конструкция была прочно закреплена. Для этого есть определенные правила, например, расстояние между точками креплений должно быть около 70 см.Расстояние до крепежа от внутреннего угла должно быть максимум 15 см.

Структуры стен отличаются друг от друга. От особенностей стены зависит выбор крепежа. В основном производят крепеж с помощью анкерных болтов, анкерных пластин и шурупов. Наиболее практичным способом является использование анкерных пластин. Важно правильно установить откосы, закрывающие проем между профилем и стеной. Для установки удалите остатки штукатурки со старого окна, неровности выровняйте шпаклевкой.

Инструменты

• молоток;
перфоратор
• ;
• ломик для выдергивания старых гвоздей;
строительный уровень
• ;
Монтажная пена
• и строительный пистолет для работы с ней.

Установку пластиковых окон должны производить только опытные специалисты, устанавливать желательно, соблюдая все требования и правила ГОСТ. В фирмах, которые занимаются пластиковыми окнами, есть отделы контроля качества, куда можно обратиться, если у вас возникнут проблемы с установкой.

Загрузить еще

Как установить пластиковое окно самостоятельно. Технология самостоятельной установки окон пвх Как вставить пластиковые окна

Приветствую вас, дорогие читатели. У меня есть соседка по подъезду. Мы давно дружим. Недавно купил участок с ветхим домом, решил его немного обновить, в том числе поменять старые. деревянные окна на ПВХ. После замеров оказалось, что можно купить точно по размеру в Леруа и не тратить время на оконные фирмы.Вот он и купил эти готовые окна, но не знает, как их установить. Пришла ко мне за советом, какую застежку выбрать. Ну а если ты откажешь ему, мы пошли вместе, выбрали, купили.

На самом деле, различных креплений для стеклопакетов сейчас на рынке очень много. Неподготовленного человека это может сбить с толку. На сайтах и ​​в журналах хвалят тот или иной крепеж. А ведь от выбора правильного крепежа зависит долговечность стеклопакета, его надежная установка.

Поэтому я решил написать статью о видах застежек и чем они отличаются друг от друга.

Анкерный дюбель или анкер

Крепеж профессиональный и надежный. Конструкция анкерного дюбеля состоит из винта с резьбой, металлической оболочки (втулки) и внутренней втулки.

При завинчивании шурупа втулка расширяет втулку и застежка надежно фиксируется. Но у таких креплений есть один главный недостаток. Он настолько надежно закреплен, что иногда невозможно снять его обратно.

Когда устанавливаешь пластиковое окно, об этом не думаешь. А вот если в процессе окошко перекосится и нужно его переустановить, то проблема проявится сама собой. Да и по своему опыту знаю, что при сверлении иногда можно попасть в арматуру и тогда придется сверлить новое отверстие. А это приведет к тому, что всю конструкцию можно будет довести до ужасного состояния.

Если вы устанавливаете окно в доме с трехслойными стенами, например, из панели серии П-44, то с крепежом возникнут сложности.Дело в том, что анкер в таких стенах просто выходит из строя и стойку невозможно закрепить.

Длина анкера для установки пластикового окна варьируется в пределах 100-200 мм, толщина 8-10 мм. Длину анкера необходимо выбирать исходя из расстояния от рамы до ската. Анкерный болт крепится к внутренней стороне стеклопакета. Если толщина профиля 4 см, плюс анкер должен войти в стену на 4 см, то уже занято 8 см. Если расстояние от рамы до ската пара см, то понадобится анкер длиной 110 мм, если 5-7 см, то 150-й или 160-й анкер.

Шурупы для бетона

Обычные шурупы также подходят для крепления окна. Их преимущества перед анкерами заключаются в простом демонтаже при необходимости.

Диапазон размеров шурупа по бетону (или найджела) такой же, как у анкерного болта. От 100 до 200 мм в длину и 8-10 мм в диаметре. Длину шурупа нужно подобрать так же, как и для анкера.

Анкерные пластины

Про крепление стеклопакета на анкерные пластины в .Это один из самых популярных видов крепления в оконных компаниях.

Анкерные пластины бывают:

Как пользоваться этим креплением для окон ПВХ, читайте в статье, на которую я дал ссылку выше. В нем все подробно.

Стоит отметить преимущества анкерных пластин:

• Нет необходимости сверлить раму, как это делается анкером или шурупом;
• Наличие арматуры в стене никак не повлияет на крепеж. Пластину можно вращать.
• Крепление на пластины выручает в «сложных» домах. Например, та же серия Р-44.

Стандартный размер плиты 100-200 мм. Так как пластина крепится к внешнему краю рамы, длины 130 мм хватит для любого дома.

Отмечу, что у каждого производителя профилей ПВХ есть изделия с разной шириной, поэтому и пластины нужны соответствующего размера. Не проблема найти продукцию в крупных строительных гипермаркетах. Но мой вам совет лучше заказывать крепеж вместе с окном.

Как починить пластиковые окна в кирпич?

Кирпич – хороший строительный материал. Но крепить окна ПВХ в кирпич иногда бывает проблематично. В чем собственно сложность?

Если вы используете рамный дюбель, то лучше просверлить отверстия в раме под этот дюбель не заранее, а на месте. Это нужно для того, чтобы анкер попал прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно, никто не делает (я, кстати, тоже).Ведь это пустая трата времени.

Каркасный дюбель желательно выбирать максимально длинной (минимальный заход в кирпич 6 — 10 см). Если кирпич пустотелый, то используйте 202-й анкер.

Вы можете использовать анкерные пластины в кирпиче, если уверены, что кирпич не полый. Но даже полнотелый кирпич бывает низкого качества. И непрофессионалу будет очень сложно закрепить в нем тарелку.

Крепление пластиковых окон в деревянном доме

Идеальным вариантом для установки окон из дерева являются анкерные пластины.И никто не может меня в этом переубедить. каркасные дома или брус – только плиты.

По своему горькому опыту расскажу, как я крепил окна саморезами в верхнюю часть коробки в доме из бруса. И кожух был, и зазор около 4 см. Через год балка стала садиться, и эти шурупы вместе с балкой пошли прямо в стеклопакеты.

В итоге по гарантии заменили несколько стеклопакетов. Влез в деньги.После этого случая если и использую шурупы, то только в исключительных случаях и только в боковых частях оконной рамы.

Кстати, даже при строительстве каркасных домов профессионалы не рекомендуют использовать закаленные саморезы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь, например, гнется. Тот же принцип применим и к анкерной пластине.

Анкерные плиты для деревянных домов хороши по следующим причинам:

• Быстрый монтаж окон;
• Компенсирует тепловое расширение;
• Не воздействовать на оконные конструкции при усадке.

Как крепить пластиковые окна в газобетон?

Газобетонная стена рыхлая. Может быть установлен на рамный дюбель с максимальной длиной 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные плиты через специальный дюбель для газобетона. Это немного дольше и сложнее. Кроме того, необходимо купить или иметь в своем арсенале шестигранную биту.

Как закрепить пластиковые окна в бетоне?

Если имеется в виду бетон хорошего качества, из которого, например, делаются перемычки над оконными проемами, то сверлить такой бетон диаметром 10 мм под рамный дюбель сложно, но возможно.

В этом случае лучше использовать анкерные пластины. А вот панельные и блочные дома как раз эффективнее крепить на каркасный дюбель. Это надежнее и быстрее.

В начале статьи я сказал, что выбор креплений для окон также зависит от типа конструкции. Вот и хочу рассказать о таком виде, как остекление лоджий и балконов.

Крепеж окна, как правило, попадает в самый край верхней бетонной плиты или край кирпичного дна и боковых стенок.Поэтому крепление лоджии к краю стены на каркасный дюбель может быть довольно опасным.

Анкерные пластины, это отличный выход из ситуации.

И, наконец, хотелось бы сказать о большом плюсе анкеров, который в то же время является минусом анкерных плит.

Когда оконная рама крепится на анкер, в момент сверления вы устанавливаете по уровню только одну вертикальную плоскость. И отрегулируйте вторую вертикальную плоскость после вставки анкера.

При креплении анкерными пластинами необходимо выставить сразу две вертикальные плоскости и только после этого перфоратором делать отверстия.Это требует определенного навыка и умения.

Если вы или ваши знакомые ранее пользовались услугами компаний по установке стеклопакетов, то знаете, что установка может быть обычной и по ГОСТу. Второй вариант дороже, но при соблюдении всех требований качество будет намного выше, чем в первом (подробнее о стандартах см. ГОСТ 30971-02).

Состоит из нескольких ступеней.

Внимание! Когда производители не дают гарантии, если замеры проводились не их работниками.Если окна установлены неправильно, то вскоре они начнут промерзать, а если в расчетах была допущена хоть малейшая ошибка, то конструкция просто не войдет в проем.

Однако если изучить все тонкости процесса, то сложностей при установке не возникнет. Более того, таким образом можно сэкономить приличную сумму денег.

Видео — Монтаж окон ПВХ по ГОСТ

Этап 1. Измерения

В большинстве квартир есть проемы без четверти.

Внимание! Четверть — это внутренний каркас шириной 6 см (или ¼ кирпича, отсюда и название), который предотвращает выпадение окна и укрепляет конструкцию в целом.

Если четверти нет, то каркас устанавливается на анкеры, а пенопласт закрывается специальными накладками. Определить наличие четверти достаточно просто: если внутренняя и внешняя ширина рамки разные, значит четверть все же есть.

1. Сначала определяется ширина проема (расстояние между скатами).Рекомендуется снять гипс, чтобы результат был более точным.
2. Далее измеряется высота (расстояние между откосом сверху и подоконником).

Внимание! Измерения необходимо повторить несколько раз и взять наименьший результат.

Для определения ширины окна из ширины проема вычитают два монтажных зазора. Для определения высоты из высоты проема вычитаются те же два зазора плюс высота профиля для стойки.

Проверяется симметричность и прямолинейность проема, для чего используется монтажный уровень и отвес. Все дефекты и неровности должны быть указаны на чертеже.

Для определения ширины отлива к уже имеющемуся отливу для изгиба следует добавить 5 см. Также учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Размеры подоконника определяются следующим образом: к ширине проема прибавляется размер вылета, из полученной цифры вычитается ширина рамы.Касаемо вылета, то он должен на треть прикрывать радиатор отопления.

Внимание! измеряется после установки.

Этап 2. Заказ

После замеров готовый чертеж нужно отнести производителю окон, там подберут всю необходимую фурнитуру. Стоит помнить, что установка может быть выполнена одним из двух существующих способов:

В первом варианте вам придется вытащить пакет из рамы, вставить его в проем и установить стекло обратно.Во втором случае вся конструкция крепится целиком. У каждого варианта есть недостатки — если вытащить пакет, то может; и наоборот, если окно установлено в собранном виде, то его можно повредить из-за большого веса.

Цены на популярную линейку окон

Этап 3. Подготовка

Этот этап установки начинается только после доставки заказанных окон. Освобождено первое рабочее место, вся мебель накрыта полиэтиленовой пленкой(пыли будет много).

Шаг 1. При необходимости с окна снимается стеклопакет. Для этого штапик слегка подгибают скобой и вытягивают. В первую очередь снимаются вертикальные штапики, затем горизонтальные. Они обязательно нумеруются, иначе после установки образуются щели.

Этап 3. Болты откручиваются после снятия заглушек с навесов. Ручка повернута в «режим проветривания» (по центру), окно приоткрыто и убрано.Остается только рамка с импостами.

Внимание! Импосты – это специальные перемычки, предназначенные для разделения створок.

Затем нужно сделать разметку для анкеров и проделать на ней отверстия — два снизу/сверху и по три с каждой стороны. Для этого потребуются анкеры ø1 см и сверло необходимого диаметра.

Если материал, из которого выполнены стены, рыхлый (например, ячеистый бетон), то крепление осуществляется с помощью анкерных подвесов. Последние следует закрепить на стене и каркасе закаленными саморезами (по восемь штук).

Внимание! Чтобы избежать образования теплового моста в подоконном профиле, его необходимо заполнить за день до установки. Так элемент не промерзнет.

Этап 4. Демонтажные работы

Данную процедуру рекомендуется проводить непосредственно перед установкой нового окна. В большинстве случаев старые выбрасывают, поэтому конструкцию можно вытащить вместе с креплением, а при необходимости раму распилить.

Шаг 1.Сначала снимается уплотнитель и теплоизоляция.

Шаг 3. Подоконник снимается, счищается цементный слой под ним.

Шаг 4 Примыкающие поверхности обрабатываются грунтовкой (об этом, кстати, многие монтажники забывают). В случае деревянного проема по периметру укладывается слой гидроизоляционного материала.

Внимание! Монтаж можно проводить при температуре не ниже -15ᵒС. Монтажная пена должна быть морозостойкой.

Этап 5. Установка пластикового окна

Шаг 1. Сначала по всему периметру расставляются деревянные клинья, на них устанавливается окно (выровнять конструкцию будет проще), только после этого оно крепится к стене. Подложки можно оставить – они будут служить дополнительными креплениями.

Шаг 2. Отсутствие подставочного профиля можно считать грубым нарушением норм ГОСТ, так как он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником.При отсутствии профиля они крепятся непосредственно к каркасу, что нарушает его герметичность.

Правильное расположение профиля стойки показано на схеме.

Шаг 3. Далее проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подходят из-за недостаточной точности измерения, поэтому лучше использовать .

Шаг 4.Если окно прямое, то его фиксируют анкерами. Для этого через заранее подготовленные отверстия в конструкции перфоратором просверливается стена (около 6-10 см). Фиксируются нижние анкеры (не до конца), еще раз проверяется ровность пакета, после чего крепятся остальные точки.

Внимание! Окончательная стяжка производится только после окончательной проверки. Не затягивайте слишком сильно, иначе конструкция «перекосится».

Цены на монтажные пены и очистители для монтажных пистолетов

Монтажная пена и очистители для монтажных пистолетов

Этап 6.Дренаж

Снаружи к профилю стойки саморезами крепится отлив. Стыки тщательно заделывают герметиком, чтобы предотвратить проникновение влаги внутрь конструкции.

Края отлива утапливаем в стены на несколько сантиметров, предварительно сделав углубления перфоратором.

Внимание! Перед установкой нижний слот также герметизируется.

Этап 7. Сборка окна

После фиксации анкеров стеклопакет вставляется обратно.

Шаг 1. Вставляется стекло и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка постучать по ним резиновой киянкой).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может происходить, если окно стоит ровно.

Шаг 3. По бокам заделывается монтажный шов. Пенополиуретан обеспечит качественную гидроизоляцию и предотвратит запотевание стекол. До и после герметизации стыки сбрызгивают водой для улучшения полимеризации.

Внимание! Швы заполняются не более чем на 90%, иначе конструкцию «поведет». Если все сделано правильно, после высыхания пена выйдет на несколько сантиметров.

Шаг 4. Периметр окна обклеивается специальной пароизоляционной лентой, а снизу используется материал с фольгированной поверхностью.

Этап 8. Установка подоконника

Шаг 1. Подоконник вырезается таким образом, чтобы он входил в проем и одновременно упирался в профиль подкладки.Остается небольшой зазор (около 1 см) для теплового расширения. В дальнейшем щель скрыта пластиком

Шаг 2 Под подоконник кладут деревянные клинья. Его нужно укладывать с небольшим уклоном в сторону помещения, а затем прикладывать чем-то тяжелым на некоторое время, пока пена не высохнет. Дополнительно подоконник можно закрепить анкерными пластинами.

Видео — Инструкция по установке пластиковых окон

выводы

Теперь вы знаете, как устанавливаются пластиковые окна, поэтому можете смело приступать к работе.Окончательную проверку всех элементов можно проводить только через 24 часа после окончания монтажа (тогда пена уже «схватится»).

Описанная технология вполне применима к , хотя и там есть свои нюансы – такие, например, как установка парапета для создания перегородки.

Узнайте, как это сделать правильно, из нашей новой статьи.

Добрый день всем!

Знание — сила, с этим не поспоришь.

Недавно ко мне обратился друг с вопросом, можно ли самому установить windows.

Решил построить загородный дом самостоятельно, чтобы занять себя, так сказать, после выхода на пенсию, и готовит информационную базу по каждому этапу.

А мне, как оконному специалисту, как раз пригодился. Краткий план действий я ему подкинул, а все вопросы решил подробно рассмотреть у себя в блоге.

Все принципы и нюансы установки оконных конструкций ищите далее по тексту.

Установка пластиковых окон своими руками не так сложна, как кажется на первый взгляд.

Однако, чтобы правильно установить пластиковое окно, необходимо знать некоторые вещи, без которых не обойтись.

Предлагаем Вашему вниманию инструкцию по самостоятельной установке пластиковых окон.

Технология и порядок установки пластиковых окон своими руками

Последовательность установки пластикового окна состоит из следующих шагов:

1. Демонтаж старых окон (если производится замена).
2. Подготовка нового пластикового окна.
3. Установка и выравнивание профиля стойки под будущее окно.
4. Крепежные элементы к оконной раме.
5. Создание углублений в стене в местах крепления крепежа.
6. Врезка и экспонирование пластикового окна на горизонтальном и вертикальном уровне.
7. Фиксация окна в проеме с помощью креплений в местах отверстий для них.
8. Запенивание (заполнение монтажной пеной) зазоров между пластиковым окном и оконным проемом.
9. Установка и выравнивание подоконника.
10. Наклонная установка.
11. Регулировка оконной фурнитуры.
12. Установка отлива с внешней стороны окна.

Последний пункт можно выполнять по окончании всех работ, если вы строите частный дом, коттедж.

Если вы проживаете в квартире, то установку отливов необходимо производить после врезки окон без стеклопакетов.

Для этого перед установкой окна снимают штапики (отвертку просовывают между штапиком и резиновой прокладкой и легкими ударами выбивают штапик из паза), после чего стеклопакеты удаленный.

Таким образом, через окно легко выровнять и установить отлив.

Перед установкой окна монтируется профиль стойки.

Это проще простого: уложить профиль в нужном месте, выровнять по горизонтали и запенить.

Но перед запениванием лучше поставить окно на профиль и посмотреть, нормально ли он впишется в оставшееся пространство.

Если вверху слишком много свободного места, то нужно что-то подложить под профиль.

Профиль стойки лучше вставлять прямо в нижний паз окна.

Если профиль не предусмотрен в упаковке, то под окно нужно подложить бруски на высоту подоконника, чтобы зафиксировать подоконник под нижним пазом окна. Когда установка стоечного профиля завершена, переходим к установке окна.

Для начала нужно прикрепить к окну крепеж, на котором оно будет держаться. Лучше всего использовать плоские анкерные пластины.Они должны располагаться перпендикулярно плоскости окна на расстоянии 10-20 см от углов рамы с каждой стороны.

Крепление к окну производится с помощью металлического шурупа длиной около 10 см (1 шуруп вкручивается в дюбель на конце анкерной пластины в раму снаружи, второй на другом конце пластины в стену а также в дюбель).

Если вставлять пластиковое окно без стеклопакета (с пустыми рамами), то крепежные винты вкручиваются с внутренней стороны рамы в стену дюбелями, но не до конца, чтобы не повредить конструкцию рамы.

Для дюбеля сначала нужно просверлить отверстие. Когда анкеры закреплены в окне, вставьте его в оконный проем и выровняйте.

После этого в будущих местах крепления анкерных креплений к стене пробиваем углубления под всю пластину крепежа, чтобы потом все крепление покрыть раствором и выровнять стену для установки откосов.

После фиксации пластикового окна в проеме еще раз проверьте его вертикальность и горизонтальность.Поэтому не стоит сразу закручивать саморезы в проем полностью.

Работу по выравниванию лучше делать вдвоем, чтобы один человек держал окно, а второй ставил бруски для выравнивания. Переходим к заполнению пространства между оконным проемом и пластиковым окном монтажной пеной.

Главное, чтобы пенообразование было стопроцентным. Если расстояние между окном и проемом более 2 см, то можно запенивать в 2 этапа с интервалом в 2 часа.

Внимание!

Важно! Всегда смачивайте поверхность водой перед вспениванием (например, с помощью распылителя). Только так пена будет максимально сцепляться со структурой стен.

Если вы устанавливаете окно при температуре ниже 5 градусов, то используйте всесезонную или зимнюю монтажную пену. Если температура выше 5 градусов, подойдет любая пена.

Пена должна сохнуть не менее полдня. После этого его необходимо закрыть от пагубного воздействия солнечных лучей.Делается это либо обычным раствором, либо плиточным клеем, либо защитной непроницаемой пленкой.

Установка подоконника требует предварительной обрезки лишней длины, так как он идет с запасом по размеру.

Для этих целей отлично подойдет электролобзик или болгарка. Затем следует придвинуть подоконник к подставочному профилю (если он есть) и выровнять.

Если после выравнивания между подоконником и проемом остался большой зазор, то его лучше заделать раствором, предварительно сняв подоконник.

Если все нормально, то достаточно простого вспенивания. Не забудьте поставить колпаки на подоконник. Подоконник желательно вырезать так, чтобы он четко входил в проем вместе с заглушками. Заглушки лучше всего приклеивать к подоконнику суперклеем.

После выравнивания подоконника его необходимо проверить на проседание, нажав рукой в ​​нескольких местах.

Полезный совет!

Если все нормально, то можно приступать к запениванию, предварительно придавив подоконник тяжелыми предметами (например, несколькими бутылками с водой) во избежание вздутия от пенополиуретана.На следующий день излишки пены под подоконником можно удалить обычным ножом.

Кстати, можно установить подоконник с очень небольшим уклоном от окна (буквально 2-3 градуса), чтобы возможный конденсат не просачивался между окном и подоконником.

Установка откосов на пластиковые окна своими руками

Перед установкой откосов нужно удалить ножом излишки пенопласта по периметру рамы (делать это нужно очень осторожно, чтобы не повредить оконный материал).Для установки откосов берутся панели ПВХ и нарезаются нужной длины (две – на высоту проема, третья – на ширину проема).

После вертикального выравнивания крепление осуществляется на монтажную пену.

А чтобы пенопласт не отталкивал панели от стены, их нужно приклеить к стенам малярным скотчем (желательно в трех местах). После того, как пена схватится, нужно сделать окончательное обрамление по торцам панелей. Для этого есть F-образный профиль (благодаря такой конструкции он вставляется между стеной и планкой).

Установка отливов на пластиковые окна своими руками

Отлив монтируется очень просто: сначала он вставляется в паз под окном, а затем выравнивается, прижимается, крепится саморезами к профилю стойки и запенивается.

После установки металлопластиковых окон производится регулировка фурнитуры, ставится москитная сетка. Настройка окон — это отдельная тема, которая будет рассмотрена в следующих статьях.

источник: gold-cottage.ru

Установка пластикового окна ПВХ своими руками не представляет особой сложности.

Для этих действий не нужно обладать особыми навыками или специальным профессиональным оборудованием.

Естественно, качественные пластиковые стеклопакеты стоят вполне ощутимых денег, но стоимость на них можно уменьшить, если установить пластиковые окна самостоятельно.

В этом случае экономия, ориентировочно, составит от 40 до 70 долларов США. (долларов США) и выше, на каждый самоустанавливающийся стеклопакет.

Как раз в этой статье нашего блога по строительству и ремонту своими руками мы подробно рассмотрим вопрос самостоятельной установки пластиковых окон.

В конце статьи вы также найдете тематическое видео по установке пластиковых окон своими руками по ГОСТу.

Установка пластикового окна — шаги:

1. Способы установки — есть два способа установки окна с распаковкой и без.
2. Крепеж — виды крепежа, схема, глубина погружения крепежа.
3. Электроизоляционные материалы — что такое ПСУЛ и диффузионная лента, что где разместить — схема.
4. Подготовка проема — как правильно подготовить проем.
5. Монтаж отлива — схема, рекомендации по применению монтажной пены.
6. Сборка окна — собираем окно после распаковки.
7. Установка подоконника — рекомендации, практические советы.
8. Установка откосов — установка пластиковых откосов своими руками по шагам, схема.

На сегодняшний день существует два метода установки металлопластиковых окон:

— с распаковкой окна и без такого действия.

Способ установки с распаковкой осуществляется с предварительным процессом разборки стеклопакета:

— удалить скобы

— стекло снимается с рамы и откладывается в определенном месте до момента установки.

После этого рама крепится к поверхности стены дюбелями (сквозными), а затем обратно устанавливаются штапики и стеклопакеты. Отметим, что этот способ установки пластиковых окон имеет ряд нюансов, на которых мы и остановим ваше внимание.

Потому что именно этот более трудоемкий, но более безопасный способ (для пластиковых стеклопакетов) установки мы выбрали для написания статьи и, конечно же, он присутствует и в видео установки пластиковых окон своими руками.

Полезный совет!

При снятии стеклопакета необходимо быть очень осторожным, так как неосторожные манипуляции со штапиками могут привести к образованию на них сколов и царапин.

Стеклопакеты могут случайно разбиться при их снятии и переносе, но если все делать аккуратно, то ничего страшного не произойдет.

Если этот процесс производить без распаковки, то снятие стекол и штапиков не требуется, так как цоколь крепится к стене с помощью предварительно установленных на наружной площадке креплений.

Но этот вид крепления не подходит для объемных окон, имеющих большую массу.

Из этого делаем вывод, что использование первой технологии установки окна своими руками более просто и целесообразно, но хватит теории, приступим к практике.

Окно обычно состоит из нескольких частей. Эти детали могут быть глухими или представлять собой открывающуюся створку.

Давайте теперь рассмотрим, как снять стеклопакет с глухой части окна и как правильно демонтировать открывающуюся створку.

Снятие стекла.

После того, как окно Вам доставлено, перед его установкой необходимо снять стеклопакеты с глухих (не открывающихся) частей окна.

Обычно при доставке нового стекла штапики (штапик представляет собой пластиковую направляющую, которая непосредственно держит стеклопакет) забиваются не полностью и их можно легко демонтировать.

Если все же штапики были утоплены до конца на заводе-изготовителе, необходимо вставить в шов между штапиком и оконной рамой небольшой шпатель и осторожно постукивать киянкой (деревянным молотком), направленной от центра окно к его периферии, попробуйте демонтировать штапики (их 4 шт.).

После того, как штапики поддаются и начинают выходить из пазов, начинают выпадать пластиковые хомуты, их необходимо собрать, так как они нам понадобятся в момент монтажа штапиков обратно.

Думаем не стоит напоминать, что все нужно делать очень аккуратно, чтобы не разбить дорогой стеклопакет.

Лучше всего выполнять эту операцию вдвоем, так как держать стеклопакет, который весит в среднем 30 кг, и делать что-то параллельно — задача не из легких.

И еще, хранить снятые стеклопакеты необходимо на чистой твердой поверхности, а еще лучше прислонить стеклопакет (стеклопакеты) к стене, если их несколько , затем проложите между ними слой мягкой чистой тряпки.

Для того, чтобы снять открывающиеся створки пластикового окна, необходимо приоткрыть его, чтобы получить доступ к петлям.

Демонтаж открывающейся створки нужно начинать с разбора верхней петли.

Для этого нужно снять шпиндель (вращающийся вал внутри петли), сначала нужно надавить на него сверху (скорее всего отверткой), после чего часть этого вала появится снизу.

Подцепив пассатижами нижнюю часть шпинделя, выводим его, соответственно, вниз.

После демонтажа верхней петли необходимо немного отклонить окно от горизонтальной оси, нижняя петля позволит это сделать, затем приподнять створку примерно на 5 см.

После этого створка также снимется со второй нижней петли. Для выполнения этого демонтажа хорошо бы вызвать напарника, который вас застрахует, так как массы как створок, так и стеклопакетов, как мы уже отмечали, в среднем составляют 30 кг.

Крепеж.

Крепежи, в нашем случае это анкерные болты, распределяются по всему периметру начиная с краев, при этом максимальное расстояние между болтами 700 мм, минимальное 150 (см. схему ниже).

Также крепеж должен располагаться возле импостов (импост – горизонтальная или вертикальная планка, разделяющая окно на части) как сверху, так и снизу, чтобы конструкция пластикового окна была жесткой.

Типы крепления.

По ГОСТу существует три вида крепления:

1. Крепление шурупом к бетону.
2. Дюбель-гвозди с анкерными пластинами.
3. Крепление с помощью анкерного болта.

При установке пластиковых окон пвх своими руками по ГОСТ выбираем способ крепления с помощью анкерных болтов. Это один из самых сложных и в то же время самых прочных видов креплений, где можно не думать о весе окна.

Крепление с помощью анкерного болта.

• бетон — 40 мм
• полнотелый кирпич — 40 мм
• кирпич решетчатый — 60 мм
• поризованные блоки натуральный камень- 50 мм

Установка пластикового окна по ГОСТ предполагает использование специальных теплоизоляционных материалов, это продиктовано тем, что влажность внутри помещений выше, чем снаружи, поэтому часть влаги проникает в шов даже при установленной пароизоляционной ленте.

Если внешний контур стыка сделать таким же плотным, как и внутренний, то в стыке будет постепенно скапливаться влага, что приведет к потере его теплозащитных качеств, поэтому при устройстве монтажных стыков всегда необходимо следовать принципу внутри плотнее, чем снаружи.

Для этих целей используется ПСУЛ (предварительно спрессованная уплотнительная лента). Если расстояние между нижним профилем и несущей стеной менее 40 мм, применяют ПСУЛ, если это расстояние более 40 мм, то диффузионную ленту с аналогичными свойствами.

ПСУЛ, как и лента диффузионная, наклеивается на оконную раму, они предназначены для защиты монтажной пены от воздействия внешней среды, а также для того, чтобы в процессе эксплуатации пластиковых окон из монтажного шва могла выходить влага. .

Из всего вышеизложенного делаем вывод, что в идеале необходимо использовать диффузионную ленту внизу окна, а ПСУЛ сверху и по бокам оконного профиля.

Пример с диффузионной лентой вы можете увидеть в видео установки пластикового окна своими руками, представленном в конце поста, а применение ПСУЛ схематично показано на схеме ниже.

Подготовка к открытию.

Проем необходимо очистить от мусора и пыли. При необходимости края проема необходимо выровнять и укрепить.

После всех этих процедур необходимо смочить поверхность проема водой для улучшения адгезии (Адгезия — слипание поверхностей разнородных твердых и/или жидких тел).

Рама оконного блока устанавливается в проем, при этом рама не должна располагаться на поверхности проема, а должна быть установлена ​​на несущие опоры, для этого можно использовать пластиковые клинья.

Эти клинья устанавливаются под угловые и ригельные соединения рамы и их должно быть не менее трех.

Для выравнивания приложите уровень к месту расположения штапика, так как отогнутая часть на практике получается не всегда ровной, из-за того, что в момент сверления она могла деформироваться.

После этого необходимо взять дрель с прилагаемым уровнем и просверлить отверстия в оконной раме и далее в стене.

После этого в просверленные отверстия необходимо вставить анкерные болты, но не до конца, чтобы можно было выровнять раму.

После того, как все анкерные крепления установлены в отверстия, перепроверяем, ровно ли установлена ​​рама и если все в норме, утапливаем анкерные болты и вкручиваем анкер, в этот момент происходит расклинивание, и рама уже «намертво» закреплены в оконном проеме.

Установка отлива.

Следующим этапом установки окон ПВХ своими руками является установка отлива. Отлив можно заказать у производителя окна, а можно использовать старый, если он конечно в хорошем состоянии.

Отлив крепится к профилю стойки несколькими саморезами (см. схему).

Пришло время, когда необходимо использовать монтажную пену.

В процессе производства температура баллона с пенополиуретаном должна быть не ниже 20 градусов С.

Поэтому в холодное время года при отрицательных температурах необходимо надевать специальные покрытия, как на ствол пистолета-аппликатора, так и на сам цилиндр.

Внимание!

Монтажная пена применяется при зазорах от 10 до 60 мм, но при ширине более 60 мм рекомендуется уменьшить оконный проем за счет менее дорогого строительного материала — например, кирпича или пенопласта.

Окно в сборе.

После того, как мы смонтировали оконную раму и отлив, все наружные работы по установке окна ПВХ своими руками завершены и можно возвращать створку и стеклопакет.

Сначала установите стекло.

Для этого вставляем стеклопакет в установленную раму, было бы хорошо, если бы ваш напарник держал стеклопакет в этом положении, а вы в этот момент вставляли штапики на направляющие и легкими ударами молотком усадил их на свои места (не забываем про пластиковые клипсы).

Затем необходимо установить створку окна, для этого нужно приподнять створку и выровнять петли, затем вставить шпиндель снизу и прижать их до упора (здесь также можно использовать киянку и легкие удары).

При установке подоконника его необходимо предварительно вырезать.

Затем плотно прикрепляем к стойке профиль, после этого выравниваем подоконник уровнем и кладем различные материалы.

Подоконник может иметь небольшой уклон от окна для стока конденсата, но ни в коем случае не должен провисать.

Через 12 часов, когда пена затвердеет, груз можно снять, а излишки пены нужно срезать.

Полезный совет!

Груз предназначен для предотвращения деформации подоконника пенопластом в процессе высыхания.

Крайне нежелательно, чтобы между подоконником и рамой был зазор, если все же он остался, его необходимо заделать силиконом. Надо постараться избежать образования такого разрыва.

Первое, что нужно сделать при установке откосов, это прикрепить деревянную планку по периметру окна (внутренний периметр оконного проема, см. фото).

Закрепите винтами длиной примерно 95 мм.

Штанга не должна выступать из оконного проема, а должна быть, как говорится, вровень.

Чтобы скаты были ровными, необходимо выровнять планки уровнем.

После этого прикрепляем П-образный стартовый профиль к внешней раме окна. Крепление осуществляется на жучки-саморезы, которые вкручиваются прямо в оконную раму.

В этот профиль будут вставляться откосы, поэтому внешние края необходимо соединить максимально точно.

Следующий шаг — установка Ф-профиля, он крепится строительным степлером.

Паз такого профиля располагается напротив паза П-образного профиля; в эти пазы будут укладываться откосы. У той части, которая находится над окном, аккуратно вырезается F-образный паз либо ножом, либо ножницами для железа, потому что этот паз перекрывает верхнюю часть окна.

После того, как по всему периметру установлены П-образные и F-образные профили, можно вставлять откосы. Если у вас не получается подогнать швы ровно, то можно промазать их белым силиконом.

источник: remont-s-umom.blogspot.ru

Сегодня я расскажу вам о том, как своими руками установить 8 пластиковых окон и входную дверь за один день.

Эта работа не требует специальных навыков или дорогостоящего оборудования.

Но, конечно, есть много нюансов, на которые обязательно стоит обратить внимание. И конечно есть несколько секретов, как сэкономить при заказе.

Я использовал оптимальные по теплотехническим характеристикам окна

— с четырехкамерным оконным профилем
— и двойным остеклением
— а также усиленной входной дверью.

Кстати, именно дверь составила почти половину стоимости заказа.

А общие затраты составили 40 тысяч рублей за комплект и еще 4,5 тысячи рублей за доставку. Как купить окна по той же цене — в конце статьи.

1. Начнем!

2. Имеем свежепостроенный газобетонный дом, в котором необходимо установить 8 окон и одну входную дверь.

В первую очередь снимаем все размеры с проемов.

Как вы помните, я сделал накладные четверти по периметру проемов с трех сторон (четверть снизу не нужна — там будет подоконник).

Для четверти использовал стандартные газобетонные блоки толщиной 5 см, которые устанавливались как и вся кладка на монтажную пену.

Глубина окон при монтаже должна быть не менее 1/3 толщины стены.

Также стоит отметить, что не стоит пытаться делать проемы под стандартные размеры окон – технология их производства автоматизирована и разницы в стоимости между стандартным размером или окном на заказ нет.

Окончательные размеры окна считаются с учетом следующих факторов. Сбоку и сверху от каркаса до стены должен быть зазор в 1 – 2 сантиметра с каждой стороны, который будет заполнен монтажной пеной.

Снизу на всех окнах с завода есть подставочный профиль высотой 3 сантиметра, который нужен для удобной установки подоконника.

Плюс, под накладным профилем также должен быть зазор около 1 сантиметра для монтажной пены.Итого, грубо говоря, от внутренних размеров проема нужно отнять 4 сантиметра по горизонтали и 6 сантиметров по вертикали.

Не стоит увлекаться и вставлять рамку в проем без зазора, т.к. заливать монтажную пену в зазор менее 5 мм будет крайне неудобно.

3. Важно знать, что открывающиеся секции значительно удорожают конструкцию любого окна. Поэтому, если стоит цель сэкономить, нужно максимально использовать глухие неоткрывающиеся окна.

В случае с одноэтажным загородным домом нет проблем выйти на улицу помыть окна, а для проветривания можно сделать открывающуюся фрамугу (за счет конструктивных особенностей она в разы дешевле распашной механизм, но при этом его ширина должна быть значительно больше высоты, точнее, его высота не может превышать 50 сантиметров).

Преимущество глухой секции еще и в том, что вы не теряете полезную площадь остекления. В моем случае 5 глухих окон размером 60х60 см, два глухих панорамных окна 1.4х1,7 метра, одно поворотно-откидное окно 0,6х1,3 метра и входная дверь с частичным остеклением 0,9х2,3 метра.

В указанную цену входят только окна и дверь (включая петли, ручки и замки). Отдельно мне нужно было купить анкерные пластины, дюбеля, саморезы, ленту уплотнительную ПСУЛ, монтажную пену, подоконники и отливы на общую сумму 3,5 тыс. руб.

4. Нам потребуются: шуруповерт со сверлом по бетону, монтажная пена с пистолетом, лента ПСУЛ, монтажные пластины, дюбели для газобетона и саморезы.

Внимание!

Еще раз хочу обратить ваше внимание на то, что на измерительном инструменте экономить нельзя.

5. Закрепить оконную раму можно двумя способами: сквозным креплением с распаковкой стеклопакета и с помощью анкерных пластин.

Первый способ требует больше времени и навыков.

В частности, вам нужно будет аккуратно вытащить стеклопакет из рамы, а затем установить его на место.

Удерживающие его штапики обычно крепятся очень плотно и чтобы не поцарапать края, потребуется специальный шпатель и терпение.

Плюс, если речь идет об установке в две руки, то при больших окнах проблема будет в том, что снятый стеклопакет нельзя наклонить, в отличие от рамы, в которую он установлен.

Кроме того, сквозное крепление требует точной фиксации при сверлении и обязательно потребуется помощник. Гораздо проще монтаж осуществляется на монтажные пластины.

Полезный совет!

Каждая такая тарелка стоит 10 рублей. Их нужно устанавливать из расчета 1 плита на каждые 50 сантиметров.

Пластина устанавливается проточкой в ​​паз рамы и фиксируется саморезом со сверлом (для просверливания металлической рамы внутри рамы).

6. После этого на наружную сторону каркаса со всех сторон, кроме основания, наклеивается лента ПСУЛ – предварительно обжатая уплотнительная лента.

Используется при установке окна в проем с четвертями.

Назначение ленты – защита монтажной пены от ультрафиолетового излучения и, как следствие, разрушения.В холодное время года проще установить окна, т.к. лента очень медленно расширяется на морозе.

7. Шестиметровый рулон ленты ПСУЛ стоит 140 руб. При креплении ленты с внешней стороны рамы желательно отступить 1-1,5 см от края, особенно если получаются глубокие четверти.

Это нужно сделать, чтобы при заливке монтажной пены между рамой и стеной она не попала на ленту ПСУЛ.

8. Теперь приступим к оконному проему.Его геометрические размеры идеальны, а основание идеально совпадает с уровнем горизонта.

Это происходит само собой при строительстве из газобетона, если соблюдать технологию и выравнивать каждый следующий ряд кладки под ноль. Установку я начал с маленьких глухих окон и они отличаются от остальных тем, что у них не будет подоконников. Поэтому мы не будем использовать профиль стойки.

9. Прикладываем окно и размечаем место под крепежные отверстия.Сверлим и устанавливаем специальные винтовые дюбели для газобетона.

Стоит обратить особое внимание, что не стоит пытаться забить их одним ударом, особенно если они расположены близко к краю блока — есть риск отломить кусок блока. После этого наживляем саморезы через монтажные пластины.

10. Следующая наша задача установить окно строго вертикально.

В случае с маленькими окнами это не составит труда, т.к.не будет диагонального перекоса окна и достаточно замерить в любой точке рамы. После этого закручиваем саморезы на монтажных пластинах и вынимаем кусок ламината у основания.

Внимание!

Любое окно должно быть закреплено настолько прочно, чтобы его можно было удержать в проеме исключительно на монтажных пластинах.

Монтажная пена применяется в основном для заполнения пустот и теплоизоляции, а не для механической фиксации каркаса в проеме.

11.С большими окнами придется повозиться. Масса каждого более 80 килограммов и в одиночку поднять его в проем будет непросто.

Я построил лестницу из блоков и постепенно поднял окно на 5 сантиметров вверх.

3 с каждой стороны, кроме нижней.

Здесь нужно внимательно следить за вертикальностью рамы и применять уровень во всех углах.

Внизу больших окон был опорный профиль, в который будет устанавливаться подоконник.

Непосредственно под опорный профиль я также подложил пластину ламината, которую снял сразу после крепления анкерных пластин к стене.

12. Окно поворотно-откидное в 2 раза меньше, но для него решил использовать 8 анкерных пластин, т.к. открытая створка добавит нагрузку на раму.

В среднем на установку одного окна уходит около 30 минут. И очень серьезная ошибка, которую совершает большинство — защитную пленку с рамы нужно снимать сразу после установки.

Полезный совет!

Даже если вы ставите окна в начале ремонта, пленку необходимо сразу же снять.

Если этого не сделать, то оторвать будет сложнее, к тому же пластик будет выгорать неравномерно (актуально для внешней стороны рамы).

13. Идите к входной двери. Это усиленная дверь на 3-х петлях с полной рамкой по периметру. Открывать внутрь гораздо удобнее, чем наружу.

Но у большинства людей сложился стереотип, что дверь надо открывать наружу.При установке дверной коробки самое главное – обеспечить равномерное прилегание по периметру.

Для крепления двери я использовал 10 анкерных пластин. Особое внимание следует обратить на вертикальность боковых стенок дверной коробки в двух плоскостях.

Для надежности фиксацию каждой анкерной пластины можно дополнить вторым саморезом. Как и в случае с окнами, дверь должна быть полностью функциональной, если она удерживается только анкерными пластинами.

Он не должен коробиться при открытии и должен плотно прилегать по периметру в закрытом состоянии.

14. Теперь берем пистолет с пенополиуретаном. Наличие пистолета обязательно. позволяет регулировать количество пены.

Полезный совет!

С пеной есть нюансы, которые обязательно нужно знать.

Первое — поролон боится ультрафиолета и его нужно закрывать от солнечных лучей. С внешней стороны окна для этого есть лента ПСУЛ, с внутренней стороны необходимо откосы оштукатурить или, как вариант, закрасить краской.Что касается нанесения пенопласта, то его категорически нельзя резать.

Образовавшаяся на нем оболочка защищает внутреннюю открытую ячеистую структуру от впитывания влаги и последующего разрушения. Поэтому шов между рамой и стеной нужно заполнять ровно по объему, чтобы лишнее не выступало.

Важно не переборщить с глубиной насадки пистолета, т.к. не забываем, что снаружи у нас лента ПСУЛ и она не должна соприкасаться со свежей пеной.

Примерно через 5-10 минут после заполнения швов пеной стоит визуально проверить ее состояние и при необходимости аккуратно утрамбовать (пока не застыла, сделать это несложно). Если работы ведутся при температуре ниже +5 градусов, необходимо использовать специальную зимнюю пену.

Скорее всего не во всех углах рамка строго вертикальна. Это можно исправить, отрегулировав петли и замок.

16. Готово! Окна и двери необходимо оставить на сутки до полного застывания пены.И мы переходим к завершающему этапу.

17. Берем пластиковые подоконники глубиной 20 сантиметров.

Всего мне нужно 3 подоконника: два по 140 см и один длиной 70 см. Готовый подоконник длиной 150 см обошелся мне всего в 200 рублей. Электролобзиком отрезаем лишнее и устанавливаем под раму в профиль стойки.

Следует учитывать, что глубина подоконников в раму составляет 2 сантиметра, это важно при выборе глубины.

Внимание!

Перед установкой не забудьте снять защитную пленку по периметру.

Подоконник устанавливаем либо строго горизонтально, либо с небольшим (1 градус) уклоном от окна.

18. Края закрываем специальными пластинами, которые следует приклеить на суперклей.

В качестве опоры при выставлении уровня можно использовать обрезок от самого подоконника или деревянный брусок. После этого нагружаем подоконник сверху, чтобы он не поднимал его монтажной пеной.

И залить пеной низ всей плоскости основания.Как и в случае с оконными рамами, расширение пены следует контролировать, а не резать ножом. Просто утрамбуйте его, пока он не затвердеет.

19. Финальный аккорд установка отливов. Нарезаем по длине, крепим к оконной раме с помощью саморезов (предварительно промазав стык силиконовым герметиком), заливаем основу монтажной пеной и нагружаем.

20. Готово!

Не забудьте снять защитную пленку с рам, подоконников и отливов.В установке окон нет ничего сложного и с таким объемом работы вы справитесь в одиночку.

Сделав эту работу своими руками, я сэкономил на установке более 15 тысяч рублей.

В настоящее время все больше людей отдают свой выбор в пользу металлопластиковых окон. Такими стеклопакетами оснащают и обычные квартиры, и загородные дома, и шикарные загородные особняки. И довольно часто люди устанавливают новые окна своими руками. В зависимости от выбранного способа установки и навыков установщика процесс установки одного окна займет от полутора часов до полдня.Технология установки окон предельно проста и понятна. Он не требует использования каких-либо сложных инструментов. Главное, придерживаться порядка монтажа и соблюдать все требования, продиктованные технологией монтажа.

Необходимые замеры перед заказом пластиковых окон

Правильная установка новых окон требует точного измерения оконного проема. Кроме того, важно знать особенности установки окон в проемы с четвертью.Такие оконные проемы обычно встречаются в зданиях из пенобетона. Они помогают значительно снизить потери тепла. Основное отличие состоит в том, что в проем без четверти устанавливается окно длиной на 50 мм меньше длины проема. От измеренной ширины необходимо отнять 30 мм. По контуру проема оставить зазоры 15 мм для запенивания. В соответствии с действующими ГОСТами по периметру необходимо оставлять 20 мм. Снизу дополнительно оставить 35 мм под подоконником.

Если установка окон ПВХ будет производиться в оконный проем с четвертью, замерьте в самом узком месте. При заказе добавьте 30 мм к ширине окна. Длину менять не нужно.

Как правило, окно устанавливают не по центру проема, а на расстоянии примерно 1/3 глубины от внешней плоскости. Если установка окон ПВХ производится своими руками, то владелец может двигать конструкцию в любом удобном для него направлении.Заранее учитывайте смещение и учитывайте данный параметр при заказе отливов и подоконников.

К ширине отлива и подоконника, определяемой в соответствии с расположением окна, прибавить по 50 мм. При расчете ширины подоконника дополнительно учитывайте такой показатель, как расположение батареи.

Подоконник должен наполовину закрывать радиатор. Добавьте 20 мм, чтобы вставить изделие под основание окна ПВХ. Запас по длине должен быть не менее 80 мм.Но лучше особо не экономить и добавить 150 мм, чтобы в дальнейшем можно было без проблем красиво обрезать подоконник. Вместе с отливом и подоконником вам предложат заказать боковые пластиковые заглушки. Вам не нужно отказываться от них.

Вернуться к индексу

Какой способ крепления рамы выбрать?

Монтаж окон ПВХ не зависит ни от размера камеры стеклопакета, ни от количества внутренних камер в профиле.Порядок установки изделия может меняться только с учетом материала стен и размера окна. Подходящий способ крепления и установки окон ПВХ выбирается в соответствии с перечисленными параметрами. Для крепления оконной конструкции можно использовать:

1. Дюбели или анкеры, которые врезаются в стены через имеющиеся или заранее подготовленные сквозные отверстия в профиле.
2. зубчатых пластин. Они запрессованы в профиль. Их крепят к стене и фиксируют шурупами.

Практика показывает, что первый вариант самый надежный. Чаще всего используется при установке тяжелых и больших окон. В случае сквозного крепления окно нормально выдержит многократные ударные нагрузки, неизбежно возникающие при повороте и наклоне. оконные створки. Кроме того, с помощью анкеров установщик получает возможность максимально точно отрегулировать горизонталь и вертикаль устанавливаемого изделия.

Те, кто устанавливает окна с глухими стеклопакетами, т.е.е. без навесов и створок, больше интересует установка с использованием анкерных пластин. Эти изделия спрятаны под откосы, поэтому не будут портить внешний вид. Если стены дома из кирпича или бетона, то рекомендуется подготовить небольшие углубления для плит. Они избавят от необходимости наносить выравнивающий слой перед устройством откоса.

Иногда оба метода используются в комбинации. Через нижний профиль и боковые части каркаса в стены заглубляются анкеры, а для фиксации конструкции используются пластины.Если окна устанавливаются в здании из дерева, то от использования плит лучше отказаться, т.к. они ослабевают через короткое время. В этом случае предпочтительнее оцинкованные саморезы.

Вернуться к индексу

Что нужно знать владельцу деревянного дома?

Процесс установки окон ПВХ очень сильно зависит от материала стен. В случае кирпичных и пенобетонных конструкций отличия сводятся только к глубине заложения анкеров.С проемами из бруса и сруба все немного сложнее.

Если стены дома деревянные, нужно помнить ряд важных правил. Во-первых, приступать к установке окон ПВХ в деревянном доме рекомендуется не ранее чем через год, а еще лучше через 2 года после завершения строительства дома. Это требование продиктовано тем, что за это время материал дает усадку. Клееный брус характеризуется наименьшим значением и периодом усадки.Во-вторых, окна не устанавливаются прямо в проем. Продукт может быть установлен только в деревянном ящике. Он защитит окно ПВХ от деформации. Блок не должен иметь никаких дефектов, следов поражения насекомыми, гнили и т. д. Перед началом любых работ древесину в обязательном порядке необходимо обработать антисептиком.

Через 1-2 года усадка полностью не прекращается, но уже не такая сильная. После установки окон ПВХ и завершения отделочных работ это тоже произойдет.Именно поэтому вверху между коробкой и проемом нужно оставить зазор в 30-70 мм. Величина этого зазора выбирается с учетом типа и влажности строительных материалов. После завершения монтажа этот зазор нужно заполнить джутом и закрыть наличниками.

Строительные нормы

не устанавливают четких рекомендаций относительно материалов для подоконников и отливов. Как правило, используются стандартные отливы, которые идут в комплекте с окном ПВХ. Подоконник может быть деревянным или полимерным.Нижний профиль можно опереть непосредственно на деревянный подоконник, т.е. при желании можно установить это изделие перед установкой окна. Или можно не избавляться от старого подоконника, если он нормально сохранился.

Опытные строители дают очень полезные советы, которых нет в нормативных документах, но они будут полезны всем, кто решит выполнить самостоятельный монтаж окон ПВХ. Древесина проницаема. Если не принять никаких мер в этом отношении, эти испарения будут постепенно ухудшать свойства пены.А чтобы пена не увлажнялась, по линии ее нанесения следует наклеить ленту из вспененной полиэтиленовой фольги.

Вернуться к индексу

Подготовка проема и окна к установке

Прежде чем приступить к дальнейшим работам, подготовьте инструменты для установки окон ПВХ. Вам понадобится следующее:

1. Отвертка.
2. Пистолет для пены и непосредственно пена.
3. Уровень.
4. Электролобзик.
5. Перфоратор.
6. Набор шестигранных ключей.
7. Карандаш.
8. Критерий.
9. Канцелярский нож.

После демонтажа старого окна тщательно очистите проем от краски и мусора. Если стены вашего дома выполнены из дерева, вам придется дополнительно планировать верхний слой, если новое окно монтируется в уже отслужившую некоторое время коробку. Эта предварительная обработка обеспечивает более прочное сцепление пенопласта с верхним слоем.

Строители рекомендуют использовать пену для заполнения зазора только в том случае, если зазор между проемом и рамой не превышает по размеру 40 мм.Если щели больше, то лучше частично заполнить их пенопластом, гипсокартоном и другими доступными материалами. Например, в доме из бруса можно использовать отрезки того же бруса.

Сначала нужно снять створку с рамы. Для этого вытяните булавку из верхней петли. Его можно аккуратно поддеть отверткой или пассатижами. После этого снимите створку с нижней петли. Если окно глухое, нужно снять с него стеклопакет. Сначала берутся продольные штапики, после них – поперечные.Бисер легко снимается шпателем или широким ножом. Достаточно вставить в щель вспомогательный инструмент и начать постепенно сдвигать его. Будьте осторожны, чтобы не повредить стекло.

Если окно маленькое, его можно вставить с помощью монтажных планок, не снимая предварительно стеклопакет или створку. Если есть возможность не нарушать целостность заводской конструкции, то лучше этого не делать. Возьмите створку или стеклопакет и прислоните изделие к стене под небольшим углом, поставив на ровную горизонтальную поверхность, предварительно застеленную плотным картоном или каким-нибудь мягким материалом.

Ни в коем случае не кладите стеклопакеты и створки плашмя. Также запрещается ставить их перекошенными. Даже из-за мельчайшего камешка под основанием в изделии может появиться трещина. Снимите защитную пленку с внешней стороны рамы. Лучше сделать это сразу, т.к. в дальнейшем этот процесс потребует гораздо больше усилий.

Разметить места для установки креплений. Строители рекомендуют устанавливать крепления с шагом 40 см.В соответствии с действующими государственными стандартами шаг не должен превышать 70 см. Стандартные отступы от импоста и уголков 15 см. Если вы устанавливаете окно ПВХ с помощью пластин, заранее прикрепите их к раме. Для этого используются саморезы.
