ГОСТ 32614-2012 (EN 520:2009) Плиты гипсовые строительные. Технические условия
ГОСТ 32614-2012
(EN 520:2009)
МКС 91.100.15*
_____________________
* По данным официального сайта Росстандарта
ОКС 91.100.10; 01.040.91, здесь и далее. —
Примечание изготовителя базы данных.
Дата введения 2015-01-01
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН ООО «Кнауф Сервис» на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 4 июня 2012 г.
N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по | Сокращенное наименование национального органа государственного управления строительством |
Азербайджан | AZ | Государственный комитет градостроительства и архитектуры |
Армения | AM | Министерство градостроительства |
Киргизия | KG | Госстрой |
Молдова | MD | Министерство строительства и регионального развития |
Россия | RU | Министерство регионального развития |
Таджикистан | TJ | Агентство по строительству и архитектуре при правительстве |
Узбекистан | UZ | Госархитектстрой |
4 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 520:2009* Gypsum plasterboards — Definitions, requirements and test methods (Гипсокартонные плиты.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия — модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2014 г. N 429-ст межгосударственный стандарт ГОСТ 32614-2012 (EN 520:2009) введен в действие в качестве национального стандарта Российской Федерации с января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты».
В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В настоящий стандарт внесены следующие изменения по отношению к европейскому региональному стандарту:
1 Из текста и раздела «Нормативные ссылки» исключены ссылки на европейские региональные стандарты, не принятые в качестве межгосударственных стандартов.
2 Исключен подраздел 3.4, т.к. обозначения и сокращения, приведенные в данном подразделе, не применяются предприятиями-изготовителями гипсовых плит.
3 Требования пожарной безопасности (подраздел 4.2) и к количеству выделяемых вредных веществ (подраздел 4.
6) приведены в соответствие с требованиями межгосударственных стандартов.
4 Настоящий стандарт дополнен требованием к содержанию естественных радионуклидов (подраздел 4.6), выделенным в тексте курсивом.
5 Требования к прямоугольности и метод определения прямоугольности гипсовых плит приведены в соответствие с действующими межгосударственными стандартами и выделены в тексте курсивом.
6 Исключен метод определения массы картона, т.к. данный показатель контролируется при входном контроле материалов, применяемых для изготовления гипсовых плит, в соответствии с технологическим регламентом.
7 Исключены методы испытания систем, включающих в себя гипсовые плиты, приложение ZA, содержащее сведения о пунктах европейского регионального стандарта, соответствующих положениям Директивы ЕС в части строительных материалов.
8 Раздел 6 дополнен общими положениями в части правил приемки гипсовых плит (см.
6.4), выделенными в тексте курсивом.
9 Стандарт дополнен разделами «Транспортирование и хранение» и «Указания по применению». Указанные разделы выделены в тексте рамкой из тонких линий.
10 Стандарт дополнен справочным приложением ДА, в котором приведены сведения о соответствии обозначений типов плит, принятых в ГОСТ 6266 и настоящем стандарте.
1 Область применения
Настоящий стандарт распространяется на гипсовые плиты, применяемые в строительстве для обшивки стен, устройства перегородок, потолков и др. конструкций с последующим нанесением на них декоративного покрытия или гипсовой шпаклевки, или штукатурки, для обшивки строительных конструкций с целью их огнезащиты, в тепло- и звукоизоляционных системах, и устанавливает требования к следующим характеристикам плит: прочность при изгибе (разрушающая нагрузка при изгибе), стойкость против воздействия ударных нагрузок, пожарно-технические характеристики, паропроницаемость, теплопроводность и другие дополнительные характеристики, необходимые для оценки качества плит в зависимости от целей их применения, а также методы определения характеристик и процедуру оценки соответствия.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 6266-97 Листы гипсокартонные. Технические условия
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 12605-97 (ИСО 535-91) Бумага и картон. Метод определения поверхностной впитываемости воды при одностороннем смачивании (метод Кобба)
ГОСТ 25898-2012 Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию
ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная.
Технические условия
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 31704-2011 (EN ISO 354:2003) Материалы звукопоглощающие. Метод измерения звукопоглощения в реверберационной камере
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения. Типы
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 гипсовая плита: Прямоугольное изделие, состоящее из гипсового сердечника и оболочки из приклеенного плотного, способного к сопротивлению картона.
Примечание — Поверхности картона могут быть различными в зависимости от области применения каждого типа плит, а гипсовый сердечник может содержать добавки, придающие плите дополнительные свойства. Продольные кромки плит покрыты картоном и имеют профили в соответствии с целью их применения.
3.1.2 продольная кромка: Кромка, покрытая картоном в продольном направлении плиты.
3.1.3 поперечная кромка: Кромка с видимым гипсовым сердечником, перпендикулярная продольной кромке.
3.1.4 лицевая сторона: Сторона плиты, поверхность и продольные кромки которой покрыты одним и тем же картоном.
3.1.5 тыльная сторона: Сторона плиты, противоположная лицевой стороне.
3.1.6 ширина: Кратчайшее расстояние между продольными кромками плиты.
3.1.7 номинальная ширина : Ширина, указываемая изготовителем.
3.1.8 длина: Кратчайшее расстояние между поперечными кромками плиты.
3.1.9 номинальная длина : Длина, указываемая изготовителем.
3.1.10 толщина: Расстояние между лицевой и тыльной сторонами плиты.
3.1.11 номинальная толщина : Толщина, указываемая изготовителем.
3.2 Типы гипсовых плит
3.2.1 Общие положения
Гипсовые плиты в зависимости от свойств и области применения подразделяют на типы, приведенные ниже.
Буквы, указывающие на принадлежность плит к конкретному типу, должны быть включены в маркировку.
3.2.2 гипсовые плиты типа А: Плиты, на лицевую сторону которых может быть нанесена гипсовая шпаклевка или декоративное покрытие.
Для целей маркировки плиты обозначают: «Тип А».
3.2.3 гипсовые плиты типа Н (влагостойкие плиты): Плиты, гипсовый сердечник которых содержит добавки, снижающие водопоглощение.
Для целей маркировки плиты в зависимости от их водопоглощения обозначают: «Тип Н1», «Тип Н2» и «Тип Н3».
Примечание — Плиты применяют в условиях, при которых необходимо низкое водопоглощение.
3.2.4 гипсовые плиты типа Е: Плиты, имеющие пониженное водопоглощение и минимальную паропроницаемость и применяемые в основном в качестве обшивки элементов наружных стен.
Для целей маркировки плиты обозначают: «Тип Е».
Примечание — Плиты не применяют в условиях длительного воздействия внешних атмосферных факторов. Нанесение декоративного покрытия на плиты не предусмотрено.
3.2.5 гипсовые плиты типа F (плиты с повышенной стойкостью гипсового сердечника при воздействии открытого пламени): Плиты, гипсовый сердечник которых содержит минеральные волокна и/или другие добавки для улучшения структуры и повышения стойкости при воздействии высоких температур при пожаре.
Для целей маркировки плиты обозначают: «Тип F».
Примечание — На лицевую сторону плит может быть нанесена шпаклевка или декоративное покрытие.
3.2.6 гипсовые плиты типа Р: Плиты, на лицевую сторону которых наносят гипсовую штукатурку или приклеивают другие материалы, например, гипсовые или другие плиточные материалы.
Для целей маркировки плиты обозначают: «Тип Р».
Примечание — Форма кромок плит, для которых предусмотрено нанесение гипсовой штукатурки, должна быть прямой или закругленной.
3.2.7 гипсовые плиты типа D (плиты заданной плотности): Плиты, гипсовый сердечник которых имеет плотность, обеспечивающую оптимальные свойства плит при определенных условиях применения.
Для целей маркировки плиты обозначают: «Тип D».
Примечание — На лицевую сторону плит может быть нанесена гипсовая шпаклевка или декоративное покрытие.
3.2.8 гипсовые плиты типа R (плиты повышенной прочности): Плиты, предназначенные для применения в условиях, при которых требуется повышенная прочность при изгибе в продольном и поперечном направлениях.
Для целей маркировки плиты обозначают: «Тип R».
Примечание — На лицевую сторону плит может быть нанесена гипсовая шпаклевка или декоративное покрытие.
3.2.9 гипсовые плиты типа I (плиты с повышенной твердостью поверхности): Плиты, предназначенные для применения в условиях, при которых предъявляется требование к повышенной твердости поверхности.
Для целей маркировки плиты обозначают: «Тип I».
Примечание — На лицевую сторону плит может быть нанесена гипсовая шпаклевка или декоративное покрытие.
3.
3 Виды профиля продольных и поперечных кромок
Покрытая картоном продольная кромка гипсовых плит может быть прямой, со срезанным углом, утоненной, полукруглой, полукруглой утоненной, закругленной (см. рисунки 1-6).
Поперечные кромки плит могут быть прямыми или со срезанным углом (см. рисунки 1-2).
Рисунок 1 — Прямая кромка (ПК)
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 1 — Прямая кромка (ПК)
Рисунок 2 — Кромка со срезанным углом (СК)
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 2 — Кромка со срезанным углом (СК)
Рисунок 3 — Утоненная кромка (УК)
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 3 — Утоненная кромка (УК)
Рисунок 4 — Полукруглая кромка (ПЛК)
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 4 — Полукруглая кромка (ПЛК)
Рисунок 5 — Полукруглая утоненная кромка (ПЛУК)
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 5 — Полукруглая утоненная кромка (ПЛУК)
Рисунок 6 — Закругленная кромка (ЗК)
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 6 — Закругленная кромка (ЗК)
4 Технические требования
4.
1 Механические свойства
4.1.1 Сопротивление срезу (прочность соединения плит с основанием)
Сопротивление срезу гипсовых плит типа Е, применяемых для обшивки деревянных строительных элементов (стен, перегородок и др.), определяют методом, приведенным в 5.13.
Примечание — Указанным методом не определяют сопротивление срезу отдельной гипсовой плиты.
4.1.2 Прочность при изгибе (разрушающая нагрузка при изгибе)
4.1.2.1 Разрушающая нагрузка гипсовых плит типов A, D, Е, F, Н и I, определяемая методом, приведенным в 5.7, не должна быть ниже значений, указанных в таблице 2.
Все единичные значения разрушающей нагрузки не должны быть ниже указанных в таблице 2 значений более чем на 10%.
Таблица 2 — Разрушающая нагрузка при изгибе гипсовых плит типов A, D, Е, F, Н, I
Толщина, мм | Разрушающая нагрузка при изгибе, Н | |
в поперечном направлении | в продольном направлении | |
9,5 | 160 | 400 |
12,5 | 210 | 550 |
15,0 | 250 | 650 |
16,8 | 43 | |
4.
1.2.2 Разрушающая нагрузка при изгибе гипсовых плит повышенной прочности (плиты типа R), определяемая методом, приведенным в 5.7, не должна быть ниже значений, указанных в таблице 3.
Все единичные значения разрушающей нагрузки не должны быть ниже, указанных в таблице 3 значений более чем на 10%.
Таблица 3 — Разрушающая нагрузка при изгибе гипсовых плит типа R
Толщина, мм | Разрушающая нагрузка при изгибе, Н | |
в поперечном направлении | в продольном направлении | |
12,5 | 300 | 725 |
15,0 | 360 | 870 |
24 | 58 | |
4.
1.2.3 Разрушающая нагрузка при изгибе гипсовых плит типа Р, определяемая методом, приведенным в 5.7, не должна быть ниже значений, указанных в таблице 4.
Все единичные значения разрушающей нагрузки не должны быть ниже указанных в таблице 4 значений более чем на 10%.
Таблица 4 — Разрушающая нагрузка при изгибе гипсовых плит типа Р
Толщина, мм | Разрушающая нагрузка при изгибе, Н | |
в поперечном направлении | в продольном направлении | |
9,5 | 125 | 180 |
12,5 | 165 | 235 |
4.
1.3 Прогиб под нагрузкой
Прогиб гипсовых плит под нагрузкой, если необходимо, определяют методом, указанным в 5.8.
4.2 Пожарно-технические характеристики
Гипсовые плиты всех типов относятся к группе горючести Г1 по ГОСТ 30244, группе воспламеняемости В2 по ГОСТ 30402, группе дымообразующей способности Д1 и группе токсичности Т1 по ГОСТ 12.1.044.
4.3 Паропроницаемость
Паропроницаемость гипсовых плит определяют по просьбе потребителя, если плиты применяют в условиях, в которых необходимо учитывать данный показатель.
Паропроницаемость определяют по ГОСТ 25898.
4.4 Звукопоглощение
Звукопоглощение гипсовых плит, применяемых для создания условий акустического комфорта в помещениях, определяют по ГОСТ 31704 по просьбе потребителя.
4.5 Теплопроводность
Теплопроводность определяют по просьбе потребителя для гипсовых плит, применяемых в теплоизоляционных конструкциях.
Теплопроводность плит определяют по ГОСТ 7076.
4.6 Экологическая безопасность
4.6.1 Количество вредных веществ, выделяющихся при применении гипсовых плит, не должно превышать предельно-допустимых концентраций, установленных национальными органами санитарно-эпидемиологического надзора.
4.6.2 Удельная эффективная активность естественных радионуклидов в гипсовых плитах не должна превышать 370 Бк/кг. Удельную эффективную активность естественных радионуклидов определяют по ГОСТ 30108.
4.7 Размеры и предельные отклонения
4.7.1 Гипсовые плиты типа Р
4.7.1.1 Ширина
Гипсовые плиты типа Р изготовляют номинальной шириной 400, 600, 900 и 1200 мм. Допускается изготовлять плиты типа Р другой ширины.
Ширину плит измеряют в соответствии с 5.2 и сравнивают с номинальной шириной.
Предельное отклонение каждого единичного результата измерения ширины не должно превышать 0; минус 8 мм.
4.7.1.2 Длина
Гипсовые плиты типа Р изготовляют номинальной длиной 1200, 1500, 1800 и 2000 мм. Допускается изготовлять плиты типа Р другой длины.
Длину плит измеряют в соответствии с 5.3 и сравнивают с номинальной длиной.
Предельное отклонение каждого единичного результата измерения длины не должно превышать 0; минус 6 мм.
4.7.1.3 Толщина
Гипсовые плиты типа Р изготовляют номинальной толщиной 9,5 и 12,5 мм. Допускается изготавливать плиты другой толщины.
Толщину плит измеряют в соответствии с 5.4 и сравнивают с номинальной толщиной.
Предельное отклонение каждого единичного результата измерения толщины не должно превышать ±0,6 мм.
4.7.2 Гипсовые плиты типов А, Н, D, Е, F, I, R
4.7.2.1 Ширина
Гипсовые плиты типов А, Н, D, Е, F, I, R изготовляют номинальной шириной 600, 625, 900, 1200 и 1250 мм.
Допускается изготовлять плиты типов А, Н, D, Е, F, I, R другой ширины.
Ширину плит измеряют в соответствии с 5.2 и сравнивают с номинальной шириной.
Предельное отклонение каждого единичного результата измерения ширины не должно превышать 0; минус 4 мм.
4.7.2.2 Длина
Гипсовые плиты типов А, Н, D, Е, F, I, R изготовляют номинальной длиной 1200, 1500, 1800, 2000 и 2500 мм. Допускается изготовлять плиты типов А, Н, D, Е, F, I, R другой длины.
Длину плит измеряют в соответствии с 5.3 и сравнивают с номинальной длиной.
Предельное отклонение каждого единичного результата измерения длины не должно превышать 0; минус 5 мм.
4.7.2.3 Толщина
Гипсовые плиты типов А, Н, D, Е, F, I, R изготовляют номинальной толщиной 9,5; 12,5 и 15 мм. Допускается изготовлять плиты другой толщины, при этом номинальная толщина плит должна быть не менее 6,0 мм.
Толщину плит измеряют в соответствии с 5.4 и сравнивают с номинальной толщиной.
Предельное отклонение каждого единичного результата измерения толщины до 18 мм не должно превышать ±0,5 мм.
Предельное отклонение от номинальной толщины более или равной 18 мм, определенное с точностью до 0,1 мм, должно быть равно ±0,04, умноженное на толщину плиты и округленное до 0,1 мм.
Результаты измерений толщины отдельных плит не должны отличаться друг от друга более чем на 0,8 мм.
4.7.2.4 Прямоугольность
Гипсовые плиты должны иметь прямоугольную форму в плане. Отклонение от прямоугольности плит, измеренное в соответствии с 5.5, не должно быть более 3 мм.
4.7.2.5 Профили продольных и поперечных кромок
Настоящий стандарт не устанавливает размеры профилей продольных и поперечных кромок плит (кроме размеров профилей утоненных и утоненных полукруглых кромок), так как в зависимости от вида шпаклевочного слоя швов и эстетических и декоративных решений указанные размеры могут значительно отличаться.
При измерении утоненных и утоненных полукруглых кромок в соответствии с 5.6 каждый единичный результат измерения должен быть в следующих пределах:
— глубина утонения — от 0,6 до 2,5 мм;
— ширина утонения — от 40 до 80 мм.
4.8 Дополнительные требования к гипсовым плитам типов Н1, Н2, Н3
Водопоглощение поверхности (поверхностное водопоглощение) лицевой стороны гипсовых плит типов Н1, Н2, Н3, определяемое в соответствии с 5.9.1, и объемное водопоглощение, определяемое в соответствии с 5.9.2, не должны превышать значений, приведенных в таблице 5.
Таблица 5 — Значения для классов водопоглощения
Класс водопоглощения | Поверхностное водопоглощение, г/м | Объемное водопоглощение, % |
Н1 | 180 | 5 |
Н2 | 220 | 10 |
Н3 | 300 | 25 |
4.9 Дополнительные требования к гипсовым плитам типа Е
Гипсовые плиты типа Е должны соответствовать требованиям, предъявляемым к плитам типов Н1, Н2 или Н3.
Паропроницаемость гипсовых плит типа Е, определенная по ГОСТ 25898, не должна превышать 0,025 мг/(м·ч·Па).
4.10 Дополнительные требования к гипсовым плитам типа F
При испытании на стойкость шести образцов гипсовых плит типа F при воздействии высоких температур в соответствии с 5.10 ни один образец не должен разрушиться.
4.11 Дополнительные требования к гипсовым плитам типа D
Плотность гипсовых плит типа D, определяемая в соответствии с 5.11, должна быть не менее 800 кг/м.
4.12 Дополнительные требования к гипсовым плитам типа I
Твердость поверхности гипсовых плит типа I оценивают по диаметру отпечатка, образовавшегося на поверхности образца при испытании в соответствии с 5.12.
Диаметр углубления не должен превышать 15 мм.
5 Методы испытаний
5.1 Отбор образцов
Для испытания в соответствии с 5.2-5.6 отбирают по три гипсовых плиты каждого типа и толщины в соответствии с требованиями приложения А.
Испытания в соответствии с 5.7-5.12 должны проводиться на образцах, вырезанных из каждой из трех плит.
5.2 Измерение ширины
5.2.1 Сущность метода
Ширину измеряют в трех местах по длине плиты.
5.2.2 Средства измерения
Металлическая линейка или рулетка, обеспечивающие измерение с точностью до 1 мм.
5.2.3 Проведение измерения
Проводят три измерения между продольными кромками плиты с точностью до 1 мм: по одному измерению рядом с поперечными кромками и одно измерение примерно по середине плиты (см. рисунок 7).
Рисунок 7 — Схема измерения ширины
Рисунок 7 — Схема измерения ширины
5.2.4 Представление результатов
Результат каждого измерения в миллиметрах записывают в протокол испытаний и сравнивают с номинальной шириной плиты.
5.3 Измерение длины
5.3.1 Сущность метода
Длину измеряют в трех местах перпендикулярно ширине плиты.
5.3.2 Средства измерения
Металлическая линейка или рулетка, обеспечивающие измерение с точностью до 1 мм.
5.3.3 Проведение измерения
Проводят три измерения между поперечными кромками плиты с точностью до 1 мм: по одному измерению рядом с продольными кромками и одно измерение примерно по середине плиты (см. рисунок 8).
Рисунок 8 — Схема измерения длины
Рисунок 8 — Схема измерения длины
5.3.4 Представление результатов
Результат каждого измерения в миллиметрах записывают в протокол испытаний и сравнивают с номинальной длиной плиты.
5.4 Измерение толщины
5.4.1 Сущность метода
Толщину плиты измеряют в шести местах на одной из поперечных кромок.
5.4.2 Средства измерения
Микрометр, толщиномер или штангенциркуль, обеспечивающие измерение с точностью до 0,1 мм.
5.4.3 Проведение измерения
Проводят шесть измерений по ширине плиты с точностью до 0,1 мм на одинаковом расстоянии друг от друга (см. рисунок 9). Измерения проводят на расстоянии не менее 25 мм от поперечной кромки и не менее 100 мм от продольных кромок. Для плит номинальной шириной не более 600 мм проводят три измерения.
Размеры в миллиметрах
Рисунок 9 — Схема измерения толщины
Рисунок 9 — Схема измерения толщины
5.4.4 Представление результатов
Для каждой плиты вычисляют среднее значение толщины с точностью до 0,1 мм и результат записывают в протокол испытаний.
5.5 Определение прямоугольности
5.5.1 Сущность метода
Прямоугольность гипсовых плит определяют по разности длин диагоналей.
5.5.2 Средства измерения
Металлическая рулетка, обеспечивающая измерение с точностью до 1 мм.
5.5.3 Проведение измерения
Измеряют диагонали (расстояние между углами противоположных кромок) с точностью до 1 мм. Длину каждой диагонали измеряют рулеткой один раз.
5.5.4 Представление результатов
Отклонение от прямоугольности вычисляют по разности длин измеренных диагоналей. Полученный результат должен соответствовать требованиям 4.7.2.4.
5.6 Определение размеров утоненного профиля продольных кромок
5.6.1 Ширина утонения
5.6.1.1 Сущность метода
Лекальную линейку помещают на лицевую сторону плиты так, чтобы она накрывала область утонения.
5.6.1.2 Средство измерения
Лекальная линейка длиной не менее 250 мм, обеспечивающая измерение с точностью до 1 мм.
5.6.1.3 Проведение измерения
Ширину утонения измеряют на каждой продольной кромке плиты на расстоянии (300±50) мм от каждой поперечной кромки.
Ширину утонения () измеряют лекальной линейкой, помещенной на лицевую сторону плиты параллельно поперечной кромке, как показано на рисунке 11 для плит с полукруглыми утоненными продольными кромками и на рисунке 12 — для плит с утоненными продольными кромками.
Рисунок 11 — Схема определения ширины утонения полукруглой утоненной кромки
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 11 — Схема определения ширины утонения полукруглой утоненной кромки
Рисунок 12 — Схема определения ширины утонения утоненной кромки
1 — лицевая сторона; 2 — тыльная сторона
Рисунок 12 — Схема определения ширины утонения утоненной кромки
5.6.1.4 Представление результатов
За ширину утонения принимают расстояние в миллиметрах между продольной кромкой плиты (точка ) и точкой , в которой лекальная линейка касается лицевой стороны плиты (на каждой плите проводят два измерения — на каждой кромке по одному измерению).
5.6.2 Глубина утонения
5.6.2.1 Сущность метода
Глубину утонения измеряют с помощью индикатора.
5.6.2.2 Средство измерения
Индикатор, установленный на специальном измерительном устройстве (см. рисунок 13) и обеспечивающий измерение с точностью до 0,01 мм.
Размеры в миллиметрах
Рисунок 13 — Измерительное устройство для измерения глубины утонения
1 — ширина измерительного устройства не менее 25 мм; 2 — ручка; 3 — измерительный стержень индикатора с полукруглым концом диаметром от 2 до 5 мм
Рисунок 13 — Измерительное устройство для измерения глубины утонения
5.6.2.3 Проведение измерения
Глубину утонения измеряют на каждой продольной кромке плиты на расстоянии (300±50) мм от каждой поперечной кромки. Плиту укладывают на ровную поверхность. Измерительное устройство устанавливают на лицевую сторону плиты так, чтобы индикатор был удален от продольной кромки на 150 мм; шкалу микрометра устанавливают на ноль. Измерительное устройство перемещают к продольной кромке. У плит с утоненными продольными кромками измерения проводят на расстоянии(10±1) мм от продольной кромки, у плит с полукруглыми утоненными кромками — на расстоянии (20±1) мм от продольной кромки.
5.6.2.4 Представление результатов
Результат каждого измерения глубины утонения с точностью до 0,1 мм записывают в протокол испытаний.
5.7 Определение прочности при изгибе
5.7.1 Сущность метода
Прочность при изгибе гипсовых плит характеризуют разрушающей нагрузкой при изгибе.
Образцы для испытания размером 400×300 мм, вырезанные из гипсовых плит, подвергают воздействию нагрузки, увеличивающейся с регулируемой скоростью до тех пор, пока образец не разрушится.
5.7.2 Средство испытания
Нагружающее устройство, обеспечивающее скорость нарастания нагрузки (250±125) Н/мин и измерение нагрузки с погрешностью не более 2%.
5.7.3 Проведение испытания
5.7.3.1 Изготовление образцов для испытания
Из каждой отобранной для проведения испытаний гипсовой плиты вырезают два образца прямоугольной формы размерами [(400×300)±1,5)] мм (как показано на рисунке 14): один образец в продольном направлении (обозначение L), второй — в поперечном направлении плиты (обозначение Т).
Рисунок 14 — Отбор образцов для определения разрушающей нагрузки при изгибе (пример для плиты шириной 1200 мм)
1 — зона взятия остальных образцов
Рисунок 14 — Отбор образцов для определения разрушающей нагрузки при изгибе (пример для плиты шириной 1200 мм)
Образцы для испытания вырезают на расстоянии не менее 100 мм от продольной и поперечной кромок плиты. Для плит шириной менее 600 мм расстояние от продольной кромки может быть уменьшено, но оно должно быть одинаковым от обеих кромок плиты.
Образцы высушивают при температуре (40±2)°С до постоянной массы.
__________________
Массу образца считают постоянной, если результаты двух последовательных взвешиваний, проведенных с интервалом 24 ч, отличаются друг от друга менее чем на 0,1%.
Испытание проводят не позднее чем через 10 мин после того как образец был извлечен из сушильного шкафа.
5.7.3.2 Проведение испытания
Каждый образец помещают в нагружающее устройство на две параллельные опоры радиусом скругления от 3 до 15 мм и длиной не менее ширины образца, расстояние между центрами которых (350±1) мм. Образцы, вырезанные в продольном направлении плит, помещают на опоры лицевой стороной вниз, вырезанные в поперечном направлении — лицевой стороной вверх.
Нагрузку прикладывают по середине между опорами с отклонением не более ±2 мм и параллельно им со скоростью (250±125) Н/мин через скругленную деталь радиусом от 3 до 15 мм.
Каждое значение нагрузки, при которой происходит разрушение образца, регистрируют с точностью до 1 Н.
5.7.4 Представление результатов
За результат испытания принимают среднеарифметическое значение результатов испытаний трех образцов, вырезанных в продольном направлении () или результатов испытаний трех образцов, вырезанных в поперечном направлении ().
5.8 Определение прогиба под нагрузкой
При определении разрушающей нагрузки при изгибе фиксируют и записывают в протокол испытания значение прогиба образцов в момент разрушения, вызванного воздействием нагрузки.
Значение прогиба под нагрузкой трех вырезанных в продольном направлении образцов () и трех вырезанных в поперечном направлении образцов () рассчитывают как среднеарифметическое зарегистрированных значений при каждом нагружении.
5.9 Определение водопоглощения
5.9.1 Поверхностное водопоглощение
5.9.1.1 Сущность метода
Поверхность подготовленного для испытания образца плиты подвергают в течение заданного времени воздействию воды температурой (23±2)°С и определяют увеличение массы образца.
5.9.1.2 Средства испытания
а) весы с пределом погрешности взвешивания не более 0,01 г;
b) часы с пределом погрешности измерения 1 мин;
c) прибор для определения впитываемости поверхности по ГОСТ 12605 (прибор Кобба) со следующим уточнением параметров прибора: высота цилиндра для воды должна быть не менее 25 мм.
5.9.1.3 Проведение испытания
Из каждой отобранной плиты вырезают два образца размерами [(125×125)±1,5] мм, один из которых испытывают лицевой стороной, второй — тыльной стороной.
Образцы перед испытанием выдерживают до постоянной массы при температуре (23±2)°С и относительной влажности воздуха (50±5)%.
__________________
Массу образца считают постоянной, если результаты двух последовательных взвешиваний, проведенных с интервалом 24 ч, отличаются друг от друга менее чем на 0,1%.
Образец взвешивают с точностью до 0,01 г, после чего на образец помещают цилиндр (прибор Кобба). Цилиндр полностью наполняют водой температурой (23±2)°С. Уровень воды над поверхностью испытуемого образца должен быть 25 мм.
Образец с цилиндром выдерживают в течение 2 ч ±2 мин, после чего воду сливают и снимают цилиндр с образца.
С поверхности образца промокательной бумагой немедленно удаляют излишнюю воду. Образец взвешивают с точностью до 0,01 г.
5.9.1.4 Представление результатов
Определяют разность в граммах между массой образца в сухом состоянии и массой образца после испытания.
Рассчитывают среднее значение разности масс образца до испытания и после него для лицевой и тыльной сторон и умножают на 100. Полученное значение принимают за поверхностное водопоглощение лицевой или тыльной стороны гипсовых плит в г/м.
5.9.2 Объемное водопоглощение
5.9.2.1 Сущность метода
Выдержанные в соответствии с 5.9.1.3 образцы помещают в воду температурой (23±2)°С и определяют увеличение их массы в процентах.
5.9.2.2 Средства испытаний
а) весы с пределом погрешности взвешивания 0,1 г;
b) емкость с водой температурой (23±2)°С вместимостью, достаточной для размещения образца.
5.9.2.3 Проведение испытания
Из каждой плиты посередине между продольными кромками на расстоянии не менее 150 мм от поперечных кромок вырезают образцы размерами [(300±1,5)х(300±1,5)] мм.
Образцы перед испытанием выдерживают до постоянной массы при температуре (23±2)°С и относительной влажности воздуха (50±5)%, затем взвешивают с точностью до 0,1 г, после чего образцы испытывают.
__________________
Массу образца считают постоянной, если результаты двух последовательных взвешиваний, проведенных с интервалом 24 ч, отличаются друг от друга менее чем на 0,1%.
Образец для испытания помещают на 2 ч ± 2 мин в емкость с водой температурой (23±2)°С так, чтобы уровень воды был выше поверхности образца на 25-35 мм. При этом испытуем
технические характеристики -Советы по ремонту и выбору строительных материалов

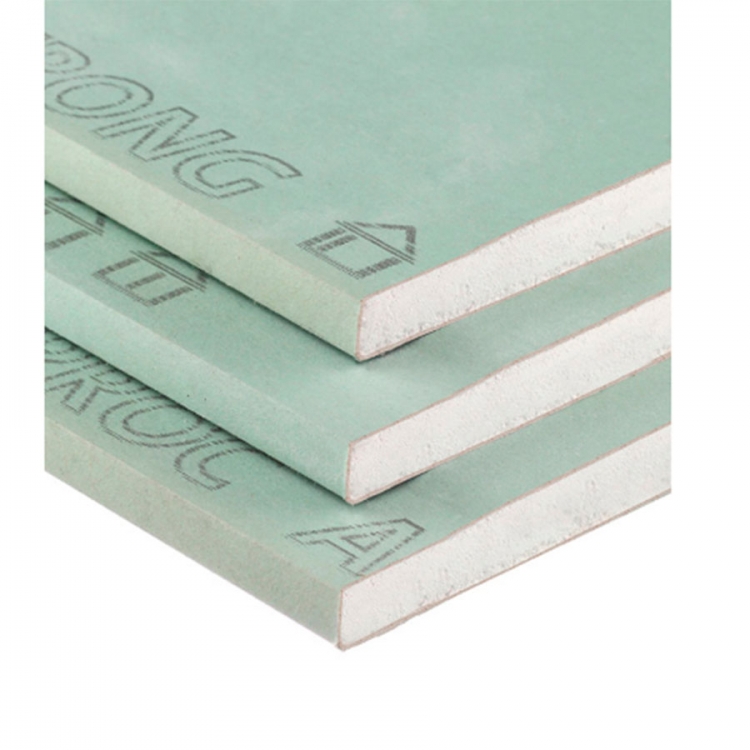

Гипсокартон — это строительный материал широкого пользования, который используется гораздо чаще, чем подобные листы для облицовки, отделки и создания перегородок в жилых помещениях и общего пользования. Его демократичная цена, многочисленные качественные технические характеристики ГКЛ и экологически чистый состав продукта позволили стать ему достаточно популярным строительным отделочным материалом.
Листом ГКЛ благодаря своим характеристикам можно без труда отделать стены, конструкции, служащие межкомнатными перегородками, навесные потолки, покрытие помещений, где высок риск возникновения пожара. А более искусные мастера, профессионалы создают из гипсокартона декоративные и звукопоглощающие изделия.
При его создании и производстве руководствовались в первую очередь облегчением ремонтных работ. Желание уйти от мокрых стяжек позволяет существенно экономить время, работы с ним проходят гораздо быстрее. С помощью характеристик ГКЛ КНАУФ можно дать волю фантазии при обновлении интерьера, с ним можно реализовать самые смелые архитектурные задумки. Благодаря широкому углу изгиба, из ГКЛ без труда можно отделать криволинейные поверхности.
Что также немаловажно для современных строительных работ, с использованием гипсокартона КНАУФ и его специальных характеристик Ваши денежные средства будут заметно сэкономлены. Ведь вся конструкция здания значительно облегчается, сокращается необходимость использования дополнительных стройматериалов. И что также немаловажно в современном мире — экологичность использования, то есть после окончания эксплуатации, данный стройматериал не будет вредить окружающей среде в момент разложения. Это стало возможным благодаря натуральному составу.
Состав
Создают листы гипсокартона в несколько слоёв. Сердцевина делается из смеси строительного гипса с добавлением связующих или армирующих составов. Кромки и обе стороны создаются из специализированного картона для строительных работ. На производстве листы выглядит чуть иначе, чем в магазине. Плоские длинные полосы только после полного высыхания разрезаются согласно заданной маркировке.
Строительный гипс в основе сердечника имеет уникальные физические и технические свойства. Материалы из строительного гипса имеют множество технических характеристик, что и позволило стать ГКЛ таким популярным отделочным материалом:
- паропропускная способность, или другими словами материал может дышать;
- избыточная влага эффективно поглощается;
- когда это необходимо, гипсокартон способен возвращать влагу обратно. Это ещё одно преимущество данного материала — создание комфортного микроклимата в помещении, что значительно улучшает общее физическое состояние человека.
Не стоит забывать и о том, что гипс невозможно поджечь. Это так важно в современном мире, возможность спасти человеческие жизни при возникновении пожара. Он будет максимально сдерживать пламя. В его составе не используются синтетические вещества, которые в дальнейшем будут испаряться в атмосферу токсичными веществами, способны навредить здоровью человека.
Его кислотность схожа с данным показателем человеческой кожи. А производственные предприятия не влияют на окружающую среду. Эксплуатационные пользовательские свойства гипсокартона повышаются путем добавления специальных компонентов в его состав.
Верхнее покрытие ГКЛ — это облицовочный картон. Он крепится к гипсу с помощью специальных клеящих добавок. Картон является связующим покрытием. Также он отлично подходит для дальнейших отделочных работ. Ведь поверхность, созданная из гипсокартона, получается ровной и гладкой. Благодаря его уникальному производству, гипсокартон как нельзя лучше подходит для отделки жилых помещений.
Виды гипсокартона
На рынке представлено несколько маркированных видов гипсокартона с различными техническими характеристиками:
- ГКЛО, это стройматериал с особыми техническими характеристиками стойкости при воздействии открытого огня. Это возможно благодаря особым связующим веществам в составе сердечника. Подходит для помещений с нормальным и сухим микроклиматом;
- ГКЛВ, или другим словами гипсокартон с влагостойкими характеристиками. В производстве такого отделочного материала используются импрегнированный картон. А в строительный гипс добавлены гидрофобные и антигрибковые вещества;
- ГКЛВО, это гипсокартон вобрал в себя два предыдущих свойства. Он без труда противостоит огню и не подвержен изменениям под воздействием высокого уровня влаги. Этот стройматериал отлично подходит для помещений с высоким уровнем влажности, где обязательно есть вентиляция. Однако потребуется дополнительная внешняя защита с помощью водостойкой грунтовки или подобных отделочных работ.
Листы гипсокартона различной маркировки легко перевозятся. Благодаря прочности они не подвержены излому. С данным стройматериалом легко работать, он без труда разрезается канцелярским ножом. Для его монтажа на стены и потолок достаточно будет профильной конструкции из металла или дерева. Крепится он к такой конструкции с помощью саморезов. После окончания монтажа гипсокартон можно отделать шпаклёвкой, не повредит и грунтование. Также он станет отличной основой под обои, покраску, плитку или кафель. После работ с ним остаётся минимум строительного мусора.
Гипсокартон – настоящее спасение для тех, кто затеял ремонт в своей квартире или частном доме. Дело в том, что такой незамысловатый вид строительного материала позволяет в одночасье преобразить помещение, лишив себя «удовольствия» проведения ряда грязных работ. Примечательно, что самостоятельный монтаж гипсокартона осуществляется достаточно просто, а скорость, с которой проводятся все работы по установке ГКЛ просто фантастически высока. Естественно, прежде чем бежать на строительный рынок за этим сказочным материалом, неплохо бы узнать об основных его характеристиках. Например, вы знаете каков вес листа и столько их нужно для проведения выбранных вами работ? Что такое гипсокартон?Стандартные размерыТиповой или стандартный размер следующий: длина – 2500 мм, ширина – 1200 мм, толщина – 12,5 мм. Однако длина листа может варьироваться в пределах от 2 до 4 метров, при этом шаг обычно составляет 50 мм. Что касается ширины, то тут выбор невелик: кроме стандартных изделий шириной 1200 мм еще встречаются 600 мм. А вот толщина может быть разной в зависимости от функционального назначения: от 6,5 до 24 мм. Чаще всего используют 9,5 и 12 мм разновидности. Соответственно, вес листа варьируется в зависимости от его параметров. Сколько весит лист?Этот вопрос часто задают люди, которые имели неудачный опыт изучения школьного курса физики. Скорее всего, их интересует масса, измеряемая в килограммах, а не вес, мерилом которого являются пресловутые ньютоны. Тем не менее, на вопрос «Сколько весит лист гипсокартона?»- ответ будет следующий: «Стандартный гипсокартонный лист шириной 1200 мм, длиной 2500 мм, и толщиной около 12 мм будет весить примерно 30 кг. Соответственно, уменьшаем любой из параметров, например, берем лист потолочного материала и получаем массу, равную приблизительно 25 кг». Около 93% всей массы – масса гипса с добавками. Остальное приходится на картон и влагу, впитавшуюся в материалы. Так что прежде чем задумываться над, тем как правильно крепить гипсокартон, неплохо бы задействовать в качестве помощника одного из членов семьи – одному монтаж осуществить практически невозможно. ВидыГипсокартонные листы, которые чаще всего используют при проведении ремонтных работ – обычные и влагостойкие. Причем свойства материала зависят от добавок, которые вносятся в гипсовую прослойку. Влагостойкий ГКЛВ отличается низким водопоглощением: в два раза ниже, чем у обычного. Соответственно влагостойкий материал, характеристики которого лучше всего подходят для монтажа в мокрых помещениях, стоит дороже обычного. Его часто используют для ванных комнат, на кухнях и т.д. От обычного его можно отличить по цвету картона: влагостойкий– зеленый, для обычных помещений – серый.
Расчет требуемых материалов проводится с учетом площади облицовки и десятипроцентного запаса. Нужно также обращать внимание на виды профилей для гипсокартона (о них читайте в статье здесь), так как каждый из них используется для отдельных типов работ.
| ||||||||
Гальво — d20PFSRD
Это существо постоянно излучает синюю энергию и, кажется, состоит из десятков волнообразных электрических угрей, плотно связанных узлами в скользящей гуманоидной форме.
Гальво CR 9
XP 6,400
NE Средний магический зверь (водный)
Init +4; Senses слепое чувство 60 футов, темное зрение 60 футов, зрение при слабом освещении; Восприятие +10
ОБОРОНА
AC 23, касание 15, плоскостопие 18 (+4 Dex, +1 уклонение, +8 естественное)
hp 127 (15d10 + 45)
Fort +12, Ref +13, Will +6
Defensive Abilities Рой; DR 10 / косая черта; Immune электричество
НАСТУПЛЕНИЕ
Скорость 30 фт., плыть 30 футов
Ближний бой укус +19 (1d6 + 3 плюс 2d6 электричества), 2 удара +19 (1d6 + 3 плюс 2d6 электричества)
Дальний бой угорь дротик +19 касание (1d6 + 3 плюс 1d6 электричества)
Пространство 5 футов; Вылет 5 футов (10 футов с ударом)
СТАТИСТИКА
Str 17, Dex 19, Con 16, Int 7, Wis 12, Cha 8
Базовая атака +15; CMB +18; CMD 33 (нельзя споткнуться)
Feats Слепой бой, боевые рефлексы, уклонение, выстрел в упор, мощная атака, точный выстрел, жизненный удар, ловкость оружия
Навыки Восприятие +10, скрытность + 15, плавание +15
Языки Aquan (не говорит)
SQ амфибия, сжатие, разнообразная атака
СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ
Угорь дротик (Ex)
Гальво может запустить одного из составляющих его угрей, как дротик, на расстояние до 30 футов в качестве дальнобойной атаки касанием.Дротик угря наносит количество единиц урона, равное 1d6 + модификатор силы гальво плюс 1d6 очков урона электричеством.
Ройоподобный (Ex)
Гальво не имеет четкой анатомии и не подвержен критическим ударам или атакам с флангов. Он также невосприимчив к любому физическому заклинанию или эффекту, нацеленному на определенное количество существ (включая заклинания с одной целью, такие как дезинтеграция). Эффекты воздействия на разум, нацеленные на одно существо, обычно действуют против гальво, так как отдельные компоненты существа имеют общий разум улья.Гальво получает вдвое меньше урона (+ 50%) от поражающих эффектов области, таких как огненный шар и всплеск оружия.
Разнообразная атака (Ex)
Хлопающая атака гальво наносит как дробящие, так и рубящие повреждения, поскольку существо полностью состоит из кусающих угрей.
ЭКОЛОГИЯ
Окружающая среда любая вода
Организация одиночка, пара или клубок (3–9)
Сокровище нет
В темных океанских траншеях ненормальные мастера плоти создали первых гальво, которые служили солдатами в их войне против сахуагинов и скумов.С тех пор галвоты вышли за пределы своих затемненных траншей, размножаясь и расширяясь в более мелкие и теплые воды. В последние годы они стали ближе к цивилизациям, охотясь на прибрежные сообщества.
Экология
Прямой солнечный свет сушит шкуру гальваники. Это не вредит гальво в краткосрочной перспективе, но вызывает дискомфорт. В результате гальво предпочитают оставаться глубоко под водой днем, а ночью выслеживать тени у причалов и берегов рек. Гальво может жить как в воде, так и на суше, и пугающие истории рассказывают о гальво, поднимающихся из воды, чтобы поразить добычу как на кораблях, так и на пляжах.В то время как диета электрического угря, состоящая из беспозвоночных и рыб, легко могла бы поддержать гальванический рост физически, она не удовлетворила бы аппетит садистского существа к ужасу. Беспозвоночные и рыбы слишком легко принимают смерть; galvos предпочитают добычу, которая кричит.
Гальво не носят доспехи и не владеют оружием. Они атакуют своим естественным оружием, усиленным мощными электрическими зарядами. Подобно электрическим угрям, которые образуют свои тела, гальво фокусируют свою энергию в концентрированное электричество и разряжают его прикосновением.Даже без огромных электрических мощностей гальво опасные создания. Угри, из которых состоят их тела, рвут своих жертв кусающими ртами. Чтобы атаковать противников вне их досягаемости, гальво запускают компонентных угрей из их роящихся тел.
Когда гальво убивает цель, он начинает пировать, как только может, обычно после того, как принесет жертву в ее подводное логово пещеры. Жертва лишается любой громоздкой металлической брони и оружия, а затем погружается в извивающееся тело гальваника, которое расслаивается на части и поглощает труп, чтобы быстро и жестоко пожирать жертву.Гальво выбрасывает кости своих жертв из роящегося тела, когда они очищаются. Если еда достаточно небольшая, гальво может поддерживать свою нормальную деятельность, пока она переваривает, пережевывая и разрывая одну пищу, охотясь за другой. Гальво защищаются с большим рвением при переваривании пищи, но не атакуют так агрессивно, поскольку обычно они не имеют привычки убивать больше, чем они могут съесть за один раз.
Среда обитания и общество
Настоящего общества гальво не существует.Гальво иногда работают вместе, но эти союзы часто бывают короткими и длятся только через одну охоту и кормление. Странные существа делают исключения во время своего двухмесячного брачного сезона, когда нерестившиеся и оплодотворенные яйца требуют дополнительной защиты, чтобы выжить.
Несмотря на их склонность к совместной работе во время брачных сезонов, гальво на самом деле не требует для воспроизведения других гальванов. Поскольку гальвоты состоят из угрей обоих полов, все угри, образующие гальванику, в течение этих двух месяцев притягиваются друг к другу, и существа кажутся более плотно закрученными, немного уменьшая их размер.Вместо этого самки угрей откладывают яйца в стае, которые осеменяются самцами угрей. Когда яйца вылупляются, создается впечатление, что крошечный рой угрей просто выходит из более крупного родительского гальваника, что заставляет многих наблюдателей ошибочно предполагать, что гальвоты размножаются бесполым путем.
Сексуальное взаимодействие между отдельными гальваниками отсутствует. Вместо этого они собираются вместе, работая вместе, чтобы напасть на добычу и накормить. Обычно за это время каждый гальво рождает от трех до 10 детских клубков.Взрослые гальво-сожители заботятся обо всем гнезде, не заботясь о том, какое гальво породило какое клубок. По окончании брачного сезона гальвоты теряют интерес друг к другу. Они расходятся к концу этой гормональной фазы и каждый возвращается в свое логово. Ожидается, что в это время младенческие спутанные тела также уйдут и позаботятся о себе сами. Лишь около половины всех гальванических младенцев доживают до взрослого возраста.
Когда гальво достигает зрелости, он требует постоянного логова.Идеальные логовища — это подземные пещеры, хотя любая большая поляна между скалами и без прямых солнечных лучей удовлетворительна. Гальво в первую очередь охотится в районе возле своего логова, особенно на земле выше, где добыча в изобилии, и одна добыча дает достаточно еды, чтобы выдержать ее в течение нескольких дней.
Магически усиленный разум гальво-улья развивает более высокие интеллектуальные способности, чем когда-либо могли бы отдельные электрические угри, показывая уровень интеллекта, приближающийся к уровню интеллекта человека ниже среднего.Гальво не могут говорить, но они учатся понимать языки, когда живут среди существ, которые общаются устно, или рядом с ними. Если их потребность причинить вред удовлетворена и им предоставлено водное жизненное пространство, гальвы иногда даже становятся верными последователями более могущественных существ. Это особенно верно для сиёкоев, которые держат большие конюшни гальвос наготове в их бесконечной борьбе с сахуагинами и скумом.
Под водой электрических угрей непреодолимо влечет к гальваническим снарядам из-за смеси знакомства и любопытства.Гальво, со своей стороны, обычно терпят таких последователей в течение коротких периодов времени, прежде чем отпугнуть вредителей. Не было зарегистрировано ни одного случая поглощения бродячего электрического угря в рое, хотя было много случаев, когда гальванизация утомляла компанию мирских угрей и каннибализировала этих последователей.
Galvos не использует предметы и не собирает богатство намеренно. Однако когда они съедают жертву, гальвы без разбора поедают ее вещи во время поспешной трапезы. Любое снаряжение на трупе жертвы, которое было слишком большим, чтобы его можно было съесть, выбрасывается поблизости, чаще всего в подводное логово гальво.Отчеты говорят о непереваренных драгоценных камнях и других ценностях, обнаруженных в выпотрошенных компонентах угрей только что убитого гальваника. В чрезвычайно редких случаях традиционно носимые чудесные предметы (например, повязка вдохновенной мудрости или пояс могущественного телосложения), пойманные в составных угрей, иногда передают свои магические эффекты гальво.
Раздел 15: Уведомление об авторских правах
Ролевая игра Pathfinder Bestiary 4 © 2013, Paizo Publishing, LLC; Авторы: Деннис Бейкер, Джесси Беннер, Саванна Бродвей, Росс Байерс, Адам Дейгл, Тим Хичкок, Трейси Херли, Джеймс Джейкобс, Мэтт Джеймс, Роб МакКрири, Джейсон Нельсон, Том Филлипс, Стивен Рэдни-МакФарланд, Шон К. Рейнольдс, Ф.Уэсли Шнайдер, Торк Шоу и Расс Тейлор.
Экология с Пути приключений следопыта № 59: Цена бесчестия © 2012, Paizo Publishing, LLC; Автор: Тим Хичкок.
Sino-Galvo (Jiangsu) Technology Co., Ltd.
Применение гальво-сканера в оптической когерентности Томография Beauty
Оптический Когерентная томография — это своего рода бесконтактный и неинвазивный метод. новая технология лазерных диагностических изображений с преимуществами высокого разрешения и чувствительный и т. д.ОКТ основана на теории низкокогерентной интерферометрии, которая интегрированная лазерная технология, обнаружение гетеродина, прецизионное управление станком и компьютерная обработка изображений. Имеет большие перспективы в области биомедицинская визуализация. В настоящее время в области биомедицины в основном используется ОКТ. в офтальмологии, потому что ближний инфракрасный свет может легко проникать в человека глаза СМИ. Он получает томографическое изображение ткани, распознает внутренняя структура
организации путем обнаружения различных тканей, чтобы коэффициент отражения света (коэффициент отражения, поглощение света, рассеяние и отражение Связанный)
ОКТ — важный прорыв в биологической визуализация в направлении неинвазивной разработки с высоким разрешением.Это называется «Оптическая биопсия» в медицине. Как новая технология томографии с высокой скоростью и разрешение, скорость сканирования может достигать сотен метров в секунду и разрешение несколько микрон. Он может удовлетворить потребность в неинвазивном и высокое разрешение в биомедицинской диагностике, которое невозможно заменить другими томографические методы.
Поскольку ОКТ успешно продемонстрировала сетчатку человека структура, она быстро развивалась. Также расширяется применение в других сферах.Он развился от аксиального обнаружения прозрачной биологической ткани до визуализация непрозрачных тканей с высокой степенью прозрачности, а также обнаружение прозрачных биологическая ткань с применением небиологических материалов. Главный Применение OCT выглядит следующим образом:
Чтобы обеспечить наилучшую производительность OCT, Galvo сканер и производительность всей системы необходимы для тестирования. В то же время, как уменьшить искажение изображения с помощью обработки изображения OCT также представлено.Система OCT использует сканеры Galvo для текста с очень быстрым сканированием. Изображение скорость работы системы, качество изображения напрямую связано со сканированием гальво-сканеров. Два основных фактора, влияющих на производительность Сканеры отличаются временем отклика и линейностью. Время отклика определяет частота сканирования сканера. Прямая линейность отражает линейность взаимосвязь между управлением сигналом и линейным перемещением. Итак, главный фактор Повышение производительности системы заключается в выборе подходящих гальванических сканеров.Рисунок 4-1 представляет собой фотографию оптического пути для тестирования сканера. Проецирование луча на сканер, после сканирования, луч получает линейная ПЗС обнаружения модуль. CCD собирает самый сильный точечный сигнал на месте в разное время и определить положение пятна в это время. Таким образом, движение сканера под входной сигнал привода можно получить.
Применение сканирующего гальванометра в системе фракционного лазера
- Лазер излучает лазер с одной длиной волны.За это характеристика, лазерная технология может передавать все виды энергии и информация к различным биологическим тканям с помощью лазера с одной длиной волны. Человек — сложный биологический организм, поэтому пигмент и влажность каждая ткань тела отличается, поэтому поглощение для разной длины волны лазеры разные. Для этой характеристики человеческого тела лазерное лечение означает передача лазерной энергии различным телам с разной длиной волны и достижение точного лечения.
- Кожные ткани обладают способностью к самовосстановлению. Когда кожа получила травму, она может восстановиться сама. Если травма слишком большой, после выздоровления на нем будут шрамы. Если травма небольшая, кожа может полностью восстановиться. Каждая крошечная точка фракционного лазера означает незначительную травму. кожная ткань. Этой микротравмы достаточно для завершения регенерации тканей и кожа прекрасно восстанавливается. Оплата фракционной лазерной технологии наибольшее внимание, и это новейшая технология красоты кожи в мире кожи граница.Это своего рода малоинвазивное лечение между инвазивным и неинвазивный. Фракционный фототермолиз — это опубликовано впервые доктором Роксом, специалистом по медицинскому лазеру Гарвардского университета. Андерсона в 2004 году, что было признано экспертами со всего мира и применяется к клиническому лечению немедленно. Фракционный фототермолиз не только имеет преимущество быстрого и значительного эффекта инвазивного лечения, но также меньший побочный эффект от неинвазивного лечения и более короткое время восстановления.
- Дробный laser — это новый режим лазерной шлифовки. Имеет очевидное лечение на лице отбеливание, шрамы, шрамы от угревой сыпи, морщины, пигментация, большие поры, грубая кожа, фотостарение кожи и т. д. Эта технология имеет характеристики неинвазивной, простота в эксплуатации, короткий период восстановления и очевидный эффект, поэтому применяется очень обширный за рубежом, и стал последним популярным в минимально инвазивных и красота. В настоящее время в косметологии в клинической практике используется суперимпульсный СО2-лазер.В импульсы этих лазеров короче 1 мс, а глубина шелушения кожи составляет около 100 мкм за один раз. Чем больше консервирования или сильнее лазера энергия, чем глубже шелушение кожи, тем лучше лечебный эффект. В Помимо прямого отшелушивающего эффекта, CO2-лазер также может ускорить восстановление кожи, ремоделирование или регенерация коллагена за счет непрямой теплопроводности.
- Из тенденции развития лазеров, дробное лазер представляет собой новую технологию, которая представляет собой новое лечение между инвазивным и неинвазивное лечение.
Sino-Galvo (Jiangsu) Technology Co., Ltd.
Высококачественные лазерные фракционные гальво-сканеры, которые специально применяется к лазерным устройствам с длиной волны 1550 нм
Мотор Спецификация
Рабочая температура: 0 ℃ -45 ℃
Линейность: 99,9%
Время установки: ≤0,35 мс
Дрейф шкалы: <40PPM / ℃
Нулевой дрейф: <15 мкрад./ ℃
Долгосрочный дрейф более 8 Часы: <0,5 мрад
RMS ток: 2.0A
Пиковый ток: 10А (макс.)
Максимальный угол сканирования: ± 15 °
Температура хранения: от -10 до + 60 ℃
Разрешение: 12 мкрад
Повторяемость: 8 мкрад
Входная апертура: 5,0-7,0 мм
Смещение луча: 10,7 мм
Вес: 13 г
Частота: ≤1000 Гц
Плата сервопривода Спецификация
Входное напряжение: ± 15 В постоянного тока
Интерфейсные сигналы Аналоговые: ± 5 В
Выход сигнала неисправности (уровень TTL): H — гальванометр работает нормально.
L для отказа гальванометра
Положение цифрового входа Сопротивление: 200 кОм ± 1%
Вход сигнала положения Сопротивление: 1 кОм ± 1%
Шкала входного сигнала положения Фактор: 0.5 В / °
Шкала выходного сигнала положения Фактор: 0,5 В / °
Рабочая температура: 0 градусов-45 градусов
Размер (длина * ширина * высота): 75x58x33 мм
Характеристики Система JS1550:
1. Конструкция рукоятки сканера была адаптирована к уникальной вертикальной в легкую конструкцию, вес всего 290 г, гибкость в эксплуатации и удобный;2.Специально разработанная линза F-theta для лазерного источника 1550 нм, лазера ввод луча напрямую без расширителя луча, равномерность точки сканирования очень мелкий в плоскости маркировки, минимальный диаметр луча может достигать 0,1 мм;
3. В фотоэлектрических датчиках используются самые маленькие в мире двигатели сканирования. Импортируется из Америки, весит всего 13 г, скорость маркировки в два раза быстрее чем у обычных сканеров, время установки достигает 0,35 мс.
4. Приводная система использовала метод контроля гальванических сканеров Германии, два двигатели централизованно управляются только одной платой привода, производительность стабильная, надежная и высокая точность.Все прецизионные электронные компоненты завезены из-за границы.
5. Плата управления спроектирована в соответствии с промышленным компьютером. стандарт материнской платы, комплексные меры по изоляции конфигурации, с хорошей Электромагнитная совместимость, более сильная противоинтерференционная способность, может эффективно предотвратить повреждение материнской платы, вызванное внешней ошибкой ввода сигналы или источник питания;
6. С мощным программным обеспечением, удобными настройками параметров, различными формы сканирования и режим сканирования для параметров, формы сканирования могут быть двусторонняя регулировка;
7.Эта модель имеет функцию вывода сигнала самопроверки и защиты. Это выдаст сигнал защиты в течение 0,1 мс, когда сканер работает ненормально, чтобы отключить источник питания лазера, тем самым эффективно предотвратить медицинские несчастные случаи.
Sino-Galvo (Jiangsu) Technology Co., Ltd.
Технические исследования сканера Galvo в визуализации Laser Rader
Лазерный радар — это продукт радарной и лазерной техники.Лазерный радар излучает лазер для облучения цели и принимает ее эхо. Таким образом, может быть получена информация о расстоянии, положении, радиальной скорости, отражательной способности поверхности цели от облучаемой цели до точки запуска. В соответствии с типами получения информации о цели, лазерный радар можно разделить на радар с лазерным диапазоном, лазерный доплеровский радар, лазерный радар с отслеживанием угла и лазерный радар с визуализацией и т. Д. Лазерный радар с визуализацией представляет собой активную сенсорную технологию. По сравнению с пассивной системой визуализации видимого и инфракрасного света, лазерный радар визуализации может быстро извлекать трехмерные пространственные координаты объекта, определяя положение, расстояние и форму цели.Визуализирующий лазерный радар имеет широкие перспективы применения в военной сфере. Он может быть оборудован мобильной платформой на суше, на море и в воздухе, выполняя такие задачи, как распознавание цели, наведение изображения, разведка поля боя и т. Д. В зависимости от способа получения изображения лазерный радар с визуализацией можно разделить на лазерный радар без сканирования и сканирующий лазерный радар лазерный радар.
Основными способами сканирования лазерного радара являются механическое сканирование, сканирование звука и света, электрооптическое сканирование и двоичное оптическое сканирование.Механическое сканирование означает, что зеркала вращаются с помощью моторного привода, в котором используется принцип геометрической оптики для достижения отклонения луча. Механическое сканирование имеет большой объектив с высокой скоростью сканирования. И разные результаты сканирования позволяют получать разные изображения сканирования. Сканирующий лазерный радар широко используется в режиме сканирования. Лазерный радар со сканирующим изображением отличается от одноточечного лазерного радара. Он изменяет направление луча на поверхность цели с помощью планарного лазерного гальванического сканера. Он измеряет расстояние с помощью импульсного лазерного измерения для получения трехмерного изображения целевой области.Ключевая технология сканирующего лазерного радара — это мощный и качественный лучевой лазер, высокопроизводительный гальванический сканер, высокочувствительный приемник и алгоритмы обработки изображений и распознавания объектов.
Двухмерный сканирующий гальванометр с высокими характеристиками — это ключевая технология и оборудование в лазерных радарах со сканирующим изображением. Основная роль заключается в том, чтобы позволить испускаемому лазерному лучу регулярно смещаться, а затем сканировать поверхность цели. Требования к лазерному радару со сканирующим изображением и двумерному лазерному гальво-сканеру включают в себя: большое поле сканирования, высокую скорость сканирования, низкое затухание энергии, равномерное распределение точек сканирования, синхронизацию передачи и т. Д.Угол наклона сканирующего гальванометра является важным параметром формирования изображения лазерного радара, который отражает размер лазерного радара. Скорость сканирования определяет лазерный радар для получения трехмерного изображения с частотой кадров. Чем выше скорость сканирования, тем лучше будет изображение в реальном времени, что особенно важно в военных приложениях. Двухмерный лазерный сканирующий гальванометр должен одновременно завершить отклонение оптической оси оптической системы передачи и оптической системы приема для достижения синхронной передачи и приема и измерения расстояния.
Для получения пространственного распределения решетки с помощью сканирующего лазерного радара с формированием изображений обычно используется метод, который заключается в том, что через равные интервалы времени излучаются лазерные импульсы, а зеркало механического сканера вращается по линейному закону. Что касается сканирующего гальванометра, когда прямая ось перпендикулярна падающему свету и зеркалу в соответствии с законом треугольной волны, падающий свет перпендикулярен оси вращения в случае зеркала с небольшим смещением. Распределение отраженного света пятна сканирования равномерное.При двумерном сканировании внутренние характеристики отраженного луча не могут одновременно удовлетворять условиям равномерного сканирования двух сканеров, поэтому сканированные изображения будут искажаться. Сканер гальванометра
состоит из сканирующего зеркала, поворотного зеркала, датчика положения, схемы привода, сервоконтроллера и т. Д. Это высокоточная система сервоуправления. В настоящее время сканер, используемый для сканирования изображений лазерного радара, представляет собой гальванометрический сканер, внешний вид которого показан на рисунке 1.1.
Рисунок 1.1 Сканер гальванометра
Сканер гальванометра представляет собой замкнутую систему обратной связи, имеет характеристика большого угла, высокой точности, высокой скорости, малого объема и т. д. Компания Sino-Galvo разработала самые современные модели гальванометров со сканированием. система после многих лет исследований.JD1403 и SG7210 имеют характеристики высокая скорость и точность, подробная спецификация, как показано ниже:
Параметр двигатель сканирования
Рабочая температура | 0-45 ° С |
Линейность | 99.9% |
Назначить время | ≤0,3 мс |
Дрейф шкалы | 40 частей на миллион / ° C |
Нулевой дрейф | <15 мкрад./ ° C |
Длительный дрейф более 8 часов | <0,5 мрад |
RMS ток | 2,0 А |
Пиковый ток | 15 А (макс.) |
Максимальный угол сканирования | ± 15 ° |
Температура хранения | От -10 до + 60 ° C |
разрешение | 12мкрад |
Повторяемость | 8мкрад |
Входная апертура | 10мм |
Смещение луча | 13.4мм |
Вес мотора | 120 г |
Частота | ≤1000 Гц |
параметры сервопривода плиты
Входное напряжение МАКС.RMS | ± 15 В постоянного тока |
Сигналы интерфейса Цифровые | XY2-100 |
Входное сопротивление сигнала положения | 1 кОм ± 1% Ом |
Масштабный коэффициент входного сигнала положения | 0.33 В / ° |
Масштабный коэффициент выходного сигнала положения | 0,33 В / ° |
Рабочая температура | 0-45 ° С |
Размер (Д × Ш × В) | 75 × 45 × 30 мм |
Четыре характеристики лазера — Новости отрасли — Новости
Четыре характеристики лазера
17 янв.2019 г.
С момента своего изобретения лазер благодаря своим превосходным характеристикам широко использовался в промышленной обработке, медицинской косметике, научных исследованиях и других областях.Лазер имеет четыре основные характеристики, а именно высокую яркость, хорошую направленность, хорошую монохроматичность и высокую когерентность. Эти характеристики связаны друг с другом, что позволяет адаптировать лазер к различным сценам.
Высокая яркость
Лазер с высокой яркостью в основном связан с высокой концентрацией световых лучей. Высокая яркость лазера также является проявлением его высокой концентрации энергии. После фокусировки линзой вблизи фокуса могут образовываться тысячи градусов, даже десятки тысяч градусов высокой температуры, что позволяет обрабатывать практически все материалы.Именно благодаря этому преимуществу его можно широко использовать в промышленной обработке и медицине.
Хороший монохромный
Цвет света определяется длиной волны света, и свет имеет определенный диапазон длин волн. Чем уже диапазон длин волн, тем лучше будет монохроматичность. Ширина линии лазера ограничена многими факторами, и достичь теоретического уровня практически невозможно. Например, изменения температуры, небольшие колебания в лазере, поток воздуха в объемной оптике и внешняя накачка могут вызвать нестабильность резонансной частоты, что может привести к снижению производительности.
Хорошая направленность
Свет, излучаемый обычными источниками света, распространяется в разных направлениях, а угол расхождения большой. Для сравнения, угол расходимости лазера невелик и излучается почти параллельно. Свет, излучаемый лазером, представляет собой своего рода поляризованный свет с фиксированным направлением. Наглядно это можно выразить на простом случае: лазерная вода не преломляется.
Высокая когерентность
Световая волна состоит из бесчисленных фотонов.Квант света, излучаемый лазером, согласован по длине волны, частоте и направлению поляризации из-за принципа резонанса, что делает его очень сильной интерференционной силой. Мы также обычно называем лазеры когерентным светом. Именно потому, что лазер намного более когерентный, чем обычные источники света.
Китайские индивидуальные поставщики и производители гальво-сканеров с динамической фокусировкой — Низкая цена сканер с динамической фокусировкой Galvo
Система динамического сканирования с широким рабочим файлом
Система сканирования модели RF8330-3D отличается высокой точностью и плавностью хода.Он широко применяется в области лазерной резки, сварки и облицовки, микро сверления и лазерной очистки ….
Усовершенствованная система сканирования с оптоволоконной динамической фокусировкой
FL8220-3D Сканирующая система с динамической фокусировкой была разработана для маркировки в большом поле сканирования и малом фокусном пятне, интегрировала функции сбора данных, обработки данных, электронного управления…
Оптический трехосевой лазерный гальванометр
Описание продукта Сканер Galvo модели SG7210-3D-300 имеет компактную конструкцию, высокую точность позиционирования, более высокую скорость маркировки и сильную помехоустойчивость. В процессе динамической …
Сканирующий гальванометр с 3 осями и динамической фокусировкой
BL8230-3D-800 Сканирующая система с динамической фокусировкой использует усовершенствованную оптическую схему в сочетании с управлением по оси Z (оси фокусировки) гравировки, с характеристикой небольшой быстрой потери света…
Сканирующая система с динамической фокусировкой и CO2-лазером
Описание продукта Sino-Galvo Tech. была основана в 2001 году, наши гальванические сканеры широко применяются в лазерной маркировке, медицинской косметике, 3D-печати, лазерной очистке, лазерной сварке, прецизионных …
Сканирующая система с динамической фокусировкой, 10600 нм
Описание продукта В эпоху взаимосвязи всего, лазерная технология играет непоколебимую роль в промышленном производстве.Он известен как универсальный обрабатывающий инструмент 21 …
.Лазерный гальванометр с 3D динамической фокусировкой
Профиль компании Sino-Galvo Tech. было основано в 2001 году, это высокотехнологичное предприятие, которое целенаправленно объединяет исследования и разработки, производство и продажу гальванических сканеров, а также систем управления для промышленных …
Сканирующая система с динамической фокусировкой 3D
BL8230-3D-800 Сканирующая система с динамической фокусировкой использует усовершенствованную оптическую схему в сочетании с управлением по оси Z (оси фокусировки) гравировки, с характеристикой небольшой быстрой потери света…
Волоконно-гальваническая головка Fiber 3D Dynamic Focus
Описание продукта Модель: FL7210-3D Материал внешнего держателя: алюминиевый сплав Цвет внешнего держателя: черный Размер продукта: 116X110X262mm Вес брутто: 7,5 кг Размер упаковки: 34X24X36cm Расширенный …
FL7210-3D Сканирование с динамической фокусировкой
Описание продукта Модель: FL7210-3D Материал внешнего держателя: алюминиевый сплав Цвет внешнего держателя: черный Размер продукта: 116X110X262 мм Вес брутто: 7.5 кг Размер упаковки: 34X24X36см Расширенный …
Лазерная головка с динамической фокусировкой 3D
Описание продукта Сканирующая система с динамической фокусировкой BL8230-3D-800 использует усовершенствованную оптическую схему в сочетании с управлением по оси Z (оси фокусировки) гравировки с характеристиками …
Мы являемся профессиональными производителями и поставщиками гальванических сканеров с динамической фокусировкой в Китае, и мы завоевали более 50% доли рынка оптических гальванометрических сканеров среднего и высокого уровня в Китае.Не стесняйтесь покупать индивидуальный гальво-сканер с динамической фокусировкой по низкой цене на нашем заводе.
.
