Конвекционный и конденсационный газовый котел: в чём отличие

Каждый хочет приобрести отопительную установку одновременно недорогую, экономичную и эффективную. Полное представление о конкретном изделии дают не только его характеристики, уровень автоматизации, но и принцип функционирования. Конденсационные газовые котлы появились у нас недавно, а потому мало кто знаком с их особенностями. В чем отличие, стоит ли их предпочесть конвекционным аналогам (теплогенераторам традиционного исполнения) – вопросы, напрямую влияющие на выбор оптимальной модели.

Визуально отопительные газовые установки двух групп неотличимы. Их устройство практически идентично: корпус, горелка, теплообменник, камера сгорания и ряд иных конструктивных элементов. Однако реализованное в конденсационных котлах инженерное решение несколько изменило технологию нагрева воды. Это и дает ряд преимуществ таким моделям.

Принцип работы

Конвекционные котлы

Повышение температуры теплоносителя для отопительной системы и поддержание ее на требуемом уровне, приготовление горячей воды для собственных нужд (ГВС) обеспечивается пламенем горелки.

Существенный недостаток данного (конвективного) способа в том, что часть тепловой энергии тратится нерационально – уходит в атмосферу, через дымоход. Его коаксиальная версия проблему несколько нивелирует, но не настолько, чтобы говорить о значительной экономии.

У всех конвекционных котлов имеется и еще один недостаток, о котором рядовой пользователь может и не знать. Работа установки на пониженном режиме приводит к «охлаждению» продуктов сгорания. И если их температура упадет ниже 55±50С (зависит от модификации), то газы начинают конденсировать на стенках дымохода, камеры. Агрессивные химические соединения, содержащиеся в капельках жидкости, не лучшим образом влияют на металлы. Как результат – снижение ресурса котла и внеплановый ремонт.

Особенно явно это выражается в случаях, когда монтаж дымохода, да и всего контура отопления (с целью экономии) делается собственноручно – неизбежны отступления от требований СНиП, производителя котельного оборудования, а то и прямые их нарушения.

Конденсационные котлы

В таких установках тепловая энергия для нагрева воды используется по максимуму. Она выделяется не только в результате сгорания топлива; содержится и в паре (он имеет высокую температуру), уходящем вместе с газами через трубу наружу. Реализовано все просто и оригинально: конденсационные котлы оснащаются водяными экономайзерами. По сути, еще один теплообменник.

Его назначение описывается кратко: для обеспечения конденсации паров на своих стенках и перенаправления полученной энергии на конкретные цели. В суммарном выражении при сгорании той же «дозы» топлива ее получается значительно больше. Этим повышается эффективность работы котельного оборудования на системы (ОВ или ГВС), в зависимости от режима.

Практика подтверждает теоретические расчеты: экономия газа на обогрев строения может достигать 35%. Следовательно, расходы по статье «отопление» (ГВС) снижаются.

В чем отличие в практическом плане? Для нормального функционирования отопительной системы с включенным в схему конвекционным котлом нужно обеспечить минимальную разницу температур на его выходе и входе (в линии обратки). Несоблюдение данного условия чревато температурным перекосом в теплообменнике. К чему приводит поступление холодного теплоносителя в горячий металлический корпус прибора, пояснять не нужно. Это одна из причин быстрого выхода оборудования из строя, особенно при самостоятельном проектировании системы и монтаже.

С котлом конденсационным все иначе. Охлажденная вода, поступающая по обратке в экономайзер, подогревается тепловой энергией, выделяющейся при конденсации паров. В основном теплообменнике ее температуру нужно всего лишь поднять до требуемого значения. Выгоду понять несложно: традиционный (конвекционный) газовый котел характеризуется КПД порядка 90%. То есть 10 в прямом смысле «улетает» через дымоход. В конденсационной установке и эти проценты используются для нагрева воды (ОВ или ГВС) в теплообменнике. Потому их КПД достигает 98%.

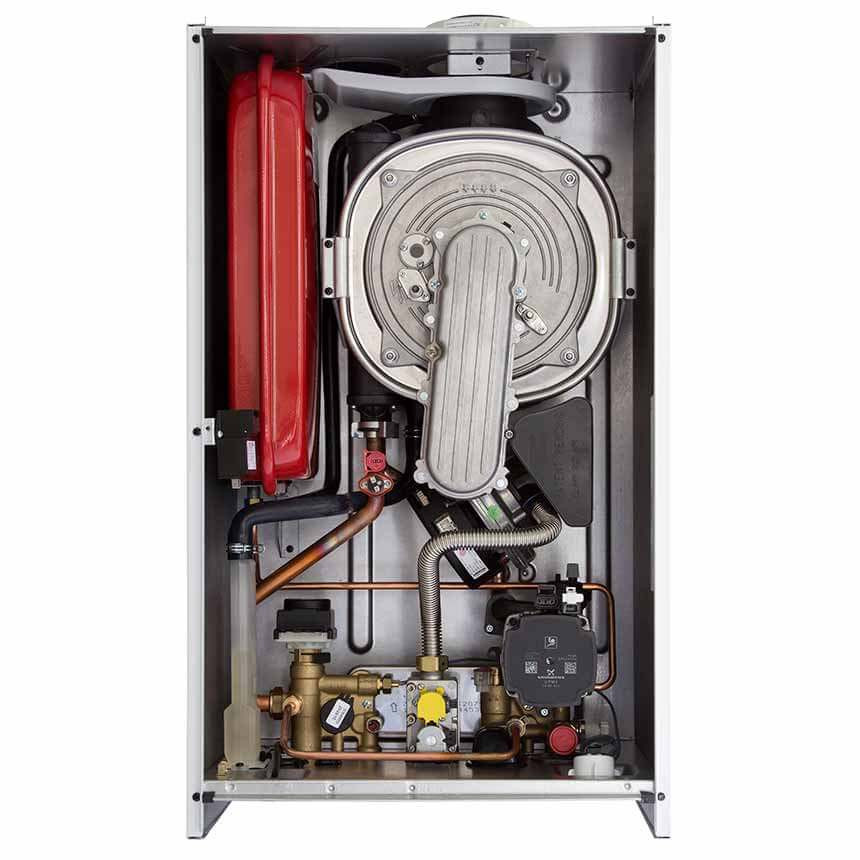

Устройство конденсационной модели

Рисунок все хорошо поясняет. В котле дополнительно установлен второй (обязательно бесшовный, литой) теплообменник (экономайзер), камера доохлаждения и конденсатосборник (не во всех моделях).

Преимущества конденсационного оборудования

Экономичность. На такие отопительные приборы особое внимание стоит обратить собственникам, которые пользуются для обогрева баллонным газом.

Пониженные требования к дымоходу. Его можно обустраивать даже из пластиковой трубы – в отходящих газах агрессивный конденсат отсутствует, их температура низкая. Одновременно продлевается срок службы канала: коррозия металла маловероятна.
Уменьшение количества токсичных выбросов. Специалисты оценивают снижение на уровне 65–70%.

Минусы

Цена. Стоимость конденсационных котлов в среднем в 1,7 раза выше моделей традиционного типа. В первую очередь, за счет экономайзера. Хотя затраты на приобретение в перспективе окупаются снижением расхода газа.
Ограничение в использовании. Не для высокотемпературных контуров – нивелируется главное преимущество котла этой категории и теряется смысл его установки.
Одно из решений – подключение нескольких систем: отопления, теплого пола. Задача – добиться охлаждения теплоносителя.
Необходимость утилизации конденсата. Он ядовит, а потому слив в грунт на участке, в автономную канализацию (септик) исключается; только отдельная система сбора. В моделях средней и высокой ценовой категории имеются встроенные бачки, которые нужно лишь периодически опорожнять.
Все конденсационные котлы – энергозависимые. Поэтому в самоточных системах не монтируются.

Вывод: котлы конденсационного типа, несмотря на высокую стоимость, в перспективе дают хорошую экономию на отоплении. Но при условии, что выбором модели, проектированием системы и монтажом занимался профессионал.

Искать конденсационный котел не придется. Отопительные установки этой группы от ведущих производителей представлены в интернет-магазине alfatep.ru. Наши сотрудники не только помогут в выборе оборудования для конкретного строения. Специалисты сервисной службы окажут услуги жителям Подмосковья по проектированию автономной системы, монтажу, настройке и пуске в эксплуатацию.

Мы обеспечиваем полное техническое сопровождение изделий и после окончания гарантийного периода. По всем вопросам можно обратиться по контактному телефону 8 (495) 109-00-95 или в разделе сайта «Обратная связь». Доставка товара в максимально сжатые сроки, через представительства «АЛЬФАТЭП» в регионах.

Конденсационный газовый котел принцип работы

Изучаем газовый конденсационный котел — принцип работы и устройство

Принцип работы газового котла

То, что система отопления, работающая на природном газе, является самым экономичным и эффективным способом обогрева помещений, знают многие. Но вот что странно — вроде бы использование газа сегодня устраивает всех, но высокие и жесткие требования расхода энергоносителей ставят определенные ограничения. Поэтому на рынке теплотехнического оборудования конденсационные котлы занимают особое место. Кстати, в некоторых европейских странах законом запрещено использовать другие виды нагревательных газовых приборов, кроме конденсационных.

Попробуем разобраться с газовыми конденсационными котлами, принципом их работы, достоинствами и недостатками.

Принцип работы

В первую очередь нас будет интересовать принцип работы этого вида котлов. Чтобы показать, чем он отличается от обычных агрегатов, надо разобраться с особенностями функционирования последних.

Что в них происходит?

Газ в качестве топлива через горелку подается в камеру сгорания, где и сжигается. При этом выделенная тепловая энергия нагревает металлический теплообменник, в котором движется теплоноситель.
Отдавая часть тепловой энергии, топочные газы проходят в дымоход и выводятся через него на улицу.

Казалось бы, что может быть проще. Но тут есть один очень важный нюанс. Для того чтобы тяга в дымоходе была соответствующей, и в нем не образовывался и не скапливался конденсат, необходимо, чтобы температура топочных газов с 200С падала до 140С. То есть должна происходить интенсивная отдача тепловой энергии теплообменнику.

Но учитывайте тот факт, что температура отводящих газов не должна быть ниже данного уровня.

По сути, температура 140С — это достаточно серьезный потенциал, который попросту улетучивается в атмосферу. Заключенная в отводящих газах тепловая энергия не расходуется по прямому назначению. Тем более что внутри топочных газов всегда присутствуют влажные пары воздуха, которые также обладают определенным температурным потенциалом. Вот почему были изобретены конденсационные котлы, в которых все эти нюансы были собраны и использованы.

Внутри газового конденсационного котла собирается влага, которая при конденсации отдает часть энергии, используемой для нагрева дополнительного теплообменника.

Устройство

Итак, понятно, что в конструкции конденсационного газового котла два теплообменника. Первый работает по стандартному принципу, то есть обогревается за счет сгораемого топлива. Именно на нем и происходит основной отбор тепловой энергии. Второй, который носит название конденсационного, отбирает вторичную энергию конденсируемых влажных паров воздуха.

Конструкция конденсационного теплообменника достаточно сложна. Ведь температура отходящих газов и конденсата не очень большая, поэтому необходимо позаботиться о том, чтобы как можно больше отобрать тепла.

Есть несколько технических решений, которые помогают добиться желаемого результата:

Увеличение площади отбора температуры. Для этого к теплообменнику привариваются ребра в виде спиралей.
Используются внутренние полости с разным сечением. Это позволяет интенсивно отбирать тепловую энергию за счет уменьшения объема проходимого потока теплоносителя.
Устанавливается вторичный теплообменник на обратный контур отопительной системы. Таким образом достигается быстрая конденсация влажных паров отводящих газов за счет снижения точки росы. Получается, что в нагревательный газовый котел теплоноситель поступает уже подогретым. А это влияет на уменьшение расхода топлива и эффективность работы самого агрегата.

Если рассматривать принцип работы агрегата данного вида с позиции традиционного котла, то в нем происходит своеобразная рекуперация, которая обычно используется в системах кондиционирования зданий.

Хотелось бы добавить, что в конструкцию конденсационного газового котла производители устанавливают только высокотехнологичные горелки, с помощью которых достигается оптимальное смешивание магистрального газа и воздуха. Это опять-таки повышает эффективность работы газового аппарата.

Плюсы конденсационного агрегата

Настенный газовый конденсационный котел Buderus

К чему все это приводит, если сравнивать традиционные и конденсационные газовые котлы?

Экономичность потребления топлива газового конденсационного котла на 20% выше, чем традиционного.
Выброс угарных газов и других продуктов сгорания меньше практически на 70%.

Вот, что удивительно. Принцип работы котла и его устройство были изобретены около столетия назад. Но только сейчас его использование стало возможным. Дело в том, что металлические узлы и конструкции прибора не могли долго выдерживать серьезные нагрузки, связанные с процессом конденсации влажных паров и высокой температурой.

В настоящее время эти проблемы решены за счет использования в котлах коррозионостойких материалов. Ведь образующийся конденсат является химически активным веществом, который за короткий срок действия выводит из строя любые прочные материалы. Поэтому в котлах данной модели применяются или нержавейка, или силумин — сплав из алюминия и кремния.

Если говорить о внешнем отличии двух моделей, то неопытному человеку сделать это будет сложно. Но конденсационные газовые котлы — это настенные агрегаты с закрытой камерой сгорания. Кто имеет представление, о чем идет речь, поймет, сколько достоинств добавляется только за счет этих двух показателей.

Реальное положение вещей

Итак, конденсационные газовые котлы экономичнее — здесь спору нет. Но за эту экономию все равно придется заплатить хотя бы один раз. Эти модели раза в полтора дороже традиционных. Это первое.

Второе. Хотелось бы обратить ваше внимание на некоторые позиции, которые на первый взгляд в глаза не бросаются. И даже некоторые специалисты не всегда обращают на них внимание. К примеру, конденсационный котел — это настенный вариант — по показателю мощности находится в диапазоне 20–110 кВт. Традиционные агрегаты настенного типа имеют более скромные показатели — максимум до 36 кВт.

Вы можете себе представить, что небольших размеров конденсационный аппарат двухконтурного типа способен обеспечить теплом и горячей водой для хозяйственных нужд большой частный дом? К примеру, общей площадью 800 м². Если использовать традиционный отопительный агрегат, то только напольного типа.

Уже исходя из этого можно сопоставить стоимость двух моделей. Она практически выравнивается. Но плюсов у конденсационных моделей гораздо больше:

Экономия топлива.
Уменьшение вредных выбросов в атмосферу.
Эффективность работы оборудования.
К тому же под них нет необходимости выделять отдельное помещение для организации котельной, как это обычно происходит с напольными агрегатами.

Самое главное, что эффективность работы прибора зависит от того, насколько интенсивно пользуются им. Ведь чем меньше температура теплоносителя в обратном контуре, тем полноценнее конденсация во вторичном теплообменнике, тем больше выделяется тепловой энергии, и тем выше становится коэффициент полезного действия оборудования. Вот почему этот вид отопительных приборов более рентабелен в так называемых низкотемпературных системах отопления — теплые полы как пример.

Схема котла газового

Но в реальности российские условия эксплуатации совершенно иные, чем в той же Европе. Например, когда температура за окном минус 20–50С, надо повысить температуру теплоносителя. Сделать это можно, лишь увеличив расход топлива, потому что основной источник тепловой энергии — это сжигаемый газ. А это значит, что температура теплоносителя в обратном контуре не опустится ниже 60С. При таком показателе нельзя говорить о конденсации влажных паров. То есть установленный вами конденсационный газовый котел начинает работать, как обычный. Так стоит ли приобретать такое дорогое устройство?

Однако не будем умалять достоинств конденсационных моделей. Даже при работе в таком режиме они экономичнее традиционных. Правда, на первый взгляд экономия не очень большая — до 5%, но если пересчитать на годовой расход газа, то сумма получится внушительной. К тому же конструкция котла устроена таким образом, что даже при максимальном падении давления газа в трубной магистрали он будет продолжать работать. Эффективность, если и упадет, то незначительно.

Заключение по теме

Тот, кто считает себя человеком экономным и держит расходы семейного бюджета в жестких рукавицах, должен приобретать именно конденсационный газовый котел для отопления и ГВС собственного дома. С помощью такого агрегата можно отлично сэкономить на потреблении топлива, не снижая такой показатель, как эффективность. Тем более что цены на газ каждый год растут.

Конденсационный котёл: что это такое

Сегодня для организации отопительной системы загородного дома применяются разные виды оборудования. Это приборы, функционирующие на дровах, газе или электрической энергии. В ассортименте магазинов представлены, как традиционные модели, так и современные, изготовленные по сложным схемах, но, тем не менее, просты в использовании. Помимо обычных котлов можно купить агрегаты конденсационные.

Конденсационные котлы стремительно завоёвывают рынок, и причина тому не только экологическая безопасность. Оборудование помогает существенно снизить расходы на топливо, обеспечивая КПД до 98%. Такие агрегаты представлены в ассортименте всех крупных фирм, которые занимаются изготовлением отопительного оборудования.

Более полвека назад появится первый конденсационный котёл. Что это тако е, мало кто знал. Они были только по принципу действия похожи на современные агрегаты. Сегодня выпускают высококачественные приборы, при производстве которых применяются прочные и надёжные материалы, инновационные технологии.

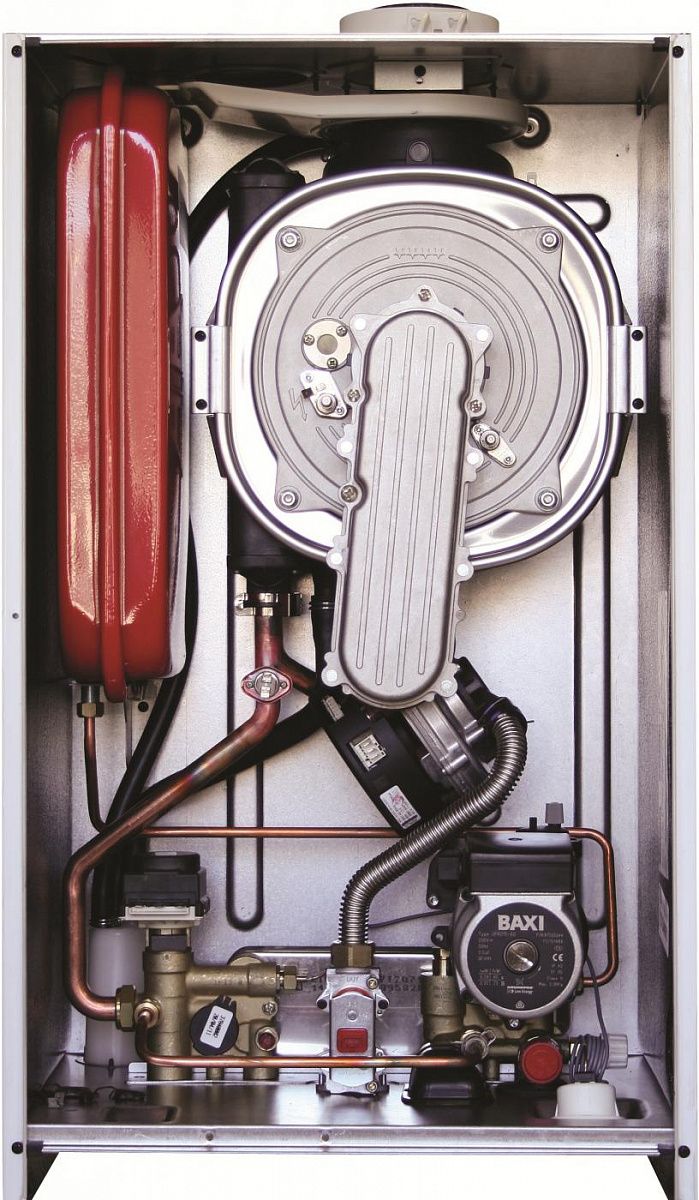

Внутренность конденсационного котла

Особенности конденсационного котла

Конденсационные котлы обеспечивают максимальное сгорание топлива и минимальное количество продуктов сгорания. Согласно физическим законам КПД не может быть равен 100%. Какое-то количеств тепла всё равно расходуется. КПД конденсационных котлов максимальный, если сравнить со всеми известными видами отопительного оборудования.

Приборы оснащены горелками улучшенной конструкции, за счёт чего топливо и сгорает насколько, насколько это возможно, обеспечивая комфортную температуру в помещениях. В процессе переработки топлива выделяется незначительное количество вредных соединений. Дымоход для обслуживания такого оборудования может быть выполнен даже из пластика, так как температура отработанных газов не превышает 40 градусов.

Обратите внимание! Максимальная эффективность работы этого вида отопительного оборудования достигается только при правильной установке и обеспечении качественного обслуживания агрегата.

Принцип работы

Стоимость конденсационного оборудования на порядок выше, чем цена обычных котлов отопления. Чем это обусловлено? Каковы отличия в принципе работы разных видов отопительного оборудования?

Принцип работы конденсационного котла

В котлах традиционного исполнения топливо поступает в горелку, потом транспортируется в камеру сгорания, там перерабатывается в тепло и отработанные газы. Тепло направляется на нагревание теплообменника, по которому циркулирует вода и разносится по всей системе. Отработанные газы выходят через дымоход на улицу.

Казалось бы всё просто, но в воздух выделяются газы, температура которых 140 градусов. Они могли бы быть использованы с пользой. Именно этот нюанс был учтён при изготовлении конденсационных моделей. Принцип их работы следующий:

Первый теплообменник нагревается в результате сгорания топлива и отдаёт тепло теплоносителю. Вода нагревается, циркулирует по трубопроводу, отдаёт тепло помещению.
Конденсационный теплообменник забирает тепло отработанных газов, охлаждая их ниже точки росы.
На стенках вторичного теплообменника собирается пар, продукты сгорания отдают своё тепло воде, а в воздух выходят газы, температуры которых не превышает 40 градусов. Это то, чем отличается конденсационный котёл от обычного .

Обратите внимание! Чтобы предупредить коррозию, которая может быть вызвана конденсатом, в процессе производства оборудования используются высококачественные сплавы, которые отличаются стойкостью к воздействию химических веществ и коррозии.

Устройство

Как устроен конденсатор в котле

Основным отличием инновационных приборов от обычных котлов является наличие двух теплообменников. Первый работает по традиционной схеме, забирает тепло из камеры сгорания и передаёт его теплоносителю, второй получает энергию из отработанных газов и перерабатывает её в дополнительное тепло. Этот теплообменник носит название конденсационного, отличается довольно сложной конструкцией.

Учитывая то, что температура продуктов сгорание довольно высокая, задание вторичного теплообменника в том, чтобы отобрать максимальное количество тепла. Это достигается при помощи таких решений:

приваривание дополнительных элементов в виде спиралей к теплообменнику с целью увеличить область забора высокой температуры;
более интенсивного добора добиваются за счёт использования внутренних элементов с разным сечением;
конденсационный теплообменник устанавливают на обратный контур системы отопления.

Обратите внимание! Максимальная эффективность функционирования отопительного оборудования достигается за счёт использования в газовых котлах высокотехнологических горелок, которые в оптимальном количестве смешивают воздух и магистральный газ.

Ассортимент

Что входит в комплект при покупке конденсационного котла

На рынке представлен довольно широкий ассортимент отопительного оборудования этого типа. Между собой они отличаются мощностью, дизайном, габаритами, исполнением. Популярностью пользуются настенные котлы благодаря своим компактным размерам. Под них нет необходимости выделять отдельное помещение, их можно установить на кухне или в ванной. Мощность настенного конденсационного оборудования может существенно превышать мощность традиционных котлов. Показатель производительности отдельных агрегатов достигает 105 кВт.

Напольное оборудование этого типа используется реже. Котлы могут применяться для обогрева больших площадей. Их мощность колеблется в диапазоне от 87 до 628 кВт.

В продаже есть одноконтурные и двухконтурные модели. Последние кроме обогрева дома обеспечивают ещё и горячее водоснабжение. Они довольно производительны. Прибор, мощность которого 105 кВт, способен обеспечить тепло и горячую воду в доме площадью до 500 м.кв.

Преимущества оборудования

Конденсационные котлы отличаются рядом преимуществ по сравнению с традиционными отопительными проборами. Делают выбор в их пользу те, кто вкладывает деньги на перспективу. Установив конденсационный котёл у себя дома, вы получите эффективную, экономную отопительную систему. Основные достоинства оборудования:

экономия топлива и денег до 35%;
уменьшение количества отработанных газов, которые выбрасываются в воздух;
возможность выполнения дымохода из пластиковых труб, что также помогает сэкономить средства;
«умная» электроника, которая обеспечивает полностью автоматическое регулирование работы отопительного оборудования;
длительный срок службы, которые достигается за счёт применения в изготовлении высококачественных, прочных материалов;
стойкость к коррозии.

Из недостатков конденсационных котлов выделяют разве что высокую их стоимость. Действительно, оборудование стоит довольно дорого, однако, оно полностью оправдывает свою цену, так как позволяет существенно сэкономить на топливе.

Монтаж конденсационного котла

Каскадная схема монтажа

Если необходимо обогреть помещение большой площади (коттедж, особняк на несколько этажей, производственно помещение) используют каскадную схему монтажа. Её суть в том, что для обеспечения максимальной эффективности и экономности отопительной системы последовательно подключают несколько котлов низкой мощности. Такой приём позволяет в несколько раз повысить производительность всей системы или значительно снизить расходы на топливо. Регулировка всех приборов выполняется при помощи специального устройства, которое подключается ко всем котлам.

Каскад из конденсационных котлов – выгодное решение для больших площадей. Для управления системой подключается оборудование, в которое встроены датчики температуры и регуляторы подачи топлива. Это устройство предупреждает холостую работу котлов, выравнивает мощность, обеспечивая правильное распределение температуры в помещениях.

Перед тем как приступать к обустройству отопительной системы частного дома, следует ознакомиться с тем, что такое конденсационных газовый котёл. Выбрав для обслуживания системы это оборудование, вы обеспечите максимально эффективное и экономное функционирование отопительной системы.

Часто владельцев останавливает высокая стоимость инновационного оборудования. Но есть правильно провести расчёты, окажется, что конденсационные котлы искупят себя всего за два-три сезона. При соблюдении правил эксплуатации приборы прослужат на протяжении многих лет, обеспечивая комфорт и тепло в вашем доме.

Что такое конденсационный котел, и как он работает?

Те, кто хоть раз сталкивался с необходимостью того, что требуется качественно и эффективно обогреть загородный дом или коттедж, останавливают свой выбор на таком оборудование, как конденсационный котел. Это наиболее популярное приспособление, которые отличается высокими показателями экономичности. Благодаря этому, а также большому количеству иных положительных эксплуатационных характеристик оборудование оптимально подходит для большого количества разнообразных помещений.

Конденсат на теплообменнику

Особенности конденсационного котла

Подобный котел не всегда целиком использует свою энергию, которая производится в процесс выработки топлива. Какая-то ее часть, которая называется теплом, уходит вместе с водяным паром, который может содержаться в продуктах от испарения. Но именно это тепло используется для качественного нагрева воды, которая находится в котле, так как полученный пар имеет свойство конденсироваться. Данный процесс может быть осуществлен только благодаря тому, что происходит охлаждение продуктов сгорания до какой-то определенной температуры, имеющей название точки росы, она обычно составляет 55 градусов .

Данный котел работает таким образом, что все продукты сгорания, находящиеся внутри него, под влиянием воды охлаждаются, вода в свою очередь возвращается из общей системы отопления. Именно по этой причине температура воды в системе центрального отопления, обслуживаемой котлом. должна быть немного ниже при сравнении ее с традиционными котлами .

Процесс горения в обычном и конденсационном котле

Экономия от применения данного прибора при сравнении с традиционным устройством составляет примерно 11%. При этом стоимость на газовый конденсационный котел время от времени немного снижается, а цена на газ, как правило, остается стабильной. Потому издержки, которые связаны с покупкой, достаточно быстро компенсируются.

Многие пользователи данного качественного оборудования выделяют идеальное соотношение стоимости и большого количества полезного эффекта котлов, а также достаточно долгий их срок службы. Кроме того, привлекает наличие минимальных расходов на техническое обслуживание котлов. на это идут совершенно незначительные суммы.

Несомненными положительными качествами являются не только экономичность, но также экологичность, что в состоянии значительно разгрузить окружающую среду. Данный котел может довольно успешно использоваться в небольшом помещении, более того, благодаря небольшим параметрам его не придется прятать от посторонних глаз. Кроме того, он может быть отрегулирован по показателям мощности, также преимуществом является то, что работает устройство совершенно бесшумно, это положительным образом сказывается на самочувствии проживающих людей в помещении, а также на их настроении, это видно, если почитать отзывы пользователей.

На основании наличия большого количества положительных качеств, его можно вполне справедливо отнести к идеальному оборудованию, которое отопление загородного дома сделает удобным, комфортным и простым. Оборудование такого плана в состоянии подарить большое количество теплых минут в холодное время года.

Описывая особенности таких приборов, можно отметить, что газовый конденсационный котел эксплуатируется для эффективного обогрева помещения. Он в данном процессе использует тепловую энергию, которая выделяется в процессе сгорания топлива, а также теплоту водяного пара. Подобный принцип работы может быть возможен благодаря конденсации некоторых продуктов сгорания на внутренних стенах.

Современные конденсационные двухконтурные и одноконтурные котлы в состоянии предоставить возможность максимально эффективно использовать энергию используемого топлива, при этом сокращаются расходы потребителя на отопление. В настоящее время, благодаря эффективным инженерным разработкам, появилась возможность сбора такой энергии, потому во всех современных котлах отопления конденсационного типа, такой энергии намного больше, чем у обычных.

Стоит обратить внимание, что котел настенного типа в состоянии работать при достаточно низких температурах, в отличии от традиционного, а также он может обеспечить высокие показатели экономии газа примерно на 20% и таким образом снизить затраты на все отопление в целом. Именно благодаря этому можно купить простой водонагреватель, а затем подключить его к отопительному устройству без каких-то дополнительных затрат на обогрев и горячее водоснабжение. Что касается материала, из которого производится котел, то это в обязательном порядке основа, которая отличается устойчивостью к коррозии.

Принцип работы котла

Самое основное отличие такого напольного конденсационного котла, от иных устройств, заключается в наличии особой теплообменной емкости, предназначенной для значительного увеличения площади, где разнообразные продукты сгорания некоторым образом охлаждаются до температуры, которая не превышает 40 градусов. По этой причине водяной пар, содержащийся в дыме, через какое-то время переходит в особое жидкое состояние, постепенно освобождая энергию тепла.

Схема работы конденсационного котла

Процесс конденсации осуществляется строго в теплообменнике, которые изготавливается из устойчивого к поражению коррозией металла. Для получения полноценного эффекта конденсации стоит добиться снижения температуры до такой степени, чтобы водяные пары от дымового газа начали превращаться в жидкость. Потому можно судить, что принцип работы конденсационного котла является максимально эффективным.

Высокие показатели эффективности конденсационного котла

Описывая данное устройство, можно выделить более подробно некоторые такие преимущества, как экологичность, экономичность, высокие показатели производительности, который основан на принципе работы конденсационного котла. Именно экономия является одним из основных положительных качеств, что особенно важно в условии постоянно растущих цен на газ.

Если есть необходимость увеличить мощность котельной, есть возможность объединить сразу несколько котлов в определенный каскад. Это особенно востребовано для крышных устройств, а также в котельных, где требуется определенная производительность. Настенный и напольный конденсационный котел имеют, как говорят отзывы, преимущественные пониженные шумовые характеристики, которые особенно сильно выделяются при сравнении с обычными котлами. Есть и недостатки конденсационных котлов — это их относительно высокая стоимость.

Таким образом, в процессе приобретения подобной конструкции покупатель делает выбор в пользу экономичности, современной инновации, возможности долговременного применения, а также в защите чистоты окружающей среды.

Источники: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/gazovyj-kondensacionnyj-kotel-princip-raboty-izuchaem-8006, http://prokommunikacii.ru/otoplenie/kotelnaya/kondensacionnyjj-kotjol.html, http://klivent.biz/otopleniye/kondensacionnyj-kotel.html

Сравнение конвекционных и конденсационных котлов

Развитие производства газовых котлов отопления не стоит на месте. Разработан газовый котел с улучшенным принципом работы, что позволило увеличить его коэффициент полезного действия (КПД). Внешне конвекционные и конденсационные котлы практически неотличимы. Конденсационные котлы в 1,5-2 раза дороже конвекционных котлов. Это доплата за более высокую производительность (до 20%) и меньший расход топлива, благодаря дополнительному теплообменнику, встроенному в котел.

…

Конвекционные и конденсационные газовые котлы: различия

Газовые котлы по эффективности сжигания топлива подразделяются на два типа:

конвекционные агрегаты – это традиционная модель газового котла;
конденсационные – это агрегаты новой технологии.

Основным отличием конвекционного и конденсационного видов газовых котлов является наличие в конденсационном агрегате дополнительного теплообменника, который называется водяной экономайзер. Именно на нем происходит конденсация водяных паров. Водяной экономайзер выполнен из металла, стойкого к воздействию коррозии, так как постоянно находится в контакте с водой.

Конвекционные газовые котлы

Конвекционные газовые котлы производят нагрев теплоносителя только за счет тепла, которое выделяется при сжигании газа. Но при этом большое количество теплоты уходит вместе с дымовыми газами в атмосферу, так как в них находится водяной пар, который в свою очередь может произвести дополнительный обогрев теплоносителя.

Преимущества конвекционных котлов

Несмотря на свою неэкономичность, подобные котлы имеют ряд преимуществ:

Простота конструкции.
Легкость монтажа, демонтажа и ремонта.
Доступная цена.
Компактные габариты.

При установке традиционного конвекционного газового котла необходимо спроектировать систему отопления таким образом, чтобы продукты сгорания на выходе были не ниже +57 °C. Если проигнорировать данное требование, то на стенках камеры сгорания, теплообменника и дымохода образуется конденсат, который будет оказывать негативное влияние на долговечность этих элементов.
Конденсационный газовый котел
Конденсационный газовый котел – агрегат, который использует для нагрева теплоносителя не только тепло при сжигании газа, но и энергию водяного пара, который содержится в отходящих дымовых газах. Это становится возможным, если обеспечить конденсацию паров на стенках дополнительного теплообменника. Конденсационная схема работы котла позволяет экономить от 15 до 20% горючего, что обеспечивает более дешевое тепло в целом.
…
Особенность работы конденсационного котла
Для того, чтобы добиться конденсации паров, находящихся в продуктах сгорания на стенках экономайзера необходимо, чтобы вода, которая поступает в него, была холоднее, чем точка росы водяного пара в дыме. Точка росы – это температура, при которой вода переходит из парообразного состояния в жидкое. Точка росы паров дыма около +55°C.
В конвекционных котлах разность температур между линиями подачи и «обратки» нужно держать как можно меньше, чтобы не происходило температурного перекоса, пагубно влияющего на теплообменник. А при эксплуатации конденсационных котлов все происходит в точности до наоборот: нужно как можно больше остудить воду в обратной линии, чтобы затем в водяном экономайзере она снова нагрелась за счет конденсации паров, которыми насыщены продукты сгорания газа. Таким образом, теплоноситель отдаст больше тепла, прежде чем пойдет на подогрев в котел.
Конструкционные особенности конденсационного газового котла
Основной теплообменник – работает по принципу теплообменников конвекционных котлов. То есть теплоноситель нагревается за счет выделения тепла процессом горения газа.
Дополнительный теплообменник – теплообменник рекуперативного типа, устанавливается на выходе дымовых газов, извлекая из них остаточное тепло, которое тратится на первичный подогрев теплоносителя. То есть этот теплообменник является первым на пути следования воды в котел. После первичного подогрева, теплоноситель отправляется в основной теплообменник. Первичный нагрев также снижает температурное напряжение металла основного теплообменника.
Так как в конденсационный котел необходимо подавать остывшую воду, это позволяет расширить отопительный контур. Одним из вариантов могут стать теплые полы, которые будут подключены в систему отопления в самую последнюю очередь. Подобное категорически запрещается делать на конвекционных котлах.
Сравнение КПД конвекционных и конденсационных котлов
При сжигании одинакового количества газа, конденсационные котлы выделяют на 20% больше тепла, чем его традиционный аналог. Этот эффект достигается включением в систему котла дополнительного теплообменника — водяного экономайзера, на котором конденсируются пары дымовых газов. В результате, на выходе из котла дым имеет температуру меньше +40 °C.
Конденсационный газовый котел – это относительно новый вид отопительного оборудования, главным преимуществом которого является повышенный КПД. Производители заявляют, что КПД конденсационных котлов может достигать значения 110%. С физической точки зрения такое невозможно. А получилось так потому, что при расчете учитывается не все тепло, которое выделилось. Некоторые страны уже перешли на новый метод расчета КПД, в котором учтено все выделенное тепло сгорания топлива. И по подобным расчетам конденсационный котел имеет КПД 95%, а КПД конвекционных котлов по этим расчетам составляет 83 – 85%. Поэтому могут встретиться одинаковые агрегаты с разными значениями КПД.
…
Недостатком конденсационных котлов является высокая стоимость и энергозависимость. Так как высокая стоимость скоро окупится, за счет более экономичной работы системы отопления, то можно сказать, что у конденсационного котла основным недостатком является полная зависимость от электричества.
Конденсационный котел
Если вашему котлу больше 16 лет или вы недавно улучшили изоляцию и герметичность своего дома, вам следует подумать о замене старого котла на более эффективный. При высоких ценах на энергию домовладельцы, стремящиеся значительно сократить потребление энергии, могут захотеть рассмотреть возможность установки конденсационного котла с рейтингом эффективности 90 процентов AFUE (Annual Fuel Utilization Efficiency) и выше. В зависимости от возраста заменяемого бойлера он может быть на 15–45 процентов эффективнее, чем ваша текущая модель.AFUE вашего котла сообщает вам, сколько энергии поставляется в виде тепла в ваш дом. Например, рейтинг AFUE в 90 процентов означает, что 90 процентов тепла, вырабатываемого котлом, используется для обогрева вашего дома, а остальные 10 процентов уходят с дымовыми газами, которые удаляются из дома.

Как это работает
Конденсационные котлы могут достичь большей эффективности, потому что они улавливают больше тепла из выхлопных газов, чем обычный котел.Для этого конденсационный котел имеет большую поверхность теплообмена, чтобы он мог передавать как можно больше тепла от горелки котла в полезное тепло, тем самым позволяя меньше тепла уходить в виде выхлопных газов. Когда газообразные продукты сгорания протекают по поверхности теплообменника, они конденсируются, что означает, что они охлаждаются до точки, при которой водяной пар в газах превращается в жидкость.

На что следует обратить внимание перед выбором
При замене бойлера важно обратиться к квалифицированному специалисту в области отопления, который поможет вам решить, какой продукт подходит для ваших нужд.Специалист в области отопления подберет котел подходящего размера и поможет выбрать наиболее экономичный для вас уровень энергоэффективности.
Рекомендуемый размер бойлера будет зависеть от размера вашего дома и многих других факторов, которые влияют на потребности вашего дома в отоплении. Если вы выберете слишком большой котел, он будет тратить энергию. Это потому, что он будет слишком часто включаться и выключаться. Если он будет слишком маленьким, он не сможет обеспечить достаточно тепла в ваш дом. Если вы заменяете существующий котел, для установщика по-прежнему важно выполнить расчет нагрузки для определения размера вашего нового котла, потому что старый котел мог быть неправильного размера или вы могли внести улучшения в свой дом, которые повлияли бы на размер котла. требования.
Кроме того, вы всегда должны выбирать бойлер, сертифицированный Институтом кондиционирования, отопления и охлаждения (AHRI) и указанный в Справочнике AHRI по характеристикам сертифицированной продукции. Чтобы найти производителей бытовых конденсационных котлов в каталоге, выберите «Котлы» в категории «Товары для дома», затем выберите «Расширенный поиск». На экране поиска найдите поле «Тип конденсации» и выберите «Да» в раскрывающемся меню. Чтобы сузить область поиска, вы можете ввести дополнительную информацию в другие поля, например, минимальный или максимальный процент AFUE или тип топлива.Попросите установщика предоставить вам сертификат производительности продукта AHRI, который можно распечатать из Справочника AHRI по характеристикам продукта. Этот сертификат содержит сертифицированные характеристики котла и может использоваться для получения налоговых льгот, а также скидок и льгот, предлагаемых вашим коммунальным предприятием или другими местными программами повышения энергоэффективности. .

Правильное техническое обслуживание — ключ к поддержанию эффективности
Помните, что после завершения установки все отопительное оборудование, включая конденсационные котлы, требует периодического обслуживания.Как правило, теплообменник и конденсатоотводчики необходимо ежегодно чистить квалифицированным специалистом в области отопления.
Газовый котел
— обзор
ЭКОНОМИЧЕСКИЕ СООБРАЖЕНИЯ
Пусть основные капитальные затраты на систему теплового насоса составляют C _FC в фунтах стерлингов на киловатт потребляемой высококачественной энергии. Когда речь идет о начислении процентов, основные капитальные затраты могут быть связаны с годовыми затратами A _FC в фунтах стерлингов / кВт для расчетного срока службы теплового насоса n год по уравнению
(4) AFC = CFCfAP
, где
fAP = i (l + i) n (1 + i) n − 1
коэффициент приведенной стоимости аннуитета, а i — дробная годовая процентная ставка, подлежащая выплате по заемным деньгам.
Holland and Watson (3) показали, что срок окупаемости системы теплового насоса в годах зависит от стоимости энергии, подаваемой на компрессор c _I, в фунтах стерлингов / кВт и времени работы y в часах / год по уравнению
(5) (PBP) = CFCcIy [(COP) E − 1] −AFC
(COP) _E — эквивалентный коэффициент производительности, определяемый как
(6) (COP) E = r (COP) A
, где r — отношение удельной стоимости базовой подачи тепла к удельной стоимости подводимой энергии к компрессору i.е.
(7) r = cBcI
На практике к коэффициенту A _FC в уравнении (5) следует добавить ежегодные затраты на техническое обслуживание. Однако это добавление, вероятно, будет относительно небольшим для теплового насоса, использующего надежную рабочую жидкость.
Самый распространенный тип привода компрессора — электродвигатель. Если основным источником тепла также является электричество, то коэффициент r в уравнении (7) равен единице. Чаще всего в качестве основного источника тепла используется газ или масло, поэтому для компрессора с электрическим приводом r будет меньше единицы.Хотя r ⩽ 1 в большинстве случаев, можно, скажем, иметь компрессор с приводом от ветряной мельницы, где r> 1.
Пример 1
Существующая система центрального отопления работает на циркулирующей воде, нагреваемой газовым котлом с КПД 70%. При каких обстоятельствах замена этой системы тепловым насосом с электрическим приводом была бы экономически целесообразной? Возьмем стоимость установки системы теплового насоса как 150 фунтов стерлингов за входной кВт, стоимость газа 0,01365 фунтов стерлингов за кВтч (40 пенсов за терм), электроэнергии как 0 фунтов стерлингов.05460 за кВтч, а ежегодные расходы на выплату процентов, техническое обслуживание и т. Д. Составляют 20 процентов от капитальных затрат.
Расчеты
Эффективная стоимость тепла, обеспечиваемого газовым обогревателем с КПД 70%, составляет 0,01365 фунта стерлингов / 0,70 = 0,0195 фунта стерлингов за кВтч. Отношение стоимости единицы базового теплоснабжения, газа, к стоимости единицы энергии, подаваемой на компрессор теплового насоса, электроэнергии, определяется из уравнения 7
r = 0,01950,0546 = 0,357
Из уравнения (4)
AFC = 0.20 × 150 фунтов стерлингов = 30 фунтов стерлингов / кВт
Подставьте значения в уравнения (5) и (6), чтобы получить
(PBP) = 1500,0546y [0,357 (COP) A − 1] −30
Решение этого уравнения представлен на Рисунке 4 как период окупаемости (PBP) по сравнению с годовым временем работы y, с фактическим коэффициентом производительности системы теплового насоса в качестве параметра. Видно, что даже при полной замене существующего нагревателя можно ожидать период окупаемости менее двух лет при условии, что может быть достигнут коэффициент полезного действия 5 и что установка будет работать не менее 2500 часов в год.Оба эти условия возможны для бытовой системы центрального отопления при наличии жидкого источника тепла для теплового насоса. Если агрегат предназначен для непрерывного фонового нагрева или для промышленных целей, возможно время работы около 7000 часов в год. В таких случаях период окупаемости 1 год или меньше может быть получен с коэффициентом полезного действия, превышающим 4.
Рисунок 4. Срок окупаемости теплового насоса с электрическим приводом, заменяющего газовый обогреватель с КПД 70%
Если система отопления работает должны быть предоставлены в первый раз, то, конечно, применимые затраты на основной капитал, которые будут использоваться в уравнениях (5) и (6), представляют собой разницу между стоимостью системы теплового насоса и альтернативной системы отопления.В таких условиях коэффициент полезного действия, необходимый для достижения желаемого периода окупаемости при заданном годовом времени эксплуатации, заметно снижается. Аналогичное снижение можно было бы найти, если бы стоимость установки систем тепловых насосов могла быть значительно снижена за счет массового производства или инновационного дизайна.
Пример 2
Оцените приблизительные основные капитальные затраты на систему теплового насоса вода-вода для обеспечения 100 кВтч / м ² в год фонового отопления полов в хорошо изолированном здании с площадью пола 142.5 м ² с использованием грунтовых вод со средней температурой 10 ° C в качестве источника тепла. Требуемый срок окупаемости (PBP) — 4 года, требуемый подъем температуры нетто (T _D — T _S) — 20 ° C, ожидаемое время работы y — 3000 ч / год, стоимость энергии на входе компрессор c _T составляет 0,05 фунта стерлингов / кВтч, дробная процентная ставка i равна 0,15, ежегодные затраты на техническое обслуживание составляют 1,5% от основных капитальных затрат, а R12 будет использоваться в качестве рабочего тела. В качестве проектных допущений для этого расчета используйте повышение температуры брутто (T _CO — T _EV) на 40 ° C, срок службы оборудования n 15 лет, коэффициент эффективности теплового насоса (HPE) _R, равный 0. 75 и значения отношения удельной стоимости базового отпуска тепла к удельной стоимости отпуска полноценной энергии 1, 1/2 и 1/4. Также оцените приблизительные максимальные экономические затраты на основной капитал системы, если бы компрессор в качестве альтернативы приводился бы от ветряной мельницы с эффективными затратами на входящую энергию c _I 0,01 фунта стерлингов / кВтч по сравнению с базовой стоимостью тепловой нагрузки c _B от 0,015 £ / кВтч.
Расчеты
Из таблиц термодинамических данных для R12 в ссылке (2)
(COP) R = 6.63 и (CR) = 3,11
для
TCO = 40oC и (TCO-TEV) = 40oC.
Из уравнения (3)
(COP) A = (HPE) R (COP) R = 0,75 × 6,33 = 4,75
Для i = 0,15 и n = 15 лет f _AP = 0,17102
Следовательно, из Уравнение (4)
AFC = 0,171 CFC
Поскольку 0,015 C _FC следует добавить к годовой стоимости обслуживания, замените A _FC = 0,186 C _FC, (COP) _A = 4,75, (PBP ) = 4, c _I = 0. 05 и y = 3000 в уравнения (5) и (6) и переставим, чтобы получить
CFC = 344 (4,75 r − 1)
Следовательно,
CFC = 1290 фунтов стерлингов / кВт для r = 1 CFC = 473 фунтов стерлингов / кВт для r = 12CFC = 65 фунтов стерлингов / кВт для r = 14
Поскольку годовая тепловая нагрузка составляет 100 × 142,5 = 14250 кВтч за период 3000 ч, требуемый средний расход отпущенного тепла
QD = 14,2503,000 = 4,75 кВт
Поскольку (COP) _A = 4,75, подставьте в уравнение (1), чтобы получить
Вт = 1 кВт.
Таким образом, тепловой насос с компрессором мощностью 1 кВт обеспечит необходимую тепловую нагрузку.Чтобы иметь 4-летний период окупаемости, основные капитальные затраты на систему теплового насоса не должны превышать 1290 фунтов стерлингов при замене базовой нагрузки электрического отопления. Соответствующие затраты на основной капитал составляют 473 фунта стерлингов и 65 фунтов стерлингов при r = 1/2 и r = 1/4 соответственно.
Для компрессора с приводом от ветряной мельницы замените A _FC = 0,186 C _FC, (COP) _A = 4,75, (PBP) = 4, c _I = 0,01, y = 3000 и r = 0,015 / 0,01 = 1,5 в уравнения (5) и (6) и преобразовать, чтобы получить C _FC = 421 £ / кВт.
Таким образом, чтобы иметь 4-летний период окупаемости компрессора с приводом от ветряной мельницы, основные капитальные затраты на систему теплового насоса не должны превышать 421 фунт стерлингов. Обратите внимание, что ветряную мельницу и тепловой насос не следует оценивать как единое целое, поскольку стоимость электроэнергии может оказаться нулевой. Это означало бы нулевой срок окупаемости независимо от коэффициента полезного действия или стоимости основного капитала, что абсурдно.
Пример 3
Следует рассмотреть вопрос о замене существующего парового ребойлера и конденсатора с водяным охлаждением, прикрепленных к дистилляционной колонне, работающей с коэффициентом орошения 8.Система теплового насоса для этой цели в настоящее время разрабатывается Омидей и Каспржицки (4) в Салфордском университете, которая перекачивает тепло из конденсатора в ребойлер. Требуемый температурный подъем таков, что коэффициент полезного действия (COP) _A, равный 4,5, можно ожидать с учетом текущих температурных движущих сил через ребойлер и конденсатор колонны. Текущая стоимость технологического пара для ребойлера составляет 0,012 фунта стерлингов / кВт · ч в условиях работы колонны. Если тепловой насос будет работать 8000 часов в год, используя электричество по цене 0 фунтов стерлингов.030 / кВтч, рассчитайте максимальную установленную капитальную стоимость, которая обеспечит период окупаемости в один год или меньше.
Расчеты
При коэффициенте флегмы 8 на каждый кг верхнего погона 9 кг материала будет испаряться в кубе и конденсироваться в конденсаторе. Для упрощения, в этом примере предполагается, что скрытая теплота испарения и конденсации не зависит от состава, так что такое же количество тепла должно быть доставлено в испаритель теплового насоса за счет конденсации пара, которое будет доставлено в испаритель теплового насоса. ребойлер за счет конденсации рабочего тела.Это означает, что экономическая жизнеспособность системы не зависит от коэффициента рефлюкса. Однако размер теплообменников, компрессора и т. Д. На единицу веса верхнего погона будет пропорционален коэффициенту обратного потока плюс один. Из уравнения (1) также следует, что мощность, необходимая компрессору, равна нулю, что абсурдно.
На практике необходимо принять возможный коэффициент полезного действия, а избыточная энергия, передаваемая работой компрессора W, должна быть исключена из системы.Ясно, что лучше отбросить это избыточное тепло при более высокой температуре конденсирующейся рабочей жидкости, поскольку существует большая вероятность использования этого тепла во вспомогательном процессе. В данном примере предполагается, что потеря тепла из колонны составляет 10%, а оставшееся тепло должно быть потрачено впустую.
Рассмотрим потребляемую мощность компрессора 1 кВт. При коэффициенте полезного действия 4,5 тепло, забираемое испарителем, согласно уравнению (1) составляет 3,5 кВт. Таким образом, тепло, которое должно подаваться в котел, равно 1.1 × 0,3,5 = 3,85 кВт с учетом тепловых потерь колонки. Стоимость этой энергии в час в качестве электричества для системы теплового насоса составляет 0,030 фунтов стерлингов. Соответствующее значение r = 0,012 × 1,1 / 0,03 = 0,44. Подставьте это в уравнение (6), чтобы получить эквивалентный коэффициент полезного действия (COP) _E = 0,44 × 4,5 = 1,98.
Предполагая значение A _FC = 0,186, как в примере 2, подстановка значений в уравнение (5) приводит к выражению
CFC = 235.20.186 + (PBP) -1
Подставьте желаемое значение единицы год на период окупаемости, чтобы получить 198 фунтов стерлингов / кВт в качестве максимально допустимой установленной стоимости системы теплового насоса.
Если оставшиеся 4,50 — 3,85 = 0,65 кВт тепла можно было бы использовать для замены некоторых других затрат на первичное отопление, то эта экономия была бы вычтена из значения c _I = 0,030 фунта стерлингов / кВтч, таким образом увеличивая значения r и, следовательно, из C _FC. Опять же, если рассматривалась первоначальная установка, а не замена переоборудования, то C _FC было бы незначительным увеличением стоимости системы теплового насоса по сравнению с лучшей альтернативной компоновкой, тем самым сокращая эффективный период окупаемости.
Выводы
Был представлен простой метод, с помощью которого можно оценить экономическую привлекательность предлагаемой системы теплового насоса. Несколько рабочих примеров показали, как можно применить этот метод. Хотя эти примеры несколько упрощены для ясности изложения, сроки окупаемости и капитальные затраты реалистичны и показывают, что промышленное применение систем тепловых насосов может быть экономически целесообразным сейчас. Привлекательность систем тепловых насосов возрастает по мере увеличения стоимости альтернативных источников энергии и снижения установленных капитальных затрат на систему тепловых насосов.Таким образом, кажется, что настало время серьезно подумать о проектировании и установке таких тепловых насосных систем.
Как обслуживать конденсационный котел
В обычном котле сжигается топливо, и выделяются горячие газы, которые затем проходят через теплообменник. В теплообменнике большая часть тепла от газов передается воде, тем самым повышая температуру воды.
Одним из горячих газов, образующихся в процессе сгорания, является водяной пар или водяной пар, образующийся при сжигании водорода, содержащегося в топливе.Конденсационный котел извлекает дополнительное тепло из отходящих газов путем конденсации водяного пара в жидкую воду, тем самым восстанавливая скрытую теплоту парообразования. Типичное повышение эффективности может достигать 10–12%. Хотя эффективность процесса конденсации варьируется в зависимости от температуры воды, возвращающейся в котел, он всегда, по крайней мере, так же эффективен, как котел без конденсации.
Образующийся конденсат имеет слабокислый характер (3-5 pH), поэтому в местах, где присутствует жидкость, необходимо использовать подходящие материалы.Алюминиевые сплавы и нержавеющая сталь чаще всего используются при высоких температурах. В областях с низкими температурами наиболее экономичны пластмассы.
Для экономичного производства теплообменника конденсационного котла (и для того, чтобы устройство было управляемым при установке), предпочтение отдается минимальному практическому размеру его мощности. Такой подход привел к созданию теплообменников с высоким сопротивлением на стороне горения, часто требующим использования вентилятора горения для перемещения продуктов через узкие проходы.
Это также имело преимущество в обеспечении энергией дымовой системы, так как выбрасываемые газы сгорания обычно имеют температуру ниже 100 ° C (212 ° F) и, как таковые, имеют плотность, близкую к воздуху, с небольшой плавучестью. Вентилятор внутреннего сгорания помогает откачивать выхлопные газы наружу.
Конденсационные котлы в настоящее время в значительной степени заменяют более ранние, традиционные конструкции в системах домашнего центрального отопления в Европе и, в меньшей степени, в Северной Америке. Снижение цен на природный газ в Северной Америке привело к увеличению количества переоборудования существующих котельных установок конденсационным оборудованием.
Каждый котел требует регулярного обслуживания, но конденсационные котлы могут требовать большего обслуживания из-за образования конденсата. Вот несколько советов, которые помогут сохранить котел в рабочем состоянии и избежать дорогостоящего ремонта:
1. Следуйте указаниям производителя котла. В руководствах по эксплуатации котлов будет указана информация о необходимом ежедневном, еженедельном, ежемесячном и ежегодном обслуживании.
2. Часто состояние площадки диктует наилучший график технического обслуживания, например, если площадка очень чистая или грязная.Специалист по установке или обслуживанию может оценить ситуацию и помочь вам определить наилучший график для вашего котла.
3. Осмотрите свой новый котел после первых 3 месяцев эксплуатации. Фактический график технического обслуживания для очистки котла будет определяться состоянием камеры сгорания, конденсатоотводчика и других компонентов при первом и каждом последующем осмотре.
4. Регулярно проверяйте и очищайте конденсатосборник и дренажную систему.
5.Проверьте и очистите камеру сгорания вашего котла.
Техническое обслуживание вашего оборудования необходимо для продления срока службы вашего котла и для его эффективной и рациональной работы. Большинство производителей отмечают в своей литературе, что в гарантии может быть отказано из-за ненадлежащего обслуживания.
По адресу Ohio Plumbing & Boiler, мы обслуживаем и обслуживаем американские котлы, котлы Lochinvar, Weil-McLain и Burnham, и это лишь некоторые из них. Мы можем помочь вам, если вам потребуется управление котлом, запчасти или обслуживание котла.Если вам нужна помощь в обслуживании котла, просто позвоните нам по телефону 614.863.6666.
Обслуживаем все марки и модели бытовых и коммерческих котлов!
Конденсационные котлы и нагреватели — Greenhouse Management
«Питомник Эльшиг не был бы там, где он есть сегодня, без ее навыков и трудовой этики», — говорит Курт Эльшиг, генеральный директор в четвертом поколении.
Фото любезно предоставлено Пэм Олдфилд
Пэм Олдфилд пришла в питомник Эльшиг более двух десятилетий назад и сейчас является главным производителем и менеджером по производству.
Фото любезно предоставлено Пэм Олдфилд
Пэм Олдфилд попала в садоводство просто потому, что оказалась в нужном месте в нужное время.
Она жила через дорогу от оранжереи, специализирующейся на выращивании внутренней листвы. Однажды, около 40 лет назад, мужчина из теплицы подошел к нему в поисках дополнительной помощи. Олдфилд, которой в то время было 18 лет, согласился помочь, и как только она вошла в оранжерею, она сразу почувствовала себя как дома.
«Мы все занимаемся этим бизнесом, потому что нам нравится то, что мы делаем, и мы остаемся в нем из-за этого», — говорит Олдфилд, заядлый садовник.«Я счастлив, потому что он хорошо подходит».
Олдфилд проработала 10 лет в компании по созданию интерьеров в Сан-Антонио, где она помогла с установкой заводов. Позже она начала узнавать о растущей стороне бизнеса, работая в небольшом предприятии в Алабаме.
Когда она пришла в питомник Oelschig в 1998 году, Олдфилд продолжила карьеру, чему она научилась у патриарха бизнеса в третьем поколении Джорджа Эльшига и главного садовода Кеннета Коттроса, которые проработали в питомнике более 50 лет до выхода на пенсию.
«Они помогли мне освоить канаты, пока я поднимался вверх», — говорит Олдфилд. Теперь, как главный производитель и руководитель производства Ольшига, Олдфилд хочет дать другим молодым и амбициозным производителям такие же возможности для обучения на работе, передавая свои знания следующему поколению.
Передача знаний
Как главный производитель, Олдфилд наблюдает за девятью производителями в питомнике Oelschig, оптовой теплице в Саванне, штат Джорджия, где выращивают однолетние и многолетние растения, а также некоторые сезонные и тропические растения.Большая часть ее команды недавно начала расти — как и она, когда пришла в компанию, — поэтому она считает их учениками.
Фактически, она даже тренирует свою будущую замену: стажер-стажер Эрика Троуэра — внука Кеннета Коттроса, который обучал Олдфилда в качестве своей замены несколько десятилетий назад. Олдфилд встречается с Троуэром каждое утро, чтобы обсудить приоритеты дня, а затем они вместе осматривают теплицы, чтобы выявить любые проблемы, требующие внимания. Общая площадь питомника составляет 15 акров, из которых около 7 акров находятся в стадии выращивания, примерно 3 из которых покрыты.
«Мы целый день ходим по посевам, смотрим и говорим о том, что для чего нужно», — говорит Олдфилд. «Общение имеет ключевое значение, потому что детали имеют решающее значение, когда вы имеете дело с урожаем и следите за тем, чтобы он продвигался по графику».
В свою очередь, Thrower отвечает за обучение и надзор за другими производителями. Вся команда собирается еженедельно, чтобы обсудить, «почему мы делаем то, что делаем, и как мы это делаем», — говорит Олдфилд, который также руководит 15 сотрудниками на производстве.«Мне нравится иметь возможность передать это и помочь кому-то научиться так же, как и я».
Питомник Эльшиг выращивает однолетние, многолетние, сезонные и тропические растения.
Фото любезно предоставлено Пэм Олдфилд
Товарищество в промышленности
Олдфилд говорит, что сегодня молодым производителям легче освоить ремесло, чем 40 лет назад.
«Когда я только начинал, у всех были свои секреты того, как что-то делать. Это было до Интернета », — говорит она. «Теперь вы можете узнать что угодно через Интернет, у брокеров или заводчиков.Информация стала более доступной, чем когда-либо ».
Помимо непосредственного обмена знаниями с учениками, Олдфилд также предоставляет им доступ к другим учебным ресурсам, таким как отраслевые журналы, вебинары и конференции. Она даже координирует поездки своей растущей команды в близлежащие теплицы.
«Вокруг нас есть несколько отличных конкурентов, поэтому мы совершим экскурсию, чтобы показать [нашей команде] другое предприятие», — говорит она. «Они очень приветливы, и секретов больше нет.Некоторые из них даже кормят нас обедом! Если они хотят привести сюда своих людей, мы отвечаем взаимностью ».
Олдфилд испытала эту дружескую готовность помочь во всей отрасли, и она благодарна за связи с производителями по всей стране, которые быстро дадут совет.
«Все очень доступны. Я могу позвонить двум или трем людям и сказать: «У вас была эта проблема? Что ты сделал? »- говорит она. «Это просто облегчает жизнь».
Перспективы будущего
Олдфилд любит расти, и даже несмотря на то, что дни напряженные, а часы долгие, она находит свою работу полезной — иногда даже мирной.
«Я прихожу рано утром, там тихо, спокойно и красиво. Я каждый день прохожу и вижу все цвета », — говорит она. «В большинстве случаев это не похоже на работу. Это действительно безумно, но очень приятно видеть, как что-то начинается и заканчивается ».
Тем не менее, Олдфилд замечает, что найти помощь становится все труднее. Такие гроверы, как она, не просто ждут на улице возможности постучать. Хотя она не планирует в ближайшее время выходить на пенсию, ей повезло, что ее замена уже назначена.Она воодушевлена будущим потенциалом трудоустройства в этой отрасли для тех, кто проявит инициативу.
«У производителей есть спрос, — говорит она, — поэтому, если вы хотите потратить время, возможности безграничны».
Автор — внештатный писатель и частый автор журнала Greenhouse Management .
Как работает конденсационный котел | Oconomowoc Котлы Техники HVAC | Аварийный ремонт котла в Висконсине | Техническое обслуживание конденсационного котла
Основы конденсационного котла
Конденсационные котлы
работают за счет использования природного газа для нагрева воды внутри вашего дома или в котельной системе здания.Электрический насос проталкивает нагретую воду по трубопроводу перед нагревом радиатора, который, в свою очередь, нагревает остальную часть вашего дома или здания. Когда вода циркулирует по трубам, она начинает терять тепло, когда охлажденная вода снова достигает бойлера. Вода проходит через теплообменник, снова нагревается, и процесс начинается заново.
Конденсационные котлы считаются многими экспертами в области отопления, вентиляции и кондиционирования воздуха гораздо более энергоэффективными, чем обычные газовые котлы.Углеродное топливо, используемое в газовых котлах, вызывает химическую реакцию углекислого газа и пара, который затем уходит в воздух через небольшую трубу, называемую дымоходом. Это приводит к утечке большого количества тепла, что тратит впустую энергию и стоит ваших денег. В конденсационных котлах дымовые газы проходят через теплообменник, который впоследствии нагревает избыток воды, уменьшая при этом энергию, расходуемую котлом.
Есть ли серьезные проблемы, связанные с конденсационными котлами?
Одним из немногих недостатков конденсационных котлов является то, что конденсат немного более кислый (обратите внимание, что под кислым мы подразумеваем, что он такой же кислый, как томатный сок).Тем не менее, ваш дымоход, скорее всего, потребуется повторно футеровать нержавеющей сталью или алюминиевым сплавом, чтобы справиться с более кислотными выхлопными газами.
Поскольку труба для отвода конденсата часто проходит на открытом воздухе, низкие температуры также могут вызывать проблемы, поскольку они замерзают и вызывают закупорку льда.
Как предотвратить замерзание трубы для конденсата
Закройте открытую часть трубы изоляцией из пенопласта
Не выключайте огонь на ночь, чтобы трубка для конденсата оставалась теплой.
Вы можете установить термостат котла на более высокую температуру.Это уменьшает количество конденсата, но потребляет больше энергии и может сильно нагреть радиаторы. Не прибегайте к этому варианту, если используете теплый пол.
Конденсационные котлы также могут быть намного дороже заранее, несмотря на то, что в будущем они позволят сэкономить средства. Поскольку основная часть их расходов приходится на момент покупки, многие домовладельцы выбирают традиционный вариант и в будущем признают более высокие затраты на электроэнергию.
Специалисты по котлам Oconomowoc проводят аварийный ремонт
Специалисты по обслуживанию систем отопления, вентиляции и кондиционирования воздуха в Hot Point Heating & Air Conditioning находятся на расстоянии одного телефонного звонка от комплексной установки или ремонта вашей конденсационной или неконденсирующей системы котла.Когда мы предлагаем вам услуги, вы не будете платить ни цента сверх нашей фиксированной цены, независимо от того, что происходит на сайте вакансий. Hot Point предоставляет гарантию на техническое обслуживание, предлагая скидку 50% в случае неисправности любого из установленных нами продуктов в сезон, когда мы выполняли техническое обслуживание.
Конечно, лучше всего узнать о котле, установленном в вашем доме, и выполнить профилактическое обслуживание котла, чтобы вам никогда не приходилось звонить нам во время кризиса!
Вы можете доверить Hot Point Heating & Air Conditioning все ваши потребности по установке, модернизации и ремонту вашего котла.Позвоните нам сегодня по телефону 262-567-9505.
Свяжитесь со специалистами по конденсационным котлам Hot Point для получения дополнительной информации о системах отопления домашних котлов.
Конденсационные котлы
имеют гораздо более высокий КПД — Vaillant
Газовые конденсационные котлы не только оптимально используют подаваемую энергию. По сравнению с обычными обогревателями они также используют тепловую энергию дымового газа, которая в противном случае теряется через дымоход.
Конденсационные котлы имеют гораздо более высокий КПД и тем самым сокращают расходы на отопление и выбросы.Наши газовые конденсационные котлы также подходят для приготовления горячей воды и отопления.
Преимущества газового конденсационного котла Vaillant:
Оптимальная энергоэффективность до 98%
Значительно меньше сажи и твердых частиц при сжигании за счет конденсационной технологии
Расход значительно снижается по сравнению со старой отопительной установкой
Гибкое расширение, e. грамм. с солнечными коллекторами, тепловыми насосами, накопителем и системой управления
Принцип работы газового конденсационного котла
В газовом конденсационном котле вода нагревается за счет теплоты сгорания, как и в неконденсатных котлах.Образующиеся дымовые газы обычно попадают в дымоход. В результате теряется энергия, содержащаяся в дымовых газах. Однако в конденсационной технологии используются эти газы, которые в значительной степени состоят из горячего водяного пара. Он отводит тепло дымовых газов и подает полученную энергию в отопительный контур.
Для получения энергии водяной пар должен конденсироваться. Это происходит при температуре ниже 56 ° C. Конденсационный котел охлаждает пар через теплообменник специальной конструкции.Полученная энергия используется для предварительного нагрева холодной отопительной воды. Затем горячая вода поступает в первичный теплообменник, где она нагревается до желаемой температуры. Во время этого процесса образуется небольшое количество сточной воды, которую необходимо утилизировать. Кислотность сточных вод настолько низка, что их можно направить в обычную дренажную систему без дальнейшей нейтрализации.
Разница между верхней и нижней теплотворной способностью
Говоря о высоком КПД конденсационных котлов 98%, значение относится к «верхней теплотворной способности».Это следует отличать от «более низкой теплотворной способности», с которой промышленность обычно делает свои расчеты. Нижняя теплотворная способность — это количество тепла, которое можно использовать при сгорании источника энергии, не вызывая конденсации. Таким образом, более низкая теплотворная способность содержит только часть общей энергии топлива.
Напротив, верхняя теплотворная способность также включает количество тепла, содержащегося в дымовых газах и водяном паре, которое может быть использовано путем конденсации. При учете потребляемой энергии верхняя теплота сгорания учитывает это дополнительное тепло.Эффективность обогревателя также называется стандартной эффективностью, в идеальном случае она может достигать 100%, если рассчитывать на основе верхней теплотворной способности.
Лучший конденсационный котел | Какой котел имеет самую высокую энергоэффективность?
2. ATAG iC Economiser Plus 35
Тип топлива Доступен в: КПД Расход горячей воды Гарантия Цена (установлена)
Газ 27кВт, 35кВт, 39кВт 94% 12. 6 л / мин (27 кВт), 16,1 л / мин (35 кВт), 17 л / мин (39 кВт) Комплексная гарантия до 14 лет От 2600 £ (с НДС)
Доступны в версиях с открытым вентилем, системной и комбинированной
В то время как ATAG менее известный бренд в Великобритании, он занимается проектированием и производством котлов на протяжении почти 70 лет. В Нидерландах, где была основана компания, ATAG был удостоен множества наград и по этой причине пользуется большим уважением.Находясь в Великобритании, ATAG пользуется успехом у клиентов и занимает первое место среди производителей котлов на Trustpilot.
ATAG iC Economiser Plus — отличный образец качества от ATAG. Это, во-первых, потому, что котел доступен с очень впечатляющей стандартной гарантией в 10 лет и еще более впечатляющей гарантией, которая может быть продлена до 14 лет. Нам это нравится, потому что это означает, что вы сразу знаете, что покупаете котел, который прослужит почти полтора десятилетия.Мало того, теплообменник на котле имеет гарантию на весь срок службы котла.
Далее нам нравится эффективность iC Economiser Plus. Котлы ATAG являются одними из самых энергоэффективных котлов в Европе, а iC Economiser Plus имеет высокий КПД 94%.
Эффективность iC Economiser Plus во многом зависит от качества компонентов, используемых в котле. Одним из наиболее важных компонентов этого котла является теплообменник iCon, который изготовлен из высококачественной нержавеющей стали и был разработан для поддержания 98% первоначального уровня эффективности на протяжении всего срока службы.В дополнение к качеству этого компонента, другие компоненты котла изготовлены из высококачественной нержавеющей стали и латуни, в отличие от пластиковых компонентов, используемых в менее крупных котлах.
Эффективность этого котла также обусловлена тем, что инженеры-конструкторы ATAG разработали котел для использования неиспользованного остаточного тепла, оставшегося в отходящих дымовых газах, когда котел используется для горячего водоснабжения.
Как и описанный выше Vitodens 200-W, этот котел ATAG также имеет встроенную технологию компенсации погодных условий, позволяющую котлу регулировать свою температуру в зависимости от температуры снаружи.Он также имеет возможности Wi-Fi и может управляться удаленно с помощью смартфона или планшета.
Этот котел мы настоятельно рекомендуем.
Основные характеристики ATAG iC Economiser Plus 35
Доступна гарантия до 14 лет
Теплообменник из нержавеющей стали
Детали из нержавеющей стали и латуни
Мгновенная горячая вода с устройством предварительного нагрева
Встроенное пассивное устройство рекуперации тепла дымовых газов
Встроенная технология компенсации погодных условий
Достигнута оценка ErP «A» для отопления и горячего водоснабжения
Совместимость с Wi-Fi
.
No related posts.
