Электродные котлы ГАЛАН
30.09.2015Электродные котлы ГАЛАНТД ВиКоОтличия в работе электродных котлов ГАЛАН и котлов с ТЭНом. Как выбрать электродный котел. Компактные и экономичные электрические котлы..Компания «ГАЛАН» выпускает широкий спектр котлов на основе ТЭН-ов и Электродах.
Второй тип котлов представляет интерес в плане экономичности и надежности данного типа котла. Так срок службы ТЭН-а зависит от качества его изготовления, завоздушенности системы отопления и прочих факторов, влияющих на срок службы ТЭН-а. Электроды же сделаны из специального метала, стойкого к коррозии, это дает гарантированный срок службы, при круглосуточном рабочем цикле, в течение 5 лет. В таких котлах завоздушенность системы отопления не влияет на срок службы электрода, так как в качестве нагревательного элемента служит сам теплоноситель. Нагрев происходит за счет пропускания переменного электрического тока через теплоноситель. Однако такой тип котлов должен обязательно иметь заземленный или зануленный корпус котла и часть отходящего трубопровода.
С точки зрения безопасности для человека и поражения электрическим током — эти котлы также опасны как и ТЭН-вые, но условия монтажа у электродных котлов более строгие. Однако, электродные котлы разрабатывались специально для подводных лодок и до сегодняшних дней используются на вооружении нашей страны, следовательно, это доказывает их безопасность применения в бытовых условиях.
Электродные котлы «ГАЛАН» выпускаются в трех модификациях: «Очаг», «Гейзер» и «Вулкан».
- — Котлы серии «Очаг» выпускаются в исполнении от 2 до 6 Квт и рассчитаны на однофазное подключение с максимальным током до 32А.
- — Котлы серии «Гейзер» выпускаются в исполнении от 9 до 15 Квт и рассчитаны на трехфазное подключение с максимальным током до 25А.
- — Котлы серии «Вулкан» выпускаются в исполнении от 25 до 50 Квт и рассчитаны на трехфазное подключение с максимальным током до 40А (на электрод для Вулкан-36, Вулкан-50 => 2х40А).
Вот как сотрудники компании «ГАЛАН» описывают работу Электродных котлов:
<< Электродный котел «Галан» представляет собой отопительный электродный котел проточного типа, из чего сразу начинает проявляться его преимущество перед другими нагревательными приборами — он не требует согласование на установку с органами котлонадзора («Правила устройства и эксплуатации электродных котлов»). Процесс нагрева теплоносителя в электроводонагревателе «Галан» происходит за счет его ионизации, т. е. расщепления молекул теплоносителя на положительные и отрицательно заряженные ионы, которые двигаются, соответственно, к отрицательному и положительному электродам, электроды меняются полюсами 50 раз в секунду, ионы колеблются, выделяя при этом энергию, т. е. процесс нагрева теплоносителя идет напрямую, без «посредника» (например ТЭНа).
Давайте рассмотрим более подробно работу обычного ТЭН-котла и Электродного:
- — ТЭН-й котел потребляет весь свой период работы постоянную мощность (т.е. если котел 3Квт, то за час работы он потребит 3Квт [нагрев теплоносителя от 40-45 градусов Цельсия])
- — Электродный котел весь период работы имеет динамическое потребление мощности (т.е. если котел 3 Квт, то за час работы он потребит примерно 1,5Квт [нагрев теплоносителя от 40-45 градусов Цельсия])
Дело в том, что Электродный котел потребляет максимум мощности, при температуре теплоносителя порядка 65-70 градусов Цельсия.
По мере прогрева системы увеличивается потребляемый ток, а следовательно и потребляемая мощность. Скорость прогрева системы также увеличивается в прогрессии с возрастанием тока. Отсюда получаем, что при температуре 35 гр. Цельсия — потребляемая мощность составит 1,4-1,5Квт\час. Время нагрева почти одинаковое, но потребляемая электроэнергия меньше. При этом тепловая мощность котла на всем диапазоне температур одинакова, как у ТЭН-котла.
- — Также к минусу Электродного котла можно отнести необходимость калибровки проводимости теплоносителя. Ток, потребляемый котлом, должен составлять 4А, при температуре на входе 15 градусов Цельсия. (доводится разбавлением соляного раствора согласно инструкции котла)
- — Плюс же этого котла в том, что при 15 градусах Цельсия теплоносителя, потребляемая мощность составит минимальную мощность ( 880 Вт для 2Квт).
Как и любая компания, «ГАЛАН» для электродных котлов предлагает уже готовый теплоноситель «ГАЛАН».
Емкость канистр идет по 20л с температурой замерзания -35 гр.Ц. С таким теплоносителем нет необходимости в корректировки тока проводимости котла.
Также помимо электро-котлов у компании «ГАЛАН» есть решения, для управления котлами и температурой в доме.
К таким решениям относится «Система цифрового контроля температуры» <<НАВИГАТОР>>.
Этот блок позволяет:
- — Контроль температуры, по подаче или обратке.
- — Установка гистерезиса 0-9 гр.Ц (перепад t вкл/откл)
- — Управление циркуляционным насосом до 200Вт.
- — Независимое управление 3 ступенями (3ф котлы или работающие в параллели до 3 котлов)
- — Дистанционное управление от задатчиков температуры «Комфорт»
Алгоритм работы:
- Вкл. насоса циркуляции теплоносителя
- через 30 секунд вкл. 1 ступени
- через 10 секунд вкл. 2 ступени
- через 10 секунд вкл. 3 ступени
- При достижении Т=Туст-Тгистер — откл. 3 ступени
- При достижении Т=Туст-Тгистер\2 — откл. 2 ступени
- При достижении Т=Туст — откл 1 ступени
- Насос еще включен 5 минут
- Затем отключение насоса
- Включение насоса с циклом 5 минут откл., 30 секунд включен.
«ВИКО» — инженерная сантехника в Челябинске
Возврат к списку
(Голосов: 7, Рейтинг: 4. |
68)Котлы Галан — электродные и ТЭНовые модели Очаг, Гейзер, Вулкан
Самые простые устройства для отопления помещений, не подключённых к газовым магистралям, это электрические котлы. Они просты в установке, небольшие по размерам и имеют высокую эффективность. Выбор данных приборов в магазине сантехники большой, потому вы с лёгкостью найдёте подходящий вариант. Если вы решили приобрести продукцию российского производства, то оптимальным решением станет купить ТЭНовый или электродный котёл Галан.
Продукция стала известна в 1994 году. Именно в то время появлялись первые электрокотлы производителя. Компания ставила целью выпуск качественного, долговечного и эффективного обогревательного оборудования. Нужно сказать, что идеи руководства были воплощены в жизнь, и на рынок вышли надежные электрические котлы, которые способны отапливать здания любых размеров.
Электрический электродный котел Вулкан
Устройство электродныx котлов Галан
Конструкция котлов данного производителя очень простая.
Главные элементы данных устройств:
- Бак с трубчатыми электронагревателями.
- Теплообменник.
- Блок электронного управления.
- Блок регулирования.
Не секрет, что электродные котлы Галан и их принцип работы почти не отличаются от обычных. Жидкость нагревается в генераторе, после чего циркулирует по основной разводке. Уже в вариаторах теплоноситель отдаёт собственное тепло. Как итог – нагрев воздуха в комнатах. Теплоносителем может выступать и вода, и незамерзающая жидкость.
Особенности электрокотлов
Устройства с трубчатым электронагревателем, как известно, производят нагрев воды при помощи использования нагревательных элементов, как одного, так и несколькими. В то же время электродные функционируют путём пропускания разрядов электричества через жидкость.
В производстве электрокотлов используются новейшие технологии, поэтому устройства характеризуются довольно высокой мощностью и в то же время имеют небольшие габариты. Производитель постоянно стремиться улучшить собственную продукцию и повысить её качество.
Приблизительные теххарактеристики, которые имеет котёл Галан, представлены в таблице.
| Площадь помещения отопления | От 80 до 1650 м³ |
|---|---|
| Номинальная потребляемая мощность | От 2 до 50 кВт |
| Номинальное напряжение | 220 и 380 вольт |
| Объём теплоносителя | От 20 до 500 литров |
| Вид используемого теплоносителя | И специальные жидкости, и вода |
| Класс защиты от поражения электричеством | Первый |
Теплоносителем для трубчатого электрического котла может выступать и вода, и особая жидкость Аргус-Галан.
Безусловно, вода более удобна, так как она дешёвая и всегда в доступе, экологически чистая и имеет отличные теплофизические свойства.
Однако в то же время применение воды влечёт за собой коррозию элементов и периодический ремонт. Потребуется следить за свойствами жидкости и заменять её.
Аргус-Галан – это низкозамерзающая жидкость, разработанная специально для применения в данных отопительных устройствах, с учётом всех теххарактеристик. Она не замёрзнет при минус 40 °С, не даст появиться ржавчине на металлических элементах и накипи на электродах, сократит время пуска и нагревания.
Обычная вода для электродных котлов не подойдёт – электросопротивления будет мало, в то время как примесей, которые могут засорить систему, очень много. Уже через 3-4 года агрегат полностью выйдет из строя. Для таких обогревательных приборов лучше всего применять именно специальную жидкость, либо подготовленную дистиллированную воду.
Подготавливаем воду для теплоносителя
Если вы всё же решили отдать предпочтение воде, то стоит осуществить её подготовку. Вода «из-под крана» не подойдёт для электродных устройств, только дистиллированная.
Чтобы измерить сопротивление, стоит взять амперметр.
Проведение корректировки проводимости воды начинают следующим образом. Включают агрегат и через полминуты при температуре «обратки» 15-20 °С измеряют амперметром либо тококлещами пусковой ток. Отключают агрегат. Возможно несколько ситуаций: стартовый ток меньше, больше либо равен табличному.
| Таблица корректировки электропроводимости воды | ||||||
|---|---|---|---|---|---|---|
| № п/п | Марка котла | Мощность, кВт | Напряжение, В | Фазность, Ф | Пусковой ток котла при температуре «обратки» 15 °С, А | Максимальный ток в установившемся режиме, при температуре «обратки» 60 °С, А |
| 1 | Очаг-2 | 2 | 220 | 1Ф | 4 | 9,1 |
| 2 | Очаг-3 | 3 | 220 | 1Ф | 5 | 13,7 |
| 3 | Очаг-5 | 5 | 220 | 1Ф | 10-12 | 22,7 |
| 4 | Очаг-6 | 6 | 220 | 1Ф | 15-18 | 27,3 |
| 5 | Гейзер-9 | 9 | 380 | 3Ф | 6-8 А на фазу | 13,7 А на фазу |
| 6 | Гейзер-15 | 15 | 380 | 3Ф | 8-10 А на фазу | 22,7 А на фазу |
| 7 | Вулкан-25 | 25 | 380 | 3Ф | 12-15 А на фазу | 37,9 А на фазу |
| 8 | Вулкан-36 | 36 | 380 | 3Ф | 18-24 А на фазу | 54,6 А на фазу |
| 9 | Вулкан-50 | 50 | 380 | 3Ф | 24-30 А на фазу | 75,8 А на фазу |
При запуске делается замер стартового тока амперметром, показания сверяются с таблицей (она есть в руководстве по установке и эксплуатации).
Когда результаты не такие как нужно, а ток меньше расчётного, добавляют солесодержащий раствор – одну чайную ложку соли на сто литров за один этап.
Когда расчётные показатели выше нормы, то применяют лишь чистую дистиллированную воду, это скорректирует её удельное сопротивление. Это является важным показателем для качественной работы электродов.
Плюсы и минусы
Электрокотлы Галан имеют определённые достоинства и недостатки. Об этом свидетельствуют отзывы владельцев этих отопительных агрегатов. Выполняются устройства по современным технологиям. Особенности конструкции выделяют явные плюсы перед классическими котлами с ТЭНами. Можно назвать следующие положительные моменты этих отопительных устройств:
- При установке котла не требуется покупка дополнительных элементов.
- Монтаж такого устройства отопления выходит дешевле, чем установка приборов, функционирующих от жидкого топлива.
- Не требует постоянной чистки и обслуживания.
- При работе котлом не выделяется различных токсичных веществ. Агрегаты являются экологически чистыми и безопасными в эксплуатации.
- Обогревательная система не нуждается в монтаже дымоотводящей трубы.
- Характеризуется небольшим весом и компактными габаритами. Монтаж даёт возможность экономии пространства. Не требует отдельного помещения.
- Установка не вызывает трудностей. Монтажные работы можно провести самому.
- Пожаробезопасность.
Агрегаты являются экологически чистыми и безопасными в эксплуатации.Как и любое другое отопительное оборудование, имеет минусы. Анализ отзывов владельцев показал, что недостатки этих котлов следующие:
- немалая стоимость электрической энергии, потребляемой котлом;
- нельзя использовать для обустройства грядок в теплице, а также систем тёплых полов. Также эти устройства запрещается применять для отопления бассейна;
- при монтаже обогревательного агрегата, который имеет мощность за 10 кВт, требуется разрешение Энергонадзора.
Серии котлов Галан
Сегодня компания наладила выпуск нескольких серий обогревательных устройств.
Как свидетельствуют комментарии пользователей, котлы каждого модельного ряда имеет собственные плюсы и минусы. Основное правило – это верный выбор котла исходя из условий эксплуатации. Таким способом можно исключить многие проблемы.
Очаг
Электрический электродный котел Очаг
Серия включает в себя модели с мощностями 2, 3, 5 и 6 кВт. Это маломощные устройства для отопления маленьких помещений, объёмом около 80-250 м³. Объём теплоносителя в обогревательной системе может составлять 20-70 литров.
Это компактные котлы. Длина устройств от 25 до 33,5 см, диаметр – 35 см. Вес конструкций около килограмма. Работа происходит от сети электропитания 220 Вт.
Гейзер
Электрический электродный котел Гейзер
Модельный ряд этой серии небольшой – всего два вида: Гейзер-6 и Гейзер-9. Котлы рассчитаны на отопление площадей, объёмом от 250 до 340 м³. При качественной тепловой изоляции, использование 2-4 кВт в час. Вес – пять килограмм. Требуемый объём теплоносителя – от 50 до 200 литров.
Вулкан

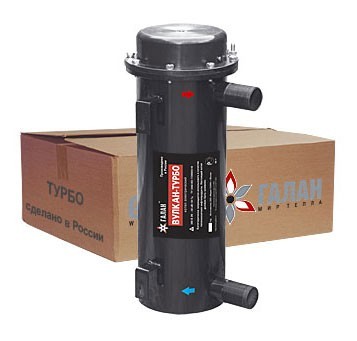

Электрический электродный котел Вулкан-Турбо
Данный агрегат является самым большим среди всего ассортиментного ряда компании. Эти устройства весят почти 6 кг и имеют мощность 25 кВт. Функционирование происходит от сети электропитания 380 Вт. Агрегат сможет отопить площадь объёмом до 850 м³.
Отзывы владельцев
Понять, что представляет собой электрокотёл Галан по отзывам владельцев не сложно. Прочитав комментарии, можно для себя решить, стоит ли покупать? Приобрести котёл Галан можно в любом магазине, продавцы посоветуют вам оптимальную модель и выяснят условия эксплуатации оборудования. Однако принять окончательное решение вы сможете лишь после ознакомления с отзывами.
Положительные отзывы набирают электрокотлы Галан для отопления частного дома и дач. Если при подведении газа возникают трудности, то данные котлы станут лучшим способом согреться.
Популярностью пользуется электродная модель 3 кВт, потому что в эксплуатации с ней проблем не возникает, работает она бесшумно.
Владельцы отмечают и преимущественно низкую цену за отопительный прибор, а также быстрый нагрев системы отопления.
Отзывы по расходу электроэнергии котлами свидетельствуют, что многое зависит и от утеплённости дома. Если тепло будет плохо удерживаться, котёл будет чаще включаться нагревать теплоноситель. Галан Гейзер 15 отлично подойдёт для отопления 375 м³, он подключается к сети 380 В. Приобретается три автомата по 25 А, литраж отопительной системы 100-200 литров. Когда помещение имеет хорошую теплоизоляцию, функционирует циклически около 10 часов в сутки, потребляя не более 2000 кВт в месяц отопления.
Положительных отзывов много, в то же время нельзя оставлять без внимания и негативные стороны котлов этой фирмы. Как свидетельствуют комментарии пользователей, несмотря на положительную рекламу о небольшом расходе электроэнергии, электричества агрегаты потребляют довольно много, что видно при оплате коммунальных услуг.
Отзыв владельца электродного котла Галан
Котлы Галан – не исключение, они также подвержены поломкам. Хорошо, если на прибор ещё распространяется гарантия, и вы можете отнести его в ремонт.
У кого-то мнение о котлах этого производителя нейтральное. Они не отмечают ни веских достоинств, ни больших недостатков оборудования, и используют как дополнительный источник отопления.
Отопительные котлы становятся всё популярнее. Это объясняется отличными и эксплуатационными, и техническими характеристиками. Устройства данного производителя имеют многие дополнительные детали, допустим, программаторы, приборы, которые защищают от перегрева, насосы, накопительные баки. Жидкость нагревается достаточно быстро и проблемы в процессе использования не наблюдаются. При всём отопительные котлы имеют маленькие размеры, поэтому их можно ставить даже в небольших помещениях.
Обсуждение электродных котлов Галан
__________________________________________________________________________
Обсуждение электродных котлов Галан
Недавно установил себе электродный котел
Галан Гейзер 9 квт в офис и скажу я вам, что был приятно удивлён котлом
потребляемой энергии, хотя прошло не так много времени с момента
монтажа, но выводы уже можно делать сейчас.
Принцип нагрева воды электродным методом ничем не отличается от всех остальных (может быть только КПД) и напрямую зависит от хим. свойств воды (её электропроводности) и естественно хим. водоподготовки. И все. Мощность поэтому можете качать в широком диапазоне, вплоть до короткого замыкания в котле. Электрокотел Галан прост в устройстве, но в эксплуатации — капризен. Мое мнение (учитывая дороговизну электроэнергии) выбирать другие методы преобразования эл.энергии в тепло.
Электродные котлы по своей эффективности равны Тэновым. С 1квт. электричества получается 1квт. тепла. Дооборудуйте тэновый котёл комнатным термостатом — получите заявленную экономию электрокотла Галан. Думаете, в Европе не знают этот принцип нагрева?
Установили котел ГАЛАН 25 кв спец жидкости использую всего не более 10
литров обычная дистиллированная вода с минимальной добавкой соли.
Просто в систему врезали теплообменник И никаких проблем. Если надо
менять воду то обходится копейки! Для этого надо иметь тест-помпу. Это
такая профессиональная штука для закачки воды и создания давления, А так
же иметь в хозяйстве амперные клещи. При их помощи контролировать
амперы. В маленьком круге, а так же во всей системе необходимы фильтры.
Воду надо менять раз или два в год. Недавно забились фильтры.
Вся
вода из ГАЛАНА идет только на подогрев пола. Под пол пускаю28 град
возвращается 26 с половиной Дом очень хорошо утеплен, а фундамент 10 см
плата армированная и лежит на 20 см пенопластовой подушке по шведской
технологии Затраты которого в три раза дешевле обычных ленточных
и других. первый этаж 200 кв и второй столько же на втором этаже трубы
положены в специальные алюминиевые листы с желобом уже видел только
что на сайте похожие, но они видно упрощенного производства. А так же в
доме большая печь очень эффективная и в нее вделан змеевик когда
топится печь параллельно подогревается вода, которая тоже идет
параллельно в систему.
установил электродный котел ГАЛАН Гейзер-9 кВт. Отопление: теплые полы,
весь первый этаж 50 кв.м. радиаторы на обоих этажах, бойлер
косвенного нагрева, все циркулирует 4-мя насосами. Котел установил по
инструкции (по 2 метра черной трубы на входе и выходе, и т.п.) Залил
специальную жидкость (20 л. = 1800р) Купил 100л. После запуска в системе
постоянно образовывался воздух (на протяжении месяца) Но грел
хорошо. Примерно через мес. пришлось залить чистой воды (жидкости
немного не хватило примерно 5 л.).
После этого в системе воздуха нет, НО
теперь начали греться и вырубаться автоматы в системе управления котлом.
Позвонил в сервис центр, сказали мол жидкость с водой мешать нельзя,
теперь только сливать жидкость и заливать только воду или только
жидкость. Пожалел что «купился», поменял автоматы на более мощные, вроде
пока работает. Как потеплеет, думаю менять жидкость на воду, потому что
если покупать жидкость это 9 000р. проще новый ТЭНовый котел купить.
Но с водой тоже возня, нужно регулировать ее электропроводность при
помощи соли.
В общем, тем, кто в раздумьях, не советую покупать. С этими котлами
возни много, а экономия сомнительная.
Электродные котлы это нормальная тема. Я занимаюсь установкой электродных . Для запуска этих котлов важная деталь это водоподготовка. Водоподготовка это регулировка проводимости теплоносителя.
Электродный котел — это всего лишь электрический котел, минусов у которого гораздо больше чем плюсов. Говорю не голословно. Эксплуатировал в свое время несколько подобных котлов марки ЭПЗ-100, номинальной мощностью 100кВт. Поддерживать постоянной силу тока очень тяжело. Для аккумуляции тепла у нас стояли теплоаккумуляторы суммарным объемом 40м3. Для стабильной работы вынуждены были использовать поваренную соль для повышения электропроводности воды. Котел подлежал достаточно частым разборкам и очисткам пластин. Выгоды никакой.
Смысл электродных котлов в том, что они работают на мощностях под сто
киловатт отапливая производственные здания.
Здание, где работаю, топят
при котла по сто киловатт. С ТЭНами при таких мощностях будет
сложновато. При том что для частного дома организовать водяное отопление
киловатт на 10 на ТЭНах менее заморочно. При том что еще менее морочно
раскидать по комнатам электрические обогреватели.
У меня в доме установлен электрокотел Галан 9 кВт. Работает уже 4 зимы. Пока все нормально. Сравнивать не с чем, т.к. никаких других электрокотлов не пользовал. В свое время повелся на рекламу и пока ни разу об этом не пожалел. Основное отопление дровами, Галан включается по ночам для поддержания комфортной температуры и когда уезжаю из дома. Площадь дома 95 квадратов. Дом кирпичный с колодцевой кладкой.
Я установил себе электродный котел Галан 5,5 кВт 2,5 года назад, первый
год он работал просто замечательно, дома жара 27 градусов, на улице
мороз -40. А следующей зимой мне пришлось дополнительно включать
обогреватели, чтобы поддержать хотя бы 16-18 градусов. Вода в трубах
нагревалась максимум до 42 градусов.
Этим летом я промыл всю систему,
залил чистую озерную воду, добавил туда соли, по амперметру с
электриком выставили мощность в 5 кВт, а котел греет воду до 54
градусов. Хотя на улице еще плюс 25. Проводка к котлу которая идет,
нагревается,
хотя кабель медный сечением 2,5 кв мм. Емкость системы всего 40 литров,
трубы металлопластиковые, радиаторы алюминиевые, площадь дома
всего 43 кв метра, должно от пяти киловатт прогреваться все, а котел не
греет. Так что сейчас еще пока зима не наступила, буду выкидывать его и
ставить твердотопливный котел Дымок или Каракан.
Плюс электродных котлов Галан относительно Тэновых котлов:
— Более высокая скорость нагрева,
— За счёт высокой скорости нагрева, при малом корпусе котла Галан, можно
использовать его без циркуляционного насоса
— Более высокий КПД (99 против 98 процентов. мелочь, но приятно)
— Ну и цена ниже тэнового (относительно конечно)
— При утечки воды, электрод просто не будет работать, тэн сгорит.
— Электрод, путём регулировки электропроводности воды, можно изменить
мощность электродного котла. т.е. 6 квт может работать как 2 квт, так и
10.
Минусы:
— подготовка воды.
— нельзя производить водоразбор воды из СО.
— сложно организовать подпитку системы.
— в воду добавляется соль или сода (на 100 литров 1-3 чайные ложки).
Если котёл тэновый, то без разницы какой он фирмы, они все одинаковые,
ну там может быть тэн из нержавейки, но суть одна, и главное КПД у них
одинаковый! Если котёл электродный, то он такой же электродный как и
другой фирмы, с таким же кпд, и этот кпд такой же как у тэнового.
И нет ни какой экономии при установке разного по типы и фирме
электрического котла. Да, Галан, пишет в паспортах не кв.м а куб.м.,
читать надо
правильно, и от этого он экономней не становится! У него красивая
автоматика — НАВИГАТОР и котлы СТЭЛС оч. хорошо себя зарекомендовали, но
не потому, что они экономичны, а потому что очень удобно и красиво.
КПД котла в первую очередь зависит от напряжения в сети. КПД котла стабильное только при идеальных условиях: напряжение 220 -230. Если оно пониженное, то КПД естественно меньше. Но, экономию электроэнергии, газа и т д делает не КПД, а комплекс вопросов: расчет теплопотерь здания, системы отопления и хорошая электроника котла.
В совокупности получается приличная экономия. Это глубокое заблуждение, что современные электрические котлы не экономят потребление электроэнергии. По поводу того, что часть тепла уйдёт через корпус в котельную. Зачем? Котел просто не будет нагревать выше заданной температуры, на у это у него есть автоматика. Обычно у котлов с автоматикой постоянная величина — это температура помещения. А температура теплоносителя переменная. Она зависит в первую очередь от уличной температуры, во вторых от расчета теплопотери здания.
Являясь технологом монтажной организации все чаще приходится
сталкиваться с монтажом электрических котлов Галан.
Прежде всего
необходимо
уточнить, что «электродный», «ионный», «ионнообменный» котел, это одно и
тоже устройство, речь идет о физике преобразования электроэнергии в
тепло. Наиболее корректным все же будет определение «электродный котел»,
так как основной отличительный элемент котла это блок электродов.
Не следует путать КПД котла с его эффективностью, как части системы
отопления. Физический расчетный КПД электродного котла такой же как и у
других электрокотлов, экономичность определяется не способом, а
принципом нагрева теплоносителя.
Рассмотрим вопрос подробнее, но в понятной для рядового пользователя форме:
— Во первых полная нагрузка включается не сразу, а поступательно растет по мере роста температуры теплоносителя.
— Во вторых надежность и экономичность обеспечивается более простой, надежной конструкцией электродных блоков и «умной» автоматикой управления, работающей по принципу «по запросу». Сколько запросит помещение тепла, столько ее и будет произведено котлом, ни ваттом больше ни ваттом меньше. Такой уровень автоматизации контроля за температурой возможен только с электродным котлом, у которого полностью отсутствует неуправляемая инерция нагрева.
— И в третьих, самое главное отличие электродных котлов — поступающая в камеру котла жидкость (теплоноситель) греется всем объемом сразу и практически мгновенно. Это и есть эффективность.
Основной причиной малой эффективности большинства котлов работающих в
системе отопления, это механический съем тепла с поверхности
нагревательного элемента (теплообменника, ТЭНа). В камере ТЭН котла
проходящая вода контактирует с очень малой по площади поверхностью
разогретого ТЭНа, реально это 7-10% от всего входящего объема. Учитывая
то что радиаторы постоянно охлаждают теплоноситель,
ТЭНовому котлу с его малой производительностью, требуется произвести
полных циркуляций теплоносителя в 4-5 раз больше чем электродному, а
это время работы. Именно по этому при одинаковой мощности и одинаковом
линейном КПД, затраты электроэнергии на выполнение одной и той же
работы в одинаковых условиях, у этих колов совершенно разные.
Данные электрокотлы — хорошие аппараты. Если нормально изучить паспорт на товар и правильно его установить и запустить, то можна получить хорошые результаты по потреблению электронергии. Я установил себе в дом на основное отопление Галан 9 кВт, так котел берет у меня 2.5 кВт в час и работает 10 часов в сутки. Ну очень доволен результатами. Друзья не могут насмотреться на мою систему отопления — маленькая, бесшумная, ее спокойно можно закрыть кухонными принадлежностями.
Купил и установил электрический котел Галан-Гейзер 9 кВт в качестве основного источника на здание из бруса объемом 275 м3. Подключать буду через Навигатор 18Н с циркуляционным насосом. У нас сейчас в ноябре уже -28-30 днем и -32-35 ночью, а средняя температура ноябрь-февраль -45, а неделю-другую может и до — 50-55 упасть запросто. Желание заселить новый дом может, затмевает голос разума так сказать, но попробую рискнуть. Очень помогла бы информация по практике эксплуатации именно Галанов в климате, близком к полярному.
Есть несколько вопросов до установки:
— Кто-нибудь эксплуатирует со специальной галановской жидкостью? Как там
солить не надо ничего? И сколько она эффективно работает?
— Размещается 2 датчика на подачу и обратку, тот, что на подачу как
далеко от котла ставили?
— Нужен ли манометр (видел на фото установленный котел с манометром и
каким-то клапаном)?
— В электрике не в зуб ногой, отсюда куча глупых вопросов. Можно ли
ставить без заземления (пластиковые трубы, алюминиевые радиаторы) если
будет УЗО?
— Стоит ли размещать автоматику в одном помещении с котлом (при
разгерметизации зальет)?
— Как изолировали котел от поражения электротоком? Надо ли?
— Кто-нибудь делал через байпас?
__________________________________________________________________________
_________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант — ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Электродный котел Галан Очаг
___________________________________________________________________________
Электродный котел Галан Очаг 3 — самый компактный агрегат из всего модельного ряда. Он весит всего 500 грамм, но при этом развивает мощность до 5 кВт и способен эффективно отапливать помещение до 200 куб.м.
Объем теплоносителя тоже небольшой — 70 литров.
При запуске этого электрического котла с температурой обратной трубы 5 градусов по Цельсию энергетический порог начинается с 10-12А.
По мере прогревания системы удельное сопротивление растет, вследствие чего мощность плавно возрастает до номинального значения.
Однофазный электродный котел отопления Галан Очаг 3 включает в себя:
— металлический корпус с патрубками входа и выхода теплоносителя и фланца крепления электродной сборки. Корпус также выполняет функции второго электрода и ионизационной камеры;
— электродную сборку из фланца со стержневым электродом с токовводом и герметичным проходным электроизолятором. На фланце однофазных электрокотлов внизу располагается: центральная клемма – фаза, сбоку: клемма – нулевой провод, клемма – провод заземления;
— защитный кожух.
Для нормальной работы отопительного электродного котла Галан Очаг 3 необходимы следующие условия:
— температура помещения, в котором установлен котёл, предельная – от +7°C до +40°С; рабочая – от +10°C до +35°С. Если нет иных требований;
— относительная влажность воздуха при 20°С – не более 75%;
— окружающая среда – не взрывоопасная, не содержащая агрессивных газов и паров, разрушающих металл и изоляцию, а также производственной пыли, в количествах разрушающих или нарушающих работу котла.
Монтаж отопительного электродного котла Галан Очаг 3
Смонтировать отопительную систему. Отопительная система может быть закрытого или открытого типа с верхним розливом.
Рекомендуется устанавливать котел в нижнюю точку системы и высотой вертикального стояка над котлом не менее 2 м.
При этом необходимо соблюдать чистоту трубопроводов, исключая попадания в их полости металлической стружки и других посторонних включений.
Монтаж производить с обязательной установкой фильтра грубой очистки.
При установке чугунных радиаторов обязательна установка фильтра грубой очистки и фильтра-отстойника. После окончания монтажа систему необходимо тщательно промыть.
Установить котел. Электрический котел Галан Очаг 3 устанавливается в отопительную систему вертикально, при монтаже котел должен быть прикреплен к стене независимо от способа соединения с отопительной системой.
Не допускается наличие запорной арматуры между выходным отверстием котла и расширительным баком.
Отопительная система должна быть обязательно заземлена. Сопротивление заземления должно быть не более 4 Ом (провод сечением не менее 4 мм2 — 6 мм2 в зависимости от мощности котла).
Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей части изделия, которое может оказаться под напряжением не должно превышать 0,1 Ом.
Включение электрокотла Галан Очаг 3
Включите электрический котел Галан Очаг 3, установите самый тщательный контроль за состоянием системы до первых автоматических отключений и включений агрегата.
Недопустимо включение котла при наличии в системе замерзшего теплоносителя или наличия опасности его замерзания.
Температура помещения, в котором смонтирована отопительная система, в течение проведения пусконаладочных работ должна быть не менее 15÷20°С.
При правильно смонтированной отопительной системе и электросхеме подключения, в том числе автоматики, система начнет прогреваться.
Если в первоначальный период работы, теплоноситель — свежая вода,
происходит постепенное снижение мощности котла необходимо: снять котел
из
системы, разобрать и очистить поверхности электродов, внутренние
поверхности котла от налипшего слоя загрязнений, обладающих изолирующими
(диэлектрическими) свойствами, собрать котел и установить в систему.
Ремонт котла Галан Очаг 3
Демонтировать котел из отопительной системы, если иначе невозможно извлечь электродную группу (электрод) из корпуса котла, а так же очистить внутренние поверхности корпуса и убедиться в отсутствии каких-либо дефектов.
При ремонте электрокотла Галан Очаг 3 необходимо:
— Снять электрод для осмотра на предмет отсутствия дефектов – трещин в проходных изоляторах и т.п. и определения степени износа электродов.
— Если износ составляет более 40%, электрод или электроды подлежат замене. Обычно это происходит 1 раз в 3–5 лет;
Тщательно очистить сопрягаемые поверхности для обеспечения герметичности за счет применения герметизирующих материалов при сборке котла и его дальнейшей эксплуатации;
— Очистить до металлического блеска внутренние поверхности корпуса котла и затем внимательно провести осмотр их на предмет отсутствия дефектов, например, точечной коррозии и т.п.
— Собрать агрегат. При сборке электродного Галан Очаг 3 строго соблюдать соосность электродов между собой и корпусом, то есть должно быть одинаковое расстояние (зазор) между электродами и корпусом, между электродами.
— Исключить возможность попадания загрязнений внутрь котла при сборке. Проверить герметичность.
— Установите котел строго вертикально в отопительную систему. Заполните отопительную систему теплоносителем. Расширительный бак должен быть заполнен на 1/3 его объема.
— После завершения перечисленных выше работ произвести проверку герметичности системы, затяжки болтовых и электрических контактов котла и автоматики, надежность подключения заземления, величину электрического сопротивления заземления и сделать пробный пуск отопительной системы.
— Устранить, если это будет иметь место, выявленные недостатки.
Ежегодно, после завершения отопительного сезона необходимо проводить работы, обеспечивающие электробезопасность и надежность средств автоматики независимо от того, что используется в качестве теплоносителя – вода или н/з жидкость (проводятся при отключенной системы от эл. сети):
— проверка надежности контактов систем заземления, блока автоматики электрокотла Галан Очаг 3;
— проверка величины эл. сопротивления заземления системы отопления. Ее величина не должна превышать 4 Ом;
— осмотр автоматического выключателя – очистка от пыли, проверка и подтяжка клеммных соединений, отсутствия механических заеданий, проверка контактов;
— проверка магнитного пускателя – очистка от пыли, осмотр, чистка и подтяжка клеммных соединений, проверка состояния контактов на механическое заедание, магнитное залипание;
— осмотр пусковых кнопок;
— осмотр установленных средств автоматики – протирка от пыли, проверка
контактов, монтажа, исправности.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
- Ответы экспертов по ремонту котлов Нова
- Вопросы по сервису котлов Hermann
- Ответы мастеров по обслуживанию котлов Дэу
- Вопросы по обслуживанию котлов Ферроли
- Вопросы пользователей по ремонту электрокотлов Эван
- Из-за чего газовый котел АКГВ загорается и сразу же гаснет
- В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
- Из-за чего котел АОГВ зажигается и быстро гаснет
- Как следует устранять на котле Балтгаз ошибку Е01
- В чем поломка, если котел Дани зажигается, но сразу же гаснет
- Почему котел Данко загорается, но быстро тухнет
- Котел Демрад перестал держать давление, в чем неполадка
- Из-за чего котел Газлюкс начал греться и шуметь
- В чем причина, если газовый котел Кебер загорается, но быстро тухнет
- Как следует устранять на котле Китурами ошибку с кодом 01
- Из-за чего котел Конорд загорается, но сразу же тухнет
- В чем причина, если котел Лемакс зажигается и быстро тухнет
- Из-за чего котел Мимакс зажигается, но резко тухнет?
- Почему котел Очаг зажигается, но сразу же тухнет
- Почему газовый котел Росс загорается, но быстро гаснет
- В чем неисправность, если котел Сиберия загорается и резко гаснет
- Почему котел Сигнал загорается и резко тухнет
- Из-за чего может шуметь и греться котел Термет
- Почему газовый котел Термотехник зажигается, но внезапно гаснет
- Как можно устранить на котле Термона ошибку Е01
- По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
- По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
- По какой причине котел Иммергаз не функционирует на ГВС
- Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
Электрический котел Галан/ Электрокотел Galan (Россия)
Электрический котел Галан/ Электрокотел Galan (Россия)Электродный котел Галан – простой и очень надежный нагреватель воды в идеальных случаях может работать без замены элементов многие годы. Несмотря на некоторые сложности при запуске отопительных систем на базе электродныхкотлов Галан, учитывая ограничения в применимости в классической двухтрубной системе открытого типа с верхним розливом, электродные котлы экономичнее ТЭНовых как минимум на 20 – 30 %. Экономичность электродных котлов Галан проверена практикой монтажа и эксплуатации в течение более 12 лет. Надежность и экономичность обеспечивается более простой, надежной конструкцией. В ТЭНовом котле Галан сначала нагреваются ТЭНы, а потом ТЭНы своей поверхностью отдают тепло жидкости.
Давайте обратим интерес на электродные котлы Галан/ Электронные котлы Galan». Если вы еще никак не знакомы с продукцией данной компании и не понимаете ничего и о самой компании, то здесь можете найти некоторую информацию. Основной офис данной компании располагаться в Москве по ул. Маршала Новикова. Одним из видов продукции данной компании, о которой в предстоящем станет идти речь, считаются электродные котлы отопления, которые на сегодняшний день считаются очень экономичными и многообещающими. Фирма «Галан» дает покупателю 3 вида электродных котлов: «Гейзер», «Вулкан» и «Очаг».
Что из себя предполагают электродные котлы Галан/ Электронные котлы Galan? – Они предполагают из себя отопительные котлы проточного вида. При установке котлов, практически никаких вытяжек и вентиляционных труб не нужно. Особого помещения также не нужно. В отличие от остальных обогревателей, в котлах электродных Галан/ Электронных котлах Galan перегорать нечему, потому что нагревательный элемент не имеет ничего всеобщего со спиралями. Подобного аналога на сегодня не существует. 1-ые электродные котлы были изобретены в военном производстве и применялось на подводных лодках. В самом котле, влага, как и во всех котлах, проходит протоком, а электродный нагревательный элемент действует по принципу 2-ух лезвий, присоединенных к электричеству. Электрический ток ионизирует и нагревает воду. КПД данных котлов сочиняет 95%. Установка отопительной системы, очень прост. Сами электродные котлы Галан/ Электронные котлы Galan имеют маленькие габариты по отношению с газовыми отопительными котлами. Экономичность приеняемой энергии, суммируется за счет скорого разогревания котла и особой автоматики. Экономия необходиой энергии от 40 по 60% по отношению к нагревателям иного вида. Кроме этого, экономию изготовляет автоматика, так что окончательная потребляемая емкость котла мощностью 2кВт станет составлять в среднем 600Вт.
Для квартир, личных жилищ, кабинетов, гаражей и дач компания «Галан» дает покупателю котел «Очаг-2», «Очаг-3», «Очаг-5» и «Очаг-6». Данная серия электродных котлов Галан/ Электронных котлов Galan действует от козни 220v. Котел «Очаг-2» использует 2кВт, номинальный ток по фазе 10А. Размер подогрева 100 кубических метров. При данном его толпа сочиняет только на только 850 гр. Теплоноситель (влага) ― с удельным электрическим противодействием при температуре 15 градусов, которое должно быть никак не не в такой мере 3000 Ом на сантиметр. Количество воды для подогрева здания в 100 кубов при численности воды 40 л.. «Очаг-3» использует 3кВт, номинальный ток по фазе 13А. Размер подогрева 120 кубов, при численности воды 40 л. «Очаг-5» употребляет 5кВт, ток сообразно фазе 23А. Размер подогрева 230 кубов при численности воды 60 л. «Очаг-6» потребляет 6кВт, нарицательный ток сообразно фазе 28А. Размер подогрева 280 кубов при количестве воды 70 л.
Купить электродные котлы Галан/ Электронные котлы Galan в Ростове-на-Дону, Краснодаре по хорошей цене очень просто:сделайте заказ по телефону или электронной почте.
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-9М
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-14М
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-18М
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-9Л
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-14Л
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-18Л
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-21Л
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-24Л
ЭЛЕКТРИЧЕСКИЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ГАЛАН СТЭЛС-27Л
Электродные котлы ГАЛАН ОЧАГ
ГАЛАН ОЧАГ-3
ГАЛАН ОЧАГ-5
ГАЛАН ОЧАГ-6
Электродный отопительный котел ГАЛАН ГЕЙЗЕР
ГАЛАН ГЕЙЗЕР-9
ГАЛАН ГЕЙЗЕР-15
Электродный отопительный котел ГАЛАН ВУЛКАН
ГАЛАН ВУЛКАН-25
ГАЛАН ВУЛКАН-36
ГАЛАН ВУЛКАН-50
«ТЭНовые отопительные котлы ГАЛАН «»СТАНДАРТ»» Очаг Турбо»
Очаг Турбо 3
Очаг Турбо 4,5
Очаг Турбо 6
Очаг Турбо 7,5
Очаг Турбо 9
Очаг Турбо 12
Очаг Турбо 15
ТЭНовые отопительные котлы ГАЛАН «СТАНДАРТ» ГАЛАН ГЕЙЗЕР ТУРБО
Гейзер Турбо 12
Гейзер Турбо 15
ТЭНовые отопительные котлы ГАЛАН «СТАНДАРТ» ГАЛАН Вулкан Турбо
Вулкан Турбо 18
Вулкан Турбо 24
Вулкан Турбо 30
ТЭНовые отопительные котлы ЛЮКС СТЭЛС
СТЭЛС-9Л
СТЭЛС-14Л
СТЭЛС-18Л
СТЭЛС-21Л
СТЭЛС-24Л
СТЭЛС-27Л
ТЭНовые отопительные котлы ЛЮКС ГАЛАКС
ГАЛАКС-9
ГАЛАКС-12
ГАЛАКС-15
ГАЛАКС-18
ГАЛАКС-21
ГАЛАКС-24
ГАЛАКС-27
ГАЛАКС-30
Котлы «Галан» | Тепло и энергия для Вас
Электродный котел «Галан» представляет собой отопительный электродный котел проточного типа, из чего сразу начинает проявляться его преимущество перед другими нагревательными приборами — он не требует согласование на установку с органами котлонадзора («Правила устройства и эксплуатации электродных котлов»).
Достоинства электродного котла
- Экономичность, которую обеспечивают: высокий КПД (до 98%), возможность программирования режимов работы в различное время суток, отсутствие затрат на обслуживание, невысокая стоимость оборудования;
- Простота монтажа и эксплуатации;
- Безопасность;
- Малогабаритность;
- Бесшумная работа;
- Отсутствие потребности в запасах топлива;
- Возможность монтажа как на новой отопительной системе, так и на уже существующей;
- Возможность параллельного подключения с другими котлами;
- Экологическая безупречность.
Энергосберегающие, надежные, создающие комфорт – электродное отопительное оборудование «Галан» несет в себе целый ряд достоинств и преимуществ, которые по достоинству оцените Вы и ваши домочадцы, потому что ничего нет дороже тепла домашнего очага.
Процесс нагрева теплоносителя в электроводонагревателе «Галан» происходит за счет его ионизации, т. е. расщепления молекул теплоносителя на положительные и отрицательно заряженные ионы, которые двигаются, соответственно, к отрицательному и положительному электродам, электроды меняются полюсами 50 раз в секунду, ионы колеблются, выделяя при этом энергию, т. е. процесс нагрева теплоносителя идет напрямую, без «посредника» (например ТЭНа). Ионизационная камера, где происходит этот процесс, небольшого размера, поэтому следует резкий разогрев теплоносителя и, как следствие, повышение его давления (при максимальной мощности прибора — до 2 атмосфер). Таким образом, электроводонагреватель «Галан» является одновременно нагревательным прибором и циркуляционным насосом, что экономит потребителю немало средств.
Очаг – 2, 3, 5, 6
Самый “маленький” из гаммы котлов, выпускаемый фирмой “ГАЛАН”. Однако при весе всего 500 гр. он развивает мощность до 5 кВт и способен отопить помещение до 200 м3. Номинальное напряжение 220 В. Род тока – переменный. Номинальная частота – 50 Гц. Объем теплоносителя – 70 л. Класс защиты–1.
Гейзер – 9, 15
Самый популярный среди потребителей 9-ти кВт котел. Работает при однофазном или трехфазном подключении к электросети. Отапливаемое помещение до 450 м3. Номинальное напряжение 220(380)В. Род тока – переменный. Номинальная частота – 50 Гц. Объем теплоносителя – 110 л. Вес 6500 гр. Класс защиты – 1.
Вулкан – 25, 36, 50
Самые мощные котелы линейки — котлы Вулкан. Работают при трехфазном подключении к электросети. Отапливаемое помещение до 1700 м3. Номинальное напряжение 380В. Род тока – переменный. Номинальная частота – 50 Гц. Объем теплоносителя – до 600 л. Самостоятельно развивает давление до 2 атм. Класс защиты–1.
Котлы «Галан» комплектуется автоматикой, которая позволяет потребителю не только задавать нужную ему температуру радиаторов или температуру воздуха в помещении, но и автоматически поддерживать ее круглосуточно, включая и выключая «Галан».
По желанию заказчиков компания монтирует отопительные системы « под ключ ». Специалисты и консультанты фирмы в любой момент помогут покупателям разъяснить любой технический нюанс.
СРЕДНЕСТАТИСТИЧЕСКИХ ЭНЕРГОЗАТРАТ ЭЛЕКТРОКОТЛОВ
|
Электродные котлы «Галан» |
Любые ТЭНовые |
||
|
Эл.котел «Галан-Очаг» 3 кВт (50 кв.м.) |
500-600 ватт/час | 3 кВт (30 кв.м.) | 1500-1800 ватт/час |
|
Эл.котел «Галан-Очаг» 5 кВт (90 кв.м) |
900-1200 ватт/час | 5 кВт (50 кв.м.) | 2000-2500 ватт/час |
|
Эл.котел «Галан-Гейзер» 9кВт (180 кв.м) |
1800-2300 ватт/час | 9 кВт (90 кв.м.) | 3600-4200 ватт/час |
|
Эл.котел «Галан-Вулкан» 25 кВт (350 кв.м) |
4500-5500 ватт/час | 24 кВт (240 кв.м.) | 9500-11000 ватт/час |
Преимущество электродных котлов «Галан» над Тэновым
| Электродные котлы «ГАЛАН» | ТЭНовые котлы | ||
| 3 кВт | ВР 30-40 секунд СТ 50-55 градусов Цельсия М 1 кВт (5А) |
3 кВт | ВР 5-10 минут СТ 50-55 градусов Цельсия М 3 кВт |
|
5 кВт |
ВР 30-40 секунд СТ 50-55 градусов Цельсия М 2 кВт (10-12А) |
5 кВт |
ВР 5-10 минут СТ 50-55 градусов Цельсия М 5 кВт |
| 9 кВт | ВР 30-40 секунд СТ 50-55 градусов Цельсия М 3 кВт (15А) |
9 кВт |
ВР 5-10 минут СТ 50-55 градусов Цельсия М 9 кВт |
|
25 кВт |
ВР 30-40 секунд СТ 50-55 градусов Цельсия М 9 кВт (15А на одну фазу) |
24 кВт |
ВР 5-10 минут СТ 50-55 градусов Цельсия М 24 кВт |
|
Примечание:ВР — время разогрева, СТ — температура на стояке системы отопления, М — стартовая мощность во время разогрева |
|||
Автоматика
| Модель | Мощность, кВт | Номинальное напряжение, В |
|---|---|---|
|
ГАЛАН МРТ-15 |
15 | 220/380 |
|
ГАЛАН — GSM |
||
| Датчик Навигатор обратка | ||
| Датчик Навигатор подача | ||
| Датчик Навигатор обратка (Н) | ||
| Датчик Навигатор подача (Н) | ||
| Датчик Навигатор обратка (М) | ||
| Датчик Навигатор подача (М) | ||
|
Навигатор ЛЮКС 6Н (однофазный) |
6 | 220 |
|
Навигатор Универсальный |
||
|
Навигатор Базовый |
6-30 кВт | 220/380 |
|
Навигатор Базовый Т |
380 | |
|
Навигатор Базовый КТ |
380 | |
|
Навигатор Базовый КТ+ |
380 | |
|
Комфорт |
Скачать прайс-лист на всю продукцию «Галан». В прайсе приведены также важные характеристики приборов и комплектующих
По вопросам приобретения и консультации обращайтесь в раздел КОНТАКТЫ. Будем рады ответить на Ваши вопросы| Поделиться ссылкой на страницу: |
Котел электродный Гейзер-9
Электродный отопительный котел Галан модель Гейзер-9 проточного типа применяется для подогрева воды в системах отопления замкнутого типа в помещениях с нормальной тепловой изоляцией стен.
Отопительные электродные котлы ГАЛАН устанавливаются без предварительного согласия органов котлонадзора.
Нагревание теплоносителя происходит за счет собственной ионизации, поэтому не имеет смысла использовать любые дополнительные устройства нагревания как то ТЭНы и пр. Высокая скорость нагрева теплоносителя повышает его давление, благодаря чему возможно совмещение функции нагревателя и циркуляционного насоса.
Автоматическое настраивание на необходимую мощность потребления.
Выбор температуры воздуха в помещении или температуры радиатора, автоматическая поддержка заданной температуры.
Автоматическое отключение при коротком замыкании, перегреве проводов или повышении выбранной температуры, и пр. лишь повышают надежность и безопасность электродных котлов ГАЛАН.
ОБРАТИТЕ ВНИМАНИЕ!!! Как теплоноситель для электродных котлов ГАЛАН рекомендуется использовать низкозамерзающую жидкость «Аргус-Галан» либо питьевую, дистиллированную, дождевую воду с удельным сопротивлением 1300 Ом и больше при температуре 150С. Категорически запрещается применение других низкозамерзающих жидкостей, не предназначенных для электродных отопительных котлов.
Номинальное напряжение, В | 220 |
Род электрического тока | переменный |
Номинальная частота тока, Гц | 50 |
Номинальный ток по каждой фазе, А | 13 (40) |
Номинальная потребляемая мощность, кВт | 9 |
Потребление электроэнергии, кВт/час | 3 |
Объем теплоносителя, л | 30-100 |
Объем отапливаемого помещения, куб.м | 340 |
Площадь отапливаемого помещения, кв.м | 120-150 |
Вес, кг | 5 |
Подключение к системе отопления муфты ДУ, мм | 32 |
Длина, мм | 360 |
Класс электрозащиты | 1 |
Степень защиты от влаги | защита от брызг |
Продукция фирмы Галан отмечена многочисленными дипломами и наградами, а также сертифицирована Госстандартом России.
Заказать котел Галан можно в комплекте с механическим регулятором температуры MPT-15, электронным блоком управления Навигатор.
Электродные (ионные) котлы марки Галан от 2 до 50 кВт по низким ценам.
Электродные (ионные) котлы марки Галан от 2 до 50 кВт по низким ценам.Знаете ли вы, что электродные котлы можно использовать для отопления частного дома? В последнее время проблема энергосбережения привлекает большое внимание во всем мире. Энергия постепенно дорожает, а окружающая среда загрязняется продуктами ее распада и переработки. По этой причине производители и ученые внедряют новые технологии, чтобы снизить затраты и максимизировать отдачу.Разработка электрокотла — одна из таких идей централизованной системы отопления жилых домов.
Главное преимущество электродных электрокотлов состоит в том, что они могут быть встроены в существующую систему отопления, работающую на природном газе. Принцип работы электрокотлов довольно прост: электронагревательный элемент нагревает воду (теплоноситель) и подает ее в систему отопления, где отдает тепло через радиаторы и трубы. Этот вид отопления в последнее время завоевал популярность на рынке нетрадиционных электрокотлов.В таких котлах вода играет роль как нагревательного элемента, так и теплоносителя. Эти котлы называются ионно-электродными котлами или электродными котлами. Электродные котлы работают по следующему принципу: вода в котле ионизируется, отрицательно и положительно заряженные ионы движутся к соответствующим электродам, выделяющаяся в результате этого энергия нагревает воду, которая является теплоносителем. Поскольку направление тока постоянно меняется, ионы не оседают на поверхности пластин.
Преимущества электродных котлов:
1. Автоматический контроль температуры.
2. Надежность.
3. Очень высокий КПД.
4. Доступность.
5. Высокое тепловыделение при относительно низкой мощности.
6. Без затрат на дополнительное оборудование, его установку и эксплуатацию.
7. Электроды сменные, их стоимость 50% от стоимости котла.
КПД таких котлов составляет порядка 98%, что является очень высоким показателем.Кроме того, электродные котлы оснащены автоматической системой регулирования и контроля температуры. Такие функции позволяют выбирать оптимальную температуру в помещении и контролировать ее в зависимости от сезона и времени суток, что приводит к значительной экономии электроэнергии. Например, вы можете установить программу снижения температуры в рабочее время, когда вас нет дома, и повышения ее вечером, когда вы вернетесь.
Также предусмотрено аварийное отключение котла: в случае протечки теплоносителя котел не горит, так как нет змеевика, который нагревает теплоноситель.Котел просто выключится. К тому же такие котлы исключают возможность короткого замыкания. Электродные котлы
могут использоваться как дополнительная или как основная система отопления с котлом, работающим на твердом, жидком или газовом топливе. Вы можете встроить электродный котел в существующую систему отопления, а в случае необходимости просто переключить отопление между газовым и электродным котлами.
Электродный котел пригоден для использования в помещениях без централизованной системы газификации или в местах, не газифицированных, так как работа котла не требует дополнительной установки газового оборудования и потребления природного газа.Помимо прочего, котел небольшой мощности может обогреть большое пространство. Например, котел мощностью 3 кВт отапливает площадь 40-50 квадратных метров, если высота потолков не превышает 2,5 м. (См. Таблицу здесь)
Недостатки:
плохая совместимость с различными типами радиаторов и труб, особенно с чугунными радиаторами, проблемы могут возникнуть из-за:
• неоднородной внутренней поверхности радиатора;
• большой объем воды (2,5 л) в радиаторе.
Дополнительные отказы могут произойти, если в системе присутствуют металлопластиковые трубы. Оптимальный вариант — полипропиленовые, медные или железные трубы.
Второй недостаток — постоянное сохранение сопротивления воды (теплоносителя). Оно должно быть не менее 1300 Ом на см3. В любом случае этот недостаток легко исправить. Если водонепроницаемость низкая, в систему можно добавить дистиллированную воду. Если сопротивление выше требуемого, в воду можно добавить соль или бикарбонат соды.Раствор соли или бикарбоната соды эффективно проводит электричество и, таким образом, снижает сопротивление воды в вашей системе отопления.
Защитное заземление — необходимый этап при установке электродного котла. На момент установки котла отопительная система уже должна быть полностью заземлена и протестирована. Защитное заземление должно соответствовать нормам по установке электрооборудования.
Несмотря на все недостатки электродных котлов, они являются отличной заменой существующим системам отопления, которые, вполне возможно, в ближайшее время будут полностью заменены.
Стоимость электродного котла от 180 евро. Однако с учетом дополнительного оборудования (системы автоматического управления), которое может различаться по техническим характеристикам и цене, цена котла может увеличиться.
ТОВАРОВ. Электрокотлы ГАЛАН. Электродные котлы. Водогрейные котлы. Электронное оборудование для климат-контроля. Обогрев. Цифровые регуляторы температуры. Высокотехнологичные охлаждающие жидкости, антифризы, продажа котлов.
История производства GALAN
Современное во всем мире отопительное устройство для индивидуального использования (котлы для жидкого, твердого, газообразного топлива, ТЭНовые котлы) неэффективны, дорогой, громоздкий, неудобный в установке и опасный в эксплуатации. Их технико-экономические показатели не соответствуют современным требованиям. С 1992 г. компания «Галан», использующая стандарты и обмен военной техники развития, приступили к созданию нового поколения электрообогревателей. приборы — электродные котлы проточного типа, в основе которых ионизация теплоносителя.
1994
Первая серийная модель, эксплуатация которой подтверждена. правильность пути, выбранного фирмой. Использование отопления систем с электротехнической компанией «Галан» позволит: снизить удельную мощность расход на отопление помещений и горячую воду, а также на приборы у «Галана» он на 30-40% ниже по сравнению с другими теплогенераторами.
1995
Использование систем отопления с электроэнергией компании «Галан». приведет к: размещению тепла и обеспечению горячего водоснабжения, вдали от коммуникации (городки в глубинке, железнодорожные полустанки, заставы, склады, вагоны и т. д.) o быстро обеспечить тепло и горячую воду в регионы, пострадавшие от стихийных бедствий или в результате военных действий действие. o сэкономить потребителю много средств, ведь электрокомпания «Галан» В 2-3 раза дешевле, чем все существующие отопление и отопление устройств.
1996
Использование современных материалов и технологий, новый дизайн решения и автомат, позволяющий сделать эти устройства полностью электрические и пожаробезопасные.
Энергосберегающий режим сэкономит потребителям много ресурсов. Электричество расход на 30-40% ниже, чем у других типов электрокотлов.
1997
Современные электрические обогреватели фирмы «Галан». для отопления дома, коттеджи, производственные здания и бизнес-комплексы. Нагреватели серии европейского качества и дизайна, мощность от 3 до 25 кВт, который может обогреть помещение до 600 м3.
ГАЛАН-ПИРС Термостат специальный многофункциональный для отопления «Галан».
Электронный блок управления ГАЛАН-0456.
Антифриз GALAN C для дальнейшего повышения надежности и эффективности система отопления с приборами компания разработала специальную антифриз до точки замерзания — 65 С. В состав препарата входят присадки. добавлено, «влияя на образование накипи на стенках теплообмена. продукты и способствуют растворению существующих, а также добавок к замедлить процесс коррозии.
1998
Переход на более современные материалы и новый дизайн решения помогли новой модели котла ГАЛАН — Очаг-3 выиграть всеобщая любовь заказчика по своим техническим характеристикам и качество.
1999
Следующим шагом было изготовление более мощного котла. компания ГАЛАН Очаг-5, которая новыми дизайнерскими решениями обогрева помещений до 100 кв.
2000
Для повышения надежности и долговечности отопления в ГАЛАН-ПОТОК добавлены добавки к образовательной шкале на стенах теплообменников и облегчить растворение существующих, присадок интерферирующая коррозия (Гигиенический сертификат) на отопление Минздрава.
2001
В 2001 году освоено производство котлов, способных легко разбираются и имеют сменный картридж с электродами, что делает их более пригодными для ремонта.Эти котлы смогли отапливать большие коттеджи и производственные помещения до 350 кв. ГАЛАН -ГЕЙЗЕР-9 и Галан — ГЕЙЗЕР-25
2002
Автоматический температурный контроль систем отопления. Галан — НАВИГАТОР — Различные программы управления с привязкой ко времени суток и суток недели. Микроконтроллер с цифровой индикацией, автоматический защитное электромагнитное реле-контактор (25 кВт). Высокая надежность, современный дизайн, оптимальное соотношение производительности и цены.
2003
Для расширения ассортимента обогреваемых помещений горшок был установил, что находится в диапазоне -25 мощность 9 кВт. Гала — ГЕЙЗЕР-15. Котел способен отапливать жилые и хозяйственные помещения до Площадь 250 кв.
Сдвоенный электронный регулятор температуры GALAN NAVIGATOR.
Энергосберегающий, модульный, без таймера, управляет насосом и подключается к датчик в воздухе. Нагрузка от 3кВт до 25кВт.
2004
Новое семейство ТЭНовых котлов ЭВПУ-1 мощностью от 4 до 30 кВт рассчитан на отопление помещений от 150 до 750 м3.
GALAN ISTOPNIK 103 — Электронный цифровой регулятор температуры.
ГАЛАН-GSM — сотовая система управления отопительным оборудованием.
Заменена конструктивно устаревшая модель котла ГАЛАН-ОЧАГ. по новой. Замена модели была также связана с тем, что причастность к подделке.Приобретена новая модель GALAN-OCHAG. дополнительное потребительское качество при сохранении стоимости.
2005
Увеличенная мощность пода электродных котлов. Там являются дополнительной мощностью 2 и 6 кВт.
2006
Электронный программируемый индикатор комнатной температуры GALAN ИСТОПНИК 203.
2007
Сотовая система управления отопительным оборудованием с встроенный GALAN GSM GSM — модуль.В этой модели не требуется использование сотовый телефон.
Electric Galax — революционный шаг в Технология производства котлов.
ОЧАГ ТУРБО — агрегаты на базе электрокотлов Десять новых поколение с использованием новейших импортных материалов.
2008
Электрокотлы СТЕЛС предназначены для отопления домов, коттеджей, садовые домики, многоэтажные жилые дома, гаражи, бани, офисы и здания, коммунальные услуги, коммерческие, общественные, промышленные и сельскохозяйственные цели, а также другие конструкции при отсутствии или неэффективности центрального отопления.
Электромеханический температурный МР-15 предназначен для поддерживать заданный тепловой режим водонагревателей до 6 кВт при 220В и до 15 кВт при 380В. Температура в пределах 10 до 60 C на обратной температуре трубки. Канал предоставляет защита от перегрева отключение подогрева при включении температура трубы опускается около 90 С.
Система отопления электродных котлов «ИОННЫЙ КОТЛ»
Электродные котлы системы отопления «ИОННЫЙ КОТЛ» — ION BOILERИонные котлы — экономичный котел
Ионные котлы — экономичные электрокотлы для центрального отопления Электродные котлы, системы отопления фирмы «ИОННЫЕ КОТЛЫ».Электродные котлы идеально подходят для отопления не только р …
Читать далееИонные котлы — водонагреватель электрический
Электрический водонагреватель «ION BOILERS» Значительная экономия энергии за счет исключительно высокого КПД электродных котлов.Достигает 98%, что намного превышает существующее в …
Читать далееЭкономия электроэнергии
Котлы энергосберегающие электрические 3, 5, 6, 9, 15, 25, 36, 50кВт
КОТЛЫ ИОННЫЕ
системы отопления фирмы «ИОННЫЕ КОТЛЫ».Электродные котлы идеально подходят для отопления не только жилых, но и промышленных, складских и офисных помещений.
Процесс нагрева
Процесс нагрева теплоносителя в электрическом «Галане» происходит за счет ионизации, за счет расщепления молекул теплоносителя на положительные и отрицательные ионы, которые перемещаются соответственно на отрицательный и положительный электроды.
Рабочая жидкость «галан» для электродных котлов
(57) Реферат:
Использование: системы отопления, в основном системы отопления.Сущность изобретения: рабочая жидкость используется для электродных котлов, содержащих питьевую воду с добавками, об.%: Пропиловый спирт 20-23; триэтиленгликоль 7-9; формалин 3-6; жидкое стекло 0,008-0,015. Изобретение представляет собой рабочую жидкость для электродных котлов, используемых в качестве источников тепла в системах циркуляционного отопления. Известные рабочие жидкости для электродных котлов, которые обычно представляют собой водопроводную воду с различными органическими и неорганическими загрязнителями природного происхождения или образующиеся в результате обработки сырой воды. рабочая жидкость не подходит для систем циркуляционных нагревательных электродных котлов в связи с тем, что электропроводность воды, в значительной степени зависящая от качественного и количественного состава примесей, колеблется в очень широких пределах.Это обстоятельство вынуждает усложнять и удорожать конструкцию электродных котлов, предусматривающую настройку котлов на удельную проводимость воды. Кроме того, в ВА предназначены для слива воды при температурах, близких к 0 o ° C, что приводит к еще большему удорожанию системы и снижению надежности ее работы. Наконец, системы циркуляции воды имеют склонность к заражению, всем, например, засорению водорослями и т. Д. Эти недостатки устранены в изобретении за счет того, что рабочая жидкость помимо 61,88 69,99 об.питьевая вода дополнительно содержит о. пропиловый спирт 20-23%Триэтиленгликоль 7-9%
Формалин 3-6%
Стекло жидкое 0,008-0,015%
Ниже приводится пример состава рабочей жидкости «ГАЛАН». качество используемых ингредиентов питьевая вода
соответствует требованиям ГОСТ 2-874-82;
пропиловый спирт CH 3 CH 2 CH 2 OH по ТУ 6-09-4344-70;
триэтиленгликоль H (-OCH 2 CH 2 -) OH по ТУ 6-09-1981-72;
водный раствор формалина (37-40 об.) формальдегид CH 2 O, содержащий примерно 6-15. метанол CH 3 OH;
жидкое стекло водный раствор силикатов щелочных металлов (кремнеземный клей). Эти ингредиенты в указанных количествах смешиваются, и процесс смешивания прост, потому что все эти вещества растворимы в воде. Полученная рабочая жидкость не замерзает при контроле температуры рабочей жидкости оптимален для циркуляции отопительных систем с электродным котлом с сопротивлением 5000-15000 Ом · м. Испытания рабочей жидкости на месте показали, что она остается в работе физически и химически стабильной и не содержит водорослей, грибов и прочего.Рабочая жидкость для электродных котлов, содержащая питьевую воду, отличающаяся тем, что дополнительно содержит пропиловый спирт 20 23 об. триэтиленгликоль 7 9 об. формалин 3 6 об. жидкое стекло 0,008 0,015 об.
Электродный котел Галан Очаг 2кВт, 3кВт 220В Продажа
Этот товар был показан 0 раз.
Электродный котел — результат мирного применения
одно из лучших достижений российской оборонной промышленности. С 1992 года фирма
«Галан» по стандартам
военной техники и конверсионных достижений, приступил к созданию нового
производство электронагревателей — электродный котел проточного типа, в основе которого
ионизация теплоносителя.
За прошедшие годы котлы «Галан» успешно применяются в большинстве
регионов России, ближнего и дальнего зарубежья.
Значительный экономия энергии за счет чрезвычайно высокого КПД электродных котлов. Это достигает 98%, что намного выше, чем у существующих котлов других типов. Получается за счет прямого преобразования электрической энергии в тепловую непосредственно в хладагенте, пропуская электрический ток через хладагент, ионизацией молекул. Во время него температура теплоносителя и его проводимость увеличивается, электрический ток, протекающий от электрода к электроду, также увеличивается, и котел быстро выходит на номинальную мощность.Экономия от 20% до 40% энергозатрат — за счет быстродействия электродных котлов и использования автоматика- электронные термостаты «Галан»
Галан Очаг котел самый маленький. Его длина всего 31 см, он подключается к однофазной сети 220 В. Это котлы могут иметь мощность 2 кВт, 3 кВт, 5 кВт, 6 кВт для обогрева площади от 75 до 200 м³.
ВЕС 1,5 КГ
ДЛИНА 315 ММ
МОЩНОСТЬ 2 КВТ, 3 КВТ
ОТОПИТЕЛЬНЫЙ ОБЪЕМ ДО 250 М3
НАПРЯЖЕНИЕ 220 В
БЛОК УПРАВЛЕНИЯ В КОМПЛЕКТЕ
Котел Галан Очаг в составе:
-металлический кожух с входными и выходными патрубками охлаждающей жидкости 1 дюйм и фланцевым креплением. электродного узла.Корпус также служит вторым электродом и ионизационная камера;
-электродная сборка фланца со стержневым электродом с токоподвод и герметичный ввод. На фланце, расположенном внизу однофазный котел имеется оконечное подключение проводов.
-защитная крышка
Электрокотлы «Галан» оснащены автоматикой, что позволяет пользователю не только установить желаемый температура радиаторов или комнатная температура, но также автоматически сохраняет в течение всего дня, включая и выключая котел.
Сравнение электричества расход электрокотлов
Котлы электродные
Котлы электрические обычные
Мощность
Площадь обогрева
Потребляемая мощность кВт / ч
Площадь обогрева
Потребляемая мощность кВт / ч
3 кВт, 1 фаза
50м2
0,5–0,6
30 кв.м
1.5-1,8
5 кВт, 1 фаза
80м2
0,9–1,2
50 м2
2,0–2,5
9 кВт, 3 фазы
120 м2
1,8–2,3
90 м2
3,6–4,2
25 кВт, 3 фазы
350 м2
4,5-5,5
240 м2
9,5-11,0
Eurogalan.com
GEYSER 9 KW — ЭЛЕКТРИЧЕСКИЙ КОТЛ GALAN — 在 Qoovee 市场 批发 购买
Процесс нагрева теплоносителя в электродном котле Гейзер мощностью 9 кВт происходит за счет его ионизации, то есть расщепления молекул теплоносителя на положительно и отрицательно заряженные ионы, которые перемещаются соответственно к отрицательному и положительному электродам, выделяя энергию, т. процесс нагрева теплоносителя идет напрямую, без «посредника» (например, нагревательного элемента).Электродный котел Гейзер — это точно рассчитанное устройство, которое самонастраивается под требуемую потребляемую мощность. Когда теплоноситель нагревается, его электрическое сопротивление уменьшается. Электрический ток, проходящий через электроды, увеличивается, и соответственно увеличивается потребляемая мощность. Котел начинает «набирать» электроэнергию и отдавать ее в виде теплоносителя. Конечная потребляемая мощность будет зависеть от установленной потребителем температуры охлаждающей жидкости и ее количества.По желанию покупателя электродный котел Гейзер мощностью 9 кВт комплектуется автоматикой, которая позволяет потребителю не только устанавливать желаемую температуру радиаторов или температуру воздуха в помещении, но и автоматически поддерживать ее круглосуточно, включение и выключение. Электродный котел Галан Гейзер 9 кВт предназначен для помещений площадью до 125 м2 с высотой потолков 2,7 м. Отлично подходит для отопления дома, офиса, магазина, дачи, автошколы, склада. Пусковой ток 7 А.Экономичный отопительный котел Гейзер 9 без блока управления (без автоматики). Характерная черта: Номинальное напряжение: 220 В / 380 В Текущий тип: переменная Номинальная частота тока: 50 Гц Максимальный ток котла для каждой фазы, частота 50 Гц: 13,7 A / 40 A Номинальная потребляемая мощность: 9 кВт Пуск: ток 7 А Объем теплоносителя: 50-100 л Объем отапливаемого помещения: 340 м3 Сечение токопроводящей медной жилы соединительного провода: 4 мм2 Подключение к системе отопления муфты DN: 32 мм Вес: 5.0 кг Длина: 360 мм Диаметр: 130 мм Класс защиты от поражения электрическим током: 1 Защита от влаги: защита от брызг IPx3 Потребляемая мощность в месяц отопительного сезона: до 1300 * кВт / мес. — указаны * — максимальные данные для непрерывной работы котла 24 часа в сутки. В комплект входит: Электродный котел Галан Гейзер 9 кВт Рекомендации со схемами подключения Неоспоримые преимущества — небольшие габариты, возможность каскадного подключения, энергоэффективность и невысокая стоимость. ООО «ОПТОП» является официальным импортером электрокотлов обогрева ООО «Галан» — приглашаем к сотрудничеству физических лиц и оптовых покупателей. Всегда в наличии и под заказ.
Котел электродныйГалан, что это такое, как установить котел электродный
Бытовые отопительные котлы пополнились новыми моделями — электродными котлами Галан, обладающими очевидным преимуществом. В отличие от других отопительных приборов, электродный котел не требует подгонки установки по «правилам».Какие есть модели нового котла и какие есть условия для его подключения?
Котлы Галан, принцип действия, характеристики и конструкция
Котел с нагревательным электродом представляет собой теневую конструкцию, укомплектованную материалами европейского производителя. Напомним, что это нержавеющая сталь марки AISI 316L и нихромы с повышенной нагрузочной способностью, позволяющие проводить длительный рабочий цикл.
Принцип работы электродный котел Галан предназначен для пропускания электрического тока (электролиза) через специальный незамерзающий теплоноситель.
Электролиз и передача тепла нагретому состоянию электродов осуществляется при постоянном токе. Компактная конструкция нагревательных блоков отличается небольшими габаритами и массой котельной в сборе. Теплоносителем системы нагревательных электродов является антифриз.
технические характеристики электродных котлов
Основные технические характеристики электродного котла — мощность.
Линия электродных котлов представлена моделями очага, гейзера и вулкана.
Самый маленький отопительный котел из серии Focus , имеющий незначительную потребляемую мощность (от 2 до 6 кВт), предназначен для обогрева площади 120, 230 и 280 кубометров.
Например, Hanlan Furnace 3 имеет такие характеристики:
- Габаритные размеры
- : Длина 275 мм, 35 мм, вес устройства не более 1 кг.
- мощностью 3 кВт позволяет отапливать помещение площадью 120 м3.
Модели GEYSER Средняя производительность имеет повышенную мощность — 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3.Габаритные размеры 360 и 410 мм, 130 мм, вес 5 кг.
Самыми мощными являются модели VOLCANO мощностью 25, 36 и 50 кВт предназначены для обогрева помещений объемом от 830 до 1650 м3.
Линейный КПД электродного котла может достигать 96-98%. По отношению к традиционному Тановому, экономия электродного котла до 50% за счет метода прямого нагрева теплоносителя.
Конструкция электродных котлов
Первое, что бросается в глаза при виде электродных котлов — необычная конструкция.Вместо выталкиваемого объемного котла — длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенными стрелками разного цвета (входящий синий и выходящий красный). Металлический корпус котла может иметь диаметр от 40 до 100 мм, длину от 310 до 350 мм.
В процессе электролиза и при нагреве теплоносителя в котле внутреннее давление повышается до 2ATM. Нагретая вода выталкивается вверх, обеспечивая работу циркуляционного насоса. Кроме того, электродные котлы Galane отличает наличие автоматики отопления с простой системой управления приборами.
Особого внимания заслуживают многофункциональные блоки управления, предназначенные для реализации определенного алгоритма работы электронагревателей. Монтаж и монтаж электродного котла без определенных знаний произвести лично будет сложно.
Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязки, подключения электроники и впрыска в систему отопления теплоносителя.
В комплекте поставки
В комплект поставки электродного котла от производителя входят:
- электродный блок мощностью от 3 до 50 кВт Блок питания
- , включая автомат защиты, модульный контактор и цифровой термостат воды Цифровой термостат
- над воздушным блоком «Климат-контроль».
Навесное оборудование (расширительный бак и насос) в комплект не входит, поэтому их параметры предварительно рассчитаны, и оборудование приобретается отдельно.
Требования к системе отопления
Для обеспечения нормального функционирования системы отопления необходимо соблюдать ряд требований:
- Расчетная система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (Технические характеристики в объеме 1/10 л)
- котел монтируется вертикально, не выше уровня радиаторов №
- при снятии котла рекомендуется соблюдать соотношение диаметров котельного агрегата (Ø 32), стояка Ø32 (1 «/ 1/4), магистрали (Ø 25), выводов для радиатора ( Ø 20).
Обвязка электродного котла
Обвязке электродного котла подлежат следующие элементы системы отопления:
- Расширительный бак
- циркуляционный насос
- группа безопасности
- краны Fraut и грубая очистка фильтров
- крановый отсек охлаждающей жидкости
- Кран слива теплоносителя из системы
- кран подачи.
Перед монтажом и установкой электродного котла «Галан» необходимо произвести расчеты компонентов системы отопления.Мощность котла рассчитывается исходя из площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определите место будущей установки котла и разработайте схему и схему разводки магистралей, тип радиаторов.
Если вы планируете установить котел в существующую систему отопления (в большинстве случаев), расчет может ограничиться правильной обвязкой и подключением силового агрегата и термостата.
Производим установку котла Галан
Для крепления котла Галан применяют пластиковые трубы. В горизонтальной разводке необходимо создать уклон в 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.
После установки котла ставится расширительный бак и циркуляционный насос. Рекордные краны на магистрали трубопроводов устанавливаются после возвратного и расширительного бачка.Клапаны устанавливаются до и после радиаторной группы.
Здесь показано, как установить котел и прилагаемое стандартное оборудование.
Схемы подключения медных
Существует несколько схем подключения котла: базовый стандарт, параллельное подключение и подключение к системе «Теплый пол» на номинальное напряжение 220 и 380 В и многие другие не менее интересные схемы.
Самыми простыми являются схемы подключения однофазного электродного котла или трехфазного электродного котла с управляющей электроникой, циркуляционным насосом и фильтром.Но какую бы схему вы ни предпочли воплотить в жизнь, заземление установки заземлено.
Например, для электродного котла Galan Foci 3 с номинальной потребляемой мощностью 3 кВт по базовой схеме подключения необходимо напряжение частотой 50 Гц и максимальный ток котла по фазам 13,7 А. и пусковой ток 5 А.
При этом подключение осуществляется токопроводящими медными жилами провода сечением 4 мм2 и к системе обогрева муфтой Ду 32 мм.
Но электродный котел оставался обычным котлом, если бы в системе отопления не было средств управления с блоком измерения и регулировки рабочих параметров КРОС.
Электронное управление котлом
Электронное управление — это устройство, оснащенное сенсорным блоком, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематично электронный регулятор котла (кросс) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.
Контроллеры токопроводов и контроллеры проводимости теплоносителя. Регулятор тока ограничивает текущее значение на рабочем уровне, заданном при запуске системы.
Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел, когда теплоноситель достигает критического уровня проводимости или продолжает работу. Датчики проводимости и удаленная температура среды.
Для крепления кабелей блока управления использовалась проводимость сечением 0.12-2,5 мм2. Концы кабеля для цепей управления зачищены на 7-10 мм. Винты клемм ослабляем и устанавливаем провода. Затягивать клеммы необходимо с усилием не более 2 нм.
Подключение блока управления поможет видео.
После установки и подключения к системе отопления, прокачивают электролит и регулируют параметры нагрева. Для контроля силы тока в системе используются смонтированные эхо-запросы.
.
