Фундаментные сваи винтовые – Фундамент на винтовых сваях минусы и плюсы

Фундамент на винтовых сваях — плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайно-винтовой фундамент?

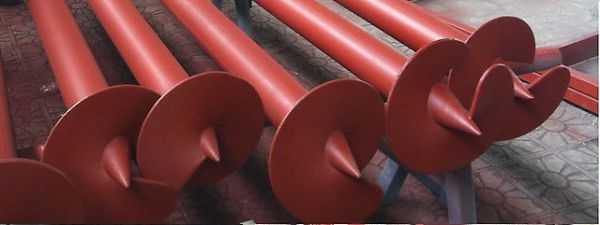

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

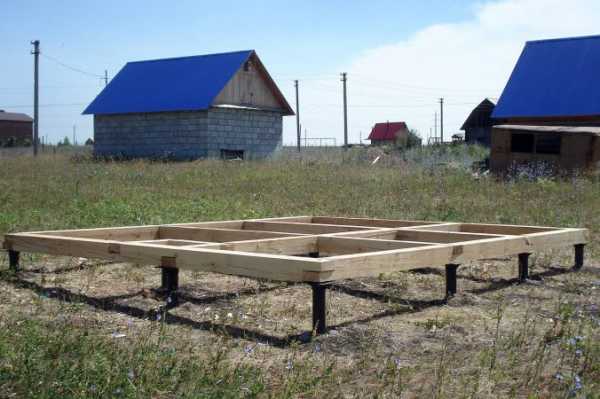

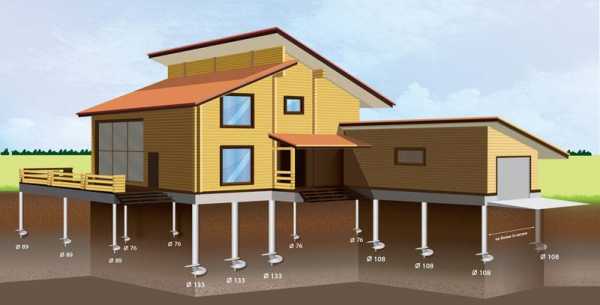

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

2. Многолопастные – с несколькими лопастями.

3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

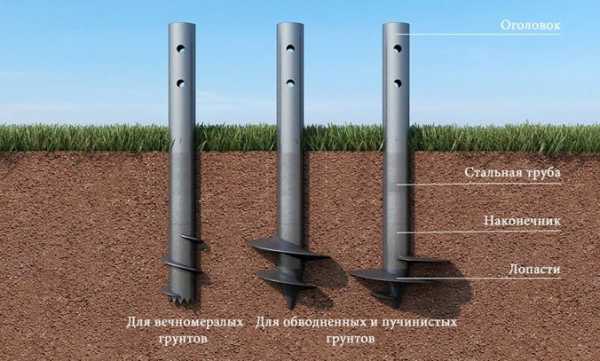

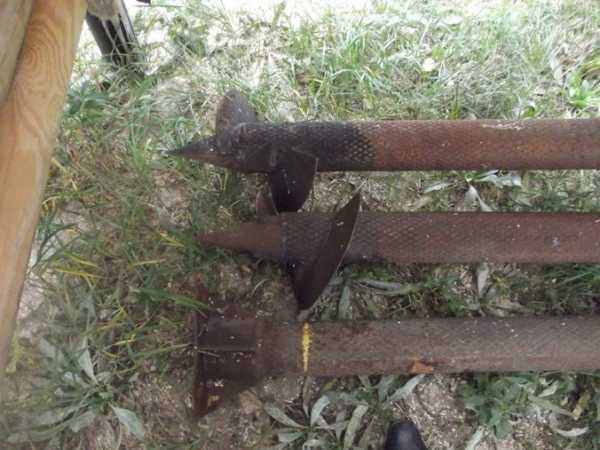

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

• Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

• Экономичность – обходится на 20–30% дешевле иных вариантов;

• Отсутствие строительного мусора и больших объемов выемки земли;

• Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

• Возможность создания практически на любых типах грунтов;

• Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

• Большое количество модификаций наконечников и оголовков;

• Возможность повторного применения;

• Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

• Невозможность обустройства внизу под полом цокольного этажа или подвала;

• Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

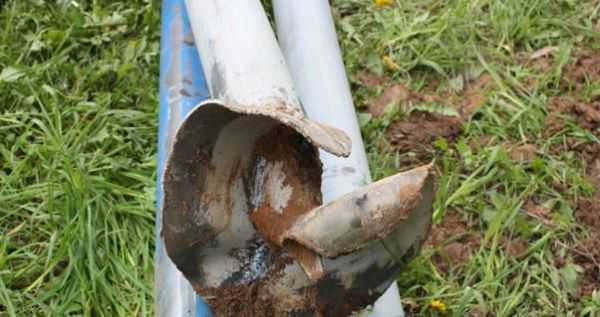

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

1. Производится контрольное вкручивание для определения прочности грунтов.

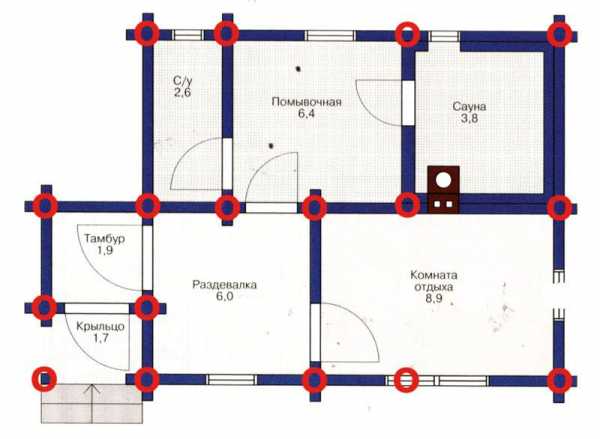

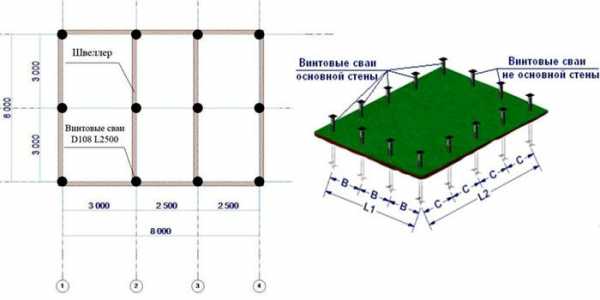

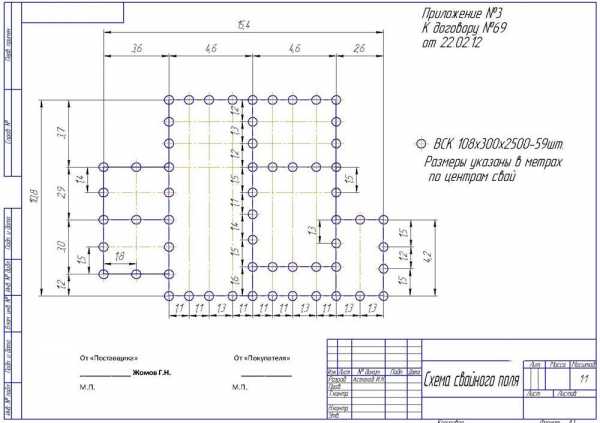

2. Выполняются расчеты с подготовкой плана размещения опор.

3. Делается разметка участка.

4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

5. Осуществляется заливка бетона внутрь опоры.

6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

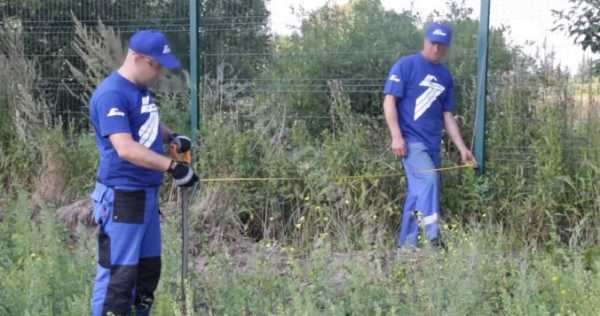

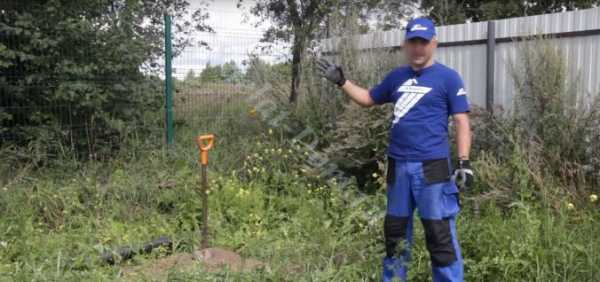

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

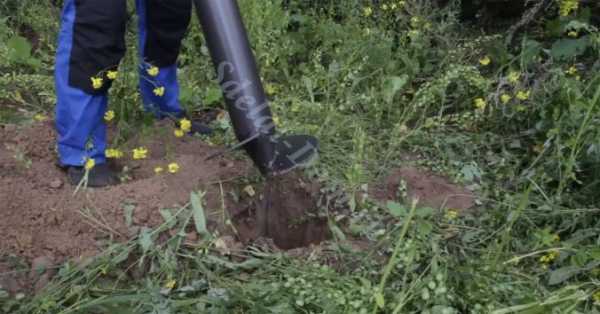

Выкапываем «приямок» глубиной 20-30 см для первой опоры

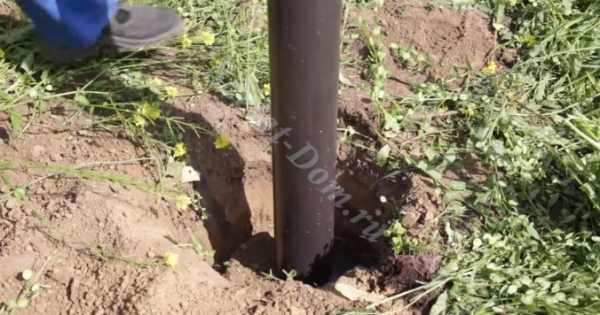

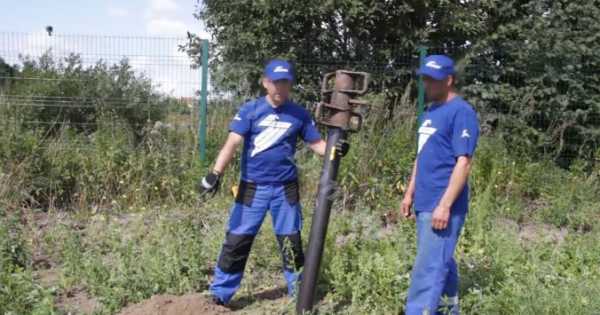

Вставляем в приямок

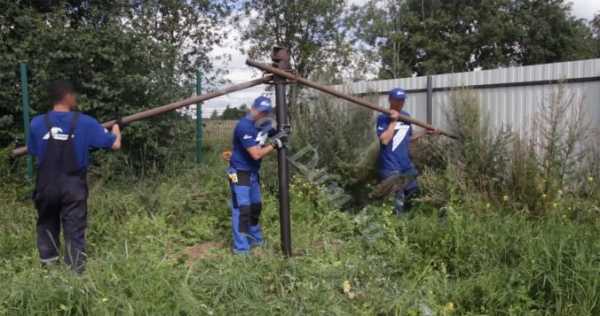

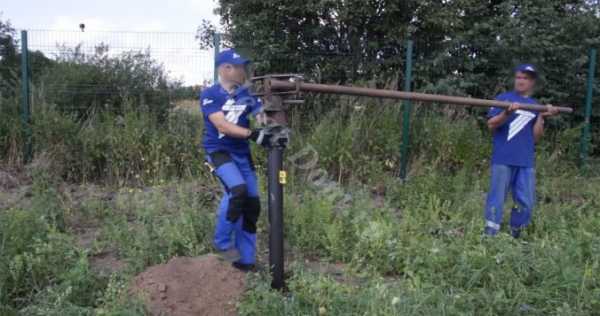

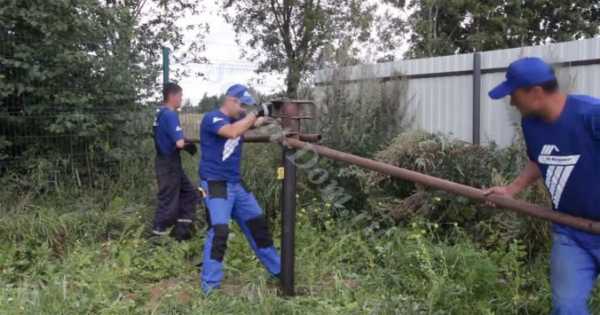

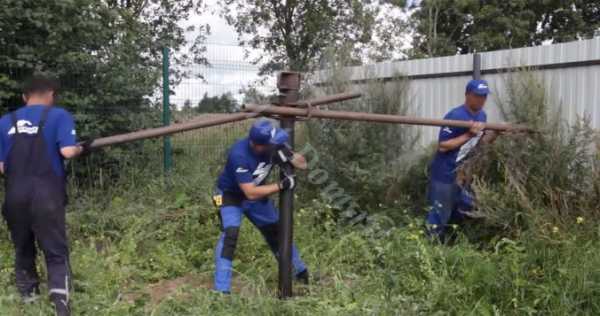

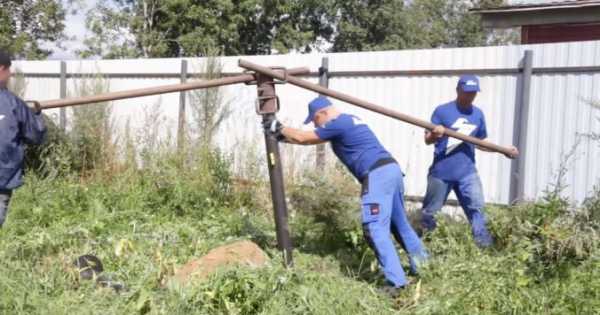

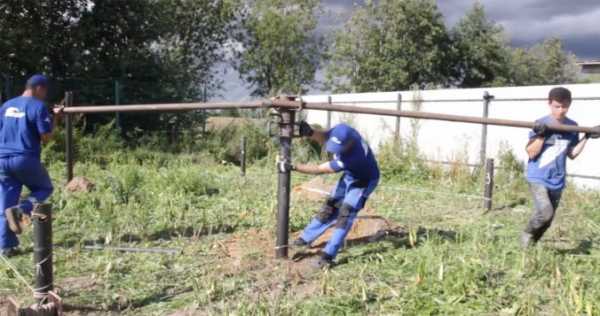

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

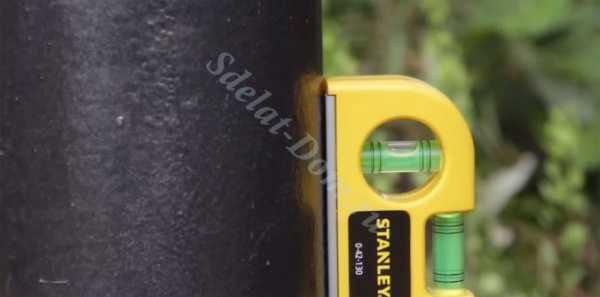

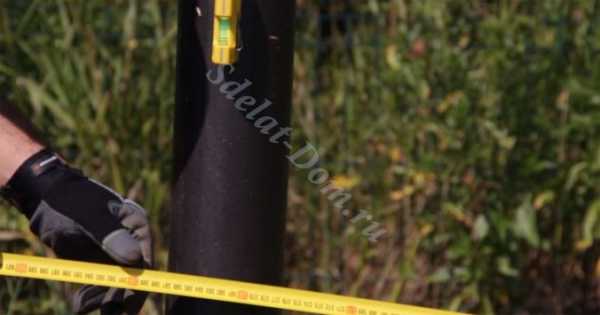

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

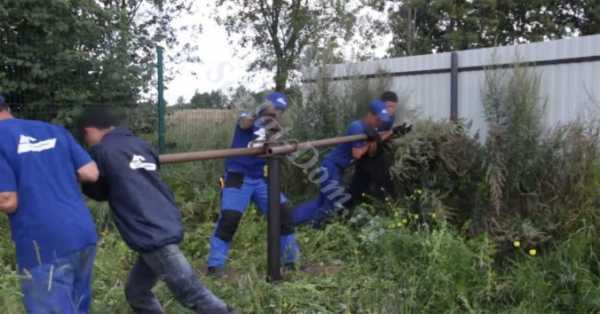

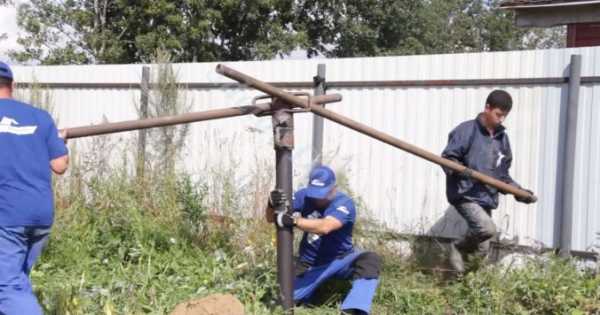

Если завинчивать становится тяжело, то приглашаем помощников

Первая закручена точно по уровню

Размечаем вторую — угловую на этой же стороне от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой

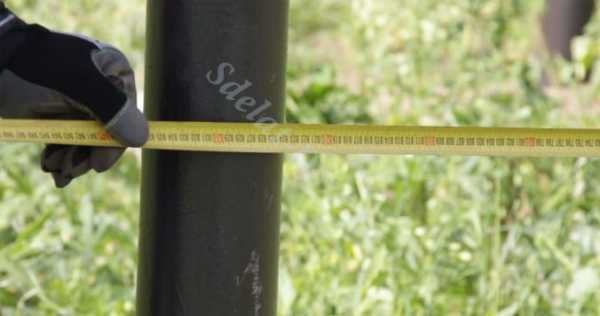

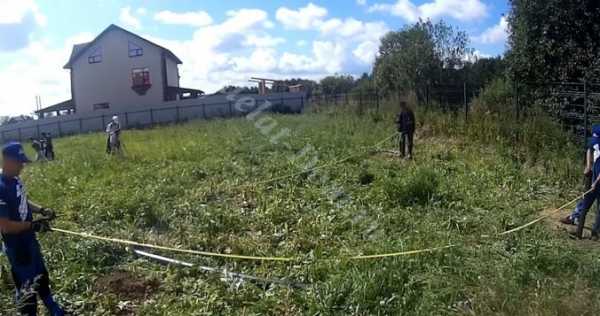

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Аналогично наклонами корректируем расстояние между столбами

После соблюдения расстояний — закручиваем третью

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне

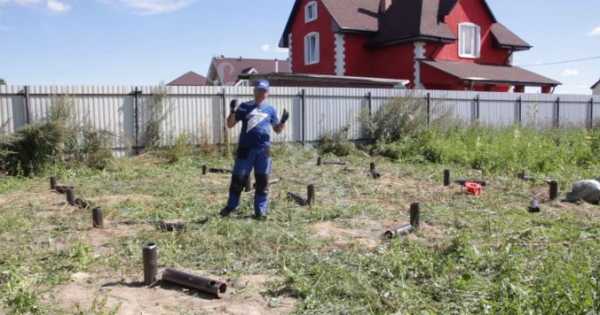

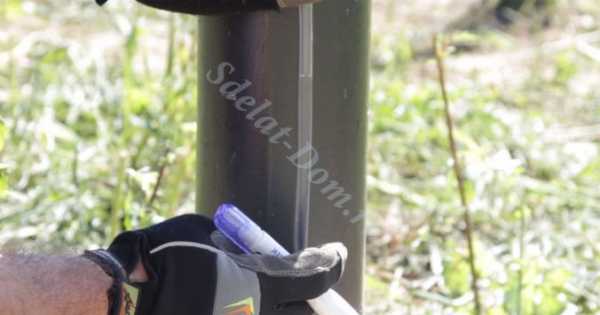

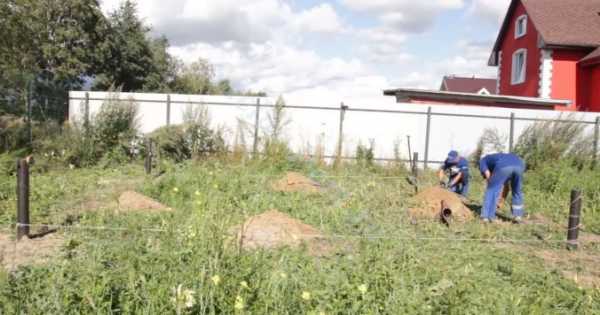

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей

Закручиваем сваю и следим за отметками уровня и бечевки

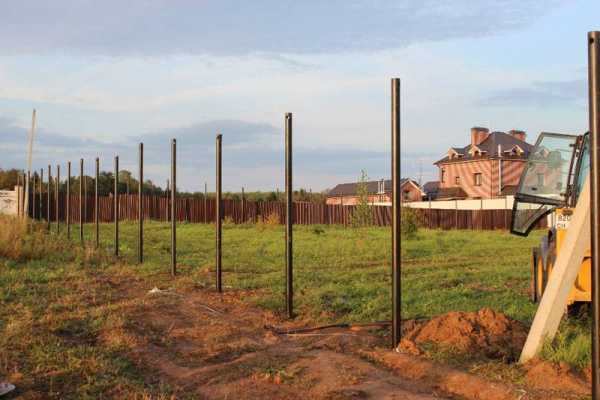

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки

Болгаркой обрезаем все опоры по уровню

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца

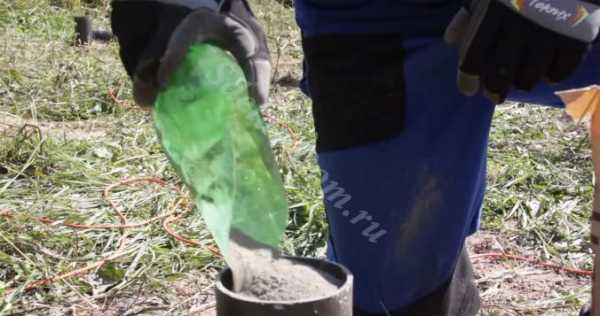

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью

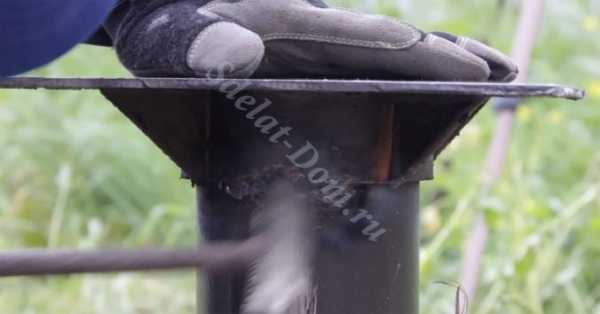

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

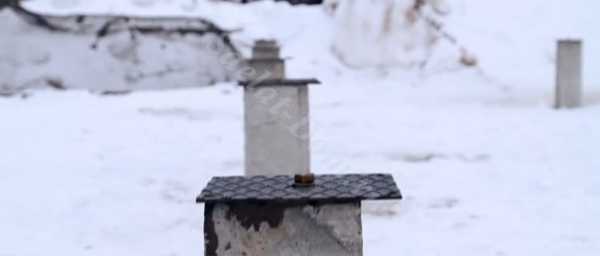

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

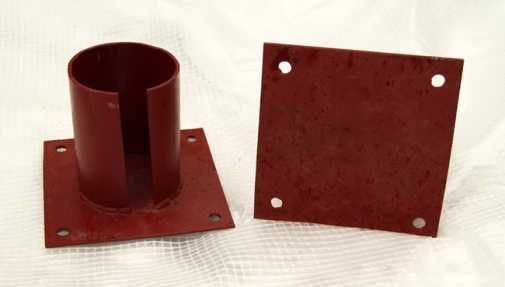

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

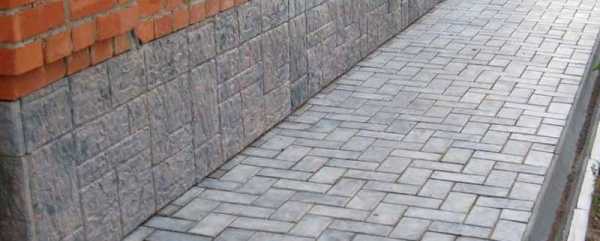

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

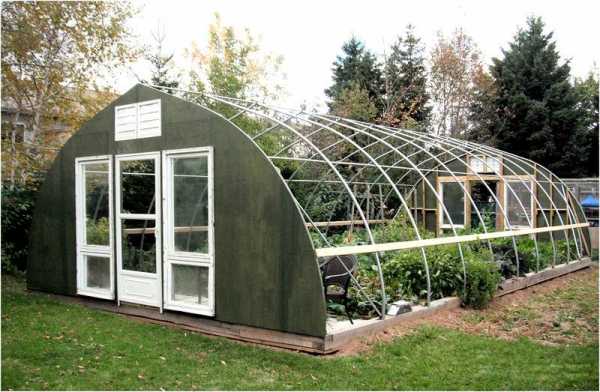

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

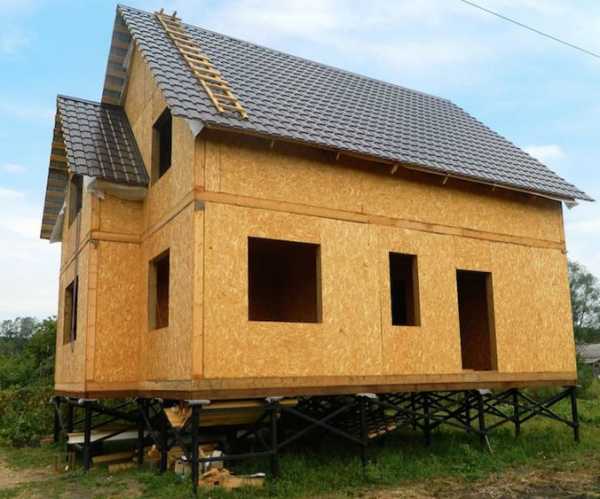

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

sdelat-dom.ru

Сваи винтовые для фундамента: виды, расчет, изготовление, монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Часто используемый в строительстве частных домов и коттеджей ленточный фундамент можно заливать не на всех грунтах. Там, где грунтовые воды пролегают близко к поверхности, на участках с подтоплением, подвижными и плавающими грунтами – везде требуется усиление фундаментной конструкции. Для этого и используют сваи. Это опоры, которые закладываются на определённую глубину и обвязываются ленточным фундаментом. Последний лежит на сваях, которые на себя и берут всю нагрузку от строения. Существует несколько видов свай, которые отличаются друг от друга и материалом изготовления, и технологией закладки (монтажа). В рамках сегодняшнего обзора мы рассмотрим винтовые сваи для фундамента. Цена с монтажом, размерные характеристики, как устанавливаются сваи этого типа – обо всём этом подробнее далее.

Винтовые сваи из стальной трубы

Содержание статьи

Сваи для фундаментной конструкции – что это

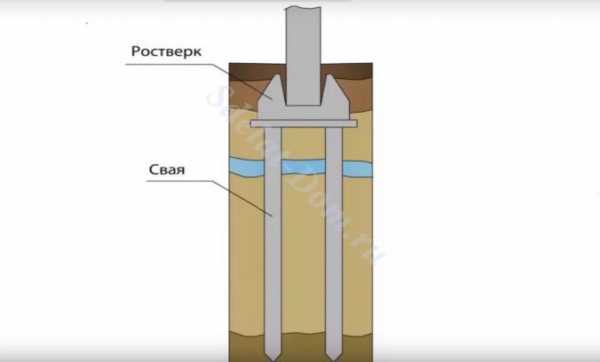

Сам фундамент – это опора для дома. Но стоять он должен на прочной грунтовой опоре, а то под действием нагрузок от здания начнёт разъезжаться в разные стороны, что приведёт к разрушению постройки. Слабые грунты опору для фундамента создать не могут, поэтому и устанавливаются под фундаментную конструкцию сваи, которые своими нижними концами упираются в прочный грунтовый слой, находящийся глубоко под землёй.

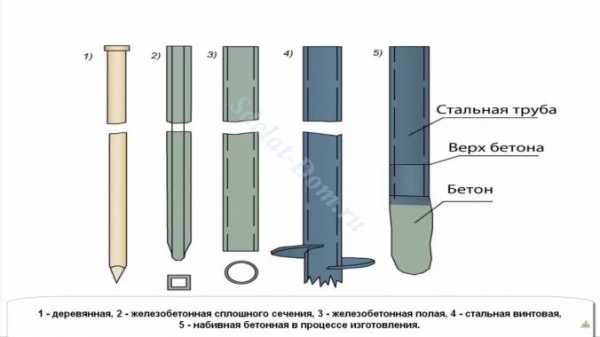

Существует несколько технологий установки свайного сооружения, где можно выделить три основные разновидности:

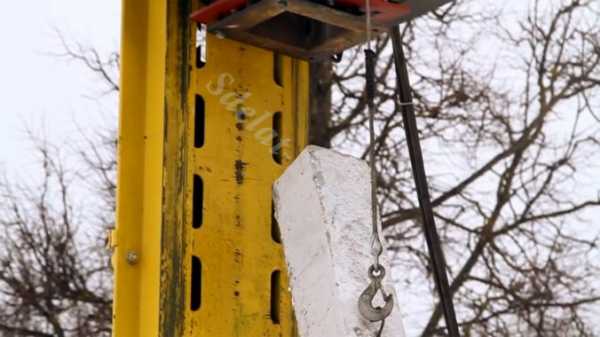

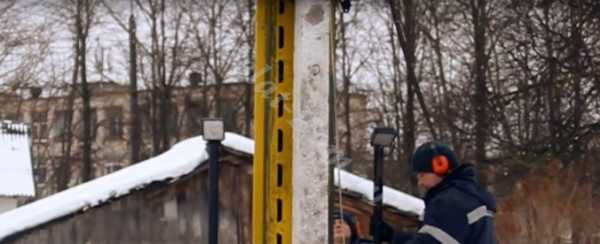

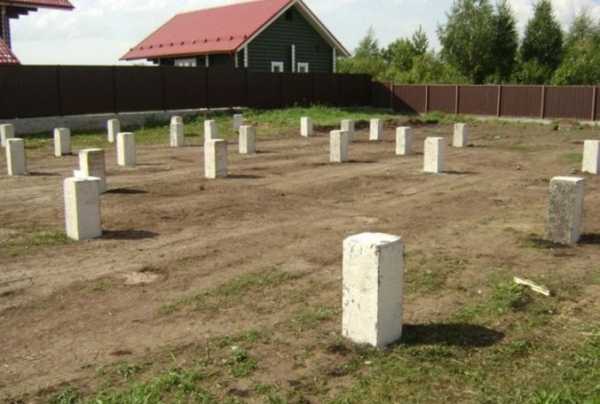

• Забивная технология. Это когда железобетонную сваю просто с помощью специальной установки забивают в грунт.
• Буронабивная технология. Это когда в земле делается скважина, в неё вставляется труба, используемая в качестве опалубки, а уже в неё заливается бетонный раствор с армированием. Трубу после высыхания бетона вытаскивают или оставляют для усиления.
• Винтовая технология. Для этого используются металлические сваи из стальной трубы, в конструкции которых есть бур. Их просто вкручивают в землю до требуемой глубины.

Если монтаж свайного винтового фундамента — дело абсолютно не для вас, рекомендуем воспользоваться услугами профессионалов. Например, компании Глав-Сваи, занимающейся строительством и восстановлением фундаментов на винтовых сваях для загородных домов, бань, пирсов, причалов и любых конструкций, которым требуется прочная и долговечная основа.

Где используются свайные фундаменты

Свайные фундаменты применяются и в жилищном строительстве, и в промышленном, и в частном. Как уже говорилось выше, основное их назначение – усилить грунт, на котором возводится здание. При этом опоры выставляются под стенами сооружения (внешними и внутренними) с обязательной установкой элементов под углами постройки и в местах стыковки стеновых конструкций.

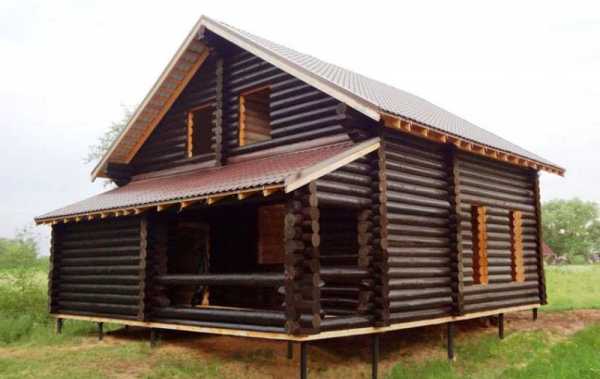

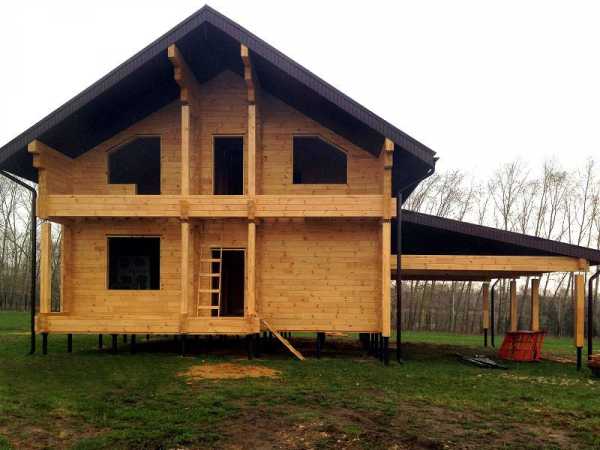

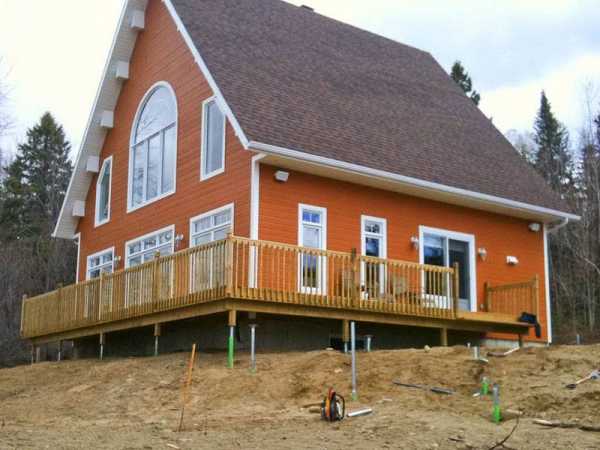

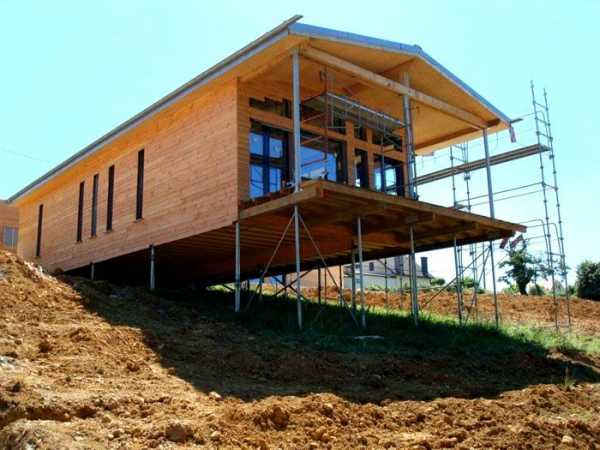

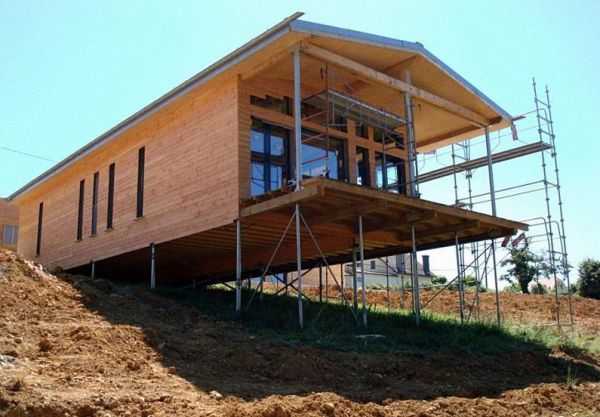

Дом, сооружённый на винтовых сваях

В частном домостроении свайные фундаменты стали использоваться, когда строительный бум воцарился на просторах страны. Хороших участков всем не хватало, а люди хотели иметь хотя бы небольшой домик подальше от городской суеты. Поэтому власти стали выделять землю под строительство практически на непригодных участках. Во всяком случае, построить на нём дом по традиционным технологиям не получалось. Вот тут и вспомнили о сваях, которые раньше использовались только в гражданском и промышленном строительстве в прибрежных регионах и на Севере.

Как оказалось, сваи легко справлялись с различными неудобствами при сооружении дома и нагрузками, поэтому быстро стали популярными. Во всяком случае, проблему они решили. Но забивная и буронабивная технологии очень сложны, трудоёмки и затратны. Без специальной техники их не провести. Поэтому большую популярность сегодня получила именно технология монтажа фундамента на винтовых сваях, которую можно провести без дополнительных затрат вручную.

Что собой представляет винтовая конструкция

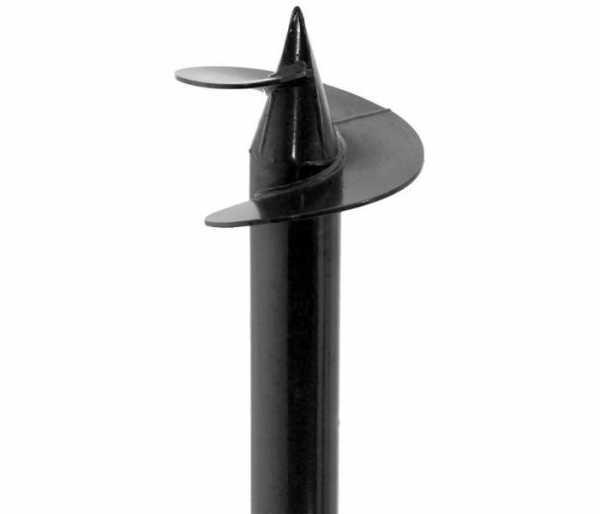

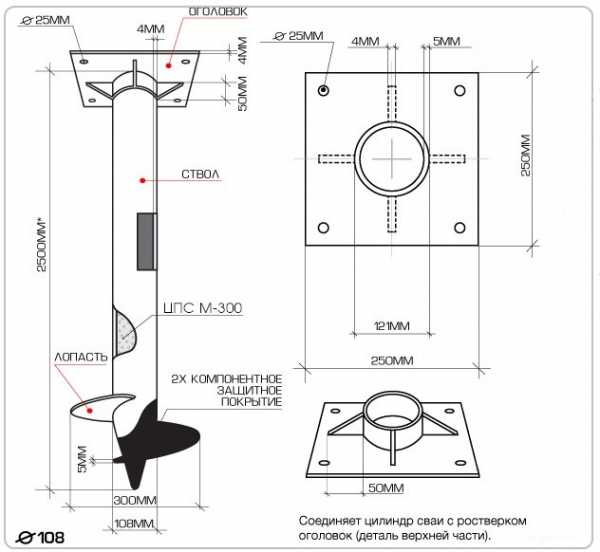

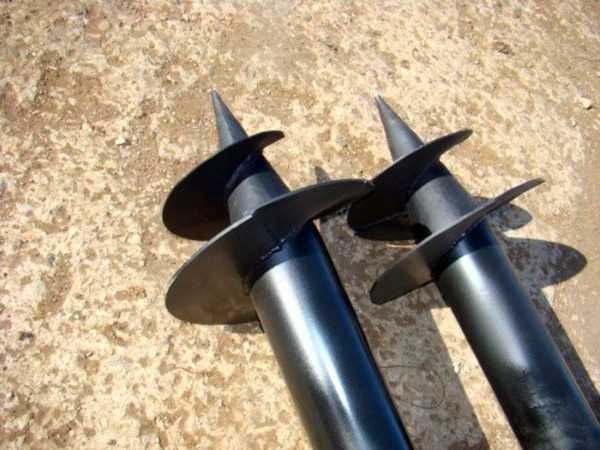

На фото ниже показана одна свая, которая состоит из стальной трубы с наконечником в виде винта. Это стандартная конструкция, используемая в мягких грунтах. Винт изготавливают из стального листа способом штамповки, а крепление его к трубе – электросварка.

Винтовая свая стандартной формы

Но существует несколько разновидностей свай винтового типа, которые отличаются друг от друга конструкцией наконечника.

Виды наконечников и количество винтов

Изображение	Тип конструкции	Описание
	Узколопостные	Многовитковая конструкция, напоминающая резьбу шурупа. Применяется при сооружении фундаментов в регионах с вечной мерзлотой или на участках с большим количеством камней.
	Широколопастные	Стандартная конструкция с одной лопастью в один или полтора захода. Используется для свай, применяемых на мягких и подвижных грунтах.
	Многолопастные	Несколько лопастей, расположенных по длине свайной трубы. Данная конструкция обеспечивает лучшие показатели опирания сваи на грунт. При этом вертикальные подвижки фундамента резко снижаются, что увеличивает такой показатель, как устойчивость сооружения. Используется на грунтах с сильным морозным пучением.

По технологии изготовления наконечников они делятся на сварные и литые. Первые описаны были выше, повторимся – это стальной лист, которому придаётся форма винта с помощью технологии штамповки, после чего его просто приваривают к трубе электросваркой. Вторые – это отлитые из стали заготовки, которым после окончательной обработки придаются размеры и форма наконечника.

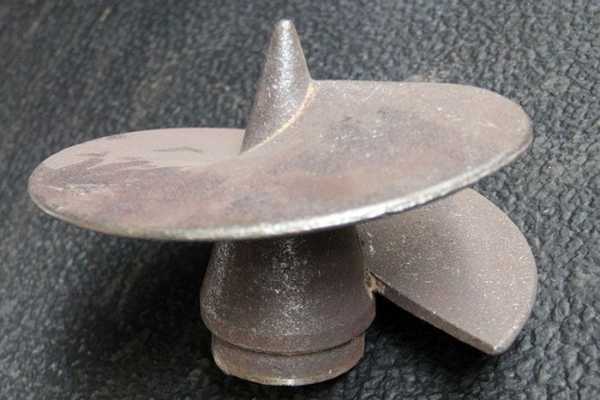

Литой наконечник

Все наконечники, используемые в конструкции винтовых свай, маркируются:

• сварной тип – СВС;
• литой – ВСЛ;
• конусной – СВК;
• дополненный пикой – СВП;
• анкерный – ВАУ.

Винтовая свая с анкерным наконечником

Точка зрения эксперта

Дмитрий Холодок

Технический директор ремонтно-строительной компании «ИЛАССТРОЙ»

Задать вопрос

«Многовинтовые сваи обычно используются лишь при сооружении многоэтажных зданий, но не больше трёх этажей с мансардой. При одноэтажном строительстве лучше использовать стандартные конструкции с одним винтом или узкие многовинтовые сваи.»

Особенности винтовых свай под фундамент: размеры и серии

Начнём с размеров, потому что именно они определяют несущую способность конструкции. Производители винтовых свай предлагают продукцию, в основе которой лежат трубы разного диаметра. Варьируется данный параметр в пределах 57−325 мм. В частном домостроении используются изделия диаметром не более 133 мм. В таблице ниже показаны сваи с разными размерами и определением, какие нагрузки они могут выдерживать.

Марка/Изображение	Диаметр трубы и винта (лопасти), мм	Несущая способность, кг	Назначение

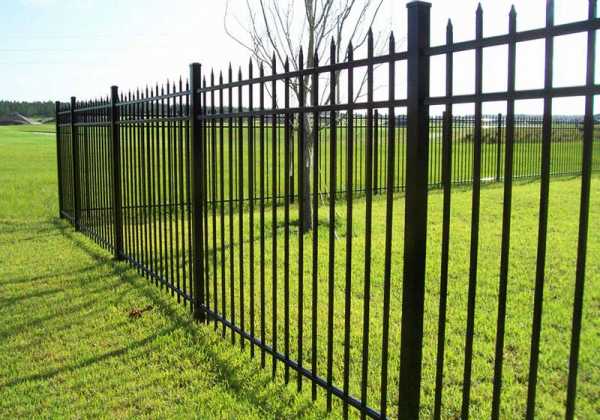

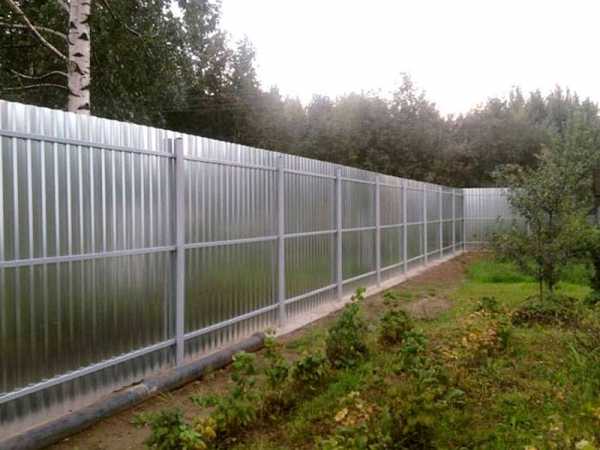

СВС-57	57/150	800	Обычно используются для сооружения оградительных конструкций, небольших хозяйственных построек, причалов и прочих сооружений небольшого веса
СВС-76	76/200	3000	Можно применять при сооружении лёгких хозяйственных построек и ограждений с большой парусностью. Нередко используют в качестве опор для разного типа оборудования, к примеру, для отопительного котла.
СВС-108	108/300	5000-9000	Можно применять при возведении нетяжёлых домов каркасного типа, бревенчатых срубов и построек из деревянного бруса. Практика показала, что винтовые сваи данного типоразмера хорошо себя показали при эксплуатации домов, сооружённых на заболоченных участках.
СВС-133	133/350	До 14000	Самые мощные свайные элементы винтового типа, которые устанавливают в качестве опор для возведения домов из тяжёлых материалов: кирпич, газосиликатные блоки и прочее. Обычно такие сваи обвязывают железобетонным ростверком с сооружением бетонного пола первого этажа.

Добавим, что производители выпускают винтовые сваи разных серий, которые решают различные задачи:

• «Z» серия – стандартная конструкция, используемая для лёгких сооружений;

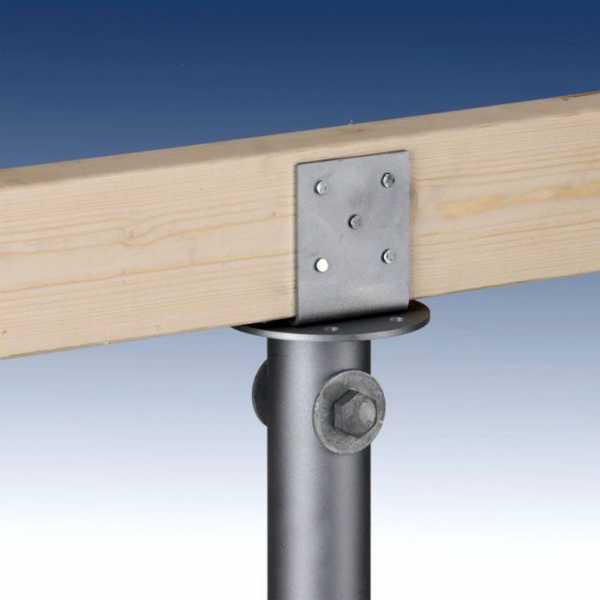

• «Т» − в конструкции оголовка делаются отверстия для крепления металлического или деревянного ростверка;
• «U» − у данной серии оголовок имеет П-образную форму;
• «F» − сверху трубы устанавливается фланец круглой формы;
• «R» − фланец квадратной формы.

Винтовая свая серии «U» с П-образным оголовком

Толщина стенки труб

Так как типоразмер труб – это не только их диаметр, но и толщина стенки, то, исходя из данного параметра, можно определить и несущую способность изделия. Но составляя проект фундамента дома на сваях, надо обязательно учитывать и другие характеристики. К примеру, активность грунтовых вод. В ней может быть большая концентрация солей, которые разъедают металл быстро. А значит, при такой ситуации надо будет использовать трубы с более толстой стенкой, чтобы продлить срок их эксплуатации.

Итак, трубы, используемые при изготовлении винтовых свай, делятся на три группы в зависимости от толщины стенки:

• Тонкостенные. У них толщина стенки не превышает 3,5 мм.
• Со средней толщиной стенки. Данный параметр варьируется в диапазоне от 3,5 до 6 мм.
• Толстостенные – свыше 6 мм.

Винтовая свая из трубы диаметром 102 мм и толщиной стенки − 6,5 мм

Теперь, что касается толщины металла, используемого для изготовления лопастей. Здесь две группы:

• До 5 мм. Такие винты устанавливаются на сваи, которые можно использовать для возведения лёгких сооружений.
• Свыше 6 мм. Сваи с такими винтами можно устанавливать под дома, возводимые из тяжёлых стройматериалов.

И буквально три позиции, касающиеся марки стали для фундаментных стоек:

• Трубы и лопасти из стали Ст3 могут быть использованы, если грунтовые воды имеют слабую химическую активность.
• Ст20 для среднеагрессивных вод.
• И сталь 09Г2С или 30ХМА для участков, где присутствуют агрессивные грунты.

Антикоррозионное покрытие

Так как винтовые сваи располагаются во влажном грунте, плюс подпочвенные воды будут постоянно воздействовать на металл, то необходимо приложить все усилия, чтобы провести антикоррозионную защиту. Существует несколько современных технологий, которые делятся на три группы:

• цинкование;
• покрытие полимерными составами;
• покрытие защитными эмалями и грунтами.

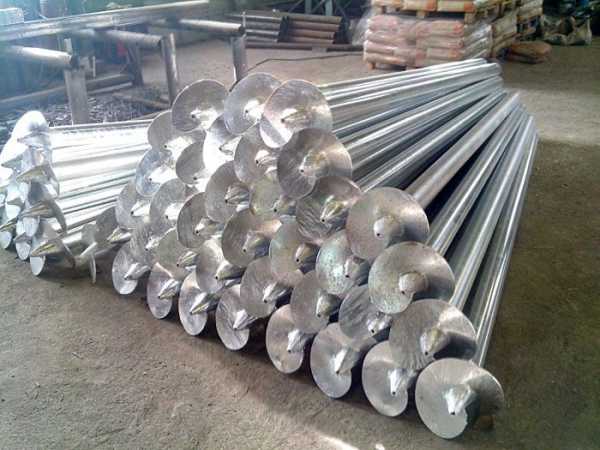

Оцинкованные винтовые сваи

Все производители сегодня проводят в заводских условиях защитные мероприятия, используя одну из данных технологий. Но, как показала практика, не все они обеспечивают требуемые нормативы, которые влияют на сроки эксплуатации опор в грунте. К примеру, холодное цинкование металла лучше, чем горячее. Полиуретановые и эпоксидные праймеры лучше других полимерных. Сегодня предлагается покраска металлических изделий специальными составами, которые наносятся по ржавчине. При этом ржавые поверхности ничем не обрабатываются, но защита становится очень эффективной, даже лучше оцинковки.

Если винтовые сваи для фундамента изготавливаются своими руками, кстати, видео будет показано ниже, то придётся выбрать антикоррозионный материал и нанести на готовое изделие самостоятельно. Надо добавить, что рынок заполонён продукцией сомнительного качества. Всё чаще встречаются «голые», так сказать, необработанные антикоррозионной защитой сваи. Приобретать их под закладку дома не рекомендуется. Их можно использовать только под оградительные сооружения и постройки хозяйственного типа. Конечно, перед установкой придётся их покрасить обязательно.

Расчёт и проектирование винтовых фундаментов

Простота сооружения фундамента данного типа не обозначает, что к нему надо относиться с позиции простого расчёта. В выше обозначенной таблице был указан показатель несущей способности. Именно его и берут в основу проводимых расчётов. Но, кроме этого, есть и другой параметр, от которого зависит качество конечного результата. Это расположение опор относительно друг друга. Здесь имеется в виду расстояние между стойками, а, соответственно, таким способом определяется и количество свай.

Точный расчёт – залог долгосрочной эксплуатации фундамента на винтовых сваях

Несущая способность

Данный параметр не имеет точного значения, если судить по табличным показателям. Разброс достаточно большой, к примеру, от 5000 до 9000 кг, поэтому очень важно точно рассчитать вес, который может выдержать одна свая в проекте конкретного дома. И здесь многое будет зависеть от несущей способности самого грунта. Именно это и учитывают, проводя расчёты несущей способности фундамента. Поэтому очень важно, перед тем как составлять проект и проводить расчёты, выполнить геологические изыскания.

Калькулятор расчета несущей способности винтовых свай



Нагрузка на фундамент

Второй важный параметр, который надо рассчитать точно, − нагрузка со стороны здания на сам фундамент. Расчёт достаточно сложный, потому что надо учесть вес всех затраченных на строительство материалов. А так как их используется по видам большое количество, то учесть все не всегда получается. Поэтому существуют упрощённые формулы. Но лучше использовать онлайн-калькулятор, в него вносятся параметры дома и материалы, из которых он возводился.

Калькулятор расчета нагрузки на свайный фундамент

homemyhome.ru

Как выбрать винтовые сваи для фундамента

Данное деление актуально только для широколопастных свай, тогда как узколопастные всегда имеют только одну лопасть.

При проектировании однолопастных свай в большинстве случаев не рекомендуется учитывать трение по боковой поверхности, а при установке модификаций малых длин и диаметров, крайне неустойчивых к воздействию горизонтальных нагрузок, выполнять обязательное бетонирование основания колонны.

У многолопастных свай две и более лопасти. Благодаря включению в работу ствола околосвайного массива грунта, они одинаково хорошо воспринимают вдавливающие, выдергивающие и боковые нагрузки, демонстрируют хорошую несущую способность даже в слабых грунтах (супеси (песчанистые пластичные, песчанистые текучие, пылеватые твердые, пылеватые пластичные и пылеватые текучие), суглинки (полутвердые тугопластичные, мягкопластичные, текучепластичные, текучие), просадочные грунты, грунты малой и средней степени водонасыщения, насыщенные водой, пески (плотные, средней плотности, рыхлые), заторфованные грунты, торфы, илы).

Существенное преимущество этой конструкции – при достижении критической нагрузки она не уходит «в срыв», а продолжает набирать несущую способность.

В то же время достижение максимальных показателей многолопастных свай сопряжено с некоторыми сложностями, так как обеспечивается расчетом расстояния между лопастями, шага и угла наклона лопастей. Ошибки в вычислениях могут привести к возникновению «обратного эффекта»: введение второй лопасти ухудшит работу конструкции, вплоть до того, что двухлопастная свая будет уступать в восприятии проектных нагрузок даже конструкции с одной лопастью (подробнее об этом в статье «Особенности расчета двухлопастных свай»).

За счет увеличения числа лопастей такие сваи воспринимают большие нагрузки при меньшем диаметре трубы. При этом жесткость ствола меньшего диаметра обеспечивается использованием толстостенного трубопроката (от 6 мм).

glavfundament.ru

🔨 типы используемых свай, расчёт фундамента, плюсы и минусы винтового фундамента.

Наша компания занимается забивкой железобетонных свай, а так же лидерным бурением под сваи. Мы готовы вам помочь и произвести данные виды работ в самые сжатые сроки и по низкой цене. В данной статье мы поговорим о преимуществах и недостатках фундаментов на винтовых сваях. Фундамент на винтовых сваях преимущества и недостатки, используемые винтовые сваи, а так же расчёт фундамента на винтовых сваях. Подробная информация на странице сайта.

Вы узнаете, какие материалы необходимы для возведения такого основания, как производится его расчет и обустройство. Также мы ознакомимся с основными типами винтовых свай, используемых в малоэтажном строительстве.



Виды винтовых свай для винтового фундамента

Для обустройства фундамента на винтовых сваях могут применяться свайные столбы одной из четырех распространенных форм:

Рис:  Виды винтовых свай

• Вариант №1 — однолопастные сваи, которые используются для обустройства фундаментов в нормальных грунтовых условиях под легкие дома из каркасных панелей и дерева;
• Вариант №2 — сваи, оборудованные несколькими витками лопастей, за счет чего они обладают увеличенной несущей способностью и устойчивостью к усадке и выдергивающим воздействиям. На фундаментах из таких свай могут возводится одноэтажные пенобетонные здания либо двухэтажные дома из легких материалов;
• Вариант №3 — конструкции с узкими лопастями, применяемые для ввинчивания на участках с каменистыми грунтами, используются для строительства легких домов;
• Вариант №4 — конструкции, предназначенные для использования в условиях вечномерзлых грунтов, сфера применения аналогична узколопастным сваям.

Сваи любого вида после установки комплектуются стальным наголовником, использующимся в качестве опорной площадки, на которой впоследствии располагается обвязка фундамента. Наголовники представляют собой обрезок цилиндра, к верхней части которого приварена квадратная площадка размерами 25*25 см.

Рис:  Оголовки для винтовых свай

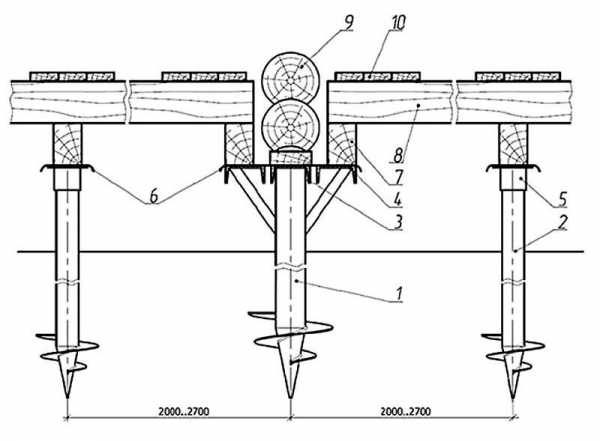

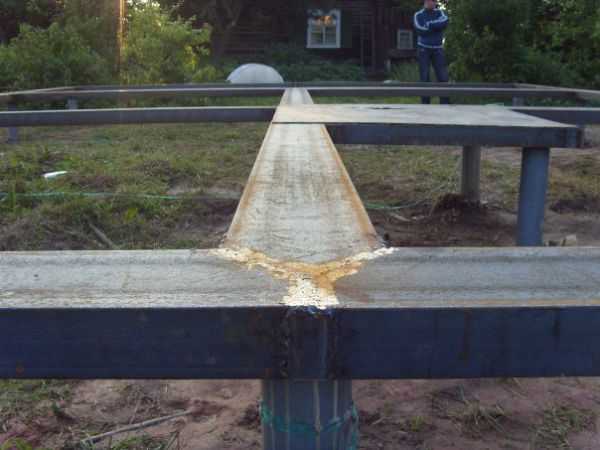

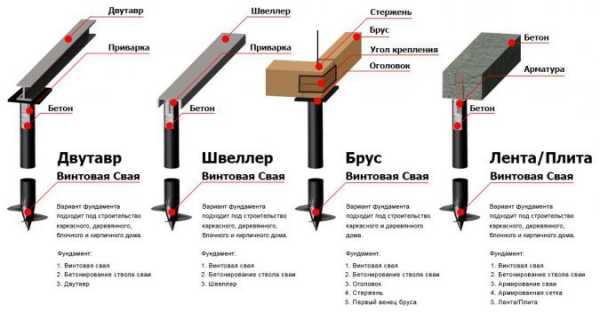

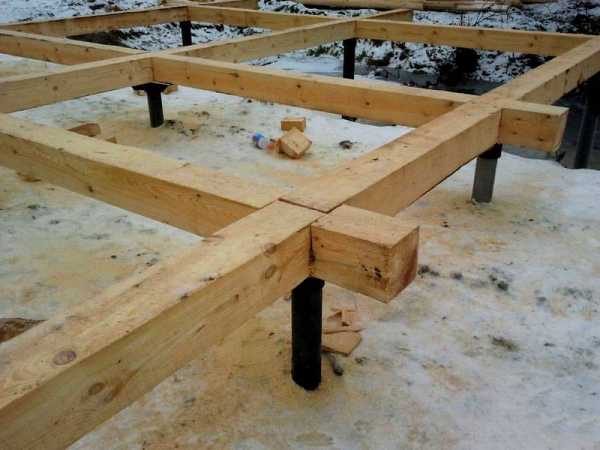

Для объединения отдельно стоящих винтовых свай в единую систему выполняется их обвязка. Соединяющая сваи конструкция называется ростверком, он может формироваться как посредством заливки монолитной железобетонной ленты, так и из бруса либо металлопроката — двутавровой балки, швеллера.





Рис:  Виды ростверков для обвязки винтовых свай



Какие винтовые сваи лучше использовать

Все винтовые сваи, используемые в частном строительстве, делятся на виды исходя из технологии изготовлениях их наконечника, согласно которой выделяют сварные и литые конструкции.

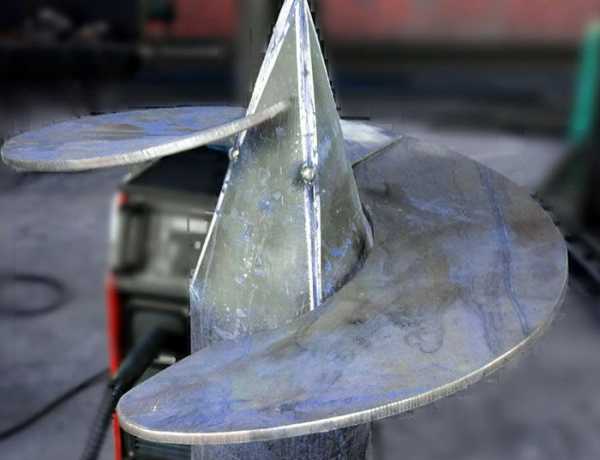

Самыми дешевыми являются сваи изготовленные по сварной технологии. В таком случае их наконечник просто приваривается к основному стержню. Из-за простоты данного метода производства такие сваи изготавливаются повсеместно — от крупных заводов до небольших частных цехов, что обуславливает широчайший разброс их качества.

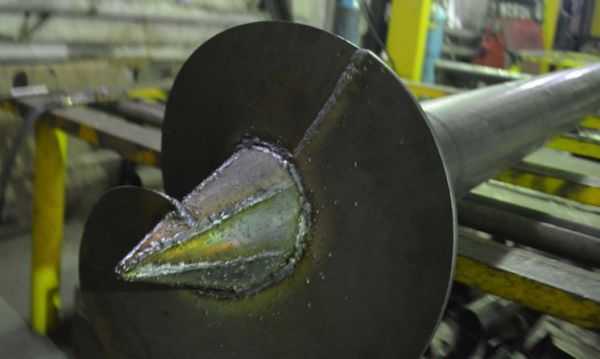

Рис:  Винтовая свая с сварным наконечником

Сварные винтовые сваи используются для погружения в низкоплотные грунты — глину, суглинок, супеси. Если при завинчивании их лопасти столкнутся с твердым препятствием (обломком горной породы либо корнем дерева), винт может деформироваться либо оторваться. В результате чего свая потеряет свою несущую способность, и не сможет использоваться в качестве опоры для дома.



Совет эксперта! Мы не рекомендуем заказывать винтовые сваи сварного типа в слепую, либо по изображению в интернете, поскольку в таком случае вы можете столкнуться с серьезными неприятностями — в большинстве случаев усадки основания на винтовых сваях связаны не с ошибочным расчетом фундамента, а с отрывом плохо приваренных лопастей при погружении, о чем недобросовестные подрядчики, ответственные за выполнение работ, часто не сообщают заказчику.



Рис:  Деформация сварного наконечника винтовой сваи

Технология изготовления свай с литым наконечником, когда вся конструкция создается посредством заливки формы металлом, гораздо более дорогостоящая в реализации. Такие сваи на порядок дороже, однако по качеству и надежности они превосходят сварные изделия по всем параметрам.

Стандартный диаметр лопастей литых винтовых свай, используемых в индивидуальном строительстве, составляет 30 сантиметров, при этом толщина стали, из которой формируются лопасти, может доходить до 1 см. Ствол конструкции, как и в случае сварных вариантов, создан из стальной трубы с толщиной стенок не мене 0.4 см, ее диаметр может варьироваться в пределах от 5 до 15 см. Вес такой конструкции, при длине в 2.5 метра, составляет 35 килограмм.

Рис:  Винтовые сваи с литым наконечником

К преимуществам литых свай относится и возможность более точного позиционирования ствола при завинчивании — в отличие от сварных конструкций они не склонны к перекосам при погружении, а столкновения с камнями к корнями деревьев не приносят наконечнику никакого вреда.



Совет эксперта! Отдавать предпочтение нужно сваям с оцинкованным стволом, благодаря защитному покрытию они практически не подвергаются коррозии под воздействием грунтовых вод, а их эксплуатационный ресурс на несколько десятков лет превышает срок службы свай из черного металла, даже если они обработаны антикоррозийной грунтовкой.







Фундамент на винтовых сваях технология

Технология возведения фундамента на винтовых сваях реализуется в несколько последовательных этапов. Рассмотрим каждых из них.

• Анализ строительного участка

В первую очередь проводятся геодезические исследования, которые необходимы для определения типа грунта на месте строительства и уровня расположения грунтовых вод.



Совет эксперта! Исходя из типа грунта определяется вид используемых винтовых свай и глубина из завинчивания — опорные лопасти сваи должны располагаться в глубинном слое почвы, только в таком случае можно добиться отсутствия риска усадки фундамента.

Рис:  Пример дома на винтовых сваях возведенного на наклонном участке

Также анализируется перепад высоты на месте строительства — в отличие от любых других видов оснований, свайно-винтовой фундамент не требует предварительного выравнивания участка, поскольку равномерную высоту оголовков можно получить используя сваи разной длины, стволы которых просто подрезаются по одному уровню.



• Подготовительные работы.

Данный этап заключается в доставке материалов и техники на место строительства, их складировании, проводке всех необходимых коммуникаций — электричества, освещения, и разметке свайного поля.





• Завинчивание и обрезка свай.

По завершению разметки мест погружения свай производится их завинчивание. Для этого используется самоходные установки на базе автомобильных кранов, на стреле которых установлен кабестан — гидравлическое оборудование, состоящее из вращателя, дизельного привода и реактивных рычагов.

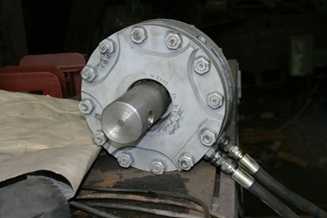

Рис:  Кабестан для завинчивания винтовых свай



Последовательность погружения винтовой сваи выглядит следующим образом:

• Наконечник кабестана устанавливается на стволе сваи, производится фиксации конструкции шкворнем через специальные монтажные отверстия;
• Посредством передвижения стрелового крана свая устанавливается на месте погружения, к ней подводятся реактивные рычаги кабестана;
• Оператор включает оборудование и производится завинчивание сваи. Скорость погружения конструкции регулируется с помощью изменения оборотов дизельного привода вращателя.

Совет эксперта! Оборудование для завинчивания свай обладает реверсным ходом, что позволяет быстро демонтировать винтовую сваю в случае ее отклонения от требуемой траектории, и выполнить повторное погружение.

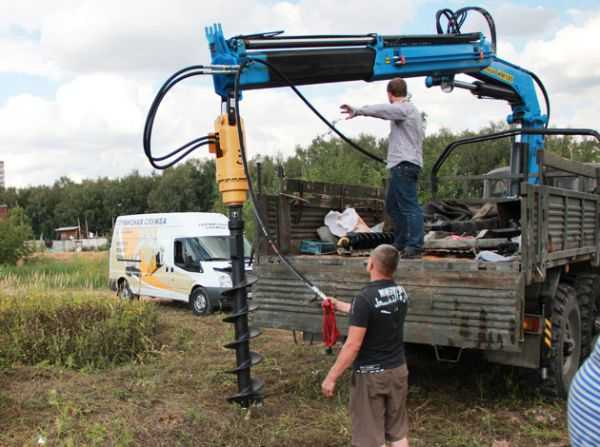

Рис:  Процесс погружения винтовой сваи



После завинчивания всех свай выполняется обрезка верхушек стволов по проектному уровню. Делается это с помощью сваереза, закрепляемого на стреловом кране вместо кабестана, либо с помощью обычной болгарки.

• Бетонирование стволов и обвязка ростверком.

Полые стволы винтовых свай заполняются бетонным раствором марок М200-М300, это необходимо для предотвращения коррозии стенок изнутри и увеличения их несущей способности свай. Далее к стволам привариваются металлические оголовки, сварные соединения в обязательном порядке покрываются защитными грунтовками.

Рис:  Обвязка винтовых свай стальным ростверком

Последний этап монтажа — обвязка свай ростверком. Для этого к оголовкам приваривается швеллер либо двутавровая балка. Обвязка выполняется как по внешнему, так и по внутренним контурам свайного поля. При дальнейшем строительстве ростверк служит основанием, на котором возводятся стены дома.





Расчет фундамента на винтовых сваях

Чтобы не произошла значительная усадка опор, перед строительством фундамента необходимо провести расчет конструкции. Производиться расчет в три этапа:

• вычисление прочности ростверка и подбор материала опоры;
• высчитывание прочности грунта;
• расчет винтовых свай.

Диаметр используемых свай определяется исходя из несущей способности конструкции и проектной массы возводимого здания.

В индивидуальном строительстве чаще всего используются стволы диаметром 89 и 108 мм. Несущая способность сваи диаметром 89 мм., согласно действующим нормативам, не должна быть меньше 5 тонн. На таких сваях можно возводить фундаменты под небольшие легкие здания из каркасных панелей. Для строительства домов из бруса, пенобетона и сруба используются сваи диаметром 108 мм, с несущей способностью в 7 тонн.

Рис:  Схема винтовой сваи диаметром 108 мм

Длина используемых свай рассчитывается исходя из перепадов высоты на строительном участке и сезонной глубины промерзания почвы. В условиях ровной стройплощадки используются сваи длиной 3-3.5 метра, при разных уровнях рельефа в одном фундаменте могут задействоваться отличающиеся по длине стволы.



Совет эксперта! Чтобы рассчитать количество требуемых свай необходимо разделить массу здания на несущую способность одной сваи. Как правило, свайные опоры размещаются с шагом 2.5-3 метра друг от друга.







Преимущества фундамента на винтовых сваях

kommtex.ru

Фундамент на винтовых сваях своими руками: пошаговая инструкция

Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. Она подходит для возведения надежных оснований даже на слабых грунтах. Ее использование помогает расчетливым хозяевам экономить время и деньги. В рамках данного руководства мы расскажем, что из себя представляет фундамент на винтовых сваях, своими руками или с привлечением специалистов его следует возводить, на какие плюсы и минусы следует обратить внимание, а также как выполняется ремонт и отделка свайных конструкций.

Дом с пристройкой на сваях винтового типа

Читайте в статье

Фундамент на винтовых сваях

При подготовке к строительству дома надо правильно ответить на разные практические вопросы:

• Следует выяснить, действительно ли подходит свайно-винтовой фундамент для здания определенных размеров, сделанного из пеноблоков.
• Пригодятся сведения о том, как выбрать основные материалы и комплектующие детали для реализации проекта с разумными затратами.
• Обязательно надо узнать, как правильно сделать расчет, чтобы созданная конструкция сохраняла устойчивость в течение длительного срока службы.
• Необходимо уточнить, как правильно смонтировать основание, чтобы не затруднять выполнение последующих строительных операций, нужна ли отмостка.
• После выяснения, нужна ли обвязка, придется принять решение, чем обшить цоколь, чтобы получить хороший внешний вид и улучшить потребительские характеристики.

Свободного пространства в конструкции на сваях останется мало, поэтому соответствующие монтажные работы выполняют заблаговременно

Ответы на перечисленные вопросы приведены в данной статье. При ее изучении надо не забывать об индивидуальных особенностях применения постройки. Так, например, нагрузки существенно возрастут, если дом часто используется для приема большого количества гостей.

К сведению! Надо помнить, что в жилой дом прокладывают канализацию, иные инженерные сети.

Свайный фундамент с монолитным ростверком

Эту конструкцию устанавливают по следующей схеме:

• Рассчитывают нагрузки, которые будут создавать постройка в процессе эксплуатации.
• В зависимости от нее и с учетом характеристик грунта выбирают подходящие по техническим параметрам изделия.

Необходимое количество приобретают в соответствии с монтажным чертежом

• Изделия вворачивают вручную, либо с помощью силовых агрегатов, до уровня залегания плотных слоев.
• Уровни столбов обрезают по горизонтальному уровню.
• На них закрепляют опорные пластины и устанавливают ростверк.
• При необходимости делают обшивку.

Правильный проект содержит отмостку

Эта часть конструкции предотвращает скопление воды около здания. При эффективно работающей системе ливневой канализации жидкость будет отводиться своевременно. Она не станет провоцировать коррозийные процессы, способные разрушить погруженный в землю металл.

С учетом предполагаемых нагрузок выбирают не только параметры свай, но и материал ростверка. Ниже будут рассмотрены различные сферы применения этого типа свай на конкретных примерах.

Без дополнительного укрепления устанавливают опоры для закрепления полимерной, или металлической сетки

Для такого проекта подойдут трубы диаметром от 55 до 80 мм с толщиной стенки от 3 до 4 мм. Если приобрести изделия достаточной длины, верхнюю часть можно использовать в качестве силового каркаса.

Ветровые нагрузки в этом варианте не большие, поэтому аналогичные сваи подойдут для забора из металлических прутьевПри использовании сплошных листов нагрузки от ветра существенно возрастают

В таком комбинированном варианте применяют сваи от 75 мм в диаметре. На них монтируют мелкозаглубленный бетонный ростверк. В нем при заливке устанавливают выступающие закладные. Сверху приваривают опорную конструкцию с поперечными ребрами жесткости.

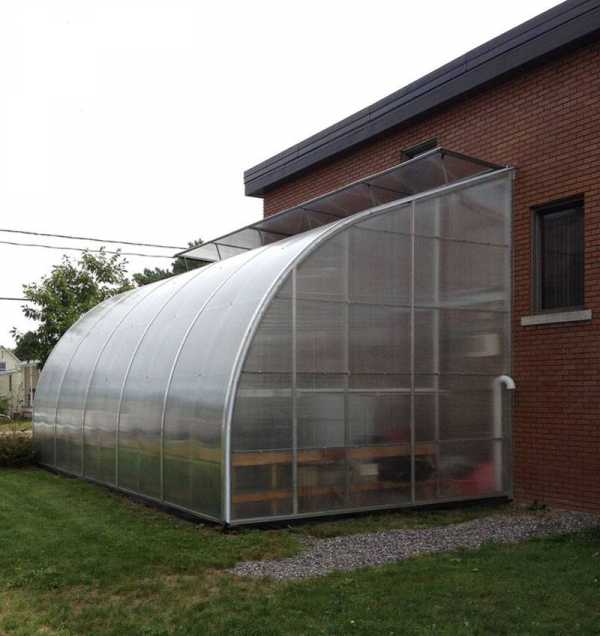

Такие же сваи подойдут для теплицы, зимнего сада, иного каркасного сооружения, примыкающего к несущей стенеПри размерах отдельного сооружения больше 6 на 6 метров применяют литые ростверки, плитыПод дом, гараж, крыльцо устанавливают разные опорыДля откатных ворот, а также для металлических эстакад выбирают диаметр более 90 мм, применяют сдвоенную схему монтажа (указано стрелкой)

Подобные сооружения подвергаются сильным динамическим механическим нагрузкам, поэтому возрастают требования к надежности.

Навес для машины, или такое крыльцо можно пристроить к основному зданию при возникновении соответствующей необходимости Проект расстановки опорных точек для бани

Если устанавливается массивное оборудование, то именно здесь надо установить дополнительные укрепляющие элементы.

Фундамент под печь с применением заливки бетона создать сложнее, чем с помощью ввинчивающихся свайЭко-сруб

Для строительства подобного дома подойдет деревянный ростверк. При увеличении нагрузок используют металлический швеллер. Если размеры здания превышают 10х10 метров, стены создают из пеноблоков, кирпича, применяют крупные сваи. Выбирают диаметр от 108 мм и более со стенками из 9 миллиметровой стали.

Важно! Опорная винтовая часть после завершения монтажа должна оказаться на уровне, ниже максимального промерзания грунта в определенном регионе. Необходимые значения можно найти в сети Интернет, или обратившись в муниципальное архитектурное бюро.

Схема комбинированного ростверка

На этом рисунке показано, как модифицируют стандартные узлы для решения отдельных инженерных задач:

• Разные нагрузки распределены на сваи с диаметром 108 мм (1) и 76 мм (2).
• Для усиления центральной части добавлены стальные швеллеры (3) обвязки. Боковые детали опираются на угловые подставки (4).
• Чтобы металлические оголовки (5) не контактировали с деревом, сверху установлен слой гидроизоляции.
• Балки перекрытий (8) с напольным покрытием (10) опираются на деревянный ростверк. Стена из бревен установлена на прочных столбах.
• Чтобы предотвратить деформации для деревянного дома (1-2 этажа) рекомендуется расстояние между сваями 200-270 см.

housechief.ru

Какая длина винтовых свай необходима для фундамента?

Чтобы фундамент воспринимал нагрузки от здания и передавал их на основание лопасть сваи должна закрепиться в грунте с достаточной несущей способностью мощностью слоя не менее трех диаметров лопасти. Не менее важно при этом подобрать и правильную конфигурацию лопасти, которая минимально нарушит структуру грунта и позволит избежать снижения его несущей способности (подробнее «Ключевые принципы подбора параметров лопастей»).

Грунт с достаточной несущей способностью – имеющий относительно высокие прочностные и деформационные характеристики (подробнее о несущей способности грунта и о том, как она определяется в статье «Несущая способность винтовой сваи»). Он расположен всегда ниже глубины промерзания. Это связано с тем, что в большинстве грунтов в пределах этого слоя происходит действие сил морозного пучения. Что касается регионов с незначительной глубиной промерзания, то здесь необходимо учитывать толщину почвенно-растительного слоя.

Однако интересующий слой может быть расположен на более значительной глубине. Применять в этом случае длинные сваи или другой тип фундамента не всегда целесообразно с экономической точки зрения. Здесь нужна комплексная оценка грунтовых условий в верхней части геологического разреза. Если знать механические характеристики этого слоя, то можно подобрать такой тип фундамента и конструкцию сваи, которые обеспечат надежность и экономичность решения.

Однако если выполнять весь комплекс инженерно-геологических изысканий, то экономии можно не достичь, так как стоимость таких изысканий довольно велика. Как сказано выше, для принятия правильного решения достаточно получить только механические характеристики, поэтому из всего комплекса изысканий можно выполнить часть работ, что поможет значительно удешевить процедуру.

Определить механические характеристики грунта и уровень залегания слоя с достаточной несущей способностью возможно с помощью экспресс-геологии. Это простая и сравнительно недорогая процедура, включающая все необходимые исследования (подробнее «Экспресс-геология (геолого-литологические и геотехнические исследования площадки строительства) и измерение коррозионной активности грунтов»).

Часто компании, которые строят фундаменты из винтовых свай, предлагают для уточнения условий участка выполнить пробное завинчивание, которое не является методом исследования грунта.

Для применяющих данный метод основным является принцип: «Если свая тяжело крутится на предполагаемой глубине установки, то ее несущая способность является достаточной», который не обеспечивает получение объективной информации о несущей способности. Во-первых, результаты очень сильно зависят от времени года, когда производят завинчивание, из-за влияния большого количества факторов, таких как: глубина промерзания, степень влагонасыщения и др. Во-вторых, процедура пробного завинчивания не дает никакой информации о типе и свойствах грунта под сваей. Поэтому контроль величины крутящего момента (который может быть определен при пробном завинчивании) должен применяться лишь для подтверждения ранее полученной расчетом предельно-допускаемой нагрузки на сваю.

glavfundament.ru

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

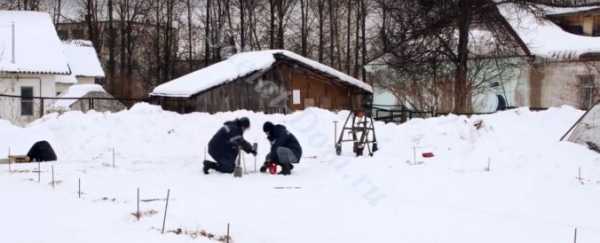

Разметка свайного поля

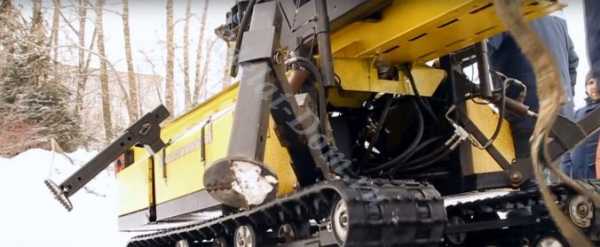

Разгрузка сваебойной машины

Разгрузка

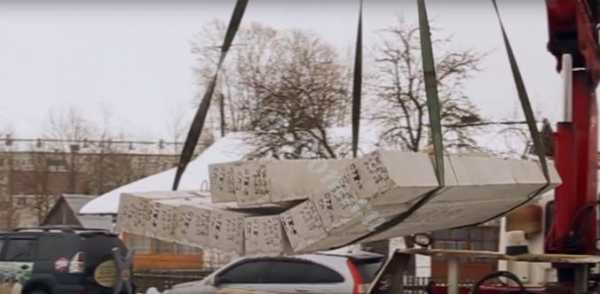

Транспортировка столбов

Забивка

Сваи забиваются специальной машиной

Все сваи должны быть на одном уровне

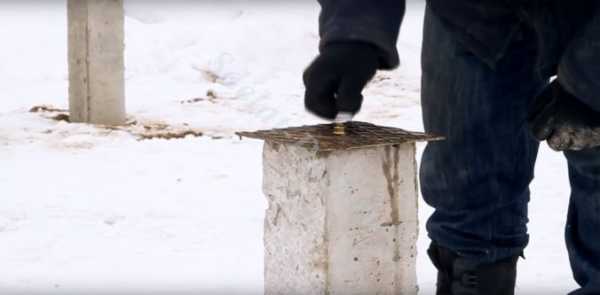

Установка пластин под обвязку

Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

sdelat-dom.ru
