Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.

Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

• Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

• Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

• Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

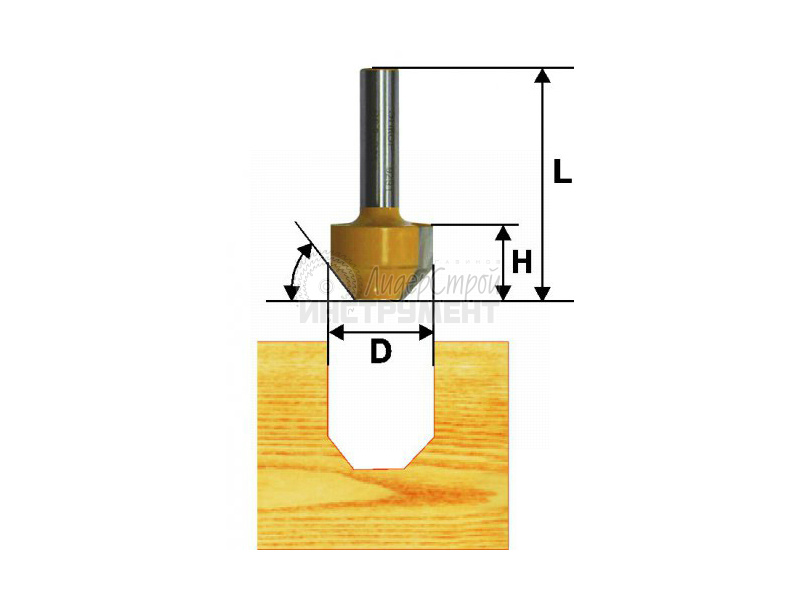

• Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 90⁰. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

• Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

• Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

• Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

• Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

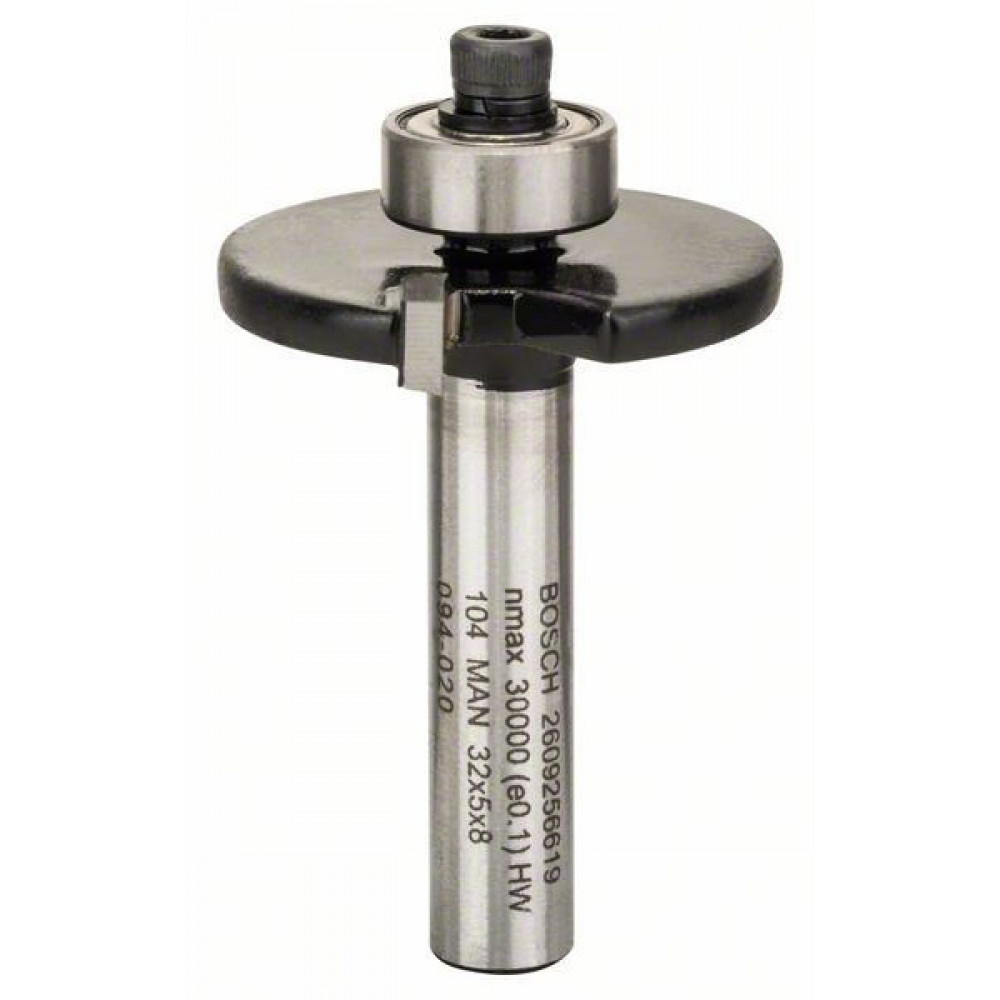

• Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

• Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

• Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
• В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
• Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…250⁰С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
• Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

2. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
3. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.

Пазовая фреза по дереву: назначение, классификация и способы применения

Все фото из статьи

Современный электроинструмент открывает широкие возможности перед мастером и позволяет создавать настоящие произведения. Пазовые фрезы по дереву для ручного фрезера необходимы для выделки изделий разных форм, в том числе со сложным профилем. Приспособления такого рода имеют довольно узкую специализацию и используются для выполнения определенных операций.

Фото разных типов пазовых фрез и способов их применения

Изделия, используемые в деревообработке, должны соответствовать требованиям ГОСТ 11290-80 и 11291-81. Специалисты различают два их основных типа: дисковые и прямые. Первые применяются на специализированных станках или автоматических линиях. Вторые получили распространение в основном для применения на ручном инструменте с электрическим приводом.

Назначение

Часто в работе с древесиной возникает необходимость в удалении части материала для создания углубления прямоугольной или иной формы. Сделать его своими руками можно при помощи молотка и стамески, но такая операция требует значительных трудозатрат и не гарантирует точности. Фрезирование обеспечивает высокую скорость выполнения подобных работ.

Соответствующие приспособления используются для выполнения широкого круга операций по обработке древесины:

• изготовление деталей мебели и строительных конструкций;
• выборка пазов в дверном полотне и лутке при установке врезного замка и петель;
• создание пазогребневых и шиповых соединений.

Существуют и другие сферы применения подобных приспособлений, связанных с изготовлением изделий из древесины и мебельным производством.

Принцип действия фрез пазовых

Деревообрабатывающий инструмент данного типа представляет собой стальной стержень цилиндрической формы. Прямая удлиненная фреза состоит из рабочей части и хвостовика. Последний необходим для установки инструмента в патрон и обеспечения надежной фиксации. Рабочая часть имеет несколько режущих кромок в нижнем торце и на цилиндрической поверхности.

Основные характеристики прямых пазовых фрез

В процессе обработки дерева фреза раскручивается электродвигателем до определенных оборотов и вводится в соприкосновение с обрабатываемой деталью. Режущие кромки, находящиеся в нижней ее части, начинают выборку материала на установленную глубину. Одновременно с этим боковые рабочие части расширяют паз и выравнивают его. Увеличение глубины реза осуществляется  постепенно с каждым прогоном инструмента.

Основные типы фрез пазовых

Описываемые приспособления способны выполнять определенные операции по обработке древесины. Классификация приспособление осуществляется по указанному признаку, и различают следующие типы:

• прямые;
• гантельные;
• конструкционные;
• фасонные.

При изготовлении инструмента используются твердосплавные инструментальные стали специальных марок. Основные технические характеристики данных приспособлений следующие: диаметр режущей части и хвостовика, рабочая высота и общая длина. Предельные параметры изделий для удобства пользователей сведены в таблицу:

Типы	Ед. изм.	диаметр, мм	диаметр хвостовика, мм	высота рабочая, мм	длина общая, мм
пазовые прямые	max	44,5	12	51	102
	min	4	8	19	48
пазовые гантельные	max	25,4	12	13	48
	min	9,5	8	10	40
конструкционные	max	25,4	12	22,2	64
	min	9	8	10	40
фасонные	max	57,1	12	28,6	69
	min	9,5	8	11	38

Подбор приспособления для выполнения конкретной операции осуществляется в соответствии с параметрами канавки, которую необходимо сделать в пластине или торцевой части детали. Применение каждого вида инструмента имеет свои особенности, которые в немалой степени определяются свойствами материала.

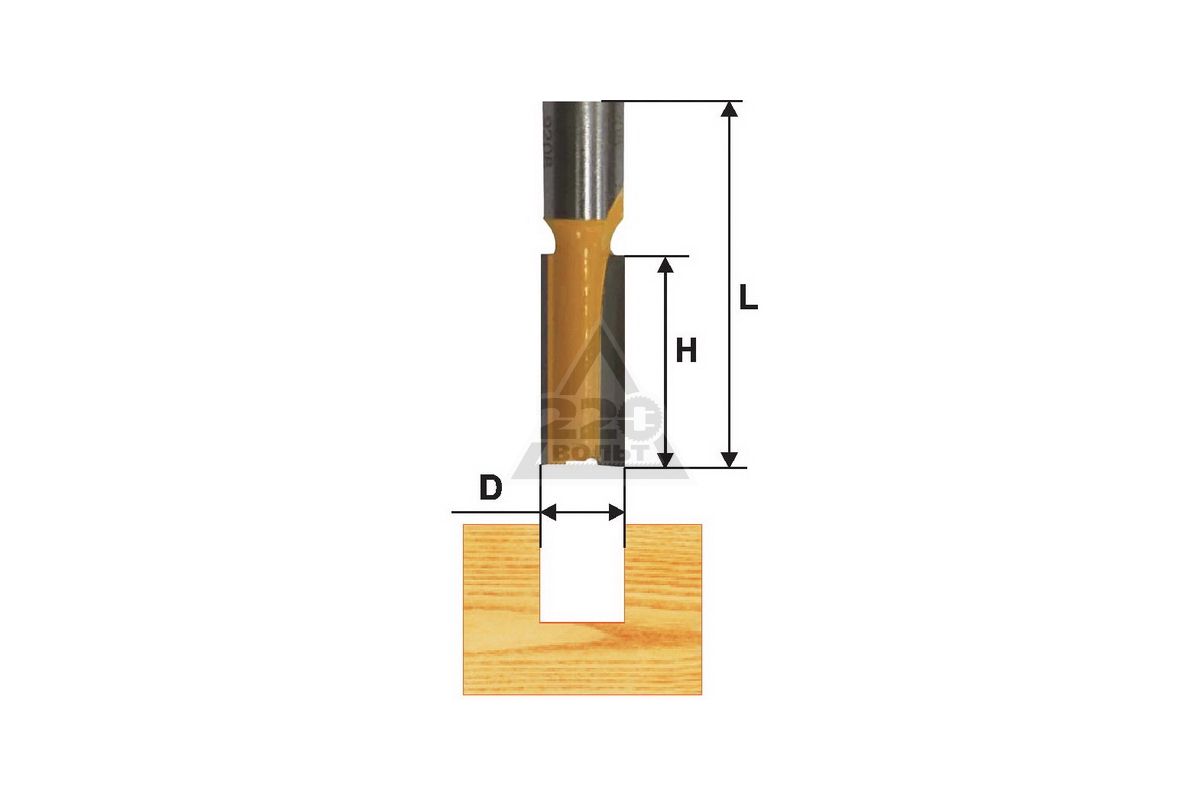

Пазовые прямые фрезы

Данный вид инструмента выполняет наиболее распространенный тип операций при деревообработке. Пазовая прямая фреза по дереву 4 мм и других типоразмеров предназначена для выборки прямых канавок в древесине заданной длины, глубины и ширины.

Для получения хорошего результата при производстве работ необходимо придерживаться следующих правил:

1. Максимальная глубина при одном проходе не должна превышать 7 мм.
2. Резка паза большой ширины осуществляется в несколько приемов с постепенным увеличением диаметра инструмента.
3. Допускается расширение канавки путем смещения инструмента в сторону с использованием специального упора.
4. Для обеспечения высокой чистоты обработки дна канавки используется приспособление с особой геометрией резцов.

Совет: При выполнении операций по деревообработке необходимо учитывать мощность электрического привода, чтобы избежать его перегрева. Максимальная глубина выборки ограничивается длиной рабочей части инструмента.

Фреза пазовая гантельная

Прямые канавки с фигурным дном режутся с применением инструмента с торцевыми режущими кромками соответствующей формы. Для этого используется гантельная пазовая фреза, которая значительно расширяет возможности электроинструмента.

Существуют два основных типа инструмента:

• Приспособление с закругленным наконечником позволяет делать декоративные выемки сложного рисунка по поверхности доски и кромки.
• Инструмент с торцевыми режущими кромками V-образной формы обеспечивает выборку пазов установленной глубины. Дно канавки при этом образуется двумя плоскостями, которые стыкуются под углом в 90 °.

Пазовая гантельная фреза и основные ее характеристики

Данный тип приспособлений нужен для декоративной резьбы по поверхности пластины или ее кромок. Цена такого инструмента несколько выше, нежели у прямого в силу более высокой сложности его изготовления.

Фрезы пазовые фасонные

Декоративная обработка поверхностей столярных изделий производится с использованием приспособлений соответствующей формы. Пазовые фасонные фрезы используются для нанесения на пластину рисунка по шаблону. Они предназначены изготовления филенок дверей, накладок на предметы мебели, плиток и других элементов интерьера.

Инструменты такого типа используются для выполнения следующих операций:

• гантель по ребру пластины;
• кромка со скругленным краем и губкой;
• сложный вогнутый профиль с губкой;
• двухсторонняя выборка с фальцем и без него;
• закругления краев пластины простой или сложной формы;
• глубокая выборка и снятие прямых фасок под разными углами.

Фасонные пазовые фрезы позволяют выполнять сложные операции по деревообработке при изготовлении мебели и других столярных изделий. Такие приспособления в основном нужны для выборки декоративных элементов.

Разные виды пазовых фасонных фрез и форма выемки

Конструкционная пазовая фреза

В ходе изготовления столярных изделий возникает необходимость в создании жестких соединений деталей. Для этого разработаны несколько способов стыковки с использованием конструкционных пазовых фрез.

Инструкция по их применению предусматривает возможность создания соединений следующих типов:

• простейшего;
• модифицированного;
• углового полупотайного;
• в четверть;
• шпунтовое;
• ящичное;
• с использованием вставного шипа.

Обратите внимание! Во время фрезеровки по дереву подбирается приспособление нужной формы – типа ласточкин хвост, Т- образной или прямой. При этом учитывается ее размер, обеспечивающий необходимую глубину канавки. Для достижения требуемой прочности соединения требуется оставить достаточное количество материала вокруг канавки.

Фрезы конструкционные пазовые и форма выборки



Использование ручного фрезера в деревообработке

Заключение

Пазовая фасонная фреза по дереву и другие их виды в условиях домашней мастерской позволяют создавать столярные изделия самых разных форм. Они необходимы и для выполнения многих видов работ по деревянным конструкциям в процессе строительства или ремонта. В приведенном видео в этой статье читатель может получить более подробные сведения об описанном инструменте.

классификация, конструкции, типы, как выбрать

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Фреза по дереву

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

• При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
• Изготовка выемок для использования, установки навесных петель, других приспособлений.
• Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

• Изготовка изделий с пазами определенной глубины, сквозных отверстий.
• Раскрой изделий.
• Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

• Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
• Калевочными имеется возможность округлить на четверть окружности край детали.
• Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
• Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
• Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
• Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Пазовые фрезы по дереву и их размеры

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

• Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
• Галтельные – выполнены с закругленным наконечником.
• Конические зачастую используют для действий с плоскостями.
• Фасонные позволяют изготавливать углубления необходимой структуры.
• «Т» образные, фрезы «Ласточкин хвост».
• Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Нож для фрезы по дереву

Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

Конструкция электрофрезера

Схема сборки фрезерного станка

Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Виды фрез по дереву для ручного фрезера: рекомендации по выбору

Еще пару десятков лет назад, простая фреза ручного фрезера для выборки четверти относилась к разряду дефицита.

Их брали друг у друга напрокат за «магарыч», а мастера на заводе пытались изготовить их самостоятельно, переделывая из станочных, приспосабливая к домашнему инструменту.

В настоящее время, виды фрез по дереву для ручного фрезера поражают воображение своим разнообразием.

Фрезы по дереву для ручного фрезера различных видов

Широкий выбор существующей оснастки требует некоторой систематизации, сегодня разберем основные типы фрез по дереву, их деление по группам и видам.

Типовая конструкция фрезы и варианты исполнения лезвий

Конструкция фрез по дереву для ручного фрезера типична, хвостовик и режущая часть, размеры и внешний вид, которых зависит от поставленных задач. Рассмотрим их строение подробно.

Хвостовик — крепится в патрон фрезера

Может иметь различную конструкцию – цилиндрической, конусной формы, на нем иногда протачивается лыска, предотвращающая проскальзывание в патроне.

Хвостовая часть цилиндрическая

Главная задача хвостовика – обеспечить надежное крепление на требуемую глубину проникновения оснастки в материал.

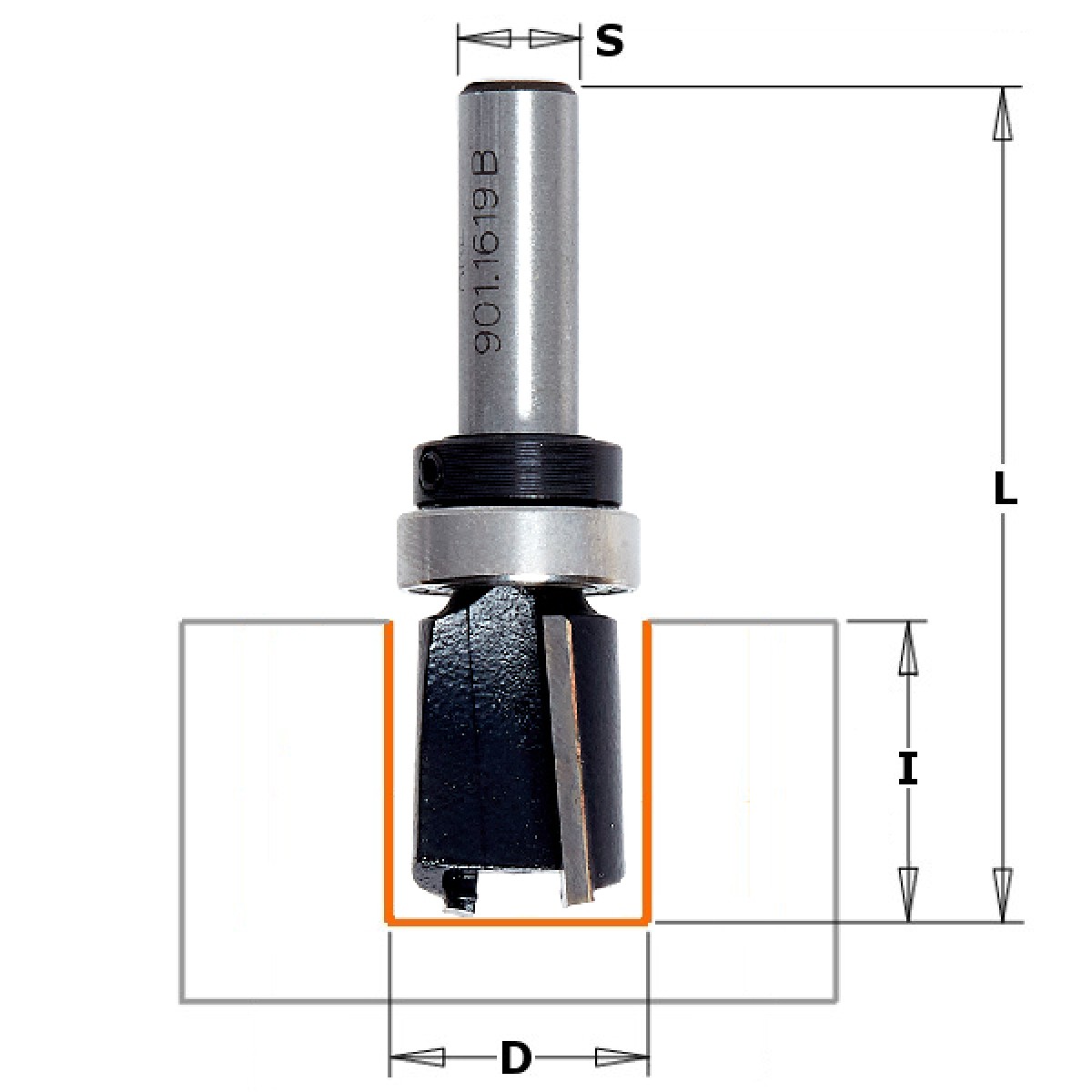

На хвостовике возможна установка направляющего подшипника. Он служит своеобразным упором для огибания шаблона или движения по направляющей кромке заготовки.

Преимущества такой конструкции – меньше изнашивается, а подшипник легко заменить. Насадка с подшипником не нуждается в установке копировального кольца на ручной фрезер, что упрощает проведение работ с шаблоном.

Режущая часть

Определяет форму отфрезерованной поверхности. Может быть изготовлена как в виде отформованных проточек на основном теле инструмента, так и твердосплавных напаек на более мягкую основу.

Режущая часть выполняется либо монолитно, либо состоит из сменных наборных дисков, закрепленных на оси. Например, как на микрошиповой фрезе.

Микрошиповая применяется в шиповом соединение, состоит из наборных дисков

Наборной вариант более практичен, поскольку позволяет создавать различные конфигурации на одном и том же хвостовике. Однако за счет сложности изготовления, имеют более высокую стоимость. Сменные диски имеют второе название – насадочная фреза.

Сменный диск

По типу материала фрезы разделяются на две группы

1. Быстрорежущие, классификация HSS. Очень качественно и с высокой скоростью фрезеруют мягкую древесину. На твердых породах перегреваются и быстро тупятся. Преимущества – невысокая стоимость.
2. Твердосплавные, классификация HM. Предназначены в основном для обработки твердых пород дерева. Медленнее изнашиваются, но более хрупкие и на мягкой древесине сложно добиться идеально ровной поверхности. Процесс обработки заготовки занимает более длительное время. Стоимость этих насадок выше, чем быстрорежущих.

Рабочая поверхность (заточенные кромки или режущие зубья) могут иметь различную форму. Прямые проще в обслуживании, но быстрее тупятся. При прохождении разнородной древесины могут привести к сколам и выщерблинам.

Обратите внимание

Кромки винтовой формы дают идеальную отфрезерованную поверхность, но их заточка требует специального оборудования, поэтому по мере затупления, как правило, приобретается новая насадка.

Углы заточки разных насадок

Многое зависит от угла, под которым заточена рабочая кромка. Обычно он не превышает 90 градусов и выбирается под тип материала, с которым будет работать насадка. После задней площадки режущей кромки следует сложная по форме конструкция, именуемая стружколомом.

Без правильного отведения стружки из рабочей зоны скоростное вращение оснастки станет невозможным.

Наборные фрезы часто имеют двустороннюю заточку. Это позволяет в два раза дольше пользоваться одним диском. При затуплении одной стороны элемент просто переворачивается на 180 градусов.

Но такая конструкция не позволяет использовать систему сложных переходящих друг в друга углов задней кромки и канавок для отвода стружки. В результате чего эффективность и качество работы насадки снижается.

Пазовые фрезы

Их еще называют концевыми, способны выдерживать радиальную нагрузку, и предназначены для фрезерования пазов разных размеров и конфигурации.

Они подразделяются на отдельные виды:

1. Прямые – предназначены для выборки прямоугольных пазов.
2. Треугольные – с их помощью фрезеруются V-образные пазы.
3. Фасонные – придают пазу фигурную форму, можно имитировать на поверхности филенчатый рисунок.
4. Ласточкин хвост, разновидность конструкционной фрезы – с ее помощью изготавливают шиповые соединения с аналогичным названием. Фрезерование возможно лишь с применением специального шаблона.
5. Конструкционные – выбирают пазы «Т» образной конфигурации. При работе необходимо обеспечить удаление стружки из паза.
6. Галтельные – режут пазы полукруглой формы, применяются в декорировании поверхностей.

Примеры проточек пазовой фрезы

Для очень глубоких пазов

На фото  пример пазовой фрезы для очень глубоких пазов, она используется для врезки замков, изготовления пазов под петли в дверях и проемах.
Оснастка выпускается диаметром 16, 20, 24 мм, длина рабочей части 50 мм. Твердосплавные ножи крепятся винтами. Их можно купить отдельно комплектом из основных, подрезных и при необходимости самостоятельно заменять.
Фрезы рассчитаны на фрезер Festool OF 2200 и применяются вместе с копировальным кольцом KR-D 30/21.5 / OF 2200. Благодаря неперетачиваемым пластинам они имеют постоянный диаметр, что очень важно при работе с шаблонами.
Кроме отдельно продающихся насадок, есть комплект HW KN D20/D24 WP/K, состоящий из фрез D 20х50 и D 24х50, копировального кольца, двух сменных ножей, четырех винтов, двух подрезных ножей, гаечных ключей Topx T15 и торцевого на 22. Комплект поставляется в систейнере Festool.

Прямые пазовые фрезы

Прямая насадка

Они имеют параллельные режущие кромки, которые при вращении очерчивают собой цилиндрическую поверхность.

Ими обрабатывают прямые пазы, а в сочетании с копировальной втулкой тонкие фрезы этого типа годятся для вырезания криволинейных плоских заготовок по шаблону. Размерность их определяется диаметром и длиной режущей части.

Галтельные V-образные пазовые фрезы

Треугольная фреза

Они оставляют прямой паз в виде треугольника, поэтому их еще называют треугольными. Подобный профиль применим как элемент декоративной резьбы или как некая направляющая для перемещения, например, ящика, что иногда встречается в старой мебели.

Конструкционные пазовые фрезы

Предназначены для изготовления соединений, например «ласточкин хвост», или перевернутого Т-образного паза.

Ласточкин хвост

Этой же фрезой можно получать простые ящичные соединения для малонагруженных ящичков, вроде шкатулок. Размерность их определяется максимальным диаметром, углом наклона, высотой рабочей части.



Конструкционная т-образная

Начнем с обзора комбинированных рамочных фрез фирмы «Энкор».

Фрезы для сращивания на микрошип, или «мышиный зуб»

Для сращивания заготовок

Обычно применяются для сращивания длинных заготовок по длине.

Но таким фрезам можно найти другое применение: присоединение пластин к торцу, чтобы получать декоративные эффекты или делать широкие щиты.

Фасонные пазовые фрезы

Как следует из названия, они предназначены для пазов с фасонными боковыми поверхностями. Разумеется, что при использовании параллельного упора или копировальной втулки ими можно обрабатывать кромки заготовок.

Выбор таких насадок достаточно велик, а размерность определяется как наибольший диаметр, радиусы боковых выборок или выпуклостей и высота режущей части.

Два подробных видео сюжета, с подбором инструмента для ваших работ.
Назначение фрез, виды, способы применения — видео

Выбор оснастки по дереву для фрезера — видео

Некоторые из них пригодны и для изготовления углублений большой площади, вроде отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и других подобных работ.

Кромочные фрезы

Предназначены для обработки краев изделия. Все кромочные фрезы характеризуются наличием подшипника, который при работе обкатывает кромку детали. При этом рабочая (режущая) часть расположена выше или ниже подшипника.

Прямые кромочные

Прямые кромочные, они же копировальные, самые востребованы при работе с шаблонами, причем подшипник у них бывает верхний или нижний.

Кромочная фреза с верхним подшипником

Кромочная с нижним подшипником

С нижним подшипником дешевле, но при их использовании заготовка располагается между шаблоном и фрезером, что не позволяет вести обработку в два прохода по глубине (при верхнем подшипнике это возможно).

Приемы работы с кромочной оснасткой — видео

Такой инструмент характеризуется рабочей длиной, рабочим диаметром, а также диаметром подшипника (он не всегда равен рабочему). Для большинства случаев удобнее выбирать насадки, у которых эти диаметры совпадают, что облегчает изготовление и крепление шаблона на заготовке.

Фасонные, или калевочные, кромочные фрезы

Выбор таких фрез диктуется только желаемым профилем кромки, который выбирают исходя из внешнего вида изделия.

Самые востребованные фасонные фрезы

Кромочная регулируемая фасонная

Размерность их, как правило, определяется высотой рабочей части, а также наибольшим диаметром и радиусом закругления, которое они делают.

Если закруглений в профиле несколько, то обычно указывается профиль наибольшего из них. Крайне редко, но встречаются регулируемые калевочные кромочные фрезы. У них можно настраивать расстояние между рабочими частями.

Дисковые кромочные фрезы

Предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки.

Дисковые кромочные разных конфигураций



Дисковые кромочные фрезы, предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки.

Правда, они и дороже прямых пазовых. Зачастую такие насадки делают регулируемыми, чтобы выбирать пазы разной глубины или ширины.

При этом в набор входят подшипники разного диаметра или стопка тонких дисков на оси, так что высота изменяется разборкой фрезы и снятием лишних элементов.

Как выбрать фрезу. Советы начинающим фрезеровщикам в этом видео

Фигурные кромочные фрезы

Они могут иметь на конце подшипник, но форма их кромок намного сложнее, чем у фасонных кромочных, а высота больше. Применимы для получения багета и обработки кромок филенок, плинтусов, фасадных рам.

Без подшипника такие тоже выпускаются. В этом случае ими надо работать с помощью параллельного упора или копировальной втулки и шаблона.

Комбинированные рамочные, или контрпрофильные. Они используются при обработке смежных кромок с целью создать части соединения рамок. Такие фрезы бывают и сборными.

Горизонтальные фигирейные фрезы

Предназначены для декоративного фрезерования кромок филенок. Из-за большого диаметра, массы и усилия резания они выпускаются исключительно с 12-миллиметровым хвостовиком, но применять их можно только в столе, то есть при стационарном креплении фрезера.

Иногда такая оснастка состоит из двух режущих дисков и способна за один проход обрабатывать обе стороны филенки.

Подобные фрезы имеют наибольший диаметр из всех, так что при выборе фрезерной машины стоит сразу подумать, будете ли вы делать филенки.
Правила работы с филенчатыми фрезами — видео.

Наборы фрез по дереву

Покупать оснастку поштучно дорогое удовольствие, проще взять целым набором. Набор, сам по себе, дорогое удовольствие, но если те же фрезы купить отдельно, то брать целым набором гораздо дешевле. О таких наборах мы и поговорим сегодня.

Какие наборы фрез по дереву существуют и сколько стоят — видео

Компания «Диолд» предлагает множество наборов твердосплавных фрез

Расскажу о пяти самых востребованных:

1. Включает шесть кромочных насадок с радиусами 3, 4, 5, 6, 8 и 10 мм, которые оснащены нижним опорным подшипником. Хвостовик — 8 мм.
2. В этот набор входит 12 предметов:
   • две кромочные с радиусами 6,35 и 9,5 мм и с опорным подшипником; одна фигурная с двумя радиусами 4 мм и с опорным подшипником;
   • три концевые диаметром 6, 12 и 16 мм; одна торцевая диаметром 12,7 мм; одна угловая (90 градусов) с наружным диаметром 12,7 мм;
   • одна пазовая с радиусом 6,35 мм;
   • одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником;
   • одна торцевая угловая (45 градусов) с опорным подшипником;
   • одна пазовая (под «ласточкин хвост») с диаметром торца 12,7 мм и углом 14 градусов. Такой набор будет полезен для начинающего столяра, так как им можно выполнять многие работы по изготовлению несложных предметов мебели.
3. Третий набор состоит из 16 предметов и похож на усиленный второй. Добавлены концевые фрезы диаметром 3 и 12,7 мм; пазовая с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм.
4. Комплект ориентирован на профессионалов — это 12 предметов усиленной конструкции со всеми функциями второго набора.
5. Наконец, пятый набор похож на четвертый, но состоит из 20 оснасток усиленной конструкции с большим разнообразием параметров и добавлением торцевой пазовой фрезы шириной 9,5 мм и диаметром 32 мм. Он тоже ориентирован на «профи». Кроме указанных, у «Диолд» есть еще 10 наборов, которые комплектуются фрезами в различных комбинациях.

Набор DeWALT DR9994-QZ

Новая серия профессиональных фрез по дереву от DeWALT содержит несколько десятков профилей: пазовые, прямозубые цилиндрические, кромочные с верхним или нижним подшипником, кромочно-галтельные, V-образные пазовые.

Набор оснастки DeWALT DR9994-QZ

Также есть фасонные, профильные, обрезные, шлицевые, кромочные конусные, для скруглений, калевочные, галтельные, «ласточкин хвост», рамочные контрпрофильные, для ламельных фрезеров. Все они оснащены твердосплавными напайками и имеют хвостовики диаметром 8 или 12 мм.

Кроме отдельных насадок, DeWALT предлагает также два набора, в один из которых вошли 22 наиболее часто применяемые оснастки с хвостовиком 8 мм. Такой комплект режущего инструмента послужит отличным дополнением к любому инструменту.

About sposport

View all posts by sposport

разновидности для ручного фрезера, дрели, станка, болгарки

Работа домашних мастеров в современных условиях значительно упрощена. Этому способствует широкий арсенал электрооборудования и всевозможных инструментов. Под заданный тип паза или канавки можно подобрать соответствующие фрезы. При этом каждая фреза по дереву обеспечит высокое качество обработки и сможет прослужить длительное время благодаря своей долговечности.

Необходимость в оснащении инструментом

Данный инструментарий подбирается для ручного фрезера по эксплуатационным и технологическим критериям. Он с легкостью обеспечит необходимый рельеф заданной поверхности. Достаточно лишь установить необходимые обороты и обеспечить нужную подачу электрооборудованию.

Исходя из эксплуатационных особенностей, фрезы для фрезера по дереву можно условно поделить на несколько групп:

• Проведение кромочных операций. Инструмент задействуется в случае необходимости сращивание или стыковки двух элементов, например, применяя соединение шип-паз.
• Врезка фурнитуры. Их назначение в том, чтобы впоследствии использовать полученные отверстия для установки дверных петель и пр.
• Декоративная обработка. Лицевой стороне деревянных изделий придается требуемый рельеф в виде рисунков, узоров или иных изображений сложной конфигурации.

Опытные специалисты знают, какие бывают фрезы по своим возможностям. Однако, чтобы их применять, необходимо ознакомиться с официальной классификацией. В такой ситуации окажется проще отдать предпочтение в пользу нужного оборудования.

Фрезерный станок по дереву

Необходимо контролировать, в каких системах измерения производитель установил значения для диаметра удерживаемой части в цанге. Допускается традиционная европейская метрическая система измерений (мм) или американский стандарт, который для этого использует дюймы.

Значение позволит определить, какой тип цанг ставить в ручной фрезер. Эти зажимы могут продаваться с фрезером или предлагаться в качестве самостоятельного продукта с соответствующими посадочными размерами. Наиболее популярными вариантами изготовления являются диаметры 6, 8, либо 12 мм. В дюймовой системе измерения встретить цангу и соответствующий ей инструмент с хвостовиком можно на четверть или полдюйма.

Категорически недопустимо смешивать разные виды фрез и цанг, изготовленных с дюймовыми параметрами и миллиметровыми, так как это приведет к поломкам оборудования.

ВИДЕО: Выбор ручного фрезера для начинающих

Конструкционные особенности

Производители предлагают фрезы по дереву отличающиеся не только по форме, но и по особенностям конструкции. Существуют такие варианты исполнения:

• Сборный тип. Представляют собой основу, сочетающуюся с вваренными режущими кромками. Считается, что данный тип достаточно прост в изготовлении, поэтому на прилавках строительных магазинов встречается чаще всего именно этот формат.

Сборная болванка с приваренными режущими кромками

• Сменные режущие кромки. На основе фиксируются отдельные унифицированные элементы, которые обладают режущими кромками с многосторонней заточкой. Если основная кромка вырабатывает свой ресурс (теряет остроту), то элемент можно провернуть на определенный угол, установив в качестве режущей новую кромку.

С двусторонними ножами — при затуплении одной части переворачивают и работают другой

• Монолитный тип. Изготовлены из цельной металлической заготовки, обладают высокой степенью прочности. Недостатком является потеря формы некоторых фигурных изделий после определенного количества переточек.

Монолитные вытачивают непосредственно в основании — нет риска поломки ножа, но через некоторое время приходится полностью менять

Обзор фрез по типу лезвия

Существует несколько вариантов расположения лезвий на инструменте:

• спиральное;
• вертикальное;
• наклонное.

Нежелательным является прямолинейное расположение кромок. При такой системе происходит выкрашивание кусочков дерева из заготовки, что приводит к появлению заметных сколов. Данный факт негативно отражается на качестве фрезеровки. Расположение под углом не допускает подобных проблем.

Пазовый прямой применяется для погружных фрезеровочных станков

Производители для режущей части используют несколько типов материала:

• твердосплавной материал для лучших фрез, который изготовлен из вольфрамокобальтовых или титанокобальтовых составов и подойдет для высокопрочных заготовок, недостатком является высокая хрупкость режущей кромки;
• быстрорежущие сплавы используют фрезы для ручного фрезера, когда требуется обработать не самые прочные изделия из средних и мягких пород древесины, минус состоит в том, что при значительном повышении температуры кромка может потерять режущие свойства;
• инструментальная сталь обладает меньшей стойкостью во время обработки, но инструмент из нее стоит дешевле, чем остальные типы материалов.

Наиболее дорогим является первый тип материала, но стоимость оправдывается высокой стойкостью и скоростью обработки.

Функционал инструмента

Фрезы на бытовые и профессиональные фрезеры являются телами вращения, которые оснащены некоторым количеством зубьев или режущих поверхностей. Представлены они в разных конфигурациях и могут применяться для обработки не только древесины, но и других материалов, включая цветные металлы, пластик, текстолит и пр. Наиболее востребованными и продаваемыми в интернет магазинах являются такие типы:

• торцевая фреза по дереву;
• концевые;
• пазовые либо цилиндрические;
• дисковые;
• фасонные;
• кромочные и пр.

Так как при работе фрез возникает значительная нагрузка на силовые элементы в оборудовании, то важно обеспечить смазку подшипниковому узлу, что существенно продлит срок их службы.

Работа концевыми фрезами

Каждая из концевых профессиональных фрез и их бытовые аналоги обладают режущей кромкой на торцевой части. Работа их осуществляется не только благодаря осевой нагрузке. Задействованы в процессе и боковые режущие поверхности. Это позволяет двигать рабочий инструмент в заданной плоскости. Таким образом формируются всевозможные пазы внутри заготовок и при необходимости удастся обеспечить глухую выборку.

Обычно при изготовлении таких фрез по дереву для ручного фрезера используются однородные материалы в виде монолитных изделий. Реже попадаются составные комплекты. Их производители предлагают в следующих форматах:

• спиральный;
• торцевой;
• конусный;
• борфреза;
• сферический;
• профильный.

Торцевой тип актуален для изготовления пазов всевозможных конфигураций. Его принято использовать не только для придания требуемой формы определенной поверхности, но и для использования в стыковых соединениях, когда одна часть торца зеркально входит в другую деталь.

Профильные разновидности инструмента широко используются столярами для реализации данных типов задач:

• декорирование плоскости узором;
• фрезерование торцевых участков;
• подготовка сложноформатных пазов.

Борфрезы по своему типу эксплуатации сходны с аналогичным шарошечным оборудованием, поэтому их нередко именуют шарошками. С их помощью проделывают отверстия определенной конфигурации. Они требуются на промежуточном этапе обработки. Также мастера используют их для придания готовому отверстию нужной формы.

Фрезы по дереву кромочного типа

Крупные наборы для ручного инструмента обязательно содержат данный тип, востребованный среди домашних мастеров. Если приходится часто обрабатывать это область заготовок, то стоит приобрести большой набор, чтобы перекрыть весь спектр задач.

Прямые позволяют обрабатывать кромки и торцы по шаблону

В состав будут входить такие разновидности:

• профильные – придадут необычную форму краю;
• фасонные – острые углы будут закругляться, обычно это делается на четверть диаметра;
• конусные – используются при формировании фасок под 45°;
• дисковые – востребованы во время прорезания паза;
• фальцевые – удаляется четверть со стороны кромки

Фальцевые применяют для выбора паза прямоугольной формы

• галтельные – формируют желоба для торцов на четверть диаметра.

Пазовые галтельные с U-образной головкой

Для блокирования глубокого и нежелательного врезания в заготовку производители оснащают зачастую этот тип инструмента упорными подшипниками. Рабочая кромка допускается как в области выше подшипника, так и ниже него. За счет регулировки высоты удастся обеспечить глубину врезания.

Пазовые галтельные с V-образной головкой для пазов с разными наклонами стенок

Вместо подшипника может ставиться иной ограничитель, в роли которого будут выступать такие элементы:

• упор, расположенный параллельно;
• втулка-капир;
• шаблон в масштабе 1:1.

Так как необходимо сопротивляться значительному усилию, то хвостовик инструментов изготовлен диаметром не менее 12 мм.

Фрезы по дереву пазового типа

Изготовление пазов является достаточно частой операцией в промышленной обработке древесины, поэтому используется такой спектр инструментов:

• конические;
• галтельные;
• спиральные.

Также для стыковок востребованы изделия в виде ласточкиного хвоста или Т-образной конструкции.

Т-образные и ласточкин хвост считаются самыми надежными видами соединений, при котором заготовки вставляются одна в другую и сдвигаются, образуя надежный замок

Иногда актуален формат, при котором фрезы обладают комбинированной конструкцией. Это все виды фрез по дереву, подходящие для ручного фрезера.

ВИДЕО: Как сделать паз для доборов и петель

типы, виды и их назначение, прямые пазовые, концевые, дисковые, кромочные, как выбрать, спиральные

На чтение 9 мин. Опубликовано 13.12.2018

Фрезеровка — универсальная операция, способная заменить большинство других видов обработки. Для опытного мастера она намного важнее, чем большинство других процедур. Качественный фрезерный станок способен к выполнению как простейших, так и самых сложных видов резки материалов, созданию изделий сложной конфигурации, копированию деталей или иным специфическим операциям.

Такие возможности появляются только благодаря режущему инструменту, сам станок представляет собой электродвигатель с патроном и близок по конструкции к обычной электродрели. Сменный инструмент, обеспечивающий универсальность и многогранность фрезерного станка, обладает большим разнообразием видов и вариантов конструкции. Рассмотрим его внимательнее.

Что это такое?

С точки зрения конструкции, фрезерный станок чрезвычайно прост.

Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.

При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.

Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.

Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:

• древесина разных видов;
• ДСП, ламинированная или обычная;
• МДФ, ДВП, фанера;
• алюминий;
• мягкие виды пластмассы.

Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:

• обработка кромок;
• изготовление пазов или гребней;
• создание декоративных элементов, рельефного орнамента;
• копирование деталей различной формы и конфигурации;
• изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.

Важно! Приведен далеко не исчерпывающий список возможностей этого ручного инструмента. В умелых руках он превращается в многофункциональное устройство, позволяющее создавать изделия сложной конфигурации и с высокой точностью и чистотой обработки. Качество работы зависит от квалификации мастера и от наличия необходимого режущего инструмента.

Виды

Для выполнения той или иной операции в патрон станка устанавливают соответствующий режущий инструмент. Для ручного фрезера используются различные конструкции торцевых фрез, представляющие собой хвостовик диаметром 6,8 или 12 мм, и рабочую часть с режущими кромками. Существуют различные конструкции, обладающие специфическими возможностями. Рассмотрим виды фрез и их назначение.

По типу конструкции

Разновидности общей конструкции режущего инструмента:

• сборные. Состоят из хвостовика и стальной болванки, на которую жестко крепятся режущие кромки. Обеспечивают высокое качество обработки, практически не требуют ухода. Недостатком такого инструмента является возможность появления сколов или отламывания режущих кромок от основания. Могут использоваться для изготовления мебельных фасадов;
• со сменными кромками. Предназначены для серийного производства, при котором режущая часть быстро тупится или выходит из строя. Остальная часть инструмента вполне работоспособна, поэтому целесообразно сменить лезвие и работать дальше. Обычно изготавливают двусторонние кромки, которые по мере выхода из строя переворачивают. Возможна также полная замена режущей части;
• монолитные. Этот вид инструмента изготавливается из одной детали. Обладают высокой прочностью, устойчивостью к нагрузкам, но срок службы таких фрез относительно невелик. Они не допускают перегрева, работа на высоких скоростях или тупые кромки быстро выводят инструмент из строя.

Подавляющее большинство инструмента, имеющегося в продаже, представляет собой сборные конструкции. Они недороги, имеют высокий срок службы. Фрезы со сменными кромками встречаются реже, так как для работы с ними требуется некоторый навык и опыт. Кроме того, они заметно дороже сборных видов инструмента, что ограничивает спрос. Монолитные образцы используются для обработки твердых материалов и требуют соблюдения определенных правил, режимов резания. Заточка таких фрез представляет собой сложную задачу и требует опыта, поэтому большинство домашних мастеров стараются их не использовать.

По типу лезвий

Конфигурация лезвия — это фактор, образующий режим резания материала. Фрезы с прямыми кромками работают по принципу ножевых валов строгальных станков, срубают определенный слой материала. Спиральные кромки режут поверхность, что обеспечивает более чистую обработку, но снижает производительность. По типу металла лезвия бывают:

• быстрорежущие;
• твердосплавные.

Первый тип предназначен для обработки на больших скоростях. Используется специальный тип металла — быстрорежущая сталь, которую производят специально для изготовления инструмента. Второй тип лезвий изготавливают для обработки твердых видов материала. Они более хрупкие, цена такого инструмента заметно выше. Наиболее качественные лезвия практически не поддаются заточке обычными способами, но способны резать самые твердые материалы. Рекомендуется эксплуатировать их на относительно низких скоростях.

Классификация и предназначение

Функции, которые способна выполнять фреза, обусловлены диаметром и формой лезвия.

В их числе присутствуют многофункциональные образцы, способные выполнять массу разнородных операций.

Используются и специализированные виды, предназначенные только для одной единственной функции.

По типу обработки бывают следующие виды фрез:

• пазовые;
• кромочные;
• концевые;
• копировальные;
• торцевые;
• дисковые;
• фасонные и т. д.

Специфика и приемы работы с фрезами разных категорий принципиально отличаются друг от друга. Для работы с ними необходим опыт, умение пользоваться комплектующими или изготавливать вспомогательные приспособления самостоятельно. Рассмотрим их по порядку.

Пазовые

Пазовые фрезы представляют собой обширную группу.

Они предназначены для изготовления углублений заданной формы и размера.

Часто их используют для врезки замков и петель.

Рабочими поверхностями являются боковые и торцовые стороны.

Используется несколько разновидностей пазовых фрез:

• прямые. Используются для получения паза с плоским дном;
• галтельные. Образуют паз с круглым днищем, подходящим для укладки трубок соответствующего диаметра;
• V-образные. Образуют паз с дном, сходящимся вод углом;
• конструкционные. Это Т-образные или фрезы «ласточкин хвост». Они применяются при изготовлении соединений высокой прочности — мебельных ящиков, коробов и т.п.;
• фасонные. Используются для нанесения рамок на филенках, орнаментов или декоративных элементов на деталях мебели или столярных изделий.

Общим признаком пазовых фрез можно считать отсутствие упорного подшипника на торцовой части инструмента. Они выпускаются в нескольких типоразмерах, с различным диаметром рабочей части. Для работы с ними необходимо наличие дополнительных приспособлений — шаблонов, упоров, циркульной штанги и т.д.

Кромочные

Отличаются от остальных видов наличием подшипника в нижней (торцовой) части.

Рабочая поверхность — только боковая, создать углубление в пластике такой фрезой невозможно.

Различают следующие виды кромочных фрез:

• прямые. Предназначены для создания ровной плоской кромки детали;
• калевочные. Обрабатывают верхнюю часть кромки, скругляют или придают ей фигурный профиль;
• фальцевые. Используются для создания четверти. Диаметры подшипника и рабочей части отличаются на определенную величину, определяющую размер ступеньки. Удобны тем, что не нуждаются в создании и установке шаблона. Некоторые образцы продаются в комплекте с набором подшипников, меняя которые добиваются разного размера четверти;
• конусные. Предназначены для снятия фасок, подготовки деталей для склейки под углом и прочих нужд;
• галтельные. Образуют полукруглый паз или фаску на кромке детали;
• фигурные (фасонные, мультипрофильные). Образуют определенный рельеф, занимающий всю площадь или только часть кромки;
• полустержневые (полувалик). Создают на кромке фигуру, представляющую собой продольную половину цилиндрического стержня. Если пройти фрезой с противоположной стороны по заготовке, толщина которой равна диаметру валика, можно получить стержень круглого сечения;
• комбинированные. Это довольно большая группа инструмента, представляющего набор из нескольких режущих элементов на одном хвостовике. Они могут быть предназначены для изготовления рам, филенок (фигарейные), пазов с шипами. Широко используются специальные зубчатые наборы для сращивания древесины как в продольном, так и в поперечном направлении.

Кромочные фрезы являются наиболее многочисленной группой режущего инструмента. Они используются преимущественно для создания декоративного эффекта, хотя есть образцы исключительно технологического назначения.

Внимание! Для работы с фигурными или комбинированными фрезами, особенно с большой длиной рабочей части, необходим станок большой мощности (не менее 1600 Вт).

Концевые

Концевые фрезы представляют собой группу инструмента, рабочая часть которого находится с торцовой и боковой частей.

Ранее рассмотренные пазовые фрезы являются одной из разновидностей концевых фрез.

Существуют конусные, спиральные, борфрезы, позволяющие выполнять декоративные работы или создавать пазы сложной формы.

Кроме стандартных пазовых образцов, концевые фрезы применяются довольно редко, поскольку предназначены для специфических операций с твердыми материалами, поэтому для домашних мастеров особого интереса не представляют.

Копировальные

Копировальные фрезы принадлежат к семейству кромочного инструмента.

Они состоят из опорного подшипника и режущей части такого же диаметра.

Для работы необходим шаблон, который крепится струбцинами или на двусторонний скотч к поверхности заготовки. Вылет фрезы настраивается таким образом, чтобы подшипник катился по шаблону, а рабочая часть срезала все лишнее и оставляла край с нужными очертаниями.

Иногда в качестве копировальных используют обычные пазовые фрезы, диаметр рабочей части которых равен диаметру хвостовика. Гладкая часть скользит по шаблону, а рабочая удаляет лишний материал. Для таких работ рекомендуется использовать металлические шаблоны, так как древесина плохо переносит трение хвостовика и горит при задержках или сильном давлении.

Как выбрать?

Обычно при выборе фрезы руководствуются двумя критериями:

• диаметр хвостовика;
• профиль рабочей части.

Хвостовик чаще всего бывает 6,8 или 12 мм. Однако встречаются фрезы с диаметром 7 мм, поэтому рекомендуется уточнять этот момент в процессе покупки, а не получать сюрпризы уже дома. Необходимо понимать, что установка такой фрезы в 8-миллиметровую цангу с расчетом посильнее ее затянуть приведут только к поломке цанги, никакого положительного результата не будет.

Приобретая фрезы, следует обращать внимание на качество ее изготовления. Также полезно проверять инструмент по критериям:

• степень термической прочности. Определяет устойчивость изделия к нагреву;
• тип соединения рабочей части фрезы и хвостовика;
• состав припоя, который использован при соединении лезвий и основания инструмента.

Наиболее качественными считаются припои марок ПСр37,5 или ПСр40. ЕСли лезвия и основание соединены сварным способом, надежности от такого инструмента ожидать не приходится. Лучший способ проверки качества металла — попробовать его на прочность с помощью напильника. Если он легко стачивается, инструмент откровенно слабый. Качественные лезвия напильник не берет. Твердость металла должна находиться в диапазоне 58-62 HRC.

Важно! Проверка качества актуальна при покупке фрез для больших объемов работы. Если надо изготовить пару рамок или другое небольшое изделие, обычно приобретают готовый набор, не слишком обращая внимание на качество инструмента.

Фрезы для ручного станка играют важнейшую роль. Без них он как автомат без патронов. Состав и качество режущего инструмента практически полностью определяют возможности фрезера и косвенным образом характеризуют степень подготовки мастера. Чаще всего, инструментом обзаводятся по мере необходимости, что оправдано, но, при появлении нужды потребует поисков нужных фрез. На первых порах неплохо выручают стандартные наборы, в которых собраны самые востребованные образцы. Остальные виды инструмента приобретаются с появлением опыта, навыков и понимания, какие фрезы нужны больше всего и заслуживают приобретения в первую очередь.

Фрезы для ручного фрезера по дереву

Станочное оборудование универсально в применении – это факт. Однако ряд операций, особенно в домашних условиях, можно выполнить лишь с помощью бытового инструмента. Например, при врезке в полотно дверного замка, выборке пазов в панелях понадобится ручной фрезер. Какими бывают фрезы по дереву, чем они отличаются, как их правильно подбирать – со всем этим мы и разберемся.

Классификация инструмента

Фрезы, использующиеся для работы с деревом, выпускаются в различных модификациях. В одном и том же изделии могут успешно сочетаться несколько инженерных решений, и выбор делается применительно к специфике дальнейшего использования режущего инструмента. Поэтому приведенное ниже категорирование – лишь условное, обобщенное, но знание особенностей конструкции фрез даст возможность понять, какая из них лучше подходит для той или иной технологической операции.

По исполнению

Цельнолитая. По сути, это монолит, изготовленный из одного материала.

Насадная. Сборка – переходник (цанга) + съемная пластина. Эти фрезы отличаются двусторонней заточкой кромки. Если инструмент затупился, лезвия переворачиваются, и можно продолжать обработку дерева.

Составная. Основа этой фрезы – стальная болванка, на которой зафиксированы режущие кромки. Самый ненадежный, а потому и дешевый вариант. Такой инструмент по сути – одноразовый, так как заточке не подлежит и сразу же меняется.

По типу лезвий

• Вертикального расположения – для предчистовой (грубой) проходки материала. Такие фрезы просто «рубят» дерево, поэтому используются на первом этапе обработки.
• Спиралевидные, наклонные ножи – такие лезвия постепенно срезают древесину, слой за слоем. Качество гарантировано, поэтому дальнейшая обработка, как правило, не требуется.

По виду обработки дерева

Независимо от конструктивных особенностей, все фрезы отличаются спецификой применения.

Профильные

Название обобщенное. Такие фрезы используются для различных операций – закругления углов, снятия фасок, выборки канавки и еще в ряде случаев. Существует множество модификаций фрез данного вида, в том числе, и многопрофильный инструмент, заменяющий несколько простых.

Пазовые фрезы

Эти фрезы оснащены режущими кромками как боковыми, так и торцевыми. При выборе пазов производят чистовую обработку дерева по всей геометрии профиля. В быту, к примеру, используются при подготовке панелей (формирование соединения «шип-паз»), изготовлении створок шкафов-купе, раздвижных дверей. Подразделяются на фрезы цилиндрические, для нарезки шипов (наиболее известная модификация – «ласточкин хвост») и ряд других.

Фальцевые

По сути, это разновидность фрез профильных, хотя почему-то нередко она выделяется в отдельную группу. Наличие подшипника позволяет не просто выбирать четверть, а получить ее строгую геометрию (неизменность ширины).

Одна из модификаций – фреза прогонная. Ее рабочая часть и подшипник имеют равные диаметры. В основном используется для контроля и устранения мелких дефектов после обработки дерева другим инструментом.

Специальные фрезы

Ассортимент внушительный. Фрезы выбираются в зависимости от того, какую именно декоративную выборку в дереве необходимо сделать. Одних только конических можно насчитать с десяток модификаций. И это не единственная разновидность специальных режущих инструментов.

Полезные советы

Все имеющиеся в продаже фрезы маркируются. Инструмент с аббревиатурой «HSS» (быстрорежущий) применяется для работы с мягкими материалами. В основном – дерево, но это может быть и алюминий, пластик и так далее. Такие образцы подвергаются заточке и используются многократно. Фрезы класса «HM» (с лезвиями твердосплавными) применяются для работы с плотными структурами, различными склейками, в том числе, образцами, изготовленными на основе измельченной древесины (МДФ, ДСП, ОСВ, многослойная фанера и тому подобное).

Режущий инструмент подразделяется на изделия с опорным подшипником и без него. В первом случае все технологические операции проводятся достаточно быстро. Такие образцы позволяют получить любой контур. Именно фрезы кромочные (их второе название) следует использовать при изготовлении фигурных деталей из дерева, когда требуется сделать различные пазы, выемки с неправильной геометрией (асимметричные рисунки). Но они применяются лишь для обработки деревянной заготовки вдоль ее среза (или в выпиле соответствующей ширины).

Фрезы без подшипника требуют постоянного выравнивания. Поэтому при работе с ними используются специальные упоры (параллельный, угловой), которые определяют направление движения инструмента. Подобные модификации стоят дешевле, но и времени понадобится значительно больше. Кроме того, точность обработки дерева целиком зависит от практических навыков мастера. Малейшая ошибка в расчетах, и заготовку придется отбраковывать.

И еще один нюанс – не все фрезеры комплектуются упорами, которые регулируются в большом диапазоне. При покупке режущего инструмента следует оценить, насколько удобен он будет применительно к имеющейся модели ручного фрезера. Тем не менее, такой тип фрез является универсальным, так как может использоваться на любом сегменте дерева (например, в центре заготовки), а не только по краю.

Даже если фреза кромочная, то работать ею без упора сможет лишь профессионал. В случаях, когда точность обработки – определяющий фактор, без соответствующего шаблона не обойтись. Поэтому наличие (отсутствие) подшипника для человека, не имеющего достаточного опыта, вряд ли является главным критерием при выборе инструмента для ручного фрезера.

При работе с режущими изделиями разных диаметров нужно учесть, что чем больше данный параметр, тем ниже должны быть обороты.

Использование вашего маршрутизатора для разрезания швов Dado

Конечно, работает. Шарнир дадо имеет многовековую историю использования в столярном деле, производстве мебели, просто в деревообработке в целом.

Это определенно просто. Дадо — это канал с квадратными стенками и плоским дном, пересекающий структуру древесины. (Когда он идет вместе с волокном, канал называется канавкой.) Вы нарезаете дадо или канавку на одной доске, и конец сопрягаемой доски входит в нее. Один правильно расположенный надрез нужного размера делает соединение.

Поперечный разрез — это дадо, крупнозернистый — это канавка.

Дадо не обязательно должен быть глубоким, чтобы создать прочный сустав. Для массивной древесины достаточно 1/8 дюйма, для фанеры, МДФ или ДСП — 1/4 дюйма. Именно этот неглубокий канал помогает выровнять детали во время сборки, а выступа, который он создает, достаточно, чтобы выдержать вес полки и всего, что на ней загружено. Дадо также предотвращает закругление полки.

Единственное напряжение, которому он не может эффективно противостоять, — это напряжение.Другими словами, это не мешает полке выдвигаться за борт. На это под силу только клей или крепеж. Поскольку все склеиваемые поверхности имеют торцевую поверхность, прочность клея ограничена.

Имейте в виду, что плотное прилегание партнера к дадо необходимо для крепкого сустава. Вырез должен быть подходящей ширины. Дно должно быть ровным и ровным, стороны перпендикулярны. Клей не компенсирует грубый дадо небольшого размера. Получите подходящую форму.

Для оптимальной прочности соединения ширина дадо должна быть всего на несколько тысячных больше, чем толщина ответной детали.Дадо слева явно слишком широкое, центральное дадо приемлемо (хотя только скоша), а правое — мертвое.

Как вырезать дадо? Резак для дадо в столе в мгновение ока распиливал свиней через дадо. Нет вопросов. Но у фрезера есть масса плюсов, которые компенсируют его более низкую скорость резания.

Во-первых, его разрезы точно по размеру — диаметр фрезы определяет ширину дадо. Во-вторых, крой неизменно чистый и квадратный — без рваного дна.Еще одна — это способность маршрутизатора вырезать остановленные дадо.

В конце концов, фрезерный станок — это единственный инструмент, который справится со всеми операциями по нарезке канавок и канавок, которые вы будете делать при обработке дерева. Нет слишком больших или слишком маленьких заготовок. Подойдет любой роутер — большой или маленький, стационарный или погружной.

Типичное пошаговое руководство

Во избежание проблем будьте максимально методичны при настройке разреза. Процесс включает установку фрезы, регулировку глубины резания на фрезере, закрепление заготовки и установку направляющей.Уловка в фрезеровании — как и во всей деревообработке — заключается в правильной настройке (если не в первый раз, по крайней мере, до того, как вы действительно распилите хорошую древесину).

Как выбрать фрезу для резки Dado

Вырезать пайетки обычными прямыми битами. Если у вас есть выбор, выберите фрезу с самой короткой режущей кромкой. Бита 3/4 дюйма слева и два бита 1/4 дюйма справа идеальны; два других сделают работу, но будет лучше, если она будет короче.

Вы нарезаете пазы и канавки прямыми сверлами.Это довольно просто. Хотя вы можете использовать специализированные насадки для резки дадо, обычное обычное прямое сверло — двойная канавка — даст отличные результаты для всех деталей, кроме самых сложных.

Вариантом прямой двойной канавки, который ценен для оклейки фанеры, является прямая резка со сдвигом.

Режущие кромки этой коронки находятся под небольшим углом (обычно около 3 градусов) к оси долота. Бита с ножницей вниз разрезают лицевую облицовку, обеспечивая более чистый срез.

Прямые биты производятся самых разных размеров. Диаметр реза составляет от 1/16 дюйма до 2 дюймов, длина канавки — от 1/4 дюйма до 2-1 / 2 дюйма. Доступны даже метрические размеры.

Так как же выбрать? Эмпирическое правило издавна гласило: используйте самую короткую длину, которая подходит для работы. Дадо редко превышает глубину 1/2 дюйма, поэтому бита с флейтами длиной 3/4 дюйма — размер, обычно встречающийся в наборах насадок — достаточно длинная. Чем короче, тем лучше, если вы будете много дадо. Для остановленных дадо убедитесь, что у вас есть кусочки с режущими кромками.Большинство так и поступают в наши дни, но проверьте перед покупкой.

Установка глубины реза

Когда выбранная бита закреплена в цанге фрезы, следующим шагом будет установка глубины резания. Принято считать, что фрезерный станок — это обрезной станок, поэтому вы должны тратить не более 1/4 дюйма материала за проход. Учитывая, что 1/4 дюйма — это примерно такая глубина, на которую может приходиться дадо, — все готово. за разовую работу.

Установите желаемую глубину резания фрезы. Здесь показаны два хороших подхода: с маленьким квадратом (справа) и с толщиномером нужной толщины (слева).

Не существует какой-либо одной техники установки глубины, которую вам нужно было бы использовать. Приложите небольшой квадрат или линейку к основанию маршрутизатора рядом с фрезой. Или отрегулируйте верхнюю часть бита заподлицо с поверхностью установочной шайбы. Используйте измерительный прибор.

Как бы вы это ни выбрали, установите глубину реза и зафиксируйте ее.

Разметка места реза

Разрезать разрез (или разрезы) очень просто. Конечно, вы хотите расположить разрезы, чтобы ваш проект можно было собрать с правильным выравниванием.Но вы также хотите расположить разрез таким образом, чтобы упростить точное позиционирование направляющей планки. И вы хотите свести к минимуму измерения, возведение в квадрат и разметку.

Разумный способ — разметить центральную линию — и только центральную линию — предполагаемого разреза. Затем направляющая планка смещается на расстояние, равное радиусу основания вашего маршрутизатора. Сама ширина разреза не имеет значения для этого макета. И расстояние смещения одинаково по обе стороны от линии.

Вот дадо хочу вырезать все выложенное.Но для его трассировки не требуется сложной маркировки. Красная центральная линия (или аналогичная отметка, очерчивающая одно из плеч) — единственное, что вам нужно.

В качестве альтернативы можно отметить только один край намеченного пропила и сместить упор от этой отметки с помощью легко устанавливаемого калибра.

Установка направляющего ограждения

Тщательно выбирайте направляющее ограждение. Лом — это нормально, но убедитесь, что он идеально ровный, с квадратным краем, на который можно ориентироваться основанием маршрутизатора.Он должен быть достаточно широким и достаточно жестким, чтобы противостоять отклонению, когда маршрутизатор упирается в него, и достаточно широким, чтобы зажимы, крепящие его к работе, не касались маршрутизатора, когда вы маршрутизируете дадо. Он должен выступать за обрабатываемую деталь с обоих концов, чтобы фрезер можно было закрепить на ограждении до того, как фреза зацепится за древесину, и снова после того, как она выйдет из пропила.

Направляющий забор — необходимость, и у вас есть множество вариантов. Я предпочитаю свой магазинный Т-образный квадрат (в центре), который обычно можно закрепить одним прочным зажимом.Обычный лом подойдет, но для этого потребуется два зажима.

Можно использовать промышленный зажим с прямой кромкой. Хотя для такого устройства не нужны отдельные зажимы, вам все равно нужно выровнять его по квадрату, потому что он не будет под прямым углом к ​​краю. Вы должны проверить выравнивание.

Изготовленный на заводе Т-образный квадрат, точно собранный, — отличный путеводитель по дадоингу. Он сам встанет в квадрат, и все, что вам нужно сделать, это зажать его.

Прежде чем приступить к работе, давайте сделаем паузу и посмотрим на динамику маршрутизатора.Вы хотите использовать эту динамику, чтобы держать инструмент под контролем. Вот ключ: все маршрутизаторы немного вращаются в одном направлении — по часовой стрелке. Вы хотите переместить фрезер против вращения фрезы, поэтому вы перемещаете фрезер против часовой стрелки.

Попробуйте это небольшое упражнение. Установите фрезерный станок на доску, включите его и воткните фрезу в дерево. Теперь отпустите ручки. Он будет просто стоять, завывая, возможно, лениво вращаясь (по часовой стрелке, конечно!).

Возьмитесь за ручки и надавите на маршрутизатор.Отверстие превратится в канавку по мере того, как сверло прорежет путь. Но, несмотря на все ваши усилия, маршрутизатор не будет двигаться по прямой. Поскольку вы толкаете, маршрутизатор повернется влево от вас. Потяните его; он повернет вправо. В обоих случаях маршрутизатор поворачивается против вращения своей фрезы по часовой стрелке.

Резка от руки с помощью прямой насадки покажет вам, где разместить направляющий упор для получения прямого реза. Маршрутизатор всегда будет отклоняться против часовой стрелки.

Этот поворот против часовой стрелки — это то, что вы должны использовать. Расположите любую направляющую, которую вы используете, так, чтобы маршрутизатор упирался в нее при перемещении. В нашем случае — ведение маршрутизатора вдоль неподвижного ограждения — ограждение должно располагаться против часовой стрелки от пути маршрутизатора. Если вы будете толкать маршрутизатор, установите забор слева. Если потянете, поставьте забор справа.

Используйте угольник, чтобы обеспечить правильное выравнивание ограждения при его установке и зажиме.

Итак, установите и закрепите забор. Измерьте расстояние от желаемого места разреза до правильной стороны и установите упор. Совместите его с пробным угольником и прижмите оба конца к заготовке. Проведите фрезер слева направо по забору (или, иначе говоря, против часовой стрелки).

Делаем огранку «Дадо»

Начните с выключенного роутера. Установите основание фрезы на работу так, чтобы его край упирался в ограждение, сверло оставалось свободным.

Наденьте наушники и защитные очки.Подключите роутер. Установите основание на работу так, чтобы край упирался в изгородь, бита оставалась чистой. Включите фрезер и продвигайте его по работе, прижимая к забору.

Включите фрезер и быстро проведите им по забору.

Скорость подачи значительная. Новички, как правило, не решаются продвигать маршрутизатор через прорезь, неуклюже протягивая его вдоль забора. Они имеют тенденцию перемещать маршрутизатор слишком медленно. Это продлевает работу и быстро портит резак.Цель состоит в том, чтобы получить качественный рез без перенапряжения фрезера и фрезы. С опытом вы разовьете «чувство» ритма и нагрузки. Не задумываясь, вы взвешиваете мощность роутера, конфигурацию фрезы и даже твердость ложи. С опытом вы разовьете чувство того, насколько быстро вы можете двигаться.

Когда сверло завершит работу в конце пропила, выключите фрезер и подождите, пока сверло перестанет вращаться, прежде чем снимать инструмент с работы.

Когда фреза выйдет из заготовки, закончив рез, выключите фрезер и дайте ему остановиться, прежде чем снимать с заготовки.

Одно предостережение: когда рез закончен, подавите желание вернуть инструмент в исходную точку, не убирая сверло или не отключая питание. Хотя вы можете избежать неприятностей с переездом, существует риск того, что бит зацепится, оторвет маршрутизатор от забора и испортит ваш дадо.

Отложите инструмент в сторону и посмотрите на свой разрез.

Каждый раз, когда вы протираете доску по волокну, вы получаете некоторую степень раскола. Чаще всего встречается обдув — рваный лоскут древесных волокон, который появляющийся резец отгибает, а не срезает. Этот лоскут может порваться по краю и повредить его. Лучшее средство — избегать: прижимать обрезки к краям. Выдувание загрязняет лом, а не заготовку.

Выдувание происходит, когда сверло выходит из древесины на конце пропила.

Еще одно небольшое растрескивание иногда происходит по краям поверхности всего разреза — я называю их «пушистиками».»Несколько движений наждачной бумагой устраняют шероховатости. Не рассматривайте это как признак тупости; они просто являются симптомами поперечных порезов.

Лом, прижатый к краю заготовки, предотвращает ее повреждение; вместо этого выброс влияет на лом.

Более неприятная форма пушинок поражает фанеру. Если разрезать дадо поперек волокон фанеры, на лицевой стороне фанеры часто поднимаются осколки, выходящие за край дадо, оставляя уродливые ямки. Ножницы с направленным вниз ножом могут предотвратить это раскалывание, потому что режущие кромки давят на виниры, когда они режут.

Советы по использованию фрезы для вырезания канавки

Их можно использовать для придания формы, резки, проточки и создания соединений в древесине. Но знать, как использовать фрезер, чтобы вырезать канавку, не так просто, как взять инструмент по дереву.

Давайте посмотрим на типы маршрутизаторов, которые вы можете получить, и на то, как их использовать для вырезания канавок.

Типы маршрутизаторов

Существует два типа маршрутизаторов — врезные модели и фиксированные модели, которые различаются по цене. Вы также можете получить маршрутизатор с разной мощностью в зависимости от ваших потребностей.

• 400-600 Вт для легких работ
• 750-1200 Вт для средних работ
• 1250 Вт и выше для тяжелых работ

Фрезерные станки имеют скорость в диапазоне 800-30000 оборотов в минуту (об / мин). Также доступны обзоры роутеров с самым высоким рейтингом.

Характеристики маршрутизатора

Для обеспечения надежного захвата и надлежащего управления ваш маршрутизатор должен иметь ручки с каждой стороны. Опорная плита должна быть гладкой, чтобы она могла легко перемещаться по обрабатываемой древесине.А для таблицы маршрутизации для маршрутизатора у нас есть обзоры таблиц маршрутизатора. Также ознакомьтесь с советами и методами работы с фрезерным столом по дереву.

Глубина резания лезвия зависит от маршрутизатора. Если вы используете врезной фрезер, каждый проход должен занимать лишь небольшую глубину. Если попробовать взять слишком много, мотор роутера со временем сгорит. Вы можете зафиксировать глубину полотна с помощью фрезерного станка, чтобы обеспечить одинаковую глубину для каждого прохода.

Опорная плита на маршрутизаторе имеет плоскую сторону, которая проходит вдоль «ограждения», которое удерживает маршрутизатор прямо.Вы можете закрепить любой предмет с прямыми краями, чтобы использовать его в качестве ограждения. Также доступны обзоры лучших деревянных фрезерных станков, чтобы расширить ваши знания. Маршрутизаторы с ЧПУ тоже в ходу, какой лучший маршрутизатор с ЧПУ? интересно узнать.

Использование маршрутизатора

Безопасность всегда является главной заботой при использовании маршрутизатора, поскольку он режет древесину с помощью высокоскоростного вращающегося лезвия без защиты.

Закрепите и проверьте древесину

Убедитесь, что край ограждения гладкий и прямой. Любые неровности или зазубрины на этой кромке отразятся на распиле.Когда вы используете забор для распиловки древесины, вам может потребоваться дополнительная опора для древесины, которую вы обрабатываете. Это обеспечивает большую площадь для перемещения основания маршрутизатора и предотвращает его опрокидывание.

Выберите направление подачи

Если вы фрезеруете край древесины, установите упор так, чтобы вы могли двигаться слева направо, против часовой стрелки. Это поможет притянуть забор вплотную к дереву, чтобы вы не сбили срез.

Если вы фрезеруете середину древесины, нет правильного или неправильного направления подачи, так как древесина вокруг сверла.Тем не менее, рекомендуется двигаться слева направо, чтобы забор был плотно прижат к дереву.

Выберите фрезу

Ширина и глубина прорезанной канавки определяется диаметром фрезы на выбранной вами фресе. Если вы хотите сделать канавку дюйма, вам понадобится фреза диаметром ¼ дюйма. Если вам нужна более широкая канавка, чем у вашей биты, вам нужно будет сделать больше проходов.

Предотвратить отрыв

Иногда отрыв может произойти, когда сверло сначала касается дерева, а затем выходит из него на конце.Чтобы предотвратить это, прикрепите обрезки древесины к концам заготовки, чтобы вы начинали и заканчивали движение фрезерного станка вместе с обрезком.

Важные моменты при использовании маршрутизатора

• Всегда подавайте маршрутизатор слева направо, чтобы ограждение оставалось на месте.
• Никогда не протыкайте фрезер силой по дереву, так как он может обжечь дерево.
• Убедитесь, что вы освободили фиксатор врезания, когда закончите его использовать.
• По окончании работы убедитесь, что вы очистили маршрутизатор от мусора и пыли.

При использовании фрезера по дереву для прорезания канавки всегда убедитесь, что вы защитили руки и глаза, прежде чем начать. Убедитесь, что древесина надежно закреплена на месте, чтобы не произошло травм или несчастных случаев. Соблюдая эти инструкции, вы можете использовать все типы фрезерных станков по дереву.

Помните, что лезвия, используемые в маршрутизаторах, очень острые, поэтому убедитесь, что на пути маршрутизации нет ничего ценного, например кабелей. Если вы достигли приличного уровня навыков, вы можете начать заниматься более творческими проектами маршрутизации — не пробуйте их, пока у вас не будет достаточной практики.

10 типов насадок для маршрутизаторов, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Удобные домовладельцы и домашние мастера, которые потратили какое-то время на проекты по улучшению, сталкивались с ситуациями, когда только маршрутизатор мог «разрезать» буквально и образно. Этот плотничный электроинструмент обеспечивает универсальность, которую предлагают немногие другие инструменты, подходит для прорезания дверной фурнитуры, гравировки по индивидуальному заказу, столярных изделий и множества других важных функций. Хотя они вряд ли ограничены несколькими категориями «резка и сушка», наиболее часто используемые фрезы обычно используются для обработки канавок, столярных работ или закругления кромок.Однако, если вы не знаете, какие типы фрезы служат для каких из этих целей, вы можете оставить часть потенциала своего инструмента на столе. Читайте дальше, чтобы узнать о 10 фрезах, которые могут пригодиться каждому домашнему мастеру в процессе работы по дереву.

Фрезы для обработки канавок

В этом первом разделе мы выделим наиболее полезные и распространенные фрезы, используемые для обработки канавок.

Фото: amazon.com

1. Прямые

Прямые сверла, возможно, являются наиболее часто используемым типом фрезерных фрез, поскольку их можно использовать в самых разных сферах применения.Прямые биты, принадлежащие к отдельному классу, обычно используются для нарезания канавок квадратной формы различных типов. Эти канавки можно прорезать по фактуре древесины (техническое определение «канавки»), по фактуре древесины (называемой «дадо») или по краю дерева для получения L-образного уступа или «шпунта». Все эти разрезы часто используются для соединения двух частей материала. Например, соединение шипом и пазом — очень популярная и надежная техника соединения, которую можно легко выполнить с помощью прямой насадки.Помимо столярных изделий, прямые сверла также могут использоваться для прорезания дверной фурнитуры или для прорезания канавки, в которую можно вставить декоративную вставку. Их даже можно использовать вместо более специализированных долот (например, рабетов, описанных ниже), что способствует их впечатляющей универсальности.

Они доступны с диаметром реза от 3/16 дюйма до 1½ дюйма и имеют одну или две «канавки» (режущие рычаги) в зависимости от того, насколько большой или тонкий рез вам нужен.

Подходит для: Изготовление канавок, пазов, пазов и декоративных вставок.

Выбор редакции: Прямое сверло Freud итальянского производства (доступно на Amazon) изготовлено с точным крючком и углом среза, который обеспечивает прямые и гладкие срезы.

Фото: amazon.com

2. V-образная канавка

Как следует из названия, биты с V-образной канавкой вырезают V-образный профиль в куске материала, часто для создания декоративного эффекта. Биты с V-образной канавкой могут вырезать рисунки на плоских поверхностях, таких как вывески или лицевые стороны шкафов, создавать неглубокие канавки по всей длине колонны (стиль, придуманный «рифленым») или даже делать гребни на панелях для создания эффекта бортика.Эти биты бывают разных диаметров и углов V-образной канавки, которые определяют ширину и глубину канавки. Некоторые биты также имеют плоское дно вместо острых наконечников, что ограничивает глубину резания.

Подходит для: Создание вывесок, рифленых колонн и внешнего вида бортовой доски на панелях.

Выбор редакции: Сверло с V-образной канавкой от Whiteside (доступно на Amazon) позволяет выполнять сложные гравировальные надрезы под углом 90 или 60 градусов.

Фрезы для столярных изделий

Следующие три фрезы в основном используются для прорезания прилегающих пазов для создания прочных и прочных соединений двух частей материала. Каждый бит делает это по-своему.

Фото: amazon.com

3. Заусеницы

Насадки с зазубринами предназначены для образования L-образного уступа или дадо (квадратная канавка, идущая против волокон) на краю куска материала для образования канавки. соединение. Это происходит при строительстве шкафов для изготовления ящиков и спинок шкафов, а также для соединения верхних частей шкафов с боковинами шкафа.

Что отличает эти биты от других (например, прямое сверло, используемое для зазубрин), так это добавление круглого направляющего подшипника на конце сверла, который действует как прялка, движущаяся по краю разрезаемой детали, направляя режущий рычаг идеальная глубина. В результате ширина прорези определяется размером подшипника, при этом меньший подшипник дает более широкий прорез. Наиболее распространенные размеры долот с прорезями — 1¼ дюйма и 1⅜ дюйма, и большинство долот имеют несколько сменных подшипников в диапазоне от дюйма до 1⅛ дюйма.

Подходит для: Создание пазовых швов для соединения двух частей материала.

Выбор редакции: Набор зубцов YAKAMOZ (доступен на Amazon) предлагает высококачественную коронку, специально разработанную для защиты от отдачи и тепла, а также шесть подшипников разных размеров для изготовления канавок любого размера, который вам может понадобиться.

Фото: amazon.com

4. Клеевой шов

Клещи для стыка помогают соединить два куска материала, создавая идентичные смежные язычки на краю обоих кусков.Зубчатые надрезы создают большую площадь поверхности для склеивания и образуют плотное соединение, которое скрепляет детали вместе во время их зажима. Они доступны в двух вариантах: стандартном и угловом. Стандартный клеевой шов соединяет прямоугольные кромки, в то время как скошенная насадка выполнена под углом 45 градусов для соединения двух скошенных кромок.

Прежде чем вы начнете использовать эти типы бит маршрутизатора, знайте, что они предназначены для использования исключительно в таблице маршрутизатора. Использование насадок для клеевого соединения в ручном фрезерном станке может привести к неровным профилям или, что еще хуже, к травме в случае, если он застрянет и ударит вас.

Эти биты бывают размером от 1⅜ дюйма до 2¾ дюйма и могут использоваться с материалом толщиной от ½ дюйма до 1¼ дюйма.

Подходит для: Создание двух смежных стыков с большей площадью поверхности для склеивания.

Выбор редакции: Реверсивная сверла для клеевого шва Yoniko (доступна на Amazon) имеет прочный хвостовик ½ дюйма и микрозернистый состав, что обеспечивает превосходное качество резки и долговечность.

Фото: amazon.com

5. Триммер заподлицо

Сверла подрезки заподлицо представляют собой по существу прямые долота с направляющим подшипником того же диаметра, что и канавки. Подшипник на наконечнике идеально направляет режущий рычаг по краю поверхности, позволяя обрезать нависающий материал идеально заподлицо. Вы можете использовать это для окантовки полок, обрезки шпона или для плавного соединения краев. Они также отлично подходят для копирования изогнутых узоров из шаблона. Для целей обрезки эти биты можно использовать в ручном маршрутизаторе, но настольный маршрутизатор лучше всего использовать при репликации шаблонов с помощью шаблона.

Биты для обрезки заподлицо бывают различной длины и диаметра режущего рычага, но наиболее распространенными являются диаметр ½ дюйма на длину 1 дюйм с хвостовиком дюйма.

Подходит для: Обрезка ламината и копирование узоров с шаблона.

Выбор редакции: ½-дюймовая насадка для обрезки заподлицо Freud (доступна на Amazon) предлагает более крупный ½-дюймовый хвостовик в сочетании с легендарным качеством Фрейда, чтобы сделать гладкую и сложную резку заподлицо.

Фрезы для формовки кромок

Фрезы предназначены для выполнения трех основных функций: для создания деревянных швов, для врезания в центр детали для пазов или вставок и для придания формы краям дерева. Остальные пять типов фрез предназначены для единственной цели — придания формы острым кромкам пиломатериалов разными способами и для разных целей.

Фото: amazon.com

6. Закругление

Сверла для закругления не только являются наиболее часто используемым типом кромкообрезных коронок, но они также, возможно, уступают прямым сверлам в том, как часто они » повторно нанят.Они создают закругленный профиль, чтобы облегчить резкую кромку дерева под углом 90 градусов. Это придает материалу более гладкий законченный вид. Облегченный край также может помочь сохранить краску и пятна, так как эти покрытия более склонны к скалыванию острых краев. Закругленные края также более гладкие на ощупь и с меньшей вероятностью причинят вред тем, кто с ними соприкасается.

Эти биты бывают двух видов: одинарные и двойные. Одиночные закругления создают свой профиль на одной кромке, создавая эффект четверти закругления.Фрезы с двойным закруглением одновременно обрезают нижний и верхний край, образуя полный полукруглый профиль.

Подходит для: Сглаживание острых краев для сохранения отделки проекта и создания декоративных краев.

Выбор редакции: Сверло для закругления ⅛ дюйма от Freud (доступно на Amazon) сбалансировано с помощью компьютера, чтобы уменьшить вибрацию и минимизировать отдачу, обеспечивая при этом исключительно гладкую резку с закруглением.

Фото: amazon.com

7. Фаска

Сверло для снятия фаски предназначено для снятия фаски на кромке дерева, выполняя либо форму, либо функцию — либо и то, и другое! Фаска может обеспечить привлекательный профиль кромки и профессионально завершенный вид любого проекта с плоскими кромками, такого как столешницы и столешницы. Сила фаски также может быть использована для идеальной резки под углом на длинном, объемном или изогнутом материале. Выпиливать идеально прямые углы на длинных досках с помощью настольной пилы без уродливых следов пил или ожогов может быть сложно, но использование фрезы для снятия фаски на фрезерном столе может сделать исключительно чистые пропилы.Это особенно полезно, когда угол скоса должен быть точным, например, при изготовлении многосторонних коробок. Когда вам нужно снять фаску с изогнутой кромки, установка фрезы на ручной маршрутизатор позволяет направляющему подшипнику плавно отслеживать изогнутую форму — подвиг, который не может выполнить ни одна пила.

Они бывают размером от ⅛ дюйма до 2½ дюймов в диаметре с углами от 11,25 до 45 градусов. Этот широкий диапазон размеров и углов позволяет создавать углы стыковки от 22,5 до 90 градусов в материалах толщиной до 1 дюйма.

Подходит для: Изготовление декоративных кромок и соединение двух частей скошенного материала.

Выбор редакции: Сверло для снятия фаски 7/16 дюйма Whiteside (доступно на Amazon) предлагает доступный, высококачественный вариант, который точно заточен для обеспечения надлежащего баланса при высоких оборотах.

Фото: amazon.com

8. Коронки Cove

Cove образуют вогнутую четверть круга, которая по сути является профилем, обратным закругленной форме.В отличие от закругления, четверть круга бухты представляет собой углубление, а не ослабление кромки под углом 45 градусов. Он используется в декоративных целях на краях оконных уплотнителей, табуретов и столов, а также может использоваться для изготовления молдингов. Наряду с декорированием его также можно использовать с дополнительной фрезой для закругления, чтобы сделать прилегающие края для линейного соединения — популярный метод изготовления складной створки для стола. Биты Cove доступны с радиусом 5/16 дюйма и 3/16 дюйма.

Подходит для: Создание углубления в четверть круга на краю детали для украшения или столярных работ.

Выбор редакции: Набор из 5 бухт Йонико (доступен на Amazon) предлагает профили от дюйма до ½ дюйма, что делает его идеальным для любого проекта или размеров пиломатериалов.

Фото: amazon.com

9. Роман Оги

«Оги» описывает змеевидную S-образную форму в архитектуре. Соответственно, коронка Roman Ogee создает декоративный S-образный профиль для лепки, мебели, вывесок или в любых других обстоятельствах, когда желательна красивая S-образная форма.Биты Ogee часто имеют прямые края вверху и внизу рисунка с выпуклой кривой между ними. Доступны как классические, так и двойные узоры ogee, причем последний содержит два узора ogee, часто разделенных квадратным переходом. Как и другие биты для формовки кромок, наконечники оснащены направляющей опорой, которая направляет режущие рычаги по внешнему краю материала. Диаметр долота составляет от ½ дюйма до 2½ дюйма.

Подходит для: Изготовление декоративных S-образных профилей по краям материала.

Выбор редакции: Римская коронка с двойными канавками от JESTUOUS (доступна на Amazon) идеально подходит для домашних мастеров, поскольку сохраняет профессиональное качество и устраняет профессиональную цену.

Фото: amazon.com

10. Формование

Формовочные насадки объединяют в себе различные профили для формовки кромок и служат одной цели: формование. Молдинги — это невероятный способ заново изобрести комнату, а изготовление собственных лепных украшений дает полный контроль над отделкой вашего дома.В то время как некоторые другие типы фрез (например, cove и roman ogee) способны выполнять надрезы кромок для формования, формовочные насадки экономят время и дают превосходные результаты. Имея в своем распоряжении один из этих элементов, нет предела: карниз, плинтус и оконные рамы могут быть изготовлены из одного набора. Доступны несколько вариантов стиля, от классического до современного, чтобы справиться с любым проектом реконструкции дома.

Подходит для: Производство литья.

Выбор редакции: Этот высококачественный набор с пятью битами от Yonico (доступен на Amazon) содержит три насадки для формования корпуса и две насадки для мебельной основы, что делает его универсальным набором, который подойдет всем, кто занимается изготовлением литья. потребности.

10 лучших фрез для деревообрабатывающих электроинструментов, которые должен иметь каждый плотник своими руками

Американский художник

Маршрутизатор, пожалуй, самый универсальный портативный электроинструмент, который вы можете купить.С помощью этого единственного инструмента вы можете формировать декоративные кромки, обрезать ламинат и фанеру, фрезеровать пазы под петли и вырезать широкий спектр деревянных соединений, в том числе дадо, ласточкин хвост, паз, паз и паз. несколько.

Существуют сотни различных размеров и стилей фрез, которые помогут вам сделать все эти разрезы. Но огромное количество вариантов может затруднить определение того, какие биты маршрутизатора купить, особенно если вы новичок в маршрутизации. Поэтому мы составили список из 10 фрез с твердосплавными наконечниками, которые должны быть у каждого мастера.Как только ваши навыки работы с деревом и уверенность в себе возрастут, вы сможете добавить еще немного. Удачной маршрутизации!

Реклама — продолжить чтение ниже

1 Бита для прямой резки

Как следует из названия, эта коронка выполняет прямые канавки с квадратным дном. Он доступен в различных диаметрах, но три наиболее ценных размера — это диаметр 1/4, 1/2 и 3/4 дюйма. Используйте эту фрезу для вырезания лапок, пазов и канавок для фанерных спинок шкафов и днищ ящиков.Многие фрезы имеют то, что называется пилотом, который направляет фрезу и удерживает ее на месте. Но это долото без пилота, поэтому обязательно направляйте фрезер по линейке, чтобы обеспечить прямые и точные разрезы.

2 Бит округления

Используйте эту фрезу для придания формы краям полок, столешниц, подлокотников стульев и в других местах, где вы хотите скруглить острый край. Бита оснащена пилотом на шарикоподшипниках, который регулирует ширину пропила.Отрегулируйте основание фрезы, чтобы контролировать глубину резания. Биты для закругления бывают самых разных размеров, определяемых радиусом реза. Два наиболее полезных размера бит — 1/4 и 3/8 дюйма.

3 Роман Оги Бит

Возможно, самая популярная из всех фрез для придания формы кромкам, фрезы Roman ogee имеют характерный профиль для вырезания классических декоративных деталей на краях столешниц, рам для картин, вертикальных опор и горизонтальных направляющих.Пилот на шарикоподшипниках, прикрепленный к концу сверла, регулирует ширину пропила. Римские биты Ogee обычно доступны с радиусами 5/32, 1/4 и 3/8 дюйма. Размер 1/4 дюйма удовлетворит большинство потребностей.

4 Cove Bit

Долото бухты по существу является противоположностью долота округления. Вместо того, чтобы просто закруглить край, он вырезает из него вогнутый радиус. В результате получилась простая декоративная кромка, которая подчеркивает мебельные ножки, дверцы шкафов и книжные полки.В зависимости от размера радиусов, которые они вырезают, долота для бухт варьируются от 1/16 до 1 дюйма. Большинство домашних мастеров прекрасно справятся с битой размером 1/4 или 3/8 дюйма.

5 Rabbeting Bit

Фальц — это просто L-образный паз, прорезанный по краю доски или панели, который затем может принять другую доску или панель под прямым углом, образуя пазообразное соединение. Один из самых простых способов резать кролики — это использовать фрезерную фрезу, оснащенную направляющей на шарикоподшипниках.Биты с зазубринами идентифицируются по ширине и глубине резания, которые они производят. Самый ценный — тот, который режет шириной 3/8 дюйма и глубиной 1/2 дюйма. Шпунтовые соединения чаще всего используются при изготовлении шкафов для создания ящиков, для соединения сторон шкафа с верхними частями шкафа и для установки спинок шкафа.

6 Бит-триммер

Если вы работаете с пластиковым ламинатом или деревянным шпоном, приобретите фрезу для фрезерования заподлицо. Эта фреза для прямой резки имеет направляющую на шарикоподшипниках, которая позволяет обрезать выступающие поверхности идеально заподлицо с основанием.Используйте эту насадку при изготовлении ламинатных стоек, столешниц, шкафов, дверок шкафов и лицевых сторон ящиков. Это также полезно для обрезки шпона заподлицо. Доступно множество размеров, но одного диаметра 1/2 дюйма с режущими канавками длиной 1 дюйм будет достаточно для большинства работ.

7 Бита для снятия фаски под углом 45 градусов

Эта фреза для формирования кромок режет кромку платы или панели под углом 45 градусов, называемым фаской.Его обычно используют для удаления квадратных острых углов с полок, рам для картин, столешниц и вертикальных стоек. Бита для снятия фаски также используется для создания V-образных канавок между досками (когда две фаски встречаются кромка к кромке, они образуют V-образную канавку). Биты для снятия фаски бывают разных размеров и под разными углами. Мы бы порекомендовали один диаметром 1-1 / 4 дюйма.

8 Бит коробки сердечника

Это фреза без пилота, предназначенная для обработки канавок с круглым дном.Чаще всего он используется для фрезерования канавок в колоннах и вертикальных стойках, но также может использоваться для фрезерования декоративных канавок в дверных панелях и для резьбы по деревянным пластинам и тарелкам. Сверло доступно с диаметрами резания от 1/8 до 1-1 / 2 дюйма, но большинству домашних мастеров достаточно только корончатого сверла диаметром 1/4 или 3/8 дюйма.

9 Бит с V-образной канавкой

Бита с удачным названием прорезает декоративные V-образные пазы в дверцах шкафов, лицевых сторонах ящиков, ножках стола и обшивке стен.Это беспилотное долото бывает самых разных диаметров и углов V-образной канавки. Наиболее подходящим размером будет долото диаметром 1/2 дюйма с углом резания 90 градусов.

10 Сверло для нарезания пазов

Эта специальная фреза обеспечивает быстрый и точный способ прорезания узких щелей или канавок на краях дверных рам шкафа, половиц, рам для картин и деталей ящиков. Идеально подходит для нарезания шлицевых канавок для шлицевых соединений. У долота есть два «крыла», каждое из которых оснащено острым зубцом из карбида вольфрама.Ширина паза определяется толщиной режущих зубьев, которая составляет от 1/16 до 1/4 дюйма. Глубина паза зависит от расстояния от направляющей шарикоподшипника до режущих зубьев. Самые популярные биты имеют ширину 1/4 дюйма и глубину 1/2 дюйма. Обратите внимание, что некоторые долота для нарезания пазов имеют сменные направляющие разного диаметра, что позволяет изменять глубину резания путем замены направляющей на шарикоподшипниках.

Сохраните эту статью, закрепив ее на потом. Чтобы найти более интересные идеи, подпишитесь на Popular Mechanics на Pinterest .

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Соединения языка и паза | Стол маршрутизатора

Нет необходимости в лезвии для дадо, если у вас есть фрезерный стол и несколько обычных насадок.

Шип-паз (T&G) образуют прочные блокирующие соединения с большой площадью поверхности клея для всех видов деревообработки: стыки дверных шкафов, самоустанавливающиеся кромки полок, рамы стенок или лицевых панелей и даже сборка каркаса. Для этого шва также есть применение своими руками, например, обшивка с V-образной канавкой или деревянный пол. Чтобы вырезать узкую центральную канавку и соответствующий гребешок, чтобы он поместился в нее, не потребуется лезвие для дадо и настольная пила. Вы можете легко сделать все это за столом маршрутизатора с помощью трех различных подходов к резаку.Вот как.

Прямое сверло и сверло с прорезью
Шаг 1: Вообще говоря, проще сначала вырезать канавку в соединении T&G, а затем фрезеровать шпунт, чтобы он соответствовал канавке. 1/4 дюйма Прямое или спиральное сверло с направленной вверх фрезой идеально подходит для обработки канавок на кромке заготовки. Отметьте заготовку парой коротких контрольных линий для центрирования сверла по толщине дерева. Точность разделения волос здесь не имеет решающего значения — просто поднесите их поближе. Установите прямую коронку в стол маршрутизатора и поднимите ее примерно на 1/4 дюйма.Отрегулируйте и заблокируйте упор так, чтобы фреза находилась по центру между референтными метками, а заготовка удерживалась на месте. Прикрепите к столу перину, чтобы дерево плотно прижалось к забору.

Шаг 2: Протолкните пруток через сверло с умеренной скоростью подачи. По завершении первого прохода удалите из канавки весь мусор, затем переверните заготовку встык и сделайте второй проход (см. Фото 1). Два прохода обеспечат идеальное центрирование канавки. Теперь поднимите биту примерно с 1/8 до 1/4 дюйма.за один раз и повторяйте процесс, пока не достигнете желаемой глубины канавки. Примечание. Желательно сделать канавку примерно на 1/32 дюйма. глубже, чем язык будет длинным; открытое пространство в нижней части собранного соединения даст клею некоторое пространство для миграции, чтобы детали закрылись должным образом.

Шаг 3: Вы закончили с прямым сверлом, поэтому переключитесь на зубчатое сверло. Но сначала установите на долото подшипник подходящего размера. Вам нужно, чтобы расстояние от обода подшипника до края фрезы соответствовало длине язычка, который вы хотите сделать.Установите биту и отрегулируйте упор стола фрезерного станка так, чтобы его поверхности были на одном уровне с ободом подшипника (см. Фото 2).

Шаг 4: Самый чистый и безопасный способ измельчения языка — это удалять отходы понемногу, а не парой тяжелых проходов. Опустите биту так, чтобы она составляла всего 1/8 дюйма. или около того резцов над столом. Опять же, установите перину, чтобы удерживать заготовку в нужном направлении, пока вы двигаете ее по забору. Сделайте два прохода над сверлом — по одному на каждую поверхность детали — чтобы сформировать грубую форму язычка (см. Фото 3).Затем повторите, подняв биту примерно на 1/8 дюйма. с каждым раундом проходов, чтобы удалить больше отходов.

Шаг 5: Когда язычок почти войдет в паз, используйте заготовку с канавками, чтобы установить окончательную высоту сверла. Поднимите сверло до тех пор, пока оно не пересечет нижнюю стенку канавки (см. Фото 4), и сделайте еще два прохода, чтобы сбрить гребень до окончательной толщины.

Шаг 6: Установите соединение на пробную посадку (см. Фото 5). Детали должны скользить вместе с небольшим трением, но без усилия.Если язычок все еще слишком плотно прилегает, попробуйте еще раз провести заготовкой с язычком по фрезам, вообще не меняя высоту насадки. При подаче древесины давите сильнее. Часто это все, что нужно, чтобы избавиться от последних отходов и улучшить посадку.

Долото для нарезания пазов
Шаг 1: Долото для нарезания пазов может фрезеровать обе половины соединения T&G. Установите подшипник на коронку так, чтобы выступ фрезы от обода до края соответствовал глубине канавки, которую вы хотите сделать.Отметьте заготовку, которая центрирует положение канавки, как на шаге 1 первой техники. Установите фрезу для пазов и отрегулируйте высоту бита в соответствии с отметками разметки (см. Фото 6).

Шаг 2: Если облицовка ограждения регулируется, закройте ограждение вокруг сверла, чтобы устранить зазоры вокруг резцов. Теперь переместите забор так, чтобы он составлял всего 1/4 дюйма. или около того пазореза выступает за ограждение — более глубокий проход — слишком много отходов, чтобы его можно было безопасно удалить. Сделайте первый набор проходов, переворачивая заготовку между разрезами, чтобы центрировать канавку.Теперь сделайте больше проходов, сдвинув забор назад примерно на 1/8 дюйма. или так каждый раз, чтобы выставлять больше резца; не меняйте высоту бит. Сделайте последние два прохода с упором, отрегулированным заподлицо с ободом подшипника (см. Фото 7).

Шаг 3: Теперь ослабьте ограничитель ровно настолько, чтобы сместить его, и слегка постучите по нему сзади, чтобы вывести биту примерно на 1/32 дюйма. глубже в забор — это создаст немного более короткий гребень и открытое пространство на дне канавки. Снова затяните забор.Опустите биту примерно до 1/8 дюйма. над столом. Следуйте тому же процессу резки, что и при использовании бита, чтобы сформировать язык, приподнимая насадку с каждым набором проходов, пока вы не сбрите все отходы (см. Фото 8 и шаги 4 и 5 второй техники).

Две прямые сверла
Шаг 1: 3/4 дюйма. прямое сверло может заменить фрезу или паз, чтобы также образовать язычок в соединении T&G. Но, чтобы начать с этого метода, используйте 1/4 дюйма.-диа. прямое или спиральное сверло, чтобы сначала фрезеровать канавку (см. шаги 1 и 2 первой техники и фото 1).

Шаг 2: Чтобы отрезать язычковую часть соединения, установите более широкую прямую насадку (она должна иметь больший диаметр, чем длина шпунта) и отрегулируйте упор до тех пор, пока резцы долота не будут выступать из ограждения на длину язычка, на который вы нужно. Держите линейку над сверлом и вращайте резак рукой, чтобы внимательно проверить настройку упора (см. Фото 9). Если возможно, заделайте облицовку забора вокруг долота.

Шаг 3: Опустите фрезу, как если бы вы использовали сверло для гребня или пазорез, и следуйте тому же процессу резания, постепенно увеличивая высоту реза до тех пор, пока шип не станет чуть толще его канавки (см. Фото 10). Используйте заготовку с канавками, чтобы отрегулировать фрезу для последних проходов, которые доводят гребешок до окончательного размера (см. Фото 4).

Ручной маршрутизатор

: 9 шагов

Независимо от того, есть ли у вас карманный маршрутизатор (показан слева), погружной маршрутизатор (показан справа) или большой настольный маршрутизатор, все они работают одинаково и будут иметь много одинаковых Особенности.Какой бы маршрутизатор у вас ни был, потребуются ключи для откручивания цанги, которая удерживает фрезу, будет иметь плоскую поверхность, на которую будет опираться фрезерный станок и на которую будет опираться ваша работа, и будет возможность установить глубину фрезы фрезы. Давайте подробно рассмотрим анатомию портативного маршрутизатора:

Съемное основание

Все портативные маршрутизаторы будут иметь метод установки глубины маршрутизатора, продолжая выдвигать маршрутизатор за пределы минимальной глубины кончика. позволит основанию полностью соскользнуть.Удаление основания упростит доступ к цанговому патрону для смены фрезы и позволит заменить фиксированное основание на наклонное (как показано ниже).

Снятие цанги и биты

Фрезеры имеют резьбовую шейку рядом с корпусом фрезы, на которую надеваются цанга и гайка, при установке бит гайка будет затягиваться на болт с резьбой при его вращении. Сменить биты маршрутизатора несложно, но это следует делать только тогда, когда маршрутизатор отключен от сети.Используя два гаечных ключа, один ключ войдет в паз на резьбовой шейке, а другой — на шестигранную гайку, при повороте против часовой стрелки гайка и цанга отсоединятся от резьбовой шейки.

Плоское фиксированное или наклонное основание

Все ручные маршрутизаторы (ладонь и врезка) будут поставляться с основанием, которое устанавливается на корпус маршрутизатора и будет иметь основание, перпендикулярное фрезу. Существует возможность иметь съемное основание маршрутизатора, которое можно наклонять, что означает, что у вас есть фреза, расположенная под углом к ​​детали, над которой вы работаете.Угол наклона основания маршрутизатора можно установить с помощью винта с накатанной головкой сбоку, который также будет иметь индикатор угла, чтобы вы могли установить его на правильные градусы.

Битовая глубина

Некоторые маршрутизаторы имеют функцию врезания, которая позволяет окунуться в обрабатываемую деталь и отскочить на заданное расстояние. Этот простой маршрутизатор не имеет функции погружения, но позволяет вам установить битовую глубину, отстегнув фиксатор и установив глубину фиксированного основания.

Измерительные выемки измеряются от цанги и предназначены для приблизительной оценки, поскольку высота цанги может незначительно отличаться в зависимости от того, насколько туго ввинчена ваша фреза и насколько обнажается хвостовик фрезы.

Насадка для маршрутизатора — Edge Guide

Некоторые маршрутизаторы поставляются с насадками, которые помогают в работе, например, с прямой кромкой. Боковые направляющие можно прикрепить к основанию маршрутизатора с помощью ручного винта, что позволит вам установить расстояние между направляющими, которые будут действовать как ограждение.

Кромочная направляющая перемещается по заготовке и вдоль прямой кромки, она направляет фрезу для обрезки прямой кромки на противоположной стороне заготовки. Либо измерьте расстояние от края фрезы до внутреннего края ограждения, либо установите расстояние до ограждения вручную, поместив ограждение на кусок, который вы хотите вырезать. Расстояние до упора можно установить винтом с накатанной головкой.

ФРЕЗЫ ДЛЯ ФРЕЗЕРОВ ДЛЯ ФРЕЗЕРОВ ДЛЯ ПОЛОВ И ПАНЕЛЕЙ — Woodline USA

> >

«Я не люблю комплименты.Это одна из тех вещей, которые нужно заработать. Вы, ребята, сделали именно это. Хороший товар, отличная цена, быстрое выполнение заказа. Что еще там? Мой комплимент вам вполне заслужен! Спасибо! «

-AS, ID

«Я не уверен, что в этой организации возможен плохой обзор — феноменальные продукты по отличным ценам и практичный, умный персонал (по крайней мере, те, с которыми я разговаривал).Эти люди также делают качественные нестандартные биты, если кто-то ищет либо «уникального», либо дублирования чего-то другого, выходящего за рамки нормы. На самом деле нет никаких причин делать покупки в другом месте — давайте сделаем все от нас зависящее, чтобы эти ребята занимались резкой и продажей битов! »

-Michael G, VA

«Я потерял ваш каталог и купил немного у кого-то — он сломался через несколько минут. Я усвоил урок и в дальнейшем буду покупать все свои биты у Woodline.«

-ДД, ВТ плотник

«У меня есть почти все фрезы, которые производит Woodline. Для моего магазина нет лучших фрез для фрезерования. «

-Tom L, любитель, Orange, CA

«Ваш уровень обслуживания и оперативная доставка просто великолепны !! Спасибо! «

-Майк Б, Огайо

«Большое спасибо за такой фантастический сервис.Я никогда раньше не сталкивался с таким вежливым и быстрым обслуживанием от какой-либо компании. Я ценю вас и обязательно скажу своим друзьям и семье, чтобы они считали вас близкими при покупке ».

-С.М., МА

«СПАСИБО !!!! Большое спасибо за быстрое обслуживание регулировочных шайб подшипников, которые вы мне прислали. Вот почему у меня есть насадки Woodline. Вы не можете требовать лучших инструментов или лучшего обслуживания.Еще раз спасибо за эту неожиданно прекрасную услугу ».

-Джим, ME

«Посылка получена, но я просто хотел еще раз поблагодарить вас за исключительное общение и помощь. В современном мире много говорят об услугах, но очень немногие работают так, как вы. Отличная работа, счастливый клиент на всю жизнь ».

— Аарон, Британская Колумбия

.

No related posts.
