Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Ендова также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

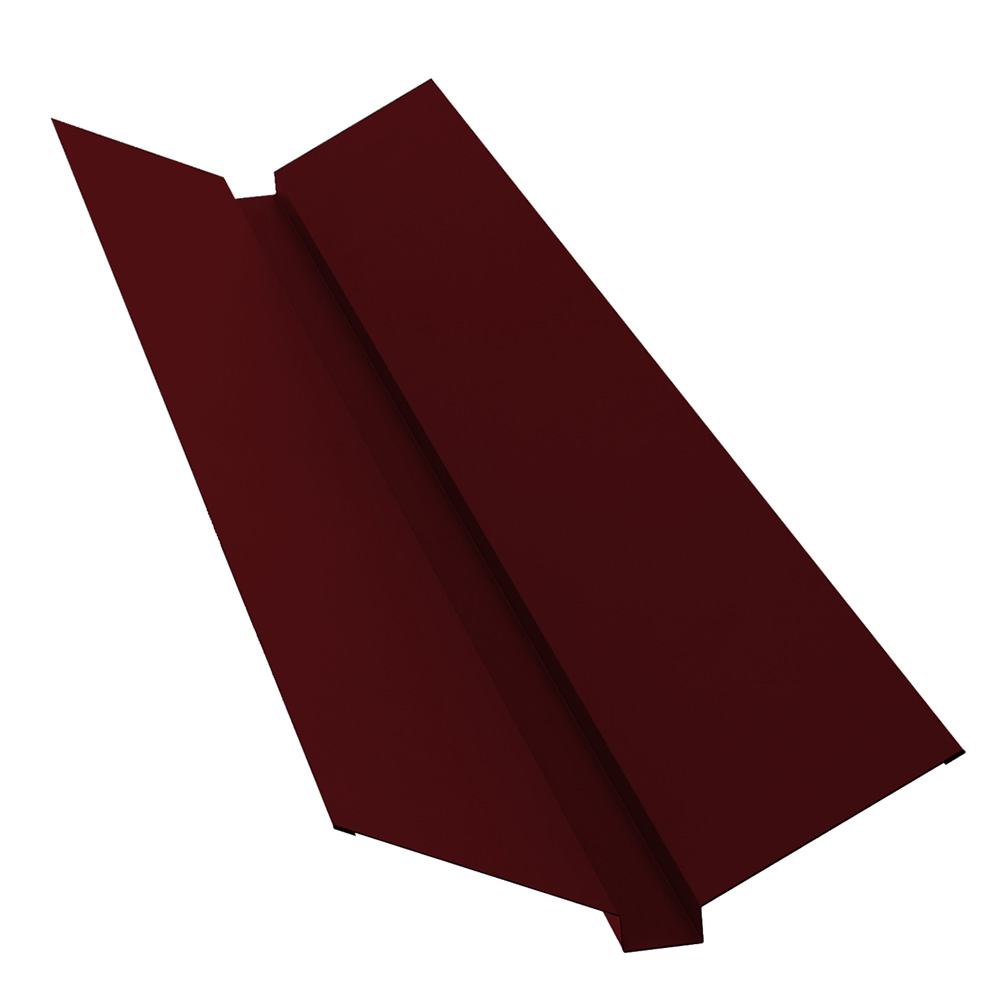

Конструктивно ендова состоит из двух деталей — нижней и верхней планок. Нижняя планка имеет загнутые края, которые предотвращают перелив воды и защищают продкровельное пространство от влаги. Верхняя планка играет роль своеобразной накладки и крепится поверх нижнего элемента.

Закрытая и открытая Ендова

Ендова, состоящая лишь из нижней планки, называется открытой, а включающая в себя и нижнюю, и верхнюю планки — закрытой. Основная нагрузка приходится на нижнюю планку ендовы, поэтому ее делают из более прочного металла, а верхняя накладка может быть изготовлена из того же материала, что и кровельное покрытие.

Из чего состоит

Для изготовления ендов применяют оцинкованную сталь или сталь с полимерным покрытием, алюминий, медь, армированный битумный материал. Как правило, для производства ендов используют рифленый металлический лист — он препятствует лавинному сходу снега и снижает нагрузку на водостоки.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Особенности монтажа ендовы

Ендова — это внутренний угол пересечения двух скатов кровли. Она считается самым уязвимым участком крыши, так как собирает основную массу дождевой воды и принимает на себя максимальную снеговую нагрузку. Поэтому к монтажу ендов относятся с особой тщательностью. Подготовка кровельного пирога на участке установки ендов имеет ряд правил.

Ендова для крыши из Ондулина

Для монтажа ендов для крыши из Ондулина требуется обустройство дополнительной обрешетки — двух обрезных досок шириной не менее 20 см, установленных на расстоянии 5 см от оси ендовы. Древесину рекомендуется обработать антисептиком. Желобок ендовы должен четко попасть в зазор между деревянными планками.

Порядок установки ендовы для кровли из Ондулина:

• Монтаж разжелобка нужно начинать снизу вверх.
• Следующий элемент ендовы укладывается с нахлестом 15 см.
• Примеряв листы Ондулина к стыковочной линии двух скатов, их раскраивают при помощи электролобзика, циркулярной пилы или ножовки, смоченной машинным маслом.
• Подрезанные листы накладываются на ендову отступив от оси ендовы примерно 5 см и фиксируются кровельными гвоздями в каждую волну.

Видео-инструкция для монтажа ендов для кровли из Ондулина

Кстати! Купить ендову Ондулин можно в официальном интернет магазине: shop.onduline.ru

Ендова для кровли из металлочерепицы

По линии внутреннего излома кровли из металлочерепицы устраивают ендову, под которую монтируют сплошную обрешетку, которая будет предотвращать провисание кровельного элемента. Обрешетка играет роль жесткого основания под разжелебок.

Сток воды с крыши происходит по нижней планке ендовы, а верхняя планка ендовы выполняет защитную и декоративную функции. Она прикрывает срезы листов металлочерепицы, предотвращая их коррозию, и придает стыку кровельных скатов презентабельный вид.

Порядок монтажа ендовы для металлочерепичной кровли:

1. Нижние планки ендовы укладываются с нахлестом 10-15 см и крепятся к обрешетке саморезами.
2. Стыки ендовых элементов герметизируются.
3. С небольшим нахлестом на нижнюю планку ендовы настилаются раскроенные листы металлочерепицы и фиксируются кровельными гвоздями.
4. Поверх листов металлочерепицы, на стыке скатов, укладывается с нахлестом верхняя планка ендовы и закрепляется метизами.

Несколько рекомендаций относительно монтажа ендовы:

• На обрешетку под ендову желательно настелить слой гидроизоляции и с помощью клейкой ленты соединить ее с гидроизоляционным покрытием скатов.
• Возможен вариант устройства основы под ендову с помощью горизонтальных планок на скатах, которые сходятся по оси разжелобка в шахматном порядке.
• Некоторые производители не рекомендуют делать в нижней планке металлической ендовы сквозные отверстия при крепеже к обрешетке — они предлагают к загибам разжелобка прикрепить полоски-«ушки» и уже их фиксировать на обрешетке.
• В местах стыка модулей ендовы между собой и с кровельным ковром следует применять герметизирующие и уплотнительные полосы.

Видео монтажа ендовы для металлочерепичной крыши

Применяются ендовы в строительстве крыш сложной конфигурации, а у двускатных, шатровых и вальмовых крыш такого элемента нет. Чем больше ендов имеет кровля, тем дороже обойдется ее монтаж и тем сложнее будет ее эксплуатация.

Ендова. Что это в строительстве

20 декабря 2019

Происхождение названия «ендова»

В лексиконе строителей есть много слов, которые не совсем понятны обычному несведущему человеку. Многие из них и звучат не очень привычно, так как имеют либо древнерусское, либо зарубежное происхождение. Одним из таких слов является «ендова».

Ендова достаточно широко употребляется во всех видах строительства и является общестроительным термином. В тоже время это очень старинное слово, имеющее достаточно глубокий смысл.

Если мы обратимся к русскому фольклору и топонимике, то обнаружим достаточно большое количество употреблений, которое не имеет отношения к строительству.

В этом случае имеется ввиду некий вид посуды. Посуда эта не простая.

Ендова (яндова) – общий сосуд, чаша (братина), из которой пили сообща «по кругу» или разливали каждому отдельно. Использование ендовы имело сакральный смысл единства, общности.

Ендова как форма рельефа местности

В топонимике под ендовой понимается нечто другое, но по общему смыслу имеющее сходство.

Ендова – залив или озеро, которое имеет узкое и короткое сообщение с морем или рекой. Также ендовой может называться только понижение округлой формы в рельефе, которое сообщается с другим понижением. То есть ендова собирает воду с окрестностей в понижение (водосбор), а затем вода может вытекать через узкое сообщение в другое понижение, которое расположено ниже.

Ендова как форма рельефа: Большая Ендова и Малая Ендова в Пензенской области

Ендова в строительстве

Выше озвученный смысл понятия был перенесен и на строительство, то есть сбор дождевой воды с один общий поток с дальнейшим выводом в водосток.

В простых видах крыши: односкатной, двух или четырехскатной крышах – вода стекает по всей площади либо в водосток, расположенный вдоль скатов кровли, либо просто стекает на землю, что не является лучшим вариантом.

Однако в ряде случаев возникает необходимость делать ломаный вариант крыши. Например, выход слуховых окон, необходимость пристройки, сложный план дома и поперечно расположенными скатами.

Ендова – это внутренний угол кровли, который образуется при соединении скатов.

Так как ендова собирает воду с поверхности крыши, то необходимо очень качественно ее делать, чтобы вода стекала, а не просачивалась сквозь кровельное покрытие. Любая ошибка чревата серьезными последствиями. Особенно это обуславливается тем, что в наших климатических условиях, кроме осадков в виде дождя, имеются еще и снеговые осадки. В местах внутреннего излома кровли снег может скапливаться, так как сход твердых осадков по ендове затруднен.

Открытая ендова с нижней планкой обычно применяется при высоком профиле кровельного покрытия

Закрытая ендова с нижней и верхней планкой используется, как правило, на металлической кровле

Перехлестная ендова с нижней планкой и перекрытием угла основным материалом — мягкой кровлей

Принцип обустройства ендовы

Для обеспечения надежной защиты от протечек во внутренних углах кровли, образованных скатами, необходимо выполнить все необходимые меры. К сожалению, очень часто конструкцию пытаются упростить.

1. Стропильная система: под ендовой обязательно устанавливается стропильная нога и желательно обустройство сплошной обрешетки. Так как в понижении помет скапливаться снег, то стропильная система должна выдерживать большие снеговые нагрузки.
2. Обустройство гидроизоляции: для минимизации протечек стропильная система закрывается слоем гидроизоляции достаточной ширины. Многие считают этот элемент излишним, так как его задача носит резервный характер.
3. Монтаж кровельного элемента, который также называют ендовой (еще одно понятие). Относительно кровельных элементов корректнее его называть нижней, внутренней или скрытой ендовой, а также планкой ендовы. Планка имеет загибы по краям, чтобы предотвратить подтекания воды.
   Нижняя планка ендовы – это основной элемент защиты от протекания воды.
4. Поверх нижней или внутренней планки укладывается основное кровельное покрытие. Таким образом, вода, которая будет стекать по кровельному покрытию, дальше будет течь по внутренней планке вниз.
   • Во многих случаях на этом и заканчивают монтаж ендовы. Но такой вид во первых, имеет не очень привлекательный вид, а во вторых, в изгибы профиля кровельного покрытия может залетать снег во время метели.
5. Для декоративных целей, а также с целью снижения задувания снега на кровельное покрытие монтируется верхняя планка ендовы.

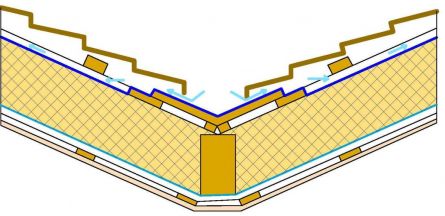

Схема устройства ендовы

Устройство ендовы

1. Кровельное покрытие
2. Плотная обрешетка под ендову
3. Контр-рейка
4. Стропила
5. Гидроизоляция
6. Опорный брусок
7. Верхняя планка ендовы
8. Нижняя планка ендовы

Ендова – это сложное конструктивное решение при обустройстве кровли, которое требует высокого профессионализма при монтаже. В большинстве видов кровли она не применяется, но в сложных проектах может реализовываться. Нужно понимать, что это более дорогая конструкция, не допускающая экономии.

Что такое ендова

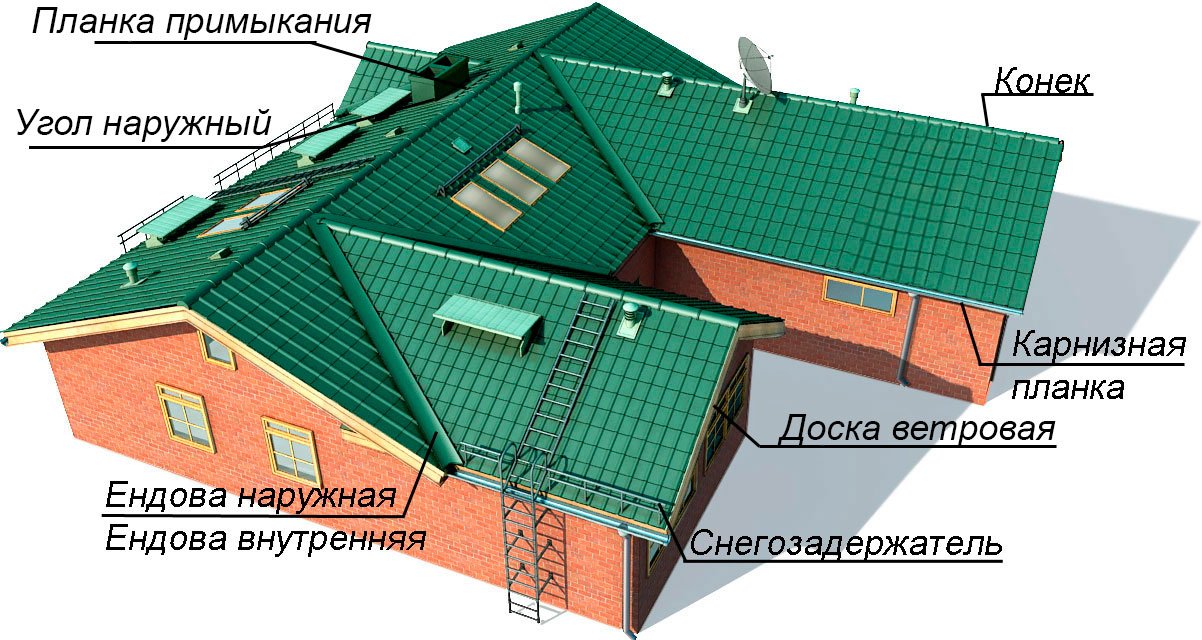

Конструкция сложной крыши имеет изломы с наружными и внутренними углами. Для защиты подкровельного пространства применяют доборные элементы. Ендова — что это? Из чего ее изготавливают? Как производят монтаж, какие существуют нюансы?

Ендова крыши что это такое

Между скатами, в местах устройства слухового окошка, выступающего окна, архитектурной надстройки (мезонин, вышка) образуются стыки плоскостей с внутренним углом. Для защиты подобных участков необходима ендова кровли — это узловой элемент, который соединяет скаты. Предназначено изделие для защиты подкровельного пространства от прямого попадания воды, снега, пыли.

В ендову стекает поток дождевой воды, который в дальнейшем попадает в водосточную трубу. Во время обильных осадков нагрузка на нее может быть разрушающей. Чтобы этого избежать, поверхность защитного элемента делают рельефной. Этот нюанс также способствует задержанию схода сугробов, которые образуются в углублении крыши.

Давление оказывают осадки и на саму ендову. Поэтому материал для ее изготовления соответствует следующим характеристикам:

• высокая прочность;
• низкое тепловое расширение;
• долговечность.

Этим требованиям соответствует металл, поэтому в продаже можно найти изделия из меди или алюминия, оцинкованной стали с полимерным слоем или без него. Также используют битум.

В соответствии с рекомендациями профессионалов выбирать ендову из оцинкованной стали нежелательно. Это объясняется тем, что тонкослойная защита металла относительно быстро смывается водой, сбивается осадками. Это приводит к возникновению коррозии, разрушению ендовы, возникновению протечек. Ремонт внутренних углов сопровождается демонтажем кровельного покрытия, что займет время, силы и, возможно, потребуются дополнительные средства на новые листы или черепицу.

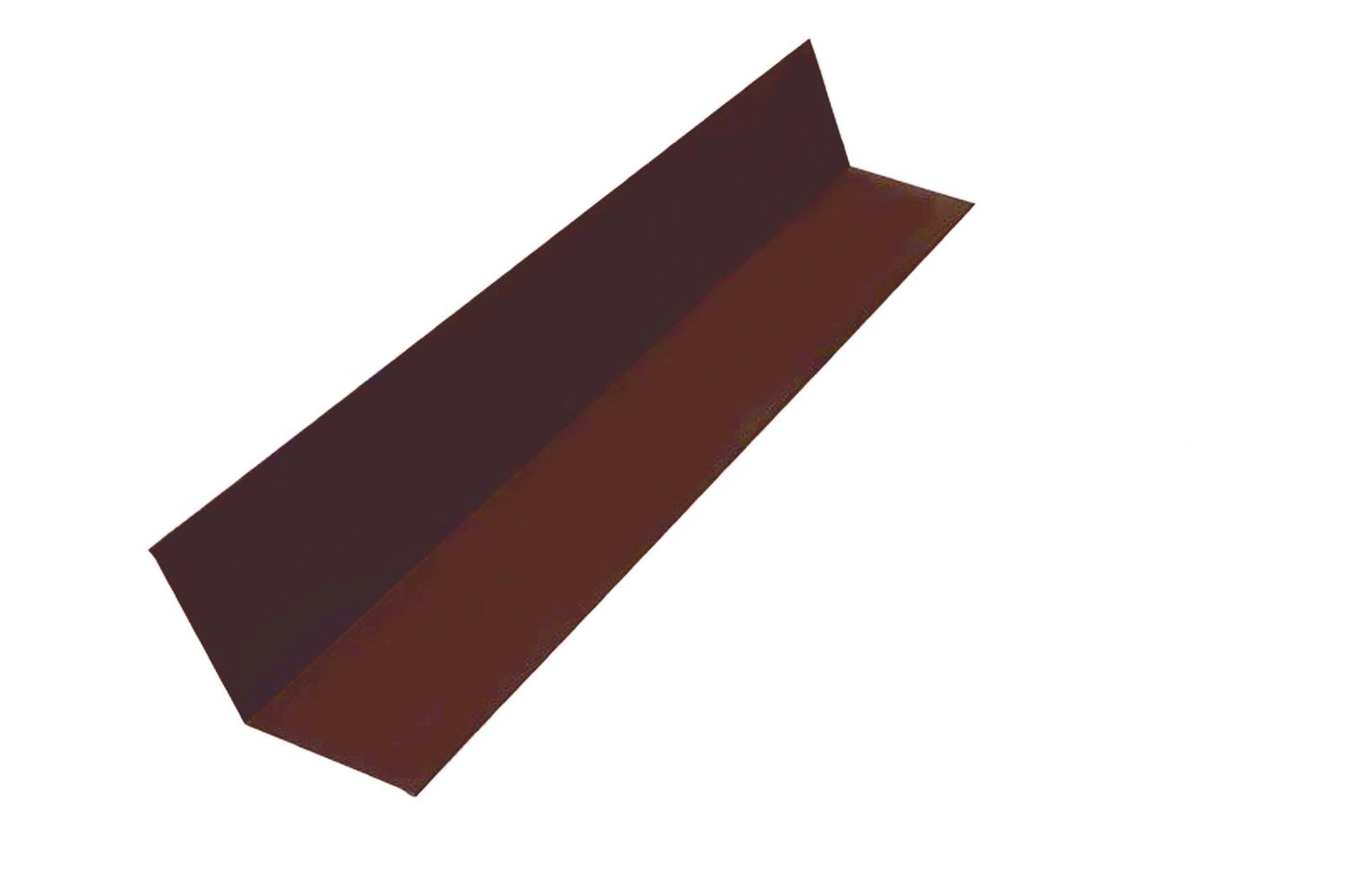

Ендовая планка что это

В зависимости от используемого кровельного покрытия, способа оформления внутреннего угла, защита может понадобиться кромкам настила. Для укрытия линии среза используется верхняя планка ендовы — это доборный элемент, который устанавливается над основным настилом. Таким образом герметик, антисептик или противокоррозионный состав не будут поддаваться механической нагрузке со стороны осадков.

Нижняя планка иначе называется фальшьендовой. Продольные края изделия производитель загибает внутрь. Это позволяет исключить затекание потока воды за кромки.

Кроме расположения относительно кровельного настила между элементами есть еще одно различия. Так как верхняя планка оказывается открытой, она является еще и частью декора крыши. Поэтому производители предлагают на выбор изделия с тем же полимерным покрытием, что и металлочерепица, профнастил, ондулин. Нередко можно встретить ендову с аналогичным составом вообще.

Форма

Самый простой вариант представлен ровным полотном с загнутыми краями. Такой вариант можно изготовить самостоятельно из оцинкованных листов. В заводских условиях дополнительно образуют осевой прогиб.

Усложненная форма в поперечном сечении имеет прямую форму с небольшим углублением округлой или угловатой формы. Это дополнение позволяет зауживать водяной поток, чтобы тот максимально весь попадал в воронку водостока.

Существует третий вариант. Это запатентованные доборные элементы Дамир. Здесь верхняя прямая ендова имеет 2 дополнительных ребра жесткости вдоль каждого “крыла”. А полукруглая имеет короткие выступы для фиксации и 2 поперечных выступа для плотного соединения планок между собой. Таким образом полностью исключено смещение элементов вниз.

Ендовый ковер что это

Существует рулонный материал, который называется ендовым ковром. Его также применяют в качестве сплошной подкладки под мягкую черепицу.

В продажу поступают готовые полотна в нескольких вариантах;

1. Самоклеящийся вид производят из резинобитума на основе армированного полиэстера. Сверху имеется посыпка, а на изнаночную сторону нанесен клеящий состав. Его укрывают паронепроницаемой пленкой, которую снимают во время монтажа. Таким образом дополнительный крепеж не требуется.
2. Ковер мембранного типа по своим характеристикам схож с супердиффузионной пленкой. Только плотность у первого немного выше, и устойчивость к перепадам условий эксплуатации лучше.
3. Еврорубероид. Он является альтернативой самоклеящимся полотнам. Здесь в качестве основы выступает битум с полимерами. Дополнительным компонентом является стекловолокно. Из плюсов такого полотна выделяют повышенную прочность и способность равномерно распределять нагрузку на ендову в целом.

Выбирая ендовый ковер покупатель преследует несколько целей:

1. Резервная защита от протечек. Это особенно актуально на территориях с суровым климатом, большими перепадами температур, высокой влажностью.
2. Буфер между кровлей и сплошной обрешеткой. При положительных показаниях термометра подкладка способствует снижению расширения настила, а значит декоративная отделка подвергается меньшему движению, дольше не разрушается.
3. Дышащий материал не пропускает влагу снаружи и способствует сохранению стабильной влажности внутри конструкции крыши. Это практически исключает возникновение конденсата, отсыревание деревянных составляющих, утеплителя. А значит снижается риск появления очагов биологического поражения, коррозии, гниения.

Приобретать ендовый ковер лучше у производителей гибкой черепицы. Они предлагают полотна различного цвета, чтобы защита сливалась с основным покрытием. Это актуально и для устройства крыши с другими цветными декоративными материалами.

Способы монтажа

Стоит отметить, что может оказаться не гарантийным случаем укладка черепицы без подкладки. Поэтому монтаж ендовы производят поверх нее. Для фиксации используют оцинкованные гвозди. Самоклеящееся полотно не обязательно, но все же крепят метизами с шагом от 30 см. Остальные виды ковра прибивают с шагом в 10 см.

Мероприятие по монтажу жесткой ендовы сводится к 3 действиям:

1. Укладка сплошной обрешетки, чтобы ендова не провисла.
2. Гидроизоляция деревянной конструкции.
3. Фиксация ендовы. Важно соблюдать нахлест на нее со стороны кровельного настила (от 5 см).

Для опоры используют обрезную доску шириной от 20 см. По центру стыка оставляют зазор для расширения или под углубление в ендове. Дерево подлежит обязательной обработке антисептическим средством и последующей просушке.

Гидроизоляцию сделать можно с помощью мастики или пасты. Удобнее будет использовать тот же материал, что настилается под финишное покрытие кровли. Разные нужно будет соединить. Например, с помощью скотча.

Монтаж самой ендовы производят снизу вверх, чтобы организовать нахлест в 15 см. Между элементами рекомендуется наносить водонепроницаемый герметик. А в качестве крепежа использовать саморезы или гвозди и металлические пластинки, которые цепляются за загнутые кромки. Само полотно лучше не пробивать. Ведь оно подвергается постоянным большим нагрузкам со стороны атмосферных осадков.

Рулонная или жесткая ендова, нижние и верхние планки, уплотнитель можно найти в каталоге компании “Металлинвест профиль”. Менеджеры помогут выбрать инструмент, который понадобится для монтажа. Контактные данные указаны на сайте: metprof-vrn.ru.

В случае с ондулином крепят только фальшьендову. Такой способ считают открытым. Если декоративным покрытием является металлочерепица, то устанавливают и верхнюю планку. Это закрытая ендова.

Между ендовой и профилированным декором рекомендуется дополнительно устанавливать уплотнитель. А его усилить герметиком. Это мероприятие исключит вибрацию кровли в углу, максимально снизит риск проникновение влаги внутрь конструкции.

Третий способ оформления внутреннего угла называется переплетенным. Это тот же закрытый вариант, только кровельные полотна поочередно заходят на другой скат или плоскость. Самостоятельно с такой работой справиться будет сложно, лучше доверить специалисту.

Ендова является обязательным доборным элементов в устройстве сложно крыши с внутренними углами. В зависимости от кровельного покрытия можно выбрать жесткие планки или мягкий ковер в различном цветовом исполнении. Монтаж открытым и закрытым способом доступен для самостоятельной реализации, а переплетенный лучше доверить мастерам.

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

• Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
• Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

• Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
• Закрытая. Стык плотный и прямой.
• Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

• Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
• Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного

покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т. д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

• Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
• Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

• Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
• Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
• Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
• Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
• Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Полезное видео

Наглядное видео пособие по монтажу ендовы:

Что такое ендова и какое у нее место на крыше

 20 декабря 2019

Происхождение названия «ендова»

В лексиконе строителей есть много слов, которые не совсем понятны обычному несведущему человеку. Многие из них и звучат не очень привычно, так как имеют либо древнерусское, либо зарубежное происхождение. Одним из таких слов является «ендова».

Ендова достаточно широко употребляется во всех видах строительства и является общестроительным термином. В тоже время это очень старинное слово, имеющее достаточно глубокий смысл.

Если мы обратимся к русскому фольклору и топонимике, то обнаружим достаточно большое количество употреблений, которое не имеет отношения к строительству.

Пример 1

«Конек-Горбунок», Петр Ершов
Два же брата между тем
Деньги царски получили,

В опояски их зашили,
Постучали ендовой
И отправились домой.

«… За слюдяными дверцами поставцов поблескивали ендовы и кувшины, из которых, может быть, пивал Иван Грозный, но нынче их уже не употребляли.» А.Н. Толстой, «Петр Первый»

Пословицы

Ендову на стол, а ворота на запор!

Браги ендова – всему голова.

В этом случае имеется ввиду некий вид посуды. Посуда эта не простая.

Ендова (яндова) – общий сосуд, чаша (братина), из которой пили сообща «по кругу» или разливали каждому отдельно. Использование ендовы имело сакральный смысл единства, общности.

Ендова как форма рельефа местности

Пример 2

В топонимике под ендовой понимается нечто другое, но по общему смыслу имеющее сходство.

Ендова – залив или озеро, которое имеет узкое и короткое сообщение с морем или рекой. Также ендовой может называться только понижение округлой формы в рельефе, которое сообщается с другим понижением. То есть ендова собирает воду с окрестностей в понижение (водосбор), а затем вода может вытекать через узкое сообщение в другое понижение, которое расположено ниже.

Ендова как форма рельефа: Большая Ендова и Малая Ендова в Пензенской области

Ендова в строительстве

Выше озвученный смысл понятия был перенесен и на строительство, то есть сбор дождевой воды с один общий поток с дальнейшим выводом в водосток.

В простых видах крыши: односкатной, двух или четырехскатной крышах – вода стекает по всей площади либо в водосток, расположенный вдоль скатов кровли, либо просто стекает на землю, что не является лучшим вариантом.

Однако в ряде случаев возникает необходимость делать ломаный вариант крыши. Например, выход слуховых окон, необходимость пристройки, сложный план дома и поперечно расположенными скатами.

Ендова – это внутренний угол кровли, который образуется при соединении скатов.

Так как ендова собирает воду с поверхности крыши, то необходимо очень качественно ее делать, чтобы вода стекала, а не просачивалась сквозь кровельное покрытие. Любая ошибка чревата серьезными последствиями. Особенно это обуславливается тем, что в наших климатических условиях, кроме осадков в виде дождя, имеются еще и снеговые осадки. В местах внутреннего излома кровли снег может скапливаться, так как сход твердых осадков по ендове затруднен.

Открытая ендова с нижней планкой обычно применяется при высоком профиле кровельного покрытия

Закрытая ендова с нижней и верхней планкой используется, как правило, на металлической кровле

Перехлестная ендова с нижней планкой и перекрытием угла основным материалом — мягкой кровлей

Принцип обустройства ендовы

Для обеспечения надежной защиты от протечек во внутренних углах кровли, образованных скатами, необходимо выполнить все необходимые меры. К сожалению, очень часто конструкцию пытаются упростить.

1. Стропильная система: под ендовой обязательно устанавливается стропильная нога и желательно обустройство сплошной обрешетки. Так как в понижении помет скапливаться снег, то стропильная система должна выдерживать большие снеговые нагрузки.
2. Обустройство гидроизоляции: для минимизации протечек стропильная система закрывается слоем гидроизоляции достаточной ширины. Многие считают этот элемент излишним, так как его задача носит резервный характер.
3. Монтаж кровельного элемента, который также называют ендовой (еще одно понятие). Относительно кровельных элементов корректнее его называть нижней, внутренней или скрытой ендовой, а также планкой ендовы. Планка имеет загибы по краям, чтобы предотвратить подтекания воды.
   Нижняя планка ендовы – это основной элемент защиты от протекания воды.
4. Поверх нижней или внутренней планки укладывается основное кровельное покрытие. Таким образом, вода, которая будет стекать по кровельному покрытию, дальше будет течь по внутренней планке вниз.
   • Во многих случаях на этом и заканчивают монтаж ендовы. Но такой вид во первых, имеет не очень привлекательный вид, а во вторых, в изгибы профиля кровельного покрытия может залетать снег во время метели.
5. Для декоративных целей, а также с целью снижения задувания снега на кровельное покрытие монтируется верхняя планка ендовы.

Верхняя планка

Нижняя планка

Схема устройства ендовы

Устройство ендовы



1. Кровельное покрытие
2. Плотная обрешетка под ендову
3. Контр-рейка
4. Стропила
5. Гидроизоляция
6. Опорный брусок
7. Верхняя планка ендовы
8. Нижняя планка ендовы



Ендова – это сложное конструктивное решение при обустройстве кровли, которое требует высокого профессионализма при монтаже. В большинстве видов кровли она не применяется, но в сложных проектах может реализовываться. Нужно понимать, что это более дорогая конструкция, не допускающая экономии.

---

Это интересно

---

Сохранить или рассказать друзьям:

Кровля: что такое ендова

При постройке любого дома очень важно обеспечить комфорт и тепло в жилище во время холодного дождя или таяния весеннего снега. Согласитесь, ведь очень неприятно жить в доме, где с потолка в непогоду срываются холодные капли. И дискомфорт, и погубленный ремонт будут последствиями пренебрежения к правильному оборудованию крыши.

Одним из способов избавиться от многих неприятностей, связанных с наружной влажностью, является оборудование на крыше такого устройства, как ендова.

Содержание статьи

Что такое ендова

Ендова поможет отвести всю лишнюю воду с крыши. Что же это за необычное слово? Ендовой считается стык плоскостей кровли, этот стык имеет внутренний угол, другими словами – это своеобразный изгиб крыши, который сгибается внутрь, выполняя тем самым функцию желоба.

С одной стороны ендова выполняет очень важную функцию – слив воды с крыши в специально отведенное место, с другой же, именно из-за ендовы появляется слабое место в кровле крыши, поскольку именно она постоянно подвергается воздействию мощных потоков воды. Поэтому в проектировании крыши дома, а затем при ее создании всегда учитывается, что ендова считается местом, которое получает наибольшую нагрузку во всей системе.

Именно из-за этого допущенная при проектировании или монтаже ошибка может привести к образованию протечки. Образовывающаяся протечка (не только в ендове, но и любом другом месте), опасна тем, что из-за нее впоследствии происходит разрушение не только других кровельных элементов, но и страдают также внутренние элементы конструкции дома. Для предотвращения таких ситуаций ендова выполняется с учетом современных технологий, при этом используются либо различные материалы по отдельности, либо их совокупность.

Монтаж эндовы

Особое внимание при монтаже ендовы стоит обратить на стыки с плоскостями кровли – ендова должна полностью прилегать к ним, поэтому при выполнении уплотнения очень важно избегать образования щелей.

Перехлест в составных частях покрытия ендовы должен составлять около 200 мм. Рекомендовано применение герметика для обеспечения гидроизоляции перехлестов. Герметик используется в том случае, если поверхность крыши является плоской.

Ендова будет подвергаться воздействию воды постоянно, и поэтому очень и очень важно, чтобы материал, из которого она изготовлена, выдержал испытание такой нагрузкой в течение многих лет. Кроме этого ендова чаще всего подвержена воздействию природных условий (в том числе и климатических), кроме того, на нее постоянно преломляются лучи солнечного света, поэтому подбор материалов высокого качества будет лучшим решением при установке ендовы.

Как правило, проектировщики и строители останавливают свое внимание на оцинкованной стали, имеющий полимерный слой, хотя можно обойтись и без него. Также при монтаже ендовы стараются установить подкладочные слои, которые страхуют от возможного протекания воды сквозь монтажные стыки.

Помимо этого стоит обратить первейшее внимание на обязательное наличие вентиляционных щелей в ендове. Хорошая вентиляция обеспечивается при размере центральной вентиляционной щели в 50 или 80 мм.

Лучше всего если монтаж ендовы будут выполнять профессионалы, но в случае решения выполнить эту работу самостоятельно, следует полностью выполнять рекомендации по прилагаемой инструкции.

что такое, виды, конструкция. Устройство и монтаж

Строя свой собственный дом, каждый владелец хочет, чтобы его жилище выглядело не так, как у всех остальных: отличия задумываются как во внешнем виде, так и в планировке. Необычный вид дом может приобрести с помощью сложных форм кровли, например, с помощью ендовы. Чем больше ендов устроено на крыше, тем более сложной является конструкция.

Что такое ендова?

Обсудим, что такое ендова крыши. Это соединение, которое образует угол между плоскостями кровли. Главной ее задачей является отвод воды с крыш и других поверхностей.

На ендову приходятся основные нагрузки при выпадении осадков, поэтому к монтажу такого соединения стоит подходить с большой ответственностью.

Верхняя наружная и внутренняя нижняя ендовы. Виды и особенности

Ендова нижняя имеет задачу защищать стык от попадания воды в подкровельную зону. Она обладает подгибами у краев, необходимыми для предотвращения переливов воды. Декоративным элементом, служащим для сокрытия внутренних стыков профлиста и металлочерепицы, является верхняя ендова. В отличие от нижней ендовы, она крепится над листами металлочерепицы.

Ендова крыши может быть открытой, закрытой и переплетенной. Открытая ендова устроена таким образом, чтобы вода самостоятельно стекала вниз. В то же время крыши с крутыми скатами и перекрученными панелями требуют закрытой или переплетенной ендовы.

Единственным отличием переплетенной ендовы от закрытой является то, что кровельные ряды материала не просто уложены, а еще и переплетены. Их недостатком становится необходимость прокладывать дополнительный гидроизоляционный слой.

Кроме ендовы важным элементом кровли являются софиты. Узнайте о монтаже софитов на карниз крыши прямо сейчас.

Еще один важный элемент крыши это водостоки. Как их смонтировать своими руками описано здесь.

Конструкция

Схема устройства ендовы: 1 – Черепица; 2 – Обрешетка; 3 – Контробрешетка; 4 – Европленка – гидроизоляция; 5 – Утеплитель; 6 – Пароизоляция; 7 – Алюминиевый окрашенный желоб; 8 – Настил ендовы; 9 – Паролоновая полоса ендовы; 10 – Скоба крепления ендовы; 11 – Оцинкованный гвоздь; 12 – Нижняя кровля.

Наиболее популярным материалом для изготовления ендовы являются металлические листы. Оцинкованная сталь станет самым практичным решением, продлевающим весь срок эксплуатации конструкции.

Конструкция ендовы включается в себя две планки: верхнюю и нижнюю. Нижнюю устанавливают на таких стыках, которые образуют собой отрицательные углы, и до укладки покрытия кровли. Планку ендовы верхней устанавливают только после окончательного завершения кровельных работ.

Устройство и монтаж ендовы

• Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу.
  Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
• Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
• Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
• Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
• Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
• С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
• Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
• Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

Полезные советы по монтажу

На фото ендова крыши

• Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
• Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
• Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
• В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Например, монтаж ендовы на крыши из ондулина производится из дополнительных материалов, которые можно приобрести в том же месте, где и сам ондулин.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

• стыки скатов должны быть устелены обрешеткой сплошняком;
• слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
• в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
• при небольшом наклоне угла следует проложить дублирующий слой.

Как сделать крышу из поликарбоната своими руками.

Расчет и монтаж стропильной системы мансардной крыши приведен на этой странице.

Хотите узнать как крепить профнастил на крышу переходите по этому адресу https://rooffs.ru/metallicheskaja/profnastil/ustrojstvo-krovli.html

Гидроизоляция ендовы

Гидроизоляция вдоль ендовы должна быть сделана в соответствие с правилами, в частности, с пропусками для воды и мусора, которые могут попадать на крышу. Также должны отсутствовать любые виды повреждений гидроизоляции (надрывы и механические изъяны).

Одной из немаловажных особенностей монтажа гидроизоляции является то, что его начинают непосредственно после закрепления первого ряда материала.

Ендова — красивый и функциональный элемент крыши, установить который можно своими руками с помощью простой инструкции.

Помните, что:

• устанавливать ендову на стропильные элементы нужно так, чтобы вода с черепицы стекала исключительно в нее;
• открытая ендова менее трудозатратна в изготовлении, но переплетенная выглядит более эстетично;
• нужно использовать несколько слоев пленки для лучшей гидроизоляции.

Вы можете посмотреть пример монтажа ендовы на этом видео:

что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров, выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды, образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

• Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
• Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

• Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;

• На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
• В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли.
В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Для чего нужна ендова

Любая скатная крыша испытывает огромные нагрузки от давления снега, потоков дождевой воды, поэтому узел ендова, в котором объединены кромки смежных скатов, должен быть очень прочным и надежным.

На это уходит немало сил и времени. В некоторых случаях от использования ендового узла можно отказаться, тем самым избавиться от проблем затекания воды и конденсата. Например, вместо обустройства ендовой крыши одно крыло дома Г-образной планировки выстраивают выше, и тем самым поднимают один стропильный каркас над другим. В этом случае линия пересечения более низкой крыши с соседним крылом будет проходить по стене здания. Мало того, линия примыкания кровли к стене будет закрыта свесом кровли. На практике подобное решение обходится дороже, чем изготовление ендовы с выходом на скат, да и надежность такой схемы невелика.

Правильно собранная ендова крыши обеспечивает решение двух наиболее важных проблем:

• С помощью желоба удается отвести неограниченное количество дождевой воды, даже в штормовую погоду;
• Ендовый узел обеспечивает безопасный сход с крыши снежных пластов без угрозы горизонтального смещения кровельного покрытия.

К сведению! Некоторые специалисты утверждают, что узел ендова взаимно увеличивает прочность и устойчивость каждого из двух смежных стропильных каркасов крыши.

Стабилизирующий и усиливающий эффект реально возможен только при идеальном построении узла ендова. В реальности мастера считают хорошим результатом, если один из примыкающих скатов не задирает кровельное покрытие на смежной крыше.

Рекомендации по монтажу

При монтажа разжелобка можно воспользоваться такими рекомендациями:

• На обрешетку надо положить слой гидроизоляционного материала

  и состыковать его с гидроизоляцией скатов, используя клейкую ленту.

• Основа может выполняться из горизонтальных планок

  . Они должны состыковываться по центру перегиба скатов кровли в шахматном порядке.

• В нижней планке

  , выполненной из металла, не стоит делать отверстия насквозь при креплении ее к обрешетке. Вместо этого к загибам присоединяются полоски-ушки, и именно они фиксируются на обрешетке.

• Там, где ендова стыкуется между собой и с покрытием крыши, рекомендуется использовать специальные полосы

  для уплотнения и герметизации.

Виды ендовы

До момента унификации узел сопряжения скатов крыши строили в трех вариантах. Большинство деталей приходилось изготавливать вручную, в зависимости от схемы стропильного каркаса и кровельного покрытия крыши, поэтому классификация конструкций была соответствующей:

• Открытая ендова, которая представляла собой желоб из листового металла, уложенный поверх покрытия или припаянный на фальцевую кровлю;
• Вариант для мягкой кровли, изготавливался в виде желоба, уложенного под приклеенные кромки гонтов;
• Ендова с перехлестом или переплетением кровельного материала. Под изолирующее покрытие крыши укладывался подкладочный ковер или пара Г- образных желобов, соединенных в один канал.

Подобные схемы использовались для небольших и средних узлов ендова, когда нагрузка по воде и снегу была незначительной, и, зачастую, требовалось эффективное отведение небольших количеств дождевой воды.

В современной практике термином «ендова» обозначают не столько узел, сколько один из элементов, входящих в его конструкцию.

Новая технология построения ендового узла основывается на использовании трех базовых элементов:

• Нижний желоб или нижняя планка ендова. Это главная часть узла, обеспечивающая водоотведение с поверхности крыши;
• Усиливающая обрешетка основания узла. Давление на ендовый угол очень большое, особенно, если учесть, что на относительно узком пространстве скапливается снежная масса одновременно с двух скатов;
• Верхний желоб, или верхняя планка ендовы. На него приходится давление 99% веса снега и льда, скопившегося на крыше.

На первый взгляд, количество деталей и устройство ендового узла слишком усложнено и обставлено дополнительными элементами, потребность в которых не всегда оправдана. Разумеется, можно упростить конструкцию, например, избавиться от верхней планки, которая зачастую играет декоративную роль. Многие владельцы домов так и поступают, лишь по прошествии значительного периода времени становится ясным, что все детали конструкции важны для обеспечения долговечности узла.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

1. На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
2. Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
3. Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

1. Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
2. Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
3. Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
4. Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
5. Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

1. Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
2. Края разжелобка проклеивают уплотнительной лентой.
3. Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

ОБРАТИТЕ ВНИМАНИЕ!

Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Стропильная система крыши с ендовой

Для того чтобы избежать затекания воды в утеплитель крыши, нижняя часть ендового желоба должна максимально плотно прилегать к гидроизоляции кровли. Поэтому обрешетка под ендову для металлочерепицы выполняется сплошной.

Важно! Горизонтальные рейки обрешетки на смежных стропильных каркасах набиваются таким образом, чтобы торцы находились на одном уровне, между ними оставался зазор не более 5- 7 мм.

Для сплошной части обрешетки под нижнюю ендову лучше всего использовать вагонку или шпунтованную доску. Такой способ укладки обеспечит равномерное распределение нагрузки и исключит разрыв полотна гидроизоляции.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

• Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
• Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

ОСТОРОЖНО!

Конструкция стропил в местах перехода плоскостей требует повышенной прочности. Необходимо усиление дополнительными стойками и распорками.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия, что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Альтернативный вариант

Как сделать ендову

Конструкция защитного узла состоит из простых деталей. Сделать своими руками желоб из оцинкованного металла достаточно просто. Например, можно использовать остатки оцинкованного профнастила с высотой и шириной волны 30 мм и 100 мм соответственно. Если речь идет о небольшой крыше для сарая или бани, то для ендова вполне можно обойтись установкой нижнего желоба. Для полноценного жилого дома такой способ явно испортит всю красоту металлочерепичной крыши.

Установка ендовы под металлочерепицу

В первую очередь необходимо уложить полотно гидроизоляции, специалисты рекомендуют подкладывать под металл узкую ленту из остатков пленки, чтобы избежать контакта металла с древесиной. На изнаночной стороне нижнего желоба ендова часто выпадает конденсат, поэтому деревянная обрешетка может набухать и растрескиваться.

Следующим этапом идет установка нижнего элемента ендовы крыши. Его крепят на обрешетку крыши с помощью кляммеров, прикрученных саморезами на кромочных полках желоба.

Отрезки нижнего элемента, длиной по 2 м, укладываются на обрешетку «елочкой», то есть с перехлестом краев по вертикали. Верхняя часть должна заходить поверх нижней минимум на 20 см. В верхней части профиля, примыкающего к коньку, устанавливается решетка для вентиляции ендовы.

Чтобы избежать протекания воды или конденсата в стык между ендова и внутренней поверхностью металлочерепицы, на кромочные полки желоба укладывается герметизирующая лента. Наружная планка устанавливается аналогичным способом после укладки металлочерепицы. Ее пришивают саморезами в обрешетку крыши.

Установка ендовы под профнастил

Схема монтажа ендового желоба для кровли из профилированного металла отличается от металлочерепицы. Во-первых, сам узел представляет собой W-образный стальной профиль с шириной полки 100-120 мм. В центре канала изготовлен выступ, благодаря которому удается компенсировать горизонтальные растягивающие нагрузки на крышу.

Монтаж начинается с укладки гидроизолирующего полотна, чтобы предотвратить смятие пленки на обрешетку крыши, на расстоянии 100-120 мм от линии стыка наносят небольшое количество битумной мастики. После укладки аналогичным способом выкладывают и крепят желоб ендова. В дополнение к мастике профиль крепят саморезами.

Чтобы края профнастила над ендова не повисли в воздухе, вдоль линии стыка набивают два параллельных бруска. Перед укладкой профнастила на крышу на лицевую сторону брусков наклеивают самоклеющуюся монтажную ленту, это обеспечит плотное прилегание материала и герметичность ендового узла. В завершение монтажа кромку профнастила пришивают к брусу саморезами с шагом 150 мм.

Установка ендовы на мягкой кровле

Защитный узел на битумном кровельном покрытии крыши можно построить двумя способами:

• На основе подкладочного металлического элемента;
• Методом перехлеста покрытия по линии сопряжения скатов крыши.

Последний способ называют закрытой разделкой. Суть его заключается в том, что края полотнищ или кромки гонтов перехлестывают друг на друга на осевой линии ендова. Предварительно под слой кровли на обрешетку крыши укладывается подкладочный ковер ендового узла. Он толще и прочнее обычной подкладки.

В первую очередь на линии прибиваются краевые гонты со стороны крыши с более низким скатом. При этом гвозди прекращают забивать на расстоянии 30 см от осевой ендова. Оставшуюся часть покрытия укладывают на подкладку с помощью битумной мастики. После подрезки аналогичным способом застилают гонтами сопряженную часть крыши.

Способ дешевый и не очень удачный для условий жаркого солнечного климата. Клеить, даже с использованием битумной мастики, в условиях сильного перегиба материала – не самая лучшая идея. Если угол сопряжения двух соседних скатов крыши менее 100о, то лучше всего использовать второй способ, с металлической подложкой.

Гонты разогреваются и плывут под палящими лучами солнца. Для более прохладного климата данный способ обустройства ендова на мягкой кровле вполне себя оправдывает.

Укладка битумных гонтов на металле

Второй вариант предполагает использование на крыше специального металлического профиля – подкладки. Элемент изготавливается из оцинкованной тонкой стали и покрывается грунтовкой, улучшающей адгезию с битумной мастикой без праймера. Металлическую полосу профилируют так, чтобы получилось V – образное сечение с шириной полки 20 см.

Металлический элемент укладывают на сплошную обрешетку крыши строго по осевой линии ендова. В верхней части крыши допускается крепление профиля с помощью гвоздей, в нижней части полотно фиксируют скобами.

Важно! После фиксации металлического желобка мелом обязательно наносят осевую линию и границы укладки кровли с каждой стороны.

Гонты битумной кровли укладывают на мастике и гвоздях. Примерно за 20 см до осевой линии гвозди уже не забивают, а покрытие укладывается на мастике. Кромки гонтового полотна обрезают на расстоянии 75 мм от осевой разметки, также подрезают под углом в 45о верхние уголки, как на схеме. Подрезанные края промазывают мастикой и тщательно прикатывают валиком по направлению к осевой линии ендова.

Такой вариант обустройства защитного узла оказывается более устойчивым, даже если крыша нагревается до высокой температуры, это никак не сказывается на прочности удержания гонтов. Кроме того, металл лучше выдерживает нагрузку от снега, льда и загрязнений.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

1. Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
2. Для монтажа разжелобка не применяются гвозди.
3. Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
4. Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.
5. Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
6. Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
7. Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
8. Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
9. В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
10. На крышах с плоскими скатами необходима усиленная гидроизоляция.

Обогрев ендовы кровли

Конструкция и схема работы ендового узла во многом напоминает функционирование водосточных желобов. Примерно половина талой воды сходит не в водосборники, подвешенные на карнизных крюках, а спрямляется на ендовый сток.

Поэтому узел греют с помощью специальных кабельных систем, закрепленных на наружной планке. В зимнее время наиболее уязвимой считается нижняя часть ендова, поэтому греющий кабель укладывают непосредственно в канал и под скаты металлической крыши, на высоту не более 120-150 см.

Греющий кабель укладывают также и на горизонтальные желоба, и обязательно на верхнюю часть водосточной трубы. Из-за специфического устройства ендового узла нижний профиль заметно хуже вентилируется и почти всегда остается влажным, поэтому подогрев не только упрощает сход снега, греющий кабель предотвращает закупоривание сточного пространства ледяными пробками. Даже если пойдет дождь со снегом при низкой температуре воздуха, ендова справится с отводом воды «на отлично».

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

• Коньковые планки.
• Карнизные планки.
• Планки примыкания.
• Снегозадержатели.
• Ветровые доски.
• Уголки внутренний и наружный.
• Заглушки коньков.
• Водостоки.

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Ремонт ендовы крыши

Наиболее распространенным дефектом является засорение нижнего желоба. Обычно проблему со стоком воды определяют в сильный дождь по перехлесту водяного потока с боков. Чаще всего внутри скапливается мусор, веточки, листья и грязь, попадающие на крышу с соседних деревьев. Попытки промыть или прочистить канал, как правило, результатов не дают. Поэтому приходится снимать верхнюю ендова металлочерепицы и удалять грязь.

Одновременно можно проверить состояние креплений на нижнем желобе. В потоке воды, стекающей по нему, всегда много песка, мягкий цинк и краска легко стираются с металлической поверхности, а в присутствии влаги материал быстро ржавеет. Поэтому, если разобрали узел, будет правильным заменить поврежденный крепеж, а поржавевший металл покрасить полиуретановой краской.

В случае, когда крыша покрыта профнастилом, на линии сопряжения случаются протечки из-за потери герметичности уплотнительной ленты. Место протечки приходится искать со стороны чердака. Если пятно небольшое, то заделать дыру можно герметиком. Для полноценного ремонта крыши приходится выворачивать саморезы, открывать ендова, чистить, сушить и переукладывать на новой силиконовой ленте.

Ремонт защитного узла на крыше с битумной кровлей считается самым простым. Если ендова собрана с открытым металлическим разжелобком, то для восстановления или замены гонта достаточно будет срезать поврежденную часть кровли и зачистить место.

Перед укладкой поверхность крыши грунтуют и тщательно сушат, после чего наклеивают новый гонт. По окончанию работ можно промазать мастикой кромки покрытия с каждой стороны кровли.

Для ремонта мягкой ендовы с закрытым желобком приходится срезать часть нахлеста кровельного покрытия и сушить не менее 3-4 дней. За это время место повреждения необходимо будет тщательно очистить от остатков мастики, кровельного материала и прогрунтовать. Новые гонты укладывают по схеме обустройства ендова. Если протечка находится под нижним слоем битумной кровли, то разбирать и ремонтировать придется весь узел.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

• Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
• Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
• Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

• На нем не скапливается мусор.
• Осадки быстро эвакуируются с поверхности.
• Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

1. Эстетичность.
2. Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

1. Переплетенную ендову достаточно сложно укладывать.
2. Процесс занимает намного больше времени.
3. Такая крыша нуждается в регулярной очистке от мусора.
4. Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

Схема крепления ендовы

Правила крепления верхней планки

Правила крепления нижней планки

Ендова крыши: что это такое, устройство и монтаж

По своему внешнему виду эркеры отчасти напоминают балконные крыши, оборудованные капитальными стенами. Форма таких эркеров может быть самой разной, как полукруглой, так и с множеством граней.

На форму крыши эркера обычно влияет уже имеющаяся конструкция.

Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков. Крайне важно, чтобы проектированием яндовой крыши, а в особенности ее сложных вариантов, таких как четырехскатная крыша с эркером (читайте: «Четырехскатная кровля: проектирование и монтаж»), занимался профессионал, поскольку этот этап является очень важным и ответственным, и от правильности его выполнения может зависеть дальнейшая эксплуатация всей системы (подробнее: «Как сделать четырехскатную крышу и рассчитать конструкцию»).

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

• Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
• Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
• Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

Ендовные планки для металлочерепицы

Важные итоги

Устройство ендовы очень важный момент в завершении стройки дома, коттеджа или хозяйственной постройки. Принципиальным является то, что ее устройство имеет много технологических моментов, которые нельзя упускать:

• качественная гидроизоляция нижней ендовы для сохранения целостности крыши и долговечности эксплуатации
• соблюдение прочности конструкции обрешетки для недопускания обвисания или поломки ендовы

• правильный подбор материалов для установки желоба, выбор этого материала с учетом максимально высокого качества и надежности, водонепроницаемости;
• монтаж элементов ендовы специалистами или строителями-любителями с достаточным багажом знаний.

Если все эти моменты будут соблюдены, вы получите кровлю, где ендова будет выполнять свою главную функцию – защищать от разрушающей силы воды и хранить тепло и уют в вашем доме долгие годы без затратных и хлопотных внеплановых ремонтов.

Помочь провести правильную установку ендовы крыши вам поможет видео.

Подготовительные работы по устройству яндовой крыши

Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.

Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:

• создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
• осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.

Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

• соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
• быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
• защищает кровлю от протечек и загрязнений;
• предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
• придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков

Примерный порядок монтажа многощипцовой крыши

Типичные соединительные узлы стропильной системы

Итак, как понятно из изложенного выше, конструкций многощипцовых крыш может быть достаточно много. И для того, чтобы лучше разобраться в принципах монтажных работ, стоит для начала рассмотреть наиболее сложные узлы системы, с помощью которых соединяются все ее элементы.

Иллюстрация	Способы соединений различных узлов стропильной системы
	Первым шагом при возведении любой стропильной системы, укладывается и закрепляется мауэрлат. К бетонной обвязке он может быть закреплен несколькими способами – все они показаны на данной иллюстрации.
	Первый вариант крепления – это использование закладной шпильки с резьбовой нарезкой. Шпильки вмуровываются в бетонный обвязочный пояс на расстоянии 700÷800 мм одна от другой. Далее, на подготовленном для мауэрлата брусе производится разметка в соответствии с реальным расположением шпилек, высверливаются отверстия. Их диаметр должен быть больше диаметра шпилек на 1÷2 мм, так как шпильки должны входить в них достаточно свободно. Как правило, для подобных целей применяются шпильки диаметром 14÷16 мм. По готовности отверстий брус надевается на шпильки, а затем плотно прикручивается гайками с широкими шайбами.
	Можно закрепить мауэрлат к бетонному поясу обвязки с помощью гладкой стальной проволоки диаметром в 6 мм. Проволока так же, как и шпильки, вкладывается на всю глубину опалубки при заливке в нее бетона. При этом она может быть уложена поперек пояса, и в этом случае, для нее не потребуется высверливать в мауэрлате отверстия, так как брус просто притягивается ею к бетону. В другом варианте, как показано на фото, отрезки проволоки монтируются вдоль стены, а ее концы поднимаются над опалубкой. В этом случае, в брусе необходимо будет просверлить отверстия, в которые и будут пропущены концы проволоки, а затем скручены между собой.
	Третий вариант крепления мауэрлата – это использование скоб, которые могут иметь разную конфигурацию. В зависимости от нее, крепежный элемент прикрепляться к боковым сторонам монолитного пояса или же кладке стены с помощью распорных анкеров или вбивается в заранее высверленные для них отверстия (или в заранее вмурованные в процессе возведения стены закладные отрезки бруса). Очень часто именно такой способ крепления выбирается при установке бруса на бревенчатую стену. Нужно отметить, что, кроме этих способов крепления, существуют и другие. Сегодня в строительных магазинах можно найти специальные уголки и другие приспособления для монтажа мауэрлата, однако, самыми используемыми способами все же остаются представленные выше варианты.
	В любом случае перед монтажом мауэрлата на стену, предусматривается гидроизоляционная отсечка между стеновым материалом (бетонным поясом) и древесиной. Для этой цели поверхность покрывается битумной мастикой, на которую настилается в два — три слоя полоса рубероида. Этот материал необходим для защиты древесины от влаги, которая может накапливаться в материале стены.
	В том случае, если балки чердачного перекрытия будут крепиться к мауэрлату, для этой цели применяется несколько способов их соединения. На этой иллюстрации показан вариант с использованием специально предназначенных для этой цели мощных поддерживающих уголков, которые крепятся к брусу мауэрлата и брусьям балок с помощью саморезов.
	Традиционным способом соединения этих двух элементов является врубка. В мауэрлате вырезаются пазы, которые должны быть углублены на ½ толщины бруса. В свою очередь, на концах балки перекрытия вырезаются шипы по форме и размеру подготовленных пазов. Затем, шип устанавливается в паз, а при необходимости подбивается молотком. Дополнительно это соединение может быть усилено металлическими уголками, закрепляемыми по бокам балок перекрытия. Такой способ крепления требует специального инструмента и хороших навыков в плотницкой практике.
	Если балки перекрытия планируется задействовать в конструкции свеса, то их врубают в мауэрлат, вырезая в деталях встречные пазы на ½ глубины бруса. Дополнительно балки фиксируются на брусе с помощью металлических уголков.
	Еще один, можно сказать, «дедовский» способ закрепить балки на мауэрлате — это использование стальных скоб, которые вбиваются с двух сторон в балку и брус мауэрлата. Однако, в этом случае необходимо дополнительно скрепить эти элементы с помощью шканта или нагеля, вбиваемого в высверленное для него отверстие в области между концов скоб, вбитых через балку в мауэрлат. Высота нагеля будет зависеть от толщины балки перекрытия, с учетом того, что он должен войти в брус на две трети его толщины.
	Аналогично креплению балки к мауэрлату, с помощью скобы может быть зафиксирована и стропильная нога. Длина скобы должна составлять 250÷350 мм. Однако, нужно отметить, что для крепления этого элемента существуют и другие варианты, в зависимости от задуманной конструкции карнизного свеса.
	Самым простым способом закрепить стропильные ноги на мауэрлате являются металлические уголки разных конфигураций, между которыми устанавливаются стропила. Дополнительно, на стропилах-досках вырезаются пазы, обеспечивающие плотное прилегание и хорошую устойчивость монтируемых досок.
	На углах, при создании вальмовой крыши и при стыковке двух отделов многощипцовой конструкции, устанавливаются накосные стропила, которые могут быть собраны из двух досок, так как на них выпадает большая нагрузка. Их фиксация на балках перекрытия или же на мауэрлате производится теми же крепежными элементами, что и рядовых стропил. Какие бы из них ни были выбраны, устанавливаются они обязательно с двух сторон ноги. Дополнительно детали стропильной системы скрепляются сквозными нагелями, либо гвоздями или саморезами.
	На данной иллюстрации представлен комплекс элементов, закрепляемых на стене при монтаже стропильной системы.
	Крепление верхнего края стропила к коньковому прогону производится также разными способами и с использованием различных креплений. В представленном на иллюстрации варианте стропило сначала прибивается к коньковой доске с помощью гвоздя длиной 150÷200 мм. Затем, для увеличения прочности крепления, с двух сторон устанавливаются и прикручиваются специальные перфорированные уголки. Они не только зафиксируют стропило на доске, но и станут поддерживающим элементом, что снимет нагрузку с соединения.
	Крепление верхнего края нарожника к накосному стропилу производится сначала тремя-четырьмя гвоздями длиной 120÷150 мм. Нижний край нарожника подпирается для прочности черепным бруском длиной 200÷250 мм, который прибивается к стропилу 3÷4 гвоздями длиной в 100÷120 мм. Для большей прочности соединения, нарожник привязывается к накосному стропилу стальной скобой. Такой подход применяется на накосных стропилах и вальмы, и ендовы.
	Крепление стойки (бабки) к балке перекрытия. Этот узел достаточно простой, в нем стойка с двух сторон прибивается к балке перекрытия гвоздями 150÷200 мм, которые не дадут сдвинуться стойке по горизонтали. Затем, соединение упрочняется вбиваемой под углом в элементы стропильной системы стальной скобой, которая предотвратит отрыв стойки.
	Крепление подстропильной стойки (бабки) к стропильной ноге производится с помощью гвоздя длиной в 150 мм и скобы. Кроме этого впереди бабки (выше по скату) прибивается подпирающий брусок длиной в 200÷250 мм. Если концы скобы проходят насквозь деревянных деталей, то их нужно обязательно загнуть. Подобным способом устанавливаются и «косые стойки» — подкосы.

Монтаж стропильной системы

Теперь, ознакомившись с основными методами крепления узлов, можно перейти к рассмотрению общего порядка сборки элементов стропильной системы многощипцовой крыши в единую конструкцию.

Чтобы разобраться в проведении монтажных работ, лучше всего остановиться на одной из наиболее простых конструкций многощипцовой стропильной системы, по типу той, что была основой для проведения расчетов.

Одна из не самых сложных конструкций – дом с небольшой пристройкой на входе. Коньки обоих отделов крыши расположены на одной высоте.

• Первым этапом на стенах дома закрепляется мауэрлат. Причем при обустройстве многощипцовой крыши, этот элемент конструкции монтируется на все несущие стены, как на внешние, так и на те, что возведены внутри строения. Впрочем, тот брус, который укладывается на внутренние перегородки, все же правильнее называть лежнем.
• Далее, на мауэрлате производится разметка, а затем осуществляется монтаж балок чердачного перекрытия одним из выше предложенных способов. Брусья балок перекрытия чаще всего устанавливаются с шагом в 500÷600 мм. Это обеспечит и необходимую надёжность, и удобно при утеплении, так как большинство термоизоляционных материалов выпускается шириной именно 600 мм.

Чтобы при работе на высоте чувствовать себя в относительной безопасности, рекомендуется сделать хотя бы временный настил из досок по балкам перекрытия

• Затем, для удобства проведения работ, на балки перекрытия укладывается временный настил из прочных досок. Это позволит производить сборку всех деталей конструкции на месте.

Начало монтажа стропильной системы – установка стоек, крайних стропильных пар, конькового прогона

Установка накосных стропильных ног и нарожников

• Следующим шагом производится монтаж накосных стропил ендовы, которые обычно собираются из нескольких досок. Верхний край этих стропил фиксируется над стойкой стоящей на пересечении осей двух отделов крыши, а нижний их конец — на внутренние углы, образованные пересечением стен основного здания и пристройки к нему.
• После этого накосные стропила соединяются с коньковыми прогонами нарожниками – укороченными стропилами.

На иллюстрации хорошо показана установка нарожников между коньковыми прогонами двух отделов крыши и накостным стропилом по линии их пересечения

• Если конструкция имеет высокий конек и большую площадь чердака, основная стропильная конструкция упрочняется дополнительными усиливающими элементами, такими, как подстропильные стойки, затяжки, устанавливаемые в верхней части стропил, диагональные подкосы.

Усиление стропильной системы горизонтальными затяжками, вертикальными стойками (бабками) и диагональными подкосами.

• Следующим шагом стропила подрезаются в нужный размер по величине запланированного карнизного свеса, и по их нижнему краю стропил монтируется обвязочная доска, фиксируемая на их торцы (она же будет служить основанием для капельника), и торцевая лобовая доска. Иногда обвязочную доску заменяют доской обрешетки, прикручиваемой по карнизной линии, но уже сверху гидроизоляции.

Один из примеров «обвязки» карнизного свеса стропильной системы

Как правильно устанавливать стропила?

По сути, монтаж стропил каждого из отделов многощипцовой крыши схож с работой над обычной двускатной системой. Особенности монтажа больше касаются линии ендовы, то есть внутреннего угла пересечения скатов. О том, как устанавливаются стропила двускатной крыши – подробно рассказывает специальная публикация нашего портала. А про установку укороченных стропил-нарожников можно узнать из статьи, посвященной стропильной системе вальмовой крыши.

Полезное видео

Наглядное видео пособие по монтажу ендовы:

2017-02-13

Дачный эксперт

Виды ендовыМонтаж для мягкой кровлиПодготовительные работыМонтаж открытым способомМонтаж способом «подреза»УстройствоСтропильная система с ендовами Г-образной кровлиКрышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.Крышу относят к основным функциональным элементам любого строения.

При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.Ендова называют место схождения скатов крыши, образующего внутренний угол.

Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховыхили выступающих окнах мансарды.Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:нижняя (ПЕН)представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли.

Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешеткии укладки покрытия кровли;верхняя (ПЕВ)– несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.На заметкуКак правило, для изготовления используют тот же материал, что и для кровли.

Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.В зависимости от способа монтажа различают:Закрытые и сочлененные конструкции– характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы.

Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система.

Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.Монтаж для мягкой кровли ↑Остановимся на основных принципах устройства конструкции в случае мягкой кровли. Подготовительные работы ↑Оформить отрицательный излом сложной крышиможно, по крайней мере, в двух вариантах:Основание подготавливают в зависимости от выбранного варианта.Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм.

С изнанки по всему периметру его промазывают мастикой, скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.ВажноЕсли нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.При использовании варианта «подрез» КЕ не нужен.Монтаж открытым способом ↑рядовую черепицу укладывают на КЕ до центральной оси;все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.

расстояние от оси до крепежного элемента должно быть больше 0,3 м;далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта.

Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться. укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой.

Он не должен быть меньше 300 мм. аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу. после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту.

Это место будущего подреза черепицы. это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.На заметкуПереплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают. Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементыимеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.Для формирования различных типов крыш: щипцовой, шатровой вальмовойи полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.СоветЧтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.Стропильная система с ендовами Г-образной кровли ↑Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой.

При этом опорой для последних служат прибоины.Кровельные прогоны второстепенных кровель связаны.Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину.

При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой.

Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.Внимание!Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию. Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.© 2019 stylekrov.ru(Нет оценок)

Содержание:

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Монтаж ендовы

Основные этапы монтажа ендовы кровли дома:

Схема установки ендовы

• Фиксация фронтальной обрешетки.
• Установка гидроизоляционного материала по всей длине досок. Рекомендуется для этих целей использовать материал с битумной пропиткой.
• Монтируется нижняя часть, называемая фальшендовой. Эта пластина, образующая угол, крепится саморезами с шагом в 30 см к обрешетке.
• Если сборка ендовы производится из нескольких фрагментов, то начинается она снизу, а верхний элемент устанавливается с нахлестом в 20 см.
• Все места стыков следует обработать герметиком.

Видео по теме: Монтаж ендовы

Публикации по теме

Технология и устройство кровли из металлочерепицы

Укладка кровельной металлочерепицы шаг за шагом

Инструкция пошаговой сборки односкатной крыши своими руками

Советы от строителей

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

Технология монтажа

1. Поместите новый кусок листового металла для желоба с приподнятым центром, совмещенным в центре желоба до самого конца. Совместите нижний конец с возвышенной центральной частью центра с нижнего края крыши;
2. С каждой стороны подрежьте желоб до размеров кровли. Нужно учитывать нахлест и отклонение, оставьте где-то 5-7 см для заворота. Далее при помощи строительных гвоздей нужно прикрепить желоб к кровле. Если Вы работаете профильным настилом, то воспользуйтесь шуруповертом и пластмассовыми прокладками под головки шурупов. Не давите на материал, иначе он деформируется;
3. Начните работу в нижней части желоба. Нужно установить запасные части черепицы на каждую сторону по длине желоба. Далее выравниваем все по уровню. Проверяем точность и прочность стыков. Это очень важно, иначе вода будет просачиваться в кровлю, протекая в здание. Проработайте их обезжиривающими составами;
4. Очень важно обработать места стыков кровли и крепления материалов. Для этого воспользуйтесь грунтовкой, которой замажьте все соединения. Это необходимо для прочного и долговечного желоба, который не будет протекать. После ендовы нужно оставить на несколько дней накрытыми, пока смазка не засохнет и укрепится;


   Фото — Накрытая ендова

5. Для соединения кровель с разными высотами, нужно просчитать скат ендовы и согнуть его не по центру, а ближе к выступающему участку крыши. Это поможет создать оптимальный угол наклона, нужный для качественного стока вод.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
2. Снятие нижней панели ендовы.
3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Классификация ендов

Всего существует и на практике реализуется 3 вида ендов:

• открытая;
• закрытая;
• сочлененная или переплетенная.

Их ключевое различие – способ соединения кровельных скатов:

• Открытая ендова не нуждается в монтаже дополнительного гидроизоляционного слоя, поскольку конструктивно предназначена для сбора осадков и их отвода с крыши. При ее устройстве устраивается стандартная для любой скатной крыши гидроизоляция.
• Закрытая ендова предполагает соединение кровельных панелей встык.
• Сочлененная ендова характеризуется переплетенной конструкцией.

Внимание! Монтаж ендовы какого типа будет актуальным в конкретном случае зависит от формы крышной конструкции, углов наклона ее скатов, а также параметров выбранного кровельного покрытия.

Строительство системы стропил

Стропильная система кровли
Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Преимущества ендовы

Устройство ендовы на стропилах.

1. Для того чтобы установить ендову, не требуется много времени и сил, к тому же если это несложные конструкции крыш.
2. Конструкция обладает повышенной безопасностью во время сильных дождей или снегопадов.
3. Снег не превращается в лед, вместе с дождем он равномерным потоком льется с крыш.
4. Ендовые крыши долговечны.
5. Данные конструкции придают некую эстетичность.

Уход за ендовой

Чтобы ендова служила долго и качественно выполняла свои задачи, за ней нужно тщательно ухаживать. Процесс обслуживания кровли должен войти в привычку каждого домовладельца.

Практические рекомендации:

1. В летний и осенний сезон следует тщательно очищать планки ендовы и водоприёмную воронку от скопившегося мусора, грязи, листьев и посторонних предметов. Для этого можно воспользоваться веником или щёткой с мягким ворсом. Очистка начинается со скатов, ендова обслуживается в последнюю очередь.
2. Периодически, несколько раз в год, осматривать состояние планок, плотность прилегания к кровельному материалу. При необходимости восстанавливать герметизирующие ленты и уплотнительные прокладки.
3. Зимой важно своевременно удалять снежный покров в момент его чрезмерного накопления. Это защитит планки ендовы от деформаций, в результате которых возникают протечки. Инструментом служит деревянная лопата или скребок с прорезиненной рабочей кромкой. Чем длиннее ручка кровельного скребка, тем удобнее им работать.

Выполнение работ производится в соответствии с правилами техники безопасности

Как ендова спасет дом?

Принцип работы ендовы основан на сливе воды под действием углов скатов:

• по канавкам, желобам или профилю кровли, влага, снег или поток воды стекает к желобу ендовы;
• желоб принимает поток и направляет его вниз кровли;
• самостоятельно или с помощью водостока, водяной поток сливается на землю.

Ендова должна быть, исходя поставленных передней конструкцией крыши, задач:

• достаточно прочной для удержания потока воды или сползания снега, льда
• дополнительно гидроизолированной для устранения возможного подтекания кровли возле желоба.

Чтобы учесть все особенности укладки ендовы, следует знать несложные правила, отработанные профессиональными строителями.

Что такое ендова кровли

Ендова кровли

Вы действительно из Москва?

МоскваВладимирТверьТулаКалугаРязаньПитерБашкортостанАдыгеяБурятияАлтайДагестанИнгушетияКабардино-БалкарскаяКалмыкияКарачаево-ЧеркесияКарелияКомиМарий ЭлМордовияЯкутияСеверная Осетия-АланияТатарстанТываУдмуртскуюХакасияЧувашскаяАлтайский крайКраснодарский крайКрасноярский крайПриморский крайСтавропольский крайХабаровский крайАмурская областьАрхангельская областьАстраханская областьБелгородБрянскВолгоградВологдаВоронежИвановоИркутскКалининградКамчатский крайКемеревоКировКостромаКурганКурскЛипецкМагаданМурманскНижний НовгородВеликий НовгородНовосибирскОмскОренбургОрёлПензаПермского краяПсковРостовская областьСамараСаратовЮжно-СахалинскЕкатеринбургСмоленскТамбовТомскТюменская областьУльяновскЧелябинскЗабайкальский крайЯрославльКрымБронницыБалашихаАпрелевкаВидноеВоскресенскДзержинскийДмитровДолгопрудныйДомодедовоДубнаЕгорьевскЖуковскийКлинКоломнаКоролёвКрасногорскЛобняЛюберцыМытищиНогинскОдинцовоОрехово-ЗуевоПодольскПушкиноРаменскоеРеутовСергиев ПосадСерпуховХимкиЧеховЩёлковоЭлектростальБарнаулУфаУльяновскСургутСочиСыктывкарЧитаСевастопольЙошкар-ОлаВладимирИжевскУлан-УдэАбаканГорно-Алтайск Другой регион

Ендова это — кровельный элемент

Содержание статьи:

1.  Что такое ендова кровли 2. Монтаж ендовы: особенности

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.

Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.

Чаще всего ендовы изготавливают в виде планок из металлических листов.

В зависимости от конструктивных особенностей можно выделить:

• планку нижней ендовы;
• планку верхней ендовы.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.

Ендовы и их типы:

• Закрытая.
• Открытая.
• С переплетениями.

Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.

Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.

Что такое ендова на крыше

Ендова — это деталь конструкции крыши, обрамляющая внутренний угол между двумя скатами. Этот элемент выполняет следующие задачи:

• герметизация крыши. Кровельные материалы отлично защищают внутреннюю часть здания от атмосферных осадков и ветра. Однако угловые стыки являются слабым местом. Для их герметизации используются дополнительные конструкции, в частности, ендова;
• быстрое и полное удаление атмосферных осадков. Снег и дождевая вода не должны скапливаться на крыше, в противном случае это может привести к её протечке или обрушению. Некоторые виды крыш проектируется с таким расчётом, чтобы основная масса осадков стекала в сторону внутренних углов, и затем по ендове попадала в систему водостока;
• повышение прочности крыши. Внутренние углы кровли подвергаются большим нагрузкам из-за скапливающегося снега. Ендова придаёт конструкции дополнительную прочность;
• улучшение дизайна экстерьера. Ендова должна решать не только практические задачи, но и гармонично вписываться во внешний вид здания.

Виды конструкции ендовы:

• открытая — между листами кровли на стыке скатов делается зазор, в котором и располагается ендова. Сначала к обрешётке крепится её основная внутренняя деталь, а затем декоративная — внешняя. Монтаж открытой ендовы требует меньше времени, с её поверхности быстрее удаляется снег.
• закрытая сооружается, если скаты образуют острый угол, у здания слишком крутая крыша и при использовании некоторых видов кровельных материалов. Закрытая конструкция сложнее в реализации, требует более надёжной гидроизоляции, поскольку внешний жёлоб отсутствует и осадки дольше остаются на крыше.

Для сложных пересечений скатов, используется переплетённая ендова, одна из разновидностей закрытой конструкции.

Принцип монтажа

Ендова укладывается на сплошную обрешётке. Брус или обрезная доска крепится вдоль будущей ендовы, параллельно стропилам. Нижний край обрешётки должен выходить примерно на 4 см за кровлю — это облегчит последующую установку водостоков.

Данная конструкция обеспечивает высокую прочность и облегчает последующее крепление гидроизоляции. Если площадь крыши небольшая, можно использовать разреженную обрешётку из бруса 5 х 5 см, который крепится с интервалом в 30 — 50 см.

Для ремонта или замены ендовы приходится частично или полностью разбирать кровлю прилегающих скатов. Чтобы не пришлось выполнять столь масштабные работы, соблюдайте ряд правил:

• брус для обрешётки должен быть без сучков, повреждений или признаков гниения;
• древесину рекомендуется покрыть защитным составом, для защиты от плесени и паразитов.

Ендовый ковёр применяют для дополнительной гидроизоляции, это материал на основе полиэстера, пропитанный битумом с посыпкой из мелких каменных гранул. Его прибивают к обрешётке гвоздями, через каждые 20 см.

Для большей надёжности можно уложить двойной слой материала, а в качестве крепежа использовать мастику и гвозди. Полотна настилаются с нахлёстом не менее 10 сантиметров.

Нижние планки ендовы укладываются снизу вверх с напуском в 15 -20 см между планками. Для крепления используют саморезы с шагом в 30 см, стыки промазывают герметиком.

Кровельный материал надёжно фиксируется к обрешетки. В зависимости от конструкции крыши и типа покрытия крепёж размещается по каждой волне кровли или с промежутками около 30 см.

Верхняя часть ендовы выполняет больше декоративную функцию, крепится при помощи саморезов. В условиях температурных колебаний и повышенной влажности металл корродирует и быстро разрушается, рекомендуется использовать детали, имеющие защитное полимерное покрытие.

Некоторые кровельные материалы предполагают особую конструкцию ендовы, монтаж которой отличается от приведённой инструкции.

Элемент кровли — ендова. Крыша: схема и устройство

November 7, 2016

На очень сложной по конфигурации кровле обычно присутствует такой элемент, как е ндова. Крыша, схема стропильной системы которой разработана подобным образом, должна изолироваться от осадков и талой воды максимально тщательно. Е ндовой называют элемент кровли, закрывающий место стыка двух скатов, образующих внутренний угол. В такие желоба всегда сливается очень много дождевой воды. А поэтому при обшивке кровли именно им следует уделять максимум внимания.

Особенности конструкции ендовы

Для того чтобы избежать протекания кровли, желоб стыка скатов перед установкой основного материала следует хорошенько гидроизолировать. В большинстве случаев для обшивки этого значимого места кровли используется три основных элемента:

• гидроизолятор;
• нижняя ендова;
• верхняя ендова.

Обустройство сплошной обрешетки — процедура, с помощью которой, помимо всего прочего, может быть обеспечена надежность такого элемента, как ендова. Крыша, схема которой предполагает наличие подобных элементов, а вернее, ее каркас, собирается по особой технологии.

В качестве гидроизолятора для ендовы может использоваться рубероид или специальный самоклеящийся ковер. Последний вариант считается более предпочтительным. Обходится специальная лента дороже рубероида, но и стык от влаги она защищает гораздо надежнее. Верхняя и нижняя планки ендов обычно идут в комплекте с кровельным материалом. Но иногда их приходится делать и самостоятельно. В этом случае используется оцинкованная жесть либо листы алюминия или меди.

Особенности сборки стропильной системы

Относительная сложность сборки каркаса — это то, чем отличается крыша с ендовой. Стропильная система (схема такой конструкции представлена ниже) в данном случае монтируется с использованием дополнительных элементов.

Обрешетка под ендову обычно набивается после установки основной скатной. На первом этапе в месте излома монтируется стропильная нога. Там, где на нее приходится наибольшая нагрузка, устанавливается стойка с укосинами. Далее к основному стропилу под нужным углом подводятся короткие.

На следующем этапе набивается обрешетка самих скатов. Для этого используется не слишком толстая доска. Ч тобы сделать желоб ендовы, между элементами уже набитой обрешетки просто устанавливаются дополнительные такой же толщины. Таким образом желоб обычно обустраивается под металлочерепеицу.

Под ондулин чаще всего монтируется немного другая ендова. Крыша, схема стропил которой в данном случае такая же, как и при использовании металлочерепицы, в месте излома обшивается не по сплошной обрешетке, а по двум длинным доскам, проложенным от конька к карнизу. Ширина этих элементов обычно превышает 10 см. Укладывают доски по скату сверху вниз, оставив в районе основной стропильной ноги по оси стыка промежуток шириной в 15 см.

Как сделать нижнюю планку для металлочерепицы

Этот элемент ендовы изготавливается обычно из жести. Ширина сплошной обрешетки под планку чаще всего равна 60 см (по 30 см с каждой стороны стыка). В зависимости от конструкции крыши, величины угла и т.д. этот показатель может быть большим или меньшим. В любом случае вырезанная из жести нижняя планка д олжна быть примерно на 10 см шире обрешетки. Для того чтобы стекающая вода не попадала на стропильную систему и утеплитель кровли, по обеим ее сторонам под острым углом отгибаются края. За эти же бортики в последующем с использованием кляймеров производится фиксация нижней ендовы к стропильной системе.

Нижняя планка для ондулина

Под этот материал, как уже упоминалось, обустраивается немного другая ендова. Крыша, схема которой предполагает использование в качестве обрешетки стыка двух вертикальных досок, также может получиться довольно надежной. Но планку в этом случае, конечно же, нужно делать немного по-другому. Для ее изготовления посередине вырезанной из жести полосы выгибают желоб. Размеры его должны соответствовать ширине промежутка между опорными досками (15 см).

Устройство ендовы крыши: верхняя планка

Этот элемент чаще всего делают из металлических листов, покрытых полимерным слоем. При подборе последних следят за тем, чтобы их цвет не отличался от цвета самого кровельного материала. При несоблюдении этого правила готовая крыша будет выглядеть неаккуратно. Выгибают верхнюю ендову в соответствии с конфигурацией угла стыка скатов.

Гидроизоляция желоба

Эта процедура должна проводиться как можно тщательнее при обустройстве такого важного элемента, как ендова. Крыша, схема которой предполагает использование под нижнюю планку сплошной обрешетки, обычно получается надежной. Но только в том случае, если гидроизолятор на желоб смонтирован правильно.

Рубероидную полосу к сплошной обрешетке стыка скатов крепят на битумную мастику. Для дополнительной фиксации при использовании такого материала могут применяться также гвозди с широкими шляпками. Их набивают по верхним углам каждой рубероидной полосы таким образом, чтобы в последующем они оказались под нахлестами. Ширина последних должна быть равна минимум 10-15 см.

Монтаж нижней и верхней планок

После того как гидроизолятор будет закреплен, можно приступать к сборке самой ендовы. Кляймеры нижней планки устанавливаются на расстоянии, равным шагу основной обрешетки. Укладку полос планок начинают снизу. Горизонтальные нахлесты между элементами, как и при монтаже гидроизолятора, делают на 15 см.

Листы металлочерепицы заводятся в желоб таким образом, чтобы их края не доходили до центральной оси на 6-10 см. Ондулин предварительно обрезается по крайним линиям выгнутого в нижней планке желоба. Верхнюю ендову устанавливают снизу. Крепят ее в волну с шагом примерно в 20 см.

Другие виды ендов

Описанная выше технология обшивки желоба стыка скатов является самой простой. Именно так обычно и выполняют работы своими руками. Однако ендовы кровли могут обшиваться и другими способами. На крутых скатах, к примеру, часто устраивают закрытый узел. При использовании такой методики получается максимально надежная ендова крыши. Металлочерепицы в этом случае может уйти чуть больше, чем при применении открытой технологии. Дело в том, что при таком способе обшивки желоба листы соединяются встык.

При использовании в качестве кровельного материала гибкой черепицы обычно применяют переплетенную технологию обустройства ендовы. В этом случае элементы кровельного материала заводят прямо через желоб на противоположный скат.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Планка ендовы — что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома — важный узел, обеспечивающий защиту строения от действия ветров. выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды. образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

• Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
• Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

• Открытая .Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
• Закрытая. Стык плотный и прямой.
• Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Отличие этих способов не в функциональности. а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

• Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли. поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
• Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов. полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия — для шифера используется асбоцемент, для металлочерепицы или профлиста — стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты .

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали. позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

• Встык. При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
• Внахлест. Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны — линии соединения плоскостей. Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Конструкция стропил в местах перехода плоскостей требует повышенной прочности. Необходимо усиление дополнительными стойками и распорками.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия. что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

• Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
• Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
• Производится монтаж нижней планки. Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
• Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
• Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Полезное видео

Наглядное видео пособие по монтажу ендовы:

Источники: http://roof-project.com/elementy/endova.html, http://fb.ru/article/275552/element-krovli—endova-kryisha-shema-i-ustroystvo, http://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/endova.html

Ендовы что это такое

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Что такое ендова кровли

Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.

Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.

В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.

Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.

Чаще всего ендовы изготавливают в виде планок из металлических листов.

В зависимости от конструктивных особенностей можно выделить:

• планку нижней ендовы;
• планку верхней ендовы.

Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.

Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).

Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.

В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.

Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.

Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.

Монтаж ендовы: особенности

Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.

По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.

При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.

Не рекомендуется пренебрегать обустройством дополнительного слоя гидроизоляции. В противном случае, ендова может очень скоро выйти из строя. При этом понадобится затрата средств не только на ее ремонт, но и на реставрацию всей кровельной системы.

Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.

Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.

По стандарту, при оборудовании крыш с крутым скатом, целесообразно применять одновременно закрытую и переплетенную ендовы. При этом выбор полностью зависит от кровельного покрытия вашей конструкции дома.

Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.

Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.

Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.

Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.

Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.

Монтаж ендовы на кровле из ондулина, инструкция на видео:

Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.

Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.

Что такое ендова и каково ее устройство

Сегодня никого не удивишь обычной крышей со скромными двумя скатами. Многим застройщикам хочется чего-то покреативнее, и они выбирают проекты домов со сложной кровлей. Ну, например, шатровой или вальмовой – обе они выглядят очень красиво. Однако замысловатая форма крыши и требует дополнительных элементов. Сегодня мы расскажем об одном из них, носящем имя ендова — что это такое, интересует многих кто только начинает разбираться в строительстве крыши дома.

Что представляет собой ендова и ее назначение

Итак, ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Назначение ендов простое: не допустить попадания под кровлю воды и различного мусора.

По сути, они служат своеобразными желобами, помогающими удалить всё это с крыши. Чем более сложной является конфигурация кровли, тем больше у нее стыков. Соответственно, и таких защитных желобов также потребуется больше.

Крыши, требующие монтирования таких элементов, могут быть самыми разнообразными. Обычно ендовы ставят на крестообразные крыши, а также на выполненные в виде букв «Г» или «Т». Популярнее всего Т-образные кровли. Не следует забывать и об изгибах кровли, которые могут иметься на выступающих окнах мансарды или слуховых окошках. Кстати, учтите, что увеличение сложности кровельной конструкции достаточно сильно отразится на стоимости работ. И обслуживать в дальнейшем затейливую крышу тоже будет не очень дешево.

Чтобы ничего не упустить, желательно составить подробный план, где указаны все примыкания крыши. Этот план затем разбивают на отдельные прямоугольные и квадратные части. Прямоугольник самого большого размера – это сам дом, а пристройки обозначены квадратиками и прямоугольниками меньшего размера. Обозначив прогоны, соединяют углы крыши дома с углами крыш пристроек. Вот так заранее и определяются места наших будущих желобов.

Важно: если неправильно продумать устройство ендовы, можно слишком дорого за это заплатить. Причем результатом могут стать не только ручьи воды с потолка, но даже обрушенная кровля. Такое вполне возможно, если снег не будет удаляться с крыши, а накопится на ней в больших количествах. Поэтому стоит посоветоваться со специалистами, которые учтут и ветровые нагрузки, и осадочные. Все ведь помнят поговорку о том скупом, который заплатил дважды.

Как устроены разные типы ендов

Различают два вида ендов — нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.

Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.

Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

• Простой и очень быстрый сток воды и стаявшего снега с крыши;
• Монтаж отнимает немного времени;

• Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

• Весьма привлекательный внешний вид.

• Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста. И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени.

Видео: Устройство Ендовы

Как сделать ендову своими руками: схема и фото

Оценивая внешний вид любого здания, глаза, как правило, в первую очередь останавливаются на крыше. Именно она придает строению характер и эмоцию. Однако, декоративная функция конструкции все же не является самой главной. Как не крути, а крыша – это защита внутренних помещений от внешних воздействий. И идеальным будет решение, когда архитектурное наполнение выполняется не в ущерб функциональности. Конечно же, имеют очень эффектный вид крышные конструкции со множеством примыканий и стилистических дополнений. Если в результате такого форматирования на примыкающих скатах образуется внутренний угол (ендова), то крыша называется ендовой. Именно устройство ендовы мы предлагаем обсудить прямо здесь и сейчас.

Что такое ендова?

Мы согласны с мнением многих наших читателей, что термин «ендова» для среднестатистического гражданина звучит странно.

Более понятным для русского человека является второе название этого элемента кровельной конструкции – разжелобок. Из него сразу ясно, что функциональное предназначение ендовы – отвод талых/дождевых вод в водосточную систему крыши, а также очистка кровли от разного мусора.

Актуально! Если говорить откровенно, то профессиональные крышных дел мастера по возможности стараются избежать таких конструктивных деталей. Каждый лишний перегиб является причиной возникновения дополнительных нагрузок на пологих крышах, когда на них скапливается снег и наледь. Эти места несут повышенные риски в плане протечек. Поэтому они нуждаются в очень качественной гидроизоляции, регулярному обслуживанию – очистке от снега и льда.

Наглядно демонстрируют, что такое ендова кровли фото, являющиеся иллюстрацией этого обзора. Внимательно изучите их, так предмет обсуждения будет более понятен. Обратите внимание, что ендовы обустраиваются не только в местах скатных стыков крыши, но и на изгибах возле мансардных/слуховых окон. Естественно, чем больше ендов, тем дороже обойдется обслуживание такой кровельной конструкции.

Из чего изготавливается ендова кровли?

• Сталь оцинкованная (возможно полимерное покрытие).
• Алюминий.
• Медь.
• Основанный на полиэстере битумно-полимерный материал.

Дополнительные элементы

• Металлический разжелобок крепится на скобы или другие метизные крепежи. Обязательно используется специальная уплотнительная полоса, подкладка, герметизирующая лента.
• Ендовый ковер – значительно усиливает гидроизоляцию кровли в местах изгибов. Он представляет собой битумно-полимерный материал. Поставляется потребителям в рулонах. Обладает солидным прочностным ресурсом, стоек к температурным перепадам. Сверху посыпается мелкозернистой обсыпкой.

При монтаже ендовы необходимо очень скрупулезно относится к выбору мест крепления. Монтаж выполняется с помощью кровельных саморезов. Рекомендуемые подкладки – защита от протечки в местах крепления объекта.

Важно! Неправильно спроектированное устройство ендовы, может стать причиной серьезных неприятностей. Имеются в виду потоки воды внутрь помещений с протекающей крыши, а то и вовсе обрушение крышной конструкции. Причиной послужит скапливающаяся и не отводящаяся с кровли влага. К тому же, нельзя игнорировать еще на один важный нюанс – стойкость к ветровым нагрузкам ендовы.

Классификация ендов

Всего существует и на практике реализуется 3 вида ендов:

• открытая;
• закрытая;
• сочлененная или переплетенная.

Их ключевое различие – способ соединения кровельных скатов:

• Открытая ендова не нуждается в монтаже дополнительного гидроизоляционного слоя, поскольку конструктивно предназначена для сбора осадков и их отвода с крыши. При ее устройстве устраивается стандартная для любой скатной крыши гидроизоляция.
• Закрытая ендова предполагает соединение кровельных панелей встык.
• Сочлененная ендова характеризуется переплетенной конструкцией.

Внимание! Монтаж ендовы какого типа будет актуальным в конкретном случае зависит от формы крышной конструкции, углов наклона ее скатов, а также параметров выбранного кровельного покрытия.

Плюсы и минусы ендовы разных типов

Что чаще всего выбирают непрофессиональные мастера?

Поскольку мы постоянно контактируем с читательской аудиторией, то отлично знаем последние строительные тенденции, реализованные на практике. Что касается ендовы, то очень часто ее изготавливают из металлических листов, а проще говоря, оцинковки. Состоит этот кровельный элемент из двух частей – верхней и нижней планок.

Ендова нижняя

Основная защитная нагрузка ложится на нижнюю планку, которую еще называют фальшендовой. Ее края имеют специальную форму гиба, благодаря которой, не допускается перелив воды в подкровельное пространство, при этом ее концы размещаются над карнизом.

Ендова верхняя

Верхняя планка ендовы над нижней должна выступать на 15-20 см. Она играет декоративную роль, закрывая внутренности места соединения. Требования к ее прочностным параметрам не столь высоки. Очень часто ее выполняют из того же материала, что и все кровельное полотно, а монтируется эта деталь, когда финальное покрытие уже полностью уложено.

Внимание! При дождях за сутки через ендову пропускаются тонны воды. Для предотвращения провисания разжелобка, под нее выполняют сплошную обрешетку из обрезанных досок, которые, естественно, предварительно обрабатываются антисептическим составом. Если того требует кровельный пирог, выполняется укладка гидроизоляционного слоя.

Особенности монтажа

Этот момент мы уже описали чуть выше. Обрешетка набивается всплошную из обрезных досок, заранее защищенных от биологической коррозии.

Гидроизоляция

По устоявшемуся мнению, самым оптимальным материалом является ендовый ковер. Он создается по формуле: нетканое полиэфирное полотно + высококачественный битум/модификаторы (пропитка) + обсыпка: сверху – базальтовая, а снизу – песчаная.

Этот гидроизоляционный материал прочный и надежный, является 100 % гарантией эффективной защиты от влаги. Монтироваться он может двумя способами:

• приклеиваться специальными наклейками;
• прибивается гвоздями с шагом 20 см.

Однозначными достоинствами ендового ковра, исходя из практического опыта, являются:

• максимальная защита для внутренних перегибов – наиболее уязвимых участков кровли;
• снижаются нагрузки от дождя и снега;
• кровля выглядит презентабельной и логически законченной.

Установка планок

• Ендова внутренняя (нижняя, фальшендова) устанавливается на гидроизоляционный слой. Крепится она саморезами к обрешетке, шаг – 30 см.
• Если ендова состоит из нескольких частей, их укладка выполняется таким образом, чтобы верхняя на 15-20 см перекрывала нижнюю.
• Стыки, чтобы сделать гидроизоляции еще более надежной, обрабатываются герметиком.
• Внешняя ендова изготавливается из основного кровельного материала.
• Монтаж кровельного покрытия выполняется таким образом, чтобы материал не достигал оси внутреннего угла на 10 см.
• Монтаж верхней ендовы выполняется по аналогии с нижней – с перехлестом на 10-12 см.

Ендовая кровля

В принципе, любая крыша может быть названа ендовой, если ее конструкция предполагает наличие соединения скатов. Под эту характеристику подпадают такие распространенные крышные конфигурации:

Также это актуально, если к зданию имеются какие-либо примыкания, к примеру, веранда или терраса. Если рассматривать вид сверху ендовой кровли, то она будет относится к одной из трех существующих категорий:

Эта информация является ключевой при разработке плана будущей крыши. Как раз в работу берется ее чертеж вида сверху. Он разбивается на прямоугольники и квадраты. Также указываются второстепенные прогоны, вычерчиваются линии соединения углов главной крыши с углами примыканий. Эти места и будут ориентирами для формирования енд. На чертеже обязательно отмечаются высотные параметры, а также габариты здания.

Актуально! Проектирование и обустройство ендов выполняется аналогично технологии устройства рядовой стропильной системы. Однако, особое внимание уделяется правильности их проекции, а также способу крепления между собой скатов.

Чтобы в процессе эксплуатации кровли не возникало проблем по причине дефектов разжелобка, не допускаются при монтаже ендовы какие-либо надрывы или иные дефекты механического происхождения верхней планки, а на оси контробрешетки устраиваются вентиляционные отверстия.

Итак, уважаемы читатели, мы ответили на вопрос – ендова что это такое (фото и тематическое видео прилагаются). Как видите, у нее непонятное сложное для восприятия название, а суть и конструкция более чем просты. Надеемся мы сумели осветить все ключевые факторы этого объекта. У вас остались вопросы – ждем ваших обращений.

Что еще почитать

Источники: http://kryshadoma.com/dopolnitelnye-elementy/endova-eto-krovelnyy-element.html, http://srbu.ru/krysha/146-chto-takoe-endova.html, http://ofacade.ru/krysha/kak-sdelat-endovu/

Ендова кровли: характеристика нижней и верхней планки, способы монтажа

Может показаться, что термин «ендова» — это что-то из лексикона моряков, как рында или корма. Однако это слово пришло из строительной области, а называется так конструктивный элемент кровли в месте стыка двух скатов. Это один из ключевых элементов устройства системы кровли, без правильного закрепления которого идеальной крыша точно не будет.

Предназначение ендовы

Служит для отвода осадков со скатов крыши, а значит, избавляет покрытия и несущие конструкции от существенных нагрузок. Ендова испытывает гораздо больше климатических воздействий, чем прочие элементы кровли. Даже мелкая, на первый взгляд, ошибка при устройстве способна повлечь ощутимый ущерб из-за интенсивных протечек или, например, скопления снега на крыше.

По конструктивным особенностям виды делятся на:

• верхние планки;
• нижние планки.

Планка ендовы верхняя выполняет декоративную функцию, для маскировки срезов. Изготавливается обычно из того же материала, что и кровельное покрытие.

Планка ендовы нижняя нужна для отвода осадков, скапливающихся на стыке двух скатов и предотвращения проникновения влаги в пространство под кровлей. Материал изготовления — оцинкованная сталь.

Типы устройства

Виды монтажа:

• открытый;
• закрытый;
• сочлененный.

Закрытые и сочлененные ендовы делаются на крутых скатах и кровлях с перекрученными соединенными панелями. Недостатком конструкции является необходимость прокладывания на крыше дополнительного гидроизоляционного слоя. Особенность конструкций в том, что скаты соединяются встык или переплетаются.

Открытой конструкции дополнительной гидроизоляции не требуется, так как вода в этом случае стекает не задерживаясь. Конструктивно эта ендова представляет обычный желоб, для которого гидроизоляция делается как для скатной крыши.

Для монтажа открытой конструкции учитывается следующее:

• На скатных стыках обрешетка делается сплошной.
• Устраивается гидроизоляция вдоль желоба.
• При наличии горизонтальных стыков элементы ендовы укладываются с 10-сантиметровым нахлестом.
• Когда угол наклона кровли невелик, рекомендуется устройство дополнительной гидроизоляции.
• Если крыша покрыта металлической черепицей, для уплотнения используется саморасширяющийся материал.

Инструменты:

• гвозди и молоток;
• резиновый молоток;
• шуруповерт;
• саморезы;
• рулетка;
• бензопила или ножовка;
• щетка;
• длинная рейка;
• плотницкий карандаш;
• уровень;
• круглогубцы;
• ножницы по металлу;
• специальный герметик.

Монтаж конструкции

Первым делом делается сплошная обрешетка под нижнюю планку. Потом на доски выкладывается гидроизоляционный слой и монтируется нижняя планка, которая крепится к обрешетке саморезами на расстоянии 30 см. Если ендова из нескольких частей, каждая из них укладывается снизу вверх так, чтобы верхний край, расположенный ниже, перекрывался нижним краем элемента, расположенного выше. Стыки обрабатываются с помощью герметика.

Между нижней планкой и покрытием кровли помещается пористый уплотнитель. Материал для кровли укладывается на 10 см с двух сторон от ендовы и закрепляется к обрешетке вместе с нижней планкой. Крепление производится в нижнюю волну. Для придания конструкции завершенного вида на крышу прикрепляется верхняя планка, которая тоже монтируется снизу с нахлестом в 10 см. Уплотнитель между верхней планкой и материалом не нужен.

Сборка стропильной системы

Нюансом устройства крыши с ендовой является сравнительная сложность сборки каркаса. В этом случае стропильная система монтируется с дополнительными элементами.

Обрешетка под ендову набивается, как правило, после монтажа скатной обрешетки. Сначала в месте излома устанавливается стропильная нога. В месте, где она испытывает наибольшую нагрузку, монтируется стойка с укосинами, и к основному стропилу под заданным углом подводятся короткие части. Следующим этапом идет набивание обрешетки скатов, что выполняется с использованием доски средней толщины. Для устройства желоба ендовы между элементами набитой обрешетки устанавливаются дополнительные элементы. Здесь мы описали способ, который используется, как правило, для покрытия из металлической черепицы.

Ондулин требует несколько иной ендовы. Схема стропил крыши в этом случае будет такой же, как с покрытием из металлической черепицы. В месте излома обшивка осуществляется не по сплошной обрешетке, а двум длинным доскам, которые проложены к карнизу от конька. Обычно ширина этих элементов больше 10 см. Доски укладываются сверху вниз по скату, оставляя в районе главной стропильной ноги по оси стыка 15-сантиметровый промежуток.

Нижняя планка для металлической черепицы и ондулина

Ширина сплошной обрешетки под планку равняется, как правило, 60 см (с каждой стороны стыка оставляется по 30 см). В зависимости от конструкции кровли и величины угла показатель может быть больше или меньше. В любом случае нижняя планка должна быть приблизительно на 10 см шире обрешетки. Для того, чтобы стекающая вода не проникла в утеплитель кровли и стропильную систему, по обеим сторонам под острым углом отгибаются края. За те же бортики к стропильной системе кляммерами крепится нижняя ендова.

Для крыши с ондулином в качестве обрешетки предполагается использование стыка двух вертикальных досок. Планка в этом случае изготавливается немного иначе: из жестяной полосы вырезается желоб с размерами, соответствующими ширине интервала между опорными досками (15 см).

Гидроизоляция желоба

Крыша, на которой под нижнюю планку используется сплошная обрешетка, получается надежной, если правильно выполнена гидроизоляция желоба. Полоса рубероида к сплошной обрешетке стыка скатов крепится на битумную мастику. Дополнительная фиксация в случае использования этого материала может осуществляться с помощью гвоздей с широкими шляпками, которые набиваются в верхних углах рубероидных полос так, чтобы в дальнейшем они оказались под нахлестами. Минимальная ширина последних должна составлять 10−15 см.

Работы выполняйте аккуратно и без спешки. Помните, что от качества ендовы зависит безопасность эксплуатации всей постройки, а неверно сделанная конструкция может стать причиной обвала крыши!

Что это такое ендова крыши?

Чтобы изготовить ендову, используют оцинкованную сталь, которая имеет полимерное покрытие, что позволяет качественно защищать готовую конструкцию от любых повреждений и коррозии. Толщина верхней и нижней ендовы, будет исходить от размеров планки, что позволяет ей варьироваться от 0,45-1,2 миллиметра.

Размеры ендовы должны превышать планку от 10-15 сантиметров, ведь она нужна для укладки материала кровли, под планкой размещают гидроизолирующий материал. Следует понимать, если желоб идет с размером 200х200 мм, тогда размеры гидроизоляционной подушки должны быть – 300х300 мм. Таким образом, выполнится защита участка от попадания любой влаги. Только после этого, следует укладывать доски, предварительно пропитав их антисептиком (по всей оси сходов скатов), после такого действия, доски смогут выполнять роль фундамента под установку планки.

Весь крепеж ендовы крепится винтами в направлении снизу вверх, выполняя накладку желоба один на другой. Верхний желоб, не должен быть меньше нижнего и иметь разницу в 80 мм.  Дальше, между планкой и кровельным материалом будет укладываться уплотнитель.

Ширину ендовы можно самому выбирать исходя от нужной длины уклона кровли, и, конечно же, климатических условий, в которых она будет устанавливаться. Чем будет меньшим уклон крыши, тем длиннее будет ендова, что дает возможность разжелобку быть шире.

ендова — СК Авторитет

Крыша может иметь самую разнообразную конструкцию, и каждый вариант отличается индивидуальными особенностями. Одной из них является ендова. Это внутренний угол на крыше, который образуется при стыке двух скатов. Является ключевым узлом, так как на нем скапливается увеличенное количество осадков и важно не только усилить конструкцию, обеспечив высокий нужный герметизации, чтобы предупредить проникновение влаги как в дождь, так и при таянии снега.

Для чего нужна ендова?

Ендова образуется на таких внутренних углах стыкования скатов, как соединение двух поверхностей на угловом доме или на слуховом окне. Ендова подвержена регулярным нагрузкам, так как больше других элементов испытывает атмосферное воздействие. Это пропуск наибольшего объема стекающей воды с двух скатов и регулярное скопление масс снега, которые задерживаются на кровле. Также на Ендову усиленно воздействуют и ультрафиолетовые лучи.

Крыша и кровля должны обеспечивать 100%-ю защиту дома от внешних воздействий. Поэтому при расчете и проектировании ендовы им уделяется существенное внимание. Инженеры нашей строительной компании берут во внимание возможные нагрузки в конкретном регионе и принимают их в расчет. При этом по нормативам в проект закладывается запас прочности, что гарантирует сохранение функциональности ендовы даже при таких климатических казусах, как длительные проливные дожди или снеговые осадки, превышающие суточную норму.

Виды конструкций

В большинстве случаев ендова изготавливается из листов металла, которые предварительно покрыты защитными покрытиями и имеют выгнутый профиль. В конструкции предусмотрено несколько планок:

• Нижняя. Монтируется до кровельного материала;
• Верхняя. Выступает декоративным элементом.

Нижняя планка устанавливается в отрицательных кровельных углах. Монтаж выполняется непосредственно на обрешетку. В зависимости от типа кровли, уклона и длины ската может потребоваться дополнительная подготовка в виде устройства обрешетки по направлению угла. Нижняя планка прикручивается кровельными саморезами со специальным уплотнителем. При минимальном уклоне ската планка имеет загнутые края, что требуется для исключения перелива.

Далее монтируется основной кровельный материал. Рекомендуется на каждом скате делать зазор 3-5 см до оси ендовы. По завершению монтажа может понадобиться устройство верхней планки. Ее применение позволяет довести кровельное покрытие до завершенного вида. Иногда ее применяют для скрытия дефектов, которые образовываются при непрофессиональной резке материалов. Верхняя планка крепится таким образом, чтобы не повредить нижний элемент. Сама деталь изготавливается из того же металла, что и кровля, так как на нее оказывается минимальное воздействие.

Стоит отметить, что пароизоляция в данном узле также монтируется по направлению ендовы до устройства пленки на поверхности скатов. Это необходимо для отвода конденсата с подкровельного пространства.

Другие новости и статьи

статья 11 апр 2017

Технология «мокрый фасад»

Своё название технология мокрого фасада получила благодаря использованию определённого способа нанесения отделки с применением специальных клеевых составов или смесей мокрого типа.

статья 20 дек 2017

Точка росы

При строительстве малоэтажных зданий основным этапом является расчет теплотехнических характеристик, которые напрямую влияют на эффективность его эксплуатации.

статья

Эндава

Амстердам

Амстердам

Laapersveld 43, Hilversum

Белград

Белград

ул. Милутина Миланковича, 9đ

Берлин

Берлин

Platz der Luftbrücke 4-6

Богота

Богота

Calle 96 No.10-38, Edificio BOX, 7-й и 8-й этажи, Богота, округ Колумбия,

Брашов

Брашов

ул. Турнулуй 5, 4 этаж

Бухарест

Бухарест

4G бульвар Василе Милеа, 9-й этаж, AFI 3 Business Park

Каракас

Каракас

Torre Parque Avila, Писо 18

Даллас

Даллас

5717 Наследие Dr. , офис 250, Плано

Дублин

Дублин

Пентхаус, Blackthorn Exchange, Bracken Road, Sandyford Industrial Estate

Франкфурт

Франкфурт

Eschersheimer Landstraße 14

Яссы

Яссы

ул. 3Е ПалатПалас, Объединенный бизнес-центр 1-5 этаж

Нью-Йорк

Нью-Йорк

757 Люкс на 3-й авеню 1901

Парана

Parana

60 Буэнос-Айрес 4-й этаж

Питешти

Питешти

Пасажул Сколии 1, 6 этаж

Сиэтл

Сиэтл

11714 Northcreek Pkwy N, # 175

Скопье

Скопье

Kale Building, UI. 11 Март Br. 2

София

София

бул. Витоша, 89б, Бизнес-центр Миллениум, 9 и 10 этажи

Тимишоара

Тимишоара

Площадь Европейского Совета, 2, Объединенный бизнес-центр 3

Enova 25 MG Tablet — Использование, побочные эффекты, заменители, состав и многое другое

Enova 25 MG Tablet — нестероидный стимулятор овуляции.Он действует как селективный модулятор рецепторов эстрогена. Это лекарство, которое используется для лечения бесплодия у женщин и помогает им забеременеть. Он предназначен для женщин, у которых не происходит овуляция. Сюда входят те, у кого синдром поликистозных яичников. Его длительное использование приводит к множественной овуляции и увеличивает вероятность двойни. Принимается внутрь 1 раз в день.

Побочные эффекты этого лекарства, как правило, легкие, но вам следует как можно скорее поговорить со своим врачом, если вы чувствуете прилив крови, тошноту, головную боль, дискомфорт в груди, болезненные периоды, увеличение веса, кровотечение между менструациями, чувство вздутие живота, дискомфорт в животе, проблемы со зрением, такие как помутнение зрения, вспышки или пятна перед глазами.

Таблетка

Enova 25 MG не подходит для людей с определенными условиями и может использоваться только при соблюдении дополнительных мер предосторожности. По этим причинам, прежде чем начать принимать это лекарство, сообщите своему врачу, если у вас есть или есть:

• Заболевания Ливера.
• Кисты яичников или миома матки
• Гормонозависимая опухоль.
• Обильные или необычные менструальные выделения.
• Прием любых других лекарств, в том числе отпускаемых без рецепта, например, лекарственных трав и дополнительных лекарств.
• Аллергическая реакция на лекарство.

Таблетка Enova 25 MG принимается в пятидневном цикле лечения — это означает, что вы будете принимать одну дозу ежедневно в течение пяти дней в месяц. На первый курс рекомендуется принимать по одной таблетке 50 мг в день в течение пяти дней. На последующих курсах доза может быть увеличена до двух таблеток в день, если врач сочтет это необходимым. Регулярно посещайте врача, чтобы следить за своим прогрессом.

Информация, представленная здесь, основана на содержании соли в лекарстве.Использование и эффекты лекарства могут варьироваться от человека к человеку. Перед применением этого лекарства рекомендуется проконсультироваться со специалистом по внутренним болезням.

Почему OnDeck продается по дешевке

Было бы слишком упрощенно сказать, что пандемия обрекла OnDeck Capital, онлайн-кредитора, объявившего во вторник о соглашении продать себя менее чем за 10% от его рыночной стоимости в 2015 году.

Безусловно, вызванная вирусом рецессия была краткосрочным катализатором сделки по продаже нью-йоркской компании Enova International, еще одному публично торгуемому онлайн-кредитору с более диверсифицированной бизнес-моделью.OnDeck специализируется на кредитовании предприятий, достаточно мелких и достаточно рискованных, поэтому банки обычно не заинтересованы в их кредитовании.

Эти семейные фирмы пострадали от продолжающегося недавнего экономического спада. По состоянию на конец июня 39,5% кредитов OnDeck просрочены не менее чем на 15 дней по сравнению с 10,3% тремя месяцами ранее. В мае компания временно прекратила выдачу новых кредитов.

Но проблемы OnDeck оказались глубже. 14-летняя компания изо всех сил пыталась оправдать ожидания, которые сопровождали ее первичное публичное размещение акций в 2014 году, собрав 94 доллара.5 миллионов убытков за первые два года в качестве публичной компании. Снижение затрат в конечном итоге принесло скромную прибыль, но инвесторы стремились к марже, более соответствующей марже, полученной в технологическом секторе.

В 2018 году OnDeck запустил новую дочернюю компанию, которая предоставила банкам возможности онлайн-кредитования — шаг, который, если бы он сработал, мог оправдать более высокую стоимость акций. OnDeck получил ранний импульс в этом бизнесе благодаря партнерству с JPMorgan Chase.

Но дальнейшее развитие партнерских отношений с банками шло медленно. Сделка с PNC Financial Services в конце 2018 года была нивелирована решением JPMorgan разорвать связи с OnDeck в прошлом году .

Перед объявлением о продаже во вторник OnDeck стремился к уставу банка, который снизил бы его стоимость фондирования и сделал бы его менее подверженным периодическим сбоям на рынке, которые могут затруднить работу небанковской организации в различных экономических циклах.

Генеральный директор Enova Дэвид Фишер сказал во время телефонной конференции во вторник, что, если сделка будет закрыта, объединенная компания продолжит изучать возможность банковского чартера.Обе компании заявили, что ожидают закрытия сделки в этом году.

Цена сделки составляет 90 миллионов долларов, из которых 8 миллионов долларов должны быть оплачены наличными, а оставшаяся часть должна быть оплачена акциями Enova.

Фишер назвал OnDeck «в высшей степени дополняющим» для Enova, заявив, что обе компании работают исключительно в режиме онлайн и первыми использовали аналитику и данные для принятия решений по кредитам в режиме реального времени.

Enova планирует добавить бренд, продукты и услуги OnDeck к существующему набору единиц кредитования потребителей и малого бизнеса. В сфере малого бизнеса Enova действует как Business Backer и Headway Capital, хотя ни один из этих брендов в настоящее время не принимает новые кредитные заявки в связи со вспышкой COVID-19.

Компания Fisher признала, что существующие кредиты для малого бизнеса частично совпадают с кредитами, предлагаемыми OnDeck. «Но время от времени мы имели тенденцию выходить на несколько разные рынки», — сказал он.

Генеральный директор OnDeck Ноа Бреслоу присоединится к чикагской компании Enova в качестве вице-председателя. Поскольку кредиторы OnDeck в последние месяцы вращались вокруг , он столкнулся с давлением с целью найти выход.

«Наша миссия в OnDeck заключалась в том, чтобы упростить кредитование наших клиентов из малого бизнеса, и эта возможность выполняет это обещание в более широком масштабе», — сказал Бреслоу во время телефонной конференции во вторник.

«Наши аналитические возможности и расширенное обнаружение мошенничества будут основываться на существующей платформе Enova, и наши инвестиции в нашу технологическую инфраструктуру следующего поколения также являются дополнением к Enova».

В сфере потребительского кредитования Enova предлагает ссуды до зарплаты под брендом CashNetUSA и индивидуальные ссуды под торговой маркой NetCredit.По данным Enova, потребительские кредиты в настоящее время составляют 84% портфеля компании, который упадет до 39% после закрытия сделки по приобретению OnDeck.

Фишер сказал, что Enova считает, что конкуренция в кредитовании малого бизнеса не так сильна, как в потребительском кредитовании. «И, конечно же, с точки зрения регулирования, мы считаем, что существует значительно меньший регуляторный риск и регулятивный навес, чем со стороны потребителей», — добавил он.

Enova сообщила о чистой прибыли во вторник в размере 48 миллионов долларов во втором квартале по сравнению с 25 миллионами долларов во втором квартале прошлого года.Компания указала, что государственные стимулирующие платежи помогли некоторым заемщикам справиться с выплатами по кредитам, но также заявила, что в последние недели не увидела никакого ухудшения показателей по кредитам, даже когда некоторые программы стимулирования свернулись.

OnDeck получил прибыль в размере 2,1 миллиона долларов во втором квартале после того, как резкий рост резерва на потери по кредитам привел к чистому убытку в размере 59 миллионов долларов в квартале, закончившемся 31 марта.

Long Island Vascular And Endova

Хотите заказать список компаний, похожих на «Лонг-Айленд Васкуляр и Эндова»?

Купить список компаний

Обзор бизнеса

« Long Island Vascular And Endova » из Смиттауна, штат Нью-Йорк, 11787 действует в основном в соответствии с Кодексом SIC 8011 — Офисы и клиники врачей и Кодексом 621111 NAICS — Офисами врачей (кроме специалистов по психическому здоровью). Long Island Vascular And Endova — это небольшой бизнес с низкими доходами, хорошо зарекомендовавший себя в своей отрасли.

Город: Smithtown

Округ: Саффолк

Состояние: Нью-Йорк

Район метро: Нью-Йорк-Ньюарк-Джерси-Сити

ZIP: 11787

Код города: 631

Страна: Соединенные Штаты

Часовой пояс: по восточному времени

Стандартное восточное время. Годовой доход: Низкий

Годы в бизнесе: Хорошо зарекомендовавший себя

Стандартное восточное время. Размер компании: Маленький

Размер города: Маленький

Premium Business Details

Список приобретенных предприятий содержит следующие поля:

Контактное лицо

Название работы

Телефонный номер

Электронная почта (необязательно)

Юридический адрес

Адрес получателя

Интернет сайт

Широта Долгота

Смоделированный кредитный рейтинг

Квадратные метры

Общественный / Частный

Тип местоположения *

* Варианты: головной офис, дочерняя компания, филиал, франшиза, отдельное предприятие

Купить список компаний

В каждый заказ входит: бесплатный обзорный отчет отрасли, бесплатный список образцов, постоянно обновляемые и проверенные данные, премиум-поддержка по телефону / электронной почте

Конкуренты

Некоторые из основных конкурентов «Long Island Vascular And Endova» в коде SIC 8011 — Офисы и клиники докторов медицины и коде NAICS 621111 — Офисы врачей (кроме специалистов по психическому здоровью) следующие:

Посмотреть больше конкурентов

О SIC & NAICS Business Data

SICCODE. com собирает исчерпывающие бизнес-данные и потенциальных клиентов для контактов с представителями компаний в США и Канаде. Закажите список компаний в рамках кода SIC 8011 — Офисы и клиники докторов медицины и Код 621111 NAICS — Офисы врачей (кроме специалистов по психическому здоровью) для маркетинга (почтовая рассылка, телемаркетинг, электронная почта для руководителей) или аналитики. Наши аналитики данных готовы помочь в настройке вашего списка и целевом маркетинге.

Международный формат электронной почты Enova | enova.com Электронная почта

Мы установили стандарт поиска писем

Нам доверяют более 7,2 миллиона пользователей и 95% из S&P 500.

---

Нам не с чего начать. Обыскивать Интернет круглосуточно — это не поможет.RocketReach дал нам отличное место для старта. Теперь у нашего рабочего процесса есть четкое направление — у нас есть процесс, который начинается с RocketReach и заканчивается огромными списками контактов для нашей команды продаж … это, вероятно, сэкономит Feedtrail около 3 месяцев работы с точки зрения сбора потенциальных клиентов. Мы можем отвлечь наше внимание на поиски клиента прямо сейчас!

Отлично подходит для создания списка потенциальных клиентов.Мне понравилась возможность определять личные электронные письма практически от любого человека в сети с помощью RocketReach. Недавно мне поручили проект, который рассматривал обязанности по связям с общественностью, партнерству и разъяснительной работе, и RocketReach не только связал меня с потенциальными людьми, но и позволил мне оптимизировать мой поисковый подход на основе местоположения, набора навыков и ключевого слова.

— Брайан Рэй , Менеджер по продажам @ Google

До RocketReach мы обращались к людям через профессиональные сетевые сайты, такие как Linkedln.Но нам было неприятно ждать, пока люди примут наши запросы на подключение (если они вообще их приняли), а их отправка обходится слишком дорого … это было серьезным ударом скорости в нашем рабочем процессе и источником нескончаемого разочарования. Благодаря огромному количеству контактов, которые мы смогли найти с помощью RocketReach, платформа, вероятно, сэкономила нам почти пять лет ожидания.

Это лучшая и самая эффективная поисковая система по электронной почте, которую я когда-либо использовал, и я пробовал несколько.И по объему поисков, и по количеству найденных точных писем я считаю, что он превосходит другие. Еще мне нравится макет, он приятный на вид, более привлекательный и эффективный. Суть в том, что это был эффективный инструмент в моей работе, как некоммерческой организации, обращающейся к руководству.

До RocketReach процесс поиска адресов электронной почты состоял из поиска в Интернете, опроса общих друзей или преследования в LinkedIn.Больше всего меня расстраивало то, как много времени все это занимало. Впервые я использовал RocketReach, когда понял, что принял правильное решение. Поиск писем для контактов превратился в одноразовый процесс, а не на неделю.

Поиск электронных писем для целевого охвата был вручную и занимал очень много времени. Когда я попробовал RocketReach и нашел бизнес-информацию о ключевых людях за считанные секунды с помощью простого и непрерывного процесса, меня зацепило! Инструмент сократил время на установление связи с новыми потенциальными клиентами почти на 90%.

Масло Enova — Пит Джованьоли

Копия микросайта Enova Oil, сценарий инфографики — DraftFCB

Не меняйте способ готовки

Не меняй способ питания

Не меняй образ жизни

Просто замените масло

Масло

Enova было попыткой Kao и ADM в 2002 году вывести на американский рынок новый вид японского кулинарного масла. Его достоинства были в основном техническими — из-за его молекулярного состава, как утверждалось, больше масла Enova сжигалось в печени, а не сохранялось в организме в виде жира. Это было сложное сообщение, которое нужно было сформулировать в паутине утвержденных законом терминов и при этом достичь среднего потребителя. Микросайт и встроенная Flash-анимация о нефти были онлайн-компонентами более широкой кампании DraftFCB.

Домашняя страница

Вы хотите разумно питаться, но хотите, чтобы ваши любимые блюда были приготовлены так, как вам нравится. Теперь вы можете наслаждаться любимой пищей и чувствовать себя хорошо с маслом Enova Oil ™. Масло Enova — это новое масло для жарки с легким вкусом, которое, как было клинически доказано, помогает вам поддерживать здоровый вес в рамках разумной диеты, не жертвуя вкусом любимых продуктов.

Как работает масло Enova

Масло Enova — первое масло для жарки, которое, как было клинически доказано, помогает поддерживать здоровый вес при использовании в составе разумной диеты. Когда вы метаболизируете жир в масле Enova, в вашей крови появляется меньше триглицеридов, потому что большая часть жира в масле Enova сжигается в качестве энергии в вашей печени.Но продукты, приготовленные с использованием масла Enova, имеют такой же вкус, как и продукты, приготовленные с использованием традиционного масла, поэтому вы можете придерживаться разумной диеты с питанием, которое вы любите и поддерживаете, а не набирать вес.

Вопросы и ответы

Если вам интересно, как работает это чудо-масло, и как я разобрал его для потребителей, вы можете прочитать эти часто задаваемые вопросы (кому не нравятся хорошие часто задаваемые вопросы?), Поскольку у меня больше нет доступа к Flash инфографический фильм.

Enova Oil: вопросы и ответы

Что такое масло Enova ™?

Enova oil — это новое кулинарное масло премиум-класса, состоящее из высоких концентраций диацилглицерина (DAG), типа жира, уже присутствующего в небольших количествах в обычных кулинарных маслах. Преобладающая форма жира DAG в масле Enova метаболизируется в организме по-разному; вместо того, чтобы храниться в виде жира, большая часть жира DAG немедленно сжигается в качестве энергии.

Как работает масло Enova?

Ваше тело оптимизировано для хранения самых обычных жиров, которые мы едим, например, жиров, входящих в состав большинства обычных кулинарных масел. Когда еды было мало, важно было хранить жир, но в наши дни это проблема. Ваше тело не оптимизировано для хранения преобладающего жира в масле Enova, потому что молекулы жира имеют немного другую форму, чем молекулы жира в обычном масле.Ваше тело накапливает меньше жира из масла Enova и может сразу же сжигать остаток в качестве энергии.

Чем оно отличается от соевого и канолового масла? Могу ли я сам сделать масло Enova из сои и канолы?

Масло Enova получают из сои и канолы, но его основной компонент, масло DAG, изначально присутствует только в небольших количествах. Посредством запатентованного процесса ADM Kao LLC — совместное предприятие Archer Daniels Midland Company и Kao Corporation из Японии, которое доставило масло Enova в Соединенные Штаты, — превращает триацилглицериновое масло (TAG) из натуральных соевых масел и масел канолы в смесь, которая минимум 80 процентов масла DAG. И нет, это не то, чем вы могли бы заниматься дома.

Масло Enova натуральное или искусственное?

Масло диацилглицерина (DAG) в масле Enova содержится во всех натуральных растительных маслах в низких концентрациях. Это не искусственный заменитель жира. Мы обрабатываем натуральные соевые масла и масла канолы с помощью биологического фермента, чтобы произвести как можно больше масла DAG. Результат идентичен маслу DAG, уже обнаруженному в сое и каноле, только в более высокой концентрации.

Какой жир в масле Enova?

Масло в масле Enova состоит в основном из полиненасыщенных жиров DAG.

Масло Enova более калорийно или жирно?

Масло Enova по существу имеет такое же содержание калорий и жира, что и соевое масло и масло канолы, из которого оно изготовлено. Но помните — меньше жира в масле Enova будет храниться в вашем теле, а больше калорий в масле Enova доступно для немедленного сжигания в качестве энергии.

Почему масло Enova сразу же сжигается в качестве энергии? Как масло Enova может быть жиром, а не действовать как жир?

Ваше тело расщепляет масло, содержащееся в пище, на компоненты, которые кишечник может усвоить. Эти компоненты называются жирными кислотами и глицеридами. Затем кишечник перестраивает жирные кислоты и глицериды в триглицеридные жиры и объединяет их с холестерином в пакеты, которые отправляются в кровоток и переносятся в ткани организма для хранения.

Традиционные кулинарные масла состоят в основном из молекул, называемых триацилглицеринами или ТАГ. Масло Enova состоит в основном из диацилглицеринов или DAG. Ваше тело точно так же расщепляет масла DAG и TAG и абсорбирует полученные молекулярные частицы в кишечнике.

Масло Enova на 80% состоит из DAG. Семьдесят процентов этих DAG представляют собой (1,3) форму диацилглицерина. Из-за формы молекул (1,3) DAG ферменты в кишечнике не могут рекомбинировать части этого жира в молекулы жира, поэтому меньше жира попадает в кровоток и сохраняется в организме. Поскольку около 56% масла Enova составляет (1,3) DAG-жир, это означает, что большинство жиров в масле Enova не хранятся в организме в виде жира. Вместо этого метаболизированные части этого жира отправляются в печень, где они окисляются — сжигаются как энергия. Обычные растительные масла не могут этого утверждать.

Какой вкус у масла Enova?

Масло Enova по вкусу такое же, как и масло, к которому вы привыкли — вы никогда не заметите разницы. Прекрасный легкий вкус масла Enova позволяет раскрыть аромат вашей еды.

Как использовать масло Enova?

Вы используете масло Enova так же, как любое другое масло. Вы можете жарить, запекать, жарить на гриле и тушить так же, как обычно, в рамках разумной диеты.

Что показывают клинические исследования относительно потери веса?

Исследования клинических испытаний в Японии и США показали, что жировая масса и вес могут быть уменьшены, если от 10 до 20 граммов масла Enova заменяют обычные масла в диете с контролируемой калорийностью.

Будет ли масло Enova вызывать проблемы с пищеварением, как некоторые заменители жира?

Нет. Масло Enova не является искусственным жиром, как многие заменители жира. Заменители жира предназначены для прохождения через организм в непереваренном виде, что является источником многих проблем. Масло Enova полностью усваивается организмом человека.

Есть ли побочные эффекты?

Использование масла Enova вместо обычного масла не имеет известных побочных эффектов. Масло Enova продается в Японии (как Кулинарное масло Healthy Econa ™) с 1999 года и является ведущим брендом масла премиум-класса в этой стране.Итак, миллионы людей безопасно наслаждаются маслом с момента его появления.

Утверждено ли масло Enova FDA?

В Японии масло Enova (продаваемое как Healthy Econa ™ Cooking Oil) полностью одобрено FOSHU и Dry Dock, что эквивалентно признанию FDA США. FDA уже подтвердило статус масла Enova GRAS, что означает «общепризнанный безопасный», для использования в масле для домашней кулинарии и овощных пастах. Это означает, что масло Enova можно продавать как растительное масло, а также как ингредиент в заправке для салатов и майонезе.ADM Kao активно работает над расширением диапазона допустимости GRAS, чтобы мы могли использовать преимущества масла Enova во многих других пищевых продуктах.

Было ли протестировано масло Enova?

Масло Enova является результатом более чем 15-летних исследований в Японии и США. В ходе испытаний, проведенных в обеих странах, было обнаружено, что использование масла Enova производит меньше жира в крови, а в некоторых исследованиях оно приводит к снижению жировой массы в организме при использовании в рамках разумной диетической программы. Для получения дополнительной информации посетите наш раздел «Профессионалы здравоохранения».Но лучшие тесты были проведены миллионами японских покупателей с 1999 года. Они сделали масло Enova (продаваемое как Healthy Econa Cooking Oil) кулинарным маслом номер один премиум-класса в Японии.

Постскриптум: Что случилось с маслом Enova?

Короче говоря, Као убрала японскую и американскую версии масла Enova с полок магазинов в 2009 году, потому что тестирование показало, что возможно канцерогенные следы компонента кулинарного масла в масле более чем в 100 раз превышают уровни обычного масла. 100 раз. Кроме того, грубый факт: запатентованный процесс производства масла Enova включал пропускание масла через биореакторы — фактически гигантские емкости с песком, пропитанные специально выведенными бактериями.Ням!

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или от кого-то, кто использует вашу интернет-сеть. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind.Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы исследовали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini Visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.
