Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали.

Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

  • разместив один скат в южную сторону;
  • второй под другим углом, либо длиннее, на северную;
  • правильно рассчитав все нагрузки от ветра и снега;
  • мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур.

Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

А насколько сложно обычно рассчитать снеговые и ветровые нагрузки крыши, вам расскажет это видео:

Настоящее «спасение» для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами.

Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

  • На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
  • На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

  • Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
  • Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
  • Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
  • Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

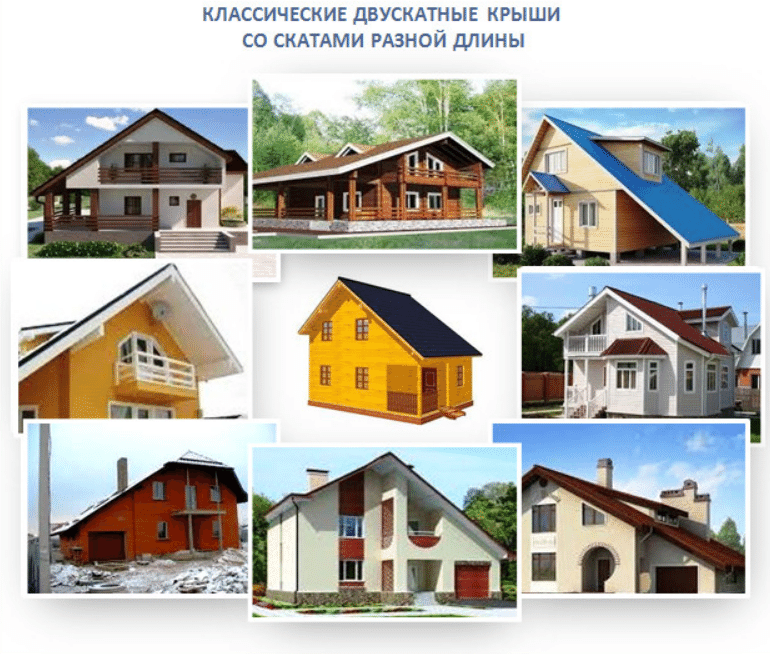

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

И перво-наперво вам необходимо устроить для такой крыши прочный мауэрлат, чтобы неравномерные нагрузки хоть как-то распределялись по горизонтали:

Расчет разноскатной крыши

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

Двускатная крыша с разными скатами

Ищите оригинальный и необычный проект загородного дома, который бы при этом был функциональными и практичным? Двухскатная крыша с разными скатами — подходящий вариант. Необычная конструкция характеризуется привлекательным внешним видом, высокой теплоизоляцией и рациональной планировкой. Сделать подобную кровлю можно, разместив один скат в южную сторону, а второй — под другим углом либо длиннее в сторону севера.

Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли, двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

  • Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
  • Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
  • Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
  • Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.

Пример расчета

Преимущества разноскатной кровли

  • Устройство хотя бы одного ската под углом свыше 45 градусов значительно увеличивает полезную площадь на чердаке. В результате можно обустроить мансарду;
  • Внутреннее пространство под разноскатной кровлей имеет почти прямые и ровные стены, что позволяет обустроить комфортную и уютную жилую комнату на мансардном этаже;
  • Уникальный красивый дизайн, который выгодно выделит дом на фоне других строений, будет вызывать удивление и восхищение;
  • Под такой кровлей удобно размещать пристроенную террасу, гараж или веранду на одном фундаменте и под одной крышей. Это сокращает расходы и время на строительство;
  • На фундамент оказывается меньшее давление. Кроме того, основу не нужно делать слишком широкой. Какой фундамент выбрать для деревянного дома, смотрите здесь;
  • На асимметричную крышу можно установить солнечные батареи и другие подобные устройства;
  • Высокие эксплуатационные качества, прочность и долговечность. Кровля легко выдерживает нагрузки снега и сильного ветра.

Лучшие проекты домов с разноскатной кровлей

Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.

Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.

Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.

Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.

Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.

Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.

Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.

Выберите понравившийся вариант на сайте http://marisrub.ru/proekts, и архитектор внесет изменения в проект согласно пожеланиям клиента и особенностям земельного участка. Разработаем любую планировку! Дом может включать гардероб, кабинет, спальни, бассейн и другие помещения. Если вам не понравился ни один готовый проект, предлагаем индивидуальное проектирование.

Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.

Как сделать двухскатную крышу: фото, видео, чертежи, расчет

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.


Что вы узнаете

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь.

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Если вы хотите побольше узнать о поделках из дерева и о применяемых для этого инструментах, обязательно ознакомьтесь с материалом по этой ссылке.

Видео «Как сделать двухскатную крышу своими руками»

Автор статьи:

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Кровля с разными скатами. Виды двухскатных крыш. Достоинства и недостатки разноскатных крыш

Среди всех различных видов и конструкций крыш двухскатные схемы в частном домостроении встречаются чаще всего. Двухскатная крыша стала по настоящему «народным выбором» из-за простоты устройства, долговечности и надежности конструкции и доступности. Сегодня двухскатная крыша, построенная современными специалистами, может иметь настолько необычный и оригинальный вид, что не всегда удается распознать основу ее конструкции.

Классическая схема двускатной кровли


Что такое двухскатная крыша. Еще недавно считалось, что это классическая схема, образованная двумя наклонными плоскостями, которые соединяются между собой по линии коньковой балки, в верхней точке кровли, как на фото. Сегодня такое определение потеряло смысл из-за того, что появилось много новых видов двухскатных конструкций, которые объединяются одним признаком — кровля дома имеет два ската плоской поверхности.

Долговечность классической двухскатной схемы определена конструктивными особенностями несущего каркаса:

  • Каждый из двух скатов образован набором стропильных балок, опирающихся на центральную коньковую балку в верхней части и на мауэрлат стен в нижней части каркаса. Создатели двухскатной крыши заложили в ее основу принцип взаимной компенсации горизонтального усилия от веса скатов и способность равномерно перераспределять на стены здания нагрузку от веса каркаса, кровельного «пирога» и снежного покрова;
  • До завершения сборки системы стропил и набивки досок обрешетки каждая из стропильных ног участвует в удержании в расчетном положении всего каркаса, но при этом «живет» как бы «сама по себе». Это позволяет правильно выставить и зафиксировать стропило в нужном положении, не ослабляя прочности всей конструкции и не оказывая влияния на «соседей»;
  • Использование системы позволяет двухскатной крыше как бы «подстраиваться» под нагрузку в любых условиях и при любой температуре, без разрушения или деформации несущих элементов кровли.

Внимание! Использование древесины для строительства двухскатной кровельной конструкции позволяет получить максимально легкий и прочный каркас, невосприимчивый к знакопеременным нагрузкам и колебаниям температуры.

Если попытаться заменить деревянные балки стальными, вес конструкции увеличился бы в разы, а из-за большого коэффициента теплового расширения, высокой теплопроводности металла толщина теплоизоляции выросла бы, как минимум, вдвое.

В отдельных случаях, например, если требуется небольшая крыша, стропила с балками перекрытия и вертикальными стойками могут сбиваться по шаблону в один силовой элемент крыши. Зная шаг между стропилами и размер двухскатной крыши, можно сколотить необходимое количество таких заготовок на земле. Остается поднять их на стены и установить, закрепив коньковой балкой и досками обрешетки.

Двухскатная крыша с террасой


Этот вид кровли стал фактически визитной карточкой загородного дома или дачи. Способ обустройства дома для отдыха подразумевал наличие спальни или гостевой комнаты на втором этаже здания. Поэтому в таких постройках с фронтона здания обязательно обустраивалась терраса. Конструктивно постройка такого вида кровли практически не отличалась от обустройства обычной кровельной схемы, часть ската на глубину террасы зашивалась изнутри вагонкой, на фронтальной стене устанавливалось ограждение и настил из доски, переходящий в пол помещения верхнего этажа.

Наиболее интересные разновидности двухскатных крыш


Развитие строительных технологий позволило разработать и построить несколько новых видов кровли с двумя скатами. На сегодняшний день к двускатным вариантам относят все категории кровельных конструкций, оформленных в виде двух наклонных плоскостей.

Если для загородного дома требуется необычный дизайн, выберите одну из наиболее популярных схем:

  1. Несимметричная двухскатная крыша;
  2. Стильная разноуровневая система из двух скатов, с центральным или смещенным расположением коньковой балки относительно коробки здания;
  3. Двускатная крыша эркером, мезонином или слуховыми окнами.

Важно! Оригинальный внешний вид здания, как правило, требует очень точного и кропотливого труда по расчету несущих элементов.

В отличие от классических видов двухскатной крыши, в этом случае мало знать особенности устройства, для правильного обустройства кровли потребуется выполнить большой объем вычислений. Поэтому наиболее необычные виды двухскатных крыш разрабатываются с использованием специализированного программного комплекса Archicad18. Кроме высокой производительности проектирования, в архикаде можно получить полную деталировку конструкции самого непростого вида и оформления.

Мода на ассиметричные двухскатные крыши


Чаще всего ассиметричная форма двухскатной крыши связана со спецификой компоновки стен здания. Если взглянуть на дом с ассиметричной двухскатной крышей с фронтальной стороны, становится понятной причина необычного оформления кровельного покрытия дома. Один из скатов дома выполняется относительно пологим и длинным, с углом наклона до 20 градусов. В таких условиях больший скат оказывает минимальное сопротивление потокам воздуха. Если уменьшить наклон ската до 11 градусов, динамическое давление ветра уменьшится в два раза. При наклоне в 45 градусов, наиболее распространенным при постройке двухскатных крыш, давление воздушного потока на площадь ската не уменьшится, а, наоборот, увеличится более чем в два раза в сравнении с 20-ти градусным наклоном. Поэтому ассиметричные виды кровельных конструкций имеют не только эффектный дизайн, они, прежде всего, проектируются и изготавливаются для местности с мощным, но стабильным по направлению воздушным потоком.

Например, если загородный дом или коттедж устанавливается на разделительной полосе между широким полем и густым лесом, наиболее рациональным будет спроектировать и построить ассиметричный вид крыши таким образом, чтобы широкая и пологая часть кровли была развернута в сторону поля. Такая конструкция кровли эффективно защищает здание от ветров, дующих с открытой местности.

Разноуровневые двухскатные крыши


Чаще всего этот вариант является модификацией ассиметричных схем кровли. Зачастую более короткий скат крыши выполняется ниже большего ската. Стропила большего ската опираются на коньковую доску или мауэрлат, заделанный на верхней части центральной несущей стены здания, верхняя часть короткого ската обычно крепится на балке перекрытия верхнего этажа. Таким образом, малый скат оказывается как бы сдвинутым по высоте относительно большего на один этаж.

Такой вид покрытия можно считать композицией из двух односкатных крыш. Это частично упрощает строительство двухскатной крыши, особенно, если принять во внимание, что для больших скатов необходимо использование дорогих длинномерных стропил и большого количества силовых элементов, подкосов, стоек, ригелей.

Вариант конструкции с разноуровневыми скатами имеет не только необычный и привлекательный внешний вид, а еще и чисто утилитарное назначение. К использованию такого вида двухскатной крыши прибегают, если есть необходимость обустройства террасы, пристройки или навеса над входом в двухэтажное здание. Благодаря особенностям конструкции большого ската есть возможность увеличить размер свесов и уложить их на выносные опоры. Таким образом, кровля над террасой является органическим продолжением основного кровельного покрытия.

В некоторых случаях один из скатов разноуровневой крыши выполняют в виде ломаной конструкции. Например, этот вид кровли подойдет, если нужно обустроить крышу для рядом стоящей пристройки, например, для летней кухни, гаража или подсобного помещения.

Ломаная схема кровли, несмотря на близкое родство к двухскатному варианту, давно существует, как самостоятельный вариант обустройства двухэтажных зданий. Этот вид идеально подходит для организации мансардного помещения повышенной комфортности, симметричная конструкция скатов позволяет идеально уравновесить каркас, а переменный угол наклона дает возможность максимально эффективно использовать чердачное помещение.

Зачастую ломаная конструкция дополняется эркером или слуховыми окнами.

Двухскатная крыша с эркером или мезонином


Довольно живописно выглядят виды двухскатных крыш с различного рода дополнительными надстройками. Например, вид эркера, выступающего за пределы фасадной стены и поднимающегося до ската кровли, придает дому и крыше внешность старинной постройки в стиле 19-го века. Зачастую внутри эркера оборудуется гостевая комната или столовая. Покрытие эркера чаще всего вписывается в двухскатную кровлю здания, но может выполняться и в виде самостоятельной башенки. Вид эркера всегда придавал двухэтажному дому черты аристократической постройки.

Более миролюбиво выглядит двухскатная крыша с мезонином или слуховыми окнами. Если вам необходимо обустроить в чердачном пространстве полноценное жилое помещение или придать зданию вид двухэтажного особняка, лучшим способом будет постройка мезонина. Дополнительные окна и балкончики в виде надстройки под треугольной крышей придают заурядному зданию довольно живописный вид.

Заключение


Относительная простота обустройства современных видов двухскатной крыши послужила их широкому распространению среди индивидуальных застройщиков. Отсутствие проблемных узлов и переходов, характерных для других видов кровельных покрытий, позволяет дизайнеру и проектировщику творчески использовать возможности по оформлению внутреннего пространства и декоративных элементов.

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии — иногда подобные ходы — не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

  • Традиционный симметричный вариант.
  • Сложная разноуровневая крыша.
  • Ломаные скаты с преломлением посередине.
  • Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения — их оригинальные комбинированные варианты. У каждого вида крыши — свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов — традиционный вариант исполнения. Равнобедренный треугольник — проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

  • Его скаты хорошо отводят любые атмосферные осадки.
  • На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
  • Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один — стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

  1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
  2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
  3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
  4. Ломаный вариант исполнения — щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

Сложная разноуровневая кровля

Сложная разноуровневая крыша — оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное — возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним — треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

  • На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
  • Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
  • Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
  • Обыграть острые углы в интерьере практически невозможно.
  • Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное — правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования. Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови — возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня — не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? — Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное — правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это — залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео.

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

  • Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
  • Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
  • Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

  • Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
  • Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
  • Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
  • По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
  • Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
  • Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
  • Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
  • Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
  • Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
  • Размечаем точки установки стропильных ног.
  • Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
  • Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
  • Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
  • Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
  • Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
  • По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.


Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

  • Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
  • Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
  • Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.


Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

  • В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
  • В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

  • Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
  • Лиственница долговечна.
  • Ель так же прочна, но больше подвержена влиянию влаги.
  • Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
  • Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
  • Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

  • Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
  • Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
  • Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
  • Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Как соединить две крыши с разными скатами своими руками

Двускатная крыша – одна из самых надежных и простых в исполнении кровель. Успешно справиться с задачей строительства крыши частного дома своими руками поможет пошаговая инструкция по её изготовлению.

Содержимое статьи:

Подготовительный этап

Перед тем, как сделать крышу дома своими руками, нужно выбрать параметры кровли:

  1. Назначение подкровельного пространства: жилое помещение или холодный чердак.
  2. Угол ската кровли, стандартными значениями для дома с двухскатной крышей является диапазон 20°-60°.
  3. Размер боковых и фронтальных свесов, он варьируется в пределах 0,5-1,5 м, в зависимости от технических характеристик двускатной кровли.
  4. Кровельное покрытие, его выбор зависит от климатических условий, возможностей бюджета, сложности монтажа, а также того, насколько внешний вид материала вписывается в дизайн здания.

Элементы входящие в каркас кровли

Устройство крыши частного дома можно посмотреть на схеме:

  1. Мауэрлат – опорный брус или доска, проложенный по периметру сооружения для равномерного распределения нагрузки от кровли к несущим стенам здания.
  2. Стропила— наклонные балки, которые опираются с одной стороны на мауэрлат, а с другой — на конек.
  3. Конек — горизонтальный брус в верхней точке кровли, являющаяся опорой для стропил.
  4. Лежень — балка перекрытия, находящаяся на на внутренней несущей стене, служит основанием для опорных стоек, чтобы перераспределить нагрузку при большом пролете.
  5. Балки перекрытия – балки, формирующие потолок в жилом помещении и пол на чердаке.
  6. Опорные стойки – вертикальные брусья или доски, поддерживающие стропила.
  7. Подкосы – диагональные подпорки.
  8. Обрешетка —настил для кровельного покрытия.

Угол наклона двухскатной крыши

Оптимальный угол наклона двускатной крыши – 30°-45°. Его значение зависит от многих факторов:

  1. Климатические условия, преобладание сильных ветров или дождей.
  2. Будет ли чердачное помещение жилым.
  3. Экономия стройматериала. Если делать угол двускатной крыши более крутым, то площадь кровли увеличивается, соответственно, повышаются затраты на элементы конструкции.
  4. Вид кровельного материала. У каждого покрытия есть свой минимальный уклон кровли.

Пошаговое строительство двухскатной крыши

Проектирование конструкции двухскатной крыши дома

Существует два основных вида стропильных систем:

  • Когда стропила опираются на два узла: стену и конёк (или другие промежуточные опоры) – это наслонная система;
  • Если из конструкции убрать конёк, то получится висячая стропильная система. Когда снег давит сверху, возникают распирающие нагрузки, которые могут восприниматься армопоясом;

Наслонные системы обычно делают на широких и пологих крышах с разными скатами. Висячие – на крышах с более острыми углами и с небольшой шириной.

Расчет двухскатной крыши

Для расчета элементов двускатной крыши нам нужно знать ширину, длину здания и угол ската крыши:

  1. Рассчитываем высоту конька, для этого берем половину ширины здания с учетом выноса крыши и умножаем на тангенс угла наклона кровли.
  2. Рассчитываем длину стропил, для этого берем половину ширины сооружения с учетом выноса кровли делим на косинус угла ската крыши. Проверить правильность расчета можно по теореме Пифагора.

Монтаж мауэрлата двухскатной крыши

В конструкциях, построенных из блоков (газобетон, кирпич), предварительно нужно залить по периметру армопояс со шпильками для установки кровли. После этого можно приступать к монтажу мауэрлата:

  1. Мауэрлат изготавливаем из доски 50*200 мм, распиливаем её по размерам периметра помещения.
  2. Мауэрлат обработаем антисептиком, затем поднимаем наверх.
  3. Размечаем и просверливаем отверстия под шпильки.
  4. К доске прибиваем степлером межвенцовый уплотнитель для срубов и два слоя рубероида.
  5. Кладем доску на место и прикручиваем шпильками М16 с шагом 120 см.
  6. Прибиваем одну доску по периметру на ребро и устанавливаем балки перекрытия.
  7. Стыкуем балки перекрытия над опорой, расстояние между балками 59 см под утеплитель.
  8. Между балками перекрытия делаем перемычки.
  9. Такие же перемычки строим по центру под лежнем, на который будет опираться конек.
  10. Сверху прибиваем по периметру здания доску 50*150 мм, на которую будут опираться стропила.

Установка конькового прогона

  1. Нарезаем на земле все части конькового прогона вместе со стойками и собираем его наверху лежня, на который он будет опираться.
  2. Поднимаем его, помещаем на место и выставляем по центру с помощью временных укосин.
  3. Сбоку от стоек прибиваем отрезки досок, которые будут служить упором для подкосов.
  4. Выставляем конек по центру с помощью временной укосины, размечаем и строим первую пару стропил.

Установка стропил двухскатной крыши

Стропильная система двухскатной крыши своими руками пошагово:

  1. Размечаем и сооружаем первую пару стропил на коньковый прогон.
  2. Примеряем первую пару стропил под венец ската и убеждаемся, что везде всё подходит.
  3. Используя их как шаблон, размечаем и пилим все остальные стропила для двухскатной крыши.
  4. Видимую часть под свесы шлифуем. Нижние концы стропил сразу не режем.
  5. Поднимаем стропила наверх и приставляем их на место. В районе мауэрлата крепим на гвозди и перемычки.
  6. В районе конька сделаем накладки, которые свяжут стропила между собой.
  7. Крайние стропила, которые ставятся заподлицо с фронтоном размечаем под обрешетку и делаем в них пропилы под консольные балки, на которых будут держаться выносные стропила.

Оформление свесов

Свесы до полуметра нормально держатся просто на обрешетке.

Если нужен большой свес лучшим вариантом будет опирать стропила без запила, чтобы не ослаблять его сечение, и делать его с опорным бруском.

Оформляем свесы дома своими руками пошагово:

  1. Делаем шаблон для концов выносных стропил, прикручиваем к нему планку, чтобы можно было поставить его на опору, и обводим выносные стропила.
  2. Уровень выноса стропил контролируем с помощью веревочного уровня.
  3. Спиливаем лишние концы стропил.

Создание фронтона:

  1. Фронтон предварительно обошьем USB.
  2. Стойки устанавливаем с таким шагом, чтобы листы USB стыковались на стойках.
  3. Фронтон зашиваем доской 150 мм внахлест 3 см. Поверхности заранее обработаем наждачкой, построгаем боковую сторону и уголок.
  4. На фронтоне делаем дверку для доступа на чердак.

Утепление и пароизоляция

При утеплении крыши дома своими руками материал должен быть уложен плотно и без щелей. Изнутри помещения монтируется пленка для пароизоляции по стропилам, которая не пропускает теплый воздух с перекрытия. Пленку нужно устанавливать с небольшим провисанием.

Между стропилами и обрешеткой оставляется зазор 5 см, затем укладываются обрешетка и кровельное покрытие.

Обрешетка двухскатной крыши

  1. Прибиваем гвоздями обрешетку, по краю она сплошная, в остальных местах на расстоянии шага креплений кровельного стройматериала.
  2. Между верхними досками оставляем зазор 10 см для вентиляции.
  3. Режем обрешетку пока по одному фронтону, по второму отрежем позже. Режем так, чтобы укладывалось ровное количество листов кровельного покрытия.
  4. Прибиваем снизу брусок, который остался от лобовой доски и прибиваем торцевую доску.
  5. Кладем кровельное покрытие с обеих сторон, выравниваем по карнизу.
  6. Промеряем обрешетку, отпиливаем так, чтобы все совпадало.
  7. Крепим торцевые планки и кладем последние листы.

Водосточная система

  1. Помещаем карнизную планку вровень с краем обрешетки, поэтому вода будет стекать не с края металла, а по карнизной планке.
  2. Сооружаем пластиковый кронштейн и водосточную трубу так, чтобы карнизная планка заходила непосредственно в желоб.
  3. Под конек клеим вентленту и делаем конек.

Гидроизоляция

С наружной стороны двухскатной крыши с разными скатами обычно применяется мембрана, которая пропускает теплый воздух, который все-таки мог проникнуть из помещения. Мембрана не дает нагретому воздуху превращаться в конденсат в утеплителе, и предохраняет его от попадания влаги снаружи.

Между утеплителем и кровельным покрытием должен устраиваться вентзазор, который должен организовывать вход воздуха на карнизе и выход его на коньке.

Ошибки при строительстве крыши своими руками

Перед тем, как сделать двухскатную крышу, ознакомитесь с наиболее часто встречающимися ошибками при строительстве.

Фатальные ошибки:

  1. Недостаточное сечение стропил, они должны быть рассчитаны исходя из снеговых нагрузок.
  2. Неправильно выбранная конструкция кровли, или недостаточная несущая способность стен здания.
  3. Неверно выбранный крепеж. Нельзя использовать саморезы, кроме конструкций по дереву, потому при переменных нагрузках имеют свойство ломаться.

Ошибки, которые не угрожают жизни людей, но из-за которых могут возникать подтекания, возникать гниль, плесень, грибок:

  • Недостаточное утеплении перекрытия;
  • Неправильный монтаж кровельного покрытия;

Фото примеры обрешетки двускатной крыши

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Асимметричная крыша двухскатного типа: несимметричные крыши дома

Хотите построить дом с крышей, которая будет не только оригинальной, но практичной и энергосберегающей? Тогда асимметричная крыша – ваш вариант. В отличие от традиционных двускатных крышных конструкций асимметричные системы имеют два ската, расположенные под разным углом наклона или отличающиеся длиной. У таких крыш есть свои преимущества и особенности, о которых мы и расскажем.

Особенности асимметричной конструкции

Несимметричная крыша в доме появилась не только вследствие погони за оригинальностью и отказа от традиционных решений. Как оказалось,  в постройках с такими крышными конструкциями тепло распределяется иным образом. Так, если наиболее короткий скат разместить с южной стороны дома, то помещения под крышей будут лучше прогреваться, а более длинный скат, повернутый в северную сторону, будет лучше защищать постройку от холода. Более того, под удлиненным скатом может находиться часть пространства, которое не используется вообще по причине небольшой высоты. Это будет способствовать дополнительному сохранению тепла в домах, расположенных в северных широтах.

Если же сооружение возводится в регионах с жарким климатом, то скаты можно развернуть наоборот, и тогда асимметричная двускатная крыша будет надежно защищать помещения от жары и палящих лучей солнца. Кроме того, если хотя бы один скат будет установлен под углом более 45°, это способствует существенному уменьшению неиспользуемой площади под крышей.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Важно: на сегодняшний день разноскатные крыши – это вопрос не только красоты, но и энергосбережения и компактности постройки, поэтому все чаще можно встретить проекты с такими крышными системами.

Стоит добавить, что постройки с асимметричной крышей возводятся в том случае, если второй этаж запланирован неполным, например, площадь первого уровня составляет 150 квадратов, а второго только 80. Именно асимметричная крышная система может перекрыть только 2/3 верхнего этажа. При этом под удлиненным скатом на нижнем ярусе можно организовать двухсветную гостиную или холл, когда высота помещения будет выше, чем в другой части дома.

Преимущества

Двухскатная асимметричная крыша дома имеет следующие преимущества:

Рекомендуем к прочтению:

  1. Оригинальный дизайн и уникальность. Такая конструкция всегда смотрится стильно, а тем более в нашей стране, где возведение двускатных щипцовых крыш стало традицией. На их фоне дом с асимметричной кровлей смотрится необычно и притягивает удивленные взгляды.
  2. Если вы хотите построить дом с уникальной архитектурой, то с несимметричной крышей это сделать намного проще.
  3. Удобство и простота проектирования для архитекторов. Если раньше проектировщику приходилось впихивать в рамки традиционного прямоугольного дома под правильной двускатной крышей все те помещения, которые возжелал иметь заказчик, то теперь он может сначала спроектировать внутреннее пространство, а потом водрузить на него крышу. При этом форма и расположение помещений могут быть самыми разнообразными, ведь скаты можно сделать под любым углом и с любой длиной. Такой конструкцией можно сразу перекрыть дом, гараж и веранду.
  4. Дом с разноскатной крышей проще увязать с рельефом и организовать освещение помещений.
  5. Появляется возможность сэкономить на обустройстве фундамента, ведь на его 1/3 часть приходится меньшая нагрузка благодаря отсутствию полноценного второго этажа. Кроме этого, за счет того что часть помещений вы можете перенести под высокий укороченный скат крыши, вам не нужно обустраивать широкий фундамент, чтобы получить дополнительную жилую площадь на первом этаже.

Совет: на и под асимметричной крышей очень удобно устанавливать технологическое оборудование, например, солнечные батареи, системы отопления или кондиционирования.

  1. Такой вариант идеально подходит для местностей, где преобладают ветра постоянного направления. Тогда очень легко решается проблема с парусностью и снеговыми нагрузками. Для этого крышу достаточно расположить так, чтобы с подветренной тихой стороны находился более крутой скат, а с ветреной стороны – более пологий. Таким образом, мы решаем сразу две проблемы: защищаем конструкцию от сильного ветра и уменьшаем снеговые нагрузки.
  2. Мансарда под традиционной щипцовой крышей кажется уютной и удобной только на картинке, на самом деле жить в ней весьма некомфортно по причине нехватки полезной площади и наличия острых углов. Более практичное и удобное помещение получится под асимметричной крышей со смещенным коньком. При этом решении геометрия мансарды будет более удобной для проживания за счет большей площади и ровных стен. Более того, три стены могут быть вертикальными на всю высоту, что намного удобней в плане расстановки мебели. Так вы можете обустроить не просто мансарду, а полноценную жилую комнату.

Виды разноскатных систем

Среди разноскатных асимметричных конструкций можно выделить такие разновидности:

  • Обычная несимметричная крыша выполняется в виде двух скатов, расположенных под одинаковым углом наклона, но имеющих разную длину. Причем один из скатов будет значительно длиннее другого. За счет этого постройка смотрится оригинально и необычно. Если же разницу в длине сделать небольшой, то асимметрия будет практически незаметна.
  • Частично ломаная конструкция отличается от традиционной щипцовой крыши только тем, что один скат имеет излом для обустройства крыши над пристройкой. Хоть внешне крыша очень похожа на двускатную систему, ее расчет выполняется по-другому.
  • Асимметричная конструкция с коньком по центру. Именно этот вариант используют тогда, когда нужно получить полноценное удобное помещение на втором этаже. В этом случае один из скатов имеет не только другую длину, но и отличающийся угол наклона.
  • Асимметричная система со смещением конька. Этот вариант похож на предыдущий, разница только в том, что конек смещен в сторону от центральной оси дома. Этот прием используют тогда, когда необходимо получить удобное для проживания пространство под крышей, которое ничем не отличается от полноценного этажа.

Нюансы выбора

Решая, нужна ли вам традиционная двухскатная крыша или ее асимметричная разновидность, стоит помнить, что на одной чаще весов у вас уникальность постройки, оригинальный дизайн, функциональные и планировочные преимущества, а на другой сложность расчетов и исполнения проекта.

Именно поэтому нужно оценить свои силы и решить, сможете ли вы самостоятельно выполнить чертежи и расчеты сложной конструкции или для вас важнее простота и быстрота выполнения. При нехватке опыта и знаний вы рискуете неправильно рассчитать и смонтировать такую сложную крышу, что поставит под угрозу целостность всей постройки. Если вы все же хотите получить неординарный в плане дизайна дом и выиграть удобное жилое пространство, то проектирование можно доверить специалистам.

Готовые проекты

В сети можно найти множество фото домов с асимметричными крышными конструкциями. Рассмотрим самые удачные из них:

Рекомендуем к прочтению:

Разная длина и угол наклона скатов крыши в этом проекте позволили не только обустроить удобное жилое пространство на втором этаже, но и накрыть гараж. За счет выступающих боковых свесов более длинного ската под ним удачно разместился балкон и входная группа.

Такая конструкция крыши за счет смещения конька в сторону более крутого ската позволила получить на втором этаже не просто мансарду, а полноценные жилые комнаты. За счет понижения уровня пола некоторых помещений под нижней частью удлиненного ската удалось разместить не только гараж, но и гостиную с удобным балконом.

Этот вариант дачного домика с асимметричной системой и скатами, расположенными под одинаковым углом, но имеющими разную протяженность, понравится тем, кто хочет не только перекрыть дом, но и организовать возле него удобный затененный навес. По сути, сам дом имеет щипцовую крышу и мансардное помещение, но за счет удлиненного одного ската вся постройка смотрится более оригинально и отличается от традиционных дачных домиков.

Учтите, что проектировать и возводить асимметричную крышную систему со скатами разной длины, но расположенными под одним углом намного проще, чем тот же вариант с разными углами скатов. Такие конструкции не только сложно рассчитать, стропила в этих системах намного сложнее крепить к коньку. Поэтому если вы не уверены в своих силах, проектирование и монтаж таких конструкций лучше доверить специалистам.

Тип крыши двускатная. Этапы строительства двухскатной крыши углом своими руками. Специфика висячих стропильных систем

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

  • Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
  • Лиственница долговечна.
  • Ель так же прочна, но больше подвержена влиянию влаги.
  • Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
  • Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
  • Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

  • Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
  • Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
  • Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
  • Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

  • разместив один скат в южную сторону;
  • второй под другим углом, либо длиннее, на северную;
  • правильно рассчитав все нагрузки от ветра и снега;
  • мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:


Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

Преимущества и недостатки разноскатных крыш

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

  • На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
  • На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Виды конструкций разноскатных крыш

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

  • Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
  • Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
  • Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
  • Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Обзор самых удачных проектов и примеров строительства

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Как построить двускатную крышу с разными скатами

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

Среди всех различных видов и конструкций крыш двухскатные схемы в частном домостроении встречаются чаще всего. Двухскатная крыша стала по настоящему «народным выбором» из-за простоты устройства, долговечности и надежности конструкции и доступности. Сегодня двухскатная крыша, построенная современными специалистами, может иметь настолько необычный и оригинальный вид, что не всегда удается распознать основу ее конструкции.

Классическая схема двускатной кровли


Что такое двухскатная крыша. Еще недавно считалось, что это классическая схема, образованная двумя наклонными плоскостями, которые соединяются между собой по линии коньковой балки, в верхней точке кровли, как на фото. Сегодня такое определение потеряло смысл из-за того, что появилось много новых видов двухскатных конструкций, которые объединяются одним признаком — кровля дома имеет два ската плоской поверхности.

Долговечность классической двухскатной схемы определена конструктивными особенностями несущего каркаса:

  • Каждый из двух скатов образован набором стропильных балок, опирающихся на центральную коньковую балку в верхней части и на мауэрлат стен в нижней части каркаса. Создатели двухскатной крыши заложили в ее основу принцип взаимной компенсации горизонтального усилия от веса скатов и способность равномерно перераспределять на стены здания нагрузку от веса каркаса, кровельного «пирога» и снежного покрова;
  • До завершения сборки системы стропил и набивки досок обрешетки каждая из стропильных ног участвует в удержании в расчетном положении всего каркаса, но при этом «живет» как бы «сама по себе». Это позволяет правильно выставить и зафиксировать стропило в нужном положении, не ослабляя прочности всей конструкции и не оказывая влияния на «соседей»;
  • Использование системы позволяет двухскатной крыше как бы «подстраиваться» под нагрузку в любых условиях и при любой температуре, без разрушения или деформации несущих элементов кровли.

Внимание! Использование древесины для строительства двухскатной кровельной конструкции позволяет получить максимально легкий и прочный каркас, невосприимчивый к знакопеременным нагрузкам и колебаниям температуры.

Если попытаться заменить деревянные балки стальными, вес конструкции увеличился бы в разы, а из-за большого коэффициента теплового расширения, высокой теплопроводности металла толщина теплоизоляции выросла бы, как минимум, вдвое.

В отдельных случаях, например, если требуется небольшая крыша, стропила с балками перекрытия и вертикальными стойками могут сбиваться по шаблону в один силовой элемент крыши. Зная шаг между стропилами и размер двухскатной крыши, можно сколотить необходимое количество таких заготовок на земле. Остается поднять их на стены и установить, закрепив коньковой балкой и досками обрешетки.

Двухскатная крыша с террасой


Этот вид кровли стал фактически визитной карточкой загородного дома или дачи. Способ обустройства дома для отдыха подразумевал наличие спальни или гостевой комнаты на втором этаже здания. Поэтому в таких постройках с фронтона здания обязательно обустраивалась терраса. Конструктивно постройка такого вида кровли практически не отличалась от обустройства обычной кровельной схемы, часть ската на глубину террасы зашивалась изнутри вагонкой, на фронтальной стене устанавливалось ограждение и настил из доски, переходящий в пол помещения верхнего этажа.

Наиболее интересные разновидности двухскатных крыш


Развитие строительных технологий позволило разработать и построить несколько новых видов кровли с двумя скатами. На сегодняшний день к двускатным вариантам относят все категории кровельных конструкций, оформленных в виде двух наклонных плоскостей.

Если для загородного дома требуется необычный дизайн, выберите одну из наиболее популярных схем:

  1. Несимметричная двухскатная крыша;
  2. Стильная разноуровневая система из двух скатов, с центральным или смещенным расположением коньковой балки относительно коробки здания;
  3. Двускатная крыша эркером, мезонином или слуховыми окнами.

Важно! Оригинальный внешний вид здания, как правило, требует очень точного и кропотливого труда по расчету несущих элементов.

В отличие от классических видов двухскатной крыши, в этом случае мало знать особенности устройства, для правильного обустройства кровли потребуется выполнить большой объем вычислений. Поэтому наиболее необычные виды двухскатных крыш разрабатываются с использованием специализированного программного комплекса Archicad18. Кроме высокой производительности проектирования, в архикаде можно получить полную деталировку конструкции самого непростого вида и оформления.

Мода на ассиметричные двухскатные крыши


Чаще всего ассиметричная форма двухскатной крыши связана со спецификой компоновки стен здания. Если взглянуть на дом с ассиметричной двухскатной крышей с фронтальной стороны, становится понятной причина необычного оформления кровельного покрытия дома. Один из скатов дома выполняется относительно пологим и длинным, с углом наклона до 20 градусов. В таких условиях больший скат оказывает минимальное сопротивление потокам воздуха. Если уменьшить наклон ската до 11 градусов, динамическое давление ветра уменьшится в два раза. При наклоне в 45 градусов, наиболее распространенным при постройке двухскатных крыш, давление воздушного потока на площадь ската не уменьшится, а, наоборот, увеличится более чем в два раза в сравнении с 20-ти градусным наклоном. Поэтому ассиметричные виды кровельных конструкций имеют не только эффектный дизайн, они, прежде всего, проектируются и изготавливаются для местности с мощным, но стабильным по направлению воздушным потоком.

Например, если загородный дом или коттедж устанавливается на разделительной полосе между широким полем и густым лесом, наиболее рациональным будет спроектировать и построить ассиметричный вид крыши таким образом, чтобы широкая и пологая часть кровли была развернута в сторону поля. Такая конструкция кровли эффективно защищает здание от ветров, дующих с открытой местности.

Разноуровневые двухскатные крыши


Чаще всего этот вариант является модификацией ассиметричных схем кровли. Зачастую более короткий скат крыши выполняется ниже большего ската. Стропила большего ската опираются на коньковую доску или мауэрлат, заделанный на верхней части центральной несущей стены здания, верхняя часть короткого ската обычно крепится на балке перекрытия верхнего этажа. Таким образом, малый скат оказывается как бы сдвинутым по высоте относительно большего на один этаж.

Такой вид покрытия можно считать композицией из двух односкатных крыш. Это частично упрощает строительство двухскатной крыши, особенно, если принять во внимание, что для больших скатов необходимо использование дорогих длинномерных стропил и большого количества силовых элементов, подкосов, стоек, ригелей.

Вариант конструкции с разноуровневыми скатами имеет не только необычный и привлекательный внешний вид, а еще и чисто утилитарное назначение. К использованию такого вида двухскатной крыши прибегают, если есть необходимость обустройства террасы, пристройки или навеса над входом в двухэтажное здание. Благодаря особенностям конструкции большого ската есть возможность увеличить размер свесов и уложить их на выносные опоры. Таким образом, кровля над террасой является органическим продолжением основного кровельного покрытия.

В некоторых случаях один из скатов разноуровневой крыши выполняют в виде ломаной конструкции. Например, этот вид кровли подойдет, если нужно обустроить крышу для рядом стоящей пристройки, например, для летней кухни, гаража или подсобного помещения.

Ломаная схема кровли, несмотря на близкое родство к двухскатному варианту, давно существует, как самостоятельный вариант обустройства двухэтажных зданий. Этот вид идеально подходит для организации мансардного помещения повышенной комфортности, симметричная конструкция скатов позволяет идеально уравновесить каркас, а переменный угол наклона дает возможность максимально эффективно использовать чердачное помещение.

Зачастую ломаная конструкция дополняется эркером или слуховыми окнами.

Двухскатная крыша с эркером или мезонином


Довольно живописно выглядят виды двухскатных крыш с различного рода дополнительными надстройками. Например, вид эркера, выступающего за пределы фасадной стены и поднимающегося до ската кровли, придает дому и крыше внешность старинной постройки в стиле 19-го века. Зачастую внутри эркера оборудуется гостевая комната или столовая. Покрытие эркера чаще всего вписывается в двухскатную кровлю здания, но может выполняться и в виде самостоятельной башенки. Вид эркера всегда придавал двухэтажному дому черты аристократической постройки.

Более миролюбиво выглядит двухскатная крыша с мезонином или слуховыми окнами. Если вам необходимо обустроить в чердачном пространстве полноценное жилое помещение или придать зданию вид двухэтажного особняка, лучшим способом будет постройка мезонина. Дополнительные окна и балкончики в виде надстройки под треугольной крышей придают заурядному зданию довольно живописный вид.

Заключение


Относительная простота обустройства современных видов двухскатной крыши послужила их широкому распространению среди индивидуальных застройщиков. Отсутствие проблемных узлов и переходов, характерных для других видов кровельных покрытий, позволяет дизайнеру и проектировщику творчески использовать возможности по оформлению внутреннего пространства и декоративных элементов.

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии — иногда подобные ходы — не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

  • Традиционный симметричный вариант.
  • Сложная разноуровневая крыша.
  • Ломаные скаты с преломлением посередине.
  • Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения — их оригинальные комбинированные варианты. У каждого вида крыши — свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов — традиционный вариант исполнения. Равнобедренный треугольник — проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

  • Его скаты хорошо отводят любые атмосферные осадки.
  • На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
  • Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один — стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

  1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
  2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
  3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
  4. Ломаный вариант исполнения — щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

Сложная разноуровневая кровля

Сложная разноуровневая крыша — оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное — возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним — треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

  • На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
  • Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
  • Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
  • Обыграть острые углы в интерьере практически невозможно.
  • Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное — правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования. Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови — возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня — не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? — Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное — правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это — залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео.













Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Источник oz90.ru

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором :

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

    Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

    Стропила , по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

    Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert.ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

    Опоры под брусок конька . Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

    Стойки под стропила . Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

    Прогон, он же брус , уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

    Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

    Затяжки . Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций :

    Производят монтаж мауэрлата на стены . К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

    Производят монтаж конькового бруса . Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

    На последние укладывается коньковый брус , который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

    Устанавливаются стропила попарно , образуя треугольники кровельной системы.

Висячие стропила Источник kayabaparts.ru

    Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки . Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

    Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.

    Поверх обрешетки набивается кровельный материал .

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Монтаж наслонных стропил Источник pallazzo.su

    Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

    Натягивают между верхними точками двух ферм нить , по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Видео описание

Процесс возведения двускатной крыши в видео:

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

    шаг установки 2,15 м , длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

    шаг 1,4 , длина 3, сечение 75х125 мм;

    шаг 2,15 , длина 5 м, сечение 100х250;

    шаг 0,9 , длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

    если используется асбоцементный шифер, то угол должен быть не меньше 22° , снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

    металлочерепица – угол в 14° ;

    профнастил — 12° ;

    битумная черепица – угол не должен превышать 15° , в противном случае появляется вероятность сползания покрытия с обрешетки;

    рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25° .

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник arhplan.ru

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида :

    Несимметричные . У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

    Асимметричные . По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

    Асимметричные со смещением . То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона Источник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши Источник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша Источник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Видео описание

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

23 Сравнение стилей, типов и конструкций крыш [Руководство с изображениями]

Мы бесконечно говорим о кровельных материалах, цветах, тенденциях и стоимости, но стиль крыши — это то, что действительно связывает все части вместе и составляет крышу. Стиль крыши сочетает в себе визуальные и структурные элементы, чтобы создать окончательный дизайн крыши, который подчеркнет привлекательность вашего бордюра и достигнет желаемой эстетики. Выбранный вами стиль крыши может полностью преобразить внешний вид вашего дома. Мы рассмотрим десятки стилей крыш, любимых архитекторами и строителями.

Открытый фронтон

Когда кто-то рисует основную структуру дома, он, вероятно, думает об открытой двускатной крыше. На самом деле существует много разных стилей двускатных крыш, но открытая двускатная крыша, несомненно, самая узнаваемая. Открытая двускатная крыша, также называемая пирамидальной крышей, состоит из двух наклонных сторон, ведущих к точке на вершине ската, с открытыми треугольными сторонами и по крайней мере одного фронтона. Фронтон — это треугольное соединение стены, соединяющее два ската.Смотрите фото для справки.

Плюсы открытых двускатных крыш
  • Они просты в проектировании и подходят для большинства домов нового строительства.
  • Они очень доступны по цене благодаря простой установке и минимальному количеству материалов.
  • Высокий уклон позволяет легко стекать воду и снег.

Минусы открытых двускатных крыш
  • В суровую погоду с сильным ветром они могут быть подняты или полностью снесены.
  • Они довольно распространены и не подойдут, если вы ищете уникальный дизайн.

Фронтальный бокс

Очень похожа на базовую двускатную крышу с треугольными надставками на каждом конце двускатной конструкции, но с большим акцентом на треугольник. Каждая оконечная коробка будет остроконечной (закрытой). Некоторые конструкции коробчатой ​​двускатной крыши могут даже выглядеть как вторая секция дома поверх основной конструкции. Вы можете найти его в доме в стиле Кейп-Код или в любом другом доме с двускатной крышей.

Плюсы двускатной крыши
  • Более уникальный дизайн и конструкция, чем у двускатных крыш.
  • Легко установить окно на любом конце здания в треугольном конце.
  • Позвольте установить дополнительную изоляцию.

Минусы двускатных крыш
  • Чувствительны к повреждениям от сильного ветра, например, двускатные крыши.
  • Может выглядеть громоздко в зависимости от стиля вашего дома.

бедра

Вальмовая крыша — это такая крыша, у которой все скаты крыши наклонены вниз.Они похожи на вашу базовую двускатную скатную крышу, но спереди и сзади или по бокам также есть наклон. Чтобы представить себе это, дом квадратной или прямоугольной формы будет иметь шатровую крышу, напоминающую пирамиду с двумя сторонами, передней и задней частью, наклоненными вниз. Вы часто встретите шатровые крыши, установленные на домах во французском колониальном стиле или одноэтажных домах для прогулок. Но они будут работать с любым количеством типов домов.

Плюсы вальмовой крыши
  • По сравнению с двухскатными двускатными крышами четырехсторонние вальмовые крыши намного прочнее.
  • Они очень устойчивы к сильным ветрам.
  • Отлично подходит для участков с сильным снегопадом. Множественные наклоны позволяют легко стекать талому снегу и предотвращают застаивание воды на крыше.

Минусы шатровых крыш
  • Дороже обычных двускатных крыш.
  • Может быть более сложным процессом установки, требующим более сложных подрядных работ и большего количества материалов.

Гамбрель

Крыша с двускатной крышей — это крыша красного сарая.Он имеет небольшой наклонный угол наверху, который спускается к двум панелям, которые спускаются вниз по стене дома, создавая своего рода четырехстороннюю конструкцию. Подобно мансарде, гамбрели используют широкий низкий наклон, чтобы освободить больше места для головы в конструкции. Вот почему их часто используют в сараях, чтобы на сеновале можно было использовать место для хранения поручней и другого сельскохозяйственного оборудования.

Плюсы Gambrel Roofs
  • Они имеют классический традиционный вид.
  • Проста в установке и очень экономична.
  • Увеличьте пространство на верхнем этаже, на чердаке или на чердаке в амбаре.
  • В дизайн можно добавлять окна.
  • Может работать с разными кровельными материалами.

Минусы Gambrel Roofs
  • Плохая устойчивость к снегу и скоплению воды на невысоком или пологом склоне.
  • Может быть восприимчив к ветру.
  • Могут возникнуть проблемы с вентиляцией.
  • Нестандартная посадка может быть сложной для установки на любую конструкцию — она ​​идеально подходит для установки во время нового строительства.

Мансарда

Мансарда на самом деле разновидность двускатной крыши. Мансардная крыша, также называемая французской крышей, представляет собой крышу в четырехугольном стиле. Нередко в мансардную крышу уложен целый этаж с мансардными окнами по бокам. Мансардные крыши были наиболее популярны в больших домах, зданиях или особняках, построенных после 1850 года. Чаще всего в зданиях в стиле второй ампир мансардные крыши были способом добавить еще одно жилое помещение, не добавляя еще одну реальную историю к структуре дома.

Плюсы мансардных крыш
  • Они полностью увеличивают пространство на чердаках и верхних этажах.
  • С легкостью добавляйте дополнительные этажи, балконы или другие пристройки.
  • Красивая эстетика.
  • С легкостью добавьте окна большего размера на верхний этаж или чердак.

Минусы мансардных крыш
  • Дорогой и сложный монтаж.
  • Из-за редкости мансардных крыш бывает трудно найти опытных подрядчиков, которые могут увеличить расходы на ремонт.
  • Они могут быть довольно высокими в обслуживании.
  • Плоский уклон наверху может привести к накоплению снега и стоячей воде, что приведет к утечкам или обрушению.
  • Окна, установленные в боковых откосах, могут быть негерметичными, если их не закрыть должным образом.

Сарай

Односкатная крыша, в отличие от остальных, которые мы описали, имеет только один скат. Вы часто увидите их в сараях, сараях, навесах, каютах или даже в некоторых домах современного дизайна середины века.Это простой дизайн, но эффективный для воды и снега, отсюда и название. Форма крыши помогает защитить конструкции от стоячей воды без необходимости использования полностью скатной крыши.

Плюсы односкатной кровли
  • Кровельщики могут завершить установку односкатной крыши с меньшим количеством материалов и за меньшее время, что делает его невероятно рентабельным.
  • Работает со многими материалами, такими как кедр, металлическая черепица или панели, битумная черепица, рулонная кровля или даже глиняная черепица.
  • Сильно предотвращает образование стоячей воды.
  • Удачный дизайн для установки мансардных окон.

Минусы односкатной крыши
  • Подходит только для небольших строений или простых домов — не идеально для больших зданий
  • Требуется хорошая водосточная система, потому что она будет пропускать больше воды во время ливня, чем двухскатная крыша.

Т-образная рама

Ваша классическая крыша с А-образной рамой — это крутоскатная крыша в форме буквы «А».Они часто проходят весь путь от земли / фундамента до самой точки, создавая супер-уникальный дизайн. Каюты — одна из самых распространенных конструкций, которые будут построены с крышей с А-образной рамой.

Плюсы А-образных крыш
  • Идеально подходит для районов с очень сильным снегопадом — вы часто увидите зимние домики в таком стиле.
  • Высокая эффективность с системами охлаждения в жарком климате, поскольку весь дом — это, по сути, нижний, более прохладный уровень.
  • Хорошо подходит для крошечных домов, которые продолжают расти.

Минусы крыш с А-образной рамой
  • Без хорошей изоляции энергоэффективность может быть противоположной, особенно в более холодном климате.
  • Наклонный интерьер вашего дома может затруднить развешивание или декорирование вещей, требуя уникальных стеллажей и расстановки мебели.

Капот

Крыша капота очень похожа на шатровую крышу, но ее концы выступают намного дальше от стен дома.Это позволяет создать веранду или крытый дворик.

Плюсы капота крыши
  • Хорошо защищает от сильного ветра.
  • Сохраняет ваш дом и веранды в прохладе от солнечных лучей.
  • Создает больше жилого пространства внутри / снаружи.
  • Облегчает установку и обслуживание желоба.

Минусы капота крыши
  • Может быть дороже, чем крыши других основных типов.
    • №
  • Некоторые строители и домовладельцы считают сильно устаревшим.Работает с определенной эстетикой.

Плоская крыша

Идеально плоская крыша с нулевым углом наклона, вероятно, не подходит для любого здания, поэтому «плоские крыши» — это крыши с очень небольшим уклоном около 1-2 градусов. Этот уклон имеет решающее значение для стекания воды, но плоские крыши состоят из разных материалов, которые выдерживают некоторое количество стоячей воды в течение определенного периода времени без обрушения, поскольку она движется намного медленнее.

Три основных типа используемых материалов для плоских крыш:

  • Мембрана
  • Битум модифицированный (MBR)
  • Застроенная кровля (БУР)

У каждого есть свой набор плюсов и минусов в зависимости от типа здания, климата и других факторов, таких как цена и местоположение.Плоские крыши чаще используются для коммерческих зданий, но также могут использоваться в жилых комплексах, старых зданиях из коричневого камня и т. Д.

Плюсы мембранных плоских крыш
  • Удобные для самостоятельного использования, домовладельцы часто могут выполнить простой ремонт.
  • Недорого в установке и обслуживании
  • Легкий материал не требует армирования и может быть установлен в большинстве зданий.
  • Повышает энергоэффективность, удерживая тепло и сохраняя прохладу воздуха
  • Устойчив к утечкам

Минусы мембранных плоских крыш
  • Лучше всего работает на крышах, на которых нет дымоходов или других систем отопления, вентиляции и кондиционирования воздуха, где материал необходимо установить около
  • Чувствительность к проколам от обломков или сильных штормов
  • Чем больше швов, тем более уязвима мембрана для протечек.

Плюсы плоских крыш МБР
  • Превосходная гибкость и эластичность в очень холодных погодных условиях
  • Высокая прочность
  • Низкие эксплуатационные расходы
  • Поставляются в легко устанавливаемых самоклеящихся рулонах.
  • Вторичная переработка

Минусы плоских крыш МБР
  • Некоторые типы MBR требуют высококвалифицированных рабочих для установки с использованием горелок для герметизации клея.
  • Подобно мембранам, MBR может быть подвержен утечкам в стыках, если не приклеен должным образом.
  • Менее эстетичен, чем другие материалы для плоских крыш

Плюсы плоской кровли БУР
  • Защита от вредных УФ-лучей
  • Простота ремонта
  • Отлично подходит для зданий с высокой проходимостью по крыше (ремонтные бригады в многоквартирных домах и т. Д.).
  • Низкие эксплуатационные расходы
  • Экономичный

Минусы BUR Flat Roof
  • Требуется профессиональная установка
  • Менее гибкий, чем MBR, в холодную погоду, он может треснуть при низких температурах.
  • Материал тяжелый и может потребовать некоторого усиления.

Крыша-бабочка

Да, крыша-бабочка получила свое название от своего вида, напоминающего крылья бабочки. Вместо того, чтобы доходить до вершины, два ската идут вниз по направлению друг к другу, образуя впадину в середине крыши, а не точку с высоким уклоном. Они отличаются уникальным дизайном, и их не встретишь в слишком многих домах с традиционным или современным дизайном.

Плюсы Butterfly Roofs
  • Отлично подходит для улавливания дождевой воды.Любой дождь будет легко собираться и стекать с края крыши в бочку для дождя или другое устройство для сбора воды для садоводства и других целей.
  • Внутренние стены вашего дома или офиса можно удлинить, чтобы создать потрясающие стены галереи, а не высоко в центре комнаты.
  • Крыши типа «бабочка» доказали свою устойчивость к сильным ветрам и ураганам.

Минусы крыш-бабочек
  • Они очень дорогие.Сложность этой крыши делает ее долгую и сложную установку, требующую дополнительного обучения и опыта, что увеличивает стоимость.
  • Несмотря на то, что эта крыша отлично подходит для сбора дождевой воды, она может быстро и легко собирать снег, лед и другой мусор.

Мансардная крыша

Скорее всего, вы услышите слуховое окно, называемое слуховым окном, или просто слуховое окно, а не слуховое окно. Это потому, что слуховые окна — это скорее продолжение или дополнение к верхнему уровню в виде небольшой комнаты или окна, которое выступает из крыши.Они предназначены для того, чтобы освободить немного больше места и осветить чердаки верхнего уровня или жилые помещения. У некоторых, может быть, даже есть небольшие балконы или террасы.

Плюсы мансардных крыш
  • Они создают больше пространства и функциональности в помещениях верхнего уровня.
  • Его можно настроить под любой размер, большой или маленький, в зависимости от его использования.
  • Обеспечивает большую вентиляцию верхних этажей, на которых в противном случае даже не было бы окон.

Минусы слуховых крыш
  • Не очень подходит для самостоятельного использования.Требуется квалифицированная установка.
  • Дорогостоящая установка и обслуживание
  • Может сделать крышу более уязвимой к протечкам

Skillion Roof

Скиллионная крыша похожа на односкатную или односкатную крышу тем, что имеет крутой одинарный скат, а не две точки, пересекающиеся посередине. Однако крыши skillion часто имеют второй уклон с другой стороны, имеющий разную высоту или угол. Они создают очень уникальный и современный вид, который преображает не только внешний вид дома, но и интерьер.Это динамичная форма, которая может привнести свет и пространство в места, которых нет в стандартной скатной крыше.

Плюсы Skillion Roofs
  • Создает уникальный, неподвластный времени современный дизайн
  • Крутой склон позволяет легко стекать водой.
  • Требует меньше материалов и может быть установлен быстрее и дешевле, чем другие крыши
  • Создает место для дополнительных окон и световых люков

Минусы крыш Skillion
  • Чердак практически отсутствует
  • Более подвержены повреждениям от сильных ветров и сильных штормов

Крыша соляного ящика

Крыша из соляного ящика выглядит как несколько разных типов крыш, соединенных вместе.У нее высокий наклон, как у крыши Skillion или Shed, но все же он достигает пика в центре с более коротким и менее крутым наклоном сзади. Этот стиль может создать иллюзию большого дома и создать больше места с одной стороны дома по сравнению с другой.

Плюсы крыш соляных баков
  • Асимметричный дизайн одновременно стильный и функциональный, защищающий от сильного ветра.
  • Высокий склон отлично подходит для снега и пролива воды.
  • Создает больше жилого пространства, доводя одноэтажный дом до 1.5 или 2 этажа.

Минусы крыш соляных ящиков
  • Асимметричная длина сторон делает ее более сложной, чем обычная двускатная крыша.
  • Исключает любую возможность для дополнительного чердака.

Jerkinhead Roof

Крыша с остроконечной крышей очень похожа на шатровую крышу в том смысле, что две стороны сходятся в одной точке, но при этом концы намного короче, скошенные углы на концах козырька. Стандартные фронтоны могут быть повреждены ветром и даже ветром поднимать крышу с ее конструкции.Обрезанные концы двускатной крыши могут помочь защитить вашу крышу от повреждений, вызванных сильным ветром.

Плюсы Jerkinhead Roofs
  • Устойчивость к сильным ветрам
  • Более устойчива, чем стандартный открытый фронтон
  • Чердак больше, чем вальмовая крыша
  • Уникальный архитектурный дизайн

Минусы крыш Jerkinhead
  • Установка может быть дороже из-за большего количества материалов
  • Требуются дополнительные меры по защите от утечек из-за дополнительных швов

Голландская двускатная крыша

Голландская двускатная крыша похожа на гибрид вальмовой крыши и открытого двускатного двускатника, с вкраплениями остроконечной крыши.Это шатровая крыша с более изогнутым или наклонным скатом двух основных сторон, но с закрытыми фронтонами на каждом конце и небольшим отверстием в верхней части, как миниатюрный фронтон. Это позволяет создать вид вальмовой крыши, но с возможностью попадания большего количества окон и солнечного света из чердака. Это создает потрясающие детали, которые действительно могут повысить привлекательность бордюра и улучшить общий вид вашего дома.

Плюсы голландских двускатных крыш
  • Позволяет больше естественного солнечного света, чем шатровые или двускатные крыши
  • Уникальный дизайн
  • Возможность для окон или балконов

Минусы голландских двускатных крыш
  • Сложный монтаж / строительство
  • Чувствителен к утечкам — требуется больше окладов и герметика.
  • Более дорогие материалы и рабочая сила
  • Могут потребоваться только водонепроницаемые материалы / меры

Вальмовая крыша

Вальмовая крыша — это всего лишь серия вальм и впадин на одной крыше.Это часто используется в больших конструкциях с уникальным архитектурным дизайном или формой и требует для работы нескольких пересекающихся типов крыш. Если их сделать неправильно, они могут выглядеть немного громоздкими и тяжелыми. Таким образом, почему на многих вальмовых крышах и крышах с впадинами будут показаны световые люки, окна, слуховые окна и т. Д., Чтобы использовать пространство и разрушить монотонность большой площади поверхности.

Плюсы шатровых и двускатных крыш
  • Возможность установки окон и мансардных окон
  • Обращение к динамическому бордюру
  • Выдерживает сильный ветер
  • Обширные водосточные системы
  • Более просторный верхний или чердак

Минусы шатровых и двускатных крыш
  • Дорого и долго в установке
  • Больше впадин — больше возможностей для протечек

Пирамидальная крыша

Пирамидальная крыша похожа на шатровую крышу, за исключением того, что все стороны сходятся в одной точке в центре крыши.У них может быть три или более сторон, и вы часто встретите пирамидальные крыши, используемые на небольших сооружениях, таких как бассейны, коттеджи или даже гаражи.

Плюсы пирамидальных крыш
  • Невероятная устойчивость к сильным ветрам
  • Отлично подходит для климата, подверженного ураганам
  • Создает высокие потолки для тонны дополнительного чердака / верхнего этажа
  • Свесы могут снизить затраты на электроэнергию за счет затенения открытых окон верхнего уровня.

Минусы крыш пирамид
  • Дорого в установке из-за сложной конструкции и крутых склонов

Поперечная крыша

Поперечно-вальмовая крыша чаще всего имеет L-образную форму с двумя пересекающимися вальмовыми секциями на крыше.Это делает дизайн очень динамичным для L-образных домов и галстуков во всем доме.

Плюсы скатных крыш
  • Работа для дома с новыми редакциями.
  • Красивый бордюрный облик.
  • Относительно простой в установке

Минусы скатных крыш
  • Создает больше впадин, требующих дополнительной защиты от протечек

Комбинированная крыша

Комбинированная крыша дает домовладельцам лучшее из обоих миров, поскольку, как вы уже догадались, это комбинация двух типов крыш.Эти типы крыш могут работать как для жилых, так и для коммерческих зданий и могут предлагать преимущества более чем одного типа крыш, которые могут увеличивать сток дождевой воды и выгоды для обогрева или охлаждения.

Плюсы комбинированной кровли
  • Работа для всех типов климата
  • Уникальный дизайн и привлекательность
  • Можно освободить больше места на верхних этажах
  • Улучшение водостока

Минусы комбинированных крыш
  • Может иметь слишком много впадин (подвержено утечкам)
  • Проектирование и установка дороже
  • Не работает для всех типов крыш

Откидная крыша

Lean-to’s узнаваемы по экстремальным наклонам и резким углам, соединяющимся без козырька.Навесы распространены на фермах, где они служат убежищем для лошадей и других животных. Но они также отлично подходят для жилых домов, придавая им уникальную, вневременную современную структуру.

Плюсы наклонных крыш
  • Возможность установки окон в подвесном потолке для проникновения света в уникальные пространства.
  • Придает больше структуры дизайну дома.
  • Отлично подходит для стока воды.
  • Быстрая и простая установка.
  • Соответствует современной эстетике минимализма.

Минусы наклонных крыш
  • Не подходит для больших домов.
  • Могут отобрать чердак.
  • Чувствительность к сильному ветру.

Двускатная и двускатная крыша

Двускатная и двускатная крыша — это обычно используемая крыша в домах с мансардой верхнего этажа, которую они переоборудовали или хотели бы превратить в жилое пространство. Он сочетает в себе классическую двускатную крышу, но добавляет 2 или более фронтонов, выступающих с боков (как пересекающаяся крыша).Это дополнение, конечно же, создает больше впадин и, таким образом, создает больше открытого пространства на верхних этажах.

Плюсы двускатных и двускатных крыш
  • Обеспечьте много места на чердаке / верхнем этаже.
  • Красивый вариант стандартной двускатной крыши.
  • Отличная крыша для пристройки дома.

Минусы двускатных и двускатных крыш
  • Чем больше впадин, тем выше вероятность протечек.
  • Дороже как по материалам, так и по рабочей силе.

M-образная крыша

М-образная крыша похожа на два фронтона, соединенных бок о бок в форме М. Их обычно можно увидеть в таунхаусах или других многоквартирных домах. Они могут соединять несколько домов, но при этом создают эффект отдельных домов.

Плюсы М-образных крыш
  • Позволяет увеличить жилую площадь в небольших домах.
  • Возможность для большого количества окон для естественного света.
  • Обеспечивает большую структуру, чем коммерческая плоская крыша.

Минусы М-образных крыш
  • Может вызвать образование большого количества снега и льда в долинах.
  • Однако на крутых склонах зацепится меньше, так как они почти сразу обвалятся.

Пересекающаяся крыша

Пересекающиеся крыши сочетают в себе двускатную и шатровую крыши, чтобы создать более динамичный вид вашему дому. Они привносят очень классический вид в дома и особенно используются в более крупных домах из мыса и старых голландских колониальных домах.

Плюсы пересекающихся крыш
  • Красивая эстетика
  • Хорошо подходит для больших домов.
  • Создает уникальную планировку комнат на верхнем этаже.

Минусы пересекающихся крыш
  • Установка может быть очень дорогостоящей (требуется больше материалов и труда)
  • Чем больше пересечений, тем больше ущелий, подверженных риску протечек.

Какой тип крыши лучше всего подходит для вас?

Сегодня мы рассмотрели несколько стилей крыш, и вам может быть интересно, какой из них лучше всего подходит для вас.Хотя многие из этих стилей крыши подойдут для вашего дома, в основном речь идет о том, какие факторы наиболее важны для вас. Как только вы определитесь с уровнем эстетики, долговечности и функциональности, которые вам нужны, вам будет намного проще сузить круг вариантов.

Если вы хотите повысить привлекательность бордюров, важно сочетать подходящие кровельные материалы с вашим стилем крыши. Для получения дополнительной информации о кровельных материалах, а также о плюсах и минусах каждого из них, ознакомьтесь с нашим полным Руководством по кровельным материалам.

Если вы подумываете о самостоятельном монтаже крыши, сделайте это безопасно и обязательно обратитесь к профессионалу с любыми вопросами. Если вы подумываете о привлечении профессионального подрядчика, обязательно свяжитесь с First American Roofing для БЕСПЛАТНОЙ оценки. Будь то общий вопрос или оценка, мы будем рады услышать от вас!

конструкций крыш: термины, типы и изображения

9 сентября 2011 г. | от Фреда (электронная почта) |

Дерек Патер недавно связался с нами, чтобы сделать обзор своей уникальной кровельной системы транспортира.Этот инструмент упрощает многие расчеты, связанные с постройкой крыши, и полезен для всех типов конструкций крыш. К сожалению, никто из нас здесь, в OPC, не планирует строить крышу в ближайшее время, поэтому мы не смогли помочь Дереку (за исключением предоставления ему этой ссылки и сообщения вам об инструменте, если вы планируете построить крышу. ).

Нам были более интересны некоторые материалы, которые Дерек отправил в своем руководстве по кровельному транспортиру (которое доступно для скачивания по этой ссылке, если вам нужна дополнительная информация о продукте).Например, страница 4 руководства представляет собой отличное руководство по типам крыш для новичков, которое Дерек разрешил нам перепечатать здесь. Это ни в коем случае не полный список типов крыш (на самом деле, список ограничен теми, которые являются хорошими кандидатами для его продукта). Но, тем не менее, это интересно. Теперь, когда вы в следующий раз будете проезжать мимо этого дома с фантастической крышей, в вашем следующем доме должно быть , и вы будете знать, как это назвать 🙂

Примечание редактора: эта статья была первоначально опубликована в декабре 2008 года.С тех пор мы добавили другие типы крыш, термины и рисунки, чтобы составить более полный список.

Типы и условия проектирования кровли

  • Фронтон: Верхняя часть боковой стенки, которая доходит до треугольной точки на коньке скатной крыши.
  • Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Вальмовая крыша не имеет фронтонов.
  • Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька.Двускатная крыша обычно имеет двускатную крышу на каждом конце.
  • Skillion Roof: Skillion Крыша с уклоном от одной стороны здания к другой в один пролет и без гребня. В результате внешние стены имеют разную высоту.
  • Наклонная крыша: Односкатная крыша, пристроенная к более высокой стене.
    Jerkinhead Roof: Состоит из двускатной крыши с усеченной шатровой крышей наверху для уменьшения высоты фронтона.
  • Dutch Gable: Представляет собой комбинацию вальмовой крыши с небольшим фронтоном наверху и наклонной крышей внизу.
  • Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой уклон, чем верхняя. Двускатная крыша обычно имеет двускатную крышу на каждом конце, как и стандартная двускатная крыша.
  • Мансардная крыша: Тип крыши, имеющий две наклонные плоскости разного уклона с каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. В нем нет Гейблов.
  • Крыша беседки: Часто шестиугольная или восьмиугольная, но обычно симметричная по своей конструкции.
  • Крыша соляного ящика: Тип крыши с асимметричными поверхностями. Асимметрия образует один фасад, высотой в два этажа, переходящий в один этаж. Крыша соляной коробки имеет фронтоны на каждом конце.
  • Пирамидальная шатровая крыша: Тип крыши, все четыре стороны которой сходятся на вершине крыши.
  • M-образная крыша: Тип крыши, похожий на двухскатную крышу, за исключением того, что она опирается только на две несущие стены.Он также имеет центральный желоб, расположенный под прямым углом к ​​фасадному фасаду.
  • Крыша бабочки: Тип крыши, образованный двумя фронтонами, которые резко наклоняются с обеих сторон к центру, напоминая крылья бабочки.
  • Комбинированная крыша: Комбинация двух или более типов крыш.
  • Слуховое окно: Конструктивный элемент, который выступает из наклонной плоскости поверхности крыши.
  • Плоская крыша: Тип кровли без наклона, которая может заканчиваться карнизом или без него.
  • Односкатная крыша: Тип двускатной крыши с одной крышей, отходящей от основного здания.

Если вы ищете кровельный термин, не указанный здесь, мы нашли хороший ресурс на сайте FloridaDisaster.org. Щелкните здесь, чтобы увидеть более подробное руководство.

Фотографии типа крыши

Вот визуальное изображение каждого из этих типов крыш. Стоит отметить, что эти типы крыш можно комбинировать в одном большом доме, чтобы создать уникальный облик.Например, крыша беседки нередко дополняет любой из этих стилей в дизайне.

Как вы думаете? Вы чему-то научились? Мы сделали!

Соединение двух крыш с разным уклоном

Мы с моим деловым партнером недавно добавили к дому клиента большое застекленное крыльцо с двускатной крышей. Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше. Мы спроектировали крыльцо с широкими свесами для защиты от палящего летнего солнца Северной Каролины.

Мы начали с того, что сорвали черепицу и сняли световой люк с односкатной крыши. Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, который мы собирались построить.

Самодельный инструмент для измерения уклона определяет уклон имеющейся односкатной крыши.

Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши.Проведя некоторые измерения и немного поработав шифрование, мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, составлял 4 дюйма из 12. Используя инструмент для измерения наклона, который я сделал, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

Слепые долины упрощают создание каркаса

Чтобы каркас крыши крыльца был как можно проще, мы установили конструкционный коньк, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались на вершине конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав впадину с обеих сторон.

Двускатная крыша пристройки крыльца была обрамлена опущенным конструктивным коньком, поддерживающим общие стропила наверху.

Снова выбрав легкий выход, мы решили построить слепые долины (также известные как долины Калифорнии), где одна пересекающаяся крыша строится поверх другой. Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) на стропилах крыльца, чтобы спроектировать плоскость новой крыши крыльца на крышу. поверхность существующей односкатной кровли.Мы просто двигали линейку, пока она не коснулась крыши сарая, а затем разместили 2-х метровую линейку под линейкой и отметили край 2-х сторонней. Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал глухой долины.

После того, как части глухой ендовы расположены, концы загибают под углом, разметая их по 2-х сторонам против общего стропила. Затем угол обрезается и глухая выемка закрепляется на месте.

Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы на вершине шпалы мы проследили угол. Вместо того, чтобы пытаться разрезать шпалы с идеальным углом сверху и снизу, мы намеренно держали шпалы на расстоянии примерно фута от пика и прибивали нижние части на место. Шпалы предназначались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям.Мы продлили линии шпал до крыши, пока они не пересеклись. Затем оставалось просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный обрезок и обрезать его до нужной длины с другой стороны. Поскольку горизонтальный разрез на домкратах будет очень длинным, мы добавили шпалы 2×4 внутри 2×8 для более полной несущей поверхности.

Для разметки угла кровли на коньке от общих стропил выравнивают кусок приклада и к шпалам кладут двухметровый лом.После того, как гребень обрезан до нужного угла и длины, он прибивается на место.

Ридж энд Джекс

Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2×6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя брусок, чтобы отследить угол.После обрезки гребня он идеально встал на место.

Разметка под домкрат для стропил вытягивается из общего пользования. Угол раскладки определяется угольником.

После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и разметив 16-дюймовые приращения, и сделали то же самое на гребне.Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

Затем угол передается шпалам на каждой отметке разметки. Такая же раскладка выполняется у конька.

Верхний срез для домкратных стропил представлял собой вертикальный срез для шага 4 из 12, такой же, как и для обычных стропил. Чтобы сделать нижний надрез, я выложил ровный надрез для шага 4 к 12.Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма-12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3-м градусам). 1/2-в-12). Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем обрезали их и закрепили на месте.

Создание долины у подножия потолка

Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже основания крыши крыльца, поэтому мы продлили линию впадины до края новой крыши.Для этого нам пришлось расширить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

В нижней части долины подфасции двух крыш скошены, с блочным заполнением каркаса крыши. Вдоль впадины добавляется блокировка обшивки, и обшивка вставляется в обе плоскости крыши. Для перехода карниза горизонтальная облицовка простирается до последнего хвоста стропила, а вертикальный возврат завершает переход.

Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

Фото Джона Кэрролла

Плюсы и минусы четырех разных стилей кровли

Каждое дизайнерское решение важно, когда речь идет о строительстве дома своей мечты. Каждая деталь имеет значение — от цвета краски интерьера до листвы в переднем дворе и стиля вашей крыши.Строите ли вы дом своей мечты с нуля или ремонтируете старый дом, при выборе стиля крыши вам необходимо учитывать множество факторов. Ниже приведены четыре различных типа кровли, популярных в Соединенных Штатах, а также преимущества и недостатки каждого из них. Это руководство поможет вам выбрать дизайн, который лучше всего подходит для вашего дома.

Двускатные крыши

Один из самых популярных стилей крыш в Соединенных Штатах. Вы также можете знать двускатные крыши как скатные или остроконечные.Эти крыши имеют две стороны, которые наклонены вверх, соединяясь наверху, образуя гребень. Их легко узнать по треугольной форме. Двускатные крыши могут принимать разные формы, но большинство домов с этим стилем крыши выбирают открытый или коробчатый фронтон. Хотя они появляются во многих разных домах, этот стиль крыши очень популярен среди домов в стиле ранчо и Кейп-Код. Этот стиль крыши настолько узнаваем, что послужил источником вдохновения для нескольких известных литературных произведений, в том числе Anne of Green Gables и The House of the Seven Gables .

Плюсы

Двускатные крыши пользуются большой популярностью и не без оснований. Благодаря более крутому уклону эта крыша может легко сбрасывать воду и снег, что делает ее идеальной для районов, которые испытывают сильные дожди или суровые зимы. Снег и дождь легко соскользнут с крыши, уменьшая вероятность протечек и повреждений водой. Двускатные крыши из-за их довольно простой конструкции зачастую дешевле, чем крыши других стилей. Первоначальная стоимость строительства ниже, а из-за крутого уклона и меньшего риска повреждения водой вам не придется беспокоиться о расходах на техническое обслуживание в будущем.Кроме того, двускатные крыши предоставляют немного больше места, которое домовладельцы могут использовать в качестве дополнительного чердака или превратить в чердак или дополнительную спальню.

Минусы

Хотя этот тип крыши идеально подходит для районов с сильным дождем и снегопадом, подрядчики не рекомендуют использовать двускатные крыши для районов, которые подвержены сильным ветрам или ураганам. Двускатные крыши, как правило, имеют небольшой выступ над фасадом дома, что в районах с сильным ветром может привести к отслаиванию крыши. Двускатные крыши из-за своей конструкции также представляют опасность обрушения.Если строители возводят каркас крыши не с использованием прочных опор, существует риск обрушения.

Предлагаемые материалы

Двускатная крыша очень универсальна и хорошо сочетается практически с любым кровельным материалом. Асфальтовая черепица или бетонная черепица — популярный выбор для этого стиля, но также можно использовать металлическую кровлю. Металл становится все более популярным, потому что он более экологичен и долговечен, чем другие кровельные материалы. При выборе стиля и материалов крыши вам также может потребоваться учитывать наклон вашей крыши.Поскольку скат двускатной крыши обычно круче, чем у других стилей, большая часть крыши становится более заметной — это играет важную роль в общем внешнем виде вашего дома. Асфальт — популярное дешевое решение, но его средний срок службы составляет всего 13–20 лет. Кроме того, в течение первых 10 лет он начнет показывать значительный возраст и полосатость. Однако качественная металлическая крыша прослужит 60 или более лет и сохранит свой цвет и красоту на протяжении всего срока службы. Кроме того, качественная металлическая крыша соединена со всех сторон и сможет противостоять ветру со скоростью до 120 миль в час, что значительно снижает риск повреждения ветром.

Вальмовая крыша

Другой популярный вид крыши в США — это вальмовая крыша. В чем-то похожие на двускатную крышу, вальмовые крыши состоят из скатов, образующих гребень вдоль вершины. Однако, в отличие от двускатных крыш, вальмовые крыши состоят из четырех скатов вместо двух. Шаг склона может варьироваться от дома к дому, а также размер гребня. В некоторых домах все скаты встречаются в точке на вершине крыши, похожей на форму пирамиды. В других случаях крыша может состоять из нескольких выступов, часто называемых вальмами и впадинами крыши.Отличный способ использовать коньки вальмовой крыши — это установка конькового вентиляционного отверстия. Это эффективное и экономичное дополнение обеспечит надлежащую вентиляцию вашего чердака. Рельефное вентиляционное отверстие помогает вашему дому стать более энергоэффективным и значительно упрощает работу кондиционера.

Плюсы

Вальмовые крыши обычно более устойчивы, чем двускатные, потому что они состоят из четырех скатов, а не из двух. Поскольку они немного прочнее, эти крыши лучше всего подходят для районов с сильным ветром.Как и двускатные крыши, наклон позволяет воде и снегу легко соскальзывать с крыши, практически не оставляя стоячей воды. Это значительно снижает вероятность повреждения водой и протечек.

Минусы

Поскольку вальмовые крыши состоят из четырех скатов вместо двух, стоимость строительства для этого типа крыш может быть немного выше, чем для двускатных крыш. Крыша этого типа состоит из сложной системы стропил и стропил, что может привести к более длительному периоду строительства. Вальмовые крыши также требуют большего количества строительных материалов.Стоимость рабочей силы и материалов может быстро расти в цене.

Предлагаемые материалы

Как и двускатные крыши, вальмовые крыши хорошо сочетаются с большинством кровельных материалов. Для этого стиля крыши популярны черепица и черепица, а также шифер и металл. Вальмовые крыши могут иметь меньший уклон, чем другие типы кровли, поэтому металлическая крыша со стоячим фальцем, в которой шов вертикальный, а не горизонтальный, может быть хорошим выбором, поскольку она позволяет дождю и снегу соскальзывать еще легче.

Мансардная крыша

Популярные в европейской архитектуре мансардные крыши — это четырехсторонние крыши, каждая сторона которых состоит из двух скатов с разным углом наклона.Нижние склоны круче верхних и часто украшены слуховыми окнами. Как и вальмовые, верхние скаты мансардных крыш сливаются в гребень. Этот стиль, также известный как французская крыша, появляется на известных французских достопримечательностях, в том числе на замке Дампьер и некоторых частях Лувра.

Плюсы

Мансардные крыши

— отличный вариант для домовладельцев, которые хотят добавить в свой дом немного дополнительного пространства. Этот стиль с двойным скатом может увеличить количество внутреннего пространства на чердаке или позволить добавить в ваш дом еще одну историю, не требуя дополнительной кладки.Если вы решите не добавлять чердак или дополнительный этаж, вы можете использовать мансардные крыши для создания более высоких сводчатых потолков. Мансардные крыши также можно дополнить декоративными элементами, например, мансардными окнами.

Минусы

Из-за двускатной архитектуры и относительно пологого уклона мансардных крыш этот стиль не идеален для участков, которые получают сильный снегопад. Снег не соскальзывает так легко, как на шатровых и двускатных крышах, что может привести к протечкам и даже к прогибу крыши.Мансардные крыши также дороже, чем другие стили, и процесс установки, как правило, более длительный. Поскольку многие мансардные крыши также включают дополнения и украшения, установка может занять некоторое время, а стоимость рабочей силы может быть выше.

Предлагаемые материалы

Домовладельцы, выбирающие мансардные крыши, часто выбирают уникальный дизайн, чтобы выделиться среди своих соседей. Таким образом, они могут выбрать такой же уникальный кровельный материал, как сланцевая черепица с ромбовидным узором или блестящая медно-металлическая кровля.Металлическая кровля — отличный вариант для такого стиля кровли. Гладкость металла позволяет снегу легко соскальзывать с крыши. Кроме того, металлическая кровля бывает разных стилей, которые помогут вашему дому выделиться из толпы. Большинство кровельных материалов подойдут для этого типа крыши, но домовладельцы не должны использовать перекрывающуюся черепицу.

Крыша Gambrel

Кровли Gambrel по конструкции аналогичны мансардным крышам, имеют двускатные стороны; однако этот стиль покрывает только две стороны дома, тогда как мансардные крыши покрывают четыре.Крыши Gambrel — лучший выбор для крыш амбаров в Соединенных Штатах, но они также распространены в домах в голландском колониальном стиле.

Плюсы

Как и мансардные крыши, двускатные крыши дают дополнительное пространство для дополнительного этажа или мансарды. Именно по этой причине двускатные крыши так популярны среди сараев и сараев. Они могут обеспечить дополнительное пространство для хранения, не занимая дополнительного места. Вы также можете легко превратить пространство мансардной крыши в чердак.

Минусы

Подрядчики строят двускатные крыши с довольно открытой конструкцией, что делает их немного более подверженными обрушению.Подобно мансардным крышам, этот стиль не идеален для участков, которые получают сильный снегопад и осадки, поскольку чрезмерное давление этих элементов может вызвать прогиб крыши. В районах, где бывают сильные ветры или ураганы, также следует избегать этого стиля, поскольку крыша покрывает только две стороны дома. Это облегчает отслаивание крыши от дома. Тем, у кого есть гамбрелевые крыши, вы должны проверять их ежегодно. Важно отметить, что затраты на эти проверки и последующее обслуживание со временем могут возрасти.

Предлагаемые материалы

Древесина и шиферная черепица особенно распространены для двускатных крыш, но подойдет практически любой материал. Однако металлическая черепица или панели — один из лучших материалов для двускатной кровли благодаря своей прочности и долговечности. Металлические кровли могут прослужить более 40 лет и требуют меньшего ухода, чем другие кровельные материалы, что делает их отличным выбором для двускатных крыш. Такой очень прочный материал, как металл, снизит риск погодных повреждений и со временем снизит затраты на техническое обслуживание.

Выбор стиля крыши дома вашей мечты может быть сложной задачей, и, как мы видели выше, необходимо учитывать множество факторов. Некоторые стили кровли лучше подходят для определенных архитектурных стилей, но в конечном итоге выбор будет зависеть от личного вкуса.

Distinctive Metal Roofing предлагает металлические крыши различных цветов, которые мы можем применить ко многим различным стилям кровли. Независимо от того, выберете ли вы богато украшенную мансардную крышу или более практичную шатровую крышу, наши профессионалы в области металлических кровель из Огайо помогут вам воплотить в жизнь дом вашей мечты.

21 фронтон и шатровая крыша фото

Двускатная и вальмовая крыша

Форму двускатной и вальмовой крыши иногда трудно отличить, поскольку они очень похожи. Однако знание того, какие функции нужно искать, упрощает задачу. Двускатные крыши имеют две (2) стороны в форме треугольника. Вальмовые крыши имеют четыре (4) стороны , каждая из которых пересекает вершину крыши и наклоняется к земле.

Тип крыши , который у вас есть , определяет ветровое сопротивление вашего дома . Во Флориде, Техасе и других штатах шатровая крыша является важным элементом, который влияет на ваших цен на страхование жилья . Поскольку ветер может сорвать крышу, компании по страхованию жилья часто предоставляют существенные скидки в размере , если ваша крыша имеет ветровое сопротивление . Скидка называется «Защита от ветра ».

Страховщики начисляют баллы за каждую характеристику ветроустойчивости вашей крыши, и ваше общее количество баллов равно полученной скидке.Существует семь (7) категорий скидок для защиты от ветра, и геометрия крыши является одной из них. Если у вас шатровая крыша , вы получаете баллов скидки на геометрию крыши в счет скидки на защиту от ветра . Двускатные крыши не соответствуют критериям для геометрии крыши, скидка на защиту от ветра.

Ваша крыша должна быть по крайней мере на 90%. — имеют право на страхование жилья, шатровую крышу и скидку на защиту от ветра. Это означает, что ваша крыша не может иметь остроконечных или плоских секций , составляющих более 10% от общего измерения периметра.Остроконечные или плоские секции, прикрепленные только к лицевой панели, не покрывающие закрытые жилые помещения, такие как навес, не учитываются.

Независимо от того, есть ли у вас вальмовая крыша или нет, если вы установите определенные функции защиты от ветра, вы можете получить другие скидки на защиту от ветра от вашей страховки дома , в общей сложности до 68 процентов от . Кроме того, даже если у вас сейчас нет вальмовой крыши, вы можете изменить свою двускатную крышу, чтобы она стала вальмовой.

Вальмовые и двускатные крыши часто сочетаются друг с другом, образуя крыши других стилей, например мансардную, вальмовую и двускатную, коробчатую двускатную крышу и т. Д.В целях страхования каждая секция вашей комбинированной крыши должна быть от до качества для защиты от ветра со скидкой .

Комбинированные вальмовые крыши , из которых соответствуют со скидкой , включают:

  • Базовая вальмовая крыша
  • Мансардные крыши
  • Комбинированная вальмовая крыша
  • Вальмовые и двускатные крыши
  • Крестовина
  • Шестигранная четырехскатная крыша
  • Пирамидальные шатровые крыши

Давайте углубимся, чтобы помочь вам понять, как определить, какая форма крыши у вас.

Конструкция фронтона и вальмовой крыши
Основное различие между двускатной и шатровой крышей — это уклона каждой стороны вашей крыши.

Что такое шатровая крыша?
Вальмовая крыша , или шатровая крыша , наклоняется вниз по со всех четырех сторон . Внешние стороны дома находятся под карнизом крыши, не позволяя воде и снегу стекать на сайдинг. Они также препятствуют прямому попаданию ветра на ваш сайдинг.

Этот склон дает вам право на получение скидки при страховании жилья от ветра, поскольку он создает аэродинамическую форму , где ветер отклоняет вверх или вниз . И наоборот, двускатная крыша имеет плоскую сторону, на которую ветер ударяет лоб в лоб без направленного отражения ветра.

Как выглядит вальмовая крыша?
Самая распространенная вальмовая крыша — это многоугольник на с двух сторон и треугольной формы на с двух других сторон .Эти сторон образуют простой гребень на вершине .

Вальмовые крыши также могут закрывать разные крылья вашего дома, каждое с отдельной вальмовой крышей. Место пересечения различных шатровых крыш — это долина . Если у вашей вальмовой крыши есть впадина, вы должны правильно ее гидроизолировать .

Есть еще полускатных крыш . Они закрывают все стороны, но у две стороны на короче . Это позволяет использовать карниз.

Мы рассмотрим некоторые из этих многих возможных вариантов вальмовой крыши ниже. Как вы увидите, крыши могут иметь сложную конструкцию, но одна общая черта — это вальмовая или двускатная крыша. Если 90 процентов вашей крыши шатровая , то это шатровая крыша. В остальном это двускатная крыша .

Варианты откидной крыши


Мансардная крыша (вальмовая)
Шатровая мансардная крыша закрывает со всех сторон вашего дома и имеет дополнительный подъем наверху. Это повышение связано исключительно с эстетической ценностью . и не влияет на преимущества крыши по снижению ветра, если она не имеет слуховых окон , как это делают многие.

Если ваша мансардная крыша имеет слуховых окон , обратитесь к своему агенту , спросите у страхового андеррайтера , если вы имеете право на на скидку на защиту от ветра . Это может быть приемлемо в зависимости от от номера из окон ; если они на меньше, чем на 90% конструкции крыши, ее следует отнести к вальмовой.

Пирамидальная крыша (шатровая)
Пирамидальная крыша — это самая основная вальмовая крыша. Он образует склонов со всех сторон, вашего дома и сходятся в одной заостренной точке в середине — прямо как пирамида.

Поперечная крыша
Поперечно вальмовая крыша — это конструкция домов, которая выступает над с одной или еще сторон. Это «, пересеченное », потому что основная шатровая крыша и крыло образуют прямой угол или впадину .

Вальмовая крыша
Вальмовые и двускатные крыши перекрывают разные крылья , , каждое с отдельной вальмовой крышей. Место , где встречаются различных шатровых крыш , — это долина . Эти крыши обладают таким же сопротивлением ветру , как и другие конструкции вальмовых крыш; однако в долинах скапливается дождевых и снежных осадков. Вы должны тщательно гидроизолировать этих участков.

Шестиугольная крыша (шатровая)
Шестиугольное бедро характерно для беседок и конюшен .Он имеет шести склонов , которые пересекаются в центре . Многие круглые дома или круглые секции домов используют шестиугольную форму крыши.

Комбинированная крыша (вальмовая)
Эта комбинированная крыша похожа на мансардную, но с вальмовой крышей поверх вальмовой. Комбинированные крыши могут быть разных форм , отличных от изображенной здесь.

Как видно из различных вариантов, описанных выше, у существует множество форм для шатровых крыш. Современная архитектура обычно сочетает в себе многие из этих и других форм для создания красивых и архитектурно интересных крыш по практическим и эстетическим причинам.

Например, дом может иметь шатровую крышу с круглой 25-футовой библиотекой в ​​форме амбара с шестигранной крышей наверху и повсюду вальмой и впадиной.

Если комбинированная крыша имеет не менее 90 процентов от общей крыши как шатровая, она может иметь право на со скидкой на шатровую крышу .

Преимущества вальмовой крыши
Шатровая крыша на обеспечивает лучшую защиту от ветра, , из которой дает право на для страховки жилья со скидкой на защиту от ветра. Лучше всего подходит для сильных ветров или сильноснежных районов . Вальмовые крыши предлагают более точные размеры с каждой стороны вашей крыши. Это упрощает (а иногда дешевле ) установку карнизов и водостоков.

Что такое двускатная крыша?
Двускатные крыши также называются скатными или остроконечными крышами .У них только две стороны крыши, спускающиеся по наружных стен дома.

Они на легче, от до строят и часто на дешевле , чем крыши других конструкций. Кроме того, двускатные крыши предлагают на чердачное пространство на больше, чем вальмовые.

Как выглядит двускатная крыша?
Крыши фронтона имеют треугольную форму . У них две равные наклонные стороны с шагом под углом . Одна сторона треугольника пересекает середину или вершину вашей крыши .

Варианты двускатной крыши
Многие дома имеют разные секции крыши, покрывающие множество частей дома или крыльев дома. Или архитекторы используют слои на крыше, чтобы добавить привлекательности бордюрам. Следовательно, появилось различных вариантов двускатной крыши.

Открытая и двускатная крыша с коробкой
Как вы можете видеть на сравнительной картинке выше, вы можете оставить треугольную секцию двускатного конца открытой, чтобы создать открытую двускатную крышу или , чтобы создать коробчатую двускатную крышу .Коробка в штучной упаковке в основном предназначена для эстетики, а — не для функциональности.

Поперечно-двускатная крыша
Еще одна разновидность этой формы крыши — скрещенная двускатная крыша. Это , две двускатные секции, соединяющие под прямым углом . Обычно вы видите это на Кейп-Код или домах в стиле Тюдоров .

Передняя двускатная крыша
Передняя двускатная крыша закрывает подъезд дома .У вас также может быть фальш-фронтон , , который не является настоящей крышей, а вместо этого используется для декора . Эта конструкция представляет собой отдельную двускатную крышу, размещенную над входной дверью. На домах в колониальном стиле вы можете увидеть фронтон.

Боковые двускатные крыши
Боковой фронтон — это базовая скатная двускатная крыша , где фронтоны крыши размещены по сторонам дома , а наклонные стороны крыши находятся в передней части над входной дверью .Концы фронтона могут быть как открытыми, так и закрытыми.

Перекресток / перекрытая крыша (фронтон)
Перекрестная крыша с перекрытием может иметь множество форм , например, T, L или U или домов более сложной формы . Отличительной особенностью является то, что шатровая часть крыши имеет , наложенную на двускатную крышу под углом 90 градусов.

Мансардная крыша (фронтон)
Слуховое окно — это отдельная крытая область , которая выступает наружу из на крышу . Обычно содержит окно . Эта особенность добавляет больше места и света чердакам и верхним этажам. Большинство слуховых окон имеют двускатную форму, но в качестве альтернативы они могут иметь форму шатра.

М-образная крыша (двускатная)
Этот стиль крыши буквально выглядит как , буква «М». Это сдвоенных М-образных крыш, соединенных , каждая из которых имеет двускатную крышу с впадиной в центре .

Jerkinhead Roof (Gable)
Другие названия этой формы крыши включают двускатную крышу и откидную крышу .Оба ската пересекаются в середине , как типичная двускатная крыша, но в передней части имеется небольшая шатровая секция . Он предлагает только украшения, а не для защиты от ветра .

Крыша соляного ящика (двускатная)
Склоны Saltbox соответствуют в центре , как и все двускатные крыши, но один наклон на короче , чем другой .

Двухскатная крыша (двускатная)
Как и у мансарды, эта крыша имеет скатов с двух сторон и еще скатов на вершине , которая пересекается в середине .Однако в отличие от мансарды, скаты крыши не закрывают перед и зад дома , только стороны . Следовательно, двускатная крыша имеет двускатную .

Голландская крыша (фронтальная)
Наконец, голландская двускатная крыша. Хотя это двускатная крыша, в конструкции также присутствуют элементы вальмовой крыши. Это вальмовая крыша с двускатной крышей на вершине .Эта комбинация имеет эстетическую привлекательность и создает больше места на чердаке.

Можно ли заменить двускатную крышу на шатровую?
Есть . Проект включает рефрейминга , что может быть дорогостоящим и трудоемким. Строительство вальмовой крыши стоит от 20 000 до 50 000 долларов , , в зависимости от размера вашего дома и затрат на рабочую силу в вашем районе . Но если у вас дом меньшего размера с простой конструкцией крыши, ваша шатровая крыша может стоить всего 5000 долларов , в зависимости от строительного материала и затрат на рабочую силу.

Вальмовая крыша по сравнению с односкатной крышей Стоимость
Это стоит дороже, чтобы построить шатровую крышу на . Такой более высокий ценник объясняется тем, что вальмовые крыши больше и требуют большего количества кровельного материала. Как отмечалось выше, типичный диапазон затрат составляет от 20 000 до 50 000 долларов.

Однако многие домовладельцы считают, что инвестиции в размере окупаются в размере . Вальмовые крыши лучше противостоят сильным ветрам, в том числе ураганов . Итак, если вы живете рядом с береговой линией или в Аллее Торнадо, , вам обязательно нужно выбрать шатровую крышу .Если вашу крышу легко перестроить и построить, вы можете заплатить меньше.

В противном случае может быть проще установить улучшенные распорки на двускатной крыше в менее ветреных местах.

Так как двускатные крыши не обладают таким же защитным действием от ветра, как шатровые, они с большей вероятностью разорвутся на части . Ураганы могут даже сорвать крышу с ваших внешних стен . Итак, если вы решили сохранить двускатную крышу, проверяйте распорки и осматривайте свою крышу после каждого шторма.

Страхование двухскатной крыши по сравнению со страховкой на двухскатной крыше
Как уже упоминалось, страховщиков любят шатровые крыши . Это единственная форма крыши, на которую страховых компаний предлагают скидки . Эти скидки значительны, от до 68%, от до , если они также включают другие функции защиты от ветра. Чтобы претендовать на скидку, вы должны пройти проверку кровельным подрядчиком или любым лицом, имеющим лицензию на проведение проверки по уменьшению воздействия ветра .

Вы получите сертификат защиты от ветра для вашей документации и вашей страховой компании, если вы сдадите экзамен; это необходимо, чтобы иметь право на получение скидки на ветровую страховку для домовладельцев.

Однако, не каждая вальмовая крыша имеет право на 68% скидку . Ваша крыша должна иметь различные другие функции защиты от ветра, чтобы получить полную скидку в 68%, а ее конструкция должна соответствовать требованиям строительных норм крыши . Однако часть от 68% вы получите только за шатровую крышу.

Когда вы покупаете страховку , ваш страховщик должен предоставить для заполнения форму Uniform Mitigation Verification Form . Он спрашивает обо всех возможных функциях сопротивления ветру, которые мог установить ваш подрядчик.После заполнения форма покажет вашему страховщику, какие скидки применяются к вашей крыше. Ваш инспектор по кровле должен заполнить и подписать эту форму за вас.

Вы можете узнать больше об этом в нашей подробной статье Как заполнить форму проверки по смягчению последствий ветра .

Сколько ваша вальмовая крыша сэкономит вам на страховании жилья?
Правильная крыша может сэкономить денег на страховых взносах . Теперь, когда вы знаете, что у вас есть шатровая крыша, знаете ли вы, дает ли ваш страховщик скидку на шатровую крышу? Вы знаете, получите ли вы скидку на защиту от ветра?

Специальные скидки для защиты от ветра также применяются для двускатных крыш, e.g., если у вас есть противоградная черепица и штормостойкая черепица , это дает вам право на скидку.

Имеет смысл проверить ставки других страховщиков по сравнению с вашего текущего оператора , чтобы узнать, получаете ли вы максимальные скидки! Или, по крайней мере, узнайте, дает ли ваша текущая компания вам те скидки.

Независимо от того, имеете ли вы право на четырехскатную крышу, важны скидки на защиту от ветра и атмосферостойкую крышу.Но так начинается с приличной премии. Страховые компании домовладельцев знают, что у вас есть выбор на этом конкурентном рынке, поэтому вам следует сравнить страховые ставки и , страхование , чтобы получить лучший полис.

Нажмите и начните свое бесплатное онлайн-страхование жилья ниже. Один из наших лицензированных страховых агентов домовладельцев поможет вам получить самые лучшие скидки на крышу. Они помогут вам определить тип вашей крыши и какие скидки действуют для вас.

Надеюсь, что это поможет!

Проверьте скидки на страхование крыши сегодня

К вашим услугам
Молодой Альфред

Что такое скат крыши и почему мне это нужно?

Высота крыши может иметь значение — внешний вид и долговечность

Мы не говорим о бейсболе. Мы не говорим об уроках озвучивания или продолжениях фильмов. Мы говорим о самом важном из всех уклонов — скате крыши, стоящей над вашей головой.Однако скат (или наклон) крыши — это не только архитектурная эстетика.

Конструкция крыши помогает защитить всю конструкцию и содержимое внутри. Он определяет, как кровельная система будет работать в течение длительного времени и как быстро вода и мусор будут стекать с крыши. Уклон вашей крыши влияет на такие детали, как тип кровельной системы и материалы, которые подходят к архитектуре вашего здания, стоимости, доступности для пешеходов и пропорциям дизайна.

В некоторых домах, таких как этот роскошный дом в традиционном стиле с 5 спальнями и 4 ванными комнатами, используется более одного ската крыши.Вальмовая крыша основной части дома круче, чем крыша крыльца и фронтона, а фронтоны основного дома, обращенные вперед, еще круче. При правильном использовании, здесь разнообразие придает дому большой архитектурный интерес (План дома № 198-1020).

Уклон кровли и уклон

Прежде чем углубиться, давайте определим два важных слова. Хотя слова , наклон и , шаг часто используются взаимозаменяемо, на самом деле они имеют два разных значения.

• Шаг — это размер подъема крыши по сравнению с пролетом крыши и выражается в виде дроби. Пролет крыши — это расстояние между двумя верхними плитами стены, равное ширине дома.

• Наклон — это измерение подъема крыши по сравнению с пролетом крыши и выражается как отношение того, насколько поднимается крыша на каждые 12 дюймов спуска крыши.Промежуток — это расстояние от одной из верхних пластин стены до точки по ширине дома, которая находится непосредственно в центре конька крыши.

Вообще говоря, наклон крыши больше относится к фактической конструкции дома и будет значить больше для строителей, в то время как наклон больше соответствует дизайну дома и будет отображаться спереди, слева и справа. , и задние фасады планов дома.

Какой у вас наклон?

В наборе планов этажей вы обычно видите уклон крыши на отметках (прямые виды спереди, сзади и / или по бокам) конструкции дома.Найдите где-нибудь рядом с крышей прямоугольный или прямоугольный треугольник с одной цифрой рядом с вертикальной линией и цифрой 12 на горизонтальной линии. (Шаг часто можно найти в виде дроби на строительных чертежах или в спецификациях.)

В существующем доме определение уклона является наиболее точным способом определения уклона крыши. Конечно, вы можете вызвать профессионала для проведения измерений. Но рассчитать уклон крыши довольно просто, и это можно сделать как на чердаке, так и на крыше.Все, что вам нужно, это 18- или 24-дюймовый уровень, рулетка, карандаш и немного спирта для рукоделия!

На чердаке приложите угловой конец уровня к основанию стропила. Убедитесь, что он идеально ровный. С этого углового конца отметьте карандашом уровень на отметке 12 дюймов. Измерьте вертикально от 12-дюймовой отметки на уровне прямо до нижней стороны стропила чуть выше нее. Скажем, число 4 — это количество дюймов, на которое поднимается ваша крыша на каждые 12 дюймов пробега.Итак, 4:12 или 4 из 12 — это наклон вашей крыши.

На правом фасаде (вверху) дома в загородном стиле с 3 спальнями и 2,5 ванными комнатами с элементами мастеров (вверху) наклон крыши главного дома показан как 5:12 (красные стрелки), что довольно условно для этого дома. стиль дома (План дома №120-2562).

Почему имеет значение уклон?

Когда речь идет о склонах, больше всего заботит климат. Основная причина, по которой крыша должна быть наклонной, — это, в первую очередь, попадание воды, талого снега и прочего мусора.Если вы живете в районе, известном сильным дождем и снегопадом, возможно, лучше выбрать более крутой склон, чтобы учесть влияние погоды. В целом, крыши в южных штатах могут быть — и обычно бывают — более мелкими, чем в более северных штатах.

Но наклон определяет ряд других характеристик крыши, таких как используемый кровельный материал и архитектурные свойства. Например, очень неглубокая крыша с уклоном 3:12 может потребовать рулонной кровли из асфальта или кровли с приподнятым фальцем или гофрированной металлической кровли вместо асфальтовой черепицы, чтобы предотвратить просачивание воды под черепицу, тогда как на обычных и крутых крышах можно использовать асфальт или деревянную черепицу. плитка, либо металл.Кроме того, некоторые архитектурные стили, такие как прерия или традиционное ранчо, требуют пологих уклонов, тогда как другие, такие как А-образная рама или Кейп-Код, требуют крутых крыш.

Уклон также влияет на экономические аспекты установки. Крутые уклоны приводят к использованию большего количества кровельного материала, что, в свою очередь, приводит к более высокой стоимости монтажа.

И последнее, но не менее важное: уклон влияет на прочность крыши, называемую снеговой нагрузкой. Более пологая крыша не может выдержать такой же вес, как более крутая.Вот почему у легендарного швейцарского шале такая крутая крыша: оно способно выдержать огромный вес снега, падающего в Альпах, а также более эффективно его сбрасывать.

Выбор уклона крыши может быть наиболее очевидным, когда речь идет о снеговой нагрузке. Чем круче крыша, тем легче выдерживать тяжелые снеговые нагрузки без дополнительного усиления или чрезмерной застройки конструкции. Этот дом в загородном стиле с 3 спальнями и 2 ванными комнатами — идеально подходит для набережной озера или удаленного горного участка с красивым видом — с крутой крышей, которая приближается к крыше швейцарского шале с А-образной рамой и легко выдержит сильные снегопады (план дома № 126 -1890).

Стили крыш

Крыша не просто служит практической цели защиты нас от непогоды. Он также играет важную роль в общем виде дома, повышает его устойчивость и может сделать ваш дом более энергоэффективным. Есть много стилей крыш — двускатная, шатровая, двускатная, мансардная, сарайная, соляная, сарайная, плоская и т. Д. — и здесь мы не будем вдаваться в подробности. Но не все крыши одинаковы. Для каждого профи вы найдете минус.Этот список довольно обобщен, но мы разделили стили крыши на три основные категории для сравнения: низкий уклон, обычный уклон и крутой уклон.

• Неглубокий уклон (включая плоские крыши): Неглубокий или низкий уклон — это любой уклон с соотношением сторон 3:12. Этот тип кровли чаще всего встречается в коммерческих кровлях, но становится все более популярным в современных жилых конструкциях. Для этих крыш требуются высококачественные материалы, они более подвержены повреждению водой и требуют регулярного технического обслуживания.Однако они могут быть менее восприимчивы к ветру, поэтому вы часто будете видеть их (особенно на шатровых крышах) вдоль побережья Мексиканского залива, во Флориде и других областях на юге и даже в некоторых штатах равнин. И поскольку современная архитектура и модульные дома продолжают развиваться с интеграцией солнечных и зеленых кровельных систем, низкие наклонные крыши обязательно появятся во всех частях Соединенных Штатов, независимо от климата.

• Обычный уклон: При соотношении 4:12 и 6:12 по этим крышам все еще довольно легко ходить, и они являются хорошим вариантом для тех, кто хочет добавить сарай, гараж или общую площадь комнаты.Эти крыши не требуют дополнительного оборудования безопасности для первоначальной установки или будущих проектов обслуживания.

• Крутой уклон: Коэффициент уклона для этих скользких горок обычно составляет от 7:12 до 12:12 или более. Эти склоны сдерживают воздействие более сурового климата, поскольку угол наклона позволяет легко падать дождю и снегу и предотвращать повреждение вашего дома. Их замена дороже с точки зрения материалов и рабочей силы (и может потребоваться дополнительное оборудование для обеспечения безопасности), но их эффективность и стабильность дают дому качественную крышу, которая прослужит долгие годы.

Вверху: Этот современный дом в стиле прерий с 4 спальнями и 3,5 ванными комнатами имеет характерную пологую крышу с широким свесом в стиле архитектурного проекта Фрэнка Ллойда Райта (план дома 196-1008). В центре: В соответствии со стилем Кантри, этот дом с 2 спальнями и 2,5 ванными комнатами с архитектурными акцентами Мастера имеет более крутую крышу , стандартную (план дома № 194-1025). Внизу: Показан крутой скат крыши в стиле Тюдоров, 3-комнатная, 3.Дом с 5 ванными комнатами в традиционном европейском стиле с величественным внушительным фасадом (план дома № 168-1137).

Часы с материалами и характеристиками

Зная угол наклона вашей крыши, вы будете знать, какие типы материалов можно использовать и как лучше всего их наносить. Поскольку существует так много типов стилей и материалов кровли, стандартного уклона крыши не существует. В большинстве случаев производители рекомендуют минимальный уклон крыши для своих кровельных материалов, но, в конечном итоге, рекомендовать продукт для вашего склона лежит на надежном установщике.Каждый проект и каждая крыша уникальны и требуют разных подходов.

Ваш подрядчик также поможет вам с выбором материалов. В общем, плоские крыши, как правило, состоят из сборной кровли, состоящей из рулона битумной бумаги и горячего гудрона, который плавится на месте с помощью факелов для создания водонепроницаемого уплотнения. Для более крутых склонов подходят битумная черепица, тряпка и шифер. Металлические крыши — уникальное исключение, которое мы видим на плоских промышленных зданиях и современных жилых зданиях, а также на крышах, которые практически вертикальны.

Вверх: Плоская крыша этого дома в современном стиле с 2 спальнями и 1 ванной не подходит для районов с большим количеством снегопадов. Крыша, вероятно, будет сделана из слоев мембраны и смолы и покрыта эластомерным покрытием (план дома 158-1290). Внизу: Обычная крыша, как у этого дома в европейском стиле с 4 спальнями и 2,5 ванными комнатами, может использовать в качестве кровельного материала практически любой вид черепицы или черепицы. Дом представляет собой впечатляющую внешность (план дома № 142-1160).

При выборе плана дома своей мечты — и, в конечном итоге, угла наклона и внешнего вида крыши, который подходит именно вам, — вам необходимо учитывать климатические условия, материалы, стоимость, техническое обслуживание и стиль. От плоской, как спичечный коробок, крыши до крыши, наклоненной под агрессивным углом, каждый стиль имеет уникальное сочетание факторов, которые необходимо уравновесить.

Сноска: На нижнем левом фото в первом монтажном изображении изображен дом Country Ranch с 3 спальнями и 2 ванными комнатами.для получения дополнительной информации нажмите здесь (План дома № 191-1018).

9 Практических шагов по соединению двух крыш с разным уклоном — AprylAnn

Соединение двух крыш с разным уклоном — это метод, который существует в строительном мире. Этот метод полезен, особенно при расширении дома.

Если вы случайно сейчас ищете информацию о том, как соединить две крыши, если они имеют разные уклоны, здесь мы поделимся с вами всей информацией, которую мы знаем.

Для начала поговорим немного о том, что такое скат крыши.

Что такое скат крыши?

Скат — очень распространенная часть конструкции крыши. Его тоже часто называют склоном.

Если вам интересно определение, то это крутизна крыши. Проще говоря, мы можем сказать, что он дает информацию об измерении (в дюймах) того, как крыша поднимается от точки наклона до конька на каждой стандартной 12-дюймовой глубине.

Вот почему, когда мы говорим о скате крыши, мы также говорим о диапазоне передаточных чисел, который мы хотим использовать.Что-то вроде этого обычно отображается в диапазоне 1/12, 2/12, 3/12 и т. Д.

Угол наклона кровли. image via roofgenius.com

Значение соотношения легче понять, если вы посмотрите на картинку выше. Он показывает изображение уклона крыши, а также полученные стандартные углы.

В качестве примера взгляните на изображение с соотношением сторон 1/12. Читать это так. На каждые 12 дюймов длины по направлению к коньку крыша здания поднимается на 1 дюйм.При таком соотношении обычно получается угол 4,76 °.

Когда соединять две крыши с разными скатами?

Есть несколько разных случаев, которые мы можем найти вокруг нас, которые заставляют домовладельцев наконец-то соединять крыши с разными уклонами. Наиболее подходящий пример существует, когда необходимо расширение дома.

Когда вы покупаете новый дом, например, с определенным диапазоном бюджета, который у вас есть, есть вероятность, что вы не сможете получить все элементы, которые вы хотите, в жилом помещении.Например, нет крытого патио или закрытой веранды в качестве альтернативного места для проведения времени, когда вы дома.

В таком случае лучше всего купить дом, в котором есть почти все элементы из вашего контрольного списка. Позже вы сможете построить необходимое расширение, купив недвижимость.

Такое решение может потребовать знаний о том, как соединять разные скаты крыши. Причина, по которой мы так сказали, заключается в том, что, возможно, для расширенной площади достаточно иметь крышу с меньшим уклоном по сравнению с той, которая принадлежит первоначальному зданию.

Такой случай — только пример. Могут быть применимы и другие причины, например, когда вы хотите построить пристройку для родственников или просто хотите увеличить свой дом.

Как присоединить скаты крыши?

Теперь пора узнать, как соединять крыши, каждая с разным уклоном. Мы хотим, чтобы вы поняли, что шаги, которыми мы хотим поделиться в этом посте, могут быть подходящими только для некоторых случаев, поскольку каждый дом индивидуален и, возможно, потребуются особые процедуры для соединения крыш.

Разумеется, мы постараемся развить общие идеи, чтобы вы могли представить себе, как пойдет процесс. Еще одна уверенность в том, что этот проект обычно выгоден, когда вы хотите расширить свой дом или добавить в него новую часть, как мы уже говорили вам ранее.

Вы знаете, что это значит? Значит, здесь вы соедините новую крышу с существующей. Прочтите следующую информацию, чтобы узнать обо всех шагах, которые вы должны выполнить.

Шаг 1 — Подготовка области

Если вы хотите соединить крыши, у которых соотношение уклонов неодинаково, самое первое, что вы должны сделать, — это подготовить области, в которых будут соединяться два элемента.Здесь мы рекомендуем вам носить рабочие перчатки из соображений безопасности.

пример инструмента для снятия черепицы. image via homedepot.com

Способ подготовки участков довольно прост. Здесь вам просто нужно удалить одиночные игры, а также подстилку каждого поля. Конечно, здесь не обязательно все снимать.

Удаление черепицы и подстилки необходимо только вокруг соединяемой области. Измерение, которое мы предлагаем вам выполнить, находится примерно в 6 дюймах от краев площадок.

Этот шаг будет легче сделать, если вы воспользуетесь инструментом. Единственный подходящий предмет для использования здесь — это средство для удаления черепицы, которое довольно легко найти в строительном магазине. Вы можете увидеть пример на картинке выше.

Шаг 2 — Измерение длины соединенной области

Когда закончите с первым шагом, следующее, что нужно сделать, это измерить длину соединенной области, где встречаются два края. При этом вам просто нужно провести измерение по краю крыши.

Здесь не забудьте прибавить к длине примерно 12 дюймов. Для вашей информации, все это будет общая длина кровельной кровли, которая является не чем иным, как одним из наиболее важных элементов в проекте объединения участков, о котором мы говорим здесь.

пример кровельного материала для гидроизоляции с шириной 12 дюймов и длиной 25 футов. изображение через homedepot.com

Если вы не знакомы с названием, кровельный оклад — это материал, функция которого заключается в отводе воды, чтобы не повредить крышу, особенно в некоторых критических местах.К ним относятся части, где самолет встречает слуховое окно или поверхность стены, а также окружение некоторых элементов, таких как световые люки, вентиляционные отверстия, а также дымоход. В основном для этого поста критическая область — это не что иное, как часть, где встречаются две передачи.

Кровельный оклад обычно бывает тонким. Материал довольно разнообразен, но самые распространенные — оцинкованная сталь или алюминий. И то и другое часто используют профессиональные кровельщики.

Шаг 3 — Подготовьте кусок гидроизоляционного материала

Подготовьте кусок гидроизоляционного материала шириной 12 дюймов.После этого вы можете измерить длину, используя размер, полученный на втором этапе.

Отметьте общую длину перманентным маркером. Затем вы можете разрезать его ножницами по металлу.
Следующее, что нужно сделать, это сделать отметку прямо в центре оклада по всей длине.

Шаг 4 — Поместите мигание в точку встречи

Затем вы можете разместить мигание в точке встречи между скатами крыш. Не забудьте подсунуть правую кромку оклада под скат крыши.Здесь вы должны выбрать самый высокий, а не самый низкий.

После этого необходимо подготовить пиломатериал размером 2 × 4 дюйма, который затем можно разместить в центре планки по всей длине. Этот элемент поможет согнуть оклад, чтобы он соответствовал уклону, создаваемому стыком скатов крыши.

Способ сгибания материала довольно простой. После того, как вы разместите пиломатериал, вы можете использовать его край, чтобы согнуть оклад. Вы должны делать все медленно и осторожно, пока не увидите, что правая и левая стороны подходят для уклона.Когда закончите, можете убрать пиломатериалы.

Шаг 5 — Герметизация краев крыши пиломатериалами

Подготовьте два бруса шириной 1 × 1 дюйм. После этого отрежьте каждую из них по длине соединяемого участка. Основная функция этих двух элементов — герметизация краев крыши.

Возьмите кусок пиломатериала и просуньте его под скат крыши, который находится выше. Таким образом, вы можете обнаружить, что край пиломатериала совмещается с краем крыши.Кроме того, вы также увидите, что положение пиломатериалов теперь находится на материале гидроизоляции.

После того, как вы закончите прямо здесь, вы должны удерживать пиломатериал на месте, чтобы вы могли нанести бутиловый герметик на верхнюю и нижнюю часть куска по всей длине.

Применение бутилового герметика в кровле. image via homedepot.com

Если вы случайно не знаете, что такое бутиловый герметик, строители используют его для заполнения промежутков между строительными материалами. Конечно, его также можно использовать в проекте соединения двух скатов крыши, подобном тому, о котором мы говорим здесь.Это становится еще лучше, потому что бутиловый герметик также может предотвратить утечки в области крыши.

Шаг 6 — Нанесите валик герметика

После того, как вы закончите с первой пилой, вы можете переходить ко второй. Здесь первое, что вы должны сделать, это положить вторую деталь на скат другой крыши. Если вы сделаете это правильно, вы увидите, что кромка пиломатериала и кромка крыши выровняются, и положение находится под окладом, а не над ним.

Когда закончите, на следующем этапе вы также будете использовать бутиловый герметик.Здесь вы должны удерживать пиломатериал на месте, чтобы можно было нанести полоску герметизирующего материала вдоль нижней и верхней части детали.

Следующее, что нужно сделать, это дать бутиловому герметику высохнуть для получения отличного результата.

Шаг 7 — Закрепление планки

Следующим шагом является закрепление планки таким образом, чтобы она идеально прилипала к крыше. Здесь можно использовать шурупы по металлу. Чтобы сделать это, используйте расстояние в 6 дюймов между винтами по всем четырем краям оклада.

войлочный асфальтонасыщенный материал для кровли.jpg. image via flickr.com

После этого вы можете подготовить кусок подложки. Здесь мы предлагаем вам использовать пропитанный асфальтом войлочный материал.

Измерьте размер подкладки, чтобы она была такой же длины, что и соединяемая область, но на 1 дюйм шире, чем гидроизоляция. Далее можно разместить подкладку прямо поверх оклада.

Не забудьте проскользнуть ее края под имеющуюся черепицу. Последнее, что нужно сделать, — это прикрепить его к конструкции крыши с помощью обычных кровельных гвоздей.

Шаг 8 — Создайте более привлекательный вид

Затем вам нужно позаботиться о мигании, чтобы создать более привлекательный вид. В этом случае вам, возможно, потребуется временно снять обшивку карниза крыши для более плавного процесса. Позже вы сможете установить его обратно, когда все будет сделано.

Что касается оклада, вы можете загнуть его края, расположенные как по краям крыши, так и по низу карниза. Здесь вы можете использовать металлические винты, чтобы все было на месте.

Шаг 9 — Накройте гидроизоляцию

Последний, но не менее важный шаг, который вы должны выполнить, — это использовать черепицу, которая имеет тот же внешний вид, что и кровельная, для покрытия гидроизоляции, чтобы впоследствии никто даже не заметил ее существования.

На этом этапе вы можете начать покрытие от самой низкой до самой высокой точки. Здесь, как правило, вы увидите некоторые перекрытия, потому что вам нужно полностью покрыть крышу. Если вы хотите, чтобы все выглядело идеально, вы можете попробовать сделать обрезку, чтобы новая черепица соответствовала существующим рисункам на крыше.

Закрытие

Это вся известная нам информация о соединении двух крыш с разными уклонами. Возможно, все шаги, которые мы упомянули выше, кажутся простыми.

Однако перед тем, как приступить к проекту, мы предлагаем вам сделать так, чтобы вы действительно все могли делать самостоятельно. Кроме того, мы также хотим, чтобы вы реализовали свои собственные строительные или, в частности, кровельные навыки.

Мы говорим что-то подобное, потому что проект по соединению двух крыш подобным образом — это не только внешний вид. Речь также идет о результате.

Если вы все сделаете правильно, то получите идеальный результат. Однако в случае ошибки вы можете столкнуться с некоторыми проблемами в будущем.

Одна из самых распространенных — это утечки, которые приводят ко многим другим проблемам. Примером могут служить повреждения, обнаруженные на конструкции крыши, на ремонт которых вы должны подготовить гораздо больше денег, потому что, если их не лечить, вы столкнетесь с гораздо более серьезными проблемами позже.

Исходя из всего этого, пожалуйста, подумайте, достаточно ли у вас навыков для выполнения проекта.Если вы чувствуете, что не в состоянии это сделать, лучше нанять профессионального кровельщика, который сделает все за вас. Это самое мудрое решение, которое может помешать вам использовать намного больше денег в будущем.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
