Конденсационный газовый котел — как он устроен и в чем его плюсы.

Загрузка…

Что такое конденсационный газовый котел ?

Конденсационный газовый котел это современный отопительный котел который оптимально используют тепловую энергию огня и дополнительно использует выходящий дым и пар в качестве нагревателя. Таким образом КПД конденсационных котлов состоит из КПД при получении тепловой энергии от сжигания газа и к нему добавляется КПД от использования тепла уходящего дыма. В отличии от конденсационных котлов обычные, конвекционные котлы, выбрасывают горячий дым из трубы на улицу не используя его тепло.
Конденсационные котлы гораздо более эффективно используют все тепло от сгорания газа и, следовательно, снижают Ваши расходы на отопление, снижают потребление газа. Кроме того, какие котлы помогают защитить окружающую среду так как имеют минимальный уровень выброса угарного газа и вредных веществ. Конечно, наши конденсационные котлы экономичны не только в системе отопления но и в приготовлении горячей воды.

Преимущества конденсационных газовых котлов:

• оптимальная эффективность передачи энергии — до 98%

• гораздо меньше сажи и мелких частиц во время сгорания газа при технологии конденсации

• потребление газа и электричества снижается до 30% по сравнению со старой отопительной установки

• невысокие затраты на модернизацию системы отопления или создание новой

• Возможность расширения функционала. Например работа с солнечными коллекторами, тепловыми насосами, возможность дистанционного контроля и управления.

В чем принцип конденсации.

Обычный котел нагревает отопительную жидкость теплотой сгорания газа и дым с отходящими газами уходит в дымоход. Таким образом, энергия, содержащаяся дымовых газах теряется. Технология конденсации позволяет извлечь дополнительную температуру для нагрева из дыма, который в основном состоит из паров горячей воды.

Чтобы получить дополнительную тепловую энергию, пар должен конденсироваться ( как летом выпадает роса) и перейти в состояние воды. В газовых котлах это происходит при температуре ниже 56 ° С. Специальный теплообменник конденсационного котла как раз и создан для конденсации пара внутри котла. Выделенная таким образом дополнительная температура в 56° С используется для предварительного нагрева отопительной жидкости и уже на основном этапе нагрева котлу необходимо лишь чуть догреть жидкость до заданной температуры. Во время процесса конденсации, образуется небольшие количества сточных вод, которые выводятся из котла через специальный дренаж. Кислотность отводимого конденсата настолько мала, что его можно сбрасывать в общую систему канализации без нейтрализации ( для котлов до 200 кВт).

Разница между высокой и низкой теплотворной способностью.

Когда мы говорим что конденсационный газовый котел имеет КПД равное 109 %, мы имеем ввиду мощность «высокой теплотворной способности» . Это следует отличать от «нижней теплотворной способностью», которая, как правило, используется в промышленных расчетах. Нижняя теплотворная энергия это количество тепла, которое может быть использовано при сжигании топлива, не вызывая конденсации. Поэтому «нижняя теплотворная» содержит только часть полной энергии топлива.

В отличие от этого, в высокой теплотворной способности заложено и количество тепла, содержащееся в дымовом газе и водяном паре, который можно использовать при эффекте конденсации. При расчете потребления энергии, к нижней теплотворной энергии прибавляется энергия извлеченного дополнительного тепла. По этому, когда говорят что эффективность отопительного прибора 109% имеется ввиду о высокая теплотворная способность.

На следующем видео наглядно показано как используется дополнительное тепло от уходящего дыма для предварительного нагрева теплоносителя в газовых конденсационных котлах Vaillant.

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744213-3";} else{var rtbBlockID="R-A-744213-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Конденсационные котлы используют специальный дымоход

При установке газовых конденсационных котлов вместо привычного нам стального дымохода — используют специальную пластиковую трубу. Но боятся этого не стоит. Такая труба имеет небольшой диаметр и может быть смонтирована в существующий дымоход или вентиляционную шахту.

Идеальная система отопления.

Для дома нет стандартного решения подходящей системы отопления. Но специалистам не трудно найти систему, которая соответствует именно Вашим потребностям. Поговорите с менеджерами компании Азбука Тепла и они смогут помочь в планировании новой системы отопления или подскажут как модернизировать старую систему.

Купить газовый конденсационный котел Vaillant или Bosch вы можете в компании «Азбука Тепла». Являясь официальным поставщиком газовых котлов известных брендов в Республику Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу.

В нашем магазине вы можете купить газовый конденсационный котел в рассрочку – без комиссий и переплат, а также приобрести товар, используя банковский кредит.

Поставляемый нами конденсационный газовый котел можно купить не только в Минске, но и в Бресте, в Витебске и в Гомеле, в Гродно и в Могилеве. Мы бесплатно подберем Вам конденсационный газовый котел и привезем его в Ваш город. Возможные варианты оплаты вы можете у наших менеджеров.

Отопление начинается с Нас!

Конденсационные настенные котлы

Конденсационные настенные котлы создают комфортный микроклимат в помещении и являются высокоэффективной системой отопления. По сравнению с традиционными котлами, конденсационные настенные котлы имеют бесспорное преимущество − экономия расхода газа примерно на 11-15%.

Конденсационный двухконтурный газовый котел, как и одноконтурный конденсационный котел, работают на обогрев помещения при помощи тепловой энергии, выделяемой после того, как произошло полное сгорание энергоносителя. Внутри экономайзера находятся продукты горения, которые не пропадают, а превращаются в конденсат и используются в процессе выделения тепла.

Газовый настенный конденсационный котел использует топливную энергию по максимуму, результатом чего является реальная экономия на обогреве помещения.

Принцип работы, виды конденсационных котлов. Основные компоненты

Суть работы конденсационных котлов заключается в том, что тепло они берут как у газа, так и у продуктов сгорания. В обыкновенном газовом котле в дымоход идут очень горячие продукты сгорания, которые через дымоотводную трубу выбрасываются в атмосферу. Некоторый процент тепла теряется, потому что вместе с газами уходит и пар.

Конденсационный газовый котел, принцип работы которого достаточно прост, при выходе охлаждает продукты сгорания, превращаясь в конденсат. То есть, в первом случае, определенная часть энергии, образовавшаяся в результате сжигания топлива, не используется. Конденсационные настенные котлы в процессе обогрева помещения используют всю энергию. Плюс такого принципа работы в том, что освобожденная энергия тоже идет на отопление, а не пропадает, а это большой процент экономии.

Существуют два вида таких котлов: конденсационный двухконтурный котел и одноконтурный котел. Кроме того, бывают еще конденсационные настенные котлы и напольные котлы.

Производители конденсационных котлов заявляют, что их КПД составляет больше 100%. Особенность таких котлов в том, что коэффициента их полезного действия при относительно небольшой нагрузке, порядка 30 %. Это значит, что не стоит покупать котлы слишком высокой мощности.

КПД котла – это отношение получаемого тепла, переданного воде, к количеству получаемого тепла, производимого в процессе сжигания.

В работе обычных газовых котлов тепло от конденсации пара не учитывается, а это составляет примерно 11 % от общего количества выработанного тепла.

Таким образом, считается, что КПД конденсационных газовых котлов равно 111 %.

Теперь рассмотрим основные составляющие таких газовых котлов:

В первую очередь − это резервуар для сбора конденсата, в который конденсат попадает через отдельный слив.
Горелка – регулирует подачу воздуха и газа.
Система контроля управления.
Теплообменник – часть котла, которая сделана из стойких к кислоте и коррозиям материалов (кислостойкая сталь, алюминиево-кремневый сплав), потому что конденсат это и есть легкая кислота. В некоторых моделях используют основной и конденсационный теплообменники.

Эксплуатационные преимущества конденсационных котлов

Газовый настенный конденсационный котел, как и напольный, обладает рядом положительных свойств:

практически бесшумная работа. Устранить шумовые эффекты помогают особенности конструкции котла, что очень удобно при использовании его внутри жилого помещения;
максимальная мощность достигается при низкой температуре отопления;
экологичность и длительный срок службы. Благодаря высококачественным материалам срок службы таких котлов в 2 и более раза превышает срок службы обычных газовых котлов. А новые технологии конструкции горелок значительно уменьшают количество вредных выбросов;
экономичность, за счет возможности модуляции мощности котла. Экономия, по сравнению с традиционными аналогами составляет примерно 10%.

Это далеко не все плюсы конденсационных газовых котлов, однако, это основные его положительные характеристики, которые сориентируют и помогут при выборе.

Настенные конденсационный двухконтурные газовые котлы, как и одноконтурные, применяются либо в совокупности с системой теплого пола, либо для радиаторного отопления.

Недостатки конденсационных котлов. Основные компоненты

Естественно, как и любая другая техника, имеют конденсационные котлы недостатки. Конденсационные котлы, недостатки:

стоимость. Конденсационные газовые котлы в среднем на 50% дороже обычных газовых котлов;
необходимость установки отдельного резервуара для конденсата. В этих котлах конденсат нельзя сливать в септик, потому как он сразу убьёт все бактерии в септике. Поэтому придётся установить специальный резервуар определенного объема;
неэффективность при очень низких температурах.

Эти недостатки конденсационных газовых котлов обязательно стоить учесть перед их покупкой и установкой. Перед приобретением нужно узнать, что такое конденсационный газовый котел, принципы работы и, уже, зная все плюсы и минусы, можно сделать свой выбор либо в сторону экономичности, либо в сторону качества и эффективности.

Baxi LUNA Duo-tec E 24 настенный конденсационный газовый котел (двухконтурный)

Гарантийный срок Baxi составляет два года (24 месяца) со дня ввода оборудования в эксплуатацию, но не более 30 месяцев со дня продажи оборудования. Начиная с 14-го месяца эксплуатации, гарантия действительна только при наличии в гарантийном талоне отметки о прохождении сервисного обслуживания. Регулярное сервисное техническое обслуживание производится за счет клиента, либо входит в стоимость договора на обслуживание оборудования.

При отсутствии соответствующих документов гарантийный срок исчисляется с момента изготовления оборудования.
Гарантийный срок на узлы и компоненты, замененные по истечению гарантийного срока на оборудование, составляет 12 месяцев. В результате ремонта или замены узлов и компонентов оборудования гарантийный срок на оборудование в целом не обновляется.

Гарантия действительна только при вводе изделия в эксплуатацию (первом пуске) специализированной обслуживающей организацией, имеющей лицензии, установленные российским законодательством.
Торговая фирма при продаже котла предоставляет конечным пользователям координаты обслуживающих организаций. Обслуживающая организация может являться составной частью торговой фирмы.
Конечный пользователь обязан иметь документ, подтверждающий ввод изделия в эксплуатацию, например, заполненный рекомендуемый гарантийный талон от компании BAXI S.p.A.. В данном документе должны быть указаны следующие пункты:
1) Модель аппарата
2) Серийный номер
3) Дата продажи
4) Дата первого пуска (ввода изделия в эксплуатацию)
5) Название, адрес и телефон обслуживающей организации, осуществившей первый пуск (ввод изделия в эксплуатацию)
6) Подпись и фамилия технического специалиста, выполнившего первый пуск.

При возникновении неисправностей в течение гарантийного срока гарантийные работы выполняются организацией, осуществившей ввод изделия в эксплуатацию (при отсутствии иных гарантийных соглашений). Компания BAXI S.p.A. обеспечивает компенсацию стоимости вышедших из строя компонентов котлов по гарантии через официальных дилеров компании BAXI S.p.A. В свою очередь, официальные дилеры компании BAXI S.p.A. компенсируют стоимость данных компонентов торговым фирмам. Для компенсации стоимости вышедшего из строя компонента обслуживающая организация должна вместе с неисправными компонентами предоставить заполненный «бланк отчета по отдельному ремонту» установленной формы или предоставить те же данные в электронном виде (воспользовавшись шаблонным файлом от компании BAXI S.p.A.). Запчасти приобретаются торговыми фирмами или обслуживающими организациями у официальных дилеров компании BAXI S.p.A. по продукции или по запасным частям.

Обслуживающие организации могут заключать контракты по сервисному обслуживанию и, таким образом, становиться авторизованными сервисными центрами и авторизованными сервисными партнерами компании BAXI S.p.A.
Авторизованные сервисные партнеры BAXI (АСП) — это организации, имеющие право выполнять от имени компании BAXI S.p.A. первый пуск и сервисное обслуживание оборудования BAXI.
Авторизованные сервисные центры BAXI (АСЦ) — это организации, имеющие право выполнять от имени компании BAXI S.p.A. первый пуск и сервисное обслуживание оборудования BAXI и принимающие на себя следующие дополнительные обязательства:
— при обращении выполнять первый пуск и осуществлять последующее гарантийное и сервисное обслуживание любого оборудования BAXI, приобретенного в любой торговой организации или установленного другой организацией;
— продавать запчасти BAXI всем обратившимся лицам.

Авторизованные сервисные центры и сервисные партнеры BAXI по согласованию с представительством компании BAXI S.p.A. имеют право увеличивать сроки гарантии. Также компания BAXI S.p.A. при гарантийных ремонтах, в дополнение к компенсации за запчасти, оплачивает стоимость выезда и работ (согласно контракту). Компенсации по гарантии компания BAXI S.p.A. осуществляет через официальных дилеров BAXI, либо путем прямых выплат.
Авторизованные сервисные центры и сервисные партнеры BAXI создаются либо на базе торговых фирм, регулярно работающих с продукцией BAXI, либо по рекомендации данных торговых фирм.

как работают настенные и напольные модели, одноконтурный или двухконтурный котел от производителей vaillant, viessmann и baxi

Одним из наиболее важных параметров отопительного оборудования является его энергоэффективность. Чем большее количество тепла способен выдавать котел при сжигании одной единицы объема топлива (газа), тем более экономичной является вся система. По энергоэффективности конденсационные котлы намного превосходят альтернативные решения, позволяя существенно экономить на энергоносителях.

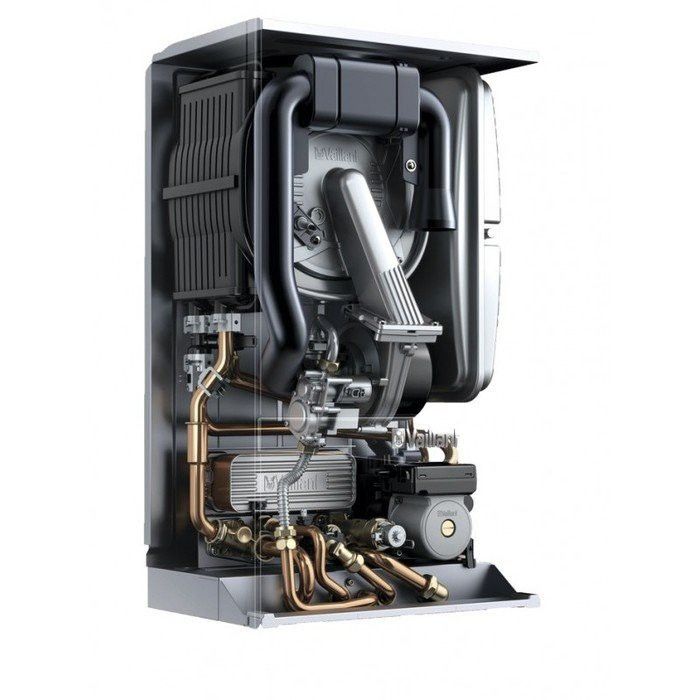

Конструкция и принцип работы

Как и традиционные конвекционные, котлы конденсационного типа работают на природном или сжиженном газе. Название данный тип отопительного оборудования получил за счет способности извлекать теплоту, выделяющуюся при конденсации водяного пара в дополнительном теплообменнике.

Пары воды в отработанных газах появляются при сгорании топлива. Если в классических котлах этот пар выбрасывается в атмосферу, то в конденсационных он сначала проходит через теплообменник большой площади, контактирующий с теплоносителем.

Чаще всего в конденсационный теплообменник подается вода из обратки. Далее теплоноситель поступает в нагревательный контур, получающий энергию традиционным образом – за счет сжигания газа.

Конструктивно котел состоит из следующих элементов:

горелка, смешивающая газ с воздухом и прожигающая образовавшуюся смесь;
конденсационный теплообменник, нагревающий теплоноситель за счет конденсации пара;
обычный теплообменник, использующий энергию горения газа;
циркуляционый насос;
воздушная турбина;
группа безопасности;
расширительный бак;
газорегулирующая аппаратура;
блок управления.

Кроме того, в двухконтурных моделях применяется дополнительный теплообменник, предназначенный для нагрева воды для ГВС.
Главной особенностью автономных котлов является конструкция теплообменника. Чтобы полностью извлечь скрытую в водяном паре энергию, конденсационный теплообменник должен обладать значительной площадью контакта с отработанными газами. Для этого теплообменник изготавливается из цельной металлической трубы значительной длины, свернутой в спираль вокруг газовой горелки.

Сама горелка также имеет ряд особенностей. В частности, чтобы обеспечить передачу энергии в расположенный вокруг нее спиралевидный теплообменник, она должна создавать эффект объемного горения газа. Классические микрофакельные горелки в конденсационных котлах не применяются.

Турбина для нагнетания воздуха расположена перед камерой сгорания, в отличие от конвекционных моделей, где она расположена сверху и служит для отвода продуктов горения.

Виды конденсационных котлов

Конденсационный котел может применяться для отопления зданий любой площади и назначения. Соответственно, классифицируются они тем же образом, что и классические конвекционные.

В зависимости от мощности, такое оборудование может применяться для отопления квартир, загородных домов, офисных помещений или производственных площадок.

Мощность подбирается с учетом отапливаемой площади и расчетных теплопотерь здания.

Однако следует учитывать, что использование эффекта нагрева при конденсации пара позволяет добиваться несколько большей мощности оборудовании в сравнении с аналогами. Так, в некоторых случаях имеет смысл воспользоваться настенным котлом конденсационного типа вместо установки громоздкого напольного варианта той же мощности.

Одноконтурные и двухконтурные

Основная сфера применения двухконтурных котлов – жилые дома и офисы, где необходимо наличие ГВС. Наличие второго контура для нагрева технической воды позволяет обеспечить ей одну-две точки раздачи.

Если потребителей будет больше, то из-за конструктивных особенностей двухконтурных моделей они не смогут обеспечить нагрев воды до необходимой температуры.

Одноконтурные модели котлов используется там, где нет необходимости в ГВС. Например, на производственных объектах.

Вместе с тем, именно одноконтурные котлы способны обеспечить горячее водоснабжение практически в любых объемах. Для этого достаточно подключить к ним бойлер косвенного нагрева необходимой емкости.

Напольные и настенные

Достоинством напольных котлов является возможность создания моделей практически любой мощности. Маломощные (10-40 кВт) применяются в быту и офисных зданиях.

Более мощные (до 1000 кВт) – для отопления многоквартирных домов, централизованных поселковых систем или на производстве.

Главным недостатком напольных вариантов является их громоздкость, а также необходимость установки дымовых труб.

Настенные модели более компактны. Их размеры редко превышают 80x50x40 см при массе порядка 50 кг. Кроме того, настенные конденсационные котлы оснащены турбиной для подачи воздуха, что позволяет организовать дымоудаление и снабжение кислородом по коаксиальным трубам, прокладываемым сквозь стену.

Стоит ли использовать котел без электричества?

При наличии финансовых возможностей выбор в пользу конденсационного котла будет более предпочтителен, чем в пользу классического конвекционного. Особенно он выгоден, если применяются низкотемпературные схемы отопления (теплые полы). Хорошие результаты такие системы показывают также в тех случаях, когда температура обратного контура отопления невысока. В таких условиях конденсация и съем дополнительного тепла происходят более интенсивно.

Преимущества

Конденсационные модели выигрывают у аналогов по следующим моментам:

возможность экономии до 30% газа при той же мощности;
экологичность за счет полного сгорания газа;
бесшумность, обеспечиваемая горелкой объемного сжигания газа и особой конструкцией теплообменника;
низкая температура отводимых газов.

Кроме того, такие котлы при равной мощности более компактны.

Недостатки

К недостаткам относят такие факторы, как:

дороговизна;
необходимость слива конденсата в моделях большой мощности.

Также следует учитывать, что конденсационный котел способен снимать дополнительную мощность лишь в низкотемпературных системах. Если обратка будет горячей, то конденсации паров происходить не будет.

Установка и уход

Как и любое газовое оборудование, конденсационные котлы должны устанавливаться и вводиться в эксплуатацию только специалистами с соответствующей сертификацией.

Самостоятельная установка не только не рекомендуется, но и чревата серьезными мерами со стороны газовых компаний.

Но если вы обладаете необходимыми навыками и документацией, при планировании самостоятельной установки газового оборудования, вам будет полезна эта статья

Видео, которые будут вам полезны:

Чтобы на протяжении всего срока эксплуатации котел работал безаварийно и эффективно, ему необходимо периодическое техническое обслуживание. Как и монтажные работы, обслуживание должно производиться силами специалистов.

Конденсационные котлы являются наиболее перспективным направлением в совершенствовании отопительного оборудования. Однако и уже имеющиеся на рынке модели способны обеспечить эффективное и при этом экономичное отопление на самых разнообразных объектах.

Котел Baxi LUNA Duo-tec 24+ (22 кВт) газовый настенный двухконтурный конденсационный с закрытой камерой сгорания

Газовый настенный двухконтурный конденсационный котел с закрытой камерой сгорания Baxi LUNA Duo-tec+

Настенные газовые конденсационные котлы Baxi LUNA Duo-tec используют самые передовые технологии и разработки. Благодаря высокому КПД (до 110%) позволяют экономить до 30% топлива, являются более экологичными, по сравнению с традиционными котлами. Техническое совершенство котла и высокая производительность обеспечивают максимальный комфорт в Вашем доме.

Котел Baxi LUNA Duo-tec 24 имеет максимальную мощность по горячему водоснабжению 24 кВт, по отоплению 21.8 кВт (в режиме 50/30°C) и 20 кВт (в режиме 80/60°C).

Газовые котлы Baxi LUNA-3 Duo-tec представляют собой миникотельную и содержат все необходимое для работы в системе отопления и водоснабжения: циркуляционный насос, расширительный бак, предохранительный-сбросной клапан, манометр, теплообменник для отопления и теплообменник для приготовления горячей воды, все необходимые элементы автоматики безопасности (датчик тяги, защитный датчик от перегрева воды в теплообменнике, контроль пламени, датчик минимального давления воды в системе отопления…). Достаточно подключить котел к дымоходу, газу, системе отопления и водоснабжения — автономное обеспечение Вашего дома теплом и горячей водой обеспечено.

Подробнее о производителе Baxi


Артикул	7219548—
Тип установки	Настенный
Мощность полезная минимальная, кВт	3,4
Камера сгорания	Закрытая
Тип топлива	Газ
Регулировка мощности	Плавная
Приготовление горячей воды	Проточный
Производительность ГВС (при 35°C), л/мин	9,8
Экономичность	Конденсационный
Производитель	Baxi
Габариты, размер (ВхШхГ), мм	760Х450Х345
Масса, кг	41,5
Диаметр вход/выход контура отопления, дюйм	3/4
Диаметр вход/выход контура водоснабжения, дюйм	1/2
Диаметр вход газа, дюйм	3/4
Диаметр дымохода, мм	Коаксиальный 100(60)
Диапазон регулирования темпер. теплоносителя в контуре отопления	25-80
Диапазон регулирования температуры горячей воды	35-60
Максимальное давление в контуре отопления, Bar	3
Максимальное давление в контуре ГВС, Bar	8
Давление природного газа на входе, mBar	5-20
Расход магистрального газа при макс.мощности, м3/час	2,61
Расход сжиженного газа при макс. мощности, кг/час	1,92
Гарантия	2 года
Электрическая мощность, Вт	120
КПД, %	107,5
Объём расширительного бака, л	8

Что такое конденсационный газовый котел

Современный конденсационный газовый котел, использует тепло, аккумулируемое от отходящих газов. Оптимально подобранное соотношение газовоздушной смеси и эффект целенаправленной конденсации, увеличили КПД котельного оборудования, до 109%.

Как устроен конденсационный котел

Конденсационный котел на газе – это теплогенератор, действующий как полноценная тепловая станция. В основе принципа работы, лежит целенаправленная конденсация (превращение пара в жидкость) разогретых паров отходящих дымовых газов. Конструкция котла «заточена» под данную особенность.

Принцип работы заключается в следующем:

Автоматика котла подбирает оптимальное соотношение воздуха и газа, чтобы обеспечить максимально полное сжигание топливо-воздушной смеси.
Горячие потоки воздуха, содержащие пар, преобразовываются во влагу.
В процессе конденсатообразования, выделяется большое количество тепловой энергии.
Конденсат удаляется.

Хотя, газовые конденсационные котлы отопления, отличаются особенностями конструкции и внутреннего устройства (в зависимости от завода изготовителя), принцип работы остается неизменным.

Как работает теплообменник

Принцип работы конденсационного газового котла, связан с целенаправленным конденсатообразованием. Тепло аккумулируется из нагретых продуктов сгорания. Чем интенсивней количество выпадаемой влаги, тем больший коэффициент полезного действия у котла.

В обычных атмосферных теплогенераторах, конструкторы пытаются свести количество выпадающего конденсата к минимуму, по причине того, что влага вредит корпусу и внутреннему устройству. Принцип работы и теплоэффективность теплообменника конденсационного оборудования, наоборот, связан с продуцированием как можно большего количества влаги.

Чтобы добиться обильного выпадения конденсата, используется следующее:

Низкотемпературный нагрев теплоносителя – при достижении определенной температуры нагрева, продуцируется большое количество влаги. Данное явление называется «точка росы».
Максимальное продуцирование влаги, происходит в пределах температуры 50-60°С. Максимальная теплоэффективность, достигается при нагреве теплоносителя до 53°С.
Целенаправленная конденсация – при достижении температуры 50°С, отходящие дымовые газы насыщаются влагой. Капельки пара нагреваются одновременно с теплоносителем. Далее, требуется извлечь тепло, посредством конденсатообразования.
В теплообменнике присутствует конденсатор – узел, на стенках которого продуцируется конденсат и аккумулируется тепло пара. Для конденсации, используется обратка теплоносителя.
Остывший конденсат, отводится из корпуса котла.

Чтобы предотвратить ускоренную коррозию, по причине постоянного продуцирования конденсата, в конструкции котла установлен теплообменник из нержавеющей стали или чугуна.

В двухконтурных моделях, дополнительно устанавливается змеевик из меди для нагрева ГВС. Медные теплообменники имеют хорошую теплопроводность, поэтому подходят для нагрева горячей воды в условиях низкотемпературного режима работы.

Первые версии конденсационных котлов, снабжались чугунным теплообменником, на котором был установлен конденсационный модуль пластинчатого типа, изготовленный из коррозионностойкой стали. Модели работали как в режиме обычного нагрева, так и с использованием конденсатообразования. Современные котельные установки конденсационного типа, работают исключительно в низкотемпературном режиме нагрева теплоносителя.

Куда уходит конденсат из котла

Конденсат – это смесь угольной, серной, азотной и других кислот в низкой концентрации. При нагреве, жидкость, содержащаяся в капельках пара, приобретает кислотные свойства. Для нейтрализации отходов и отвода конденсата, используется следующая конструкция:

Осевшая на стенках узла конденсатора жидкость, отводится в специальную емкость.
Из конденсатосборника, жидкость направляется в бак нейтрализатор.
Бак нейтрализатор – емкость заполнена природным нейтрализатором. После некоторого времени, кислота теряет свои свойства и ее можно слить в обычную канализацию.
Дополнительный конденсатосборник устанавливается в коаксиальной трубе. Он препятствует образованию обледенения на дымоходе и отводит скапливающуюся жидкость. Время от времени, придется очищать конденсатосборник вручную.

Санитарные требования, в зависимости от региона, где установлен котел, могут требовать утилизировать конденсат, отправляя его на специальные станции.

Расход газа в котле конденсационного типа

Расход газа в конденсационном котле, меньше, чем в классических теплогенераторах с атмосферными горелочными устройствами, приблизительно на 30-35%. Экономия топлива достигается благодаря нескольким модификациям:

Автоматика – горелочное устройство подключено к погодозависимой автоматике, на базе микропроцессорного контроллера. Блок управления считывает параметры давления газа, температуры в помещении и на улице, характеристики тяги. При помощи рабочих параметров, подбирается оптимальное соотношение газовоздушной смеси.
Горелка – установлена плавная двухступенчатая или модуляционная горелка. При нагреве теплоносителя до достаточной температуры, уменьшается мощность горелочного устройства. Пламя полностью не гаснет. Отсутствие запальника и модуляция в пределах от 10 до 100% мощности, приводит к уменьшению расхода топлива.

Одной из высокотехнологичных новинок, являются конденсационные котлы с импульсным горением. Экономичный расход топлива достигается за счет того, что горелочное устройство попросту отсутствует. Экономия, по сравнению с конденсационными теплогенераторами, имеющими горелку, достигает 15-20%.

Отличие конденсационных котлов от атмосферных

Существуют значительные отличия конденсационных котлов от обычных атмосферных, связанных с внутренним устройством и принципом работы:

Горелка – в современных котлах конвекционного (атмосферного) и конденсационного типа, устанавливают модуляционные горелочные устройства. Но, принцип работы котельного оборудования, использующего тепло конденсата, заключается в обязательном использовании камеры сгорания закрытого типа. Атмосферные котлы, забираю воздух из помещения, конденсационные, с улицы.
Забор воздуха и отвод продуктов сгорания – в атмосферном оборудование, для насыщения кислородом газовоздушной смеси, используется естественная циркуляция воздуха (конвекция). В устройстве конденсационных котлов, предусмотрена турбина (вентилятор), нагнетающая воздух на горелку.
Дополнительное отличие конденсационных моделей от конвекционных, еще один вентилятор, установленный в систему дымоотведения. Забор воздуха и отвод продуктов сгорания, происходит принудительно.
КПД – атмосферные котлы значительно проигрывают по теплоэффективности конденсационным аналогам. Если в конструкции теплогенератора предусмотрена модуляционная горелка атмосферного типа, коэффициент полезного действия достигает 92%. Конденсационные котлы, отличаются высоким КПД в 95-109%.

Как выбрать конденсационный котел

На выбор газового конденсационного котла, влияет несколько теплотехнических характеристик и функциональных возможностей. При подборе подходящей модели, обращают внимание:

На тип установки.
Количество контуров.
Мощность.
Марку производителя.

После подбора котла по характеристикам, выбирают агрегат, основываясь на финансовых возможностях.

Конденсационные навесные котлы

Конденсационные газовые настенные котлы, предлагаются в одноконтурном и двухконтурном исполнении. У каждой модели есть свои технические особенности:

Мощность – производителю приходится учитывать нагрузку на стену помещения, что ограничивает размеры и вес отопительного оборудования. Как правило, навесное оборудование имеет небольшую мощность, до 35 кВт.
Функциональные особенности – настенный конденсационный двухконтурный газовый котел, может оснащаться встроенным бойлером косвенного нагрева. Некоторые производители, изготавливают модели отопительного оборудования, размещая накопительную емкость снизу корпуса. Так снижается весовая нагрузка на стену.
Отопление и ГВС – одноконтурный конденсационный газовый котел, предназначен для нагрева теплоносителя системы отопления. В отличие от двухконтурных моделей, не имеет встраиваемого бойлера, но, при необходимости, может подключаться к выносной накопительной емкости.
Настенные конденсационные двухконтурные газовые котлы, подключаются к отоплению и ГВС. В некоторых моделях, имеется встроенная буферная емкость, подключаемая к системе рециркуляции и позволяющая получить горячую воду сразу после открытия водопроводного крана.

При производстве навесного оборудования, конструкторам приходится облегчать конструкцию, используя для изготовления некоторых узлов, облегченные сплавы металлов, что влияет на время эксплуатации. В среднем, срок службы навесных котлов меньше на 5 лет, чем у напольных аналогов.

Конденсационные напольные котлы

Газовые конденсационные напольные котлы, также изготавливаются с одним или двумя теплообменниками. В данном случае, производители не ограничены весом и габаритами конструкции. При изготовлении важных узлов, применяются полноценные металлы, а не сплавы, что увеличивает надежность и срок эксплуатации оборудования.

Бытовой одноконтурный конденсационный напольный газовый котел, достигает мощности до 90 кВт. Автоматика позволяет одновременно подключать несколько контуров отопления, разного типа. Оптимальное решение, обеспечение теплом посредством радиаторного отопления и теплых полов.

Напольные конденсационные двухконтурные газовые котлы, представляют собой полноценную станцию, работающую на нагрев теплоносителя и подогрев бытовой горячей воды. В конструкции предусмотрен вторичный теплообменник, изготовленный из меди или сплава алюминия.

Как подобрать мощность

Простой способ расчетов, вычисление по формуле 1 кВт = 10 м². При этом учитывается, что дом будет иметь хорошую теплоизоляцию, отапливать помещение будет одноконтурный агрегат, а высота потолков не будет выше 2,7 м. Формула не учитывает нескольких факторов:

Нагрев теплоносителя будет осуществляться в низкотемпературном режиме.
Используется горелочное устройство модуляционного типа.
В расчет не берется контур ГВС или бойлер косвенного нагрева.

Чтобы правильно подобрать мощность котла и рассчитать производительность с учетом возможных теплопотерь, и необходимых дополнительных функций, лучше обратиться за помощью к грамотному инженеру – теплотехнику.

Как вариант, расчеты можно сделать посредством онлайн калькуляторов, размещенных на сайте. Чем подробнее и точнее будут вводные значения, тем более достоверный результат получится на выходе.

Котлы с бойлером, рассчитываются намного проще. В случае выносной емкости, производитель пишет, какой мощности котла будет достаточно для нагрева воды. Для агрегатов с встроенным бойлером, производитель указывает максимальный объем отапливаемого помещения и ГВС.

Какой марки конденсационный котел лучше

То, что самые надежные котлы, выпускают европейские производители, не подлежит никакому сомнению. Отопительное оборудование немецких компаний, занимает первенство среди выпускаемой техники в странах ЕС.

Поэтому, если требуется купить лучший конденсационный котел для дома, стоит сразу обратить внимание на модели, выпущенные и собранные в Германии. Неплохим вариантом, будет приобретение французской и чешской продукции. Рейтинг лучших марок, замыкает итальянское оборудование.

Ниже приводятся марки конденсационных котлов, в зависимости от страны производителя:

Германия – Viessmann, Buderus, Wolf, Vaillant. Отличаются безупречным качеством сборки и надежностью. Все немецкое оборудование адаптировано к отечественным условиям эксплуатации и имеет высокую степень автоматизации.
Италия – Ariston, Baxi. Оборудование для тех, кто ценит европейское качество сборки, но не согласен с ценовой политикой, отличающей немецкую продукцию. Качество итальянского котельного оборудования, несколько ниже, чем у аналогов, изготовленных в Германии, но в целом, потребителю предлагаются высоконадежные и экономичные котлы. К данному классу и ценовой категории, можно отнести и французскую марку De Dietrich.
Чехия – Protherm. Качество продукции бренда, практически идентичное немецким аналогам, но, купить котел можно по более доступной цене.
Корея – отличительным свойством является практически безупречная автоматизация котлов, оснащение дистанционным управлением и высокотехнологической начинкой, делающей управление комфортным и легким. Но, что касается теплотехнических характеристик, продукция существенно проигрывает даже на фоне отечественных агрегатов. Котлы предлагают компании Navien и Kentatsu, мировые лидеры в производстве климатического оборудования.

Согласно статистике продаж, на выбор производителя, отечественным потребителем, зачастую влияют не теплотехнические характеристики, а стоимость модели. Исходя из этого критерия, наиболее востребованной остается продукция итальянских производителей.

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003), СП 62.13330 (СНиП 42-01-2002).

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
Обязательно оснащение системой водоподготовки и фильтрации.
Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Технические характеристики газовых конденсационных котлов, позволяют их монтаж в качестве источника автономного отопления квартиры в многоэтажном доме.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.
{banner_downtext}
На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Недостатки конденсационных отопителей

Отопители с конденсационной технологией отбора тепла, имеют всего два серьезных недостатка, напрямую связанные с их внутренним устройством и принципом работы:

Низкотемпературный режим нагрева – оборудование больше подойдет исключительно для южных и средних широт. Протопить дом, расположенный на Севере, будет сложнее. Минимальная рабочая температура при нагреве теплоносителя 53°С, максимальная 65-70°С, что при температуре окружающей среды свыше -20°С, явно недостаточно.
Высокая стоимость – конденсационные отопители обойдутся в среднем в 2 раза дороже, чем классические котлы. Модели, имеющие встроенный бойлер, будут стоить дороже уже в три раза. Подключение к выносной емкости, приравнивает покупку бытового котла к промышленному теплогенератору.

Даже с учетом самоокупаемости, не каждый потребитель готов разово инвестировать в котельное оборудование с конденсационной технологией отбора тепла, поэтому, ожидать чрезмерного спроса на данные отопители, не приходится.

Конденсационные газовые котлы на рынке в Украине: обзор

К. Бондаренко

Газовые настенные конденсационные котлы уже давно и прочно обосновались на теплотехническом рынке нашей страны. Причина банальна – они позволяют существенно экономить топливо и имеют ряд других особенностей. Как правило, современный конденсационный газовый котел – это агрегат, оснащенный по последнему слову техники, то есть в целом являющий собой наиболее энергоэффективное решение. Именно такие теплогенераторы традиционно представляют в нашей стране ведущие мировые производители этого оборудования

Конденсационные котлы в своей конструкции имеют дополнительный теплообменник, позволяющий утилизировать скрытую энергию водяных паров в отводимых дымовых газах. А это, в свою очередь, позволяет добавлять 10–15% к КПД теплоагрегатов, что совсем не лишне в нынешних условиях дороговизны голубого топлива.

Теплогенераторы, использующие принцип конденсации, как правило, оснащены самой современной автоматикой, горелками с глубокой модуляцией и другим энергоэффективным оборудованием. Они наиболее экологически безопасны из газовых котлов по уровню выбросов в атмосферу оксидов азота и углерода. К тому же такие котлы не требовательны к давлению газа, обладают компактными размерами и небольшим весом.

Как правило, в предложении каждого производителя есть варианты модульной компоновки – подключения котлов в каскад, что актуально при организации отопления и ГВС коммерческих объектов с большим потреблением тепла.

Кроме того, «конденсационники» прекрасно уживаются с экономными низкотемпературными системами поверхностного отопления («теплый пол»), а также интегрируются в системы с использованием возобновляемых природных ресурсов, в частности, с тепловыми насосами.

Конденсационные котлы Baxi (Италия)

Компания производит и реализовывает на рынке Украины настенные газовые конденсационные котлы в широком диапазоне мощностей – от 12 до 110 кВт. Первичные теплообменники всех моделей выполнены из нержавеющей стали AISI 316L. Горелка с предварительным смешиванием производится из нержавеющей стали той же марки. Встроенные циркуляционные насосы с полной модуляцией, согласно ErP, класса A. Все модели имеют панель управления с жидкокристаллическим экраном. В котлах серий Luna Platinum+ и Nuvola Platinum+ она съемная. Трехходовым клапаном с электроприводом оснащаются и одноконтурные модели. Котлоагрегаты Nuvola Duo-tec+ и Nuvola Platinum+ оборудованы встроенным бойлером из нержавеющей стали на 45 л, с краткосрочной производительностью по ГВС (30 мин.) до 500 л (при ∆T 30°C). Модель Nuvola Duo-tec+ 33 GA VES имеет интегрированный расширительный бак системы ГВС на 2 л. В остальных моделях данной серий это дополнительная опция. Встроенные расширительные баки системы отопления (кроме моделей Luna Duo-tec MP+) емкостью от 7 до 10 л, в зависимости от мощности котла. Диапазон модуляции работы горелки в сериях Luna Duo-tec+, Duo-tec Compact+ и Nuvola Duo-tec+ составляет 1 ÷ 7. У котлов серии Luna Platinum+ и Nuvola Platinum+ диапазон модуляции 1 ÷ 10. А для Luna Duo-tec MP+ 1 ÷ 9.

Котлы серий Duo-tec Compact+, Luna Duo-tec+, Nuvola Duo-tec+, Luna Platinum+, Nuvola Platinum+ оснащены газовой адаптивной системой управления (GAC), осуществляющей автоматическое управление процессом горения для достижения максимальной эффективности в различных условиях эксплуатации. Котлы Luna Duo-tec MP+ можно объединить в каскад (до 16 единиц), получая таким образом совокупную мощность до 1760 кВт. Температура контура отопления во всех моделях регулируется в пределах 25…89°C, контура ГВС – 35…60°C. Котлы оснащены встроенными климатическими регуляторами с возможностью подключения наружного температурного датчика. В моделях Luna Duo-tec MP+, Luna Platinum+ есть возможность одновременного управления геотермальной установкой и системой отопления с помощью программируемых модулей THINK, встраиваемых или внешних. Отвод продуктов сгорания осуществляется по коаксиальному дымоходу Ø60/100 или раздельным способом Ø80. Для моделей Luna Duo-tec MP+ диаметры составляют от 80/125 до 110/160 для коаксиального дымохода, в зависимости от мощности котла, и от 80+80 до 110+110 для раздельного, соответственно.

Конденсационные котлы Bosch (Германия)
Производственная линейка настенных «конденсационников» немецкого производителя, поставляемых на Украинский рынок, включает в себя три серии котлов мощностью от 22 до 98 кВт. Модели Condens 2000 W, Condens 3000 W и Condens 7000 W – двухконтурные, имеют встроенный пластинчатый теплообменник ГВС.
Видео. Конденсационный котел Bosch Condens 7000i W
Агрегаты серий Condens 3000 W и Condens 7000 W совместимы с гелиотермальными установками при помощи регуляторов с модулями ISM 1 и ISM 2. Condens 7000 W можно устанавливать в каскад. Максимальная мощность каскада из четырех котлов Condens 7000 W ZBR 42-3 A составляет 168 кВт.
Видео. Котел газовый конденсационный Bosch Condens 7000i W: обзор на объекте
Теплообменники системы отопления выполнены из кремниево-алюминиевого сплава с плазменной полимеризацией. Горелки – с полной модуляцией пламени. Отвод дымовых газов осуществляется через коаксиальный дымоход с диаметром 60/100 или 80/125 мм. Информационные дисплеи котлов – жидкокристаллические. КПД – от 102% у Condens 2000 W до 107% у моделей Condens 7000 W.
Конденсационные котлы Buderus (Германия)
Настенные конденсационные котлы компании Buderus, реализуемые на рынке Украины, имеют типоряд из 10 моделей мощностью от 3,5 до 100 кВт. Основной теплообменник котлов производится из алюминиево-кремниевого сплава и представляет собой ребристые трубы с большими поверхностями нагрева. Материал пластинчатых теплообменников двухконтурных моделей – нержавеющая сталь. Горелки керамические, плоского пламени, с предварительным смешением и с полной модуляцией. Например, в моделях Logamax plus GB042 плавное изменение мощности происходит в пределах 36–100%, у моделей Logamax plus GB162 18–100%. У котлов Logamax plus GB172i модуляция еще выше – 1:8.
Видео. Конденсационный газовый котел Buderus Logamax plus GB122i
Стандартизованный КПД котлов – от 102% (для GB012) до 110,5% (GB162). В зависимости от модели котлы могут комплектоваться различной дополнительной автоматикой Logamatic: RC200, RC300 или 4000. Она дает возможность, в зависимости от модификации, управлять работой котла по температуре внутри помещения, осуществлять погодозависимое регулирование, управлять работой внешнего бойлера или котлов в каскаде. Котлы серии Logamax plus GB162 можно объединять в одну систему (до 16 установок). Встроенные насосы системы отопления – модуляционные. Котлы премиум-класса Logamax plus GB172i выпускаются в двух цветовых исполнениях, их корпусы выполнены из специального, стойкого к повреждениям стекла, белого или черного. Отвод дымовых газов и забор воздуха извне осуществляется в большинстве моделей через коаксиальный дымоход 60/100 мм (опционально 80/125 мм) или раздельные дымоходы диаметром 80/80 мм. Для мощных моделей предусмотрен коаксиальный дымоход 110/160 мм.
Конденсационные котлы Сosmogas (Италия)
Широкий ассортимент производимых компанией настенных «конденсационников» включает котлы мощностью от 15 до 90 кВт. Есть возможность каскадного подключения для моделей мощностью от 45 кВт. Горелки котлов выполнены из металлической фибры Fecralloy. Полная модуляция горения – в пределах от 1:6 (для моделей Novadens и Mydens) до 1:11,3 (для Dualdens). КПД при 30%-ной нагрузке превышает 109% для котлов серий Novadens и Dualdens. Первичные теплообменники C.R.R. производятся из нержавеющей стали марки AISI 316L.
Видео. Двухконтурный конденсационный котел Mydens
Для котлов MYdens первичные теплообменники C.R.V. – из нержавеющей стали AISI 316Ti. Конструкция теплообменника позволяет конденсировать при 65°C на подачу в контур отопления. Выпускаются двухконтурные котлы Novadens со вторичным теплообменником с накоплением воды и MYdens со вторичным теплообменником увеличенной площади. Во всех моделях, предназначенных для работы с отдельным бойлером косвенного нагрева, есть функция «Антилегионелла». Возможна совместная работа котлов с тепловыми насосами и солнечными коллекторами. Отвод продуктов сгорания у моделей мощностью до 34 кВт осуществляется раздельно (через дымоходы 80+80 или 60+60 м) либо через коаксиальный дымоход 60/100 (80/125) мм. Дополнительная автоматика может обеспечивать дистанционное управление котлами, предусмотрено встроенное погодозависимое регулирование.
Конденсационные котлы De Dietrich (Франция)
В производственной линейке компании три серии конденсационных настенных котлов, включающие в себя 14 основных моделей. Теплообменники аппаратов выполнены из алюминиево-кремниевого сплава. Горелки – из нержавеющей стали, модуляционные. При этом модуляция мощности в пределах от 24 до 100% для серии Naneo, от 25 до 100% для моделей Vivadens и от 22 до 100% у котлов Innovens. Одноконтурные модели совместимы с внешними бойлерами на 80 или 130 л (краткосрочная производительность до 200 л/10 мин.), для котлов Innovens предлагается 60-литровый водонагреватель специального дизайна (до 150 л/10 мин.). КПД при 30% мощности достигает 109,2% для Naneo, 109% и 108,5% – для Innovens и Vivadens, соответственно. С помощью дополнительной автоматики возможна организация управления двумя отопительными контурами и работой бойлера. Коаксиальные дымоходы для отвода продуктов сгорания – диаметром 60/100 мм для горизонтальной трубы и 80/125 мм для вертикальной. Панель управления в теплогенераторах Naneo съемная и расположена под котлом. В других моделях она интегрированная и оснащена ЖК-дисплеем. Минимальная температура в обратном трубопроводе – 20°C. Максимальная на выходе из котла – 90°C.
Конденсационные котлы Protherm (Словакия)
В Украине представлены настенные «конденсационники» этой компании, произведенные в Турции. В настоящее время предлагается четыре модели котлов мощностью от 20 до 30 кВт по контуру отопления. Две из них двухконтурные, со встроенными теплообменниками из нержавеющей стали для системы ГВС. Еще две модели – одноконтурные. В них для приготовления горячей воды для бытовых нужд рекомендуется использовать бойлер косвенного нагрева. Первичные теплообменники котлов изготовлены из алюминиево-кремниевого сплава. Приборы могут быть интегрированы в сложные, смешанные системы при помощи eBus коммуникации. КПД при модуляции 30%–108%. Есть жидкокристаллические дисплеи, автодиагностика. Максимальная температура линии подачи отопления – 75°C (заводская настройка). ГВС регулируется в пределах 35…60°C. Диаметр дымохода – 60/100, 80/125 мм (коаксиальный) или 80+80 мм (раздельный).
Конденсационные котлы Rinnai (Япония-Ю.Корея)
Японская корпорация выпустила конденсационные двухконтурные котлы серии SMART. Главный теплообменник состоит из основного отдела, выполненного из меди, и конденсационного блока из нержавеющей стали. Такая конструкция сохраняет высокий КПД, в том числе при высокотемпературных режимах системы отопления. В контуре ГВС используется теплообменник увеличенной производительности из нержавеющих пластин, паянных чистой медью (Cu – 99,9%). Электроника котла формирует в камере сгорания правильную газовоздушную смесь, автоматически подстраиваясь под малое давление (от 3 мБар) и сниженную калорийность газа. Турбоциклонная горелка – из хромоникелевой стали с автоматической модуляцией пламени (1:5). Класс по NOx – 5. Управление котлом осуществляется с выносного пульта управления с цветным дисплеем. Предусмотрено 12 режимов экономии. Опционально можно подключить пульт-программатор с Wi-Fi управлением через смартфон. Есть встроенная погодозависимая автоматика, система самодиагностики с сохранением истории ошибок. Отвод конденсата – через встроенный сифон-нейтрализатор (превращает кислотный конденсат с рН=3 в мягкую щелочную воду рН=5). Класс электрозащиты – Х5D.
Конденсационный котел Vaillant (Германия)
Компания производит одно- и двухконтурные настенные конденсационные котлы. Одноконтурные модели имеют маркировку «VU», система управления внешним бойлером – в базовой комплектации. Двухконтурные модели, со встроенным пластинчатым теплообменником, маркируются «VUW». Комбинированные модели оснащаются системой Aqua-Power-Plus, позволяющей увеличивать мощность при приготовлении ГВС на 21%. Конденсация осуществляется и в режиме приготовления горячей воды (система Aqua-Сondens-System) для всех моделей. Основные теплообменники изготавливаются из нержавеющей стали, горелки – модуляционные с предварительным смешива-
нием. Модуляция в пределах 25–100% для котлов серии ecoTEC pro VUW, 30–100% для ecoTEC plus VU OE 466/4-5…656/4-5 и 20–100% – для остальных моделей. Среднегодовой КПД при температурном режиме 40/30°C доходит до 107% у котлов ecoTEC pro VUW и до 108% – у остальных моделей. Для котлов мощностью от 80 кВт КПД может достигать 110%. Все модели котлов имеют встроенную систему самодиагностики. Котлы ecoTEC plus VU OE 466/4-5 и VU OE 656/4-5 оборудованы встроенным циркуляционным насосом с частотным регулированием. Агрегаты ecoTEC plus VU OE 806/5-5…1206/5-5 объединяются в каскад совокупной мощностью до 720 кВт. Выброс продуктов сгорания и забор воздуха для горения осуществляется у большинства моделей через коаксиальный дымоход 60/100 мм. Для более мощных моделей диаметры дымохода составляют 80/125 мм и 110/160 мм. Возможно раздельное дымоудаление. С помощью дополнительной автоматики возможна реализация различных технических решений, таких как совместная работа котлов и солнечного коллектора, теплового насоса, управление несколькими отопительными контурами и т.д.
Покупая полную статью, читатель ознакомится с подробными техническими характеристиками и особенностями газовых настенных конденсационных котлов еще семи производителей, представленных в Украине.
Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.
Данная статья является платной. Вы можете приобрести полностью данную статью в электронном виде.
Просмотрено: 13 049
Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.
Насколько эффективен конденсационный котел? (2021)
В чем разница между обычным котлом и конденсационным котлом?
Выбор лучшего типа конденсационного котла для ваших индивидуальных нужд может быть трудным. Однако получение правильной информации может значительно упростить процесс принятия решений и предоставить вам лучшую цену на конденсационный котел. Вот почему в этой статье вы получите ускоренный курс по котлам, в том числе о том, как найти лучших конденсационных котлов типов и поставщиков котлов .
В обычных системах отопления (например, газовых котлах) нагретые газы проходят через поверхность теплообмена котла, передавая генерируемую энергию в систему распределения тепла, такую как полы с подогревом и радиаторы. После этого дымовые газы выбрасываются в атмосферу через дымовую трубу котла.
Таким образом, определенное количество тепла теряется, потому что вместе с газами выталкивается значительное количество пара, который образуется в процессе горения.Благодаря этому выпущенный пар несет в себе неизрасходованное количество энергии испарения.
Здесь конденсационный котел становится экономичным выбором smart , environmental и по сравнению с обычными котлами, поскольку они способны преобразовывать энергию испарения в тепло.
Просто заполнив свои личные предпочтения в контактной форме в начале этой страницы, вы можете получить до четырех предложений от лучших поставщиков для ваших индивидуальных потребностей.Это бесплатно и без обязательств .
Подробнее о конденсационных котлах
Конденсационные котлы могут обеспечить КПД 90%
Конденсационный котел не только является хорошим вариантом, если вы беспокоитесь о своем углеродном следе, но производители конденсационных котлов также заявляют, что КПД их продукции может достигать 98%. Как правило, обычные котлы могут достигать КПД только 70-80%.
Эти высокоэффективные котлы в значительной степени обязаны преобразованием тепла своей камере сгорания. Принцип их работы заключается в том, что теплообменник отбирает не только тепло, возникающее при сгорании топлива, но и тепловую энергию, полученную при конденсации водяного пара, и передает ее в систему отопления дома.
Используя вышеприведенную терминологию, можно сказать, что конденсационные котлы обеспечивают самую высокую теплотворную способность с точки зрения тепловой мощности, в то время как обычные газовые или электрические котлы обеспечивают самую низкую теплотворную способность.Следовательно, за счет конденсации конденсационный котел может обеспечить дополнительных от 10% до 15% КПД .
Чтобы количественно определить разницу между самой низкой и самой высокой теплотворной способностью конденсационного котла, важно учитывать вид топлива , на котором работает котел. Для природного газа эта разница составляет около 11%. Это означает, что КПД котла может достигать 90-91% при полной конденсации (80% от сжигания топлива и 11% от конденсации пара).
В конденсационном котле высокопроизводительный теплообменник выделяемые газы охлаждаются до температуры, практически равной температуре воды из обратного контура. Таким образом, КПД приближается к отметке 91% и, следовательно, почти достигает физических ограничений котла.
Степень, в которой конденсационный котел может полностью использовать тепловую энергию, образующуюся в результате конденсации, зависит, прежде всего, от заданной температуры системы отопления.
Чем ниже температура воды, поступающей в конденсатор, тем эффективнее будет процесс охлаждения газа. Впоследствии эффект конденсации можно использовать в полной мере. Таким образом, если вы хотите улучшить общую производительность вашей системы отопления, важно придать большее значение вопросу , чтобы максимально увеличить эффект конденсации в вашем котле.
В этой таблице обобщена информация о затратах на конденсацию для различных типов котлов.Это даст вам лучшее представление о КПД конденсационного котла с точки зрения того, что может отображаться в вашем счете за электроэнергию.
Тип котла по цене и КПД
Тип котла Квартира На две семьи Отдельно стоящий КПД
Газовый тяжеловес £ 790 1,210 фунтов стерлингов £ 1,720 55%
Старый газовый облегченный £ 670 £ 1 020 £ 1,450 65%
Новые без конденсации £ 580 £ 850 1,210 фунтов стерлингов 78%
Новая конденсационная £ 450 £ 740 £ 1 050 92%
* Источник: Sedbuk
Как работает конденсационный котел?
Принципы работы конденсационного котла известны уже сто лет, но его использование стало возможным только недавно.Это связано с тем, что производители конденсационных котлов теперь могут использовать технологические достижения в области конструкции из нержавеющей стали и коррозионно-стойких сплавов. Но как работают конденсационные котлы?
При охлаждении водяные пары внутри котла превращаются в жидкость в процессе конденсации. Это высвобождает определенное количество тепловой энергии.
Конденсация котла происходит в специально разработанном теплообменнике , который поглощает тепло и передает его в систему отопления.В то время как в обычном котле цель состоит в том, чтобы избежать процесса конденсации, в конденсационном котле этот же процесс необходим для производства тепла.
Количество тепла, которое может быть произведено при сжигании единицы топлива, включая тепло, выделяемое при конденсации пара, называется наивысшей теплотворной способностью. Такое же количество произведенного тепла без учета тепловой энергии, возникающей в результате конденсации, называется самой низкой теплотворной способностью.
Подробнее о механике конденсационного котла
В конденсационных котлах
рядом с теплообменником установлен встроенный вентилятор, работающий со спидометром.В связи с этим конденсационные котлы имеют закрытую камеру сгорания , соединенную с коаксиальным дымоходом, через который отходят дымовые газы. Контроль скорости вращения вентилятора помогает поддерживать оптимальную степень сгорания воздуха и газа. Чтобы свести к минимуму потери тепла дымовыми газами, важно, чтобы теплообменник позволял конденсацию водяного пара.
Процесс конденсации достигает своего пика, когда поверхность теплообменника равна или ниже температуры точки росы .Температура точки росы — самая надежная единица измерения влажности и комфорта воздуха. В нормальных условиях точка росы природного газа составляет около 57 градусов Цельсия. Следовательно, для работы котла в конденсационном режиме температура теплоносителя в обратном контуре не должна превышать 57 градусов Цельсия.
Если вышеуказанные условия не достигнуты, то КПД конденсационного котла снизится. Даже в этой ситуации котел все равно будет на 4-5% эффективнее , чем обычный котел.
Чем выше КПД (COP) конденсационного котла, тем ниже будет температура в системе отопления. Таким образом, конденсационный котел будет более эффективным, если он будет совмещен с водяным теплым полом с температурой подачи от 40 до 45 градусов Цельсия.
Поскольку не существует рекомендуемой минимальной температуры теплоносителя, котел, подключенный к системе теплого пола, может работать без специальных устройств для понижения температуры .Однако это относится только к полам большой площади и только в том случае, если система отопления не сильно колеблется.
Некоторые практические рекомендации по эксплуатации конденсационных котлов
Установить котел со специально разработанными системами низкотемпературного отопления (желательно не выше 60/40 ° C или максимум 70/50 ° C)
Используйте только пластмассовые дымоходы или керамические (желательно у специализированных дилеров / производителей)
Используя конденсационный котел, вы улучшите общий уровень комфорта, обеспечиваемый вашей системой отопления, и снизите уровень потребления газа на 15-20% .
Какие типы конденсационных котлов самые лучшие?
Существует два основных типа конденсационных котлов: системных котлов и комбинированных котлов . Системный котел — хороший выбор для больших домов или домов с низким давлением воды. Комбинированный котел — идеальный выбор для домов, где требуется отопление по запросу.
При этом оба типа конденсационных котлов могут быть разных форм и размеров. Вот обзор различных типов:
Настенные котлы : Этот тип конденсационных котлов, также называемый иногда навесными котлами, очень удобен из-за их меньшего размера и потому, что они могут быть установлены вместе с модульным котлом.
Напольные котлы : Котлы этого типа, также называемые напольными или напольными котлами, крупнее настенных котлов и могут производить больший объем горячей воды.
Одноконтурные котлы : Система трубопроводов представляет собой одиночный замкнутый контур, что означает, что имеется единственная основная подводящая вода, по которой вода входит и выходит из котла. Риск этого типа отопительной установки заключается в том, что, если он не сбалансирован должным образом, он будет нагревать дом неравномерно в зависимости от контура горячей воды.
Двухконтурные котлы : Этот тип котельной системы имеет два отдельных трубопровода, один из которых отводит нагретую воду от котла и нагревает дом, а второй направляет воду к котлу для повторного нагрева. Этот тип котла правильно сбалансирован и может в одинаковой степени обогреть весь дом.
Найдите лучшие предложения котлов
Может быть трудно сделать выбор между всеми этими разными типами котлов, особенно если взвесить выгоду от большей оплаты за покупку.Хорошая вещь с конденсационными котлами состоит в том, что, хотя их стоимость может быть выше в самом начале, инвестиции окупаются вовремя за счет экономии денег на счетах за электроэнергию.
Если вы решили купить котел, но не уверены, какой тип лучше всего соответствует вашим потребностям, мы готовы помочь. Просто заполните форму на этой странице, указав свои личные предпочтения и информацию, и мы предоставим вам до четырех разных поставщиков .Услуга бесплатно , без обязательств , и занимает всего минут .
Рейтинг двухконтурных газовых котлов по надежности. Рейтинг двухконтурных настенных газовых котлов поможет определиться с покупкой. Лучшие напольные газовые котлы по соотношению цена-качество
Перед началом отопительного сезона перед владельцами частных домов часто встает вопрос выбора настенных газовых котлов.В этой статье мы раскроем основные технические характеристики настенных двухконтурных газовых котлов отопления, преимущества и недостатки каждой из моделей, сравним какой котел лучше, и составим свой рейтинг газовых котлов в пересчете на надежности, качества и цены.
Для сравнения возьмем три компании, предлагающие двухконтурный газовый котел . систем настенного отопления — это Baxi, Protherm и Navien.
Мы рассмотрим наиболее популярные модели этих компаний, которые находятся в близкой ценовой категории друг к другу, с наддувом (с турбонаддувом), мощностью 23-24 кВт.
Итак, Protherm Gepard MTV 23 и Navien Ace 24k .
Сравним их по основным параметрам:
— Производители котлов
— Устройство котла
— Технические характеристики
— Функциональные возможности
— Цена
Производители настенных газовых котлов
Итальянская компания Baksi, пожалуй, сейчас самая популярная марка газовых котлов на российском рынке. Продаем котлы давно.У них широкая сеть сервисных центров по всей стране. отзывы разные, потому что их очень много.
Компания утверждает, что поставляет свои котлы только из Италии, о чем свидетельствует штрих-код на упаковке от котла. Однако недавно гарантийный талон, прилагаемый к товару, почему-то был полностью оформлен на украинском языке. На нашем рынке представлены только модели мощностью 18 и 24 кВт.
Газовые котлы Baxi main Four, Protherm Gepard и Navien Ace

Продукция словацкой компании Proterm также широко распространена в Восточной Европе, в том числе в России.Протерм является дочерней компанией немецкого производителя качественного газового и электрического отопительного оборудования, однако их газовые котлы находятся в более высокой ценовой категории, и сегодня мы их рассматривать не будем.
Между этими компаниями можно провести некоторые параллели. Если говорить «автомобильным языком», то Protherm для Вайланта — это как Skoda для Volkswagen. Думаю, автомобилисты меня поймут. Практически то же самое, только дешевле.
Штрих-код на упаковке котла указывает страну происхождения Словакия.Линия котлов Гепард МТВ представлена только моделями с тепловой мощностью 11 и 23 кВт.
Navien — холдинговая компания нескольких корейских компаний. Основное направление: газовые и дизельные котлы для отопления. Правильное написание названия компании — Navien. Фактически, это аббревиатура от Navigator Energy.
Газовые настенные котлы Navien производятся только в Южной Корее и оттуда тоже доставляются. Газовый котел Navien, который часто можно найти в Интернете, пользуется большим спросом, в основном из-за очень привлекательной цены, по которой продукция этой компании выходит на российский рынок.Широкий модельный ряд котлов Navien Ace представлен мощностью от 10 до 40 кВт.
Монтаж двухконтурных настенных газовых котлов
Двухконтурный настенный газовый котел Baxi Main Four 24 F состоит из медного битермического теплообменника и автоматического байпаса для перехода в режим горячего водоснабжения, циркуляционного насоса немецкой фирмы, расширительного мембранного бака на 6 литров, группы безопасности, который включает предохранительный клапан избыточного давления, датчик тяги и регулятор пламени.Все подводящие трубы медные.
Вода в котле нагревается битермическим (одним) теплообменником, который работает поочередно по двум контурам: отопительный и подающий техническую воду … При включении режима ГВС контур отопления переключается в режим нагрева техническая вода в битермическом теплообменнике.
Котел Baxi Main Four 24 F

Двухконтурный настенный газовый котел Protherm Gepard 23 MTV включает в себя медный первичный теплообменник для контура отопления, вторичный пластинчатый теплообменник для горячего водоснабжения из нержавеющей стали. сталь, трехходовой клапан для переключения работы контуров производства Германии.
Насос Grundfos для циркуляции теплоносителя устанавливается так же, как и у Baksi. Расширительный бак на 5 литров, датчики тяги и пламени. Входные медные трубы.
Важным отличием устройства котла Гепард от Шахты Бакси является наличие в словацкой модели вторичного теплообменника для горячего водоснабжения.
Двухконтурный настенный Ace также имеет два отдельных теплообменника (отопление и горячее водоснабжение), но в отличие от котла Cheetah оба теплообменника выполнены из нержавеющей стали, что значительно увеличивает срок их службы.
Еще одной отличительной особенностью устройства котлов Navien является то, что встраиваемое оборудование — это теплообменники, насос, расширитель, трехходовой и предохранительный клапан, а также датчики производства Южной Кореи.
Дымоход коаксиальный для газового котла, приточно-вытяжной
Все модели предназначены для коаксиального дымохода для газового котла. Что это?
означает дымоход типа «труба в трубе». Продукты сгорания выводятся по внутреннему каналу, а наружный воздух поступает в котел.
Но в некоторых случаях необходимо сделать отдельный дымоход, т.е. отдельную трубу для вытяжки и отдельную для забора воздуха. Для этого можно дополнительно приобрести разделитель каналов или так называемые «штаны» для моделей любого производителя.
Однако корейские производители специально предлагают модель Navien Ace с раздельным дымоотводом и воздухозаборником. Это очень удобно, позволяет сэкономить на покупке переходника.
Котел Навьен со встроенным разделителем каналов

Основные технические характеристики двухконтурных настенных газовых котлов
— Размеры (редактировать) (высота x ширина x глубина):
Main Four: 730 x 400 x 299 мм
Gepard: 742 x 410 x 311 мм
Navien Ace: 722 x 440 x 265 мм
— Тепловая мощность (мин / макс) кВт:
Основная четверка: 9.3-24
Гепард: 9.0-24
Navien Ace: 9.0-24
— КПД ,:
Основная четверка: 92,9%
Гепард: 93,2%
Navien Ace: 91,0%
— Производительность по ГВС , л / мин при T 25 ° C:
Основная четверка: 13,7
Гепард: 13,8
Navien Ace: 13,8
Отапливаемая площадь до 220 кв.м одинакова для всех представленных моделей.
Функции настенных газовых котлов
Все рассматриваемые модели имеют плавную модуляцию горелки и автоматическое поддержание температуры в отопительном контуре, а также систему незамерзания.
Для моделей Gepard MTV и Main Four есть возможность подключения и датчика наружной температуры, благодаря которому котел будет работать в интеллектуальном режиме относительно температуры в помещении или за окном. Кроме того, котлы Бакси имеют дополнительный настраиваемый температурный режим «Теплые полы» с диапазоном 35-45 ° С.
Комнатный термостат

Основным функциональным отличием газовых настенных котлов Navien Ace от конкурентов является наличие удаленного электронного блока управления котлом с уже встроенным в него датчиком температуры помещения.
Благодаря этому можно настроить работу котла в зависимости от температуры воздуха в помещении и соответственно сэкономить расход газа на отопление дома и продлить срок службы устройства. Кроме того, котлы Navien Ace оснащены защитной микросхемой на электронной плате, которая защищает ее от скачков напряжения.
Сравнить цены на газовые двухконтурные настенные котлы отопления
Baxi Main Four 24 F ——— 550 евро
Protherm Gepard MTV 23 — 550 евро
Navien Ace 24 K ——— 450 евро
Коаксиальный комплект труб для любого котла — 50 евро.
И в заключение поделюсь одним интересным видео-отзывом

Сердце системы автономного отопления — водогрейный котел. От его качества, функциональности и эффективности зависит температура воздуха в доме и размер затрат на отопление. Чтобы не ошибиться в выборе этого важного устройства, необходимо изучить каждую деталь и функцию устройства. Рейтинг настенных газовых отопительных котлов поможет сэкономить время на ознакомлении с техникой — верхние позиции в нем всегда занимает оборудование, заслужившее доверие и признание других пользователей.
Классификация газовых котлов
Легкие и компактные настенные газовые котлы отопления подходят для автономных систем в индивидуальных коттеджах и городских квартирах. Эта группа объединяет несколько видов оборудования, принципиально отличающихся друг от друга по конструкции и принципу действия. Вот список важнейших конструктивных особенностей, на которые следует обратить внимание перед выбором бойлера:
Количество контуров: одноконтурные ориентированы только на отопление, а двухконтурные параллельно обеспечивают функции горячего водоснабжения.
Тип камеры сгорания: открытая или герметичная (закрытая).
Способ удаления выхлопных газов: естественный или принудительный.
Энергозависимость: энергонезависимые настенные газовые котлы отопления работают без подключения к электричеству.
Тип горелки: атмосферная или модулирующая с автоматическим регулированием мощности.
Схема двухконтурного котла с модулирующей горелкой и наддувом
Оценки потребителей: самостоятельный выбор покупателей
Лучшие конденсационные котлы
Конденсационные котлы дороже, но переплата с лихвой компенсируется экономным расходом газа и теплогенераторы с высоким КПД, составляющие не менее 95-98%.Считается, что лучшие настенные газовые отопительные котлы этого типа выпускает немецкая компания Viessmann.
Первым в сегменте конденсационных приборов является компактный и элегантный Viessmann Vitodens 100-W с максимальной мощностью 35 кВт и скоростью приготовления горячей воды 14 литров в минуту.
Вторую позицию в рейтинге занимает одноконтурная система Ariston Clas Premium Evo System 35 FF, адаптированная для газа пониженного давления. Устройство оборудовано первичным медным теплообменником и вторичным стальным пластинчатым теплообменником.Максимальная мощность устройства 35 кВт.
На третьей строчке — немецкий теплогенератор Bosch Condens 5000 FM, поддерживающий работу в каскаде и с солнечными коллекторами … Аппарат оснащен электронным регулированием состава газовоздушной смеси и уникальным теплообменником. с запатентованной технологией конфигурации трубок.
Два в одном: лучшие модели двухконтурных теплогенераторов
Комбинированные котлы решают сразу две важные задачи: обогреть дом и обеспечить его горячей водой… Эти устройства востребованы у владельцев индивидуальных домов и жителей квартир, которые не хотят зависеть от централизованного горячего водоснабжения.
Vaillant turboTEC PRO VUW с принудительным втягиванием заслужил самые положительные отзывы в этой группе дымовых газов и встроенного пластинчатого водонагревателя производительностью 11,5 литров горячей воды в минуту. Аппарат снабжен закрытой камерой сгорания и модулирующей горелкой. КПД устройства 93%, мощность от 8 до 24 кВт.
VaillantturboTECPROVUW
На втором месте в рейтинге находится итальянский Baxi Main Four 240 F, способный приготовить 13,7 литров горячей воды в минуту. Газовые настенные отопительные котлы Baxi оснащены закрытой камерой. В приборах есть датчики контроля тяги, термостат от перегрева воды, защита от замерзания и накипи.
На третьем месте немецкий Bosch ZWA 24-2A с КПД 95% и скоростью нагрева воды 11.4 литра в минуту. Устройство легко справляется с содержанием дома площадью до 240 кв. метров. Компактный котел оборудован трехступенчатым циркуляционным насосом и восьмилитровым расширительным баком.
Двухконтурный газовый котел Нева Люкс 7218 в десятку не вошел, но его можно отметить как один из самых доступных устройств. Устройство оснащено биотермическим теплообменником, модулируемой горелкой, электронным управлением и ЖК-дисплеем. Бытовая котельная ориентирована на отопление дома площадью до 180 кв.метров.
Пятерка ведущих производителей настенных водогрейных котлов
Производитель играет важную роль в выборе котельного оборудования. 70% потребителей готовы переплачивать за бренд, если его название ассоциируется с качеством продукта.
Viessmann
Первую позицию в рейтинге потребительского доверия занимает Viessmann, известный немецкий производитель энергосберегающего оборудования. Конденсационные настенные газовые отопительные котлы Wisman оснащены имитацией горелки, поддерживающей горение при недостаточном давлении газа.
Protherm
На втором месте — Protherm, производитель качественного и функционального оборудования по доступной цене. Модельный ряд теплогенераторов этого словацкого бренда включает несколько линеек аппаратов с открытыми и закрытыми камерами сгорания и широким диапазоном мощностей.
На третьем месте в рейтинге настенных газовых котлов находится ведущий европейский производитель оборудования для котельных Wolf. В ассортименте немецкой компании представлены модели с различными устройствами камеры сгорания, со встроенными теплообменниками на горячую воду и возможностью подключения бойлера.
Buderus
Четвертое место занял лидер Германии Будерус. Серия настенных котлов Логамакс ориентирована на российских потребителей и предназначена для работы в условиях перепадов давления газа и воды.
Замыкает пятерку самых популярных производителей у российских потребителей итальянская компания BAXI, которая предлагает одноконтурные и двухконтурные настенные газовые отопительные котлы, в том числе экономичные конденсационные котлы.
Самые привлекательные по цене
Отечественные настенные газовые отопительные котлы признаны наиболее доступными в ассортименте функциональных моделей.ЭПО Сигнал — лидер среди российских производителей; В ее ассортименте 4 модификации двухконтурных устройств серии «Ангелы». Котлы Angels оборудованы горелкой с электронным розжигом и автоматической системой контроля пламени ионизационного типа.
В среднем ценовом диапазоне корейские настенные газовые отопительные котлы марки Navien, представленные группами качественных двухконтурных устройств с раздельной и коаксиальной системой дымоудаления, бесперебойно работающие в условиях низкого и переменное давление газа и воды.
Настенная модель NAVIEN DELUXE
Daewoo — еще один корейский гигант, поставляющий на рынок недорогие атмосферные модели и экономичные котлы с закрытой камерой. Для удобства управления устройства дополнены пультами дистанционного управления и жидкокристаллическими индикаторами.
Оценка группы потребителей не всегда может совпадать с личным мнением, поэтому рекомендуем учитывать не только модели, получившие наибольшее количество голосов, но и другие устройства от известных производителей, а также новинки, получившие наибольшее количество голосов. не успели завоевать доверие покупателей.Чтобы не ошибиться с выбором прочного оборудования, есть смысл обратиться за помощью к специалисту, который учтет потребности семьи и реальные возможности существующей системы отопления.
Видео: как выбрать газовый котел
Каждый раз при выборе отопительного оборудования возникает вопрос не только о выборе характеристик модели, но и производителя, от которого иногда напрямую зависит качество. Это касается и газового теплогенератора.На рынке представлено множество моделей различной ценовой категории, из которых не всегда легко выбрать газовый котел, соответствующий всем ожиданиям. Чтобы упростить выбор, а также сэкономить время на поиски качественного товара, существует рейтинг надежности газовых котлов.
Газовые котлы
Для общего представления необходимо рассмотреть существующую на рынке классификацию газового отопительного оборудования:
По способу сжигания природного газа и его удаления бывают агрегаты с открытой камерой сгорания и закрытый.
По эффективности использования тепла горючего природного газа бывают конвекционные котлы и конденсационные котлы. Второй тип экономит расход топлива примерно на 15-20%, к тому же имеет более высокий КПД по сравнению с традиционным котлом.
По возможности нагрева воды для нужд горячего водоснабжения: одноконтурные и двухконтурные.
Первый тип предназначен для отопления помещений, часто устанавливается в помещениях без водоснабжения, а второй тип предназначен для отопления и горячего водоснабжения.Двухконтурный котел экономит место, но не количество воды. К тому же требовательна к условиям эксплуатации и оборудованию. Двухконтурный можно сделать из одноконтурного газового котла, если к нему подключить котел. Однако в этом случае объем подачи воды будет ограничен мощностью котла, к тому же такая система будет стоить дороже, чем компактная двухконтурная.
По монтажу котлы бывают настенными, подвесными и напольными.
Первый тип применяется для установки в ограниченном пространстве.Напольный котел крупнее, но и мощнее, рассчитан на обогрев большой площади до 600 кв.м. Настенный аналог имеет мощность 35 кВт и рассчитан на обогрев зданий до 100 кв. М, так как медный теплообменник не выдержит более высокой температуры.
Классификация моделей по мощности.
После того, как выбор по характеристикам сделан, можно переходить к выбору производителя, предлагающего качественное оборудование.
Рейтинг газовых котлов по надежности и качеству
Котел напольный
Класс одно- и двухконтурного
Среди одноконтурных и двухконтурных газовых котлов нет таких, которые не отвечали бы современным требованиям по эффективности и безопасности эксплуатации.Все модели рейтинга надежности имеют электронное управление, индикатор включения, терморегуляторы, систему защиты — газ-контроль, а также систему самовоспламенения. Среди производителей одноконтурных газовых котлов можно выделить следующих:
MORA-TOP (Чехия)
Buderus (Германия)
Protherm (Словакия)
Baxi (Италия)
Bosch (Германия)
Viessmann Vitopend (Германия)
Высокая топливная эффективность — 92%
Чугунный теплообменник, выдерживающий высокие температуры и обладающий длительным сроком службы.
Электронная функция управления.
Газорегулирующая система безопасности.
Компактные размеры.
Доступная ценовая категория.
Минусы тоже есть, это небольшая мощность для напольной модели, а также скромный функционал системы безопасности, которого, впрочем, хватает на стоимость данной модели.
Рейтинг производителей котлов, помимо вышеперечисленного, может пополнить норвежская компания Leberg, которая является лидером рейтинга двухконтурных газовых котлов.Модель Leberg Flamme 24 ASD имеет высокий КПД — 96%, максимальная тепловая мощность в 20 кВт позволит отапливать дом площадью 200 кв.м. Встроенный циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя, а расширительный бачок компенсирует его тепловое расширение. Номинальное давление газа в котле соответствует его заявленной мощности. Модель обладает широким набором функций комфорта и безопасности. Из недостатков можно отметить однофазное сетевое напряжение, которое ненадежно при возможных скачках напряжения.

Котел напольный
Рейтинг настенных газовых котлов
В рейтинг настенных котлов по надежности вошли такие компании, как Baxi (Италия), Ariston и южнокорейская Navien. Сравнивая три самых популярных модели этих производителей, нужно учитывать их стоимость, функциональность, конструкцию котла и технические характеристики.
Baxi давно завоевал популярность на российском рынке, где представлены модели мощностью до 24 кВт.Битермальный теплообменник одного из популярных настенных газовых котлов Baxi Main Four 24F состоит из меди, в модели есть автоматический байпас, переключающий режим подачи горячей воды. Функция защиты состоит из аварийного сброса избыточного давления, датчика контроля пламени и тяги. В котле есть расширительный бак на 6 литров для расширения теплообменника.
Газовый котел Navien Deluxe 24K обеспечивает максимальный уровень комфорта и безопасности эксплуатации по доступной цене.Двухконтурный тип последовательно отапливает жилую площадь до 200 кв.м, а система ГВС обеспечивает подачу воды до 13,8 л / мин. Длительный срок службы обеспечивается применением в теплообменнике высоколегированной стали. Удобная система управления позволяет легко менять нужные режимы, а функция бесперебойного питания исключает поломки и продлевает срок службы.
Настенный котел Ariston ALTEAS X 24 FF NG с закрытой камерой сгорания не требует дополнительной вентиляции.Двухконтурная система отопления нагревает теплоноситель до 82 градусов, а горячую воду для бытовых нужд — до 60. Модель имеет расширительный бачок большего размера по сравнению с предыдущими моделями. Расширенная система безопасности включает в себя автоматическую диагностику, предохранительный клапан, режим защиты от замерзания и многое другое, а также высокий уровень комфорта.
Рейтинг газовых напольных котлов
Надежность напольных газовых котлов, как и настенных, определяется максимально продолжительной бесперебойной работой, простотой обслуживания и удобством эксплуатации, а также оснащением хорошей системой защиты от перегрева. и образование сажи.
В категории напольных газовых котлов есть немецкие. Французские, итальянские и российские производители. Отечественный производитель представлен моделями котлов АКГВ и АОГВ. Для них характерна конструкция с удобным электронным блоком управления или бытовым блоком, в зависимости от модельного ряда. Хорошо подходит для отопления частного дома.
Итальянские производители Beretta, Alphatherm, Sime, уже знакомые Baxi и Ariston выпускают модели для отопления малоэтажных домов.Выпускаются модели мощностью 15 кВт и 60 кВт. Они оснащены электронной системой управления, циркуляционным насосом теплоносителя, что обеспечивает стабильную работу котлов.
Французская модель De Dietrich заслужила место в рейтинге надежности благодаря своему высокому КПД (95%), электронному оборудованию, регулирующему работу оборудования, которое является экологически чистым и бесшумным. Отличительной особенностью котлов данной модели является теплообменник из эвтектического чугуна, способный обеспечить высокий уровень работы при низких температурах.
Немецкие гаранты качества представлены брендами Buderus, Vaillant, Viessmann, Wolf.
Buderus выделяется в производстве чугунных газовых котлов напольного типа с чугунным теплообменником, что является признаком длительной эксплуатации. Модели бывают как открытого, так и закрытого типа, различной вместимости.
Vaillant — это символ современного технологического оборудования, оснащенного различными приспособлениями для комфортного, безопасного использования обогревателя … Каждая модель оснащена ЖК-дисплеем, многофункциональна, отличается высоким уровнем экологичности.
Viessmann характеризуются долгим сроком службы благодаря теплообменнику из серого чугуна с графитом. Оборудование не подвержено скачкам напряжения, перепадам давления и напряжения. Электронная система управления обеспечивает высокий уровень комфорта.
Wolf производит чугунные и стальные котлы мощностью до 220 кВт. Помимо большой мощности, модели обладают возможностью работы в автоматическом режиме, а также наличием системы управления, высокий КПД достигает 95%.
При выборе газового котла для отопления загородного дома иногда решающими являются не его технические характеристики или цена, а отзывы тех людей, которые уже купили котел и на собственном опыте оценили все его достоинства и недостатки.
Вы можете найти отзывы прямо в магазинах по продаже котлов, но, по широко распространенному мнению, самые правдивые мнения и полезные советы находятся на тематических форумах. Именно ими воспользовался автор статьи, проанализировав наиболее популярные форумы и на их основе составив рейтинг лучших газовых отопительных котлов 2017 года.
Следует отметить, что сделать обзор всех газовых отопительных котлов в рамках одной статьи невозможно, поэтому сравнение проводилось только среди двухконтурных настенных отопительных котлов, как наиболее популярных среди населения. нашей страны.
В качестве критериев оценки были взяты:
Надежность, для оценки которой использовался гарантийный срок производителя
Возможность подключения к природному газу и баллонам (многие владельцы частных домов, ожидая подключения к магистральному газу, вынуждены использовать сжиженный газ для отопления в течение нескольких лет)
Количество теплообменников. Лучше всего котел с двумя теплообменниками. Дело в том, что при нагревании воды в теплообменнике образуется накипь, что может привести к его выходу из строя.Если теплообменник всего один, велик риск остаться без нагрева. если их два, то от горячей воды придется на время отказаться, но при этом второй теплообменник будет обеспечивать дом теплом.
наличие встроенного дополнительного оборудования (помпа и расширительный бак)
Система автоматического управления
Камера сгорания типа
Вес котла
В результате анализа было выявлено 6 марок отопительного оборудования, которые широко представлены на рынке нашей страны.Это:
Жуковский машиностроительный завод (ЖМЗ)
Protherm (Словакия)
BAXI (Италия)
Navien (Корея)
Вольф (Германия)
5 место — Жуковский машиностроительный завод (ЖМЗ)
Следует уточнить, что котлы ЖМЗ напольные и включены в данное сравнение только потому, что они действительно востребованы и имеют множество преимуществ. Среди них:
Надежность-срок службы заявленный производителем 14 лет.Гарантия 1 год
простота конструкции и, как следствие, энергонезависимость, что позволяет устанавливать эти агрегаты там, где нет электричества
есть возможность работать на сжиженном газе
легкий вес
компактность
возможность пьезозажигания
механическое управление
низкая цена (16-17 тыс. Руб.)
Система автоматического управления с функцией отключения подачи газа при отсутствии тяги и перегрева.
К сожалению, список недостатков тоже немалый.
несовершенная система автоматического управления, явно проигрывающая импортным приборам
атмосферная горелка (хотя сложно сказать с уверенностью, является ли это недостатком: с одной стороны, дымоход обязательно нужен, а с другой — именно простота конструкции делает отечественные АОГВ просто незаменимыми в деревнях. и отдаленные районы нашей страны)
Необходимость установки дополнительного оборудования (бак и др.)
4 место — Protherm (Словакия)
Среди двухконтурных котлов из Словакии марки Protherm наибольшую популярность получила модель Cheetah 23MOV. Его основные преимущества:
Гарантия производителя 3 года
Электронное управление
Встроенный расширительный бак
Один теплообменник
Можно работать на LPG
АСУ с функцией автодиагностики, защитой от перегрева, замерзания теплоносителя, блокировкой циркуляционного насоса.
Стоимость котлов ориентировочно 38-39 тыс. Руб.
Недостатки:
Открытая камера сгорания, для которой требуется отдельный дымоход
3 место — Бакси (Италия)
Преимущества котлов Бакси
Котлы Бакси двухконтурные выпускаются с открытой и закрытой камерами сгорания. Если у вас хороший дымоход, можно выбрать котел с атмосферной горелкой, если дымохода нет, лучше купить устройство с принудительным отводом дымовых газов и использовать для этого коаксиальный дымоход.Оба типа итальянских котлов равноценны.
Все модели двухконтурных котлов имеют два теплообменника: один для нагрева теплоносителя изготовлен из меди, второй для горячего водоснабжения — из нержавеющей стали.)
Встроенный циркуляционный насос
Встроенный расширительный бак
Электронная система управления (котел можно программировать на 7 дней)
Работает от магистрального и сжиженного газа
Доступность обслуживания и ремонта: Котлы Бакси продаются давно, и за это время практически во всех областных центрах, и не только, созданы сервисные центры и гарантийные мастерские.
Котлы Бакси
смело можно назвать одними из самых популярных газовых котлов по всей нашей стране. По заверениям производителей котлы производятся только в Италии (хотя в последнее время у многих пользователей возникают сомнения в надежности этого, исходя из того, что прилагаемый к котлу гарантийный талон написан только на украинском языке)
Хорошее соотношение цены и качества. Стоимость варьируется от 45800-53900 рублей до
рублей.
2 место — Котлы Navien (Корея)
Котлы марки производятся только в Южной Корее.В нашу страну поставляется модельный ряд мощностью от 10 до 40 кВт, что позволяет выбрать подходящий теплогенератор для жилья практически любой площади, от квартиры до просторного коттеджа.
По многочисленным отзывам потребителей можно сделать вывод, что котел Navien Deluxe 24K является самым популярным в нашей стране. Его преимущества:
Два теплообменника. Оба выполнены из нержавеющей стали, что значительно продлевает срок службы устройства.
Все комплектующие «родные», также производства Южной Кореи.В случае ремонта это увеличивает стоимость запчастей, но, как утверждают специалисты, оборудование десятилетиями работает без ремонта.
Котел адаптирован к условиям работы в России
Надежная АСУ с защитой от замерзания, блокировкой работы насоса, перегревом, отключением пламени и загазованности
В комплекте поставки пульт дистанционного управления
Горелка с турбонаддувом. Подача воздуха для горения и дымоход отделены друг от друга.
Удивительно низкая цена. Котел можно купить за 22800, но есть и более дорогие предложения, до 33000 рублей
Немецкий котел Wolf CGG-1K-24
По многочисленным отзывам потребителей занимает первое место.
Преимущества котла
Надежность: гарантия производителя 2 года
Котел представляет собой мини котельную, которая включает в себя все оборудование, необходимое для работы системы отопления: расширительный бак, насос, группу безопасности и систему автоматического управления
Теплообменник с 2 медью для отопления и теплообменник из нержавеющей стали для водяного отопления
Возможно включение накопительного водонагревателя, что значительно продлевает срок службы теплообменника ГВС и повышает уровень комфорта.Лучше покупать бойлер той же марки.
Стоимость котла 60-65 тыс. Руб. Следует отметить, что среди котлов немецкого производства оборудование марки Wolf является наиболее доступным по цене.
Котел на кухне
Ежегодно в конце года специалисты по теплотехнике подводят промежуточные итоги и готовят аналитические обзоры. Они помогают понять, что было наиболее востребовано на рынке в прошлом году, и продукция каких производителей сумела завоевать симпатию покупателей.Особый интерес представляет составленный таким образом рейтинг газовых байпасных котлов, список самых популярных моделей и объяснение, почему они попали в список лучшего отопительного оборудования.
Рынок отмечает стабильный спрос именно на настенные газовые двухконтурные котлы нового поколения. Это улучшенные варианты, оснащенные современной автоматикой и надежной системой безопасности. Практически каждая компания одновременно использует инновационные решения. Они позволили не только заменить существующие серии, но и предложить новые уникальные образцы технического искусства.
Основные тренды этого сезона
Технология сегодня достигла уровня, когда она сама может контролировать некоторые параметры своей работы без присутствия человека. Поэтому современные производители газовых двухконтурных котлов — настенных и напольных — в этом году уделили большое внимание заботе об окружающей среде, а также совершенствованию систем, снижающих потребление энергии.
Также были в центре внимания возможности повышения эффективности производства. Многие агрегаты имеют модернизированную конструкцию горелок.Многие производители учли особенности российских коммуникаций, поэтому в продаже появились адаптированные к нашим реалиям серии. Это газовые отопительные котлы в напольном и настенном вариантах, которые не реагируют на скачки давления в сети и отключаются в случае перебоев в подаче газа или воды.
Еще одна новомодная тенденция — отказ от пьезозажигания и предпочтение электронного зажигания. Сегодня многие напольные газовые двухконтурные котлы не имеют запальной горелки.Даже бюджетные модели отличаются полным набором функций, характерных для той или иной марки. Поэтому у них есть ЖК-экраны, встроенная погодозависимая автоматика и точный контроль над всеми процессами, происходящими внутри котлов.
Отдельного внимания заслуживает изменение географии поставщиков. Если несколько лет назад рейтинг самых популярных производителей возглавляли исключительно европейские концерны, то сегодня в их ряды вклинились южнокорейские бренды и отечественные компании.
Признанные лидеры
Германия
В категории элитного отопительного оборудования рейтинг самых популярных моделей по-прежнему возглавляют немцы. Лидируют Bosch, Buderus, Vaillant, Viessmann и Wolf. Широкий модельный ряд позволяет выбирать изделия с учетом индивидуальных особенностей автономных систем отопления. Практически вся немецкая отопительная техника отличается высоким качеством исполнения, особой надежностью, компактностью и стильным дизайном.
При эксплуатации газовые настенные и напольные котлы практически не шумят. Они просты в эксплуатации, просты в установке и могут работать даже при низком давлении газа и минимальном объеме воды.
Котельная Viessmann
Но у немецких котлов есть и недостатки, над устранением которых производители продолжают работать:
Среди ассортимента на российском рынке сложно найти модели, позволяющие отапливать частные дома или квартиры площадью более 300 кв.м.
Описанная технология нагрева требует длительного времени для разогрева. Для начала подачи горячей воды требуется больше минуты.
Тот, кто покупает немецкие газовые настенные двухконтурные котлы, вынужден потратить некоторое время на их обслуживание. Это связано с тем, что дымоходы часто забиваются.
В остальном техника безупречна.
Италия
На втором месте среди европейских производителей итальянские бренды. Многие знакомы с такими брендами, как Ariston, Baxi, Ferroli, Nova Florida и Saunier Duval.Вся продукция находится в среднем ценовом сегменте … Следовательно, он более доступен для широких слоев населения. Умеренная цена и высокое качество — особенности итальянской продукции. Подавляющую часть ассортимента составляют двухконтурные настенные газовые котлы, предназначенные для монтажа автономных систем отопления и горячего водоснабжения.
Бакси ЛУНА-3 КОМФОРТ 240
Список преимуществ «итальянцев» выглядит следующим образом:
Особый подход к производству позволяет добиться высокого качества.Предприниматели тратят много времени и сил на обучение персонала. Поэтому каждый технический агрегат собирается руками высококвалифицированных рабочих.
Часть прибыли ежегодно инвестируется в исследования и разработки. Так что производство постоянно модернизируется и расширяется, что дает возможность выпускать интересные новинки, привлекающие внимание потенциальных покупателей. При этом каждый конкретный рынок очень внимательно изучается, и с учетом его особенностей вносятся изменения в производственные схемы.
Огромный ассортимент позволяет подобрать итальянский газовый котел для конкретной комнаты, дома или квартиры.
Котлы
Baxi и Ferroli имеют систему самодиагностики. Это новейшее ноу-хау в производстве описанной отопительной техники. Остальные бренды могут похвастаться простой и надежной системой управления, чрезвычайно удобной в повседневной эксплуатации.
Итальянские котлы не потребляют слишком много топлива, работают даже при резком падении давления газа и при очень низких показателях температуры воздуха.
Котлы можно устанавливать без выделения отдельного помещения под отопительное оборудование. В ограниченном пространстве важную роль играют компактные размеры. Итальянское отопительное оборудование устанавливается довольно быстро, но есть одно НО. Его установку можно доверить только специалистам, имеющим лицензию на установку настенных и напольных двухконтурных газовых котлов.
Франция
Chaffoteaux Alixia 24 FF
Замыкают тройку лидеров французские производители.Такие бренды, как Chaffoteaux, Chappee, De Dietrich и Frisquet, делают акцент на трех основных принципах: надежность, долговечность и высокое качество. Они делают все, чтобы эти три аспекта стали флагманами производства.
французских производителей газовых настенных двухконтурных котлов присутствуют на внутреннем рынке с 1996 года. За это время по всей стране были открыты не только фирменные офисы продаж, но и сервисные центры, предлагающие качественный сервис описанной продукции. .
За последние десятилетия Франция смогла представить несколько громких премьер, демонстрирующих большой инновационный потенциал. Таким образом, французским производителям удалось удержаться в рейтинге самых востребованных и популярных брендов. Но на них давно наступили польский бренд Termet, словацкий товарный знак Protherm и Electrolux из Швеции.
азиаты
В последнее время активизировались и корейские бренды. Концерты «Селтик», «Дэу», «Китурами» и «Навьен» давно пытаются отыграть симпатию потребителей.В этом году торговая марка Navien получила титул «Прорыв года». Корейские газовые двухконтурные котлы очень надежны, универсальны и хорошо вписываются в схемы автономного отопления.
Концерн «Навьен» своим основным стратегическим направлением выбрал сферу инновационного проектирования отопительного оборудования. Это позволило запустить производство настенных двухконтурных котлов нового поколения с исключительными техническими характеристиками.
Обозначим основные:
Корейские настенные газовые котлы очень компактны и безопасны в использовании.
Они демонстрируют высокую эффективность при низких температурах, что очень важно для российского климата.
Стабильность работы не нарушается даже при падении давления газа и воды до минимума.
Им также не страшны перепады напряжения в электросети.
Наличие автоматической системы исключает возможность размораживания котла.
Примечание! Наличие интеллектуальной заправки позволяет котлу адаптироваться к существующим погодным условиям и самостоятельно устанавливать необходимые режимы работы.Котел всегда будет работать экономно и эффективно, и для этого вам не нужно постоянно за ним ухаживать.
Удобство, комфорт в использовании, возможность использовать новейшие научные разработки и при этом не переплачивать за них — вот что позволило корейским газовым двухконтурным котлам быстро освоить место на рынке и стоять на одном уровне с продукция перечисленных европейских производителей.
Справедливости ради следует отметить, что российские производители, например, Газаппарат, АЗГА и Сигнал, укрепили свои позиции на рынке.Они тоже могут конкурировать, но пока помогают налаживать крупные системы отопления жилых массивов и дачных поселков, торговых центров и производственных цехов.
Еще немного аналитики
Ферроли Пегас ДК
Говоря об основных тенденциях уходящего года, следует отметить, что современные производители озабочены не только сохранением окружающей среды и поиском новых энергосберегающих технологий, но и возможностью повышения эффективности двухконтурных стеновых панелей.Поэтому сегодня в продаже можно найти двухконтурные котлы мощностью более 30 кВт.
Первым в производство таких моделей наладил немецкий концерн Vaillant — мощность его продукции составляет 36 кВт. Затем отличились итальянцы, и бренд Frisquet предложил серию настенных котлов мощностью 45 кВт. Южнокорейская Daewoo предложила модель, мощность которой увеличена до 40 кВт.
Стрела в проточных теплообменниках постепенно проходит.На сегодняшний день наибольшей популярностью пользуется серия настенных двухконтурных котлов, которые могут комплектоваться накопительными котлами. Этот тандем оказался более удобным и практичным. Ferroli and Frisquet, Hermann and Nova Florida, немецкая Viessmann в этом году выпустили настенные котлы со встроенным микрокотлом, объем которого не превышает 4 литров.
Ariston and Baxi, Beretta и Biasi предложили большую емкость для хранения горячей воды. А также Будерус, Шафото, Шаппи и Ферроли.
Существенные изменения произошли и в системах дымоудаления. Южнокорейские и японские бренды предложили использовать выходы газа большего размера, чем у европейских производителей. Теперь вы можете увидеть диаметр дымохода 70/100 и 80/110 вместо стандартных 60/100.
Обобщение
Ферроли Дива F16
Как видите, в этом году было представлено большое количество технических новинок. Именно они сформировали спрос, позволив одним производителям сохранить лидирующие позиции в конкуренции, а другим пробиться в рейтинг самого популярного и востребованного отопительного оборудования на гребне технического прогресса.В лидерах по-прежнему немцы, но азиаты уже давно наступают им на пятки. Приятно, что отечественные производители смогли привлечь внимание потенциальных покупателей.
MFC (многотопливная конденсация)
Гидравлический котел MFC (Multi-Fuel Condensing)
AERCO может работать на нескольких видах топлива, включая природный газ, пропан или мазут №2. Он отличается проверенной конструкцией 4-ходового жаротрубного теплообменника для максимальной теплопередачи и эффективности и предназначен для конденсации в любой гидравлической системе с замкнутым контуром.Комбинация теплообменника из высококачественной углеродистой стали / нержавеющей стали 316Ti обеспечивает высочайшую долговечность. Конструкция из нержавеющей стали 316Ti в 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислой конденсации дымовых газов. Точно так же он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость в двух видах топлива. Более того, серия MFC оснащена стандартными двойными обратными соединениями для оптимальной гибкости применения и повышения сезонной эффективности до 10%.Максимальная рабочая температура теплообменника 240 ° F позволяет использовать более широкий диапазон рабочих температур и при необходимости удовлетворять требованиям приложений с более высокими температурами, но позволяет зданию сбрасывать температуру воды для конденсации в промежуточные месяцы.
Серия MFC оснащена лучшими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям по выбросам NOx и CO. Полностью модулируемая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.
Котлы MFC могут использоваться как индивидуально, так и в модульном исполнении, с возможностью выбора режимов работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком сброса внутреннего / наружного или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus. Для котельных установок с 2 или более котлами доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, обеспечивает правильное решение. Точно так же системы MFC могут быть легко интегрированы с системой управления энергопотреблением или системой автоматизации здания.
Характеристики и преимущества
Природный газ, пропан или двойное топливо (мазут № 2)
Полная конденсация на природном газе / пропане
Способность к конденсации на мазуте № 2 (содержание серы <15 ppm)
Вверх до 5: 1 (20%) при сжигании природного газа или пропана
Высококачественный комбинированный четырехходовой жаротрубный теплообменник из углеродистой стали и нержавеющей стали 316Ti
Возможность использования в установках с регулируемым первичным потоком
Выбросы NOx до 40 частей на миллион или менее при всех скоростях горения при сжигании природного газа
Двойные патрубки обратной воды
Точный контроль температуры
Лучшая в отрасли мощная горелка (Riello)
Канальный воздуховод для горения
Простота обслуживания
Допустимые вентиляционные материалы AL29-4C
Опции управления: постоянная уставка, внутренний / наружный сброс, удаленная уставка, сигнал 0-10 В или ModBus
Выбор газового котла — с одним или t две схемы
Поделиться в соц. Сетях: Поделиться на другом:
Самый принципиальный вопрос при выборе газового котла — приобретать одноконтурный или двухконтурный.
Как правило, с требуемой мощностью вопросов не возникает, с производителем, а также с типом камеры сгорания — закрытой или атмосферной — выбор не составляет труда. Но полезен ли второй контур котла и в каких случаях, и как его правильно использовать … или лучше одноконтурный.
Как работает и работает двухконтурный котел
Двухконтурные котлы дороже, так как имеют дополнительный теплообменник. Это пластинчатое устройство, в котором нагретый теплоноситель передает тепло воде, используемой для горячего водоснабжения.Таким образом, мы можем подавать холодную воду из водопровода в двухконтурный котел, а на выходе получаем горячую. Учитывая, что мощность отопительных котлов все более солидная — 15 — 25 кВт, получаем вполне неслабый проточный нагреватель.
Какая мощность нужна для горячего водоснабжения
Примерная пропускная способность проточных труб для нагрева воды «нормальной водопроводной» до «горячей».
10 кВт — прием маленькой скромной душевой кабины, либо смесителя на кухне уже предусмотрен.
15 кВт — более впечатляющий душ.
20 кВт — получить маленькую ванну можно за разумные сроки — 15-20 минут.
25 кВт — ванна побольше, водные процедуры бодрее.
Как видите, двухконтурный котел малой мощности как бы совсем не интересен. Ниже представлена типовая схема подключения котла с двумя контурами.
Как работает одноконтурный котел
В одноконтурном котле может быть дополнительное оборудование, помимо только контура теплоносителя для отопления.Это контур управления бойлером косвенного нагрева.
Когда вода в бойлере ГВС остывает, автоматика переключает теплоноситель с выхода «отопление» на «бойлер», и теплоноситель циркулирует по змеевику котла до тех пор, пока вода в последнем не нагреется до заданной температуры.
Но, не обязательно, чтобы внутри одноконтурного газового котла всегда была такая схема — выбор необязательный. Схема управления бойлером косвенного нагрева может быть смонтирована отдельно от бойлера, снаружи и, в принципе, подключена к любому домашнему теплогенератору.
Итак, мы видим, что для организации горячего водоснабжения, при одноконтурном котле, бойлере косвенного нагрева необходимо использовать дорогостоящее оборудование. А также его обвязка в виде насоса, расширительного бачка.
Недостатки горячего водоснабжения от двухконтурных и одноконтурных котлов
Недостатки двухконтурного котла в плане создания горячего водоснабжения более чем существенны.
Низкий расход воды достаточной температуры.Слишком долгое наполнение ванны.
При временном водоснабжении горячая вода может обжечься. Температура воды не стабильна, горит, то холодно — всегда меняется давление воды в водопроводе, а особенно существенно меняется при регулировке расхода краном «более-менее».
Котел включается при каждом открытии клапана — повышенный износ.
Как-то все это можно исключить, если просто включить в контур водоснабжения горечи электрокотел, который будет нагревать охлаждающую воду, а также даст сразу большой расход, при этом газовый котел будет сознательно отключен на экономия моторных ресурсов.
Недостаток одноконтурного котла:
повышенная стоимость оборудования горячего водоснабжения, громоздкость оборудования и сложность монтажа.
Но при этом бойлер с подогревом горячей воды, обычно 120 — 200 литров, сразу наполняет ванну, а мощная стабильная горячая вода всегда и строго заданной температуры, а самый дешевый отапливается газовым отоплением.
Сложный выбор
Ясно одно — одноконтурный котел дешевле двухконтурного, но с дополнительным оборудованием для горячего водоснабжения намного дороже.К тому же эта техника занимает место, ее нужно где-то размещать, и зачастую в небольшой квартире для нее нет отдельной площади. Также при установке горячее водоснабжение обычно не устанавливают сами, нужно пригласить квалифицированного слесаря. Но за счет дополнительных сотен долларов и всех этих неприятностей всегда есть «море» горячей воды.
С двухконтурным во всем проще — при покупке явно сэкономили, потом к котлу подключили шланг и из него сразу течет струйка нагретой воды, то горячая, то не очень… Стоит ли …
Купить бойлер косвенного действия для двухконтурного котла «если что …»
Иногда думают, что можно сразу сэкономить и взять двухконтурный, а потом, если он не понравится, купить косвенный бойлер и подключить его к другому контуру … Ошибка в том, что это технически сложно подключить ко второму контуру газового котла косвенный бойлер, но даже если вам это удастся, то он не нагреет бойлер до приемлемой температуры.Этот контур предназначен для прямого нагрева воды и все … Котел можно подключить, конечно, но в первый контур с теплоносителем, а потом весь контур управления котлом повесить на стены, что недешево, получены переплаты за бездействующий второй теплообменник.
Один из вариантов — два в одном
Можно обратить внимание на то, что существуют модели одноконтурных газовых котлов в одном корпусе с бойлером косвенного нагрева и контуром горячего водоснабжения.Это значительно экономит место и упрощает домашнюю установку. На полу по газовому проекту устанавливается устройство, внешне похожее на холодильник …
Поделиться в соц. Сетях: Поделиться на другом:
Консультации — Инженер по подбору | Оптимизация систем горячего водоснабжения с конденсационными котлами
Цели обучения
Разница между конденсационными и неконденсирующими котлами
Понять финансовые последствия начальных капиталовложений в котел для различных конфигураций котла
Ознакомьтесь с главными советами по проектированию системы горячего водоснабжения с конденсационными котлами.
В системах водяного водяного отопления горячая вода циркулирует по всему зданию для обогрева воздуха и бывает разных форм, размеров и конфигураций. Выбор котла
и традиционные системы горячего водоснабжения были разработаны для поддержания высоких температур горячей воды, но изменения в технологии котлов позволяют повысить эффективность за счет использования более низких температур воды и конденсационных котлов.
Традиционные конструкции котельных систем предусматривают некоторый способ нагрева воды от окружающих условий до температуры, подходящей для кондиционирования воздуха в здании.В этих старых традиционных системах стандартная конструкция должна была поддерживать температуру подачи горячей воды выше 180-200 F с возвратом горячей воды всегда выше 140 F, чтобы предотвратить конденсацию в теплообменниках. Точно так же обычные котлы без конденсации были спроектированы таким образом, что переменный поток через теплообменник был недопустимым. Следовательно, конфигурации первичного-вторичного насоса использовались для поддержания желаемого потока через теплообменник котла при изменении расхода во вторичном контуре в зависимости от потребностей здания.
Сегодня полностью изменилась конструкция котельной системы. Температура горячей воды снижается, и конденсационные котлы — отличный выбор для систем, в которых используется более низкая температура горячей воды по мере увеличения эффективности. Системы конденсационных котлов хороши для систем, которые включают в себя системы лучистого отопления в полу, тепловые насосы с водяным источником и стандартные системы горячего водоснабжения, специально разработанные для более низких температур подачи горячей воды.
Сгорание, используемое для повышения эффективности
В большинстве котлов в качестве основного топлива для нагрева воды используется природный газ, хотя доступны и другие варианты.При использовании природного газа происходит процесс сгорания, который представляет собой химическую реакцию, когда природный газ и воздух для горения объединяются, выделяя тепло, которое используется для повышения температуры воды:
CH ₄ + 2 O ₂ → CO ₂ + 2 H ₂ O
В этом процессе образуются побочные продукты воды и диоксида углерода, а также NO, NO ₂ и NO ₃ (оксиды азота, NO _x), поскольку азот в воздухе объединяется с избытком воздуха.Этот процесс является общим для всех котлов, и побочный продукт — вода — ключевой компонент эффективности котла, который обрабатывается по-разному в зависимости от типа котла.
В котле без конденсации вода остается в парообразном состоянии (пар) и удаляется из котла с дымовыми газами, выходящими из здания. В конденсационном котле пар может конденсироваться и превращаться в жидкость, когда вода охлаждается ниже точки росы, рекуперируя скрытую теплоту парообразования, вытесняя примерно 1000 БТЕ / фунт воды.Эта тонкая форма рекуперации энергии позволяет преобразовывать скрытое тепло в повышение эффективности вместо потери энергии из здания. Точка росы водяного пара в дымовых газах зависит от процентного содержания водорода в природном газе и избыточного воздуха в дымовых газах, но начинает конденсироваться, когда температура возвратной горячей воды составляет от 130 до 140 F, как указано в ASHRAE . Справочник по системам и оборудованию HVAC . Хотя в этой статье в первую очередь обсуждается природный газ, важно отметить, что некоторые нормы могут требовать использования двух видов топлива для котлов.В настоящее время только один производитель котлов предоставляет конденсационные котлы, которые могут работать на двух видах топлива, что может ограничивать использование конденсационных котлов в некоторых приложениях.
Теплообменники
Теплообменники для котлов без конденсации обычно изготавливаются из меди, чугуна или стали и не предназначены для обработки коррозионного конденсата, образующегося при смешивании водяного пара с CO ₂, создающим углекислоту. Со временем кислота в конденсате разрушит металл теплообменника.Из-за этого конденсационным котлам требуются более прочные теплообменники, чтобы выдерживать кислый конденсат и тепловой удар из-за пониженной температуры обратной горячей воды. Теплообменники изготавливаются из нескольких различных металлов и имеют разные конфигурации, в зависимости от допустимой степени конденсации внутри котла.
В котле с полной конденсацией используется один теплообменник, изготовленный из нержавеющей стали или литого алюминия. Алюминиевые теплообменники обычно дешевле и используют более толстые металлы, но они более чувствительны к водным условиям, таким как pH, щелочность и химические вещества, тогда как теплообменники из нержавеющей стали очень устойчивы к коррозии и гораздо более устойчивы к различным водным условиям.Оба материала специально разработаны, чтобы выдерживать воздействие конденсата и рассчитаны на долгие годы эксплуатации. Обратите внимание, что pH воды в системе с замкнутым контуром останется таким же, как и в котле без конденсации. Оптимальный pH конденсата составляет от 3 до 4 в конденсационных котлах.
Вторичная альтернатива, котел с частичной конденсацией, использует поверхности первичного и вторичного теплообменников, где первичный теплообменник никогда не будет видеть температуры конденсации и всегда работает в диапазоне температур без конденсации.Двойные теплообменники позволяют изготавливать первичный теплообменник из стандартной конструкции, обычно из меди, тогда как вторичный теплообменник изготавливается из более прочного материала, такого как алюминий или нержавеющая сталь. Когда дымовые газы выходят из первичного теплообменника, они направляются во вторичный теплообменник, где может происходить конденсация дымовых газов. Для этого типа конфигурации теплообменника котла обычно требуется внутренний насос и / или смесительные клапаны для защиты первичного теплообменника для работы в безопасном температурном диапазоне, как показано на Рисунке 1.
Другой альтернативой является система с конденсационными и неконденсирующими котлами, работающими вместе как гибридная система. В этих системах проектировщик должен учитывать, какой котел работает для защиты теплообменников, как описано выше. Как правило, конденсационные котлы запускаются как первые котлы, которые будут работать в контуре, чтобы попытаться максимизировать эффективность.
Тем не менее, бывают периоды года, когда использование конденсационных котлов может обеспечить минимальный прирост эффективности по сравнению с использованием котлов без конденсации, в зависимости от конструкции системы и температуры воды, используемой в проекте.За счет работы конденсационных и неконденсирующих котлов в последовательности опережения-запаздывания на основе температуры наружного воздуха и температуры горячей воды гибридная система обеспечивает комбинированное преимущество работы с максимальной эффективностью системы с использованием конденсационных котлов при значительном сокращении начальных вложений в полностью конденсационные котлы. котельная.
Дымоход котловой
Выхлопные газы конденсационного котла всегда будут иметь более низкую температуру, чем у неконденсирующего котла, потому что водяной пар в топочных газах конденсируется, при условии, что конденсационный котел работает в конденсационной установке.Температура дымовых газов для конденсационных котлов обычно составляет около 100 F, в отличие от 250 — 300 F для котлов без конденсации.
Хотя требования каждого производителя должны соблюдаться, дымоходы, подходящие для пониженных температур, такие как поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ХПВХ) и полипропилен, могут использоваться с конденсационными котлами. В тех случаях, когда пластмассы не используются, допускается использование дымоходов из коррозионно-стойких материалов, таких как нержавеющая сталь или алюминий, но ни при каких обстоятельствах нельзя использовать другие металлические дымоходы из-за коррозионной активности дымовых газов.Опять же, если конденсационный котел не находится в режиме конденсации, дымовые газы будут аналогичны дымовым газам неконденсирующего котла и должны иметь дымовую трубу, рассчитанную на такие высокие рабочие температуры.
Такие материалы, как ПВХ и ХПВХ, выделяют токсичные пары при перегреве, поэтому предпочтительными материалами являются полипропилен или коррозионно-стойкие металлические вентиляционные отверстия. В дополнение к материалам дымовой трубы производители предъявляют особые требования к допустимой эквивалентной длине вентиляции. В любом случае, все вентиляционные отверстия должны быть направлены назад к котлу, чтобы должным образом слить весь конденсат в системе.На рисунке 2 показан пример трех герметичных конденсационных котлов сгорания с воздухозаборником из соседнего колодца и дымовыми трубами, выведенными на крышу.
Уловители конденсата и нейтрализация кислоты
Две новые проблемы, которые необходимо решить с конденсационными котлами, — это управление конденсатом и нейтрализация. Для отделения конденсата и пара производитель котла предоставляет конденсатоотводчик для отделения выхлопных дымовых газов от сброса обратно в здание (Рисунок 2).Когда вода конденсируется и смешивается с CO ₂, pH падает примерно до 3–4, поэтому требуется надлежащая утилизация конденсата.
Конденсат также должен подаваться через ловушку для нейтрализации кислоты из мрамора, известняка или щелочной крошки, которая нейтрализует конденсат до более приемлемых пределов. Кроме того, важно согласовать дренажный трубопровод для отвода конденсата с инженером-сантехником на проекте, поскольку дренажный трубопровод должен быть из ПВХ или чугуна для защиты канализационной системы здания, а не из медных или стальных труб, которые быстро подвержены коррозии. через некоторое время.Котлы без конденсации не имеют конденсата и не требуют дренажа.
КПД системы горячего водоснабжения
При проектировании системы горячего водоснабжения важно убедиться, что система предназначена для конденсации. Если система не предназначена для конденсационных применений, а температура обратной линии горячей воды никогда не опускается ниже 140 F, был приобретен более дорогой котел, не получив преимуществ конденсационного котла, поскольку водяной пар в дымовых газах не будет конденсироваться.Это ограничит максимальный тепловой КПД стандартным котлом без конденсации на уровне 88%. И наоборот, если температура обратной линии горячей воды упадет ниже 140 F, а котел не является конденсационным, теплообменник не сможет противостоять воздействию кислого водяного пара и выйдет из строя раньше, чем истечет срок его полезного использования.
У конденсационных котлов эффективность котла зависит от нагрузки котла и температуры обратной воды. Спроектировав температуры подачи горячей воды и возвратной воды ниже, чем в традиционных конструкциях, можно повысить эффективность котла, поскольку больше водяного пара конденсируется из-за более низких температур возвратной горячей воды и рекуперируется больше энергии, которая в противном случае выводилась бы из дымохода, обеспечивает повышение КПД примерно на 10–12% по сравнению с котлами без конденсации.
Не менее важным, чем температура обратной воды в котел, является количество работающих котлов. В отличие от котлов без конденсации, КПД конденсационных котлов также увеличивается при уменьшении нагрузки котла. Большинство конденсационных котлов снабжены высокомодулирующей газовой горелкой, способной регулировать до соотношения 20: 1, что намного эффективнее, чем ступенчатое или ступенчатое регулирование с неконденсирующими котлами. Горелки котла должны управляться системой управления котлом, чтобы регулировать мощность горелки непосредственно в соответствии с требованиями нагрузки в здании и максимизировать эффективность системы за счет эксплуатации соответствующего количества котлов.
Способность горелки работать при низких нагрузках позволяет дымовым газам больше времени оставаться в контакте с теплообменником и, в свою очередь, обеспечивает большую передачу энергии и более точное согласование нагрузки. По этой причине для конденсационных котлов типично работать с несколькими котлами при низких нагрузках для повышения эффективности. Точно так же конденсационные котлы могут регулировать выходную температуру ниже по мере уменьшения потребности в тепле, тогда как котлы без конденсации всегда будут иметь ограниченные ограничения температуры, чтобы избежать конденсации.Все это означает способность котла оставаться включенным при низких нагрузках и избегать цикличности и всех связанных с этим потерь из-за дополнительной продувки, предварительной продувки и нагрева теплообменника до температуры, чтобы максимизировать эффективность системы.
Начальная стоимость системы горячего водоснабжения
Нет сомнений в том, что конденсационные котлы более дорогие, чем традиционные котлы без конденсации, но увеличение первоначальных затрат зависит от конструкции, конфигурации и производителей теплообменника.Чтобы проиллюстрировать разницу в стоимости между котлами без конденсации, котлами с частичной конденсацией и котлами с полной конденсацией, было проведено сравнение затрат на котлы от трех производителей модульных котлов на основе цен подрядчика для Милуоки. Предоставляется сводка характеристик котла, которая показывает сводные данные о стоимости для каждого котла при пяти одинаковых входных размерах котла. На основе этого анализа было определено, что стоимость котла с полной конденсацией и котла с частичной конденсацией является относительно равной, в то время как котел с полной конденсацией примерно на 25-30% дороже при сравнении котлов одинаковой мощности.
Первоначальное увеличение стоимости системы конденсационного водогрейного котла не обязательно ограничивается котлом, так как выбор оборудования зависит от использования более низких температур подачи горячей воды и обратной линии. Наиболее частым изменением является физический размер и соответствующая стоимость змеевиков горячей воды в системе. Змеевики с горячей водой потребуют более глубоких змеевиков с большей площадью поверхности теплопередачи, чтобы приспособиться к более низкой температуре подачи горячей воды, увеличивая начальную стоимость оборудования и, возможно, эксплуатационные расходы, если проектировщик не будет осторожен.Более высокие эксплуатационные расходы возникают, когда традиционные нагревательные змеевики выбираются с более низкими температурами подачи горячей воды, что приводит к более высоким перепадам давления воздуха и воды.
Водяные змеевики в приточно-вытяжных установках, как правило, не представляют проблемы, поскольку более глубокие змеевики в приточно-вытяжных установках можно легко приспособить с различными вариантами выбора змеевиков, но некоторые производители коробок с переменным объемом воздуха (VAV) не могут предоставить низкотемпературные нагревательные змеевики, установленные на заводе Ящики VAV, чтобы в достаточной мере решить эту проблему.Чтобы решить эту проблему, инженер должен выбрать незакрепленные змеевики, чтобы обеспечить желаемую мощность, с низким перепадом давления и достаточной температурой приточного воздуха, вместо использования стандартных заводских змеевиков VAV-бокса. Это позволяет гибко получать змеевики любого размера и с достаточно низким перепадом давления воздуха, чтобы не использовать чрезмерную энергию вентилятора.
Использование незакрепленных змеевиков приведет к увеличению трудозатрат и, возможно, затрат на воздуховоды из-за необходимости перехода от выхода VAV-бокса к размеру незакрепленного змеевика и обратно к размеру воздуховода, требуемому системой.Однако, если целью является эффективность системы, инженер должен обратить внимание на падение давления при окончательном выборе оборудования.
Советы по проектированию системы
Системы с полностью конденсационными котлами проще спроектировать, чем системы с частичными и обычными котлами без конденсации. Некоторые системы конденсационных котлов могут быть настроены в конфигурации с регулируемым первичным потоком (VPF) с регулирующим клапаном минимального расхода для поддержания минимального расхода котла, чтобы обеспечить конфигурацию трубопроводов и насосов, которая минимизирует количество насосов и максимизирует ΔT системы.В системе VPF поток изменяется по всей системе, в том числе через котлы, что является отходом от предыдущего мышления, согласно которому котлы всегда требуют постоянного потока. Эти системы устраняют необходимость во вторичных распределительных насосах и используют несколько насосов параллельно для обслуживания всей системы горячего водоснабжения. Полные конденсационные котлы также не подвержены термическому удару, поэтому нет необходимости в смесительных клапанах, первичной-вторичной перекачке или высоких температурах возвратной воды.
В системах
VPF всегда будет меньше насосов по сравнению с первично-вторичной системой, что позволит сэкономить на начальных затратах за счет меньшего количества трубопроводов и клапанов, меньшего количества электрических соединений, меньшего количества операций управления и устранения виброизоляции на дополнительных насосах.Точно так же один комплект насосов позволит сэкономить на занимаемой площади механического помещения.
Единственная проблема, которую необходимо решить, — это более сложные этапы контроля и постоянное обеспечение минимального потока в системе, но при этом сохраняется общая чистая экономия первоначальных затрат. Что касается эксплуатационных расходов, системы VPF всегда будут иметь более низкие эксплуатационные расходы, поскольку в системе меньше падения давления из-за меньшего количества насосов и принадлежностей на насосах, но также потому, что насосы будут более эффективными.Насосы VPF позволяют проектировщику выбирать более крупные и более эффективные насосы в лошадиных силах вместо меньших циркуляционных насосов постоянного объема с низким КПД, которые обычно находятся на первичной стороне первично-вторичной системы. Кроме того, использование переменной скорости во всей системе позволит изменять скорость потока всей системы, что обеспечит экономию эксплуатационных расходов, поскольку энергия будет изменяться приблизительно в зависимости от кубической мощности скорости потока.
Единственным исключением из использования насосных систем VPF является то, что в системах котлов с частичной конденсацией, в которых используется вторичный теплообменник для конденсации дымовых газов, потребуется постоянный поток через теплообменник.Для этого используется первичная-вторичная система с двумя наборами насосов, каждый из которых выполняет свою функцию для системы горячего водоснабжения. Первичные насосы служат в качестве производственных насосов и обслуживают только котлы в системе.
Эти насосы обычно представляют собой насосы с постоянным потоком с высоким расходом и низким напором, подключенные к котлу для обеспечения горячей водой вторичных насосов. Вторичные насосы обслуживают только змеевики горячей воды в системе, которые оснащены двухходовыми регулирующими клапанами и представляют собой высокопроизводительные насосы с регулируемой скоростью и высоким напором, которые изменяют поток в системе в зависимости от нагрузки.Первичный и вторичный контуры соединены через общую трубу или разъединитель, который является общей частью контура трубопровода в каждом контуре и гидравлически разделяет два контура, поэтому поток в одном контуре не влияет на поток в другом контуре.
Однако недостатком этой конфигурации является то, что будет происходить смешивание, либо при смешивании избыточной первичной горячей воды с вторичной возвратной водой и увеличении возврата горячей воды в бойлеры (что снижает эффективность), либо при смешивании избыточной вторичной воды с горячей первичной подаваемой водой. и сокращение подачи горячей воды в здания.В любом случае системы котлов с частичной конденсацией по-прежнему более эффективны, чем системы с котлами без конденсации, и не должны служить основанием для игнорирования преимуществ конденсации дымовых газов.
Системы отопления и горячего водоснабжения являются простыми системами, если они спроектированы с учетом ограничений используемого оборудования. Конденсационные котлы могут обеспечить повышение эффективности по сравнению с неконденсирующим котлом, но если не уделить должного внимания типу используемого котла, высока вероятность преждевременного выхода из строя оборудования и увеличения эксплуатационных расходов.Понимание различий между котлами с полной конденсацией, котлами с частичной конденсацией и без конденсации, а также гибридными системами будет полезно для максимизации общей эффективности системы наряду с конкретными требованиями, которые каждый производитель должен учитывать при проектировании.
Дэвид Грассл — инженер-механик в Ring & DuChateau, консалтинговой инжиниринговой фирме из Милуоки, и доцент кафедры гражданского и архитектурного проектирования и управления строительством Инженерной школы Милуоки.Он проанализировал и спроектировал несколько отопительных установок, включая паровые котлы, стандартные котлы и системы котлов-утилизаторов / конденсационных котлов.
Консультации — Инженер по подбору | Знакомство с котлами для начинающего инженера
Авторы: Джейкоб Хаддадин, EIT, и Стефани Хоури, CCJM Engineers Ltd., Чикаго 23 сентября 2019 г.,
Рисунок 3: Теплоцентраль начальной школы имеет два конденсационных котла и распределительные насосы для горячей воды.Предоставлено: CCJM Engineers
Цели обучения
Пособие для молодых инженеров по основам конденсационных гидронных котлов.
Знайте разницу между обычными типами коммерческих водяных котлов.
Узнайте о технических характеристиках, используемых при выборе коммерческих водяных котлов.
Начиная карьеру консультанта в области машиностроения, есть чему поучиться. Технические характеристики могут показаться иностранным языком, а детали механического оборудования могут ошеломить молодого инженера.Что касается систем водяного отопления, начало этой навигации начинается с коммерческого водяного котла.
Гидравлический котел — это сердце системы водяного отопления. Система отопления состоит из многих частей, включая сам котел, распределительные трубопроводы, насосы, центральные и оконечные устройства, которые доставляют горячую воду туда, где она необходима, и системы автоматизации здания для контроля количества доставляемого тепла. Котел представляет собой сосуд под давлением, который сжигает горючее топливо для нагрева воды, которая используется для обогрева коммерческого здания.
What d efines a h ydronic b масленка ?
Гидравлический котел может быть конденсационным или неконденсатным. Оба типа котлов могут быть как пожарными, так и водотрубными. При выборе жаротрубного котла его можно разделить на водогрейный или сухой.
Поскольку мы будем часто использовать термин британские тепловые единицы в час в этой статье, мы сделаем его определение.Британские тепловые единицы — это количество тепла, необходимое для повышения температуры фунта воды на 1 F. Тепловая мощность котлов рассчитана в британских тепловых единицах в час; 1000 БТЕ / час обозначается как MBH.
Конденсационный котел обычно составляет от 400 до 3 миллионов БТЕ / час, а котел без конденсации — от 400 до 6 миллионов БТЕ. Конденсационный котел имеет два теплообменника и более низкую температуру продуктов сгорания (около 130 F).
КПД конденсационных котлов достигает 98%.Это достигается за счет конденсации водяного пара и других компонентов в выхлопных газах для рекуперации скрытой теплоты парообразования при предварительном нагреве входящего потока воды. Конденсат кислый, с pH от 3 до 4. Большинство камер сгорания конденсационных котлов изготовлены из нержавеющей стали, чтобы выдерживать кислотный конденсат.
Для сравнения, котел без конденсации имеет единственную камеру сгорания и единственный теплообменник с продуктами сгорания с более высокой температурой (около 350 F).Их камеры сгорания не должны быть устойчивыми к кислотной коррозии, потому что дымовые газы не конденсируются и не подкисляются. Кроме того, тепло дымовых газов теряется, когда продукты сгорания выходят прямо из дымохода.
Короче говоря, конденсационный котел имеет более высокую начальную стоимость из-за коррозионно-стойкой конструкции и нескольких теплообменников, а его эксплуатация более рентабельна. Если бюджет важен, инженеры должны выбирать котлы без конденсации.
Коммерческий водогрейный котел может быть как пожарным, так и водотрубным. Водотрубные котлы состоят из воды, протекающей по трубам, окруженным горячими дымовыми газами. И наоборот, жаротрубные котлы состоят из горячих дымовых газов, проходящих через трубы, окруженные водой. Жаротрубные котлы далее классифицируются по типу реверсивной камеры между проходами (см. Рисунок 1), через которые дымовые газы проходят через топку. Если реверсивная камера окружена водой, она определяется как водогрейный котел, а если реверсивная камера имеет облицованную заднюю стенку, это сухой котел.
Жаротрубные котлы
также имеют гораздо более длительное время розжига и требуют более длительных периодов адаптации к изменяющимся потребностям из-за их высокой тепловой массы (большой объем воды в котле). Эти типы котлов также требуют регулярного и сложного технического обслуживания. Водотрубные котлы имеют относительно быстрое время розжига и легко реагируют на часто меняющиеся потребности благодаря своей небольшой тепловой массе (низкий общий объем воды) по сравнению с аналогичными жаротрубными котлами.
Рисунок 1: На этой схеме котла показана разница между сухими и мокрыми котлами.Предоставлено: CCJM Engineers
Котел d определения и c классы
После того, как вы определите, какой тип коммерческого водогрейного котла лучше всего соответствует потребностям конкретного проекта, необходимо углубиться в спецификации, которые будут определять и описывать котел для данного проекта.
Спецификация котла может содержать запутанный набор слов, в котором сложно ориентироваться. Ключевые компоненты включают горелку, камеру сгорания, теплообменник, элементы управления и выхлопную трубу.Горелка котла обеспечивает пламя, которое нагревает воду в котле, а камера сгорания — это область внутри котла, где сжигается топливо для нагрева воды. Эта камера, в которой находится горелка, обычно изготавливается из чугуна или стали. Теплообменник котла позволяет передавать тепло, производимое горелками, воде в котле. Для настройки температуры воды, зажигания, смесей подачи воздуха и топлива, а также внутреннего давления, каждый котел будет иметь системное управление.
Эти системы управления также содержат меры безопасности, чтобы гарантировать, что внутреннее давление в котле не станет слишком высоким.Эти меры безопасности гарантируют, что температура воды остается в безопасном диапазоне, а система работает в соответствии с проектом.
Последним элементом котла является выхлопная труба. Выхлопная труба содержит все трубы, по которым выхлопные газы от котла выводятся наружу. Этот компонент имеет решающее значение для безопасности системы из-за токсичности окиси углерода в любом здании.
При выборе водяного котла следует учитывать еще один ключевой критерий — это коэффициент динамического диапазона.Коэффициент динамического диапазона котла — это соотношение между полной мощностью котла и мощностью котла при работе в режиме слабого пламени. Типичный диапазон изменения котла составляет 4: 1, что означает, что котел мощностью 400 л.с. с диапазоном изменения 4: 1 будет плавно понижать мощность до 100 лошадиных сил перед выключением.
Когда инженеру необходимо разработать спецификацию котла для конкретного проекта, он обычно просматривает специализированную библиотеку основных спецификаций своей компании или одну из основных спецификаций модели, например, библиотеку MasterSpec Американского института архитекторов, чтобы найти соответствующую основную спецификацию в разделе 23. .В частности, они будут искать секцию 23 52 16 конденсационных котлов, секцию 23 52 33 водотрубных котлов или секцию 23 52 39 жаротрубных котлов, в зависимости от конкретного типа котла, который инженер проекта выбрал на основе дизайн. Одна из этих спецификаций будет выбрана и отредактирована для проекта.
Рис. 2: На этом образце детали установки конденсационного котла показаны все компоненты, типичные для установки конденсационного котла. Основными компонентами, отличающими конденсационный котел, являются комплект нейтрализации и дымоход из нержавеющей стали АЛ-29-4С.Предоставлено: CCJM Engineers
Чтобы продемонстрировать, как редактируется основная спецификация для конкретного проекта, мы будем использовать раздел 23 52 16 спецификации конденсационных котлов для котла, внедряемого в местном школьном округе.
Часть 1 спецификации конденсационного котла содержит общее описание того, какой тип конденсационного котла описывается в разделе этой статьи «Что определяет водогрейный котел?»
Часть 1: Общие
1.1 Сопутствующие документы
Сохраните или удалите эту статью во всех разделах Руководства по проекту.
A. К этому разделу применяются чертежи и общие положения контракта, включая общие и дополнительные условия, а также разделы спецификаций Division01.
1.2 Резюме
A. Секция включает газовые, [ ~~импульсное сгорание~~ ] [дымогарные] [ ~~водяные трубы~~ ] [ ~~с водяной рубашкой~~ ] конденсационные котлы, обвязку и аксессуары для производства [горячей воды] [ ~~и ] [steam~~ ].
Чтобы следовать типу котла, показанному на Рисунке 1, мы бы отредактировали следующие разделы исходных спецификаций, как показано ниже, при этом подтвердив характеристики с основой конструкции конденсационного котла:
Часть 2: Продукция
2.1 Тяговые, жаротрубные конденсационные котлы
B. Изготовитель: Примечание о конструкции: Выберите производителей из утвержденного списка владельца ’ s, если применимо или на основе предпочтений инженера и местной технической поддержки и технического обслуживания .
C. Описание: Жаркотрубный конденсационный котел заводского изготовления, сборки и испытаний с герметичным герметичным теплообменником, построенный на стальной основе, включая изолированную рубашку; дымоотводчик; патрубки забора воздуха для горения; патрубки подачи воды, возврата и слива конденсата; и элементы управления. Только водогрейное обслуживание.
D. Теплообменник: Камера сгорания из цветных металлов, коррозионностойкая.
E. Сосуд под давлением: углеродистая сталь со сварными головками и трубными соединениями.
F. Горелка: [Природный] [ ~~Пропан,~~ ] газ, принудительная тяга. Примечание разработчика: Выберите то, что является общим для региона .
G. Воздуходувка: Центробежный вентилятор для работы во время каждой последовательности розжига горелки, а также для предварительной и дополнительной продувки камеры сгорания.
Характеристики двигателя по умолчанию указаны в разделе 230513 «Общие требования к двигателям для оборудования HVAC».
Двигатели: Соответствуют обозначениям Национальной ассоциации производителей электрооборудования, номинальным температурам, эксплуатационному коэффициенту и требованиям к эффективности для двигателей, указанным в Разделе 230513 «Общие требования к двигателям для оборудования HVAC».”
а. Размеры двигателя: минимальный размер, как указано; если не указано, достаточно большой, чтобы приводимая нагрузка не требовала, чтобы двигатель работал в диапазоне эксплуатационного коэффициента выше 1,0.
H. Газовая рампа: Комбинированный газовый клапан с ручным отключением и регулятором давления.
I. Зажигание: Искровое зажигание со 100% перекрытием главного клапана с электронным контролем пламени.
J. Кожух:
Куртка: [Листовой металл] [Пластик], с защелкивающимися или блокирующими замками.
Корпуса отсеков управления: NEMA250, Type1A.
Если вы сохраняете второй вариант в подпункте «Куртка» выше, удалите подпункт «Готово» ниже.
3. Поверхность: [Запеченная эмаль] [Порошковая покраска] защитное покрытие.
4. Изоляция: изоляция [минеральное волокно] [пенополиуретан] вокруг теплообменника толщиной не менее 2 дюймов.
5. Присоединения воздуха для горения: манжеты впускного и вентиляционного каналов.
Если в проекте предусмотрено несколько типов или конфигураций котлов, удалите параграф «Мощность и характеристики» ниже и запланируйте котлы на чертежах.
К. Емкости и характеристики:
Теплоноситель: горячая вода.
Расчетное давление воды: [160 фунтов / квадратный дюйм] Примечание по проектированию: Это стандартное рабочее давление для Американское общество инженеров-механиков Котел и сосуды под давлением Код , Раздел IV Отопление Котлы класса .
Настройка предохранительного клапана: Примечание по проектированию: Диапазон значений от 30 фунтов на кв. инженер-консультант на основе точки максимального давления в системе , в фунтов на кв. дюйм .
Температура воды на входе: Примечание к проекту: Значение основано на требованиях к проекту, в градусах rees F .
Температура воды на выходе: Примечание по проекту: Значение основано на требованиях к проекту, в градусах F .
Расчетный расход воды: Примечание по проекту: Значение основано на требованиях к проекту, в галлона в минуту .
Минимальный расход воды: Примечание по проектированию: Это значение основано на , основанном на заявленном минимальном расходе котла в галлонов в минуту .
Расчетное падение давления: Примечание по проектированию: Значение основано на расчетном падении давления котла, указанном в фунт / кв. Дюйм изб. .
Сохранить «Минимальный КПД AFUE», «Минимальный тепловой КПД» или «Минимальный КПД сгорания» ниже.Укажите постоянного или прерывистого пилота с минимальным AFUE. Системы устойчивого проектирования требуют соответствия ASHRAE / IES90.1 и могут потребовать эффективности, превышающей минимальную эффективность, требуемую ASHRAE / IES90.1.
9. Минимальный КПД Годовой КПД использования топлива: Примечание по проекту: Значение основано на расчетном КПД котла в процентах .
10. Минимальный тепловой КПД: Примечание по проекту: Значение основано на расчетном тепловом КПД котла в процентах .
11. Минимальная полнота сгорания: Примечание по проекту: Значение основано на расчетной эффективности сгорания котла в процентах .
Сохраните подпункт «Ввод AGA» или «Ввод газа» ниже.
12. Ввод Американской газовой ассоциации: Примечание по проекту: Значение основано на данных, приведенных в таблице проектных котлов, в MB H .
Учитывайте фактическое содержание британских тепловых единиц в источнике топлива при сохранении подпункта «Вход газа» ниже. Свяжитесь с поставщиком топлива и производителями котлов для определения удара. Добавьте текст с указанием содержания британских тепловых единиц в топливе, если применимо.
13. Подача газа: Примечание по проекту: Значение основано на расчетных данных котла, в кубических футов в час .
Сохраните подпункт «Выходная мощность AGA», «Выходная мощность DOE» или «Эквивалентное прямое излучение» ниже для методов оценки.
14. Выходная мощность AGA: Примечание по проекту: Значение основано на данных, приведенных в расчетном котле, в MB H .
15. Департамент энергетики выходной мощности: Примечание к проекту: Дополнительное значение основано на данных проектных котлов, перечисленных в MB H .
16. Эквивалент прямого излучения: Примечание по проекту: Значение основано на проектном котле , , перечисленные данные как EDR .
Учитывайте влияние высоты на вентилятор и двигатель на высоту площадки.
17. Воздуходувка:
а. Мощность двигателя: Примечание по проектированию: Значение основано на проектных данных котла .
г. Оборотов в минуту: Примечание по проектированию: Значение основано на расчетных данных котла .
18. Электрические характеристики:
а. Вольт: [115] [208] [230] [460] Примечание к проекту : Значение основано на данных проектного котла и проектных условиях .
г. Фаза: [Одинарный] [Три] Примечание к проекту: Значение основано на данных проектного котла и проектных условиях .
г. Герц: [ 50 ] [60] Примечание по дизайну: 60 герц является стандартом в США
г. Ампер полной нагрузки: Примечание по проектированию: Значение основано на проектных данных котла .
e. Минимальная допустимая нагрузка в цепи: Примечание по проектированию: Значение основано на проектных данных котла для сечения провода .
ф. Максимальная максимальная токовая защита: Примечание по проектированию: Значение основано на проектных данных котла для номинала силового выключателя .
Обратите внимание, что изменения в этой спецификации относятся к проекту стандартного конденсационного котла в США. Для данного проекта молодой инженер должен запросить дополнительные рекомендации у инженера проекта и настроить параметры и конструкцию в соответствии с требованиями владельца, требованиями местных норм и бюджетом проекта.После того, как для коммерческого водогрейного котла определены словосочетание и классификация, спецификации могут отразить котел, используемый для проекта. Чтобы правильно определить котел, инженер-консультант должен понимать особенности применения выбранного котла.
Коммерческий a приложение c рассмотрение
Коммерческие котлы обычно используются в больницах, офисах, гостиницах и школах.Эти котлы обычно работают с тепловой мощностью от 6000 до 400 MBH. Коммерческие конденсационные котлы доступны в пожарном и водотрубном исполнении. Обычно они используют пропан или природный газ для горячего водоснабжения. Эти системы в режиме конденсации могут иметь топливную эффективность до 98%, в зависимости от степени конденсации для улавливания скрытой теплоты дымовых газов возвратной водой.
Большинство архитектурных проектов с большим количеством остекления отдают предпочтение водяному котлу, потому что это эффективный и экономичный котел, который можно использовать для отопления школ, офисов и других коммерческих зданий.Верхнее воздушное отопление плохо работает с остеклением высотой более 5 футов, поэтому какой-либо тип местного обогрева по периметру, будь то плинтус или излучающие потолочные панели, является эффективным решением. Для большинства областей применения и регионов США водяное отопление обычно является более экономичным решением, чем электрическое отопление.
Рисунок 3: Теплоцентраль начальной школы имеет два конденсационных котла и насосы для распределения горячей воды. Предоставлено: CCJM Engineers
Хотя газовые котлы обычно на 10–25% дороже, чем их аналоги, работающие на жидком топливе, быстрая окупаемость из-за более низких цен на природный газ за галлон / минуту нагретой воды по сравнению с котлами на жидком топливе оправдывает вложения.Котлы, работающие на природном газе, также имеют AFUE примерно на 10% выше, чем котлы на жидком топливе, что является показателем эффективности сгорания котла.
Мазут также часто не имеет трубопроводной инфраструктуры, что означает необходимость принятия во внимание определенных средств пополнения запасов и хранения. Масло имеет свои преимущества с точки зрения обеспечения максимального тепла; котлы способны подавать количество тепла, необходимое для достижения определенной уставки, в два раза быстрее, чем котлы, работающие на природном газе, из-за более высоких температур, при которых горит масло.Более высокие температуры горения также обеспечивают меньшее количество конденсации, что приводит к увеличению срока службы котла, если конструкция котла не устойчива к коррозии.
Конденсационные котлы
являются наиболее популярными коммерческими водогрейными котлами из-за высокого уровня энергоэффективности сгорания, которого они могут достичь. Однако при принятии решения о том, стоит ли первоначальное повышение цены, обычно в диапазоне 30% надбавки к затратам, окупиться для системы, будь то новый проект или проект модернизации, следует принимать во внимание несколько важных факторов.Помимо первоначальных затрат, эксплуатация системы также играет важную роль в их выборе.
Как правило, конденсационные котлы работают при более низких температурах подаваемой и обратной воды, обычно 160 F на подаче и 130 F на обратной, для достижения оптимальной экономии энергии. Системы в северном климате, требующие более высокой температуры подачи в пик отопительного сезона, как правило, работают за пределами температуры конденсационной возвратной воды в течение большей части отопительного сезона. Они действительно обеспечивают высокую энергоэффективность в месяцы, когда достаточно низкокачественного тепла.
Конденсационные котлы
достигают наивысшего КПД около 98% при минимально возможной температуре возвратной воды, обычно около 80 F. Однако типичная температура возвратной воды для обычных гидравлических систем составляет около 130 F, что дает общий КПД котла около 90%. Более низкая температура возвратной горячей воды способствует конденсации дымовых газов, образующихся при сгорании природного газа, что, в свою очередь, вызывает выделение энергии, которая нагревает возвратную воду перед поступлением в камеру сгорания котла и, таким образом, повышает общий КПД котла. .
Доступны в конфигурациях с пожарной и водяной трубами. Если предполагается, что система будет работать при высоких температурах подачи и возврата большую часть своих рабочих часов, установка конденсационного котла не будет оптимальным выбором системы, поскольку температура обратной линии горячей воды всегда будет слишком высокой для работы в режиме конденсации. Оборудование, которое обслуживают котлы, также должно быть одним из решающих факторов для выбора типа котла.
Некоторое оконечное нагревательное оборудование требует нагревательной жидкости с более высокой температурой для обеспечения правильной работы.Излучающие потолочные панели являются хорошим примером такого оборудования, которое наиболее оптимально работает при температуре подачи около 180 F. Для систем с большим количеством этих устройств конденсационный котел может не быть оптимальным выбором. И наоборот, такие приложения, как напольное отопление и подогрев камер с регулируемым объемом воздуха, а также установка в более мягком зимнем климате (климатические зоны 2, 3 и 4 Министерства энергетики и Международного кодекса) отлично подходят для использования преимуществ конденсационных котлов с меньшим расходом воды. температуры от 150 F до 160 F.
Рис. 4: На этой фотографии показан один из существующих 75 000 котлов MBH, находящихся на техническом обслуживании в международном аэропорту. Предоставлено: CCJM Engineers
Гибридные системы
Объединение конденсационных и неконденсатных котлов в одной системе, также называемой гибридной системой, может помочь повысить общую эффективность системы. Как обсуждалось выше, возвратная вода в котел должна иметь достаточно низкую температуру для конденсации дымовых газов. Обычно это происходит, когда погодные условия не требуют, чтобы система котла работала на интенсивном сгорании, что обычно происходит в межсезонье осени и весны.Именно здесь гибридные системы являются оптимальными, поскольку выбирают ровно столько конденсационных котлов, чтобы выдерживать нагрузку в течение промежуточных месяцев, вместе с контурами с более низкой температурой воды, такими как повторный нагрев и полы с подогревом, если они являются частью проекта. Таким образом, система минимизирует капитальные вложения в конденсационные котлы и в то же время использует преимущества более высокого КПД конденсационных котлов, на которые способны в течение значительной части года.
После выбора подходящего конденсационного котла для конкретного применения следует принять во внимание особые меры предосторожности при проектировании дымохода и отвода конденсата.Как выхлопные газы, так и конденсат конденсационного котла являются умеренно кислыми. Поэтому дымоход для конденсационных котлов обычно изготавливается из нержавеющей стали AL-29-4C для защиты от коррозии.
Набор для нейтрализации, содержащий карбонат кальция (известняковую стружку) на сливной линии котла, необходим для нейтрализации кислоты перед ее сбросом в канализационную систему. Конденсат, стекающий в резервуар нейтрализации, должен быть устойчивым к коррозии и соответствовать местным нормам водоснабжения и материалам.Размеры и прокладка выхлопа и дренажа обычно указываются в соответствии с рекомендациями производителя котла.
Конденсационные котлы
[Полное руководство]
В 2008 году существовала схема «утилизации котлов», по которой людям давали деньги, если они заменяли свои старые котлы конденсационными системами. Так, согласно записи, более 8 миллионов британских домов перешли на более новую версию. Это был шаг правительства, чтобы люди могли иметь более чистый котел.
Теперь в этой статье мы обсудим комбинированные котлы, идеальный выбор для жилых домов. Вас беспокоит рост затрат на отопление? Выбор комбинированного котла — лучший вариант. Довольно сложно понять мир котлов, существует так много моделей, так много производителей, много продаж и установок.
Что такое конденсационный котел?
Многие люди заинтересованы в покупке конденсационных котлов, да, они известны как конденсационные из-за особенностей их работы.Конденсаторные системы компактны, эти блоки легко доступны, конструкция делает систему намного более эффективной, вы получаете большую производительность и можете сэкономить на счетах за электроэнергию. В наши дни многие дома ищут более эффективные и экологичные котлы, поэтому конденсационный котел — лучший выбор. Конденсационные котлы очень эффективны; это помогает использовать все топливо для выделения достаточного количества тепла в ваши комнаты. Лучшая идея — заменить котел без конденсации класса G на новую систему конденсации.Таким образом вы сможете улучшить контроль за отоплением, и это будет отражаться в ваших счетах за электроэнергию.
Как работает конденсационный котел?
При сжигании природного газа конденсационные котлы производят смесь водяного пара и углекислого газа. В отличие от традиционной системы, теплообменник в конденсационной системе больше, и иногда имеется вторичный теплообменник. Он перерабатывает отработанные газы и снова направляет их в систему отопления. Это волшебный способ, с помощью которого система поддерживает около 90% энергоэффективности.С этими котлами вы сможете круглосуточно отапливать свой дом. В основном все современные системы представляют собой конденсационные котлы. Если вы планируете заменить старый котел, приобретите конденсационный котел. Когда вы устанавливаете новую систему, вам также необходимо выяснить, правильно ли она работает. Проверить, не выходит ли пластиковая труба из внешней стены в непосредственной близости от места установки котла. Эта труба ведет к сливу и называется трубкой для конденсата. Агрегат оказывается очень эффективным, если он имеет рейтинг ERP A, тогда вы также будете уверены, что в бойлере идет конденсация.
Конденсационные котлы в сравнении с неконденсирующими котлами
Как отопительные, так и комбинированные котлы могут быть как конденсационными, так и неконденсирующими. Строительные нормы и правила гласят, что все новые котлы, которые будут устанавливаться в домах, должны быть конденсационными и высокоэффективными. Котел без конденсации забирает воздух изнутри помещения, тогда как конденсационный котел остается полностью герметичным и забирает воздух снаружи. Конденсационные котлы намного безопаснее, чем котлы без конденсации.И последнее, но не менее важное: если измерить эффективность, конденсационные системы примерно на 25% эффективнее неконденсируемых.
Преимущества конденсационных котлов
Если вы замените котел класса G на новый конденсационный, вы можете сэкономить около 350 евро в год. Таким образом, это ясно показывает основное преимущество установки этой системы, но есть и другие преимущества:
Зеленый котел — Когда весь мир становится зеленым, домовладельцы очень озабочены сохранением окружающей среды.Конденсационные котлы считаются экологически чистыми, потому что в них очень меньше выбросов углерода по сравнению с традиционными. Таким образом, в год происходит значительная экономия углекислого газа, это большой вклад в защиту окружающей среды.
Качественный металл — Металлы, содержащие железо, со временем подвержены коррозии, а системы конденсации изготавливаются без металла, поэтому со временем коррозия не возникает. Вы вкладываете деньги в котел, и это действительно здорово, если он долгое время находится в надлежащем состоянии.
Автоматическая подача горячей воды — Этим котлам не нужен таймер для эффективной работы, они могут производить горячую воду автоматически.
Забирает воздух снаружи — эти котлы забирают воздух снаружи, что повышает производительность системы.
Размер — конденсационные котлы обычно очень компактны и поэтому не занимают много места. Также в кухонном шкафу можно установить паровой конденсационный котел; пространство не будет проблемой.
Почему конденсационные котлы более эффективны?
Традиционные котлы имеют контур водяного отопления; в этой конструкции постоянно прилагаются усилия для предотвращения конденсации в теплообменниках систем прямого нагрева.Процесс конденсации происходит в то время, когда водяной пар внутри дымовых газов котла опускается ниже точки росы. Это время, когда газ вынужден оставаться в жидком состоянии. Изменение состояния происходит автоматически, поскольку прибл. На каждый фунт созданной жидкости выделяется 1000 британских тепловых единиц тепла. Поверхность теплообменника остается холодной, что играет важную роль. Но если в обычных котлах начнется конденсация, это вредит системе. Конденсационные котлы изготавливаются с использованием новейших технологий с учетом необходимости конденсации.Теплообменники спроектированы с использованием материалов высочайшего качества, а конструкция позволяет осуществлять свободный дренаж. Новые могут выдерживать годы конденсации без каких-либо признаков коррозии. Некоторые компоненты также могут выдерживать термический удар, возникающий из-за быстрых изменений температуры. Инженеры могут включить конденсаторное оборудование непосредственно в главный контур. Гидравлические контуры на конденсационных котлах упрощены, что снижает затраты на техническое обслуживание.
Тип конденсационных котлов
В основном есть два варианта: комбинированные котлы и системные котлы.Рекомендуется выбрать системный бойлер для больших домов или домов с низким давлением воды. Вы можете купить системные котлы для домов, нуждающихся в отоплении по запросу. Эти уплотнения доступны в различных формах и размерах; давайте посмотрим на типы:
Настенные системы — в основном известные как навесные котлы, эти компрессорно-конденсаторные агрегаты чрезвычайно удобны. Он компактен, меньше по размеру и легко помещается в модульном котельном помещении.
Напольные котлы — Эти агрегаты также известны как напольные или напольные котлы.Размер немного больше, чем у настенных систем, и они также могут производить больший объем горячей воды.
Одноконтурные котлы — Одноконтурные котлы означают, что имеется только одна основная подводящая вода, по которой вода входит и выходит из котла. Этот тип отопления хорош, но есть один риск: если система неправильно сбалансирована, то тепло распределяется неравномерно в зависимости от контура, создаваемого горячей водой.
Двухконтурные котлы — Эти котлы имеют два разных трубопровода.Одна труба отводит нагретую воду из системы и распределяет тепло по дому. Другой трубопровод подводит воду к котлу для подогрева. Эти котлы сбалансированы, а тепло равномерно распределяется по всей собственности.
Механика конденсационного котла
Конденсаторные системы имеют встроенные вентиляторы, которые устанавливаются рядом с теплообменником, а также работают со спидометром. Вот почему конденсационные системы имеют закрытую камеру сгорания, которая соединена с коаксиальным дымоходом, из которого выделяются газы сгорания.Скорость вентилятора можно регулировать, и это помогает поддерживать сбалансированное соотношение сгорания газа и воздуха.
No related posts.

Конденсационный газовый котел — как он устроен и в чем его плюсы.

Что такое конденсационный газовый котел ?

В чем принцип конденсации.

Разница между высокой и низкой теплотворной способностью.

Конденсационные настенные котлы

Принцип работы, виды конденсационных котлов. Основные компоненты

Эксплуатационные преимущества конденсационных котлов

Недостатки конденсационных котлов. Основные компоненты

Baxi LUNA Duo-tec E 24 настенный конденсационный газовый котел (двухконтурный)

как работают настенные и напольные модели, одноконтурный или двухконтурный котел от производителей vaillant, viessmann и baxi

Конструкция и принцип работы

Виды конденсационных котлов

Одноконтурные и двухконтурные

Напольные и настенные

Стоит ли использовать котел без электричества?

Преимущества

Недостатки

Популярные марки

Установка и уход

Видео, которые будут вам полезны:

Котел Baxi LUNA Duo-tec 24+ (22 кВт) газовый настенный двухконтурный конденсационный с закрытой камерой сгорания

Газовый настенный двухконтурный конденсационный котел с закрытой камерой сгорания Baxi LUNA Duo-tec+

Что такое конденсационный газовый котел

Как устроен конденсационный котел

Как работает теплообменник

Куда уходит конденсат из котла

Расход газа в котле конденсационного типа

Отличие конденсационных котлов от атмосферных

Как выбрать конденсационный котел

Конденсационные навесные котлы

Конденсационные напольные котлы

Как подобрать мощность

Какой марки конденсационный котел лучше

Нормы размещения конденсационных котлов

Каким должно быть помещение под котел

Устройство отвода дымовых газов

Плюсы и минусы конденсационных котлов

Преимущества конденсационного оборудования

Недостатки конденсационных отопителей

Конденсационные газовые котлы на рынке в Украине: обзор

Вас может заинтересовать:

Насколько эффективен конденсационный котел? (2021)

В чем разница между обычным котлом и конденсационным котлом?

Подробнее о конденсационных котлах

Конденсационные котлы могут обеспечить КПД 90%

Как работает конденсационный котел?

Подробнее о механике конденсационного котла

Некоторые практические рекомендации по эксплуатации конденсационных котлов

Какие типы конденсационных котлов самые лучшие?

Найдите лучшие предложения котлов

Классификация газовых котлов

Оценки потребителей: самостоятельный выбор покупателей

Лучшие конденсационные котлы

Два в одном: лучшие модели двухконтурных теплогенераторов

Пятерка ведущих производителей настенных водогрейных котлов

Самые привлекательные по цене

Видео: как выбрать газовый котел

5 место — Жуковский машиностроительный завод (ЖМЗ)

4 место — Protherm (Словакия)

3 место — Бакси (Италия)

2 место — Котлы Navien (Корея)

Немецкий котел Wolf CGG-1K-24

Основные тренды этого сезона

Признанные лидеры

Германия

Италия

Франция

азиаты

Еще немного аналитики

Обобщение

MFC (многотопливная конденсация)

Характеристики и преимущества

Выбор газового котла — с одним или t две схемы

Как работает и работает двухконтурный котел

Какая мощность нужна для горячего водоснабжения

Как работает одноконтурный котел

Недостатки горячего водоснабжения от двухконтурных и одноконтурных котлов

Сложный выбор

Купить бойлер косвенного действия для двухконтурного котла «если что …»

Один из вариантов — два в одном
