Двигатель холодильника: Как работает холодильник: принцип, устройство, схема

24.12.2020 автор alexxlab

Содержание

Проверка МОТОРА ХОЛОДИЛЬНИКА мультиметром — город МАСТЕРОВ

С помощью мультиметра или цешки можно легко проверить исправность обмоток двигателя компрессора холодильника, но это не гарантирует исправность самого компрессора, т.к., он может заклинить при неправильной заправке хладогентом. Многие компрессоры очень чувствительны к качеству и марке фреона.

Как отличить пусковую и рабочую обмотку с помощью мультиметра в моторе холодильника

схема включения компрессора холодильника через пусковое реле различных типов

Прозваниваем обмотки на предмет пробоя на корпус, сопротивление любой из клемм не должно быть ниже 50 — 100 ом
Находим «точку наибольшего сопротивления» т.е., последовательного подключения пусковой и рабочей обмотки (на рисунке клеммы R и S)
Замеряем сопротивление обмоток относительно точки C

Обмотка с меньшим сопротивлением РАБОЧАЯ, соответственно вторая, с большим сопротивлением ПУСКОВАЯ.
Определить межвитковое замыкание или обрыв обмоток можно с помощью таблиц приведенных ниже. Причиной межвиткового замыкания может быть использование некачественного хладогента. Некоторые горе-умельцы заправляют холодильник даже пропан-бутаном (газ для зажигалок) вместо фреона, такая заправка опасна (пропан взрывоопасен) и непременно приведет к заклиниванию компрессора.

сопротивление обмоток мотора холодильника АТЛАНТ

маркировка компрессора	Сопротивление рабочей обмотки в Омах	Сопротивление пусковой обмотки в Омах
С-К 100Н5	18,94	27,88
С-К 100Н5-02	18,94	27,88
С-К 100Н5-10	17,61	27,88
С-К 120Н5	18,29	21,08
С-К 120Н5-02	18,29	21,08
С-К 140Н5	15,1	20,1
С-К 140Н5-02	15,1	20,1
С-К 160Н5-02	14,74	19,6
С-К 160Н5-1	14,74	19,6
С-К 160Н5-1-02	14,74	19,6
С-К 175Н5-02	14,29	19,08
С-К 175Н5-1	14,29	19,08
С-К 175Н5-1-02	14,29	19,08
С-К 200Н5-02	11,87	17,61
С-К 200Н5-1	11,87	17,61
С-К 200Н5-1-02	11,87	17,61
С-КО 60Н5-02	40,4	63,47
С-КО 75Н5-02	26,4	43,41
С-КО 100Н5-02	27,88	48,94
С-КО 120Н5-02	18,29	21,08
С-КО 140Н5-02	15,1	20,1
С-КО 140Н5-1-02	15,1	20,1
С-КО 160Н5-02	14,74	19,6
С-КО 160Н5-1-02	14,74	19,6
С-КО 175Н5-02	14,29	19,08
С-КО 175Н5-1-02	14,29	19,08
С-КО 200Н5-02	11,87	17,61
С-КО 200Н5-1-02	11,87	17,61
С-КО 200Н5-03	11,87	17,61
С-КН 60Н5-02	23	35
С-КН 80Н5-02	23	35
С-КН 90Н5-02	18,94	27,88
С-КН 110Н5-02	18,29	21,08
С-КН 130Н5-02	18,29	21,08
С-КН 150Н5-02	15,1	20,1
CKHA61H50	43. 35	43,25
CKHA68H50	33,41	37,58
CKHA72H50	28,35	34,98
CKHA81H50	28,65	34,47
CKHA96H50	26,33	35,72
CKHA101H50	19	21,2
TLX4 KK.3	61	19
TLX4.8 KK.3	46	22
TLX5.7 KK.3	37	21
TLX6.5 KK.3	30.00	15
TLX7.5 KK.3	29	30
TLX8.7 KK.3	19	13

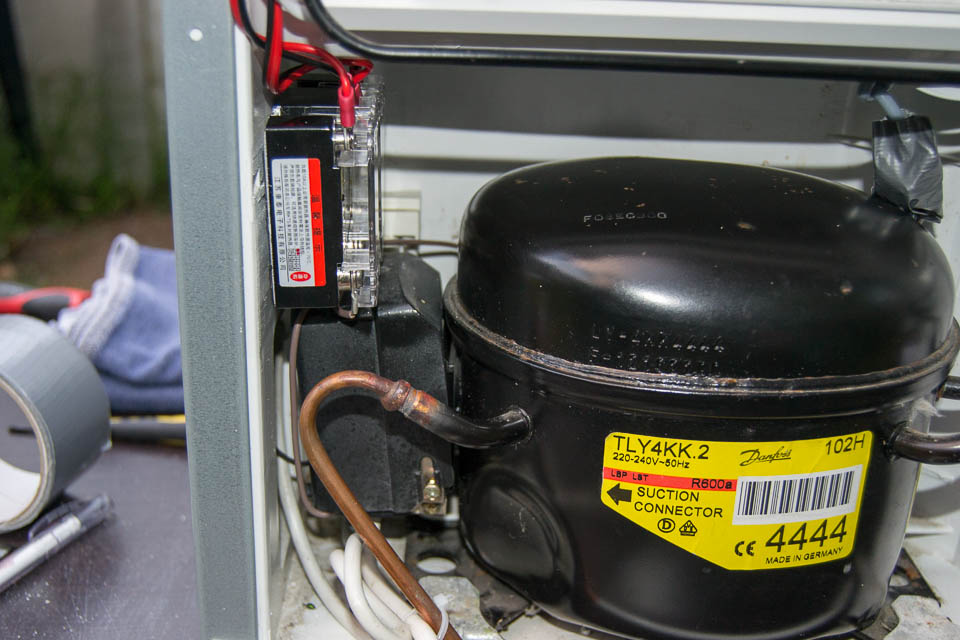

TLY4 KK.3	48,06	15,69
TLY4.8 KK.3	38,25	17,65
TLY5.7 KK.3	34,33	20,6
TLY6.5 KK.3	2775,00%	24,62
TLY7.5 KK.3	23,24	20,69
TLY8.7 KK.3	17,06	14,42

Все измерения проводились при комнатной температуре

Сопротивлений обмоток компрессора АСС

мотор компрессор	мощность Вт	реле	сопротивление пусковой обмотки в омах	сопротивление рабочей обмотки в омах	фреон для заправки
GVM 38 AA	96	ZAF7	19,6	24,9	R134
GVM 40 AA	107	ZAF7	24,3	17,3	R134
GVM 44 AA	122	ZAF7	23,6	19,2	R134

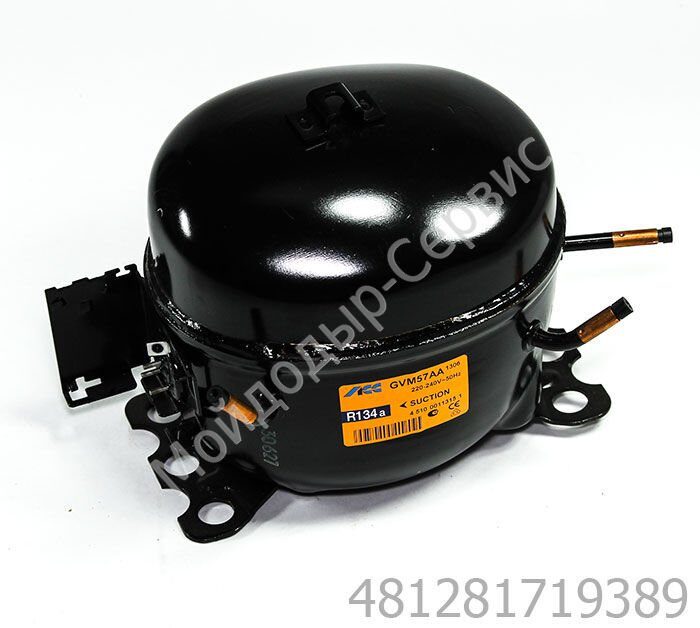

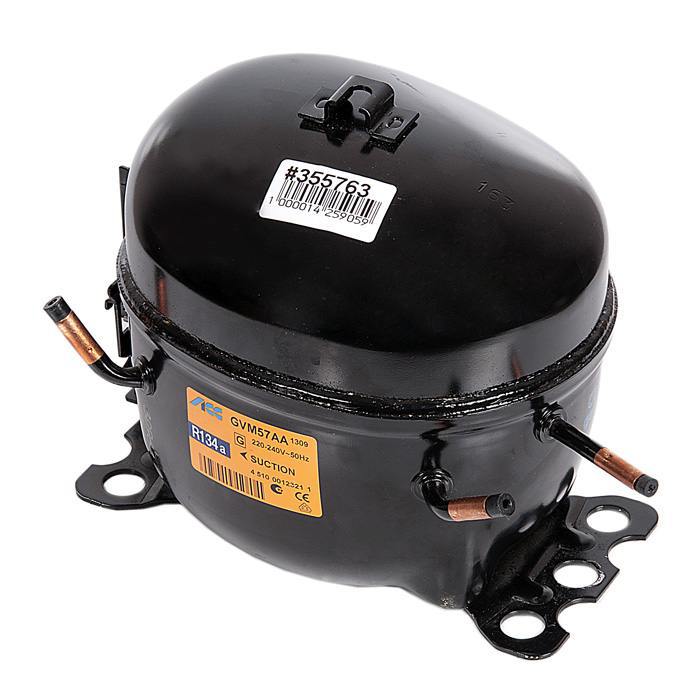

GVM 57 AA	153	ZAFC	16,8	9,7	R134
GVM 66 AA	181	ZA6H	13	14,8	R134
GVY 75 AA	205	ZAFA	9,5	20,9	R134
GL 90 AA	221	ZAFA	19,8	10,4	R134
GL 99 AA	247	ZAFA	8,9	12	R134
GTM 10 AA	300	K100-CH	12,18	6,9	R134
GTM 93 AA	270	K100-CH	16,93	8,51	R134
HMK 80 AA	136	ZAF5	29,5	18,6	R600
HMK 95 AA	167	ZAF5	22,9	17,2	R600
HVY 44 AA	71	ZMFF	44,7	47,3	R600
HVY 57 AA	88	ZMFF	36,2	22,2	R600
HVY 67 AA	107	ZMFF	26,2	24,6	R600
HVY 75 AA	117	ZMF5	22,9	17,2	R600

Все измерения проводились при комнатной температуре

НЕ ЗАБЫВАЙТЕ при проверке компрессора (тестовое включение) установить компрессор согласно маркировки, т. к., при неправильном положении компрессор будет работать без смазки или с недостаточной смазкой, что приведет к поломке.
Как правило, хладогент R12 и R134 заправляется в холодильники рабочая обмотка которых имеет сопротивление меньше для бытовых холодильников от 10 до 14 ом.
Если рабочая обмотка имеет сопротивление выше 20 ом, нужно заправлять в компрессор фреон R600.

подключить, напрямую, двигатель, пускового, схема, проверить мотор

Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата.

Когда и зачем нужно такое подключение

Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса. Кожух крепится к корпусу холодильника болтами через опоры с резиновыми демпфирующими вставками. На корпусе установлено специальное пусковое реле, в которое выведены контакты обмоток. Реле работает совместно с термостатом, обеспечивая поддержание заданной температуры в морозильной камере холодильной установки.

Подсоединение напрямую применяется для проверки состояния обмоток электрического двигателя без учета состояния реле, термостата и соединяющей проводки. Перед началом тестирования следует проверить работоспособность обмоток, а также отсутствие пробоя электрических цепей на корпус компрессора.

Проверка работоспособности компрессора

Проверить мотор можно при помощи тестового прибора, переключенного в режим измерения сопротивления. С реле демонтируется защитный кожух, из корпуса насосного агрегата выведены 3 провода, которые подсоединены к общему выходу, рабочей и пусковой обмотке. Щупы прибора поочередно подсоединяются к контактам, сопротивление обмоток зависит от модификации электрического двигателя и даты выпуска. Нормальным считается значение в диапазоне 15-40 Ом, при отклонении параметра на 10 Ом и выше агрегат неисправен.

Техникой какого производителя пользуетесь дома?Poll Options are limited because JavaScript is disabled in your browser.

Bosch 16%, 1125 голосов
1125 голосов 16%
1125 голосов — 16% из всех голосов
Samsung 15%, 1051 голос
1051 голос 15%
1051 голос — 15% из всех голосов
LG 13%, 943 голоса
943 голоса 13%
943 голоса — 13% из всех голосов
Atlant 6%, 460 голосов
460 голосов 6%
460 голосов — 6% из всех голосов
Indesit 6%, 443 голоса
443 голоса 6%
443 голоса — 6% из всех голосов
Electrolux 6%, 410 голосов
410 голосов 6%
410 голосов — 6% из всех голосов
Ariston 3%, 246 голосов
246 голосов 3%
246 голосов — 3% из всех голосов
Philips 3%, 243 голоса
243 голоса 3%
243 голоса — 3% из всех голосов
Beko 3%, 238 голосов
238 голосов 3%
238 голосов — 3% из всех голосов
Haier 3%, 190 голосов
190 голосов 3%
190 голосов — 3% из всех голосов
Xiaomi 3%, 188 голосов
188 голосов 3%
188 голосов — 3% из всех голосов
Redmond 2%, 156 голосов

156 голосов 2%
156 голосов — 2% из всех голосов
Siemens 2%, 124 голоса
124 голоса 2%
124 голоса — 2% из всех голосов
Gorenje 2%, 115 голосов
115 голосов 2%
115 голосов — 2% из всех голосов
Karcher 2%, 114 голосов
114 голосов 2%
114 голосов — 2% из всех голосов
Liebherr 2%, 109 голосов
109 голосов 2%
109 голосов — 2% из всех голосов
Whirlpool 1%, 103 голоса
103 голоса 1%
103 голоса — 1% из всех голосов
Candy 1%, 101 голос
101 голос 1%
101 голос — 1% из всех голосов
Midea 1%, 101 голос
101 голос 1%
101 голос — 1% из всех голосов
Hansa 1%, 99 голосов
99 голосов 1%
99 голосов — 1% из всех голосов
Zanussi 1%, 92 голоса
92 голоса 1%
92 голоса — 1% из всех голосов
Vitek 1%, 85 голосов
85 голосов 1%
85 голосов — 1% из всех голосов
AEG 1%, 61 голос
61 голос 1%
61 голос — 1% из всех голосов
Dyson 1%, 50 голосов
50 голосов 1%
50 голосов — 1% из всех голосов
Thomas 1%, 47 голосов
47 голосов 1%

47 голосов — 1% из всех голосов
Scarlett 1%, 44 голоса
44 голоса 1%
44 голоса — 1% из всех голосов
Nord 1%, 43 голоса
43 голоса 1%
43 голоса — 1% из всех голосов
Miele 1%, 42 голоса
42 голоса 1%
42 голоса — 1% из всех голосов
iRobot 1%, 40 голосов
40 голосов 1%
40 голосов — 1% из всех голосов
Zelmer 1%, 37 голосов
37 голосов 1%
37 голосов — 1% из всех голосов
BBK 0%, 36 голосов
36 голосов
36 голосов — 0% из всех голосов
DeLonghi 0%, 29 голосов
29 голосов
29 голосов — 0% из всех голосов
Kuppersberg 0%, 22 голоса
22 голоса
22 голоса — 0% из всех голосов
Smeg 0%, 13 голосов
13 голосов
13 голосов — 0% из всех голосов
iLife 0%, 7 голосов
7 голосов
7 голосов — 0% из всех голосов

Всего голосов: 7207

Голосовало: 4192

22. 01.2020

Вы или с вашего IP уже голосовали.

Для проверки состояния изоляционного слоя тестер подключается к выводам и корпусу компрессора. Рекомендуется прикладывать щуп к участку с удаленным слоем краски. На исправном агрегате цепь будет разомкнутой (измеритель покажет бесконечное сопротивление). После этого запускаем компрессор, подсоединив провода напрямую к контактам в распределительной коробке. Если прибор покажет конечное значение сопротивления, то имеется пробой или повреждение изоляционного слоя. Такое изделие запускать запрещено во избежание поражения пользователя электрическим током.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ.

Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

важные критерии и особенности, достоинства и недостатки

Показать содержание статьи

Дееспособность морозильного и холодильного отсека в оборудовании напрямую зависит от сжатия и перекачки газов хладагента в системе. Ввиду этого 70% потребителей проявляют интерес к используемым типам компрессоров в холодильнике при выборе бытового прибора для дома.

Принцип работы линейного компрессора

Большинство холодильного оборудования (~80%) для использования в домашних условиях функционирует на линейных компрессорах. Современное шумовое сопровождение работы агрегатов несравнимо со звуком, которые издавали старые приборы, т. е. сейчас шумовой фон значительно ниже. Такое явление объясняется тем, что в старых моделях использовалось оборудование с кривошипной системой, работающей под воздействием крутящего момента. Новые аппараты действуют на электромагнитном излучении от обмоток электродвигателя, обеспечивающие поступательное движение в поршнях на единой плоскости. Поэтому компрессор получил название «линейный».

Принцип работы линейного компрессора

Принцип действия таких установок:

В морозильном отсеке устанавливается индикатор сверки температурного воздействия. Анализ индикатором осуществляется в постоянном режиме, т. е. через этот датчик собирается актуальная информация и происходит сверка с принятыми нормами;
При повышении температурного воздействия раздается щелчок, холодильник «вздрагивает». Если выявлено отклонение в большую или меньшую степень, силовая установка автоматически изменяет мощность. Во время фиксации совпадения заданной и текущей температуры, двигатель автоматически начинает охлаждать отсеки;
Пока работает компрессор, датчик продолжает сравнивать температурные показатели. После достижения нужного уровня, линейный агрегат выключается, техника опять «вздрагивает» и щелкает;
Однако индикатор продолжает работать и собирать показатели. Срок службы датчика заложен на весь эксплуатационный период устройства.

Холодильник с линейным компрессором

Примечательно, что такой способ работы также имеет вторичное название «ступенчатое». Соответственно, постоянное включение и отключение линейного оборудования влечет повышение температуры корпуса техники. Это негативно воздействует на работу всей системы и повышает нагрузку на электрическую сеть. Работа силовой установки на максимальных оборотах является причиной высокого расхода электричества.

На заметку: минус использования линейного оборудования — систематические включения и выключения аппарата. Из-за этого происходит перенапряжение в системе, и пользователь получает большие счета за используемую электроэнергию.

При включении или отключении линейного агрегата возникает нестабильная работа техники, в частности, температурного воздействия в пространстве отсеков. Соответственно, износ холодильника происходит интенсивнее.

Признаки выхода из строя:

повышенный шум;
нагревание;
незначительное охлаждение внутреннего пространства.

Выявление ошибок в работе установки, а также устранение поломки должен производить квалифицированный мастер. Вызов специалиста следует осуществлять при обнаружении признаков неисправности.

Принцип работы инверторного компрессора

Если будущий владелец проявляет интерес к теме, какой компрессор для холодильника лучше, то рекомендуется рассматривать технику нового поколения с инверторными компрессорами.

Принцип работы агрегатов с инверторной системой:

Во время включения прибора в камеры нагнетается заданная температура. За длительную поддержку необходимого уровня отвечает инвертор;
В отличие от предшественника, в этих приборах нет эффекта «вздрагивания» при включении или отключении, как у линейного агрегата по несколько раз в день.

Инверторный компрессор

Подобное функционирование обеспечивает плавный и размеренный ход двигателя, а температурный режим действует без перепадов. Ввиду этого срок службы такой техники значительно выше, чем у линейных моделей.

Более того, аппараты с инвертором надежны и практичны в эксплуатации, а также обеспечивают низкий расход потребления электричества. По результатам проведенных тестов, нагрузка на сеть снижается на 25%.

Примечательно, что такой тип устройства используется в премиальном сегменте бренда Bosch. Холодильники этой марки отличаются длительным сроком службы, обладают высоким запасом мощности, благодаря чему при максимальной загрузке продолжают работать, не используя предельную мощность. Кроме того, представители ассортиментной линейки отличаются низким шумовым эффектом. Таким образом, становится понятно, какой компрессор в холодильнике лучше.

Холодильник с инверторным компрессором

Однако при выходе техники из строя, восстановление работоспособности должно проходить только под руководством квалифицированного мастера. Поэтому пользователям необходимо обращаться в авторизованные сервисные центры производителя.

На заметку: компания Samsung на холодильное оборудование с системой Digital Invertor дает гарантию 10 лет.

Достоинства и недостатки холодильников с инверторным компрессором

Положительные аспекты:

Холодильные установки этого вида отличаются низким уровнем энергопотребления. Ввиду этого, агрегатам присвоен высокий класс сбережения энергии. В данном случае, экономия составляет 20% в отличие от других типов силовых установок. Обусловлена эта особенность использованием максимальной мощности только в момент включения. В остальное время система работает на сниженных оборотах для обеспечения необходимого температурного режима в камерах;
У техники с инверторным компрессором низкий уровень энергопотребления
При рассмотрении конструктивных и эксплуатационных моментов, следует отметить однократное включение в тихом режиме. При этом звук датчика отсутствует;
Температурный режим, заданный пользователем, постоянно находится на установленной отметке;
Длительный срок службы обусловлен отсутствием амплитудных скачков, приводящих к повышенной амортизации системы. Как правило, производитель предоставляет 10 лет гарантии на приборы, что дополнительно подтверждает качество изделий;
Практически бесшумная работа, т. к. компрессор не задействует максимальную мощность;
Положительные стороны использования инверторных установок также прослеживаются в отзывах потребителей, которые купили более двух моделей. Исследования показали, что владельцы отмечают отсутствие высоких нагрузок.

Подбирая модель прибора, будущие владельцы закономерно проявляют интерес: тип компрессора в холодильнике, какой лучше. Эксперты отмечают, что выбор установки зависит от бюджета пользователя.

Невзирая на плюсы такого типа установок, существуют и минусы:

Недостатком ассортиментной линейки является высокая стоимость. Безусловно, в будущем изначальные расходы на приобретение аппарата окупаются за счет экономии в потреблении электроэнергии. Тем не менее, на это необходимо до 3 лет;
Холодильные установки с таким видом компрессора имеют высокую чувствительность к перепадам в сети электроэнергии. Такие ситуации могут стать причиной выхода из строя оборудования. Однако ряд производителей дополнительно оснащают технику защитной системой, устанавливая встроенные стабилизаторы или барьеры.

Если планируется установка агрегата на даче или в загородном коттедже, то пользователь самостоятельно может защитить технику от скачков в сети, дополнительно приобретя стабилизатор напряжения. Устройства срабатывают при проявлении угрозы стабильного функционирования, и прибор переходит в ждущий режим. После того как сеть нормализуется, восстанавливается работа системы.

Инверторный холодильник — что это такое, плюсы и минусы компрессора, принцип работы и бренды

Кирилл Сысоев

Мозолистые руки не знают скуки!

4 окт. 2017 г.

Важным бытовым прибором, который есть в каждом доме, является холодильник. Сейчас эти устройства стали более совершенными. Новейшим словом техники в этой области считается Digital Inverter, или инверторный холодильник – что это такое, можно узнать у ведущих компаний по выпуску холодильных установок Bosch, LG, Samsung. Отличие от линейных приборов заключается в автоматическом изменении количества оборотов, которое осуществляет плавный переход между режимами.

Статьи по теме

Что такое инверторный компрессор в холодильнике

Цифровые инверторные технологии управления применяются не только при производстве холодильного оборудования. Эти компрессоры используются также для производства компьютерной, медицинской, автомобильной и измерительной аппаратуры. Двигатель работает по принципу преобразования переменного тока в постоянный. После этого происходит новая подстройка до нужной частоты. Все управление осуществляется с помощью специальной платы.

Как работает

Принцип работы инверторного компрессора холодильника заключается в том, что после его включения необходимый температурный порог достигается очень быстро. Благодаря такой работе температура охлаждения может поддерживаться продолжительное время на оптимальном уровне. Этот компрессор не отключается, а только сбавляет обороты. Он продолжает работать на той мощности, которой хватит для того, чтобы в холодильной камере держалась нужная температура, при этом осуществляется небольшое замедление скорости хладагента.

Отличие инверторного компрессора от обычного

Функционирование простого линейного компрессора во многом отличается от работы инвертора. Первый набирает максимальные обороты двигателя, а затем выключается при достижении нужного значения температуры. Этот процесс регулируется с помощью специального реле. Если прислушаться, то можно услышать характерный щелчок, когда двигатель выключается. При этом инверторный тип компрессора потребляет меньшее количество электроэнергии, а температурный режим может поддерживаться постоянно на одном и том же уровне.

Преимущества инверторного холодильника

Основной причиной, по которой многие потребители покупают холодильное оборудование данного типа, является большое количество преимуществ. В их число входит:

Небольшое потребление электроэнергии. Как утверждают многие производители, прибор экономит до 40% в сравнении с простым линейным компрессором. Такой эффект достигается из-за отсутствия постоянного включения-выключения двигателя.
Продолжительный срок службы. Благодаря тому, что инверторный двигатель в холодильнике имеет небольшую мощность, все механические детали испытывают меньшую нагрузку. В результате износ снижается, а эксплуатационный срок повышается. Подтверждением этого факта служит заявление производителей, которые гарантируют бесперебойную работу холодильника на протяжении 10 лет.
Бесшумность. Низкий уровень шумов обусловлен функционированием инверторного мотора с низкими оборотами. Кроме того, совершенно отсутствуют щелчки, которые слышны во время работы пускового реле.
Лучшие условия для хранения продуктов. У холодильника с линейным компрессором могут происходить перепады температуры из-за того, что он включается и выключается, а у приборов с Digital-компрессором соблюдается постоянный режим, выставленный на датчике температуры.

Недостатки инверторного холодильника

Почему же тогда все производители техники не перешли на использование Digital Inverter-компрессоров? К сожалению, у этого типа бытовых устройств есть и недочеты. К ним относятся:

Высокая цена. Стоимость по сравнению с простыми холодильниками выше на 30%, а экономия на электричестве заметна не сразу.
Требовательность к условиям эксплуатации. Это значит, что проводка в доме должна быть исправной, а напряжение в сети поддерживаться постоянно одинаковое.

Причины поломок

Мастера по починке холодильного оборудования советуют перед покупкой убедиться, что домашняя электросеть надежна, потому что самой частой причиной поломки является перепад напряжения. Холодильник с инверторным компрессором выходит из строя даже при небольшом изменении показателей. Однако многие производители защищают свои приборы при помощи технологии Volt Control, которая переводит устройство в ждущий режим до тех пор, пока уровень напряжения не восстановится.

Производители инверторных холодильников

После того, как компрессоры-инверторы стали популярны на рынке бытовых приборов благодаря многочисленным достоинствам, многие фирмы-производители стали внедрять технологии в двухкамерных холодильниках, наряду с морозильными камерами No Frost и электронными блоками управления. Новатором в этой области стала компания Samsung. Вслед за ней стали производить холодильные установки подобного типа и Vestfrost, Sharp, BEKO, LG, Bosch и Siemens.

Видео

Обзор Инверторный компрессор самсунг MSV4A1A L1J Смотреть видео

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Рассказать друзьям:

Защита двигателя холодильника | Схема поиска и устранения неисправностей холодильника

Самая частая причина выхода из строя двигателя — перегрев. Это состояние возникает, когда двигатель превышает нормальный рабочий ток. Результатом может быть как пробой изоляции обмотки двигателя и короткое замыкание, так и прогорание обмотки. По этой причине предусмотрена защита от перегрузки в виде регулятора, чувствительного к току и температуре, который размыкает цепь до того, как может произойти какое-либо повреждение двигателя.

Используются следующие типы управления: предохранители, автоматические выключатели, биметаллические переключатели и термисторы. Предохранители и автоматические выключатели расположены удаленно и обычно требуются для защиты проводников цепи.

Биметаллические выключатели используются в качестве защиты от перегрузки для большинства герметичных и полугерметичных мотор-компрессоров (рисунки 42 и 43).

Термистор — это твердотельный полупроводник, который нагревается при прохождении через него тока. По мере того, как температура материала, из которого он изготовлен, увеличивается, создается большее сопротивление току, и в условиях перегрузки ток очень быстро почти прекращается, тем самым останавливая компрессор. Большинство термисторов изготовлено из хлорида лития или титаната бария с покрытием. Сопротивление изменяется примерно на 6% на каждый градус C.

Термисторы с PTC соединены последовательно с обмотками и предотвращают протекание тока при повышении температуры двигателя.

Устройство с отрицательным температурным коэффициентом (NTC) — это небольшой модуль, который встроен в обмотки двигателя. Внутренние устройства защиты от перегрузки выполняют те же функции, что и внешние устройства защиты от перегрузок (Рисунок 44).

Перегрев двигателя может быть вызван разными причинами. Моторные компрессоры, используемые для работы в режиме охлаждения, рассчитаны на запуск при выравнивании давлений внутри компрессора. Повышенная пусковая нагрузка, такая как высокое давление на головке, может привести к перегреву и потреблению избыточного тока. Нехватка хладагента также может привести к перегреву обмоток двигателя, поскольку двигатели полагаются на возврат всасываемого пара, который способствует охлаждению обмоток.

2315539 Замена двигателя вентилятора испарителя холодильника для Whirlpool WRT771RWYW00 — Совместимость с двигателем испарителя WP2315539 — Walmart.com

«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

БЕСПЛАТНОЙ доставки на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

Временно приостановлено в связи с высоким спросом.
Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.

walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «
