Диаметры винтовых свай: Какие бывают диаметры винтовых свай
Какие бывают диаметры винтовых свай
Диаметр винтовой сваи определяется диаметром ее ствола, а он, в свою очередь, является диаметром трубы, которая была использована при изготовлении сваи. Его значение считается одной из главных характеристик этого стройматериала: диаметр ствола и толщина стенки определяют способность сваи выдерживать определенную весовую нагрузку.

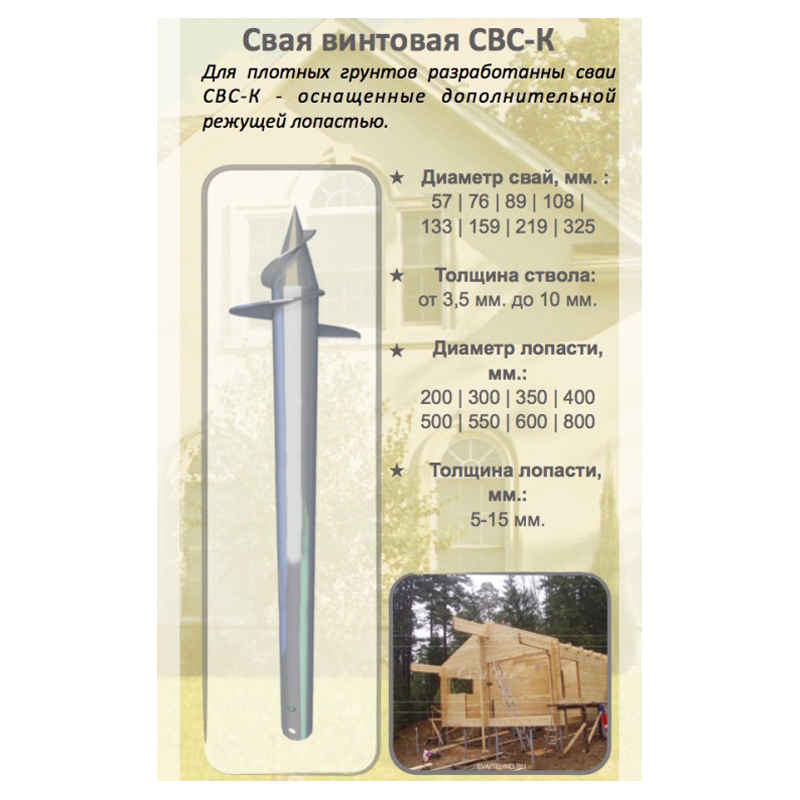

Основные диаметры винтовых свай
Диаметры винтовых свай стандартизированы, что помогает в расчетах нагрузочной способности и выборе материала для строительства. Самыми популярными в силу наибольшей востребованности являются сваи с диаметрами 57, 76, 89, 108 и 133 мм – они охватывают диапазон несущей способности от 1 до 9 тонн, при условии правильно выполненного расчета глубины залегания фундамента и корректного определения шага расположения свай относительно друг друга.
Вопреки распространенному мнению о том, что можно выбрать сваи чуть меньшего диаметра, чем это фактически требуется, а затем компенсировать потери несущей способности бетонированием – такой подход не является верным.
Аналогичное можно сказать и о диаметре лопасти. Да, это также важный параметр винтовой сваи, но его можно не принимать во внимание при покупке свай промышленного изготовления. Между диаметрами ствола и винта есть прямая зависимость: чем больше первый показатель – тем больше второй. Например, при диаметре сваи 57 мм, диаметр лопасти составляет 200 мм, а 89-миллиметровая свая будет иметь диаметр винта уже 250 мм. Это объясняется, прежде всего, необходимостью повышения эффективности монтажа – созданию условий для ускорения и облегчения работ без деформации сваи и значительного разрушения структуры грунта.
При выборе сваи, помимо диаметра ствола, важно учитывать
-
Длину сваи – при одном и том же диаметре она варьируется достаточно серьезно, обычно от 1 до 6 метров.
Корректное определение требуемой длины позволит установить сваю на нужную глубину и добиться заданной высоты фундамента. Прямой зависимости между диметром сваи и ее длинной нет. - Особенности конструкции – со сварным или литым наконечником. Это касается свай диаметром от 108 мм.
- Необходимость установки усиленных свай. Компания СВИТ производит такие сваи диаметром ствола 102 мм.
Корректное определение требуемой длины позволит установить сваю на нужную глубину и добиться заданной высоты фундамента. Прямой зависимости между диметром сваи и ее длинной нет.Являясь производителем винтовых свай всех стандартных типоразмеров, компания СВИТ, наряду с этим, предоставляет весь комплекс услуг по строительству свайно-винтовых фундаментов. Наши специалисты самостоятельно выполнят расчеты, подберут типоразмер и количество свай, осуществят монтаж и обвязку, сдав фундамент «под ключ».
Основные параметры винтовой сваи и их влияние на ее выбор
Производимые компанией WINTTEK винтовые сваи имеют следующие параметры:
| Диаметр ствола, мм | Толщина стенки трубы, мм | Диаметр лопасти, мм | Толщина лопасти, мм | Длина, мм |
| 57 | 3,5 | 200 | 3 | от 1650 |
| 76 | 3,5 | 250 | 4 | от 1650 |
| 89 | 3,5 | 250 | 4 | от 1650 |
| 108 | 4,0 | 300 | 5 | от 1650 |
| 133 | 4,0 | 350 | 5 | от 1650 |
Диаметр ствола винтовой сваи (D1) и толщина стенки трубы (S1).
Диаметр ствола винтовой сваи – это диаметр используемой в изготовлении трубы. Вместе с толщиной стенки трубы это основные параметры сваи, которые определяют ее нагрузочную способность. Чем больше диаметр и толщина, тем больший вес свая выдержит. Но особенно подчеркиваем — только при правильной установке! Это значит, что свая должна достичь плотных слоев грунта, которые и будут держать вес постройки. Иначе это будет частично уже висячая свая (свая трения), которая рассчитывается по другой методике. В процессе эксплуатации на сваю действует вертикальная нагрузка, она главная. В то же время она испытывает сопротивление на изгиб. Поэтому и здесь диаметр и толщина стенки играют существенную роль. Немного помогает бетонирование. Но не стоит на него надеяться, оно больше для защиты от кислорода и проникновения воды.
Длина сваи (L).
Длина измеряется от вершины конуса до обреза хвостовика.
После выбора диаметра сваи важнейшим является ее длина. Самое главное – наконечник сваи должен находиться ниже глубины промерзания, иначе не справиться с пучинистыми грунтами. Далее повторимся: свая должна достичь плотных слоев грунта. В итоге длина складывается из трех параметров: первый – глубина погружения, второй — высота цоколя строения, третий – 150 мм на обрезку хвостовика и выведение фундамента в необходимый уровень. Получается, что в Тамбове и области при нормативной глубине промерзания грунта в 1,5 м минимальная длина сваи 2 метра.
Диаметр (D) и толщина лопасти (S).
Многие думают, что диаметр лопасти винтовой сваи определяет ее способность выдерживать расчетные нагрузки. Неверно. Дело в том, что чем больше диаметр сваи, тем большее сопротивление ей надо преодолеть при закручивании. А опорой служит грунт. Чтобы не разрушить структуру грунта и тем самым обеспечить закручивание, диаметр лопасти увеличивается в соответствии с диаметром сваи.
Толщина лопасти определяется исходя из ее способности выдерживать давление грунта при закручивании, не изменяя формы и не деформируясь.
Почти все производители предлагают сваи с двумя лопастями. Якобы они выдерживают большую нагрузку. Неверно. Еще раз повторимся: нагрузку держит ствол сваи, а не лопасть, хоть их 2 и более, или если сваи многовитковые. В методике расчетов им нет места. Просто они дороже и… Мы их применяем только в случае, если есть геологические изыскания, и они говорят о наличии плавунов, торфяников и т.п. Их надо пройти до плотных слоев, а это совсем никакая опора… И второй винт помогает сделать это, обеспечивая дополнительную движущуюся силу.
Следует сказать, что диаметр лопасти все же влияет на несущую способность сваи.
Это если при монтаже выясняется, что выбранная длина сваи недостаточна, т.к. нужные слои не достигнуты, а Вы решили сэкономить. Винт немного поможет постоять фундаменту без усадки, а вот дальше… Т.е. надо понимать, что винт всего лишь средство доставки сваи на нужную глубину. Шаг витка.
Для потребителя этот параметр не имеет значения, т.к. не влияет на способность воспринимать нагрузку. А вот для монтажников важен — от него зависит, какие усилия надо приложить при завинчивании. В разных грунтах, по идее, надо иметь разные шаги. Но ни один из производителей не может этого себе позволить… Мы, путем проб и ошибок, вывели для себя нечто среднее, а не скопировали параметры сваи у кого-либо. То же самое можно сказать о месте расположения лопасти, угле захода, ее форме, конструкции конуса. Но для своих партнеров мы делаем и нестандартные винтовые сваи в соответствии с их запросами. В т.ч. со смещенным винтом, т.
к. оборудование для закручивания свай у всех разное, наработки и опыт монтажа тоже.
В результате учета всех факторов, расчетов, экспериментов и опыта эксплуатации появилась таблица, которую используют все производители и монтажники винтовых свай.
| Тип сваи | Несущая способность 1 шт. |
Рекомендуемый шаг между сваями |
Применение |
| Строительная винтовая свая СВС-57 |
От 1 до 1,5 тонны | от 0,5 до 2 м | Для легких построек, террас, заборов, указателей, дорожных знаков |
| Строительная винтовая свая СВС-76 |
От 2 до 2,5 тонны | от 1 до 3 м | Для легких построек, террас, заборов, указателей, дорожных знаков, пирсов |
| Строительная винтовая свая СВС-89 |
От 3,5 до 4 тонн | от 2 до 4 м | Для небольших домов (дач), каркасных домов, хозяйственных построек, пристроек, тяжелых заборов, рекламных конструкций, пирсов |
| Строительная винтовая свая СВС-108 |
От 4 до 6 тонн | от 2 до 5 м | Для домов из бруса, ангаров, ворот, трубопроводов, опор ЛЭП |
| Строительная винтовая свая СВС-133 |
От 5 до 9 тонн | от 2 до 5 м | Для тяжелых домов, трубопроводов, опор ЛЭП |
Винтовой фундамент, диаметр 90 мм, длина 1500 мм
Винтовой фундамент
Винтовой фундамент во Владивостоке благодаря экономичности и простоте технологии, универсальности применения и надежности получили широкое распространение.
Конструкция изделия состоит из металлической трубы с острым винтообразным окончанием, которое способствует быстрому погружению на необходимую глубину. Особо прочный фундамент на винтовых сваях отлично зарекомендовал себя на сложных ландшафтных участках и проблемных нестабильных грунтах нашего края.
Преимущества винтовых свай перед другими типами столбов
1. Технология установки не требует устройства гидроизоляции.
2. Плоскость винтовой сваи распределяет нагрузку на большую поверхность грунта, препятствует выдавливанию при замерзании почвы
4. Большой срок службы — около 100 лет.
5. Возможность повторного использования.
Преимущества винтового фундамента
Популярность фундамента на винтовых сваях обусловлена надежностью, его сравнительно недорогой стоимостью, простотой и скоростью его изготовления.
При использовании винтовых фундаментов не требуется проведения земляных, бетонных работ и связанного с этим ожидания готовности фундаментов к нагрузкам.
Также винтовые сваи являются идеальным решением при строительстве на сложных грунтах, так как винтовой фундамент на дает осадки благодаря специальному строению свай.
Винтовые фундаменты вкручиваются в грунт в течение нескольких минут, подобно тому, как саморез завинчивается в древесину с помощью отвертки или шуруповерта, поэтому вы сможете осуществить монтаж фундамента на винтовых сваях даже своими руками без использования спецтехники.
Сначала винтовые сваи использовались для монтажа фундамента под легкие небольшие постройки, таких как заборы, беседки, бытовки, пристройки. Однако с развитием технологий винтовые сваи используются для строительства деревянных коттеджей, домов из пено- и газобетона, временных мостов.
Вы можете купить винтовой фундамент в нашем интернет-магазине
Винтовой фундамент
Для получения более полной информации , а также вызова на замер обращайтесь: тел.(423) 222-20-20
почта: anros2000@mail.
ru Диаметр сваи и несущие способности | Площадь покрытия | Площадь опоры | Объём бетона для сваи
Ну что дорогие мои! Давайте поговорим про диаметр свай: наливных, буровых и винтовых. В общем узнаем какой диаметр сваи принято выпускать производителями. А в эту тему уже войдёт и сопутствующие ответы:
— Несущие способности определённого диаметра свай;
— Площадь покрытия сваи определённого диаметра;
— Площадь опоры;
— Объём нужного бетона для сваи;
— Расход арматуры для сваи — гладкой, ребристой и связующих прутков.
*Весь материал будет подкреплён фото, а диаметры сваи будут приведены согласно ГоСТ* и ДсТУ. **Тем кто ещё не знает какой бывает свайный фундамент*« и что из себя представляет, перейдите по ссылке предоставленной ранее со звёздочкой над словосочетанием. umnyestroiteli.ru***Давайте, для начала, разберёмся что такое диаметр сваи!
Диаметр сваи — это непосредственная толщина сваи в её окружности, обхвате, в разных её частях — оголовке, средине или конусе.
Измеряется диаметр сваи на чертежах в миллиметрах, ну а бетонщики, по старинке, их диаметр называют в сантиметрах. Но, исключительно всех интересует диаметр сваи в части оголовка, так как это самая широкая часть изделия, вот от этого и будем отталкиваться.Общая таблица характеристик и несущих способностей свай от 40 до 100 см, представлена на этой картинке.
По мимо диаметра можно наблюдать толщину стенки сваи и её длину согласно ГОСТ. Какие именно госты применяются и маркировки свай см. там же!
На этом фото представлен диаметр заливных свай до 40-ка см. и их характеристики.
Характеристики сваи следующего плана: площадь опоры, несущая способность, объём заливаемого бетона, расход арматуры — гладкой, ребристой, прутков.
Так а тем кому нужны размеры оболочек свай, прошу жать на это фото.
Этот рисунок будет интересен тем, кто не знает какой маркой бетона* какой диаметр сваи заливать.
Диаметр винтовой металлической сваи.
Всё что было сказано и показано выше, как вы уже поняли, было представлено согласно Гост. Но в наше время «рулит» ДСТУ и диаметр свай очень отличается. Как вы видели на первом фото, полые металлические сваи обозначающиеся маркировкой СК, уже не имеют тот диаметр, а новый я представлю Вам чуть ниже в таблице.
Вам так же будет полезно знать, что на данный момент винтовые металлические сваи, которые предназначены для создания винтового фундамента*, могут быть как заливные, так полые.| Диаметр винтовой сваи мм. | Длинна винтовой сваи см. | Диаметр лопасти винтовой сваи мм. |
| 89 | от 2500 | 250 |
| 108 | от 2000 | 300 |
| 133 | от 1500 | 350 |
Диаметр забивной сваи.
Особых разницы в диаметрах забивных свай нет! Но есть огромная разница в длине.
| Название сваи | Диаметр сваи в см. | Длинна сваи в м. |
| С предварительно-напряженной продольной арматурой | от 25 до 30 | от 4,5 до 12 |
| Сваи с предварительно-напряженной поперечной арматурой | от 20 до 40 | от 3 до 20 |
| Сваи с продольной арматурой без предварительного напряжения | от 20 до 40 | от 3 до 16 |
| Сваи квадратного сечения — имеющие круглую полость с предварительно-напряженной продольной без предварительного напряжения арматуры | от 25-30-40 | от 3 до 8 |
На приложенном ниже фото, можно будет посмотреть номинальные размеры сваи в мм, а так же объём, массу и расход арматуры в тоннах согласно марки сваи.
Диаметр представлен буквой d.
Данную таблицу я взял со справочника 81 года, ничего кроме диаметра сваи в 160 мм. там не представлено, но всё остальное отлично можно посмотреть. Такое невозможно пройти стороною.
Диаметр линдерной скважины под забивные сваи.
Линдерное бурение — это всего лишь навсего, предварительная разработка скважины для установки забивной сваи. Специальная машина имеющая вращающийся бур (чаще это буровые вращатели СО-2), пробуривает вертикальный тоннель в земле. Диаметр тоннеля (диаметр линдера), устраивают на 5 см меньше окружности сваи. То есть, если забивная свая имеет диаметр 40 см, то линдер устраивают диаметром 35 см, но диаметр может быть и впритык к сваи, что обусловливается окружающими грунтами.
Диаметр линдерной скважины может варьироваться от 150 мм до 600 мм.
Диаметр сваи с шарнирнораскрывающимися головками. (Диаметр сваи с шарнирно раскрывающимися головками)
Сваи шарнирно раскрывающие имеют два разных виду у которых разные диаметры не только стержня, но и самого уширителя.
Одна свая по диаметрку раскрывается больше, другая меньше.
Четырёхножевой механический уширитель имеет диаметр стержня от 0,4 до 1, 2 метра, это в том случае если грунт в месте устройства сухой и маловлажный, а сами вальцы (подвижная система) может расширятся от полуметра, до полтора.
Диаметр лучивидной сваи с механическим уширителем — от 40 см до 1 метра, где диаметр раскрытия лучевидных лопастей составляет 1,5 метра.
сколько весит винтовая свая 89, 108, 133 мм
| винтовая свая Ø 57 мм | винтовая свая Ø 89 мм | винтовая свая Ø 108 мм | винтовая свая Ø 133 мм | швеллер |
Если вы планируете купить винтовые сваи, а доставку и установку свайно-винтового фундамента произвести своими силами или с привлечением другой подрядной организации, то вполне вероятно вам потребуется знать вес одной винтовой сваи, чтобы рассчитать, на каком транспорте производить доставку.
Для вашего удобства мы указали не только вес свай, но и примерное количество сухого пескобетона М300 (в килограммах), которое потребуется для изготовления раствора для заливки одной винтовой сваи в зависимости от её типоразмера.
Впрочем, вес смеси указан условно, поскольку при выравнивании по уровню винтовые сваи подрезаются и длина оставшегося после подрезки ствола сваи не всегда совпадает у всех свай (особенно часто это бывает на уклонах), соответственно, объем внутри ствола каждой винтовой сваи получается разный. Кроме того, винтовые сваи закручиваются на глубину от 150 до 200 см (зависит от условий монтажа винтовых свай в конкретном грунте), и, таким образом, оставшийся после подрезки сваи кусок трубы может быть разной длины. То есть, если при использовании винтовых свай длиной 250 см, сваи были подрезаны на 50 см, следует ориентироваться на количество пескобетона М300, необходимое для бетонирования винтовых свай длиной 200 см.
Поскольку при монтаже свайно-винтовых фундаментов для обвязки свай часто используется швеллер, мы также приводим весовые характеристики наиболее распространенных типоразмеров швеллера.
При выборе транспорта для доставки винтовых свай следует ориентироваться не только на грузоподъемность автомобиля, но и на длину кузова. Помните, что разрешенный выступ за габарит автомобиля составляет 1 метр сзади и спереди. Если свес более 1 метра, но до 2 метров, негабаритный груз обязательно должен быть помечен красно-белой полосатой табличкой.
Вес винтовых свай с диаметром ствола Ø 57 мм
| Диаметр винтовой сваи | Длина винтовой сваи | Вес винтовой сваи | Вес пескобетона |
| Свая винтовая Ø 57 мм | 1650 мм | 10 кг | 6 кг |
| Свая винтовая Ø 57 мм | 1800 мм | 11 кг | 7 кг |
| Свая винтовая Ø 57 мм | 2000 мм | 12 кг | 8 кг |
| Свая винтовая Ø 57 мм | 2500 мм | 15 кг | 10 кг |
| Свая винтовая Ø 57 мм | 3000 мм | 17 кг | 12 кг |
| Свая винтовая Ø 57 мм | 3500 мм | 20 кг | 14 кг |
| Свая винтовая Ø 57 мм | 4000 мм | 22 кг | 16 кг |
| Свая винтовая Ø 57 мм | 4500 мм | 25 кг | 18 кг |
| Свая винтовая Ø 57 мм | 5000 мм | 27 кг | 20 кг |
| Свая винтовая Ø 57 мм | 5500 мм | 30 кг | 21 кг |
| Свая винтовая Ø 57 мм | 6000 мм | 32 кг | 23 кг |
| Свая винтовая Ø 57 мм | 6500 мм | 35 кг | 25 кг |
| Свая винтовая Ø 57 мм | 7000 мм | 37 кг | 27 кг |
| Свая винтовая Ø 57 мм | 7500 мм | 40 кг | 29 кг |
| Свая винтовая Ø 57 мм | 8000 мм | 42 кг | 31 кг |
| Свая винтовая Ø 57 мм | 8500 мм | 45 кг | 33 кг |
| Свая винтовая Ø 57 мм | 9000 мм | 47 кг | 35 кг |
Наверх
Вес винтовых свай с диаметром ствола Ø 89 мм
| Диаметр винтовой сваи | Длина винтовой сваи | Вес винтовой сваи | Вес пескобетона |
| Свая винтовая Ø 89 мм | 1650 мм | 18 кг | 16 кг |
| Свая винтовая Ø 89 мм | 1800 мм | 19 кг | 17 кг |
| Свая винтовая Ø 89 мм | 2000 мм | 21 кг | 19 кг |
| Свая винтовая Ø 89 мм | 2500 мм | 25 кг | 24 кг |
| Свая винтовая Ø 89 мм | 3000 мм | 30 кг | 29 кг |
| Свая винтовая Ø 89 мм | 3500 мм | 34 кг | 33 кг |
| Свая винтовая Ø 89 мм | 4000 мм | 38 кг | 38 кг |
| Свая винтовая Ø 89 мм | 4500 мм | 42 кг | 43 кг |
| Свая винтовая Ø 89 мм | 5000 мм | 47 кг | 48 кг |
| Свая винтовая Ø 89 мм | 5500 мм | 51 кг | 52 кг |
| Свая винтовая Ø 89 мм | 6000 мм | 55 кг | 57 кг |
| Свая винтовая Ø 89 мм | 6500 мм | 59 кг | 62 кг |
| Свая винтовая Ø 89 мм | 7000 мм | 64 кг | 67 кг |
| Свая винтовая Ø 89 мм | 7500 мм | 68 кг | 71 кг |
| Свая винтовая Ø 89 мм | 8000 мм | 72 кг | 76 кг |
| Свая винтовая Ø 89 мм | 8500 мм | 76 кг | 81 кг |
| Свая винтовая Ø 89 мм | 9000 мм | 81 кг | 86 кг |
Наверх
Вес винтовых свай с диаметром ствола Ø 108 мм
| Диаметр винтовой сваи | Длина винтовой сваи | Вес винтовой сваи | Вес пескобетона |
| Свая винтовая Ø 108 мм | 1650 мм | 21 кг | 23 кг |
| Свая винтовая Ø 108 мм | 1800 мм | 22 кг | 25 кг |
| Свая винтовая Ø 108 мм | 2000 мм | 24 кг | 28 кг |
| Свая винтовая Ø 108 мм | 2500 мм | 29 кг | 35 кг |
| Свая винтовая Ø 108 мм | 3000 мм | 34 кг | 42 кг |
| Свая винтовая Ø 108 мм | 3500 мм | 39 кг | 49 кг |
| Свая винтовая Ø 108 мм | 4000 мм | 44 кг | 56 кг |
| Свая винтовая Ø 108 мм | 4500 мм | 49 кг | 63 кг |
| Свая винтовая Ø 108 мм | 5000 мм | 54 кг | 70 кг |
| Свая винтовая Ø 108 мм | 5500 мм | 59 кг | 77 кг |
| Свая винтовая Ø 108 мм | 6000 мм | 64 кг | 84 кг |
| Свая винтовая Ø 108 мм | 6500 мм | 69 кг | 91 кг |
| Свая винтовая Ø 108 мм | 7000 мм | 74 кг | 98 кг |
| Свая винтовая Ø 108 мм | 7500 мм | 79 кг | 105 кг |
| Свая винтовая Ø 108 мм | 8000 мм | 84 кг | 112 кг |
| Свая винтовая Ø 108 мм | 8500 мм | 89 кг | 119 кг |
| Свая винтовая Ø 108 мм | 9000 мм | 94 кг | 126 кг |
Наверх
Вес винтовых свай с диаметром ствола Ø 133 мм
| Диаметр винтовой сваи | Длина винтовой сваи | Вес винтовой сваи | Вес пескобетона |
| Свая винтовая Ø 133 мм | 1650 мм | 25 кг | 35 кг |
| Свая винтовая Ø 133 мм | 1800 мм | 27 кг | 38 кг |
| Свая винтовая Ø 133 мм | 2000 мм | 30 кг | 42 кг |
| Свая винтовая Ø 133 мм | 2500 мм | 37 кг | 53 кг |
| Свая винтовая Ø 133 мм | 3000 мм | 43 кг | 64 кг |
| Свая винтовая Ø 133 мм | 3500 мм | 50 кг | 74 кг |
| Свая винтовая Ø 133 мм | 4000 мм | 56 кг | 85 кг |
| Свая винтовая Ø 133 мм | 4500 мм | 63 кг | 96 кг |
| Свая винтовая Ø 133 мм | 5000 мм | 69 кг | 106 кг |
| Свая винтовая Ø 133 мм | 5500 мм | 76 кг | 117 кг |
| Свая винтовая Ø 133 мм | 6000 мм | 87 кг | 127 кг |
| Свая винтовая Ø 133 мм | 6500 мм | 89 кг | 138 кг |
| Свая винтовая Ø 133 мм | 7000 мм | 95 кг | 149 кг |
| Свая винтовая Ø 133 мм | 7500 мм | 102 кг | 159 кг |
| Свая винтовая Ø 133 мм | 8000 мм | 108 кг | 170 кг |
| Свая винтовая Ø 133 мм | 8500 мм | 115 кг | 180 кг |
| Свая винтовая Ø 133 мм | 9000 мм | 121 кг | 191 кг |
Наверх
Вес погонного метра швеллера, применяемого для обвязки винтовых свай
| Ширина полки швеллера | Вес кг / погонный м |
| Швеллер 100 мм | 8,59 кг |
| Швеллер 120 мм | 10,4 кг |
| Швеллер 140 мм | 12,3 кг |
| Швеллер 160 мм | 14,2 кг |
| Швеллер 180 мм | 16,3 кг |
| Швеллер 200 мм | 18,4 кг |
| Швеллер 220 мм | 21 кг |
| Швеллер 240 мм | 24 кг |
| Швеллер 300 мм | 31,8 кг |
Монтаж винтовых свай в Москве и Подмосковье, цены на установку
Свая винтовая диаметр Ø 133 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 3500 мм
Свая винтовая диаметр Ø 133 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 4000 мм
Свая винтовая диаметр Ø 133 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 4500 мм
Свая винтовая диаметр Ø 133 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 5000 мм
Свая винтовая диаметр Ø 133 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 5500 мм
Свая винтовая диаметр Ø 133 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 6000 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 1500 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 2000 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 2500 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 3000 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 3500 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 4000 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 4500 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 5000 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 5500 мм
Свая винтовая диаметр Ø 108 мм; толщина металла 4 мм; диаметр лопасти Ø300 мм; длинна L 6000 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 1500 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 2000 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 2500 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 3000 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 3500 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 4000 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 4500 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 5000 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 5500 мм
Свая винтовая диаметр Ø 89 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 6000 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 1500 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 2000 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 2500 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 3000 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 3500 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 4000 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 4500 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 5000 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 5500 мм
Свая винтовая диаметр Ø 76 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 6000 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 1500 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 2000 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 2500 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 3000 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 3500 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 4000 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 4500 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 5000 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 5500 мм
Свая винтовая диаметр Ø 57 мм; толщина металла 3 мм; диаметр лопасти Ø300 мм; длинна L 6000 мм
Винтовые сваи
ООО «ПМК-Прогресс» — российский производитель винтовых свай, используемых для возведения надежных свайно-винтовых фундаментов в частном, коммерческом и промышленном строительстве.
Винтовые сваи производства ООО «ПМК-Прогресс» позволяют в кратчайшие сроки и без ущерба для качества строить здания на сложных грунтах: илистых, песчаных, каменистых, глинистых, болотистых. Ограничением в применении винтовых свай является лишь близкое залегание скальных грунтов или бутовый камень.
Глубина заложения фундамента должна быть не меньше расчётной глубины промерзания (в средней полосе России она составляет 1,5 м), что исключает риск просадки или разрушения постройки из-за природных факторов (морозное пучение, подтопление, сдвиги).
Что такое винтовая свая?
Винтовая свая — это металлическая трубка, на заостренный конец которой приваривается лопасть. Наличие лопасти позволяет ввинтить сваю в грунт подобно шурупу. Стандартно все сваи покрываются антикоррозийным покрытием грунт-эмаль по ржавчине 3в1.
При желании заказчика любой тип свай можно покрыть горячим цинком.
Литые наконечники для винтовых свай изготавливаются методом литья по газифицированным моделям.
Материал – сталь 35Л по ГОСТ 977-88.
Все наконечники проходят обязательную термическую обработку. Изготовление литых наконечников — процесс трудоемкий и затратный в сравнении с процессом изготовления лопастей для сварных свай. Поэтому сваи с литым наконечником несколько дороже сварных свай.
ООО «ПМК-Прогресс» располагает двумя производственными площадками (Нижний Новгород и Ижевск).
Винтовые сваи от ООО «ПМК-Прогресс» применяются для строительства фундаментов и опор гражданских и промышленных объектов: беседок, бань, домов из бруса, каркасных домов, домов из SIP панелей, пеноблочных домов, кирпичных домов, пирсов и причалов, заборов и ограждений, ангаров, зданий различного назначения (магазины, фермы, склады, коровники), трубопроводов, мачт и вышек сотовой связи, ЛЭП, рекламных стендов и штендеров.
Какие сваи мы производим?
Сваи с литым наконечником
Обозначение: СВЛ-ПМК.
Диаметр ствола: 57 – 325 мм.
Длина сваи: 1500 – 11500 мм.
Диаметр лопасти: 150 – 850 мм.
Полное обозначение сваи (пример): СВЛ-ПМК-57-150-2000, где 57 — диаметр ствола, 150 —диаметр лопасти, 2000 — длина сваи.
Сваи со сварным наконечником
Обозначение: СВС-ПМК.
Диаметр ствола: 57 – 325 мм.
Длина сваи: 1500 – 11500 мм.
Диаметр лопасти: 150 – 850 мм.
Полное обозначение сваи (пример): СВС-ПМК-57-150-2000, где 57 — диаметр ствола, 150 —диаметр лопасти, 2000 — длина сваи.
Сваи с литым наконечником шип-шуруп
Обозначение: СВЛШ-ПМК.
Диаметр ствола: 76 – 108 мм.
Длина сваи: 1500 – 9000 мм.
Полное обозначение сваи (пример): СВЛШ-ПМК-76-2500, где 76 — диаметр ствола сваи, 2500 —длина сваи. Диаметр лопасти не указывается.
Сваи с литым наконечником для вечномерзлых грунтов
Обозначение: СВЛМ-ПМК.
Диаметр ствола: 108 – 325 мм.
Длина сваи: 2500 – 11500 мм.
Полное обозначение сваи (пример): СВЛМ-ПМК-108-5000, где 108 — диаметр ствола сваи, 5000 —длина сваи.
Диаметр лопасти не указывается.Условия поставки — FCA Ижевск. Организуем доставку винтовых свай и оголовков во все регионы России.
Любую интересующую Вас информацию о винтовых сваях, монтаже винтовых свай Вы можете получить у наших специалистов.
Телефон: 8 (3412) 930-141, 930-160 Корепанова Елена Петровна
8 (912) 856-20-44 Васильев Андрей Викторович
Винтовые сваи
— что нужно знать инженеру — статьи
Основы спирального глубокого фундамента
Винтовой фундамент состоит, по крайней мере, из одной спиральной стальной опорной пластины, прикрепленной к центральному стальному валу. Вал обычно представляет собой прочный стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2 до 8 дюймов). Винтовые пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма). Каждая спираль имеет круглую форму в плане и имеет резьбу с определенным шагом (обычно 3 дюйма).
Установка осуществляется с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Переносное оборудование доступно для таких труднодоступных мест, как лазейки, подвалы и узкие переулки. Ударное буровое оборудование не используется. Двигатель с высоким крутящим моментом от 5 до 25 об / мин обеспечивает энергию вращения, а машина обеспечивает давление (давление прижима), необходимое для установки. Винтовой фундамент вращается (ввинчивается) в землю, чтобы продвинуться на одно шаговое расстояние за оборот.Спиральные основания можно полностью раздвигать; так что винтовые пластины могут быть установлены на любую заданную глубину опоры.
Винтовой фундамент может использоваться для противодействия как подъемным, так и сжимающим нагрузкам. Установленные на нужную глубину и крутящий момент, винтовые пластины служат отдельными несущими элементами, выдерживающими нагрузку. Центральный вал, который передает крутящий момент во время установки, теперь передает осевую нагрузку на винтовые пластины.
Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.
Зачем нужны спиральные фундаменты?
Низкие затраты на мобилизацию: винтовые фундаменты обычно устанавливаются с помощью небольшого оборудования, такого как обратная лопата с резиновыми колесами. Это исключает высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, бурильных валов или шнековых свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовой фундамент лучшим выбором.
Расширяющиеся грунты: Несущие плиты винтовых фундаментов обычно размещаются ниже глубины сезонных колебаний влажности.Сила разбухания на валу прямо пропорциональна площади поверхности контакта между почвой и валом. Поскольку винтовые фундаменты имеют меньшие валы, чем обычные сваи, подъемные силы меньше.
Круглогодичная установка: Винтовой фундамент можно устанавливать в любую погоду, поскольку не требуется бетон или раствор. Это позволяет работать без перерыва.
Временные конструкции: Винтовые фундаменты можно удалить, изменив процесс установки в обратном порядке.Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити винтовые фундаменты использовались для поддержки временных трибун и судейских кабин на различных объектах, а также огромных информационных знаков, информирующих посетителей о событиях.
Ремонтные работы: Самый большой сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные основания. Они могут дополнять или заменять существующие фундаменты, поврежденные дифференциальной осадкой, растрескиванием, пучением или общим разрушением фундамента.Винтовые фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в ограниченном внутреннем пространстве. Работа является малотравматичной, с минимальным ущербом для ландшафтного дизайна или разрушением для жильцов здания.
Соображения о целесообразности
Нагрузки: Расчетные нагрузки сжатия и растяжения для винтовых фундаментов составляют от 12,5 до 50 тонн. Грунт обычно является ограничивающим фактором, поскольку количество и размер спиральных оснований можно варьировать в зависимости от области применения.
Грунты: Спиральные фундаменты могут быть установлены в грунтах с количеством ударов (N-значение) менее 80 ударов на фут 2-дюймового пробоотборника согласно ASTM D-1586. Недостатком винтовых фундаментов является то, что они не могут быть установлены в прочную скалу или очень твердую плотную почву с силой более 80 ударов на фут.
Теория дизайна
Существует несколько методов проектирования винтовых фундаментов и прогнозирования их характеристик под нагрузкой. Двумя из этих методов являются несущая способность и корреляция крутящего момента.
Несущая способность
Общее уравнение несущей способности Терзаги предполагает, что общая несущая способность винтового основания, при растяжении или сжатии, равна сумме грузоподъемности каждой отдельной винтовой пластины.
Рассчитав несущую способность грунта и применив ее к отдельным участкам спиральной пластины, определите ее. Метод несущей способности достаточно хорошо предсказывает несущую способность при наличии адекватных данных о грунте.Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.
Корреляция крутящего момента
Эмпирическая взаимосвязь между крутящим моментом при установке и грузоподъемностью считается важнейшим признаком винтовых фундаментов. Взаимосвязь такова: по мере того, как винтовой фундамент устанавливается (привинчивается) во все более плотную / твердую почву, сопротивление установке (называемое энергией установки или крутящим моментом) будет увеличиваться.Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного винтового фундамента. Взаимосвязь может быть описана следующим уравнением:
QU = Kt x T
QU = Максимальная вместимость винтовой сваи
Kt = Эмпирический коэффициент крутящего момента
T = средний монтажный крутящий момент
Значение Kt может варьироваться от 3 до 20 футов, в зависимости от условий почвы и проектных параметров (в основном, размера вала).
Для вала квадратного сечения оно обычно составляет от 10 до 20. Для вала трубы оно обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод управления производством во время установки.
Проверка емкости
Инженер может использовать соотношение между крутящим моментом установки и допустимой нагрузкой, чтобы установить критерии минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для трубчатого вала с наружным диаметром 32 дюйма] обычно дают консервативные результаты.Для крупных проектов можно использовать программу испытаний под нагрузкой перед производством, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих проектных грунтов.
Другие проблемы дизайна
Фактор безопасности: Для сжимающих нагрузок коэффициент безопасности 2 исторически был достаточным для учета неизбежных неопределенностей в почве, установке и производстве.
В некоторых случаях, как в случае с анкерными креплениями для удержания грунта, коэффициент запаса прочности может быть меньше единицы.5.
Расстояние между спиральными основаниями: Рекомендуемое межцентровое расстояние между соседними спиральными основаниями в пять раз больше диаметра самой большой спирали. Абсолютный минимальный интервал составляет три диаметра. Требования к минимальному расстоянию применяются только к спиральной пластине, что означает, что центральный вал может быть поврежден для получения необходимого расстояния.
Помощь в проектировании: Для получения помощи при проектировании на любом этапе процесса проектирования, включая расчет емкости, выбор винтового фундамента, коррозию, проблемы с продольным изгибом и продольным изгибом, а также технические характеристики, обратитесь к местному установщику или дистрибьютору спирального фундамента.Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.
Торги
Если на конкретном участке известна удовлетворительная информация о грунтах, подрядчик может единовременно предложить винтовые фундаменты или анкеры, независимо от длины. Паушальные ставки популярны среди владельцев, потому что цена известна заранее.
Цена за фундамент с добавлением / вычетом ставки обычно используется, когда информация о почве практически отсутствует.Это, наверное, самый распространенный вид контракта. Используется заранее определенная длина заявки с добавлением / вычетом суммы на линейный фут, чтобы учесть изменения в геологических условиях.
Прочность винтовой сваи на сжатие в различных грунтах в зависимости от …
Контекст 1
… прочности винтовых свай получены по методике американской компании «A.B.CHANCE». Винтовая свая исследуется в четырех различных грунтах с емкостными пластинами в количестве от одной до шести.Описание геологических свойств почв приведено в таблице 1.
Почва № 1 — мелкая, светло-серая, с мелкой ракушкой, растениями и древесиной, пропитанная водой, рыхлый, средне плотный песок. № 2 — текучий, пластичный, мутный, торфяной, коричнево-серый, влажный песчано-глинистый. № 3 — твердый, красно-коричневый, коричнево-серый супесчаный (морен) с песчано-галькой. № 4 — суглинок твердый, глина полутвердая, серо-зеленая, сверху доломитовый щебень, с кусочками гипса. Было замечено, как сжимающая способность винтовой сваи изменяется в грунтах одного типа при изменении диаметра спирали.Наблюдаемая винтовая свая — с одной емкостной пластиной. Все плиты привинчиваются на минимально допустимую глубину — согласно руководству по проектированию американской компании «A.B.CHANCE» это глубина пяти емкостных свай или не менее 1,5 метра. Подводя итог всем результатам, см. Рисунок 4, мы можем видеть, что величина диаметра пластин является существенным фактором, влияющим на вместимость винтовой сваи. Установите, что чем больше диаметр, тем выше производительность, но не для всех почв одновременно.
Например, давайте сравним плиту диаметром 400 мм на всех четырех почвах.Наибольшее количество емкостей у грунта № 3, затем у грунта № 4, а затем у остальных — грунта № 2 и № 1 емкость очень похожа. Разница в результатах между лучшим и худшим показателями емкости на разных почвах составляет 6,5 раза. Поэтому невозможно определить цену вместимости винтовой сваи, потому что по геометрии — одинаковые винтовые сваи в разных грунтах имеют разную вместимость [7]. Также было исследовано влияние глубины завинчивания винтовой сваи на сжатие.Винтовая свая ввинчивается начиная с минимальной глубины залегания — до 2-х метровой глубины. Минимальная глубина залегания — пять диаметров плиты, что составляет 5×0,15 м = 0,75 м. На всех глубинах исследуется минимально возможная емкостная пластина — 150 мм. В результате линейная корреляция наблюдается по всем исследованным типам почв. Чем больше глубина завинчивания, тем больше грузоподъемность винтовой сваи. Наивысшие значения емкости на всех глубинах у грунта № 3, затем у души № 4 и только потом у грунта № 2 и № 1, где емкость одинаковая.
Например, если рассматривать вместимость винтовой сваи в грунте № 3, когда плита вкручивается на глубину 0,75 м, а также при этой глубине в два раза больше — 1,5 м. Разница вместимости в два раза, такая же, как и разница глубин. В других типах почв наблюдается аналогичная корреляция результатов. Следовательно, емкость пластины увеличивается прямо пропорционально увеличению глубины завинчивания, что означает, что при сжатии винтовой сваи двумя пластинами одинакового размера пластина, которая находится внизу, будет удерживать больше, чем верхняя. .Количество емкостных пластин на винтовой свае влияет на ее способность к сжатию. В упомянутых выше грунтах имеется ограниченная вместимость винтовой сваи от одной до шести пластин. Результат, см. Рисунок 5, показывает, что наибольшее количество емкостей с разным количеством пластин приходится на грунт № 3. Максимальное количество исследованных пластин — шесть [7]. Установлено, что количество пластин и диаметры для двух винтовых свай могут сильно различаться, но давать схожие результаты. Поэтому очень важно найти экономически наиболее подходящий и рациональный тип винтовой сваи для каждого случая индивидуально, поскольку себестоимость винтовой сваи зависит от общей длины винтовой сваи и количества емкостных пластин [7].В строительном кодексе Латвии LBN 214-03 «Геотехника. Основы и фундаменты свай »п. 33 там определено, что фундаменты и фундаменты свай с расчетом исследуются на два предельных состояния: проверка несущей способности (первое предельное состояние) и проверка возможных деформаций и подвижности (второе предельное состояние). В практической работе было замечено, что второе предельное состояние часто является определяющим. Поскольку ни один из методов, упомянутых выше, включая строительные нормы Латвии LBN 214-03, не описывает деформацию винтовой сваи, а также не дает никаких расчетов или принципов оценки, модель расчета методом конечных элементов разработана компьютерным программным обеспечением «Lira 9.2 ”, с чем связаны деформации плит винтовой сваи при различных нагрузках, в разных грунтах, а также рассмотрен характер деформации винтовой сваи при заданном давлении.
Пластичность грунта в этих расчетах не учитывалась. В этой расчетной модели можно моделировать грунты на глубине, что необходимо, и создавать слои грунтов в соответствии с геологией — в пределах свойств и глубины. Для облегчения расчетов разработан однородный слой грунта на всю глубину винтовой сваи.В программе «Лира 9.2» винтовая свая исследуется в четырех различных грунтах — мелком песке, плавающем суглинке, супеси, твердом суглинке, а также поведение винтовой сваи с одной и двумя емкостными пластинами. Тип нагрузки — сжатие. Приведены два примера с одной и двумя емкостными пластинами на валу винтовой сваи. Имеется модель винтовой сваи с одной емкостной пластиной диаметром 800 мм и толщиной 10 мм. Глубина залегания плит — 2 м от верхнего слоя почвы. Грунт, на который рассчитывается винтовая свая — плавучий суглинок (γ = 17.5 кН / м 3, φ = 15 ̊), см. Таблицу 1. Методом американской компании «A.B.CHANCE» установлена несущая способность винтовой сваи в таком грунте — 121 кН. К этой винтовой свае прилагается сосредоточенная сжимающая нагрузка — F = 100 кН с учетом собственного веса грунта.
Этапы расчетного процесса — 1; 2; 3, см. Рисунок 6, взяты из «Лира 9.2.», Там показано, как сдвигается грунт во время погрузки. На рисунке 7 показано, как грунт деформируется вместе с винтовой сваей и насколько сильно на грунт воздействует такая сосредоточенная нагрузка…
(PDF) Оценка характеристик винтовых свай, заделанных в мягкую глину
Civil Engineering Journal Vol. 5, No. 8, August, 2019
1798
[4] Ascalew, A., and G. N., Ian Smith. «Дизайн свайного фундамента: Руководство для студентов». Школа искусственной среды, Napier
Университет, Эдинбург. Балкема / Роттердам / Бостон (2007): 83-102.
[5] Басу, Прасенджит и Моника Прецци. «Проектирование и применение забуриваемых вытесняющих (винтовых) свай», Публикация
FHWA / IN / JTRP-2009/28., Совместная программа транспортных исследований, Департамент транспорта Индианы и Университет Пердью,
Вест-Лафайет, Индиана. (1969). DOI: 10,5703 / 1288284314278.
[6] Фахми, Ахмед и М.
Хешам Эль Наггар. «Осевые характеристики спирально-конических свай в песке». Геотехнические и геологические
Инженерные 35, вып. 4 (22 февраля 2017 г.): 1549–1576. DOI: 10.1007 / s10706-017-0192-1.
[7] Likhitha.h2, Raghavendra.H.N2, Rakesh.K.P3 и Uday Shrihari.P. «Несущая способность винтовых свай на сжатие в чернохлопчатобумажной почве
».”Международный журнал инновационных исследований в области науки, техники и технологий Vol. 6, выпуск 7, (
июля,, 2017 г.).
[8] Хассан Обейд Аббасе. Вынос винтовых свай в песчаных грунтах. Журнал геотехнической инженерии. 2017; 4 (1): 8–12стр.
[9] Альбусода, Бушра С., и Хассан О. Аббасе. «Оценка характеристик одиночных и групп винтовых свай, заложенных в расширяющемся грунте
». Международный журнал геоинженерии 8, вып. 1 (декабрь 2017 г.).DOI: 10.1186 / s40703-017-0063-х.
[10] Ван, Тэнфэй, Цзянькунь Лю, Боуэн Тай, Чуаньчжэнь Цзанг и Чжичун Чжан. «Характеристики морозостойкости винтовых свай
в сезонно замороженных регионах, основанные на термомеханическом моделировании».
Компьютеры и геотехника 91 (ноябрь 2017 г.):
27–38. DOI: 10.1016 / j.compgeo.2017.06.018.
[11] Харгрейв Р. Л. и Р. Э. Торстен. «Винтовые опоры в обширных почвах Далласа, штат Техас». В материалах 7-й Международной конференции
по обширным почвам, Даллас, Техас, стр.3-5. 1992.
[12] Geotechnics, Arup. «Проектирование винтовых свай: оценка методологии проектирования свай». Ove Arup & Partners Ltd, Лондон (2005 г.).
[13] Ливне, Бен и М. Хешам Эль Наггар. «Осевые испытания и численное моделирование винтовых свай с квадратным валом при сжатии и растяжении
». Канадский геотехнический журнал 45, вып. 8 (август 2008 г.): 1142–1155. DOI: 10.1139 / t08-044.
[14] Хазаи, Джавад, и Абольфазл Эслами. «Геотехническое поведение винтовых свай посредством физического моделирования с помощью Frustum Confining
Vessel (FCV)».”Международный журнал географии и геологии 5, вып. 9 (2016): 167–181.
DOI: 10.18488 / journal.10 / 2016.5.9 / 10.9.167.181.
[15] Аль-Багдади, Терар А., Майкл Дж. Браун, Джонатан А. Кнаппетт и Асад Х. Аль-Дефай. «Влияние вертикальной нагрузки на характеристики боковой винтовой сваи
». Труды Института инженеров-строителей — Геотехническая инженерия 170, вып. 3 (
июня,2017 г.): 259–272. DOI: 10.1680 / jgeen.16.00114.
[16] Хамед, Маджид, Ханифи Чанакчи и Омар Халиль.«Характеристики многоспиральной сваи, внедренной в органический грунт, при выталкивающей нагрузке
». Транспортная инфраструктура Геотехнологии 6, вып. 1 (9 января 2019 г.): 56–66. DOI: 10.1007 / s40515-018-00069-0.
[17] Мохаджерани, Аббас, Душан Босняк и Дэймон Бромвич. «Методы анализа и проектирования винтовых свай: обзор». Почвы
и Фундаменты 56, вып. 1 (февраль 2016 г.): 115–128. DOI: 10.1016 / j.sandf.2016.01.009.
[18] Аль-Багдади, Т.А., С. Дэвидсон, М. Дж. Браун, Дж. А. Кнаппет, А. Бреннан, К. Огард, В. Кумбс, Л. Ван, Д. Ричардс и А. Блейк.
«Процедура расчета на основе CPT для прогнозирования крутящего момента при установке винтовых свай, установленных в песке». Исследование морской площадки
Труды 8-й Международной конференции Geotechnics (без даты): 346–353. (2018) DOI: 10.3723 / osig17.346.
[19] Британский институт стандартов, BSI, BS 8004, (2015), Кодекс практики для фондов, Милтон Кейнс, Лондон, Великобритания.
[20] Сакр, Мохаммед. «Монтаж и эксплуатационные характеристики винтовых свай большой грузоподъемности в несвязных грунтах.”DFI
Journal — Журнал Института глубинных фондов 5, вып. 1 (июнь 2011 г.): 39–57. DOI: 10.1179 / dfi.2011.004.
[21] Zhang, D. J. Y., R. Chalaturnyk, P. K. Robertson, D. C. Sego, and G. Cyre. «Программа испытаний анкерных болтов (Часть I):
Контрольно-измерительные приборы, определение характеристик места и установка». В Proc. 51-я канадская компания Geotech. Конф., Эдмонтон. 1998.
[22] Абдель-Рахим, Хамди Х.А., Йехия Камаль Таха и Валла Эль-дин эль-Шариф Мохамед.«Подъем и сжатие
грузоподъемности винтовых свай в несвязном грунте». Журнал технических наук 41, вып. 6 (2013): 2055-2064.
Винтовые сваи коммерческого назначения — Системы подвального этажа Огайо
Микросваи, винтовые сваи и винтовые опоры в Огайо
Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции.Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи на подходящие несущие грунты и для достижения проектной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации. Винтовые сваи продвигаются (вкручиваются) в грунт с приложением крутящего момента.
Термины винтовые сваи, винтовые сваи, спиральные опоры, спиральные анкеры, спиральные опоры и спиральные анкеры часто используются спецификаторами как взаимозаменяемые.Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.
Рекомендации по проектированию
Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи, чтобы одна лопасть не создавала значительных нагрузок на несущий грунт соседней лопасти.Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении. Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.
Множественные сваи должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров самой большой спиральной лопасти (ICC-ES AC358). Вершины свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали.Для приложений с натяжением верхняя спиральная лопасть должна быть установлена на глубину не менее двенадцати (12) диаметров от поверхности земли (ICC-ES AC358).
Система спиральных свай, модель 287
№ 8 болтов с гайкамиХарактеристики кронштейна
- Кронштейн: Сварной элемент, изготовленный из стального листа толщиной 0,25 дюйма, 0,375 дюйма и 0,50 дюйма.
Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.). - Наружная втулка: наружный диаметр 3,50 дюйма, толщина стенки 0,216 дюйма, длина 30 дюймов, с приваренным к одному концу буртиком втулки.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.). - Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с ограничивающим кольцом, приваренным к одной стороне.
Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.). - Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).
Система спиральных свай, модель 288
Технические характеристики
| Характеристики кронштейна
|
Система спиральных свай, модель 350
Технические характеристики
| Характеристики кронштейна
|
Определение вместимости
Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:
Q u = ∑ [A h (cN c + qN q )]
