Цсп 2: Плита цементно-стружечная ЦСП-Кострома ЦСП-2 3000х1200х10

Цементно-стружечная плита: применение, технические характеристики, размеры

Главная / Статьи / Цементно-стружечная плита

Цементно-стружечная плита (ЦСП) — это листовой строительный и отделочный материал, который изготавливается методом прессования цементно-стружечной смеси. Она широко используется в строительстве, а также во внутренней и внешней отделке. Основным нормативом является ГОСТ 26816-2016. Размеры и технические требования к продукции, изложенные в данном документе, соответствуют европейским стандартам EN 634-1:1995 (ч. 1) и EN 634-2:2007 (ч.2).

1. Состав и структура ЦСП
2. Характеристики
3. Технология производства
4. Преимущества цементно-стружечных плит
5. Применение ЦСП
6. Что необходимо учитывать при работе с ЦСП

Состав и структура ЦСП

По объему

• 66 % — деревянная стружка;
• 21 % — портландцемент М500;
• 10 % — вода;
• 3 % — гидратационные добавки и модификаторы.

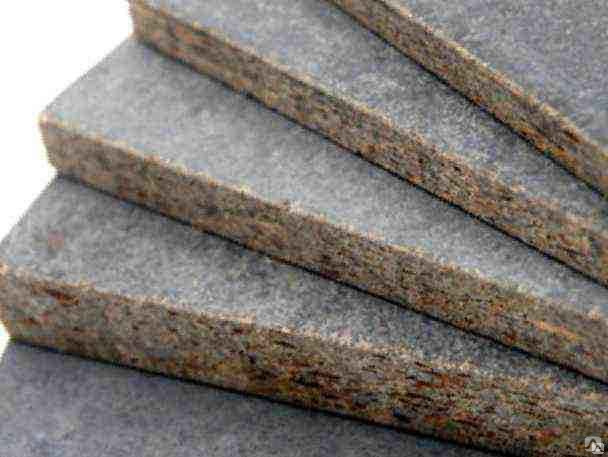

ЦСП имеет 3–4 слоя. Для внутренних используются опилки бóльшей длины, для наружных — меньшей. Такая неоднородная структура придает материалу прочность и упругость и обеспечивает гладкую поверхность конечного изделия.

Характеристики

Размеры. Плиты выпускаются длиной 2700, 3200 и 3600 мм, шириной 1200 и 1250 мм. Толщина варьируется в пределах от 8 до 40 мм, с шагом 2 мм. Возможен выпуск ЦСП других размеров под индивидуальные требования заказчика.

Физико-механические параметры.

• Плотность — 1100–1400 кг/м³, что делает цементно-стружечные плиты самым тяжелым листовым материалом.
• Коэффициент теплопроводности — 0,26 Вт/(м·К). Температурное сопротивление (м2·°C/Вт) — 0,031–0,138 в зависимости от толщины плиты (чем толще плита, тем выше показатель).
• Предел прочности на растяжение — не менее 0,35–0,40 МПа, на изгиб — не менее 7–12,9 МПа в зависимости от типа и толщины ЦСП.
• Влажность в пределах 6–12 %, водопоглощение за сутки — не более 16 %.
• Морозостойкость — не менее 50 циклов.

Технология производства

Подготовка стружки. Для изготовления ЦСП может быть использована только вылежавшаяся сухая стружка. Она разделяется на две фракции: мелкую, которая идет на внешние слои, и более крупную (на внутренние). Просеянное сырье обрабатывают солями натрия, кальция или алюминия, чтобы заполнить капилляры древесины минералами и снизить таким образом ее способность к поглощению влаги. Помимо этого, обработка проводится с целью превращения растворимых сахаров древесины, в чистом виде меняющих время твердения цемента, в нерастворимые соединения. Стружку выдерживают в растворах солей не меньше суток.

Подготовка водного раствора. Обычная вода не может быть использована, т. к. даже после обработки гидратационными растворами в древесине могут оставаться сахара, вступающие в реакцию с водой и снижающие качество цементного камня. Поэтому в воду вводят те же соли, что используются для обработки стружки (силикат натрия, хлорид кальция, сульфат алюминия), в пропорциях, зависящих от степени предварительной обработки, породы древесины, качества воды и прочих факторов.

Приготовление рабочей смеси. Подготовленные стружки и опилки смешиваются с цементом и водным раствором в бетоносмесительных установках. При этом смешивание стружек различных фракций происходит отдельно, в разных БСУ.

Формование. Подготовленная цементно-стружечная смесь выкладывается в три слоя на поддоны, в процессе выкладки проводится взвешивание для определения точного количества (при необходимости смесь добавляют до нужного количества либо убирают излишки). Затем поддоны поступают на вибрационный стенд для уплотнения, удаления пузырьков воздуха из смеси и максимально полного заполнения формы. После уплотнения смесь подвергается прессованию до необходимой толщины.

Температурная обработка. Сжатые пакеты поддонов, в зависимости от технологии и оборудования, обрабатываю паром при температуре +80…+100 °С в течение 6–16 часов. Такие условия приводят к ускоренной гидратации и отверждению цементной смеси. Габариты плиты не изменяются.

Завершающая обработка. Плиты извлекаются из пресс-форм и отправляются на буферное складирование для последующего дозревания. Для этого ЦСП обдуваются горячим воздухом +70…+100 °С. Затем листы обрезаются по размерам, проходят шлифовку и сортировку.

Важно знать. Цементно-стружечные плиты выпускаются двух категорий: ЦСП-1 и ЦСП-2. Продукция первого вида отличается лучшими характеристиками: меньшим отклонением от размеров (±3,0 мм против ±5,0), бóльшим пределом прочности на изгиб (9,0–12,0 МПа против 7,0–9,0 МПа), меньшей шероховатостью (80 и 100 мкм) и т. п.

Преимущества цементно-стружечных плит

Экологическая безопасность. В производстве ЦСП используется безвредное сырье: портландцемент, древесная стружка, соли металлов. В процессе изготовления происходит полная минерализация компонентов, что делает невозможным выделение готовым изделием газов или пыли. Материал безопасен для человека и окружающей среды, в том числе при нагревании.

Пожарная безопасность. ЦСП не горит, не поддерживают и не распространяют горение, не выделяет токсичных дымов и паров. Это позволяет устанавливать цементно-стружечные плиты в помещениях с повышенными пожарными требованиями.

Надежность. ЦСП являются материалом, придающим каркасу жесткость, и могут применяется в многоэтажных зданиях и в сейсмоопасных районах (успешно прошли вневедомственную экспертизу и экспертизу ЦНИИСК).

Биостойкость. В процессе превращения цемента в бетон при изготовлении ЦСП в самой массе образуется гидроксид кальция — естественный антисептик. Благодаря этому в материале не образуется плесень, а его структура позволяет противостоять воздействию насекомых и грызунов.

Влагостойкость. Плиты не впитывают влагу и при монтаже снаружи дополнительно защищают здание от атмосферных явлений. Также это позволяет использовать ЦСП для отделки влажных помещений. Морозостойкость. Это свойство позволяет применять материал в серверных регионах — снижения прочности на изгиб после 50 циклов не превышает 10%.

Применение ЦСП



ЦСП используются в ходе строительства и реконструкции жилых домов, а также различных зданий и сооружений промышленного, гражданского или сельскохозяйственного назначения. Наиболее распространены следующие способы применения.

Возведение наружных и внутренних стен и перегородок. ЦСП, имеющие толщину 10–16 мм, используются для создания наружной и внутренней обшивки по металлической или деревянной обрешетке. В результате образуется жесткий каркас, использование которого допустимо в том числе в сейсмоопасных районах.

Устройство плоской кровли. ЦСП используется в качестве сборной стяжки под рулонное покрытие, в том числе в регионах с высокой снеговой нагрузкой. Это позволяет обеспечить ровную укладку рулонного покрытия, отсутствие мокрых процессов в дальнейшем. Применение ЦСП дает возможность организовать эксплуатируемую кровлю.

Устройство несъемной опалубки. Несъемная опалубка с элементами из ЦСП используется при устройстве фундаментов, возведении стен, мансардных стен и перекрытий в домах разной этажности.

Устройство «плавающего пола». Это пол из ЦСП, уложенный на звукоизоляционном слое, не имеющий жёстких связей с несущей частью перекрытия и другими конструкциями здания. Его основные преимущества — высокая скорость монтажа, повышение звукоизоляции, а также влаго- и биостойкость.

Устройство перекрытий. ЦСП толщиной 12–36 мм могут использоваться как в качестве чернового пола по лагам, профлисту, старому деревянному основанию и др., так и в качестве подстилающего или выравнивающего слоя и даже чистового пола (с последующим монтажом лицевого покрытия).

Облицовка при создании вентилируемых фасадов. Плиты толщиной 8–12 мм монтируются на деревянную или металлическую обрешетку, между ними и стеной укладываются теплоизоляционные материалы. Такое применение ЦСП позволяет повысить энергоэффективность как старых, так и новых зданий.

Интерьер. Помимо строительства и черновой отделки, ЦСП используются и в чистовой, в частности, для создания интерьеров в стиле лофт или хай-тек. Их применение позволяет значительно сократить сроки обустройства помещения. Древесная основа плит позволяет забивать в поверхности гвозди, вкручивать саморезы, размещать на стенах, отделанных ЦСП, предметы интерьера. Плиты могут использоваться в том числе во влажных помещениях.

Что необходимо учитывать при работе с ЦСП

Следует уяснить, что цементно-стружечная плита сильно отличается от других древесно-композитных материалов, таких как ДСП или ДВП. Процентное содержание стружки в ЦСП не превышает 25 %, поэтому материал по своим физическим свойствам и эксплуатационным характеристикам ближе к бетонным изделиям, чем к дереву.

Большой вес. Это означает, что при работе с цементно-стружечной плитой требуется не меньше двух человек, так как для одного это будет очень затруднительно. Кроме того, использование ЦСП, например, для облицовки фасада, ведет к значительному утяжелению конструкции. Поэтому перед началом облицовочных работ следует обязательно выяснить максимальную нагрузку, на которую рассчитаны несущие стены, перекрытия и фундамент дома.

Хрупкость. Плиты требуют более аккуратного и бережного отношения, чем ДВП- и ДСП-панели. Например, их переноска должна осуществляться только в вертикальном положении, перпендикулярно к земле, а в горизонтальном следует хранить.

Резка. При раскрое ЦСП выделяется много цементной пыли, поэтому все работы следует осуществлять на открытом воздухе или в помещении с хорошим естественным воздухообменом либо вытяжной вентиляцией. При резке необходимо использовать средства индивидуальной защиты, как минимум респиратор.

Инструменты. ЦСП — это больше цемент, чем древесина, поскольку значительно превосходит ее по прочности. Однако для ее обработки используется практически аналогичный инструмент, однако его режущие поверхности должны быть выполнены из твердого сплава. ЦСП режется, фрезеруется, шлифуется и сверлится.

Крепеж. Для монтажа ЦСП используются гвозди или саморезы. Для последних предварительно рассверливаются отверстия несколько большего диаметра, чем крепеж. Это делается, чтобы предотвратить вкручивание в плиту вплотную и снизить вероятность сколов или трещин. Все виды соединительных элементов должны обладать антикоррозийной поверхностью. Оцинкованное покрытие предотвращает коррозию, тем самым окрашенная поверхность ЦСП защищена от проявления ржавчины.

Важно. Хрупкость ЦСП и низкая прочность на изгиб предъявляют высокие требования к основанию: оно должно быть ровным, без перепада высот.

ЦСП плита | ЦСП лист цена | доставка ЦСП плиты | стружечная плита

ЦСП плиты являются экологически чистым строительным материалом, а высокая морозостойкость и биологическая стойкость к воздействию насекомых и грибка делают возможным применение плит не только в строительной.

ЦСП 20 мм 3,1*1,20 Цементно-стружечная плита (ЦСП) — композиционный листовой строительный материал, изготавливаемый из тонкой древесной стружки, портландцемента и химических добавок

Жидкое стекло способствует процессу твердения плиты, при этом одновременно получается процесс потери влажности ЦСП, который зовется гидратация. Процесс гидратации растянут во времени и не является моментальным, это позволяет получить нужную прочность. Однородная структура цементно-стружечные плит является спрессованной деревянной стружкой, которая со всех сторон покрывается цементом. По центру толщины плиты находиться сердечник, он имеет более высокую фракцию компонентов. Поверх сердечника поочередно нанесены несколько аналогичных по составу слоев с меньшей фракцией компонентов. Такая структура плит позволяет получить гладкую и достаточно комфортную в работе поверхность. На ЦСП плиты легко наносятся штукатурные и шпаклевочные смеси,такие как «Волма» и «НР star” также дальнейшую внутреннюю отделку дпомещения можно сделать, наклеив обои, а фасадную отделку с помощью облицовки. Высокая точность геометрических размеров плит позволяет делать финишную отделку с минимум затрат и в кратчайшие сроки.

При использовании ЦСП плит при фасадной отделке можно изготовить не только гладкую, но и фактурную поверхность. При этом текстура фактурной поверхности и её цвет будет зависеть от приоритетов заказчика. Такие фасадные плиты находят широкое применение при реконструкции и утеплении жилого фонда, а так же при внешней отделке новых строительных объектов. К примеру, ЦСП можно обшить готовый металлический или деревянный каркас перегородки или несущей стены с внутренней или внешней стороны помещения, её можно применить для декоративной отделки существующих стен и т.д.

ЦСП плиты являются экологически чистым строительным материалом, а высокая морозостойкость и биологическая стойкость к воздействию насекомых и грибка делают возможным применение плит не только в строительной.

Плиты ЦСП легки в работе, что позволяет:

• Делать нарезку плит необходимого размера по ширине и длине, такую операцию можно заказать на заводе, но и сделать это самостоятельно на стройке вполне реально. При этом нужно использовать специальное оборудование: режущий инструмент для обработки плит должен быть изготовлен из твердого сплава, также не стоит забывать про защиту дыхательных путей, т. к. при резке плит выделяется большое количество мелкофракционной пыли, а это опасно для здоровья.

• В плитах ЦСП можно без проблем просверлить отверстия нужного диаметра в соответствии с проектом или желанием клиента, при этом должно быть использовано сверло с победитовым наконечником.

• плиты можно фрезеровать, но эту технологическую операцию оптимальней проводить на заводе, т.к. в этом случае будет обеспеченна высоая точность проведения работ, что как правило необходимо в соответствии с проектными чертежами.

• При проведении отделочных или иных работ в месте стыка плит ЦСП могут быть неровности в пределах точности геометрических размеров плит или обрешетки. Такие неровности можно нивелировать шлифовкой, но при этом нельзя шлифовать всю поверхность плиты, т.к. в этом случае будет нарушен верхний защитный слой, что в свою очередь приведет к снижению морозостойкости и прочности и увеличению поверхностного влагонасыщения.

Для крепление цементно-стружечных плит (ЦСП) можно использовать саморезы, которые должны фиксировать плиту через заранее сделанные отверстия с зинковкой, что разрешит получить ровную поверхность за счет углубления самореза . Крепление плит можно сделать без предварительного сверления, то в этом случае необходимы специальные саморезы (головка потай) с саморежущими кромками.

Основные варианты финишной отделки плит ЦСП:

• На плиты можно нанести краску на акриловой или силиконовой основе, при этом поверхность необходимо подготовить: очистить от пыли, высушить и обработать грунтом, затем в зависимости от типа или марки краски проводят многослойное нанесение, так же при любом варианте финишной отделки необходимо прогрунтовать торцевые грани плит.

• В случае финишной отделки плит обоями, предварительно нужно заполнить межплитные швы акриловым герметиком или эластичной мастикой. Применяемые обои могут быть как виниловые, так стеклообои, применение обоев на бумажной основе не рекомендуется.

• Плиты можно так же отделать керамической плиткой, но при этом клей нужно наносить на всю поверхность плиты. В случае с плиткой, как и в случае с обоями, предварительно нужно заполнить межплитные швы акриловым герметиком или эластичной мастикой, клеить керамическую плитку, приходящуюся на стык двух и более торцов плит, рекомендуется только к одной из плит, иначе вдоль места стыка плитка может лопнуть.

При использовании плит ЦСП во влажных помещениях, либо в помещениях с высокой температурой, плиты необходимо гидроизолировать при помощи специального состава.Крепление цементно-стружечных плит при изготовлении пола проводиться по периметру, в качестве крепежа используют саморезами с шагом 200 мм. А когда после монтажа плит на последние укладывается линолеум, коврового покрытия, ламинат и т.д., то в качестве шпаклевки лучше применить мастику на акриловой основе, при этом её нанесение следует проводить не только в стыки, но и по всей площади плиты.

Полученные при этом неровности легко снимаются шлифовальной машинкой. Вывод один, что данный материал жизненно необходим в строительстве и ремонте.



Нужна цементно-стружечная плита? Заказать её вы можете в нашей компании!

При строительстве и ремонте достаточно часто используется ЦСП. Это многофункциональный материал с отличными эксплуатационными характеристиками. И приобрести его приглашает компания «ЦСП-Свирь». Обращайтесь, мы предложим вам качественную продукцию по весьма достойной цене. Сотрудничество с нами будет комфортным и выгодным.

Особенности и преимущества использования

Такие плиты представляют собой многокомпонентный материал с достаточно широкой сферой применения. Он подходит для использования как в жилых, так и в общественных помещениях. Особенно хорошо ЦСП зарекомендовали себя там, где наблюдается повышенный уровень влажности. Поэтому это превосходный выбор для ремонта ванной и кухни, помещений бассейна и пр.

Изготавливается цементно-стружечная плита на основе цемента и древесной стружки. В качестве дополнительных компонентов используется вода, связующие добавки, а также ряд химических ингредиентов, необходимых для улучшения характеристик материала. Смеси придаётся форма листов разных размеров в соответствии с существующими стандартами.

Среди причин приобрести плиты можно назвать:

• универсальность. Такая плита подходит для выполнения широкого спектра ремонтных и строительных работ;
• экологичность;
• прочность.

Важным плюсом является большой выбор параметров. Это позволяет подобрать плиты с нужными характеристиками. Материал имеет достаточно высокий уровень защиты от возгораний, является морозостойким и обеспечивает высокие показатели шумоизоляции. При этом цементно-стружечная плита не является подходящей средой для появления грибков, насекомых, паразитов. Поэтому в помещении будет всегда комфортный микроклимат.

Приглашаем приобрести ЦСП

В нашем каталоге вас ждёт отличный выбор качественной продукции. Представленные товары имеют всю необходимую документацию, подтверждающую их соответствие существующим стандартам. Поэтому сомневаться в заявленных технических характеристик материала вам не придётся.

И если вам требуется цементно-стружечная плита, вам следует заказать её у нас. Компания «ЦСП-Свирь» позаботится о том, чтобы вы могли заключить выгодную сделку. Поэтому не стоит сомневаться, обращайтесь именно к нам.

Лучшая цена за лист цсп 20мм в Москве.

Главная » ЦСП ТАМАК » ЦСП плиты нестандартного раскроя в ассортименте часть 2 по АКЦИИ

Тут вы можете оставить заявку на любой нестандартный формат плиты.

Просто оформите заявку на нашем сайте через корзину.

Свяжитесь с нами по номеру +7(495)783-37-71

Или напишите нам на почту — [email protected]

ЦСП

Область применения:

• Обшивка каркасных конструкций
• Внутреняя отделка стен
• Съемная, несЪемная опалубка
• Утепление зданий
• Влагостойкие перегородки

Технические характеристики:

Плотность, кг/м3	1100-1400
Влажность, %	9±3
Водопоглощение за 24 ч, %, не более	16
Прочность при изгибе, МПа, не менее, для толщины, мм
10,12,16	≥12
24	≥10
36	≥9
Прочность при растяжении МПа	≥0,4
Прочность при растяжении после циклического испытания МПа	≥0,3
Твёрдость, МПа	45-65
Удельная теплоёмкость, кДж	1,15
Морозостойкость (снижение прочности при изгибе после 50 циклов), % не более	10
Группа горючести	Г1
Биостойкость	4



Все виды цементно-стружечных плит, вне зависимости от конкретных размеров, выполняются из трёх основных компонентов. Сюда можно отнести портландцемент, специально обработанную древесную стружку, а также специализированные добавки. Дл начала деревянную стружку прессуют, после чего в основной состав добавляется мелкофракционный цемент. В результате на выходе получается гладкая поверхность.

Цементно-стружечная плита зарекомендовала себя как материал, обладающий отличными характеристиками по шумоизоляции и звукопоглощению. Кроме того, рассматриваемый строительный материал может похвастаться своей устойчивостью к различным негативным атмосферным воздействиям, включая низкие температуры и резко меняющиеся условия. Данный материал отличается своей пожароупорностью и безопасностью для здоровья. Объясняется это тем, что в его состав не входит ни асбест, ни формальдегид. Не страшны таким плитам грибки и плесень, а также насекомые и грызуны. Это полностью экологичный материал, что очень важно для сферы строительства.

Что такое ЦСП. Область применения ЦСП

Что такое ЦСП? Зачем он нужен? Где и почему применяют ЦСП?

На все вопросы мы ответим в этой статье.

Итак, что такое ЦСП?

ЦСП (цементно-стружечная плита) – это материал нового поколения. Он прочный, влагостойкий и долговечный! Давайте разберемся почему.

Как понятно из названия, ЦСП производят из цемента и древесной стружки. Цемент хорошо сопротивляется воспламенению, а древесная стружка не дает плите растрескаться на морозе или жаре.

К тому же, цементно-стружечные плиты обладают превосходными тепло и звукоизоляционными качествами. Это делает данный материал универсальным для проведения наружных и внутренних работ в разных климатических условиях. С материалом работать так же легко, как и с обычными лесоматериалами. Но в отличие от дерева, цсп надежно защищен от повреждения насекомыми и грызунами, и практически не боится грибковых образований.

Преимущества ЦСП

Экологичность

Основным химическим вяжущим в ЦСП является сам цемент. Никаких фенольных, формальдегидных и других ядовитых соединений этот материал не содержит.
Плиты изготавливаются путем прессования смеси из стружки древесины, цемента, минеральных веществ и воды. Действительно, ЦСП — экологически чистый материал.

Пожаробезопасность

При пожарах в помещениях плиты ЦСП не образуют дыма, не выделяют токсичных газов и паров. Цемент вообще считается негорючим материалом. И,  если плиты ЦСП сравнивать с известными всем ОСБ, то ЦСП явно выигрывает.

Биостойкость и влагостойкость

В составе ЦСП содержатся антисептики, которые способствуют противостоянию воздействия различных грибков, жуков, грызунов и прочей живности.
Биопоражение плит ЦСП не наблюдается даже при длительном воздействии влаги.

Морозостойкость

Пожалуй, самым важным преимуществом ЦСП является морозостойкость, расширяющая географию использования цементно-стружечных плит. Так, нормативная величина снижения прочности при изгибе после 50 циклов не превышает 10%. На практике значение данного показателя ниже. Длительный опыт применения конструкций с ЦСП ТАМАК в зданиях различного назначения в Якутии, Ханты-Мансийске подтвердил высокие эксплуатационные свойства материала.

Надежность

ЦСП ТАМАК хорошо переносят перепады уровня температуры и влажности в течение длительного времени. Благодаря этому обеспечивается широкая география применения и долговечность конструкций.

Применение ЦСП

Возведение и утепление зданий

Один из самых востребованных видов работ с применением цементно-стружечных плит — это утепление зданий разного типа. В каркасном строительстве монтаж цементно-стружечных плит позволяет выполнить сразу две задачи. С их помощью формируется как внешняя, так и внутренняя поверхность здания. Плиты крепятся непосредственно на каркас-обрешетку.

Обычно используют плиты ЦСП толщиной 12-16 мм, которые необходимо крепить на обрешетку. Размер и материал обрешетки лучше всего выбирать строго следовать рекомендациям производителя. Для данного вида работ в качестве утеплителя рекомендуется использовать минеральные плиты (минеральную вату). Между плитами нужно оставить небольшой зазор, не более 10 мм. Его необходимо заизолировать эластичной мастикой или уплотнительной прокладкой. Сверху такой зазор нужно закрыть, например, теми же обрезками ЦСП.

Внутренние работы с ЦСП

Цементно-стружечная плита полностью безопасный для человека и экологически чистый материал. Плиты ЦСП рекомендованы для использования во внутренней отделке помещений любого типа. Используют такие плиты, чтобы быстро и качественно выровнять стену. Крепить их можно на деревянную обрешетку из бруса или металлический профиль. Для этого используют гвозди, шурупы и саморезы. После этого плиты можно облицовывать, оштукатуривать, красить или проводить другие работы. Такая отделка существенно повышает уровень пожарной безопасности. Также ЦСП отлично подходят для формирования внутренних перегородок, особенно если речь идет о влагостойких перегородках. Если для обычной ширмы хорошо подойдет и обычное ДСП, то в условиях повышенной влажности такой материал долго не выдержит. Для того, чтобы повысить срок службы такой перегородки, ее необходимо покрасить рекомендованной влагоустойчивой краской. Особое внимание нужно обратить на кромки плиты, их нужно обязательно обработать специальным влагоотталкивающим средством.

Пол и кровля из ЦСП
Правилом хорошего тона считается использование ЦСП при укладке пола или формирование кровельного пирога вместо устаревших ДСП.

При этом совершенно не нужно менять технологию. Обычно пол устраивают по лагам с сечением 50х80 мм и шагом около 600 мм. Для работ такого типа используют более прочные плиты, толщиной от 20 до 26 мм. С их помощью можно постелить основание под пол, сформировать подстилающий или выравнивающий слой. Также ЦСП используют для постилки теплых полов и чистых полов с лицевым слоем. Отдельно нужно отметить возможность стелить пол из цементно-стружечной плиты толщиной 24 и 26 мм непосредственно на землю. Это позволяет возводить складские и подсобные помещения на насыпном грунте, даже при отрицательных температурах. То есть затраты на ремонтные и подсобные работы существенно сокращаются. Во-первых, не нужно подбирать подходящее время и температуру, во-вторых, укладка такого пола производиться в краткие сроки, в-третьих, при минимуме финансовых затрат получается полноценное рабочее помещение.

Что касается мягкой кровли, то, несмотря на повышенную влагоустойчивость строительного материала, необходимо строго следить за гидроизоляцией. Главная опасность для любой крыши -это вода проникнувшая и скопившаяся внутри. Если повреждение не выявить вовремя, то последствия могут быть очень разными. Поэтому стыки между плитами нужно защитить полосами из листового материала. После этого их дополнительно усиливают полосками из защитного кровельного материала. И только после этого наносят защитное рулонное покрытие на саму крышу. Но в целом процесс формирования основания под мягкую кровлю при помощи ЦСП практически ничем не отличается от работы с аналогичными древесными материалами. В зависимости от проекта здания используют плиты толщиной 16, 20 и 24 мм.

Наружные работы с ЦСП

Цементно-стружечные плиты часто используются в наружных работах. Самый простой пример это обшивка металлических дверей. Подобрать и прикрепить плиту необходимых размеров можно даже без предварительной подготовки. Лишние края легко убрать ручным инструментом. Обшивку можно проводить как с наружной, так и с внутренней стороны. Это значительно повысит звуко- и теплоизоляцию помещения, а также придаст двери огнеупорные качества. Одна плита ЦСП толщиной 20 мм, способна задержать пламя на 50 мин. Рекомендуется использовать данный материал для ограждения балкона или лоджии. Обычно с этой целью используют асбестоцементные листы, но этот материал очень хрупкий. Это усложняет его монтаж и приводит к быстрому выходу из строя во время эксплуатации. Применив ЦСП для ограждения балкона, вы получаете прочную и долговечную конструкцию.

В последнее время из ЦСП стали производить подоконные доски. Размер такой доски может быть самый разный. Обычно их изготавливают непосредственно на строительной площадке в зависимости от размеров окна. Минимальная толщина такой доски 10 мм, максимальная — 26 мм. Такая технология характеризуется следующими преимуществами: низкая цена, прочная гладкая поверхность, отсутствие стыков, стабильность размеров. При заливке фундамента все чаще в качестве опалубки применяют цементно-стружечные плиты. Такая технология отлично зарекомендовала себя в малоэтажном строительстве. Обычно используют плиты толщиной от 12 до 26 мм, в зависимости от размеров фундамента. При этом плиты выполняют сразу две функции. Во-первых, их применение позволяет значительно уменьшит трудозатраты и сроки работы, т.к. монтаж данного строительного материала максимально прост. Во-вторых, если внешнюю часть плиты окрасить специальной краской, то они возьмут на себя функцию вертикальной гидроизоляции. Но главное это то, что ЦСП достаточно прочна, чтобы не деформироваться во время заливки и застывания бетонной смеси.

Эпоксидные покрытия для полов: объяснение профиля бетонной поверхности

В случае эпоксидных и других полимерных покрытий всегда возникает вопрос, правильно ли подготовлен бетон. Достаточно ли шероховатая поверхность для впитывания покрытия? Он слишком грубый, чтобы конечная поверхность не имела желаемой или заданной текстуры?

Независимо от того, имеет ли бетон надлежащий профиль бетонной поверхности (CSP) или шероховатость поверхности, чтобы покрытия могли правильно прилегать, является основой успеха покрытий.Профили бетонных поверхностей классифицируются по шкале от 1 до 9 и обычно соответствуют методу, используемому при подготовке поверхности. Международный институт ремонта бетона (ICRI) назначает поставщиков услуг в директиве ICRI № 310. 2R-1997 «Выбор и определение подготовки бетонной поверхности для герметиков, покрытий, полимерных покрытий и ремонта бетона ».

ICRI производит набор купонов CSP, которые копируют каждый из 9 профилей, которые мы используем для обучения и измерения.

Давайте взглянем на эти 9 профилей и обсудим, как они применяются к типам декоративных и защитных покрытий, устанавливаемых нашей компанией Stronghold Floors (SF).

	CSP 1 Типичный вариант для кислотного травления, очистки водой под низким давлением или шлифования с использованием более тонких инструментов (зернистость 40 или выше) Подходит для использования с акриловыми или другими герметиками с низким содержанием твердых частиц SF: Мы используем этот CSP только с герметиками и очень тонкими, прозрачными системами (такими как эпоксидная грунтовка с низкой вязкостью и уретановое верхнее покрытие).
	CSP 2 Типичное для механического алмазного шлифования с использованием инструмента с зернистостью 16 или 25 Подходит для использования с тонкослойными и толстослойными покрытиями Может потребоваться использование грунтовок с низкой вязкостью SF: Мы используем этот CSP для большинства жилых проектов (полы в гаражах и подвалах), а также для покрытий полов в коммерческих и легких промышленных предприятиях.
	CSP 3 Типично для легкой дроби (иногда называемой «щеткой») Подходит для использования с покрытиями толщиной более 60 мил (толщина сухой пленки) конструкции . Не подходит для более тонких покрытий, таких как сплошные цветные или металлические эпоксидные покрытия SF: Мы используем этот CSP, когда необходимо удалить загрязненные поверхности и покрытия с ТСП более 60 MILS.
	CSP 4 Типично для струйной обработки средней или легкой струйной обработки Подходит для использования с более толстыми покрытиями и накладками, включая двойные кварцевые покрытия SF: Мы используем этот CSP с самовыравнивающимися эпоксидными или уретановыми покрытиями.
	ЦСП 5 Типично для дробеструйной обработки средней и большой мощности, снятия зубного налета или скарификации Подходит для использования с более толстыми покрытиями и накладками SF: Мы используем этот CSP только с заполнителями, эпоксидными или уретановыми покрытиями.
	CSP 6 Типично для сильной дроби, удаления окалины или скарификации Подходит для использования с более толстыми покрытиями и накладками Используется для удаления загрязнений, очень толстых покрытий или рыхлого бетона SF: Мы не используем этот CSP.
	CSP 7 Типично для сильной струи дроби, отслоения иглы или корки Подходит для использования с Используется для удаления загрязнений, очень толстых покрытий или рыхлого бетона SF: Мы не используем этот CSP.
	CSP 8 Типично для сильной дроби, отслоения иглы или корки Подходит для использования с Используется для удаления загрязнений, очень толстых покрытий или рыхлого бетона SF: Мы не используем этот CSP.
	CSP 9 Типичная обработка стружки, ротационного измельчения, водоструйной или газопламенной очистки под сверхвысоким давлением Подходит для использования при перекладывании бетонной плиты на другую бетонную заливку SF: Мы не используем этот CSP.

Посетите наш блог, чтобы получить дополнительную информацию о CSP и методах подготовки поверхности. Если вам нужна помощь со спецификацией вакансий и вы находитесь в нашей зоне обслуживания, позвоните нам или отправьте нам электронное письмо.

Майк Минсмойер — президент Stronghold Floors и один из членов команды владельцев. Майк принимает активное участие с начала 2004 года. Его формальный опыт работы с напольными покрытиями включает обучение в PremierGarage, Crown Polymers, HTC America, SIKA, AmeriPolish, SASE, Metzger McGuire, L&M Chemical Company и FGS / Permashine.

Профиль бетонной поверхности | CSP3

Что такое рейтинги CSP?
Для надлежащего приклеивания перекрытий и покрытий важно, чтобы бетонная поверхность имела правильный профиль бетонной поверхности или CSP. Рейтинг CSP — это стандартизированный рейтинг, который позволяет визуально определять шероховатость бетонной поверхности.
Самым важным этапом создания качественного пола является его подготовка.А для правильного приклеивания любого покрытия или перекрытия необходимо правильно подготовить пол с надлежащим профилем бетонной поверхности. Но что такое профиль бетонной поверхности? Профиль поверхности бетона, известный как CSP, является стандартизированной мерой «шероховатости» поверхности, которая определяется Международным институтом ремонта бетона (ICRI). Очень шероховатая поверхность будет иметь высокое число CSP, такое как CSP 9. Очень гладкая поверхность без предварительной подготовки будет иметь номер CSP 1.

Рейтинг CSP 2

Рейтинг CSP 2

Этот рейтинг может быть достигнут с помощью нашего инструмента с зернистостью 70–80.
Для покрытий толщиной от 2 до 3 мил профиль поверхности должен быть CSP 2.

Рейтинг CSP 3

Рейтинг CSP 3

Этот рейтинг может быть достигнут с помощью нашего инструмента с зернистостью 30-40.
Для покрытий толщиной от 4 до 5 мил профиль поверхности должен соответствовать CSP 3.

Рейтинг CSP 4

Рейтинг CSP 4

Этот рейтинг может быть достигнут с помощью нашего инструмента с рейтингом зернистости 16.
Для нанесения покрытий толщиной от 15 до 50 мил поверхность должна быть CSP 4.

Стандартная акула

Стандартный 2-х сегментный Shark 16 Grit

• Надежный инструмент высшего качества
• Общего назначения для удаления покрытий, профилирования и шлифования
• Подходит для тонкого милового покрытия
• Для использования по бетону со стандартным инструментом
• Диапазон скорости: 450–800 об / мин

Для полов № 7,5–9 по шкале твердости MOHS используйте золотой инструмент
Для полов № 4,5–7,5 по шкале твердости MOHS используйте белый инструмент
Для полов № 2–4. 5 по шкале твердости MOHS Используйте желтый инструмент

Конфигурация инструмента

Рекомендовать:
1 сегмент на пластину для Scarab, Termite XT, Viper XT, Raptor XT. Используется вместе со стандартным односегментным инструментом (кроме Scarab и Termite XT, используйте 1 Shark и 1 односегментный инструмент)

002-1496-00 Plug ‘N Go Standard 2-сегментная акула (золото — мягкая связь)
002-1413-00 Plug’ N Go Standard 2-сегментная акула (белая — средняя связь)
002-1414-00 Plug ‘N Go Стандартная 2-сегментная акула (желтая — жесткая связь)

HD Акула

Professional Shark (HD) зернистость 16

• Надежный инструмент высшего качества
• Общего назначения для удаления покрытий, профилирования и шлифования
• Подходит для тонкого милового покрытия
• Использование на бетоне с инструментами HD
• Диапазон скорости: 450–850 об / мин

Для этажей №7.5–9 по шкале твердости MOHS Используйте золотой инструмент
Для полов № 4,5–7,5 по шкале твердости MOHS используйте белый инструмент
Для полов № 2–4,5 по шкале твердости MOHS используйте желтый инструмент

Конфигурация инструмента

Рекомендуется:
1 сегмент на пластину для Titan XT, Titan XT Propane, Colossos XT, Colossos XT Propane. Используется вместе с односегментной оснасткой HD

002-1493-00 Plug ‘N Go HD 2-сегментная акула (золото — мягкая связь)
002-1426-00 Plug’ N Go HD 2-сегментная акула (белая — средняя связь)
002-1427-00 Plug ‘N Go HD 2-сегментная акула (желтая — твердая связка)

HD 1 сегмент

1 СЕГМЕНТ HD 16 / 30-40 / 70-80 Зернистость

• Надежный инструмент высшего качества
• Общего назначения для снятия покрытий, профилирования, шлифования, полировки
• Отлично подходит для неровных полов, где требуется выравнивание.
• Отлично подходит для первых шагов процесса полировки
• Использование на бетоне
• Диапазон скорости: 450–1000 об / мин

Для этажей №7.5–9 по шкале твердости MOHS Используйте золотой инструмент
Для полов № 4,5–7,5 по шкале твердости MOHS используйте белый инструмент
Для полов № 2–4,5 по шкале твердости MOHS используйте желтый инструмент

Конфигурация инструмента

Рекомендовать:
2 сегмента на пластину Titan XT, Titan XT Propane, Colossos XT, Colossos XT Propane. Используется вместе с Shark Tooling

002-1487-00 1 СЕГМЕНТ Зернистость HD 16 (золото — мягкая связка)
002-1488-00 1 СЕГМЕНТ Зернистость HD 30-40 (золото — мягкая связка)
002-1489-00 1 СЕГМЕНТ Зернистость HD 70-80 ( Золото — Мягкая облигация)

002-1415-00 1 СЕГМЕНТ Зернистость HD 16 (белая — средняя связка)
002-1476-00 1 СЕГМЕНТ Зернистость HD 30-40 (белая — средняя связка)
002-1477-00 1 СЕГМЕНТ Зернистость HD 70-80 ( Белый — Средняя связка)

002-1418-00 1 СЕГМЕНТ Зернистость HD 16 (желтый — твердая связка)
002-1478-00 1 СЕГМЕНТ Зернистость HD 30-40 (желтый — твердая связка)
002-1479-00 1 СЕГМЕНТ Зернистость HD 70-80 ( Желтый — твердая связка)

WerkMaster Машины для полировки и подготовки бетонных полов

Крупный план профиля WerkMaster CSP3 на бетоне

Шлифовальные машины для бетонных полов

WerkMaster ™ и для подготовки бетонных поверхностей были разработаны для удовлетворения растущих требований клиентов, ищущих решения для полированного бетона. WerkMaster ™ разработала полную линейку удостоенного наград электрического и пропанового оборудования для подготовки поверхности бетона, а также оборудования для полированного бетонного пола и шлифовки бетона, чтобы удовлетворить потребности сегодняшних клиентов жилых, коммерческих, промышленных, институциональных и промышленных предприятий.

Наша уникальная шлифовальная машина для бетонных полов Octi-Disc ™ с 8 головками обеспечивает еще одно важное преимущество перед планетарной шлифовальной машиной для бетона — все шлифовальные машины для бетона WerkMaster ™ также являются кромкообрезными станками, обрезая кромку до стены в пределах 1/8 дюйма (3 мм).До 40% всех работ требуют обрезки кромок — огромные затраты на рабочую силу.

Когда дело доходит до полировки бетонных столешниц, Scarab — это шлифовальный станок и полировщик. В конструкции с 5 головками используется система инструментов ULTRA-FLEX Plug ‘N Go Tooling System, обеспечивающая беспрецедентную простоту использования и сухую или влажную полировку. Ничто не превосходит Scarab.

Мы представили революционную новую систему инструментов ULTRA-FLEX Plug ‘N Go на выставке World of Concrete 2010. Когда дело доходит до подготовки бетонного пола, шлифовальные машины WerkMaster ™ могут не только выравнивать бетонные полы , но также могут следовать за бетонным полом лучше, чем любой планетарный полировщик бетона, избавляя от необходимости иметь дело с глубокими ванночками для птиц и аквариумами.Как глубоко? Глубина до 3/4 дюйма. Никакой другой шлифовальный станок для бетона не может шлифовать и полировать вокруг водостоков так, как WerkMaster ™

. Профиль бетонной поверхности, подготовка поверхности

Corbin CSP-2 Mega-Mite Press

Корбин CSP-2 Mega-Mite tm Перезагрузка / обжимной пресс Перезарядка патронов 50 калибра или обжимная пуля от .172 до 20 мм могут быть выполнены на сверхмощном ручном прессе Mega-Mite Корбина. CSP-2 Mega Mite с промышленным цилиндром из закаленной хромированной стали, огромными звеньями на роликовых подшипниках, встроенной системой самовыравнивания пуансонов и самовыбрасыванием пуль при движении вниз обеспечивает рабочую скорость, высокую точность, исключительную мощность и исключительную универсальность. . Например, пресс CSP-2 Mega Mite стандартно поставляется с тремя настройками хода поршня. Самая длинная настройка предназначена для перезагрузки и некоторых операций рисования оболочки. Центральная или средняя настройка предназначена для большинства операций вытягивания оболочки и может использоваться всякий раз, когда комбинация рычага и хода поршня соответствует требованиям операции.Настройка короткого хода лучше всего подходит для обжатия пули, так как она дает более высокий рычаг с соответствующим ходом тарана для большинства снарядов стрелкового оружия. К этому прессу подходят те же матрицы, которые подходят для гидропресса Corbin (CHP-1). (В случае очень длинных пуль может потребоваться быстросменный пуансон FPH-QC-H. ) Mega Mite и Hydro Press используют матрицы типа -H. В сокращенных ссылках оба пресса иногда называются прессами типа «-H», а пресса S-типа (CSP-1) упоминается как пресс типа «-S».Обозначение -H первоначально использовалось для обозначения «Гидравлический», но был добавлен большой ручной пресс, позволяющий использовать такие же штампы и пуансоны. (Обозначение -S означает «Меньший» пресс, но первоначально использовалось для обозначения «цельностальной» рамы пресса) Матрицы типа S подходят для пресса CSP-1 S, но некоторые из них могут быть адаптированы с помощью комплектов переходников для использования в прессе CSP-2 или CHP-1. Большинство штампов для вытяжки типа S, обрезных штампов, посадочных устройств для стержней, штампов для стержней и штампов для формирования выводных наконечников можно использовать в Mega Mite или Hydro-Press с соответствующим комплектом переходников.Точечные штампы и другие штампы, требующие фиксированного отношения к раме пресса, не могут быть легко адаптированы, поскольку система выталкивания намного больше и по-другому спроектирована для штампов типа -H. Однако всегда лучше использовать матрицу правильного размера для пресса: -H в CSP-2 и Hydro-Press, и введите -S в S-прессе. Если у вас есть какие-либо вопросы о том, покупать ли CSP-1 или CSP-2, исходите из вероятности того, что вы будете использовать калибры более 0,458 диаметра и длину куртки более 1.3 дюйма, очень длинные огибы или материалы из более твердых материалов, чем мягкий свинец для сердечника. Также подумайте, не планируете ли вы использовать Гидропресс ТЭЦ-1 в будущем. Если ничего из этого не подходит, пресс CSP-1 и матрицы -S подойдут. Если какие-то возможности сейчас или в будущем есть, лучше выбрать CSP-2. Пресс CSP-2 Mega-Mite весит 70 фунтов. Он принимает штампы для обжима и вытяжки Corbin типа -H калибра от .172 до 1 дюйма (включая пули калибра 12), а также 50 калибра 1.Резьбовые перезаряжающие матрицы 5 X 12 и стандартные 7 / 8-14 резьбовые перезаряжающие матрицы (с прилагаемой переходной втулкой). Пресс поставляется с комплектом адаптера для перезарядки, который вкручивается в плунжер и преобразует его с резьбы 1 дюйм X 12 в Т-образный паз RCBS для кнопок держателя корпуса. Загрузить папку с инструкциями Информация о доставке: Вес = 70 фунтов (31,8 кг) Длина (L) = 31 дюйм.(78,74 см) Ширина (W) = 10 дюймов. (25,4 см) Высота (H) = 9 дюймов (22,86 см) Объем поставки: 2790 куб. Дюймов (1,62 куб. Футов) (0,04572 куб. М) Доставка может быть произведена UPS или FedEx, но не USPS (слишком тяжелый). Картонная коробка для пресса разработана таким образом, чтобы включать в себя набор штампов, прессовочную смазку и до четырех упаковок бронежилетов для удобства транспортировки и экономии. Для перезарядки Вы можете использовать CSP-2 для перезарядки всех стандартных калибров с существующими матрицами 7 / 8-14, а также для более крупных калибров, которые используют 1.5 x 12 резьбовых штампов (например, большинство штампов 50 BMG от RCBS, Hornady, Redding и т. Д.). Убедитесь, что ваши перезаряжающие матрицы не имеют размера 1,5 x 14, 1,25 x 14 или какого-либо шага или диаметра. Мы производим адаптер для нескольких штампов 1,25 x 12 50 BMG, которые производились ранее. Это дополнительный элемент, который не входит в комплект поставки печатной машины. Corbin также предлагает множество других специальных резьбовых адаптеров и даже специальные резьбовые головки для пресса Mega Mite.

Эксплуатационные характеристики Рукоятка управления может использоваться как для левой, так и для правой руки.Доступны два варианта рукоятки: боковая роликовая рукоятка CSP-2SH и дополнительная длинная рукоятка с высоким крутящим моментом CSP-2LH. Ролик боковой планки имеет стальную ручку, вращающуюся в горизонтальном направлении, и составляет примерно половину длины длинной ручки. Вы можете указать либо ручку с прессом, либо приобрести любую ручку как дополнительный элемент. Если в вашем заказе не указано иное, печатная машина будет поставляться с CSP-2SH. Эта ручка подходит для перезарядки и большинства операций обжима и требует меньшего физического движения руки и тела, чем длинная ручка. Для максимальной мощности длинная ручка дает примерно в два раза больше рычага или механического преимущества, но более утомительна для использования при длительных производственных циклах. Изготовители пуль могут владеть обеими рукоятками и менять их в зависимости от вида выполняемой работы. Рукоятка перемещается по дуге на 180 градусов, увеличивая рычаг на 20%. В короткоходовом (обжимном) режиме пресс обеспечивает на 220% больше мощности, чем самые большие прессы для перезарядки литых рам. С пределом прочности на разрыв более 180000 фунтов на квадратный дюйм можно обжать практически любую пулю, которую только можно представить. Выброс пуль положительный при ходе вниз. Предоставляется набор из четырех различных высот выбивных стержней для соответствия разной длине внутренних пуансонов. Длина головки пуансона контролирует диапазон веса данной матрицы. Общая длина пуансона плюс высота отбойной планки является постоянной величиной: для длинного пуансона используется короткий отбойный стержень, и наоборот. К.О. штанга проходит через прорезь в плунжере под головкой пуансона (и под возвратной пружиной, окружающей плунжер: плунжер поднимается, чтобы сбросить давление и позволить K.О. стержень для вставки). Когда ползун опускается, K.O. стержень опирается на стальную опорную плиту толщиной в дюйм. По мере того, как ползун продолжает движение вниз, пуансон останавливается и выталкивает пулю из матрицы. Матрицы, в которых используется выталкивающий штифт, такой как острие для формовки, должны иметь систему принудительного отвода, чтобы вытягивать штифт из полости матрицы во время формирования наконечника пули. Отверстие диаметром четверть дюйма в головке этих пуансонов совмещается с пазом для подъемника, а втягивающий штифт из пружинной стали диаметром четверть дюйма проходит через оба под возвратной пружиной.Пружина сжимает втягивающий штифт и толкает его вниз к выбивной планке. Пока К.О. стержень останавливается на опорной плите пресса (во время движения вниз), выталкивающий штифт остается вне полости матрицы, поэтому кончик закрывающей рубашки не образуется вокруг штифта. Когда ползун опускается, отводной штифт выталкивается вверх вместе с пружиной, и пуля выталкивается из матрицы. Большинство обжимных штампов -H имеют отверстие под штифт для отвода во внутренней головке пуансона, даже если положительный отвод не является абсолютно необходимым.Это всегда полезно, даже если вставка компонента без особых усилий толкнет внутренний штамп.

Чтобы увидеть размеры CSP-1 и CSP-2 в виде таблицы с чертежами, щелкните здесь. Верхняя плита или головка пресса CSP-2 имеет ширину 6 дюймов (B на чертеже), толщину 1 дюйм (I на чертеже) и глубину 3 дюйма (J на чертеже). Головка закреплена двумя гайками с резьбой 7 / 8-14, которые были вывернуты на токарном станке так, чтобы сопрягаемые поверхности соответствовали оси (большинство стандартных болтов и гаек не имеют истинного квадрата с углом 90 градусов).Межосевое расстояние между двумя вертикальными стержнями диаметром 1 дюйм составляет 4 дюйма (K на чертеже). Гайки 7 / 8-14 закреплены так, чтобы две плоские поверхности были обращены друг к другу и обеспечивали 2-3 / 4 дюйма пространства в верхней части прессовой головки (размер C на фото) для стопорной гайки (которая также поворачивается на токарном станке на истинные сопрягаемые поверхности под углом 90 градусов). Плавающий держатель пуансона в верхней части пресса увеличивает максимальную высоту пресса на 6 дюймов в крайнем верхнем положении. Расстояние от верхней части жима до скамьи, на которой он установлен, составляет 15,5 дюймов.Расстояние от скамьи до самой нижней точки самого пресса без ручки составляет 15 дюймов (размер F на фото). Расстояние между двумя направляющими стержнями диаметром 1 дюйм составляет 3 дюйма (E на фото). У пресса есть три хода или расстояние перемещения ползуна, в зависимости от настройки ползуна для переключения штифта. В режиме длинного хода (перезарядки) расстояние между нижней стороной головы и верхней частью пластины подъемника составляет 9,5 дюйма с поршнем вниз (A на фото) и 3,5 дюйма с подъемником вверх (B на фотографии. ).Для пресса, установленного для режима короткого хода или обжима, размер A составляет 8 дюймов, а размер B — 5-1 / 8 дюйма (на фото). Средний штрих представляет собой штрих, находящийся в середине этого диапазона. Целью различных настроек хода является наилучшая адаптация рабочего пространства, рычага и положения пуансона относительно матрицы для вытягивания рубашек, обжима пуль или перезарядки. Расстояние от верха основания или монтажной пластины до нижней стороны головки пресса составляет 12-1 / 2 дюйма (D на фото).Размер самой монтажной базы составляет 6,5 дюймов в ширину и 8 дюймов в глубину (L на чертеже). По крайней мере, 3-1 / 4 дюйма 8-дюймовой опорной плиты выступает перед скамейкой, оставляя пространство 4-3 / 4 дюйма для монтажной глубины от края скамейки. Верхняя пластина Резьбовое отверстие (D на чертеже) имеет резьбу 1-1 / 2 x 12 на дюйм, что подходит для стандартных перезаряжающих штампов C-H и RCBS 50 BMG. Адаптер 1-1 / 4 x 12 доступен для других матриц в качестве опции. Пресс поставляется с адаптером 7/8 x 14 для стандартной перезарядки штампов, а адаптер 1 x 14, а также адаптер 1 x 12 можно заказать для других специальных штампов.Резьбовое отверстие Ram (E на чертеже) составляет 1 x 12 ниток на дюйм. Пресс поставляется с адаптером для держателей гильз с резьбой 7/8 x 14 (стандартные патроны RCBS и C-H, а также патроны Corbin) и ввинчивающимся Т-образным пазом для патронов стандартного калибра. Чертеж с размерами монтажной пластины, на которую можно установить пресс CSP-2 или меньший пресс CSP-1, и который можно использовать в качестве шаблона для проделывания отверстий на погрузочном стенде, можно получить, щелкнув здесь.

Подготовка бетонной поверхности — Как подготовить полы к шлифовке

Дробеструйная машина для бетона от Procrete Resources

Подготовка бетонных поверхностей для покрытий, накладок, пятен или ремонтных материалов — трудоемкая задача, которую многие подрядчики выполняют неохотно или склонны игнорировать вообще.Но если вы когда-либо пропускали этот важный первый шаг в процессе, вы, несомненно, на собственном горьком опыте узнали, насколько он важен для успеха работы.

Бетонные поверхности подготавливаются перед повторным покрытием бетона, чтобы они снова выглядели как обычный бетон или для улучшения декоративной отделки. Сегодня полимеры можно наносить толщиной от 1/8 дюйма до 3/4 дюйма и штамповать, создавая поверхность, которая выглядит так же, как обычная штампованная бетонная поверхность.

Принадлежности и оборудование для подготовки поверхности цеха

Нужна помощь с вашим проектом? Найдите ближайших ко мне подрядчиков по бетону.

Поверхности также подготавливаются перед нанесением различных покрытий на пол в промышленных, коммерческих и учреждениях. Самая важная характеристика для шлифовки материалов или напольных покрытий — это текстура бетона. В этом разделе представлен обзор шагов, необходимых для подготовки поверхности, а также знакомство с используемым оборудованием.

Информация о подготовке поверхности

ЧТО ТАКОЕ ПРОФИЛЬ ПОВЕРХНОСТИ БЕТОНА ИЛИ CSP?

Для надлежащего склеивания бетонных перекрытий и покрытий важно придать поверхности правильный профиль бетонной поверхности, или CSP.Чтобы помочь подрядчикам сделать эту оценку, Международный институт ремонта бетона разработал руководящие принципы для CSP — меры среднего расстояния от пиков поверхности до впадин. Они варьируются от CSP 1 (почти ровный) до CSP 10 (очень грубый).

CSP 1

Описание: Кислотное травление

CSP 2

Описание: Шлифовальный

CSP 3

Описание: Легкий дробовик

CSP 4

Описание: Легкая скарификация

CSP 5

Описание: Средний дробеструйный

CSP 6

Описание: Средняя скарификация

CSP 7

Описание: Сильная абразивоструйная очистка

CSP 8

Описание: Scabbled

CSP 9

Описание: Тяжелая скарификация — ротомиллированный

CSP 10

Описание: Ручной бетонолом с последующей абразивно-струйной очисткой

Как правило, чем толще покрытие или топпинг, тем более агрессивным должен быть профиль.Например, для поверхностного покрытия может потребоваться легкий CSP от 2 до 4. Для более толстых самовыравнивающихся или полимерных покрытий приемлемые профили обычно находятся в диапазоне от CSP 4 до 6. Для получения профилей поверхности в более высоких диапазонах часто требуется придание шероховатости дробеструйной очисткой или скарификацией. .

Чтобы получить копию технического руководства ICRI, «Выбор и определение подготовки бетонной поверхности для герметиков, покрытий и полимерных покрытий», позвоните по телефону 651-366-6095 или посетите сайт www.icri.org.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СТАНДАРТЫ ПОДГОТОВКИ ПОВЕРХНОСТИ

Какие характеристики поверхности должны охватывать

В спецификациях

также должно быть указано, насколько однородным, чистым, шероховатым и какой прочности должна быть бетонная основа перед нанесением покрытия или перекрытия.

Другие спецификации могут включать расписание и допустимые уровни шума и пыли. Кроме того, есть ли в расписании время для высыхания бетона до требуемого уровня влажности, если в процессе очистки используется вода? Если спецификации не охватывают эти проблемы — убедитесь, что они решены.

Если требуется тестирование, типы тестов должны быть включены в спецификации.

Предложения по спецификациям подготовки поверхности должны четко определять методы очистки, метод профилирования и процедуры устранения дефектов поверхности.

В большинстве спецификаций по подготовке поверхности указано, что поверхность должна быть «прочной, без дефектов, сухой и чистой». Каждый из этих терминов является субъективным, поэтому важно, чтобы технические условия работы, покрытия или технические характеристики верхнего слоя и ожидания архитектора и / или инженера проекта совпадали.

Стандарты, о которых вы должны знать (ACI 503R, ASTM 4263, ASTM 4260)

ACI 503R Использование эпоксидных смесей с бетоном

ASTM D 4260-88- Стандартная практика кислотного травления

ASTM D 4262-83- Метод испытания pH для химически очищенных или протравленных бетонных поверхностей

ASTM D 4263-83- Метод испытаний для определения влажности бетона методом пластикового листа.

Рекомендуемые товары

Когда спецификация работы и спецификации производителей различаются

Все мы, строители, знакомы с оправданием «Я сделал это по спецификациям». Это когда работа пошла на убыль, и нужно найти причину, почему так начинается указывание пальцем. Проблема часто заключается в несовпадении спецификаций работы и продуктов.

Architects Спецификации часто являются шаблонными и передаются от одной работы к другой, даже если условия работы разные.

Подрядчики заняты и предлагают много работ — часто без времени или из-за расстояния они не могут сравнить спецификации проекта с характеристиками продукта и условиями работы.

Владельцы часто просто не думают, что это может быть так сложно.

Умные владельцы, управляющие недвижимостью и дизайнеры начнут с конца, обдумывая желаемый результат и спросят: «Каков конечный результат от нового этажа, который мы ищем»? Просмотрите продукты с хорошей репутацией, которые принесут такой результат.

Затем напишите спецификации, следуя инструкциям производителя продукта по установке и учитывая условия работы.

Вышеупомянутая задача — непростая, но она лучше, чем когда-либо, когда ее не делают.

ПОДГОТОВКА ПОВЕРХНОСТИ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Как насчет кислотного травления для подготовки поверхности?

Вас интересовала информация о травлении или гравировке бетона?

Для бетонных покрытий, модифицированных полимером:

Подрядчики и производители различаются между приданием бетону шероховатости путем механического профилирования или кислотным травлением.Профилирование больших или сложных поверхностей обычно выполняется механическим способом.

Кислотное травление может обеспечить надлежащую подготовку поверхности для горизонтальной установки покрытий и покрытий в хорошо вентилируемых помещениях, где требуется отсутствие искр и / или пыли. Но они не удалят из бетона продукты на нефтяной основе или животные растительные масла. Кислотное травление предназначено для создания профиля поверхности, а не для очистки бетона. Для очистки или обезжиривания бетона используйте специальные чистящие средства.

После кислотного травления поверхность необходимо нейтрализовать. Проблемы со склеиванием могут возникнуть, если на бетоне остаются остатки кислоты.

ASTM D 4262-83 — это метод определения pH для химически очищенных или протравленных бетонных поверхностей.

Вы можете просмотреть и купить документы ASTM. Кликните сюда.

Для покрытий полов в промышленных или коммерческих целях:

Лучше всего использовать механическое профилирование. Томас Клайн из Structural Preservation и Уильям Перенчио из Wiss, Janney, Elstner Associates, Inc.Обратите внимание, что кислотное травление следует проводить только в том случае, если невозможно использовать альтернативные средства подготовки.

Опять же, самая безопасная мера — следовать инструкциям производителей напольных покрытий по укладке.

Как насчет установки непроницаемого для дыхания покрытия?

Если для снятия верхней части бетонной поверхности с целью профилирования бетона используется дробеструйная очистка или рыхление, поры в бетоне открываются. Открытые поры означают, что воздух может легче выходить из бетона.

При нанесении непроницаемого для дыхания покрытия выходящий воздух может образовывать пузырьки воздуха и кратеры на затвердевшем покрытии.В этом случае перед нанесением покрытия необходимо нанести несколько слоев грунтовки. Опять же, уточняйте у производителя покрытия.

Также может помочь нанесение покрытия в ночное время: меньше вероятность попадания водяного пара в воздух, когда температура воздуха и бетона одинакова.

Что произойдет, если подрядчик по подготовке поверхности и установщик покрытия — разные компании?

В таких условиях связь должна быть очень четкой. Если возникают проблемы с покрытиями, может возникнуть естественный конфликт: каждая сторона может обнаружить, что что-то не так с работой других.

Подрядчик по подготовке поверхности должен представить рабочий план, который проверяется на совместимость как с используемыми покрытиями, так и график работ.

Связано: Как подготовить поверхности для нанесения герметика?

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Csp антитело (DCSP-2 (6D6)) — DSHB

Первоначальная публикация

Ссылки IF

Ссылки WB

Ссылки IHC

Ссылки на карту эпитопа

Все ссылки

Первоначальная публикация

Холестерин и F-актин необходимы для кластеризации рециркулирующих белков синаптических везикул в пресинаптической плазматической мембране.
Charlton MP
Журнал физиологии 592,4 (15 февраля 2014 г.): 621-33.

Толлоид, связанный с металлопротеазой, и ее TGF-бета-подобный субстрат Dawdle регулируют ведение аксонов мотонейронов дрозофилы.
O’Connor MB
Development (Кембридж, Англия) 133,24 (декабрь 2006 г.): 4969-79.

Drosophila Huntingtin-взаимодействующий белок 14 представляет собой пресинаптический белок, необходимый для фоторецепторной синаптической передачи и экспрессии пальмитоилированных белков, связанных с синаптосомами белка 25 и белка цепочки цистеина.
Isacoff EY
The Journal of Neuroscience: официальный журнал Общества нейробиологии 27.47 (21 ноября 2007 г.): 12874-83.

dAcsl, ортолог дрозофилы длинноцепочечного члена 3 и 4 семейства ацил-КоА синтетазы, ингибирует рост синапсов путем ослабления передачи сигналов костного морфогенетического белка посредством рециклинга эндоцитов.
Zhang YQ
The Journal of Neuroscience: официальный журнал Общества нейробиологии 34,8 (19 февраля 2014 г.): 2785-96.

Модуляция dADAR-зависимого редактирования РНК белком умственной отсталости Drosophila fragile X.
Jongens TA
Природа нейробиологии 14.12 (30 октября 2011 г.): 1517-24.

Мутации спектрина, вызывающие спиноцеребеллярную атаксию 5 типа, нарушают аксональный транспорт и вызывают нейродегенерацию у дрозофилы.
Hays TS
Журнал клеточной биологии 189.1 (5 апреля 2010 г.): 143-58.

Ретикулон-подобный-1, ортолог дрозофилы наследственного гена спастической параплегии ретикулон 2, необходим для организации эндоплазматического ретикулума и дистальных моторных аксонов.
О’Кейн CJ
Молекулярная генетика человека 21.15 (1 августа 2012 г.): 3356-65.

Связанные с БАС белки FUS и TDP-43 действуют вместе, влияя на передвижение и продолжительность жизни дрозофилы.
McCabe BD
Журнал клинических исследований 121.10 (октябрь 2011 г.): 4118-26.

FMRP дрозофилы регулирует формирование сети микротрубочек и аксональный транспорт митохондрий.
Zhang YQ
Молекулярная генетика человека 20,1 (1 января 2011 г.): 51-63.

Роль скольжения микротрубочек на основе кинезина-1 в развитии нервной системы дрозофилы.
Гельфанд В.И.
Труды Национальной академии наук Соединенных Штатов Америки 113,34 (23 августа 2016 г.): E4985-94.

Белок синдрома Ангельмана Ube3a регулирует синаптический рост и эндоцитоз, подавляя передачу сигналов BMP у дрозофилы.
Zhang YQ
PLoS genetics 12,5 (май 2016 г.): e1006062.

Acsl, ортолог дрозофилы ACSL4, связанной с умственной отсталостью, подавляет рост синапсов измененными липидами.
Zhang YQ
Journal of Cell Science 129.21 (1 ноября 2016 г.): 4034-4045.

Регуляция Fasciclin II и развитие синаптических окончаний фактором сплайсинга beag.
McCabe BD
The Journal of Neuroscience: официальный журнал Общества нейробиологии 32.20 (2012 16 мая): 7058-73.

Регуляторный белок микротрубочек статмин необходим для поддержания целостности аксональных микротрубочек у дрозофилы.
Goldstein LS
PloS one 8.6 (2013): e68324.

N-концевой домен GTPase Miro необходим для транспорта митохондрий в аксоны и дендриты.
Zinsmaier KE
The Journal of Neuroscience: официальный журнал Общества неврологии 35.14 (2015 Apr 8): 5754-71.

Дисфункция GRAP , кодирующего адаптерный белок, связанный с GRB2, связана с нейросенсорной тугоухостью.
Tekin M
Proceedings of the National Academy of Sciences of the United States of America 116.4 (22 января 2019 г.): 1347-1352.

Везикулы, обогащенные ATAT1, способствуют ацетилированию микротрубочек посредством аксонального транспорта.
Nguyen L
Science Advances 5.12 (декабрь 2019 г.): eaax2705.

Acsl, ортолог дрозофилы ACSL4, связанной с умственной отсталостью, подавляет рост синапсов измененными липидами.
Zhang YQ
Journal of Cell Science 129.21 (1 ноября 2016 г.): 4034-4045.

p53 предотвращает нейродегенерацию, регулируя синаптические гены.
Feany M
Proceedings of the National Academy of Sciences of the United States of America 111.50 (16 декабря 2014 г.): 18055-60.

Akt регулирует перенос глутаматных рецепторов и формирование постсинаптических мембран в нервно-мышечном соединении дрозофилы.
Selleck SB
Нейробиология развития 73.10 (октябрь 2013 г.): 723-43.

Пресинаптическое накопление α-синуклеина вызывает синапопатию и прогрессирующую нейродегенерацию у Drosophila .
Hirth F
Brain communication 3.2 (2021): fcab049.

Ссылки WB

Ссылки IHC

Ссылки на карту эпитопа

Все ссылки

Паралич и ранняя смерть мутантов белка цистеиновой цепи у дрозофилы.
Benzer S
Science (Нью-Йорк, Нью-Йорк) 263,5149 (18 февраля 1994 г.): 977-80.

Широкое распространение белков цепочки цистеина в тканях дрозофилы выявлено с помощью целевого мутагенеза.
Buchner E
Исследования клеток и тканей 294.2 (ноябрь 1998 г.): 203-17.

Аддуцин Drosophila регулирует фосфорилирование Dlg и нацеливание Dlg на синапс и эпителиальную мембрану.
Krieger C
Биология развития 357.2 (15 сентября 2011 г.): 392-403.

Условные маркеры синаптических пузырьков для Drosophila .
Stowers RS
G3 (Bethesda, Md.) 9,3 (7 марта 2019 г.): 737-748.

Наблюдение в реальном времени двух параллельных путей деградации мембран на терминалах аксонов.
Hiesinger PR
Текущая биология: CB 28.7 (2 апреля 2018 г.): 1027-1038.e4.

Нейролигин 4 регулирует синаптический рост через сигнальный путь костного морфогенетического белка (BMP) в нервно-мышечном соединении Drosophila .
Xie W
Журнал биологической химии 292,44 (3 ноября 2017 г.): 17991-18005.

Связь тау-белка с синаптическими пузырьками вызывает пресинаптическую дисфункцию.
Verstreken P
Nature communications 8. (2017 May 11): 15295.

Белок синдрома Ангельмана Ube3a регулирует синаптический рост и эндоцитоз, подавляя передачу сигналов BMP у дрозофилы.
Zhang YQ
PLoS genetics 12,5 (май 2016 г.): e1006062.

Нето-опосредованные внутриклеточные взаимодействия формируют постсинаптический состав в нервно-мышечном соединении дрозофилы.
Serpe M
PLoS genetics 11,4 (апрель 2015 г.): e1005191.

Drosophila S6 Киназа, подобная киназе, подавляет рост нервно-мышечных соединений, подавляя толстые жилки рецептора BMP.
Zhang YQ
PLoS genetics 11,3 (март 2015 г.): e1004984.

Удаление продомена позволяет нето стабилизировать рецепторы глутамата в нервно-мышечном соединении дрозофилы.
Serpe M
PLoS genetics 11.2 (2015): e1004988.

Холестерин и F-актин необходимы для кластеризации рециркулирующих белков синаптических везикул в пресинаптической плазматической мембране.
Charlton MP
Журнал физиологии 592,4 (15 февраля 2014 г.): 621-33.

Толлоид, связанный с металлопротеазой, и ее TGF-бета-подобный субстрат Dawdle регулируют ведение аксонов мотонейронов дрозофилы.
O’Connor MB
Development (Кембридж, Англия) 133,24 (декабрь 2006 г.): 4969-79.

Drosophila Huntingtin-взаимодействующий белок 14 представляет собой пресинаптический белок, необходимый для фоторецепторной синаптической передачи и экспрессии пальмитоилированных белков, связанных с синаптосомами белка 25 и белка цепочки цистеина.
Isacoff EY
The Journal of Neuroscience: официальный журнал Общества нейробиологии 27.47 (21 ноября 2007 г.): 12874-83.

dAcsl, ортолог дрозофилы длинноцепочечного члена 3 и 4 семейства ацил-КоА синтетазы, ингибирует рост синапсов путем ослабления передачи сигналов костного морфогенетического белка посредством рециклинга эндоцитов.
Zhang YQ
The Journal of Neuroscience: официальный журнал Общества нейробиологии 34,8 (19 февраля 2014 г.): 2785-96.

Модуляция dADAR-зависимого редактирования РНК белком умственной отсталости Drosophila fragile X.
Jongens TA
Природа нейробиологии 14.12 (30 октября 2011 г.): 1517-24.

Мутации спектрина, вызывающие спиноцеребеллярную атаксию 5 типа, нарушают аксональный транспорт и вызывают нейродегенерацию у дрозофилы.
Hays TS
Журнал клеточной биологии 189.1 (5 апреля 2010 г.): 143-58.

Ретикулон-подобный-1, ортолог дрозофилы наследственного гена спастической параплегии ретикулон 2, необходим для организации эндоплазматического ретикулума и дистальных моторных аксонов.
О’Кейн CJ
Молекулярная генетика человека 21.15 (1 августа 2012 г.): 3356-65.

Связанные с БАС белки FUS и TDP-43 действуют вместе, влияя на передвижение и продолжительность жизни дрозофилы.
McCabe BD
Журнал клинических исследований 121.10 (октябрь 2011 г.): 4118-26.

FMRP дрозофилы регулирует формирование сети микротрубочек и аксональный транспорт митохондрий.
Zhang YQ
Молекулярная генетика человека 20,1 (1 января 2011 г.): 51-63.

Роль скольжения микротрубочек на основе кинезина-1 в развитии нервной системы дрозофилы.
Гельфанд В.И.
Труды Национальной академии наук Соединенных Штатов Америки 113,34 (23 августа 2016 г.): E4985-94.

Acsl, ортолог дрозофилы ACSL4, связанной с умственной отсталостью, подавляет рост синапсов измененными липидами.
Zhang YQ
Journal of Cell Science 129.21 (1 ноября 2016 г.): 4034-4045.

Регуляция Fasciclin II и развитие синаптических окончаний фактором сплайсинга beag.
McCabe BD
The Journal of Neuroscience: официальный журнал Общества нейробиологии 32.20 (2012 16 мая): 7058-73.

Регуляторный белок микротрубочек статмин необходим для поддержания целостности аксональных микротрубочек у дрозофилы.
Goldstein LS
PloS one 8.6 (2013): e68324.

N-концевой домен GTPase Miro необходим для транспорта митохондрий в аксоны и дендриты.
Zinsmaier KE
The Journal of Neuroscience: официальный журнал Общества неврологии 35.14 (8 апреля 2015 г.): 5754-71.

Дисфункция GRAP , кодирующего адаптерный белок, связанный с GRB2, связана с нейросенсорной тугоухостью.
Tekin M
Proceedings of the National Academy of Sciences of the United States of America 116,4 (22 января 2019 г.): 1347-1352.

Везикулы, обогащенные ATAT1, способствуют ацетилированию микротрубочек посредством аксонального транспорта.
Nguyen L
Science Advances 5.12 (декабрь 2019 г.): eaax2705.

p53 предотвращает нейродегенерацию, регулируя синаптические гены.
Feany M
Proceedings of the National Academy of Sciences of the United States of America 111.50 (16 декабря 2014 г.): 18055-60.

Akt регулирует перенос глутаматных рецепторов и формирование постсинаптических мембран в нервно-мышечном соединении дрозофилы.
Selleck SB
Нейробиология развития 73.10 (октябрь 2013 г.): 723-43.

Пресинаптическое накопление α-синуклеина вызывает синапопатию и прогрессирующую нейродегенерацию у Drosophila .
Hirth F
Brain communication 3.2 (2021): fcab049.

Структурно-функциональный анализ белка цепочки цистеина у Drosophila: цепочка цистеина, линкер и С-конец.
Buchner E
Журнал экспериментальной биологии 207.Pt 8 (2004 март): 1323-34.

Нейрексин-1 необходим для образования синапсов и ассоциативного обучения личинок у дрозофилы.
Xie W
Письма FEBS 581,13 (29 мая 2007 г.): 2509-16.

Везикулярный аксональный транспорт модифицируется in vivo за счет делеции или сверхэкспрессии тау-белка у дрозофилы.
Parmentier ML
Международный журнал молекулярных наук 19.3 (6 марта 2018 г.):.

Постгипоксическое нарушение поведения и смертность Drosophila melanogaster связаны с высокими температурами, повышенной активностью перед смертью и окислительным стрессом.
Voigt A
Экспериментальная и молекулярная медицина 53,2 (февраль 2021 г.): 264-280.

Комплексная программа по борьбе с заиканием (CSP) 2-дневное онлайн-обучение в режиме реального времени Augu — University of Alberta

Обновление от 21 июля — эта сессия была отменена, но будет предлагаться снова в будущем.Если вы хотите, чтобы вас добавили в список обновлений, напишите по адресу [email protected]

ISTAR проверит имя участника и контактную информацию для вашей регистрации в последующем электронном письме после вашей покупки.

Комплексная программа лечения заикания (CSP), разработанная в ISTAR, теперь доступна практикующим врачам в сокращенном формате двухдневного семинара. Сотни студентов и практикующих врачей научились этому основанному на фактах подходу за последние 30 лет, участвуя в клинической стажировке в ISTAR.Эффективность подхода CSP хорошо изучена и опубликована в нескольких журнальных статьях.

Этот двухдневный базовый семинар включает краткое изложение этиологических теорий заикания и подходов к терапии для клиентов школьного возраста, подростков и взрослых. Участники будут обучены распознаванию заикания, практике и обучению навыкам беглости речи, предоставлению точной и надлежащей обратной связи и решению проблем. Семинар будет проводиться в интерактивном онлайн-формате, что даст время для вопросов и взаимодействия (семинар не будет записан для последующего просмотра).

2-дневный учебный семинар по комплексной программе лечения заикания
Даты: 30-31 августа 2021 г. (понедельник и вторник)

Онлайн-обучение.
Время: с 8:30 до 12:00 и с 13:00 до 16:30. MT
Цена: 525 долларов за раннюю покупку — 575 долларов за обычную
Крайний срок ранней регистрации — 15 июля в 14:00 MT

Обратите внимание, что индивидуальные семинары доступны по запросу для групп из 5 и более человек.

Свяжитесь с ISTAR по адресу istar @ ualberta.ca для получения дополнительной информации.

Подача заявки на обучение показывает ваше согласие на то, чтобы время от времени с вами связывались по электронной почте по поводу предлагаемых текущих курсов (курсы повышения квалификации или семинары и т. Д.), А также периодических платных программ и мероприятий. Как всегда, вы можете в любое время отказаться от подписки на определенный список рассылки, щелкнув ссылку для отказа от подписки в этих письмах.

УСЛОВИЯ: Для участия вы должны быть речевым патологом или ассистентом SLP. Плата за обработку в размере 35 долларов будет удержана ISTAR, если вы запросите возврат средств из-за ошибочной покупки этого товара или отмените его до 31 июля 2021 года.Ваша регистрация может быть бесплатно передана другому квалифицированному участнику с уведомлением не менее чем за 1 неделю до сеанса. При отмене 1 августа и позже взимается сбор в размере 285 долларов США.

В стоимость семинара входит двухдневный учебный семинар, а также раздаточные материалы в цифровом формате.

ISTAR оставляет за собой право отменить семинар> 30 дней до даты начала, если регистрации недостаточно. Если минимальный набор участников не будет соблюден до 1 августа 2021 г., вам будет предоставлен полный возврат уплаченной вами суммы, или у вас будет возможность полностью перевести свой платеж на пакет наставничества SLP с ISTAR (наставничество составляет 140 долларов в час или 3 -часовой пакет за 375 долларов).

.
