межосевое расстояние, высота и ширина секции чугунного радиатора

«Все новое – это хорошо забытое старое», говорят люди, но только не про чугунные радиаторы. Размеры, параметры старых моделей легли в основу усовершенствованных конструкций из этого металла. Недаром, многие потребители предпочитают вместо надоевших «гармошек» ставить стильные обогреватели, но снова из чугуна.

Это связано с тем, что на протяжении нескольких десятилетий эти радиаторы были надежными союзниками в борьбе с холодом.

Общие показатели радиаторов из чугуна

По правде говоря, именно из этого металла отопительные устройства больше всего приспособлены к «выживанию» и долгой эксплуатации в условиях централизованного отопления. Начиная с 1857 года, когда были изобретены чугунные радиаторы, они несли тепло в дома жителей разных стран. В настоящее время западные страны перестали использовать этот металл для обогрева жилья, но в СНГ большинство домов 60-70-х годов постройки еще обогреваются с их помощью.

Параметры современных чугунных батарей по некоторым показателям совпадают, хотя и у них, и у старых образцов есть свои преимущества и недостатки.

Уровень теплоотдачи и мощность – это первые моменты, на которые обращают внимание потребители, выбирая отопительные приборы для своего жилья. Во многом на эти показатели влияют размеры чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
Низкая инертность обеспечивает равномерное излучение тепла и длительное остывание конструкции при ее отключении.
Размер секции чугунного радиатора влияет на его вес. Существуют элементы, которые весят 3 кг, а есть и такие, что 7 кг.
Средние габариты отопительных приборов из чугуна стали классическим стандартом. Так ширина секции чугунного радиатора равна 80-100 мм, высота от 370 мм до 570 мм, а глубина от 70 мм до 120 мм.
Объем старых типов радиаторов составляет 1.5 л, у отечественных моделей нового поколения 0. 7-0.8 л, а у зарубежных аналогов – 0.4-0.6 л.
Рабочее давление – это еще один важный фактор, который следует учитывать при установке радиаторов. Так у советских образцов оно составляло 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового вида позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что у их чугунных изделий рабочее давление составляет 15-18 атмосфер. На самом деле это опрессовочное давление, которому подвергается каждая батарея на заводе для проверки прочности при гидроударах.
Заявленный гарантийный срок у чугунных радиаторов составляет 20-35 лет, хотя есть фирмы, дающие своим изделиям 50 лет эксплуатации, и это не удивительно. Такая продолжительная активная «жизнь» этих устройств обусловлена наличием широкого канала, по которому теплоноситель проходит без труда, не оставляя на дне мусора, а на стенках коррозийной накипи.

Это основные показатели, которые присущи многим моделям, но так как сегодня на рынке присутствуют производители разных стран, то и размер секции чугунного радиатора может отличаться, и ее вес, и другие параметры.

Основные размеры чугунных батарей

Хотя главным критерием, который принят всеми изготовителями, считается межосевое расстояние, встречаются изделия, которые при одинаковом этом параметре имеют различия в высоте, глубине и широте.

Основные показатели:

Межосевое расстояние достаточно разнообразно. Оно может варьировать от 220 мм до 900 мм.
Высота чугунной батареи колеблется от 330 мм до 950 мм.
Глубина равна 85-200 мм.
Встречаются изделия с шириной от 45 мм до 100 мм.

Учитывая такой широкий диапазон, все изделия делятся на низкие чугунные радиаторы отопления, высокие и стандартные. В каждом из этих модельных рядов можно найти и привычные «гармошки», и изделия под старину, и шикарные дворцовые или в стиле модерн, или современные образцы с плоской наружной панелью.

Как правило, для низких моделей место находят в помещениях с панорамными окнами, или там, где слабые стены, например, из гипсокартона. Их межосевое расстояние не превышает 30 см, а высота равна 38.8 см. На отечественном рынке они представлены такими моделями, как МС-110 и 90. У современных низких аналогов основной показатель межосевого расстояния составляет почти 40 см. Самыми популярными являются изделия от таких производителей, как Bolton220 (Турция) и Viadrus (Чехия) – 34 см.

Высота чугунного радиатора стандартного размера опирается на межосевое расстояние 50 см. Если выбирать в квартиру привычного вида советскую «гармошку», то отечественные производители выпускают их под следующей маркировкой: МС-85 и 90, МС-110 и МС-140.

В этом сегменте чаще всего можно найти дизайнерские модели в старинном стиле. Стоят они дорого, но выглядят эффектно, и греют замечательно.

Не следует искать слишком высокий размер секции чугунной батареи. Хотя в новых устройствах вес вдвое меньше, чем в старых, все-таки выше 1 м радиаторов из этого металла не найти. В этом модельном ряду лидируют чугунные батареи от компании Demir Döküm (Турция). Их дизайнерские изделия отличаются оригинальностью, высочайшим качеством чугуна и высокой стоимостью.

Перед тем, как сделать выбор, следует тщательно изучить техпаспорт изделия и ознакомиться с основными его параметрами. Так как любому монтажу радиаторов предшествует расчет мощности по площади помещения, а их размер напрямую влияет на этот параметр, то следует сразу проверить все показатели, чтобы затем не докупать или не снимать секции.

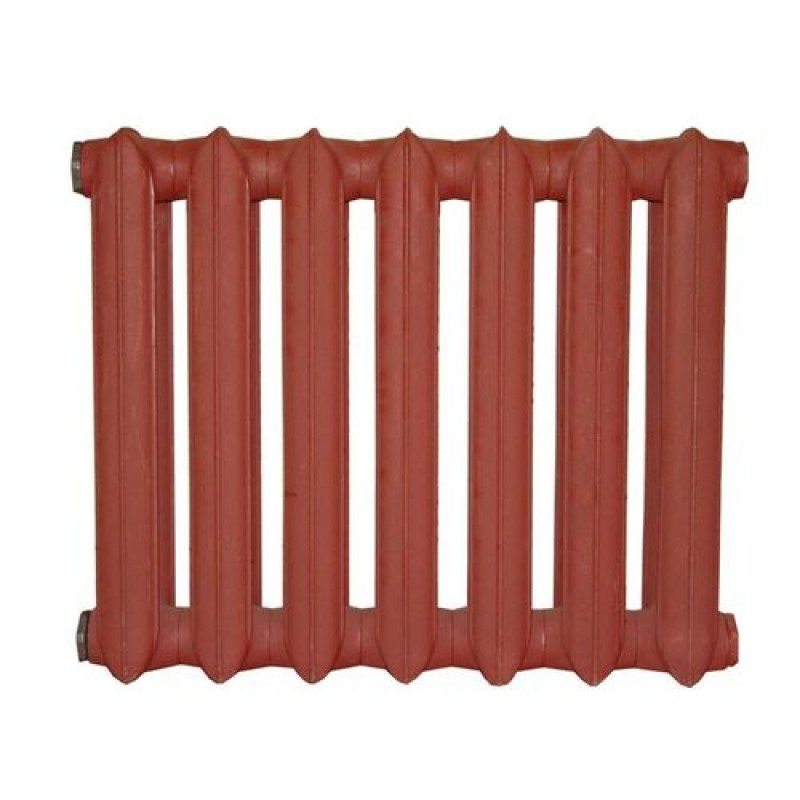

МС-140 – основные параметры

На сегодняшний день из всех моделей, которые устанавливались в свое время в многоквартирных домах, осталась самая популярная из них – МС-140. Самое низкое межосевое расстояние имели радиаторы чугунные 300 мм, а самое высокое – 800 мм. В настоящее время на заводах производится только батареи двух параметров – МС 500 и 300.

Основные показатели:

Рабочее давление 9 атмосфер.
Теплоотдача до 175 Вт.
Состоит из двухканальных секций.
Радиатор чугунный 500 имеет высоту 50 см, а ширину 9. 8 см.
Объем теплоносителя составляет 1.35 л.
Нагрев теплоносителя до +130 градусов.

Благодаря таким параметрам, МС-140 пользуется спросом у населения. Немалую роль в этом играют его низкая стоимость и высокая надежность, проверенная десятилетиями.

Радиаторы отопления STI нова

Если искать стильные батареи из чугуна отечественного производителя, то лучше STI нова не найти. Их основные параметры:

Радиатор чугунный Нова 500 выдерживает напор до 18 атмосфер. Опрессовочное давление 16 атмосфер позволяет переживать гидроудары централизованной системы обогрева.
Тепловая мощность конструкции составляет 150 Вт, чего вполне хватит, чтобы обеспечить теплом комнату площадью 15 м2.
Внешне радиатор отопления Нова 500 (чугунный) выглядят так же стильно, как и алюминиевые аналоги.

Если верить отзывам потребителей, то этот вид отопительного устройства отличается качеством, надежностью и интересным дизайном.

Чугунные батареи Konner

Еще один «любимчик» публики – это фирма Konner, которая смогла найти свое место на российском рынке. Достаточно широкое разнообразие моделей, их цена и надежность сникали ей славу.

Основные параметры изделий:

Тепловая мощность составляет от 120 Вт до 180 Вт в зависимости от размера. Например, радиатор чугунный 300 мм этой фирмы выдает 120-130 Вт тепла.
Нагрев воды +110 градусов.
Рабочее давление равно 12 атмосферам, при проверочном напоре – 20 атмосфер.

Размеры и стильный вид позволяют устанавливать батареи этого типа не только под окнами, если того требует дизайн помещения.

Сегодня на рынке присутствуют десятки производителей чугунных батарей. Все они соответствуют параметрам отечественной теплосети, имеют доступную цену, надежны в эксплуатации и отлично смотрятся в интерьере.

Чугунные радиаторы отопления – технические характеристики, виды, плюсы и минусы

Чугунная гармошка как-то быстро стала исчезать из наших квартир и домов, уступая место новым радиаторам отопления, изготовленным из других металлов. И, казалось бы, ее времена прошли, но этот радиатор стал видоизменяться. Производители не стали убирать его полностью, считая, что этот вид еще свое не отслужил. И в этом вся правда, ведь чугунные радиаторы отопления (технические характеристики соответствуют требованиям современности) обладают достаточно широким рядом достоинств.

Виды и конструкции

Если говорить о конструкции чугунных радиаторов, то это сборная модель, состоящая из нескольких секций. Их можно наращивать или уменьшать в зависимости от требований показателя теплоотдачи. Сами секции изготавливаются из серого чугуна методом литья. Внутри располагаются каналы, по которым движется теплоноситель. Эти каналы могут быть круглого или эллиптического сечения.

Между собой секции собираются с помощью ниппелей, где показатель герметичности обеспечивают специальные прокладки-манжеты. Их изготавливают или из паранита, или из термостойкой резины.

В настоящее время производители изготавливают два основных вида чугунных батарей, разделяющихся между собой количеством каналов:

Одноканальные.
Двухканальные.

Размер чугунной батареи не имеет стандартных показателей, потому что производители предлагают несколько моделей. Раньше их было больше, сегодня же отечественных видов осталось только два. Это МС-140 и ее подвид МС-110, которые выпускает СанТехлит. Самые известные «гармошки» модели ЧМ, которые производит Чебоксарский завод. Из ближнего зарубежья на российский рынок свою продукцию поставляет Минский завод, который предлагает двухканальные чугунные радиаторы из десяти моделей. А вот Европа и Азия просто завалили своей продукцией, предлагая батареи высокого качества по высокой цене.

Размеры

Размер прибора будет зависеть от размеров секции. У каждого производителя они разные.

МС-140 имеет стандартные ширину и глубину, соответственно 93 и 140 мм, а вот высота может варьироваться в диапазоне 388-588 мм.
ЧМ1 по тем же показателям: 80 мм, 70 мм, 370-570 мм.
ЧМ2: 80 мм, 100 мм, 372-572 мм.
Радиатор от китайского производителя «Konner» модели «Модерн». У нее стандартная высота 565 мм, ширина 60 мм и глубина 80 мм.

Схема размеров

Вес

Тот, кто хотя бы раз занимался установкой чугунных радиаторов, знает, как с ними непросто обращаться. Они очень тяжелые и требуют достаточно больших усилий, чтобы не только их поднять, но и правильно установить. У каждого производителя, как и в случае с размерами, вес так же сильно отличается по моделям. Рассмотрим по тем же маркам вес одной секции чугунной батареи.

МС-140 – 5,7-7,1 кг в зависимости от размеров секции.
ЧМ1 – 3,3-4,8 кг.
ЧМ2 – 4,5-6,3 кг.
«Konner» — 3,5 кг.

К вопросу: сколько весит батарея чугунная? Здесь все очень просто. Вам нужно умножить показатель веса из вышепредложенного списка на количество секций вашей батареи. Количество секций определяется мощностью, которая необходима для обогрева той или иной комнаты.

Мощность

Что такое мощность чугунных радиаторов отопления? Это показатель количества отдаваемого тепла на определенную площадь обогреваемого помещения.

Есть стандартный показатель, который используется во всех расчетах. То есть это своеобразная постоянная величина, при соблюдении которой в помещениях всегда будет комфортно.

Внимание! Этот показатель определяется соотношением: 1 кВт тепловой энергии на 10 м² площади комнаты. Но при этом учитывается высота потолков, которая не должна превышать 3 м.

При увеличении высоты используется повышающий коэффициент. Есть и другие коэффициенты, используя которые, можно довести показатель мощности чугунных радиаторов до максимальной точности. Они зависят от многих критериев, особенно от конструкции самого дома. К примеру, от толщины стен, от материала, из которого здание возведено, от количества окон и входных дверей, и так далее.

Таблица теплоотдачи чугунных радиаторов отопления:

Модель	Тепловая мощность, кВт
МС-140	0,12-0,16
ЧМ1	0,075-0,11
ЧМ2	0,1-0,142
«Konner»	0,12-0,15

Есть еще несколько дополнительных характеристик, на которые специалисты обязательно обращают внимание:

давление теплоносителя, которое может выдержать чугунный радиатор отопления;
площадь прогрева одной секции;
количество воды внутри секции, которую она может в себя вместить.

Расположим эти три показателя по маркам:

МС-140 – 9 атм.; 0,244 м²; 1,11-1,45 л.
ЧМ1 – 9 атм.; 0,1-0,65 м²; 0,66-0,9 л.
ЧМ2 – 9 атм.; 0,148-0,207 м²; 0,7-0,95 л.
«Konner» — 12 атм.; 0,66-0,96 л.

Сравнивая все модели по вышеописанным техническим характеристикам, можно сделать один определенный вывод — китайские радиаторы практически по всем показателям превосходят российские. И это при том, что его габаритные размеры, особенно глубина и ширина, намного меньше.

В чем отличия разных моделей

Из всего вышеописанного можно сделать вывод, что присутствующие на рынке чугунные радиаторы сильно друг от друга отличаются по техническим характеристикам. И не только. Особое внимание сегодня уделяется внешнему виду.

К сожалению, модель МС-140 – это все та же гармошка, неприглядная, но с хорошей теплоотдачей. Производитель не стал вносить какие-то изменения в конструкцию прибора, тем самым установив минимальную ценовую планку. И, как показывает практика, основная масса потребителей выбирает именно ее, учитывая высокие технические характеристики плюс приемлемую цену. А что касается внешнего вида, то в продаже сегодня можно найти декоративные панели, которыми эти радиаторы и прикрываются. Изготавливаются они из дерева, пластика, металла и прочего.

Модель МС-110 – это уменьшенный вид МС-140. Ее небольшая глубина (11 см) помогает установить радиатор под маленькие пластиковые подоконники. Увеличивая количество секций, можно подогнать данную модель под необходимую мощность. По другим показателям в плане теплоотдачи, веса и габаритов, оба варианта сильно отличаются друг от друга.

Плоский чугунный радиатор

Чебоксарские чугунные радиаторы ЧМ – это отопительные приборы плоского типа. Их необычный внешний вид часто дает толчок потребителю к покупке. Плоские секции встречаются чаще у алюминиевых или биметаллических конструкций, и в этом плане модели ЧМ сильно выигрывают.

Зарубежные аналоги могут похвастаться той же плоской формой, но не только снаружи, а и изнутри. Вот почему они обладают отличной теплоотдачей. К тому же европейские производители предлагают чугунное литье, которое отличается ажурностью внешних элементов. То есть на самом радиаторе можно увидеть рисунки, узоры, различного рода навесные детали и прочие изыски. Сегодня многие компании готовы предложить свою продукцию, изготовленную по индивидуальным эскизам.

Заключение по теме

В виду того, что современный рынок отопительного оборудования предлагает сегодня достаточно широкий ассортимент чугунных радиаторов отопления, необходимо свой выбор начинать именно с технических характеристик каждого прибора. Учитывая их и цену, можно подобрать такой аналог, который удовлетворит вас по всем показателям.

💨 Чугунные радиаторы отопления: виды, преимущества, популярные модели

Если вы приступаете к монтажу системы отопления, чугунные радиаторы отопления способны стать превосходным выбором. Такие изделия обладают множеством неоспоримых достоинств. Они представлены в большом ассортименте и имеют различные технические характеристики. Предлагаем познакомиться с их конструктивными и отличительными особенностями.

Чугунный радиатор – стильное и функциональное устройство

Читайте в статье

Устройство и принцип действия чугунного радиатора отопления

В состав чугунного радиатора отопления входит несколько одинаковых секций. Каждый элемент отливается отдельно в заводских условиях. Внутри секций формируются каналы круглой либо эллипсовидной формы. В процессе сборки секции соединяются между собой при помощи ниппелей. Стыки герметизируются при помощи термостойких резиновых или паронитовых прокладок.

В процессе эксплуатации полости в чугунных радиаторах заполняются теплоносителем. Последний отдаёт тепло металлу, а тот, в свою очередь, окружающему воздуху.

Внутри чугунного радиатора отопления движется теплоноситель

Основные виды чугунных радиаторов отопления

Большинство чугунных радиаторов имеет секционное строение. Они отличаются по количеству каналов. Бывают:

одноканальными. Находят ограниченное применение. Достаточно высокие изделия. Монтируются преимущественно в промышленных помещениях с высокими потолками;
двухканальными. Получили наибольшее распространение;
трёх- и четырёхканальными. Изготавливаются преимущественно на заказ. Отличаются большой тепловой мощностью и глубиной.

Двухканальные получили наибольшее распространение

Эксплуатационные характеристики

К основным рабочим параметрам чугунных радиаторов стоит отнести:

мощность теплоотдачи. В зависимости от модели, одна секция может вырабатывать 100–160 Вт. При этом транспортируемая жидкость должна быть разогрета до температуры минимум 70ºС;
размеры. Зависят от требуемой тепловой мощности и количества секций. Высота может варьироваться в пределах 0,35–1,5 м. Глубина 5-15 см;
рабочее давление. Обычно составляет 9 атм., но некоторые модели сохраняют работоспособность до 15 атм.;
ёмкость. Зависит от конструктивных особенностей батареи. В среднем 0,9–1 л.

Размеры радиатора отопления могут меняться в широком диапазонеРабочее давление в системе отопления может достигать большого значения

Достоинства и недостатки

К основным преимуществам стоит отнести:

коррозионную стойкость. Изделия могут эксплуатироваться в составе открытых систем;
отсутствие повышенных требований к используемому теплоносителю. Выдерживают воздействие кислотных, щелочных сред, антифриза;
сохранение технических характеристик в условиях высокотемпературного нагрева и повышенного давления. В зависимости от производителя и модификации способны выдержать до 9 атм. Сохраняют работоспособность в случае гидравлического удара;
большое поперечное сечение;
длительный срок службы. Своевременное обслуживание и промывка чугунных радиаторов гарантируют беспроблемную эксплуатацию на протяжении полувека;
теплоаккумулирующие свойства. Обладая тепловой инертностью, чугунные радиаторы медленно остывают. Через час после отключения отопления тепловое излучение составляет 30% от начального;
ремонтопригодность. В случае протечки или засора всегда можно восстановить работоспособность отопительного контура;
доступность. По сравнению с биметаллическими устройствами, изделия из чугуна имеют меньшую стоимость;
простота выполнения монтажных работ.

Батареи не требовательны к характеристикам теплоносителейКачественные изделия способны прослужить много летСтильные изделия способны гармонично вписаться в интерьер

Из недостатков стоит отметить:

большой вес. Это значительно усложняет транспортировку и предъявляют определённые требования к порядку монтажа;
массивный внешний вид. Чугунные радиаторы сложно вписать в современный интерьер. Установка декоративного экрана существенно снижает теплоотдачу;
тепловую инертность. Для нагрева и охлаждения чугунного изделия требуется много времени. Это делает нецелесообразным их использование при монтаже систем с гибкой регулировкой температуры;
хрупкость. Из-за большой твёрдости чугун может расколоться от точечного удара;
склонность к зарастанию. Из-за большой шероховатости на внутренней поверхности накапливаются отложения, что может привести к уменьшению теплоотдачи;
большой внутренний объём, предполагающий увеличения объёма используемого теплоносителя.

Тяжёлые изделия часто имеют напольное исполнениеЧугунные радиаторы разогреваются очень медленно

Чьей продукции стоит доверять: ведущие производители

Эксплуатационные характеристики и срок службы радиаторов во многом зависит от компании-производителя. Ведущие позиции традиционно занимает продукция:

Минского завода отопительного оборудования (Беларусь). На предприятии изготавливается серия МС, аналогом которых являются советские батареи. По сравнению с прототипом, они имеют более усовершенствованный дизайн.
«Сантехлит». У российского производителя серия МС представлена доступными батареями с улучшенными техническими параметрами.
Viadrus. Продукция чешского производителя имеет современный дизайн и компактные размеры. Чугунные радиаторы нуждаются в окрашивании.
Demrad. Турецкий производитель предлагает изделия разного размера, имеющие современный дизайн.
Demir dokum. Изделия турецкого производителя отличаются повышенной теплоотдачей. Оформляются в ретростиле.
Kоnner. Китайские чугунные радиаторы полностью адаптированы для эксплуатации в российских системах отопления.

Серия МС обладает улучшенными параметрамиПродукция Kоnner адаптирована под отечественные условия эксплуатации

Выбираем чугунные радиаторы отопления: основные критерии

Чтобы смонтированная система отопления справлялась с возложенными на неё задачами, при выборе следует учесть ряд факторов. Каждый их них определяет эксплуатационные характеристики радиаторов отопления. Предлагаем с ними познакомиться более подробно.

К выбору стоит отнестись со всей ответственностью

По числу каналов секции

Количество каналов не оказывает существенного влияния на функциональные возможности устройства. Для жилых помещений чаще всего выбирают двух- и трёхканальные конструкции. Последние имеют большую глубину.

Для жилых помещений достаточно двух каналов

По тепловой мощности

Чтобы в комнате было тепло и комфортно, установленные радиаторы должны обладать достаточной тепловой мощностью. Обычно в технической сопроводительной документации к каждому изделию данный параметр указывается для одной секции. Для нахождения общего значения следует мощность умножить на количество секций.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Для обогрева 10 м² требуется 1 кВт.

При выборе подходящего параметра следует учесть, что для помещений:

с потолками более 3 м требуемое значение следует увеличить пропорционально;
со стеклопакетами – уменьшить на 15%;
при нагреве теплоносителя ниже 70ºС следует добавить 10–15% на каждые 10ºС разницы;
с большим количеством окон радиаторы следует устанавливать под каждым.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Если комната угловая, обеспечьте качественную теплоизоляцию холодной стены или увеличьте мощность на 10%.

«Тепловая мощность обычно указывается для одной секции

По габаритным размерам

Габариты чугунных радиаторов отопления могут существенно отличаться. Они напрямую зависят от стилистического оформления изделия и производителя. Однако межосевое расстояние остается одинаковым. Существует классификация радиаторов отопления по габаритам:

Низкие. Они имеют высоту 330–400 мм при межосевом 300 либо 350 мм.
Средние. При межосевом 500 мм имеют высоту 400–660 мм. Глубина секций зависит от производителя. У белорусских устройств обычно 108 мм, у российских – 93 мм.
Высокие. Их высота превышает 660 мм. Обычно такие габариты имеют дизайнерские изделия в ретростиле.

При выборе подходящего варианта следует ориентироваться на место установки. Радиатор отопления должен располагаться между полом и подоконником. При этом, нижний зазор должен быть 70–100 мм, верхний – 100 мм. Это позволит обеспечить достаточную конвекцию воздуха. Глубина изделия должна согласовываться с выступающей частью подоконника.

Габариты выбираются с учётом параметров пространства под подоконником

По месту установки

Установка радиатора может быть настенной или напольной. Первый вариант актуален только для несущих стен. Из-за большого веса чугунных изделий требуется крепёж, способный выдержать прикладываемую нагрузку. Основание, не обладающее достаточной прочностью, может разрушиться.

Внимание! Выбор в пользу напольной установки делается и в том случае, если не хочется повреждать отделку стен.

Напольные позволяют избежать повреждения декоративного покрытия

Монтаж чугунных радиаторов

Чтобы в процессе эксплуатации системы отопления не возникало трудностей, монтаж радиаторов должен выполняться с соблюдением ряда правил. Порядок выполнения работ напрямую зависит от конструктивных особенностей устанавливаемых изделий. Предлагаем познакомиться с ними более подробно.

Монтаж должен выполняться по определённым правилам

Напольные устройства

При напольном креплении размещают в нужном месте, обеспечивая требуемое пространственное положение конструкции. Всю нагрузку в этом случае воспринимает пол. Установив и закрепив, батарею подключают к системе отопления.

Напольные модели крепятся к полу

Более подробную информацию о порядке монтажа напольных устройств можно получить из следующего видео:

Радиаторы настенного типа

Для фиксации настенных моделей в нужном пространственном положении используется специальный крепёж или металлические штыри. Их прочностные характеристики должны быть достаточными для удержания тяжёлой батареи. При определении нужного положения обязательно предусматривается технологический зазор не менее 60 мм. Радиатор следует располагать строго вертикально.

Порядок подключения батареи к системе отопления зависит от её конструктивных особенностей. При необходимости предусматриваются краны, ограничивающие подачу теплоносителя или термостатические клапаны.

Совет! Учитывая большой вес изделий, монтажные работы лучше выполнять вдвоём.

Посмотрите следующее видео, чтобы разобраться во всех тонкостях монтажа настенных чугунных радиаторов отопления:

Делитесь в комментариях, какие радиаторы отопления в вашем доме, и что вы думаете о чугунных моделях.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Технические характеристики чугунных радиаторов отопления

Автор Михаил Стахов На чтение 6 мин. Просмотров 24.2k. Опубликовано 08.10.2014

Если вы собираетесь установить новую систему отопления в вашем доме либо реконструировать старую, то неплохим выбором станут чугунные радиаторы. Их технические характеристики — мощность, срок службы, объем и вес 1 секции и многое другое проверены поколениями пользователей.

Поэтому у вас есть возможность узнать о них абсолютно все, начиная с выбора радиатора в магазине и заканчивая правильной установкой и уходом за ним.

Чугунные радиаторы

Особенности чугунных радиаторов

Теплоотдача

Как правило, наиболее важным параметром при выборе радиатора отопления считается его высокая теплоотдача, или тепловая мощность. Теплоотдача чугунных радиаторов в сравнении с батареями таких же габаритов из других материалов (биметалл, алюминий и т.п.) несколько ниже (характеристики теплоотдачи алюминия выше примерно в 1,5 раза). Однако лучевой способ обогрева помещения чугунными приборами (в отличие от конвекционно-воздушного для алюминиевых) охватывает большую площадь комнаты. Это происходит за счет одновременного нагрева не только воздуха, но и недалеко расположенных предметов, которые затем уже самостоятельно начинают излучать тепло. Так, имея среднюю мощность 1 секции около 110-ти Ватт, чугун может дать больше тепла, чем радиаторы такой же мощности других видов.

Интересно! Имеющиеся на данный момент на рынке теплового оборудования зарубежные модели чугунных радиаторов имеют более гладкую внутреннюю и наружную поверхность, благодаря чему их мощность несколько выше, чем у отечественных аналогов.

Рабочее давление и температура

Чугунные радиаторы имеют достаточно толстые стенки, поэтому отлично переносят резкие увеличения напора воды и не боятся гидроударов. Это свойство позволяет использовать их без боязни в любых системах отопления, как автономных, так и с центральной подачей теплоносителя.

Кроме этого, чугун легко выдерживает повышение температуры выше 150-ти

0C. При использовании в качестве теплоносителя воды он не боится даже температуры ее кипения.

Размеры одной секции

Стандартные размеры одной секции чугунного радиатора таковы: толщина — 9 см, ширина — 40 см, высота — 58 см. Но для удобства установки в помещениях различной планировки выпускаются также чугунные радиаторы нестандартной модификации. Так, линейные размеры 1 секции могут колебаться в следующем диапазоне:

Толщина (глубина) — от 50-ти до 140 мм,
Ширина — до 1,5 метров, а ширина многосекционной батареи зависит от того, какой величины мощность требуется для обогрева конкретного помещения,
Высота — от 35-ти см до 1,5 м. Высокие (вертикальные) радиаторы устанавливаются в комнатах, имеющих небольшую площадь и высокие потолки, так как их технические характеристики позволяют нагревать ими большой объем воздуха.

Устройство чугунного радиатора

Конструкция и возможности дизайна

Чугунные батареи обычно составляются из литых частей путем внутреннего крепления с помощью ниппелей с герметизацией всех стыков силиконовыми либо паронитовыми прокладками. При ребристой или узорной внешней поверхности радиатора внутренние каналы для воды делаются круглой либо эллипсоидной формы. По их количеству (1 или 2) радиаторы различаются:

Одноканальные,
Двухканальные.

Знакомые всем радиаторы из чугуна советского времени красотой не отличаются, поэтому их чаще всего прячут под красивыми экранами для отопления, по возможности не уменьшающими мощность системы отопления. Современные же приборы украшены изысканными узорами (чугун художественного литья) и выглядят роскошно в помещении любого дизайна.

Чугунные батареи современного дизайна

Объем теплоносителя

Теплоноситель для чугунных радиаторов подходит любой, так как он химически пассивен к различным агрессивным веществам. Также летом, когда производится слив воды из систем центрального отопления, чугунные батареи не проржавеют изнутри в контакте с воздухом, что продлевает срок их службы на десятилетия.

В среднем для стандартной чугунной батареи требуется не более 1 литра воды. Это все же больше, чем для других приборов (например, для алюминиевых нужен объем воды всего 0,4 л).

Вес 1 секции

Чугунные приборы относятся к группе наиболее тяжелых. Вес одной секции колеблется от 3,5 кг до 6,5 кг и более. Именно поэтому для них требуется наличие (по возможности) капитальной стены и более прочное крепление. Для облегченных стен при их установке используются напольные подставки, которые берут основной вес конструкции на себя, и кронштейны с двусторонним креплением к стене.

Срок службы

Чугунные радиаторы придуманы более 150-ти лет назад и были первопроходцами в установке систем парового отопления. Такой большой «стаж» службы на благо человечества показал, что при соответствующем уходе они могут исправно работать более 50-ти лет. Этот срок может продлеваться благодаря своевременной промывке и покраске приборов соответствующими красящими веществами, препятствующими их коррозии. Если же вы по мере изнашиваемости будете менять межсекционные прокладки, то срок службы ваших радиаторов будет практически бесконечен.

Недостатки

При наличии множества положительных качеств технические возможности чугунных радиаторов все же не бесконечны. У них имеются несколько недостатков:

Инертность. Величина этой характеристики достаточно высока, что объясняет медленное нагревание чугунного прибора. Правда, эта величина может включаться также и в положительные технические характеристики, так как медленное остывание батареи дает гарантию долгого сохранения тепла даже при выключенных котлах.
Увеличение затрат на топливо для обогревательных котлов, т.к. им нужен большой объем теплоносителя. Правда, эти затраты могут компенсироваться за счет инертности приборов.
Требуют регулярной промывки, так как на шероховатой внутренней поверхности радиатора могут оседать взвеси из воды, используемой в системе отопления.

Подсчет секций

Число секций чугунных радиаторов, которые вы будете устанавливать, напрямую зависит от того, какова его теплоотдача и объемные характеристики помещения. В основном здесь учитывается площадь комнаты, но немаловажно и то, какова высота потолка, сколько в помещении окон и дверей и т.п. При стандартных условиях (потолки не выше 3-х м) требуемая мощность высчитывается из расчета 1 кВт энергии на каждые 10 м2. Далее характеристики техпаспорта прибора и простой арифметический расчет дадут количество требуемых вам секций. При наличии нестандартных условий достаточно будет добавить 1-2 лишние секции.

Внимание! Даже при наличии опыта по установке радиаторов лучше для этого вызвать соответствующие службы, особенно для реконструкции систем центрального отопления. Это гарантирует качество монтажа и большой срок службы системы.

Установка

Радиаторы чугунные, их технические характеристики и выбор

С наполнением рынка новыми строительными материалами и комплектующими, повышается потребность в качественном и красивом оборудовании. В связи с этим и требованиями времени, многие люди принимаются за капитальный ремонт своего жилья и производственных помещений. Замене подвергаются все старые системы водопроводного и канализационного хозяйства, отопления, электроэнергии. Меняют оконные и дверные конструкции, половое покрытие, крыши частных домов. Однако, при смене старого оборудования часто оставляют старые чугунные батареи, проводя их предварительную промывку.

В чем же популярность этих конструкций, известных нам с советских времен? Почему многие строители не советуют менять старые батареи из чугуна? Конечно, старые конструкции из чугуна по дизайну не идут ни в какое сравнение с новыми видами отопительных приборов. Потому странным сочетанием, иногда, кажутся на фоне дорогих обоев новые металлопластиковые трубы разводки и старые батареи из 5-8 секций. Несмотря на то, что их аккуратно покрасили светлой краской, старомодные батареи не хотят плавно вливаться в дизайн интерьера. Но с точки зрения практичности и долговечности, они являются ценным материалом.

Ассортимент радиаторов отопления

Современные производители отопительных радиаторов предлагают широкий ассортимент таких конструкций. В основном радиаторы отопления отличаются материалом изготовления и внешним видом с определенным цветовым оформлением. Отличие также выражается в размерах, технических характеристиках. Наряду с новыми моделями отопительных радиаторов из стальных, алюминиевых, биметаллических, медных, пластиковых материалов и различных сплавов, многие люди приветствуют чугунные радиаторы отопления, и какие лучше — судить потребителям. Современные модели имеют отличный дизайн, выполненные из различных материалов, обладают красивым видом, практичными формами, легким весом. Но по другим показателям они уступают привычным нам чугунным конструкциям, которые относят к разряду советских времен.

Основные технические характеристики чугунных радиаторов

Батареи изготавливают из крепкого и однородного по структуре чугунного сплава. Каждая секция отливается в отдельности, а затем соединяется в определенную группу. Для установки батарей отопления необходимо определиться с тем, сколько необходимо секций. Их число может быть, начиная от 3-х и до 5-6, а иногда и до 12-ти, и зависит от многих факторов, среди которых выделяют:

площадь помещения;
количество окон;
наличие стеклопакетов;
высоту помещения;
этаж;
угловое размещение квартиры в многоэтажном доме;
другие факторы, влияющие на уровень энергоэффективности.

Технические характеристики радиаторов чугунных связаны с их выносливостью и надежностью. Максимальной температурой теплоносителя является температура в 130-150 градусов. Максимальным рабочим давлением считается 9-12 бар. В одной секции стандартных батарей из чугуна МС 140 помещается чуть более литра воды (1,11-1,45). Одна секция весит в пределах 6-ти кг (5,7 – 7,1), а ширина секции — 98 мм. Технические характеристики чугунных радиаторов рассчитаны на установку с расстоянием между стеной и батареей от 2- 5 см и высотой установки над плоскостью пола — в 10 см.

Общепринятые советы:

Если в комнате несколько окон, то батареи отопления следует устанавливать под каждым окном. В угловых квартирах следует провести утепление стен снаружи современными методами или увеличить количество секций в батарее.

Расчет количества батарей определяют умножением площади комнаты на 100 Вт и делением на теплоотдачу, которую получают от работы одной секции.

Теплоотдача из 1-й секции МС 140 считается 175 Вт. Из этого расчета исходит, что для комнаты 18 кв. м необходимо:
18х100:175=10,2

Для лучшей эффективности, полученный показатель увеличивают в большую сторону. Потому, для комнаты 18 квадратов подойдет чугунный радиатор МС 140 с 11-ю секциями.

Достоинства конструкций из чугуна

Сейчас применяют различные виды отопительных радиаторов, среди которых имеются современные чугунные изделия. Нынешний чугун и его сплавы не отличаются от прежних. Останавливает только «запредельная» цена современных чугунных конструкций. В таком случае, можно пользоваться старыми чугунными батареями, проведя их предварительный осмотр, промывку и очистку. Чугунные радиаторы отопления, и какие лучше: бывшие в употреблении или современные конструкции из разных материалов, решают в индивидуальном порядке. Длительное пребывание на пике славы чугунных батарей обусловлено рядом неоспоримых преимуществ:

химической устойчивости. Централизованно поступающая вода, может, имеет красновато-коричневый цвет и содержит в своем составе химические добавки. Различные химические соединения негативно влияют на состояние современных радиаторов из пластика, не повреждая чугун;
длительности эксплуатации. Еще до сих пор в наших квартирах стоят радиаторы отопления, которые были установлены в середине прошлого века. Технические характеристики чугунных радиаторов дают им срок эксплуатации в 50 лет, хотя практически их срок эксплуатации составляет 100 и более лет.
инерционности. Прогретые батареи отопления из чугуна сохраняют тепло длительный период времени. Теплоотдача при отключении системы уменьшается постепенно;
низкого уровня гидравлического сопротивления. Благодаря большому внутреннему диаметру и достаточному объему чугунных секций, отсутствуют помехи для циркуляции воды. На работу системы слабо влияет отложение солей и наличие ржавчины. Только, когда батареи полностью «забиты» различными скоплениями, горячая вода не поступает в одну или несколько секций чугунных батарей. Потому на вопрос: «Какие лучше: чугунные радиаторы отопления или пластиковые?» имеется однозначный ответ: «Конечно,чугунные!»;
прочности. Батареи из чугуна могут выдерживать давление 18 атмосфер.

Минусы чугунных конструкций для отопления

Читая лестные отзывы о преимуществах батарей отопления из чугуна или его сплавов, невольно возникает известная фаза о том, что незаменимых предметов не существует. Если бы чугунные конструкции отоплении были столь совершенными, то не появились бы пластиковые, биметаллические, медные, разносплавные радиаторы отопления. К недостаткам конструктивных и технических характеристик чугунных радиаторов относят:

внушительные размеры и тяжелый вес;
непрезентабельность внешнего вида;
наличие труднодоступных мест для окрашивания и ухода;
невозможность регулирования температурного режима;
медленный нагрев холодного помещения.

Однако такие недостатки не столь существенны и часто допустимы.

Чугунные радиаторы отопления, и какие лучше

Конечно, современные батареи отопления обладают своеобразной красотой и практичностью. Только их применение не приспособлено к нашим системам теплоснабжения. Потому до улучшения систем централизованного отопления, установку новых радиаторов из пластиковых материалов лучше не проводить. Чугунные радиаторы отопления, и какие лучше — нового или старого образца, решать вам. Если смену оборудования проводят в своем доме, где заливается вода без химикатов, поддерживается ее определенная температура, то оригинальные варианты (не китайские) прослужат не меньше, чем указано в инструкции по применению.

Чугунные радиаторы отопления оптом 404

ООО «Квадро-МВН» уже на протяжении более 7 лет успешно занимается оптовыми продажами и поставками систем отопления, метизов, а также продукции для построения систем водоснабжения и водоотведения на территории России и в странах Ближнего Зарубежья.

Большой ассортимент продукции на складе и под заказ позволяют в короткие сроки произвести подбор оборудования систем отопления оптом и другие товары, а также осуществить комплектацию «под ключ».

Нашим преимуществом является также сотрудничество с крупными предприятиями, в том числе оборонной отрасли. С марта 2017 годы мы стали официальным представителем завода по производству алюминиевых радиаторов «Термал» АО «Златоустовский машиностроительный завод». Это позволяет предложить Вам бесперебойные и оперативные поставки систем отопления по лучшим ценам в любом количестве.

Обращаясь в «Квадро-МВН», Вы можете купить системы отопления известных европейских марок, таких как «Alecord», «Konner», «Prado». У нас Вы найдете алюминиевые, биметаллические, чугунные, стальные радиаторы отопления надежных производителей, и все сопутствующее оборудование для построения систем отопления «под ключ».

Помимо этого, мы предлагаем широкий выбор товаров для построения систем водоснабжения и водоотведения — это различные варианты труб, фитингов, накопителей и прочего.

«Квадро-МВН» — официальный дилер ТД «Forte» и предлагает купить различное насосное, климатическое и отопительное оборудование. Здесь Вы найдете погружные насосы, автоматические насосные станции, электрические и газовые котлы отопления, водонагреватели для бытового и промышленного назначения.

Высококвалифицированный персонал компании «Квадро-МВН» поможет сориентироваться в многообразии продукции.

Почему выгодно и удобно покупать системы отопления оптом в компании «Квадро-МВН»:

У нас самый большой склад в России. Вся линейка радиаторов «ТЕРМАЛ» и других имеется в наличии на складах в Миассе и Екатеринбурге. Отгрузка осуществляется на следующий день после оплаты.
Оперативная доставка продукции до объекта. Собственный автотранспорт позволяет осуществить поставку товара грузоподъемностью от 1,5 до 20 тонн в любую точку России и Казахстана в короткие сроки.
Мы готовы предоставить лучшие цены на радиаторы. У нас индивидуальный подход к каждому клиенту. При заказе от 2000 штук специальные условия.
Мы комплектуем системы отопления «под ключ», предлагая все необходимое — это и монтажные комплекты, фитинги, кронштейны и пр. Вам не нужно будет искать комплектующие и запчасти.
Мы предоставляем полный пакет документации на продукцию: сертификат соответствия, гигиеническое заключение, технический паспорт прибора, санитарно-эпидемиологическое заключение, оценка потребительских качеств, аннотация приборов, рекомендации ОАО «НИИсантехники».
Мы имеем 8- летний опыт работы на рынке России и Казахстана. Нам доверяют сотни монтажных, строительных и ремонтных организаций, которым компания «Квадро-МВН» осуществляет оптовые поставки систем отопления, включая радиаторы отопления «ТЕРМАЛ».

Позвоните по телефону: 8 (3513) 298-213, напишите нам по эл.почте: [email protected] или оставьте заказ на сайте.

Наши менеджеры свяжутся с вами в течение рабочего дня и помогут решить все вопросы.

Чугунные радиаторы отлично подходят для России за счет неприхотливости к качеству воду, характерной для центральной системы отопления нашей страны.

Производители чугунных радиаторов постарались создать современный дизайн, который впишется в интерьер городских и загородных домов и квартир, обеспечивая высокую надежность и тепло в жилых помещениях.

Компания «Квадро-МВН» предлагает купить чугунные радиаторы отопления оптом известных производителей по доступным ценам.

Мы имеем опыт более семи лет успешной работы по осуществлению комплектации и оптовым поставкам систем отопления по всей России. Большой склад продукции, позволяет отгружать товар на следующий день после оплаты. Наши клиенты получают лучшее качество, специальные условия отгрузки и оплаты, а также комплектацию объектов «под ключ», согласно проекту.

Чтобы приобрести чугунные радиаторы оптом позвоните по телефону: 8 (3513) 298-213 или оставьте заказ на сайте.

Наши сотрудники с удовольствием ответят на все вопросы.

Сколько весит секция чугунной батареи: подсчет веса конструкции

Чтобы рассчитать систему отопления, требуется учесть много разнообразных параметров. Одним из них является вес приборов отопления. Например, требуется установить классический чугунный радиатор, который состоит из 4-10 секций. Чтобы вычислить массу всей системы отопления, нужно сначала произвести расчет относительно одной чугунной батареи, что обеспечит ее монтажу надежность.

Вес одной секции чугунной батареи

О чугунных батареях

Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.

Важными преимуществами чугуна являются:

Устойчивость к коррозии,
Долговременность эксплуатации,
Нетребовательность к качеству теплоносителя,
Отличная теплопередача,
Нетребовательность в применении.

Не может быть все так гладко, и два недостатка все же находятся.

Один кроется в массе. Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140 , которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
Вторым отрицательным моментом чугуна является его хрупкость. Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.

Базовые характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Ее размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на возникающие сложности при установке тяжелого радиатора отопления из чугуна, все же основной проблемой это не считается. Основная задача состоит в выполнении правильного монтажа батареи. Чтобы его осуществить, недостаточно знать лишь массу изделия, необходимо учесть следующие моменты:

Расстояние между осями. Стандартные модели могут иметь 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
Глубину. Стандартные размеры 92, 99, 110 мм.
Ширину секции. Размеры находятся в несколько большем диапазоне – 35 — 60 мм.
Объем секции. Это количество теплоносителя, которое необходимо для полного заполнения элемента радиатора. Объем находится в зависимости от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой установки чугунной батареи классического образца является то, что она предназначена только для крепления на стене. В то же время большинство домов современности изготавливаются из пористых материалов, таких как газобетон, пенобетон, а также SIP-панели с пенопластовым наполнением. Данные стены нуждаются в специальном креплении сложной конструкции с многоточечной фиксацией, что вряд ли будет вам по душе.

Современные модели радиаторов отопления

Для крепления на стенах различными производителями разработаны новые модели из серого чугуна, их масса гораздо меньше старых классических образцов. К примеру, опишем чешский радиатор отопления Viadrus STYL 500. Сколько весит 1 секция данного радиатора отопления? И сколько выйдет масса всей конструкции?

Масса 1 секции составляет 3,8 кг, воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140 . Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET, модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Винтажная модель

Несколько слов о винтажной батарее из чугуна. Ее вес превосходит советский образец, который может достигать 14 кг. Данные отопительные приборы внешне очень напоминают старинные, которые устанавливали в далеком 19 веке в резиденциях и усадьбах.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

Оцените статью: Поделитесь с друзьями!

Радиатор какого размера мне нужен? | Измерения и БТЕ

Размещено: 15 июля 2020 г., среда,

Поделиться: Facebook, Twitter

Решая, какого размера радиатор вам нужен, вам нужно учесть несколько вещей, чтобы достичь идеального уровня тепла в вашей комнате, например:

Требуемые БТЕ
Объем доступной вам площади
Сколько радиаторов нужно для равномерного нагрева
Чугун или сталь лучше всего подойдет для вашей комнаты

Но выбор радиатора идеального размера не должен быть сложным! Чтобы помочь вам, мы составили руководство со всей необходимой информацией…

Радиатор какого размера мне нужен?

Лучший способ выяснить, какого размера радиатор вам нужен, — это использовать калькулятор BTU, чтобы узнать, сколько тепла требуется вашей комнате. После того, как вы сделали этот расчет, вы можете выбрать размер радиатора, который соответствует вашим требованиям.

Взгляните на наш калькулятор BTU здесь , чтобы начать работу — затем вернитесь, чтобы узнать больше!

Что такое британская тепловая единица и как ее использовать для определения размера радиатора?

BTU расшифровывается как «британская тепловая единица» и является единицей измерения количества энергии, необходимого для повышения температуры в вашей комнате.

При расчете БТЕ, необходимого для вашего радиатора, необходимо учитывать ряд факторов.

Как правило, мы стремимся к тому, чтобы в одних комнатах было теплее, чем в других — обычно мы хотим, чтобы в гостиных, ванных и столовых было больше тепла, а на кухнях, прихожих и спальнях обычно немного прохладнее.

Направление, обращенное к вашей комнате, также может иметь значение: комнаты, выходящие на север, имеют тенденцию быть более прохладными и, следовательно, требуют большего количества тепла.Французские окна также увеличивают потребность в БТЕ, а двойное остекление и изоляция сокращают количество тепла, которое вам нужно от радиатора.

Определение необходимых вам значений BTU может оказаться трудным, поэтому калькуляторы BTU так полезны при определении размеров радиатора. Вы должны знать кубический метр вашей комнаты, прежде чем вносить необходимые корректировки в зависимости от вашей конкретной комнаты.

Почему БТЕ имеет значение при выборе радиатора размера?

При выборе радиатора правильное значение в BTU необходимо для обеспечения комфортного и эффективного обогрева помещения.Если вы этого не сделаете, вы вполне можете обнаружить, что постоянно изо всех сил пытаетесь нагреть свою комнату или обнаружите, что в ней становится слишком душно.

Это также может помочь вам, если у вас несколько радиаторов в одной комнате. Если вы знаете, сколько БТЕ вам нужно, вы можете просто разделить его на количество радиаторов, которые вам нужно определить, какого размера должен быть каждый из них.

Может ли радиатор быть слишком большим для комнаты?

Итак, почему бы вам просто не купить самый большой радиатор, который уместится в вашем помещении, и выключить его, когда он станет слишком горячим?

Что ж, вы могли бы, но вы можете обнаружить, что это не так рентабельно, как покупка радиатора правильного размера в первую очередь.Радиатор большего размера обычно дороже, поэтому лучше платить только за то, что вам действительно нужно.

Следует ли увеличить размер радиатора?

Рекомендуется выбирать размер радиатора, который находится в пределах 10% от требуемого значения в БТЕ. Однако, если стоит выбор между покупкой радиатора, который немного мала, и радиатора, который немного велик, лучше выбрать слишком большой и купить слишком большой. В конце концов, нагреть холодную комнату намного сложнее, чем наоборот.

Как измерить радиатор — что еще нужно знать?

Вы уже использовали наш калькулятор БТЕ? Теперь вам нужно знать, как правильно измерить, чтобы ваш новый радиатор соответствовал доступному пространству.

Откуда вы измеряете радиатор?

Чтобы правильно измерить ширину радиатора, убедитесь, что вы измеряете расстояние между двумя клапанами с обоих концов, а не между самой панелью. Это гарантирует, что вам не придется регулировать трубопровод.Вы также должны выбрать такую же глубину, чтобы упростить установку.

Подробнее про как заменить радиатор можно здесь .

Если вам нужно изменить размер радиатора на больший или меньший, не волнуйтесь — это все еще возможно! Часто, если радиатор очень старый или если в доме позже была добавлена изоляция, может оказаться предпочтительным радиатор другого размера.

Для этого вам обычно нужно обратиться к водопроводчику, который приедет и отрегулирует трубопроводы в соответствии с новыми размерами и размерами.Если вы добавляете в свой дом радиаторы значительно большего размера или добавляете совершенно новые радиаторы в систему отопления, сначала убедитесь, что ваш котел достаточно мощный, чтобы вместить их.

Двухпанельные или однопанельные радиаторы?

Если у вас однопанельный радиатор и вам нужно больше тепла без изменения размера радиатора, вы можете подумать о переходе на двухпанельный радиатор

Двухпанельный радиатор будет производить более высокую тепловую мощность, чем однопанельный, так как он имеет большую площадь поверхности.Они также могут помочь вашей комнате быстрее нагреться, что делает их предпочтительными для больших комнат.

Если вам нужны традиционные или чугунные радиаторы, у них нет панелей, а вместо них «колонны». Поищите радиатор с 3 или 4 колонками, если вы хотите сохранить тот же размер, но вам нужно больше БТЕ.

На фото: Викторианский 3-х колонный чугунный радиатор

Сколько радиаторов вам нужно?

Мы уже упоминали, что вам следует попробовать и купить радиатор подходящего размера для габаритов вашей комнаты, только увеличенного размера, если альтернатива ниже ваших требований в БТЕ.

Но что, если у вас очень большая комната — что лучше измерять для одного большого радиатора или для двух меньших размеров?

Если у вас очень длинная комната, даже радиатора большого размера может быть недостаточно, чтобы нагреть прямо до противоположной стороны. В этом случае, возможно, лучше разделить необходимое количество БТЕ между двумя радиаторами меньшего размера, чтобы создать более равномерный уровень тепла.

Не можете найти место на стене, чтобы установить радиатор подходящего размера? Рассмотрим вертикальный радиатор!

На фото: Стальной радиатор Enderby на 2 колонны, 6 секций — 1910 мм

Чугунные радиаторы выделяют больше тепла?

Чугунные радиаторы часто требуют немного больше места, чем современные стальные радиаторы.Это потому, что они обычно тяжелее, а это означает, что их нужно прикреплять к полу, а не к стене. Однако некоторые из наших линеек чугунных радиаторов можно монтировать на стене. Пожалуйста, свяжитесь с нами для получения дополнительных деталей.

Однако, хотя для них может потребоваться больше места, чугунные радиаторы могут обеспечивать более эффективное тепло, чем стальные радиаторы того же размера. Хотя чугун нагревается не так быстро, как сталь, он сохраняет тепло гораздо дольше. В результате тепло может продолжать циркулировать в вашей комнате даже после выключения центрального отопления.Это делает их идеальными для больших помещений, для нагрева которых требуется больше времени.

Еще одним преимуществом выбора чугунных радиаторов является то, что они часто бывают секциями. Это означает, что вы можете выбрать радиатор точного размера, который соответствует вашим требованиям к БТЕ и пространству.

Вы ищете новый радиатор для обогрева помещения? Взгляните на наш превосходный ассортимент красивых чугунных и стальных радиаторов на сайте Trads!

Интернет-магазин

Не стесняйтесь:

, свяжитесь с нами , если вам нужна помощь в выборе радиатора <Вернуться в блог

Чугунные радиаторы от The Radiator Company

Дизайн чугунных радиаторов практически не изменился с тех пор, как они были представлены 200 лет назад, продолжая привносить вневременной дизайн и ощущение качества в интерьеры.Сегодня они стали предлагать большую гибкость благодаря широким цветовым вариантам и размерам, подходящим как для современных, так и для классических домов.

The Radiator Company — крупнейший британский поставщик красивых недавно отлитых радиаторов с изящным ассортиментом окрашенных чугунных конструкций. Все радиаторы Cast Iron доступны в 20 лучших элегантных цветах RAL и имеют порошковое покрытие для придания элегантной матовой поверхности. В качестве альтернативы они могут поставляться с матовой грунтовкой, готовой к окрашиванию в любой оттенок, чтобы украсить дом.Этот традиционный дизайн хорошо сочетается с окружающей средой, создавая аутентичный вид, а также может добавить привлекательные цветные блоки в комнаты, в которых отсутствует характер. Они также впечатляюще функциональны благодаря своей способности сохранять тепло после достижения оптимальной температуры — даже после выключения центрального отопления.

Внимание к деталям преобладает в коллекции Trieste с замысловатой гравировкой колонны и ушных раковин, которые добавляют в комнаты нотку грузинского великолепия.Традиционная конструкция конца с чугунной опорой; Trieste доступен для заказа в шести вариантах высоты и до 10 секций в ширину, которые по запросу могут быть поставлены в более широких размерах.

Прекрасно дополняя дома в викторианском стиле, Bianco и Ludlow представляют собой оригинальные импортированные чугунные школьные здания, которые имеют размеры 19 века и создают очаровательную старинную атмосферу в доме. Для женственности Bianco имеет круглую верхнюю поверхность, а Ludlow — промышленный квадратный верх.Чтобы завершить внешний вид, клапаны из цельной латуни с красивой ручной отделкой доступны как в ручном, так и в термостатическом исполнении, которые были произведены в Великобритании. Кроме того, в выбранных диапазонах доступны два стиля ступней, включая стандартную Cast Foot или Paw Foot с характерным дизайном «львиная лапа». В современной интерпретации Ancona® представляет собой сделанный на заказ стальной радиатор, доступный почти в 200 цветах и специальных вариантах отделки с возможностью выбора настенных, приварных или литых ножек. Ancona® красиво изготавливается на заказ в Италии и имеет индивидуальную конструкцию, поэтому ее размер может соответствовать любой комнате.

Чугунные радиаторы в эксплуатации дороже?

Чугунные радиаторы могут быть очень красивыми и доступны в большом количестве различной высоты, ширины, дизайна, эффектов окраски и, как таковые, обычно стоят больше, чем их современные стальные эквиваленты. Они также очень тяжелые, и каждая часть отлита вручную, поэтому характеристики могут немного отличаться. Неуверенные клиенты часто спрашивают нас, являются ли чугунные радиаторы более дорогими в эксплуатации из-за объема воды, который они могут удерживать и насколько они тяжелы.

Простой ответ: они не дороже в эксплуатации, чем любые другие металлические радиаторы, например, из алюминия или стали, однако они не работают одинаково из-за различий в материалах и размерах, и эти различия должны быть имейте в виду перед покупкой и установкой их.

Чугунный радиатор следует рассматривать как паковочную массу — если он выглядит уставшим, а краска тусклая, вы можете перекрасить его. Однако стальной радиатор, скорее всего, будет брошен, когда краска начнет отслаиваться и обесцвечиваться, поскольку он считается одноразовым.Чугунные радиаторы также должны повысить ценность и привлекательность вашего дома, как и любые качественные приспособления и аксессуары — они действительно являются инвестиционным вложением и даже будут стоить чего-то из вторых рук, если вы захотите позже их продать.

Чугунный радиатор нагревается медленнее, чем его стальной эквивалент, но когда он нагревается, остается теплым дольше, а это означает, что он идеально подходит для мест, где требуется низкое отопление большую часть времени, таких как отели, рестораны , пабы и дома.Это намного быстрее и требует меньше энергии для нагрева радиатора, если ему никогда не позволять полностью остыть.

Если ваш чугунный радиатор находится в месте, где его не нужно включать в течение длительного времени, например, в офисе на выходных, мы рекомендуем вам использовать термостатический радиаторный клапан и установить его на низкий уровень, оставляя отопление. таким образом, чтобы поддерживать низкий уровень фонового тепла в здании, с возможностью повышения температуры на термостате, когда вам нужно дополнительное тепло.

Использование чугунных радиаторов может означать меньший износ вашего котла, так как при падении температуры не потребуется много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее. . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем выше вероятность его поломки и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не тратили впустую энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

Основным фактором, определяющим, насколько дорого стоит тот или иной источник отопления, является количество потерь тепла из-за плохой теплоизоляции в здании и сквозняков в дверях и окнах. Защита от сквозняков и двойное остекление в сочетании с изоляцией на крыше и стенах помогут гарантировать минимальные потери тепла и эффективное использование счета за отопление.

Как упоминалось ранее, чугунный радиатор более привлекателен, чем стальные версии, и имеет большую площадь поверхности по сравнению с радиаторами аналогичного размера. Стальной радиатор из-за его непривлекательного внешнего вида может быть расположен там, где он спрятан за мебелью или крышкой радиатора. Чугунный радиатор — это красивый объект, который владелец с гордостью выставит на всеобщее обозрение, и поэтому он будет находиться на более видном месте. Поэтому само по себе это расположение означает, что он находится в лучшем месте в комнате, чтобы нагревать воздух вокруг тех, кто проводит время в комнате.

Чугунный радиатор какого размера мне нужен?

Чтобы определить, какого размера чугунный радиатор вам нужен, вы можете использовать калькулятор BTU для вашей комнаты, например этот. При этом будут учтены различные факторы, такие как высота потолка, тип конструкции стен, площадь окон, этаж, на котором находится ваша комната, и так далее, чтобы рассчитать, сколько БТЕ или Ватт вам нужно для обогрева комнаты. После того, как у вас есть показатель BTU, которого нужно придерживаться, вам нужно подумать о положении вашего радиатора. Если он находится под окном, это даст вам максимальную высоту.У вас также будет максимальная ширина в зависимости от положения радиатора, поскольку это будет зависеть от длины стен, дверных проемов, окон и т. Д. И если он находится в коридоре, вы также можете иметь значение максимальной глубины. Все эти факторы будут определять размер нужного вам чугунного радиатора. Всегда убедитесь, что вы покупаете чугунный радиатор, по крайней мере, с показателями BTU, указанными на калькуляторе BTU, поскольку радиаторы всегда можно выключить до значения ниже их максимального значения, когда они вам не нужны при полном нагреве, но не выше.

Чугунные радиаторы | Чугунные радиаторы Hydronic

Все коллекции Аксессуары для клапанов 1/2 дюймаАксессуары Bell & GossettAccuro-KorleРадиаторы для горячей водыAccuro-KorleПолотенцесушители для горячей водыAccuro-KorleНасосы, клапаны и аксессуары Bell & GossettЛидеры продажБестселлерыБестселлерыСовременные чугунные радиаторыClassic Comfort — Electric DesignerКлапан для классического комфорта — Клапан с подогревом водыСовременный комфорт КлапаныДекор радиаторыАксессуары для электрических полотенцесушителейЕвропейская традиция — ЭлектроэнергияЕвропейская традиция — горячая водаСерия драгоценных камнейРадиаторы горячей водыПолотенцесушители с горячей водой АксессуарыГидронные полотенцесушителиКлапаны радиатора MaconКлапаны радиатора Myson с электрическими вентиляторами Конвекторы MysonЗапчасти для конвекторов с вентиляторамиMyson Продукты для электровентиляторовMysonMyson Продукты для радиаторов отопленияMyson Продукты для радиаторов отопленияMyson Продукты для радиаторов Myson Железные радиаторы Чугунные радиаторы старого стиляНасосыРадиаторные аксессуарыРадиаторные клапаныRCV / CVПродажаЦена в магазине: 10 000 — 15 000 долларов США в магазине по цене: 100 — 2000 долларов США в магазине по цене: 1 доллар США 5 000 — 20 000 долларов В магазине по цене: 2 000 — 4 000 долларов в магазине по цене: 20 000 — 25 000 долларов в магазине по цене: 4 000 — 6 000 долларов в магазине по цене: 6 000 — 8 000 долларов в магазине по цене: 8 000 — 10 000 долларовСпециальные предложенияНержавеющая сталь — аксессуары для подогрева полотенец для горячей водыValves Bell & GossettValves Collection

В Just Rads мы с гордостью предлагаем отремонтированные, а также новые чугунные радиаторы .Наши восстановленные рады состоят из отливок, изготовленных в Северной Америке до и после 1935 года.

В связи с тем, что эти радиаторы обычно изготавливаются по индивидуальному заказу, по телефону свяжитесь с нами сегодня , и мы будем рады помочь вам определить размер и найти подходящее решение для чугунного радиатора.

Как старый, так и новый, каждый радиатор изготавливается на заказ в соответствии с требованиями к размеру и теплу (БТЕ), которые требуются для конкретного применения. Их можно настроить для работы в системах горячего водоснабжения или пара.Эти агрегаты поставляются с необходимыми размерами и расположением соединений. Кроме того, они профессионально окрашены краской по выбору. На все чугунные радиаторы предоставляется двухлетняя гарантия.

RANGER SUPPLY CO. INC.

ЦЕНА

CastTube БЕСПЛАТНЫЕ Чугунные радиаторы	ВЕС / ФУНТ. НА РАЗДЕЛ ПРИМ.	/ $ ЗА РАЗДЕЛ
CastTube 4 x 19	7 ¼	28 долларов США.45
CastTube 4 x 25	8 ½	33,79
CastTube 6 x 25	13 ¾	40,05

ПРИНАДЛЕЖНОСТИ	ЧАСТЬ №
1 «нажимные ниппели	ТПН1	1.62 шт.
Заглушка 1 «	TP1	1.05 шт.
Заглушка 1 1/4 «	TP1TP114	1,27 шт.
Пьедестал 2 «	PED2	8.51 шт.
Пьедестал 3 «	PED3	11,12 EA

Рейтинги Кв. FT./EDR

РАЗМЕР	ЧЕТЫРЕ ТРУБКИ	ШЕСТЬ ТРУБ

		ЧАСТЬ №	ЧАСТЬ №	ЧАСТЬ №
4	7.0 «
6	10,5 дюйма
8	14,0 «
10	17.5 «
12	21,0 «
14	24,5 «
16	28.0 «
18	31,5 «
20	35,5 «
22	38.5 «
24	42,0 «
26	45,5 «
28	49.0 «
30	52,5 дюйма
32	56,0 «
34	59.5 «
36	63,0 «
38	66,5 «
40	70.0 «
42	73,0 «
44	77,0 «

ПРИМЕЧАНИЕ: ВЫБРОС ТЕПЛА — НА ОСНОВЕ 240 БТЕ (ПАРА) НА КВАДРАТНУЮ ФУТУ В ЧАС

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ: 15 ФУНТОВ.ПАР, 30 ФУНТОВ. ВОДА

ТАБЛИЦА ТЕПЛОВЫХ ВЫБРОСОВ ДЛЯ РАЗЛИЧНЫХ СРЕДНИХ ТЕМПЕРАТУР ГОРЯЧЕЙ ВОДЫ
AV. ТЕМП. ВОДЫ. В РАДИАТОРЕ	220º	215º	210º	200º	190º	180º	170º	160º	150º
ВЫБРОС ТЕПЛА БТЕ НА КВ.FT.	250	240	230	210	190	170	150	130	110

ОБЪЕМ ВОДЫ НА РАЗДЕЛ
4×19	0.08 галлонов в секции
4×25	0,12 галлона по разделу
6×25	0,17 галлона по разделу

Размеры

РАЗМЕР	А	B&C	D	E	* f
4×19	15 7⁄16 дюйма	4 1⁄2 «	2 11⁄16 дюйма	19 дюймов	17 13⁄16 дюйма
4×25	21 7⁄16 дюйма	4 1⁄2 «	2 11⁄16 дюйма	25 дюймов	2 13⁄16 дюйма
6×25	21 7⁄16 дюйма	6 7⁄8 дюйма	2 11⁄16 дюйма	25 «	2 13⁄16 дюйма
* БЕЗОПАСНОСТЬ — ОБЩАЯ ВЫСОТА.ВРЕЗКА — ВЕРХНИЙ — 1 дюйм, НИЖНИЙ — 1 1/4 дюйма ДОБАВИТЬ 1/2 ДЛИНЫ ДЛЯ КАЖДОЙ ВТУЛКИ. КОНЦЕВАЯ СЕКЦИЯ ОБЫЧНО ПОСТАВЛЯЕТСЯ С ВЕРХНЕЙ РЕЗЬБОЙ 1 ДЮЙМ И НИЖНЕЙ РЕЗЬБОЙ 1 1/4 дюйма. ПРИМЕЧАНИЕ: ЛИТЬЯ ТРУБА РАДИАТОРЫ ПРОДАЮТСЯ ДАЖЕ * КОЛИЧЕСТВО СЕКЦИЙ ДО МАКСИМАЛЬНОГО 44 СЕКЦИИ. ДЛЯ СБОРОВ ОТ 26 ДО 44 СЕКЦИЙ ОБОРУДОВАНО ОДНА УДЛИНЕННАЯ ЦЕНТРАЛЬНАЯ НОЖКА СЕКЦИЯ ДОСТУПНЫ ПО ЗАПРОСУ

A Справочник покупателя по чугунным радиаторам

Знакомство с чугунными радиаторами

Самые ранние образцы чугунных радиаторов относятся к 1841 году и были разработаны в течение следующих 50 лет для некоторых конструкций и методов производства, которые все еще используются Cегодня.Этот тип и стиль радиаторов оставались очень популярными вплоть до 1950-х годов, а с конца 1990-х годов снова стали популярными.

Каждый радиатор состоит из секций, которые отливаются индивидуально в литейном цехе, затем подвергаются механической обработке перед сборкой вместе с соединительными ниппелями и прокладками. Мы предлагаем множество дизайнов и размеров, чтобы удовлетворить любые размеры помещения. Благодаря способу соединения каждой секции, мы даже можем доставить очень длинные радиаторы, разбитые на секции, чтобы их можно было перемещать и собирать на месте, что идеально подходит при покупке радиаторов для очень больших помещений.

Одним из больших преимуществ чугуна является его масса и способность этой массы удерживать и накапливать тепло; излучать тепло в комнату даже после выключения котла. Это сохранение тепла — момент, о котором клиенты часто упоминают, когда пишут отзывов о наших чугунных радиаторах.

Еще одной основной причиной, по которой люди покупают чугунные радиаторы, является их стиль. Это прекрасные произведения искусства, которые станут стильным центральным элементом любой комнаты, а также произведут большое впечатление при использовании в вестибюлях.

Поверхность и цвет

Наряду с формой, дизайном и декоративными деталями, доступными на чугунных рейках , цвет может иметь большое значение. Самым популярным вариантом отделки будет одна из наших лакокрасочных покрытий «металлик», особенно с нашими сериями Georgian 4 column и Shelbourne Victorian 3 column , которые могут быть изготовлены на заказ и доставлены всего за 7 рабочих дней.

Там, где радиатор имеет более четкие детали в таких моделях, как чугунные радиаторы Baroque Classique и Cromwell , может быть применена полированная вручную отделка или «стирка», чтобы выделить детали или даже добавить радиатору состаренный вид.

Чугунные радиаторы можно даже отполировать вручную до металлической отделки. Эта полированная отделка требует лишь небольшого количества регулярного ухода, чтобы гарантировать, что она не потускнеет и сохранит свой потрясающий вид.

Установка и монтаж

Найдите время, чтобы прочитать этот раздел, чтобы вы были полностью готовы к доставке и установке ваших чугунных радиаторов.

Подъем и перемещение

Чугунные радиаторы очень тяжелые по характеру материала, из которого они сделаны.По этой причине вам понадобится много рабочей силы при доставке радиаторов и при их размещении для фактической установки. Идеальный способ переноски чугунного радиатора — это положить два куска дерева между секциями на каждом конце, чтобы радиатор можно было переносить вертикально (как обычно). Не кладите радиаторы на бок, чтобы переносить их, так как это может привести к повреждению уплотнений между каждой секцией и возникновению утечки. Секции можно повторно затянуть, но правильная переноска радиаторов должна в первую очередь избежать этой проблемы.

Монтаж

Все наши чугунные радиаторы поставляются с ножками, поэтому они располагаются на полу. В дополнение к этому должны быть установлены верхние подпорки или «настенные распорки», чтобы избежать опрокидывания радиатора. Мы поставляем настенные стойки с радиаторами собственной марки в стандартной комплектации, но вы также можете перейти на люксовую настенную стойку , которая соответствует нашему ассортименту радиаторных клапанов и комплектов гильз.

Длинные радиаторы

Если вы заказываете радиатор длиной более 1200 мм, он может быть доставлен разделенным на две или более секции.Это связано с тем, что размер ограничен размером поддонов, на которых поставляются радиаторы, и для упрощения подъема и маневрирования радиатора в нужное положение. На месте две секции легко соединяются с помощью прилагаемых соединительных ниппелей и прокладок. При необходимости мы также можем предоставить подходящий соединительный ключ, который подлежит возврату с возвратом средств для всех радиаторов нашей собственной марки.

Трубопровод

Наши чугунные радиаторы подключаются к вашей системе отопления, как и любой другой радиатор, с помощью пары радиаторных клапанов для подачи и регулирования потока воды на входе и выходе.Установка проста, и вы должны иметь квалифицированного установщика, который выполнит работу за вас.

Чугунный радиатор какого размера мне нужен?

Тепловая мощность — это первый фактор, который следует учитывать при выборе радиатора того размера, который вам нужен, доступное пространство в вашей комнате — другой определяющий фактор. Вы, конечно, можете установить более одного радиатора в комнате, если это необходимо, и это может оказаться лучшим вариантом для распределения тепла в больших помещениях, а также может быть более эстетичным.

Расчет требований к тепловой мощности радиатора

Позвоните нам, поскольку мы здесь, чтобы помочь вам рассчитать ваши потребности в тепле. Ваш установщик часто сообщит вам требования к отоплению для каждой комнаты. Пожалуйста, проверьте, указано ли это в Delta T50 или Delta T60, чтобы мы могли найти вам идеальный радиатор по лучшей цене. Если вы хотите, чтобы мы рассчитали вашу потребность в тепле, позвоните или напишите по электронной почте нашему опытному отделу продаж, указав следующую информацию для каждой комнаты.

Какой тип номера? Кухня, холл, спальня…
Высота, длина и ширина помещения
Окна — одинарное или двойное остекление
Защищены ли внешние стены помещения, средние или открытые?

Центры труб

Фраза «центры труб» используется для описания расстояние между впускной и выпускной трубами (также известными как подающая и обратная) на радиаторе, это трубы, которые присоединяются непосредственно к радиаторным клапанам. Установщики часто запрашивают эти измерения на ранней стадии, чтобы они могли «грубо» провести трубопровод вашей системы отопления.Мы с радостью предоставим эти размеры для черновой обработки трубопровода, но настоятельно рекомендуется дождаться прибытия радиаторов на место перед завершением трубопровода или рассмотреть возможность укладки напольных покрытий.

Поскольку чугунные радиаторы изготавливаются секциями, и каждая секция имеет допуск по длине, может существовать значительная разница между заявленной общей длиной радиатора и фактической длиной поставляемого продукта. Другие переменные также могут иметь значение, например, конкретный радиаторный клапан, используемый на радиаторе, и даже количество тефлоновой ленты, которую установщик может нанести на резьбу соединительной муфты радиатора.

Принадлежности

Легко упустить из виду аксессуары, которые могут потребоваться для завершения установки вашего чугунного радиатора или для достижения определенного внешнего вида. Вот краткое руководство по вопросам, которые вы, возможно, захотите учесть.

Концевые втулки

Втулки — это заглушки, которые устанавливаются на каждом конце радиатора, две внизу обычно используются для подключения радиаторных клапанов для входа и выхода, а две вверху обычно состоят из одной заглушки и тот, который имеет установленное вентиляционное отверстие, чтобы вы могли выпускать воздух из вашей системы.Стандартно они имеют простой дизайн, но для некоторых диапазонов мы можем предложить две альтернативные конструкции, это концевые втулки Leyton и Wendover. Стандартно все наши радиаторы поставляются с впускными втулками 1/2 дюйма, если вам потребуются впускные отверстия 3/4 дюйма или 3/4 дюйма радиаторные клапаны , мы можем поставить их по мере необходимости.

Клапаны радиатора

У нас есть Для наших радиаторов доступен широкий ассортимент клапанов, мы будем рады помочь, если вы не уверены, что вам нужно, поэтому, пожалуйста, позвоните нам.Для начала большинство клиентов выбирают между ручными клапанами или термостатическим управлением (TRV), последние дают вам более сбалансированную температуру в помещении и более эффективны. Далее вы выберете стиль; Учитывая традиционный характер чугунных радиаторов, большинство людей выбирают традиционный чугунный радиаторный клапан , но у нас также есть ряд современных клапанов.

После того, как вы выбрали предпочитаемый стиль, он должен перейти к направлению ваших впускных труб. Вы можете выбирать между угловыми, угловыми или прямыми радиаторными клапанами в качестве приблизительной направляющей.

Угловые клапаны — когда трубы поднимаются от пола до дна клапанов
Прямые клапаны — где трубы проходят вдоль стены
Угловые клапаны — там, где трубы выходят из стены прямо в заднюю часть клапанов.

Комплекты гильз

Кожухи для труб Комплекты гильз AKA являются идеальным завершающим штрихом для вашей установки и приобретаются примерно тремя четвертями всех клиентов.Эти металлические трубы подходят к вашим радиаторным клапанам и скользят по медным или пластиковым входным трубам, которые поднимаются от пола или выходят из стены. Поставляется с подходящей накладкой (напольной пластиной), которая удерживает крышку трубы на месте и закрывает любые неровные края и зазоры между полом (или стеной) и входным трубопроводом.

Настенные балки

Также популярны наши люксовые балки. Снова поставляются с соответствующей отделкой для клапанов и комплектов втулок, они используются для крепления радиатора к стене в целях безопасности и предотвращения опрокидывания радиатора.Хотя это и не обязательно (поскольку мы поставляем стандартные стальные перегородки с каждым радиатором), эта роскошная настенная опора пользуется популярностью в качестве завершающего штриха и там, где стена, примыкающая к радиатору, не является прочной. Роскошные настенные опоры более универсальны, когда речь идет об использовании альтернативных креплений.

Viscount 2, 3, 4, 5, 6-колонные чугунные радиаторы | AEL Heating Solutions Ltd

Имея 13 комбинаций размеров и глубины, эти радиаторы могут быть установлены в любом месте, от небольшой высоты подоконника, сидений под окнами до полноразмерных стен с прямым проходом. Они производятся в секционных закрытых колоннах, что позволяет собирать их в соответствии с индивидуальными требованиями. Доступен широкий выбор кронштейнов и креплений, обеспечивающих полную гибкость при установке.

Основные характеристики

Радиатор секционный колонный Classic
Из чугуна
13 комбинаций размеров и глубины
Поставляется в полностью собранном виде, до 10 секций
Более длинные блоки, собранные на месте установки
Стандартно поставляется с грунтовкой
Возможна окраска

Параметры

Полный набор файлов САПР доступен на веб-сайте AEL Heating Solutions.

2-х колонные чугунные радиаторы

K70 / 43 — макс. 52 Вт, 430 мм (В) x 60 мм (Ш) x 70 мм (Г)
K70 / 58 — макс. 65 Вт, 580 мм (В) x 60 мм (Ш) x 70 мм (Г)
K70 / 98 — макс. 106 Вт, 980 мм (В) x 60 мм (Ш) x 70 мм (Г)

3-х колонные чугунные радиаторы

K110 / 43 — макс. 67 Вт, 430 мм (В) x 60 мм (Ш) x 110 мм (Г)
K110 / 58 — макс. 87 Вт, 580 мм (В) x 60 мм (Ш) x 110 мм (Г)

4-х колонные чугунные радиаторы

K160 / 43 — макс.89 Вт, 430 мм (В) x 60 мм (Ш) x 160 мм (Г)
K160 / 58 — макс. 120 Вт, 580 мм (В) x 60 мм (Ш) x 160 мм (Г)
K160 / 68 — макс. 140 Вт, 680 мм (В) x 60 мм (Ш) x 160 мм (Г)
K160 / 98 — макс. 195 Вт, 980 мм (В) x 60 мм (Ш) x 160 мм (Г)

5-ти колонные чугунные радиаторы

K220 / 43 — макс. 116 Вт, 430 мм (В) x 60 мм (Ш) x 220 мм (Г)
K220 / 58 — макс. 154 Вт, 580 мм (В) x 60 мм (Ш) x 220 мм (Г)
K220 / 98 — макс. 248 Вт, 980 мм (В) x 60 мм (Ш) x 220 мм (Г)

6-ти колонные чугунные радиаторы

K250 / 28 — макс.87 Вт, 280 мм (В) x 60 мм (Ш) x 250 мм (Г)

Тепловая мощность подтверждена согласно EN442, на секцию, dt = 60 ° C.

Отделка

Радиаторы Viscount стандартно поставляются с грунтовкой. Если требуется цветная отделка, широко доступны коммерческие спреи различных цветов. Если требуется более профессиональное порошковое покрытие
, важно обеспечить процесс выпечки с низким уровнем выпечки.

Установка

Радиаторы могут быть напольными или настенными.Радиаторы Viscount поставляются в полностью собранном виде, до 10 секций. Радиаторы длиной более 600 мм (10 секций) можно легко собрать в более длинные блоки в месте установки.

В комплект входят следующие фитинги:

Заглушка
Воздухоотводчик / втулка
Втулка 3/4 «или 1/2»
Поселки
Кронштейны напольные дополнительные

Дополнительно: латунный клапан.

Все габаритные чертежи радиаторов и клапанов для предварительной установки трубопроводов можно посмотреть на сайте www.aelheating.com.

Радиаторы Viscount — классические чугунные секционные колонные радиаторы. Их можно использовать для придания исторической аутентичности традиционным зданиям, но они также подходят для современных пространств.
Имея 13 комбинаций размеров и глубины, эти радиаторы могут быть установлены в любом месте, от небольшой высоты подоконника, сидений под окнами до полноразмерных стен с прямым проходом. Они производятся в секционных закрытых колоннах, что позволяет собирать их в соответствии с индивидуальными требованиями.Доступен широкий выбор кронштейнов и креплений, обеспечивающих полную гибкость при установке.
Основные характеристики
Радиатор секционный колонный Classic
Из чугуна
13 комбинаций размеров и глубины
Поставляется в полностью собранном виде, до 10 секций
Более длинные блоки, собранные на месте установки
Стандартно поставляется с грунтовкой
Возможна окраска
Параметры
Полный набор файлов САПР доступен на веб-сайте AEL Heating Solutions.
2-х колонные чугунные радиаторы
K70 / 43 — макс. 52 Вт, 430 мм (В) x 60 мм (Ш) x 70 мм (Г)
K70 / 58 — макс. 65 Вт, 580 мм (В) x 60 мм (Ш) x 70 мм (Г)
K70 / 98 — макс. 106 Вт, 980 мм (В) x 60 мм (Ш) x 70 мм (Г)
3-х колонные чугунные радиаторы
K110 / 43 — макс. 67 Вт, 430 мм (В) x 60 мм (Ш) x 110 мм (Г)
K110 / 58 — макс. 87 Вт, 580 мм (В) x 60 мм (Ш) x 110 мм (Г)
4-х колонные чугунные радиаторы
K160 / 43 — макс.89 Вт, 430 мм (В) x 60 мм (Ш) x 160 мм (Г)
K160 / 58 — макс. 120 Вт, 580 мм (В) x 60 мм (Ш) x 160 мм (Г)
K160 / 68 — макс. 140 Вт, 680 мм (В) x 60 мм (Ш) x 160 мм (Г)
K160 / 98 — макс. 195 Вт, 980 мм (В) x 60 мм (Ш) x 160 мм (Г)
5-ти колонные чугунные радиаторы
K220 / 43 — макс. 116 Вт, 430 мм (В) x 60 мм (Ш) x 220 мм (Г)
K220 / 58 — макс. 154 Вт, 580 мм (В) x 60 мм (Ш) x 220 мм (Г)
K220 / 98 — макс. 248 Вт, 980 мм (В) x 60 мм (Ш) x 220 мм (Г)
6-ти колонные чугунные радиаторы
K250 / 28 — макс.87 Вт, 280 мм (В) x 60 мм (Ш) x 250 мм (Г)
Тепловая мощность подтверждена согласно EN442, на секцию, dt = 60 ° C.
Отделка
Радиаторы Viscount стандартно поставляются с грунтовкой. Если требуется цветная отделка, широко доступны коммерческие спреи различных цветов. Если требуется более профессиональное порошковое покрытие
, важно обеспечить процесс выпечки с низким уровнем выпечки.
Установка
Радиаторы могут быть напольными или настенными.Радиаторы Viscount поставляются в полностью собранном виде, до 10 секций. Радиаторы длиной более 600 мм (10 секций) можно легко собрать в более длинные блоки в месте установки.
В комплект входят следующие фитинги:
Заглушка
Воздухоотводчик / втулка
Втулка 3/4 «или 1/2»
Поселки
Кронштейны напольные дополнительные
Дополнительно: латунный клапан.
No related posts.

межосевое расстояние, высота и ширина секции чугунного радиатора

Общие показатели радиаторов из чугуна

Основные размеры чугунных батарей

МС-140 – основные параметры

Радиаторы отопления STI нова

Чугунные батареи Konner

Чугунные радиаторы отопления – технические характеристики, виды, плюсы и минусы

Виды и конструкции

Размеры

Вес

Мощность

В чем отличия разных моделей

Заключение по теме

💨 Чугунные радиаторы отопления: виды, преимущества, популярные модели

Устройство и принцип действия чугунного радиатора отопления

Основные виды чугунных радиаторов отопления

Эксплуатационные характеристики

Достоинства и недостатки

Чьей продукции стоит доверять: ведущие производители

Популярные модели с отзывами реальных покупателей

Konner Modern 500: рейтинг 4/5

Sti Нова 500: рейтинг 4/5

Demrad Ridem 3/500: рейтинг 5/5

ЧАЗ ЧМ2 (CHERAD): 4,8/5

Выбираем чугунные радиаторы отопления: основные критерии

По числу каналов секции

По тепловой мощности

По габаритным размерам

По месту установки

Монтаж чугунных радиаторов

Напольные устройства

Радиаторы настенного типа

Технические характеристики чугунных радиаторов отопления

Особенности чугунных радиаторов

Теплоотдача

Рабочее давление и температура

Размеры одной секции

Конструкция и возможности дизайна

Объем теплоносителя

Вес 1 секции

Срок службы

Недостатки

Подсчет секций

Радиаторы чугунные, их технические характеристики и выбор

Ассортимент радиаторов отопления

Основные технические характеристики чугунных радиаторов

Достоинства конструкций из чугуна

Минусы чугунных конструкций для отопления

Чугунные радиаторы отопления, и какие лучше

Чугунные радиаторы отопления оптом 404

Сколько весит секция чугунной батареи: подсчет веса конструкции

Вес одной секции чугунной батареи

О чугунных батареях

Базовые характеристики классического радиатора

Современные модели радиаторов отопления

Радиатор какого размера мне нужен? | Измерения и БТЕ

Радиатор какого размера мне нужен?

Что такое британская тепловая единица и как ее использовать для определения размера радиатора?

Почему БТЕ имеет значение при выборе радиатора размера?

Может ли радиатор быть слишком большим для комнаты?

Следует ли увеличить размер радиатора?

Как измерить радиатор — что еще нужно знать?

Откуда вы измеряете радиатор?

Двухпанельные или однопанельные радиаторы?

Сколько радиаторов вам нужно?

Чугунные радиаторы выделяют больше тепла?

Вы ищете новый радиатор для обогрева помещения? Взгляните на наш превосходный ассортимент красивых чугунных и стальных радиаторов на сайте Trads!

Не стесняйтесь:

Чугунные радиаторы от The Radiator Company

Чугунные радиаторы в эксплуатации дороже?

Чугунный радиатор какого размера мне нужен?

Чугунные радиаторы | Чугунные радиаторы Hydronic

RANGER SUPPLY CO. INC.

A Справочник покупателя по чугунным радиаторам

Знакомство с чугунными радиаторами

Поверхность и цвет

Установка и монтаж

Подъем и перемещение

Монтаж

Длинные радиаторы
