Что значит кабель: Значение слова КАБЕЛЬ. Что такое КАБЕЛЬ?
Значение слова «кабель» в 8 словарях
— составной из железной или стальной проволоки канат; К. употребляются для подъема руд из шахт, а также для подъема больших тяжестей, вместо канатных приводов на заводах, для буксирования судов, для такелажа речных и морских судов, в качестве составных частей висячих мостов и вообще заменяют собой цепи и обыкновенные пеньковые канаты в тех случаях, где требуется соединение значительного сопротивления с гибкостью. Проволочный канат составляется из некоторого числа прядей, причем сердцевина каната бывает пеньковая, или представляет также проволочную прядь, или же отдельную отожженную проволоку. Из соединения нескольких круглых канатов образуется К. Плоские, или ленточные, К. составляются из некоторого числа круглых канатов, положенных рядом и сшитых вместе при помощи проволок, болтов или заклепок. К., употребляемые для устройства воздушно-проволочных железных дорог, в качестве направляющих канатов для паромов, а также для небольших висячих мостов, представляют соединение нескольких прядей, составленных из 7—37 проволок. Более старинный способ составления К. заключается в Том, что проволоки, образующие канат, и сами канаты, составляющие К., сучатся или наматываются в одном направлении. По второму, новейшему способу, проволоки в каждом отдельном пучке-канате, а затем все пучки вместе, для образования К., наматываются в противоположных направлениях, как и в пеньковых канатах. При этом способе намотки каждая отдельная проволока является снаружи К. только на небольшом протяжении и затем снова попадает вовнутрь, что способствует более деятельному сопротивлению и К. не столь портится от перетирания отдельных проволок. Проволоки, употребляемые для составления К., обыкновенно бывают круглого сечения. Однако, в самое последнее время, стали изготовлять К. из проволок других форм сучения, квадратных и многогранных, с целью уменьшения промежутков, остающихся между цилиндрическими поверхностями круглых проволок. Для этой же цели, а также для устранения отскакивания частей лопнувших наружных проволок, делают К. замкнутыми, составляя их из проволок S или Z-образного сечения, которые входят одна в другую, образуя таким образом сплошное сечение, отличающееся большой прочностью при малом диаметре. Привилегия на производство такого рода К. принадлежит для государств континента фирме Фельтен и Гильом. Кабели эти особенно употребительны теперь в Англии. Кабели для больших пролетов висячих мостов состоят из отдельных пучков проволок, обмотанных более тонкою проволокой, или из соединения нескольких подобных пучков (см. Висячие мосты). Материалом для тяговых К. служит обыкновенно железо и сталь. Обыкновенная железная или стальная проволока, из которой выделывают К., представляет сопротивление 5,5—6,6 тон, на кв. см Сопротивление К., предполагая равномерное распределение усилия на все проволоки, выражается формулой
Р = Ri( π /4)d2,
где i — число проволок, d — диаметр их, а R — прочное сопротивление материала разрыву в килограммах на кв. мм. Толщина проволок берется обыкновенно от 1 до 3,5 мм, если же требуется значительная гибкость К., то диаметр проволок не должен превосходить 2,2 мм. Проволоку из литой стали полезно гальванизировать, хотя прочность ее несколько уменьшается от покрытия пинком. Проволочные канаты выделываются у нас в Риге, в С.-Петербурге и в Рязанской губ. на Истьинском заводе, равно как и в Кронштадте (на казенном заводе для нужд морского ведомства), но это производство нельзя еще считать прочно установившимся, хотя спрос на проволочные канаты, в особенности для рудничного дела, постоянно возрастает.
А. Таненбаум.
Кабелем электрическим специально обозначаются изолированные проводники, которыми пользуются для подземных и подводных телеграфных и телефонных линий, и для подземной канализации электрического тока. Сердечник всякого К. состоит обыкновенно из одной. или нескольких групп медных проволок. Каждая группа составлена из 8 до 7 или более медных жил, залитых вместе в цилиндрической оболочке из гуттаперчи или каучука, служащей для изолирования одной жилы от другой и всех от соседней группы. Несколько таких сложных жил складываются вместе, обматываются или оплетаются слоем пеньки или джуты, пропитанной дегтем, асфальтом, озокеритом или другим каким-либо подобным веществом, и покрываются иногда еще одним или двумя слоями резины, шерстяной пропитанной ленты и т. п.; все эти слои служат для предохранения сердечника от сырости. Весь К., наконец, для противодействия механическим повреждениям туго оплетается спиралью из нескольких железных цинкованных проволок, называемою бронею К.; иногда и броня покрывается еще слоем асфальтового состава. Часто К. (каб. Берту и Борела) вместо брони окружаются одной или двумя свинцовыми трубками, плотно охватывающими их.
К. для 1) подземных телеграфных и телефонных линий состоят из довольно тонких жил (1—3 мм), покрытых гуттаперчей, пенькой с дегтем и легкой броней; вес км К., смотря по изоляции, от 500 до 2000 кг. 2) К. для подводной телеграфии должны противостоять действию воды, сильных натяжений при прокладке, возможности механических повреждений на дне морском от якорей и т. д., и наконец разъеданию морскими червями (Teredo navalis, xylophaga и др.). Ввиду этого они изолируются особенно тщательно и покрываются весьма прочной простой или двойной броней из железных или стальных проволок; броня кроме того часто покрывается еще сдоем пропитанной пеньки. Вес подобного К. от 2000—9000 кг на км. Прокладка подводных К. сопряжена с большими трудностями; первый К. проложен был в 1851 г. между Дувром и Кале; теперь в различных морях проложено до 100000 морских милей подводного К. (см. Телеграф).
3) К. для канализации (см.) электрического тока служат обыкновенно для сильных токов, и состоит поэтому из одной или нескольких толстых жил, сплетенных для гибкости из большого числа (до 343) отдельных тонких проволок, не изолированных друг от друга, Такая жила оплетается в несколько слоев пенькой, пропитываемой дегтем или озокеритом. Такой К. может служить для прокладки в сухих местах и подземных каналах; в сырой грунт кладут К., крытый гуттаперчей и легкой броней. Вес К. от 500—2000 кг на км.
К. приготовляется на кабельных заводах машинным путем. Медные жилы оплетаются в несколько ниток особыми машинами, переплетающими и перекрещивающими эти нитки. Для покрывания гуттаперчей проволока покрывается сперва липким составом Чатертоуна (смесь из гуттаперчи, дегтя и резины), затем пропускается сквозь трубку, через которую прожимают горячую размягченную паром гуттаперчу, покрывающую крепко пристающим слоем липкую проволоку. Из трубки проволока входит в ванну с холодной водой, в которой гуттаперча затвердевает. Для покрывания каучуком проволоку кладут между двух каучуковых лент и пропускают под большим давлением между двумя вальцами, сжимающими ленту в одну плотно прилегающую к проволоке трубку. Обмотка пенькой (лучшая русская или манильская пенька) производится оплеточными машинами, точно так же как и покрытие броней. В России К. готовятся на заводах Сименса, Подобедовых, Рибена и др.
А. Г.
КАБЕЛЬ — это… Что такое КАБЕЛЬ?
Кабель — получить на Академике актуальный промокод на скидку Беру или выгодно кабель купить с дисконтом на распродаже в Беру
КАБЕЛЬ — 1) канат у большого якоря. 2) гуттаперчевая трубка, погружаемая на дно океана для устройства подводного телеграфа. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КАБЕЛЬ 1) подводный или зарываемый в землю, вообще… … Словарь иностранных слов русского языка
КАБЕЛЬ — КАБЕЛЬ, проволока, служащая для обеспечения механической опоры, проведения электричества или передачи сигналов. В строительстве и машиностроении кабель (трос) это канат, изготовленный из сплетенных стальных проволок. Их размеры могут быть самыми… … Научно-технический энциклопедический словарь
КАБЕЛЬ-Е — КАБЕЛЬ … Первая часть сложных слов со знач. относящийся к кабелю, являющийся кабелем, напр. кабель трос, кабель мачта, кабель канат. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова
кабель-… — КАБЕЛЬ … Первая часть сложных слов со относящийся к кабелю, являющийся кабелем, напр. кабель трос, кабель мачта, кабель канат. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова
кабель — cable Каbel виріб з однієї або кількох ізольованих струмопровідних жил, вміщених у герметичну захисну оболонку. Застосовується переважно для передачі на віддаль електричної енергії (силовий кабель) або електричних сигналів (кабель зв’язку). Див.… … Гірничий енциклопедичний словник
КАБЕЛЬ — (от нидерл. kabel канат трос) электрический, один или несколько изолированных проводников (токопроводящих жил), заключенных в защитную (обычно герметичную) оболочку. См. также Контрольный кабель, Силовой кабель … Большой Энциклопедический словарь
КАБЕЛЬ — КАБЕЛЬ, кабеля, муж. (голланд. kabel). 1. Электрический провод особого рода, употр. для подземных и подводных проводок (тех.). Телеграфный кабель. Телефонный кабель. 2. Канат из железной или стальной проволоки (мор.). Толковый словарь Ушакова.… … Толковый словарь Ушакова
КАБЕЛЬ — КАБЕЛЬ, кабельтов муж., мор. веревка кабельной работы, 6 до 12 дюймов (по окружности) толщиною. Кабельный, кабельтовый, к кабельтову относящийся. Кабельная работа, двойной спуск веревки: каждая прядь спускается порознь, а потом все вместе. |… … Толковый словарь Даля
кабель — шнур, электропровод, электролиния, минреп, провод, электрическая магистраль, веревка, электрический провод, лицендрат, провода, высоковольтная линия, высоковольтка, линия Словарь русских синонимов.
кабель — я, м. câble m.> гол. kabel <лат. capulum аркан. 1. мор. Корабельный трос, веревка, якорный канат. Сл. 18. Толстота, кабеля в пропорции положена по тягости якорей. Алярд 90. // Сл. 18. Толстая веревка или кабель, обходящий кругом корабля… … Исторический словарь галлицизмов русского языка
Кабель — КАБЕЛЬ. I. Минный (подводный) К. въ Россіи употребляется двухъ сортовъ, состоящихъ каждый изъ жилы (мѣдн. проволоки, свитыя вмѣстѣ), изолировки (чаттертоновъ составъ, слой гуттаперчи, спирал. лента чист. каучука, продольный слой смѣшан. каучука,… … Военная энциклопедия
ГОСТ и ТУ кабель, в чём разница?
Рассказываем про разницу между ГОСТ и ТУ кабелем, а так же делаем вывод о том, какой кабель для каких работ лучше применять.
Статья от профессионального электрика о том, как и какой кабель выбрать для прокладки в доме, офисе, на производстве.
Присаживайтесь по удобнее, букв не будет много. Через 5 минут чтения этой статьи вы будите знать всё необходимое, чтобы выбрать между ГОСТ и ТУ кабелем.
Начало:
Самое первое что нужно знать: абсолютно все кабели делаются по ТУ.
Отметка ТУ на кабеле обозначает, что завод на котором производится этот кабель соответствует всем техническим условиям для изготовления этого кабеля и то, что этот кабель изготовлен по стандартам, установленным заводом изготовителем. Поэтому, любой кабель должен иметь отметку ТУ, иначе, его не может быть)))
Что же такое ГОСТ?
Это государственный стандарт качества продукции. Отметка ГОСТ значит что продукт соответствует всем условиям, которые по мнению государства являются важными при производстве продукта, например качество изоляции (изоляция сделана из хороших ПВХ материалов, которые не горят) определённый сплав с необходимым сопротивлением ( благодаря этому мы можем точно рассчитать, какого сечения кабель нам нужно использовать для имеющейся нагрузки, и быть уверенными в том, что он выдержит). Используя кабель без отметки ГОСТ, мы не можем знать наверняка, какую нагрузку выдержит кабель, если только будем верить техническим характеристикам производителя, проверить которые не всегда возможно.• Кабель ГОСТ — прошёл испытания и соответствует государственному стандарту, это значит что вы можете быт более уверены в том, что этот кабель выдержит заявленные нагрузки. А ТУ — стандарт, установленный заводом изготовителем и он скорее всего будет отличаться по качеству сплавов и изоляции.
• В большинстве случаев ГОСТ можно отличить от ТУ даже зрительно. Кабель ТУ зачастую меньше по диаметру чаще всего изоляции чем ГОСТ, и если приложить два одинаковых кабеля друг к другу, разница будет заметна невооружённым взглядом.
Но, это не обязательное условие так как фактическое сечение ГОСТ кабеля может отличаться от заявленного. По закону это разрешено, и основное тут стоит отметить, что одним из самых важных параметров при прохождении ГОСТ сертификации является сопротивление кабеля и нагрузка, которую он выдерживает. И тут же из своего опыта могу сказать что фактическое сечение хорошего кабеля не должно отличаться от заявленного более, чем на 10-15 процентов.
— Кстати, маркировка провода 2х5 не говорит о том, что каждый провод имеет диаметр 2х5 мм. У кабеля всегда указывается сечение провода. А в случае, если вы делаете замер линейкой или штангенциркулем, вы получите диаметр кабеля. Вы можете самостоятельно приобразовать его по формуле. Или воспользоваться таблицей соответствия сечений проводников их диаметру:
Важный момент, EAC.
Помимо обозначения ГОСТ на кабеле есть обозначение EAC
EAC — знак обращения, говорящий нам о том, что кабель, маркированный им, прошел все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что кабель соответствует требованиям всех распространяющихся на него технических регламентов. в том числе и всех ГОСТ (а их, на самом деле, достаточно много). Поэтому именно знак EAC означает, что это хороший и проверенный кабель.
Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC.
Мои выводы:
Кабель ТУ вам обойдётся дешевле чем ГОСТ, но качество провода скорее всего будет хуже. Связано это с тем что в его производстве используются менее качественные материалы.
Но если вы у вас так скажем не ответственные работы или вы берете квадрат сечения с серьезным округлением в большую сторону, то, думаю, можно взять и ТУ кабель.
При этом, если вы покупке провода в квартиру или на ответственный объект лучше взять ГОСТ кабель.
От «Электроград»
Думаем, эта статья достаточно полно раскрывает особенности выбора проводов и кабелей.
На нашем сайте и в любом нашем розничном магазине вы всегда сможете приобрести ГОСТ продукцию от надёжных поставщиков.
Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS | |
Сокращенная аббревиатура | Расшифровка аббревиатуры |
КГ | кабель гибкий |
А | (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию |
В | (первая (при отсутствии А) буква) ПВХ изоляция |
В | (вторая (при отсутствии А) буква) ПВХ оболочка |
Г | отсутствие защитного покрова «голый» |
нг | не поддерживающий горения |
LS | Low Smoke – с пониженным дымом и газовыделением |
Бб | бронированный покров из стальных лент |
Шв | наружный покров из ПВХ шланга |
ПВС | П — провод; В — изоляция и оболочка из ПВХ пластиката; С – соединительный. |
КВВГ | К – контрольный; В — изоляция из ПВХ пластиката; В — оболочка из ПВХ пластиката; Г – голый, отсутствие защитных покровов. |

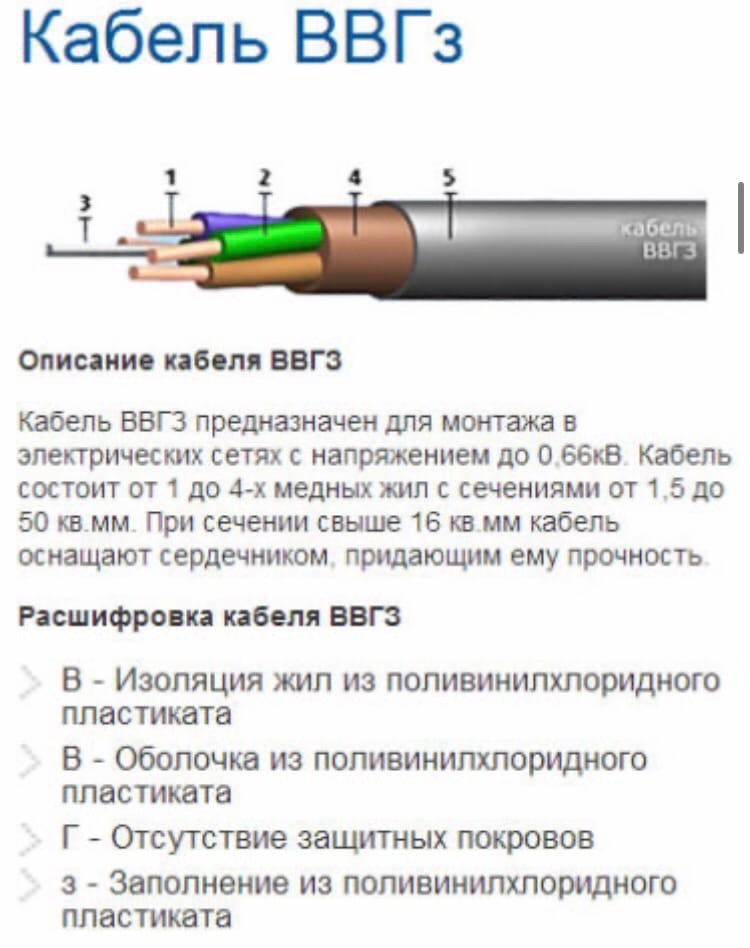

ВВГ | В — изоляция жил из поливинилхлоридного пластиката; В — оболочка из поливинилхлоридного пластиката; Г – голый, отсутствие защитного покрова. |
ВВГ-нг | В — изоляция жил из поливинилхлоридного пластиката; В — оболочка из поливинилхлоридного пластиката; Г – голый, отсутствие защитного покрова; нг — не распространяет горение при групповой прокладке. |
ШВВП | Ш – шнур; В — изоляция из ПВХ пластиката; В — оболочка из ПВХ пластиката; П – плоский. |
ППВ | П – провод; П – плоский; В — изоляция из ПВХ пластиката. |
Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ | |
А | (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию |
АБ | алюминиевая броня |
СБ | (первая или вторая (после А) буква) свинцовая броня |
л | лавсановая лента |
2л | двойная лавсановая лента |
отсутствие защитного покрова «голый» | |
Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг | |
Т | телефонный кабель |
П | полиэтиленовая изоляция |
п | поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные |
Э | экран |
П | полиэтиленовая оболочка |
З | гидрофобный заполнитель |
Шп | наружный покров из полиэтиленового шланга |
С | станционный кабель |
Подвесные провода: | |
А | алюминиевый голый провод |
АС | алюминиево-стальной (чаще употребляется слово «сталеалюминиевый») голый провод |
СИП | самонесущий изолированный провод |
Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS | |
К | (первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий |
Э | экран |
Некоторые типы кабеля расшифровываются особым образом: | |
КСПВ | кабели для систем передачи в виниловой оболочке |
КПСВВ | кабели пожарной сигнализации, с виниловой изоляцией, в виниловой оболочке |
КПСВЭВ | кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке |
ПНСВ | провод нагревательный, стальная жила, виниловая оболочка |
ПВ-1, ПВ-3 | провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие) |
ПВС | провод в виниловой оболочке соединительный |
ШВВП | шнур с виниловой изоляцией, в виниловой оболочке, плоский |
ПУНП | провод универсальный плоский |
ПУГНП | провод универсальный плоский гибкий |
Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY | |
N | согласно VDE |
Y | ПВХ |
H | безгалогеновый ПВХ |
M | монтажный кабель |
C | медный экран |
RG | броня |
Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP | |
U | unfoiled (нефольгированный, неэкранированный) |
F | foiled (фольгированный, экранированный) |
S | screened (экранированный медными проволоками) |
S-F | общий экран из фольги + общий плетеный экран |
S-S | экран каждой пары из фольги + общий плетеный экран |
TP | twisted pair — витая пара |
Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H | |
J | инсталляционный, установочный кабель |
Y | ПВХ |
(St) | экран из фольги |
Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180 | |
N | согласно VDE |
HX | сшитая резина |
C | медный экран |
FE 180 | кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением |
Провода монтажные: H05V-K, H07V-K, N07V-K | |
H | гармонизированный провод (одобрение HAR) |
N | соответствие национальному стандарту |
05 | номинальное напряжение 300/500 В |
07 | номинальное напряжение 450/750 В |
V | ПВХ изоляция |
K | гибкая жила для стационарного монтажа |
Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR | |
F | corda flessibile — гибкая жила |
R | polivinilclorudo — PVC — ПВХ изоляция |
O | anime riunite per cavo rotondo — круглый, не плоский кабель |
R | polivinilclorudo — PVC — ПВХ оболочка |
Кабели с изоляцией из сшитого полиэтилена: | |
N | согласно VDE |
Y | ПВХ |
2Y | полиэтилен |
2X | сшитый полиэтилен |
S | медный экран |
(F) | продольная герметизация |
(FL) | продольная и поперечная герметизация |
E | трехжильный кабель |
R | броня из круглых стальных проволок |
J | наличие желто-зеленой жилы |
O | отсутствие желто-зеленой жилы |
Контрольный кабель: YSLY, LiYCY | |
Y | ПВХ |
SL | кабель контрольный |
Li | многожильный проводник по VDE |
SAT — от англ. satellite — спутник — кабель для спутникового телевидения |
Кабельная терминология
AWG
AWG: Сокращенно «American Wire Gauge,» эта спецификация используется для измерения диаметра твердых и круглых пучков электрической проводящей проволоки. Это измерение помогает определить токовую нагрузку оплетки кабеля, а также его напряжение и уровень сопротивления. Стандартный способ, по которому определяется рейтинг сечение проводов, чем больше число, тем меньше AWG. Например, 14 AWG меньше и содержит меньше меди, чем провода с рейтингом 12 AWG.
Cat5e
Cat5e: Сокращенно «Категория 5е», это сетевой кабель стандарта Ethernet, который вмещает до одного гигабита данных в секунду (Его предшественник, Cat5 — категория 5, вмещает до 100 мегабит в секунду ). Сетевые установщики часто спорят о сравнительных достоинствах использования кабеля категории 5Е, в отличие от новых технологий, таких как Cat6 или CAT6a (см ниже). Вообще говоря, их выбирают под определенную задачу. Например, категория 5e обеспечивает более чем достаточную пропускную способность и скорость для дома или жилой сети, а скорость подключения к интернету жилой сети, как правило, не более 100 Mbps, это примерно одна десятая часть возможностей кабелей категории 5E. Для корпоративной сети с десятками или сотнями пользователей этого может оказаться недостаточно, поэтому вместо категории 5е нужно брать что-то с более высокими показателями производительности.
Cat6
Cat6: Сокращенно «Категория 6», этот тип кабеля Ethernet является стандартом следующего поколения после Cat5e. Как Cat5e, он поддерживает высокую скорость передачи данных – гигабит. Тем не менее, он построен на более жестких технических требованиях, позволяя улучшить производительность. У Cat5e кабеля, который поддерживает гигабитные скорости, могут возникнуть проблемы (особенно для длин кабеля, который установлен в районах, где большие электрические помехи). При возникновении ошибок в передаче данных по сети, эффективность кабеля снижается. Кабель Cat6 предназначен для смягчения этих проблем, он лучше предшественника и позволяет уменьшить помехи между двумя парами проводов внутри кабеля.
CAT6a
CAT6a: По состоянию на 2015 год, «Категория 6A» является новейшим стандартом кабеля Ethernet, признанного в Северной Америке (хотя органы по стандартизации в Европе ратифицировали другие стандарты). Он предназначен для поддержки 10 гигабит в секунду, это хороший выбор для новых коммерческих сетевых установок. Хотя в настоящее время является медным кабелем с технологией «на будущее», он более дорогой и более сложный в установке.
CL2
CL2: Характеристика огнестойкости оболочки кабеля. Характеристика также указывает на то, что кабель подходит для установки в стену и использовать для некоторых применений низкого напряжения. Оболочка предназначена для защиты от скачков напряжения до 150 вольт. CL2 кабели могут быть дополнительно классифицированы как «CL2R» (Riser рейтинг) и CL2P (Plenum рейтингу). Для более детального объяснения что такое Riser и рейтинги пленума, в разделе «CMR» и «CMP» ниже.
CL3
CL3: CL3 означает «Класс 3» провода. Вообще говоря, она отражает определения класса 2 провода, но оболочка предназначена для защиты от скачков напряжения до 300 вольт.
CM
CM: Это оболочка огнестойкого кабеля. Бывает на многоцелевых кабелей, указывает на то, что кабель связи подходит для установки в стену. На практике, «кабель связи» обычно означает, «сетевой кабель». Тип кабеля CM, как правило, имеет минимальные рейтинги, пригодные для скрытой установки сетевых кабелей и подходят для установки внутри одноэтажного торгового здания. Предназначение кабеля в том, чтобы предотвратить горение огня и переход его из одной части здания в другую. Кабели, которые помечены «СМ-type» должны пройти стандартный тест на горючесть и быть сертифицированы в аккредитованной лаборатории (UL).
CMP
CMP: Тоже огнестойкая оболочка. Не выделяют токсичного дыма, когда они горит. Как требования к огнестойкости тип CMP кабелей являются более строгими, чем СМ-типа и кабелей CMR, CMP кабели могут использоваться в качестве заменителя в любой области, где потребовалось бы CM и CMR. Кабели, которые помечены «Тип CMP» должны пройти стандартный тест на горючесть и быть сертифицированы в аккредитованной лаборатории, такие как Underwriters Laboratories.
CMR
CMR: Огнестойкая оболочка. Кабель может быть установлен вертикально между обьектами коммерческом здании. Цель кабеля — предотвратить распространение огня с одного этажа на другой. В этом отношении, это более огнестойкий (а следовательно, дороже), чем кабель типа СМ, хотя и не так много, как типа CMP кабеля (см CM, CMP). Как требования к огнестойкости Тип CMR кабелей являются более строгими, чем тип кабелей см, Тип CMR кабели могут использоваться в качестве заменителя в любой области, где будет требуемый тип CM. Кабели, которые помечены «Тип CMR» должны пройти стандартный тест на горючесть.
CSA
CSA: Это говорит о Канадской ассоциации стандартов. Это канадский аналог Underwriters Laboratories, и часто является ответственным за сертификацию кабелей и других продуктов для обеспечения безопасности в Канаде. Это не редкость увидеть оболочку кабеля штамп с буквами «CSA», а затем «номер», указывая, что кабель был одобрен CSA для использования по назначению.
FTP
FTP: Это сокращение для кабеля «витая пара» Ethernet. FTP кабель выполнен с одним алюминиевым экрана, который окружает все четыре пары проводов внутри кабеля, создавая покрытие для всех проводов внутри кабеля в целом. Цель щита, предотвратить помехи. Это наиболее распространенный тип экранированного кабеля Ethernet в Соединенных Штатах, во много раз (неправильно) называют STP (STP ниже).
IEC
IEC: «Международная электротехническая комиссия», которая является международной неправительственной организацией, которая базируется в Швейцарии. Большинство развитых стран во всем мире в настоящее время члены (называемых национальных комитетов) с развивающимися странами поощряется присоединиться к партнерской программе. Электротехника включает в себя электрические и электронные технологии. IEC разрабатывает международные стандарты в технологиях, которые варьируются от выработки энергии бытовой техники в морских энергия. В отношении прокладки кабеля, эти стандарты облегчают соответствовать мощности разъемы для устройств.
In-Wall
В-стену: Обычно имеется в виду определение кабель для установки «в стену номинальный», который предназначен для установки внутри стены безопасно. Кабели, в стену рейтингу необходимо иметь обозначение печатается на оболочке кабеля, показывая именно то, что его рейтинг является. Эти рейтинги, как правило, воспламеняемость связаны между собой. CL2 и CL3 часто видели на стандартных кабелей номинальным стене как HDMI кабелей или аудио-видео кабелей. Есть также более высоким рейтингом обозначения, такие как СМ, CMR и CMP.
Insulated Wire
Изолированный провод: металлический проводник электричества покрыта непроводящего материала, такого как пластик. С пластиковой изоляцией защищает проводник и держит его некоторое расстояние от любого защитного которые будут идти на наружной изоляции. Любой кабель для аудио видео будет иметь изолированный провод.
Jacket
Оболочка: Это внешний слой изоляции, который охватывает и защищает все, внутри какого-либо конкретного кабеля. Различные номиналы требуют различных материалов с различными характеристиками горения и дыма и может иметь полиэтилен или ПВХ оболочку.
LSZH
LSZH: «Low Smoke Малодымный Безгалогеновый» кабель. Используется в областях, которые не в состоянии быть хорошо проветриваемыми — в самолетах, в железнодорожной отрасли или какой-либо другой замкнутом пространстве. Полиэтилен или ПВХ являются типичными среди кабелей низкого напряжения. При сгорании эти материалы выделяют опасный газ.
NEMA
NEMA: «Национальная ассоциация производителей электрооборудования». В кабельной мире, разъем NEMA является частью группы стандартов, относящихся к электрическим вилок и розеток, используемых в Северной Америке. Розетка используется больше всего в Соединенных Штатах NEMA 5-15R. NEMA 5-15P.
OD
OD: аббревиатура для «наружного диаметра», используется для измерения диаметра кабеля. Толщина и материал, который составляет оболочку кабеля может также повлиять на общую диаметр кабеля. Все кабели будут включать OD параметр.
Plenum
Наполнитель — Пленум: Эти кабели могут быть использованы для установки в здании, которая находится в поднятом области пола (например, воздуховодов), или там, где воздух циркулирует через здание. Для того, чтобы кабель, получил «пленум» рейтинг, кабель должен иметь огнезащитную куртку, сделанную из негорючего материала. Пленум кабели не будут выделять ядовитые дым при воздействии огня, и не будет выделять дым.
PVC
ПВХ: Это сокращение для поливинилхлорида, и является наиболее распространенным материалом, используемый в кабелях. ПВХ синтетическая пластмасса полимер предназначен для использования в помещении. ПВХ легко ломается при использовании на открытом воздухе, так как он не предназначен выдерживать внешние элементы. Стандартный ПВХ не предназначен для использования в камере зон здания, так как этот материал выделяет токсичный дым при воздействии огня. Этот тип материала указана в качестве материала оболочки на спецификации для большинства ПК кабелей и проводов.
Rip cord
Rip cord: Это шнур сильной пряжи, которая используется, чтобы разделить внешнюю оболочку троса, обеспечивая доступ к изолированным проводникам внутри. Массовое волоконно-оптической сети кабельного будут, как правило, включают в себя параллельный кабель, но оболочка жные шнуры могут также быть найдены в других видах проволоки, а также. Rip шнур также используется для описания разделения кабелей, которые могут быть разъединены, чтобы зачистить отдельные концы кабелей, таких как провода громкоговорителя и лампы шнуров.
Riser
Riser: «лучший по рейтингу» Кабель предназначен для подключения кабелей в зонах здания, таких как кабельные стояки между этажами, шахтах лифта. Эти места не могут быть использованы для окружающего воздуха или в качестве части системы отопления или охлаждения системы здания. Кабель получите «riser» рейтинг
Если он потухает во время испытания на вертикальный ожог. Смотрите также: «CMP»
STP
STP: Это означает «экранированная витая пара», и относится к типу сетевого кабеля защиты, где каждая отдельная пара проводов в сетевом кабеле четыре пары есть своя алюминиевый экран. Это отличается от более распространенные FTP, который предусматривает создание единого алюминиевого экрана, чтобы покрыть все провода. Обратите внимание, что большая часть кабеля, проданных как «STP кабель» в Соединенных Штатах ошибочно, и на самом деле FTP кабель (одиночный общий экран).
Temperature Rating
Номинальная температура: Рейтинг — Номинальная температура кабеля, как правило, записывается в виде максимума и минимума в градусах Цельсия. Этот рейтинг сообщает пользователю, где провод может и не может быть использована в отношении окружающей среды. Если провод используется в среде за пределами указанному в рейтинге температуры, провод не может функционировать должным образом, или может не совсем. Температурные как правило, может быть записан на кабели внешней оболочкой.
TensileStrength
TensileStrength: Это испытание максимального напряжения, который материал может выдерживать в то время как растягивается в конечном итоге перед неудачу под давлением. Это становится важным фактором, когда потянув провода через стены или нанизывая провод через воздух. Если вы тянете провод за пределы допустимого, провод может либо сломаться или деформироваться, возможно, больно производительность провода.
Tinned Copper
Луженая медь: медный провод, который имеет тонкий слой олова, гальваническим на улице. Лужение меди обычно делается для сокращению расходов причинам, как менее меди используют вместо олова. Олово также легче паять, чем медь. В то время как использование луженой меди имеет свое место в некоторых конфигурациях проволоки, большую часть времени с использованием луженой меди вместо чистой меди рассматривается как срезать углы, чтобы сэкономить деньги. Со многими типами проволоки, с помощью луженой меди может вызвать опасные условия, такие как огневых рисков, или может вызвать провод к под выполнить.
Tolerance
Допуск: Определение производителя для допустимого размера или длины отклонения от технических требований, изложенных для конкретного кабеля. Параметры допуска важны, так как всегда существуют небольшие изменения, которые происходят в процессе производства, поэтому кабель будет изменяться по длине от небольшого количества. Толерантность, как правило, указаны как плюс / минус чисел, указав, что измерение может быть немного больше или немного меньше заявленного измерения. Например, кабель сети Ethernet 7 футов, возможно, допуска указаны как «-15 / + 50» Это будет означать, что кабель имеет длину 7 футов, но может быть короче до 15 мм, или может быть длиннее на целых 50 мм.
UL
UL: Это означает Underwriters Laboratories. Эта независимая организация устанавливает новый стандарт для электронных, так и электротехнических материалов в Соединенных Штатах. UL создает стандарты безопасности для продуктов, которые производители должны следовать, чтобы отобразить логотип UL на своей продукции. Продукты, которые не следуют стандартам, UL может представлять угрозу пожара или других проблем безопасности. UL создает стандарты для всего из проволоки и канатов детекторами дыма и батарей. Проволока и материалы, используемые в строительстве продукта несколько аспектов производства, для которых UL перечислены стандарты безопасности.
UTP
UTP: Это сокращение от «неэкранированная витая пара» кабелей Ethernet, что означает кабель не имеет экрана, окружающий витой пары проводов внутри кабеля. UTP обычно находится в описании кабеля, и может иногда быть найдены на самой рубашкой Ethernet. Это наиболее часто используемые кабели для подключения Ethernet в районах, где мало помех от других устройств.
Voltage Rating
Номинальное напряжение: Это число максимального напряжения безопасной эксплуатации, меньший процент от максимального. Вы можете рассчитывать на управление длительной нагрузкой номинального напряжения. Оценка напряжения, который указан на самой оболочки кабеля относится к количеству напряжения оболочка может поглощать, не провода внутри кабеля. Значения напряжения обычно находятся на силовых кабелей, таких как удлинителей или ТВ силовых кабелей.
VW-1
VW-1: VW-1 Рейтинг. Уровень воспламеняемости внешней оболочки. Это стандартизированный тест для измерения, как внешняя оболочка отвечает при воздействии пламени в вертикальном положении, следовательно, сокращение VW (вертикальная проволоки). VW-1 будут найдены на оболочку кабеля, если он имеет рейтинг VW-1. Термин VW-1 относится к любому кабелю собирается в стене вертикально.
W
W: оболочка с надписью «W» защита от УФ-излучения, от солнца и влажной среды, например, «SJTW» подходит для наружного и рекреационного использования. Оценка больше температура присутствует, но не обозначает определенной температуре. Вы увидите это обозначение обычно встречаются на открытых удлинительных кабелей и силовых кабелей, которые подходят для использования на открытом воздухе.
WireGauge
WireGauge: Диаметр проволоки. Существует стандартная система, которая используется для измерения диаметра твердого вещества, круглой электропроводной проволоки.
Этот список будет меняться по мере возникновения новых технологий. Надеюсь, что сейчас этот список помог пролить свет на некоторые из наиболее трудных определений, используемых в мире кабелей!
Значение слова «кабель»
Кабель
— составной из железной или стальной проволоки канат; К. употребляются для подъема руд из шахт, а также для подъема больших тяжестей, вместо канатных приводов на заводах, для буксирования судов, для такелажа речных и морских судов, в качестве составных частей висячих мостов и вообще заменяют собой цепи и обыкновенные пеньковые канаты в тех случаях, где требуется соединение значительного сопротивления с гибкостью. Проволочный канат составляется из некоторого числа прядей, причем сердцевина каната бывает пеньковая, или представляет также проволочную прядь, или же отдельную отожженную проволоку. Из соединения нескольких круглых канатов образуется К. Плоские, или ленточные, К. составляются из некоторого числа круглых канатов, положенных рядом и сшитых вместе при помощи проволок, болтов или заклепок. К., употребляемые для устройства воздушно-проволочных железных дорог, в качестве направляющих канатов для паромов, а также для небольших висячих мостов, представляют соединение нескольких прядей, составленных из 7—37 проволок. Более старинный способ составления К. заключается в Том, что проволоки, образующие канат, и сами канаты, составляющие К., сучатся или наматываются в одном направлении. По второму, новейшему способу, проволоки в каждом отдельном пучке-канате, а затем все пучки вместе, для образования К., наматываются в противоположных направлениях, как и в пеньковых канатах. При этом способе намотки каждая отдельная проволока является снаружи К. только на небольшом протяжении и затем снова попадает вовнутрь, что способствует более деятельному сопротивлению и К. не столь портится от перетирания отдельных проволок. Проволоки, употребляемые для составления К., обыкновенно бывают круглого сечения. Однако, в самое последнее время, стали изготовлять К. из проволок других форм сучения, квадратных и многогранных, с целью уменьшения промежутков, остающихся между цилиндрическими поверхностями круглых проволок. Для этой же цели, а также для устранения отскакивания частей лопнувших наружных проволок, делают К. замкнутыми, составляя их из проволок S или Z-образного сечения, которые входят одна в другую, образуя таким образом сплошное сечение, отличающееся большой прочностью при малом диаметре. Привилегия на производство такого рода К. принадлежит для государств континента фирме Фельтен и Гильом. Кабели эти особенно употребительны теперь в Англии. Кабели для больших пролетов висячих мостов состоят из отдельных пучков проволок, обмотанных более тонкою проволокой, или из соединения нескольких подобных пучков (см. Висячие мосты). Материалом для тяговых К. служит обыкновенно железо и сталь. Обыкновенная железная или стальная проволока, из которой выделывают К., представляет сопротивление 5,5—6,6 тон, на кв. см Сопротивление К., предполагая равномерное распределение усилия на все проволоки, выражается формулой
Р = Ri( π /4)d2,
где i — число проволок, d — диаметр их, а R — прочное сопротивление материала разрыву в килограммах на кв. мм. Толщина проволок берется обыкновенно от 1 до 3,5 мм, если же требуется значительная гибкость К., то диаметр проволок не должен превосходить 2,2 мм. Проволоку из литой стали полезно гальванизировать, хотя прочность ее несколько уменьшается от покрытия пинком. Проволочные канаты выделываются у нас в Риге, в С.-Петербурге и в Рязанской губ. на Истьинском заводе, равно как и в Кронштадте (на казенном заводе для нужд морского ведомства), но это производство нельзя еще считать прочно установившимся, хотя спрос на проволочные канаты, в особенности для рудничного дела, постоянно возрастает.
А. Таненбаум.
Кабелем электрическим специально обозначаются изолированные проводники, которыми пользуются для подземных и подводных телеграфных и телефонных линий, и для подземной канализации электрического тока. Сердечник всякого К. состоит обыкновенно из одной. или нескольких групп медных проволок. Каждая группа составлена из 8 до 7 или более медных жил, залитых вместе в цилиндрической оболочке из гуттаперчи или каучука, служащей для изолирования одной жилы от другой и всех от соседней группы. Несколько таких сложных жил складываются вместе, обматываются или оплетаются слоем пеньки или джуты, пропитанной дегтем, асфальтом, озокеритом или другим каким-либо подобным веществом, и покрываются иногда еще одним или двумя слоями резины, шерстяной пропитанной ленты и т. п.; все эти слои служат для предохранения сердечника от сырости. Весь К., наконец, для противодействия механическим повреждениям туго оплетается спиралью из нескольких железных цинкованных проволок, называемою бронею К.; иногда и броня покрывается еще слоем асфальтового состава. Часто К. (каб. Берту и Борела) вместо брони окружаются одной или двумя свинцовыми трубками, плотно охватывающими их.
К. для 1) подземных телеграфных и телефонных линий состоят из довольно тонких жил (1—3 мм), покрытых гуттаперчей, пенькой с дегтем и легкой броней; вес км К., смотря по изоляции, от 500 до 2000 кг. 2) К. для подводной телеграфии должны противостоять действию воды, сильных натяжений при прокладке, возможности механических повреждений на дне морском от якорей и т. д., и наконец разъеданию морскими червями (Teredo navalis, xylophaga и др.). Ввиду этого они изолируются особенно тщательно и покрываются весьма прочной простой или двойной броней из железных или стальных проволок; броня кроме того часто покрывается еще сдоем пропитанной пеньки. Вес подобного К. от 2000—9000 кг на км. Прокладка подводных К. сопряжена с большими трудностями; первый К. проложен был в 1851 г. между Дувром и Кале; теперь в различных морях проложено до 100000 морских милей подводного К. (см. Телеграф).
3) К. для канализации (см.) электрического тока служат обыкновенно для сильных токов, и состоит поэтому из одной или нескольких толстых жил, сплетенных для гибкости из большого числа (до 343) отдельных тонких проволок, не изолированных друг от друга, Такая жила оплетается в несколько слоев пенькой, пропитываемой дегтем или озокеритом. Такой К. может служить для прокладки в сухих местах и подземных каналах; в сырой грунт кладут К., крытый гуттаперчей и легкой броней. Вес К. от 500—2000 кг на км.
К. приготовляется на кабельных заводах машинным путем. Медные жилы оплетаются в несколько ниток особыми машинами, переплетающими и перекрещивающими эти нитки. Для покрывания гуттаперчей проволока покрывается сперва липким составом Чатертоуна (смесь из гуттаперчи, дегтя и резины), затем пропускается сквозь трубку, через которую прожимают горячую размягченную паром гуттаперчу, покрывающую крепко пристающим слоем липкую проволоку. Из трубки проволока входит в ванну с холодной водой, в которой гуттаперча затвердевает. Для покрывания каучуком проволоку кладут между двух каучуковых лент и пропускают под большим давлением между двумя вальцами, сжимающими ленту в одну плотно прилегающую к проволоке трубку. Обмотка пенькой (лучшая русская или манильская пенька) производится оплеточными машинами, точно так же как и покрытие броней. В России К. готовятся на заводах Сименса, Подобедовых, Рибена и др.
А. Г.
Модули 4-7: ответы на экзамен по концепциям Ethernet
Последнее обновление: 24 декабря 2020 г., автор Admin
Модули 4–7: ответы на экзамен по концепциям Ethernet
Сетевой администратор измеряет передачу битов по магистрали компании для критически важного финансового приложения. Администратор замечает, что пропускная способность сети оказывается ниже ожидаемой. Какие три фактора могут повлиять на разницу в пропускной способности? (Выберите три.)
- объем трафика, который в настоящее время проходит через сеть
- сложность метода инкапсуляции, применяемого к данным
- тип трафика, проходящего через сеть
- — задержка, создаваемая количеством сетевых устройств, через которые проходят данные
- пропускная способность WAN-соединения с Интернетом
- надежность инфраструктуры Gigabit Ethernet магистрали
Какие две характеристики оптоволоконного кабеля? (Выберите два.)
- На него не влияют EMI или RFI.
- Каждая пара кабелей обернута металлической фольгой.
- Он сочетает в себе методы отмены, экранирования и скручивания для защиты данных.
- Обычно он содержит 4 пары оптоволоконных проводов.
- Это дороже, чем кабель UTP.
Какова основная роль физического уровня в передаче данных по сети?
- создают сигналы, которые представляют биты в каждом кадре на носителе
- обеспечивает физическую адресацию устройств
- определяет путь, по которому пакеты проходят через сеть
- контроль доступа к данным носителя
Что вызывает перекрестные помехи в кабельных парах при использовании в сети неэкранированной медной витой пары?
- Магнитное поле вокруг соседних пар проводов
- Использование плетеной проволоки для экранирования соседних пар проводов
- отражение электрической волны от дальнего конца кабеля
- коллизия, вызванная двумя узлами, пытающимися одновременно использовать носитель
Сопоставьте ситуацию с соответствующим использованием сетевых носителей.
CCNA1 v7 ITN — ответы на экзамен по концепции Ethernet 001
См. Рисунок. Какой тип кабеля показан?
CCNA1 v7 ITN — ответы на экзамен по концепциям Ethernet 04
Какие два фактора, помимо длины кабеля, могут помешать передаче данных по кабелям UTP? (Выберите два.)
- перекрестные помехи
- пропускная способность
- размер сети
- метод модуляции сигнала
- электромагнитные помехи
См. Рисунок.Какой тип кабеля показан?
CCNA1 v7 ITN — ответы на экзамен по концепции Ethernet 05
Какие два устройства обычно влияют на беспроводные сети? (Выберите два.)
- Проигрыватели Blu-ray
- домашних кинотеатров
- беспроводных телефонов
- микроволн
- лампы накаливания
- внешних жестких дисков
Какие два утверждения описывают услуги, предоставляемые канальным уровнем? (Выберите два.)
- Определяет схему адресации сквозной доставки.
- Он поддерживает путь между исходным и целевым устройствами во время передачи данных.
- Управляет доступом кадров к сетевым носителям.
- Обеспечивает надежную доставку за счет установления соединения и управления потоком.
- Он гарантирует, что данные приложения будут передаваться в соответствии с приоритетом.
- Он упаковывает различные PDU уровня 3 в формат кадра, совместимый с сетевым интерфейсом.
Какова функция значения CRC, которое находится в поле FCS кадра?
- для проверки целостности полученного кадра
- для проверки физического адреса в кадре
- для проверки логического адреса в кадре
- для вычисления заголовка контрольной суммы для поля данных в кадре
Что содержится в конце кадра канала передачи данных?
- логический адрес
- физический адрес
- данные
- обнаружение ошибки
Какое утверждение описывает характеристику полей заголовка кадра уровня канала данных?
- Все они включают в себя поля управления потоком и логического соединения.
- Поля заголовка кадра Ethernet содержат адреса источника и назначения уровня 3.
- Они различаются в зависимости от протокола.
- Они включают информацию о пользовательских приложениях.
Сетевая группа сравнивает физические топологии WAN для подключения удаленных узлов к зданию штаб-квартиры. Какая топология обеспечивает высокую доступность и соединяет некоторые, но не все удаленные сайты?
- меш
- частичная сетка
- ступица и спица
- точка-точка
Какие два поля или функции проверяет Ethernet, чтобы определить, передан ли принятый кадр на уровень канала передачи данных или отвергнут сетевым адаптером? (Выберите два.)
- авто-MDIX
- CEF
- Последовательность проверки кадра
- минимальный размер корпуса
- MAC-адрес источника
Какой тип медиа-коммуникации не требует медиа-арбитража на уровне канала передачи данных?
- детерминированный
- полудуплекс
- полнодуплексный
- контролируемый доступ
Какое утверждение описывает расширенную звездообразную топологию?
- Конечные устройства подключаются к центральному промежуточному устройству, которое, в свою очередь, подключается к другим центральным промежуточным устройствам.
- Конечные устройства соединены между собой шиной, и каждая шина подключается к центральному промежуточному устройству.
- Каждая оконечная система подключена к своему соответствующему соседу через промежуточное устройство.
- Все оконечные и промежуточные устройства соединены в цепочку друг с другом.
Что характерно для подуровня LLC?
- Обеспечивает логическую адресацию, необходимую для идентификации устройства.
- Обеспечивает разграничение данных в соответствии с требованиями физической передачи сигналов среды.
- Он помещает информацию в кадр, позволяя нескольким протоколам уровня 3 использовать один и тот же сетевой интерфейс и носитель.
- Он определяет программные процессы, которые предоставляют услуги на физическом уровне.
Какие три способа использования управления доступом к среде передачи данных в сети? (Выберите три.)
- Ethernet использует CSMA / CD.
- Управление доступом к среде передачи обеспечивает размещение кадров данных на носителе.
- Доступ на основе конкуренции также известен как детерминированный.
- 802.11 использует CSMA / CD.
- Протоколы канального уровня определяют правила доступа к различным носителям.
- Сети с контролируемым доступом снизили производительность из-за конфликтов данных.
Что происходит в процессе инкапсуляции на уровне канала данных для ПК, подключенного к сети Ethernet?
- Добавлен IP-адрес.
- Добавлен логический адрес.
- Добавлен физический адрес.
- Добавлен номер порта процесса.
Какие три элемента содержатся в заголовке и конце Ethernet? (Выберите три.)
- IP-адрес источника
- MAC-адрес источника
- IP-адрес назначения
- MAC-адрес назначения
- информация для проверки ошибок
Какое правило связи лучше всего описывает CSMA / CD?
- метод доступа
- контроль потока
- инкапсуляция сообщений
- кодировка сообщений
Какие три основные части являются общими для всех типов кадров, поддерживаемых канальным уровнем? (Выберите три.)
- Заголовок
- поле типа
- Размер MTU
- данные
- прицеп
- Значение CRC
Какое утверждение о методе доступа CSMA / CD, используемом в Ethernet, является верным?
- Когда устройство слышит несущий сигнал и передает, коллизия не может произойти.
- Сигнал глушения заставляет только устройства, вызвавшие коллизию, выполнять алгоритм отсрочки передачи.
- Все сетевые устройства должны прослушивать перед передачей.
- Устройства, участвующие в конфликте, получают приоритет для передачи после периода отсрочки передачи.
Что такое функция auto-MDIX на коммутаторе?
- автоматическая настройка интерфейса для работы 10/100/1000 Мбит / с
- автоматическая настройка интерфейса для прямого или перекрестного подключения кабеля Ethernet
- автоматическая настройка полнодуплексной работы по одному медному или оптическому кабелю Ethernet
- возможность включения или выключения интерфейса переключателя соответственно при обнаружении активного соединения
См. Выставку.Каков MAC-адрес назначения кадра Ethernet, когда он покидает веб-сервер, если конечным местом назначения является ПК1?
CCNA1 v7 ITN — ответы на экзамен по концепциям Ethernet 03
- 00-60-2F-3A-07-AA
- 00-60-2F-3A-07-BB
- 00-60-2F-3A-07-CC
- 00-60-2F-3A-07-DD
Коммутатор уровня 2 используется для переключения входящих кадров с порта 1000BASE-T на порт, подключенный к сети 100Base-T. Какой метод буферизации памяти лучше всего подходит для этой задачи?
- Буферизация на основе портов
- Буферизация кэша 1 уровня
- буферизация разделяемой памяти
- буферизация фиксированной конфигурации
Какие два примера метода сквозной коммутации? (Выберите два.)
- коммутация с промежуточным хранением
- быстрое переключение вперед
- Переключение CRC
- коммутация без фрагментов
- Коммутация QOS
Какой метод пересылки кадра принимает весь кадр и выполняет проверку CRC для обнаружения ошибок перед пересылкой кадра?
- переключение сквозное
- коммутация с промежуточным хранением
- Коммутация без фрагментов
- быстрое переключение вперед
Какова цель поля FCS в кадре?
- для получения MAC-адреса отправляющего узла
- для проверки логического адреса отправляющего узла
- для вычисления заголовка CRC для поля данных
- , чтобы определить, произошли ли ошибки при передаче и приеме
Какой метод переключения имеет самый низкий уровень задержки?
- в разрезе
- с магазином вперед
- без фрагментов
- перемотка вперед
Сетевой администратор подключает два современных коммутатора с помощью прямого кабеля.Коммутаторы новые и никогда не настраивались. Какие три утверждения о конечном результате подключения верны? (Выберите три.)
- Связь между коммутаторами будет работать с максимальной скоростью, поддерживаемой обоими коммутаторами.
- Канал между коммутаторами будет работать в полнодуплексном режиме.
- Если оба коммутатора поддерживают разные скорости, каждый из них будет работать на своей максимальной скорости.
- Функция auto-MDIX настраивает интерфейсы, устраняя необходимость в перекрестном кабеле.
- Подключение будет невозможно, если администратор не заменит кабель на перекрестный.
- Дуплексный режим необходимо настроить вручную, поскольку он не может быть согласован.
Какое преимущество имеет метод коммутации с промежуточным хранением по сравнению с методом сквозной коммутации?
- обнаружение столкновений
- проверка ошибок кадра
- более быстрая переадресация кадров
- пересылка кадров с использованием информации IPv4 Layer 3 и 4
Когда используется метод коммутации с промежуточным хранением, какая часть кадра Ethernet используется для проверки ошибок?
- КПР в прицепе
- MAC-адрес источника в заголовке
- MAC-адрес назначения в заголовке
- тип протокола в заголовке
Какой метод переключения использует значение CRC в кадре?
- в разрезе
- перемотка вперед
- без фрагментов
- с магазином вперед
Какие два действия выполняет коммутатор Cisco? (Выберите два.)
- построение таблицы маршрутизации на основе первого IP-адреса в заголовке кадра
- с использованием исходных MAC-адресов кадров для создания и поддержки таблицы MAC-адресов
- пересылка кадров с неизвестными IP-адресами назначения на шлюз по умолчанию
- с использованием таблицы MAC-адресов для пересылки кадров через MAC-адрес назначения
- исследует MAC-адрес назначения для добавления новых записей в таблицу MAC-адресов
Какие два утверждения описывают особенности или функции подуровня управления логическим каналом в стандартах Ethernet? (Выберите два.)
- Управление логической связью реализовано программно.
- Управление логическим каналом указано в стандарте IEEE 802.3.
- Подуровень LLC добавляет к данным заголовок и трейлер.
- Уровень канала передачи данных использует LLC для связи с верхними уровнями набора протоколов.
- Подуровень LLC отвечает за размещение и извлечение кадров на носителе и вне его.
Что такое функция auto-MDIX?
- Позволяет устройству автоматически настраивать интерфейс для использования прямого или перекрестного кабеля.
- Позволяет устройству автоматически настраивать дуплексные параметры сегмента.
- Позволяет устройству автоматически настраивать скорость своего интерфейса.
- Позволяет коммутатору динамически выбирать метод пересылки.
В чем заключается одно преимущество использования метода сквозной коммутации вместо метода промежуточной коммутации?
- положительно влияет на пропускную способность, отбрасывая большинство недопустимых кадров
- принимает решение о быстрой перемотке вперед на основе MAC-адреса источника кадра
- имеет меньшую задержку, подходящую для высокопроизводительных вычислительных приложений.
- обеспечивает гибкость для поддержки любого сочетания скоростей Ethernet
Какой MAC-адрес многоадресной рассылки?
- FF-FF-FF-FF-FF-FF
- 5C-26-0A-4B-19-3E
- 01-00-5E-00-00-03
- 00-26-0F-4B-00-3E
См. Выставку.Что не так с отображаемым окончанием?
CCNA1 v7 ITN — ответы на экзамен по концепциям Ethernet 02
- Плетеную медную оплетку снимать нельзя.
- Используется разъем неправильного типа.
- Слишком большая длина раскрученного провода.
- Провода слишком толстые для используемого разъема.
См. Выставку. ПК подключен к консольному порту коммутатора. Все остальные подключения выполняются через ссылки FastEthernet.Какие типы кабелей UTP можно использовать для подключения устройств?
CCNA1 v7 ITN — ответы на экзамен по концепциям Ethernet 01
- 1 — опрокидыватель, 2 — кроссовер, 3 — прямой
- 1 — опрокидывающая, 2 — прямая, 3 — кроссоверная
- 1 — кроссовер, 2 — прямой, 3 — переворачивающий
- 1 — кроссовер, 2 — опрокидыватель, 3 — прямоток
Откройте приложение PT Activity. Выполните задачи, указанные в инструкциях к занятиям, а затем ответьте на вопрос.
Какой порт использует Switch0 для отправки кадров на хост с IPv4-адресом 10.1.1.5?
Что означает термин «затухание» при передаче данных?
- потеря мощности сигнала при увеличении расстояния
- время, чтобы сигнал достиг пункта назначения
- утечка сигналов с одной кабельной пары на другую
- усиление сигнала сетевым устройством
Что делает оптоволокно предпочтительнее медного кабеля для соединения зданий? (Выберите три.)
- большее расстояние на кабельную трассу
- более низкая стоимость установки
- ограниченная восприимчивость к EMI / RFI
- прочных соединений
- потенциал большей пропускной способности
- легко прекращается
Какой термин физического уровня OSI описывает процесс, посредством которого одна волна изменяет другую волну?
- модуляция
- IEEE
- EIA / TIA
- воздух
Какой термин физического уровня OSI описывает емкость, с которой среда может переносить данные?
- полоса пропускания
- IEEE
- EIA / TIA
- воздух
Какой термин физического уровня OSI описывает емкость, с которой среда может переносить данные?
- полоса пропускания
- пропускная способность
- задержка
- хорошая пропускная способность
Какой термин физического уровня OSI описывает меру передачи битов через среду в течение заданного периода времени?
- пропускная способность
- пропускная способность
- задержка
- хорошая пропускная способность
Какой термин физического уровня OSI описывает количество времени, включая задержки, для передачи данных из одной точки в другую?
- задержка
- пропускная способность
- пропускная способность
- хорошая пропускная способность
Какой термин физического уровня OSI описывает количество времени, включая задержки, для передачи данных из одной точки в другую?
- задержка
- оптоволоконный кабель
- воздух
- медный кабель
Какой термин физического уровня OSI описывает меру пригодных к использованию данных, переданных за заданный период времени?
- хорошая пропускная способность
- оптоволоконный кабель
- воздух
- медный кабель
Какой термин физического уровня OSI описывает физическую среду, в которой используются электрические импульсы?
- медный кабель
- оптоволоконный кабель
- воздух
- хорошая пропускная способность
Какой термин физического уровня OSI описывает физическую среду, в которой используется распространение света?
- оптоволоконный кабель
- хорошая пропускная способность
- задержка
- пропускная способность
Какой термин физического уровня OSI описывает физическую среду для микроволновых передач?
- воздух
- хорошая пропускная способность
- задержка
- пропускная способность
Какие две функции выполняются на подуровне MAC канального уровня OSI? (Выберите два.)
- Реализует трейлер для обнаружения ошибок передачи.
- Управляет сетевой картой, отвечающей за отправку и получение данных на физическом носителе.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
Какие две функции выполняются на подуровне LLC канального уровня OSI? (Выберите два.)
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
- Объединяет различные физические технологии.
- Реализует процесс разграничения полей в кадре уровня 2.
- Управляет сетевой картой, отвечающей за отправку и получение данных на физическом носителе.
Какие две функции выполняются на подуровне MAC канального уровня OSI? (Выберите два.)
- Предоставляет механизм, позволяющий нескольким устройствам обмениваться данными через общую среду.
- Управляет сетевой картой, отвечающей за отправку и получение данных на физическом носителе.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Обменивается данными между сетевым программным обеспечением на верхних уровнях и оборудованием устройства на нижних уровнях.
Какие две функции выполняются на подуровне MAC канального уровня OSI? (Выберите два.)
- Управляет сетевой картой, отвечающей за отправку и получение данных на физическом носителе.
- Объединяет различные физические технологии.
- Обменивается данными между сетевым программным обеспечением на верхних уровнях и оборудованием устройства на нижних уровнях.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
Какие две функции выполняются на подуровне LLC канального уровня OSI? (Выберите два.)
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
- Выполняет инкапсуляцию данных.
- Управляет сетевой картой, отвечающей за отправку и получение данных на физическом носителе.
- Объединяет различные физические технологии.
Какие две функции выполняются на подуровне MAC канального уровня OSI? (Выберите два.)
- Обеспечивает синхронизацию между исходным и целевым узлами.
- Объединяет различные физические технологии.
- Обменивается данными между сетевым программным обеспечением на верхних уровнях и оборудованием устройства на нижних уровнях.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
Какие две функции выполняются на подуровне LLC канального уровня OSI? (Выберите два.)
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
- Обеспечивает адресацию на канальном уровне.
- Реализует трейлер для обнаружения ошибок передачи.
- Обеспечивает синхронизацию между исходным и целевым узлами.
Какие две функции выполняются на подуровне MAC канального уровня OSI? (Выберите два.)
- Реализует трейлер для обнаружения ошибок передачи.
- Обеспечивает синхронизацию между исходным и целевым узлами.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
Какие две функции выполняются на подуровне LLC канального уровня OSI? (Выберите два.)
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Объединяет различные физические технологии.
- Реализует трейлер для обнаружения ошибок передачи.
- Обеспечивает синхронизацию между исходным и целевым узлами.
Какие две функции выполняются на подуровне MAC канального уровня OSI? (Выберите два.)
- Предоставляет механизм, позволяющий нескольким устройствам обмениваться данными через общую среду.
- Управляет сетевой картой, отвечающей за отправку и получение данных на физическом носителе.
- Помещает в кадр информацию, которая определяет, какой протокол сетевого уровня используется для этого кадра.
- Добавляет управляющую информацию уровня 2 к данным сетевого протокола.
- Позволяет IPv4 и IPv6 использовать один и тот же сетевой интерфейс и носитель.
Какое действие произойдет, если коммутатор получит кадр и имеет MAC-адрес источника в таблице MAC-адресов?
- Коммутатор обновляет таймер для этой записи.
- Коммутатор использует запись в таблице MAC-адресов для всех подключенных коммутаторов.
- Коммутатор не пересылает кадр.
- Коммутатор отправляет кадр на подключенный маршрутизатор, поскольку MAC-адрес назначения не является локальным.
Что произойдет, если коммутатор получит кадр с MAC-адресом назначения FF: FF: FF: FF: FF: FF?
- Коммутатор перенаправляет его на все порты, кроме входного.
- Коммутатор использует запись в таблице MAC-адресов для всех подключенных коммутаторов.
- Коммутатор не пересылает кадр.
- Коммутатор отправляет кадр на подключенный маршрутизатор, поскольку MAC-адрес назначения не является локальным.
Что произойдет, если хост получит кадр с MAC-адресом назначения, который он не распознает?
- Хост отбросит фрейм.
- Хост отправляет кадр коммутатору для обновления таблицы MAC-адресов.
- Хост пересылает кадр маршрутизатору.
- Хост пересылает кадр всем остальным хостам.
Какое действие произойдет, если коммутатор получит кадр с MAC-адресом назначения 01: 00: 5E: 00: 00: D9?
- Коммутатор перенаправляет его на все порты, кроме входного.
- Коммутатор не пересылает кадр.
- Коммутатор отправляет кадр на подключенный маршрутизатор, поскольку MAC-адрес назначения не является локальным.
- Коммутатор использует запись в таблице MAC-адресов для всех подключенных коммутаторов.
Что произойдет, если хост получит кадр с MAC-адресом назначения FF: FF: FF: FF: FF: FF?
- Хост обработает фрейм.
- Хост пересылает кадр маршрутизатору.
- Хост отправляет кадр коммутатору для обновления таблицы MAC-адресов.
- Хост пересылает кадр всем остальным хостам.
Какое действие произойдет, если коммутатор получит кадр и имеет MAC-адрес источника в таблице MAC-адресов?
- Коммутатор обновляет таймер для этой записи.
- Коммутатор добавляет его в свою таблицу MAC-адресов, связанную с номером порта.
- Коммутатор пересылает кадр на связанный порт.
- Коммутатор отправляет кадр на подключенный маршрутизатор, поскольку MAC-адрес назначения не является локальным.
Что произойдет, если хост получит кадр с MAC-адресом назначения FF: FF: FF: FF: FF: FF?
- Хост обработает фрейм.
- Хост возвращает кадр коммутатору.
- Хост отвечает коммутатору своим собственным IP-адресом.
- Хост пересылает кадр всем остальным хостам.
Какое действие произойдет, если коммутатор получит кадр и имеет MAC-адрес источника в таблице MAC-адресов?
- Коммутатор обновляет таймер для этой записи.
- Коммутатор использует запись в таблице MAC-адресов для всех подключенных коммутаторов.
- Коммутатор не пересылает кадр.
- Коммутатор добавляет его в свою таблицу MAC-адресов, связанную с номером порта.
Что произойдет, если хост получит кадр с MAC-адресом назначения, который он не распознает?
- Хост отбросит фрейм.
- Хост отвечает коммутатору своим собственным IP-адресом.
- Хост пересылает кадр всем остальным хостам.
- Хост возвращает кадр коммутатору.
Что произойдет, если коммутатор получит кадр с MAC-адресом назначения FF: FF: FF: FF: FF: FF?
- Коммутатор перенаправляет его на все порты, кроме входного.
- Коммутатор обновляет таймер для этой записи.
- Коммутатор не пересылает кадр.
- Коммутатор отправляет кадр на подключенный маршрутизатор, поскольку MAC-адрес назначения не является локальным.
Интерпретация результатов испытаний кабеля категории — кабель Blue Jeans
Интерпретация отчета об испытаниях кабеля вашей категории
Отчет о тестировании кабеля создается нашим кабельным тестером Fluke DTX-1800 и соответствующим программным обеспечением Fluke LinkWare.Чтобы объяснить, как создается этот отчет об испытаниях и что означают значения и графики, показанные в нем, нам сначала нужно немного коснуться спецификаций.
Тестер Fluke поддерживает два набора спецификаций для патч-кордов Cat 5e и 6: спецификации TIA и ISO. Спецификация ISO несколько строже, чем TIA. В случае патч-кордов Cat6a тестер поддерживает только спецификации ISO. Мы продадим кабель, который соответствует требованиям TIA или ISO; в подавляющем большинстве случаев наши кабели соответствуют более строгим требованиям ISO.
Пределы спецификации для возвратных потерь никоим образом не связаны с длиной кабеля; одинаковые пределы годен / не годен для кабеля любой длины. Однако это не относится к перекрестным помехам (ДАЛЕЕ). Пределы технических характеристик для перекрестных помех меняются в зависимости от длины, становясь менее строгими для более длинных кабелей. При коротких изменениях расстояния изменения пределов незначительны, и Fluke рекомендует проводить испытания по установленному пределу немного длиннее, чем короче тестируемого кабеля.Однако любая возможность дать «пропуск» кабелю, который фактически выходит из строя, исключается тем фактом, что Fluke встраивает в эти пределы, устанавливает параметр погрешности и предупреждает оператора тестирования (и отображает в отчете о тестировании), если тест находится в пределах статистической погрешности тестера (и, следовательно, не является надежным проходом). Мы не будем продавать кабель, если он не даст результата теста, выходящего за пределы погрешности, которая намного превышает разницу между соседними наборами пределов.В случае патч-корда Cat 6 или 6a, длина которого превышает 20 м, мы проверяем соответствие стандарту 20 м, поскольку у нас нет запрограммированных «наборов ограничений» для более длинных кабелей.
Вот образец отчета об испытании, некоторые из наиболее важных пунктов пронумерованы для пояснения.
1. Предел теста:
Это длина в метрах, для которой были рассчитаны пределы спецификации, использованные в тесте. Она всегда должна быть равна или превышать фактическую длину вашего кабеля и представлять следующую большую длину кабеля, для которой тестер Fluke имеет запрограммированный набор ограничений.
2. Таблица длины, задержки, перекоса и сопротивления:
В этой таблице показана оценка тестером длины кабеля (которая может отличаться от фактической длины — эта цифра оценивается путем измерения электрической задержки), задержки распространения (т.е. сколько времени требуется сигналу для получения от одного конца кабеля до другого) в наносекундах, сдвиг задержки в наносекундах (наибольшая разница в задержке распространения от одной пары к другой) и сопротивление пары в Ом (не путать с характеристическим сопротивлением кабеля , которое всегда равно или близко к 100 Ом).
3. Таблица перекрестных помех (NEXT):
В этой таблице указаны наихудшие перекрестные помехи на ближнем конце (NEXT) в кабеле. Перекрестные помехи — это тенденция сигналов в одной из пар данных индуцировать сигнал в другой паре данных — это то же явление, которое в аналоговом мире иногда заставляет вас слышать другой разговор в фоновом режиме при использовании телефона. Перекрестные помехи проверяются между каждой возможной парой / парной комбинацией в кабеле и проверяются как с «основного», так и с «удаленного» тестера, при этом результаты каждого сообщаются отдельно в столбцах «MAIN» и «SR».Таблица «Наихудшие значения» справа всегда пуста при тестировании патч-кордов.
«Худшая пара» — Эта линия показывает со ссылкой на назначение контактов разъема, какой набор пар показал наихудшие перекрестные помехи. Часто (хотя и не всегда), как здесь, будут пары 36 и 45, поскольку пара 36 должна быть разделена из-за того, что она заканчивается на несмежные контакты, и находится прямо над или под парой 45 в разъеме. , что делает эти две пары более подверженными перекрестным помехам друг с другом.Следующие три строки покажут, какой запас по высоте имел кабель и где он был самым узким.
«СЛЕДУЮЩИЙ (дБ)» — Эта строка не показывает фактическое значение СЛЕДУЮЩИЙ (перекрестные помехи на ближнем конце); скорее, он показывает наименьший запас в дБ, на который измеренное значение NEXT превосходит предел тестирования. В этом случае худший результат был на 3,2 дБ лучше, чем требуется в спецификации. Перекрестные помехи зависят от частоты, и допустимый предел перекрестных помех также зависит от частоты, и это наименьшее значение может иметь место на любой частоте в пределах тестируемого диапазона.Показатели перекрестных помех в другом месте тестируемого диапазона всегда будут как минимум такими же хорошими, а во многих случаях будут намного лучше, чем это значение. Обратите внимание, что NEXT выражается как положительное значение, и чем выше это значение, тем ниже уровень перекрестных помех; значение представляет количество дБ, на которое уровень предполагаемого сигнала превышает уровень перекрестных помех. Это приводит к тому, что может показаться «обратным» результатом: нужно, чтобы значение перекрестных помех в дБ ПРЕВЫШАЛО спецификацию, а не входило в нее, потому что более высокие дБ равны более низким перекрестным помехам.
«Freq. (MHz)» — Эта линия показывает частоту в мегагерцах, при которой возникает наихудший запас NEXT, показанный в строке выше. Основной и удаленный блоки показали аналогичные результаты, с худшей частотой 239,5 МГц в одном направлении и 241,0 МГц в другом.
«Предел (дБ)» — Эта линия показывает предел в дБ для NEXT на указанной частоте. Добавление этого значения к запасу, показанному в строке NEXT (дБ), сообщает вам фактическое значение NEXT в дБ на этой частоте в протестированном кабеле.
4. Таблица возвратных потерь:
В этой таблице указана наихудшая пара в кабеле с точки зрения характеристик обратных потерь, и показан наихудший запас прохождения для этой пары относительно предельных значений возвратных потерь, установленных в спецификации. Обратные потери — это потери, вызванные сигналами в кабеле, отражающимися в результате изменений импеданса линии.
— «Худшая пара» — Это показывает, опять же со ссылкой на назначение контактов разъема, какая пара имеет наименьший запас на возвратные потери относительно предела спецификации.
«RL (дБ)» — Это значение, как и в соответствующей таблице NEXT выше, не показывает значение возвратных потерь, но показывает количество дБ, на которое худшая пара на своей худшей частоте превосходит результаты тестирования предел. В этом случае, в зависимости от того, какие данные используются: основные или удаленные, наименьший запас составлял 7,5 (основные) или 10,4 (удаленные) дБ.
«Частота (МГц)» — Обратные потери довольно сильно зависят от частоты, и это показывает частоту, на которой измеренные возвратные потери были наиболее близки к допустимому пределу.Как видите, наименьший запас в данном конкретном случае имел место на очень разных частотах (11,5 и 250 МГц) в зависимости от того, используется ли основной или удаленный тестовый блок, но в обоих случаях запас был отличным.
«Предел (дБ)» — Эта линия показывает допустимый предел обратных потерь на рассматриваемой частоте. Это число, добавленное к запасу, показанному в строке «RL (дБ)», дает вам испытанное значение обратных потерь кабеля на частоте в строке «Freq. (MHz)».Здесь снова, как и в случае перекрестных помех, число может показаться обратным: если предел составляет 20 дБ, это означает, что тестируемое значение должно быть БОЛЕЕ 20 дБ, чтобы пройти спецификацию, не меньше, потому что более высокое значение дБ означает меньшие возвратные потери, не более. Чтобы немного запутать ситуацию, некоторые люди формируют эти значения RL в отрицательных единицах дБ, что означает то же самое, что и в положительных единицах дБ — если вы столкнетесь со спецификациями, которые требуют отрицательного значения для RL, имейте это в виду. Такие пределы и размеры точно такие же, но с противоположным знаком.В «положительном» случае, как и в нашем тестере, количество дБ — это сигнал относительно RL; в «отрицательном» случае — это RL относительно сигнала; но в любом случае желательно большее абсолютное значение (более положительное, если положительное, и более отрицательное, если отрицательное), чем предел спецификации.
5. Оценка длины
Здесь, как и в таблице слева, приводится оценка длины кабеля, основанная на времени, за которое сигналы прошли через него. Эти оценки обычно довольно близки, но могут отличаться от измеренной физической длины кабеля.
6 и 7. Графики NEXT и RL:
На этих графиках показаны значения СЛЕДУЮЩИХ и обратных потерь в дБ в зависимости от частоты. По горизонтальной оси отложена частота (100 МГц для категории 5e, 250 МГц для категории 6 и 500 МГц для категории 6a), а по вертикальной оси — дБ. В каждом случае относительно гладкая нижняя красная кривая показывает пределы тестирования, а более неровные, неровные цветные кривые выше показывают комбинацию шести пар (для NEXT) или четырех пар (для RL), каждая из которых имеет свой цвет.Пока следы для пар и парных комбинаций остаются выше применимой предельной линии, кабель соответствует спецификации.
Глядя на них, вы можете задаться вопросом, почему они такие неровные. Вместо гладких, ровных кривых, таких как маркер предела, трассы, показывающие фактические NEXT и RL кабеля, имеют тенденцию иметь пики и впадины, которые по большей части повторяются через равные промежутки времени на графике. Для этого может быть множество причин, но основная из них заключается в том, что самым большим «событием» при прохождении сигнала по кабелю является выпуклость импеданса и сопутствующая переориентация проводников (вызывающая повышенные перекрестные помехи), которые возникают на разъемах на каждый конец.Поскольку в этих точках есть отражения, кабель имеет тенденцию «звенеть» на частоте, которая соответствует физической длине волны кабеля, и это означает, что будут всплески возвратных потерь не только на этой частоте, но и на всех ее гармонических кратных. . В более длинных кабелях эти шипы, как правило, менее заметны, чем в более коротких кабелях; они не являются поводом для беспокойства до тех пор, пока не приводят к превышению кабелем установленных пределов для NEXT или RL.
Blue Jeans Cable Домашняя страница
Что такое «Simp» и почему он в тренде?
Simp.Вы, вероятно, часто видели это слово в последнее время, но что оно означает и почему мы продолжаем его читать. Давайте нырнем.
Что такое Simp?
«Симп» — это сленговое выражение, используемое для насмешек над мужчинами, которые воспринимаются как чрезмерно склонные к женщинам и подчиняющиеся им. Однако, как и в большинстве сленговых терминов, у слова «simp» есть несколько определений. Некоторые считают, что это аббревиатура от «Sucker Idolizing Mediocre Pussy». Другие, например получившая премию Оскар рэп-группа Three 6 Mafia, которая способствовала популяризации этой фразы в 1999 году, используют ее как антоним словосочетанию «сутенер».Они рэп: «Я работаю за рулем, сутенер, а не простак». Это также использовалось как сумочка для слов «сисси» и «сутенер». Все они означают одно и то же.
В некоторых онлайн-сообществах «simp» существует в той же солнечной системе, что и такие слова, как «cuck», «soyboy» или «beta» с некоторыми отличиями. В то время как «cuck» — уничижительное слово, используемое для выхолащивания, «simp» используется для обозначения поведения, связанного с «белыми рыцарями» или «хорошими парнями». В этих случаях простые мужчины считают, что секс им обязан своим хорошим поведением.Однако, хотя этот термин может использоваться для выделения этого поведения, он также используется для комедийного эффекта, поэтому было бы не случайно увидеть, как люди используют этот термин в шутку. В конце концов, ирония — это топливо, которым движется Интернет.
Почему Simp в тренде?
Онлайн-валютаSimp резко выросла за последние несколько месяцев. Подобно многим другим сленговым выражениям, направленным на выхолащивание мужчин, термин «простачок» стал популярным в сексистских кругах на Reddit и 4chan. По данным KYM, этот термин использовался более 10 000 раз на антифеминистском субреддите / r / MGTOW и более 12 000 раз на 4chan, из них 1 800 — от / pol /.
Эта фраза перешла в ироничное самоуничижительное употребление в конце 2019 года с появлением «Simp Nation», мема TikTok, в котором человек, демонстрирующий «простое поведение», сразу же встречает фразу «добро пожаловать в Simp Nation». Как и в «Simp Nation», повторное присвоение «Simp» сделало его предметом множества мемов, в которых обычно субъект указывает и называет кого-то «Simp». Тем не менее, стоит признать, что этот термин ассоциируется с некоторыми из более темных частей Интернета и может использоваться иронично или искренне.
В Твиттере многие отмечали, что слово «simp» использовалось задолго до недавнего всплеска его популярности, приписывая это изменение тем, что белые люди внезапно «открыли» сленговый термин. Наряду с этим массовым принятием последовала критика за то, что это слово быстро теряет свое значение и станет мертвым мемом быстрее, чем вы сможете сказать «ОК, бумер».
pic.twitter.com/LylcjXxRhu
— darkskint storm (@Chxndi) 3 марта 2020 г.
Белые люди никогда не должны были выучить слово simp https: // t.co / 6eHTcViPy7
— ВСАСЫВАЮЩАЯ ЧАШКА GARFIELD (@pink_garf) 27 февраля 2020 г.
Термин «простая» существует уже несколько десятилетий, и почему-то белые люди использовали его и злоупотребляли так сильно в течение месяца, что он потерял всякий смысл
— Volt🌹10 дней до спасения (@VoltBD) 8 марта 2020 г.
Конечно, когда появляется мем, это обычно как-то связано с выпуском видео PewdiePie. Мало что так сильно влияет на продолжительность жизни мема, как один из его обзоров мема, и разве вы не знаете, он выпустил его на Simps только вчера.С более чем 4 миллионами просмотров менее чем за 24 часа неудивительно, что мы наблюдаем внезапный всплеск простоты.
Вот и все. «Симп» — это мужчина, который демонстрирует открытые, граничащие с жалостью, проявления привязанности к женщине в надежде получить взамен романтическую любовь, и это в тренде, потому что PewdiePie снял видео. Вы все можете вернуться к своей повседневной симуляции.
Что вы подразумеваете под кабелем из сшитого полиэтилена и в чем его преимущества перед обычными кабелями? | Электроагрегаты.com
Кабель из сшитого полиэтилена означает армированный кабель с алюминиевой жилой с сшитой полиэтиленовой изоляцией. В кабеле с изоляцией из сшитого полиэтилена многожильный алюминиевый проводник сначала экструдируется в виде полупроводящего профиля, который обеспечивает гладкую поверхность проводника и предотвращает образование полостей на поверхности проводника, когда кабель подвергается изгибу. Экранированный провод изолирован экструдированным компаундом из сшитого полиэтилена. Изоляция дополнительно экранирована слоем неметаллического полупроводникового материала, а поверх него накладывается немагнитный металлический экран в виде медной или алюминиевой ленты.В случае многожильных кабелей жилы прокладываются вместе с подходящим наполнителем в промежутках и обматываются лентой из ПВХ или экструдированным ПВХ. Для механической защиты поверх внутренней оболочки предусмотрена немагнитная броня из алюминиевой проволоки / ленты / ленты для одножильных кабелей и броня из стальной проволоки для многожильных кабелей. Слой ПВХ / ПЭ экструдируется как внешняя оболочка, обычно окрашенная в цвет задней части, чтобы предотвратить попадание влаги. Пространственная особенность изоляции из сшитого полиэтилена заключается в том, что длинные молекулярные цепочки полиэтилена сшиваются друг с другом посредством процесса, аналогичного вулканизации резины, и, таким образом, образуется трехмерная сетчатая структура с прочной связью.Чистый полиэтилен — это термопластичный материал, то есть он становится мягким и пластичным при нагревании и твердым при охлаждении. Чистый полиэтилен превращается в термореактивный сшитый полиэтилен, т. Е. Он постоянно затвердевает при нагревании. Благодаря процессу сшивки полиэтиленовая изоляция кабеля становится термически стабильной, а температура плавления значительно увеличивается. Таким образом, кабель с изоляцией из сшитого полиэтилена имеет лучшее сопротивление термической деформации, что обеспечивает более высокую термостойкость. Благодаря отличным тепловым свойствам, допустимая нагрузка по току у кабеля из сшитого полиэтилена выше, чем у обычного кабеля.Изоляция из сшитого полиэтилена имеет более высокую диэлектрическую прочность по сравнению с другими традиционными диэлектриками, используемыми для кабелей, что приводит к низким диэлектрическим потерям. Кабель из сшитого полиэтилена предназначен для работы с высоким и сверхвысоким напряжением до 132 кВ. Этот кабель можно использовать для длинных кабельных трасс при передаче высокого напряжения, где диэлектрические потери играют важную роль. Этот кабель можно легко использовать, поскольку он легче любого другого кабеля высокого напряжения. Поскольку нет случая утечки масла из изоляции, его можно без колебаний устанавливать для наклонных или вертикальных участков.Изоляция из сшитого полиэтилена очень устойчива к влаге, поэтому во время соединения и заделки не требуется никаких специальных мер предосторожности.
