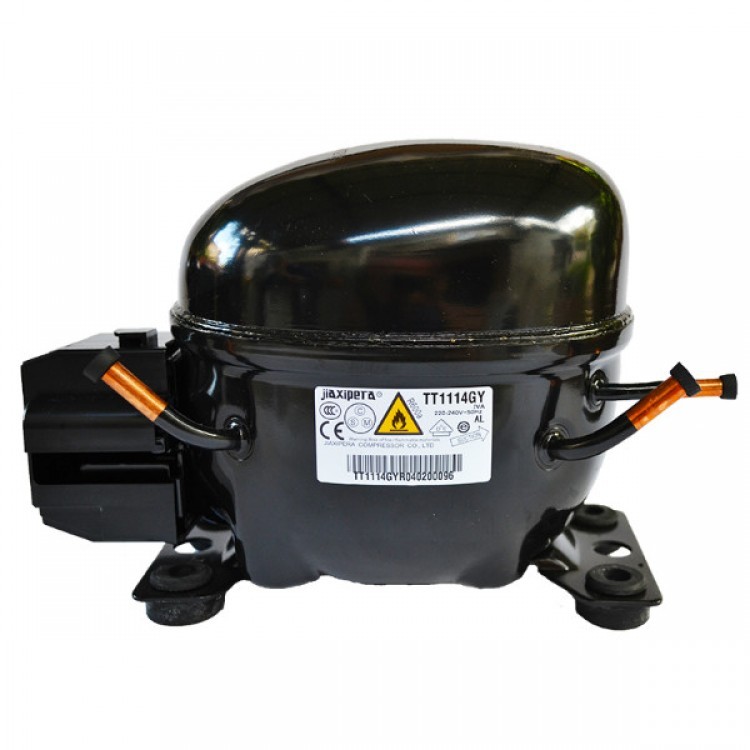

Устройство компрессора холодильника
Несмотря на то что в наши дни моделей холодильников очень много, все они имеют однообразную структуру и наделены аналогичным функционалом. Львиную долю работы выполняет компрессор: сжимает и перемещает пары хладагента (фреона) до конденсатора, где они превращаются в жидкость, а дальше — в испарителе — эта жидкость закипает и становится газом.
Таким способом происходит охлаждение окружающего пространства, и этот цикл никогда не прекращается и не останавливается, пока идёт подача электроэнергии. Давайте детальнее рассмотрим образование холода, разобравшись в устройстве компрессора современных холодильников.
Типы оборудования
Хотя сегодня рынок предлагает множество различных моделей холодильного оборудования, их конструкция довольно однотипна. Ниже приведена полная классификация возможного устройства компрессоров современных холодильников.
Динамические конструкции представляют центробежные и осевые компрессоры.
Объёмные конструкции состоят из компрессоров также двух видов: поршневых (поступательных и с коленчатым валом) и ротативных (однороторных и двухроторных).
При всём разнообразии компрессоров в современных холодильниках используются обычно поршневые и осевые
Если с двухроторными всё просто, то однородные подразделяются на такие виды:
- с катящимся мотором;
- пластинчатые;
- спиральные;
- роторно-поршневые или трохоидные.
Несмотря на разнообразие типов оборудования чаще всего устройство компрессора современного холодильника использует поршневой или осевой принцип работы.
Конструкции динамические
Здесь основную работу выполняет вентилятор и его лопасти. В одном случае создаётся давление, которое направляется в нужную сторону. Во втором задействован принцип центробежной силы, благодаря чему тела стремятся покинуть свою орбиту, двигаясь не по кругу, а по прямой.
Устройство динамических компрессоров холодильников имеет фактически только один недостаток: они не способны выдавать коэффициенты сжатия больших размеров. Но их неоспоримым плюсом является простота, надёжность и долговечность конструкции.
Разборка компрессора требует определённого уровня знаний и навыков
Конструкции объёмные поршневые
В данном случае устройство компрессора современного холодильника основано на принципах, которые применены в одноцилиндровых двигателях внутреннего сгорания. В одном варианте используется коленчатый вал, а приводит его в действие расположенный рядом электродвигатель.
А вот если формирование импульсов проводится по инверторной схеме, шток с поршнем располагается в середине катушки, обмотанной проволокой. Электрический ток заставляет эту систему производить поступательные движения, за счёт чего и осуществляется функционирование холодильного оборудования.
Устройство поршневых компрессоров холодильников, использующих принцип непрямоточного расположения поршней, широко используется в наше время, так как не имеет существенных недостатков. Это выгодно как производителям подобной продукции, так и ее потребителям.
Конструкции объёмные ротативные
Устройство компрессоров современных холодильников часто основано на использовании двухроторного принципа.
Есть неравнозначные винтовые спиральные лопасти, ведущий ротор имеет несколько выступов со скругленными вершинами, а оба вала расположены в составном цилиндрическом корпусе.
Конструкция устроена так, что они соприкасаются на протяжении всей длины, а вращение осуществляется навстречу друг другу.
Обратите внимание
Отверстия для забора и вывода фреона располагаются с противоположных сторон — по диагонали. Хладагент поступает в начале расположения роторов сверху корпуса, а сжатый газ уходит снизу — в конце спиралей.
Устройство объёмных ротативных компрессоров холодильника сделано так, что между роторными спиралями и корпусом нет зазора. При этом во время вращения порции воздуха, формируемые заборной камерой, расходятся в противоположные стороны, что приводит к их лёгкому захвату обоими валами.
Разные типы компрессоров подходят для разных условий использования
Конструктивная особенность в том, что на один ротор приходится на 50 % больше нагрузки, чем на второй: 4 против 6 порций воздуха. Вращение лопастей в итоге приводит к сжатию (ударному давлению) хладагента и выбросу его наружу. Достичь таких же показателей в других случаях проблематично.
Ещё одним важным фактором, увеличивающим популярность ротативной технологии, является высокий КПД процесса. Поскольку полости роторов прилегают друг к другу герметично, а масло, находящееся между валами, уменьшает силу трения, между корпусом и спиралями благодаря поверхностному натяжению создаётся пробка.
После выполнения таких условий контролировать давление внутри системы становится довольно легко, а, значит, можно снижать скорость вращения лопастей и уменьшать потребляемую мощность. Кроме того, в такой ситуации не составит труда понизить технологические требования к качеству изготовления отдельных деталей и сборке в целом.
Преимущества роторных винтовых конструкций над поршневыми
Винтовое роторное устройство имеет два винтовых ротора, один из которых соединяется с двигателем. Сфера применения таких агрегатов достаточно широка благодаря высокой надёжности, экономичности и нетребовательности к материалам изготовления.
Итак, сильные стороны роторных винтовых конструкций:
- постоянная скорость, с которой вращаются валы, независимо от текущего давления приводит к стабильной работе при любых условиях;
- необходимый коэффициент сжатия достигается применением определённых деталей и надлежащего качества сборки;
- конструктивные особенности делают винтовые роторные компрессоры долговечными;
- есть возможность уменьшать или увеличивать производительность в любое время за счёт изменения скорости вращения роторов;
- низкий уровень вибраций;
- малошумная работа;
- компактные размеры устройства.
Справедливости ради нужно отметить и недостаток, свойственный винтовым роторным компрессорам: относительно небольшой КПД, если фреон будет переходить из одного состояния в другое внутри корпуса. Проблема легко решается увеличением мощности, хотя при этом возрастает и расход электроэнергии.
Принцип работы современного компрессора на видео
Поскольку практически каждый вид компрессора холодильника имеет свои конструктивные особенности, определить победителя одновременно по всем параметрам невозможно. Нужно знать условия, в которых будет работать оборудование, и соотносить выгоду от полученных функциональных возможностей с затратами на использование выбранного технологического процесса.
Источник: https://tehznatok.com/kak-polzovatsya/ustrojstvo-kompressora-xolodilnika.html
Компрессор в холодильнике, принцип работы и классификация
Холодильный аппарат можно разделить на три большие части. Это такие как испаритель, конденсатор и компрессора. Все три части связаны между собой. Система работы имеет замкнутый характер. Основное назначение компрессора обеспечивать нужную температуру в камерах холодильника. В качестве газа применяется хладагент.
Компрессор в холодильнике предназначен для поддержания холода, вернее, для циркуляции охлаждающего вещества по системе капиллярных трубок и радиаторной решётке холодильника, конденсатора.
Для того чтоб понять какую роль в холодильнике играет компрессор, нужно представлять как происходит процесс заморозки.
Компрессор, представляющий собой мотор, откачивает пары хладагента из испарителя, а после направляет их в конденсатор. В нём пары охлаждаются и начинается процесс конденсации.
Находясь в сжиженном состоянии хладагент через трубки и фильтр, предназначенный для осушения, попадает в испаритель. Там, из-за разницы давления, происходит закипание вещества, энергия для кипения поступает от испарителя, и воздух в камере охлаждается.
Хладагент опять меняет фазовое состояние, переходит в газ. Процесс вновь повторяется.
Компрессорные установки разделяют на типы:
- динамический;
- поршневой;
- ротационный.
Каждый вид имеет свои преимущества и недостатки. Динамические используют в своей работе вентиляторы, с их помощью и происходит нагнетание хладагента. Поршневой основан на принципе работы таком же, как в одноцилиндровых двигателях внутреннего сгорания, имеет двигатель и вал. Ротативный содержит в конструкции катящийся ротор, расположенный в цилиндре корпуса эксцентрично.
Динамические компрессоры
Разделяются на два класса по типу вентиляторов: осевые и центробежные. Первые используют то, что сжатие хладагента происходит впоследствии изменения его скорости между лопатками ротора и направляющего устройства. При этом движение хладагента осуществляется в направлении оси ротора.
Во втором типе на стороне подачи возникает разряжение, газ подаётся на лопатки рабочего колеса. При его вращении охлаждающее вещество отбрасывается, под влиянием центробежной силы, к внешнему радиусу.
На выходе из колеса газ направляется в диффузор, где скорость его падает, а давление увеличивается.
Классификация их осуществляется по следующим признакам:
- По конечному давлению. Давление, создаваемое потоком газа.
- По количеству ступеней сжатия. Одноступенчатые и многоступенчатые.
- По виду привода. Турбинный или электрический.
Динамические компрессоры характеризуются несложной конструкцией, долговечностью в работе, удобством в использовании. Устройство имеет небольшие габариты и вес.
Главный недостаток заключается в невысоком КПД, что особенно проявляется, при небольшой производительности и высоких давлениях накачивания.
В такой конструкции невозможно получить большой коэффициент сжатия, а значит и создать высокое давление.
Поршневые компрессоры
Компрессоры такого типа являются возвратно-поступательными. Компрессия создаётся за счёт уменьшения объёма охлаждающего газа при передвижении поршня в цилиндре. Различают их по следующим признакам:
- Использующие кривошипно-шатунный привод или линейный механизм.
- По местоположению цилиндров. Могут быть выполнены в вертикальном, горизонтальном или угловом исполнении (прямоугольном).
- По числу ступеней сжатия. Выпускаются одно-, двух- и многоступенчатые, в зависимости от необходимости в ограничении температуры нагнетаемого газа.
Мотор при запуске приводит в действие коленчатый вал в середине компрессора. Осуществляя возвратно-поступательные вращения, поршень своими движениями выкачивает газ, из испарителя перегоняя его в конденсатор.
Используя всасывающий клапан, хладагент, попадёт в камеру при разряжении и выводится назад при нагнетании, во время обратного хода, образовывая повышенное давление газа.
Таким образом, используется непрямоточный поршень, состоящий из двух клапанов, приточного и расходного.
Важно
Применяется и другая конструкция, она является более экономной и проще. В её основе лежит инверторная схема формирования импульсов. Такое изделие представляет шток с поршнем на конце, находящейся внутри катушки. При подаче переменного тока возникает магнитное поле, и система под его действием приходит в движение.
Современные устройства этого типа не используют смазку, уплотнение поршней выполняется с помощью поршневых колец.
Поршневого типа компрессоры одни из первых, которые применялись в холодильниках. Отличаются они хорошей надёжностью, могут работать в большом диапазоне напряжений. Недостаток в шуме и возникновении вибрации во время запуска/остановки двигателя.
Ротационные компрессоры
Используется система, состоящая из двух роторов ведущего и ведомого. Вращаясь навстречу друг другу, и соприкасаясь по всей длине, создаётся давление газа.
Устройство выполнено так, что между роторами и корпусом нет зазоров, порции газа, образованные заборными камерами расходятся в разные стороны и легко захватываются двумя валами.
Хладагент, попадая в камеры при уменьшении их объёма, сжимается, а после перенаправляется, через специальное отверстие малого диаметра, в конденсатор. Особенность в том, что один из роторов принимает на себя большую часть порции, в соотношении 4 к 6.
Преимуществом такого исполнения является высокий КПД, а из-за того, что скорость вращения роторов не зависит от давления, обеспечивается устойчивое состояние. Вибрация и шум практически отсутствуют.
Так как роторы соприкасаются без зазоров, а между ними находится масло, то трение отсутствует и высокая скорость вращения не нужна. Это приводит к низкому значению потребления мощности.
Масло, за счёт поверхностного натяжения, образовывает пробку между рабочими частями и корпусом, что приводит к повышению давления.
Использование двух роторов на одном валу оправдывается повышением надёжности и эффективности. Оставаясь неизменным по принципу работы, сама конструкция может иметь различные вариации. Расположение на роторе дополнительно двух пластин привело к возможности получить большее давление, но привело к увеличению трения и усложнению конструкции.
Совет
В некоторых моделях используется качающийся ротор. Это вызвано тем, что в последнее время стал применяться новый тип хладагента. Ранее, охлаждающий газ за счёт содержания в своём составе хлора, образовывал дополнительную защитную ферро-хлоридную плёнку.
Эта плёнка не только уменьшала трение, но и снижала возможность появления коррозии. Одновременно с этим применение новых хладагентов привело к потере давления, из-за потерь во время перетекания газа между ротором и цилиндром корпуса, а также цилиндром и торцом пластинки.
Для уменьшения потерь на трении и перетекании, пластина с ротором выполняется одной деталью.
Сравнение линейных и инверторных типов
По режиму работы компрессоры разделяются на линейные и инверторные. В настоящее время всё больше холодильных установок выпускаются с инверторным компрессором. Линейные устройства работают в режиме циклического включения и отключения.
После того как холодильник включили в сеть, датчик, расположенный в его камере, определяет температуру сравнивая с заданной. Компрессор включается и начинается процесс охлаждения. После достижения требуемого значения компрессор отключается, а датчик продолжает следить за температурой.
Как только она повышается, и выходит из заданного диапазона, компрессор запускается вновь.
Инверторные устройства работают по иному принципу. После включения агрегата и достижения в камере нужной температуры, он не выключается, а уменьшает обороты, поддерживая температурный режим постоянным. В инверторном компрессоре нет мотора с вращающимся ротором. Компрессор осуществляет его работу сам: поршень производит движения под действием электромагнитного поля.
Главный недостаток линейных компрессоров повышенная нагрузка на электрическую сеть, что приводит к скачкам напряжения и повышенное энергопотребление, по сравнению с инверторными агрегатами.
Шум от инверторного компрессора минимален, однако, он достаточно восприимчив к качеству питающей сети. Поэтому при плохой электрической линии рекомендуется использовать его совместно со стабилизатором напряжения.
По цене линейные устройства дешевле, но не следует забывать об энергопотреблении.
Двухкомпрессорный холодильник
В современных моделях стали устанавливать сразу две компрессорные установки. Один компрессор применяется как в однокамерных, так и двухкамерных агрегатах, в то время как два только в двухкамерных.
Производители моделей сообщают, что применение двух устройств позволит снизить потребление электроэнергии, из-за раздельного управления температурой как в морозильной камере, так и в основной. Кроме того, эксплутационный срок службы таких моделей более высокий, т. к. каждый компрессор запускается только тогда, когда требуется снизить температуру в своей камере.
При выходе компрессора из строя придётся приобретать новый. При этом необходимо будет искать однотипный. Основными параметрами его являются мощность, тип хладагента и наличие пускового реле.
Источник: https://220v.guru/bytovaya-tehnika/holodilniki/kompressor-dlya-holodilnika-tipy-i-princip-raboty. html
Компрессор для холодильника: виды и принцип работы, какой лучше выбрать
Холодильник — это сложный электроприбор, сочетающий в своей работе механические и электронные узлы. Основное его предназначение — аккумулировать холод и поддерживать заданную температуру. Отличаются агрегаты между собой по виду используемого компрессора. Для холодильника компрессор — это как сердце для человека, от работы которого зависит техническое состояние устройства в целом.
Конструкция холодильных установок
В рабочем состоянии холодильник включается в сеть 220 вольт и начинает набирать заданную температуру, после достижения которой выключается. Когда температура начинает отличаться от установленной, устройство опять включается и понижает её до заданного значения. Так происходит по циклу. Средняя продолжительность включения мотора составляет 10—25 минут.
В основе работы агрегата используется свойство хладагента быстро изменять своё фазовое состояние. Холодильный агент — это вещество, которое перемещаясь по капиллярным трубкам, переносит тепло. В качестве хладагента используется газ. При достижении точки кипения агент забирает тепло у объекта, с которым контактирует, а при охлаждении отдаёт её в окружающую среду засчет конденсации.
Устройство холодильника состоит из четырёх основных составляющих, формирующих его работу:
- компрессор;
- конденсатор;
- испаритель;
- термостат.
При запуске компрессора (насоса) охлаждающий газ откачивается из испарителя и нагнетается в конденсаторе. В нём происходит охлаждение газа, возникает его конденсация и переход в жидкое состояние.
Агент поступает на фильтр, в котором происходит его осушение, а далее в испаритель, где создаётся пониженное давление. Попадая в испаритель, находящийся в жидком состоянии, холодильный агент вскипает, забирая от него тепло.
Это позволяет охлаждать как внутреннюю поверхность камеры холодильника, так и предметы, находящиеся в ней.
Обратите внимание
Цикл перемещения повторяется до тех пор, пока не сработает термостат, получающий данные о значении температуры от термопары, расположенной в холодильной камере. Сработав, термостат отключает компрессор. При увеличении температуры термостат вновь запускает работу компрессора.
Для снижения конденсата, образовывающегося из-за перепада температур, используется трубка капиллярного вида. При работе агрегата она нагревается, передавая тепло трубопроводу всасывания. В последних моделях холодильных устройств капиллярная трубка располагается внутри трубопровода.
В однокамерных агрегатах для управления силой охлаждения, устанавливается поддон с небольшим отверстием, непосредственно под испарителем. Через это отверстие холодный воздух поступает в камеру охлаждения.
Изменяя величину отверстия, регулируется температура в холодильном отсеке, при этом в морозильной камере она остаётся неизменной.
Морозильный отсек в однокамерных холодильниках размещается над холодильным шкафом.
В двухкамерных холодильниках используется собственный испаритель. Первоначально охлаждается испаритель морозильной камеры. После достижения отрицательной температуры, хладагент, находящийся в жидком состоянии, направляется в испаритель холодильного отсека. Сам испаритель бывает двух видов: плачущего и системы No Frost.
Плачущий испаритель
Такого типа испаритель представляет собой пластину из металла, располагающуюся на задней стенке холодильника.
Когда достигается необходимая температура, и компрессор выключается, начинается процесс оттаивания, при этом на стенке испарителя образуется вода. Эта вода стекает по нему в специально расположенный лоток.
Обычно этот лоток располагается над компрессором, температура которого приводит к постепенному испарению жидкости.
Важно
При изменении мощности компрессора устанавливается величина температуры в обеих камерах одновременно. Термопара располагается в холодильном отсеке.
Например, снижение температуры в холодильном отсеке на два градуса приведёт к снижению температуры на такую же величину и в морозильной камере.
Следует отметить, что морозильная камера выполняется так, чтобы даже при установке терморегулятора в наименьшее положение температура в ней не смогла подняться выше положенной, около минус 18 градусов.
Система охлаждения No Frost
Система No Frost работает по отличной от плачущего типа схеме. В ней испаритель располагается возле морозильной камеры и по своему внешнему виду напоминает радиатор. Распространение газа происходит с применением вентилятора, нагнетающего воздух из морозильного и холодильного отсека.
В такой системе нет намораживания, и на холодильном агрегате не образовывается слой льда с инеем. Сам принцип работы аналогичен классическим моделям. Как только температура достигает установленных значений, мотор отключается и включается при её повышении.
Но на самом деле иней всё-таки появляется, хотя его и не видно, так как сам испаритель спрятан от потребителя. Иней, превращаясь в воду, оттаивает от тепла, исходящего от мотора устройства.
В морозильном отсеке значение температуры поддерживается включением и выключением компрессора, а в холодильной камере — заслонкой. Её положение выставляется в ручном или автоматическом режиме.
Кроме заслонки, используется вентилятор, вытягивающий холодный воздух из морозильного отсека в холодильный.
С момента появления холодильного оборудования принцип его работы не претерпевал значительных изменений. Менялись формы, количество и расположение камер, а всё остальное оставалось неизменным.
Совет
С развитием радиотехнических устройств, направленных на сохранение энергии, были изобретены компрессоры иного типа действия, чем ранее использовавшиеся. Существуют два вида компрессоров:
В последнее время всё больше и больше производители переходят на модели с инверторным устройством компрессора холодильника. Но присутствующие у них недостатки, особенно характерные для использования на территории бывших стран СССР, не позволяют полностью отказаться от применения линейного вида устройств.
Линейные устройства
Если посмотреть на такой компрессор визуально, то можно увидеть небольшой бочонок, состоящий из двух половинок соединённых сваркой. Из его середины выходят трубки, а на корпусе расположены клеммы для подвода к ним электрической энергии. Принцип действия линейных устройств основан на работе насоса. Такого вида компрессоры для холодильников разделяются на следующие типы:
- центробежные;
- поршневые;
- ротативные.
Эта классификация разделяет устройства не только по принципу действия, но и что важнее по мощности, а также значению коэффициента полезного действия (КПД).
В холодильниках с таким видом компрессоров двигатель всегда работает на максимальной мощности. Такой подход использования создаёт нагрузку на электросеть и систему холодильного устройства.
Запуск и остановка двигателя всегда сопровождается помехой в электросеть, возникающей при коммутации реле.
Мотор центробежного вида
Центробежные или динамические компрессоры по своей работе подобны центробежным насосам. Состоят они из одного или нескольких лопастных колёс, помещённых в спиралевидный корпус. При вращении колеса создаётся центробежная сила, передающая хладагенту, находящемуся в газообразном состоянии, кинетическую энергию. Эта энергия после преобразуется в давление.
Таким образом, вся работа по перемещению газа происходит за счёт вентилятора. Он может быть: центробежным и осевым. Кроме рабочего колеса, центробежный вентилятор имеет в своей конструкции всасывающий и нагнетательный патрубки. Осевой же состоит из пропеллера с лопатками.
К недостаткам этого вида относят: невозможность получения высокого давления из-за низкого коэффициента сжатия. Но их преимущество в простоте изготовления.
Поршневой тип работы
Основной частью конструкции компрессора, кроме рабочего цилиндра, является поршень. Работает поршневой тип мотора по аналогии с одноцилиндровым двигателем внутреннего сгорания. В крышке цилиндра располагаются два клапана: нагнетательный и всасывающий. За движение поршня отвечает кривошипно-шатунный механизм и коленчатый вал.
Прямой привод этого механизма заводит поршень, а при обратных движениях сжимает газ, выталкивая его наружу. Чаще всего за два хода поршня происходит один оборот вала.
Когда поршень уходит вправо, в конденсаторе создаётся разрежение, и охлаждающий газ засасывается в цилиндр. При возращении поршня назад давление увеличивается. Клапан всасывания запирается, и газ под давлением выталкивается в конденсатор.
Как только поршень меняет направление, запирается клапан нагнетания, и компрессор вновь начинает откачивать пары газа.
Свободный объем, образующийся при опускании поршня, разряжает камеру, а после пересечения им точки, соответствующей наибольшему объёму сжатия, перекрывает выпускающий клапан. Рост давления газа увеличивается. Для уменьшения износа стенок в цилиндр вводится масло. Для избавления от его частичек в хладагенте устанавливается сепаратор.
Средняя производительность таких компрессоров не превышает ста литров в минуту. К положительным сторонам относят несложный процесс производства, а к отрицательным: низкий КПД, высокий шум и вибрацию.
Ротационный принцип действия
При рассмотрении ротационного компрессора в разрезе можно увидеть два винта, между которыми и корпусом находится хладагент. Поэтому такой тип часто называется винтовым. Один ротор — ведущий, а другой — ведомый. Физического контакта между ними нет.
В корпусе выполнены два отверстия — входное и выходное. При попадании газа через входное отверстие он сжимается между винтами, и его объём уменьшается, а затем направляется по капиллярным трубкам в холодильный агрегат.
Корпус для избегания нагрева охлаждается жидкостью.
Устроенный таким образом роторный компрессор характеризуется низкой стоимостью производства, простотой разборки и ремонта, а также малыми газодинамическими потерями. Из недостатков выделяют малый КПД и низкое давление, не превышающее 1 Мпа.
Инверторный компрессор
Особенностью такого устройства является то, что при изменении температуры или достижении нужного её значения в камерах холодильника, он не перестаёт работать, а только снижает свою мощность. Поэтому принцип работы инверторного компрессора холодильника основан на изменении частоты вращения двигателя с помощью специальной платы управления.
Блок управления трансформирует переменный ток, поступающий из сети в постоянный, а затем снова в переменный, но уже с большей частотой.
Благодаря чему появляется возможность плавно регулировать вращение мотора компрессора и достигать скорости выше 3000 об/мин. В качестве мотора используется двигатель с бесщёточной системой.
Обратите внимание
При включении компрессора происходит запуск его оборотов на максимальное значение, а после охлаждения камеры плавное снижение до минимального, и в таком режиме поддерживается температура.
К несомненным плюсам использования инверторного компрессора относят:
- экономию электроэнергии;
- увеличенный срок работы двигателя;
- низкий уровень шума;
- длительный срок гарантии.
Увеличенный срок службы связан с тем, что при работе на малых оборотах двигатель почти не испытывает внутреннего трения, а значит, и износ его частей меньше. Отсюда и срок гарантии от производителей, достигающий десяти лет.
С малыми оборотами двигателя связывается малое потребление энергии и низкий уровень шума.
При этом стоит отметить, что набор заданной температуры в камерах холодильника происходит быстрее почти в два раза по сравнению с линейным типом компрессора.
Из минусов выделяется цена. Холодильник, использующий такой компрессор, будет стоить намного дороже, чем классический. А ещё, его блок управления слишком чувствителен к скачкам напряжения из-за использования сложной электронной начинки.
Определяясь, какой тип компрессора холодильника лучше, можно с уверенностью сказать, что — инверторный, но это, если учитывать только техническую сторону вопроса. В целом же нередко при выборе бытовых холодильных агрегатов предпочтение отдаётся линейным типам.
И связано это не столько с ценой, сколько с качеством электрических линий. Ведь производители хоть и дают большой срок гарантии на изделие, но оговаривают, что выход из строя платы инвертирования из-за скачков напряжения — случай не гарантийный, а менять такую плату дорого.
В какой-то мере можно обезопасить устройство, применяя стабилизатор напряжения, но это ещё более увеличит стоимость холодильника.
Источник: https://chebo.pro/tehnologii/ustrojstvo-printsip-raboty-i-tipy-kompressorov-dlya-holodilnika.html
Устройство компрессора от холодильника ФГ-0,100 :: АвтоМотоГараж
К достоинствам этих компрессоров следует отнести меньшую массу и габариты, лучшие показатели по теплоэнергетическим характеристикам, низкий уровень звука и виб¬раций.

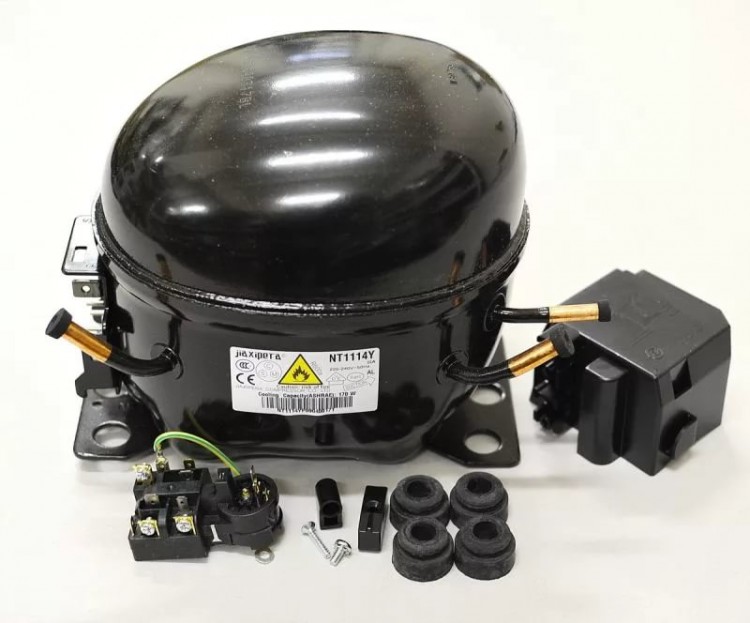

Устройство компрессора
Кожух мотор-компрессора изготовлен из листовой стали. Кривошипно-кулисный мотор-компрессор с вертикальным расположением вала подве¬шен на пружинах внутри герметичного кожуха.
В зависимости от конструкции подвески пружины работают на сжатие или растяжение и служат для гашения колебаний, возникающих при работе компрессора. Пружины крепятся на кронштейнах, находящихся в верхней части кожуха, и ввинчиваются в отверстия специальных приливов на корпусе.
Корпус компрессора в свою очередь приливами опирается на пружины. Нагнетательная трубка изогнута змеевиком, что не препятствует колебаниям мотор-компрессора.
Важно
Цилиндр отлит вместе с глушителями. Он устанавливается на блоке мотор-компрессора позиционируется четырьмя штифтами и фиксируется двумя винтами. Противовес отлит вместе с кривошипным валом. Для уменьшения инерционных масс поршень изготовлен полым. Обойма свернута из листовой стали.
Поршень соединен с ней пайкой медистыми припоями. Ползун кулисы чугунный. На торце цилиндра установлена прокладка всасывающего клапана, сам клапан позиционируется двумя штифтами. Нагнетательный клапан вместе с ограничителем крепится к седлу заклепками.
Клапаны — пружинные пластинки из стальной высокоуглеродистой, термически обработанной ленты — установлены на штифты. На тех же штифтах установлены скобы, которые ограничивают подъем клапана. Высота подъема всасывающего клапана 0,5±0,08 мм, нагнетательного — 1,18 мм.
Диаметр всасывающего отверстия 5 мм, нагнет тельного — 3,4 мм. Седло клапанов и головка цилиндра отлиты из чугуна. Вал ротора вращается в подшипнике в корпусе компрессора.
Система смазки компрессора
Трущиеся части компрессора смазываются маслом под действием центробежной силы через косое отверстие в нижнем торце коренной шейки вала. При вращении вала масло, попадая в наклонный канал, поднимается вверх и попадает к трущейся паре вал — корпус компрессора. Дальше по винтовой канавке масло поступает к паре вал – ползун. Пара поршень – цилиндр смазывается разбрызгиванием.
Электротехническая часть компрессора
Электродвигатель однофазный, асинхронный, с пусковой обмоткой. Для пуска двигате¬ля и защиты от перегрузок применяют пускозащитное реле, соединенное с двигателем при помощи колодки зажимов, закрепленной на проходных контактах пластинчатой скобой. Реле установлено на раме.
Ротор электродвигателя совмещен непосредственно с валом компрессора. Статор прикреплен к корпусу компрессора четырьмя винтами. Статор набран из штампованных листов электротехнической стали. Обмотка статора двухполюсная, четырехкатушечная.
Корпус компрессора чугунный, одновременно служащий опорой вала.
Вскрытия корпуса компрессора и полная разборка …
По случаю попался мне не работоспособный образец для экспериментов компрессора ФГ-0.100. Неисправностью этого компрессора является межвитковое замыкание одной из обмоток электродвигателя.
И так вот подопытный:
Чтоб добраться до внутренностей использовал УШМ, можно использовать ножовку по металлу, но это долго и ещё неизвестно, сколько понадобится полотен :). Толщина стального корпуса компрессора приличная …
Срез выполнялся по сварному шву …
Удаляем пластину-ограничитель, и извлекаем содержимое …
… конструкция подвески. Пружины работают на сжатие …
… силовой агрегат в разных ракурсах …
Продолжаем разбирать дальше:
При неудачной (неправильной) распрессовки вала, немного его поломали. Если нужно чтобы вал был целиковым (не как в нашем случае), то его нужно просто выбить с противоположной стороны колена:
Вот вроде всё разобрали:
Как это устроено от automotogarage.ru
Источник: http://automotogarage.ru/equipment/air_tools/custom_compressor_hand-built/compressor_refrigerator_fg
Какое устройство компрессора холодильника
Схема работы компрессора в самых разных моделях холодильника одинакова: прибор откачивает из испарителя нагревшийся хладагент и нагнетает в конденсатор. Последний расположен на задней стенке аппарата и его основной задачей является передача тепла от остывающего газа воздуху помещения. Охлажденный сжиженный хладагент попадает в испаритель и воздух внутри камеры охлаждается.
Из чего состоит компрессор?
Количество и качество холода
Строение испарителя и конденсатора практически не изменялось. А вот с компрессорами эксперименты проводятся и сейчас.
Причина проста: холодильные установки весьма различны по объему и устройству, и, соответственно, для их обслуживания, требуются аппараты разного класса.
- Бытовые – отдельно стоящие холодильные шкафы небольшого объема. Используются в частных жилищах.
- Заготовительные – рассчитаны на предварительную обработку продуктов, устроены таким образом, чтобы при небольшой вместимости иметь высокую производительность.
- Производственные – назначение их состоит в замораживании продуктов.
- Распределительные – предназначаются для хранения сезонных овощей, фруктов. Представляют собой весьма объемные холодильные помещения – склады, с большим грузооборотом.
- Торговые – прилавки в магазине и холодильные установки на складе. Объем их относительно невелик, а устройство адаптировано под очень частое открывание.
Классификация бытовых аппаратов
Внешне холодильник потребительского класса выглядит либо как холодильный шкаф, либо как стол. А вот конструкция может заметно отличаться.
Принцип действия
- Компрессионные – наиболее распространены в быту. Движение хладагента организуется за счет работы воздушного компрессора.
- Абсорбционные – используются значительно реже, так как потребляют почти в два раза больше энергии. Достоинство их – отсутствие движущихся частей, что снижает опасность поломок.
- Термоэлектрические – эксплуатируют эффект Пельтье. Этот принцип реализуется в автомобильных холодильниках.
- Пароэжекторные – аппараты непотребительские.
Классификация компрессоров
- Динамические – нагнетание хладагента производится с помощью вентиляторов. Принцип чаще используется в распределительных холодильных установках. Они разделяются на два класса по типу вентиляторов.
- Объемные аппараты – сжатие осуществляется неким механическим приспособлением, которое приводит в действие электрический двигатель. КПД устройства значительно выше.
- Поршневые компрессоры – на сегодня это самый распространенный вариант. Имеет множество модификаций. На фото – представитель поршневого класса.
- Поступательные.
- Аппараты с коленчатым валом.
- Поршневые компрессоры – на сегодня это самый распространенный вариант. Имеет множество модификаций. На фото – представитель поршневого класса.
- Ротативные – в бытовых холодильниках применяется роторный, точнее говоря, двухроторный компрессор.
Конструкция отличается долговечностью, так как не включает частей, подвергающихся чрезмерной нагрузке. В современных холодильниках с инверсионной схемой управления, устанавливается именно эта модель.
Устройство поршневого компрессора
Стандартное исполнение подразумевает установку прибора и электродвигателя с вертикальным валом в герметичном кожухе. Мотор при включении приводит в действие коленчатый вал внутри компрессора.
При вращении вала поршень совершает возвратно-поступательные движения, откачивая хладагент из испарителя и нагнетая его в конденсатор.
В камеру газ попадает через всасывающий клапан – открывается, когда создается разрежение, а выводится через нагнетательный – открывается при обратном ходе, когда в камере образуется повышенное давление газа.
В зависимости от строения поршня, различают аппараты:
- с кривошипно-шатунным поршнем – рассчитан на большие нагрузки, поэтому устанавливается в холодильники с большим объемом;
- с кривошипно-кулисным механизмом – используется для комбинированных установок, где морозильник и холодильник обслуживают два разных компрессора.
Существует модификация, в которой коленчатый вал отсутствует. Вместо этого поршень приводит в движение переменный ток, подающийся на катушку. Эта схема более экономична, так как исключает из цепочки передачи механическую часть.
Устройство роторного аппарата
Нагнетание газа происходит за счет вращения двух роторов – ведущего и ведомого, которые соприкасаются по всей длине и вращаются навстречу друг другу. Газ, попадая в воздушные карманы уменьшающегося объема, сжимается и через отверстие малого диаметра подается в конденсатор.
Скорость вращения роторов не зависит от давления, что обеспечивает стабильные показатели. Вибрации при этом практически не создается, уровень шума очень низкий. На фото – роторное устройство.
Источник: http://tehnika.vyborkuhni.ru/remont/ustrojstvo-kompressora-holodilnika
Как устроен компрессор холодильника
Холодильник в настоящее время представляет собой незаменимый элемент бытовой техники, и очень сложно найти квартиру, где не было бы такого белого шкафчика. Стоит только данному агрегату поломаться, как люди понимают, что без него просто не обойтись, и для того чтобы случаи поломок возникали редко, необходимо подойти к выбору этого агрегата рационально.
Устройство прибора
Однако любой холодильник имеет достаточно сложное устройство, и поэтому необходимо разобраться, из каких же именно частей он состоит.
- Хладагент. В этом элементе используется газ фреон, и утечка этого газа способствует тому, что агрегат выходит из строя.
- Конденсатор. Он же представлен решёткой, которую все видели, и не каждый знает, что же она из себя представляет.
- Испаритель. Данная деталь не видна. Это внутренняя стенка холодильника.
- Компрессор. Является основной частью современной бытовой техники охлаждающего типа. Он представлен специальным насосом, который несёт ответственность за то, чтобы хладагент прокачивался по трубкам, чтобы он забирал тепло и выводил его из рабочего корпуса.
Наиболее часто встречающейся причиной поломки холодильника является выход данной детали из строя. Так, если сравнить бытовой прибор с человеческим организмом, то можно говорить о компрессоре, как о сердце, а о хладагенте, как о крови, которая циркулирует в сердечно-сосудистой системе. Оба этих элемента играют основную роль в работе всего агрегата.
Так, если рассматривать принцип работы холодильника в целом и важно компрессора, то всё можно описать следующим образом: хладагент находится внутри холодильника и он имеет состояние пара.
Компрессор, при использовании давления, перекачивает этот пар оттуда и помещает в конденсатор, хладагент в итоге превращается в жидкое состояние.
Температура хладагента становится высокой. В этом и заключается действие составляющей детали охлаждающего агрегата.
Не зря многие слышали, что современные конфигурации охлаждающей техники бытового назначения, которые стоят у всех дома, имеют поршневые компрессоры. И если кто-то полагает, что корейцы могли придумать что-то новое, то это глубокое заблуждение. Каждый вид, для холодильника имеет ряд своих преимуществ и недостатков.
Можно выделить несколько наиболее популярных и распространённых типов данных частей холодильного агрегата:
- поршневые;
- спиральные;
- ротационные;
- центробежные;
- винтовые.
Поршневые разновидности являются сердцами большинства современных холодильников и это известно всем. Большинство поршневых компрессоров производят свою работу от электродвигателей, которые оснащены вертикальным валом, а также содержат внутри подвеску.
В этом видео ролике, вам покажут, как работает бытовой холодильник, а так же, как устроен его компрессор.
Что касается поршневых компрессоров, то в прошлые годы они оснащались приводом от электродвигателя. Все вибрации были переданы на кожух, который установлен в шкафе холодильника – а именно в его основании.
Совет
Все вибрации ранее передавались на этот кожух, а затем, собственно, на саму раму и шкаф. Поршневые типы имеют и свою классификацию. Они могут быт кривошипно-шатунными и кривошипно-кулисными.
В обоих типах узлов, происходит преобразование движения поршня с помощью специального механизма, который зависит от типа компрессора. Они имеют множество преимуществ, среди которых надёжность в работе и простота, но по сравнению с некоторыми другими видами, поршневые имеют крупные габариты.
- Спиральные. Идея спирали известна человечеству уже относительно долгое время. Сегодня фирмами проводится исследование в области спиральных компрессоров, поскольку они уже испытаны временем и вытеснили другие виды. Они применяются во многих отраслях, и в производстве холодильного оборудования в том числе.
- Ротационные. Ротационные холодильные компрессоры являются весьма объёмными устройствами, и ротационное движение способно производить постоянных поток паров. Такой механизм способствует тому, что сокращается уровень механического напряжения в самом компрессоре, а следовательно – снижается уровень шума и вибрации.
Он оснащён цилиндрическим стальным ротором, и в результате между стеной цилиндра и ротором образуются камеры.
- Центробежные. Эти компрессоры, по сравнению с поршневыми, которые используются наиболее часто, имеют ряд преимуществ. Это и небольшая масса, а также габаритные размеры, отсутствие каких-либо инерционных сил, простота устройства, надёжность, небольшое количество масла в хладагенте, возможное соединение с двигателем, который является быстроходным. Что касается основных недостатков, то они, как правило, проявляются при невысокой производительности. А КПД этих компрессоров значительно ниже, чем у остальных типов.
- Винтовые. Принцип работы, основан на том, что происходит сжатие всасываемых паров. Имеется несколько степеней сжатия, но ни один из уровней никак не может соответствовать норме, поэтому необходимо выбирать компрессор, который будет подходить определённым характеристикам. В таких компрессорах используется система регулирования.
Блок такого регулирования имеет в своём составе несколько поршней, которые имеют соответствие с полостью профилей.
К основным достоинствам винтовых компрессоров можно отнести следующие:
- простая конструкция;
- высокая производительность;
- эффективность регулировки;
- небольшие размеры;
- защита двигателя;
- низкий уровень вибрации.
Если говорить о недостатках, то в линию нагнетания при работе выбрасывается достаточно много масла.
Потребляемая мощность телевизора. Читайте более детальную информацию, у нас на сайте.
Здесь, находится информация о том, как выполнить ремонт утюга фирмы Браун.
Конфигурации бренда Атлант уже давно успели обрести себе звание стабильности и гарантию надёжности. Качество находится на должном уровне.
Компания использует компрессоры собственного производства, которые можно по праву считать наиболее надёжными и эффективными во всех странах СНГ.
Компрессоры в этих холодильниках способны выдержать перепады напряжения и даже предусмотрены для этого.
Модели серии Атлант имеют следующий принцип работы:
- В первую очередь компрессор сжимает фреон из испарителя, засосав его, а затем отправляет в конденсатор при использовании фильтра.
- Внутри конденсатора фреон нагревается и переходит в состояние жидкости. Он находится под давлением, и уже в таком состоянии он оказывается в полости испарителя. Испаритель в этом случае способствует тому, чтобы внутреннее пространство холодильника охлаждалось.
- Процесс повторяется до тех пор, пока температура не достигнет нужной отметки.
- Затем электрическая цепь замыкается, и компрессор останавливается. Через определённое время происходит повышение температуры внутри охлаждающей камеры. В результате этого происходит замыкание контактов терморегулятора, и цикл работы повторяется снова.
Так, принцип работы во многих холодильниках является аналогичным, и во всяком случае правильный выбор процессора влияет на его долговечность и качество работы.
Если подойти к выбору бытового прибора охлаждающего действия правильно, а также изучить его внутренний принцип работы, то можно избежать множества поломок.
Так же советуем посмотреть
Источник: http://tehnosektor.ru/kuhnya/ustrystvo-kompressora-xolodilnika.html
Компрессор от холодильника
Originally published at Мир глазами инженера. You can comment here or there.
Сломался холодильник норд с симптомами – пытается запуститься, тишина и гудение, спустя секунд 10 щелчок и тишина. И так в цикле. В принципе стало понятно сразу – проблема в компрессоре, его заклинило, и с щелчком его отключает тепловое реле защиты. Сам компрессор снят с холодильника перед утилизацией (ремонт посчитали нецелесообразным):
На столе компрессор запускался через раз, не развивая давления, не создавая вакуум. Поэтому пойдет на вскрытие в учебных целях, чем и спешу поделиться.
Устройство это замечательное по множеству причин.
Во первых компрессор полностью герметичен, причем мотор находится внутри герметичного пространства, а не вводит вал через сальник или какое другое уплотнение. Это здорово упрощает уплотнения, делая некритичными утечки – все остается внутри.
Обратите внимание
Во вторых система смазки – мотор, цилиндр работают в масляной ванне, маслом смазывается, им же и охлаждается.
В третьих – ресурс – у нас на кафедре есть холодильник который работает уже более 50 лет, стучит конечно при запуске, пока масло не наберет, но работает и морозит.
В четвертых – тишина работы за счет герметичности, установки двигателя на пружинных подвесах. Кто слышал как работают поршневые компрессоры знает, что с таким дома делать нечего.
По принципу работы – это поршневой насос, аналогичный автомобильному, которым накачивают колеса.
Мотор содержит две обмотки – пусковую и рабочую.
Мотор асинхронный, и для работы ему требуется вращающееся магнитное поле которое и создается парой обмоток (у них разные индуктивности, поэтому нет нужды в дополнительном конденсаторе, как при запуске трехфазных двигателей от однофазной сети).
Подключение пусковой обмотки на время запуска, и защиту от перегрузки осуществляет пускозащитное реле.
Пусковое реле позисторное – содержит шайбу из материала, который увеличивает свое сопротивление при нагревании от проходящего через него тока и отключает обмотку. Защита от перегрузки – биметаллическая пластинка в нижней части реле
Вешний вид компрессора без крышки:
Что бы было наглядно – я сделал анимированную картинку:
Поршень не содержит уплотнительных колец, герметичность полости обеспечивается малым зазором и маслом. Фреон и масло внутри не разделены и свободно контактируют.
А вот и причина отсутствия давления – масло закоксовалось и осело на лепестковых клапанах
Причина – перегрев.
Важно
Почему патрубков 4? у этой модели компрессора есть дополнительное охлаждение масла – тропическое исполнение.
От перегрева полопался даже бандаж обмоток:
Собственно зачем в домашнем хозяйстве компрессор от холодильника? После определенных манипуляций (добавление ресивера, фильтра, маслоотделителя, реле давления, корпуса) можно получить компактный, а главное бесшумный источник сжатого воздуха – для работы аэрографа, горелки и т. д. Существуют специальные бесшумные компрессоры, а так как производительность одного компрессора от холодильника мала, они используют их пачками:
Так как компрессор имеет патрубок на всасывание – им пожно получать вакуум, но это совсем другая история.
Источник: https://licrym.livejournal.com/98962.html
Компрессор в холодильнике
«Сердцем» холодильника можно назвать компрессор. Этот узел отвечает за поддержание низкой температуры в камерах, организуя циркуляцию охлажденного.
Что такое компрессор?
Без компрессора работа холодильника невозможна. Именно этот прибор создает разницу давления в различных участках системы охлаждения.
Это осуществляется за счет уменьшения объема хладагента и его дальнейшего продвижения по теплообменной системе.
Благодаря работе компрессора осуществляется отвод из холодильных камер тепла в окружающую среду, вследствие чего в холодильнике появляются условия для охлаждения, заморозки и долговременного сберегания продуктов.
Какими бывают холодильные компрессоры: плюсы и минусы
На сегодняшний день компрессоры для холодильников можно разделить на несколько категорий
Поршневой компрессор
Наиболее часто встречающийся и популярный вид. Такой узел состоит из одного или нескольких цилиндров, расположенных вертикально или горизонтально. Поршни, находящиеся в этих цилиндрах осуществляют с помощью шатунно-кривошипного механизма возвратно-поступательные движения.
Сильные стороны данного компрессора:
- Простая конструкция;
- Демократичная цена;
- Нет сложностей с ремонтом или обслуживанием;
- На выходе давление воздуха высокое;
- Высокая износостойкость. Прекрасно выдерживает как непрерывную работу, так и редкие включения;
- Неприхотлив в работе и содержании.
Слабые стороны:
- Сильная вибрация и шум;
- Низкая производительность;
- Необходимо регулярно проводить техобслуживание;
- Нуждается в системе фильтров.
Роторный (винтовой) компрессор
Известен с конца 19 века. В таких охлаждающих узлах разность давлений, возникающая за счет вращения ротора и подвижной пластины, меняет энергию вращения. Такие компрессоры установлены в некоторых моделях холодильных бытовых приборов Индезит.
Плюсы:
- Значительный коэффициент сжатия.
- Отсутствие элементов, подверженных высокой нагрузке и регулярное впрыскивание масла в паровую камеру, обуславливают надежность и долговечность.
- Регулировать производительность можно изменяя скорость, с которой вращаются роторы.
- Отличается небольшой вибрацией, поэтому не требует прочного основания.
- Относительно низкий уровень шума, благодаря чему холодильник можно устанавливать в любом помещении
- Небольшие габариты самого узла.
Минусы:
КПД изменения состояния фреона внутри системы. Постоянная скорость вращения валов, обуславливает разную силу сжатия.
Инверторный компрессор
Работает без отключений, в отличие от линейного. После первого включения охладительная система опускает температуру в камерах до указанного уровня, в дальнейшем компрессор, используя лишь необходимую мощность, поддерживает необходимые для сберегания продуктов условия. Такими узлами оснащают холодильники Самсунг.
Достоинства:
- Компрессор за редким исключением не задействует в своей работе максимальную мощность, поэтому по сравнению с другими охлаждающими системами электроэнергия расходуется более экономично.
- Благодаря постоянной работе такие узлы не издают громких звуков, обычно сопровождающих процесс запуска традиционного компрессора.
- Инверторные компрессоры более долговечны за счет отсутствия необходимости испытывать повышенные нагрузки при постоянных запусках и остановках.
- На первый взгляд холодильники, оборудованные компрессором такой категории, дороже бытовых приборов с традиционной системой охлаждения.
Но высокий уровень экономии электроэнергии, длительный срок эксплуатации, износостойкость делают покупку более выгодной.
Недостатки:
- Сложность устройства и технологии производства, делающие стоимость готового компрессора более высокой в сравнении с более простыми видами охлаждающих устройств.
- Перепад напряжения в домашней электросети может вывести инверторный компрессор из строя.
Чтобы избежать подобной ситуации, перед приобретением бытового прибора с таким оснащением желательно убедиться в качестве проводки и при необходимости заменить слабые участки или обезопасить место установки холодильного агрегата.
Компрессор линейный
Работа такого агрегата осуществляется в три этапа: включение, охлаждение, выключение. Температуру в камере холодильника контролирует датчик, как только она превышает заданный уровень, запускается компрессор. Как можно скорее понизив температуру, он снова отключается.
Этот цикл повторяется все время, пока холодильник подключен к электросети. Возвратно-поступательные движения поршня в цилиндре происходит за счет воздействия электромагнитных сил, благодаря чему снижаются энергопотери, а срок эксплуатации увеличивается.
Энергопотребление таких компрессоров по сравнению с традиционными агрегатами ниже на 40%. Такими узлами оснащены некоторые холодильники Electrolux.
Плюсы:
- Увеличение долговечности и надежности за счет меньшего количества подвижных элементов.
- Система управления компрессора помогает свести к минимуму температурные отклонения в холодильной камере от установленной владельцем и улучшить контроль за диапазоном температурных колебаний.
- Конструкция и система работы компрессора позволяет экономно расходовать электроэнергию.
- Стабильность условий внутри холодильной камере за счет непрерывности работы охлаждающей системы, помогает охлаждать продукты в кратчайшие сроки и сохранять все полезные свойства.
- Холодильник, оснащенный линейным компрессором работает относительно тихо, благодаря плавной системе запуска и остановки охлаждающего узла.
Минусы:
- Каждое включение и отключение охлаждающего узла сопровождается характерными щелчками.
- При запуске компрессор испытывает максимальную нагрузку и увеличивает потребление энергии.
Значительно реже холодильники оснащаются следующими видами компрессоров:
Как и любое устройство, компрессоры имеют свой срок эксплуатации и нуждаются в периодическом обслуживании.
В случае выхода из строя охладительной системы в бытовом приборе не стоит самостоятельно устранять неполадку, лучше доверить ремонт холодильников специалисту.
Источник: https://holod-remont64.ru/articles/1-remont_holodilnikov_na_domu_samostoyatelno/2-kompressor_v_holodilnike.html
Как устроены холодильные компрессоры? | Чудо техники
Компрессор – основной элемент холодильника, который охлаждает воздух. Если проводить аналогию, то в человеческом теле роль компрессора выполняет сердце, а в автомобиле – двигатель.
Около 90% всех холодильников в мире оснащены традиционными компрессорами с фиксированной частотой вращения. Они работают только на максимальной скорости — 3600 об/мин (или 3000 об/мин, в зависимости от частоты электрической сети), даже когда необходимо лишь немного охладить воздух. В конечном счете это приводит к значительному перерасходу энергии и излишнему шуму.
Современные холодильники можно с уверенностью назвать «умными», поскольку их оснащают цифровыми инверторными компрессорами. Такие компрессоры, благодаря своим интеллектуальным функциям могут автоматически подстраивается под изменения температуры, учитывают открытие и закрытие дверец холодильника, режим его работы и соответствующим образом меняют частоту вращения двигателя. «Сердце» такого холодильника обеспечивает высокую производительность на протяжении многих лет службы.
Что представляет собой эта технология и в чем ее преимущества?
1. Улучшенный контроль температуры за счет возможности изменять скорость работы компрессора от 0 до 4500 оборотов в минуту
Компрессоры с цифровым инверторным управлением способны в автоматическом режиме выявлять изменения окружающей среды и моментально реагировать на них подобно тому, как люди начинают ежиться, если им холодно. Температура внутри холодильника повышается, например, если часто открывать и закрывать дверцу или при увеличении температуры окружающей среды летом. В таких случаях компрессор работает на максимальной скорости 4500 об/мин, что позволяет быстро охладить воздух. Для сравнения, традиционные компрессоры в холодильниках с упрощенным функционалом «включить/выключить» работают с фиксированной скоростью, разгоняясь максимально до 3600 оборотов в минуту. Они всегда генерируют одинаковое количество холодного воздуха, поэтому температура внутри камер холодильника может меняться в значительных пределах, что затрудняет возможность сохранять продукты свежими.
2. Снижение энергопотребления на 30%
Цифровой инверторный компрессор может останавливаться или замедлять работу в случаях, когда нет необходимости сильно охлаждать воздух, например, ночью или в зимний период. Это позволяет значительно повысить его энергетическую эффективность. Технология регулировки скорости работы компрессора снижает энергопотребление в среднем на 30% по сравнению с обычными компрессорами.
3. Бесшумная работа холодильника ночью
Часто бывает, что вы уже давно в постели и почти уснули, как вдруг холодильник начинает гудеть. Цифровой инверторный компрессор может полностью выключаться ночью или работать в бесшумном режиме с пониженной скоростью до самого утра, или даже весь день, если вы не открываете дверцу в течение дня и не запускаете в камеру теплый воздух.
4. Плавное управление производительностью со сроком службы 21 год
Испытания на качество и долговечность холодильников проводят в технических лабораториях после чего оборудование или его отдельные комплектующие сертифицируются по европейским или международным стандартам. Например, Ассоциация специалистов электрических, электронных и информационных технологий (Verband Deutscher Elektrotechnicker) сертифицировала инверторные компрессоры Samsung. После проведения более 300 тысяч тестов на протяжении 120 дней ассоциация сделала выводы, что холодильники производителя могут прослужить своим обладателям не менее 21 года, что является самым большим сроком службы компрессоров в отрасли.
Внутри компрессоров установлен электродвигатель, при этом компрессор преобразует вращение вала электродвигателя в возвратно-поступательные движения поршня, сжимая хладагент и заставляя его перетекать по холодильному контуру. Здесь снова можно провести параллель с двигателем автомобиля, который должен отличаться высокой надежностью. Samsung удалось добиться этого за счет использования цифровой инверторной системы управления и технологии нанообработки деталей, обеспечивающей точность обработки участков размером до 100 нанометров и ниже, что соответствует примерно 0,004 толщины волоса.
Samsung является крупнейшим производителем холодильников с цифровыми инверторными компрессорами. Каждую секунду на заводах компании выпускается по одному новому компрессору. На производственной линии компании в течение 16-часовой рабочей смены производится 54 200 компрессоров, которые в том числе используются в холодильниках других брендов.
Габариты — одно из преимуществ цифровых инверторных компрессоров Samsung, состоящих главным образом из мотора и высокоточной механической части: они могут быть не больше банки колы. Такие компрессоры могут быть установлены как в самой различной бытовой технике, так и в промышленном оборудовании.
Помимо бытовой техники — холодильников, кондиционеров и сушильных машин — компрессоры также применяются в автомобилях, на кораблях, и даже в базовых станциях сетей мобильной связи. Тот же принцип холодильного цикла компрессора в зависимости от направления циркуляции хладагента, может использоваться в нагревателях, сушильных машинах, греющих панелях в автомобилях.
Ремонт компрессора холодильника
О ПОЛОМКАХ ХОЛОДИЛЬНИКА
Современное время – век бытовой техники и электроники. Несмотря на то, что многие привычные нам приборы появились достаточно давно, с каждым годом они развивались, приобретая новые функции и внешний вид. Так происходило и с холодильниками. Они становились более удобными, появлялись возможности регулировать и выстраивать температурный режим.
Однако и более старые, и новые модели этого необходимого изобретения в определенный промежуток времени ломаются. Причин этому существует достаточное количество: от простых поломок, связанных с освещением холодильника, и заканчивая неисправностями главных частей. Ремонт компрессора холодильника на дому – хорошее решение для людей, желающих сэкономить свое время. Ведь вести холодильник на ремонт куда-то предполагает значительные временные и денежные затраты.
ЗНАЧЕНИЕ И ТИПЫ КОМПРЕССОРОВ
Компрессор в холодильнике – это его сердце. Благодаря работе этого моторчика происходит циркуляция воздуха по всей площади камеры, т.е. выполняется функция заморозки и сохранения продуктов. В отличие от других частей – компонентов компрессор работает не постоянно. Включается в тот момент, когда подают сигнал температурные датчики. Это происходит при превышении нормы температуры в холодильнике.
Поршневые компрессоры отличаются наличием двух клапанов в камере: первый – приточный, второй – расходный. Также существуют роторные компрессоры. Их особенность в расположении отверстий для фреона. Они занимают места по диагонали. Кроме того, воздух распространяется в сторону от заборной камеры.
Роторные компрессоры обладают веским достоинством – возможность создавать высокое давление. Принцип работы данного устройства сопоставим с мощными соковыжималками, способными молоть даже косточки.
Другой тип компрессора динамический. Здесь используется сила лопастей. Работа выполняется вентиляторами, которых выделяют два вида: центробежные и осевые. Последние представляют собой то, чем люди спасаются от летнего зноя. Только этот вентилятор ставят внутрь камеры (патрубка). Но у динамичных компрессоров есть существенные недостатки. Прежде всего, это отсутствие возможности создания высокого давления. Однако положительной стороной можно назвать простоту устройства и ремонта подобных агрегатов.
Не так давно на российских рынках появились линейные компрессоры с магнитными приводами. Их отличительная черта – отсутствие вращательного вала. Такие устройства рекомендуют устанавливать на холодильники, имеющие большие габариты и объемы, для экономии электроэнергии. Важно понимать, что несмотря на столь очевидные различия, все типы компрессоров имеют сходную функцию – откачивание из испарителя нагревшееся вещество и нагнетание непосредственно в конденсатор. Ремонт компрессора холодильника требует особого подхода настоящего специалиста. Ведь у стандартных моделей в устройстве компрессора есть реле – своеобразное устройство, благодаря которому приходит в рабочее состояние мотор. Мастер должен уметь разбираться в типах реле. Например, у более современных и дорогих моделей компрессор соединен с отдельной коробкой. В ней расположена достаточно сложная схема.
Немного легче задача починки подвеса компрессора. Для замены амортизаторов нужно закрепить подвес. Если он упадет, то повредит трубку, замена которой обойдется вам дорого. Кроме того, частая причина поломки компрессора – перебои в работе мотора. Скорее всего, придется его заменять. Но иногда возможно продлить время жизни этой важной составляющей холодильника. Мастер должен найти точную причину и суметь решить поставленную задачу.
ПРАВИЛА РЕМОНТА
Важно понимать, что ремонт компрессора холодильника требует соблюдения определенных правил:
-
Наличие специализированных инструментов: накопитель для важного вещества фреона, вентили и горелка (желательно кислродно-пропановая). По возможности стоит приобрести мультиметр.
-
Проверка на наличие пробоин в компрессоре. Они бывают, как правило, в старых холодильниках. Для проверки попробуйте измерить сопротивления между корпусом и каждым контактом компрессора. Начинать проверку лучше с нижних контактов.
-
Анализ тока. Для этой цели лучше использовать мультиметр с клещами, которыми стоит зажать сетевой провод.
-
Не допускать попадания влаги, пыли и паров во внутрь компрессора.
Но без помощи профессионала это сделать крайне сложно. Скорее всего придется покупать новый компрессор, что потребует значительных затрат. Порой стоимость «сердца» будет стоить как новый холодильник среднего класса.
ПРОФЕССИОНАЛЬНАЯ ПОМОЩЬ
Исходя из перечисленных выше причин, не стоит самому пытаться исправить поломку. Холодильник, компрессор которого дает сбои в работе или не выполняет своего назначения, лучше предоставить рукам опытного мастера, имеющего все необходимое оборудование, чтобы устранить неисправности у вас на дому. Специалист проконсультирует о причинах поломки, предложит все возможные варианты ремонта или замены. Холодильник, компрессор которого неисправен, в руках профессионала может получить новую жизнь.
В процессе ремонта специалист станет использовать современное, отвечающее требованием оборудование. Это позволит устранить причины поломок в холодильниках абсолютно любых марок и годов выпуска. Будет предоставлена гарантия на произведенные работы.
Наш Сервисный центр предлагает услугу: ремонт холодильников, которая включает в себя ремонт компрессора.
Замена компрессора в холодильнике. Как выполнить ремонт
Холодильник, морозильная камера и любой другое современное устройство, предназначенное для хранения продуктов, работает по одному и тому же принципу, в основе которого хладагент меняет свое состояние (газообразное или жидкое), отдает или забирает тепло. Для реализации этого процесса построена специальная система из трубок разного диаметра (капиллярная, испаритель, конденсатор и т.д.) и мотора, который заставляет фреон по ним перемещаться, то повышая, то понижая давление. Все узлы в холодильнике тесно взаимосвязаны. Выход из строя одного из элементов системы способен запустить череду поломок всех остальных. Так, например, даже микро утечка хладагента способна привести к поломке компрессора. В этой статье собрана информация об устройстве мотора, возможных поломках и действиях мастера, которые пользователю желательно проконтролировать при обращении в службу по ремонту, чтоб избежать неприятностей в дальнейшем.
Устройство компрессора
Компрессор представляет собой двигатель закрытого типа. Черный бочонок сзади, снизу холодильника — это корпус внутри которого расположен мотор со сложной системой электрических катушек и клапанов. При заправке системы хладагентом этот корпус заполняется и работающий компрессор прокачивает газ по системе, благодаря чему и запускается процесс охлаждения. На дне этой емкости находится около двухсот миллилитров моторного масла, смазывающее поршневую систему двигателя при работе и не допускающее сухого трения и перегрева подвижных элементов. Небольшое количество масла может попадать, и в саму капиллярную систему вместе с фреоном и проходя по ней весь цикл возвращается на место. Большинство моторов имеют три вывода трубок: одна заправочная (после заправки, при производстве холодильника, запаивается и при работе никак не задействована), вторая трубка — вывод из самого компрессора (крепится внутри корпуса к выводу из ресивера, именно через нее и нагнетается давление в системе), третий вывод — обратка (трубка, по которой в мотор возвращается хладагент внутрь корпуса компрессора, пройдя полный цикл через систему капилляров, испарителей и конденсатор).
Причины поломки компрессора
Причины выхода из строя мотора холодильника делятся на технические (поломка случается из-за механических повреждений внутри самого устройства) и эксплуатационные (когда нарушены технические предписания завода изготовителя по уходу, эксплуатации и транспортировке устройства). Самой распространенной поломкой является заклинивание поршня двигателя из-за перегрева. Рабочая температура компрессора находится в пределах от 60 до 90 градусов Цельсия.
При нарушениях в работе системы охлаждения, таких как утечка хладагента, некорректная работа термостата или датчика температуры, не герметичное уплотнение двери, мотор может работать длительное время без положенной остановки. При этом он перегревается, металл в нем расширяется и происходит сначала выработка трущихся частей, а потом и вовсе клин и остановка. Для предотвращения такой ситуации в реле включения двигателя установлен плавкий предохранитель, но и он не всегда способен вовремя разорвать цепь питания и остановить работу. К независящим от пользователя причинам можно также отнести перепад напряжения в сети. Хоть холодильник и оборудован предохранителем, но случается и такое, что при повышении напряжения перегорает обмотка на катушках электродвигателя.
К нарушениям правил эксплуатации можно отнести постоянно открытую дверь и несвоевременную разморозку (в устройствах, где она необходима). И первое и второе заставляют некорректно работать мотор на пределах своей мощности и в последующем приводит к его поломке.
Ошибки при транспортировке могут вызвать поломку не только компрессора, а и всей системы в целом. На упаковочной коробке холодильника нарисованы стрелки, указывающие направление верхней части устройства. Именно в таком, вертикальном положении необходимо перевозить и нести агрегат. Нельзя транспортировать холодильник на горизонтально. Это обусловлено, как минимум, двумя возможными вариантами последствий. Первое — масло, находящееся на дне корпуса мотора, может перетечь в трубки системы, образовать там пробку. Мотор при запуске, во-первых, будет работать без смазки, а во-вторых не продавит забитый капилляр фреоном. Вторая поломка, к которой может привести горизонтальная транспортировка, связана с расположением самого двигателя в корпусе. Он установлен на направляющих штырях с помощью амортизирующих пружин. При перевороте компрессора набок и его тряске возможен сход с этих направляющих, а учитывая отсутствие доступа внутрь корпуса установка на место будет невозможной.
Еще одной из немаловажных причин может быть нарушение температурных показателей в месте, где используется холодильник. На каждом устройстве есть предписанные заводом показатели граничных температур. Для более жаркого или более холодного климата существуют специальные аппараты, конструктивно предусматривающие использование в нужных условиях.
Как определить, что сломан именно компрессора
Принимая во внимание тот факт, что компрессор является сердцем холодильной установки, о выходе его из строя станет понятно сразу, при повышении температуры в холодильной камере, или при потекшей морозилке. Если в течении длительного времени на кухне отсутствует привычное урчание холодильника, но при этом свет внутри горит и индикация присутствует (в устройствах где она имеется), вероятнее всего вышел из строя либо мотор, либо что-то из оборудования его включения (датчики, термостат, реле, электронный модуль). Выяснить, что требуется замена компрессора наверняка, может специалист, подключив к нему питание напрямую, в обход всех остальных систем холодильника. Иногда на поломку двигателя могут указывать периодические попытки запуска и спустя несколько секунд резкие его остановки.
Замена компрессора
Компрессор — запчасть не подлежащая ремонту, т.к он закрыт и у мастера нет доступа к его рабочим элементам. Решение проблемы сломанного мотора достигается путем его полной замены. Для этого нужно определить марку, модель и мощность устройства установленного заводом (эти параметры указываются на шильдике, приклеенном на моторе). Также необходимо учитывать такой показатель, как то на каком хладагенте работает холодильник. Лучше всего на замену подобрать такой же двигатель как был и раньше, но в случае с импортными установками это не всегда оказывается возможным и приходится подбирать аналоги по заданным параметрам. При замене из системы стравливается весь фреон, обрезаются исходящая и приходящая трубки, а затем убирается, открученный с подушек, двигатель. При установке нового агрегата выполняется чистка капилляра, замена фильтрующего элемента и полная заправка новым фреоном.
Стоит ли менять компрессор?
Такой ремонт, как замена компрессора, является очень дорогим и требует высокой квалификации специалиста, проделывающего эту процедуру. Дороговизна ремонта обусловлена большой стоимостью самого мотора и необходимостью проведения целого ряда мероприятий по заправке, пайке, замене фильтра и т.д. Многие мастера пренебрегают отдельными тонкостями при проведении работы и очень часто случается так, что новый мотор после такого горе-мастера проработает месяц и тоже выйдет из строя. Такая ситуация может произойти если не поменяли фильтр или не почистили систему от продуктов работы старого мотора (металлическая пыль, смешанная с маслом). Такой мусор, при попадании в новый двигатель, оставляет задиры на поршневой и приводит к существенному понижению производительности или вовсе выходу ее из строя.
Сам по себе компрессор довольно надежное устройство и его поломка связана либо с количеством моточасов, которые он отработал (старый холодильник), либо с другой неисправностью, послужившей причиной такому явлению. Поэтому, принимая решение о его замене, нужно это учитывать. Если холодильник уже не новый, то цена такого ремонта может вплотную подбираться к стоимости самого устройства. А если кроме мотора нужна замена испарителя или других элементов, то точно лучше даже не начинать ремонт, а ограничится диагностикой и подумать о замене холодильника. Как показывает практика, цена такого ремонта достигает 70-80% стоимости нового, но никогда не сравниться в качестве комплектующих и заводской сборкой.
Новые холодильники Maunfeld
Если вы решили приобретать новый качественный холодильник — то устройства от Maunfeld подойдут больше всего. Британский бренд зарекомендовал себя в качестве производителя надежной техники, которая может работать годами и не доставлять хлопот своим владельцам. Техника «Маунфилд» производится с применением качественных комплектующих и высоких технологий. Помимо качественного исполнения она имеет интуитивно понятный интерфейс управления и обладает элегантным дизайном.
В каталоге фирменного магазина представлены уникальные холодильники Maunfeld, которые станут настоящим украшением любой кухни. Пользователь может выбрать классические двухкамерные модели, которые можно встроить в кухонный гарнитур или подобрать компактное однокамерное устройство, которое прекрасно подойдет для установки в офис или кабинет. Доступны холодильники, оснащенные системой NoFrost в морозильной камере или обоих отделениях сразу. Такие устройства не требуют разморозки, а делают это автоматически. Холодильники Maunfeld — это качественные энергоэффективные устройства, которые потребляют мало ресурсов и позволяют меньше платить за коммунальные услуги. Модели имеют низкий уровень шума, что дает возможность использовать их ночью или во время сна ребенка. В разделе «Акции» нашего сайта представлены актуальные выгодные предложения и скидки на британскую бытовую технику Maunfeld.
Фирменный магазин
В фирменном магазине Maunfeld размещена только полностью оригинальная техника, которая имеет необходимые сертификаты соответствия. На нее распространяется гарантия производителя в 36 месяцев. Вы можете заказать доставку по Москве, Петербургу, Московской и Ленинградской областям, которая будет осуществляться курьерской службой. Доставка в другие регионы России выполняется при помощи независимых транспортных компаний. Если у вас остались вопросы — вы можете обратиться к нашим профессиональным консультантам, которые с радостью помогут решить любую проблему.
Что делать если у холодильника горячий компрессор?
Что делать если у холодильника горячий компрессор Если ваш холодильник работает нормально, внутри должно быть холодно, а сзади или под ним должно быть тепло. Тепло идет от компрессора, и это нормально. Однако тепло не должно быть чрезмерным. Это указывает на возможную проблему с компрессором, и, если это так, вы, вероятно, заметите повышение температуры внутри холодильника. Основными проблемами, связанными с перегревом компрессора, являются отсутствие смазки в компрессоре и ухудшение качества хладагента. Для решения этих проблем требуется сертифицированный специалист по хладагентам из службы по ремонту Fix-Man.
Перегрев компрессора вызывает беспокойство не только потому, что он может стать причиной пожара, но также и потому, что в конечном итоге он может выйти из строя и оставить вас с холодильником, заполненным испорченной пищей. Если вы подозреваете, что компрессор может быть слишком горячим, пришло время быстро принять меры. Поскольку отслеживание проблемы и ее устранение не являются точной наукой, вы можете рассмотреть возможность поиска альтернативного хранения продуктов, пока наш мастер выяснит и отремонтирует ваш холодильник.
Охлаждение внутри холодильника или морозильного отделения является результатом испарения хладагента внутри системы змеевиков. Испарение — это эндотермический процесс, который означает, что он извлекает тепло из окружающей среды. Для этого испарения хладагент должен находиться под давлением в жидкой форме, чтобы он испарялся, когда он проходит через крошечное отверстие в системе змеевика. Работа компрессора заключается в создании и поддержании этого давления.
Обычно компрессоры работают с возвратно-поступательным движением. Поршень перемещается назад и вперед, закачивая хладагент в змеевик при прямом ходе, и клапан предотвращает утечку хладагента назад, когда поршень втягивается. Циклическое действие поршня (или зубчатой системы в других типах компрессоров) генерирует тепло, поэтому компрессору требуется постоянная подача смазки для предотвращения перегрева.
Компрессор Проще говоря, компрессор, который работает слишком горячо, вынужден работать слишком интенсивно или слишком долго, что обычно означает, что где-то в системе охлаждения есть проблема. Возможно, термостат на холодильнике установлен слишком низко или недостаточно хладагента; Это две общие причины, по которым компрессор может нагреваться. Даже если чрезмерный нагрев никогда не вызывает возгорания, длительный перегрев может привести к сокращению срока службы прибора из-за преждевременного механического повреждения. Про ремонт компрессора читайте в статье.
Большая часть тепла генерируется в выпускном отверстии компрессора. Обычно эта температура достигает 150 градусов, но никогда не должна быть выше. Если температура поднимется до 170 градусов, хладагент начнет портиться. Если температура станет выше 200 градусов, смазочное масло внутри компрессора начнет деградировать.
Измерение температуры Трудно измерить температуру внутри компрессора, но вы можете получить достаточно точное представление, измерив температуру нагнетательной линии на расстоянии около 15 см. от компрессора. Температура трубки на этом расстоянии обычно на 20 градусов ниже, чем внутри компрессора. Безопасный диапазон для этой температуры ниже 140 градусов.
Конденсаторные змеевики предназначены для отвода тепла, извлекаемого из холодильника. Со временем эти катушки могут покрыться пылью и другими частицами, которые препятствуют рассеиванию тепла. Затем тепло может накапливаться в различных других частях системы охлаждения, включая компрессор, вызывая повышение температуры. Вы можете помочь избежать этой проблемы, периодически чистя катушки.
ВентиляторВаш компрессорный холодильник имеет встроенный охлаждающий вентилятор, чтобы избавиться от тепла, выделяемого при превращении хладагента из жидкости в газ и обратно. Для этого требуется много механической энергии. Отказ охлаждающего вентилятора может быть прямой причиной перегрева компрессора.
Если температура трубки выше, чем должна быть, причиной может быть плохая вентиляция. Попробуйте вытащить холодильник чуть дальше от стены, дать ему поработать и снова проверить температуру через 24 часа. Также возможно, что компрессор слишком грязный. Пыль и мусор мешают циркуляции воздуха и усиливают тепло, выделяемое компрессором. Отключите холодильник и удалите пыль с помощью вакуума, тряпки или воздуходувки со сжатым воздухом. Больше информации о замене вентилятора тут.
Если после того, как вы попробовали эти средства, холодильник продолжает нагреваться, самое время вызвать сервисного специалиста. Обслуживание системы охлаждения, включая компрессор, требует специально обученного мастера.
Хотя компрессор может какое-то время работать в перегретом состоянии, он в конечном итоге выйдет из строя — возможно, до естественного срока службы прибора. Поскольку холодильники недешевы, имеет смысл принять меры раньше, чем позже, если вы подозреваете, что такая проблема существует. Если у вас нет времени или желания самостоятельно решить проблему, вы можете вызвать профессионального ремонтника из службы по ремонту Fix-Man.
Топ-5 причин, почему стучит холодильник при работе и выключении
Любой, даже ультратихий холодильник, при работе издает звуки — это нормально. Но если спокойное жужжание холодильного агрегата умиротворяет, то резкий стук, щелчки и гул раздражают и настораживают. В статье описана природа посторонних звуков, и почему они могут появляться даже в новом холодильнике. Приведено несколько лайфхаков, как уменьшить звучание установки без вызова мастера.
Стучит холодильник, что делать
Новому холодильнику, даже самому тихому, позволительно шуметь 3—5 дней — за это время устройство войдет в режим работы. Не стоит переживать, почему в холодильнике стучит двигатель — по истечению указанного срока шум исчезнет.
На всякий случай нужно удостовериться, что сняты транспортировочные болты. Если это забыли сделать, болты помешают пружинам крепления амортизировать вибрацию, что немедленно обернется повышенным шумом.
Шумит старый холодильник: как быть
Старому холодильнику, который вышел из строя, стоит провести беглый осмотр и проверить, насколько исправно он морозит, и не касается ли стоящей рядом мебели, например, кухонной плиты.
Важно: Оптимальный зазор для работы агрегата — 5–10 см от стоящей рядом техники.
Интересно: РЕЙТИНГ ХОЛОДИЛЬНИКОВ ШИРИНОЙ 50-60 САНТИМЕТРОВ: 10 ПОПУЛЯРНЫХ МОДЕЛЕЙ
Неплотно прилегает дверца
Причиной шума холодильника может быть негерметичная дверца, уплотнитель которой со временем рассохся или деформировался.
Устранить проблему можно несколькими способами:
- подложить в место, которое не прилегает, кусок бумаги;
- нагреть феном места деформации резины, прижать к периметру короба холодильника и выровнять;
- порванную, сгнившую и треснувшую резину нужно заменить, установив новый уплотнитель в углубление или приклеив к поверхности.
Холодильник плохо стоит на полу
Разбалансировка ножек устройства — тоже частая причина стука и шума. Стоит проверить степень соприкосновения дна холодильника с полом. Если хотя бы одна ножка висит в воздухе, корпус агрегата будет вибрировать, а двигатель — раздражать звуком. Выход — отрегулировать, покручивая туда-сюда, ножки.
Если поверхностный осмотр не дал результатов и ответа, почему стучит холодильник, стоит перейти к детальному знакомству со всевозможными причинами неисправности.
Почему стучит холодильник – основные причины
Нехарактерный звук холодильника, который внезапно стал стучать, не обязательно говорит о поломке. Часто бывает, что пользователь просто не знал всех тонкостей эксплуатации.
Неправильная расстановка продуктов внутри холодильника
То, что кажется серьезной поломкой бытового прибора, нередко является шумом стучащих друг о друга кастрюль и банок. Особенно активное соприкосновение происходит в момент запуска рефрижератора и при выключении его мотора.
Выход — навести порядок во внутренности холодильника, заодно выбросив ненужные баночки и тарелки.
На заметку: Пищевая пленка — удобная и бесшумная замена крышки для кастрюли и сковороды. А пищевой контейнер вместо тяжелой утятницы дольше сохранит свежесть блюда, не пропустит запах, поможет поддержать чистоту и опрятность.
При наведении порядка в холодильнике не стоит забывать о предметах на его крыше.
Неправильная температура
Иногда дело — в температурном режиме. Желая ускорить замораживание продуктов, пользователь усиливает по максимуму работу холодильника, а потом забывает перевести в обычный режим.
Неправильное положение внутренних элементов холодильной камеры
Иногда причина стука кроется в такой банальной причине, как неправильное расположение полок. Достаточно потратить три минуты на корректную расстановку полочек, контейнеров и перегородок — и можно выдохнуть свободно. Больше не нужно думать о покупке нового холодильника.
В тему: РЕЙТИНГ 10 ПОПУЛЯРНЫХ ХОЛОДИЛЬНИКОВ SIEMENS
Установка холодильника на неровной поверхности
Лучше не доверять глазам, даже если кажется, что холодильник стоит ровно.
Оптимальное решение — измерить угол наклона уровнем, положив строительный инструмент на верхнюю панель или крышку холодильника.
Лайвхак: Уровень может заменить обычный отвес из нитки с гайкой. Приложив верхний конец нитки к крыше холодильника и отпустив «в свободное плавание» грузик, получают идеальную параллель. Ей и должен соответствовать ровно стоящий холодильник.
Важно: Холодильники NoFrost могут стучать из-за покрытия инеем испарителя. Нужно разморозить прибор и проверить герметичность дверцы. Если не помогло — вызвать мастера, чтоб продиагностировал обмотку электродвигателя.
Полезно: 3 ПОЛЕЗНЫХ СОВЕТА, КАК БЫСТРО И ПРАВИЛЬНО РАЗМОРОЗИТЬ ХОЛОДИЛЬНИК
Попадание постороннего предмета в систему охлаждения
Производители рекомендуют не хранить всевозможную мелочевку на крыше холодильника. В практике нередки случаи попадания посторонних предметов за трубки конденсатора, которые находятся на задней стенке установки. Извлечение монеток и других мелких деталей часто решает задачу до того, как она перейдет в проблему.
Соприкосновение подвижных элементов холодильника друг с другом
Перед вызовом мастера не лишним будет изучить заднюю стенку агрегата не только на предмет статуэток и сувениров, упавших с крыши холодильника. Нужно убедиться, не трутся ли подвижные элементы — трубки внешней системы охлаждения холодильника — с его корпусом. Как справится с этой задачей — подробно описано в следующем разделе.
Рекомендуем: ТОП-10 ЛУЧШИХ БЮДЖЕТНЫХ ХОЛОДИЛЬНИКОВ
Почему стучит компрессор холодильника
Несмотря на то, что сердце холодильника — компрессор — деталь надежная и редко выходит из строя, стук в холодильнике нередко случается именно по его вине.
Чаще всего то, что принимают за неисправность мотора — обыкновенное соприкосновение задней стенки прибора с трубками охлаждения. При трении друг о друга элементы издают пугающий металлический стук.
Предупреждение: Охладительные трубки — одни из самых хрупких элементов в конструкции холодильника. Стоит это учесть и действовать аккуратно.
Чтобы решить проблему, их изолируют друг от друга, аккуратно отгибая трубки для избежания соприкосновений с корпусом.
Важно: Лучше не игнорировать стук. Длительное взаимодействие деталей приводит к быстрому износу и, как следствие, протечке хладагента.
Холодильник стучит при выключении — что делать
Стук в компрессоре, который усиливается в начале и конце работы устройства, может говорить о неправильном закреплении мотора, провисающего на подвесках.
Алгоритм регулировки подвески
- Освободить обзор компрессора, демонтировав конденсатор. Открутить крепежные винты.
- Оценить равномерность зазора между кожухом компрессора и резиновой втулкой рамы.
- Устранить расхождения, если они есть, отрегулировав винты крепления пружин.
- Включить прибор, проверив на устойчивость легким покачиванием. Установить конденсатор на привычное место.
Полезная статья: ТОП-10 ПРОИЗВОДИТЕЛЕЙ ХОЛОДИЛЬНИКОВ: ПРЕДЛАГАЕМ ЛУЧШИХ
Шум из-за терморегулятора
Стук, похожий на щелчки, издает терморегулятор. У некоторых моделей техники работа особенно звучная. Если она сопровождала включение и выключение с самой покупки — это не считается поломкой. Но когда холодильник начинает стучать со временем — ситуация должна насторожить. Без вызова мастера не обойтись, особенно если щелчки сопровождает снижение охлаждения.
Стук холодильника при работе – как исправить
Неправильная установка и некорректная эксплуатация, перезагруз холодильника и разболтанные ножки — это все приводит к нехарактерным стукам холодильника при работе.
В некоторых случаях положение спасет осмотр и освобождение от лишних предметов. В других — обычная отвертка. Как показывает практика, многие ситуации можно решить без выезда мастера. Немного аккуратности в эксплуатации и своевременное реагирование позволит избежать трудностей.
Вместо итога предлагается таблица с указанием самых главных причин стука. В ней также приведены методы их решения:
Номер |
Причина стука | Решение |
---|---|---|
1 | Неправильная расстановка продуктов внутри | Ревизия холодильника |
2 | Неправильное положение внутренних элементов холодильной камеры | Подправить полочки, ящички |
3 | Установка холодильника на неровной поверхности | Измерить и исправить угол установки холодильника |
4 | Попадание постороннего предмета в систему охлаждения | Извлечение артефактов |
5 | Соприкосновение подвижных элементов холодильника друг с другом | Убедиться, не трутся ли трубки внешней системы охлаждения холодильника с корпусом |
Чтобы предотвратить неисправность, нужно немного: установить холодильник не ближе чем на 50 сантиметров от батареи отопления и духового шкафа с плитой, а также подальше от прямых солнечных лучей. Сделать зазор не менее 10 см от стены и стенкой аппарата. Не хранить на крышке предметы и тем более не устанавливать на нее микроволновку — это ощутимо урежет срок службы рефрижератора. Чтобы долго радоваться бытовой технике, стоит отрегулировать полки и ящички по уровню, грамотно распределить продукты внутри камеры и не пользоваться длительное время режимами с быстрой заморозкой.
Проверка компрессора холодильника
Проверка компрессора на холодильникеКомпрессор у холодильника как сердце, а электронный блок олицетворяет мозги. Компрессор перекачивает газообразный фреон для создания разницы давления в системе, необходимой для процесса испарения хладагента в испарителе холодильника. В данной статье мы рассмотрим проверку работоспособности компрессора в домашних условиях.
Как устроен компрессор?Внешне компрессорный агрегат выглядит, как бочонок. Внутри герметичного корпуса находится компрессор с электродвигателем в подвешенном состоянии.
На рисунке в разрезе можно рассмотреть, что, где находится в компрессорном агрегате. Это необходимо для понимания какие процессы происходят внутри корпуса. Компрессор состоит из поршневой группы и клапанов: всасывающего и нагнетательного. Электродвигатель состоит из статора с рабочей, пусковой обмоткой и ротора, который приводит во вращение компрессор. Электродвигатель приводится в движение однофазным переменным током напряжением 220 вольт. На корпусе компрессорный агрегат имеет две трубки: всасывающую и нагнетательную, а так же три контакта для подключения пускового реле.
Обратите внимание на схему компрессора холодильника:
Из корпуса агрегата идет три вывода образующие треугольник:
- «S» – пусковая обмотка;
- «R» – рабочая обмотка;
- «C» – общий выход.
Чтобы проверить сопротивление обмоток электродвигателя используем мультиметр (тестер).
Сопротивление обмоток измеряется на проходных контактах выходящих из компрессорного агрегата. У исправного электродвигателя между левым и верхним контактами сопротивление должно быть 20 Ом, а между верхним и правым – около 15 Ом. Самое большое сопротивление должно быть между левым и правым контактом – 30 Ом.
В зависимости от модели компрессора показатели сопротивления могут иметь разницу, но не более, чем на 5 Ом.
Далее нужно проверить обмотки электродвигателя на сопротивление изоляции по отношению к корпусу агрегата, нет ли пробоя. Проверяем сопротивление между контактами и медным штуцером — мультиметр должен показывать бесконечность. В этом случае электродвигатель компрессора исправен. Если показания прибора при замерах не будут соответствовать указанным параметрам, то такой компрессорный агрегат проработает недолго.
Проверка работы компрессора с помощью манометраПроверка электродвигателя не выявила дефектов, но холодильник не холодит. Нужно проверить работу компрессора с помощью манометра, чтоб удостовериться компрессор качает и клапанная группа исправна. Для этого присоединяем манометр к нагнетательному штуцеру компрессора, включаем компрессор, давление 6 атм. и продолжает расти — компрессор исправен.
Необходимо включить компрессор и токовыми клещами проверить ток потребляемый компрессором. если показание рабочего тока 1,3 А при мощности электродвигателя 140 Вт, то параметр соответствует норме. Таким образом, зная мощность и величину рабочего тока проверяемого электродвигателя, можно определить исправность компрессора. При значительном превышении рабочего тока можно сразу предположить межвитковое замыкание в обмотке электродвигателя. Такой двигатель проработает не долго.
Теперь вы узнали азы самостоятельной проверки компрессора. Не стоит проводить тестирование, если вы этого не делали раньше. Правильным решением будет вызов мастера, особенно если холодильник на гарантии, то необходимо обратиться в сервисный центр.
Что внутри воздушного компрессора?
Используемые магазинами, профессионалами и частными лицами для всего, от накачивания шин до питания строительной техники, воздушные компрессоры представляют собой удобные инструменты, которые служат множеству целей.
Но как они работают?
Если вы похожи на большинство людей, скорее всего, вы не понимаете внутренних механизмов воздушного компрессора. К счастью, цель этой статьи пролить свет на эту тему.
Компоненты воздушного компрессора
Хотя на рынке имеется несколько различных типов воздушных компрессоров (включая поршневые компрессоры, винтовые компрессоры и роторные центробежные компрессоры), следующие компоненты являются стандартными для большинства из них:
- Реле давления
- Ремень
- Шкив
- Мотор
- Танк
- Насос компрессорный
- Клапан обратный
Как работает воздушный компрессор
В большинстве воздушных компрессоров используется газовый или электрический двигатель. Хотя каждая модель воздушного компрессора будет работать немного по-своему, большинство компрессоров работают следующим образом.
Когда воздушный компрессор включен, входное отверстие на конце цилиндра компрессора всасывает воздух в машину. Затем поршень компрессора сжимает этот воздух и выпускает его через выпускной клапан.
Если в компрессоре не используется поршень для сжатия воздуха, вместо него могут использоваться различные воздушные отсеки. Хотя они хорошо сжимают воздух, эти отсеки также уменьшают пространство, занимаемое сжатым воздухом.
После сжатия воздух накапливается в воздушном баке машины до тех пор, пока не попадет в инструмент. Чтобы поддерживать заданное давление воздуха, двигатель воздушного компрессора может часто запускаться и останавливаться.
Преимущества воздушных компрессоров
Самым большим преимуществом воздушных компрессоров является простота. Не каждому инструменту в магазине нужен собственный двигатель, поскольку воздушный компрессор может использовать электрическую энергию и преобразовывать ее в кинетическую энергию для работы инструментов.
Помимо оптимизации работы инструмента, это также приводит к созданию простых инструментов с меньшим количеством движущихся частей, уязвимых к износу и поломке.
Воздушный компрессор: важнейший инструмент цеха
Воздушные компрессорыприводят в действие все, от дрелей до степлеров, и являются незаменимым инструментом для любого профессионального магазина или хорошо оборудованного гаража. Понимая компоненты, входящие в состав воздушного компрессора, и принципы работы этих уникальных машин, вы сможете более эффективно обслуживать их и лучше оценить их работу.
Зачем и как чистить конденсатор холодильника
Вы, наверное, слышали в какой-то момент — либо от продавца, который продал вам ваш холодильник, либо от мастера по ремонту, либо просто от всезнайки: «Не забудьте очистите конденсатор холодильника, иначе холодильник выйдет из строя.«Это факт или выдумка?
Факт. Они не ошиблись, вам нужно регулярно чистить конденсатор, чтобы холодильник работал эффективно. О, у вас есть еще вопросы?
- Что такое конденсатор и почему он так важен?
- Действительно ли очистка продлит срок службы холодильника? Или просто не дать ему сломаться?
- Так как его чистить и как часто?
Да, мы поможем ответить, зачем и как чистить конденсатор холодильника.
Как работают холодильники, или почему конденсаторы такие проклятые Важно
Это немного технический вопрос, но мы сделаем все возможное, чтобы объяснить работу конденсатора в простой форме. Это также действительно здорово, так что попробуйте.
Первое, что нужно знать, это то, что холодильник работает, отводит тепла из холодильника, не оставляя за собой ничего, кроме холодного воздуха.
Точно так же лед охлаждает ваш напиток: лед поглощает тепло вашего напитка, заставляя его таять.А в былые времена именно так и хранили вещи: замораживали их. Проблема в том, что как только лед тает, кулер перестает работать.
Итак, инженеры в начале 19, и века изобрели то, что впоследствии стало современным холодильником, спроектированным на основе «цикла охлаждения с компрессией пара» (ах! Жаргон!), Который настолько близок к вечному двигателю, насколько когда-либо создавал человек . Этот цикл состоит из трех основных компонентов:
- Испаритель
- Компрессор
- Конденсатор
Прежде чем приступить к тому, как он работает, сначала давайте освежим в памяти несколько важных вещей, которые вы выучили еще в старшей школе:
- Тепло = энергия.По мере увеличения энергии становится все жарче.
- Жидкости и газы состоят из молекул. Молекулы жидкостей имеют меньше энергии (которую вы ощущаете как температуру), и поэтому они бездельничают, лениво сбиваясь вместе. Однако по мере того, как эти молекулы набирают тепло и энергию, они становятся энергичными и толкают друг друга, в конечном итоге превращаясь в свободно упакованный газ. При этом газы не всегда горячие и не всегда плотно упакованы.
- Жара — это как твой друг, который постоянно жалуется, что слишком жарко, он сделает все возможное, чтобы остыть.Часто это связано с передачей тепла менее горячим предметам.
Итак, имея это в виду, давайте начнем процесс в испарителе, который представляет собой серию змеевиков внутри холодильной камеры. Хладагент поступает в испаритель в виде холодной частично испаренной жидкости — представьте это как холодный туман, дующий через город. Вентилятор нагнетает воздух из холодильника через эти змеевики, и, поскольку хладагент более холодный, он поглощает тепло воздуха — точно так же, как этот холодный туман отнимает тепло у вашего тела.
Теперь более холодный воздух затем возвращается в холодильный шкаф, в то время как более теплый хладагент продолжает поглощать тепло, пока не достигнет конца испарителя, в этот момент он все еще немного ниже температуры внутри холодильника. На этом этапе он поглотил достаточно тепла, чтобы стать полноценным паром. Вот почему он называется испарителем, потому что он пар -это полужидкий хладагент.
Затем этот пар поступает в компрессор, который, согласно своему названию, представляет собой насос, который сжимает молекулы пара вместе.Это приводит к перегреву хладагента, потому что вся тепловая энергия пара собрана в крошечном пространстве. Компрессор — это то, что на самом деле управляет всем этим процессом (отсюда «цикл сжатия паров ») и является ключом к тому, как вы относитесь к обслуживанию холодильника, как мы увидим позже.
Этот перегретый пар затем поступает в конденсатор, который представляет собой серию змеевиков за пределами основной холодильной камеры, подверженных воздействию воздуха комнатной температуры. Поскольку пар намного горячее воздуха в комнате, тепло делает свое дело и уходит, охлаждая пар.В некоторых конденсаторах также есть вентилятор, обдувающий змеевики воздухом для увеличения потерь тепла. К концу конденсатора пар охладился до температуры, немного превышающей комнатную, и конденсировался, снова превратился в жидкость.
На этом этапе он проходит через дозируемую капиллярную трубку (которая, как и капилляры в вашем теле, очень узкие), прежде чем попасть в большие трубки испарителя. Когда это происходит, все плотно упакованные молекулы в жидкости быстро разлетаются, чтобы заполнить пространство, теряя при этом много энергии (тепла) и создавая холодную частично испаренную жидкость, с которой мы начали процесс. Эта жидкость возвращается в испаритель, и цикл начинается снова.
Ваша холодильная система полностью герметична и не имеет утечек и потерь хладагента.
- Если кто-то продает вам, что вам нужно заменить хладагент, бегите! Они пытаются вас обмануть. Единственный раз, когда требуется замена хладагента, — это утечка в системе, и в этом случае утечка является вашей проблемой.
- Тем не менее, некоторые специалисты ошибочно диагностируют неэффективные компрессоры как утечку хладагента и добавляют хладагент, что только ускоряет выход из строя и увеличивает затраты на электроэнергию в процессе.
Вот почему вы всегда должны доверять свою технику обученным специалистам.
Как могут быть проблемы с моим холодильником?
На самом деле в вашем холодильнике очень мало движущихся частей: в основном это весь хладагент, движущийся по трубкам разного размера. При небольшом уходе цикл может продолжаться годами.
Единственное звено в цепи, которое может сломаться, — это компрессор, у которого действительно закончился срок службы. И большая часть обслуживания и ремонта холодильников направлена на снижение износа вашего компрессора.Например, большинство проверок при техническом обслуживании включают в себя проверку дверных уплотнений, чтобы убедиться, что теплый воздух не попадает обратно в холодильник, заставляя компрессор выполнять больше работы.
Но, безусловно, главными виновниками сокращения срока службы компрессоров холодильников во всем мире являются грязные конденсаторы. Конденсатор — один из немногих открытых элементов холодильника, а его змеевики образуют идеальную ловушку для пыли, перхоти и других грязных вещей, разносящихся по дому. Вот почему он называется конденсатор чистый , потому что конденсаторы становятся довольно ужасными.Мы нашли достаточно меха, чтобы сделать собаку. Мы нашли мертвых мышей. Мы нашли змей.
Весь этот мусор образует изоляцию вокруг змеевиков конденсатора, предотвращая утечку тепла из системы. Иногда он также улавливает то, что тепло выходит прямо вокруг компрессора — мы обнаружили обгоревшие полы в результате многолетнего удержания тепла.
И то, и другое заставляет компрессор работать все больше и больше, чтобы охладить холодильник, и это плохие новости. Во-первых, это стоит денег с точки зрения электричества, потому что ваш холодильник должен работать дольше.Это сокращает срок службы вашего компрессора и вашего холодильника в целом — если этот компрессор имеет срок службы 10 000 часов, вы прожигаете его вдвое быстрее, если он должен работать 14 часов в день вместо 7. А если холодильник не может этого сделать. в конечном итоге остынет, это испортит много еды.
Итак, ради всех — вашего кошелька, вашего холодильника, своей семьи и окружающей среды — очистите свой конденсатор!
Итак, как я могу поддерживать эффективную работу конденсатора?
Если вы готовы:
- Найдите свой конденсатор — многие из них находятся под холодильником или сзади, в моделях более высокого уровня конденсатор часто размещается сверху, чтобы не допустить попадания мусора «тяжелее воздуха».
- Снимите решетку
- Достаньте пылесос с насадкой для работы в ограниченном пространстве и отправляйтесь в город
- Затем почистите конденсатор, чтобы удалить более стойкую грязь
К сожалению, производители холодильников не всегда упрощают эту работу . Больно достать до нижнего и заднего конденсаторов. А некоторые производители, пытаясь найти более творческие способы увеличения хранения продуктов, убрали конденсатор.
Плюс, мы упоминали, что вы можете найти вокруг своего конденсатора, часто действительно ужасающего?
Так что, если вам не до этого, многие компании по ремонту бытовой техники (например, Nebraska Home Appliance) предлагают услуги по обслуживанию холодильников.К нашим, например, относятся:
- Очистка конденсатора
- Проверка дверного уплотнения
- Проверка датчиков температуры и температуры
- Замена водяных фильтров OEM (их необходимо регулярно менять для поддержания чистоты льда и воды).
Примечание: всегда полагайтесь на оригинальные запчасти, вторичные фильтры могут вызвать плохой поток воды, вызвать затопление и поломку ледогенератора.
Как узнать, сломался ли компрессор холодильника?
Компрессор вашего холодильника сломался?
Автор: Эрин УайтКатегории: пивные пещеры
Изображение предоставлено: http: // www.brewpi.com/brewpi-fridge-conversion-13/
Есть много разных причин, по которым холодильник не может работать должным образом, и множество проблем, которые могут привести к испорченным, испорченным продуктам на сотни долларов. К сожалению, если вы не обращаете пристального внимания на свой холодильник, вы можете обнаружить, что легко пропустить «предупреждающие знаки» неисправного прибора — до тех пор, пока молоко не пахнет кислым, а салат в нем не завянет.
Холодильник обычно включается и выключается, чтобы поддерживать соответствующую температуру, поэтому многие люди ошибочно думают, что тихий прибор только что отключился в своем цикле, хотя на самом деле его компрессор перестал работать.Хотя сломанный компрессор — это всего лишь одна из распространенных проблем холодильников, он также может быть одной из наиболее часто игнорируемых.
Контрольный шум компрессора
Ваш компрессор включается и выключается — это то, что вы слышите (или не слышите) в разные моменты дня: вы слышите слабый гудящий звук, исходящий из холодильника, и знаете, что он работает. Это компрессор, который вы слышите. Однако, если вы давно не слышали этот звук, возможно, ваш компрессор сломался.Отодвиньте прибор от стены и постойте, чтобы послушать несколько минут и посмотреть, слышите ли вы звук работающего мотора или тихое жужжание. Если вы не слышите шума, ваш компрессор не работает. Если вы слышите гудение, но продукты в вашем холодильнике теплые, возможно, ваш компрессор работает неправильно (или это может быть другая проблема, вызывающая проблему в целом).
Shake n ’Tell для неисправного компрессора
Если вы готовы провести небольшое исследование самостоятельно, прежде чем обращаться в сервисную службу по поводу неисправного компрессора, попробуйте этот простой тест, чтобы определить, неисправен ваш компрессор:
- Возьмите отвертку с плоским жалом, отодвиньте холодильник от стены и отключите его от сети.
- Найдите панель сбоку компрессора; он удерживается одним или двумя винтами. Идите вперед, ослабьте винты и снимите панель.
- Вы увидите устройство, называемое реле стартера, которое вы должны отсоединить от компрессора. Реле имеет размер и форму меньшего картриджа с чернилами принтера.
- Возьмите реле в руку и слегка встряхните. Если оно дребезжит, это реле неисправно и его можно заменить примерно за 20 долларов.
- Если вы встряхнете реле, но дребезжания нет, скорее всего, реле в порядке, но компрессор плохой.
Если компрессор неисправен, ремонт может стоить дороже, чем ремонт нового устройства. Убедитесь, что ваше устройство все еще находится на гарантии, а если нет, свяжитесь с Almcoesales.com, чтобы получить качественную замену по доступной цене.
Может ли компрессор холодильника перегреться: что нужно знать
Если вы задавались вопросом, может ли компрессор холодильника перегреться, вы попали в нужное место.
Из этой статьи вы узнаете:
- Может ли компрессор холодильника перегреться?
- Горячий компрессор холодильника — это нормально?
- Как узнать, неисправен ли компрессор холодильника?
- Что может вызвать перегрев холодильника?
Компрессор — один из важнейших компонентов в экосистеме холодильника. Если есть что-то необычное, лучше всего воспользоваться услугами профессионала.Это поможет предотвратить повреждение холодильника или окружающей среды.
Как узнать, что с компрессором холодильника что-то не так? Каковы наилучшие способы предотвращения и устранения неполадок, когда это происходит? Давай выясним.
Может ли компрессор холодильника перегреться?
Начнем с того, что компрессор вашего холодильника является основным охлаждающим элементом. Если компрессор не работает, ваш холодильник перестанет охлаждаться.
В большинстве случаев выходит из строя не сам компрессор.На самом деле, запуск компрессора осуществляется другими частями холодильника.
Некоторыми важными компонентами являются автоматический выключатель, конденсатор, уплотнение дверцы, а также катушки конденсатора и вентилятор. Если эти детали выходят из строя, компрессор холодильника часто переключается на повышенную передачу и перегревается, пытаясь нормально работать.
Охлаждающий эффект холодильника заключается в использовании системы змеевиков для испарения хладагента. Это приведет к эндотермическому процессу, при котором тепло из окружающей среды охлаждается внутри холодильника.
Во время этого процесса хладагент переходит в жидкую форму, чтобы он мог испаряться во время прохождения через змеевики холодильника.
Компрессор холодильника создает и поддерживает это давление, и ему требуется смазка для предотвращения перегрева во время этого процесса.
Рекомендуется >> Как снизить уровень шума в компрессоре холодильника
Может ли компрессор холодильника быть горячим?
В то время как холодильник может быть теплым снаружи и позади него, это не нормально, когда он горячий.
Если компрессор холодильника становится слишком горячим, термостат, регулирующий перегрузку, автоматически отключает его, чтобы предотвратить повреждение прибора.
Самая частая причина поломки холодильного компрессора — перегрев. Как правило, перегрев изменяет химические свойства хладагента и охлаждающих масел, что приводит к потере смазки и химическому разложению.
Потеря смазки может вызвать отказ механизмов холодильника, а химические отложения в результате разложения закупорят трубопроводы и клапаны, что приведет к еще большему повреждению системы холодильника.
Как узнать, неисправен ли компрессор холодильника?
Если ваш холодильник не охлаждает должным образом, это верный признак его неисправности. Еще один признак проблемы — это когда вы слышите щелчки холодильника. Это означает, что компрессор пытается запуститься, но это невозможно из-за проблемы с пусковыми компонентами или самим компрессором. Иногда неисправный компрессор холодильника также может издавать жужжащий звук. Все это признаки того, что компрессор может начать работать.
В некоторых случаях холодильник может работать нормально, несмотря на странные звуки. Тем не менее, важно относиться к этому серьезно, когда происходит что-то необычное.
В худшем случае перегрев и жужжание компрессора холодильника могут вызвать пожар.
Холодильник может перестать работать из-за полной поломки системы, требующей дорогостоящего ремонта и заражения хранящихся внутри продуктов. Лучше перестраховаться и вызвать профессионала для ремонта на ранней стадии, прежде чем произойдет какая-либо авария.
Что может вызвать перегрев холодильника?
Змеевики конденсатора или проблемы с вентиляторомОдной из основных причин перегрева холодильников является накопление грязи змеевиков конденсатора или вентилятора конденсатора. Это мешает конденсатору хорошо рассеивать тепло.
В большинстве домов змеевики конденсатора собирают пыль, грязь, сажу и мех. Змеевики конденсатора лучше всего чистить специальной щеткой с длинной ручкой или вакуумной насадкой для ограниченного пространства.Если змеевик конденсатора или вентилятор не работают, это также может вызвать проблемы.
Плохая вентиляция Если ваш холодильник и его компрессор перегреваются, велика вероятность, что причина в плохой вентиляции.
В идеале, на холодильнике не должно быть ничего сверху, так как это может препятствовать распределению тепла. Кроме того, если у вас в холодильнике много предметов, таких как магниты и сувениры, они также могут способствовать перегреву.
Лучше всего убрать все предметы снаружи холодильника. Затем отодвиньте холодильник от стены, чтобы обеспечить достаточную вентиляцию.
Проблемы с настройкой температурыДругая возможная причина перегрева холодильников — установка слишком низкой или слишком высокой температуры. Оптимальная температура для холодильника — 37 ° F или 3 ° C для обеспечения максимальной безопасности пищевых продуктов. Более низкие температуры означают, что вашему холодильнику приходится усерднее работать, чтобы продукты оставались прохладными.
Проблемы с уплотнением двери Если уплотнитель дверцы вышел из строя, из холодильника выйдет холодный воздух. Когда это происходит, холодильник должен работать больше, чем должен, чтобы компенсировать потерю прохладного воздуха. В результате это приводит к перегреву.
Герметичность дверцы можно проверить, закрыв дверцу холодильника на листе бумаги. Если вытащить бумагу легко, скорее всего, дверной уплотнитель необходимо заменить или отрегулировать. Как только это будет сделано, это поможет предотвратить выход холодного воздуха и наледь.
Хладагент заканчиваетсяТакже может быть нехватка хладагента в холодильнике. Для этого вам следует обратиться за профессиональной помощью, так как может быть сложно проверить уровень хладагента. В любом случае, если ваш холодильник перегревается, вы должны отключить его от сети и убрать все скоропортящиеся продукты. Неисправный холодильник не является безопасным для пищевых продуктов, и также небезопасно позволять ему продолжать работу при перегреве.
Неисправность системы автоматического размораживания Большинство современных холодильников имеют автоматическую систему размораживания, которая предотвращает образование инея в холодильнике. Это достигается путем нагревания змеевиков внутреннего холодильника, чтобы растопить любой иней, который может препятствовать процессу охлаждения. Если автоматическая система размораживания неисправна, компрессор должен работать интенсивнее, чтобы поддерживать низкую внутреннюю температуру холодильника. Это увеличивает риск перегрева. Эту проблему может решить замена термостата неисправной системы автоматического размораживания.
Если электрическая система вашего дома не в хорошем состоянии, это может привести к скачкам напряжения и скачкам напряжения.В свою очередь, это может сократить срок службы вашей техники.
Повышенное напряжение, превышающее допустимое для холодильника, может выделять тепло, которое может повредить компрессор. Сертифицированный специалист может помочь вам проверить наличие любых проблем с электрической системой вашего дома.
Как и в случае со всеми вариантами ремонта и замены прибора, прежде чем тратить деньги на замену компрессора, подумайте о возрасте холодильника.
Если ему больше 10 лет, лучше заменить весь холодильник.
Однако, если холодильнику всего один или два года, на его компоненты может по-прежнему распространяться гарантия производителя.
Заключение
Если холодильник неисправен, лучше всего обратиться в сервисную службу, особенно если вы проверили все пусковые компоненты и конденсатор.
Самостоятельное устранение неисправностей — отличное место для начала, но если вы исчерпали все возможности, профессиональная помощь — это здорово.
Если компрессор вашего холодильника вышел из строя, его замена часто обходится довольно дорого, и, возможно, стоит подумать о приобретении нового холодильника.
Вскрытие компрессора холодильника — Техник
Вскрытие компрессора холодильника
Замена компрессора холодильника — большое дело. Все, что связано с герметичной системой, в этом отношении. Компрессор холодильника традиционного типа выходит из строя нечасто, но время от времени выходит из строя.В большинстве случаев компрессор холодильника в порядке, проблема связана с чем-то другим. Им нужно сказать, чтобы они начали с других компонентов, и именно они выходят из строя, плавятся, сгорают контакты. Есть буквально 100 других причин, по которым холодильник перестает работать.
Этот испортился, и я решил его вскрыть. Это то, чего большинство людей никогда не увидит. Итак, вот оно во всей красе. Это внутренняя часть компрессора, который не работал. Я думаю, что он сгорел из-за установки в систему с более серьезными проблемами.К тому времени, когда это дошло до меня, другая компания послала 5 специалистов, чтобы исправить это. Первые залили фреон, вторые заменили компрессор, остальные заказали платы управления.
Проблема заключалась в том, что герметичная система изначально имела утечку.
Испарителя больше не было (и предполагалось, что он протекает), поэтому замена компрессора холодильника на новый не стоила затрат и не могла быть гарантийным ремонтом на тот момент. Слишком много рук было в герметичной системе, возможно, это была неисправимая утечка, а клапан TDR, вероятно, расплавился.Полный бардак, еще один пылится. Это тот компрессор, который был установлен, проработал неделю. Не знаю, из-за чего все так быстро исчезло. Я мог бы спекулировать целый день, но, в конце концов, это просто спекуляция и ни к чему не приведет.
Холодильнику было лет 10, может чуть меньше. Как мне сказали, компрессору холодильника было около месяца.
Как видите, компрессор холодильника — это в основном электродвигатель, который приводит в движение небольшой поршень для сжатия газа в жидкость.У меня поршень висит на стене моего магазина вместе с парой других.
Вот что действительно вызывает взрывы холодильников
Хотя взрывы холодильников случаются редко, они все же невероятно опасны. Как сообщает агентство Realtor.com , недавно у жителя Флориды Марка Лигонди взорвался холодильник. Он услышал громкий звук в своем холодильнике и, ворвавшись на кухню, увидел, что четырехмесячный холодильник его семьи разбился и тлел.
Взрыв был настолько мощным, что разбил окно в спальне Лигонди и образовал трещины в окружающих потолках и стенах. К счастью, Лигонди и его семья не пострадали.
Как сказал Realtor.com Нил Эверит, бывший редактор журнала по кондиционированию и холодильному оборудованию ACR News , причина того, что взрывы холодильников так опасны, заключается в том, что они часто происходят спонтанно, а пожар вызван плитой или тостером. создаст дым и включит пожарную сигнализацию, предупредив домовладельцев о проблеме.
Причина взрыва холодильника обычно связана с его компрессором. Компрессор, расположенный в задней части большинства холодильников, содержит двигатель и насос, которые проталкивают газовый хладагент через змеевики компрессора. Когда этот газ остывает и превращается в жидкость, он поглощает тепло в холодильнике и охлаждает предметы внутри.
Но иногда задняя часть холодильника может нагреваться, когда хладагент проходит через компрессор, вызывая сжатие змеевиков, что приводит к улавливанию газа.Из-за этого газ не может должным образом вентилироваться, и он может прорваться через змеевики компрессора, что приведет к взрыву.
Чтобы предотвратить взрыв холодильника в вашем собственном доме, очистите змеевики холодильника, чтобы убедиться, что они не забиты. Вы также должны инвестировать в более новый холодильник, так как современные холодильники обычно имеют тепловой экран, чтобы этого не произошло, но некоторые модели, особенно старые, содержат пластик, который легко воспламеняется, и им также могут не хватать других современных средств безопасности.
Следуйте за House Beautiful в Instagram.
Теми Адебовале Теми Адебовале ранее была помощником редактора журнала Men’s Health, освещая такие шоу, как Survivor, Peaky Blinders и Tiger King. Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io
Как работает цикл охлаждения в холодильнике!
Очевидно, что холодильники охлаждают продукты и бакалею, но они делают это так, как вы не ожидаете! Холод не втягивается в холодильник извне; скорее, тепло отбирается от пищи и передается во внешнюю среду.
Хорошо, признаю, когда я впервые услышал о холодильном цикле, моя реакция была: «Холодильный цикл? Это далеко не у меня! » Но цикл охлаждения в холодильнике на самом деле не так уж и сложен.Итак, сегодня мы отвечаем на вопрос: «Как работает холодильник?»
В современных компрессорных холодильниках система охлаждения работает следующим образом:
- Газообразный хладагент сжимается компрессором и при этом нагревается.
- В конденсаторе (черные змеевики конденсатора находятся в задней части прибора) газ конденсируется, а тепло отводится во внешнюю среду.
- Образующийся в результате жидкий хладагент под высоким давлением проходит через расширительный клапан или капиллярные трубки, чтобы снизить его давление и отрегулировать поток в испаритель.
- В испарителе жидкий хладагент низкого давления поглощает тепло из внутренней части холодильника, превращаясь при этом в газ низкого давления, а затем попадает в компрессор.
Понаблюдать за «принципом охлаждения холодильника» в действии несложно. Вы когда-нибудь были в отпуске и искупались в море или бассейне? Когда вы выходите из воды и ложитесь на шезлонг, вы начинаете дрожать, несмотря на 30 ° C! Это связано с тем, что, когда вода испаряется с вашей кожи, она извлекает тепловую энергию из вашего тела, и в результате вы чувствуете холод.Проще говоря, это тот же принцип, который используется в холодильниках.
Приведу еще один пример: пока вы читаете оставшуюся часть этого блога, попробуйте следующее: лизните тыльную сторону руки, а затем подуйте на нее. Вы заметите, что он кажется холодным, и это свидетельствует о том, что охлаждение происходит в результате испарения. В вашем холодильнике процесс ничем не отличается — в прибор не вносится холод, а тепло извлекается из хранимых предметов и выводится наружу — это объясняет, почему задняя часть холодильника всегда теплая!
Между прочим, многие люди представляют охлаждающую жидкость как большой объем жидкости, который циркулирует вокруг холодильника.Это совсем не так! Хладагент на самом деле является газом, и в системе охлаждения содержится всего от 20 до 65 граммов хладагента, в зависимости от модели.
Посмотрите наше видео о холодильном цикле:
У вас есть вопросы о холодильном цикле или о том, как работают холодильники? Тогда напишите нам! Используйте функцию комментирования под этим сообщением или начните / присоединяйтесь к обсуждениям с нами на Facebook.
