Что такое конвекционный газовый котел: Что такое газовый конвекционный котел

Сравнение КПД конвекционных и конденсационных котлов

При сжигании одинакового количества газа, конденсационные котлы выделяют на 20% больше тепла, чем его традиционный аналог. Этот эффект достигается включением в систему котла дополнительного теплообменника — водяного экономайзера, на котором конденсируются пары дымовых газов. В результате, на выходе из котла дым имеет температуру меньше +40 °C.

Конденсационный газовый котел – это относительно новый вид отопительного оборудования, главным преимуществом которого является повышенный КПД. Производители заявляют, что КПД конденсационных котлов может достигать значения 110%. С физической точки зрения такое невозможно. А получилось так потому, что при расчете учитывается не все тепло, которое выделилось. Некоторые страны уже перешли на новый метод расчета КПД, в котором учтено все выделенное тепло сгорания топлива. И по подобным расчетам конденсационный котел имеет КПД 95%, а КПД конвекционных котлов по этим расчетам составляет 83 – 85%. Поэтому могут встретиться одинаковые агрегаты с разными значениями КПД.

…

Недостатком конденсационных котлов является высокая стоимость и энергозависимость. Так как высокая стоимость скоро окупится, за счет более экономичной работы системы отопления, то можно сказать, что у конденсационного котла основным недостатком является полная зависимость от электричества.

Конвекционный газовый котел это

Газовые котлы в вопросах и ответах

Несмотря на растущие цены на газ, котлы, в которых он используется в качестве топлива, по-прежнему очень популярны. Теперь, когда большая часть дачных участков уже газифицирована, многие дачники хотят установить газовый котел для отопления дома.

Конвекционный газовый котел — это классический тип, использующий только энергию сгорания газообразного топлива. Конструкция таких котлов проста, и они имеют невысокую стоимость.

Конденсационный котел, благодаря оригинальному конструктивному решению, на выходе дает тепла больше, чем теоретически может выделиться при сгорании газа. Так называемый условный КПД (иначе именуемый коэффициентом использования топлива) в таких агрегатах может достигать 110 %. Конденсационные котлы берут тепло водяных паров в дымовых газах, которые образуются при сгорании, и отдают дополнительную энергию теплоносителю при переходе из газообразного состояния в жидкое. Такой котел имеет более сложное устройство и стоит дороже. В результате капитальные затраты оказываются большими, нежели на конвекционный котел, зато расходы при эксплуатации — меньшими, так как потребление газа снижается на 20–30  %.

Открытая или закрытая камера?

Котлы с открытой камерой сгорания (с естественной тягой) используют воздух из помещения, в котором они находятся. Они недороги, и тяга в них не зависит от электроснабжения. При выборе такого агрегата следует обязательно позаботиться о хорошей вентиляции помещения, в котором он будет находиться, и предусмотреть в проекте дома соответствующий дымоход.

В котлах с закрытой камерой сгорания подача воздуха для горения и удаление продуктов сгорания осуществляется принудительно — с помощью вентилятора, через коаксиальный дымоход (труба в трубе). Такое устройство позволяет подавать воздух как из помещения, так и с улицы. По одной трубе осуществляется забор воздуха, по другой — выброс продуктов сгорания, что дает возможность более компактно монтировать оборудование. Кроме того, такой котел можно устанавливать в помещениях, не оснащенных стационарным дымоходом. Недостатками такого котла являются его энергозависимость (электричество для работы вентилятора).

Какой материал теплообменника?

Теплообменник является одной из важнейших составляющих любого котла. Он представляет собой металлическую емкость, в которой нагревается теплоноситель. В разных котлах теплообменники могут отличаться материалами изготовления. В недорогих моделях навесных газовых котлов распространены стальные теплообменники, основным достоинством которых является хорошая пластичность материала. Она имеет немаловажное значение, так как периодическое прямое воздействие пламени горелки может вызвать тепловые напряжения, способствующие образованию трещин в корпусе теплообменника. Со стальными моделями этого не происходит. К тому же они в 2–2,5 раза легче чугунных. Недостаток стальных теплообменников заключается в их подверженности коррозии и, соответственно, в меньшем сроке службы.

Чугунные теплообменники массивные, тяжелые и достаточно дорогостоящие. Они чувствительны к резкому перепаду температур (термическим ударам), но почти не коррозируют — срок их службы составляет более 50 лет.

Медные теплообменники, которые применяют для компактных настенных котлов, легкие и коррозиеустойчивые. Большинство конструкций просто вынуть из котла и в случае необходимости прочистить. Но такие теплообменники считаются наиболее дорогими. Они требуют особого внимания к эксплуатации, потому что при утечке воды прогорают быстрее.

Настенный или напольный?

Размещение котла в доме тесно связано с такими его характеристиками, как масса (зависит от материала теплообменника), мощность, а также другими. Мощность тех и других начинается от 18 кВт.

Напольные котлы могут иметь мощность до 100 кВт и выше, а настенные, как правило, ограничены 32 кВт. Настенный котел значительно легче, компактнее и дешевле напольного, однако не может комплектоваться чугунным теплообменником или выносной (наддувной) горелкой. Именно поэтому котлы, которые работают на двух видах топлива (солярка и природный газ), выпускаются только в напольном исполнении. Чаще всего напольные варианты предназначены для отопления многоквартирных домов или коттеджей площадью от 400 м2. Так что если вы владелец частного дома площадью от 100 до 300 м2, то остановите свой выбор на настенном котле.

Одноконтурный или двухконтурный?

Одноконтурный котел проще и дешевле. Однако он предназначен только для отопления, и горячую воду для бытовых целей вы с его помощью не получите. Двухконтурный агрегат имеет два теплообменника, которые используются для отопления и подогрева воды. Таким образом, есть возможность решить сразу две проблемы. Большинство двухконтурных котлов устроено по принципу приоритета подачи горячей воды. Это означает, что в момент, когда включен расход горячей воды, теплоноситель не нагревается. Поэтому для того чтобы сгладить колебания температур теплоносителя, рекомендуется устанавливать теплоаккумулятор.

Если у вас уже имеется электрический бойлер для нагрева воды, вам не нужно устанавливать двухконтурный котел, достаточно будет одноконтурного. Конечно, с помощью природного газа нагрев воды обходится дешевле, однако следует учесть, что установка двухконтурного аппарата потребует переделки существующей обвязки трубопроводов.

Одноступенчатый или двухступенчатый?

Газовые котлы могут быть одноступенчатыми, с одним уровнем мощности, и двухступенчатыми, с двумя уровнями, а также с модуляцией (плавным регулированием) мощности. При выборе оборудования по этой характеристике учитывайте, что полная его мощность потребуется лишь в самую холодную погоду (примерно 1/5 отопительного сезона). Все остальное время можно обойтись котлом меньшей мощности. С другой стороны, выбирая агрегат с заведомо меньшей мощностью, можно столкнуться с тем, что температура в доме в самый холодный период будет низкой. Поэтому логичнее рассмотреть вариант приобретения двухступенчатого агрегата. Двухступенчатые котлы имеют следующие преимущества:

• увеличение срока эксплуатации котла за счет снижения частоты включений и выключений горелки;

• работа на первой ступени с пониженной мощностью и умеренное число включений и выключений горелки позволяют экономить газ, а следовательно, и деньги;

• меньшее количество дымовых газов и вредных веществ, выбрасываемых в атмосферу.

С принудительной или естественной циркуляцией?

В котлах с естественной циркуляцией горячий теплоноситель под действием разности плотностей самотеком поступает в радиаторы отопления. Агрегаты с принудительной циркуляцией (теплоноситель подается электрическим насосом) потребляют на 10–15  % меньше газа и лучше выдерживают тепловой режим. Некоторые типы котлов, например конденсационный и навесной, имеют только принудительную циркуляцию. Для отопления домов площадью более 100 м2, а также если нет частых перебоев с электричеством, следует предпочесть именно этот тип оборудования.

Установка агрегата с естественной циркуляцией более дорогостояща и, кроме того, требует применения труб большого диаметра, которые могут не вписаться в интерьер вашего дома.

superdom.ua

Газовый конвекционный котел

Конвектор — что это?Основные сортаКонструктивные особенностиквартираНагревательный элементБлок управления для обогрева конвектораОсновные параметрыГазовые конвекторы

Размещение в частном доме

Преимущества конвекционного нагрева можно отличить простотой конструкции, а также отсутствием необходимости в трубах и дорогих котлах.

Основой для обогрева квартир является спонтанная циркуляция воздуха в помещении.

Что такое современный газовый котел

Конвектор — что это?

Конвектор называется нагреватель, расположенный в стальном корпусе.

Воздух, перемещающийся по краям устройства, постепенно поднимается. В нижней части корпуса вместо теплых течений, в которые вошли холодные массы. Такая конструкция устройства способствует циркуляции. Верхняя часть корпуса оборудована решеткой, через которую нагревается нагретый воздух (в некоторых моделях имеются жалюзи, которые позволяют регулировать нарастающие токи).

Основные сорта

Для работы конвекционного отопления частного дома могут использоваться различные энергоносители, но большинство бытовых приборов этого типа оснащены электронагревателями.

Существуют также газовые конвекторы, работающие на газе. Большая популярность электрических моделей для обогрева помещений очевидна из-за компактности их размеров.

В тех случаях, когда конвективное отопление действует как основное (что часто происходит в домах и домах в стране), более выгодно использовать газовые модификации, поскольку

газ намного дешевле.

Из метода установки конвекторы следующие:

Конструктивные особенности

Каждый конвектор имеет три основных блока:

1. Моллюски.
2. Нагревательный элемент.
3. Термостат для управления устройством.

квартира

Чаще всего современные конвекторы изготовлены из стали.

Конструкция корпуса может быть очень разнообразной, поэтому обычно не проблема выбирать нагреватель для определенного стильного пространства. В случае модных стен имеются специальные крепления (кронштейны): они позволяют периодически удалять устройство для обслуживания.

В некоторых случаях защитный стальной конвекционный бокс по бокам оснащен настройками жалюзи: путем изменения угла наклона направление воздушного потока может быть устранено.

Такое конструктивное решение позволяет распределить объем тепла в помещении, что делает отопление более ровным.

Во избежание перегрева при выборе конвектора мы рекомендуем оставить запас хода (особенно если он установлен в углу).

Нагревательный элемент

Конвекторы электрического типа оснащены различными нагревательными элементами. Самое дешевое решение — это стальные продукты, найденные в самых дешевых устройствах. Высокая спиральность спирали (до + 160 градусов) позволяет быстро нагревать помещение. Однако такие спирали имеют низкую степень безопасности: такие явления, как накопление пыли или случайно пойманная вода, могут привести к воспламенению устройства.

Популярность спиральных конвекторов сначала объясняется их дешевым. Отдельные производители дополнительно оснащают корпус специальными вентиляторами, которые в сочетании с высокотемпературной спиралью увеличивают интенсивность нагрева.

Более дорогие модели оснащены безопасными низкотемпературными спиралями и нагреваются до +100 градусов.

Элементы этого типа имеют форму алюминиевых распылительных радиаторов со встроенной стальной трубкой. В этой трубе установлена ​​специальная нагревательная нить. Благодаря алюминиевому корпусу эффективность нагрева заметно увеличивается. В некоторых моделях вместо одной трубки используются две трубки, позволяющие регулировать работу нагревательного блока.

Различные скорости расширения, подтвержденные алюминием и сталью, вызывают постепенное снижение надежности соединения между нагревательной трубой и корпусом. Следовательно, это может привести к полному разрушению связи между ними. Поэтому существует риск локального перегрева трубы и поломки нагревательного элемента.

Производители конвекционного оборудования постоянно ищут решения этой проблемы.

Особенно уникальны нагревательные приборы RX-Silence, разработанные и запатентованные NOIROT (Франция). Инновационная конструкция этих конвекционных котлов — это полная герметизация силоидного тела, где порошковая магнезия используется для герметизации нигилической нагревательной нити.

Коэффициент расширения используемых материалов имеет очень близкие значения, что позволяет значительно снизить потребление энергии и увеличить продолжительность работы конвектора до 15-17 лет.

Блок управления для обогрева конвектора

Простейшая версия блока управления конвекционным нагревом — это термостат, расположенный внутри корпуса нагревателя.

Термостаты делятся на электромеханические и электронные. Электромеханические устройства дешевле, что влияет на их точность (ошибка иногда достигает 2C0). Также важно выделить последующий шум щелчков биметаллического датчика при включении устройства. Чтобы отрегулировать желаемый температурный режим в электромеханических моделях, ручка обозначена обычными значениями мощности конвектора.

Электронные термостаты более точны: их ошибка редко превышает 0,1 C0. Кроме того, конвекторы этого типа полностью молчат.

Многие модели позволяют программировать электронный блок управления, который включает в себя различные режимы и мощность, в зависимости от времени суток и дня недели. В этом случае электронные термостаты имеют функцию дистанционного управления нагревательным элементом с внешним контрольным устройством.

Следовательно, мы можем контролировать работу большого количества нагревателей, расположенных в разных частях квартиры.

Блок конвекторной системы отопления позволяет использовать встроенные режимы режима работы отдельно для каждой комнаты или для всего дома в комплексе. Французский производитель NOIROT и немецкая корпорация Siemens возглавляют рынок «интеллектуальных» конвекторов. Их продукты обеспечивают возможность контроля температуры в удаленном режиме по телефону. Это позволяет хорошо прогреться до прибытия.

Основные параметры

Понимая, что это конвекторное отопление требует общего знания его технических характеристик.

Мощность электрических конвекторов составляет 0,8-3 кВт, вес — от 3 до 9 килограммов.

В настоящее время имеющиеся электрические конвекторы делятся на три группы:

• Высокий (450-670 мм).
• Средний (до 330 мм).
• Узкий (для плетеных плит) высотой 140-200 мм.

Благодаря своим параметрам нагреватели высокого давления могут обеспечить значительную конвекцию.

Модели оснащены менее мощными нагревательными элементами. Чтобы поддерживать соответствующий уровень эффективности, они дают им длинную длину (до 2,5 м).

Газовые конвекторы

В дополнение к электрическим конвекторам приборы также производятся на газе с очень похожим режимом работы. В этом случае газовые горелки используются вместо спиралей при использовании приборов.

Они имеют форму специальных камер, стены которых при нагревании переводят тепло на батарею. Нагрев окружающей области осуществляется непосредственно радиатором.

Преимущества и недостатки конвекционного нагрева для газа:

• Работа газовых приборов не связана с сложным электронным управлением.
• Стоимость газа ниже по отношению к количеству электроэнергии, поэтому отопление дома требует меньшего количества тепла.
• Сложность их установки и повышенные эксплуатационные требования (например, наличие дымохода) ограничивают сферу использования газовых конвекторов исключительно частным сектором. Также читайте: «Конвектор отопления дома — преимущества, характеристики, выбранные конвекторами».

Размещение в частном доме

Простота установки электрических конвекторов позволяет индивидуально выполнять эту процедуру независимо.

Прежде чем начинать конвекцию самостоятельно, вам необходимо подготовить следующие инструменты:

• Удар.
• Отвертка.
• Молоток.
• Уровень.

Настенный электрический конвектор устанавливается в следующем порядке:

1. Сборка устройства, в течение которого необходимо прикрепить все консоли к корпусу.
2. Монтаж плана на стене: он должен быть выровнен.

   Тем временем метки помещаются в расположение опор.

3. Скобки должны быть удалены с тарелки, а затем указаны на отмеченных отметках. Это позволяет маркировать точки для сверления отверстий для крепежных элементов.
4. Использование отверстий перфоратора находится в отмеченных местах.
5. С молотком клинья в основании осторожно забиты.
6. Для завинчивания винтов используйте отвертку или отвертку.
7. Повесьте приборную панель в хорошо закрепленные кронштейны.
8. Чтобы запустить конвектор, он должен быть подключен к сети.

Используя электрические устройства, важно понимать, что нагрев конвектора дома значительно увеличит нагрузку на сеть, поэтому необходимо заранее рассчитать, будет ли он поддерживать старую проводку.

Для обеспечения безопасности нагрева рекомендуется устанавливать такие устройства с отдельными кабелями.

В этой статье затронем важные особенности типов котлов, на которые следует обратить особое внимание при выборе.

Газовый котел Лемакс Премиум-10

Остановимся на них поподробнее.

Конвекционные (традиционные) котлы.

Преимущества:

— Стоимость котла меньше по сравнению с конденсационными котлами.

— Нет необходимости в избавлении от конденсата и оборудовании помогающем осуществить данную задачу.

— Система управления котлом проще по сравнению с конденсационным котлом.

Недостатки:

— Потеря части тепловой энергии с горячими газами.

— КПД конвекционных котлов составляет 90%.

— Образование конденсата при охлаждении топочного газа до температуры ниже 57 градусов, что негативно сказывается на сроке службы кирпичных и стальных дымоходов.

Конденсационные котлы.

Преимущества:

— Более экономичные, чем конвекционные котлы.

— Процесс конденсации протекает в самом котле (высшая теплота сгорания), что положительным образом влияет на сохранение полезного тепла (за счет конденсации внутри котла можно получить тепловую прибавку до 11%).

— КПД конденсационных котлов составляет 106-109%.

Эта разница по сравнению с конвекционными котлами достижима за счет высшей теплоты сгорания.

Недостатки:

— Из-за химически активного конденсата к материалам, из которых изготавливаются котлы и дымоходы предъявляются особые требования.

— Необходимость в избавлении от образовывавшегося конденсата.

— Управление конденсационным котлом сложнее, чем конвекционным.

— Если возможности, сливать конденсат в канализацию, нет, может потребоваться дополнительное оборудование для выполнения этой задачи.

— Стоимость котла выше по сравнению с конвекционным.

Каждая конкретная ситуация требует своего решения.

Необходимо взвесить все за и против конвекционного и конденсационного котлов и сделать правильный выбор. Если те 10-15% тепловой мощности, которые позволяют сэкономить конденсационные котлы, действительно важны, выбор следует сделать в их пользу.

Но не следует забывать о том, что 10-15% это идеальные условия, которые удается воссоздать далеко не всегда.

При выборе конденсационного котла следует помнить о том, что данный вид котлов более эффективно будет работать, при наличии в системе низкотемпературного контура отопления. При радиаторном обогреве КПД будет выше по сравнению с обычным котлом, но ниже максимально возможного (возможности конденсационного котла будут использованы не полностью).

Решая проблему выбора между двумя типами котлов: конденсацией и конвекцией, следует помнить, что каждый из них имеет свои преимущества и преимущества.

Конвекционный котел представляет собой высококачественное бюджетное решение, а конденсационный котел — это более современная техника, обеспечивающая большую экономию расхода газа. В то же время конденсационный котел имеет свои собственные эксплуатационные характеристики и тип системы, для которой он разработан.

В моделях Buderus Logamax U072 и Logamax Plus GB172 можно отличить некоторые эксплуатационные характеристики каждого из двух типов котлов.

Конвекционный котел Logamax U072 предназначен для использования в небольших системах отопления, при приготовлении горячей воды в режиме потока или в котле.

Тем не менее, невозможно будет обеспечить работу этого котла для нескольких отопительных контуров, каждый со своей температурой. Наивысшей возможной эффективностью является работа котла с комнатным термостатом или с помощью контроллера протокола Open Therm для одного отопительного контура и настройки температуры ГВС.

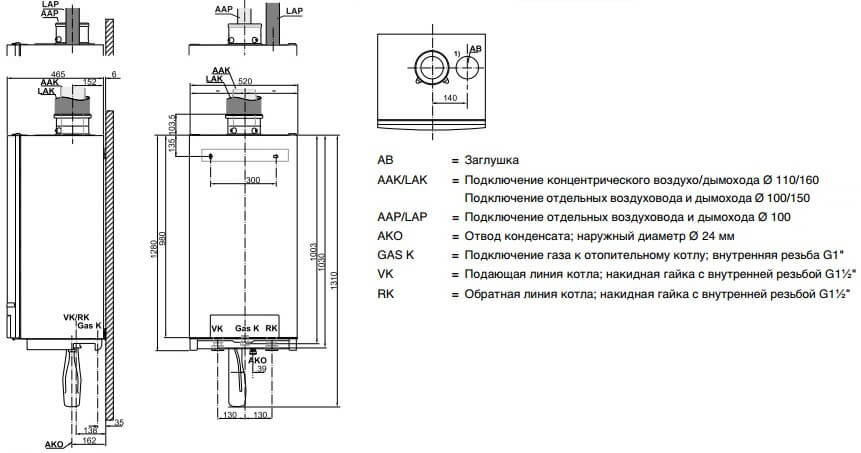

С другой стороны, конденсаторный котел Logamax Plus GB172 оснащен системой управления, которая поддерживает протокол EMS, который обеспечивает управляемый погодой котел для нескольких отопительных контуров, каждый со своим смесителем и регулированием температуры в помещении.

Конвекционные котлы достигают большей эффективности точно в высокотемпературном режиме при работе на мощности, близкой к максимальной.

Поэтому конвейерный котел оптимально используется для систем отопления радиаторов или конвекторов.

Какой газовый котел лучше: конвекция или конденсация?

Можно предусмотреть систему котла и систему подогрева пола, но в случае возможного отказа при установке системы или путем расчета в будущем существует риск того, что они столкнутся с проблемами, связанными с конденсацией и окислением первичного теплообменника.

Работа конденсационного котла включает в себя множество мифов, которые часто сдерживают будущих покупателей этой техники.

В частности, миф о том, что отопительный котел может работать только на системе подогрева пола, а в случае работы котла система отопления радиатора теряет свою эффективность. Дело в том, что котел будет в основном работать в режиме конденсации и будет работать только в том случае, если температура потока достигает 75-80 градусов.

В течение той же операции такая температура подачи необходима только в том случае, если площадь достигает самой низкой температуры наружного воздуха. В течение оставшегося отопительного сезона котел фактически останется в режиме конденсации.

Использование медного теплообменника в конвекционном котле связано с задачей высокоэффективной передачи тепла от продуктов сгорания на теплоноситель, что обеспечивает достаточную высокую эффективность.

В то же время конденсационный котел использует либо теплообменник из нержавеющей стали, либо теплообменник из алюминиево-силикатного сплава. С одной стороны, сплав имеет более низкую теплоотдачу, но имеет более высокую устойчивость к коррозии.

Если вы сравниваете теплообменники в этом районе, то теплообменник Logamax Plus GB172 больше, чем поверхность теплообменника котла Buderus Logamax U072.

Другое важное различие заключается в том, что конденсационный котел может варьировать мощность в диапазоне от 30% до 100% номинально. Если мы говорим о Logamax Plus GB172, то его мощности позволяют изменять мощность в диапазоне от 10% до 100%.

Еще одна особенность котла Logamax Plus GB172 — использование частоты циркуляционного насоса, которая может изменить ее производительность в процессе горения и адаптироваться к отопительной системе, которая будет активным котлом. Конвекционный котел обычно представляет собой трехходовой переключатель для циркуляционного насоса и будет работать при постоянной производительности, в зависимости от настройки при запуске оборудования.

Выбирая между двумя типами котлов, вы должны помнить о задаче, которую этот котел должен решить.

Если система отопления мала с потребностью в горячей воде, то емкость Buderus Logamax U072 достаточна, что может обеспечить отопление в районе здания площадью 350 квадратных метров. м. Мы не должны забывать, что это будет один отопительный контур. Если задача состоит в том, чтобы котел работал на нескольких отопительных контурах с контролем температуры, что обеспечивает максимальный комфорт и максимальную эффективность, следует учитывать возможность конденсации, особенно котел Logamax Plus GB172.

stroitel12.ru

Как выбрать конвекционный котел

Опубликовано: 26.04.2017

Для частных домов вопрос эффективного отопления всегда стоял одним из первых. На рынке представлено значительное количество производителей с богатым ассортиментом продукции. Бывает так, что в связи с хорошим предложением возникают и вопросы насчет того, какую именно модель подобрать. Поэтому прежде чем делать выбор — стоит иметь твердое понятие того, что такое конвекционный газовый котел и для чего он нужен.

Этот отопительный прибор приобрел большую популярность в домах, где нет централизованного отопления и предназначен в первую очередь для обеспечения подачи тепла. В основном котел отопления используется в тех домах, площадь которых не превышает 300 м². В качестве топлива, благодаря которому получается тепло, используется природный или сжиженный газ, который является одним из самых дешевых источников энергии.

Конвекционные котлы получили такое широкое распространение благодаря своему простому устройству, в котором используется низшая теплота сгорания, то есть то количество теплоты, которое образуется при полном сгорании газа без учета теплоты конденсации водяного пара.

Конструкции котла присущи следующие достоинства, которые и обеспечили столь высокую популярность:

большой выбор разнообразных модификаций, позволяющий подобрать устройство под свои запросы и под любое здания: начиная от небольших загородных домов и заканчивая производственными объектами, простота эксплуатации, современные модели котлов оборудованы разнообразными функциями защиты при возникновении аварийных ситуаций и дополнительным режимами работы автоматики, которые облегчают эксплуатацию прибора, возможность автоматического регулирования температуры внутри помещений, значительный КПД при работе, по некоторым оценкам превосходящий показатель в 90%, но часть энергии уходит вместе с продуктами горения, защита от обмерзания, низкий уровень шума в момент работы, малый уровень теплопотерь, при использовании двухконтурных систем возможен обогрев как через трубы, так и укладка функционирующего «теплого пола», небольшая масса, разнообразие классов и как следствие этого — доступная цена для всех слоев населения.

Тем не менее, котел отопления обладает и некоторыми недостатками:

мощность бытовых котлов не превышает показатель 100 кВт, поэтому их применение целесообразно для квартир и загородных домов с соответствующей площадью, в двухконтурных системах выставлены жесткие ограничения по качеству воды, что представляет собой определенное неудобство,

энергозависимость от внешних источников питания. В случае, если подача электричества прекратится — котел остановит работу. Зато в некоторых моделях реализована возможность подключения независимого источника питания — солнечных батарей. Хорошим примером такого решения является конвекционный котел gaz 3000 w от немецкого производителя Bosch, способный получать от солнца достаточное количество энергии для бесперебойной работы.

Основные типы конвекционных котлов

Газовые котлы необходимо разделить согласно классификации на следующие разновидности:

По функциональным возможностям: одноконтурные котлы способны работать на обеспечение отопления. В случае, если требуется подогрев воды — то в необходимо подключение емкостного водонагревателя, двухконтурные модели способны обеспечивать одновременный нагрев воды и подачу отопления. По типу розжига: с пьезорозжигом, которые запускаются вручную, по утверждению специалистов, такие котлы энергонезависимы, с электронным розжигом, автоматика сама регулирует температуру и циклы запуска, и кроме этого, в отличие от пьезозажигающих, электронный розжиг не требует постоянного горения. По типу установки: напольные, которые размещаются непосредственно на полу либо же в специальной платформе. Как правило, подобные модели чаще используются для промышленныхх зданий, поскольку имеют значительную мощность, до нескольких МВт, настенные газовые котлы, конвекционные модели которых приобрели наибольшую популярность в частных домах, размещаются на стене с помощью креплений или установленной рамы. Кроме того, настенные модели комплектуются системой обвязки, что превращает их в мини-котельные, не требующие подключения вспомогательного оборудования. По обеспечению тяги: с естественной тягой, когда в котле забор воздуха происходит из того помещения, в котором он установлен,

с принудительной тягой, в которой отвод продуктов горения и забор воздуха происходит из улицы, через воздуховод.

Обзор производителей конвекционных котлов

Благодаря тому, что количество производителей климатической техники неизменно растет, равно как и количество потребителей их продукции, вполне закономерным является насыщение рынка моделями отопительных котлов разного уровня и характеристик. Традиционными лидерами являются немецкие и швейцарские производители, чьи географические корни уже сами по себе являются эталоном качества. Но кроме них, некоторые сегменты, особенно уровень бюджетных бытовых моделей, начали активно осваивать азиатские и отечественные представители. Благодаря этому стало сложнее выбрать подходящую модель в обширных списках предлагаемой продукции, и тем не менее, наличие отзывов и мнений экспертов позволяет произвести краткий обзор современных производителей климатического оборудования.

Пальму первенства заслуженно получает немецкий производитель Wolf. Эта компания еще не приобрела должной известности на рынках стран СНГ, и тем не менее, их продукция отличается высочайшим качеством. КПД конвекционных котлов от этого производителя имеют самый высокий процент среди всех конкурентов. Кроме этого, качество отличает и серию бюджетных газовых котлов, при чем среди них есть модели, оснащенные встроенным компьютером, обеспечивающим хороший функционал автоматики. Не отстает и второй «немец», компания Vaillant, которая также специализируется на производстве отопительного оборудования. Котлы этого производителя получили широкое распространение, их доля на европейском рынке составляет 25% — что представляет собой внушительные цифры. Еще одним лидером в производстве отопительного оборудования является компания Bosch, чья многолетняя слава надежного и качественного производителя не нуждается в лишних словах. Швейцарские компании СТС и Bentone являются одними из самых дорогих марок, тем не менее заслуженно считающихся самыми надежными и долговечными.

Средний класс прочно заняли «итальянцы».

Такие компании, как Ariston и Ferroli, хорошо известны в Европе и в странах СНГ благодаря сочетанию доступной цены и неизменно хорошего качества. Кроме того, в список представителей продукции с оптимальными соотношениями попали итальянские Beretta и Lamborgini. Продукция последней считается лучшим выбором в плане приобретения бытового конвекционного котла, функционирующего одновременно на жидком и газообразном топливе. Покупатель такого теплового оборудования может с гордостью рассказывать, что у него дома стоит Lamborgini, и даже купить брелок с соответствующей эмблемой.

Эконом-класс представляют собой производители из Азии и СНГ, но помимо них на рынке присутствует недорогое котельное оборудование из Чехии, Словакии и Турции.

Отдельно необходимо выделить чешского производителя Dakon. Он еще слабо известен на наших просторах, однако в активе компании такие несомненные плюсы, как использование качественных комплектующих немецкого производства, современные системы контроля и автоматики, а также соответствие всем требуемым стандартам, что в сочетании с приемлемой ценой делает продукцию этого производителя достаточно привлекательной в глазах потребителя. Тем не менее, осуществлять выбор нужно непосредственно отталкиваясь от характеристики модели и ее соответствия заявленным требованиям. Разумеется, пока никто не в силах занять то место, которые прочно заняли производители из Германии, однако корейские и чешские модели постепенно начинают составлять им достаточно сильную конкуренцию среди моделей эконом- и среднего класса.

На что стоит обратить внимание при выборе котла

В первую очередь, необходимо помнить, что котлы, как и другую технику выбирают не за «породистый» шильдик, а за предлагаемые покупателю характеристики. Котлы приобретают изначально за мощность и возможность полноценного отопления требуемой площади, и после это уже за функциональность. Цена тоже не является последним фактором. При выборе газового котла важно обратить внимание на следующие показатели:

тепловая нагрузка, потребляемая электрическая мощность, площадь обогрева, расход газа, наличие автоматизированных систем защиты от сбоев, КПД, настройка программ дневной и ночной работы для снижения расходов при эксплуатации.

Важно вначале определить, какой именно уровень оборудования необходим и есть ли желание переплачивать за дополнительные функции, способные обеспечить комфорт, но наличие которых не является предметом первой необходимости.

Оптимальный вариант для разных ценовых сегментов

Элитные марки климатической техники не зря ценятся за свое исключительное качество, надежность и долговечность. Разумеется, их цена способна привести в некоторое замешательство рядового покупателя, но те, кому данный уровень по карману — обеспечат себе комфорт и длительную беспроблемную работу теплового оборудования в течении долгих лет. Поскольку ранее уже описывалось, что лидером премиум-класса является производитель Wolf, будет справедливо признать модель CGU-2K-18 лучшей среди конкурентов. Этот двухконтурный конвекционный котел обладает следующими преимуществами:

КПД на уровне 94%, комбинированный газовый клапан и электронное управление позволяет производить регулировку уровня тепла буквально одним щелчком пальцев, электронные системы защиты, поджога, контроля температур и модули переключения режимов, простое обслуживание и легкий монтаж.

Его цена составляет около $1800.

Лидером среднего ценового диапазона необходимо назвать модель atmoTEC pro VUW INT 200-3 M H от производителя Vaillant. Этот двухконтурный котел отличается компактностью и небольшим весом, при этом развивая значительную мощность, позволяя эффективно обогревать дом площадью 200 м². Удобное меню, большое количество разнообразных программ управления делают эту модель приоритетной в плане выбора, что и подтверждается положительными отзывами о ней. Приобрести указанный газовый котел обойдется покупателю в $1000.

Лидером бюджетного класса является модель City 24 RSI от итальянского производителя Beretta.

Отличается малыми габаритами и уровнем КПД в 92%. Кроме того, обширным набором дополнительных функций, способных облегчить работу. Автоматическая регулировка температур и модуль самодиагностики завершат композицию технического совершенства. Модель заслужила положительные отзывы и хорошую оценку. Стоимость — $600.

Впрочем, тем, кому и эта цена покажется высокой — нужно обратить внимание на украинского производителя Aton, выведшего свою продукцию на рынки стран СНГ. К примеру, модель Compact 7E является хорошим выбором для тех, кто желает приобрести качественный котел, не требующий особых затрат в плане монтажа и обслуживания. При этом его цена составляет всего $.

В целом, большой выбор представленных моделей позволит приобрести подходящий котел под любые запросы и бюджеты, а мощности даже простых тепловых установок хватит на обогрев целого дома.

otvali.ru

Конвекционные и конденсационные газовые котлы

Согласно эффективности эксплуатации топлива различают конвекционный и конденсационный тип оборудования.

Конвекционные газовые котлы

Здесь для нагрева используется исключительно энергию, которая выделяется после топливного сгорания. К преимуществам котлов данного типа относятся:

• несложная конструкция;
• легкость монтажа и ремонтных работ;
• приемлемая стоимость.

Особенности работы

В камере сгорания сосредоточена горелка, в которую подается газ. При его сгорании выделяется определенное количество тепла. Оно передается теплообменнику и осуществляет нагревание находящейся там воды.  Тем, кто отдает предпочтение этому оборудованию, необходимо рассчитать систему обогрева так, чтобы на стенках топки и теплообменника не было образований конденсата из водяного пара и кислот.

Конденсация начинается, когда температура составляет от +56 до +58°C. По этой причине подающая и обратная линия отопительной установки должны иметь незначительные различия в показателях температуры.

Конденсационные котлы

Процесс нагрева помещения реализуется с помощью тепловой энергии, которая выделяется в результате сгорания топлива и теплоты конденсации водяного пара.

Это оборудование способно функционировать в условиях гораздо меньшей температуры, нежели конвекционный газовый котел. При этом наблюдается экономия газа на 20% и снижение финансовых расходов в целом на отопление. Это дает возможность приобрести водонагреватель, произвести его подключение к специальному устройству и не тратится на горячее водоснабжение.

Как функционирует котел

Конденсационный тип от не конденсационного главным образом отличается наличием теплообменной емкости, в которой происходит охлаждение продуктов сгорания до температурного показателя ниже +40 °C. После чего водяной пар превращается в жидкое состояние. Конденсация реализуется в теплообменнике, материал изготовления которого устойчив к коррозии. Для достижения соответствующего эффекта нужно, чтобы температурный режим подающей или обратной линии снизилась до точки росы.

teplovoy-service.ru

Как выбрать конвекционный котел | Строительный портал

Для частных домов вопрос эффективного отопления всегда стоял одним из первых. На рынке представлено значительное количество производителей с богатым ассортиментом продукции. Бывает так, что в связи с хорошим предложением возникают и вопросы насчет того, какую именно модель подобрать. Поэтому прежде чем делать выбор — стоит иметь твердое понятие того, что такое конвекционный газовый котел и для чего он нужен.

Оглавление

1. Конвекционный котел: достоинства и недостатки
2. Основные типы конвекционных котлов
3. Обзор производителей конвекционных котлов
4. На что стоит обратить внимание при выборе котла
5. Оптимальный вариант для разных ценовых сегментов

Этот отопительный прибор приобрел большую популярность в домах, где нет централизованного отопления и предназначен в первую очередь для обеспечения подачи тепла. В основном котел отопления используется в тех домах, площадь которых не превышает 300 м². В качестве топлива, благодаря которому получается тепло, используется природный или сжиженный газ, который является одним из самых дешевых источников энергии.

Конвекционные котлы получили такое широкое распространение благодаря своему простому устройству, в котором используется низшая теплота сгорания, то есть то количество теплоты, которое образуется при полном сгорании газа без учета теплоты конденсации водяного пара.

Конструкции котла присущи следующие достоинства, которые и обеспечили столь высокую популярность:

• большой выбор разнообразных модификаций, позволяющий подобрать устройство под свои запросы и под любое здания: начиная от небольших загородных домов и заканчивая производственными объектами,
• простота эксплуатации,
• современные модели котлов оборудованы разнообразными функциями защиты при возникновении аварийных ситуаций и дополнительным режимами работы автоматики, которые облегчают эксплуатацию прибора,
• возможность автоматического регулирования температуры внутри помещений,
• значительный КПД при работе, по некоторым оценкам превосходящий показатель в 90%, но часть энергии уходит вместе с продуктами горения,
• защита от обмерзания,
• низкий уровень шума в момент работы,
• малый уровень теплопотерь,
• при использовании двухконтурных систем возможен обогрев как через трубы, так и укладка функционирующего «теплого пола»,
• небольшая масса,
• разнообразие классов и как следствие этого — доступная цена для всех слоев населения.

Тем не менее, котел отопления обладает и некоторыми недостатками:

• мощность бытовых котлов не превышает показатель 100 кВт, поэтому их применение целесообразно для квартир и загородных домов с соответствующей площадью,
• в двухконтурных системах выставлены жесткие ограничения по качеству воды, что представляет собой определенное неудобство,
• энергозависимость от внешних источников питания. В случае, если подача электричества прекратится — котел остановит работу. Зато в некоторых моделях реализована возможность подключения независимого источника питания — солнечных батарей. Хорошим примером такого решения является конвекционный котел gaz 3000 w от немецкого производителя Bosch, способный получать от солнца достаточное количество энергии для бесперебойной работы.

Газовые котлы необходимо разделить согласно классификации на следующие разновидности:

• По функциональным возможностям:
  • одноконтурные котлы способны работать на обеспечение отопления. В случае, если требуется подогрев воды — то в необходимо подключение емкостного водонагревателя,
  • двухконтурные модели способны обеспечивать одновременный нагрев воды и подачу отопления.
• По типу розжига:
  • с пьезорозжигом, которые запускаются вручную, по утверждению специалистов, такие котлы энергонезависимы,
  • с электронным розжигом, автоматика сама регулирует температуру и циклы запуска, и кроме этого, в отличие от пьезозажигающих, электронный розжиг не требует постоянного горения.

• По типу установки:
  • напольные, которые размещаются непосредственно на полу либо же в специальной платформе. Как правило, подобные модели чаще используются для промышленныхх зданий, поскольку имеют значительную мощность, до нескольких МВт,
  • настенные газовые котлы, конвекционные модели которых приобрели наибольшую популярность в частных домах, размещаются на стене с помощью креплений или установленной рамы. Кроме того, настенные модели комплектуются системой обвязки, что превращает их в мини-котельные, не требующие подключения вспомогательного оборудования.
• По обеспечению тяги:
  • с естественной тягой, когда в котле забор воздуха происходит из того помещения, в котором он установлен,
  • с принудительной тягой, в которой отвод продуктов горения и забор воздуха происходит из улицы, через воздуховод.

Благодаря тому, что количество производителей климатической техники неизменно растет, равно как и количество потребителей их продукции, вполне закономерным является насыщение рынка моделями отопительных котлов разного уровня и характеристик. Традиционными лидерами являются немецкие и швейцарские производители, чьи географические корни уже сами по себе являются эталоном качества. Но кроме них, некоторые сегменты, особенно уровень бюджетных бытовых моделей, начали активно осваивать азиатские и отечественные представители. Благодаря этому стало сложнее выбрать подходящую модель в обширных списках предлагаемой продукции, и тем не менее, наличие отзывов и мнений экспертов позволяет произвести краткий обзор современных производителей климатического оборудования.

• Пальму первенства заслуженно получает немецкий производитель Wolf. Эта компания еще не приобрела должной известности на рынках стран СНГ, и тем не менее, их продукция отличается высочайшим качеством. КПД конвекционных котлов от этого производителя имеют самый высокий процент среди всех конкурентов. Кроме этого, качество отличает и серию бюджетных газовых котлов, при чем среди них есть модели, оснащенные встроенным компьютером, обеспечивающим хороший функционал автоматики.
• Не отстает и второй «немец», компания Vaillant, которая также специализируется на производстве отопительного оборудования. Котлы этого производителя получили широкое распространение, их доля на европейском рынке составляет 25% — что представляет собой внушительные цифры.
• Еще одним лидером в производстве отопительного оборудования является компания Bosch, чья многолетняя слава надежного и качественного производителя не нуждается в лишних словах.
• Швейцарские компании СТС и Bentone являются одними из самых дорогих марок, тем не менее заслуженно считающихся самыми надежными и долговечными.

Средний класс прочно заняли «итальянцы».

• Такие компании, как Ariston и Ferroli, хорошо известны в Европе и в странах СНГ благодаря сочетанию доступной цены и неизменно хорошего качества.
• Кроме того, в список представителей продукции с оптимальными соотношениями попали итальянские Beretta и Lamborgini. Продукция последней считается лучшим выбором в плане приобретения бытового конвекционного котла, функционирующего одновременно на жидком и газообразном топливе. Покупатель такого теплового оборудования может с гордостью рассказывать, что у него дома стоит Lamborgini, и даже купить брелок с соответствующей эмблемой.

Эконом-класс представляют собой производители из Азии и СНГ, но помимо них на рынке присутствует недорогое котельное оборудование из Чехии, Словакии и Турции.

• Отдельно необходимо выделить чешского производителя Dakon. Он еще слабо известен на наших просторах, однако в активе компании такие несомненные плюсы, как использование качественных комплектующих немецкого производства, современные системы контроля и автоматики, а также соответствие всем требуемым стандартам, что в сочетании с приемлемой ценой делает продукцию этого производителя достаточно привлекательной в глазах потребителя.

Тем не менее, осуществлять выбор нужно непосредственно отталкиваясь от характеристики модели и ее соответствия заявленным требованиям. Разумеется, пока никто не в силах занять то место, которые прочно заняли производители из Германии, однако корейские и чешские модели постепенно начинают составлять им достаточно сильную конкуренцию среди моделей эконом- и среднего класса.

В первую очередь, необходимо помнить, что котлы, как и другую технику выбирают не за «породистый» шильдик, а за предлагаемые покупателю характеристики. Котлы приобретают изначально за мощность и возможность полноценного отопления требуемой площади, и после это уже за функциональность. Цена тоже не является последним фактором. При выборе газового котла важно обратить внимание на следующие показатели:

• тепловая нагрузка,
• потребляемая электрическая мощность,
• площадь обогрева,
• расход газа,
• наличие автоматизированных систем защиты от сбоев,
• КПД,
• настройка программ дневной и ночной работы для снижения расходов при эксплуатации.

Важно вначале определить, какой именно уровень оборудования необходим и есть ли желание переплачивать за дополнительные функции, способные обеспечить комфорт, но наличие которых не является предметом первой необходимости.

Элитные марки климатической техники не зря ценятся за свое исключительное качество, надежность и долговечность. Разумеется, их цена способна привести в некоторое замешательство рядового покупателя, но те, кому данный уровень по карману — обеспечат себе комфорт и длительную беспроблемную работу теплового оборудования в течении долгих лет. Поскольку ранее уже описывалось, что лидером премиум-класса является производитель Wolf, будет справедливо признать модель CGU-2K-18 лучшей среди конкурентов. Этот двухконтурный конвекционный котел обладает следующими преимуществами:

• КПД на уровне 94%,
• комбинированный газовый клапан и электронное управление позволяет производить регулировку уровня тепла буквально одним щелчком пальцев,
• электронные системы защиты, поджога, контроля температур и модули переключения режимов,
• простое обслуживание и легкий монтаж.

Его цена составляет около $1800.

Лидером среднего ценового диапазона необходимо назвать модель atmoTEC pro VUW INT 200-3 M H от производителя Vaillant. Этот двухконтурный котел отличается компактностью и небольшим весом, при этом развивая значительную мощность, позволяя эффективно обогревать дом площадью 200 м². Удобное меню, большое количество разнообразных программ управления делают эту модель приоритетной в плане выбора, что и подтверждается положительными отзывами о ней. Приобрести указанный газовый котел обойдется покупателю в $1000.

Лидером бюджетного класса является модель City 24 RSI от итальянского производителя Beretta.

Отличается малыми габаритами и уровнем КПД в 92%. Кроме того, обширным набором дополнительных функций, способных облегчить работу. Автоматическая регулировка температур и модуль самодиагностики завершат композицию технического совершенства. Модель заслужила положительные отзывы и хорошую оценку. Стоимость — $600.

Впрочем, тем, кому и эта цена покажется высокой — нужно обратить внимание на украинского производителя Aton, выведшего свою продукцию на рынки стран СНГ. К примеру, модель Compact 7E является хорошим выбором для тех, кто желает приобрести качественный котел, не требующий особых затрат в плане монтажа и обслуживания. При этом его цена составляет всего $.

В целом, большой выбор представленных моделей позволит приобрести подходящий котел под любые запросы и бюджеты, а мощности даже простых тепловых установок хватит на обогрев целого дома.

Конденсационный котел или обычный? Давайте разберемся.

Идея использовать теплоту конденсации, или, как её ещё красиво называют, скрытую теплоту фазового перехода, не нова. Это явление встречается более 100 лет в холодильных машинах. Однако в отопительной технике до последнего времени традиционные, они же конвекционные, котлы вполне удовлетворяли потребителей в качестве простого и надёжного генератора тепла. Так откуда появилась потребность развивать принципиально новый уровень технологий? Заново перерабатывать каждый узел для сбора дополнительного тепла конденсации?

Vitodens 200-W

От идеи к действию

Начни с себя

Причиной номер один, как это ни покажется странным, было и есть желание сохранить окружающую среду. Мало кому понравилось, но многим запомнилось лето 2010 года, когда пожары охватили практически все области европейской части России. А теперь представьте, что такое лето будет каждый год. Что жара, ураганы, смерчи и наводнения станут нормой для наших широт. Многие связывают эти природные катаклизмы с глобальным изменением климата. Хотя скептики оспаривают эту точку зрения, уверяя, что человек вместе со своими автомобилями, промышленностью, «испарениями» мегаполисов для глобальной природы незаметен, а смена ледниковых и жарких периодов — естественная закономерность. Однако люди не хотят верить в свою непричастность и пытаются что-то изменить, начиная в первую очередь с себя. С изменения своего отношения к той среде, в которой они живут, к своему настоящему и будущему. В области отопления такие мысли привели к созданию энергоэффективной техники, к которой относятся и конденсационные котлы.

Кстати, желание заботиться об окружающей среде рождается в головах не только европейцев. Китайцы, например, шагнув за последние тридцать лет во многих вопросах из 17‑го века сразу в век 21‑й, и в технологиях отопления пытаются перепрыгнуть из века угольных и керосиновых печек в век ветро-генераторов, солнечных станций и конденсационной техники.

Вчера было дешевле

Вторая причина — цена на газ. Рост производства и масштабная газификация страны способствуют повышению спроса на газ и, как следствие, к увеличению стоимости энергоносителей, что, разумеется, отражается в счетах потребителей, который начинают думать, как сэкономить свои деньги. Рачительность конечного клиента вынуждает застройщиков включать в своё предложение не только цену квадратного метра, но и расчёты стоимости коммунальных услуг. Архитекторы и проектировщики ищут решения, позволяющие минимизировать будущие счета, — это качественная теплоизоляция окон и ограждающих конструкций, правильное распределение тепла и т. д. Инженеры отопительного оборудования работают над технологиями, которые снизят расход топлива и увеличат производительность приборов.

Нет предела совершенству

Третья причина — доступность. Лет десять назад конденсационный котёл стоил в пять-шесть раз дороже обычного, конвекционного. Но с каждым годом число предложений на рынке увеличивалось, технологии становились дешевле, что значительно сократило разницу в стоимости. Кроме того, производителям удалось достичь желаемого уровня качества как отдельных узлов, так и конструкции в целом. Кстати, по параметрам надёжности, ресурсу, эффективности элементы конструкции конденсационных котлов имеют потенциал к совершенствованию в отличие от таковых у конвекционных приборов.

CONDENSATIO — сгущение

В естественных условиях у воды есть три агрегатных состояния: жидкое (собственно, сама вода), газообразное (пар) и твёрдое (лёд). При переходе из одного состояния в другое вода отдаёт или поглощает тепло. Простой пример процесса испарения, когда жарким летом только что искупавшийся человек выходит из воды и чувствует холод. Вода под воздействием температуры тела и солнца испаряется и отбирает тепло с поверхности кожи. При ветреной погоде испарение усиливается, тепла отбирается всё больше, и рука сразу тянется за полотенцем. Так же и с переходом из газообразного состояния в жидкое. Если достать из холодильника холодную бутылку, то на её поверхности мгновенно образуются капли. Это водяной пар, который находился в воздухе и конденсировался, а бутылка немного нагрелась. По такому же принципу появляется роса летним вечером, когда воздух становится холоднее, и на поверхности травы образуются капли, а тепло отдается окружающим телам и предметам.

Стоит отметить, что чем выше насыщенность пара, тем больше теплоты выделяется при конденсации. Вспомните всеми почти забытый обычный, не электрический чайник. Если конденсировать пар, вырывающийся из носика чайника, то полученным в результате конденсации теплом можно будет нагреть до кипения объём воды, значительно больший, чем объём самого чайника.

При чём тут котлы?

Тепло, выделяемое при сжигании топлива, это не что иное, как процесс окисления горючих составляющих топлива при участии кислорода. Рассмотрим наиболее распространённый газ — метан (Ch5).

Ch5 +O2 = CO2 + 2h3O + тепло

В результате реакции с кислородом наряду с теплом и углекислым газом образуется вода в виде пара. По принятой терминологии теплота, которая выделяется при сгорании топлива, называется низшей теплотой сгорания топлива. Если начать охлаждать водяной пар, то при конденсации можно получить тепло, называемое теплотой парообразования/конденсации. Сумма низшей теплоты сгорания и теплоты конденсации будет называться высшей теплотой сгорания топлива.

Весь смысл конденсационной отопительной техники сводится к тому, чтобы охладить продукты сгорания ниже точки росы и с пользой использовать теплоту конденсации. Но в отличие от чистого водяного пара водяные пары в дымовых газах имеют несколько иные свойства, так как смешаны с другими газами. Как следствие — значение температуры, при котором начнётся конденсация, зависит от состава дымовых газов. А они, в свою очередь, определяются видом топлива и степенью насыщенности воздухом сжигаемой газо-воздушной смеси. Например, при сжигании метана точка росы (начала конденсации) будет 55 °C, а для дизельного топлива — 45 °C.

Помните про чайник? Так вот насыщенность водяных паров также зависит от вида топлива. Из приведенной таблицы видно, что наибольшую теплоту конденсации можно получить при сжигании метана:

Вид топлива Низшая теплота сгорания Высшая теплота сгорания Разница, %

Солярка 10,600 ккал/кг 10,210 ккал/кг 3,82

Керосин 10,700 ккал/кг 10,290 ккал/кг 3,98

Метан 9,530 ккал/м³ 8.570 ккал/м³ 11,20

Пропан 23,850 ккал/м³ 21,600 ккал/м³ 10,42

Бутан 30,500 ккал/м³ 28,300 ккал/м³ 7,77

КПД более 100 %!?

Обычно при перечислении технических характеристик условного традиционного конвекционного котла можно встретить следующие показатели:

Максимальная потребляемая тепловая мощность: 26,7 кВт (тепло, которое производится при сгорании топлива).

Максимальная полезная тепловая мощность: 24,03 кВт (тепло, передаваемое теплоносителем в систему отопления).

Разница 2,67 кВт, или 2,67/0,267 = 10 %! Где же они? 2 % — это потери через стенки котла, 8 % уходит с дымовыми газами. В результате КПД (коэффициент полезного действия) составляет 90 %. И это неплохой показатель. Однако на самом деле это значение рассчитывается по низшей теплоте сгорания топлива без учёта теплоты конденсации. И если прибавить получаемую в конденсационных котлах скрытую теплоту, то при расчёте по низшей теплоте сгорания их КПД может превысить 100 %.

Газ и не только

Несмотря на то, что метан является самым эффективным видом топлива, газовые конденсационные котлы можно использовать и с другими газами, а именно пропаном и бутаном, смесью которых заполняются газгольдеры. Так как регулярное заполнение и обслуживание газгольдера требуют постоянных расходов, потребитель подсознательно (или нет) всегда пытается газ экономить. Конденсационный котёл в этой ситуации удобен не только как генератор хоть и небольшого, но дополнительно добытого тепла, но и как устройство, обладающее широким диапазоном модуляции мощности (не зависимо от производителя). Это даёт экономию газа, поскольку потребитель не перегревает дом. К тому же перенастройка горелки на сжиженный газ осуществляется переключением настроек котла без вмешательства в его конструкцию.

Есть на российском рынке и жидко-топливные, и биотопливные конденсационные котлы, которые, к сожалению, имеют малое распространение.

Оправдывающая стоимость оборудования экономия топлива особенно заметна у газовых конденсационных котлов. У жидко-топливных экономия почти вдвое меньше и совсем небольшая — у биотопливных котлов. Однако и у них в конденсационном режиме можно добиться до 15 % дополнительно полезного тепла и до 97 % КПД. Происходит это за счёт того, что в таких котлах энергия конденсации пара, полученная как результат реакции, дополняется энергией конденсации испарившейся из топлива влаги.

От 50 м² до ∞

Снова возьмём некий традиционный котёл с полезной тепловой мощностью 24 кВт. Минимальная мощность, которую он может выдать, — 11 кВт. Но для небольшого дома площадью 80 м2 такого количества теплоты избыточно. В результате дом перегревается, потребителю некомфортно, он открывает форточки, но при этом продолжает тратить газ. Конденсационный котёл можно настроить так, чтобы он работал в пределах 4–12 кВт. И дело здесь в теплообменнике, применяемом в таком теплогенераторе. Конструктивно теплообменники у разных производителей, конечно, разные, но их общее «идейное» отличие от стальных и чугунных, применяемых в традиционной технике, — устойчивость к конденсату. Чем меньше мощность, тем ниже температура. А где низкая температура, там и конденсат, которого традиционные сталь и чугун боятся. Для небольшого дома подойдёт самое распространённое и простое решение — конденсационный настенный котел с «полной комплектацией», включающей насос, расширительный бак, элементы безопасности и управления. Мощность таких котлов обычно до 35 кВт. Для одной-двух точек ГВС в доме достаточно встроенного теплообменника. Если горячей воды требуется больше, можно установить внешний бойлер, объём которого подбирается по расходу.

Возьмём дом большей площадью. Например 300 м2, с бассейном, баней и другими сооружениями, где требуется больше тепловой мощности, и где 35 кВт уже будет недостаточно. В этом случае котлы можно объединить в каскад или выбрать настенный котёл большей мощности — от 50 до 100 кВт.

Альтернатива каскаду — конденсационный котёл в напольном исполнении. Мощность выбирается в диапазоне от 110 кВт до нескольких мегаватт (при объединении в каскаде). Ещё недавно подобные конденсационные предложения были редкостью, но сейчас они есть в линейке практически всех производителей.

Естественно, что такие экономичные генераторы тепла как конденсационные котлы, так же легко комбинируются с другими «зелёными» источниками генерации — тепловыми насосами, солнечными коллекторами или котлами на другом виде топлива.

Богатый выбор автоматики и приложений даёт возможность всё это собрать и управлять котельной дистанционно со смартфона или планшета.

И не забывайте, чтобы грамотно сделать тепловой расчёт дома и проект необходимых инженерных сетей, требуется помощь специалиста. Не стоит пренебрегать и услугами профессионалов при первом запуске котла. Настройка конденсационного оборудования — дело тонкое. И, к сожалению, не все монтажники этими знаниями обладают. Именно поэтому стоит выбирать те организации, которые рекомендует производитель.

Стоимость теплообменника конденсационного котла вместе с работами по замене сравнима со стоимостью обычного конвекционного котла такой же мощности. Как минимизировать воздействие солей, взвесей, теплоносителя на теплообменник, и каковы особенности промывки забитого теплообменника?

Анатолий Викторович Харитонов, референт «Академии Виссманн» в России (бренд Viessmann)

Для котлового оборудования бытовой серии в качестве теплоносителя применяется вода питьевого качества. Если она жёсткая (более 3,0 моль/м3), необходимо принять меры для её умягчения, установив соответствующий фильтр с предварительной механической фильтрацией. Но зачастую воду в систему заливают неподготовленную, что приводит к негативным последствиям, а именно к отложению солей жёсткости на теплообменной поверхности. И чем «жёстче» вода, тем больше слой отложения.

Эти отложения приводят к ухудшению теплопередачи, что ведет к увеличению расхода газа, а также к перегреву самого теплообменника. А это оказывает непосредственное влияние на ресурс оборудования, ведь теплообменник – это «сердце» котла.

В любом конденсационном котле Viessmann встроена система постоянного контроля состояния теплообменника. Обнаружение солевых отложений в теплообменнике (по водяному контуру) диагностируется на ранней стадии путем постоянного контроля температуры уходящих газов. В случае превышения максимального значения, котел отключается, и отображает это превышение на панели управления.

Запатентованный компанией Viessmann теплообменник Inox-Radial из качественной нержавеющей стали, который установлен на всех настенных конденсационных котлах Vitodens, представляет собой единую спираль прямоугольного сечения с одноходовым движением теплоносителя, поэтому промыть такой теплообменник не составляет труда. Эту операцию выполняют с помощью обычной промывочной машины и специальных растворов. Грамотная подготовка котловой воды и своевременное обслуживание увеличивает срок службы котла и снимает вопрос о замене теплообменника, что экономит деньги хозяина!

Vitodens 111-W

Vitodens 111-W

Теплый пол +

Существует устойчивый стереотип о том, что конденсационный котёл может работать только с тёплым полом. Так это или нет — постараемся разобраться.

КПД и количество теплоты, получаемое в процессе конденсации, зависят от расчётных значений системы отопления. Чтобы получить максимальный эффект от конденсации, необходимо довести температуру отходящих газов до точки росы и, соответственно, до значения 55 °C.

При обогреве дома при помощи тёплого пола используются следующие температурные расчёты: подача 50–45 °C, обратная линия — 35–20 °C. Такие значения подходят для конденсации идеально. Но ведь тёплый пол обустроить можно не везде. Особенно если система отопления не подвергается реконструкции целиком, а меняется только генератор тепла. Что же будет, если старая система отопления рассчитана на значение подачи 90 °C и обратной линии 70 °C? Если регулирование температуры в системе отопления сделать зависимым от уличной температуры, то 80 % всего времени эксплуатации котёл будет работать в конденсационном режиме.

Конвекционный газовый котел Buderus Logamax U072-35K, 35 кВт, двухконтурный

Что такое конвекционное отопление? Виды конвекционных обогревателей

При конвекционном обогреве воздух нагревается при контакте с горячими поверхностями обогревателя. Люди чувствуют себя теплее из-за более высокой температуры воздуха. Некоторые конвекционные обогреватели используют вентилятор для втягивания холодного воздуха.

На этой странице:

• Типы бытовых конвекционных обогревателей
• Характеристики конвекционных обогревателей
• Конвекционные обогреватели с тепловой массой.

Типы бытовых конвекционных обогревателей

Типичные бытовые электрические конвекционные обогреватели включают (перечисленные в порядке убывания стоимости и производительности):

• настенных панельных обогревателей
• настенных или отдельно стоящих тепловентиляторов
• масляных колонных или ночных обогревателей, которые включают небольшая тепловая масса
• канальные системы центрального отопления с напольными или низкостенными решетками.

Типичные бытовые газовые конвекционные обогреватели включают (перечисленные в порядке убывания стоимости и производительности):

• обогревателей с уравновешенным дымовым газом
• настенных печей, которые могут включать вентиляторы
• бойлер, питающий радиаторы горячей воды
• канальные системы центрального отопления с напольными или низкостенными решетками.

Покупка и установка обогревателя дымового газа, вероятно, будет стоить примерно столько же, сколько покупка и установка теплового насоса с аналогичной производительностью. Экономические показатели эксплуатации конвекционных нагревателей с дымоходом наиболее высоки, когда они сжигают сетчатый (трубопроводный) природный газ. Хотя они также могут работать с бутилированным сжиженным нефтяным газом, эксплуатационные расходы могут быть в два раза выше по сравнению с природным газом.

Конвекционный нагреватель с вентилятором

Холодный воздух всасывается и проходит через газовые или электрические нагревательные элементы.Теплый воздух выходит в комнату за счет естественной конвекции.

Примечание: BRANZ не рекомендует использовать негерметичные конвекционные газовые обогреватели, поскольку они выделяют водяной пар и другие газы в помещения.

Характеристики конвекционных обогревателей

Конвекционные обогреватели:

• обогревают пространство сверху вниз для больших пространств или помещений с высокими потолками, требуется некоторое время, чтобы тепло достигло уровня людей, особенно когда люди сидят.
• повышает температуру воздуха в помещении быстрее. чем лучистые обогреватели
• , используют больше энергии для достижения такого же изменения температуры, как лучистое отопление в больших помещениях
• изменяют температуру воздуха постепенно (вентиляторы могут увеличивать скорость движения воздуха), что означает, что пассажиры только постепенно чувствуют себя теплее
• обогреватель воздуха рядом с обогревателем, поэтому обогрев помещения зависит от адекватного движения воздуха.
• создает конвекционные потоки и градиенты температуры по мере того, как теплый воздух из обогревателя поднимается вверх.

Конвекционные обогреватели с вентилятором быстрее нагревают воздух и обеспечивают более равномерное тепло в помещении.

Конвекционные нагреватели с тепловой массой

Конвекционные обогреватели могут также включать в себя тепловую массу. Примеры включают радиаторы с горячей водой, ночные магазины или масляные колонные обогреватели, напольные обогреватели и солнечные водонагреватели. Нагреватели с высокой степенью аккумулирования тепла обычно не нагреваются так же на поверхности, как обогреватели с низким уровнем аккумулирования тепла, и поэтому имеют более стабильную тепловую мощность.

Нагреватели с высоким накоплением тепла могут быть полезны для:

• помещений с более длительным периодом работы, например, более 15 минут
• обогрева больших помещений, требующих более равномерной температуры на всем протяжении
• , обеспечивающего нагрев с низким ударным воздействием изменение и более низкая скорость воздуха)
• помещения, где есть значительное расстояние до человека от обогревателя
• ситуации, когда температура воздуха требует более жесткого контроля в течение длительного периода времени
• помещений с высокими потерями тепла через стены или пол или потолок (например, зимний сад).

Дополнительная информация

Обновлено: 22 января 2019 г.

КОНВЕКЦИОННАЯ СЕКЦИЯ КОТЛА

MarineProHelp 2018-2021

Впервые здесь? Ознакомьтесь с FAQ!

Если вы приехали в новое место и задаетесь вопросом, как удобно одеваться в соответствии с погодой, проверьте Comfiesto

Конденсационные и комбинированные котлы

При установке нового котла может быть сложно отказаться от жаргона и найти тип котла, который лучше всего подходит для вашего дома.Многие люди ищут в Интернете комбинированный или конденсационный котел, задаваясь вопросом, в чем разница между этими двумя терминами.

К счастью, есть простой ответ: Все современные котлы, комбинированные, системные или обычные, являются конденсационными.

Вам не нужно беспокоиться о том, должен ли ваш новый котел быть конденсационным или нет, потому что неконденсирующие котлы больше не могут быть установлены.

Что такое конденсационный котел?

Термин «конденсация» относится к принципу работы котла.Все котлы раньше были неконденсирующими, а это означало, что отходящие газы и тепло, производимое котлом, выпускались за пределы дома. Это приводит к потере значительного количества тепла и, следовательно, денег. Чтобы сделать котлы более энергоэффективными, были разработаны конденсационные котлы.

оснащены 2 внутренними теплообменниками для уменьшения потерь тепла. Благодаря этому котел не должен работать так интенсивно и потребляет меньше энергии.

По сравнению с агрегатом без конденсации конденсационные котлы потребляют меньше топлива и энергии, производя меньше выбросов CO2.

Конденсатор, конденсатор или конденсат?

Если вы слышали о «конденсаторных» или «конденсатных» котлах, то они также будут конденсационными котлами, иногда название может вызвать некоторую путаницу.

Что такое комбинированный котел?

Комбинированные котлы (комбинированные котлы) — это компактные котлы «все в одном», которые идеально подходят для отопления небольших домов, где нет такого большого спроса на отопление и горячую воду. В отличие от обычных или системных котлов, которым необходим резервуар для холодной воды на чердаке и / или внешний водонагреватель, все, что необходимо комбинированному котлу, находится внутри агрегата.Это делает их отличной экономией места.

Combi нагревают воду непосредственно из сети, обеспечивая мгновенную подачу горячей воды под высоким давлением в кран или душ, что также может означать меньшие потери энергии, поскольку нет необходимости хранить горячую воду в водонагревателе.

Как в комбинированном котле может быть конденсация?

Поскольку все котлы работают на обогрев вашего дома, будь то комбинированный, системный или обычный агрегат, он будет производить отработанные дымовые газы, которые рассеиваются в атмосферу через дымоход.Когда на котле устанавливается система рекуперации тепла дымовых газов, он становится конденсационной установкой.

Таким образом, бойлер, который получает воду непосредственно из сети и производит отопление и горячую воду для вашего дома из одной компактной установки, является комбинированным котлом, а с добавлением системы рекуперации тепла дымовых газов он также становится конденсационной установкой. Таким образом, получается конденсационный комбинированный котел.

Правила для конденсационных котлов

Чтобы помочь снизить выбросы CO2, производимые неконденсирующими установками, которые в настоящее время составляют 16% от мировых годовых выбросов CO2, были изданы правила для конденсационных котлов.Проще говоря, в законодательстве указано, что:

• Газовые котлы, как новые, так и заменяемые, должны быть конденсационными
• Жидкотопливные котлы, как новые, так и замененные, должны быть конденсационными
• Все устанавливаемые конденсационные котлы должны иметь КПД не ниже B

Существует ряд действующих правил и некоторые исключения, о которых вы можете узнать все в нашем руководстве по правилам для конденсационных котлов.

Преимущества конденсационного комбинированного котла

• Меньшие счета за электроэнергию
• Сниженный углеродный след
• Горячая вода по запросу
• Больше места вокруг дома
• Простота установки

Combi являются наиболее часто устанавливаемым типом котлов в домах Великобритании, поэтому неудивительно, что они обладают множеством преимуществ. Кроме того, с учетом законодательства, согласно которому они должны быть конденсирующими, есть больше преимуществ, чем когда-либо прежде.

могут достигать КПД более 90%, что делает их высокоэффективными. Лучше всего думать о рейтингах эффективности: 100% равняется каждому фунту стерлингов, который вы тратите на счета за электроэнергию, поэтому каждый упавший процент эквивалентен потерянному пенни.

Получите БЕСПЛАТНУЮ расценку на котел

Недостатки пароконвектомата

• Не удовлетворяет высокий спрос на горячую воду (более 2 ванных комнат)
• Не подходит для объектов со слабым давлением в сети
• Старый трубопровод (не всегда совместим)

Несмотря на то, что установка комбинированного котла дает много преимуществ, всегда важно принимать во внимание эти соображения.

Если вы обнаружите, что комбинированный котел — не лучший выбор для вашего дома, у вас есть еще 2 варианта в виде обычного или системного котла, которые тоже должны иметь конденсацию, чтобы ваш дом не пропустил высокоэффективный агрегат.

Сколько стоит конденсационный комбинированный котел?

Комбинированные конденсационные котлы обычно стоят от 500 до 1500 фунтов стерлингов, с добавлением дополнительных затрат на установку.

Быстро заполнив одну из наших простых онлайн-форм, вы получите бесплатные расценки на установку нового или заменяющего конденсационного комбинированного котла от 3-х различных установщиков в вашем районе, без каких-либо обязательств принимать работы от любого из них.

Комбинированный конденсационный котел модели

У вас не будет недостатка в выборе, когда дело доходит до поиска конденсационного комбинированного котла. Чтобы помочь вам начать поиск, мы поместили некоторые из самых популярных моделей в таблицу ниже.

Конденсационный котел какого размера мне нужен?

Под размером мы не подразумеваем физические размеры агрегата, вместо этого мы имеем в виду мощность котла, измеренную в киловаттах (кВт), которая показывает, насколько мощный котел.Требуемая мощность будет зависеть от количества ванных комнат, радиаторов и общей потребности в отоплении и горячей воде в вашем доме.

Вы обнаружите, что у производителей есть конденсационный котел, доступный в диапазоне различных мощностей, таким образом, как только вы найдете модель, которой вы довольны, есть большая вероятность, что производительность будет соответствовать вашим потребность дома в отоплении.

Как узнать, когда заменить текущий бойлер

Чем старше становится ваш котел, тем менее эффективен он при обогреве вашего дома, поскольку теряется все больше и больше тепла. Если вашему котлу 10-15 лет, то сейчас самое время подумать о его замене на гораздо более эффективный, надежный и безопасный конденсационный комбинированный котел.

Получите БЕСПЛАТНУЮ расценку на котел

Обычное vs.Конденсационные котлы | AccuServ

Хотя конденсационные котлы существуют на рынке более трех десятилетий, они только сейчас начинают заменять «обычные» котлы. Если вы изучали котлы для своего дома, вы, вероятно, задавались вопросом о различиях между двумя известными продуктами.

Конденсационные котлы во многих отношениях работают аналогично обычным котлам. В конце концов, важные отличия сводятся к получению котлов с высоким КПД vs.стандартные. Конденсационные котлы намного более эффективны с точки зрения использования энергии и обслуживания, но при этом их дороже покупать.

Если вы хотите приобрести новый котел и хотите узнать, лучше ли конденсационный котел для вас, чем обычный, это руководство для вас. Обозначим все ключевые отличия обычного котла от конденсационного котла.

Как работают котлы

Котел является основным источником системы центрального отопления вашего дома. В нем есть горелка, которая требует постоянной подачи природного газа, который подается в ваш дом по трубе, которая соединяется с газовой магистралью вашего района.

Работа котла начинается при открытии газовой задвижки. Газ поступает в камеру сгорания, где газы сжигаются. Эти сгоревшие газы химически превращаются в тепло и побочные продукты.

Затем тепло передается холодной воде в трубах внутри котла через теплообменник, который является инструментом внутри котла, передающим тепло. Побочные продукты содержат химические элементы, такие как CO2 и 2ч30.

От того, как ваш котел справляется с побочными продуктами, зависит, классифицируется ли он как обычный котел или конденсационный котел.

Как конденсационные котлы по сравнению с неконденсирующими котлами справляются с побочными продуктами

Как работают обычные котлы

Котлы без конденсации, или «обычные» котлы, распределяют побочные продукты в виде дыма в дымоход, который направляет дым за пределы вашего дома. Сами дымы являются перегретыми парами, что означает, что они все еще содержат энергию газа, изначально подаваемого в ваш дом.

В результате этой системы котлы без конденсации тратят часть энергии, позволяя уйти этому теплу.Причина, по которой эта система до сих пор популярнее конденсационных котлов, заключается в том, что она проста и требует меньшего количества деталей.

В большинстве случаев котлу, который использует эту систему, нужен только дымоход, чтобы дымы могли безопасно выходить из дома. Это также снижает стоимость котлов без конденсации, поэтому их дешевле покупать и в них меньше движущихся частей, которые могут нуждаться в обслуживании или ремонте.

Как работают конденсационные котлы

Конденсационный котел работает так же, но с дополнительными компонентами и функциями, добавленными для рекуперации части тепла из этих дымов для экономии и повторного использования энергии.Это делает их намного более эффективными, поскольку не требуется больше газа и энергии, чтобы восполнить потерю тепла.

Дополнительные детали включают либо большую поверхность теплообменника, либо два теплообменника. Рекуперация этой энергии происходит, когда перегретый пар проходит через теплообменник. В этот момент пар до некоторой степени остывает.

Когда пар охлаждается до достаточно низкой температуры (называемой температурой точки росы), пар конденсируется и превращается в жидкость.Здесь конденсационные котлы усложняются. Эта жидкость содержит агрессивные химические вещества. Он изнашивается на теплообменнике или дымоходе, чего бы он ни касался.

Вот почему конденсационные котлы конденсируют пары внутри самого котла. Это дает два преимущества. Во-первых, он помогает более эффективно улавливать тепло, теряемое дымовыми парами, поскольку они никогда не покидают котел. Что наиболее важно, это предотвращает любую коррозию, вызванную конденсированными парами.

Вот как это работает:

• Большой и вторичный теплообменники отбирают больше тепла из пара, чтобы охладить его до температуры точки росы.
• Это надежно удерживает весь конденсат внутри котла, поэтому он не касается каких-либо компонентов котла или вашего дома, которые могут быть повреждены.
• Теплообменник, который превращает пар в коррозионную жидкость, изготовлен из высококачественной нержавеющей стали для предотвращения коррозии.

Независимо от конструкции теплообменника конденсационного котла, он способен преобразовывать больше перегретого пара в тепло. В конце концов, больше тепла уходит в воду для лучистого отопления, чтобы повторно использовать энергию.Это позволяет сэкономить на использовании газа и энергии для выработки большего количества тепла, чтобы компенсировать то, что улетучилось.

Преимущества конденсационных котлов по сравнению с неконденсирующими котлами

Эти важные различия в конструкции и функциональности дают конденсационным котлам ряд преимуществ по сравнению с обычными котлами в обмен на более высокую цену.

Экологичность

Независимо от того, используете ли вы газовый или электрический котел, этот процесс не совсем безопасен для окружающей среды. Тепло, проходящее через дымоход вашего котла, содержит углекислый газ, вредное химическое вещество для людей и планеты.

Конденсационный котел улавливает большую часть тепла, которое выделяется в виде углекислого газа в обычном котле. В результате он наносит меньше вреда окружающей среде.

Энергоэффективность

Снижение потерь энергии также позволяет конденсационным котлам быть намного более эффективными в отношении количества электроэнергии, газа и масла, если у вас есть масляный котел. Это будет отражено в вашем ежемесячном счете за электроэнергию, поэтому вы будете меньше тратить на поддержание того же уровня тепла в своем доме.

Хотя каждый котел отличается своей эффективностью, вы можете рассчитывать на экономию в среднем на 15% больше при использовании конденсационного котла.Разница в эффективности между обычным и конденсационным котлом составляет 75% эффективности против 90%.

Однако старые традиционные котлы иногда могут работать с КПД чуть более 50%, поэтому переход от старого котла к конденсационному котлу потенциально может сэкономить вам 50% ваших счетов за электроэнергию. Проверьте коэффициент энергии вашего котла, чтобы получить соответствующий сравнительный показатель.

Когда дело доходит до конденсационного масляного котла по сравнению с обычным, разница в эффективности еще больше.Жидкотопливные котлы дороже газовых, и мазут также дороже в использовании. Однако, если вы используете масло, оно может окупить более дорогие расходы примерно через 5 лет.

Итак, если для вас важны долгосрочная эффективность и экономия энергии, подумайте о конденсационном масляном котле.

Цена

Одна из основных причин, по которой конденсационные котлы до сих пор не полностью заменили обычные котлы, заключается в том, что они более дорогие. Это связано с тем, что для другой системы требуется больше деталей, более сложные компоненты и материалы более высокого качества.

Чтобы окупить эту более высокую начальную цену в виде экономии на счетах за электроэнергию, вам необходимо убедиться, что вы можете получить выгоду от эффективности 90% и выше, которую могут предложить конденсационные котлы. Это часто означает, что котел должен работать большую часть дня.

Запуск котла в течение всего дня может иметь смысл, если вы домовладелец или коммерческая недвижимость, но не так, если вы домовладелец.

Если вы весь день на работе, то, скорее всего, вы не так много работаете со своим котлом, если вообще не используете его.Однако, если по какой-либо причине ваш дом нуждается в постоянном обогреве или у вас есть бассейн с теплой водой, это может иметь для вас смысл.

Установка и обслуживание

Из-за большего количества деталей и более сложной конструкции установка конденсационного котла является более сложной и дорогой в установке и обслуживании. Фактически, многие монтажные компании HVAC избегают установки и обслуживания конденсационных котлов, потому что они еще не обновили свое обучение.

При первой установке конденсационного котла необходимо внести необходимые изменения и дополнения в вашу вспомогательную систему:

• Они должны добавить слив конденсата, чтобы коррозионный конденсат можно было слить вдали от вашего дома.
• Им необходимо внести изменения в ваш воздухоотделитель, систему трубопроводов, циркуляционный насос, реле переключения и расширительный бак.
• Им необходимо очистить слив конденсата и промыть систему.

Все дополнительные детали и компоненты означают, что обслуживание и ремонт конденсационных котлов могут быть более сложными и дорогостоящими. Все дополнительные детали потребуют отдельной чистки, обслуживания и замены.

Во многих случаях вам придется регулярно сливать конденсат, поскольку он может быстро накапливаться при интенсивной эксплуатации котла.К счастью, это простая задача, поскольку конденсатный насос может автоматически слить конденсат.

Популярность

Повышенное внимание к энергоэффективности, как с финансовой, так и с экологической точки зрения, привело к тому, что конденсационные котлы стали более популярными. Однако может быть сложно найти местную компанию по ОВК, которая продает, устанавливает и обслуживает их.

Это связано с тем, что они все еще являются новой технологией и требуют дополнительных знаний для правильного обслуживания.По мере того, как конденсационные котлы становятся дешевле, домовладельцы начинают все чаще спрашивать или требовать их.

Это в конечном итоге приведет к тому, что больше компаний, работающих в сфере ОВК, будут вынуждены адаптироваться. Как правило, если ваша компания HVAC предлагает установку и обслуживание конденсационных котлов, вы можете быть уверены, что компания находится в курсе последних достижений в области котлов и технологий HVAC.

Выводы

В битве за популярность между высокопроизводительным котлом и стандартным котлом быстро становится победителем конденсационный котел.Обычный котел теряет свое ценовое преимущество перед конденсационным котлом, поскольку технология HVAC продолжает совершенствоваться.

Нет лучшего времени, чем сейчас, чтобы перейти на конденсационный котел. Тем не менее, узнать, подходит ли вам конденсационный котел, — это первый шаг к внесению изменений.

Конденсационный котел вам лучше, если вы:

• Забота об окружающей среде
• Хотите сэкономить на счетах за электроэнергию
• Постоянно используйте тепло в течение дня
• Арендодатель с более высокими требованиями к отоплению
• Чтобы избежать коррозии
• Нужен котел, который прослужит дольше

Обычный котел вам лучше, если вы:

• Не планируйте долгое проживание в своем нынешнем доме и не заботитесь о стоимости перепродажи
• Хочу самый дешевый вариант прямо сейчас, без учета долгосрочной экономии
• В вашем районе нет компании, специализирующейся в области отопления, вентиляции и кондиционирования воздуха, у которой есть продукт или знания, чтобы продавать, устанавливать и обслуживать их

Готовы начать? Позвоните или нажмите здесь сегодня, чтобы узнать, сколько вам может сэкономить конденсационный котел!

КОТЛЫ

Котлы — это оборудование, в котором жидкость, обычно вода, нагревается и обычно испаряется и перегревается для производства пара для выработки электроэнергии и / или отопления.Требуемая энергия передается от теплоносителя за счет сочетания излучения, конвекции и теплопроводности одним из следующих способов: теплоноситель проходит через трубы, установленные внутри барабана, в котором находится вода ( кожухотрубный котел или жаротрубный котел ), или вода содержится в трубках, по которым течет теплоноситель (водотрубный котел). Нагревательная жидкость может быть продуктом сгорания (как в котлах, работающих на ископаемом топливе), химической реакции или использоваться для охлаждения установки, такой как ядерный реактор, или эквивалентного устройства, такого как сосуд химической реакции (как в котлах-утилизаторах). .Котлы-утилизаторы также обычно используются в сочетании с газовыми турбинами, где они используются для извлечения ценной энергии из выхлопных газов.

Важным классом оборудования, в котором нагретая жидкость обычно не является водой, является ребойлер, который обычно используется на химических предприятиях в сочетании с дистилляционными колоннами.

Классификация котлов часто основывается на их применении, а именно: промышленные (для производства пара, тепла и / или мощности, где верхний предел обычно считается равным примерно 150 Те / ч или 50 МВт (эл.)) Или коммунальным ( для производства электроэнергии, размер которой обычно превышает 200 МВт (эл.)).

Котлы также можно подразделить по типу сжигаемого топлива или типу используемой системы сжигания. В топочных котлах топливо — уголь, мазут или газ — сжигается через ряд горелок, установленных в стенках топки, в то время как твердое топливо также может сжигаться на решетках или топках в основании топки, либо они могут сжигаться в псевдоожиженных слоях. Точно так же отходы можно сжигать на решетках, во вращающихся барабанах или псевдоожиженных слоях.

Котлы также классифицируются как рециркуляционные котлы , или прямоточные котлы, в зависимости от того, частично или полностью испаряется нагретая жидкость и перегревается за один проход через установку.

Применения котлов варьируются от бытовых отопительных агрегатов мощностью в несколько киловатт до коммунальных котлов для выработки электроэнергии, которые имеют мощность до 3000 мегаватт тепла.

Печь — Энциклопедия Нового Света

Печь (от латинского слова fornax , что означает «печь») — это прибор, вырабатывающий тепло. Тепло в печи обычно образуется при сжигании топлива, такого как масло, древесина или природный газ. Тепло также может вырабатываться за счет электричества, как в дуговой электропечи, или за счет индукционного нагрева в индукционной печи.

В американском английском термин печь обычно относится к центральному нагревателю в доме или офисе или нагревателю для промышленного процесса, а иногда это синоним печи, устройства, используемого в производстве керамики.В британском английском термин печь почти исключительно означает промышленную печь, тогда как бытовой нагреватель называется бойлером или нагревателем. Промышленные печи используются во многих областях, таких как извлечение металлов из руд (плавка), проведение химических реакций или очистка нефти путем фракционной перегонки.

Бытовые печи

Бытовые печи — это основное устройство, которое постоянно устанавливается для обеспечения теплом внутреннего пространства за счет промежуточного движения жидкости, которой может быть воздух, пар или горячая вода.Наиболее распространенным источником топлива для современных печей в США является природный газ; другие распространенные источники топлива включают СНГ (сжиженный нефтяной газ), мазут, уголь или древесину. В некоторых случаях в качестве источника тепла используется электрический резистивный нагрев, особенно там, где стоимость электроэнергии невысока.

Топки для сжигания всегда должны иметь выход наружу. Традиционно это происходило через дымоход, который вместе с выхлопом отводит тепло. Современные высокоэффективные печи могут иметь КПД 98% и работать без дымохода. ^[1] Небольшое количество отработанного газа и тепла механически вентилируется через небольшую трубку через боковую часть или крышу дома.

Современные бытовые печи классифицируются как конденсационные или неконденсирующие , в зависимости от их эффективности в отводе тепла из выхлопных газов. Печи с КПД выше примерно 89 процентов извлекают из выхлопных газов столько тепла, что водяной пар в выхлопных газах конденсируется; их называют конденсационными печами.Такие печи должны быть спроектированы так, чтобы избежать коррозии, которую может вызвать этот очень кислый конденсат, и, возможно, потребуется включить конденсатный насос для удаления скопившейся воды. Конденсационные печи обычно могут обеспечить экономию затрат на отопление в размере 20-35 процентов, если старая печь находилась в диапазоне 60-процентной годовой эффективности использования топлива (AFUE).

Распределение тепла

Печь передает тепло жилому пространству здания через промежуточную систему распределения.Если распределение происходит через горячую воду (или другую жидкость) или через пар, то печь чаще называют бойлером. Одним из преимуществ бойлера является то, что печь может обеспечивать горячую воду для купания и мытья посуды, а не требует отдельного водонагревателя. Однако недостатком является то, что поломка бойлера приводит к потере как тепла, так и горячей воды.

Системы отопления с воздушной конвекцией используются уже более века, но более старые системы полагались на систему пассивной циркуляции воздуха, в которой более высокая плотность более холодного воздуха заставляла его опускаться в печь, а более низкая плотность более теплого воздуха заставил его подняться в воздуховоде.Эти две силы действовали вместе, чтобы управлять циркуляцией воздуха в системе, известной как «гравитационная подача». Расположение каналов и печи было оптимизировано для коротких и больших каналов, поэтому печь называли печью «осьминога».

Для сравнения, в большинстве современных печей с «теплым воздухом» обычно используется вентилятор для циркуляции воздуха в комнатах дома и втягивания более холодного воздуха обратно в печь для повторного нагрева. Это называется воздушным обогревом. Поскольку вентилятор легко преодолевает сопротивление воздуховодов, их расположение может быть гораздо более гибким, чем у старых осьминогов.В американской практике отдельные воздуховоды собирают холодный воздух, который возвращается в печь. В печи холодный воздух проходит в печь, обычно через воздушный фильтр, через вентилятор, затем через теплообменник печи, откуда он обдувается по всему зданию. Одним из основных преимуществ этого типа системы является то, что она также позволяет легко установить центральное кондиционирование воздуха, просто добавив охлаждающий змеевик на выходе из печи.

Воздух циркулирует через воздуховоды, которые могут быть изготовлены из листового металла или пластмассовых «гибких» воздуховодов с изолированными или неизолированными.Если воздуховоды и камеры статического давления не герметизированы мастикой или изолентой из фольги, из воздуховодов, вероятно, будет иметь место большая утечка кондиционированного воздуха, возможно, в некондиционированные помещения. Еще одна причина потери энергии — установка воздуховодов в неотапливаемых помещениях, например на чердаках и в подвесных помещениях; или воздуховодов систем кондиционирования на чердаках в теплом климате.

Может произойти следующая редкая, но трудно диагностируемая неисправность. Если температура внутри печи превышает максимальный порог, предохранительный механизм с термостатом отключит печь.Симптомом этой неисправности является то, что печь неоднократно отключается до того, как в птичнике достигается желаемая температура; это обычно называют топкой, «едущей на верхнем концевом выключателе». Это состояние обычно возникает, если установка температуры термостата верхнего предела слишком близка к нормальной рабочей температуре печи. Другая ситуация может возникнуть, если увлажнитель неправильно установлен на печи и канал, по которому часть увлажненного воздуха направляется обратно в печь, слишком велик.Решение состоит в том, чтобы уменьшить диаметр трубы поперечной подачи или установить перегородку, которая уменьшает объем повторно подаваемого воздуха.

Промышленные технологические печи

Промышленная печь или нагреватель прямого нагрева — это оборудование, которое обеспечивает тепло для технологического процесса или химической реакции. Конструкции печей различаются по функциям, режиму нагрева, типу топлива и способу подачи воздуха для горения. Однако у большинства технологических печей есть некоторые общие черты.

Топливо поступает в горелку и сжигается воздухом, поступающим из воздуходувки.Данная печь может иметь более одной горелки, расположенных в ячейках, которые нагревают набор труб. Горелки могут быть напольными, настенными или потолочными, в зависимости от конструкции. Пламя нагревает трубы, которые, в свою очередь, нагревают жидкость внутри первой части печи, известной как лучистая секция или топка. В этой камере, где происходит горение, тепло передается в основном за счет излучения трубам вокруг огня в камере. Нагревательная жидкость проходит по трубкам и, таким образом, нагревается до желаемой температуры.

Газы, образующиеся при сгорании, называются дымовыми газами. После того, как дымовой газ покидает топку, большинство конструкций печей включают конвекционную секцию, в которой утилизируется больше тепла, прежде чем он будет выпущен в атмосферу через дымовую трубу.

В промышленных печах обычным подходом является нагрев вторичной жидкости, называемой жидким теплоносителем (HTF), которая имеет высокую эффективность теплопередачи и может содержать специальные добавки (например, антикоррозийный агент). Эта нагретая текучая среда затем циркулирует по всей установке к теплообменникам, которые будут использоваться везде, где требуется тепло, вместо прямого нагрева производственной линии, поскольку продукт или материал могут быть летучими или склонными к растрескиванию при температуре печи.

Излучающая секция

Излучающая секция — это место, где трубы получают почти все свое тепло за счет излучения пламени. В вертикальной цилиндрической печи трубы расположены вертикально. Трубки могут быть вертикальными или горизонтальными, располагаться вдоль огнеупорной стены или вокруг середины или располагаться в ячейках. Шпильки используются, чтобы удерживать изоляцию вместе и на стене печи. На следующем изображении внутренней части печи они расположены на расстоянии около 300 мм друг от друга. Трубы, которые приобрели красновато-коричневый цвет от коррозии, представляют собой трубы из углеродистой стали и проходят по высоте излучающей секции.Трубки находятся на некотором расстоянии от изоляции, так что излучение может отражаться в заднюю часть трубок для поддержания равномерной температуры стенок трубки. Направляющие для трубок вверху, посередине и внизу удерживают трубки на месте.

Конвекционная секция

Конвекционная секция расположена над излучающей секцией, где холоднее для рекуперации дополнительного тепла. В этом разделе передача тепла происходит за счет конвекции, а трубы имеют оребрение для увеличения теплопередачи. Первые два ряда труб в нижней части конвекционной секции и в верхней части излучающей секции образуют область оголенных труб (без ребер) и известны как «экранирующая секция», потому что они подвергаются сильному воздействию излучения из топки. и они также защищают трубы конвекционной секции, которые обычно сделаны из менее устойчивого материала от высоких температур в топке.

Площадь излучающей секции непосредственно перед тем, как дымовой газ входит в защитную секцию, а затем в конвекционную секцию, называется «зоной перемычки». Термин «переход» используется для описания трубки, которая соединяется от выхода конвекционной секции к входу излучающей секции. Переходной трубопровод обычно располагается снаружи, так что можно контролировать температуру и рассчитывать эффективность конвекционной секции. Смотровое окошко наверху позволяет персоналу наблюдать сверху за формой и рисунком пламени и проверять наличие «столкновения пламени», то есть касается ли пламя трубок, вызывая небольшие изолированные точки с очень высокой температурой.

Горелка

Горелка в вертикальной цилиндрической печи обычно располагается в полу и горит вверх. Некоторые печи имеют боковые горелки, как в локомотивах поездов. Плитка горелки изготовлена ​​из жаропрочного огнеупорного материала, сдерживающего пламя. Воздушные заслонки, расположенные под горелкой и на выходе из воздуходувки, представляют собой устройства с подвижными заслонками или лопастями, которые контролируют форму и характер пламени, распространяется ли оно или закручивается. Пламя не должно распространяться слишком сильно, так как это вызовет распространение пламени.

Воздушные регистры можно разделить на первичные, вторичные и (если применимо) третичные, в зависимости от того, когда вводится воздух. Регистр первичного воздуха подает первичный воздух, который представляет собой первую партию воздуха, подаваемую в горелку. Вторичный воздух добавляется к первичному воздуху. Горелки могут включать в себя предварительный смеситель для смешивания воздуха и топлива для лучшего сгорания перед подачей его в горелку. Некоторые горелки даже используют пар в предварительной смеси, чтобы подогреть воздух и улучшить смешивание топлива и нагретого воздуха.Дно печи в основном сделано из материала, отличного от материала стен, обычно из твердого литого огнеупора, который позволяет техническим специалистам ходить по полу во время технического обслуживания.

Топку можно зажечь от небольшого запального пламени или (в некоторых старых моделях) спичек. В настоящее время большинство запальных устройств зажигается от трансформатора зажигания (во многом как свечи зажигания в автомобиле). Пилотное пламя, в свою очередь, зажигает основное пламя. В пилотном факеле используется природный газ, в то время как в основном пламени может использоваться как дизельное топливо, так и природный газ.В случае жидкого топлива топливо пропускается через распылитель, чтобы жидкое топливо не вылилось на дно печи и не стало опасным. Использование пилотного пламени для зажигания печи повышает безопасность и удобство (по сравнению с использованием спички).

Обдуватель сажи

Обдуватель сажи находится в конвекционной секции. Поскольку эта секция находится над секцией излучения и движение воздуха замедляется ребрами, сажа имеет тенденцию накапливаться здесь. Обдувка сажи обычно производится, когда эффективность конвекционной секции снижается.Это можно рассчитать, посмотрев на изменение температуры в переходном трубопроводе и на выходе из конвекционной секции.

Обдуватели сажи используют проточные среды, такие как вода, воздух или пар, для удаления отложений с труб. Обычно это делается во время технического обслуживания с включенным нагнетателем воздуха. Доступны несколько различных типов сажеобдувок. Настенные воздуходувки роторного типа устанавливаются на стенках топки, выступающих между конвекционными трубами. Фурмы подсоединены к источнику пара с просверленными в нем отверстиями с интервалами по его длине.Когда он включен, он вращается и выдувает сажу с трубок и через штабель.

Стек

Труба дымовых газов представляет собой цилиндрическую конструкцию в верхней части камеры теплопередачи. Воздуховод непосредственно под ним собирает дымовой газ и выпускает его высоко в атмосферу, где он не представляет опасности для персонала.

В дымовой трубе находится заслонка, которая работает как дроссельная заслонка и регулирует тягу (разность давлений между воздухозаборником и выходом воздуха) в топке.Тяга вытягивает дымовой газ через конвекционную секцию. Демпфер дымовой трубы также регулирует потери тепла через дымовую трубу. Когда заслонка закрывается, количество тепла, выходящего из печи через дымовую трубу, уменьшается, но давление или тяга в печи увеличивается. Это повышение давления представляет опасность для тех, кто работает около печи, если в печи есть утечки воздуха, потому что пламя может вырваться из топки или даже взорваться, если давление будет слишком высоким.

Изоляция

Изоляция — важная часть печи, поскольку она предотвращает чрезмерные потери тепла.Для изоляции используются огнеупорные материалы, такие как огнеупорный кирпич, литейные огнеупоры и керамическое волокно. Полы печи обычно представляют собой огнеупоры литого типа, в то время как огнеупоры на стенах прибиваются или приклеиваются на место. Керамическое волокно обычно используется для свода и стены печи и сортируется по плотности, а затем и по максимальной температуре. Например, оценка «8 # 2300 ° F» означает, что материал имеет плотность восемь фунтов / фут ³ и максимальную температуру 2300 ° F.Примером материала литейного состава является кастолит.

Металлургические печи

В металлургии используется несколько специализированных печей, некоторые из которых перечислены ниже.

• Печи, используемые на плавильных заводах:
  • Доменная печь, используемая для восстановления железной руды до чугуна
  • сталеплавильных печей, в том числе:
    • Пудлинговая печь
    • Отражательная печь
    • Конвертер Бессемера
    • Мартеновская печь
    • Мартеновская печь
    • печь
    • Электродуговая печь
    • Электродуговая печь

• Печи, используемые для переплава металла в литейных цехах.

• Печи, используемые для повторного нагрева и термообработки металла для использования на:
  • Прокатных станах, в том числе листовых заводах и станах продольной резки.
  • Кузницы.

• Вакуумные печи для нагрева металлов и других материалов до очень высоких температур в присутствии вакуума, который снижает потенциальные источники загрязнения.

Открытый дровяной котел

Описание

Открытый дровяной котел (OWB), также известный как водяная печь, дровяной котел или уличная дровяная печь, представляет собой технологию отопления, которая стала популярной на севере США. Состояния.В большинстве случаев OWB выглядит как небольшая лачуга с металлическим сайдингом. Он автономен, подключен к обогреваемому зданию через подземные изолированные водопроводные трубы. Он содержит металлическую камеру сгорания для дров, окруженную резервуаром для воды или водяной рубашкой. Огонь нагревает воду, которая затем циркулирует по изолированным водопроводным трубам в отапливаемое здание. Как только горячая вода из котла достигает здания, тепло может быть передано в большинство существующих систем отопления и горячее водоснабжение здания.

Заслонка и вентилятор на котле взаимодействуют с термостатом в здании. Если температура в здании падает, термостат заставляет заслонку открываться, позволяя большему количеству кислорода попасть в камеру сгорания. В результате огонь горит сильнее и поднимает температуру воды, тем самым увеличивая тепло, подаваемое в здание.

Преимущества

OWB предлагают несколько преимуществ, которые увеличили их популярность. Их большая камера сгорания вмещает больше топлива, чем многие другие виды древесного тепла, уменьшая количество раз, когда владелец должен подливать топливо в огонь.Страхование жилья может стоить дороже для людей, которые отапливают дровами внутри помещений, чем с OWB. ^[2] Более того, для людей с большим запасом свободной древесины и желающих потратить время на подготовку древесины и хранение OWB, OWB может быть дешевле, чем отопление с помощью газа, масла или электричества.

Противоречие

OWB не лишены разногласий, поскольку их выбросы иногда беспокоят соседей. В некоторых штатах и ​​муниципалитетах эти устройства запрещены. ^[3] В настоящее время они не регулируются Агентством по охране окружающей среды США (EPA), в отличие от других форм дровяного отопления. ^[4] Однако недавно EPA работало с производителями, чтобы разработать для них метод определения OWB, которые соответствуют добровольному стандарту выбросов. ^[5] Некоторые исследования, проведенные на OWB, показывают, что они могут производить больше выбросов, особенно твердых частиц размером менее 2,5 микрометров (PM 2,5), по сравнению с другими технологиями нагрева, но производители оспаривают эти оценки. ^[6] Воздействие повышенных уровней PM 2,5 было связано с сердечно-легочными последствиями для здоровья и преждевременной смертью. ^[7]

По состоянию на июль 2006 года Ассоциация по ведению домашнего очага, патио и барбекю (HPBA) и многие крупные производители OWB потребовали от пользователей их продуктов следовать «Передовым методам сжигания древесины на открытом воздухе». ^[8] Эти рекомендации были составлены HPBA, чтобы помочь сократить проблемы, связанные с OWB.

В начале января 2007 года Агентство по охране окружающей среды США (EPA) инициировало добровольную программу для производителей уличных дровяных печей. ^[5] Основное намерение EPA состоит в том, чтобы побудить производителей производить более чистые модели, известные как наружные дровяные водяные нагреватели (OWHH). EPA также хочет, чтобы те, кто покупает OWHH / OWB, покупали самые чистые из доступных моделей, которые соответствуют уровням, проверенным EPA. Для участия в этой программе производители разрабатывают более чистые модели с целью распространения этих устройств, начиная с апреля 2007 года. ^[9]

EPA теперь публикует список всех устройств OWHH / OWB, которые проходят новую добровольную программу. ^[10] Эти печи поставляются с «оранжевой биркой EPA OWHH», чтобы уведомить клиента о конкретном уровне выбросов агрегата.

См. Также

Примечания

1. ↑ Используемый здесь термин «высокий КПД» может вводить в заблуждение, поскольку КПД печи обычно выражается как КПД «первого закона», тогда как КПД эксергии (который учитывает Второй Закон термодинамики) типичной печи намного ниже, чем тепловой КПД первого закона.Для сравнения, когенерация имеет более высокий эксергетический КПД, чем достигается путем сжигания топлива для выработки тепла непосредственно при умеренной температуре. Поскольку большинство потребителей не знакомы с эксергетической эффективностью, эффективностью Карно и вторым законом термодинамики, использование первого закона эффективности для определения рейтинга печей широко распространено.
2. ↑ Проект уличных дровяных котлов Ringolake.com. Проверено 3 июля 2008 г.
3. ↑ Дровяные котлы для установки вне помещений Департамент охраны окружающей среды штата Вермонт.Проверено 3 июля 2008 г.
4. ↑ Уличные дровяные котлы Департамент экологии штата Вашингтон. Проверено 3 июля 2008 г.
5. ↑ ^{5,0 5,1} Программа EPA OWHH EPA. Проверено 3 июля 2008 г.
6. ↑ Оценка открытых дровяных котлов в Северо-восточных штатах для скоординированного управления использованием воздуха (NESCAUM). Проверено 3 июля 2008 г.
7. ↑ Health and Environment EPA. Проверено 3 июля 2008 г.
8. ↑ Publications HPBA. Проверено 3 июля 2008 г.
9. ↑ Program Partners EPA.Проверено 3 июля 2008 г.
10. ↑ List of Cleaner OWHH EPA. Проверено 3 июля 2008 г.

Ссылки

• Дэвис, Клайв. 1970. Расчеты в печной технике , 1-е изд. Оксфорд, Великобритания: Pergamon Press. ISBN 0080133665
• Dukelow, Samuel G. 1985. Повышение эффективности котла , 2-е изд. Парк Исследований Треугольника, Северная Каролина: Инструментальное общество Америки. ISBN 0876648529
• Fiveland, W.A., A.L. Crosbie, A.M. Смит, Т.Ф. Смит (ред.). 1991. Основы радиационного теплообмена . Нью-Йорк: Американское общество инженеров-механиков. ISBN 0791807290
• Голдстик Р. и А. Туманн. 1986. Принципы утилизации отходящего тепла . Атланта, Джорджия: Fairmont Press. ISBN 0881730157
• Gray, W.A., and R. Muller. 1974. Инженерные расчеты в радиационной теплопередаче , 1-е изд. Оксфорд, Великобритания: Pergamon Press Ltd. ISBN 0080177875
• Lieberman, P., and E.T. Либерман. 2003. Рабочее руководство по технологическому оборудованию , 2-е изд.Нью-Йорк: Макгроу-Хилл. ISBN 00713

• Перри, Р. Х. и Д. У. Грин (ред.). 1997. Справочник инженеров-химиков Perry , 7-е изд. Нью-Йорк: Макгроу-Хилл. ISBN 0070498415
• Warring, R.H.1982. Справочник по клапанам, трубопроводам и трубопроводам . Хьюстон, Техас: издательская компания «Галф». ISBN 0872018857
• Whitehouse, R.C. (ред.). 1993. Руководство пользователя клапана и привода . Лондон, Великобритания: Публикации по машиностроению. ISBN 0852988052

Кредиты

Энциклопедия Нового Света писатели и редакторы переписали и завершили статью Википедии в соответствии со стандартами New World Encyclopedia .Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в Энциклопедию Нового Света :

Примечание. могут применяться ограничения на использование отдельных изображений, на которые распространяется отдельная лицензия.

Как повысить энергоэффективность котельных систем

Обновлено 30 сентября 2020 г.

Многие легкие коммерческие и жилые здания в США имеют старые системы котельного отопления, которые неэффективны и могут выиграть от модернизации или замены котлов с более высокой эффективностью. Ниже приведены примеры того, что можно было бы сделать для повышения их энергоэффективности, снижения эксплуатационных расходов, продления срока службы оборудования и повышения комфорта жителей здания.

Понимание рейтингов эффективности

Новые котлы мощностью менее 300 000 BTUH должны иметь рейтинг годовой эффективности использования топлива (AFUE). По сути, это отношение тепловой мощности к топливу, используемому для питания котла. Например, рейтинг 85% означает, что 15% энергии топлива не использовалось для выработки тепла. Это также считается эффективностью преобразования топлива в пар. Узнайте больше о рейтингах эффективности здесь.

Факторы, влияющие на КПД котла

У каждого котла есть свои сильные и слабые стороны в плане эффективности, но есть некоторые элементы, влияющие на производительность.Теплообменники являются одним из ключевых факторов, влияющих на эффективность, в частности, они хорошо передают тепло от сгорания воде в резервуаре. Потери тепла — еще один фактор. Тепло, выходящее из котла за счет конвекции или излучения, не распределяется эффективно. Еще одна важная переменная — насколько хорошо горелка котла сжигает топливо, оставляет ли она несгоревшее топливо или как оно истощает.

Советы по повышению энергоэффективности вашей котельной системы

Если вы хотите выяснить, насколько эффективен ваш котел, или уже знаете, что хотите повысить эффективность отопления, есть несколько вещей, которые вы можете принять во внимание при принятии решения.Есть варианты от обновления элементов управления до правильного определения размера.

Замена котла

Замена старых, неэффективных котлов без конденсации на котлы с высоким КПД может привести к значительной экономии энергии. Типичный котел без конденсации отбирает явное тепло, выделяемое в процессе сгорания. Конденсационный котел может извлекать как физическую, так и скрытую теплоту, количество энергии, поглощаемой при превращении воды в пар. Чтобы скрытая теплота выделялась из дымовых газов, температура дымовых газов должна быть ниже точки росы, которая обычно составляет около 135 градусов по Фаренгейту (точная температура точки росы зависит от содержания топлива, а также от количества углекислого газа в выхлопных газах).Когда температура дымовых газов опускается ниже точки росы, водяной пар конденсируется, выделяя дополнительное тепловыделение. Если бы весь пар мог быть сконденсирован, было бы высвобождено приблизительно 10 100 БТЕ / терм потребляемого газа, что привело бы к увеличению энергии на 10 процентов. Количество рекуперированной скрытой теплоты зависит от температуры дымовых газов. Чем ниже температура, тем больше скрытого тепла выделяется.

Существует множество существующих котлов без конденсации с эффективностью в диапазоне от 70 до 80 процентов для более новых котлов.Котлы старше 25 лет могут иметь КПД около 65% или даже ниже. Новые конденсационные котлы имеют КПД от среднего до высокого — 90 процентов. При замене старых котлов без конденсации на конденсационные котлы повышение эффективности может достигать 30 процентов и более. Чтобы получить максимальную отдачу от инвестиций, тип котла должен соответствовать потребностям вашего применения. Конденсационный котел никогда не может работать по назначению в конденсационном режиме, что ограничивает его потенциал энергосбережения. Например, такие приложения, как фанкойлы, плинтусы из оребренных труб, плинтусы из чугуна и чугунные радиаторы, рассчитаны на температуру подачи 180 градусов F и обратную воду 160 градусов F и поэтому, скорее всего, не будут работать в режиме конденсации.С другой стороны, гидронные излучающие панели, системы лучистого отопления под полом, системы обогрева бассейнов и снеготаяния, вероятно, будут большую часть времени работать в конденсационном режиме, что обеспечивает более высокий КПД котла.

Негабаритные котлы

Во многих зданиях тепловая нагрузка изменилась с годами из-за улучшений в изоляции (более плотная оболочка здания), новых обмоток и дверей, новой крыши, уровней занятости и внутреннего тепла от других источников, таких как рабочее оборудование, освещение и компьютеры.Важно убедиться, что котельная система соответствует ее применению и требует резервирования. В некоторых случаях следует использовать отдельные бойлеры для обработки воды для отопления для бытового потребления, в то время как другие должны использоваться для нужд центрального отопления. Самый эффективный способ модернизации вашей старой котельной системы — это «гибридная» система, представляющая собой комбинацию старого котла, который все еще функционирует, с новым высокоэффективным котлом. В этом сценарии котел большой массы без конденсации будет работать в периоды пиковой тепловой нагрузки, обычно менее 5% отопительного сезона, в то время как конденсационный котел будет обрабатывать тепловые нагрузки, когда температура наружного воздуха выше макс.расчетная точка (условия частичной нагрузки, которые существуют большую часть времени). Гибридная система отопления позволит вам максимизировать общую эффективность системы отопления при одновременном снижении затрат на модернизацию и в то же время обеспечит резервирование. Заменяйте только то, что нужно, и увеличивайте свою экономию.

Стратегии управления

Многие системы, использующие устаревшие элементы управления, могут получить выгоду от более новых цифровых элементов управления с использованием программируемых термостатов, понижения температуры в ночное время и на выходных, сброса температуры наружного воздуха, отключения в теплую погоду, оптимизации системы котла (работа нескольких котлов vs.одиночный котел) и поддержание большой дельты воды T (температура подачи в зависимости от температуры обратки). Поскольку потери тепла из здания зависят от разницы между температурой внутреннего и наружного воздуха, температура приточной воды может сильно варьироваться в зависимости от температуры наружного воздуха. Ниже показан пример линейного отношения температуры приточной воды к температуре наружного воздуха.

Сброс температуры наружного воздуха и средства управления отключением в теплую погоду при правильном применении могут привести к значительной экономии энергии, что делает конденсационный котел жизнеспособным решением.Ни управление сбросом, ни отключение в теплую погоду не применимы в режиме горячего водоснабжения, что снижает эффективность конденсационного котла. Эти методы управления при правильном использовании со схемами понижения температуры в ночное время / в выходные дни могут привести к экономии энергии до 50 процентов.

Сколько денег вы можете сэкономить, зависит от ваших тарифов на коммунальные услуги, часов работы, разницы в эффективности котла и тепловой нагрузки (размера вашей системы). Следующая формула используется для расчета сезонных эксплуатационных расходов котла:

Эксплуатационные расходы ($) = тепловая нагрузка (MBH) / 100 X часов работы (часов) X $ / терм X КПД котла (%)

Каждый из вышеперечисленных компонентов влияет на вашу экономию и может быть устранен.Тарифы на коммунальные услуги могут быть пересмотрены через некоторое время, часы работы могут быть оптимизированы в зависимости от уровня занятости, тепловая нагрузка может быть уменьшена за счет минимизации потерь тепла в здании и, наконец, может быть решена эффективность котла (системы). Модернизация или замена котла — лишь один из способов повышения эффективности. Другой способ — запуск нескольких котлов вместо одного. Модулирующие котлы также улучшат эффективность за счет работы оборудования с пониженной нагрузкой и, таким образом, сокращения времени цикла (количества пусков и остановок).

«Счетчик находится в здании» — эффективность не должна рассматриваться только на уровне котла, а должна рассматриваться с точки зрения всей системы. Выбор топлива и возможность переключения между различными типами топлива (двойное топливо), чтобы воспользоваться преимуществами внепиковых нагрузок, могут значительно снизить эксплуатационные расходы. Поскольку цены на природный газ в настоящее время находятся на самом низком уровне, перевод котлов с нефти на газ может значительно снизить эксплуатационные расходы. Затраты на перекачку также можно снизить, используя переменную первичную систему vs.первичный вторичный контур.

В новых зданиях использование большего перепада Т (30 градусов F и выше) может привести к значительной экономии энергии. Прежде всего, разработка новой системы отопления с большим перепадом Т позволяет уменьшить поток через систему, что приводит к меньшим размерам насосов (более низкая стоимость установки). Существующие системы отопления могут иметь насосы, оснащенные частотно-регулируемыми приводами (ЧРП), что может дополнительно повысить эффективность системы. Более широкая дельта T также может помочь снизить температуру обратной воды, что приведет к более высокой скорости конденсации, что способствует повышению эффективности котла.Часто в конденсационных установках выгодно использовать несколько котлов. Наличие нескольких котлов с возможностью регулирования позволяет лучше согласовать общую нагрузку системы. Устанавливая меньшие и несколько конденсационных котлов, менеджер объекта может устанавливать котлы в зависимости от тепловой нагрузки, что помогает экономить топливо по сравнению с системой, в которой используется один более крупный котел.

Производительность системы отопления со временем снизится без надлежащего ухода и ежегодного обслуживания. Это включает сезонный запуск, остановку, очистку теплообменника при необходимости и контроль химического состава воды.Жесткая вода может привести к отложению накипи, что снижает скорость теплопередачи. Большие отложения в теплообменнике также уменьшают скорость теплопередачи и отрицательно влияют на КПД котла. Изолирующий эффект отложений вызывает повышение температуры дымовых газов, предотвращая конденсацию, что, в свою очередь, снижает эффективность котла.
