Рабочая и режущая части сверл

РАБОЧАЯ И РЕЖУЩАЯ ЧАСТИ СВЕРЛ [c.199]

По конструкции различают сверла спиральные, с прямыми канавками, перовые, для глубоких отверстий, для кольцевого сверления, центровочные и специальные комбинированные. К конструктивным элементам относятся диаметр сверла D угол режущей части 2ф (угол при вершине) угол наклона винтовой канавки м геометрические параметры режущей части сверла, т. е. соответственно передний а и задний y углы и угол резания б, толщина сердцевины (или диаметр сердцевины) Ф, толщина пера (зуба) Ь ширина ленточки / обратная конусность форма режущей кромки и профиль канавки сверла длина рабочей части /о общая длина сверла L. [c.206]

Конструкции специальных сверл для глубокого сверления предусматривают создание достаточно надежного направления осевого движения режущей части сверла цо поверхности уже просверленной части отверстия. Такие сверла делают как с одной, так и с несколькими режущими кромками.

Простейшим видом такого сверла является пушечное сверло (рис. 138, а). У этих сверл имеется только одна режущая кромка и длинная направляющая часть сверла. Соприкосновение направляющей части с поверхностью просверленной части отверстия происходит на дуге, немного большей 180°. Направляющую поверХ ность рабочей части сверла, соприкасающуюся с поверхностью отверстия, во избежание заедания сверла в отверстии делают с уклоном в направлении от режущей кромки к стержню сверла. [c.234]

Режущая часть сверла состоит из конуса, на котором имеются две режущие кромки, поперечная кромка и задняя поверхность (см. рис. 139). Режущие кромки соединяются между собой на сердцевине (сердцевина сверла — это тело рабочей части между канавками) короткой поперечной кромкой. Для большей прочности сверла сердцевина постепенно утолщается от поперечной кромки к концу канавок (к хвостовику).

[c.161]

Рабочая часть сверла состоит из цилиндрической и режущей частей. На цилиндрической части имеются две винтовые канавки, расположенные одна против другой. Их назначение — отводить стружку из образующегося отверстия во время работы сверла. Канавки на сверлах имеют специальный профиль, обеспечивающий, во-первых, правильное образование режущих кромок [c.162]

Рабочая часть сверла состоит из режущей и направляющей частей. Режущая часть сверла (рис. 5.9, а) имеет два зуба с режущими кромками 2 и 6, расположенными под углом 2ф, две канавки (5 и 9) для выхода стружки, две задние поверхности 4 и 8, поперечную режущую кромку (перемычку) 1, наклоненную под углом = 55°. Вспомогательные режущие кромки 7 образованы пересечением передней поверхности с поверхностью ленточки 3. Зуб сверла имеет форму клина с соответствующими углами (рис. 5.9, б). Передний угол у сверла в каждой точке

[c.190]

Сверла. На расточных станках применяются спиральные сверла как с цилиндрическим, так и коническим хвостовиком (фиг. 49). Сверло состоит из цилиндрической рабочей части с двумя винтовыми канавками для выхода стружки хвостовика. Режущая часть сверла заточена по коническим поверхностям. В результате спиральное сверло имеет две передние поверхности, две задние поверхности и две режущих кромки, соединенные пе-Режущая кромка [c.114]

Рабочая часть сверла состоит из цилиндрической и режущей части. На цилиндрической части имеются две винтовые канавки, предназначенные для отвода стружки. Канавки имеют специальный профиль, который [c.27]

Рабочая часть сверла состоит из цилиндрической и режущей частей. На цилиндрической части имеются две

[c.65]

Рабочая часть — часть сверла, снабженная двумя спиральными (точнее, винтовыми) канавками рабочая часть включает в себя режущую и направляющую части сверла. [c.155]

Режущая часть сверла представляет конус, на котором имеются два зуба с режущими кромка.мн, поперечная кромка и задняя поверхность (рис. 267, а, б). Режущие кромки соединяются между собой сердцевиной сверла (сердцевина — тело рабочей части между канавками), придающей жесткость, перемычкой, которая составляет с режущими кромками угол. Основной угол 2ф—116— —118° (для сталей и чугунов) (рис. 267,6). Этот угол при заточке обеспечивает прямолинейность режущих кромок. [c.302]

Зенкеры. Зенкер имеет следующие части (фиг. 87) режущую (заборную) часть и калибрующий участок 1 , составляющие рабочую часть шейку /3 и хвостовик 1 , заканчивающийся лапкой. Назначение рассмотренных частей зенкера то же, что и аналогичных частей сверла.

[c.105]

Спиральные сверла. Спиральные сверла имеют наибольшее распространение и состоят из следующих основных частей режущей, калибрующей или направляющей, хвостовой и соединительной. Главные режущие кромки сверла (рис. 2.55,а) прямолинейны и наклонены к оси сверла под главным углом в плане ф. Режущая и калибрирующая части сверла составляют ее рабочую часть, на которой образованы две винтовые канавки, создающие два зуба, обеспечивающие процесс резания. На рабочей части сверла (рис. [c.102]

Винтовые сверла предназначены для сверления и рассверливания отверстий, глубина которых не превышает десяти диаметров сверла. При сверлении такими сверлами можно получить отверстия 5—4-го класса точности и 3—4-го класса чистоты. Сверло состоит из рабочей-и хвостовой частей. Хвостовая часть служит для закрепления сверла на станке. Рабочая часть состоит из двух частей режущей и направляющей. На режущей части расположены режущие лезвия сверла. На направляющей части имеются две направляющие фаски, которыми сверло центрируется в отверстии, и две винтовые стружечные канавки, служащие для транспортировки стружки из отверстия. На рис. 19 изображено место перехода режущей части сверла в направляющую. Передняя поверхность 1 представляет собой линейчатую винтовую поверхность, плавно сопрягающуюся с криволинейной винтовой поверхностью нерабочей части стружечной канавки. Задняя поверхность 2 может быть конической поверхностью, линейчатой винтовой поверхностью или плоскостью. Наибольшее распространение нашли сверла, у которых задняя поверхность является частью конической поверхности с осью,, перекрещивающейся с осью сверла под некоторым углом.

Вспомогательная задняя поверхность 3 (фаска) представляет собой часть конической поверхности с очень малой конусностью, ось которой совпадает с осью сверла. Для уменьшения трения между сверлом и стенкой отверстия спинка сверла 7 занижена относительно фаски. Главное лезвие сверла 4 с достаточной точностью можно считать прямой линией. В результате пересечения задних поверхностей образуется лезвие 5, называемое поперечным лезвием или перемычкой. Если задние поверхности сверла очерчены коническими поверхностями, то поперечное лезвие представляет собой линию двоякой кривизны. Вспомогательное лезвие 6 является конической винтовой линией с очень малой конусностью. Таким образом, сверло имеет по две передние, задние и вспомогательные задние поверхности, два главных и вспомогательных лезвия и поперечное лезвие. [c.52]

Сверло состоит из рабочей части Е, хвостовика Б и шейки В (рис. 90, а). На рабочей части сверла расположены режущие элементы (рис. 90, б), которые срезают и отводят стружку.

Рабочая часть сверла имеет по две главных и вспомогательных режущих кромки и одну поперечную. В отличие от резца передние поверхности сверла винтовые, главные задние поверхности криволинейные, а вспомогательные задние поверхности представляют собой винтовые ленточки, обеспечивающие направление сверла в процессе резания. Хвостовик служит для закрепления сверла на станке, имеет цилиндрическую или коническую форму. Шейка обеспечивает выход круга при шлифовании рабочей части сверла. На режущей части сверла, по аналогии с резцом, имеются главные углы, углы в плане и дополнительно углы со и ф. Рассмотрим их. [c.149]

Рабочая часть сверла состоит из направляющей и режущей частей. [c.64]

В рабочей части 6 различают режущую 1 и направляющую 5 части с винтовыми канавками. Шейка 2 соединяет рабочую часть сверла с хвостовиком. Хвостовик 4 необходим для установки сверла в,шпинделе станка. Лапка 3 служит упором при выбивании сверла из отверстия шпинделя.

[c.313]

Элементы рабочей части и геометрические параметры спирального сверла показаны на рис. 6.39, б. Сверло имеет две главные режущие кромки //, образованные пересечением передних 10 и задних 7 поверхностей и выполняющие основную работу резания поперечную режущую кромку 12 (перемычку) и две вспомогательные режущие кромки 9. На цилиндрической части сверла вдоль винтовой канавки расположены две узкие ленточки 8, обеспечивающие направление сверла при резании. [c.313]

Зенкерами (рис. 6.40) обрабатывают отверстия в литых или штампованных заготовках, а также предварительно просверленные отверстия. В отличие от сверл зенкеры снабжены тремя или четырьмя главными режущими кромками и не имеют поперечной кромки. Режущая часть 1 выполняет основную работу резания. Калибрующая часть 5 служит для направления зенкера в отверстии и обеспечивает необходимую точность и шероховатость поверхности (2 — шейка, 3 — лапка, 4 — хвостовик, 6 — рабочая часть).

[c.314]

Рабочей частью называется участок сверла, снабженный канавками. Он состоит 113 режущей и направляющей частей. [c.349]

Исследования работы режущего инструмента на автоматических линиях происходили в условиях производства при обработке деталей корпусного типа. При обработке таких деталей на автоматических линиях применяют большое число различных режущих инструментов спиральных сверл, метчиков и торцовых фрез. При наблюдении за работой инструмента на автоматических линиях фиксировались следующие данные фактические режимы резания, износ режущей части инструмента при снятии с рабочих позиций автоматической линии фактическое число циклов, отработанное за одну постановку точность формы и размеров режущей части инструмента в состоянии постановки на рабочие позиции автоматической линии причины преждевременного выхода режущего инструмента и др.

[c.62]

Сверла одностороннего резания с внутренним отводом стружки и охлаждающей жидкости. Рабочая часть сверла соединяется со стебле.м двух- или трехзаходной прямоугольной резьбой (фиг. И). Охлаждающая жидкость к режущим лезвиям подводится по наружным каналам, образуемым спинкой сверла и стенкой отверстия, а отводится вместе со стружкой через внутреннюю полость. Смещение вершины сверла относительно оси I = 0,2d. Диаметр нулевого стержня 2Я — 0,01 d. Число стружколомов берется от 1 до 6 (в зависимости от диаметра сверла). Задние углы у лезвий сверла соответственно равны а = 6 и aj = 15°. [c.125]

Рабочая часть сверла имеет две винтовые канавки — две режущие грани. Каждая режущая часть имеет переднюю поверхность 4, заднюю поверхность 3 и режущую кромку 2. Обе грани в стыке образуют поперечную кромку 5, которая с режущей кромкой образует угол 55°. Величина поперечной кромки обычно равна 0,13 диаметра. [c.225]

При заточке вручную сверло держат левой рукой за рабочую часть возможно ближе к режущим кромкам, а правой — за хвостовик. Прижимая режущую кромку сверла к боковой поверхности круга, плавным движением правой руки покачивают сверло, добиваясь, чтобы его задняя поверхность получила правильный наклон и приняла надлежащую форму. [c.227]

Спиральное сверло (рис. 6.2) состоит из рабочей части 1 и хвостовика 2, который может быть цилиндрическим (с поводком или без поводка) или коническим. Хвостовик с рабочей частью соединяет шейка 3. Режущая часть 4 сверла имеет две главные 5, две вспомогательные 6 и одну поперечную 7 режущие кромки. [c.213]

Сверло состоит из следующих частей (фиг. 149) рабочая — режущая часть /j, шейка 4 и хвост /д. [c.190]

Сверлильные работы. А. Погрешности диаметральных размеров. Основными причинами, вызывающими погрешности диаметральных размеров отверстий, являются следующие 1) неточности диаметральных размеров сверла 2) биение сверла, вызываемое несоосностью рабочей части сверла и его хвостовика 3) радиальное биение оси конуса шпинделя 4) д формации сверла вследствие неравенства углов при вершине заборного конуса и неодинаковой длины режущих кромок. [c.757]

К подвижным конусам относятся центровые конуса (центра), применяемые для подвижных соединений при относительно небольших нагрузках и обеспечивающие высокую точность центрирования и долговечность, так как износ рабочих поверхностей регламентируется осевым смещением сопряженных деталей конуса в подшипниках трения скольжения с гарантированным регулируемым зазором по всей длине или по длине облегченной конической поверхности конусы режущей части инструментов, например разверток, сверл и др., для образования конических отверстий в различных деталях конические ролики подшипников трения качения с особым видом посадки по наружному и внутреннему конусам колец подшипников. [c.125]

Более совершенным видом сверла для глубокого сверления является ружейное сверло (рис. 77, б). Направляющая часть этого сверла обеспечивает лучшее направление режущей части, так как охватывает дугу окружности отверстия, равную пример но 250- 260°. Рабочую часть таких сверл, так же как и пушечных, делают конической в направлении от режущей кромки к стержню. Для уменьшения трения и улучшения охлаждения сверла вдоль направляющей части его снимают лыски. Режущую кромку у ружейных сверл часто делают в виде ломаной линии для лучшего дробления стружки. [c.180]

Повышенная жесткость сверла достигается путем выбора оптимальной длины рабочей части сверла, увеличения ее сердцевины, а также специальной заточкой режущей части. Режущая часть сверла затачивается под двойным углом при вершине проводится подточка пера по передней поверхности и сердцевины сверла у поперечной кромки. Длина рабочей части выбирается равной двум—четырш диаметрам сверла. [c.110]

Для изготовления глубоких отверстий относительно небольших диаметров — до 30 мм — применяют спиральные сверла с внутренним подводом охлаждения однако обрабатывать таким спиральным свер лом глубокие отверстия трудно, так как приходится часто выводить-сверло из отверстия для удаления застрявшей стружки и, кроме того, оно недостаточно прочно и менее точно обеспечивает соблюдение направления отверстия. Вместо спиральных сверл лучше применять пушечные сверла (рис. 74, б), которые не имеют поперечной режущей кромки, что облегчает резание металла. Вершина сверла смещена на 1/4 диаметра, благодаря чему образуется конус, направляющий сверло. Сверлению пушечным сверлом предшествует предварительное засверливание металла на некоторую глубину спиральным или перовйм сверлом, что должно быть выполнено тщательно во избежание увода пушечного сверла в сторону. Получаемая при сверлении мелкая стружка легко удаляется охлаждающей жидкостью. Существенным недостатком пушечных сверл является их малая производительность. При сверлении глубоких отверстий диаметром от 80 до 200 мм, длиной до 500 мм широкое применение находят кольцевые сверла. Они вырезают в сплошном металле лишь кольцевую поверхность, а остающуюся после такого сверления внутреннюю часть в форме цилиндра можно использовать для изготовления других деталей. Такие сверла поставляются с несколькими комплектами запасных быстрорежущих ножей. Эти ножи выпускаются взаимозаменяемыми в заточенном виде. Затупившиеся ножи сверловщик заменяет непосредственно на своем рабочем месте без снятия сверла со станка. [c.208]

К конструктивным элементам относятся D — диаметр сверла 2ф — угол режущей части (угол при вершине) ю — угол наклона винтовой канавки а, у, 6 — геометрические параметры ренсущей части сверла, т. е. передний и задний углы и угол резания d — толщина сердцевины (или диаметр сердцевины) Ь — ширина пера (зуба) f — ширина ленточки обратная конусность форма режущей кромки и профиль канавки сверла — длина рабочей части L — общая длина сверла. [c.248]

Конструктивные элементы и размеры сверл предстазлены на рис. 2G и в табл. 8. Сверла изготовляются с углом при вершине 2ф = 6(f и углом наклона винтовой канавки со = 8°. Величина т выполняется в зависимости от диаметра сверла в пределах от 0,07 до 0,09 мм. К сверл 1М предъявляются следующие технические требования обратная конусность допускается в пределах 0,01 мм на длине рабочей части сверла (прямая конусность пе допускается) режущие кромки должны Ггыть симметрично расположены относительно оси рабочей части сверла осе вое биение посредине режущих кромок не должно превышать 0,04 мм. [c.32]

Пушечное сверло (фиг. 51,а) имеет рабочую часть из быстрорежущей стали, приваренную к круглому полому стержню, имеющему диаметр, несколько меньший диаметра рабочей части, сверла. Рабочая часть сверла имеет только одну режущую кромку и длинную направляющую часть, охватывающую просверленную часть по дуге 180°. Длина направляющей части находится в пределах 5- 10 диаметров отверстия и имеет задний конус в пределах 0,03- 0,05 мм на 100 мм длины. Вдоль всей длины рабочей части срезана лыска под углом 30—-45°. Задний угол равен 8—10°. Во избежание заедания передняя поверхность сделана выше центра на величину /=0,2- 0,5 мм. Главная режущая кромка направлена под прямым углом к оси сверла, вспомогательная орезана под углом 10°. [c.114]

Спиральное сверло (фиг. 275,а и б) представляет собой цилиндр с двумя спиральными канавками, вдоль которых расположены режущие кромки. Сверло состоит из двух частей хвостовика и рабочей части. Хвостовиком закрепляют сверло в шпинделе станка. Спиральные сверла по размерам стандартизованы и выпускаются с цилидричес-ким и коническим хвсстовиками. С цилиндрическим хвостовиком изготовляются сверла небольших диаметров — до 12лл они закрепляются в сверлильном патроне. Сверла с коническим хвостовиком входят прямо в коническое отверстие шпинделя. [c.190]

Элементы режущей части сверла — Энциклопедия по машиностроению XXL

ЭЛЕМЕНТЫ РЕЖУЩЕЙ ЧАСТИ СВЕРЛА [c.223]

Элементы режущей части сверла [c.185]

Основными условиями являются правильный выбор марки твердого сплава, формы и размера пластинки правильное назначение геометрических элементов режущей части сверла правильное и надежное закрепление пластинки в корпусе сверла, который должен обладать достаточной жесткостью и прочностью высококачественная заточка сверл с обязательной их доводкой применение смазывающе-охлаждающей жидкости (обычно эмульсии, 8 ч- 10 л/мин), надежное закрепление инструмента в патроне или другом приспособлении надежное закрепление заготовки своевременная переточка инструмента правильный выбор оборудования для скоростного сверления (достаточно мощного, высокоскоростного и жесткого) применение быстродействующих приспособлений, автоматических упоров и других элементов малой автоматизации, способствующих снижению вспомогательного времени. [c.274]

Рекомендуемые [188] оптимальные геометрические элементы режущей части сверла (фиг. 185) следующие 2сверл диаметром до 12 мм делается одинарная заточка. [c.299]

Основные элементы режущей части сверла показаны на рис. 89, в. [c.86]

Простановка размеров на элементы деталей, обрабатываемые резанием. Сверление глухого отверстия и нарезание резьбы. Последовательность обработки рассмотрена выше (см. рис. 13.30). На чертеже наносят обозначение резьбы (см. рис. 13.19), глубину сверления и длину резьбы с полным профилем, а также размер фаски. Дно отверстия, образованное режущей частью сверла, изображают условно как конус с углом при вершине 120° (размер не наносят). При нарезании конической резьбы длину ее не указывают (см. рис. 13.19, ж). [c.269]

Введение понятия об удельном износе позволило установить определенную закономерность в изменении режущих свойств инструмента при работе на автоматических линиях за период наблюдения. На рис. 9, 10 и И приведены типичные графики распределения удельного износа по основным элементам режущей части спиральных сверл, метчиков и торцовых фрез при работе на автоматических линиях за период наблюдения. Из приведенных кривых видно, что фактическая стойкость спиральных сверл, метчиков и торцовых фрез за период наблюдения при работе на автоматических линиях изменялась в весьма широких пределах. Однако при этом наблюдается определенная закономерность распределения удельного износа основных элементов режущей части инструмента, которая выражается в том, что в зоне наибольшей стойкости имеется наименьшая величина удельного износа по одноименным элементам режущей части инструмента. Кроме того, в этой зоне величина удельного износа по одноименным элементам режущей части каждого вида инструмента практически одинакова. В зоне малой стойкости величина удельного износа основных элементов режущей части инструмента значительно возрастает, и, кроме того, наблюдаются значительные отклонения величины удельного износа по одноименным элементам режущей части каждого инструмента. [c.75]

Использование на автоматических линиях режущего инструмента с высокой точностью расположения одноименных элементов режущей части в заданных поверхностях позволит значительно снизить отношение максимальной стойкости к минимальной за счет значительного повышения минимальной стойкости. В этом случае минимальная стойкость по своему численному значению приближается к числовому значению средней арифметической величины, установленной за период наблюдения. Данные таблиц показывают значительные отклонения фактической стойкости от стойкости, определенной по действующим нормативам режимов резания. Особо большое отклонение имеется у спиральных сверл. [c.81]

Повышение точности размеров, определяющих симметричность расположения элементов режущей части многозубого инструмента (спиральные сверла, метчики, торцовые фрезы), позволяют значительно повысить стабильность работы режущего инструмента на автоматических линиях. Минимальная стойкость спиральных сверл и метчиков может быть повышена в этом случае при работе на автоматических линиях от 3 до 60 раз с одновременным значительным уменьшением разницы между максимальной и минимальной стойкостями. [c.84]

Например, на фиг, 11 показано спиральное сверло. Хотя внешне оно совершенно не похоже на резец, но оно имеет те же элементы режущей части и углы. Если мысленно рассечь сверло плоскостью АА, перпендикулярной к его главной режущей кромке, то мы увидим, как и у резца, передний угол f и задний а. [c.17]

Следует отметить, что в некоторых случаях для работоспособности инструмента наибольшее значение имеет износ не задней и нЬ передней грани, а некоторых других элементов режущей части. Например, работу спирального сверла часто ограничивает износ направляющей ленточки (задней вспомогательной грани). [c.72]

Режущая часть сверла состоит из следующих элементов (рис. 250, б) винтовой канавки 1 для отвода стружки, дно которой является передней поверхностью главного режущего лезвия 2 ленточки 3, направляющей сверло в отверстии главной задней поверхности 4 поперечного режущего лезвия 5. [c.563]

Главные функции в процессе резания выполняет режущая часть сверла, на которой расположены все его режущие элементы [c. 364]

На рис. У1-41 приведены элементы конструкции спиральных сверл с коническим и цилиндрическим хвостами. На рис. У1-42 показаны геометрические параметры режущей части сверла, где 1—2 [c.377]

Сверла и их закрепление. Для сверления и рассверливания на токарно-карусельных станках применяются нормальные быстрорежущие спиральные сверла с коническими хвостовиками. Основные элементы режущей части такого спирального сверла показаны [c.155]

Заточка сверл. В процессе работы сверла изнашиваются по передней и задней поверхностям, срабатывается фаска, округляются уголки (рис. 51, а). Затупленные сверла затачивают на заточных станках. Контроль основных элементов режущей части осуществляется шаблонами (рис. 51, б). [c.78]

Основные элементы рабочей части сверл — зуб, ленточка, спинка зуба, канавка, сердцевина, передняя поверхность, задняя поверхность, главная режущая кромка, поперечная кромка (перемычка).

Пересечение передней поверхности и ленточки образует кромку ленточки. [c.119]

Режущая часть сверла (рис. 29,6) состоит из следующих элементов двух зубьев (перьев), образованных двумя канавками для отвода стружки сердцевины — средней части сверла, соединяющей оба зуба (пера) двух передних поверхностей, по которым сбегает стружка и которые воспринимают силу резания двух ленточек — узких пол осок по наружному диаметру сверла, служащих для его направления и центрирования в отверстии двух главных режущих лезвий, образованных пересечением передних и задних поверхностей и выполняющих основную работу резания лезвия перемычки, образованного пересечением обеих задних поверхностей. [c.72]

На станках сверлильной группы обрабатывают отверстия многолезвийными режущими инструментами сверлами, зенкерами, развертками. В процессе резания инструмент вращается со скоростью резания V и имеет поступательное перемещение со скоростью подачи 5, обрабатываемую деталь устанавливают неподвижно. Типовым режущим инструментом для сверлильных работ является спиральное сверло. На рис. 11.7 показана конструкция спирального сверла с цилиндрическим хвостовиком для сверления отверстий малых диаметров. Основные элементы режущей части спирального сверла 1 и 3 — главные режущие кромки 2 — задняя поверхность, [c.217]

Режущая часть сверла. Производительность и стойкость сверла во многом зависят от значения главного угла в плане ф. Подобно главному углу в плане проходного резца, угол ф сверла влияет на составляющие силы резания, длину режущей кромки и элементы сечения стружки. Обычно на чертежах сверл указывают значение угла при вершине 2ф. С увеличением угла при вершине сверла уменьшается активная длина режущей кромки и увеличивается толщина срезаемого слоя, при этом увеличиваются силы, действующие на единицу длины режущей кромки, что вызывает повышенное изнашивание сверла. При увеличении угла 2ф [c.102]

Перечислите основные части и элементы сверла, формы заточки режущей части сверла. [c.44]

Сверло состоит из рабочей части Е, хвостовика Б и шейки В (рис. 90, а). На рабочей части сверла расположены режущие элементы (рис. 90, б), которые срезают и отводят стружку. Рабочая часть сверла имеет по две главных и вспомогательных режущих кромки и одну поперечную. В отличие от резца передние поверхности сверла винтовые, главные задние поверхности криволинейные, а вспомогательные задние поверхности представляют собой винтовые ленточки, обеспечивающие направление сверла в процессе резания. Хвостовик служит для закрепления сверла на станке, имеет цилиндрическую или коническую форму. Шейка обеспечивает выход круга при шлифовании рабочей части сверла. На режущей части сверла, по аналогии с резцом, имеются главные углы, углы в плане и дополнительно углы со и ф. Рассмотрим их. [c.149]

Конструкция и геометрические элементы режущей части спирального сверла улучшенной конструкции. [c.36]

Основными конструктивными элементами сверла являются а) режущая часть б) направление винтовой канавки в) форма канавки г) углы режущей кромки д) форма задней (затылованной) поверхности е) ленточка [c.321]

Сверла перовые — Выбор для работы на КРС 227, 232 — Углы режущей части 103 — Элементы 102 —для гетинакса 127, 128 [c.801]

Элементы заточек и подточек режущих частей у сверл (фиг. 86) [c.166]

Основной для процесса резания является режущая часть, на которой расположены все режущие элементы сверла. Она состоит из двух зубьев (перьев), образованных двумя канавками для отвода стружки (фиг. 154,6) перемычки (сердцевины)—средней части сверла, соединяющей оба зуба (пера) двух передних поверхностей, по которым сбегает стружка, и двух задних поверхностей двух ленточек, служащих для направления сверла и уменьшения его трения о стенки отверстия двух главных режущих кромок, образованных пересечением передних и задних поверхностей и выполняющих основную работу резания поперечной кромки (перемычки), образо- [c.191]

Зенкеры предназначаются для увеличения размеров отверстий, полученных сверлением, штамповкой, придания им более высокой точности и чистоты и правильной геометрической формы. По внешнему виду цельные зенкеры (рис. 4, о) напоминают сверло и состоят из тех же основных элементов, но имеют больше режущих кромок (3—4) и спиральных канавок и более короткую режущую часть (форма — усеченный конус). Три-четыре режущие кромки лучше центрируют инструмент в отверстии, придают ему большую жесткость, чем обеспечивается получение точности 4-го класса и более высокой чистоты обработанной поверхности. Зенкеры больших диаметров выполняются насадными, причем они могут быть цельными (рис. 4, б), с напаянными пластинками (рис. 4, в) и сборными со вставными ножами (рис. 4, г). [c.75]

Выбор материала для режущей части сверла. При обработке пластмасс волокнистого строения, обладающих низкой теплопроводностью, теплота, выделяющаяся в зоне образова ния стружки, почти полностью концентрируется на режущих элементах ин струмеыта, в результате чего стойкость последнего сильно снижается. Сверла, изготовленные из углеродистой инструментальной стали, поэтому не обеспечивают высокой производительности. Применение сверл с режущей частью из твердых сплавов часто лимитируется прижогом стенок отверстия, возникающим при высоких скоростях резания. [c.606]Заточка сверл. В процессе работы сверла изнащиваются по передней и задней поверхности, срабатывается фаска, округляются уголки (рис. 3, б). Затупленные сверла затачиваются, Централизованная заточка производится на специальных станках, дающих возможность выдержать все элементы режущей части.

В слесарных мастерских заточка ведется на точилах вручную. Контроль основных элементов режущей части осуществляется шаблонами (рис. 3, в). [c.71]

Спиральные сверла, изготовляемые из быстрорежущей стали И ее заменителей, при работе без подсверловки и при рассверливании получают износ по следующим элементам режущей части (фиг. 60) [c.79]

Форма канавки. Одним из конструктивных элементов, характеризующих рабочую часть сверла является форма канавки сверла. Форму поперечного сечения канавки сверла в чертежах не указывают, а приводят другой элемент — профиль шлифовального круга или зуба канавочной фрезы. Профиль зуба канавочной фрезы определяют графическим (рис. 64) или аналитическим путем. На проекции А показана вершина сверла с углом 2ф = 118 , прямая 00 — режущая кромка сверла. На проекции Б режущая кромка показана жирной линией, проходящей через точку fl2- Для получе-Ш1Я профиля хюперечного сеченпя сверла в плоскости, перпендикулярной к оси, режущую часть сверла в проекции А рассекают параллельными [c. 100]

На фиг. 432 приведены элементы конструкции винтовых сверл с коническим и цилиндрическим хвостовиком. На фиг. 433, а показаны геометрические параметры режущей части сверла, где 1—2 и 3—4 главные режущие кромки 1—3 лезвие перемычки 2—5 и 4—6 — вспомогательные лезвия круглошлифованных ленточек а — задний угол в точке на режущей кромке в цилиндрическом сечении сверл — передний угол в плоскости, перпендикулярной к режущей кромке ср — главный угол в плане (фиг. 433, б) — угол в плане переходной кромки /о — ширина переходной кро . ки в мм I — угол наклона режущей кромки в град. (фиг. 433, а). [c.629]

Цилиндрическое фрезерование органического стекла концевыми фрезами необходимо проводить при скоростях резания 10—30 м мин (при работе без охлаждения), подачах 0,1—0,4 жж/зуб и глубине резания 0,5—3 мм. Геометрия фрез следующая ш = 50—60°, ат = 18—20°, a,v = 19—25 и Jn = 2—5°. Материал фрез — быстрорежущие стали Р9 или Р18 с твердостью после термообработки 58—62 HR . Фрезерование необходимо вести при подаче фрезы против ее вращения. Для черновой и, где это можно, чистовой обработок элементов нриаденялись фрезы стандартных длин. Для чистовой обработки глубоких выемок с целью получения малых радиусов стыков R = 5—7 мм) вертикальных элементов модели применялись специально изготовленные фрезы с указанной выше геометрией режущей части, получаемые или приваркой к стандартной фрезе удлинительного хвостовика, или переточкой стандартных сверл большой длины с последующей их шлифовкой на круглошлифовальном станке. [c.65]

Геометрия режущей части сверла

Практическая работа №6 «Измерения геометрических параметров спирального сверла»

ИНСТРУКЦИОННАЯ КАРТА №6

ПО ДИСЦИПЛИНЕ «ОБРАБОТКА МЕТАЛЛОВ РЕЗАНИЕМ, СТАНКИ И ИНСТРУМЕНТЫ»

Тема 3.2 Сила резания при сверлении, зенкеровании, развертывании. Расчет режимов резания

ПРАКТИЧЕСКАЯ РАБОТА №6

Тема «Измерения геометрических параметров спирального сверла, его заточка. Выбор режимов резания, исходя из заданной скорости сверла, зенкера, развертки»

Цель работы:

Изучение геометрических параметров спирального сверла, его заточки. Выбор режимов резания, исходя из заданной скорости сверла, зенкера, развертки.

Оборудование, материалы и инструменты

: спиральное сверло, штангенциркуль, инструкционная карта, калькулятор.

Литература:

Сверла, их виды: https://www.youtube.com/watch?v=1JJ7GXFqizA
Измерение геометрических параметров сверла: https://www. youtube.com/watch?v=-Vul24-Ayz0
Как заточить сверло: https://www.youtube.com/watch?v=wY2X2IkNmf8
Справочник технолога-машиностроителя. Т.2./Под ред. А.Г. Косиловой и Р.К. Мещерякова. — М.: Машиностроение, 1986, с.115..275.
Нефедов Н.А., Осипов К.А. Сборник задач по резанию металлов и режущему инструменту. — М.: Машиностроение, 1990, с.422.

Общие сведения

Сверла по металлу, для изготовления которых используются стальные сплавы быстрорежущей группы, применяются для создания в металлических деталях как сквозных, так и глухих отверстий. Наиболее распространенными являются спиральные сверла, конструкция которых включает в себя следующие элементы:

режущую часть;
рабочее тело;
хвостовик;
лапку.

Рисунок 1 — Конструктивные элементы спирального сверла

Если хвостовик, который может быть как цилиндрическим, так и коническим, предназначен для надежной фиксации инструмента в патроне используемого оборудования, то рабочая часть одновременно выполняет сразу несколько важных функций. Именно геометрией сверла определяются его работоспособность и режущие свойства.

Важнейшими элементами рабочей части сверла по металлу являются винтовые канавки. Их задача состоит в том, чтобы выводить из зоны обработки стружку. Геометрия спирального сверла по металлу предусматривает, что передняя сторона спиральной канавки выполняется под определенным углом, величина которого по направлению от оси инструмента к его периферийной части меняется. В процессе изготовления сверла по металлу на боковой области его спиральных элементов формируются узкие ленточки, несколько выступающие над основной поверхностью. Задача таких ленточек состоит в том, чтобы уменьшить величину трения инструмента о стенки формируемого отверстия.

Заточка сверл необходима для того, чтобы восстановить их геометрические параметры. Выбор определенного вида заточки сверла зависит от ряда факторов (диаметра инструмента, характеристик обрабатываемого металла и др.).

Наиболее универсальной является нормальная заточка (Н), при выполнении которой на рабочей части сверла формируются одна поперечная и две режущие кромки. Угол заточки сверла в данном случае составляет 118–120°. Выбирая такой вид заточки сверл, следует иметь в виду, что использовать его можно по отношению к инструментам, диаметр которых не превышает 12 мм.

Рисунок 2 — Типы заточек сверл по металлу

Все остальные виды заточки, которые обозначаются буквосочетаниями НП, НПЛ, ДП, ДПЛ, можно применять для инструментов с диаметром до 80 мм. Каждый из указанных типов заточки предполагает доведение геометрии сверла по металлу до требуемых параметров.

НП — Такая заточка подразумевает подточку поперечной кромки, что делается для уменьшения ее длины и, соответственно, для снижения нагрузок, воспринимаемых инструментом в процессе сверления.

НПЛ — В данном случае кроме поперечной кромки подточке подвергается и ленточка, что позволяет уменьшить ее ширину в области режущей части. Подточка ленточки помимо уменьшения силы трения, создаваемой при сверлении, позволяет сформировать дополнительный задний угол сверла, что способствует облегчению процесса обработки.

ДП — Это двойная заточка, совмещенная с подточкой поперечной кромки. Выполнение заточки данного вида позволяет сформировать на рабочей части сверла по металлу одну поперечную и четыре режущие кромки, имеющие вид ломаных линий.

ДПЛ — Это аналогичный предыдущему вид заточки, при котором дополнительно подтачивают ленточку. Создание четырех режущих кромок при выполнении двойной заточки необходимо для того, чтобы уменьшить угол между периферийными участками режущих кромок. Такой подход позволяет улучшить отвод тепла от режущей части инструмента и, соответственно, значительно повысить его стойкость.

Углы заточки сверла выбираются по специальным таблицам, где их значения представлены в зависимости от того, в каком именно материале необходимо сформировать отверстие.

Таблица 1- Углы заточки сверла по металлу для различных материалов

Если неправильно выбрать углы, под которыми будет затачиваться сверло, то это приведет к тому, что оно в процессе работы будет сильно нагреваться. Это в итоге может привести к его поломке. Кроме того, именно неправильно выбранные углы, используемые для заточки сверла по металлу, часто становятся основной причиной некачественно выполненного сверления.

Традиционно заточка сверл по металлу спирального типа выполняется на наждачном станке, оснащенном точильным кругом соответствующей твердости. Начинать затачивать их следует с обработки задней поверхности. Прижимая инструмент данной поверхностью к вращающемуся точильному кругу под определенным углом, надо следить за тем, чтобы на ней формировался правильный уклон.

При заточке передней режущей поверхности необходимо контролировать не только угол, под которым выполняется операция, но и размер перемычки. Очень важно, чтобы при заточке на рабочей части сверла по металлу были сформированы режущие кромки равной длины, расположенные под одним углом. Если просверлить отверстие сверлом, при заточке которого не соблюдены эти важные требования, то диаметр такого отверстия будет больше, чем поперечный размер самого инструмента.

Рисунок 3 — Проверка углов заточки с помощью шаблона

Проверить соответствие основных геометрических параметров (в том числе угла заточки) сверла требуемым характеристикам можно при помощи одного шаблона.

Режимы резания при сверлении.

Производительность труда при сверлении во многом зависит от скорости вращения сверла и величины подачи, т. е. на какую величину сверло углубляется за один оборот в обрабатываемую деталь.

Но скорость вращения сверла и подача не могут быть беспредельно увеличены — при слишком большой скорости вращения сверло «сгорит», а при слишком большой подаче сломается.

Скорость резания выражается формулой:

где v — скорость резания, м/мин; D — диаметр сверла, мм; n — число оборотов шпинделя в минуту; π — число, равное 3,14.

При выборе скорости резания учитывают свойства обрабатываемого материала и материала сверла, диаметр сверла, величину подачи и условия сверления (глубину сверления, наличие охлаждения и др. ).

Величина подачи определяется с учетом диаметра сверла. Так, например, при обработке стали средней твердости сверлом диаметром 6 мм допускают подачу 0,15 мм/об; при диаметре сверла 12 мм — 0,25 мм/об; при диаметре сверла 20 мм — 0,30 мм/об и т. д.

По заданной скорости резания можно рассчитать и требуемое число оборотов сверла в минуту:

Правильный выбор скорости и подачи сверла оказывает большое влияние не только на производительность, но и на стойкость режущего инструмента и качество обрабатываемого отверстия. Сверло работает лучше при большой скорости резания и малой подаче.

Число оборотов, скорость и подачу можно определять и по таблицам.

Задание

2.1. Посмотрите видео 1. Изучите конструктивные элементы спирального сверла, заполните таблицу:

№ п/п	Элементы сверла	Назначение
Хвостовик
Винтовая канавка
Ленточка

2.2. Посмотрите видео 2. Изучите типы заточек сверл по металлу, заполните таблицу:

№ п/п

Тип заточки

Обрабатываемые поверхности

2.3. Посмотрите видео 3. Изучите исходные данные для вашего варианта. Определите необходимый угол сверла для вашего материала по таблице 1.

2.4. Расшифруйте марку станка.

2.5. По исходным данным определите скорость резания и число оборотов сверла расчетным и табличным методами. Сравните результаты. Сформулируйте выводы.

Исходные данные для расчета:

№ варианта	Станок	Обрабатываемый материал	Твердость по Бринеллю, НВ	Число оборотов шпинделя, об/мин	Диаметр сверла, мм
2А135	Нелегированная сталь, 0,1%С	100	180	27,00
2В56	Низколегированная сталь, незакаленная	200	215	38,00
2А135	Высоколегированная сталь, отожженная	150	300	29,00
2В56	Стальное литьё, нелегированное	180	375	50,00
2А135	Нержавеющая сталь, ферритная	230	400	31,00
2В56	Нелегированная сталь, 0,25%С	90	530	42,00
2А135	Низколегированная сталь, закаленная	400	520	13,00
2В56	Высоколегированная сталь, закаленная	400	700	54,00
2А135	Стальное литьё, низколегированное	200	640	35,00
2В56	Нержавеющая сталь, аустенитная	200	850	56,00

Приложение 1

Приложение 2

Заточка сверла. Угол заточки сверла для стали

Угол заточки сверла устанавливается в отличие от свойств материала. Другими словами, свойство материала влияет на угол заточки сверла.

В повседневных условиях популярны спиральные сверла, которые с помощью своих характеристик применяются для более твёрдого состояния стали и даже для дерева.

Ознакомимся с углами при вершине сверла. Так, если обрабатывается сталь, то угол заточки сверла для стали будет составлять 116-118 градусов.

Процесс заточки сверла начинается с образования режущих кромок, нацеливаясь на участки спиральных канавок, по которым проходит стружка. Держать сверло нужно так, чтобы область затачивания всегда была напротив оси вращения круга.

Такое же действие сделайте другой кромкой. Для стали угол составляет 140 градусов.

120 градусов — это оптимальный угол большинства сверл.

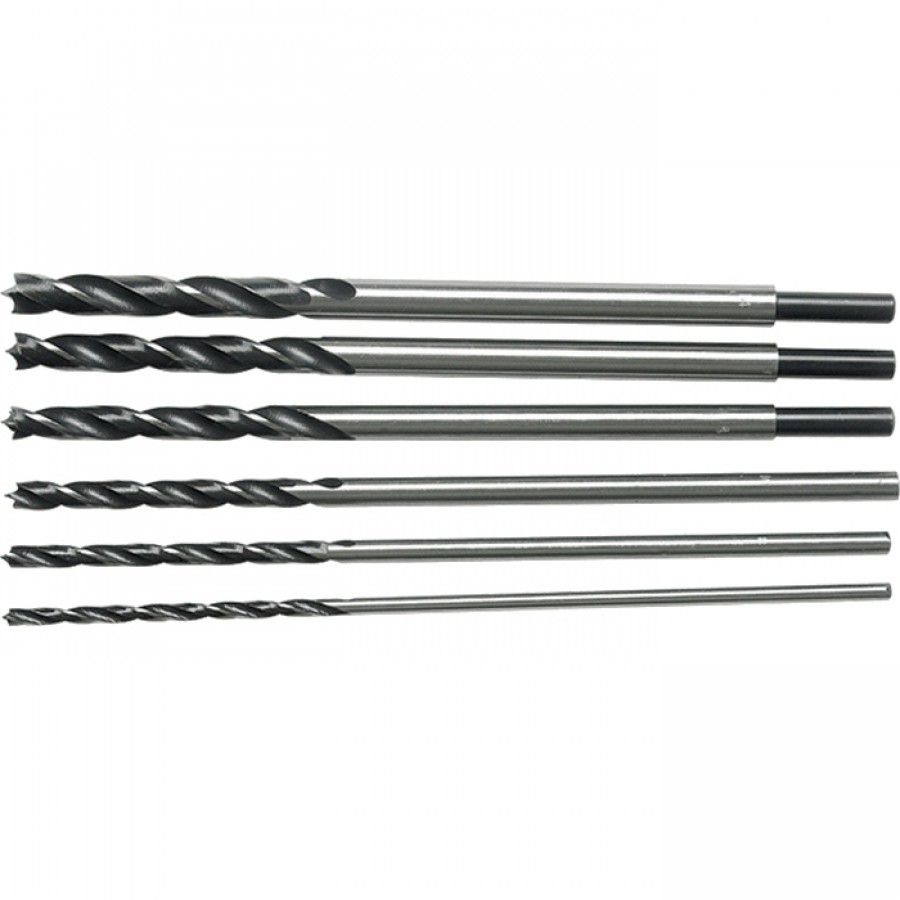

Угол заточки сверла по дереву

Ознакомимся со сверлением дерева. Для ручного сверления материалов из дерева применяют сверлилку и коловорот, используя патроны (зажимные) определённых форм.

Отметим, что ручная винтовая сверлилка зачастую применяется при высверливания отверстий диаметром в пределе 5 мм.

При сверлении необходимо принимать во внимание твёрдость древесины, размещение трещин, глубину сверления, присутствие гвоздей и других посторонних материалов.

Если диаметр отверстия большого размера, то лучше центры заранее засверлить тонкими сверлами чтобы сверло не изменило направление, а если дерево непрочное целесообразно сделать зенкование.

Если имеются сквозные отверстия, нужно при выходе сверла сделать определённую преграду, например, из кусочка дерева.

Помните! Что при сверлении направлять инструмент на свою сторону нельзя. Внимательно рассмотрите состояние сверла, центровку сверла в патроне. Используйте эти правила в целях личной безопасности и эффективности работы с материалами.

Если же в процессе работы в глаз попали частички затачиваемого материала немедленно обратитесь к врачу.

Если сверление происходит по дереву, то об остроте сверла не стоит переживать, ведь сверло служит долго без систематической заточки.

Однако, при работе с металлом, острота сверла играет важную роль, поскольку просверлить металл возможно исключительно при наличии острого сверла.

Таким образом, угол заточки сверла по дереву

будет составлять
140 градусов.

Угол заточки сверла по металлу

Например, для металлов твёрдого типа, приемлем угол заточки сверла

приблизительно 120 градусов, для более мягкий металлов – 90.

Если работать придётся с мягкой бронзой, то угол при вершине будет равен 120—130 градусам; красная медь – 125; алюминий -140; пластмассы – 90-100; хрупкие материалы –140.

Угол заточки не может быть одинаковый для всех материалов!

Таким образом, угол заточки сверла устанавливается в зависимости от характеристики материала (при этом учитывается его пластичность и состояние).

Так, чем мягче материал, тем больше угол наклона. Однако этот принцип применяется на производстве.

В домашних условиях, когда одно и тоже сверло применяется для многих материалов, угол наклона зависит от диаметра сверла и меняется от 19 — 28° для сверл, которые имеют диаметр от 0,25- 10 мм.

А также вы можете посмотреть видео ручная заточка спиральных сверл, ч. 1

Ручная заточка спиральных сверл, ч. 2

Специальные заточки сверл, ч. 3. Заточки для листа

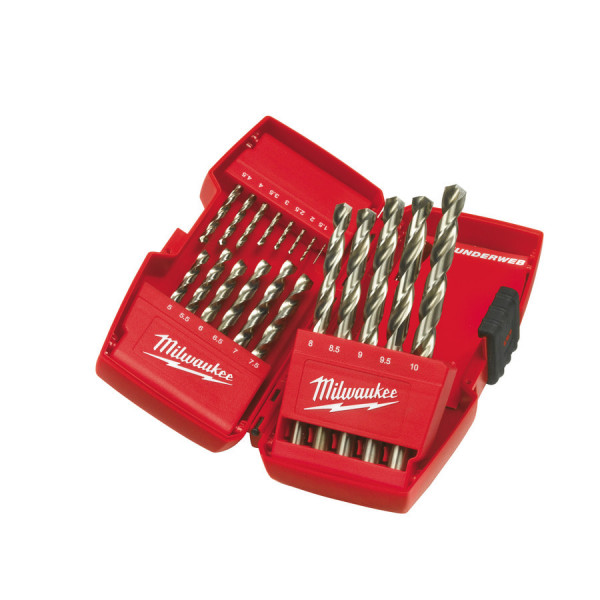

Какие свёрла лучше, как выбрать и на что обратить внимание?

10.07.2017

Все знают, что такое сверло. Но, придя в магазин, не каждый определит, какой тип оснастки необходим для его дрели. Как не запутаться в мире свёрл и работать с максимальной эффективностью, вы узнаете из этой статьи.

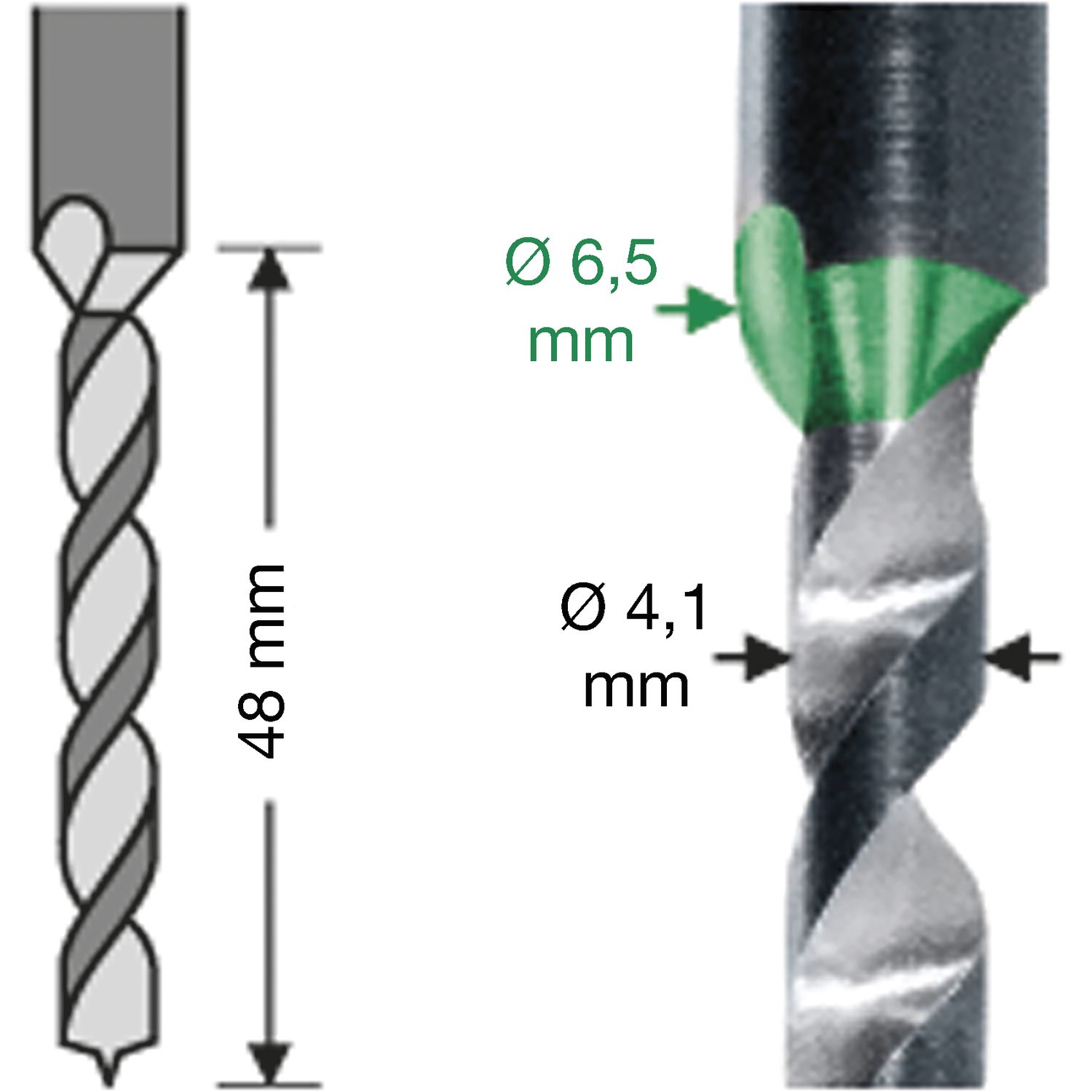

Строение сверла

Прежде чем погружаться в тему, рассмотрим, из каких частей состоит сверло.

Свёрла могут различаться конструкцией рабочей части и хвостовика, материалом, а также способом изготовления и назначением. Приведём основную классификацию, которая упростит вам поход по магазинам.

Конструкция рабочей части

Самыми распространёнными и узнаваемыми являются спиральные (винтовые) свёрла. Это именно те, которые вы представляете в первую очередь — ровный цилиндр со спиральной канавкой. Диаметр варьируется от 0,1 до 80 мм, а длина рабочей части — до 275 мм.

Плоские (перовые, пёрки) свёрла применяют для создания отверстий увеличенного диаметра и глубины. Оснастка так называется из-за режущей части: она представляет собой пластину (лопатку) с заострёнными гранями, которые удаляют слой материала. На конце расположен конус, который помогает при центровке сверла. Диаметр получаемых отверстий: от 8 до 60 мм. Существуют регулируемые пёрки, которые позволяют с помощью одного изделия создавать окружности разной величины.

Усовершенствованная версия предыдущей модели — сверло Форстнера. Оно помогает делать глухие отверстия большого диаметра. Такая оснастка повышает скорость работы в разы по сравнению с пустотелыми свёрлами. Отверстия получаются чистыми, без сколов и заусениц.

Изделия для глубокого сверления применяют там, где длина отверстия более чем в 5 раз превышает диаметр. Это продолговатые спиральные свёрла, которые оснащены каналами для внутреннего подвода охлаждающей жидкости. Благодаря этому уменьшается время отдыха и повышается производительность.

Цилиндрическое

Плоское (перовое)

Сверло Форстнера

Для глубокого сверления

Свёрла одностороннего резания отличаются тем, что режущие кромки расположены только с одной стороны от оси сверла. Их используют для точных работ. Оснастка также имеет канавку для отвода стружки и полость для подвода охлаждающей жидкости.

Пустотелые (кольцевые, корончатые) свёрла превращают в стружку только узкую часть материала, образуя таким образом пропиленную окружность (в плоских деталях — выпиленный круг). Короны достигают большого диаметра.

Центровочные изделия относят к профессиональному инструменту и используют в основном на станках для создания центровочных отверстий. Однако они находят применение и в домашних условиях. Благодаря тому, что оснастка более жёсткая по сравнению с обычными моделями, её используют для образования отверстий в печатных платах.

Ступенчатое сверло позволяет создавать отверстия разного диаметра в листовых материалах. Диаметр зависит от глубины погружения элемента.

Одностороннего резания

Пустотелое

Центровочное

Ступенчатое

Конструкция хвостовика

Заднюю часть сверла зажимают в патроне дрели, поэтому знать основные виды хвостовиков необходимо для верного выбора инструмента.

Цилиндрический вариант наиболее распространён среди владельцев дрелей со стандартным кулачковым патроном. Его диаметр толще диаметра сверла или соответствует ему.

Трёхгранный хвостовик также подходит под патрон дрели. Он не проворачивается и выдерживает большие вращающие моменты.

Четырёхгранный применяют в коловоротах. Он устойчив к прокручиванию, но современный инструмент не способен надёжно зажать такое сверло.

Шестигранные хвостовики могут использоваться с кулачковым патроном дрели, а также с шуруповёртами. В последнем случае свёрла снабжены широкой канавкой для пружинной фиксации в инструменте.

Хвостовики SDS (SDS, SDS+, SDS-max и другие) были разработаны для строительных перфораторов. Такие свёрла позволяют быстро сменить оснастку. Хвостовики имеют 2 открытых и 2 закрытых паза для зажима.

Конический используют с промышленным ручным инструментом и станками. Этот тип отличается быстрой сменой оснастки с высокой точностью центрирования и надёжностью крепления.

Цилиндрический

Трёх-, четырёх-, шестигранный

SDS

Конический

Назначение

Свёрла по металлу — цилиндрические с конусовидной заточкой. По всей длине спирали расположена внешняя режущая кромка, которая позволяет расширять отверстия в мягких металлах. На эффективность сверления будет влиять угол наклона режущих кромок. Ниже мы приведём рекомендуемые параметры.

Большинство марок стали: 140°.
Дюралюминий, бронза, латунь: 110–120°.
Медь, алюминий: 90–100°.

Свёрла в универсальных наборах имеют угол 110–120°, и этого достаточно для бытовых задач.

Свёрла по дереву или гипсокартону имеют острый кончик по центру заточки. Он без труда входит в древесину, поэтому обеспечивает лёгкий старт и помогает точно центрировать резец.

Для дерева используют перьевые, винтовые свёрла, а также балеринки и коронки. Первые позволяют регулировать диаметр при работе с листами древесины, а пустотелая модель при образовании несквозного отверстия требует выдалбливания центральной части материала стамеской.

Для бетона, кирпича и камня необходим инструмент с твёрдосплавной пластиной на режущей части. При покупке обращайте внимание на качество её центровки по отношению к сверлу. Без такой пластины не обойтись, так как работа с бетоном требует дробления материала.

Для сверления углублений под розетки в кирпичных стенах используют коронки. Для долбления камня — лопатки, зубила и пики.

Изделия имеют хвостовик типа SDS.

Для создания отверстий диаметром до 25 мм в стекле и кафельной плитке применяют свёрла с конусовидной рабочей частью — копьевидные. Их режущие кромки покрыты алмазным напылением.

Отверстия большего диаметра делают балеринкой и коронкой. При этом первые используют для прохождения поверхностного слоя плитки на малых оборотах, а потом переходят на пустотелое сверло.

Теперь вы готовы! Найдите нужное сверло в соответствующем разделе.

инженер поможет — Геометрия сверла

Сверло состоит несколько частей — рабочей, разделенной на режущую и калибрующую, соединительную и хвостовую части. На режущей части находятся две основные режущие кромки, они образуются пересекающимися поверхностями винтовых канавок, служащих для отведения возникающей стружки. Здесь же расположена режущая перемычка, которая формируется при скрещивании задних поверхностей сверла.

Вспомогательные режущие кромки находятся на направляющей (калибрующей) части. Они образуются в месте пересечения передних поверхностей и ленточки – узкой полосы, расположенной по длине винтовой канавки и направляющей инструмент при работе.

Параметрами, определяющими геометрию сверла, считаются:

1. Угол при вершине режущей части 2 φ – он образуется основными режущими кромками. Оказывает значимое воздействие на процесс резания. С увеличением его значения усиливается прочность сверла, но требуется увеличение усилия подачи. Уменьшение угла приводит к упрощению процесса, но снижает ресурс прочности режущей части. Для каждого вида материала подбирается значение угла:

алюминий, латунь – 130…140º
медь – 125
магниевые сплавы – 110…120°
чугун, сталь – 116. .118º
мрамор – 90…100º
пластмассы – 50…60º

2. Угол наклона ω винтовой канавки определяет удобство отведения стружки, его увеличение способствует облегчению процесса, но снижает жесткость сверла, увеличивая объем канавок на рабочей части. На его размер влияет диаметр сверла и вид растачиваемого материала.

3. Передний угол γ находится в плоскости перпендикулярной режущей кромке, облегчает врезание инструмента и отделение стружки. Величина угла уменьшается по направлению к поперечной кромке. Большое значение угла γ снижает необходимое усилие резания, но снижает прочность режущей части и приводит к скорому нагреву. Для работы с твердым материалом используются сверла с маленьким значением переднего угла, а при работе с пластичными материалами размер угла γ увеличивают.

4. Задний угол α определяется в плоскости, которая параллельна оси сверла. Значение угла отличается на различных участках режущей кромки, оно максимально у оси и уменьшается к наружной поверхности инструмента. Малый размер угла способствует преумножению трения задней поверхности, нагревая и повреждая инструмент.

Величина переднего угла задается при изготовлении, а задний измеряется специальным шаблоном.

5. Угол наклона поперечной кромки имеет постоянное значение 55°.

%d0%b4%d0%bb%d0%b8%d0%bd%d0%b0%20%d1%80%d0%b0%d0%b1%d0%be%d1%87%d0%b5%d0%b9%20%d1%87%d0%b0%d1%81%d1%82%d0%b8%20%28%d1%81%d0%b2%d0%b5%d1%80%d0%bb%d0%b0%29 — с русского на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский

Все языкиРусскийАнглийскийИспанский────────АлтайскийАрабскийАрмянскийБаскскийБашкирскийБелорусскийВенгерскийВепсскийВодскийГреческийДатскийИвритИдишИжорскийИнгушскийИндонезийскийИсландскийИтальянскийКазахскийКарачаевскийКитайскийКорейскийКрымскотатарскийКумыкскийЛатинскийЛатышскийЛитовскийМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПерсидскийПольскийПортугальскийСловацкийСловенскийСуахилиТаджикскийТайскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрумскийФинскийФранцузскийЦерковнославянский (Старославянский)ЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Сверла Конструкция / Parts of a drill

Каталоги металлорежущего инструмента, оснастки и приспособлений для станков / Cutting tools and tooling system catalogs
					Подборка ссылок из каталогов инструмента для словаря по машиностроению
218 Свёрла со сменными пластинами В прочном корпусе инструмента с центральной и периферийной пластинами реализована уникальная технология Step Technology	228 Трепанирующие сверла для сверления отверстий в металле большого диаметра Режущий инструмент со сменными пластинами для высверливания стержня	143 Конструктивные особенности сборного сверла с СМП Pro Drill Усиленная сердцевина Комбинированный хвостовик Увеличенные стружечные канавки	487 Основные характеристики и элементы монолитных спиральных цилиндрических и ступенчатых сверл Длина режущей части Диаметр хвостовика Глубина сверления	495 Цельные твердосплавные сверла изготовленные с допуском по m7 обеспечивают точность отверстия по H9 При хороших технологических условиях мехобработки H8	498 Цельные твердосплавные сверла, снабженные внутренними каналами для подачи СОЖ, особенно эффективны при механической обработке особо глубоких отверстий
1073 Основные элементы конструкции спирального сверла по металлу Влияние геометрии сверлильного металлорежущего инструмента на процесс сверления	38 Основные элементы конструкции сверла для сверления отверстий в заготовках из металлов A Общая длина B Хвостовик C Рабочая часть D Обратная конусность	42 Элементы конструкции сверла по металлу Форма стружечной канавки для сверлильного инструмента общего применения Типы геометрии вершины сверла Описание	1306 Описание основных элементов конструкции сверл для механической обработки отверстий в металлах и сплавах Угол подъёма винтовой канавки	1307 Описание особенностей различных геометрий сверлильного металлорежущего инструмента Влияние геометрии режущих кромок на процесс металлообработки	1308 Металлорежущий сверлильный инструмент Влияние конструктивных элементов и условий механической обработки на стружкообразование Типы стружек
См. также / See also :
Технология сверления металла / Drill a hole in metal			Обработка глубоких отверстий / Deep hole drilling
Расчет режимов резания при сверлении / Formulas for drilling			Диаметр под резьбу / Tap drill sizes
Перевод дюймов в мм / Inches to mm Conversion table			Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling
Материалы для изготовления режущего инструмента / Cutting tool materials			Скорость резания от диаметра Таблица / Surface speed to RPM conversion





					Примеры страниц из каталогов инструмента для металлообработки
38 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр. 38
Основные элементы конструкции сверла для сверления отверстий в заготовках из металлов A Общая длина B Хвостовик C Рабочая часть D Обратная конусность Основные элементы конструкции сверла для сверления отверстий в заготовках из металлов A Общая длина B Хвостовик C Рабочая часть D Обратная конусность _ на этой длине E Ширина ленточки F Ширина пера сверла G Угол при вершине H Главная режущая кромка I Диаметр сверла J Длина главной режущей кромки K Вершина L Стружечная канавка M Перо N Калибрующая часть O Длина стружечной канавки P Кольцо Q Лапка 9 Подточка перемычки (показана увеличенной) 10 Передний угол на переферии сверла 11 Угол затыловки главной режущей кромки 12 Затылованная поверхность 1 3 Угол поперечной режущей кромки 38 Сверление 1 Затылок пера 2 Толщина перемычки 3 Поперечная режущая кромка 4 Величина затыловки 5 Стружечная канавка 6 Диаметр спинки сверла 7 Ленточка 8 Угол поперечной режущей кромки





1306 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N024
Описание основных элементов конструкции сверл для механической обработки отверстий в металлах и сплавах Угол подъёма винтовой канавки Это наклон Описание основных элементов конструкции сверл для механической обработки отверстий в металлах и сплавах Угол подъёма винтовой канавки Это наклон спиральной канавки относительно направления оси сверла который соответствует переднему углу режущей кромки вблизи к периферии сверла. Передний угол изменяется по длине режущей кромки уменьшаясь по мере приближения к центру. Твердый материал Малый Главный передний угол Большой Мягкий материал (Алюминий и т. д.) Длина винтовой канавки Определяется глубиной отверстия длиной втулки и возможными переточками. Так как от величины сильно зависит стойкость инструмента длину рабочей части необходимо по возможности минимизировать. Двойной угол в плане Стандартное значение двойного угла в плане при вершине сверла составляет 118′ и может быть изменено в соответствии с условиями конкретного применения. Мягкий материал с хорошей обрабатываемостью Малый Двойной угол в плане Большой Для твёрдых материалов и высокоэффективной обработки Толщина сердцевины Это важный элемент который о сердцевины сверла выбирается Малое сопротивление резанию Низкая прочность Хорошее стружкоудаление Материал с хорошей обрабатываемостью пределяет жёсткость сверла и способност соответствии с видом обработки. Тонкая Толщина сердцевины Толстая гь удаления стружки. Толщина Большое сопротивление резанию Высокая жесткость Плохое стружкоудаление Твёрдый материал пересекающиеся отверстия и т.д. Ленточка Ленточки определяют диаметр сверла и работают как направляющие в процессе сверления. Ширина ленточек выбирается в зависимости от величины трения стенкой отверстия. Плохая направляющая способность Малый Ширина ленточки Большой Хорошая направляющая способность Диаметр обратного конуса Для уменьшения трения стенкой отверстия рабочая часть сверла имеет небольшой обратный уклон. Уклон обычно представляется как величина уменьшения диаметра относительно длины режущей части и составляет приблизительно 0. 04-0.1 мм. Большее значение выбирается для высокоэффективных свёрл и для заготовок в которых сверлятся несквозные отверстия. N024 КОНСТРУКЦИЯ СВЕРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ СВЕРЛА ЭЛЕМЕНТЫ С ВЕРЛА И ХАРАКТЕРИСТИКА РЕЗАНИЯ


217 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.189
Типы спиральных свёрл В качестве отличительного признака спиральных свёрл служит передний угол yf, который с достаточной точностью идентич Типы спиральных свёрл В качестве отличительного признака спиральных свёрл служит передний угол yf, который с достаточной точностью идентичен углу наклона Последний варьируется в зависимости от стружколомных свойств материала и распределяется по основным группам свёрл N (нормальные материалы), H (твёрдые материалы) и W (мягкие материалы) (см. таблицу 3. 5). Кроме того, можно определить и различные подгруппы (подробнее см. в разделе 9 данной главы). Например, тип FS (плоские спиральные канавки), тип UNI (универсальное применение), тип FW (широкие спиральные канавки, мягкие материалы) и тип VA (применение по нержавеющим сталям). Тип N Тип H Тип W Тип Передний угол (угол наклона винтовой канавки) Yx Угол при вершине a Канавки Применение N 19° … 40° 118° стандарт- ные конструкционная и улучшенная сталь до 800 Н/мм2, чугун, латунь N 18° … 30° 130° … 140° стандарт- ные легированная сталь до 1400 Н/мм2, высоколегированные стали, алюминий H 10° … 19° 118° увели- ченные латунь, магниевые сплавы, прессованные материалы W 27° … 45° 130° увеличенные алюминий и его сплавы, медь, медное литье, бронза глубокие отверстия в прессованных материалах Таблица 3.5 Основные типы спиральных свёрл для различных материалов 189 Рис. 3.6 Спиральное сверло GARANT 6.1

					Подборка ссылок иллюстрированных из промышленных каталогов
1581 Геометрические параметры сверла спирального с цилиндрическим или коническим хвостовиками Геометрия режущей части инструмента Углы при резании	188 Сборные свёрла со сменными режущими головками из твердого сплава Использование инструмента CoroDrill 870 дает предсказуемый процесс сверления	210 Свёрла с СМП DS20 с цилиндрическим хвостовиком и лыской по ISO 9766 способны сверлить отверстия в металле глубиной до 7 диаметров инструмента	203 Универсальные твердосплавные спиральные свёрла для сверления отверстий в широком диапазоне обрабатываемых материалов Внутренний и наружный подвод СОЖ	258 Свёрла для обработки деталей в аэрокосмической промышленности на станках с ЧПУ, дрелями с автоматической подачей или с помощью роботов Краткое описание	266 Cверление алюминия и чугуна Точные инструментальные решения CoroDrill 400 и CoroDrill 430 с широкой областью применения при механической обработке
195 Корпусные сверла по металлу со сменной режущей твердосплавной головкой Особенности современного сверлильного инструмента Эффективный стружкоотвод	255 Дюймовые сверла KSEM с цилиндрическими хвостовиками специально разработаны для станков, на которых сверло вращается, а деталь остается неподвижной	301 Производительный самоцентрирующийся комбинированный инструмент по металлу для сверления и снятия фаски за одну станочную технологическую операцию	331 Корпусное сверло со сменными пластинами позволяет обрабатывать отверстия различных диаметров в сплошном материале заготовки Регулировка по оси Х
187 Корпусные сверла со сменными пластинами из твердого сплава Основные параметры и области применения осевого режущего инструмента Sandvik (Швеция)	44 Основные размеры стандартных спиральных сверл согласно немецким национальным техническим стандартам DIN 1897 DIN 338 DIN 340 DIN 1869 DIN 6537 DIN 345 Часть 1	45 Размеры спиральных стандартных сверл согласно немецким техническим национальным стандартам DIN 1897 DIN 338 DIN 340 DIN 1869 DIN 6537 DIN 345 Часть 2	46 Дюймовые размеры стандартных спиральных сверл согласно американскому техническому стандарту ANSI Размер машинного винта Универсальная длина Часть 1	47 Дюймовые размеры спиральных сверл согласно американскому техническому стандарту ANSI Длинная серия Конус Морзе хвостовик Часть 2	48 Дюймовые размеры спиральных сверл согласно американскому техническому стандарту ANSI Часть 3
217 Типы спиральных свёрл В качестве отличительного признака спиральных свёрл служит передний угол yf, который с достаточной точностью идентич	218 Спиральные свёрла имеют обратную конусность от вершины к хвостовику, чтобы трение ленточек о стенки отверстия было как можно меньше Величи	219 Характер заточки спиральных сверл имеет большое значение для точности соблюдения размеров отверстия и прежде всего для стойкости сверлильн	220 Наряду с требованием соблюдения соответствующих углов и низкой шероховатости режущих кромок очень важное значение для равномерной нагрузки	221 Цельные твердосплавные спиральные свёрла являются логичным ответом промышленности, требующей инструменты более высокой производительности	222 Сборное сверло со сменной режущей твердосплавной головкой KOMET KUB K2 состоит из корпуса сверла и сменных сверлильных головок для отверст
223 Важными преимуществами свёрл со сменными пластинами являются стабильная геометрия вершины сверла, постоянная длина инструмента, а также пр	20 Инструмент для сверления отверстий в металле Сталь Чугун Алюминий Спиральные сверла из быстрорежущей стали Общий вид и основные размерные характеристики	21 Спиральные сверла спиральные правого вращения с цилиндрическим хвостовиком 13 мм Профиль инструмента катанный Поверхностная обработка парооксидирование	1636 Drill terminology and cutting characteristics Names of each part of drilling tools Straight shank with tang Shape specification and cutting charact	1637 Drilling tools Cutting edge geometry and its influence As shown in the table below it is possible to select the most suitable cutting edge geometry	1638 Types of drilling chips Shape Features and Ease of Raking Conical Spiral Fan-shaped chips cut by the cutting edge are curved by the flute Chips of
1080 Принятая система обозначения сверл Митсубиси Наименование сверла Диаметр Хвостовик постоянного диаметра Исключения частично включаются	1081 Описание графических обозначений на страницах инструментального каталога Mitsubishi в разделе Сверла Покрытие Mitsubishi MIRACLE	1082 Справочная таблица номенклатуры сверлильного металлорежущего инструмента японского производства Схема выбора для твердосплавных монолитных сверл	1083 Иллюстрированный обзор сборных и монолитных свёрл Mitsubishi Диапазон диаметров Код Обрабатываемый материал Форма Номер страницы	1084 Диаграммы областей применения твердосплавных монолитных сверл Mitsubishi Глубина сверления Диаметр сверлильного инструмента сверхдлинного исполнения	1085 Области применения монолитных твердосплавных спиральных сверл Mitsubishi и сборных с механическим креплением сменных режущих пластин
1885 Разновидности конструкции спирального сверла в пиктограммах инструментального каталога 2 стружечные канавки 2 ленточки Внутренний подвод СОЖ	232 Спиральные монолитные сверла по металлу Основные параметры осевого режущего инструмента в бланке заказа на изготовление Общая длина Диаметр

			Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)
776 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.
Процесс сверления трубной доски с многочисленными отверстиями Сверлильный металлорежущий инструмент Korloy с механическим креплением сменных режущих пласти Процесс сверления трубной доски с многочисленными отверстиями Сверлильный металлорежущий инструмент Korloy с механическим креплением сменных режущих пластин из твердого сплава

Каталоги металлорежущего инструмента, оснастки и приспособлений для станков / Cutting tools and tooling system catalogs

зерновые детали дрель

зерновые детали

Заказать #: 111700
$ 1,236.29
$ 1,236.29
111700
Корабль на ваш адрес:
бесплатный пикап в магазине ::
Заказать #: 111534
$ 962.19
111534
Корабль на ваш адрес:
бесплатный пикап в магазине ::
$ 697. 69
$ 697.69
111524
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать # : 602045
$3.49
602045
602045
602045
Корабль на ваш адрес:
бесплатный пикап в магазине ::
Заказать #: 538206
$ 4.29
538206
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 406601
Заказать #: 406601
$ 0.00
406601
406601
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 406600
$ 0.00
406600
Корабль на ваш адрес:
БЕСПЛАТНЫЙ пикап в магазине::
Номер заказа: 406503
$2.19
406503
406503
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 406020
$ 4,89
406020 $ 4.89
406020
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 406011
$ 3. 39
$ 3.39
406011
Корабль на адрес:
Бесплатный пикап в магазине ::
Заказать #: 406000
$ 19.39
406000
Корабль на ваш адрес:
БЕСПЛАТНЫЙ самовывоз из магазина:
Номер заказа: 214511
$8.59
214511
214511
Доставка на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 214510
$ 8.59
214510
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать. БЕСПЛАТНЫЙ самовывоз в магазине::
Номер заказа: 109982
$1.39
109982
109982
109982
Доставка на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 109521
$ 3.79
109521
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 109520
$ 1. 19
$ 1.19
109520
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 109510
$ 36.99
109510
Корабль на ваш адрес:
БЕСПЛАТНЫЙ пикап в магазине::
Номер заказа: 109508
$34.89
109508
109508
109508
Корабль на ваш адрес:
бесплатный пикап в магазине ::
Заказать #: 109507
$ 33.89
109507
Корабль на ваш адрес:
бесплатный пикап в магазине ::
Заказать #: 109500
$ 28.9000
$ 28.99
$ 28.99
109500
Корабль на ваш адрес:
Бесплатный пикап в магазине ::
Заказать #: 109485
$ 3.19
109485
Корабль на ваш адрес:
БЕСПЛАТНЫЙ самовывоз в магазине::
Номер заказа: 109447
$37.69
109447
109447
Корабль на ваш адрес:
бесплатный пикап в магазине ::

горизонтальные направленные буровые стержни, Reamers & More

Vermeer Corporation

Политика конфиденциальности данных

Эта политика конфиденциальности описывает как корпорация Vermeer и ее контролируемые аффилированные лица («Vermeer») собирают, используют и раскрывают информацию, которую мы получаем от вас, а также как мы защищаем и защищаем ваши данные. Если у вас есть дополнительные вопросы относительно ваших прав в соответствии с настоящей Политикой конфиденциальности или любым соглашением, которое вы заключили с Vermeer в отношении ваших данных, свяжитесь с нами по адресу [email protected].

Настоящая Политика конфиденциальности в целом применяется к личной информации, данным об оборудовании и эксплуатационным данным, которые компания Vermeer собирает, использует и раскрывает. Однако настоящая Политика конфиденциальности является подчиненной и заменяет собой любые конкретные положения и условия, изложенные в любых условиях использования, лицензионных соглашениях с конечным пользователем или других соглашениях с Vermeer, связанных с конкретным продуктом, услугой или собираемыми данными.Также важно отметить, что настоящая Политика конфиденциальности применяется только к информации, которую собирает, использует и которой владеет компания Vermeer и ее контролируемые аффилированные лица. Это не относится к сети независимых дилеров и дистрибьюторов Vermeer, которые могут иметь свои собственные политики конфиденциальности, применимые к информации, которую они получают от вас.

Какие типы информации и данных собирает компания Vermeer и когда она собирает эти данные?

Vermeer собирает различные типы личной информации, данных об оборудовании и эксплуатационных данных.Мы собираем эту информацию, когда вы предоставляете ее нам (напрямую, через наших дилеров и/или представителей или через оборудование Vermeer) или когда вы пользуетесь определенными услугами, предоставляемыми Vermeer.

«Личная информация» — это любая информация, которая относится, описывает, может быть обоснованно связана или может быть обоснованно связана с идентифицированным или идентифицируемым физическим лицом или домохозяйством. Другими словами, это любая информация, которая сама по себе или вместе с другой информацией может быть разумно использована для идентификации вас или вашей семьи.Личная информация, которую мы собираем, включаем в себя, в дополнение к любой другой информации, раскрытой во время коллекции:

категории ID	категории личной информации	Примеры
A	Контактная информация и идентификаторы	Имена, номера телефонов, почтовые адреса, языковые предпочтения, уникальные личные идентификаторы, онлайн-идентификаторы, файлы cookie*, IP-адреса, адреса Mac, адреса электронной почты, имена учетных записей и соответствующая информация об учетных записях, социальные сети номера безопасности, номера водительских прав, номера паспортов и аналогичные идентификаторы.
B	Записи о покупках и транзакциях	Записи об оборудовании, программном обеспечении и других продуктах или услугах, приобретенных у Vermeer, регистрациях оборудования, запросах в службу поддержки клиентов, информации об учетных записях клиентов, а также историях и тенденциях потребления.
C	Активность в Интернете и электронных сетях	История просмотров, история поиска и информация о взаимодействии клиента с любыми веб-сайтами, приложениями или рекламными объявлениями Vermeer, включая сайты, которые вы посещаете непосредственно перед и сразу после ухода с веб-сайтов Vermeer. .
D	Финансовая информация	Информация о кредитной карте, номера счетов, кредитный рейтинг, информация о финансировании и аренде оборудования и другая финансовая информация.
E	Данные геолокации	Информация GPS, полученная от вашего оборудования или другого источника.
F	Информация о профессии, трудоустройстве и образовании	Трудовой стаж, образование, текущий статус занятости и место работы.
G	Аналитика	Выводы, сделанные на основе любой из вышеуказанных категорий информации для создания профиля о покупателе, отражающего его или ее предпочтения, характеристики, поведение, отношения, способности или склонности.

*Для получения дополнительной информации об использовании компанией Vermeer файлов cookie и других технологий автоматического отслеживания см. раздел настоящей Политики ниже с пометкой «Сбор данных веб-сайтов, файлы cookie и аналогичные технологии». Вы также можете ознакомиться с Политикой использования файлов cookie Vermeer, доступной здесь.

«Неличная информация» — это любая информация, которая не идентифицирует физическое лицо и не может быть идентифицирована физическим лицом, например:

Файлы cookie и другие инструменты, используемые неидентифицируемым образом;
Анонимная информация;
Сводная информация; и
• Информация о ваших деловых операциях, включая, помимо прочего:
- Данные, относящиеся к конкретным операциям, такие как данные о местоположении, если они хранятся неидентифицируемым образом; и
- Название, форма и контактная информация предприятий или других юридических лиц.

«Данные об оборудовании» — это данные, генерируемые, собираемые или хранящиеся на вашем оборудовании или любом оборудовании или устройстве, взаимодействующем с вашим оборудованием, например телематическим оборудованием. Данные об оборудовании могут включать следующую информацию о вашем оборудовании: местоположение, количество моточасов, расход топлива, диагностическая информация и другие данные о работе и состоянии оборудования. Телематическое оборудование или другие устройства, взаимодействующие с вашим оборудованием, могут собирать, передавать или хранить Данные об оборудовании, Рабочие данные, Личную информацию и/или другую неличную информацию.

«Эксплуатационные данные» — это данные о том, как оборудование, услуги и аксессуары Vermeer, включенные в оборудование, выполняются в отношении конкретных работ или другая информация, касающаяся процессов, операций, операторов, работ, выполнения работы и работы заказчика. работает на своем оборудовании Vermeer. Сюда также может входить информация или данные, которые заказчик вводит в систему или услуги, предоставляемые Vermeer. Аксессуары, встроенные в оборудование, включают услуги, оборудование и программное обеспечение, приобретенные или лицензированные Vermeer у третьих лиц для включения в оборудование Vermeer, вместе с ним или на нем.К оборудованию Vermeer также относится определенное оборудование, имеющее торговую марку Vermeer или иным образом продаваемое Vermeer или ее дилерами для использования с другим оборудованием Vermeer, например, вакуумное оборудование и системы обнаружения, произведенные третьими сторонами для Vermeer или совместно с ним.

В дополнение к методам, описанным выше, компания Vermeer может собирать Личную информацию, Неличную информацию, Данные об оборудовании и Эксплуатационные данные у своих авторизованных дилеров и дистрибьюторов в рамках своих стандартных деловых операций для предоставления услуг этим авторизованным дилерам. и дистрибьюторами, а также в соответствии с соглашениями между Vermeer и такими авторизованными дилерами и дистрибьюторами.

Когда данные описываются как «анонимизированные», это означает, что они больше не связаны с конкретным человеком. Когда данные описываются как «агрегированные», это означает, что они были объединены с другими данными таким образом, что ни одно лицо не может быть идентифицировано или связано с каким-либо конкретным действием или информацией.

Как компания Vermeer использует вашу информацию («Цели»)

С учетом ограничений и других прав, изложенных в настоящей Политике конфиденциальности, компания Vermeer может использовать вашу личную информацию и данные об оборудовании в идентифицируемой форме для различных целей, в том числе:

Для выполнения заказов и предоставления запрошенных услуг. Для выполнения заказов на продукты или услуги, а также для других услуг или целей, которые вы можете запросить или указать, таких как доставка продукта, регистрация продукта или компонента, техническое обслуживание, гарантийное обслуживание, финансирование, лизинг или кредитные услуги.
Поддержка продуктов и клиентов. Для предоставления услуг поддержки, включая мониторинг и управление состоянием вашего оборудования, для предоставления обновлений и сообщений об улучшении продукта, а также для диагностики и ремонта, вопросов и кампаний, связанных с безопасностью продукта, и отзывов.
Маркетинг и опросы. Для сообщения предложений о продуктах и услугах от Vermeer или ее дилеров, поставщиков или партнеров, включая предложения, основанные на ваших интересах, личных и деловых характеристиках и вашем местоположении; проводить опросы, опросы, розыгрыши, конкурсы, программы лояльности и другие рекламные мероприятия; а также для предоставления другой информации, которая может вас заинтересовать, такой как новости компании Vermeer, каталоги, объявления, напоминания и технические бюллетени.Пожалуйста, свяжитесь с нами, если вы не хотите, чтобы компания Vermeer связывалась с вами в маркетинговых целях без предварительного уведомления. Мы предоставим вам возможность отказаться от получения маркетинговой информации или запросов об исследованиях рынка.
Общие деловые цели. Для обеспечения и выполнения стандартных бизнес-задач, таких как обработка платежей, управление финансовыми счетами, сбор платежей и связанные с ними действия, разработка продуктов, безопасность продуктов, управление жизненным циклом продуктов, управление контрактами, администрирование веб-сайтов, управление веб-форумами, выполнение заказов или контрактов, аналитика, предотвращение мошенничества, корпоративное управление, отчетность и соблюдение законодательства.
Как было раскрыто на момент сбора . Любым другим способом, который мы можем описать, когда вы предоставляете нам информацию.

За последние 12 месяцев компания Vermeer использовала следующие категории Персональных данных (по идентификатору категории) для достижения этих Целей: Выполнение заказов и предоставление запрошенных услуг A, B, C, D, E, F Поддержка продуктов и клиентов A, B, C, D, E, F, G Маркетинг и исследования A, B, C, D, E, F, G Общие деловые цели A, B, C, D, E, F, F, G1

Настоящие Цели могут быть необходимы компании Vermeer для заключения или выполнения договора, стороной которого вы являетесь, соблюдения юридических обязательств, которым подчиняется Vermeer, защиты жизненно важных интересов Vermeer или интересов другого физического лица или иного законные деловые цели и задачи Vermeer. При необходимости корпорация Vermeer может запросить ваше согласие на обработку вашей личной информации или данных об оборудовании.

Мы используем ваши Операционные данные, чтобы помочь вам выполнять вашу работу и предоставлять определенные услуги, которые вы запросили в связи с этими Операционными данными. Конкретные способы использования нами ваших Оперативных данных изложены в конкретных условиях обслуживания или контрактах, которые вы подписываете или принимаете в отношении услуг корпорации Vermeer по сбору Оперативных данных. Как правило, компания Vermeer и ее поставщики услуг обработки данных могут получать доступ к вашим Операционным данным в форме, позволяющей установить личность, только в случае необходимости для предоставления наших услуг или администрирования вашей учетной записи.

Компания Vermeer собирает неличную информацию теми же способами, что и личную информацию, данные об оборудовании и эксплуатационные данные, как описано в других разделах настоящей Политики конфиденциальности.

Поскольку неличная информация не идентифицирует вас лично, корпорация Vermeer может использовать и раскрывать неличную информацию для любых целей. В некоторых случаях компания Vermeer может объединять неличную информацию с личной информацией (например, объединять ваше имя с данными о вашем местоположении). Если Vermeer объединяет какую-либо неличную информацию с личной информацией, Vermeer будет рассматривать объединенную информацию как личную информацию.

Кроме того, компания Vermeer оставляет за собой право использовать обезличенные и агрегированные Персональные данные, Данные об оборудовании и Эксплуатационные данные для любых целей, в том числе для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования. , а также для других действий, которые не приводят к раскрытию вашей идентификационной информации.

Когда корпорация Vermeer раскроет вашу информацию и кто может ее получить?

Компания Vermeer стремится к прозрачности в отношении того, как мы используем и раскрываем вашу информацию. Мы можем раскрывать и передавать вашу информацию следующим образом:

Мы можем передавать личную информацию, данные об оборудовании и эксплуатационные данные нашим аффилированным компаниям, нашим поставщикам, авторизованным дилерам и дистрибьюторам, а также деловым партнерам, если это необходимо для выполнения и в соответствии с , Цели, изложенные выше, или как вы разрешаете или запрашиваете.
Мы также можем передавать Личную информацию, Данные об оборудовании и Операционные данные нашим поставщикам услуг для выполнения Целей от нашего имени.Наши поставщики услуг обязаны по закону или договору обращаться с вашей информацией и данными с тем же уровнем защиты, что и мы, и использовать их только в соответствии с нашими инструкциями.
Мы можем раскрывать Личную информацию, Данные об оборудовании и Операционные данные, когда это необходимо для осуществления продажи или передачи бизнес-активов, для обеспечения соблюдения наших прав (включая любые права, предоставленные корпорации Vermeer по любому договору, с которым мы или любое из наших контролируемых аффилированных лиц заключили вам), защищать нашу собственность или защищать права, собственность или безопасность других лиц, или по мере необходимости для поддержки функций внешнего аудита, соблюдения нормативных требований и корпоративного управления.
Мы также будем раскрывать Личную информацию, Данные об оборудовании и Операционные данные, когда это требуется по закону, например, в ответ на повестку в суд, в том числе правоохранительным органам и судам в странах, где мы работаем.

За последние 12 месяцев эти раскрытия затронули категории Персональной информации, указанные в таблице ниже. Обратите внимание, что использование и раскрытие компанией Vermeer Персональных данных конкретных клиентов и других лиц зависит от характера и обстоятельств взаимоотношений этих лиц с Vermeer.Применительно к конкретному клиенту то, что категория Персональной информации включена в следующий список, указывает только на то, что компания Vermeer могла раскрыть информацию третьему лицу или сторонам в деловых целях, а не на то, что информация была раскрыта таким образом.

Категория стороннего получателя	Категории раскрываемой личной информации
Филиалы, поставщики, авторизованные дилеры и дистрибьюторы, и Business Alliance Partners, and Business Alliance , F, G
Поставщики услуг	A, B, C, D, E, F, G
Профессиональные консультанты	A, B, C, D, E, F, G

4 Регулирующие органы и правоохранительные органы

A, B, C, D, E, F, G

Мы понимаем, что ваши Операционные данные особенно важны для вашего успеха. По этой причине мы не передаем ваши Операционные данные в неанонимной или неагрегированной форме каким-либо сторонам, которые непосредственно не участвуют в предоставлении услуг непосредственно вам, без вашего явного согласия.

Как отмечалось выше, компания Vermeer оставляет за собой право использовать и раскрывать анонимизированные и агрегированные Персональные данные, Данные об оборудовании и Операционные данные для улучшения своих продуктов и услуг, создания и публикации отчетов, проведения статистического анализа наших клиентов и оборудования, а также для других действий, которые не приводят к раскрытию вашей идентифицируемой информации.

Как долго компания Vermeer будет хранить вашу информацию?

Vermeer хранит различные виды Персональных данных в течение разного периода времени, в зависимости от Целей, для которых они обрабатываются, и уникальных обстоятельств вашей ситуации. Vermeer будет хранить вашу Личную информацию столько времени, сколько необходимо для достижения соответствующей Цели. Для получения дополнительной информации о политике хранения данных Vermeer и о том, как долго ваши данные могут храниться, свяжитесь с нами, используя приведенную ниже информацию.

Сбор данных веб-сайта, файлы cookie и аналогичные технологии

Когда вы посещаете наш веб-сайт или используете наши мобильные приложения, мы собираем определенную информацию автоматическими средствами с использованием таких технологий, как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы сервера и веб-маяки. .

Например, когда вы посещаете наш веб-сайт, мы размещаем файлы cookie на вашем компьютере. Файлы cookie — это небольшие текстовые файлы, которые веб-сайты отправляют на ваш компьютер или другие устройства, подключенные к Интернету, для уникальной идентификации вашего браузера или для сохранения информации или настроек в вашем браузере.Файлы cookie позволяют нам узнавать вас, когда вы возвращаетесь. Они также помогают нам предоставлять индивидуальный подход и позволяют обнаруживать определенные виды мошенничества. Мы также можем использовать файлы cookie Adobe Flash, Microsoft Silverlight и аналогичные технологии, которые запоминают ваши настройки, предпочтения и использование аналогично файлам cookie браузера, чтобы персонализировать и улучшать ваш опыт работы в Интернете, но управление ими не осуществляется через ваш браузер. Для управления файлами cookie Flash и Silverlight посетите веб-сайты Adobe и Microsoft.

Пиксельные теги и веб-маяки — это крошечные графические изображения, размещенные на страницах веб-сайта или в наших электронных письмах, которые позволяют нам определить, выполнили ли вы определенное действие. Когда вы заходите на эти страницы или открываете или щелкаете по электронной почте, пиксельные теги и веб-маяки генерируют уведомление об этом действии. Эти инструменты позволяют нам измерять реакцию на наши сообщения и улучшать наши веб-страницы и рекламные акции.

Мы собираем различные типы информации с помощью файлов cookie и других технологий.Например, мы можем собирать информацию об устройстве, которое вы используете для доступа к нашему веб-сайту, типе вашей операционной системы, типе браузера, домене и других системных настройках, а также о языке, который использует ваша система, а также о стране и часовом поясе, в котором находится ваше устройство. расположены. Журналы нашего сервера также могут записывать IP-адрес или производное устройство, которое вы используете для подключения к Интернету. IP-адрес — это уникальный идентификатор, который устройства используют для идентификации и связи друг с другом в Интернете. Мы также можем собирать информацию о веб-сайте, который вы посещали до того, как пришли в Vermeer, и о веб-сайте, который вы посещаете после того, как покидаете наш сайт.

Во многих случаях информация, которую мы собираем с помощью файлов cookie и других инструментов, используется только неидентифицирующим образом, без ссылки на личную информацию. Например, мы используем информацию, которую собираем о пользователях веб-сайтов, для оптимизации наших веб-сайтов и понимания моделей трафика веб-сайтов. В некоторых случаях мы связываем информацию, которую мы собираем с помощью файлов cookie и других технологий, с вашей личной информацией. Кроме того, если настройки ваших мобильных устройств с поддержкой геолокации позволяют нашим мобильным приложениям собирать информацию о местоположении, мы будем собирать эту информацию автоматически. Настоящая Политика конфиденциальности определяет, как мы используем всю эту информацию, когда мы связываем ее с вашей личной информацией.

Vermeer сотрудничает со сторонними рекламными компаниями для выполнения функций отслеживания и составления отчетов для нашей веб-обработки. Эти сторонние рекламные компании могут размещать файлы cookie на вашем компьютере, чтобы показывать вам целевую рекламу. Эти сторонние рекламные компании не должны собирать личную информацию в рамках этого процесса, и мы не предоставляем им личную информацию в рамках этого процесса.Однако имейте в виду, что эти рекламодатели могут собирать личную информацию о вас с помощью других средств, помимо использования вами веб-сайтов, контролируемых Vermeer, в соответствии с политиками и практиками конфиденциальности этих рекламодателей или с политиками и практиками, применимыми к сторонние веб-сайты, на которых эти рекламодатели размещают свои объявления. Для получения дополнительной информации см. раздел настоящей Политики конфиденциальности под названием «Политика конфиденциальности третьих лиц» ниже.

Ваш выбор и управление данными

Вы можете ограничить информацию, которую вы предоставляете компании Vermeer.Вы также можете ограничить сообщения, которые Vermeer отправляет вам. Чтобы отказаться от маркетинговых электронных писем, вы можете посетить наш веб-сайт и сообщить о своем выборе, используя контактную форму, доступную по адресу https://www.vermeer.com/na/contact-us, или вы можете отправить свой запрос по электронной почте [email защищено] (или с использованием любого из средств связи, указанных ниже). Кроме того, вы можете отказаться от получения маркетинговых электронных писем в будущем, нажав кнопку «Отписаться» в нижней части маркетинговых электронных писем, которые мы вам отправляем.

Обратите внимание, что даже если вы откажетесь от получения маркетинговых материалов, нам все равно может потребоваться связаться с вами для передачи важной информации о транзакциях, безопасности или другой информации о вашей учетной записи или вашем оборудовании.Например, даже если вы откажетесь от маркетинговых электронных писем, мы все равно будем отправлять вам подтверждение, когда вы что-то покупаете у нас, а также сообщения о безопасности продукта.

Вы можете управлять настройками файлов cookie и отказаться от использования файлов cookie и других подобных технологий сбора данных, изменив настройки своего браузера или интерфейса, широко известные как настройки «Не отслеживать». Все браузеры и интерфейсы разные, поэтому посетите раздел «Справка» вашего браузера или интерфейса, чтобы узнать о настройках файлов cookie и других доступных настройках конфиденциальности.Вы можете управлять тем, как ваше мобильное устройство и мобильный браузер обмениваются информацией о местоположении с Vermeer, а также тем, как ваш мобильный браузер обрабатывает файлы cookie и связанные с ними технологии, настраивая параметры конфиденциальности и безопасности вашего мобильного устройства. Пожалуйста, обратитесь к инструкциям, предоставленным вашим оператором мобильной связи или производителем вашего устройства, чтобы узнать, как изменить настройки. Как правило, компания Vermeer соблюдает и требует, чтобы все ее поставщики услуг соблюдали ваши настройки «Не отслеживать», которые вы выбираете в своем интернет-браузере (браузерах).

В соответствии с конкретными условиями любого конкретного соглашения, включающего услуги, связанные со сбором Данных об оборудовании, вы также можете отказаться от передачи Данных об оборудовании компании Vermeer. Вы можете прекратить сбор Данных об оборудовании, попросив своего дилера Vermeer прекратить сбор Данных об оборудовании для вашего оборудования. Обратите внимание, что если вы прекратите совместное использование данных для определенных машин, у вас больше не будет доступа к Данным об оборудовании и, возможно, вы больше не сможете использовать определенные продукты или услуги, для которых требуются Данные об оборудовании (такие как Управление парком и Цифровая рабочая площадка).Прекращение сбора Данных об оборудовании в будущем не лишает Vermeer или ее авторизованных дилеров и дистрибьюторов прав на использование или передачу Данных об оборудовании, собранных до такого прекращения, в соответствии с настоящей Политикой конфиденциальности.

Компания Vermeer соблюдает действующее законодательство в отношении вашей возможности доступа, исправления и удаления вашей личной информации. Если у вас есть учетная запись в Интернете, вы можете войти в свою учетную запись, чтобы получить доступ и обновить определенную информацию, которую вы нам предоставили.Для получения личной информации, не связанной с учетной записью в Интернете, для помощи в отказе от сообщений или если вам нужна помощь в обновлении или удалении вашей личной информации, свяжитесь с нами по электронной почте по адресу [email protected]. Вы также можете связаться с нами любым из способов, описанных в разделе «Как с нами связаться» ниже. Если вы отправляете нам письмо, укажите свое имя, адрес, адрес электронной почты и подробную информацию об изменении, которое вы хотели бы внести.

Для лиц в ЕС:

Общий регламент по защите данных («GDPR») предоставляет субъектам данных ЕС несколько прав на конфиденциальность.Эти права включают следующее:

Право на доступ: позволяет вам запрашивать у Vermeer информацию о ваших Персональных данных, в том числе о том, какие данные есть у Vermeer и как и почему они обрабатываются.
Право на исправление: позволяет вам исправлять или дополнять вашу личную информацию, если она неточна или неполна.
Право на удаление: позволяет вам потребовать, чтобы компания Vermeer удалила личную информацию о вас, которой мы располагаем.
Право на ограничение обработки: позволяет вам ограничить использование компанией Vermeer вашей личной информации таким образом, чтобы она обрабатывалась только с вашего согласия.
Право возражать против обработки: позволяет вам возражать против обработки вашей личной информации компанией Vermeer, осуществляемой на основе ее законных интересов, для выполнения задач в общественных интересах или для осуществления официальных полномочий. В тех случаях, когда вы возражаете против обработки компанией Vermeer вашей личной информации в целях прямого маркетинга, обработка прекращается.
Право на переносимость данных: позволяет вам запросить у Vermeer копию вашей личной информации, которая находится в ее файле, и передать эту информацию кому-либо еще без какого-либо вмешательства со стороны Vermeer. В некоторых случаях вы можете потребовать, чтобы Vermeer передала вашу личную информацию непосредственно третьему лицу от вашего имени.

Кроме того, в той степени, в которой корпорация Vermeer обрабатывает любую вашу личную информацию на основании вашего согласия, вы имеете право отозвать это согласие в любое время, не затрагивая законности обработки, которая была основана на вашем согласии до его снятие.Обратите внимание, что каждое из этих прав может подлежать ограничениям или исключениям в соответствии с действующим законодательством. Проконсультируйтесь со своим юрисконсультом для получения информации о том, какие права вам доступны и при каких обстоятельствах они применяются. Пожалуйста, свяжитесь с нами, используя контактную информацию ниже, для получения помощи в реализации ваших прав.

Если вы являетесь физическим лицом, проживающим в ЕС, и в любой момент времени вы считаете, что компания Vermeer нарушила одно из ваших прав, перечисленных выше, или если вы считаете, что компания Vermeer нарушает одно или несколько положений GDPR, у вас есть право подать жалобу в орган по защите данных. Дополнительную информацию об органах по защите данных можно найти по адресу https://ec.europa.eu/info/law/law-topic/data-protection/reform/what-are-data-protection-authorities-dpas_en.

Защита информации и данных

Компания Vermeer внедрила программу обеспечения безопасности информации и данных, включающую административные, технические и физические средства контроля, предназначенные для разумной защиты Персональной информации, Данных об оборудовании и Эксплуатационных данных.

Международная передача информации

Штаб-квартира корпорации Vermeer находится в Соединенных Штатах Америки, а ее контролируемые филиалы и независимые авторизованные дилеры расположены в странах по всему миру.Доступ к личной информации, данным об оборудовании и оперативным данным может быть получен или передан в Соединенные Штаты или нашим контролируемым аффилированным лицам, авторизованным дилерам и обработчикам данных в других странах мира для целей, описанных в настоящей Политике конфиденциальности. Когда мы получаем доступ к Персональным данным, Данным об оборудовании или Оперативным данным или передаем их, мы делаем это в соответствии с действующим законодательством. Кроме того, мы защищаем конфиденциальность и безопасность Личной информации, Данных об оборудовании и Операционных данных в порядке, описанном в настоящей Политике конфиденциальности, независимо от того, где они обрабатываются или хранятся.

Личная информация, которую мы получаем в Соединенных Штатах о лицах в Европейском Союзе, передается с соблюдением соответствующих гарантий, включая стандартные договорные положения Европейского Союза о передаче личных данных в третьи страны. Копия этих положений доступна по запросу бесплатно. Чтобы запросить копию стандартных договорных положений, свяжитесь с нами, используя информацию, указанную ниже.

Политика конфиденциальности третьих сторон

Настоящая Политика конфиденциальности касается только сбора, использования и раскрытия информации и данных компанией Vermeer и ее контролируемыми аффилированными лицами. Другие веб-сайты, которые могут быть доступны через этот веб-сайт, имеют свои собственные политики и методы обеспечения конфиденциальности. Наши независимые дилеры, поставщики и деловые партнеры также имеют собственные политики и методы обеспечения конфиденциальности. Мы рекомендуем вам ознакомиться с заявлениями о конфиденциальности, предоставленными всеми такими третьими сторонами, прежде чем предоставлять им информацию или пользоваться преимуществами предложения или рекламной акции.

Конфиденциальность детей

Компания Vermeer не намерена собирать личную информацию от детей в возрасте 18 лет и младше на нашем веб-сайте.Если вы считаете, что ваш ребенок использует наш веб-сайт, свяжитесь с нами по адресу [email protected], чтобы мы могли провести расследование и удалить любую неприемлемую информацию.

Форумы и подключаемые модули для социальных сетей и других сторонних сервисов

Наш веб-сайт может содержать форумы, доски объявлений и другие области, где вы можете публично публиковать обзоры продуктов, общаться с другими людьми и размещать медиа-контент. У вас нет права на неприкосновенность частной жизни в каких-либо публичных публикациях. Вся информация, которую вы публикуете, будет доступна любому, у кого есть доступ в Интернет, и любая Личная информация, которую вы включаете в свою публикацию, может быть прочитана, собрана и использована другими.Например, если вы публикуете свой адрес электронной почты вместе с обзором продукта, вы можете получать нежелательные сообщения. Соблюдайте осторожность и здравый смысл при размещении любой Личной информации.

Кроме того, веб-сайты Vermeer могут также содержать ссылки, подключаемые модули, API-интерфейсы и другие инструменты, которые позволяют вам делиться контентом на нашем веб-сайте или вашим собственным контентом через сторонние социальные сети или другие службы (такие как Facebook, Twitter, Google+ и другие сервисы). Любое использование таких сторонних сервисов, в том числе по ссылкам на нашем веб-сайте, считается общедоступной информацией и регулируется условиями таких сторонних сервисов.

Кроме того, веб-сайты и программные продукты Vermeer могут включать определенное картографическое программное обеспечение и документацию, разработанные Google, Inc. и лицензированные для Vermeer. Клиент признает и соглашается с тем, что использование им такого картографического программного обеспечения и документации регулируется Политикой конфиденциальности Google, с которой можно ознакомиться по адресу http://www.google.com/policies/privacy.

Поправки и изменения

В настоящую Политику конфиденциальности могут время от времени вноситься поправки и обновления для отражения новых или иных методов обеспечения конфиденциальности.Мы разместим уведомление на нашей домашней странице, когда внесем существенные изменения в настоящую Политику конфиденциальности. Кроме того, если изменения существенно повлияют на то, как мы используем или раскрываем ранее собранную Личную информацию, мы также можем уведомить вас об изменении, отправив вам электронное уведомление (если у нас есть ваш адрес электронной почты).

Ваши права на неприкосновенность частной жизни в штате Калифорния

Раздел § 1798.83 Гражданского кодекса штата Калифорния разрешает пользователям нашего веб-сайта, проживающим в штате Калифорния, запрашивать определенную информацию о раскрытии нами личной информации третьим лицам в целях их прямого маркетинга.Чтобы сделать такой запрос, пожалуйста, свяжитесь с нами, используя информацию ниже.

Права потребителей: Закон штата Калифорния о конфиденциальности потребителей от 2018 г. (Гражданский кодекс штата Калифорния, §§ 1798.100–199) предоставляет жителям Калифорнии следующие права на их личную информацию:

Право знать: От компании который собирает, продает или раскрывает Персональные данные о жителях Калифорнии, физическое лицо может запросить и раскрыть: 1) категории Персональных данных, собранных о нем или ней, 2) категории источников, из которых были собраны Персональные данные, 3 ) деловые или коммерческие цели, для которых Личная информация была продана или раскрыта третьим лицам, если таковые имеются, 4) категории третьих лиц, которым была передана Личная информация, и 5) конкретные части личной информации, собранные о нем или ее. Раскрываемая информация должна охватывать предшествующий 12-месячный период. Эта информация не будет раскрыта, кроме как после получения поддающегося проверке запроса.
Право на недискриминацию: Жители Калифорнии имеют право не подвергаться дискриминации за осуществление своих прав в соответствии с Законом штата Калифорния о конфиденциальности потребителей. Дискриминация включает, но не ограничивается:
- Отказ в предоставлении товаров или услуг физическому лицу.
- Взимание различных цен или ставок за товары или услуги, в том числе за счет использования скидок или других льгот или наложения штрафов.
- Предоставление физическим лицам товаров или услуг другого уровня или качества.
- Предложение, что физическое лицо получит другую цену или ставку за товары или услуги или другой уровень или качество товаров или услуг.
- *Обратите внимание, что дискриминация не включает в себя предложение другой цены, расценки, уровня или качества товаров или услуг лицам, которые воспользовались своими правами, если разница в предложении напрямую связана с ценностью, предоставляемой бизнесу физическим лицом. данные.
Право на уведомление о финансовых поощрениях: Жители Калифорнии, чью личную информацию собирает компания Vermeer, имеют право на уведомление о любых программах финансового поощрения, доступных для них от Vermeer, связанных со сбором, продажей или удалением личной информации. Физическое лицо должно согласиться и принять участие в любой такой программе финансового поощрения до того, как будет зачислено, и имеет право получить от Vermeer четкое описание условий программы. Согласие на участие в любой программе финансового стимулирования может быть отозвано в любое время.
Право на запрос об удалении личной информации: Жители Калифорнии имеют ограниченное право потребовать, чтобы компания удалила любую личную информацию о них, которую компания собрала или хранит о них.
Право на отказ от продажи личной информации: Жители Калифорнии имеют право в любое время дать указание компании, которая продает их личную информацию третьим лицам, не продавать их личную информацию. Vermeer не продает личную информацию своих клиентов третьим лицам.
Право на согласие (для несовершеннолетних): Жители Калифорнии в возрасте до шестнадцати лет имеют право на то, чтобы компании воздерживались от продажи их Персональных данных третьим лицам без их согласия, или для жителей Калифорнии в возрасте до тринадцати лет. лет без согласия родителей. Vermeer не намерена собирать личную информацию о лицах моложе шестнадцати лет и не продает личную информацию своих клиентов третьим лицам.

Подача запроса: Для выполнения запроса на осуществление любого из вышеуказанных прав корпорация Vermeer должна получить поддающийся проверке запрос от вас или лица, уполномоченного подавать запрос от вашего имени. Чтобы отправить запрос, свяжитесь с нами любым из способов, описанных в разделе «Как с нами связаться» ниже.

Для предотвращения мошеннических запросов и несанкционированного использования Персональных данных корпорация Vermeer может запросить дополнительную информацию для проверки вашей личности перед обработкой запроса, например, копию ваших водительских прав, паспорт или другое удостоверение личности государственного образца. Вы можете скрывать части документа (например, идентификационный номер), если остальная информация идентифицирует вас. Вы также можете скрыть идентифицирующие фотографии, за исключением случаев, когда запрашивается доступ к данным, которые включают ваши фотографии. Если у вас нет такого документа, эта информация должна быть включена в ваш первоначальный запрос, чтобы корпорация Vermeer могла работать с вами для быстрой проверки вашей личности другими способами. Корпорация Vermeer будет использовать эту информацию исключительно для подтверждения подлинности вашего запроса.Vermeer будет хранить записи обо всех запросах в течение не менее 24 месяцев, как того требует Закон штата Калифорния о конфиденциальности потребителей.

Уполномоченные агенты: Если вы хотите назначить другое лицо для подачи запроса от вашего имени, корпорация Vermeer должна, в дополнение к проверке вашей личности и личности назначенного вами лица, получить копию подписанного вами документа, уполномочивающего вас назначенный агент, чтобы сделать запрос от вашего имени.

Источники личной информации: За последние 12 месяцев компания Vermeer собирала личную информацию из следующих категорий источников:

Авторизованные дилеры и дистрибьюторы

Категория источника	Категории собираемой личной информации (
Клиент (прямой сбор посредством личного общения или заполнения формы)	A, B, D, F
Клиент (прямой сбор с помощью автоматизированных технологий, таких как файлы cookie, пиксельные теги, браузер инструменты анализа, серверные журналы и веб-маяки)	A, C, E, G
Оборудование (сбор с помощью телематического оборудования или других технологий, взаимодействующих с оборудованием)	A, E, G
A, B, C, D, E, F, G
Поставщики услуг	A, B, C, D, E, F, G
Общедоступные источники (например, Интернет или документы, имеющиеся в государственных учреждениях)	A, B, C, D, F

Продажа и раскрытие личной информации: Vermeer не продает своих клиентов ‘ Личная информация третьим лицам, включая личную информацию клиентов в возрасте до 16 лет, и не производил таких продаж за последние 12 месяцев.

В течение последних 12 месяцев компания Vermeer раскрывала личную информацию в деловых целях. Для получения дополнительной информации об этих раскрытиях см. раздел настоящей Политики выше, озаглавленный «Когда корпорация Vermeer будет раскрывать вашу информацию и кто может ее получить?»

Специальные возможности

Лица с ограниченными возможностями, которым может потребоваться доступ к этому документу в альтернативном формате, должны связаться с Vermeer любым из способов, описанных ниже.

Как с нами связаться

Если у вас есть вопросы или комментарии по поводу настоящей Политики конфиденциальности или каких-либо наших методов обеспечения конфиденциальности, или если вы хотите отправить запрос на осуществление своих прав на конфиденциальность, вы можете связаться с нами по адресу [email protected].Вы также можете отправить нам запрос, позвонив по бесплатному номеру +1 (800) 829-0051 или нажав здесь. Наконец, вы можете связаться с нами по почте по следующему адресу:

Vermeer Corporation

Кому: конфиденциальность, юридический отдел

1210 Vermeer Road East

Pella, IA 50219 USA

Последнее обновление: 24 сентября 9051, 00296

Запчасти и оснастка для буровых установок на продажу

Главная / Магазин / Запчасти и оснастка для буровых установок
Rig Source имеет полный перечень запчастей и инструментов для буровых установок.
Вы долго искали детали для своей буровой установки? Не ищите дальше, здесь, в Rig Source, у нас есть обширный ассортимент запчастей для многочисленных буровых установок. У нас есть запасные части для буровых установок ведущих производителей, таких как Diedrich, Atlas Copco, Geoprobe® CME, Acker и Mobile Drill. Мы также предлагаем наборы инструментов для буровых установок для прямого, геотехнического, шнекового, колонкового и вращательного методов бурения.
Время простоя буровой установки стоит вам денег, и никто не понимает этого лучше, чем Rig Source.Мы знаем, что вам нужна качественная поддержка буровых установок, а также быстрые и простые заказы на запчасти и инструменты для буровых установок, поэтому мы гордимся тем, что делаем именно это. Наши клиенты всегда являются нашим приоритетом, поэтому мы храним большинство деталей на складе. В редких случаях, когда его нет в наличии, мы можем заказать то, что вам нужно. Наш запас запчастей и оснастки для буровых установок поступает непосредственно с завода, что позволяет нам выполнять обещание по быстрой доставке.
Кроме того, наши комплекты инструментов для буровых установок никогда не входят в стандартную комплектацию, потому что они не подходят для ваших буровых работ.Мы создаем различные наборы инструментов для буровых установок в соответствии с индивидуальными потребностями и предлагаем конкурентоспособные цены на эти пакеты. Если вы только начинаете и не знаете, какой инструмент для буровой установки вам нужен, не волнуйтесь. Наша высококвалифицированная и обученная команда по продажам проведет вас через то, что вам нужно. Помимо создания пакетов инструментов, мы строим отношения и с удовольствием помогаем новым бурильщикам пробиться в отрасль.
В следующий раз, когда вам понадобятся детали и инструменты для буровой установки, позвоните в Rig Source.Мы являемся вашим опытным и надежным источником для всех ваших потребностей в бурении и надеемся на сотрудничество с вами.
Показано 1–1 из 8 результатов
Сортировка по умолчаниюСортировать по популярностиСортировать по новизнеСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой
Детали прецизионных сверл для сервоприводов

SERVO PRODUCTS CO. :: Запчасти для прецизионных сверл Servo
Артикул № Деталь № Описание Цена Количество
1 С2770 Шнур питания в сборе 16 долларов.24
2 С3886 Сборка ручного рычага 80,30 $
3 S1077 Зажимное кольцо ручного рычага в сборе 53,08 $
4 С1075 Вал ручного рычага 20,32 $
5 S00822 Ручка 4 доллара. 90
6 S0349 Моторное поле в сборе $155,00
7 С1054 Узел зажима колонки $24,21
8 С1057 Зажимная гайка колонки $7,55
9 S05294 Ручка, 4 зубца, черный фен 5 долларов.12
10 С1056 Зажимная втулка колонки 6,74 $
11 S05295 Стальная шпилька с резьбой 1/4-20 X 3 0,69 $
12 С1155 Арматура, буровая головка 207,53 $
13 С2794 Шкив двигателя 28 долларов. 42
14 S00553 Подшипник якоря 6,42 $
15 S01745 Установочный винт с гнездом 0,27 $
16 С2798 Сборка верхней крышки $34,27
17 С2808 Червячная передача в сборе 67 долларов.98
18 С2809 Втулка циферблата в сборе 29,23 $
19 S1069-1 Узел поперечного вала, дюйм 128,07 $
21 С1856 Шкив сборки-шпинделя $292,48
22 С1849 Опорный корпус шкива 32 доллара. 58
23 С2793 Шкив шпинделя $48,98
24 С3331 Проволочная губка 0,95 $
26 S01938 Стопорное кольцо 0,41 доллара США
27 S05244 Подшипник шпинделя 91 доллар.39
29 S2184-1 Циферблатный индикатор в сборе, дюймы $125,82
30 S2185-1 Стойка циферблатного индикатора в сборе, дюймы $66,22
31 S1061-1 Нижний упор в сборе, дюйм $122,44
32 С1874-1 Узел пиноли, дюймовый патрон 584 доллара. 50
33 С1279 Втулка стойки $2,32
34 С1280 Весенняя стойка $1,60
36 С1879 Шпиндель, тип патрона $225,00
37 S1067-2 Перьевая стойка, дюйм 139 долларов.09
38 С1847 перо $152,66
39 S05001 4-40×1/4 Phillips Pan HD 0,38 $
40 S04926 Плоская шайба из нержавеющей стали 0,54 доллара США
41 S01207 Стопорное кольцо $0. 28
44 S3414-1 Монтажная плата дрели в сборе $159,53
45 S05603 Стальной стержень 0,62 доллара США
46 С1081 Фрикционная прокладка 0,81 доллара США
47 С1841 Зажимной диск 10 долларов.63
48 С1843 Приводное кольцо $17,87
49 С2977 Передний зажим $1,72
50 С3805 Звонок на конце мотора 20,82 $
51 S57925 Циферблатный зажим, DP и фрезерная головка 38 долларов. 70
52 S1080-2 Циферблат поперечного вала, дюймы $43,30
53 С1858-1 Корпус сверлильного станка $387,00
53-А С1858-2 Корпус сверлильного станка, модифицированная фрезерная головка $473,77
54 S3762-1 Крышка-Нижняя 34 доллара.66
55 S00811 Винт с полукруглой головкой с крестообразным шлицем 0,27 $
57 S05060 Установочный винт с гнездом 0,55 $
58 S00796 Винт с головкой под торцевой ключ 0,27 $
59 S05063 Установочный винт с торцевой головкой $0. 49
60 S00507 Установочный винт с торцевой головкой 0,28 $
61 S01117 Гайка 8-32 0,27 $
62 S00520 Раздельная стопорная шайба 0,27 $
63 S01118 Внутренняя стопорная шайба $0.27
64 S00555 Волнистая шайба 0,31 доллара США
65 S00751 Волоконная шайба 1,47 доллара США
66 S00790 Волнистая шайба 0,66 $
67 S00739 Стопорное кольцо Tru-Arc $0. 27
68 S00821 Стопорное кольцо 0,29 $
69 S01864 Хайко Втулка 0,24 доллара США
70 S01291 втулка $5,50
71 С1310 Войлочная печать $0.82
72 S00899 Кнопка с защелкой 0,75 $
73 S00952 Заглушка 0,27 $
74 S01292 уплотнительное кольцо 0,28 $
75 S02800 Ремень с уплотнительным кольцом 7 долларов. 12
76 S01409 Ручка управления скоростью $11,24
77 S00987 Выключатель 6,56 $
77-А S01811 Выключатель питания, 3 положения $31,80
78 S01149 Автоматический выключатель 1.8А 27,13 $
80 S00573 Крышка щетки $1,72
81 S01282 Держатель щетки $5,52
82 S01283 Моторная щетка $5,52
83 S01859 Винт с головкой под торцевой ключ $0. 27
84 S02481 Винт с головкой под торцевой ключ 0,11 $
85 S00944 Альбрехт Бесключевой патрон 30-J0 $358,00
85А S01276 Альбрехт Бесключевой патрон 15-J0 $475,00
86 С3254 Башмак, игольчатый замок 18 долларов.61
87 С2792 Втулка замка пиноли $35,51
88 S01777 Винт с головкой под торцевой ключ 0,27 $
89 S01481 Винт с накатанной головкой 0,55 $
90 С1836-1 Узел пиноли, цанговый тип, дюйм 541 доллар. 26
90-А С1836-2 Узел пиноли, цанговый тип, метрический $1017,83
91 С4829 Цанговый шпиндель в сборе $454,80
92 S57659 Дышло в сборе для мини-мельницы $87,97
93 S57272 Ручка тяги 17 долларов.26
94 S57861 Винт тяги $12,30
95 S05667 Коническая стопорная шайба 0,30 $
96 S1069-2 Узел поперечного вала, метрическая система $137,85
97 С2184-2 Циферблатный индикатор в сборе, метрическая система 121 доллар. 11
98 С2185-2 Стойка циферблатного индикатора в сборе, метрическая система $71,90
99 S1061-2 Узел упора вниз, метрическая система 119,06 $
100 С1874-2 Сборка пиноли, метрический патрон 613,71 $
101 S1067-3 Подставка для перьев, метрическая 139 долларов.09
102 S1080-3 Циферблат с поперечным валом, метрическая система $47,31
103 S57997 Сил, Слингер, Чак 19,14 $
105 S05586 Нейлоновый установочный винт 0,29 $
106 S57629 Уплотнение, слингер-Цанга 20 долларов. 22
107 С1844 шпиндель, цанга $381,51
108 S00803 Шайба Шайба 0,22 доллара США
109 S00817 Лампочка, 130 вольт (не показана) $5,24
110 С01841-Г Переходник оправки WW на переходник с конусом Jacobs «0» 429 долларов.00

Panasonic Drill Driver Parts и аксессуары
9
6 EI6932PA1

6 61

6
546
6 Eyfla2q
16 EYFLC1
EY503

31
EY503B
Беспроводная дрель и ударный водитель 28
12 . 0V Drill & Driver 56
EY6105 9031

15
EI6220

2.4V Беспроводная дрель и водитель 59
EY6225
36 В Дрель & Драйвер 49
EY6405
Cordles Дрель & водитель 41
EY6409
Cordles Дрель & водитель 40
EY6432
Cordles Дрель & водитель 46
EY6450
18V Drill & Driver 46
EI6803
Драйвер молотка 71 71
EY6931
15.6V Hammer Drill & 53
EI6932
Дрельник молот 52
Портативная дрель и зрелищ 49
EY6950
18 В ветчина. Сверла и Drive 43 43
EI7410

0

50 9.4V
EI7441
жесткий драйвер IP-тренировки 36
EY7450
Прочная дрель-шуруповерт 18v 26
EY7460
Дрель-шуруповерт 21.6V 22 22

EI74A1

Батарея HAM / 63
EY7880
28.8V Ротарный молоток 78
EI7940
Грубый IP Hammer Drill 28
EY7950
Ground IP / Heam Drr 22
EY7960
Drill 21.6v 22
EYC102B
Комбинированный комплект 51
EYC103B
Комбинированный комплект 47
EYFGA1NR
Беспроводный Литий-ионный Пистолет Sc 56
EYFGA2N
Беспроводный литий-ионный Пистолет Sc 59
EYFGA2NR
Беспроводный литий-ионный Пистолет Sc 56
EYFLA1A
Аккумуляторный ударный DRIV 54
EYFLA2A
Беспроводное влияние DRIV 54 54
49
6 Eyflc1
5 Drill Driver 5
Eyfna1
Drill Driver 35
EYFNA1C
Дрель-шуруповерт 27 9 0321
EZ7960
Гринли 21.
No related posts.
Навигация по записям
Предыдущая запись:
Выпуск унитаза: Выпуск унитаза: что это такое, с прямым или с косым, с горизонтальным или с вертикальным
Следующая запись:
Фильтры на воду в квартире: Водоочистители АКВАФОР — купить фильтр для воды, официальный сайт производителя
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Дизайн
Дом
Интерьер
Кухня
Стиль
Эко
Разное

Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
