Британская розетка тип g: Вилки и розетки переменного тока: британские и аналогичные типы — AC power plugs and sockets: British and related types

Вилки и розетки переменного тока: британские и аналогичные типы — AC power plugs and sockets: British and related types

Вилки и розетки для электроприборов, не подключенных к электросети, возникли в Великобритании в 1870-х годах и изначально были двухконтактными. Обычно они продавались как пара для сопряжения, но постепенно де-факто, а затем и официальные стандарты появились, чтобы обеспечить возможность обмена совместимыми устройствами. Британские стандарты распространились по большей части бывшей Британской империи .

BS 546 , Двухполюсные вилки и вилки с заземляющим контактом, розетки и адаптеры розеток для цепей переменного тока (50-60 Гц) до 250 В является британским стандартом для трехконтактных вилок и розеток переменного тока . Первоначально опубликованный в апреле 1934 года, он был обновлен изданием 1950 года, которое все еще актуально, с восемью поправками до 1999 года. BS 546 также является предшественником текущих индийских и южноафриканских стандартов вилок.

Версия на 5 А обозначена как тип D, а версия на 15 А как тип M в стандарте IEC 60083 на вилки и розетки. Вилки и розетки BS 546 по-прежнему разрешены в Великобритании при условии, что розетка имеет жалюзи.

BS 1363 , адаптеры розеток и соединительные элементы для вилок на 13 А — это британский стандарт, определяющий наиболее распространенные типы вилок и розеток однофазного переменного тока , которые используются в Соединенном Королевстве . Отличительными характеристиками системы являются заслонки на нейтрали и линии (см. Понятия и терминологию ниже) на отверстиях розеток, а также предохранитель в вилке. Он был принят во многих бывших британских колониях и протекторатах . BS 1363 был введен в 1947 году как один из новых стандартов электропроводки в Соединенном Королевстве, используемых для послевоенного восстановления. Вилка и розетка заменили вилку и розетку BS 546 , которые все еще используются в старых установках или в специальных приложениях. Вилки BS 1363 обозначены как

Тип G в стандарте IEC 60083 на вилки и розетки.

Понятия и терминология

Международная электротехническая комиссия публикует МЭК 60050, Международный электротехнический словарь.

Обычно вилка представляет собой подвижный соединитель, прикрепленный к сетевому кабелю электрического устройства , а розетка закрепляется на оборудовании или строительной конструкции и подключается к электрической цепи, находящейся под напряжением. Вилка имеет выступающие штифты (называемые мужчинами ) , которые вставляются в отверстие соответствия ( так называемом самка ) в гнездах. Вилка определяется в МЭК 60050 как «аксессуар, имеющий штыри, предназначенные для взаимодействия с контактами розетки, а также включающий средства для электрического соединения и механического удержания гибких кабелей или шнуров». Таким образом, вилка не содержит компонентов, которые изменяют электрический выход от электрического входа (за исключением случаев, когда переключатель или предохранитель используются для отключения выхода от входа).

Существует ошибочная тенденция называть устройства преобразования мощности со встроенными штыревыми контактами штепсельными вилками, но в стандарте IEC 60050 они называются «оборудованием прямого подключения», определяемым как «оборудование, в котором сетевая вилка является неотъемлемой частью корпуса оборудования, поэтому что оборудование подключено к сетевой розетке ». В этой статье термин «вилка» используется в том смысле, который определен в стандарте IEC 60050. Розетки предназначены для предотвращения обнажения неизолированных контактов под напряжением.

Чтобы снизить риск случайного прикосновения пользователей к проводам под напряжением и, таким образом, поражения электрическим током , системы вилок и розеток часто включают средства безопасности в дополнение к утопленным контактам розетки под напряжением. К ним относятся вилки с изолированными втулками, розетки с блокирующими заслонками и розетки, предназначенные для подключения только совместимых вилок, вставленных в правильной ориентации.

Термин « вилка» в общем и техническом использовании используется во всех формах английского языка, распространенными альтернативами являются вилка питания , электрическая вилка и верхняя часть вилки . Обычный технический термин для розетки переменного тока — розетка , но в нетехническом обычном использовании используется ряд других терминов. Общий термин , это гнездо , но есть многочисленные общие альтернативы, включая точки питания ,

розетки , розетку электросети , а сетевая розетку . Современные британские розетки для домашнего использования обычно производятся в виде одинарных или двойных блоков со встроенной лицевой панелью и предназначены для установки в стандартные монтажные коробки.

Электрические розетки для однофазных бытовых, коммерческих и легких промышленных целей обычно обеспечивают три электрических подключения к проводам питания. Их называют нейтральными , линейными и заземленными . И нейтраль, и линия пропускают ток и определяются как токоведущие части . Нейтраль обычно находится на уровне или очень близко к потенциалу земли, будучи заземленной либо на подстанции, либо на служебном входе (соединение нейтрали с землей не допускается в распределительном щите / блоке потребителя). Линия (обычно, но технически неправильно, называемый

живой ) осуществляет полное напряжение питания относительно нейтрали. Защитное заземление соединение позволяет экспонированные металлические части прибора должны быть соединены с землей, обеспечивая защиту для пользователя , если эти открытые части непреднамеренно вступают в контакт с любыми токоведущими частями внутри прибора. Исторически в Великобритании использовались двухконтактные розетки без заземления, но теперь их использование ограничивается розетками, специально предназначенными для бритв и зубных щеток.

Адаптер (в контексте вилок и розеток) определяется в МЭК 60050 как «переносной аксессуар, сконструированный как единое целое, включающее как вилку, так и одну или несколько частей розетки». (Существует альтернативное написание «адаптер», но «адаптер» — это форма, обычно используемая в стандартах и ​​официальных документах.)

Общие характеристики

Британские сетевые вилки и розетки, предназначенные для домашнего использования, обладают некоторыми характеристиками. Латунные штифты кажутся относительно прочными и большими по сравнению с другими. Британские стандарты на заглушки (за исключением BS 4573) всегда указывали изгиб бокового входа (вход в других типах обычно параллелен осям штифтов). С 1934 года контакты розетки определялись в терминах контактов вилки, а не в соответствии с размерами контактов. Штифты как круглых штифтов, так и прямоугольных штыревых вилок расположены треугольным образом, причем заземляющий штифт является большим и длинным штырем на вершине. Розетки с заземлением несовместимы с двухконтактными вилками. Розетки BS 546 и BS 1363, если смотреть спереди с землей вверх, имеют линейное отверстие в правом нижнем углу.

Британская система регулирования вилок и розеток

Законодательный акт , штекеры и розетка и т.

д. (безопасность) Правила 1987 года, были введены специально регулируют вилки и розетки в Соединенном Королевстве . Это было пересмотрено Правилами о вилках и розетках и т. Д. (Безопасность) 1994 года. В инструкциях к правилам 1994 года говорится:

Положения о вилках и розетках и т. Д. (Безопасность) 1994 года («Правила») были введены для обеспечения нормативного режима для решения вопросов, касающихся безопасности потребителей. Высказывались опасения, что безопасность потребителей была поставлена ​​под угрозу из-за большого количества поддельных и небезопасных электрических вилок и розеток, размещаемых на рынке Великобритании, а также из-за поставки электрического оборудования без соответствующих средств для подключения его к электросети в доме потребителя.

Правила включают требование о том, что все типы вилок должны быть испытаны и сертифицированы уполномоченным органом по сертификации (обычно BSI , ASTA-Intertek или NEMKO ). Они также требуют, чтобы все электроприборы для домашнего использования в Великобритании поставлялись с утвержденными вилками BS 1363, но есть исключение для вилок, устанавливаемых на бритвы и зубные щетки, которые обычно являются вилками бритвенных бритв (BS 4573), но также могут быть европейскими вилками.

(BS EN 50075). Правила также содержат положение об утверждении вилок, не соответствующих стандарту BS 1363, когда «вилки сконструированы с использованием альтернативного метода изготовления, который обеспечивает эквивалентный уровень безопасности в отношении любого риска смерти или травм для вилок, соответствующих требованиям стандарта. BS 1363, и поэтому можно разумно ожидать, что вилки этого типа будут безопасными в использовании ». Органы по сертификации использовали это положение, разработав свои собственные стандарты для новых устройств, что позволило внедрить инновационные разработки; Примером может служить пластиковый ISOD (устройство открывания с изолированными ставнями), которое было первоначально одобрено согласно стандарту ASTA или BSI PAS 003 до включения в BS 1363-1: 1995.

В Европейском Союзе нет правил в отношении вилок и розеток для бытовых электросетей; Директива по низковольтным специально исключает внутренние вилки и розетки. Каждая страна ЕС имеет свои собственные правила и национальные стандарты, и маркировка CE не применима и не разрешена на вилках и розетках. Несмотря на это, маркировка CE иногда используется обманным путем, особенно на универсальных розетках.

Ранняя история

Патрон лампы из каталога 1893 GEC (Лондон)

Когда электричество было впервые введено в дома, оно в основном использовалось для освещения. Поскольку электричество стало обычным методом работы с трудосберегающими приборами, возникла необходимость в безопасном способе подключения к электрической системе, отличном от розетки. По словам британского писателя Джона Мелланби, первая вилка и розетка в Англии была представлена ​​Т.Т. Смитом в 1883 году, а к 1885 году появились двухконтактные конструкции, один из которых появился в каталоге (британской) General Electric Company 1889 года. Густав Бинсвангер, Немецкий еврейский иммигрант, основавший компанию General Electric, получил в 1895 году патент (GB189516898) на вилку и розетку, использующую концентрическую (коаксиальную) контактную систему.

Заземленная потребительская вилка имеет несколько заявлений на изобретение. В книге 1911 года, посвященной электротехнической продукции компании AP Lundberg & Sons of London, описана заземленная вилка Tripin, доступная в моделях на 2,5 А и 5 А. Конфигурация контактов Tripin практически идентична современным разъемам BS 546. В своей книге 1914 года « Электрическое приготовление, отопление, уборка и т. Д.» Мод Лукас Ланкастер упоминает заземленную железную вилку и розетку английской фирмы A. Reyrolle & Company . Каталог компании General Electric Company (GEC) 1911 года включал несколько заземленных розеток, предназначенных для промышленного использования.

Британские двухконтактные вилки и розетки

Ранние двухконтактные вилки и розетки GEC, изображенные в каталоге GEC 1893 г.

Считается, что самой ранней отечественной вилкой и розеткой была запатентована TT Smith в 1883 году. Вскоре за этим последовали патенты WB Sayers и G. Hookham; у этих ранних конструкций были прямоугольные вилки с контактными пластинами с обеих сторон. В 1885 году появились двухконтактные вилки, а в 1889 году в каталоге GEC были двухконтактные вилки и розетки. Каталог 1893 GEC включал три размера так называемых двойных розеток с мощностью, описанной не в амперах, а как «от 1 до 5 ламп», «от 5 до 10 ламп» и «от 10 до 20 ламп». Они были четко различимы как двухконтактные вилки и розетки, но без указания размера или расстояния между выводами они продавались парами. В тот же каталог были включены вилки патронов для патронов BC и ES (мощность не указана), а также тип двухполюсной концентрической вилки и розетки (аналог очень большой версии концентрических разъемов, используемых для подключения питания портативных ПК) в разделе » Мощность от 1 до 5 огней и от 5 до 10 огней. Crompton and Company представила первую двухконтактную розетку с защитными шторками в 1893 году, а компания Edison & Swan также производила двухконтактные вилки и розетки в 1890-х годах.

К тому времени, когда был опубликован Каталог GEC 1911 года, двухконтактные вилки и розетки предлагались со спецификациями в усилителях, но все еще без указания размера контактов или расстояния между ними. Малыша Датчик был оценен в 3 А, Стандартный манометр рассчитан на 5 А, а Калибровочная Союз рассчитан на 10 А. Кроме того, предлагаемые были двухсторонние и трехходовые «T куски» или Многоходовые адаптеры для 3 А и 5 вилки а, только два пути для 10 A. Версии концентрической вилки и розетки были теперь предлагается с номиналом 5 а и 10 А. в то же время Лундберга предлагали 2,5 A Dot , 5 A универсальный и 15 а Magnum и Tucker предлагали вилки и розетки на 5, 10 и 20 А.

BS 73 Вилки и розетки (двухштырьковые на 5 ампер без заземления) были впервые опубликованы в 1915 году и пересмотрены в 1919 году с добавлением размеров 15 и 30 А. К пересмотру BS 73 1927 года были стандартизированы четыре размера двухконтактных вилок и розеток: 2 А, 5 А, 15 А и 30 А. Позже они были заменены BS 372: 1930, часть 1 Двухштырьковые настенные вилки с боковым входом. И розетки бытового назначения . После введения в действие BS 4573 в 1970 году двухконтактные розетки больше не использовались в Великобритании, за исключением бритв, поэтому BS 372 был переименован в «Двухконтактные настенные вилки и розетки с боковым входом для специальных цепей» и впоследствии отозван.

Характеристики двухконтактных вилок BS 73: 1927 (BS 372: 1930 часть 1)

Текущий рейтинг	30 А	15 А	5 А	2 А
Диаметр штифта	0,312 дюйма (7,9 мм)	0,278 дюйма (7,1 мм)	0,200 дюйма (5,1 мм)	0,140 дюйма (3,6 мм)
Длина штифта	1,125 дюйма (28,6 мм)	0,812 дюйма (20,6 мм)	0,625 дюйма (15,9 мм)	0,500 дюйма (12,7 мм)
Расстояние между центрами штифтов	1,25 дюйма (32 мм)	0,875 дюйма (22,2 мм)	0,656 дюйма (16,7 мм)	0,473 дюйма (12,0 мм)

BS 4573 (бритва для Великобритании)

Сравнение (вверху) вилки для бритвы BS 4573 с параллельными штырьками 5,1 мм, которые находятся на расстоянии 16,66 мм друг от друга, с вилкой Europlug с ее 4-миллиметровыми штырьками, слегка сходящимися на расстоянии 18,6 мм. Блок питания бритвы для Великобритании отмечен символом бритвы. Принимает двухконтактные вилки стандарта BS 4573, европейские, американские, тип A и австралийские. Двойное напряжение, с разделительным трансформатором.

Спецификация британского стандарта BS 4573 для двухконтактных двусторонних вилок и розеток для бритв определяет вилку для использования с электробритвами, размеры контактов такие же, как у вилки на 5 А, указанной в устаревшей части 1 стандарта BS 372: 1930 (как показано в таблице выше). В отличие от оригинала вилка имеет изолированные гильзы на штырях. Электрические зубные щетки в Великобритании обычно поставляются с такой же вилкой. Гнезда для этой вилки рассчитаны на (и ограничены) 200 мА. BS 4573 не имеет явных спецификаций для номиналов вилки, но в листе GB6 стандарта IEC 60083 указано, что номинал 0,2 А применяется ко всем аксессуарам BS 4573.

Розетка BS 4573 предназначена для использования в помещениях, кроме ванных комнат. При установке во влажных помещениях (например, в ванных комнатах) по соображениям безопасности он обычно включается в блок питания для бритвы, который включает изолирующий трансформатор и отвечает различным механическим и электрическим характеристикам, указанным в стандарте безопасности BS EN 61558-2-5 для защиты от шок во влажных помещениях. Блоки питания для бритвы также обычно поддерживают различные типы двухконтактных вилок 230 В, включая BS 4573, европейские вилки типа C и австралийские двухконтактные вилки. Изолирующий трансформатор часто имеет выход 115 В, который питает двухконтактную розетку US типа A. Блоки питания для бритвы также должны быть ограничены по току; BS EN 61558-2-5 определяет минимальную мощность 20 ВА и максимальную 50 ВА. BS 4573 и BS EN 61558-2-5 требуют, чтобы розетки были помечены символом бритвы, определенным в стандарте IEC 60417-5225; слова «только бритвы» также часто используются, но не обязательны.

Британские трехконтактные (круглые) вилки и розетки

Иллюстрация трехконтактной заземленной вилки «Tripin», датированной 1911 годом. Обратите внимание, что вилка имеет основные характеристики современной вилки BS 546: три круглых контакта, заземляющий контакт длиннее и толще двух других, а также с боковым вводом кабеля. .

В начале 20-го века компания AP Lundberg & Sons of London изготовила заземленные вилки Tripin, доступные в моделях 2,5 А и 5 А. Tripin описан в книге 1911 дела с электрическими продуктами AP Lundberg & Sons и ее конфигурацией контактов появляется практически идентичны современные BS 546 пробок.

Первым британским стандартом для отечественных трехконтактных вилок были трехконтактные настенные вилки и розетки BS 317 с ручным щитком и боковым вводом (двухштырьковые и заземляющие), опубликованные в 1928 году. В 1930 году он был заменен BS 372 Side-Entry Wall. Вилки и розетки для бытовых целей, Часть II, в которой говорится, что есть лишь незначительные изменения от BS 317. В 1934 году BS 372 Часть II, в свою очередь, была заменена первой редакцией BS 546 Двухполюсные и заземляющие вилки и розетки . Пункт 2 стандарта BS 546: 1934 определяет взаимозаменяемость с частью II стандарта BS 372, которая включает те же четыре размера вилки и розетки. (BS 372 Часть I была стандартом для двухконтактных незаземленных вилок, которые никогда не входили в состав BS 546 и которые были несовместимы из-за разного расстояния между контактами. )

Также в 1934 г. в 10-м издании «Положений по электрическому оборудованию зданий» IEE было введено требование, чтобы все розетки имели заземляющий контакт.

До стандарта BS 546 в британские стандарты для вилок и розеток были включены размеры контактных трубок розеток. В BS 546 нет размеров для контактов розетки, вместо этого они должны обеспечивать хороший контакт с указанными штырями вилки.

До появления BS 317 компания GH Scholes (Wylex) представила (в 1926 году) альтернативную трехконтактную вилку. в трех типоразмерах, 5 A, 10 A и 15 A, с круглым заземляющим контактом и прямоугольными контактами под напряжением, его версия с предохранителем на 13 A продолжала быть доступной после введения BS 1363, что свидетельствует о том, что BS 546 не использовался исключительно в любом время.

Хотя розетки BS 546 по- прежнему разрешены правилами электропроводки Великобритании , они больше не используются для общих целей. Некоторые из разновидностей по-прежнему используются в других странах и в специальных приложениях, таких как сценическое освещение .

Когда BS 546 широко использовался внутри Великобритании, стандарт не требовал, чтобы розетки закрывались ставнями, хотя многие требовали. Текущая версия стандарта допускает использование дополнительных жалюзи, аналогичных BS 1363 . Действующие в Великобритании правила электромонтажа требуют, чтобы розетки в домах были закрыты ставнями.

BS 546

Заглушки BS 546. Слева направо: 15 А, 5 А и 2 А.

BS 546 имеет четыре номинала вилки и розетки (2 А, 5 А, 15 А и 30 А). Все они имеют одинаковый внешний вид, но имеют разные физические размеры для предотвращения взаимозаменяемости, в них используется расстояние между выводами, которое также отличается от двухполюсных вилок, указанных в BS 372, поэтому заземленные вилки не подходят для незаземленных розеток, и наоборот. Вилки, оснащенные предохранителями BS 546, были необязательными со времен оригинальной BS 546: 1934 с максимальными номиналами предохранителей 2 А в вилке 2 А и 5 А в вилке 5 А, 15 А и 30 А. На практике большинство вилок BS 546 не используются, а версии с предохранителями необычны и дороги.

На розетки на 15  ампер (А) обычно подается выделенная цепь на 15 А. Несколько розеток на 5 А могут быть в цепи 15 А или каждая в выделенной цепи 5 А. Цепи освещения с предохранителями на 5 А обычно использовались для питания розеток на 2 А. Доступны переходники от 15 А до 5 А и от 5 А до 2 А, поэтому на практике можно было защитить прибор с минимальным размером гибкого кабеля только предохранителем на 15 А. Это тот же уровень защиты, что и для портативных приборов в других странах, но меньше, чем у вилки с предохранителем BS 1363.

Верхний контакт большего размера — это заземление, левый контакт — нейтраль, а правый контакт — линия, если смотреть на розетку или на заднюю часть вилки.

2 ампер

Эта вилка использовалась для подключения маломощных приборов (и адаптеров от розеток большего типа). Иногда его все же используют для подключения ламп к цепи освещения.

5 ампер

Розетка с переключателем на 5 А по BS 546

Этот штекер соответствует типу D в таблице IEC. В Великобритании он использовался для устройств среднего размера, либо на собственной цепи 5 А, либо на схеме с несколькими розетками на 15 А, а также на многих адаптерах (как многогнездных адаптерах на 5 А, так и адаптерах, которые также имели контакты на 15 А). Эта вилка на 5 А вместе со своим двоюродным братом на 2 А иногда используется в Великобритании для центрально коммутируемых цепей домашнего освещения, чтобы отличать их от обычных силовых цепей; это довольно часто встречается в гостиничных номерах. Этот штекер также когда-то использовался в театральных инсталляциях по тем же причинам, что и модель на 15 А ниже.

15 ампер

Розетка с переключателем на 15 А согласно BS 546

Этот штекер соответствует типу M в таблице IEC. Он является самым большим в быту и обычно используется в Великобритании для внутреннего освещения театров и архитектурного освещения.

30 ампер

Вилка на 30 А — самая большая из семейства. Он использовался для промышленного оборудования большой мощности до 7,2 кВт, такого как промышленная кухонная техника или диммерные стойки для сценического освещения. Вилки и розетки обычно имели промышленную водонепроницаемую конструкцию с винтовым стопорным кольцом на вилке, чтобы удерживать ее в розетке от водонепроницаемых уплотнений, а розетки часто имели навинчивающуюся крышку, прикрепленную к ним, чтобы использовать, когда вилка не была вставлена, чтобы сохранить их водонепроницаемость. . Использование вилок и розеток BS 546 на 30 А уменьшилось в 1970-х годах, поскольку они были заменены промышленными комбинированными вилками и розетками BS 4343 (позже ставшими IEC 60309).

Характеристики трехконтактных вилок BS 546

BS 546: 1950 (текущая версия подтверждена в октябре 2012 г.) указывает размеры штифта только в десятичных долях дюйма, как показано ниже. Значения показателей являются преобразованиями, приведенными здесь для удобства. Обратите внимание, что исходная длина линейных и нейтральных контактов на версиях на 15 и 5 ампер была немного больше — 0,812 дюйма (20,6 мм) и 0,625 дюйма (15,9 мм) соответственно.

Текущий рейтинг	30 А	15 А	5 А	2 А
Диаметр, линейный и нейтральный штифты	0,312 дюйма (7,9 мм)	0,278 дюйма (7,1 мм)	0,200 дюйма (5,1 мм)	0,140 дюйма (3,6 мм)
Длина, линия и нейтраль	1,125 дюйма (28,6 мм)	0,733 дюйма (18,6 мм)	0,585 дюйма (14,9 мм)	0,500 дюйма (12,7 мм)
Диаметр, заземляющий штифт	0,375 дюйма (9,5 мм)	0,343 дюйма (8,7 мм)	0,278 дюйма (7,1 мм)	0,200 дюйма (5,1 мм)
Длина, заземляющий штифт	1,437 дюйма (36,5 мм)	1,125 дюйма (28,6 мм)	0,812 дюйма (20,6 мм)	0,625 дюйма (15,9 мм)
Расстояние, центры штифтов L и N	1,437 дюйма (36,5 мм)	1. 000 дюймов (25,4 мм)	0,750 дюйма (19,1 мм)	0,570 дюйма (14,5 мм)
Расстояние, перпендикулярно, центр штифта E и оси центров штифта L и N.	1,562 дюйма (39,7 мм)	1,125 дюйма (28,6 мм)	0,875 дюйма (22,2 мм)	0,570 дюйма (14,5 мм)

Вилки и розетки трехконтактные (прямоугольные) BS 1363

Слева: типичная формованная вилка BS 1363 с доступом к предохранителю с нижней стороны вилки. Справа: типичная вилка с возможностью повторного подключения; большой центральный винт освобождает крышку, обеспечивая доступ к клеммам, а также к предохранителю

BS 1363 — это британский стандарт, определяющий стандартные вилки и розетки однофазного переменного тока , которые используются в Великобритании . Отличительными характеристиками системы являются шторки на отверстиях розетки линии и нейтрали, а также предохранитель в вилке. Он был принят во многих бывших британских заморских территориях . BS 1363 был введен в 1947 году как один из новых стандартов электропроводки в Соединенном Королевстве, используемых для послевоенного восстановления. Этот штекер соответствует типу G в таблице IEC. BS 1363 заменил вилку и розетку BS 546 (которые все еще используются в старых установках или в специальных приложениях, таких как дистанционно переключаемое освещение). Другие исключения из использования вилок и розеток BS 1363 включают оборудование, требующее более 13 А, маломощное портативное оборудование (например, бритвы и зубные щетки) и часы, работающие от сети.

История

BS 1363: 1947 «Вилки с предохранителями и розетки с ставнями», который явился результатом отчета «Послевоенные строительные исследования № 11, Электроустановки»

В 1941 году лорд Рейт , тогдашний министр работ и планирования, учредил комитеты для исследования проблем, которые могут повлиять на послевоенное восстановление Британии. Одному из них, Комитету по электроустановкам, было поручено изучить все аспекты электроустановок в зданиях. Среди ее членов была дама Кэролайн Хаслетт , президент Женского инженерного общества , директор Электротехнической ассоциации женщин и эксперт по безопасности в доме. Созванный в 1942 году комитет сообщил в 1944 году, выполнив один из набора послевоенных исследований строительства, которые руководили реконструкцией.

Система вилок и розеток, определенная в BS 1363, является результатом одной из рекомендаций отчета. Ранее в Великобритании использовались комбинации круглых штыревых розеток на 2, 5 и 15 А. В приложении к основному отчету (июль 1944 г.) комитет предложил принять полностью новую розетку и вилку с предохранителем в качестве «универсального» внутреннего стандарта. В основном отчете перечислено восемь моментов, которые следует учитывать при разработке нового стандарта. Первый из них гласил: «Для обеспечения безопасности маленьких детей очень важно, чтобы контакты розетки были защищены ставнями или другими подобными средствами, либо конструкцией розетки. » Другие включали установку заподлицо, отсутствие необходимости в переключателе, требования к клеммам, нижний ввод кабеля и конструкцию контактов. В приложении добавлены еще пять «технических деталей», включая требования о том, что вилки не могут быть вставлены неправильно, должны легко извлекаться и должны включать предохранитель.

Это требование к новой системе вилок и розеток привело к публикации в 1947 году «Британского стандарта 1363: 1947 — Вилки с предохранителями и розетки с ставнями».

Одной из других рекомендаций в отчете было введение системы кольцевых цепей (часто неофициально называемой «кольцевой магистралью»). В этой компоновке кабель, подключенный к предохранителю или автоматическому выключателю на распределительной плате, был последовательно подключен к нескольким розеткам перед тем, как быть завершен обратно на распределительном щите, образуя таким образом кольцевую конечную цепь. В кольцевой схеме каждая розетка снабжалась током по проводникам по обе стороны «петли». Это контрастирует с радиальной системой (которая также используется в Великобритании, часто в той же самой установке), в которой один кабель проходит радиально, как спица, от распределительного щита для обслуживания нескольких розеток. Поскольку предохранитель или автоматический выключатель для кольцевой цепи должен быть рассчитан на максимальный ток, который может выдержать кольцо (30 А или 32 А для прерывателя), требуется дополнительная защита на каждом соединении розетка-вилка. Теоретически такую ​​защиту можно было обозначить как внутри розетки, так и внутри вилки. Однако, чтобы обеспечить соответствие этой защиты характеристикам гибкого шнура прибора, прикрепленного к вилке, в каждую вилку встроен предохранитель номиналом от 1 до 13 А. К кольцу также могут быть подключены проводные соединения, и они также должны включать предохранитель подходящего номинала. Кольцевая цепь в Великобритании требует использования вилок и розеток BS 1363, но система BS 1363 не ограничивается использованием кольцевых цепей.

Хронология

Ранний МК плагин к оригинальной версии стандарта. Обратите внимание на токоведущий и нейтральный штырьки без рукавов, а также на смотровое отверстие, чтобы сделать видимым соединение заземляющего проводника при установленной крышке (в соответствии с требованиями стандарта BS 1363: 1947, пункт 15).

BS 1363 периодически пересматривается, а дополнения и поправки выпускаются между основными версиями. BS 1363: 1984 и более ранние версии имели дело только с вилками и розетками на 13 А. С 1989 года стандарт был разделен на пять частей следующим образом:

• Часть 1. Вставные и неразборные вилки с предохранителями на 13 А
• Часть 2:13 A Коммутируемые и некоммутируемые розетки
• Часть 3: Адаптеры
• Часть 4: Блоки подключения с предохранителями на 13 А: переключаемые и не переключаемые
• Часть 5: переходные штекеры с предохранителями на 13 А

Следующая хронология показывает исправления, дополнения и существенные поправки.

Июнь 1947 года: опубликован BS 1363: 1947 «Вилки с предохранителями и розетки с заслонками».

Май 1950: BS 1363: 1947 Поправка 3, название изменено на «Спецификация для двухполюсных вилок с предохранителями и заземляющих штырей и закрытых розеток для цепей переменного тока напряжением до 250 В (не предназначенных для использования в цепях постоянного тока)».

Январь 1957: BS 1363: 1947 Поправка 5, добавлен пункт, разрешающий работу заслонок путем одновременной вставки двух или более штифтов (в дополнение к первоначальному методу с использованием только заземляющего штифта).

Январь 1957: BS 1363: 1947 Дополнение № 1 добавило спецификации для накладных розеток.

1957: Опубликован дополнительный стандарт, BS 2814: 1957 «Двухполюсные и заземляющие штыревые розетки для выключателей на 13 А для цепей переменного тока напряжением до 250 В». Отдельный стандарт, определяющий коммутируемую версию розетки BS 1363 для использования с вилками BS 1363.

Декабрь 1960: BS 1363: 1947 Дополнение № 2, добавлены спецификации для упругих заглушек.

Декабрь 1961: BS 2814: 1957 Поправка 2, название упрощено до «Розетки с переключателем на 13 ампер».

1962: BS 2814: 1957 Дополнение № 1 добавило спецификацию для контактных розеток, устанавливаемых на поверхность.

Сентябрь 1967: Опубликован BS 1363: 1967 «Спецификация для вилок 13А, переключаемых и неотключаемых розеток и коробок». Этот стандарт заменил BS 1363: 1947 и BS 2814: 1957. Указаны только предохранители на 3 А и 13 А. В комплект входят эластичные заглушки.

Август 1984: Опубликован BS 1363: 1984 «Технические условия на штепсельные вилки с предохранителями, коммутируемые и некоммутируемые розетки». Этот стандарт заменил BS 1363: 1967. Изменения включают введение втулки контактов на линии и нейтрали, метрические размеры заменяют дюймы, добавлены спецификации для неразъемных вилок и переносных розеток. По возможности стандарт был приведен в соответствие с предложенным стандартом IEC для бытовых вилок и розеток.

Февраль 1989: Опубликован BS 1363-3: 1989 «Розетки и адаптеры для вилок на 13 А — Часть 3: Спецификации для адаптеров». Этот новый стандарт охватывает адаптеры для использования с розетками BS 1363 и включает переходники (те, которые принимают вилки другого типа), многоходовые адаптеры (те, которые принимают несколько вилок, которые могут быть или не быть другого типа) и адаптеры для бритвы. Все адаптеры (кроме тех, которые допускают не более двух вилок BS 1363) требуют предохранения. Все розетки, включая розетки других стандартов, должны быть закрыты ставнями.

1994: Опубликована Спецификация одобрения продукта, PAS 003: 1994, «Не подлежащие замене вилки на 13 А с пластиковыми штифтами для открывания заслонки розетки». PAS 003 разрешен для проектирования и утверждения вилок без заземления, предназначенных только для приложений класса II. Он был заменен BS 1363-1: 1995, но PAS не был отменен до 23 июля 2013 года.

Февраль 1995: Опубликован BS 1363-1: 1995 «Штепсельные вилки на 13 А, адаптеры для розеток и соединительные блоки. Часть 1: Спецификация на сменные и неразборные вилки с предохранителями на 13 А». Этот стандарт вместе с BS 1363-2: 1995 заменяет BS 1363: 1984. Положения PAS 003 включены, но пластиковый штифт переименован в «ISOD».

Сентябрь 1995: Опубликован BS 1363-2: 1995 «13 A адаптеры для розеток и соединительные блоки. Часть 2: Спецификация для коммутируемых и некоммутируемых розеток на 13 A».

Сентябрь 1995: Опубликован BS 1363-3: 1995 «13 A адаптеры для розеток и соединительные элементы — Часть 3: Спецификация для адаптеров». Заменяет BS 1363-3: 1989

Ноябрь 1995: Опубликован BS 1363-4: 1995 «13 A адаптеры розеток и соединительные блоки — Часть 4: Спецификация для блоков подключения с предохранителями 13 A, переключаемых и некоммутируемых». Новый стандарт.

Август 2008: Опубликован BS 1363-5: 2008 «Штепсельные вилки на 13 А, адаптеры и соединительные блоки — Часть 5: Спецификация на переходные вилки с предохранителями на 13 А». Новый стандарт.

Май 2012: опубликован BS 1363-1: 1995 + A4: 2012 (название без изменений). Этот измененный стандарт позволяет встраивать переключатели в разъемы и, среди прочего, вводит новые испытания на перегрузку. BS 1363-1: 1995 действовал до 31 мая 2015 года.

Май 2012: опубликован BS 1363-2: 1995 + A4: 2012 (название без изменений). В этот стандарт с поправками добавлено требование о невозможности управления заслонкой путем вставки двухштырьковой евровилки, а также введены новые испытания на повышение температуры, среди прочего. BS 1363-2: 1995 действовал до 31 мая 2015 года.

Май 2012: опубликован BS 1363-4: 1995 + A4: 2012 (название без изменений). Незначительные изменения в BS 1363-4: 1995, которые действовали до 31 мая 2015 года.

Ноябрь 2012: опубликован BS 1363-3: 1995 + A4: 2012 (название без изменений). Этот измененный стандарт добавляет требование о невозможности управления заслонкой путем вставки двухконтактного европейского штекера и, среди прочего, добавляет спецификации для коммутируемых адаптеров. BS 1363-3: 1995 будет действовать до 31 декабря 2015 года.

Август 2016: опубликован BS 1363-1: 2016 (название без изменений). Добавлены требования к встроенным электронным компонентам и зарядке электромобилей. BS 1363-1: 1995 + A4: 2012 действовал до 31 августа 2019 года.

Август 2016: опубликован BS 1363-2: 2016 (название без изменений). Добавлены требования к встроенным электронным компонентам и зарядке электромобилей. BS 1363-2: 1995 + A4: 2012 действовал до 31 августа 2019 года.

Август 2016: опубликован BS 1363-3: 2016 (название без изменений). Добавлены требования к встроенным электронным компонентам. BS 1363-3: 1995 + A4: 2012 действовал до 31 августа 2019 года.

Август 2016: опубликован BS 1363-4: 2016 (название без изменений). Только незначительные изменения. BS 1363-4: 1995 + A4: 2012 действовал до 31 августа 2019 года.

Август 2016: опубликован BS 1363-5: 2016 (название без изменений). Только незначительные изменения. BS 1363-5: 2008 действовал до 31 августа 2019 года.

BS 1363-1 Сменные и неразборные вилки с предохранителями на 13 А

Вилка BS 1363 с устройством открывания заслонки с пластмассовой изоляцией (ISOD) и токоведущими штырями с гильзой.

Вилка BS 1363 имеет два горизонтальных прямоугольных контакта для линии и нейтрали, а над этими контактами — больший вертикальный контакт для заземления. И линия, и нейтраль несут ток и определяются как токоведущие части . Штырь заземления также служит для управления основным механизмом заслонки, используемым во многих розетках. Правильная полярность определяется положением заземляющего штыря относительно двух других штырьков, гарантируя, что линейный штырь подключен к правильной клемме в розетке. Литые вилки для незаземленных приборов с двойной изоляцией могут вместо этого иметь непроводящий пластиковый штифт (устройство для открывания изолированных жалюзи или ISOD) того же размера и формы, что и заземляющий штырь, для открытия жалюзи. Если смотреть на контакты вилки заземлением вверх, нижний левый контакт является линией, а нижний правый — нейтральным.

Законодательство Великобритании о защите прав потребителей требует, чтобы большинство продаваемых бытовых электрических товаров снабжалось вилками, соответствующими стандарту BS 1363-1. Обычно, но не обязательно, они не подлежат повторной сварке. Заменяемые вилки для ручной проводки с помощью отвертки широко доступны и должны быть снабжены инструкциями.

Номинальные размеры

BS 1363-1 определяет размеры штырей вилки и их расположение относительно друг друга в точных, абсолютных единицах. Линия и нейтраль имеют прямоугольное поперечное сечение 6,4 мм на 4,0 мм, длину 17,7 мм и расстояние между центрами 22,2 мм. Контакт защитного заземления имеет прямоугольное поперечное сечение 8,0 мм на 4,0 мм, длину 22,3 мм и центральную линию 22,2 мм от центральной линии контакта провод / нейтраль. Изначально размеры были указаны в десятичных дюймах с асимметричными допусками и переопределены как минимальные и максимальные метрические размеры в BS 1363: 1984.

Размеры выбраны для обеспечения безопасного расстояния до токоведущих частей. Расстояние от любой части линии и нейтральных штырей до периферии основания вилки должно быть не менее 9,5 мм. Это гарантирует, что ничто не может быть вставлено рядом со штырем, когда вилка используется, и помогает держать пальцы подальше от контактов. Более длинный вывод заземления гарантирует, что путь заземления подключен до контактов под напряжением, и остается подключенным после удаления контактов под напряжением. Контакт заземления слишком велик, чтобы его можно было по ошибке вставить в розетку линии или нейтрали.

Штыревая изоляция

Первоначально BS 1363 не требовал наличия изоляционных втулок на выводах линии и нейтрали. Вилки, изготовленные в соответствии с последними изменениями стандарта, имеют изолированные рукава для предотвращения контакта пальцев со штырями, а также для предотвращения попадания металлических предметов (например, упавших планок оконных жалюзи) под напряжение, если они застревают между стеной и частично вынутой вилкой. Длина гильз предотвращает обнажение любых токоведущих контактов во время вставки или извлечения вилки. Один из первых способов установки штифтов с помощью подпружиненных втулок описан в патенте Великобритании GB1067870 1967 года. Фактически принятый метод описан в британском патенте 1972 г. GB1292991. Вилки с такими штырями были доступны в 1970-х годах; брошюра по безопасности Southern Electricity / RoSPA 1978 года поощряет их использование. Штифты с рукавами стали требоваться стандартом в 1984 году.

Предохранители (BS 1362)

Предохранители BS 1362 (для штекеров BS 1363)

Существует два распространенных заблуждения относительно назначения предохранителя в вилке BS 1363: первое заключается в том, что он защищает прибор, подключенный к вилке, а другое — в том, что он защищает от перегрузки. Фактически, предохранитель предназначен для защиты гибкого шнура между вилкой и прибором в условиях неисправности (типичные британские кольцевые цепи могут выдавать больше тока, чем могут выдерживать гибкие шнуры питания прибора).

Вилки BS 1363 должны иметь патронный предохранитель , который должен соответствовать BS 1362. Послевоенные строительные исследования № 11 «Электрические установки» включали рекомендацию о том, что «в вилке должны быть предусмотрены условия для размещения предохранителя патронного типа. на 13 ампер и, как вариант, на 3 ампера. Предохранители этих номиналов должны быть взаимозаменяемыми и легко распознаваемыми ». В оригинальном стандарте BS 1363: 1947 указаны номиналы предохранителей 3 А, 7 А и 13 А. Текущая версия стандарта предохранителей, BS 1362: 1973, допускает использование любых предохранителей до 13 А, с 3 А (красный цвет) и 13. A (окрашен в коричневый цвет) в качестве предпочтительных (но не обязательных) значений при использовании в вилке. Все остальные рейтинги должны быть окрашены в черный цвет. Чаще всего в розничной торговле используются предохранители на 3, 5 и 13 А; Профессиональные поставщики также обычно имеют предохранители на 1, 2, 7 и 10 А.

Предохранители механически взаимозаменяемы; Конечный пользователь или производитель устройства должен установить предохранитель соответствующего номинала. Давно стало обычной практикой, хотя и не самой удачной, использовать предохранители максимальной емкости 13А и использовать их по умолчанию. Более подходящие предохранители меньшей емкости теперь поставляются с некоторыми заглушками.

BS 1362 определяет песок заполненные керамические -bodied цилиндрические предохранители, с размерами 1 в (25 мм) в длину, с двумя металлическими торцевыми крышками из ¹ / ₄  в (6,4 мм) и диаметром примерно ¹ / ₅  в (5.1 мм) в длину . Стандарт определяет зависимость времени отключения от тока только для предохранителей на 3 или 13 А.

• Для предохранителей на 3 А: 0,02–80 с при 9 А, <0,1 с при 20 А и <0,03 с при 30 А.
• Для предохранителей на 13 А: 1–400 с при 30 А, 0,1–20 с при 50 А и 0,01–0,2 с при 100 А.

Другие функции безопасности

Внутренняя проводка.

1. Кабельный захват
2. Нейтральный терминал
3. Терминал заземления
4. Линейный терминал
5. Предохранитель

Боковые стороны вилки имеют форму, обеспечивающую удобство захвата и облегчение извлечения вилки из розетки. Вилка поляризована, так что предохранитель находится на сетевой стороне источника питания. Гибкий шнур всегда входит в вилку снизу, препятствуя извлечению, потянув за кабель, что может повредить кабель. Штепсельные вилки с возможностью повторного подключения должны быть спроектированы таким образом, чтобы их можно было подключать таким образом, чтобы предотвратить напряжение заземления перед подключением линии и нейтрали в случае нарушения крепления шнура.

Рейтинги

Вилки и розетки BS 1363 рассчитаны на использование максимум 250 В переменного тока и 13 А, за исключением неразъемных вилок, номинальный ток которых зависит от типа подключенного к ним кабеля и установленного предохранителя. Характеристики должны быть указаны на вилке, а в случае неразъемных вилок маркировка должна соответствовать номиналу предохранителя, установленного изготовителем вилки в соответствии с таблицей 2 стандарта. Типичные характеристики неразъемных вилок: 3 А, 5 А, 10 А и 13 А.

Подделки и нестандартные заглушки

Вилки, не соответствующие BS 1363, часто попадают в Великобританию. Некоторые из них являются законными в стране, в которой они произведены, но не соответствуют BS 1363 — они могут быть ввезены в Великобританию ничего не подозревающими путешественниками или людьми, покупающими электрические товары в Интернете. Их также можно приобрести у многих дистрибьюторов электрических компонентов в Великобритании. Существуют также поддельные заглушки, которые кажутся соответствующими стандартам (и отмечены как таковые), но на самом деле не соответствуют. Законодательство было принято с последней редакцией в 1994 году, требующей, чтобы продаваемые вилки соответствовали техническим стандартам. При обнаружении контрафактные продукты регулярно изымаются для обеспечения соблюдения стандартов безопасности и защиты знаков одобрения и товарных знаков имитированных производителей. Группа давления PlugSafe сообщила в марте 2014 года, что с августа 2011 года «тысячи» списков продуктов, включая незаконные вилки, были удалены из британских разделов веб-сайтов eBay и Amazon Marketplace . Совет по электробезопасности Великобритании потрясен масштабом проблемы и опубликовал видео, на котором видно, как взорвалась вилка из-за поддельного предохранителя BS 1362. Институт техники и технологии также опубликовал информацию о масштабах проблемы с он-лайн розничной торговли, много комплектов кордовых рекламы замены, зарядные устройства для мобильных устройств и путешествий адаптеров мошенническим отмеченную BS 1363, и упоминая те же сайты.

BS 1363-2 13 A коммутируемые и неотключаемые розетки

Розетка электрическая типа BS 1363. Закрытые ставни блокируют попадание посторонних предметов

Розетки BS 1363 обычно поставляются со встроенными выключателями для удобства, но выключатели не являются обязательными и не входили в состав BS 1363 до 1967 года.

Розетки должны правильно соответствовать вилкам BS 1363 (в отличие от размеров контактов розетки, указанных в спецификации). Это проверяется с помощью использования различных датчиков, указанных в стандарте; Эти датчики обеспечивают правильное положение контактов розетки и обеспечивают эффективный и надежный контакт со штырями вилки. Не существует положения для установления взаимозаменяемости с любым другим устройством, имеющим встроенные штыри вилки, но которое не покрывается BS 1363 (например, зарядное устройство или крышка розетки), если только это устройство не соответствует точно указанным размерам штырей вилки. Установка несовместимых вилок может повредить розетки. Важными размерами розетки, которые действительно указаны в стандарте, являются: минимальное расстояние 9,6 мм от торца розетки до первой точки контакта с токоведущей частью, минимальное расстояние 9,5 мм от линии и нейтральных отверстий до по периметру торца гнезда и не должны превышать размеры отверстий 7,2 мм x 4,8 мм (линия и нейтраль) и 8,8 мм x 4,8 мм (земля).

Если смотреть на переднюю часть розетки с отверстием для заземления наверху (как обычно), нижнее левое отверстие предназначено для нейтрального контакта, а нижнее правое — для линейного контакта.

Жалюзи

Розетки BS 1363 должны иметь шторки на линии и нейтральные контакты, чтобы предотвратить попадание посторонних предметов в розетку. Во многих розетках используется оригинальный метод открытия шторок с помощью заземляющего штифта (или пластмассового ISOD), более длинного, чем другие штифты, и, следовательно, открытия шторок до того, как сработают другие штифты. В качестве альтернативы, жалюзи можно открывать, одновременно вставляя линейный и нейтральный штифты. Некоторые более поздние конструкции требуют, чтобы все три штифта были вставлены одновременно. Использование автоматических жалюзи для защиты началось как минимум с 1927 года. Другие страны, например США, постепенно требуют, чтобы их розетки также были защищены ставнями.

В стандарте есть особое требование, чтобы гарантировать, что евровилочные вилки и другие двухконтактные вилки не могут использоваться с розетками BS 1363. Не должно быть возможности управлять жалюзи, вставив 2-контактную вилку в 3-контактную розетку. . Однако многие удлинительные розетки позволяют вставлять вилку в перевернутом виде, то есть только заземляющий штырь, нарушая механизм заслонки. Этот метод иногда используется для того, чтобы европейская вилка (с двумя маленькими круглыми штырьками и без заземляющего штыря) была вставлена ​​в порты открытой линии и нейтрали. Совет по электробезопасности Великобритании обратил внимание на опасность возгорания, связанную с принудительным подключением евровилок к розеткам BS 1363.

Крышки розеток

В странах, где используются розетки других типов, продаются крышки розеток, чтобы дети не вставляли предметы в розетки, не защищенные другими способами. Такие крышки также продаются в Великобритании, но заслонки розетки BS 1363 делают их ненужными. 2012 статьи в институте техника и технология журнал Электропроводка Matters приходит к выводу , что «защитные Торцевые не регулируется для обеспечения безопасности, поэтому, используя нестандартную систему защиты давно установлен безопасная система не имеет смысла.»

В 2016 году использование заглушек для розеток было запрещено в помещениях, контролируемых Национальной службой здравоохранения (NHS) Великобритании. BEAMA (Британская ассоциация электротехнических и смежных производителей) опубликовала следующее заявление в июне 2017 года: «BEAMA настоятельно не рекомендует использовать« защитные »крышки для розеток».

BS 1363-3 Адаптеры

Тройник (слева) и дублер (справа). На тройнике виден красный держатель предохранителя.

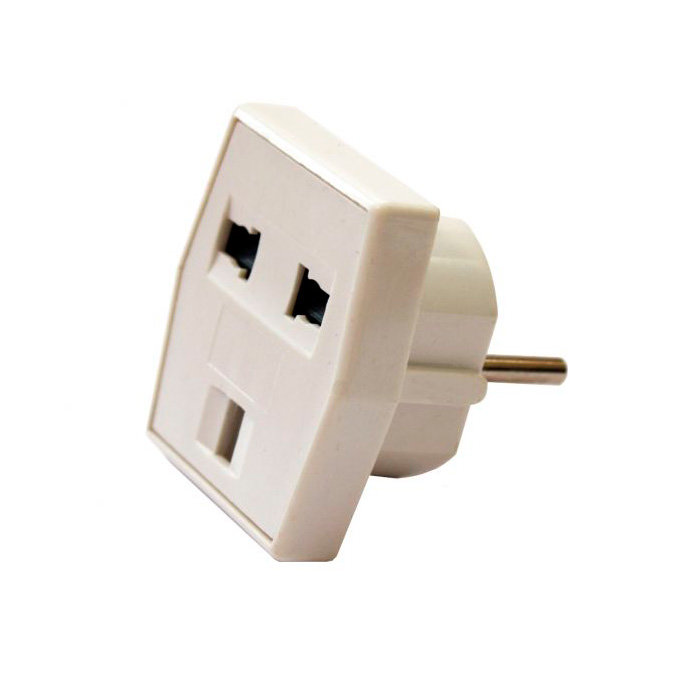

Адаптеры для вилок позволяют использовать две или более вилок в одной розетке или использовать вилки другого типа. Существует несколько распространенных типов, включая блоки с двумя и тремя розетками, адаптеры для бритв и блоки с несколькими розетками. Адаптеры, которые позволяют использовать вилки, отличные от BS 1363, или более двух вилок BS 1363, должны иметь предохранители. Приборы не рассчитаны на потребление большей мощности, чем рассчитана на их вилку; Использование таких адаптеров, а также удлинителей с несколькими гнездами позволяет подключать несколько приборов к одной розетке, что может вызвать опасные перегрузки.

Адаптеры для бритв

Адаптер для бритвы

Эти адаптеры предназначены для подключения 2-х контактных вилок бритв, они должны иметь соответствующую маркировку. Адаптеры для бритв должны иметь предохранитель BS 646 на 1 А. Они должны принимать британские вилки для бритв, соответствующие стандарту BS 4573, а также европейские и американские двухконтактные вилки .

BS 1363-4 13 A соединительные блоки с предохранителями, переключаемые и не переключаемые

Коммутируемые и некоммутируемые соединительные устройства с предохранителями , без розеток, используют предохранители BS 1362 для подключения стационарных устройств к розетке. Они также используются в других ситуациях, когда требуется предохранитель или выключатель (или и то, и другое), например, при питании освещения от цепи розетки, для защиты отводов от кольцевой цепи с более чем одной розеткой, а иногда и для переключения питается к скрытым розеткам кухонной техники.

BS 1363-5 13 A переходники с предохранителями

Переходник для евровилок, пустой, евровилка вставлена ​​и закрыта

Переходная вилка — это вилка особого типа, подходящая для подключения вилок, отличных от типа BS 1363 (согласно признанному стандарту), к розеткам BS 1363. Примером могут служить приборы класса 2 из континентальной Европы, оснащенные формованными европейскими вилками . Подобные преобразователи доступны для множества других типов вилок. В отличие от временного адаптера для путешествий, переходные заглушки в закрытом состоянии напоминают обычные заглушки, но больше и квадратнее. Вилка, отличная от BS 1363, вставляется в контакты, а шарнирный корпус переходной вилки закрывается и фиксируется, чтобы зажать вилку. Должен быть доступный предохранитель. Заглушки-переходники могут быть одноразовыми (постоянно закрытыми) или многоразовыми, и в этом случае невозможно открыть заглушку-переходник без использования инструмента.

Положения о вилках и розетках и т. Д. (Безопасность) 1994 года разрешают поставку бытовой техники, оснащенной вилками, отличными от стандарта BS 1363, в Великобритании с установленными переходными вилками, но не с переходными вилками, поставляемыми для установки потребителем.

BS 1363 вариации

Складные заглушки

Из-за размера заглушки BS 1363 были предприняты попытки разработать совместимую складную заглушку. По состоянию на июль 2014 года две откидные заглушки сертифицированы по специально разработанным стандартам ASTA. SlimPlug, соответствующий ASTA AS153, и ThinPlug, соответствующий ASTA AS158. SlimPlug доступен только как часть полного кабеля питания, оканчивающегося неполяризованным разъемом IEC 60320 C7 (восьмерка). В 2009 году ThinPlug получил награду « Red Dot » за дизайн продукта, первый продукт, а также кабель питания, заканчивающийся неполяризованным разъемом IEC 60320 C7 (восьмерка), стал доступен в 2011 году.

• Складные заглушки

• Складная заглушка SlimPlug

• SlimPlug с втянутыми контактами

• Складная заглушка ThinPlug

• ThinPlug со сложенным ISOD

Варианты конфигурации выводов

Некоторые производители сделали преднамеренно несовместимые варианты для использования, когда соединение со стандартными вилками недопустимо. Обычное использование включает фильтрованные расходные материалы для компьютерного оборудования и чистящие средства в общественных зданиях и местах (для предотвращения подключения посетителей к несанкционированному оборудованию). Примерами являются одна конструкция, созданная MK, которая имеет Т-образный заземляющий штифт, и вилка Walsall Gauge 13 A, каждый штырь которой повернут на 90 °, последняя используется в некоторых частях Лондонского метрополитена для питания 110 В переменного тока, и также в некоторых офисах British Rail для отфильтрованных компьютерных принадлежностей.

• Варианты заглушек

• MK 13 A Вилка с Т-образным заземляющим контактом

• Вилка Walsall Gauge 13 A (внизу) по сравнению с обычной вилкой BS 1363

• Вилка Walsall Gauge 13 А

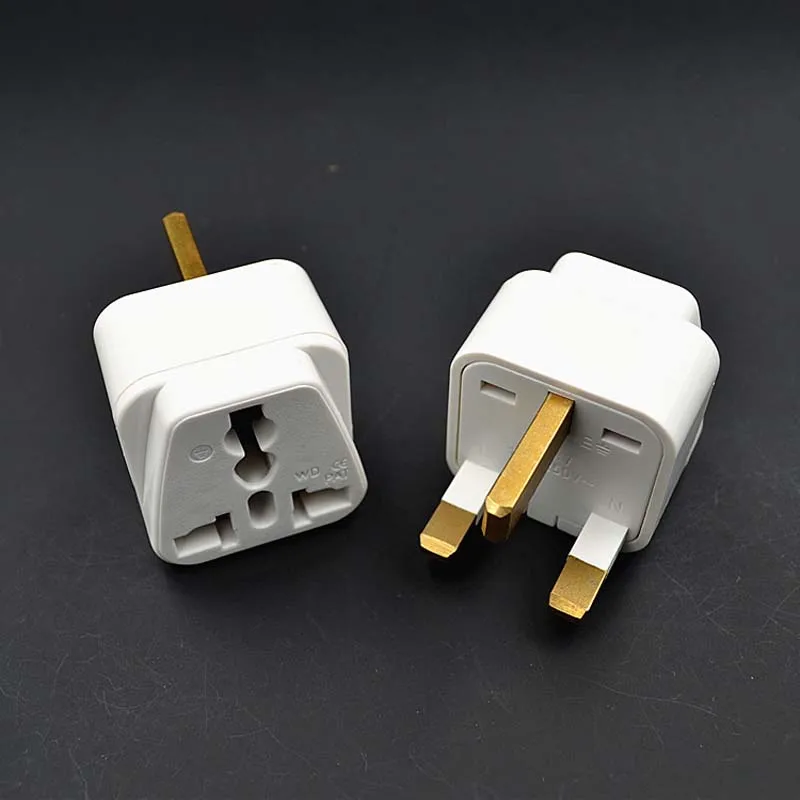

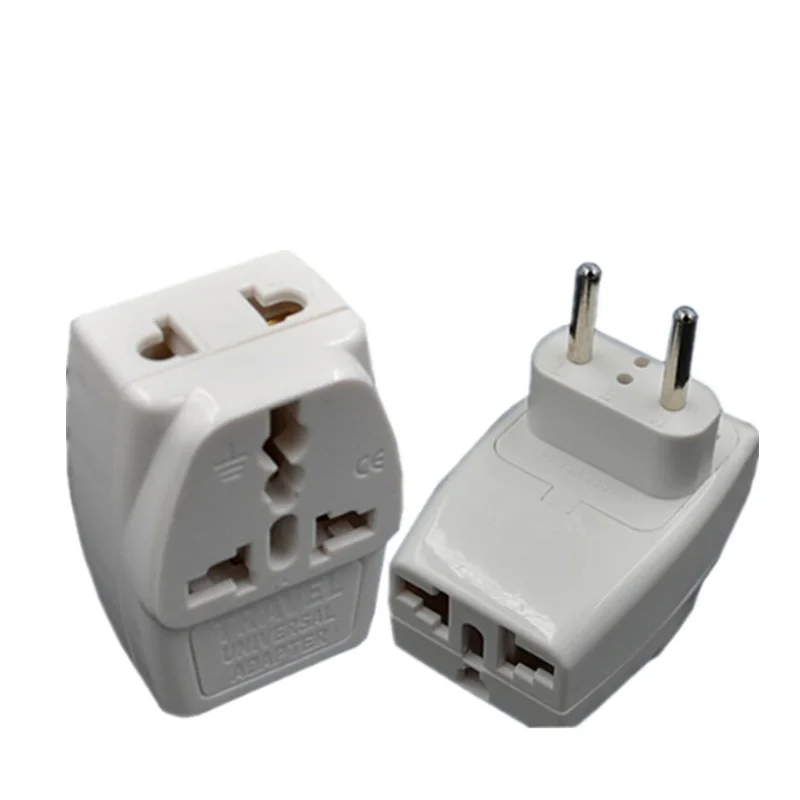

Дорожные адаптеры BS 8546, совместимые с британской системой вилок и розеток

BS 8546 применяется к дорожным адаптерам, имеющим по крайней мере одну вилку или часть розетки, совместимую со вилками и розетками BS 1363. Впервые он был опубликован в апреле 2016 года, чтобы предоставить стандарт для дорожных адаптеров, пригодных для подключения вилки, отличной от BS 1363, или розетки, отличной от BS 1363. Он обеспечивает общий номинальный ток 250 В переменного тока, минимальный номинальный ток 5 А и максимум 13 А. Адаптеры со штекерными контактами BS 1363 должны включать предохранитель BS 1362. Дорожные адаптеры BS 8546 могут также включать USB-порты для зарядки.

Соединитель электрических часов UK

Соединитель электрических часов британский, трехконтактный, производства МК. Показана задняя часть вилки с предохранителем на 2 А.

Вилки и розетки с предохранителями различных запатентованных и невзаимозаменяемых типов можно найти в старых общественных зданиях в Великобритании, где они используются для питания настенных электрических часов переменного тока. Они меньше обычных розеток, обычно изготавливаются для соединительных коробок BESA и часто имеют очень низкий профиль. Были доступны первые типы, соединенные с обоими полюсами; более поздние типы включались только в линию и обеспечивали заземляющий контакт. Большинство из них оснащено стопорным винтом или зажимом для предотвращения случайного отсоединения. Преобладание кварцевых настенных часов с батарейным питанием означает, что этот разъем редко встречается в новых установках для использования в часах. Однако он нашел применение там, где требуется низкопрофильный плавкий соединитель, и он все еще доступен. Относительно распространенным примером такого использования является подача питания на зеркало с подсветкой, которое находится на ограниченном расстоянии от стены.

Устаревшие типы, отличные от BS

Вилка Wylex 13 A. Обратите внимание на булавку смещения линии (вверху фотографии).

Вилка Wylex

До первого британского стандарта для заземленных вилок Джордж Х. Скоулз из Манчестера представил вилки с полым круглым заземляющим контактом между прямоугольными токоведущими контактами в 1926 году под торговой маркой Wylex. Вилки Wylex изначально были сделаны в трех номиналах: 5 А, 10 А и 15 А и были неполяризованными (токоведущие контакты находились на той же центральной линии, что и заземляющий контакт). В 1933 году была представлена ​​версия с асимметричной поляризацией, в которой линейный штифт был немного смещен относительно центральной линии. В 1934 году была представлена ​​система с двумя вилками с розеткой на 15 А и тремя размерами вилок, вилками с предохранителями на 2 и 5 А и вилкой на 15 А. «Двойная вилка» на 15 А включает розетку с более узкими отверстиями, чем стандартная розетка Wylex на 15 А, которая принимает только узкие прямоугольные контакты вилок с более низким номиналом. Внедрение вилки с предохранителем на 13 А и номинальной мощностью 3 кВт позволило Scholes предложить свою систему в качестве возможного решения для нового стандарта, конкурирующего с решением Dorman & Smith с круглыми штырями, но она не была выбрана и была выбрана совершенно новая конструкция BS 1363 преобладали. Розетки Wylex использовались в муниципальном жилищном фонде и зданиях государственного сектора, а также в течение короткого времени в частном секторе. Они были особенно популярны в районе Манчестера , хотя их устанавливали по всей Англии, в основном в школах, университетских общежитиях и государственных лабораториях. В некоторых лондонских школах, построенных в 1960-х годах, они использовались в качестве низковольтных розеток переменного тока, обычно 12 В, 5 А от трансформатора, обслуживающего одну или несколько лабораторий, для ламп микроскопов и т. Д. Вилки и розетки Wylex продолжали производиться в течение нескольких лет после Розетки BS 1363 стали стандартными и широко использовались банками и в компьютерных залах в течение 1960-х и 1970-х годов для источников бесперебойного питания или «чистых» фильтрованных источников питания.

Дорман и Смит (D&S)

Три розетки D&S, установленные на панели

Вилки и розетки, изготовленные Dorman & Smith (с использованием патентов, поданных в 1943 году), были рассчитаны на ток 13 А и были одним из конкурирующих типов для использования в кольцевых оконечных цепях . Они никогда не были популярны в частных домах, но широко использовались в сборных домах, муниципальном жилье и школах LCC . BBC также использовали их. Некоторые местные власти продолжали использовать их в новых установках до конца 1950-х годов. Многие розетки D&S все еще использовались до начала 1980-х годов, хотя трудности с получением для них вилок примерно после 1970 года часто вынуждали их пользователей заменять их розетками BS 1363. Вилка D&S страдала серьезной конструктивной ошибкой: линейный штифт представлял собой предохранитель, который ввинчивается в корпус вилки и, как правило, откручивается сам по себе при использовании. Сработавший предохранитель мог в конечном итоге выступать из розетки, находясь под напряжением, и представлять опасность поражения электрическим током, когда вилка была удалена.

Международное использование типов BS

Стандарты взяты из BS 546

Индийский IS 1293

Индийский стандарт IS 1293: 2005 Вилки и розетки с номинальным напряжением до 250 В включительно и номинальным током до 16 А включительно включает версии разъемов BS 546 на 5 А и 15 А, но они рассчитаны на 6 А и 16 А соответственно. Некоторые 3-контактные розетки на 6 А также имеют два дополнительных отверстия над линией и нейтральные отверстия для подключения 2-контактной вилки 5 А.

Малазийский стандарт MS 1577

MS 1577: 2003 Вилки и розетки на 15 А бытового и аналогичного назначения.

Русский ГОСТ 7396

Разъемы на 2 А, 5 А и 15 А в BS 546 дублируются Группой В1 стандарта ГОСТ 7396 .

Стандарт Сингапура SS 472

SS 472: 1999 15 A вилки и розетки бытовые и аналогичные . Также используется на островах Риау, Индонезия.

Южноафриканский SANS 164

Южноафриканский стандарт SANS 164 « Системы вилок и розеток для бытовых и аналогичных целей для использования в Южной Африке» определяет ряд производных от BS 546. Бытовые вилки и розетки определены в SANS 164-1 и по сути являются модернизированной версией. BS 546 15 A (существенные отличия заключаются в том, что штифты могут быть полыми, чтобы уменьшить количество используемого металла, размеры указаны в метрических единицах и рассчитаны на 16 A). SANS 164-3 определяет вилку и розетку на 6 А на основе BS 546 5 A. Кодекс электропроводки Южной Африки теперь определяет систему вилок и розеток, определенную в SANS 164-2 ( IEC 60906-1 ) как предпочтительный стандарт, и Ожидается, что устройства SANS 164-1 и SANS 164-3 будут выведены из эксплуатации примерно к 2035 году.

В стандарте SANS 164-4 определены три варианта вилки и розетки на 16 А, предназначенные для специализированных (так называемых «специализированных») приложений. В вариантах используется плоский заземляющий штифт, каждый в разном заданном положении вращения. Такая компоновка гарантирует, что все выделенные вилки могут быть подключены к обычному («неспециализированному») разъему, но что различные комбинации выделенных вилок и розеток не являются взаимозаменяемыми (а неспециализированный разъем нельзя вставить в специальную розетку).

Специальным версиям присвоены определенные цвета, в зависимости от положения поворота сплющенной части. Это черный (-53 °), красный (0 °) и синий (+ 53 °). Красная (0 °) версия является наиболее распространенной и широко используется в компьютерном и телекоммуникационном оборудовании (хотя в стандарте это не требуется). В этом приложении «выделенная» розетка относится к розетке, которая не подключена к выключателю остаточного тока , что в противном случае требуется для всех обычных розеток.

Международное использование типа D

В IEC World Plugs указано, что тип D используется в следующих регионах: Бангладеш, Бутан, Ботсвана, Чад, Демократическая Республика Конго, Доминика, Французская Гвиана, Гана, Гваделупа, Гайана, Гонконг, Индия, Ирак, Иордания, Ливан, Ливия, Макао, Мадагаскар, Мальдивы, Мартиника, Монако, Мьянма, Намибия, Непал, Нигер, Нигерия, Пакистан, Катар, Сент-Китс и Невис, Сенегал, Сьерра-Леоне, Южная Африка, Шри-Ланка, Судан, Танзания, Объединенные Арабские Эмираты, Йемен, Замбия, Зимбабве.

Международное использование типа M

Эта вилка часто используется для кондиционеров и стиральных машин . В стандарте IEC World Plugs указано, что тип M используется в следующих регионах: Бутан, Ботсвана, Индия, Израиль, Лесото, Макао, Малайзия, Мозамбик, Намибия, Непал, Пакистан, Сингапур, Южная Африка, Шри-Ланка, Свазиленд.

Стандарты взяты из BS 1363

Ирландский IS 401

Ирландский стандарт 401: 1997 Требования безопасности для сменных и неразборных вилок с предохранителями на 13 А для нормального и грубого использования, имеющих изоляционные втулки на токоведущих и нейтральных контактах, эквивалентен BS 1363 в Ирландии. Использование этого стандарта закреплено законодательством о защите потребителей, которое требует, чтобы большинство бытовых электротоваров, продаваемых в Ирландии, было снабжено вилкой IS 401.

Малазийский стандарт MS 589

Части 1,2,3 и 4 MS 589 соответствуют BS 1363-1, BS 1363-2, BS 1363-3 и BS 1363-4

Русский ГОСТ 7396

Группа B2 стандарта ГОСТ 7396 описывает вилки и розетки BS 1363.

Стандарт Саудовской Аравии SASO 2203: 2003

SASO 2203: 2003 Вилки и розетки бытового и аналогичного назначения 220 В

Сингапурский стандарт SS 145

СС 145-1: 2010 Спецификация для 13 A штекеров и штепсельные розетки — Часть 1: Rewirable и не rewirable 13 конденсированные пробки SS 145-2: 2010 Спецификации для 13 вилок А и розеток — Часть 2: 13 Переключаемых и некоммутируемые розетки

Международное использование типа G

В стандарте IEC World Plugs указано, что тип G используется в следующих местах: Бахрейн, Бангладеш, Белиз, Бутан, Ботсвана, Бруней-Даруссалам, Камбоджа, Кипр, Доминика, Фолклендские острова, Гамбия, Гана, Гибралтар, Гренада, Гайана, Гонконг, Ирак, Ирландия, остров Мэн, Иордания, Кения, Кувейт, Ливан, Макао, Малави, Малайзия, Мальдивы, Мальта, Маврикий, Мьянма, Нигерия, Оман, Пакистан, Катар, Сент-Китс и Невис, Сент-Люсия, Сент-Винсент и Гренадины, Саудовская Аравия, Сейшельские Острова, Сьерра-Леоне, Сингапур, Соломоновы Острова, Шри-Ланка, Танзания, Уганда, Объединенные Арабские Эмираты, Великобритания, Вануату, Вьетнам, Йемен, Замбия, Зимбабве.

Смотрите также

Рекомендации

Британская розетка тип g. Английская розетка, или как не попасть впросак в Англии

Еще 20 лет назад мы могли путешествовать почти налегке. Сейчас же наш чемодан заполняется кучей электроники, без которой просто не может обойтись современный турист. Но, отправляясь в другую страну, необходимо понимать, что не всегда и не везде вы сможете найти родной электроразъём для подзарядки вашего гаджета. Знания об электросетях и принятых электростандартах, безусловно, пригодятся вам на чужой стороне.

Итак. В мире чаще всего встречается два вида напряжения и частоты. Первый — это американский стандарт 100-127 Вольт/60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220*240 Вольт/50 Герц, вилки типов C — M.

Существует великое множество способов подключения к электрической сети, огромное количество видов вилок и розеток, а также разные напряжение и частота. Все это становится серьезной проблемой для туриста.
Для подключения электрических приборов к сетям с розетками неподходящего формата применяют различные переходники и адаптеры. Некоторые из них можно приобрести здесь в России, в ближайшем магазине электробытовых приборов, или же уже на месте, в стране пребывания. При покупке адаптера в российском магазине нужно знать напряжение сети, частоту и тип розетки той страны, куда вы едете. О типах розеток и напряжении в наиболее популярных туристических странах мы и расскажем ниже.

В России напряжение сети 220 вольт, частота 50 герц. Используются типы розеток С и F

Великобритания

Напряжение сети 230 вольт, частота 50 герц. Розетки типа G, реже D и M. Российские электроприборы требуют переходник для всех видов английских розеток.

Греция

Напряжение сети 220 вольт, частота 50 герц. Тип розеток — евростандарт (или тип С) То есть, казалось бы, можно смело забыть адаптер дома. Но на Крите вам все же понадобится адаптер, который можно купить в любом местном супермаркете, заплатив всего 2 евро. Дело в том, что иногда здесь встречаются розетки с тремя входами (тип D), соответственно воспользоваться своим электроприбором напрямую не удастся.

Израиль

Напряжение сети 230 вольт, частота 50 герц. Типы розеток С, Н, M. Соответственно, может потребоватся переходник к розеткам типа Н и М.

Индия

Напряжение сети 230 вольт, частота 50 герц. Розетки так же, как в Греции типа С и D. То есть, если вам повезет и вы окажетесь в отеле с розетками евростандарта (тип С), то искать адаптер не придется. Но, ежели розетка будет типа D, придется бежать на ресепшн или в ближайший магазин.

Испания

Напряжение сети 230 вольт, частота 50 герц. Типы розеток — С и F. Адаптер не понадобится.

Италия

Напряжение сети 230 вольт, частота 50 герц. Чаще всего установлены евророзетки (тип С и F), но также может встретиться розетка типа L, к ней нужен будет адаптер.

Египет

Напряжение сети 230 вольт, частота 50 герц. Типы розеток С (как в России) и D. Нужен адаптер.

Куба

Напряжение сети 110/220 вольт, частота 60 герц. Типы розеток A, B, C, L, F. Адаптер лучше приобрести на месте, все будет зависеть от того, какой именно тип розетки будет установлен у вас в отеле.

Мексика

Напряжение 127 вольт, частота 60 герц. Типы розеток А, В. Необходим адаптер.

Напряжение 120 вольт, частота 60 герц. Типы розеток А, В. Без адаптера не обойтись.

Швейцария

Напряжение 230 вольт, частота 50 герц. Типы розеток С и J. И тут — как повезет. Возможно, адаптер не пригодится, если в отеле будет установлены розетки типа С, но будьте внимательны: второй тип розетки (J) очень напоминает нашу российскую, тем не менее, к ней потребуется адаптер.

Япония

Напряжение 100 вольт, частота 50/60 герц. Типы розеток А, В. Без адаптера не обойтись.

Турция, Тунис, Финляндия, Франция, Германия — адаптер не потребуется.

Попробуйте представить себе хомо модернуса без мобильников, фотоаппаратов, ноутбуков, систем навигации и других гаджетов? Ответ прост: это невозможно. Ну а все эти блага цивилизации не могут существовать без «питания», им нужна подзарядка.
А потому пляжи, парки, музеи уходят на второй план, и первое, о чем должен подумать путешественник, — какие розетки и какое напряжение будут в той стране, куда он направляется.
В большинстве случаев вопрос решается с помощью переходника. Но он может стать бесполезным, если напряжение в сети сильно отличается от родного, отечественного. Например, в Европе напряжение варьируется от 220 до 240 В в США и Японии — от 100 до 127 В. Не угадаете — спалите свой прибор.
Попробуем разобраться с премудростями электротехники.

Напряжение и частота

По большому счету, в мире в бытовой сети используется всего два уровня электрического напряжения:
европейский — 220 — 240 В и американский — 100 — 127 В, и два значения частоты переменного тока — 50 и 60 Гц.

Напряжение 220 — 240 В с частотой 50 Гц использует большинство стран мира.
Напряжение 100 -127 В при частоте 60 Гц — в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т.д.
При этом существуют вариации, например, на Филиппинах, 220 В и 60 Гц, а на Мадагаскаре — наоборот, 100 В и 50 Гц, даже в пределах одной страны, в зависимости от региона, могут существовать разные стандарты, например, в разных частях Бразилии, Японии, Саудовской Аравии, на Мальдивах.

Потому, прежде чем отправиться в путь, соберите максимум информации о цепях и сигналах типах применяемых в стране розеток и напряжении в сети.

Электрические розетки

Розеток, вилок и вариантов подключения к электрической сети очень многою. Но не пугайтесь, разбираться со всеми и искать под каждую переходник нет нужды.
Надо запомнить (сохранить, зарисовать, сфотографировать) 13 самых используемых типов розеток, которые обозначают латинскими буквами от A до M:

Тип А — американская электрическая розетка и вилка: два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки (США, Канаде, Мексике, Венесуэле, Гватемале), в Японии, ну и почти везде, где напряжение сети 110 В.
Тип B — вариация разъема типа A, с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.
Тип C — европейская розетка и вилка. Имеет два круглых паралле

Британская розетка тип g

Напряжение и частота

В мире применяется, по большому счету, всего два уровня электрического напряжения в бытовой сети — европейский — 220—240 В и американский — 100—127 В и два значения частоты переменного тока — 50 и 60 Гц. Меньшее напряжение и более высокая частота считаются менее опасными для здоровья и жизни человека, более высокое напряжение и более низкая частота проще и дешевле реализуются технически.

Карта электрического напряжение и частоты тока в разных странах мира

Напряжение 100—127 В при частоте 60 Гц используют в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т. д.

Остальной мир за редким исключением использует напряжение 220—240 В с частотой 50 Гц.

В некоторых странах, вроде Филиппин, используется «европейский» уровень напряжения с «американской» частотой. А вот на Мадагаскаре — наоборот, 50 Гц с пониженным напряжением.

Электрические розетки

Способов подключения к электрической сети, разных видов вилок и розеток существует великое множество и для туриста (вкупе с разным напряжением и частотой) такое разнообразие превращается в серьезную проблему.

Из множества соединений выделяют 13 наиболее часто используемых типов розеток, обозначаемых латинскими буквами от A до M:

Тип A, американская розетка без заземления	Два вертикальных плоских штырька		США, Япония
Тип B, американская розетка с заземлением	От типа A отличается наличием центрального D-образного заземляющего штыря		США, Канада, Центральная Америка
Тип C, Europlug, евророзетка, европейская розетка без заземления	Два круглых штырька		Европа
Тип D	Два тонких и один толстый круглые штырьки		еще остались в Британии
Тип E, французская розетка	Два круглых штырька на вилке и один в розетке		Франция
Тип F, Schuko, европейская розетка с заземлением	Два круглых штырька, как у типа C, контактные пластины для заземления		Европа
Тип G, английская (британская) розетка	Два прямоугольных горизонтальных и один вертикальный штырек		Великобритания, Малайзия, Сингапур
Тип H, израильская розетка	Три плоских (старый вариант) под углом, либо круглых штырька		Израиль
Тип I, австралийская розетка	Три плоских штырька под углом		Австралия, Новая Зеландия
Тип J, швейцарская розетка	Два круглых штырька как у типа C, центральный штырек отличается расположением от типа F. Особая форма вилки.		Швейцария
Тип K, датская розетка	Подобна французскому типу E, но центральный D-образный заземляющий штырек перенесен на вилку		Дания
Тип L, итальянская розетка	Три круглых штырька в ряд		Италия
Тип M	Похожа на британский тип D, но с более толстыми штырьками		ЮАР

Для подключения электрических приборов к сетям с розетками неподходящего формата применяют различные переходники и адаптеры. Существуют универсальные розетки, позволяющие подключать приборы с вилками сразу нескольких типов.

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 V.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.

Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте и на Кипре, в мире, например, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы V. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220В и тока до 16А.

Тип I — это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы V. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15А. Используется в ЮАР, Свазиленд и Лесото.

Роль электричества в наше время трудно переоценить. Но знаете ли вы, что привычные всем розетки появились сравнительно недавно, лишь в начале 20-го века? Тогда электричество испол

Розетки в разных странах

Роль электричества в наше время трудно переоценить. Но знаете ли вы, что привычные всем розетки появились сравнительно недавно, лишь в начале 20-го века? Тогда электричество использовалось в основном для освещения улиц и зданий. Через некоторое время стали появляться электроприборы, первый из которых — вентилятор. Неудобство состояло в том, что все они подключались к сети напрямую, а значит их нельзя было даже передвинуть. Именно тогда розетки и получили массовое распространение.

Почему появились разные розетки?

Следует напомнить, что на то время существовали индустриальные страны и их колонии. Соответственно, в каждой такой стране принимались стандарты электрификации, которые распространялись в том числе на ее колонии.

Колониализм в 1914 году

Так, наибольшее распространение получили два стандарта напряжения и частоты — европейский (220-240В, 50Гц) и американский (110-127В, 60Гц).

В процессе электрификации по всему миру строились разные типы электрогенераторов. Компании, занимающиеся монтажом электросетей, поставляли свои приборы под эти сети. А т.к. страны не обращали внимание на разработки друг друга, появилось множество типов розеток, которых на сегодня насчитывается аж 15.

A и B — американские розетки

Разработаны в США, распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.

Тип B отличается от А наличием третьего штыря, который немного длиннее остальных. Он обеспечивает заземление электроприбора до включения питания. Вилка рассчитана на 15А.

C и F — розетки европейского типа

Отличаются друг от друга наличием у F заземления. Используются в большинстве стран Евросоюза, в странах СНГ, а также Алжире, Египте и других странах.

Розетка типа C из двух штырей круглой формы (диаметром 4 — 4.8 мм) на расстоянии 19 мм друг от друга. Рассчитана на токи силой до 2.5A.

Розетка типа F состоит из двух штырей круглой формы (диаметром 4 — 4.8 мм) на расстоянии 19 мм друг от друга, а также двух заземляющих контактов. Рассчитана на токи силой до 16A.

Типы D, G, M — розетки британского типа

Распространены в Великобритании и ее бывших колониях. Тип G новее своего предшественника — D, хотя и тот до сих пор встречается. Тип M, распространенный в ЮАР, визуально практически не отличается от D, но имеет более широкие штырьки.

E — французские розетки

Распространены во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко.

Довольно необычный вид — два штырька находятся на вилке, а третий (заземление) в розетке. Для совместимости с розетками типа F была разработана специальная вилка, которая имеет и отверстие под заземление, и заземляющие контакты с обеих сторон.

Рассчитана на силу тока 16A.

Тип E

H — израильские розетки

Используются только в Израиле и Палестине.

Раньше выпускались вилки с плоскими штырями, после 1989-го года с круглыми. Розетки поддерживают оба варианта.

Рассчитаны на силу тока 16A.

Тип H

I — австралийские розетки

Используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее, Аргентине.

Австралийская вилка считается устаревшим типом американской, которую разработал тот же самый инженер-электрик. Но в США она не пользовалась популярностью из-за несовместимости с существующей вилкой типа A. Для Австралийских производителей было проще изготавливать плоские штыри, нежели круглые, поэтому было решено стандартизировать отдельный тип I.

Рассчитаны на силу тока 10A.

Тип I

J — швейцарские розетки

Используются в Швейцарии и Лихтенштейне.

Швейцарцы тоже решили использовать свой тип розетки вместо общепринятого европейского. Их вилка похожа на C, но имеет дополнительный штырь заземления.

Конструкция похожа на бразильские розетки типа N, но они несовместимы, потому что имеют разное расстояние заземляющего штыря от двух других.

Вилки типа C идеально подходят под швейцарские разъемы.

Рассчитаны на силу тока 10A.

Тип J

K — датские розетки

Используются в Дании и Гренландии.

В отличие от похожих французских, в датских розетках заземляющий штырь находится на вилке. К датскому разъему подходят вилки от C, E и F, но подключенный прибор при этом будет не заземлен.

Отмечаем, что из-за большого количества электроприборов с европейскими вилками возможен полный переход к стандартным для Европы розеткам типа F.

Рассчитаны на силу тока 16A.

Тип K

L — итальянские розетки

Используются в Италии, Чили и встречается в странах Северной Африки.

Все штыри расположены в ряд. Центральный штырь — заземление. Рассчитаны на силу тока 10А и 16A, причем в этих версиях имеются различия.

У 10-амперной версии штыри толщиной 4мм и крайние располагаются на расстоянии 19мм друг от друга, в то время как в 16-амперной версии они толще (5мм) и располагаются чуть дальше (26мм друг от друга).

Тип L

N — бразильские розетки

Этот тип розеток является самым компактным, надежным и безопасным среди всех остальных. Тип N был основан на стандарте IEC 60906-1 Международной электротехнической комиссии, который должен был стать единым стандартом для всей Европы и других регионов, где используется напряжение сети 200В.

Единым этот стандарт не стал, но для Бразилии, где к середине 1990-х годов использовалось более 10 типов разъемов, он стал основой для единого бразильского разъема типа N, внедрение которого началось в 2007 году.

Таким образом, сейчас в Бразилии используется единый разъем, однако это таит в себе некоторые проблемы. Дело в том, что на территории страны используются два напряжения — 127 и 220В. По незнанию можно спокойно включить электроприбор, рассчитанный на 127В в разъем 220В, тем самым испортив прибор. Поэтому в последнее время придумали использовать наклейки — красные означают 220В, а белые — 127В.

Рассчитаны на 10А и 20А. Отличаются только толщиной штырей — 4мм и 4.8мм соответственно.

Тип N

O — тайские розетки

Используются только в Таиланде.

Разработаны в 2006 году, но пока не очень широко используются. Рассчитаны на 16A.

Это своеобразный переходный тип, под который подходят вилки типов A, B, C и O. Далее планируется уйти от поддержки американских вилок, потому что в Таиланде сеть 230В. Разъем O несовместим с израильскими и датскими вилками, хотя и выглядят одинаково. А вот вилки E и F подойдут, однако не будут иметь заземления, поэтому правительство Таиланда запретило продажу электроприборов с такими вилками.

Странно конечно, почему в Таиланде решили делать свой тип розеток, а не взять имеющийся N или другой безопасный (с заземлением) и поддержкой вилок типа C.

Современная карта электрификации

Сводная таблица по странам

Страна	Напряжение, В	Частота, Гц	Типы розеток
Австрия	230	50	F
Азербайджан	220	50	C, F
Албания	230	50	C, F
Андорра	230	50	F
Аргентина	220	50	C, I
Армения	230	50	C, F
Бахрейн	230	50	G
Беларусь	220, 230	50	C, F
Бельгия	230	50	E
Болгария	230	50	F
Боливия	230, 115	50	A, C
Босния и Герцеговина	230	50	F
Бразилия	220, 127	60	N
Ватикан	230	50	F, L
Великобритания	230	50	G
Венгрия	230	50	C, F
Венесуэла	220, 120	60	A, B, G
Вьетнам	220	50	A, C, G
Германия	230	50	F
Гренландия	230	50	K
Греция	230	50	F
Грузия	220	50	C, F
Дания	230	50	E, F, K
Доминикана	120	60	A, B
Египет	220	50	C, F
Израиль	230	50	H
Индия	230	50	C, D, M
Индонезия	230	50	C, F
Иордания	230	50	C, D, F, G, J
Ирландия	230	50	G
Исландия	230	50	F
Испания	230	50	F
Италия	230	50	F, L
Камбоджа	230	50	A, C, G
Канада	120	60	A, B
Кения	240	50	G
Кипр	230	50	F, G
Киргизия	220	50	C, F
Китай	220	50	A, C, I
Колумбия	110	60	A, B
Коста-Рика	120	60	A, B
Куба	220, 110	60	A, B, C, L
Латвия	230	50	F
Литва	230, 127	50	F
Маврикий	230	50	C, G
Мадагаскар	220, 127	50	C, D, E, J, K
Малайзия	240	50	G, M
Мальдивы	230	50	D, G
Мальта	230	50	G
Марокко	220	50	C, E
Мексика	127	60	A, B
Молдова	230	50	C, F
Монако	230	50	E, F
Монголия	230	50	C, E
Мьянма	230	50	C, D, F, G
Непал	230	50	C, D, M
Нидерланды	230	50	C, F
Норвегия	230	50	F
ОАЭ	240	50	G
Оман	240	50	C, G
Перу	220	60	A, B, C
Польша	230	50	E
Португалия	230	50	F
Россия	220, 230	50	C, F
Румыния	230	50	C, F
Сейшелы	240	50	G
Сенегал	230	50	C, D, E, K
Сербия	230	50	F
Сингапур	230	50	G
Словакия	230	50	E
Словения	230	50	F
США	120	60	A, B
Таджикистан	220	50	C, F
Таиланд	220	50	A, B, C, F
Танзания	230	50	D, G
Тунис	230	50	C, E
Туркменистан	220	50	C, F
Турция	230	50	F
Узбекистан	220	50	C, F
Украина	230	50	C, F
Фиджи	240	50	I
Филиппины	220	60	A, B, C
Финляндия	230	50	F
Франция	230	50	C, E
Французская Полинезия	220	50, 60	C, E
Хорватия	230	50	F
Черногория	230	50	F
Чехия	230	50	E
Чили	220	50	C, L
Швейцария	230	50	C, J
Швеция	230	50	C, F
Шри-Ланка	230	50	D, G, M
Эквадор	120	60	A, B
Эстония	230	50	F
ЮАР	230	50	C, D, M, N
Южная Корея	220	60	A, B, C, F
Ямайка	110	50	A, B
Япония	100	50, 60	A, B

Европейская розетка и американская — основные отличия

Австралия	I	230 В	50 Гц	На 2000 год в AS 60038 указано напряжение 230 В с допуском +10 %… −6 %. Это было сделано для совместимости с другими странами, но 240 В остаётся в пределах допустимого отклонения, и часто встречается. Сетевое напряжение в народе по-прежнему называют «двести сорок вольт». В ванных комнатах гостиниц часто можно видеть розетки типов I, C и A, с обозначением «только для бритв».
Австрия	C, F	230 В	50 Гц
Азербайджан	C, F	220 В	50 Гц
Азорские острова	C, F	220 В	50 Гц
Албания	C, F	220 В	50 Гц
Алжир	C, F	230 В	50 Гц
Американское Самоа	A, B, F, I	120 В	60 Гц
Ангилья	A, B	110 В	60 Гц
Ангола	C	220 В	50 Гц
Андорра	C, F	230 В	50 Гц
Антигуа	A, B	230 В	60 Гц	В аэропорту 110 В.
Аргентина	C, I	220 В	50 Гц	В отличие от большинства других стран, использующих разъёмы типа I, нейтральный контакт в розетке располагается слева (если заземляющий контакт направлен вниз).
Армения	C, F	230 В	50 Гц
Аруба	A, B, F	127 В	60 Гц	В колонии Лаго 115 В.
Афганистан	C, D, F	240 В	50 Гц	Напряжение может колебаться от 160 до 280 В.
Багамские острова	A, B	120 В	60 Гц	вместе с 50 Гц в некоторых удалённых областях
Балеарские острова	C, F	220 В	50 Гц
Бангладеш	A, C, D, G, K	220 В	50 Гц
Барбадос	A, B	115 В	50 Гц
Бахрейн	G	230 В	50 Гц	В Авали 110 В, 60 Гц.
Беларусь	C	220 В	50 Гц
Белиз	A, B, G	110 В и 220 В	60 Гц
Бельгия	C, E	230 В	50 Гц
Бенин	C, E	220 В	50 Гц
Бермудские острова	A, B	120 В	60 Гц
Болгария	C, F	230 В	50 Гц
Боливия	A, C	220 В	50 Гц	В Ла Пас и Виача — 115 В.
Бонайре		127 В	50 Гц	Розетка совместима с вилками типа B и C
Босния	C, F	220 В	50 Гц
Ботсвана	D, G, M	230 В	50 Гц
Бразилия	A, B, C, I, NBR14136:2002 / IEC 60906-1	127 В и 220 В	60 Гц	В разных областях напряжение в сети может быть 115, 127 или 220 В. Чаще всего используются розетки типов A, B и C (иногда розетка совместима сразу со всеми тремя стандартами), к розеткам типа I подаётся напряжение 220 В в местах преимущественного распространения напряжения 127 В. Два напряжения обычно используются для питания мощных электроприборов, таких как сушилки и водонагреватели, работающих от 220 В. С 1 января 2010 года Бразилия переходит на розетки IEC 60906-1 и все производимые электроприборы должны соответствовать новым стандартам.
Бруней	G	240 В	50 Гц
Буркина-Фасо	C, E	220 В	50 Гц
Бурунди	C, E	220 В	50 Гц
Бутан	D, F, G, M	230 В	50 Гц
Вануату	I	230 В	50 Гц
Великобритания	G (Изредка D и M)	230 В (ранее 240 В)	50 Гц	Напряжение в сети, в соответствии со стандартом — 230 В +10 %/−6 % (от 216,2 до 253 В), однако в 2008 году границы допустимого напряжения были расширены до 207 В снизу. Кроме перечисленных типов, в ванных комнатах встречается розетка BS 4573 для электробритв. Розетки типов D и M встречаются в старых домах, а также через них часто подключают осветительное оборудование в театрах и на съёмочных площадках.
Венгрия	C, F	230 В (ранее 220 В)	50 Гц
Венесуэла	A, B	120 В	60 Гц	Электроприборы, питающиеся от 220 В подключаются через разъёмы типа G.
Виргинские острова	A, B	110 В	60 Гц
Восточный Тимор	C, E, F, I	220 В	50 Гц
Вьетнам	A, C	220 В	50 Гц	Разъёмы типа A распространены в Южном Вьетнаме, а в северном — типа C. В дорогих гостиницах, построенных предприятиями Сингапура и Гонг Конга встречаются розетки типа G.
Габон	C	220 В	50 Гц
Гайана	A, B, D, G	240 В	60 Гц	Встречаются сети как с частотой 50, так и 60 Гц, но наблюдается постепенный переход к 60 Гц.
Гамбия	G	230 В	50 Гц
Гана	D, G	230 В	50 Гц
Гваделупа	C, D, E	230 В	50 Гц
Гватемала	A, B	120 В	60 Гц
Гвинея	C, F, K	220 В	50 Гц
Гвинея-Бисау	C	220 В	50 Гц
Германия	C, F	230 В (ранее 220 В)	50 Гц	Незаземлённые розетки устарели и встречаются редко.
Гибралтар	G, K	240 В	50 Гц	Розетки типа K встречаются в зданиях, построенных датской компанией Europort.
Гондурас	A, B	110 В	60 Гц
Гонконг	D, G, M	220 В	50 Гц	В целом аналогично Великобритании, но иногда встречаются разъёмы типа M — в основном на 13-15 А, или D.
Гренада	G	230 В	50 Гц
Гренландия	C, K	220 В	50 Гц
Греция	C, F, «Триполики»	230 В (ранее 220 В)	50 Гц	В новостройках устанавливаются розетки «Schuko».
Грузия	C	220 В	50 Гц
Гуам	A, B	110 В	60 Гц
Дания	C, E, K	230 В	50 Гц	Розетки типа E введены в июле 2008 и достаточно редки.
Джибути	C, E	220 В	50 Гц
Доминика	D, G	230 В	50 Гц
Доминиканская Республика	A, B	110 В	60 Гц
Египет	C	220 В	50 Гц
Замбия	C, D, G	230 В	50 Гц
Западное Самоа	I	230 В	50 Гц
Зимбабве	D, G	220 В	50 Гц
Израиль	C, H, M	230 В	50 Гц	Розетки и вилки стандарта Н в настоящее время модифицированы для использования круглых контактов, поэтому современные розетки поддерживают стандарты С и Н. Розетки стандарта М используются в кондиционерах. Аналогичные розетки и вилки применяются в Палестинской автономии.
Индия	C, D, M	230 В	50 Гц	По стандарту напряжение должно быть 220 В, а частота 50 Гц, но может изменяться в пределах от 216 до 253 В. В некоторых гостиницах есть также розетки на 120 В.
Индонезия	C, F, G	220 В	50 Гц	Розетка типа G встречается редко.
Иордания	B, C, D, F, G, J	230 В	50 Гц
Ирак	C, D, G	230 В	50 Гц
Иран	C, F	220 В	50 Гц	Незаземлённые розетки устарели и встречаются редко.
Ирландия	G (изредка D, M и F)	230 В (ранее 220 В)	50 Гц	Стандартом NSAI предписывается использование розеток (I.S. 411) и вилок (I.S. 401) типа G, и BS 4573 для электробритв, аналогично Великобритании. В старых домах, электрифицированных компанией Siemens, иногда встречаются розетки типа F.
Исландия	C, F	230 В	50 Гц
Испания	C, F	230 В (ранее 220 В)	50 Гц
Италия	C, F, L	230 В (ранее 220 В)	50 Гц
Йемен	A, D, G	230 В	50 Гц
Кабо-Верде	C, F	220 В	50 Гц
Казахстан	C, F	220 В	50 Гц	Официальный стандарт отсутствует, обычно 220 В с допуском ±10 %.
Каймановы острова	A, B	120 В	60 Гц
Камбоджа	A, C, G	230 В	50 Гц
Камерун	C, E	220 В	50 Гц
Канада	A, B	120 В	60 Гц	Чаще всего в домах разведены две цепи 120 В в противофазе — аналогично США.
Канарские острова	C, E, F, L	220 В	50 Гц
Катар	D, G	240 В	50 Гц
Кения	G	240 В	50 Гц
Киргизия	C	220 В	50 Гц
Кирибати	I	240 В	50 Гц
Китай (материковый)	A, C, I	220 В	50 Гц	Большинство розеток совместимы с вилками типа A (неполяризованными) или I (без заземления). Некоторые вдобавок поддерживают вилки типа C. Существуют также заземлённые розетки для вилок типа I, обычно в виде отдельных гнёзд в дополнение к предыдущим типам. Стоит помнить, что на все эти разъёмы подаётся напряжение 220 В.
Тайвань	A, B	110 В	60 Гц	В основном используются розетки типа A, либо похожие на тип B, но с нефункциональным отверстием на месте заземляющего контакта. Заземлённые розетки стали устанавливать относительно недавно. Нередки случаи, когда у вилок электроприборов отрезается заземляющий контакт. Размеры коробов для электроустановочных изделий аналогичны североамериканским. Для мощных электроприборов (в основном — кондиционеров) часто подводится цепь 220 В.
Колумбия	A, B	120 В	60 Гц	Аналогично США и Канаде, в домах может быть по две противофазные цепи на 120 В, позволяющие подключать приборы на 240 В. Колумбийские правила устройства электроустановок (Codigo Electrico Colombiano) аналогичны американским.
Коморы	C, E	220 В	50 Гц
Конго (Браззавиль)	C, E	230 В	50 Гц
Конго (Киншаса)	C, D	220 В	50 Гц
Корфу	C	220 В	50 Гц
Коста Рика	A, B	120 В	60 Гц
Кот-д’Ивуар	C, E	230 В	50 Гц
Куба	A, B	110 В	60 Гц
Кувейт	C, G	240 В	50 Гц
Лаос	A, B, C, E, F	230 В	50 Гц
Латвия	C, F	220 В	50 Гц
Лесото	M	220 В	50 Гц
Либерия	A, B, C, E, F	120 В и 240 В	50 Гц	Ранее 60 Гц, в настоящее время принят стандарт 50 Гц. Множество частных электростанций до сих пор генерируют 60 Гц. Стандарты розеток A и B используются совместно с напряжением 110 В; C и F используются совместно с напряжением 230/240 В. Значительная часть энергосистемы была разрушена во время гражданских войн с 1990 г., и поставки электроэнергии населению до сих пор ограничены. Местные стандарты напряжения могут варьироваться и могут не совпадать с обычными (рекомендованными) значениями для заданного типа розетки.
Ливан	A, B, C, D, G	240 В	50 Гц
Ливия	D, L	127 В	50 Гц	Триполи, Киренаика, Бенгази, Дерна, Себха и Тобрук 230 В.
Литва	C, F	220 В	50 Гц	Вилла Монархия 127 В 50 Гц, только Советские вилки и розетки
Лихтенштейн	C, J	230 В	50 Гц	Разъёмы типа C — только CEE 7/16.
Люксембург	C, F	230 В (ранее 220 В)	50 Гц
Маврикий	C, G	230 В	50 Гц
Мавритания	C	220 В	50 Гц
Мадагаскар	C, D, E, J, K	127 В и 220 В	50 Гц
Мадейра	C, F	220 В	50 Гц
Макао (Китай)	D, M, G, и небольшой процент розеток F	220 В	50 Гц	Официальный Стандарт отсутствует. Примечательно, что в паромном терминале Гонконг-Макао, который был построен правительством Португалии, перед передачей суверенитета Китаю был принят стандарт E и F. После передачи суверенитета Макао КНР, Макао перешел на стандарт G для государственных и частных зданий. До 1980 года в Макао был принят устаревший в настоящее время стандарт 110 В.
Малави	G	230 В	50 Гц
Малайзия	G (M — для мощных потребителей)	240 В (Хотя по стандарту должно быть 230 В)	50 Гц	По нынешнему стандарту напряжение в сети должно быть 230 В +10 %, −6 %, однако оно всё ещё поддерживается на уровне 240 В. Кроме вилок типа G и M, часто используются вилки типа C (в основном для подключения аудио-видеотехники), подключаемые либо через переходники, либо без (в последнем случае вилка входит с усилием и может сломаться). Также встречаются розетки, похожие на британские розетки для электробритв.
Мали	C, E	220 В	50 Гц
Мальдивские острова	A, D, G, J, K, L	230 В	50 Гц
Мальта	G	230 В	50 Гц
Марокко	C, E	127 В и 220 В	50 Гц	Планируется повсеместный переход на 220 В.
Мартиника	C, D, E	220 В	50 Гц
Мексика	A, B	127 В	60 Гц	Основное напряжение в сети составляет 127 В (от 114 до 140 В), в остальном стандарты близки к североамериканским.
Микронезия	A, B	120 В	60 Гц
Мозамбик	C, F, M	220 В	50 Гц	Розетки типа M встречаются в основном вдоль границы с ЮАР, включая столицу — Мапуту.
Молдавия	C, F	220—230 В	40-50 Гц	Встречаются розетки советского образца.
Монако	C, D, E, F	127 В и 220 В	50 Гц
Монголия	C, E	230 В	50 Гц
Монтсеррат (Подветренные Антильские острова)	A, B	230 В	60 Гц
Мьянма	C, D, F, G	230 В	50 Гц	В крупных гостиницах встречаются розетки типа G, кроме того, утверждается, что в них есть розетки типа I и другие.
Намибия	D, M	220 В	50 Гц
Науру	I	240 В	50 Гц
Непал	C, D, M	230 В	50 Гц
Нигер	A, B, C, D, E, F	220 В	50 Гц
Нигерия	D, G	240 В	50 Гц
Нидерландские Антильские острова	A, B, F	127 В и 220 В	50 Гц	На Синт-Мартен 120 В, 60 Гц; Саба и Синт-Эстатиус — 110 В, 60 Гц, розетки A, и, возможно, B
Нидерланды	C, F	230 В (ранее 220 В)	50 Гц
Никарагуа	A, B	120 В	60 Гц
Новая Зеландия	I	230 В	50 Гц	С 1997 года по стандарту напряжение должно составлять 230 В ±6 %
Новая Каледония	E	220 В	50 Гц
Норвегия	C, F	230 В	50 Гц	Широко распространено заземление по системе IT, но в новостройках используется TN. В Бергене встречаются электроустановки, заземлённые по системе TT. Розетки без заземления в новостройках устанавливать запрещено.
Нормандские острова	C, G	230 В	50 Гц
Объединённые Арабские Эмираты	C, D, G	220 В	50 Гц
Окинава	A, B	100 В	60 Гц	120 В — для военной аппаратуры.
Оман	C, G	240 В	50 Гц	Напряжение обычно нестабильно.
Остров Мэн	G	240 В	50 Гц
Острова Кука	I	240 В	50 Гц
Пакистан	C, D, G, M	230 В	50 Гц	По стандарту напряжение составляет 230 В ±5 %, частота — 50 Гц ±2 %, но Karachi Electric Supply Corporation (KESC) поставляет потребителям 240 В. Разъёмы типа C и D используются для маломощных устройств, для мощных — в основном разъёмы типа M. Разъёмы типа G встречаются редко.
Панама	A, B	110 В	60 Гц	120 В в Панама-Сити
Папуа Новая Гвинея	I	240 В	50 Гц
Парагвай	C	220 В	50 Гц
Перу	A, B, C	220 В	60 Гц	Талара 110/220 В; Арекипа — 50 Гц
Польша	C, E	230 В (ранее 220 В)	50 Гц	Незаземлённые розетки типа C встречаются редко, в основном в старых домах и в сельской местности.
Португалия	C, F	220 В	50 Гц
Пуэрто-Рико	A, B	120 В	60 Гц
Гаити	A, B	110 В	60 Гц
Кипр	G	240 В	50 Гц
Македония	C, F	220 В	50 Гц
Реюньон	E	220 В	50 Гц
Россия	C, F	220 В	50 Гц	В СССР большинство розеток были рассчитаны на вилки типа C, со штырями, диаметром 4 мм, а розетки типа F встречались достаточно редко. После распада СССР розетки типа F становятся основным типом, но разъёмы советского типа ещё встречаются, в особенности в старых домах и в сельской местности. В удалённых поселениях, возможно, встречается электрификация напряжением 127 В, от которого отказались ещё в 1970-х годах. Также, изредка можно встретить розетки типа I — обычно там, где требуется исключить возможность подключения приборов общего назначения. До принятия типа F в качестве основного стандарта использовались на приборах, где требовалось подключение защитного заземления: таких, как кондиционеры и кассовые машины.
Руанда	C, J	230 В	50 Гц
Румыния	C, F	230 В (ранее 220 В)	50 Гц	Считается, что стандарты соответствуют германским. Часто встречаются розетки, аналогичные советским.
Сальвадор	A, B	115 В	60 Гц
Сан-Томе и Принсипи	C, F	220 В	50 Гц
Саудовская Аравия	A, B, F, G	127 В и 220 В	60 Гц
Свазиленд	M	230 В	50 Гц
Северная Корея	C	220 В	50 Гц
Сейшельские острова	G	240 В	50 Гц
Сектор Газа	C, H	230 В	50 Гц	Аналогично Израилю
Сен-Пьер и Микелон	E	230 В	50 Гц
Сенегал	C, D, E, K	230 В	50 Гц
Сент-Винсент (Наветренные острова)	A, C, E, G, I, K	230 В	50 Гц
Сент-Китс и Невис	A, B, D, G	110 В и 230 В	60 Гц
Сент-Люсия (Наветренные острова)	G	240 В	50 Гц
Сербия	C, F	230 В (ранее 220 В)	50 Гц
Сингапур	G (M для мощных приборов)	230 В	50 Гц	Аналогично Малайзии
Сирия	C, E, L	220 В	50 Гц
Словакия	C, E	230 В	50 Гц
Словения	C, F	230 В	50 Гц
Соединённые Штаты Америки	A, B	120 В	60 Гц	Основное напряжение сети, в соответствии со стандартом, составляет 120 В (от 114 до 126 В). К большинству домов подводятся две цепи в противофазе, что позволяет получить 240 В, от которых запитываются более мощные потребители, такие как стирально-сушильные машины, кондиционеры, электроплиты, и так далее. В старых домах могут встречаться розетки типа A, но с 1962 года устанавливаются розетки только типа B.
Сомали	C	220 В	50 Гц
Судан	C, D	230 В	50 Гц
Суринам	C, F	127 В	60 Гц
Сьерра-Леоне	D, G	230 В	50 Гц
Таджикистан	C, I	220 В	50 Гц
Таиланд	A, B, C, F, I без заземления	220 В	50 Гц	Розетки в отелях и большинстве других зданий обычно представляют собой комбинацию типов B и C и в них можно воткнуть вилки типов A, B, C и I без заземления, в более старых зданиях — только типа А. Наиболее часто встречаются вилки типов A и C, более мощные приборы подключаются через вилку F. Часто используется вилка с круглыми штырями, у которой заземление подключается аналогично вилке B.
Таити	A, B, E	110 В и 220 В	60 Гц/50 Гц	На Маркизских островах 50 Гц
Танзания	D, G	230 В	50 Гц
Тенерифе	C	220 В	50 Гц
Того	C	220 В	50 Гц	В Ломе — 127 В.
Тонга	I	240 В	50 Гц
Тринидад и Тобаго	A, B	115 В	60 Гц
Тунис	C, E	230 В	50 Гц
Туркменистан	B, F	220 В	50 Гц
Турция	C, F	230 В	50 Гц
Уганда	G	240 В	50 Гц
Узбекистан	C, I	220 В	50 Гц
Украина	C, F	230 В	50 Гц
Уругвай	C, F, L и I	230 В (ранее 220 В)	50 Гц	Чаще всего встречаются розетки типа L, реже — типа F (в них обычно включают компьютеры). Розетки типа I встречаются в очень старых постройках и разводятся как в Аргентине.
Фарерские острова	C, K	220 В	50 Гц
Фиджи	I	240 В	50 Гц
Филиппины	A, B, C	220 В	60 Гц	В основном используются разъёмы типа A, но встречаются и тип C. Разъёмы типа B обычно используются для мощных приборов и компьютеров.
Финляндия	C, F	230 В	50 Гц
Фолклендские острова	G	240 В	50 Гц
Франция	C, E	230 В (ранее 220 В)	50 Гц	Розетки без заземления запрещены около 10 лет назад.
Французская Гвиана	C, D, E	220 В	50 Гц
Хорватия	C, F	230 В	50 Гц
Центральноафриканская республика	C, E	220 В	50 Гц
Чад	D, E, F	220 В	50 Гц
Черногория	C, F	220 В	50 Гц
Чехия	C, E	230 В	50 Гц	Незаземлённые розетки устарели встречаются редко.
Чили	C, L	220 В	50 Гц
Швейцария	C, J	230 В	50 Гц	Розетки типа C — только под евровилку.
Швеция	C, F	230 В (ранее 220 В)	50 Гц	Незаземлённые розетки в новостройках запрещены. Наиболее мощные приборы питаются от трёхфазной сети, аналогично промышленным приборам. В ванных комнатах иногда встречаются розетки на 110-115 В.
Шри-Ланка	D, M, G	230 В	50 Гц	В новых домах и наиболее дорогих гостиницах используются розетки типа G.
Эквадор	A, B	120 В	60 Гц
Экваториальная Гвинея	C, E	220 В	50 Гц
Эритрея	C	230 В	50 Гц
Эстония	C, F	230 В	50 Гц
Эфиопия	C, E, F, L	220 В	50 Гц
ЮАР	C, M, IEC 60906-1	220 В	50 Гц
Южная Корея	A, B, C, F	220 В	60 Гц	Основной тип розеток — F. Розетки типа C (type CEE 7/17) считаются устаревшими, но всё ещё встречаются. Часто их заменяют на розетки типа F, не подключая при этом заземления. В некоторых старых домах ещё встречается напряжение 110 В, разведённое по североамериканской противофазной схеме, и при переводе на 220 часто используется линейное напряжение. 110 В обычно подаётся на розетки типов A и B. Часто в квартирах можно встретить понижающие трансформаторы, через которые подключают электроприборы, купленные в США или Японии. Также розетки на 110 В изредка встречаются в гостиницах. Коробки под электроустановочные изделия — американских размеров.
Южный Судан	C, D	230 В	50 Гц
Ямайка	A, B	110 В и 220 В	50 Гц
Япония	A, B	100 В	50 Гц и 60 Гц	В восточных областях (Токио, Кавасаки, Саппоро Йокогама и Сендай) преобладает электрификация током, частотой 50 Гц, в то время как в западных областях (Окинава, Осака, Киото, Кобе, Нагоя, Хиросима) — 60 Гц. Кроме того, в Японии до сих устанавливаются розетки типа A, причём ещё довольно часто встречаются неполяризованный вариант. В остальном, правила устройства электроустановок близки к североамериканским.

Стандарты розеток в разных странах мира

Единого стандарта розеток в мире не принято, их разработка, в большинстве странах, шла независимо друг от друга, что привело к большому разнообразию и, к сожалению, несовместимости электроустановочных изделий друг с другом. С течением времени некоторые стандарты исчезали, не получив широкого распространения, некоторые, в силу внешних факторов, вытеснялись другими, в некоторых странах до сих пор могут использоваться сразу несколько стандартов подключения, напряжения и частоты, что зачастую доставляет неудобства.

Шаги по объединению стандартов в разных странах предпринимаются по сей день, но этот процесс небыстрый, так как зачастую требует громадного объема работ, по замене электропроводки и электроприборов. Производители некоторых видов электроприборов ввели практику использования сменных шнуров и комплектуют шнурами различных стандартов для разных стан, а появления импульсных источников питания дало возможность использовать одни и те же устройства при разном диапазоне напряжения в сети.



НАПРЯЖЕНИЕ И ЧАСТОТА В СЕТИ

Наиболее распространены два основных стандарта напряжения и частоты в разных странах мира. Европейский стадарт, использующийся и в России, при котором напряжение в сети 220-240 Вольт при частота 50 Герц, с вилками типов С – М, а так же американский стандарт, с напряжением 110-127 Вольт при частоте 60 Герц, с вилками типов А и В. Большинство стран приняло один из двух стандартов, но встречаются и  переходные или даже уникальные варианты.

ТИПЫ РОЗЕТОК ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕЕ ВРЕМЯ В РАЗНЫХ СТРАНАХ



Электрические розетки и вилки, разных стандартов, различаются конструктивно, по форме, размеру, а так же характеристиками максимального тока и некоторыми другими свойствами. Согласно публикации международной электрической комиссии, каждый тип обозначается своей буквой.



Тип Розетки	Соответствие стандарту	Ток/ Напряжение
А	Северная Америка, NEMA 1-15	15 А/125 В
	Япония, JIS C 8303, Класс II	15 А/100 В
B	Северная Америка, NEMA 5-15	15 А/125 В
	Япония, JIS C 8303, Класс I	15 А/100 В
	Северная Америка, NEMA 5-20	20 А/125 В
C	Европа, CCE 7/16 (Евровилка)	2,5 А/250 В
	Европа, CCE 7/17	16 А/250 В
	Советский союз ГОСТ 7396.1 (Раздел C1)	6А/250В
D	Англия, BS 546 (2-контактная)	5 А/250 В
	Англия, BS 546 (3-контактная)	15А/250В
Е	Франция, CEE 7/5	16A/250B
F	Германия, CEE 7/4 (Schuko)	16A/250B
G	Великибритания, BS 1363, IS 401 & 411	13A/230-240B
H	Израиль, SI 32	16A/250B
I	Австралия, AS/NZS 3112	10-32A/240B
	Китай, CPCS-CCC	10A/250B
	Аргентина, IRAM 2073	10A/250B
J	Швецария, SEV 1011	10-16A/250B
K	Дания, 107-2-D1	13A/250B
	Таиланд, TIS 166—2549	13A/250B
L	Италия, CEI 23-16/VII	10-16A/250B
M	Южная Африка, SABS 164-1	16A/250B
N	Бразилия IEC 60906 -1 (2х -контактные)	10-20A/250B
	Бразилия IEC 60906 -1 (3х -контактные)	10-20A/250B



На территории России общепринятым стандартом являются вилки со штекерами для разъёмов типа C и F, при этом розетками типа C разрешено пользоваться лишь в жилых помещениях, во всех других случаях необходима установка розеток типа F. Подключать электроприборы Российского стандарта в других станах, можно через переходники, при условии совпадения напряжения и частоты. Электроустройства с импульсными блоками питания (ноутбуки, з.у. сотовых телефонов т.п.) чаще всего можно подключать в разные сети, но лучше удостоверится в этом, прочитав информацию о нем.

Ниже в таблице представлены стандарты розеток использующихся в разных странах мира.



Регион	Типы	Напряжение	Частота
Австралия	I	230 В	50 Гц
Австрия	C, F	230 В	50 Гц
Азербайджан	C, E, F	220 В	50 Гц
Азорские острова	C, F	220 В	50 Гц
Албания	C, F	220 В	50 Гц
Алжир	C, F	230 В	50 Гц
Американское Самоа	A, B, F, I	120 В	60 Гц
Ангилья	A, B	110 В	60 Гц
Ангола	C	220 В	50 Гц
Андорра	C, F	230 В	50 Гц
Антигуа	A, B	230 В	60 Гц
Аргентина	C, I	220 В	50 Гц
Армения	C, F	230 В	50 Гц
Аруба	A, B, F	127 В	60 Гц
Афганистан	C, D, F	240 В	50 Гц
Багамские острова	A, B	120 В	60 Гц
Балеарские острова	C, F	220 В	50 Гц
Бангладеш	A, C, D, G, K	220 В	50 Гц
Барбадос	A, B	115 В	50 Гц
Бахрейн	G	230 В	50 Гц
Беларусь	C, F	220 В	50 Гц
Белиз	A, B, G	110 В	60 Гц
Бельгия	C, E	230 В	50 Гц
Бенин	C, E	220 В	50 Гц
Бермудские острова	A, B	120 В	60 Гц
Болгария	C, F	230 В	50 Гц
Боливия	A, C	220 В	50 Гц
Бонайре		127 В	50 Гц
Босния	C, F	220 В	50 Гц
Ботсвана	D, G, M	230 В	50 Гц
Бразилия	IEC 60906-1	220В	60 Гц
Бруней	G	240 В	50 Гц
Буркина-Фасо	C, E	220 В	50 Гц
Бурунди	C, E	220 В	50 Гц
Бутан	D, F, G, M	230 В	50 Гц
Вануату	I	230 В	50 Гц
Великобритания	G (Изредка D и M)	230 В	50 Гц
Венгрия	C, F	230 В	50 Гц
Венесуэла	A, B	120 В	60 Гц
Виргинские острова	A, B	110 В	60 Гц
Восточный Тимор	C, E, F, I	220 В	50 Гц
Вьетнам	A, C	220 В	50 Гц
Габон	C	220 В	50 Гц
Гаити	A, B	110 В	60 Гц
Гайана	A, B, D, G	240 В	60 Гц
Гамбия	G	230 В	50 Гц
Гана	D, G	230 В	50 Гц
Гваделупа	C, D, E	230 В	50 Гц
Гватемала	A, B	120 В	60 Гц
Гвинея	C, F, K	220 В	50 Гц
Гвинея-Бисау	C	220 В	50 Гц
Германия	C, F	230 В	50 Гц
Гибралтар	G, K	240 В	50 Гц
Гондурас	A, B	110 В	60 Гц
Гонконг	D,G,M	220 В	50 Гц
Гренада	G	230 В	50 Гц
Гренландия	C, K	220 В	50 Гц
Греция	C, F, «Триполики»	230 В	50 Гц
Грузия	C	220 В	50 Гц
Гуам	A, B	110 В	60 Гц
Дания	C, E, K	230 В	50 Гц
Джибути	C, E	220 В	50 Гц
Доминика	D, G	230 В	50 Гц
Доминикана	A, B	110 В

Отзывы о

power socket type g — интернет-магазины и обзоры на power socket type g на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для розетки типа g. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая розетка типа g вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели розетку типа g на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке типа g и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power socket type g по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Список продуктов

1.Карта SNMP для ИБП: NetAgent Mini | NetAgent II | NetAgent9 2. Программное обеспечение для удаленного контроля и управления ИБП: Серия UPSilon | RUPS серии 3. Дистанционное управление мощностью: MSNswitch | NetSwitch Мастер 4. Сетевые устройства и прочее: NetFeeler II | NetProbe 2 | NET101 | Fax2Email Для получения дополнительной информации или конкретных вопросов, пожалуйста, отправьте электронное письмо на наш Торговый персонал или по факсу в вашем запрос на + 886-2-8792-2066.Мы вернемся к вам, как только возможно. 1-портовая внутренняя карта (модель: DX801) 1-портовая внутренняя карта (модель: CX504) 1 порт внешний (модель: CX503) 3-портовая внутренняя карта (модель: BX506) 3-портовый внешний (модель: BX505) Обзор: NetAgent9 — последняя из серий SNMP-карт MegaTec. Кованый с более мощным процессором и ядром позволяет этой модели делать Больше. Новое оборудование позволяет NetAgent9 (модель BX506) поддерживать дополнительные устройства USB, например, беспроводной USB-ключ, USB-флеш-накопитель (для хранения данных), GPRS модем (для отправки SMS) и т. д. В дополнение к более надежному оборудованию NetAgent9 также поддерживает IPv6, SNMPv2 и новейшие протоколы безопасности, такие как SSH и SNMPv3. IPv6 сертифицирован и готов! Логотип ID = 02-C-000765 Характеристики: Комплексное управление ИБП с гибкой настройкой через Интернет Браузер, NMS, Telnet или SNMP. Поддержка расширенного шифрования: HTTPS, SSL, SSH, SNMPv3 Централизованная аутентификация с помощью Radius Уведомление о событии по электронной почте, SMS или ловушке Поддержка NetFeeler II (мониторинг окружающей среды) с температурой, влажностью, наличием воды, Датчики дыма и двери / окна Поддержка USB Wifi 802.11b / g, USB-накопителя / внешнего USB-жесткого диска, совместимая USB-камера и другое … Поддержка MIB ИБП, RFC1628, PPC MIB Поддержка модема GPRS Многоязычный пользовательский интерфейс Мониторинг ИБП в реальном времени Расписание периодического самопроверки ИБП Запись журнала событий / данных Изящное завершение работы нескольких серверов Журнал испытаний батареи и многое другое… NetAgent9: Схема сети: NetAgent9 поддерживает следующие протоколы ИБП; MegaTec Однофазный MegaTec, трехфазный PhoenixTec СЕК 2400/9600 SEC Трехфазный Smart APC Powerware 9110 Emerson Загрузить брошюру: NetAgent9_pg1.jpg | NetAgent9_pg2.jpg Демо-сайт: http://netagent.megatec.com.tw Для получения дополнительной информации о продукте NetAgent9, пожалуйста, Свяжитесь с нами по электронной почте. Вернуться к началу Внешний с ЖК-дисплеем (Арт.DP532) Внешний (Арт. № DP522) Внутренний (Арт. № DP520) Веб-интерфейс Схема сети Обзор: NetAgent Mini — сверхкомпактный, легкий и быстрый инструмент для удаленного мониторинга и управления любой системой ИБП.Это может работать с любой SNMP-совместимой NMS, выполнять отключение нескольких серверов с ClientMate (бесплатное ПО для ОС Windows, Linux и FreeBSD), автоматическая отправка уведомлений, отображение состояния ввода-вывода в реальном времени, состояние батареи, текущая температура ИБП и многое другое. NetAgent Mini поддерживает несколько языков и настроен для работы в автоматическом режиме через Интернет. определение языка. Загрузить брошюру: Передний / Назад Скачать инструкцию пользователя: [Перейти по ссылке] Вернуться к началу 3 порта, внешний (Арт.BP505) 1 порт, внутренний (модель № CP504) Веб-интерфейс Схема сети Программное обеспечение сети Схема Обзор: NetAgent II — это также инструмент для удаленного контролировать и управлять любой системой ИБП.Помимо функций стандартного NetAgent Mini, NetAgent II имеет возможность добавить NetFeeler Lite для определения температуры, влажности, дыма и безопасности датчики. Таким образом, NetAgent II становится универсальным инструментом управления. NetAgent II также поддерживает несколько языков и настроен для работы в Интернете. автоматическое определение языка. Загрузить брошюру: Передний / Назад Скачать инструкцию пользователя: [Перейти по ссылке] Вернуться к началу UPSilon Series: — Программное обеспечение для мониторинга и управления RS232 Smart UPS Обзор: Серия UPSilon позволяет контролировать и управление ИБП RS232 под управлением Windows или Novell NetWare (с UPSilon2000) или Unix (с UPSilon для Unix). UPSilon отображает состояние ИБП (например, напряжение, частоту, нагрузку и и т.д.) в цифровом и графическом виде. UPSilon2000 для Windows автоматически определит текущий язык ОС и доступен в следующий язык (более постепенно добавляется). Загрузить проспект продукта: Передний / Назад Серия RUPS: — Программное обеспечение для мониторинга и управления Замыкание контактов DB9 UPS Обзор: Серия RUPS — это программное обеспечение для мониторинга и управлять ИБП DB9, работающим под управлением Windows или Novell NetWare (с RUPS2000) или Unix (с RUPS для Unix / Plus). RUPS дает вам полный контроль над ИБП и ОС, позволяя удаленный мониторинг ИБП в реальном времени, плавное отключение при сбой, автоматическое сохранение открытых файлов, автоматическая отправка уведомлений на пейджер или электронная почта и т. д. RUPS2000 для Windows автоматически определит ОС текущий язык и доступен на многих языках (добавлено больше постепенно) Загрузить брошюру по продукту: Передний / Назад MSNswitch: — Автоматический цикл включения Розетка при потере интернет-соединения! Розетка для Северной Америки (Тип B, NEMA 5-15R) Модель: UIS-522B Розетка британского стандарта (тип G, BS1383) Модель: UIS-523G Розетка Schuko (тип F, CEE 7/4) Модель: UIS-523F Розетка французская (тип E, CEE 7/6) Модель: UIS-523E Швейцарская розетка (тип J, SEV 1011) Модель: UIS-523J Дания розетка (Тип К, 107-2-Д1) Модель: UIS-523K Розетка для Австралии (Тип I, AS / NZS3112, CCC) Модель: UIS-522i Обзор: MSNswitch предназначен для автоматического выключения и выключения своей розетки. когда либо; а) подключение к Интернету потеряно, или б) сеть устройство вылетает.Он действует как сторожевой пес, следя за тем, чтобы отслеживаемое сетевое устройство отвечает. Это полезно для автоматического сброса маршрутизатора / модема, чтобы восстановить возможность подключения. Техник также может использовать MSNswitch для удаленного включения / Выкл. / Сброс питания. MSNswitch — функциональное дополнение для системных интеграторов, интернет-провайдеров, провайдеров VoIP / ITP или просто для Пользователи xDSL с IP-телефоном / IP-камерой / персональным веб-сервером. Характеристики: Защита одним нажатием, подключение к Интернету не требуется. Функционал из коробки! Поддерживайте постоянное подключение к Интернету, сбросив питание розетки при зависании интернета Управляйте выходами с помощью либо; браузер или Google Talk (Hangout) Возможность PING LAN IP или WAN IP Легко найти в локальной сети, используя имя хоста, просто введите http: // MSNswitch Расписание ВКЛ / ВЫКЛ, по дням / по времени. Выполнить последовательное включение / выключение питания Служба бесплатного доменного имени Отправляет уведомления по электронной почте MSNswitch Настройка сети: MSNswitch в первую очередь предназначен для мониторинга маршрутизатора. ответная реакция.Настройка представляет собой простой процесс 1-2-3; 1. Подключите Вход питания маршрутизатора и кабель LAN к MSNswitch. 2. Убедитесь, что светодиодный индикатор Интернета мигает, чтобы показать, что Интернет доступный. 3. Нажмите «UIS On / Off», и MSNswitch выполнит мониторинг! Не нужно устанавливать программное обеспечение или использовать мастеров установки! MSNswitch будет постоянно проверять ряд сайтов и должен сетевое соединение потеряно или перегружено, что приведет к сильное отставание.MSNswitch автоматически перезагрузит розетку, тем самым сбросив Маршрутизатор и модем (если подключен). Для получения дополнительных настроек и функций пользователь может войти в MSNswitch комплексный веб-интерфейс пользователя («UI»). В локальной сети просто тип название продукта http: // MSNswitch . Нет необходимости знать IP-адрес MSNswitch LAN! Из пользовательского интерфейса пользователь может; Настройте сайты PING, интервал сброса розетки, как два сброс розетки и многое другое. Настройте параметры сети для удаленного доступа. Настроить уведомление по электронной почте Установить логин и пароли учетной записи для администратора или программы просмотра Настроить функцию Google Talk Расписание включения / выключения / сброса сохранить настройки и изменить язык. Посетите веб-сайт MSNswitch по адресу http://www.MSNswitch.com Вернуться к началу Спереди: NetSwitch Master Сзади: 8 розеток NEMA 5-15R Спереди: NetSwitch Сзади: 8 розеток IEC320R Обзор: NetSwitch Master — это устройство удаленного управления питанием.Интегрирован с NetAgent9 Платформа для предоставления разумное решение для управления потребностями в электроэнергии. Эта сила нервный центр позволяет включать / выключать / перезагружать электрические устройства либо через сетевое подключение, аппаратная кнопка к каждой розетке или по телефону. Имеет простой в использовании веб-интерфейс. с онлайн-справкой и поддержкой многих языков. У каждой торговой точки может быть свое расписание и они могут выполнять систематическое отключение или включение питания. Это сохранение время администратора, деньги и предотвращение перегрузка сети. Настроенные ловушки и оповещения по электронной почте могут быть отправленным на основе по заранее определенным критериям. При подключении к совместимому ИБП, NetSwitch Master можно использовать для удаленного управления и контроля ИБП. Также можно настроить для автоматического включения / выключения при возникновении события ИБП (например, при сбое питания, низком заряде батареи и т. д.). Подключите NetFeeler II , и розетки можно настроить на включение / выключение при срабатывании события. Подключите другие радиочастотные датчики, например, дым, газ, PIR, дверь и окно, чтобы обеспечить дополнительный контроль. Каждый N etSwitch Master может управлять питанием до 8 электрических устройств. Можно последовательно подключить до 16 устройств обеспечивают контроль над 128 устройствами. Каждая такая конфигурация будет иметь одно устройство NetSwitch Master и 15 NetSwitch (подчиненный) единицы. Характеристики: Включение / выключение / сброс любые или все розетки NetSwitch через сетевой интерфейс, телефон или вручную на месте. Оборудовано с главным выключателем и защищенным автоматическим выключателем. Шлейфовое соединение 16 единиц для управления 128 розетками. комплект последовательное или запланированное включение / выключение / сброс каждого розетка Поддерживает все функции, доступные в NetAgent9 Подключиться совместимый ИБП для удаленного мониторинга в реальном времени, контроль управления.Выполните самотестирование ИБП. Добавить NetFeeler II для контроля температуры, влажности, воды присутствия, дыма, PIR, безопасности и другие RF датчики. Включение / выключение розетку при возникновении события ИБП или NetFeeler II или решено. Выполнить безопасное завершение работы, чтобы дать программе время для сохранения и выхода. Выполнить последовательная или безопасная перезагрузка во избежание перегрузки сеть. Событие уведомление по электронной почте, SMS или ловушке. Поддержка многопользовательское управление, журналы событий и журнал данных скачивает. Добавить IP маска адреса для предотвращения несанкционированного доступа к графическому интерфейсу. Поддержка UBS Wi-Fi 802.11 b / g и USB-накопитель. Централизованный аутентификация по Radius. Поддержка предварительное шифрование: HTTPS, SSL, SSH, SNMPv3. Выполнить выключение нескольких ПК с помощью ClientMate при сбое переменного тока или батарея разряжена. Есть в наличии при 115 В переменного тока (макс. выход 15 А) и 230 В переменного тока (Макс. Выход 7A) Сеть Схема: Загрузить брошюру: Введение / Спецификация лист Для получения дополнительной информации о NetSwitch, пожалуйста, Свяжитесь с нами по электронной почте. В начало NetFeeler II Описание NetFeeler II с NetAgent II или NetAgent9 NetFeeler II с NetSwitch Master Обзор: NetFeeler II разработан как дополнительное устройство для любого из них; NetAgent II (3 модель порта), NetAgent9 (модель с 3 портами), NetSwitch Master или iCAMView PRO.Его также можно использовать напрямую с ПК (протокол предоставлена. Пользователь для программирования собственного интерфейса). При добавлении NetFeeler II соответствующее устройство может: гудение при срабатывании радиочастотного датчика. отправить уведомление по электронной почте, когда событие происходит через соответствующее устройство разрешить мониторинг изменений среды через браузер Установить интервалы обновления данных Поддержка SNMP и отправка TRAP Поддержка выключения нескольких серверов для Windows и Linux. Системы при достижении захоронения. Характеристики: Способность обнаруживать изменяет температуру, влажность и определяет присутствие воды встроенный радиочастотный (RF) приемник для использования с совместимыми датчики (продаются отдельно) Поддержка до 7 радиочастотных датчиков дверей / окон с уникальной идентификацией Опора дымовых (фотоэлектрических / ионизационных) и газовых датчиков Поддержка пассивных инфракрасных (PIR) датчиков для обнаружения движения Опора датчика разбития стекла Технические характеристики: Температура Дальность обнаружения: от -40 ° C до + 70 ° C Точность: 3.0C Время отклика 10 секунд в движущемся воздухе Влажность Дальность обнаружения: Относительная влажность от 0 до 100% без конденсации Точность Относительная влажность 3% Время отклика 10 секунд в движущемся воздухе Диапазон температур от -40C до 75C Беспроводная связь Спецификация Дальность беспроводной передачи 30 метров с прозрачным Линия прямой видимости Частота 315 МГц NetFeeler II (ME-PK-621C) заменил NetFeeler Mini (ME-PK-621C2) и NetFeeler Lite. Загрузить брошюру: NetFeelerLite.edm.06.jpg Скачать инструкцию пользователя: NetFeeler2_ENv10_9722.pdf Вернуться к началу NetProbe 2: — 8-канальный коллектор датчиков на базе веб-интерфейса NetProbe 2 (Арт.: NP02) Текущее состояние Диапазон обнаружения сигнала Журнал данных Схема сети NetProbe 2 — это датчик, который может собирать данные с 8 каналов аналоговых входов постоянного тока или 4 каналов входов с сухим контактом.Он поддерживает КПК, GPRS, WAP и различные Протоколы TCP / IP, такие как SNMP, SMTP, PPPoE, DDNS, SNTP, BootP, DHCP и тому подобное. С помощью этого продукта пользователь может удаленно контролировать, контролировать эти устройства, проверять температуру, влажность и отправленную ловушку уведомление через Интернет. Загрузить брошюру: 800×600 Скачать инструкцию пользователя: [Перейти по ссылке] Вернуться к началу NET101: — RS232 / 422/485 к конвертеру Ethernet NET101 (Арт.: NC01) Мастер настройки ModBus Одинарный Двойное соединение NET101 позволяет использовать последовательные устройства (например, карты считыватель, считыватель штрих-кода, испытательная машина, ЧПУ, ПЛК, сборщики данных, УАТС, ИБП и т.п.) для подключения к 10/100 Base-T Сеть Ethernet без необходимости модификации существующего оборудования или программного обеспечения.Он может передавать данные со скоростью до 115 кбит / с. В Подключения RS232 / RS422 / RS 485 (полудуплекс / дуплекс) могут быть расширен до Интернета путем подключения двух NET101 на обоих концах. Загрузить брошюру: 800×600 Скачать инструкцию пользователя: [Перейти по ссылке] В начало

sklibfun.mif

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > поток Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

sklibfun.mif

ccimr_migadm.gen

uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект 3510 endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > поток HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

Британский каталог инструментов Whitworth, стр.

MANF.Нет	БРЕНД и ОПИСАНИЕ {Нажмите на цену, чтобы увидеть рисунок}	ЦЕНА
.	Нить инструменты	.
12665/52	Штальвиль 12665/52 Метрика и Витворт, калибр резьбы.Этот датчик будет проверьте метрическую резьбу от 0,25 до 6 мм. И Уитворт потоки от 4 до 62 т / д. G в переводе с немецкого означает gewinde. что означает «нить». Таким образом, лезвие с маркировкой 32G5 / 32 «будет Болт Whitworth диаметром 5/32 дюйма, с 32 Число ниток на дюйм и угол наклона нитей 55 градусов.	См. Stahlwille Страница
Horex 2618-112	Horex 2618-112 Винт Шагомер.BSF темы. С лезвиями размеры 4G 2 1/4 2 1/2; 4 1 / 2G 1 7/8 2; 5G 1 5/8 3/4; 6G 1 3/8 1 1/2; 7G 1 1/8 1 1/4; 8G 1 дюйм; 9G 7/8; 10G 3/4; 11G 5/8; 12G; 13G; 14G 7/16; 16G 3/8; 18G 5/16; 19G; 20G 1/4; 22G; 24G 3/16 7/32; 25G; 26G. Сделано в Германии!
Horex 2636-101	Horex 2636-101 Whitworth 55, калибр токарного станка.Похоже на: Helios Preisser # 0595 140 * Быть Снято с производства *	ПРОДАЖА! 7,99 долл. США 9,99 долл. США
KUKKO 97-4	KUKKO 97-4 Файл потока. Файл для восстановления резьбы трубы Whitworth G Нить. Маркировка ГАЗ. С 4 размерами резки. Для трубы размером 1/8 дюйма с 28TPI. Для трубы размером 1/4 «или 3/8» с 19TPI. Для трубы размером 1/2 «, 5/8», 3/4 «, 7/8» с 14 TPI. Для размера трубы> 1 для труб диаметром 1 дюйм и более с 11 TPI.	$ 134.95
.	Британский Молотки	.
Пикард 0001001-0100	ПИКАРТА 0001001-0100 английский Выкройка Cross Pein Hammer. С головой 100 г (3-1 / 2 унции). Деревянная ручка. Общая длина 270 мм (10-1 / 2 дюйма). То же как номер детали 346EP0100 в KUKKO-TURNUS. Сделано в Германии!	$ 29.98 (рисунок)
	.
.	ГЕДОР Германия- 1/4 » диск British Sockets	.
Gedore 20 0BA	Gedore 20 0BA 1/4 » Диск Британской ассоциации * ограниченное количество * больше не Имеется в наличии. У нас осталось только 2.	$ 11.46
Gedore Комплект 20 BA-9	Комплект Gedore 20 BA-9 Набор головок для привода 1/4 «Британской ассоциации, набор из 9 головок. С размером 0BA, 1BA, 2BA, 3BA, 4BA, 5BA, 6BA, 7BA, 8BA. ** Этот набор Больше не продается от Gedore Germany. Мы есть в наличии отдельные размеры показать выше.
	Elora, привод 3/8 дюйма Розетки Whitworth
Elora 870W-Set5	Новый старый сток Elora 870W-Set5 Набор головок Whitworth 3/8 дюйма, размер 3/16 Вт, 1/4 Вт, 5/16 Вт, 3/8 Вт и 1/2 Вт.	69,99 долл. США
.	Ко-кен Япония- 3/8 » привод Whitworth Sockets	.
Ko-Ken 3405W-Set 7	Набор из 7 Ко-Кен 3405 розеток, 3/8 дюйма, 12 точек, Whitworth.Размеры включены 1/8 Вт, 3/16 Вт, 5/16 Вт, 3/8 Вт, 7/16 Вт, 1/2 Вт, 9/16 Вт. Размер 1/4 Вт не входит в комплект, так как он больше не доступен от Самстаг Сэйлс.	$ 99,99
Ko-ken KO3405W-1/8	Ко-кен KO3405W-1/8 Привод 3/8 дюйма, 12 точек, розетка Whitworth 1/8 Вт — ограниченное количество	14 долларов США.00
.	ГЕДОР Германия- 1/2 » привод Whitworth Sockets	.
Gedore D19-3 / 16W	Gedore D19-3 / 16W Привод 1/2 дюйма, розетка Whitworth Socket 3/16 Вт, 12 точек, хром. (6138780)	18 долларов.25
Gedore D19-1 / 4W	Gedore D19-1 / 4W Привод 1/2 «, розетка Whitworth Socket 1/4 Вт, 12 точек, хром. (6138860)	$ 16,97
Gedore D19-5 / 16W	Gedore D19-5 / 16W Диск 1/2 дюйма, розетка Whitworth Socket 5/16 Вт, 12 точек, хром. (6138940)	18 долларов.82
Gedore D19-3 / 8W	Gedore D19-3 / 8W Привод 1/2 «, розетка Whitworth Socket 3/8 Вт, 12-гранный, хром. (6139080)	$ 21,21
Gedore D19-7 / 16W	Gedore D19-7 / 16W Диск 1/2 дюйма, розетка Whitworth Socket 7/16 Вт, 12 точек, хром. (6139160)	23 доллара.50
Gedore D19-1 / 2W	Gedore D19-1 / 2W Привод 1/2 «, розетка Whitworth Socket 1/2 Вт, 12 точек, хром. (6139240)	$ 24.60
Gedore D19-9 / 16W	Gedore D19-9 / 16W Привод 1/2 «, розетка Whitworth Socket 9/16 Вт, 12 точек, хром. (6139320)	25 долларов.53
Gedore D19WWSet-7	Gedore D19WWSet-7 Диск 1/2 дюйма, набор розеток Whitworth. Набор из 7 розеток. Включает 3/16 Вт, 1/4 Вт, 5/16 Вт, 3/8 Вт, 7/16 Вт, 1/2 Вт и 9/16 Вт.	$ 145.99 (изображение)
Gedore D19-5 / 8W	Gedore D19-5 / 8W 1/2 » привод, Whitworth Socket 5 / 8W, 12 точек, хром.6139400)	$ 30,95
Gedore D19-11 / 16W	Gedore D19-11 / 16W Привод 1/2 дюйма, розетка Whitworth Socket 11/16 Вт, 12 точек, хром. (6139590)	$ 30.95 (изображение)
Gedore D19-3 / 4W	Гедоре D19-3 / 4W Привод 1/2 дюйма, розетка Whitworth Socket 3/4 Вт, 12 точек, хром.За Гайка оси Rolls-Royce. (6138430)
	ГЕДОР Германия — 1-дюймовые розетки Whitworth (больше не доступны)
Gedore D 21 15/16 Вт (6178730)	Gedore D 21 15/16 Вт (6178730) 1-дюймовый диск, Whitworth Socket 15/16 Вт, 12 точек хром	162 доллара.34
Gedore D 21 1W (6178810)	Гедоре Д 21 1Вт (6178810) 1-дюймовый привод, розетка Whitworth Socket 1 Вт, 12-точечный хром	$ 188,32
Gedore D 21 1,1 / 8 Вт (6179030)	Gedore D 21 1.1 / 8 Вт (6179030) 1-дюймовый диск, сокет Whitworth, 1,1 / 8 Вт, 12 точек хром	$ 188,32
Гедоре Д 21 1.1/4 Вт (6179110)	Gedore D 21 1,1 / 4 Вт (6179110) 1-дюймовый диск, сокет Whitworth, 1,1 / 4 Вт, 12 точек хром	$ 187,07
Gedore D 21 1,3 / 8 Вт (6179380)	Гедоре Д 21 Привод 1,3 / 8 Вт (6179380), 1 дюйм, розетка Whitworth 1,3 / 8 Вт, 12-точечный хром	$ 199,56
Гедоре Д 21 1.1/2 Вт (6179460)	Gedore D 21 1,1 / 2 Вт (6179460) 1-дюймовый диск, сокет Whitworth, 1,1 / 2 Вт, 12 точек хром	$ 222,28
Gedore D 21 1,5 / 8 Вт (6179540)	Gedore D 21 1,5 / 8 Вт (6179540) 1-дюймовый диск, Whitworth Socket 1,5 / 8 Вт, 12 точек хром	210,63
Гедоре Д 21 1.3/4 Вт (6179620)	Gedore D 21 1,3 / 4 Вт (6179620) 1-дюймовый диск, Whitworth Socket 1,3 / 4 Вт, 12 точек хром	$ 254,75
Gedore D 21 2W (6179700)	Гедоре Д 21 2Вт (6179700) 1-дюймовый привод, Whitworth Socket 2W, 12-гранный хром	$ 321,33
	Специальная служба Инструменты
КЛАНН КЛ-1780-10 КА	Кланн КЛ-1780-10 КА Набор инструментов для фиксации Rover.Подходит для Rover Дизельные и бензиновые двигатели (включая Di и 16V) в качестве найдено в Остине Маэстро, Монтего; Хода Аккорд, Цивик, Интегра, Одиссея, Прелюдия, Шаттл; Land Rover Defender, Дискавери, Фрилендер; Серия LDV 200, шерпа; MG Экспресс, MGF, TF, ZR, ZS, ZT, ZT-T; Ровер 25, 45, 75, 100-я серия, 200-я серия, 400-я серия, 600-я серия, 800 Серии: CDV, Metro, Streetwise. (Коды двигателей: 10P, 14K16, 14K2A / D, 14K4C / D, 14K4F, 15P, 16K16, 16P, 18K16, 20HD, 20HD-M8, 20HD-M16, 20HD-MI6, 20M4, 20M4G, 20T, 20T2N, 20T2R, 20T4, B16A1, B16A2, B18B2, B18C2, B18C6, B18C7, B20A1, B20A2, B20A5, B20A6, B20A7, B20A8, B20A9, D16A8, D16A9 / Z4, F18A2, F18A3, F18B2, F18B4, F20A2, F20A3, F20A4, F20A5, F20A6, F20A7, F20A8, F20B3, F20B5, F20B6, F20B7, F20Z1, F20Z2, F20Z3, F22A1, F22A3, F22A5, F22A7, F22A8, F22B1, F22B3, F22B5, F22B6, F22B8, F22Z2, F23A1, F23A7, F23Z2, F23Z5, h32A1, h32A2, h32A4, h32A5, h32A7, h32A8, h33A1, h33A2, h33A3, K1.8, К16, К16-1.1, К16-1.4, K16-1.4 +, K16-1.6, K16-1.8, K18, MDi, MDi / BB, TN44)	$ 372,45
Кланн KL-1780-12 KA	Кланн KL-1780-12 Набор фиксирующих инструментов KA. Чтобы распредвалы не поворачивая или удерживая их в определенном положении и отрегулируйте натяжитель ремня ГРМ при изменении ГРМ ремень или при ремонте двигателя.Применимо для Rover 2.0 и двигатели 2.5 V6 TwinCam (KV6) двигатели Rover 45, 75 и Land Rover Freelander. Позвоните для своего цена со скидкой!	922,14 долл. США
	Подвеска и амортизаторы
KL-0026	Передняя винтовая пружина Компрессор Ягуар XJ-6.Позвоните или напишите по электронной почте, чтобы узнать цену со скидкой!	$ 996,35
.	Нажмите & Матрицы, BSF, BSW	.
Exact EX00832	Exact of Germany. Exact EX00832 BSW 5/16 «Ручной метчик. С 18 TPI. Набор три. Быстрорежущей стали.	29,99 долл. США
Exact EX00820	Exact of Germany. Ручной метчик Exact EX00820 BSW 3/16 «. С набором 24 TPI. из трех. Быстрорежущей стали.	$ 24,99
★
ТОЧНЫЙ 05178	ТОЧНЫЙ 05178 BSW Набор для штамповки и штамповки в красивом деревянном ящике с выдвижной лоток.Верхний лоток включает ручные метчики и матрицы для Размер Whitworth 1/8 Вт, 3/16 Вт, 1/4 Вт, 5/16 Вт, 3/8 Вт, 7/16 Вт и 1 / 2Вт. Для каждого размера метчика вы получите метчик с конусом, второй метчик и подключите кран. Нижний лоток включает 5 штампов для держите плашки размером 20×5, 20×7, 25×9, 30×11, 38×14, a большой гаечный ключ и маленький гаечный ключ. Краны и матрицы изготовлены из быстрорежущей стали HSS. Поставляется EXACT GmbH из Ремшайда Германия и сделано в Европейское экономическое пространство.Деревянный ящик 28-1 / 4 » x 9 дюймов x 2-1 / 4 дюйма. Доставка 18 Фунты. Позвоните или напишите на свой адрес, чтобы узнать цену на этом наборе.	Цена по Запрос

Электрическая вилка типа G

Бахрейн	230 В 50 Гц	Розетка: тип G
Бангладеш	220 В 50 Гц	Розетка: тип C, тип D, тип G, тип K
Белиз	110 В 220 В 60 Гц	Розетка: тип A, тип B, тип G
Бутан	230 В 50 Гц	Розетка: тип C, тип D, тип F, тип G, тип M
Ботсвана	230 В 50 Гц	Розетка: тип D, тип G, тип M
Бруней-Даруссалам	240 В 50 Гц	Розетка: тип G
Камбоджа	230 В 50 Гц	Розетка: тип A, тип C, тип G
Кипр	240 В 50 Гц	Розетка: тип G
Доминика	230 В 50 Гц	Розетка: тип D, тип G
Фолклендские (Мальвинские) острова	240 В 50 Гц	Розетка: тип G
Гамбия	230 В 50 Гц	Розетка: тип G
Гана	230 В 50 Гц	Розетка: тип D, тип G
Гибралтар	240 В 50 Гц	Розетка: тип C, тип G
Гренада	230 В 50 Гц	Розетка: тип G
Гайана	240 В 60 Гц	Розетка: тип A, тип B, тип D, тип G
Гонконг	220 В 50 Гц	Розетка: тип G, тип D
Ирак	230 В 50 Гц	Розетка: тип C, тип D, тип G
Ирландия	230 В 50 Гц	Розетка: тип G
Остров Мэн	240 В 50 Гц	Розетка: тип C, тип G
Иордания	230 В 50 Гц	Розетка: тип B, тип C, тип D, тип F, тип G, тип J
Кения	240 В 50 Гц	Розетка: тип G
Кувейт	240 В 50 Гц	Розетка: тип C, тип G
Ливан	220 В 50 Гц	Розетка: тип A, тип B, тип C, тип D, тип G
Макао	220 В 50 Гц	Розетка: тип D, тип M, тип G, тип F
Малави	230 В 50 Гц	Розетка: тип G
Малайзия	240 В 50 Гц	Розетка: тип A, тип C, тип G, тип M
Мальдивы	230 В 50 Гц	Розетка: тип A, тип C, тип D, тип G, тип J, тип K, тип L
Мальта	230 В 50 Гц	Розетка: тип G
Маврикий	230 В 50 Гц	Розетка: тип C, тип G
Мьянма	230 В 50 Гц	Розетка: тип C, тип D, тип F, тип G
Нигерия	230 В 50 Гц	Розетка: тип D, тип G
Оман	240 В 50 Гц	Розетка: тип C, тип G
Пакистан	230 В 50 Гц	Розетка: тип C, тип D, тип G, тип M
Катар	240 В 50 Гц	Розетка: тип D, тип G
Сент-Китс и Невис	230 В 60 Гц	Розетка: тип A, тип B, тип D, тип G
Сент-Люсия	240 В 50 Гц	Розетка: тип G
Сент-Винсент и Гренадины	230 В 50 Гц	Розетка: тип A, тип C, тип E, тип G, тип I, тип K
Саудовская Аравия	220 В 230 В 60 Гц	Розетка: тип G
Сейшельские острова	240 В 50 Гц	Розетка: тип G
Сьерра-Леоне	230 В 50 Гц	Розетка: тип D, тип G
Сингапур	230 В 50 Гц	Розетка: тип C, тип G, тип M
Соломоновы Острова	220 В 50 Гц	Розетка: тип I, тип G
Шри-Ланка	230 В 50 Гц	Розетка: тип D, тип M, тип G
Танзания	230 В 50 Гц	Розетка: тип D, тип G
Уганда	240 В 50 Гц	Розетка: тип G
Объединенные Арабские Эмираты	220 В 50 Гц	Розетка: тип C, тип D, тип G
Соединенное Королевство	230 В 50 Гц	Розетка: тип G
Вануату	220 В 50 Гц	Розетка: тип C, тип G, тип I
Йемен	230 В 50 Гц	Розетка: тип A, тип D, тип G
Замбия	230 В 50 Гц	Розетка: тип C, тип D, тип G
Зимбабве	220 В 50 Гц	Розетка: тип D, тип G

.
